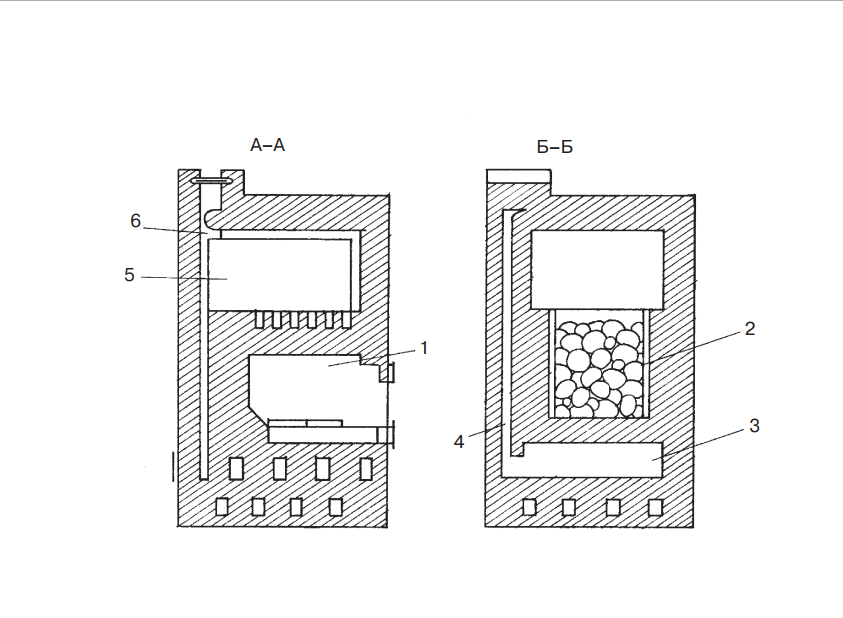

Кирпичная печь для бани с баком для воды своими руками

кирпичная печь для бани с баком для воды своими руками

Материалы для кладки малогабаритной кирпичной печи – каменки:

кирпич – 190 штук;
глина — 0,08 м 3 ;
песок — 0,1 м 3 ;
дверка поддувальная размером 13×14 см;
дверка топки размером 25×21 см;
колосниковая решетка размером 30×20 см;
задвижка размером 13×13 см;
плита чугунная или стальная размером 47×38 см;
бак для воды размером 50×50×42 см;
пластины стальные размером 25×13 см – 4 штуки;
пластина стальная размером 38×13 см – 1 штука;
картон асбестовый размером 50×40 см;
предтопочный металлический лист размером 50×70 см.

Сооружение малогабаритной печи – каменки с баком для воды начинают с устройства фундамента, описание этого этапа сооружения печи находится в записи «фундамент под печь».

Объем бака 35 — 40 литров. Бак размещается на металлической плите рядом с камнями. Вместо одной плиты можно использовать две размером 47×38 см. Толщина плит должна быть не менее 10 мм. Материал плиты должен быть жаропрочным. Лучше всего пользоваться чугунными плитами для кухонных печей. Можно использовать плиты с отверстиями для конфорок. Плиты также могут служить крышками для баков с камнями. Для быстрого нагрева камней под ними насыпают стальной или чугунный лом. Для регулирования времени нагрева воды в баке между ним и камнями вставляется асбестовый картон. Если нужно, чтобы вода нагревалась быстрее, то картон приподнимают. Бак для воды можно закрывать крышкой, сделанной из кровельной стали.

Для того чтобы низ печи нагревался в задней части кладки сделаны два канала (см. ряды 5-9 порядовки). Каналы делаются с помощью стальных пластин, которые плотно прилегают друг к другу. Пластины вставляют между кирпичами кладки. Пластину в 8-м ряду кладки изгибают и помещают между кирпичами боковой стенки печи.

В верхней части печи делаются контрфорсы. Контрфорсы служат дополнительными аккумуляторами тепла на внутренней поверхности дымоходов. Контрфорсы делают в виде вертикальных ребер, идущих вдоль стенок печи. Обычно контрфорсы делают в четверть кирпича. Дымовые газы поступают из топки в дымоход, поднимаются вверх, отдавая при своем движении часть тепла стенкам печи, контрфорсам и своду печи.

При укладке стыки кирпичей одного ряда должны перекрываться кирпичами другого ряда, то есть необходимо соблюдать правило перевязки швов.

Топку делают из огнеупорного кирпича. Более подробно правила кладка топки описаны в записи «топка печи». Обязательным условием при кладке печи является обеспечение наполненности швов, в них не должно быть пустот. Толщина швов должна быть для обычного кирпича не более 5 мм, для тугоплавкого и огнеупорного — не более 3 мм.

Дверка топки состоит из рамки и самой дверки. В рамке, как правило, имеются отверстия. В эти отверстия вставляют проволоку или с помощью заклепок прикрепляют лапки из мягкой стальной полосы.

Проволоку или лапки заделывают в швы кладки. Так как металл при нагревании расширяется, то перед установкой рамку обматывают асбестовым шнуром или тканью. Этот прием обеспечит сохранность кладки. Если вы не используете асбест, то обязательно между рамкой дверки и кирпичами оставляйте зазор шириной 3 — 4 мм. Для обеспечения прочности кладки над дверкой топки кладку в этом месте делают способом «в замок».

Остальные дверки и рамки задвижек крепят в швах кладки проволокой диаметром 2мм.

Колосниковую решетку устанавливают прорезями вдоль топливника. Края решетки должны отстоять от кирпичей кладки на расстоянии не менее 5мм. Зазор заполняют песком. Такой же зазор оставляют между плитой над топкой и кладкой.

Важная часть печи — топка. При использовании дров минимальная ширина топки 25 см (в один кирпич), минимальная высота — 35 см. С увеличением высоты топливника условия горения топлива улучшаются. Желательно, чтобы она была 40—60 см в зависимости от размеров печи. В нижней части стены топливника выполняют с уклоном в сторону колосниковой решетки, чтобы при сгорании угли оседали на решетку. Под топливника располагают ниже рамки топочной дверки не менее чем на 1 кирпич, иначе при открывании дверки будут выпадать угли. Дно зольника желательно делать также ниже поддувальной дверки.

Порядовка малогабаритной печи – каменки для бани с баком для воды.

Кирпичная печь – каменка для бани с нижним расположением бака для воды.

Материалы для кладки кирпичной печи – каменки с нижним расположением бака для воды:

кирпич – 230 штук;
глина — 0,1 м 3 ;
песок — 0,1 м 3 ;
дверка поддувальная размером 13×14 см;
дверка топки размером 25×21 см;

колосниковая решетка размером 30×20 см;
задвижка размером 13×13 см;
задвижка размером 7×13 см;
плита чугунная или стальная размером 59×35 см;
бак для воды размером 50×23×35 см;
пластины стальные размером 25×13 см – 4 штуки;
пластина стальная размером 38×13 см – 1 штука;
предтопочный металлический лист размером 50×70 см.

Сооружение печи – каменки для бани с нижним расположение бака для воды начинают с устройства фундамента, описание этого этапа сооружения печи находится в записи «фундамент под печь».

Одна сторона бака для воды размещается в топке, что способствует быстрому нагреву воды. Кроме того низ бака и его боковые стороны нагреваются горячими дымовыми газами. Для того чтобы обеспечить укладку кирпичей на бак его необходимо на 2/3 закрыть металлическим листом, толщина которого должна быть не менее 5 мм. Данная печь – каменка имеет топку большей длины. Объем камеры для камней – 50 л. Печь имеет две задвижки. Нижняя задвижка обеспечивает хорошую тягу при растопке печи. При открытой нижней задвижке газы попадают сразу в дымовую трубу, минуя нижние дымоходы. Нижнюю задвижку закрывают при достижении устойчивой тяги.

Кирпичная печь – каменка для бани с встроенным баком для воды (конструкция А.Ф.Филичко).

В качестве топлива в кирпичной печи – каменки конструкции А. Ф.Филичко используется уголь, но также возможно применение жидкого топлива. Топка печи ведется непрерывно, даже во время мытья. Емкость камеры для камней 40 л, бака для воды – 45 л. Особенностью данной печи является то, что она выкладывается в металлическом футляре. Металлический футляр обеспечивает герметичность стенок печи и противопожарную защиту. Изготавливают футляр из уголков и листовой стали толщиной 0.65 мм. Для изготовления футляра рекомендуется применять гофрированную сталь. Гофрированный футляр лучше сохраняет форму и более жесткий. Делается несколько футляров, которые вставляются один в другой. Высота каждого футляра не должна превышать 70 см. Для того, чтобы футляры не сдвигались, внизу и вверху каждого футляра делаются валики на расстоянии 3 см от краёв.

Для придания футляру жесткости можно также использовать металлические полосы, которые крепятся с внутренней стороны футляров на таком же расстоянии от краев, как и валики. Для обеспечения плотного прилегания футляра к стенкам печи используют стальные пластинки (кляммеры), которые приклепывают к футляру по три-четыре штуки с каждой стороны, Кляммеры обязательно должны располагаться напротив швов кладки. Сначала пластинки отгибают вверх. После того как очередной ряд кладки сравняется с пластинкой её прижимают к кирпичам и кладут следующий ряд. Пластинки располагают через три — четыре ряда кладки. Вместо кляммеров можно использовать гвозди с ровными шляпками, которые забивают в стенки футляров напротив швов кладки. С внутренней стороны концы гвоздей загибают, привязывают к ним проволоку. Концы проволоки вмуровывают в швы кладки. Другим способом обеспечения плотного прилегания футляра к стенкам печи является использование скобок, которые изготавливаются из проволоки диаметром 3 -4 мм Длина скобки должна быть не менее 40-50 мм. Длина ножек скобок 10 – 15 см. Скобки вставляются в отверстия в футляре напротив швов кладки. Ножки скобок, загибают таким образом, чтобы они находились в середине швов кладки.

Порядовка кирпичной печи – каменки для бани с встроенным баком для воды (конструкция А.Ф.Филичко).

1 – й ряд кирпичей кладут плашмя в металлический футляр.

2 – й ряд выкладывают кирпичами, установленными на ребро, над ним укладывают ряд кирпичей, уложенных плашмя, устанавливают поддувальную дверку, бак для воды и обогревательный щит, обмурованный огнеупорным кирпичом.

3 – й ряд кирпичей устанавливается на ребро, закрепляют поддувальную дверку, устанавливая на нее ряд кирпичей плашмя вровень с кирпичами, установленными на ребро. Кладут колосниковую решетку, облицовывают ее огнеупорным кирпичом и укрепляют ряд стальными пластинами. Огнеупорным кирпичом обкладывают также правый бок бака для воды. Ширина обогревательного щитка в 3 –м ряду – 18 см.

4 и 5 ряды выкладывают кирпичами, установленными на ребро. Устанавливают и закрепляют топочную дверку. Внутреннюю часть топки и обогревательный щиток выкладывают огнеупорным кирпичом. Над топочной дверкой укладывают плашмя один ряд кирпичей вровень с рядом кирпичей, установленных на ребро. Выкладывают перемычку между дымоходами. Чтобы обеспечить возможность брать воду, бак должен выступать относительно наружной поверхности печи. Верх бака должен находиться ниже 5 – го ряда кирпичей на 6 -7 см. 5 – ряд кирпичей устанавливается на ребро. На 5 – ый ряд кладут металлическую плиту, толщина которой должна быть не менее 2 см.

6 – й ряд выкладывают кирпичами, установленными на ребро. Обогревательный щиток выкладывают огнеупорными кирпичами, уложенных плашмя. На металлическую плиту кладут камни на высоту 14 – 18 см.

7 и 8 ряды выкладывают кирпичами, установленными на ребро. Устанавливают дверку камеры для камней. Над 8 – ым рядом прокладывают металлические пластины.

9 – й ряд выкладывают кирпичами, установленными на ребро, обогревательный щиток выкладывают кирпичами, уложенных плашмя.

10 – й ряд выкладывают кирпичами, уложенных плашмя, обогревательный щиток выкладывают кирпичами, установленными на ребро. Прокладывают металлическую пластинку.

11, 12 и 13 ряды выкладывают кирпичами, установленными на ребро. 11 – ый ряд состоит из двух кирпичей, уложенных плашмя. Ширина обогревательного щитка – 18 см.

На 12 – м ряду выкладывают металлическую полосу и пластину, указанных на рисунке пунктиром. На 13 – м ряду выкладывают металлические полосы.

На 14 – й ряду устанавливают задвижку. Далее продолжают кладку печи таким образом, чтобы 16 ряд прижал противопожарный асбестовый лист к потолку. На потолке и на крыше выкладывают дымовую трубу кирпичами, уложенных плашмя.

Нужен ли фундамент?

Такая конструкция будет иметь значительный вес, поэтому перед ее установкой обязательно возводится прочное основание. Некоторые специалисты утверждают, что, если здание построено на сплошном фундаменте, отдельное его возведение для печи не требуется. Однако в болотистой местности или в северных районах, где из-за перепадов температур даже тщательно утрамбованная почва будет «играть», для каменки лучше предусмотреть отдельный фундамент.

Фундамент для банной печи

Возведение фундамента для печи

Глубина котлована определяется исходя из свойств грунта: при высокой плотности достаточно 20-50 см, в рыхлых почвах он углубляется на 50-100 см. Его ширина должна быть на кирпич больше основания печи. Перед началом укладки на дно насыпается песок, который для уплотнения тщательно проливается водой, затем укладывается и плотно трамбуется щебень или бой кирпича.

Что такое порядовка?

Порядовкой называют подробную схему кладки с указанием порядка размещения кирпичей в каждом ряду. Для работ следует подобрать порядовку печи, соответствующую размеру парилки. К примеру, если каменка будет располагаться над топкой, для обеспечения их максимального прогрева топливник делается не менее 0,5 м. При объеме парилки до 12 кв. м и баком для воды 40 л размер каменки с сухим паром будет составлять 0,77×0,5 м. Высота топливника при этом должна быть около 0,5 м.

Печь-каменка с баком

Порядовка каменки с баком, расположенным вверху

Песчано-глиняный раствор

Цемент плохо переносит воздействие высоких температур, поэтому для печи не используется. Кладка производится с помощью раствора глины, добытой на достаточной глубине без примесей земли и других посторонних включений, и песка.

Выбор кирпича

Если планируется топка углем или газом, для работ используется огнеупорный качественный кирпич морозостойкостью до 25 циклов. Для печи на дровах лучше использовать его тугоплавкую (типа гжельского) разновидность. Пустотелые и силикатные виды не используются, так как под действием высоких температур они быстро разрушаются.

Кладка печи

Перед укладкой для улучшения сцепления и предохранения от обезвоживания раствора кирпич вымачивается несколько минут в воде до выделения пузырьков. Шамотный кирпич можно лишь ненадолго погрузить в воду для удаления пыли.

Укладка половинок и частей кирпича

Советы по кладке:

• чтобы идеально подобрать кирпичи по размеру, каждый их ряд размещается вначале насухо без раствора, излишки длины аккуратно подрезаются, кирпичи пронумеровываются, а затем собираются в ряд уже на растворе;

• печь, выложенная неровно, простоит недолго, поэтому не следует допускать даже малейших отклонений: после укладки каждого ряда горизонталь и вертикаль лучше выверять с помощью уровня; точность углов дополнительно определяется с помощью отвесов или уголка;

• чтобы колосник и дверки прослужили как можно дольше, лучше выбирать не сталь, а более огнеупорный чугун;

• в дровяной печи колосник и дверка располагаются на одном уровне, при отоплении углем колосник должен находиться на 20 см ниже топки;

• при укладке колосника обязательно оставляются зазоры для температурного расширения; для этого при необходимости кирпич подрезается до нужного размера;

• для обеспечения лучшего притока воздуха и полного сгорания топлива колосники укладываются только вдоль поддувального канала;

• половинки и четверти лучше использовать в верхних рядах;

• чтобы глина со временем не растрескалась, печь можно армировать глиной с сеткой из стали; крепежная проволока для нее предусматриваться уже в кладке.

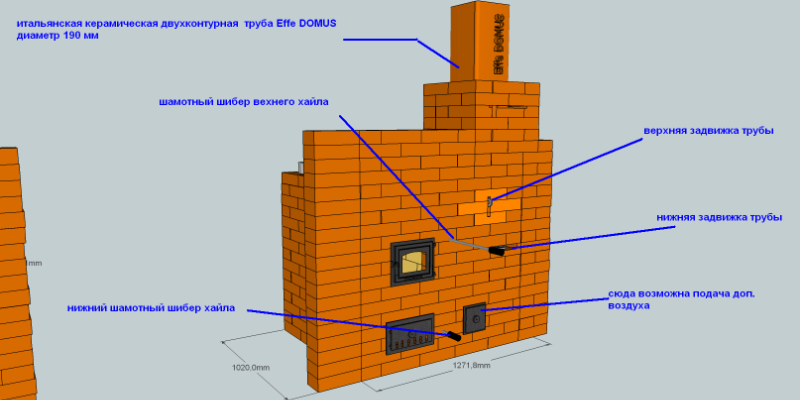

Возведение трубы и дымохода

Железные дымовые трубы имеют серьезный недостаток: при перепадах температур на них образовывается конденсат, который «притягивает» сажу, поэтому их лучше возводить из также из кирпича.

• хайлом называют систему ходов, соединяющих камеру с топливом и дымоход; размер его нижней части зависят от ширины топливника и в среднем составляет 3/4 кирпича; площадь его сечения должна быть около 60-65% от общей площади дымохода;

• все места прохождения дыма следует сразу же прочистить и полностью удалить остатки раствора;

• недопустимо сужать канал дымохода – по всей его длине он должен быть одинаковым; кроме того, его сечение не может быть меньше сечения хайла, а его общая длина от края трубы до колосника не менее 5 м;

• при слишком коротком дымоходе дым не успеет остыть, и жар будет попросту улетать в трубу;

• для предохранения от возгорания в месте прохождения через потолок труба дополнительно обкладывается кирпичом и оборачивается термостойким материалом;

Отделка места примыкания трубы к потолку

• чтобы можно было легко определить повреждение, труба белится известковым раствором: в таком случае места утечки дыма легко определить по следам копоти.

Пробная растопка печи

Считается, что идеально высушенная перед первой растопкой печь прослужить дольше, поэтому лучше оставить ее на пару недель с открытыми дверками до полного высыхания. Если нет дождя, задвижку трубы тоже оставляют открытой. Проветривать в эти дни следует и само помещение.

Кирпичная печь для бани: проекты и порядовка

Размер кирпичной печи для бани зависит в первую очередь от площади парилки, также учитывают количество людей, которые будут регулярно париться. Принимается во внимание сезонная баня или нет, будет использоваться она для отопления и готовки, или только для разогрева парилки.

Проекты кирпичных печей для бани

Очень редко можно найти готовый проект кирпичной печи, который устраивает на 100%. Приходится дорабатывать и переделывать готовую порядовку. В этом случае вносите необходимые коррективы, детально прорисовывая каждый ряд кирпичей, и исправленную порядовку показываете специалисту.

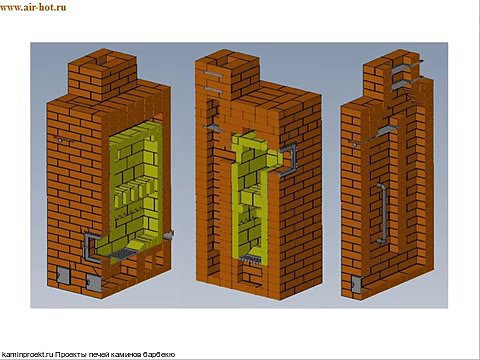

Проект кирпичной печи для бани

Даже если были внесены даже незначительные изменения, консультация крайне желательна. Печь в бане должна быть безопасна, потому очень важно мнение грамотного специалиста.

Корректируя проект нужно помнить несколько особенностей кладки кирпичных печей:

Топливник в каменках обычно делают большого размера и для обеспечения нормального процесса горения необходимо обеспечить хороший приток воздуха. Поэтому поддувало и поддувальная дверца должны также иметь приличные размеры.
Чтобы обеспечить хороший приток воздуха в топливную камеру колосники лучше укладывать вдоль поддувального канала. Но найти колосник требуемого размера зачастую проблематично, потому часто приходится устанавливать несколько решеток меньшей длины поперек поддувала.
Если каменка находится над топкой, высота топливника должна быть не меньше 55см. Оптимальный вариант – 8 или 9 рядов кирпича. В этом случае камни будут нагреваться до высоких температур. Уменьшение высоты топливника приведет не к ускорению нагрева, а к понижению температуры камней и скоплению в промежутках между ними сажи.
Если деревянные конструкции не защищены огнеупорными материалами, то расстояние до кирпичной печи не может быть меньше 30 см.
Перед тем, как укладывать кирпичи на глиняно-песчаный раствор (информация о растворе размещена в статье Материалы для кирпичной банной печи), выложите их согласно плану насухо, начиная с одного из углов, подберите кирпичи подходящего размера, чтобы ширина швов не превышала 5мм. И лишь затем укладывайте на раствор.
После укладки каждого ряда его проверяют на вертикальность и горизонтальность при помощи строительного уровня. Точность соблюдения углов можно проверить установленными отвесами. Корректируйте даже минимальные отклонения.
При установке дверец кладку начинают от нее, плотно фиксируя. Все дверцы в тех местах, где они прилегают к кирпичам, предварительно обматывают асбестовым шнуром или полосой асбеста. Фиксируются они на месте при помощи проволоки или стальных полос, закрепляемых в швах. Для более жесткой фиксации в кирпичах под проволоку прорезают канавки.
Особое внимание нужно уделить месту прохода трубы от кирпичной печи через потолок, крышу или стену. В этом месте трубу обязательно изолируют базальтовой ватой или другими теплоизоляторами, переносящими высокие температуры.

В видео показано, как можно крепить зольную и топочную дверцы, а также процесс приготовления глиняного раствора.

Вот проект печи для бани, в котором бак для нагрева воды примыкает к каменке и дополнительно обогревается за счет теплоотдачи от дымохода. Эта печь имеет небольшие размеры и несложна в изготовлении.

Кирпичная печь с металлической каменкой и боковым расположением бака для воды: 1 — опора бака; 2 — бак для воды; 3 — дымовая труба; 4 — люк для полива камней; 5 — крышка каменки; 6 — проволочные скрепы; 7 — камни; 8 — решётка каменки; 9 — стойки постамента каменки; 10 — колосниковая решётка; 11 — дверца топки; 12 — дверца поддувала

Емкость для каменки размером 530х510х500 мм изготовлена из стали толщиной 8-10мм, бак для воды – из трубы диаметром 40см (емкость около 50 литров). Опорой для каменки служит сваренный из уголков каркас (уголок берут 50х50 мм), для водяного бака изготавливают скользящую опору.

Каменка имеет крышку, через которую закладываются камни и поддается вода. Чтобы камни нагревались до более высоких температур, крышку закрывают, а если нужно их температуру понизить – открывают. После установки на каркас каменка обкладывается кирпичом, поставленным на ребро.

Вот также небольшая кирпичная печь для бани с закрытой каменкой и баком для воды, расположенном сбоку.

Кирпичная печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8 — экран; 9 — колосниковая решётка; 10 — дверка топки; 11 — дверка поддувала

Порядовка для этой печи проста и не требует больших затрат времени и материалов.

Порядовка печи с закрытой каменкой и боковым размещением бака для воды

Порядовка печи для бани

Эту печь очень маленькой не назовешь. Печь непрерывного действия конструкции Анатолия Заболотного может обогреть парную для 4-х человек. В закрытую каменку загружать камни можно только после окончательного высыхания печи.

Расположение печи Анатолия Заболотнего в бане для 4-х человек

Главная привлекательная черта этой печи – возможность организации вентиляции/просушки подпольного пространства. Для чего используют обычный гофрошланг.

Печь Анатолия Заболотнего непрерывного действия

Для кладки этой печи нужны 700шт печного кирпича, 40шт шамотного, песка около 30 ведер, глины 15 ведер (ведро 12 литровое). По 2 штуки печных дверцы, дверцы поддувала и прочистных. Требуются также 2 колосниковые решетки и 2 задвижки, и металлический уголок 30х30, нарезанный на отрезки по 50см (9 отрезков) и 35см (2 отрезка). Понадобится также панель с одной конфоркой и шкаф для камней.

Печь Анатолия Заболотнего непрерывного действия

Шкаф для камней изготавливают из нержавейки – только она выдерживает температуру до 800 о С, до которой могут в этой печи нагреваться камни. Для придания каменке большей жесткости, на боковые поверхности наваривают дополнительные ребра жесткости.

Порядовка кирпичной печи непрерывного действия Анатолия Заболотнего

Класть эту печь нужно с базового-нулевого ряда, в котором начинается формирование вентиляционного канала. Строго соблюдайте схему расположения кирпичей, проверяя вертикальность и горизонтальность каждого ряда и отслеживая правильность углов.

Заслонка устанавливается в 3-м ряду. Тут же начинается формирование зольников двух независимых топок и устанавливаются на них дверцы. В следующем 4-м заслонка перекрывается поперечно расположенным каналом для прочистки сажи. В этом же ряду устанавливается на него дверца.

Закрытие дверец поддувала происходит в 5-м. Тут же устанавливаются перемычки для перехода к формированию попки. Толщина металла для перемычек — 3 мм. В следующем ряду происходит разделение шахты, для чего устанавливают две колосниковые решетки. Шахта топки выкладывается шамотным кирпичом с использованием специального раствора. Под колосниковые решетки выпиливается в кирпичах углубление с таким расчетом, чтобы оставался зазор на температурное расширение колосников (6-10 мм с каждой стороны). Тут же начинаются независимые дымоходные каналы, для чего также укладываются полосы металла.

В 7-м ряду шамотный кирпич устанавливают на ложок (боком), устанавливают дверки топок, дымоходные каналы не меняются. Одновременно устанавливаются дверцы топок. 8-й ряд аналогичен предыдущему, обкладываем дверцы. В следующем они перекрываются металлическими полосками, на которые будут опираться кирпичи перекрытия.

В 10-м дверцы поверху закрываются кирпичами, для чего они подпиливаются при необходимости в зависимости от формы. После завершения 11-го ряда над одной шахтой укладывается платформа плиты, а на другой шамотный кирпич укладывают только по коротким сторонам топки. После установки емкости для камней тут будут дымоходные каналы.

В 12-м ряду устанавливают металлический короб для камней, закладывают один из каналов дымохода. Следующие два ряда без изменений, и лишь в 15-м монтируют дверцу для чистки сажи. Далее в 16-м добавляются две металлические перемычки над основной шахтой.

В 17-м снова дымоходная шахта разделяется на два канала (как в 5-м ), а над плитой закрепляют две металлические перемычки, которые послужат основанием для кирпичей следующего ряда. Следующие два без изменений, и только в 18-м добавляется дымоходная дверка, а в 19-м устанавливаются перемычки с другой стороны печи, которые послужат основанием для ее окончательного перекрытия и формирования свода печи.

21 ряд аналогичен 12, но там имеются дымоходные каналы. Следующие два ряда происходит сужение топливных шахт, а в 24 шахта, где установлена емкость для камней перекрывается совершенно.

Формирование дымохода в кирпичной печи для бани

Далее перекрывается вторая топливная шахта, остается только дымоход, и с 27 ряда выкладывается только он.

Небольшая кирпичная печь для бани

Эта небольшая кирпичная печь для бани очень проста и экономична. Она подходит для маленьких парилок.

Небольшая кирпичная печь для бани

Порядовка для нее очень проста. Она имеет относительно небольшой вес вес, и при условии достаточной толщины лаг и соблюдении мер противопожарной безопасности может быть сложена без фундамента.

Небольшая кирпичная печь для бани. Порядовка

В действительности, сколько бань, столько, наверное и проектов печей — каждый хозяин старается по максимуму использовать имеющееся пространство, потому изменения и корректировки практически необходимы. Если у вас есть хоть небольшой опыт работы с кирпичами и растворами — вы вполне можете сложить кирпичную печь своими руками. Но если вы в своих силах не уверены, то стоит подумать о приглашении опытного печника, хотя бы в качестве консультанта. Это может сэкономить вам приличные средства: переделка печи и устранение огрехов стоят, зачастую, гораздо больше, чем кладка печи по-новой.

Во многих случаях проще установить металлическую печь (например «Жара» ) и обложить ее кирпичом.

Если каменка находится над топкой, высота топливника должна быть не меньше 55см. Оптимальный вариант – 8 или 9 рядов кирпича. В этом случае камни будут нагреваться до высоких температур.

Сомнительное утверждение , самая оптимальная температура где-то на две трети от пода, т..е. 6 рядов кладки.

Что касается печи Заболотнего, несчастные хозяева, сколько им нужно будет дров.. Вторая печь для бака с водой паразитирует на каменке. На занимаемой ею площади можно было бы поставить тот же бак с трубой, с пропуском его в топливник. И печь приобрела бы разумные размеры. Большая банная печь это следствие её неэффективности..

Срубил баню из липы, 5*5, парная 2,5*3.

мучаюсь, ищу порядовку простой каменки без подогрева воды.

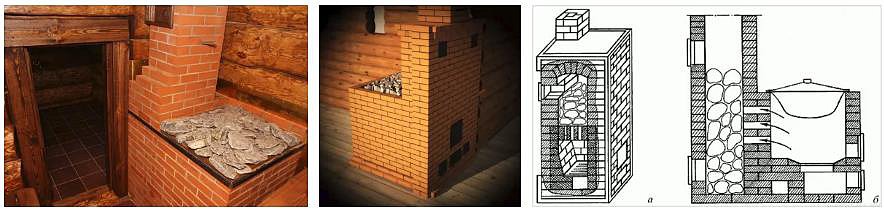

Проекты кирпичной печи для бани с баком для воды

Баня издревле была местом отдыха и релаксации славянских народов. Построить банную печь в наши дни своими руками не так уж и сложно. Все что вам необходимо – это четко следовать инструкциям и подготовить качественный материал для постройки банной печи.

Наиболее популярным и массовым проектом кирпичной печи для бани считается – печь с установленным внутрь баком для воды. Проектов кирпичных печей для бани великое множество, здесь можно выделить два главных различия – баня по-черному, и баня по белому. Баня по-черному распространена лишь в сельской местности, и не целесообразна в современных условиях жизни. Остановимся подробнее на бане по белому.

Первичная подготовка

Первым действием вам необходимо подготовить фундамент для вашей печи. Вторым шагом – определиться с размерами. Размер должен зависеть от размера парной комнаты. Чем больше парная, тем больше должна быть площадь нагрева печи. Третьим шагом определите место положения для вашей печки. Практика показывает, что наиболее удачным расположением, является расположение печи напротив полок или лежаков в парной. В противном случае расстояние от печки до человека не должно быть меньше 30-40 см.

После выбора места приступаем к постройке вашей печки. Для более комфортной и быстрой постройки многие используют стандартные размеры печей (3,4*4 либо 4*5 кирпичей). Повторимся, что размеры должны соответствовать нагреваемой площади, в противном случае топка будет занимать много времени и сжигаемого топлива.

Следует предусмотреть и вывод дымохода через крышу. Деревянные элементы не должны соприкасаться с дымоходом. В противном случае возможно самовозгорание и пожар. Не стоит забывать и о защите пола от выпадения уголков во время топки или загрузки горючего материала в топку. Постелите на пол не большой металлический лист во избежание порчи напольного покрытия.

Выбор материалов

Выбирая материалы для строительства банной печи, будьте внимательны и осторожны. Не стоит экономить на не качественном кирпиче или растворе. Для кладки печи подходит огнеупорный кирпич или специальный кирпич из шамотной глины. Стоит он дороже, но и прослужит дольше.

Раствор для кладки изготавливается в большинстве случаев из глины. Для продления срока службы кладки необходимо подобрать глину приблизительно той, из которой изготовлен ваш кирпич. В этом случае показатели расширения при нагреве и остывании кирпича и раствора будут предельно одинаковыми. К глине необходимо добавить не большое количество просеянного и чистого песка. Залить все чистой, и по возможности, не минерализованной водой.

При выборе кирпича возьмите с собой небольшой молоток. Необходимо перед покупкой проверить качество кирпича, для этого делаем следующее:

Не сильно постучите молотком по кирпичу. Если молоток не проваливается в кирпич, а отскакивает и дает звонкий звук, то данный кирпич не имеет внутренних трещин и дефектов.
Обратите внимание на внешний вид кирпича. Он должен быть однотонным, без видимой пленки (слюда) и подходить размерами к стандартам (25*12*6,5 см). Допускаются не большие отклонения (в размере 2мм), а так же наличие нитевидных трещин.
Приобретите один кирпич и произведите «краш-тест», попросту разломав кирпич на две половины вашим молотком. Внутри кирпич не должен включать в себя сторонние элементы и быть ровного однотонного цвета. Более темная середина свидетельствует о нарушение технологии обжига и наличии брака.

Подготовка раствора

После покупки необходимого кирпича следует разобраться с необходимым раствором для кладки печи. Раствор для кладки кирпичей должен быть средней жирности. Для этого замешиваем глину с водой и оставляем ее на сутки. После этого необходимо повторно размешать глину, удаляя (размешивая) все оставшиеся комочки. При получении однородной массы вносится песок. Не добавляйте слишком много песка, раствор получится тощим. На практике на ведро воды в среднем уходит 1кг песка.

Нехватка или изобилие песка приведет к дальнейшему разрушение нашей конструкции. Поэтому на этапе подготовки раствора следует серьезно отнестись, к получению необходимой по концентрации количества песка.

Определить жирность раствора можно следующим образом. Из приготовленного раствора скатайте не большой шарик (с размером с яблоко). Положите его на твердую и ровную поверхность. Надавите сверху на шар плоскостью (можно любой дощечкой) до появления трещин. И далее получаем результат:

Шар развалился без образования видимых трещин – не жирный раствор.
Появились большие трещины (больше радиуса шара) – такой раствор слишком жирный.
Появились небольшие трещины (не более 0,2 от диаметра) – данный раствор подходит по жирности для кладки нашей пески.

Сушка и ввод в эксплуатацию

Важным пунктом является сушка, построенная вами печи. Ни в коем случае нельзя сразу топить печку. Необходимо дать просохнуть кладке печи. На это может потребоваться неделя. Только после предварительной сушки можно приступить к небольшому прогреву печи.

Начать топить небольшими количествами дров по 10-20 минут в сутки. Выделение конденсата свидетельствует о процессе сушки печи. В противном случае печь может не только повести, но привести к образованию больших трещин в кладке и дальнейшему разрушению вашей конструкции. После прекращения выделения конденсата можно приступить к полноценному использованию печи.

По желанию можно отделать наружную сторону печи. Облицовочная плитка – универсальный и не дорогой материал для данной работы. А если вы хотите получить печь в древнерусском стиле, тогда используйте облицовку изразцами.

Проект каменной печи

Мы занимаемся строительством каменной печи в нашем доме.

Мы ожидаем, что эта плита…

Сделать горячую воду
Согрей наш дом
Впустите свежий воздух в дом
Готовьте и пеките нашу еду.
Будьте эффективными, безопасными и удобными.

Он построен в основном из недорогих материалов или из вещей, которые у меня уже были под рукой, или вещей, которые мне подарили люди. Я строю его, чтобы я мог изменить размер топки, чтобы удовлетворить количество тепла, которое мне нужно. В нем есть «черная печь», что означает, что вы разжигаете огонь и топите печь. Потом печете в топке.

Нажмите здесь, чтобы увидеть больше фотографий печи на Facebook.

Это чертежи, которые я сделал до того, как начал строить печь.

См. ниже фотографии, которые мы сделали, когда строили печь. Многое можно узнать, глядя на картинки.

Это оригинальная печь, которая была у меня до того, как я построил каменную печь. Я использовал множество конструктивных особенностей этой старой кухонной печи, чтобы спроектировать новую каменную печь.

Вот так я нагрел воду на старой печке. Это сработало хорошо. Но был очень ограничен в том, сколько горячей воды у меня было. Даже если плита не работала, она все равно нагревала воду до комнатной температуры.

Начало закладывают кирпик.

Приступаем к кладке кирпичей.

Вот фото строительства базы. Эта печь построен на деревянном полу. Поэтому нам нужно было быть дополнительным внимательно относиться к пожарной безопасности. Есть кусок 1/2 дюйма цемента доска на полу. Тогда есть кирпич на каждом углу печь. Затем металлическая пластина с приваренным к ней уголком. нижняя сторона с загнутым вниз углом. Затем заливаем смесь из 1 части портландцемента и 3 частей перлита. Тогда есть еще кусок цементной плиты. Затем мы уложили ядро из огнеупорного кирпича. и лицевая сторона из красного кирпича поверх цементной плиты. Перлит смесь является изоляцией, чтобы сохранить тепло от топки от спускаться. Воздушный зазор под печью позволяет воздуху двигаться и рассеять любое тепло, которое действительно проходит.
