Прокладка кабеля в земле: способы, глубина, нормы

Провести кабель по участку можно под землей. Это более трудозатратный процесс, но более надежный в плане сохранности — меньше шансов, что его кто-то позаимствует. Особенно актуален данный момент на дачных и садовых участках. Но прокладка кабеля в земле производится согласно определенных правил, прописанных в ПУЭ. Эти нормы и пояснения к ним и изложены дальше.

Содержание статьи

• 1 Какие кабели использовать
• 2 Основные правила и технология
  • 2.1 Порядок и технология укладки кабеля в землю
• 3 Нюансы и особенности
  • 3.1 Как соединять два куска
  • 3.2 Как ввести в дом
  • 3.3 Если кабелей несколько
  • 3.4 Как затянуть в гофру или трубу
• 4 Прокладка кабеля под дорогой

Какие кабели использовать

Если говорить о ГОСТе, то в нем сказано, что в землю необходимо укладывать бронированные кабели, покрытые сверху гидроизоляционным слоем. То есть, подземный ввод в дом от столба, при достаточно большой выделенной мощности желательно делать бронированным кабелем. Это АВБбШв (бронированный с алюминиевыми жилами и броней из двух стальных оцинкованных полос, поверх покрытых защитным слоем) или  ВБбШв (тот же, но с медными жилами), ПвБШв — тоже бронированный, но с изоляцией из сшитого полиэтилена и теми же стальными лентами в качестве брони. Подойдут ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и проч. Эти виды кабельной продукции используются на землях с нормальной кислотностью.

Не предназначенные для подземной укладки кабели лучше не использовать

Прокладка кабеля в земле с повышенной химической активностью — солончаки, болота, большое количество строительного мусора, шлака — требует наличия свинцовой брони или алюминиевой оболочки. В этом случае можно использовать ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и другие.

Если же подключить надо небольшую дачу, в которой электроприборов всего ничего, баню, сарай или другие хозпостройки (свинарник, курятник и т.п.), использовать можно обычный кабель в ПВХ оболочке, так как он достаточно прочный и точно герметичный. Для разводки освещения на участке часто используют NYM, СИП, на несколько лет хватает ВВГ. Но эта продукция не предназначена для укладки под землей и они быстро выходят из строя.

Более серьезные кабели стоят, конечно, дороже, но служат они намного дольше. Если принять во внимание трудоемкость работ по их укладке, целесообразнее использовать специальные кабели, а это ААШв, ААШп, ААП2л, АВВГ,  ААБл, АПсВГ, АСБ,  ААПл, АПвВГ, АПВГ, АСПл и т.д.

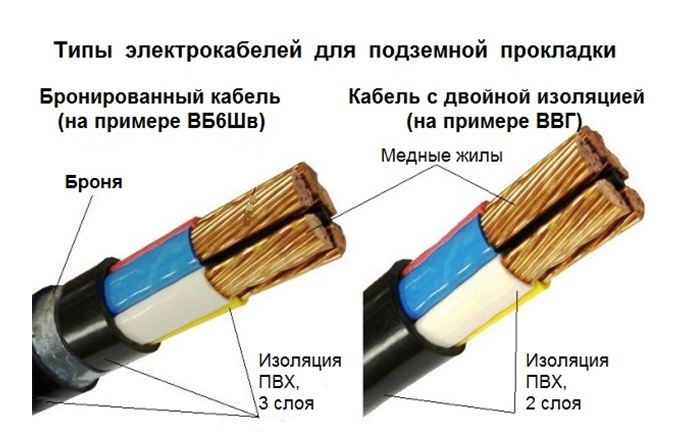

Бронированный кабель имеет три оболочки, обычный — одну

В регионах Крайнего Севера для подземной прокладки используют специальную продукцию с повышенной стойкостью к морозам —  ПвКШп.

Основные правила и технология

Сначала необходимо разработать трассу прокладки кабеля. Понятное дело, что при прокладке по прямой его потребуется меньшее количество. Но, к сожалению, это далеко не всегда возможно. При прокладке трассы желательно избегать:

Если не удалось избежать всех сложных мест — нестрашно. В этих зонах можно уложить кабель не в землю, а в гофротрубу, трубу ПНД или в металлическую. Их и называют футлярами. При использовании нескольких кусков металлических труб подряд, их необходимо сваривать. Это делают, чтобы в местах соединения они не повредили оболочку.

Порядок и технология укладки кабеля в землю

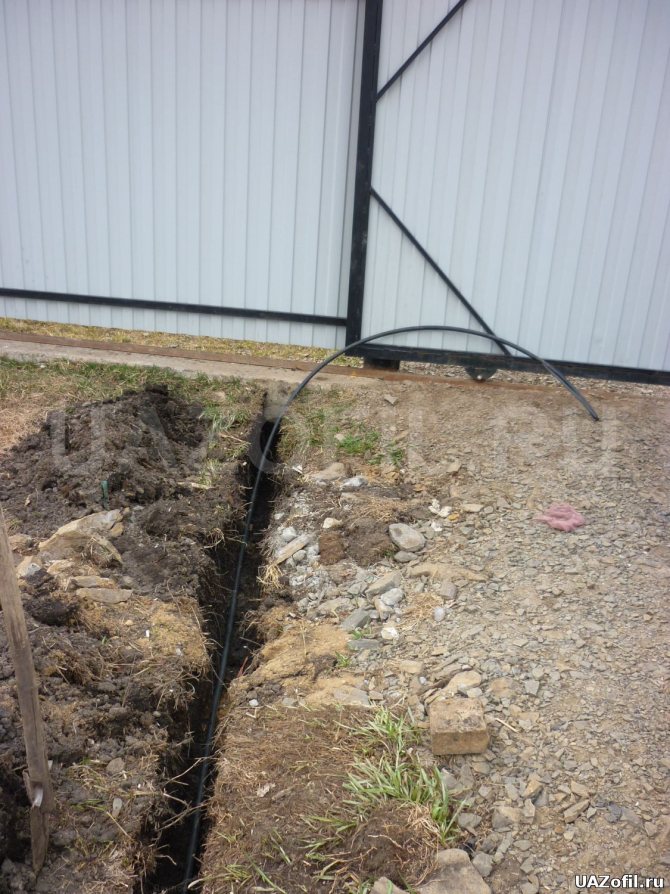

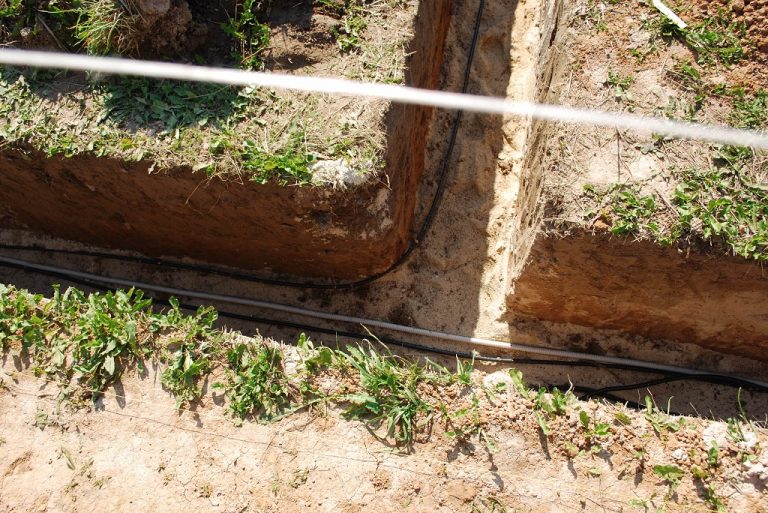

По намеченной трассе копают траншею. Глубина ее — 70-80 см, ширина при прокладке одного кабеля — 20-30 см, при укладке двух и более, расстояние между нитками, уложенными на дне траншеи, должно быть не менее 10 см. Вот по этим критериям и определяйтесь. После того как траншея выкопана необходимо:

Нюансы и особенности

Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.

У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится  — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет

Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.

Как соединять два куска

Более надежна прокладка кабеля в земле целыми кусками — без соединений. Если один кусок нужной длины найти не удалось, для соединения выводите обе части на поверхность, поставьте герметичную монтажную коробку и в ней соединяйте проводники. Делать муфты без опыта и спецоборудования, закапывать их под землю не стоит — они быстро выйдут из строя,придется раскапывать, переделывать. А обслуживаемое соединение всегда удобно — можно если надо перезаделать контакты.

Так выглядит нормально сделанная муфта

Как ввести в дом

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

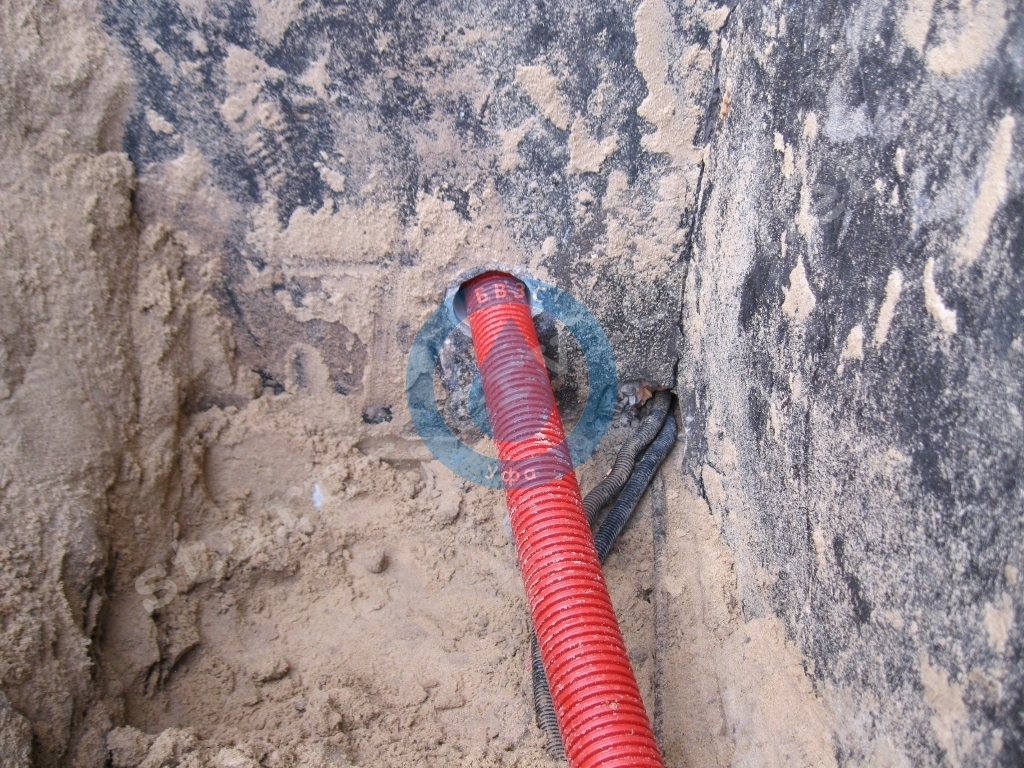

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

Если не предусмотрели закладную в стене или фундаменте, сверлят отверстие

В сделанное отверстие вставляют трубу, ее запенивают, в нее продевают кабель

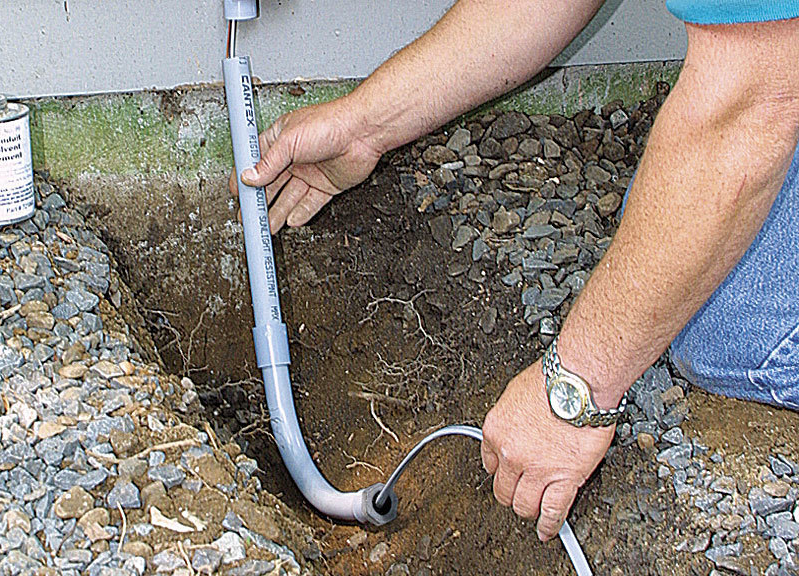

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если фундамент у вас — монолитная плита или просто не хочется нарушать монолитность ленты.

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход.

Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.

Если кабелей несколько

Если укладывается под землю одновременно несколько кабелей, расстояние между ними должно быть не менее 10 см. Если укладывать решили в трубах иди гофрошланге, для каждого — отдельный.

Если кабелей несколько, их укладывают каждый в свою оболочку или располагают просто параллельно на расстоянии 10-15 см один от другого

Как затянуть в гофру или трубу

Есть два типа гофры для подземной укладки кабеля — с зондом и без. Проще брать с зондом. Это тонкая проволока, к которой привязывают проводку чтобы затянуть внутрь. Проволоку вытягивают, на ее место затягивается кабель. Все просто.

Прокладка кабеля в земле: гофрированная ПНД труба с зондом для более легкой протяжки

Если труба или гофра без зонда, могут возникнуть проблемы. Если кабель достаточно жесткий, его вполне можно просто заправить внутрь. Обычно это несложно, но занять может достаточно много времени.

С мягким проводником такой фокус не пройдет — он будет скручиваться и цепляться за стенки. Но и в этом случае тоже есть выход. Сначала в трубу заправляют бечевку или тонкую веревку. К ней привязывают кабель и затягивают его внутрь.

Как заправить бечевку? При помощи пылесоса. Один край бечевки хорошо фиксируете, остальное в развернутом виде, но без комков и петель укладываете в трубу. С другой стороны подключаете пылесос, закрываете второе входное отверстие. За счет создания разреженной атмосферы бечевка вылетает с другой стороны.

Прокладка кабеля под дорогой

Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить. Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.

Прокол под дорогой делают при помощи специального оборудования

Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.

Прокладка кабеля в земле идеальный вариант электролинии в загородном доме либо на дачном участке.

Часто встает вопрос перед хозяевами частных домовладений можно ли прокладывать силовой кабель под землей? Какой провод лучше использовать? Какие нормы следует соблюдать?
Главный способ прокладки электролиний к частому дому, даче являются — воздушный либо подземный. Для передачи электроэнергии к пункту потребления применяется такой метод, как прокладка кабеля в земле. Это экономичный вариант монтажа электролиний. Преимуществом такого способа является – скрытность проводки, что не портит внешний вид здания, провода не схлестываются при ветре, при перемещении негабаритных грузов провода не помешают.

Ну и как бонус — охлаждение кабеля в земле, что предотвращает его перегрев и повреждение.

Содержание

• 1 Плюсы при использовании данного метода прокладки
• 2 Правила, которые обязательно соблюдать для прокладки провода под землей
• 3 Выбор электрокабеля для проводки под землей
• 4 Порядок выполнения работ
• 5 Этапы работ по прокладке электропроводки

Плюсы при использовании данного метода прокладки

Прокладка проводов и кабелей в земле имеет множество преимуществ. При монтаже данной проводки необходимо соблюдение специального технологического процесса. Можно выделить такие преимущества:

• Экономичность, стоимость работ не будет превышать стоимость используемых материалов. Наиболее приемлемый вариант, в сравнении с прокладкой воздушной линии, на которую необходимо специальное согласование, дополнительные материалы, техника;
• Во избежание повреждения кабеля делается не глубокая траншея и не потребуются материальные и другие средства на обслуживание линии;
• Возможность провести прокладку кабеля своими руками не прибегая к помощи монтажников и не привлекая спецтехнику в виде вышки;
• Место проводки скрыто от взора, поэтому не портит внешний облик местности;
• Данный метод позволяет использование электрического высоковольтного кабеля разнообразного сечения, без применения усилений подвесных устройств.

Правила, которые обязательно соблюдать для прокладки провода под землей

Монтаж выполняются с соблюдением ПТЭЭП а так же ПУЭ не зависимо от назначения и типа используемого провода. Должны соблюдаться следующие пункты:

• Кабель укладывается на глубине 70 см и более. Если линия электропередачи короткая (менее 5 метров) и кабель имеет защиту в виде трубы, то допускается прокладка на 50–ти сантиметровой глубине;
• Не допустима прокладка проводки под фундаментом строения. От фундамента следует отмерить минимум 60 сантиметров для монтажа линии. Если тянется провод из одного строения в другое через фундамент то его необходимо защищать стальной трубой.Такая защита обязательна поскольку любой кабель подвержен всевозможным вредоносным воздействиям;
• Расстояние в траншее между проводами, как правило не менее 10 сантиметров. Исходя из этого рассчитывается размер траншеи;
• Он деревьев на участке при прокладке кабеля стоит отступать 2 метра не менее, отступ от кустарника необходим -75 см. Данные правила возможно нарушить, если присутствует дополнительная защита, например, в виде трубы из стали;
• От коммуникаций таких, как канализация, водопровод необходимо сделать дистанцию -1 метр и более, от газопровода -2 метра и более;
• Если в траншеи пересекаются кабели, то следует изолировать их друг от друга земляной прослойкой, размером — 50 см и более;
• Если используется подземный способ проводки, то провод следует выбирать бронированный, специально предназначенный для этих целей. Это необходимо для создания защиты от влияния физических воздействий и подземных вредителей;
• При укладке с применением лебедки , которая разматывает барабан, необходимо оснащение механизма ограничителем.В таком случае возможен монтаж змейкой, тогда линия не будет иметь натяжку;
• При необходимости проведения соединения электрического провода самостоятельно применяются муфты из металла. Данные способ соединения дает хороший контакт на длительный срок;
• Для дополнительной защиты силовой линии применяют трубу асбоцементную либо специальную конструкцию из кирпича;
• После укладки проводки сверху прокладывают сигнализационную ленту с обозначением и предупреждением об электропроводке.

Выбор электрокабеля для проводки под землей

В подземной проводке применяются виды бронированных кабелей — ВБ 6ШВ, а так же ВБ6ШВнг данные изделия имеют защиту из стали. Такой вариант устойчив к механическим повреждениям и не даст грызунам повредить проводку.
Имея такую защиту, кабель прослужит долгие годы. Бронированный кабель прокладывается без трубопровода, но применение трубы рекомендуется во избежание повреждения проводки сотрудниками гос. организаций в процессе проведения работ.
Электропровод для прокладки в грунте следует выбирать, учитывая необходимую мощность потребителей объекта. Например:

• • Кабель ВБШвнг 4х6 предназначен для мощности 11кВт;
  • Кабель ВБШвнг 4х10 предназначен для мощности 15кВт;
  • Кабель ВБШвнг 4х16 предназначен для мощности 21 кВт.

Порядок выполнения работ

Существует определенная последовательность при укладке поводки в грунте:

• Обозначение места проведения электролинии;
• Выбор подходящего для данного вида работ кабеля;
• Обустройство траншеи под проводку;
• Укладка кабеля в грунт;
• Обустройство зашиты проводки подушкой, далее грунтом и сигнализационной лентой;
• Проведение проверочных работ по функционированию линии;
• Завершающий этап – закапывание траншеи.

Этапы работ по прокладке электропроводки

Для создания проводки под землей необходимо владеть специальными знаниями:

• Первым делам производится разметка трассы на земле для линии электропередачи на дачном, загородном участке и т.д.;
• При разметке возможно использование всевозможных кольев, веревки. Необходимо тщательно следить, чтобы не было пересечения с коммуникационными сетями;
• Стоит создать план расположения кабеля. На чертеже обозначаются расстояния выхода кабеля из грунта, а так же его повороты. Важно перед укладкой проверить отключена ли проводка от сети напряжения;
• Затем выкапывается траншея по произведенной разметке. Как правило, ее глубина – 80 см, ширина для прокладки одного кабеля 20 см. Дно выкопанной траншеи следует утрамбовать;

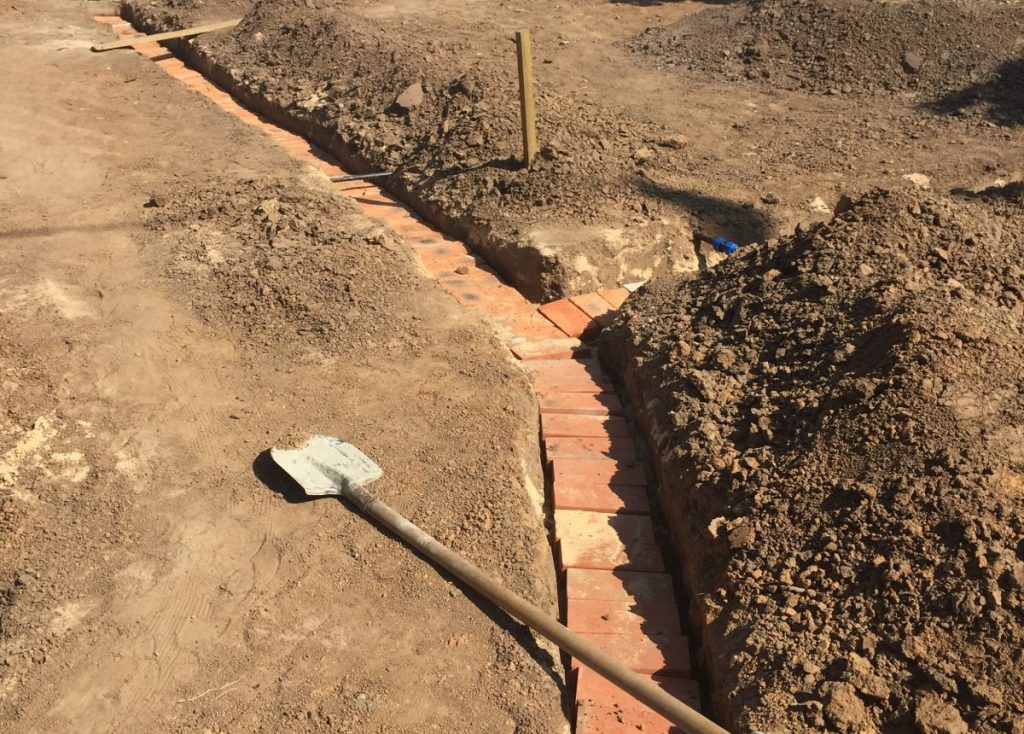

• Существует вариант — дно траншеи выкладывается красным кирпичом;
• Если вы планируете вести электропроводку через дорогу, то в таком случае глубина должна составлять не менее 120см;
• Когда производится укладка кабеля в грунт необходимо очистить траншею от веток, камней и других предметов;
• Далее насыпается подушка из песка -12 см. Она обезопасит от возможности порыва провода;
• Обесточенный провод надо положить так, чтобы он не был слишком натянут. Как правило, кладут целый провод без соединительных участков;
• Завершающим этапом является засыпка землей траншеи с электропроводкой. После этого проверяется кабель на предмет замыкания и заземляется его броня.

Как правильно делается прокладка кабеля в земле видео обязательно посмотрите:

В зимний период допустима подземная прокладка линии электропроводки, необходимо принять во внимание следующие:

• Перед укладкой кабель прогревается в жилом помещении. Прогретый кабель укладывают, не допуская промерзания. Если мороз более 20 градусов возможность монтажа исключается;
• Если температура воздуха минус 5 и выше возможно не проводить процедуру прогрева, если провод высокого давления;
• При температуре минус 7допустима укладка защищенного изоляцией проводника;
• Если температура минус 15 и выше и проводник имеет защиту пленкой ПВХ либо резиновой оболочкой;
• Возможна укладка в минус 20 градусов, в случае защиты провода изоляцией из ПВХ оболочки либо резиновой и, если сверху имеется оболочка их свинца.

Существуют детали, которые стоит учесть, они помогут более правильно провести работы:

• Для проводки применяется бронированный кабель;
• В случае прохождения электропроводки через фундамент необходима защита в виде трубы диаметром в 3 раза больше диаметра кабеля;
• При глубоком промерзании грунта (более 70 см) трубу защищающую кабель укрепляют во избежание деформирования либо порыва;
• Нельзя применять для защиты трубы из пластика, а так же гофрированные. Данные трубы недолговечны и не имеют нужную прочность;
• Не рекомендуется прокладка проводки на участках, где оборудована стоянка авто (игровые площадки, тротуары), где существует повышенная нагрузка.

Данные правила по прокладки подземной проводки следует соблюдать для безопасного проведения работ и последующей эксплуатации. При нарушении правил могут возникнуть неприятности, которые затруднительно будет исправить.

Что нужно знать о прокладке подземного электрического кабеля

Проведение электроэнергии к гаражу или садовому пруду? Узнайте о кодовых требованиях, вариантах глубины траншеи, материале кабелепровода и типах электрических проводов.

КУРГУ128/GETTY IMAGES

Да, вы можете провести электропроводку во дворе

Электрификация отдельного гаража, сарая для инструментов или садового пруда — это проект «сделай сам», с которым домовладельцы могут справиться самостоятельно. Вам просто нужна правильная информация и руководство.

Национальный электротехнический кодекс содержит основные положения о допустимых методах и материалах электропроводки, требуемой глубине прокладки проводки и других соображениях безопасности, чтобы обеспечить безопасность и надежность подземной проводки в течение многих лет.

Существует четыре распространенных варианта прокладки подземной электропроводки через ваш двор. Ваш выбор в первую очередь зависит от типа вашей почвы.

Если он гранулирован и его легко копать, вы можете сэкономить деньги на электроматериалах, копая глубоко; вам может не потребоваться установка металлического или пластикового кабелепровода для защиты скрытой проводки от физического повреждения. С другой стороны, если почва каменистая или тяжелая глина, или вы столкнулись с большим количеством корней деревьев, вы можете свести копание к минимуму и защитить скрытую проводку в металлическом или пластиковом кабелепроводе.

Более того, ручные траншеекопатели, способные копать землю на глубину до 24 дюймов, легко можно взять напрокат во многих хозяйственных магазинах, хозяйственных центрах и пунктах проката оборудования. Вы можете арендовать траншеекопатель на полдня менее чем за 100 долларов и около 150 долларов за полный день. Еще одним вариантом является аренда мотоблока.

Семейный мастер на все руки

Четыре варианта глубины заложения подземной проводки

Решите, сколько копать вы готовы сделать и насколько глубокой будет ваша траншея. Это помогает определить тип проводки и метод, который вы будете использовать. Подземный кабель и провод могут быть установлены на разной глубине, в зависимости от типа трубопровода, провода или кабеля.

Шесть дюймов

Установите электрический кабелепровод из оцинкованного жесткого металла с отдельными изолированными проводами глубиной шесть дюймов.

• Провода протягиваются через кабелепровод после завершения всего кабелепровода от конца до конца.
• Провода должны быть рассчитаны на использование во влажных помещениях, например, типа THWN-2 (термопласт/влажные помещения/нейлоновая оболочка).

Двенадцать дюймов

Установите заглубленный кабель типа UF с защитой GFCI глубиной 12 дюймов.

• Защита GFCI — это компромисс, который обеспечивает повышенную электрическую безопасность при одновременном снижении потребности в более глубокой траншеи.

Восемнадцать дюймов

Установите трубу из ПВХ с отдельными изолированными проводами глубиной 18 дюймов.

• Провода протягиваются через кабелепровод после завершения всего кабелепровода от конца до конца.
• Провода должны быть рассчитаны на использование во влажных помещениях, например, типа THWN-2 (термопласт/влажные помещения/нейлоновая оболочка).

Двадцать четыре дюйма

Установите кабель типа UF для всего участка глубиной 24 дюйма.

• Это еще один компромисс между глубиной и физической защитой.
• Поскольку непосредственно проложенный кабель находится на дне траншеи без кабелепровода или защиты GFCI, он должен быть проложен глубже в землю.

Подробнее о каждом варианте читайте далее.

Спасибо за вашего помощника / Getty Images

Получите разрешение на электроснабжение и позвоните по номеру 811

Прежде чем мы углубимся в подробности, напоминаем вам о необходимости соблюдать следующие основные меры предосторожности при прокладке подземного кабеля: необходимы для вашего проекта.

Инспектор по электрике проверит глубину траншеи и проверит проводку до того, как она будет скрыта.

Несколько долларов, которые вы тратите на оплату инспекции, легко компенсируются тем, что профессионал одобряет вашу работу и следит за ее безопасностью.

Вопреки представлению о том, что разрешения на строительство автоматически увеличивают налоги на недвижимость, полный отчет о разрешениях и проверках в городском управлении поможет облегчить сделку, если вы продадите свой дом.

Если к прибытию инспектора ваша проводка подключена и находится под напряжением, они могут одновременно провести окончательную проверку, что сэкономит им еще одну поездку.

В США позвоните по номеру 811 или посетите сайт www.call811.com, чтобы отметить ваши коммунальные услуги. В Канаде посетите www.clickbeforeyoudig.com. Это предотвращает повреждение коммунальной инфраструктуры (электричество, газ, вода, кабельное телевидение, телефон, оптоволокно и т. д.), что может оставить ваш район без коммунальных услуг на несколько часов или дней и подвергнуть вас судебному преследованию.

Примечание. Если вам необходимо оставить траншею открытой на длительное время, установите вокруг нее баррикады, чтобы она не представляла опасности для людей и домашних животных.

семейный мастер на все руки

Шестидюймовый вариант

Если у вас каменистая или тяжелая глинистая почва или корни деревьев затрудняют копание, или вам нужно протянуть провод только на короткое расстояние, воспользуйтесь этим маршрутом. Это сводит к минимуму копание и обеспечивает превосходную защиту скрытой проводки.

• Установите жесткий металлический кабелепровод из оцинкованного металла с отдельными изолированными проводами, протянутыми внутрь завершенного участка кабелепровода.

Профессиональный совет: Провода должны быть рассчитаны на использование во влажной среде. Ищите букву «W», выдавленную в маркировке на проводе, т. е. THWN-2.

• Этот метод работает для ответвленных цепей любого размера, от 15 до 60 ампер и даже больше.
• Недостатком является стоимость. Десять футов 1/2-дюймового оцинкованного жесткого металлического канала стоят около 37 долларов, и вам нужно купить катушки с изолированными медными проводами, которые протягиваются в канал.

семейный мастер на все руки

12-дюймовый вариант

Часто лучший выбор для небольших электротехнических проектов на заднем дворе. Его глубина всего один фут, и вам не нужно прокладывать кабель в дорогой металлической трубе.

Установите кабель типа UF-B, проложенный непосредственно под землей, при условии, что ответвленная цепь:

1. Обеспечена защитой от замыкания на землю (GFCI) перед входом в землю;
2. Ограничено до 120 вольт;
3. Защищен автоматическим выключателем или предохранителем номиналом не более 20 ампер.

Не забывайте, что вам необходимо установить кабелепровод для защиты кабеля от физического повреждения в месте его перехода из надземного пространства в подземное.

семейный мастер на все руки

Вариант с диагональю 18 дюймов

Этот метод позволяет подключить ответвленную цепь практически любого размера, поэтому он подходит для подачи электроэнергии к различным проектам на заднем дворе или отдельно стоящим зданиям. Это также позволяет вам добавить больше проводов позже.

Если вы решите в будущем установить петлю выключателя для управления освещением сарая изнутри вашего дома, вы можете легко протянуть пару дополнительных проводов в кабелепровод из ПВХ.

• Аналогично шестидюймовому варианту, проложите отдельные изолированные провода типа THWN-2 внутри кабелепровода из ПВХ после завершения монтажа кабелепровода.
• Еще одно преимущество этого варианта: снижение стоимости. Десять футов трубы из ПВХ диаметром 1/2 дюйма стоят всего около 10 долларов.

семейный мастер на все руки

24-дюймовый вариант

Установка кабеля типа UF-B для прямого прокладки

• Имейте в виду, что требуется защита от физического повреждения с помощью кабелепровода из ПВХ сортамента 80, где кабель переходит от уровня выше уровня земли не менее чем на 18 дюймов ниже конечного уровня .
• Чтобы закопать кабель на 24 дюйма, нужно больше копать. Таким образом, этот метод имеет смысл только в том случае, если у вас есть зернистая почва, которую легко копать, или вы арендуете траншеекопатель.

Первоначально опубликовано: 28 сентября 2022 г.

John Williamson

John Williamson работает в электротехнической промышленности Миннесоты более 45 лет в качестве электрика, инспектора, инструктора и администратора. Джон является лицензированным главным электриком и сертифицированным строительным служащим. Джон проработал в сфере строительных норм, лицензирования и инспекции более 33 лет, из них более 27 лет в штате Миннесота. В течение последних 30 лет Джон также консультирует по электротехническим нормам и пишет статьи для различных издателей книг и журналов. Джон вышел на пенсию из Министерства труда и промышленности Миннесоты, где он был главным инспектором по электротехнике.

Как установить подземный электрический кабелепровод до кода

Проверьте местные требования, прежде чем начать копать

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

омега77 / Getty Images

Расширение электроснабжения отдельного гаража или другой хозяйственной постройки не сильно отличается от добавления цепи внутри дома, за одним важным исключением — прокладка подземного кабеля. Если вы достаточно уверены в своих навыках электромонтажа, чтобы чувствовать себя комфортно, добавляя электрическую цепь в помещении, то прокладка цепи в отдельно стоящей хозяйственной постройке — это то, что вы можете сделать самостоятельно. Но имейте в виду, что для установки и подключения одного или нескольких новых автоматических выключателей требуется работа на панели главного автоматического выключателя. Многие люди предпочитают, чтобы такую ​​работу выполнял профессионал, и на то есть веские причины — работа на главной сервисной панели может привести к очень серьезному или смертельному шоку, если вы не знаете, что делаете.

Однако, даже если у вас есть электрик, который сделает окончательные подключения на сервисном щите и подключит розетки и светильники в вашем гараже, вы можете сэкономить много денег на самой трудоемкой части проекта — прокладке подземного кабеля от дом в гараж или надворную постройку. Предоставляя собственный капитал, вы ограничите расходы на эту часть проекта стоимостью материалов.

Провода и кабели для подземных линий

Существует множество способов прокладки электропроводки под землей. Каждый метод будет определять, насколько глубоко закопать кабель. Используемый вами метод может зависеть от того, что разрешено или рекомендовано вашими местными органами Кодекса, поэтому всегда обращайтесь в местное управление строительной инспекции, чтобы узнать, что рекомендуется в вашем сообществе. Однако в целом Национальный электротехнический кодекс допускает три способа прокладки подземных цепей:

• Прокладка кабеля UF (подземный фидер) непосредственно в землю . Это известно как прямое заглубление , и если вы это сделаете, кабель UF должен находиться не менее чем на 24 дюйма ниже поверхности земли, чтобы свести к минимуму вероятность прокола кабеля при обычном копании. Кроме того, вертикальные трассы, где кабель спускается в землю со стороны дома и выходит из-под земли со стороны хозяйственной постройки, должны быть размещены в жестком кабелепроводе, обычно из ПВХ. На дне траншеи к концам вертикального трубопровода крепится фитинг для зачистки, а кабель проходит через колена и поднимается в трубопровод с обеих сторон.
• Прокладка провода через жесткую оцинкованную металлическую трубу . В этом методе кабелепровод может иметь глубину 6 дюймов, а отдельные проводники внутри должны иметь маркировку «W», указывающую на то, что они водонепроницаемы. Провод THWN-2, например, является стандартным типом для прокладки в подземных кабелепроводах. Для этого применения используйте толстостенный кабелепровод диаметром не менее 3/4 дюйма. Никогда не используйте тонкостенный кабелепровод EMT для подземных применений.
• Прокладка провода через трубу из ПВХ сортамента 40. Здесь кабелепровод должен иметь глубину не менее 18 дюймов, и снова отдельные проводники внутри кабелепровода должны иметь степень водонепроницаемости «W», например THWN-2.

Прокладка кабеля UF через металлическую трубу или трубу из ПВХ. Хотя это обычно и не делается, допускается прокладка кабеля UF (но НЕ NM) через металлический или ПВХ-канал в подземных условиях. Но может быть трудно провести кабель через кабелепровод, если только кабелепровод не имеет диаметра не менее 3/4 дюйма. Большинство электриков предпочитают протягивать отдельные водонепроницаемые проводники THWN через кабелепровод просто потому, что это проще.

Совет

Знайте свои варианты, прежде чем копать. Если вы прокладываете кабель в районе, который вряд ли будет нарушен, использование прямого заглубления на глубину 24 дюйма может быть вашим лучшим методом. Если вы планируете протянуть провод через свой двор, где когда-нибудь могут начаться раскопки для другого проекта, закопайте провод в одном из каналов на рекомендованной выше глубине.

Расширение существующих цепей или добавление новых цепей

Хотя теоретически можно просто расширить существующую электрическую сеть дома, проложив дополнительный кабель в гараж или другую надворную постройку, большинство требований местных норм потребует от вас прокладки одной или нескольких новых цепей. Вот стандартные рекомендации:

• Для питания потолочных светильников и одной или двух настенных розеток в гараже: установите одну 15- или 20-амперную цепь 120 В.
• Если вы будете работать в небольшой мастерской с инструментами на 120 вольт, установите две цепи на 20 ампер.
• Если вы будете использовать несколько инструментов или один или несколько инструментов на 240 вольт, установите в гараже дополнительную электрическую панель.

Продление существующей цепи на пристройку должно выполняться только в том случае, если существующая цепь уже обслуживает террасу или наружные розетки, и вы должны убедиться, что новые светильники и розетки в гараже не превышают пропускную способность цепи. И убедитесь, что простое расширение цепи разрешено вашим местным Кодексом.

Как проложить подземный кабель

В нашем примере мы выбираем кабелепровод из ПВХ сортамента 40 и протягиваем через него кабель UF или отдельные провода THWN. Процесс аналогичен прямому заглублению кабеля UF или при использовании жесткого металлического канала.

1. С помощью веревки или садового шланга проложите дорожку для прокладки электропроводки по земле от дома к гаражу. Самый короткий и прямой путь всегда лучше.
2. Используйте траншейную лопату, чтобы выкопать узкий канал от дома до гаража на рекомендуемой глубине для вашего типа установки. Если вам нужно выкопать длинную траншею, вы можете рассмотреть возможность аренды траншейной машины для этой работы.
3. При необходимости пересечения тротуаров выкопайте траншею на необходимую глубину с обеих сторон, затем просверлите боковое отверстие под тротуаром, вбив кусок жесткой трубы или трубопровода горизонтально. Затем пропустите трубопровод под тротуаром через отверстие, которое вы просверлили.
№
4. Уложите трубу в траншею, сварив стыки отдельных секций растворяющим клеем ПВХ. На каждом конце прикрепите фитинги для уборки, соединенные с вертикальными участками трубопровода, выходящими из траншеи.
5. Протяните рыболовную ленту через один конец кабелепровода до противоположной стороны. Присоедините конец кабеля UF (или отдельных проводов THWN) к концу липкой ленты, затем осторожно протяните кабель обратно через кабелепровод. Помощник, подающий кабель с одного конца, когда вы натягиваете рыболовную ленту, значительно упрощает эту работу. Нанесение смазки для кабеля облегчит натяжение кабеля.
6. Оставьте достаточно кабеля на каждом конце кабелепровода, чтобы электрик мог продолжить подключение внутри дома и в гараже.
7. Прежде чем засыпать траншею, убедитесь, что инспектор «прошел» ее, если этого требует ваш местный кодекс. Инспектор проверит, что ваш кабелепровод заглублен на нужную глубину, затем даст вам добро на засыпку траншеи и продолжение установки контура.

Теперь вы готовы протянуть кабель в дом и в гараж и завершить подключение. Убедитесь, что все провода находятся внутри кабелепровода, когда они проходят через стены дома и гаража и внутрь помещения. После подключения розеток и освещения в гараже последним шагом будет подключение автоматических выключателей на главном сервисном щите.

Статья Источники

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.
