Простые откатные ворота своими руками: основные этапы работы

Простые откатные ворота своими руками — отличный способ сделать комфортным въезд в частный двор, если нет места для распахивания створок. Движение ворот вдоль ограждения позволяет эффективно сэкономить место, повысить простоту открывания и закрывания проезжей части, а также, установив электродвигатель – управлять механизмом по сигналу пульта. Подробные инструкции и чертежи позволяют сегодня самостоятельно собирать и навешивать их, не вкладывая много финансов и времени.

Материалы для изготовления конструкции

  • Каркас полотна — профилированная труба 60х40х2,5 мм, для средних перемычек — уголок 35 мм или более, предпочтительно — профилированная труба 40х25х2 мм;
  • Направляющая балка для хода роликов – труба в полдюйма;
  • Несущие опоры — профилированная труба 100х100х2,5 мм;
  • 2 пары роликов с подшипниками качения;
  • Анкера и закладные;
  • Арматура 12-14 мм для банкетки фундамента.

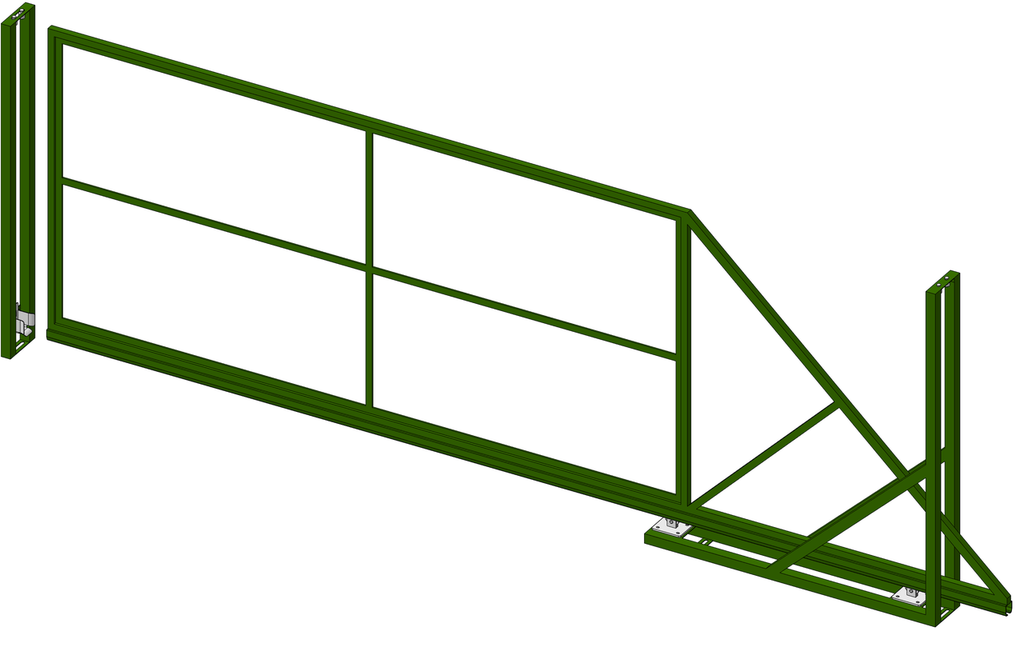

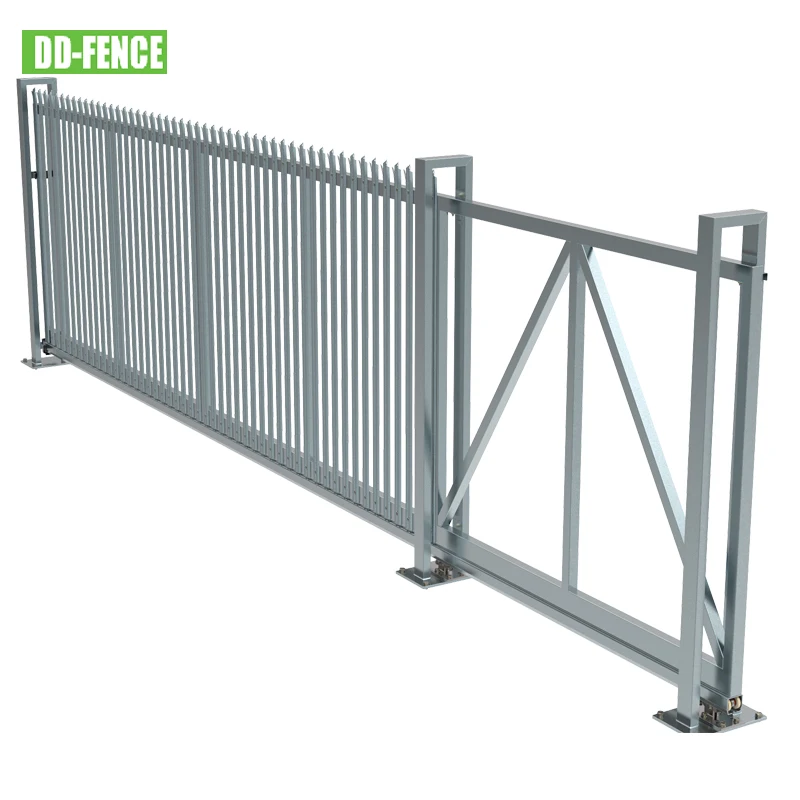

Общая схема устройства

Этапы обустройства сдвижного проема

Подготовительные работы

Перед началом установки откатных ворот следует точно рассчитать и определиться с их габаритами — шириной, длиной, высотой. Заранее правильно рассчитанные данные и набросанный чертеж значительно облегчат работу, и помогут сделать сдвижную конструкцию функциональной и удобной. Более того, размер и вес конструкции является определяющим фактором при выборе комплекта фурнитуры.

Оптимальный вариант, когда ширины проема достаточно для свободного проезда транспортных средств, а для проживающих и гостей лучше соорудить небольшую калитку.

Дополнительно! Для определения ширины ворот в Вашем конкретном случае воспользуйтесь таким простым методом: вбейте с обеих сторон въезда деревянные колышки и попробуйте проехать на машине. Если Вы не задели их, и у Вас есть место для открытия дверей, то бетонируйте опоры на этом расстоянии.


Оптимальные размеры ворот и калитки

Если у Вас узкая улица со стороны заезда, то откатные ворота дачного и загородного участка должны иметь достаточно пространства для отката полотна (приблизительно в 1,5 раза больше, чем длина створки).

Бетонирование основы

На местах вбитых колышков необходимо установить опорные столбы. Можно использовать столбы забора, которые уже смонтированы ранее, или использовать такие материалы, как металлическая профилированная труба, брус из твердых пород дерева, швеллер, или выложить их из кирпича. Главное, что столбы могли выдержать вес полотна и не просели.

Пример столба из трубы, обшитой кирпичом

Опорные столбы обычно монтируют на глубину 1-1,2 метра, преодолевая точку промерзания грунта, тем самым устраняя влияние пучения. Не соблюдение этого правила может привести к выходу опор из вертикали в зимнюю или весеннюю пору года.

Обустройство проема происходит следующим образом:

  • Сперва намечают место установки, и выкапывают котлованы глубиной 1-1,2 м;
  • На дно укладывают песчано-щебневую подушку толщиной 15-20 см, и хорошо проливают проточной водой, утрамбовывая её;
  • Устанавливают сваи, выравнивают по вертикали и высоте при помощи строительного нивелира;
  • Заливают бетонным раствором до нулевого уровня;
  • В процессе высыхания бетонного раствора надо постоянно контролировать вертикальность, а также смачивать поверхность, чтобы не образовывалось трещин.

Фундамент под ворота

Далее следует устроить фундамент для откатных ворот. Для этого берем металлический швеллер, шириной в 20-60 см. Также дополнительно необходимы метровые куски арматуры, сечением 12-14 мм для сварки с полочкой швеллера, и образования П-образной банкетки. По ходу движения полотна выкопайте и выровняйте вертикальность стенок траншею, шириной 50 см и глубиной – до 2 м. Далее опустите в яму швеллер «с ножками», и залейте данный специальный фундамент бетонной смесью. Помните, что верх швеллера надо расположить так, чтобы он основа была на одном уровне с заездом.

Дополнительно! Особое внимание при выравнивании обратите на параллельность продольной оси банкетки линии ограждения и её строго горизонтальному расположению.Сам швеллер расположите как можно ближе к столбам забора.

Забетонированный фундамент

После заливки бетонной основы рекомендуется выждать примерно неделю, и только потом приступать к дальнейшей работе.

Изготовление створки

Варить каркас створки сдвижного устройства необходимо, как и другие металлические изделия, прихватками с шагом в 20-30 см, соблюдая шахматный порядок, чтобы раму не повело. Сварочные швы обязательно тщательно зачищают и наносят грунтовку с антикоррозийными свойствами. Если Вы решили покрасить раму, то лучше всего использовать алкидные эмали.

Сварка в шахматном порядке

Обшивать откатную конструкцию можно только полного высыхания. Чаще всего в качестве обшивочного материала используют профнастил C-8 или МП-20, который можно подобрать по цвет и фактуре забора, чтобы композиция выглядела завершено.

Расцветки профнастила

Для надежной фиксации полотна профессионалы применяют саморезы по металлу или стальные антивандальные заклепки, которые вместе с инструментом заклепочником значительно ускоряют процесс. Более простой вариант — обычный железный лист, приваренный к раме. Исходите из общего вида ограждения и личных предпочтений.

Установка створки

Когда все готово, фурнитура подобрана, можно приступать к сборке сдвижного проема. Сначала на фундаменте (банкетке) выставляют ролики, на них — монтируют направляющие с полотном. В процессе консоль будет стремиться заваливаться на свободный конец, поэтому подложите под нее бруски. Выставив ворота на место, проверьте вертикальность при помощи нивелира. Закреплять ролики надо надежно, поэтому не делайте соединение с швеллером шпильками и другими слабыми элементами. Применяйте старый проверенный способ сварки — это гарантированно обеспечит большую прочность.

Прихватите сваркой заднюю роликовую тележку. При полном открытии створки концевой ролик может упереться в переднюю несущую тележку, поэтому её следует приваривать, сместив от края проема приблизительно на 150 мм.

Нижний улавливатель из куска швеллера

Далее проверьте ход ворот, чтобы он был параллельным забору, и не заваливался. Закрепите улавливатели для роликов на столбах.

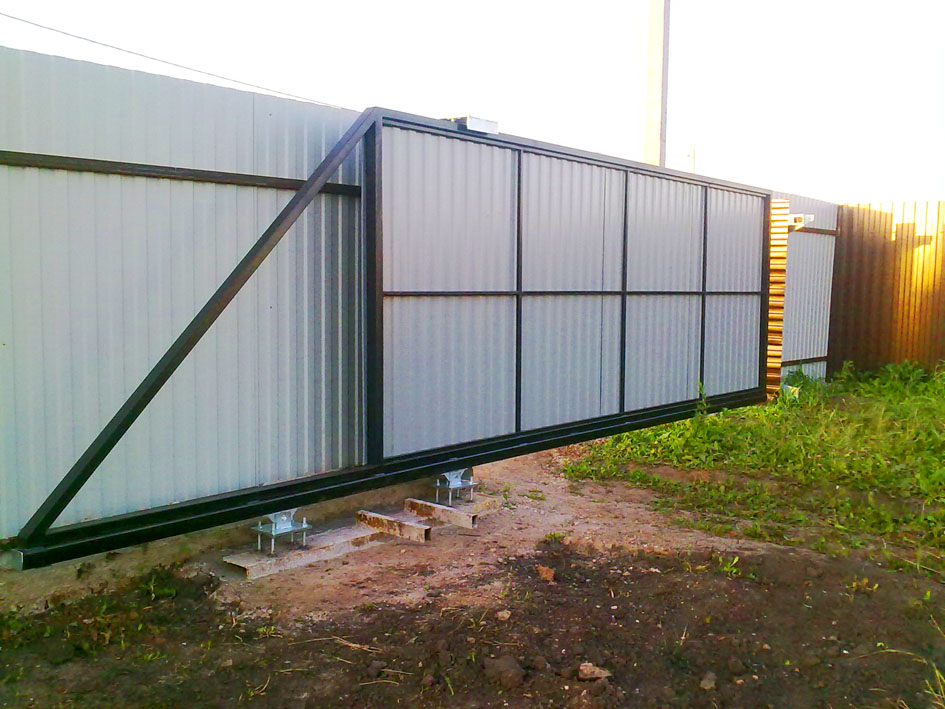

Поэтапная установка откатных ворот
