Оптимальные Размеры Беседки для Дачи: Делаем Расчет

Размеры садовой беседки

Каких размеров должна быть беседка? Этот вопрос начинает интересовать желающих сделать такое строение на своем участке. Беседки – это сооружения, которые дают возможность комфортно отдохнуть ее владельцам и прекрасно украшают ландшафт прилегающей территории.

При их строительстве, разработке форм и конструкций, первым делом определяются размеры беседок для дачи. Это необходимо для расчета нагрузок на элементы строения.

Факторы, определяющие размеры беседок

Наиболее популярные беседки на дачных участках разборные и легкие стационарные.

Они могут быть:

• Застекленные (см. Застекленные беседки для дачи: выбираем и делаем монтаж).
• Открытые.
• Крыша может опираться непосредственно на стойки.

Опирание крыши беседки на стойки

Обыкновенная садовая беседка состоит из:

• Фундамента.
• Настила.
• Каркаса.
• Опор.
• Ограждения.
• Элементов декора.
• Устанавливаются стропила, обрешетка (см. Обрешетка на беседку своими силами), кровля.

На комфорт любой беседки влияют ее размеры. Постройка должна быть не маленькой и не очень большой. Наиболее приемлемая площадь ее составляет от 4 до 16 м². Важно, чтобы строение пропорционально вписывалось ко всем элементам в саду. Конструкция выполняется компактной, при небольших размерах сада и жилого дома.

Форма беседки играет важную роль в дизайне приусадебного участка. Основание ее может быть многоугольным – от трех до восьми углов (см. Пятиугольные беседки: особенности строительства), овальным или круглым.

Любое строительство начинается с выбора параметров конструкции. Оптимальный размер беседки каждый выбирает самостоятельно, но при этом существуют общие параметры, определяющие габариты строения. Выбирая оптимальные величины конструкции, необходимо учитывать несколько основных факторов.

К ним относятся:

• Выбор места для строительства беседки. Например, при желании сооружение сделать с площадью 20 квадратных метров, встает остро вопрос, где его можно разместить? Не на каждом участке есть такая большая свободная территория.

Совет: Прежде, чем определить размеры уличной беседки, необходимо выбрать место для ее строительства, а затем исходя из этого, подобрать габариты постройки.

• Определение ее назначения и режима эксплуатации. При наличии свободного места возникает вопрос: нужна ли беседка больших размеров?

Это два основных условия, влияющие на выбор параметров конструкции.

Помимо этого:

• Определяются ее задачи, для каких целей постройка нужна. Если это будет элемент дизайна территории, где один раз в год захотят отдохнуть два человека, то и размеры садовых беседок должны выбираться соответствующие. Если сооружается,для проведения мероприятий, беседка на 8 человек, размеры ее будут другими.
• Важный фактор — цена строительного материала. Если беседка с размерами небольшими, то материала на нее понадобится меньше, чем с большими значениями параметров.
• Своими руками строить легче конструкции, не имеющие дополнительных элементов: крепежа, жесткостей и прочих деталей.

Совет: Если нет необходимости в сооружении беседки большой площади, лучше использовать проекты компактных строений.

Какие существуют стандарты для строительства беседок

При строительстве беседки для дачи, размеры строения выбирает каждый для себя сам, но существуют конструкции, где они уже определены. Остается лишь взять для сооружения беседки размеры и чертежи и можно приступать к работе.

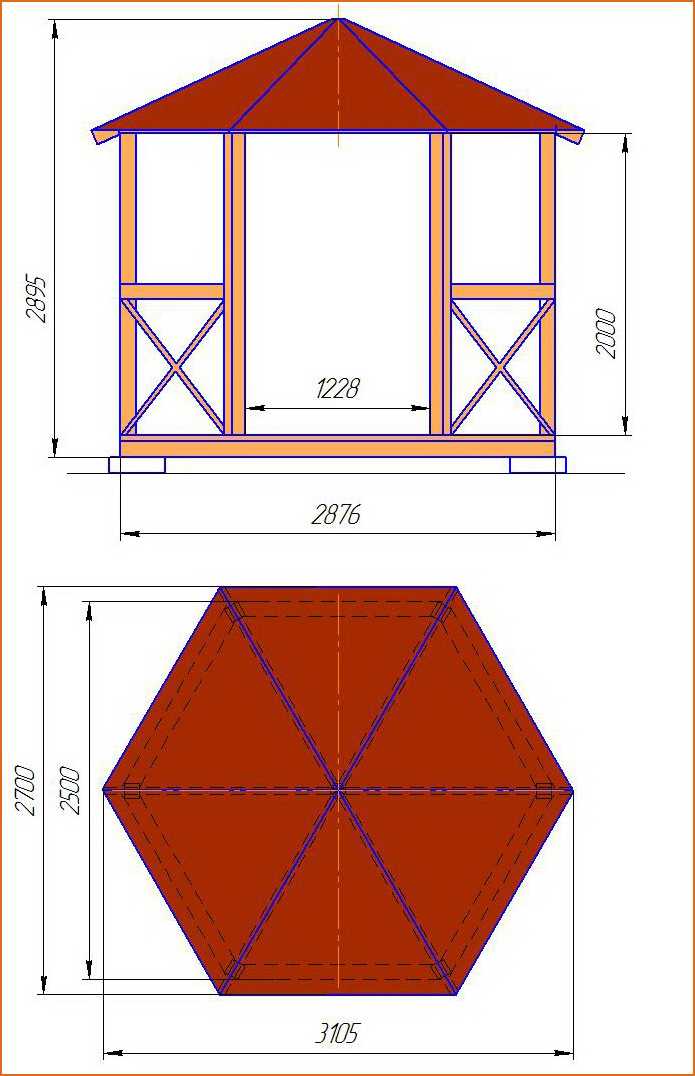

Для строительства стандартного шестигранного строения:

• Диагональ основания беседки или расстояние между вершинами двух противолежащих углов, составляет 290 сантиметров.
• Ширина шестигранника или расстояние между параллельными сторонами — 250 сантиметров.

Размеры основания шестигранной беседки

• Высота конструкции или расстояние от пола до ее верхнего пояса — 220 сантиметров.
• Общая высота беседки, от основания до узла конька — 280 сантиметров.
• Общая площадь основания составит примерно 6,5 квадратных метров.
• Величина одной грани равна 145 сантиметров.

Такие размеры понадобятся для конструкции примерно на 10 человек.

Совет: Для увеличения рабочей площади внутреннего пространства лавочки необходимо крепить к стойкам.

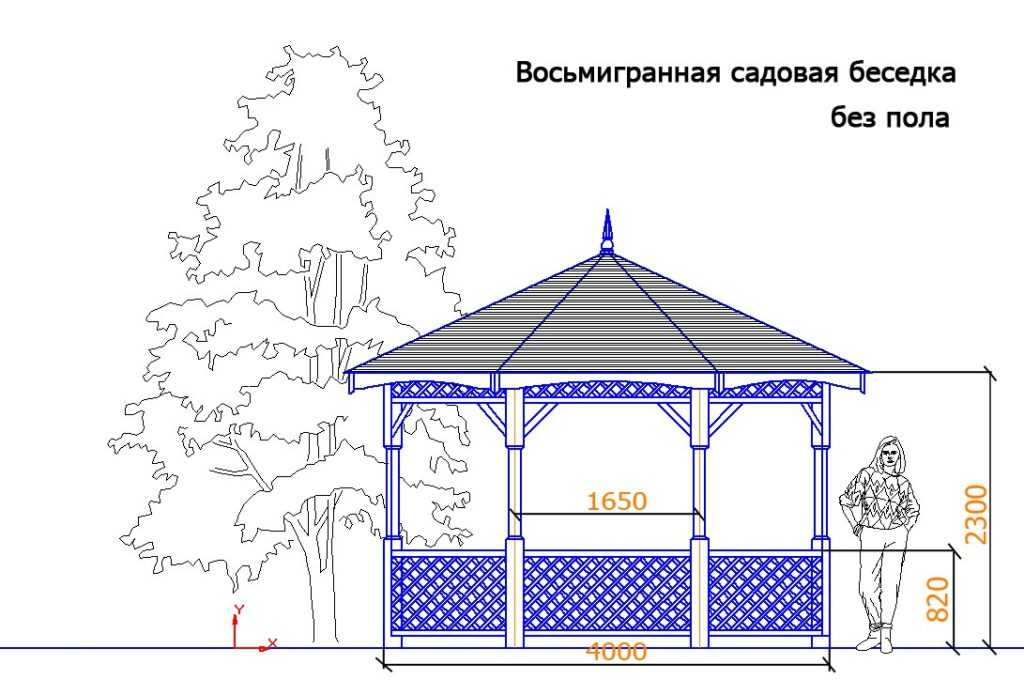

При сооружении беседки в форме восьмигранника (см. Восьмигранная беседка: тонкости монтажа и варианты отделки), как показано на фото, стандартные размеры будут такими:

Основание восьмигранной беседки

• Большая диагональ или диаметр описанной окружности — 3,2 метра.
• Ширина или расстояние между параллельными гранями – 2,9 метров.
• Длина боковых граней составляет примерно 122 сантиметра.
• Высота конструкции или расстояние от пола до ее верхнего пояса — 220 сантиметров.
• Общая высота беседки, от основания до узла конька — 280 сантиметров.
• Общая площадь основания составит примерно 8 квадратных метров.

Такое сооружение рассчитано на 12 человек.

Если нужна большая овальная беседка своими руками, размеры ее могут быть такими:

• Большая диагональ основания составляет 4,30 метра.
• Ширина конструкции — 250 сантиметров.
• Длина четырех боковых меньших граней — 145 сантиметров.
• Длина двух больших боковых граней — 285 сантиметров.
• Высота конструкции или расстояние от пола до ее верхнего пояса — 220 сантиметров.
• Общая высота беседки, от основания до узла конька — 280 сантиметров.
• Общая площадь основания составит примерно 9,5 квадратных метров.

Такое сооружение рассчитано на 14 человек.

Недостатком подобной конструкции является увеличение затрат на сооружение ее крыши. Это связано с дополнительной установкой пары стропильных ног, что делает больше стоимость материала, а процесс монтажа усложняется.

Совет: Чтобы избежать такой проблемы, необходимо пропорционально увеличить стороны, не стоит делать их размерами больше, чем два метра.

Несмотря на то, что шестигранные строения смотрятся гораздо лучше, если особого внимания внешнему виду не требуется, лучше использовать конструкции прямоугольной формы. Основное их преимущество: при одинаковых площадях с шестигранником прямоугольное строение может свободно поместить большее число людей.

Так, например, есть шестигранная беседка, размеры которой рассчитаны на 8 человек, а прямоугольная форма конструкции с такой же площадью может уместить около 12 человек.

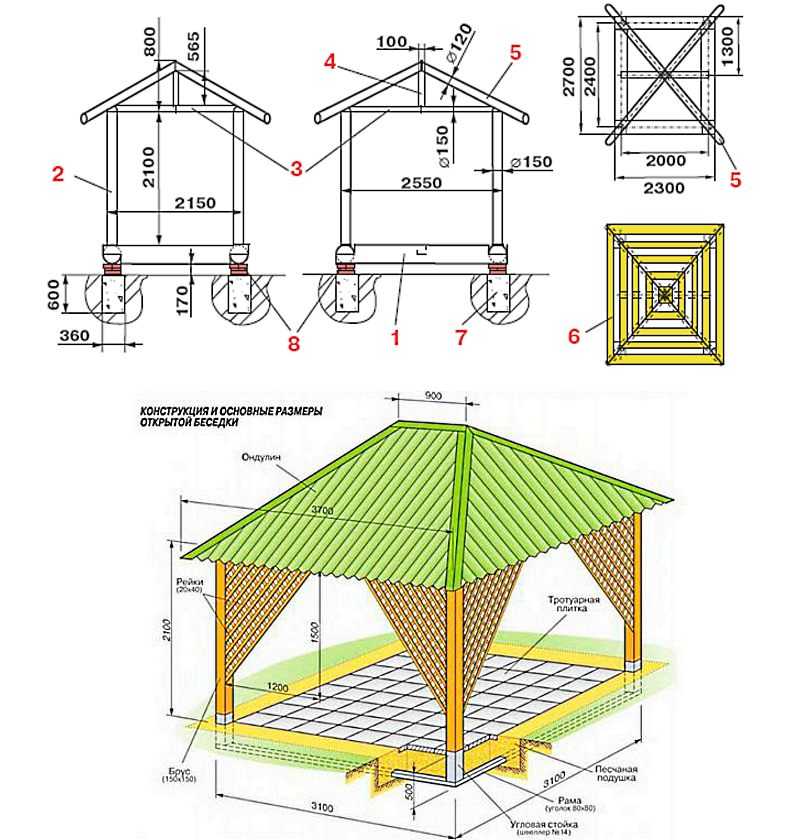

Стандартные параметры прямоугольных и квадратных беседок:

• 3х3 метра.
• 6х6 метров.
• 6х4 метра.

Можно изготовить строение с размерами:

• Большая сторона, длиной 4 метра.
• Меньшая сторона, длиной 3метра.
• Высота конструкции 2,2 метра.
• Общая рабочая площадь — 12 квадратных метров.

При сооружении такого строения в нем свободно размещаются до 20 взрослых гостей. Не составит особого труда подсчитать, что размер сооружения на шесть человек составит в три раза меньше, но такие небольшие постройки не популярны для дачных участков.

Оптимальными минимальными параметрами конструкций являются:

• Длина большей грани -2,5 метра.
• Длина меньшей грани – 2 метра.
• Общая площадь составит пять квадратных метров. Даже в такой маленькой постройке может уместиться до 10 человек.

Более популярные квадратные строения с параметрами:

• Длина сторон — 3 метра.
• Высота конструкции — 2,2 метра.

Внутренняя площадь беседки составляет 9 квадратных метров, что вполне достаточно для размещения в ней 16 взрослых человек. Как разработать и выбрать для беседки чертежи и размеры, определить место ее установки и порядок выполнения работ, подскажет видео в этой статье.

Чертежи и размеры беседки для строительства

Изначально планируя строительство беседки, нужно сразу определиться с формой и размерами будущей конструкции по отношению к площади участка. Продумайте, как часто вас посещают гости, и сколько раз вы собираетесь с семьей на свежем воздухе. От этого зависит выбор будущей постройки, размеры беседки для разного количества людей и форма.

Содержание

1. Как выбрать правильные габариты для разных форм?
2. Для прямоугольной или квадратной формы
3. Пример деревянного летнего павильона для отдыха
4. Оптимальные цифры для шестиугольной формы
5. Стандартные пропорции восьмиугольной постройки
6. Пятиугольная беседка, размеры для пропорциональной и вытянутой формы
7. Оптимальные цифры для малогабаритной конструкции
8. Пропорции сложной конструкции с мангалом
9. Оптимальные пропорции, таблица
10. Примеры востребованных моделей с чертежами, наброски схем с габаритами
11. Пример с бревенчатым павильоном и барбекю
12. Пропорции и чертеж проекта беседка-кухня
13. Отличный пример металлической конструкции
14. Надежная кирпичная композиция, пример эскиза
15. Почему так важен правильный выбор габаритов?

Как выбрать правильные габариты для разных форм?

Беседку можно строить любой площади, если вам позволяет ваш загородный участок, но, выбрав правильные пропорции, вы сможете гармонично оформить свой ландшафт.

Оптимальные габариты для вашей беседки

Для прямоугольной или квадратной формы

Квадратные или прямоугольные постройки являются одними из самых практичных. Если вас интересует больше надежность, а не красота, то данная форма – это самый лучший вариант, которая проще всего используется на практике в отличие от многоугольной конструкции. Что касается вместительности, то и здесь есть неоспоримое преимущество.

Простая постройка для 20 человек (12 кв.м)

Оптимальный размер беседки прямоугольной формы:

1. Дины сторон: 300х400 см.
2. Высота: 210-220 см.
3. Общая площадь: 12 кв.м.
4. Вместительность: 20 человек.

Еще одна прямоугольная модель

Примечание. Можно сделать прямоугольную конструкцию меньше, к примеру, подобрать размеры беседки для дачи на восемь человек: 250х250 см или 300х300 см.

Пример деревянного летнего павильона для отдыха

Рассмотрим каких размеров должна быть беседка на основе каркаса из брусьев прямоугольной формы, предназначенная для отдыха в теплое время года.

Проект в нескольких проекциях с пропорциями

Обратите внимание на узлы соединения, где должны быть указаны способы крепления и подробности цифр.

Схема крепежных элементовПодробности несущего основания

Планируем стены с парапетом из решеток. В схему входят и способы крепления к каркасу.

Ограждение и крепежные элементы

Переходим к стропильной системе, именно с верхней обвязкой.

Беседка своими руками размеры стропильной системы

Примечание. Материалы следует покупать с небольшим запасом, так как во время строительных работ обязательно возникает форс-мажор.

Готовая стропильная система с двухскатной кровлей

Оптимальные цифры для шестиугольной формы

Это еще один из классических вариантов, который предпочитают пользователи. Такой проект с прямоугольной формой экономный по затратам и простой в изготовлении. Для сборки идет стандартный набор деталей: все по 6 (стойки, треугольники для кровли и секции ограждения).

Шестиугольный павильон

Рассмотрим размеры беседок для дачи в шестиугольном исполнении, примерно на 10 персон:

1. Расстояние между противоположными углами: 290 см.
2. Ширина: 250 см.
3. Высота/полезная высота 280/220 см.
4. Длина одной боковины: 145 см.
5. Общая площадь 6,5 кв.м.

Примечание. Такая постройка вполне украсит небольшой участок загородного дома.

Большие размеры уличной беседки с мангалом

Примечание. Деревянный проект возводится на столбчатом фундаменте из кирпича, стойки можно установить в 2-х вариантах, как под углом, так и строго вертикально.

Так выглядит столбчатый фундаментВариант декорирования

Рекомендуемый материал по теме: Готовимся к сезону: красивые беседки своими руками.
Существует мнение, что беседка должна присутствовать на каждом дачном участке. А если она построена своими руками, то однозначно, она станет любимым и прекрасным местом для отдыха в тихие вечера в кругу родных и близких людей. Красивые беседки (своими руками) гарантированно вписываются в ландшафтный дизайн участка. Смастерить такое сооружение с душой и любовью способен только мастеровой хозяин.

Стандартные пропорции восьмиугольной постройки

Для восьмиугольной «берлоги» подойдут следующие размеры садовой беседки: длина сторон 266 см, по диагонали 376,2 см.

Пример с 8 углами строения

Пятиугольная беседка, размеры для пропорциональной и вытянутой формы

Такая форма подойдет для категории людей, которые предпочитают нестандартные решения. Конструкция такого плана встречается не только с одинаковыми пропорциями, но и вытянутой формы. Можно выбрать размер 500х500 см или 500х300 см.

Пятиугольная конструкция 5х5

Примечание. Если павильон имеет пропорциональную форму, то одна сторона предусматривает 1,46 см. В центре конструкции с такими пропорциями вполне поместится небольшой круглый стол для посиделок.

Оптимальные цифры для малогабаритной конструкции

Такая постройка выглядит, как небольшой садовый домик и предназначена максимум для 6-х человек. Павильоны изготовляются или полностью из дерева, или комбинированного плана (каркас выполнен из металла).

Примечание. Если у вас небольшая семья и малая площадь участка, то это наиболее оптимальное решение вопроса.

Готовый чертеж для стандартной постройки

Есть два варианта беседки для дачи, размеры для 4-х и 6-ти персон:

• Первый вариант, 1,50х1,50 м.
• Вторая конструкция, 2х2 м.
• Стол с размерами: 0,80х1,20 м.
• Скамейка, шириной 0,60х0,80м.

Обратите внимание. Такая постройка предусматривает любые пропорции. Если ваша площадь участка просторная, но вы предпочитаете скромную «берлогу», то это именно тот вариант, который нужен.

Пропорции сложной конструкции с мангалом

Любая беседка, даже небольших размеров может предусматривать наличие мангала. Не исключением является и деревянный павильон. Но при этом уделяется особое внимание правилам пожарной безопасности. От мангала должно быть расстояние не менее 300 см.

Проект с габаритами постройки с барбекю

В этом случае размеры садовых беседок из дерева должны быть достаточно большими, не менее 24 квадратов (600х400 см). Но, как правило, павильоны предусматривают любую форму с классической крышей.

Отличная беседка на 8 человек, размеры

Оптимальные пропорции, таблица

Стандартное решение вопроса	1.     Шестиугольная конструкция, по диагонали 290 см. 2.     Расстояние между противоположными гранями 250 см. 3.     Ширина одной стороны 145 см. 4.     Высота до крыши 220 см. 5.     Общая площадь 6,5 м2. 6.     Вместимость на 10 человек.
Овальная шестигранная постройка	Овальная шестигранная беседка с размерами: 1.     По диагонали 350 см, по ширине 250 см. 2.     Ширина грани 205 см. 3.     Высота 220 см, в коньке 280 см. 4.     Общая площадь 8 м2. 5.     Вместительность 12 персон.
Шестигранная овальная по основанию	1.     Диагональ 430 см. 2.     Ширина 250 см. 3.     Ширина длинной стороны 285 см. 4.     Высота 220 см. 5.     Общая площадь 9,5 м2. 6.     Вместительность 14 персон.
Габариты прямоугольного павильона	1.     Длина 420 см. 2.     Ширина 290 см. 3.     Высота 220 см. 4.     Площадь 12 м2. 5.     Вместительность 20 персон.
Стандартная прямоугольная постройка	1.     Длина/ширина 290 см. 2.     Высота 220 см. 3.     Общая площадь 8,5 м2. 4.     Вместительность до 16 персон.
Восьмиугольная, оригинальная	1.     Ширина 154 см. 2.     Диаметр 402,4 см. 3.     Диаметр кровли 443 см. 4.     Вместительность до 16 персон.

Примеры востребованных моделей с чертежами, наброски схем с габаритами

Беседка с размерами и правильно подобранными чертежами позволит качественно распланировать важные элементы внутри конструкции:

1. Мебель.
2. Осветительные приборы.
3. Двери и окна.
4. Возможность расположения мангала.

Примечание. Правильно выбранная категория беседки, размеры и чертежи помогут с точностью определиться с качеством и количеством строительных материалов.

Приведем пример с деревянной конструкцией

Для того чтобы сделать верный чертеж для своей постройки самостоятельно, понадобится инструкция, которой нужно придерживаться и следовать определенным правилам:

1. Первым делом определяем и замеряем место, отведенное для строительства нашей конструкции.

Примечание. Пропорции павильона на чертеже должны быть меньшей площади, чем заготовленная под нее площадь на участке.

Эскиз в 3д

2. После создания эскиза будущей постройки воспроизводим фронтальную проекцию с точными размерами.

Обратите внимание. Выбрав сложную модель с большим мангалом и массивной мебелью к чертежам прикладывается еще один план «вид сверху».

3. Отдельно выполняется планирование несущего основания.

Фундамент беседки чертежи и размеры

4. Чертим стены и мебель. На этом же этапе предусматриваются места для оконных и дверных полотен.

Подробный чертеж с габаритами

5. Далее рисуется кровля беседки для дачи с размерами.
6. Разметка мест с подробностями расстановки электрических элементов.
7. Расставляем мебель по своим местам.

Распределяем места для мебели

Обратите внимание. Если планируется строительство закрытой конструкции, то нужно в обязательном порядке предусмотреть вентиляционное устройство.

Пример с бревенчатым павильоном и барбекю

Рассмотрим интересную рубленную дачную композицию с небольшим мангалом. Такой проект хоть и небольшой, но достаточно надежный.

Рубленная беседка, размеры

Для такой беседки рекомендуется составить дополнение к планированию.

Дополнительный чертеж

Пропорции и чертеж проекта беседка-кухня

Это интересная модель, которая встречается довольно часто, поэтому стоит о ней упомянуть. Это отличный вариант для проведения спокойных семейных вечеров.

Готовый план с мебелью и другими нюансами

Отличный пример металлической конструкции

Многие владельцы загородных домов предпочитают строго металлические изделия. Размеры садовых беседок из металла и чертежи не менее важны, чем для деревянных изделий. Если говорить о конструктивности, то такие постройки рисуются намного проще.

Готовая модель 3х4 с размером и схемой

Многогранная металлическая беседка чертятся чуть сложнее, но возводятся быстро.

Готовая композиция в сборке с размерамиГотовая конструкция восьмиугольной постройки

Также довольно популярной является и восьмиугольная постройка. Она может воспроизводится не только из металла, но из дерева и поликарбоната.

Надежная кирпичная композиция, пример эскиза

Это надежная основательная конструкция и фактически всегда дополняется мангалом, печкой или барбекю. В большинстве случаев беседки строятся закрытого типа с отоплением.

Огромная комплексная закрытая модель

Почему так важен правильный выбор габаритов?

От пропорции материалов зависят и размеры отходов, которые так важно учесть во время строительства:

1. Чаще всего во время строительных работ используются материалы со стандартными цифрами, которые и выпускаются стандартной длины.
2. Если не учитывать обрезки сырья не пригодные для дальнейшего строительства, то можно столкнуться с расточительством.

Обратите внимание. Отечественный деревянный брус выпускается, кратный 2-м или 3-м метров. Если нужно чтобы метр бруса стал незатронутым, то размер беседки должен быть 6х4 или 3х4 метра.

Многое зависит от размеров

От правильных пропорций зависит гармония ландшафтного дизайна:

1. Размеры беседок не должны быть слишком большими, или наоборот маленькими. В обоих случаях будет нарушена внешняя гармония.
2. Опираясь на мнение высококвалифицированных специалистов, для среднего участка оптимальный размер: 15 м2, с высотой архитектурной формы до 270 см.

Именно такая модель позволит обзавестись мебелью и при этом останется место со спины сидящих гостей. Для количества персон 3-5 человек оптимальное решение беседки, это диаметр от 3-х метров и выше. Рекомендуем посмотреть видео и выбрать нужный размер для своей конструкции, стройте с удовольствием.

Проект беседки от чертежей до крыши

беседок и беседок — в чем разница?

Будь то сезон зимы или лета, потребность в беседке или беседке со временем стала необходимостью плюс навязчивой идеей.

У обоих есть своя привлекательность и преимущества, и если вы любите свой сад, вы точно не сможете пропустить ни одно из них.

Летние домики и беседки — в чем разница?

Что такое беседка?

Летний домик обычно представляет собой деревянный сарай. Он имеет большую или маленькую крышу с опорами, а также окна и двери, чтобы создать ощущение летнего домика.

Окна в беседке могут пропускать достаточное количество света в беседку, что является преимуществом в зимнее время года.

В зависимости от площади или размера сада вы также можете построить свой летний домик.

Использование летнего домика и нужно ли планировать его строительство?

Беседка идеально подходит для занятий хобби или рукоделия, также вы можете использовать беседку для хранения своих инструментов или других рабочих или домашних принадлежностей.

Во-вторых, для его строительства не нужно никакого разрешения.

Если у вас есть большой участок сада, вы можете построить на нем беседку без особых хлопот, но, конечно, вам придется иметь дело со строительством и материалами, которые будут использоваться для беседки.

Размеры беседки

Вы можете выбрать большую или маленькую беседку.

Размер беседки полностью зависит от площади вашего сада. Большая беседка идеально подходит для использования в качестве столовой, для хобби или мастерской.

Размер большого летнего дома должен быть 5,4 м х 6,0 м, или если вы построите веранду, размер будет больше.

Небольшая беседка используется как личное пространство размером 1,8м х 1,8м.

Летний домик в основном используется для хранения инструментов и принадлежностей мастерской или других личных вещей.

Материалы, используемые для беседки

Наиболее распространенным материалом, используемым для строительства беседки, является дерево. Древесина, используемая в конструкции, добывается из сосны или ели.

Древесина, используемая для строительства летнего домика, подвергается обработке под давлением, что означает, что она способна выдерживать воздействие воды и предотвращает гниение или гниение древесины через некоторое время.

Вы можете найти больше идей в предложении по продаже летних домиков в Великобритании с садом и патио.

Помимо дерева, можно использовать

• Корабельную обшивку
• Бревенчатую обшивку
• Фанеру
• Или обрезную кромку

Все материалы хорошо подходят, но выбор лучшей беседки полностью зависит от выбора клиентом.

---

Читайте также:

• Заинтересованы ли вы в движении крошечных домов? Вот 4 удивительных преимущества крошечных домов
• Причины, по которым вам может понадобиться беседка
• Почему вы должны жить в крошечном доме?

---

Что такое беседка?

Если вы хотите построить более ухоженную территорию за пределами своего дома, то беседка — лучший выбор, и лучше всего, когда здесь лето или когда немного ветрено.

Беседка создает ощущение свежести, и вы можете наслаждаться садовыми цветами или погодой рядом с вашим домом.

Первые шаги к созданию беседки: планирование

Хорошо построенная беседка предлагает множество вариантов для всех, у кого есть беседка в саду.

Вы можете наслаждаться вечерней чашкой чая, сидя в беседке. Беседка имеет большую крышу и открытые столбы без окон и дверей.

Крыша беседки обеспечивает большую защиту от солнечного света, града или тумана. Иметь дома беседку намного лучше, чем крытую террасу, потому что стоимость обучения беседке дешевле.

Беседка лучше всего подходит для уединения. Если у вас внутри беседки есть джакузи, вы можете добавить уединения с помощью занавесок, прикрепленных к столбам беседки. Итак, это несколько функций, которые предоставляются исключительно Gazebo.

Типы беседок

 Выбор выбора снова зависит от пользователя. Что ж, если вы ищете беседку с площадкой, выполняющей функцию пола, то вы попали по адресу.

Палуба, используемая в качестве пола, обеспечивает комфорт и тепло для ног пользователя, но если вы ищете что-то более гибкое, не выбирайте террасу в качестве пола.

Без террасы у вас будет место, чтобы поставить часть вашей мебели.

С другой стороны, перила — еще один отличный вариант. С перилами вы будете чувствовать себя в большей степени защищенными, но если на вашей крыше есть стойки, у вас будет место под открытым небом или место, где можно дышать.

Какой бы тип или сорт вы ни выбрали, вы всегда можете найти другие образцы и типы, чтобы сделать ваше помещение более привлекательным и уникальным.

Вы можете найти много отличных плотников или поискать беседку Garden Patio 2021 в Великобритании, чтобы получить больше дизайнов и идей.

Планы экранных домов (сделай сам) | Семейный мастер на все руки

Обновлено: 23 февраля 2023 г.

Идеальный отдых на свежем воздухе

Следующий проект›

Семейный мастер на все руки

Вдохновленный классическими северными лесными хижинами, этот дом из кедровых экранов станет идеальным местом для летнего отдыха. Полные планы и подробные фотографии с практическими рекомендациями показывают все, что вам нужно, чтобы построить его во дворе.

Эксперты DIY журнала The Family Handyman Magazine

Time

Multiple Days

Complexity

Advanced

Cost

$501-1000

Outdoor screen house design

Porch interior

The screen house, built as shown in the plans below, достаточно большой для двух семей, чтобы провести здесь лучшие дни. Теплое сияние и свежий аромат кедра, а также детализированные двери и великолепный потолок из кедровой доски 1 × 6 делают внутреннюю часть этого дома-экрана столь же привлекательным, как и его снаружи.

Наше крыльцо построено на массивном фундаменте из 6х6 обработанных консервантом сосновых бревен, утопленных в основание из щебня. Вертикальные деревянные столбы на каждом углу имеют надрезы и крепятся болтами к заглубленным бревнам. Каждая стойка также привинчена к обработанным балкам 2×6. Балки прочно удерживают стойки на месте и обеспечивают устойчивый к гниению каркас, позволяющий поднять настил из кедра над уровнем земли. Эффектная открытая стропильная крыша поддерживается кедровыми перемычками, прикрученными к столбам, и стационарными дверями, прикрепленными к углам. Изогнутые угловые кронштейны не только обеспечивают элегантную детализацию каждого угла, но и действуют как усиленные структурные распорки (что бы вы ни делали, не удаляйте их).

Изготовление дверей с мельчайшими деталями упрощается за счет создания шаблона, удерживающего части двери под прямым углом для точной и надежной сборки. Этот же зажим надежно удерживает дверь для натягивания сетки, ее крепления скобами к раме и последующего нанесения декоративных дверных молдингов.

Время, инструменты и стоимость наружного ширмового дома

Подобный проект требует большого опыта столярных работ. Если вы построили деревянный сарай во дворе, сложную террасу или замысловатый забор, у вас будет уверенность, чтобы взяться за этот проект. Это также займет много времени, поэтому запланируйте пару недель отпуска вместе с несколькими выходными (сейчас самое время обратиться за помощью к друзьям, которым вы помогали на протяжении многих лет).

Для этой работы вам понадобятся основные столярные инструменты, а также настольная пила и фрезер. Вам также понадобится пара стремянок для этого проекта; мы рекомендуем 6 футов. и 12 футов. Вы также можете арендовать секцию 6 футов. строительные леса, которые помогут с кровлей. Рассчитывайте потратить от 4000 до 5000 долларов на материалы (см. Список вырезок в разделе «Дополнительная информация» ниже) и доставить как можно больше на дом.

Рисунок A: Общие сведения о доме с наружным экраном

Общий размер беседки на крыше, сделанной своими руками, составляет 18 футов на 15 1/2 фута. Печатная версия этого плана в формате PDF доступна в разделе «Дополнительная информация» (ниже). Обратите внимание, что строительные нормы и правила в некоторых регионах требуют дополнительных сейсмических и ветровых анкеров. Спросите своего инспектора по строительству о местных требованиях.

Планирование

Это не мелкомасштабный проект беседки своими руками. В самых длинных точках (свес крыши) он имеет длину чуть более 18 футов и ширину 15-1/2 фута. Помните об этих цифрах, когда будете искать место для своей конструкции. Мы впихнули наш экранный дом на задний двор городского участка среднего размера, тесня существующий забор и окружающие деревья. Этот эффект птенца создавал впечатление, что экранный дом врос в его окружение.

Прежде чем приступать к раскопкам, позвоните в местные коммунальные службы (газовые, электрические, телефонные, кабельные), чтобы определить местонахождение скрытых проводов. Также составьте план избавления от лишней грязи и дерна, которые вы будете выкапывать. В итоге у нас получилось около 1-1/2 куб. ярдов утащить.

Рисунок B: Завершенный вид

На рисунке B показан готовый домик-ширма в виде беседки, сделанный своими руками. Для более крупного представления см. раздел «Дополнительная информация».

Фундамент

Фото 1. Разместите балки

Выровняйте обработанные балки 6×6 (A) над желобом из гравия. Гравий помогает отводить лишнюю воду и обеспечивает устойчивое основание для фундамента. Рассыпьте гравий вдоль каждой балки, оставив открытой только около 1 дюйма балки.

Фото 2: Закрепите угловые стойки

Прикрепите вертикальные стойки с насечками (B) к внешним фундаментным балкам (A) с помощью 1/2-дюйм. х 5 дюймов. оцинкованные болты и шайбы. Не забудьте отвесить и закрепить стойки, когда будете сверлить 3/8 дюйма. направляющее отверстие для каждого стягивающего винта.

Фото 3. Установка балок

Сначала установите балки с каждого конца, затем протяните между ними канат. Выровняйте концы других балок на расстоянии 3/4 дюйма от тетивы (используйте прокладочный блок на каждой концевой балке, как показано). Затем прикрепите их на место, отметьте и соедините блоками. Балки, которые упираются в стойки, должны быть привинчены к сторонам стоек с запаздыванием, чтобы они не сместились.

Фото 4: Прибейте настил

Прибейте настил 5/4 x 5-1/2 дюйма (D) к верхней части балок финишными гвоздями 10d. Если ваш настил кажется влажным, когда вы его прибиваете, плотно соедините стороны. Если настил кажется сухим, оставьте 1/16 дюйма. пространство между досками для расширения в сырую погоду.

После того, как вы разметите свой периметр на хорошо дренированной ровной поверхности (размеры фундамента см. на рис. C), вам нужно будет вырыть траншеи для обработанных балок 6×6 (A). (Убедитесь, что они обработаны 0,60, рассчитаны на защиту под землей. При необходимости закажите их по специальному заказу.) Следуйте плану фундамента на рис. C для правильного размещения. Выкопайте каждую траншею глубиной около 10 дюймов и шириной 12 дюймов. Заполните каждую траншею примерно 5 дюймов щебня (мы использовали щебень известняка, потому что он хорошо уплотняется).

Теперь обрежьте балки по длине и уложите их в траншею (Фото 1). Выровняйте их друг с другом и убедитесь, что диагональные измерения от концов двух внешних балок равны. Это гарантирует, что фундамент будет иметь прямые углы. Балки должны выступать над окружающим уклоном примерно на дюйм, чтобы балки, лежащие над ними, могли очищать почву. Как только балки будут на месте, засыпьте их щебнем, чтобы зафиксировать их на месте.

На следующем этапе необходимо установить стойки (B) на балки. Сначала отрежьте их по длине и надрежьте нижнюю часть, как показано на Фото 2. Измерьте расстояние от концов внешних балок (A), как показано на Рис. C. Попросите помощника держать надрезанный конец стойки строго вертикально (отвесно). ) на балке и совмещены с меткой. Просверлите два 3/8-дюйма. пилотные отверстия через стойку и в балку. Теперь вставьте стяжные винты (1/2 x 5 дюймов) и шайбы и затяните их (фото 2). Повторите это для каждого поста. СОВЕТ: Если вы работаете в одиночку, вы можете закрепить каждую стойку гвоздями и скобами 2×4.

Теперь вы можете уложить балки, как показано на Фото 3 и Рис. C. Балки, которые соединяются со стойками, должны быть обрезаны и заблокированы, как показано на Рис. C. Вы можете обрезать и заблокировать каждую пару оставшихся балок, или вы можете перекрывать 10 футов. лаги на центральной балке. Просто убедитесь, что балки, которые упираются в стойки, привинчены к стойкам шурупами 1/2 x 3-1/2 дюйма, а все балки прибиты тремя оцинкованными гвоздями 16d в местах, где они перекрывают каждую фундаментную балку. Чтобы закончить фундамент, прибейте пятичетвертный (5/4) настил (D) к балкам оцинкованными гвоздями 10d.

Рисунок C: План фундамента

Общий размер каркаса основания для этого плана дома с экраном составляет чуть менее 18 футов на чуть более 15 футов. Для более крупной версии см. Дополнительную информацию.

Коллекторы

Фото 5: Прикрепите коллекторы

Привинтите внутренние коллекторы (E1 и E2) заподлицо с верхней частью стоек. Просверлите 1/2 дюйма. глубокая выемка с 1-1/4-дюймовой лопатой, затем 1/2-дюймовая. диам. сквозное отверстие для шурупов. Обязательно просверлите 3/8 дюйма. пилотное отверстие в стойке.

Верхние стойки (E1, E2, E3 и E4), закрепленные от стойки к стойке (рис. D), являются основной опорой крыши. Стационарные двери, которые позже устанавливаются под нижними перемычками (M1 и M2), также помогают поддерживать крышу.

При установке внутренних перемычек (E1 и E2) убедитесь, что ваши стойки расположены вертикально и что расстояние от стойки до стойки одинаково в верхней и нижней частях стойки. Привинтите (1/2 x 3-1/2 дюйма) внутренние перемычки к стойкам, как показано на Фото 5, затем прибейте внешние перемычки поверх внутренних перемычек парой оцинкованных гвоздей 10d через каждые 16 дюймов.

Рисунок D: Каркас крыши

Прикрепите болтами верхние перемычки к стойкам сита, как показано на этом плане. Затем добавьте стропила.

Стропила

Фото 6: Рядовые стропила

Сначала установите обычные стропила (G1). Все эти стропила идентичны и прибиваются к коньку (F) вверху и к перемычкам внизу. Временно поддержите конек длинным гвоздем 2×6, прибитым к настилу и к коньку.

Фото 7: Составные уголки

Вырежьте составные уголки для вальмовых и нарожных стропил. Помните, что противоположные бедра и ягодицы являются зеркальным отражением друг друга.

Фото 8: Прибейте нарожные стропила

Прибейте нарожные стропила к вальмовым стропилам (оцинкованные 8d) и к нижней перемычке (оцинкованные 16d). Просмотрите все хвосты, чтобы убедиться, что они выровнены. При необходимости слегка подрежьте.

Думайте об этих опорах как о структурном каркасе, удерживающем обшивку крыши на месте. Наша крыша имеет три основных типа стропил: обычные, вальмовые и накатные. Тщательно выбирайте пиломатериалы для стропил, потому что они будут видны, когда проект будет завершен.

Обычные стропила (Фото 6) имеют одинаковую длину и одинаковый скос в верхней части и один и тот же вырез «птичий рот» или вырез внизу. Обрежьте их по размерам, показанным на рис. E, и прибейте их к коньку (F). Временно поддержите коньковую доску 12-футовым брусом. 2×6, прибитые к настилу и к самому коньку. Верх конька должен находиться примерно в 123 дюймах от настила (вам может потребоваться немного приподнять или опустить его для плотного прилегания косых пропилов на стропилах). Как только вам понравится подгонка, прикрепите все обычные стропила к коньковой доске оцинкованными гвоздями 16d. Прибейте стропила через конек сзади, чтобы скрыть шляпки гвоздей.

Четыре вальмовых стропила (Фото 8) опираются на каждый угол и соединяются с концами коньковой доски. Вы заметите, что верхний угол представляет собой сложный срез. Этот угол скоса отличается от угла обычных стропил (рис. E), и вы заметите, что он имеет скос под углом 45 градусов с каждой стороны вместе с срезом под углом. Это позволяет вальмовым стропилам плотно прилегать между обычными стропилами. Выемка «птичий рот» также необычна, потому что она расположена под углом к ​​обычным стропилам. Вы можете оставить немного дополнительной длины на выступе каждого вальмового стропила и обрезать его до окончательной длины, как только остальные стропила будут на месте.

Нарожные стропила (фото 8 и рис. E) опираются на перемычку так же, как и обычные стропила, и имеют такой же размер в верхней части. Однако край нарожного стропила имеет скос под углом 45 градусов (щечный срез), поэтому он плотно прилегает к вальмовому стропилу. Прибейте каждый из этих щечных разрезов к бедру тремя оцинкованными гвоздями диаметром 8d. Обратите внимание, что боковые пропилы (рис. Е) на каждой стороне вальмового стропила являются зеркальными отражениями друг друга.

Когда вы закончите установку стропил, прибейте нижнюю часть (h2, h3) к концам стропил и установите нижние перемычки 2×6 (M1, M2) непосредственно под верхними перемычками. Также прибейте (оцинкованный кожух 8d) обшивку коллектора 5/4 (M3, M4), чтобы закончить переход между верхними коллекторами и нижним коллектором.

СОВЕТ: Перед установкой кровельных досок на стропила прибейте временные распорки 2×4 с двух сторон конструкции, от середины перемычки по диагонали до нижней части стойки. Это сведет к минимуму любые стеллажи в процессе строительства.

Рисунок E: Детали стропил

Следуйте показанным здесь размерам при обрезке вальмовых, обычных и нарожных стропил. См. дополнительную информацию для более крупной версии.

Кровля

Фото 9: Прикрепите доски крыши

Прикрепите кедровые кровельные доски 1×6 (J) к вершинам стропил после установки нижней панели (h2 и h3) на открытые концы хвостов стропил. Оставьте 1/8 дюйма. пространство между досками и чередующимися торцевыми соединениями, чтобы они не ложились на одно и то же стропило. Мы использовали комбинацию 12 футов. и 8 футов. длинные доски. Сначала обработайте противоположные стороны, затем обрежьте все концы доски по длине сразу (установите циркулярную пилу под углом 15 градусов).

Фото 10: Добавление фанерной накладки

Установите 5/8-дюймовый. Фанера CDX поверх кедровых досок крыши 1×6. Используйте гвозди 10d, чтобы прикрепить фанеру через доски крыши к стропилам. Оставьте 1/8 дюйма. зазор между фанерными панелями, чтобы учесть изменения погоды.

Фото 11. Покройте черепицей крышу

Уложите черепицу весом более 30 фунтов. рубероид с использованием оцинкованных коробчатых гвоздей 4d. Опоясывающий лишай свисает на 1 дюйм за поверхность фасции.

Большая часть красоты интерьера исходит от кедровых досок 1×6, видимых между стропилами. Однако одних этих досок недостаточно, чтобы придать конструкции устойчивость, поэтому они опираются на 5/8 дюйма. Фанера CDX. Фанера также добавляет достаточную толщину, чтобы гвозди для гонтов не торчали из нижней части крыши.

Сначала прибейте доски крыши 1×6 к стропилам (фото 9) гвоздями 8d. Начните снизу на одном уровне с концами стропил и продвигайтесь вверх, оставляя 1/8 дюйма. зазор между досками. Наложите фанеру на 1×6 и прибейте ее через фанеру и доски крыши к стропилам гвоздями 10d.

Когда слой фанеры будет готов, прибейте готовую панель (L1, L2) поверх нижней панели и выровняйте ее с нижним краем фанеры. Далее накатываем 30-фунтовый. кровельный толь и перекройте каждый слой на 3 дюйма. Затем прибейте кедровую черепицу № 2 к настилу крыши (фото 11) оцинкованными гвоздями 4d (следуйте инструкциям по размещению, которые прилагаются к каждой связке). Первый ряд черепицы должен быть двойной толщины и выступать за фасцию (L1, L2) на 1 дюйм 9.0003

Вам нужно будет обрезать кедровую черепицу, чтобы она соответствовала углу над бедром, когда вы будете ее укладывать. Как только вы закончите гонтовку, закройте зазоры над бедром, разорвав 4 дюйма. широкие куски гонта для создания шапки над бедрами и коньком.

Рисунок F: Детали карниза

Соберите карниз и крышу для ширмы, как показано на этом плане в разрезе.

Изготовление дверей

Фото 12: Отрежьте полунахлесты

Отфрезеруйте нахлесты для соединения дверной рамы с помощью самодельного фрезерного станка, привинченного к рабочей поверхности из фанеры. Коробки дверей изготовлены из кедра 2х4 и 2х6. Боковые стойки и верхняя направляющая имеют размер 2×4. Нижняя рейка 2х6.

Фото 13. Сборка дверей

Соберите каждую дверь с помощью шаблона, чтобы каждая рама была квадратной. Нанесите строительный клей на соединения внахлестку на каждом углу, затем скрутите части каждого соединения внахлест пятью винтами для настила 1-1/4 дюйма. Держите винты на расстоянии не менее 1 дюйма от краев рамы, потому что позже вам нужно будет подрезать дверь по размеру.

Фото 14: Прикрепите экран

Переверните дверцу после сборки рамы. Сократите свои 30 дюймов. широкий экран по длине (оставьте дополнительные 2 дюйма на каждом конце для растяжения) и прикрепите его к раме через каждые 2 дюйма с помощью 1/4 дюйма. скобы. Лучше всего начать сверху и двигаться вниз с каждой стороны, чтобы экран плотно прилегал.

Фото 15: Прикрепите накладку

С помощью циркулярной пилы обрежьте молдинг и обшивку из кедра размером 2×6. Прикрепите молдинг экрана к дверной раме с помощью оцинкованных гвоздей 3d.

Изготовление дверей — самая трудоемкая часть проекта, поэтому мы разбили ее на выполнимые задачи. Поскольку вы можете построить их в гараже на рабочем столе, это идеальная работа в дождливые дни.

Сначала отрежьте по длине дверные стойки (боковые части) и поручни (верхняя и нижняя горизонтальные части). Затем установите простой шаблон (фото 12), чтобы использовать его с фрезером, чтобы сделать соединения внахлест на концах всех стоек и поручней. Используйте 3/4 дюйма. прямой бит. Если у вас есть настольная пила, вы можете сделать полукруг с помощью плинтуса.

Следующим шагом является установка 3/4-дюймового. толстый, 4 х 8 футов. фанерная рабочая поверхность над парой козлов. Используйте обрезки древесины, чтобы сделать блоки (фото 13), чтобы удерживать части двери под прямым углом.

Перед тем, как наклеить экран на дверные рамы, переверните их так, чтобы винты оказались сзади, а затем скрепите экран скобами, как показано на Фото 14. После того, как экран будет прикреплен к дверям, вы можете вырезать молдинги (см. G) из кедра 2×6 (используйте настольную пилу) и прибейте их к дверной раме маленькими гвоздями для трафарета.

Рисунок G: Дверь в сборе

Сначала соберите дверную раму, прикрепите сетку, а затем добавьте стержни и молдинги.

Установка дверей

Фото 16: Прикрепите планки

Установите планки пола (P1 и P2) даже с внешними краями стоек. Затем прикрепите планки к стационарным дверям, чтобы закрепить их на настиле.

Фото 17: Установка стационарных дверей

Установите каждую стационарную дверь, при необходимости обрезав верх или низ. Как только каждая стационарная дверь плотно прилегает от пола к перемычке, привинтите ее к верхнему дверному упору (P3) и напольным планкам (P1 и P2) с помощью 2-дюймовых винтов. оцинкованные винты.

Фото 18: Установка открывающихся дверей

Прикрепите свободно распашные двери к стационарным дверям с помощью самозакрывающихся торцевых петель. Используйте три петли на дверь и убедитесь, что каждая дверь имеет немного больше, чем 1/8 дюйма. просвет со всех сторон.

Перед установкой дверей прибейте планки к настилу (Фото 16) и верхний дверной упор к внутреннему краю нижнего перемычки. Лучше всего использовать веревочную линию, чтобы отметить палубу, чтобы установить напольные планки по прямой линии. Чтобы правильно выровнять двери в проеме, найдите центр каждой стороны и измерьте ширину каждой двери (отметьте ее на палубе) до углов.

Возможно, вам придется немного подрезать каждую дверь по высоте, чтобы она соответствовала проему. Стационарные двери должны плотно прилегать, а для открываемых дверей требуется 3/16 дюйма. зазор снизу и 1/8 дюйма. на вершине. Прикрутите угловые двери к стойке (край двери должен закрывать примерно половину стойки), верхний дверной упор и нижнюю планку пола. На более длинной стороне есть дополнительная дверь, которая должна быть расположена вплотную к угловой двери и прибита к планке пола и верхнему дверному упору.

Дверцы (двухстворчатые спереди и сзади и одностворчатые по длинной стороне) должны иметь регулировочные прокладки снизу и сверху (Фото 18). Это удержит их на месте, пока вы будете прикручивать самозакрывающиеся петли к соседней стационарной дверной раме и распашной двери. Удалите прокладки и убедитесь, что работающие двери свободно качаются. Чтобы закончить дверную систему, вам необходимо установить вертикальный упор (P5, P6, P7), как показано на рис. А, на заднюю часть дверей. Эта отделка проходит от напольных планок до верхнего дверного упора, закрывает зазоры между дверями и завершает интерьер.

Завершите каждую открытую стойку кедровым брусом 2×4 и 2×6 (T1 и T2; см. рис. H), которые разрезаются по ширине, а затем обрезаются по длине. Убедитесь, что передняя часть экрана имеет более широкую часть, которая перекрывает более длинную боковую стойку.

Угловые кронштейны

Фото 19: Угловые кронштейны

Установите восемь угловых кронштейнов (U2) на скобы кронштейна (U1) с помощью 3-дюймовых скоб. оцинкованные винты. Угловые кронштейны являются структурными, а также декоративными. Подробности см. на рис. H.

Обрежьте опоры кронштейнов и изогнутые угловые кронштейны (U1, U2), как показано на рис. H. Обратите внимание, что верхняя часть опоры кронштейна имеет надрезы для надевания на обшивку жатки. Прикрутите опоры кронштейна (предварительно просверлив все эти отверстия) к угловой накладке с помощью оцинкованных винтов 3-1/2 дюйма (используйте три винта для каждого кронштейна). Затем прикрутите изогнутый угловой кронштейн к каждой опоре кронштейна (по два винта с каждой стороны) и к верхнему стропилу (здесь четыре 3-дюймовых винта).

Теперь вы готовы навести порядок на рабочем месте и провести остаток лета на прекрасном открытом пространстве.

Рисунок H: Детали углов

Разложите угловые кронштейны, используя схему сетки, затем вырежьте и прикрепите их в соответствии с показанным здесь планом экрана.

PDF-файлы проекта

Щелкните приведенные ниже ссылки, чтобы загрузить материалы и списки вырезов, а также чертежи для этого проекта.

Чертежи проекта, материалы и списки для резки

Дополнительная информация

Необходимые инструменты для этого проекта беседки своими руками

Подготовьте необходимые инструменты для этого проекта беседки своими руками, прежде чем приступить к работе — вы сэкономите время и нервы.
