Картофелекопалка двухрядная Польская Z-609 | AtxTop.ru

Картофелеуборочная полунавесная двухрядная машина элеваторного типа с 2-мя транспортерами, польского производства.

Рекомендована к использованию на мало каменистых, не засоренных ботвой либо сорной травой участках, с углом наклона не более 3-5 %. Тип почвы: средней и легкой связанности.

Основные технические характеристики:

• Захват– 140 см.
• Междурядья – 70 см.
• Скорость: транспортировочная – 12 км/ч; рабочая 2-6 км/ч.
• Продуктивность – 0,3-0,6 га/ч.
• Агрегатируется с тракторами марки Белорусь (25 л.с.).
• Габариты: 435х160х110 см
• Масса 735 кг

Обслуживание: тракторист.

Задачи малых аграрных хозяйств выполнит однорядная картофелекопалка Бульба-1.

Особенности эксплуатации Z-609

Картофелекопалка производит операции по выкапыванию, очистке корнеплодов от почвы.

Ссып — уменьшает разброс клубней, предотвращает их попадание в колею движения трактора, укладывает овощи на обрабатываемом поле полосой +- 80 см. Завершить сбор и транспортировку урожая можно в другое время.

Эксплуатация на засохшем грунте может повредить технику.

Высокая влажность грунта приведет к прилипанию земли на рабочие части машины, засыпается некоторое количество клубней.

Важно!

Хотите, чтобы техника прослужила долго? Следует:

• Осуществлять поворот, только приведя машину в положение транспортировки.
• При повороте вправо кожух карданного вала контактирует рамой навески больше, чем при левостороннем; угол не должен превышать 50 градусов.
• Элеваторы под грузом растягиваются. Обработав 10-15 га, необходимо укорачивать передний элеватор на 8 см, вынимая с каждой стороны по 1 прутку и звену.

Советы:
очищать поле от ботвы и сорняков либо измельчать ботводробителем.
ежедневно смазывать ролики и встряхиватели.

Продаем культиваторы гребнеобразователи для картофеля. Заказать и купить гребнеобразователь можно здесь.

Польская двухрядная (двух транспортерная) картофелекопалка Z-609/02

Технические характеристики:

• Захват 1.25-1.35м.
• Скорость транспортировочная – до 15 км/ч
• Комплектуется с трактором от 30 л.с.
• Продуктивность – 0,3-0,4 га/ч.
• Глубина копания – до 250 мм
• Габариты – 5.54х1.60х1.20 м
• Масса – 730 кг

Вместе с моделью Z-609/02, предлагаем ознакомиться с техническими характеристиками комбайна Krukowiak Pyrus тут.

Картофелекопалка конструктивно проста, надежна, практична в обслуживании, ремонте.

Обеспечивает механизированный сбор урожая. Экономически рентабельна для небольшого аграрного хозяйства.

В каждом овощеводческом хозяйстве пригодится техника для посадки овощей, выбрать и приобрести картофелесажалку можно перейдя сюда.

Заинтересовали наши предложения? Кликните на мультиактивный значок в правом нижнем углу монитора. Мы всегда на связи!



Картофелекопалка для мотоблока, виды конструкций, чертежи для изготовления своими руками

Основная часть огородных площадей россиян традиционно отводится под картофель, ведь его у нас в народе еще называют вторым хлебом. Многие переложили часть труда по выращиванию картошки на плечи, а вернее на прицепное оборудование малой механизации: мотоблоков и минитракторов.

И если посадить картофель – труд невеликий, то окучить, а главное – выкопать – задача не из легких. Для окучивания и прополки чаще всего используют входящий в комплект мотоблоков окучиватель, а вот для копки в чистом виде он не совсем подходит. Разберемся чем копать и как сделать картофелекопалку для мотоблока своими руками.

Известны несколько конструкций картофелекопалок для мотоблоков и минитракторов. Рассмотрим их: от самых простых до высокотехнологичных.

Веерные картофелекопалки

Самые простые в изготовлении, также выпускаются промышленно, но в большинстве своем требуют некоторых доработок.

Сразу видно, что в их основе лежит тот же окучиватель, именно он, заглубленный ниже уровня залегания клубней, взрыхляет и разворачивает почву. А вот подает наверх вырытый картофель – веер, приваренный к задней части окучивателя. Его роль выполняют металлические прутки, приваренные на расстоянии 3 – 4 см друг от друга, расходящиеся и выгнутые в верхней части.

Величина заглубления регулируется упорными колесами, а поперечная планка служит подставкой для ног, становясь на которую человек своим весом обеспечивает требуемое заглубление приспособлению.

Именно такая схема веерного картофелекопателя кажется нам наиболее продуктивной. Сам процесс копки можно увидеть здесь:

Далее представлен примерный чертеж такой картофелекопалки, содержащий основные параметры для изготовления.

Форму же, угол атаки и прочие нюансы вам придется доработать самостоятельно, с учетом ваших грунтов, мощности и ходовых качеств мотоблока, на который вы планируете устанавливать картофелекопатель, и даже сортов картофеля, формирующих клубни на разной глубине.

Разновидность подобной копалки без веера, предназначенная для работы вдвоем:

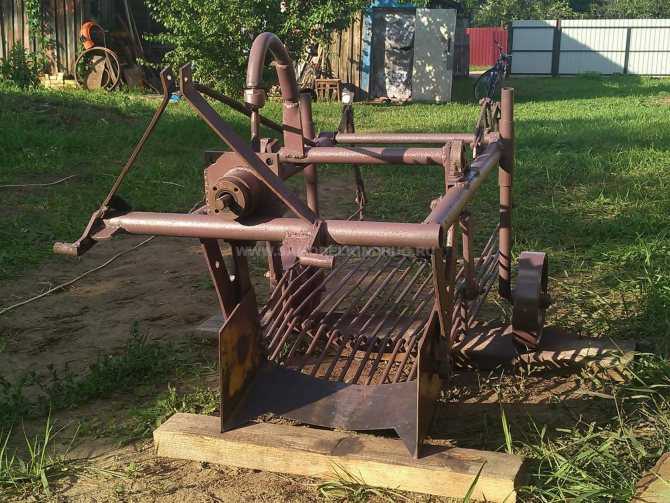

 Картофелекопалки с грохотом

Это наиболее распространенный вид картофелекопалок, выпускающихся различными машиностроительными заводами в России и за рубежом. Имеет небольшие конструктивные различия, в первую очередь в конструкции привода решетки грохота – колеблющегося во время работы поддона, что позволяет картофелю частично очиститься от земли во время движения картофелекопалки.

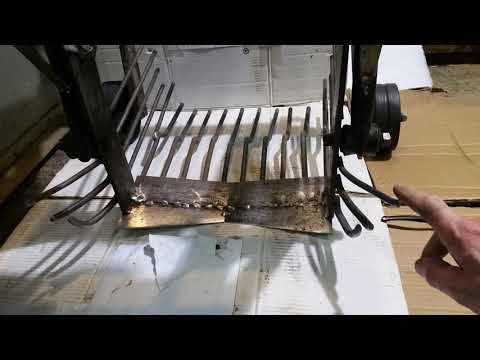

Нож такой копалки может иметь разную конфигурацию. Он может быть закреплен неподвижно, а может крепиться шарнирно и незначительно колебаться во время движения, упрощая процесс выкапывания клубней. Ширина ножа составляет 35 – 40 см.

Чертежи для изготовления своими руками

Именно этот вид картофелекопалок, несмотря на достаточную сложность в изготовлении, делается домашними умельцами своими руками чаще других. Предлагаем ориентировочные чертежи с основными размерами такой картофелекопалки для мотоблока.

Большое количество узлов сочленения подвижных деталей делает это устройство регулярно обслуживаемым, но результат ее работы более качественный, чем у веерных картофелекопалок:

Картофель очищается лучше от земли и находится на ее поверхности.

Величина и частота колебаний грохота может быть разной и зависит от конструкции привода, но даже при незначительных колебаниях очистка происходит довольно хорошо:

Транспортерные картофелекопалки

Они значительно проще в самостоятельном изготовлении, но на наш взгляд ничуть не хуже очищают картофель от земли.

Ножи у них выполняются такие же, как и у грохотных, а очистка картофеля происходит во время движения его по транспортерной ленте. Понятно, чем она длиннее, тем лучше очистится картофель, но длинные транспортерные ленты можно ставить только на картофелекопалки, используемые с тракторами. На мотоблоках они будут мешать идущему за ним человеку.

Привод транспортерной ленты может быть разным. Если он взят от колес самой копалки, то они должны быть с хорошими грунтозацепами, чтобы не стопорились на влажной или очень рыхлой земле.

Интересны в данной конструкции и задние направляющие, более компактно укладывающие картофель за лентой.

В данном транспортерном картофелекопателе, собранном своими руками, привод ленты осуществляется от вала отбора мощности самодельного же мотоблока и передается мотоциклетной цепью.

Для просмотра картинки нажмите на ее миниатюру справа

При изготовлении картофелекопалки такого типа главной проблемой будет подбор скорости вращения приводной шестерни транспортера и согласования ее с оборотами вала отбора мощности. В данной модели вал отбора мощности вращается со скоростью 500 – 800 об/мин, а редуктор взят от моторной лодки с передаточным отношением примерно 1:2. Остальное подобрано величиной звездочек на примерную скорость ходьбы при копке 2-3 км/час.

И все же, связь скорости движения транспортерной ленты с оборотами колеса нам кажется более целесообразной.

Существуют модели, разработанные для конкретных мотоблоков и минитракторов, как эта – для механизмов с боковым валом отбора мощности:

 Барабанные картофелекопалки

Это довольно редкий вариант оборудования для минитехники, поэтому в основном самодельный. Очистка картофеля от грунта в таких устройствах происходит довольно качественно, как и укладка его на грунт, но сама конструкция довольно спорна, да и клубни больше повреждаются, чем при копке вышеперечисленными картофелекопалками, а значит и хуже сохраняются.

Что в них проще, так это прямой привод вращения от вала отбора мощности. Все остальное: изготовление барабана, упорные ролики и подшипники – явно сложнее. Конструкция же ножа особых примет не имеет, разве что предпочтительнее ему иметь более скругленную форму в задней части, чтобы картофель дополнительно не повреждался при попадании в барабан.

Картофелекопалка конная

Их еще довольно много продается в интернете. Они ввозятся в основном из Польши и переделываются под минитрактора и мотоблоки.

При этом, учитывая бо’льшую скорость движения данной техники в сравнении с конем, кроме переделки прицепного устройства, на нее ставят ограничитель-щиток со стороны, на которую выбрасывается вырытый картофель. Иначе собирать его придется на соседних участках. Подкапывает картофель клинообразная лапа, как и в веерных копалках, а привод устройства, вынимающего клубни из земли, осуществляется от колес с грунтозацепами. Чем выше скорость передвижения – тем быстрее вращается этот выниматель картофеля.

Картофелекопалка — Solis

ОБОРУДОВАНИЕ ДЛЯ ТРАКТОРА

Картофелекопалка

ПОЛУАВТОМАТИЧЕСКАЯ КАРТОФЕЛЕКОМБАЙН/КОПЕЛКА

Solis легко устанавливается на картофелекопалку благодаря простоте установки на картофелекопалку. Копатель гарантирует, что картофель поднимается с почвенного ложа и переносится на сетку, где рыхлая почва отделяется.

Загрузить брошюру

Используя эту форму, вы соглашаетесь с хранением и обработкой ваших данных на этом веб-сайте.
[cf7sr-простая рекапча]

Клетка доступна в варианте с цепной или ленточной клеткой из нержавеющей стали.

Обе стороны Привод конвейера с лентой.

Требуется простая подтяжка, если ремень или цепь ослабли.

Специальная система конвейерных цепей снижает нагрузку, предотвращает повреждение культур

и выход из строя, а также продлевает срок службы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Описание/ Модели	СЛПХ 52
№ рядов	2
«Рабочая глубина (мм)»	130-200
Рабочая ширина (мм)	1320
Работает на	Зубчатая передача
Тип клетки	Ремень/цепь из нержавеющей стали
(акров/час)	1 акр в час
Общая длина (мм)	2200
Общая ширина (мм)	1400
Общая высота (мм)	1150
Общий вес (без груза) (прибл. кг)	605
Валик для кровати Подготовка	Да
Мощность трактора (л. с.)	40-60

РЕКОМЕНДУЕМЫЕ ИНСТРУМЕНТЫ

Пневматическая сеялка

Автоматическая картофелесажалка ECO

Картофелеуборочный комбайн Тяжелая почва | Agrimono

ИДЕНТИФИКАЦИЯ

• Картофелеуборочный комбайн был разработан для просеивания и очистки спелого картофеля в засаженных бороздах без повреждения картофеля способом, наиболее подходящим для почвенных условий.
•  Одновременно убирает две посевные борозды.
•  Он может работать в любых условиях почвы (сухая, влажная, тяжелая почва).
•  Расстояния просеивающих стержней можно отрегулировать, чтобы они были более плотными или редкими по желанию.
• Приемное лезвие (лопата) изготовлено из специальной термообработанной стали, стойкой к износу.
•  Простота в использовании с низкой скоростью выхода из строя.

РАЗМЕРЫ
Длина	:	2470 мм
Ширина	:	1680 мм
Высота	:	1250 мм
Вес	:	690 кг
Тип соединения	:	Система трехточечной навески (категория II)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Количество рабочих рядов	:	2 строки
Мощность трактора	:	40–50 л. с.
Питание от	:	Коробка отбора мощности трактора
Тип просеивания	:	Передний рассеивающий механизм встряхивателя и вибросито
Прочность лезвия экскаватора	:	46 – 50 HRC
Расстояние между рядами	:	700 – 750 мм
Количество режущих дисков	:	2 шт.
Рабочая ширина	:	1360 мм
Рабочая глубина	:	250 мм
Зона просеивания встряхивателя	:	1,88 м 2
Емкость	:	2,0 д/ч

ПРИНЦИП РАБОТЫ

Машина соединяется с трактором через трехточечную навеску.
