Разметка участка: фундамента дома, садового участка, забора

Содержание

фундамента дома, садового участка, забора

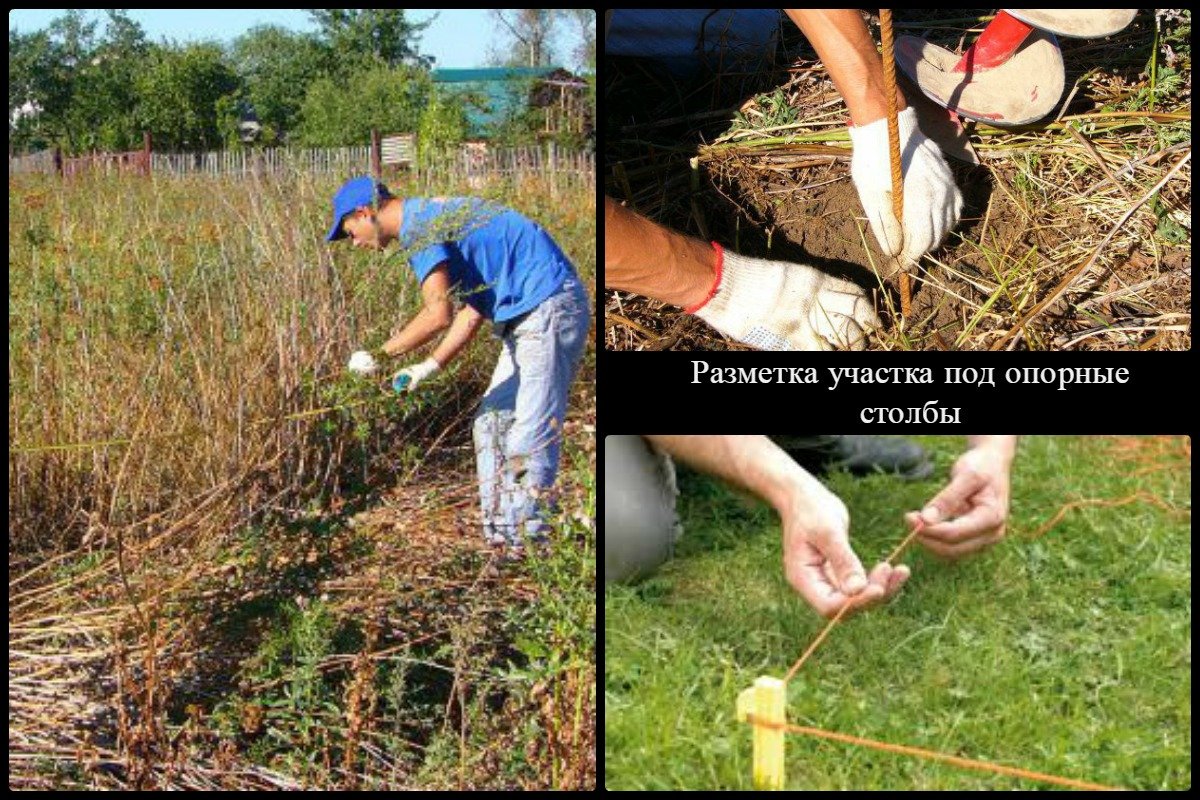

Особенности разметки ограды для частного участка

Традиционно вехи устанавливаются по углам. Но тогда когда планируется разметка забора на дачном участке, предварительно надо согласовать вопросы границ, а соответственно и расположение столбиков по оси, с ближайшими соседями. После того, как этот этап будет урегулирован, надо определить линию прохождения изгороди и вбить в её концы столбы. Затем, между основаниями натягивается шнур.

В том случае, если по пути намеченных границ растут какие либо растения, их придётся отогнуть, а в особо крайнем случае, удалить.

Как правильно разбить на зоны садовый участок

Любая земельная территория (как частного, так и корпоративного пользования), имеет свои границы. Однако надо понимать, что разметка участков земли не ограничивается строительством заборов. Имея в распоряжении собственный надел, очень важно грамотно им распорядиться, чтобы впоследствии получать удовлетворение от гармонии обустройства. А для этого, его необходимо условно «разбить на зоны»:

жилую,
огородно-садовую,
для отдыха,
хозяйскую.

На языке профессионалов этот процесс носит название «внутренняя разметка садового участка» и она должна распределить территорию приблизительно так:

Процентов 10 — 15 отдаётся под основательные застройки (дом, бассейн, летняя кухня, подсобки, гараж и т.п.).
Ещё 15 процентов относится под внутренние коммуникации (подъездной путь, стоянка, дорожки), а также эстетическое озеленение.
Ну а основную массу — процентов 70-75 будет занимать огород и сад (пропорции по усмотрению).

По сути, получается, что разметка садового участка — это ни что иное, как выделение части из общей территории под строительство. Львиная же доля достаётся в распоряжение деревьям, кустам и грядкам.

Тем не менее, разметка участка под строительство дома — остаётся задачей «№1», так как от неё будет зависеть безопасность и комфорт последующего проживания владельцев в возведённом строении.

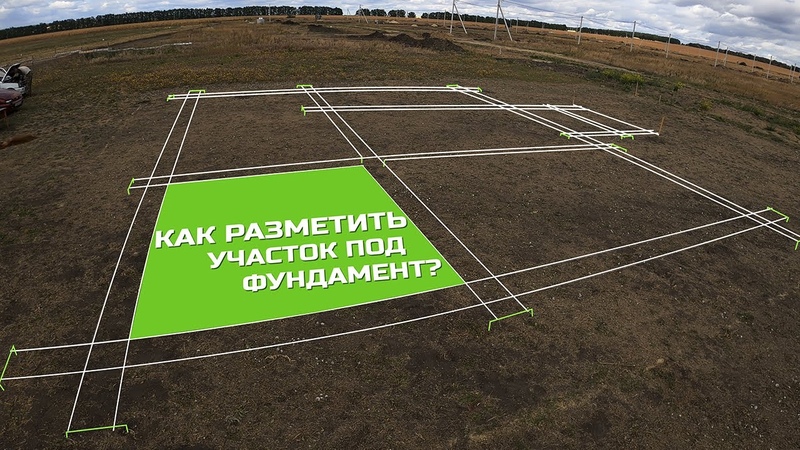

Разметка под фундамент своими руками

В данной статье опишем процесс разметки участка под фундамент своими руками.

План статьи:

Общие правила для разметки фундамента
Построение прямоугольного фундамента (т.Пифагора)
Построение прямоугольного фундамента (метод паутина)
Разметка под столбчатый фундамент
Разметка под ленточный фундамент
Разметка под плитный фундамент

Общие правила для любого фундамента

Выбираем точку отсчета. Первую сторону нашего фундамента нужно привязать к какому-нибудь объекту нашего участка.

Пример. Сделаем так, чтобы наш фундамент (дом) был параллелен одной из сторон забора. Следовательно, первую бечевку натягиваем равноудалено от этой стороны забора на нужное нам расстояние.

Построение прямого угла (90⁰). В качестве примера будем рассматривать прямоугольный фундамент, в котором все углы максимально близки к 90⁰.

Существует несколько способов как это сделать. Мы рассмотрим 2 основных. © www.gvozdem.ru

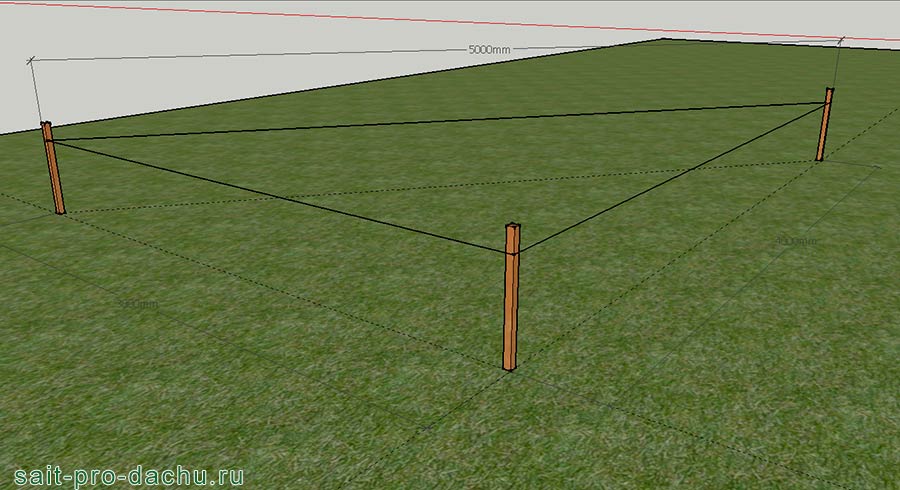

Способ 1. Правило золотого треугольника

Для построения прямого угла будем применять теорему Пифагора.

Формула

Чтобы не углубляться в геометрию попробуем описать проще. Чтобы между двумя отрезками a и b сделать угол в 90⁰ нужно сложить длины этих отрезков и вывести корень из этой суммы. Получившиеся число будет являться длинной нашей диагонали соединяющей наши отрезки. Очень просто расчет сделать с помощью калькулятора.

Обычно при разметке фундамента берут размеры сторон, чтобы при выведении из корня получалось целое число. Пример: 3х4х5; 6х8х10.

Если у вас есть рулетка, то в целом проблем не возникнет, если вы будете брать отрезки отличные от общеиспользуемых. Например: 3х3х4,24; 2х2х2,83; 4х6х7,21

Если измерения мы производили в метрах, то значения получаются очень даже понятными: 4м24см; 2м83см; 7м21см.

Калькулятор

Также стоит отметить, что измерения можно производить в любых системах измерения длины главное использовать известное нам соотношение сторон: 3х4х5 метра, 3х4х5 сантиметра и т.п. То есть, если даже у вас нет инструмента для измерения длины, то можно взять, например, рейку (длина рейки не имеет значения) и померить ей (3 рейки х 4 рейки х 5 реек).

Теперь давайте посмотрим как это применить на практике.

Инструкция по разметке прямоугольного фундамента

Способ 1. Правила золотого треугольника (т.Пифагора)

Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника (т.Пифагора).

1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить. Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта.

Данную процедуру мы описывали выше. Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску. Ее и будем использовать. Расстояние между обносками для данной стороны сделаем 14м: между обносками и будущими углами по 3м и 8м под фундамент.

2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много отклоненной.

3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.

4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке 4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).

5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.

6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.

7. В итоге у нас получился прямоугольный треугольник с углом в 90⁰ между двумя бечевками.

8. Больше отметки нам не нужны и их можно убрать.

9. Приступаем к построению прямоугольника. Отмеряем на обеих бечевках длины сторон нашего фундамента 6 и 8 метров соответственно. Ставим отметки на бечевках.

10. Натягиваем третью бечевку максимально перпендикулярно к первой бечевке. Скрепляем обе бечевки на отметке в 8 м.

11. Натягиваем четвертую бечевку максимально перпендикулярно ко второй бечевке. Скрепляем обе бечевки на отметки в 6 метров.

12. Делаем отметки на третьей бечевке 6 метров и на четвертой 8 метров.

13. Чтобы получить четырехугольник с прямыми углами в нашем случае необходимо, чтобы обе отметки на третьей и четвертой бечевках совпали. Для этого перемещаем обе бечевки до момента соединения отметок.

14. В итоге, если все правильно измерили, то у нас должен получиться правильный прямоугольник. Давайте проверим, получился ли он с помощью измерения диагоналей.

15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае, мы имеем правильный прямоугольник. Диагонали имеют одинаковую длину и в равнобедренной трапеции. Но у нас известен один угол в 90⁰, а в равнобедренной трапеции таких углов нет.

16. Готовая разметка прямоугольного фундамента с применением теоремы Пифагора. © www.gvozdem.ru

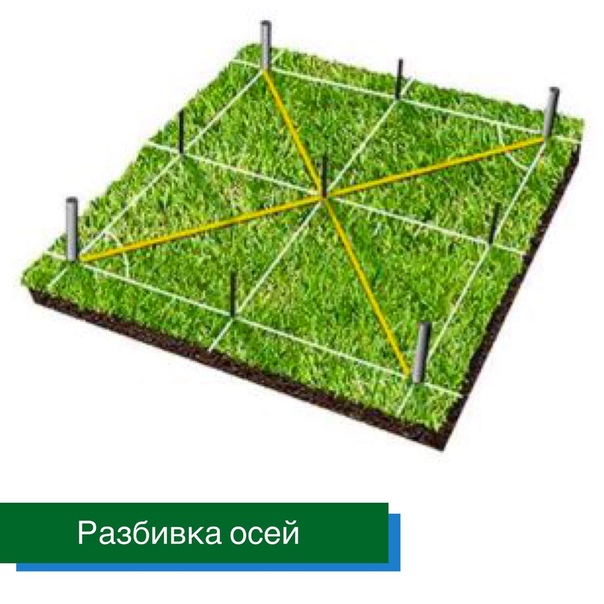

Способ 2. Паутина

Очень простой способ сделать разметку в виде прямоугольника с углами в 90⁰. Самое главное что нам понадобится — это бечевка, которая не растягивается, и точность ваших измерений с помощью рулетки.

1. Нарезаем куски бечевки, которые нам понадобятся для формирования разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Также для правильного построения прямоугольника нам понадобятся равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам (т.Пифагора описана выше). Также нужно взять запас длины бечевок на крепление.

2. Соединяем нашу «паутину» как на рисунке. Скрепляем стороны с диагоналями в 4 местах по углам. Сами диагонали в точке пересечения скреплять не нужно.

3. Натягиваем первую бечевку (точки 1,2). Крепить ее будем с помощью колышков. Главное чтобы колышки крепко держались в земле и при натяжении нашей конструкции их не увело. Этот важный момент нужно учесть.

4. Натягиваем угол 3. Главное условие чтобы бечевка 1-3 и диагональ 2-3 не провисали и были максимально натянуты. После фиксации с помощь колышка в точке 3 мы имеем угол в точке 1 в 90⁰.

5. Натягиваем угол 4 и устанавливаем колышек. Следим, чтобы бечевка в точках 2-4, 3-4 и диагональ 1-4 не провисали и были максимально натянуты.

6. Если соблюдены все условия, то в результате у нас должен получиться прямоугольник с углами максимально близкими 90⁰.

Разметка под фундамент дома

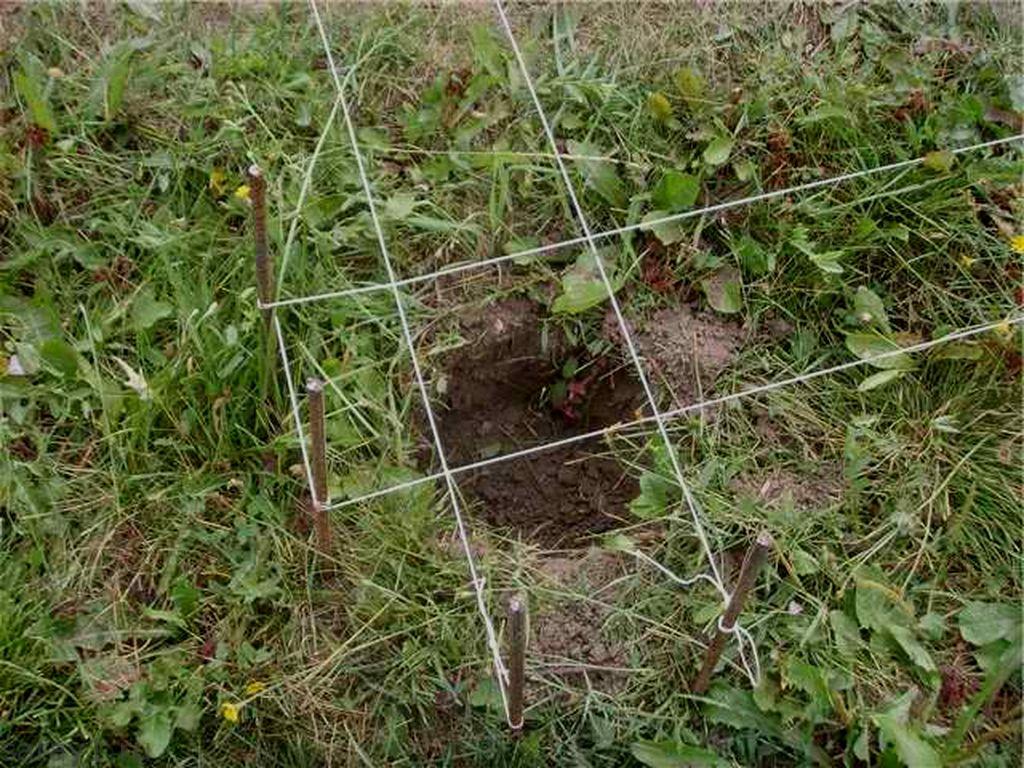

Разметка под столбчатый фундамент

Делаем двухъярусную обноску. Нижний ярус – это уровень столбов.

Верхний ярус обноски – уровень ростверка.

Подробную инструкцию читаем в статье: Разметка под столбчатый фундамент с ростверком

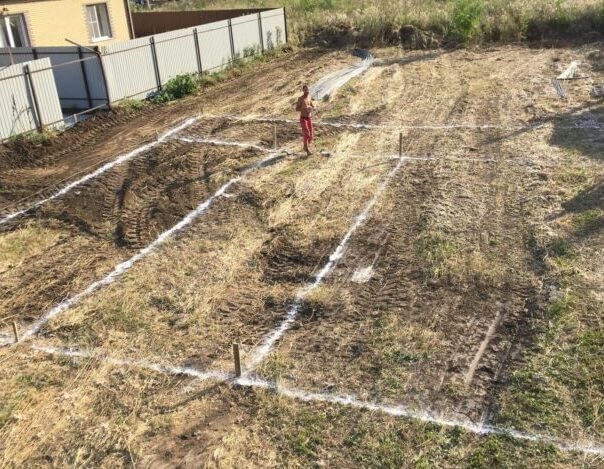

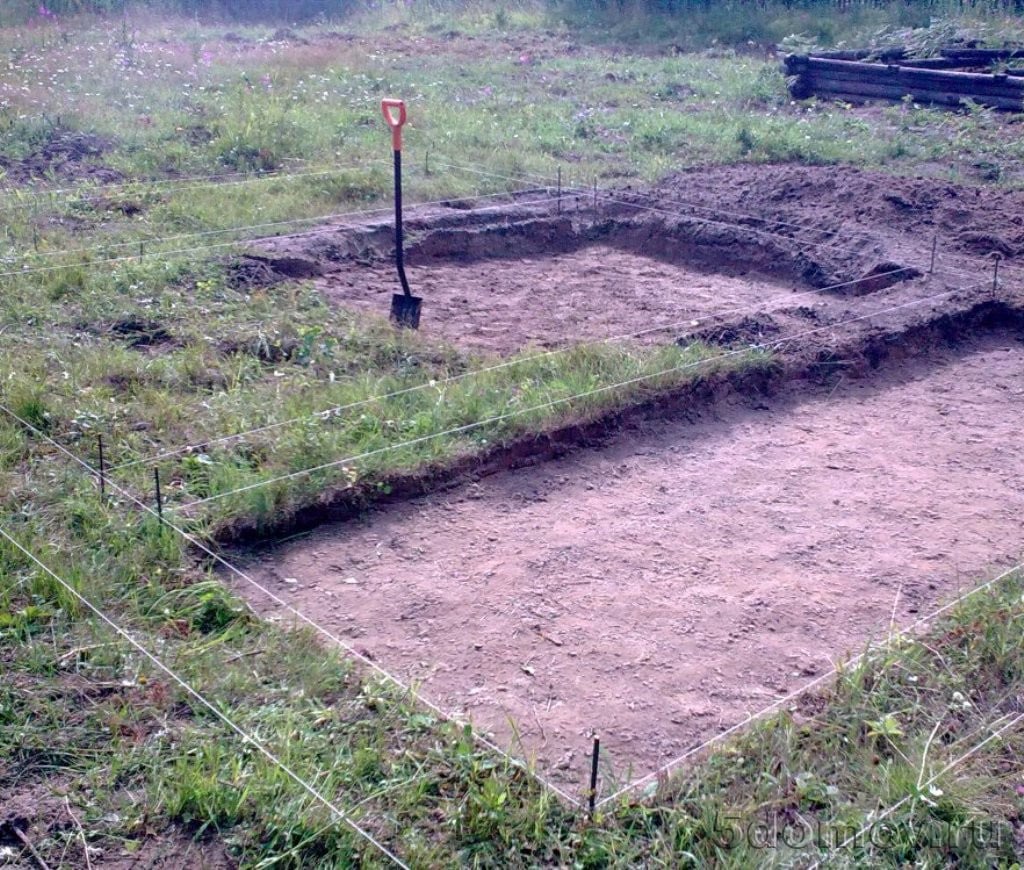

Разметка под ленточный фундамент

Создаем прямоугольник для внешнего контура применяя т.Пифагора. Затем отступаем на величину, равную ширине ленты и делаем внутренний контур.

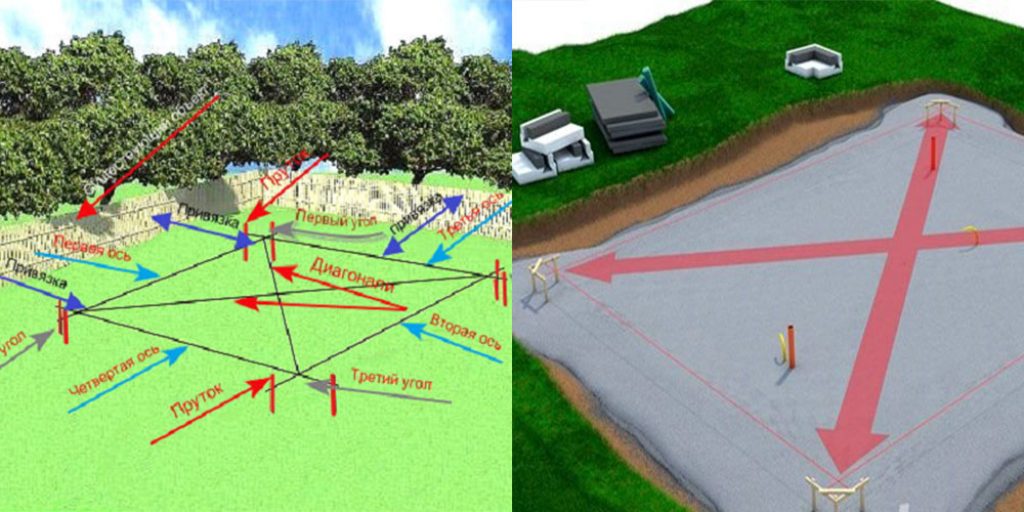

Разметка под плитный фундамент

Самой простой способ разметки. Строим прямоугольник по размерам фундамента применяя теорему Пифагора для нахождения прямого угла. © www.gvozdem.ru

От автора

В данной статье мы рассмотрели, как произвести разметку под фундамент своими руками с построением прямоугольника с углами в 90⁰. В целом ничего сложно в разметке нет. Цена вопроса – это стоимость бечевки, доски для обноски (эконом вариант — колышки) и умение пользоваться рулеткой.

Разметка участка под фундамент: правильная технология

Весна – идеальное время для начала строительства. Россия – большая страна. Поэтому когда на севере еще метели, на юге земля уже прогревается. Однако, можно планировать подготовку к строительству! Прочность и долговечность любого здания зависит от надежности основания. Первое и очень важное действие по устройству основания – правильная разметка участка под фундамент.

Что вы узнаете

Разметка фундамента

До начала работ

Любое строительство начинается с проектирования. В принципе, прежде чем строить дом, нужно выполнить проект. На нем должен быть точно начерчен фундамент с размерами. Если нет проекта и вы собираетесь возвести гараж или сарайчик, все равно следует начертить чертеж. Точные размеры здания помогут определить габариты фундамента.

Читайте также: Можно ли заливать фундамент зимой?

Материалы и инструменты

Вероятно, для разметки под фундамент понадобятся следующие материалы:

колышки или обрезки арматуры достаточной длины. Можно использовать П-образные конструкции из арматуры или дерева;
шнур;
доски;
кувалда (или топор) для забивания колышков, молоток, гвозди;
длинная стальная рулетка, еще лучше – лазерная рулетка;
большой угольник;
нивелир или водяной уровень.

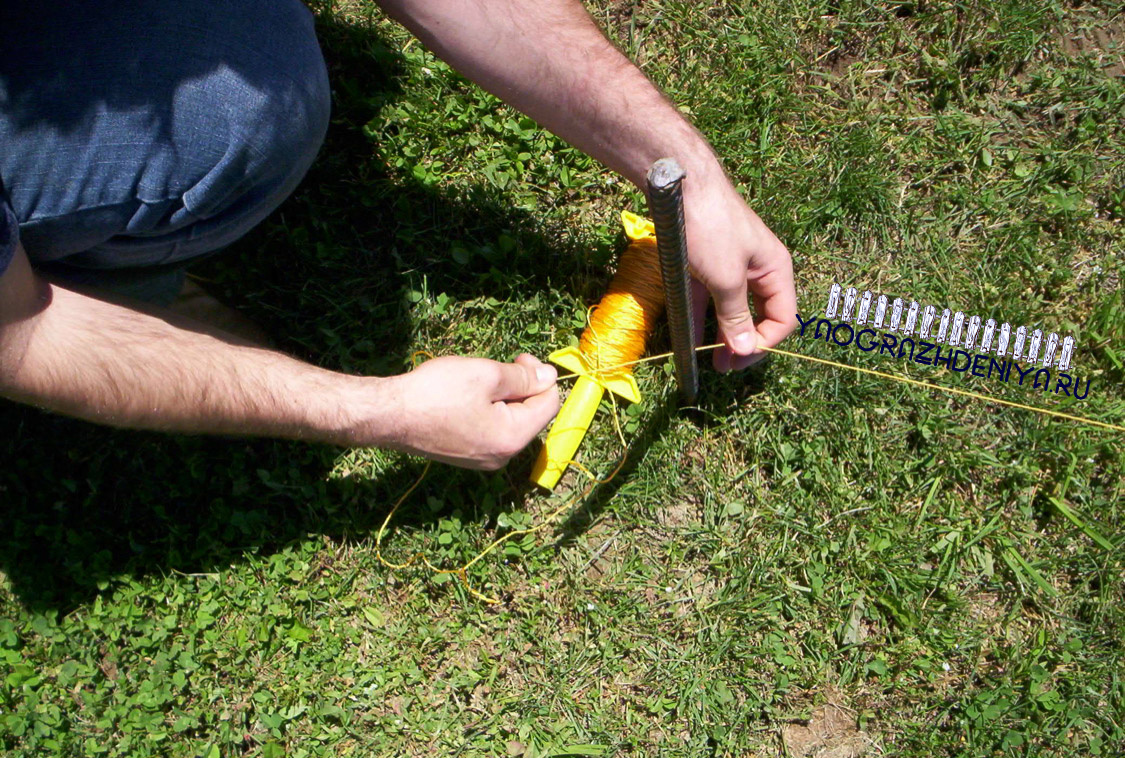

Шнур привязывается к колышку

Разметка под фундамент: подготовка

Расчищают участок от деревьев, кустов, растений, крупного мусора, больших камней. Поверхность почвы выравнивают. Разметка под фундамент проводится только на горизонтальной поверхности. Разметка на наклонной плоскости будет не точна – проекция на горизонталь будет меньше размеров на чертеже. вероятно, на участке с большим уклоном для выравнивания поверхности придется использовать бульдозерную технику.

Расчищают не только участок, но и дополнительные места:

для складирования земли;
для хранения стройматериалов;
подъезда и разворота землеройной техники и автомобилей.

Соблюдаем строительные нормы

При выборе места для здания на участке следует руководствоваться санитарными и пожарными нормами. Расстояние от стены до забора должно быть не меньше 3 м, от окон до стены соседнего дома – не меньше 6 м. Желательно размечать фундамент так, чтобы расстояние до стены и забора было немного больше нормативных значений. Хотя бы на 30 см. Запас нужен по двум причинам:

как правило, нельзя идеально выложить будущую стену и просчитать толщину штукатурки/отделки/утепления;
в будущем у хозяев будет возможность дополнительного утепления стен или отделки фактурными материалами.

Более того, наличие запаса расстояния до забора и соседских строений поможет избежать претензий от соседей в будущем.

Читайте также: Строим дом: с чего начать?

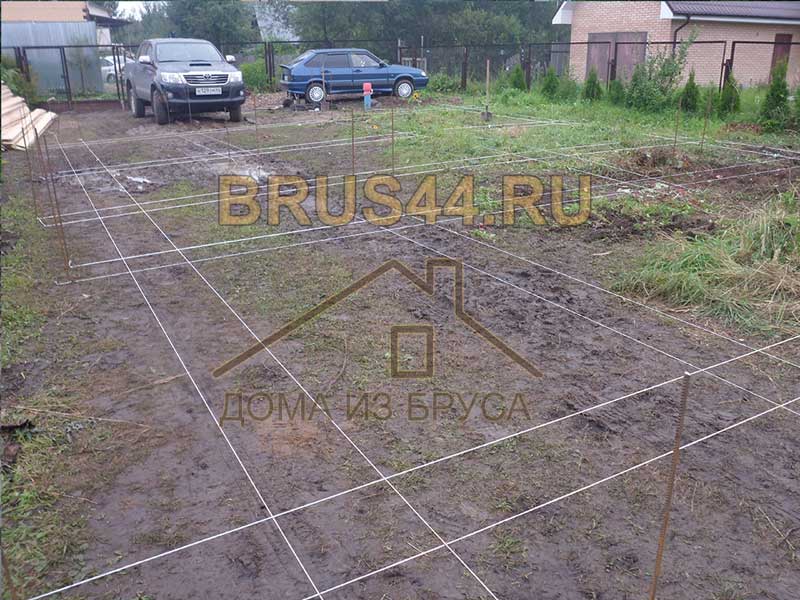

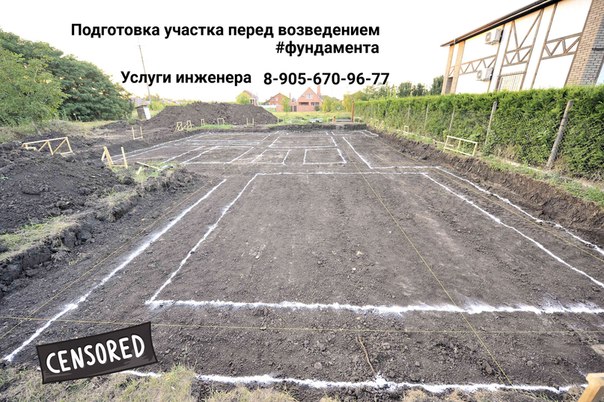

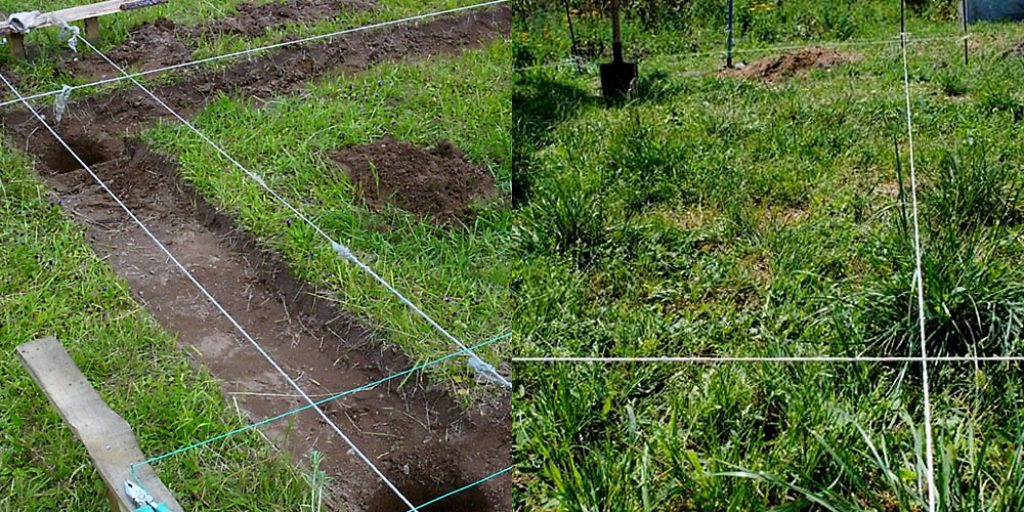

Выполнение разметки под фундамент

Разметка участка под фундамент начинается с определения размещения на местности самой длинной стены здания. Лучше всего привязать ее к другим строениям на участке или забору (меже). Размечают основную точку в углу внешней стены – устанавливают колышек, затем размечают наружный фундамент длинной стены и устанавливают колышек в другом углу.

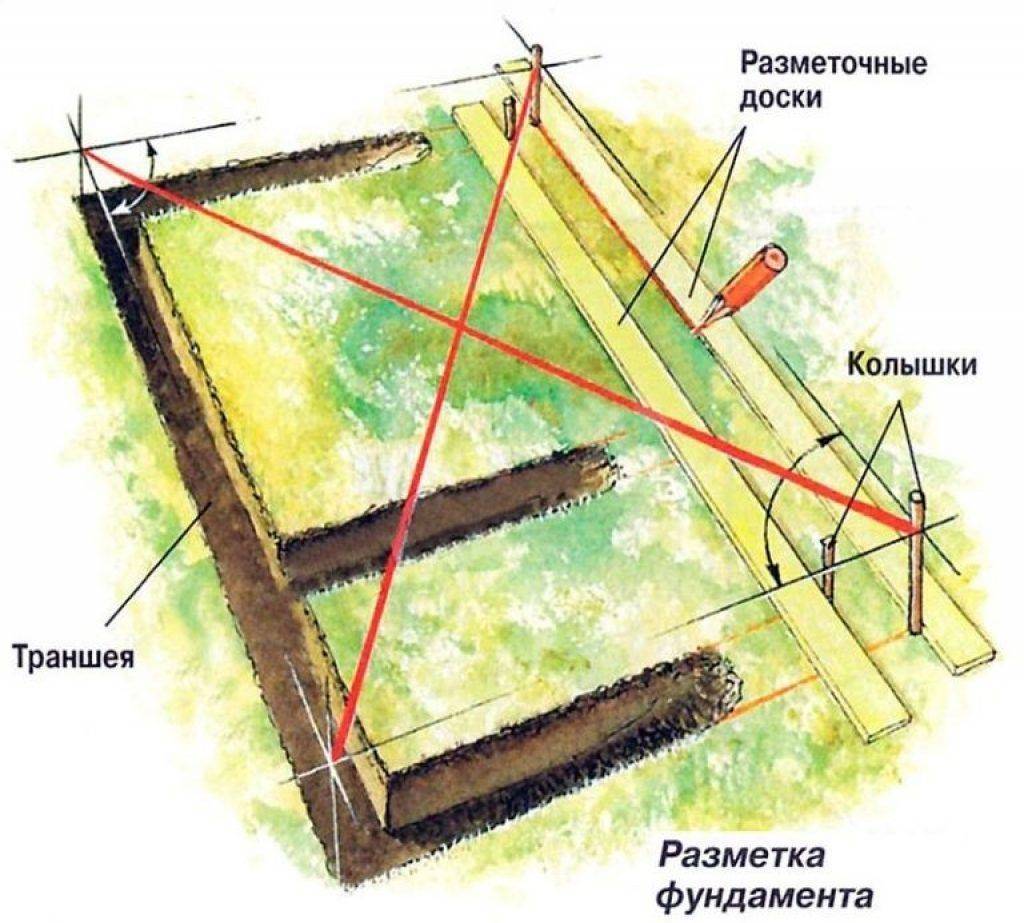

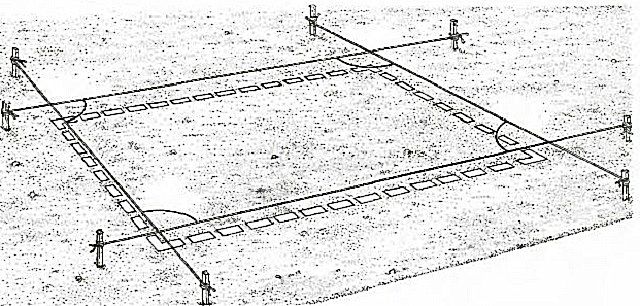

разметка фундамента

Колышки, установленные во внешних углах, будут мешать при земляных работах. Как правило, поэтому устанавливают другую пару колышков – на расстоянии 0,5-1 м от линии края фундамента. Натягивают на них шнур. Затем устанавливают колышки и натягивают шнур по внешнему периметру перпендикулярных стен. Затем отмечают противоположную параллельную стену.

Внутренний периметр основания стен также размечают колышками и шнурами. Линии внутреннего периметра проходят параллельно наружным стенам на расстоянии, равном ширине фундаментной ленты. как правило, сначала размечают основание под фасадные стены, затем под внутренние.

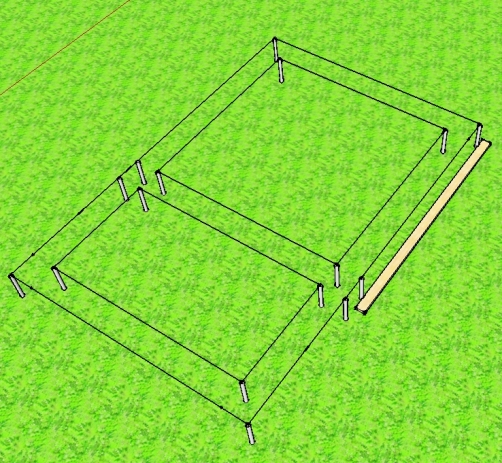

Схема разметки

Все колышки разметки фундамента располагают за пределами габарита здания. Это сделано для того, чтобы при копании траншеи разметка не нарушалась. Расстояние от внешнего периметра – 0,5-1 м и даже больше. Это расстояние зависит от плотности грунта. Чем легче и сыпучее грунт, тем дальше от будущей траншеи размещают колышки.

Как выполнить прямые углы

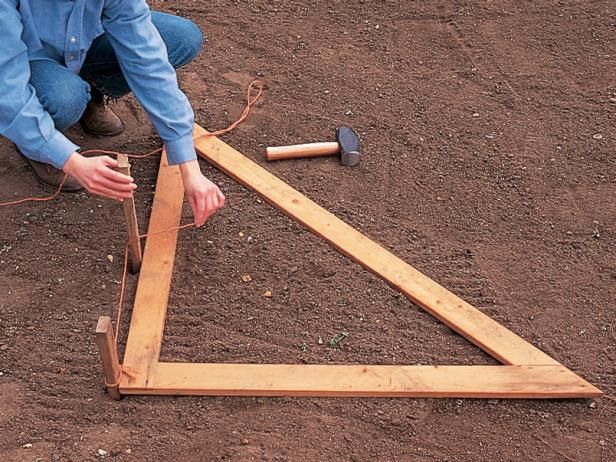

Можно использовать большой угольник из деревянных реек. На практике, в частности, используют «египетский треугольник» со сторонами 3,4,5 м из шнура. Берут шнур длиной 12 м, через 3 и 4 м делают отметки. При измерении угла трехметровый участок, как правило, располагают вдоль натянутого шнура. Четырехметровый участок располагают перпендикулярно, конец шнура соединяют с его началом. Если шнур хорошо растянуть, в результате угол между катетами длиной 3 и 4 м будет точно 90°. Вдоль катета длиной 4 м натягивают шнур, отмечающий перпендикулярную стену.

египетский треугольник

Читайте также: Ленточный фундамент

Разметка под фундамент дома сложной формы

При разметке участка под строительство дома сложной формы размечают простую фигуру – квадрат или прямоугольник. Их размеры – максимальные размеры здания. Эркеры при этом, как правило, не учитывают. Затем внутри квадрата или прямоугольника размечают отдельные части дома. В результате, если очень тщательно измерять все расстояния и углы, то проверять каждую часть здания не нужно.

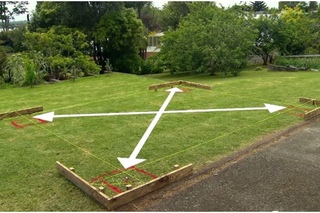

Разметка под фундамент: проверяем правильность

Самый простой и эффективный способ проверки правильности разметки под фундамент – с помощью замеров диагоналей. Этот способ подходит для проверки домов квадратной или прямоугольной формы (или отдельных частей дома). В принципе, разница между диагоналями не должна превышать 1 см. Если превышает – придется корректировать расположение колышков и шнуров.

Проверка диагоналей при разметке

Как исправить ошибки

Если обнаружено несовпадение длин диагоналей, разметка фундамента нуждается в корректировке. В этой ситуации прямоугольник или квадрат имеют не все прямые углы и по форме, как правило, похожи на параллелепипед.

Если отклонение заметное, проверяют углы. При отклонении величины углов, во-первых, заново измеряют углы, вбивают колышки и натягивают шнуры. Во-вторых, корректируют расположение шнуров, отмечающих положение параллельной стены. Проверяют диагонали. Как правило, старую разметку удаляют.

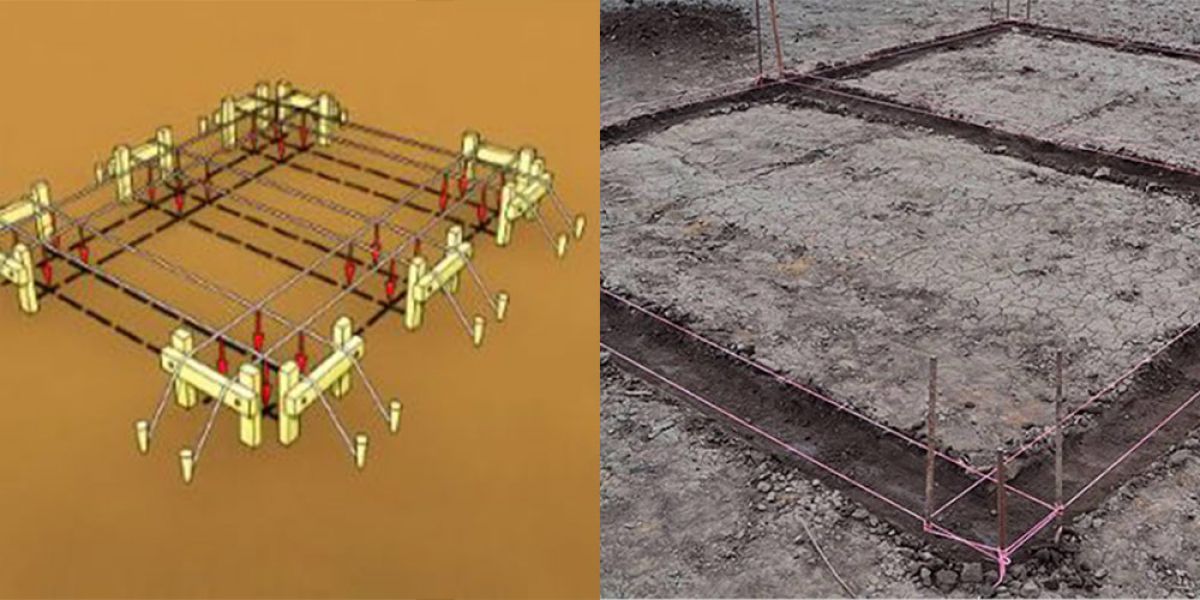

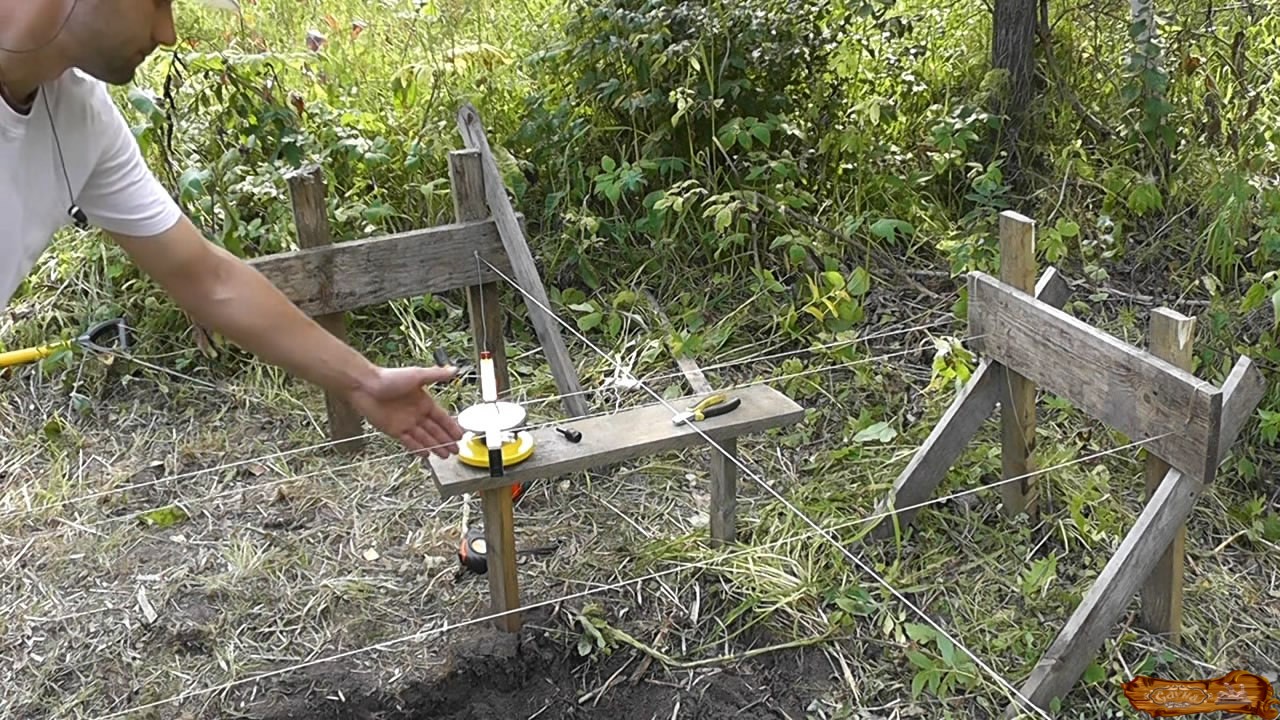

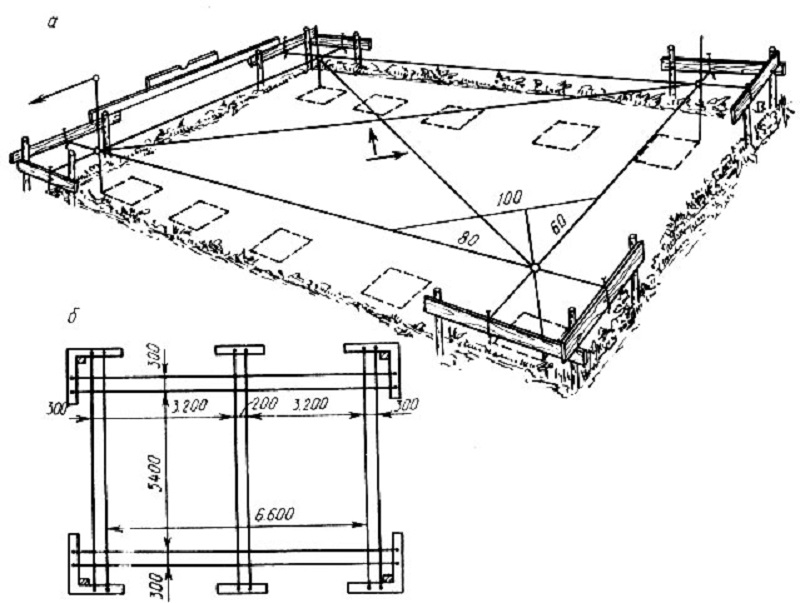

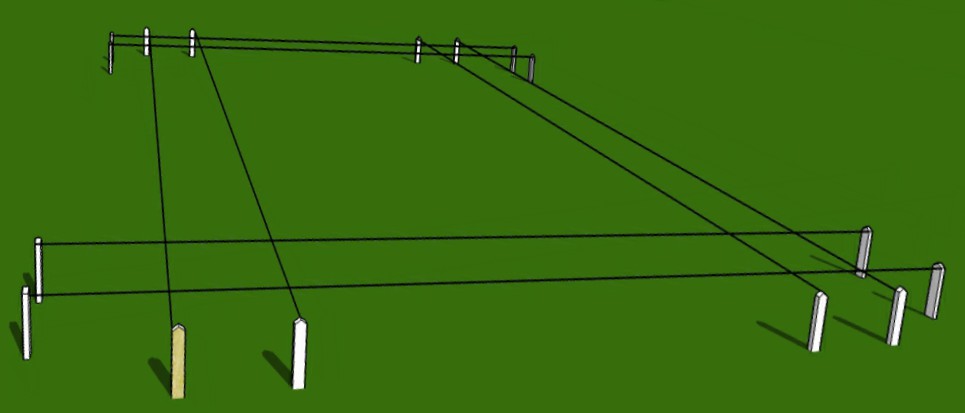

Обноска фундаментов

В процессе копания котлована или траншеи под фундамент колышки могут сместиться. Кроме того, в процессе строительства необходимо отмечать оси стен и фундаментов, границы стен. Для этого выполняют обноску – приспособление из столбиков и досок вокруг разметки фундамента. Обноску, как правило, используют для контрольных замеров.

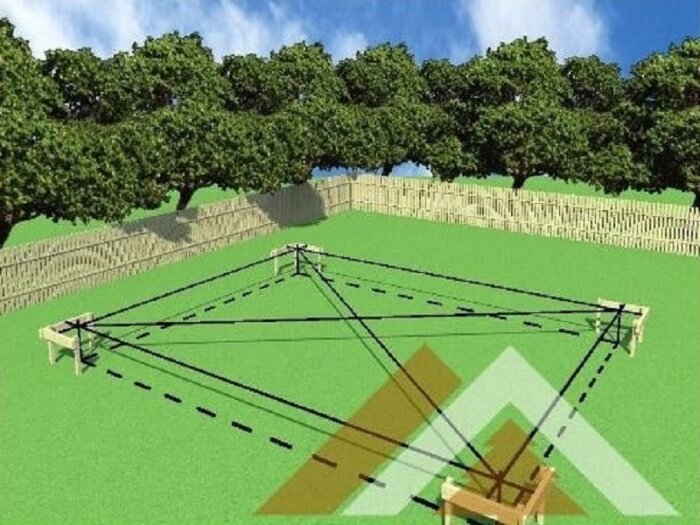

Обноска фундамента

Два столбика вкапывается на расстоянии 1,5-2 м от угла здания с каждой стороны. Горизонтально к столбикам прибивается доска длиной около метра. Обноска делается со всех сторон здания, в упрощенном варианте – только напротив каждого угла. Горизонтальные доски прибиваются на одном уровне. Уровень соответствует верхнему краю основания (фундамента). В них вбиваются гвозди, отмечающие оси здания, уровень внутренней и наружной поверхности стен и фундаментов. Если возникает необходимость отметить соответствующие плоскости, достаточно просто натянуть шнуры или проволоку на соответствующие гвозди.

Видео вам в помощь:

Заключение

Правильная разметка под фундамент – основа выполнения надежного и прочного фундамента. Только при соблюдении всех требований технологии разметку можно выполнить своими руками. Главное – очень точно и аккуратно выполнять все измерения и операции.

Автор статьи: Светлана Любченко

Написание статей – увлекательное хобби. Помогает структурировать и систематизировать знания. А еще расширить и углубить их. И посмотреть на проблему под новым углом зрения. Строительство и ремонт дома, обустройство сада, дизайн – эти темы интересны всем. Читайте, пишите замечания – я всегда рада вашим комментариям, дорогой читатель!

Разметка участка под строительство дома и типичные ошибки

Прежде чем приступить к строительству дома на участке, необходимо определиться:
— какого типа дом будет возведен на купленной земле.

Это может зависеть от типа почвы на участке. Например на торфяниках очень тяжелый дом ставить где то не целесообразно, хотя и можно…
— планируете ли вы проживать в доме круглогодично, или только сезонно — весной, летом и осенью…
— из какого материала планируется возводить дом: из кирпича/блоков, бруса/бревна или же каркасно/щитовой…

Определившись с этими моментами, нарисовав план будущего строения (а возможно и распланировав другие постройки на участке) можно потихоньку приступать к началу постройки дома.

Касаясь вопроса планировки дома и построек, хотелось бы затронуть тему расположения дома на самом участке, поскольку он затрагивает вопрос разбивки участка строительства.
Многие совершают ошибку, заключающуюся в несоблюдении так называемой «красной линии», которая ограничивает ваш участок.

Однозначного ответа что это такое — «красная линия», почему то никто сказать не может — даже местные архитекторы по разному отмечают эту линию на картах.
На тематических форумах разбито немало копий на эту тему.

Можно взять за правило, что красная линия ограничивается периметром вашего участка — тогда вы не ошибетесь точно.
Это будет справедливо для относительно больших участков, на которых нет особых проблем с расположением будущего дома на участке… чего не скажешь о «небольших» участках в 6 соток… да еще находящихся среди застроенных соседей.
В этом случае соблюдение норм и СНиПов по возведению дома может быть очень проблематичным делом.

В любом случае, несоблюдение красной линии может привести в дальнейшем к проблемам с соседями и даже к сносу построенного дома.

Лучше всего, конечно же, перед строительством получить разрешение на оное и получить согласованные бумаги в местной архитектуре, заодно получив все точки выноса для постройки будущего дома.
Однако это стоит денег и, зачастую, не малых.
К примеру расстояние между домом и границей с соседом должна составлять не менее 3-х метров, причем расстояние это меряется не от вашей стены дома, а от свеса крыши.
Расстояние от дома до проезжей части — не менее 5 метров… Что тоже иногда выполнить крайне сложно.

При разбивке участка под строительство дома первое, что необходимо сделать — найти нулевую точку на участке — нулевой уровень.
И уже от нее производить все последующие разметки.

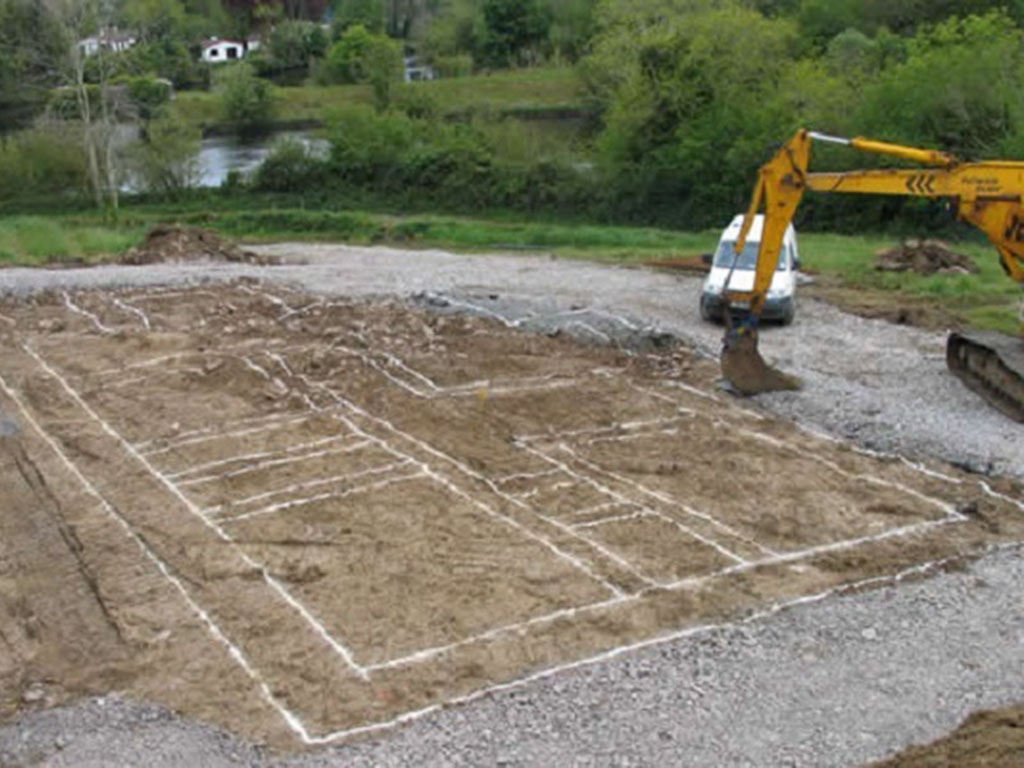

Разметку будущего дома на участке следует производить с помощью геодезических приборов…

Разбивка здания на участке — важная и ответственная процедура, от точного выполнения которой в большой степени зависит безупречность работы конструкций всего сооружения. Проектная разметка дает основные характерные точки здания. Обычно их обозначают колышками и вбитыми в них гвоздями. Точки выносятся проектировщиком с помощью геодезических приборов.

Сделав точную разметку, старайтесь не потерять эти отметки и не передвигать их — иначе в процессе строительства будут проблемы.

Был один случай, когда зять разметил рулеткой свой будущий дом, а начав строительство с ужасом обнаружил, что все размеры не сходятся на 30 см!!!
Оказалось, что его любимая теща случайно перерубила метр. И чтобы не расстраивать любимого зятя — склеила рулетку (укоротив ее таким образом на 30 см) и ничего ему об этом не сказала.

Так что помимо всего прочего — следите внимательно за используемым инструментом — он должен быть исправен!!!

Перед возведением стен дома еще раз внимательнейшим образом проверьте фундамент на соответствие размеров.
Перед началом кладки стены расширить фундамент еще есть возможность, а вот после — уже нет, что приведет к очень опасным последствиям в дальнейшем.

границы дачного и садового участка, зонирование

Когда вы только приобрели загородный участок земли, который долго и с нетерпением ждали, не спешите с осваиванием новых территорий. Для обеспечения минимальных затрат и эффективных результатов использования земли, а также для придания участку оригинального и благородного внешнего вида, подготовьтесь к выполнению некоторых практических действий, предварительно составив подробный план. При определении места для расположения особняка или дачного домика, а также мест, где удобнее всего разбить цветочные клумбы и установить хозяйственные постройки, нужно в первую очередь правильно разграничить всю территорию участка. Чаще всего по границе участка устанавливается забор, возведение которого и производится в первую очередь.

Как правильно оценить планировочные факторы

В предварительную разметку загородного участка земли входят следующие работы:

оценка земельных ресурсов;
раздел участка на зоны;
выбор стиля ландшафта;
подготовка подробной схемы, в которой указаны места, где будет расположен дом, где – сад, и где – остальные объекты, которые необходимы для оборудования участка.

Выносим границы по координатам

Точное размещение границ территории либо восстановление утерянных данных о их расположении, возможно только посредством проведения геодезических исследований. Первоначальная разметка земельного участка с соблюдением точных координат заносится в кадастровый паспорт, поэтому, если эти данные отсутствуют, необходимо отправить запрос в кадастровую палату.

Используя выписку, в которой указаны точные координаты границ, специалисты могут указать определенные точки. В настоящее время эти мероприятия проводят при помощи GPS-устройств, либо используют для этого электронный тахометр, гарантирующий высокую точность получаемой информации. Границы обозначаются с помощью разных приемов межевания, самым простым из которых является использование установки небольших колышков, между которыми натягивается бечевка.

При грамотной разработке проекта и правильном составлении подробной схемы участка можно получить рациональное расположение строений, посадок и коммуникаций на территории, чтобы не пришлось в последствии что-то переделывать.

Благодаря уточнению границ земельного участка, вы избежите в последствии проблемы, если будете продавать или дарить землю. Кроме того, это исключить возникновение претензий у владельцев соседних участков и поможет правильно зафиксировать ограждение.

Учитываем природные характеристики

Перед тем, как приступить к планированию, необходимо знать не только размеры и формы земельного участка. Обязательно обращать внимание на особенности:

1. Рельефа, поскольку рельеф местности (равнинный или холмистый) оказывает влияние на выбор места для расположения дома и сада, на выбор видов коммуникаций и стиля ландшафта. Если территория участка состоит из оврагов, канав и имеет естественный водоем, это обязательно отмечается на составленной схеме.

2. Грунтовых вод. От уровня грунтовых вод зависит обустройство дренажных сооружений, колодцев и скважин. Исходя из этого, выбираются способы отвода ливневых стоков. Замечено большое влияние уровня подземных вод на урожаи плодовых деревьев.

3. Типа почвы. Знать структуру почвы необходимо для того, чтобы выбрать растения для участка, поскольку песчаные, глинистые, суглинистые, гумусовые грунты подходят для роста и развития не всех овощей, цветов или фруктовых деревьев.

4. Освещения.

5. Розы ветров.

Одним вариантом обустройства дачного участка регулярного стиля является плоский рельеф, в центре располагается дом, с которым граничит зона отдыха. Вокруг дома можно насадить декоративные зеленые композиции.

Параметр уровня залегания подземных вод может быть определен самостоятельно при обустройстве скважины или рытье колодца, с использованием метода бурения, либо при использовании старых точек забора воды.

Наличие точных данных про освещенность и розу ветров поможет правильной установке коттеджа, размещения сада и огорода, грамотному выбора сортов и видов растений.

Делим загородный земельный участок на зоны

Но необходимо не только обозначить внешние границы своего загородного участка. Нужно выполнить и внутреннюю разметку. Она называется зонирование, поскольку территорию условно разделяют на следующие основные зоны:

Жилая зона;
Зона отдыха;
Садово-огородная зона;
Служебно-хозяйственная зона.

Разметка и зонирование земельного участка.

Около 10-15 % площади загородного участка отводят для застроек – коттеджа, летней кухни, подсобных помещений, беседки, гаража, бассейна и других.

Примерно 15 % площади занимают внутренние коммуникации (садовые дорожки, автомобильная стоянка, подъездные пути) и озеленение, состоящее из цветников, клумб, рокарий, живой изгороди).

Около 70-75 % площади участка отводится на разбивку сада и огорода (пропорции могут быть далеко не одинаковыми).

Зонирование участка производится его владельцем произвольно: он может исключить некоторое необязательные зоны (например, жилую, зону въезда, зону отдыха), а некоторые упустить (парковку, детскую площадку, газон).

Коттедж или дачный домик является основным объектом на участке, поэтому с него и начинается разбивка территории на зоны. Местоположение хозяйственных построек должно быть около жилого дома, одновременно постройки должны быть скрыты от глаз, для чего можно использовать декоративные заросли.

Расположение грядок и клумб должно быть на освещенных участках, а растения, предпочитающие тень должны быть высажены вблизи дома или в саду. Некоторыми плодовыми кустарниками, например, смородиной, малиной, крыжовником, прекрасно переносится полутень, поэтому они могут быть высажены вдоль забора или возле стен построек, отбрасывающих тень.

Место для зоны отдыха выбирается хозяином дачи, который сам решает, что ему больше нравится: разместить зону возле бассейна, сделать ее в виде уютной полуоткрытой беседки или расширенной детской игровой площадки.

Разбивая на зоны территорию загородного участка, обязательно соблюдайте принципы рационализма и практичности.

Выбираем подходящий стиль ландшафта

Выбранный вами стиль влияет на общее восприятие всей территории загородного участка, которая может состоять из диких зарослей, образованных плодовыми или декоративными растениями и маленьким уютным домиком, который окружен ими. А может быть красивым величественным коттеджем, который окружают россыпи цветников и прямые садовые дорожки.

Существуют три основных стиля грамотного размещения участка.

Ландшафтный стиль. Соблюдение природной естественности

При этом размещение всех элементов ландшафта соблюдают принцип естественности. Здесь не используются четкие и прямые линии, симметрия и правильность форм. Расположение садовых деревьев произвольное, тропки извилисто вьются между деревьями, журчит ручеек, цветы высажены группками, в виде ярких лесных лужаек, нет организованных строгих клумб. Вид такого участка натуральный и живописный.

Разлом оврага с неправильными очертаниями естественных водоемов и неожиданными возвышенностями – все это указывает на то, что человек не главный художник этого участка, а создала его природа. В этом стиле и для выкладки дорожек нужно использовать максимально натуральный материал – камень, гальку, песок.

Если вы решили сделать ландшафтным дизайном китайский сад, то обязательно участок должен быть с водоемом, деревянными мостиками, водными и наземными растениями, которые посажены произвольно.

Регулярный стиль.

Выполнение правильной геометрии

Чтобы благоустроить загородный участок в регулярном стиле, идеально подойдет плоский рельеф местности. Каждый из объектов должен подчиняться геометрическим принципам: дорожки должны быть прямыми, клумбы – прямоугольными, овальными или круглыми, ровные ряды или симметричные композиции кустарника.

Ландшафтное оформление и разметка дачного участка.

У водоемов, как и у площадок, должны быть четкие границы и определенная форма. Небольшие элементы дизайна можно выстроить вдоль условной и существующей оси. Окружите свой особняк растительным декором в регулярном стиле. Здание, расположенное в центре, окруженное симметрично высаженными цветниками и деревьями – это английский стиль.

Смешанный стиль — оформление разумного хаоса

Самый популярный стиль владельцев дачных участков – смешанный, поскольку именно предоставляет прекрасную возможность для обустройства и облагораживания участка. Для расположения некоторых элементов (грядок, садовых деревьев) используется определенный порядок, а расположение других объектов (садовых дорожек, цветочных клумб, построек) хаотичное. Результатом является получение уютного, аккуратного и живого загородного уголка для проведения огородно-садовых работ или отдыха в выходные и праздничные дни.

Прекрасным образцом смешанного стиля может быть участок, имеющий Г-образную форму. Расположение дома и бани должно быть асимметричным, одна часть растений высажена хаотично, а другая – в виде ровных рядов.

Правила составления схемы загородного участка

После подробного ознакомления с информацией о правильном размещении границ и зон, можно начинать составлять схему. Удобнее всего ее разместить на большом листе в клеточку или миллиметровке, где условно применить масштаб 1 к 100: 1 квадратный метр площади участка приравнять к 1 квадратному сантиметру.

Для удобства рекомендуется крупные объекты типа дома, бани, грядок, теплиц, цветников, бассейна, гаража, плодового сада, вырезать из листа цветной бумаги, чтобы была возможность свободного перемещения их по схеме участка. Это удобно тем, что эксперименты порой заканчиваются появлением новых интересных идей.

Особое внимание при планирование отводится участкам, имеющим нестандартную, удлиненную форму. Для придания им более живописного вида пользуются оптическими преградами и разделителями, которыми служат цветочные клумбы, водоемы, смешанные композиции.

Основы составления схемы земельного участка.

При расположении элементов по центру или краям участка, нужно не забывать о соблюдении санитарных и противопожарных норм, учитывать особенности рельефа местности. Очень удобно и выполнение дендроплана, а также схемы минимального расстояния от каждого дачного объекта до границ соседних участков, которые должны соблюдаться во время строительства и благоустройства территории вашего участка.

Упростит дальнейшее выполнение обустройства участка и то, если вы укажете, где будут располагаться электрические, канализационные и водопроводные коммуникации – надземные и подземные.

После самостоятельного составления плана-схемы ее можно показать специалистам лицензированной организации, которые составят вам официальный план, согласуют его в соответствующих государственных учреждениях. Он будет незаменим при выполнении работ дизайнеров, строителей и архитекторов.

Разметка участка под фундамент | СК «Кострома-Брус»

Строительство любого деревянного и каменного дома начинается с выбора земли — участка под застройку. Далее идут работы по заливке фундамента, но чтобы его залить — необходимо сделать разметку участка под фундамент.

Прежде всего нужно отметить тот факт, что следует очень ответственно подходить к процессу разметки фундамента на земельном участке. Это стоит делать особо тщательно по той простой причине, что в этот момент вы намечаете основы основ и ориентируете на местности свою будущую постройку. Точность соблюдения проектных параметров напрямую зависит от разметки.

То есть если во время совершения этого процесса вы допустили неточность, то вам потребуется корректировка при возведении стен. В связи с тем, что закладка фундамента обязана производиться только на ровной поверхности (допустим лишь очень небольшой уклон), то в том случае, когда вы уже решили, где будет находиться будущий дом, вам будет необходимо в первую очередь выровнять участок.

Начало разметки участка

Сначала необходимо определить расположение первой стены, затем – отмерить длину, придерживаясь плана проекта, и прибавить с каждой стороны по пятьдесят сантиметров. Затем нужно вбить в этих местах колышки и натянуть между колышками веревку. Далее фиксируем метаположение угла сооружения, отмерив пятьдесят сантиметров от конца веревки.

После этого необходимо будет сделать разметку боковой стены, которая прилегает к этому углу. От того места, где вы закрепили прищепку, надо вбить колышек, перпендикулярно натянуть веревку на длину равную длине стены и прибавить пятьдесят сантиметров. Затем веревку нужно зафиксировать колышком и проверить, чтобы угол пересечения был ровно девяносто градусов.

Точно также следует произвести и разметку оставшихся сторон здания, внутренних и внешних контуров, а также – всех перегородок. Точность разметки фундамента определяется с помощью измерения диагоналей полученного прямоугольника либо квадрата. Отметим, что они обязательно должны быть равны, и их длина должна быть тождественна длине проектной документации.

Помимо этого, необходимо провести специальные дополнительные мероприятия перед тем, как начать земляные работы, к примеру – соорудить обноску по всему периметру здания. Для этого надо вбить опоры на расстоянии в два метра от фундамента. С наружной стороны к ним необходимо прикрепить доски на высоте около семидесяти—восьмидесяти сантиметров. Обноска нужна для того, чтобы на ее внутреннюю поверхность можно было нанести точки разметки фундамента, которые используются для контроля точности производимых работ. Далее на двадцать сантиметров следует снять верхний слой грунта и дерн с почвы.

Подготовка траншей под заливку фундамента

Затем наступает следующий этап: процесс подготовки траншей под фундамент. Можно сказать, что это является основным направлением земляных работ при закладке фундамента. Траншеи могут быть различной глубины в зависимости от типа грунта. При песчаном, насыпном или гравийном грунте траншеи имеют глубину до одного метра, при суглинистом или супесчаном — до 1. 25 метра, при глинистом — до полутора метров, при особо плотном грунте — до двух метров. Боковые стены следует сделать строго вертикальными. Данный вид работы нужно проводить прямо перед заливкой фундамента, чтобы предотвратить осыпание земли.

После того, как вы подготовили траншеи, вам следует произвести закладку песчаной подушки под основание фундамента. Ее глубина опять же имеет прямую зависимость от типа грунта. Как правило, углубление делается в размере от десяти до тридцати сантиметров, затем оно засыпается песком мелкой либо средней фракции. Далее во время следующей утрамбовки песок должен понемногу увлажняться.

Как мы видим, песчаную подушку выполнить достаточно просто, но вместе с тем она очень полезна, так как позволяет уменьшить нагрузки, а также – сохранить баланс в их распределении на фундамент и несущие конструкции. Причем подушка будет снижать нагрузки и распределять их независимо от сезонных колебаний грунта и уровня грунтовых вод.

Рекомендуем ознакомиться: дачные домики до 300000

как разметить под дом своими руками, как правильно сделать разбивку осей участка

Чтобы построить дом, необходимо наличие разметки. Только при ее наличии получится правильно возвести строение, не беспокоясь о том, что оно перекосится и будет отличаться от того плана, который вы себе нарисовали в голове или даже на бумаге.

Особенности

Разметка – это первый этап строительства. Ее необходимо относить не столько к подготовительным работам, сколько к строительным, поскольку ее важность нельзя переоценить. Интересный факт заключается в том, что для выполнения большинства построений понадобятся лишь знания о прямоугольной разметке. Во всех иных случаях можно пользоваться только ими, при этом качество останется на высоком уровне. Перед тем как приступать к разметке, потребуется провести некоторые подготовительные этапы. Одним из важнейших среди них является подготовка участка. Необходимо убрать весь мусор и траву, выровнять поверхность, чтобы упростить последующие работы.

Разметка имеет свои правила, и все построения должны производиться только на их основе. Пренебрежение правилами ведет к тому, что разметка будет выполнена неверно, что в свою очередь приведет к неверному расположению фундамента под дом. Его может сильно перекосит или углы получатся неровными. Особую сложность составляет разметка наклонного или неровного участка. В этих случаях нужно озаботиться выбором фундамента подходящего типа, иначе сам дом не получится прямым.

Разметку для подобного фундамента лучше доверить профессионалам, поскольку здесь нужно будет учесть побочные факторы, такие как поправка на высоту и прочие.

Виды конструкций

Наиболее популярными считаются лишь некоторые типы фундаментов. Это связано с тем, что их относительно легко соорудить самостоятельно.

Поэтому имеет смысл обратить внимание только на них, поскольку для всех остальных разметку будут делать строители.

Ленточный. Данный тип наиболее прост в возведении. Так, он представляет собой железобетонную ленту, которая располагается по всему периметру. Он бывает мелкозаглубленным, который подходит для деревянных и маленьких каменных домов, и заглубленным – для домов с тяжелыми стенами.
Столбчатый. Из названия понятно, что фундамент строится на столбах. Их располагают в местах максимальной нагрузки. Однако стоит учитывать, что использовать подобный тип можно только для домов из легких материалов, например, каркасных.
Монолитный. В данном случае в роли фундамента выступает цельная плита. Строительство не требует особых навыков, но крайне важно правильно произвести разметку. Преимущество данного способа заключается в том, что при движении грунта вместе с ним перемещается все основание, тем самым дом сохраняет целостность.
Свайный. Данный способ выбирают, когда строительство производится на пучинистых или неустойчивых фундаментах. Он подходит для строительства оснований под тяжелые дома.
Винтовой. По своим характеристикам этот вариант близок к свайному. Он подходит также и для этажного строительства. В отличие от предыдущего варианта винтовые сваи нужно вкручивать, а не заколачивать, поэтому многие выбирают именно их.

Общие правила

Без подготовки и соблюдения последовательности правил разметить участок правильно не получится. Обязательно следует принимать в расчет следующее так называемую точку отсчета. Расположение одного из углов фундамента обязательно должно быть привязано к какому-либо предмету, расположенному на участке. Это делается для того, чтобы легче было исправиться, если случайно собьешься. Примером такого предмета может послужить забор.

Многие стараются расположить дом так, чтобы он был параллелен заборной конструкции. Для этого от забора в нескольких точках откладываются равные отрезки, перпендикулярные плоскости забора. Для этого можно использовать бечевку. После этого необходимо выстроить прямой угол от исходной точки. Теперь можно приступать к проведению остальных этапов разметки.

Инструменты

Делать разбивку участка необходимо с помощью специально предназначенных для этого инструментов, так что перед тем, как приступить к выполнению такого рода работ, рекомендуется запастись такими инструментами, как:

рулетка. Длина измерительной ленты должна быть равна или больше, чем длина диагонали. Можно пользоваться и приспособлением более короткое, но это вызовет дополнительные сложности со стыковкой;
деревянные колья нужны, чтобы закреплять бечевку у земли после того, как разметка будет перенесена в плоскость пониже;
угольник понадобится только для того, чтобы сверять углы в 90 градусов, но не помешает иметь и 30, и 60 градусов;
шнур или бечевка для проведения разметки;
крепления нужны для того, чтобы закрепить бечевку на кольях. Можно использовать прищепки, гвозди, зажимы – все, что для этого подойдет;
лазерный нивелир или теодолит, а также можно использовать более дешевый строительный уровень – ватерпас. Однако нужно знать, что работать с лазерным уровнем намного проще и быстрее.

Как сделать?

Разметка производится под разные типы фундаментов. Необходимо привязывать разметку к типу, поскольку она в каждом конкретном случае может иметь свои особенности. Необходимо учитывать их все. Однако вначале необходимо рассмотреть общие специфические черты.

Два метода построения прямоугольного фундамента

По сути, построить прямой угол сможет каждый, кто изучал в школе геометрию. Для этого не понадобятся какие-то специальные знания. Так, в одном из случаев можно применять теорему Пифагора:

С=√ (А²+B²)

Не углубляясь в дебри геометрии, стоит рассмотреть использование теоремы Пифагора на примере. Если имеются уже построенные две стороны. Одна располагается вдоль забора. Ее менять не планируется. Вторая построена рядом, но нет уверенности в том, что она расположена под прямым углом и хочется проверить это. Тогда от угла по каждой из сторон нужно отмерить по отрезку. Например, многие берут за отрезок всю длину.

Для примера возьмем стороны 9 и 12 м. Тогда √ (9²+12²) =√ (81+144) =15 м. Это значит, что диагональ между ними должна быть равна 15 м.

Если все правильно, значит, что угол построен идеально прямой. Если нет, то есть возможность немного перенести колышек, обозначающий второй угол, тем самым скорректировав обноску.

Второй способ получил название «паутина». Здесь важно подготовить бечевку, которая не имеет свойства тянуться. Обязательно нужно обратить внимание на этот факт, иначе ничего не получится. Сначала необходимо отрезать бечевку ровно под габариты будущего фундамента. Возьмем те же 9 и 12 м. Необходимо отрезать по куску для того, чтобы в дальнейшем вымерить диагонали. Понадобится по два отрезка 9, 12 и 15 м, а также небольшое количество для закрепления.

Теперь бечевку нужно скрепить на углах, а также прикрепить диагонали. После этого можно приступать к натягиванию. Сначала следует натянуть одну сторону, желательно длинную или расположенную вдоль забора. После этого нужно натянуть одну из коротких сторон.

Стоит следить, чтобы и бечевка, обозначающая диагональ, также хорошо натянулась. Необходимо проделать то же самое с другой короткой стороной. Все закрепления стоит производить при помощи клиньев.

Под столбчатый фундамент

Следует сделать обноску в два яруса. В данном случае нижний ярус должен располагаться на том же уровне, что и столбы. После этого можно натягивать бечевку. Следует проверить, чтобы бечевки пересекались под прямым углом. Там, где находятся места пересечения бечевки, с помощью отвеса нужно отметить места под сваи и закрепить клинья. Бечевки стоит убрать, чтобы не мешали.

Теперь необходимо пробурить под столбы углубления и установить столбы. Повторно натянуть бечевки. Теперь нужно вывести все столбы из земли одинаково, чтобы они касались бечевки.

Нужно помнить, что бечевки от центра обноски нужно переместить к краям, чтобы они не мешали при монтаже и подгонке.

Под ленточный фундамент

В данном случае понадобится сделать двойную разметку, поскольку ленточный фундамент представляет собой полосу. Сначала необходимо расположить обноску, после этого нужно натянуть бечевку под прямыми углами. Сначала делается внешний контур. Следует помнить, что высота расположения бечевки должна быть равна верхнему уровню фундамента. После этого необходимо сделать внутренний контур. Для этого на обноске от имеющейся бечевки откладывается отрезок, равный по ширине ленте, после чего делается внутренний контур.

В дальнейшем при помощи отвеса определяются угловые места. На местах углов на земле закрепляются колышки. Между ними натягивается бечевка, обозначающая границы траншеи под ленточный фундамент. После этого роют траншею. При формировании обрешетки заново натягивать верхние бечевки необязательно, если высота фундамента будет определяться обрешеткой.

Под плитный фундамент

В данном случае сделать разметку гораздо проще, чем для столбчатого или ленточного фундамента. Все, что нужно – это построить прямоугольник при помощи бечевки. Особое внимание нужно уделить тому, чтобы вывести прямые углы. В принципе, на этом все заканчивается. В дальнейшем точно так же, как и в предыдущих случаях, с помощью отвесов нужно найти угловые места на земле и отметить их колышками.

Сложная разметка

Когда необходимо сделать разметку необыкновенного прямоугольного фундамента, а конструкции с множеством выступающих углов, придется попотеть. Однако это все равно возможно.

Пошаговая инструкция является следующей:

для начала намечается общий контур будущей конструкции. На плане должны быть отмечены расстояния от крайних выступающих точек друг до друга. На основе этих данных строится большой прямоугольник, в который будет вписан дом;
после этого необходимо подкорректировать все углы, заново измерить диагонали и длины сторон;
далее, переходят к самому сложному – разметке изломов стен. Стоит иметь в виду, что практически в ста процентах случаев каждый из этих изломов – это еще один прямоугольник, поэтому все, что нужно сделать – это построить несколько прямоугольников внутри. В дальнейшем необходимо выставить и перепроверить углы;
при помощи отвесов необходимо вычислить пересечения, которые есть и на плане и формируют общий контур дома.

Советы

Специалисты делятся несколькими рекомендациями, позволяющими провести работы по разметке фундамента проще и быстрее.

Чтобы правильно провести все работы по разметке в дальнейшем, обязательно должным образом нужно подготовить участок: убрать весь мусор и траву. Тогда можно оценить рельеф почвы, а также бечевка не будет при натяжении обо что-нибудь зацепляться.
Оси или диагонали в прямоугольнике равны между собой. Если получилось, что одна ось длиннее другой, следует проверить вычисления.
Вообще, все расчеты могут проводиться при помощи специальных программ, так что если не хочется возиться с извлечением квадратных корней, можно воспользоваться одной из них.
Если хочется строить дом ровно вдоль забора, нужно выбрать в качестве «точки отсчета» какой-нибудь другой предмет, например, скамеечку.

Самый простой фундамент в плане разметки – это монолитный, поэтому для побочных строений, таких как баня или сарай, предпочтительно использовать именно его. Это позволит все работы выполнить своими руками.

Перед тем как выставить отвесами угловые точки на сложном фундаменте, необходимо разбить его на прямоугольные секции. В дальнейшем нужно сверяться с чертежом на предмет наличия каждого из изломов, поскольку зачастую определить «на глаз», какая из бечевка обозначает стену, а какая – побочное построение, оказывается непросто.
Максимально простой способ – это использовать старый фундамент. В таком случае разметка не понадобится: необходимо будет только немного доработать уже имеющееся основание.

О разметке и выкапывании фундамента с установкой опалубки и армированием смотрите в следующем видео.

Маркировка и черчение

Кнопки галочки рядом с каждым путем в списке путей занимают центральное место в многие функции ARTEMIS, связанные с построением графиков и другими задачами. Наряду со всеми инструментами в меню «Отметить» вы можете отметить группу путей, щелкнув в любом месте списка путей, удерживая нажатой кнопку клавиша Shift. При этом помечаются все пути между выбранным и нажата одна клавиша Shift.

Щелчок по списку путей при нажатой клавише Control также является специальной функцией, используемой для две цели.Щелчок при нажатой клавише Control запускает перетаскивание с путь, по которому вы щелкнули. Перетаскивая путь в другое окно данных, копирует Если вы поместите путь в тот же список путей, этот путь к этим данным набор. Удаление пути из того же списка путей эквивалентно клонированию перетаскиваемого пути, при этом клон является добавляется в конец списка путей.

Ошибочное нажатие клавиши Control, а не Shift, скорее всего, приведет к клонированию пути. Это может удивлять и сбивать с толку, так что будьте аккуратнее!

Напишите страницу об инструментах для построения MDS-подгонок

Перемещение путей в список печати

В ARTEMIS нет особых типов сюжетов, включающих отдельные пути, такие как те для наборов данных.Любые графики с путями строятся с использованием списка Plotting на Окно сюжета. Есть три способа переноса отдельных путей на график. список.

Синяя кнопка с волнистой линией в верхнем левом углу Страница пути передает этот путь в список печати.
Путь будет перенесен автоматически после подгонки, если его Кнопка «График после подгонки» отмечена флажком.
Набор отмеченных групп будет перенесен, когда «Передача отмечена» выбирается из Меню действий.Это, наверное, самый распространенный способ построения сюжеты с участием тропинок.

Еще одна новая функция в этой версии ARTEMIS, связанная с построением графиков. называется «виртуальным путем» или «VPath». VPath — это ансамбль нормальные пути, которые суммируются. Затем сумма наносится на график в k-, R- или q-пространство. VPath создается путем отметки набора путей и последующего выбора «Сделать VPath из отмеченного» в меню «Действия». VPath обсуждаются более подробно глава о Окно графика.

Вот пример VPath.Слева данные на золотой фольге. представлен на графике как Re [χ (R)] с четвертой трассой однократного рассеяния оболочки и двумя коллинеарные траектории многократного рассеяния с участием четвертого соседа и промежуточный первый сосед по оболочке. Это довольно загроможденный сюжет из-за фазового соотношения между этими тремя путями. Справа VPath, составленный из этих трех путей, нанесен вдоль с данными. Это гораздо более чистый сюжет и дает вам представление о чистое влияние четвертого соседа на соответствие.

Когда VPath создается, он помещается на вкладку VPath в Окно графика и в списке графиков. Список VPath содержит инструменты для переименования и отбрасывания VPaths, отображения его составляющих в Строка состояния главного окна и VPath на Список графиков. (Помните это, если только Нажата кнопка «Заморозить», график список очищается и заполняется заново после каждого соответствия.)

Графики с фазовой коррекцией

Когда кнопка страницы данных помечена «График с фазовой коррекцией», графики с использованием этот набор данных и / или любой из его путей будет отображен с фазой исправление. Это означает, что вклады центральной и рассеивающей фазовые сдвиги атомов будут удалены перед преобразованием Фурье. Этот имеет эффект сдвига пиков в χ (R) примерно на + 0,5 Å, так что первая оболочка достигает пика при значении R, близком к физическому межатомное расстояние между поглотителем и первой оболочкой-рассеивателем.

Информация о фазе берется с одного из путей. У каждого пути есть кнопка с надписью «Используйте этот путь для построения графиков с фазовой коррекцией». Эти кнопки являются эксклюзивными — только один путь для каждого набора данных может поставить галочку на его кнопке.Информация о фазе из этого пути используется для графиков с фазовой коррекцией.

Если вы включите режим построения с фазовой коррекцией, не выбрав путь для использования ARTEMIS выдаст предупреждение в строке состояния и включит откорректированный по фазе график. Вы должны выберите путь для использования в качестве источника информации о фазе.

Обратите внимание, что при построении графика с фазовой коррекцией оконная функция в R никак не исправляется.

Также обратите внимание, что фазовая поправка распространяется до χ (q).В то время как оконная функция будет отображаться разумно с центральным атомом с поправкой на фазу χ (q), график «kq» будет быть несколько менее проницательным, потому что фазовая коррекция не выполняется на исходных данных χ (k).

matplotlib.markers — документация Matplotlib 3.5.1

Функции для работы с маркерами; используется маркером функциональности участок , разброс и , шкала ошибок .

Здесь определены все возможные маркеры:

маркер	символ	описание
`"."`		точка
`","`		пиксель
`"о"`		круг
`"v"`		треугольник вниз
`"^"`		треугольник вверх
`"<"`		треугольник влево
`">"`		треугольник вправо
`"1"`		три_даун
`"2"`		три_уп
`"3"`		три_лефт
`"4"`		tri_right
`"8"`		восьмиугольник
`"с"`		квадрат
`"п"`		пятиугольник
`"П"`		плюс (заполнено)
`"*"`		звезды
`"h"`		шестигранник 1
`"H"`		шестигранник2
`"+"`		плюс
`"x"`		х
`"X"`		х (заполнено)
`"D"`		алмаз
`"d"`		тонкий алмаз
`"\|"`		влайн
`"_"`		hline
`0` ( `TICKLEFT` )		тиклефт
`1` ( `TICKRIGHT` )		правообладатель
`2` ( `БИЛЕТ` )		тик-ап
`3` ( `БИЛЕТ` )		откат
`4` ( `CARETLEFT` )		каратель
`5` ( `CARETRIGHT` )		опекун
`6` ( `CARETUP` )		опекун
`7` ( `CARETDOWN` )		уход
`8` ( `CARETLEFTBASE` )		caretleft (по центру основания)
`9` ( `CARETRIGHTBASE` )		каботажник (по центру основания)
`10` ( `CARETUPBASE` )		каретка (по центру основания)
`11` ( `CARETDOWNBASE` )		caretdown (по центру основания)
`"Нет"` , `""` или `""`		ничего
`'$. .. $`		Вывести строку с использованием математического текста. Например, `"$ f $"` для маркера, показывающего письмо `ф` .
`верт`		Список пар (x, y), используемых для Path вершины. Центр маркера находится расположен в (0, 0) и размер нормализованный, так что созданный путь заключен внутри элементарной ячейки.
путь		`Путь` экземпляра.
`(число сторон, 0, угол)`		Правильный многоугольник с числом сторон стороны, повернутые на `угол` .
`(число сторон, 1, угол)`		Звездообразный символ с цифрами стороны, повернутые на `угол` .
`(число сторон, 2, угол)`		Звездочка с числом сторон сторон, повернут на `угол` .

Нет - значение по умолчанию, что означает «ничего», однако эта таблица упоминается в других документах для допустимых входов из входов маркеров и в те случаи Нет по-прежнему означает «по умолчанию».

Обратите внимание, что специальные символы могут быть определены через Математический шрифт STIX, например "$ \ u266B $" . Обзор символов шрифтов STIX см. В Таблица шрифтов STIX. Также см. Шрифты STIX.

Целые числа от 0 до 11 создают линии и треугольники.Это одинаково доступны через переменные с заглавной буквы, например CARETDOWNBASE . Следовательно, следующие эквиваленты:

 plt.plot ([1, 2, 3], marker = 11)
plt.plot ([1, 2, 3], marker = matplotlib.markers.CARETDOWNBASE)

Примеры использования маркеров:

Классы

MarkerStyle ([маркер, стиль заливки])

Класс, представляющий типы маркеров.

Обозначение в визуализациях

Отметка в визуализациях

Назначение маркировки предметов (например, сегментов стержня, секторы круговой диаграммы, линии или маркеры) или строки в визуализации могут быть предназначены для просмотра детали для элемента или различать строки, чтобы пометить, скопировать, удалить, или другими способами манипулировать ими.Отмеченным строкам можно присвоить идентифицирующий цвет в визуализациях, или их можно оставить в прежнем виде, пока все немаркированные элементы исчезают:

Используйте отдельный цвет для отмеченных элементов

Использовать когда?

Результат

Выбрано

Используйте это тип маркировки, когда важно различать все маркированные элементы и рассматривать их как группу, а исходные цвета предметы менее важны.

Освобожден

Используйте это тип маркировки, когда важен цвет маркированных предметов.

Обычно маркировка элементов в одной визуализации также отмечать элементы в других визуализациях, используя ту же или связанную таблицу данных. Однако, если анализ содержит несколько отметок (см. ниже), только визуализации с той же маркировкой, что и та, которую вы На модификацию повлияет операция маркировки.

Примечание: если маркировка должна быть повторно применяется после перезагрузки связанных данных, вам необходимо указать ключевые столбцы который можно использовать для однозначной идентификации строк в каждой таблице данных. Видеть Подробная информация о Select Ключевые столбцы для получения дополнительной информации. При работе с данными in-db отметка в визуализациях таблиц поддерживается только в том случае, если базовая таблица базы данных определен первичный ключ.

Поскольку маркировка исходя из значений, включенных в товар на момент маркировки, есть могут возникнуть ситуации, когда добавление новых строк к данным вызывает обновить элемент (например,g., увеличивает количество значений в строке), но количество отмеченных позиций не обновляется. В этом случае вам может потребоваться переделайте отметку, чтобы включить новые значения.

Щелкните по элементу.
Ответ: Отмеченному элементу присваивается другой цвет или другие элементы блеклые. Связанные визуализации также обновляется, так что элементы, в которые включен отмеченный элемент, устанавливаются к отмеченному цвету.
Примечание. Маркировка пирога или столбца эквивалентна маркировке всех строки, которые входят в эту круговую диаграмму или столбец.

Щелкните и перетащите мышью чтобы нарисовать прямоугольник, ограничивающий интересные предметы.
Комментарий: Вы также можете отметить сечение на оси чтобы включить все элементы в этот раздел, см. ниже.
Комментарий: если вы хотите отметить несколько элементов, которые в визуализации разложены так, что их нельзя замкнуть прямоугольной формы можно использовать разметку лассо. Пресса и удерживайте нажатой клавишу Alt и нарисуйте фигуру любой формы, чтобы окружить интересующие предметы.
Примечание: Лассо маркировку нельзя применить к визуализациям таблиц.

В визуализации с осями, вы можете пометить элементы, поместив указатель мыши в область масштабируйте метки, а затем щелкните и перетащите мышью вдоль оси.
Ответ: на визуализации нарисован прямоугольник. так что вы можете отметить все значения между двумя указанными значениями оси.
Комментарий: Разметка по оси значений в полосе диаграмма немного отличается от обычной прямоугольной разметки; Только те стержни с верхней частью стержня, включенной в разметку оси прямоугольник будет отмечен.Это позволяет выбирать стержни с высотой в пределах определенного промежутка времени.

Нажмите и удерживайте Ctrl.
Нажмите на элементы, которые хотите добавлять, один за другим. Или щелкните и перетащите мышью вокруг несколько пунктов (удерживая нажатой Ctrl ).
Комментарий: для добавления дополнительных предметов с помощью маркировки лассо техники, нажмите и удерживайте обе Ctrl и Alt при рисовании фигуры чтобы заключить в него элементы, которые вы хотите добавить в отмеченный набор.

Выбрать Правка> Свойства документа.
Нажмите на Маркировка таб.
Нажмите на интересующей отметке и затем нажмите Edit .....
Изменить цвет и нажмите ОК.
Нажмите ОК, чтобы закрыть диалоговое окно «Свойства документа».
Комментарий: Если несколько маркировка используется в рамках анализа, вы можете переключаться между они присутствуют в свойствах легенды или визуализации всех визуализаций.

Откройте свойства диалог для визуализации.
Комментарий: это делается щелчком правой кнопкой мыши по визуализации и выбрав "Свойства" во всплывающем меню.
Нажмите на внешний вид страницу в списке слева.
Найдите использование выделите цвет для отмеченных элементов флажком и убедитесь, что он выбрано.

Комментарий: снимите флажок, чтобы сохранить цвет для отмеченных элементов и вместо этого исчезают немаркированные элементы.

Совет: если вы всегда хотите использовать определенный тип маркировки для определенной визуализации type вы можете изменить настройку по умолчанию для каждого типа визуализации в разделе Инструменты> Параметры. Администратор также можно изменить настройки компании по умолчанию, используя настройки в Администрировании Управляющий делами.

Снять отметку со всех данных, выбрав Правка> Отмеченные строки> Снять отметку. В качестве альтернативы, вы можете снять все отметки, щелкнув пустую область в визуализации.
Изменение маркировки любых отмеченных предметов при нажатой клавише Ctrl их отметка будет снята.
Щелкните, чтобы отметить новый элемент. Если Ctrl не нажимается, только новый элемент будет отмечен.

Откройте свойства диалог для визуализации.
Комментарий: это делается щелчком правой кнопкой мыши по визуализации и выбрав "Свойства" во всплывающем меню.
Нажмите на ярлыки страницу в списке слева.
Ответ: Откроется страница "Ярлыки". Обратите внимание, что не все визуализации поддерживают метки.
Выберите столбец для маркировки От.
Щелкните Показать метки для: переключатель отмеченных строк.
Нажмите "Закрыть".
Комментарий: Если вы хотите использовать изображение в этикетке вам может потребоваться применить и другие настройки. См. Этикетки страницу свойств для вашей конкретной визуализации для получения дополнительной информации. Например, Scatter Свойства участка - Ярлыки.

Вы можете использовать отмеченные элементы в визуализации для фильтрации по данные, когда вы работаете с in-memory таблицы данных.

Убедитесь, что вы отметили элементы, по которым вы хотите выполнить фильтрацию в анализе.
Щелкните визуализацию правой кнопкой мыши и выберите отмеченных строк> Фильтр. К .
Ответ: Только отмеченные элементы остаются видимыми, все остальные элементы отфильтровываются.Новый столбец под названием "Отфильтровано to at ... "с двумя значениями" Да "и" Нет "также создается в таблица данных, а также соответствующий фильтр флажков.
Комментарий: новый столбец и фильтр упрощают для переключения между просмотром всех элементов или только отмеченных элементов. Там всегда представляет собой только один столбец для фильтрации по элементам в одной и той же таблице данных. Если вы отметите элементы и снова выберете Фильтр по, существующий столбец будет обновлен с новым выбором.

Вы можете использовать отмеченные элементы в визуализации для фильтрации данные, когда вы работаете с in-memory таблицы данных.

Убедитесь, что вы отметили элементы, которые вы хотите отфильтровать при анализе.
Щелкните визуализацию правой кнопкой мыши и выберите отмеченных строк> Фильтр. Из .
Ответ: отмеченные элементы отфильтровываются в визуализация.Новый столбец "Отфильтровано в ..." с двумя значениями Да и Нет также создается в таблице данных, а также соответствующий фильтр флажка.
Комментарий: новый столбец и фильтр упрощают для переключения между просмотром всех элементов или только непомеченных элементов. Там всегда только один столбец для отфильтрованных элементов в одних и тех же данных Таблица. Если вы отметите дополнительные элементы и снова выберите «Отфильтровать», дополнительные отфильтрованные элементы будут добавлены к ранее созданным столбец.Вы не можете удалить элементы из созданного столбца.

Использование клавиатуры и мыши для разметки строк

Используя сочетание клавиатуры и мыши, вы может выполнять более сложную маркировку. Наиболее частое взаимодействие с клавиатурой удерживать клавишу Ctrl , пока щелкнув и перетащив указатель мыши на набор элементов, чтобы добавить их в уже имеющаяся маркировка. Вы также можете "переходить" между элементами с помощью клавиш со стрелками на клавиатуре.

Ниже приведен список всех взаимодействий с клавиатурой и мышью. вы можете использовать для отметки предметов.

Действие	Описание
Элемент при наведении курсора мыши	Выделить пункт.
Нажмите по позиции	Отметка нажата элемент и снимите отметку со всех остальных элементов.
Ctrl + кликнуть по предмету	Переключить отметка для выбранного элемента.Остальные элементы оставьте как есть.
Сдвиг + нажмите	Полезное в визуализациях таблиц, где вы отмечаете все элементы между ранее отмеченный элемент и выбранный элемент. Все остальные предметы без опознавательных знаков.
Ctrl + Shift + щелчок	Полезное в визуализациях таблиц, где вы отмечаете все элементы между выбранный элемент и ранее отмеченный элемент.Остальные предметы остались как есть.
Доп. + нажмите	Нажмите Alt и щелкните заголовок столбца или строки в перекрестной таблице чтобы отметить весь столбец или строку.
Нажмите и перетащите	Отметить позиции внутри нарисованного прямоугольника и снимите отметку со всех остальных элементов. Когда ты начать перетаскивание, отображается прозрачный прямоугольник, указывающий отмечаемая область.
Доп. + щелкните и перетащите	Отметить позиции внутри нарисованной области любой формы и снимите отметку со всех остальных элементов. Когда вы нажимаете Alt и начинаете перетаскивать, отображается прозрачная форма с указанием маркируемой области. Эта техника разметки, лассо маркировка, полезна, когда элементы, которые вы хотите отметить, не могут быть заключены внутри прямоугольника из-за того, как они расположены в визуализация. Примечание: Маркировка лассо не применяется к табличным визуализациям.
Ctrl + щелкните и перетащите	Если нет элементов в нарисованном прямоугольнике отмечены, они добавляются к отмеченным пунктам. Если все элементы в прямоугольнике отмечены, они немаркированы. Если некоторые элементы в прямоугольнике отмечены а некоторые нет, отмеченные элементы останутся отмеченными, а неотмеченные элементы будут добавлены к отмеченным элементам.
Ctrl + Alt + щелкните и перетащите	Если нет элементов в нарисованной области отмечены, они добавляются в отмеченные предметы. Если все предметы в области отмечены, они не отмечены. Если некоторые предметы в этой области отмечены, а некоторые нет, отмеченные элементы останутся отмеченными, а непомеченные элементы будут добавлены к отмеченным элементам. Примечание: Маркировка лассо не применяется к табличным визуализациям.
Сдвиг + щелкните и перетащите	Отмечает вся линия на линейном графике, если нарисованный прямоугольник содержит части линии.
Вверх / Вниз / Влево / Вправо Клавиша со стрелкой	Отметить первый элемент выше / ниже / слева / справа от ранее отмеченного элемента и снимите отметки со всех остальных элементов.
Сдвиг + Стрелка вверх / вниз / влево / вправо	Расширить набор отмеченных пунктов вверх / вниз / влево / вправо, если не следующий пункт уже отмечен.Если элемент уже отмечен, снимите отметку с предыдущего отмеченный элемент.
Ctrl + Вверх / Вниз / Влево / Вправо	Переместить выделение вверх вниз влево вправо.
Площадь	Отметить выделенный элемент. Снять отметку с других элементов.
Ctrl + Космос	Переключить отметка для выделенного элемента.Остальные предметы оставьте как есть.
Ctrl + А	Отметить все отфильтрованные строки.
Ctrl + E	Снять отметку все отмеченные строки.
Ctrl + Я	инвертировать текущая маркировка.
Дел	Удалить все отмеченные строки.
Ctrl + M	Фильтр в отмеченные строки.
Ctrl + Shift + M	Фильтр из отмеченных строк.

Различная маркировка

Маркировка - это то, что идентифицирует отмеченные строки в таблицах данных. анализа. Если в вашем анализе есть несколько таблиц данных, вы может захотеть использовать разные маркировки для разных таблиц данных.За Например, если две таблицы данных совершенно не связаны друг с другом, это может быть хорошей идеей использовать разные маркировки с разными цветами маркировки для этих двух таблиц данных. Это уменьшит риск интерпретации отмеченные данные в двух таблицах данных как связанные друг с другом.

Если данные таблицы связаны, отмеченные строки можно распространять с помощью указанного ключа связь между таблицами данных при условии использования одинаковой разметки.Установка разметки в одной таблице данных не влияет на разметку несвязанных таблицы данных. Каждый анализ может содержать несколько отметок, и каждая отметка может отображать собственный цвет маркировки. Можно использовать одну или несколько маркировок для ограничить количество данных, отображаемых в визуализации.

Выбрать Правка> Свойства документа.
Комментарий: Вы также можете определить новые отметки на странице данных любой визуализации. Диалог свойств.
Перейти к Маркировка табл.
Нажмите на кнопке Создать ... рядом с Доступно Список маркировок.
Уточнить a Цвет новой маркировки.
Уточнить имя.
Нажмите В ПОРЯДКЕ.

Щелкните правой кнопкой мыши на визуализации и выберите Свойства из всплывающего меню.
Перейти на страницу данных.
Использование раскрывающийся список, чтобы выбрать другую маркировку.
Комментарий: Также может отображаться селектор маркировки. в легенде.

См. также:

Подсветка в визуализациях

Линейный график с маркерами - thisPointer

В этой статье мы узнаем, как использовать разные стили маркировки для маркировки точек данных при построении линейного графика с использованием matplotlib в python.

Параметр

Markers в методе plot () используется для отметки точек данных на нашем графике. В этой статье мы обсудим различные стили маркеров и изменения, которые мы можем внести в маркеры.

Давайте посмотрим на синтаксис matplotlib.pyplot.plot (),

 plt.plot (x, y, scalex = True, scaley = True, data = None, marker = ’marker style’, ** kwargs)

Ниже приведены аргументы, которые мы можем передать в метод построения графика, который поможет нам внести изменения в наших создателей,

Объявления

Параметры:

x, y: это могут быть массивы или любой объект, подобный массиву.
- Они представляют собой горизонтальные / вертикальные координаты точек данных.
: индексируемый объект, необязательно. Объект с помеченными данными.
- Если предоставлено, то будет использоваться в качестве имен меток для построения в * x * и * y *.
scalex, scaley: bool, по умолчанию: True
- Дополнительные параметры.
- Эти параметры определяют, адаптированы ли пределы просмотра к ограничениям данных или нет.
- Значения передаются в `autoscale_view`.'Маркер треугольник вверх
- «'<‘ «треугольник_левый маркер
- «’> ’« треугольник_правый маркер
- Маркер tri_down «’ 1 ’»
- Маркер tri_up "’ 2 ’"
- Треугольный левый маркер "’ 3 ’"
- "’ 4 ’" tri_right маркер
- квадратный маркер
- Пятиугольник, маркер
- Звездный маркер «’ * ’«
- Шестигранник "’ h ’" 1 маркер
- Шестигранник «’ H ’» 2 маркер
- «’ + ’« плюс маркер
- "’ x ’" x маркер
- Алмазный маркер "’ D ’"
- "’ d ’" маркер thin_diamond
- “’ | ’“ маркер vline
- «’ _ ’« горизонтальный маркер
markeredgecolor или mec: цвет
markeredgewidth или mew: float
markerfacecolor или mfc: цвет
маркерfacecoloralt или mfcalt: цвет
размер маркера или мс: float
markevery: None или int или (int, int), или slice, или List [int], или float, или (float, float)

Давайте начнем с нескольких примеров, чтобы лучше понять это.

Примеры линейного графика с маркерами в matplotlib

В нашем первом примере мы создадим массив и передадим его в функцию журнала.

 импортировать matplotlib.pyplot как plt
импортировать numpy как np

х = np.arange (1,25,1)
у = np.log (х)

plt.plot (x, y, marker = 'x')
plt.show ()

Выход:

Маркер, который мы использовали, - это «D», который будет создавать точки данных в форме ромба.

 import matplotlib.pyplot как plt
импортировать numpy как np

x = np.arange (-5,40, .5)
у = np.sin (х)

plt.plot (x, y, marker = 'D')
plt.title ('Функция Sin')
plt.xlabel ('значения x')
plt.ylabel ('y = sin (x)')

plt.show ()

Выход

Давайте теперь попробуем изменить цвет нашей точки данных

 импортировать matplotlib.pyplot как plt
импортировать numpy как np


x = np. arange (-5,40, .5)
у = np.sin (х)

plt.plot (x, y, marker = 'D', mfc = 'красный')

plt.title ('Функция греха')
plt.xlabel ('значения x')
plt.ylabel ('y = sin (x)')

plt.show ()

Выход

Обратите внимание, что цвет нашего маркера изменился на красный. Теперь давайте попробуем изменить цвет края маркера и увеличить размер маркера.

 plt.plot (x, y, marker = 'D', mfc = 'red', mec = 'yellow', ms = '8')

Выход

Мы можем даже увеличить или уменьшить ширину края маркера

 plt.plot (x, y, marker = 'D', mfc = 'red', mec = 'yellow', ms = '8', mew = '2')

Выход

 plt.plot (x, y, marker = 'D', mfc = 'red', mec = 'yellow', ms = '8', mew = '2', markevery = 2)

Выход

Сводка

Мы можем отмечать точки данных на нашем графике с помощью различных маркеров при построении графика.

Объявления

Программное обеспечение системы маркировки

EZ-plot - Sprecher + Schuh

Professional Mark Настроить это быстро. Создайте схему клеммных колодок по своему усмотрению и легко, или мы сделаем это за вас! Вводите маркеры по отдельности или укажите диапазон для автоматизированного макета. Сохраняйте полный контроль над выравниванием, размером и ориентацией шрифта. Используйте любые буквенные и / или цифровые символы. Создавайте до 6 карточек (600 тегов!) За один раз. Выберите один из 17 электрических символов для добавления. к вашим маркерам V7 EZ - plot . Наносите настраиваемые теги терминала. Сократите время установки. Упростите обслуживание. Маркировка Система Программное обеспечение EZ - программное обеспечение системы маркировки plot является частью полной системы маркировки клемм Sprecher + Schuh . .С помощью EZ - plot вы можете быстро и легко создать свои собственные теги маркировки, подходящие для любого Sprecher + Schuh Терминал серии V7. EZ - plot является частью полной системы маркировки клемм Sprecher + Schuh . Этот мощный инструмент является отличным дополнением к серии V7 Sprecher + Schuh , которая предлагает различные варианты клемм с винтовыми и безвинтовыми клеммами.Выберите одну из девяти карточек с маркировкой клемм, чтобы она соответствовала всей серии V7 Увеличьте масштаб для деталей Вырезайте, копируйте и вставляйте маркеры для ускорения макета Сохраните файл EZ - plot и отправьте его по электронной почте нам для сюжета - сюжет тер не требуется! Приобретите полную систему и создавайте свои собственные маркеры в любое удобное для вас время! EZ - сюжет работает на вашем ПК с Windows. Если у вас есть Sprecher + Schuh plot ter, вам понравится удобство создания и сюжета маркеры по запросу. Без сюжета просто отправьте нам по электронной почте свои файлы для сюжета , и мы сделаем это за вас! Четко обозначенные клеммные колодки делают идентификацию быстрой, простой и безошибочной. Когда требуется техническое обслуживание, точная идентификация терминала сокращает время простоя и вероятность ошибки.

Маркеры Matplotlib

Маркеры

Вы можете использовать аргумент ключевого слова , маркер , чтобы выделить каждую точку указанным маркером:

Пример

Обозначьте каждую точку кружком:

импортировать matplotlib.pyplot как plt
импортировать numpy как np
ypoints = np.array ([3, 8, 1, 10])
plt.plot (ypoints, marker = 'o')
plt.show ()
Результат:
Попробуй сам "
Пример
Отметьте каждую точку звездочкой:
. ..
plt.plot (ypoints, marker = '*')
...
Результат:
Попробуй сам "
Артикул маркера
Вы можете выбрать любой из этих маркеров:
Строки формата
fmt
Для указания маркера можно также использовать параметр строки быстрого доступа .
Этот параметр также называется fmt и записывается с таким синтаксисом:
маркер | линия | цвет
Пример
Обозначьте каждую точку кружком:
импортировать matplotlib.pyplot как plt
импортировать numpy как np
ypoints = np.array ([3, 8, 1, 10])
plt.plot (ypoints, 'o: r')
plt.show ()
Результат:
Попробуй сам "
Значение маркера может быть любым из приведенного выше справочника маркеров.
Значение строки может быть одним из следующих:
Ссылка на линию
Примечание: Если вы не укажете значение , строка в параметре fmt, никакая линия не будет построена.
Краткое значение цвета может быть одним из следующих:
Номер цвета
Размер маркера
Вы можете использовать аргумент ключевого слова markersize или укороченная версия, мс для установки размера маркеров:
Пример
Установите размер маркеров на 20:
импортировать matplotlib.pyplot как plt
импортировать numpy как np
ypoints = np.array ([3, 8, 1, 10])
plt.plot (ypoints, marker = 'o', ms = 20)
plt.show ()
Результат:
Попробуй сам "
Цвет маркера
Вы можете использовать аргумент ключевого слова markeredgecolor или более короткий mec для установки цвета край маркеров:
Пример
Установите красный цвет EDGE:
импортировать matplotlib.pyplot как plt
импортировать numpy как np
ypoints = np.array ([3, 8, 1, 10])
plt.plot (ypoints, marker = 'o', ms = 20, mec = 'r')
plt. show ( )
Результат:
Попробуй сам "
Вы можете использовать аргумент ключевого слова markerfacecolor или более короткий mfc для установки цвета внутри края маркеров:
Пример
Установите красный цвет ЛИЦА:
импортировать matplotlib.pyplot как plt
импортировать numpy как np
ypoints = np.array ([3, 8, 1, 10])
plt.plot (ypoints, marker = 'o', ms = 20, mfc = 'r')
plt.show ()
Результат:
Попробуй сам "
Используйте и mec и mfc аргументы для цвета всего маркера:
Пример
Установите красный цвет кромки и грани :
импортировать matplotlib.pyplot как plt
импортировать numpy как np
ypoints = np.array ([3, 8, 1, 10])
plt.plot (ypoints, marker = 'o', ms = 20, mec = 'r', mfc = 'r')
plt.show ()
Результат:
Попробуй сам "
Вы также можете использовать шестнадцатеричные значения цвета:
Пример
Отметьте каждую точку красивым зеленым цветом:
. ..
plt.plot (ypoints, marker = 'o', ms = 20, mec = '# 4CAF50', mfc = '# 4CAF50')
...
Результат:
Попробуй сам "
Или любое из 140 поддерживаемых названий цветов.
Пример
Отметьте каждую точку цветом с названием «hotpink»:
...
plt.plot (ypoints, marker = 'o', ms = 20, mec = 'hotpink', mfc = 'hotpink')
...
Результат:
Попробуй сам "

Маркеры для кладбища | Памятники кладбище
Маркеры кладбища Бернтсена имеют оттиск, пригодный для использования на кладбищах. Маркеры участков кладбища Бернтсена доступны в диаметрах 2 дюйма и 3 ¼ дюйма. Они подходят для арматурных стержней 1/2 "или 5/8", поскольку пластиковый изолятор SureGrip плотно удерживает колпачок на арматурном стержне и практически исключает коррозию разнородных металлов. Орбитальная ковка из алюминия 6000, обладающего высокой устойчивостью к сколам, трещинам и поломкам, но при этом достаточно мягким, чтобы легко пробивать числа в полевых условиях с помощью наших наборов штампов.
Кладбище EcoStake

Berntsen EcoStake изготовлен из переработанного пластика и защищен от ультрафиолета.Он не гниет, не раскалывается, не раскалывается и не повреждается насекомыми. Каждый EcoStake содержит магнит в верхней части, что упрощает последующее определение местоположения. На пластиковой крышке нанесен крест с четырьмя квадрантами для печати номеров лотов и блоков.
Благодарим вас за выбор маркеров кладбища Berntsen для арматуры. Более 40 лет Бернтсен работал над постоянным улучшением и развитием наших продуктов и услуг, чтобы превзойти ваши потребности. Эксклюзивные особенности наших металлических маркеров для кладбищ и колпачков для арматуры:
Сверхпрочный, холоднокатаный алюминиевый сплав, который не сгибается и не ломается
Пластиковый изолятор SureGripT, который делает практически невозможным снятие с арматуры и защищает колпачок от коррозии разнородных металлов
Маркеры кладбища
могут быть персонализированы с текстом, числами и отметками центра.
Как установить маркеры кладбища Бернтсена
Инструменты: Бернтсен предлагает эти инструменты для помощи в установке.
Перед установкой: Сэкономьте время в поле с небольшой подготовкой в магазине.
Отрежьте арматурный стержень до нужной длины с помощью ножовки или механического пресса.
Удалите все заусенцы и / или грибовидные образования на конце, на котором будет находиться отметка кладбища.
Для максимального захвата снимите фаску с конца стержня, на который будет наноситься отметка кладбища.
Установка арматуры:
С помощью перманентного маркера с фломастером нанесите отметку примерно на 1½ дюйма от конца арматурного стержня.Эта отметка будет вашим ориентиром, чтобы убедиться, что крышка плотно и полностью сидит на арматурном стержне.
Забейте арматурный стержень на желаемую глубину. Не забудьте оставить достаточно арматуры для установки маркера кладбища.
Установка маркера участка кладбища:
Чтобы предотвратить любое «погружение» арматурного стержня в землю при наложении маркера, прижмите плоскогубцы к арматурному стержню на уровне земли. Ручка плоскогубцев предотвратит погружение арматуры в почву при движении по кладбищенской крышке.
Некоторые устанавливают маркер кладбища на арматурный стержень перед выходом на поле, а затем забивают арматурный стержень и сборку маркера ударным молотком с уретановым покрытием.
No related posts.

фундамента дома, садового участка, забора

Особенности разметки ограды для частного участка

Как правильно разбить на зоны садовый участок

Разметка под фундамент своими руками

Общие правила для любого фундамента

Способ 1. Правило золотого треугольника

Калькулятор

Инструкция по разметке прямоугольного фундамента

Способ 1. Правила золотого треугольника (т.Пифагора)

Способ 2. Паутина

Разметка под фундамент дома

Разметка под столбчатый фундамент

Разметка под ленточный фундамент

Разметка под плитный фундамент

От автора

Похожие статьи:

Разметка участка под фундамент: правильная технология

До начала работ

Материалы и инструменты

Разметка под фундамент: подготовка

Соблюдаем строительные нормы

Выполнение разметки под фундамент

Как выполнить прямые углы

Разметка под фундамент дома сложной формы

Разметка под фундамент: проверяем правильность

Как исправить ошибки

Обноска фундаментов

Заключение

Разметка участка под строительство дома и типичные ошибки

границы дачного и садового участка, зонирование

Как правильно оценить планировочные факторы

Выносим границы по координатам

Учитываем природные характеристики

Делим загородный земельный участок на зоны

Выбираем подходящий стиль ландшафта

Ландшафтный стиль. Соблюдение природной естественности

Регулярный стиль.

Смешанный стиль — оформление разумного хаоса

Правила составления схемы загородного участка

Разметка участка под фундамент | СК «Кострома-Брус»

Начало разметки участка

Подготовка траншей под заливку фундамента

как разметить под дом своими руками, как правильно сделать разбивку осей участка

Особенности

Виды конструкций

Общие правила

Инструменты

Как сделать?

Два метода построения прямоугольного фундамента

Под столбчатый фундамент

Под ленточный фундамент

Под плитный фундамент

Сложная разметка

Советы

Маркировка и черчение

Перемещение путей в список печати

Графики с фазовой коррекцией

matplotlib.markers — документация Matplotlib 3.5.1

Классы

Обозначение в визуализациях

Линейный график с маркерами - thisPointer

Примеры линейного графика с маркерами в matplotlib

EZ-plot - Sprecher + Schuh

Маркеры Matplotlib

Маркеры

Пример

Результат:

Пример

Результат:

Артикул маркера

Строки формата

Пример

Результат:

Ссылка на линию

Номер цвета

Размер маркера

Пример

Результат:

Цвет маркера
