Самодельный ручной бур для бурения скважины своими руками
Бурение неглубоких скважин в мягких грунтах можно выполнить с помощью самодельного приспособления. Максимально возможная глубина скважинного ствола при этом может составлять 20 метров. Одной из составных частей конструкции является разъемная буровая труба, длина которой увеличивается по мере заглубления скважины. Еще одним важным элементом считается ручка, позволяющая вращать трубу одному человеку или вдвоем с помощником вручную с приложением физического усилия. Главным элементом ручного инструмента, конечно же, является бур, который может быть сделан несколькими способами. Но если вы решили делать бур для скважины своими руками, то делать его надо обязательно из металла, поэтому мастер должен обладать сварочным оборудованием и навыками работы с ним.
В данном видеоролике показано, как сделать бур для скважины за пару часов. Судя по отзывам, многим начинающим мастерам-самоделкиным советы автора видео помогли на практике.
Самостоятельное изготовление спирального бура

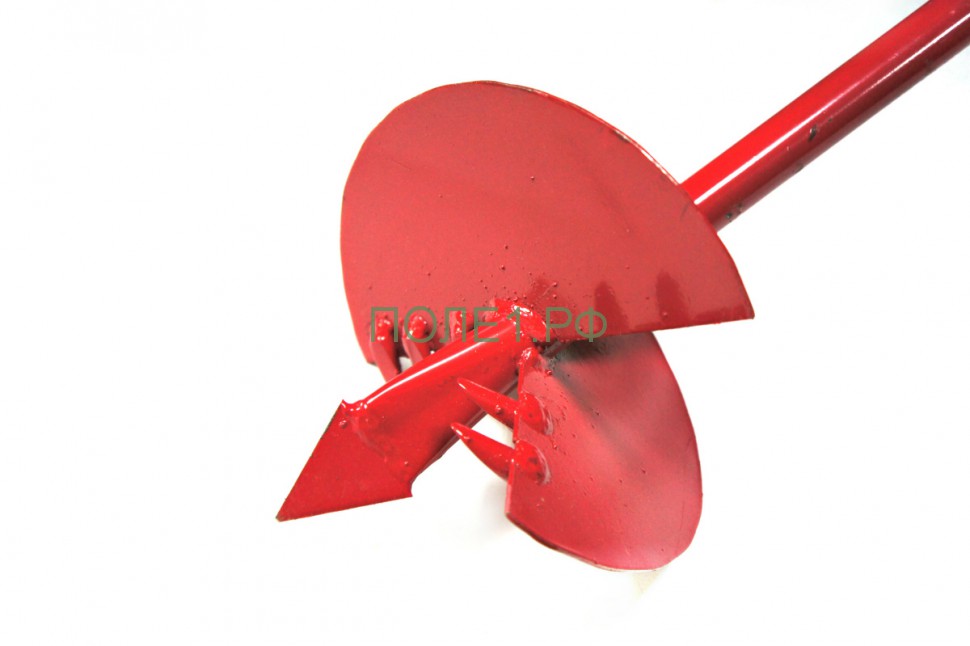

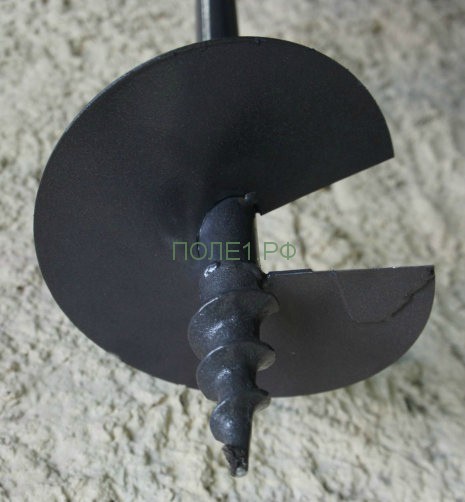

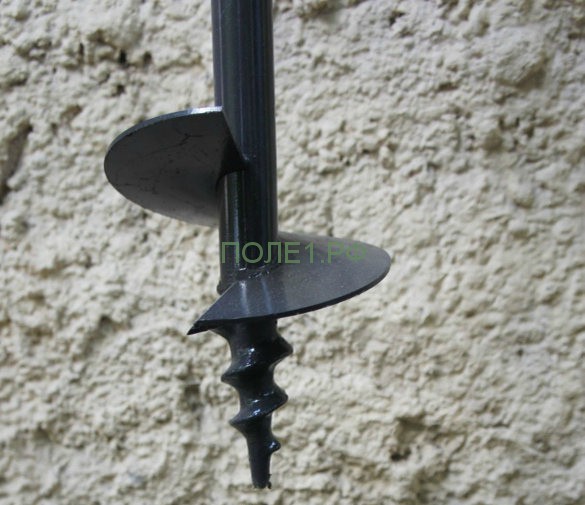

В самом простом варианте исполнения спиральный бур изготавливается в виде металлического стержня с хорошо заостренным концом. Пара ножей приваривается в 200 мм от острия наконечника. Для изготовления ножей берутся половинки стального диска, толщиной 100-150 мм. Приваривание ножей к металлическому стержню производится под небольшим углом, величина которого составляет не более 20 градусов к горизонтали. При этом половинки стального диска должны располагаться напротив друг друга. В итоге угол между приваренными ножами составляет 40 градусов.
Нижние кромки режущих элементов ручного бура для бурения скважин также хорошо затачиваются. От того, насколько остры ножи, зависит скорость и легкость врезки инструмента в грунт.
Спиральный бур заводского изготовления производится из специальной инструментальной стали, которая подвергается нагреву, а потом закручивается в спираль и закаляется
Промышленные модели буров данного типа изготавливают в заводских условиях из полосы инструментальной стали, нагретой и скрученной в спираль. Шаг витков спирали равен их диаметру. После закручивания сталь закаляется.
Как работать спиральным буром?
Самодельный инструмент во время вращательного движения, производимого рабочим с помощью рукояти, врезается благодаря заостренным ножам в слой грунта. Затем ручной бур для скважин вытаскивается вместе со срезанным грунтом наверх. Земля высыпается в стороне от места бурения. Операция повторяется вновь.
Очищение самодельного спирального бура от грунта, поднятого из ствола скважины наверх, производится рядом с местом проведения работ и вывозится с участка на тележке
С увеличением глубины сооружения производится наращивание штанги инструмента. При этом составные элементы закрепляются друг с другом с помощью резьбового или втулочного типа соединений.
Для подстраховки от разъединения составных частей штанги их соединения дополнительно фиксируются шплинтами.
Поднимая удлиненный инструмент наверх, дополнительные звенья штанги снимают. Спиральный бур отлично справляется с глинистыми грунтами, а также мелким гравием, попадающимся на пути его продвижения вглубь шахты.
Особенности устройства бура ложкового типа
В устойчивых к осыпанию грунтах (суглинках, мокром песке и др.) удобнее использовать буры-ложки. Самодельный ложковый бур для скважин выполняется в виде цилиндра, в боковой поверхности которого проделывается продольная прорезь. Иногда форма данной прорези принимает спиралевидный вид. Длина бура-ложки обычно составляет не более 700 мм. Извлекаемая порода удерживается в полости цилиндра за счет своего сжатия и прилипания. Чем сыпучее грунт, тем уже должна быть прорезь в инструменте. Для получения цилиндра можно взять листовую сталь и свернуть ее по заданному диаметру. Проще всего подобрать подходящий по размерам кусок трубы, изначально имеющей цилиндрическую форму.
Самодельный ручной бур-ложка изготавливается из куска трубы подходящего сечения, в боковой поверхности которой делается продольная или спиралевидная прорезь для выемки грунта с боковых стенок скважины
Бур-ложка производит выемку грунта не только своими горизонтально расположенными нижними кромками, но и вертикальной кромкой. При этом грунт скапливается в полости цилиндра. В некоторых случаях к нижней части конструкции приваривается обычное сверло по металлу, которое необходимо расположить строго по оси штанги.
Основная особенность бура-ложки кроется в том, что оси сверла и штанги совпадают, тогда как линия оси корпуса ручного бура вместе с режущей продольной кромкой смещается на миллиметр-полтора относительно центральной осевой линии. Благодаря такому взаимному расположению осей инструменту удается пробурить скважину большего диаметра, чем сам бур. Это возможно за счет удаления грунта с боковых стен шахты продольной режущей кромкой. Для очищения инструмента от изъятого грунта бур периодически поднимают наверх.
Важно отметить, что ложковый бур спокойно проходит внутри обсадных труб, которые устанавливают с целью предупреждения обрушения шахты скважины.
Стоит ли вообще заниматься ручным бурением?
К преимуществам ручного способа бурения скважин относят:
- низкую себестоимость работ;
- возможность эксплуатации ручного насоса во время сбоев в подаче электроэнергии;
- сохранение ландшафта участка, ведь заезд спецтехники не предусматривается.
К недостаткам можно отнести существующие ограничения по возможной глубине сооружения. Помимо этого эксплуатация самодельного бура практически невозможна в плотных грунтах.
Самодельные буры для бурения скважин можно также применять при строительстве заборов, посадке растений, устройстве свайных фундаментов и многих других видах садовых и строительных работ. Как видите, соорудить такого хорошего «помощника» под силу любому мастеровому человеку, привыкшему использовать в хозяйстве инструменты собственного изготовления.
- Автор: Марина
- Распечатать
Оцените статью:
(4 голоса, среднее: 3 из 5)
Поделитесь с друзьями!
Как самостоятельно изготовить ручной бур для земляных работ? + видео
Для рытья ям и маленьких траншей можно, конечно, воспользоваться лопатой. Однако намного проще проводить все работы, если у вас есть садовый ручной бур для земляных работ. Скорость, удобство, возможность охватить большой объем – вот какими преимуществами обладает данный инструмент.
Какие виды буров существуют?
В современных магазинах вы можете купить различные буры – есть ручные модели, электрические, а также буры, работающие от топлива. Чтобы выбрать наиболее подходящий инструмент, необходимо узнать о характеристиках, преимуществах и недостатках модели. Только после изучения всех особенностей можно отправляться в магазин.
Виды буров:
- Бур электрический для земляных работ – представляет электродвигатель, который снабжен рукоятками с зажимным механизмом для шнека.
Этот элемент может быть разного диаметра, благодаря чему можно создавать ямки разных размеров. - Существует и ручной вид инструмента, который приобрел наибольшую популярность за счет простоты эксплуатации и небольшой стоимости. К другим его плюсам можно отнести автономность от источника электропитания. Радует и то, что вы можете своими руками сделать подобный инструмент, который в будущем будете применять при выполнении работ на дачном участке.
Оба этих вида отличаются тем, что с ними легко работать, они позволяют проводить работы не только на открытой площадке, но и в закрытых помещениях. Их основное отличие – в стоимости. Так, электрооборудование стоит дороже и, чаще всего, используется на строительных площадках.
Основные сферы применения буров в хозяйстве
Как вы уже поняли, их часто применяют для проведения различных работ на дачном участке.
Посадка деревьев и кустарников, бурение скважин и колодцев, рытье ям для установки столбов и опор – все это намного проще сделать благодаря этому инструменту, а не лопате. Кроме того, его можно использовать при изыскательных работах во время отбора проб земли, при горизонтальном бурении при проводке канализации и коммуникаций.
В зависимости от того, какие виды работ предстоит провести, применяют различные шнеки для ручки. Использовать данный инструмент для проведения земельных работ очень легко, поскольку бур разрабатывается специально для работ с любым грунтом. Однако здесь есть некоторые правила, которые вы должны учитывать, что позволит сделать процесс рытья еще легче. Так, например, если вам необходимо пробурить яму в глинистом грунте, добавьте немного воды – это позволит оградить шнеки от налипания грязи, что может привести к замедлению работы и даже поломкам.
Самое удобное в таком инструменте – большой объем работы сможет проделать один человек. Отверстия получатся аккуратными и ровными.
Если вам необходимо установить опоры, благодаря применению бура вы затратите меньше бетонного раствора на заливку и сэкономите время.
Производительность инструментов – скорость и качество выполняемой работы
Производительность бура может быть различной, однако у самых лучших моделей проходка одного метра занимает около десяти минут. Проделывание ям с диаметром до 30 см и глубиной отверстия до трех метров обычно занимает не более двух часов. Поскольку садовый бур относится к инструментам “начального”, а не профессионального уровня, с его помощью тяжело проводить сложные и трудоемкие работы. Однако вы сможете найти модели, позволяющие бурить отверстия, достигающие 15 метров в глубину грунта. Необходимо при приобретении оборудования обратить внимание на качество режущей части.
Лучше выбирать те модели, которые оснащены острым и самозатачивающимся элементом, с помощью которого вы сможете отрубать корни травы и деревьев, раскалывать кирпичи и мелкие камни, которые могут оказаться в грунте.
Правда, старайтесь заранее проверить, работа с какой землей вам предстоит, поскольку мелкие камни и иные твердые материалы могут поломать лезвия. Если вы решили самостоятельно изготовить бур, обязательно выбирайте качественный металл – благодаря этому установка будет служить вам как минимум десять лет.
Ручной бур для земляных работ – характеристики, особенности и применение
Механический бур – инструмент незаменимый, но при этом не каждый знает, что он собой представляет. Так, его основной является стальной столб, внизу которого расположена винтообразная лопасть и наконечник, сверху – рукоять. Его используют при рытье неглубоких ям для посадки растений, при установке опорных столбов и во время проведения иных хозяйственных работ. Один бур по скорости и качеству с лихвой заменяет несколько человек с лопатами.
Данное устройство пригодится там, где возникает необходимость быстро вырыть яму, а специальной техники на участке нет.
Они просты в использовании – вам нужно просто взять инструмент в руки, приставить к месту бурения и произвести вращательные движения ручками. На любом участке у вас должен быть земляной бур, своими руками изготовить который просто и легко. Бур чем-то напоминает обычный штопор, только большого размера. При этом механизм работы практически один и тот же. Такой инструмент считается самым легким и компактным среди оборудования подобного типа.
Простота конструкции и небольшие размеры позволят быстро обучиться работе с буром при минимальных затратах.
Садовые буры подразделяются на:

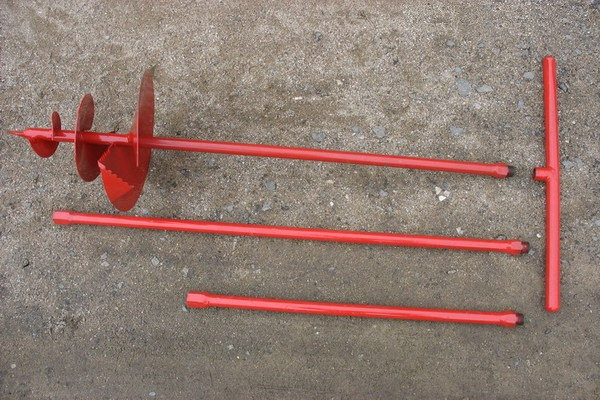

- Шнековые разборные, составленные из отдельных частей для удобства перевозки и хранения;
- Шнековые неразборные;
- Кольцевые (неразборные).
Садовый бур ручной своими руками – простота и надежность
Несомненно, можно и купить механический и электрический бур для земляных работ ручной, однако почему бы не провести все работы самостоятельно, ведь вы теперь сами сможете создать бур! В этом деле главное – это терпение, подбор нужных комплектующих и знание всех этапов по изготовлению.
Сначала нужно подобрать нужные инструменты:
- Электродрель с набором разных по диаметру сверл, способных работать с металлом;
- Сварочный аппарат;
- Абразивный круг, благодаря которому вы сможете выточить некоторые нужные элементы.
Перед тем, как приступать к работам, уделите внимание выбору материалов. Выбирая запчасти, помните, что агрегат состоит из самого бура (шнека, которым делают отверстия), шеста из металла и специальной прокручивающей ручки. Для изготовления инструмента нам потребуются такие материалы, как
- Металлический лист;
- Арматура (длиной около двух метров).
Собираем самодельный земляной бур:
Как сделать ручной садовый бур — пошаговая схема
Шаг 1: Сборка и закрепление лезвия
Изготовление лезвий, для чего мы можем воспользоваться прочным и надежным листовым металлом. Вначале вырезаем шнеки-заготовки. Заранее определите, с какими отверстиями вы будете работать, поскольку диаметр шнеков должен быть примерно на 5-10 мм больше.
Для их закрепления к стойкам просверлите в центре отверстие небольшого диаметра – на 1-2 мм больше, чем диаметр отверстия стойки.
Шаг 2: Подготовка стойки-основания
Закрепите прут, выполняющий роль стойки, в тисках и просверлите поперек него два отверстия. С них нарезаем резьбу – для последующего закручивания гаек. Далее крепко фиксируем болтами лезвия.
Шаг 3: Придаем правильную форму лезвию
Приступаем к работам с болгаркой, с помощью которой нужно сделать радиальный надрез заготовок. Именно благодаря этому можно «растянуть» лезвия в винтовое состояние. После этого под углом в 50 градусов обрабатываем и затачиваем нижнюю часть выреза.
Шаг 4: Создаем острый «наконечник»
Делаем небольшой отступ от конца втулки на 1 см. Благодаря наждачному кругу, создаем лыски с глубиной не менее 0,3 см. Конец затачиваем настолько остро, чтобы он походил на пику. Некоторые предпочитают приварить к буру остро наточенное сверло. Это позволит проводить работы с твердыми породами грунта.
Не забудьте сделать винтовые канавки у нижнего конца стоек.
Шаг 5: Собираем рукоять
Последний этап – закрепление ручки. Если вы хотите в случае необходимости изменять размеры глубины бурения, ручку не стоит приваривать, лучше прикрутите ее болтами.
Чтобы бур садовый ручной для земляных работ прослужил вам как можно дольше, обязательно покройте инструмент специальными составами, защищающими от коррозии, а после – краской для закрепления. Теперь вы знаете, как сделать бур для столбов, высадки растений и под другие цели на своем участке. Главное – соблюдать все правила и советы, а также верно использовать инструмент.
- Автор: Михаил Малофеев
- Распечатать
Оцените статью:
(0 голосов, среднее: 0 из 5)
Поделитесь с друзьями!
Ручная дрель
Ручная дрельРучная дрель | ||||||||||
Ручная дрель — это простой инструмент, используемый для поджигания кучи высушенного трута. Поскольку руки создают меньше трения, чем лучковая дрель, этот метод эффективен только в жарком климате, когда древесина очень сухая.шагов по изготовлению ручной дрели Подготовка (разведение огня) | ||||||||||
Этапы изготовления ручной дрели:
| ||||||||||
Настройка (разведение огня):
| ||||||||||
Затем выкопайте небольшое отверстие примерно на 1/8 дюйма или меньше от кончика выемки, чтобы в него вошло острие сверла.
Добавьте больше трута и дуйте, пока трут не загорится. Начните добавлять растопку по мере того, как ваш огонь разрастается.Как пользоваться ручной дрелью?
Магазин ручных дрелей и скоб | ||||
Другое оборудование, которое может вам понадобиться | ||||
Тиски В зависимости от размера и формы заготовки вам могут понадобиться тиски, чтобы удерживать ее на месте во время сверления отверстий или закручивания шурупов. | ||||
ЗажимВозможно, вы захотите использовать зажимы, чтобы удерживать заготовку на месте или две детали вместе, пока вы используете ручную дрель. | ||||
Рабочий столРазмещение заготовки на верстаке может облегчить сверление или заворачивание шурупов. | ||||
Сверло или головкаВам понадобится сверло соответствующего размера для сверления отверстий или торцевая насадка/отвертка для заворачивания шурупов. | ||||
Измерительное устройство Измерительное устройство, такое как рулетка или линейка, потребуется для измерения правильного положения отверстий, которые вы хотите просверлить. | ||||
Карандаш или другой инструмент для разметкиМаркировочный инструмент, такой как карандаш, чертилка или нож для разметки, следует использовать с измерительным устройством, чтобы точно отметить положение, в котором должны быть размещены винты или отверстия. | ||||
Использование ручной дрели | ||||
Шаг 1 – РазметкаПрежде чем вы начнете сверлить или вкручивать винты в заготовку, вы всегда должны отметить положение, в котором вы хотите, чтобы они вошли. Используя измерительное устройство и инструмент для разметки, измерьте от краев заготовки, поставив отметки там, где требуются винты или отверстия. | ||||
Шаг 2 — Безопасный бит Поверните корпус патрона против часовой стрелки, чтобы разъединить кулачки. Возможно, вам придется установить храповик в положение блокировки шпинделя или удерживать поворотную рукоятку другой рукой, пока вы делаете это, чтобы патрон не проворачивал сверло. Для получения дополнительной информации о том, как это сделать, см. нашу страницу: Как изменить настройки храповика ручной дрели или скобы | ||||
| После того, как кулачки будут разделены настолько, чтобы в них можно было вставить дрель или насадку/насадку для отвертки, поместите насадку между ними в патрон. Затем поверните корпус патрона по часовой стрелке, чтобы плотно зажать биту. Опять же, вам, возможно, придется поместить храповик в положение блокировки шпинделя или удерживать поворотную рукоятку другой рукой, пока вы делаете это, чтобы патрон не проворачивал дрель. | ||||
Шаг 3 – Выберите настройку сверла Если ваша ручная дрель имеет настройки скорости и храповик, выберите, какие из них вы хотите использовать. Используйте настройку высокой скорости для сверления очень маленьких отверстий или завинчивания коротких винтов, а настройку низкой скорости и высокого крутящего момента — для сверления отверстий большего размера или завинчивания более длинных винтов. | ||||
| Если вы используете ручную дрель в ограниченном пространстве и не можете сделать полный оборот поворотной рукоятки, установите храповик, чтобы повернуть патрон и биту по часовой стрелке для сверления отверстий или закручивания шурупов. В качестве альтернативы можно установить храповик, чтобы повернуть патрон и биту против часовой стрелки, чтобы выкрутить винты из заготовки. | ||||
Шаг 4 – Установка сверла Поместите кончик сверла на отмеченную ранее точку заготовки. Расположите сверло так, чтобы оно было перпендикулярно (под прямым углом 90 градусов) к поверхности заготовки. | ||||
| Ручные дрели с нагрудной пластиной лучше всего использовать в горизонтальном положении, чтобы можно было опереться на них и надавить на сверло. | ||||
Шаг 5 – Удерживающая дрельДержите поворотную рукоятку ручной дрели в своей ведущей руке. Если ваша ручная дрель имеет основную рукоятку вместо нагрудника, возьмитесь за нее неосновной рукой, как за ручку сковороды, если вы используете дрель горизонтально. Если вы используете ручную дрель в вертикальном положении, возьмитесь за основную рукоятку неосновной рукой, как если бы вы держали зонт. | ||||
Если ваша ручная дрель оснащена нагрудной пластиной, приложите ее к центру груди, чтобы вы могли опереться на заготовку и надавить на сверло. Ваша недоминантная рука должна браться за боковую рукоятку, противоположную рукоятке поворота, как если бы вы держали руль велосипеда. | ||||
Шаг 6 – Поверните сверлоПоверните поворотную рукоятку дрели. Если вы можете сделать полный оборот поворотной рукоятки, вы должны сделать это, так как это обеспечит более быстрое и точное сверление, обеспечивая постоянное и плавное сверление. | ||||
| Если вы не можете сделать полный оборот поворотной рукоятки, поверните рукоятку до упора, прежде чем вернуть ее в исходное положение и повторить действие. Продолжайте это движение вперед и назад, и храповик обеспечит вращение сверла только в заданном вами направлении. | ||||
