Как сделать ручной дисковый окучник для картофеля

Итак, вы решили в этом году выращивать на дачном участке картофель. Разумеется, нужно подготовить почву и высадить посадочный материал. Но не вся работа сделана. Придется проводить уход за урожаем.



Так, главная работа — это окучивание картофеля. Вручную эта работа считается трудоемкой. Несмотря на то, что окучивание выполняется не каждый день, все равно — тратится много сил и времени.



Если же у вас небольшой участочек с картофелем, то работа выполняется вручную. С помощью тяпки мы окучиваем кусты картофеля. Но когда речь идет о большом поле, то работу вручную не провести. Это самое время задуматься о том, чтобы использовать различную огородную технику. К примеру, окучник. В магазине сельскохозяйственной техники вряд ли удастся найти подобное устройство, зато самостоятельно его сделать — легко.

Виды ручных окучивателей картофеля

Окучники бывают дисками и в виде плуга. Итак, нужно толкать или тянуть технику, а окучник выполняет свою работу. Если устройство одеть на мотоблок, то работа выполняется самостоятельно. Если вы соберете ручной инструмент, то необходимо два человека для окучивания. Лучше всего покупать дисковые окучники, так как они более эффективны в работе. Стоимость дискового окучника велика. Это привело к тому, что народные умельцы научились сами создавать ручную технику для обработки участка.

Чертеж диска для ручного окучника

Для окучника нужно найти два диска. Потом диски ставятся под определенным углом (см. фото) и соединяются болтами или сваркой. Чтобы больше земли захватывалось, диски устанавливаются с уклоном на внешние стороны.

Самый лучший вариант — это окучник, на котором регулируется ширина расположения дисков специальными болтами (С,Б).

Ручной дисковый окучник для картофеля, видео

С помощью чертежа, который не трудно найти в интернете, создается окучник. Предусматривается две ручки для двух человек.

Лучше всего, когда окучиватель будет сделан на одного оператора. В таком случае конструкция будет проще. Понадобится только поставить утяжелитель и руль. Дисковый окучник дает возможность окучивать сразу две грядки с одной стороны. Даже на небольшом участке понадобится окучник, ведь не всегда можно использовать мототехнику.

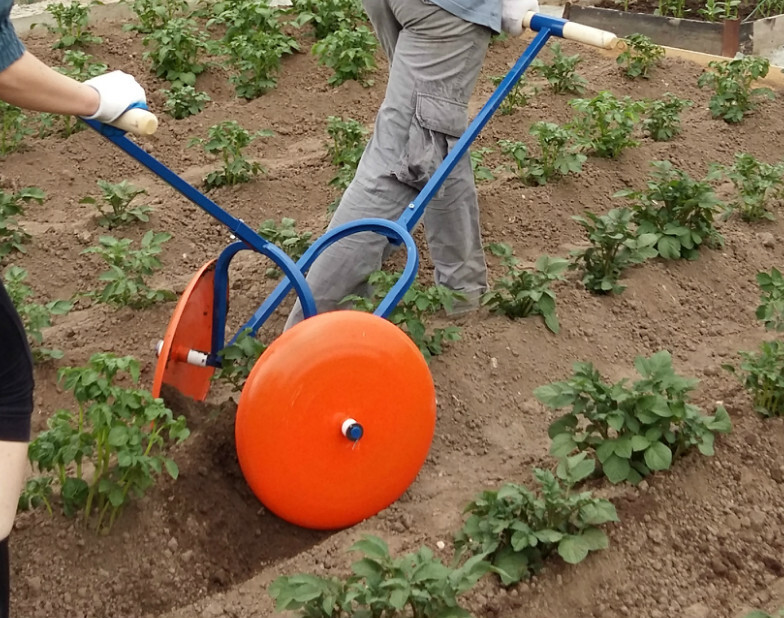

Окучивание простым дисковым окучивателем

https://youtube.com/watch?v=x1Bk3sDkwGY

С помощью окучника выполняются и другие работы. Так, техника позволяет быстро нарезать грядки для высадки картофеля. Лучше всего проводить окучивание после дождя, чтобы работалось легче. Не переживайте, если с первого раза работа не получится. К ручной технике нужно приспособиться. И если это удастся вам, то работа по обработке грядок будет проходить намного быстрее, чем с помощью тяпки.

Как производить окучивание картофеля дисковым окучником

2705.18

Автор: Admin

0

Оглавление

• 1. Типы дисковых окучников
• 2. Конструкция дискового окучника для мотоблока
• 3. Как работает дисковый окучник для мотоблока

Каждый обладатель дачного участка однажды сталкивается с вопросом: как окучивать картошку? Существует много вариантов проведения данного мероприятия, и всякий дачник, наверняка, имеет свой секрет. Одним из способов окучивания картофеля является окучивание с применением сельскохозяйственного устройства с созвучным названием окучник. Этот процесс выглядит как протягивание устройства между рядками картофеля, что обеспечивает засыпание почвы в грядки.

Сейчас рынок предлагает широчайший ассортимент окучников разных видов, размеров и форм. Это подвергает начинающих садоводов растерянности при выборе нужного инструмента. Окучивание картофеля дисковым окучником является самым удобным в сельском хозяйстве. Такое устройство обеспечивает гораздо более высокие гребни и комфортную работу, чем другие инструменты.

Типы дисковых окучников

Дисковые окучники, в зависимости от метода окучивания, делятся на ручные и окучники для мотоблоков. При выборе типа окучника важно знать, что на малой территории окучивание картофеля можно производить вручную. Если же вы располагаете большим участком, то стоит использовать мотоблок с окучником.

Почему важно учитывать площадь участка, требующего обработки, при выборе дискового окучника? Сельскохозяйственные работы, связанные с окучиванием такой культуры, как картофель ,считается самым тяжелым. Поэтому окучивание масштабного участка, засаженного картофелем, ручным дисковым окучником нецелесообразно, потому как требует больших трудовых и временных затрат. Каждый, кто пробовал окучивать картошку ручным окучником или тяпкой, наверняка помнит те самые не совсем приятные ощущения. Именно поэтому на сегодняшний день чаще применяются средства малой механизации – окучники для мотоблоков. Рассмотрим подробнее как устроен и как работает такой окучник.

Конструкция дискового окучника для мотоблока

Дисковый окучник – это два подвешенных диска на раме с двумя колесами. В состав такого сельскохозяйственного приспособления входят:

• два диска;
• две стойки;
• два винтовых талрепа, которые регулируют угол поворота дисков вертикально;
• Т-образный поводок.

• С – стойки, меняющие расстояние между дисками, если их симметрично переставить;
• Б – болты, закрепляющие диски.

Благодаря возможности регулирования стоек, расстояние между краями дисков можно изменять. Ширина между рядами устанавливается от 35 до 70 сантиметров. Выставив одинаковые углы поворота у дисков посредством регулировки талрепов, вы избежите тяги окучника в бок. Не регулируется лишь наклон дисков к вертикали, он буквально всегда постоянный.

Чтобы избежать повреждения растения при окучивании, следует использовать для мотоблока колеса диаметром 70 сантиметров, а шириной 10 – 14.

Как работает дисковый окучник для мотоблока

Окучивание картофеля дисковым окучником для мотоблока предполагает, в первую очередь, крепеж окучника к мотоблоку кронштейном сцепки без грядиля.

• Б – болт крепления;
• Г – гайка.

При движении диски захватывают грунт, создают валик при окучивании, подсыпая растения грунтом, вращаясь, диски дополнительно измельчают и рыхлят его – таков принцип работы окучника для мотоблока.

Чтобы работать с окучником было удобнее, нужно переключить его на первую передачу. Это увеличит тягу, потому как снизится поступательная скорость.

Итак, окучивание картофеля удобно и эффективно проводить дисковым окучником. По сравнению, например, с тяпкой – т.е. обычным инструментом, окучник с наименьшими трудовыми и временными затратами позволяет обработать масштабные земельные участки. Единственный минус этого оборудование – его дороговизна. Однако, можно и своими руками собрать такой инструмент. Для этого нужно изготовить детали специально, либо воспользоваться снятыми деталями с техники, отслужившей свой срок. Не обойтись и без определенных навыков и желания облегчить свой труд.

В любом случае, решите ли вы использовать на своем участке ручной окучник или же окучник к мотоблоку, этот инструмент облегчит тяжелый труд и повысит урожайность посаженного вами картофеля.

0

0

как сделать самому с видео

Чтобы вырастить качественный урожай картофеля, нужно много времени и сил. Чтобы клубни картофеля были крепкими, при выращивании картофеля придется регулярно рыхлить почву. Это улучшит поступление кислорода и влаги в почву. Для этого лучше использовать ручной картофелеукладчик, который в несколько раз облегчает рыхление почвы.

Содержание

• 1 Зачем ютиться картошкой?
• 2 Когда окучивать картофель?
• 3 Устройство и назначение окучника ручного
  • 3.1 Диск
  • 3.2 В виде плуга
• 4 Картофелекопатель ручной своими руками
  • 4.1 Изготовление вертикальной стойки
  • 0 и задней штанги
  7
  • 4.3 Плуг двухопорный
  • 4.4 Нож подрезной
• 5 Технология окучивания
• 6 Вывод

Зачем окучивание картофеля?

Известно, что во время активного роста кустов картофеля необходимо рыхлить землю. Однако не все точно знают, для чего рыхлят почву и применяют окучник картофеля.

Рыхление почвы с помощью специального оборудования проводится для снабжения почвы кислородом и ускорения роста растений. Если в почву регулярно попадает свежий воздух, образование новых корнеплодов увеличивается вдвое. Благодаря этому количество общего урожая увеличится на 50%.

Когда окучивать картофель?

Ознакомившись с целью рыхления почвы, нужно решить, когда лучше это сделать.

Окучивание рекомендуется проводить в наиболее подходящее время. В первый раз процедуру проводят после появления первых всходов. При этом их высота должна быть не менее 5–7 см, чтобы рассаду было хорошо видно над землей.

Рыхлить почву окучником необходимо 2-3 раза за сезон. Процедуру повторяют, когда кустики подрастут до двадцати сантиметров. При этом рекомендуется заниматься этим вечером или в пасмурную погоду, чтобы не было солнца. Для такой процедуры не подходят жаркие солнечные дни, так как на больших незатененных участках могут выгореть холмистые части растений над землей.

Также необходимо рыхление почвы после дождей и затяжных ливней. После осадков поверхность почвы покрывается коркой, препятствующей проникновению кислорода в почву. Если от него своевременно не избавиться, растения будут хуже развиваться.

Устройство и назначение окучника ручного

Существует два основных типа домашних картофелекопалок.

Диск

Дисковая конструкция представляет собой небольшую рамку, на которую подвешено несколько металлических дисков. Такие модели изготавливаются из следующих элементов:

• два винтовых стропа, которые отвечают за регулировку скорости вращения дисков;
• Т-образный поводок;
• два дисковых ножа;
• две металлические стойки.

Основным преимуществом самодельного дискового ручного окучника для картофеля является возможность регулировки стоек, расположенных между дисками. Это позволяет самостоятельно установить наиболее подходящее междурядье. При регулировке следите за тем, чтобы стойки находились на одинаковом расстоянии от дисков. Если расстояние разное, один из них будет тянуть окучник в сторону.

В форме плуга

Модель, выполненная в виде плуга, также часто используется для обработки земли под выращивание картофеля. Такое изделие гораздо удобнее дисковой модели и позволяет быстро окучить и даже вспахать участки с большой площадью. Для удобства окучивания опытные огородники рекомендуют использовать устройство вместе с мотоблоком. Это значительно ускорит рыхление огорода.

Ручной окучник для картофеля своими руками

Некоторые овощеводы не хотят тратить деньги на приобретение такого приспособления и поэтому пытаются сделать ручной окучник самостоятельно.

Перед началом работы необходимо подготовить все материалы и необходимые инструменты. Для создания конструкции вам потребуется следующее:

• листовая тяга толщиной 2-3 мм, с помощью которой будут делаться отвалы;
• одна полая труба длиной не менее одного метра для изготовления задней и передней штанги;
• метровая водопроводная труба, которая понадобится при создании вертикальной стойки;
• стальная пластина или строп для соединения стойки с передней тягой;
• Горелка газовая для нагрева металлических изделий в местах их сгиба;
• болгарка для работы со швами;
• сварочный аппарат.

Также для того, чтобы создать окучник самостоятельно, вам понадобится чертеж, где будет показано правильное расположение всех компонентов. Конечно, можно изготовить изделие и без помощи чертежа. Однако более вероятно, что такой окучник будет некачественным и быстро сломается.

Изготовление вертикальной стойки

Необходимо сделать окучник для картофеля из вертикальной стойки, которая считается основой всей конструкции. Для этого готовится труба длиной около метра.

Для создания качественной стойки трубу придется загнуть на 10–20 градусов вперед на расстоянии 300–400 мм от начала конструкции. Для гибки металлических труб используется специальное приспособление – трубогиб. Однако не у всех есть возможность им воспользоваться и приходится все делать своими руками. Чтобы согнуть металлическую трубу самостоятельно, вам потребуется:

• песок речной засыпать в полость трубы;
• установить по краям конструкции заглушки, которые будут удерживать песок;
• место изгиба трубы прогреть паяльной машиной;
• осторожно согните трубу в месте нагрева.

Некоторые люди пытаются повторить описанные выше шаги, но без использования песка. Однако без песка между стенками вертикальной трубы ее форма деформируется из-за нагрева и поэтому она не сможет сохранить свое первоначальное сечение.

Делаем переднюю и заднюю тяги

Для изготовления задней и передней навесок вам понадобится передняя» труба. Ее придется согнуть так же, как и трубу при создании стойки. Когда изделие будет согнуто, в нем проделывается несколько отверстий вверху и внизу, куда будет устанавливаться заглушка. Созданные отверстия понадобятся в дальнейшем для изменения высоты стойки.

При изготовлении передней вилки необходимо учитывать рост человека, который будет работать с самодельным дисковым культиватором для картофеля, изготовленным своими руками. Поэтому переднее звено спроектировано так, чтобы его вилки были длиной не менее 60 см. Для соединения вилки со стойкой сверлятся отверстия под крупные шурупы.

Плуг двухкорпусный

Сделать ручной плуг для окучивания картофеля очень просто. Для этого подготавливаются две металлические пластины толщиной не менее 3-4 мм. Они должны иметь небольшие полукруглые изгибы, чтобы легче было рыхлить землю. Самодельный плуг крепится к вертикальной стойке. Для более надежного крепления конструкции используется сварочный аппарат.

Подрезной нож

В самом конце создается подрезной нож для ручного дискового окучника картофеля. Эта часть конструкции изготавливается из углеродистой стали, из которой вырезается нож необходимой длины и диаметра. Разрезав изделие, его придется заточить ровно под углом 40-45 градусов для создания острого лезвия. Когда нож готов, его приваривают к верхней половине вертикальной стойки и обтачивают сварочные швы болгаркой.

Технология окучивания

Прежде чем использовать окучник для картофеля, необходимо ознакомиться с особенностями рыхления земли.

Сначала нужно прорваться сквозь сорняки на участке, где растет картошка. В этом случае сорванную траву можно оставить на участке для защиты кустов картофеля от лучей солнца.

Когда все сорняки оборваны, можно приступать к рыхлению почвы самодельной картофелекопалкой. Делается это вечером или в пасмурную погоду. При рыхлении почвы культиватор дважды протягивают между рядами картофеля. Если после использования ручного приспособления под кустами на некоторых участках осталась корка, то избавляться от нее придется вручную обычной мотыгой.

Заключение

При выращивании картофеля необходимо тщательно ухаживать за кустами картофеля. Для получения хорошего урожая рекомендуется регулярно рыхлить почву. Для этого используйте ручной культиватор, который позволит быстро избавиться от образовавшейся корки на земле.

3-точечная сцепка Hiller Bedder — ширина 56 дюймов — диски и хвостовики 16 дюймов

Расширяемая система культивирования
Столкового пласта в садовом корне. элемент.
Для замены или перепродажи на тракторных выставках и блошиных рынках или запчастей для ремонта своими руками.

B рэнд Новый/Неиспользованный
E Универсальный сельскохозяйственный инструмент с возможностью расширения
S простой, удобный и полезный.

T лучше садовая грядка!

ПОСМОТРИТЕ ВНИМАТЕЛЬНО НА ЭТО!!
МОЖЕТ РАСШИРЯТЬСЯ для использования других типов наземных инструментов (доступны в магазине).
Метод держателя вала не является каким-то дешевым методом крепления болтов и гаек…
Это та же самая НАСТОЯЩАЯ система блокировки клином , используемая International Harvester (IHC).
Кроме того, в зависимости от ваших конкретных потребностей доступно множество комбинаций дисков и валов различных размеров.
Запасные части легко доступны.

ЛУЧШЕ ВСЕГО…
Дугообразная конструкция этого окучника по сравнению с другими «плоскими» орудиями означает, что вы сможете использовать это орудие НАМНОГО дольше в вегетационный период, чем с другими типами!
Растения становятся больше от семян летом, а затем снова, особенно во время сбора урожая.
Плоские- прямые типы могут срезать, ломать и срывать верхушки с ваших культур, если вы попытаетесь использовать их на подставке для взрослых овощей.

Теперь взгляните еще раз на эту конструкцию с дуговой сваркой.
Благодаря более длинному размеру дискового вала можно проводить культивацию в течение всего сезона или окучивание большинства сельскохозяйственных культур, выращенных в полную высоту.
Это само по себе делает этот выбор лучшим!
Что хорошего в орудиях, которыми нельзя пользоваться в разгар сезона?

Отлично подходит для окучивания всех видов корнеплодов (а также для выращивания обычных культур).
Также доступны дополнительные на лапах и роторных мотыгах для обработки почвы рядом с растениями (доступные позиции см. в магазине).
Соответствующие запасные части всегда доступны, если в этом возникнет необходимость.

3-точечное навесное оборудование для трактора

, которое можно настроить для придания формы, гребня, грядки и помощи в обработке вашего сада.
Эта рама изготовлена ​​из прочной трубчатой ​​стали с прочными сварными швами для обеспечения долговечности.
Рама оснащена подъемными рычагами категории 1 и двумя инструментальными брусьями длиной 15- 3/8 дюйма.
На инструментальные брусья можно установить клиновые зажимы и болты типа IHC-.
В зависимости от ваших потребностей в постельных принадлежностях узлы зажима можно легко отрегулировать.
Выберите любую точку от минимальной ширины ряда 31 дюйм до максимальной ширины ряда 52 дюйма.

Используйте арочную раму и диски, чтобы подготовить грядки к посадке.
Благодаря множеству дополнительных принадлежностей и регулировке ширины междурядья это доступное начало уборки урожая.

Поставляется с 16-дюймовыми дисковыми окучниками с 16-дюймовыми стойками для создания приподнятых грядок или покрытия ваших культур по мере их роста.
Ступица диска имеет 4 болта и содержит подшипники, устойчивые к износу.
Прикрепленные к панели инструментов, используйте два таких дисковых грохота для эффективного перемещения грунта внутрь или наружу за один проход.

16-дюймовые дисковые окучники используются последовательно по два.
Каждая из них прикреплена к инструментальному брусу и расположена напротив друг друга для создания приподнятых грядок или покрытия сельскохозяйственных культур, например картофеля.
Отрегулируйте ширину и глубину валов окучивающих дисков в соответствии с вашими требованиями.
16-дюймовый стальной диск прикреплен к ступице, которая имеет схему крепления с четырьмя болтами с 5-дюймовым расстоянием между центрами.
Каждая ступица оснащена двумя подшипниками, которые помогают противостоять износу при сооружении садовых грядок.

ЧТО ВКЛЮЧЕНО В ЭТУ ПРОДАЖУ:
(1) КАТЕГОРИЯ 1 АРОЧНАЯ РАМА (с ПОДЪЕМНЫМИ ШТИФТАМИ) — ШИРИНА 56 ДЮЙМОВ (ПОЛЕЗНАЯ ШИРИНА РЯДА 52 ДЮЙМА)
(2) ДИСКИ 16 ДЮЙМОВ НА 3 СТОЙКАХ 160 ДЮЙМОВ (2) КЛИНОВЫЕ ЗАЖИМНЫЕ МАНЖЕТЫ
(2) КЛИНОВЫЕ БОЛТЫ с ГАЙКАМИ

Каждый из вышеперечисленных компонентов описан ниже:

Рама:
• 3-точечная насадка для культиватора
• Подъемные рычаги: Категория 1
• Наружные размеры: 56 дюймов (52 дюйма)
• Инструментальные оправки: 1- 1/4 дюйма в диаметре x 15- 3/8 дюйма в длину
• Инструментальные оправки подходят для клиновых зажимов и болтов типа IHC

Зажим:
Этот клиновой зажим предназначен для использования с инструментальным брусом IHC.

подходит для IHC
• Необработанная сталь

Болт:
Используйте этот клиновой болт с клиновым зажимом, чтобы закрепить стойки культиватора на навесном брусе.0039 Этот стальной клиновидный болт поставляется с гайкой.
(Примечание: это новый, более крупный тип, а НЕ меньшие по размеру бывшие модели pedecessor)
• Клиновой болт
• Сделано для IHC
• Сталь
• Используется с клиновым зажимом
• Гайка входит в комплект

Диски и хвостовики:
• 16 В. Дисковый окучник, 16 дюймов. Хвостовик
• Тип ступицы: 4 отверстия
• Диаметр хвостовика: 1- 3/16 дюйма

См. ниже информацию о приобретении отдельных принадлежностей и запасных частей.

Также доступны сменные детали:
• Запасная ступица болта
• Запасные подшипники
• Запасные стопорные кольца
• Запасные диски и хвостовики
• Запасные клиновые болты
• Запасные клиновые зажимы

Диски других размеров для этого окучника доступны отдельно в магазине (будут перечислены, когда позволит время).
