Топ-5. Самодельные картофелекопалки

Добрый день, уважаемые читатели. Мы неустанно продолжаем бороздить просторы открытого космоса в поисках края вселенной и новых интересных материалов, в том числе — видео.

Делаем это на вселенском ресурсе, который ничуть не меньше космоса — youtube.

Тема сегодняшней статьи далеко не новая, но все так же интересует и вас, и нас. Это — картофелекопалки. Интересные идеи, которые стоит почерпнуть каждому, и «очень интересные идеи», на которые лучше просто посмотреть.

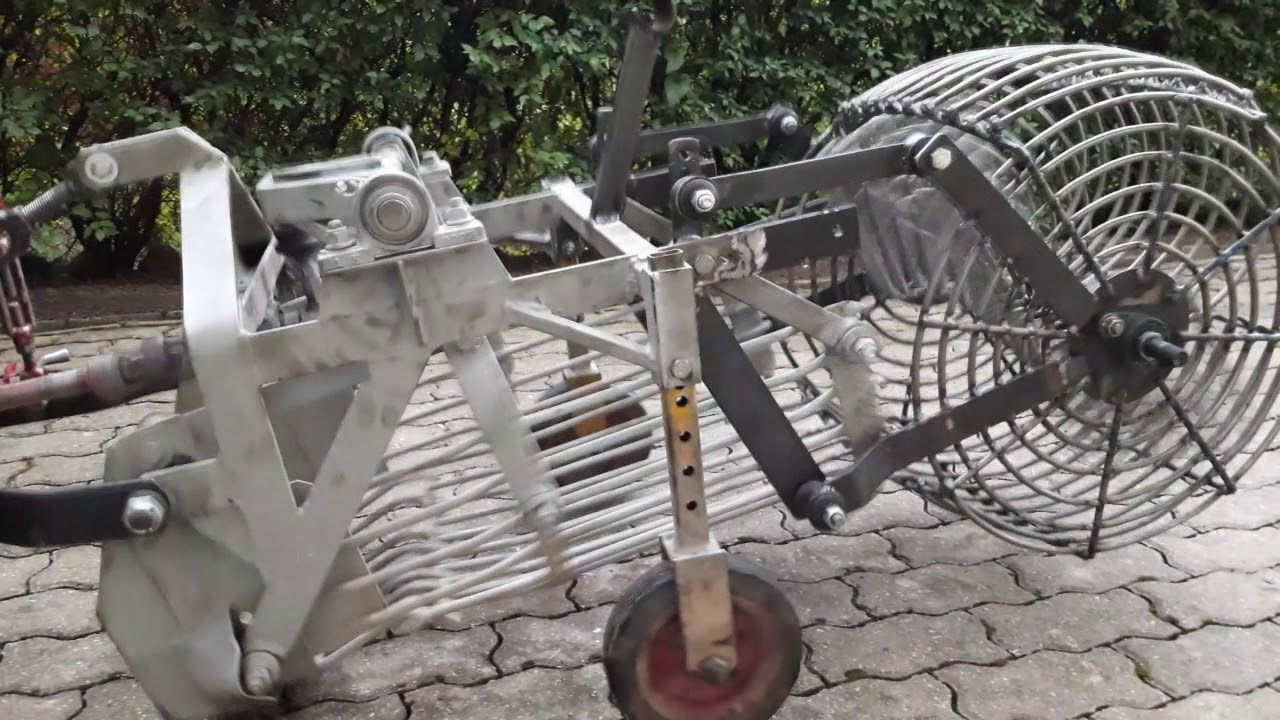

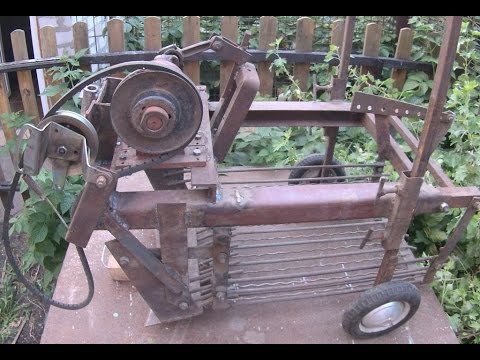

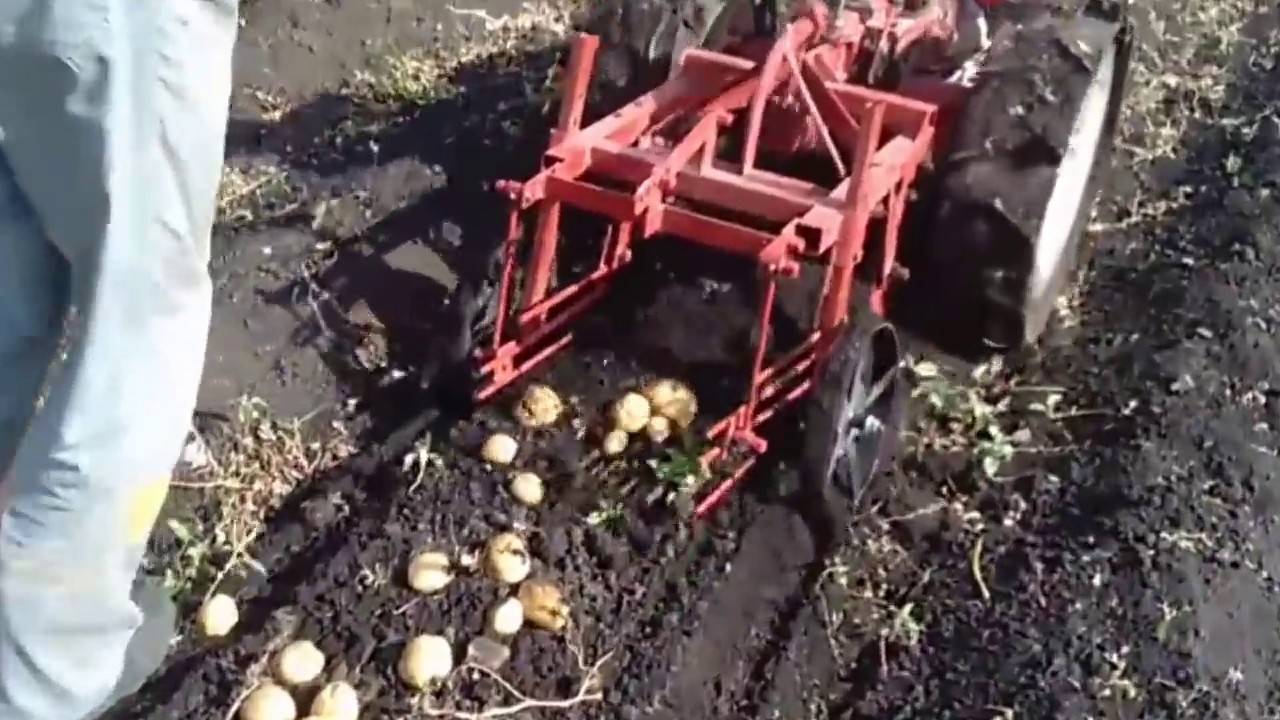

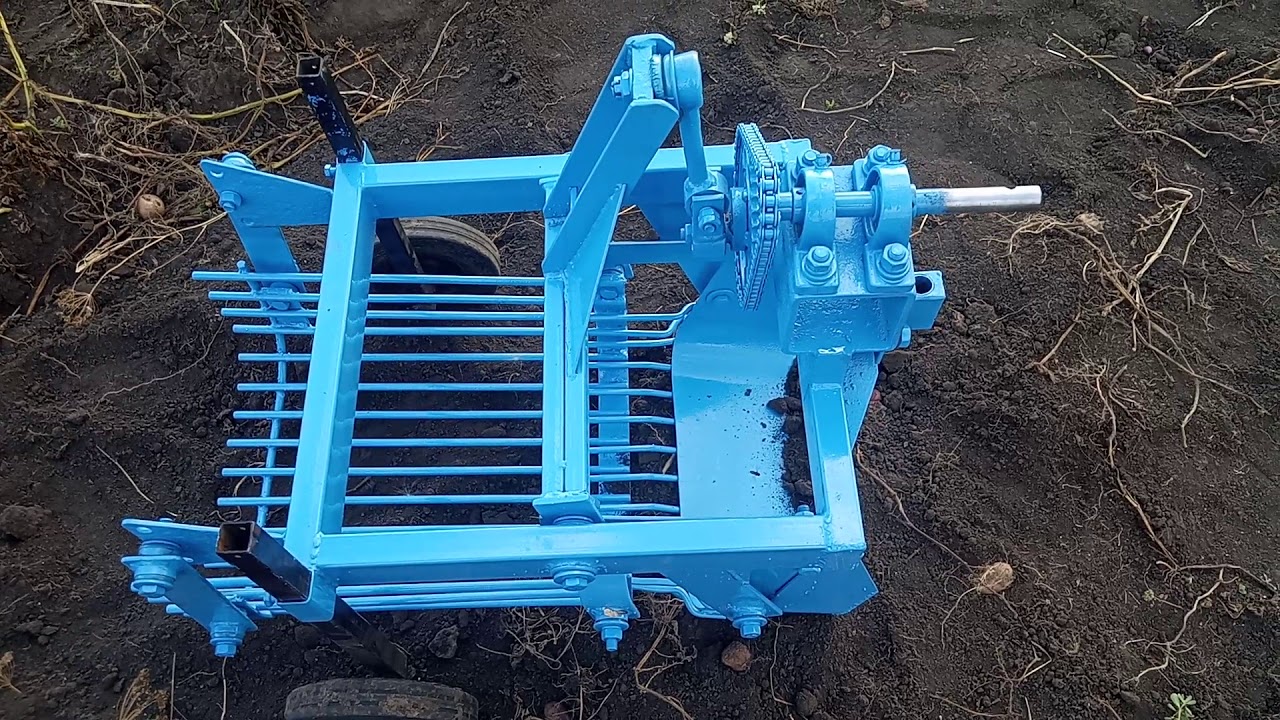

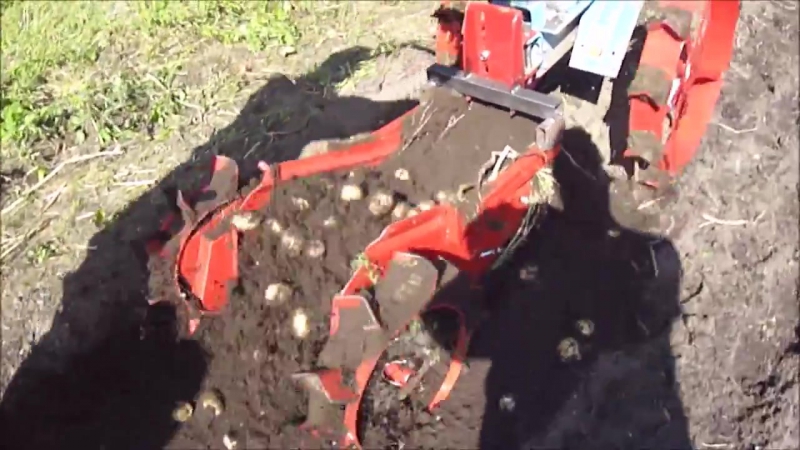

Первый герой нашего топа — Юрий Лесков. Он решил усовершенствовать сеткой от старой кровати самодельную картофелекопалку, создание которой он подробно описал в одном из видео на своем канале. В ход пошла также старая детская коляска, точнее, ее колеса.

Собрав урожай картошки и додумав конструктив этого девайса, вы сможете сразу же улечься на триумфальный пьедестал, чтобы возлежать в лучах славы после проделанной работы.

Нам кажется, что автор канала скоро сможет сделать так званую «картофелеотносилку».

Может быть, даже транспортер с автоматической чисткой, нарезкой и подачей прямо на сковороду. Но если отбросить шутки в сторону, очистка картофеля — на высоте.

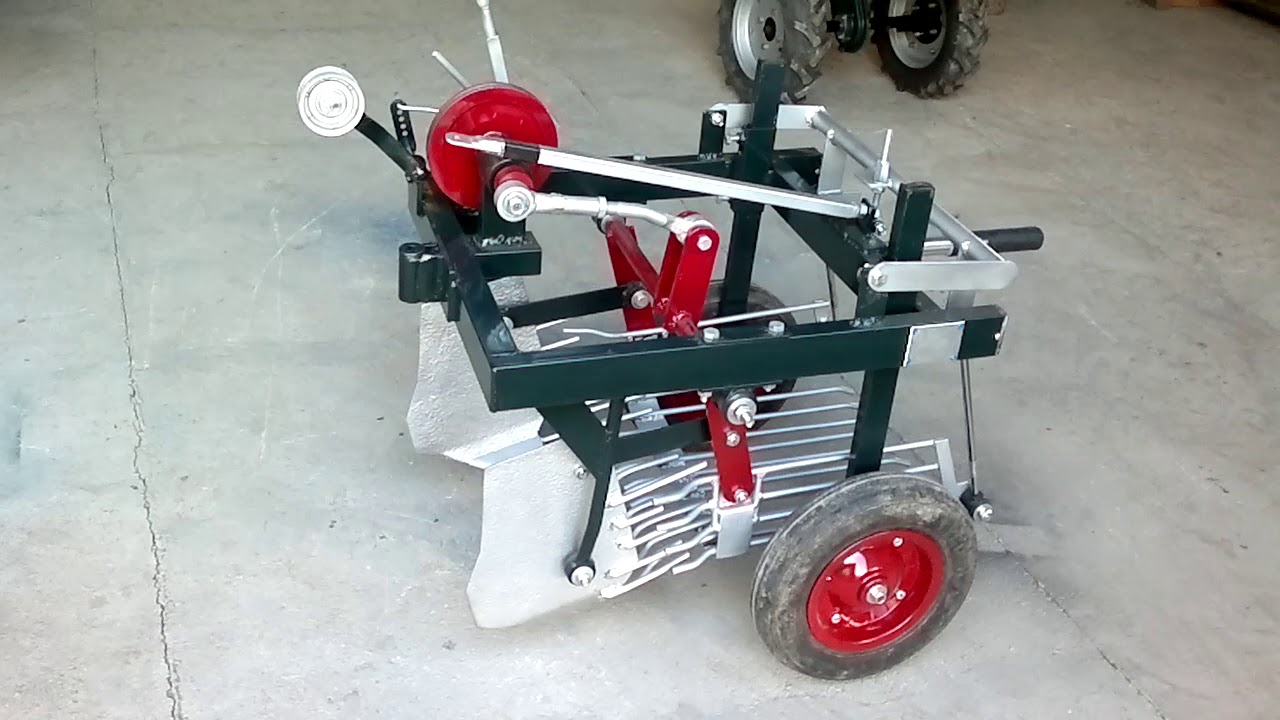

Копалка от следующего умельца больше похожа на ноу-хау из ЦЕРНа, где совсем недавно получали антивещество. Автор видео ее называет «барабанной». Но если вы видели фильм «Интерстеллар», то локация, где в конце фильма встретились отец и дочь, очень напоминает это устройство.

Приводится в действие копалка от вала отбора мощности, есть цепная и ременная передачи на привод барабана. Передаточное соотношение — 1:16.

Нож у копалки, к сожалению, неактивный, но это не помешало автору собрать урожай.

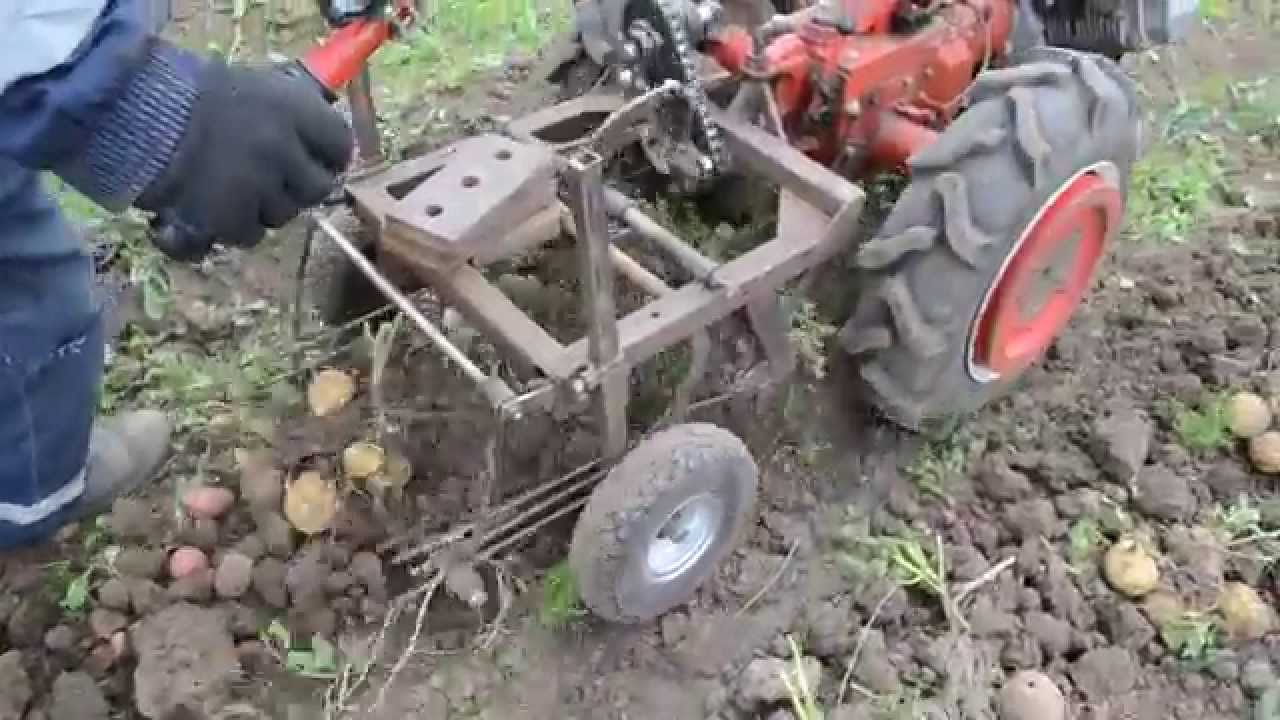

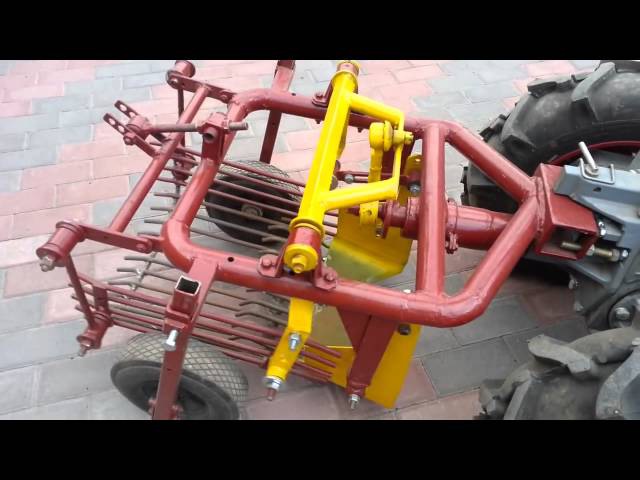

У следующего образца подобной реализации, но более модернизированного, есть активный нож, транспортерные барабаны и даже барабан для очистки. Большая часть копалки сделана из металлолома. Но после покраски эта копалка будет выглядеть очень внушительно. Испытания помогли определить места, которые нужно доработать.

Но, однозначно, автор этого агрегата создал интересное решение. Что скажете о такой конструкции?

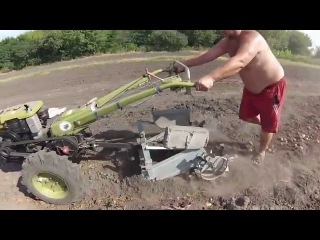

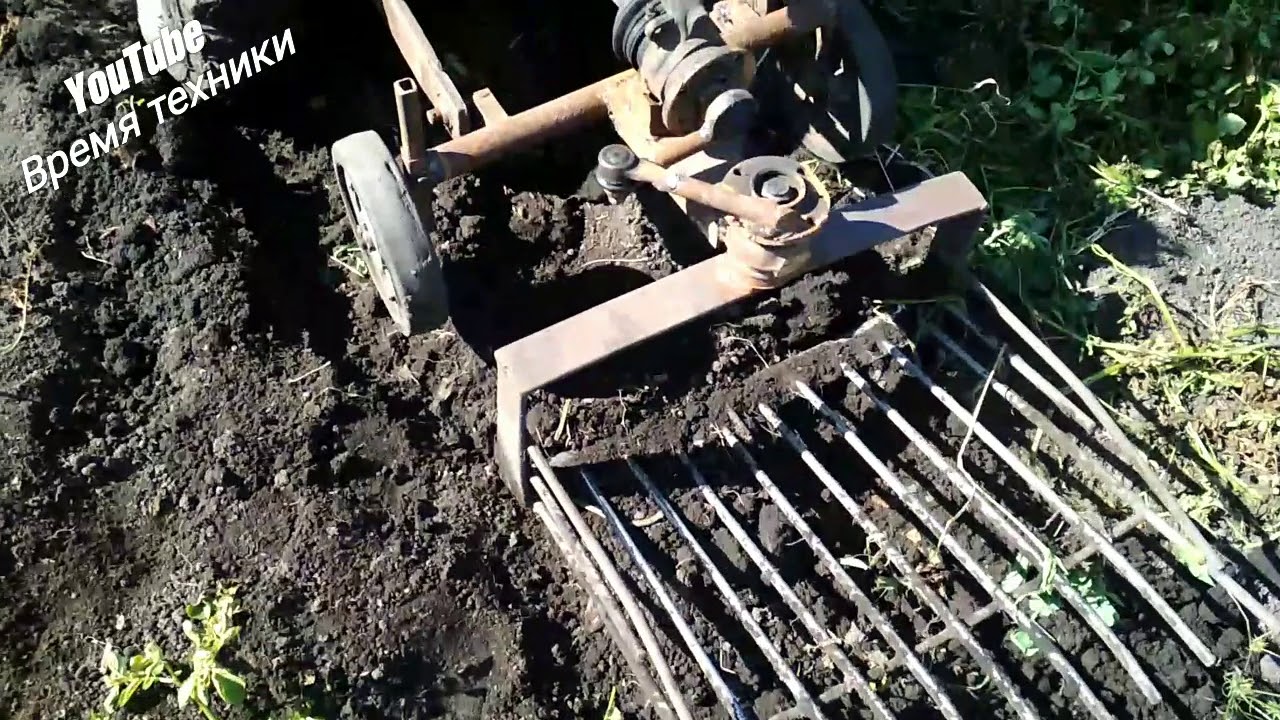

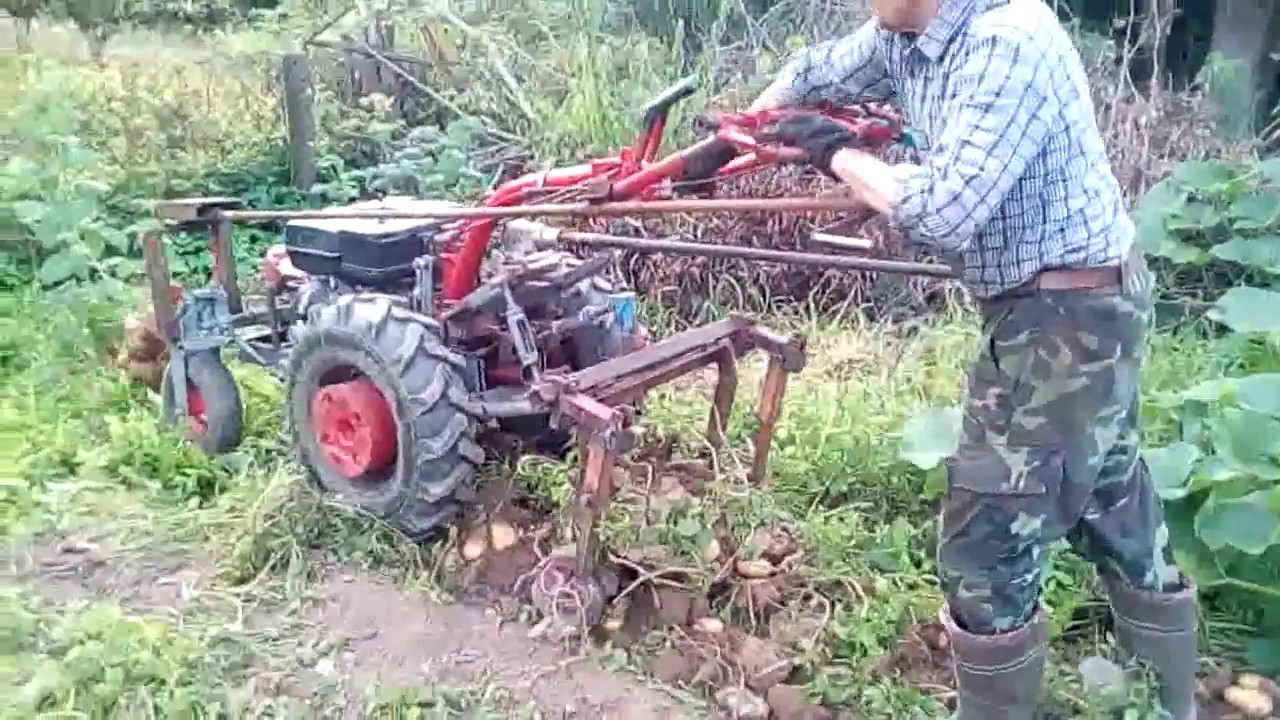

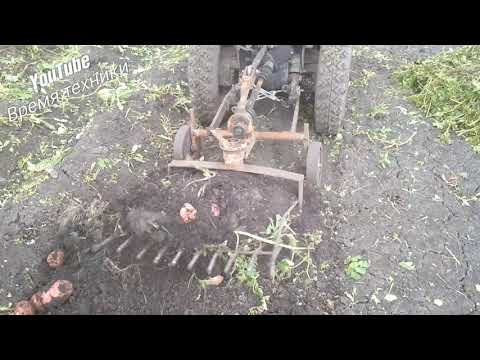

На канале «Время техники» мы нашли интересное и визуально достаточно простое решение проблемы выкапывания урожая. Особенно интересно оно будет любителям минимализма. Устройство работает от вала отбора мощности, копает, трусит, грохочет, короче говоря, все как надо. Даже урожай разлетаются в разные стороны.

Это устройство, конечно, не космический корабль, но с другой стороны — и на орбиту ее запускать не планировалось.

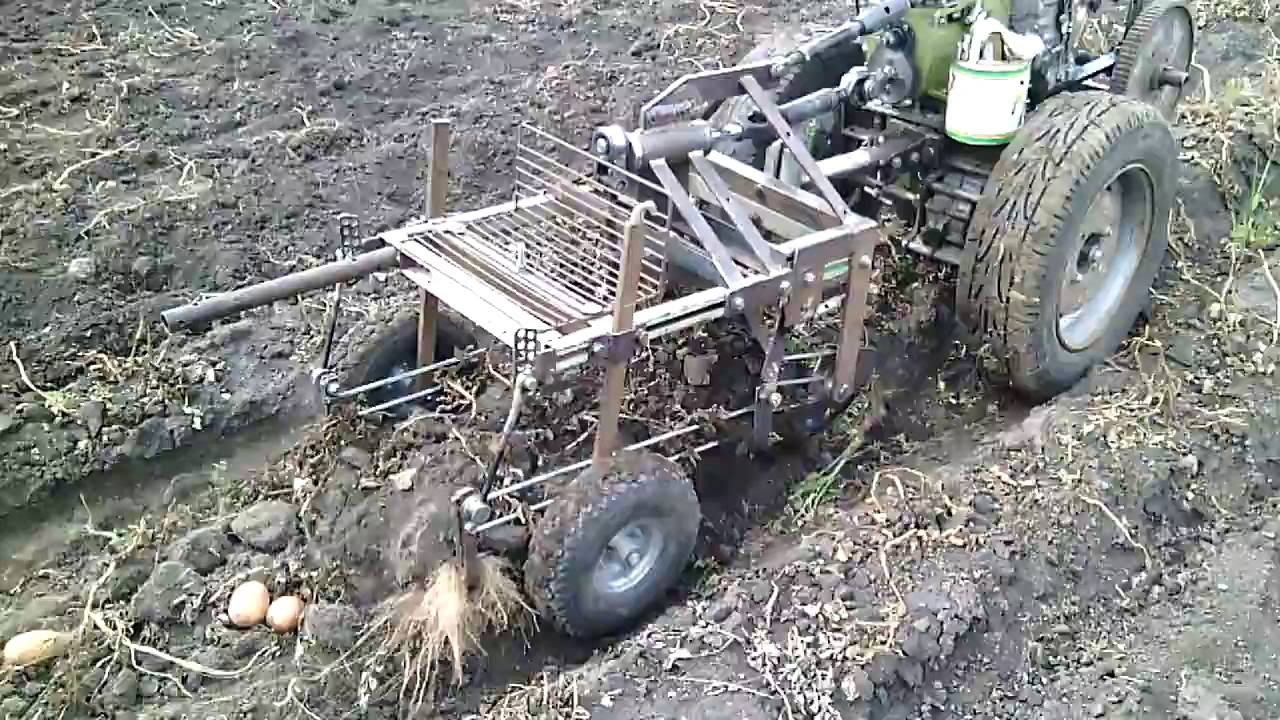

Это не единственный экземпляр подобной конструкции. Мы нашли еще одну очень похожую модель, но немного более усовершенствованную. Но на этом мы не прекратили поиски, и нам попалась модификация для трактора, соответственно, большего размера.

Anatolijs Kosterins — оптимизатор от бога: разработка такого конвейерного процесса не может ни удивлять. В копалке есьт и активный нож, и грохот, и барабан для очистки, и даже тележка. Если будете пробовать создать подобное чудо, не забудьте на испытания взять с собой куму. Как рекомендует автор, это однозначно добавит шансов на удачу при запуске проекта. Автор гордо назвал этот комбайн — «Кума»!

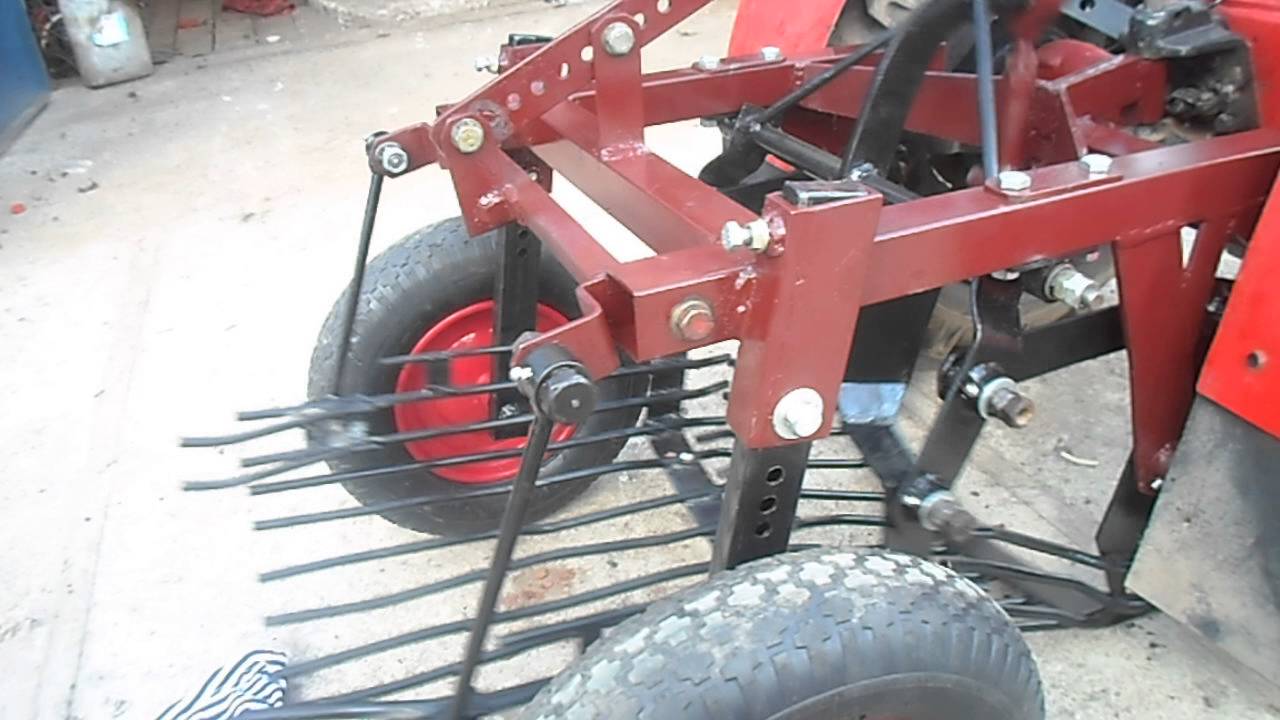

Следующая разработка на первый взгляд больше похожа на танк или что-то подобное. Но это ошибочное мнение. Несмотря на то, что создается впечатление, будто это устройство призвано как минимум добывать руду, механизм отлично показывает себя в работе.

+ — копалка приводится в действие от ВОМа трактора. Установлена мощная транспортерная лента, «брызговики». Присмотритесь повнимательнее: оборудование — зверь. Но, как верно заметили некоторые зрители, стоит продумать систему защиты от этой копалки.

Конечно же мы не могли обойтись без бонусов.

Евгений Игнатов подробно рассказывает и показывает, как сделать самодельную картофелекопалку. Пока непонятно, как она проявит себя в работе, но выглядит достаточно внушительно. Большая часть процесса заснята поузлово. Так как обороты ВОМа трактора очень высокие, автор планирует компенсировать это дополнительной цепной передачей. Видео емкое, информативное, с множеством пояснений. Обязательно загляните и оцените.

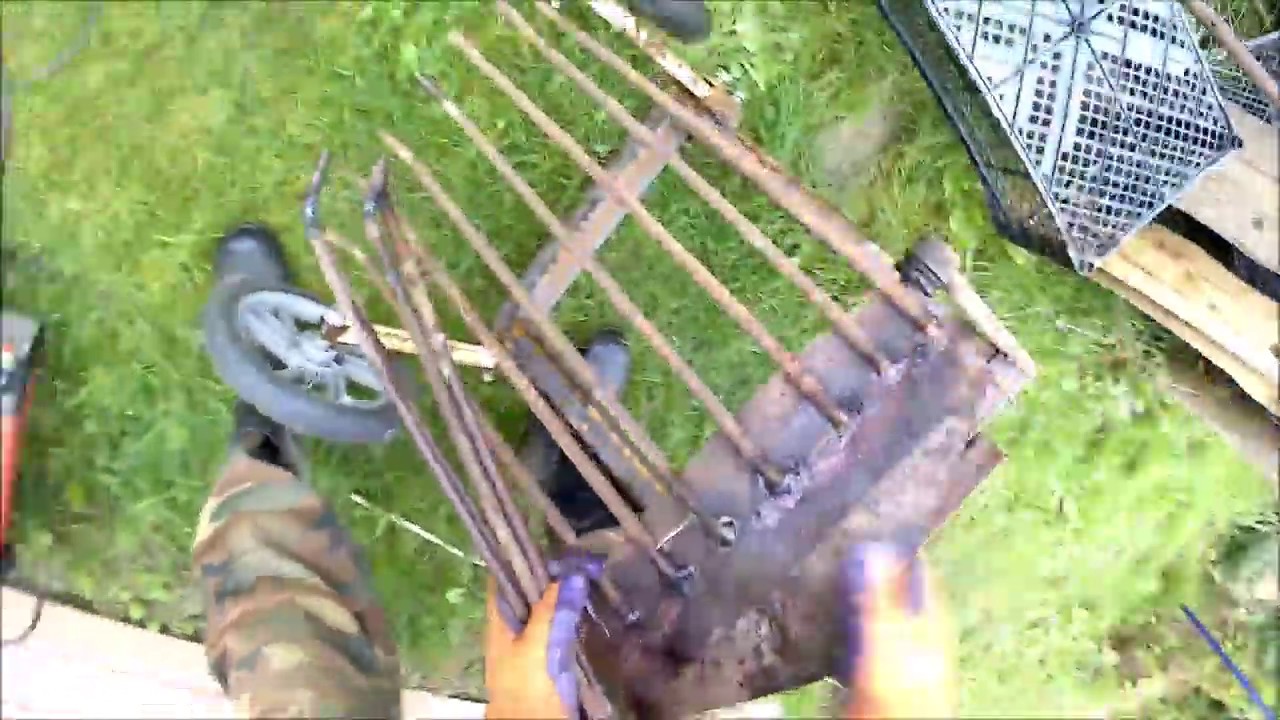

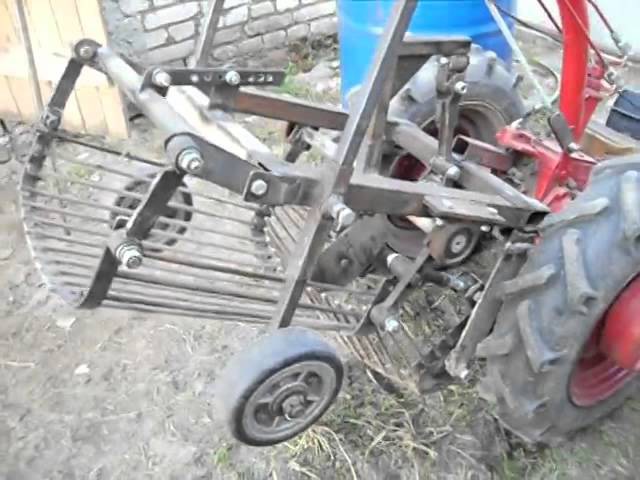

Следующая героиня нашего обзора была собрана из металлолома, но это абсолютно не мешает ей копать сразу два ряда. Создавалась для работы с трактором Т-40. Смущает небольшая длина транспортера, но даже с этим недостатком устройство работает.

И свежайший бонус от одного из наших и, наверное, ваших любимых авторов — Юрия Сербина. Это устройство если не космический корабль, то точно настоящий завод, конвейер или комбайн — называйте как угодно. Выкопанный картофель с грохота поднимается через барабан, потом — прямо в корзину. Мотоциклетные звезды, 204-е подшипники, валы, капролоновые ролики, все по науке. Ко внутренней части барабана приварена цепь от того же мотоцикла.

Что скажете? Хотели бы себе такое устройство?

Надеемся, что эта подборка получилась веселой, интересной и полезной. Обязательно заходите на каналы наших героев и смотрите полные видео. А если у вас нет времени, желания, возможности или всего вышеперечисленного, чтобы мастерить в своем гараже подобные устройства, но очень нужна картофелекопалка заводского производства — рекомендуем заглянуть в раздел картофелекопалок на нашем сайте, чтобы выбрать орудие себе по душе.

Хорошего вам урожая!

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Делаем самодельную картофелекопалку для мотоблока своими руками

Содержание:

1. Конструктивные особенности и виды

2. Чертежи самодельных и заводских картофелекопалок

3. Этапы изготовления картофелекопалки грохотного вида



Для людей, проживающих в сельской местности, уборка осенью урожая картофеля остается трудоемким занятием. Конечно, сегодня, уже мало кто выполняет подобную работу ручным способом, с помощью лопаты. Многие покупают для этого различные механические устройства, а некоторые, так называемые «Кулибины», собственными руками изготавливают различные приспособления для избавления себя и своих близких от тяжелого труда. Особенным спросом среди сельских тружеников пользуется картофелекопалка, функционирующая с помощью мотоблока любой модификации, будь это всем полюбившаяся модель «Нева», или аппарат от другого производителя.

Здесь главное иметь четкое представление, что собой представляет самодельная копалка для картофеля, и уметь создать чертежи по нужным расчетам.



Конструктивные особенности и виды

Стоит сразу напомнить, что данное механическое устройство, как видно по фото, для выполнения работы, цепляется к мотоблоку. Такая копалка, сделанная своими руками, как показано на видео, способна обрабатывать земельный надел не только возле дома, но и в полевых условиях.

Главное назначение картофелекопалки – это отделение клубней картошки от почвы и выкладывание их на грунтовую площадь. Такой агрегат прост в управлении и имеет несложную конструкцию. Поэтому сконструировать его своими руками обычно не составляет особенного труда. Самое главное, что данный навесной механизм подходит к любой модели мотоблока, будь это всем известная «Нева» или другая модификация.

Многие читатели скажут, что можно такую картофелекопалку приобрести в торговой точке по реализации сельскохозяйственных механизмов и приспособлений и зачем делать ее своими руками. Такое утверждение правильное, но не совсем. Любой опытный огородник скажет – копалка, сконструированная в домашней мастерской будет более практичной, так как она будет конструироваться под уже известную характеристику грунта, а также будет делаться под силу конкретного человека. Еще сюда стоит добавить цену. Устройство, исполненное своими руками, будет стоить намного дешевле, чем купить его в магазине.





Перед тем, как приступить к творческой конструктивной работе по созданию картофелекопалки нужно помнить, она приспособлена работать на почвах, имеющие средний и малый критерий плотности. Для изготовления агрегатов, приспособленных работать на тяжелых почвах, необходимо иметь глубокие познания физики и механики.



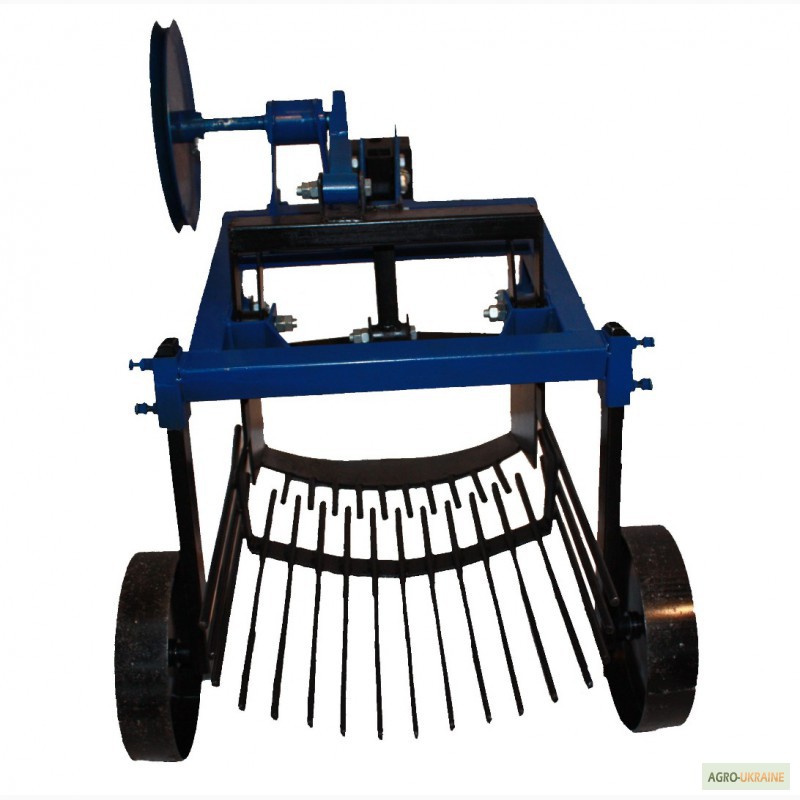

Копалка для картофеля, приспособленная к мотоблоку, как отображено на фото, бывает таковых видов:

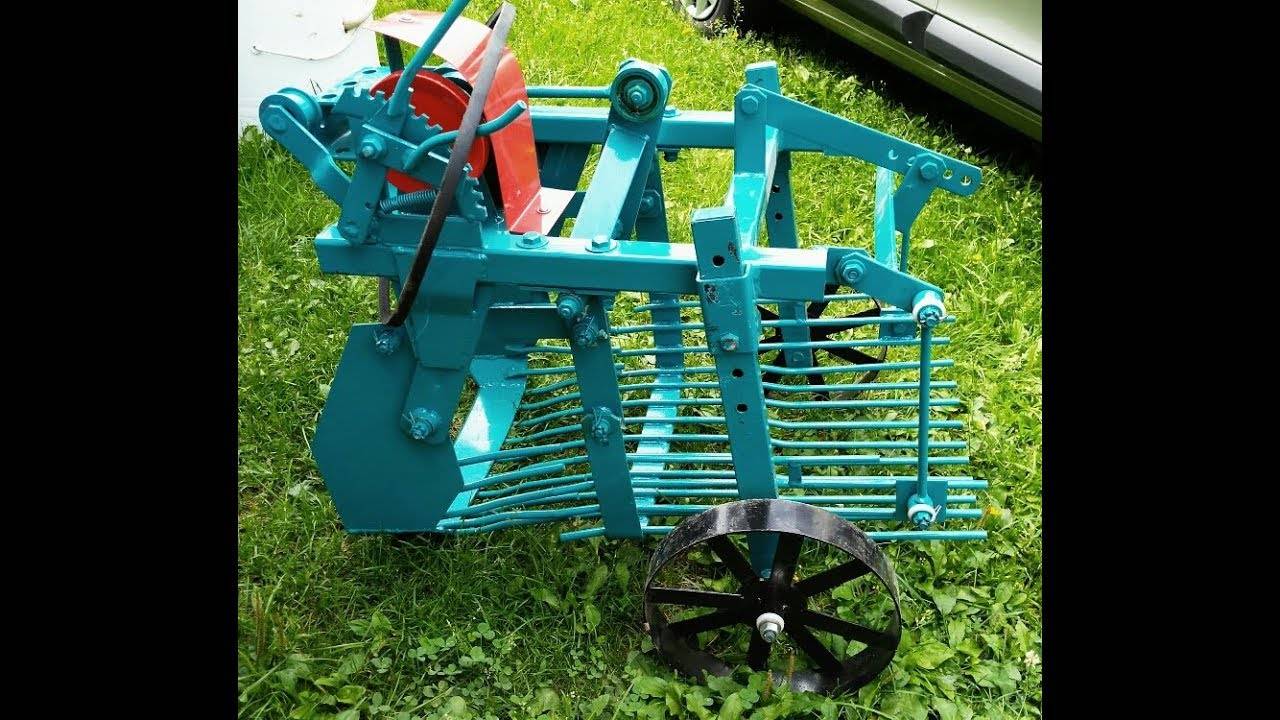

Грохотный или вибрационный механизм – он состоит в основном из лемеха и вибрационного сита. Принцип действия такого вида картофелекопалки, функционирующей с помощью мотоблока, простой. Почва вместе с картофелем подрывается лемехом. Затем недвижимая транспортерная решетка оставляет на своей поверхности клубни, а грунт стряхивает, как через сито, обратно. Такая модель эффективная в работе, но довольно сложная в изготовлении.

Транспортерная установка для копки картошки – она может свободно работать, например, на базе такого мотоблока, как «Нева». По конструкции транспортерная копалка состоит из лемеха и движущего транспортера, имеющего специальное зацепное устройство для поддержания клубней на платформе и очищения от грунта. Транспортерная конструкция для копания картофеля обладает большей практичностью, чем вибрационный вид картофелекопалки. Но на почве с легкой степенью плотности применять данный вид устройства нецелесообразно.

Стрельчатый вид – по устройству это самый простой механизм, который с легкостью можно приспособить на любую модель мини трактора, например, такого как «Нева». Он не содержит движимых узлов. Как показано на видео, грунт с клубнями подрезается ножом. Далее срез попадает на поверхность специальных прутьев, где земля ссыпается обратно, а плоды в чистом виде ложатся поверх почвы. Данная копалка эффективная на грунте с невысокой степенью плотности, где не практично применять другие разновидности приспособлений.

Перед тем как начать конструировать такое приспособление, в первую очередь, требуется точно определиться с плотностью почвы, на которой оно будет применяться. Стоит помнить, что там где идеально может применяться транспортерная конструкция со стрельчатым видом будет трудно работать.





Чертежи самодельных и заводских картофелекопалок

Для небольшого хозяйства, чтобы удобно было собирать урожай картофеля, нужно сделать устройство небольшого размера. Оно должно быть удобным в ходе эксплуатации и легко навешиваться на мотоблок.



Конструкция картофелекопалки: 1-сварная рама, 2 — нож, 3 — транспортер, 4 — шкив, 5 — шатун, 6 — шкив углового редуктора. 7 — ремень, 8 — стойка, 9 — адаптер, 10 — опорное колесо, 11 — пружинное натяжное устройство.



Для того чтобы сделать рассматриваемое приспособление, необходимо иметь:

• Стальной швеллер.

• Сошник, вылитый из высококачественного сплава металла, толщиной не меньше 5 мм. Для его изготовления можно использовать пилу из циркуляционного станка.

• Металлические уголки размерами 40 и 63 мм.

• Стальные прутья. Их требуется, чтобы сделать приспособление, как показано на фото, минимум 8 штук.



Для изготовления приспособления для рытья картофеля вибрационного типа требуется, в первую очередь, сделать раму. Она должна легко стыковаться, например, с мини трактором «Нева» или с другой модификацией.







В целом, как показано на видео, такое устройство состоит из следующих узлов:

• Конструкция рамы.

• Подвесные элементы.

• Регулировочные тяги вертикального исполнения.

• Ходовая часть.



Чтобы сконструировать такой агрегат, требуется произвести точные расчеты и по ним создать чертежи. Без выполнения данного правила процесс изготовления своими руками будет трудным.



Этапы изготовления картофелекопалки грохотного вида

Как видно из видео перед началом работы требуется подготовить следующий инструмент:

• угловая шлифовальная машинка;

• сварочный аппарат;

• гравер или дрель.



Еще, чтобы сделать приспособление, требуется приготовить болты и гайки.

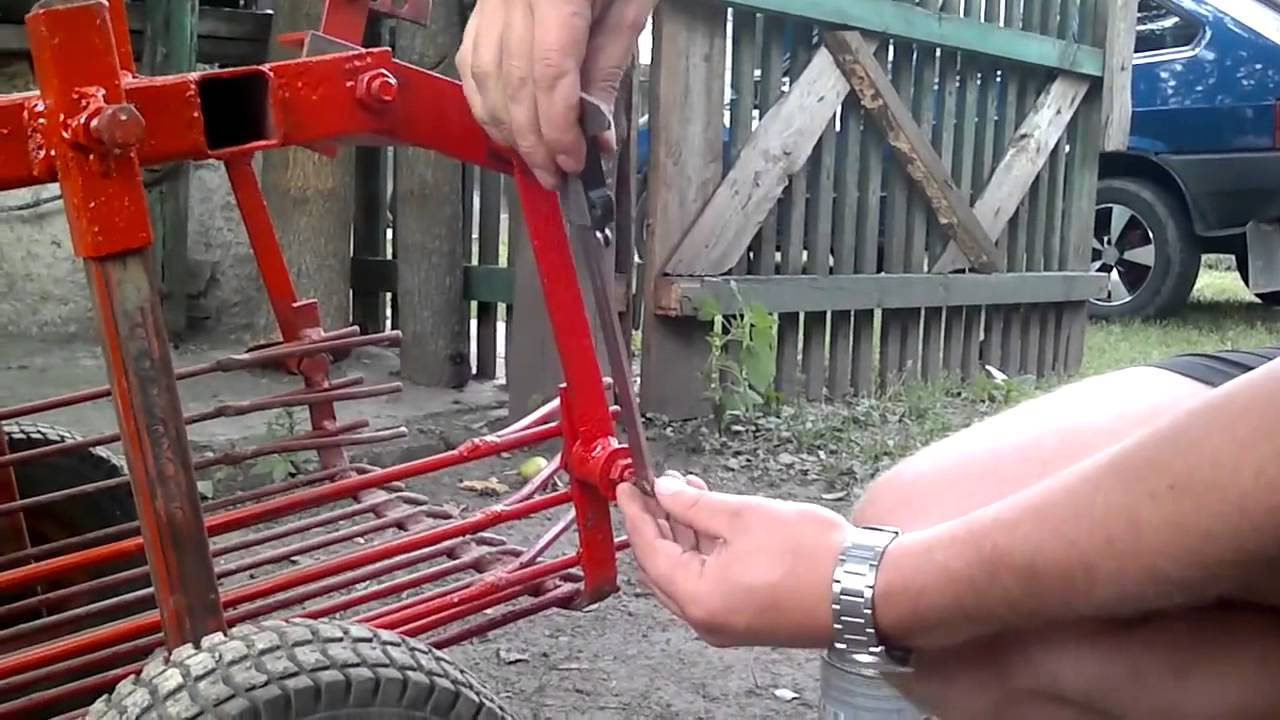

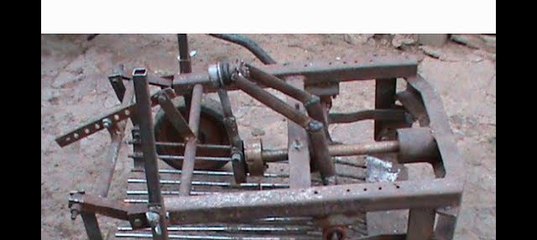

1. этап – изготовление рамы. Для этого, как показано на фото, распиливается на четыре части труба квадратной формы. Два куска должны быть – 1200 мм, а два – 800 мм. Размер трубы – 40*40 мм. Подготовленные части соединяются при помощи сварки в прямоугольник.

2. этап – Крепление перемычек. Из видео видно, что они необходимы для установки вертикальных тяг управления. Крепится данный элемент, примерно, на четверть длинны основания рамы. С другого конца крепятся два элемента для установки колес. Подобный элемент должен быть из двух трубок диаметром 30 мм и длинной 150 мм.

3. этап – установление стоек вертикального типа. С той стороны, где вмонтированы перемычки, на расстоянии 5 мм от края рамы крепятся вертикально два квадрата размером 30*30 мм и длинной 500 мм. После этого на расстоянии 200 мм устанавливаются стойки длинной 40 мм. Потом требуется отступить еще 400 мм и закрепить стойки длинной 300 мм. Соединяем стойки между собой полосой 0,4 мм.

4. этап – Изготовления рала. Сначала на металлическом листе 400*400 мм, имеющего толщину 0,3 мм, и внизу стоек готовятся два отверстия для крепления. Заготовка жестко крепится к стойкам. Такая же заготовка крепится с другой стороны. Другой квадрат листового металла 700*700 мм и толщиной 0,4 мм приваривается встык с первым элементом, а затем при помощи кувалды изгибается в нужную конусную конфигурацию.

5. этап – конструирование решетки. Для этого прут диаметром 10 мм крепиться снизу к готовому ралу, а другой конец выходит за периметр рамы в сторону тягового механизма, которым может быть модель «Нева».

Далее своими руками можно установить регулировочные тяги и колеса. Они крепятся через специально подготовленные крепления





Источник: http://oselhoztehnike.ru/mini/kartofelekopalka-dlya-motobloka-svoimi-rukami.html

самодельная грохотного типа, вибрационная для трактора, транспортерная для минитрактора, чертежи и схемы

Профессиональная картофелекопалка для мотоблока стоит очень дорого. Из-за сложностей с процессом сбора урожая владельцы земельных участков постоянно изобретают какие-либо способы, позволяющие облегчить работу. Бюджетным вариантом является изготовление самодельной картофелекопалки для мотоблока либо трактора.



Конструктивные характеристики агрегата

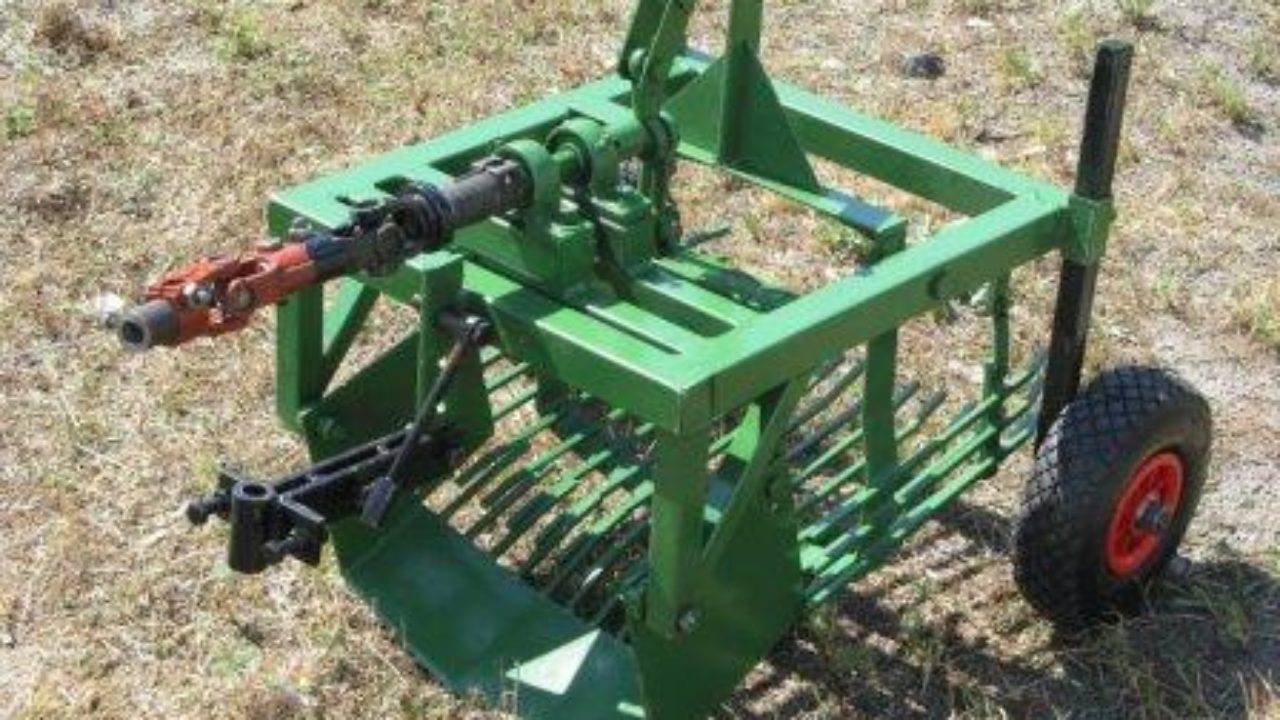

Что представляет собой картофелекопалка для трактора? Это функциональное устройство, позволяющее отделять клубни овощной культуры от грунта. В результате действия механизма корнеплод поступает на поверхность почвы. Стоимость готовых механизмов очень высока. Планируя изготовление устройства своими руками, необходимо учесть, что все конструкции можно разделить на следующие типы:

• транспортерные;
• грохотные;
• универсальные.

Грохотная копалка включает лемех, привод и ствол. Производительность таких механизмов считается высокой. Работа картофелекопалки вибрационной для мотоблока происходит в следующем порядке:

• подхватывание земли и ее подача на специальный стол;
• просыпание почвы через щели под влиянием вибрирующего стола;
• высыпание клубней с противоположной стороны на почву.

Картофель остается поднять, чтобы уложить его в специальную тару. Картофелекопалка транспортерная является более сложным агрегатом, чем грохотная. Она состоит из ленты, барабана и транспортера.

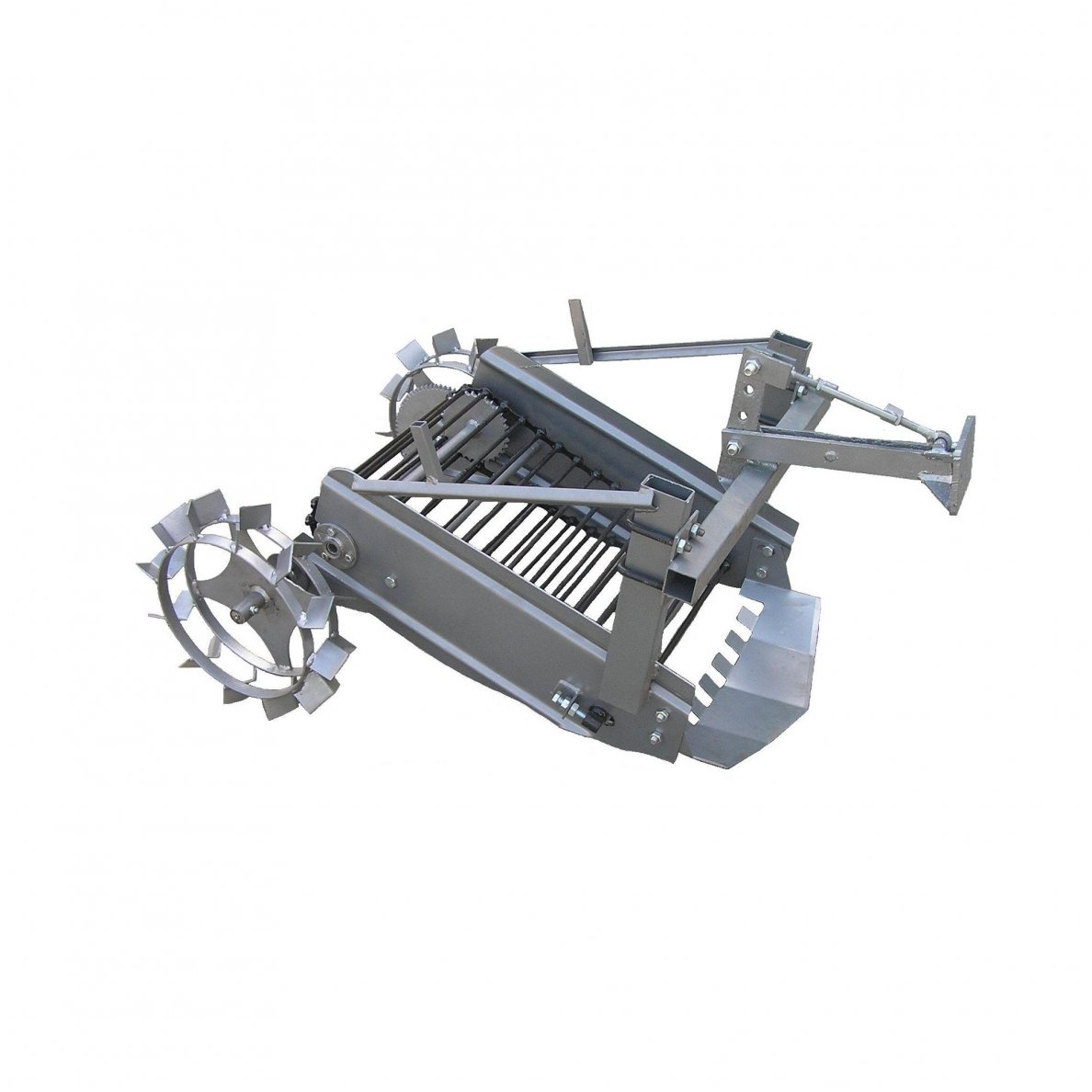

Универсальная копалка, представляющая собой однорядный механизм веерного типа, должна быть укреплена к мотоблоку. К ней могут быть присоединены разные насадки, которые позволяют осуществлять некоторые виды сельхозработ:

• высадку клубней;
• подъем целины;
• окучивание растений;
• сортировку и уборку овощей осенью.

Самодельная картофелекопалка для мотоблока обеспечивает автоматизацию всего процесса уборки картофеля. Это в значительной степени позволяет облегчить выполнение сельскохозяйственных работ.

Как сделать картофелекопалку для мотоблока (видео)

Принцип работы картофелекопалки

Картофелекопалка для мотоблока своими руками, сделанная согласно чертежам, должна обладать определенными характеристиками. Если это будет ручная картофелекопалка, то она должна иметь соответствующий привод. Перед выполнением работ следует рассчитать бюджет мероприятия и определиться со способом обработки земли агрегатом.

Картофелекопалка своими руками, сделанная для проведения работ на земельном участке, имеет простой принцип. Конструкция включает 2 стальных ножа, необходимых для разрезания земли. Клубни, собранные ножами, вместе с грунтом поступают по специальной транспортной решетке в бункер для сбора овощей.

Картофелекопалка вибрационная в процессе работы отделяет клубни от почвы. Свой урожай можно сваливать на грунт рядом с агрегатом, если на устройство бункера не хватило специального материала. Отдельные элементы конструкции из металла могут соединяться 2 способами:

• на основе электрической или газовой контактной сварки;
• крепежными деталями (болтами, гайками, контргайками).

Эти способы обеспечивают прочное соединение деталей из металла. Соединения с помощью болтов обладают разными преимуществами перед сварными швами, поскольку картофелекопалку можно с легкостью разобрать при необходимости.

Чтобы соединить отдельные части, не нужно тратить время на выполнение работы со специальным инструментом. Необходимо подготовить лишь дрель со сверлом и пару ключей. Самодельные картофелекопалки выполняются из металлического листа толщиной 5-7 мм. Именно такие размеры способны гарантировать высокий уровень прочности всей конструкции.

Картофелекопалка для минитрактора не обладает слишком большим весом, что существенно облегчает копание грунта. Для работы с твердыми почвами следует использовать копалку, имеющую больший габарит. Она тяжелее, поэтому лемех лучше врезается в грунт и выворачивает наружу пласт почвы с овощными клубнями.

Картофелекопалка своими руками (видео)

Этапы сборки устройства

Перед тем как сделать картофелекопалку своими руками, следует ознакомиться с технологией изготовления этого агрегата. Она включает следующие основные этапы:

• сборка рамы из металлических уголков и швеллеров;
• закрепление на подготовленную металлическую раму элеватора и прочих элементов;
• монтаж на элеватор валов, передающих усилие от вращения колес;
• установка на раму прочных металлических бортов;
• установка вибрирующей за счет вращения колес решетки;
• крепление металлического лемеха на элеватор с помощью болтов 10 мм;
• сборка опорно-транспортного узла;
• подсоединение агрегата к сельхозтехнике, к примеру, МТЗ.

Самодельная картофелекопалка грохотного типа должна быть собрана с помощью сварочного аппарата либо скреплена болтами из металлических уголков. Чем большая нагрузка будет на них приходиться, тем больше должна быть предусмотрена толщина материала. Зачастую пользуются уголками с габаритными размерами 63х40 мм.

Картофелекопатель своими руками изготавливается с использованием железного швеллера. Схема болтовых соединений требует закупки метизов в необходимом количестве. Чертежи предполагают применение цепи, передающей вращающий момент на колеса из резины либо металла.

Лемех укрепляется только после окончательной сборки элеватора и закрепления его на несущей раме копалки для мотоблока. Он является непосредственной рабочей частью, представляя собой плуг, нужный для того, чтобы можно было с легкостью выворачивать картофельный корнеплод из грунта. Опорно-транспортный узел, сделанный из дисков или колес, включает также 2 роликовые цепи. Он изготавливается с использованием металлического стержня.

Особое внимание в процессе сборки механизма необходимо уделить тому, как грохотная картофелекопалка к мотоблоку присоединяется после сборки. Этот этап является последним в процессе изготовления агрегата на мотоблок. Если конструкция некачественно закреплена на нем, то потребуется пересмотреть не навесное оборудование, а сам мотоблок.

Картофелекопалка для мотоблока – особенности изготовления своими руками

Ранее сбор урожая картофеля отнимал массу сил и времени. Сегодня жизнь фермеров упростилась, ведь появилась возможность приобрести картофелекопалку для мотоблока, которая существенно упрощает процесс, и позволяет сохранить силы и время. А если не полениться, то можно собрать копалку для мотоблока своими руками. В таком случае ферме сэкономит еще и неплохую сумму денег.

Типы картофелекопалок

Для копки картофеля мотоблоком существует немалое количество инвентаря. Все оборудование делится на несколько типов:

• Грохотные картофелекопалки;
• Устройства, оснащенные транспортерной системой;
• Стрельчатые конструкции.

От того, какого типа оборудование вы предпочтете, зависит скорость и качество копки картошки мотоблоком. Ниже рассмотрим каждый из видов инвентаря более подробно.

Особенности грохотных конструкций

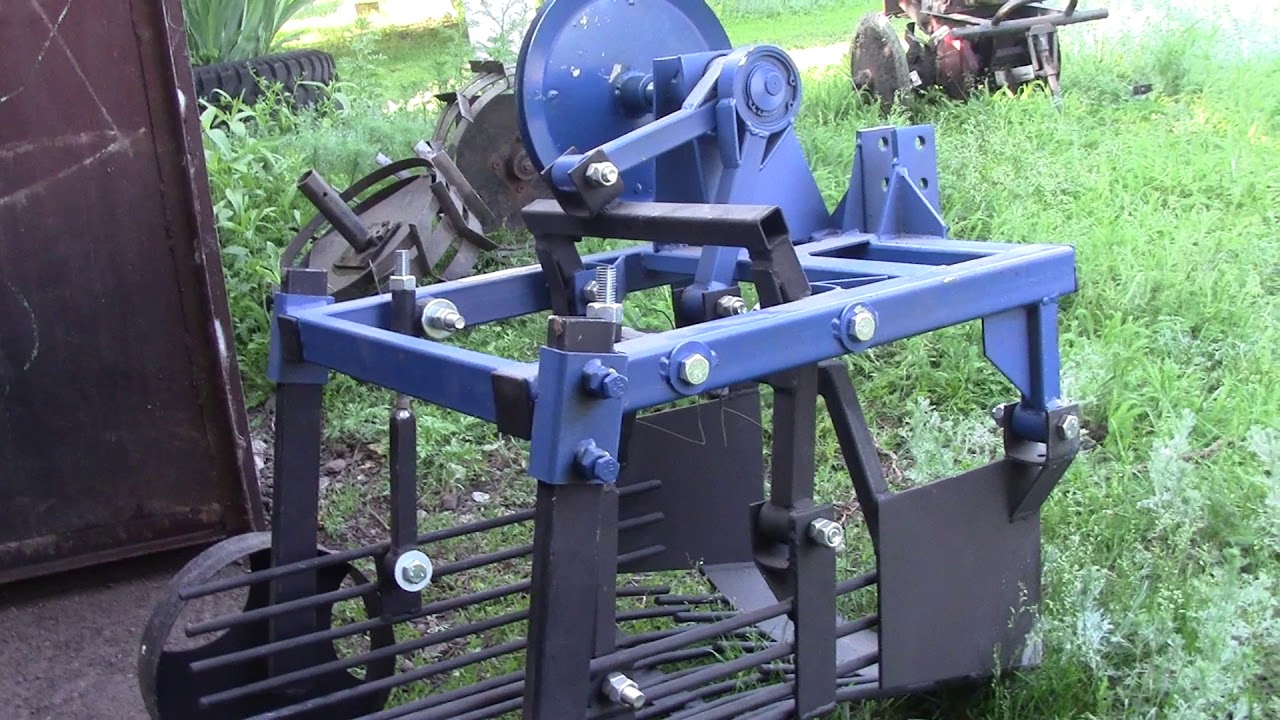

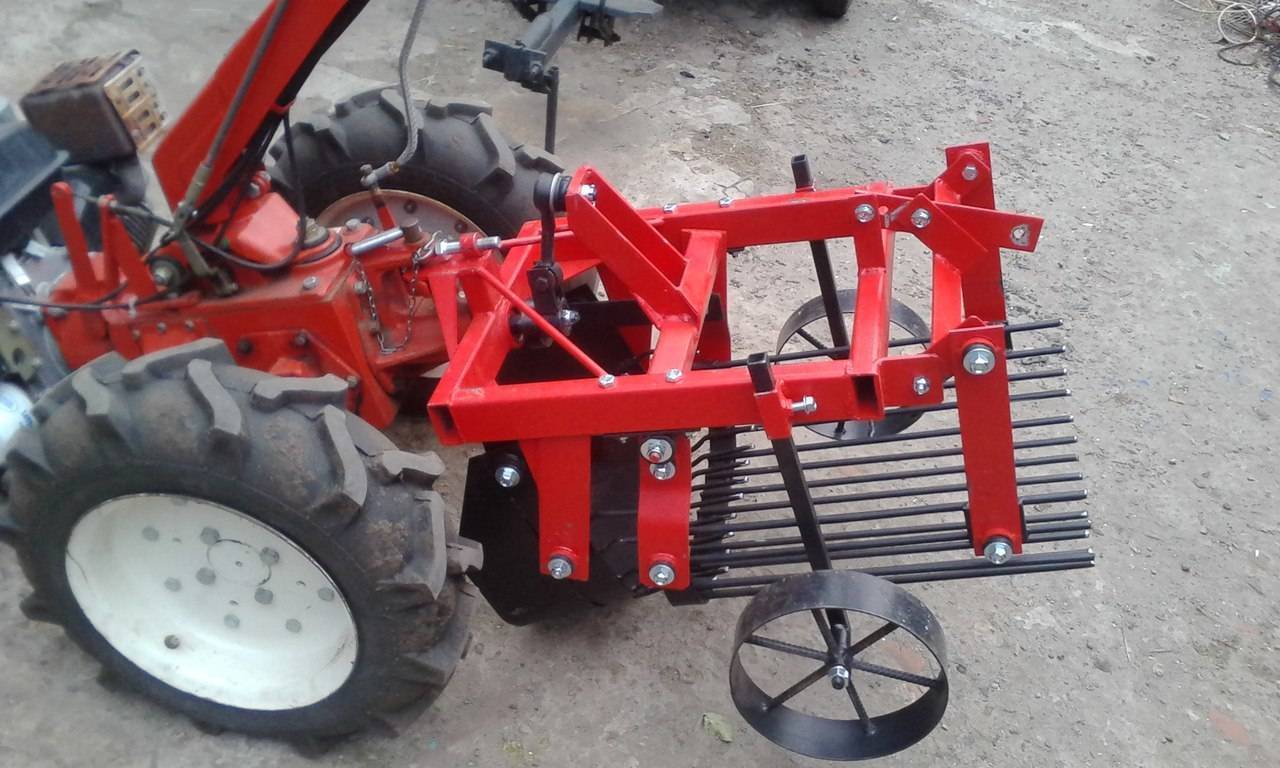

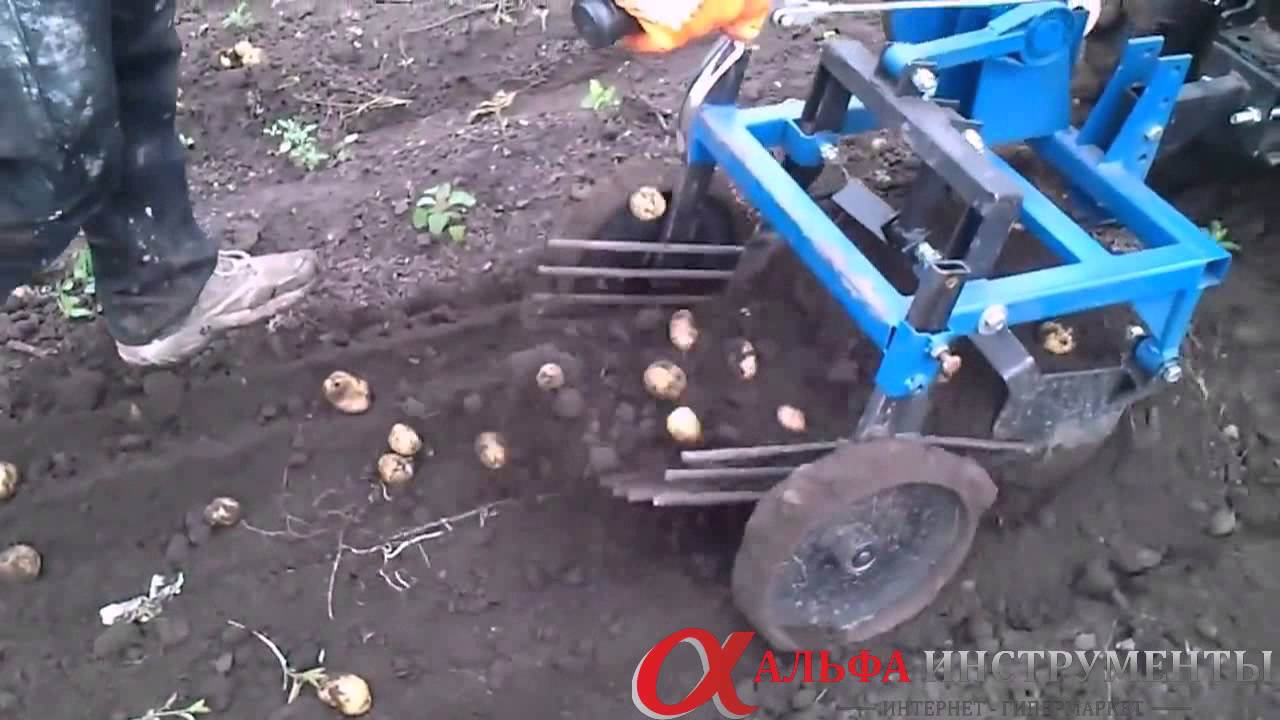

Второе название такой конструкции – вибрационная копалка. Такого рода картофелевыкапыватель для мотоблока работает по следующему принципу: один из элементов – лепеха, углубляется под грунт, а неподвижная решетка, оставляя клубни, просеивает почву, словно сквозь сито.

Грохотная картофелекопалка к мотоблоку, как правило, не способно обрабатывать большие участки за один раз. Водитель вынужден проходить тонкие полосы земли, из-за чего на сбор урожая тратиться много топлива и времени.

Оборудование с транспортером

Эта конструкция состоит из лепехи и движущегося транспортера. Перед тем, как копать картошку, потребуется проверить участок на наличие толстых сорняков, чтобы они не наматывались на «поднос» устройства.

Транспортер конструкции оснащен зацепным элементом, который призван удерживать картофель на специальной платформе. При этом грунт просто сыпется с платформы, благодаря чему фермер получает чистый картофель.

Этот тип оборудования достаточно практичный, однако его не стоит применять на влажном грунте.

Конструкция стрельчатых картофелекопалок

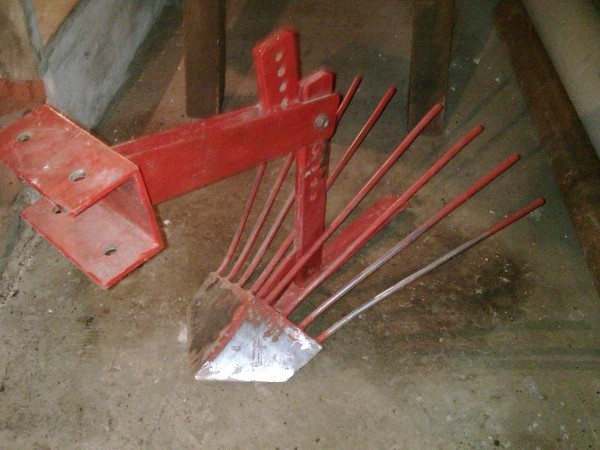

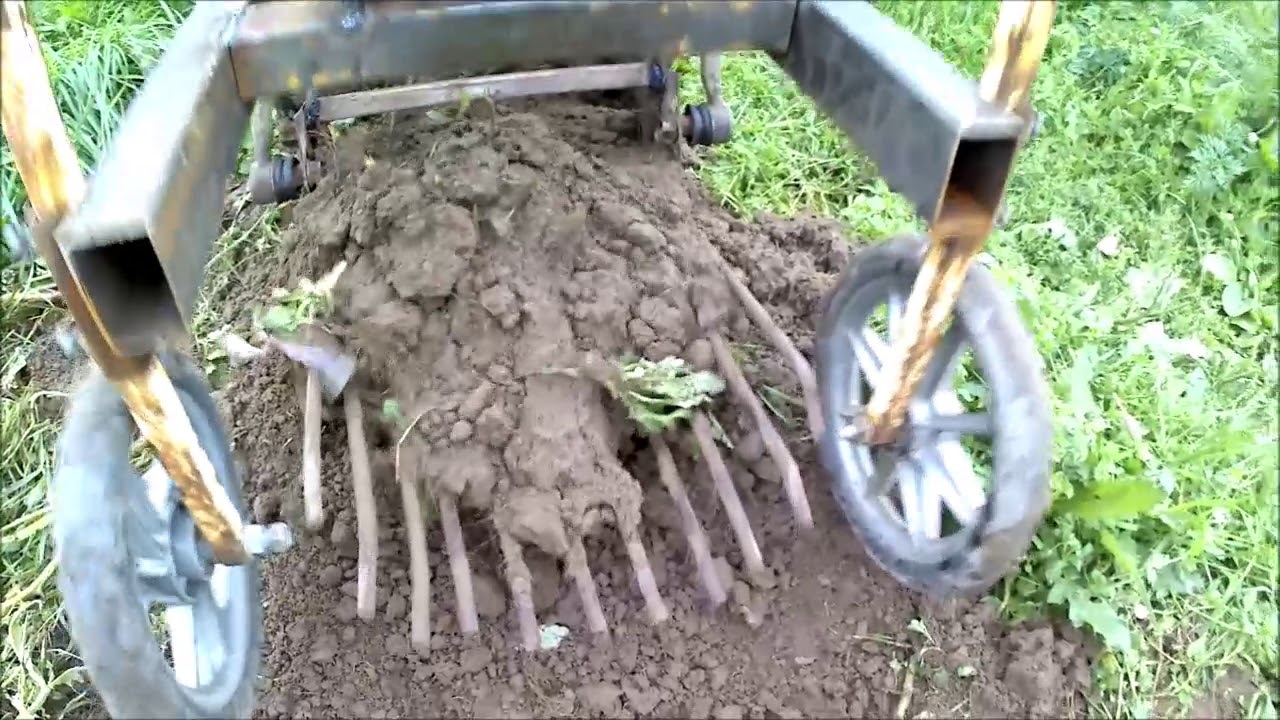

Стрельчатая, или веерная конструкция, считается одной из наиболее простых. В процессе эксплуатации грунт подрезается ножами, и вместе с урожаем попадает на специальные прутья. С них грунт быстро осыпается, а картофель остается на их поверхности.

Этот тип приспособления показал свою эффективность на мягкой рыхлой земле.

Картофельная копалка для мотоблока такого типа имеет один недостаток – при обработке неровных участков, прутья когут застрявати в земле, из-за чего фермеру приходится постоянно останавливать работу.

Порядок изготовления картофелекопалки своими руками

Перед тем, как сделать оборудование, потребуется подготовить материал и оборудование. Для работы необходимо:

• Несколько листов металла, швеллера и металлические уголки;
• Болты и гайки;
• Сварочный аппарат;
• Болгарка;
• Рулетка;
• Кувалда.

Собрав все необходимое, можно приступать к изучению чертежей. В них указан материал каждого из элементов и их размеры.

Очень важно досконально изучить схему, чтобы при работе не отвлекаться на поиски нужной информации.

Вся самодельная конструкция должна состоять из нескольких основных элементов:

• Лемеха;
• Опорно-транспортного механизма;
• Надежной рамы;
• Валов;
• Элеватора.

Процесс сборки выглядит следующим образом:

1. Для начала возьмите металлические уголки, швеллер длиной 1,2 м., и начните сваривать раму;
2. Для монтажа механизмов регулировки приварите отдельный швеллер, отступив вниз от рамы на 30 см.;
3. После этого необходимо приварить стойки. Начните делать это с любого края, приваривая детали в вертикальном положении. Между ними должна быть дистанция 15 см. Сначала приварите длинную 50-сантиметровую стойку, а потом по очереди крепите детали на несколько сантиметров меньше;
4. Далее стойки соединяются кусками оставшегося швеллера. Таким образом, у вас должен получиться своеобразный металлический треугольник;
5. К нему приварите металлическую пластину. После этого согните ее кувалдой и зафиксируйте с обратной стороны;
6. Прикрепите лемех к элеватору посредством болтов;
7. Приварите к раме арматуру, а по сторонам закрепите толстый надежный металл, который будет удерживать клубни на конструкции;
8. Закрепите валы на элеваторе;
9. Зафиксируйте редукционный блок на стержне при помощи подшипников;
10. В конце останется собрать опорно-транспортный механизм.

Если вы все сделаете согласно алгоритму, то в результате получите надежное устройство, которое прослужит вам не один сезон.

При изготовлении оборудования стоит прислушиваться к советам специалистов. Эксперты не советуют использовать слишком толстый металл – вполне достаточно листов, толщиной 5 мм. Если вам нужна небольшая конструкция, то сделать ее можно при помощи шарниров от старого авто или трактора. Для больше надежности вместо болтов используйте сварку.

видео, на фото чертежи и размеры самодельного агрегата

В последнее время мало кто из дачников вскапывает садовые участки вручную. Современные производители садовой техники предлагают потенциальному клиенту довольно широкий выбор разнообразных моделей по доступной цене. Давайте поговорим о том, как сделать картофелекопалку для мотоблока своими руками, чтобы сэкономить на приобретении такого агрегата.

картофелекопалка

Краткая характеристика

Самодельная картофелекопалка для мотоблока – это прекрасное изобретение, которое упрощает жизнь многих дачников. Не все понимают, как это сложно, вырастить и собрать урожай картофеля на своем приусадебном участке. Поэтому применение агрегатов подобного характера просто не заменимо в период зрелости корнеплодов картофеля.

Придуманное народными умельцами специальное изобретение разных размеров для мотоблока стало результатом долгих изысканий владельцев собственных огородов. Сначала вместо него применяли обычную совковую лопату, использование которой вынуждала дачника прикладывать огромные физические усилия для того, чтобы получить долгожданный урожай. Сегодня в этих елях применяется механическое устройство, предназначенное для отделения клубней от грунта и укладывания их на поверхности земли.

картофелекопалка

Изготовление по чертежам

Конечно, те дачники, кто совсем не обладает опытом в сфере изготовления своими руками механизмов подобного рода, может потратить на это довольно немалое количество своего времени. Однако, если хорошенько разобраться в методике изготовления прибора разных размеров для мотоблока и найти в сети интернет хороший чертеж картофелекопалки для мотоблока, любой дачник разберется в этом нелегком задании. И собранная ими картофелекопалка не уступит по своей функциональности и качеству готовым моделям, собранным на заводе.

Вы задались вопросом, как сделать картофелекопалку к мотоблоку? Запаситесь терпением и чертежами. Вот фото, которое иллюстрирует готовое оборудование, собранное самостоятельно руками дачника.

Для начала вам потребуется собрать сварную раму для будущего изделия. Для ее изготовления нужны металлические пластины с диаметром 8 мм, железный швеллер №8 и специальный уголок с параметрами 63 на40. Из металлических пластин вам нужно будет изготовить лемех, после чего он устанавливается на элеваторный кожух. Чтобы осуществить монтаж лемеха, примените четыре крепежа, которые надежно затягиваются гайками;

Далее переходят к изготовлению такой составляющей части оборудования для сбора картошки, как редакционный узел. Чтобы его создать, возьмите пару корпусов из металла в форме цилиндра. Корпусам для агрегата подобного назначения следует быть сделанными в виде стаканчика и втулки, которые соединяют друг с другом ведомый и ведущий валы из высокопрочной стали. Готовая конструкция получится легко вращаемой. Чтобы достичь такого эффекта, насадите на шпонки призматической формы особые звездочки. К звездочкам должны быть приваренными ступицы из прочной металлической трубы с диаметром 25 мм;

Чтобы картофель не разрезался на части во время его выкапывания из грунта, сделайте заточку круглой. Вы должны понимать, что при изменении соединения кожуха к раме конструкции, поменяется и наклон самого элеватора, и угол выкапывания луночки в грунте;

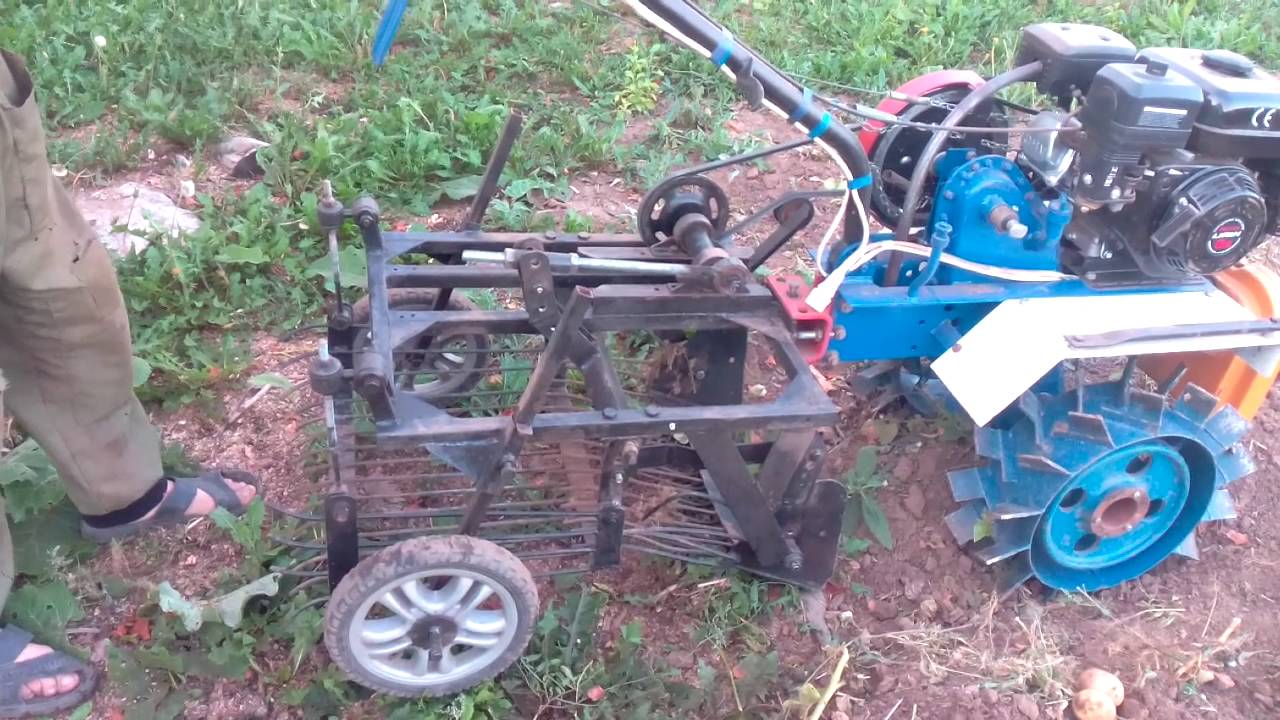

Чтобы изготовить не фабричный агрегат, изображенный на следующем фото, вручную, нужно обладать некоторыми навыками. Каждая картофелекопалка для мотоблока своими руками не сможет работать качественно, если у нее не будет барабана очистителя;

Методом сварки присоедините диски и «беличье колесо», зафиксируйте колесико на осях. В таком случае колесо сможет беспрепятственно вращаться;

Движение коленвала обеспечивают подшипники, с ними смогут двигаться и звездочки, которые приведут барабан в движение;

Чтобы соорудить ползунок, возьмите фторопласт. Тогда цепочка сможет свободно скользить. На первый взгляд такая деталь схожа с «беличьим колесом», однако в данном случае она имеет меньше прутков, количество которых также снижено. Для опоры в конструкции такого типа применяются ползуны, защищающие цепочку от вероятности повреждения в процессе эксплуатации.
Вы можете получить стандартные размеры картофелекопалки для мотоблока. Изготовить ее самому действительно не очень просто, однако если вы примените верный подход, то на весь процесс вы потратите довольно короткий промежуток времени.

Само изделие для мотоблока должна иметь пару роликовых цепей, каждая из которых насчитывает по 94 звена. Их нужно одеть на стержни. Система такого характера получила название «беличье колесо» благодаря особенностям своей формы. Такое для обеспечения большей надежности и прочности, потребуется закрепить на двух дисках, согнутой формы. Если таких дисков не будет в наличии, воспользуйтесь ободом от колеса велосипеда.

Ну и наконец, наиболее простым этапом при сооружении картофелекопалки для мотоблока, как на фото, — это выполнение опорно-транспортного соединения. Его можно сконструировать своими руками по чертежам, отталкиваясь от собственного метода выращивания картофеля. Создать такой узел агрегата разных размеров очень просто.

Процесс сборки

В отверстие на левой стороне кожуха нужно вставить выходную ось самодельной картофелекопалки. Они имеет вид болта с резьбой. По окончанию выполнения данной операции, можно соединить звездочку с подшипником.

Также нужно зафиксировать распорную втулку и колечко. После этого вставьте входную ось в отверстие на кожухе с правовой стороны.

После выполнения несложных и недолгих по времени операций вы сможете насладиться применением на своем дачном участке эффективной и надежной самодельной картофелекопалки для мотоблока. Посмотрите на следующее фото, чтобы увидеть готовое изделие в сборке. Оно станет незаменимым помощников для вас в тот период времени года, когда на вашем огороде созреет и будет готов к выкапыванию картофель.

Применение подобной картофелекопалки для мотоблока существенным облегчит вашу дачную жизнь и сделает выращивание культуры картофеля на своем приусадебном участке гораздо приятнее.

Подведем итоги

Сегодня появились очень эффективные методы выращивания и сбора урожая картофеля, которые позволяют значительным образом сократить время, силы и материальные затраты дачника. Применение самодельной картофелекопалки, которую можно установить на мотоблок – это революционное изобретение народных умельцев. Если вы хотите изготовить картофелекопалку для мотоблока самостоятельно, но пока не обладаете достаточным опытом в таких вопросах, посмотрите видео, представленное ниже. Оно поможет вам учесть все наиболее важные моменты в процессе выполнения работы.

Картофелекопалка для мотоблока Нева своими руками. Размеры, чертёж, видео

Посадка, выращивание и особенно уборка картофеля – нелегкий труд. Каждый, кто хотя бы раз занимался этой работой, помнить ощущения бесконечных взмахов лопатой при выкапывании картофеля. Предлагаем вам узнать, как сделать картофелекопалку своими руками для трактора. Видео, чертежи и фото из этой статьи помогут вам с минимальными затратами сделать качественное оборудование.

Также почитайте: Как сделать измельчитель для веток

Конструкция картофелекопалки для мотоблока «Нева»

Немного смекалки и наличие подручных материалов подсказывают огороднику-любителю путь создания отличного средства малой механизации труда. Картофелекопалка для мотоблока «Нева» собирается несложно. Предлагаем краткое описание необходимых материалов и последовательность сборки отдельных элементов, размеры и чертеж механизма, а также видео о том, как сделать картофелекопалку своими руками для трактора.

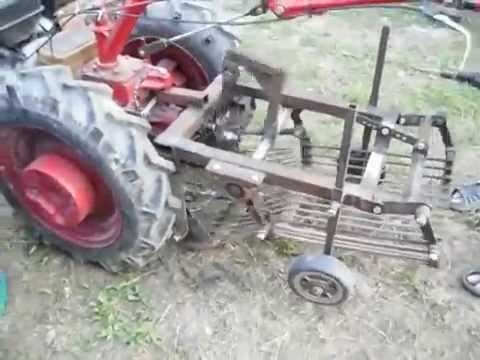

Фото картофелекопалки

Картофелекопалка для трактора, сделанная своими руками, извлекает клубни картофеля из земли и оставляет их на поверхности. Остается только собрать картофель.

Узнайте, как сделать грунтозацепы из автомобильных дисков

Чтобы сделать картофелекопалку для мотоблока по чертежам, вам нужно подготовиться:

• уголок 63х40 мм для устройства сварной рамы;
• швеллера No 8;
• металлические пластины для изготовления лемеха размером по 8 мм.

Смотрите видео: Самодельная картофелекопалка к мотоблоку

Рама картофелекопалки для мотоблока по чертежам и видео сваривается из уголка и швеллера. Вы можете сделать оборудование по индивидуальным размерам. Чтобы сделать картофелекопалку для мотоблока, вам нужно выполнить следующие шаги:

1. Лемех собирается из металлических пластин и закрепляется к элеваторному кожуху.
2. Элеватор может изменять угол и этим меняется угол копания.
3. Детали, которые будут участвовать в непосредственном процессе копания, должны быть округло заточены. Это поможет избежать разрезания клубней картофеля во время выкапывания.
4. Редукционный узел сделан из 2 корпусов цилиндрической формы разных диаметров, соединяющие ведущий и ведомый валы, которые изготавливаются из стали.
5. На шпонках вала закреплены звездочки с приваренными ступицами.

Интересное видео: Грохотная картофелекопалка к мотоблоку.

Размеры

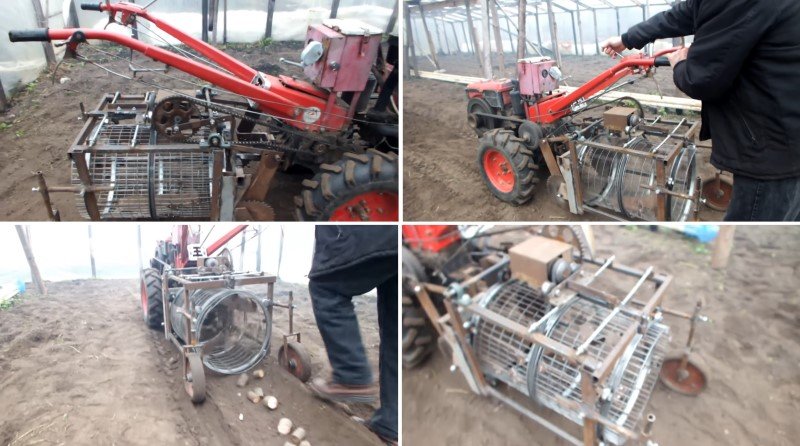

Еще одна деталь картофелекопалки – барабан-очиститель, представляющий конструкцию из двух роликовых цепей, надетых на стержни. Для прочности конструкция крепится на изогнутых дисках. Вращающийся вал передает движение на звездочки, от которых вращаются оси барабана-очистителя. Ползунок изготавливается из пластмассы, что обеспечивает хорошее скольжение цепи. Входная ось копалки монтируется в кожухе. На входную ось крепится звездочка с подшипником. Распорные втулки крепятся с двух сторон звездочки.

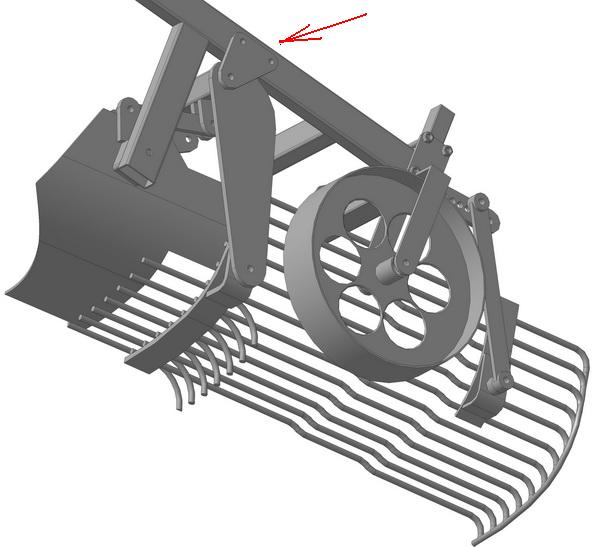

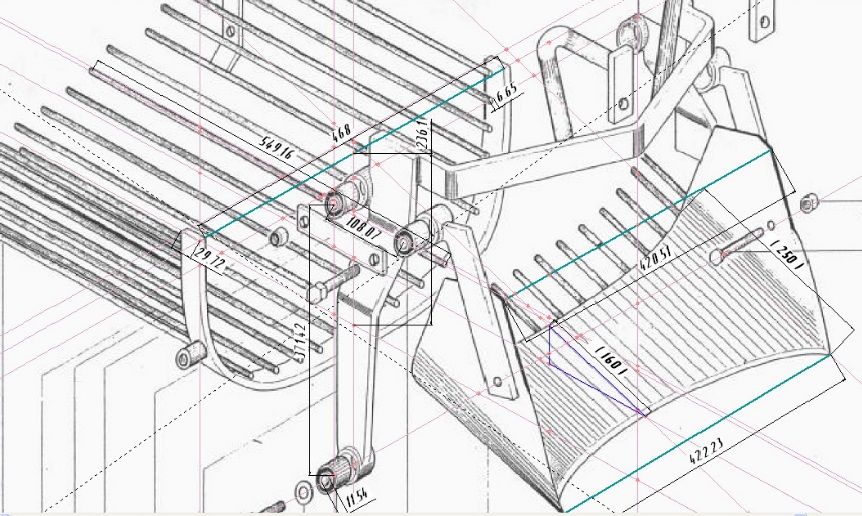

Смотрите чертежи картофелекопалки на мотоблок:

Чертеж самодельной картофелекопалки для мотоблока

Чертеж с размерами картофелекопалки

Чертеж картофелекопателя

Теперь вы знаете, как изготавливается картофелекопалка для мотоблока «Нева» своими руками размеры по чертежам и видео. Использование сельскохозяйственной техники, даже собранной своими руками, значительно сокращает время рутинных и трудоемких сельскохозяйственных операций. Это также позволит увеличить урожайность и лучше сохранить картофель, выращенный с применением передовых технологий.

Картофелекопалка своими руками (картофелесажалка) — как сделать?

Содержание

Картофелекопалка для мотоблоков и минитракторов предназначена для обработки картофеля, свеклы и других корнеплодов. Она автоматизирует процесс, что позволяет значительно увеличить продуктивность работы, и затраченное на это время.

Предназначена картофелекопалка в основном для огорода с небольшой площадью. Но, определенные виды позволяют обрабатывать и большие поля.

Принцип действия навесной картофелекопалки

Вне зависимости от типа картофелекопалки, принцип действия у нее один и тот же. Картофелекопалка для минитрактора крепится за технику с помощью обычного навеса, который располагается в задней части трактора.

Во время движения лемех углубляется в грунт на 25-30 см, после чего поднимает землю вместе с клубнями на транспортный механизм. Здесь картофель очищается от остатков земли. Дальше уже очищенные корнеплоды выбрасываются назад на поверхность грунта. Все что остается – это удобно собирать картофель в мешки.

Главными преимуществами, которыми обладает картофелекопатель, являются:

Крепление картофелекопалки к минитрактору

• незначительный процент потери урожая во время уборки;
• максимальная бережливость при работе, что позволяет собирать клубни, не повреждая их структуру;
• высокая скорость работы, что значительно экономит время, затраченное на уборку;
• простота конструкции упрощает обслуживание копалки, ремонт и позволяет сделать картофелекопалку даже самостоятельно в домашних условиях;
• подходит навесная картофелекопалка к сельскохозяйственной технике любого типа: минитрактору, мотоблоку, трактору.

В некоторых моделях в комплектации идет также и бункер-накопитель. Он установлен в задней  части картофелекопателя. После очистки картофель по транспортному механизму попадает сразу в бункер. Такой принцип действия позволяет обрабатывать огород самому.
к меню ↑

Типы картофелекопалок

Существует несколько видов картофелекопалок, которые различаются по принципу работы и другим признакам.  В зависимости от принципа работы выделяются:

1. Картофелекопалка транспортерная. Действует она по стандарту: лемех вскрывает грунт, поднимая картофель на транспортный механизм, представленный в этом типе рядом прутов, по которым двигаются овощи, очищаясь от земли. Наиболее распространенные модели: ДТЗ -1Б, ДТЗ-1Т, ДТЗ-1Н, DK 1F.
2. Вибрационная картофелекопалка (еще называется грохотная). Обладает более упрощенной конструкцией. После извлечения из грунта, картофель попадает на вибрационный стол (также состоит из прутов), который вибрирует за счет вибраций корпуса. Это позволяет лучше очищать корнеплоды от земли и ботвы. Такая сажалка больше подойдет для небольших огородов. Таким типом работы отличаются модели: ДТЗ -1В, ДТЗ-2В, 4UD-1.

к меню ↑

Картофелекопалка для мотоблока своими руками

Использование самодельных картофелекопалок для мотоблока Крот позволит сэкономить средства. Тем более, что сделать ее не составляет особого труда. Главным моментом при этом является заготовка детальных чертежей будущего оборудования. Найти их можно уже в готовом виде в Интернете.

Картофелекопалка транспортерная

Дальше весь процесс создания делится на несколько этапов. Самодельная картофелекопалка должна отличатся высокой надежностью конструкции, способной выдерживать большие нагрузки. Исходя из этого, первым этапом будет создание прочной рамы. Для ее изготовления понадобится несколько уголков, размерами 62 мм на 40 мм, швеллер и несколько листов металла, толщиной до 8 мм.

Сколько будет служить копалка самодельная, зависит от качества скрепления всех комплектующих. Металлические части крепятся либо сваркой, либо на болты. Еще более крепким является комбинированное скрепление.

После того как рама собрана, нужно собрать элеватор будущей картофелекопалки. Для его сборки необходимо достаточное количество железных прутьев и листовые металлические вставки для бортов. Из прутьев делается решетка, на которую будет подаваться картофель. Дальше к элеватору крепится пара специальных валов, которые заставляют решетку вибрировать во время работы.

Готовый элеватор надежно крепится к раме с помощью болтов (так его проще снимать при необходимости ремонта). Дальше наступает очередь делать лемех. Он отвечает за выкапывание клубней из земли. Данный элемент можно приобрести уже готовым или сделать самостоятельно. В этом случае берется труба большого диаметра (наиболее оптимальным вариантом будет разрез 200 мм).  Она особым образом изгибается и затачивается. После придания плугу необходимой формы, он крепится к элеватору болтами-десятками.

Чертеж картофелекопалки с размерами

После того как все готово, самое время заняться приводом. В качестве моста здесь будет использоваться металлический стержень. Его размеры и толщина строго индивидуальны и зависят от габаритов копалки. На стержень крепится звездочка. По краям варятся диски, на которые впоследствии будут устанавливаться колеса.

Последний этап – создание прочного крепления. Тип крепления зависит от того к какой технике будет приспосабливаться копалка для огорода: на трактор, минитрактор, мотоблок. Наиболее оптимальным вариантом будет посмотреть особенности крепежей покупного навесного оборудования и создать аналогичное крепление.

Картофелекопалка своими руками почти готова. Осталось выбрать колеса. Использовать лучше широкие колеса, они не позволят копалке проседать во время работы и грузнуть. Использование резиновых колес, металлических и характер их протектора зависит полностью от типа грунта. На твердый грунт лучше подойдут железные колеса. Влажный или рыхлый лучше обрабатывать на резиновых. Техника будет меньше просаживаться и легче идти по грядкам.

При необходимости на копалку можно также установить бункер для сбора корнеплодов.
к меню ↑

Как сделать картофелекопалку своими руками? (видео)

к меню ↑

Картофелесажалка для минитрактора или мотоблока

Кроме процесса выкапывания картофеля можно автоматизировать также и процесс посадки клубней. Для этого существует специальная сажалка картофеля.

По объему выполняемой работы и используемой технике, навесные картофелесажалки делятся на:

• маленькие картофелесажалки, которые используются в основном с мотоблоками;
• картофелесажалка для минитраткора;
• навесное устройство для посадки под трактор;
• сажалка для тяжелого трактора.

  Картофелесажалка для тяжелого трактора

Это устройство состоит из бункера для корнеплодов (обычно объемом 30-40 литров), лемеха, кронштейна и дисков-окучивателей. Лемех делает неглубокую борозду. Дальше из бункера с помощью кронштейна картофель раскладывается на равных промежутках вдоль борозды. А окучивательные диски сразу же зарывают борозду. Устройство настраивается на определенную частоту посадки. Она настраивается в диапазоне 20-40 см между клубнями. Междурядное расстояние устанавливается в пределах 70 см.

При этом, такая сажалка картофеля позволяет закапывать клубни на стабильной небольшой глубине, что позволяет культуре лучше развиваться. Также грядки получаются более ровными и аккуратными, и, соответственно, их проще убирать.

Некоторые картофелесажалки снабжены дополнительным контейнером для удобрений, который вносит их в почву вместе с картофелем или другими корнеплодами.

к меню ↑

Самодельная картофелесажалка для минитрактора и мотоблока

Как и копалка самодельная может быть сделана и картофелесажалка для огорода своими руками. Прежде всего, как и в первом случае, нужно сварить прочную раму. Лучше всего это делать из швеллеров с маркировкой «8». В целом рама состоит из двух лонжеронов с попереченами, специальных арок в передней части и усиливается все это парой диагональных балок.

Дальше из фанеры или схожего материала делается бункер для корнеплодов. Оптимальной толщиной используемого материала будет 10-12 мм. Это сделает картофелесажатель более легким, что будет предотвращать просадку на рыхлом грунте. Бункер из фанеры нужно обязательно защитить олифовым слоем и покрасить.

Принцип работы картофелесажалки

Дальше спереди цепляется лемех, устанавливается мост с колесами (или два в зависимости от типа), сзади добавляются диски-окучиватели. При желании, самодельную сажалку можно переделать в двухрядную, что значительно увеличит объемы обработки.

Стоит отметить, что перед началом работы над самодельной сажалкой, нужно четко определится с наличием необходимых материалов. Если таковых нет, то нужно рассчитать не будут ли они по себестоимости обходится дороже, чем покупное устройство.

Плуг лопата на колесах своими руками + самодельная картофелекопалка | Сделай сам

В прошлом году я подумал о создании картофелекопалки, так как беспокоился о болях в спине, а сбор урожая нужно было максимально упростить. В хозяйстве есть электрическая лебедка, поэтому устройство должно было быть похоже на плуг. В интернете нашла подходящий вариант и сделала необходимый дизайн.

Примечание

Если при вспашке земля с картофелем расходится в стороны, и не падает на решетку, необходимо загнуть края лопаты или приварить борта высотой 5-6 см.

Для реализации идеи пригодился старый окучник, запряженный лошадьми, который так и не поднял руку, отправили в металлолом.

Снял башмак гильзы (центральную часть в виде клина) и крылья клинка с его основания, а опорную пятку оставил.

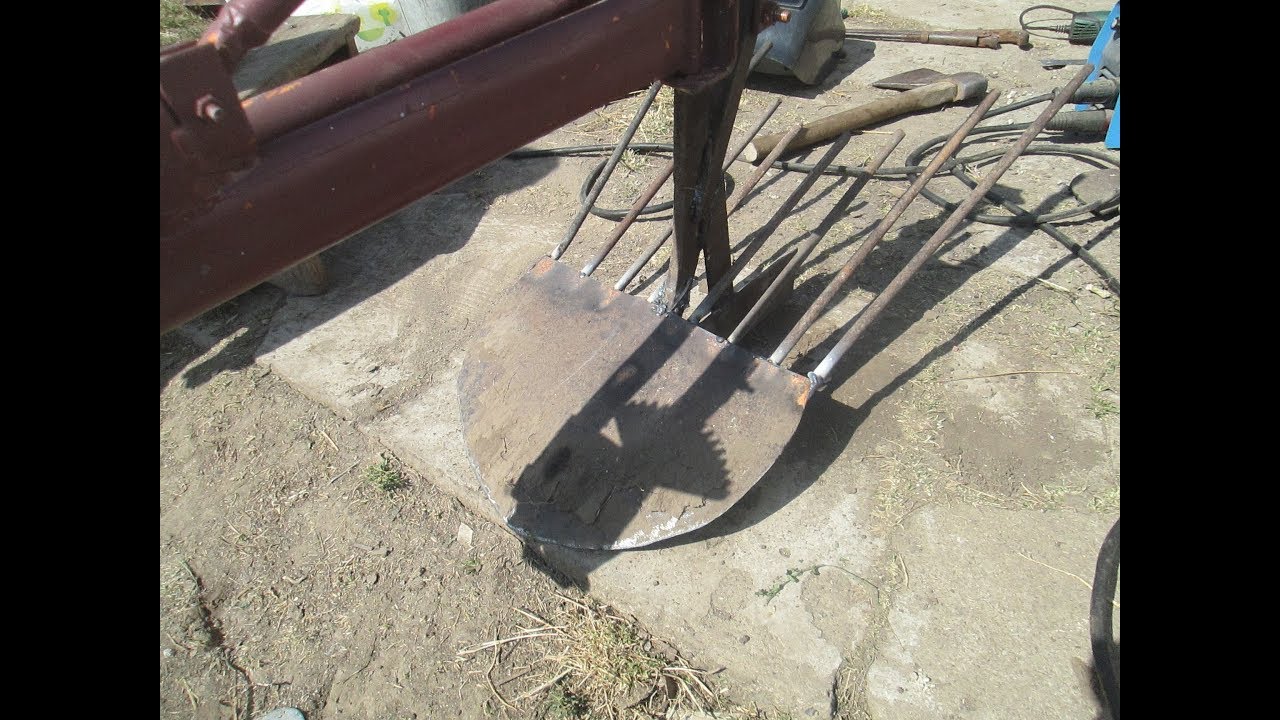

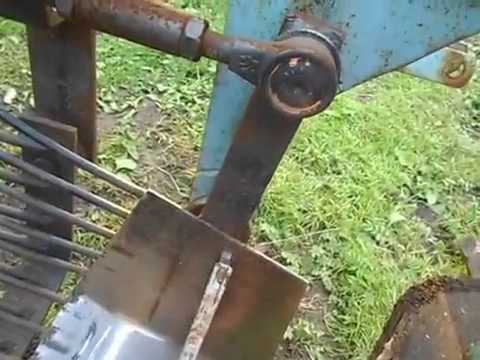

Вырезал полукруглую лопатку нужного размера из листовой стали толщиной 5 мм (см. Фото п. 1) Слегка согнул ее дугой по плоскости. К ровному краю, отступив от краев примерно на 10 см, приварил трубки с внутренним d 14 мм, закругленную часть заточил на наждак.

Режу стальную полосу сечением 25 × 3 мм на пластины длиной 350 мм, они нужны для изготовления решетки (2) будущего экскаватора.

Используя металлические стержни (3), втулки (4) (отрезки трубы d 14 мм) и сварку, закрепил лопату на основании и собрал решетку.

Чтобы экскаватором было удобно работать и при вспашке он не отклонялся в сторону, я установил колеса (5). Ось для них сделал из обрезков П-образной формы, металлические колеса с пластинами позаимствовал от старой сельхозтехники (можно коляску или тележку).При помощи болтов с гайками собрал узел и закрепил на штанге лопаты-плуга.

Борозду рою землекопом, как обыкновенным плугом, земля с картошкой поднимается по лопате на решетку и просыпается через нее.

Кстати

Испытав экскаватор в кейсе, убедился, что колесная база должна регулироваться по высоте, благодаря этому можно выбрать желаемый угол проникновения лопаты, тем самым снизив нагрузку на руки.

© Автор: Василий Покрачко, село Красная Беларусь, Могилевская область Автор фото

---

Смотрите также: Картофелекопалка своими руками (фото)

---

ПРИМЕЧАНИЕ. НАВЕСНОЙ КАРТОФЕЛЬ ДЛЯ МОТОРА СВОИМИ РУКАМИ

Все копают картошку плугом, но даже после этого нужно вручную выкопать отвал земли для сбора урожая. Этот процесс долгий и утомительный. Чтобы сэкономить время и силы, он сделал простенькое приспособление для мотоблока.

Подготовка и сборка

Из профильной металлической трубы сечением 40 × 40 мм и уголка с полкой 50 мм сварил П-образный каркас (форма и размер произвольные) для крепления будущего экскаватора к мотоблоку.

Он взял стальную полосу сечением 40 × 5 мм и с помощью кувалды и круглой железной трубы согнул ее в виде крюка. Ближе к концу последнего из окучника трактора приваривали клин, слегка разводя лезвия в стороны.Для этого просто постучите кувалдой по изгибу (посередине).

Арматурный стержень d 12 мм был разрезан на шесть отрезков по 350 мм. Металлические штифты приваривают к «хвосту» окучника на расстоянии 50-60 мм друг от друга. Стрела готова, закрепляем на раме болтом и гайкой ТМ14 (фото 1)

Работа картофелекопалки

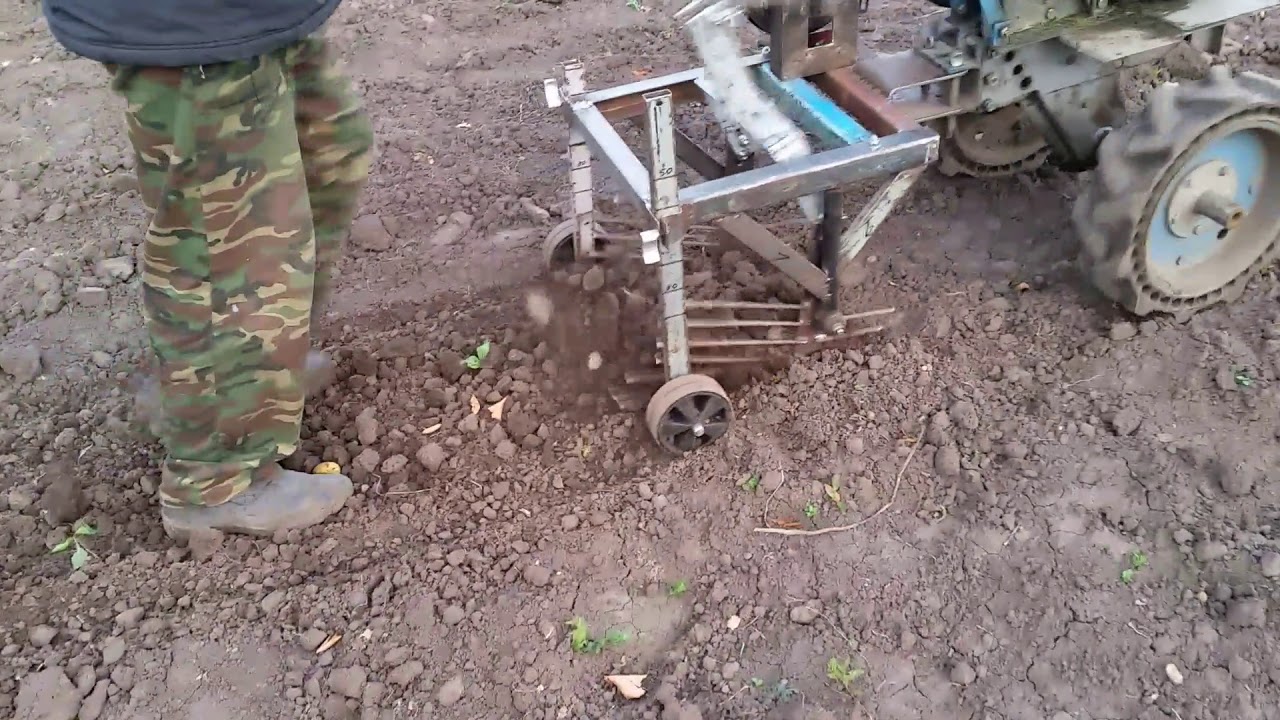

Рама с устройством закреплялась на мотоблоке. Последний устанавливают напротив борозды так, чтобы он находился между колесами.Закапываю копатель в землю и по борозде гоняю мотоблок. Окучник вспахивает почву, а штыри ее разламывают, в результате картофель остается на поверхности (2 фото) и его нужно просто собрать.

© Автор: Евгений Штойко, с. Лозовое, Хмельницкая обл. Автор фото

.

КАРТОФЕЛЬ СВОИМИ РУКАМИ — ВИДЕО

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Картофелекопалка своими руками (фото) Как сделать самодельную картофелеуборочную машину по своему…

Ночник из светодиодов своими руками Как сделать ночник своими руками . ..

Браслет из молнии своими руками (ФОТО + ПОШАГОВОЕ ОПИСАНИЕ) КАК СДЕЛАТЬ БРАСЛЕТ ИЗ НОРМАЛЬНОГО ..

Светильник из керамической плитки своими руками (фото + схема) Ночник своими руками из керамики …

Скамейка из бревна своими руками (фото + видео) ПОЛОВИННАЯ СКАМЬЯ СВОИМИ РУКАМИ В разобранном виде. ..

Козочки складные для мастерской своими руками — фото и рисование Козочки складные для мастерской…

Полотенцедержатель из ПВХ трубы своими руками КАК СДЕЛАТЬ ДЕРЖАТЕЛЬ ДЛЯ ПОЛОТЕНЦА …

---

Подпишитесь на обновления в наших группах и делитесь.

Давай дружить!

Самодельное оборудование для мотоблока. Навесное оборудование для мотокультиваторов: виды, производители и самоделки

Самоделка для мотоблока (52 видео)

Супервидео подборка лучших роликов

Приятного просмотра!

1. Картофелесажалка для мотоблока своими руками

Картофельная сеялка от Ильдара Сунагатуллина

Как сделать сеялку для мотоблока (запуск)

Как сделать сеялку для мотоблока 2

Как сделать картофелесажалку на мотоблок 3

Как сделать сеялку для мотоблока 4

Как сделать сеялку для мотоблока 5 (размеры)

Самодельная сеялка картофельная (тесты)

Самодельная сеялка для картофеля.Пахать и сажать картофель.

2. Самодельные культиваторы для мотоблока .

Самодельные ежи-культиваторы для мотоблока

Самодельный культиватор для минитрактора от мотоблока

Самодельный культиватор рядный для мотоблока

Культиватор штыревой

3. Самодельные рубанки для мотоблока .

Приставка картофельная на мотоблок своими руками. Фреза бортовая для мотоблока

Плоскорезка для мотоблока.1 метр захвата

Культиватор пропольник 2-х рядный к мотоблоку

4. Самодельный окучник для мотоблока

Мотыга для мотоблока своими руками

Мотыга для мотоблока своими руками. Размеры

Комбайны для посадки картофеля. Отличный вариант!

Дисковые горки с культиваторами для окучивания картофеля

Фотообзор создания дискового окучника для мотоблока

5. Самодельные косилки для мотоблока

Самодельная роторная косилка для мотоблока в паре с адаптером
Ножи расположены над одним относительно другого на 1 см.Роторы изготовлены из металла толщиной 3 миллиметра. Дополнительный бумажный воздушный фильтр установлен в воздухозаборнике в половине легкового автомобиля.

КОСИЛКА НА ДВИГАТЕЛЕ СВОИМИ РУКАМИ (мотоблок Нева МБ 3)
В этом видео я покажу, как работает роторная косилка на мотоблоке из металлолома. Ширина самодельной косилки 45 см, высота стрижки 3,5 см. Роторная косилка создана для мотоблока Нева МБ 3, косит траву любой высоты, как низкой, так и высокой.

6. Самодельные проушины для мотоблока

Как сделать проушины для мотоблока. Производственный процесс.

Мини-видео о изготовлении грунтозацепов для мотоблока своими руками.

7. Самодельная картофелекопалка для мотоблока .

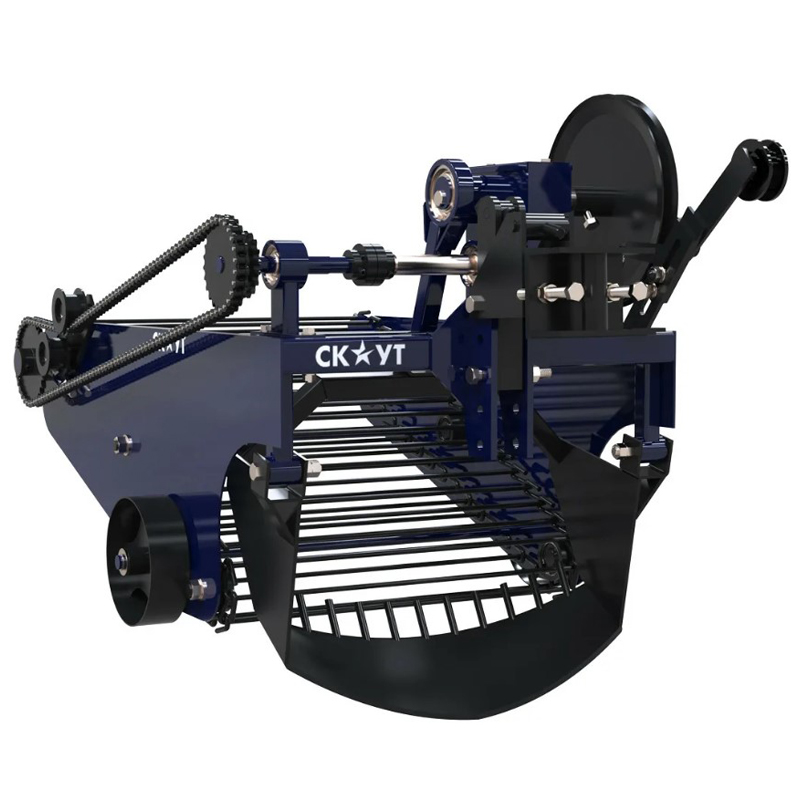

Картофелекопалка

предназначена для выкапывания корнеплодов на дачном участке или приусадебном участке. Комбинируя мотоблок с вибрационной картофелекопалкой, вы значительно упростите процесс выкапывания картофеля, который раньше превращался в час вашего времени.В данной модели картофелекопалки производитель учел все недостатки выпущенных ранее экземпляров. В соответствии с запросами покупателей, ранее купивших данную модель, заказчики внесли изменения в конструкцию экскаватора. На сегодняшний день полтавская вибрационная картофелекопалка — самая популярная модель в своем классе, о чем свидетельствуют поиски в Яндексе и Гугле. Цена производителя, доставка в любой регион Украины будет приятным завершением покупки экскаватора.

Характеристики картофелекопалки для мотоблока:

Рабочая ширина: до 390 мм
— глубина обработки: до 180 мм
— привод: ленточный
— почвоотделитель: регулируется частотой вращения двигателя
— размеры, ДхШхВ: 900х670х570 мм
— масса: 34 кг

Самая простая самодельная картофелекопалка для мотоблока вентиляторного типа.В этом видео я показываю сделанную мной картофелекопалку, с помощью которой я копаю картошку более 3 лет в своем районе.

Картофелекопалка изготовлена ​​из подручных материалов для мотоблока Нева, без использования грохота. Легкий, простой, надежный и при минимальных затратах.

8. Самодельный делитель мотоблока .

Отбойник для мотоблока

Чоппер + делитель для мотоблока

Как сделать дровокол

Разделитель стойки

9.Самодельный снегоуборщик к мотоблоку

Самодельная шнековая снегоуборочная машина для мотоблока

своими руками

10. Самодельная сеялка для мотоблока .

Сеялка кукурузная с мотоблоком

11. Самодельный прицеп к мотоблоку .

Прицеп может быть прикреплен к автомобилю, минитрактору и мотоблоку

Прицеп к мотоблоку своими руками

Размеры прицепа для мотоблока и минитрактора своими руками

Приобретя мотоблок, начинаешь задумываться о расширении его функциональных возможностей за счет дополнительных устройств.Полезные самоделки для мотоблока можно сделать своими руками.

Грабли

Если есть желание, то для мотоблока можно сделать специальные грабли. Если сенокос планируется широким, то можно вводить в эксплуатацию трубы, рассчитанные на водопровод различного диаметра. Проще всего это сделать с круглого стержня.

Соединение отдельных частей легче поддается сварке, что обеспечивает прочность конструкции. Есть способ еще больше упростить конструкцию: не ставить подшипники на поворотные части.Чтобы грабли было легче транспортировать, стоит учесть возможность складывания. Фото самоделок для мотоблока наглядно демонстрируют, как собирается конструкция.

Отвал

Мотоблок иногда используется для выравнивания почвы и грунта, а также для очистки гусениц от снежного покрова. Это возможно с помощью специального лезвия, которое можно сделать своими руками из стального листа толщиной один-два миллиметра. Ребра жесткости изготовлены из более толстой стали.

Закрепите их через специальные отверстия.Направление ряда отверстий должно быть строго вертикальным. Желательно прикрепить жестяную банку ко дну лезвия, чтобы не копать.

Сеялка

Различные сеялки могут сеять от 1 до 5 рядов за один проход. Тип сеялки:

Овощ.
Точный посев.

С помощью овощных сеялок хорошо сеять корнеплоды и лук. Механизм подачи движется через привод, а скорость вращения можно изменять, меняя звездочки в системе привода.

Второй тип сеялок отличается наличием щетки в высевающем механизме. Семена в контейнере взбалтывают щеткой и высыпают через отверстие в задней части. Размер отверстия можно изменить с помощью закрывающего его диска. Сеялка соединяется с мотоблоком через универсальную сцепку. Такое самодельное оборудование позволит значительно сэкономить.

Лопата

Для очистки гусениц от снега можно использовать самодельное лезвие лопаты.Сделать это с помощью обычного болгарки, сварщика и дрели несложно. В качестве основы можно использовать металлическую бочку.

Его следует разрезать на 3 части, а затем сварить 2 из них. В результате получилось лопаточное полотно толщиной три миллиметра. Этой толщины более чем достаточно для выполнения поставленных задач.

Окучник дисковый

Окучник можно оборудовать мотоблоком. Начать стоит с выбора старых крышек для кастрюль, желательно из нержавеющей стали, диаметром от сорока до пятидесяти сантиметров.Края крышек заточите и при необходимости придайте им форму конуса.

Следующим шагом будет изготовление окучника из труб, к которому будут присоединяться диски от крышек. Готовый агрегат можно протестировать в полевых условиях. При необходимости угол наклона дисков регулируется.

Резак «гусиные лапки»

Сделать это можно даже без навыков работы с металлом. Он сделан неразборным и поэтому получается достаточно прочным. Вы можете использовать фрезу на других типах сельхозтехники, если они имеют аналогичный диаметр оси.

Самодельные агрегаты не сильно уступают аналогам из магазина. Такая заминка значительно расширяет возможности техники и облегчает труд на ее участке.

Конечно, мотоблоки и комплектующие к ним можно купить. Но зачем тратить деньги, если можно показать свое мастерство и создать уникальный юнит.

Практически все владельцы этой техники придумывают и делают домашнее задание для мотоблока. Цель данных действий — расширить функциональные возможности агрегата с минимальными финансовыми вложениями. В базовой комплектации культиватор имеет крайне ограниченные возможности. Установка на него различных опций позволяет превратить небольшую машину в полноценный минитрактор. Зачастую самодельная техника ни в чем не уступает заводским аналогам. Для того, чтобы усовершенствовать мотоблок своими руками, вполне хватит набора инструментов, имеющихся в каждой мастерской загородного дома или дачи. Необходимые материалы можно найти на свалке, в сарае или на пункте сбора металлолома.

Улучшение шасси

Первое, о чем думают пользователи мотоблока, — как сделать тележку с сиденьем для нее. Использование оборудования в обычном режиме с использованием рычагов требует приложения больших физических усилий. Однако использование прицепа снижает устойчивость автомобиля. Исправить эту проблему можно, расширив колесную базу. Это делается с помощью удлинителей, которые крепятся к полуоси пальцами или болтами. Решив проблему со стабильностью, оператор сталкивается с другим вопросом: плохо управляется агрегат.помогает придать ему хорошую маневренность. Это устройство выполнено по аналогии с узлами автомобилей. Самодельные разблокировщики для мотоблока изготавливаются с использованием обычных бытовых инструментов — болгарки, сварочного и шлифовального станка.

Небольшой вес мотоблока — причина плохого сцепления колес с землей. Скольжение — частое явление при поднятии целины, работе на влажной почве или передвижении по снегу. Чтобы избежать скольжения, к мотоблокам прикрепляют утяжелители.

Эти устройства делятся на следующие категории:

1. Колесный. Это диски, которые устанавливаются на колеса или ступицы. Диски изготавливают монолитными из металла, бетона или пустотелых, засыпанных песком. Вес колесных грузов может составлять 30-70 кг.
2. Внешний Изготавливаются из любых тяжелых материалов (сталь, свинец, бетон). Крепится к корпусу с помощью крючков или болтов. Некоторые мастера приваривают к корпусу каркас от уголка. В него кладут мешки с песком, кирпичи, металлолом и другие тяжелые предметы.

Можно улучшить проходимость мотоблока установкой проушин. Проще всего сделать проушины — сделать ободок из полосы металла и приварить к нему лопасти. Диаметр обода должен быть больше, чем обода, и меньше, чем шины. Обод оснащен спущенными шинами. После установки проушины колесо накачивается.

13067 08.10.2019 7 мин.

Если раньше борону и вспашку приходилось проводить практически вручную, используя минимальное количество вспомогательных инструментов, то теперь это можно было сделать с помощью специального оборудования.В данном случае речь идет о мотоблоках — агрегатах, которые являются полноценными помощниками в саду. Однако стоимость всего этого оборудования достаточно высока, учитывая стоимость самого мотоблока, поэтому многие мастера приспособились изготавливать новые самодельные изделия того или иного технического средства.

Неудивительно, что рост такого интереса к данной технике был связан с использованием различного дополнительного оборудования прицепно-навесного типа (КУН), существенно расширяющего функциональные возможности мотоблока.

Об устройстве мотоблока

Далее вы узнаете, какой мотоблок лучше выбрать. Чтобы было легче понять, в чем заключается принцип самодельного изготовления мотоблока и его дополнительных узлов, необходимо подробно рассмотреть сам мотоблок как средство малой механизации. Итак, данный агрегат включает в себя несколько основных рабочих узлов:

• Основная движущая сила, т.е. двигатель.
• Трансмиссия.
• Шасси.
• Основные элементы управления.

Двигатель

В качестве основной движущей силы в конструкции мотоблоков используется стандартный двигатель внутреннего сгорания. В зависимости от типа и марки мотоблока, например Cayman Vario, Patriot Ural, Texas, Foreman, Crosser, Viking, Forza, используемый двигатель может быть разным:

• Бензиновый 4-х тактный двигатель. Этот двигатель используется для агрегатов, относящихся к устройствам легкого и среднего класса.
• 4-х тактный дизельный двигатель. Такие двигатели используются на тяжелых и мощных мотоблоках, предназначенных для работы на самых сложных участках поверхности.

Видео: Лучший дизельный мотоблок

Подробнее о работе дизельного мотоблока смотрите в видео:

Конечно, в комплектации есть и двухтактные двигатели, но они используются в довольно старых моделях мотоблока, значительно уступающих по мощности тяговому усилию 4-тактным. Однако большинству потребителей достаются именно 4-тактные бензиновые двигатели. В их устройство входят следующие системы:

• Система, отвечающая за подачу топлива. Он состоит из топливного бака, карбюратора, воздушного фильтра и топливного шланга.
• Смазочная система, выполняющая процесс смазки трущихся друг о друга деталей.
• Стартер для раскачки коленвала.
• Система охлаждения, отводящая тепло от блока цилиндров с помощью воздушного потока.
• Система зажигания, создающая искру на свече зажигания.
• Система газораспределения, которая обеспечивает поступление топливовоздушной смеси в цилиндр двигателя, а также отвечает за выхлопные газы.

Важно, что двигатель уже продается со всеми основными рабочими системами, что значительно облегчает процесс самостоятельного изготовления мотоблока.

Трансмиссия

Основная функция трансмиссии — передача крутящего момента от мотора на колесную базу, а также регулирование скорости и изменение движения агрегата. В его конструкцию входит несколько рабочих узлов: коробка передач, сцепление, коробка передач и дифференциал (имеется не на всех моделях).

Коробка передач бывает нескольких типов:

• Шестерня.
• Ремень.
• Цепь.
• Комбинированный.

В основном на тяжелых мотоблоках используется классический тип зубчатой ​​передачи, состоящий из конической и прямозубой передачи.

Остальные виды трансмиссии используются в мотоблоках легких и средних типов.При этом независимо от типа трансмиссии в конструкцию входит вал отбора мощности — вал отбора мощности, передающий крутящий момент на рабочие узлы агрегата.

Что касается сцепления, то оно может быть разным:

• В виде клиноременной передачи. Суть процесса — рычаг сцепления, который натягивает или ослабляет ремень, который передает или останавливает передачу крутящего момента от двигателя к коробке передач.
• Однодисковое или многодисковое сцепление сухого или мокрого типа.
• Муфта коническая.
№

В большинстве качественных мотоблоков Садко, Дон, Хутер, Профи, Пахарь, Чемпион, Карвер используется второй тип сцепления, наиболее надежный.

Шасси

Шасси включает в себя не только саму колесную базу, но и рамную конструкцию, к которой прикреплены эти колеса, и где расположены основные рабочие органы мотоблока.

В более современных моделях мотоблока предусмотрено изменение расстояния между колесной парой, что позволяет регулировать размер колеи мотоблока.

Сегодня существует два типа колес — пневматические и металлические с проушинами.

Основные элементы управления

Управление моторным блоком находится на рукоятке агрегата, отвечает за изменение скорости и направления движения устройства. Среди элементов управления:

• Рычаги, рулевое колесо и переключатели передач.
• Управление сцеплением.
• Рычаг или кнопка остановки двигателя.
• Газоснабжение и др.

В конструкции мотоблока отсутствует сиденье для человека (как в мотоблоке Салют), поэтому само управление осуществляет человек своей рукой.

Навесное оборудование для мотоблоков своими руками

Начать разбор самоделок с непосредственного изготовления мотоблоков своими руками. Это не значит, что мы будем делать агрегат с нуля, потому что для домашних условий это технически невозможно.

Основные рабочие агрегаты возьмем с другой техники, мы можем только подготовить определенную базу, на которой можно было успешно соединить все органы мотоблока.

Хочу рассказать о дизельных мотоблоках на 4 колеса, о самоделках которых пойдет речь позже.По своей сути эти агрегаты внешне и по своим техническим характеристикам похожи на полноценные минитракторы.

Чтобы помочь фермерам, компании производят различное специальное оборудование, облегчающее работу и обслуживание фермы. все об устройстве и характеристиках измельчителя Копилка.

Миллионы людей на нашей земле занимаются садоводством и сельским хозяйством. Садовые культиваторы — сэкономьте свое время, здоровье и силы.

Те, кто владеет собственным домохозяйством, должны узнать, что такое процесс доения с помощью доильного аппарата.Перейдите по ссылке, чтобы ознакомиться с доильным аппаратом AID 2.

Отличие только в отсутствии блокировки дифференциала на мотоблоках, а в остальном они очень похожи — наличие места водителя и руля, наличие двух пар колес.

Понятно, что переделка будет основана на добавлении нескольких дополнительных узлов к имеющемуся мотоблоку — дополнительной рамы ко второй колесной паре, установке рулевого колеса и сиденья, под которым должен располагаться регулятор скорости и т. Д.

Видео: Мотоблок Нева МБ2

Готовая версия стоит около 120 тысяч рублей, поэтому не у всех есть средства на ее покупку. Здесь становится уместным делать самоделки, которые с каждым годом набирают популярность.

Как сделать четырехколесный мотоблок

Чтобы сделать полноценный 4-колесный мотоблок, нам понадобится достаточно мощный базовый агрегат (Зубр, Нева и т. Д.). В данном случае мы рассмотрим переделку из мотоблока Нева, потому что в нашей стране она довольно распространена.

Для большего удобства можно приобрести готовый комплект для переделки, который стоит около 30 тысяч рублей.

Условно разделим процесс сборки на несколько этапов:

• В первую очередь нам необходимо позаботиться об изготовлении каркаса. Речь идет о дополнительной конструкции подшипникового типа, под которой будет располагаться вторая колесная пара. Для изготовления каркаса нам потребуются отрезки трубы и металлические уголки.
• Особых требований к параметрам трубы нет, но нужно учитывать, что нагрузка на эти элементы будет достаточной.
• Элементы трубы необходимо разрезать болгаркой, а затем скрепить их между собой болтами. Для большей устойчивости конструкции можно сваривать поперечную стальную балку.
• Также необходимо приварить приспособление для крепления навесного оборудования и прицепов к раме. Его можно установить как спереди, так и сзади агрегата.
• Для крепления передней пары колес нам понадобится металлическая труба, диаметр которой должен совпадать с шириной передней оси.Ступицы колес необходимо прикрепить к трубе.
• По центру нужно просверлить сквозное отверстие, через которое крепим конструкцию к лицевой раме. Далее устанавливается редуктор и рулевые тяги. Затем установите руль.
• В качестве колес можно использовать старые от советских автомобилей.
• Устанавливаем имеющийся двигатель на переднюю часть конструкции. Это сделано для того, чтобы мотоблок был более устойчивым на поверхности, ведь за ним будет располагаться навесная или прицепная техника.

Кстати, дополнительное оборудование для мотоблока будет соединяться с мотоблоком при помощи фаркопа (для прицепа к мотоблоку) и специального кронштейна (для навесного оборудования).

Самодельные изделия для мотоблока достаточно надежны и практичны в использовании, ведь вся конструкция более монолитна, представляет собой законченный прибор с сиденьем и рулевым колесом. По функциональности они даже сравнимы с не имеющими аналогов по цене минитракторами.

Рассмотрим дополнительно самоделки для мотоблока Нева своими руками, раз уж он так популярен. В частности, возможно изготовление нескольких вариантов дополнительного оборудования:

• Отвал к мотоблоку.
• Окучник дискового типа и др.

Лезвие

Отвал нужен не только для уборки снега зимой, но и для расчистки различного мусора. Для его изготовления нам понадобится обычный листовой металл, толщина которого будет примерно 2 мм.Внутри него нужно приварить 4 ребра из той же стали, но толщиной около 4 мм.

В них нужно просверлить отверстия, через которые будет крепиться лопатка со стержнями. Нижнюю часть конструкции лучше всего обшить оловом, что не позволяет отвалу врыться в землю.

Хиллер

Для его изготовления нам понадобится пара обычных металлических крышек от кастрюль (эмалированные в данном случае не подойдут). Их диаметр должен быть около 500 мм. Далее на шлифовальном станке затачиваем края крышек, чтобы они лучше входили в почву.

Дисковые горки необходимо прикрепить к самодельной тележке с колесами. Их делают из сваренных между собой обычных втулок и труб.

Насадки к мотоблокам и мотокультиваторам, самодельные изделия из которых можно полностью изготовить самостоятельно, бывают разных типов:

• Оборудование для прополки.
• Картофелекопалки и картофелесажалки.
• Снегоуборочные машины и др.

Самодельный прицеп

Прицепы к мотоблоку и изделиям из них представляют собой довольно простую конструкцию, состоящую из обычного ящика с бортами, расположенными на колесной базе.

Для самостоятельного изготовления прицепа нам необходимо:

• Труба 40 × 25 мм и 25 × 25 мм. Он нужен для изготовления навески тележки с мотоблоком, а также для изготовления бортиков — внутри и под прицепом.
• Для кузова нам необходимо сделать каркасную конструкцию из профтрубы 40 × 25 см и 25 × 25 см. Низ корпуса можно сделать из обычного куска листового металла. К нижней части корпуса нужно приварить отрезки трубы таким образом, чтобы получилась решетка.Сверху к этим граням приваривается полноценный отрезок профсоюзной трубы по всему периметру.
• На готовый каркас нужно установить профлист, который будет выполнять роль бортиков. Высота каждой стороны примерно 30 см.
• Задняя дверь должна быть откинута. В качестве защелок мы используем обычные защелки, которые нужно прикрепить с двух сторон. Эта доска крепится к нижней части кузова с помощью обычных дверных петель. На одной плате могут быть установлены световозвращатели.
• Колеса можно взять от автомобилей Оки или Жигулей — их диаметр будет оптимальным.
• Мост тоже можно взять от старой Лады. К нему прикреплены колеса с помощью пары подшипников. Вы можете прикрепить мост к каркасу с помощью отрезков трубы, до двух с каждой стороны. Некоторые концы трубы приваривают к мосту, а вторые — к корпусу.

Целесообразность изготовления самодельного прицепа вполне объяснима, ведь стоимость всех затрат на самоделку составляет около 4 тысяч рублей, что в несколько раз ниже цены готового прицепа в магазине.

Лучшая самодельная техника

Самоделки с двигателем от мотоблока (читай борону на мотоблок своими руками) также представляют определенный интерес. Среди них наибольший интерес представляет изготовление снегохода. В качестве ходовой можно использовать конвейерную ленту, на которую нужно прикрепить снежные петли.

Кроме того, интересны варианты изготовления из мотоблока другой различной техники:

• квадроциклы.По конструкции они напоминают минитрактор, но имеют колеса большего диаметра. Это необходимо для того, чтобы агрегат мог пройти по самой сложной местности.
• Минитрактор. Мы уже рассматривали эту конструкцию, которая включает в себя дополнительную часть рамы для второй пары колес, а также рулевые колеса и место водителя.

Заключение

Мотоблоки своими руками самодельные изделия, чертежи которых можно найти в интернете, представляют собой оптимальное решение для тех, у кого нет возможности потратиться на покупку дополнительного оборудования.

Учитывая значительную экономию, желающих изготовить такое техническое оборудование своими руками очень много.

Для того, чтобы увеличить возможности мотоблока, достаточно оснастить его различными навесными элементами. Производители разработали для всех моделей многочисленные дополнения, использование которых облегчает работу на земле.

В продаже есть плуги и сеялки, окучники, копатели борозды, сани. Выбор, конечно, велик, но стоимость такого оборудования не для многих доступна.Но сделать его своими руками из более дешевых или использованных материалов вполне реально.

Как сделать рубанок своими руками?

Практичным дополнением к мотоблоку является рубанок. Это незаменимый помощник, создающий грядки, посадки сорняков и окорочков, выравнивает, засыпает, рыхлит землю. Возможности такой насадки практически безграничны.

Если вы поместите лезвие рубанка слева и проведете в одной плоскости с почвой, вы сможете соткать или разрыхлить землю.Немного приподняв устройство, лезвия повернуты влево, чтобы косить высокие сорняки. Если лезвия смотрят вниз, они легко могут создать грядку.

Рубанок снова поможет сформировать бороздки для посадки и засыпать семена семенами. Это функция экскаватора.

Рубанок Фокина можно использовать как навеску для мотоблока. В нем есть необходимые отверстия для подвешивания на конструкции. Если вам нужен рубанок другого размера, то вы можете сделать его самостоятельно.В этом помогут рисунки и небольшая металлическая заготовка.

Металл должен быть достаточной толщины и прочности , чтобы в будущем он мог выполнять функции клинка. Лист нагревают с помощью паяльной лампы и сгибают по схеме. Когда рубанок приобретает нужную форму, его охлаждают водой. Для того, чтобы эта заготовка стала насадкой, нужно проделать отверстия для креплений и заточить заготовку болгаркой.

Лист металла можно заменить отрезком трубы, к которому можно прикрепить куски металла, например лезвия.Их нужно затачивать.

Размеры и особенности изготовления ёжиков

Мотоблок с насадкой для выращивания картофеля сэкономит время и силы при уходе за этой культурой. Ежики для прополки — это функциональная приставка, позволяющая быстро и быстро победить сорняки. В процессе прополки растения не просто срезаются, а вырываются с корнем. Земля вокруг растения хорошо рыхлится и окучивается. Благодаря этому растение не только избавляется от сорняков, но также получает достаточное количество воды и кислорода.

Ежиков можно купить практически в любом агромагазине, но по довольно высокой цене.

По схемам и чертежам их можно изготовить самостоятельно.

Комплектующие для ёжиков:

• 3 металлических диска или кольца;
• небольшой отрезок трубы диаметром 30 мм;
• прутки стальные для нарезки шипов.

Кольца вместо дисков предпочтительнее , которые облегчают всю конструкцию.Размеры колец для изготовления ёжиков разные. Наиболее распространены 240х170х100 мм или 300х200х100 мм. Кольца крепятся к трубе через перемычки. Соединение должно производиться под углом 45 градусов с расстоянием между элементами не более 15-18 см.

К кольцам и оси привариваются шипы, вырезанные из стального прутка длиной 10-15 см. В зависимости от размера их устанавливают на большое кольцо в количестве 15 штук, на маленькое — 5.Также к оси можно приварить несколько деталей.

Для облегчения работы с конструкцией мотоблок с ежиками оснащен дополнительными колесами.

Ковш снегоочистителя своими руками

Мотоблок пригодится в хозяйстве не только летом, но и зимой. Его часто используют как снегоочиститель. Достаточно сделать ковш для мотоблока, и железный помощник сделает тяжелую работу.

Снегоуборочный ковш обычно изготавливается из 200-литровой железной бочки. Также вам потребуются металлические полосы, квадратная труба, резиновые и стальные пластины и крепеж — болты, гайки. Из инструментов — плоскогубцы или плоскогубцы, дрель и сверла по металлу, гаечные ключи, болгарка, сварочный аппарат.

Болгаркой у ствола вырезаются боковые части. Затем заготовка разрезается на три части. Два из них свариваются по контуру. Оставшуюся треть ствола следует разделить на металлические полосы, которые и будут ножами ведра.В них просверливаются три отверстия диаметром 6 мм для крепления по краю ковша. Вместо бочки можно использовать металлический лист, который нужно будет согнуть путем нагрева.

К днищу ковша приваривается металлическая полоса для утяжеления. Металлическая полоса полностью покрыта резиной для предотвращения износа. Затем к мотоблоку крепят ковш. Для защиты от коррозии самодельное ведро грунтуют и красят.

Мотоблок на колесах можно превратить в снегоход с прицепом и зимними колесами . С помощью швеллера фиксируется прицеп к раме. Вместо дорогих колес используются старые грузовые камеры. На каждом колесе спущенная камера закреплена цепями и снова надувается. Оснащение снегохода довольно простым и самодельным сани.

Как спроектировать траншеекопатель?

Самодельный траншеекопатель — это навесное приспособление к мотоблоку, позволяющее быстро и легко рыть траншеи и ямы.Это своего рода компактный экскаватор с маневренностью и экономичностью. Он движется по колесной или гусеничной дороге.

Насадка Digger позволяет копать траншеи и ямы даже в мерзлом грунте. . Стенки траншей ровные, без просыпей. Развитая земля легкая и рассыпчатая, ее можно использовать для обратной засыпки.

На передней подвеске закреплены две фрезы, на задней — лопата для извлечения почвы из траншеи. Режущие диски и цепной привод всегда должны быть защищены защитными крышками.По такому же принципу изготавливается сопло дрели из металлического стержня и пластин.

Изготовление других навесных конструкций

Мотоблок может быть укомплектован множеством полезных приспособлений — плугом, граблями, всевозможными лопатками, косилками, лыжами, щетками. Желание, понятные схемы и описание работы помогут повторить магазинные аналоги навесных элементов и даже улучшить их, ведь они будут соответствовать индивидуальным требованиям и условиям.

Итак, для обработки земли нужен плуг, способный поражать целинную почву, заросшую травой, влажную или несвежую почву. Для его изготовления потребуется стальная пластина толщиной около 5 мм. С помощью роликов пластина сгибается в цилиндр. Края шлифуют болгаркой.

Полученный самодельный плуг навешивается на стойку мотоблока с помощью сцепки.

По такому же принципу легко сделать насадку, образующую борозды. Хорошо, если будут стойки от культиватора. Их можно прикрепить к уголку или сделать из подручных материалов две стойки.Для этого из металлического листа толщиной 1,5-2 мм вырезают пластины. Размер пластин должен соответствовать глубине и ширине борозды. Их крепят болтами к стойкам конструкции. Такую насадку можно использовать для закапывания . Нужно только придать тарелкам желаемую форму. Они должны быть в виде диска или круга, расположенного под определенным углом. Сверху такие тарелки ближе, чем внизу. Благодаря этому диски, вращаясь, открывают полость наружу.

Сцепка к агрегату для сбора клюквы содержит самоходную гусеничную платформу. На поворотную раму платформы монтируется ограждение. Он выполнен в виде коробочки с загнутыми параллельно зубьями. Двигаясь, устройство за счет тяги от вентилятора захватывает ягоды в ящике. Вентилятор приводится в действие двигателем. . В ящике установлены винтовые спирали.

Порванная клюква тяжелее мусора, поэтому она падает на дно емкости. Листочки, мелкие крапинки, которые падают вместе с клюквой, вместе с потоком воздуха от вентилятора удаляются через отверстие.

Щетка мотоблока предназначена для очистки участка не только от листвы, но и от мелкого снега. Простота, эффективность и универсальность использования — очевидные преимущества этого навесного элемента. Вал для щетки установлен на мотоблок вертикально. На него поочередно надевают кольцо и диски с щетками. Диаметр колец 350 мм. Ширина захвата такой кисти обычно делается не более одного метра. Таким образом, мотоблок сохраняет маневренность и занимает достаточно большую площадь для уборки.

Длина щетины 40-50 см, иначе она скоро начнет сморщиваться и ломаться. Восстановить свойства щетины не получится, просто повесьте новые диски. Скорость мотоблока с навесной щеткой колеблется от 2-5 км / ч в зависимости от мощности двигателя агрегата.

О том, как сделать плуг для мотоблока своими руками, смотрите в следующем видео.

выберите материал и инструмент

Навесное оборудование для разных типов техники стоит внушительных денег.

Вот почему один из вариантов сэкономить — это сделать своими руками, из подручных и покупных материалов.

Одно из самых популярных дополнительных приспособлений для минитрактора или мотоблока — самодельная картофелекопалка.

Позволяет полностью автоматизировать процесс сбора картофеля, который требует очень много времени, если делать это вручную.

С чего начать?

Не хватайтесь за инструменты и металлические предметы с головокружительной скоростью. Прежде всего следует определиться с некоторыми очень важными моментами.

• С каким оборудованием будет использоваться картофелекопалка?
• Сколько можно потратить на это мероприятие?
• Картофелекопалка какая будет собираться и по каким чертежам?
• Как будут соединяться отдельные части?
• Где и как будут подбираться материалы для строительства?

Способ соединения — сварка или болт-гайка?

Есть два способа соединения отдельных частей металлоконструкций (листов, уголков и т. Д.).), которые вам придется использовать при проектировании картофелекопалки.

Метод контактной сварки электричеством или газом — более эстетичный, но в большинстве случаев менее надежный.

При большой нагрузке на конструкцию, которая может возникнуть при эксплуатации на твердом и каменистом грунте, существует вероятность разрыва шва между металлоконструкциями.

Другой способ — с помощью болта, контргаек и гаек. Используя такой крепеж, можно прочно соединить металлическую конструкцию.

Болтовое соединение имеет и другие преимущества перед сварным швом.

При необходимости конструкцию можно легко разобрать — например, если вам нужно было перевезти картофелекопалку на большое расстояние.

Для соединения отдельных частей не требуется специального оборудования: достаточно дрели, дрели и пары ключей.

Что нужно для сборки самодельной картофелекопалки?

Основой этого типа приставки обычно является сварная рама из металлических уголков.Толщина металла подбирается с учетом нагрузки, которую он будет испытывать.

Чем он больше, тем толще должен быть металлический лист. Чаще всего используются уголки, имеющие размеры 63 × 40 мм. Также вам понадобится железный швеллер из прочного металла.

Деталь № 8 идеально подходит для этого случая. Кроме того, требуются листы металла разных размеров, толщиной не менее 8 мм.

Если все будет соединяться болтами, необходимо приобрести необходимое количество метизов.

Вам также понадобится:

• цепь, передающая крутящий момент;
Колеса
• — металлические или резиновые, в зависимости от типа грунта, на котором вам придется работать;
Металлический барабан
• ;
• ¼ труба газовая.

Принцип работы и сборка самодельной картофелекопалки

Принцип работы картофелекопалки довольно прост.

В конструкции есть два стальных ножа, которые режут землю. После этого также собирают клубни вместе с почвой и через специальную транспортную решетку подают в приемный бункер.

Решетка движется и вибрирует, в результате чего приставшие комья земли легко отделяются от клубней картофеля.

При нехватке материала бункер невозможно сделать, а очищенный от приставшей почвы картофель можно выгрузить прямо на поле. Потом просто собирает руками.

Сборка картофелекопалки осуществляется в несколько этапов. Все они одинаково важны, каждая деталь выполняет свою функцию.

Чем прочнее все соединения, тем дольше прослужит устройство в сборе.

В первую очередь собирается каркас из уголков и металлических швеллеров. Она является опорной базой всей конструкции. Все остальные компоненты прикрепляются к раме после сборки.

Одной из самых больших и важных частей картофелекопалки является элеватор. Состоит из вибрационной решетки, на которую подается картофель, и высоких металлических бортов из толстого листового металла.

Вся конструкция элеватора сварена или прикручена из металлических уголков.

Элеватор снабжен специальными валами, на которые передается усилие от вращающихся колес — это заставляет решетку вибрировать.

После того, как лифт полностью собран и закреплен на опорной раме картофелекопателя, доля прикреплена к нему. Это плуг, который является непосредственной рабочей частью, вытаскивающей клубни картофеля из земли.

Его можно сделать из самых разных металлических предметов. И от настоящего, самого обыкновенного плуга, и от специально заточенного и изогнутого отрезка трубы диаметром 200 мм.

Крепление лемеха к элеватору рекомендуется болтами, так как именно эта часть картофелекопалки при работе испытывает наибольшую нагрузку. Болты на 10 — это именно то, что вам нужно в этом случае.

Предпоследний этап — проектирование и сборка транспортной опоры. Он состоит из колес, дисков, к которым они будут крепиться, двух роликовых цепей и металлической планки. Также доступны звездочки и подшипники.

Все эти детали в сборе сделают перемещение картофелекопалки во время работы чрезвычайно простым и несложным.Роликовые цепи используются для передачи вращения на специальные валы, которые вибрируют решетку элеватора.

Звездочки прикреплены к металлическому стержню, который действует как мост и вращается при движении. К стержню приваривают металлические диски, а затем к ним прикрепляют колеса.

Особое внимание следует уделить способу подключения оборудования к сельскохозяйственной технике, которая будет приводить ее в движение.

Строительство этого устройства — последний этап сборки картофелекопалки своими руками.

Если у вас есть навесное оборудование для трактора или мотоблока, достаточно сделать аналогичное по конструкции крепление.

Хотя некоторые именитые производители минитракторов создают индивидуальную и довольно сложную систему подключения навесного оборудования.

В этом случае следует проявить инженерную мысль и найти подход к решению данной проблемы. Возможно, выходом из ситуации могло стать внесение изменений в конструкцию самого трактора.

Толщина металла, из которого собирается картофелекопалка

Оптимальная толщина металла для данного типа самодельного оборудования — 5-7 мм.Именно такой размер гарантирует достаточно высокую прочность и не лишний вес.

Если работа по уборке картофеля должна выполняться на земле, имеющей избыток влаги, то чем легче аппарат, тем лучше. В этом случае можно использовать материал меньшей толщины.

Если почва твердая и каменистая, чем больше весит картофелекопалка, тем лучше. Благодаря своему весу он создаст необходимое для работы усилие.

Лемеху легче врезаться в землю и выворачивать слои почвы вместе с клубнями картофеля.

Какие колеса использовать для конструкции самодельной картофелекопалки

Для рассматриваемого типа оборудования могут применяться три типа колес:

• резина с обычным протектором;
Резина
• с протектором трактора;
• металл.

У каждого вида есть свои достоинства и недостатки. Использование любого из них полностью оправдано в разных случаях.

Если почва влажная и рыхлая, легко проваливается под тяжелым весом, стоит обратить внимание на резиновые колеса.

Они достаточно легкие, а протектор резиновой шины трактора легко будет грести землю, что позволит без труда трогаться с места, не поскользнуться и не застрять.

Также при проектировании картофелекопалки следует выбирать самые широкие колеса, иначе движение будет несколько затруднено.

Металлические колеса идеально подходят для работы на твердой почве. Они значительно увеличат общий вес конструкции, которая в этом случае есть только под рукой: плугу будет легче врыться в землю и выполнять свою функцию.

Также желательно выбирать тракторный протектор для цельнометаллических колес, чтобы избежать застревания и скольжения при движении по рыхлой и болотистой почве.

Палец барабан

По возможности на элеваторе можно установить пальчиковый барабан. Это отрезок трубы, на который приварены пальцы необходимой длины.

Деталь должна быть такого размера, чтобы она не доходила до решетки всего на пару сантиметров. Барабан установлен на специальной оси с наварной звездочкой.

С помощью цепной передачи ось барабана соединяется с валом колеса.

Если все сделать правильно и расчеты верны, пальцы разломают твердую засохшую землю, которая вместе с клубнями падает на решетку элеватора. В результате картофель будет максимально очищен от налипшей почвы.

Для изготовления такой опции вам потребуется:

• труба большого диаметра;
• круглые металлические листы , которые впоследствии закроют оба отверстия в трубе;
• стальной стержень , который будет выполнять функцию оси вращения;
• длинные цилиндрические металлические пальцы (можно использовать арматуру, используемую для армирования бетона).

Вся конструкция изготовлена ​​контактной сваркой.

Купить заводскую картофелекопалку — очень дорогое мероприятие. Поэтому при отсутствии лишних денег и большого количества времени, а также при исправной голове и руках можно легко сэкономить приличную сумму.

Посмотрев видео, можно сделать вывод, что важно относиться к своей работе внимательно и добросовестно, тогда самодельная картофелекопалка может прослужить вам без поломок и простоев очень долго:

Посадка, выращивание и особенно сбор картофеля — дело непростое.Каждый, кто хоть раз проделал эту работу, должен помнить ощущения от бесконечного раскачивания лопаты при выкапывании картошки. Предлагаем вам узнать , как сделать картофелекопалку своими руками для трактора … Видео, чертежи и фото из этой статьи помогут сделать качественную технику с минимальными затратами.

Строительство картофелекопалки для мотоблока «Нева»

Немного изобретательности и доступность подручных материалов подскажут садовнику-любителю путь к созданию прекрасного средства малой механизации труда. Картофелекопалка для мотоблока Нева проста в сборке. Предлагаем краткое описание необходимых материалов и последовательность сборки отдельных элементов, размеры и чертеж механизма, а также видео о том, как сделать картофелекопалку своими руками для трактора.

Фотография картофелекопалки

Картофелекопалка для трактора своими руками извлекает клубни картофеля из земли и оставляет их на поверхности. Осталось только собрать картошку.

Для изготовления картофелекопалки для мотоблока по чертежам необходимо подготовить:

• уголок 63х40 мм для устройства сварной рамы;
• канал № 8;
Металлические пластины
• для изготовления лемеха размером 8 мм.

Рама картофелекопалки для мотоблока сварена из уголка и швеллера по чертежам и видео. Вы можете настроить свое оборудование. Чтобы сделать картофелекопалку для мотоблока, необходимо выполнить следующие действия:

1. Лапа собирается из металлических пластин и крепится к кожуху элеватора.
2. Элеватор может изменять угол, и это меняет угол копания.
3. Детали, которые будут участвовать в процессе копания, необходимо затачивать.Это поможет избежать срезания клубней картофеля при копании.
4. Редуктор состоит из 2-х цилиндрических корпусов разного диаметра, соединяющих ведущий и ведомый валы, которые выполнены из стали.
5. Звездочки с приваренными ступицами закреплены на шпонках вала.

Интересное видео: Ревущий картофелекопатель для мотоблока. Размеры

Еще одна деталь картофелекопалки — очистной барабан, который представляет собой конструкцию из двух роликовых цепей, надетых на стержни.Для прочности конструкция крепится на изогнутые диски. Вращающийся вал передает движение на звездочки, от которых вращаются оси очистного барабана. Ползунок сделан из пластика, что обеспечивает хорошее скольжение цепи. Входной вал экскаватора установлен в кожухе. К ведущей оси прикреплена звездочка с подшипником. К обеим сторонам звездочки прикреплены распорные втулки.

Чертеж с размерами картофелекопалки

Чертеж картофелекопалки

Теперь вы знаете, как сделать картофелекопалку для мотоблока Нева габариты по чертежам и видео.Использование, даже самостоятельной сборки, значительно сокращает время рутины и. Это также повысит урожайность и позволит лучше сохранить зрелый картофель.

Наверное, каждый хозяин большого приусадебного участка или огорода хочет максимально облегчить трудоемкость земельных работ и свести к минимуму время обработки почвы, поэтому садоводы стремятся обзавестись мотоблоком и различной техникой к нему. . Если вы являетесь счастливым обладателем этой полезной техники и любите выращивать на своем участке много картофеля, то есть смысл задуматься о необходимости картофелекопалки для механической уборки.Теперь вы можете купить различные конструкции и улучшенную технику для всех типов мотоблоков, а можете приложить немного усилий, чтобы сделать экскаватор для мотоблока своими руками. В этой статье мы познакомим вас с разновидностями этого приспособления и расскажем, как самому сделать картофелекопалку.

Картофелекопалка своими руками — особенности конструкции

Картофелекопалки бытовые бывают двух типов: простые и вибрационные. Принцип действия всех типов картофелекопателей одинаков — рало, лемех или зубья погружаются в почву, а клубни картофеля извлекаются на ее поверхность.Таким образом, садоводу не нужно будет вручную выкапывать картофель из каждой ямки — садовый агрегат сделает это за него. Оба типа экскаваторов можно изготавливать самостоятельно из подручных средств, а можно купить какие-то комплектующие, стоимость которых невысока, и сэкономить свой бюджет.

Экскаватор простой представляет собой приставку в виде заостренного изогнутого листа железа, к которому веерообразно приварены стержни. Эта мини-лапа разрезает почву и поднимает клубни вверх веером из веток, одновременно удаляя излишки почвы. К мотоблоку присоединяется простой экскаватор, который механизирует уборку картофеля.

Виброкопатель — это картофелекопалка с конвейером, предназначенная для работы с мотоблоком. Комплектуется решеткой и колесами. Механизм уборки у такого копателя прост: почва срезается с помощью раллийной рамы, которая вместе с клубнями картофеля попадает в решетку, где корнеплоды отсеиваются от комков земли с последующим прикатыванием решетчатой ​​решетки к почве. поверхность.

Важно! Картофелекопалку своими руками имеет смысл делать для обработки участков с легкими и средними почвами.

Как сделать картофелекопалку своими руками: выбираем материал и инструмент

Для изготовления обыкновенной самодельной картофелекопалки для мотоблока понадобятся следующие материалы:

• рама из сваренных между собой уголков размером 40 на 40 мм;
• секции труб или каналов 1.Длиной 3 м;
• арматура диаметром 10 мм;
• лист металлический толщиной 7 мм и более для боковин ограждения и лемехов;
• секции квадратных труб или швеллеров для металлических стоек — 8-10 шт . ;
• вращающийся металлический барабан и цепь для передачи вращения;
• колеса, болты и метизы.

Знаете ли вы? Картофелекопалка для мотоблока обеспечивает уборку до 95% всего урожая картофеля, а простая веерная — до 85%. Оборудование и инструменты, необходимые для создания картофелекопалки своими руками:

• сварочный аппарат;
• дрель и дрель;
• ножницы по металлу;
• молоток, ключи гаечные;
• болгарский.

Особенности изготовления простой картофелекопалки

Simple Potato Digger — это усовершенствованная изогнутая лопата, которая погружается в землю под клубнями картофеля и выталкивает их на поверхность. Правильно рассчитав ширину копателя и угол наклона режущего инструмента, можно при уборке рыхлить почву, которую не нужно будет копать.Изготовить простую картофелекопалку элементарно — три листа железа свариваются между собой и прикрепляются к мотоблоку специальным креплением. Простота конструкции и небольшое количество комплектующих позволяют изготавливать ее начинающему машинисту сельскохозяйственной техники, умеющему работать со сварочным аппаратом.

Как сделать окучник

Самым простым окучником является окучник листерного типа, который состоит из двух остроконечных сварных крыльев, изготовленных из листового железа толщиной не менее 2-3 мм.Это приспособление имеет фиксированную длину захвата за счет неподвижных элементов, кончик которых протыкает и разрыхляет землю, поэтому каждый садовод, планирующий сделать простую картофелекопалку своими руками, должен предварительно сделать чертежи приспособления с учетом ряда. приемлемый для него интервал, который он обычно выдерживает при посадке картофеля. Обычно это около 60 см, а у промышленных окучников ширина всего 30 см. Для изготовления окучника нужно взять лист металла толщиной не менее 3 мм треугольной формы, длина основания которого составляет от 30 до 60 см, а высота — около 30 см.Этот элемент окучника изогнут по высоте треугольника, тем самым получится протыкающий землю острие, к нему приварены небольшие прямоугольники в виде крыльев, размах которых будет равен ширине междурядья. К основному треугольнику веерообразно приваривают 7-10 стержней длиной около 30 см. Для лучшей жесткости край треугольника армируют железным прутком толщиной не менее 3 мм.

Важно! Жесткая стойка-опора не позволит двигателю мотоблока при работе перегружаться.

Крепление картофелекопалки

Для крепления картофелекопалки к мотоблоку понадобится металлический прямоугольник 50 * 520 мм, толщина металла которого не менее 10 мм. На нем просверливаются отверстия для регулирования глубины погружения наконечника копателя в землю во избежание срезания клубней. Повышать жесткость наконечника и крыльев имеет смысл, соединив кромки крыльев железной пластиной, к которой будет привариваться стойка конструкции, несущая на себе всю нагрузку земляных работ при уборке картофеля, по возможности это металлическая часть может быть предварительно закалена.

Как сделать картофелекопалку ревущего типа своими руками

Сделать картофелеколку своими руками немного сложнее, но в исполнении очень реалистично. Для начала нужно изготовить отдельные составляющие этого полезного агрегата, соединить их между собой, проверить работу механизма, и вибрационная картофелекопалка для мотоблока своими руками готова к уборке картофеля. Мы изучим все этапы изготовления картофелекопалки для мотоблока. Перед изготовлением данного механизма рекомендуется сделать схематический чертеж картофелекопалки для мотоблока с указанием размеров деталей для наглядности при замере материала и дальнейшей сварке.

Для начала рекомендуется изготовить раму копателя-грохота. Для этого из трубы квадратного сечения 40 * 40 мм (или уголков) необходимо сварить прямоугольник размером 120 * 80 см, который необходимо хорошо отшлифовать болгаркой. Затем на четверти длины этого прямоугольника каркаса приваривается отрезок квадратной трубы 40 * 40 мм для перемычки и дальнейшего монтажа стержней.В другой части рамы делаем крепление под ось колеса, для этого с внешней стороны по углам нужно вертикально расположить и приварить два отрезка трубы длиной 15 см и диаметром 30 мм, и просверлить отверстие в каждой трубе сверлом диаметром 10 мм.

Затем следует установить несколько вертикальных стоек — для этого нужно отступить от встроенных перемычек на 5 см с обеих сторон и приварить квадрат размером 3 * 3 см и длиной 50 см, затем отступить еще 20 см и сварите 40-сантиметровые столбы, после чего отступите 40 см и приварите 30-сантиметровые стойки, в результате получится своеобразная лестница.Теперь необходимо соединить стойки металлической полосой, толщина которой 0,4 мм, под углом 45 градусов, в результате у вас получится треугольная конструкция.

Знаете ли вы? Первый картофелекопатель на конной тяге был создан русским кузнецом в 1847 году.

Как сделать скатную доску и рало

Следующий этап изготовления картофелекопалки своими руками — это сварка рабочей части нашего устройства — рала и скатной доски.Рало необходимо для выкапывания клубней картофеля из почвы с последующей подачей их на скатную площадку с помощью железных прутьев. Для строительства рала необходимы два металлических листа размером 400 * 400 мм толщиной 0,3 мм, в каждом из которых нужно проделать отверстие под болт, а также просверлить отверстие в столбах, отступив назад 5 см от края и прочно прикрутите эти металлические пластины к каркасу болтами. Затем металлическую пластину размером 30 * 70 см конусообразно сгибают в центральной части ударами молотка и приваривают встык к боковым листам — получился раль, кромку которого нужно заточить для лучшее проникновение в землю.

Скатная доска сварена из 8-10 металлических стержней или кусков арматуры длиной около 1,2 м, один конец которых приварен к нижней части рельса, а другой выходит за пределы экскаватора и довольно свободно перемещается. Стержни приваривают параллельно на расстоянии около 40 мм. Для усиления конструкции на торце каркаса с двух сторон от него можно приварить швеллер длиной около 30 см — это будут подступенки, к которым приваривается планка. Затем к нему будут приварены стержни на расстоянии двух третей их длины для обеспечения прочности наклонной доски.Во время уборки свободные края веток будут вибрировать и сбивать почву, приставшую к корням. Также рекомендуется приваривать к боковым сторонам стоек скатной доски металлические пластины, чтобы клубни картофеля не выпадали из решетчатой ​​конструкции.

Выбор колес для строительства

С основными этапами изготовления картофелекопалки своими руками мы уже ознакомились, теперь нам нужно выбрать колеса по конструкции из следующих вариантов:

• металл — подходят для работы на твердом грунте, своим весом утяжеляют экскаватор и улучшают работу на ралли;
• резиновые простые — используются для работы на рыхлом грунте, на влажном грунте, не дадут возможность транспортировать садовую технику;
• резиновые с тракторным протектором — дадут возможность использовать конструкции на мокрой почве без скольжения, они громоздкие и тяжелые.

Колеса резиновые с тракторным протектором — лучший вариант для изготовления картофелекопателей. Колесо оснащено креплением, аналогичным букве «L», которое крепится к оси, закрепленной на раме экскаватора. Колесо можно закрепить «шпилькой» по аналогии с садовой тачкой.

Важно! Более широкие колеса облегчают передвижение картофелекопалки по грядкам.

Крепежное изделие

И вот мы на завершающем этапе изготовления картофелекопалки своими руками — изготовление крепежа и финальная сборка механизма.Редуктор крепится к оси с помощью подшипников, транспортный механизм собран из колес, роликовых цепей, металлических дисков. Ось, как соединительный мост, должна крепиться звездочками, к ней привариваются диски, к которым крепятся колеса. Цепь будет передавать энергию и вращать валы, приводя в движение механизм копалки.

Затем изготавливается держатель с буквой «Г». Длинный конец прикрепляют к балочной части, которая соединяется с мотоблоком, а короткий конец приваривают к наконечнику рала.Для контроля угла наклона ралли балку лучше всего соединять с картофелекопалкой двумя и более болтами.

В результате всей проделанной работы у вас будет картофелекопалка для мотоблока, очень простая в эксплуатации, к тому же она будет частично разборной и транспортабельной за счет болтового крепления механизма. Такая копалка для картофеля поможет извлечь клубни картофеля из почвы, немного очистить землю и аккуратно уложить их на поверхность борозд. Хозяину приусадебного участка останется только собрать урожай и обеспечить ему оптимальные условия хранения.

Было ли это полезно?
Скважина №

Картофелекопалка длиной минитрактор позволяет убирать корнеплоды быстро и с минимальными потерями. Сделать это приспособление своими руками довольно сложно, но многие фермеры предпочитают использовать самодельные агрегаты.

Мини-трактор-экскаватор предназначен не только для уборки картофеля. С помощью этой приставки вы можете оптимизировать сбор свеклы, моркови, редиса и репы.Эти устройства крепятся к задней навеске трактора, бывают одно- и двухрядные.

Картофелекопалки по виду работ можно разделить на конвейерные и вибрационные. В этой статье мы рассмотрим популярные модели и расскажем, как сделать экскаватор для минитрактора своими руками.

Принцип работы картофелекопателей

Корнеплоды очень удобны в использовании. Приставка крепится к задней навеске минитрактора.Установленные на агрегате ножи во время движения вскрывают слой почвы на глубину примерно 25-30 сантиметров, извлекая клубни картофеля.

Двигаясь по конвейеру, картофель освобождается от остатков почвы и ботвы. После этого очищенный урожай попадает в бункер-накопитель или попадает в проходы.

На российском рынке навесное оборудование для сельхозтехники, картофелекопалки для минитрактора представлено в большом ассортименте. Следует отметить, что фермеры охотно закупают не только импортную, но и отечественную продукцию.

Все агрегаты отличаются друг от друга производительностью, конструктивным весом и техническими характеристиками … Независимо от производителя, все агрегаты работают очень аккуратно и помогают убирать урожай с минимальными потерями.

Обзор популярных моделей картофелекопалок

ККМ-3

Вес данного агрегата всего 40 килограммов, поэтому данное устройство оптимально для минитрактора … Основные агрегаты включают активную лемеху для вскрытия почвы и просеивающей сетки.Эти особенности указывают на то, что это однорядная вибрационная картофелекопалка.

Глубина обработки почвы 20 сантиметров. Ширина охвата этой насадки составляет 400 миллиметров. Необходимое для работы усилие передается через вал отбора мощности минитрактора. Два колеса придают агрегату устойчивость. Экскаватор обслуживает один механизатор.

КФТ2-01

Картофелекопалка однорядная конвейерная, предназначена для работы на легких почвах. … Неплохо для минитракторов МТЗ.

Картофелекопалка взламывает почву на глубину от 15 до 20 сантиметров. Ширина захвата 580 миллиметров, производительность около 0,2 га в час. Стоит отметить, что вес оборудования составляет 125 килограмм, поэтому для качественной работы требуется соответствующая тяговая мощность минитрактора и двухдиапазонный ВОМ.

4U-1

Транспортная картофелекопалка от китайских производителей. Подходит для уборки всех видов корнеплодов. Вес навесного оборудования составляет 135 килограммов, поэтому минитрактор должен иметь мощность от 18 до 30 лошадиных сил.

Кроме того, для правильной работы изделия частота вращения вала отбора мощности должна быть не менее 540 об / мин. Ширина захвата составляет 650 миллиметров, но картофелекопалка однорядная. Устройство крепится к трактору с помощью трехточечной задней навески. Производительность — 0,2-0,3 га в час.

DTS-1

Картофелекопалка конвейерная, имеет хорошую производительность и точность работы.Режущее устройство устройства состоит из трех отдельных ламелей, задняя часть которых находится на одной оси с конвейерной лентой. Эта схема обеспечивает частичную очистку клубней перед поступлением на конвейер и минимизирует потери при уборке урожая.

Все трущиеся детали и опорные подшипники защищены от пыли, что положительно сказывается на сроке службы оборудования. Следует отметить, что установка оснащена эллиптическим встряхивателем и гладкими роликами, по которым движется конвейерная лента.

Z-653/2

Картофелекопалка транспортная, предназначена для минитракторов тягового класса 0,6-0,9. Вес оборудования составляет 320 килограммов, поэтому мощность дизельного двигателя, устанавливаемого на минитрактор, должна начинаться от 18 лошадиных сил.

Устройство может работать на междурядьях шириной от 60 до 75 сантиметров. При умеренной влажности воздуха и нормальной структуре почвы можно собрать до 100 центнеров с каждого гектара. При этом заготовленные клубни практически не пострадают.Диапазон скоростей для оптимальной работы оборудования должен варьироваться от 1,5 до 6 км / ч.

Обзор популярных моделей картофелесажалок

КС-2МТ

Картофелесажалка мини-тракторная, рассчитанная на обработку двух рядов. Конструктивная масса навесного оборудования 115 кг. Ширина между посадочными рядами регулируется, ширина может варьироваться от 60 до 75 сантиметров.

Для посевного материала выделены два бункера объемом 35 литров каждый. Следует отметить, что данный аппарат сажает 5 картофелин на погонный метр.

2 МБС-1

Сеялка картофельная однорядная от китайских производителей. Вес оборудования составляет 105 килограммов, поэтому для работы необходимо использовать минитрактор мощностью от 12 до 18 лошадиных сил.

Следует отметить, что глубина посадки клубней составляет 8-12 сантиметров, при этом шаг между кустами — 25-27 см.

Из особенностей можно выделить посев картофеля и одновременное внесение удобрений. Для этого в картофелесажалке есть две емкости: 40 кг для семян и 25 кг для удобрений.

S-239

Это двухрядная модель, которая может работать в автоматическом режиме. При работе с этой приставкой вы можете регулировать ширину рядка, расстояние между клубнями и глубину посадки.

Пропускная способность установки 0,3-0,4 га в час. Обслуживается одним трактористом, для работы потребуется минитрактор тягового класса 0,4 и выше.

Самодельная картофелекопалка

Если вы не хотите тратиться на заводское навесное оборудование, вы можете оборудовать свой минитрактор самодельной картофелекопалкой. Сразу стоит отметить, что браться за изготовление такой конструкции рекомендуется только подготовив предварительные чертежи и эскизы. Чертежи помогут точно определить количество материала и рассчитать тяговое усилие.

Лучше доверить выполнение этой работы лицу с техническим образованием. Подготовив чертежи, можно приступать к сборке навесного оборудования для минитрактора.

Для начала нужно сделать каркас. Нужно взять металлический уголок или швеллер.Части каркаса свариваются электросваркой. Затем основная рабочая плоскость — лемех — изготавливается из листа металла или отрезка водопровода.

Эта деталь предназначена для вскрытия почвы. Некоторые фермеры прикрепляют лапу к раме элеватора сваркой. Это ошибка, такой нож прослужит недолго, ведь он несет основную нагрузку. Лучшим вариантом будет резьбовое соединение.

Сам подъемник крепится к раме под углом.Для этого из стального профиля делают «стакан» со втулками. Втулки между собой соединены валами из высокопрочной стали. На шпонки вала установлены шестерни со ступицами.

Для изготовления приводного барабана вам потребуются роликовые цепи и шина. Стержень должен быть круглым, на него будут надеваться цепочки. Для надежности конструкции по бокам приварены два металлических диска. Барабан устанавливается на неподвижную ось, которую необходимо вставить в кожух. После этого устанавливается звездочка с опорным подшипником.

Самодельная картофелекопалка для минитрактора готова к работе. Изготовление такой конструкции своими руками — довольно трудоемкий процесс. Также потребуются навыки электросварки и инженерные навыки.

Если вы только пробуете себя в роли изобретателя, гораздо проще приобрести заводскую модель. Стоимость отечественных однорядных картофелекопалок не превышает 30 000 рублей. Обычно затраты на покупку оправдываются за один сезон.

Для тех, кто не понаслышке знаком со сваркой и любит возиться с различными приспособлениями, хочу добавить, что представленная конструкция самодельного экскаватора далеко не единственная.

На просторах всемирной паутины можно найти чертежи различных устройств, предназначенных для уборки корнеплодов. Разобравшись с принципом работы и изучив схемы и чертежи, вы можете попробовать создать навесное оборудование по собственному проекту.

Уникальность принципа работы моей самодельной картофелекопалки заключается в следующем: при движении за минитрактором между рядами прицепной механизм лопатообразным ламелем поднимает подберезовики (рядок картофеля) и высвобождает плоды. .

Урожай, немного почвы, а также остатки ботвы попадают на цепной конвейер элеватора.

В других конструкциях после конвейера плоды попадают через проходной желоб в очищающий барабан, на приемном участке они бесконечно скапливаются, увеличивая время уборки. В моем самодельном уборочном механизме нет очистного барабана — земля насыпается через решетку еще на конвейере, засохшая ботва не доставляет особых неудобств, а очищенные плоды попадают в бункер для хранения.

Типовой проект

Комбайн прост по конструкции — он состоит из большого количества узлов и деталей от списанной сельскохозяйственной техники, в первую очередь от старой промышленной картофелеуборочной техники. Однако технология его изготовления проста — достаточно иметь ножовку по металлу, электродрель и сварочный аппарат (токарные работы присутствуют в минимальном количестве).

Чертежи самодельной картофелекопалки

Кинематическая основа: 3 цепная и 1 цепная передача (при использовании роликовых цепей звездочек мопедов, велосипедов и сельскохозяйственных агрегатов).

Пояснения к чертежу: 1, 2 — шарнир и тяги (на виде спереди условно не показаны), 3 — рама мотор-редуктора, 4 — топливный бак, 5 — двигатель, 6 — приводная цепь транспортера элеватора. , 7 — бункер-накопитель, 8 — тележка колесная, 9 — планки регулировочные, 10 — точка крепления элеватора, 11 — цепной конвейер, 12 — бортовой элеватор, 13 — лемех.

Лифтовое устройство

А теперь подробнее о каждом из важнейших узлов.Самый главный из них — лифт. Он выполняет 2 функции: транспортировку — перемещение и очистку картофеля, а также функцию основания — к его раме прикреплен полный зубчатый механизм. Подъемник установлен несимметрично к колесной тележке.

Самодельный чертеж лифта

Элеватор (конвейер и откосы на виде сверху условно не показаны): 1 — лемех, 2, 10 — борга, 3, 9 — откосы. 4 — рама, 5 — регулируемая опорная звездочка (з.= 9, 2 шт.), 6 — нерегулируемая опорная звездочка (z = 9, 2 шт.), 7 — неподвижная тяговая звездочка (z = 9, 2 шт.), 8 — ведущий вал, 11 — Болт М10 (16 шт).

Это связано с принципиальными особенностями работы трактора — ширина колеи, как правило, больше расстояния между котлами, поэтому одна группа тракторных и контрольных колес постоянно перемещается между рядами, а другая группа — по убранная площадь поля. Рама лифта изготовлена ​​из угловых профилей 45х45 мм.К нему прикреплены лемех и кожухи опорных и тяговых звездочек на приводном валу конвейера. Конвейер цепно-пильный (гусеничный) — от списанного комбайна по уборке картофеля.

Его цепи были укорочены примерно до 1670 мм (было изготовлено 44 стержня), а стержни — до 300 мм. Гусеница снабжена лопатками для захвата плодов (при их отсутствии крупные плоды скатились бы) и закреплена на опорных звездочках, передние регулируемые (определяют степень натяжения цепи).

Конвейер приводится в движение тяговыми звездочками на приводном валу. Причем скорость больше, чем движение трактора между рядами, иначе комбайн не справится с количеством поступающих плодов. Борта из листовой стали (толщина — 1 мм) прикрепляют к угловым профилям каркаса, к бокам прикрепляют откосы, замыкая цепи, чтобы туда не попала картошка. Причем установлены две пары кронштейнов: одна пара для ламелей, регулирующих угол наклона по отношению к колесной каретке, а вторая пара для установки лифта на каретку.Как указано выше, на лифте устанавливается мотор-редуктор с собственным основанием.

Силовая часть

Мотор от мопеда Д-6, без доработок (правда, очень желательно установить вентилятор принудительного охлаждения). Его мощности более чем достаточно, чтобы привести конвейер в движение. Приводится в движение очень просто — с помощью спускового рычага. Для выполнения этой операции требуется достаточно ручного труда.

Чертеж электростанции

Мотор-редуктор: 1 — рама блока, 2.9 — звездочки большие (z = 48) со втулками, 3, 7 — звездочки малые (z = l6) со втулками, 4 — двигатель, 5,6 — валы верхнего и нижнего корпусов с подшипниками (от сельхозтехники), 8 — двигатель рама, 10 — цепи мопеда, 11 — рычаг ручного запуска двигателя.

Рама трансмиссии

Рама мотор-редуктора: 1 — стойка левая, 2 — кронштейн задний, 3 — кронштейн передний, 4 — нижняя поперечина (2 шт.), 5 — поперечина верхняя (2 шт.), 6 — стойка правая, 7 — люльки верхние (2 шт.), 8 — площадка под каркас двигателя (сталь, лист, s3), 9 — люльки нижние (уголок стальной 50х50х3, 2 шт.). Детали I — 7 изготовлены из стального уголка 40х40х3. Все крепежные пазы выполнены на месте.

Редуктор состоит из трех цепных приводов (цепи — мопед, а звездочки — модернизированные велосипедные), а также верхнего и нижнего промежуточных валов. Функция редуктора — передача крутящего момента от двигателя Д-6 на вал привода лифта. Топливо поступает самотеком из бензобака, установленного над двигателем.

Нагрузочный механизм также прост по конструкции. Он состоит из тележки колес и бункера-накопителя. Основание каретки состоит из угловых профилей 40х40 мм. Стенки бункерного отсека изготовлены из железа для крыши и прикручены к передней и задней стойкам с помощью толстой проволоки через специально проделанные отверстия (такой конструкции крепления более чем достаточно, а использование болтов или заклепок показалось мне неуместно).

Для разгрузки отсека бункера решетчатое дно опускается, и фрукты накапливаются в заранее подготовленных пакетах.Лемех состоит из четырех частей: обрезного диска от культиватора, стального листа толщиной 4 мм, передняя кромка которого отрезана молотком по силуэту диска, и двух кронштейнов из уголка 45 × 45 мм. профили. Сталь для изготовления диска закаленная, которой не страшны камни и сморщенные комки земли. Полукруглый профиль режущей кромки наиболее эффективен при выкапывании картофеля.

Лапа прикреплена к основанию элеватора четырьмя болтами.Особо рассматривать сцепной механизм не буду. У каждого разная техника, и навесное оборудование обычно крепится по-разному … Скажу только, что ведущим элементом механизма является шарнир от рулевой тележки, имеющий прочную и надежную конструкцию. Картофелеуборочный комбайн проработал два сезона, что значительно сократило физический труд нашей семьи.

Посадка картофеля + сбор урожая. Мелкомасштабные идеи.

Посадка и уборка картофеля малой техникой

Картофель, очевидно, очень важен и распространен в Восточной Европе и России, где он является традиционной пищей.Наверное, потому что их легко хранить, они имеют большую пищевую ценность и хорошо там растут.

Это продолжение моей предыдущей статьи Вспашка с лебедкой в которых описывается, как они часто обрабатывают свои сады и небольшие поля с помощью легкого плуга с электрическим или бензиновым двигателем. электрическая лебедка. Похоже, он работает на удивление хорошо. Пожалуйста, найдите минутку, чтобы сначала проверить эту информацию.

В этой статье тема «садоводства с приводом от лебедки» будет развиваться дальше, исследуя варианты Посадка, прополка, и уборка картофеля небольшими машинами с тросом лебедки.

Спасибо за чтение! Грег Бака

Раздел 1: ПОСАДКА

Посадить картофель сложнее, чем вы думаете. Помимо глубины и интервала, вы также имеете дело с насыпью. почвите почву над окученками (часто это называют гребневыми или окучивающими) и решите, будете ли вы сажать цельный семенной картофель или нарезать картофель кусками.

Самый простой способ — просто открыть борозду, бросить семенной картофель вручную, затем снова натянуть почву и придать ей форму длинный приподнятый гребень.Последние пару видео в моем предыдущая статья показал, что используется плуг мидлбастер, и именно он создает борозду нужной глубины. Но остается много ручной работы. натянуть землю на картофель и сформировать гребень, поэтому давайте рассмотрим другие варианты …

Простой метод — для больших садов

В этом первом видео показана сеялка для картофеля, которая открывает борозду, позволяет высадить семенной картофель на место, а затем закрывает их с почвой и формирует гребень.

Эту машину можно легко переоборудовать, чтобы тянуть ее с помощью лебедки. Синяя часть будет прикреплена к паре передних колес. сформировать тележку. Сиденье можно переключить так, чтобы он смотрел вперед. Длинная пара ручек в задней части тележки позволит оператор наклоняет его вверх, как рикшу, и откатывает на противоположный конец поля.

Одним из преимуществ машины с ручной подачей является то, что она позволяет использовать нарезанные куски семенного картофеля, что является более экономичным для садоводы.Улучшение состояло бы в том, чтобы добавить к колесам индикаторы расстояния или «флажки», чтобы оператор знал, когда сбросить еще одну окучку.

⮝ Щелкните значок динамика, чтобы включить звук.

Легко тянется лебедкой Посадочная машина в этом двухминутном видео может быть колесной тележкой, на которой один человек едет, а другой управляет лебедкой. Из-за веса может быть лучше каждый раз перемещать лебедку, а не тащить тележку назад по саду.

Комплексный метод — для малого сельского хозяйства

В этом видео показана более автоматическая сеялка для картофеля, которая открывает борозду, сбрасывает семенной картофель с постоянным интервалом, а затем закрывает их с почвой и формирует гребень.

Эту машину также можно было переоборудовать, чтобы ее можно было тянуть с помощью лебедки. Красная часть будет прикреплена к паре спереди колеса, чтобы сформировать тележку. Поскольку сиденье не требуется, оператор может идти сзади, чтобы управлять автомобилем.Требуется улучшение, чтобы чтобы создать более высокий и широкий гребень, как у синей машины.

Этой машине требуется цельный семенной картофель. Загрузка достаточного количества картофеля для посева одного ряда позволит оператору потяните пустую и более легкую машину обратно через поле.

⮝ Щелкните значок динамика, чтобы включить звук.

Сеялка картофельная автоматическая Эта машина не требует, чтобы оператор ронял семенной картофель вручную.Это позволит оператору свободно управлять когда трос лебедки тянет ее вперед. Но была бы машина более дорогая и сложная.

Раздел 2: ВЫРАБОТКА

Когда картофель высаживают длинными гребнями, прополка становится действительно сложной задачей. Это потому, что здесь так много наклонной почвы. с участием. И между каждым гребнем есть узкая долина. Фермеры, выращивающие картофель, используют пары дисков, установленных под одинаковым углом и на одинаковом расстоянии. как те, что были на их оригинальном посадочном орудии (см. выше). Таким образом, они в основном восстанавливают стороны гребней с каждым пройти, и одновременно убить сорняки.

Находчивые садовники на видео ниже взяли эту идею и реализовали ее. Буквально …

Простой метод — для больших садов

Эти ребята заслуживают аплодисментов за то, как они действительно упростили операцию по прополке картофеля, И за красивый чистый дизайн своего инструмента. Интересно, можно ли его улучшить, используя ту же ручку сзади, что и в спереди, но продлить его влево, а не вправо? Это позволит каждому оператору пройти по долине.

Каким бы прекрасным ни был их инструмент, он , а не , работал бы, если его тянуть за лебедку. Причина в том, что трос лебедки нужно будет провести по вершине гребня, чтобы вытянуть его прямо. Движущийся кабель разорвет листву растений и, вероятно, убьет их.

⮝ Щелкните значок динамика, чтобы включить звук.

Очень хорошая картофелеводка! Конечно, ребята выглядят немного глупо с ускоренным фильмом, но что улучшение по сравнению с ручной прополкой.

Комплексный метод — для малого сельского хозяйства

Чтобы машина с лебедкой могла пропалывать картофель, посаженный на гребнях, трос должен оставаться в долине. Эта предотвращает повреждение кабелем листвы растений.

Вот ссылка на видео машины для прополки картофеля с шипами В верхней части страницы также есть ее стоп-кадр.

На чертеже показано, как эту культиватор для картофеля с «шипами» можно модифицировать для прополки одной долины за раз, таща лебедкой. Его можно было легко оттянуть обратно к дальнему концу, наклонив его на резиновое колесо.

Устройство для прополки долин картофельных гряд

Раздел 3: УБОРКА

Теперь вы увидите настоящую причину , по которой фермеры сажают картофель длинными гребнями. Это значительно упрощает сбор урожая.

Так как гребень создается заново каждый сезон, почва довольно рыхлая. А поскольку гребень находится над землей, почвы для зачерпните и просейте, чтобы собрать урожай картофеля. Добавьте «рыхлую почву» к «надземной», и это дает множество возможностей для легкого уборка закопанного картофеля.

Собирать и собирать картофель, выращенный «на квартире», технически возможно, но для этого требуется гораздо более крупное и мощное оборудование.

Простой метод — для больших садов

Ну, начался этот цикл статей с плуга, а теперь плугом закончится. Обратите внимание на угол и «пальцы» на этом специальном картофельном плуге. Идея состоит в том, чтобы разбить гребень, вытащить картофель вверх и оставить его поверх почвы для легкой уборки. Пальцы на верхней части плуга (металлические стержни) должны сначала пропустить рыхлую почву. поэтому клубни и комья грязи падают последними и остаются на поверхности почвы.Есть более эффективные пальцы на картофельный плуг в другом видео.

Этот инструмент также можно легко тянуть с помощью лебедки. Возможно, старый мотокультиватор или мотокультиватор без двигателя мог бы обеспечить колеса, рама и руль, к которым крепится плуг и другие инструменты? Также см. Это видео для красиво оформленного устройства.

⮝ Щелкните значок динамика, чтобы включить звук.

Урожай картофеля специальной плугом Похоже, что он выполняет приличную работу, но из-за своего узкого лезвия может оставлять на земле колоски.См. Статью за ссылку на другой стиль картофельного плуга, который может работать лучше.

Комплексный метод — для малого сельского хозяйства

На этом видео показан более крупный механизированный картофелеуборочный комбайн, но он работает по тому же принципу, что и меньший агрегат, представленный выше. Есть изогнутый черпак, который прорезает гребень, затем стержни (как пальцы выше) сначала просеивают рыхлую почву и сбрасывают комья и клубни поверх почвы сзади.Стержни трясутся и вибрируют, чтобы почва быстро просеивалась. Трактора ВОМ обеспечивает тряску. Эту машину можно посмотреть подробно Вот

Было бы сложнее использовать мощность лебедки для управления таким харвестером, но это возможно. Если лебедка замедляется, она больше тягового усилия, и у рыхлой почвы больше времени, чтобы пройти через штанги. Вибрация не требует большой мощности, поэтому, возможно, комбайн мог нести аккумулятор и двигатель постоянного тока или небольшой бензиновый двигатель, чтобы просто вибрировать.

Так или иначе, но кто-то должен забрать картошку и положить ее в ведро. Но это довольно полезная работа …

⮝ Щелкните значок динамика, чтобы включить звук.

Станок немного более производительный Более широкое U-образное лопаточное лезвие этой машины отлично справляется со сбором всего гребня, чтобы не пропустить картофель. Трясущиеся пальцы просто ускоряют просеивание почвы со дна желоба.Почва должна быть довольно сухой для это хорошо работает.

Хорошо, что «заводит» моих статей о садовой технике с лебедкой. Нажмите на Указатель статей, чтобы узнать, какая еще у нас информация.

Конец XIX — начало XX века Картофелекопалка Hoover

До появления механизированной картофелекопалки фермеры обычно выкапывали картофель вручную, с помощью таких инструментов, как мотыга, или плуга.К середине 1800-х годов некоторые фермеры и кузнецы начали создавать новые инструменты, помогающие в процессе копания. Однако только в 1885 году фермер из Огайо по имени Исаак Гувер разработал основу для одного из самых эффективных картофелекопателей, когда-либо созданных. ¹ Его картофелекопатель сначала помогал ему и его соседям экономить время, силы и боль, сопровождающую тяжелый физический труд. К 1910-м годам компания Hoover Potato Digger помогала тысячам картофельных фермеров по всему миру.

Картофелекопатель в музее Штур создан для того, чтобы его тянули лошади, хотя его можно было бы приспособить для тяги двигателей и тракторов. Когда лошади (возможно, команда из четырех или шести человек) тянули экскаватор, лезвие впереди вонзалось в землю достаточно глубоко, чтобы захватить картофель вместе с землей, камнями и виноградными лозами. По мере того, как экскаватор продолжал движение вперед, картофель и мусор поднимались на металлическую конвейерную ленту, что позволяло более мелкой грязи и более мелким камням падать на землю.Наверху насадка с тонкими металлическими стержнями отделяла картофель от остального мусора, оставляя картофель на земле позади копателя. Фермер садился на сиденье, чтобы направлять землекоп и следить за тем, чтобы процесс шел гладко, в то время как пара мальчиков или наемных рабочих шли сзади, собирая картошку. Используя этот экскаватор, фермер мог сэкономить недели на уборке урожая картофеля. К сожалению, у экскаватора Stuhr Museum отсутствует верхнее крепление с металлическими стойками, которые отделяли картофель от лоз и другого мусора, который не проваливался через конвейерную ленту.Фермер, который использовал этот экскаватор, мог просто обойтись без него. Если вы хотите посмотреть короткое видео о картофелекопалке Hoover в действии, дающее вам представление о том, как он работает и как это могло звучать, нажмите здесь.

Реклама от The Implement Age , т. XL, нет. 2 (13 июля 1912 г.), стр. 6, на которой показана картофелекопалка с дополнительным сепаратором сзади и язычковой насадкой в ​​сборе с колесами для упряжки лошадей спереди.

Исаак В. Гувер родился недалеко от Сэнд-Хилла, штат Огайо, в 1845 году. Ему было около тридцати лет. Он поселился на своей собственной ферме площадью 74 акра в Милан-Тауншип, штат Огайо. ² Выращивая картофель на своей ферме, Гувер начал экспериментировать с новыми машинами для выкапывания картофеля из земли. К 1885 году он запатентовал свою первую копалку для картофеля, сделав одну копалку в этом году, десять во второй год и пятьдесят в третий. Гувер сотрудничал со своим зятем Альбертом Праутом, чтобы изготовить и продать свою машину, и в течение следующих нескольких лет, когда слухи о его машине распространились, все больше людей искали его и его экскаватора.В 1890-х годах компания Hoover & Prout из Эйвери, штат Огайо, значительно расширила свой бизнес; и примерно в 1902 году они учредили свою компанию. ³ Несмотря на свой успех, Прут ушел в 1910 году, и компания была реорганизована в Hoover Manufacturing Company. ⁴ К 1916 году компания производила около 5000 картофелекопателей ежегодно, продавая их по всему миру. Завод Гувера в Эйвери в то время занимал четыре акра земли недалеко от Никелевой железной дороги и нанимал от 75 до 100 рабочих.На протяжении десятилетий Исаак и его сын Артур Л. Гувер внесли несколько изменений и дополнений в конструкцию Исаака, получив несколько патентов между собой. Компания также производила сортировочные машины для картофеля, сеялки для выращивания картофеля и бороны. Если вы хотите прочитать рекламную брошюру 1903 года для копателя картофеля Hoover Potato Digger, Библиотека Конгресса любезно оцифровала ее, к которой вы можете получить доступ здесь.

Банкноты

¹ Первым патентом Гувера был патент 318 254 от 19 мая 1885 года. Вы можете найти патент здесь. ² Описание Гувера и его картофелекопателя см. В Hewson L. Peeke, Isaac W. Hoover, в Стандартная история округа Эри, штат Огайо: подлинное повествование о прошлом с особым вниманием к современной эпохе. в коммерческом, промышленном, гражданском и социальном развитии. Народная летопись с семейным происхождением и воспоминаниями, Vol. II (Чикаго и Нью-Йорк: Льюис Паблишинг Компани, 1916), стр. 1037-1039. Для получения дополнительной информации о выращивании картофеля в начале двадцатого века, включая краткие замечания о землекопе Гувера, см. T.Б. Терри и А. И. Рут, A B C культуры картофеля: как вырастить их в наибольшем количестве и высочайшего качества с наименьшими затратами времени и труда; Тщательно учитывая все последние достижения в этой отрасли сельского хозяйства на сегодняшний день. Полностью иллюстрированный (Медина, Огайо: A. I. Root Co., 1911).

³ Планы по регистрации компании упоминаются в документе Hardware , vol. XXIV, нет. 6 (25 декабря 1901 г.).

⁴ Некоторая информация здесь может быть найдена в статье Farm Collector , которую вы можете увидеть здесь.В 1926 году компания John Deere, главный дистрибьютор картофелекопалки Hoover, приобрела компанию и продолжила производство экскаватора.

все о самодельной машинке + схема

Обрабатывать территорию с большой площадью, где значительная часть территории отведена под сад, с помощью только подручных средств — задача не из легких. Работа по рыхлению, рытью и прополке сада вручную требует много времени и усилий. Хорошо, когда у меня появится возможность приобрести мотоблоки, которые будут незаменимы в этой местности.Но для облегчения работы на суше и изготовление мотокультиваторов своими руками.

Как еще можно модернизировать самодельные мотоблоки?

Рынок производства мотокультиваторов предлагает покупателям достаточно широкий ассортимент продукции на любой вкус. Однако цены на такую ​​сельхозтехнику по силам осилить не многие. Поэтому в садах, в сельской местности довольно часто можно встретить самодельные мотокультиваторы, которые по эксплуатационным параметрам или немного уступают заводскому аналогу.

Создавая универсальный дизайн, мастера часто используют детали старых велосипедов и металлолом.

Устаревшие модели мотоциклов часто служат основой для изготовления различных самодельных и бытовых малогабаритных инструментов.

Потому что самодельные мотопилы часто создаются из металлолома, старых материалов, а в качестве двигателя в сборе часто используется известная многим мотопила «Дружба».

На основе самодельной культиватора мастера создают не менее важные в сельском хозяйстве орудия, например: плуги и окучники для окучивания кукурузы или картофеля.

Один из таких мастеров — изобретатель Валентин Архипов, автор изготовления множества полезных приспособлений и создания всевозможной бытовой техники.

Талантливый конструктор создал многофункциональное устройство, с помощью которого можно не только вспахивать и боронить землю, но и сажать, выращивать клубневые культуры и собирать урожай, сгребать листья.

Так что продумав, как сделать мотоблоки своими руками, лучше остановить свой выбор на этой проверенной и успешно применяемой версии. С простым и удобным в использовании СЕЛХозагрегат сможет справиться любой мужчина.

Конструктивные особенности агрегата

Устройство мотоблока самоходной машины на двух колесах, снабженное двигателем снятым с путевого скутера-150М.Причина выбора этого двигателя заключалась в том, что он имеет конструктивное решение, благодаря которому осуществляется принудительное охлаждение ГБЦ воздухом.

Мотороллер, способный работать на самых низких скоростях при довольно больших нагрузках.

Для построения того, как используется мастер, взят из тросов управления самокатом, подвески двигателя и двойной дуги рамы, рычага и цепи. Остальные детали конструкции были промышленного производства.

Отдельно изготовлена ​​сварная труба П-образной рамы, обработанная на оси колеса токарного станка.Сделал так же для сердечника и рулевых тяг 3 самодельные петли. Они будут использоваться как соединительные элементы между мотоблоком, колесом и плугом.

На салазках приварена стальная труба, конечная ось которой необходима для реализации натяжения, идущего к редуктору и тросам двигателя. Само натяжение осуществляется качающимся коромыслом, в качестве рычага переключения которого приварен отрезок стальной трубы.

Шаг цепочки, использованной для создания устройства, составляет 12,7 мм и 15.9 мм. Число зубьев звездочек: выходной вал 11, выходной вал 20 и 60, ось — 40.

Чем хорош этот дизайн?

Аналогов таких моделей не один десяток, но в сравнении, оригинальная модель мотоблока Калужских мастеров имеет ряд преимуществ.

• Вертлюг. Обрабатывающий инструмент и тележки большинства этих моделей имеют жесткое соединение, что затрудняет маневрирование сборки и усложняет работу с ним. Детали СЕЛХозагрегата соединяются петлями.В процессе работы при необходимости менять направление движения, не вынимая плуг из борозды.
• Смещение оси к направлению движения. Многие владельцы при обработке почвы культиватором сталкиваются с трудностью, заключающейся в том, что в процессе движения вперед под действием сопротивления почвы агрегат временами отвлекает. Выравнивание борозд требует больших усилий. Чтобы компенсировать этот дрейф, мастер расположил ось плуга под небольшим углом по направлению движения.При вспашке конструкция слегка повернута влево. Желаемое положение всегда можно отрегулировать с помощью тяги трех петель.
• Уровень желаемой глубины вспашки. Если в других моделях, глубина вспашки поддерживается опусканием или подъемом плуга, то при работе с этим культиватором это будет происходить автоматически. Регулировка осуществляется изменением угла наклона плуга к борозде. Конструкция снабжена полевой доской, которая действует как подъемная сила при заглублении плуга. Если же над землей появляется щит, он моментально увеличивает угол атаки, под которым он снова проваливается в почву на заданную глубину.

Пошаговая технология сборки прибора

Сборка конструкции начинается с разработки вала подвески. К этому он прикреплен к корпусу с подшипниками, приварен звездочка и крепится обгонная муфта, которая в процессе работы будет выполнять функцию дифференциала. После этого конструкция оснащается колесами и рамой.На неподвижной раме установите телескопическую штангу, плуг и колесо.

Основные элементы ходовой части вала: 1 — вал, 2 — звездочка, 3 — крышка, 4 корпус подшипника, 5 — посадочная площадка, 6 — подшипник № 308, 7 — корпус обгонных муфт, 8 — упоры оси, 9 — собачка, 10 — храповик, 11 — подшипник № 307, 12 — шайба, 13 — колесо 14 — рессора

Сельскохозяйственные культиваторы оснащены специальными колесами, которые в отличие от резиновых аналогов способны обеспечить наилучшее тяговое усилие.

Такие металлические колеса не забиваются землей. При контакте с землей не уплотняют ее, а наоборот разрыхляют.

Для соединения рамы в сборе с подвеской, двигателем и рамой скутера используются две изогнутые трубы. Между ними пространство для размещения топливного бака.

Для размещения двигателя использован кронштейн, завершающийся стальной осью длиной 150 мм. Консоль Кронштейн приварен к П-образной конструкции рамы. На оси подвешен мотор с подвеской. Собранная конструкция сочетается с изогнутыми дугами каркаса.Только после этого соберите вторичный вал, вытяните тросы управления и натяните цепь.

Основные элементы узла управления: 1 — соединительная ось, 2 — полоса, 3 — трубка, 4 — рычаг.

Соединительные элементы конструкции: 1 — стержень 2 регулирующий тягу

Как все это работает — примеры видео

Наглядный пример применения мотоблока:

Но особенно хороша эта модификация:

Культиваторы многофункциональные Архипова.Его можно использовать как плуг или культиватор. Достаточно съемных деталей для плуга для замены снятых со свалок деталей на культиватор. Шагайте сзади, чтобы углубить борозду в земле и заделать клубни картофеля. Для вспашки клубней достаточно установить ножи и пройти агрегат между посаженными рядами.

По такому же принципу можно окучивать и проросшие растения. СЕЛХозагрегат комфортный и при уборке урожая. Используя разные кучи, можно менять ширину. Агрегат также может собирать пропущенный картофель и оставшийся после уборки ботву ботвы.Для этих целей оснащается граблями или бороной.

Универсальная конструкция может использоваться не только для сельскохозяйственных работ. Зимой его успешно используют для уборки снега. Верный помощник пригодится для уборки дорожек придомовой территории. Установив на мотоблок с круглой щеткой и дополнительной звездочкой, хозяин облегчит работу по расчистке тротуаров.

Связанные с контентом

Самодельная сельхозтехника своими руками. Самодельная сельхозтехника

В этом сборнике есть несколько идей, которые могут быть полезны домашним мастерам при разработке собственных проектов, облегчающих сельскохозяйственные работы. Видео в конце статьи.

Остроумный газонокосильщик придумал уникальную адаптацию по-своему: он просто взял три существующие газонокосилки, немного изменил их, чтобы прикрепить к минитрактору. Теперь ему не нужно часами ходить в поле для обработки большой площади. Самоделка выглядит забавно, но это вполне работоспособная вещь, ускоряющая работу по стрижке газона ровно в три раза.

Культиватор автоматически объезжает деревья

Очень удобный механизм.В нем есть не только рабочая часть, но и чувствительный элемент. Трактор с культиватором проходит по полю,
, как только чувствительный элемент, который немного выступает вперед, касается дерева, полуавтомат немедленно реагирует и уводит культиватор в сторону, чтобы обойти дерево. После этого он сразу возвращается в рабочее положение и продолжает обработку почвы. Отличная идея!

Машина для укрытия кроватей пленкой

На то, чтобы покрыть все грядки на этом поле пленкой, потребуется несколько дней, если рабочие будут выполнять всю работу вручную.
Малый культиватор наносит перфорированную пленку за один проход на каждую грядку. В то же время он образует края кровати.

Как собирают лук в Корее. Он сложен в узкую полоску.

Агрегат собирает лук сразу с нескольких грядок и сбрасывает их в одну узкую полоску. Это средство малой механизации — мера обойтись небольшими недорогими уборочными механизмами и не покупать дорогой комбайн. Смотрите также, что делают в Корее с луком после сбора урожая.Работницам не нужно выполнять слишком много работы. Вместо этого на конвейере работает робот. Хотя без человеческого ума и умения не обойтись.

Самодельная сельхозтехника пользуется большой популярностью у фермеров России. Такие конструкции намного дешевле заводских. И полет творческой фантазии мастеров ничем не ограничен. Получаются довольно интересные разработки, которые используются в сельском хозяйстве.

Самодельная сельхозтехника из мотоблока

Многие фермеры знакомы с преимуществами обычного мотоблока, используемого в домашнем хозяйстве. Конструкции мотоциклов обычно работают на бензиновых или дизельных двигателях. Наличие колес позволяет решать многие задачи. В результате часть земельных работ легче для фермера. В каких конструкциях используется мотоблок?

Если фермер умеет пользоваться слесарным инструментом, мотоблок в его руках может превратиться в полезный агрегат. Может использоваться для:

• вспашки земли;
• уборка снега;
• перевозка сыпучих материалов;
• кошение газона;
• Посадка и уборка картофеля;
• как плуг.

Все конструкции от мотоблока можно разделить на две группы. В первом случае применяется навесное оборудование, во втором — проводится капитальный ремонт мотоблока.

Капитальная реконструкция мотоблока

Проявив упорство и фантазию, можно сделать уникальную самодельную сельхозтехнику. Основные типы агрегатов, получаемых от мотоблока:

• Прицеп. Это устройство основано на создании дополнительной прицепной конструкции. Важно учитывать смещение центра тяжести, который сместится назад. Также необходимо расширить переднюю ось.
• Вездеход. Мотоблок установлен на 4-колесной раме. Готовая конструкция будет напоминать квадроцикл или трактор. Получается отличная самодельная сельхозтехника для фермеров. Он маневренный и очень функциональный.

• Сеноуборочная машина. Практически все фермеры строят сеноуборочную машину из мотоблока.Конструкция представляет собой сварной каркас из труб, которые прикрепляются к плите и устанавливаются обратно. Спереди прикреплены два колеса. Получается что-то вроде минитрактора.
• Снегоход. Если на конструкцию мотоцикла установить гусеницы, он станет отличным транспортом для передвижения в условиях снежных зим.

Самодельная картофелекопалка

Картофелекопалка навешивается на трактор. Во время движения ножи режут землю и собирают клубни картофеля.Во время вибрации с картофеля стряхивается лишняя земля. Чистые клубни выбрасывают в проходы, где собирают вручную. Самодельная сельхозтехника представлена ​​множеством вариаций этого устройства. Работая на этом агрегате, мастер может определить толщину металлических конструкций и их прочность. Основание состоит из каркаса, сваренного из уголков и швеллера. Из стальных пластин изготовлен лемех, который крепится к корпусу элеватора.

Лифт слегка наклонен.Подготовить вращающиеся валы и барабан, транспортную и опорную часть. Конструкция довольно сложная, поэтому ее невозможно изготовить без специальных технических навыков. И по стоимости такое устройство будет недешево.

Самодельная сельхозтехника своими руками — хорошая идея для опытных мастеров со специальными навыками. Если таких способностей нет, фермер может выбрать любые юниты в магазине.

В любом частном хозяйстве или фермерском хозяйстве можно найти различное оборудование, которое используется для облегчения труда и повышения его производительности.Мини-техника для приусадебного участка используется для обработки земли, ухода за скотом и птицей. С его помощью перевозят урожай и удобрения.

Не у каждого фермера достаточно финансовых ресурсов для покупки мощной техники. На личном подворье приходится иметь дело с небольшими силами. Правильно подобранная мини-техника способна выполнять широкий спектр сельскохозяйственных работ. Она может быть:

• переносной;
• пешеходов;
• верховая езда;
• стационарный.

Переносное оборудование включает электроинструмент, который держат руками, подвешивают на плечах или устанавливают на опорных катках. Мощность таких устройств не превышает 3 кВт. Это составляет примерно 4 л.с.

Пешеходное оборудование — мотоблоки, мотокультиваторы, мотокосилки, мотокультиваторы и др. Приводится вручную. Мощность этого типа оборудования может достигать 10 кВт или около 13 л.с.

Мощность приводного оборудования достигает 18 кВт или 22 л.с.В эту группу входят минитракторы тягового класса 0,2 и мотоблоки с прицепной тележкой.

Стационарное оборудование — опрыскиватели, насосные станции и др. Мощность устройства до 10 кВт. Это равняется 13 л.с.

Минитрактор

Основу линейки минитракторов на российском рынке составляет техника белорусских, китайских и южнокорейских производителей. Небольшую его часть составляют европейские, американские и японские бренды. Последние виды техники не получили широкой популярности у российских аграриев из-за сложности и дороговизны обслуживания.

Отечественные производители представлены на рынке минитракторов техникой, которая представляет собой масштабную сборку известных торговых марок. Большинство российских фермеров покупают минитракторы китайского производства. Их качество сборки значительно улучшилось за последние годы. Для них в стране создана хорошая техническая база, на которой проводится ремонт и обслуживание.

Правила выбора минитрактора

При выборе любого типа оборудования каждый покупатель руководствуется своими финансовыми возможностями. Они определяют пределы возможностей, в которых они выбирают подходящий минитрактор. Есть ряд критериев, которые помогут сделать правильный выбор. Важно выбрать для себя лучший вариант и не переплачивать за него.

Перед покупкой минитрактора определяется перечень работ, на которых его планируется использовать. Это помогает определить требуемую мощность техники. Бюджетные минитракторы мощностью 16-20 л.с. справятся с обработкой небольших участков земли.Другие параметры, которые следует учитывать при покупке:

Тип

• и расход топлива;
Тип привода
• ;
• частота вращения вала.

Только полный привод позволяет мини-трактору свободно перемещаться по полям. Чем тяжелее техника, тем она стабильнее. Обязательное условие покупки — тест-драйв. Техника должна быть простой в использовании. Все современные модели минитракторов имеют рулевое управление. Люди, умеющие водить автомобили, легко осваивают эту технику.

Каждый минитрактор имеет специальные приспособления для навесного оборудования. Лучше покупать в комплекте с базовым оборудованием. Это позволит избежать дальнейших проблем с соединением разных узлов. Покупать минитрактор нужно у проверенных производителей.

Какой минитрактор лучше купить: характеристики, возможности

При покупке минитрактора никогда не будет лишним консультация специалиста или отзывы других покупателей.

Табл.Самые продаваемые минитракторы в России

Модель минитрактора	Технические характеристики	Характеристики:
	Мощность дизельного двигателя 22 л.с. Максимальная скорость 27,35 км / ч. Емкость топливного бака 8 литров. Трансмиссия заднего привода. Радиус поворота передних колес — 3,9 м. Коробка передач — 6 передач. Двигатель запускается электростартером. Масса без навесного оборудования 960 кг.	Минитрактор собран в России из неродных запчастей.Это не снижает степень надежности его работы.
	Мощность дизельного двигателя 24 л. с. Масса без навесного оборудования 1040 кг. Трансмиссия заднего привода. КПП имеет 8 ступеней. Запуск двигателя электростартером	Минитрактор без закрытой кабины. Полная китайская сборка.
	Емкость топливного бака 6 л. Мощность дизельного двигателя 22 л.с.Передача заднего привода. КПП — 6 ступеней.	Минитрактор собирается в России по китайской лицензии.

Мотокультиваторы и мотоблоки

Мотокультиваторы и мотоблоки имеют много общего. Их главное отличие — мощность. В мотоблоках он намного выше. Оборудование может работать на электричестве и жидком топливе. Основное его предназначение — обработка земли. Фаворитами продаж в России являются модели немецких производителей. За ними следуют японские и американские бренды в этом сегменте сельхозтехники.

В отличие от минитракторов мотоблоки и мотокультиваторы относительно легкие. Выбирая автомобили этого класса, обратите внимание на тип их двигателя. Для обработки земельных участков, удаленных от источника электроэнергии, подойдет техника, работающая на бензине или дизельном топливе. Возделывать землю возле дома можно на мотокультиваторе и мотоблоках, работающих от электричества.

При покупке мотоблоков нужно обращать внимание на их мощность и вес.Выпускаемое оборудование подразделяется на 3 класса, каждый из которых рассчитан на определенные условия работы:

Сельхозтехника своими руками

В любом хозяйстве всегда есть под рукой материал, подходящий для изготовления сельхозтехники. Инженерные знания и дизайнерские навыки всегда найдут применение в подсобном хозяйстве. Например, они помогут превратить мотоблок в минитрактор.

Пошаговая инструкция по переоборудованию мотоблока в минитрактор

Большой недостаток мотоблоков — ручная тяга.Это компенсируется ценами ниже, чем стоимость минитракторов. Умелые руки в короткие сроки способны с минимальными затратами превратить мотоблок в минитрактор. Процесс переделки мотоблока начинается с составления расчетов и строительных чертежей. При отсутствии опыта дизайнерской деятельности лучше использовать чужие разработки.

Шаг 1. Рама и корпус минитрактора свариваются из металлических листов, профилированных труб и уголка.Их массу следует рассчитывать с учетом мощности двигателя. Если в конструкции используется мотоблок с мощным агрегатом, то в его устройстве можно использовать автомобильные прицепы. Для приспособления мотоблока к минитрактору лучше всего подходят двухколесные тележки.

При изготовлении каркаса необходимо предусмотреть устройство крепежа подвесного оборудования. По контуру рамы проделываются специальные отверстия для будущей установки элементов кабины и кузова.

Шаг 2. Подбирают комплектующие на подготовленный каркас будущего минитрактора. Для этих целей автомобилисты могут найти в гараже много полезных вещей. От автомобиля ВАЗ можно снять педальные блоки управления и барабанный тормоз ведущих колес. За копейки нужные детали можно найти при разборке автомобиля.

Шаг 3. Установка перемычек
Узлы собираются из различных элементов. Их можно взять из старых автомобилей или сельхозтехники. Мосты самостоятельно изготавливаются из:

Задний мост можно использовать от старого УАЗика.Его придется немного укоротить. Короткие полуоси подходят для укороченного варианта задней оси.

Шаг 4. Установка колес

Выбирая колеса для минитрактора, нужно учитывать, что они напрямую влияют на управляемость техники. Слишком большие колеса при прохождении поворотов вынуждают водителя прикладывать большие усилия для контроля техники. Маленькие колеса зарывают трактор в землю. Оптимальный размер колес для передней оси — 12-14 дюймов.

Шины минитрактора должны быть оснащены грунтозацепами. Они значительно увеличивают маневренность машины.

Шаг 5. Установка системы управления и сиденья водителя

Системы управления начинают делать после установки шасси. Рулевое колесо следует за установкой водительского сиденья в последовательности установки. Регулирует высоту руля. Он не должен стеснять водителя при управлении техникой.

Шаг 6.Установка двигателя и кузова

Установка двигателя и наладка его работы — завершающие этапы сборки минитрактора. Установка двигателя начинается после сборки шасси. Агрегат установлен на специальной пластине. В нем должны быть прорези для крепления. После установки двигателя устанавливается электрическая схема и подключаются рулевое управление и панель приборов.

На завершающем этапе переделки мотоблока в минитрактор выполняется обшивка кабины.

Видео — Переделка мотоблока в минитрактор

Из чего можно сделать систему полива для сада

Полив растений в саду можно отнести к трудоемким. На это придется потратить много времени и физических усилий. Вы можете облегчить себе уход за садом, сделав систему полива из подручных материалов. Конструкция системы зависит от источника воды. Это может быть:

Забор воды из скважины, естественных водоемов и водоемов осуществляется насосом.Оптимальный насос для дачи — «Малыш». Его:

В саду проложены шланги с отверстиями для капельного полива растений. Вода из них должна попадать под корень растения. При заборе воды для полива из водопровода шланги подключаются к крану. Если используется насос, шланги подсоединяются к его выходному патрубку.

Среди преимуществ капельного орошения:

• экономия расхода воды;
• механизация ручного труда.

Подробнее об изготовлении оборудования для полива огорода можно прочитать.

Почему старая стиральная машина может пригодиться в подсобном хозяйстве

Никогда не нужно спешить выбрасывать старую стиральную машину. Его можно использовать для изготовления различных принадлежностей для подсобного хозяйства. Например, приспособьте его для мытья овощей. Для этого машину устанавливают над дренажной системой. Он действует как местная канализационная система. Овощи загружаются в бельевой люк. Вода в машину подается по переносному шлангу. Сточные воды самотеком вытекают из стиральной машины в канализацию.Эта система мойки овощей работает как дуршлаг.

Из старой стиральной машины можно сделать оригинальную клумбу, мангал или коптильню. Барабан и электродвигатель используются для изготовления измельчителя травы, измельчителя зерна и других принадлежностей.

Круглый от болгарки

Самый простой способ превратить шлифовальный станок в пилу — это заменить стандартное полотно на лезвие, предназначенное для дерева. У такого устройства ограниченный диапазон действия. Он может разрезать рейки или тонкие бруски.На болгарку надевается защитный кожух. Ручка сделана продолжением корпуса.

Для торцовки пиломатериалов требуется торцовочная пила. Сделать его можно из болгарки, закрепив инструмент на поворотной планке. Дисковая пила используется для резки большого количества пиломатериалов. С его помощью можно разрезать доску или брус любого размера. Изготовление циркулярной пилы требует определенных знаний. Пильный диск на циркулярной пиле закреплен на столе, установленном на раме. Для его изготовления используется уголок 50 * 50.

Пильный стол изготавливается из фанеры или доски. Кнопка управления и переключатель расположены сбоку. Разобраться, как сделать круговой из болгарки, можно по видео.

Видео — Как сделать круговой из болгарки

Самоделки для дачи

Фантазия дачников не знает границ. Из подручных материалов делают разнообразные приспособления, облегчающие их работу в поле, огороде или огороде.

Длительное хранение корнеплодов требует соблюдения определенных условий хранения. После выкопки картофель перебирают, очищают от грязи и сушат от лишней влаги. Клубни лучше хранить в ящиках. В такой емкости происходит естественная вентиляция картофеля, что значительно снижает процент загнивания.

Для изготовления короба используют рейки 15 * 20, брус 40 * 40 или 50 * 50, фанеру толщиной 8-10 мм.

Пресс для измельчения винограда

Пресс можно сделать самостоятельно из бочки, фильтровальной сетки и винтового механизма. Можно заменить ствол на сетчатый цилиндр, на винтовой механизм с обычным домкратом. При использовании ствола его бока расширяются за счет прорезей, которые выполняются между боковыми направляющими. Ширина щели 2-3 мм. Ствол установлен на раме из специально сваренного для него металлического профиля. Виноград помещают в бочку, которая закрывается крышкой, диаметр которой соответствует внутреннему размеру емкости.

Давление на крышку осуществляется с помощью винтового механизма или домкрата. Под его воздействием виноград дает сок, который через щели вытекает из бочки. Для его сбора под днищем бочки установлен поддон.

Минитрактор — незаменимая сельскохозяйственная техника при обработке земли, посеве семян и уборке урожая. Особенно востребована такая техника в деревне, у владельцев больших приусадебных участков.Стоимость заводских минитракторов довольно высока. Даже новые технологии китайского производства иногда доступны не каждому. Поэтому все больше домашних мастеров стараются сделать минитрактор своими руками, используя подручные материалы.

Если вы решили собрать минитрактор своими руками, то в первую очередь нужно выбрать к нему силовой агрегат. В последнем часто используется двигатель zID … Это четырехтактный агрегат объемом 0,52 литра. и вместимостью 4.5 л / с, что вполне подходит для обработки 2-3 га земли. Двигатель прост в обслуживании, поэтому его часто устанавливают на различную самодельную технику, к тому же легко купить в Интернете.

Еще один вариант самоделок — … Это двухцилиндровый агрегат производительностью около 12 л / с и объемом 0,42 литра. Хотя этот тип моторов уже давно снят с производства, в интернете существует большое количество предложений о продаже данного агрегата. Приобрести его можно примерно за 5000-8000 рублей.

Часто при изготовлении самодельных тракторов мастера используют моторы от автомобилей. Например, можно найти минитракторы с двигателем от Оки.

Этот двигатель имеет мощность 29,3 л / с и объем 0,649 л. По сути, это двигатель ВАЗ (ВАЗ 21083), только в облегченном варианте, так как он имеет в 2 раза меньшую массу. Отличительная черта двигателя «Ока» — небольшой расход бензина и высокий КПД.

Более дорогой вариант — двигатель от «Жигулей» … Моторы автомобильной линейки ВАЗ имеют мощность двигателя 59 л / с (ВАЗ 2101) и выше. Трактор с двигателем ВАЗ — довольно мощный агрегат, способный справиться практически с любыми сельскохозяйственными работами.

Владельцам мотоблока проще всего сделать мини-трактор для дома, так как в этом агрегате уже есть все необходимые блоки управления. Остается сделать подходящую раму и трактор готов.

Из чего сделать раму из

Сборка минитрактора всегда начинается с изготовления рамы.Рама минитрактора выступает в роли базы, на которой закреплены все узлы и детали этого агрегата. Каркас должен быть достаточно прочным и в то же время не очень тяжелым. Обычно его изготавливают из металлического уголка , профильной трубы или швеллера … Детали соединяются сваркой. Рама может быть цельной или состоящей из двух частей.

Цельный каркас самый простой в изготовлении. Достаточно сварить прямоугольник из швеллера или уголка. Размеры рамы рассчитываются исходя из габаритов двигателя, коробки передач и других узлов.

Также среди владельцев приусадебных участков большой популярностью пользуется минитрактор 4х4. Это полноприводные минитракторы с ломающейся рамой … Слово «полный привод» означает, что агрегат приводится в движение обеими осями, передней и задней. Пример такой рамки из канала № 10 показан на следующем фото.

Узел излома рамы чаще всего производится от карданного вала автомобиля, например, от ГАЗ-52.

Основным преимуществом самодельного трактора с ломающейся рамой является небольшой радиус поворота агрегата. Благодаря высокой маневренности поломанный мини-трактор успешно используется на небольших участках, где поворот мини-трактора с прочной рамой будет затруднен.

Ниже представлены чертежи навесной рамы.

Из чего сделать шасси

Для сборки минитрактора необходимо подготовить его шасси. В него входят колеса, передний и задний мосты, элементы трансмиссии.

При выборе колес для минитрактора следует учитывать цель использования последнего.Если агрегат строится для транспортировки и буксировки грузов, то будет достаточно диска диаметром 16 дюймов. При использовании трактора в поле лучше использовать более массивные колеса с дисками диаметром от 18 до 24 дюймов.

Если ведущий мост в вашем тракторе только задний, то передняя балка изготавливается достаточно просто.

Чтобы изготовить самодельный передний мост, а также его задний аналог для полноприводного агрегата потребуется взять 2 одинаковых узла шасси, например, от автомобиля ВАЗ или Москвич, и укоротить их.Как укоротить мост от автомобиля ВАЗ, вы можете узнать из этого видео.

Важно! Мосты должны иметь одинаковые коробки передач с одинаковым передаточным числом. В противном случае передние и задние колеса будут вращаться с разной скоростью при движении трактора.

Так как мосты уже имеют встроенный механизм передачи вращательного движения на ось колеса, то самодельный редуктор делать не требуется.

Преимущества установки гидравлики

Гидравлика на минитрактор установлена ​​для обеспечения работы некоторых его механизмов и облегчения управления этим агрегатом.Агрегат с установленной гидравликой имеет свои преимущества.

1. Машиной становится легко управлять. Рулевое колесо можно поворачивать одной рукой практически без усилий.
2. Гидравлика позволяет использовать различное навесное оборудование.
3. Использование гидравлики позволяет модернизировать тормозную систему. Благодаря установленным на агрегате гидроцилиндрам происходит мгновенное торможение агрегата.

Сделать гидравлику на минитрактор можно, если заранее приобрести в магазине готовую систему или использовать запчасти от старой сельхозтехники.

Важно! При установке гидравлики на минитрактор следует учитывать, что часть мощности двигателя уйдет на обслуживание этого агрегата. Поэтому для тракторов с двигателями малой мощности установка гидравлики не принесет никакой пользы.

Для чего нужен ВОМ?

Вал отбора мощности (ВОМ) предназначен для привода различных сельскохозяйственных механизмов, подключенных к минитрактору, например, различных фрез для обработки земли, картофелекопателей, косилок, снегоочистителей и т. Д.

ВОМ может быть как зависимым, так и независимым … В первом случае вал приводится в движение трансмиссией, которая передает вращательное движение на колеса. Как только колеса останавливаются, ВОМ перестает вращаться. Независимый ВОМ приводится в движение коленчатым валом двигателя. Следовательно, чем выше частота вращения двигателя, тем быстрее вращается вал.

Кроме того, существуют тракторы с синхронным ВОМ … Скорость вращения синхронного вала напрямую зависит от передаточного числа движущегося трактора.Синхронизация движения и вращения требуется при работе машины с посевным оборудованием.

Изготовление трехточечной навески

Образец используется для подключения дополнительного оборудования к трактору , например, плуга.

Сцепка должна быть подвижной как в горизонтальной плоскости, так и в вертикальной. … В первом случае мобильность помогает уменьшить вылет при повороте. Вертикальное движение подвески требуется для опускания оборудования в рабочее состояние или подъема в транспортное положение.

Сцепка для минитрактора изготавливается из различных частей, снятых со старой сельхозтехники. Описать, как сделать трехточечную заминку в домашних условиях, довольно сложно. Поэтому правильнее будет использовать следующее видео, в котором указаны габариты всех частей устройства.

Выбор и установка тормозов и сцепления

Тормоза должны быть установлены на заднюю колесную пару. Самый простой способ — от автомобиля УАЗ взять готовые блоки … Тормозные колодки должны быть установлены на колесных дисках, а управление доведено до педали или рычага, установленного внутри кабины.

Для установки сцепления на самодельный минитрактор также можно использовать готовый вариант от любого автомобиля. Например, ременная муфта от Москвича или УАЗа.

Блок сцепления прикреплен к коробке передач, также снятой с автомобиля. Как установить сцепление можно увидеть в этом видео.

Рулевой механизм

Самостоятельно сделать рулевой механизм достаточно сложно, да и в принципе нет смысла, так как все детали можно снять с любого автомобиля.

При установке рулевого механизма рулевой вал с редуктором соединяется с рулевыми сошками, которые расположены на поворотных кулаках, установленных на передней балке (изготовление балки рассмотрено выше).

Как сделать кабину для минитрактора

Если летом можно работать на минитракторе без кабины, то с наступлением осенне-зимнего периода использование агрегата становится достаточно неудобным или даже невозможно.Поэтому мастера стараются собирать тракторы с кабинами, чтобы использовать эту технику круглый год.

Кабина для самодельного оборудования изготовлена ​​из листовой стали по заранее подготовленному чертежу. За основу для расчетов можно взять кабину от трактора МТЗ. На следующем фото представлен чертеж, на основе которого можно самому сделать кабину.

Совет! Если размеры кабины, указанные на чертеже, не подходят габаритам вашего минитрактора, то их необходимо изменить.Но главное, что нужно учитывать при регулировке габаритов, — это размер лобового стекла и высота кабины. Его потолок должен быть на 25 см выше головы человека, сидящего в кабине.

Кабина изготавливается следующим образом.

В общем, чтобы лучше понять, как делается минитрактор своими руками, можно посмотреть это видео, своеобразный учебник для новичков.

Нюансы изготовления гусеничного трактора

Самодельные гусеничные минитракторы — техника, главной особенностью которой является высокая маневренность и хорошая маневренность … Также трактор на гусеницах создает минимальное давление на почву, чего нельзя сказать о его колесном аналоге.

Для изготовления гусеничного минитрактора потребуются следующие конструктивные элементы.

1. Рама. Изготавливается из профильной трубы или швеллера.
2. Двигатель. Для гусеничного минитрактора лучше использовать дизельный двигатель.
3. Главный мост. Как и при изготовлении колесного трактора, готовую ось от старой машины можно использовать и для гусеничного агрегата, который следует укоротить.
4. Трансмиссия. Идеальным вариантом станет коробка от ГАЗ-53.
5. Сцепление. Подойдет блок сцепления от ГАЗ-52.
6. Гусеницы. Их делают из покрышек от колес крупногабаритной техники, например, от трактора.

Для изготовления гусеницы нужно снять с трактора 2 шины и отрезать на них боковые части. Эти шины затем надеваются на колеса, установленные на раме, как показано на следующем фото.

Чтобы трактор мог повернуть на , на задней оси должен быть установлен дифференциал, который будет отключать правое или левое колесо от привода.Также каждое колесо должно быть оборудовано отдельным тормозом. Когда вы нажимаете педаль тормоза и переключаете дифференциал, одно колесо ведущей оси останавливается, а противоположное продолжает вращаться. В результате трактор поворачивает в нужном направлении.

.

No related posts.
