Когда наступает время выкапывать картошку, дачники могут это делать обычным способом – с помощью лопаты. Однако такая работа очень трудоёмкая. Для её выполнения выгодно использовать средства механизации. Одно из них – грохотная картофелекопалка. В статье будет рассказано о том, что она собой представляет, и как можно сделать её самостоятельно.

Принцип работы картофелекопалки грохотного типа

Для того чтобы выкопать картошку, применяется горизонтально расположенный лемех. Он взрезает почву на определённой глубине и выкапывает картошку, которая перемешана с камнями и землёй.

После этого всё попадает на горизонтальную решётку, которая сильно вибрирует. При этом земля растрясывается, а корнеплоды и камни медленно смещаются назад и затем падают на землю. Такая решётка фактически играет роль транспортёра.

Регулировка глубины погружения выполняется с помощью установки высоты картофелекопателя по отношению к её колёсам. Также предусмотрена возможность регулировать силу и частоту вибрации.

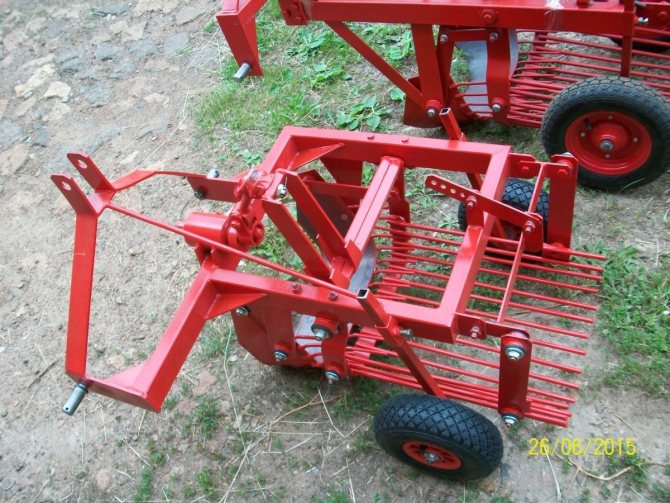

Грохотная картофелекопалка

Грохотная картофелекопалка также может быть применена для сбора других корнеплодов: моркови, чеснока или других.

Картофелекопалка для мотоблока без грохота своими руками может быть сделана с меньшими усилиями, но по качеству работы она уступает грохотной. Она вместо горизонтального лемеха использует такой, который по форме напоминает лезвие лопаты, к которому приварены идущие назад и вверх металлические прутья.

Также существует ещё один вариант конструкции – самодельная транспортерная картофелекопалка. Её иногда называют конвейерной.

Описание картофелекопалки грохотного типа

Этот механизм представляет собой навесное оборудование для мотоблока. Работать с данной моделью картофелекопалки можно одному или вдвоём.

В последнем случае один работник управляет мотоблоком, другой – идёт следом и собирает картофель в ёмкость.

При прохождении грядки грохотный картофелекопатель лемехом подрезает слой почвы, который по мере продвижения перемещается на прутья. Последние поставлены на таком расстоянии друг от друга, чтобы картофель не мог выпасть через них. Поскольку решётка вибрирует, комки земли размельчаются и просыпаются сквозь прутья. На ней остаются картошка и достаточно большие камни. Из-за вибрации они постепенно смещаются назад и выпадают из картофелекопалки на землю. Это похоже на то, как используется транспортер. После этого их нужно будет собрать в ведро. Такая работа похожа на работу на конвейере.

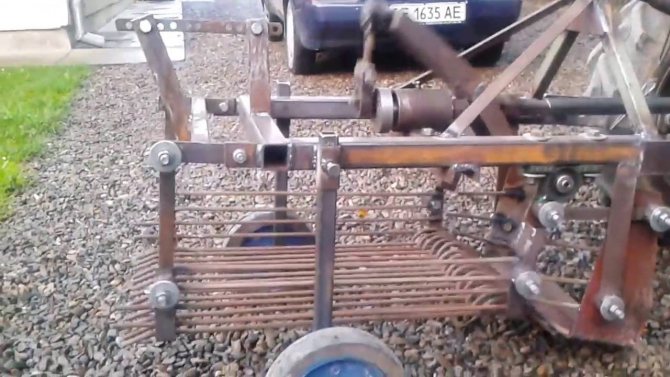

Грохотная картофелекопалка для мотоблока

На заметку. Регулировка картофелекопалки на заданную глубину выполняется при помощи регулировки стоек колёс.

Преимущества и недостатки

Положительные стороны использования грохотной картофелекопалки, это:

Существенно облегчается процедура выкапывания картофеля.
Возможность сделать грохотную картофелекопалку своими руками.
Простота устройства и лёгкость использования.
Устройство может быть двухрядным.

Однако у картофелекопалки грохота имеются свои недостатки:

Ее сложно использовать в больших фермерских хозяйствах.
Если почва плотная, то использование таких домашних агрегатов будет неэффективным.

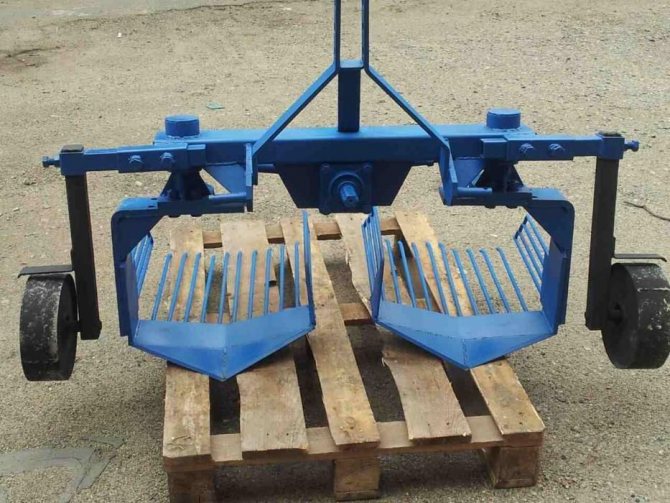

Картофелекопалка для мотоблока МТЗ

Как сделать картофелекопалку своими руками

Это домашнее устройство способно сэкономить много времени и труда при выкапывании картошки. При этом нужно учесть, что грохотную картофелекопалку возможно изготовить своими руками. Далее будет рассказано, как это можно сделать.

Картофелекопалка своими руками

Важно! Приставка для мотоблока, сделанная самостоятельно, по качеству работы практически не уступает покупным моделям, но по цене значительно выигрывает у них.

Для работы на дачном участке нет нужды делать большой агрегат. В этой ситуации более выгодно, если он будет иметь небольшие размеры.

Картофелекопалка для минитрактора своими руками грохотного типа делается следующим образом.

Для того чтобы заняться изготовлением механизма, нужно заранее приготовить:

швеллер металлический;
лемех (его также называют сошником), с помощью которого непосредственно происходит выкапывание корнеплодов;
потребуется металлическая пластина, с помощью которой надо будет соединить сошник с решёткой;
железные уголки, имеющие размер 63 x 40 мм;
нужно несколько железных прутьев (обычно для этой цели используют 8 штук)

Для домашнего пользования больше подойдет небольшая картофелекопалка

Основой для конструкции является рама самоделка. Она состоит из следующих частей:

Основание, которое служит основой для картофелекопалки.
Колёса.
Вертикальные тяги, на которых есть крепления. Они нужны для того, чтобы регулировать глубину погружения лемеха.
Подвеска – она включает в себя узлы, расположенные ниже рамы.

Для изготовления нужны инструменты:

сварочный аппарат;
дрель;
болгарка.

Ход работ

Раму надо изготовить из трубы, которая имеет квадратное сечение. Её размеры составляют: длина – 4 м, сечение – 40 x 40 мм.

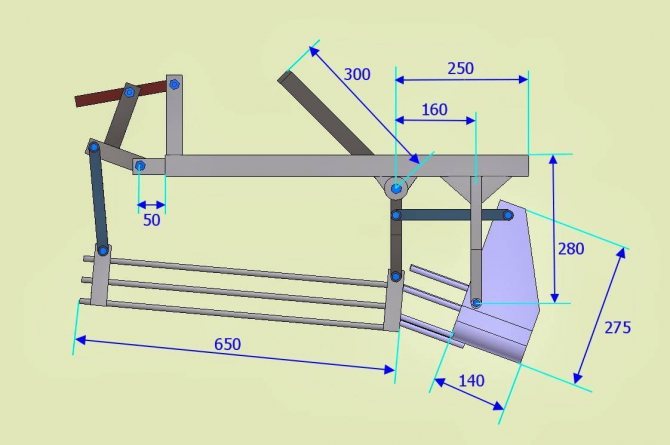

Чертёж картофелекопалки

Из данного отрезка трубы, распилив его болгаркой, нужно получить четыре части:

две длиной по 120 см;
ещё две, имеющих длину 80 см.

После этого нужно сварить эти куски таким образом, чтобы получился прямоугольник 120 x 80 см.

К раме привариваются поперечные детали:

Первая пара из них на расстоянии четверти длины от заднего края – планки направлены вниз. К ним будет приварена металлическая полоса, которая станет основой, на которой должны держаться прутья.
В средней части рамы приваривается горизонтальный участок трубы. К нему будет присоединена конструкция, которая будет использована для создания вибрации. Также к ним прикрепляется узкая металлическая полоса, на которую будут монтироваться металлические прутья.
В задней части самого края с внешней стороны нужно вертикально установить отрезки квадратной трубы сечением 40 x 40 мм. Здесь требуется сделать сварочным аппаратом отверстия, чтобы фиксировать с помощью болта вертикальные стойки для колёс.

Теперь нужно установить колёса. Они должны иметь ось, которая снабжена вертикальными стойками квадратного сечения (30 x 30 мм), которые к ней приварены. Их можно установить на нужную высоту, что позволит регулировать глубину погружения лемеха.

Колёса:

Могут быть металлическими. Они будут утяжелять конструкцию и улучшать качество её работы.
Иногда устанавливают простые резиновые колёса. Они подходят не для всякой почвы.
Если взять резиновые тракторные колёса, они будут тяжёлые и могут быть использованы для работы на рыхлой или влажной почве.

Колеса для картофелекопалки могут быть разными

Лемех делают из широкой металлической полосы, согнутой в виде буквы «П». В его крыльях просверливают отверстия, такие же необходимо сделать в планках. В них ставятся винты и затем наглухо закручиваются. Для обеспечения прочности можно использовать не одну вертикальную планку, а две, сделанные треугольником.

Прутья приваривают к железной полосе, которая является для них основой, и к краю лемеха.

Вибрационный механизм основан на работе мотора мотоблока, который соединён шкивом с колесом на картофелекопалке, расположенным над рамой. При его работе передаточный шкив вращает небольшое колесо, с краю которого, перпендикулярно ему, приварен горизонтальный металлический штырь. Он жёстко присоединён к поперечной планке, которая находится в средней части рамы. Вращение создает небольшие частые движения то вверх, то вниз. Вибрацией можно управлять, регулируя скорость мотора.

Для крепления к мотоблоку спереди приваривается соответствующий адаптер.

Грохотная картофелекопалка в связи с дешевизной изготовления и простотой использования позволяет собрать урожай картошки с существенно меньшими затратами времени и труда, по сравнению с обычным способом, когда для этой цели используется лопата.

0 0 голоса

Рейтинг статьи

Автор:

Ирина Хрюкина

Как сделать картофелекопалку?

Несмотря на то, что коммерческие картофелекопалки больше подходят для использования в профессиональных условиях, можно сконструировать собственную машину для использования в большом саду на заднем дворе. Изменяя угол, под которым расположен режущий диск, копатели также можно использовать для выкапывания различных видов овощей. Сделайте отверстие в прицепе, разрезав его пилой по металлу.

Есть ли машина для сбора картофеля?

Уборка картофеля производится машинами, известными как картофелеуборочные комбайны. Картофель снимается с грядки с помощью сошника в процессе своей работы. И грязь, и урожай перемещаются на последовательность паутины, а затем рыхлая почва отделяется от урожая.

Как работает картофелекопалка?

Часть ножа картофелеуборочного комбайна, которая соприкасается с картофелем в земле, называется лемехом. Когда комбайн движется вперед через урожай, картофель и грязь перемещаются по верхней части сошника и попадают в движущуюся ленту, известную как паутина. Полотно состоит из стальных стержней, расположенных на равном расстоянии друг от друга.

Что такое лопата для картофеля?

Корни и луковицы следует осторожно извлекать из почвы, не прокалывая их. Это устройство, зубцы которого снабжены защитным стальным стержнем, предназначено для аккуратного извлечения картофеля из земли с минимальным вредом для здоровья. Оно работает. хорошо подходит для картофеля, посаженного в контейнеры, но можно использовать и для картофеля, выращиваемого на грядках в грунте; Вам просто нужно сначала разбить грязь вокруг растений.

Кто изобрел картофелекопалку?

B.H.Pugh, который жил в Топике, был тем, кто придумал идею моторизованного картофелеуборочного комбайна, который можно увидеть здесь. Оборудование позволило «одному парню и паре парней» собирать картофель, задача для этого ранее требовалась помощь целой бригады рабочих. Сто десять лет назад изобретатель из Топики, штат Канзас, координировал производство моторизованной картофелекопалки.

Может ли картофелеуборочный комбайн собирать лук?

Картофелеуборочный комбайн Rovic был предназначен для совершенно другой культуры, вопреки тому, что его название может заставить поверить; тем не менее, машина Rovic показала себя очень хорошо подходящей для уборки лука во время испытаний.

Насколько глубоко Вы вспахиваете картофель?

Было бы здорово иметь около 80 сантиметров почвы, но если вы можете приобрести только 40 сантиметров пригодной для использования почвы, у вас все равно будет отличный потенциал урожайности.

Почему мы бороздим картошку?

В странах Южной Азии картофель часто выращивают в засушливые зимние месяцы с использованием системы бороздкового орошения. В это время вода для системы полива равномерно распределяется по каждой борозде. Этот метод орошения приводит к более высокому потреблению воды и меньшему расходу поливной воды (WP).

Почему вы сажаете картошку в гряды?

Распространенной практикой является посадка картофеля на гребнях или холмах, поскольку при этом создается хорошо дренируемая и аэрируемая среда, что необходимо для устойчивого роста культуры. Гребень увеличивает теплоту почвы, обеспечивая более быстрое прорастание и более раннее развитие в почвах с более низкой температурой.

Чем занимаются сборщики картофеля?

Может выполнять такие действия, как, например, прессование урожая или раскряжевка сена. На этой должности можно использовать стационарное оборудование для выполнения послеуборочных работ, таких как шелушение, лущение, обмолот и очистку.

Что такое вилка для картофеля?

Фраза ″картофельная вилка″ относится к ручной вилке, которая может использоваться для выкапывания картофеля и имеет множество изогнутых зубцов.

Сколько весит картофелеуборочный комбайн?

СПЕЦИФИКАЦИИ, КАСАЮЩИЕСЯ ТЕХНОЛОГИИ

Технические характеристики*	Блок	ОПС 1
Вращение ВОМ	об/мин	540
Требуемая мощность	л.с.	из 45
Вес	кг	400
фунтов	885

Какие инструменты используются для посадки картофеля?

Ответом на этот вопрос является оборудование, которое фермеры используют для выращивания картофеля. Опрыскиватель для сельскохозяйственных культур, который служит для предотвращения болезней, которые могут повлиять на урожай
Плуг для начала обработки поля
Ротоватор или ротокультиватор — это машина, которая используется для измельчения почвы при подготовке к посеву
Машина для посадки семенного картофеля, которая укладывает семенной картофель на соответствующую глубину и расстояние в ряду, рядке или грядке, где он должен быть посажен

Для чего используется вентилятор Potato Digger?

Поскольку нож веерной картофелекопалки ломает часть клубней, этот картофель нельзя хранить в течение длительного периода времени или продавать. Одним из примеров насадки является инструмент, разработанный специально для копания картофеля. Он либо закрепляется с помощью буксировочного механизма, либо крепится непосредственно к прицепу. Цель состоит в том, чтобы ускорить процесс сбора урожая.

Как собирать картофель

«Теперь самое сложное в сборе картофеля — это поднять его с земли!»

Работает ли картофелекопалка с приводом от ВОМ?

Мы отнеслись скептически, когда впервые услышали о картофелекопалке с приводом от ВОМ, но решили выставить ее на продажу на нашем веб-сайте EverythingAttachments. com. В течение 12 часов после публикации картофелекопалки с приводом от ВОМ на нашем веб-сайте кто-то подъехал к нашему зданию с наличными, чтобы забрать ее, и тогда мы поняли, что у нас есть что-то особенное.

Вскоре у нас появился список клиентов, которые заплатили за картофелекопалки и ждали их прибытия в страну, иногда больше месяца (они приезжают из Италии). Все, кто заказал у нас картофелекопалку, сообщили, что они полностью довольны ею и обнаружили, что она работает намного лучше, чем мидлбастер или картофелеуборочный плуг. Когда вы не обращаете внимания на обещания картофелекопалки и сосредотачиваетесь на том, как она выполняет работу, вы видите, насколько простой машиной она может быть.

Карданный вал картофелекопалки соединяется со смещенным от центра подшипником, который перемещает острие лопаты, чтобы соскребать грязь, затем встряхивает заднюю корзину, чтобы сбить грязь с картофеля, который в конечном итоге выбрасывается сзади и кладется сверху грязи, ожидающей, когда ее уберут. Картофель не только красиво лежит на земле, но и качество картофеля, который вы получаете из земли, лучше из-за мягкого черпания, происходящего под картофелем, а не плугом для картофеля, который режет или царапает картофель. Помимо того, что картофель выходит из земли в лучшей форме, картофелекопалка вырывает больший процент картофеля по сравнению с другими методами.

Есть несколько моментов, на которые следует обратить внимание при настройке трактора для работы с картофелекопалкой:

Убедитесь, что ваш двигатель настроен на работу со скоростью 540 об/мин. Если ваш двигатель работает со скоростью выше 540 об/мин, вы можете повредить трактор или навесное оборудование, так как оно создает вибрацию.
Не гони слишком быстро. Вы можете протащить картофелекопалку по грязи на высокой скорости и забить ее слишком большим количеством грязи и картофеля, если у вас неправильная скорость. Важно, чтобы совок собирал грязь, а не подавался насильно.
Убедитесь, что все смазано.
