Раздвижные ворота своими руками: как изготовить и установить
Оглавление:
Раздвижные ворота своими руками: как сделать створку
Металлические раздвижные ворота: изготовление несущей конструкции
Монтаж раздвижных ворот: автоматизация
Изготовить раздвижные ворота своими руками не очень сложно. Основная загвоздка во всей этой истории заключается в умении пользоваться сварочным аппаратом. Не умея соединять металлы сваркой или по крайней мере не заручившись поддержкой человека, освоившего эту науку, за такую работу лучше не браться. Ну а в остальном, если вы умеете пользоваться болгаркой и измерительным инструментом, сложностей не возникнет. В этой статье вместе с сайтом stroisovety.org мы поможем вам в вопросе изготовления раздвижных ворот, предоставив необходимые теоретические знания в виде последовательности их изготовления и тонкостей выполнения работ.
Как сделать раздвижные ворота своими руками
Раздвижные ворота своими руками: как сделать створку
Отодвигаемая створка ворот является самой простой частью всей раздвижной системы – как и говорилось выше, умея обращаться со сварочным аппаратом, изготовить ее не составит никакого труда.
Для этого понадобится металлический уголок, а лучше профильная труба. На первом этапе работ по изготовлению самодельных раздвижных ворот нужно будет сварить прямоугольную рамку соответствующего размера.
Как правило, стандартным считается высота от 1,8 до 2м, а ширина – от 2,5 до 3м. В середине этот прямоугольник усиливается поперечными горизонтальными перемычками. Когда рама будет готова, сверху нее привариваются специальные кронштейны с роликами, а сама конструкция обшивается профнастилом или каким-либо другим материалом (например, деревом). С запчастями проблем не будет – и ролики для раздвижных ворот, и кронштейны, и прочую фурнитуру можно без труда приобрести в строительном гипермаркете. Скажу больше, можно даже приобрести полный механизм раздвижных ворот, включая направляющие и привод для их автоматизации.
Раздвижные ворота своими руками фото
В процессе изготовления створки ворот имеется несколько нюансов.
- Существует одно золотое правило сборки металлоконструкций – полностью обваривать стыки нужно только после окончательной сборки конструкции.
Дело в том, что металл в процессе соединения ведет от температуры. Размеры могут сдвигаться, даже саму конструкцию может выкрутить, как говорится, наизнанку. В обязательном порядке после того, как будет собран прямоугольник (без внутренних перемычек), нужно проверить его диагонали – если они равны друг другу, то можно вставлять и прихватывать перемычки. Если нет, тогда прямоугольник нужно немного рихтовать. Полноценно обваривать всю конструкцию можно только после того, как она будет собрана на прихватках. - Обшивать ворота лучше с двух сторон, чтобы они гармонично смотрелись и спереди и сзади.
Таким способом можно изготовить откатные раздвижные ворота двух типов – они могут состоять из одной части, откатывающейся в одну сторону, или из двух, разъезжающихся в обе стороны. В принципе, дешевле изготовить одну дверную створку – на нее и материала пойдет немного меньше, и если вы вдруг захотите их автоматизировать, то понадобится только один привод.

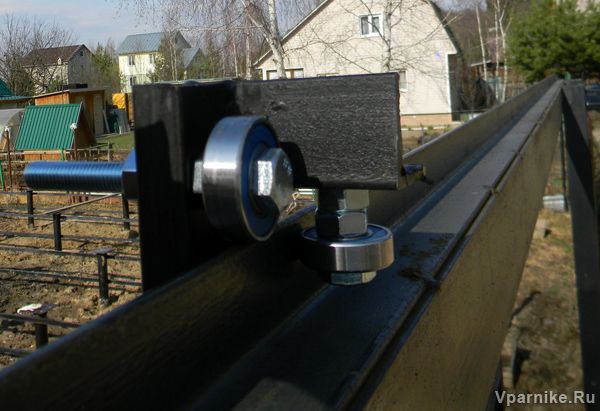

Механизм раздвижных ворот фото
Металлические раздвижные ворота: изготовление несущей конструкции
Наиболее правильным подходом к изготовлению раздвижных ворот станет подвешенная конструкция – дело в том, что зачастую основание у въезда во двор достаточно неровное.
Поэтому легче установить верхнюю направляющую и повесить на нее створку ворот, чем устанавливать нижнюю рельсу, которую может изогнуть уже спустя одну зиму от вспучивания почвы.
Исходя из этого технология изготовления раздвижных ворот, а вернее их несущей части, выглядит следующим образом.
- Для начала опоры. Здесь можно использовать практически любой материал – все зависит от самого забора. Если он кирпичный, то ворота можно навесить между двумя кирпичными столбиками, если металлический или из профнастила, то на крайние металлические столбики. В общем, первый этап работ – это изготовление опор.
- На втором этапе решения вопроса, как сделать раздвижные ворота, устанавливается направляющая. Здесь все просто – она либо наваривается на металлические опоры забора, либо крепится с помощью кронштейнов на кирпичные столбики. Очень важным моментом является высота и уровень установки направляющей – с уровнем горизонта все более или менее понятно, а вот высоту придется определить исходя из высоты ваших ворот вместе с роликами.
Также нужно учесть небольшой зазор над грунтом или бетонным въездом в дом.
Самодельные раздвижные ворота фото
Теперь дело за малым – несущая конструкция раздвижных ворот готова, и на нее можно навешивать саму створку. Эту работу придется выполнять вдвоем, а лучше втроем. Ролики и направляющую нужно будет хорошенько смазать, а чтобы ворота не катились дальше, чем это требуется, установить ограничители – для этого там, где катаются ролики, просто прикручиваются резиновые подушки.
Как изготовить ворота металлические раздвижные
Монтаж раздвижных ворот: автоматизация
Современные автоматические раздвижные ворота предусматривают установку специального механизма, состоящего из двух основных частей: зубчатой рейки и привода с дистанционным управлением. Устанавливается он достаточно просто. Для начала по нижнему краю ворот с помощью мощных саморезов крепится зубчатая рейка – как правило, зубами вниз, чтобы они меньше страдали от атмосферных осадков. Вторая часть механизма привод монтируется на заранее приготовленное основание – в большинстве случаев для привода отливается небольшая бетонная площадка, к которой посредством анкерных винтов крепится жесткая металлическая рама.
На эту раму и устанавливается привод. Высоту металлической рамы нужно будет рассчитать исходя из местоположения зубчатой рейки – шестерня привода должна четко входить в зацепление с ней.
Раздвижные ворота автоматические фото
Естественно, нужно будет позаботиться и о подаче электроэнергии к приводу – этот нюанс нужно предусмотреть заранее. Кабель прокладывается под землей в металлической гофре и выводится на поверхность в центре бетонного основания для привода. Как правило, для подключения двигателя раздвижных ворот используется кабель сечением не менее чем 2,5 квадрата. И не забудьте про заземление!
Ну и последнее, о чем необходимо позаботиться в процессе установки раздвижных ворот, – это о датчике дистанционного управления. Самое подходящее для него место – это верх одного из столбиков. Тут придется немного поэкспериментировать и добиться такого его положения, чтобы он реагировал на сигналы пульта управления как с одной стороны ворот, так и с другой.
Монтаж раздвижных ворот своими руками
Вот так делаются раздвижные ворота своими руками.
Следует понимать, что вариантов их изготовления может быть масса – ворота можно сделать не только из профнастила, но и из металла, дерева, поликарбоната. Отлично смотрятся так называемые комбинированные ворота, изготовленные из нескольких различных материалов. Ну а что касается автоматизации, то здесь можно упомянуть и про цепной привод – он, конечно, хуже показал себя в эксплуатации, но, тем не менее, его достаточно часто используют для управления воротами.
Автор статьи Александр Куликов
Самодельные откатные ворота своими руками
Содержание
- Преимущества самодельных откатных ворот
- План самостоятельного создания откатных ворот
Еще несколько лет назад сделать откатные ворота своими руками было очень дорого, потому что фурнитура стоила столько же, сколько неплохой подержанный автомобиль. Раньше такую конструкцию для своих гаражей устанавливали только состоятельные люди, имеющие большой достаток.
Откатные ворота
При этом установка автоматического привода была чем-то нереальным.
Откатные ворота для дачи имеют простую конструкцию, потому самому их поставить несложно и люди, сделавшие это, нисколько не жалеют. Причем отказавшись от услуг специалистов, в семейном бюджете остается внушительная сумма средств.
Преимущества самодельных откатных ворот
Сдвижные или откатные ворота не имеют вверху и внизу направляющих, за счет этого в них может въехать транспортное средство практически любых размеров и габаритов.
Движение конструкции осуществляется при помощи роликовых кареток, которые крепятся на бетонный фундамент. Движутся ролики внутрь направляющего рельса, который в нижней области рамы приварен. За счет этого каретка полностью защищена от атмосферных осадков и других раздражителей.
Если устройство, сделанное своими руками, эксплуатируется правильно, то можно быть уверенным в 55 тысячах безболезненных открытий и закрытий.
Схема откатных ворот
План самостоятельного создания откатных ворот
Многие люди задаются вопросом о том, на что следует обращать внимание при выборе фурнитуры, когда самостоятельно хотят сделать откатные ворота. Современный рынок предлагает массу вариантов в различной ценовой категории и всевозможных производителей.
Откатные ворота отличаются своей долговечностью и надежностью. На них не составит труда своими руками установить автоматику.
Единственный недостаток откатных ворот – присутствие с боковой стороны места для осуществления отката. В этой конструкции электропривод не является обязательным атрибутом, он создан лишь для комфортной эксплуатации.
Для самостоятельной установки потребуется:
- Подготовленные опорные столбы;
- Создание фундамента для конструкции;
- Проведение электропроводки под автоматику;
- Создание ворот;
- Монтаж конструкции.
Конструкция откатных ворот
Опорные столбы
Изначально потребуется правильно сделать монтаж опорных столбов, которые будут крепиться к сдвижным или откатным воротам. В качестве опоры можно использовать любой столб, он может быть бетонным либо кирпичным, дубовым брусом или швеллером.
Бетонирование столба своими руками должно осуществляться на глубину не менее одного метра, потому как это расстояние, на котором почва уже не промерзает. Каждый столб устанавливается ровно с помощью уровня и заливается раствором.
Дабы цемент полностью застыл, потребуется подождать не менее одной недели.
В случае с кирпичными и бетонными элементами важно приобрести закладные, на каждой столбе их должно быть по три штуки. Располагаются они четко и равномерно, от края делается отступ в 10 сантиментов. Наиболее оптимальный размер закладных конструкции составляет 5х5 сантиметров.
Откатные ворота — схема
Создание фундамента под откатные ворота
Чтобы осуществить заливку фундамента откатных ворот своими руками потребуется швеллер, имеющий ширину 20 сантиметров.
Также понадобится арматура с сечением от 12 до 16 сантиметров. Необходимо порезать арматуру, каждый кусок должен иметь длину до 1,2 метра. После этого элементы привариваются к швеллеру с обеих сторон.
На следующем этапе необходимо сделать яму, ее ширина будет не менее 50% от показателей проема, при этом размеры ямы должны быть минимум 40 сантиметров, а глубина составит от 1,3 до 1,5 метров. Установка швеллера осуществляется полками вниз, после этого яму необходимо залить бетонной смесью. Если вы самостоятельно сделаете все правильно, то можно считать, что фундамент под самодельные откатные ворота готов.
Не забывайте о том, что каждая работа своими руками, в том числе, укладка швеллера, должна происходит с применением уровня, чтобы все пропорции были соблюдены. Верхняя область элемента должна идти в уровень с дорогой, асфальтом или плиткой. После этого у вас будет готова ровная площадка или основание, к которой вы вскоре начнете приваривать каретки или роликовые тележки для конструкции.
Под откатными воротами фундамент должен выстояться не менее 14 дней, однако в строительных нормах эта цифра достигает 28 дней. Какой вариант выбрать, решать только вам.
Элементы откатных ворот
Нарезка, сварка и покрасочные работы
После того как вы закончите предыдущие работы, необходимо нарезать трубы. Кроме того, понадобится вас болгарка с кругом, которая позволит убрать с металла ржавчину и окалины. Важно соблюдать правила безопасности, потому приобретите и наденьте защитные очки.
Если устройство вы планируете с обеих сторон зашить профнастилом, то обрешетки или трубы внутреннего каркаса должны быть установлены посередине. Если зашивка будет происходить с обеих сторон, то элементы потребуется сдвинуть к краям. Очень важно, чтобы материал, который вы будете использовать для обшивки, имел крепление к внутреннему каркасу конструкции, дабы он плотно прилегал к несущей раме. После этого с помощью ацетона или растворителя нужно обезжирить все трубы и загрунтовать их.
Используйте для этих работ кисть или краскопульт.
На первом этапе приваривается каждая труба прихватами по несколько сантиметров. Расстояние между элементами должно составлять 30 сантиметров. К несущей раме снизу приваривается направляющий рельс, который должен быть у вас в комплекте с остальной фурнитурой. Каждая труба и рельс должны быть приварены накрест и в порядке шахмат, чтобы рама не «повелась» при эксплуатации.
После этого сделать зачистку каждого сварочного шва при помощи болгарки и дальше продолжать грунтовать сварочные участки, где вы осуществляли грунтовку. Когда вся конструкция высохнет, начинайте наносить краску. Лучше всего отдать предпочтение Снежке, алкидной эмали или краске от производителя Хамрайт (Hammerite). Их можно наносить без грунтовки, такие покрасочные материалы имеют высокую устойчивость к атмосферным явлениям. Нанести потребуется не менее двух слоев, второй только после того, как окончательно высохнет первый.
Установка ворот
Важно помнить о том, что концевой или накатной ролик имеют размер всего в 150 миллиметров, потому необходимо отодвинуть каретку, которая находится ближе всего к проему подальше.
Тот элемент, который находится дальше от проема, выставляется так своими руками, чтобы не происходило выбивание заглушки во время закрытия ворот.
На следующем этапе все платформы кареток потребуется обварить, очень важно получить необходимый результат (одинаковые уровень ворот и отсутствие перекосов). Далее приваривается поддерживающий ролик к верхней области конструкции, после этого устанавливается концевой или накатной ролик. Важно, чтобы последний элемент накатывался таким образом на нижний уловитель, дабы он разгружал ворота во время каждого их закрытия.
Многие люди во время монтажа своими руками откатные ворота делают таким образом, чтобы роликовые каретки имели прикрученные или приваренные к ним шпильки. Работа трудоемкая и в действительности не имеет никакого смысла, так делают только те, кто впервые устанавливает конструкцию. Некоторые считают, что таким образом будет легче регулировать каретки или снимать ее в случае нарушения эксплуатационных качеств. Вместо приваривания шпилек и регулировки, лучше приваривать каретки таким образом, чтобы в случае необходимости их можно было безболезненно срезать.
Желательно платформы не устанавливать в тяжело доступных местах. Если вы все-таки хотите ролики со шпильками, то лучше покупать сразу готовую платформу с болтом, а еще лучше выбирать шпильки специально под каретки.
Готовая платформа приваривается к фундаменту или швеллеру, а каретки крепятся на готовую конструкцию самостоятельно уже при помощи гаек. Такой вариант монтажа обойдется несколько дороже, но зато вы сможете быть уверены, что не потратите впустую свое время и не станете делать лишнюю работу. Есть небольшой секрет, заключается в том, что все фирмы, занимающиеся монтажом откатных ворот, приваривают ролики сразу к швеллеру. Если делать конструкцию своими руками, то основная задача – сэкономить деньги. Описанный вариант помимо своей невысокой стоимости еще и проще в исполнении.
Ни для кого не секрет, что самому откатные ворота всегда обходятся дешевле, чем «под ключ» у специалистов. Подводя итоги, следует заметить, что для готовой конструкции потребуется фурнитура (механизмы и комплектующие).
Каждый, кто решит самостоятельно создать откатные ворота, сможет понять, насколько доступно это в наши дни.
