Основные сведения
Устройство тележки
Материалы и инструменты
Изготовление тележки
Тележка для мотобуксировщика своими руками
Тачка для мотоблока своими руками

Тележка для мотоблока — прицепное оборудование к универсальной сельскохозяйственной мототехнике для транспортировки грузов на приусадебных и земельных участках. С помощью такого механизма перевозят мусор, корм для животных, строительные материалы, удобрение, зерно, инвентарь.

Прицеп и адаптер для мотоблока — это разновидности самоделок, выполненные умельцами-механиками. Адаптер представляет собой продольную балку с собственной ходовой частью, водительским сидением и площадкой для ног. Данный модуль дает возможность обрабатывать почву в положении сидя, а также прикреплять сразу 2 оборудования — спереди и сзади.

Тележка — это разновидность адаптера с отличием в конструкции ходовой части.

Покупная телега для мотоблока стоит дорого. Для экономии финансовых средств мастера-умельцы изготавливают ее самостоятельно, проектируют чертежи конструкции, подбирают необходимые материалы. Процесс создания такого полезного транспортного средства не занимает много времени и не составляет большого труда. С ним может справиться даже новичок, хотя бы немного разбирающийся в технике.

Краткий обзор поможет разобраться с вопросом, как сделать тележку для мотоблока самостоятельно с хорошими эксплуатационными характеристиками.

Основные сведения

Перед проведением работ по изготовлению прицепа необходимо разработать подробный план действий и придерживаться его.

План проведения работ по изготовлению прицепа на мотоблок имеет такой вид:

На подготовительном этапе необходимо ознакомиться с устройством механизма, проанализировать его функционал в зависимости от мощности мотоблока.
Сделать эскиз конструкции. Составленная самостоятельно схема прицепа намного упростит работу.
Рассчитать размеры телеги для мотоблока.
Спроектировать чертеж тележки, на котором вынести основные узлы, параметры и размеры деталей.
Спланировать принцип работы основных и дополнительных механизмов, продумать способы соединения всех узлов и деталей, их функционирование.
Подготовить список необходимых материалов и инструментов.
Приступить к процессу сборки и отделки.

В зависимости от способности к транспортировке груза прицепы подразделяют на 3 вида:

Простое 1-осное приспособление для мотоблоков грузоподъемностью до 70 кг. Его конструкция простая и недорогая.
Универсальная телега грузоподъемностью до 110-120 кг. Применяется часто в домашнем хозяйстве.
Тележки для мотоблока грузоподъемностью свыше 120 кг. Такие механизмы предназначены для перемещения тяжелых грузов, поэтому имеют более сложное устройство, соответственно, увеличиваются затраты на материалы для рамы и облицовки. Функциональные возможности такой техники расширяются.

Исходя из данных параметров, выбирают материал по прочности для каркаса и отделки механизма.

Устройство тележки

Мотоблоки и мотокультиваторы на прицепах состоят из таких основных элементов:

рама;
кузов;
сцепное устройство или дышло;
водительское сидение;
рулевой механизм;
ходовая часть.

Для выдерживания больших нагрузок самодельную телегу для мотоблока усиливают специальными ребрами жесткости.

Для 1-осного прицепа достаточно устройства ручного типа. Самосвальная 2-осная телега с большой грузоподъемностью должна оборудоваться от опрокидывания гидравлическим приводом.

При грузоподъемности свыше 350 кг для безопасности самоходную телегу комплектуют деталями торможения. Механические тормоза можно сделать самому. Если эти детали не учитывать, то при перегрузе во время спуска с возвышенности тележка для мотоблока своими руками не сможет остановиться и опрокинется. Для того чтобы она оставалась в рабочем положении после отсоединения от мотоблока, устанавливают упоры.

Материалы и инструменты

Для работы необходимы такие инструменты:

болгарка для резки деталей;
сварочный аппарат;
сварочные электроды;
электролобзик;
шуруповерт;
обычный строительный угольник для замера углов.

При изготовлении прицепной конструкции понадобятся следующие материалы и детали:

металлические профильные трубы квадратного или прямоугольного сечения;
колеса и рессоры;
дюралюминиевые листы толщиной 2 мм;
стальные листы;
швеллер №5;
металлические уголки;
металлический прут;
крепежи.

Все детали, особенно если это остатки старых металлических изделий, тщательно осматриваются на наличие повреждений, трещин, очищаются от ржавчины, обрезаются.

Изготовление тележки

Для того чтобы понять, как сделать телегу к мотоблоку своими руками, необходимо выполнить такой алгоритм операций:

Для изготовления несущей сварной жесткой рамы взять 5 заготовок труб, обрезать концы болгаркой.
Прижать струбцинами к листу ДСП и прихватить сваркой места соединения 3 продольных заготовок с 2 перпендикулярными так, чтобы они создавали решетчатый каркас.
Проверить геометрию конструкции с помощью обычного строительного угольника. Углы соединенных ребер должны быть 90°.
Установить распорки между прихваченными заготовками в углах днища и по центру, прихватить сваркой.
К продольным трубам днища сделать прихватки сварочным электродом 4 вертикальных стоек по углам.
Проверить перпендикулярность углов, сверить размеры сторон конструкции с размерами на чертеже телеги для мотоблока.
Окончательно приварить все заготовки друг к другу, отшлифуйте сварочные швы, очистить их от наплывов и образований.
Кузов можно сделать из фанеры или деревянных досок, угловые соединения при этом закрепляют стальными уголками.
Доски устанавливаются на раму и прикрепляются при помощи болтовых соединений.
Более прочные борта мастера выполняют из стальных листов. Борта могут быть откидными и фиксированными. Откидные борта кузова считаются более рациональными, т.к. выгрузка грузов больших объемов осуществляется легче. Борта делают также из металлических труб квадратного или прямоугольного сечения. Их выполняют, как и раму, прихватывают, проверяют геометрию для прочности и избежания раскосов и отклонений, окончательно сваривают, жестко прикрепляют к раме. Задний откидной борт крепится обыкновенными дверными петлями и оборудуется шпингалетами.
Взять металлический прут диаметром 30 мм и длиной около 1050 мм для изготовления оси для колес, соединить с продольным шарниром и угловыми опорами. Длина должна выбираться так, чтобы ось не выходила за пределы колес. Подточить ее под необходимые диаметры подшипников в ступицах.

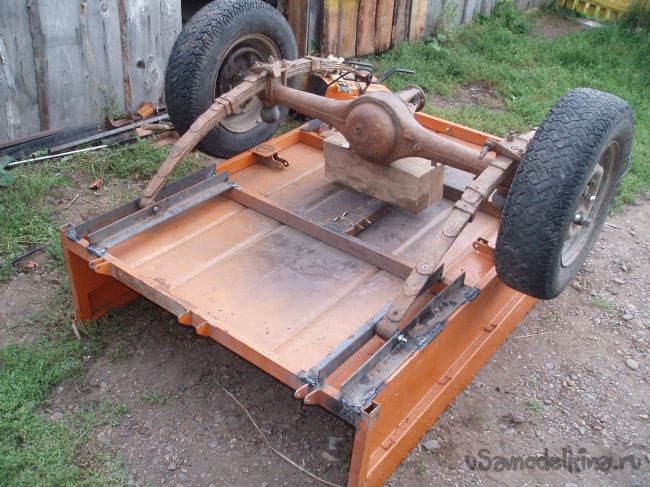

В качестве ходовой части можно взять колесную базу от мотороллера, коляски, тачки или другой сельхозтехники. Тяжелые колеса от автомобильного прицепа со ступицами не рекомендуют устанавливать.
Для изготовления дышла берут 2 профильные трубы диаметром 25х50 мм длиной около 1,85 м, приваривают их к балке рамы так, чтобы получилась треугольная конструкция. Для усиления по углам прикрепляют сваркой металлические косынки толщиной 4 мм, спереди тележки прикрепляют пластину толщиной 8 мм.

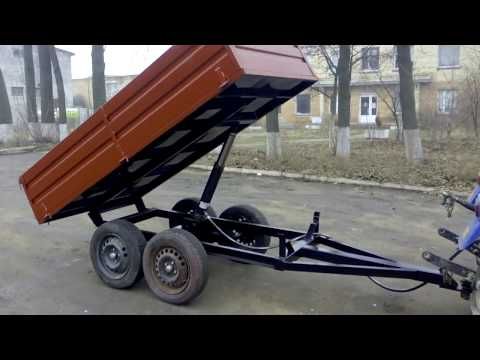

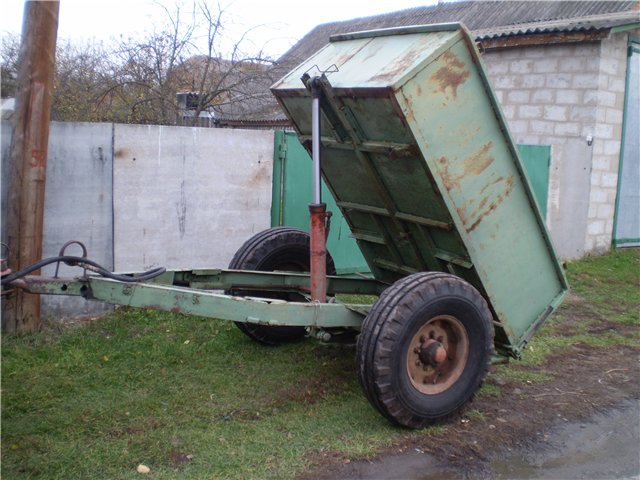

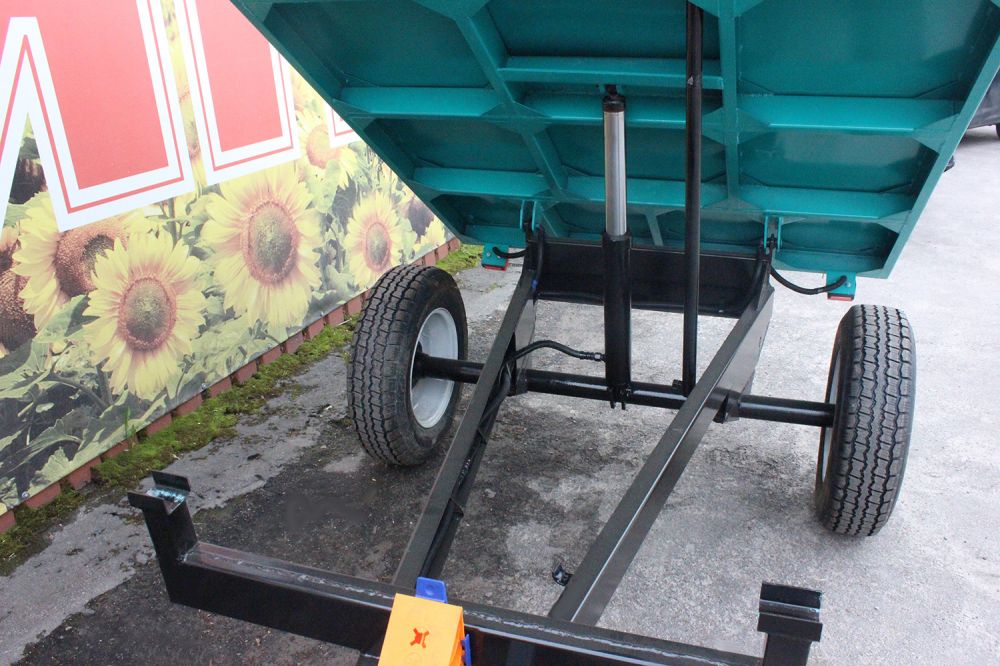

Самосвальная технология предусматривает установку дверных шарниров, прикрепляемых внизу на балке и к распоркам днища.
Каркас сделанной конструкции обшить деревянными досками, пластиком или металлом.

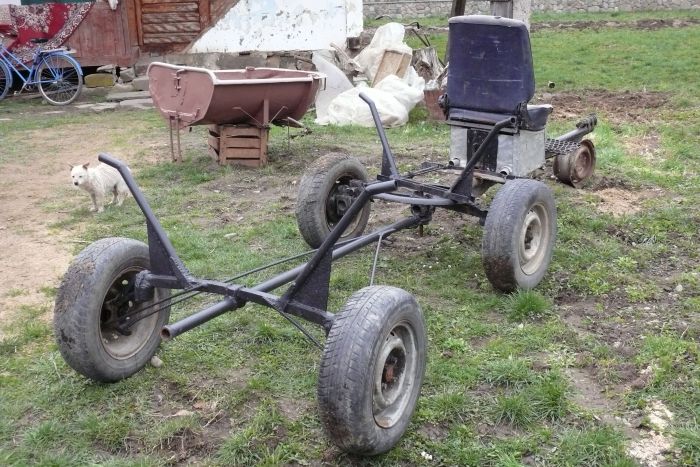

Водительское сидение на мотоблок с тележкой устанавливают в готовом виде или в виде ящиков-самоделок из куска ДСП и поролона, обшитого дермантином. Такие ящики необходимы для укрытия инвентаря и материалов.
В качестве тормоза можно использовать стояночный тормозной привод агрегата. Тормозную педаль, сделанную из пластины толщиной 6 мм, закрепить на подставке для ног под сидением, приварить 2 уголка. В передней части установить педаль, в задней — пластину с 2 отверстиями для крепления тросов тормозов, концы которых соединены с Т-образной пластиной с тягой.

Таким способом можно изготовить тележку для мотоблока своими руками.

Тележка для мотобуксировщика своими руками

Мотобуксировщик (мотособака) – устройство для транспортировки грузов, поездок по снегу и заболоченным местностям. Сам буксировщик имеет гусеничный ход, дополняется санями. Прицеп в виде саней удобен зимой, при условии наличия большого снежного покрова, однако летом или в бесснежные зимы использование такого прицепа проблематично.

Производители сельхоз техники предлагают широкий выбор прицепов, адаптеров и телег, в том числе и для мотобуксировщика. Некоторые владельцы такой техники создают тележку своими руками. Ее устройство практически не отличается от тележки для мотоблока.

Главное отличие мотобуксировщика, диктующее особенности устройства прицепов – это гусеничный ход. Такие транспортные средства идеально подходят для бездорожья, поэтому прицеп должен соответствовать тем же требованиям.

Для мотособак рекомендуются прицепы двух видов: грузовая платформа и трелевочник. Оба варианта сложны в исполнении, поэтому лучше адаптировать готовую тележку для мотоблока. Чертежи и размеры для тележки мотобуксировщика и мотоблока будут практически одинаковыми, поэтому можно использовать любые.

Главная особенность прицепа для этого вида техники – колеса низкого давления. Они обладают высоким амортизирующим эффектом, отлично подходят для бездорожья. Тележку с такими колесами можно использовать в любое время года. Такая модификация требует от тележки усиления оси, а также крепления колес. Все остальные части тележки могут остаться без изменений.

Тачка для мотоблока своими руками

Тачка для мотоблока – незаменимый помощник в хозяйстве. Такое устройство позволяет перевозить грузы (урожай, мусор, стройматериалы и т.д.). Сделать тележку для мотоблока своими руками можно из авто деталей или из отдельных материалов. В обоих случаях понадобится сварка и определенные навыки в проектировании. Тачка предполагает самую простую конструкцию, для ее создания подойдет любой чертеж прицепа для мотоблоков.

Для мотоблока Нева мб-2 подойдет навесная тачка с Н-образной сцепкой. Такой вид соединения является универсальным, его легко изготовить. Место сцепки тачки и мотоблока – один из важнейших узлов, получающий большую нагрузку, поэтому материалы для ее создания должны быть прочными, обязательна проверка на наличие дефектов (трещины, ржавчина).

Тачка для мотоблока состоит из рамы, бортов и колес. Если к ней добавить сидение и рулевую колонку, то получится аналог мини-трактора. Любой из вариантов тачки для мотоблока можно изготовить из подручных средств, в Интернете есть много фото и видео с процессом сборки устройств.

Пользуетесь ли Вы прицепами, адаптерами и тачками для мотоблоков?

Самодельный легковой прицеп своими руками или покупаем заводской?

Мысли о том, чтобы вместо покупки нового заводского прицепа, сделать его самостоятельно, посещают многих. О том, стоит ли такая овчинка выделки – в этом материале.

Все причины, подталкивающие к изготовлению прицепа своими руками в итоге можно свести всего к двум основным: это желание сэкономить или потребность в уникальной конструкции, не предлагаемой заводами-изготовителями.

Что касается экономии, то даже располагая необходимым инструментом, оборудованием и слесарными навыками, самостоятельное изготовление прицепа, сравнимого с заводским по качеству, едва ли обойдется дешевле, чем покупка готового в сборе. Ведь необходимые запчасти и узлы все равно придется покупать в магазине, а по отдельности они всегда стоят дороже. Да, можно сэкономить на раме, если у вас уже есть металлические профили нужного размера. Однако вы получите простую стальную раму, которая даже будучи загрунтованной, окрашенной и обработанной антикором будет значительно уступать по коррозионной стойкости раме заводского изготовления с оцинковкой.

Немаловажный момент, о котором в порыве энтузиазма многие забывают – обязательная регистрация прицепа в ГИБДД. И если с заводскими прицепами это не составляет никакой проблемы – к ним прилагается полный пакет необходимых документов, включая ПТС, то с самодельными не все так просто.

В общих чертах алгоритм постановки на учет самодельного прицепа выглядит так:

1. Изготовление прицепа

2. Получение VIN в НАМИ

3. Получение СБКТС (Свидетельство о безопасности конструкции транспортного средства в испытательной лаборатории.

4. Оформление ПТС и постановка на учет в ГИБДД

Таким образом, на самодельный прицеп можно получить ПТС и в итоге зарегистрировать его в ГИБДД, но для этого нужно:

Собрать сертификаты соответствия и чеки на приобретение всех узлов и агрегатов, которые вы использовали при сборке. Все основные элементы (сцепное устройство, подвеска, тормоза, светотехника ) должны быть заводского изготовления.
Создать чертеж прицепа, сфотографировать его с разных сторон, сделать техническое описание конструкции.
Обратиться в ГИБДД за направлением на техническую экспертизу в специализированной лаборатории, имеющей необходимую аккредитацию для выдачи СБКТС.

Подать Запрос на присвоение номера VIN в НАМИ. Часто оформление VIN предлагается как посредническая услуга в лабораториях. Это обойдется в сумму от 50 евро.
Подать заявку в лабораторию, приложив все вышеуказанные документы и направление из ГИБДД. Велика вероятность, что в лаборатории могут потребовать какие-то дополнительные документы, вплоть до подтверждения наличия у производившего сварочные работы сварщика допуска на такие работы.
Важно: Экспертиза платная и ее стоимость составляет ориентировочно от 12-15 тыс.руб (данные по состоянию на 2018 год).
С полученными Свидетельствами о присвоении VIN, СБКТС и Актом о проведенной экспертизе можно вновь обращаться в ГИБДД по вопросу регистрации прицепа. Как и в обычном порядке – необходимо представить прицеп на осмотр и произвести оплату необходимой пошлины за регистрацию. Не забудьте предварительно прикрепить на раму прицепа с помощью заклепок полученную из НАМИ табличку с VIN.
По завершении процедуры вы получите ПТС, СТС и номерные знаки установленного образца.

Надо понимать, что помимо затрат на оформление VIN и СБКТС, сравнимых с половиной стоимости заводского прицепа, вас ждет традиционная российская волокита, а то и откровенное препятствование оформлению со ссылками на различные подзаконные и ведомственные акты. И чтобы довести это до конца потребуется изрядный опыт общения с госорганами, убедительность и красноречие.

В случае с созданием уникальной конструкции, действительно не имеющей заводских аналогов, либо когда такие аналоги очень и очень недешевы, самостоятельное изготовление вполне имеет право на жизнь и будет оправданно.

Наиболее популярным примером таких конструкций являются прицепы-кемперы или как их у нас часто называют еще с советских времен — прицепы-дачи. Путешествия в самые заброшенные уголки природы с их помощью может быть вполне комфортным, ведь идеология кемпера подразумевает оснащение, сравнимое если не с небольшой квартиркой, то с номером в мотеле. Затраты на создание и оборудование такого прицепа значительно превышают расходы на регистрационные действия, описанные выше и в этом случае самостоятельное изготовление прицепа вполне оправдывает себя.

Еще один вариант, когда стандартной заводской конструкцией не обойтись – экспедиционный прицеп, рассчитанный преимущественно на эксплуатацию на пересеченной местности и бездорожье и предъявляющий повышенные требования к подвеске и прочности рамы и кузова.

Конечно, в глухой глубинке многие эксплуатируют самодельные прицепы без всякой регистрации, но мы в данном материале рассматриваем исключительно легальную сторону вопроса, и если речь идет об изготовлении простого бортового прицепа, то в итоге финансовые затраты будут сравнимы, а то и превзойдут стоимость нового заводского прицепа. И это без учета времени, сил и нервов, потраченных на работу и легализацию.
