Ворота открывающиеся в обе стороны
Содержание
Откатные ворота считают одним из самых удобных вариантов. Но настолько ли удобна конструкция и как соорудить её самостоятельно?
Плюсы и минусы откатных ворот
Откатные ворота имеют ряд своих плюсов и минусов. Перед тем, как интересоваться подобной конструкцией, стоит учесть ряд ее положительных и отрицательных сторон.
К основным преимуществам относят:
- Оптимизация пространства за счёт способа открывания ворот.
- Владельцам авто предоставляется возможность заезда под углом.
- Удобство эксплуатации в летний период.
Но есть и недостатки конструкции подобных ворот. К ним относится:
- Необходимость счищать снег и наледь с рельс, что вызывает неудобства в эксплуатации.
- Быстрый износ роликов и скорый ремонт.
Важно! Основной недостаток — это быстрый износ механизма.
Но, тем не менее, откидные ворота считают наиболее удобными. Навесные ворота не славятся таким удобством в использовании, поэтому делают их не так часто.
Другое дело, когда речь идёт об автоматической конструкции. Она будет открываться путём закатывания основного листа, и займет объективно меньше места, чтоб откидные ворота.
Виды откатных ворот
Есть несколько основных видов откатных ворот (на видео). Зная их, можно определить, какую конструкцию делать. Как правило, между собой их отличают по:
- Конструкции.
- По степени механизации.
Для тех, кто далёк от подобных механизмов, стоит разобрать каждый вариант отдельно.
По конструкции
Итак, есть три основных типа сдвижных ворот, которые отличаются между собой по конструкции. К ним относятся:
- Консольные.
- Подвесные.
- Рельсовые.
В рельсовой конструкции основная опора створок приходится на ролики. Они курсируют по зафиксированному на фундаменте рельсу.
Это способствует поддержанию кронштейном в вертикальном положении. Откат полностью идентичен проему.
Справка! Рельсы требуют регулярной чистки.
Подвесная конструкция подразумевает то, что створка должна двигаться в подвешенном состоянии. Это происходит за счёт того, что ролики двигаются по неподвижной верхней балке. Проезд полностью равен ширине проема.
Консольная конструкция имеет створку с удлиненной направляющей, она передвигается по закрепленным вне зоны роликовым кареткам. Откат примерно в 1,5 раза больше проёма, а зона ничем не ограничена. Глядя на список и характеристику можно решить, какой вариант наиболее подходящий.
По степени механизации
Также есть автоматические и неавтоматические ворота. Вся суть заключается в том, что автоматические ворота открываются сами. Либо при появлении около них габаритного объекта, либо при нажиме на пульт. Неавтоматические работа нужно открывать вручную.
В домашних условиях под силу сделать и те, и те ворота самостоятельно.
С этим справится даже новичок, изучив алгоритм выполнения работ.
Как сделать откатные ворота: пошаговая инструкция
Как сделать откатные ворота самостоятельно — вопрос простой. Ведь есть множество схем и инструкций по самостоятельному изготовлению такой конструкции. Поэтому перед тем, как начинать монтажные работы и установку, стоит обратить внимание именно на такие пошаговые инструкции и чертеж (эскиз).
Подготовка проёма
Самый первый и важный этап — это подготовка проема под ворота. Первоначально отменяют расстояние, которое будут занимать ворота. По двум сторонам заранее отмеренной длины устанавливают кирпичные крепления, в которых в дальнейшем будут стоять металлические столбы.
При помощи анкеров осуществляется крепление к столбу.
Высота труб, при этом, должна соответствовать ширине полотна, которое будут использовать для ворот.
Фундамент под опорный механизм
Основание для консолей закладывают отдельно, от основания под ограждения. Их нужно расположить параллельно забору, при этом он должен находиться рядом с проемом. Фундамент обустраивают несколькими способами:
- При помощи винтовых свай.
- Буронабивных свай.
- Железобетонной монолитной опоры.
Когда выбирают вид фундамента, нужно обязательно учесть структуру грунта, а также глубину промерзания. Присутствие на участке слабых, промерзающих почв лучше всего использовать сваи. Если грунт плотный, то подойдёт обычный бетонный фундамент.
Армированный каркас, который понадобится в дальнейшем, делают из прутьев 16 мм. К сваям, либо арматурным прутьям приваривают швеллеры. Верхняя часть конструкции обязательно расположена на нулевой отметке. В дальнейшем к ним монтируют передвижные ролики.
Сборка каркаса
Самый удобный способ — собрать каркас на специальном монтажном столе. Но не у всех есть такая возможность, поэтому можно воспользоваться территорией участка. На него ставят несколько горизонтальных блоков, а каркас варят в вертикальном положении.
Для того чтобы конструкция была более устойчива, по бокам монтируют две ножки. Её выставляют по уровню на подкладки из блоков. Далее подрезают, чтоб размер соответствовал проёму. Затем приваривают Т-профиль, чтоб он располагался вдоль балки, исключительно по центру. После этого также потребуется проверить геометрию сооружения.
Внутри рамы приваривают две стойки. Между ними оборудуют диагонали. Конструкция должна получиться максимально устойчивой и жесткой.
Обшивка
Для того, чтоб обшивку было проще выполнять, ворота устанавливают в проём, только потом выполняют работы по обшивке.
- Листы профнастила.
- Сайдинг на металлической основе.
- Дерево.
- Сэндвич-панели.
Справка! Многие мастера самостоятельно куют украшения для ворот, но тогда они получаются очень тяжелыми.
Материал нужно просто прикрепить к каркасу, либо приварить.
Монтаж фурнитуры и установка полотна

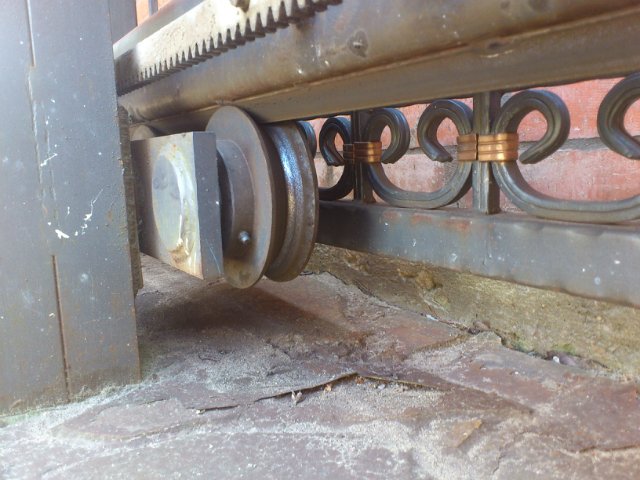

Главный ресурс и фишка таких ворот- это ролик. Как правило, они выполнены из стали, либо полимеров. Полимеры двигаются бесшумно.
Ролики крепят на опорные площадки, которые плотно приварены к швеллеру. Для того, чтоб скорректировать положение, используют регулировочные болты. Ролики не приваривают, так как их работа может потребовать регулировки. Полотно, к которому прикреплена опорная балка, крепят на столб при помощи уровня. По верхней части монтируют ловители. Они будут удерживать дверь от раскачиваний.
Установка электропривода и элементов безопасности
Когда ворота готовы, дело остается только за механической частью.
Электропривод прикрепляют при помощи несущего швеллера при помощи кронштейна или пластины. Привод выбирают, ориентируясь на климатические условия.
Внимание! Это важно, когда широты предполагают сильные морозы, устройство должно работать при такой температуре.
Двигатель также не должен быть слишком чувствительным, и реагировать на скачки напряжения. Лучше всего не полагаться на один электропривод с чувствительными элементами, а добавить сигнальные лампы.
Калитка в откатных воротах
Рациональнее делать калитку рядом с раздвижным элементом, чтобы одновременно можно было заходить на территорию, и заезжать на машине. Но некоторые мастера умудряются сделать калитку прямо в листе раздвижного элемента.
Это не самый удобный вариант, но имеет место быть. Чаще всего калитка находится рядом с раздвижной конструкцией, и открывается на себя.
Распространенные ошибки
Ну и, конечно, самые популярные ошибки во время монтажа раздвижных ворот:
- Неправильная подготовка основания.
- Недостаточно хорошо закреплены комплектующие.
- Неправильно соотношение массы ворот и балки.
- Если за воротами замечен скрип, это свидетельствует о попадании песка в подшипники.
- Если в области сварки обнаружены подтеки, это говорит о неправильной технологии покраски полотна. Поверхность обезжиривают и очищают, только потом красят.
- Следует учесть точку промерзания грунта, чтоб в дальнейшем ворота не поплыли.
Смастерить самодельные раздвижные ворота может даже новичок. Главное ориентироваться на основные показатели и рекомендации — получится красиво и относительно дешево. Тогда ворота получатся ничуть не хуже, чем у профессионального мастера.
А если есть неуверенность в своих силах, то стоит один раз попробовать, чтоб все негативные мысли ушли на второй план. Желание и терпение позволит создать потрясающую конструкцию своими руками.
Как сделать раздвижные ворота своими руками
Сегодня на месте традиционных распашных ворот всё чаще можно увидеть раздвижные – разновидность конструкции, в которой полотно сдвигается в сторону, чтобы открыть проём для проезда. При этом в понятие «раздвижной» входят как ворота с двумя створками, которые разъезжаются в разные стороны, так и устройства с одним полотном, которое отъезжает вбок. Поскольку последняя разновидность конструкции выгоднее и удобнее для использования, у большинства продавцов (включая 1vorota.by) вы найдете именно такую. При этом по своему устройству они тоже делятся на несколько групп – в основном, в соответствии со способом передвижения полотна:
- на нижней консольной балке;
- на верхней консольной балке;
- по направляющей рельсе на земле;
- на подвесной системе.
Если выбирать из этих четырёх типов, то наиболее практичными считаются раздвижные ворота на нижней балке: в отличие от устройств на рельсе, они не создают препятствий для движения по земле и не забиваются снегом или грязью.
Основные преимущества
Такие конструкции вытесняют с рынка более устаревшие или сложные варианты по нескольким важным причинам:
- вы можете сделать такие раздвижные ворота своими руками;
- для открывания они не требуют дополнительного пространства перед или за полотном;
- отличаются высокой степенью надёжности;
- могут быть автоматизированы.
Кроме того, выбрав такую конструкцию, вы получаете не только соответствующую защиту, но и привлекательный внешний вид: делая самодельные раздвижные ворота, вы можете выбрать любой вид их зашивки, будь то профлист или древесина.
Последовательность установки конструкции
Устройство ворот со сдвигом полотна во многом усложняется наличием шариковых опор, на которых движется створка.
Их необходимо устанавливать на крепкий фундамент, который надо подготовить заранее. В этом обычно и заключается первый этап установки раздвижных ворот своими руками.
Для фундамента сбоку от проёма нужно сделать яму, которая по длине будет равняться половине ширины полотна, а по глубине будет не менее 120 см. В яму укладывается подушка из гравия и закладной швеллер с приваренной арматурой. Если вы хотите открывать ворота при помощи автоматики, на этом этапе следует сделать проводку и вывести её в гофрированную трубу. После этого яма заливается бетоном, который застывает несколько суток.
Далее следует сборка основы полотна. Для неё можно использовать трубы, причём чтобы сделать вес конструкции меньше, для обрешётки берут трубы с меньшим диаметром. Затем необходимо установить шариковые опоры на фундамент и после накатить на них сделанную основу полотна, регулируя положение роликов. Когда вы подобрали для них лучшую позицию, можно закрепить все элементы и заняться зашивкой полотна.
Процесс установки и регулирования роликов можно увидеть на различных видео раздвижных ворот своими руками. Как уже упоминалось, зашить ворота можно практически любым материалом, но необходимо следить, чтобы его вес не вызвал перекоса. Самой популярной зашивкой сегодня является профнастил – он достаточно лёгкий, имеет оптимальную стоимость и степень защиты, а также представлен в широкой гамме цветов.
Последний же этап работ – это установка улавливающих элементов и автоматики, если вы решили автоматизировать управление полотном. Ещё больше подробностей о том, как сделать раздвижные ворота своими руками, вы найдёте на видео.
Монтаж раздвижных ворот своими руками: за и против
Надёжные ворота – это всегда весомое вложение средств, поэтому многие стараются сэкономить, устанавливая их собственноручно. Тем не менее, такой подход не всегда себя оправдывает: всё это нередко приводит только к порче материала и дополнительным затратам.
Конечно, у нас на сайте можно найти много видео и чертежей того, как сделать раздвижные ворота своими руками, но без опыта и поддержки специалистов выполнить всё качественно всё равно тяжело и долго.
Поэтому 1vorota.by предлагает вам своих профессионалов, которые быстро установят для вас ворота и дадут 100% гарантию их надёжности. Если же вы всё-таки хотите произвести устройство раздвижных ворот своими руками, мы предлагаем вам компромиссный вариант, а именно готовые комплекты материалов для выбранного вами вида заграждения. Все детали комплекта полностью соответствуют друг другу, и поэтому их монтаж будет, во-первых, проще, а во-вторых, наверняка будет полностью соответствовать вашему плану.
Раздвижные ворота только с рамой
Раздвижные ворота с рамой становятся популярными на рынке DIY. EasyGate может изготовить раму движущихся ворот в комплекте со всей фурнитурой для ворот, чтобы вы могли заполнить панели ВАШИМ материалом, таким как древесина, гофрированное железо, дачная доска и т.
д. хотите добиться своего собственного взгляда, это может быть вариантом для вас.
Длина рамы: от 1 м до 8 м (не включая хвостовики 300 мм на одном конце)
Высота рамы: от 1 м до 2 м (в зависимости от установленных ворот с колесами и колесной колеей)
Длина задней части: 300 мм сверху и снизу с одного конца
Боковые стороны и верхняя направляющая: 50 x 50 мм
Нижняя направляющая: 100 x 50 мм
Центральные ребра: 50 x 50 мм или 50 x 25 мм
2 стальных колеса с герметичными подшипниками. Для больших ворот мы установим 4 колеса
Колесная колея удваивает длину ворот, чтобы закрепить их на существующей дороге.
Бетонные анкерные штифты для колесной колеи
1 x верхний роликовый направляющий кронштейн
1 x боковой концевой уловитель для переднего/верхнего угла ворот
1 x заземляющий стопор для задней нижней части ворот
2 x торцевые заглушки для хвостов на заднем конце ворот
Стандартный вариант цвета ворот этого стиля — Satin Black.
Чтобы узнать о других вариантах цвета, ознакомьтесь с нашей страницей порошковых цветов здесь.
Чтобы предоставить вам расценки на слайдер «только каркас», в дополнение к вашей базовой информации о высоте и длине нам также необходимо знать, что и как вы собираетесь его обшивать.
Мы можем изготовить для вас алюминиевую раму несколькими способами, в зависимости от того, что лучше всего подходит для вашей облицовки. Вот три распространенных варианта:
1) ОСНОВНАЯ РАМА
Самый простой метод заключается в том, чтобы построить только базовую внешнюю раму из алюминия толщиной 50 мм. Для некоторых больших ворот могут потребоваться дополнительные вертикальные или горизонтальные опорные балки, расположенные поперек ворот.
Затем вы добавляете облицовку снаружи этой рамы. Таким образом, если ваша облицовка была толщиной 20 мм, общая толщина ворот становится 70 мм.
Самые популярные
2) УГЛУБЛЕННАЯ ВНУТРЕННЯЯ РАМА
В этом варианте мы строим основную внешнюю раму толщиной 50 мм и добавляем внутреннюю утопленную раму (и часто дополнительные вертикальные или горизонтальные ребра) из алюминиевого короба толщиной 25 мм, чтобы обеспечить ряд точек крепления для вашей облицовки.
После этого у вас есть пространство 25 мм от середины до переднего края, чтобы соответствовать вашему материалу, а общая толщина литника остается равной 50 мм.
Нам нужно узнать от вас, добавляете ли вы обшивку горизонтально или вертикально, и какое количество ребер (вертикальных или горизонтальных элементов, расположенных поперек рамы) вы хотите.
Мы будем рады обсудить с вами количество ребер, если вы не уверены — позвоните нам.
3) С ПАЗОВЫМ КАНАЛОМ
При изготовлении наших алюминиевых ворот с шипом и пазом компания EasyGate использует собственный профиль канала, чтобы «удерживать» шпунт и паз на месте.
Если вы хотите добавить к своей раме шпунт и паз из кедра, мы можем прикрутить для вас наш специальный профиль к внутренней стороне внешней рамы.
Примечание: подходит только для шипа и паза толщиной 18 мм.
