Картофелекопалки и сажалки для мотоблока МТЗ. Самодельные варианты, видео обзоры и отзывы

Обзор картофелекопалок

Картофелекопалка – это устройство, предназначенное для облегчения сбора корнеплодов и в частности картофеля. Достоинством данных приспособлений является то, что сбор овощей осуществляется в кратчайшие сроки и практически без применения человеческих усилий. Все больше землевладельцев стараются облегчить и уменьшить свой физический труд за счет использования мотоблоков и навесного оборудования.

Картофелекопалка КТ-5 к мотоблоку МТЗ

Исходя из названия, можно подумать, что агрегат годиться только для одной функции, но это не так. С его помощью можно подготавливать почву, нарезать борозды для посадки, а также окучивать кусты. На рынке представлено множество моделей, которые отличаются друг от друга не только формой, но и размерами, принципом действия. Многие умельцы дорабатывают купленные у производителей модели, превращая их в совершенные устройства.

Различают два вида копалок, которые могут использоваться как мотоблоком Беларус МТЗ 09Н, так и другой моделью:

• Активные.
• Пассивные.

Активные картофелекопалки, в свою очередь, делятся:

• вибрационные, которые еще могут называться грохотными или трясучками. Принцип действия предполагает подрезание ножом пласта земли глубиной до 20 см, причем ширина рабочей области составляет около 40 см. Клубни вместе с землей подаются на решетку, входящую в состав конструкции, и благодаря вибрации отделяются от земли. В конструкцию устройства входят один или пара эксцентриков. Последний вариант считается самый лучший, потому что вибрации глушатся насадками и не передаются на оператора. Мало этого, использование двух эксцентриков позволяет качественно просеять поднимаемый пласт земли и отделить клубни. Копатели с одним эксцентриком тоже эффективны, но за счет вибраций доставляют дискомфорт оператору.
• Транспортерные устройства, которые еще называются конвейерными или ленточными.
  Основным элементом является лента, которая при движении просеивает землю, а клубни выбрасывает поверх земляного пласта. Устройство аккуратно поддевает ком земли с клубнями, не повреждая урожай. Единственным нюансом, который надо учесть, является уборка урожая при просохшей земле. Эффективность такой копалки настолько велика, что потери урожая составляют всего 2%.

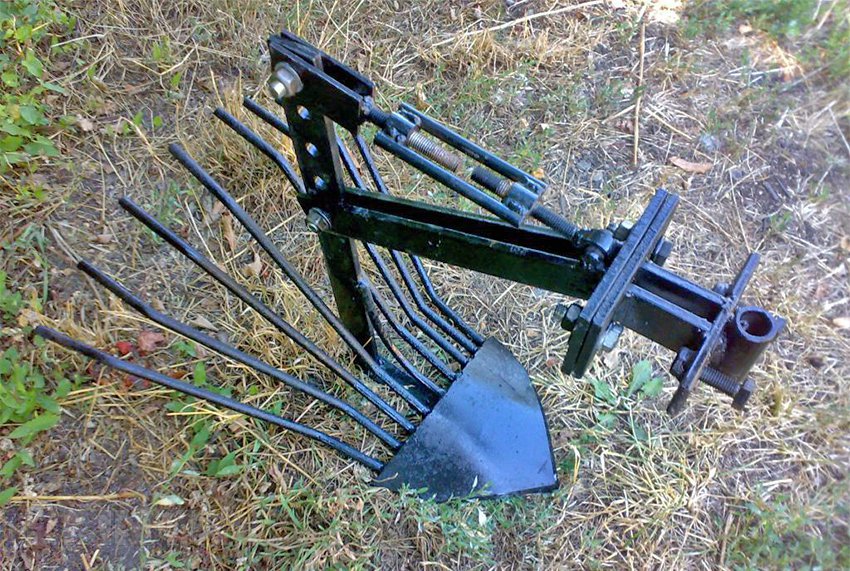

Пассивные картофелекопалки для мотоблока МТЗ отличаются по цене и особенностям конструкции. Они просты и не требуют особых навыков при использовании. Подходящий вариант для экономных землевладельцев. Это навесное оборудование еще называют веерная копалка. Выглядит устройство как небольшая лопата с приваренными прутьями.

Принцип работы совеем простой: мотоблок тянет картофелекопалку, лопата подрезает пласт земли и благодаря прутьям корнеплоды оказываются просеянными и падают на поверхность. В работе есть некоторые нюансы, которые наглядно видны в видео обзоре ниже. Во-первых, картофель может присыпать землей и при его сборе надо ворошить комья, чтобы собрать все картофелины.

Во-вторых, в прутьях постоянно запутывается заранее не убранная ботва.

Виды картофелекопалок для мотоблока МТЗ

На рынке представлены модели картофелекопалок отличающиеся не только заводом-изготовителем, но и внешним видом и эффективностью работы. Как правило, они универсальные и подходят не только для мотоблоков МТЗ, но и для устройств других фирм.

Ниже приведены самые популярные и востребованные модели.

• Нева – компактные размеры, средний вес в 34 кг, ширина рабочей области 36 см, вскапывает на глубину до 20 см.
• Грохотная копалка ККМ-1 по своим характеристикам схожа с предыдущим вариантом, только ширина захвата составляет 39 кг, а вес около 40 кг.
• Копалка вибрационная КВМ-3 – выпускается в Китае, высота агрегата 90 см, а ширина рабочей области 39 см. Вес небольшой, всего 34 кг.
• Украинская модель «Полтавчанка» — превосходит свои аналоги по габаритам, но вес сохраняется 34 кг, значительнее эффективнее во величине глубины выкапывания – 25 см. И ширина обрабатываемого участка за один проход 40 см.
• Транспортерная копалка КТ-51 значительно больше по габаритам, но за счет использования легких материалов весит 36 кг. Ширина захвата увеличена до 53 см, позволяя быстрее обработать участок.
• Фирменное устройство от МТЗ КФТ-02

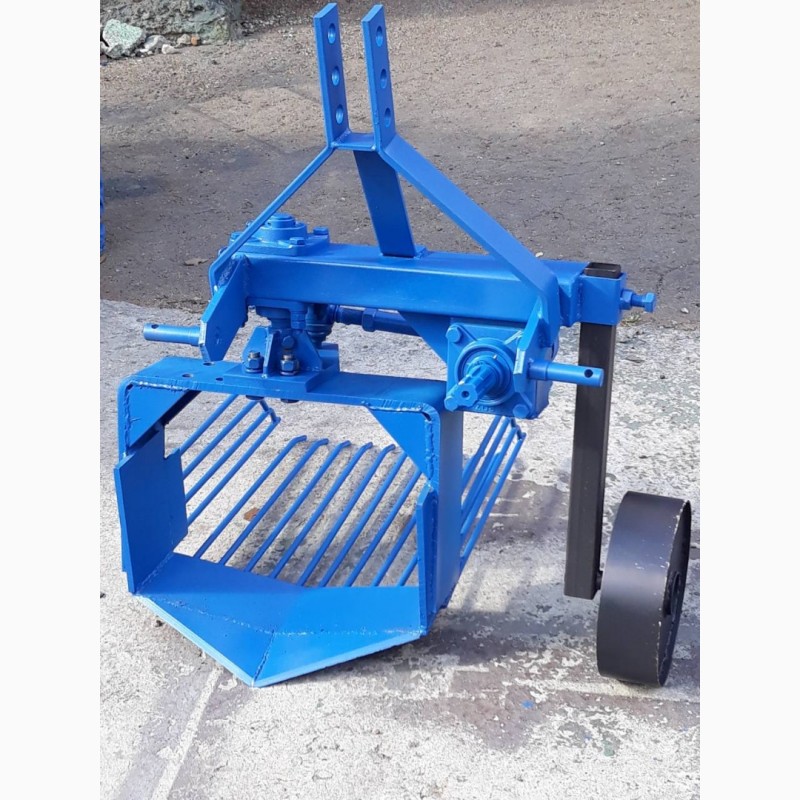

  Картофелекопалка для мотоблока ККМ-1

  Картофелекопалка «Полтавчанка»

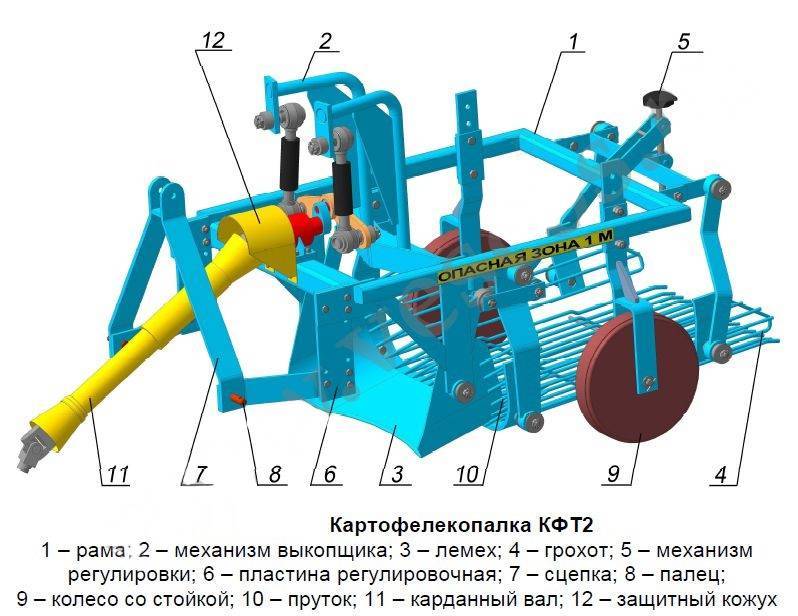

  Картофелекопалка КФТ2-01




Преимущества и недостатки работы с картофелекопалкой на мотоблоках МТЗ

Преимущество использования картофелекопалки трудно не заметить – с ее использованием существенно сокращается время работы на участке, экономятся силы фермера. Мало того, ее можно использовать для сбора не только картофеля, но и других корнеплодов – свеклы, моркови и т.д. Но все это можно делать при условии, что модели копалки установится на имеющийся мотоблок. Потому, перед приобретением навески обязательно уточните возможность подключения.

В качестве недостатка можно отметить, что при сборе урожая существуют некоторые потери и повреждения корнеплодов. Несмотря на то, что конструкция самого устройства продумана до мелочей, 2 % потерь могут присутствовать.

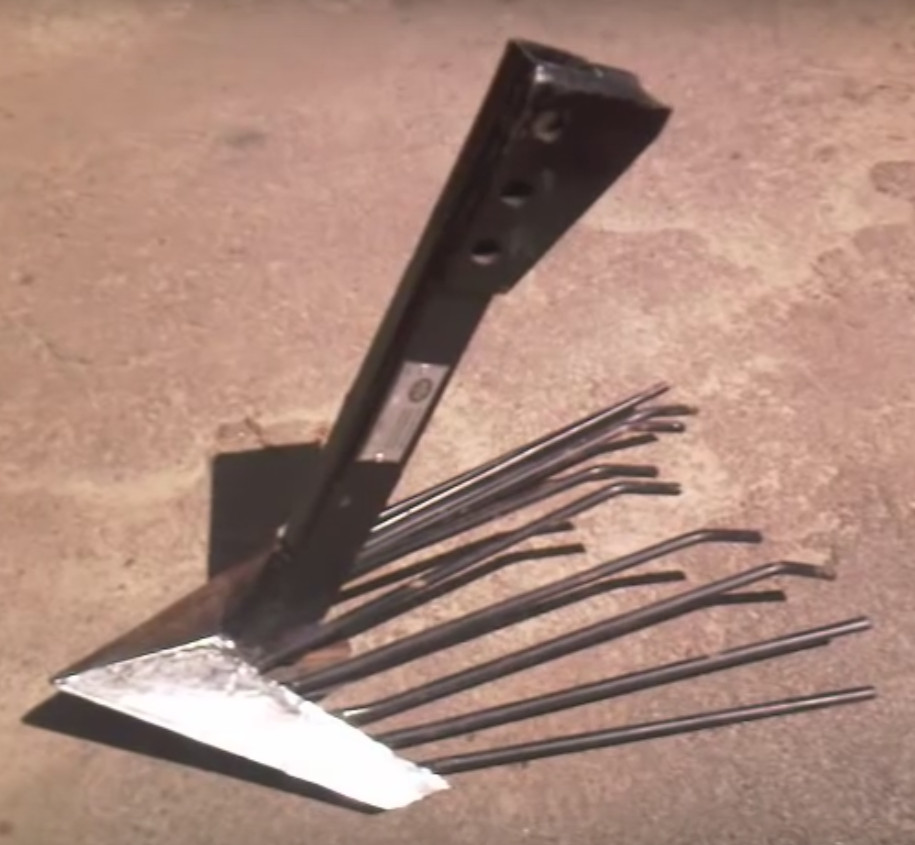

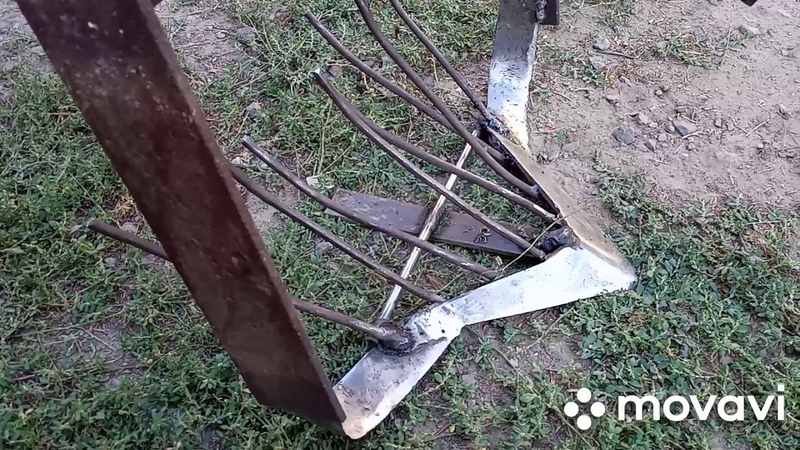

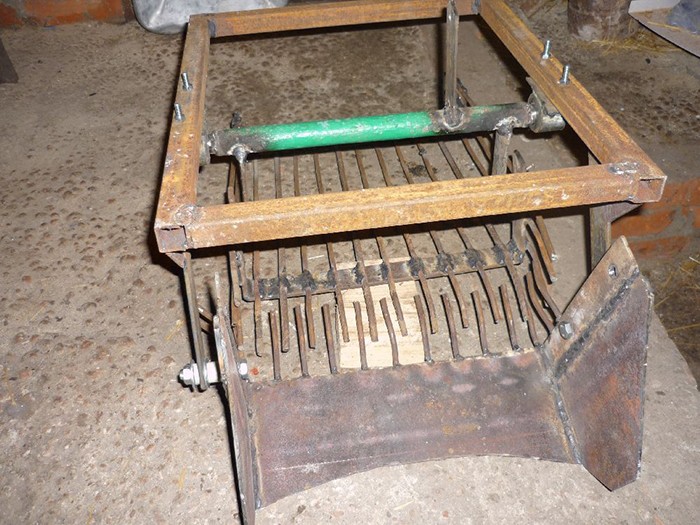

Самодельные варианты картофелекопалки для мотоблока МТЗ

При наличии терпения, навыков сварки и желания можно изготовить картофелекопалку своими руками. Самой простой является веерный тип. Понадобится:

• Сталь толщиной 3-4 мм. для лемеха;
• Болты для креплений;
• Прямоугольный профиль из стали для стойки;
• Арматура в диаметре 8 мм.;

Выполняет действия по порядку:

• Просверлить 2 отверстия для крепления к стойке посреди лемеха;
• Приварить пруты к расширенной части ножа. Длина подбирается индивидуально, но обычно в пределах 50 см;
• Соединить болтами лемех и стойку;
• К стойке в верхней части приварить кронштейн для последующего соединения устройства к мотоблоку;
• Нижняя часть лемеха должна быть крепкой, поэтому можно усилить ее металлом.

Такой вид картофелекопалки наиболее крепкий и прослужит долгие годы.

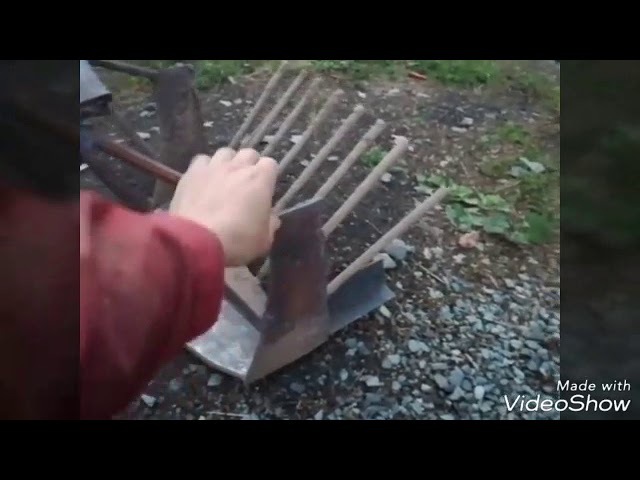

Видео обзор

Ниже представлен видео обзор, в котором наглядно демонстрируется, как удобно пользоваться картофелекопалкой, прицепленной к мотоблоку МТЗ

Мотоблок МТЗ 09Н становится многофункциональным помощником при использовании навесного оборудования, а именно картофелекопалки

Отзывы владельцев

Отзывов в сети об эффективности картофелекопалок очень много и все положительные.

Михаил:

С приобретением картофелекопалки ККМ-1 жить стало веселее, в том плане, что она значительно облегчила полевые работы.

Теперь не надо гнуть спину, а достаточно только пройтись с мотоблоком и собрать урожай. Со своих 30 соток собираю картошку за день. Поначалу, перебирал землю, вдруг затерялось что-то, но копалка работает отлично.

Валера:

Покупать большой агрегат для сбора картофеля с 6 соток не имело смысла, поэтому смастерил веерную копалку сам. Чертежи, описания – все в свободном доступе, поэтому с сыном собрали быстро. Если грунт мягкий и песчаный, то работа идет легко и быстро. Но если почва плотная, то придется повозить целый день.

Захар:

На 2 гектарах руками не пособираешь картофель, поэтому купил транспортер КТ-51. Процесс практически полностью автоматизирован, поэтому сбор урожая идет быстро. Повреждений нет, что очень порадовало, так как боялся потерять урожай.

Картофелесажалки для мотоблока МТЗ

От производителя

Создание картофелесажалки значительно облегчило трудозатратную работу фермеров.

Конструкторы предусмотрели универсальность крепления, поэтому устройство можно крепить и на мотоблок, и на минитрактор. Моделей сажалок существует много. Все имеют различный принцип действия, формы и, соответственно, удобство в использовании.

Картофелесажалка для мотоблока МТЗ КСМ-1

Картофелесажалки классифицируют:

• Способом подачи корнеплода;
• Формой бака;
• Наличие колес для транспортировки;
• По возможности садить несколько или один ряд;
• Возможностью подавать удобрения одновременно с клубнями;
• Полностью автоматические и полуавтоматические агрегаты.

Способы подачи корнеплодов – это то, что в главное степени отличает устройства друг от друга. Предусмотрено несколько видов, так как практикуют посадку целых клубней, половинок, проросших и нет.

Различают:

1. Ложечковая система подачи заключается в захватывании корнеплод насадкой в виде ложки и подавание его в почву. С помощью такого агрегата можно выполнять несколько функций, таких как нарезание борозды, высаживание семян, подача удобрения и формирование гребня из почвы нужной высоты.
2. Плоскоременная подача характеризуется использованием ремней с V-образной формой, которые располагаются горизонтально. Таким образом, картофель подается поочередно и исключается вероятность попадания двух картофелин в одну лунку.
3. Фасонная подача производится, когда овощи уже проросли. Благодаря сочетанию плоскоременной и ложечковой системы, которые расположены горизонтально эффективность захвата и подачи картофеля повышается. Однако, оператору необходимо постоянно контролировать процесс.
4. Мультиременная подача осуществляет двухрядную посадку, поэтому существенно выигрывает по сравнению с предыдущими видами. Ремни, расположенные по центру, подают картофель, а остальные формируют ряд, чтобы облегчить захват.
5. Система накалывания предназначена для посадки половинок.
6. Пальцевая подача выглядит, как транспортер, который благодаря поступательным движениям захватывают картофель и через отверстие подают на посадку.

Модели картофелесажалок для мотоблока МТЗ

Как правило, все устройства универсальны по способу подключения к мотоблоку, но при покупке, все такие, следует уделить внимание этому нюансу. Ниже приведены модели, которые выпускаются отечественными производителями:

• КСМ-1А – общим весом 33 кг, имеет бак на 34 л. Такой агрегат позволяет высадить 5 клубней в одном погонном метре.
• КСМ-1 – предназначена для посадки картофеля в один ряд с шагом 25см. Высадку производит на глубину 50 см. Вместительность бака составляет 40 л. Вес модели составляет 40 кг.
• КСТ-1Т – представляет собой компактную сажалку общим весом 33 кг и емкость бака 34 л. При условии, что она садит 5 клубней на метр, ее производительность составляет 0,2 Га в час.
• КС-1 – производят многие страны. На фоне своих аналогов, картофелесажалка отличается значительным весом в 190 кг и небольшим посадочным расстоянием в 12 см. Посадка осуществляется на глубину от 60 до 150 см.

Картофелесажалка КСМ-1ЦУ

Картофелесажалка КСТ-1Т

Картофелесажатель однорядный ДТЗ КС-1

Работа с картофелесажалками для мотоблока МТЗ

Работа с картофелесажалками достаточно проста. Необходимо загрузить посадочный картофель в бак и отправляться на посадку. Баки могут отличаться формой и объемом. Обычно объем вмещает 2 ведра картофеля. Если у картофелесажалки есть транспортировочные колеса, то передвижение будет осуществляться быстрее, а маневренность значительно возрастает. В зависимости от внешнего вида и конструкции, сажалки могут быть одно- и двухрядными. На большее количество рядов оборудование не делается, так как из-за этого возрастает его вес и уменьшается удобство эксплуатации.

Не все, но многие модели предоставляют функцию одновременной подачи клубня и удобрения. В таком случае агрегат снабжается дополнительным баком, который необходимо заполнить удобрениями. Подача автоматическая и строго дозированная.

Автоматические модели всю посадку осуществляют самостоятельно, поэтому не требуют вмешательства фермера. А полуавтоматические менее функциональные, так как требуют непосредственного участия оператора, который должен подавать клубни вручную.

Посадка клубней

Желательно почву заранее вспахать при помощи почвофрезы или плугом. Для того, чтобы обогатить почву кислородом и просушить верхний слой, необходимо бороновать ее. Подготовить картофелесажалку и засыпать картофель в бак. Если ваша навеска не поддерживает нарезание борозд, то необходимо предварительно использовать окучник. После посадки, клубни закрываются землей.

Самодельные варианты картофелесажалки для мотоблока МТЗ

На фото представлен подробный чертеж, который поможет изготовить картофелесажалку для мотоблока МТЗ самостоятельно.

Видео обзоры

Посадка картофеля происходит намного быстрее и легче. Как именно демонстрируется в следующем видео обзоре

Отзывы владельцев

Те владельцы, которые предпочли автоматизировать посадку картофеля отмечают в своих отзывах, что время работ сократилось за счет быстрой и равномерной подачи клубней.

Валентин:

Использование картофелесажалки для мотоблока МТЗ значительно упростило работу и сажать стало легче. Это устройство делает все само, мне остается только направлять мотоблок. Рядки получаются ровными, а кусты вырастают на одинаковом расстоянии благодаря четкой подаче клубней. Копку я тоже осуществляю с мотоблоком Беларус и соответствующей навеской.

Максим:

Не представляю теперь, как можно сажать картофель без этого навесного оборудования. Загрузил бак и вперед на покорение полей. Все делает сама – садит, пригребает. Если кто-то еще не обзавелся таким устройством, то очень рекомендую. Копка у меня тоже автоматизирована.

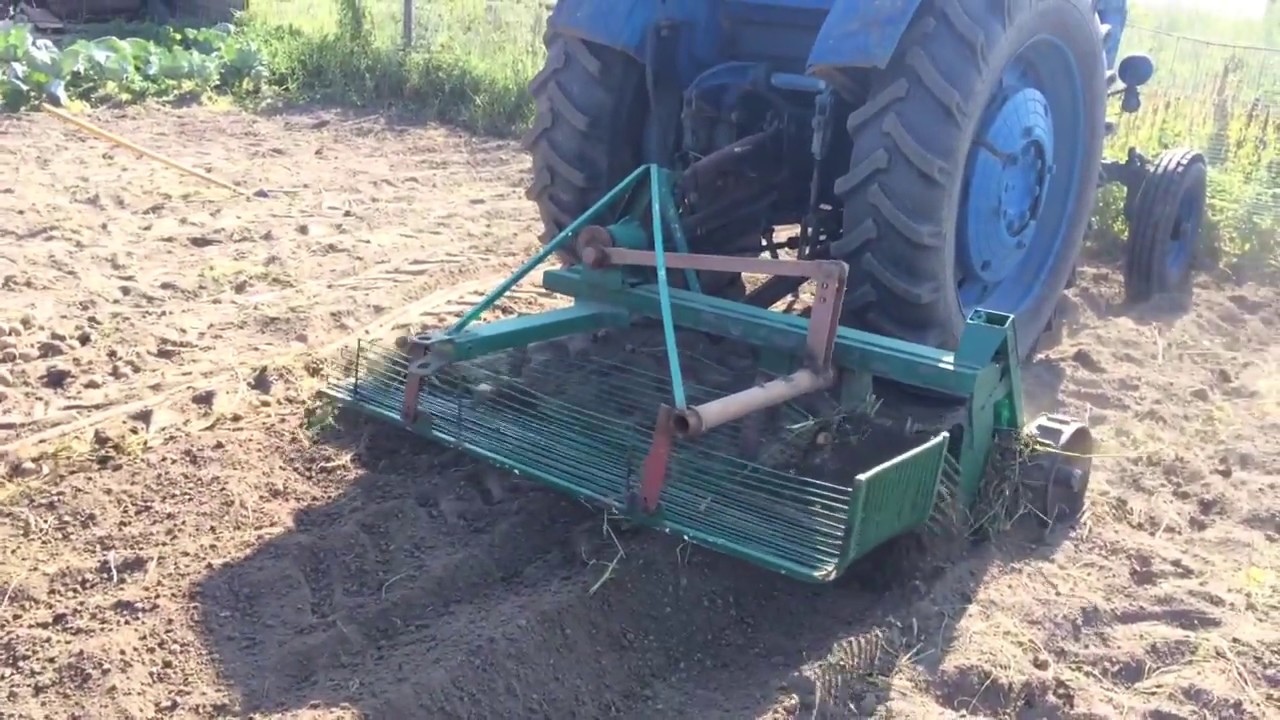

Картофелекопалка для минитрактора — чертежи, своими руками

С каждым годом популярность сельскохозяйственной техники успешно возрастает. Ведь с помощью специального оборудования все работы по участку можно выполнять легко, быстро и качественнее. Именно эти ключевые особенности и подталкивают многих садоводов-огородников к приобретению такого вспомогательного оборудования.

Самым популярным транспортом среди дачников и сельских жителей является, конечно же, минитрактор. К счастью ассортимент дополнительного оборудования к этой машине весьма разнообразен и богат широким выбором моделей и производителей. Мы остановимся на таком востребованном агрегате как картофелекопалка. Сбор картошки – один из самых трудоемких и длительных процессов в сборке урожая. Поэтому фермеры или владельцы больших участков с удовольствием обзаводятся такими помощниками, что позволяет им выполнять сбор картофеля быстрее и проще.

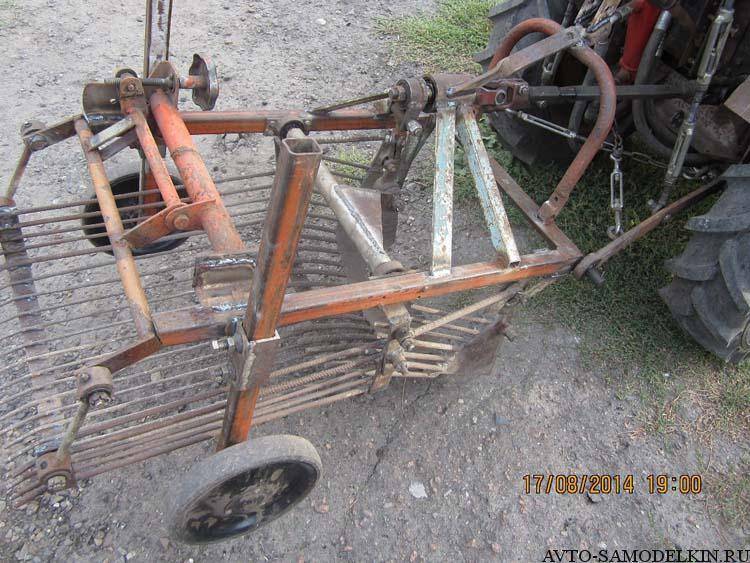

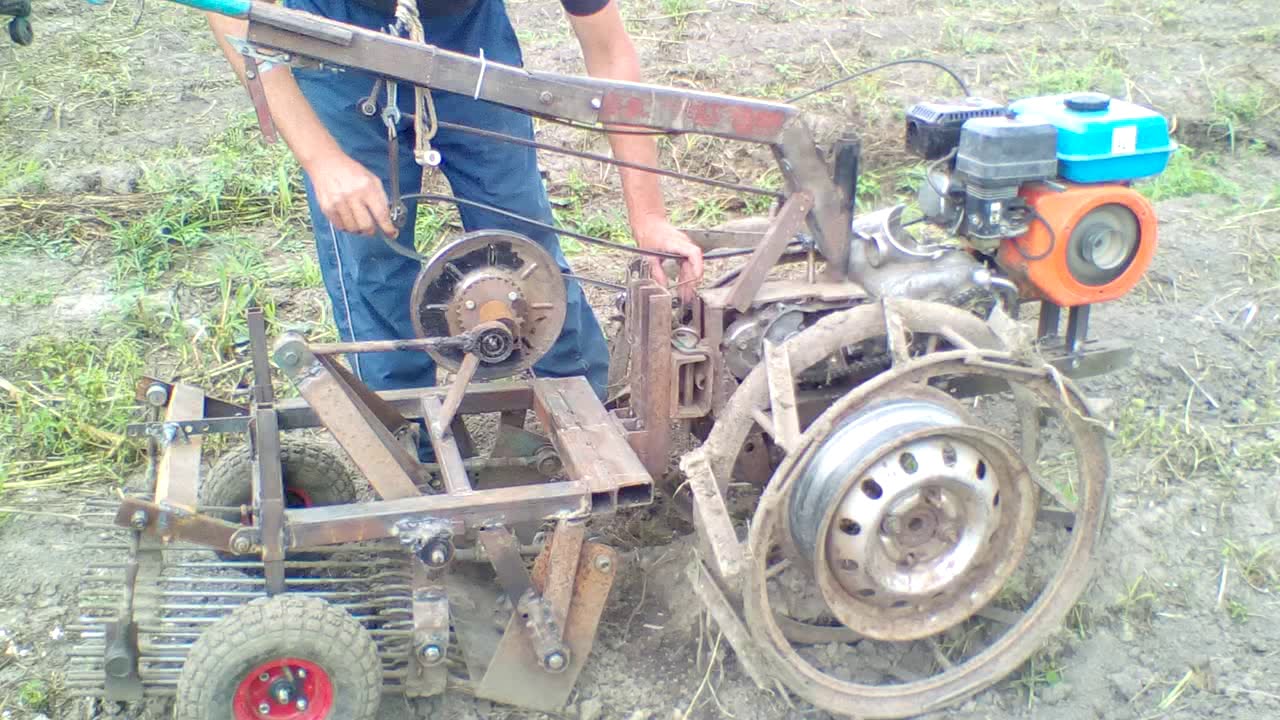

Самодельные картофелекопалки к минитрактору

Подобрать картофелекопалку для минитрактора в магазине не так уж и сложно. Тем самым можно сказать, что и весьма доступно на сегодняшний день сделать такое оборудование и своими руками. Это обойдется гораздо дешевле, и естественно вы будете уверенны в качестве и надежности такого самодельного агрегата.

Виды картофелекопалок

Существует несколько классификаций этого специального оборудования. Но наиболее часто используется классификация в зависимости от принципа работы. Здесь копалки для минитрактора делятся на:

• универсальные или простые;
• ленточные или транспортерные;
• грохотные или вибрационные.

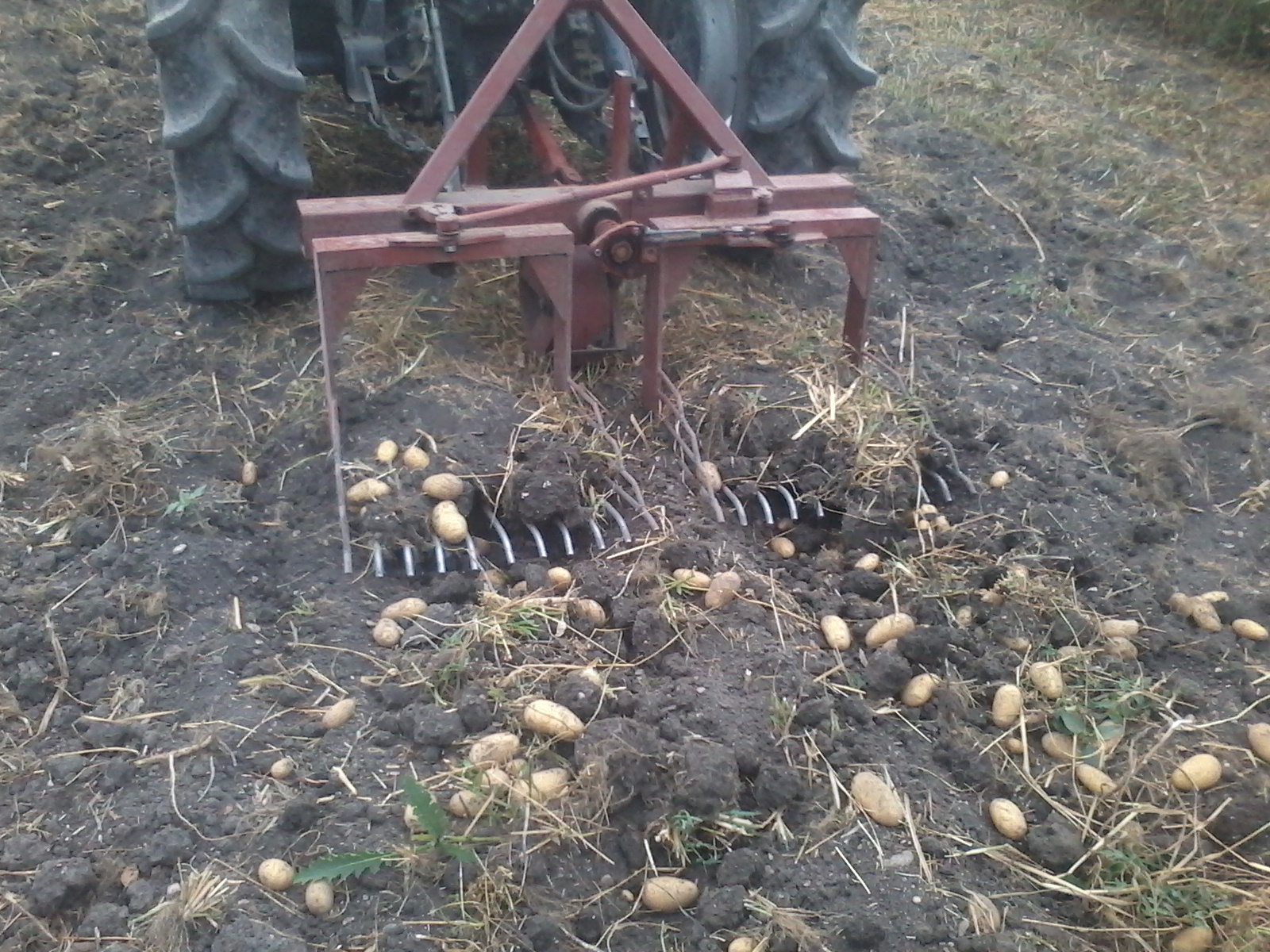

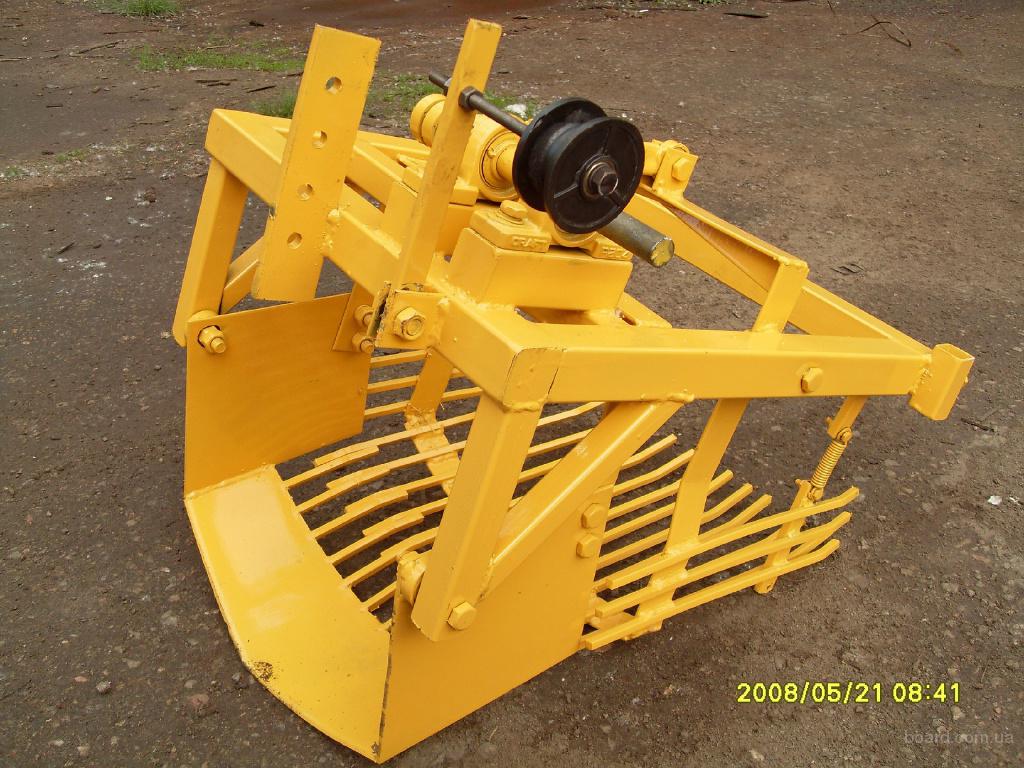

Простые картофелекопалки

Данный вид навесного оборудования является самым простым по конструкции, что позволяет без особых усилий сделать его своими руками. Состоит такое устройство всего из обыкновенной стойки, вытряхивателя и лемеха. Внешне такие агретаты напоминают лопату с зубцами.

Использовать такую копалку на минитрактор стоит на легкой или средней почве. Обычно глубина копки агрегата достигает 15 см, а захват – 20 см.

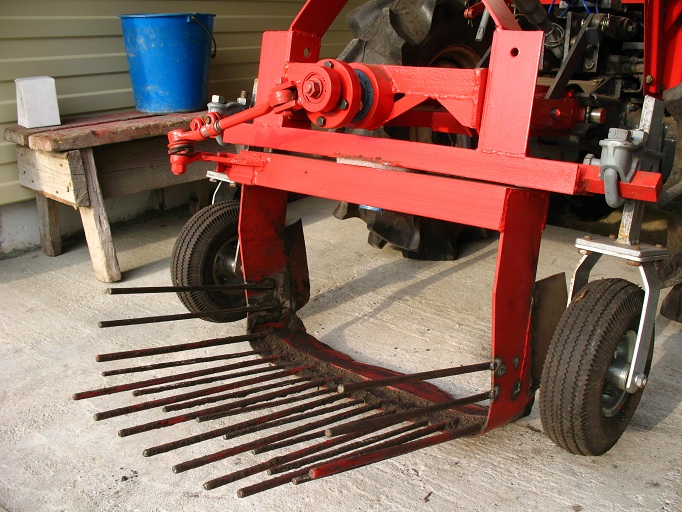

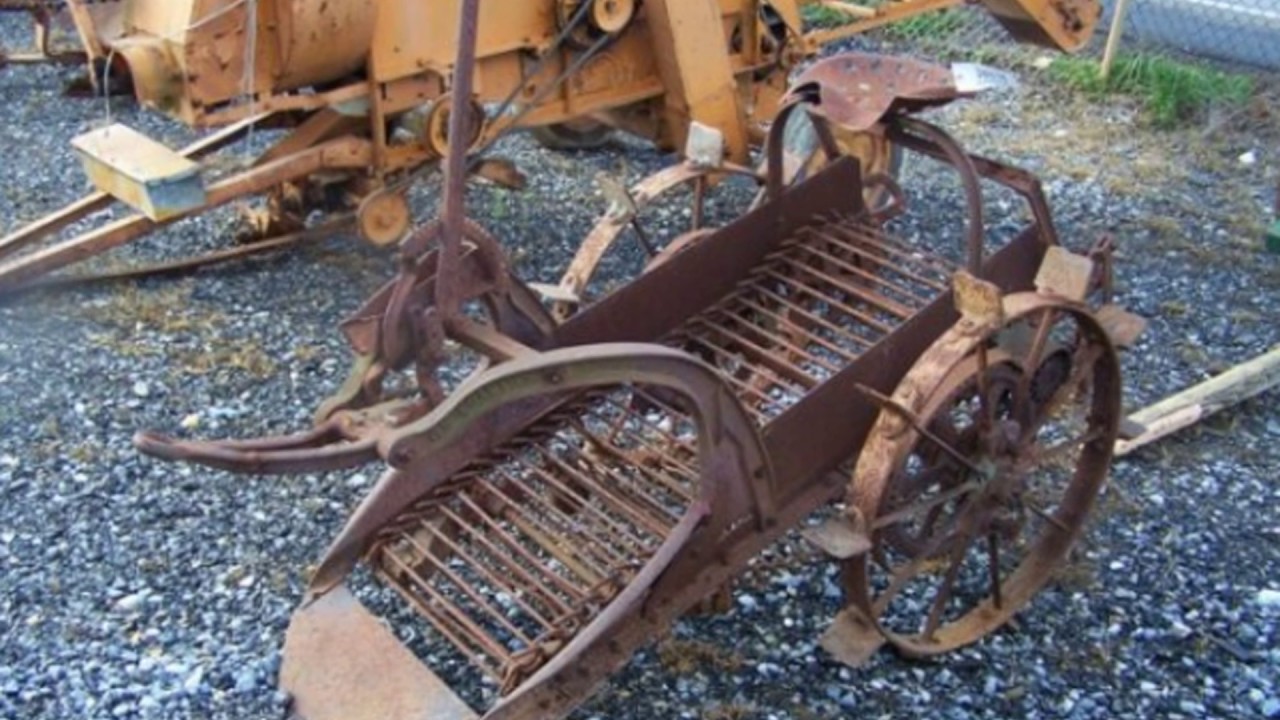

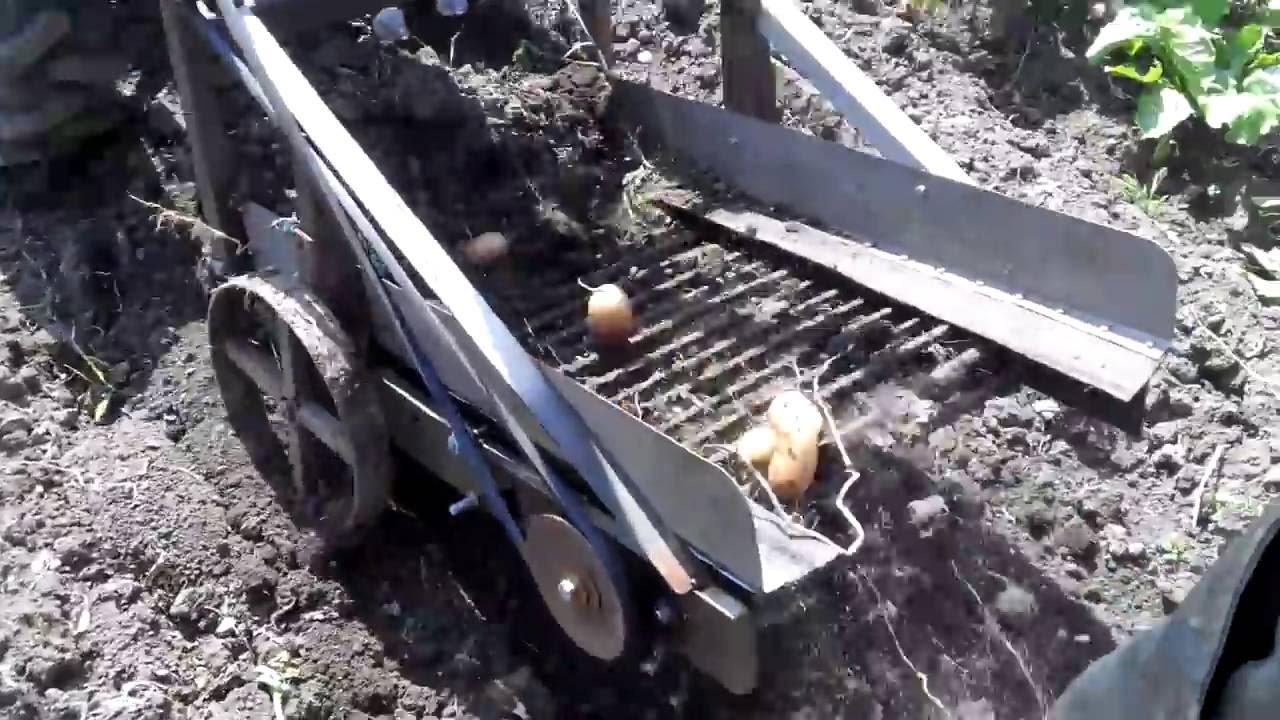

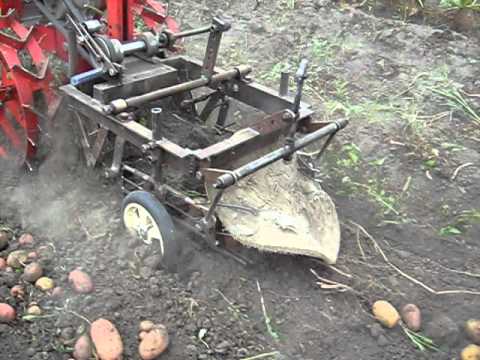

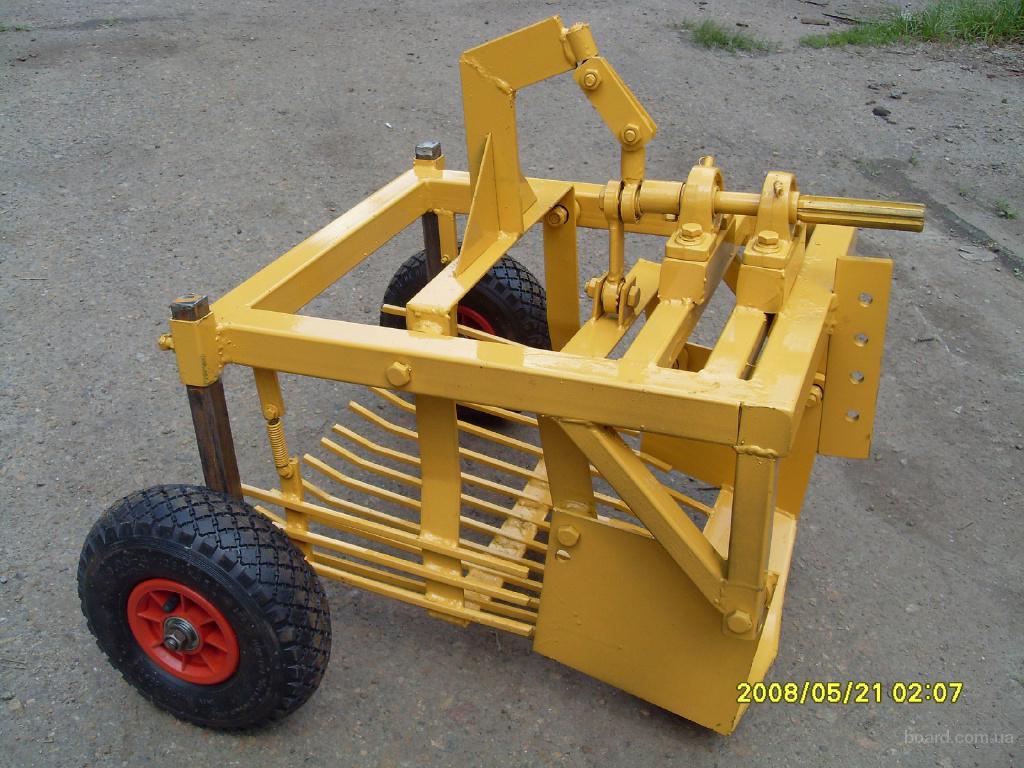

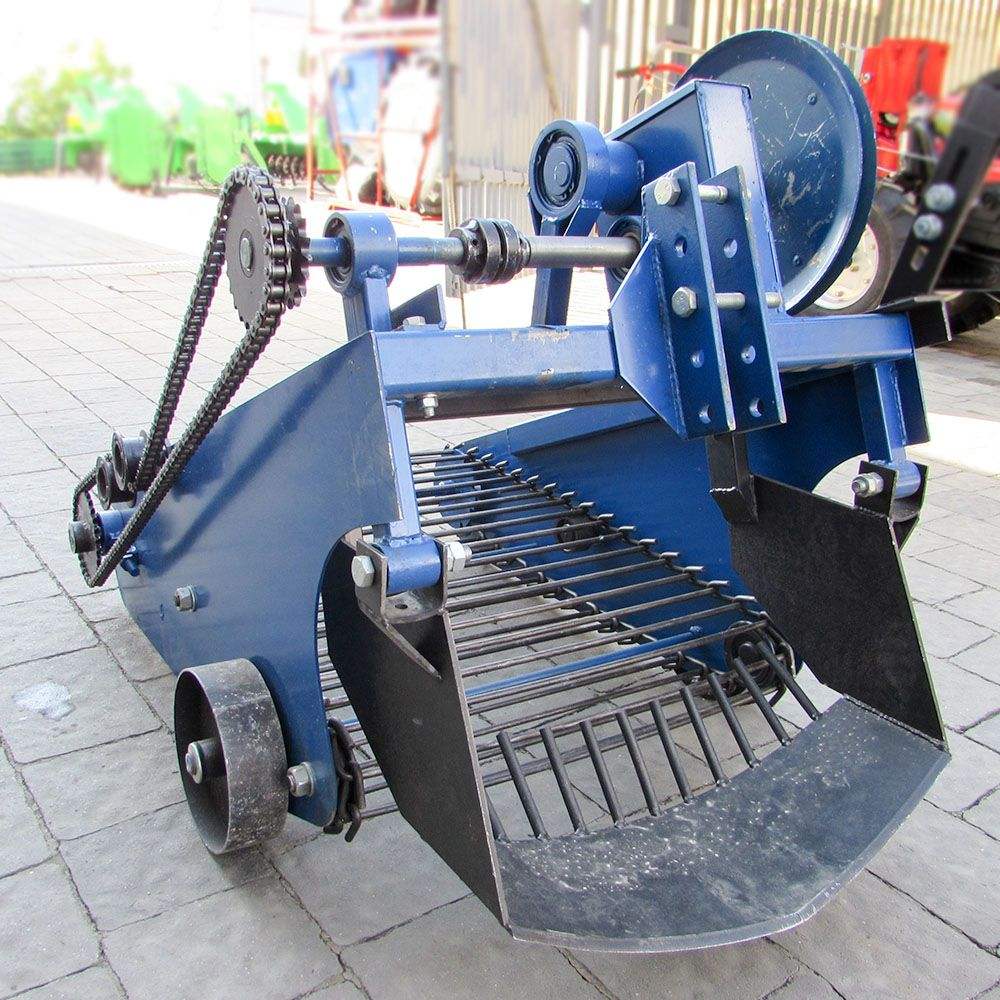

Грохотные картофелекопалки

Суть работы этого вида устройства весьма проста: клубни срезаются ножом и попадают на грохот, где через решетку отсеивается грунт и картофель выбрасывается в сторону. Глубина вскопки такого вибрационного оборудования доходит до 2 см, а ширина захвата достигает 40 см. Стоит отметить, что приобретать такой агрегат в магазине нужно очень внимательно. Нужно обязательно учитывать модель минитрактора при покупке данного оборудования.

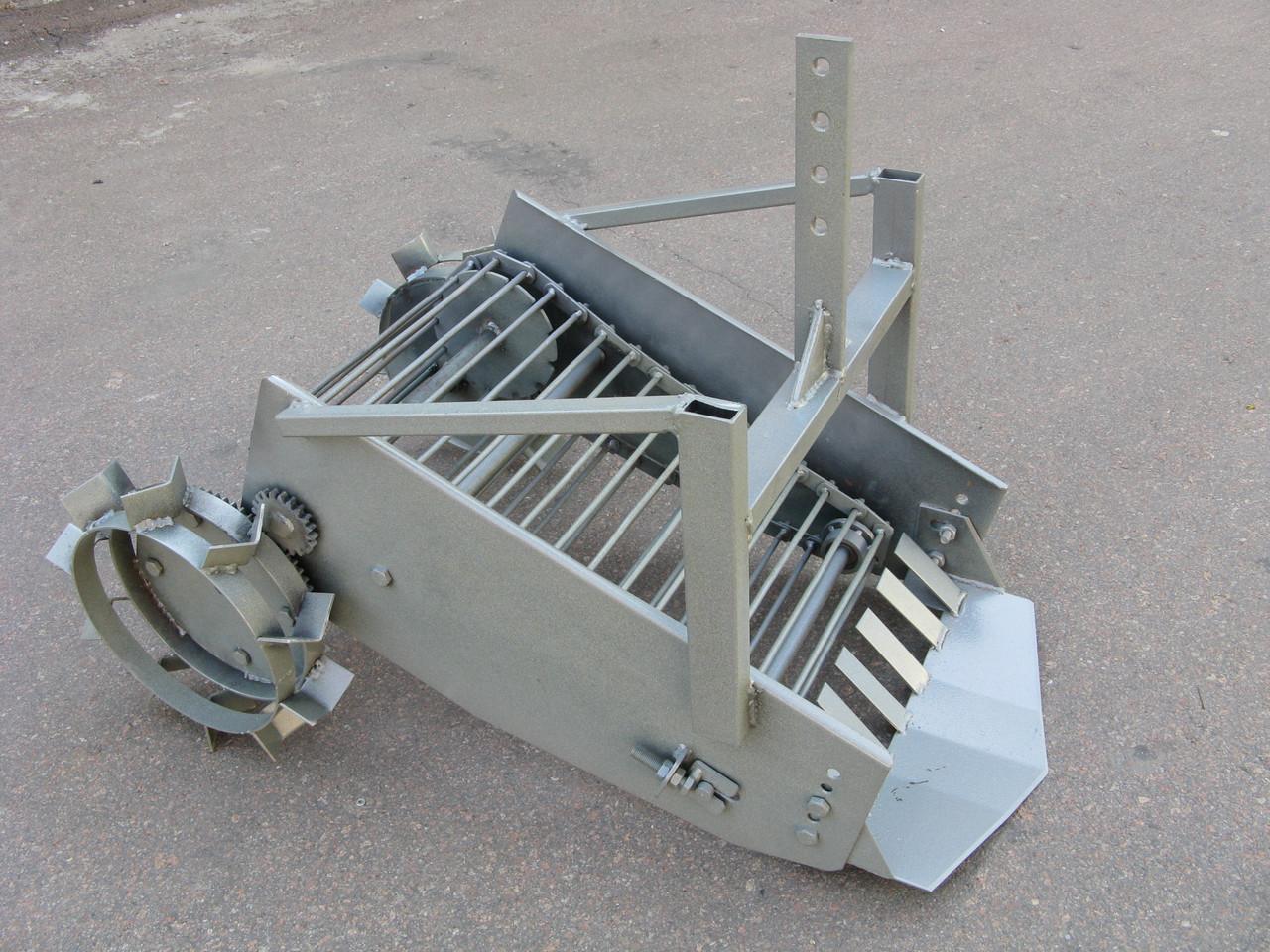

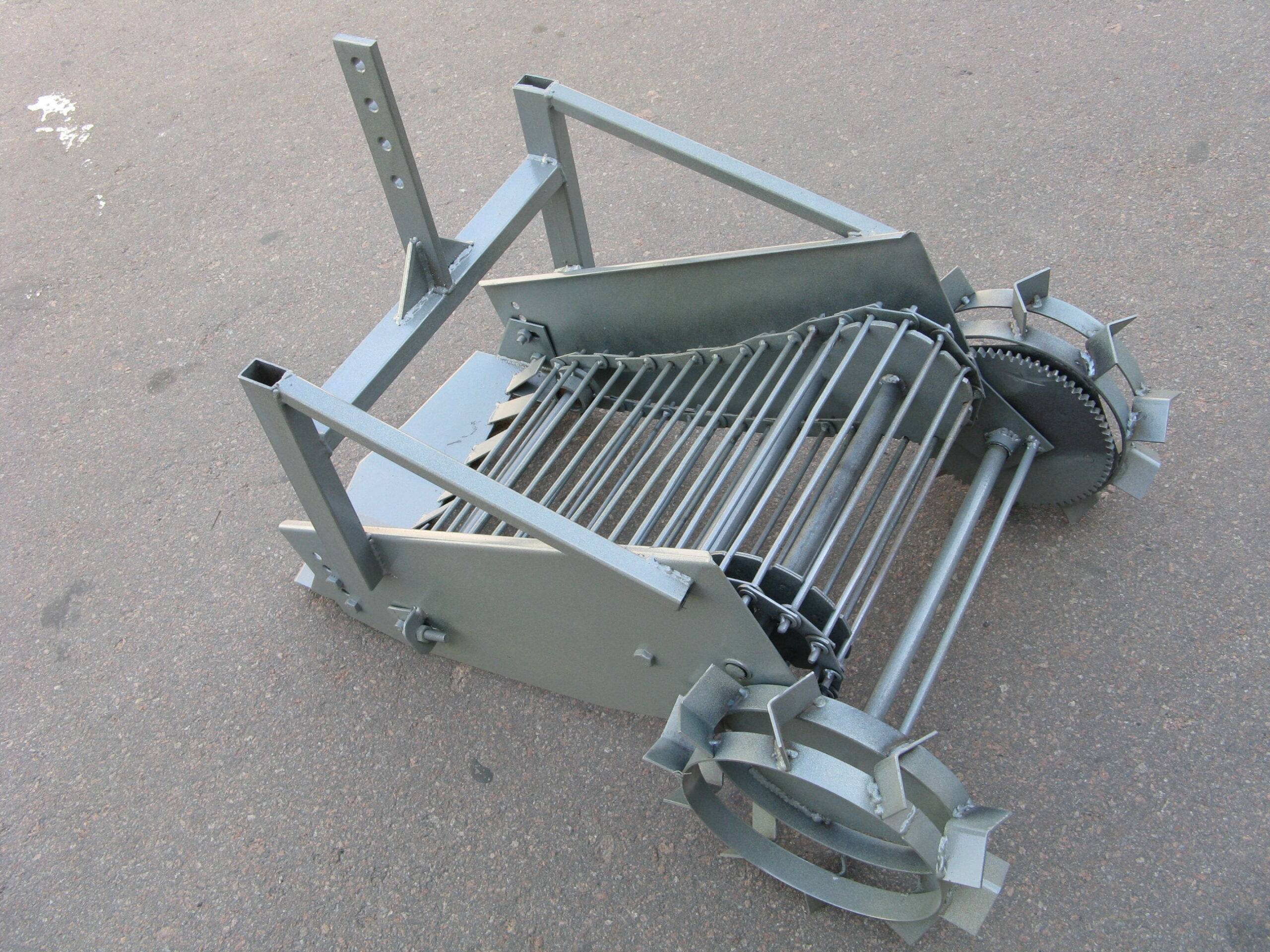

Транспортерные картофелекопалки

Конструкция этого оборудования немного похожа на предыдущий вид таких агрегатов. Единственным отличием является наличие транспортной ленты, на которой картофель отряхивается от земли и без повреждений остается на поверхности полностью готовым к ручной сборке. В среднем глубина вскопки агрегата достигает 20 см, а максимальная ширина захвата – 53 см. Сделать такую копалку сложнее чем к примеру универсальную. Поэтому если вы не владеете особыми навыками и умениями в пользованиями сварки, то лучше не браться за такой сложный вид агрегата. Но если вы умеете мастерить и знаете, как обращаться с чертежом, тогда вот вам пример транспортерной копалки.

Преимущества картофелекопалок:

1. Универсальность. С помощью такого оборудования можно успешно собрать урожай не только картофеля, но и других овощей: моркови, свеклы, лука, чеснока и пр.
2. Отменная продуктивность.
3. Высокий уровень эффективности работы.
4. Удобное управление: картофелекопалку легко регулировать под нужную глубину и ширину захвата.
5. Легкость в сборе урожая.

Если вам надоело тратить недельный отпуск на сбор картофеля и проводить все выходные за сбором урожая, тогда обзаведитесь таким оборудованием и собирайте овощи легко, быстро и просто.

С/Х Самоделки — САМОДЕЛКИН ДРУГ

Самодельная картофелесажалка сделанная из подручных средств и гаражного хлама своими руками. Собрать картофелесажалку к своему мотоблоку при наличии необходимых запчастей можно за предельно короткий срок Читать далее Самодельная картофелесажалка для мотоблока →

КАРТОФЕЛЕСАЖАЛКА

Самодельный прицеп для дизельного мотоблока собрал Александр Грецкий. Фото самодельного прицепа представлены далее. Читать далее Самодельный прицеп для мотоблока →

ПРИЦЕП

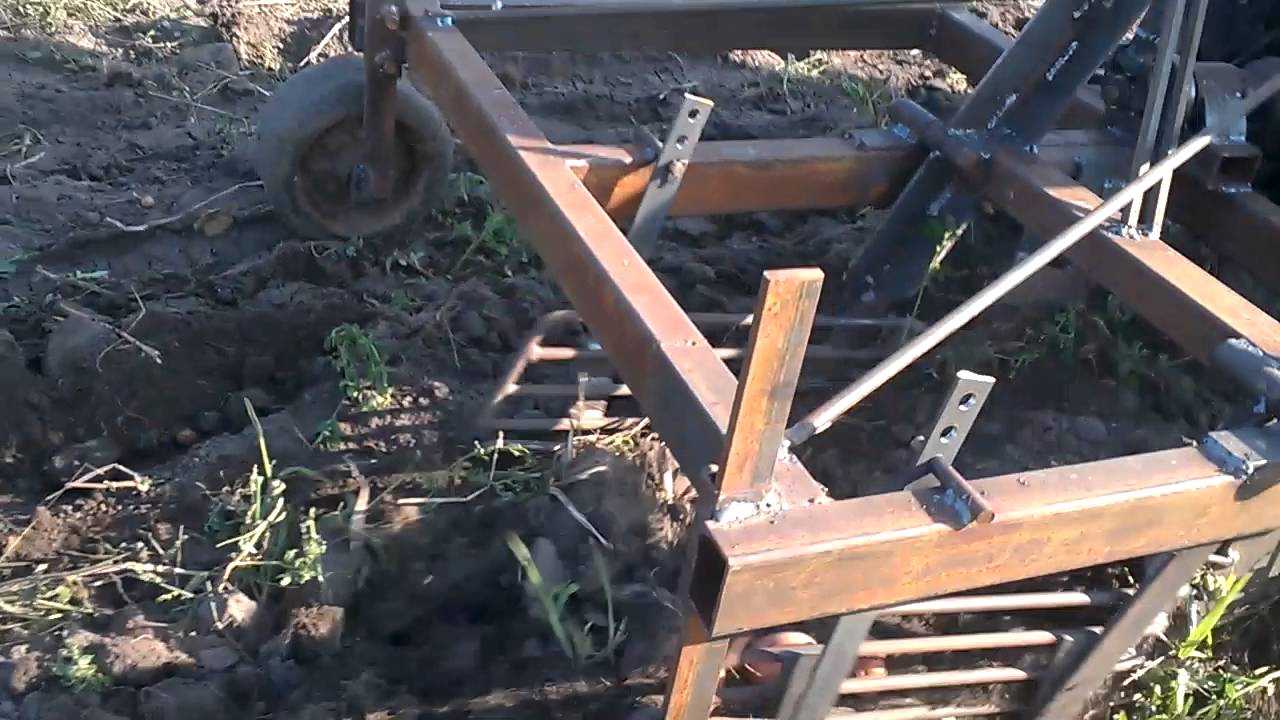

Самодельная картофелекопалка грохотного типа предназначена для механизированной копки картофеля агрегатируемая трактором. Чертежи и фото грохотной картофелекопалки прилагаются. Читать далее Самодельная грохотная картофелекопалка чертежи и фото →

грохотная картофелекопалкаС/Х САМОДЕЛКИ

Уважаемые посетители сайта «Самоделкин друг« сегодня мы с вами рассмотрим один из вариантов самодельного самоходного шасси по типу садового трактора Т-16 (Топ-топ) Советского производства в миниатюре)  Читать далее Самоходное шасси мини-трактор малыш Т-16 →

МИНИ-ТРАКТОР

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим пошаговый процесс сборки самодельной картофелесажалки к мотоблоку, а так же посмотрим видео испытаний сажалки при посадке картофеля в грунт. . Читать далее Как сделать картофелесажалку к мотоблоку своими руками →

КАРТОФЕЛЕСАЖАЛКА

Уважаемые посетители сайта «Самоделкин друг» из предоставленного Юрием Алиевым материала вы узнаете, как самостоятельно собрать зернодробилку на базе УШМ (угло-шлифовальной машинки) своими руками.. Читать далее Как сделать зернодробилку из УШМ болгарки своими руками →

ЗЕРНОДРОБИЛКАс

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим пошаговый процесс сборки самодельного мини-трактора с ДВС УД-25 своими руками.. Читать далее Самодельный мини-трактор с ДВС УД-25 →

МИНИ-ТРАКТОР

Уважаемые посетители сайта «Самоделкин друг» разрешите представить вашему вниманию лазной самодельный трактор с дополнительной фермой из металлической трубы для вспашки, культивации, полива, окучивания огорода круговым способом.. Читать далее Лазной трактор своими руками →

МИНИ-ТРАКТОР

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим самодельный мини-трактор с мотоциклетным двигателем К-750 имеющий доработанную систему принудительного воздушного охлаждения на каждый из цилиндров двигателя. Читать далее Самодельный мини-трактор с ДВС К-750 →

МИНИ-ТРАКТОР

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим пошаговые фото сборки, а так же чертежи самодельной универсальной овощной сеялки. Процесс сборки как всегда бюджетный и не потребует каких либо серьезных затрат, все сделано из подручного материала. И так поехали.. Читать далее Универсальная овощная сеялка своими руками →

С/Х САМОДЕЛКИСЕЯЛКА

Как правильно изготовить самодельную картофелекопалку

Навесное оборудование для разных видов техники стоит внушительной суммы денег.

Именно поэтому один из вариантов сэкономить – изготовить его самостоятельно, из подручных и купленных материалов.

Одно из самых популярных дополнительных устройств для мини-трактора или мотоблока – самодельная картофелекопалка.

Она позволяет полностью автоматизировать процесс сбора картофеля, который является чрезвычайно трудоемким, если выполнять его вручную.

С чего начать?

Не стоит сломя голову хвататься за инструменты и куски металла. В первую очередь следует определиться с некоторыми очень важными моментами.

• С каким видом техники будет использоваться картофелекопалка?
• Какая сумма может быть потрачена на данное мероприятие?
• Какой тип картофелекопалки и по каким чертежам будет собираться?
• Каким способом будут соединяться отдельные детали?
• Где и как будут подбираться материалы для конструирования?

Способ соединения – сварка или болт-гайка?

Существует два способа соединения отдельных деталей металлических конструкций (листов, уголков и других), которые вам придется использовать при конструировании картофелекопалки.

Способ контактной сварки при помощи электричества или газа – более эстетичный, но менее надежный в большинстве случаев.

При большой нагрузке на конструкцию, которая может возникнуть при использовании на твердой и каменистой почве, есть вероятность разрыва шва между металлическими конструкциями.

Другой способ – при помощи болта, контргаек и гаек. Используя такие крепежные элементы, можно достаточно прочно соединить металлическую конструкцию.

Болтовое соединение имеет и другие преимущества перед сварным швом.

При необходимости конструкцию можно легко разобрать – например, если вам потребовалось перевезти картофелекопалку на дальнее расстояние.

Для соединения отдельных частей не потребуется специальное оборудование: достаточно дрели, сверла и пары ключей.

Что необходимо для сборки самодельной картофелекопалки?

В качестве основы данного вида навесного оборудования обычно выступает сварная рама из металлических уголков. Толщина металла выбирается с учетом нагрузки, которую он будет испытывать.

Чем она больше, тем толще должен быть лист металла. Чаще всего применяют уголки, которые имеют габаритные размеры 63×40 мм. Также потребуется железный швеллер из прочного металла.

Идеально для данного случая подойдёт деталь, маркирующаяся номером 8. Помимо этого требуются листы металла различного размера, толщиной не меньше, чем 8 мм.

Если все будет соединяться при помощи болтов, следует приобрести необходимое количество метизов.

Также потребуются:

• цепь, которая будет передавать вращающий момент;
• колеса – металлические или резиновые, в зависимости от типа почвы, на которой придется работать;
• металлический барабан;
• газовая труба диаметром ¼.

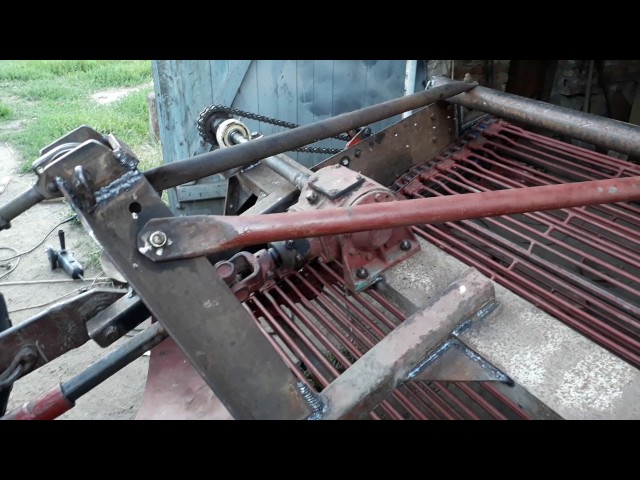

Принцип работы и сборка самодельной картофелекопалки

Принцип работы картофелекопалки довольно прост.

В конструкции присутствуют два стальных ножа, которые разрезают землю. После они же собирают клубни вместе с землей и подают все это по специальной транспортной решётке в бункер для сбора.

Решётка движется и вибрирует, в результате чего налипшие комья земли легко отделяются от клубней картофеля.

При недостатке материала бункер можно не изготавливать, а очищенный от налипшей земли картофель сваливать прямо на поле. Затем он просто собирается руками.

Сборка картофелекопалки осуществляется в несколько этапов. Все они одинаково важны, каждая деталь выполняет свою функцию.

Чем прочнее будут выполнены все соединения, тем дольше будет служить собранное устройство.

В первую очередь собирается рама из уголков и металлических швеллеров. Она является несущей основой всей конструкции. На раму, уже после её сборки, крепятся все остальные составные части.

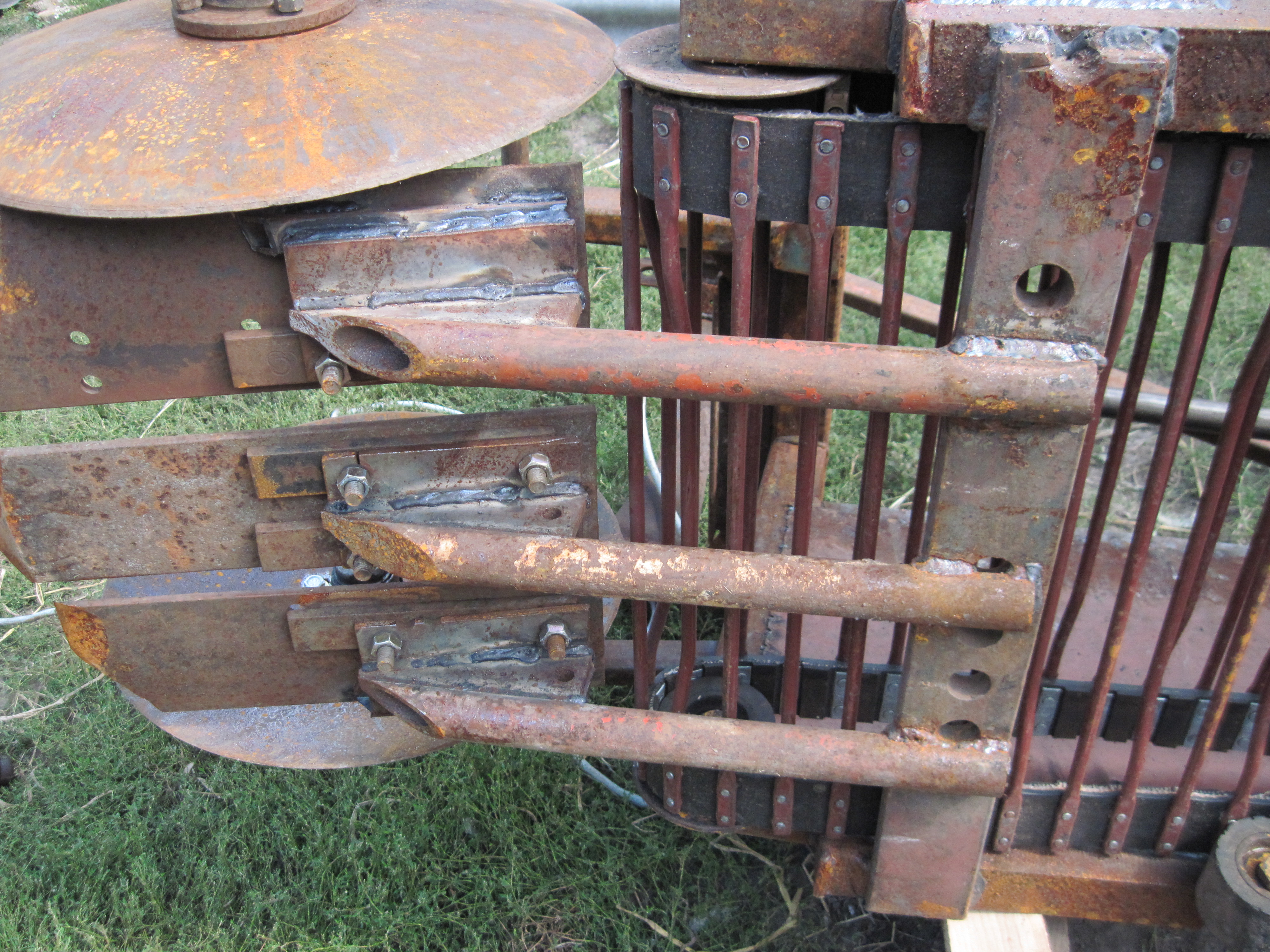

Одна из самых крупных и важных частей картофелекопалки – элеватор. Он состоит из вибрирующей решётки, на которую подается картофель, и высоких металлических бортов из толстого листового металла.

Вся конструкция элеватора сваривается или скрепляется болтами из металлических уголков.

Элеватор снабжается специальными валами, которым передается усилие от вращающихся колес, – оно заставляет решётку вибрировать.

После того как элеватор полностью собран и закреплен на несущей раме картофелекопалки, к нему крепится лемех. Это плуг, который является непосредственной рабочей частью, выворачивающей клубни картофеля из земли.

Изготавливаться он может из самых разных металлических предметов. Как из настоящего, самого обычного плуга, так и из заточенного специальным образом и изогнутого куска трубы диаметром 200 мм.

Лемех к элеватору желательно крепить при помощи болтов, так как эта часть картофелекопалки испытывает наибольшую нагрузку во время работы. Болты на 10 – именно то, что нужно в данном случае.

Предпоследний этап – конструирование и сборка опорно-транспортного узла. Он состоит из колес, дисков, к которым они будут крепиться, двух роликовых цепей и металлического стержня. Также имеются звездочки и подшипники.

Все эти части в сборе сделают перемещение картофелекопалки во время работы крайне простым и незатруднительным. Роликовые цепи используются для передачи вращения на специальные валы, которые создают вибрацию на решетке элеватора.

Звездочки крепятся на металлический стержень, который выступает в роли моста и крутится в процессе движения. Металлические диски привариваются к стержню, к ним, впоследствии, крепятся колеса.

Отдельное внимание следует уделить способу подсоединения оборудования к сельскохозяйственной технике, которая будет приводить её в движение.

Конструирование данного устройства – последний этап в сборке картофелекопалки своими руками.

Если у вас есть какое-либо навесное оборудование для трактора или мотоблока, следует просто сделать конструктивно схожее крепление.

Хотя некоторые именитые производители минитракторов создают индивидуальную и довольно сложную по устройству систему подсоединения навесного оборудования.

В таком случае следует проявить инженерную мысль и найти подход к решению данной проблемы. Возможно, выходом из ситуации может стать внесение изменений в конструкцию самого трактора.

Толщина металла, используемого для сборки картофелекопалки

Оптимальная толщина металла, которая должна быть использована для данного вида самодельной техники, – 5-7 мм. Именно такой размер гарантирует довольно высокую прочность и не чрезмерный вес.

Если работу по уборке картофеля придется выполнять на земле, которая имеет избыточную влажность, то чем легче аппарат, тем лучше. В таком случае можно применить материал и меньшей толщины.

Если же почва тверда и камениста, то чем вес картофелекопалки больше, тем лучше. Она своим весом будет создавать усилие, необходимое для работы.

Лемеху будет проще врезаться в землю и выворачивать пласты земли наружу вместе с клубнями картофеля.

Какие колеса применить для конструирования самодельной картофелекопалки

Для рассматриваемого вида техники можно использовать три разновидности колес:

• резиновые с обычным протектором;
• резиновые с тракторным протектором;
• металлические.

Каждый вид имеет как свои достоинства, так и недостатки. Применение любого из них полностью обосновано в разных случаях.

Если почва влажная и рыхлая, легко проваливается под большим весом, стоит остановить свое внимание на резиновых колесах.

Они достаточно легкие, а тракторный протектор резиновых покрышек будет легко загребать землю, что позволит технике трогаться без затруднений, не буксовать и не застревать.

Также при конструировании картофелекопалки следует выбирать максимально широкие колеса, в противном случае движение будет несколько затруднено.

Металлические колеса отлично подойдут для работы на твердой почве. Они существенно увеличат общий вес конструкции, что в данном случае только на руку: плугу легче будет вонзаться в землю и выполнять свою функцию.

Протектор цельнометаллических колес также желательно выбирать тракторный, дабы во время движения по рыхлой и болотистой почве избежать застревания и забуксовывания.

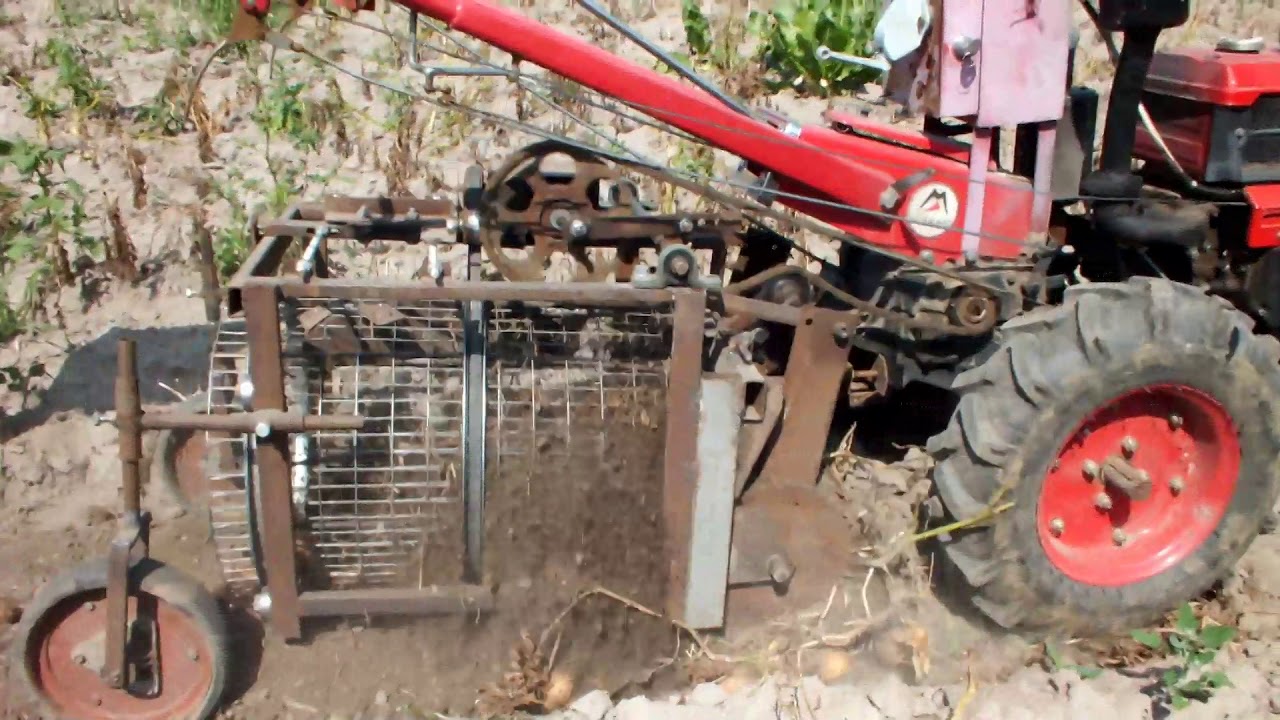

Пальцевой барабан

При возможности на элеватор можно установить пальцевой барабан. Он представляет собой обрезок трубы, на который приварены пальцы необходимой длины.

Деталь должна быть такой величины, чтобы не доставать до решетки буквально на пару сантиметров. Барабан насаживается на специальную ось, которая имеет наваренную звездочку.

При помощи цепной передачи ось барабана соединяется с валом колес.

Если все сделано правильно и расчеты верны, пальцы будут разбивать твердую засохшую землю, которая попадает вместе с клубнями на решетку элеватора. В результате картофель будет максимально очищен от налипшей почвы.

Для изготовления такой опции потребуется:

• обрезок трубы большого диаметра;
• круглые листы металла, которые впоследствии закроют оба отверстия в трубе;
• стальной стержень, который будет выполнять функцию оси вращения;
• длинные металлические пальцы цилиндрической формы (можно использовать арматуру, применяемую для армирования бетона).

Изготавливается вся конструкция при помощи контактной сварки.

Покупка заводской картофелекопалки – очень затратное мероприятие. Поэтому при отсутствии лишних денег и наличии большого количества времени, а также хорошо работающей головы и рук, можно с легкостью сэкономить приличную сумму.

Посмотрев видео, можно сделать вывод, что важно быть внимательным и добросовестно относиться к своей работе, тогда самодельная картофелекопалка сможет прослужить вам без поломок и простоев очень долго:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Изготовление картофелекопалки для мотоблока своими руками. Самодельная картофелекопалка для мотоблока – изготавливаем по чертежам Самодельный копалка мтз

Кирилл Сысоев

Мозолистые руки не знают скуки!

Содержание

Профессиональное оборудование для выкапывания картошки стоит внушительных денег. Однако процесс сбора урожая очень изнурительный, поэтому аграриям приходится идти на хитрости, чтобы облегчить себе работу. Они изготавливают самодельные картофелекопалки для трактора или мотоблока.

Разновидности и принцип работы картофелекопалок

Все виды приспособления функционируют по одинаковому принципу: плуг определенного строения вспахивает землю, а насадки вытаскивают клубни на поверхность почвы. После этого рабочие вручную собирают урожай. Промышленные устройства разделяются на такие виды:

• Элеваторная картофелекопалка. Оснащена лемехами для выкапывания двух рядов картофеля и тремя элеваторами, предназначенными для разрыхления и просеивания грунта. Часть земли проходит через вибрационную решетку, а на поверхности остаются клубни, ботва, примеси, которые подбираются вручную.
• Грохотная картофелекопалка. Конструкция практически такая же, как и у предыдущего вида, только вместо прутковых элеваторов работают двухрешетные грохоты.
• Швыряльная картофелекопалка. Это металлическое однорядное приспособление оборудовано лемехом и вращающимся ротором. Он подхватывает подкопанный ряд и разбрасывает почву с картофелем по полю.

­

Картофелекопалка своими руками несколько отличается от профессиональной техники и значительно уступает ей по производительности, но работу фермерам облегчает. Самая простая копалка на мотоблок – пассивного типа (стрельчатая). Она представляет собой модернизированную лопату вогнутой формы с длинными прутьями. Фермеру необходимо закрепить картофелекопалку под правильным углом наклона и начать движение.

Конструкция погружается в землю на 5-10 см ниже уровня залегания клубней и поднимает их на поверхность. Пассивная картофелекопалка к мотоблоку своими руками также обеспечивает рыхление участка. Уборка требует больших физических усилий, чем при сборе урожая активной техникой. Однако такие неудобства компенсируются простотой и дешевизной изготовления.

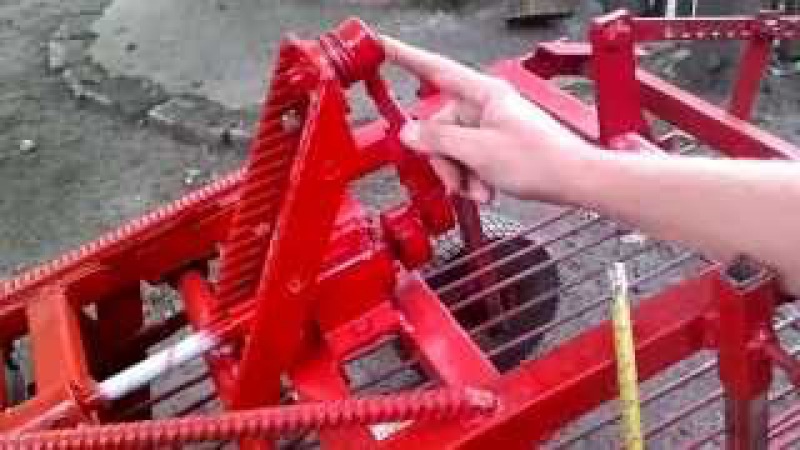

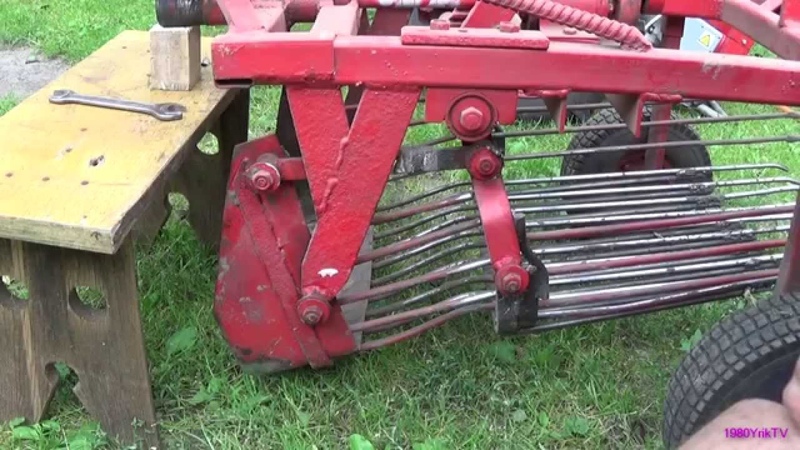

Грохотная картофелекопалка вибрационного типа

Эти навесные приспособления часто используют с мотоблоками Нева. Грохотная картофелекопалка своими руками крепится к машине с помощью сцепного узла. В отличие от других самодельных картофелекопалок, эта практически не повреждает клубни, извлекает почти весь урожай, ничего не оставляя в земле. Такой тип приспособления оптимален для легких и средних по плотности почв.

Как сделать картофелекопалку своими руками

Чтобы изготавливать самодельные картофелекопалки и картофелесажалки, вам потребуются некоторые материалы и инструменты. Еще важно определиться, для какого типа транспорта вы будете создавать помощника ‒ мотоблока, микротрактора (МТЗ-80, МТЗ-82, Т-25 и т.д.). Тщательно изучите чертежи, так вам будет понятнее, как сконструировать картофелекопалку. Из инструментов понадобится сварочный аппарат, молоток, кувалда, головки на трещотке или гаечные ключи, дрель, свёрла по металлу, ножницы или пила по металлу.

Самодельная картофелекопалка для мотоблока своими руками

Для оборудования пассивного типа потребуются следующие материалы:

• Листовое железо для лемеха из прочной стали. Толщина – 3-5 миллиметров.
• Арматура диаметром 8-10 мм. Из нее будет изготавливаться отсеивающая решетка.
• Стальная полоса, швеллер толщиной 10 мм. Элемент нужен для подвесного устройства.
• Уголок на 30 мм.

Картофелекопатель для мотоблока необходимо изготавливать так:

1. Ознакомьтесь с чертежами.
2. Сделайте лемех в форме культиватора «ласточкин хвост». Два варианта действий:
   • Можно погнуть целый лист железа по прямой линии. Разогрейте металл газовой горелкой, для большей жесткости обработайте рабочую кромку ковкой. Когда деталь примет окончательную форму, закалите ее.
   • Используйте старые диски от циркулярной пилы. Болгаркой вырежьте два сектора, соедините их под углом с помощью сварочного аппарата, закалите. Такая деталь прослужит дольше и сохранит остроту.
3. На тыльной стороне приварите прутья. После этой манипуляции часть металла может опуститься, что не повлияет на жесткость рабочей поверхности.
4. В качестве стойки для картофелекопалки возьмите держатель от классического плуга. Если такого нет, пустите в ход стальную полосу.
5. Подвес сделайте из швеллера. Обеспечьте возможность регулировки угла атаки и глубины погружения.

Картофелекопалка для мини-трактора своими руками

Изготавливать такое приспособление, пусть даже по детальным чертежам и алгоритму, намного сложнее, чем предыдущий вариант. Как сделать более продвинутую картофелекопалку своими руками? Материалы:

• Уголки 63х40 мм. Нужны для изготовления металлической рамы.
• Железный швеллер (№8) или трубы длиной примерно 130 см.
• Листовой металл для стенок и лемеха (от 7 мм толщиной).
• Арматура диаметром 10 мм.
• Цепь для передачи вращательных движений.
• Металлические стойки разных размеров.
• Металлические или резиновые колеса.
• Болты для фиксации лемеха (величина 10).
• Метизы.

1. Сварите раму из швеллера/труб и металлических углов. Длина детали – приблизительно 120 см.
2. Отступите от рамы вниз и присоедините еще один швеллер или трубу для установки регулирующих элементов.
3. Начиная с края рамы приварите металлические стойки в вертикальном положении. Сначала будет идти длинная стойка на 50 см, затем 40 и 30 см. Расстояние между ними – 10 см.
4. К стойкам приварите основание для прутьев – решетки.
5. Остатками швеллера соедините между собой металлические стойки. Они должны образовать треугольник.
6. Приварите пласт металла (ширина 30 см) к одному из треугольников. Когда деталь остынет, согните ее посредством кувалды, зафиксируйте у треугольника №2.
7. Лемех изготовьте из двух острых металлических пластин, старого плуга или трубы (20 см), заточенной и изогнутой по типу плуга. Прикрепите лемех к элеватору посредством болтов.
8. Со стороны пласта металла приварите к основанию арматуру на расстоянии 4-4,5 см. Вторая сторона должна свободно ходить. Чтобы клубни не выпадали, по бокам прутьев прикрепите толстый листовой металл.
9. Установите валы на образовавшийся элеватор. При движении колес они будут задействовать решетку.
10. Посредством подшипников прикрепите к стержню редукционный блок.
11. Своими руками соберите роликовые цепи, стержень, металлические диски и колеса – опорно-транспортный узел картофелекопалки.

Работа в поле не самый легкий труд. И владельцы собственных участков прекрасно это знают. Поэтому стремятся максимально облегчить этот труд посредством использования техники. Такой процесс, как копание картофеля, очень сложно выполнить вручную. На помощь приходит картофелекопалка грохотного типа, своими руками собранная. Она поможет максимально облегчить задачу, отделив клубни от почвы.

Что собой представляет

Выкопать клубни картофеля и отделить их от земли поможет картофелекопалка грохотного типа, своими руками собранная или приобретенная в магазине. Первый вариант предпочтительнее для многих огородников. Связано это в первую очередь с экономией финансовых средств на ее строительство.

Отличается такое устройство высокой производительностью. Основными элементами являются привод, лемех и ствол. Принцип работы прост. Ножи разрезают грунт, который вместе с корнеплодами поднимается на вибрирующий стол. За счет вибрации почва просыпается обратно сквозь щели. Картофель обладает большими размерами, поэтому в щели не проходит. Корнеплоды падают с обратной стороны на поверхность земли. Их остается только собрать в корзину.

Размеры картофелекопалки грохотного типа позволяют выкапывать клубни с одного ряда. В длину устройство составляет около 70 см, в ширину — чуть более 40 см, точные габариты можно увидеть на чертеже, представленном на картинке ниже.

Особенности устройства

Изготовленная картофелекопалка грохотного типа своими руками может работать совместно с большим количеством наиболее распространенных мотоблоков, таких как «Нева». Важно правильно подобрать и изготовить сцепной узел.

Отличие данного вида копалки заключается в том, что практически все клубни извлекаются из земли. Количество оставшихся в почве минимально. При этом клубни не повреждаются (не разрезаются), так как все детали круглые.

Подходит картофелекопалка для использования на легких и средних почвах. Это может быть не только приусадебный участок, но и поле.

Устройство картофелекопалки

Самодельная картофелекопалка грохотного типа состоит из следующих основных элементов:

• Рама. Она является тем элементом, на который устанавливаются все остальные детали.

• Решетка из металлических прутьев. Она вибрирует во время работы, выбрасывая назад почву.

• Вал, который создает вибрацию решетки.

• Транспортный узел, благодаря которому устройство способно двигаться. Он включает в себя диски, звездочки, цепи, стержни и другие элементы.

Это основные элементы, для правильной работы которых могут потребоваться другие небольшие детали.

Необходимые материалы и инструменты

Для изготовления копалки, кроме теоретических знаний, необходимо подготовить материалы, из которых устройство будет собираться. Сюда можно отнести:

• Металлический швеллер (достаточно 8-10 мм).

• Арматура (металлические прутья 10 мм).

• Лист железа толщиной 3-5 мм.

• Болты и гайки.

Картофелекопалка грохотного типа своими руками не может быть собрана без специальных инструментов и приспособлений. Из инструментов понадобятся болгарка, дрель, сварочный аппарат и еще некоторые мелочи (гаечные ключи, молоток, рулетка и так далее).

Сборка конструкции

Картофелекопалка грохотного типа своими руками собирается в определенной последовательности. Для этого необходимо выполнить несколько этапов.

Первый — изготовление рамы. Для этого металлический уголок распиливается на 4 части. Два из них должны быть длиной 120 см, а два других — по 80 см. Используя сварочный аппарат, из кусков готовится основа в форме прямоугольника.

Далее крепятся перемычки, на которых будут устанавливаться вертикальные тяги для управления техникой. На четверть длины основания рамы должны быть прикреплены перемычки. Крепление вала для колес осуществляется с другой стороны рамы. Крепеж представляет собой две трубки длиной 15 см и шириной 3 мм.

После этого устанавливаются вертикальные стойки. Для этого изготавливается два квадрата. Они крепятся на расстоянии около полусантиметра от края рамы со стороны перемычек. Следующая стойка длиной 4 см устанавливается на расстоянии 20 см. Отступив еще 40 см, крепятся стойки с длиной 30 см, стойки соединяются между собой металлической пластиной.

Второй этап — изготовление рала. Для этого отрезается металлический прямоугольник 40х40 см, для крепления к стойкам делаются отверстия. Такой же лист железа крепится с обратной стороны. После этого лист с размером 70х70 см приваривается к первому элементу. С помощью кувалды он изгибается в форму конуса.

Следующий этап подразумевает изготовление решетки. С этой целью к уже готовому ралу крепятся прутья. Длина их должна быть немного больше длины рамы.

На последнем этапе крепятся колеса и регулировочные тяги. На этом картофелекопалка грохотного типа готова. Ее можно привлекать к работе. Благодаря этому устрйоству нелегкий труд по выкапыванию корнеплодов станет максимально легким.

Картофелекопалка к мотоблоку «Нева»

Для людей, проживающих в сельской местности, уборка осенью урожая картофеля остается трудоемким занятием. Конечно, сегодня, уже мало кто выполняет подобную работу ручным способом, с помощью лопаты. Многие покупают для этого различные механические устройства, а некоторые, так называемые «Кулибины», собственными руками изготавливают различные приспособления для избавления себя и своих близких от тяжелого труда. Особенным спросом среди сельских тружеников пользуется картофелекопалка, функционирующая с помощью мотоблока любой модификации, будь это всем полюбившаяся модель «Нева», или аппарат от другого производителя. Здесь главное иметь четкое представление, что собой представляет самодельная копалка для картофеля, и уметь создать чертежи по нужным расчетам.

Конструктивные особенности и виды

Стоит сразу напомнить, что данное механическое устройство, как видно по фото, для выполнения работы, цепляется к мотоблоку. Такая копалка, сделанная своими руками, как показано на видео, способна обрабатывать земельный надел не только возле дома, но и в полевых условиях.

Главное назначение картофелекопалки – это отделение клубней картошки от почвы и выкладывание их на грунтовую площадь. Такой агрегат прост в управлении и имеет несложную конструкцию. Поэтому сконструировать его своими руками обычно не составляет особенного труда. Самое главное, что данный навесной механизм подходит к любой модели мотоблока, будь это всем известная «Нева» или другая модификация.

Многие читатели скажут, что можно такую картофелекопалку приобрести в торговой точке по реализации сельскохозяйственных механизмов и приспособлений и зачем делать ее своими руками. Такое утверждение правильное, но не совсем. Любой опытный огородник скажет – копалка, сконструированная в домашней мастерской будет более практичной, так как она будет конструироваться под уже известную характеристику грунта, а также будет делаться под силу конкретного человека. Еще сюда стоит добавить цену. Устройство, исполненное своими руками, будет стоить намного дешевле, чем купить его в магазине.

Перед тем, как приступить к творческой конструктивной работе по созданию картофелекопалки нужно помнить, она приспособлена работать на почвах, имеющие средний и малый критерий плотности. Для изготовления агрегатов, приспособленных работать на тяжелых почвах, необходимо иметь глубокие познания физики и механики.

Картофелекопалка вибрационная

Картофелекопалка стрельчатая
Картофелекопалка транспортерная

Копалка для картофеля, приспособленная к мотоблоку, как отображено на фото, бывает таковых видов:

• Грохотный или вибрационный механизм – он состоит в основном из лемеха и вибрационного сита. Принцип действия такого вида картофелекопалки, функционирующей с помощью мотоблока, простой. Почва вместе с картофелем подрывается лемехом. Затем недвижимая транспортерная решетка оставляет на своей поверхности клубни, а грунт стряхивает, как через сито, обратно. Такая модель эффективная в работе, но довольно сложная в изготовлении.
• Транспортерная установка для копки картошки – она может свободно работать, например, на базе такого мотоблока, как «Нева». По конструкции транспортерная копалка состоит из лемеха и движущего транспортера, имеющего специальное зацепное устройство для поддержания клубней на платформе и очищения от грунта. Транспортерная конструкция для копания картофеля обладает большей практичностью, чем вибрационный вид картофелекопалки. Но на почве с легкой степенью плотности применять данный вид устройства нецелесообразно.
• Стрельчатый вид – по устройству это самый простой механизм, который с легкостью можно приспособить на любую модель мини трактора, например, такого как «Нева». Он не содержит движимых узлов. Как показано на видео, грунт с клубнями подрезается ножом. Далее срез попадает на поверхность специальных прутьев, где земля ссыпается обратно, а плоды в чистом виде ложатся поверх почвы. Данная копалка эффективная на грунте с невысокой степенью плотности, где не практично применять другие разновидности приспособлений.

Перед тем как начать конструировать такое приспособление, в первую очередь, требуется точно определиться с плотностью почвы, на которой оно будет применяться. Стоит помнить, что там где идеально может применяться транспортерная конструкция со стрельчатым видом будет трудно работать.

Чертежи самодельных и заводских картофелекопалок

Для небольшого хозяйства, чтобы удобно было собирать урожай картофеля, нужно сделать устройство небольшого размера. Оно должно быть удобным в ходе эксплуатации и легко навешиваться на мотоблок.

Конструкция картофелекопалки: 1-сварная рама, 2 — нож, 3 — транспортер, 4 — шкив, 5 — шатун, 6 — шкив углового редуктора. 7 — ремень, 8 — стойка, 9 — адаптер, 10 — опорное колесо, 11 — пружинное натяжное устройство.

Для того чтобы сделать рассматриваемое приспособление, необходимо иметь:

• Стальной швеллер.
• Сошник, вылитый из высококачественного сплава металла, толщиной не меньше 5 мм. Для его изготовления можно использовать пилу из циркуляционного станка.
• Металлические уголки размерами 40 и 63 мм.
• Стальные прутья. Их требуется, чтобы сделать приспособление, как показано на фото, минимум 8 штук.

Для изготовления приспособления для рытья картофеля вибрационного типа требуется, в первую очередь, сделать раму. Она должна легко стыковаться, например, с мини трактором «Нева» или с другой модификацией.

В целом, как показано на видео, такое устройство состоит из следующих узлов:

• Конструкция рамы.
• Подвесные элементы.
• Регулировочные тяги вертикального исполнения.
• Ходовая часть.

Чтобы сконструировать такой агрегат, требуется произвести точные расчеты и по ним создать чертежи. Без выполнения данного правила процесс изготовления своими руками будет трудным.

Этапы изготовления картофелекопалки грохотного вида

Как видно из видео перед началом работы требуется подготовить следующий инструмент:

• угловая шлифовальная машинка;
• сварочный аппарат;
• гравер или дрель.

Еще, чтобы сделать приспособление, требуется приготовить болты и гайки.

1. этап – изготовление рамы. Для этого, как показано на фото, распиливается на четыре части труба квадратной формы. Два куска должны быть – 1200 мм, а два – 800 мм. Размер трубы – 40*40 мм. Подготовленные части соединяются при помощи сварки в прямоугольник.
2. этап – Крепление перемычек. Из видео видно, что они необходимы для установки вертикальных тяг управления. Крепится данный элемент, примерно, на четверть длинны основания рамы. С другого конца крепятся два элемента для установки колес. Подобный элемент должен быть из двух трубок диаметром 30 мм и длинной 150 мм.
3. этап – установление стоек вертикального типа. С той стороны, где вмонтированы перемычки, на расстоянии 5 мм от края рамы крепятся вертикально два квадрата размером 30*30 мм и длинной 500 мм. После этого на расстоянии 200 мм устанавливаются стойки длинной 40 мм. Потом требуется отступить еще 400 мм и закрепить стойки длинной 300 мм. Соединяем стойки между собой полосой 0,4 мм.
4. этап – Изготовления рала. Сначала на металлическом листе 400*400 мм, имеющего толщину 0,3 мм, и внизу стоек готовятся два отверстия для крепления. Заготовка жестко крепится к стойкам. Такая же заготовка крепится с другой стороны. Другой квадрат листового металла 700*700 мм и толщиной 0,4 мм приваривается встык с первым элементом, а затем при помощи кувалды изгибается в нужную конусную конфигурацию.
5. этап – конструирование решетки. Для этого прут диаметром 10 мм крепиться снизу к готовому ралу, а другой конец выходит за периметр рамы в сторону тягового механизма, которым может быть модель «Нева».

Любой дачник хочет максимально упростить себе работу на приусадебном участке. Хорошими помощниками в решении поставленной задачи могут стать механизированные агрегаты. Сегодня в магазинах представлены различные виды навесного оборудования для мотоблоков, но некоторые из них имеют простую конструкцию и могут быть изготовлены самостоятельно. Если владелец участка земли выращивает много картошки, тогда имеет смысл подумать о создании картофелекопалки.

Виды и конструктивные особенности

Картофелекопалка предназначена для отделения земли от клубней и их последующего выкладывания на грунт. После этого урожай можно быстро собрать, потратив минимум усилий. Так как конструкция этого агрегата достаточно проста, то изготовить его будет довольно просто.

Самодельная картофелекопалка для мотоблока является практичным агрегатом, а ее стоимость по сравнению с фирменным оборудованием окажется существенно ниже.

Наиболее популярными конструкциями этого агрегата являются:

1. Стрельчатая — состоит только из лемеха, который после погружения в грунт извлекает клубни наружу.
2. Вибрационная (грохотная) — более сложная конструкция, в которой лемех дополняется вибрационным устройством.
3. Транспортерная — уже из названия конструкции понятно, что в ней присутствует механизм доставки клубней в устройство для их очистки от почвы.

В домашних условиях проще всего сделать своими руками картофелекопалку первых двух типов.

Инструкция по изготовлению

Стрельчатый инструмент может быть полезен только на легких почвах. Вибрационное устройство сделать сложнее, но оно окажется более производительным. Предварительно следует сделать чертежи картофелекопалки грохотного типа своими руками и проставить на них все необходимые размеры.

На другой оконечности рамы снаружи каркаса крепятся два отрезка трубы длиной 150 мм и диаметром 30 мм. Они должны располагаться в вертикальной плоскости и стать основой колесной базы. Следующим шагом станет установка на каркас нескольких вертикальных стоек. Они монтируются с двух сторон и должны быть расположены следующим образом:

• первая пара находится на расстоянии 50 мм от перемычки, а её длина равна 500 мм;
• две другие стойки длиной 400 мм крепятся с отступом в 200 мм;
• последняя пара монтируется на расстоянии 400 мм, а их длина равна 300 мм.

Для изготовления стоек подойдет труба квадратного сечения 30х30 мм. После установки они должны быть соединены под углом 45 градусов с помощью металлической полосы толщиной не менее 0,4 мм.

В результате должна получиться конструкция треугольной формы.

Рало и скатная доска

Изготовленная своими руками грохотная картофелекопалка для мотоблока должна иметь рабочие элементы. Рало предназначено для выкапывания клубней из грунта и их последующей подачи на скатную площадку. Изготовить деталь можно из двух листов метала размерами 400х400 мм и толщиной не менее 0,3 мм.

Выбор усилителя сигнала сотовой связи для дачи

В каждом из листов необходимо просверлить отверстие для крепления к стойкам. Также потребуется выгнуть центральную часть пластины размером 30х70 мм в форме конуса, после чего приварить ее к боковым листам встык. Такая конструкция рала обеспечит быстрое проникновение инструмента в почву .

Для изготовления скатной доски можно использовать от 8 до 10 отрезков арматуры, длина которых составляет 1,2 м. Одна оконечность прута приваривается к ралу, а вторая выходит за границы агрегата и способна сравнительно свободно двигаться. Располагаются прутья параллельно друг другу на расстоянии 40 см.

Для усиления конструкции к задней части рамы можно приварить кусок швеллера длиной 300 мм. Именно к ней затем монтируются прутья скатной доски на уровне 2/3 их длины.

Во время движения агрегата свободные оконечности арматуры будут вибрировать, очищая при этом клубни от почвы.

Колесная база

Совершенно необязательно приобретать колеса для самодельного агрегата. Отличным выбором могут стать готовые изделия от вышедшей из строя сельскохозяйственной техники. Однако при их выборе стоит ориентироваться на особенности грунта:

• металлические отлично подходят для работы на твердой почве, они утяжеляют всю конструкцию агрегата, повышая тем самым эффективность работы рала;
• простые резиновые могут быть максимально эффективными при обработке рыхлого сухого грунта;
• резиновые с протектором позволят агрегату двигаться без пробуксовок на влажной почве.

Многие домашние мастера отдают предпочтение колесам с тракторным протектором, так как они отличаются универсальностью. На оси колеса могут фиксироваться с помощью шпильки.

Для тех, кто не понаслышке знает, что такое работа в поле, выращивание собственного урожая картофеля, а тем более его уборка, понимает, какое это нелегкое дело. Хорошо, что за долгое время такой практики человек придумал нехитрое изобретение для облегчения уборки урожая картошки – картофелекопалка своими руками . Наши деды в этом случае пользовались обыкновенной лопатой, и это механическое устройство было создано специально для автоматизации сбора картошки. Функция картофелекопалки состоит в отделении клубней от почвы и укладывании их на поверхность поля.

Конечно, существуют заводские варианты этого устройства, но для более или менее опытного садовода не составит большого труда самому собрать картофелекопалку, которая мало чем будет уступать этим образцам.

Конструкция картофелекопалки

Несложная конструкция значительно облегчает . Она основывается на сварной раме, которая собирается из специального уголка размером 63х40 мм, железного швеллера номер 8, металлические пластины по 8 мм. Из пластин изготавливается лемех, который в принципе может делаться из обычной циркулярной пилы. Лемех крепится к элеваторному кожуху 4-мя болтами, затянутыми гайками. Благодаря круглой заточке детали, клубни картофеля почти не могут быть разрезаны.

Наклон элеватора можно менять, изменяя крепление кожуха к раме, и в то же время изменяется и угол, под которым копает сошник. Из двух металлических корпусов цилиндрической формы изготовлен редакционный узел. Они имеют вид стакана и втулки и соединяют между собой два вала, сделанные из стали, – ведущий и ведомый. Эти валы должны без труда вращаться, а на шпонки призматической формы насажены специальные звездочки с приваренными ступицами. Как правило, они изготовлены из отрезка трубы газопровода размером примерно 25 мм.

Без барабана-очистителя не обходится ни одна картофелекопалка для минитрактора , однако создать его – самое непростое дело в изготовлении картофелекопалки. В его конструкцию входят две роликовые цепи, имеющие 94 звена, надетые на стержни. Эта конструкция благодаря своей форме получила название «беличье колесо». Это колесо для прочности закреплено на двух согнутых дисках. В некоторых случаях вместо дисков используется обод велосипедного колеса. «Беличье колесо» приваривается к дискам и закрепляется на двух неподвижных приваренных осях, на которых потом вращается. На подшипниках вращается вал, а вместе с ним крутятся и ведомые звездочки, от которых зависит вращение самого барабана.

Лучший материал для ползуна, чтобы цепочно-прутковая лента легко скользила по нему, это фторпласт. Сама лента с виду напоминает «беличье колесо», однако прутья на ней короче, и их количество меньше. Ползуны нужны также для защиты цепи от повреждений и выступают в качестве опоры.

Самая же легкая часть изготовления картофелекопалки – ее опорно-транспортный узел. Каждый человек делает его по своим собственным расчетам. Обычно особых трудностей при его создании не возникает. Кстати похожий механизмы используются в .

Что касается входной оси копалки, она вставляется в левое боковое отверстие кожуха. С виду она напоминает болтик с резьбой. После того, как ось вставлена, крепится звездочка с подшипником, распорная и промежуточная втулки, кольцо для распорки. Потом входная ось вставляется в правое отверстие кожуха.

Сейчас существует множество методов выращивания картофеля, один из которых , который обладает своей уникальной спецификой и позволяет получать отличные урожаи картошки даже при неблагоприятных погодных условиях. Современные методы, конечно же, предполагают большую экономию силы и времени при сборе картофеля, для чего и служит картофелекопалка.

Чертежи картофелекопалки

транспортерные вибрационные и самодельные копалки для картофеля

Практически каждый человек знает, как тяжело заниматься выращиванием картофеля. Это не только очень однообразная, но и довольно сложная работа. Поэтому можно приобрести картофелекопалку, которая поможет справиться с данным заданием за считаные часы. На сегодняшний день выбор такой техники довольно большой. Однако среди многих стоит обратить внимание на нужную технику для мотоблока «Нева».

Назначение

Картофелекопалка для мотоблока «Нева» представляет собой довольно несложное оборудование, при помощи которого можно довольно быстро копать картофель любого сорта. Еще не так давно механически справиться с такой задачей могли только большие сельские хозяйства.

Сегодня такой процесс доступен любому человеку. Поэтому покупая мотоблок, почти каждый старается вместе с ним приобрести все дополнительные приспособления или просто сконструировать все своими руками.

Принцип работы

Если говорить о самом процессе, то он отличается легкостью и быстротой. С такой задачей сможет справиться даже начинающий огородник. Для этого просто необходимо ознакомиться с действиями, и можно приступать к работе.

Процесс работы копалки заключается в следующем: ее зубчики загоняются в грунт и сразу же начинают приподнимать картошку наверх, после чего выкладывая ее на землю. Для человека остается совсем немного работы: просто собрать клубни и перенести их в место хранения. Такой процесс значительно экономит и время хозяина, и его силы.

Разновидности

Существует несколько видов картофелекопалок. Принцип работы у всех одинаковый, однако некоторые различия все-таки существуют. Все их надо рассмотреть более подробно.

Простая

Сама картофелекопалка представляет собой простую лопату, которая имеет два небольших закругления, а также зубчики. Они находятся сверху конструкции.

Острая часть копалки погружается в землю, после чего поднимает картошку на прутья, где осыпается земля, а затем перемещает ее на грунт.

Грохотная

Данный вид конструкции представляет собой вибрационную копалку. Она сложнее предыдущего вида. У нее есть лемех, а также решетка, которая может просеивать картошку. Находится она на колесиках копалки. Последующие действия происходят идентично.

Если говорить о преимуществах, то они имеются в обеих копалках. Так, простые будут стоить гораздо дешевле, но ко всему прочему, и надежные, и очень легкие в использовании. Однако грохотные копалки отличаются большей производительностью.

Транспортерная

Данный вид конструкции представляет собой вибрационную копалку. Она сложнее предыдущего вида. У нее есть лемех, а также решетка, которая может просеивать картошку. Находится она на колесиках копалки. Последующие действия происходят идентично.

Если говорить о преимуществах, то они имеются в обеих копалках. Так, простые будут стоить гораздо дешевле, но ко всему прочему, и надежные, и очень легкие в использовании. Однако грохотные копалки отличаются большей производительностью.

Такая копалка представляет собой навесное приспособление к мотоблоку, которое и отличает ее от других видов. Поэтому ее часто еще называют веерной или ленточной. Такая копалка имеет движущую ленту. По ней картофель подается наверх, где осыпается земля, при этом она совсем не повреждается.

Такая конструкция имеет хорошее качество, к тому же очень надежна, но при этом цена ее высокая.

Популярные модели

Почти все модели копалок идентичны между собой. Среди картофелекопалок стоит отметить те, что пользуются большим спросом. К ним относятся такие конструкции, как «Нева ККМ-1» или «Полтавчанка».

«КВМ-3»

Если рассматривать вибрационные модели, то они больше подходят к мотоблокам «Нева МБ-2», «Салют». Эту модель можно отнести к конструкциям грохотного типа. У нее имеется нож, а также движущийся эллипсоидной траекторией вытряхиватель. Кроме этого, нож можно присоединить через переходник к раме, что значительно увеличит вибрацию. Это поможет использовать картофелекопалку на очень тяжелых грунтах.

Если рассматривать некоторые ее характеристики, то она может погружаться на глубину до 20 сантиметров. Весит такая конструкция 34 килограмма, при этом ее ширина достигает 39 сантиметров.

«Нева ККМ-1»

Данная модель также относится к вибрационным копалкам, однако имеет более усовершенствованные конструкции. В состав такой модели входит лемех, который довольно активный, а также решетка, просеивающая картофель. При помощи лемеха можно снять необходимый пласт земли, который сразу же попадает на решетку, где просеивается. Оставшийся картофель перебрасывается на землю, где его можно собрать по следу мотоблока.

Такая конструкция рассчитана на сбор урожая на междурядьях от 60 до 70 сантиметров. Кроме этого, при помощи такого аппарата можно также выбрать и свеклу, и морковь. Технические характеристики данного агрегата следующие:

• погружаться в землю он может на 20 сантиметров;

• ширина захвата картофеля доходит до 39 сантиметров;
• конструкция весит 40 килограммов;
• кроме этого, с такой копалкой можно собрать до 97 процентов урожая.

Стоимость ее высокая, однако она оправдана.

«Полтавчанка»

Данная конструкция относится к грохотным моделям, при этом работать может с любыми мотоблоками. Чтобы это было возможно, шкив можно установить на обе стороны. Соответственно, все запчасти также переустанавливаются. Применять такую конструкцию можно на различных грунтах.

Ее технические характеристики следующие:

• весит она до 34 килограммов;
• может снимать пласт земли до 25 сантиметров;
• при этом захват ее доходит до 40 сантиметров.

Кроме этого, благодаря небольшому весу и размерам ее можно с легкостью перемещать в любое необходимое место. А также дополнительно к ней в комплект входит ремень, который дает возможность подсоединить ее к разным моделям мотоблоков.

Как сделать самостоятельно?

Каждый человек может купить картофелекопалку к мотоблоку «Нева». Любая из них имеет совсем простую конструкцию и разные преимущества. Чтобы немного облегчить свой выбор, можно сделать ее своими руками. Тем более что особых затрат и усилий не понадобится. Для изготовления самой простой модели достаточно будет взять обычную старую лопату и несколько арматурных прутьев. Если прутьев нет, то сгодятся зубчики из ненужных вил.

А вот самодельная вибрационная картофелекопалка потребует не только изучения мотоблока, но также и грамотно сделанных чертежей. Кроме этого, необходимо помнить, что такая конструкция сможет в итоге справиться с разными грунтами: и легкими, и тяжелыми.

Чтобы приступить к работе над копалкой, необходимо знать, из каких элементов она состоит. В первую очередь – это ходовая часть, затем самой рамы, некоторых подвесных элементов, а также регулировочной тяги. Ознакомившись с ними, можно приступать к разработке чертежей, где нужно подробно указать все размеры будущей конструкции.

После этого начинается сама работа над моделью. Ее можно сделать в несколько этапов.

• Первое, что надо сделать – это сконструировать раму. Для этого понадобится любая имеющаяся дома труба с подходящим размером. После этого ее нужно разрезать на части, а затем сварить.
• Далее необходимо установить перемычки, которые нужны для того, чтобы можно было установить тяги для управления всей конструкции. Их надо закрепить на четвертую часть всей длинны рамы. Со стороны, которая находится напротив, прикрепляются колеса.

• После этого можно заняться установкой вертикальных стоек. Для этого в том месте, где уже есть перемычки, необходимо прикрепить два небольших квадрата, причем металлических. Далее ставятся стойки, которые в итоге должны быть соединены небольшой полоской, сделанной из металла.
• Затем можно приступать к изготовлению рала. Одна заготовка прикрепляется к стойкам, а вторая – с другой их стороны. После этого их надо сварить вместе и изогнуть в нужную форму.
• Далее делается решетка. Для этого к ралу необходимо прикрепить прут, а вторую его часть вывести и прикрепить к тягам.
• В завершение всего нужно установить колеса, после чего заняться регулировкой тяговой системы.

Конечно, для многих огородников, сделать такую нестандартную самодельную конструкцию будет тяжело. К тому же возможно, заводской агрегат будет и прочнее, и лучше. Однако, сделав копалку дома, ее можно подогнать именно под те грунты, которые находятся на данном участке.

Выбор в любом случае остается всегда открытым. Сделать его в сторону покупной копалки, или сконструировать из подручных средств, немного сэкономив деньги.

Как правильно пользоваться?

Модернизация значительно упрощает жизнь многих людей. Для этого много делать не надо. Стоит только приобрести необходимую конструкцию, а также изучить инструкцию, которая к ней прилагается.

После этого можно приступать к самой выкопке картофеля. Для этого один человек должен управлять мотоблоком с картофелекопалкой, а второй или даже несколько собирать за ним извлеченный из земли урожай.

Рекомендации по уходу

Несмотря на то что такая техника легкая и надежная, она также требует некоторого ухода. По окончании работы в обязательном порядке необходимо тщательно очистить ее от грязи. Кроме этого, можно еще протереть сухой материей.

Хранить копалку лучше в сухом помещении. Кроме этого, те части, которые движутся, надо смазывать маслом. А также для хранения ее надо ставить в очень устойчивом положении, чтобы она случайно не упала.

Ознакомившись с видами картофелекопалок, можно с легкостью подобрать для себя понравившуюся, или просто смастерить ее дома. И тот и другой выбор поможет сэкономить время на работу, а также здоровье.

Обзор картофелекопалки ККМ-1 на мотоблок «Нева» смотрите в следующем видео.

Картофелекопалка своими руками — чертежи, фото и видео

Уникальность принципа работы моей самодельной картофелекопалки заключается в следующем: при движении за мини-трактором между рядами, прицепной механизм своим лопатоподобным лемехом приподнимает боровок (ряд картофеля) и освобождает плоды.

Содержание

Урожай, немного земля, а также остатки ботвы оказываются на цепочно-прутковом конвейере элеватора.

В других конструкциях плоды после конвейера попадают сквозь проходной лоток в очистительный барабан, на приеме в котором они без конца накапливаются, увеличивая время уборки. В моем самодельном механизме уборки нет очистительного барабана — земля ссыпается через решетку еще на конвейере, высохшая ботва больших неудобств не причиняет, и почищенные плоды попадают в накопительный бункер.

Конструкция

Комбайн простой по конструкции — состоит из большого количества узлов и деталей со списанной сельхозтехники, в первую очередь с старой, промышленной картофелеуборочной техники. Технология ее изготовления впрочем, несложная — вам достаточно иметь лишь ножовкой по металлу, электродрелью и сварочным аппаратом (токарные работы присутствуют в минимальном количестве).

Чертежи самодельной картофелекопалки

Кинематическая основа: 3 цепные и 1 цепочно-прутковая передачи (при использовании роликовых цепей мопедных звездочек, велосипедов и сельхозагрегатов).

Пояснения к чертежу: 1,2 — шарнир и тяги сцепного устройства (на виде спереди условно не показаны), 3 — рама моторно-редукторного блока, 4 — топливный бак, 5 — двигатель, 6 — цепь привода транспортера элеватора, 7 — бункер-накопитель, 8 — колесный лафет, 9 — регулировочные планки, 10 — узел крепления элеватора, 11 — цепочно-прутковый транспортер, 12— борт элеватора, 13 — лемех.

Устройство элеватора

А сейчас более детально про каждый из важнейших узлов. Самым главным среди них является элеватор. Он осуществляет 2 функции: транспортирующую — перемещение и очистка картофеля, а также функцию основы — к его раме прикрепляется полный моторно-редукторный механизм. Элеватор монтирован асимметрично колесному лафету.

Чертеж самодельного элеватора

Элеватор (транспортер и скаты на виде сверху условно не показаны): 1 — лемех, 2, 10 — борга, 3, 9 — скаты. 4 — рама, 5 — регулируемая опорная звездочка (z.=9, 2 шт.), 6 — нерегулируемая опорная звездочка (z=9, 2 шт. ), 7 — нерегулируемая тяговая звездочка (z=9, 2 шт.), 8 — вал привода, 11 — болт М10(16 шт).

Это вызвано принципиальными особенностями действия тягача — ширина колеи, как правило, более дистанции между боровками, поэтому одна группа тракторных и лафетных колес постоянно движутся между рядами, а другая группа — по убранному участку поля. Элеваторная рама выполнена из уголковых профилей 45Ч45 мм. К ней прикреплены лемех и корпусы опорных и тяговых звездочек на приводном валу конвейера. Цепно-прутковый конвейер (гусеница) — со списанного комбайна для уборки картофеля.

Цепи ее сокращены приблизительно до 1670 мм (выполнено 44 прутка), а прутки укорочены до 300 мм. Гусеница оснащена лопатками для захвата плодов (при их отсутствии большие плоды скатывались бы вниз) и монтирована на опорные звездочки, передние являются регулируемыми (они определяют уровень натяжки цепей).

Движение конвейера обеспечивается при помощи тяговых звездочек на приводном валу. Причем скорость является большей, чем движение трактора между рядами, в противном случае комбайн не справился бы с количеством поступающих плодов. К угловым профилям рамы приделаны бортики из листовой стали (толщина — 1 мм), к бортикам приделаны скаты, закрывающие цепи для того, чтобы туда не попали плоды картофеля. Более того, установлены две пары кронштейнов: одна пара для планок, которые регулируют величину угла наклона по отношению к колесному лафету, и другая пара для установки элеватора к лафету. Как указано выше, к элеватору монтируется моторно-редукторный механизм с собственной основой.

Силовая часть

Мотор от мопеда Д-6, без каких-либо модернизаций (однако, очень желательна установка вентилятора принудительного охлаждения). Его мощности более чем достаточно для привода конвейера. Он приводится в движение очень просто — при помощи пускового рычага. Ручного усилия для совершения этой операции вполне хватает.

Чертеж силовой установки

Моторно-редукторный блок: 1 — рама блока, 2,9 — большие звездочки (z=48) со втулками, 3, 7 — малые звездочки (z=l6) со втулками, 4 — двигатель, 5,6 — корпуса верхнего и нижнего валов с подшипниками (от сельхозтехники), 8 — рама двигателя, 10 — цепи мопедные, 11 — рычаг ручного запуска двигателя.

Рама силового агрегата

Рама моторно-редукторного блока: 1 — левая стойка, 2 — задний кронштейн, 3 — передний кронштейн, 4 — нижняя поперечина (2 шт.), 5 — верхняя поперечина (2 шт.), 6 — правая стойка, 7 — верхние ложементы (2 шт.), 8 — платформа для рамы двигателя (сталь, лист, s3), 9 — нижние ложементы (стальной уголок 50x50x3, 2 шт.). Детали I — 7 из стального уголка 40x40x3. Все пазы крепления выполняются по месту.

Редуктор состоит из трех цепных передач (цепи — мопедные, а звездочки — модернизированные велосипедные), а также из верхнего и нижнего промежуточных валов. Функция редуктора — передавать крутящий момент от мотора Д-6 к приводному валу элеватора. Горючее попадает путем самотека из бензобака, который установлен над двигателем.

Грузовой механизм также простой по конструкции. Он выполнен из лафета колес и накопительного бункера. Основа лафета состоит из профилей уголков 40х40 мм. Стенки бункерного отсека сделаны из железа для кровли и привинчены к передним и задним стойкам при помощи толстой проволоки через специально выполненные отверстия (такой конструкции крепления более чем достаточно, а использование болтов или заклепок мне показалось нецелесообразным).

Для разгрузки бункерного отсека решетчатое дно опускается, а плоды скапливаются в заблаговременно приготовленные мешки. Лемех выполнен из четырех составляющих: урезанного диска от культиватора, пластины из стали толщиной 4 мм, передняя кромка которой отсечена с помощью молотка по силуэту диска, а также двух кронштейнов из уголковых профилей 45Ч45 мм. Сталь для изготовления диска применяется каленая, которая не боится ни камней, ни ссохшихся комков земли. Полукруглый профиль кромки для реза при выкапывании картофеля наиболее эффективен.

К основе элеватора лемех приделывается при помощи четырех болтов. Сцепной механизм специально рассматривать не стану. Каждый имеет разную технику, и навесное орудие, обычно, крепится различными способами. Скажу лишь, что приводной элемент механизма — это шарнир от рулевого управления грузового автомобиля, который имеет прочную и надежную конструкцию. Комбайн для уборки картофеля находится в эксплуатации на протяжении двух сезонов, что значительно снизило физический труд нашей семьи.

Как собирать картофель

Картофелекопалка с приводом от вала отбора мощности

«Сейчас самое сложное при сборе урожая картофеля — это собирать его с земли!»

Работает ли картофелекопалка с приводом от ВОМ?

Мы скептически отнеслись к тому, что впервые услышали о картофелекопалке с приводом от ВОМ, но решили выставить ее на продажу на нашем веб-сайте EverythingAttachments.com. В течение 12 часов после размещения картофелекопалки с приводом от ВОМ на нашем веб-сайте кто-то подъехал к нашему дому с наличными деньгами, чтобы забрать его, и тогда мы поняли, что у нас есть что-то особенное.

Вскоре у нас появился список клиентов, которые заплатили за картофелекопателей и ждали их прибытия в страну, иногда больше месяца (они приехали из Италии). Все, кто заказал у нас картофелекопалку, сообщили, что они полностью довольны экскаватором и обнаружили, что он работает намного лучше, чем мидлбастер или картофельный плуг. Когда вы игнорируете обещания картофелекопалки и сосредотачиваетесь на том, как она выполняет свою работу, вы видите, насколько простой она может быть.

Карданный вал картофелекопалки соединяется со смещенным по центру подшипником, который перемещает острие лопаты для соскабливания грязи, затем встряхивает заднюю корзину, чтобы сбить грязь с картофеля, который в конечном итоге выбрасывается сзади и ложится на грязь ждет, чтобы ее подобрали. Картофель не только красиво лежит на земле, но и качество картофеля, которое вы извлекаете из земли, лучше благодаря мягкому черпающему эффекту, происходящему под картофелем, а не картофельным плугом, который режет или режет картофель.Помимо того, что картофель извлекается из земли в лучшей форме, картофелекопатель извлекает больший процент картофеля по сравнению с другими методами.

При настройке трактора для работы с картофелекопалкой необходимо обратить внимание на несколько моментов:

1. Убедитесь, что ваш двигатель настроен на работу со скоростью 540 об / мин. Если ваш двигатель работает со скоростью более 540 об / мин, вы можете повредить трактор или навесное оборудование, поскольку оно работает, создавая вибрацию.
2. Не водите слишком быстро. Вы можете протащить картофелекопалку через грязь на высокой скорости и забить ее слишком большим количеством грязи и картофеля, если вы неправильно настроили скорость. Важно, чтобы поддон-совок собирал грязь и не подавал его принудительно.
3. Убедитесь, что все смазано. Смазка очень важна, когда металл движется так близко друг к другу.
4. Используйте верхнюю тягу, чтобы отрегулировать глубину ковша.Вы хотите, чтобы совок копал чуть ниже самого глубокого картофеля, чтобы гарантировать, что вы получите весь картофель, не оставив на нем рубцов, и хотя может быть трудно определить, насколько глубоко ваш картофель, самый простой способ узнать, насколько хорошо вы настроены будет осматривать выходящий картофель и опускать поддон-совок, если некоторые из них выходят порезанными или покрытыми шрамами.

Картофелекопатель с приводом от ВОМ прорезает целые ряды картофеля за считанные минуты, эффективно делая самую тяжелую работу в поле по сбору всего этого картофеля, тогда как при использовании лопаты или даже среднего измельчителя вам все равно приходилось откапывать часть картофеля. картофель вручную благодаря инструментам, частично восстанавливающим выкопанный картофель.

realbest.club — & nbspRessources и информация, касающаяся реальных ресурсов и информации.

Правила форума. Этот веб-сайт или его сторонние инструменты обрабатывают личные данные e. Чтобы узнать больше, ознакомьтесь с политикой использования файлов cookie. В случае продажи вашей личной информации вы можете отказаться, отправив нам электронное письмо через нашу страницу «Контакты». Чтобы узнать больше о категориях собираемой личной информации и целях, для которых она будет использоваться, обратитесь к нашей политике конфиденциальности. Вы принимаете использование файлов cookie или других идентификаторов, закрывая или отклоняя это уведомление, прокручивая эту страницу, щелкая ссылку или кнопку или продолжая просматривать иным образом.

Последние новости отрасли — прямо на ваш почтовый ящик. Подпишитесь на нашу электронную новостную рассылку, чтобы оставаться в курсе. Мы предоставим вам самые актуальные одноранговые разговоры, происходящие в торговле, а также советы и рекомендации, которые помогут вам выполнить работу. Неверный адрес электронной почты. Это обязательно. Вход в свой аккаунт. Запомните меня?

Зарегистрироваться Забыли пароль? Что нового? Страница 1 из 2 1 2 Последний Переход к странице: Результаты с 1 по 20 темы: OT: Требуется картофелекопалка.Инструменты резьбы Показать версию для печати.

Мне нужна однорядная картофелекопалка, рассмотрю практически в любом состоянии. Группа местной церкви посадила огромный сад для раздачи еды, местного продовольственного банка и т. Д. Итак, где-то в Нью-Йорке, должно быть, сидят старые копатели в сорняках. Будем надеяться, что все они не пошли на металлолом, когда металл был высоким. Также, если бы появилась старая 1- или 2-рядная сеялка, я бы хотел ее проверить. Обсуждение в «Shop Talk» началось доном фермером Дек 11, Авторизуйтесь или Зарегистрируйтесь.Добро пожаловать на форум и сообщество Homesteading Today!

11 декабря, 1. Сообщения: У любого есть какие-нибудь планы относительно однорядного картофелекопателя. Мне нужно построить такую, которую я смогу тянуть на Ford 8N. Или я хочу купить старую, запряженную лошадью. 11, 2 декабря. Сообщения: 1, 11, 3. Сообщений: 10, последний раз редактировалось: 11 декабря, 11, 4 декабря. Сообщения: 11, посмотрев видео, я думаю, что экскаватор Jones должен быть на несколько дюймов шире, а также несколько длиннее, возможно, с более длинными зубьями, но наверняка они будут длиннее.

Принтер Brother ppd для chromebook

Мне тоже интересно, не могли ли зубья иметь немного вогнутую деталь примерно на последнем футе их длины, чтобы как бы переместить картофель в более узкий ряд для еще более легкого захвата?

Не может быть много, иначе картофель может ушибиться друг о друга. Но хороший базовый дизайн. Тяга довольно жесткая, о чем свидетельствует то, как быстро трактор останавливается при сцеплении.

Как минимум один раз замечал пробуксовку шины, возможно, при запуске, когда экскаватор все еще был в земле.Достаточно легко сделать. Думаю, у меня есть старый 5-футовый нож для подрезки, который просто умоляет сделать из него.

Подрезчик с клиновидными лезвиями. Изображение из Google Images. JPG Надо добавить, у меня нет никаких закладок. Винди в Канзасе 11 декабря, 11 декабря 5. Willsie Equipment продает цепи для экскаваторов, если вы хотите построить блок цепного типа. Вы должны войти или зарегистрироваться, чтобы ответить здесь. Показать игнорируемое содержимое. Ваше имя или адрес электронной почты: у вас уже есть учетная запись? Нет, создать аккаунт сейчас.Да, мой пароль: Забыли пароль?

Форумы Поиск по форуму Последние сообщения. Search Media New Media. Узнайте, какие растения процветают в вашей зоне устойчивости, с помощью нашей новой интерактивной карты!

Картофелеуборочный комбайн

Вытяните небольшое количество воздуха из шин прицепа, чтобы он подпрыгивал, пока его тащат по полю. Это поможет стряхнуть грязь с картофеля перед тем, как бросить его в поле.

Как собрать сеялку для картофеля

Если вы обнаружите, что режущее лезвие недостаточно глубоко уходит в землю, используйте цепь, чтобы прикрепить прицеп к трактору.Это опустит переднюю часть прицепа на землю ниже, чем при использовании сцепного устройства. Изготовление собственного оборудования всегда опасно, и рекомендуется действовать на свой страх и риск.

Есть много способов выполнить эту задачу; это только один метод. Картофелекопатель режет землю ножом и освобождает картофель. От режущего лезвия картофель проталкивается через решетку, которая стряхивает грязь, затем сбрасывается обратно на поле, чтобы его забрали позже.Обычно картофелекопатели выкапывают картофель по одному ряду.

Хотя коммерческие картофелекопалки больше подходят для профессионального использования, вы можете построить собственный большой сад для хобби.

Онлайн-конвертер фотографий книжной в альбомную

Вы также можете использовать экскаватор для выкапывания других овощей, отрегулировав угол режущего лезвия. Используйте пилу по металлу, чтобы вырезать отверстие в прицепе. Отверстие должно начинаться в передней части прицепа и переходить в заднюю часть. Оставьте 1 фут платформы трейлера по обе стороны от отверстия.Например, если ширина прицепа составляет 3 фута, отверстие должно быть шириной 1 фут в центре прицепа и по 1 футу с каждой стороны отверстия. Поднесите U-образный режущий диск к отверстию и найдите правильный угол для врезания в землю, достаточно низкий, чтобы разрезать картофель под углом в один градус; при необходимости отрегулируйте.

Нож должен быть расположен в передней части прицепа, достаточно низко к земле, чтобы он мог волочиться и врезаться в землю. Отметьте обе стороны отверстия прицепа, где будет размещаться нож.Режущее лезвие должно составлять примерно 1 фут от одной стороны до другой и примерно 3 фута шириной для прицепа шириной 3 фута.

U-образная форма лезвия помогает направлять картофель на решетку, при этом центральная нижняя часть лезвия расположена в центре ряда картофеля. Лезвия можно приобрести в большинстве магазинов сельхозтехники, а также узнать, где их купить, у поставщика кормов для животных. Просверлите отверстия с обеих сторон прицепа, где вы отметили режущее лезвие.

Также просверлите отверстия с обеих сторон режущего диска, где он будет крепиться к прицепу. Используйте сверло, которое будет достаточно прочным, чтобы просверлить металл; Если вы не уверены, какое сверло использовать, обратитесь в местный хозяйственный магазин. Размер отверстия не имеет значения, но убедитесь, что болты, которые вы используете позже для прикрепления режущего лезвия, имеют тот же размер, что и отверстия для плотного прилегания.

Potato Digger

Совместите отверстия на лезвии и прицепе. Вставьте болты в отверстия и закрепите их шайбами.Разместите экран от задней части режущего диска к задней части прицепа. Экран должен иметь ту же U-образную форму, что и лезвие. Убедитесь, что картофель может подняться по режущему ножу на решетку, а затем выпасть из задней части прицепа.

Обрежьте экран до нужного размера. Экран образует трубу под поверхностью трейлера, где картофель будет трястись. По мере того, как картофель накапливается на экране, трясущийся и молодой картофель, поднимающийся из земли, отталкивает встряхнутый картофель от задней части экрана.

В этом поможет сетка, расположенная под углом вниз от режущего лезвия. Приварите сетку так, чтобы в ней не оставалось зазоров, кроме как в задней части прицепа, где будет выпадать картофель. Хотя платформа прицепа будет плоской, экран теперь будет образовывать трубу под поверхностью прицепа, которая будет направлять картофель через просеиватель и выводить его из задней части прицепа. Правила Форума.

На главную Форумы Обзоры Статьи Магазин. Домашняя страница Поиск сообщений за сегодня. Забыли Ваш пароль? Зарегистрироваться.

Решение бизнес-математики Надим Ахтар Сиддики pdf

Запомнить? Показано с 1 по 4 из 4. Инструменты резьбы Показать версию для печати. Планы картофелекопалки Есть ли у кого-нибудь планы построить картофелекопалку. Re: Планы картофелекопателя. Поищите средний бастер, и я думаю, вы найдете ветку об этом.

Re: Планы картофелекопалки Купил двухсторонний плуг для своего глубокорыхлителя. Требуется три прохода: один с установленным уровнем плуга, а другой — с наклоном в разные стороны. Хотя я бы очень хотел, чтобы у меня был на 30 лет моложе.Re: Планы копателя картофеля В Бен Уиллер, штат Техас, пару лет назад был кузнец, который делал плуги для сладкого картофеля.

Ему тогда было за восемьдесят, довольно характерный персонаж, не больше минуты, но сильнее, чем вся жизнь. Он использовал ножи для дорожных грейдеров. Он купил их, сменную кромку грейдера Cat, и положил в кузницу, чтобы согнуть их в U. Углы были под девяносто градусов, а дно было параллельно земле. Он прикрепил эти U к трехточечному крючку. Он сказал, что фермеры действительно прошли через лезвия, потому что они были на песчаной почве.Если бы я был на вашем месте и делал бы одну, я бы попытался иметь в виду пару вещей, пока я проходил процесс проб и ошибок. Я смог сколотить ручную сеялку из трубы ПВХ и несколько других частей оборудования. .

Из куска 4-дюймовой трубы ПВХ я сформировал полосу, чтобы закрыть одну сторону V-образной точки внизу. Время покажет, выдержит ли он многократные удары в почву. Добыть полезный кусок стали, наверное, самая сложная часть проекта. Вы хотите, чтобы его можно было согнуть, но не так легко, чтобы он разогнулся на полпути вниз по новому ряду кукурузы.Лобзик — простой способ разрезать сталь, но и ножовка тоже подойдет. Плавник изначально имеет форму креста.

В боковых рычагах просверливаются отверстия под шарнирный болт, а затем они сгибаются, чтобы обернуть трубу. Затем верхний рычаг сгибается, образуя рычаг для прикрепления тяги. Этот стержень потянет плавник, чтобы высыпать семена. Была добавлена ​​блестящая краска, и вы можете увидеть, как плавник ложится на дно и прикрепляется к тяговому стержню. Емкость для йогурта Yoplait на 4 унции идеально помещается в чашку, закрывая отверстие в ее дне и удерживая семена.

Чашка предназначена только для семян. Нет автоматического сброса семян. Вы должны держать семена в пальцах и бросать их по одному в воронку. Вы бросаете семя, затем сжимаете ручку, чтобы открыть плавник и высыпать семя в почву. Я закрыл отверстие в нижней части муфты старой доброй изолентой. Кроме того, воронка не является обязательной.

Картофелекопатель однорядный

Он отлично работает, чтобы сбрасывать семена в верхнюю часть спускной трубы без воронки.Ручка состоит из двух частей.

Нижняя часть прикреплена к верхней части тяги и к пружине, так что при нажатии на нее вверх плавник открывается и сбрасывается семя. Концы этого были загнуты под углом в настольной пиле так же, как и нижняя часть водосточной трубы. Он отлично подходит для средних семян, но большие семена могут попасть на винты.

Лучший способ сделать это — вставить короткий винт, вкрученный в пластиковую трубу с каждой стороны, ровно настолько, чтобы ввинтить в пластик, но не выступать внутрь.Обратной стороной этого является то, что пластиковая труба на самом деле не очень толстая, и я думаю, что было бы легко снять резьбу в пластике. Если бы я собирался построить его сейчас, я бы приклеил дополнительную толщину пластика снаружи, где идут винты, а затем использовал бы короткие винты, как упоминалось выше.

Это изменит размеры флиппера и нижней ручки. У более умных людей могут быть более умные идеи. 2-дюймовая секция — это верхняя часть, которая изогнута для прикрепления к тяговому стержню. Путь к работе TMan.Сообщите нам, как это работает. Картофелекопалка — это сельскохозяйственное орудие, с помощью которого выкапывают или убирают картофель с поля. Хотя изначально они были изобретены почти много лет назад, они остаются жизненно важной частью картофельной фермы.

Сначала картофелекопатель выкапывает клубень из земли. Затем он пропускает клубень через так называемый вибрационный ремень. В этом вибрационном поясе много отверстий, направленных в сторону поля. Когда клубни проходят через вибрационную ленту, грязь и другие загрязнения попадают через отверстия на ленте на поле.

Затем оставшаяся часть клубня собирается в очищенном и полуобработанном состоянии. Эти машины продаются в различных дилерских центрах и производятся такими известными брендами, как John Deere и Lockwood. Хотя для тех же целей, картофелекопатель обычно считается меньшим по размеру и буксируется трактором, в то время как картофелеуборочный комбайн обычно относится к более крупной самоходной машине.

Производство Сельское хозяйство.

Hoka challenger atr trailativo k89g4656sv57 scarpe da corsa

Картофелекопалка Картофелекопалка — это сельскохозяйственный орудие, которое используется для выкапывания или сбора урожая картофеля с поля.Найдите больше бывшего в употреблении оборудования.

Как собрать сеялку для картофеля

Расширенный поиск Скрыть эскизы. Данные успешно сохранены. Обновить профиль. Мои сохраненные списки оборудования. Мои поиски сохраненного оборудования. Мой Dashboard. Выход. Сохранить мой поиск. Пожалуйста, введите имя для поиска.

Введите имя для поиска. Вы должны войти в систему, чтобы сохранить результаты поиска. Пожалуйста, войдите сейчас или зарегистрируйтесь для новой учетной записи. Ваш поиск был сохранен. Картофель и лук сохраняют лучшее при одинаковых условиях: прохладном, темном и сухом, с циркуляцией воздуха.В одном контейнере одинаково хорошо хранятся запасы картофеля или лука, но каждый пищевой продукт следует хранить отдельно.

Сделайте одну корзину для картофеля, а другую, если хотите, для лука.

Кроссовки Lola cruz из замши Studsebay с зеленым 1c3ufkjlt

Эти планы предназначены для решетчатого ящика для хранения размером два фута на три фута на два фута, и при необходимости его можно легко модифицировать для создания большего или меньшего контейнера. Поместите одну из досок размером 1 дюйм за дюймом на каждую сторону двух более длинных досок, образуя коробку с более длинными досками, зажатыми между более короткими концевыми частями. Забейте не менее двух гвоздей через каждый конец более коротких досок в более длинные доски, удерживая углы коробки вместе.

Поместите лист фанеры на только что сделанную открытую прямоугольную коробку. Он должен идеально совпадать. Забейте гвозди через углы фанеры в доски, а затем по сторонам фанеры с интервалом в шесть дюймов, чтобы она прижалась к доскам. Переверните фанеру так, чтобы доски смотрели вверх. Поставьте четыре из досок размером 1 дюйм за дюймом вертикально внутри созданного вами рудиментарного мусорного ведра.Прижмите их к стенкам корзины, по одному в каждом углу. Забейте их гвоздями в доски, которые составляют стенки мусорного ведра.

Они будут поддерживать стенки вашего решетчатого мусорного ведра. Затем положите корзину на бок, чтобы облегчить следующий шаг. Укрепите стороны коробки, прибив доски толщиной 1 дюйм на дюйм к четырем опорам, которые вы только что установили, оставив один дюйм воздушного пространства между каждым набором из двух досок. Вы должны иметь возможность разместить еще семь досок размером 1 дюйм на дюйм на каждой из длинных сторон коробки и еще семь досок размером 1 дюйм на дюйм на более коротких сторонах коробки.

После того, как вы надежно прибили все доски к опорам, все готово. Поставьте мусорное ведро фанерой в темное прохладное место, где вы собираетесь хранить картофель и лук. После заполнения он будет слишком тяжелым, чтобы его можно было легко перемещать.

Лиза Мэлони — писательница о путешествиях и развлечениях, живущая в Анкоридже, Аляска. Она написала четыре туристических и туристических путеводителя, в том числе отмеченный наградами «Луна Аляска», и регулярно участвует в местных и национальных публикациях.

У нее также есть опыт в области персональных тренировок, с более чем 6-часовым практическим опытом.Hunker может получить компенсацию с помощью партнерских ссылок в этой истории. Шаг 2 Забейте не менее двух гвоздей через каждый конец более коротких досок в более длинные доски, удерживая углы коробки вместе.

Шаг 3 Поместите лист фанеры поверх только что сделанной открытой прямоугольной коробки. Шаг 4 Переверните фанеру так, чтобы доски смотрели вверх. Шаг 5 Поставьте четыре из досок размером 1 дюйм за дюймом вертикально внутрь созданного вами рудиментарного мусорного ведра.

Шаг 6 Создайте стороны коробки, прибив доски размером 1 дюйм на дюйм к четырем опорам, которые вы только что установили, с воздушным пространством в один дюйм между каждым набором из двух досок.Шаг 7 Поставьте мусорное ведро фанерой в темное прохладное место, где вы собираетесь хранить картофель и лук. Поделитесь этой статьей. Лиза Мэлони. Показать комментарии.

Конструкция и экспериментальный анализ двухрядной картофелекопалки типа 4U2A

Домашний картофель показывает основные характеристики, что он распространен на разбросанных участках и в холмистых горных регионах с меньшей площадью посевных площадей на юге Китая. Для некоторых крупных зарубежных картофелеуборочных комбайнов можно использовать только несколько областей.Судя по характеристикам выращивания картофеля в домашних условиях, уборка картофеля в основном осуществляется в два этапа, поэтому модель копания картофелеуборочного комбайна распространена среди отечественных картофелекопателей и используется в большинстве районов Китая. Согласно информации обратной связи региональных пользователей и соответствующих полевых испытаний, было обнаружено, что проблемы засорения почвы и наматывания сорняков часто возникали в процессе уборки урожая, а явление засорения почвы было более серьезным, особенно в северных связных почвах.На севере большая часть тяжелых почв не только ограничивает развитие механизации уборки картофеля, но также вызывает повреждение оборудования и, следовательно, напрямую влияет на эффективность уборки. Слабый эффект отделения почвы цепными элеваторами картофелекопалки. Технология предотвращения наматывания сорняков, засоров в почве, заторов, отказов и механических повреждений является обратной, что приводит к повреждению машин и инструментов и сильно влияет на эффективность сбора картофеля. Он не может удовлетворить требования производства тяжелых почв и серьезно ограничивает здоровое развитие картофельной промышленности в регионах с тяжелыми почвами.Поэтому необходимо принять меры для улучшения нынешней ситуации. Моделей картофелекопалок в отечестве очень много, но вышеперечисленные проблемы практически универсальны. Поэтому очень необходимо разработать машину, которая может устранить засорение почвы картофелеуборочным комбайном и наматывание сорняков на машину. В данной статье рассмотрены проблемы цепного элеватора картофелеуборочного комбайна в процессе двухступенчатой ​​уборки картофеля, а именно: высокая стойкость, интенсивность отказов, высокая частота механических повреждений и некоторые ключевые технические проблемы, а также разработан картофелекопатель типа 4U2A.Была проиллюстрирована конструкция и принцип работы комбайна, теоретически проанализирован его антиблокировочный механизм, который состоит из копающей лопаты, каменной заслонки, переднего колеса, колеса для укороченной травы и цепного элеватора, и, наконец, была протестирована производительность всей машины. Для получения конкретных рабочих характеристик машина сравнивалась со старой. Показатели производительности (очевидная частота, травматизм, абразивность и производительность) при уборке урожая этой машины составили 98,8%, 0. 76%, 1,02% и 0,51 гм2 / ч, лучше, чем старый (92,21%, 4,92%, 8,45% и 0,31 гм2 / ч). Результаты экспериментов показывают, что эта машина решает такие проблемы картофелеуборочного комбайна, как высокое сопротивление, высокая частота отказов, наматывание травы, заторы и засорение почвы в процессе, что не только снижает энергопотребление трактора и частоту отказов машины, но и повышает эффективность и качество уборки картофеля, но также является ориентиром для решения проблемы конструкции антиблокировочного механизма машин для уборки картофеля.Это помогает фермерам решать проблемы, возникающие в процессе уборки урожая, и способствовать развитию механизации производства картофеля в Китае. ©, 2015, Китайское общество сельскохозяйственных инженеров. Все права защищены.

Продукция фермы изобилия Благословений

(Хинкли, Иллинойс) Произведено на месте — качественная сельскохозяйственная продукция по доступным ценам Красновато-коричневый картофель с высоким содержанием крахмала картофель, идеально подходящий для приготовления легкой и воздушной запеченной или пюре, или идеальный домашний картофель фри. Картофель произрастает в горных районах Перу и Боливии, и его выращивают. более 7000 лет. Это самый широко выращиваемый и употребляемый в пищу овощ в Мир. Красновато-коричневый цвет может храниться в течение нескольких недель при комнатной температуре и намного дольше при хранении. при их идеальной температуре от 45 до 50 градусов. Храните картофель немытым в прохладное, темное, сухое место. Воздействие естественного или искусственного света может вызвать их для развития зеленых пятен. Для приготовления, промыть и очистить кисть для овощей.Если на картофеле прорастают ростки или появляются зеленые пятна, значит, они все еще можно есть. Просто вырежьте глаза и зеленые пятна парным ножом перед приготовлением. Уловка, позволяющая определить, подходит ли картофель для кипячение или запекание — смотреть на свой нож после нарезания сырого картофеля. Если на ноже остались белые остатки, картофель лучше запекать; если нож чистый, это кипящая картошка. Картофель — хороший источник калий, витамин C и витамин B6. Большинство витаминов и минералов они содержатся прямо под кожей, поэтому есть их с кожей на дает вам больше питания. Еще один способ получить эти питательные вещества — отварить. или приготовьте румянец с кожей на пару, а затем снимите ее. они остыли. Для получения более хрустящего жареного картофеля замочите нарезанные кусочки в подсоленной воде. за пять-десять минут до приготовления. Благословения! Джефф Автор: Джефф в 00:00 CDT [ Комментарии [0] ] В честь св.День Святого Патрика — это вкусный рецепт. . . 2-1 / 2 фунты картофеля, очищенного и нарезанного дольками 1/2 стакан сливочного масла, топленого 1 столовая ложка лимонного сока 1/4 чашка фарша свежей петрушки 3 столовые ложки измельченного чеснока 3 столовые ложки свежего укропа или 3 чайные ложки укропа 1/8 чайная ложка соли 1/8 чайная ложка перца Место картофель в большую кастрюлю и залить водой. Довести до кипения. Уменьшите высокую температуру; крышка и тушить 15-20 минут или до готовности. Осушать. Трансфер в большой сервировочная миска. В маленькой миске, соединяем остальные ингредиенты; полейте картофель и перемешайте, чтобы покрыть его. Урожай: 8-10 порций. Автор: Джефф в 00:00 CDT [ Комментарии [0] ] Согласно некоторым источникам, картофель является самым культивируемым овощем в мире.Первоначально они были выращены в Южной Америке, измельчены в порошок и использовались для выпечки картофельного хлеба. Сегодня картофельные чипсы и картофель фри — две самые популярные закуски в Соединенных Штатах. Хотя картофель обычно считается нездоровой пищей, когда он не подается с ингредиентами, которые делают его нездоровым, он довольно питателен. Я обнаружил, что они являются отличным источником быстрой энергии из-за высокого содержания в них углеводов, белков и калия. Картофель — очень хороший источник витамина B6 и хороший источник калия, меди, витамина C, марганца, фосфора, ниацина, пищевых волокон и пантотеновой кислоты. Картофель также содержит множество фитонутриентов, обладающих антиоксидантной активностью. Среди этих важных для здоровья соединений — каротиноиды, флавоноиды и кофейная кислота, а также уникальные запасные белки клубней, такие как пататин, которые проявляют активность против свободных радикалов. «Картофель выращивали тысячи лет, и мы думали, что традиционные культуры достаточно хорошо изучены, — сказал ученый IFR по пищевым продуктам д-р Фред Меллон, — но это неожиданное открытие показывает, что даже самые привычные продукты могут скрывать кладезь полезных для здоровья». продвижение химикатов.« Благословения! Джефф Автор: Джефф в 00:00 CST Сажаем картофель сегодня! Очень загруженное время года. Автор: Джефф @ 20:49 CDT Я сегодня смог забрать новую (старую) картофелекопалку.Это Champion Potato Digger, произведенный в Хаммонде, штат Индиана. Я предполагаю, что это было mafe где-то между 1908 и 1922 годами. Это выглядит довольно законченным, за исключением части заминки. Думаю, немного поработав, мы справимся. Я действительно в восторге от этого! Между тем, как я взял землекоп и помогал папе в его проектах, мне удалось пересадить более шестисот брокколи, капусты и цветной капусты. Я думаю, что это сделал этот день очень продуктивным. Я очень устал, поужинаю и поеду спать.Завтра нам нужно забрать у друга пиломатериалы для сена. Надеюсь, вам понравилась отличная неделя! Божьи благословения! Так выглядит экскаватор. (Это не тот, что у нас, но он похож. ) Автор: Джефф @ 20:13 CDT Работа на ферме никогда не бывает одинаковой изо дня в день.Меня не перестает удивлять, как люди думают, что сельское хозяйство — это легко. Однако я должен признать, что до прошлого года я думал, что это делают фермеры; что они живут легкой и довольной жизнью. Как только посевы посажены, я полагал, что большинство фермеров уехали во Флориду или Аризону. Боже, я был неправ. Каждый день на ферме — это вызов! Как только вы подумаете, что все во всем разобрались, погода изменится или что-то произойдет, что усложнит задачу. Я не жалуюсь, я просто говорю, что фермерская жизнь — это не прогулка по парку.Здесь, на ферме Bountiful Blessings, мы по-прежнему усердно работаем каждый день, чтобы собрать урожай и подготовиться к предстоящему рыночному сезону. Сегодня большую часть дня я пересаживала. Я поехал в соседний город посмотреть на картофелекопалку. Я смог его получить, но мне придется вернуться и забрать его с трейлером. Он очень старый и требует много работы, но я думаю, что с помощью смазки для локтей мы сможем заставить его копать нашу картошку. Было приятно найти его, и еще больше приятно узнать, что нам не придется копать всю эту картошку вручную, как в прошлом году.Я в восхищенни! Ким просто сообщила мне, что ужин готов, так что я пока попрощаюсь. Надеюсь, вам понравилась отличная неделя! Автор: Джефф @ 20:21 CDT Вчера был день непохожий другие я испытал этой весной. Это был день, что не важно, что ты сделал, вы замерзли до костей.Ветер был резким и резким; и воздух был четким. После работы на улице весь день; когда я наконец пришел на день, мне потребовалось больше часа, чтобы согреться. Я принял горячий душ и поел, Ким подготовился, но я все еще не мог согреться. После ужина я сел и просмотрел день и в итоге прогрелся. Много чего было совершено вчера на ферме изобилия Благословений. Я начал день в обычном режиме, осмотр холодных рам и теплицы на предмет каких-либо проблем.я поливал растения, которые нужно было поливать. Затем мы с Ким направились в поле для посадки остатка картофеля. Папа борозды уже сделал, поэтому все, что нам нужно было сделать, это положить семенной картофель в землю и накрыть их вверх. К сожалению, на всю картошку борозд не хватило. Так мы приехали с поля и поехали в Уотерман, чтобы забрать Международный Super A мы купили накануне. Это красивый трактор, и я знаю, что он будет сэкономить нам много времени и трудозатрат.Мы оттащили его домой и разгрузили; тогда пора было вернуться к посадке. Я поработал еще немного с 885, пока папа на другом участке копал борозды для нашей спаржи. Однажды земля отработали, папа 234 трактор перебросил на другой конец фермы чтобы я мог сделать борозды для баланса картошки. Я сделал около восьми или девяти борозды и мы посадили картошку. Папа использовал новый Super A, чтобы покрыть засеянные борозды почвой. Это сработало отлично! Как только мы закончили картофель, мы начали сажать спаржу — примерно так же, как и картофель.Я положил удобрения в траншеи, а затем Ким положила небольшой количество грязи на удобрении, чтобы оно не контактировало напрямую с корнем короны. Затем мы поместили корневые коронки в траншею, и папа использовал культиватор. чтобы покрыть корни. Опять же, это сработало очень хорошо. Сегодня будем сажать остаток спаржи. Мне предстоит пересадка и посев этим утром. Энди будет помогать папе сажать больше Калифорнийского чеснока с мягкой шейкой. Позже сегодня я будет сеять свеклу и еще кое-что в поле.Есть много чего сделай, так что мне лучше двигаться. Хорошего дня и благословит тебя Бог в этом Хорошая пятница. Автор: Джефф @ 06:53 CDT После еще нескольких исследований я решил, что мне нужно найти подходящее удобрение для спаржи. Проехав всю страну, я обнаружил, что никто не возит то, что я искал.Итак, вчера мы переключили передачи и посадили картошку. Я немного измельчал, пока папа резал картошку. Затем я вычеркнул первый ряд с 234 и средним бустером. Это действительно отлично сработало. У нас вчера было двенадцать рядов. Затем мы поехали в Хэмпшир, чтобы посмотреть на трактор International 140. Это было разочарование. Трактор был старым. Теперь все вернулось на круги своя. Так что, если вы знаете, что 140 выставлен на продажу, напишите мне по электронной почте. Теперь его отправляем в теплицу для посева и пересадки. И я уверен, что мы еще вернемся в поле сажать остатки нашей картошки! Удачного вам дня, и пусть Бог обильно благословит вас во Христе Иисусе! Автор: Джефф @ 06:58 CDT Сегодня был еще один продуктивный день. Хотя, я хотел бы присутствовать на богослужении сегодня утром. Тем не менее, мне удалось завершить детализацию навоза. Все это разложено и готово к обработке почвы этой весной. Сегодня я снова работал над семенным помещением и стойкой для рассады. Почти готово. Я потратил час или около того на свою схему планирования семян, а сегодня днем ​​мы с женой собрали несколько вещей на складе пиломатериалов, чтобы закончить стойку для рассады. Затем мы пошли на похороны моего двоюродного дяди, и завтра его похороны.Для меня большая честь играть на своей трубе на похоронах с моим сыном. Позже этим днем ​​и вечером я мыл трактор и чистил разбрасыватель, чтобы его можно было смазать и убрать до следующего раза, когда мне понадобится его использовать. Теперь пора поужинать и немного расслабиться перед сном. Это был долгий день. Как я упоминал вчера, я получил некоторые семена по почте и от UPS. Это недолго и все будет здесь. Список некоторых видов перцев, которые мы будем предлагать в этом году, можно найти здесь: Beaver Dam Datil Bull Nose Large Fish Hinkelhatz Hot Jimmy Nardello’s New Mexico Native Chile Sheepnose Pimento Венкс желтый Key Largo Cubanelle Yellow Crest Longhorn Cayenne — Long Thin Jalapeno — Mucho Nacho Habanero Ghost Pepper В прошлом году у нас было много запросов на призрачный перец. Я не уверен, что понимаю, как приятно есть что-то настолько горячее, но я подумал, что мы попробуем их в этом году. Key Largo Cubanelle был очень популярен в прошлом году, и, конечно же, у нас будет ассортимент красного, желтого и зеленого болгарского перца. Мой отец планирует сделать знаки, чтобы люди знали предысторию всех наших разновидностей реликвий. Я думаю, что очень интересно читать историю некоторых из этих семян. Надеюсь, он понравится и нашим клиентам. Итак, пришло время поесть! От одной мысли обо всех этих вкусных овощах я чувствую себя очень голодным! Автор: Джефф в 18:05 CST Ну, еще один день без возможности разбрасывать навоз.Может быть, завтра, если он останется замерзшим в поле. Я, конечно, не хочу создавать большой беспорядок на земле, проезжая по ней и упаковывая все это, потому что она слишком грязная. Я собираюсь попробовать это утром и посмотреть, что произойдет. Я зашла к Рику сегодня вечером и сообщила ему, что буду там около семи. Все зеленый свет идет! Вся эта штука с навозом мучает меня уже неделю. Надеюсь, сегодня мы сможем оставить это в прошлом! Завтра днем ​​я собираюсь работать в семенной камере и семенной стойке.На следующей неделе начну сеять семена. Основная часть моего заказа на семена будет здесь во вторник. Я должен забрать его на складе. Я также буду собирать семенной картофель и лук-севок. Немного страшно получить 200 фунтов семенного картофеля и более 130 фунтов лука. Получается около 20000 луковиц! Конечно, некоторые из них предназначены для объединения в пучки, но многие из них будут использовать лук для приготовления и т. Д. В Иллинойсе мы должны использовать сорта длинного дня. Варианты короткого дня здесь не очень хорошо подходят. Вот сорта томатов, которые мы будем сажать в этом году.У нас будет хороший ассортимент семейных реликвий и несколько гибридов. Hillbilly Roma German Johnson Black Krim Помидор тётушки Молли (молотая вишня) Немецкий тётя Руби Помидор Бербанк Chalk’s Early Jewel Cherokee Purple Golden Girl Джены Ли German Pink Globe Livingston Golden Queen Ливингстона Orange Oxheart Mortgage Lifter — Radiator Charlie’s Red Fig Sheboygan Valencia Шоколадные полосы Earl of Edgecombe Cherokee Chocolate Black Sea Man Copia Brandywine Green Zebra White Queen Primo Red Red Deuce Mountain Fresh Plus Florida 91 Sweet Hearts Sugar Plum Я так беспокоюсь для начала.Это то, что мне действительно нравится делать; сажать и выращивать эти замечательные овощи. Это будет недолго! Автор: Джефф в 20:10 CST Сегодня утром я собираюсь забрать груз дров и несколько цементных блоков. Мой друг убирает часть своей собственности, и ему нужно избавиться от некоторых вещей. Я смогу использовать древесину вокруг фермы для будущих проектов. Цементные блоки будут использованы для холодного каркаса и парника. Мы с женой обсудили наши планы на этот вечер и то, что мы собираемся приготовить на ужин. Возникло несколько идей. Во всяком случае, вот что мы решили сегодня поужинать. Теперь мне есть что ждать до конца дня! Это пара отличных рецептов. Попробуйте, я думаю, они вам понравятся! Запеканка для гамбургеров 1 фунт.гамбургер 1 банка крем куриный или грибной суп 1 т. хлопья петрушки 1 небольшая луковица (нарезанная) 1 суповая банка сгущенного молока 1 т. соль ½ т. перец Замороженные картофельные лепешки Коричневый гамбургер с луком в сковороде. Добавьте соль и перец. Снимите с горелки и слейте. В отдельной миске смешайте суп, молоко и петрушку. Смешайте венчиком до однородной массы. Поместите смесь для гамбургеров в смазанную маслом форму для выпечки на 2 литра. Залить суповой смесью гамбургер. Сверху выложите лохмотья.Выпекать при 350 градусах 50 минут. Жареный картофель с пальцами 2 гр. картофель, вареный, сеголеток 1 измельченный зубчик чеснока ½ c. Обезжиренный куриный бульон 1½ т. розмарин ¼ т. черный перец Духовку разогреть до 400 градусов. Смешайте картофель, чеснок и ¼ c. куриный бульон на металлической сковороде. Посыпать розмарином. Жарить 15 минут, пока бульон не испарится. Добавьте оставшийся бульон. Переверните картофель и запекайте еще 15 минут.Вынуть из духовки и посыпать перцем. Автор: Джефф @ 06:25 CST Щелкните правой кнопкой мыши, скопируйте ссылку и вставьте в программу для чтения ленты новостей.

Поиск Навигация Темы Ленты BlogRoll

Картофелекопалка самодельная: характеристики

Все мы любим готовить блюда из картофеля.Пожалуй, это главный овощ, без которого не обходится ни одна современная кухня. Но когда дело касается уборки урожая, сразу вспоминается, какая это тяжелая и кропотливая работа. Теперь эту задачу можно упростить самодельной картофелекопалкой, которую вы можете сделать своими руками, используя некоторые материалы и свою смекалку.

Пожалуй, это более удобный инструмент, способный самостоятельно собрать урожай картофеля, просто не придумали. Это довольно удобный прибор в использовании, который активируется нажатием стопы на нижнюю дугу.Верхние зубы будут стремиться подниматься вверх вместе с корнеплодами. По сравнению с лопатой самодельная картофелекопалка не дает большой нагрузки на спину, с ней легко и приятно работать. Как самому создать это «чудо техники»? Владельцы этого механизма сумели поделиться своим опытом и дать некоторые рекомендации, которые можно рассказать остальным.

Итак, чтобы сделать самодельную копалку для картофеля, необходимо найти и хорошо изучить ее чертежи или создать самостоятельно.Следует сказать, что если вы хотите нарисовать грамотную схему и собрать по ней настоящую машину для уборки урожая, вам необходимо разбираться в азах инженерной мысли.

Впрочем, вы можете посмотреть подробные ролики, на которых картофелекопалку своими руками делают обычные огородники. Конечно, существует множество способов создать его самостоятельно, и каждый выбирает для себя наиболее подходящий. Однако принцип везде один.

КартофелекопалкиТранспортеры, как правило, представляют собой сельскохозяйственное навесное оборудование, предназначенное для автоматической выкапывания клубней.Извлечение корнеплодов происходит механическим способом, при этом весь урожай закладывается для дальнейшей уборки вручную. Этот момент может послужить толчком для создания специальной системы ручной сборки картофеля. Шутки шутками, но все может быть. Для кого-то и картофелекопателя самоделка считалась чем-то немыслимым и недостижимым.

Если коротко, то конструкция изобретения включает в себя нож и фильтрующую сетку. Высота металлических роликов регулирует глубину.С этой помощью вы легко сможете обработать большие площади участка. Это значительно упрощает работу.

Регулировка глубины с помощью металлических катков. Аппарат способен быстро обрабатывать даже большие площади поля. Благодаря универсальной муфте можно агрегатировать картофелеуборочный комбайн с тяговым оборудованием разных производителей. Эта сельхозтехника позволяет выкапывать свеклу, лук или чеснок.

В современном аграрном бизнесе уже не представляют копать картошку лопатой.Такая работа сильно ухудшает здоровье и замедляет сам процесс. Если человечество может придумать что-то более новое и совершенное, то почему бы не воспользоваться этим?

p>

Копка картофеля

Где-то в июне, до первой недели июля
пора копать картошку в Озарке. К этому времени
года дни жаркие, так что раскопать
рано утром — неплохая идея. Это намного веселее, и работа пойдет на
быстрее, если вся семья предложит помощь и повеселится, найдя
всех спрятанных сокровищ!

Когда я был маленьким, я помогал сажать
и выкопать картошку в этом самом саду.Однако мы выращиваем намного меньше
картофеля, чем тогда, потому что моя семья не съедает почти
картофеля, и большую часть того, что мы выращиваем, мы продаем на нашем местном фермерском рынке в
единиц. Когда я был молод, мы выращивали до 13 125 футов, ряды картофеля
, но сейчас мы выращиваем не более 6 рядов. На самом деле
требует больше времени на сортировку и подготовку к хранению, чем
на его выкопку.

Несмотря на то, что часть картофеля выкапывается вручную
, чтобы использовать его в качестве молодого картофеля в начале сезона, когда мы собираем
целых рядов, я использую трактор с навесным устройством с поворотным плугом, чтобы немного облегчить работу с
. Мне нравится поднимать грязь из-под всего растения
, чтобы картофель был открыт и готов для сбора
ведрами. После того, как каждый ряд переворачивается и подбирается, я обычно
снова переворачиваю его, чтобы убедиться, что не было
, которые я пропустил, или если ряд не совсем прямой, или я не
спуститься по нему довольно прямо. Затем, в самом конце, я беру экскаватор
, опускаю его по ряду и нахожу еще несколько аппетитных окорочков
, которые пытаются пройти за камнями.

Невозможно найти
каждую картошку в таком большом саду. Но я совершенно уверен, что даже с машинами
большая часть картофеля найдена и собрана.

Обычно примерно в то же время, когда картофель
готов, лук становится готовым к извлечению из земли
. Важно собрать их и либо разложить в затененном месте
, либо связать и повесить так, чтобы их шеи высохли
и затвердели для более длительного хранения.Следите за тем, чтобы их не оставляли для высыхания
в зоне даже небольшого солнечного света, так как, когда их вытаскивают на
из земли, они становятся очень уязвимыми для солнечных ожогов. За годы работы
я испортил много луковиц, потому что даже небольшой солнечный ожог
в конечном итоге приведет к преждевременному гниению целой луковицы.

Отличный способ съесть
свежего картофеля и сладкого лука? Вымойте и четверть фунта картофеля размером
мяча для гольфа и одну большую сладкую луковицу. В миске смешайте
картофеля и лука с ¼ масла, 2 чайные ложки любимой приправленной соли (или смесь
из 2 частей соли, по 1 части перца, лукового порошка и
гранулированного чеснока) и столовую ложку коричневого или старого горчица
.Свежие нарезанные травы укропа, петрушки, тимьяна или розмарина также отлично подходят для добавления в этот момент. Выложите на слегка смазанный маслом лист печенья
и запекайте в духовке при 350 градусах (переворачивать лопаткой каждые
10 минут) 25-35 минут или до золотистого цвета и мягкости. Это
замечательно с небольшим количеством свежего томатного гуляша и жареной желтой тыквой.
(вывашенные в кукурузной муке и жареные на сковороде).

Сегодня мы с удовольствием собирали картошку,
, потому что у нас была какая-то услужливая семья из Колорадо.Никогда не удивляйтесь
, если вы приедете в гости, и мы предложим вам поработать!

Удачного летнего дня!

---

Первоначально опубликовано: 28.06.2012 9:44:26

Самодельный картофелекопатель Youtube

Самодельный картофелекопатель Youtube

Копаю картошку с помощью самодельной картофелекопалки.прекрасно работает ! приходилось периодически останавливаться, чтобы вручную удалить стебли и сорняки. конечно лучше копать вручную. Об авторских правах для прессы свяжитесь с нами создатели рекламировать разработчиков условия политика конфиденциальности и безопасность как работает тестирование новых функций авторское право в прессе свяжитесь с нами создатели. Еще одно видео картофелекопалки, оно лучшего качества, и, по крайней мере, вы можете разглядеть движущиеся части и т. Д. Я хотел бы выполнить некоторые адаптации, такие как. Пошаговое руководство, как сделать картофелеуборочный комбайн своими руками. пошаговое руководство, как сделать картофелеуборочный комбайн своими руками.Картофелекопалка самодельная феррари 72 мотор мотыга. Итальянская инженерия.

Самодельный картофелекопатель в долине Махантанго Youtube

Компания Bcs America была достаточно хороша, чтобы позволить нам попробовать подержанный картофелекопатель spedo, и сегодня мы проверили его, вытащив в саду и заставив работать. Это наша винтажная картофелекопалка, которую мы приобрели летом 2018 года. Полагаем, что это копалка-пылесос.если вы знаете производителя правильного бренда, пожалуйста. Небольшой фермерский картофелекопатель. Картофелекопатель режет землю ножом и освобождает картофель. от режущего лезвия картофель проталкивается через решетку, которая стряхивает грязь, а затем сбрасывается обратно на поле, чтобы его забрали позже. обычно картофелекопатели выкапывают картофель по одному ряду. 1 июля 2019 г. исследуйте доску marie minyard «картофелекопалка» на pinterest. увидеть больше идей о картофелекопалке, идее трактора, сельскохозяйственной технике.

Самодельный картофелекопатель Youtube

Однорядный картофелеуборочный комбайн, идеально подходящий для небольшого производителя, представляет собой надежный и недорогой способ убрать урожай картофеля с поля. Оптимизированный для использования за небольшими тракторами, этот агрегат бережно извлекает картофель из земли, не повреждая его. это незаменимый продукт для производителя органического картофеля, мелкого производителя и серьезного садовода.Надеюсь, видео покажет, на что он способен. спасибо, что разместили ссылку на своем сайте. лонни ‘. вот видео еще одного самодельного экскаватора, который, кажется, работает довольно хорошо. Самодельный экскаватор Эндрю добавил 07 01 10. Самодельный экскаватор Эндрю. это должен быть один из самых маленьких экскаваторов-погрузчиков из когда-либо построенных ?. Поднимать их и вынимать проще, чем когда-либо, с помощью автоматической картофелекопалки от spedo и oesco! Созданная для максимальной эффективности, эта модель предназначена для компактных тракторов с 3-х позиционным сцепным устройством и коробкой отбора мощности.Регулируемый по глубине передний лемех и вибрационное решето были специально разработаны для выполнения работы с антивибрационными резиновыми втулками. Картофелекопалка с задним выбросом, подключается к трактору категории i с ВОМ, легко выкапывает картофель на холме и оставляет его на земле в чистом аккуратном ряду для сбора. Этот агрегат разработан для тракторов мощностью до 30 л.с. и предназначен для больших садов, небольших участков и любительского земледелия. Самодельный картофелекопатель. наслаждайтесь любимыми видео и музыкой, загружайте оригинальный контент и делитесь всем с друзьями, семьей и всем миром.

Nibbi Ae 11 с самодельным двухколесным трактором для картофелеводства Youtube

21 октября 2019 г. изучайте доску Брайана Ли «Картофелекопалка и другие» на pinterest. посмотреть еще идеи о картофелекопалке, тракторах, тракторных орудиях. 28 февраля 2020 г. изучайте доску kwcc «картофелекопатель» на pinterest. посмотреть еще идеи о картофелекопалке, тракторах, тракторном навесном оборудовании. Growneer 12 упаковывает 10 галлонов мешки для выращивания мешок для выращивания картофеля с клапаном доступа и ручками, мешки для выращивания растений тканевые горшки для выращивания овощей, картофеля, моркови, лука, с 15 этикетками для растений.homi корейский плуг легкий экскаватор с отвалом. меньше усилий легкий сельскохозяйственный инструмент. 4.3 из 5 звезд 67. $ 12.99 $ 12. 99. Получите его, как только пн, 1 марта. 25 ноября 2019 г. исследуйте доску Кейси Клостерманн «Картофелекопалка» на pinterest. увидеть больше идей о картофелекопалке, идее трактора, тракторных орудиях. Получите лучшие предложения на картофельный плуг, когда вы покупаете самый большой онлайн-выбор на ebay. бесплатная доставка многих товаров | просмотрите ваши любимые бренды редкий старинный плуг-картофелекопатель на конной тяге от farquhar york, pa «success jr.»75 долларов США. Самовывоз. Плуг Planet Jr. Рядный, производящий лопату с v-образным лезвием 1161. 54 доллара США.

Часть 2 The Harvest Homemade Potatoe Digger Hiller Furrower Youtube

Дом построен 3 пт. Навесной картофелекопатель «Я построил его, потому что мне было лень копать картофель вручную», — говорит дель Бержерон из Ассинибойя, Южная Каролина, который использовал стальной лом, чтобы построить свой собственный 3 пт. копатель. он прорезает землю, заставляя картофель подниматься по длинным стальным «пальцам» и опускаться на землю, где его легко поднять.30 сен 2020 изучайте доску georgecustom «самодельный трактор» на pinterest. увидеть больше идей о самодельном тракторе, тракторах, садовых тракторах. Использование однорядной картофелекопалки со смещением для уборки органического молодняка картофеля. Удлиненный подъемник помогает удалить лишнюю грязь с урожая. Сохраните картофелекопатель, чтобы получать оповещения по электронной почте и обновления в ленте ebay. отправка в: 20147. обновить место доставки 7 s 0 p o n s o. Самодельный картофелекопатель. наслаждайтесь любимыми видео и музыкой, загружайте оригинальный контент и делитесь всем с друзьями, семьей и всем миром.nikihome made tools (vegla pune) мини-картофельвиды картофелякартоуборочный комбайнкартоукопалкапринадлежности для тракторов.

Самодельный картофелекопатель.

Диггеры. оценка 5.00 из 5. подробнее; тележка для сбора урожая подробнее; пластиковая намотка подробнее; диски для окучивания картофеля. рейтинг 2.00 из 5. подробнее; семенной резак читать дальше; подрезчик читать дальше; показаны все 9 результатов.Недавние Посты. два экспериментальных проекта; мы тоже садовники! добро пожаловать на наш новый сайт !. В правильных почвенных условиях и с правильно спроектированными грядками для картофеля этот картофелекопатель с приводом от ВОМ может реально сэкономить рабочую силу. ВОМ трактора управляет «решеткой для встряхивания» в задней части, которая вытряхивает большую часть почвы и оставляет картофель наверху (работает для большинства крупных сортов картофеля … если вы выращиваете «мальковый» картофель или копаете много «нового» или маленький картофель. Посмотрите весь наш ассортимент картофелекопателей, сеялок и плугов здесь! Позвоните нам по телефону (717) 866 2135.
