как сделать самодельный с двигателем от стиральной машины, конусный, чертежи, самоделки

Дровокол, или специальный станок, который предназначен для заготовки дров, может быть представлен несколькими конструкциями. Такие установки подразделяются на профессиональное и бытовое оборудование, а также различаются по принципу работы.

Сделать удобный самодельный дровокол или колун, используя уже готовые чертежи и схемы своими руками не слишком сложно, но нужно учитывать особенности изготавливаемой конструкции.

Содержание

1 Назначение и принцип работы дровокола
2 Делаем самостоятельно винтовой колун
3 Как сделать электродровокол своими руками (видео)
4 Самодельный дровокол с двигателем от стиральной машины
5 Как сделать конусный дровокол: чертежи и этапы работ
6 Как сделать винтовой дровокол (видео)
7 Изготовление гидравлического устройства
8 Механический пружинный дровокол своими руками

9 Другие варианты изготовления конструкции
10 Как изготовить дровокольную морковку (видео)

Назначение и принцип работы дровокола

Дровоколы применяются не только в частных домовладениях, но и на промышленных предприятиях:

гидравлический агрегат;
конусный или винтовой агрегат.

На принцип работы такого оборудования оказывает влияние, как тип ножа, так и способ его действия.

Гидравлический

Для конструкции гидравлического оборудования характерна простота применения и высокие эксплуатационные показатели. Основным преимуществом таких механизмов является плавная работа в сочетании с высокой эффективностью и минимизацией риска выхода из строя. Конструкция представлена:

станиной;
рабочим цилиндром;
упором;
ножом или лезвием;
масляным баком;
насосным оборудованием;

распределителем уровня давления;
бензиновым или электрическим двигателем.

Принцип работы гидравлического оборудования заключается в передаче энергии через гидроцилиндр на гидравлический шток, после чего начинает движение упор. Плавная работа позволяет лезвию безударно входить в деревянную заготовку, раскалывая её. При недостаточной мощности происходит остановка цилиндра и холостое вращение насоса, что предотвращает поломки оборудования.

Конусный или винтовой

Обладает гаечно-винтовым соединением, что позволяет обеспечить большую мощность и надежность. Для стандартной конструкции характерно закрепление скользящего упора на горизонтально расположенной станине. Движение осуществляется при помощи шарнирной шпильки с электромотором. Для раскола используются не ножи, а конус.

К преимуществам можно отнести простоту механизма, нетребовательность в обслуживании и длительный срок эксплуатации, но к мощности двигателя предъявляются повышенные требования.

В зависимости от типа привода, различается электрический и бензиновый колун.Выпускающиеся в настоящее время модели могут быть промышленного и бытового типа.

Делаем самостоятельно винтовой колун

Главной проблемой создания такой самоделки, как винтовой дровокол, является поиск рабочего конуса, который можно приобрести в специализированных магазинах или же сделать своими руками с использованием металлической болванки.

Вытачивание конуса:

насадить металлическую болванку на шкив электродвигателя;
в процессе свободного вращения снять с болванки лишний металл;
нарезать на поверхности болванки левую упорную резьбу.

Финальная сборка заключается в насаживании шурупа на заранее подготовленный вал и фиксации штифтом, после чего с другой стороны вала надевается фланец, оснащенный звездочкой от мотоцикла.

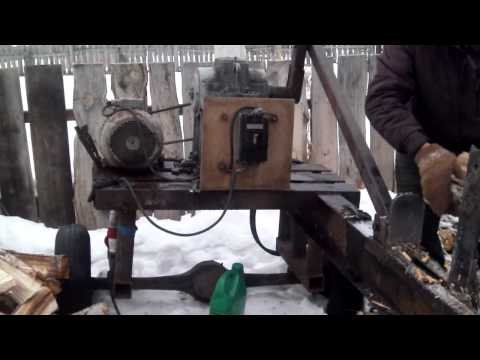

Как сделать электродровокол своими руками (видео)

Самодельный дровокол с двигателем от стиральной машины

В процессе проектирования такого механизма нужно учитывать конструктивную особенность, предполагающую вертикальную установку раскалываемого бревна. Для однофазного винтового колуна используется двигатель от стиральной машины с мощностью 600 Вт. и стабилизатором оборотов.

Технология изготовления:

создание станины из металлического профиля 2 х 4 см или 3 х 5 см и последующее разделение площади на рабочую и силовую части;
установка и надежная фиксация на поверхности силовой стороны подиума под электрический двигатель;

размещение блока управления в пластиковом корпусе на пластине-диэлектрике;
выполнить рабочую часть из листовой стали толщиной в 2,5 мм с последующей установкой и креплением вала конуса-колуна;
приваривание к станине надежных силовых опор и оснащение вала маховиком подходящего диаметра.

Принципиальных отличий в организации питания и конструкции электродвигателя от стиральной машины нет. Разница может заключаться в схеме подключения, что обусловлено особенностями коллекторных и асинхронных механизмов, а также агрегатов с электронным типом управления, которые функционируют исключительно с индивидуальным управляющим модулем. При использовании современных моторов в применении тахогенератора и термической защиты нет необходимости. В этом случае включение и выключение может быть организовано обычным бытовым автоматом.

Как сделать конусный дровокол: чертежи и этапы работ

Самый простой вариант колуна, имеющего конусную оснастку, представлен следующей конструкцией:

нижняя домкратная часть;
верхняя конусная часть;
П-образная рамка.

Бревно для раскола нужно устанавливать в пространстве между штоком и конусом. Раскол осуществляется в процессе поступательного движения рабочей части. Несколько более сложным вариантом такого оборудования с повышенным уровнем производительности является колун с электромотором или бензиновым двигателем.

Оснастку следует устанавливать на вал электрического двигателя или редуктора, который медленно вращается, со скоростью 80-100 оборотов в минуту. В результате древесина ввинчивается и раскалывается. Основное преимущество такого устройства представлено отсутствием упора и безопасностью работника.

Данное оборудование не приспособлено для раскола березовой и дубовой древесины, а также пород дерева, отличающихся повышенной волокнистостью. К недостаткам можно отнести сложность выполнения конусной оснастки.

В этом случае можно использовать уже готовый комплект на основе:

вала 350 х 30 мм;
шкива с ременной передачей;
парой опор вращения в виде подшипников;
«шурупа» 220 х 55 мм

Допускается также самостоятельное изготовление оснастки на токарном станке.

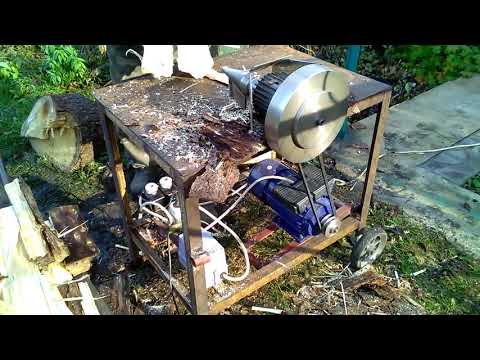

Как сделать винтовой дровокол (видео)

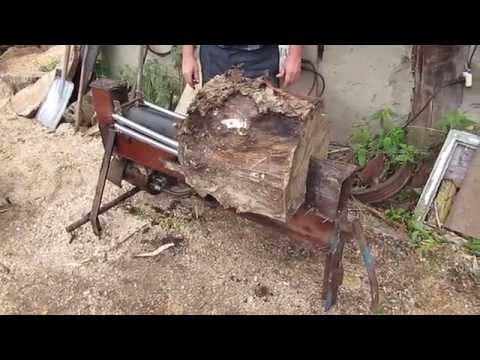

Изготовление гидравлического устройства

В такой конструкции самый сложный узел представлен гидравлической частью, состоящей из гидроцилиндра с толкателем, насосной части, а также элементами управления. Для изготовления рамы используется металлический уголок, швеллеры, двутавр или профильная труба.

В процессе проектирования предусматривается размещение металлической рамы на колеса. Конструкция такого оборудования не предполагает использование электричества, а раскол древесины осуществляется с применением гидравлического домкрата.

Технология самостоятельного изготовления:

изготовления рамы;
изготовление устойчивой платформы;
приваривание вертикальной направляющей;
приваривание косынки с обратной стороны направляющей;
изготовление из металлических уголков ползунка;
усиление места упора штока гидравлического домкрата;
приваривание подошвы из металлической полосы 0,6-0,8 см под пятку домкрата;
переделка ручки домкрата для удобства работы;
приваривание ролика к основанию рамы и фиксация резинового жгута для возврата педали в исходное положение.

Режущая часть оборудования должна быть представлена металлической полосой толщиной в 3 см, которую нужно заточить клином.
Для крепления резака на направляющую нужно использовать три болта М-12.

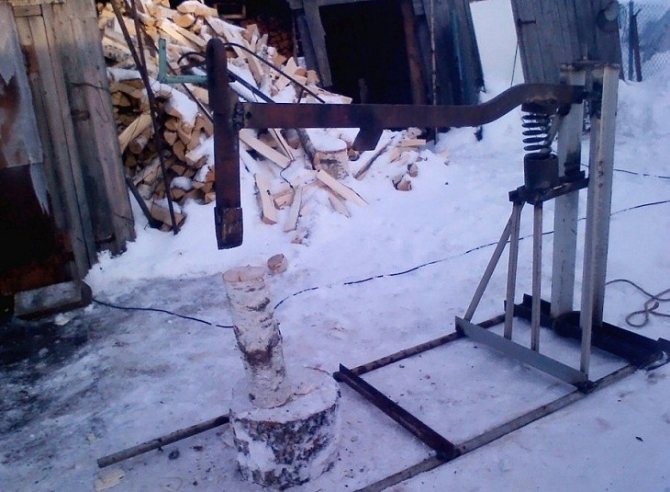

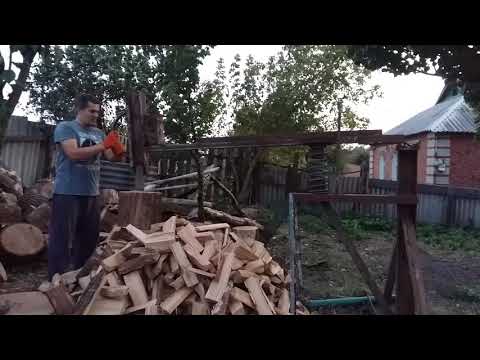

Механический пружинный дровокол своими руками

Механический топор многим известен как колун на пружине. Такой пружинный агрегат достаточно прост в изготовлении и удобен в использовании. Технология сборки пружинного дровокола следующая:

забетонировать вертикальную стойку;
навесить горизонтальную балку, представленную шарнирным верхним узлом и нижним амортизатором;
закрепить на свободном балочном конце короткую стойку и оснастку;
установить рабочую колоду.

Основное достоинство заключается в отсутствии необходимости использовать двигатель, но при этом механический пружинный дровокол имеет очень низкую производительность, а также требуются физические усилия рабочего.

Другие варианты изготовления конструкции

С целью экономии и получения полнофункционального агрегата, может быть изготовлен реечный вариант дровокола. Самодельное устройство учитывает конкретные индивидуальные требования потребителя.

Особенности изготовления конструкции на реечно-зубчатой передаче:

на выходном вале понижающего редуктора или шкива монтируется шестерня;
движение шестерни вызывает подвижность зубчатой рейки;
напрессованная рейка неподвижно фиксируется на станине с уложенным бревном;
шестерня получает сцепление с рейкой посредством управляющей рукояти;
рабочая часть конструкции монтируется на прочную стационарную раму;
к рамному основанию крепится колун;
перемещение зубчатой рейки осуществляется по направляющим, которые фиксируются на раму;
возврат рейки в исходное положение выполняется при помощи возвратной пружины.

Работоспособность конструкции может быть обеспечена любым электрическим, бензиновым или дизельным двигателем. Преимуществом самодельного реечно-зубчатого дровокола является минимальная стоимость расходных материалов и гибкость параметров. Конструкция не должна раскачиваться, а при постройке мобильного устройства, колесная система должны стабильно выдерживать всю массу устройства. Скорость, с которой осуществляется подача бревна на раскол, должна вычисляться опытным путём.

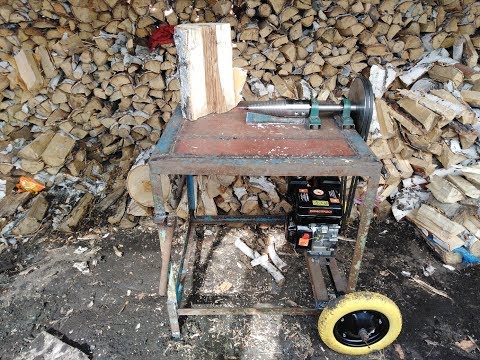

Как изготовить дровокольную морковку (видео)

При самостоятельном изготовлении дровокола нужно использовать только грамотно составленные чертежи и схемы. Особое внимание требуется уделять подбору качественных и долговечных расходных материалов. Немаловажное значение имеет устойчивость конструкции, что позволит сделать процесс работы не только комфортным, но и максимально безопасным. Следует отметить, что самодельные модели дровоколов обходятся гораздо дешевле, чем заводские конструкции, поэтому прекрасно подходят для домашнего использования. Однако, если колоть дрова требуется в больших объёмах и достаточно часто, то лучше всего приобрести заводской дровокол.

Как сделать своими руками дровокол. Реечный дровокол – схема и изготовление

Содержание

Как сделать своими руками дровокол. Реечный дровокол – схема и изготовление
Дровокол своими руками из редуктора. Классификация дровоколов по источнику питания двигателя
Механический дровокол своими руками. Простой дровокол своими руками: механика
Реечный дровокол своими руками
- Как собрать самому?
Дровокол своими руками гидравлический. Самодельный гидравлический колун своими руками
- Виды гидравлического дровокола
- Основные технические характеристики
- Из чего состоит дровокол?
- Принцип работы устройства
- Гидравлический колун «Горыныч»
Видео супер механический дровокол своими руками . mechanical woodcutter , chopper

Как сделать своими руками дровокол. Реечный дровокол – схема и изготовление

Проще всего сделать реечный дровокол своими руками: чертежи, фото, инструкции которого выложены в интернете. Его основа – мощная стальная станина, к которой крепят клин, мотор и редуктор. Для его изготовления возьмите электромотор мощностью не менее 2 кВт и два шкива с соотношением диаметров не меньше 1:4. Также можно использовать редукторы от различных механизмов с коэффициентом передачи свыше 8:1. Если у вас нет электромотора, но есть бензиновый двигатель от пилы или триммера , можете подключить его. В этом случае придется еще больше увеличить коэффициент передачи редуктора из-за слишком высоких оборотов такого мотора. Нож для дровокола сделайте из листовой стали толщиной не менее 1 см, заточив его под углом 90 градусов. Для работы с толстыми бревнами необходимо делать составной нож, чтобы его толщина была не менее 5 см, а внутри усиливать его подходящей по форме стальной болванкой.

Примерная схема реечного дровокола

Шестеренка реечного механизма должна быть выше станины на 4–6 см и находится от ножа на расстоянии, равном двойной длине бревна. Кроме того, необходимо сделать каретку, которая будет ездить по станине. Высота каретки должна соответствовать высоте установки шестеренки реечного привода. На передней (обращенной к ножу) стороне каретки установите поперечную пластину, которая будет играть роль толкателя. Для нее используйте листовую сталь толщиной не меньше 7 мм. Установите на каретке любой шарнир, который позволит поднимать и опускать рейку, а также сделайте крепление для пружины, чтобы поднимать рейку выше шестеренки. Установите и закрепите возвратную пружину, которая будет двигать каретку в сторону редуктора. На станине установите рычаг, который будет прижимать рейку к шестеренке. Этим рычагом вы будете управлять работой дровокола – когда рычаг нажат, рейка соприкасается с шестеренкой и движется вперед. При необходимости обрежьте рейку болгаркой – она должна быть чуть короче, чем расстояние от подающей пластины до ножа.

Дровокол своими руками из редуктора. Классификация дровоколов по источнику питания двигателя

По источнику питания двигателя можно предусмотрена следующая классификация приспособлений для колки дров:

электрические;
работающие на бензине;
работающие на тракторной тяге;
с электрическим двигателем и тракторным приводом;
с бензиновым мотором и тракторным приводом.

Электродровоколы

Чаще всего в отечественных магазинах можно встретить электродровоколы. Они имеют свои достоинства: большую мощность и скорость работы. Однако имеются и недостатки: такие устройства потребляют много электроэнергии, а пользоваться ими на участке большой площади неудобно, поскольку устройство «привязано» к проводу, хотя в последнее время в продаже появились модели, работающие и от сети, и от аккумуляторных батарей.

Также, работая с электрическим дровоколом, можно легко получить травму. В этом плане наиболее безопасными считаются реечные электромеханические модели. Электродровокол реечный отличается надежностью и долгим сроком службы.

Устройства, работающие на жидком топливе (чаще всего это бензин), могут обработать большое количество поленьев в короткий срок, но они стоят довольно дорого и ломаются чаще, чем электрические. Использование некачественного бензина практически всегда приводит к выходу двигателя прибора из строя. Поэтому дровокол бензиновый может прослужить меньше, чем электрический.

Обратите внимание! Чтобы сэкономить на электричестве и жидком топливе, стоит приобрести дровокол механический с редуктором. В этом случае еще подойдет самодельный вариант — механический дровокол от мотоблока, сделанный своими руками.

Практика показывает, что для тех, кто намерен использовать колун в быту, лучше всего приобрести модель, работающую на бензине или от электричества (возможно, с аккумуляторными батареями). Для заготовки древесины в промышленных масштабах подходят модели с приводом от трактора.

Самыми экологически чистыми моделями считаются электрические колуны. В отличие от устройств, работающих на жидком топливе, они не загрязняют окружающую среду. Также одно из главных преимуществ электрических моделей заключается в том, что в техническом обслуживании они просты благодаря несложной конструкции. Подготовить их к работе также легко. Однако у электрических моделей имеется и серьезный недостаток: если во время работы прибора на полную мощность вдруг произойдет резкий скачок напряжения, колун может выйти из строя, причем такое случается довольно часто.

Механический дровокол своими руками. Простой дровокол своими руками: механика

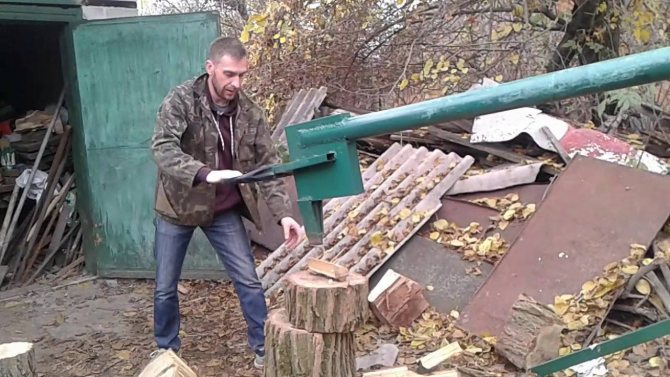

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Самый простой дровокол собрать своими руками можно из нескольких труб

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со сварочным аппаратом.

Реечный дровокол своими руками

Жители сёл и дачных поселков зачастую используют для отопления стандартные печи или твердотопливные котлы. Такое решение остается наиболее практичным. Оборудование не требует особых вложений, сложного технического обслуживания. Однако при заготовке топлива на зиму необходима солидная физическая сила, которой может похвастать не каждый. С этим нюансом легко справиться, если использовать специализированное оборудование. Найти чертежи и сделать реечный дровокол своими руками не составит труда. Нужно просто внимательно изучить инструкцию.

Как собрать самому?

Заготавливать дрова при помощи топора – тяжелый труд. Изучив чертежи, инструкции и фото, реально своими руками создать реечный дровокол, который позволит существенно облегчить процесс. Устройства могут отличаться в зависимости от источника энергии, действующей на полено:

Ручные – в качестве основы для подобного устройства используется труба, закрепленная при помощи шарниров на металлической опоре. При резком опускании трубы полено раскалывается лезвием, которое движется по инерции и увеличивает силу воздействия благодаря усиливающим элементам. Простыми словами, использование законов физики позволяет снизить мускульную нагрузку. Однако помощь такого дровокола минимальна, поэтому пользователь быстро устает.
Гидравлические – подобные устройства используют в работе принцип гидравлического пресса. Цилиндр направляет полено на хорошо заточенный клин, который колет дрова. Такой дровокол приводится в движение при помощи масляного насоса, работающего в паре с дизельным или бензиновым мотором. Ключевым недостатком гидравлического агрегата остается дороговизна качественных комплектующих. Даже самодельное устройство будет прилично стоить.
Электрические – такие дровоколы работают по аналогичному принципу с гидравлическими агрегатами. Основой оборудования является реечный редуктор, толкающий полено на заостренный клин. Их несомненный плюс – доступность комплектующих по наличию и стоимости. Подобные редукторы применяются для обустройства откатных ворот, других подобных устройств. Конусные электрические конструкции действуют по принципу саморезов. На стальном конусе нарезается резьба, которая позволяет вкрутить острие в полено и разорвать его.

Дровокол своими руками гидравлический.

Самодельный гидравлический колун своими руками

Для колки дров известны разные механические приспособления. Гидравлический дровокол, работающий по принципу нагнетания давления на полено за счет пресса – одно из них.

Жидкость под прессом и за счет нагнетания давления начинает сжиматься, подается на рабочий стол и давит на поступающую древесину. Вот и весь принцип работы гидроколуна.

Теперь рассмотрим какие виды бывают и как сделать дровокол.

Виды гидравлического дровокола

Вид дровокола зависит от количества выполняемых операций, он может быть:

бытовым , в функции которого входит только раскол древесины;
профессиональным , способным раскалывать не только дрова, но и подавать, торцевать, выгружать их.

Бытовое приспособление оснащено простейшим электрическим мотором , обеспечивающим вращательные действия гидронасоса. Привод прост в обслуживании, при этом он надежный и экологичный.

Единственный недостаток — работает только от электросети, полностью зависим от нее, также недостаточна мощность устройства.

Дровоколы с большей мощностью считаются более мобильными, предназначены для использования профессиональными лесозаготовителями, способны колоть дрова быстрее и в больших масштабах. Для работы мотора используется бензин либо дизельное топливо.

Система гидравлики для запуска дровокола подается от трактора, возможно от его вала отбора мощности. Также для работы механизмов может использоваться электродвигатель с тракторным приводом или бензиновый мотор, начинающий вращаться при подключении к гидравлике трактора.

Колуны также различаются по способу закладки дров. Существует 3 вида:

Горизонтальный. Это самый распространенный вид. В этом случае бревно кладется на рельсы горизонтально. Движение зачастую осуществляется бревном по направлению к ножу. Но бывают и модели, когда нож двигается навстречу.
Вертикальный. Самая миниатюрная конструкция. В ней зачастую нож двигается сверху на бревно, которое установлено вертикально внизу. Но бывают модели, когда нож установлен стационарно, а в движении находится дерево.
Смешанный. Самый редки вид. В основном такой закладкой обладают профессиональные модели. Основное их преимущество – это переработка большого количества дров. Поэтому их устанавливают в основном на деревообрабатывающих предприятиях.

Основные технические характеристики

Как бы ни называли устройство: дровокольный станок или дровокол гидравлический, суть у него одна. Основным элементом определяющий мощность и производительность является двигатель. В быту многим хватает усилие устройства равное 3–5 тонн. Дровоколы мощнее уже закупаются для промышленных целей, они способны работать с более длинными и толстыми бревнами.

Величина хода в среднем ограничивается до 52 см.

Те колуны, которые работают от электромотора, могут подключаться к сети в 220 или 280В.

Из чего состоит дровокол?

Гидравлический дровокол своими руками имеет в своем составе такие части, как:

станина ;
упор;
цилиндр;
клиновое лезвие;
насос;
распределитель давления на подачу и возврат жидкости;
бак для заливки масла;
электромотор, приводящий в движение насос.

Схема устройства гидравлического дровокола

Схема гидравлического дровокола является единой, как для вертикального варианта, так и для горизонтального. Только в вертикальном варианте, вместо пятки ставится режущее устройство. А улучшения к ней могут быть любые, на что хватит фантазии.

Чертеж гидравлического дровокола

Принцип работы устройства

Обычные дровоколы часто ломаются, потому что даже при небольшом диаметре цилиндра в 9–10 см создается напряжение в нем до 10 тонн, при этом электромотор продолжает работать и вращать устройство, даже если полено не хочет раскалываться. В гидравлическом дровоколе происходит плавное, постепенное нарастание силы, при ее нехватке цилиндр просто перестанет вращаться, и даже при дальнейшем вращении масляного насоса поломки не случится.

Гидравлический колун «Горыныч»

Гидравлический дровокол Горыныч

Один из самым востребованных колунов на рынке – это «Горыныч». Скорость является главной отличительной чертой этого гидроколуна. На сегодняшний день конкурентов ему нет. Надежность, показанная за предыдущие годы эксплуатации, бьет все рекорды.

За 9 лет существования колуна «Горыныч» было обработано более 18 тыс. м3 леса. И при этом ни один узел не пришел в негодность. А работать с ним можно и в +30 и в -30 – двигатель, насос, распределитель и гидроцилиндр прекрасно справляются с любой работой в любое время года.

Технология запатентована.

Дровокол «Горыныч» 6Т и его технические характеристики.

Основные достижения:

Один цикл занимает 2,5 секунды.
Имеет уникальные детали и сборку, которая позволяет работать в любую температуру.
Нож из закаленного железа. Затупить его крайне сложно.
Все детали ремонтопригодны.
Конструкция покрыта специальным составом, что делает конструкцию стойкой к внешним природным воздействиям.

Показатели такого дровокола:

За 3 мин расколото 25 чурок.
За 1 час – 500 чурок.

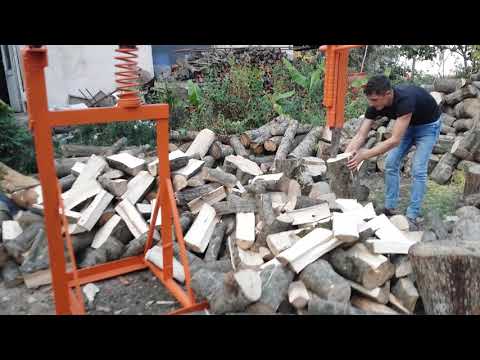

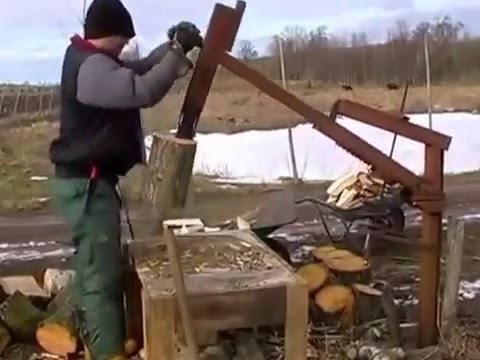

Видео супер механический дровокол своими руками .

mechanical woodcutter , chopper

Смотреть обучающие видеоролики по Log Splitter

Меню

Переключить навигацию

Поиск

Поиск

Счет

Переключить навигацию

Поиск

RuggedMade Видеотека

Наша видеотека содержит важную информацию об использовании, сборке и безопасной эксплуатации вашего продукта RuggedMade. Наша библиотека постоянно пополняется полезными видеороликами по распаковке и знакомству с продуктом, видеороликами о технической поддержке и практическими рекомендациями, забавными и развлекательными видеороликами, а также видеороликами от реальных пользователей.

У вас есть видео о продукте RuggedMade, которым вы хотели бы поделиться? Пишите на [email protected] и расскажите нам об этом!

Популярные видео категории

Log Splitters

Сборка

TEC по цене, подходящей для домовладельцев, продавцов дров и генеральных подрядчиков, которые предлагают расчистку леса, уборку после урагана и другие услуги, связанные с деревьями или лесоводством.

Наши видеоролики о дровоколе охватывают целый ряд тем: от знакомства с продуктом до сборки и эксплуатации, поэтому вы можете узнать о различных моделях, которые мы предлагаем, и получить пошаговые инструкции при сборке нового RuggedSplit.

Категория видео о разделителях журналов также содержит много других тем видео, которые проинформируют, впечатлят и, возможно, даже удивят вас!

Сборка

Пошаговые видеоинструкции

Видеоролики по распаковке и сборке, которые мы производим, показывают, как наш продукт доставляется к вашей двери, и содержат пошаговые инструкции по его сборке.

В этой категории вы найдете видеоролики, показывающие, чего именно следует ожидать, когда вы открываете коробку и распаковываете свой новый продукт RuggedMade.

Наши подробные видеоинструкции по сборке просты в использовании. После просмотра вы будете точно знать, что потребуется для сборки вашего оборудования.

Технический уголок

Полезные решения

Видеоролики Технического уголка содержат полезные ответы на различные технические вопросы. Мы охватываем все, начиная от регламентных работ по обслуживанию оборудования и заканчивая углубленной диагностикой.

Наша экспертная группа поддержки продуктов создала видеоролики, которые помогут вам, если вы ищете руководство по устранению неполадок или просто хотите следовать нашим рекомендациям для вашей машины RuggedMade.

Обязательно посмотрите

Веселье, интересно и немного науки а также забавные эксперименты, такие как наш Will It Split? серии.
Вы также можете найти интересные и информативные видеоролики от участников нашего сообщества RuggedMade, таких как наши друзья из инженерного отдела Калифорнийского политеха. Здесь вы также найдете видеоролики, представленные нашими представителями и клиентами RuggedMade.

Просмотреть все видео
Посмотреть как Сетка Список
Пункты 1–48 из 57
Сортировать по Должность наименование товара Цена Производитель Максимальная зарядка (Ач) Установить нисходящее направление
Страница
Вы сейчас читаете страницу 1
Страница 2
Страница Продолжать
Показывать
24 48 96
на страницу
Фильтр
Результаты фильтра
Категория
Метки видео
рисунков, фото, инструкций различного типа.
Видеообзор, в котором подробно описано назначение части
Для некоторых рубка дров — старинное русское занятие. А во многих регионах необъятной России это способ выжить и не замерзнуть зимой. Да и в более цивилизованных регионах на даче есть печи и камины. Покупка готовых дров экономит время, но не деньги.
Поэтому под навесом во многих дровах лежат спиленные бревна, и ждут хозяина с топором.
Чтобы облегчить эту хлопотную задачу, российские «левши» стали делать дровокол своими руками. Такие устройства тоже продаются в магазинах, но 90% жителей сельской местности с печным отоплением пользуются самодельными приборами.
Виды приспособлений для колки бревен
Дровокол гидравлический самодельный
Принцип работы — толкатель, приводимый в действие гидроприводом, подает бревно к клиновой системе. Для работы нужен компрессор. Он может быть электрическим или собранным для внутреннего сгорания. Конструкция эффективна и достаточно надежна, так как механических частей немного. В обслуживании нуждается только сама гидравлика.
Дровокол промышленный гидравлический
Самостоятельно изготовить его достаточно проблематично, разве что получить гидропривод от списанной сельхозтехники.

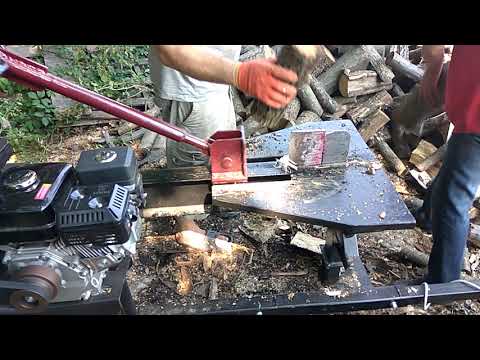

На видео пример работы самодельного дровокола. Как видно из видео, в его конструкции нет ничего сверхсложного. Главный гидроцилиндр от шнека комбайна имеет ход 50 см.
Толкатель приводится в движение парой зубчатая рейка, механизм понятен из рисунка. Привод может быть электрическим или бензиновым. Крутящий момент с вала двигателя с помощью редуктора многократно увеличивается.
С помощью рычага зубчатая рейка прижимается к вращающемуся тяговому механизму, подающему толкатель на бревно. Затем пружина возвращает механизм в исходное положение. Такой дровокол не такой мощный, как гидравлический.
Однако для домашнего использования вполне подойдет. Стоимость устройства вполне доступная. Недостатком является то, что рабочая шестерня быстро изнашивается и требуется замена пары.
Такое устройство можно сделать своими руками.

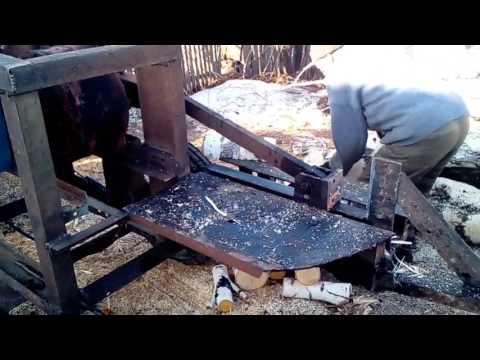

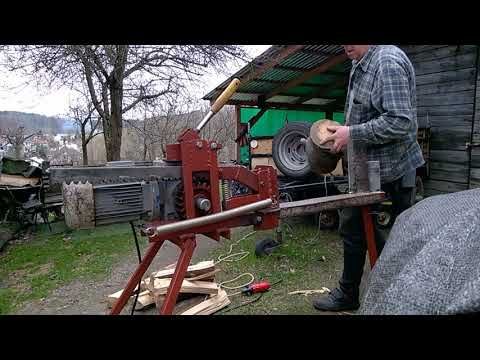

В этом видеоролике показан самодельный реечный дровокол с ременным приводом. Ничего вычурного, простая и эффективная конструкция, производительность, которая выше, чем у гидравлического дровокола.
Дровокол винтовой (конический)
Дровокол винтовой самодельный
Самая популярная конструкция этого устройства. Доступны в различных размерах и ценовых диапазонах. Принцип действия прост – бревно подается на вращающийся конус, выполненный в виде архимедова буравчика.
Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить для просушки. Большая часть энергии уходит на рубку дров. Дровокол может облегчить и ускорить процесс. Они представлены в достаточном количестве, но стоят солидных денег. В то же время сделать простейший дровокол своими руками можно из металлолома – труб, уголков и т. д. На все потребуется буквально несколько тысяч – если металла нет, его придется покупать.
Механические дровоколы

Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Их отличает простота конструкции, минимальное количество сложных узлов и то, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.
Простой дровокол своими руками: механика
Простейший механический дровокол напоминает колодезный кран. Конструкция один в один, только вместо ведра закреплена фреза и ручки. Соединение стойки (стоек) и ригеля можно сделать самым простым — шарнирным. Все, что вам нужно, это хорошая смазка.
Принцип работы, наверное, всем понятен. Брус кладут на подставку, рычаг резко тянут вниз, за счет силы инерции резец набирает значительную силу и раскалывает бревно. Процесс повторяется до тех пор, пока не будут получены бревна необходимой толщины.
Собрать такой механический дровокол своими руками несложно, причем буквально из того, что есть — трубы, уголок любого размера, в качестве резца можно использовать даже топор. Кроме того, такую конструкцию можно сделать разборной – чтобы ее можно было переносить.
Много минусов. Рубка дров требует больших усилий. Более того, прилагаются дополнительные усилия, чтобы остановить колун после того, как бревно развалилось. Второй минус в том, что такой дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Однако даже такое примитивное механическое устройство значительно снижает сложность процесса.
Вариант один — колун приварен к квадратной трубе, заполненной бетоном
В этой конструкции тесак должен быть тяжелым. Поэтому само лезвие приварено к цельнометаллической заготовке. Более доступный вариант – приварить его к трубе (круглой или квадратной) и залить бетоном. Согласитесь, сделать такой дровокол своими руками под силу тому, кто умеет обращаться

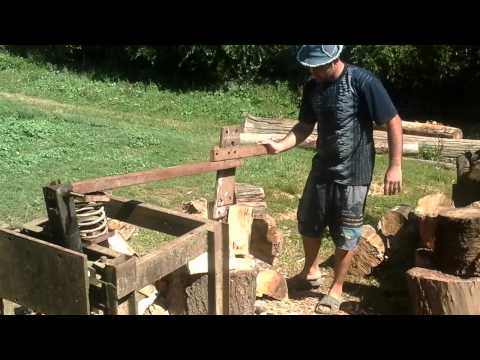

Пружинный дровокол
Существует модифицированная конструкция ручного механического дровокол, который при меньших размерах лучше колет дрова , требует меньше усилий. В этой модели основным рабочим узлом является пружина, которая закреплена на станине, а ее верхняя часть упирается в неподвижную перекладину, на которой закреплен колун.
В этой конструкции основное усилие — удержание колуна после раскола бревна — принимает на себя пружина. Соответственно, главное подобрать пружину и упор так, чтобы прилагались минимальные усилия, но достаточные для раскалывания даже сложных, сучковатых бревен. Упор под пружину можно сделать подвижным. Затем вы можете настроить параметры для конкретных условий. На самом деле требуется «перенастройка» под конкретного человека. Если с инструментом будет работать один человек, то можно все делать стационарно, подбирая высоту опытным путем.
Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен тесак. Лучший вариант — подшипники. Они должны быть качественными, желательно самовыравнивающимися.
Минимальная высота самодельного дровокола около 800 мм. Но тогда либо придется работать нагнувшись, либо устанавливать станок на стол/кровать. Более удобный вариант, требующий минимальных усилий – сделанный под ваш рост. Определите, на какой высоте вам удобно стоять бревно, прибавьте к этой цифре высоту самого бревна, получится высота кровати. В этом случае вам также придется наклоняться, но только при установке колодки на подставку, а не каждый раз при опускании колуна.
Можно работать одной рукой или придумать струбцину для установки лаг (более безопасно)
Для придания конструкции подвижности сваривается рама, с одной стороны которой закрепляются колеса, а со второй привариваются упоры. Сделать такой дровокол своими руками несколько сложнее, а если есть пружина и подшипники, то это такая сложная задача.
Дровокол инерционный вертикальный
Еще один простой вариант своими руками. Чтобы сделать такой дровокол своими руками, вам понадобится две трубы большего и меньшего диаметра. Также вам понадобится тяжелая пластина — основа, и, собственно, колющая часть — резец/расщепитель.
Конструкция одна из самых простых, усилий не требуется. Толстостенная труба, а лучше шпилька, закреплена на массивной платформе. Высота около метра. Это свинцовая труба. По нему свободно перемещается колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Он колет дрова следующим образом: поднимите колун и отпустите его. Можно дать небольшое ускорение вниз. Под действием силы тяжести бревно раскалывается.
Тяжелый тесак — залог успеха этой модели
Но этот механический дровокол не сразу раскалывает все бревна. Для повышения его эффективности на колун можно сделать утяжелитель. Его можно «добавлять» по мере необходимости. Второй вариант – пару раз ударить по столбу молотком. Этот способ хорош, если фреза застряла в древесине. Альтернативой является резкое поднятие блока вместе вверх и вниз. Но легче молотком махать.
Дровоколы с электроприводом
Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не так много, как их тратится на размахивание обычным тесаком, но все же. .. Электродвигатель помогает сделать усилия еще меньше. На его основе изготавливают дровоколы различной конструкции. А вот сделать такой дровокол своими руками сложнее. Здесь устройство более сложное, и требуются хотя бы минимальные знания электрики, желательно.
Шнековый (конический)
Одной из наиболее распространенных моделей является конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на прокалывающем элементе, который в данной модели выполнен в виде конуса.
Деревянные блоки раскалываются из-за того, что конус, вращаемый двигателем, врезается в древесину, постепенно разрывая ее. У крупных бревен сначала скалываются края, затем разрывается середина.
Варианты конуса и резьбы
Сначала режущая часть была превращена в гладкий конус. Если использовать гладкий конус, то при работе приходится достаточно сильно опираться на чурбак, чтобы цилиндр «вгрызся» в древесину. Процесс значительно упрощается, если на его поверхности нарезать резьбу. При этом бревно как бы навинчивается на винт, а затем раскалывается.
Главное правильно сделать конус с ниткой. Если есть токарный станок и опыт работы, то можно попробовать сделать самому. Если нет, то придется заказывать. Резьба делается разная, но оптимальными признаны следующие параметры: шаг 7 мм, глубина 3 мм (минимум – 2 мм). Еще один важный момент – глубина посадки на мотор-редуктор – не менее 70 мм.
При наличии конуса с нарезной резьбой сделать этот дровокол своими руками не составит труда.
Электродвигатель и редуктор
Нужен электродвигатель достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой скоростью: 250-600 об/мин. При 250 об/мин и ниже прокалывает очень медленно, а при оборотах более 500 работать опасно, так как может вырвать бревно из рук.
Если удалось найти двигатель с такими параметрами, можно поставить шип (винт), изготовленный непосредственно на коленчатый вал (на фото выше). Если оборотов больше, то необходимо установить редуктор или сделать цепной или ременный привод для снижения скорости.
Коэффициент рассчитывается в зависимости от частоты вращения двигателя. Например, есть двигатель на 900 об/мин. Сделав редуктор 1:2, получаем 450 об/мин. Просто лучший вариант.
Передачи могут быть ременными или цепными. Цепи работают в разы громче, требуют постоянных ходов, а шлифовка звездочек с нужными параметрами обычно обходится дороже. Ременная передача желательна двойная (как на фото выше). В этом случае проскальзывания будет меньше.
Цепной привод шумнее, но надежнее «Удлинитель» для шнека — чтобы рабочее пространство было подальше от мотора или ремней/цепей
Где разместить моторчик
Если конструкцией предусмотрена шестерня, то моторчик лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Выбирайте высоту рабочей поверхности в соответствии со своим ростом, чтобы вам не приходилось работать на наклонной поверхности.
Более безопасная модель. Изготовление такого дровокола своими руками значительно облегчит вам жизнь
Есть еще такой параметр, как высота шурупа над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше его ставить не стоит — он может крутить блоки небольшого диаметра. Оптимальное расстояние 8-12 см. Даже маленькие бревна не поворачиваются.
Гидравлический дровокол
Гидравлический дровокол самый мощный, но и самый сложный и дорогой в производстве. Помимо станины, мотора и режущих лезвий вам понадобится гидроцилиндр достаточной мощности. Они недешевы. Кроме того, также необходимы маслобак и насос.
Дровокол гидравлический развивает солидные усилия, поэтому при его изготовлении используется металл значительной толщины — 6-10 мм, в зависимости от мощности привода. Развиваемого усилия вполне достаточно, чтобы разбить чурку на 6-8 бревен за один раз. Потому что ножи выполнены в форме «звездочки».
При изготовлении ножей их отделяют друг от друга на несколько сантиметров. Так что в работе только один. Например, сначала — горизонтальная, потом — вертикальная, потом — правая и в конце — левая. При этом усилить каждый из ножей, приварив усиливающие пластины с обратной стороны. Сталь желательно использовать твердую, предварительно затачивая ее по тому же принципу, что и на колунах.
Видео по теме
Мы отправим вам материал по электронной почте
Рубить дрова топором очень тяжелая работа, поэтому многие владельцы загородных домов, топящие печь дровами, стараются купить или сделать дровокол самостоятельно. Эти приспособления позволяют избежать утомительного размахивания колуном, благодаря чему за один день можно наколоть гораздо больше дров, ведь вам не нужно время от времени отдыхать. Из статьи вы узнаете, как сделать дровокол своими руками: чертежи, фото, инструкция помогут вам в его изготовлении.
Как работает дровокол
Существует три основных типа дровоколов, различающихся по источнику энергии воздействия на бревно:
гидравлический;
электрические;
кинетическая (ручная).

Гидравлические дровоколы
Это устройство работает по принципу гидравлического пресса. Гидравлический цилиндр толкает бревно на заостренный клин, который расщепляет древесину. Эти дровоколы приводятся в действие масляным насосом, работающим от бензинового или дизельного двигателя. Главный их недостаток – высокая стоимость качественных гидроцилиндров, блоков управления и насосов.
Электрический дровокол
Электрические (реечные) дровоколы работают по тому же принципу, что и гидравлические. Их основу составляет реечный редуктор, надвигающий бревно на острый клин. Их преимуществом является доступность запчастей и их низкая цена. Такие редукторы устанавливаются на другую подобную технику. Электрические (конусные) дровоколы работают по принципу самореза. Стальной конус имеет резьбу, поэтому он вкручивается в бревно и ломает его.

Ручной (инерционный) дровокол
Основой дровокола является металлическая труба (кран), закрепленная на металлической опоре с помощью шарнира. На трубу устанавливается полотно дровокол, а также различные стальные армирующие элементы. Иногда кладут противовес, чтобы было легче поднимать трубу. Чтобы расколоть бревно, трубу резко опускают. Лезвие под действием инерции трубы и армирующих элементов раскалывает бревно. Преимущество такого устройства в том, что его можно изготовить из любых стальных труб, которые работник ближайшего пункта приема черных металлов продаст за несколько сотен рублей. Недостаток этого дровокола в том, что для его работы используется мышечная сила, поэтому человек быстро устает.
Видео: дровокол с двигателем стиральной машины
Самодельный дровокол — что и как делать
Если у вас есть необходимые материалы, то сделать дровокол своими руками несложно: чертежи, фото, инструкции есть в свободном доступе в интернете. Для этого вам понадобится:
Полезный совет! Схему каждого дровокола необходимо разрабатывать индивидуально, на имеющиеся детали.
Реечный дровокол — схема и изготовление
Проще всего сделать реечный дровокол своими руками: чертежи, фото, инструкции к которым размещены в интернете. Его основа – мощная стальная станина, к которой крепятся клин, мотор и редуктор. Для его изготовления возьмите электродвигатель мощностью не менее 2 кВт и два шкива с соотношением диаметров не менее 1:4. Также возможно применение редукторов от различных механизмов с передаточным числом более 8:1. Если у вас не электродвигатель, а есть бензиновый двигатель от пилы или триммера, то можно его подключить. В этом случае придется дополнительно увеличивать передаточное число редуктора из-за слишком высоких оборотов такого мотора. Изготовьте нож-дровокол из листовой стали толщиной не менее 1 см, заточив его под углом 90 градусов. Для работы с толстыми бревнами необходимо изготовить составной нож так, чтобы его толщина была не менее 5 см, а внутри он был усилен стальной заготовкой подходящей формы.
Реечная передача должна быть на 4–6 см выше станины и располагаться от ножа на расстоянии, равном удвоенной длине бревна. Кроме того, необходимо сделать карету, которая будет ездить вдоль кровати. Высота каретки должна соответствовать высоте установки реечной передачи. С передней (обращенной к ножу) стороны каретки установите поперечную пластину, которая будет играть роль толкателя. Для него используйте листовую сталь толщиной не менее 7 мм. Установите на каретку любой шарнир, который позволит поднимать и опускать стойку, а также сделать пружинное крепление для подъема стойки над шестерней. Установите и закрепите возвратную пружину, которая будет перемещать каретку в сторону коробки передач. На станине установите рычаг, который будет прижимать рейку к шестерне. Этим рычагом вы будете управлять работой дровокола – при нажатии на рычаг рейка соприкасается с шестерней и движется вперед. При необходимости подрежьте рейку болгаркой – она должна быть немного короче, чем расстояние от пластины подачи до ножа.
Дровокол гидравлический — материалы и чертежи
Чтобы сделать гидравлический дровокол своими руками: чертежи, фото, инструкции к которым вы найдете ниже, вам потребуются:
двигатель электрический или бензиновый мощностью свыше 2 кВт;
масляный насос;
маслобак;
гидравлические шланги высокого давления;
Блок управления
;
гидроцилиндр;
Двутавровая или р-образная металлическая балка;
уголок металлический с полкой размером 30–40 мм;
листовой металл толщиной 0,5–2 см (желательно запастись кусками разной толщины).
Из двутавровой или U-образной балки сделать каркас. Чем больше ширина бруса, тем большую нагрузку выдержит станина и тем сложнее будет транспортировать дровокол. Поэтому оптимальная ширина бруса 10–15 см. Установите гидроцилиндр над балкой на высоте 5–7 см и установите на конце штока толкатель из листового металла толщиной 7–10 мм. Сделайте чехол для ножа, чтобы его можно было передвигать по кровати.
Полезный совет! Изменение длины ножа позволит расколоть длинные бревна, но затруднит, а то и сделает невозможным (из-за огромных нагрузок) раскол толстых бревен. Так что выбирайте, что для вас важнее.
Во всех сферах хозяйствования, где по тем или иным причинам становится актуальной такая работа, как рубка дров, применяются дровоколы.
Современные, высокотехнологичные механизмы не только легко справляются с возложенными на них функциональными обязанностями, но и отличаются простотой конструктивного устройства, поэтому при желании их можно изготовить своими руками.
Как сделать дровокол самому? Каковы его виды? Какими техническими характеристиками должен быть наделен механизм, чтобы обеспечить бесперебойный и высокопроизводительный рабочий процесс? Об этом и многом другом мы поговорим подробнее в статье.

Что такое дереворежущий станок?
Дровокол или дровокол — механизированное устройство, предназначенное для обрезки и раскалывания чурки, древесины на бревна.
Характеризуется высокими техническими и качественными показателями, функциональностью и практичностью, простотой эксплуатации и доступности обслуживания, имеет компактные размеры и при необходимости легко транспортируется с одного места на другое.
Важной особенностью машины является большой рабочий ресурс. Скалыватели оснащены надежными и износостойкими деталями, поэтому выдерживают любые нагрузки, могут эксплуатироваться в любых климатических условиях, обеспечивают бесперебойную работу в течение длительного времени, не требуют регулярного дорогостоящего обслуживания.
Разновидностей дровоколов очень много. Они могут комплектоваться бензиновыми, дизельными и электрическими двигателями, различаются по своему конструктивному устройству и делятся на профессиональные и бытовые.
Устройство и принцип действия
Конструкция дровоколов, в том числе самодельных, достаточно проста и во многом зависит от их типа. Установки комплектуют следующими основными механизмами:
Двигатель. Он может быть бензиновым или электрическим. Пользователь самостоятельно определяет, какой агрегат сможет обеспечить требуемую производительность в заданных условиях эксплуатации.
Редуктор. Увеличивает крутящий момент, снижает обороты и поддерживает постоянное давление воздуха перед каждым ударом. Он характеризуется надежностью, выносливостью и износостойкостью.
Станина — это неподвижная часть дровокола, изготовленная из прочного и устойчивого к механическим воздействиям металла. К нему крепятся двигатель, редуктор и рабочий конус для раскалывания и обрезки бревна.
Подшипники. Являются обязательной частью опоры, поддерживают подвижную конструкцию — рабочий конус, закрепленный на валу с заданной жесткостью.
Рабочий конус. Изготовлен из прочного и надежного металла, имеет резьбовую насадку — буравчик.
Каждый конструктивный элемент дровокола может быть подобран индивидуально, в зависимости от потребностей и запросов пользователя. При этом устройства максимально точно соответствуют требованиям и обеспечивают необходимые рабочие характеристики.
В зависимости от конструкции дровоколы различаются по принципу действия. Чаще всего на практике используется деревообрабатывающий станок, который комплектуется следующими комплектующими:
Станина;
Переходник;
Двигатель;
Рабочий конус.
Такой колун работает по следующему принципу: он запускает через редуктор вал, на котором, в свою очередь, находится буравчик. Он, вращаясь, ввинчивается в чурку и расщепляет ее на несколько частей.
В гидравлическом дровоколе принят цилиндр, он получает необходимый заряд энергии от двигателя и способствует его передаче на гидравлический шток, приводящий в движение упор.
Плавная работа механизма обеспечивает безударный вход лезвия в колодку, в результате чего оно раскалывается на части, не сдавливаясь.
Если мощности дровокола недостаточно для раздавливания чурки, цилиндр перестает работать, а насос работает в холостом режиме, что предотвращает поломку устройства.
Распределение по классификационным признакам
Дровоколы можно разделить на несколько видов, ниже мы разберем принцип, по которому происходит деление.
По объему:
Быт. Устройства имеют низкую мощность и производительность, характеризуются средними техническими показателями. Их преимуществами являются мобильность, универсальность, компактные размеры и возможность полноценной эксплуатации в любых климатических условиях, доступность ремонта и обслуживания, дешевизна.
Промышленный. Машины с высокими техническими параметрами, отличающиеся длительным сроком службы, отличной производительностью и возможностью длительной работы без перерыва.
По способу укладки бревен:
Горизонтальные. Бревна укладываются в специальный горизонтальный желоб. Их преимущества: универсальность, практичность, функциональность.
Вертикальный. Бревно в устройствах устанавливается вертикально. Их преимущества: компактность, функциональность, надежность. Недостатки: необходимость строгого соблюдения техники безопасности.
Смешанный. К этому классу дровоколов относятся промышленные агрегаты, используемые в поточном производстве дров.
По электропитанию двигателя:
Электр. Оснащенные электродвигателями, они экологичны, просты в ремонте и эксплуатации, имеют компактные габариты и легко транспортируются с одного места на другое.
С бензиновым двигателем. В отличие от электрических аналогов, их можно использовать на объектах, удаленных от централизованной сети. Они требуют минимум затрат на обслуживание и ремонт, функциональны и высокопроизводительны.
С тракторной тягой. Главное их преимущество – большой рабочий ресурс.
Комбинированный двигатель. Они могут быть оснащены тракторным приводом и электрическим или бензиновым двигателем, используются исключительно в промышленной сфере.
По принципу работы:
Гидравлический. Они обладают отличными техническими и эксплуатационными характеристиками, обеспечивают безопасный и бесперебойный рабочий процесс.
С конусом. Дровоколы этого типа относятся к винтовым механизмам, обладающим большой надежностью и мощностью. Их особенностью является простое конструктивное устройство, приемлемая стоимость и отличные показатели качества.
В пути
Стационарные. Это прочные машины или массивные промышленные модели, которые трудно транспортировать.
Мобильный. Оснащен колесиками, позволяющими легко перемещать устройства.
Прежде чем выбрать конкретный вариант дровокола, необходимо решить, с какой интенсивностью он будет эксплуатироваться, от этого во многом зависят его технические характеристики. Основные технические характеристики машин:
Требования, которым должны удовлетворять механизмы
Высота от пола до конуса около 80 см.
Минимальная мощность двигателя от 2 кВт.
Посадка на вал редуктора или мотора тугая.
Материал конуса – твердая сталь.
Оснащен радиатором масляного охлаждения и жесткой рамной конструкцией.
Наличие функции подогрева масла в гидросистеме.
Поэтапный план изготовления винтового станка
Самодельный дровокол винтового типа сделать очень просто. Из комплектующих вам потребуются резьбовой конус-сопло, рама из прочной и устойчивой к механическим воздействиям стали, двигатель определенной мощности, редуктор и вал.
Двигатель и редуктор крепятся к раме. Рабочий конус сидит на валу и приводится в движение через редуктор с помощью двигателя. Важно учитывать:
Запрещается подключать форсунку напрямую к двигателю, это противоречит правилам техники безопасности.
Ременная и цепная передача в обязательном порядке должны быть помещены в специальный защитный кожух.
Электрическая часть дровокольного станка должна выполняться квалифицированным мастером.
Допустимая скорость вращения сопла не менее 250 — 300 об/мин. Если меньше, то скалыватель будет обеспечивать минимальную производительность.
Технология производства гидравлического дровокол
Изготовление самодельного гидравлического дровокол на порядок сложнее конусного. Наиболее сложным узлом изготавливаемого устройства является гидравлическая часть, состоящая из гидроцилиндра с толкателем, узла регулирования расхода рабочей жидкости и насоса, маслобака и электродвигателя, приводящего насос в действие.
Все эти механизмы можно приобрести в специализированных магазинах по доступной цене.
Основой самодельного дровокола является рама. Изготавливать ее рекомендуется из особо прочного материала, износостойкого к механическим воздействиям.
При проектировании рамы самодельного дровокольного станка необходимо предусмотреть его установку на колеса или готовое шасси. В дальнейшем это позволит легко и быстро перемещать устройство к месту работы.
Четкой схемы, как сделать тесак своими руками, нет, так как в его конструкции допустимо много нюансов, все зависит от выбранных исходных механизмов.
Прежде чем делать самодельное устройство, желательно оценить его экономическую выгоду. Если вам нужно немного дров, то лучше их купить, чем тратить деньги на изготовление колуна.
Самостоятельно сделать станок для колки дров несложно, главное заранее запастись необходимыми комплектующими механизмами. Самодельный гидравлический колун работает эффективнее, чем колун с конусом, но его конструктивное устройство на порядок сложнее конструкции.

Колка дров – занятие трудоемкое, сложное и не всегда приятное. Но на даче, к которой не подведена газовая труба, без дров не обойтись. Особенно зимой, когда нужно отапливать не только дом, но и часто используемую баню. Поэтому приходится махать топором или приобретать специальный станок, который называется дровокол. Правда, это недешево. Поэтому многие дачники и дачники делаются из подручных материалов. При этом его конструкция не очень сложна, плюс имеется довольно большой ассортимент. Таким образом, вы можете выбрать вариант, который подходит именно вам.
Виды самодельных дровоколов
Чтобы сделать самодельный дровокол, нужно выбрать самый простой вариант. Их два:
Это неподвижный колун, на который под давлением подается деревянная чурка.
Это вращающийся конус, который врезается в подушку, разрезая ее пополам.
Рассмотрим оба варианта и ответим на вопрос, как сделать дровокол своими руками.
Первая модель самодельного дровокола
Для того, чтобы собрать этот дровокол своими руками, потребуются следующие узлы и детали.
Электрический или бензиновый двигатель.
Гидравлический насос.
Гидравлический цилиндр.
Металлическая пластина толщиной 5 мм, которую нужно будет заточить на один скос.
Материалы для сборки каркаса.
Рама дровокола изготовлена из швеллера №22, на один из концов которого приварен подготовленный колун. На противоположном конце установлен гидроцилиндр. Кстати, этот агрегат вместе с гидронасосом можно позаимствовать у любого самосвала. Он заправлен техническим маслом, его можно использовать. Главное, чтобы внутри системы не осталось воздуха.
Поперек канала рядом с каналом установлена платформа, на которой установлен гидронасос. Двигатель установлен тут же. Все элементы гидросистемы соединены между собой рукавами высокого давления. При подаче давления насосом техническое масло будет давить на внутренний поршень гидроцилиндра, при этом его шток будет выдавливаться из корпуса. Это создает горизонтальное поступательное движение.
На конец стержня дровокол крепится пластина, которая будет действовать как толкатель. Установив бревно одним концом к поршню, а другим к колуну, при поступательном движении чурка будет врубаться об острую кромку колуна. То есть принцип работы самодельного дровокола заключается в том, что одна его часть надвигает бревно на вторую режущую. При этом чурка должна лежать горизонтально и обрезаться по торцу.
Следует отметить, что самодельный дровокол такого типа – не самый простой вариант. Его конструкция довольно сложная. Здесь нужно знать схему соединения шлангов, правильно отрегулировать давление внутри гидросистемы, правильно подобрать двигатель к гидронасосу. Поэтому этот дровокол обычно собирают мастера; это не под силу простому обывателю.
Данную конструкцию можно модифицировать, заменив сложную гидравлическую систему на механическую. Для этого потребуется рейка и шестерня, как показано на фото выше. При вращении зубчатого колеса зубчатая рейка перемещается. То есть вращательное движение превращается в поступательное. Колесо садится на вал редуктора, рейка крепится к штоку нажимного устройства. Редуктор соединен с двигателем. Такой механический дровокол проще в эксплуатации и обслуживании. Плюс он проще в сборке, и в нем нет сложных узлов.
Вторая модель самодельного дровокола
Это самый простой вариант, так как в нем нет сложных деталей. Здесь важно сделать конус, на котором нарезана винтовая резьба. Он дает возможность тянуть распиленное бревно на себя без каких-либо усилий со стороны рабочего. Кстати, такие конусы для дровоколов сейчас продаются в некоторых интернет-магазинах. Так что есть возможность не делать его, а купить в готовом виде.
Схема сборки шнекового дровокол своими руками (чертежи, фото и инструкция приведены ниже) очень проста. Есть несколько вариантов, которые существенно отличаются друг от друга. Самый простой – закрепить приобретенный конус на валу двигателя. Как видно на фото, в его конструкции есть посадочные винты, которые вкручиваются в шпоночный паз вала двигателя. Именно через винты крутящий момент передается на рабочий орган. В продольном направлении конус не сдвинется, потому что его будет поддерживать вырезанная подушка.
Но чтобы дровокол работал, необходимо соблюдать основные параметры электродвигателя:
Во-первых, он должен быть достаточно мощным. Минимальный показатель мощности составляет 4 кВт.
Во-вторых, скорость вращения не должна быть большой, потому что крутящий момент — это огромная нагрузка. Поэтому рекомендуется выбирать двигатели дровокола с оборотами менее 1000 об/мин.
Второй вариант винтового дровокольного станка с электродвигателем (своего изготовления) представляет собой конструкцию, включающую в себя редуктор. Именно этот узел увеличивает мощность установки, поэтому в ней можно использовать маломощные двигатели. Например, из стиральной машины старого образца. Схема сборки такого дровокола хорошо показана на фото ниже.
Чтобы сделать дровокол своими руками с использованием редуктора, вам потребуются несколько дополнительных деталей. А именно:
Два подшипника.
Один или два чемодана для них.
Полумуфты, если редуктор и двигатель соединены напрямую. Или промежуточные элементы типа ремней, цепи.
Прочная рама, на которую будут устанавливаться и закрепляться все части и узлы дровокола.
Такая самоделка хоть и сложнее предыдущей конструкции, но устойчива, долговечна и надежна в эксплуатации. Здесь очень важно аккуратно собрать все узлы воедино, соблюдая соосность расположения вращающихся элементов. Например, валы двигателя и редуктора, выходной вал редуктора и вал, на котором установлен конус.
Как модификация описанной выше модели, существует упрощенный вариант дровокола, в котором отсутствует редуктор, как составной узел дровокола. Вместо этого используются два шкива разного диаметра. Шкив меньшего диаметра насажен на электродвигатель, большего — на вал рабочего органа. И чем больше разница в размерах шкивов, тем выше мощность дровокола и ниже скорость вращения. Например, если частота вращения электродвигателя 1500 об/мин, то установкой на валу рабочего органа шкива вдвое большего размера, чем на двигателе, гарантируется, что скорость вращения конуса будет 750 об/мин. При этом мощность установки увеличена на 30%.
Особенности самодельных дровоколов
Как видите, сделать дровокол своими руками не очень сложно. Но нужно понимать, что это самодельное оборудование подвергается довольно большим нагрузкам. Поэтому необходимо уделить особое внимание такому элементу, как рама. Она должна быть изготовлена из металлических профилей, она должна быть прочной и надежной.
В основном соединения в конструкции электросварные. Меньше болтов. Но если у мастера нет навыков электросварки, то болтовое соединение единственно возможное. Поэтому очень важно правильно подогнать каждый элемент к соединительному элементу и правильно просверлить крепежные отверстия.
Внимание! При соединении болтами нельзя забывать, что шайба Гровера должна подкладываться под гайку. Это небольшая деталь, которая не позволит открутить крепежное соединение. Ведь при работе дровокола создаются большие вибрации.
Если вы собираетесь делать дровокол своими руками с использованием подшипников, то не стоит делать для них самодельные корпуса для крепления. Лучше приобрести готовые стальные или чугунные посадочные детали, их можно использовать. В принципе можно заказать это приспособление токарю, но это опять те же затраты, что и в случае приобретения готовых.
Заключение
Итак, теперь вы знаете, как сделать дровокол своими руками. Кому-то покажется, что это сложная конструкция, но многие дачники уже давно обзавелись собственными дровоколами, изготовленными самостоятельно без помощи специалистов.
7 Дровокол Конструкции и решения для подъема бревен
Заготовка дров начинается с валки деревьев и их извлечения. их из леса. Это непростая задача без правильных инструментов. Эти Log Skidder Plans поможет вам построить свой собственный трелевочный трактор, который вы можете использовать для перемещения деревьев и больших выходит в лучшую рабочую среду.
Схемы подъема бревен дровокола Руководство по сборке
Размышляя о необходимости защиты спины от напряжения и травм, механизм подъема бревен дровокола может быть в верхней части вашего списка, чтобы уберечь вас от внезапного неожиданного визита к врачу или того хуже. В общем, добавить подъем журнала к вашему текущему разделителю журналов не так уж сложно. Если вы не хотите изготавливать его самостоятельно, есть варианты для покупки полностью готовый комплект, который вы можете установить самостоятельно. Один из таких комплекты происходят из RuggedMade и включает почти все, что вам нужно, кроме регулирующий клапан, гидравлические шланги и монтажное оборудование.
Решение №1 Комплект для подъема бревен
Сборный комплект для подъема бревен
Прочный гидравлический комплект для подъема бревен для дровоколов
Может быть адаптирован для установки на дровоколы многих марок и дровоколы, сделанные своими руками
Монтажные пластины крепятся болтами M10
Артикул: 94-010-3030
Включает:
Цилиндр: внутренний диаметр 2 дюйма, ход поршня 8 дюймов, наружный диаметр штока 1,25 дюйма, порты 3/8 дюйма NPT, Крепление на трубу (артикул: 91-151-CYLN-03 PN: W2. 13.07)
Нижний подъемный лоток: (SKU: 94-010-3010 PN: W2.13.03.02-01)
Верхний подъемный лоток: (SKU: 94-010-3011 PN: W2.13.03.01-01)
Нижний кронштейн: (SKU: 94-010-3015 PN: W2.13.05)
Верхний кронштейн: (SKU: 94-010-3013 PN: W2.13.04)
2 гидравлических фитинга: 3/8″ NPT(M) x 3/4″-16UNF(M) (Артикул: 94-030-1018 Артикул: W2.13.07)
2 штифта сцепки для подъемных лотков, с зажимами шпильки «R» (Артикул: 94-010-3021)
1 штифт: внешний диаметр 1 дюйм, длина 8,5 дюйма, с 2 пружинными зажимами (Артикул: 94-010-3023)
1 штифт: внешний диаметр 1 дюйм, длина 4,6 дюйма, с 2 пружинными зажимами (Артикул: 94-020-0089)
1 штифт: внешний диаметр 1 дюйм, длина 4 дюйма, с 2 пружинными зажимами (Артикул: 94-010-3022)
*НЕ* включает:
Клапан управления
Платформа с двойным регулирующим клапаном
Опорная ножка сошки
Гидравлические шланги
Монтажное оборудование (используйте болты M10)
Решение №2 Уникальный параллельный подъемник для бревен
Самодельный подъемник для бревен гораздо меньшая площадь сбоку вашего дровокола, так что это плюс для тесные рабочие зоны.

Эта установка довольно уникальна, и, как вы увидите на видео, она отличный пример того, как создать свой собственный механизм подъема бревен из металлолом, который может быть у вас во дворе и в магазине.
Решение №3 Подъемник для бревен с тросовой лебедкой
Это никоим образом не входит в мой список, но это выбор, который я видел в инете несколько раз. Настоящий минус здесь заключается в том, что требуется слишком много времени, чтобы прикрепить к каждому бревну и водрузить его на раскол. Хотя это может быть дешевле в изготовлении, это не сомнения потратят много времени во время вашей задачи разделения журнала.

Если вы никуда не торопитесь, обратите внимание на этот тросовый подъемник для бревен. может быть правильным выбором для вашего дровокола.
Решение № 4 Подъемник для бревен, изготовленный из полых труб
Этот подъемник для бревен спроектирован и изготовлен из множества вариантов. из полых стальных труб. Преимущества включают в себя меньший вес, лучшая устойчивость бревна, так как оно находится между разнесенными стальными трубами.
В этой установке использовался 2-золотниковый делитель/подъемный клапан Prince с прямым латунный фитинг на выдвижном отверстии на подъемном цилиндре, припаянный, и отверстие 3/32 в нем для ограничителя. Работает идеально, не нужно перекрыть подъемный клапан из-за боязни запуска дров.
Решение №5 Подъемник для бревен с защитной рамой
Эта установка подъемника для бревен учитывает безопасность оператора и включает установка клетки, которая удерживает вас от бревен во время подъема. Он использует Подъемник для бревен и приемный стол с приводом от лебедки 12 В — Подъемник для бревен и стол являются съемными.
Теперь нет никакой гарантии, что вы не поранитесь здесь, положив рука, нога или ступня находятся между трубами во время подъема, но установка клетки является своего рода сдерживающим фактором.
Решение №6 Тросовая лебедка с боковым креплением Подъемник для бревен
Еще одна уникальная установка — электрическая лебедка с боковым креплением который прост в использовании и не потребляет мощность от гидравлического дровокол система.
Строительные технологии важны здесь, потому что если сталь используется в изготовлении, это позволит подъемному рычагу скручиваться с тяжелыми бревнами, поэтому качественный материал важен для изготовления.
Решение № 7 Базовая конструкция подъемной системы для бревен
При принятии решения о том, какое изготовление и методы строительства, которые вы хотите использовать при строительстве дровокола бревенчатый подъемник. Сначала вам нужно решить, как вы собираетесь стабилизировать раскол от веса бревна или бревен, поднимаемых с одной стороны из дровокола. Как правило, выдвижная стабилизирующая ножка работать для этой цели.
Вам также может понадобиться дополнительный золотник управления с фиксатором или без него.
No related posts.
