Cбор дождевой воды для водоснабжения гаража
Самоделкитому назад 568 просмотра
Понадобилось сделать водоснабжение в гараже, решил сделать систему сбора дождевой воды с крыши гаража из подручных материалов.
Для сбора воды использовал соседний гараж уровнем выше, на краю крыши поставил распиленную вдоль пластиковую трубу диаметром 110 мм
Поставил муфту с манжетой, колено и переходник на 50 ю трубу, по которой вода поступает уже в накопительную ёмкость.
Вода скатывается по крыше и попадает в жёлоб, затем по трубе поступает в бочку.
Труба входит в крышу моего гаража.

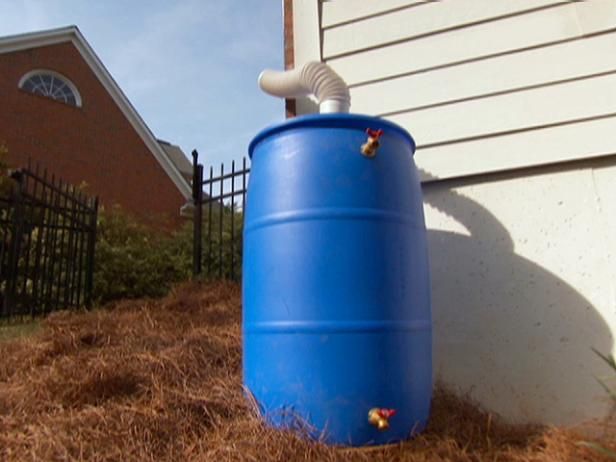

Накопительной емкостью служит вот эта пластиковая бочка.
Сделал стойку для бочки.
В бочку поставил муфты для «датчика» уровня, двух кранов и перелива.
Схема крепления для кранов.
Слив с раковины вывел в грунт под стену гаража
Прозрачная труба служит индикатором уровня воды в бочке.
Вот такая простая конструкция позволяет собирать дождевую воду, после небольшого мелкого дождя удаётся собрать примерно половину бочки воды. Вот такое бесплатное водоснабжение для гаража можно собрать своими руками из подручных материалов.
Автор: Антон Михайлов.
СЛУЧАЙНЫЕ СТАТЬИ
Эту самоделку можно сделать из старой 20 литровой канистры, умелец придумал использовать канистру в качестве походной печки. Предлагаем посмотреть пошаговый…
тому назад 581 просмотра
Название этой студии, основанной в 2010 г. Лаурой Пассалаква, франческо Тавиани и Якопо Вол-пи, в переводе с итальянского означает брожение,…
тому назад 209 просмотра
Льготная ипотека — на сегодняшний день является популярным способом приобретения недвижимости. Она является одной из первых услуг, которую вам могут…
тому назад 211 просмотра
В этой статье мы покажем, как сплести браслет из шнурков с цветочным узором.
Такой самодельный цветочный браслет наверняка понравится девушкам,…
тому назад 455 просмотра
Смастерить поделку из детских ладошек означает не только провести время с пользой, но и сохранить приятные воспоминания на долгие годы.…
тому назад 520 просмотра
Стандартные потолки в квартирах и домах, покрытые штукатуркой и шпаклевкой, окрашенные краской или обклеенные обоями, далеко не всегда имеют привлекательный…
тому назад 186 просмотра
Сбор дождевой воды для гаража – Поделки для авто
Постоянные поездки с канистрами с водой в гараж дали о себе знать так что проанализировав и обобщив весь материал выложенный в инете по теме сбора дождевой воды прикинув годовую потребность так, что-бы не экономить из расхода в 100 литров на одну мойку а так-же количество ежегодных осадков собрал из остатков после ремонта вот такой сантехнический прибамбас для гаража!
Описывать сам процесс изготовления не буду.
Думаю все знают как сверлить стены, крепить анкера, паять трубы паяльником и накручивать фитинги на паклю с силиконом да гнуть трубы — термофеном.
Выкладываю наглядный рисунок как это все устроено и работает
С крыши двух гаражей вода стекает в воронку собранную из канализационных труб, в воронке уложен синтепон это тот что используется как утеплитель… нужен как фильтр грубой очистки от листьев и т.д. . В низу стоит заглушка которую в случае не надобности можно снять и вода потечет прямотоком не попадая в перепускной бак.
Из воронки, по пластиковой трубе диаметром 32 мм вода поступает в перепускной бак изготовленный из старой канистры (нержавейка) которую любезно предоставил Тесть… Немного о канистре… размеры 300 х 200 х 500 мм, емкость 30 литров.
В нее вварены три нержавеющих штуцера с одно дюймовой резьбой и в низу нержавеющий штуцер на 1/2 дюйма на который навинчен вентиль используемый для мытья рук и т.д . В случае отсутствия в канистре воды воду можно залить через старую горловину выкрутив пробку.
На фото видно входящий штуцер тот что уходит в стену Дальний нижний это штуцер через который вода стекает в накопительный бак. Ближний на фото это штуцер средний по уровню с него вода будет вытекать в случае заполнения всей системы через сливную трубу на улицу. Трубы те что идут на слив и на наполнительный бак обернуты тепло изолятором (надо это для того что-бы при -5 градусов по цельсию снаружи, вся система не замерзала внутри гаража, при кретичных морозах можна все слить) Ну остался у меня материал не знал куда деть !)))
Собственно сливная труба на улице
Вода с перепускной канистры поступает в подвал. На фото видно трубу притока воды пластик Ф-32мм и откачки металлопласт Ф-16мм. Труба скрученная предназначена для сжатого воздуха ( в планах подключить компрессор).
По трубе притока вода поступает на фильтр грубой очистки после чего направляется в емкость через поплавковый клапан.
Поплавковый 1 дюймовый клапан итальянского производства фирмы Farg.
Служит регулятором уровня наполнения после наполнения вода начнет подыматься до верхнего уровня канистры тем самым начнется перелив на улицу.
Насос производительность не помню, скажу что давление создает 3,5 кг/см2 чего собственно достаточно для работы керхера. Подключен насос через реле времени от старой стиралки смонтированом в щитке освещения. провода питания выведены в подвал и подключены к розетке. На трубопроводе установлены запорные вентили . один для подачи второй для слива воды с насоса. Оба вентиля нужны для ремонта насоса.
Вода с насоса поступает на верх и через шланг подается на керхер. Найденная мойка как нельзя кстати подошла в эту конструкцию… слив подключен к трубе перелива (та которая выходит на улицу)
О емкости! Емкость была куплена из 2-х слойного пластика емкостью 750 литров. Под нее была сварена подставка о 8-ми ногах из отходов и обрезков что оставались.

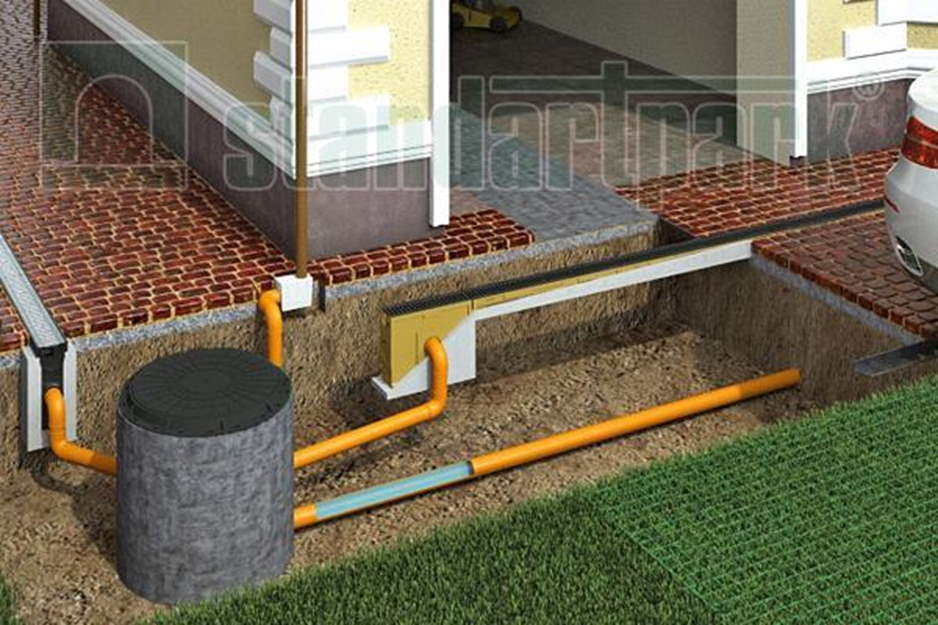

Автостоянка, гараж и подъездная галерея для сбора воды
Направление стока с тротуара для увеличения срока службы тротуара, одновременно увеличивая доступное количество осадков в несколько раз…
Парковый сад с маловодными, дающими пищу тенистыми деревьями, пассивно орошаемый стоками с приподнятой стоянки, собранными в затонувших мульчированных бассейнах.
В идеале, многие многолетние насаждения нижнего яруса также включены. Синие стрелки обозначают расход воды.
Иллюстрация: Джо Маршалл. Стоки с парковок и тротуаров направляются на прилегающие биотуалеты с растительностью для выращивания фильтрующих растений и деревьев, которые будут затенять автомобили, людей и ландшафт.
Портленд, Орегон
Синие стрелки обозначают течение воды.
Фото: Брэд Ланкастер Оазис жизни в промышленной части Портленда, штат Орегон, где стоки с автостоянки направляются в затонувший биозалив.
Фото: Брэд Ланкастер Стоянка для сбора воды, New Seasons Market, Портленд, штат Орегон. Зона парковки сливается в прилегающие затонувшие, замульчированные участки для посадки. Колесные упоры не пропускают машины, но пропускают воду. Деревья высаживают на склоне/террасе, чтобы их корни могли получить доступ к собранной воде, а их корневые кроны хорошо дренировались. По мере роста деревьев они будут нависать над асфальтом и бетоном.
Синие стрелки обозначают расход воды.
Фото: Брэд Ланкастер Непроницаемые парковочные площадки направляют свои стоки на прилегающую к склону недавно посаженную растительность. В то время как пористое дорожное покрытие на склонах парковочных площадок напрямую пропускает осадки.
Фото: Брэд ЛанкастерОтклоняющая насыпь/лежачий полицейский, направляющая сток с парковки в заросший растительностью бассейн. Стрелка обозначает поток воды.
Музей пустыни Аризона-Сонора, Тусон, Аризона.
Фото: Брэд Ланкастер Деревья, которые затеняют и охлаждают гараж, орошаются бесплатно за счет стока, пассивно собираемого с крыши гаража через посадочные бассейны для сбора ливневых вод вдоль стены здания. Гараж Liberty Center Parking Garage — северо-восток, Орегон, между 6-й и 7-й улицами. Портланд, штат Орегон.
Фото: Брэд Ланкастер Liberty Center Parking Garage Водосточная труба направляет стоки с крыши гаража в посадочный резервуар. Затем ливневые стоки заполняют посадочный бассейн в пределах 2 дюймов (50 мм) от верхней части приподнятого бордюра тротуара высотой 8 дюймов (20 см).
Синяя стрелка обозначает расход воды.
Синие линии обозначают уровень, до которого поднимется захваченная вода перед переливом.
Фото: Brad LancasterLiberty Center Parking Ванна для растений в гараже будет заполняться стоками с верхней части гаража и бесплатно орошать все насаждения, а затем переливаться через приподнятую решетку перелива в левом нижнем углу изображения.
Фото: Брэд Ланкастер. Обратите внимание, что переливная решетка находится на 6 дюймов (150 мм) выше дна бассейна (но на 2 дюйма [50 мм] ниже, чем верхняя часть бордюра со стороны тротуара, что делает водосборный бассейн высотой 6 дюймов). (15 см) в глубину. Таким образом, большая часть стока с крыши гаража собирается в почве и растительности на месте, а не выливается наружу. парковочные места рядом со входом в эту школу и окнами классных комнат.Сток с крыш теперь направляется в этот дождевой сад, чтобы бесплатно орошать все и поглощать воду, прежде чем она сможет стечь и затопить области ниже по течению.
г. Фото: Брэд Ланкастер Подъезд к дому Оле и мэтра Эрссона, засаженный клубникой, Портленд, штат Орегон. Ограничение дорожного покрытия только колесными колеями может уменьшить непроницаемый твердый ландшафт более чем на 50%. Еще лучше также сократить длину подъездной дорожки до не более длины автомобиля или машин, припаркованных на ней. Таким образом, подъездная дорожка становится бульваром, так как вы только паркуетесь на ней. Оставьте движение на улице.
Фото: Брэд ЛанкастерЗамена подъездной дорожки садом, Портленд, штат Орегон. Бетонный подъезд по всей длине участка. Его разрезали арендованной бетонорезной пилой. Криволинейная дорожка была оставлена, а остальная часть бетона была отбита отбойным молотком и кувалдой на более мелкие куски, которые затем повторно использовались в других местах в качестве блоков нижнего колонтитула для городских стен. Для получения дополнительной информации посетите сайт www.CityRepair.org.
г. Фото: Брэд ЛанкастерСбор стоков с подъездной дорожки моего соседа.
Общий уклон в сторону улицы (это я фотографирую). Поэтому я сделал тонкую отводную насыпь (под коричневой стрелкой), которая отводит поток в бассейны (ниже подъездной дороги) на моем участке по другую сторону забора. Вода течет через забор. Мне просто нужно проверить систему во время дождя, чтобы убедиться, что берма все еще цела и что никакой мусор не препятствует потоку воды в мой двор и в бассейн — забавная штука, когда все течет! Данбар/Спринг Район, Тусон, Аризона. Фото: Брэд Ланкастер Водосток через подъездную дорожку собирает стоки с подъездной дороги и направляет их в соседние сады. Благодаря этой и многим другим стратегиям пассивного сбора воды на участке в почву и грунтовые воды попадает больше воды, чем выкачивается из садового колодца.
Фото: Брэд Ланкастер Сток с парковки направляется в бассейн с деревьями, который более или менее соответствует контуру (перпендикулярно склону). Бетонный бордюр вниз по склону приподнят, чтобы удерживать поступающую воду, как берма-бумеранг, в то время как бордюр вверх по склону находится на одном уровне или на одном уровне с асфальтом, поэтому стекающая вода может свободно попадать в бассейн.
Перелив существует на двух выступающих вверх краях приподнятого бордюра с обоих концов.
Хорошая система, но бассейн с деревьями в идеале должен быть намного шире, чтобы собирать и удерживать больше воды, а также давать корням деревьев более аэрацию и менее уплотненную почву для роста.
Tucson, Arizona
Фото: Brad LancasterЗатонувший бассейн/остров с деревьями, собирающими воду на парковке, свободно собирающий стоки с парковки, чтобы создать больше тени для охлаждения парковки и прилегающей территории.
Тусон, Аризона
Фото: Брэд Ланкастер Сток с парковки направляется в овраг по периметру для беспрепятственного орошения местных деревьев и другой растительности.
Обратите внимание на укрытие автобусной остановки за дальним деревом и на то, как эта система помогает затенить укрытие, пассажиров автобуса и пешеходов на общественном тротуаре.
Было бы еще лучше, если бы стоки с крыш направлялись на площадку с кактусами рядом со зданием справа. Тогда собранной воды будет достаточно, чтобы свободно поливать и выращивать собственное тенистое дерево для охлаждения здания и большей части парковки.
Тусон, Аризона.
Фото: Брэд Ланкастер Этот бассейн уникален тем, что в нем нет бетонного бордюра, что снижает затраты и расход материалов.
Синие стрелки обозначают расход воды.
Красные линии обозначают, насколько можно было бы расширить бассейн, чтобы собрать больше воды, лучше проветривать корни деревьев и сократить использование и стоимость асфальта.
Тусон, Аризона.
Фото: Брэд Ланкастер
Ознакомьтесь с новыми, полноцветными, исправленными изданиями отмеченных наградами книг Брэда
– доступна большая скидка, напрямую от Брэда:
Пассивные системыСбор ливневых и уличных стоков
© 2023 Сбор дождевой воды в засушливых районах и за их пределами, Брэд Ланкастер.
Сбор дождевой воды — Серая вода
Что стоит за краном
Болота собирают сток и позволяют ему погрузиться в почву.
Мы, живущие в городах и поселках, и те, кто ест продукты, выращенные на промышленных фермах, ежедневно зависят от привозной воды.
Наша вода и вода, из которой растет наша пища, преодолевают сотни миль, чтобы добраться до нас. Он питается от нивелирного угля, мегаэлектростанций гидроэлектростанций и смертоносной ядерной энергии. Инфраструктура, которая приносит нам эту воду, стоит миллиарды долларов в виде государственных налогов и счетов за коммунальные услуги.
Сбор дождевой воды может уменьшить наши потребности и спрос на системы транспортировки воды, которые угрожают здоровью круговорота воды и нашей местной окружающей среды. По иронии судьбы, потребление воды часто выше всего там, где дождей меньше всего. Но живете ли вы на влажном тихоокеанском северо-западе, в засушливой пустыне Мохаве, на грозовом Среднем Западе или за его пределами, почти все мы зависим от проблемной водной инфраструктуры.
Зачем собирать дождевую воду
Бачок объемом 11 000 галлонов (3 этажа) собирает дождевую воду в Аризонском университете.
Сбор дождевой воды является одной из стратегий в более широком плане по сокращению потребления воды для бытовых нужд.
Собирая дождевую воду, мы можем использовать дождевую воду, попадающую на наши дома и ландшафты, в полезных целях, не допуская при этом, чтобы она загрязнялась ливневыми стоками, когда они стекают в ливневую канализацию. Сбор дождевой воды вдохновляет на другие методы , которые делают нас более устойчивыми. Выращивание растений, которые создают летнюю тень для охлаждения наших домов , снижает потребление энергии; увеличение домашнего производства продуктов питания снижает потребность в расточительном использовании воды в промышленных областях. Прежде всего, сбор дождевой воды повышает качество жизни: нашей и во всем мире.
В засушливом климате и местах с соленой поливной водой дождевая вода вымывает соли и химические вещества, обеспечивая долгосрочное здоровье и жизнеспособность почвы.
На любом участке дома есть три потенциальных источника сбора дождя: прямые дожди, сбор урожая на улице и сбор урожая с крыш.
Создайте пейзаж, чтобы приветствовать дождь
Самый простой источник дождевой воды — это тот, который попадает во двор.
Правильное размещение растений, деревьев и источников воды может превратить участок в водосберегающую систему. Придайте форму поверхности почвы, чтобы замедлить сток, приподнимите дорожки и внутренние дворики и заглубите все участки для посадки, чтобы поймать поток. Выбирайте растения — в первую очередь местные, — которые могут поглощать и удерживать воду в своей корневой системе или отводить ее в грунтовые воды. Таким образом, дождевая вода не стекает на улицу, где ее смывает вместе с моторным маслом, в канализацию или сбрасывает прямо в местный водоем.
Установить дождевой сад
Установка простого дождевого сада может предотвратить сток воды с большинства дворов. Дождевой сад представляет собой заглубленную грядку, предназначенную для сбора стоков с крыш и ландшафта, чтобы вода медленно погружалась в землю. Дождевой сад, засаженный адаптированными к местным условиям растениями, создает прекрасный ландшафтный элемент, не требуя дополнительного орошения. Было доказано, что дождевые сады уменьшают наводнения, уменьшают загрязнение воды и украшают ландшафты в домах по всей стране.
Многие районы предлагают стимулы и бесплатное обучение для поддержки установки дождевого сада. См. страницу ресурсов для получения дополнительной информации о том, как проектировать и строить дождевые сады.
Урожайный сток – бордюр и биощебень
Тротуарная биосвалка очищает уличные стоки в Портленде, штат Орегон
Вторым источником дождевой воды является улица. Улицы не плоские; они обычно градуированы так, что вода стекает к бордюру, вниз по кварталу к желобу, в ливневую канализацию. В таких городах, как Сан-Франциско и Портленд, ливневые стоки подключены к очистным сооружениям канализации, и проливные дожди приводят к тому, что неочищенные и частично очищенные стоки переливаются в залив или реку. В других городах ливневые стоки соединяются с подземными ручьями, и загрязненная вода стекает прямо в залив или близлежащую реку. Срезая бордюры и выкапывая углубления в «полосе отвода» или «парковочной полосе» тротуара, вы можете превратить уличную дождевую воду из проблемы в ресурс.
Отведенный дождь, падающий на улицы, может питать растения, защищать ручьи и способствовать более чистому городу.
Дождевой сток стекает в бассейн после срезания бордюра.
Хранение дождевых цистерн и дождевых бочек
Третьим источником дождевой воды является крыша. Даже в районах с малым количеством осадков существует огромный потенциал для сбора дождевой воды.
Например, крыша дома площадью 1000 квадратных футов может собрать около 600 галлонов на ОДИН дюйм дождя! В среднем за год с 12-дюймовым дождем в Лос-Анджелесе эта маленькая крыша могла собрать 7200 галлонов.
Система сбора дождевой воды
Система сбора дождевой воды с крыши проста и может хранить воду для наружного полива.
200 галлонов хранения рядом с гаражом

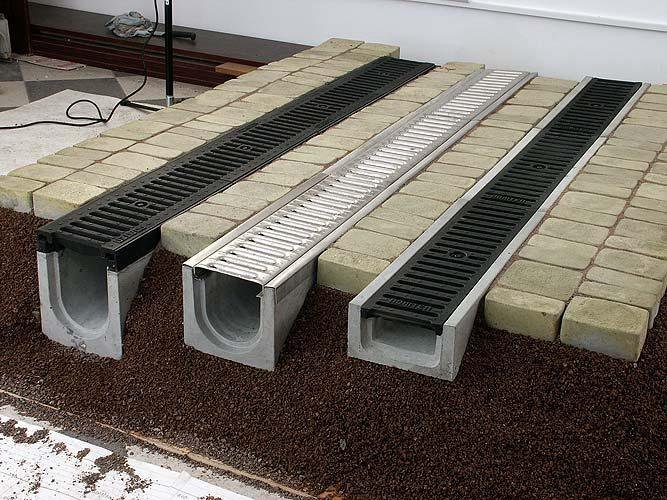

- Водосточные желоба: Вода с крыши собирается в водосточных желобах и течет по трубе к резервуару.
- «Первый смыв» : Первый дождь в году самый грязный, так как он очищает крышу. Эта вода направляется из бака в «систему первой промывки», а последующая вода поступает в бак. (Системы первой промывки обычно используются в районах с длительными засушливыми периодами между дождями, а также в системах питьевой дождевой воды.)
- Экран : Дождевая вода проходит через экран для удаления листьев и мусора, а затем стекает в верхнюю часть закрытого бака.
- Хранение: Резервуар затемнен для предотвращения роста водорослей и экранирован для предотвращения проникновения комаров.
- Ирригация: Насадка для шланга расположена в нижней части для ирригации. Более крупные системы могут включать самотечное капельное орошение или насос для капельного орошения.
- Насосы/фильтры : Внутренние системы, либо непитьевые для смыва в туалете, либо питьевые системы для всего дома, обычно включают насосы и фильтрацию.
Бочки для сбора дождевой воды — популярный способ начать сбор дождевой воды, особенно в городских районах; они недороги и могут быть установлены вдоль домов, под палубами или в других неиспользуемых местах.
Существует множество вариантов резервуаров для хранения дождевой воды. Они могут быть изготовлены из пластика, ферроцемента, металла или стекловолокна и иметь объем от 50 галлонов до десятков тысяч галлонов. См. страницу ресурсов для получения информации о строительстве, особенностях холодного климата и другой полезной информации.
Пластиковый бачок
Бачок металлический
Цистерна из ферроцемента
Использование дождя в помещении
Керамический фильтр для питьевой воды
Использование дождевой воды в доме максимально экономит воду, особенно в средиземноморском климате, где нет необходимости в поливе на открытом воздухе в сезон дождей.
Во всем мире дождевая вода используется для мытья, очистки и питья без фильтрации и дезинфекции. Однако в США и Канаде большинство питьевых систем включают фильтрацию и дезинфекцию. Другой вариант для домов с другим водоснабжением — использовать дождевую воду для непитьевых нужд внутри помещений, например, для смыва в туалете и стирки. Эти системы, как правило, легче получить разрешение, они дешевле и не требуют такой тщательной обработки, как системы питьевой воды для всего дома. В общем, внутренние системы дождевой воды, которые подают воду в типичный современный дом, более сложны, чем ирригационные системы, потому что вода находится под давлением, фильтруется и дезинфицируется. Тем не менее, можно построить простые системы дождевой воды, питаемые самотеком, и использовать недорогие фильтры для питья, такие как медленные песчаные фильтры или глиняные фильтры. См. страницу ресурса для получения дополнительной информации.
Крупномасштабные проекты по сбору дождевой воды
- На арене для борьбы сумо в Токио, Япония, дождевая вода хранится в большом подземном резервуаре для смыва в туалете.
