Как устроен выброс снега на самодельной снегоуборочной машине

Корпус шнека (см. рис. 1) изготовил из листа оцинкованного железа толщиной 0,5 мм (фото 1 п. 1). Вырезав кусок подходящего размера, согнул и при помощи болтов с гайками Мб и уголков зафиксировал на его боковых сторонах выпиленные электролобзиком боковины (2) из 10 мм фанеры.

Вал шнека — металлическая труба d 27 мм, в середине которой вырезал сквозной паз, куда вставил железную пластину-лопатку (3) размером 120×270 мм (см. рис. 2). При вращении вала она будет откидывать снег, а чтобы он сдвигался к лопатке, по обеим ее сторонам закрепил на валу вырезанные из транспортной ленты толщиной 10 мм кольца (4) с наружным диаметром 28 см и шириной 5 см. По углам лопатки приварил «ушки», к которым прикрепил края колец, а чтобы последние не сдвигались на валу, зафиксировал их четырьмя металлическими накладками (5)

Сборка снегоуборочной машины

Вал шнека закрепил на боковинах при помощи закрытых подшипников (6) d 205 мм и опор кардана от автомобиля «Жигули», установленных в предварительно вырезанных по центру отверстиях. Для отвода снега на корпусе шнека сверху по центру вырезал круглый проем и вертикально установил на него желоб (фото 2 п. 1) из оцинкованной жести. Для соединения использовал переходник (2), изготовленный из отрезка пластиковой водопроводной трубы d 160 мм. Шнек закрепил на раме (рис. 1), которую сварил из металлического уголка 50×50 мм.

Привод снегоуборочной машины

В качестве силового агрегата использовал двигатель от мотоблока (фото 3 п. 1) Причем крепление изготовил быстросъемным, что позволяет переставлять мотор с одной техники на другую буквально за несколько минут. Для этого на поперечные уголки рамы посередине приварил вдоль два уголка 25×25 мм (рис. 1, фото 3 п. 2) и штифтами закрепил на них платформу двигателя. Чтобы передача вращения на вал шнека осуществлялась при помощи цепи (3), на удерживающую опору вала запрессовал звездочку (4).

На заметку
Если на валу двигателя установлен шкив, то можно поставить ременной привод.

Ходовая для снегоуборочной машины

Сергей Хомяков, г. Москва.
Фото и рис. автора

снегоуборщик для дачи и дома

Зима на территории нашей страны отличается сильным морозом и заснеженностью. Сугробы возле дома могут доставить владельцу много проблем. Чистить их с помощью лопаты утомительное и занимающее много времени занятие. Если человек знает, как выбрать снегоуборщик, то проблема со снежными заносами возле дома может решиться в одно мгновение. Но можно затратить немного своих сил и времени и создать снегоуборщик своими руками.

Основные виды снегоуборочной техники

Снегоочистители своими руками созданы для механического удаления снега с требуемой территории. В их функции также входит сбор масс снега и откидывание её к главному месту сбора. Двигатель, который приводит в работу машину, может быть бензинным или же электрическим. Саму технику для сборки снега можно разделить на самоходную (с колёсным или же гусеничным приводом), с ручным управлением, двухступенчатую и одноступенчатую.

Для самостоятельной сборки техники для сборки снега можно использовать разные подручные материалы, которые точно есть у каждого хозяина. Перед тем как начать создание конструкции своими руками, нужно ознакомиться с главными типами данной технике и найти для тебя наиболее подходящий вариант.

Электрические снегоуборщики могут чистить небольшие площади территории поблизости с домом, к примеру, неширокие дорожки или же крыльцо. Для устранения массы снега большого размера такое устройство не подходит. Помимо этого, его работа не будет отличаться эффективностью, если есть наледь либо массивные сугробы. С другой стороны, такие устройства более компактны, ими легко управлять и хранить.

С большим количеством снега на территории двора могут качественно справляться самоходные снегоуборочные машины на бензиновом двигателе. Передвигаясь своими силами, такие устройства обладают большой дальностью выброса и хорошей проходимостью. Такая конструкция обладает довольно большими размерами, но при работе совсем не нуждается в применении физической силы от владельца.

Перед тем как начать создание машины для сборки снега своими руками, следует отметить, что несамоходные модели нужны для уборки небольших площадей от свежевыпавшего снега с толщиной до 25−30 сантиметров. Их чаще всего используют для регулярной очистки тротуаров, крыш плоского типа, садовых дорожек. Такие конструкции считаются манёвренными, но при устранении более плотных слоёв снега управлять таким аппаратам будет довольно сложно, так как в этом случае придётся толкать не только аппарат, но также и массу снега перед ним.

При конструировании несамоходного самодельного снегоуборщика своими руками (чертежи, проекты), нужно применять как можно более лёгкие детали, так как в этом случае техника будет совершать работу за счёт человека.

Особенности шнековой машины

Для того чтобы правильно создать самодельный аппарат по сборке снега своими руками, нужно для начала разобраться с конструкцией его главных материалов. Любая снегоуборочная машина включает в себя основной рабочий элемент — шнек, который расположен внутри сваренного металлического корпуса. Шнек выглядит как стержень (вал), вдоль продольной оси которого расположена спиральная поверхность. Такой вал крутится на специальных подшипниках, в результате чего приводит в работу спиральный профиль.

Принцип работы устройства

По методу очистки снегоочистительные устройства самоделки можно разделить на одноступенчатые (шнековые), а также двухступенчатые (шнекороторные).

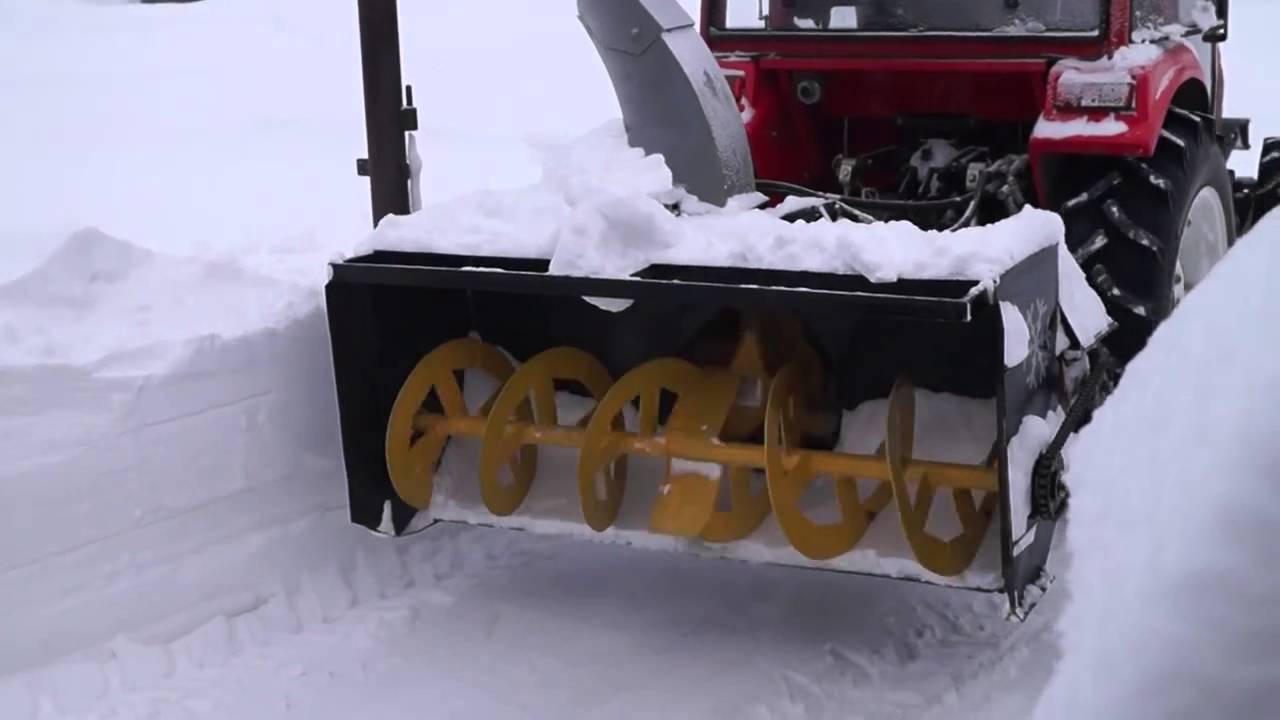

Принцип функционирования одноступенчатого либо шнекового устройства для уборки снега заключается в том, чтобы загребание, измельчение, а также сброс снега проходили посредством вращения шнека. Существует зубчатая и гладкая рабочая кромка шнека: гладкая — для устранения с участка рыхлого снега; зубчатая — для более плотной и обледеневшей кромки снега.

Шнековые машинки чаще всего намного легче шнекороторных и могут быть не только несамоходными. Они представляют собой лопаты на колёсах, которые нужно толкать вперёд, в результате чего они собирают весь снег и отбрасывают его в сторону. Шнек снегочистый запускается с помощью специального электрического либо бензинового двигателя (двухтактного либо четырёхтактного). Такие устройства хороши тем, что они довольно легки в управлении, компактные, мобильные и стоят недорого.

Функционирование двухступенчатой машинки

Шнекороторный (двухступенчатый) сборщик снега устроен по-другому. Первая ступень конструкции включает в себя загребание снег шнеком; вторая ступень — выбрасывание через жёлоб с помощью специального ротора — крыльчатки сброса.

Шнек у таких устройств роторного типа устроен по стандартной конструкции винтового вала, с зубчатой, а также гладкой кромкой. Шнеки могут создаваться из металла, стали либо резинки. Также они бывают резинно-пластиковые, армированные сталью, в зависимости от того самоходный сборщик снега либо ручной.

Крыльчатка машинки для сборки снега у шнекторных машин включает в себя от трёх до шести лопастей и также может создаваться из различного металла, в зависимости от показателя интенсивности работы, которую придётся выполнять устройству. Это может быть пластик (для простых моделей), а также металл (для очистки более крупного участка).

Создания устройства

Если дома есть мотоблок, то снегосборщик лучше всего создавать в качестве насадки. Такое устройство без мотора собирать намного легче, чем машину, на которой придётся создавать специальный стационарный привод.

Принцип сборки шнека заключён в следующих действиях:

1. Вал создаётся из специальной трубы, приваров на концах цапфы для подшипников, а в центре помещают две прямоугольные пластины из стали. Это будут лопатки устройства.
2. Из более толстой резины или же стали с толщиной около двух миллиметров вырезается четыре диска с общим диаметром 280 мм.
3. По центру каждой заготовки можно сделать отверстие, которое будет соответствовать толщине вала, после чего нужно распилить одну сторону полученного кольца.
4. Из разрезанного диска нужно выгнуть специальную деталь и прикрепить её к валу. С левой стороны ставится несколько дисков с направленными витками в сторону лопаток. То же самое нужно проделывается и на другой стороне вала.

На цапфы нужно приделать подшипник номер 203 либо другого подходящего размера. Для качественного крепления шнека под подшипник монтируют специальную ступицу из отдельных частей трубы. Заготовки крепятся болтами к боковым полкам конструкции очистителя снега.

Ковш снегоприёмника создаётся из листовой стали. Для этого берут полосу с общей шириной 500 мм и сгибают её дугой до диаметра 300 мм. Бока можно отделать металлом либо фанерой. В центре верхней части приёмника снега нужно вырезать специальное отверстие 160 мм), к которому крепится рукав для откидывания снега в другую сторону. Готовое изделие устанавливают на раму. Её создают из уголков металла.

Теперь нужно лишь создать специальный привод для приёмщика снега. То есть нужно сделать так, чтобы шнек стал вращаться. Есть сразу несколько методов создания специального привода:

1. В некоторых снегоуборочниках можно монтировать специальный редуктор. Его устанавливают на месте лопаток, а сам вал шнека создаётся из двух половинок.
2. Ременная передача происходит посредством двух шкивов. Один находится на ВОМе мотора, а второй насажен на вал шнека.
3. Цепная передача при этом обладает такой же конструкцией, как и ременная, только на месте шкивов применяют звёздочки от велосипеда или же мопеда.
4. Если машина для очистки снега с участка собрана в качестве мотоблока либо насадки, нужно создать специальный комбинированный привод. В этом случае вал будет совмещён с промежуточным редуктором ременной передачей, а крутящий момент вала редуктора на шнек будет передаваться посредством цепной передачи.

Из всех возможных способов ременная передача считается наиболее лёгкой, именно поэтому её чаще всего создают на свои конструкции домашние умельцы.

Очень важно при конструировании машинки с мотором от бензопилы использовать привод цепного типа. В такой модели будет использоваться звёздочка, а также цепь.

Конструирование электрического сборщика

Электрическая конструкция сборщика снега больше всего подходит для дачных участков, где нужно убирать снег редко и в небольшом количестве. Чаще всего в такие машины вместо шнека крепят один ротор, работающий на вентиляторе. После захвата снега специальными лопатками, лопасти вентилятора начинают смешивать снег с воздухом, а после под давлением выбрасывают в определённую сторону с помощью рукава. Роторный сборщик снега может справляться лишь с рыхлым и только что выпавшими массами снега.

Такое устройство ротора несложное, поэтому его по силам изготовить каждому желающему следуя главным чертежам. Создание устройства:

1. Для крыльчатки используют специальный металлический диск, его наваривают на лопасти полосы из стали. Их количество может колебаться от 2 до 5 штук. Вал вытачивается на токарном станке из стального прута. Вместе со ступицами на него помещается несколько подшипников.
2. Для корпуса улитки отрезают часть металлической бочки высотой 150 мм. С боковой стороны нужно прорезать небольшое отверстие, куда будет помещён патрубок для монтирования рукава. По центу дна высверливается отверстие, в него вставляется специальный вал ротора, чтобы он переместился внутрь улитки. На него надевается специальная крыльчатка. Ступицы подшипников крепятся ко дну болтами с внешней поверхности улитки. С обратной стороны корпуса конструкции привариваются два листа прямоугольной формы. Направляющие лопатки будут качественно захватывать лишний снег, вентилятор всасывать, перемалывать и выбрасывать его в стороны, очищая тем самым участок.
3. Готовое устройство с ротором помещают на раму, совмещают с ременной передачей электрическим двигателем, а в качестве ходовой части применяют специальные колёса от тачки.

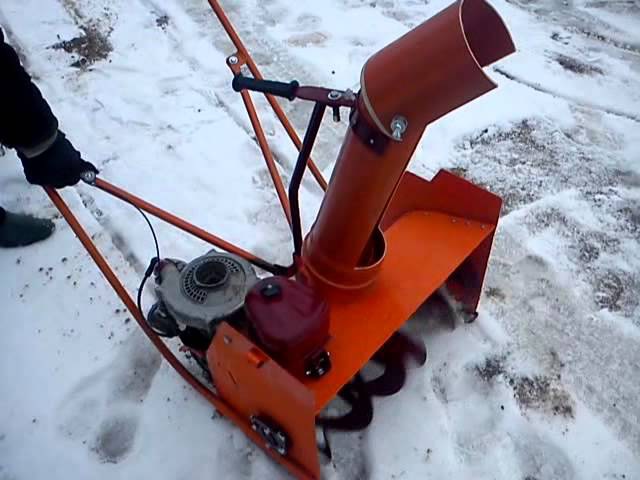

Снегоочиститель с бензиновым двигателем

Машинки для уборки снега чаще всего создают со шнековым или же с комбинированным механизмом. Начальный этап работы намного легче. Для комбинированного типа сборщика снега нужно собрать такой ротор, который используется в электрических моделях. В этом случае отличается только то, что к корпусу ротора не приваривают лопатки. Его соединяют с задней частей шнекового снегоуборщика.

Двигатель можно использовать в этом случае любой с воздушным охлаждением. Он может быть как двухтактным, так и четырёхтактным. Раму несамоходного устройства нужно помещать на лыжи. Пользователю будет намного легче использовать машину для сборки снега на толстом покрове. Если показатель мощности даёт создать самоходную машину, то к раме нужно прикрепить специальные колёса, а после совместить их через привод с ВОМом двигателя.

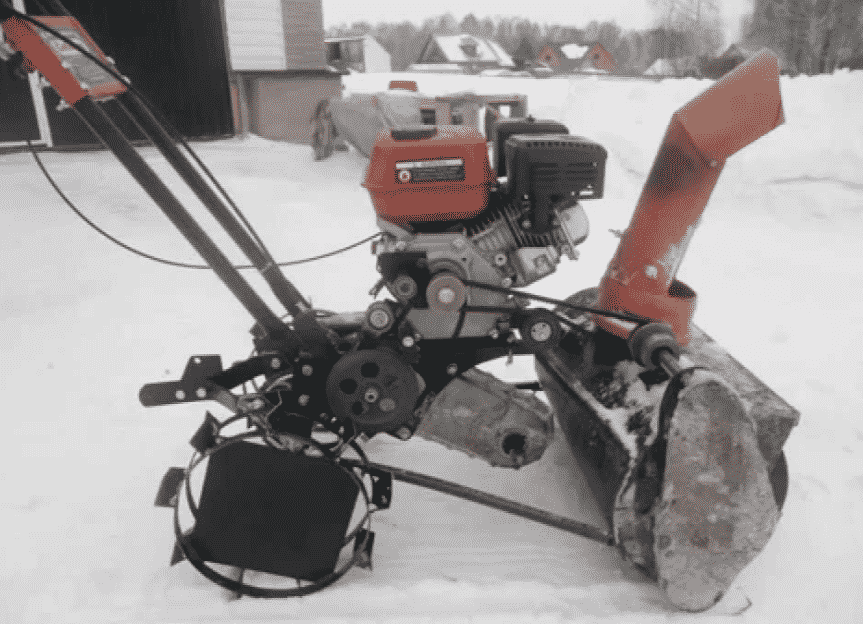

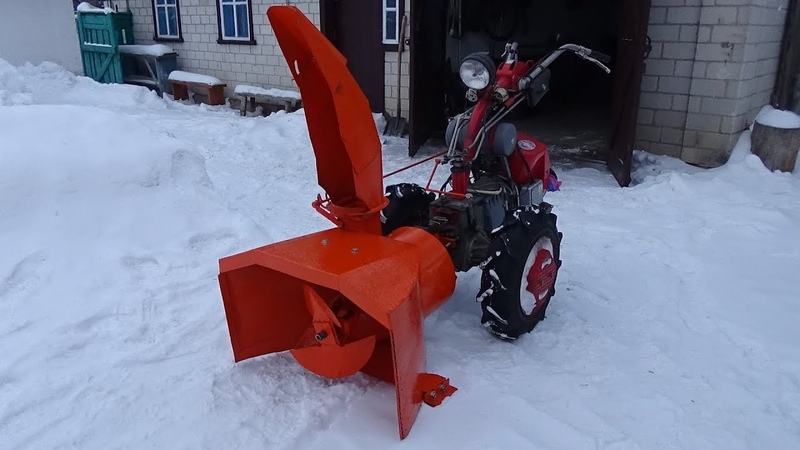

Навеска на моторный блок

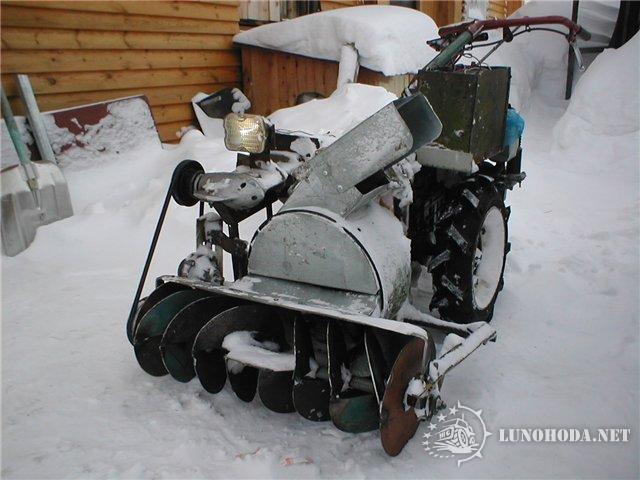

Самым лёгким в создании сборщиком снега считается навеска на мотоблок. Если во дворе находится тяговой аппарат, то зачем делать ещё одну машину с приводом в конструкции. Для этого в качестве навески нужно создать специальный шнековый механизм со специальными лопатками для выброса снега. Корпус приёмника снега помещается на раму, а снизу крепятся лыжи. На задней части рамы устанавливаются специальные крепежи, с помощью которых будет происходить сцепка с мотоблоком и насадками.

Привод проводится с помощью ременной передачи. Скорость вращения шнека можно установить самостоятельно, подбирая шкивы разного диаметра. Если это сделать не получается, то между шнековой насадкой и мотоблоком можно создать специальный промежуточный редуктор. Он уменьшит обороты до нужной частотности.

Снегоуборщик, созданный своими руками, по своим показателям почти не будет отличаться от аналогов заводского изготовления, при этом обойдётся пользователю намного дешевле покупной модели. Шнекороторный агрегат намного сложнее в создании, но отличается высоким показателем производительности. Такое устройство следует применять жителям регионов, где выпадает большое количество осадков.

Снегоуборщик своими руками — снегоуборочная техника своими руками в домашних условиях

Уборка снега с помощью лопаты – достаточно трудоемкий процесс. Для его облегчения на помощь может прийти самодельный снегоуборщик. Изготовив его, вы не только освободите себя от тяжелой работы по расчистке снега, но и сэкономите немалые средства, не тратясь на дорогостоящие модели агрегатов в заводском исполнении.

Блок: 1/8 | Кол-во символов: 317
Источник: http://Tehnika. expert/dlya-sada/prochaya-sadovaya-texnika/snegouborshhik-svoimi-rukami.html

Снегоуборщик – это универсальное оборудование для автоматической уборки снежных насыпей на больших территориях. Снегоуборочная машина для дома позволяет сэкономить массу времени и освобождает человека от тяжелого труда.

Самодельные конструкции подходят для расчистки прилегающих территорий магазинов и кафе. Также подобная техника используется коммунальными службами и всевозможными предприятиями.

Снегоуборочные конструкции можно сделать самостоятельно или приобрести у известных брендов

Снегоуборочное оборудование имеет следующие преимущества:

• не требуется сложное техническое обслуживание;
• при необходимости ремонт проводится быстро и без крупных финансовых трат;
• техника проста в управлении.

Особенности устройства на примере отдельной модели

При выборе снегоочистителя необходимо обратить внимание на следующие факторы:

• Объем ковша.
• Мощность двигателя.
• Скорость передвижения.
• Расход топлива, если оборудование работает на бензине.
• Способы запуска.

Чертежи шнекового механизма

Для небольших участков подойдет шнековый снегоочиститель, который отличается компактными размерами и работает от розетки. Чтобы убирать большие территории потребуется шнекороторный агрегат с многоступенчатой коробкой передач и большим ковшом. Это оборудование справится даже с сугробами.

Обычные снегоуборщики представляют собой устройство из управляющих элементов, двигателя и прочного корпуса. Также в конструкции есть спиралеобразные приспособления для уборки снега.

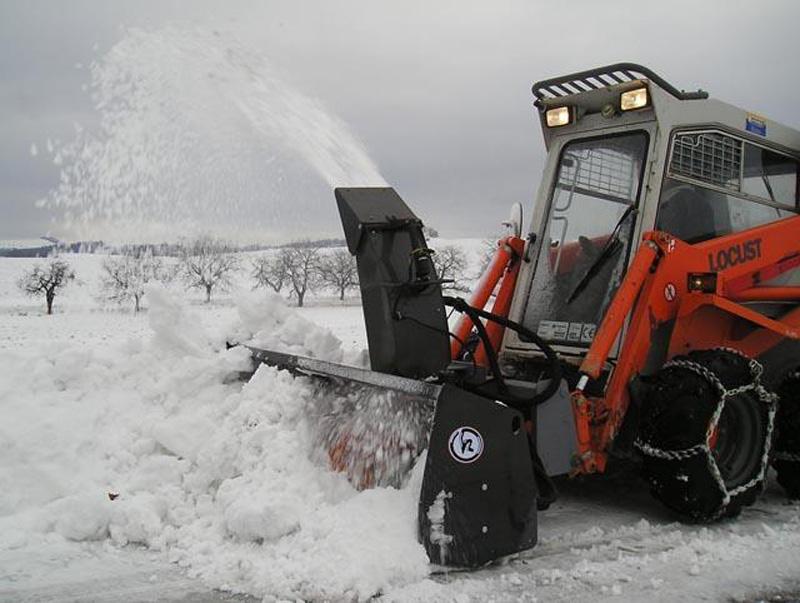

Чертеж большой машины, которая применяется для расчистки улиц

Блок: 2/9 | Кол-во символов: 1556
Источник: https://HomeMyHome.ru/snegouborochnaya-mashina-svoimi-rukami.html

Виды снегоуборочных машин, какой лучше –бензиновый или электрический

Основная функция снегоуборочной машины – сбор снега и отбрасывание его в сторону на определенное расстояние. В основе конструкции лежит мотор, к которому подсоединен рабочий орган, представляющий собой шнек или ротор. В основном этими двумя узлами аппараты отличаются друг от друга.

Но есть и еще одно отличие: по способу перемещения. Снегоуборщики могут быть самоходными или с ручным управлением. Последние – это когда человек сам толкает аппарат и регулирует направление движения. Чаще всего самоходными бывают бензиновые снегоуборочные машины, потому что они мощнее. Но обо всем по порядку.

Самоходная модель

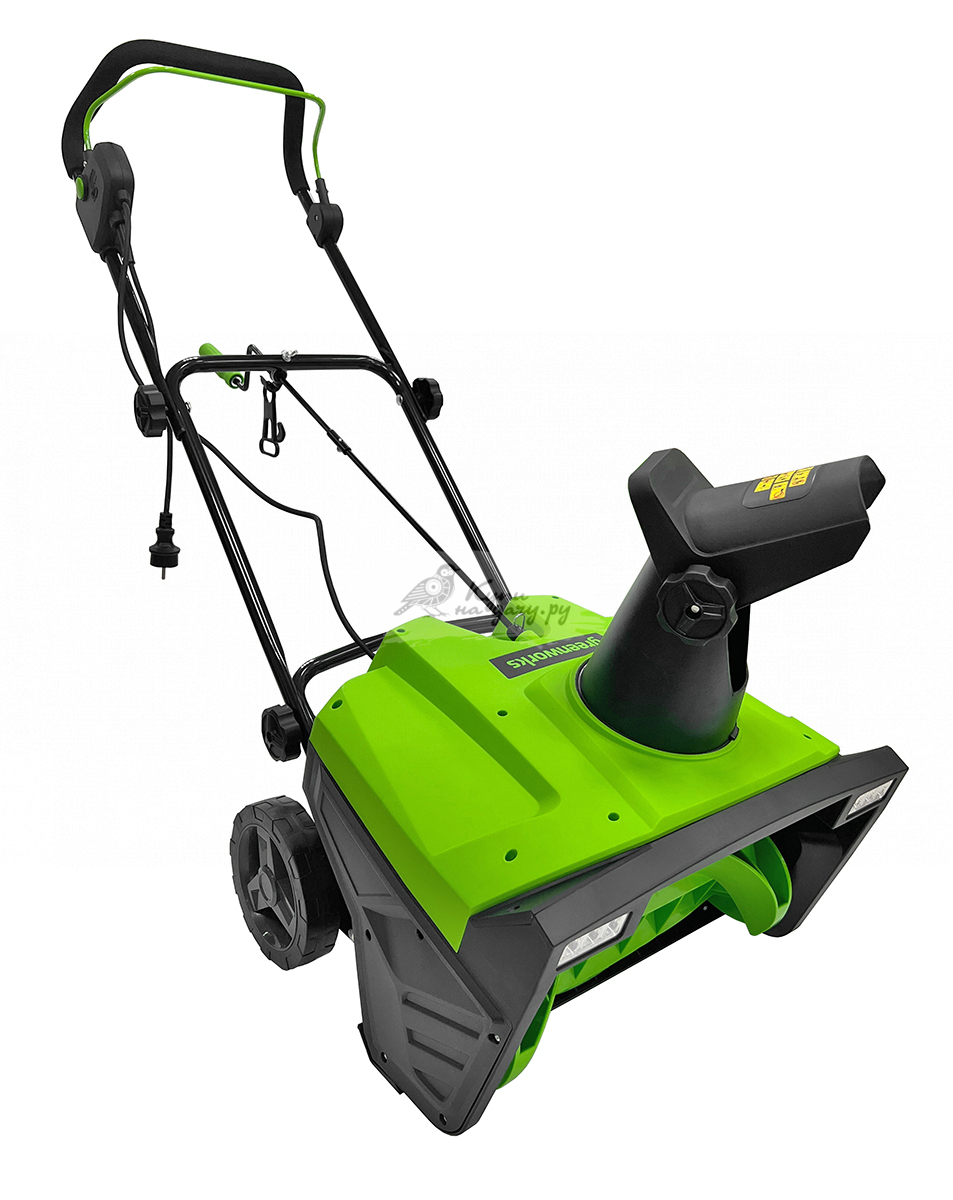

Электрический снегоуборщик

Обычно для этой конструкции используют электрический двигатель небольшой мощности, чтобы была возможность его подключения к сети переменного тока напряжением 220 В. То есть, подходить к изготовлению снегоуборочной машины для дома надо подходить с позиции удобства использования. А на загородных участках оптимальный вариант подключения – обычная розетка.

Электрический тип

Внимание! Для сборки снегоуборочных машин электрического типа рекомендуется использовать материалы с небольшим удельным весом, к примеру, профильную трубу для рамы. Чем меньше вес аппарата, тем проще с ним управляться.

Бензиновые самоходные снегоуборочные машины

В основе их используется бензиновый двигатель, чаще от бензопилы или триммера.

Бензиновый

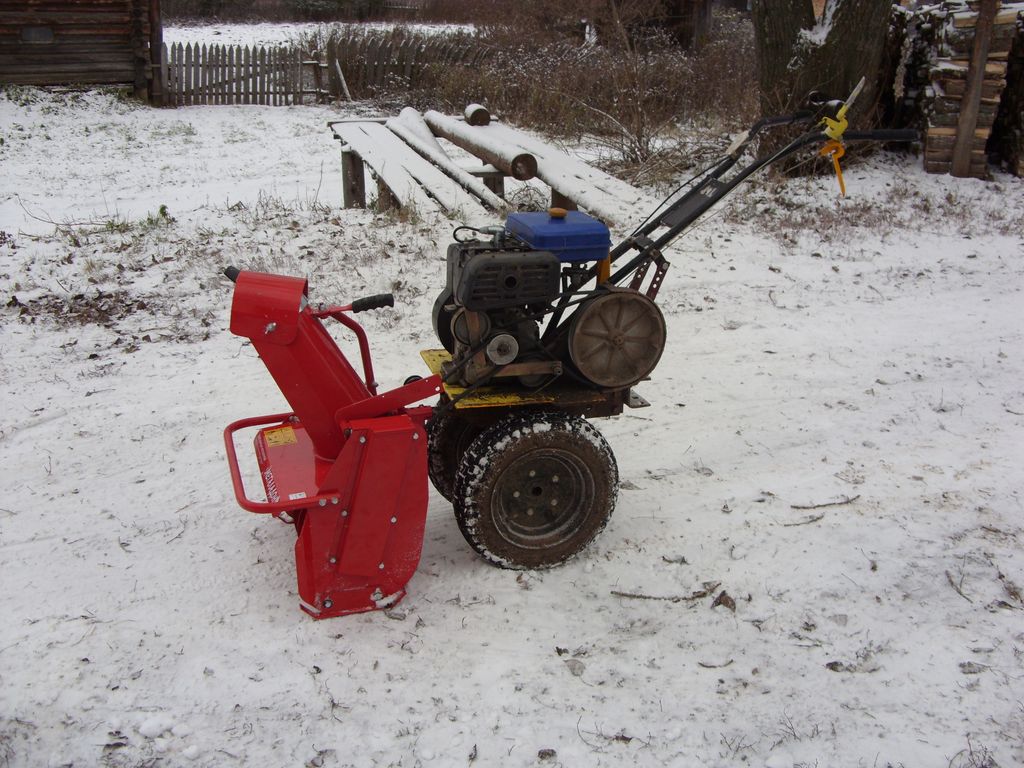

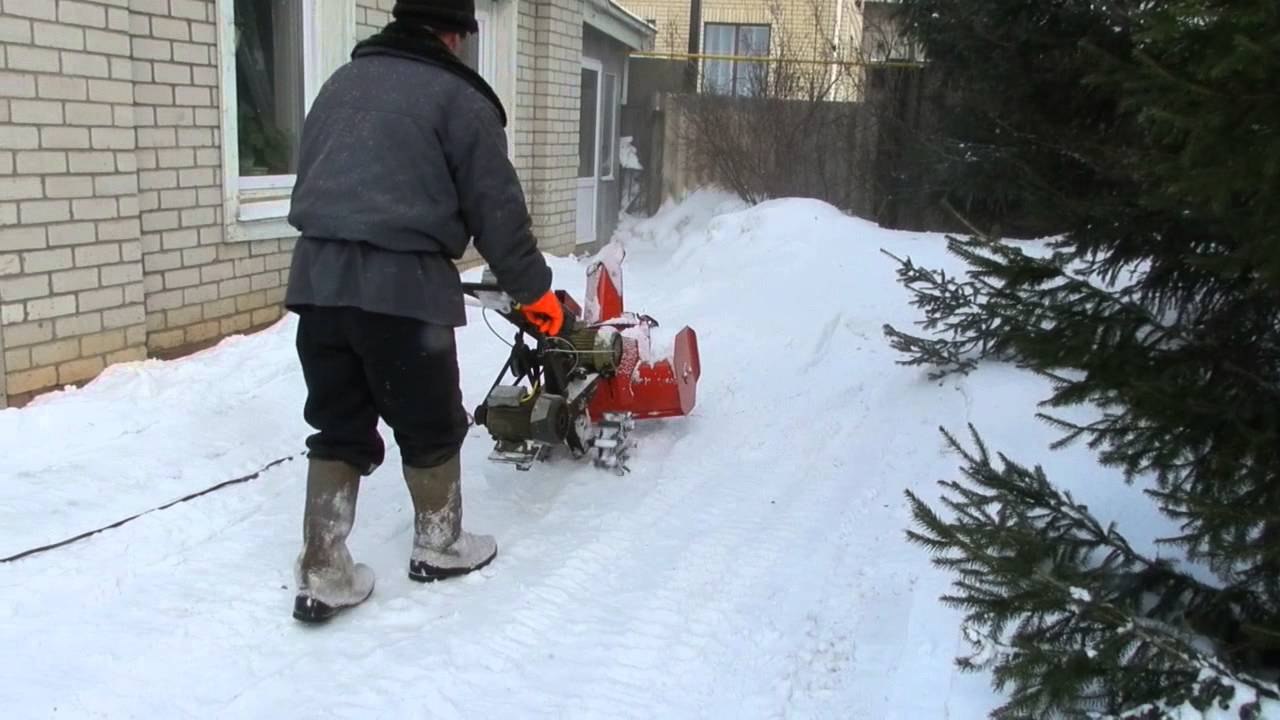

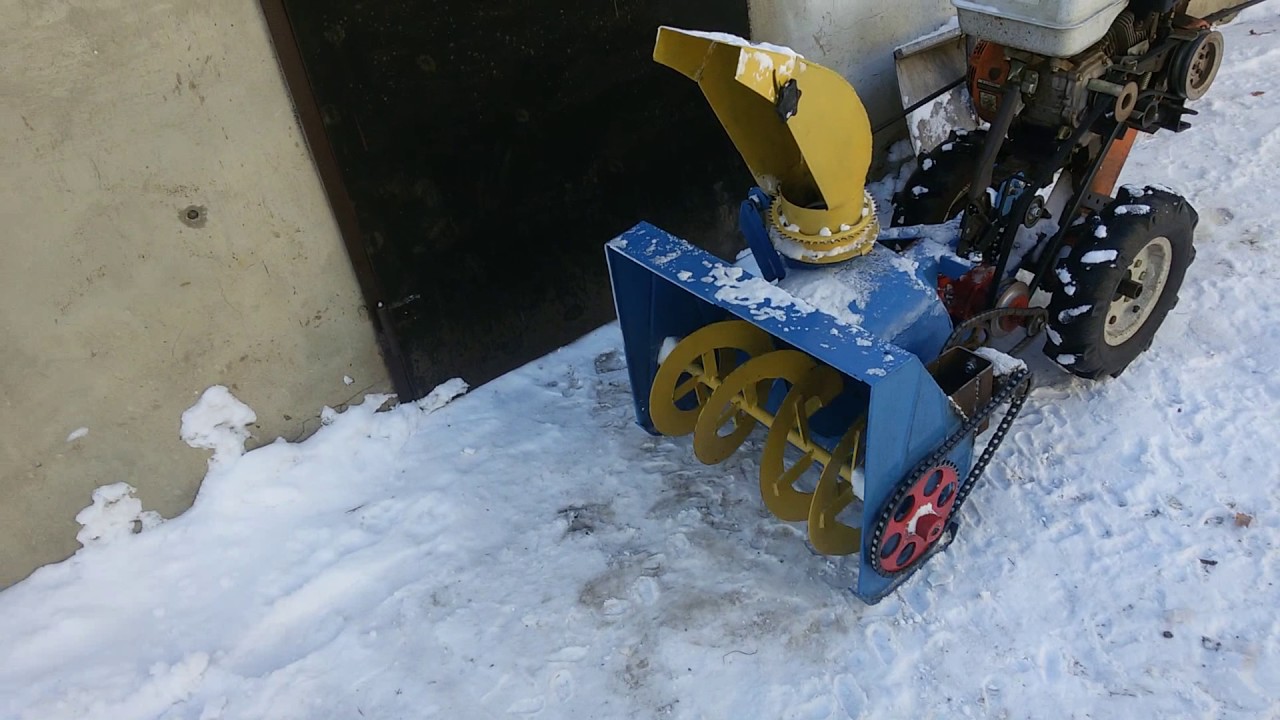

Снегоуборщик к мотоблоку

Третья разновидность, которую можно причислить к снегоочистителям своими руками. То есть, если в вашем хозяйстве на загородном участке есть мотоблок, которым вы пользуетесь в период весна-осень на огороде и в саду, то его можно приспособить и для очистки снега. Для этого всего лишь надо своими руками изготовить снегоотбрасыватель для мотоблока. Об этом ниже.

Итак, все разновидности снегоочистительных приборов обозначены. Остается лишь рассмотреть, как можно сделать каждый из них своими руками.

Снегоуборщик к мотоблоку, как отдельная единица

Блок: 2/5 | Кол-во символов: 2886
Источник: https://homius.ru/snegouborochnaya-mashina-svoimi-rukami.html

Виды снегоуборочной техники для дома своими руками

Снегоуборочные машины предназначены для механического удаления снежного покрова на требуемом участке. В их функции входит сбор снежной массы и откидывание ее к месту сбора. Двигатель, приводящий в действие машину, может быть электрическим или бензиновым. А саму снегоуборочную технику подразделяют на самоходную (с гусеничным или колесным приводом), с ручным управлением, одноступенчатую и двухступенчатую.

Для самостоятельной сборки такой садовой техники можно использовать двигатель от бензопилы, электромотор или мотоблок, а также различные подручные материалы, которые наверняка имеются у каждого в хозяйстве. Перед тем как сделать снегоуборщик своими руками, следует ознакомиться с разновидностями такой техники и выбрать для себя приемлемый вариант.

Выбор конструкции снегоуборщика зависит от многих факторов, одним из которых является площадь участка, который предполагается обрабатывать

Электрические снегоуборщики способны очистить небольшие участки рядом с домом, например, крыльцо или неширокие дорожки. Для освобождения от снежного покрова территории внушительных объемов такой агрегат не подойдет. Кроме того, его работа не отличается эффективностью, если имеют место наледи или значительные сугробы. С другой стороны, подобная техника довольно компактна, легко управляется и удобна в хранении.

С удалением большого количества снега с огромных территорий прекрасно справляются самоходные снегоуборочные машины на бензиновом двигателе. Передвигаясь самостоятельно, эти аппараты обладают отличной проходимостью и большой дальностью выброса. Техника имеет достаточно большие размеры, однако при работе абсолютно не нуждается в применении физических усилий.

Перед тем как сделать ручной снегоуборщик своими руками, нужно иметь в виду, что несамоходные модели предназначены для уборки небольших участков от свежевыпавшего снега толщиной до 25-30 см. Их в основном используют для ежедневной очистки тротуаров, садовых дорожек и крыш плоской формы. Такие устройства достаточно маневренные, однако при удалении плотного слоя управлять техникой будет затруднительно, так как придется толкать не только аппарат, но и толщу снега перед ним.

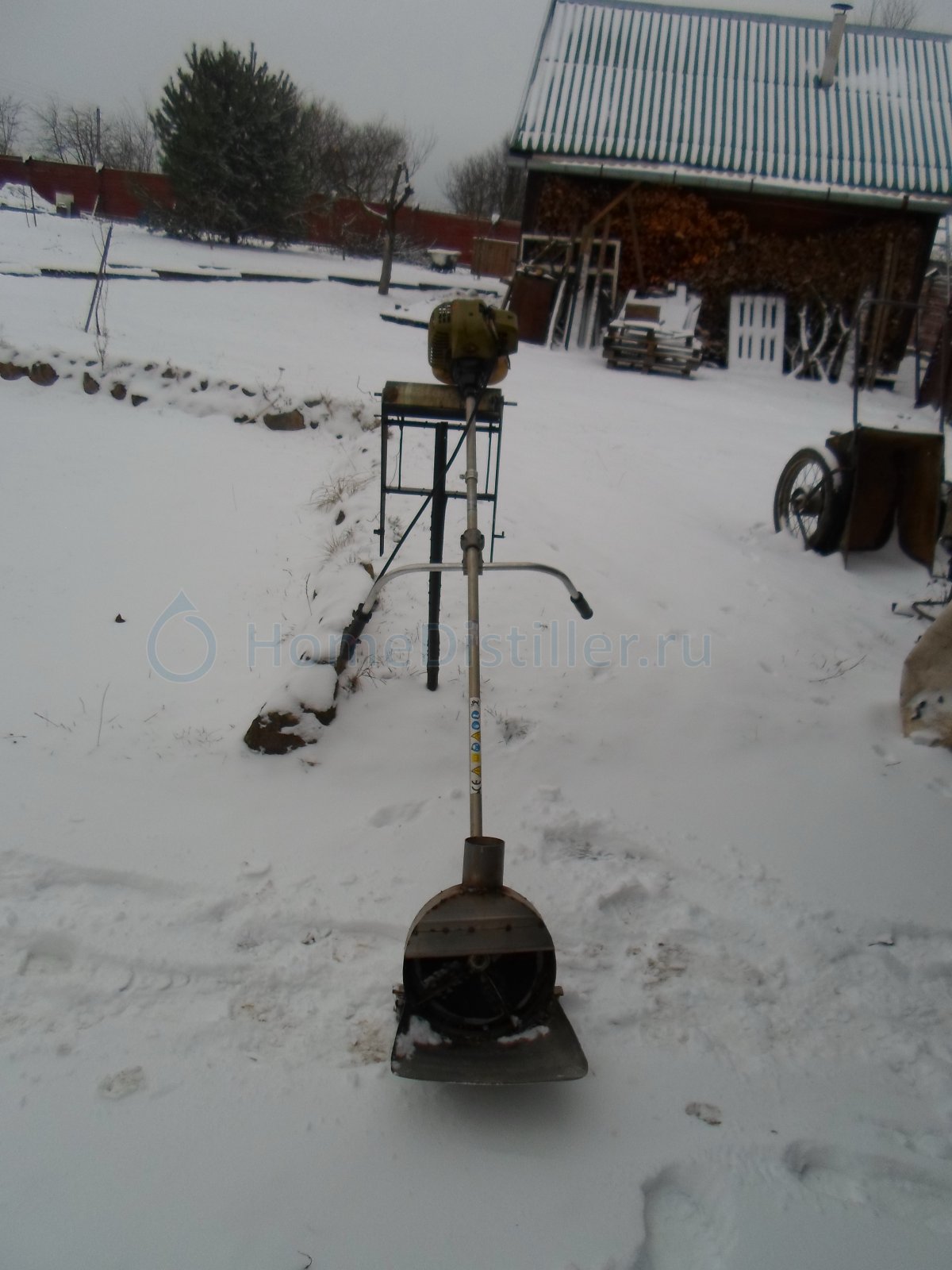

Снегоочиститель, созданный своими руками, с двигателем от бензопилы

Полезный совет! Выполняя сборку несамоходной снегоуборочной машины для дома своими руками, следует использовать как можно более легкие детали, так как работать техника будет за счет усилий человека.

Блок: 2/7 | Кол-во символов: 2452
Источник: http://remoo.ru/uchastok/snegouborochnaya-mashina-svoimi-rukami

Если вас «гложут» сомнения о покупке снегоуборочного агрегата или самостоятельном его изготовлении, то обратите внимание на следующие аспекты:

• необходимо вычислить планируемые объемы работ;
• важно учитывать и время использования техники. От этого зависит объем бака, мощность и производительность;
• физические возможности человека, который будет управлять устройством. От этого зависит выбрать — электрический запуск или ручное управление;
• стоит уделить внимание и уровню управления и механизации.

Для небольших территорий применяются малогабаритные изделия

Если вы решили делать снегоочиститель своими руками, то особое внимание уделите выбору двигателя. Мотор должен быть зимнего исполнения и запускаться при минусовых температурах. Важным моментом является выбор конструкции шнека. Этот элемент должен быть гладким и с ярко выраженным рисунком.

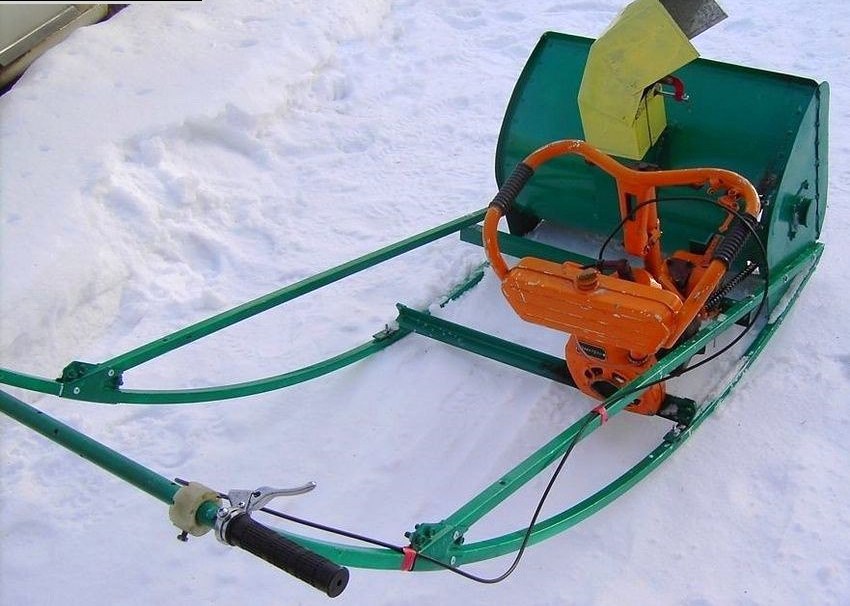

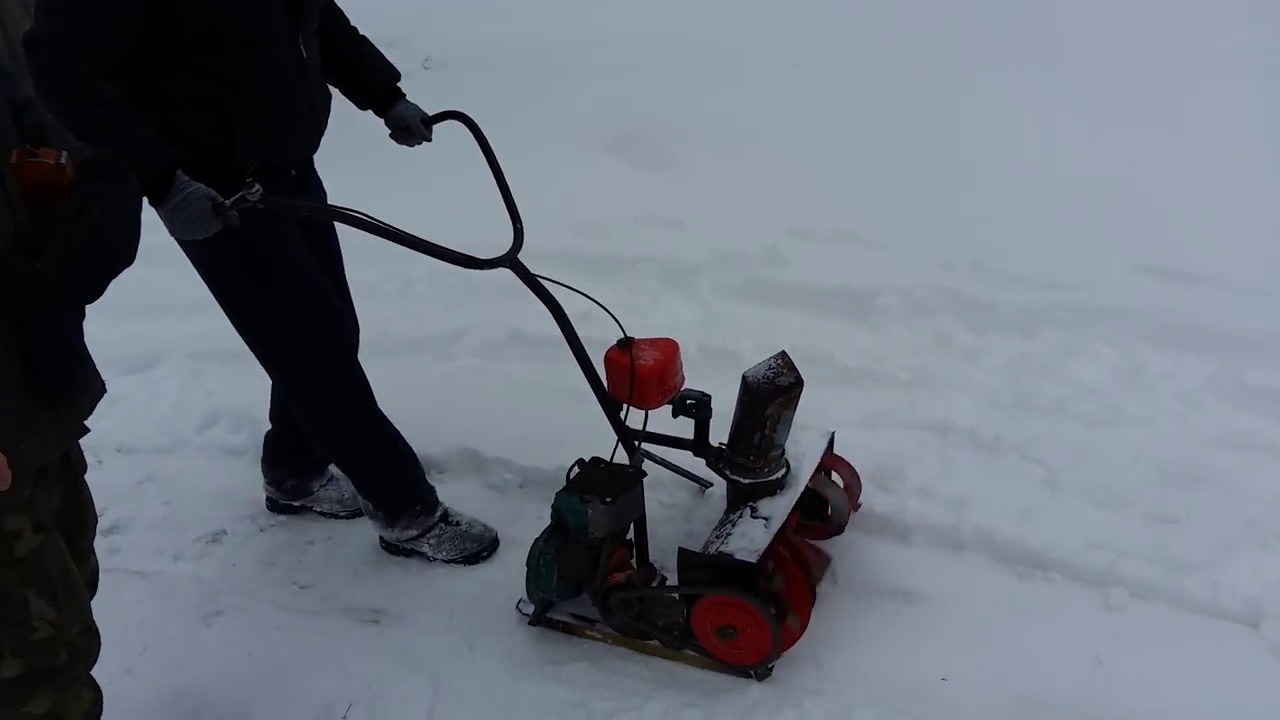

Самодельная конструкция из бензопилы

Стоит уделить внимание и редуктору, передающему крутящий момент на крыльчатку выброса и шнеки. Не менее важен и желоб выброса снега. Он должен быть не металлическим, а пластмассовым.

Для небольших участков, площадь которых менее 50 кв.м.  подойдут компактные электрические или аккумуляторные модели. Если сугробы более 30 см, то в этом случае стоит подобрать бензиновые конструкции. Наличие самоходного двигателя облегчит очищение любых  участков. Оборудование может оснащаться и дополнительными функциями: подогревом рукояток, установкой щетки, складной рукояткой, электростартером и фарой.

Блок: 3/9 | Кол-во символов: 1491
Источник: https://HomeMyHome.ru/snegouborochnaya-mashina-svoimi-rukami.html

Из чего собрать самодельный снегоуборщик?

Если вы твердо решили собрать снегоуборщик своими руками, для начала необходимо выбрать для него силовой агрегат. Это может быть бензиновый или электрический двигатель, а может и готовое устройство, например, мотоблок. Заметим, что оптимальная оборотистость двигателя – до 1500 об/мин.

Для каркаса потребуются стальные трубы небольшого диаметра или стальной уголок.

Если вы хотите собрать двухступенчатый снегоочиститель, вам, скорее всего, потребуется редуктор. Проще всего приобрести его на просторах интернета с доставкой.

Видео самодельного снегоуборщика из бензопилы Дружба

Блок: 3/5 | Кол-во символов: 622
Источник: http://dachniku.com/vse-dlya-dachi/dom-i-uchastok/texnika-dlya-dachi/kak-sdelat-snegouborshhik-svoimi-rukami.html

Снегоуборочная машина своими руками: общие принципы и разные конструкции

Для изучения основных узлов и важных деталей можно использовать образец типовой техники этого класса в хорошей комплектации

В этом списке приведены компоненты конструкции с комментариями:

• Встроенный в рукоятки (1) нагревательный элемент повышает уровень комфорта при управлении техникой в зимних условиях.
• Этот рычаг (2) применяют для изменения диапазона крутящего момента на приводном валу и направления движения установлена коробка переключения передач (11) с несколькими скоростями вперед/назад.
• Механическим приводом (3) регулируют угол наклона желоба, через который выбрасывается снег по нужной траектории.
• Курок (4) управления движением шнека. Если отпустить его, вращение прекращается.
• Тумблер (5) подачи питания на подогрев рукояток.
• Вращающимся рычагом (6) поворачивают желоб в необходимое направление.
• Силовой агрегат (7). В данной модели установлен бензиновый двигатель мощностью более 5 кВт. Для запаса топлива установлен бак (10) объемом 6 литров.
• Поворачивающийся желоб (8) для выброса снега с регулируемым углом наклона.
• Чтобы обеспечить надежность и повысить комфорт здесь установлен комбинированный стартер (9) с электрическим и ручным приводом.
• Для улучшения проходимости по сложным участкам колеса на оси можно заблокировать специальным шплинтом(12).
• Внедорожные характеристики улучшены широкими колесами (13) с крупными грунтозацепами.
• Ножи (14)подрезают снег. Это пригодится для разделения высоких сугробов.
• Колодки (15)на винтах определяют высоту ковша относительно твердой поверхности.
• В этой части установлена решетка (16) для равномерного распределения потока снега и лучших параметров выброса.
• Налипший снег с рабочих элементов убирают лопаткой (17). Инструмент вставлен в специальные захваты на задней стенке ковша.
• Ребра жесткости (18) упрочняют конструкцию. Эта модель способна за один проход очищать дорожку шириной 66 см. Максимальная высота снежного покрова – 55 см.
• Два болта (19) – защитное приспособление. Головки срезаются при чрезмерном усилии, когда внутрь попадают твердые предметы. Такое простое решение предотвращает повреждение шнека, привода, других дорогих элементов снегоуборочной машины.
• Поверхности металлических деталей защищены от коррозии многослойным покрытием (20).
• Усилие на шнек передается с применением червячной передачи (21).
• Нижняя подрезная пластина (22) изнашивается со временем. Чтобы упростить замену применяют винтовое крепление.
• Зубчатая форма шнека (23) снегоуборочной машины упрощает разрезание плотного снега, ледяной корки.
• Вал (24) закреплен в боковых стенках ковша на подшипниках.
• Фара с блоком светодиодов (25) обеспечивает хорошую видимость в сложных условиях.

Некоторые детали слишком сложны для самодельной снегоуборочной машины. Другие – вполне можно применить в собственном проекте. Так, светодиодные светильники не только отличаются экономным потреблением электроэнергии. Они долговечны, устойчивы к вибрациям. Их можно без опасений применять в широком диапазоне температур, в условиях повышенной влажности.

Одноступенчатая роторная машина

Начинать изучение конструкций следует с относительно простых моделей

С помощью этого чертежа снегоуборщик своими руками сделать не трудно. Здесь крыльчатка (Г) установлена на вал двигателя. При вращении она выбрасывает снег в сторону через жестко закрепленный на корпусе желоб (Е). Машина собрана на прочной раме с полозьями (К). Для перемещения пользователь прилагает усилия в нужном направлении через опорную рукоятку (П).

Простота конструкции – главное преимущество. Даже без тщательного изучения понятна минимальная цена снегоуборочной машины. Ее создание возможно в короткий срок, с применением подручных средств и простых инструментов. Деревянные части изготавливают с применением ручного столярного инструмента. Для привода можно применить подходящий по мощности электродвигатель от вышедшего из строя триммера.

Подобные решения применяют при конструировании профессиональной техники

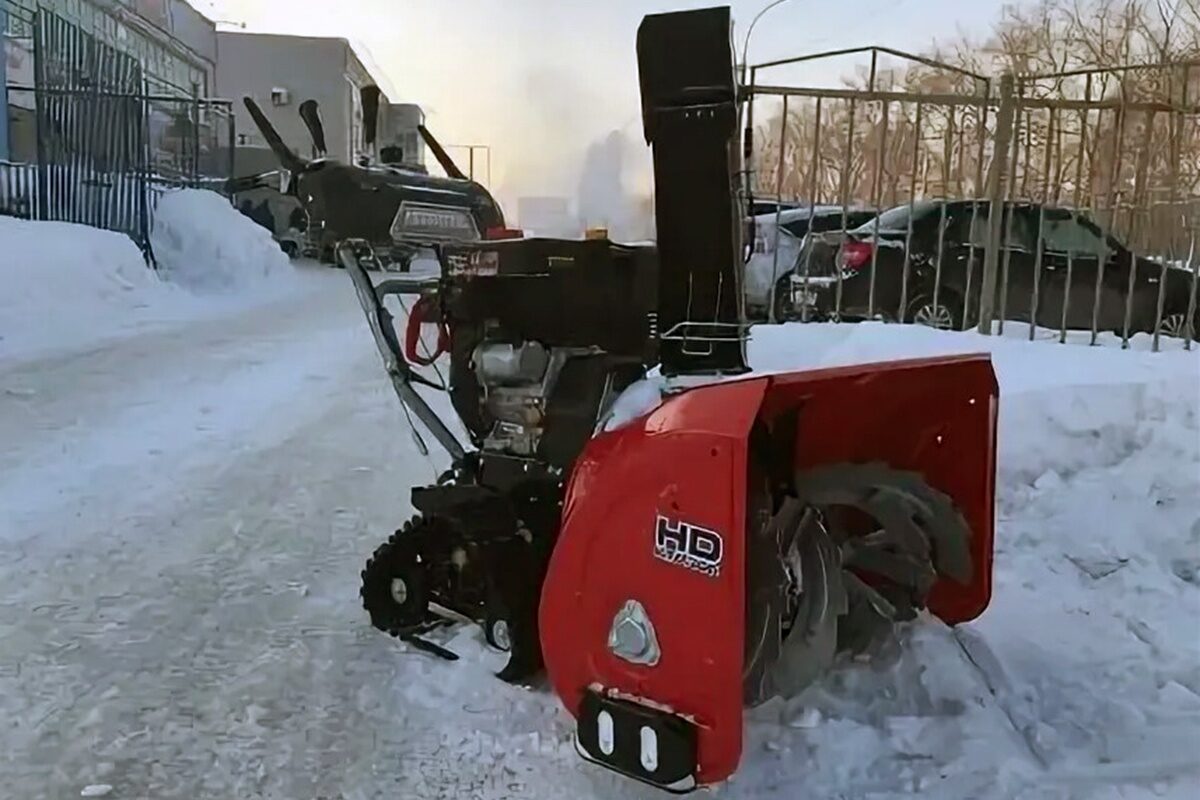

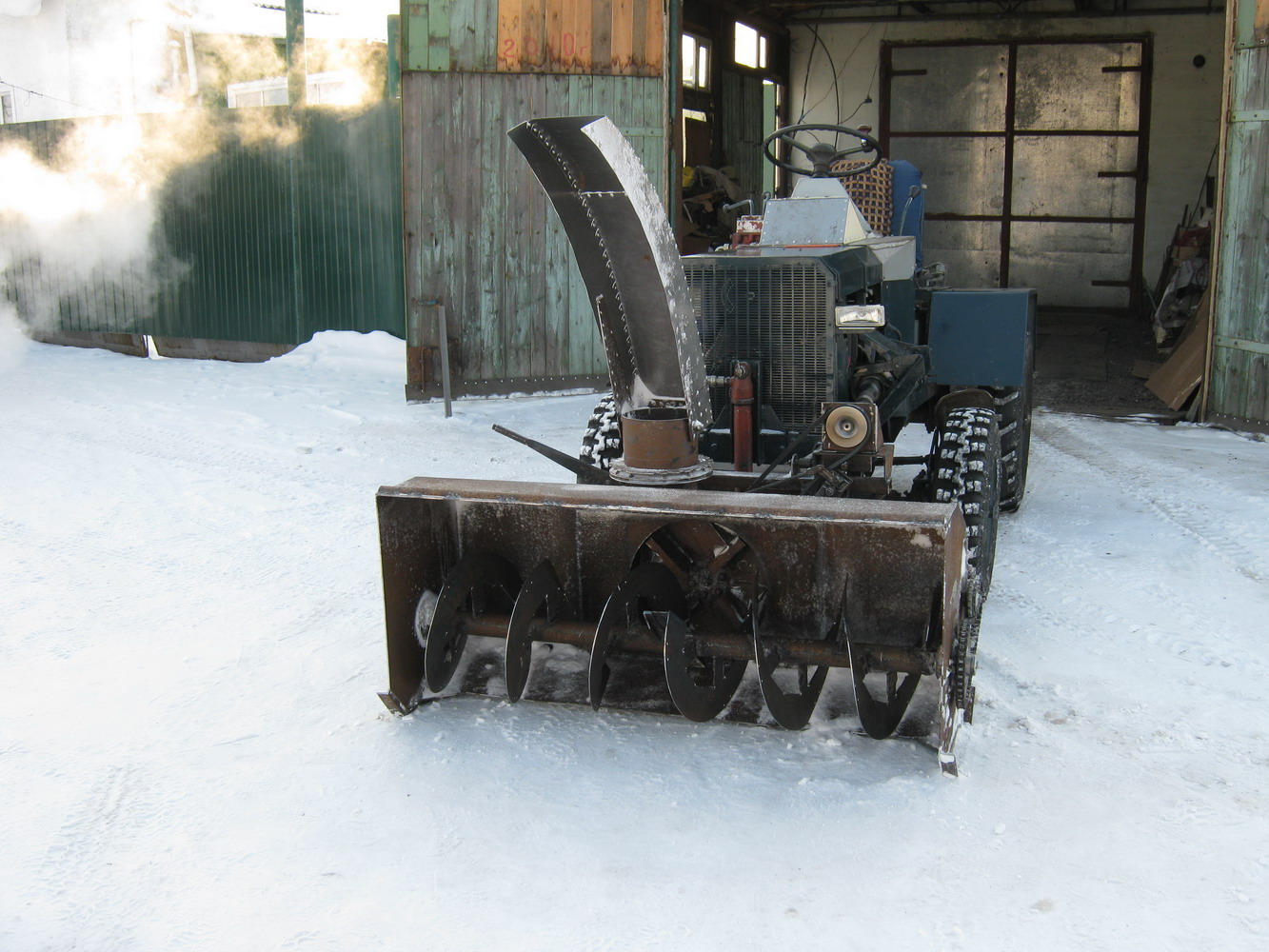

Двухступенчатая шнековая снегоуборочная машина, колесные и гусеничные модификации

Основные компоненты рабочего узла

Эта конструкция сложнее. Однако созданный на ее основе самоходный бензиновый снегоуборщик будет лучше соответствовать требованиям современных потребителей. Здесь ротор дополнен выпускной трубой, которая пригодится для регулировки наклона и дальности выброса. Шнековый механизм направляет снег к центральной части с относительно большей шириной захвата. Прямые стенки ковша подвергаются меньшим нагрузкам, поэтому будут выполнять свои функции в течение длительного срока службы.

Они разрезают острыми кромками сугробы, что упрощает выполнение сложных рабочих операций

Основные недостатки в данном случае – сложность и соответствующее удорожание проекта. Для полноты обзора надо отметить особенности разных способов передвижения снегоуборочной машины.

Компактные модели пригодны для очистки небольших участковТакой очиститель стоит недорого, но для перемещения потребуются значительные физические усилияКолесный механизм собирается из стандартных компонентов. Он подходит для создания качественной снегоуборочной машины своими рукамиГусеничная техника отличается улучшенной проходимостью. Однако самостоятельной изготовление подобных конструкций сопровождается значительными трудностями и затратами

Снегоуборочная машина бензиновая самоходная и аналог с электроприводом: сравнительный анализ

Существенное значение имеет выбор силового агрегата, поэтому этот вопрос надо изучить подробно. Применение электрического двигателя отличается несколькими преимуществами:

• Такие агрегаты стоят дешевле, чем топливные.
• Небольшой вес является преимуществом – особенно при создании легких переносных моделей.
• Сравнительно простая надежная конструкция подразумевает отсутствие существенных проблем при монтаже, в процессе эксплуатации.
• Удобно работать с техникой, которая не издает лишний шум, не выделяет продукты сгорания топлива.

Специально надо отметить, что в некоторых современных электродвигателях отсутствуют сменные детали. Их не надо смазывать на протяжении всего срока службы. Для управления оборотами применяют долговечные электронные схемы, в которых нет механических узлов.

Необходимость подключения к сети питания – главный недостаток. Приходится использовать специальные удлинители, устанавливать на участке электрические розетки в защищенном от погодных воздействий исполнении.

Если сохранятся нынешние тенденции в скором будущем «победит» подобная техника

Эта снегоуборочная машина оснащена съемной аккумуляторной батареей и зарядным устройством. В такой комплектации обеспечивается необходимая автономность. Но при необходимости возможно проводное подключение к стандартной сети 220 V. Интерес к оборудованию возрастает по мере совершенствования устройств накопления энергии.

Сложная комбинация бензинового двигателя и дополнительных составляющих

Перечислим несколько важных особенностей:

• В этом варианте необходима крупная емкость для запаса топлива, что увеличивает вес.
• Достаточно тяжелым является сам силовой агрегат.
• Принцип действия двигателя подразумевает сильные вибрации, громкий шум, выхлоп отработанных газов.
• Большое количество комплектующих деталей и механических узлов повышает вероятность поломки.
• Для долгосрочной работы с нормированной производительностью необходимо следить за чистотой топлива и воздуха, своевременно заменять фильтры.
• В технике этого типа предусмотрена плановая замена маслосъемных колец и других деталей.
• При недостаточно квалифицированном обслуживании затруднен пуск двигателя.
• Владельцу придется изучить сложные технологии поиска неисправностей, ремонта и наладки.

Несмотря на перечисленные недостатки, пока только бензиновый двигатель способен обеспечить хорошие показатели автономности при солидной мощности. Но выбор такого силового привода для снегоуборочной машины своими руками не является очевидным. В некоторых ситуациях вполне достаточно будет оснастить технику экономным долговечным электромотором.

Блок: 4/6 | Кол-во символов: 7889
Источник: https://HouseChief.ru/snegouborochnaya-mashina-svoimi-rukami.html

За какую цену можно купить снегоуборочную машину

Цена снегоуборочной машины – не последний критерий выбора. Купить можно и самую дешевую, но будет ли она соответствовать требованиям уборки снега. Поэтому надо сопоставить стоимость аппарата с его возможностями.

Блок: 4/5 | Кол-во символов: 259
Источник: https://homius.ru/snegouborochnaya-mashina-svoimi-rukami.html

Выбираем тип двигателя

Перед тем, как сделать ручной снегоочиститель, необходимо понять, какой тип двигателя лучше выбрать — электрический или бензиновый.

Электродвигатель

Электрические агрегаты отличаются бесшумной работой и очень просты в обслуживании. Также они не требуют никаких расходных материалов. Единственное неудобство электрических аппаратов – это постоянно мешающий передвижению электрический кабель. Конечно же, можно использовать двигатель, работающий от аккумуляторных батарей, но время работы такого уборщика будет ограничено уровнем заряда АКБ. Поэтому, если вы собираетесь сделать электрический снегоуборщик, знайте, что работать он сможет только в пределах двора, то есть дальность передвижения агрегата будет ограничена длиной кабеля питания.

Бензиновый ДВС

Бензиновые уборщики снега – это мощные и довольно шумные агрегаты. Они справляются с толстыми снежными покровами, в том числе и обледенелыми. Бензиновые аппараты имеют преимущество перед электрическими, не только по мощности, но и по мобильности, поскольку не зависят от электрической сети. Благодаря этому агрегаты можно использовать для уборки снежных заносов на больших площадях, например, возле дворов частного сектора, во дворах многоэтажек, на тротуарах, на отдельных участках дороги и т.д. Но несмотря на перечисленные достоинства бензиновых аппаратов, у них есть и недостатки:

• требуется обслуживание двигателя;
• нужна регулярная заправка ГСМ;
• наличие выхлопных газов;
• высокий уровень шума при работе двигателя.

Ориентируясь на вышесказанное, можно понять, что если вам нужно очистить от заносов двор дачи или небольшого частного владения, то лучше остановиться на изготовлении электрического снегоуборщика. Если предполагается регулярно очищать от снега большие площади, то бензиновый привод справится с этой задачей лучше электрического.

Блок: 3/8 | Кол-во символов: 1825
Источник: http://Tehnika.expert/dlya-sada/prochaya-sadovaya-texnika/snegouborshhik-svoimi-rukami.html

Создание самодельной снегоуборочной машины для дома своими руками: пошаговые инструкции с полезными советами

Для детального изучения используем простую конструкцию одноступенчатой снегоуборочной машины

На снимке – фабричная модель. Эти же принципы применяет автор проекта. Главным отличием от рассмотренных выше вариантов являются лопатки (отмечены стрелками), которые перемещены в середину рабочего вала. При достаточно быстром вращении они будут выбрасывать снег в отверстие, сделанное в верхней части ковша. В следующей таблице рассказано о том, как проект был реализован на практике.

Фото	Пошаговое описание с комментариями автора
	Чтобы увеличить надежность детали, работающие под сильными нагрузками, подобраны особенно тщательно. Здесь вал сделан из прочных стоек от автомобиля ВАЗ. Они скреплены сваркой для получения необходимой длины.
	Специальная муфта обеспечила точность соединения. Практические испытания подтвердили отсутствие биений при вращении.
	Далее к центральной части приваривают две лопатки, чтобы обеспечить эффективный выброс снега. Использованы металлические заготовки с размерами 100х140х2 (ширина х высота х толщина в мм).
	Для привода подошла переделанная звездочка от мотоцикла марки «Восход». К одной стороне приварен металлический диск (толщина листа – 5 мм). В центре с помощью сверлильного станка сделано отверстие в соответствии с диаметром главного вала.
	Особое внимание автор рекомендует уделить центровке. Созданные детали распилены по кругу. С торцов удалены заусенцы и неровности.
	На следующем этапе звездочку приваривают к валу. Далее из листовой стали толщиной 2-3 мм создают и устанавливают на место лопасти шнека. Для этого вырезают окружность шириной 100-120 мм. Ее разрезают пополам. Отдельные ленты растягивают от звезды до лопатки, прикрепляют сварными соединениями.
	Такую же конструкцию монтируют на второй части. Общая ширина рабочего захвата в этом проекте получилась 53 см.
	Для создания отдельных элементов ковша можно применить стальной лист 1-1,5 мм. При такой толщине обеспечивается достаточная прочность, но не нужны чрезмерные усилия для создания изделия сложной формы.
	Вал закрепляют на подходящих опорных подшипниках. Фиксацию узлов делают с помощью болтовых соединений, чтобы не усложнять демонтаж. На этом этапе проверяют свободное вращение узла. Улучшают внешний вид и защиту от коррозии нанесением грунта и краски.
	Отверстие для выброса снега сделано диаметром 160 мм. Отогнутые «лепестки» нужны для подсоединения следующего элемента конструкции. Он изготовлен из пластиковой трубы подходящего размера.
	Желоб – из стального листа (0,75-1 мм). Для его поворачивания в нужном направлении автор применил временное решение, круг с прорезями из оргстекла. В дальнейшем будет выполнена замена на аналогичную деталь из металла. Верхняя часть закреплена на шарнире. Она поворачивается верх и вниз для изменения траектории и дальности выброса. Силовая часть каркаса изготовлена из стального квадрата 20х40. Рукоятки – 20х20.
	В этой снегоуборочной машине установлен бензиновый двигатель от бензопилы. Автор отрезал некоторые лишние детали. Позднее старая краска будет удалена с последующем нанесением нового покрытия.
	Для верхней части цепного привода использована шестерня от мотоцикла с меньшим количеством зубьев. На снимке показан процесс создания отверстия с применением ручного инструмента. Но лучше применять станок, чтобы обеспечить точную центровку.
	Подготовленную деталь устанавливают на вал двигателя вместо штатной шестерни.
	Чтобы устранить лишние вибрации двигатель закрепляют на раме через демпфирующие подушки. При выборе подходящих изделий следует учитывать эксплуатацию при температуре ниже ноля. Сорт резины доложен быть рассчитан на такие условия.
	Для повышения уровня комфорта рукоятки подсоединены к раме через пружины. Тут использованы детали из стоек амортизаторов, которые были извлечены в процессе разборки.
	Такие ручки и приводные тросовые механизмы применены для регулировки угла наклона желоба и подачи топлива. Здесь использованы детали от велосипеда.
	После завершения монтажа основных функциональных элементов работоспособность снегоуборочной машины своими руками проверяют в условиях мастерской. Настраивают подачу топлива, обороты двигателя, параметры пуска.
	Далее завершают монтажные операции. Устанавливают желоб, проверяют его функциональность. Для возврата верхней части в нижнее положение закрепляют пружину. Окрашивают внешние поверхности.
	Проверку завершают испытаниями в рабочих условиях. Устраняют выявленные недоделки.

Как сделать шнек своими руками для снегоуборщика правильно

Для уборки снега мотоблоком можно применить такое навесное приспособление

В этой конструкции звездочка установлена в центре. Она приводится во вращение цепным приводом, который подсоединен к звездочке коробки переключения передач мотоблока. Также применяют специальный вал отбора мощности.

Спиральные ленты создают, как в приведенном выше примере. Для их закрепления лучше использовать отдельные распорки. Фиксация непосредственно к самому корпусу способна повредить ковш. В снегоуборочной машине своими руками устанавливают цапфы закрытого типа. Они предотвращают попадание влаги и грязи на подшипники.

Особенности снегоуборщика своими руками из бензопилы

Процесс создания такой техники подробно рассмотрен выше. В этом разделе отмечены нюансы, которые заслуживают отдельного упоминания. Двигатель он бензопилы хорошо подходит для решения поставленной задачи. Он весит немного, рассчитан на длительную работу с изменяющимся режимом нагрузки. Качественный силовой агрегат этой категории быстро запускается в сильный мороз, отличается неприхотливостью.

Усовершенствованная конструкция

Автор этого проекта установил поворачивающиеся полозья, что упрощает работу на участках со сложным рельефом. Для быстрого перемещения без чрезмерных физических усилий пригодятся колеса. С их помощью также облегчается преодоление крупных неровностей.

Электрический снегоуборщик из триммера своими руками, видео с комментариями

С помощью этого материала можно ознакомиться с простой конструкций снегоуборочной машины:

Своими руками ее сделать не сложно за 1-2 дня после хорошей предварительной подготовки.

Особенности роторного снегоуборщика

Фабричный снегоуборщик для мотоблока

Подобный навесной блок можно сделать самостоятельно с помощью чертежей типовой роторной машины. Преимуществом данного выбора является относительная простота. Недостаток – относительно небольшая ширина рабочей области.

Как подсоединить снегоуборщик своими руками к мотоблоку и другие практические рекомендации

Готовый к применению комплект

По стандартной инструкции производителя можно подсоединить самодельный снегоуборщик к мотоблоку определенной марки. Ниже приведены выдержки из сопроводительной документации к технике бренда «Нева»:

• В передней части мотоблока есть специальный шток. К нему подсоединяют насадки.
• Пред монтажом удаляют защитную крышку.
• На завершающей стадии регулируют приводной ремень, чтобы обеспечить оптимальное натяжение.
• Устанавливают на место защитные приспособления.

Целесообразность изготовления отдельных деталей конструкции вызывает обоснованные сомнения. В качестве примера можно использовать процесс создания фрикционного кольца для снегоуборщика своими руками.

Деталь для оснащения техники CHAMPION

Подобные изделия устанавливают в коробке переключения передач. Они подвергаются сильным нагрузкам, поэтому вполне допустим ускоренный износ. Продлить долговечность можно с помощью аккуратного обращения с техникой. Создать качественный узел в домашних условиях будет слишком сложно. Проще, а в итоге и дешевле – приобрести качественное фрикционное кольцо в магазине с официальной гарантией.

Блок: 5/6 | Кол-во символов: 7604
Источник: https://HouseChief.ru/snegouborochnaya-mashina-svoimi-rukami.html

Где можно купить снегоуборочную машину: обзор рынка с ценами и техническими характеристиками

Возможна реализация разных решений. Самодельные насадки устанавливают на технику с приводом заводского производства. Если качественную снегоуборочную машину своими руками создать слишком сложно – приобретают готовые изделия. В любом случае пригодятся сведения, изложенные в данной статье. Пользуйтесь комментариями для обмена опытом и получения дополнительной информации.

Решили приобрести снегоуборочную технику для дома или дачи? Читайте наш обзор! На основе полученных сведений, Вы сможете сделать правильный выбор из всего многообразия современных моделей, представленных на рынке.

С помощью этого видео будет проще выбрать подходящую технику:

Блок: 6/6 | Кол-во символов: 737
Источник: https://HouseChief.ru/snegouborochnaya-mashina-svoimi-rukami.html

Производят функциональные агрегаты такие известные бренды:

• Daewoo;
• Hyundai;
• Honda;
• Husqvarna.

Из российских компаний стоит отметить «Интерскол», «Энергопром» и «Калибр». В таблице ниже представлены цены на некоторые популярные модели снегоуборочных машин:

Если следовать инструкции, то не менее эффективный агрегат можно соорудить самостоятельно из подручных средств

Чтобы убедиться в надежности представленных моделей, приведем также несколько отзывов от реальных покупателей с известных форумов:

Достоинства: Самоходный снегоуборщик с электро запуском и фарой. Хорошая производительность, удобное и понятное управление.

Недостатки: Нуждается в мелких технических доработках, требует аккуратного и внимательного использования.

Если сказать, что в этом году выпало много снега в Подмосковье – это значит, ничего не сказать! Такого количества снега не было, наверное, лет пять…

Надеемся, что наш обзор поможет вам сделать качественный снегоотбрасыватель для мотоблока или другое снегоочистительное оборудование. Ну а если у вас остались вопросы или вы хотите поделиться собственным опытом изготовления подобного оборудования, то милости просим в .

Владельцам частных домов или дач зимой часто приходится сталкиваться с вопросом, какая снегоуборочная техника для дома и дачи лучше по соотношению цены и качества. Об этом мы расскажем в статье.

Блок: 8/9 | Кол-во символов: 1405
Источник: https://HomeMyHome.ru/snegouborochnaya-mashina-svoimi-rukami.html

Экономьте время: отборные статьи каждую неделю по почте

Блок: 9/9 | Кол-во символов: 96
Источник: https://HomeMyHome.ru/snegouborochnaya-mashina-svoimi-rukami.html

1. https://HomeMyHome.ru/snegouborochnaya-mashina-svoimi-rukami.html: использовано 4 блоков из 9, кол-во символов 4548 (13%)
2. http://remoo.ru/uchastok/snegouborochnaya-mashina-svoimi-rukami: использовано 1 блоков из 7, кол-во символов 2452 (7%)
3. https://HouseChief.ru/snegouborochnaya-mashina-svoimi-rukami.html: использовано 5 блоков из 6, кол-во символов 17709 (52%)
4. http://Tehnika.expert/dlya-sada/prochaya-sadovaya-texnika/snegouborshhik-svoimi-rukami.html: использовано 3 блоков из 8, кол-во символов 3226 (10%)
5. http://dachniku.com/vse-dlya-dachi/dom-i-uchastok/texnika-dlya-dachi/kak-sdelat-snegouborshhik-svoimi-rukami.html: использовано 3 блоков из 5, кол-во символов 2795 (8%)
6. https://homius.ru/snegouborochnaya-mashina-svoimi-rukami.html: использовано 2 блоков из 5, кол-во символов 3145 (9%)

Снегоуборочная машина своими руками: самоделки, приспособления и техника для села, для уборки снега

Механизировать процесс уборки снега придумали почти 150 лет назад, запатентовав машину-снегоуборщик для очистки железнодорожных путей от снежных заносов. Специальные агрегаты позволяют убирать снег быстрее и в больших объемах, чем вручную традиционной лопатой. На рынке широко представлены импортные мини снегоуборочные машины. Но российские умельцы без труда создают свои собственные, вполне работоспособные варианты. Изучив их, разберемся как сделать снегоуборочную машину своими руками.

Принцип работы снегоуборочной машины

Самодельные машины-уборщики снега для дома имеют тот же принцип работы, что и заводские Хускварна, forte qi jy 50, cmi 163, snow fox sf16353l. Такие самоделки захватывают и перемещают снег с помощью крупного горизонтально закрепленного винта (шнека).

Лопасти шнека приводятся в движение через вращающуюся на подшипниках ось (приводной вал), передающую крутящий момент от двигателя.

Принцип работы

Когда агрегат движется вперед, широкий ковш, подобно воронке, набирает снежные массы и направляет их через винты-транспортеры. Расположенные под углом лопасти винтов, вращаясь, размельчают снег и проталкивают его далее, к насосу с механическим приводом, выталкивающим снег из разгрузочного люка наружу.

Необходимые приспособления

При подготовке к работе нам понадобятся:

• чертежи;
• инструменты: ключи, отвертки, напильник и молоток, тиски и плоскогубцы, дрель, болгарка, сварочный аппарат и, возможно, токарный станок. Кроме того, потребуются цепи, звездочки, втулки, подшипники, болты с гайками.

Также необходимы материалы:

• Листовая сталь или кровельное железо.
• Cтальной уголок 50х50 мм.
• Фанера, толщиной 10 мм.
• Трубы ¾ и ½ дюйма.
• 1,5 метра транспортерной ленты (при отсутствии заменяем боковинами автопокрышки).
• Двигатель. Мотоблок, он же двигатель внутреннего сгорания (работает на бензине), или электродвигатель. К электродвигателю нужны кабель, рассчитанный на использование при минусовых температурах, и качественная гидроизоляция.
• Избежать короткого замыкания от попадания талого снега можно накрыв электродвигатель, например, разрезанной вдоль пластиковой 5-литровой бутылью.

Схема механического устройства

Устройство снегоуборщика довольно просто и имеет в основе несущую раму. На нее монтируются двигатель, снегозахватывающий ковш, рукоятки.

Главной рабочей деталью является шнек, который, вращаясь, собирает и перемещает снег к крыльчатке, где снежная масса захватывается лопастями и подается сначала в полость механизма, а затем в выбросную трубу.

Схема самодельного снегоуборщика наглядно демонстрирует устройство агрегата.

Схема -1

Самый простой снегоуборщик – одноступенчатый. Захват и отброс снега у снегоуборщиков Чемпион 656, lux 163, Патриот осуществляется только вращающимся шнеком. В двухступенчатых конструкциях шнек дополнен металлической пластинкой-лопаткой (ротором), прикрепленной посередине приводного вала.

Видео: Самодельный роторный уборщик снега

Более подробно о роторном снегоуборщике смотрите на видео:

Эта конструкция применяется для уборки больших объемов снега и обеспечивает его выброс на расстояние до 12 м.

Мощность двигателя определяет тип снегоуборщика:

• Ручной, механический. Двигатель мощностью в 2,5-5 л.с. приводит в действие рабочие детали, а продвижение агрегата идет за счет прилагаемой пользователем физической силы. Снегоуборщик механический своими руками сделать проще всего.
• Любопытно, что “механическим снегоуборщиком” называется также пластиковая лопата с ручкой в виде металлической скобы, снабженная с обратной стороны усиливающими ребрами жесткости, с прикрепленным к лицевой стороне вращающимся шнеком.
• Если держать правильный наклон лопаты, чтобы шнек не висел в воздухе, а именно вращался, такой вариант “мотолопаты” без двигателя весьма эффективен для уборки не утрамбованного снега (до 10 см) на небольших площадях, особенно в труднодоступных местах.
• Самоходный. Достаточно мощный двигатель, от 10 л.с., обеспечивает работу оборудования и движение колес или гусениц.

Гусеничный снегоуборщик

Гусеничная мини-техника

При нагрузке на глубоком снегу предпочтительнее гусеничный ход. Снегоуборщик своими руками на гусеничном ходу несложно сделать из гусеничной радиоуправляемой детской машины. Подойдет и минитрактор на гусеничном ходу.

Такую конструкцию можно оснастить фарами, веб-камерой и управлять ею дистанционно (пультом). Снегоуборочная мини-техника на гусеничном ходу считается наиболее производительной.

Как сделать снегоуборщик своими руками

При должной подготовке вполне реально получить качественный самодельный снегоуборщик своими руками. Чертежи, тщательно выполненные, помогут в этом.

На сегодняшний день газонокосилки являются одними из самых популярных инструментов предназначенных для работ на газонах расположенных возле дома. Перейдя по ссылке ознакомитесь с техническими характеристиками данной газонокосилки.

Обработка почвы считается одним из ключевых процессов в сельском хозяйстве, ведь именно на вспаханную почву происходит посадка как зерновых, так и других культур. Тут узнаете о различных видах и преимуществах плуга ПСК.

Минитрактор – отличное решение для обработки и обслуживания земельных участков. Минитракторы российского производства — надежные помощники на долгие годы.

Достойны внимания роторный снегоочиститель «Вьюга» (Пензенская областная станция юных техников) на базе двигателя Д-6. Модель Д.Слонова (Алтайский край) с двигателем от бензопилы «Урал-2Т».

Ниже приведено видео снегоуборщика «Вьюга»:

1. Чертежи основных узлов снегоуборщика с двумя шнеками на базе вездехода работы В. Бережного (г. Валдай, Новгородская обл.) служат отличной наглядной инструкцией.

2. Сварной корпус из листовой стали усилен лонжеронами из уголков, и дополнительным бортом. Стыкуется с вездеходом-основой двумя водилами, приваренными к ложу шнека.

Схема-2

Шнековый механизм состоит из 2-х лент (противоположно направленные винты Архимеда, приварены к выступающим шпилькам М6). Между звездочками шнека и вала натянута мотоциклетная цепь.

Схема-3

Приводной вал сделан с помощью снятых с сельскохозяйственной техники звездочек и подшипников, зафиксированных шпонками и штифтами.

Схема-4

3. Детально вычерченная с указанием всех размеров схема снегоуборщика С. Хомякова не менее интересна и проста в исполнении.

Схема-5

4. Сначала из стальных уголков сваривается несущая рама. На ее поперечины прикручивается П-образный профиль для крепления легко снимаемой платформы под двигатель. Затем монтируются сделанные из трубы ½ дюйма рукоятки управления.

Снизу к раме-основе приделывают колеса или полозья (лыжи). Подходящие колеса можно взять от старой тележки, а полозьями послужат деревянные бруски, усиленные пластиковым коробом.

5. На подготовленную базу крепим двигатель.

6. Ковш, приводной вал, шнек:

• Корпус ковша выполняем из листового железа, дополняя его фанерными боковинами. При ширине ковша более 50 см. понадобится двигатель большей мощности. На 50 см. вполне подходит мощность в 6,5 л.с..
• Приводной вал делаем из трубы ¾ дюйма. В сквозной пропил посередине трубы крепим ротор (120×270 мм.) Перпендикулярно ему привариваем уголки 25×25 мм. (с обеих сторон по два) и делаем с одной стороны трубы паз для шпонки под звездочку.
• Диаметр трубы, чтобы она вошла в подшипники 205, уменьшаем двумя дополнительными пропилами.
• Подшипники взяты от автомобиля КАРТ. Но можно использовать любые закрытые (чтобы не попадал снег), например, опору кардана от «Жигулей».
• Передаточный ремень соединяет вал и двигатель.
• Лопасти шнека вырезаются из транспортерной ленты (4 кольца, каждое по 28 см. в диаметре) или листовой стали (4 диска, каждый разрезаем пополам и загибаем спиралью).
• В качестве привода используем цепь или ремень.

7. Главный корпус изготовляется из листового железа или двухмиллиметровой стали.

Шнек из листового железа

8. Закрепленная на корпусе шнека деталь для выброса снега сделана из частей пластмассовых канализационных труб диаметром 160 мм., одетых одна на другую и дополненных желобом. Ширина лопатки-ротора обязательно должна быть меньше диаметра желоба выброса.

9. Для большего эффекта покрасим законченную модель.

Полезные советы

1. Бензобак лучше располагать сверху, причем его объем не рекомендуется делать больше, чем на 2,5 литра.
2. Не предназначенные для зимней эксплуатации мотоблоки заправляют синтетическим маслом.
3. Отбрасываемые вместе со снегом твёрдые частицы (ветки, камни), срикошетив, могут травмировать окружающих. Используйте защитные очки при работе со снегоуборщиком, а также не надевайте свободную одежду, края которой могут застрять в движущихся элементах агрегата.
4. Чтобы из-за попадания крупных посторонних предметов не заклинило двигатель, шнеки и ротор к приводному валу крепят срезными болтами и втулками. При чрезмерных нагрузках эти “предохранители” сломаются, а двигатель останется целым.
5. Не открывайте топливный бак, не заправляйте технику при горячем двигателе, дайте ему пару минут остыть. Рекомендуется каждые полчаса-час делать перерыв в работе, чтобы избежать перегрева двигателя.

Одни покупают технику заводского производства из-за предоставляемой на нее гарантии и сервисного обслуживания. Другие ценят физическое удовольствие от работы традиционной лопатой.

А тем, кто любит самостоятельно конструировать технику и имеет на этом поприще соответствующий опыт, вполне по силам создать свой собственный снегоуборщик, вооружившись подходящей инструкцией и советами специалистов.

Amazon.com: планы снегоуборочных машин Самодельная самодельная снегоуборочная машина Оборудование для уборки снега: обустройство дома

• Убедитесь, что это подходит введя номер вашей модели.
• ✔️ Планы снегоуборочного снегоочистителя
• ✔️ Самодельная снегоуборочная машина
• ✔️ Снегоочистительное оборудование
• ✔️ Все планы разработаны Беном Стоуном
• ✔️ Бен — инженер на пенсии из Канады.

Снегоуборочные машины — Старый дом

Гениальное изобретение

Лопатой снег на морозе — занятие не из приятных.Естественно, что это был склонный к механике подросток из Бостона, штат Массачусетс, который регулярно пудрил белым порошком, который первым придумал, как немного облегчить очистку 100-футовой подъездной дороги к своему дому. Здесь изображен Уильям П. Мерфи, ныне отмеченный наградами инженер-медик, который использует воздуходувку, которую он изобрел в 1941 году.

Самодельная машина

Чтобы привести свое изобретение в действие, 17-летний Мерфи приобрел небольшой одноцилиндровый газовый двигатель Briggs and Stratton, который обычно использовался в газонокосилках и другом моторизованном ландшафтном оборудовании.Затем он применил некоторые из своих основных деревообрабатывающих и металлообрабатывающих инструментов и построил шасси для двигателя и центробежную муфту для воздуходувки, которая весила более 100 фунтов.

Масс-маркет

В то время как самодельная машина Мерфи имела некоторый успех на местном уровне (он продал свою конструкцию компании по производству газонокосилок в Колумбусе, штат Огайо, за 1500 долларов), снегоуборочные машины не имели реального коммерческого успеха до тех пор, пока не находилась в Миннесоте Toro, компания, в то время известная главным образом благодаря В 1953 году компания изобрела первую массовую снегоуборочную машину для жилых домов.

Снежная гончая

По цене чуть меньше 200 долларов и получившей название Snowhound, машина Toro могла пробивать белый порошок высотой 1 фут, создавая 17-сантиметровую полосу пешеходного пространства. Обладая 2,5-сильным двухцилиндровым двигателем, он мог бросать снег на расстояние до 15 футов.

Маленькая и мощная

В то время как современные компактные снегоочистители, такие как Toro Power Max 1028 OXE, намного дороже, их двигатели могут расчищать большие площади и сбрасывать до 2100 фунтов снега на расстояние более 40 футов в минуту.Управление желобом Power Max также позволяет оператору регулировать угол отклонения, чтобы вы не бросали снег в место, где в дальнейшем не будет шквала. Идеально подходит для очистки дороги до того, как остынет горячее какао. Около 1800 долларов; Торо.

Роскошное издание

В некоторых новых моделях стараются сделать работу по уборке снега максимально комфортной, со встроенными грелками для рук, быстрым электрическим запуском и достаточно большими ручками, чтобы уместить руку в теплой варежке.Двухступенчатая снегоуборочная машина Arien Professional Series оснащена всем этим, а также двусторонними башмаками для работы на неровных поверхностях. Около 1950 долларов; Ариен

Экскаватор

Если вы просто хотите расчистить дорожку, то лучше всего подойдет лопата с увеличенной мощностью. Лопата Toro Power Shovel оснащена двигателем на 7,5 А, который может преодолевать снег на глубину до 6 дюймов и разбрасывать его на глубину до 20 футов.13-фунтовая машина не требует ни масла, ни газа, но должна быть подключена к розетке для подметания.

Около 110 долларов; Торо.

Воздуходувка

Для мест, где только время от времени случается присыпка порошка, одноступенчатая косилка, такая как эта от Troy Bilt, является относительно недорогим вариантом, который поможет. Его четырехтактный двигатель и ширина уборки 21 дюйм могут легко справляться со снегом до 10 дюймов.

Около 480 долларов; Трой Билт

Более безопасное метание снега

Помимо полного привода и нескольких скоростей, некоторые новые снегоуборочные машины также оснащены функциями безопасности. Новый Storm 3090 XP от Troy Bilt, который может расчищать 30-дюймовую полосу снега, оснащен встроенными в приборную панель фарами и светоотражающими полосами с 12-дюймовым зазубренным стальным шнеком, регулируемыми реверсивными башмаками и кнопочным электрическим пуском.Кроме того, четырехсторонний джойстик управления желобом и гидроусилитель руля делают управление уборкой снега простым и увлекательным.

Около 1100 долларов; Трой-Билт

Строительство снегоуборочной машины

Во время своего исследования я наткнулся на 36-дюймовое навесное оборудование для снегоуборочной машины Sears, которое лежало брошенным во дворе во время гаражной распродажи. Я умолял владельца и получил навесное оборудование по выгодной цене в 25 долларов.

Я снял деку косилки с DR, приподнял воздуходувку под прямым углом и поставил колесный силовой агрегат на его заднюю часть.Поразмыслив, я понял, что мне нужно сделать, чтобы установить воздуходувку на DR. Было важно, чтобы я сделал соединение неразъемным — из соображений управляемости и веса, но достаточно далеко, чтобы можно было установить систему привода. Я сделал несколько звонков и проверил в Интернете варианты привода — все они были либо слишком дорогими, либо обременительными. Поскольку этот проект был «экспериментом», я решил соединить их вместе, а затем просто взглянуть на решение для привода.

После посещения местного сталелитейного завода и сбора 10 футов стальных труб квадратного сечения 1 дюйм, 5 футов стальных труб с квадратным сечением 1 1/2 дюйма, куска пластины 3/16 дюйма размером примерно 24 дюйма на 24 дюйма и 2 фута диаметром 13 дюймов. Круглые воздушные трубки с внешним диаметром 8 дюймов (для соответствия «вставному» соединению трубы и рукава для деки косилки).Я был готов построить свою снегоуборочную машину. Используя портативную ленточную пилу, комплект кислородно-ацетиленовой горелки, 7-дюймовую дисковую шлифовальную машину, 4-дюймовую дисковую шлифовальную машину, дрель, сварочный аппарат Lincoln Electric AC 225 «buzz box» и устройство подачи проволоки / сварочного аппарата Lincoln Electric Weld-Pak ™ 100. , Я пошел работать. Я механик «на заднем дворе» без формального обучения сварке, но знал, что могу использовать Weld-Pak для легких и деликатных работ, а жужжащий ящик для более тяжелых материалов. Я использовал существующие точки крепления на корпусе воздуходувки в качестве анкеров и вырезал и сварил 1-дюймовую трубную раму, чтобы дать моей машине основу, а затем укрепил ее с помощью 1 1/2-дюймовой трубки в центре, где проходила круглая трубка.Я вырезал и сварил кусок листовой стали, чтобы получить плоскую прочную основу для задней части крепления. Мой AC-225 облегчил «тяжелую» работу.

После этого я вырезал отверстие, пропустил через него круглую трубку и, используя сварочный аппарат с подачей проволоки, прикрепил круглую трубку к задней части воздуходувки и монтажной пластине. Теперь я был готов подключить мой DR к воздуходувке.

Моя инновационная снегоуборочная машина имела ременной привод с правой стороны — ведущий шкив DR находился под моторным отсеком по средней линии машины.Я снова вернулся на сцену глазного яблока. Я наконец понял, что могу полностью изменить существующий приводной узел, включая «сцепление» и т. Д., Переместив его в другую плоскость. Я отрезал узел привода от задней части корпуса вентилятора и снова начал резку и сварку. В конце концов, я смонтировал всю прежнюю сборку с новым приводным валом (вал отбора мощности с прорезями на 3/4 дюйма примерно на 7 дюймов длиннее, чтобы достичь центральной линии) примерно на 4 дюйма ниже на задней части воздуходувки. Я добавил подушку. блок на (новом) внешнем конце удлиненного вала для поддержки.Поверхность из листовой стали позволила легко сварить и прикрутить необходимые детали прямо там, где они мне нужны. Мне также пришлось приварить кусок углового железа к задней части моей монтажной пластины, чтобы воздуходувка, которая была тяжелой с одной стороны, не колебалась — газонокосилка DR предназначена для колебаний на неровной поверхности, и я использовал то же самое. система крепления. Приводной ремень теперь идет от горизонтального ведущего шкива к вертикальному ведомому шкиву с поворотом на 1/4.

Мне также понадобился кронштейн, чтобы удерживать верхний конец ручки вращения разгрузочного желоба, поэтому я разрезал и сварил пару кусков 1 1/2-дюймовой трубки вместе под правильным углом, а затем использовал хомуты, чтобы прикрепить их к рулю. сборка.Просверленное в трубке отверстие позволяет мне очень легко снимать или заменять ручку желоба, как при заводской сборке.

Одной из основных целей, которых я хотел достичь, была адаптируемость без каких-либо изменений к базовой машине и возможность замены без проблем. Я могу сменить воздуходувку на газонокосилку или обратно примерно за 15-20 минут, и, поскольку я не менял ни одну из оригинальных частей DR, нет потери целостности.

Рад сообщить, что мой 12.Пневматическая воздуходувка мощностью 5 л.с., 36 дюймов, перемещает утрамбованный снег, даже не дыша на третьей передаче. Сейчас у меня около 4 часов безотказной работы на машине, и я убежден, что этого хватит надолго.

Теперь у меня есть двухсезонная машина, которая отлично работает — и у меня есть снегоуборочная машина! Я доказал, что если вы хотите чего-то достаточно плохого, и у вас есть подходящие инструменты, материалы и немного времени, вы можете сделать что угодно!

Этот проект был опубликован, чтобы показать, как люди использовали свою изобретательность для собственных нужд, удобства и удовольствия.Доступны только ограниченные детали, и проекты НЕ были разработаны компанией Lincoln Electric. Поэтому, когда вы используете идеи для собственных проектов, вы должны разрабатывать свои собственные детали и планы, а безопасность и производительность вашей работы — это ваша ответственность.

Аксессуары Ваш снегоочиститель не может жить без

У всех есть что-то , они просто не могут без . А зимой?

Вы пускаете слюни на свой полноприводный грузовик в снегу? В ваших зимних ботинках есть массажеры для ног с подогревом?

Если не самым ярким событием зимы не станет сезонный грипп, вы рассчитываете на эти вещи, чтобы сделать эти холодные месяцы более терпимыми.

Но не будьте эгоистами, вашему снегоуборщику могут потребоваться дополнительные аксессуары , чтобы выдержать долгую зиму.

Подобно шляпе Frosty the Snow Man, есть определенные вещи, без которых, по мнению снегоуборщиков, они не могут жить.

Приятель расплава
