17 этапов кладки печи для бани [+16 ФОТО]

По аналогии с театром, начало у бани – это печь, без которой это просто помещение для хозяйственных нужд. Именно она способна придать этому помещению истинный смысл, после чего его можно назвать русской баней. Поэтому на первые роли выходит кладка печи для бани.

Видов печных конструкций для бани много, к примеру, печь-каменка, где очень важна правильная укладка камней в банную печь. Мы же рассмотрим устройство, в которое монтируется емкость для горячей воды.

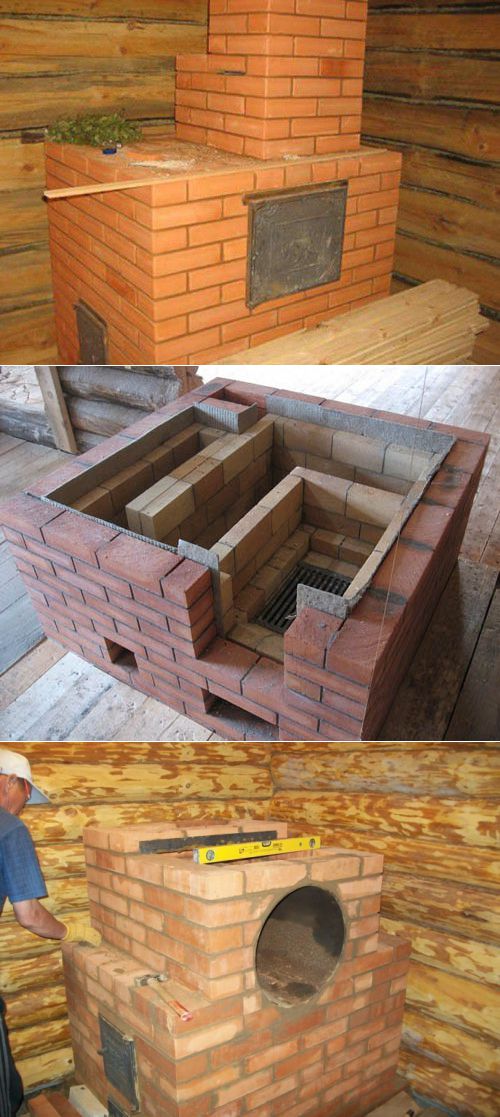

Фото банной печи

Предварительные работы

Выбираем кирпич

Материал для печи высокого качества

Перед тем как класть печь в баню, нужно выбрать кирпич, причем он должен быть качественным. Иначе могут возникнуть определенные проблемы, например несоответствие размеров стандарту приведет к тому, что трудно будет держать размеры печи при кладке. Кроме того швы будут или слишком большимиили просто разными.

Готовим глину

Глину надо хорошо замочить

Глину готовим заранее, более всего подходит материал, который добывается на глубине около метра.

Предварительно она очищается от примесей, которые в ней могут присутствовать.

В емкости достаточного объема глина замачивается на несколько дней. После замачивания работать с ней гораздо проще. Сухая глина плохо поддается обработке и поэтому необходимо использование дополнительных инструментов.

Готовим песок

Песок надо тщательно просеять

Песок также предварительно очищается от мусора, сделать это проще с помощью просеивания. Особенно необходимо следить за тем, чтобы крошка гальки не попала в узкие печные швы.

Замешиваем раствор

Тщательный замес – залог качественной кладки

Для того чтобы приготовить качественный раствор, глину хорошо разминают. Опытными печниками используется специальный инструмент, называемый — весло. Но также его можно заменить любым другим твердым и удобным предметом.

После того, как глина размята, в нее добавляют воду и, используя перфоратор с миксером, доводят такую смесь до состояния густой сметаны.

Затем в эту смесь добавляют подготовленный песок, который должен быть влажным. Если глина слишком жирная, то в растворе песок и глина должны составлять пропорцию два к одному.

Проверка раствора заключается в следующем: в раствор, считающийся готовым, окунается чистая палочка. Если на палочке остается слой, примерно равный двум миллиметрам, то это хорошая смесь. При меньшем слое – добавляется глина, при большем – песок.

Проверка качества раствора очень важна

Совет: раствор не нужно заготавливать большими объемами, за один замес лучше всего приготовить его в объеме одного ведра. Иначе со временем его качество будет хуже, и труднее будет укладывать кирпич, да и качество самой кладки будет хуже.

После того, как будет готов раствор, можно приступать к такому процессу, как кладка банной печи.

Итак, кладем печь для бани

Кирпичная печь представляет собой идеальный вариант, но решаясь на такой шаг, как кладка печей в баню, нужно понимать, что требуется серьезный уровень подготовки и приличные знания. Неправильно выполненная кладка для печей бани приведет к тому, что возможно появится тяжелый сырой пар (узнайте здесь, как установить печь в баню своими руками из металла).

Выходит умение, связанное с тем, как класть печь в баню, это серьезная наука. Но ведь особо приятно постигнуть ее с помощью собственного опыта, своими руками, тем более в итоге Ваша баня приобретет самое главное – печь.

Вашему вниманию предлагается инструкция по тому, как выполняется кладка для печей бани.

Закладываем фундамент

Копается котлован, глубиной до 0,7 м.
На дне котлована делается песчаная подушка толщиной до 20 см. Для этого насыпается песок, поливается водой и трамбуется.

В котловане монтируется арматурный каркас и заливается бетоном.
Бетон закрывают гидроизоляцией, затем сверху из кирпича или бетонных блоков делают кладку до уровня фундамента.

Схематичное изображение фундамента

Верхнюю плоскость с помощью раствора выравнивают, делая ее горизонтальной, и накрывают еще одним-двумя слоями гидроизоляции.

Внимание: В качестве гидроизоляции можно использовать толь, рубероид или гидроизол. Также хорошей изоляцией может служить нанесенный одним-двумя слоями гудрон.

Выполняем кладку печи

Для возведения используются схемы кладки печей для бани.

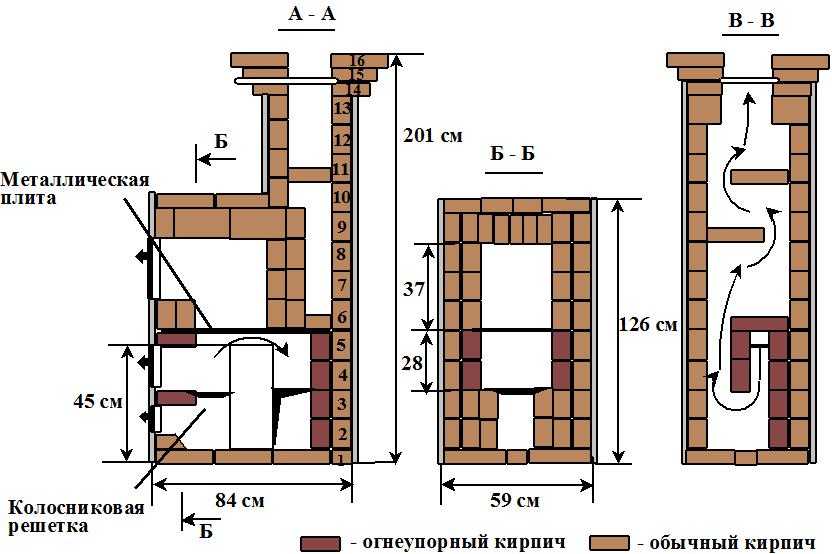

Схема кладки печи для бани, имеющей бак для воды

Начинается возведение печи с того, что выкладывается защитная стена. Уложенные пять рядов будут надежно защищать от жара вагонку на стене. При выполнении этой кладки используется раствор из песка и цемента.

Защитная стенка

Чтобы уточнить наружный контур печи, его соотносят с проемом, который имеется в потолочном перекрытии. Именно здесь дымоход выйдет на чердак. Делается это с использованием отвеса, при этом трос отвеса располагается посередине задней стороны проема. Острый конец отвеса располагается чуть выше уровня первого ряда.

Ориентирование на отвес

Отвес показывает линию, ориентируясь на которую располагается первый кирпичный ряд. Кирпичи должны лежать так, как указано на порядовке.

Установка дверок

Укладывая третий ряд, устанавливаются поддувальные дверцы. При этом для укрепления используется оцинкованная проволока. В местах расположения дверц, кирпичи над ними подпиливаются.

Укладка ряда над дверцами

После того как будет уложен третий ряд, необходима проверка уровнем всех углов кладки. В четвертом ряду будет обустроен зольный колодец.

Установка колосника

Еще одну дверцу для поддувала монтируем в шестой ряд, монтаж же колосника и топочной дверцы выполняем в седьмом. При кладке восьмого ряда появляется новое – это будет перегородка, после которой начинается дымоход. И так до ряда четырнадцатого.

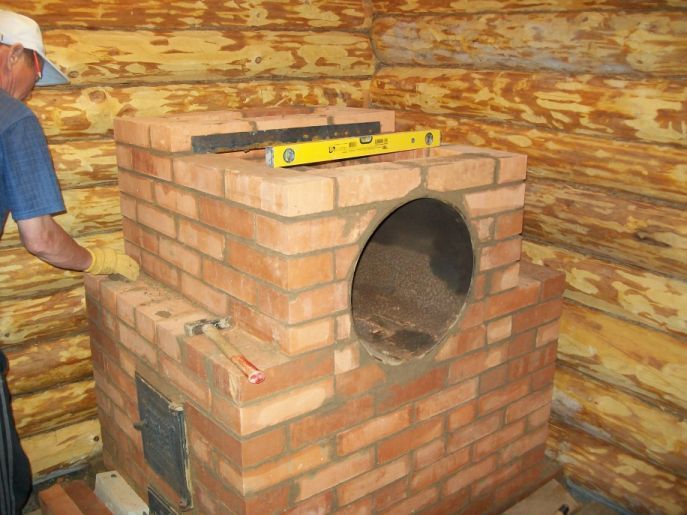

В боковой стенке делается проем, в котором будет располагаться бак с водой. Он ставится таким образом, что будет держаться на боковых стенах и касаться швеллеров, уложенных заранее.

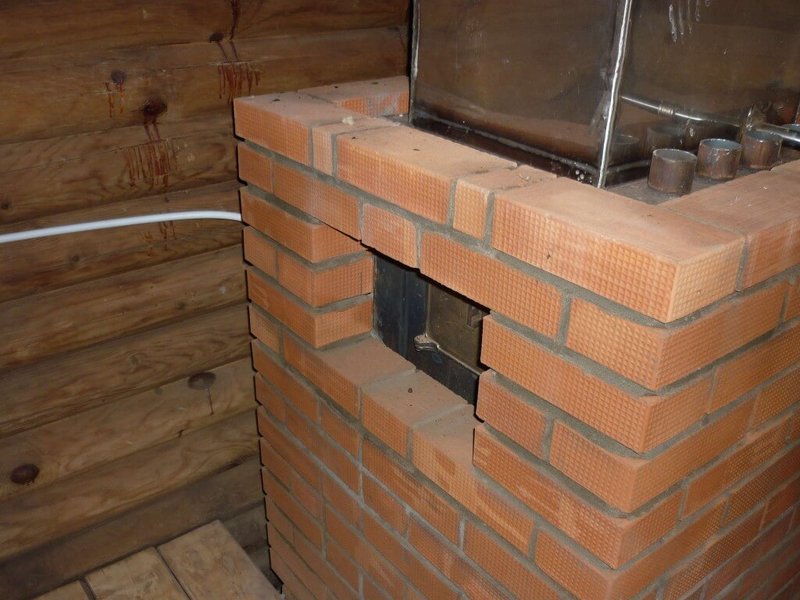

Установка бака для воды

Последующий ряд выкладывается из половинок кирпичей, расположенных под углом. Это основа, на которую будет опираться будущая разделительная стена.
Затем три ряда кладутся также как и первые, при этом каждый следующий ряд перекрывает стыки предыдущего.

Для предупреждения выхода пара ставится специальная дверца. После чего укладываются полосы, изготовленные из мягкой стали, с их помощью скрепляются последующие два ряда. Пришло время для закрывания рамки дверки для пара и для установки бака с водой.

Совет: Все имеющиеся дверцы в печке, а также емкость для воды обматываются асбестом, как видно из рисунка. Делается это в целях теплоизоляции.

Как замотать железные детали асбестом

Ряд следующий предусматривает установку трубы для банной печи. Ее длина подбирается исходя из высоты бани.
Исходя из конструкции печи, определяется конструкция трубы. Если печь большая и массивная, то и труба должна ей соответствовать.

Внимание: Стенки трубы и печи не должны быть меньше чем половина кирпича.
Это может привести к разрушению и соответственно к ухудшению работы печи или к задымлению.

Заключительным этапом является ее оштукатуривание или, если использовался рядовой кирпич для печей, то должна быть выполнена обкладка печи в бане специальным облицовочным кирпичом. После этого печь готова и можно ее протапливать понемногу, чтобы она в нескором темпе просохла.

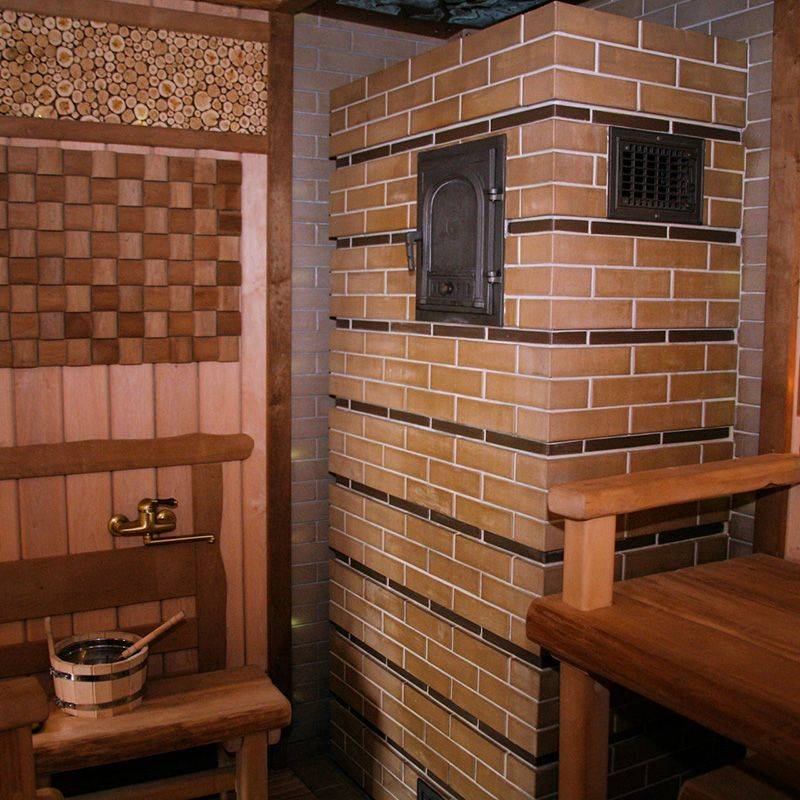

Печь обложенная кирпичом – смотрится здорово

Вывод

Разобравшись в нюансах кладки печи, станет ясно, что это не так уж и сложно. При соблюдении всех условий и следовании рекомендациям, будет сложена хорошая печь, которой можно гордиться, тем более ее цена будет совсем невелика. Видео в этой статье – та подробная информация, которая будет Вам полезна (читайте также статью «Кладка печи для бани своими руками. Обозрение»).

Добавить в избранное Версия для печати

Поделитесь:

Рейтинг статьи:

Статьи по теме

Все материалы по теме

проекты разных печей, с закрытой каменкой

Тем, кто мечтает обеспечить баню надежным источником обогрева, надобно помнить о следующем. Кирпичная печь для бани является довольно сложным сооружением. Поэтому наиболее оптимальным вариантом будет привлечение печников, имеющих практический опыт постройки банной печи из кирпича. Желательно, чтобы при возведении объекта присутствовал сам владелец жилья. Так он наберется опыта.

Для строительства печи для бани народные умельцы рекомендуют тяжелый шамотный кирпич, т.к. он способен выдержать высокие температуры, а также хорошо пропускает тепло.

Следует отметить, что печи для бани из кирпича строятся в наши дни не очень часто.

Это объясняется тем, что, во-первых, в банных печах из кирпича корпус прогревается довольно долго.

Во-вторых, если обычная каменка, на которой готовят пищу, знакома многим, то банную печь может построить не всякий, потому что подобные проекты имеют множество тонкостей, которые необходимо учитывать.

Содержание

1 Из какого материала создаются печи
- 1.1 Какие инструменты понадобятся
2 О фундаменте под печь из кирпича
3 Вместо заключения

Из какого материала создаются печи

Виды и назначение кирпичей.

Выбирая строительный материал для кирпичной печи, надлежит остановиться на качественном, добротно обожженном кирпиче. Блоки должны иметь ровные грани. Недопустимы трещины и сколы. Падая, такой кирпич должен распадаться на крупные сегменты. Ежели при ударе от блока откалывается множество мелких кусочков, то такую партию материала следует забраковать.

Кладка банной печи выполняется из керамического огнеупорного кирпича, который носит название печного. Идеальный блок имеет стандартный размер 125х250х65 мм. Однако, в реальности разные изготовители не придерживаются единого стандарта. Посему перед закупкой материала требуется четко определить нужный размер. Дабы избежать ошибок, многие мастера пользуются проверенным способом: прежде, чем уложить кирпич на раствор, блоки выкладываются «насухо», чтобы пригнать их друг к другу.

Встречаются версии кирпичей, у которых обожженными являются только три грани. Четвертая же остается необработанной. Подобные блоки фиксируются таким образом, чтобы необожженная сторона выступала наружу. Такие изделия применяются довольно редко.

Чаще всего топливная зона печи для бани из кирпича создается из шамотного кирпича Ш5. Он бывает белым, светло-розовым либо желтоватым. Подобный кирпич спокойно справляется с высокими температурами. Однако создавать из шамота всю печку нежелательно, поскольку он быстро теряет тепло.

Для укладки шамотного кирпича необходимо приготовить особый раствор. Предпочтение отдается белому шамотному огнеупорному сырью. Специализированные строймагазины предлагают потенциальным покупателям широкую палитру готовых составов. Рекомендованный состав запрещается использовать для постройки всей печи.

Таблица свойств шамотного кирпича.

Запрет объясняется тем, что такой раствор при температуре в 600-800ºС сплавляется, превращаясь в монолит. Обычно наружная кладка никогда не испытывает подобных температур. В силу этого смесь постепенно начинает покрываться трещинами и раскалываться.

Проекты печей для бани возводятся с помощью раствора, в котором на 1 часть глины берется 5 частей кварцевого песка. Песок может быть карьерным или речным. Последний материал менее популярен, ибо раствор из него обладает худшими свойствами. Печь на карьерном песке служит намного дольше.

Для глиняно-песчаной монтажной смеси нужно взять глину, добываемую в карьерах на 2-х метровой глубине. Перед использованием материала требуется проверить его качество. 200-граммовая порция замачивается в небольшом количестве воды на 24 часа. Затем вручную из размякшего сырья нужно скатать колобок, поместить его под навес и оставить высыхать в таком положении.

Спустя пару дней можно проверить целостность закладки. После этого белому шарику предстоит упасть с высоты порядка 170 см на бетонный пол, покрытый каменной плиткой. Если колобок расколется на крупные сегменты, то это значит, что такую глину можно использовать для строительства бань.

Покончив с выбором подходящей глины, надо заняться приготовлением материала для дальнейшего использования. Глина размачивается в воде до состояния пасты и протирается сквозь сито. Здесь внушительные ячейки сменяются мелкими отверстиями. Чтобы закрепить топочную и поддувальную дверцы, нужно отыскать проволоку сечением в 2-3 мм.

Инструменты для кладки кирпичной печи.

Проволока призвана удерживать ряды кладки печного литья. А еще не обойтись без асбестового шнура. Им надо обмотать те части литья, которым придется соприкасаться с раскаленным кирпичом. В присутствии асбеста литье будет нагреваться меньше. Да и кладка не будет трескаться.

Асбестовые листы понадобятся и там, где дымовая труба пройдет сквозь перекрытия и кровлю. В тех местах асбест и теплоизолирующий материал крепятся глиняным раствором.

Сам корпус печи выкладывается отдельно от шамотного ядра. Дабы поднять температуру в шамоте, между ядром и корпусом прокладываются полотна базальтового картона.

Какие инструменты понадобятся

Перед тем, как сложить печь, требуется запастись:

строительным уровнем из стали;
отвесом;
строительным угольником;
молотком кирочкой;
малой кельмой (инструментом, используемым каменщиками).

Поскольку при кладке кирпичной печи для бани некоторые блоки приходится аккуратно резать, то здесь пригодится болгарка, в которую заправлен диск для работы по камню. Техника безопасности требует использование защитных очков и перчаток.

О фундаменте под печь из кирпича

Фундамент для кирпичной печи.

Банные печи возводятся на бетонных, каменных либо бутовых фундаментах. Габариты фундамента и глубина его закладки рассчитываются с учетом предстоящих нагрузок. Готовая каменка должен отстояться. После этого можно приступать к укладке кирпичей. Поверхность покрывается парой гидроизоляционных слоев (из толя или рубероида). Затем возводится порядовка. Вначале идут два стартовых ряда, построенных «в перевязку» (перекрываются швы).

Укладывание кирпичной печи для бани является довольно сложным и кропотливым процессом, в котором существует масса тонкостей, осваиваемых с опытом. Сегодня не представляет особого труда отыскать пошаговые схемы постройки кирпичных сооружений. Наиболее доступным считается проект печи с баком для воды с открытой каменкой. Емкость снабжается сифоном и располагается отдельно от печи. В корпус бака нужно вварить под небольшим углом трубу, конец которой запаивается. Она крепится в печах так, чтобы под ней находилась топка с открытым пламенем. Закипающая в трубе вода поступает в бак, уступая место холодной жидкости.

Кладка печи для бани выполняется красным кирпичом без шамота. Объект способен служить верой и правдой долгое время, если раз в пару лет подмазывать швы. Малогабаритная печь каменка дополняется металлическим листом либо чугунной плитой.

Ежели возводится кирпичная печь с закрытой каменкой, то валуны насыпаются в резервуар, на постройку которого идет шамотный кирпич. По окончанию кладки банная печь хорошенько просушивается в течение 10 дней. В помещении не должно быть сквозняков. Затем печь каменка протапливается.

Вместо заключения

Дабы установить печное литье, требуется применение определенных знаний, доступных опытным печникам. Схема печи указывает на то, что с постройкой каждого нового ряда необходимо контролировать горизонтальность кладки. Особое внимание следует уделить вертикальности углов, ибо малейшее отклонение грозит заваливанием всей печи.

Топливные отсеки кирпичных печей обычно делаются довольно большими, поскольку туда нужно положить много камней или дров. Для улучшения притока воздуха целесообразно оснастить печь из кирпича колосниками с решеткой, направленной внутрь.

Если возводится кирпичная печь для бани своими руками, то каменку следует располагать на 55 см выше топки. В этом случае валуны нагреваются намного быстрее. Чем ниже находятся камни, тем медленнее они будут разогреваться пиролизными газами.

Печь для бани из кирпича, встраиваемая в деревянную стену, должна отстоять от нее на расстояние не менее четверти метра. Образовавшаяся ниша закладывается негорючим материалом (сгодится тот же кирпич).

Как сделать фундамент под печку в бане своими руками?

Назначение фундамента под печь
Устройство подвала под печь в бане
Фундамент под металлическую печь
Фундамент под кирпичную печь

Возведение фундамента под печь в бане осуществляется на этапе создания фундамента под баню. Технология создания фундамента печи не слишком трудоемка, но требует соблюдения нескольких важных нюансов. Далее поговорим о том, как сделать фундамент под металлическую и кирпичную печь в бане!

Назначение фундамента под печь

Строительство фундамента под печь в бане своими руками

Наличие фундамента под печь в бане обязательно. Печь, неважно, металлическая или кирпичная, имеет значительный вес и, соответственно, несет нагрузку на конструкцию пола в бане. Если не соорудить прочный фундамент под печь, то со временем конструкция начнет негативно влиять на конструкцию пола, в результате пол и сама печь начнут деформироваться, что повлечет за собой значительные затраты на ремонт и того, и другого.

Поэтому для нормального функционирования печи и всей бани необходимо в процессе строительства фундамента под баню дополнительно возводить фундамент под печь. Учтите, что оба подвала должны находиться на одинаковой глубине (ниже нуля), но обязательно на небольшом расстоянии друг от друга. Это связано с тем, что во время морозов грунт сжимается (либо расширяется), тем самым деформируя конструкцию основания, и что бы деформация одного фундамента не повлияла на остальные, лучше оставлять между ними небольшой зазор в 4-4 раза. 5 см.

Устройство подвала под печь в бане

На сегодняшний день существует два основных типа печей для бани: металлические и кирпичные. Есть еще газовые, дровяные и электрические печи, но это не про них!

Фундамент под металлическую и кирпичную печь в бане различаются, из-за большой разницы в весе печи, а значит и нагрузки на фундамент.

Металлическая печь для бани весит примерно 150 кг, а вот кирпичная печь намного тяжелее и может превышать 450 кг (все зависит от габаритов печи). Рассмотрим подробнее, как сделать фундамент под металлическую и кирпичную печь в бане своими руками!

Фундамент под металлическую печь

Глубина фундамента под металлическую печь должна быть не менее 50 см, лучше, если глубина ниже глубины промерзания грунта.

Для простоты восприятия информации технология создания фундаментов под металлическую печь в бане разбита на следующие этапы:

Сначала вырывается котлован размером 50 см*ширина и длина печи (например, 50*50*120)
Дно карьера тщательно утрамбовано и засыпано 30-сантиметровым слоем гравия.
Поверх щебня заливают приготовленный цементно-песчаный раствор в соотношении 1:4 (толщина слоя должна составлять несколько сантиметров)
Дождаться, пока раствор полностью затвердеет, после чего провести гидроизоляционную цементную стяжку с использованием рубероида.
Поверх рубероида бетонный раствор (он будет выполнять роль фундамента) соотношение 1доля цемента: 2,5 доля песка: 4 доля щебня.
Пока бетон еще влажный, с помощью уровня проверьте его ровность и при необходимости выровняйте.
Незабываем, фундамент находится на 30-40 см ниже чистого пола, поэтому, если вы хотите получить печь на полу будущего, поверх фундамента выполнить кладку из огнеупорного кирпича в 3-4 ряда. Муфту необходимо осуществлять не по контуру печи, а по всей площади фундамента.
Кирпичная кладка на фундамент под печь

Фундамент под кирпичную печь

: Фундамент под кирпичную печь

Создание фундамента под кирпичную печь в бане своими руками более трудоемкий процесс, т.к. нагрузка на фундамент увеличивается в 4 и более раз.

Снова разделим весь процесс создания фундамента для печи на этапы:

Как и в предыдущем случае, рой яму, но на этот раз глубиной не менее 70 см. Ширина и длина ямы должны быть на 20 см больше, чем размеры будущей кирпичной печи.
Дно котлована тщательно утрамбовывают и засыпают 15 см слоем песка, который заливают водой и уплотняют трамбовкой
Поверх 15-сантиметровой подушки из песка засыпают 20 см бутового материала (битого кирпича, камня и т.п.). На щебеночный слой насыпают немного песка, заливают водой и уплотняют весь слой. Песок должен полностью засыпать все пустоты, поэтому он засыпается до тех пор, пока песчаная подушка не удержится поверх щебеночного слоя.
Поверх щебня засыпать слой щебня 10 см, опять же тщательно утрамбовать
Для гравия, деревянная опалубка. Мы намекали на то, что размеры ямы нужно делать на 10 см больше с каждой стороны, чем размеры топки для бани. Деревянная опалубка должна быть меньше размеров котлована и полностью соответствовать размерам печи. Высота деревянной опалубки должна превышать уровень поверхности земли на 15 см.
Внутри деревянные формы, штабелированные, армированные слоем стальных стержней диаметром 12 мм.
Армированный слой и опалубка для фундаментов под печь в баню
Поверх армированного слоя бетонного раствора по всей высоте опалубки
Когда фундамент под кирпичную печь полностью затвердеет, сбейте деревянную опалубку.
Имеем по 10 см свободного пространства между стенками фундамента и краями котлована. Сначала стену подвала следует обмазать расплавленным гудроном (примерно в 2-3 раза), затем на свободном пространстве рекомендуется создать небольшой дренажный слой из крупнозернистого песка или мелкого щебня.

Вот, собственно, и вся технология возведения фундамента под кирпичную печь в бане своими руками. Как видите, сделать фундамент под печку в бане не очень сложно, а главное сэкономит ваши деньги, т.к. профессиональные дорогие!

Фундамент под печь в баню

При этом учтите, что если неправильно сделать фундамент (где это сэкономит), то через несколько сезонов фундамент начнет деформироваться, что приведет к растрескиванию и фундамент и печь, но это повлечет за собой большие затраты на ремонт помещения!

Понравилась статья? Легко поделитесь своей закладкой с друзьями, соц. сетей:

Фундамент печи кирпичный: варианты

Фундамент под печь Современные печи для бани отличаются высокой производительностью и компактными размерами, но далеко не всегда устанавливаются в банях и на дачах. Ведь многие владельцы таких сооружений желают иметь старинные печи из жженого кирпича и изразцовые.

Ведь такая печь не только обеспечит оптимальный температурный режим в помещении и создаст достаточное количество пара, но и обладает высокой производительностью. Но масса печи из кирпича большая, как и размеры, поэтому без специального фундамента не обойтись.

Фундамент под печь в древности не делали, т. к. материал печи чаще был из дерева, реже из глины, поэтому достаточно было укрепить пол здания. Сейчас печи строят из кирпича, облицовывают и украшают декором.

Могут сделать отсек для барбекю, предусмотреть камин, создать в доме совершенно домашнюю атмосферу. Кроме того, такая печь способна обогревать большие площади, если грамотно продумать систему вентиляции и отопления, а камин сделать открытым и защищенным.

Расчет фундамента под печь

Схема фундамента под металлическую банную печь
Учитывая, что современные печи строят из обожженного кирпича, в расчетах будет учитываться их масса. Деревянные и глиняные конструкции весят меньше. Итак, размеры фундамента зависят от габаритов печи и ее веса. Например, один кубический метр кирпичной кладки вместе с раствором весит 1350 кг.

Если рассчитать объем будущей конструкции, то посчитать массу не составит труда. Поэтому, если вес не превышает 750 кг, то существующий фундамент выдержит нагрузку, если же больше, нужно оборудовать отдельное основание. И здесь многое зависит от типа грунта, на котором будет стоять печь, ведь это обычное сооружение и нормы расчета принимаются как для здания.

Учитываются также параметры массы мангала и камина, которые изготавливаются из огнеупорного кирпича и футеруются асбестом или сталью, а также глубина промерзания грунта. Подошва основания всегда должна опираться на твердые слои грунта ниже глубины промерзания, тогда влияние сезонных подвижек грунта будет сведено к минимуму.

Выбор размеров и места для установки

Фундамент под печь в деревянном доме
На первый взгляд здесь нет ничего особенного, но это только на первый взгляд. Например, на размер печи влияет установка дополнительного оборудования, такого как мангал и отдельный камин.

Понятно, что только увеличивают размеры верхней части конструкции, но при этом увеличивается и общая масса несущих стен. Поэтому типовой размер фундамента должен быть на 50 см больше толщины несущих стен.

Затем нужно определиться с расположением дымохода. Это кирпичная полая труба малого внутреннего и большого наружного диаметра, стальные трубы не практикуются из-за их эстетики. Поэтому необходимо четко определить размеры печи, чтобы дымоход не упирался в верхнюю часть несущей конструкции дома.

Понятно, что при модернизации дома проблематично обойти проблему ограниченного пространства под строительство, поэтому практикуют вертикальную установку мангала и удаленное расположение каминов, соединенных с основной горелкой системой трубных коммуникаций.

В итоге все это приведет к увеличению финансовых затрат, но в то же время фундамент под печь можно сделать по необходимости своими руками.

Особенности устройства основания для кирпичной печи

Фундамент печи кирпичный

В случаях, когда планируемая масса готовой печи превышает 750 кг, требуется предварительно выложить фундамент под печь кирпичную.

Технологии, появившиеся в последние годы, позволили установить печь практически любой массы прямо на чистовой пол.

Нужен ли в этих случаях фундамент для печи? Конечно да. Вот только перечень выполняемых работ будет несколько другим. А к перекрытиям предъявляются более жесткие требования по прочностным характеристикам: лаги и роликовые доски не должны гнуться.

При этом избыточная масса печи распределяется:

на большую площадь (в этом случае необходимо монтировать дополнительные балки, плиты и т.п.).
на специально возводимых опорах, которые дополнительно выкладываются под лаги.

Печь, которую кладут таким образом, стараются максимально облегчить кладку за счет того, что ее стенки утолщаются только в случае крайней технической необходимости.

Дымоходы стремятся максимально облегчить за счет использования асбестоцементных уплотнительных труб и изоляции из того же материала.

Расчет фундамента под печь зависит от ее массы, которую в первом приближении можно рассчитать, используя следующую информацию. масса одного кубометра кирпичной кладки весит примерно 1350 кг.

Фундаменты закладывают из бутового камня, кирпича или заливают бетоном. Во влажных грунтах для этих целей предпочтительнее использовать железорудный кирпич, что не исключает применения для этих целей бутового камня или бетона.

Какой фундамент для печи лучше

Схема фундамента печи
При выборе типа фундамента необходимо соблюдать ряд правил. Также рекомендуется изначально составить эскиз проекта будущего сооружения с учетом мест установки мангала, камина, вентиляционной трубы и других коммуникаций, т.к. их заделка является дополнительной массой для наружных стен печи . Итак, как выбрать лучший фундамент для вашей духовки?

Детальная съемка и анализ типа грунта. Если он песчаный или глинистый с большой глубиной промерзания, то без свайно-ростверковых или столбчатых конструкций не обойтись. Если грунт плотный, то можно использовать монолитный бетонный или сборно-блочный фундамент.
Масса будущей конструкции. Учитывается: материал стен, внутренней и внешней облицовки, наличие мангала и кирпичного камина. Чем больше масса конструкции, тем более мощное основание приходится возводить, поэтому даже для небольших бетонных печей лучше подойдет монолитное основание или сборная конструкция на сваях. Проверить все размеры и рассчитать массу будущей конструкции можно своими руками, здесь не нужны специальные знания.
Финансовый компонент. Учитывая, что печи всегда возводятся независимо от имеющегося фундамента, всегда своими руками, то и проектирование нужно выполнять комплексно. Соответственно, если баня строится на сваях, то и печь можно строить на монолитном или свайном фундаменте, причем размеры могут быть достаточно компактными. Здесь главное сделать надежную теплоизоляцию и гидроизоляцию пола дома, поэтому фундамент для печи рекомендуется возводить под уже существующую конструкцию в доме.

Вам нужен фундамент для металлической печи? Если да, то какой?

И кстати: как специалист высказал свое мнение — фундамент нужен. Даже если печь металлическая и весит 100 кг, если фундамент дома не монолитный. Именно потому, что пожарная безопасность. Как я уже говорил выше, возможна деформация дымохода, который в случае с автором вопроса скорее всего тоже металлический, сборный. Дело именно в пожарной безопасности, а не в «нормативной нагрузке на 1 квадратный метр» — когда говорят о нормативной нагрузке, имеют в виду не печь. Я бы тоже согласился на металлическую печь без фундамента, если она подключен к основному дымоходу, т.е. стоит отдельно, на СОБСТВЕННОМ фундаменте. Целостность дымохода важнее с точки зрения пожарной безопасности, чем негорючее покрытие перед печкой или камином, на чем вы настаиваете как на главном. Тем более непонятна его большая противопожарная роль под печью: у кирпичных печей дно всегда холодное, у меня на заводе металлическое, под топкой ящик, там вообще растопка. Второй пункт из вашего ответа: «…это соблюдение т.н. воздушные зазоры между печью и горючими (слабогорючими) конструкциями…» — это не так называемые воздушные зазоры, это расстояния между отапливаемыми частями печи, в том числе и дымоходом, и конструкциями дома из горючих материалов, достаточно четко указанных в правилах пожарной безопасности. К этим конструкциям относятся стены, перекрытия и конструкции кровли. Поэтому не нужно «…обшивать, как было сказано кем-то выше, любым, скажем так, красивым материалом …» а как следует устроить противопожарный срез. А на счет прокладки подкладок для выравнивания — я только что сказал СВОИМ, частный случай, который ни для кого не является руководством к действию. Человек спрашивает об установке печи в на постоянное место, потому что интересует необходимость фундамента.Печь свою мы поставили так-на подкладку,временно,потому что переехали в октябре,в дом с разрушенной,неработающей печкой.Его разбили на старую кирпичный дымоход.Сейчас он стоит напротив двери, соединённой с е вертикальный стояк старого дымохода. И пол под ним действительно прогибается. Особенно если учесть, что прямо перед дверью находится люк в подземелье. В подвале поставили опору под бревно, которое как раз идет под углом к кирпичному монстру, что на фото. Прямо над этой опорой стоит металлическая печь. Еще раз повторяю: это временная схема, и мы так поступили именно потому, что я понимаю, благодаря пятнадцатилетнему опыту проектирования печей и каминов, как и что должно быть. И я могу контролировать то, что опасно. Например, искры и угольки, выпадающие из топки, от которых защищает лист перед топкой — этого листа у нас сейчас нет. Хотя, если меня спросят, нужно это или нет, я скажу, что совершенно необходимо. Теперь, наконец, мы можем перенести эту железную кухонную плиту на постоянное место, что мы и собираемся сделать после нового года. И под ним будет фундамент, хотя весит он всего 120 кг. А каменные плитки (не горючие) будут на полу, перед топкой. Потому что — это правильно, и фундамент, и предкаминный лист.

Возведение классического основания для печи-барбекю своими руками

Фундамент под печь желательно делать одновременно с общим фундаментом.

Сначала необходимо провести подробные расчеты размеров будущего строения, учесть его расположение в доме и наметить граничные углы расположения котлована.
Теперь можно приступать к рытью котлована под монолитную конструкцию или отдельные углубления под столбы. Учитывая, что при строительстве деревянных бань в сельской местности бетон не используют, то кладку производят из кирпича или натурального камня.
На дно траншеи укладывается и утрамбовывается песчано-гравийная подушка. Затем его нужно залить жидким бетоном.
Кладка кирпича начинается по готовому раствору. Здесь целесообразно получить горизонтальные и вертикальные кладочные поверхности, чтобы потом минимум времени и средств тратилось на выравнивание основания под гидроизоляционный слой.
После укладки всех слоев кирпича проводятся теплоизоляционные и гидроизоляционные работы. Возведение кирпичного фундамента можно считать завершенным, а печь в доме можно возвести за несколько дней.

Как монтируется свайный фундамент

Винтовые свайные фундаменты под печь

Сначала в строго размеченных местах нужно просверлить глубокие цилиндрические отверстия, их диаметр около 20см. Вместо сверления можно использовать прямоугольные или квадратные углубления для столбов соответствующей формы.
На дно скважины насыпать слой песчано-гравийной подушки и уплотнить.
Установить асбестовые трубы в подготовленные отверстия или начать кладку кирпичом до необходимой высоты опорного ростверка.
Установить вертикальную арматуру с горизонтальными хомутами в трубы, затем все залить бетоном.
После набора бетоном марки прочности выровняйте верхний срез по горизонтали, установите ростверк и закрепите его.

Рекомендация. После установки и закрепления столбов нужно дополнительно покрыть верхнюю открытую часть столбчатого фундамента гидроизоляцией и установить отмостку. Также рекомендуется оставлять свободный зазор между основанием и грунтом, который затем устраняется свободной усадкой основания.

Если используется висячий ростверк, то черновой пол дополнительно покрывается слоем теплоизоляции, а мелкозаглубленный фундамент — несколькими слоями битума или гидроизоляции.

Плитный фундамент

Плитный фундамент представляет собой железобетонную плиту, которая устанавливается под всю площадь печи. Этот вид конструкции широко распространен в строительстве частных домов, так как требует сравнительно небольших денежных и трудозатрат на строительство.

При этом армированная монолитная плита обладает чрезвычайной жесткостью и не боится движения грунта, так как движется вместе с ним. Отсюда и второе название этих фундаментов – плитные. Однако в случае строительства банных печей необходимо иметь в виду, что сама печь будет связана как минимум с отделкой пола бани, а значит, даже малейшие его перемещения крайне нежелательны.

Фундамент под печь в виде железобетонной плиты имеет смысл, когда грунт не подвергается сильному пучению, но слаб по своей несущей способности, когда грунтовые воды проходят слишком близко к поверхности, когда хочется сэкономить , а также когда печь имеет очень большую массу.

Вернуться к содержанию

Устройство свайного фундамента

На сырых суглинистых и глинистых основаниях обычные типы фундаментов в виде железобетонной плиты или ленты не всегда способны справиться с воздействием морозного пучения грунта. почвы. Сезонные смены возможны даже на некоторых песчаных и сухих почвах. Ввиду этого, чтобы обеспечить безопасность банной печи и увеличить срок ее службы, есть смысл понести дополнительные финансовые затраты и возвести столбчатый фундамент.

Наиболее рациональным по весу печи считается следующее решение: обычной ручной дрелью в земле сверлятся отверстия на глубину промерзания (или меньше), диаметром 20 сантиметров. Дно этих ям засыпается 10 сантиметрами щебня, который утрамбовывается. Затем скатывают подобие труб из рубероида (в качестве опалубки), вставляют в углубления и заливают бетоном до нужного уровня.

После того, как бетон наберет достаточную прочность, дней через десять можно приступать к изготовлению плиты фундамента поверх свай. Независимо от технологии возведения основания, его необходимо изолировать от влаги по верхнему краю. Для этого на фундамент укладывают рубероид в два слоя и промазывают горячим битумом.
