Как сделать садовую тачку своими руками: от чертежа до монтажа

На садовом участке всегда много дел. Время от времени приходится переносить что-то тяжелое, а это не всегда полезно для здоровья. Особенно трудно бывает тем, кто не привык к серьёзным физическим нагрузкам. Чтобы получить от пребывания на даче удовольствие, а не боль в позвоночнике, нужно не таскать тяжести в руках, а перевозить их на тележке. Садовая тачка сделанная своими руками из подручных материалов, станет отличной помощницей на период строительства, сбора урожая и других работ. Тем более что для её сооружения никаких особых навыков или материалов не понадобится. Всё, что нужно, или уже есть на даче, или несложно купить.

Садовую и строительную тачку можно купить в каждом магазине. Но незачем зря тратить деньги, если можно сделать её самостоятельно? Чертежи для сооружения деревянной тачки не понадобятся: изделие несложное и не требует значительных расходов материала. Если чего-то не хватит, в процессе работы всегда можно докупить.

Совет. При сооружении садовой тачки нужно отдавать предпочтение твердым сортам древесины: вязу, березе, дубу или клену. Такой материал прослужит долго и будет надежен в эксплуатации. Хвойные породы лучше не использовать.

Изготавливаем монтажную раму

Из строганных дощечек собираем короб – основу изделия. Размеры выбираем исходя из собственной физической подготовки и потребностей хозяйства. В нашем примере ширина короба составляет 46 см, а его длина – 56 см.

Короб и колесо будут укреплены на монтажной раме – главной опорной части тачки. Для её сооружения нам понадобятся два бруска толщиной в 3-5 см и длиной 120 см каждый. Эти же бруски мы будем использовать и в качестве рукояток для тачки. За их концы удобно держаться, чтобы перемещать грузы по территории участка.

Важно правильно выбрать древесину для тачки: мягкие породы дерева сильнее поддаются гниению, больше деформируются в процессе эксплуатации и, в итоге, прослужат мало

Бруски укладываем на стол, соединяя передние концы друг с другом.

Противоположные концы брусков раздвигаем на расстояние ширины собственных плеч. На соединенные концы сверху помещаем брусок меньшего диаметра. На фотографии он изображен другим цветом. Его нужно очертить карандашом, оставив на брусках рамы параллельные линии. Так мы размечаем место, где впоследствии к брускам будет монтироваться колесо. По проведенным линиям у брусков делаем спилы ножовкой или циркулярной пилой так, как показано на фото.

Колесо тоже будет деревянным

Колесо диаметром 28 см мы тоже будем делать из древесины. Берем шесть хорошо оструганных дощечек с размерами 30х15х2 см. Склеиваем их в квадрат так, как показано на рисунке, при помощи клея ПВА. Держим под прессом примерно сутки: до полного высыхания клея. На поверхности квадрата размечаем круг. Дополнительно скрепляем будущее колесо саморезами по дереву. Высверливаем колесо, ориентируясь на внешнюю часть разметки. Шероховатую поверхность обода обрабатываем при помощи рашпиля.

Если вы делаете тачку для работ в саду, то лучше купить готовое колесо (металлическое с резиновой шиной). А если делаете декоративную тачку, то лучше дерева ничего не подойдет

Монтируем раму и колесо

Возвращаемся к монтажной раме. Два бруска соединяем между собой при помощи распорки. Её нужно установить так, чтобы между передними концами брусков (тех, что спилены изнутри) поместилось колесо. При ширине колеса в 6 см, расстояние между концами брусков должно быть 9 см. Исходя из этих соображений, определяем размер распорки, запиливаем её концы и прикрепляем к брускам саморезами.

Для монтажа колеса нам понадобится металлическая шпилька с резьбой длиной 150-200 мм, 4 гайки и 4 шайбы. Все диаметром 12-14 мм. На концах брусков высверливаем отверстия для этой шпильки. Ровно посередине нашего деревянного колеса сверлим отверстие, которое чуть превышает диаметр шпильки.

Точно так же корпус в тачке из металла приваривается к её монтажной раме. Основные приёмы работы одинаковы и не зависят от используемого материала

Один конец шпильки просовываем в отверстие на одном из брусков. Устанавливаем на шпильку шайбу, потом гайку, потом колесо, затем ещё одну гайку и шайбу. Продеваем шпильку через второй брус. Закрепляем колесо с наружной стороны брусков шайбами и гайками. Шпильку надо жестко закрепить на брусках, поэтому затягиваем крепление двумя гаечными ключами.

Осталось собрать готовое изделие

На перевернутый вверх дном короб помещаем монтажную раму с колесом так, чтобы колесо не касалось короба. Отмечаем положение рамы на коробе карандашом. Делаем два клина во всю длину короба толщиной 5 см, а шириной 10 см. Кладем их на карандашные линии и прикрепляем к поверхности короба саморезами со стороны дна изделия. К этим клиньям тоже саморезами прикрепляем раму с колесом.

Осталось установить распорку, которая жестко скрепляет между собой стойки. Тачка готова, можно порыть ей олифой и использовать в работах

Делаем подпорки-скобки, чтобы тачку было удобно ставить при погрузо-разгрузочных работах. Подбираем их длину такой, чтобы при установке на них короб располагался параллельно земле. Жесткое соединение стоек обеспечивает брусок-распорка, прикрепленный так, как показано на фотографии. Осталось покрыть готовое изделие олифой, чтобы тачка прослужила вам верой и правдой много лет.

Тачка из дерева служит долго на радость владельцам, но и после выхода изделия из строя оно не захламляет, а украшает участок в качестве креативного цветника

Кстати, такая тележка смотрится достаточно декоративно и способна украсить собой любой участок, если в работе она уже больше не понадобится.

Универсальная тачка, которую можно использовать и при сборе урожая, и при выполнении строительных работ, должна быть крепкой. Для перевозки цемента, песка или грунта лучше использовать изделие из металла. Самостоятельно сделать такую тачку тоже несложно, но понадобится навык работы со сварочным оборудованием.

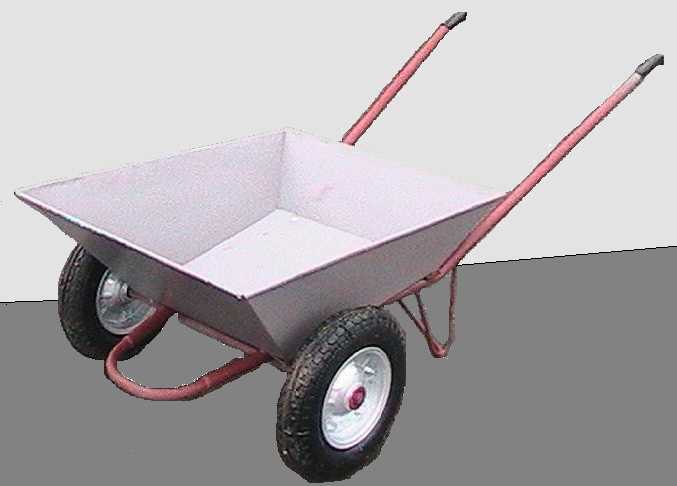

Отличным вариантом может стать тележка, сваренная из листа металла, толщиной в 2 мм. Первоначально из листа собирается кузов, после чего к нему приваривают ходовую часть и ручки. В зависимости от предполагаемой нагрузки на готовое изделие, для него могут быть использованы колеса от мотоцикла, мопеда и даже велосипеда.

Удешевить изделие можно, если его короб сделать, например, из старой железной бочки. Начинать работу лучше с изготовления несущей конструкции в виде буквы «А». Для неё подойдёт нетяжелый металлический профиль (квадрат, труба). Носовая часть конструкции снабжается колесом, а её ответные элементы будут использоваться в качестве ручек.

Как правило, такие бочки достаются их владельцам «по случаю» и обходятся совсем дешево, а садовая тачка из этой железной бочки будет легкой и очень удобной

Половину бочки, разрезанную вдоль, фиксируют на каркасе. Под несущий каркас нужно приварить дуги или трубы, которые станут играть роль стоек. Они нужны, чтобы тачка обрела необходимую устойчивость при погрузо-разгрузочных работах.

Теперь, когда вы знаете, как сделать садовую тачку самостоятельно, вам не придется покупать в магазинах изделия из Китая, которых хватает очень ненадолго.

Автор: Shandi

Садовая тачка – незаменимая помощница при выполнении различных работ на участке. Вывоз мусора, перемещение удобрений и посадочного материала – для реализации всех этих задач идеально подойдет тележка из дерева или металла. В специализированных магазинах представлено большое разнообразие моделей, но их все объединяет один существенный недостаток – высокая стоимость. Большинство дачников предпочитают сделать садовую тачку своими руками, а чертежи и фото можно найти на странице сайта.

Сделать своими руками надежную садовую тачку совершенно не сложно, так как ее конструкция отличается простотой. По отзывам фермеров для ее изготовления не нужно ничего покупать, ведь вполне сгодятся подручные материалы, которых на каждой даче имеется в достатке. Преимущество самостоятельно изготовления садовой тележки в том, что ее размеры можно сделать индивидуально, в зависимости от потребностей.

Для свободного перемещения по участку вполне сгодится небольшое колесо от велосипеда. Однако оно узкое и передвигать загруженную садовую тачку будет трудно. Колесо постоянно будет продавливать грунт. Лучше найти колесо пошире или использовать 2 велосипедных для лучшего распределения нагрузки. Для колесной оси подойдет труба диаметром около 20 мм. В качестве кузова тачки можно использовать обычную бочку, распиленную пополам.

Теперь можно приступать в работе по изготовлению садовой тачки своими руками. В процессе рекомендуется использовать чертежи. Сборка тачки выполняется в такой последовательности:
болгаркой бочка распиливается пополам;

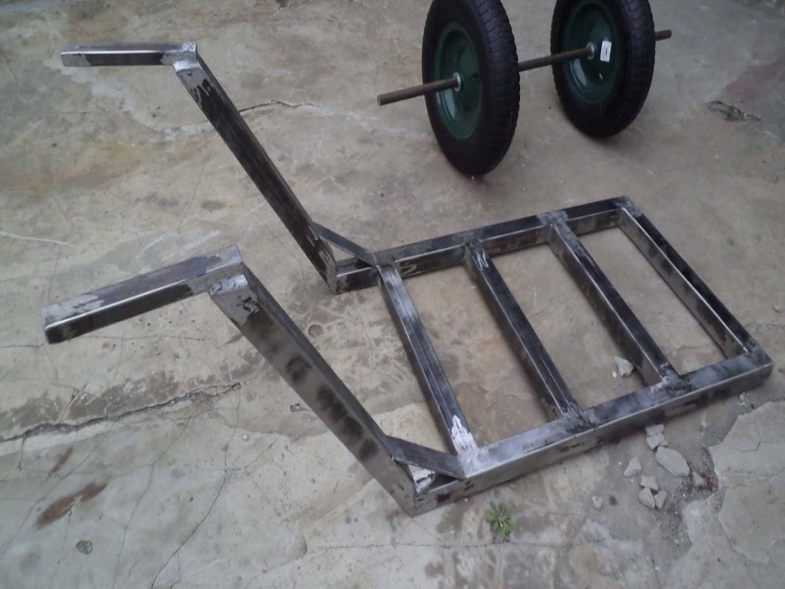

вываривается рама тачки с ножкой, как показано на фото;
из уголков изготавливается опора для колесной оси и крепится к бочке;
устанавливается вал для колес, желательно с подшипниками;
производится монтаж колес;
все детали конструкции собираются воедино.
На проведение всех мероприятий у мастера в домашних условиях может уйти около 4 часов. Однако садовая тачка, сделанная своими руками, значительно облегчит труд на участке. Средства из семейного бюджета также останутся в сохранности.

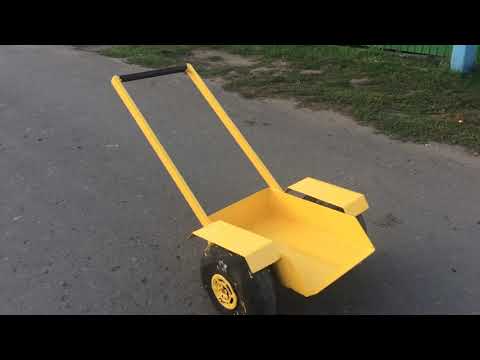

Видео об изготовлении садовой тачки своими руками:

Как выбрать садовую тачку?
Садовая тачка признана одним из самых востребованных инструментов на ферме или даче. Она значительно облегчают тяжелую работу, позволяет выполнить ее гораздо быстрее с минимальными затратами сил. Немало огородников решают купить садовую тачку, так как на ее изготовление своими руками просто не хватает времени. Как выбрать тачку в магазине и на что обращать внимание в первую очередь?

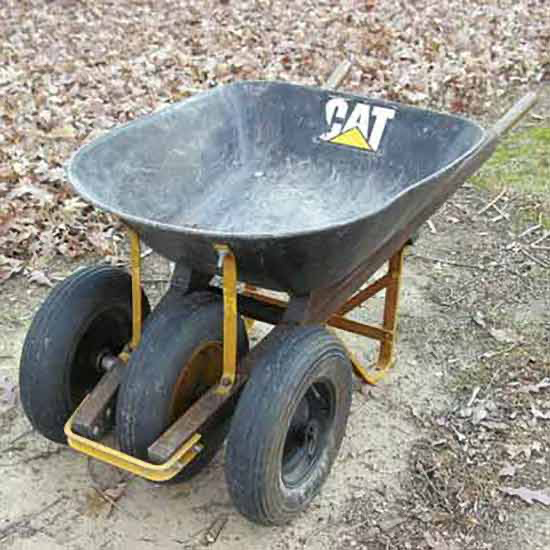

В магазинах для работы на загородных участках предлагают приобрести модели с двумя или одним колесом. Каждая из них имеет свои преимущества и особенности использования. 2-х колесные модели обладают отличной устойчивостью и перевозить груз на ней легче и удобнее. Не нужно прикладывать усилий для сохранения равновесия и баланса груза. Недостаток 2-х колесных тачек в том, что для передвижения по участку необходимо достаточно пространства и это нужно учитывать еще с весны, когда на участке высаживаются растения.
Одноколесные садовые тачки легко проезжают с грузом в труднодоступных местах и по узким дорожкам огорода. Они очень маневренные, однако недостаток их в том, что нагрузка на руки фермера оказывается достаточно большая. Перевозить габаритные грузы очень тяжело.
В магазинах для работы на загородных участках предлагают большой выбор моделей с двумя или одним колесом
Выбирая тачку, стоит обратить внимание на колеса. У садовой тачки они должны быть широкие и мягкие. Благодаря такой конструкции колес даже груженая тачка не будет проваливаться и легко пройдет даже по мягкому грунту. От хорошего и прочного кузова, рамы зависит грузоподъемность тачки. Если планируется перевозить на ней тяжести, то корпус должен быть приспособлен для этого.
Цена садовой тачки – один из важных пунктов при выборе устройства в магазине. В магазинах их стоимость стартует от 50 долларов и чем цена выше, тем качественнее она изготовлена. В средних и дорогих моделях используется прочный метал, хорошие, проходимые колеса и долговечные материалы. Однако каждый дачник должен выбирать садовый инструмент исходя из личных потребностей.
Видео о том, как выбрать садовую тачку:

Если желаете изготовить садовую тачку своими руками, чертежи, фото и видео материалы в значительной степени облегчат ваш труд. Для этого стоит выбрать и подготовить материалы, после чего владельцу фермерского хозяйства предстоит соорудить самостоятельно этот инвентарь для дачи. Если же у огородника нет времени и сил на его изготовление, можно купить тачку по доступной цене в специализированном магазине.
Самодельная электрическая тачка « Adafruit Industries – Создатели, хакеры, художники, дизайнеры и инженеры!
1 января 2022 г. , 10:00
<center><ins class="adsbygoogle" style="display:block;height:250px" data-ad-client="ca-pub-5948177564140711" data-ad-slot="7192702265" data-ad-format="link" data-full-width-responsive="true"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>
Почти как трансформатор Сделано в Польше превращает электрическую инвалидную коляску в электрическую тачку.
Пока что это самый большой и сложный проект, который мы когда-либо делали.
Как видно на видео, он еще не готов на 100%, но уже работает и ездит. В следующем видео мы постараемся показать вам полностью готовый и покрашенный проект и покажем вам более длительный тест и все функции этого автомобиля.
Узнать больше!

Хватит макетировать и паять – приступайте к изготовлению немедленно! Игровая площадка Adafruit’s Circuit Playground битком набита светодиодами, датчиками, кнопками, клипсами типа «крокодил» и многим другим. Создавайте проекты с помощью Circuit Playground за несколько минут с помощью сайта программирования MakeCode с функцией перетаскивания, изучайте информатику с помощью класса CS Discoveries на code.org, переходите в CircuitPython, чтобы вместе изучать Python и аппаратное обеспечение, TinyGO или даже используйте Arduino. ИДЕ. Circuit Playground Express — новейшая и лучшая плата Circuit Playground с поддержкой CircuitPython, MakeCode и Arduino. Он имеет мощный процессор, 10 NeoPixels, мини-динамик, инфракрасный прием и передачу, две кнопки, переключатель, 14 зажимов типа «крокодил» и множество датчиков: емкостное касание, ИК-близость, температура, свет, движение и звук. Целый огромный мир электроники и кодирования ждет вас, и он умещается на вашей ладони.
Присоединяйтесь к более чем 35 000 создателей на каналах Adafruit в Discord и станьте частью сообщества! http://adafru.it/discord
Хотите поделиться потрясающим проектом? Выставка Electronics Show and Tell проходит каждую среду в 19:00 по восточному времени! Чтобы присоединиться, зайдите на YouTube и проверьте чат шоу — мы опубликуем ссылку там.
Присоединяйтесь к нам каждую среду в 20:00 по восточноевропейскому времени, чтобы задать вопрос инженеру!
Подпишитесь на Adafruit в Instagram, чтобы узнать о совершенно секретных новых продуктах, закулисных событиях и многом другом https://www.instagram.com/adafruit/

CircuitPython — самый простой способ программирования микроконтроллеров — CircuitPython.org
Maker Business — проблемы в торговле между Китаем и США, выделенные законопроектом о принудительном труде конечно!
Electronics — Fuse Safety
Python для микроконтроллеров — Информационный бюллетень Python для микроконтроллеров: Хэллоуинские проекты, CircuitPython 8 beta 3 и CPython 3.11 и многое другое! #CircuitPython @micropython @ThePSF @Raspberry_Pi
Ежемесячный выпуск Adafruit IoT — канарейка CO2 в угольной шахте, приколы AQI и многое другое!
Microsoft MakeCode — MakeCode Спасибо!
EYE on NPI — понижающий силовой модуль Maxim Himalaya uSLIC #EyeOnNPI @maximintegrated @digikey
Новые продукты — Adafruit Industries — Создатели, хакеры, художники, дизайнеры и инженеры! — Выбор продукта недели по версии JP 25. 10.22 NeoKey 5×6 Ortho Snap-Apart PCB @adafruit @johnedgarpark #adafruit #newproductpick
Получите единственный свободный от спама ежедневный информационный бюллетень о носимых устройствах, ведении «производственного бизнеса», электронной советы и многое другое! Подпишитесь на AdafruitDaily.com!
Комментариев пока нет.
Извините, форма комментариев в настоящее время закрыта.
Мамина самодельная тачка – Новости Матери-Земли
Стоимость садового инвентаря, а также большинства других полезных товаров стремительно растет. Поэтому, чтобы помочь вам сэкономить немного денег (до 65 долларов!) на расходах на оборудование, исследователи MOTHER EARTH NEWS придумали необычную и функциональную самодельную тачку!
Как это работает
Наш грузоподъемный механизм перемещается на переработанном баллоне с фреоном объемом 5 галлонов (его можно запросить в местном магазине холодильного оборудования и кондиционеров), который, в свою очередь, поддерживается на жестком трубопроводе длиной 3/4″ X 22″, который служит ось. Широкая опора этого танкового «колеса» — один из секретов успеха этого перегружателя. Немногие обычные тачки могут преодолевать ямы так же легко, как этот самодельный инструмент, и ни одна другая одноколесная конструкция не обладает такой устойчивостью. (В конце концов, сколько купленных в магазине тачек имеют колеса, ширина которых больше половины их грузовой платформы?)
Кроме того, наш простой в изготовлении садовый помощник уравновешивает свой груз над колесом — для простоты подъема — в коробке, изготовленной из 10 футов 1 X 12 (для пола) и восьмифутовой длины 1 X 10 ( который используется для боковых досок). Треугольная конструкция маленькой рабочей лошадки придает раме 2 X 4 (все говорят, что вам понадобятся две 10-футовые длины) дополнительную прочность при нагрузке. И самое главное, вы можете собрать тачку за пару часов менее чем за 10 долларов (или даже меньше, если вы «перерабатываете» материалы).
Так построй
Этот движитель можно собрать с помощью основных столярных инструментов, за некоторыми исключениями: чтобы превратить бак с фреоном в колесо, вы должны просверлить (с помощью сверла по металлу) отверстие 3/4″ в каждом конце цилиндра и затем приварите ось трубопровода 3/4″ X 22″ на место.
Кроме того, вы должны накрыть танк чем-то мягким, чтобы он мог ездить по бетону или камням. Попробуйте натянуть «рукав» или два внутренней трубы старого грузовика на цилиндр, при необходимости с небольшим количеством смазки в виде масла. Или нарежьте кусок протектора изношенной шины и приклепайте (или привинтите) его к ролику.
После того, как колесо собрано, пришло время построить деревянную раму и грузовую платформу. Разделите один из 2 X 4 на две части по 60 дюймов, чтобы сформировать ручки. Поскольку эти «рукоятки» будут наклонены наружу от концов оси (чтобы обеспечить удобный «хват»), отверстия, которые будут фиксировать «колесо» на месте, не будут перпендикулярны поверхности дерева. Поэтому поверните доски боком и поднимите концы ручек с помощью 5-дюймовых блоков. Затем вы можете просверлить квадрат на рабочей поверхности в точке с центром и в трех дюймах от конца доски, чтобы получить правильный угол.
Однако, когда у вас на борту большой груз, существует опасность того, что давление (которое будет сосредоточено на осевых отверстиях) может расколоть 2 X 4. Чтобы предотвратить эту катастрофу, скрепите дерево двумя болтами с квадратным подголовком, которые проходят через пару отверстий 1/4 дюйма с каждой стороны оси. Используйте большие шайбы и гайки, чтобы обеспечить максимальную поддержку этого важного соединения. Вы также должны просверлить отверстие для входа масла в каждое отверстие оси сверху; периодическая смазка отверстий позволит трубе легко скользить в деревянных «втулках».
Затем просверлите отверстие под центральный болт с квадратным подголовком диаметром 1/4 дюйма для каждого крепления ручки к ножке. Эти отверстия должны быть примерно в девяти дюймах от оси. Расстояния на обеих рукоятках должны быть одинаковыми, так как любая значительная разница приведет к тому, что рама будет резаться неравномерно. После того, как ручки будут готовы, наденьте каждую на соответствующую ось и закрепите их крестовиной 1″ X 2″ X 19 1/2″, прибитой гвоздями (примерно на один дюйм позади колеса) поверх ручек.
(Распорка 1″ X 2″ первоначально использовалась нашим исследовательским персоналом просто для жесткости во время строительства, но в конечном итоге стала неотъемлемой частью конструкции: скребок для грязи. )
Теперь возьмите другую часть 2 X 4 и отпилите две части по 34 дюйма. Они станут ножками тачки. Поскольку эти стойки крепятся болтами к внешней стороне ручек, вам придется просверлить отверстие диаметром 1/4 дюйма в точке на расстоянии 23 дюйма от конца каждой 34-дюймовой детали. Затем свободно скрепите ножки и ручки болтами. Поскольку оставшиеся четыре болта с квадратным подголовком еще не вставлены, угол пересечения частей рамы остается регулируемым.
От оставшегося куска 2 X 4 отрежьте еще две секции – одну 20″ и одну 23 3/4″ – для использования в качестве передней и задней распорок. Вставьте доску 23 3/4″ между ножками и ручками сзади, пока верхний угол, образованный двумя основными компонентами, не составит 145°. Отметьте положение и снимите скобу. Затем снова возьмите дрель и просверлите четыре отверстия, чтобы закрутить болты, которые крепят эту опору. (Отверстие в каждой распорке должно быть 1/4″ в диаметре, а отверстия рукоятки должны быть немного меньше.) Используйте те же биты, чтобы подготовить переднюю (20″) стойку и ножки для их стягивающих болтов.
