Как правильно сделать теплый пол в бане своими руками

Правильный выбор и грамотный монтаж системы отопления для такого специфического помещения, позволит создать в нем исключительно комфортные условия. Электрический или водяной теплый пол в бане, какой лучше? Проанализируем особенности устройства упомянутых систем и сравним их основные преимущества и недостатки.


Выбранная Вами схема теплого пола для бани помимо оптимального микроклимата должна обеспечивать высокий уровень безопасности, удобство использования и экономичность. Немаловажным критерием при оценке каждой из систем является возможность ее монтажа своими руками без привлечения квалифицированных специалистов. При рассмотрении вариантов следует также учитывать и характеристики материала, используемого в качестве напольного покрытия.

Обзор видов теплых полов

Классификация описываемых систем обогрева помещений бани осуществляется по типу теплоносителя. Различают три основных вида теплых полов:

  • водяной;
  • электрический;
  • инфракрасный.

Последние два, строго говоря, различаются только по принципу действия – для нагрева поверхности пола в бане в них используется электроэнергия. Они также различаются по варианту исполнения и могут быть кабельными, стержневыми или пленочными.

Для ответа на вопрос, какой теплый пол для бани лучше необходимо учитывать возможности системы энергоснабжения, которая должна иметь достаточный запас мощности. Электрические системы отопления отличаются значительным потреблением энергии для обогрева и поддержания необходимого температурно-влажностного режима.

Водяной теплый пол

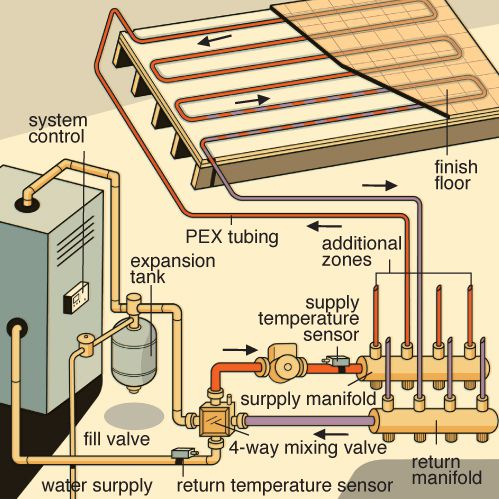

Данный тип теплого пола функционирует по тому же принципу, что и обычные радиаторы. Под напольным покрытием в бане прокладываются трубопроводы, по которым циркулирует жидкий теплоноситель: вода или раствор антифриза. Для устройства такой системы отопления применяют стальные, медные, металлопластиковые или полиэтиленовые трубы. Для снижения теплопотерь основание утепляется.

Укладка трубопроводов в бане осуществляется двумя способами: улиткой и змейкой. Первый при этом делает распределение тепловой энергии более равномерным, второй – проще в монтаже. Установка системы возможна по деревянным лагам и дощатому основанию или с заливкой бетонной стяжки. Главные плюсы водяного теплого пола следующие:

  • Небольшие затраты на обогрев помещений большой площади.
  • Система полностью скрыта от наблюдения.
  • Возможность использования разных видов энергоносителей: газ, твердое или жидкое топливо.

Одним из основных недостатков теплого пола водяного типа для бани является сложность монтажа, необходимость использования насоса для поддержания постоянной циркуляции жидкости. Регулирование температуры воздуха в помещении сопряжено с определенными трудностями, а в случае протекания трубопроводов выявить место и устранить неисправность без вскрытия полов невозможно.

Электрический теплый пол

Устройство конвекционного кабельного пола также возможно как по деревянному, так и по бетонному основанию. Современный электрический теплый пол в бане делается из специального изолированного провода, который располагается под покрытием. Такого рода системы подогрева поверхностей имеют ряд преимуществ:

  • Простота управления температурой в помещении.
  • Возможно использование финишного покрытия любого вида.
  • Относительно невысокие затраты на монтаж и подключение.

В числе недостатков теплого пола электрического, монтируемого в бане, можно выделить полную зависимость от внешнего энергоснабжения. Также при использовании такой системы значительно возрастают расходы на электрическую энергию.

Инфракрасный теплый пол

В качестве нагревательных элементов используются тонкие карбоновые полосы, запаянные полимерное основание. Толщина инфракрасного теплого пола пленочного типа для бани составляет всего 0,3 мм, он укладывается между слоем теплоотражающего материала снизу и гидроизоляции из полиэтиленовой пленки сверху. Другой вид электрической излучающей системы – стержневая. Инфракрасные нагревающие элементы исполнены в виде матов, на которых закреплены нагревательные элементы параллельно друг другу.

Обе разновидности электрических теплых полов и пленочные, и стержневые обладают одинаковыми достоинствами:

  • Параллельное соединение нагревательных элементов существенно повышает надежность всей системы, при выходе из строя одной части остальные продолжают работать.
  • Полное отсутствие вредных для человека электромагнитных излучений.
  • Возможно использование в качестве финишного напольного покрытия керамической плитки.

Программируемый терморегулятор для теплого пола в бане, установленный в управляющем контуре, позволит с легкостью задать требуемый температурный режим и поддерживать его. Главным недостатком инфракрасных систем является низкая устойчивость к воздействию влаги, они нуждаются в исключительно качественной гидроизоляции. Малейшие ошибки в монтаже могут привести к выходу из строя дорогостоящих комплектующих.

Особенности установки теплого пола в бане

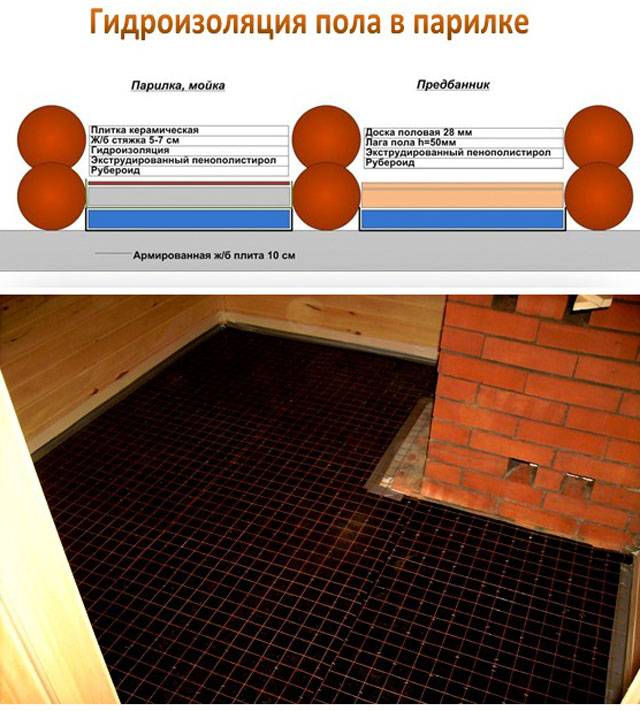

Преимущественно в помещениях парной и в предбаннике напольное покрытие делается из натуральной древесины. Этот природный материал отличается низкой теплопроводностью, кроме того по нему просто приятно ходить босиком. В качестве альтернативы возможно использование основания в виде бетонной стяжки с облицовкой из керамической плитки.

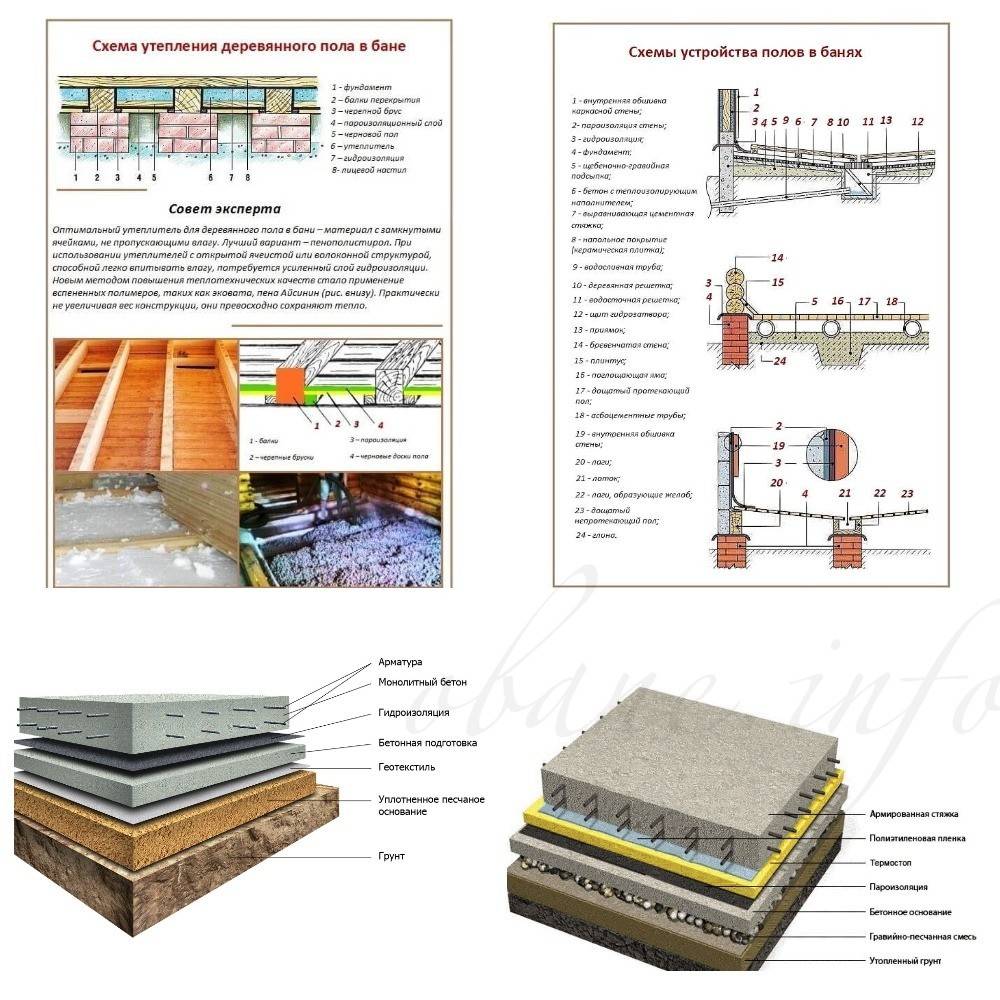

Перед тем как начать монтаж теплого пола в бане следует озаботиться теплоизоляцией строительной конструкции. Для утепления ее применяются керамзит, минеральная или базальтовая вата, а также пенополистирол и другие материалы. Теплоотражающий слой располагается на бетонном основании и сверху закрывается стяжкой.

При устройстве деревянного пола утеплитель находится между черновым нижним настилом и верхним чистовым. Кроме того обязательно предусматривается надежная гидроизоляция от протечек воды, образования конденсата из-за колебаний температур и проникновения пара из помещения.

Подготовительная работа

После того как схема теплого пола в бане выбрана необходимо произвести расчет необходимо количества материалов исходя из размеров помещения. В ходе подготовительных работ производится устройство надежного основания: бетонного или деревянного для укладки нагревательных элементов. По завершении процесса стяжка должны отвердеть и хорошо просохнуть, после чего можно переходить собственно к укладке и подключению системы.

Монтаж пола

Несмотря на существенные различия в устройстве порядок установки нагревательных элементов и финишной отделки совпадает. Практически одинаковые операции выполняются при монтаже водяного и кабельного электрического теплого пола в помещениях бани. Особое внимание при этом уделяется правильности укладки трубопроводов и кабеля, неточности и ошибки при проведении работ могут привести к выходу из строя всей системы.

Правильное подключение теплого пола в бане к котлу или системе электроснабжения гарантирует его безотказную работу. Для управления режимом работы нагревательных элементов устанавливается температурный датчик, данные с которого подаются на терморегулятор. Последний отключает подачу энергии на электрический кабель или снижает температуру теплоносителя разными способами.

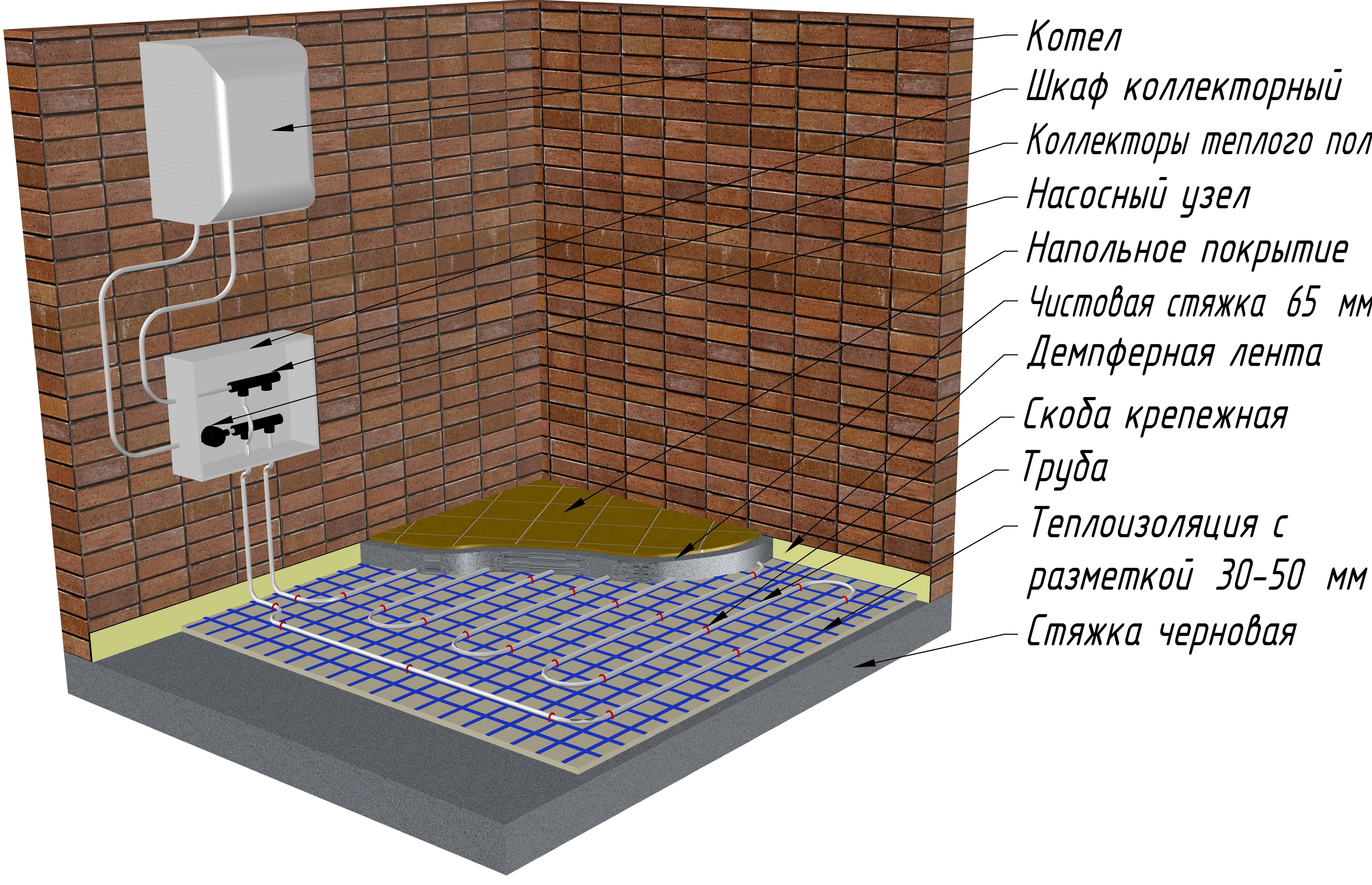

Водяной теплый пол для бани

Система такого типа может быть устроена как на деревянных лагах, так и в бетонной стяжке. Трубопроводы укладываются в балках высверливаются направляющие отверстия, через которые проходят трубки. При их установке необходимо тщательно следить, чтобы радиусы закругления должны пятикратно превышать внешний радиус трубки. В противном случае возможно образование трещин, что приведет к утечкам теплоносителя.


Процесс монтажа теплого пола в бане на бетонном основании выглядит следующим образом:

  1. На основание укладывается теплоотражающий материал – алюминиевая фольга на полимерной основе.
  2. Производится разметка поверхности с равномерным распределением трубопроводов по всей площади.
  3. По основанию раскладываются трубки с минимальным расстоянием между ними в 300 мм и крепятся к нему с помощью пластиковых кронштейнов.
  4. Подсоединить трубопроводы к фланцам коллекторного шкафа и выполнить гидравлические испытания системы при рабочем давлении 5-6 атм.
  5. Замешивается раствор из цементно-песчаной смеси с добавлением воды, которым производится заливка стяжки в один слой толщиной не более 7-8 см.
  6. Приготовление бетона обычно происходит порциями, каждая из которых выливается на основание и выравнивается правилом по маякам. При этом необходимо выдержать общий уклон поверхности в сторону сливного отверстия.
  7. При заливке стяжки в трубопроводах необходимо поддерживать давление на уровне 1,5-2,0 атм.


Высыхает стяжка не менее четырех недель, при этом в помещениях бани не должно быть сквозняков, а ее поверхность должна быть закрыта от прямых солнечных лучей. В жаркую погоду во избежание растрескивания основание накрывается нетканым материалом, который регулярно увлажняется. После окончательного высыхания поверх теплого пола производится укладка финишного покрытия: керамической плитки с нескользящей поверхностью.

Разместите коллекторный шкаф таким образом, чтобы он был максимально близко к теплому полу. Если планируется устройство данной системы отопления в нескольких помещениях, то узел устанавливается на равном удалении от каждого из них. В схеме подключения обязательно должен быть предусмотрен термостат, ограничивающий максимальную температуру теплоносителя не более +55 °С.

Электрический теплый пол

Устройство конвекционной системы отопления в бане начинается с выбора нагревающего кабеля. Основной его характеристикой является удельное тепловыделение, которое для большинства проводов составляет от 150 до 400 Вт/м. Для регулирования теплого пола используются встраиваемые термостаты и температурные датчики. Кабели бывают двух видов одно- и двухжильные, при этом уровень электромагнитного излучения у последнего в пять раз ниже, чем у одножильного. Монтаж оборудования в деревянных конструкциях осуществляется в такой последовательности:

  1. На черновой пол настилается теплоизоляция, которая накрывается алюминиевой фольгой.
  2. На утеплителе размещается стальная сетка из прутка диаметром 4-6 мм, к которым при помощи одноразовых полимерных стяжек крепиться кабель.
  3. Нагревающий элемент располагается на удалении не менее чем 5 см от стены и не ближе 10 см от других ветвей и горячих предметов. В местах пересечения кабелем лаг в них выпиливают направляющие отверстия.
  4. Провод размещается без натяжения и перегибов, соприкосновения проводов между собой возможен перегрев, приводящий к разрушению изоляции и короткому замыканию.
  5. Производится подключение нагревающего кабеля к сети с учетом требований ПУЭ и иных нормативных документов, затем осуществляется проверка работоспособности системе.
  6. Выполняется гидроизоляция электрического провода с помощью плотной полиэтиленовой пленки с перехлестом полос не менее 10-15 см.

Настил финишного покрытия из досок, которые крепятся к лагам при помощи саморезов или гвоздей. Древесина в районе контакта с кабелем обрабатывается антипиренами, что снижает риск возгораний. Система полностью готова к работе.

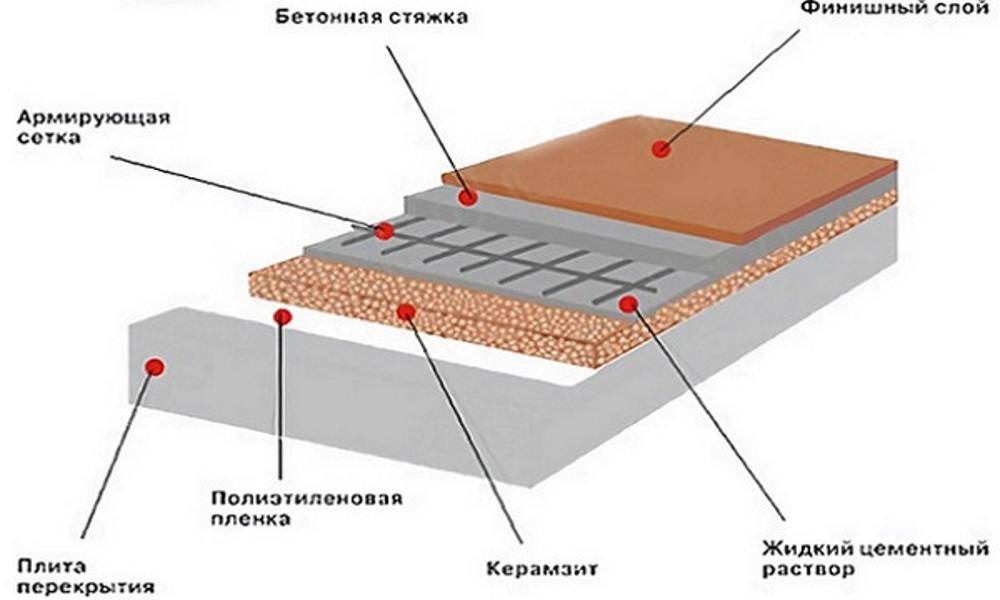

Если электрический пол делается на основе бетонной стяжки, то заливка его осуществляется в том же порядке, что и водяного. Рекомендуется дополнительно усилить строительную конструкцию полимерной армирующей сеткой поверхность с уложенным кабелем. После выполнения данной операции можно переходить к настилу финишного покрытия.


Инфракрасный теплый пол

Монтаж пленочных и стержневых нагревательных элементов выполняется одинаково и зависит от типа строительной конструкции. В бане с деревянными полами использование инфракрасных систем не рекомендовано в силу сложности обеспечения необходимой гидроизоляции. Устройство теплого пола с инфракрасными матами выполняется в следующем порядке:

  • На черновую бетонную стяжку укладывается термопленка, выполняющая роль теплоизоляции и отражающей поверхности.
  • На подготовленном основании раскатывается пленка или стержневые маты, которые крепятся с помощью двухстороннего скотча.
  • Производим подключение и тестирование системы

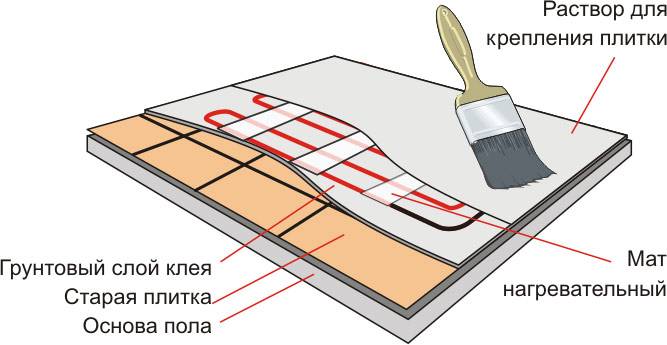

  • Нагревательные элементы полностью покрываются клеящим составом без пропусков, него укладывается керамическая плитка или клинкер.

Напольное покрытие выдерживается в течение времени необходимого для полного высыхания клея. В процессе полимеризации включение системы не рекомендуется, быстрый нагрев приводит к растрескиванию и уменьшению прочности соединительной прослойки.


Выбирая теплый пол для частной бани, следует исходить из особенностей каждого вида и строительных конструкций. Водяная и конвекционная кабельная система сложны в монтаже, но могут быть установлены на деревянной или бетонной основе. Инфракрасные полы в бане можно сделать только с использованием керамической или клинкерной плитки в качестве финишного покрытия.

Видео как сделать теплый пол в бане

все про устройство теплого пола своими руками

Чаще всего в банях настилают деревянный пол. Это связано с тем, что дерево имеет низкую теплопроводность и на него приятно ступать босыми ногами. А вот для фундамента выбирают смесь бетона со щебнем или чистый бетон. Связано это с тем, что бетон прочнее и не реагирует на климатические изменения так, как дерево. Но у бетона высокая теплопроводность, что ведет к потерям тепла. А это влечет за собой быстрое остывание пола. Поэтому, чтобы посетителям было комфортно, необходимо соорудить теплый пол в бане или произвести утепление существующего покрытия.

В современном строительстве утепление пола в банном помещении выполняют при помощи керамзита, войлока, базальтовых и стекло-волоконных матов и других материалов. Материал располагают между двумя слоями бетона. Если пол обустроен на лагах, то между лагами. Обычно толщина изоляционного слоя не превышает 15 см. По желанию его можно сделать толще. Применение керамзита для утепления полов в бане создает дополнительную вентиляцию. При этом не стоит забывать о дополнительной гидроизоляции.

Обустройство системы «теплый пол» в помещении бани

В некоторых случая утепление пола бани не дает желаемого результата. Тогда прибегают к монтажу теплых полов. Существует два вида теплых полов:

  • водяной, работает по тому же принципу что и радиаторы;
  • электрический, который по принципу обогрева бывает: конвекционный и инфракрасный, по исполнению: пленочный, кабельный, стержневой.

Вариант #1 — водяной теплый пол

Чтобы устроить водяные теплые полы используют стальные, полиэтиленовые или металлопластиковые трубы. Состоит такая конструкция из разводки труб, которая располагается между основанием и напольным покрытием. В качестве теплоносителя можно использовать не только воду, но и специальные растворы, антифриз, этиленгликоль.

Для препятствия потере тепла трубы укладывают на теплоизолирующий материал. А для обеспечения более эффективной теплоотдачи – еще и на алюминиевую фольгу. Существует два способа укладки разводящих труб – «змейкой» и «улиткой». Первый более прост в монтаже. Второй позволяет нагревательному элементу равномернее распределиться по системе.

Установка системы «теплый пол» в деревянном доме позволяет полноценно использовать полезную площадь и не загромождать помещение металлическими батареями. О том, какую систему выбрать и как ее смонтировать, расскажем в статье: https://pol-master.com/tepliy-pol/teplyj-pol-v-derevyannom-zagorodnom-dome.html.

Укладка труб для водяного теплого пола «змейкой»

Укладка труб «улиткой»

Возможно несколько вариантов водяного отопления:

  • Монтаж теплых полов по деревянному основанию.
  • Установка разводки труб с последующей заливкой бетонной смесью.
  • Применение полистирольных плит с пазами, в которые укладывают трубы.
youtube.com/v/sS3ifyIKSwE?autoplay=0″ wmode=»transparent»/>

Достоинства водяной системы:

  • система отопления скрыта от глаз;
  • возможность обогреть большую площадь при малых затратах;
  • равномерное распределение тепла по площади помещения;
  • в отличие от электрического пола экономия на энергоресурсах.

Её недостатки:

  • сложность монтажа;
  • необходимость применения водяного насоса;
  • сложность регуляции температурного режима;
  • трудность обнаружения течи в случае протекания.

Оборудовать теплый пол можно и в помещениях с кафельной плиткой. Узнаете как это сделать для различного типа оборудования в материале: https://pol-master.com/tepliy-pol/teplyj-pol-pod-plitku.html.

Вариант #2 — электрический теплый пол

Устраивая электрический теплый пол будьте готовы к дополнительным растратам за электроэнергию. Тем не менее, такие полы имеют ряд положительных моментов. Давайте рассмотрим основные варианты систем, работающих на электричестве.

Конвекционный кабельный пол

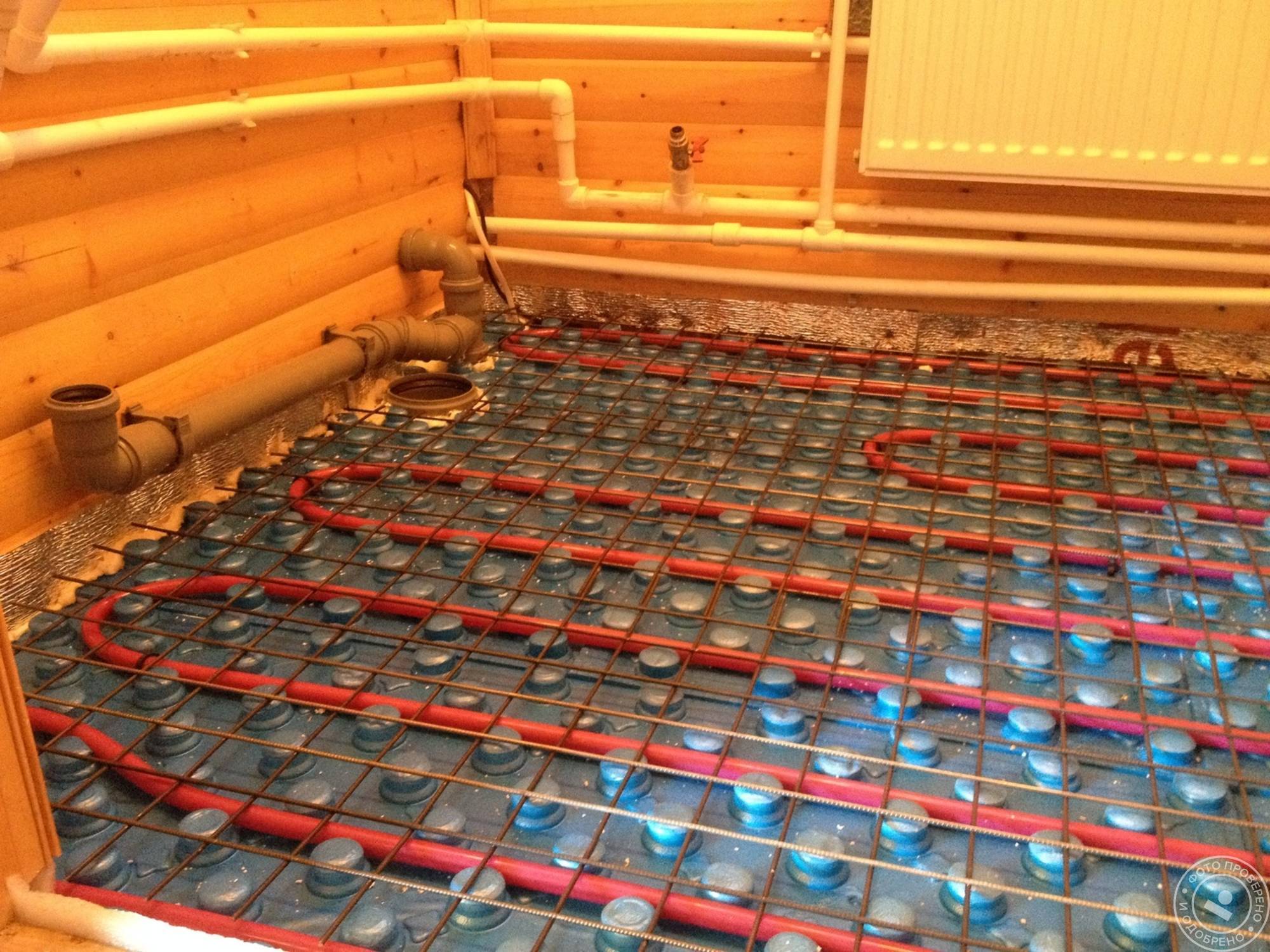

Конвекционный кабельный теплый пол делается из нагревательного кабеля, уложенного на сетчатое основание. Продается такой теплый пол в рулонах. Укладка такого пола – довольно сложный процесс, который желательно доверить мастерам.

Преимущества: автоматическая регуляция температуры + подходит под любое напольное покрытие. Недостатки: зависмость от энергоснабжения и дополнительные растраты на электроэнергию.

Пленочная инфракрасная система

Инфракрасное излучение по своему диапазону идентично солнечному. Но намного лучше, так как в нем отсутствует вредное воздействие ультрафиолета. Пленочный электрический пол выполняется из тонких (0,3 мм) гибких полос. А они состоят из карбонового материала, прочно запаянного в полимерную пленку.

Укладка пленочных электрических элементов

Оборудуя пленочный теплый пол в баню, на основание кладут теплоотражающий материал (изолон). На него раскладывают элементы теплого пола, а сверху полиэтиленовую пленку. Она необходима для гидроизоляции нагревательных элементов. Заключительным этапом монтируют напольное покрытие.

Преимущества системы:

  • при правильном монтаже выход из строя системы исключен;
  • так как элементы подключены параллельно выход из строя одного сегмента не отразится на других;
  • в пленочных элементах используется инфракрасное излучение, а оно полезно для человека;
  • отсутствие электромагнитного излучения;
  • возможность укладки под тяжелое напольное покрытие, такое как керамическая плитка и керамогранит.

К недостаткам можно отнести низкую влагостойкость, ввиду чего такой пол не очень подходит для помещений с повышенной влажностью.

Стержневой инфракрасный

Стержневые инфракрасные элементы называют матами. В них нагревательными элементами служат стержни, подсоединенные к питающим проводам. Так как соединение параллельное, поломка одного элемента не повлечет за собой выхода из строя остальных. С виду инфракрасные маты похожи на веревочную лестницу. Монтируют такие полы в цементную стяжку или в плиточный клей.

Укладка инфракрасных матов на изолон

Преимущества:

  • не генерирует электромагнитное излучение;
  • не боится «запирания» мебелью;
  • не боится перегрева.

Недостатки: зависимость от энергоснабжения и высокая стоимость.

Подробнее о пленочном инфракрасном теплом поле можно прочитать тут: https://pol-master.com/tepliy-pol/plenochnyj-infrakrasnyj-teplyj-pol.html. Обзор системы и технология монтажных работ.

Чем покрыть теплые полы после монтажа?

Обустраивая теплый пол в свою баню, не следует забывать о важности устройства верхнего покрытия. От этого зависит не только эстетический вид помещения, но и санитарное состояние. В качестве напольного покрытия для бани можно использовать:

  • керамическую плитку, она обладает хорошей теплопроводностью, не боится перепадов температур, легко очищается, у нее большой срок службы;
  • паркетное покрытие, при обработке защитными средствами возможна укладка в предбаннике;
  • ламинат, подходит для обустройства облегченных полов;
  • линолеум, только с противоскользящим покрытием, наиболее дешевый вариант.

Любая конструкция теплых полов и достоинства и недостатки. Зная их можно сделать осознанный выбор. Устройство водяной системы позволяет экономить на оплате за электроэнергию. Обогрев довольно большой площади не повлечет ощутимых растрат.

При этом нагревательные элементы не будут видны. Но придется обзавестись насосом для принудительной циркуляции воды по трубам. А устранение утечки займет немало времени и сил. Электрически теплые полы легче в монтаже и эксплуатации. Но зависят от энергоснабжения и увеличивают растраты за электроэнергию.
