вибролапа, дельфин для минитрактора своими руками

Содержание:

• Особенности конструкций
• Принцип действия
• Технические возможности
• Простейшая картофелекопалка своими руками
• Как сделать картофелекопалку Дельфин самому

Веерная картофелекопалка в виде специального навесного оборудования применяется для сбора урожая картофеля и позволяет сделать рабочий процесс более простым и быстрым.

Особенности конструкций

Для обработки небольшого земельного участка с хорошей рыхлой почвой чаще всего используют мотоблок, для поддержания которого в рабочем состоянии и обеспечении его горюче-смазочными материалами не требуется больших финансовых трат. Вручную извлекать картофель из грядок даже на небольшой площади крайне трудно. Поэтому владельцы таких участков изготавливают или покупают несложные приспособления к мотоблоку. Веерная картофелекопалка похожа на окучиватель, но вместо характерных крыльев стоят пруты из стали, расположенные в виде веера.

Такая картофелекопалка для уборки урожая со стальными стрелами-прутами является одним из самых простых механизмов. Устанавливают ее на маленькие тракторы или мотоблоки. Изготавливается легко, по аналогии со штыковой лопатой. Делают ее из изогнутого особым способом металлического листа и нескольких приваренных к нему веером прутьев, для отсеивания почвы. Средние размеры копалки: высота – 500 мм, ширина – 330 мм, масса – 5,5 кг.

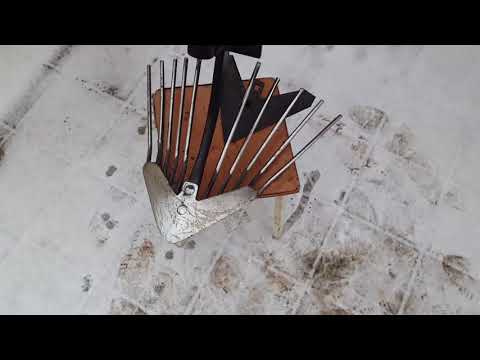

Веерная картофелекопалка

Принцип действия

Картофелекопалка своими руками

Веерную картофелекопалку самой простой конструкции можно считать универсальной. У нее нет вращающихся деталей, способных, порой, достаточно быстро выходить из строя при увеличении нагрузки. Эти приспособления называют также стрельчатыми копалками, или лапами, изготовленные на заводах промышленные экземпляры – Дельфинами, так как они имеют характерную форму плуга.

На заметку. Самодельные и заводские устройства работают по одному принципу. С их помощью можно одномоментно обрабатывать лишь картофель, растущий в одном ряду. Картофелекопалки прикрепляют к минитрактору одинарной сцепкой.

Поэтапный принцип работы можно показать на примере:

• копалка передвигается при помощи мотоблока;
• плуг (лемех) постепенно погружается в землю на определенную глубину;
• дальнейшее его продвижение способствует подкапыванию картофельных плетей, благодаря чему картофелины оказываются на поверхности и попадают на прутья;
• при дальнейшем продвижении мотоблока земля отсеивается, картошка сбрасывается с веерной решетки на почву.

Обратите внимание! Для разворота вместе с картофелекопалкой мотоблоку требуется не менее трех метров.

Таким устройством можно выбрать весь урожай картофеля из почв различного типа, количество сорняков и ботвы не имеет решающего значения.

Принцип работы картофелекопалки

Технические возможности

Грохотная картофелекопалка

Для того чтобы использовать копалку, нужно правильно высадить семенной картофель. Глубина посадки в борозды – не более 12 см, на 5-7 см – при создании гребня. Во время вегетации следует постоянно рыхлить почву и окучивать растения, бороться с сорняками. Перед уборкой все оставшиеся сорняки и ботву скашивают. Грунт должен быть без камней. Средняя глубина рыхления во время сбора урожая – 20 см.

Важно! Ряды растений на обрабатываемых с помощью механизмов полях должны быть ровными. Между ними должно быть место для колес.

Навесная картофелекопалка вибролапа может быть использована для уборки и других корнеплодов. Она очень надежна. В устройство входят: виброредуктор, усиленные крепления и стойки виброножа. Опорное колесо оснащают грязесъемной планкой, оно позволяет регулировать глубину рыхления. Принцип работы – картофелекопатель активным ножом подрывает рядок на нужную глубину, разбивает почву и отсеивает ее. В результате вибрации корнеплоды перемещаются из устройства на поверхность.

Картофелекопалка для мотоблока

Технические характеристики:

• скорость во время работы – 1,1-2, 1 км/ч;
• продуктивность – от 0, 5 га/час и выше;
• ширина захвата – 40-50 см.

Для такой копалки требуется немного топлива, ее хорошо использовать при обработке больших площадей.

Простейшая картофелекопалка своими руками

Картофелекопалка для мотоблока

Несмотря на все достоинства, в работе веерной копалки все же есть несколько недочетов:

1. Небольшая часть урожая может оказаться поврежденной – плуг может рассечь отдельные картофелины на части. Это, конечно, минус в оценке ее функций. Если весь картофель заранее предполагается отправить на хранение, то эти потери нужно отнести к особенностям конструкции.
2. Для управления мотоблоками, оснащенными подобным навесным оборудованием, необходимо гораздо больше усилий.
3. От величины обрабатываемой площади напрямую зависит расход топлива. На большом поле истраченное количество топлива будет значительным. Поэтому агрегат применяют на малых площадях и легких хорошо структурированных почвах.

Оправдываются все эти изъяны невысокой стоимостью, легкой и простой конструкцией. Поэтому сделать веерную картофелекопалку своими руками для мотоблока или минитрактора совсем просто. Можно назвать такую работу экономически оправданным проектом, позволяющим сэкономить денежные средства и изготовить надежный инструмент для облегчения труда на садовом участке или в поле.

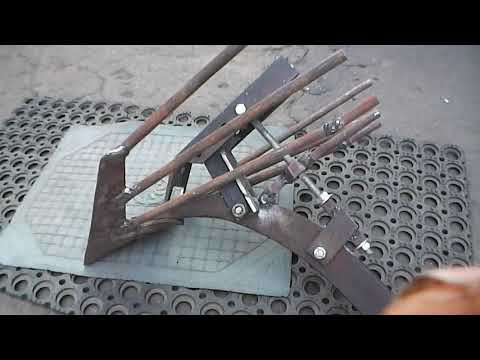

Картофелекопалка своими руками

Ее конструкция такова, что для изготовления не требуются чертежи и схемы, навыки токаря или механика. Однако необходим допуск к работе со сварочным оборудованием, опыт работы с металлом. Проще всего взять лопату или плуг и приварить прутья. Все поломки в таком устройстве устраняются довольно быстро, из-за того, что все стационарно, нет движущихся частей: различных шарниров и подшипников.

Как сделать картофелекопалку Дельфин самому

Такие приспособления довольно просты. Можно сделать активный Дельфин картофелекопалка своими руками. Для этого необходимо иметь следующие инструменты: сварочный аппарат, болгарку, дрель, болты и сверла по металлу.

Материалы:

• листы стали, толщиной 3-4 мм, для лемеха;
• толстый стальной лист или прямоугольный профиль для держателя и кронштейна;
• арматура – 8-10 мм, без рифления;
• болты, диаметром более 10 мм.

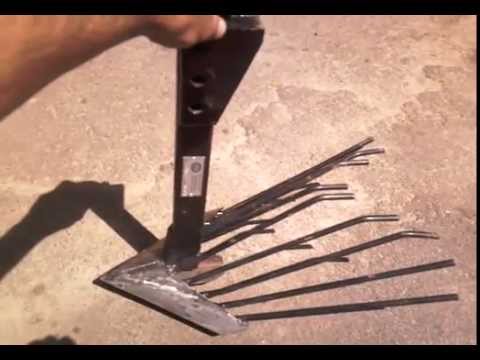

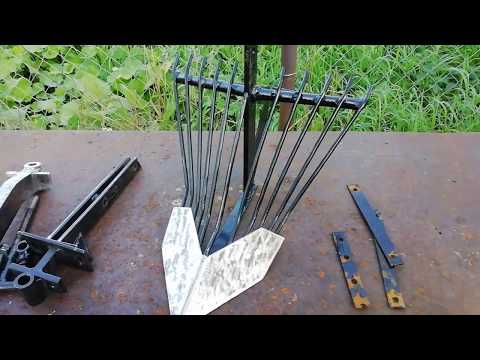

Картофелекопалка Дельфин своими руками

Процесс изготовления картофелекопалки Дельфин заключается в следующем:

1. В лемехе просверливают два отверстия таким образом, чтобы его можно было прикрепить к стойке.
2. К плугу, в расширенной его части, нужно приварить отмеренные части стального прута, длиной 47-50 см, которые должны расходиться веером.
3. Стойку-держатель прикрепляют к лемеху болтами или приваривают.
4. В верхней части стойки приваривают кронштейн. В нем уже должны быть отверстия, позволяющие вместе скрепить мотоблок и картофелекопалку.
5. Чтобы усилить конструкцию, к плугу в нижней части приваривают металлическую полоску.

В картофелекопалку активный Дельфин с активным ножом устанавливают дополнительную вибрирующую насадку, которую крепят между прутьями, как раз посередине.

Все изготовленные самостоятельно картофелекопалки нужно применять на небольших участках. Опыт многих садоводов и огородников наглядно показывает их практичность и эффективность. Для промышленного использования (обработки крупных сельскохозяйственных угодий) применяют приспособления, изготовленные в заводских условиях, согласно техническим требованиям и стандартам.

1 2 голоса

Рейтинг статьи

Автор:

Ирина Хрюкина

виды, устройство, принцип действия, критерии отбора, обзор 5 популярных моделей, их плюсы и минусы

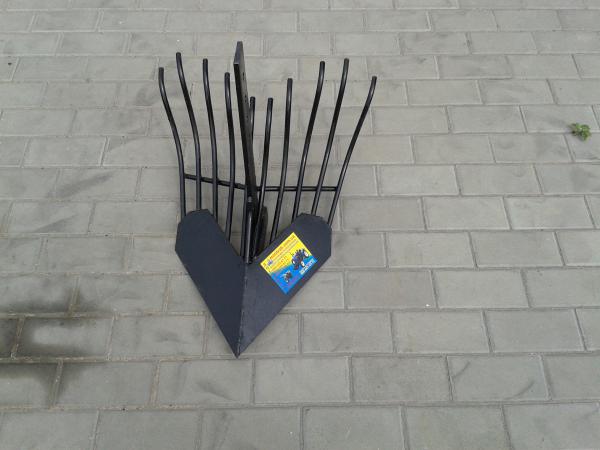

Веерная картофелекопалка – оборудование навесного типа, которое позволяет собрать урожай, затратив меньше времени и сил, чем при извлечении клубней вручную. Оно может устанавливаться на мотоблоки или небольшие тракторы.

Содержание

• Особенности оборудования
• Принцип работы
• Виды устройств
• Плюсы и минусы
• Критерии выбора
• Популярные модели
  • CHAMPION C3000
  • HUTER универсальная для МК, GMC
  • ВРМЗ 03. 03.21.00.00
  • ВРМЗ Т 12.03.51.00.00
  • С-маш без сцепки, усиленный
• Правила применения
• Видео-обзор веерной картофелекопалки. Плюсы и минусы

Особенности оборудования

Внешне конструкция картофелекопалки напоминает окучиватель, у которого вместо крыльев установлены стальные пруты, образующие форму веера. Механизм имеет простое устройство и без проблем ставится на мини-тракторы и мотоблоки.

Агрегат состоит из изогнутого листа металла, на который приварены прутья в виде веера, позволяющие отсеивать частицы почвы. Ширина картофелекопалки может составлять до 33 см, а высота – 50 см. Вес конструкции около 5,5 кг.

Принцип работы

Процесс извлечения картофеля из земли включает следующие этапы:

1. Копалка проводится по ряду с использованием мотоблока.
2. Плуг погружается в почву на необходимую глубину.
3. Конструкция в движении захватывает плети растения, собирая клубни на прутья.
4. Земля отсеивается, и картофелины падают на почву.

Мотоблоку с навесом необходимо до 3 м площади для разворота, это стоит учитывать перед началом использования агрегата.

Виды устройств

Различают несколько видов навесных агрегатов для выкапывания урожая, обладающих своими особенностями строения и принципом действия:

• Веерные – имеют вид плуга с веерообразным хвостом из стальных прутьев. Самая простая и доступная конструкция.
• Грохотные – оснащены опорными точками и колёсами, а также оборудованы специальной решёткой, расположенной под наклоном к почве.
• Барабанные – имеют более сложное устройство, значительно упрощают процесс уборки растений. Картофель поддевается плугом, перемещается на решётку, а затем в крутящийся барабан, где с него удаляется оставшаяся земля. В конце чистые плоды ссыпаются в ящик.
• Транспортёрная – специальные лопатки поддевают пласт почвы с корнеплодами, после чего картофель переходит на решётчатый транспортёр.
• Конвейерные – оборудованы ковшом и движущейся лентой. Картофелины проходят по перемещающемуся полотну, очищаясь от частиц земли и ссыпаются на грунт.

Плюсы и минусы

Навесной агрегат обладает рядом преимуществ в сравнении с другими подобными устройствами:

• Долговечность – отсутствие вращающихся элементов делает его более износостойким и готовым к длительной эксплуатации.
• Простота конструкции.
• Возможность сборки своими руками.
• Лёгкость обслуживания.
• Небольшой размер.
• Доступная стоимость.

Недостатки конструкции:

• Возможность обработки только одного ряда картофеля за один проход.
• Потребность в значительном пространстве для разворота оборудования.
• Большой расход топлива мотоблока.
• Сбор урожая вручную.
• Эффективность работы только с рыхлой почвой, предварительно очищенной от камней, ботвы и сорняков.

Критерии выбора

Чтобы не ошибиться с выбором картофелекопалки, следует учесть несколько важных параметров:

• Размер участка. Для крупных площадей понадобится более мощная и производительная техника, а применение веерных моделей может оказаться невыгодным.
• Уровень влажности. У бюджетных агрегатов могут возникнуть трудности при обработке мокрой почвы.
• Качество земли. На жёстком грунте многие простые копалки бывают малоэффективны.
• Принцип действия аппарата.
• Доступный бюджет пользователя.
• Вариант очистки плодов от земли. Некоторые модели оборудования могут показывать различную эффективность сбора урожая на глиняных, чернозёмных, песчаных почвах и суглинках.
• Размер механизма копалки. Широкие модели предпочтительней для больших площадей, а для малых приусадебных участков будет достаточно приобрести простые однорядные устройства.
• Наличие колёс для облегчения работы тяжёлой техники.
• Надёжность производителя.
• Способ крепления копалки – винтовой или с помощью сварки.
• Актуальность техники. Старые агрегаты могут плохо взаимодействовать с современным оборудованием.

Популярные модели

В продаже представлены различные марки навесного оборудования для копки картофеля. Из этого перечня можно выделить наиболее востребованные модели агрегатов.

CHAMPION C3000

Бюджетная картофелекопалка веерного типа, совместимая с культиваторами Champion серии 5-8. Имеет длину 41 см, ширину 33 см и высоту 10 см. Вес агрегата составляет 2,9 кг. Корпус сделан из металла и покрыт порошковой краской. Величина заглубления устанавливается путем смены используемых отверстий в стойке и скобе сцепки. К копалке может быть дополнительно приобретён задний сцеп, в ценовом диапазоне от 285 до 1030 р. Стоимость самого оборудования составляет всего 730 р.

HUTER универсальная для МК, GMC

Оборудование для механического извлечения клубней картофеля, очистки их от почвы и укладки на грунт для ручного сбора. Возможна также обработка свеклы, моркови, лука, чеснока. Настраивается уровень заглубления, для соединения с техникой задействуется сцепка. Агрегат совместим с почти любыми разновидностями культиваторов и мотоблоков. Цена 875 р.

ВРМЗ 03.03.21.00.00

Российская картофелекопалка с рабочей шириной 23-39 см и глубиной – 25 см. Сцепка в комплект не входит. Металлический агрегат применяется для уборки картофеля, свеклы и прочих подобных корнеплодов. Размер (ДхШхВ) 56х23х50 см, масса – 6 кг. Стоимость навеса 1636 р.

ВРМЗ Т 12.03.51.00.00

Выкапыватель для мотоблоков фирмы Тарпан, отличается высокими показателями прочности, надёжностью и длительным периодом эксплуатации. Габариты (ДхШхВ) равны 43х43,4х50 см, вес составляет 4,7 кг. Цена 1140 р.

С-маш без сцепки, усиленный

Устройство с усилением, подходящая для мотоблоков Нева, Каскад и Ока. Для подключения необходимо купить универсальный сцеп, а также грунтозацепы, обеспечивающие более удобную работу с агрегатом. Габариты (ДхШхВ) составляют 60х50х40 см. Материал корпуса – металл высокого качества. Агрегат подходит для копки картофеля и прочих корнеплодов. Цена 1211 р.

Правила применения

Вы считаете веерную картофелекопалку эффективной?

Конечно!Не особо

Для начала использования устройства нужно предварительно правильно высадить картофельные клубни:

• Глубина посева не должна превышать 12 см (с насыпью – не более 5-7 см).
• На протяжении вегетативного периода нужно регулярно проводить рыхление грунта и окучивание посадок, удалять сорную траву.
• Перед сбором урожая требуется срезать с обрабатываемого участка всю ботву и прочую поросль, а также убрать мусор (камни, ветки).

Мнение эксперта

Куликов Владимир Сергеевич

Копалка погружается на глубину около 20 см для эффективного сбора корнеплодов. Ряды посевов должны располагаться по прямой линии с достаточными промежутками для прохода колёс мотоблока.

При наличии небольшого участка с посадками картофеля можно приобрести доступную по цене и простую в применении веерную картофелекопалку. Определённую модель следует выбирать исходя из вида и марки рабочего оборудования.

Читайте также другие полезные статьи:

• Как выбрать лучшую картофелекопалку для мотоблока: их типы, особенности эксплуатации, рейтинг и обзор 5 популярных моделей, их плюсы и минусы, полезные советы и рекомендации
• Как выбрать лучшую картофелекопалку для мини-трактора: виды, принцип работы, обзор 5 популярных моделей, их плюсы и минусы, на что смотреть перед покупкой
• Обзор навесного оборудования для культиватора: основные виды и область их применения, что из них совместимо, а что нет
• Как сделать картофелекопалку своими руками: виды, принцип работы, инструкция по изготовлению веерной, вибрационной или транспортерной модели, необходимые материалы, инструменты, алгоритм монтажа

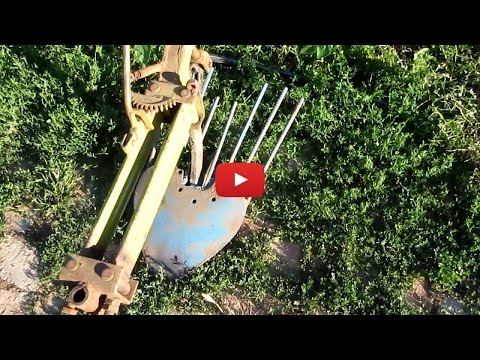

Видео-обзор веерной картофелекопалки. Плюсы и минусы
