Картофелевыкапыватель вибрационный под ВОМ на втулках (кардан, надувн. колесо) от производителя «УралБензоТех / Дилия»
Описание
Картофелекопалка вибрационная предназначена для механизированного выкапывания клубней картофеля из земли, укладывания на поверхность для дальнейшего ручного собирания. Кроме этого, механизм можно использовать для собирания лука, свеклы, чеснока. Машина рассчитана на уборку картофеля при ширине междурядий 60-70 см. Для увеличения сцепного веса необходимо навесить спереди на штангу мотоблока груз не менее 50 кг
Привод осуществляется через телескопический кардан с мягкими резиновыми муфтами. При такой конструкции допускаются перекосы мотоблока относительно копалки.
Звезды и цепь установлены на раму картофелевыкапывателя, что сделало невозможным какие-либо перекосы и как следствие, слетание цепи во время ее эксплуатации.
Характеристики
| Тяговые средства (мотоблоки) | МБ6, МБ7, МБ8, МБ9 и мотоблоки аналогичной кострукции |
| Привод | Карданный от вала отбора мощности |
| Колея, (мм) | 600 ± 10 |
| Рабочая скорость движения, (км/час) | 1 + 2 |
| Ширина захвата лемеха, (мм) | до 390 |
| Глубина подкапывания, (мм) | до 200 |
| Тип колёс | Пневматические/металлические |
| Производительность за час чистой работы, (га/час) | 0,05-0,2 |
| Габариты ДхШхВ | 785х735х830 |
| Масса нетто ± 2 (кг) | 47 |
Картофелекопалка вибрационная ККМ-1С к МБ Салют, Агат » ООО «АГРОТЕХНИКА»
- Описание
- Характеристики
- Отзывы

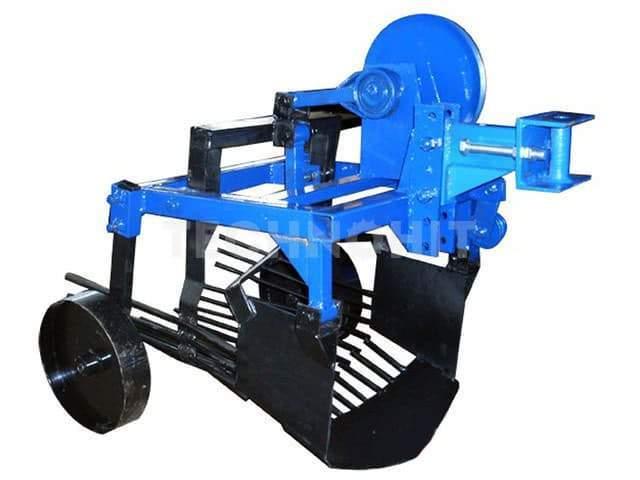

Картофелекопалка вибрационная ККМ-1С для мотоблока предназначена для механизированного выкапывания клубней картофеля из земли, укладывания на поверхность для дальнейшего ручного собирания.
Кроме этого механизм можно использовать для собирания лука, свеклы, чеснока. Модуль состоит из активного лемеха (ножа) и просевной решетки (грохота).
Возможно регулирование глубины выкапывания с помощью опорных колес, мягкость сепарации грунта регулируется с помощью оборотов двигателя мотоблока. Агрегатируется с мотоблоками типа Салют, Агат и мотоблоками аналогичной конструкции. Картофелекопалка ККМ-1 предназначена для работы на легких и средних почвах при влажности не более 27%, засоренных камнями до 8-9 т/га, при твердости почвы до 20 кг/см2. Рабочая скорость движения агрегата — 1,1-2,1 км/ч. Радиус поворота агрегата по крайней наружной точке — 3 м. Ширина захвата активного лемеха — 400 мм. Шаг прутков грохота — 35 мм. Размер шин опорных колес — 330х90 мм. Колея колёс — 600 мм.
Вся информация и фотографии товаров на сайте являются исключительно ознакомительными. Стоимость товаров, цены и другая информация, указанная на настоящем сайте приведена как справочная информация и не являются публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения по усмотрению продавца.
Для получения подробной информации о стоимости, сроках и условиях поставки просьба обращаться в нашу компанию по указанным телефонам. Цвета и модели реализуемых товаров могут отличаться от представленных на настоящем сайте. Технические характеристики и комплектация товаров может быть изменена производителем или изготовителем без предупреждения
Артикул: RU_17314 Категория: Картофелекопалки Метки: Кaртофeлeкопалка вибрациoнная, Картофелекопалка, Картофелекопалка вибрационная для мотоблока, Картофелекопалка вибрационная ККМ-1С, Картофелекопалка вибрационная ККМ-1С для мотоблока, Картофелекопалка грохотная для мотоблока, Картофелекопалка для мотоблока, Картофелекопалка для мотоблока ККМ-1С, Картофелекопалка для мотоблока купить, Картофелекопалка для мотоблока цена, Картофелекопалка ККМ-1С, Картофелекопатель, картофелесажалка для мотоблока купить, Купить копалку для мотоблока
Характеристики
| Наименование показателей | Величина показателей |
| Рабочая скорость движения, км/ч | 2,0…. .4,0 |
| Ширина захвата, мм | 400 |
| Максимальная высота убираемой гряды (полным захватом), см | 17 |
| Количество обслуживающего персонала, чел | 1 |
Габаритные размеры, мм
|
|
| Масса, кг, не более | 44 |
Комплект поставки
| Картофелекопалка вибрационная | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Клиновой ремень:А-1120…1250 | 1 шт. |
Вся информация и фотографии товаров на сайте являются исключительно ознакомительными. Стоимость товаров, цены и другая информация, указанная на настоящем сайте приведена как справочная информация и не являются публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации и может быть изменена в любое время без предупреждения по усмотрению продавца.
Отзывов
0.0 общий рейтинг
Картофелекопалки тракторные, как сделать своими руками, советы
Состав:
- Общее описание картофелекопалок
- Типы картофелекопалок и принципы их работы
- Остроконечные универсальные
- Модели грохотных копателей 5 Конвейерные
9000 5 - Как правильно выбрать
- Наиболее популярные виды заводских устройств
- Картофелекопалка своими руками
- Технология сборки устройства
- Особенности самостоятельной сборки
Сегодня многие сельскохозяйственные процессы механизированы, особенно работы, связанные с посадкой, обработкой и выкапыванием картофеля.
Сегодня на рынке представлено большое количество копателей, которые можно использовать совместно с тракторами и мотоблоками. Они предназначены для масштабных работ в промышленных масштабах, а также есть небольшие агрегаты, которые используются в небольших фермерских хозяйствах.
Общее описание картофелекопалки
Как следует из названия, картофелекопалка относится к навесному оборудованию и нужна для выкапывания картофеля. Благодаря работе устройства, которое с помощью специальной навески крепится к трактору или мотоблоку, значительно упрощается процесс уборки картофеля. Принцип работы любой картофелекопалки заключается в том, что она глубоко проникает в землю, вытаскивает из нее клубни картофеля и оставляет их на поверхности. Человек может собирать только уже чистую картошку.
Как выглядит
Так как время уборки с использованием таких устройств значительно сокращается, окупить покупку такого агрегата можно достаточно быстро.
Интересный факт.
Средняя скорость уборки любой картофелекопалкой составляет 0,1-0,2 га/ч, что намного быстрее ручной уборки.
Виды картофелекопалок и принципы их работы
Картофелекопалка для мотоблока невская
Практически каждый человек, хоть раз участвовавший в уборке картофеля, знаком с работой картофелекопалок. Для разных типов устройств общие моменты одинаковы. Сначала специальные ножи захватывают землю, которая попадает в отдельный трясущий механизм. Именно он отделяет картошку от земли, почва осыпается раньше, и картошка ложится сверху, нужно только ее собрать. Разные виды техники имеют свои принципиальные отличия. Если вы зайдете в любой магазин сельхозтехники, например, в Москве, то разнообразие моделей вас удивит.
Универсальное остроконечное
Данная версия устройства разработана специально для использования с мотоблоками. Остроконечные картофелекопалки очень просты, что обуславливает определенные недостатки. Самым большим недостатком такого устройства является его низкая производительность.
С применением такого приспособления в среднем получается поднять только 85% урожая.
Лопата копья
А вот картофелекопалка стрельчатая для мотоблока имеет два существенных преимущества, способных перекрыть любые недостатки:
- Низкая цена, что очень важно для небольших фермерских хозяйств;
- До использования такого копателя в мотоблоке не требуется вал отбора мощности, что позволяет успешно использовать его со старыми моделями мотоблоков.
Внешне самые простые картофелекопалки представлены в виде простой лопаты, к которой приварены прутья для отделения картофеля от почвы.
Копатели экранного типа
Такие устройства намного эффективнее предыдущих. За счет того, что имеют улучшенную конструкцию, позволяют собирать сразу до 98% урожая. Представлен конструктивный состав такого копателя:
- вибростол;
- ведомый;
- лемех.
Однорядный
Принцип работы просеивающей копки заключается в следующем.
Подбираются верхние слои почвы, где находятся клубни картофеля, и перемещаются на вибростол. Далее под действием вибрации в столе почва отделяется от картофеля. Через прутья земля падает вниз, а картошка падает с другой стороны и ложится на землю.
Конвейерные модели
По своему принципу работы конвейерная картофелекопалка для мотоблока очень похожа на грохот. Они отличаются тем, что вибростол заменен специальной лентой конвейера. Слой почвы с клубнями подбирают и укладывают на ленту конвейера, которая по мере движения начинает транспортировать почвенную массу, отделяя почву от урожая. Почва падает через отверстия вниз, а картофель движется по транспортеру, падая сзади.
Как правильно выбрать
Перед покупкой картофелекопалки важно учесть множество моментов. В первую очередь стоит обратить внимание на характеристики самого агрегата и сопоставить с потребностями потенциального владельца. Основные качества можно выделить по трем пунктам:
- производительность труда;
- безопасность устройства для самого пользователя;
- мощность.
Картофелекопалка для мотоблока
Особое внимание следует уделить технике, с которой будет использоваться картофелекопалка. Для машин среднего уровня, в частности, мотоблоков, необходимо выбирать специальные приспособления для уборки картофеля, чтобы он отлично справлялся с поставленной задачей. Если у вас есть хороший мотоблок, вы можете приобрести хорошие тяжелые роторные картофелекопалки.
При выборе картофелекопалки важно учитывать мощность мотоблока. От правильного выбора характеристик конвейерной картофелекопалки зависит эффективность работы копалки.
Важно! При выборе картофелекопалки важно учитывать множество моментов. В первую очередь стоит оценить мощность и тип вашего устройства. Мотоблок или культиватор должны позволять присоединять к себе такие приспособления. Также стоит учитывать тип почвы, с которой вам придется работать.
Какая картофелекопалка лучше, гремящая или конвейерная, решать пользователю. В большинстве случаев при выборе моделей важную роль играет стоимость изделия.
Самые популярные виды заводских устройств
Картофелекопалка для мотоблока МТЗ
Сегодня в продаже можно найти огромный выбор картофелекопалок различных типов и видов. Многие производители предлагают эту технику. Но из всего многообразия можно выделить несколько устройств, пользующихся большой популярностью у жителей России:
- Копатель ККМ-1. Картофелекопалка малогабаритная, которая предназначена для выкапывания не только картофеля, но и свеклы, лука и чеснока. Благодаря гибкой системе настроек вы можете выбрать уровень разделения почвы. Конструктивно состоит из активного ножа и посевной сетки;
- Копатель КМ2. Устройство навесного типа, позволяющее извлекать урожай, не повреждая его. Чаще всего этот вариант картофелекопалки используется с мотоблоком «Беларус»;
- Копатель «Полтавчанка» — вибрационное устройство с активным ножом, которое по своей конструкции очень похоже на традиционные картофелекопалки. Отличается повышенной производительностью, что позволяет в короткие сроки справляться с большими полями и сбором урожая;
- Копатель КВМЗ — картофелекопалка вибрационная однорядная, которая хорошо подходит для использования с различными мотоблоками российского, белорусского или китайского производства. Вес устройства около 39 кг;
- Копатель 2КН … Устройство однорядное малогабаритное, предназначенное для работы на небольших площадях фермерских хозяйств. Чтобы собрать урожай быстро и без проблем, участок следует хорошо очистить от ботвы и сорняков. Предназначен для использования с мотоблоками Целина, Нева и Каскад. Также можно использовать мини-трактор «Скаут» или МТЗ. Производительность примерно 100 м за 2 минуты.
Отличается повышенной производительностью, что позволяет в короткие сроки справляться с большими полями и сбором урожая;Экскаватор ККМ-1
Важно помнить! Этот тип не предназначен для использования на производственных полях, этот вариант лучше всего подходит для небольших полей личных подсобных хозяйств.
Картофелекопалка своими руками
При наличии достаточного количества финансов сегодня несложно купить любую модель устройства, предназначенного для уборки картофеля. Главное, правильно его подобрать, в соответствии с почвой на участке, а также самим мотоблоком.
Но некоторые умельцы легко делают тракторные копатели для картофеля своими руками. Изначально такая задача может показаться довольно сложной, но при правильном подходе вы сами сможете сделать не только простую копалку, но даже вибрационную.
Для выполнения работ Вам потребуются:
- сварочный аппарат;
- сверла и сверла по металлу;
- ножницы;
- молоток; гаечные ключи
- ;
- Металлические детали для изготовления прибора.
Технология сборки устройства
Сборка картофелекопалки для минитрактора, предназначенной для работы с мотоблоком, своими руками состоит из нескольких последовательных этапов:
- изготовление каркаса, для которого потребуются уголки и швеллеры;
- крепление других элементов на изготовленном каркасе;
- сборка трансмиссионных валов;
- усиление на каркасе специальных бортов из металла;
- крепление к общей конструкции конвейерной ленты или вибрационной решетки;
- болт, крепящий лапу;
- унификация транспортной и вспомогательной частей;
- прямое подключение собранного оборудования к культиватору или мотоблоку.
Чтобы собрать картофелекопалку на трактор или мотоблок своими руками, вам понадобится сварочный аппарат. Сделать такое устройство можно с помощью обычных болтовых соединений, но первый вариант надежнее. Для изготовления картофелекопалки стандартных размеров потребуются уголки 63х40 см.
Особенности самостоятельной сборки
Как уже отмечалось, чтобы сделать картофелекопалку своими руками, вам понадобится металлический швеллер.
Важно! Во-первых, следует позаботиться о наличии необходимого количества болтовой фурнитуры. Их количество определяется выбранными для изготовления схемами и чертежами.
Крутящий момент определяется с помощью резинового или металлического колеса. Важно устанавливать лапу только после полной сборки и сварки элеваторной части устройства. Изначально этот элемент крепится к каркасу, и только потом установка продолжается. Эта деталь является базовой и визуально напоминает плуг, который будет отвечать за поднятие земли с клубнями.
Также важно правильно изготовить опорно-транспортный узел. Представляет собой металлический стержень с парой роликовых цепей. Благодаря этому элементу конвейерная лента вращается или вибрирует решетка.
Собери сам, знай его конструкцию
Еще одним важным моментом в самостоятельном изготовлении картофелекопалки является порядок крепления всего устройства к мотоблоку. Если в этом месте будет нарушена технология, то велика вероятность возникновения неисправностей, что может привести к снижению эффективности работы устройства.
При правильном расчете и подборе всех запчастей можно сделать самодельную картофелекопалку даже для трактора Т 40. Важно учитывать мощность трактора и правильно рассчитать габариты агрегата.
Как видите, использование картофелекопалок для мотоблока МТЗ или других моделей позволяет значительно облегчить работу по уборке картофеля, особенно если участок имеет средние размеры. При желании и наличии определенных навыков работы с металлом сделать такой агрегат своими руками не составит труда.
