Навесы из поликарбоната своими руками: фото, схема монтажа, видео

Умение строить навес из поликарбоната своими руками поможет практично и со вкусом благоустроить дачный участок или территорию частного дома, не прибегая к большим финансовым затратам.

Содержание

1. Кратко о том, что такое поликарбонат

2. Навесы – какие бывают и где используются

3. Процесс монтажа навеса

   3.1 Подготовка площади – заливка бетона, крепление листов
   3.2 Крепим листы

4. Видео — как сделать навес из поликарбоната

Кратко о том, что такое поликарбонат

Поликарбонат, а иными словами полимерный пластик, бывает, как разноцветный, так и прозрачный. Разделяют два вида поликарбонатных плит – монолитные и сотовые (ячеистые). Монолит – это цельный лист, по весу более тяжелый, чем сотовый, используется в основном для массивных крыш и больших территорий. Для навесов и козырьков отлично подходит сотовый поликарбонат. Он более легкий, благодаря пустотам в его структуре, а также легко сгибается, что удобно в строительстве арочных конструкций.

Общие свойства поликарбоната

1. Поликарбонат хорошо гнется, он очень прочный и непробиваем. Чтобы его разрушить нужно изрядно попотеть.

2. Благодаря пластичности можно создавать настоящие геометрические шедевры.

3. Защищает от ультрафиолета, сохраняет тепло.

4. Мало весит, потому очень удобен в монтаже. Вы вполне справитесь самостоятельно, не используя вспомогательную технику.

Важно: когда будете покупать листы, то уточните нанес ли производитель защитный слой от УФ. Поликарбонат защищает от ультрафиолетового излучения, но сам от него разрушается, поэтому важно наличие защитного слоя.

Навесы – какие бывают и где используются

Вы можете сделать любое перекрытие, начиная от козырька из поликарбоната и заканчивая целым павильоном под накрытием. Среди огородников востребованы теплицы, а для любителей роскоши у себя дома – бассейны, террасы и мини-гаражи для авто под навесом.

Многообразие видов:

Козырек над крыльцом

Соорудив навес над входом в дом, вы защитите дверь и площадку перед ней от палящего солнца и дождя. Для такого навеса хорошо подойдет сотовый поликарбонат, вы сможете придать оригинальную форму навесу и подобрать цвет, который будет гармонировать с общей цветовой гаммой дома.

Навес для бассейна

Тут можно сделать по-разному – полностью закрытое пространство со стенами и перекрытием или же только навес. Если бассейн с подогревом, то хорошо сделать закрытую конструкцию, тогда вы сможете плавать в нем даже зимой. Летом поликарбонатные листы защитят вас от вредного солнечного изучения, а воду в бассейне от листьев и мусора.

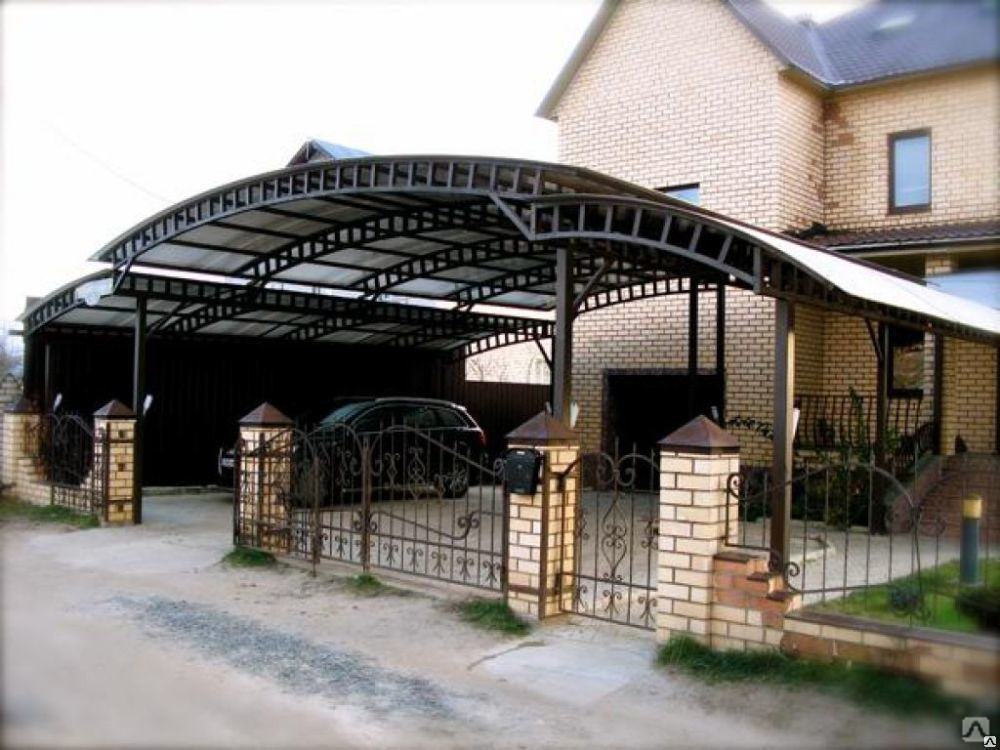

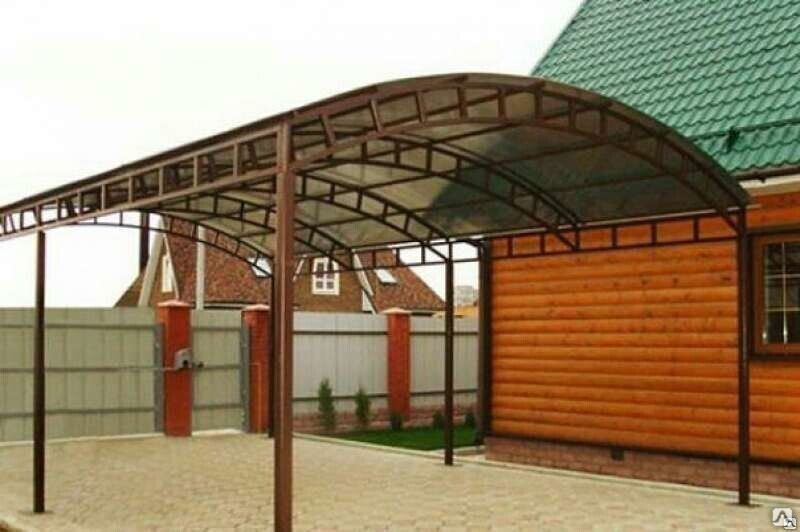

Навес для автомобиля

Хороший хозяин будет рад построить навес из поликарбоната для своего авто. Можно сделать оригинальную куполообразную форму, арочную, прямоугольную, косую – на любой вкус. Такой навес защитит автомобиль от солнечного перегрева или от дождя, когда вам некогда загонять машину в гараж. Это может быть отдельное строение, но чаще такую конструкцию пристраивают к гаражу – практично, и выглядит эффектно. Навес для автомобиля может служить дополнительной «стоянкой», когда к вам приезжают гости.

Навес для беседки или террасы

Беседка или терраса – это самое приятное место во дворе в любую пору года, а жаркими летними днями просто незаменимое. Навес из поликарбоната обеспечит тень и защитит от проникновения УФ. Вы сможете прекрасно отдохнуть с семьей или друзьями. Разнообразные цвета полупрозрачных плит помогут создать интересное освещение под накрытием – уютно и современно.

Козырек над лоджией

Если ваша дача или частный дом имеют два этажа, то, наверняка, там есть балкон или лоджия. Раньше их стеклили, но поликарбонат все больше вытесняет остекление. Монтаж стекла в разы сложнее и это небезопасно. Сделав козырек из поликарбоната, вы защитите балкон от намокания, сможете хранить продукты или выращивать цветы. Кроме того, поликарбонат имеет специальное покрытие, которое отталкивает воду и на козырьке не будет некрасивых следов от потеков после дождя.

Как видите, строительство навесов из поликарбоната очень распространенно, потому что практично – этот материал почти заменил стекло, дерево и металл.

Процесс монтажа навеса

Монтаж навеса из поликарбоната задача не сложная. Главное правильно составить проект и подобрать нужную толщину поликарбонатного листа. Но обо всем по порядку.

Важно: перед выбором толщины плиты, рассчитайте радиус изгиба, а также ветровую и снеговую нагрузку на кровлю. Помните, что нельзя перегибать лист, придерживайтесь норм, указанных на упаковке.

1. Для автомобильной парковки, бассейна или других масштабных территорий – толщина листа должна быть 16 мм.

2. Для крыш, перегородок, козырьков и навесов рекомендуют использовать листы 6-8 мм.

Производят листы толщиной 10 мм, но они больше хороши в качестве вертикальных ограждений для шумоизоляции, а листы 4 мм – для монтажа теплицы.

Когда вы определились с толщиной и цветом поликарбоната, его нужно транспортировать. Нельзя распаковывать заводскую упаковку до момента монтажа, чтобы конденсат не испортил материал. Далее нужно подготовить территорию для сборки навеса.

Подготовка площади – заливка бетона, крепление листов

Прежде чем приступить к заливке бетона, сделайте разметку площади и выкопайте ямки для закладных деталей, к которым будут прикручены стойки каркаса. Ямки должны быть 50-150 см глубиной, смотря какая планируется высота навеса. Дальше пошагово:

• Создаете котлован для песчаной или щебневой подушки. Для этого стягиваете часть грунта со всей площади, 15-20 см.
• Засыпаете в котлован песок или щебень и хорошенько утрамбовываете.
• Для того, чтобы под навесом не накапливалась вода, сделайте дренаж из труб по периметру площадки. Это особенно важно, если вы делаете автомобильный навес, ведь иногда там нужно будет мыть авто.
• Заливаете все это бетоном, предварительно соорудив опалубку. Заливать нужно в два слоя. Первый слой 5 см, и пока он не застыл покрываете его арматурной сеткой, затем доливаете второй слой бетона.

• На третий день уберите опалубку, а через месяц уже можно устанавливать каркас для навеса.

Важно: обычно достаточно 10 см толщины бетонной стяжки, но если планируется монтаж навеса из поликарбоната для автомобиля, то лучше если толщина будет больше. Стоит учесть то, что грунт под бетонной стяжкой должен быть стабильным, иначе через пару лет бетон растрескается. Лучше вместе бетонной стяжки выложить площадь тротуарной плиткой.

Когда площадь готова, можно приступать к монтажу каркаса и опорных стоек. Для этого можно использовать дерево, металл или профиль. Специалисты рекомендуют использовать металлическую арматуру. Но если вы предпочитаете деревянный каркас, то будьте готовы к тому, что за ним нужен соответствующий уход в виду того, что дерево ссыхается со временем.

Как сделать навес из поликарбоната – крепим листы

Чтобы прикрепить поликарбонатные листы на несущую конструкцию вам понадобится:

1. саморезы с термошайбами

2. соединительный профиль

3. лента для герметизации торцов

4. герметик

Когда будете сверлить отверстие для самореза, обязательно делайте диаметр на 3 мм больше, чем саморез или термошайба. Поликарбонат расширяется при высокой температуре, поэтому вся конструкция не должна плотно прилегать, чтобы листам не было «тесно». С осторожностью отнеситесь и к креплению листа к самому каркасу – не пережимайте крепежи, чтобы лист не лопнул.

Важно: отверстия нужно сверлить, исключительно, между ребрами жесткости, чтобы не повредить материал.

С помощью соединительного профиля, фиксируете листы между собой. Следите за тем, чтобы зазор между плитами был не меньше 5 мм, а вводить край плиты в профиль нужно на 20 мм, не меньше.

Затем защищаем торцы от насекомых, пыли, влаги и конденсата. Верх герметизируем сплошной лентой, а низ перфорированной, тогда поликарбонатные плиты прослужат вам достаточно долго.

Теперь вы знаете как сделать навес из поликарбоната своими руками. С помощью советов из данной статьи вы сможете соорудить прекрасную мини-автостоянку, беседку, или террасу у себя на даче. А возможность играть с цветами и формами, позволит максимально приблизить внешний вид навеса из поликарбоната к общему дизайну вашего дома.

Видео:

Как сделать навес из поликарбоната

Добавить комментарий

Как сделать навес из поликарбоната

При облагораживании загородного дома стоит продумать каждую деталь, чтобы в результате у вас было хорошее место для отдыха. Например, при организации зоны отдыха стоит соорудить навес. Для этой цели можно использовать поликарбонат. Этот материал имеет достаточную прочность, поэтому стоит узнать некоторые подробности изготовления постройки именно из него. В этой статье можно ознакомиться с пошаговой инструкцией того, как сделать навес из поликарбоната. Также вы сможете просмотреть несколько чертежей, на которых предлагаются варианты обустройства этой конструкции. Поэтому даже если вы новичок в строительстве, то эта статья поможет вам получить общее представление о работе, а также попробовать свои силы.

Содержание

1. Достоинства
2. Разработка проекта
3. Инструмент и подготовительные работы
4. Особенности изготовления каркаса
5. Особенности установки поликарбоната
6. Пошаговая инструкция
7. Видео
8. Фото
9. Схемы

Достоинства

Для изготовления прозрачных кровель, поликарбонат себя зарекомендовал с положительной стороны. В отличие от стекла и пластика, этот материал удобен в работе. Края изделия оснащены ребрами жесткости, благодаря чему листы можно сгибать без плохих последствий. Поэтому предоставляется возможность сооружать навесы любых плоскостей, даже полукруглых. Другое достоинство материала в разнообразной окраске. Плюс ко всему, прозрачность материала усиливает освещение закрываемого участка.

Листы с тем или иным оттенком приглушают солнечные лучи. Так что даже в самую жаркую погоду находиться под навесом из поликарбоната будет безопасно.

Разработка проекта

Прежде всего стоит обдумать конструкцию будущего навеса над крыльцом или другим местом. Для изготовления проекта потребуется подумать о следующих параметрах:

1. Измерение площадки и расчет каркаса.
2. Определение вида материала для каркаса. Это может быть металл или дерево.
3. Определение с типом поликарбоната – монолитный или сотовый.
4. Составление чертежей.

Что касается чертежей, то в конце статьи, можно ознакомиться с некоторыми из вариантов. Например, некоторые можно взять за основу и добавить нечто свое.

Инструмент и подготовительные работы

Для работы с таким материалом, следует иметь под руками следующий набор инструментов и материала:

• материал для каркаса – дерево или металл;
• оцинкованные саморезы;
• поликарбонат;
• стыковочный торцевой профиль;
• пресс-шайбы;
• необходимые крепежные элементы;
• песок и цемент для монтажа опор каркаса;
• щебень;
• краска, соответственно по дереву или металлу;
• ножовка;
• шуруповерт;
• дрель;
• уровень;
• рулетка;
• сварочный аппарат на случай сборки металлического каркаса.

Если весь материал/инструмент собран можно приступать к первому подготовительному этапу. Для установки опор необходимо выкопать ямку глубиной до 600 мм. Это на тот случай, если навес планируется соорудить большой. Столбы опоры должны располагаться на расстоянии 1–1,5 м. Проделав такую работу, дальнейший каркас можно будет крепить к опорам.

Если навес делается небольшой и планируется устанавливать над крыльцом, то, возможно, опоры не потребуются. Достаточно будет несколько анкерных крепежей к стене.

Особенности изготовления каркаса

Как говорилось выше, изготовить каркас можно как из дерева, так и из металлического профиля. Выбор зависит от требуемой прочности конечного изделия. Например, если навес изготавливается для пикника и отдыха, то можно соорудить каркас из бруса. Если же требуется укрытие для автомобиля, то предпочтительней изготовить надежный каркас из металла. В последнем случае без навыков сварщика никак не обойтись. Если таковых у вас нет, то потребуется помощь квалифицированного сварщика.

Опора для навеса

В целях экономии можно приобрести готовый каркас, который собирается болтами. Такая конструкция, понятное дело, не будет такой прочной, как сваренный каркас, но в некоторых случаях единственно верное решение.

Итак, для изготовления такого каркаса потребуется металлический профиль сечением 60×60 мм или 100×100 мм. Выбор профиля зависит от нагрузки. Например, для прогона можно выбрать профиль с меньшим сечением – 40×40 или 60×60 мм. Для обрешетки и вовсе меньше, можно использовать 20×20 мм.

Каркас навеса из квадратной трубы

Ранее забетонированные стойки в первую очередь необходимо обвязать вверху. Это обеспечит конструкции большую жесткость. Дополнительно обвязку можно сделать снизу и посередине. Если навес будет над крыльцом, то часть опор будет на стене, а другая на опорных столбах (на случай, если размер достаточно большой).

Для верхней части конструкции сооружается арка. Чтобы сделать гнутые элементы, потребуется трубогиб. Так, можно будет изготовить арку из металлического профиля. Уже готовый каркас покрывается антикоррозийным составом, а после покрывается желаемым цветом краски.

Особенности установки поликарбоната

Стоит отметить и некоторые особенности крепления поликарбоната к каркасу. Для арки следует приобрести листы толщиной в 8 мм. Чем больше следует выгнуть лист, тем меньшая должна быть его толщина. Если кровля навеса прямая, то листы покрытия могут иметь 10 мм толщины.

Отдельные заготовки необходимо нарезать ножовкой или циркулярной пилой. Но учтите при резке, длина листов должна быть такой, чтобы за края конструкции они выглядывали на 100–150 мм. В процессе резки нельзя допускать вибрации изделия. Это может вызвать появление трещин на материале.

Некоторые специалисты выполняют резку поликарбоната прямо в защитной пленке. Благодаря этому имеется меньший риск повреждения листа в ходе его подготовки.

Резка поликарбоната

Более того, при укладке листа не перепутайте сторону. Та сторона, которая имеет защитную пленку должна быть направлена вверх, так как на ней имеется защита от ультрафиолета.

Чтобы соединить листы используется стыковочный профиль. Перед тем как закручивать саморез, предварительно просверлите в поликарбонате отверстия. Они должны быть немного больше диаметра самореза. Закручивать саморезы следует через специальные шайбы, имеющие резиновую прокладку. Также важно организовать небольшой зазор в местах стыковки листов. Достаточно оставить 3 мм для расширения материала при нагревании. Что касается торцевой части листа, то она закрывается торцевым профилем.

Пошаговая инструкция

Представляем вам краткую пошаговую инструкцию по изготовлению навеса из поликарбоната над крыльцом и с опорными стойками на основе деревянного каркаса:

1. Сначала бетонируются опоры в землю.
2. Все деревянные заготовки необходимо обработать антикоррозийным составом. Особенно те, которые будут бетонироваться.
3. На стене дома крепите кронштейны, которые будут опорой для двух поперечных балок 120×60 мм. Для большей надежности, к стене можно закрепить брус по горизонтали.
4. Теперь необходимо установить поперечные балки на стойки и на опоры, закрепленные на стене.
5. В месте, где поперечная балка соединяется со стойкой, используйте металлические уголки.
6. Дальше необходимо соорудить обрешетку.
7. Когда каркас готов, необходимо прикрутить поликарбонат саморезами с термошайбами.

Закрепленный поликарбонат

Эта простая инструкция подтверждает слова, сказанные вначале этой статьи. Даже без особых строительных навыков, вам получится при желании сделать всю работу по изготовлению навеса самостоятельно. Если у вас есть личный опыт в таком строительстве, то оставляйте свои комментарии в конце этой статьи.

Видео

Фото

Несколько вариаций навесов из поликарбоната:

Раздвижной навес над бассейном

Оригинальный навес из поликарбоната

Навес у деревянного дома

Над террасой

На даче

Навес ломанной конструкции

Навес к дому

Над мангалом

Навес при въезде в гараж

Для стоянки

Для беседки

Небольшая конструкция

Большая крыша из поликарбоната

Изогнутой формы

Схемы

Предоставленные схемы помогут вам выбрать подходящий в вашем случае вариант проекта:

Чертеж навеса из поликарбоната

Проект для одной машины

Чертеж навеса возле ворот

Козырек

Проект навеса для веранды
