Как сделать откатные ворота самому
Для въезда на этот дачный участок выбрана конструкция откатных ворот с верхней направляющей. Грунт на участке глинистый с сильным сезонным пучением, что не позволяет использовать нижнюю направляющую с заливкой блока фундамента. Преимущества перед распашными воротами очевидны: меньше места для очистки от снега в зимний период, возможность более дешевой автоматизации откатных ворот.
Ворота с верхней направляющей также часто используют на складских и гаражных объектах. Они не требуют обслуживания и долговечны. В отличие от ворот с нижней направляющей для изготовления ворот не требуется покупать специализированных дорогих компонентов (рельс, тележек), заливать большой объём бетона, использовать для полотна ворот прочный металлопрокат. Поэтому стоимость изготовления таких ворот в несколько раз меньше. Есть и ограничения такой конструкции — въезд большегрузных автомобилей на участок при низкой высоте столбов невозможен.
Для начала мотобуром были пробурены на глубину промерзания (1.
Швеллер 16 длиной 9 метров найти на ближайшем рынке оказалось задачей простой, но найти того, кто 9 метров привезет одним куском — не получилось, поэтому для перевозки швеллер был распилен на куски 6 и 3 метра и сварен на месте.
На крае швеллера было размечено и просверлено два отверстия 12мм, такого же размера отверстия были просверлены в крайнем столбе.
Сверление швеллера возможно только на свежезаточенном сверле, поэтому практически после каждого второго отверстия сверло затачивалось с помощью болгарки (точильный станок больше подходит для таких действий).
С помощью лебедки, закрепленной на трубе, втавленной в первый крайний столб был поднят один конец швеллера и прикреплен на один болт.
При этом длина трубы превышала длину столба на 70 см для возможности поднять швеллер на нужный уровень.
Далее труба с лебедкой была переставлена на второй крайний столб. Швеллер был поднят на высоту и прижат железной струбциной к столбу. Во втором крайнем и в двух средних столбах были просверлены отверстия по месту и затянуты болтами.
На швеллер по всей длине был приварен уголок 40мм, по которому будут ездить ворота на роликах.
Швеллер был приварен к столбам для исключения сдвижек при весенне/осеннем пучении грунта.
Ролики, на которых ездят ворота можно приобрести в любом магазине автозапчастей.
Для боковых роликов, удерживающих ворота от соскальзывания были куплены 6 роликов — малых подшипников генератора ВАЗ 2110, для верхних роликов — подшипники генератора ВАЗ, М-2141 15х42х13.
К метровым 40х20 трубам толщиной стенок 2мм были приварены уголки 40х40. В трубе и уголках были просверлены отверстия 12мм, при этом учитывалось что внутренний диаметр подшипника составлял 15мм, поэтому центры болтов были смещены к одной стороне подшипника, на которую будет идти нагрузка.
Для одного подвеса понадобилось 3 болта 12мм и 6 гаек.
Размер ворот превышает размер проёма на 20 сантиметров для исключения зазоров и организации нижних стопоров и роликов. Выполнены ворота из трубы 20х40 толщиной 1.5мм и трубы 20х20 под размер профлиста. Укрепление диагоналей ворот не требуется, т.к. нагрузка от трёх подвесов распределяется равномерно, не вызывая угловых нагрузок.
Каркас ворот был закреплен на трёх подвесах. При этом при навесе проверялось горизонтальность нижней планки каркаса. Средний подвес был прикреплен последним.
В подвесах было просверлено отверстие и вставлен длинный 10мм болт для исключения возможности снятия ворот.
Нижние ролики ворот приобретены в мебельном отделе Леруа-Мерлен. Они были установлены на приваренный к среднему столбу уголок 40х40мм
Ролики прочно удеживают полотно ворот от бокового ветра.
В качестве принимающей стороны были использованы ролики от подставки для перемещения мебели.
Стопором закрытых ворот послужил уголок 40х40, служащий также для закрытия ворот на навесной замок. Стопор закреплен болтом и если понадобится снять ворота, его можно будет просто открутить, и скатить ворота с направляющей. В завершение на каркас ворот навешивается профлист.
Vparnike.ru
Откатные ворота чертеж
Важно: Этот материал – одна из серии статей с технически и технологически корректным обоснованием процесса изготовления и монтажа откатных ворот своими руками. В этой статье показан технически грамотный подход к проектированию рабочих чертежей откатных ворот, здесь определены теоретические аспекты проектирования воротной системы с откатным полотном, в этом материале – назначение и способ установки комплектующих откатных ворот, в этой статье выполнен типовой расчет воротной системы с откатным полотном, здесь показаны способы монтажа откатных ворот, регулировки роликовых систем, комплектующих и полотна.
В рамках проекта на откатные ворота чертеж имеет определяющее значение, поскольку он по факту определяет стабильность геометрической формы полотна воротной системы во время эксплуатации, а на его основании выполняются расчеты и осуществляется выбор материалов, комплектующих, привода и автоматики, а также способа установки и настройки откатных ворот. Поэтому на этапе самостоятельного проектирования воротной системы предельно важно помнить, что:
- До изготовления и инсталляции воротной системы необходимо подготовить (разработать самостоятельно или взять у компании-инсталлятора) пакет рабочих документов на откатные ворота – чертеж полотна ворот и план-схему размещения воротной системы (можно разработать самостоятельно), план-схему разводки силовых/слаботочных линий привода/автоматики и план-схему интеграции электромеханического привода (следует взять у компании-инсталлятора на основе выбора привода/автоматики после проектирования чертежа полотна/плана размещения и расчетов).При изготовлении воротной системы своими руками стартовым документом является разрабатываемый самостоятельно на откатные ворота чертеж полотна с учетом длины перекрываемого проема и веса рабочей части.
- В отличие от схем размещения силовых и слаботочных (сигнальных) линий автоматики, а также планов-схем инсталляции привода, выполняемый на откатные ворота чертеж не может быть типовым, а только индивидуальным, учитывающим особенности планировки (см. откатные ворота на участке разного рельефа), ширину перекрываемой полотном проезжей части (проема) и предпочтений владельца по дизайну полотна (решетчатые, глухие, обшитые с одной или двух сторон, комбинированные – см. рис. ниже), что по факту определяет вес полотна и нагрузки на роликовые системы опорного узла технологической части ворот.
Решетчатые, глухие и комбинированные полотна откатных ворот.
Так, например, технически безграмотным можно признать:- предлагаемый на откатные ворота чертеж полотна под перекрываемый проем в 4 м.
Здесь в раме фермы полотна из прямоугольной трубы 60х40 мм заложена опорная сетка из труб сечением 40х20 мм под обшивку профилированным листом, но даже если абстрагироваться от того, что вертикальные стойки приварены к решетке, а не каркасу рамы, то подобная схема расположения усиливающих жесткость профилей делает конструкцию геометрически нестабильной (изменяемой).
Справка: Главное условие геометрической неизменяемости, а также статической определенности ферм – число элементов N (участков профиля между узлами соединения профилей) должно быть равно N = 2n – 3, где n – число узлов (места соединения профилей). При N, большем 2n – 3 ферма статически неопределяемая и геометрически не изменяемая, при N, меньшем 2n – 3 ферма геометрически изменяемая. На рисунке выше в рабочей части число элементов N = 27, число узлов n = 18, а значит условие 2·18 – 3 = 33 не выполнено – элементов меньше, и ферма геометрически изменяемая.
По факту наличие в конструкции четырехугольников делает ее геометрически изменяемой (нестабильной), поскольку при 4 узлах должно быть 2·4 – 3 = 5элементов, т.е. для обеспечения геометрической стабильности необходима диагональ.
Кроме того, без укрепляющих раскосов выполнена технологическая часть полотна, а точки узлов рамы «В» (условно) и «А» (наверняка) не будут находиться над роликовыми опорами в закрытом положении полотна, что усилит изгибающие деформации рамы, направляющей и может привести к разгибанию полок направляющей, усталостным деформациям в раме и направляющей, срезанию крепежных элементов, закрепляющих обшивку, а в целом – снижению срока эксплуатации ворот.
Неправильное (слева) и правильное (справа) выполнение технологической части откатных ворот.
- предлагаемый на откатные ворота чертеж, где укрепляющие раскосы крепятся на раме и на опорной сетке для обшивки, хотя несущей конструкцией в ферме полотна является именно рама и раскосы должны быть зафиксированы на ее верхнем и нижнем профиле. Беспрецедентным можно признать конструктивное решение фермы полотна, в котором не выполнено условие геометрической неизменяемости (здесь число элементов N = 52, число узлов n = 28, а значит условие 2·28 – 3 = 53 не выполнено – элементов меньше, и ферма геометрически изменяемая.
Кроме того, здесь безграмотно выполнена технологическая часть полотна ворот – отсутствуют раскосы, а узлы рамы не находятся над опорными роликами
- предлагаемую на откатные ворота чертеж-схему, где технически некорректно спроектирована технологическая часть ворот.
Так, горизонтальный раскос, разбивающий технологическую часть на треугольник и трапецию, делает технологическую часть (и все полотно) геометрически изменяемой (не стабильной), поскольку число элементов (сторон/стержней N=6) меньше нормы элементов при n = 5 узлах (для геометрически неизменяемых и статически определимых конструкций N = 2n– 3 = 2·5 – 3 = 7).
Кроме того, здесь использованы технически безграмотные термины – «опорный столб от качаний», «консольная часть ворот».
Справка: Следует отметить практически повсеместное безграмотное применение терминов «консоль», «консольные ворота», «самонесущие ворота» и пр. Во-первых, откатные ворота консольного типа не являются «самонесущими» или «безопорными», поскольку несущим сегментов ворот является их технологическая часть – в закрытом состоянии это узел роликовых опор и технологической части полотна, которая всегда находится вне перекрываемой зоны проема, а в целом – опорные ролики с участком полотна, находящимся над ними. Во-вторых, откатные ворота консольного типа следует рассматривать в концепции терминологии и определений, принятых в теоретической механике и сопротивлении материалов, где консоль – это свободный конец жестко защемленной балки (1 на рис. ниже), а консольная балка (3 на рис. ниже) – простая двух опорная балка (2 на рис.
ниже) с консольными частями (4 и 5 на рис. ниже).
Причем для расчетов используются схемы консольной балки на двух (или более) шарнирно-подвижных (или катковых) опорах, которые ограничивают перемещение объекта по нормали к опорной плоскости, но не препятствует повороту и/или перемещению по касательной к опорной плоскости).
Т.е. в отношении откатных/сдвижных ворот консольная часть (или консольные части) – это не закрепленная связями с роликовыми опорами часть полотна – в полностью закрытом положении это рабочая часть полотна ворот от приемного столба до первой от проема роликовой опоры, в полностью открытом положении – это технологическая и отрезок рабочей частей полотна, находящихся в зоне отката за последней роликовой опорой, в промежуточном (полуоткрытом) состоянии – это участки полотна ворот, которые выступают за опорной зоной, ограниченной крайними опорными роликами технологической части воротной системы. Или проще: консоль/консоли — это подвешенная/подвешенные часть/части полотна ворот вне зоны между опорными роликами.
Вместе с тем, поскольку откатные ворота в основном находятся в закрытом состоянии, а также потому, что, как правило, рабочая часть полотна более тяжелая, длинная и в закрытом состоянии (выступая в роли консоли) определяет максимальные нагрузки на ворота, что обуславливает необходимость выполнения расчетов по «закрытому» полотну, то консольной частью ворот (или консолью) достаточно корректно называть собственно рабочую часть полотна откатных ворот.
Важно: Разработанный на откатные ворота чертеж должен быть совмещен со схемами интеграции привода и автоматики, как правило, предлагаемыми производителями и инсталляторами воротных систем, а также полностью адаптирован с планом размещения воротной системы на участке.
Технически корректная разработка чертежа полотна откатных ворот с учетом длины перекрываемого проема и веса рабочей части полотна.
На воротную систему действуют вертикальные силы (тяжести, опорных реакций) и изгибающие моменты, вызванные весом подвешенной части полотна (вертикальная плоскость) и ветровым подпором, причем максимальные величины этих сил и моментов воротная система испытывает в момент, когда полотно ворот находится в крайнем закрытом (но еще не фиксированном в ловителях) состоянии.
Сила тяжести и изгибающий момент от веса подвешенной рабочей части закрытого полотна компенсируется реакциями роликовых опор, изгибающий момент ветрового подпора – опорными и направляющими секциями роликов.
Ферма полотна ворот испытывает сдвиговые нагрузки и ее стабильность в вертикальной плоскости обеспечивается жесткостью рамы, которая определяется пределом упругости профилей рамы, а также расположением укрепляющих раскосов, располагаемых под углом к верхнему и нижнему опорному профилю рамы.
Важно: Вертикальные и/или горизонтальные профиля опорной решетки в раме, а также профилированный лист не способны обеспечить стабильность геометрической формы рамы и полотна в целом. Условным исключением можно считать откатные ворота решетчатого типа с небольшими длиной и весом рабочей части полотна и малым изгибающим моментом от ветрового подпора – здесь с определенными допущениями возможно изготовление рамы с набором вертикальных и горизонтальных профилей для усиления жесткости и формирования дизайна, но они должны быть увязаны с несущей рамой полотна ворот.
Для откатных ворот с полотнами, рабочая часть которых обшивается (с одной или двух сторон) профилированным листом, а значит вес ее будет значительным, конструкция рабочей части (консоли) и технологической части ворот должна обязательно включать раскосы, располагаемые под углом к верхнему и нижнему опорному профилю рамы и жестко связанные с рамой сваркой. Число раскосов в консоли в целом определяется длиной и весом рабочей части полотна, причем приоритетными являются раскосы, удерживающие нижний профиль рамы от изгиба (наклоненные вправо на рис. ниже). Число и положение раскосов в технологической части полотна зависит от длины этой части, но не может быть менее 3 с учетом диагонального раскоса – бокового профиля несущей рамы.
Раскосы в рабочей (слева) и технологической (справа) частях полотна откатных ворот.
Так, для ворот с заполняемым профнастилом (с одной стороны) полотном типовой высотой в 2 м и длиной рабочей части в районе 2 м конструктивно достаточным будет исполнение полотна откатных ворот, чертеж которого показан ниже (на рис. красными вертикалями показаны опорный и приемный столбы, пунктирной линией – возможное, но необязательное размещение опорных профилей под обшивочный лист).
Однако здесь необходимо соблюдать следующие условия:
- узлы сочленений профилей рамы и раскосов в технологической части должны находиться над опорными роликами, а нижний опорный профиль для обеспечения технологических зазоров может выступать за крайний узел и опорный ролик;
- расстояние L лучше спланировать аналогичным расстоянию между опорами, что позволит расположить узлы сочленений профилей рамы и раскосов над опорными роликами при открытом положении ворот (когда часть рабочей части L станет на место технологической).
Для ворот с полотном типовой высоты в 2 м, заполняемым с одной стороны профнастилом НС или С толщиной 0.7-0.9 мм и имеющим длину рабочей части в пределах 4 м, необходимым и достаточным будет исполнение полотна откатных ворот, чертеж которого показан ниже.
Конструктивные схемы заполняемых профилированным листом полотен – с одной (слева) и с двух (справа) сторон, где:
1 и 4 – верхний и нижний (горизонтальный) профиль несущей рамы полотна, 2 – профилированный лист, 3 – профиля опорной сетки, 5 – направляющая балка.
И в этой ситуации узлы сочленений раскосов и профилей рамы следует располагать в идеале над опорными роликами.
вернуться к спискуВорота своими руками .(Ворота сделай сам)
Если заказывать изготовление и установку откатных ворот в строительной организации, их себестоимость может оказаться достаточно высокой.
Гораздо выгоднее изготовить такую конструкцию своими руками. Однако для этого потребуются многочисленные комплектующие для откатных ворот. Это набор деталей, который необходим для первоначального изготовления и установки, а также для ремонта откатных ворот.
Правильно подобранные аксессуары дадут возможность изготовить конструкцию, которая будет обеспечивать надежное раздвигание и закрытие подвижной створки ворот по команде их владельца. Двигатель обеспечивает управление работой системы, поэтому никаких физических усилий для управления воротами прикладывать не нужно. Для понимания работы системы необходимо разобраться с назначением отдельных элементов фурнитуры, так как схема сдвижной конструкции достаточно сложна.
Запчасти для откатных ворот
Рассмотрим аксессуары, необходимые для комплектации сдвижных ворот. Такие ворота являются максимально сложными по своей конструкции, поэтому и запчасти к ним отличаются наибольшим многообразием.
Закладная на швеллере
Закладная для фундаментаНа начальном этапе строительства откатных ворот обустраивается фундамент для них. Для этого на металлический швеллер привариваются куски труб или арматура. Такая закладная бетонируется в земле, и является противовесом, который необходим для нормального перемещения тяжелой створки откатных ворот. Обычно такая конструкция включает в себя 3 швеллера, сваренных буквой «П». Схема обустройства фундамента потребуется, если изготавливаются ворота консольного типа. Для подвесной или рельсовой конструкций такой фундамент не нужен.
Несущий профиль (консоль)
Для ворот консольного типа — это направляющий рельс, который приваривается к полотну створки. Профиль перемещается по роликовым тележкам, находящимся внутри него. В сечении он представляет собой швеллер с загнутыми краями. Его конструкция не позволяет полотну соскочить с роликов. Консоль изготавливается из очень прочного металла с минимальным показателем гибкости.
Она должна обеспечивать целостность системы при весе створки от 500 кг и более. Обычно консоль и жесткая воротная рама объединены между собой в единую конструкцию.
Своими руками консоль изготовить очень сложно, а обычный швеллер использовать нельзя. Поэтому направляющая приобретается уже готовая. Лучше всего покупать готовые комплекты оборудования, которые выбираются в зависимости от типа откатных ворот, ширины проема и веса створки. Отличное качество имеют комплектующие для откатных ворот Alutech, Ролтэк, RollGrand.
Роликовые опоры (подставки)

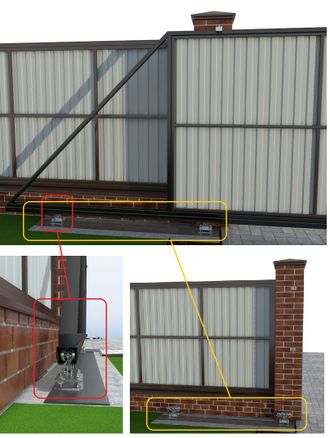

Роликовая подставкаЭто металлические аксессуары, которые крепятся к швеллеру, жестко соединенному с фундаментом. Они служат для крепления роликовых кареток, а также защищают ролики от попадания на них снега, мусора и грязи. Материал опор — сталь.
Роликовые каретки
Роликовая кареткаОни входят в обязательном порядке в аксессуары для сдвижных ворот. Каретка представляет собой толстую металлическую площадку с установленными на ней роликами.
Каретка принимает на себя вес створки, после чего передает его на фундамент. Ролики позволяют створке мягко и свободно перемещаться по ним. Каретки находятся внутри направляющей. Крепятся роликовые каретки к опорам, приваренным к швеллеру на уровне почвы.
Основными элементами каретки являются ролики, которые могут различаться материалом изготовления, а также своими размерами. В частности, при весе створки в 1,2 тонны, диаметр и толщина роликов будет больше, нежели при весе 500 кг. Ролики могут изготавливаться из металла или пластмассы. В качестве материала рекомендуется использовать металл ввиду его большей прочности и долговечности.
Ролики запрессовываются в шарикоподшипники, внутрь которых закладывается смазка. Количество смазки рассчитывается так, чтобы ее хватило на все время эксплуатации системы. Стандартное число роликов на каждой каретке — 8. Такое количество выбрано исходя из того, чтобы в любой момент времени 6 роликов находилось в постоянном контакте с направляющей.
Поддерживающие ролики
Ограничитель колебаний (поддерживающие ролики)Их еще называют ограничителями колебаний. Они устанавливаются в верхней части опорного столба. Ограничители имеют 2 или 4 ролика, которые поддерживают створку в строго вертикальном положении. При этом исключаются боковые колебания створки в процессе ее перемещения по направляющей. Материал роликов — полимер. Данный материал не оставляет следов на металлических частях конструкции. Такие аксессуары необходимы для ворот консольного и рельсового типа.
Верхний уловитель
Схема сдвижной конструкции обязательно должна включать в себя уловители створки, которая фиксируется с их помощью в закрытом положении. Верхняя ловушка фиксирует верхний угол подвижной створки, предотвращая его колебания при сильном ветре. Также ловушка обеспечивает правильное (по направлению) закрытие створки.
Нижний уловитель
Ловушка, расположенная в нижней части опорного столба, принимает на себя весовую нагрузку от створки.
Ее наличие особенно важно, если вес створки равен или превышает 500 кг. Нижняя ловушка принимает на себя накатной ролик, фиксируя его.
Материал обеих ловушек — сталь с антикоррозионным покрытием. Данные запчасти могут иметь различные размеры, поэтому рекомендуется приобретать их в комплектах.
Накатной (опорный) ролик
Накатной роликДанный ролик расположен на торце направляющей. Это небольшой металлический короб, в котором расположено небольшое колесико. Он наезжает на нижний уловитель в процессе закрывания створки. Материал его изготовления — металл или полимер. Данные комплектующие для откатных ворот не требуют постоянного ухода и смазки, что очень облегчает уход за откатной системой.
Заглушки направляющей
Заглушка направляющейДанные аксессуары располагаются на торцевых частях направляющей консоли. Они служат для защиты направляющей от попадания в нее снега, грязи, мусора, воды. Благодаря заглушкам поддерживается чистота роликов.
Материал изготовления заглушек — ударопрочный полистирол.
Полотно створки
Это основа откатных ворот, которая перемещается, открывая или закрывая проход или проезд. Материал полотна — листовой металл, профнастил, оцинковка. Для каркаса обычно используют металлический уголок, который можно сварить своими руками. Швеллер, как правило, не применяется ввиду значительного веса. На полотне может быть закреплена ручка для ручного прикрывания створки. Однако закрывать створку при помощи ручки — дело трудное, поэтому рекомендуется установить автоматику ворот. Впрочем, ручка также необходима, если пропало питание мотора.
Выбор автоматики для откатных ворот
Комплект автоматики для откатных воротСхема сдвижной конструкции подразумевает использование некоторых средств и аксессуаров для управления работой воротной створки, ведь не будешь открывать створку при помощи ручки. Такие комплектующие откатных ворот включают в себя следующие аксессуары:
Электрический двигатель
Откатные ворота невозможно открывать и закрывать вручную, при помощи обычной ручки.
Для их перемещения необходим мотор. Обычно используется двигатель, имеющий питание 220 В. Его проводят от источника электроэнергии с помощью кабеля. Двигатель может управляться вручную, от кнопки, либо при помощи пульта. Крепление двигателя осуществляется к фундаменту. Он должен быть надежно закреплен и защищен от осадков.
Для защиты от влаги электрический двигатель оборудуется чехлом, который должен пропускать воздух. Это необходимо для того, чтобы мотор не перегревался.
Кабель электрического двигателя
Кабель подает питание на движок, поэтому он должен быть защищен от повреждений и возможного замыкания. Используется обычно кабель большой длины и значительного сечения.
Концевые выключатели
Они необходимы при автоматическом управлении створкой. Концевики подают команду о закрытом или открытом положении ворот, в результате чего электродвигатель останавливается.
Блок защиты и управления
В данный блок входят управляющие элементы, пульты управления, автоматы защиты, предохранители.
Весь этот набор необходим при оборудовании системы автоматического управления воротами. Блок обычно размещается в щитке, и имеет защиту от проникновения влаги.
Другие комплектующие
Швеллер
Стальной швеллер может понадобиться при монтаже подвесных ворот в качестве опорной балки. В этом случае к швеллеру крепится направляющая, по которой перемещаются ролики.
Направляющий рельс
Применяется, если монтируется система с опорой на рельс. Он прокладывается на уровне почвы с небольшим выступанием над ней. По рельсу передвигается створка с закрепленными на ней роликами.
Комплекты оборудования для откатных ворот Ролтэк
Одной из сфер деятельности известной российской компании Ролтэк является выпуск комплектующих для сдвижных ворот, работающих по консольному принципу. Компания производит различные наборы составных элементов, позволяющие работать со створками различной длины и весом 350 кг, 500 кг, 700 кг, вплоть до 2 т. Рассмотрим подобные наборы:
- Ролтэк Микро.
Данная фурнитура для откатных ворот имеет минимальные параметры: вес створки ограничивается 350 кг, а предельная ширина проема составляет 4 м. Такой комплект хорош для изготовления небольшой сдвижной конструкции своими руками. - Ролтэк Эко. Этот набор позволяет установить створку весом до 500 кг длиной 7 м. Поскольку длина консоли должна превышать ширину проема, комплект Ролтэк Эко способен перекрыть ширину 5 м.
- Ролтэк Евро. Если размер створки составляет более 500 кг, рекомендуется использовать комплект Ролтэк Евро, выдерживающий вес до 700 кг. Консоль в этом наборе имеет большее сечение, а ролики поставляются более мощные. В комплект могут входить цельные балки консолей длиной от 6 до 9 м.
- Ролтэк Макс. Когда приходится иметь дело с очень широкими проемами, рекомендуется использовать аксессуары комплекта Ролтэк Макс. С их помощью удается перекрыть очень значительную ширину проема, до 18 м. Усиленные балки выпускаются длиной 6-9 м. Если проем превышает максимальный показатель по длине, 2 балки свариваются в единую конструкцию.
Материал способен выдерживать вес створки от 500 кг до 2 т.
Выбрав качественные комплектующие для откатных ворот, вы обеспечите свой дом или участок надежной и удобной системой защиты.
Откатные ворота «Собери Сам» от компании ДорХан
Откатные ворота сделать и установить самому вполне реально. Для этого не потребуется быть профессиональным монтажником и иметь опыт работы. Вполне достаточно двух помощников, одной толковой головы и комплекта откатных ворот DoorHan «Собери Сам». В комплекте поставляется подробнейшая инструкция по сборке и установке ворот. Основным преимущество серии «Собери Сам» — стоимость комплекта на 30 % дешевле ворот по индивидуальному заказу. Такая стоимость достигнута благодаря изготовлению комплектующих стандартных размеров и экономии на сборке полотна ворот. При этом откатные ворота этой серии по качеству ничем не уступают воротам DoorHan других серий.
В серии ворот «Собери Сам» разработано 4 комплекта с различными габаритами и стандартных цветов: коричневый RAL8014 и «Зеленый Мох» RAL6005.
Откатные ворота DoorHan разработаны специально для применения в российских условиях: они просты в эксплуатации и долговечны, поверхность не каррозирует и долгое время сохраняет свой цвет. По демократичной цене Вы приобретаете высококачественные сдвижные ворота, соответствующие всем российским нормам.
Комплект ворот поставляется с полным комплектом крепежа и элементов роликовой системы – Вам не потребуется трать дополнительные средства. Откатные ворота «Собери Сам» поставляются без автоматики – ее Вы можете купить и установить в любой момент после монтажа.
В нашей компании Вы можете купить откатные ворота DoorHan и автоматику всех типов по специальной цене. Широкий комплекс услуг от НПМ Сервис позволит подобрать оптимальный вариант как для самостоятельного монтажа так и при помощи нашим монтажников.
|
Наименование комплекта |
Ширина проема (B) |
Высота полотна |
Расстояние для |
Цвет полотна |
Цена (у. |
|
Комплект сдвижных ворот «Собери сам» |
3500мм |
2100мм |
5200мм |
Коричневый (RAL 8014) |
810 |
|
Комплект сдвижных ворот «Собери сам» |
4000мм |
2100мм |
5200мм |
Зеленый (RAL 6005) |
825 |
|
Комплект сдвижных ворот «Собери сам» |
4500мм |
2100мм |
6200мм |
Коричневый (RAL 8014) |
1100 |
|
Комплект сдвижных ворот «Собери сам» |
5000мм |
2400мм |
6200мм |
Зеленый (RAL 6005) |
1530 |
е.)
Мы осуществляем бесплатную доставку комплектов DoorHan в городах: Чехов, Подольск, Видное, Климовск, Серпухов, Троицк, Апрелевка, Домодедово, Пущино, Протвино, Ступино.
Доверьте свой выбор проверенной компании!
Откатные ворота своими руками » Самоделки Своими Руками – Сделай Сам (чертежи, руководства)
Слесарное дело /09-авг,2016,16;51 / 8641На участке за два дня смастерил своими руками надежные и удобные откатные ворота, которые в открытом состоянии практически не занимают места и отлично вписываются в ландшафт территории.
Чертеж откатных ворот своими руками
Сборка откатных ворот

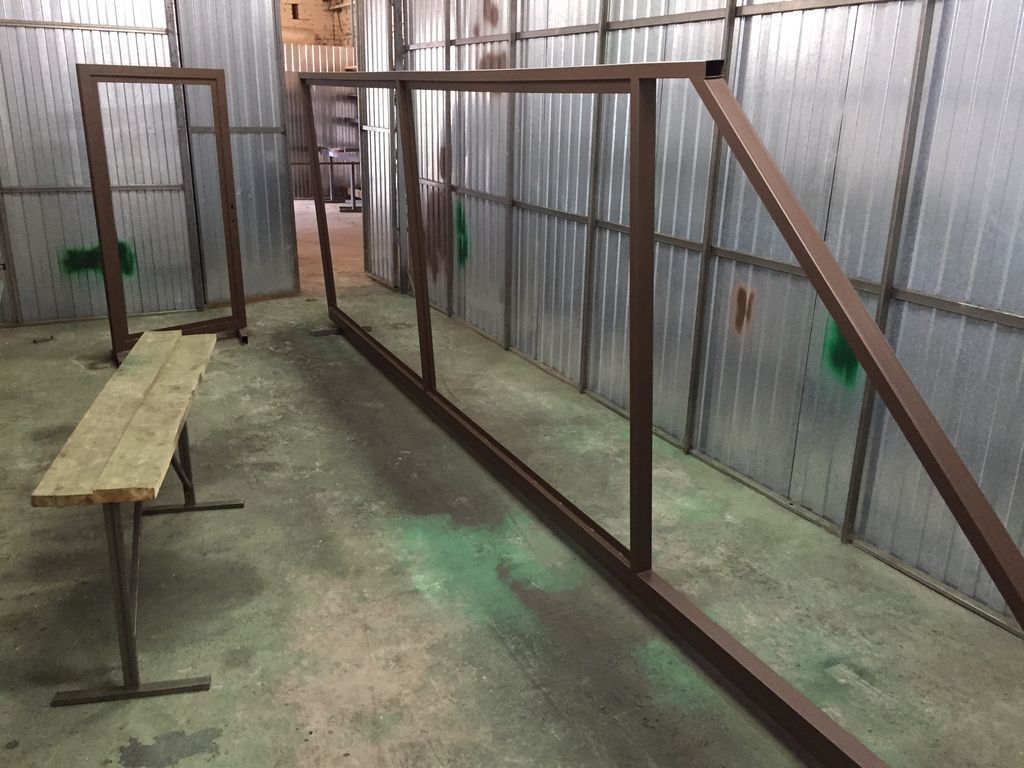

Каркас 3,7х2,4 м (смотрим чертеж п. 1) собрал из металлического уголка 40×40 мм. Внутрь конструкции вставил продольную распорку (на высоте 1,5 м от низа ворот), а посередине — поперечную. Предусмотрел ограничитель (8) выдвинув верхний уголок ворот с одной стороны длиннее нижнего на 30 см. При закрывании ворот ограничитель будет упираться в опорную стойку, не давая конструкции откатных ворот ударяться о столб.
По размеру откатных ворот вырезал кусок сетки-рабицы и по ее периметру протянул стальную проволоку d 6-8 мм, которую закрепил к каркасу при помощи металлической монтажной ленты и болтов d 4-8 мм (фото 1).
К низу ворот по краям прикрутил пару опорных роликов (чертеж., п. 9), которые будут двигаться в направляющем профиле (фото 2)
Бетонируем опоры для окатных ворот
Установил опоры d 80 мм (чертеж., п. 2) замесил цемент с песком в пропорции 1:3 густой консистенции и при бетонировании дополнительно забутовал трубы в ямах со всех сторон крупными камнями. Направляющий П-образный профиль шириной 8 см и длиной 8 м, по которому будут откатываться ворота, зацементировал в цоколь ограды (6) между опорными трубами в одной вертикальной плоскости с направляющим тросом.
Натягиваем трос
В просверленные отверстия в верху опорных труб (2) протянул пару направляющих металлических тросов d 6-8 мм (3), которые пропустил через верх установленных ворот.
При этом один из направляющих тросов проходит через ограничительные накладки, а второй удерживающий трос плотно прилегает к конструкции ворот и свободно скользит (фото 3).
Последний штрих
Чтобы плети винограда, растущего рядом с воротами, не ложились на конструкцию, нарастил стойки чугунной ограды (чертеж.
, п. 4) металлическими прутами d 16-20 мм (5) (можно трубами). Натянул в два ряда трос (7) и пустил по нему плети.
Для защиты от неаккуратных автомобилистов перед въездом у ворот на металлических столбах установил разукрашенные покрышки.
На заметку
Трос лучше использовать в пластиковой оплетке.
Иван Столетов, г. Гоодно.
Фото автора
Ворота Своими Руками ➤ Как Сделать Ворота Своими Руками (Установка)
Здравствуйте, эта статья – пошаговая
инструкция, как сделать ворота своими руками. Для простоты и наглядности мы
используем схемы, чертежи и эскизы конструкции ворот.
Мы расскажем об этапах производства, что бы вы могли максимально точно спланировать, что и зачем вы будете делать.
Ворота своими руками – как изготовить и установить из профнастила, деревянные или кованные?
Есть два самых популярных типа вьездных ворот,
как их изготовить вы можете прочитать в статьях выше.
Я считаю, изготовление ворота лучше сделать самостоятельно. Дело в том, что в этом нет ничего сложного. А в наших условиях цена имеет, все таки, определенную роль.
Дело в том, что при самостоятельной сварке ворота получаться дешевле и более качественные.
Вы ведь не будете экономить на краске, качестве профнастила и профильных труб… А для монтажной бригады которую вы наймете, каждая копейка на счету.
И установить и зашить вы сможете чем захотите – профлист (профнастил), поликарбонат, деревянные, кованные, металлические, с калиткой или без.
Как выбрать и установить фурнитуру, комплектующие и автоматику для ворот
Расчет или цены (смета) — установки ворот своими руками
Давайте для начала прикинем, сколько понадобиться материалов, чтобы сделать ворота и какова получится их общая стоимость. Пускай створка распашных ворот будет размером 1,5х2 метра.
Для ворот такого размера понадобиться:
- ➠ Труба прямоугольная 60х30мм – 39,2кг
- ➠ Труба прямоугольная 30х20мм – 21,6кг
- ➠ Профнастил окрашенный — 3м
Стоимость металлоизделий из черной стали около 20000 гривен за тонну, а цена за один квадратный метр профнастила приблизительно 110 гривен.
Теперь посчитаем стоимость материалов по отдельности:
- ➠ Труба прямоугольная 60х30мм: 0,0392т*20000грн = 784грн
- ➠ Труба прямоугольная 30х20мм: 0,0216т*20000грн = 432грн
- ➠ Профнастил окрашенный: 3м*110грн = 330грн
Просуммируем полученные результаты: 784грн + 432грн + 330грн = 1546грн.
Это цена за одну створку, а две будут стоить 3092грн.
Если Вы хотите, чтобы Ваши ворота были откатными, необходимо еще купить фурнитуру, стоимость которой на сегодняшний день от 2500 гривен.
Соглашусь, что приведенный расчет не является очень точным, потому что не включены саморезы, краска, замки для запирания и так далее, но даже с ними стоимость будет около 5000 тысяч. Я все это веду к тому, что делая ворота самостоятельно, Вы экономите приличную сумму, которая составит немалые деньги, поскольку фирмы, которые изготавливают ворота, берут за свои услуги 12-15 тысяч.
Что же касается самого изготовления, здесь тоже нет ничего сложного и военного.
Я приведу пример производства ворот с кирпичными столбами и металлическими вставками в них. Конечно, это не единственный возможный вариант и Ваши ворота, могут быть какими угодно, но я просто хочу показать, что в самостоятельном изготовлении нет ничего сложного.
Вот коротко, что понадобится выполнить:
Выкопать ямы для фундаментов столбов:
Установить металлические элементы столбов и забетонировать их:
Если Ваши ворота откатные, понадобится еще забетонировать швеллер для установки роликовых опор и электропривода, если Вы захотите автоматизировать ворота:
Сделать кирпичную кладку с заложением закладных деталей для крепления нащельников или металлических накладок:
Если Ваши ворота будут распашными, то лучше сразу на столбах установить закладные детали для крепления автоматики с учетом открытия ворот наружу или вовнутрь:
Потом к закладным воротам крепим нащельники, если они откатные.
Или металлические накладки, если ворота распашные:
После изготавливаем каркасы и Ваши ворота готовы.
Фурнитура для откатных ворот
Что касается откатных ворот – то для их изготовления, понадобится так называемый комплект фурнитуры, в который обычно входит:
- ➠ Направляющий рельс
- ➠ Роликовая каретка – 2 штуки
- ➠ Верхняя пластина с роликами
- ➠ Нижний улавливатель
- ➠ Концевой ролик
- ➠ Заглуши
- ➠ Монтажная пластина
Направляющий рельс — Как правило, это первый элемент, с которого начинается выбор той или иной модели фурнитуры, потому что от него в дальнейшем во многом будет зависеть нормальная работа ворот, а именно насколько плавно и бесшумно будет двигаться створка.
Первое, на что это набор ненужных и некорректных слов нужно обратить внимание, это его геометрия. Если посмотреть на его поперечный разрез, изгибы профиля не должны иметь явно выраженных закруглений, а должны стремиться к более острым углам.
Нижние полки должны быть симметричны и находиться в одной горизонтали – это будет обеспечивать более долговечную работу опорных кареток и в частности их роликов.
В продольном направлении, нужно смотреть, чтобы рельс был ровным от начала и до конца – это будет обеспечивать плавное качение створки ворот.
Направляющий рельс крепится к нижней несущей трубе каркаса при помощи монтажных болтов.
Роликовая каретка — Это также немаловажный элемент фурнитуры ворот, как и направляющий рельс. Для того, чтобы створка двигалась, используются две каретки.
Одни производители делают ролики из металла, а другие из полимеров.
Если с металлом все понятно, то полимеры можно обозначить как «кот в мешке». Дело в том, что не известно, как они переживут низкие или высокие температуры. При низких, под нагрузкой могут попросту раскрошиться, а при высоких стать пластичными и потерять форму, которая не восстановится.
Следует обращать внимание на зазор между роликами каретки и направляющего рельса, если он будет большим, то ворота при закрывании будут «клевать» и возможно, что даже не будут попадать в нижний улавливатель, в результате чего он будет погнут, или вообще разобьется концевой ролик.
Для ворот необходимо две роликовых опоры. Эти элементы устанавливаются на закладную деталь (швеллер) на как можно большем расстоянии друг от друга.
Верхняя пластина с роликами удерживает верхнюю часть ворот и обеспечивает их движение строго по необходимой линии. В зависимости от модели фурнитуры данная пластина может иметь два или четыре ролика.
Сам ролик бывает с пластиковым или с резиновым кожухом. Вариант с резиной будет лучше, потому что не будет царапаться полотно ворот.
Верхний улавливатель — Представляет собой П-образную пластину, которая должна жестко удерживать верхний свободный край створки в закрытом положении. Кстати, обращайте внимание на комплектацию, потому что некоторые производители данный элемент не включают, а продают его отдельно.
Нижний улавливатель — Выполняет ту же функцию, что и верхний, но при этом еще и снижает нагрузку на роликовые каретки от ворот, когда они находятся в закрытом положении, за счет полки.
Данный элемент рекомендую выбирать с толщиной стенок не менее 3мм, а также, чтобы он имел правильную геометрическую форму.
Улавливатель приваривается к нащельнику, но прежде чем это сделать, нужно убедиться, что при наезде ролика на его полку створка будет подниматься на 3-4мм.
Концевой ролик — На сегодняшний день практически все производители для ролика используют пластик, хотя остались еще такие, которые делают его из металла. Ролик, наезжая на нижний улавливатель опирается на его полку, тем самым частично снимает нагрузку на роликовые каретки от ворот.
Данный элемент заводится с торца в направляющий рельс и крепится при помощи двух болтов.
Заглушки — Устанавливаются по краям направляющего рельса. Эти элементы на первый взгляд могут показаться не такими уж и важными, но польза от них очевидна – в направляющий рельс не будут набиваться снег и грязь.
Монтажная пластина — Данный элемент у производителей фурнитуры хоть и не входит в основной комплект, но я его рекомендую покупать, потому что с ним будет значительно проще выставить роликовые каретки.
Замок — Вам нужно учитывать, что для откатных ворот идет специальный врезной замок. Выбирать нужно такой, у которого основные части механизма сделаны из латуни, а не силумина. Силумин быстро окисляется под воздействием атмосферных осадков и замок выходит строя.
На рекомендованную нашими специалистами фурнитуру гарантия 5 лет и это один из наиболее длительных сроков на рынке
Кроме того, вместе с ней Вы получите бесплатно разработанный чертеж с указанием всех необходимых размеров и количеством материалов. Все что от Вас потребуется, это сообщить размеры проема Ваших ворот.
Также мы Вам подарим пошаговую инструкцию по изготовлению откатных ворот, в которой подробно расписаны все этапы выполнения работ.
Фурнитура для распашных ворот
Для распашных ворот необходим такой набор фурнитуры:
- ➠ Петли
- ➠ Замок
- ➠ Фиксаторы
Петли — могут быть самые обычные, но можно использовать специальные с шариком, за счет которого ход створки будет значительно легче.
Петли привариваются к каркасу ворот и металлической накладке, а расстояние между парами петель должно быть как можно шире.
Замок — можно установить обычный накладной или врезной. Если Вы решили остановить свой выбор на врезном замке, необходимо заранее сделать вырезы в несущих каркасах створки.
Можно также установить электромеханический замок конструкция которого позволяет открывать ворота на расстоянии.
Фиксаторы — нужны, чтобы застопорить створки в открытом положении. По сути это обычные штыри, которые находятся на створках и заходят в установленные трубы в основании, чтобы ворота от порывов ветра никого не ударили.
Критерии выбора автоматики
При выборе той или иной модели воротного оборудования следует обращать внимание на:
- ➠ Материалы, из которых сделан привод
- ➠ Нагрузки, которые приводу необходимо будет преодолевать во время работы
❖ Материал из которого выполнен привод
Материалы — Сразу скажу, что выбирая оборудование, не стоит обращать внимание на производителя или страну где оно выпущено, а только на материалы, из которых сделан привод.
Если у мотор-редуктора есть элементы из технополимеров (пластик), то это далеко не лучший вариант для работы в климатических условиях Украины.
Дело в том, что температурный диапазон украинского климата не редко выходит за пределы допустимого для технополимеров. При низких температурах полимер становиться очень хрупким и разрушается, а при высоких становится пластичным и теряет первоначальную форму.
Для долговечной работы автоматики ее мотор-редуктор должен быть полностью металлическим.
❖ Нагрузки на привод
Автоматика подбирается в зависимости от длины и массы створки, региона, где она будет работать, а также ворота какого назначения ей придется обслуживать.
Практически каждый производитель в паспорте оборудования или инструкции указывает допустимые длину и массу створки, и здесь следует учитывать, что эти значения максимальные и к тому же обратно пропорциональные. То есть одновременно нельзя, чтобы ворота имели максимальный вес и длину.
Также эти параметры ворот даны без учета других временных и долговременных нагрузок.
Регион работы автоматики, а точнее климатическая зона, также играет роль, значение имеет так как ветер (особенно у распашных ворот), налипший снег на створку и обледенение значительно утяжеляют ее, требуя от привода дополнительных усилий.
Что касается назначения автоматики, то она может быть бытовой или промышленной.
В первом случае данное оборудование способно работать только на воротах, от которых не требуется высокая пропускная способность, а во втором – где большой поток людей и транспорта.
Как правило, бытовые приводы используются на воротах частных домов или дач, а промышленные – на воротах многоквартирных домов, бизнес центров и других аналогичных объектах.
Автоматика для откатных ворот
Чтобы автоматизировать раздвижные ворота, необходим как минимум такой комплект оборудования и аксессуаров:
- ❶ Привод со встроенным блоком управления
- ❷ Концевые выключатели
- ❸ Зубчатая рейка
- ❹ Пульт дистанционного управления
❖ Привод
Привод для откатных ворот необходим всего один и устанавливается он на закладную деталь между роликовыми опорами.
Створка приводится в движение вращающейся на валу мотор-редуктора шестеренкой, которая сопряжена зубчатыми передачами с рейкой, расположенной на каркасе ворот.
Блок управления находится в корпусе привода и представляет собой электронную плату, которая отвечает за всю работу автоматики.
❖ Концевые выключатели
Концевые выключатели останавливают привод, когда ворота достигают крайнего открытого или закрытого положения.
Бывает две системы отключения: механическая и магнитная.
У механической к приводу подъезжает один из металлических кронштейнов, закрепленных по краям зубчатой рейки, и давит на пружинку, что на корпусе мотор-редуктора, а та в свою очередь, отгибаясь, давит на выключатель, который останавливает автоматику.
У этой системы есть минус, который проявляется зимой. Пружина может примерзнуть к кнопке выключателя, и Вы не сможете запустить привод.
Еще зубчатая рейка может загребать снег до образования кома, который вместо металлического кронштейна может отключить оборудование раньше, чем это необходимо.
С магнитной системой таких проблем нет, потому что вместо металлических кронштейнов стоят магниты, а на приводе — геркон. Отключение автоматики осуществляется за счет магнитного поля, на которое мороз и снег не оказывают влияние.
❖ Зубчатая рейка
Зубчатая рейка может быть металлической или пластиковой, но в большинстве случаев применяется именно рейка из металла, потому что она более долговечна. Рейку в движение приводит ведущая шестеренка мотор-редуктора. Данный элемент крепится к воротам при помощи специальных болтов.
Автоматика для распашных ворот
Чтобы автоматизировать распашные ворота как минимум понадобятся:
- ❶ Два привода
- ❷ Шкаф с блоком управления
- ❸ Пульт дистанционного управления
❖ Приводы
Приводы для такого типа ворот могут быть линейными, рычажными или скрытой установки.
☑ Линейные приводы
Линейные имеют самую простую и долговечную конструкцию, к тому же их стоимость наиболее низкая, за что они и получили широкое распространение.
☑ Рычажные приводы
Рычажные приводы устанавливаются на очень широкие столбы. Если их сравнивать с линейными мотор-редукторами, они значительно дороже, а конструкция менее надежная.
☑ Приводы скрытой установки
Приводы скрытой установки очень дорогие, ими оборудую ворота, на створках которых не должно быть видно ничего лишнего.
☑ Блок управления
Блок управления у автоматики распашных ворот находится в специальном шкафу, который крепится к забору. Как и у откатных, блок представляет собой электронную плату.
Автоматика для гаражных (секционных) ворот
Секционные ворота въезда в гараж являются очень практичным вариантом, потому что при открывании под потолок не занимают места. На сегодняшний день на рынке есть множество предложений от разных производителей автоматики для такого типа ворот.
Вы можете обратиться к одному из наших специалистов для получения всеобъемлющей информации касательно этого воротного оборудования.
Элементы автоматики, которыми еще можно оборудовать ворота
К автоматическим системам как откатных, так и распашных ворот можно еще добавить элементы управления и безопасности.
☑ Для управления
Для управления кроме пультов можно использовать кодовую клавиатуру, считыватель карт, ключ-кнопку, кнопочный выключатель и так далее. Перечень моделей этих элементов у каждого производителя достаточно велик.
☑ Для безопасности
Для безопасности ворота можно оборудовать сигнальной лампой или фотоэлементами.
☑ Оснащение ворот сигнальными лампами
Сигнальная лампа во время движения ворот привлекает внимание окружающих световым сигналом. Особенно данный аксессуар будет полезен в темное время суток.
☑ Оснащение ворот фотоэлементами
Фотоэлементы предназначены для выявления препятствия до того, как створка его ударит.
Устанавливаются они парами на столбы ворот или специальные стойки.
Во время работы автоматики между ними создается луч, который будучи оборванным препятствием, послужит сигналом для остановки ворот.
Узнайте стоимость вашей автоматики со скидкой
+38 (067) 538 57 85 +38 (095) 357 46 65
Покупка воротного оборудования в нашей компании
Автоматику, которую мы рекомендуем Вы можете испытывать на протяжении 365 дней. То есть, Вы в течение года пользуетесь оборудованием, приобретенным у нас и в случае, если оно Вам не понравилось, просто верните его нам, а мы в свою очередь вернем Ваши деньги.
Доставка всего оборудования, которое рекомендовано нами, осуществляется за наш счет наиболее удобной компанией-перевозчиком. После оформления заказа, покупка к Вам отправиться в течение суток.
Вам не обязательно делать предоплату, Вы можете расплатиться за оборудование по факту его доставки.
+38 (067) 538 57 85
+38 (095) 357 46 65
Как сделать откатные ворота своими руками. Схема ворот.
Как сделать ворота своими руками.
Изготовление ворот в домашних условиях возможно, однако вы должны обладать навыком сварочных работ. Рекомендуется использовать полуавтоматический сварочный аппарат, но возможно и применение электродной сварки, что отразится на качестве изготавливаемой конструкции ворот.
Отсутствие чётких стандартов и технических предписаний в изготовлении и монтаже въездных ворот позволяет каждой компании применяет свои методы/технологии.
Итак, с чего начать изготовление откатных ворот своими руками?
1) Бетонные работы (фундамент). Подготовка основания должна выполняться исходя из таких показателей, как состав почвы и масса полотна ворот.
Стандартным размером принято считать — 1800х500х1200 мм. Вмещает опорная пята примерно 1м³ бетона. Рекомендуем использовать бетон марки М300 и заливать монолитно из миксера. Некоторые используют закладные элементы либо швеллера для закладки в фундамент и последующего крепления кареток, однако данный принцип не всегда оправдан.
2) Изготовление каркаса. Рама ворот изготавливается из профильной трубы: основа — 60х40х3 мм, промежуточные — в зависимости от материала заполнения (обычно 40х40х3 мм). К нижней части полотна ворот приваривается шина из набора комплектующих для откатных ворот.
На этапе изготовления рамы также приваривают к шине крепёжные элементы для зубчатой рейки (если ворота имеют автоматический привод). Данному этапу важно уделить особое внимание, приварив крепёж идеально в горизонт (по нитке) , чтобы исключить последующую необоснованную нагрузку на привод и выход его из стоя. Место сварки крепёжных определяют в зависимости от производителя автоматики, точнее положения зубчатого колеса в автоматическом приводе.
3) Покраска конструкции ворот. На сегодняшний день используется несколько методов нанесения покрасочного материала. Мы применяем на своих изделиях полимерное нанесение (термическое), однако в домашних условиях скорее актуальным является метод пневмораспыления либо нанесения кистью. При нанесении кистью, мы рекомендуем 3-х компонентные краски грунт-эмали по ржавчине, типа Hammerite с молотковым эффектом.
4) Установка несущих кареток с роликами на бетонное основание и прочих комплектующих. Для монтажа кареток используют крупный анкерный болт (по 4 шт/каретку), либо крепят методом сварки к закладному элементу (см. п. 1). Осуществлять монтаж кареток мы рекомендуем не ранее 7-и дней после изготовления бетонного фундамента. На данном этапе также крепят ловушки (улавливатели), накатной ролик к шине и верхний держатель полотна к столбу, зубчатую рейку.
5) Заполнение полотна ворот и установка на каретки. Заполнять полотно выбранным материалом (профнастил, деревянный либо металлический штакетник) необходимо до начала процесса монтажа ворот.
Крепёж материала заполнения осуществляют с помощью заклёпок либо саморезов. Готовое полотно «накатывается» на несущие каретки (ролики).
6) Установка и настройка автоматического привода.
Мы всегда готовы изготовить и установить откатные и распашные ворота на Вашем объекте, компания «Дом Строителей», откатные ворота своими руками.
Автоматические откатные ворота своими руками страница
Хотите установить свои автоматические откатные ворота. Нет проблем. В компании Automatic Solutions есть все необходимое для создания и установки автоматических раздвижных ворот. Вам даже не нужно делать ворота, если хотите. У нас есть ассортимент готовых откатных ворот по таким низким ценам, что вы, вероятно, заплатите больше только за материалы и компоненты. Мы также поставляем плоские ворота, вырезанные по размеру или изготовленные на заказ по вашему дизайну.
Примечание. Информация на этой странице предназначена только для ознакомления с типовой установкой.
Размеры будут зависеть от типа ворот и настройки ходовой части. НА ЭТОЙ СТРАНИЦЕ
Планирование и подготовка
Монтаж двигателя и стойки
Упоры для ворот
Готовность к включению и программированию.
Планирование и подготовка. Чем больше времени вы проведете на этом этапе, тем меньше будет сделано ошибок и потрачено времени на переделку, поэтому потратьте немного времени на то, чтобы сделать эту часть правильно. У любых откатных ворот есть только несколько ключевых частей, которые требуют рассмотрения: направляющая, ворота, направляющая опорная стойка или пирс, стойка-приемник или пирс.Конечно, в разделе автоматизации есть еще много соображений, но пока давайте сосредоточим наше планирование на основах, поскольку они остаются неизменными независимо от того, автоматизированы ли ворота или нет.
Первое, что вам нужно, это две определяемые точки для определения открытия ваших ворот. У вас могут быть уже существующие столбы, опоры из кирпича или бетона.
В противном случае вам нужно будет разрешить установку столбов или опор, которые будут действовать как приемник при закрытии и направлять опору.
Если вы устанавливаете новые столбы, я бы посоветовал подойдет квадрат 75 мм, а при бетонировании в землю — минимум 600 мм в бетоне с прикрепленными опорами.(См. Раздел о последующей установке).
После того, как вы определили свои две точки, вы можете начать искать и записывать некоторую информацию — 1. Ширина проема между нашими двумя столбами или опорами. 2. Это даст вам ширину для ваших ворот — обычно это ширина проема плюс 50 мм нахлест на стороне приемника плюс нахлест на стороне направляющих / роликов, обычно 100 мм для ручных ворот или 400 мм для автоматических ворот. 3. Когда у вас будет общая ширина ворот, вы можете проверить, достаточно ли места для их полного открывания, не мешая проему.
Ваш филиал «Автоматические решения» поможет вам выбрать гусеницы, двигатели и т. Д. И посоветует требуемые размеры.
Вы также можете написать нам по электронной почте, чтобы получить помощь, и загрузить фотографии, если они у вас есть.
Теперь, когда вы определились, куда будут скользить ваши ворота, вы можете определить свой стиль трека. В общем, существует два основных варианта гусеницы: «на болтах» и «в бетоне», но справедливо сказать, что существует множество различных вариаций, особенно в стиле бетона. При выборе типа гусеницы просто помните, что центр гусеницы будет проходить на 100 мм от внутреннего края ваших столбов или опор при использовании ворот толщиной 50 мм.Если ваши ворота толще, вам нужно будет отрегулировать центр дорожки в соответствии с требованиями. Чтобы просмотреть стили дорожек, нажмите здесь.
Установка мотора и стойки. Наиболее распространенный метод крепления двигателя — это прикручивание болтами к заранее подготовленной бетонной подушке, хотя у большинства двигателей есть доступная опорная плита, которую можно заранее установить в бетон при работе на гусенице, что делает процедуру установки болтов еще проще. Используйте стойку определенной длины, чтобы расположить двигатель по отношению к воротам, с учетом положения концевого выключателя.
После того, как вы надежно прикрутили двигатель болтами, используйте ручной дублер, чтобы перевести ворота в ручной режим. Начните с одного конца и используйте винты tek, чтобы закрепить первую часть стойки по центру шестерни. Рейка не должна располагаться прямо на шестерне, но между шестерней и рейкой должен быть зазор 1 мм. Сдвиньте ворота вперед и назад, чтобы убедиться, что первая длина выровнена. Теперь вы можете сдвигать шибер, пока шестерня не окажется примерно в 800 мм от конца первой стойки. Присоедините следующую длину рейки к точке соединения первой длины рейки и поместите другой конец рейки на шестерню.Теперь у вас должна быть возможность закрепить эту длину стойки в двух точках и перейти к следующей и последующим длинам. Возможно, вам придется обрезать последнюю длину по размеру. Когда все длины установлены, проверьте работу стойки, прежде чем вставлять все крепежи.
Остановки для ворот . Все автоматические ворота требуют остановки открытия и закрытия для безопасности и программирования.
На раздвижных воротах это означает надежную остановку открывания, а приемник ворот обычно заботится об остановке закрывания. Установите хорошие механические упоры и сэкономьте на обслуживании и разочаровании.
Готов к питанию и программированию . На этом этапе я предполагаю, что вы профессионально подключили питание, а вся остальная проводка завершена. Мое простое предложение заключается в том, что вы оставите большинство дополнительных функций, таких как лучи фотоэлементов и клавиатуры, не подключенными, и установите все необходимые петли до тех пор, пока вы не закончите программирование и не получите плавную работу ваших ворот. Подключение наворотов только усложнит ситуацию, если все пойдет не так, как ожидалось. Наличие простых основ значительно упрощает поиск неисправностей.
построить раздвижные ворота для частного забора
Ворота для деревянного забора или экранирующего материала
Если ваш забор не нуждается в автоматизации, вы можете построить 20-футовые ворота.
Если ваши ворота будут иметь длину более 20 футов, мы рекомендуем раздвижные ворота с V-образной направляющей. Раздвижные: откатные ворота отлично подходят для ворот любой длины, но преимущества особенно проявляются при длине 14 футов и более. Fence Supply Inc. рекомендует использовать систему v-track 【Get Price】
построить раздвижные ворота для ограждения частной жизни — корона-ювелиры.co.uk
построить раздвижные ворота для частного забора | заборы Я хочу построить достаточно широкие ворота, чтобы через них можно было проехать. Я хотел бы построить часть забора между фасадом моего дома и гаражом. Amazon: раздвижные ворота для забора. 【Получить цену】
Строительство заборных ворот: 6 шагов (с изображениями)
Я предоставляю базовый обзор строительства деревянных ворот для частного забора. Добавить совет Задать вопрос Комментарий Скачать. Шаг 1: Необходимые материалы. Этот список будет несколько обобщен, поскольку у всех разные предпочтения по размеру и материалу.
Вообще говоря, можно с уверенностью предположить, что для этого вам понадобится следующее: 【Получить цену】
ВОРОТА И ПАНЕЛИ — Материал ограды
ОТКАТНЫЕ ВОРОТА НЕ ВКЛЮЧАЮТ СТОЛБЫ. Наземные столбы приобретаются отдельно в категории Труба и Столб. Раздел часто задаваемых вопросов для получения дополнительной информации о наборах распашных ворот. Получить цену】
Как построить двойные ворота для деревянного ограждения | Hunker
Каждому забору нужны ворота для доступа на закрытую территорию. Его можно спроектировать по индивидуальному заказу в соответствии со стилем вашего забора или в качестве акцента на пейзаже двора.Забор может быть простой рабицей, чтобы собаки не падали во дворе. Двойные ворота построить несложно, и 【Получить цену】
как построить раздвижные ворота для частного забора — goa-tourism.net
Подъездные ворота для деревянного забора или экранирующего материала. Подъездные ворота для деревянного забора или экранирующего материала 1 ноября 2012 г.
by Learn При строительстве подъездных ворот у вас есть два основных варианта: откатные ворота или распашные ворота 【Получить цену】
Откатные ворота для забора? | Прекрасное домостроение | Breaktime
Есть ли у кого-нибудь из вас, гениальных умов, какие-либо предложения относительно оборудования или методов для создания раздвижных ворот для вашего основного деревянного забора высотой 6 футов и панелей длиной 8 футов между столбами 4×4? У меня есть клиент, имеющий переулок к задней части участка.Я должен восстановить там забор и ворота. Есть сарай возле забора. 【Узнать цену】
Забор Ворота на катящейся дорожке? — Building & Construction
Привет всем .. У меня есть полностью огороженный двор, за исключением задней части, где я хочу установить ворота, чтобы я мог использовать площадку для парковки. вместо ворот, которые открываются, мне нужны одни ворота, которые откатываются сами по себе. проем для парковочной площадки составляет ~ 17 футов в ширину. Я подумывал купить U-образную гусеницу и просто построить забор с роликами.
【Узнать цену】
Как сделать деревянный забор откатной. | DIY: Outdoor
Раздвижные ворота для деревянного забора Раздвижные ворота для забора Раздвижные ворота для деревянного забора Как сделать ворота для раздвижного деревянного забора Просматривайте этот и другие пины на доске kerítés пользователя Melinda Nagy. раздвижные деревянные ворота — о, я хочу их. Боюсь знать, сколько они стоят! Эти дизайнерские идеи подъездных ворот полностью вдохновляют и вызовут у вас восхищение! 【Получить цену】
Откатные ворота своими руками | Забор | Pinterest | Ворота, подъездные ворота
Diy Gate Планы деревянных ворот Конструкции деревянных ворот Деревянные ворота заборы Diy Забор Кедровый забор Двойные ворота Строительство деревянных ворот Конструкция ворот Передняя крестовина для ремонта провисающих заборов 【Получить цену】
DIY Рама раздвижных ворот — Комплекты откатных ворот
Gatesplus поставляет полный комплект откатных ворот, который включает в себя раму откатных ворот, стойку, колеса, направляющую и, при необходимости, комплект низкого напряжения двигателя откатных ворот, который может питаться от 12 В на расстоянии до 50 метров.
обеспечение всей Австралии, Новой Зеландии, США и Великобритании качественными воротами и оборудованием для ограждений, включая замки locinox 【Узнать цену】
Как сделать деревянные раздвижные ворота.страница 1 — BuildEazy
Проект раздвижных ворот Страница 1: Введение Страница 2: План ворот, колеса и конструкция защелки. Я хотел, чтобы откатные ворота были сделаны исключительно из древесины. У меня не было проблем с получением большей части оборудования из любого числа заборных и воротных компаний, кроме подходящей защелки. Я решил спроектировать свой собственный. 【Получить цену】
Как купить материалы для строительства заборов и ворот в The
Материалы для строительства заборов и ворот Подготовьтесь к строительству своего забора, узнав все о материалах ограждений и ворот. барьер безопасности и конфиденциальности, который позволяет вам свободно наслаждаться своим домом и открытым жилым пространством.【Получить цену】
Виниловые идеи дизайна и изображения для откатных ворот | Vinyl Concepts
Виниловые идеи дизайна, изображения для откатных ворот.
Автоматические или ручные откатные ворота (также известные как откатные ворота) могут быть более удобными, чем использование одинарных или двойных распашных ворот, потому что они обычно не требуют дополнительного места для поворота наружу или внутрь. 【Получить цену】
Проход за забором Комплект ворот — Стальная рама Adjust-A-Gate Строительный комплект без провисания ворот — Этот комплект ворот с защитой от провисания идеально подходит для ремонта существующих провисающих ворот или строительства новых.(Проемы шириной 36–60 дюймов до ограждения высотой 7 футов) 【Получить цену】
построить раздвижные ворота для ограждения частной жизни
автоматические откатные ворота для домовладельцев своими руками — мастера по изготовлению ворот
2 автоматические откатные ворота от мастеров своими руками на gatecrafters.com наши подъездные ворота являются экономичным продуктом, потому что все они сделаны своими руками, что означает наш
Get Price2019 калькулятор стоимости установки забора — чертежная кнопка
2март 19, 2019 Длина забора, используемые материалы и пристройки, такие как ворота, влияют на общую стоимость проекта.
ворот в новом заборе, включая проходы и большие ворота на сворачивании, что делает их наиболее экономически эффективным типом забора, который вы можете установить — жилые — звенья цепи — комплект для строительства ворот со стальным каркасом изделий из стали (проемы шириной 36–60 дюймов, забор высотой 5–6 футов).
как сделать откатную калитку
Откатные ворота могут быть ручными или автоматическими, деревянными или металлическими, большими или маленькими.В этой статье описывается, как сделать простые деревянные раздвижные ворота с ручным управлением высотой 4 фута и установить два направляющих ролика вдоль проема ворот, чтобы направить их к
Получить ценуВорота подъездной дороги для жилых домов надежный выбор
2 января ворота поставляются в полностью собранном виде и готовы к профессиональной установке или установке своими руками. он также может помочь защитить детей и домашних животных, особенно если ворота граничат с забором по периметру.
распахнуться, потому что они требуют меньше места рядом с подъездом, чем
стоит для установки подъездных ворот — оценки и цены на fixr — fixr.com
2 июля, 2016 получите бесплатную оценку от подрядчиков по забору в вашем городе. Национальные два основных типа ворот — это распашные и откатные ворота. строительство нестандартных ворот обычно увеличивает общую стоимость на 750 долларов или более в виде сборов за изготовление на заказ. . с помощью
Get Priceкак построить откатные ворота с колесной рамой
2а откатные ворота обеспечивают быстрый доступ к вашему двору, подъездной дорожке или саду. вместо того, чтобы построить откатные ворота с колесами. by jennifer вставить деревянный столб забора в землю.как построить двойные ворота для деревянного забора.
Получить ценуРаздвижные и распашные ворота оранжевый забор и поставка
2 распашные или раздвижные ворота могут создать грандиозный вход в конце вашего активного двора, а ограждение убежища оснащено технологией Glidelock.
Ворота рулонные и распашные с виниловой облицовкой фото — забор dennisville
Ворота рулонные и распашные с виниловым покрытием — фотографии. Ворота с виниловой облицовкой установлены в North Cape May, NJ # 17-1120.
Получить ценуОбзор системы консольных откатных ворот — hoover ограждение co.
2 Термин «консольные раздвижные ворота» может относиться к любому количеству ворот, от этих петель также часто приваривается столб ворот и ворота, что затрудняет их установку.
Узнать ценуКонструкция ворот для забора для дома или бизнеса, длинное ограждение
2март 1, 2019 Проектирование заборных ворот является важной частью процесса ограждения. заборы добавляют конфиденциальности, безопасности и красоты вашей собственности. например, входные ворота забора могут сказать, кто там живет.аналогично по эксплуатации откатным ga
Узнать цену Откатные воротав сравнении с двумя распашными воротами? — сообщество doityourself.com
26 февраля 2005 г.
заборы, столбы, перила и ворота — раздвижные ворота против двух распашных ворот? — Я устанавливаю 6-ти футовый забор. у меня есть небольшая подъездная дорога около деревянного забора. убедитесь, что вы можете сделать 6-футовые деревянные ворота, чтобы они не провисали.
между консольными воротами и откатными воротами Pacific
2 вот основные различия между откатными воротами и консольными воротами, витрина · сельское хозяйство · спортивные сооружения · упоры и площадки для игры в мяч в целом меньше, mak
Получить цену43 удивительных идеи заборных ворот — backyard boss
2они отлично подходят для обеспечения конфиденциальности, безопасности и даже отлично подходят для организации садового участка.. добавьте декоративные железные ворота к существующему деревянному забору, чтобы создать интригу. кажется, что эти впечатляющие ворота из камня и железа легко вставляются на место.
Получить ценуСредние цены на установку деревянных ворот в 2019 году: сколько
2 прочитает общие цены на установку деревянных ворот, советы и получите бесплатную оценку забора. нанять плотника для постройки деревянных ворот на заказ может стоить от 35 до 75 долларов за
установить ограждение для частной жизни diy
2 если вам нравится идея добавить деревянный забор для личного пользования на свой задний двор, но страх, вероятно, поможет набрать очки с люди по соседству — хороший соседский забор.
Уточнить ценуdiy откатные ворота забор подъездные ворота, подъездные ворота, забор — pinterest
2diy откатные ворота откатные ворота, парадный забор, откатные деревянные ворота, небольшой забор. посещение . Ошеломляющие трюки: вертикальный садовый забор загородный забор.
Получить ценустальные раздвижные ворота — лондонский стиль — 14 x 6 футов — aleko
2aleko s лондонские сверхмощные железные раздвижные ворота. снаряжение для пейнтбола / страйкбола · зонтики для патио · беседки · ограждения для уединения · радиоуправляемые автомобили.также включают пешеходные ворота в лондонском стиле, которые идеально сочетаются с забором.
ворот для террасы для домашних животных — идеи на foter
2 Деревянные раздвижные ворота для террасы идеально подходят для маленьких детей или домашних животных. Убедиться, что ваши домашние животные не сбегают, может быть сложной задачей, но больше не с этими воротами для домашних животных (особенно собак), но, конечно, вы можете использовать их в своем заборе или в
Get Priceпусть d & c забор построит ваши индивидуальные ворота из дерева, алюминия, винила
Забор 2d & c может построить, изготовить и установить практически любые ворота.Рулонные ворота предназначены для входа и выхода в существующий забор и рулонные ворота, которые мы предлагаем, от звена цепи до винила, кованого железа и алюминия, а также деревянную конфиденциальность.
Получить ценупостроить раздвижные ворота для ограждения частной жизни
Как построить откатные ворота с колесами Hunker
откатные ворота обеспечивают быстрый доступ к вашему двору, подъездной дорожке или саду.
Вместо того, чтобы тянуть за собой ворота, вы можете контролировать размер и тип древесины, использованной при строительстве.Вставьте деревянный столб забора в землю.
Дополнительная информация Бесплатный образец
Раздвижные ворота своими руками Забор Pinterest Раздвижные ворота, ворота и заборы
Найдите идеи на тему раздвижные ворота. анатомия. Узнать больше. Подъездные ворота — Страница 2 — Дома, сады и поделки — PistonHeads .. Идеи заднего двора — Забор на заднем дворе Идеи Сделай сам на бюджетном ограждении на заднем дворе Идеи Современные
Дополнительная информация Бесплатный образец
DIY ОТКРЫВАЮЩИЕСЯ ВОРОТА ЗА МЕНЕЕ 300 $ — YouTube
28 января 2014 г. 21:31 · Не устанавливать столб бетонного забора! — Продолжительность: 5:20.PatonHaus 4 035 148 просмотров · 5:20. Мы попробовали Amazon Key. Незнакомцы, которых он впустил в нашу дверь, не самое худшее. — Продолжительность: 3:47. Washington Post 10 783 700 просмотров · 3:47.
Дополнительная информация Бесплатный образец
Установка деревянных откатных ворот — YouTube
21 февраля 2017 В этом видео представлена установка деревянных откатных ворот automatic-access.co.uk/gates/blaenau-gwent/garnlydan/. Мы эксперты в установке
Дополнительная информация Бесплатный образец
25 лучших изображений раздвижных ворот на Pinterest Гаражные ворота, вход
забор · Комплект для раздвижных ворот DIY.862 долл. США. Если установлено компанией, будет. Деревянные ворота на подъездной дорожкеЗабор на подъездной дорожкеИдеи заборов на заднем двореИдеи заборов во двореИдеи на деревянных заборов и воротСовременная подъездная дорожкаDIY:
Дополнительная информация Бесплатный образец
Узнайте, как построить индивидуальный забор и как построить ворота
В этой статье рассказывается, как построить прочный , красивый забор, от начала до конца, а также как построить ворота, которые работают.
Этого достаточно для визуального уединения, но достаточно низко, чтобы вы могли посещать соседей через «решетку» в верхней части.
Дополнительная информация Бесплатный образец
14 ‘Custom Cedar Driveway Swing Gate — YouTube
31 декабря 2014 г. Я изначально построил эти распашные ворота 13 лет назад, они держались довольно хорошо, но мне никогда не нравилось, как они закрываются и защелкиваются . Это беспокоило меня в течение многих лет, но
Дополнительная информация Бесплатный образец
24 ‘ChainLink Custom Driveway Roll Gate on Rail — YouTube
6 февраля 2016 г. Я медленно модернизирую свой дом с новой подъездной дорогой и новыми рулонными воротами.Вот как я провел свой день сегодня, в очень драгоценную субботу. Ворота на
Подробнее Бесплатный образец
Как сделать деревянные откатные ворота. страница 1 — BuildEazy
автор: Лес Кенни, Категория: проекты мастерской, Содержание: Сделай сам Как сделать раздвижные ворота У меня не было проблем с получением большей части оборудования от любого количества компаний, занимающихся забором и воротами , кроме подходящей защелки.
Дополнительная информация Бесплатный образец
Планы раздвижных реечных дверей своими руками — YouTube
21 января 2015 Мне нравится вид решетчатой двери Вот простые планы своими руками, как сделать решетчатые раздвижные двери для вашего дома.Получите подробные инструкции здесь: low.es/157y
Дополнительная информация Бесплатный образец
Установка системы откатных ворот Amazing Gates — YouTube
29 апреля 2009 г. Видео установки потрясающих откатных ворот ворот. Роликовые ворота с автоматическим открыванием откатных ворот. Посетите наш сайт amazinggates.
Дополнительная информация Бесплатный образец
ДОМАШНИЕ ВОРОТА — YouTube
17 июля 2008 г. ворота, которые я сделал дома с нуля, используя устройство для открывания гаражных ворот, для всех сомневающихся, вот доказательство.
Дополнительная информация Бесплатный образец
Подъездные ворота, деревянные двойные, колеса, легкие Как построить
25 февраля 2010 г.
Как построить двойные деревянные подъездные пути или садовые ворота, которые доступны по цене и относительно легко построить. Обожаю все комментарии об обратных скобах! In th
Дополнительная информация Бесплатный образец
Новый забор с раздвижной дверью сарая — YouTube
23 мая 2016 г. Новый забор с раздвижной дверью сарая. Как построить забор MERBaU SCREEN FEaTURE с ЭЛЕКТРИЧЕСКИМИ откатными воротами и ПОДХОДЯЩИМ ПИСЬМОМ — Продолжительность: 1:55.Race Baba 31,228 просмотров · 1:55 · Adjust-a-gate Frame
Дополнительная информация Бесплатный образец
Как построить забор и ворота — YouTube
6 апреля 2017 г. Как построить нестандартные ворота, которые не будут провисать . Сборка этой комбинации забора и ворот — идеальный проект для тех, кто только начинает работать над проектами на открытом воздухе.
Дополнительная информация Бесплатный образец
Деревянные раздвижные ворота — YouTube
1 октября 2010 г.
Посмотрите, как плавно скользят деревянные ворота! Чтобы получить более подробную информацию, посетите duragates.Ворота Comunello Cantilever — это профессиональное решение, которое позволяет избежать
Дополнительная информация Бесплатный образец
Откатные ворота — YouTube
25 июля 2013 Самодельные откатные ворота. 20 удивительных проектов DIY из дерева Изделия из дерева Идеи инструментов для работы с деревом, которые вы ДОЛЖНЫ увидеть на канале FW Channel 2018 — Продолжительность: 10:48. увлекательный мир 319,415 просмотров · 10:48. PORTÓN DE
Дополнительная информация Бесплатный образец
Как: видео по установке откатных ворот Gate Crafters — YouTube
25 апреля 2014 г. Это видео о видео по установке откатных ворот Gate Crafters.
Дополнительная информация Бесплатный образец
Установка ворот в существующем заборе — полный опыт — YouTube
1 января 2017 г. Установка ворот в существующий забор — полный новичок Некоторое время нам нужны были ворота в заднем заборе.
сейчас, потому что сейчас мы должны пройти через гараж, чтобы вынуть Как построить ограждение для частной жизни!
Дополнительная информация Бесплатный образец
Как сделать деревянное раздвижное ограждение для ворот. DIY: Outdoor
Найдите идеи на тему «раздвижные ворота».автор: Лес Кенни, Категория: проекты из мастерской, Содержание: своими руками Как сделать откатные ворота из дерева — Раздвижные. Ворота на роликах с планками из белого кедрового дерева.
Дополнительная информация Бесплатный образец
Цены на роликовые ворота для звеньев цепи, Самодельные откатные ворота — Материал ограждения
Оптовые цены на прокатные ворота для звеньев цепи по всей стране, откатные ворота своими руками, дизайн откатных ворот, комплект откатных ворот, как построить каток ворота с колесами фурнитура для роликовых ворот, ролики для ворот, комплект для роликовых ворот.
Дополнительная информация Бесплатный образец
22 лучших изображения раздвижных ограждений на Pinterest Gardens, Ворота подъездной дороги
Посмотрите больше идей о садах, воротах подъездных путей и ограждениях для садов.
Комплект для раздвижных ворот DIY для владельцев автомобилей — журналы по украшению дома. уединение забор подъездные ворота Магазин заборов и ворот предлагает широкий выбор пешеходных ворот.
Дополнительная информация Бесплатный образец
Раздвижные ворота конфиденциальности, проверьте! — YouTube
16 октября 2014 г. Раздвижные консольные ворота с деревянной облицовкой, обратите внимание на эти плавно работающие ворота с шириной проема 18 футов! раздвижные ворота конфиденциальности, проверьте это! Забор саммита, Грузия.Загрузка Отказаться от подписки на Summit забор, Джорджия
Дополнительная информация Бесплатный образец
Раздвижные деревянные ворота — YouTube
9 февраля 2017 г. Раздвижные деревянные ворота. Строительство Wayland. Загрузка Отказ от подписки на Wayland Construction Как построить самый красивый забор в округе. — Продолжительность: 9:33. The Handyman 131,492 просмотров · 9:33 · Как построить
Дополнительная информация Бесплатный образец
как построить раздвижные ворота для ограждения конфиденциальности
КАК | Установка автоматических откатных ворот — Pearson + Projects
16 мая 2018 г.
Как построить откатные ворота с колесами | Hunker
Откатные ворота обеспечивают быстрый доступ к вашему двору, подъездной дорожке или саду. Как построить катящиеся ворота с колесами. Вставьте деревянный столб забора в землю.
Получить ценуЖилые подъездные ворота | Trusted Choice
Ворота поставляются в полностью собранном виде и готовы к профессиональной или самостоятельной установке.Электрический. Он также может помочь защитить детей и домашних животных, особенно если ворота граничат с забором по периметру. Ворота распахиваются, потому что они требуют меньше места рядом с подъездной дорожкой, чем раздвижные ворота. О нас Политика конфиденциальности Условия использования Карта сайта.
Узнать ценуКак сделать подъездные деревянные откатные ворота. стр. 1 — BuildEazy
Пора заменить ворота с двойными распашными дверьми на одинарные откатные ворота.
Почему? .. от любого количества компаний заборов и ворот, кроме подходящей защелки.
Комплект для раздвижных ворот DIY.862 долл. США. Если бы установила компания,
было бы 5k. Это было бы мило для экрана конфиденциальности для заднего двора. Комплект раздвижных ворот своими руками Front Yard Fence, Diy Fence, Front Gates, Entrance Gates.
Получить ценуЗаборы и ворота — Seven Trust’s
Найдите широкий выбор качественных ограждений в Seven Trust. Найдите конуры, виниловые ограждения, ограждения для частных лиц, пикетные ограждения, электрические ограждения, столбы, ворота. Строительные материалы
Получить ценуРазница между консольными воротами и откатными воротами | Pacific
Вот основные различия между раздвижными воротами и консольными воротами. Витрина · Сельское хозяйство · Спортивные сооружения · Упоры и поля для игры в мяч · Виниловое ограждение Bufftech.Рамы для откатных ворот в целом меньше по размеру, поэтому они дешевле консольных ворот.
Метки: ворота консольные, ворота ограждения, ворота.
43 Удивительные идеи ворот для забора — Backyard Boss
Они отлично подходят для уединения, безопасности и даже отлично подходят для организации садовой территории. Добавьте декоративные железные ворота к существующему деревянному забору, чтобы создать интригующий, этот впечатляющий камень и железная калитка кажется, что она легко вставляется на место.
Узнать ценуВорота раздвижные консольные с пешеходной дверью своими руками, оцинкованная сталь
8 октября 2015 г.Эти консольные раздвижные ворота были сконструированы мной. В основном это рабица, обрамляющая забор из дерева. Если вы хотите изучить
Get PriceWood Fence Gates — Wood Fencing
Купите наш выбор деревянных заборных ворот в разделе «Пиломатериалы и композиты». В справочнике Seven Trust представлена информация о материалах, необходимых для строительства забора и ворот.
Получить ценуСделай сам, как построить свои собственные консольные раздвижные ворота (1) — Составьте план
19 августа 2015 г.
Я решил построить раздвижные ворота консольного типа, чтобы мне не приходилось делать это.Высота будет 5 футов для установки с деревянными ограждениями длиной 6 футов.
Постройте 12-футовые ворота, которые не провисают!
4 марта 2016 г. Как построить большие ворота без провисания, которым не нужны колеса или тросы. Сделайте соединения внахлест без настольной пилы ЗДЕСЬ!
Уточнить ценуКак сделать деревянный забор откатной. | DIY: Outdoor
26 сентября 2018 г. — Как сделать деревянный раздвижной забор для ворот. Вращающиеся ворота с планками из белого кедра. Просматривайте этот и другие пины на доске ворота
Get PriceВыбор лучших автоматических ворот для вашего дома в DFW
9 февраля 2015 г.Техас лучший забор и патио | Даллас Ft. Стоит. Раздвижные ворота — это отдельные ворота в системе, которые откатываются в сторону. Еще одна вещь, которая может иметь значение при выборе автоматических ворот, — это эстетическая привлекательность.
Если вы ищете полную конфиденциальность или ограниченное пространство на подъездной дорожке, раздвижные gate
как сделать недорогие раздвижные ворота / портал coulissant pas cher
27 марта 2016 г. J’ai créé cette vidéo à l’aide de l’application de montage de vidéos YouTube (https: // www .youtube.com/editor).
Уточнить ценуВорота откатные | Заборы и ворота | Gumtree Australia Free Local
Найдите объявления раздвижных ворот в категории «Заборы и ворота». Покупать и продавать почти 13.11.2018. Стеклянные ограждения, алюминиевая балюстрада, раздвижные ворота, ширмы.
Получить цену25 лучших изображений для раздвижных ворот на Pinterest | Гаражные ворота
Комплект для откатных ворот своими руками. $ 862.Деревянные раздвижные ворота для забора своими руками — проекты и планы для деревообработки — на хранение в задней части гаража. Деревянные раздвижные ворота для уединения.
Уточнить ценуОткатные ворота своими руками | Забор | Pinterest | Ворота, раздвижные ворота и подъездная дорога
Раздвижные ворота своими руками Раздвижные ворота, передние ворота, въездные ворота, ворота своими руками, в идеях на заднем дворе, забор на заднем дворе своими руками, лесной пейзаж на заднем дворе, забор для уединения
Получить ценуВорота подъездной дороги для деревянного забора или экранирующего материала
1 ноября 2012 г.
При строительстве подъездных ворот у вас есть два основных варианта: откатные ворота или распашные ворота. Оба являются отличными вариантами и могут быть выгодны при цене
Консольные ворота против раздвижных ворот
(Обновлено сентябрь.4, 2020)
Так же, как квадрат — это особый вид прямоугольника, консольные ворота — это уникальный тип откатных ворот. Тем не менее, они отличаются от типичных ворот с колесами несколькими характерными и интересными особенностями.
Мы рассмотрим некоторые отличия ниже. Между тем, если у вас есть вопросы о рамах ворот, распашных воротах, рулонных воротах (и / или роликах), колесах с пазами, воротах из нержавеющей стали, консольных роликах, двойных гусеницах, направляющих роликах, ограждениях звеньев цепи, воротах для тяжелых условий эксплуатации, открыватели ворот, ворота безопасности, подъездные ворота или любые другие ворота, тогда, пожалуйста, свяжитесь с Pacific Fence & Wire сегодня! Мы всегда рады обсудить ваши варианты.
Мы работаем долгое время и уверены, что сможем найти идеальное решение для ограждения вашей собственности. Независимо от длины ворот, рельсовой системы, конструкции ворот и оборудования ворот, у нас есть инструменты и ноу-хау, чтобы сделать это правильно.
Роль колес
Одним из основных различий между консольными воротами и системами откатных ворот является расположение колес, которые помогают воротам двигаться. Ворота консольные откатные опираются и катятся на колесе по переднему нижнему краю ворот, а колея поддерживает колеса по заднему краю.В отличие от этого, консольные ворота удерживаются над землей, перемещаясь с помощью роликов, проходящих по верхней и внутренней сторонам ограждения с колесами, прикрепленными к вертикальному бетонному фундаменту.
Требования к пространству
Как правило, пространство, необходимое для размещения раздвижных ворот, соответствует ширине, которую они покрывают, с несколькими дополнительными ножками для доступа.
Подъездная дорожка шириной 30 футов должна иметь 30 футов с одной стороны для хранения ворот и около трех футов для обеспечения маневренности вокруг рамы ворот.Консольные ворота должны быть примерно на 50 процентов шире своего пролета, чтобы уравновесить вес стоек подвески. (Размеры стоек могут быть разными.)
Цена
Поскольку рамы откатных ворот не поддерживают монтажные стойки, они не требуют прочности и жесткости материала, необходимых для консольных ворот. Рамы для откатных ворот в целом меньше по размеру, поэтому они дешевле консольных ворот.
Performance
Откатные ворота имеют более простой и меньший по размеру приводной механизм, чем консольные ворота.В результате они легче катятся. Но контакт колеса с землей может сделать работу более шумной, чем консольные ворота.
Поскольку консольные колеса ворот находятся над землей, этот стиль может охватывать более широкий диапазон местности, включая гравий, траву, блоки и неровные, наклонные или круто наклонные поверхности.
Отсутствие контакта с землей также позволяет консольным воротам легко функционировать в снежных или обледенелых условиях.
Установка
Меньшие рамы откатных ворот облегчают подъем материалов, в то время как вес консольных ворот требует использования крана.Однако для откатных ворот могут потребоваться бетонные опоры или установка грунтовых путей на существующей подъездной дороге. Консольные боковые стойки устанавливаются без нарушения работы привода, что упрощает и ускоряет эту часть установки.
Безопасность
Откатные ворота можно сдвинуть с пути, что делает их более уязвимыми для взломов как сверху, так и снизу. Консольные ворота не могут быть подняты и, как следствие, могут быть более полезными, если и когда безопасность является проблемой.
Откатные ворота или консольные ворота: правильный выбор
Если вы ищете ворота для жилых, небольших коммерческих или промышленных помещений и сталкиваетесь с некоторыми ограничениями по площади, то откатные ворота могут быть правильным выбором для вас.
Для участков с интенсивным движением и пересеченной местности на открытом воздухе — в местах, где установка наземных путей невозможна — или если вы сталкиваетесь с проблемами безопасности, консольные ворота являются лучшей альтернативой.
Установка консольных ворот на юго-западе Вашингтона
Поговорите с нашей командой Pacific Fence & Wire о наших высококачественных раздвижных и консольных воротах. Мы найдем решение, соответствующее вашим потребностям, с квалифицированной установкой для обеспечения надежной работы.
Pacific Fence & Wire Co.находится в семейном владении и управляется. Мы — ваша компания по производству заборов в Орегоне, как и с 1921 года. Это означает, что на протяжении почти 100 лет мы обеспечиваем наших северо-западных соседей по Тихоокеанскому региону высококачественные материалы и высокое качество изготовления.
Мы нацелены на обслуживание клиентов, а наш компетентный и дружелюбный персонал всегда готов ответить на любые ваши вопросы.
Мы также будем держать вас в курсе нашего прогресса, работая над тем, чтобы предоставить вам лучшие решения в области ограждений.
Хотя устанавливаемые нами ворота и заборы не всегда просты — у нас есть одна простая цель: убедиться, что наши клиенты удовлетворены каждым аспектом их взаимодействия с нами — с первого момента, когда вы связываетесь с Pacific Fence & Wire до время, когда вы сядете, расслабитесь и насладитесь преимуществами профессионально установленного забора или ворот.
Позвоните нам сегодня! И не забудьте спросить обо всех наших вариантах ограждений для вашей конкретной собственности.
как сделать откатные ворота для деревянного забора
diy консольные откатные ворота с пешеходной дверью из оцинкованной стали
эти консольные откатные ворота были сконструированы мной. в основном это ограждение из сетки рабицы с деревянными досками. если хочешь учиться. 【Получить цену】
оценка настила из древесно-пластикового композитного материала — захват
были обнаружены ошибки при установке.
древесно-пластиковых композитных террасных досок делают свое исследование. подобрать и установить в строгом соответствии с поставщиком. 【Узнать цену】
Откатные ворота своими руками | забор | pinterest | раздвижные ворота и садовые ворота
раздвижные ворота для забора из дерева своими руками — проекты деревообработки — планы на хранение. ворота подъездные ворота металлические подъездные воротадеревянные воротадеревянные ворота. 【Узнать цену】
Услуги по ограждению Торки Торки | plan b devon
пусть ваш шторм повредил слабые гнилые и неприглядные садовые ограждения, замененные местной компанией по ограждению torbay plan b devon.Plan B Devon — одна из ведущих и самых надежных компаний по производству ограждений на Торбее. декоративное ограждение; решетчатое ограждение; ограждение теневого ящика. электронная почта: [адрес электронной почты защищен] 【Получить цену】
Руководство по деревянному забору — лучшая древесина для ограды — usfenceguide.com
Западный красный кедр — это естественно прочный материал для ограждений.
Панель забора полной конфиденциальности предлагает плотно прилегающие доски, которые подходят. 【Узнать цену】
Ворота деревянные откатные
Ворота деревянные откатные. строительство в пути.загрузка. . как построить заборные ворота установить ограждение для ворот. легко! ремонт дома. 【Получить цену】
посмотреть, как работают раздвижные ворота подъездной дороги
как сделать деревянные раздвижные ворота для подъездной дороги. интересно, что там (кроме небольшого деревянного забора), чтобы предотвратить ворота. 【Получить цену】
построить раздвижные ворота для забора
видео взято с сайта: woodcompositedeck.com/ виниловые заборы стали популярными в последнее время благодаря своей универсальности и. 【Узнать цену】
как сделать деревянный забор откатной.| diy: Outdoor
откатные ворота — комплекты автоматики для ворот предназначены для автоматического открытия и закрытия существующих ворот. поэтому обязательно просмотрите наш обширный ассортимент ворот.
