Выбор мультиметра, тестер, советы по пользованию прибором. Выбрать прибор по параметрам. Измерение сопротивления, напряжения, тока.

В раздел: Советы → Выбор мультиметра

Один из самых необходимых приборов необходимых радиолюбителю, электрику, домашнему мастеру является мультиметр, называемый в обиходе тестером.

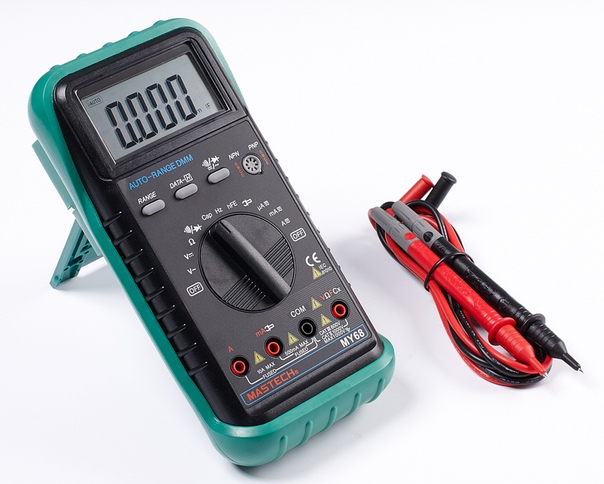

Цифровой мультиметр MY68	Тестер DT830D	Аналоговый мультиметр YX360TRD	Мультиметр UT 70
Сегодня на рынке представлено большое количество тестеров включающие в ряд от самых простых карманных до законченных профессиональных настольных приборов. Также существует проблема выбора между цифровым или аналоговым стрелочным приборами. Начинающим радиолюбителям рекомендуется заиметь универсальный цифровой тестер имеющий цену в диапазоне не выше 20-50 долларов. Большая цена не всегда диктуется необходимостью, а просто означает, что прибор имеет не слишком нужные вам навороты. Выбор мультиметра Выбирать прибор рекомендуется по количеству необходимых функций и измеряемым диапазонам, по параметрам. Как правило функции без которых трудно обойтись это: — измерение постоянного напряжения от 2 (двух) милливольт до 600в; — измерение постоянного тока от двух миллиампер до 10 ампер; — измерение переменного напряжения от 1 (одного) до 700 вольт; — измерение переменного тока от 20ма до 20а; — измерение сопротивления от 100ом до 10мом; — дополнительно функция «прозвонки»; — остальные функции не так важны, но пренебрегать не следует — измерение емкости, измерение параметра коэффициента усиления транзистора, измерение температуры. Мультиметр работает как правило от 9 вольтовой батарейки, типоразмера Кроны. Батареи хватит на долгое время,но у некоторых приборов при снижении напряжения питания ниже допустимого мультиметр не выключается, а начинает давать показания с большой погрешностью, что сможет вызвать собой потерю времени на поиск несуществующей неисправности, не комфортного пользования прибором, поэтому рекомендуется после приобретения прибора, через некоторое время проверять, а при необходимости заменить батарею на так называемую алкалиновую, имеющая гарантированный срок хранения составляющий 6-7 лет. Одновременно постарайтесь запастись подходящими зажимами типа крокодил с запасом т.к. они легко теряются. В дополнении совет начинающему владельцу тестера: предварительно устанавливайте диапазон в котором вы собираетесь производить измерения, если заранее неизвестно значение, то тогда устанавливайте на максимальный диапазон измерения прибора. Многофункциональный мультиметр MY68 является одной из самых популярных моделей имеющий множество функциональных возможностей включая ручной и автоматический выбор диапазонов измерений. Отличительными особенностями является возможность измерения частоты, ёмкости и коэффициента усиления транзисторов, но самими распространенными измерениями токовых нагрузок и напряжений. Мультиметр надежен в эксплуатации, безотказность гарантирована на многие годы. Но как всякая любая техника любит внимание и заботу со стороны пользователя, только невнимательность и небрежное отношение могут привести к поломке. Вкратце об особенностях эксплуатации: гнезда для подключения измерительных щупов, допустимый диапазон токовых замеров до 500ма и до 10А, эта же подсказка при измерении на дискретном переключателе. Пренебрежение допустимых пределов это лишние хлопоты по замене предохранителей, они находятся внутри прибора. В один прекрасный момент предохранители могут привести прибор к серьезной порче, если периодически злоупотреблять элементарными правилами по использованию предохранителями соответствующих номиналов, при этом и сами контактные колодки начинают деформироваться, в том числе и контактные дорожки переключателя. Технические параметры мультиметров
MY68	DT830D	YX360TRD	Мультиметр UT 70
Постоянное напряжение: 200 мВ ~ 700 В	200 мВ ~ 700 В	100 мВ ~ 1000 В	200 мВ ~ 1000 В
Переменное напряжение: 200 мВ … 1000 В	1 мВ … 750 В	10 … 1000 В	200 мВ ~ 750 В
Постоянный ток: 2 мА … 10 А	1 мА … 10 А	50 мка — 0,25А	20 мка — 10А
Переменный ток: 20 мА … 10 А	0,1 мА … 10 А		20мА — 10 А
Диапазон измерения сопротивления: 200 Ом … 200 МОм	0,1 Ом … 2 МОм	до 20 Мом	200 Ом до 200 Мом
Диапазон измерения емкости: 2 нФ . .. 20 мкФ		10 мкф	20нф-200 мкф
Диапазон измерения частоты: нет	нет		2 кГц-10 МГц
Диапазон измерения температуры: нет	нет		-40°C ~ 1000°C
Диапазон измерения коэффициента усиления транзисторов по току: 1… 1000	до 1000
Допустимое сопротивление, при котором работает режим прозвонки менее: 30 Ом	менее 30 Ом
Индуктивность:			2mH/20mH/200mH/20H
Внутренне устройство приборов

Фото платы цифрового мультиметра MY68	Переключатель режимов работы MY68	Печатная плата тестера	Предохранители на плате прибора MY68

Монтаж мультиметра YX360TRD	Аналоговый мультиметр 360TRD	Переключатель на плате, мультиметр YX-360TRD	Схема прибора YX-360TRD

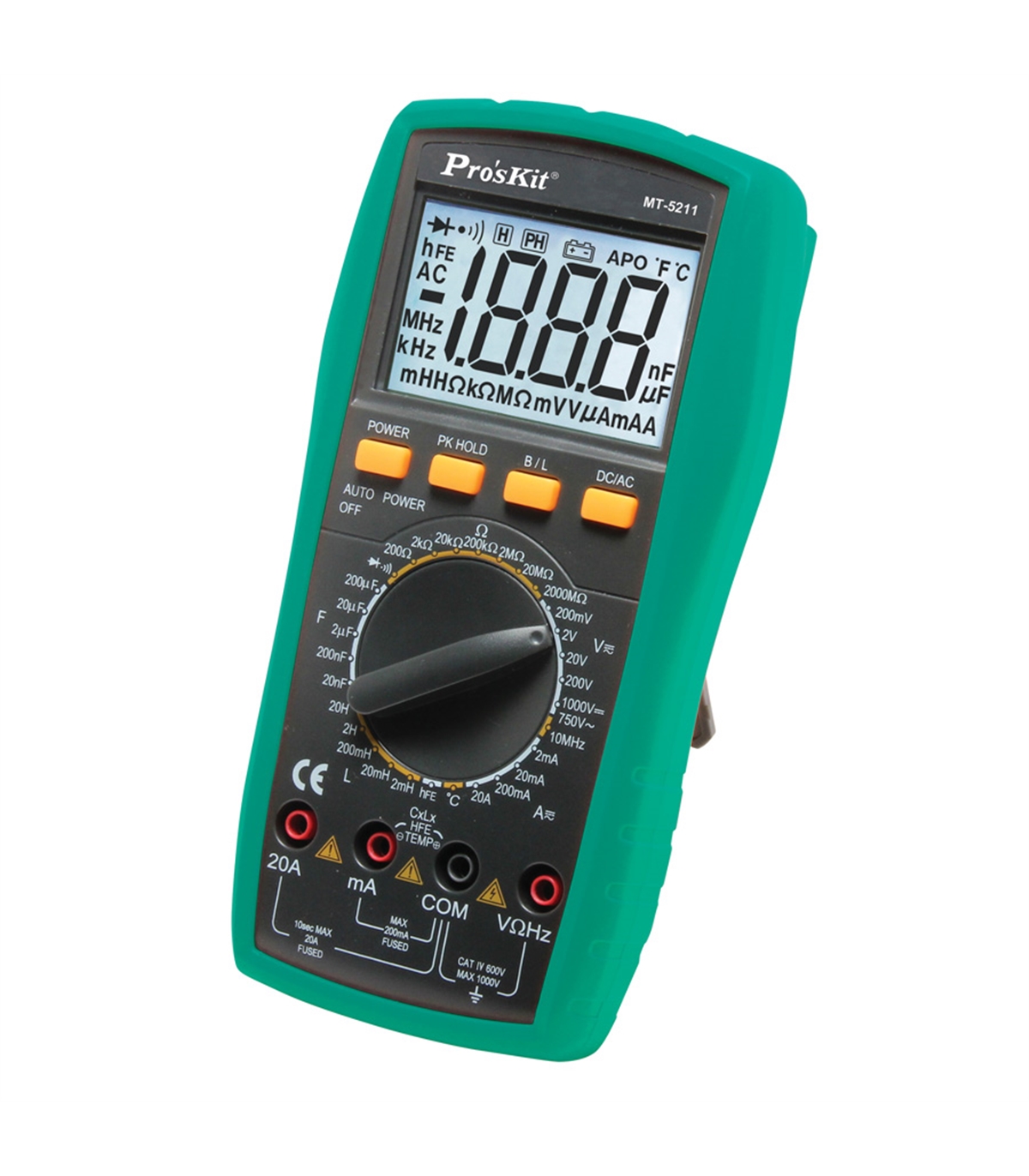

А какие приборы предназначены для измерения LCR, имеющий достаточно высокие характеристики?
К примеру, мультиметры MS8910, Mastech MS5300, AT826, Th3821B вполне подойдут для этих измерений.

   Цифровой измеритель LCRZ Meter Tonghui Th3821B
   Оригинальное название Digital Handheld LCRZ Meter Tonghui h3821B
   Измеряемые параметры L-Q, C-D, R-Q, |Z|-Q
   точность измерения 0.3%, разрешение   0.01%
   Диапазон измерения емкости 0.01pF — 9999μF
   Измерение добротности (Q)0,0001 – 9999
   Измерение на частоте 100Hz,120H z, 1kHz
   Диапазон измерения сопротивления 0.0001 Ом до 9.999 М
   Диапазон измерения индуктивности 0.01μH до 9.999H
   Страна — производитель Китай (Провинция Цзянсу)
   Размеры 200 (l) * 95 (ш) * 40 мм (d)
   Вес упаковки 1.5 кг
   Артикул Th3821B
   Технические характеристики 175 Kb

Для пользованием измерительным прибором необходимо его подготовить.
1. Не включая прибор, с помощью отвертки установите стрелку на начальную отметку механического корректора.
2. Для измерения сопротивлений необходимо произвести калибровку, для этого переключатель установите в режим измерения сопротивлений, к примеру, на диапазоне 1хк при замкнутых между собой концах измерительных щупов, откалибруйте на «0» вращая ось регулировочного резистора «0ΩADJ».

Измерение:
Для измерения сопротивлений установите переключатель диапазона на нужный предел измерений.
1. Подключите измеряемое сопротивление к щупам.
2. Снимите показания.
Измерение напряжения, установите переключатель работы на измерение напряжения в нужном диапазоне и род тока постоянное DCV или переменное ACV .
1. Подключите щупы к источнику напряжения (в примере на фото экран стрелочного прибора при измерении напряжения — элемент питания постоянного тока 1,5в), при измерении постоянного напряжения соблюдайте полярность.
2. Снимите показания.

Некоторые рекомендации

Из опыта пользования мультиметром имеются пожелания, прислушаться к ним или нет право каждого.

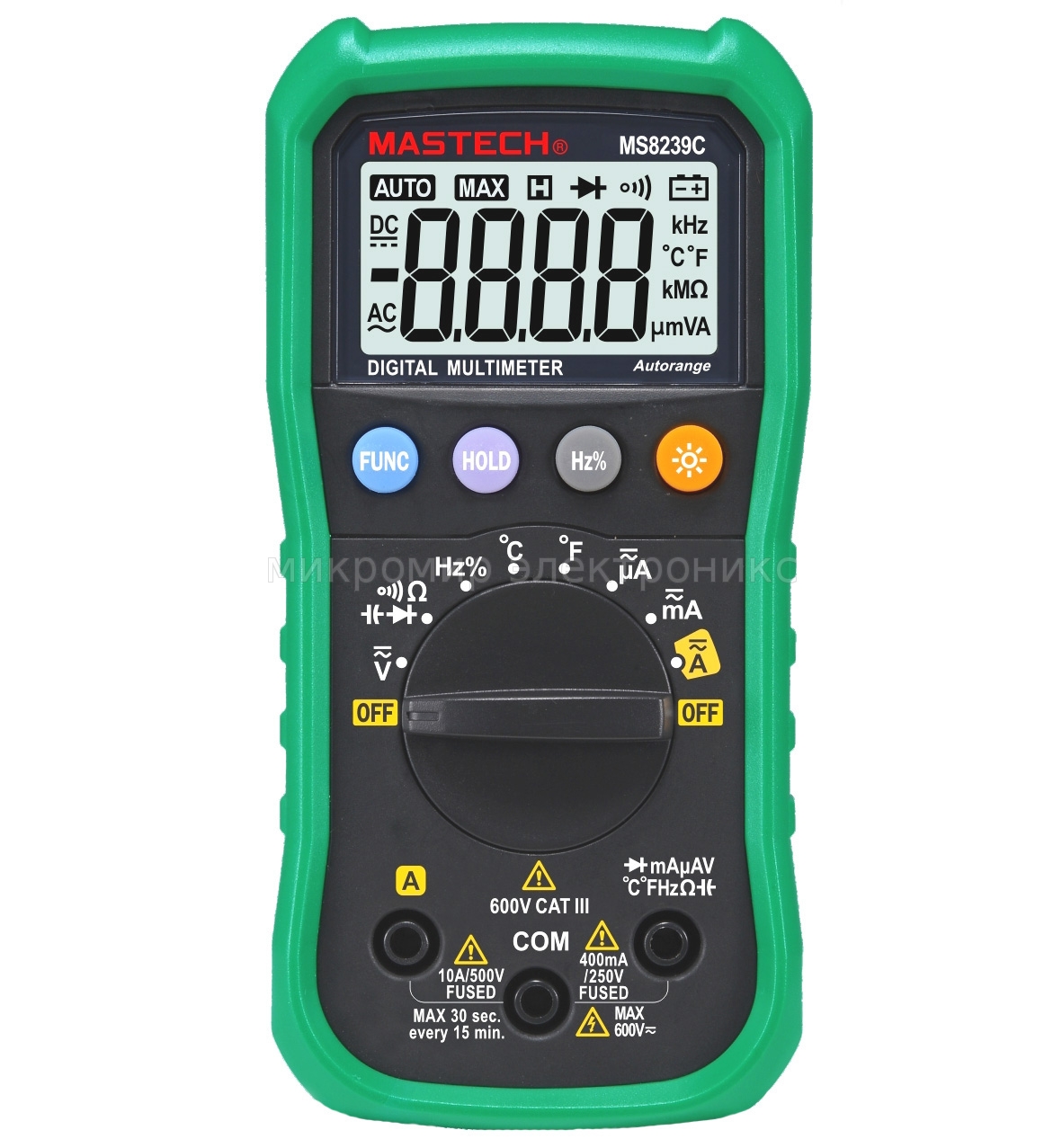

Порой не очень удобно пользоваться прибором при автоматическом определении прибором диапазона, особенно это проявляется на пограничных областях. За это время можно вручную провести измерение несколько раз, хотя более дорогие и современные мультиметры делают это достаточно быстро.

Прибор MASTECH MY-64 более дешевый, подороже Protek 505, APPA-305, Fluke 106, Fluke 15B считается более подходящим для профессионалов.

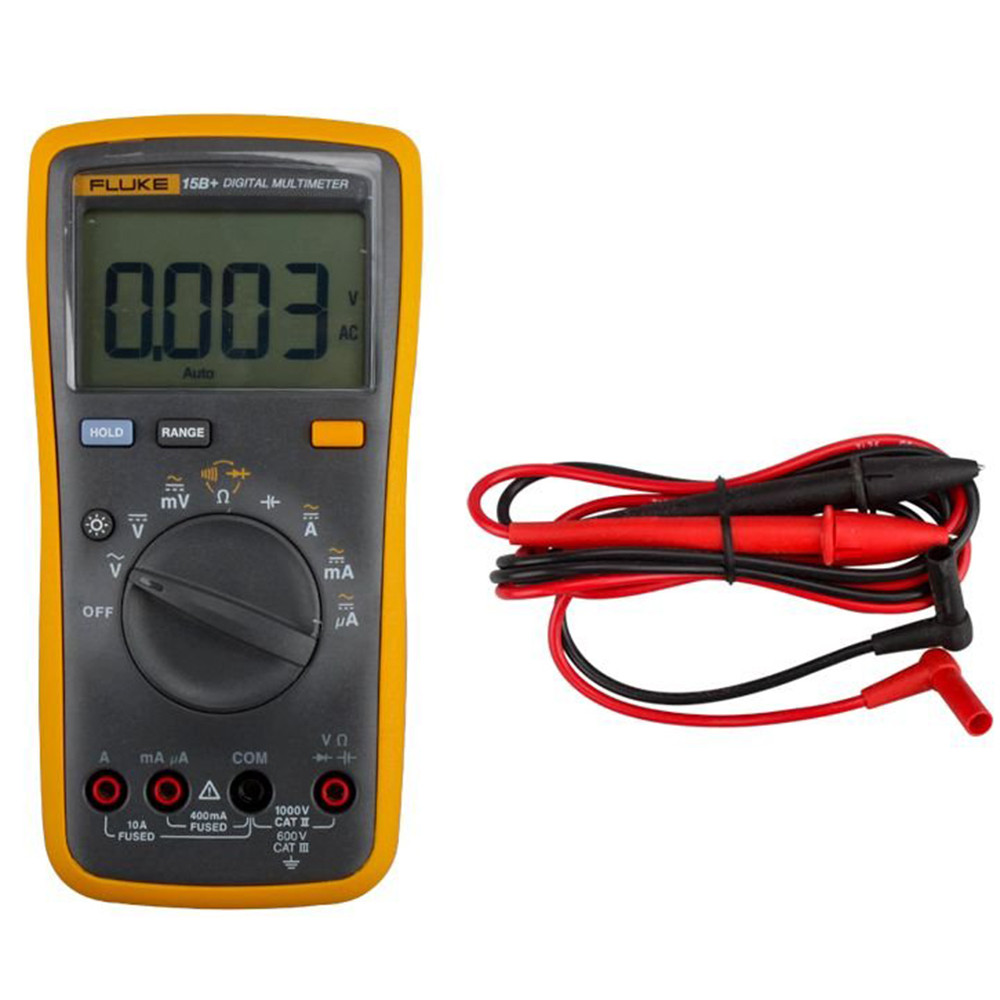

Цифровой мультиметр Fluke 15B

Основная погрешность при измерении постоянного напряжения 0,5%
Цифровой дисплей с разрядностью 4,000, обновление 3 раза в секунду
Автоматический и ручной выбор диапазона измерений при нажати кнопки RANGE
Удержание показаний на дисплее для удобства пользователя
Проверка диодов и целостности цепей со звуковым сигналом

«Спящий режим»

Технические характеристики цифрового мультиметра Fluke 15B
Измерение переменного напряжения AC	Диапазон Наилучшее значение погрешности Диапазон частот	От 0,1 мВ до 1000 В ± (1.0 % + 3 ед.мл.разр.) От 40 Гц до 500 Гц
Измерение постоянного напряжения DC	Диапазон Наилучшее значение погрешности	От 0,1 мВ до 1000 В ± (0. 5 % + 3 ед.мл.разр.)
Измерение сопротивления	Диапазон Наилучшее значение погрешности	От 0,1 Ом до 40 Мом ± (0.4 % + 2 ед.мл.разр.)
Измерение постоянного тока DC	Диапазон Наилучшее значение погрешности Диапазон частот	От 0,1 мА до 10 А ± (1.5 % + 3 ед.мл.разр.) От 40 Гц до 200 Гц
Измерение переменного тока AC	Диапазон Значение погрешности	От 0,1 мА до 10 А ± (1.0 % + 3 ед.мл.разр.)
Измерение емкости	Диапазон Наилучшее значение погрешности	От 0,01 нФ до 100 мкФ ± (2.0 % + 5 ед.мл.разр.)

Подбор приборов для домашней лаборатории. Тестер dt830d

Какой мультиметр лучше выбрать для дома и автомобиля

Любому хозяину, даже слабо разбирающемуся в электрике, не помешает иметь у себя дома прибор для измерения электрических параметров. Рано или поздно с проблемой неисправности электроприборов придется столкнуться, а находящийся под рукой мультиметр во многих ситуациях поможет найти самостоятельно поломку, избавив от вызова дорогостоящего мастера. Тестером легко найти обрыв провода, проверить пробой ТЭНа на корпус, замерить напряжение в розетке, он понадобится для починки электропроводки автомобиля и во многих других случаях. Выяснить, как выбрать мультиметр, чтобы он отвечал всем запросам, поможет обзор популярных моделей и немного полезных советов.

Разновидности мультиметров

Перед началом выбора измерительного прибора надо выяснить существенные различия моделей. На данный момент потребителю доступны две разновидности тестеров:

Аналоговый прибор имеет прозрачное окошко с измерительной шкалой. Каждое ее деление соответствует определенному показателю. Измерение производится с помощью двигающейся по шкале стрелки. Минусом аналогового тестера является неточность определения показаний из-за колебания стрелки, если замеры выполняются не стационарно.

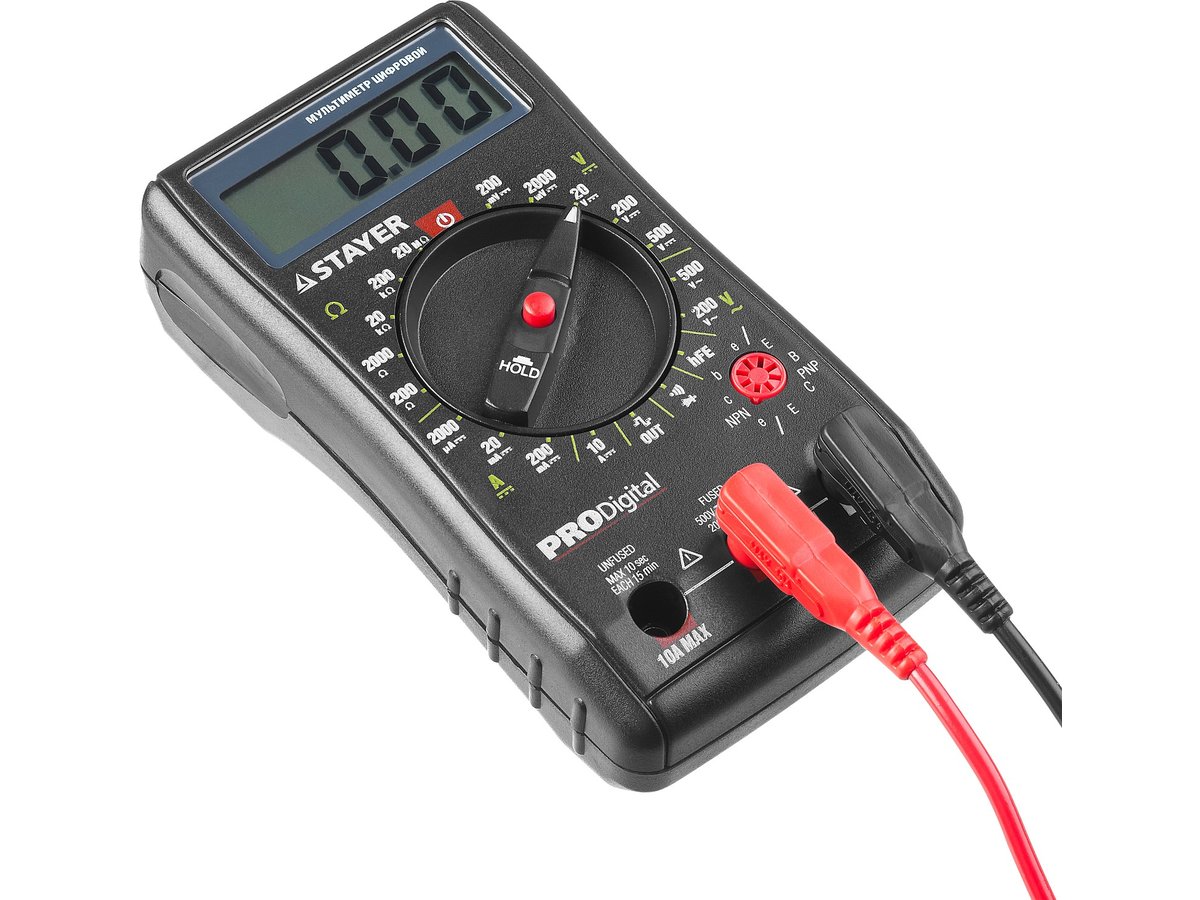

Среди опытных мастеров популярны цифровые мультиметры. Точность их показаний не зависит от того, как производились замеры – стационарно или на весу. Большинство электронных моделей многофункциональны, а для точных замеров существуют приборы с минимальной погрешностью.

Аналоговые мультиметры практически изжили себя, и ушли в прошлое. Сейчас в продаже имеются только цифровые тестеры, а стрелочный вариант можно найти только где-то у радиолюбителей на рынке.

Сравнение цифрового мультиметра с аналоговым

Каждый мастер имеет свое мнение насчет выбора измерительного прибора. Чтобы разобраться простому человеку, какой прибор лучше, надо сравнить эти две разновидности между собой:

точность снятия показаний зависит не только от работы микросхем прибора, а еще от считывания показания. Цифры электронного дисплея можно увидеть под любым углом, и они остаются неизменными. Считать точные показания со стрелочного прибора, можно смотря в окошко только под прямым углом, что не всегда удобно;
в отличие от аналоговых мультиметров цифровые приборы снабжены дополнительными функциями с возможностью выполнения вычислительных процессов;
неправильное измерение полярности на электронном табло указывается знаком минус, что дает понять мастеру о неправильном подключении. В аналоговом тестере стрелка просто стоит на месте, упершись об ограничитель;
при работе и транспортировке прибор часто роняют, носят в сумке с инструментом и т. д. Электронная модель на такие передряги не реагирует, а стрелочный механизм очень капризен и требует аккуратного обращения;
оба прибора питаются от батареек. Если взять стрелочный тестер, то по мере разряда батареек ему надо периодически выставлять «ноль». Электронная модель не требует калибровки.

Однако нельзя сказать, что стрелочные тестеры полностью изжили себя. Эти приборы используют в лабораториях и ремонтных спецмастерских. Их достоинство перед электронными моделями заключается в возможности увидеть мгновенные изменения показателей.

На какие параметры надо обратить внимание?

Правильный выбор мультиметра в первую очередь зависит от необходимых параметров прибора. Цифровые тестеры многофункциональны, и переплачивать за модель, у которой многие функции дома не понадобятся, будет глупо.

Если взять несколько примеров, то рядовому электромонтажнику достаточно будет прибора, способного измерить сопротивление и напряжение, а также прозвонить проводку. Мастеру, обслуживающему электрооборудование, не помешает дополнительная функция прибора «токовые клещи». Она необходима для измерения нагрузки работающего электрооборудования. Слесарям КИП нужны функции измерения емкости конденсаторов, индуктивности катушек, а также амперметр, вольтметр и др.

Чтобы точно определиться с выбором модели, надо ознакомиться с основными его параметрами.

Снятие показаний

Об этом уже говорили выше, что лучше покупать цифровой с электронным дисплеем. Им удобней будет работать на высоте или в других неудобных условиях.

Функциональные возможности

С этим тоже все ясно. Надо выбирать прибор с теми функциями, которые нужны. Однако существует такое понятие, как предел измерений. От этого зависит граница минимальных и максимальных значений, воспринимаемых прибором.

Для дома или автомобиля достаточно будет следующих пределов:

минимальный предел переменного напряжения – 200 мВ, а максимального – 700 В. Для постоянного напряжения минимальный показатель тот же, а максимальный – 1000 В;
минимальное сопротивление – 200 Ом, а максимальное – 200 мОм;
минимальный показатель силы тока – 2 мА, а максимальный – 20 А.

На каждом изделии производитель указывает такой предел.

Дополнительная функция удобства пользования прибором

Сюда можно отнести подсветку и специальную кнопку, позволяющую удерживать показания. Эти функции не столь важны, но очень удобны при работе.

Погрешность

Этот параметр определяет величину отклонения измерения, показываемого на дисплее тестера, от реального значения. Например, при замере напряжения аккумулятора 6 В разными мультиметрами, один может показать 5,9 В, а другой – 5,8 В. Вот эта разница и есть погрешность. Чем она меньше, тем точнее тестер. Даже самые дорогие электронные приборы обладают погрешностью, которая колеблется в пределах 0,02–3%. Если тестер нужен просто, чтобы дома прозвонить провод или для других бытовых нужд, то величина погрешности здесь не важна. Для ремонта радиоэлектроники даже средние погрешности недопустимы.

Параметр разрядности

От этого параметра также зависит точность мультиметра. Разрядность отображается цифрами на дисплее. Бытовые приборы имеют разрядность 2,5, то есть после запятой идут сотые доли. Тестеры с разрядностью 3,5 считаются более точными, так как после запятой указаны даже тысячные доли. Однако параметр разрядности вплотную привязан к погрешности. Если мультиметр имеет 3% погрешности, то даже результат, измеренный тысячными долями, будет неверен. Этот факт надо учесть при выборе тестера.

Степень защиты

Любой прибор, особенно если это связано с электричеством, имеет степень защиты от проникновения внутрь воды, грязи или просто от удара. Чем выше защита, тем долговечнее будет мультиметр.

Питание

Большинство моделей работают от батареек. Этого достаточно для дома, автомобиля или даже для проведения измерений на небольшом производстве. Но если тестер будет применяться в промышленных целях, лучше отдать предпочтение модели с аккумулятором.

Электробезопасность

Существует важное понятие – класс электробезопасности. От этого зависит, в каких электросетях можно производить замеры:

класс САТ 1 предназначен для низковольтных сетей;
модель класса САТ 11 предназначена для сетей питания;
прибором класса САТ 111 можно выполнять замеры распределительных цепей, находящихся внутри дома;
для работы с распределительными цепями на улице класс защиты должен соответствовать САТ 1V.

Защиту обеспечивают предохранители или электроника. Рекомендуется приобретать модели с электронной защитой.

Количество дисплеев

Бытовые приборы идут с одним дисплеем и этого достаточно, чтобы производить все необходимые замеры дома или в автомобиле. Тестер с двумя дисплеями необходим в промышленности, где приходится выполнять одновременно несколько измерений или при работе со сложной электроникой.

Производитель

Здесь совет стандартный. Только от хорошо зарекомендовавшего себя производителя можно получить качественный товар. По опросу 2016 года лидером стали бренды Mastech и UNI-T.

Обзор популярных моделей для автомобиля

Чтобы как-то прояснить ситуацию с выбором мультиметра, давайте познакомимся с некоторыми моделями:

Вначале модель ADD8055 была разработана для автолюбителей, чтобы измерять показатели аккумулятора. Однако со временем их стали использовать для измерения напряжения электрических цепей и параметров электродвигателя при холодном пуске.
В дизельных двигателях при диагностике блоков выявляют перебои искрообразования свечей накаливания прибором ADD280.
Модель ADD3055 больше подходит для сервисных центров по ремонту автомобилей. Мультиметром диагностируют блоки управления, датчики и всю электросистему авто.
Прибор с функцией принтера ADD8630 может отображать на бумаге состояние электрооборудования автомобиля, например, стартера или аккумулятора.
Для автомехаников разработан целый измерительный комплекс в одном приборе ADD91. Тестер имеет дисплей с подсветкой и наделен функцией имитации сигналов, исходящих с датчиков автомобиля.

Как видно из обзора моделей, каждая из них предназначена для определенной работы, что требуется учитывать при выборе.

Несколько полезных советов

Окончательно определиться с выбором модели для дома или автомобиля помогут несколько советов. Например, если говорить о сборке, то в надежности микросхем можно быть уверенным, так как большинство моделей имеет качественную начинку. Однако надо обратить внимание на внешний вид изделия. При качественной сборке корпус не должен содержать зазоров, неплотно прилегающих и болтающихся частей. Для дома достаточно дешевого мультиметра в пластиковом корпусе. Мастерам ремонтникам, конечно, потребуется дорогой противоударный и герметичный корпус.

Важно обратить внимание на переключатели. Дешевые подделки обычно снабжают некачественными пластмассовыми элементами, которые после нескольких переключений начинают болтаться или отваливаться. С таким мультиметром произвести точные замеры показаний невозможно. Лучше отдать предпочтение изделию с металлическими или прочными пластиковыми переключателями.

Очень важно уделить внимание форме корпуса. Перед покупкой надо рассмотреть несколько моделей с похожими функциями и выбрать тот, который удобно ляжет в руку. Провода должны быть прочными с хорошим сечением. Тонкие будут постоянно путаться и обрываться. Немаловажна конструкция щупа. Он должен иметь прочные диэлектрические рукоятки и острое металлическое окончание.

Вот в принципе и все советы по выбору мультиметра. Из этого можно сделать вывод, что хороший прибор тот, который используется по назначению и справляется со своей задачей.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

как пользоваться и как выбрать профессиональную модель? Рейтинг и обзор.

Как работают щитовые и мини-тестеры?

Очень часто в домашних условиях нам необходимо осуществить замер напряжения, силы тока или сопротивления для различных электроприборов. Это можно сделать при помощи специального устройства, которое называется мультиметр или тестер. Они могут быть цифровые и аналоговые. Первый тип будет предпочтительнее, ведь он имеет небольшие габариты и более портативный, чем аналоговый прибор.

Подобное устройство для дома будет отличным решением для измерения тока, ведь благодаря ему это можно будет осуществить очень легко.

Назначение и принцип работы

Итак, цифровой мультиметр является универсальным устройством, что позволяет осуществлять измерение различных электрических параметров. Работает обычно такой прибор от батареек или аккумуляторов, что позволяет обеспечить его мобильность. Также её обеспечивают небольшие габариты и простота пользования. Кроме того, он обычно имеет пару щупов – красного и чёрного цвета. Отметим, что устройства такого типа не требуют перепроверки показаний, ведь изображают их в числовом виде на дисплее и отличаются высокой точностью. Последнее является возможным потому, что они крайне чувствительны даже к малейшим изменениям значений тока.

Если рассматривать принцип работы такого тестера, то в его основе будет аналого-цифровой преобразователь двойного интегрирования. Говоря более простым языком, входной сигнал сравнивается с опорным.

Дабы измеритель отображал определённое значение параметра, он должен присоединяться к схеме либо какой-то её части. Подключение тогда осуществляется при помощи определённого набора кабелей. Чёрный щуп называют отрицательным либо общим, а красный – положительным.

Каждый кончик такого провода имеет вилку, что вставляется в приборный разъём. А другой кончик применяется, чтобы сформировать контакт со схемой либо её частью, работу которой следует проверить. Если тестер, настроенный на токоизмерение, будет случайно включён параллельно с источником напряжения, то с большой долей вероятности избыточный ток пойдёт на измеритель и выведет его из строя.

Для измерения напряжения устройство следует включать параллельно с источником напряжения. Учитывая, что показатели напряжения будут одинаковые в различных местах схемы параллельного типа, напряжение, что требуется измерить, пойдёт и на тестер, в результате чего можно будет узнать его значение.

Если требуется осуществить замер сопротивления, то это следует делать только на электроцепях, через которые не проходит электрический ток. Для осуществления измерений подобного типа применяется небольшой внутренний аккумулятор для запитывания схемы измерителя и сопротивления, что измеряется.

Плюсы и минусы

Теперь поговорим о сильных и слабых сторонах цифровых мультиметров. Их преимущества следующие.

Их точность существенно более высока, нежели у устройств аналогового типа.
У них имеется функция автоматической полярности. Её наличие и использование позволяет избежать проблем с подключением тестера к сети с неверной полярностью, что проверяется.
Более высокая скорость выявления показателей и считывания информации с электроцепи.
Здесь не требуется подкручивание стрелки на показатель нуля в отличие от аналоговых моделей.
Выход цифрового типа, что имеется в таких устройствах, предназначается для дальнейшей обработки или записи.
Нынешние модели цифровых мультиметров работают на интегральных микросхемах. Это позволило существенно сократить их размеры, стоимость, а также требования к питанию. Кроме того, благодаря использованию таких микросхем, существенно улучшились характеристики устройств.
Наличие цифровой индикации позволяет повысить точность измерений.
Наличие функции автоматической настройки цифрового мультиметра даёт возможность выбирать различные диапазоны измерений, что позволяет снизить вероятность поломки устройства из-за неверного выбора диапазона.
Наличие высокого входного сопротивления.

Но у рассматриваемой категории тестеров имеются и определённые слабые стороны.

В случае колебаний, высока вероятность фиксации ошибки.
Наличие ограничения напряжения.
Более высокая стоимость, нежели у аналоговых моделей.
Обычно они поставляются с жидкокристаллическими дисплеями, зависящими от аккумулятора или внешнего источника энергии. Если батарея разряжена, то разглядеть полученные показания на экране будет сложно.
Устройство может нагреваться во время использования, что может привести к ошибкам в измерениях и отображению некорректных результатов.
Такой тип мультиметров не может осуществлять регулировку настройки контуров или пик настраиваемых ответов.

Необходимо сказать, что даже несмотря на недостатки, упомянутые выше, цифровые мультиметры становятся всё популярнее среди пользователей.

Разновидности

Мультиметры могут классифицироваться по различным критериям. Например, по принципу действия эти устройства могут быть двух типов:

электромеханические;
электронные.

Если говорить о назначении мультиметров, то по этому показателю они бывают:

селективные;
универсальные;
импульсные;
для постоянного тока;
фазочувствительные;
для переменного тока.

По конструкции и методу перемещения выделяют:

стационарные;
переносные;
щитовые.

Как можно убедиться, мультиметров вообще существует немало. Но ведь речь у нас идёт именно о цифровых мультиметрах, и здесь какой-то чёткой классификации нет. Можно назвать профессиональные и любительские модели. Их отличие будет в том, что профессиональные модели имеют существенно большее количество диапазонов, в которых можно осуществлять измерения. Они имеют и технические возможности для вычисления силы тока, сопротивления и других необходимых величин.

У них может быть автоматический режим переключения диапазонов, что практически исключает возможность их поломки при проверке тока в неподходящей сети. Они также обычно могут иметь чуть большие габариты, чем большинство цифровых моделей, что есть на сегодняшний день на рынке.

Любительские модели обычно предназначены для измерения какого-то определённого параметра. Как правило, такой карманный тестер есть у каждого в доме. Его небольшие габариты дают возможность быстро и легко осуществить необходимые измерения.

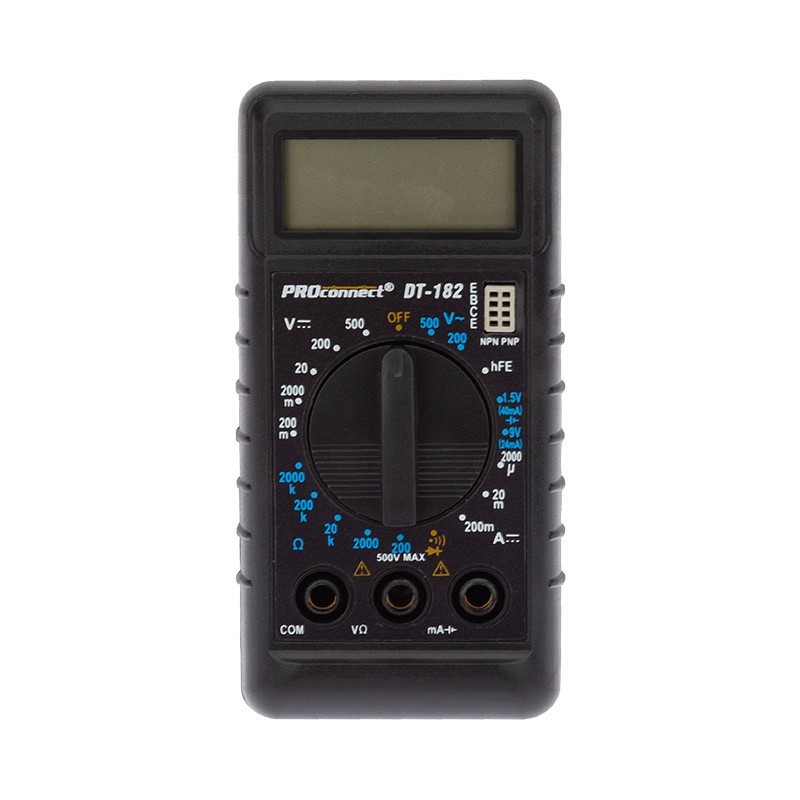

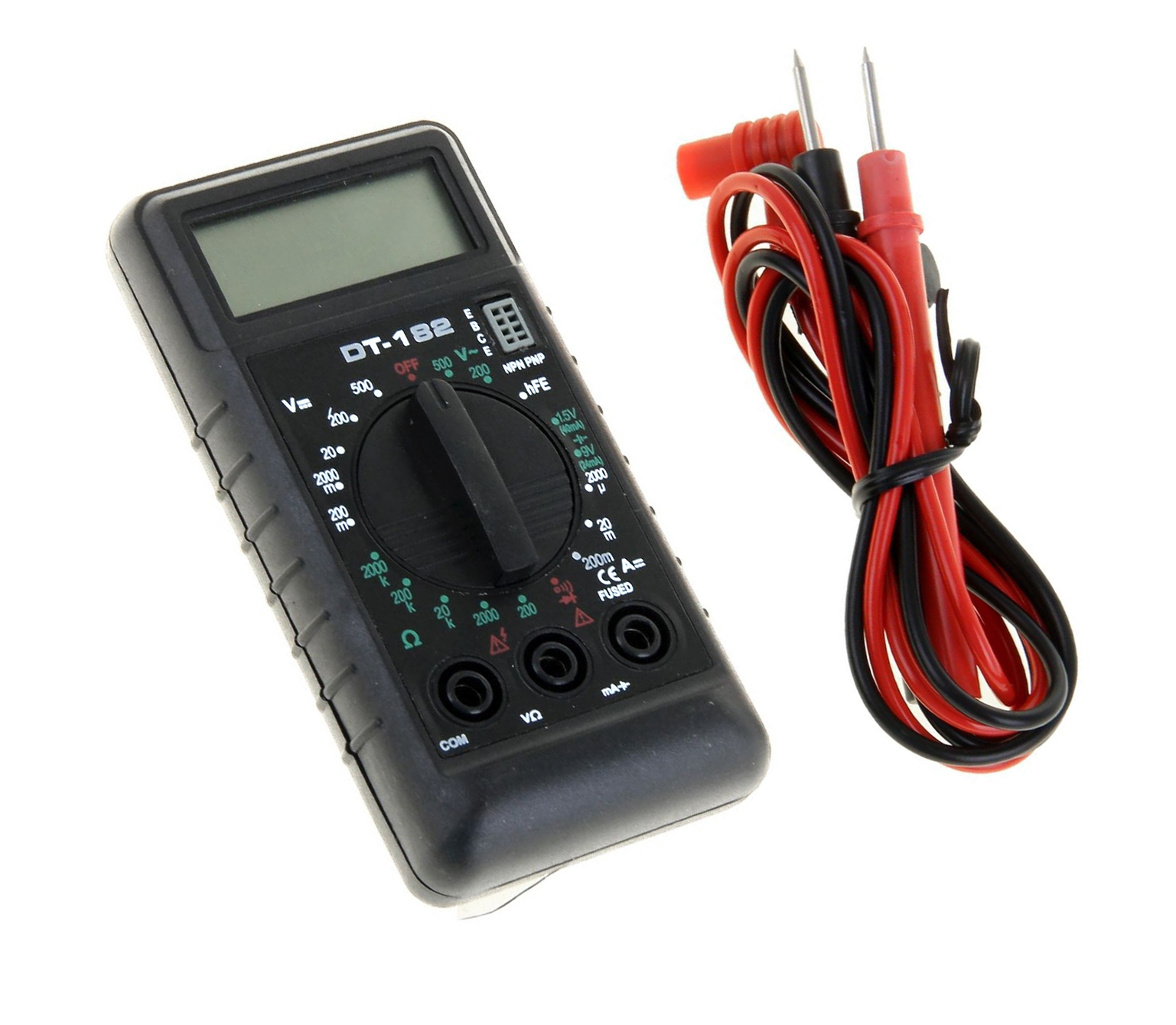

Подобные устройства типа мини довольно доступны и должны быть обязательно у каждого домашнего мастера для проверки всевозможных электрических параметров.

Рейтинг

Теперь приведём небольшой обзор наиболее популярных на рынке цифровых мультиметров, которые отлично зарекомендовали себя. По мнению пользователей, они являются наилучшим решением в этом сегменте и будут надёжно выполнять свою работу.

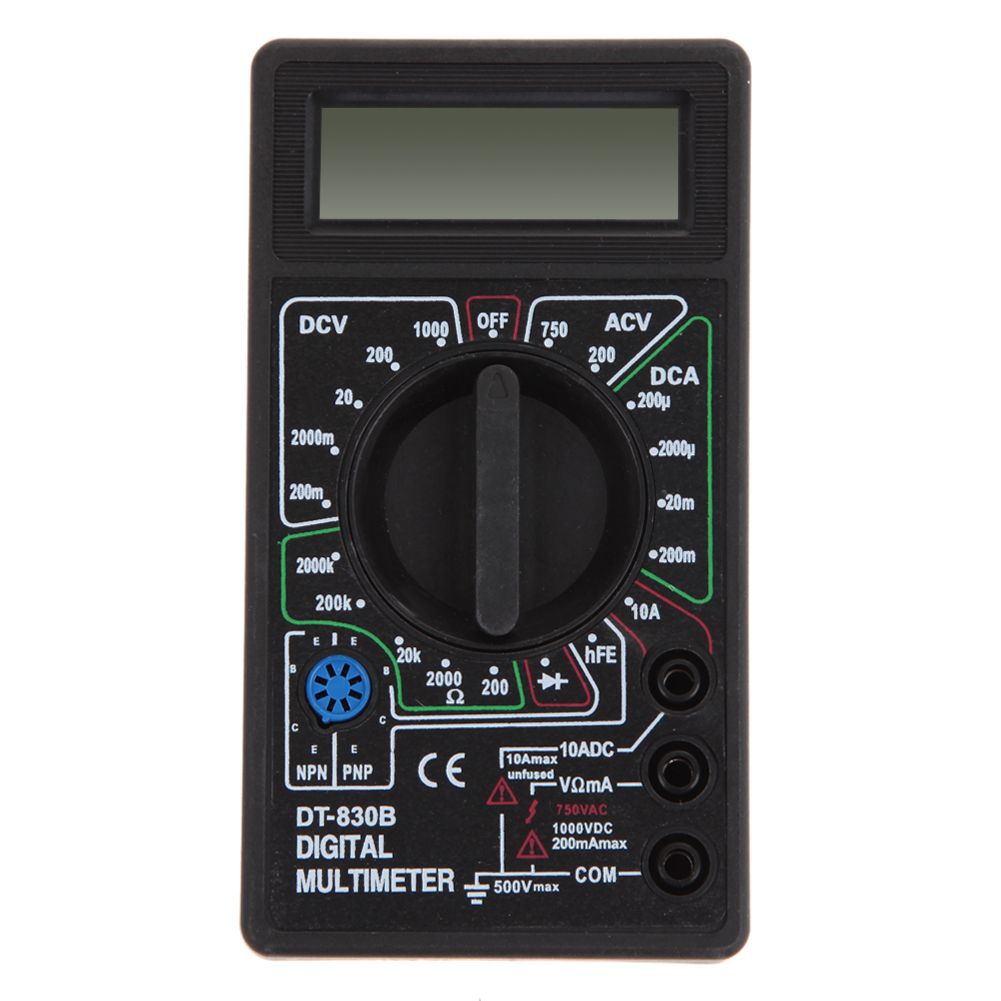

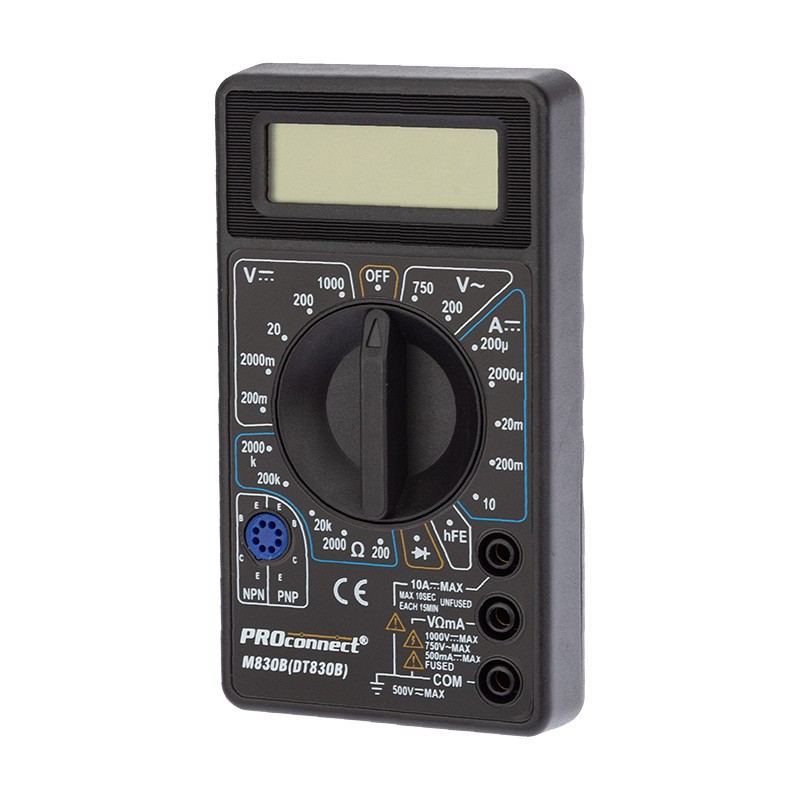

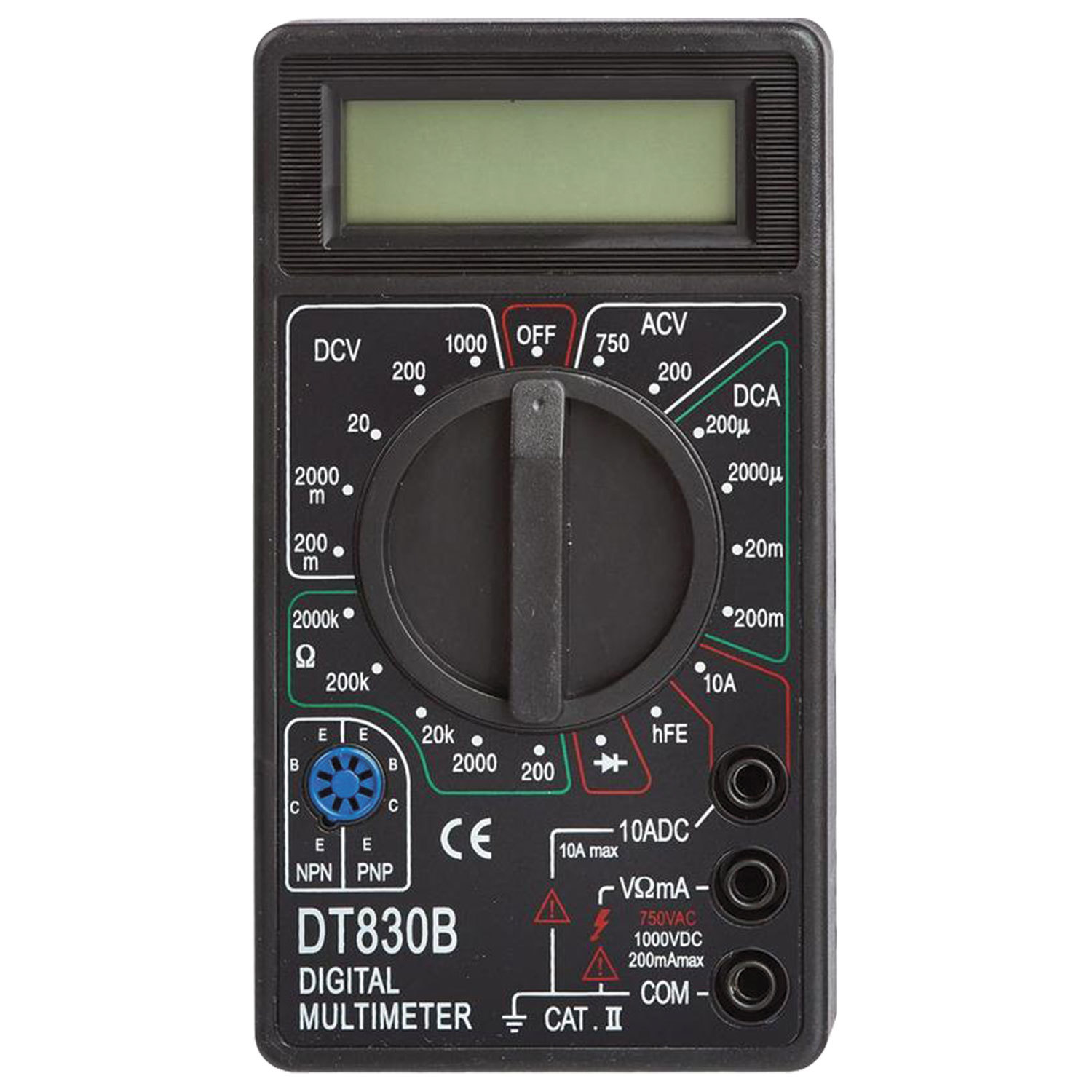

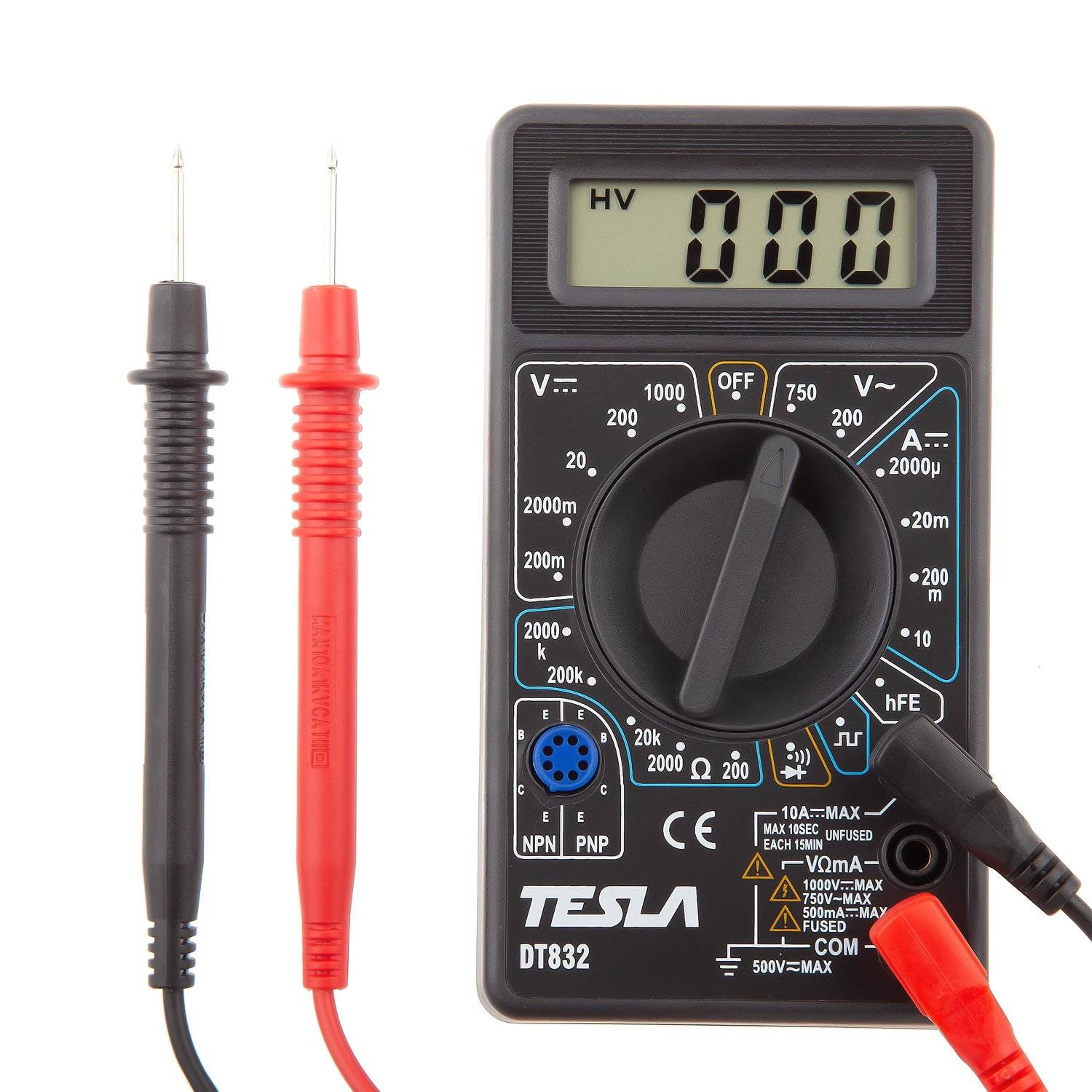

Первая модель рейтинга – DT-830B. Этот мультиметр известен чуть ли не каждому. Это недорогое устройство с набором определённых характеристик, что будет отличным решением для электриков с различной квалификацией, а также домашних мастеров. Он довольно компактный и работает от 9-вольтовой батарейки типа «крона». Здесь присутствует жидкокристаллический дисплей, переключатель функций, пара стандартных щупов – красный и чёрный, 3 гнезда для подбора типа замера параметров. Если говорить о функциональной части, то этот мультиметр может осуществлять следующие измерения:

напряжение переменного типа до 200 и 500 вольт;
постоянный ток в пределах от 20 до 200 миллиампер, а на отдельный выход – до 10 ампер;
напряжение постоянного типа от 200 милливольт до 500 вольт;
сопротивление до показателя в 2000 кОм;
определение характеристик транзисторов;
проверка диодов.

Недостатком модели является неверный подбор параметров измерения. Если не подобрать верный диапазон, то устройство попросту поломается.

Вторая модель в нашем рейтинге – С266 или DT-266. Она собирается на базе DT-830. Особенностью этого устройства будет наличие клавиши фиксации измерения, а также специальных токоизмерительных клещей. Клавиша будет очень необходима, когда замеры делаются в местах, где просто физически нет возможности посмотреть на цифровой индикатор, но нужно зафиксировать показания. Пока пользователь держит палец на кнопке, показатели никуда не исчезнут с дисплея устройства. По остальным характеристикам данная модель прибора мало чем отличается от DT-830. Здесь есть жидкокристаллический индикатор с переключателем, 3 гнезда, куда можно подключить щупы, токовые клещи. Работает С266 от аккумулятора «крона».

Если говорить об измерительных возможностях, то С266 может осуществлять замеры:

постоянного напряжения до 1000 вольт;
переменного – до 750 вольт;
сопротивление до 20 МОм;
постоянного тока до 20 ампер;
переменного тока до 1000 ампер;
целостности электрической цепи 200 Ом;
выносной температуры с использованием выносной термопары до 750 градусов по Цельсию.

Ещё одна модель обзора, которая заслуживает внимания пользователей – М812. Данная модель отличается крайне небольшим размером. Её масса составляет всего лишь 90 граммов. Такой мультиметр можно просто положить в карман. Модель считается наилучшей для автоэлектриков, которые проводят ремонт и проверку автомобильного оборудования. Она выполнена в стандартном корпусе и оснащена 3-разрядным индикатором, переключателем рабочих режимов, 3 гнёздами, куда можно подключить щуп, и гнездом для проведения тестов транзисторов и диодов.

При помощи этой модели можно осуществить следующие замеры:

напряжение постоянного и переменного типа до 500 вольт;
целостность цепи с индикацией звукового характера;
постоянный ток в диапазоне от 10 mA до 10 А с использованием дополнительного разъёма;
сопротивление определённого участка до 2 МОм;
полупроводниковых электронных компонентов.

Тут присутствует генератор сигналов для проверки различной радиотехники.

Ещё одна модель, заслуживающая внимания – тестер DT9208A. Устройство оснащено довольно большим индикатором, наклон которого можно отрегулировать. Здесь присутствует и откидывающаяся ножка, что позволяет расположить прибор так, как удобно пользователю. В комплекте с устройством присутствует яркий чехол, который можно использовать, как дополнительную защиту. Мультиметр оснащён кнопками памяти и питания, а также большим переключателем функций. Кроме того, здесь можно найти таймер включения.

Здесь присутствует довольно большой измерительный диапазон. В отличие от многих аналогов, устройство оснащено 4 отверстиями для щупов, а не 3, как большинство моделей. Устройством можно осуществлять замеры постоянного и переменного напряжения, замеры тока, сопротивления, целостности цепи и осуществить проверку p-n переход диода либо тиристора. Также можно найти функцию замера логических уровней цифровой техники. Преимуществом будет и возможность измерения конденсаторов и температуры.

Последней моделью в рейтинге будет МС 8229. Главной её особенностью будет 3-строчный индикатор жидкокристаллического типа с подсветкой. Кроме обычных типов измерения, можно осуществить следующие замеры:

температура;
звуковой уровень;
показатели освещённости;
влажность.

Данная модель цифрового мультиметра имеет звуко- и светооповещение, если измерительные кабели подключены неверно. При желании можно настроить выбор диапазона в ручном или авторежиме. Здесь присутствует защита от перегрузок. Устройство может работать на высоте до 2 километров. Присутствует функция автоматического отключения мультиметра. Масса устройства составляет около 400 граммов.

Эта модель будет отличным решением для мастеров сервисов по ремонту различных устройств и инспекторов на производствах для измерения различного рода нормативов – уровня шума в цехе, освещённости рабочего места и так далее.

Советы по выбору

Не каждому человеку будет нужно использовать все функции, что были перечислены выше. Подавляющему большинству пользователей достаточно будет пары-тройки наиболее важных: проверки сопротивления, прозвонки цепи, измерения напряжения. Поэтому им просто нет необходимости покупать какое-то дорогое и технически продвинутое устройство. Если человек работает техником или электриком, который осуществляет обслуживание различных категорий электрооборудования, то для него будет актуальна модель с функцией «токовых клещей». Она даёт возможность осуществлять измерения нагрузок на оборудовании, что работает без какого-либо вмешательства в схему его функционирования. Это позволит осуществлять контроль за его функционированием и предотвращать аварийные ситуации и возможные поломки.

Говоря о выборе цифрового мультиметра для слесарей КИП, лучше выбрать модели с функциями, что связаны с различного рода радиокомпонентами: амперметр, частотомер, омметр, измеритель ёмкости и индуктивности.

Если говорить об общих аспектах выбора, то нужно принимать в расчёт следующие параметры.

Цифровой либо стрелочный прибор. Лучше приобрести первый вариант, ведь его точность существенно выше и функций у него значительно больше. Хотя надёжность будет выше у стрелочного мультиметра.
Функционал. Наличие дополнительных функций может пригодиться для представителей тех или иных технических профессий.
Наличие кнопки памяти и подсветки. Позволит существенно повысить удобство пользования цифровым мультиметром.
Погрешность работы. Нормальными считаются показатели в диапазоне от 0,025 до 3 процентов. Но вообще, чем меньше будет погрешность, тем лучше.
Конструкционные особенности. Мультиметр должен быть удобным по своим габаритам, максимально эргономичным и вообще таким, чтобы пользоваться им было комфортно.
Показатели защиты от нагрузок ударного типа, воды и пыли. Чем больше степень защиты устройства, тем тестер будет надёжнее и срок его работы будет дольше.
Производитель. Это тоже немаловажный фактор, который следует принимать в расчёт. Лучше чуть переплатить и купить модель от известного производителя, чем экономить и покупать устройство, в надёжности которого есть сомнения.
Категория электробезопасности. Это довольно существенный аспект, который точно требует внимания. Тут нужно сказать, что есть 4 категории: CAT 1, CAT 11, CAT 111, CAT 1V. В первом случае замеры можно делать лишь в сетях низковольтного типа, во втором – в сетях электропитания, в третьем – в распредцепях в зданиях, в четвёртом – в распредсетях вне построек. Защита может обеспечиваться либо при помощи предохранителей, либо быть электронной. Лучше, если цифровой мультиметр будет иметь электронную защиту.
Разрядность дисплея. Этот параметр определяет, какое количество цифр будет изображено на дисплее после запятой.

Правила эксплуатации

Теперь немного скажем о том, как пользоваться цифровым мультиметром. Как стало ясно, его можно использовать для проведения многих операций: определения силы тока, поиска напряжения переменного или постоянного тока, проверки сопротивления, исправности транзистора. Сразу отметим важный момент – следует начинать измерение с большей величины на указателе, дабы не было вероятности сломать прибор. Например, если требуется измерить сопротивление элемента, приблизительно зная, что оно составляет около 1 кОм, то следует выставить показатель на 2 кОм.

Перед проверкой напряжения в розетке при помощи прибора, следует правильно собрать измерительную цепь. Для этого нужно использовать входные гнёзда, что есть на корпусе. В отверстие с обозначением COM следует установить конец чёрного провода. А конец красного шнура вставляется во второе сигнальное гнездо, после чего можно начинать проведение измерений.

Теперь выставляем на центральном круговом переключателе требуемый режим работы устройства. После этого выбираем положение необходимых пределов. Теперь берём оба щупа за ручки, после чего вставляем их концы в гнёзда розетки. Если контакт с розеточными клеммами хороший, то на экране сразу будет результат проводимых измерений.

Отметим, что порядок положения концов при проведении измерений в сетях с напряжением переменного типа не имеет никакого значения.

В следующем видео вас ждет обзор цифровых мультиметров DT9208A и DT9205A.

Мультиметр (тестер) универсальный Uni-t UT60F

Описание

Цифровой мультиметр UT60F – многофункциональный инструмент с автоматическим выбором пределов измерений и защитой от перегрузок до 10А.

С помощью UT60F производят измерения постоянного и переменного тока, напряжения, сопротивления, емкости, частоты. Прибор позволяет проводить тест диодов, прозвонку электрических цепей. Мультиметр обладает функцией фиксации полученных данных, оснащен специальным портом с интерфейсом RS232C, позволяющим подключиться к компьютеру для получения динамических данных и дальнейшего анализа полученных показателей. Удобство работы при слабом свете обеспечивается благодаря подсветке дисплея.

Функциональные возможности мультиметра UT60F:

Функции измерений:
— постоянный ток
— переменный ток
— постоянное напряжение
— переменное напряжение
— сопротивление
— емкость
— частота
— прозвонка цепи
— тестирование диодов

Предохранитель 10 А
Функция удержания данных
Автоотключение («спящий» режим)
Автоматический выбор пределов (диапазона)
Полноэкранный режим
Подсветка дисплея
Индикатор низкого заряда батареи
Интерфейс RS232C для связи с компьютером

Технические характеристики мультиметра UT60F

Экран 3999-разрядный ЖК, 63 × 31 мм
Питание 9 В батарея (6F22)
Габариты 177 × 85 × 40 мм
Вес 320 г

Измерения
Постоянное напряжение (DC) 400 мВ / 4 В / 40 В / 400 В / 1000 В; ±(0,5%+3)
Переменное напряжение (AC) 400 В / 40 В / 400 В / 750 В; ±(1%+5)
Постоянный ток (DC) 400 мкА / 4000 мкА / 40мА /400 мА / 4А / 10А; ±(1%+2)
Переменный ток (AC) 400 мкА / 4000 мкА / 40мА /400 мА / 4А / 10А; ±(1,5%+5)
Сопротивление 400 Ом / 4 кОм / 40 кОм / 400 кОм / 4 МОм / 40 МОм; ±(1%+2)
Частота 10 Гц — 10 мГц; ±(0,1%+3)
Емкость 40 нФ / 400 нФ / 4мкФ / 40мкФ / 100 мкФ; ±(3%+5)

Специальные функции

Выбор диапазона Автоматический
Прозвонка цепи (со звуковым сигналом)
Тестирование диодов
Функция удержания данных
Индикация низкого заряда батареи
Автоотключение («спящий» режим)
Интерфейс RS232C для связи с компьютером
Подсветка дисплея
Функция относительных измерений
Полноэкранный режим
Предохранитель 10А

Комплект поставки мультиметра UT60F:

Мультиметр UT60F
Измерительные щупы – 1 пара
Батарея – 1 шт.

RS232C-кабель — 1 шт.
Диск с ПО – 1 шт.
Инструкция по эксплуатации — 1 шт.

Руководство по выбору продукции: Цифровые мультиметры

Выберите продукт Искробезопасный цифровой мультиметр Fluke 28 II Ex с измерением истинного среднеквадратичного значения Беспроводной мультиметр серии 3000 FCFluke 77 IV Цифровой мультиметрFluke 113 Цифровой мультиметрFluke 279 FC Тепловой мультиметр с измерением истинного среднеквадратичного значения Удаленный дисплей Fluke 88Vl 3Fluke2 Автомобильный мультиметр Fluke 88Vl Deluxe2 Цифровой мультиметр Fluke 287 True-RMS Electronics Logging MultimeterFluke 83V Промышленный мультиметр среднего откликаFluke 27 II Прочный цифровой мультиметрFluke 28 II Rugged Digital MultimeterFluke 289 True-RMS Мультиметр с регистрацией данныхFluke 87V Промышленный мультиметрFluke 1587 FC Мультиметр изоляцииFluke 179 True-RMS Цифровой мультиметрFluke 177 True-RMS 175 Цифровой мультиметр True-RMS Fluke 114 Электрический мультиметрFluke 117 Мультиметр для электриков с бесконтактным измерением напряженияFluke 116 Цифровой мультиметр HVACFluke 115 Цифровой мультиметр для полевых техников

Выберите продуктFluke 28 II Взрывозащищенный цифровой мультиметр True RMS Fluke 3000 FC Беспроводной мультиметр Fluke 77 IV Цифровой мультиметрFluke 113 Цифровой мультиметрFluke 279 FC Тепловой мультиметр True-RMSFluke 88V Deluxe Автомобильный мультиметрFluke 233 Цифровой мультиметр с удаленным дисплеемFluke 287 Мультиметр True-RMS для электроники с регистрацией Fluke 83V Промышленный мультиметр Fluke 27 II Rugged Цифровой мультиметрFluke 28 II Прочный цифровой мультиметрFluke 289 Мультиметр с регистрацией данных с измерением истинных среднеквадратичных значенийFluke 87V Промышленный мультиметрFluke 1587 Мультиметр для измерения изоляции FCFluke 179 Цифровой мультиметр с измерением истинных среднеквадратичных значенийFluke 177 Цифровой мультиметр с измерением истинных среднеквадратичных значенийFluke 175 Цифровой мультиметр с измерением истинных среднеквадратичных значенийFluke 114 Электрический мультиметрFluke 117 Бесконтактный мультиметр для электриковFluke 116 Цифровой мультиметр HVACFluke 115 Цифровой мультиметр для полевых техников

Выберите продукт Искробезопасный цифровой мультиметр Fluke 28 II Ex с истинным среднеквадратичным значением Беспроводной мультиметр серии Fluke 3000 FCFluke 77 IV Digital Multi Цифровой мультиметр Fluke 113 Цифровой мультиметр Fluke 279 FC для измерения истинных среднеквадратичных значений Автомобильный мультиметр Fluke 88V Deluxe Цифровой мультиметр с дистанционным дисплеем Fluke 233Fluke 287 Мультиметр с регистрацией данных для электроники с измерением истинных среднеквадратичных значенийFluke 83V Промышленный мультиметр со средним значением откликаFluke 27 II Прочный цифровой мультиметрFluke 28 II Прочный цифровой мультиметрFluke 289 True-RMS Мультиметр с регистрацией данных 7F Промышленный мультиметрFluke 1587 FC Мультиметр для измерения изоляцииFluke 179 Цифровой мультиметр с истинным среднеквадратичным значениемFluke 177 Цифровой мультиметр с истинным среднеквадратичным значениемFluke 175 Цифровой мультиметр с истинным среднеквадратичным значениемFluke 114 Электрический мультиметрFluke 117 Мультиметр для электриков с бесконтактным измерением напряженияFluke 116 Цифровой мультиметр для ОВКВFluke 115 Цифровой мультиметр для полевых техников Руководство — выбор мультиметра, соответствующего вашим требованиям

Выбор мультиметра, соответствующего вашим требованиям

Мультиметры — это электронные устройства, измеряющие напряжение, силу тока и сопротивление.

Хотя существует множество различных типов мультиметров с различными функциями и преимуществами. Будь то небольшое электронное соединение или большая сложная схема, каждый компонент, от простого диода до сложного усилителя мощности, должен быть проверен на электрические свойства.

Мультиметр — это основной инструмент контроля качества разработчика электроники. Чтобы убедиться, что у вас есть правильный счетчик по правильной цене, может потребоваться некоторое планирование. Некоторые мультиметры включают дополнительные специализированные функции или дополнительные параметры.У некоторых технических специалистов есть особые требования, и им может понадобиться модель, отвечающая их потребностям.

Аналоговые мультиметры

Аналоговые мультиметры, как и следовало ожидать, используют классические аналоговые шкалы для измерения напряжения, тока и сопротивления. Они, безусловно, более примитивны и редко используются в наши дни, однако некоторые утверждают, что аналоговые счетчики более чувствительны, чем их цифровые аналоги, и многие по-прежнему предпочитают их.

После малейшего изменения напряжения постоянного тока стрелка аналогового мультиметра может отклоняться, что влияет на точность показаний измерений и может не совпадать с тем, что вы видите на цифровом мультиметре.Если вы имеете дело с цепями с высокочувствительными измерениями, вам может подойти аналоговый мультиметр.

Цифровые мультиметры

Цифровые мультиметры (DMM) состоят из ЖК-дисплея, ручки для выбора диапазонов, аналого-цифрового преобразователя и внутренней схемы для формирования сигнала. Он гораздо чаще используется в современном мире и в основном используется для проверки одного из трех факторов закона Ома, напряжения, тока и сопротивления.

Ниже приведено простое уравнение, используемое во время диагностического тестирования:

В = I x R
В = напряжение
I = ток
R = сопротивление

Цифровые мультиметры также используются для проверки состояния цепи или системы в целях безопасности и чтобы убедиться, что устройство безопасно для работы. Существуют сотни моделей на выбор, поэтому вам необходимо отфильтровать варианты и учесть различные факторы при выборе правильного цифрового мультиметра. Вот некоторые вещи, о которых следует помнить:

Аналоговый набор
Цифровой мультиметр с ЖК-дисплеем

Цены на мультиметр

Цифровые мультиметры доступны в широком диапазоне цен от 10 до 1500 долларов. Это зависит от бренда и включенных функций. Более дорогие счетчики, как правило, более долговечны и точны, чем более дешевые модели.Мультиметры Workbench имеют тенденцию быть более дорогими по сравнению с Handheld DMM .

В общем, мы рекомендуем смотреть на то, как часто вы будете использовать устройство и какие функции вам нужны. Если это инструмент для разового использования, то, вероятно, подойдет устройство по более низкой цене. Но чем больше вы планируете использовать счетчик, тем больше вам понадобится прочная конструкция и более дорогой счетчик.

Отсчеты на дисплее мультиметра

Разрешение измерителя или отсчеты на дисплее — это наименьшая часть шкалы, которая может отображаться, и зависит от масштаба.Это относится к тому, насколько большое число может отображать счетчик, или к общему количеству отображаемых цифр. Чем больше количество показов, тем лучше.

Универсальность измерений и функциональность Мультиметры

Basic имеют стандартные функции, такие как измерение переменного и постоянного тока, напряжения, сопротивления и емкости. Другие мультиметры предлагают различные тесты (проверка диодов, проверка батареи, проверка целостности цепи, проверка транзисторов) и специальные функции (автоматический выбор диапазона, аналоговая гистограмма, интерфейс ПК RS-232, истинное среднеквадратичное значение), что делает их более полезными, чем стандартный мультиметр.Ознакомьтесь с руководством пользователя устройства, чтобы ознакомиться с предлагаемыми функциями и соответствующим образом выбрать измеритель.

Безопасность мультиметра

При работе с высоким напряжением очень важно знать, какой мультиметр следует использовать.

В зависимости от величины тока, протекающего через проводник, вы можете выбрать устройство, представляющее собой нечто среднее между мультиметром и токоизмерительными клещами .

Измерительные клещи

Токоизмерительные клещи, созданные как универсальный измерительный инструмент для электриков, представляют собой электрический тестер, который сочетает в себе вольтметр и токоизмерительные клещи.Токоизмерительные клещи имеют встроенный трансформатор с единственной целью измерения тока, который они могут измерять с точностью до десятых долей единицы.

В отличие от мультиметра, токоизмерительные клещи не нужно подключать к цепи для измерения тока. Все, что вам нужно сделать, это поместить зажим на провод под напряжением, чтобы измерить ток, не прерывая работу цепи. Токоизмерительные клещи идеально подходят для электромонтажных работ, поскольку они могут измерять большие переменные токи.

Обратитесь к руководству производителя, чтобы узнать, какие модели подходят для каких категорий (CAT). Чем ниже номер CAT, тем меньше защита.

Токоизмерительные клещи Fluke

CAT I предназначен для измерения напряжения от специально защищенных вторичных цепей.
CAT II относится к распределению электроэнергии на местном уровне, например, от стандартной настенной розетки или подключаемой нагрузки.
CAT III относится к измерениям проводного оборудования в стационарных установках, распределительных щитах и автоматических выключателях. Токоизмерительные клещи Fluke True-RMS соответствуют классу безопасности CAT III.
CAT IV относится к происхождению измерений уровня установки или коммунальных услуг на первичных устройствах защиты от перегрузки по току и на блоках управления пульсациями. Токоизмерительные клещи Fluke 324 соответствуют классу безопасности CAT IV 300 В.

Все еще нужна помощь в выборе мультиметра? Напишите нам по адресу [email protected]

Как пользоваться мультиметром — руководство для начинающих

В этом посте мы покажем вам, как пользоваться мультиметром. Этот пост в основном адресован новичкам, которые только начинают заниматься электроникой и понятия не имеют, как пользоваться мультиметром и чем он может быть полезен.Мы рассмотрим наиболее распространенные функции мультиметра, а также способы измерения тока, напряжения, сопротивления и проверки целостности цепи.

Рекомендуем прочитать: лучших мультиметров до 50 долларов.

Что такое мультиметр и зачем он нужен?

Мультиметр — измерительный инструмент, абсолютно необходимый в электронике. Он сочетает в себе три основные функции: вольтметр, омметр и амперметр, а в некоторых случаях — непрерывность.

Мультиметр позволяет понять, что происходит в ваших цепях.Всякий раз, когда что-то в вашей цепи не работает, мультиметр поможет вам устранить неполадки. Вот несколько ситуаций в проектах по электронике, в которых вам может пригодиться мультиметр:

выключатель включен?
этот провод проводит электричество или он сломан?
какой ток протекает через этот светодиод?
сколько энергии у вас осталось на ваших батареях?

На эти и другие вопросы можно ответить с помощью мультиметра.

Выбор мультиметра

Вы можете найти широкий выбор мультиметров с различными функциями и точностью. Базовый мультиметр стоит около 5 долларов и измеряет три простейших, но наиболее важных значения в вашей цепи: напряжение, ток и сопротивление.

Однако можно догадаться, что этот мультиметр долго не протянет и не очень точен. Лучший мультиметр для вас будет зависеть от того, что вы собираетесь делать, если вы новичок или профессиональный электрик, а также от вашего бюджета.

Если вам нужна помощь в выборе мультиметра, ознакомьтесь с нашим сообщением на Maker Advisor о лучших мультиметрах до 50 долларов .

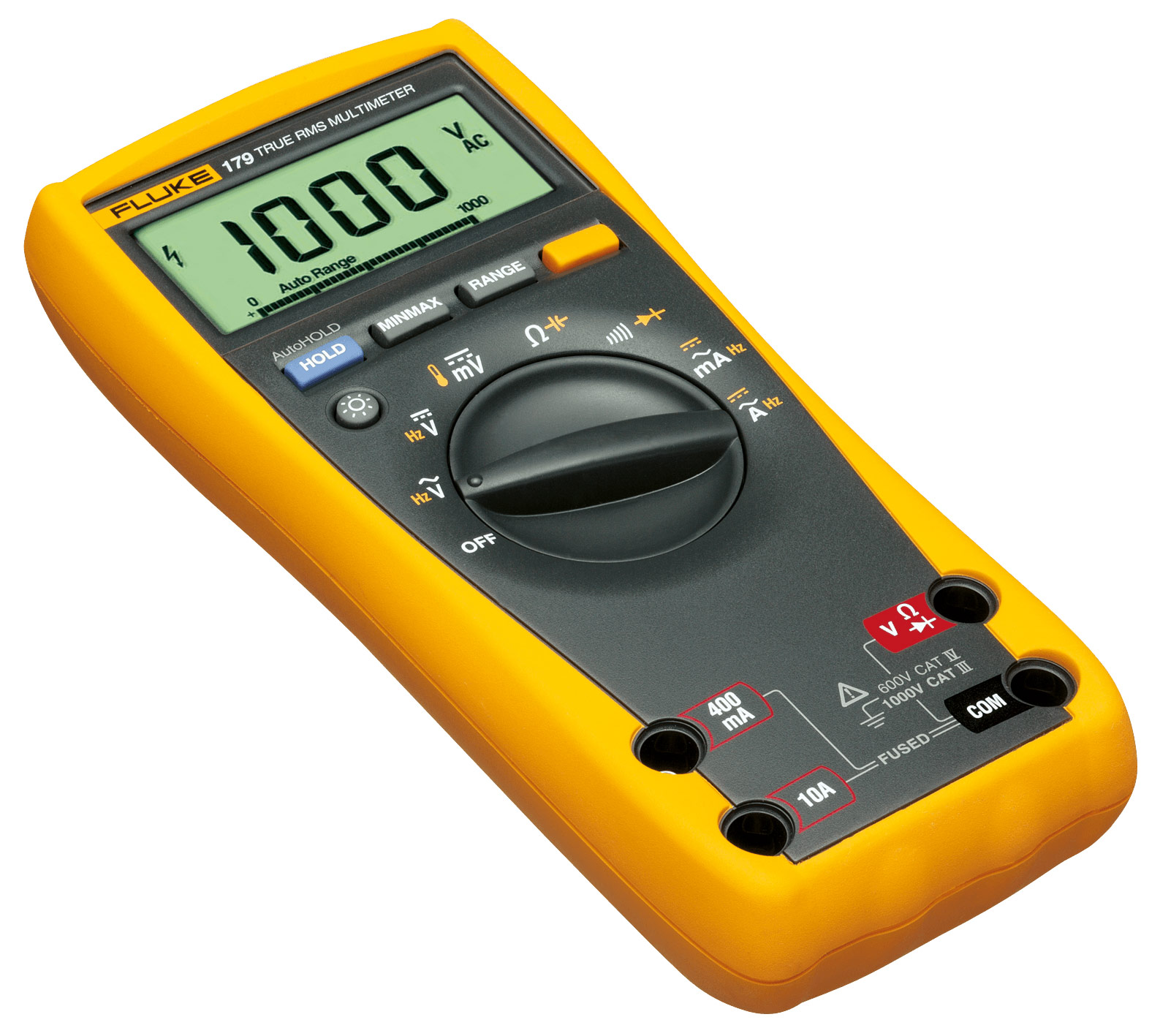

Знакомство с мультиметром

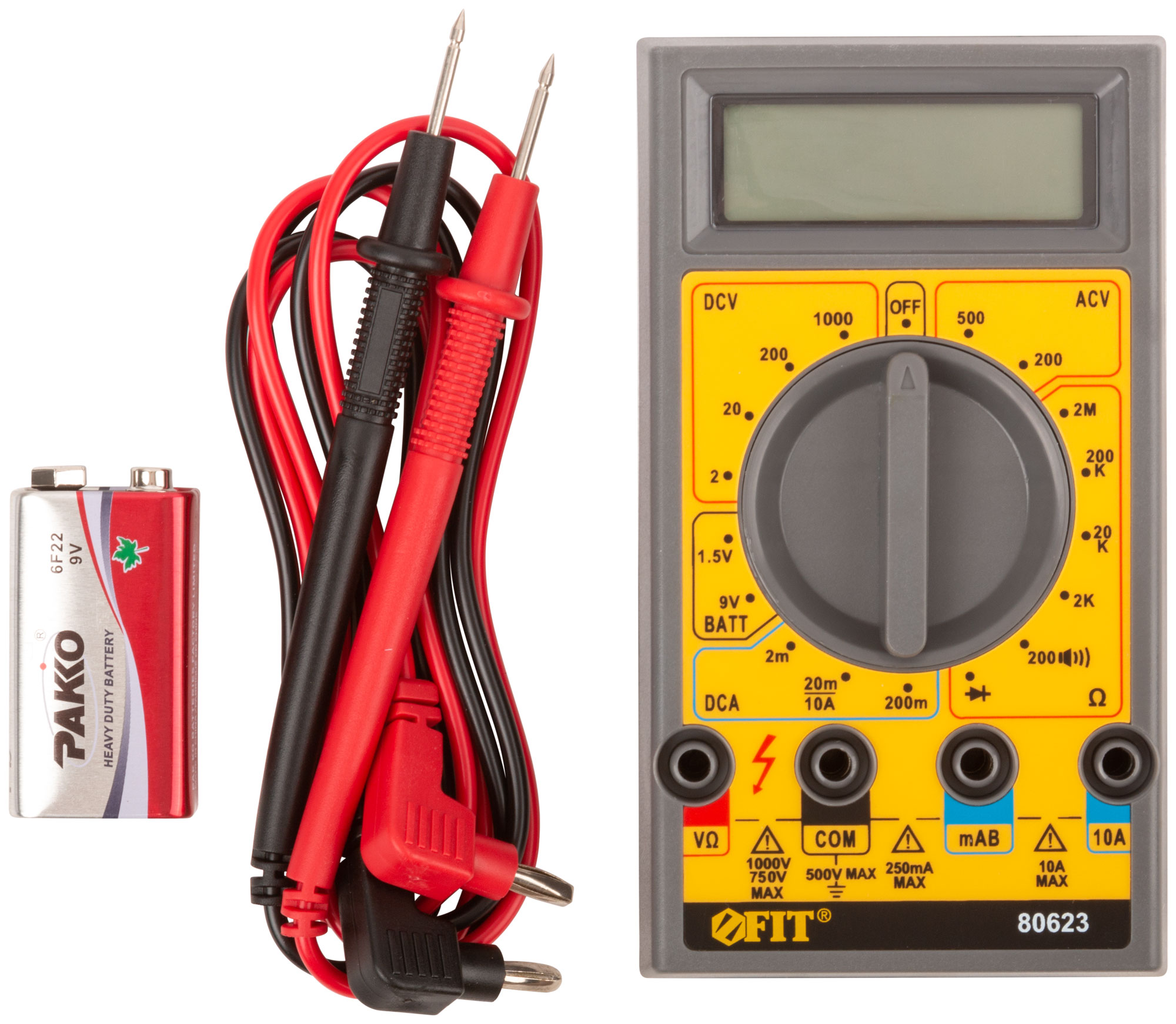

Мультиметр состоит из четырех основных частей:

Дисплей : здесь отображаются измерения
Ручка выбора : выбирает то, что вы хотите измерить
Порты : сюда подключаются датчики

Датчики : мультиметр поставляется с двумя датчиками. Как правило, один красный, а другой черный.

Примечание : между красным и черным щупами нет никакой разницы, только цвет.

Итак, если принять соглашение:

черный щуп всегда подключен к COM-порту.
красный щуп подключается к одному из других портов в зависимости от того, что вы хотите измерить.

Порты

К порту « COM » или «–» должен быть подключен черный щуп.Зонд СОМ условно черного цвета.

10 А используется при измерении больших токов, более 200 мА
мкА используется для измерения тока
В·Ом позволяет измерять напряжение и сопротивление, а также проверять непрерывность цепи

Эти порты могут различаться в зависимости от используемого мультиметра.

Измерение напряжения

Вы можете измерять напряжение постоянного или переменного тока. V с прямой линией означает напряжение постоянного тока.

V с волнистой линией означает переменное напряжение.

Для измерения напряжения:

Установите режим V с волнистой линией, если вы измеряете переменное напряжение, или V с прямой линией, если вы измеряете постоянное напряжение.
Убедитесь, что красный щуп подключен к порту с буквой V рядом с ним.
Подсоедините красный щуп к положительной стороне вашего компонента, откуда идет ток.
Подключите зонд COM к другой стороне вашего компонента.
Прочтите значение на дисплее.

Совет: для измерения напряжения необходимо подключить мультиметр параллельно компоненту, напряжение которого необходимо измерить. Параллельное размещение мультиметра означает размещение каждого щупа вдоль выводов компонента, напряжение которого вы хотите измерить.

Пример: измерение напряжения батареи

В этом примере мы собираемся измерить напряжение батареи 1,5 В. Вы знаете, что у вас будет примерно 1.5В. Таким образом, вы должны выбрать диапазон с помощью ручки выбора, которая может считывать 1,5 В. Таким образом, вы должны выбрать 2 В в случае этого мультиметра. Если у вас есть мультиметр с автоматическим выбором диапазона, вам не нужно беспокоиться о том, какой диапазон вам нужно выбрать.

Что делать, если вы не знаете, каково значение напряжения? Если вам нужно измерить напряжение чего-либо, и вы не знаете, в какой диапазон попадет значение, нужно попробовать несколько диапазонов.

Если выбранный вами диапазон ниже реального значения, на дисплее будет отображаться 1, как показано на рисунке ниже.1 означает, что напряжение выше выбранного вами диапазона.

Если вы выберете более высокий диапазон, в большинстве случаев вы сможете считать значение напряжения, но с меньшей точностью.

Что произойдет, если поменять местами красный и черный щуп?

Ничего опасного не произойдет. Показание мультиметра имеет такое же значение, но оно отрицательное.

Пример: измерение напряжения в цепи

В этом примере мы покажем вам, как измерить падение напряжения на резисторе в простой цепи.В этой примерной схеме загорается светодиод.

СОВЕТ: два компонента, подключенных параллельно, имеют общее напряжение, поэтому щупы мультиметра следует подключать параллельно компоненту, напряжение которого вы хотите измерить.

Для подключения схемы необходимо подключить светодиод к батарее 9В через резистор 470 Ом.

Для измерения падения напряжения на резисторе:

Вам просто нужно поместить красный щуп на один вывод резистора, а черный щуп на другой вывод резистора.
Красный щуп должен быть подключен к части, от которой идет ток.
Также не забудьте убедиться, что зонды подключены к нужным портам.

Измерение тока

При измерении тока необходимо помнить, что последовательно соединенные компоненты имеют общий ток. Итак, вам нужно подключить мультиметр последовательно с вашей схемой.

СОВЕТ: для последовательного подключения мультиметра необходимо поместить красный щуп на вывод компонента, а черный щуп — на вывод следующего компонента.Мультиметр действует так, как будто это провод в вашей цепи. Если вы отключите мультиметр, ваша схема не будет работать.

Перед измерением тока убедитесь, что вы подключили красный щуп к нужному порту, в данном случае мкА. В приведенном ниже примере используется та же схема, что и в предыдущем примере. Мультиметр является частью схемы.

Измерение сопротивления

Вставьте красный щуп в правый порт и поверните ручку выбора на секцию сопротивления.Затем подключите щупы к выводам резистора. Способ подключения проводов не имеет значения, результат тот же.

Как видите, резистор 470 Ом имеет только 461 Ом.

Проверка непрерывности

Большинство мультиметров имеют функцию, позволяющую проверить целостность цепи. Это позволяет легко обнаруживать такие ошибки, как неисправные провода. Это также поможет вам проверить, связаны ли две точки схемы.

Чтобы использовать эту функцию, выберите режим, похожий на динамик.

Как работает непрерывность?

Если между двумя точками имеется очень низкое сопротивление, меньше нескольких Ом, две точки электрически соединены, и вы услышите непрерывный звук.

Если звук не является непрерывным или вы вообще не слышите звука, это означает, что у тестируемого устройства неисправное соединение или оно вообще не подключено.

ПРЕДУПРЕЖДЕНИЕ : Для проверки непрерывности необходимо выключить систему! Отключите питание!

Соедините два щупа вместе, и когда они соединятся, вы услышите непрерывный звук.

Чтобы проверить целостность провода, вам просто нужно подключить каждый щуп к наконечникам проводов.

Подведение итогов

Мультиметр является важным инструментом в любой лаборатории электроники. В этом Руководстве для начинающих мы показали вам Как пользоваться мультиметром . Вы узнали, как измерять напряжение, ток и сопротивление, а также как проверять непрерывность.

Если вы ищете мультиметр, вам может быть полезен этот пост Лучшие мультиметры до $50 .

Как пользоваться цифровым мультиметром

Цифровой мультиметр — незаменимый инструмент для тестирования, диагностики и поиска неисправностей в электрических цепях, компонентах и устройствах. Первый цифровой мультиметр был представлен в конце 1970-х годов и оказался гораздо более точным и надежным, чем старые аналоговые измерители на основе стрелки. Он используется в основном для измерения напряжения (вольт), силы тока (ампер) и сопротивления (ом). Но это только начало того, что может сделать этот удивительно полезный инструмент.

🔨 Ты любишь крутые сборки. И мы тоже. Давайте вместе делать крутые штуки.

Вот пять распространенных вариантов использования цифрового мультиметра. Примечание. Эти инструкции применимы к большинству мультиметров. Однако точные процедуры и то, как отображается экран, могут немного отличаться в зависимости от характеристик и функций вашего конкретного устройства.

Лучшие мультиметры

Мультиметр EX470 и инфракрасный термометр

Компактный мультиметр Fluke 115

Электрический тестер Fluke T5600

Цифровые клещи CL380

💡Предупреждение: Работа с электричеством и электрическими компонентами может быть потенциально опасной.При выполнении электрических измерений необходимо соблюдать крайние меры предосторожности. Перед использованием цифрового мультиметра обязательно прочтите и полностью уясните инструкции и предупреждения, изложенные в руководстве пользователя.

Прежде чем погрузиться в изучение того, как использовать новый мультиметр, прочтите также вводные статьи Fluke по мультиметрам. Они дадут вам подробное изложение того, что такое мультиметр, а также обо всем, что он может сделать, и продолжайте читать, чтобы получить несколько советов от наших любимых электриков.

Проверка батарей Свежий аккумулятор будет выдавать чуть больше своего номинального напряжения (для этого аккумулятора 1,5 вольта). Обратите внимание, что этот измеритель имеет две отдельные настройки: одна для вольт переменного тока и другая для вольт постоянного тока

Тревор Рааб

Начиная с самого простого, основного теста, используйте режим напряжения на вашем измерителе, чтобы проверить выходную мощность батареи. Сначала подключите черный щуп измерителя к разъему с маркировкой — COM (общий).Вставьте красный щуп в гнездо с надписью Volts или +V (рядом с V вы также можете увидеть символ, похожий на перевернутую подкову, мы доберемся до этого через минуту). Большинство современных измерителей делают эту установку практически надежной благодаря цветовой маркировке разъемов. Черный общий щуп входит в блэкджек; красный щуп входит в красный разъем. Теперь поверните поворотный переключатель (циферблат) в положение Вольт постоянного тока; потому что батареи обеспечивают постоянный ток (DC), а не переменный ток (AC).

Приложите кончик красного щупа к положительной (+) клемме аккумулятора, обращенной наружу, а черный щуп — к отрицательной (-) клемме, обращенной внутрь.Напряжение батареи будет отображаться на экране дисплея измерителя. Например, полностью заряженная батарея типа АА должна иметь показание не менее 1,5 вольт. И вы можете использовать свой мультиметр для проверки практически любой батареи, от ААА до автомобильных аккумуляторов.

Обратите внимание, что вышеупомянутый метод проверяет только напряжение, а не способность батареи обеспечивать ток под нагрузкой. Тест дает вам приблизительное представление о том, исправна ли батарея, разряжена или ее нужно зарядить.

Проверка электрических розеток Показания напряжения в розетке в современном доме обычно варьируются от 110 вольт до чуть более 120 вольт.Из-за возможности поражения электрическим током при выполнении этого теста соблюдайте крайнюю осторожность.

Тревор Рааб

Вот как определить, обеспечивают ли настенные розетки в вашем доме правильное напряжение, которое в большинстве современных домов составляет 120 вольт. Подключите черный щуп к черному COM-разъему измерителя, а красный щуп к красному разъему Volts. Затем поверните поворотный переключатель в положение Volts AC (Vac), что также обозначено волнистой линией на циферблате.

Этот контент импортирован из {embed-name}.Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Вставьте кончик красного зонда в более короткую (горячую) из двух вертикальных прорезей на выпускном отверстии. Вставьте черный щуп в более длинный слот (нейтральный). Проверьте показания на экране счетчика. Правильно функционирующая розетка должна выдавать напряжение от 110 до 120 вольт. Затем извлеките черный щуп из розетки — оставьте красный щуп на месте — и вставьте черный щуп в маленькое круглое отверстие (заземление) под двумя прорезями. Чтение должно остаться прежним. Если это не так, розетка неправильно подключена или, возможно, отсутствует заземление; вызвать электрика.

Проверка настенного выключателя

Неисправен потолочный светильник? Вот как определить, связана ли проблема с его переключателем. Сначала отключите питание переключателя, снимите крышку и отсоедините переключатель от проводов. Прежде чем отсоединять провода, пометьте их или сделайте снимок с помощью телефона, чтобы убедиться, что вы правильно подключили их.Ослабьте винты клемм переключателя, отцепите от них провода и снимите переключатель.

Поверните лимб измерителя в положение Ом. Установите диапазон сопротивления на X1. Пропустите этот шаг, если ваш измеритель имеет автоматический выбор диапазона (вы можете сказать, что у вас есть автоматический выбор диапазона, если вы повернете циферблат в положение настройки напряжения переменного тока (Vac), слово «авто» появится на экране). Подключите черный щуп к разъему COM, а красный щуп к красному разъему V.

Для проверки однополюсного выключателя (самого простого типа, имеет два латунных винта и один зеленый винт).Переведите переключатель в положение «Выкл.». Теперь прикоснитесь щупами измерителя к латунным винтовым клеммам сбоку переключателя — не имеет значения, какой щуп к какому винту прикасается.

При выключенном выключателе вы должны получить показание OL (вы также можете получить другие показания, такие как 99999 или символ, подобный этому I, или даже этот: L). Это означает перегрузку или перегрузку; сопротивление настолько велико, что его невозможно измерить. Поначалу это кажется бессмысленным (можно подумать, что измеритель покажет ноль омов), но измеритель сообщает вам, что, когда внутренние контакты внутри переключателя не соприкасаются, сопротивление на разомкнутых контактах настолько велико, что метр не может прочитать его.Теперь включите переключатель, и измеритель должен показывать менее одного ома. Если этого не происходит, переключатель неисправен и подлежит замене.

Еще один простой тест — повернуть шкалу индикатора в положение непрерывности. Это означает непрерывный электрический путь. Символ непрерывности на лицевой стороне измерителя представляет собой клиновидную форму, указывающую на шумовые волны, исходящие из точки. Подсоедините мультиметр к контактам переключателя и поверните переключатель вверх и вниз. Переключатель исправен, если глюкометр издает звуковой сигнал, когда переключатель находится в положении «Вкл.».Переключатель неисправен, если глюкометр не издает звуковой сигнал, когда переключатель находится в положении «Вкл.».

Проверка удлинителей Обратите внимание на чтение О.Л. на лицевой стороне счетчика. Это не показания нуля Ом. Когда один щуп измерительного прибора касается розетки заземления, а другой щуп преднамеренно касается пластика, измеритель описывает состояние, при котором сопротивление настолько велико, что он не может его прочитать. Обратитесь к руководству по эксплуатации вашего измерителя, чтобы узнать, что будет отображаться на измерителе, когда показания выходят за пределы, превышают пределы или бесконечны в омах.

Тревор Рааб

Разумно время от времени использовать свой мультиметр для проверки старых удлинителей, потому что поврежденные шнуры могут ударить вас током или стать причиной возгорания. Начните с отключения удлинителя от стены и поворота шкалы измерителя в положение Ом.

Чтобы проверить заземление шнура, вставьте красный щуп в маленькое отверстие на гнездовом конце шнура. Затем прикоснитесь черным щупом к круглому (заземленному) штырю, выступающему из вилки. Непрерывная цепь, измеренная с этих двух концов, будет иметь сопротивление.8 Ом или даже меньше. Теперь прикоснитесь красным щупом к каждому из плоских штырей на охватываемом конце, чтобы убедиться в показаниях O.L. При таком анализе шнура должна быть разомкнутая цепь; не должно быть контакта между проводом, который соединяет контакт заземления, и любым из двух других проводов внутри шнура.

Затем вставьте красный щуп в короткую (горячую) прорезь на гнездовом конце шнура. Прикоснитесь черным щупом к узкому плоскому штырю на вилочном конце. Электрическая непрерывность через шнур будет иметь сопротивление .8 Ом или меньше. Затем прикоснитесь черным щупом к широкому плоскому штырю, а затем к круглому штырю, измеритель не должен показывать непрерывности и O.L. для чтения в этих двух положениях.

Наконец, возьмите красный щуп и вставьте его в более длинную (нейтральную) прорезь на охватывающем конце шнура. Возьмите черный щуп и коснитесь широкого плоского штыря. Неразрывность будет иметь сопротивление 0,8 Ом или меньше. Прикоснитесь черным щупом к узкому штырю, а затем к круглому штырю, чтобы получить O.L. чтение.

Убедившись, что шнур не имеет коротких замыканий, запустите проверку напряжения.Вставьте шнур в электрическую розетку и поверните циферблат измерителя в положение Вольт переменного тока. Вставьте черный щуп в круглое отверстие на охватывающем конце шнура и вставьте красный щуп в узкую прорезь. Вы должны получить показания, близкие к 120 вольтам. Теперь переместите красный щуп в более длинный (нейтральный) слот, чтобы подтвердить показания около 0,1 милливольта (существует незначительное напряжение между землей и нейтралью розетки и землей и нейтралью шнура).

Оставьте красный щуп в более длинном слоте и переместите черный щуп в более короткий слот, чтобы получить показания напряжения около 120 вольт, подтверждающие, что удлинитель находится в хорошем состоянии.

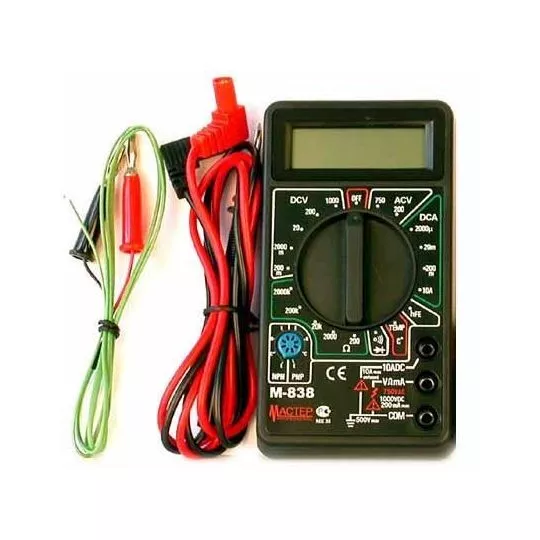

Измерение температуры

Помимо всех своих удивительных возможностей в области электрических испытаний, большинство современных мультиметров также могут измерять температуру. Просто поверните диск измерителя в температурный режим, затем нажмите кнопку выбора, чтобы переключиться между градусами Фаренгейта и Цельсия.

Вставьте термопару в прибор для измерения температуры воздуха или вставьте датчик температуры для измерения температуры жидкостей, гелей или для отслеживания температуры поверхности осушителя газа.Вы можете наблюдать за температурным циклом прибора, не прикасаясь к нему рукой.

А теперь несколько советов от электрика

Дэвид Шапиро — главный электрик в пригороде Вашингтона, округ Колумбия, и один из умнейших парней, которых мы знаем. Он входит в состав различных комитетов по разработке электрических норм и написал книгу об электрических системах старых домов. Это считается окончательной работой по теме. Вот восемь ключевых предостерегающих советов Шапиро по безопасной работе с глюкометром.

Выработайте привычку держать пальцы на пластиковых и резиновых деталях измерителя, чтобы избежать контакта с металлическими поверхностями, находящимися под напряжением.
Надевайте защитные очки при проведении электрических испытаний, особенно для защиты себя в случае возникновения электрической вспышки.
Красный против черного: Измеритель будет работать правильно, если вы перепутаете, какой щуп подключается к какому разъему, но выработайте привычку подключать красный к красному, черный к черному, чтобы приучить себя ассоциировать эти цвета с полярностью и ее символы (знаки + и — и цвета, которые сопровождают электрические клеммы и провода).
Любителям всегда следует работать с обесточенными системами. Если окажется, что компонент находится под напряжением (под напряжением, говоря электриком), вы можете случайно закоротить между стенкой металлического ящика и тестируемым электрическим устройством. Это может вызвать вспышку дуги, которая вас напугает. Это также может вызвать у вас неприятный шок, ожог или сжечь электрический компонент. Если это не было повреждено раньше, это будет сейчас. В худшем случае вас может убить удар током.
Да, рекомендуется проверять удлинитель на непрерывность и импеданс, но регулярно осматривайте шнуры визуально, проверяя на наличие порезов, потертостей или смятий.
Знай свой глюкометр. Знайте, что означают символы на его лицевой стороне, и когда эти символы появляются на экране, ясно помните, на что вы смотрите. Например, некоторые счетчики могут показывать 99999,99 вместо O.L. Первое, с чего следует начать работу с вашим измерителем, — это его руководство пользователя.
Обычно счетчик не ломается, когда его показания прекращаются (при условии, что у него хорошая батарея). Возможно, вы перегорели его предохранитель. Прочтите руководство о том, как заменить предохранитель (обычно он находится за небольшим лючком, прикрепленным крошечными винтами).Замените предохранитель на предохранитель того же размера, прикрепите панель и продолжайте.
Температура: Когда электрические детали, такие как выключатели, проводка и розетки, нагреваются, это обычно указывает на проблему. «Я всегда говорю покупателям: если она теплее детской бутылочки, обратите внимание». Сейчас не время и не место для любительских ремонтных работ. Отключите питание цепи и вызовите электрика.

Джозеф Труини Джо — бывший плотник и краснодеревщик, который много пишет о ремонте, обработке дерева и инструментах.
Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.
Как пользоваться мультиметром
Обзор мультиметра
Не знаете, что такое мультиметр и что с ним делать? Тогда вы находитесь в правильном месте! Ниже приведен обзор того, что такое мультиметры и для чего они полезны. Чтобы узнать, как пользоваться мультиметром, найти идеи использования мультиметра или найти помеченные фотографии различных моделей мультиметров, нажмите на другие вкладки (выше) в этом учебном пособии по мультиметру.
Этот раздел содержит ответы на следующие вопросы:
Что такое мультиметр?
Мультиметр — это удобный инструмент для измерения электричества, точно так же, как линейка для измерения расстояния, секундомер для измерения времени или весы для измерения веса. Преимущество мультиметра в том, что в отличие от линейки, часов или весов, он может измерять различных вещей — что-то вроде многофункционального инструмента.У большинства мультиметров есть ручка на передней панели, которая позволяет вам выбрать, что вы хотите измерить. Ниже приведено изображение типичного мультиметра. Существует множество различных моделей мультиметров; посетите галерею мультиметров, чтобы увидеть помеченные изображения дополнительных моделей.
Что могут измерять мультиметры?
Почти все мультиметры могут измерять напряжение , ток и сопротивление . См. следующий раздел для объяснения того, что означают эти термины, и нажмите на вкладку «Использование мультиметра» выше, чтобы получить инструкции о том, как выполнять эти измерения.
Некоторые мультиметры имеют проверку целостности , что приводит к громкому звуковому сигналу, если два элемента электрически соединены. Это полезно, если, например, вы строите схему и соединяете провода или паяете; звуковой сигнал означает, что все подключено и ничего не отсоединено. Вы также можете использовать его, чтобы убедиться, что две вещи соединены , а не , чтобы предотвратить короткое замыкание.
Некоторые мультиметры также имеют функцию проверки диодов . Диод подобен одностороннему клапану, который пропускает ток только в одном направлении.Точная функция проверки диода может варьироваться от мультиметра к мультиметру. Если вы работаете с диодом и не можете определить, в каком направлении он идет в цепи, или если вы не уверены, что диод работает правильно, функция проверки может быть очень удобной. Если ваш мультиметр имеет функцию проверки диодов, прочтите руководство, чтобы узнать, как именно она работает.
Усовершенствованные мультиметры могут иметь другие функции, такие как возможность измерения и идентификации других электрических компонентов, таких как транзисторы или конденсаторы.Поскольку не все мультиметры имеют эти функции, мы не будем рассматривать их в этом руководстве. Вы можете прочитать руководство по эксплуатации вашего мультиметра, если вам нужно использовать эти функции.
Что такое напряжение, ток и сопротивление?
Если вы раньше не слышали об этих терминах, мы дадим здесь очень простое вводное объяснение. Вы можете прочитать больше о напряжении, токе и сопротивлении на вкладке «Ссылки» выше. Помните, что напряжение, ток и сопротивление являются измеримыми величинами, каждая из которых измеряется в единице , которая имеет символ , так же как расстояние — это величина, которая может быть измерена в метрах, а символ для метров — м .
Напряжение показывает, насколько сильно электричество «проталкивается» по цепи. Более высокое напряжение означает, что электричество выталкивается сильнее. Напряжение измеряется в вольт . Символ для вольт V .
Ток — это количество электричества, протекающего по цепи. Более высокий ток означает, что больше электричества течет. Сила тока измеряется в амперах . Символ ампер A .
Сопротивление показывает, насколько трудно электричеству проходить через что-либо.Более высокое сопротивление означает, что электричеству труднее течь. Сопротивление измеряется в Ом . Символ для Ом Ом (заглавная греческая буква омега).
Технические примечания
Символ, используемый для единицы , обычно отличается от символа для переменной в уравнении. Например, напряжение, ток и сопротивление связаны законом Ома (см. вкладку «Ссылки», чтобы узнать больше о законе Ома):
[Пожалуйста, включите JavaScript для просмотра уравнения]
, который обычно выражается как
[Пожалуйста, включите JavaScript для просмотра уравнения]
В этом уравнении В представляют напряжение, I представляют ток, а R представляют сопротивление. Когда речь идет о единицах измерения вольт, ампер и ом, мы используем символы В , А и Ом , как объяснялось выше. Таким образом, «V» используется как для напряжения, так и для вольт, но ток и сопротивление имеют разные символы для своих переменных и единиц. Не беспокойтесь, если это покажется запутанным; эта таблица поможет вам отслеживать:
Это очень распространено в физике. Например, во многих уравнениях «положение» и «расстояние» представлены переменными «x» или «d», но они измеряются в метрах, а символ для метров — м .
Простая аналогия для лучшего понимания напряжения, тока и сопротивления: представьте, что вода течет по трубе. Количество воды, протекающей по трубе, равносильно течению. Больше расход воды — больше ток. Величина давления, заставляющего течь воду, подобна напряжению; более высокое давление будет «толкать» воду сильнее, увеличивая поток. Сопротивление похоже на препятствие в трубе. Например, через трубу, забитую мусором или предметами, воде будет труднее течь, и она будет иметь более высокое сопротивление, чем труба, не имеющая препятствий.
Что такое постоянный ток (DC) и переменный ток (AC)?
Постоянный ток (сокращенно DC) — это ток, который всегда течет в одном направлении. Постоянный ток обеспечивается обычными батареями, такими как батареи AA и AAA, или батареей в вашем мобильном телефоне. Большинство ваших проектов Science Buddies, вероятно, будут связаны с измерением постоянного тока. Различные мультиметры имеют разные символы для измерения постоянного тока (и соответствующего напряжения), обычно «DCA» и «DCV» или «A» и «V» с прямой чертой над ними или рядом с ними.Видеть «Что означают все символы на передней панели мультиметра?» для получения дополнительной информации об аббревиатурах и символах на мультиметрах.
Переменный ток (сокращенно AC) — это ток, который меняет направление, как правило, много раз за одну секунду. Розетки в вашем доме обеспечивают переменный ток, который меняет направление 60 раз в секунду (в США и 50 раз в секунду в других странах). ( Предупреждение: Не используйте мультиметр для измерения стенных розеток в вашем доме.Это очень опасно.) Если вам нужно измерить переменный ток в цепи, разные мультиметры имеют разные символы для его измерения (и соответствующего напряжения), обычно «ACA» и «ACV» или «A» и «V» с волнистая линия (~) рядом с ними или над ними.
Что такое последовательные и параллельные цепи?
Когда вы проводите измерения с помощью мультиметра, вам нужно будет решить, присоединять ли его к вашей схеме в серии или в параллельно , в зависимости от того, что вы хотите измерить.В последовательной цепи каждый элемент цепи имеет одинаковый ток . Итак, чтобы измерить ток в цепи, вы должны подключить мультиметр последовательно. В параллельной цепи каждое измерение цепи имеет одинаковое напряжение . Итак, чтобы измерить напряжение в цепи, вы должны подключить мультиметр параллельно. Чтобы узнать, как выполнять эти измерения, см. вкладку «Использование мультиметра».
На рис. 2 показаны основные последовательные и параллельные цепи без подключенного мультиметра. Чтобы узнать больше о напряжении, токе и сопротивлении в последовательных и параллельных цепях, перейдите на вкладку «Ссылки».
Что означают все символы на передней панели мультиметра?
Вас могут смутить все символы на передней панели мультиметра, особенно если вы нигде не видите таких слов, как «напряжение», «ток» и «сопротивление». Не волнуйтесь! Помните из статьи «Что такое напряжение, ток и сопротивление?» раздел, в котором напряжение, ток и сопротивление измеряются в вольтах, амперах и омах, которые представлены как V, A и Ω соответственно.Большинство мультиметров используют эти аббревиатуры вместо написания слов. Ваш мультиметр может иметь некоторые другие символы, которые мы обсудим ниже.
Большинство мультиметров также используют метрические префиксы . Метрические префиксы работают с единицами измерения электричества точно так же, как и с другими единицами измерения, с которыми вы, возможно, более знакомы, например, с расстоянием и массой. Например, вы наверняка знаете, что метр — это единица расстояния, километр — это одна тысяча метров, а миллиметр — это одна тысячная метра.То же самое относится к миллиграммам, граммам и килограммам массы. Вот общие метрические префиксы, которые вы найдете на большинстве мультиметров (полный список см. на вкладке «Ссылки»):
.
µ (микро): одна миллионная
m (милли): одна тысячная
к (килограмм): одна тысяча
M : (мега): один миллион
Эти метрические префиксы используются одинаково для вольт, ампер и ом.Например, 200 кОм произносится как «двести килоом» и означает двести тысяч (200 000) Ом.
Некоторые мультиметры «автоматически выбирают диапазон», в то время как другие требуют, чтобы вы вручную выбирали диапазон для измерения. Если вам нужно выбрать диапазон вручную, вы всегда должны выбирать значение , которое немного больше , чем значение, которое вы ожидаете измерить. Думайте об этом, как об использовании линейки и критерия. Если вам нужно измерить что-то длиной 18 дюймов, 12-дюймовая линейка будет слишком короткой; вам нужно использовать критерий.То же самое относится и к использованию мультиметра. Скажем, вы собираетесь измерить напряжение батареи типа АА, которое, как вы ожидаете, должно быть 1,5 В. Мультиметр слева на рис. 3 имеет варианты на 200 мВ, 2 В, 20 В, 200 В и 600 В (для постоянного тока). 200 мВ слишком мало, поэтому вы должны выбрать следующее максимальное значение, которое работает: 2 В. Все остальные параметры излишне велики и приведут к потере точности (это все равно, что использовать 50-футовую рулетку с отметками только на каждом футе и без отметок в дюймах; это не так точно, как использование рулетки). мерка с 1-дюймовой маркировкой).
Что означают другие символы на мультиметре?
Возможно, вы заметили некоторые другие символы помимо V, A, Ω и префиксов метрических единиц на передней панели мультиметра. Мы объясним некоторые из этих символов здесь, но помните, что все мультиметры разные, поэтому мы не можем охватить все возможные варианты в этом руководстве. Обратитесь к руководству по мультиметру, если вы все еще не можете понять, что означает один из символов. Вы также можете просмотреть нашу галерею мультиметров, чтобы увидеть помеченные изображения различных мультиметров.
Что такое красный и черный провода (щупы)? Куда мне их подключить?
Ваш мультиметр, вероятно, поставляется с красным и черным проводами, которые выглядят примерно так, как показано на рисунке 4. Эти провода называются зондами или выводами (произносится как «лидс»). Один конец провода называется банановым гнездом ; этот конец подключается к вашему мультиметру ( Примечание: некоторые мультиметры имеют штекерные разъемы , которые меньше, чем разъемы типа «банан».Другой конец называется наконечником зонда ; это конец, который вы используете для проверки вашей схемы. Согласно стандартному соглашению об электронике, красный щуп используется для положительного, а черный щуп — для отрицательного.
Хотя они поставляются с двумя щупами, многие мультиметры имеют больше , чем два места для подключения щупов, что может вызвать некоторую путаницу. То, куда именно вы подключаете щупы, будет зависеть от того, что вы хотите измерить (напряжение, ток, сопротивление, проверка непрерывности или проверка диодов) и типа вашего мультиметра.Мы предоставили один пример на изображениях ниже, и вы можете найти в нашей галерее мультиметр, похожий на ваш, но, поскольку все мультиметры немного отличаются, вам может потребоваться обратиться к руководству для вашего мультиметра.
Большинство мультиметров (кроме очень недорогих) имеют предохранители для защиты от слишком большого тока. Предохранители «перегорают», если через них протекает слишком большой ток; это останавливает подачу электричества и предотвращает повреждение остальной части мультиметра. Некоторые мультиметры имеют различных предохранителей , в зависимости от того, будете ли вы измерять высокий или низкий ток, что определяет, где вы подключаете датчики.Например, мультиметр, показанный на рис. 5, имеет один предохранитель на 10 ампер (10 А) и один предохранитель на 200 миллиампер (200 мА).
Использование мультиметра
У вас есть мультиметр, но вы не знаете, как им пользоваться, или получаете неожиданные показания? Если это так, разделы ниже помогут вам разобраться, что делать. Если есть слова или понятия, которые вы не понимаете, или символы на мультиметре, которые вас озадачивают, вернитесь на вкладку «Обзор мультиметра».Если вы ищете идеи использования мультиметра или помеченные фотографии различных моделей мультиметров, посетите другие вкладки в этом руководстве по мультиметру.
Этот раздел содержит ответы на следующие вопросы:
Как измерить напряжение?
Чтобы измерить напряжение, выполните следующие действия:
Вставьте черный и красный щупы в соответствующие разъемы (также называемые «портами») на мультиметре. Для и большинства мультиметров черный щуп должен быть подключен к разъему с маркировкой «COM», а красный щуп — к разъему с маркировкой «V» (на нем также могут быть другие символы).Не забудьте проверить нашу галерею изображений, вкладку «Обзор мультиметра» или руководство по мультиметру, если у вас возникли проблемы с определением правильного разъема.
Выберите соответствующую настройку напряжения на циферблате мультиметра. Помните, что большинство цепей с батарейным питанием будут иметь постоянный ток, но выбранная вами настройка будет зависеть от научного проекта, которым вы занимаетесь. Если вы работаете с мультиметром с ручным диапазоном, вы можете оценить необходимый вам диапазон на основе батареи (или батарей), питающей вашу схему.Например, если ваша схема питается от одной 9-вольтовой батареи, вероятно, не имеет смысла выбирать настройку на 200 В, а 2 В будет слишком мало. Если доступно, вы хотели бы выбрать 20V.
Прикоснитесь кончиками щупа к вашей цепи в , параллельной , с элементом, на котором вы хотите измерить напряжение (см. вкладку «Обзор мультиметра» для объяснения последовательных и параллельных цепей). Например, на рисунке 6 показано, как измерить падение напряжения на лампочке, питаемой от батареи.Обязательно используйте красный щуп со стороны, подключенной к положительной клемме аккумулятора, и черный щуп со стороны, подключенной к отрицательной клемме аккумулятора (ничего не повредится, если вы перевернете его, но показания напряжения будут отрицательными).
Если ваш мультиметр не поддерживает автоматический выбор диапазона, вам может потребоваться настроить диапазон. Если на экране вашего мультиметра просто отображается «0», возможно, выбранный вами диапазон слишком высок. Если на экране отображается «OVER», «OL» или «1» (это разные способы сказать «перегрузка»), то выбранный вами диапазон слишком мал.В этом случае увеличьте или уменьшите диапазон по мере необходимости. Помните, что вам может понадобиться обратиться к руководству вашего мультиметра, чтобы узнать подробности о вашей модели.
Как измерить ток?
Чтобы измерить ток, выполните следующие действия:
Вставьте красный и черный щупы в соответствующие разъемы (также называемые «портами») на мультиметре. Для большинства мультиметров черный щуп должен быть подключен к разъему с надписью «COM». Может быть несколько розеток для измерения тока с такими метками, как «10А» и «мА». Примечание: Всегда безопаснее начинать с розетки, которая может измерять больший ток. Вставьте красную розетку в сильноточный порт.
Выберите соответствующую настройку тока на мультиметре. Не забудьте проверить, является ли ваша цепь постоянным или переменным током, и что почти все цепи с батарейным питанием будут постоянным током. Если ваш измеритель не поддерживает автоматический выбор диапазона, вам может потребоваться угадать шкалу для использования (вы можете изменить это позже, если не получите хороших показаний).
Подключите щупы мультиметра серии к току, который вы хотите измерить (см. вкладку «Обзор мультиметра» для объяснения последовательных и параллельных цепей). Например, на рисунке 7 показано, как измерить ток через лампочку, которая питается от батареи. Обязательно используйте красный щуп к положительной стороне батареи, иначе ваши текущие показания будут отрицательными.
Если ваш мультиметр не поддерживает автоматический выбор диапазона, вам может потребоваться настроить диапазон.Если на экране вашего мультиметра просто отображается «0», возможно, выбранный вами диапазон слишком высок. Если на экране отображается «OVER», «OL» или «1» (это разные способы сказать «перегрузка»), то выбранный вами диапазон слишком мал. В этом случае увеличьте или уменьшите диапазон по мере необходимости. Помните, что вам может понадобиться обратиться к руководству вашего мультиметра, чтобы узнать подробности о вашей модели.
Как измерить сопротивление?
Чтобы измерить сопротивление, выполните следующие действия:
Вставьте красный и черный щупы в соответствующие гнезда на мультиметре. Для большинства мультиметров черный щуп должен быть подключен к разъему, помеченному «COM», а красный щуп должен быть подключен к разъему, помеченному символом «Ω».
Выберите соответствующую настройку измерения сопротивления на циферблате мультиметра. Если у вас есть оценка сопротивления, которое вы будете измерять (например, если вы измеряете резистор с известным значением), это поможет вам выбрать диапазон.
Важно : Перед измерением сопротивления отключите питание цепи.Если в вашей схеме есть выключатель питания, вы можете сделать это, выключив его. Если нет переключателя, вы можете удалить батареи. Если вы этого не сделаете, ваше чтение может быть неверным. Если ваша схема состоит из нескольких компонентов, вам может потребоваться удалить компонент, который вы хотите измерить, чтобы точно определить его сопротивление. Например, если в вашей схеме есть два резистора, включенных параллельно, вам придется удалить один резистор, чтобы измерить их сопротивления по отдельности.
Подсоедините один из щупов мультиметра к каждой стороне объекта, сопротивление которого вы хотите измерить.Сопротивление всегда положительное и одинаковое в обоих направлениях, поэтому не имеет значения, поменяете ли вы черный и красный щупы в этом случае (если только вы не имеете дело с диодом, который действует как односторонний клапан для электричества, поэтому он имеет высокое сопротивление в одном направлении и низкое сопротивление в другом направлении). На рис. 8 показано, как измерить сопротивление лампочки.
Если ваш мультиметр не поддерживает автоматический выбор диапазона, вам может потребоваться настроить диапазон.Если на экране вашего мультиметра просто отображается «0», возможно, выбранный вами диапазон слишком высок. Если на экране отображается «OVER», «OL» или «1» (это разные способы сказать «перегрузка»), то выбранный вами диапазон слишком мал. В этом случае увеличьте или уменьшите диапазон по мере необходимости. Помните, что вам может понадобиться обратиться к руководству вашего мультиметра, чтобы узнать подробности о вашей модели.
Как выполнить проверку непрерывности?
Чтобы выполнить проверку непрерывности (которая гарантирует наличие проводящего пути между двумя точками в вашей цепи), выполните следующие действия:
Установите мультиметр на символ проверки непрерывности.Помните, что этот символ может выглядеть по-разному на всех мультиметрах (а на некоторых мультиметрах его вообще нет), поэтому посмотрите примеры на вкладке «Обзор мультиметра» или в нашей галерее изображений мультиметров.
Вставьте зонды в соответствующие разъемы. На большинстве мультиметров черный щуп должен вставляться в гнездо с маркировкой «COM», а красный щуп должен вставляться в то же гнездо, которое вы будете использовать для измерения напряжения или сопротивления (, а не тока), помеченное буквой V и/или Ом.
Важно : Перед проверкой целостности цепи отключите питание. Если в вашей схеме есть выключатель питания, вы можете сделать это, выключив его. Если нет переключателя, вы можете удалить батареи.
Прикоснитесь щупами к двум частям цепи. Если две части цепи электрически соединены с очень небольшим сопротивлением между ними, мультиметр должен издать звуковой сигнал. Если они не подключены, он не будет издавать шума и может отображать на экране что-то вроде «OL», «OVER» или «1», что означает «перегрузка».» Самый простой способ проверить эту функцию с помощью мультиметра — проверить ее с помощью одного куска проводящего материала (большинство металлов) и куска непроводящего материала, например дерева или пластика. Пример см. на рис. 9.
Как проверить диод?
Функция проверки диода полезна для определения направления прохождения электричества через диод. Точная работа функции «проверки диодов» будет различаться для разных мультиметров, а некоторые мультиметры вообще не имеют функции проверки диодов. Из-за такого разнообразия и из-за того, что эта функция не требуется для большинства проектов Science Buddies, мы не включили здесь указания. Если вам нужно проверить диод, обратитесь к руководству по мультиметру.
Как узнать, какую шкалу выбрать для напряжения, силы тока или сопротивления, и как прочитать числа на разных шкалах?
Если ваш мультиметр не поддерживает автоматический выбор диапазона, может быть сложно определить, какую шкалу выбрать, особенно если вы не очень хорошо знакомы с метрическими префиксами.Вот два эмпирических правила, которым вы можете следовать при измерении напряжения, силы тока и сопротивления:
Напряжение : Многие мультиметры с ручным диапазоном имеют настройки для 200 мВ, 2 В и 20 В. Очень маловероятно, что цепи с батарейным питанием превысят 20 В (например, две последовательно соединенные батареи 9 В дадут максимум 18 В). Одна батарея AA или AAA обеспечивает 1,5 В. Две батареи AA или AAA, объединенные в аккумуляторный блок, обеспечат 3 В, четыре — 6 В, а восемь — 12 В. Итак, если вы знаете, какой тип батарей (и сколько) питает вашу схему, вы можете выбрать начальный диапазон для измерения напряжения. Помните, что вы хотите выбрать , следующую по величине настройку напряжения (точно так же, как и при измерении расстояния; вам понадобится линейка, а не 12-дюймовая линейка, чтобы измерить что-то длиной 18 дюймов). Таким образом, для схемы, питаемой от одной батарейки АА (1,5 В), вы должны выбрать настройку 2 В. Для схемы, питаемой от батареи 9 В, вы должны выбрать 20 В.
Ток : При измерении тока всегда рекомендуется начинать с максимально возможного значения тока (и соответствующего сильноточного разъема, если ваш мультиметр имеет несколько разъемов для измерения тока), чтобы избежать перегорание предохранителя.Если измеряемый ток достаточно низок, чтобы безопасно использовать слаботочные настройки и розетку, вы можете сделать новое показание, чтобы получить более точное измерение. Например, предположим, что в вашем мультиметре есть розетка с предохранителем на 10 А и одна с предохранителем на 200 мА. Используя розетку на 10 А, вы измеряете ток 150 мА. Тогда можно было бы безопасно провести повторные измерения с розеткой на 200 мА (и более низким значением на ручке).
Сопротивление : Если вы измеряете объект с известным сопротивлением, вы можете использовать это значение для выбора соответствующей настройки сопротивления.Как и в случае с током и напряжением, вам нужно выбрать следующее наибольшее значение сопротивления на вашей шкале. Например, чтобы измерить резистор 4,7 кОм, вы должны выбрать 20 кОм. Если вы измеряете объект с неизвестным сопротивлением, вам придется просто угадать, но повредить мультиметр или объект, который вы тестируете, при измерении сопротивления сложно, так что это не является большой проблемой.
Одно и то же значение может отображаться по-разному при измерении с использованием другой шкалы, выбранной на циферблате мультиметра.В качестве примера давайте воспользуемся измерением напряжения постоянного тока от батареи типа АА, которое, как мы ожидаем, будет 1,5 В, с помощью мультиметра с настройками на 200 мВ, 2 В, 20 В, 200 В и 600 В. При измерении батареи с каждой настройкой получаем такие показания:
«1 .» это способ мультиметра сказать, что он «перегружен» — значение 1,6 В выходит за пределы выбранного диапазона 200 мВ. Другие мультиметры могут отображать «OVER» или «OL», когда это происходит. Обратите внимание, что по мере увеличения диапазона точность уменьшается .При настройке 2 В показания отображаются с 3 знаками после запятой. При настройке 200 В показания отображают только один десятичный знак.
Вам также может понадобиться учитывать метрические префиксы при считывании числа с экрана мультиметра. Например, предположим, что ваш экран показывает «6.1», когда вы измеряете ток с настройкой «10А». Это означает, что ваше текущее измерение составляет 6,1 ампер. Однако, если на экране отображается «6.1», когда вы установили шкалу тока на 20 мА, это означает, что вы измеряете 6.1 милли ампер.
Мой мультиметр не работает! Что случилось?
Не паникуйте! Есть несколько распространенных ошибок, которые можно легко исправить.
Убедитесь, что в мультиметре установлены новые батарейки.
Некоторые мультиметры имеют функцию автоматического энергосбережения и отключаются после определенного периода бездействия. Если это произойдет, поверните циферблат мультиметра в положение «выключено», а затем снова включите его.
Убедитесь, что пробники подключены к нужным портам для того, что вы хотите измерить (см…» разделы выше).
Убедитесь, что вы правильно подключаете пробники к цепи (последовательно или параллельно) для того, что вы хотите измерить (см. раздел «Как мне измерить…» выше).
Убедитесь, что на шкале мультиметра выбрана правильная настройка для того, что вы хотите измерить; например, если вам нужно измерить напряжение постоянного тока, убедитесь, что на циферблате не выбран ток, сопротивление или напряжение переменного тока.
Если ваш мультиметр не поддерживает автоматический выбор диапазона, вам может потребоваться настроить диапазон вручную. Если на экране вашего мультиметра всегда отображается «0», это может означать, что выбранный вами диапазон слишком велик. Если он читает «OL», «OVER» или «1», возможно, выбранный вами диапазон слишком мал. Все мультиметры разные, поэтому вам может понадобиться прочитать руководство по мультиметру, чтобы узнать, что означает дисплей на экране. Затем вы можете соответствующим образом настроить диапазон.
Например, если вы пытаетесь измерить напряжение 9-вольтовой батареи, но ваш мультиметр настроен на 2 DCV, этот диапазон слишком мал, и вам придется увеличить его до более высокого значения, например 20 DCV.
Все еще не работает? Возможно, у вас перегорел предохранитель в мультиметре. См. предложения в следующем разделе.
Как узнать, нужно ли заменить предохранитель?
Некоторые мультиметры имеют предохранитель (или несколько предохранителей), которые «сгорают», когда через них проходит слишком большой ток, что предотвращает протекание большего количества электричества и, как мы надеемся, спасает остальную часть мультиметра от повреждения. В некоторых мультиметрах эти предохранители можно заменить, если они перегорели, но инструкции по их замене (и выяснению необходимости их замены вообще) будут различаться для разных моделей мультиметров.
Вам, вероятно, потребуется открыть мультиметр, чтобы получить доступ к предохранителям ( Важно : Перед этим всегда отключайте щупы). У некоторых мультиметров есть крышки, которые могут выскакивать или соскальзывать, а у некоторых есть винты, которые необходимо сначала удалить. Предохранители обычно выглядят как маленькие стеклянные цилиндры с металлическими колпачками на концах и тонким проводом, идущим посередине:
Если предохранитель перегорел, он может быть заметно почерневшим или обугленным. Провод внутри мог полностью сгореть, и его больше не было видно.
Как заменить предохранитель?
Важно : Всегда отсоединяйте провода от мультиметра, прежде чем открывать крышку для замены предохранителя.
Инструкции по замене предохранителя различаются в зависимости от модели мультиметра, поэтому вам необходимо обратиться к руководству по мультиметру за инструкциями. В этом руководстве от SparkFun приведены инструкции по замене предохранителя на мультиметре их марки, но помните, что эти инструкции могут не относиться к вашей модели. Обратите внимание, что в некоторых мультиметрах, особенно в недорогих, вы не сможете заменить предохранитель.
Мультиметр Fun
В этом руководстве по мультиметру мы уже рассмотрели, что такое мультиметр и как его использовать. В этом разделе представлены некоторые практические и интересные советы по работе с мультиметром.
Этот раздел отвечает на вопросы:
Что можно делать с мультиметром по дому?
Помните, что основное назначение мультиметра — проверка цепей и электрических компонентов в эксперименте или научном проекте, связанном с электроникой. Что делать, если у вас нет схемы для тестирования? Вот несколько советов для быстрых экспериментов, которые вы можете провести дома с мультиметром.
Тест батарей! Вы когда-нибудь задумывались, перестало ли устройство или игрушка работать из-за того, что сели батарейки? С помощью мультиметра вы можете убедиться, что батареи действительно разряжены, прежде чем перерабатывать их, проверив их напряжение. Помните, что свежие батарейки типа AA и AAA должны обеспечивать напряжение около 1,5 В (свежий щелочной элемент будет измерять около 1,6 В, если к нему больше ничего не подключено).Тем не менее, батареи будут фактически «разряжены» задолго до того, как они достигнут 0 В. Например, если батарея обеспечивает 0,7 В, этого, вероятно, недостаточно для питания большинства бытовых устройств, которые ожидают 1,5 В от батареи.
У вас есть аккумуляторы? Вы можете проверить их напряжение с течением времени по мере их перезарядки, а затем построить график зависимости напряжения от заряда. Через какое время напряжение перестанет расти? Является ли график прямой линией?
У вас есть что-нибудь, что можно разобрать с печатной платой внутри, например, старая игрушка или пульт от телевизора? Используйте проверку непрерывности на мультиметре (если он есть), чтобы проверить, какие части цепи напрямую связаны друг с другом.( Предупреждение: Старые печатные платы изготавливаются с использованием припоя на основе свинца, который является токсичным. Всегда тщательно мойте руки после работы с припоем и ознакомьтесь с местными правилами утилизации отходов, чтобы узнать, существуют ли специальные правила по утилизации свинца как опасного вещества. отходы.)
Настройте мультиметр на измерение сопротивления, и пусть все в вашем доме по очереди берутся за металлические наконечники щупов (по одному в каждой руке). У кого самое высокое сопротивление? Нижайший?
Используйте проверку непрерывности или измерение сопротивления для проверки различных материалов в вашем доме. Какие из них являются проводниками, а какие изоляторами?
Подсоедините провода мультиметра к динамику с помощью провода динамика и настройте мультиметр на измерение силы переменного тока в амперах (или вольт переменного тока, если ампер переменного тока недоступен). Кто может заставить мультиметр показывать наибольшее число, крича в динамик? (В этом случае динамик работает как микрофон, генерируя ток при обнаружении звука.)
Что
не должен делать с мультиметром?
Если , а не , используйте мультиметр для проверки электричества в стенных розетках в вашем доме.Электричество из стенных розеток очень опасно и может привести к летальному исходу.
Не подключайте пробники , а не непосредственно к батарее или другому источнику питания, если выбрана «текущая» настройка измерения. Это вызовет «короткое замыкание» на клеммах аккумулятора, и через мультиметр будет протекать очень большой ток. Это, вероятно, приведет к перегоранию предохранителя или, возможно, повреждению мультиметра.
Для каких проектов Science Buddies требуется мультиметр?
Для лота проектов Science Buddies требуется мультиметр; это действительно удобный инструмент! На самом деле их слишком много, чтобы перечислять, но вот некоторые из них, которые охватывают самые разные темы:
Испытание электролитом: апельсиновый сок против апельсинового сока.Спортивный напиток. Этот проект сравнивает количество электролитов в спортивном напитке с количеством электролитов в обычном апельсиновом соке. Соответствуют ли спортивные напитки своему обещанию? Используйте мультиметр, чтобы узнать, насколько хорошо эти разные жидкости проводят электричество.
Как превратить картошку в батарейку. Знаете ли вы, что из обычных фруктов и овощей можно сделать батарейку и даже зажечь светодиоды? Используйте мультиметр, чтобы проверить силу тока и напряжение, которое может обеспечить ваш полдник.
Вода в топливо в воду: топливный цикл будущего.Помогите спасти планету с помощью этого проекта зеленой энергии! Используйте топливные элементы для хранения энергии, вырабатываемой солнечными панелями, для использования в темное время суток, и используйте удобный мультиметр, чтобы отслеживать выработку электроэнергии.
Насколько яркая ваша светящаяся палочка? Измерьте это!. Используя датчик освещенности, простую схему и мультиметр, вы можете измерить количество света, излучаемого объектами, светящимися в темноте.
Приправьте мощность микробного топливного элемента щепоткой соли. Производство электроэнергии из грязи звучит безумно? Хотите верьте, хотите нет, но с помощью некоторых дружественных бактерий вы можете превратить ежедневную ложку грязи в батарейку.Используйте мультиметр, чтобы спроектировать этот экологически чистый топливный элемент.
Коварные волны: постройте колеблющийся водяной столб, чтобы извлекать энергию из океанских волн. Использование энергии океана — еще одна технология экологически чистой энергии, которая может помочь уменьшить нашу зависимость от ископаемого топлива. Используйте мультиметр для измерения электрической мощности, генерируемой колеблющимся столбом воды.
Батарейка, которая приносит центы. Вы когда-нибудь думали, что сможете сделать аккумулятор из мелочи? В этом проекте вы сделаете батарею из пенни и пятицентовика и будете использовать мультиметр для измерения силы тока и напряжения, которые она может производить.
Галерея мультиметра
Хотя большинство мультиметров могут выполнять одни и те же основные функции, различные модели, изготовленные разными производителями, могут отличаться друг от друга. В галерее ниже мы предоставили серию изображений разных мультиметров с разными настройками измерения и гнездами для помеченных щупов. Обратите внимание, что большинство мультиметров имеют общие основные функции, включая настройки для измерения напряжения, тока и сопротивления.Все они имеют один «земляной» разъем для черного щупа. Большинство из них имеют отдельные розетки для измерения сильного и слабого тока. Слаботочная розетка также используется для измерения напряжения и сопротивления. Однако некоторые мультиметры имеют всего два разъема или только один разъем для измерения тока. У некоторых также есть дополнительные функции, которые мы не обозначили.
Помните, что эта галерея предназначена для общего руководства; Если вы не видите здесь свою модель мультиметра, лучше всего обратиться к руководству по эксплуатации вашего конкретного мультиметра. Если вам нужна помощь в ознакомлении с мультиметрами в целом, обратитесь к разделу «Обзор мультиметров». Если вам нужно знать, как проводить измерения определенного типа, обратитесь к разделу «Использование мультиметра».
Этот мультиметр представляет собой комбинацию автоматического и ручного выбора диапазона. Например, он имеет только одну настройку для измерения постоянного напряжения и три настройки для измерения постоянного тока. Он также имеет одно гнездо для измерения напряжения и сопротивления и другое гнездо для измерения как сильного, так и слабого тока.Он также имеет функцию тестирования «Логика» для измерения цифровых цепей (не рассматривается в этом руководстве).
Этот мультиметр с ручным диапазоном имеет дополнительные функции, позволяющие измерять конденсаторы и транзисторы (не рассматриваются в этом руководстве). Он имеет три отдельных измерительных разъема: один для напряжения и сопротивления, один для слабого тока и один для сильного тока.
Этот мультиметр использует автоматический диапазон напряжения и сопротивления, но имеет три различных настройки измерения тока.Он имеет одно гнездо для измерения напряжения, сопротивления и малых токов, а другое гнездо — для измерения сильного тока.
Этот измеритель с автоматическим выбором диапазона имеет специальную функцию для проверки батарей. Он имеет одно гнездо для измерения напряжения, сопротивления и слабого тока, а другое гнездо для измерения сильного тока.
Этот мультиметр с ручным диапазоном имеет специальную функцию для проверки транзисторов (не рассматривается в этом руководстве).Он имеет одно гнездо для измерения напряжения, сопротивления и слабого тока и отдельное гнездо для измерения сильного тока.
Этот мультиметр с автоматическим выбором диапазона необычен тем, что щупы подключаются к задней стороне. Он может измерять только небольшие токи, до 200 мА.
Это типичный мультиметр с ручным диапазоном. Он имеет одно гнездо для измерения напряжения, сопротивления и слабого тока и одно гнездо для измерения сильного тока.
Это старая модель мультиметра с ручным диапазоном. Обратите внимание, что у него всего два разъема и есть переключатель для переключения между измерениями переменного и постоянного тока (что необычно).
Этот мультиметр с ручным диапазоном имеет дополнительную функцию для проверки транзисторов (не рассматривается в этом руководстве). Он имеет одно гнездо для измерения напряжения, сопротивления и слабого тока, а другое гнездо для измерения сильного тока.
Это мультиметр с ручным выбором диапазона и типичными настройками постоянного напряжения, тока и сопротивления. Он также может измерять переменное напряжение и имеет функцию проверки непрерывности. Он имеет отдельные розетки для сильного и слабого тока.
Каталожные номера
Если вы прочитали это руководство по работе с мультиметром и у вас остались вопросы без ответа, приведенные ниже ссылки могут оказаться полезными.
Дополнительные ссылки по использованию мультиметра:
Дополнительные ссылки по электричеству и цепям:
Полный список метрических префиксов:
Ознакомьтесь с нашими научными видеороликами
Мини-дрон своими руками. Часть 1. Собери свой дрон
Изучение активности ферментов с помощью зубочисток
Электрическое испытательное оборудование | электростанция к розетке
Раньше выбор напряжения для проверки изоляции был простым, потому что выбор был невелик. С годами возможности испытательного оборудования расширились, что сделало его одновременно и сложнее, и проще: сложнее, потому что есть больше вариантов, но проще, потому что оператор может делать гораздо больше со всеми тестерами, которые есть на рынке.
Строительная проводка и оборудование, которое от нее отходит, почти всегда можно проверить при напряжении 500 В. Некоторые простые тестеры изоляции предлагают не более того. Старые приборы добавляли выбор 1 кВ для проведения стресс-теста и более низкие напряжения, такие как 250 В и 100 В, для тестирования более чувствительного оборудования и связи.

Первоначально только один выбор напряжения считывался напрямую (обычно 500 В), а показания других должны были корректироваться с помощью множителя, который часто печатался на позиции выбора; X2, ÷2 и т. д. Также на рынке появились модели с вариатором, позволяющим плавно регулировать напряжение от нуля и выше. Но компромисс заключался в том, что они считывались напрямую только при одном или двух самых основных испытательных напряжениях, в то время как для исправления показаний в любом другом положении требовались изумительные упражнения.
Усовершенствования за последние годы
Усовершенствования приборов, сделанные за эти годы, привели к прямому считыванию при различных напряжениях. Сегодня прямое считывание можно производить практически при любом напряжении в широком диапазоне измерений. Высококачественный тестер теперь позволяет устанавливать напряжения с шагом 1 В вплоть до 1 кВ. Эта возможность позволяет проводить испытания в соответствии с точными измерениями и требованиями, установленными широким спектром стандартов и рабочих процедур, вместо максимально близкого приближения.Эти стандарты продолжают распространяться по всей отрасли, и реакция изоляции на изменения напряжения теперь может быть изучена с точностью, а не скачками.
Точно так же нужно было предположить, а затем выбрать фактическое напряжение, подаваемое самыми старыми приборами. Но тестовое напряжение на самом деле имеет тенденцию плавать относительно нагрузки. Современные приборы отображают фактическое приложенное напряжение, которое обычно немного превышает выбранное. Хорошо; вы получаете то, что хотели, плюс немного больше.Что вам не нужно, так это тестер, который загружается и не может обеспечить выбранное напряжение, тем самым давая показания со значительной ошибкой, превышающей желаемую.
Загрузка не проблема
Хотя загрузка не является проблемой, она имеет тенденцию сбивать с толку операторов, которые выбрали, скажем, 500 В, а получили 522 В. Специалисты по тестированию качества теперь сузили это окно до нескольких вольт, что делает отчеты об испытаниях и соответствие стандартам более согласованными и совместимыми. .
Выбор тестера и испытательного напряжения
При выборе модели тестера изоляции следует учитывать разнообразие выполняемых испытаний, уровень знаний операторов и степень уверенности в будущих заданиях.
Для некоторых базовых испытаний, если операторами должны быть относительно новые сотрудники или ученики, чем меньше, тем лучше. Большинство производителей приборов по-прежнему предлагают тестеры только с одним-тремя вариантами выбора. По-прежнему доступны тестеры, которые тестируют только 500 В, больше ничего. Эти модели могут быть более эффективными, если в порядке только тестирование «годен/не годен»; меньше настроек и нет беспокойства о том, что тесты могут быть выполнены при неправильном напряжении.
Некоторые отрасли промышленности, в частности телекоммуникации, склонны нервничать из-за напряжения 1000 вольт, подаваемого на их оборудование, поэтому многие производители предлагают модели без этой максимальной настройки напряжения.Для еще более чувствительных приложений существуют специализированные модели, рассчитанные только на 100 В.
Напротив, есть полнофункциональные модели с широким диапазоном напряжения. Это модели выбора для широких, обобщенных приложений. При поиске и устранении неисправностей выбор 1 кВ полезен для выявления слабой, но не поврежденной изоляции, а выбор 500 В используется для текущего обслуживания и ведения учета. Но многие отрасли становятся более специализированными и строгими в своих требованиях к тестированию. Для таких приложений, как солнечная, морская, ядерная, кабельная система обогрева и многие другие, возможность выбора любого напряжения в широком диапазоне становится незаменимой.
Что такое цифровой мультиметр?
Что такое цифровой мультиметр? Основная информация и объяснение того, чем цифровые мультиметры отличаются от аналоговых тестеров
Обзор
Измерительные приборы необходимы для проверки состояния электронных устройств. Цифровые мультиметры рекомендуются, когда вам нужно проверить состояние электронного устройства, потому что такая информация не видна.На этой странице даны ответы на вопросы о цифровых мультиметрах, которые вам может быть неловко задавать (например, что такое цифровые мультиметры и чем они отличаются от аналоговых тестеров), предлагается вводная информация о доступных типах и объясняется, как выбрать подходящую модель. для тебя.
Цифровой мультиметр, которым легко пользоваться даже новичкам.
Цифровые мультиметры — это измерительные приборы, которые могут измерять такие величины, как напряжение, ток и сопротивление. Измеряемые значения отображаются на цифровом дисплее, что позволяет легко и быстро их считывать даже новичкам.
Некоторые цифровые мультиметры выбирают диапазон измерения автоматически, избавляя от необходимости выбирать его вручную. Следовательно, эти инструменты сравнительно просты в использовании даже для новичков. Естественно, аналоговые тестеры также имеют преимущества, например, с точки зрения простоты считывания изменений измеренного значения во время измерения и интуитивной простоты, с которой можно увидеть иглу в местах, где цифровое показание может быть трудно увидеть.
Поскольку как цифровые мультиметры, так и аналоговые тестеры имеют свои преимущества, вы можете выбрать прибор, который лучше всего подходит для вашего приложения, уточнив, что вы хотите измерить.
Легко для начинающих
Цифровые мультиметры
Стрелка показывает изменения значений
Аналоговые тестеры
Высокоточные цифровые мультиметры
Цифровые мультиметры являются существенно не отличается от аналоговых тестеров. Однако в этом контексте «высокая точность» относится к способности приборов работать с более высоким разрешением, поскольку их цифровые дисплеи могут отображать больше цифр.Поскольку аналоговые тестеры показывают значения с помощью иглы, существует вероятность того, что человек, использующий прибор, сделает ошибку при считывании значения. Такие ошибки известны как ошибки чтения.
Преимущество цифровых мультиметров в том, что они менее подвержены ошибкам считывания, поскольку в них используется цифровой дисплей. Многие пользователи считают, что легко читаемый цифровой дисплей предпочтительнее, так как человеческая ошибка может произойти, независимо от того, насколько тщательно.
В отличие от аналоговых тестеров, измеренные значения с цифровых мультиметров можно считывать напрямую, без необходимости интерпретировать мелкие деления, а показания приборов легко считываются в темных местах.Таким образом, цифровые мультиметры отличаются простотой считывания их значений*. Некоторые цифровые мультиметры могут отправлять данные на компьютер, что еще больше снижает вероятность ошибки.
*При измерении явления, характеризующегося высоким уровнем изменчивости, значение минимальной цифры на цифровых приборах может быстро меняться, что затрудняет чтение результата. В таких ситуациях может быть проще прочитать результат как среднее значение на аналоговом тестере, поскольку стрелка не способна механически отслеживать колебания.
Типы цифровых мультиметров
Цифровые мультиметры можно разделить на два основных типа.
портативный тип
тип настольной
5-1 / 2-значный цифровой мультиметр
7-1 / 2-значная высокоточная модель специально предназначена для измерения напряжения постоянного тока
Портативные модели имеют компактный дизайн, поэтому их можно держать во время использования. Поскольку их легко носить с собой, их можно использовать в самых разных областях, от лабораторий до работы на месте.То, что они компактны, не означает, что им не хватает функциональности. Доступны модели высокого класса, поэтому вы можете выбрать прибор, который подходит для вашего приложения. Портативные модели доступны в различных форм-факторах, включая компактные, в форме карты и в форме ручки.
Напротив, настольные модели предназначены для размещения на горизонтальной поверхности во время использования. Они часто встраиваются в рабочие места, системы и производственные линии, и многие из них имеют большое количество отображаемых цифр.Существует тенденция к высокой добавленной стоимости в виде возможностей, предоставляемых прибором отдельно или в сочетании с компьютером, включая передачу данных, усреднение и расширенные вычисления.
При выборе цифрового мультиметра полезно задаться вопросом, должна ли выбранная вами модель быть портативной или необходимые вам возможности доступны только в настольных моделях.
Как выбрать цифровой мультиметр
Многих покупателей, приобретающих впервые, может испугать широкий спектр функций, предлагаемых цифровыми мультиметрами. Как можно выбрать лучший инструмент для данного приложения? Первый шаг — определить, обладает ли модель-кандидат необходимой функциональностью, и проверить такие характеристики, как диапазон и разрешение. Если вы планируете использовать инструмент на открытом воздухе, например, на рабочем месте, рекомендуется выбрать модель, рассчитанную на такое использование.
Если вам нужно часто брать инструмент с собой, большую модель, вероятно, будет сложно использовать. Компактные продукты включают в себя широкий спектр вариантов, от простых моделей в форме карты до функциональных портативных устройств, поэтому тщательное рассмотрение среды, в которой вы будете использовать инструмент, — это хороший способ обрести душевное спокойствие.Также важно выбрать цифровой мультиметр с правильным уровнем точности для приложения.
Преимущество многофункциональных цифровых мультиметров заключается в том, что их можно использовать в различных ситуациях. Конечно, если вы в основном будете использовать инструмент в условиях, не требующих большой точности, нет необходимости выбирать дорогую модель.
No related posts.
Автор: alexxlab
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

2019 © Все права защищены. Карта сайта
