Один из самых необходимых приборов необходимых радиолюбителю, электрику, домашнему мастеру является мультиметр, называемый в обиходе тестером.

Цифровой мультиметр MY68	Тестер DT830D	Аналоговый мультиметр YX360TRD	Мультиметр UT 70
Сегодня на рынке представлено большое количество тестеров включающие в ряд от самых простых карманных до законченных профессиональных настольных приборов. Также существует проблема выбора между цифровым или аналоговым стрелочным приборами. Начинающим радиолюбителям рекомендуется заиметь универсальный цифровой тестер имеющий цену в диапазоне не выше 20-50 долларов. Большая цена не всегда диктуется необходимостью, а просто означает, что прибор имеет не слишком нужные вам навороты. Выбирать прибор рекомендуется по количеству необходимых функций и измеряемым диапазонам, по параметрам. Как правило функции без которых трудно обойтись это: — измерение постоянного напряжения от 2 (двух) милливольт до 600в; — измерение постоянного тока от двух миллиампер до 10 ампер; — измерение переменного напряжения от 1 (одного) до 700 вольт; — измерение переменного тока от 20ма до 20а; — измерение сопротивления от 100ом до 10мом; — дополнительно функция «прозвонки»; — остальные функции не так важны, но пренебрегать не следует — измерение емкости, измерение параметра коэффициента усиления транзистора, измерение температуры. Мультиметр работает как правило от 9 вольтовой батарейки, типоразмера Кроны. Батареи хватит на долгое время,но у некоторых приборов при снижении напряжения питания ниже допустимого мультиметр не выключается, а начинает давать показания с большой погрешностью, что сможет вызвать собой потерю времени на поиск несуществующей неисправности, не комфортного пользования прибором, поэтому рекомендуется после приобретения прибора, через некоторое время проверять, а при необходимости заменить батарею на так называемую алкалиновую, имеющая гарантированный срок хранения составляющий 6-7 лет. Одновременно постарайтесь запастись подходящими зажимами типа крокодил с запасом т.к. они легко теряются. В дополнении совет начинающему владельцу тестера: предварительно устанавливайте диапазон в котором вы собираетесь производить измерения, если заранее неизвестно значение, то тогда устанавливайте на максимальный диапазон измерения прибора. Многофункциональный мультиметр MY68 является одной из самых популярных моделей имеющий множество функциональных возможностей включая ручной и автоматический выбор диапазонов измерений. Отличительными особенностями является возможность измерения частоты, ёмкости и коэффициента усиления транзисторов, но самими распространенными измерениями токовых нагрузок и напряжений. Мультиметр надежен в эксплуатации, безотказность гарантирована на многие годы. Но как всякая любая техника любит внимание и заботу со стороны пользователя, только невнимательность и небрежное отношение могут привести к поломке. Вкратце об особенностях эксплуатации: гнезда для подключения измерительных щупов, допустимый диапазон токовых замеров до 500ма и до 10А, эта же подсказка при измерении на дискретном переключателе. Пренебрежение допустимых пределов это лишние хлопоты по замене предохранителей, они находятся внутри прибора. В один прекрасный момент предохранители могут привести прибор к серьезной порче, если периодически злоупотреблять элементарными правилами по использованию предохранителями соответствующих номиналов, при этом и сами контактные колодки начинают деформироваться, в том числе и контактные дорожки переключателя. Технические параметры мультиметров
MY68	DT830D	YX360TRD	Мультиметр UT 70
Постоянное напряжение: 200 мВ ~ 700 В	200 мВ ~ 700 В	100 мВ ~ 1000 В	200 мВ ~ 1000 В
Переменное напряжение: 200 мВ … 1000 В	1 мВ … 750 В	10 … 1000 В	200 мВ ~ 750 В
Постоянный ток: 2 мА … 10 А	1 мА … 10 А	50 мка — 0,25А	20 мка — 10А
Переменный ток: 20 мА … 10 А	0,1 мА … 10 А		20мА — 10 А
Диапазон измерения сопротивления: 200 Ом … 200 МОм	0,1 Ом … 2 МОм	до 20 Мом	200 Ом до 200 Мом
Диапазон измерения емкости: 2 нФ . .. 20 мкФ		10 мкф	20нф-200 мкф
Диапазон измерения частоты: нет	нет		2 кГц-10 МГц
Диапазон измерения температуры: нет	нет		-40°C ~ 1000°C
Диапазон измерения коэффициента усиления транзисторов по току: 1… 1000	до 1000
Допустимое сопротивление, при котором работает режим прозвонки менее: 30 Ом	менее 30 Ом
Индуктивность:			2mH/20mH/200mH/20H
Внутренне устройство приборов
Фото платы цифрового мультиметра MY68	Переключатель режимов работы MY68	Печатная плата тестера	Предохранители на плате прибора MY68
Монтаж мультиметра YX360TRD	Аналоговый мультиметр 360TRD	Переключатель на плате, мультиметр YX-360TRD	Схема прибора YX-360TRD

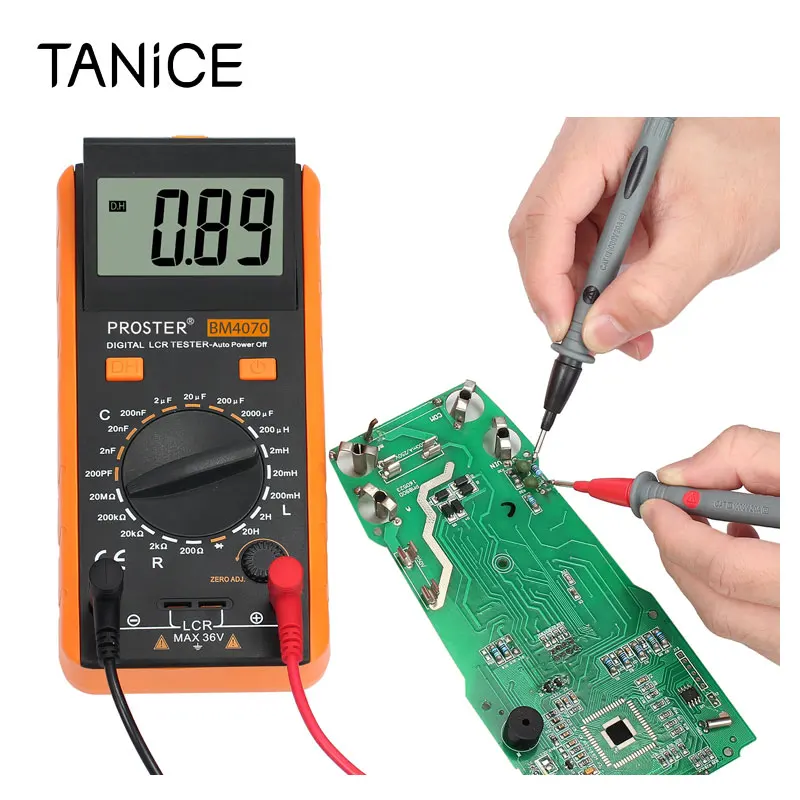

   А какие приборы предназначены для измерения LCR, имеющий достаточно высокие характеристики?
   К примеру, мультиметры MS8910, Mastech MS5300, AT826, Th3821B вполне подойдут для этих измерений.

   Цифровой измеритель LCRZ Meter Tonghui Th3821B
   Оригинальное название Digital Handheld LCRZ Meter Tonghui h3821B
   Измеряемые параметры L-Q, C-D, R-Q, |Z|-Q
   точность измерения 0.3%, разрешение   0.01%
   Диапазон измерения емкости 0.01pF — 9999μF
   Измерение добротности (Q)0,0001 – 9999
   Измерение на частоте 100Hz,120H z, 1kHz
   Диапазон измерения сопротивления 0.0001 Ом до 9.999 М
   Диапазон измерения индуктивности 0.01μH до 9.999H
   Страна — производитель Китай (Провинция Цзянсу)
   Размеры 200 (l) * 95 (ш) * 40 мм (d)
   Вес упаковки 1.5 кг
   Артикул Th3821B
   Технические характеристики 175 Kb

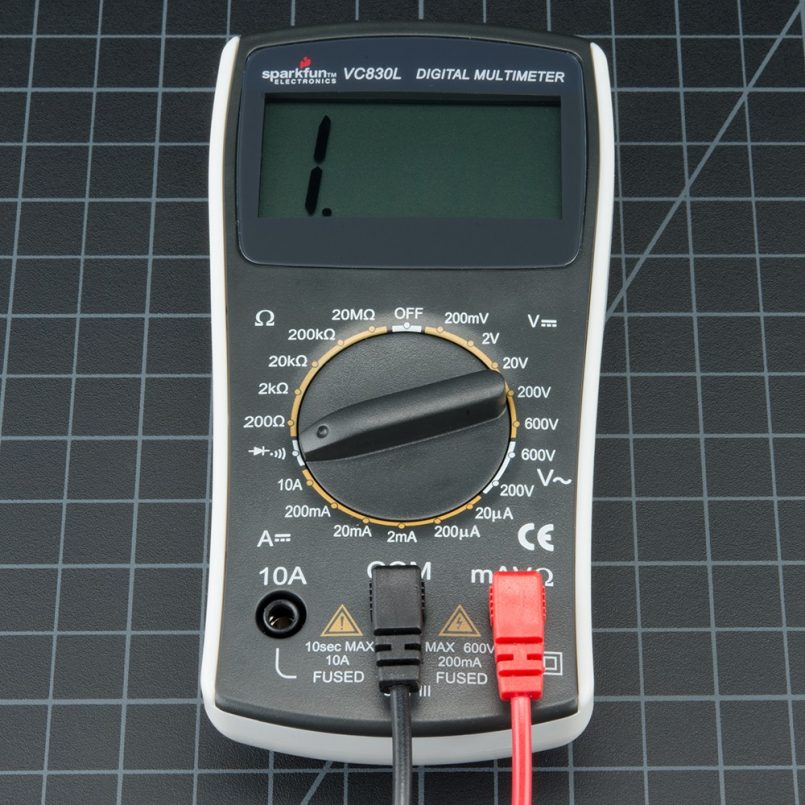

Для пользованием измерительным прибором необходимо его подготовить.
1. Не включая прибор, с помощью отвертки установите стрелку на начальную отметку механического корректора.
2. Для измерения сопротивлений необходимо произвести калибровку, для этого переключатель установите в режим измерения сопротивлений, к примеру, на диапазоне 1хк при замкнутых между собой концах измерительных щупов, откалибруйте на «0» вращая ось регулировочного резистора «0ΩADJ».

Измерение:
Для измерения сопротивлений установите переключатель диапазона на нужный предел измерений.
1. Подключите измеряемое сопротивление к щупам.
2. Снимите показания.

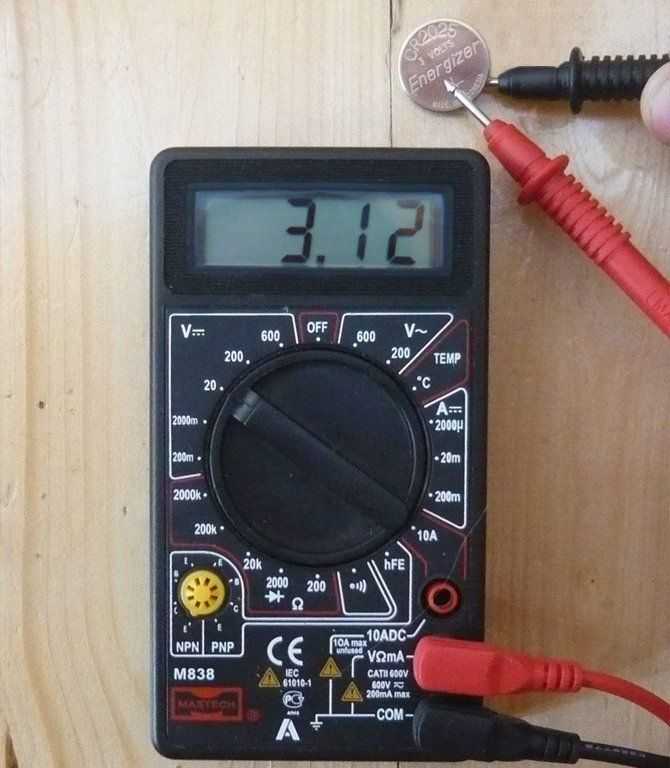

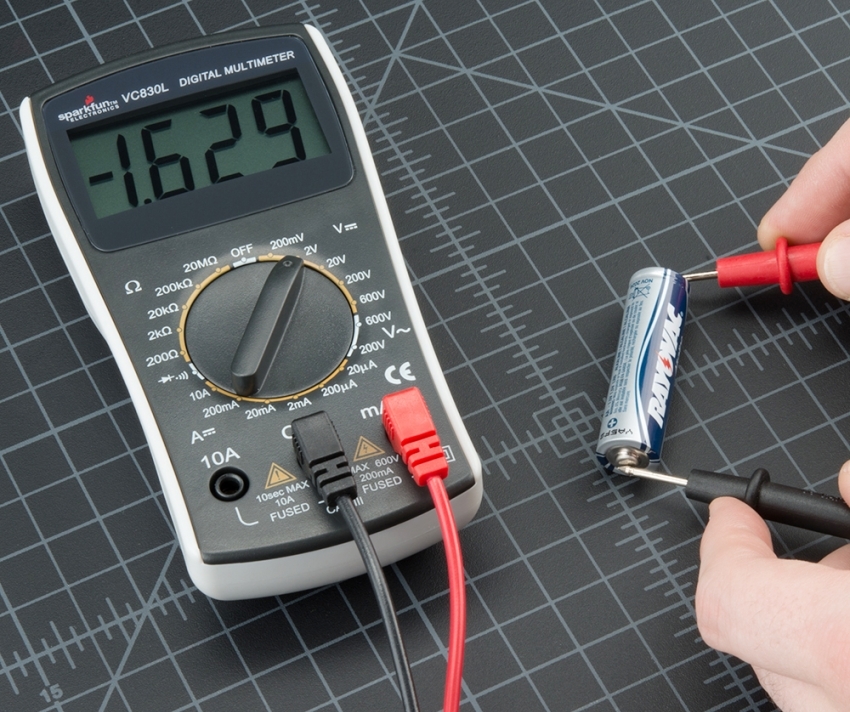

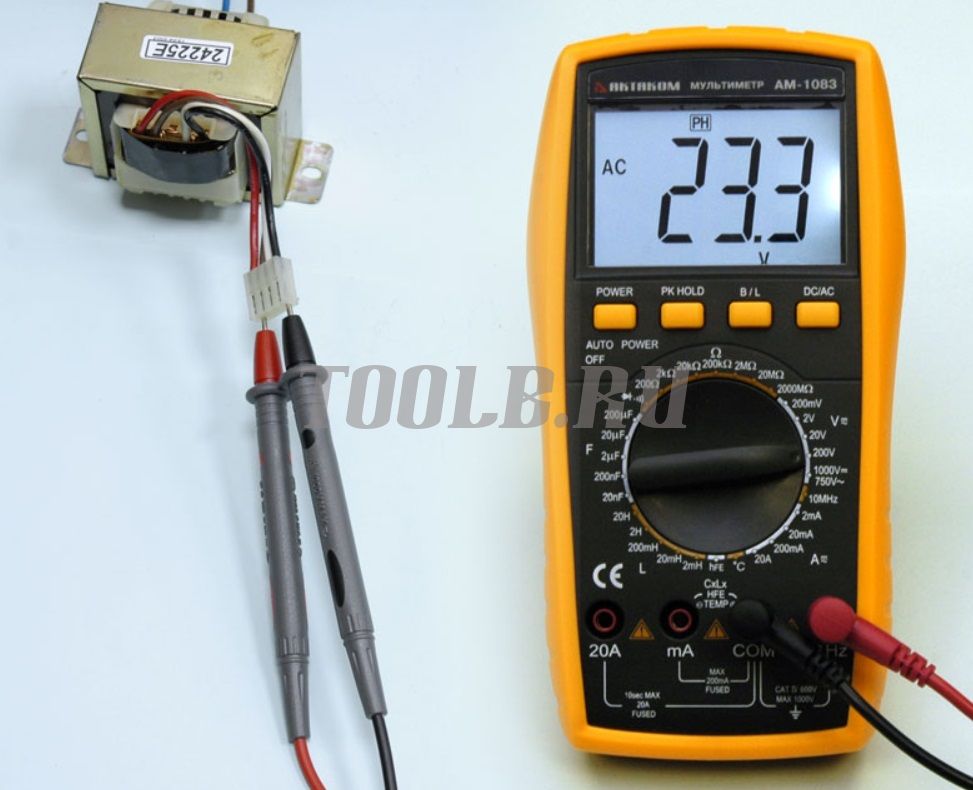

Измерение напряжения, установите переключатель работы на измерение напряжения в нужном диапазоне и род тока постоянное DCV или переменное ACV .
1. Подключите щупы к источнику напряжения (в примере на фото экран стрелочного прибора при измерении напряжения — элемент питания постоянного тока 1,5в), при измерении постоянного напряжения соблюдайте полярность.
2. Снимите показания.

Некоторые рекомендации

Из опыта пользования мультиметром имеются пожелания, прислушаться к ним или нет право каждого.

Порой не очень удобно пользоваться прибором при автоматическом определении прибором диапазона, особенно это проявляется на пограничных областях. За это время можно вручную провести измерение несколько раз, хотя более дорогие и современные мультиметры делают это достаточно быстро.

Прибор MASTECH MY-64 более дешевый, подороже Protek 505, APPA-305, Fluke 106, Fluke 15B считается более подходящим для профессионалов.

Цифровой мультиметр Fluke 15B

• Основная погрешность при измерении постоянного напряжения 0,5%
• Цифровой дисплей с разрядностью 4,000, обновление 3 раза в секунду
• Автоматический и ручной выбор диапазона измерений при нажати кнопки RANGE
• Удержание показаний на дисплее для удобства пользователя
• Проверка диодов и целостности цепей со звуковым сигналом
• «Спящий режим»

Технические характеристики цифрового мультиметра Fluke 15B
Измерение переменного напряжения AC	Диапазон Наилучшее значение погрешности Диапазон частот	От 0,1 мВ до 1000 В ± (1.0 % + 3 ед.мл.разр.) От 40 Гц до 500 Гц
Измерение постоянного напряжения DC	Диапазон Наилучшее значение погрешности	От 0,1 мВ до 1000 В ± (0. 5 % + 3 ед.мл.разр.)
Измерение сопротивления	Диапазон Наилучшее значение погрешности	От 0,1 Ом до 40 Мом ± (0.4 % + 2 ед.мл.разр.)
Измерение постоянного тока DC	Диапазон Наилучшее значение погрешности Диапазон частот	От 0,1 мА до 10 А ± (1.5 % + 3 ед.мл.разр.) От 40 Гц до 200 Гц
Измерение переменного тока AC	Диапазон Значение погрешности	От 0,1 мА до 10 А ± (1.0 % + 3 ед.мл.разр.)
Измерение емкости	Диапазон Наилучшее значение погрешности	От 0,01 нФ до 100 мкФ ± (2.0 % + 5 ед.мл.разр.)

Подбор приборов для домашней лаборатории. Тестер dt830d

ТОП-14 лучших мультиметров – Рейтинг моделей для дома или работы 2022 года

Цифровые мультиметры бывают разные, каждая модель представляет собой набор различных опций для определенных видов работ: решение мелких бытовых задач, обслуживание электропроводки, ремонт компьютерной техники или специализированного оборудования. Топовые модели предназначены для работы с промышленной, силовой техникой.

Представленный нашими экспертами рейтинг лучших мультиметров по соотношению цена-качество включил как бытовые, так и профессиональные модели, и охватил разнообразные ценовые категории. Обзор составлен по отзывам и рекомендациям опытных мастеров-электромонтажников, и поможет пользователям сделать правильный выбор цифрового мультиметра для решения поставленных задач.

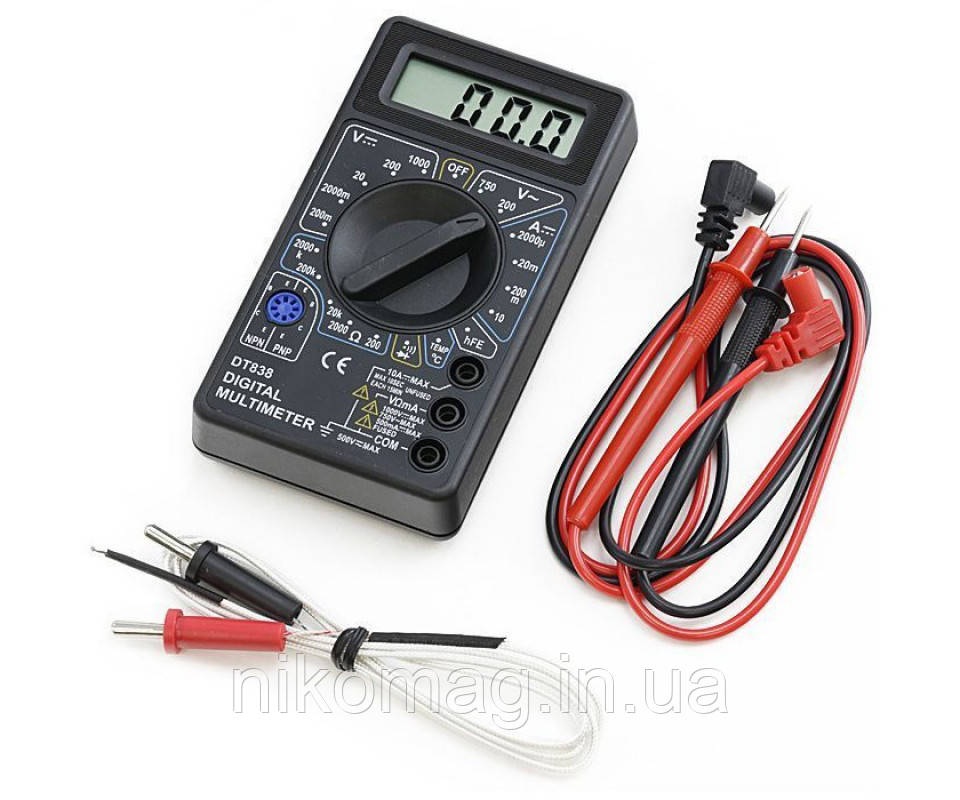

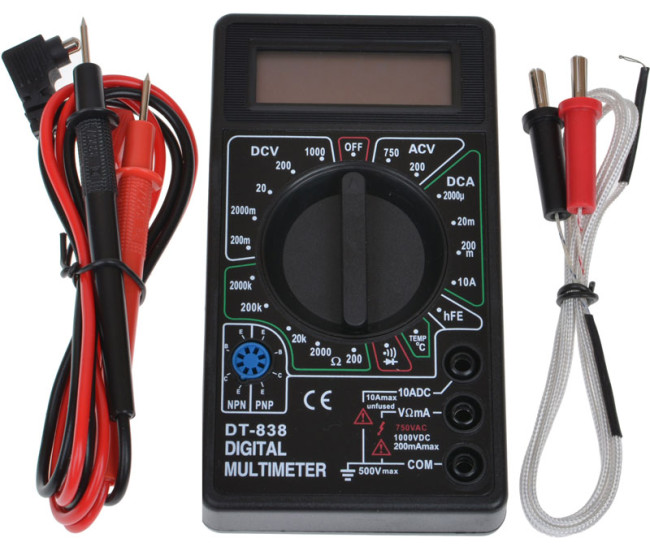

Kromatech DT-838

Это лучший вариант при выборе бюджетного мультиметра для дома или измерений напряжения автомобильного аккумулятора. Собран аппарат довольно качественно и при своей доступной цене тестер обладает очень приличным функционалом. Помимо стандартных измерений постоянного и переменного напряжения и токов до 10 А, прибор оснащен измерителем коэффициента усиления транзисторов и термометром. В качестве последнего используется термопара, входящая в базовую комплектацию. Мультиметр хорош для новичков, но по своему опциону подойдет и опытным электрикам. Оптимальная область применения – электромонтажные работы, измерение напряжения небольшого диапазона.

Достоинства:

• низкая стоимость
• компактные габариты, небольшой вес
• предусмотрен «прозвон» на короткое замыкание, также тестер умеет «прозванивать» диоды без выпаивания
• есть измеритель транзисторов и температуры
• небольшая погрешность

Недостатки:

• не подходит для точного измерения высоких токов, сопротивлений или температур
• слабые и тонкие провода на щупах
• не подходит для работы при низкой температуре

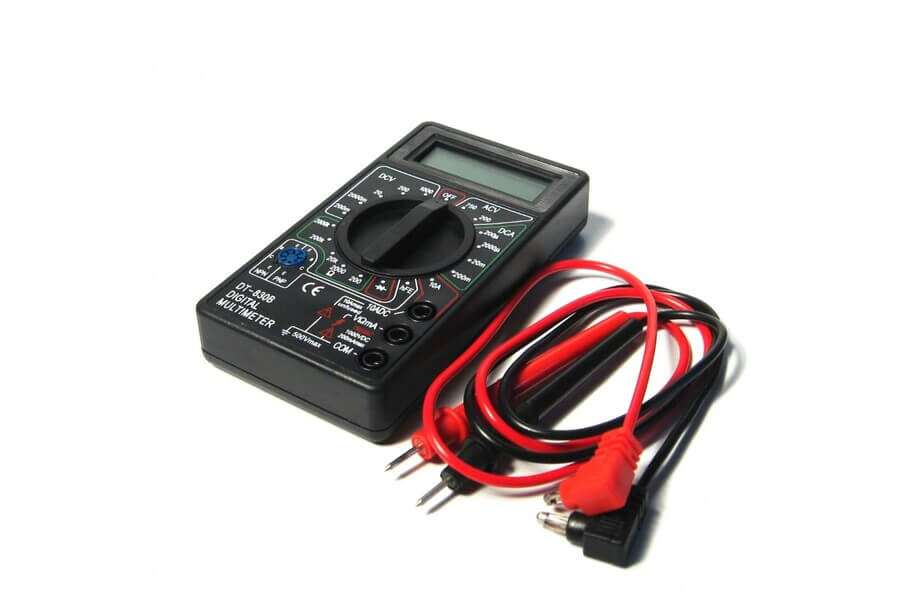

Universal M830B IEK

Качественный мультиметр базового уровня, предназначенный для электромонтажных работ и использования в быту. Тестер обладает всеми необходимыми опциями, прост в использовании и подходит даже для новичков. Исполнение стандартное: 3 разъема для щупов, базовые диапазоны измерения переменного и постоянного напряжения, измерение сопротивления, коэффициента усиления транзисторов по току. Есть даже «прозвонка», что нечасто встречается в бюджетных моделях, но здесь она только для диодов и транзисторов.

Достоинства:

• защита от перегрузки по току (установлен предохранитель)
• сохранение замеров
• в комплект входит батарейка «крона»
• прост в использовании

Недостатки:

• нет «прозвонки» на короткие замыкания
• подходит только для использования в быту



UNI-T UT33D

Одна из моделей цифровых мультиметров для домашнего использования серии UT33 отличается более широким диапазоном измерения сопротивления (до 200 Ом) и наличием встроенного генератора меандра (частота 50 Гц, амплитуда 2 В). Все это в сочетании с базовым функционалом и «прозвонкой» на обрыв цепи делает эту модель компактного мультиметра универсальной для многих видов работ, например, строительно-электромонтажных операций или для ремонта компьютеров, проверки и испытания цифровых микросхем.

Достоинства:

• высокая чувствительность и низкая погрешность
• защита от перегрузок/перенапряжения
• возможность сохранения измерений в памяти
• автоматическое отключение
• компактный и легкий (масса всего 156 гр)

Недостатки:

• нет возможности измерять переменный ток



СЕМ DT-105 480151

Портативный мультиметр профессионального класса отличается от аналогов очень компактными габаритами и массой всего 102 гр. Тестер поместиться даже в самой маленькой сумке или нагрудном кармане, и в нужный момент будет «под рукой». Это действительно один из лучших недорогих мультиметров с оптимальным сочетанием цены и функциональности. Аппарат одинаково удобен для домашнего или профессионального пользования в различных условиях. Функционал достаточно широк: кнопка фиксации измерения, индикатор заряда аккумулятора, диод-тест, «прозвонка» целостности цепи со звуковым сигналом, индикатор полярности. Маленький, но полезный аппарат измеряет сопротивление до 2 ОМ, постоянное и переменное напряжение до 500 В, постоянный ток до 200 мА – все, что необходимо для электромонтажных работ на стройке.

Достоинства:

• реализован весь базовый функционал
• широкий, легкочитаемый цифровой дисплей разрядностью 2000
• низкая погрешность измерений – от 0,5 до 1,8 %
• небольшие габариты и вес
• хорошая комплектация (щупы, батарея типа «крона»)

Недостатки:

• пользователи жалуются, что очень быстро выходит из строя звуковой сигнал «прозвонки», в этом случае специалисты рекомендуют просто заменить предохранитель



Mastech MAS830L

Хороший и надежный мультиметр Mastech MAS830L от очень популярной фирмы-производителя, который выбирают как любители, так и специалисты. Модель профессионального уровня привлекает удобной, эргономичной конструкцией, малыми габаритами и широким, читаемым дисплеем разрядностью в 2000 отсчетов. Помимо базовых опций прибор измеряет коэффициент усиления транзисторов и «прозванивает» цепи. Кнопка «Hold» позволяет одним нажатием зафиксировать показание измерения, что очень удобно при использовании аппарата в ограниченно пространстве.

Достоинства:

• высокая скорость – до 3-х измерений в секунду
• коэффициент усиления транзисторов – до 1000
• измерение напряжения до 600 В
• эргономичный корпус
• наличие функции подсветки
• хорошее качество щупов

Недостатки:

• мелкие значения на шкале измерений
• не меряет ёмкость конденсаторов



CEM DT-932N

Цифровой мультиметр широкого спектра действий предназначен для обслуживания систем коммуникаций, диагностики электрических кабелей и соединений, а также для ремонта различной бытовой техники. Также тестер отлично подойдет для начинающих радиолюбителей или простых чайников. Это профессиональный и многоцелевой аппарат, превосходящий бытовые аналоги, что видно с первого взгляда. Внешне тестер сразу производит положительное впечатление – защитный ударопрочный кожух, дополнительная подставка, большой ЖК-экран с LED-подсветкой. Функционал мультиметра под стать его внешности, диапазон измерений постоянного/переменного напряжения равен 1000 В, что выше, чем у любого любительского тестера. Кроме стандартных операций прибор оснащен термопарой, измеряет ток постоянного и переменного напряжения, умеет проверять диоды, емкость, частоту и «прозванивает» цепь.

Достоинства:

• соотношение цены и функциональности
• обладает удобной конструкцией и большим дисплеем
• внесен в госреестр
• есть автоматическое отключение (15 минут)

Недостатки:

• отсутствуют или не выявлены



FLUKE 17B+

Продолжает рейтинг лучший электронный мультиметр с расширенными возможностями и большим спектром выполняемых работ. Как и следует профессиональному аппарату, мультиметр фирмы Fluke оснащен большим дисплеем, кнопкой Hold (фиксация показаний измерения). Один из топовых мультиметров способен измерить температуру до 400С, силу и напряжение токов с повышенной частотой 200 Гц, широко используется для измерения емкости конденсаторов до 1000 мкФ. Несмотря на свою функциональность, вся «механика» тестера компактно расположилась в небольшом корпусе.

Для использования мультиметра в жестких условиях вся конструкция надежно защищена прочным кожухом, а для удобства сзади предусмотрена подставка. Данная модель создана для профессионалов своего дела, но интерфейс смогут освоить и неопытные мастера. Рекомендованная область использования – обслуживание силового питающего оборудования, диагностика средств телевизионной коммуникации или осуществление контроля над различными электротехническими аппаратами.

Достоинства:

• сигнализирует об измерении вне диапазона
• максимальная погрешность не более 1,5%
• два режима измерений: ручной или автоматический
• внесен в госреестр
• высокий предел измерений
• высокая степень надежности

Недостатки:

• высокая стоимость



APPA 62T

Хороший цифровой мультиметр который умеет проводить измерения частоты и емкости, постоянного и переменного тока, постоянного и переменного напряжения, а также проводит испытания p-n-перехода и измеряет температуру до 800С. Это модель профессионального уровня, о чем говорит не только широкий опцион, но и прочная защита корпуса – тестер выдерживает удар при падении с высоты 1,3 м. Многофункциональный прибор точно и быстро проводит измерения и умеет их «запоминать». Как следует качественной и надежной технике, уровень погрешности здесь минимален, а вот максимальные пределы измерений выше средних.

Достоинства:

• бесконтактный индикатор измерения напряжения
• ударопрочный корпус
• автоматическое отключение с блокировкой
• удобный и многофункциональный

Недостатки:

• небольшой диапазон измерения ёмкости



Заключение

Представленный обзор лучших цифровых мультиметров раскрывает достоинства и недостатки каждой модели, освещает функционал, особенности аппаратов. Принимая решение, какой мультиметр купить, определите область предстоящих задач. Для редкого домашнего использования подойдет самый недорогой бытовой прибор. При ремонте компьютеров, работе с цифровыми микросхемами или оборудованием КПИ необходимы такие опции, как омметр, вольтметр, измерение емкости, частоты, постоянного тока. При отсутствии навыков владения тестером обращайте внимание на защитные функции, оберегающие мультиметр от случайного выхода из строя.

Проголосуйте за этот рейтинг!

[Проголосовало: 68 Средняя оценка: 4.1]

как выбрать, характеристики, плюсы и минусы

Мультиметр предназначен для определения физических величин электроприборов и электрических соединений, тестер совмещает в себе функции сразу нескольких устройств, включая амперметр, вольтметр и омметр. На современном рынке измерительных приборов представлен большой выбор аналоговых и цифровых устройств. Цифровые мультиметры обладают более обширным функционалом и минимальной погрешностью.

Содержание:

• Как выбрать цифровой тестер
• Цифровой мультиметр Mastech MY62
• Цифровой мультиметр КВТ MAS830L
• Мультиметр цифровой PEAKMETER PM320
• Мультиметр цифровой Зубр ТХ-810-Т
• Цифровой мультиметр NEO 94-001
• Цифровой мультиметр СЕМ DT-9908
• Цифровой мультиметр Testo 760-3

Как выбрать цифровой тестер

Перед выбором модели следует определить, для каких целей приобретается мультиметр. Для выполнения бытовых задач подойдет тестер с базовым набором функций, для профессионального использования потребуется прибор с расширенными функциональными возможностями. При выборе мультиметра также следует обратить внимание на ключевые характеристики цифрового устройства.

Важные параметры

• разрядность экрана – параметр определяет, сколько цифр будет отображено на дисплее после запятой при измерении;
• диапазон измерений – указывает нижние и верхние границы значений измеряемых параметров;
• погрешность – показатель, влияющий на точность результата, в идеале погрешность не должна превышать 1-1,5%;
• надежность и качество коммуникационных деталей.

Второстепенные критерии

• форм-фактор;
• цвет корпуса;
• страна-производитель;
• конструктивные особенности (подсветка дисплея, подставка и т.п.).

Лучшие модели цифровых тестеров представлены в обзоре.

Цифровой мультиметр Mastech MY62

Электронный измерительный прибор используется для определения ряда технических характеристик, в том числе переменной и постоянной силы тока, напряжения, емкости, сопротивления и температуры. На лицевой панели измерительного устройства расположен многопозиционный переключатель, посредством которого осуществляется ручная установка пределов измерения величин. Мультиметр оснащен функциями тестирования транзисторов и диодов, звуковой прозвонки цепи.

Характеристики

• разрядность экрана – 3 ½;
• число измерений в секунду – 3;
• питание – от аккумуляторной батареи;
• вес мультиметра – 0,31 кг;
• размеры корпуса – 9,1х18,9х3,15 см;
• постоянное напряжение – нижняя граница 0,001 В, верхнее значение 1000 В;
• переменное напряжение – 0,001-700 В;
• сила тока – минимальный параметр 1 мкА, верхний предел 10А;
• температура – минимальная -20⁰С, максимальная +1000⁰С;
• сопротивление – нижняя граница 0,1 Ом, верхнее значение 200 МОм;
• емкость – минимальная 2 пФ, максимальная – 20 мкФ;
• частота – в диапазоне от 40 до 400 Гц.

Плюсы

• компактные габариты устройства;
• функциональность;
• высокая точность результата;
• автоотключение;
• звуковая индикация;
• хорошо читаемый ЖК-дисплей;
• чехол в комплекте поставки.

Минусы

• стоимость;
• вес.

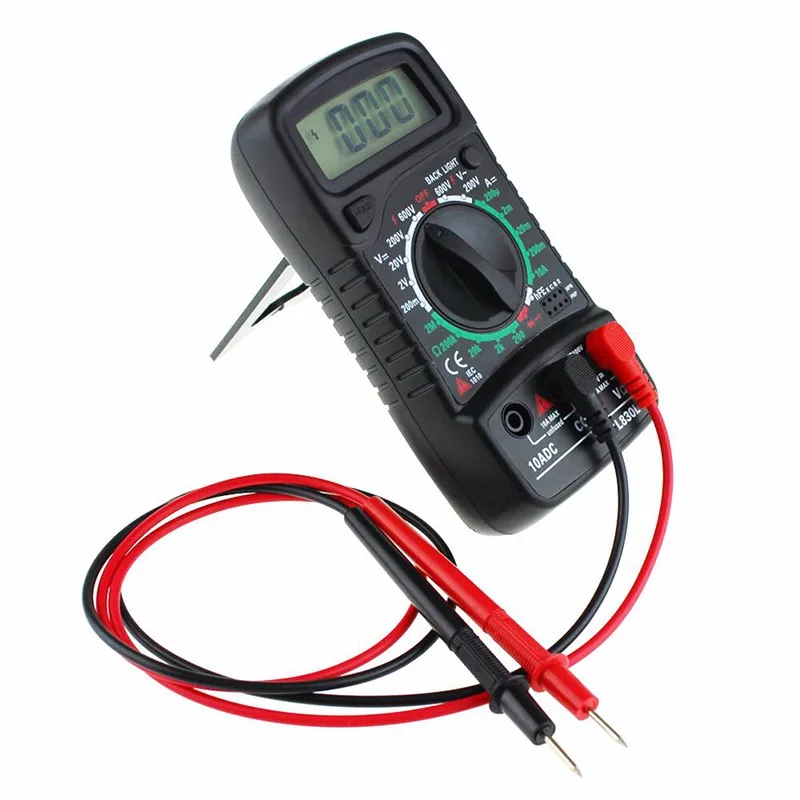

Цифровой мультиметр КВТ MAS830L

Модель мультиметра КВТ MAS830L от известного бренда Mastech представляет собой компактный портативный измерительный прибор с ручным выбором пределов измерений. Цифровой тестер оснащен большим 3 ½-разрядным жидкокристаллическим экраном с высотой знака 12,7 мм и стандартными разъемами для подключения щупов. Компактное устройство используется для определения значений напряжения, сопротивления, постоянного тока и проверки исправности диодов.

Характеристики

• питание – от аккумуляторной батареи;
• вес прибора – 0,2 кг;
• размеры мультиметра – 13,8х6,9х3,1 см;
• число измерений за секунду – 3;
• постоянное напряжение – минимальная величина 0,2 В, верхний параметр 600 В;
• напряжение переменное – нижнее значение 200 В, максимальное 600 В;
• температура – минимальная -20⁰С, максимальная +760⁰С;
• частота – диапазон измерений 40-400 Гц;
• сила тока – минимальная 0,002 А, максимальная 10 А;
• сопротивление – нижняя граница 200 Ом, верхнее значение 2 МОм.

Плюсы

• подсветка дисплея с автоматическим отключением;
• функция вывода измеренных значений на экран;
• полимерный защитный кожух;
• откидная подставка;
• малый вес;
• компактные размеры корпуса;
• диод-тест;
• функция «прозвонки» электрической цепи;
• доступная цена;
• высокая точность измерений.

Минус – ограниченное количество измеряемых величин.

Мультиметр цифровой PEAKMETER PM320

Карманный измерительный прибор PEAKMETER PM320 позволяет с высокой точностью определить ряд параметров электрической цепи – напряжение, емкость, силу тока, сопротивление, частоту. Выбор пределов измерений осуществляется в автоматическом режиме. К дополнительному функционалу устройства относится тестирование диодов и звуковая индикация при падении сопротивления в электроцепи ниже 50 Ом.

Характеристики

• вес прибора – 0,14 кг;
• размеры прибора – 3х13х8 см;
• питание – аккумуляторная батарея LR44;
• постоянное напряжение – нижняя величина 0,001 В, верхний предел 600 В;
• напряжение переменное – минимальный параметр 1 мВ, максимальный предел 600 В;
• минимальная емкость – 1 пФ, максимальная величина – 100 мкФ;
• частота – диапазон величин от 0,01 Гц до 100 кГц;
• сила тока – от 0,01 мА до 0,4 А;
• сопротивление – нижняя граница 1 Ом, верхнее значение 40 МОм.

Плюсы

• стильный дизайн;
• небольшой вес;
• миниатюрные габариты;
• эргономичная конструкция;
• чехол для транспортировки в комплекте;
• автовыключение питания;
• минимальная погрешность показаний;
• возможность фиксации показаний на дисплее;
• автоматическая индикация полярности;
• привлекательная цена.

Минус – не предусмотрена подсветка экрана.

Мультиметр цифровой Зубр ТХ-810-Т

Электронный тестер Зубр ТХ-810 – это измерительный цифровой прибор с оптимальным набором функций, который может использоваться как в профессиональной сфере, так и в быту. Устройство применяется для определения физических параметров и диагностики электрических приборов и цепей. Выбор пределов измеряемых значений осуществляется в механическом режиме при помощи многопозиционного переключателя.

Характеристики

• питание – аккумуляторная батарея;
• количество измерений за секунду – 3;
• вес прибора – 0,215 кг;
• размеры прибора – 13,8х6,8х3,7 см;
• переменное напряжение – от 200 В до 600 В;
• постоянное напряжение – нижнее значение 0,2 В, максимальный предел 600 В;
• постоянный ток – нижний диапазон 0,002 А, максимальное значение – 10 А;
• сопротивление – минимальный параметр 200 Ом, верхний предел 2 МОм.

Плюсы

• простая конструкция;
• качественная сборка;
• противоскользящий прорезиненный корпус;
• наличие подставки;
• большой дисплей;
• интуитивное управление устройством;
• подсветка дисплея;
• функция Data Hold, позволяющая фиксировать результат измерений;
• диодный тест;
• индикация перегрузки;
• плавкий предохранитель;
• минимальная погрешность;
• универсальность устройства;
• демократичная цена.

Минус – вес мультиметра.

Цифровой мультиметр NEO 94-001

При помощи универсального цифрового тестера NEO 94-001 можно с легкостью определить величину напряжения тока в электрической цепи, измерить силу тока, емкость и сопротивление. Конструкция прибора предусматривает автоматическое переключение диапазона измерений. Мультиметр оснащен технологией Data Hold, которая позволяет фиксировать последние результаты замеров.

Характеристики

• питание – три батареи типа ААА;
• вес прибора – 0,385 кг;
• размеры прибора – 15,8х7,5х3,5 см;
• постоянное напряжение – нижний предел 0,2 В, максимальный параметр 600 В;
• переменное напряжение – минимальное значение 2 В, верхний предел 600 В;
• сила постоянного тока – 200 мкА-10 А;
• емкость – минимальная 20 пФ, максимальная 1000 мкФ;
• сопротивление – минимальная величина 200 Ом, верхний предел 2 МОм.

Плюсы

• легкий корпус из высокопрочного пластика;
• нейлоновый чехол для транспортировки и хранения прибора;
• информативный жидкокристаллический дисплей с подсветкой;
• функциональность;
• максимальная точность измерений;
• коэффициент усиления транзисторов;
• диод-тест;
• автоотключение;
• звуковая индикация.

Минусы

• стоимость выше средней ценовой категории;
• увеличенная масса прибора.

Цифровой мультиметр СЕМ DT-9908

Измерительное устройство применяется для диагностики электроприборов и определения основных параметров электрических соединений. Тестер заключен во влагозащищенный и водонепроницаемый пластиковый корпус. Универсальный мультиметр СЕМ DT-9908 может использоваться для определения параметров электрических цепей в профессиональных и бытовых целях.

Характеристики

• количество измерений в секунду времени – 2;
• вес прибора – 0,36 кг;
• размеры прибора – 18,2х8,2х5,5 см;
• питание – аккумуляторная батарея;
• максимальное постоянное напряжение – 1000 В;
• максимальное переменное напряжение – 700 В;
• ток – до 20 А;
• предельное значение по емкости – 200 мкФ;
• частота – до 2000 Гц;
• температурный предел – 760⁰С;
• максимальное сопротивление – 20 МОм.

Плюсы

• широкий функционал;
• ударопрочный корпус;
• эргономичный дизайн;
• выдвижная опора;
• высококонтрастный ЖК-экран с подсветкой;
• автовыключение питания;
• функция термометра;
• проверка диодов;
• простое управление;
• выбор диапазонов в атематическом режиме;
• фиксация измерений;
• высокая степень защиты.

Минусы

• немалая стоимость;
• увеличенный вес.

Цифровой мультиметр Testo 760-3

Интеллектуальный профессиональный тестер в автоматическом режиме идентифицирует тип измерительного щупа и определяет параметр, который необходимо измерить. Прибор для диагностики электрических соединений Testo 760-3 оснащен инновационной технологией управления, представленной в виде функциональных кнопок, которые обеспечивают максимальный комфорт для пользователя.

Характеристики

• вес прибора – 0,34 кг;
• размеры прибора – 16,7х8,4х4,5 см;
• питание – три батарейки типа ААА;
• напряжение – минимальный параметр 0,001 В, верхний предел 1000 В;
• сила тока – от 0,001 А до 10 А;
• сопротивление – нижнее значение 0,1 Ом, верхняя величина 60 МОм;
• граничные величины емкости – 0,001 пФ, 60000 мкФ;
• частота – минимальная величина 0,1 Гц, максимальное значение 60 МГц;
• температура – от -20 до +500⁰С.

Плюсы

• широкие функциональные возможности;
• стильный внешний вид;
• широкоформатный дисплей;
• подсветка экрана;
• автоматический выбор режимов работы и пределов измерений;
• низкая погрешность измерений;
• диодный тестер;
• импульсный счетчик;
• температурный адаптер;
• фиксация на дисплее последних показаний;
• автоматическое отключение устройства.

Минусы

• высокая стоимость;
• увеличенная масса.

Домашний мастер при помощи тестера может самостоятельно определять наличие разрывов в электроцепи, замерять величину силы тока, сопротивления и напряжение в сети, емкость конденсаторов и работоспособность диодов и транзисторов. Мультиметр – незаменимый помощник в ремонте электрооборудования.

Реклама от спонсоров: // // //

Какой мультиметр лучше выбрать для дома и автомобиля

Любому хозяину, даже слабо разбирающемуся в электрике, не помешает иметь у себя дома прибор для измерения электрических параметров. Рано или поздно с проблемой неисправности электроприборов придется столкнуться, а находящийся под рукой мультиметр во многих ситуациях поможет найти самостоятельно поломку, избавив от вызова дорогостоящего мастера. Тестером легко найти обрыв провода, проверить пробой ТЭНа на корпус, замерить напряжение в розетке, он понадобится для починки электропроводки автомобиля и во многих других случаях. Выяснить, как выбрать мультиметр, чтобы он отвечал всем запросам, поможет обзор популярных моделей и немного полезных советов.

Содержание

• 1 Разновидности мультиметров
• 2 Сравнение цифрового мультиметра с аналоговым
• 3 На какие параметры надо обратить внимание?
  • 3.1 Снятие показаний
  • 3.2 Функциональные возможности
  • 3.3 Дополнительная функция удобства пользования прибором
  • 3.4 Погрешность
  • 3.5 Параметр разрядности
  • 3.6 Степень защиты
  • 3.7 Питание
  • 3.8 Электробезопасность
  • 3.9 Количество дисплеев
  • 3. 10 Производитель
• 4 Обзор популярных моделей для автомобиля
• 5 Несколько полезных советов

Разновидности мультиметров

Перед началом выбора измерительного прибора надо выяснить существенные различия моделей. На данный момент потребителю доступны две разновидности тестеров:

1. Аналоговый прибор имеет прозрачное окошко с измерительной шкалой. Каждое ее деление соответствует определенному показателю. Измерение производится с помощью двигающейся по шкале стрелки. Минусом аналогового тестера является неточность определения показаний из-за колебания стрелки, если замеры выполняются не стационарно.
2. Среди опытных мастеров популярны цифровые мультиметры. Точность их показаний не зависит от того, как производились замеры – стационарно или на весу. Большинство электронных моделей многофункциональны, а для точных замеров существуют приборы с минимальной погрешностью.

Аналоговые мультиметры практически изжили себя, и ушли в прошлое. Сейчас в продаже имеются только цифровые тестеры, а стрелочный вариант можно найти только где-то у радиолюбителей на рынке.

Сравнение цифрового мультиметра с аналоговым

Каждый мастер имеет свое мнение насчет выбора измерительного прибора. Чтобы разобраться простому человеку, какой прибор лучше, надо сравнить эти две разновидности между собой:

• точность снятия показаний зависит не только от работы микросхем прибора, а еще от считывания показания. Цифры электронного дисплея можно увидеть под любым углом, и они остаются неизменными. Считать точные показания со стрелочного прибора, можно смотря в окошко только под прямым углом, что не всегда удобно;
• в отличие от аналоговых мультиметров цифровые приборы снабжены дополнительными функциями с возможностью выполнения вычислительных процессов;
• неправильное измерение полярности на электронном табло указывается знаком минус, что дает понять мастеру о неправильном подключении. В аналоговом тестере стрелка просто стоит на месте, упершись об ограничитель;
• при работе и транспортировке прибор часто роняют, носят в сумке с инструментом и т. д. Электронная модель на такие передряги не реагирует, а стрелочный механизм очень капризен и требует аккуратного обращения;
• оба прибора питаются от батареек. Если взять стрелочный тестер, то по мере разряда батареек ему надо периодически выставлять «ноль». Электронная модель не требует калибровки.

Однако нельзя сказать, что стрелочные тестеры полностью изжили себя. Эти приборы используют в лабораториях и ремонтных спецмастерских. Их достоинство перед электронными моделями заключается в возможности увидеть мгновенные изменения показателей.

На какие параметры надо обратить внимание?

Правильный выбор мультиметра в первую очередь зависит от необходимых параметров прибора. Цифровые тестеры многофункциональны, и переплачивать за модель, у которой многие функции дома не понадобятся, будет глупо.

Если взять несколько примеров, то рядовому электромонтажнику достаточно будет прибора, способного измерить сопротивление и напряжение, а также прозвонить проводку. Мастеру, обслуживающему электрооборудование, не помешает дополнительная функция прибора «токовые клещи». Она необходима для измерения нагрузки работающего электрооборудования. Слесарям КИП нужны функции измерения емкости конденсаторов, индуктивности катушек, а также амперметр, вольтметр и др.

Чтобы точно определиться с выбором модели, надо ознакомиться с основными его параметрами.

Снятие показаний

Об этом уже говорили выше, что лучше покупать цифровой с электронным дисплеем. Им удобней будет работать на высоте или в других неудобных условиях.

Функциональные возможности

С этим тоже все ясно. Надо выбирать прибор с теми функциями, которые нужны. Однако существует такое понятие, как предел измерений. От этого зависит граница минимальных и максимальных значений, воспринимаемых прибором.

Для дома или автомобиля достаточно будет следующих пределов:

• минимальный предел переменного напряжения – 200 мВ, а максимального – 700 В. Для постоянного напряжения минимальный показатель тот же, а максимальный – 1000 В;
• минимальное сопротивление – 200 Ом, а максимальное – 200 мОм;
• минимальный показатель силы тока – 2 мА, а максимальный – 20 А.

На каждом изделии производитель указывает такой предел.

Дополнительная функция удобства пользования прибором

Сюда можно отнести подсветку и специальную кнопку, позволяющую удерживать показания. Эти функции не столь важны, но очень удобны при работе.

Погрешность

Этот параметр определяет величину отклонения измерения, показываемого на дисплее тестера, от реального значения. Например, при замере напряжения аккумулятора 6 В разными мультиметрами, один может показать 5,9 В, а другой – 5,8 В. Вот эта разница и есть погрешность. Чем она меньше, тем точнее тестер. Даже самые дорогие электронные приборы обладают погрешностью, которая колеблется в пределах 0,02–3%. Если тестер нужен просто, чтобы дома прозвонить провод или для других бытовых нужд, то величина погрешности здесь не важна. Для ремонта радиоэлектроники даже средние погрешности недопустимы.

Параметр разрядности

От этого параметра также зависит точность мультиметра. Разрядность отображается цифрами на дисплее. Бытовые приборы имеют разрядность 2,5, то есть после запятой идут сотые доли. Тестеры с разрядностью 3,5 считаются более точными, так как после запятой указаны даже тысячные доли. Однако параметр разрядности вплотную привязан к погрешности. Если мультиметр имеет 3% погрешности, то даже результат, измеренный тысячными долями, будет неверен. Этот факт надо учесть при выборе тестера.

Степень защиты

Любой прибор, особенно если это связано с электричеством, имеет степень защиты от проникновения внутрь воды, грязи или просто от удара. Чем выше защита, тем долговечнее будет мультиметр.

Питание

Большинство моделей работают от батареек. Этого достаточно для дома, автомобиля или даже для проведения измерений на небольшом производстве. Но если тестер будет применяться в промышленных целях, лучше отдать предпочтение модели с аккумулятором.

Электробезопасность

Существует важное понятие – класс электробезопасности. От этого зависит, в каких электросетях можно производить замеры:

• класс САТ 1 предназначен для низковольтных сетей;
• модель класса САТ 11 предназначена для сетей питания;
• прибором класса САТ 111 можно выполнять замеры распределительных цепей, находящихся внутри дома;
• для работы с распределительными цепями на улице класс защиты должен соответствовать САТ 1V.

Защиту обеспечивают предохранители или электроника. Рекомендуется приобретать модели с электронной защитой.

Количество дисплеев

Бытовые приборы идут с одним дисплеем и этого достаточно, чтобы производить все необходимые замеры дома или в автомобиле. Тестер с двумя дисплеями необходим в промышленности, где приходится выполнять одновременно несколько измерений или при работе со сложной электроникой.

Производитель

Здесь совет стандартный. Только от хорошо зарекомендовавшего себя производителя можно получить качественный товар. По опросу 2016 года лидером стали бренды Mastech и UNI-T.

Обзор популярных моделей для автомобиля

Чтобы как-то прояснить ситуацию с выбором мультиметра, давайте познакомимся с некоторыми моделями:

• Вначале модель ADD8055 была разработана для автолюбителей, чтобы измерять показатели аккумулятора. Однако со временем их стали использовать для измерения напряжения электрических цепей и параметров электродвигателя при холодном пуске.
• В дизельных двигателях при диагностике блоков выявляют перебои искрообразования свечей накаливания прибором ADD280.
• Модель ADD3055 больше подходит для сервисных центров по ремонту автомобилей. Мультиметром диагностируют блоки управления, датчики и всю электросистему авто.
• Прибор с функцией принтера ADD8630 может отображать на бумаге состояние электрооборудования автомобиля, например, стартера или аккумулятора.
• Для автомехаников разработан целый измерительный комплекс в одном приборе ADD91. Тестер имеет дисплей с подсветкой и наделен функцией имитации сигналов, исходящих с датчиков автомобиля.

Как видно из обзора моделей, каждая из них предназначена для определенной работы, что требуется учитывать при выборе.

Несколько полезных советов

Окончательно определиться с выбором модели для дома или автомобиля помогут несколько советов. Например, если говорить о сборке, то в надежности микросхем можно быть уверенным, так как большинство моделей имеет качественную начинку. Однако надо обратить внимание на внешний вид изделия. При качественной сборке корпус не должен содержать зазоров, неплотно прилегающих и болтающихся частей. Для дома достаточно дешевого мультиметра в пластиковом корпусе. Мастерам ремонтникам, конечно, потребуется дорогой противоударный и герметичный корпус.

Важно обратить внимание на переключатели. Дешевые подделки обычно снабжают некачественными пластмассовыми элементами, которые после нескольких переключений начинают болтаться или отваливаться. С таким мультиметром произвести точные замеры показаний невозможно. Лучше отдать предпочтение изделию с металлическими или прочными пластиковыми переключателями.

Очень важно уделить внимание форме корпуса. Перед покупкой надо рассмотреть несколько моделей с похожими функциями и выбрать тот, который удобно ляжет в руку. Провода должны быть прочными с хорошим сечением. Тонкие будут постоянно путаться и обрываться. Немаловажна конструкция щупа. Он должен иметь прочные диэлектрические рукоятки и острое металлическое окончание.

Вот в принципе и все советы по выбору мультиметра. Из этого можно сделать вывод, что хороший прибор тот, который используется по назначению и справляется со своей задачей.

Выбирай с умом!

Мультиметр — прибор для определения различных электрических параметров. Он поможет обнаружить обрыв провода, убедиться в том, что в аккумуляторе есть напряжение. Нужен для проверки целостности лампы, ТЭНа, других компонентов. Он полезен профессиональным электрикам, домашним мастерам.

Рассказываем, какой мультиметр лучше выбрать, даем несколько советов по его эксплуатации.

Содержание

• Разновидности мультиметров
• Чем мультиметр отличается от тестера?
• Область применения мультиметров
• Выбираем лучший мультиметр: какие функции в нем должны быть?
• Что нужно знать до покупки
• Обзор популярных моделей

Разновидности мультиметров

1.

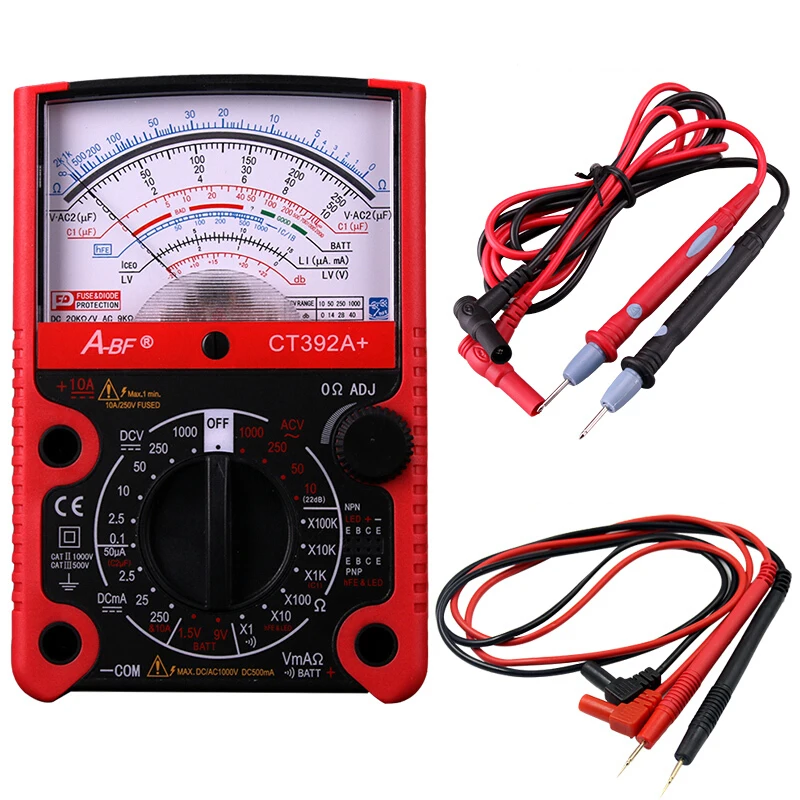

Аналоговые

Простые устройства с измерительной шкалой и стрелкой. Стоят недорого, подходят тогда, когда нет высоких требований к погрешности данных. Постепенно замещаются цифровыми. Приборы состоят из катушки с вращающейся рамкой, стрелки, пружины. Проходя по виткам катушки, ток генерирует в ней магнитное поле.

Особенности:

• необходимость в обнулении показателей перед новыми исследованиями;
• отсутствие автоматического определения полярности напряжения;
• высокая погрешность из-за низкого входного сопротивления;
• чувствительность к вибрациям, ударным нагрузкам, повреждениям.

2. Цифровые

Цифровые мультиметры снабжены дисплеем, который заменяет стрелку, измерительную шкалу. Аналоговый сигнал обрабатывается, преобразуется в двоичный код. Результат исследования отображается на экране. Это гораздо удобнее, чем отслеживать положение стрелки вручную. Цифровой мультиметр имеет минимальную погрешность. Он полезен и новичку, и профессиональному мастеру.

Особенности:

• высокая точность показаний;
• дополнительные функции;
• устойчивость к ударным нагрузкам, механическим повреждениям;
• возможность сохранения результатов исследования в память устройства — это удобно при отслеживании изменений на одном участке цепи или при сравнении показаний на нескольких участках;
• независимость показаний от уровня заряда аккумулятора;
• возможность ручного или автоматического диапазонов данных.

Аналоговые мультиметры становятся редкостью, но все же до сих пор их используют многие профи. Они полезны там, где нужно определить тренд измерения при невысоких требованиях к точности фактических данных. Аналоговые модели более чувствительны к изменениям в цепи. Если цифровые сначала делают выборку величин, а потом отображают значения, то стрелочные непрерывно считывают тестовые показания. Поэтому, «аналог» замечает небольшие изменения, отслеживает их, а «цифра» может пропустить. Это важно, например, при проверке конденсаторов или катушек индуктивности.

По назначению мультиметры делятся на следующие типы:

1. Бытовые

Бюджетные устройства с минимальным набором функций. Приборы подходят для определения заряда аккумулятора, проверки напряжения в сети, исправности лампочки. Любительские мультиметры оснащены режимом прозвонки, который позволяет быстро обнаружить поврежденные жилы электрических кабелей.

2. Профессиональные

Нужны для диагностики, ремонта сложного электрического оборудования. У них много функций, высокая точность показаний. Такие модели рассчитаны на долгий срок службы при интенсивном использовании.

Помимо стандартных операций мультиметр может выполнять измерения индуктивности катушек, емкости конденсаторов, частоты в пределах 10 МГц, температуры. Профустройства надежные, имеют более широкие пределы измерений, высокую точность. Они более долговечные, но дороже любительских приборов.

Чем мультиметр отличается от тестера?

Начинающие мастера часто путают тестер/мультиметр, считая их идентичными приборами. Тестер — это простое устройство, которое предназначено исключительно для измерения напряжения, обнаружения разрывов в сети. Мультиметр более функционален. Из-за этого стоит дороже.

Область применения мультиметров

Главная функция мультиметра — измерение параметров электрических сетей. Приборы нужны в следующих сферах:

• Область контроля электрического оборудования, систем автоматизации технологических процессов.
• Строительная сфера. Профессиональный мультиметр необходим для измерения уровня освещенности, влажности в жилых, коммерческих, промышленных помещениях.
• Быт.
• Ремонт электротехники.

Выбираем лучший мультиметр: какие функции в нем должны быть?

• Проверка переменного/постоянного напряжения. Постоянное напряжение необходимо знать для проверки заряда аккумуляторов, батареек. Переменное можно измерять путем проверки скачков в сети.

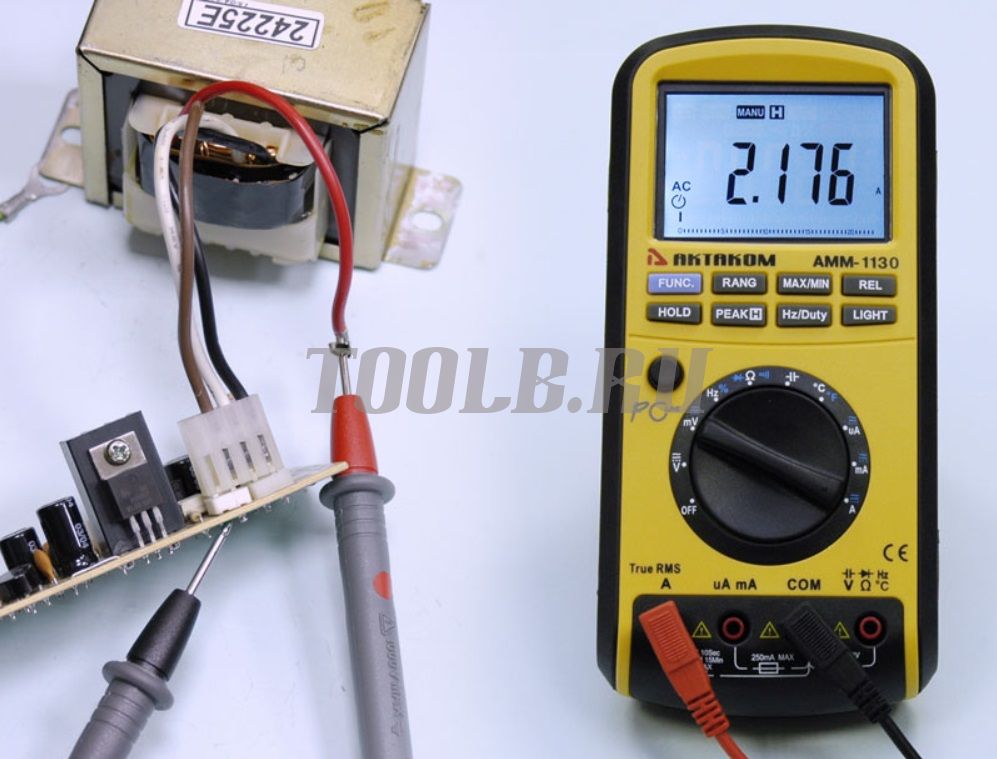

• Определение постоянного/переменного тока. Измерение этих параметров дома производится не так часто, поэтому нет смысла покупать отдельный прибор. Если вам нужно часто измерять показатель без отключения напряжения, для этой цели лучше приобрести специальные клещи, измеряющие ток.
• Прозвонка проводов. Это одна из самых полезных функций для поиска повреждения в проводе. Она дает возможность определить, какая конкретно жила повреждена, где нужно совершить ремонтные работы. Прозвонка может выглядеть как изменение показаний в приборе, световой или звуковой индикатор. Удобнее всего использовать прибор с последним вариантом реализации такой функции, так как он не требует постоянного взаимодействия с дисплеем.
• Измерение температурного режима. Дома проще всего измерять температуру на контактах. Соединение греется, если показатель высокий, а это значит, что проводники имеют слабый контакт.
• Измерение сопротивления. Для точного качественного измерения сопротивления лучше приобрести отдельный омметр. Однако мультиметр может помочь вам измерить сопротивление в электросети или на плате телефонного аппарата.
• Подсветка экрана. Функция будет полезна во время работы в плохо освещенных помещениях или в темное время.
• Функция Hold. Она предназначена для фиксации показателей на экране. Если во время работы дисплей не попадает в поле зрения специалиста, то можно нажать кнопку Hold, чтобы зафиксировать измерения, а с показателями прибора ознакомиться позже.
• Функция «REL». Нужна для относительных измерений. Прибор принимает за «0» опорное значение, ведет измерения по отношению к нему. Такая опция полезна для оценки малых значений сопротивления/емкости, например, для минимизации воздействия на результаты измерений собственного сопротивления щупов.

Помимо основных функций устройства рекомендуем обращать внимание на дополнительные. Среди них:

• Проверка транзистора. Некоторые модели мультиметров оснащены специальным резисторным разъемом для проверки устройства. Данная функция будет полезна специалистам, которые постоянно работают с электронными приборами или интересуются электроникой.
• Бесконтактное обнаружение провода. Функция предназначена для быстрого обнаружения провода под напряжением, который находится под толстым слоем штукатурки. Она позволяет определить места, где можно работать перфоратором, не боясь задеть инженерные коммуникации.
• Замер индуктивности. Замер производится на основе анализа прохода тока через катушку и определения сопротивления этому действию.
• Проверка диодов. Функция позволяет определить наименьший уровень напряжения, при котором диод будет пропускать электрический ток.
• Измерение емкости конденсаторов. Измерение выполняется при помощи прохода через конденсатор переменного тока. Функция будет полезной в том случае, если вы не знаете емкость устройства (например, оно не промаркировано).

Что нужно знать до покупки

1. Уровень безопасной эксплуатации прибора

Мультиметр должен выдерживать максимальные нагрузки сетей, для работы с которыми его приобретают. Это позволит обеспечить безопасность мастера и избежать экономических убытков. Уровень безопасности устройства присуждается ему в соответствии с международными стандартами. Он указывается на упаковке мультиметра. По данной характеристике приборы делятся на четыре категории:

• I. Устройство подходит для проведения тестирований низковольтных электронных приборов.
• II. Мультиметр может использоваться для проведения измерений внутри дома, однако только до распределительных устройств.
• III. Мультиметр данной категории подходит для измерения параметров междуэтажных и распределительных сетей.
• IV. Устройство можно применять для проведения тестирований наружных электрических сетей.

Если вы покупаете мультиметр для эксплуатации дома, то лучше выбирать модели категорий I и III.

2. Требования к щупам

Щупы – это детали, которые напрямую взаимодействуют с проводником под нагрузкой и руками владельца. На рукоятях нанесена информация о категории безопасности и допустимой нагрузке.

3. Стоимость

Базовые замеры в доме можно провести при помощи бюджетных любительских мультиметров. Для профессиональных целей лучше выбирать цифровые модели с дополнительными функциями. Они стоят дороже, но с ними легче и надежнее работать, минимизируя погрешность. Цена определяется:

• классом точности;
• поддержкой опции фиксации результатов;
• встроенной памятью для сохранения данных измерений;
• возможностью исследования параметров индуктивности, частоты, температуры.

Мультиметры среднего ценового диапазона достаточно точны, надежны. Они имеют длительный срок эксплуатации, подойдут широкому числу покупателей.

4. Погрешность измерений

Для каждого параметра есть своя погрешность, которая указывается в паспорте устройства. В среднем этот показатель у мультиметров варьируется от 0,025 до 5%.

5. Производитель

IEK

Российский бренд производит мощные надежные устройства, которые, по заявлению компании, могут прослужить до 10 лет. Приборы оснащаются двухуровневой системой защиты корпуса от повреждений и перепадов напряжения.

Преимущества:

• надежность;
• высокая точность измерений;
• стабильность работы;
•  режим автономии.

TDM

Производитель изготавливает свою продукцию из ударопрочного пластика, не поддерживающего горение. В ассортименте TDM представлены различные серии мультиметров:

• М-810 — самые компактные бюджетные модели в линейках производителя.
• М-7300 — приборы с функцией тестирования сетевого кабеля.
• М-9300 — устройства с повышенной степенью защиты IP67 и автоматическим определением диапазона измерения.

Компания также занимается изготовлением токоизмерительных клещей.

6. Частота обновления экрана

Частота обновления дисплея показывает, сколько раз за секунду будет обновляться измеренное значение. Высокая частота (от 10 подойдет для определения сигнала с кратковременными падениями или всплесками.

7. Размер, дизайн, исполнение и расположение кнопок, материал корпуса

Все эти характеристики имеют значение, особенно если вы планируете часто пользоваться прибором. Они определяют эргономику.

Обзор популярных моделей

«МастерЭлектрик» М-832 TDM

Цифровой прибор подходит для оценки постоянного/переменного напряжения, тока; сопротивления и целостности цепей; проверки диодов. С его помощью можно измерять температуру окружающей среды или поверхности материалов. Конструкция клещей позволяет определять переменный ток без прямого контакта с токоведущими частями.

Корпус выполнен прочного пластика, не поддерживающего горение. Поставляется в комплекте со щупами, батарейкой, сумкой-чехлом. Модель защищена от перегрузок по току с помощью предохранителя 250мА/250В. Производитель предусмотрел функцию Hold.

Иэк Universal M830B

Данная модель относится к комбинированным электроизмерительным приборам. Это означает, что при помощи одного устройства можно выполнять разные задачи. В базовом наборе объединены функции вольтметра, амперметра и омметра. Производство регламентировано требованиями ГОСТ 12.2.091–2012 в отношении безопасности приборов, а также ГОСТ Р МЭК 61326-1-2014, ГОСТ Р 51522.2.2 по электромагнитной совместимости.

Устройство заключено в прочный корпус черного цвета. На лицевой стороне нанесены обозначения контрастной белой красной. У них хорошая читаемость. Модель нетяжелая, среднего размера.

«МастерЭлектрик» DT9208A TDM

Устройство используется для определения постоянного/переменного тока, сопротивления цепей, проверки диодов, проверки целостности цепей и так далее. Его особенность — пыле- и ударопрочный корпус. Класс зашиты — IP20. Частота обновления показаний составляет два-три раза за секунду. Данная модель может замерять сопротивление изоляции при подключении дополнительного модуля DT261. За счет особой конструкции клещей определять значение переменного тока можно, не прикасаясь к токоведущим элементам.

В комплекте поставки есть батарейка и щупы — прибор готов к использованию. Для удобного хранения и переноски предусмотрен защитный чехол.

Иэк Professional MY62

Цифровая модель с ярким дизайном — корпус выполнен из негорючего пластика в контрастной черно-желтой расцветке. Вы можете вручную выбрать диапазон измерений. Минимальная чувствительность для напряжения составляет — 0,1 мВ; для переменного тока — 10 А, для постоянного тока — 1 А.

Устройство относится ко второй категории безопасности цепи. Сбор показаний проводится по методу АЦП двойного интегрирования. Модель совмещает в себе функции омметра, вольтметра и амперметра. Подходит для бытового и промышленного использования.

Pro connect Рс-7

Ваттметр в белом пластиковом корпусе. Легкий, ударопрочный, компактный. На лицевой панели предусмотрены эргономичный кнопки. Управление интуитивно понятное. Прибор выполняет функции счетчика потребляемой энергии, помогает контролировать потребление энергии бытовой техникой. Вся рабочая информация выводится на небольшой дисплей, расположенный в верхней части прибора.

«МастерЭлектрик» М266C TDM

Токоизмерительные клещи подходят для определения значений переменного/постоянного напряжения, переменного тока. Их размер в раскрытом состоянии — 50 мм. Клещи выполнены из негорючего нетоксичного пластика, приятного на ощупь, прочного.

Устройство поддерживает команду Hold, которая записывает показания.

Иэк Expert 266C

Клещи определяют силу тока бесконтактным способом без прерывания подачи электроэнергии. Они дают показания высокой точности. В щупы вмонтированы ферритовые сердечники, которые полностью изолируются от оголенных проводов при измерении силы тока. Ферриты создают колебательный контур при прохождении по проводнику тока. Возникает магнитная индукция, по которой определяют силу тока — это прямо пропорциональные величины.

Корпус прибора сделан из нетоксичного пластика, который не подвержен горению. Выполнена двойня изоляция корпуса, соответствующая второму классу безопасности. Диапазон рабочих температур — от 0 до +40 градусов Цельсия.

Узнать, какую фирму лучше выбрать, какие функции есть у разных моделей мультиметров можно у профессиональных консультантов компании «Добрострой».

ТОП-5 лучших мультиметров — Рейтинг 2021

* * *

Исправность проводки в доме и ее рабочие показатели можно померять разными приборами и тестерами. Для измерения напряжения нужен вольтметр, для определения силы тока — амперметр и т.д. Но удобнее всего, если все тестирующие и измерительные приборы сочетаются в одном устройстве. Такой агрегат называется мультиметр, от латинского слова «мульти» — «много». И меряет он и напряжение, и ток, и сопротивление в электрическом кабеле, и полярность диодов и много чего другого, в зависимости от модели и набора функций.

Мультиметр — полезное и компактное устройство, которое является весьма актуальным для электриков, электронщиков, радиолюбителей, авторемонтников. Такой прибор рекомендуют иметь дома, он поможет определить, где неисправна электросеть, измерить вольтаж, который может быть очень нестабильным, особенно во время пиковых нагрузок на сеть.

На современном рынке техники представлены различные модели мультиметров. Большим спросом пользуются цифровые мультиметры (наиболее продвинутые). Популярны и аналоговые устройства (стрелочные). Они, хотя и немного устаревшие по технологии, но недорогие и надежные. Есть приборы бытовые, и профессиональные, с разными опциями и функциями. В общем, выбор сложный и многогранный.

Чтобы облегчить вам задачу выбора, мы проанализировали статистику продаж и определили лучшие мультиметры, которые продаются активнее всех. В наш рейтинг вошли самые практичные и надежные приборы, с отличным функционалом и похвальным качеством сборки и материалов.

1. Мультиметр Yato YT-73094

Для измерения постоянного и переменного тока рекомендуем купить мультиметр от польской торговой марки Yato. Этот небольшой прибор цифрового типа. Он предназначен для выявления неисправных элементов различных электроустановок. Помимо тока, он дает точные измерения вольтажа в электросети и электрической частоты, эффективно меряет сопротивление проводки, а также проверяет работу диодов. Доступны и функции тестирования аккумуляторной батареи, определения ее емкости, непрерывности работы. Причем, тест на непрерывность электрической цепи оснащен звуковым сигналом, а выключение происходит автоматически, что очень комфортно и не требует постоянного наблюдения за устройством. Максимальное переменное и постоянное напряжение 600 Вольт. Постоянный и переменный ток доступен в измерении до показателя 600 мА, 10А. Диапазон измерения в приборе настраивается автоматически, что делает процесс измерения быстрым и точным. Частота дискретизации составляет 2-3 раза в секунду. У мультиметра установлена эффективная защита от перегрузки. Корпус пластиковый, покрыт резиновым чехлом для устойчивости к механическим повреждениям и случайным ударам. На корпусе размещен жидкокристаллический дисплей, яркий, с подсветкой и четкими показателями. Значения сохраняются в памяти устройства. Из дополнительных функций стоит отметить яркий фонарик и индикатор заряда встроенной батареи. В комплектацию модели Yato YT-73094 входят два измерительных кабеля. Плюсы: Функция автоматической настройки диапазона измерения; ЖК-дисплей с подсветкой повышает комфорт при работе; Система запоминания настроек и измеряемых значений расширяет сферу применения прибора; Автоотключение при завершении работы позволяет не наблюдать постоянно за прибором; О низком заряде аккумулятора сигнализирует световой индикатор; Резиновое покрытие корпуса продлевает срок службы мультиметра. Минусы: Небольшие пределы измерения емкости.

2. Мультиметр цифровой STANLEY STHT0-77364

Американские измерительные приборы Стенли — лучшие мультиметры на мировом рынке. Данная модель представляет собой универсальное измерительное устройство, работающее по цифровой технологии. Максимальное напряжение, доступное к измерению, составляет 300 Вольт, поэтому его используют для однофазных электроприборов. Постоянный и переменный ток — 10 Ампер, электрическое сопротивление провода до 2000 кОм. Устройство также эффективно для определения полярности диодов, имеет функцию световой индикации полярности и температуры. Световая индикация также срабатывает при превышении вольтажного диапазона. Показатели высвечиваются на ЛЕД-экране. При потребности все значения сохраняются в памяти. При измерении непрерывности электрической цепи автоматически включается система звуковой сигнализации. Питание мультиметра обеспечивает небольшая батарейка на 9 Вольт, о снижении ее заряда предупреждает сигнальный диод. Плюсы: Небольшой карманный прибор, работающий на основе микропроцессора; Световые индикаторы сообщают о неверной полярности, критической температуре, перегрузке по напряжению, что защищает прибор от быстрого выхода и строя; Функция запоминания необходимых значений позволяет проводить измерения в труднодоступных местах; Звуковая сигнализация и автоматическое отключение — комфортные функции, дающие возможность оставлять включенный прибор без присмотра; Яркий экран позволяет легко читать показатели даже в темноте. Минусы: Слабоваты щупы.

3. Цифровой мультиметр Laserliner MultiMeter (083.031A)

Данная модель — высокоточный профессиональный прибор, оснащенный функцией поиска проводки. Он разработан немецким производителем Laserliner. Цифровой, работает на встроенном микропроцессоре. Очень легкий и компактный (весит 255 г) и при этом весьма чувствителен. Замеряет ток, постоянный и переменный, до 20 Ампер. Максимальный вольтаж — 600 Вольт. Применяется для однофазной и трехфазной электросети и аналогичных электроустановок. Обладает всеми техническими характеристиками мультиметров профессионального класса. Главное отличие бытовых и профессиональных мультиметров — в предельной точности устройства, его повышенной безопасности и надежности. Этот профи-измеритель из Германии отличается высокой точностью замеров. Допустимая погрешность при измерении напряжения в диапазоне от 4 до 400 Вольт составляет 1,2%, при измерении до максимального значения вольтажа 600 Вольт — 1,5%. Устройство быстро и эффективно измеряет напряжение, силу тока, сопротивление проводов, полярность диодов, емкость. Показатели отражаются на ЛЕД-дисплее. Есть функция запоминания настроек и измеряемой информации. От перегрузки прибор защищен специальными системами защит. Питание прибора обеспечивает батарейка типа Крона с напряжением 9 Вольт. В комплекте есть два усиленных контакта для замера. Плюсы: Небольшой и легкий мультиметр профессионального класса со всеми необходимыми функциями; Высокая точность измерений с минимальными погрешностями в значениях; Максимальное напряжение 600 Вольт позволяет проверять исправность трехфазных электроустановок; Имеет автоматический поиск проводки, определения нужного диапазона измерений, защитные системы от перегрузки; Нужные значения удерживаются в памяти мультиметра и доступны для извлечения при повторном включении прибора. Минусы: Выключение только селектором.

4. Универсальный мультиметр Сталь 73003

Универсальный измерительный прибор Сталь — идеальный выбор мультиметра для автоэлектрика, радиолюбителя, электронщика. Помимо отличных технических характеристик по показателям измеряемого напряжения и тока, он оснащен комфортными функциями подсветки экрана и удержания в памяти показаний. Применяется для измерения постоянного и переменного напряжения в диапазоне от 10 до 1000 Вольт, силы тока до 10 Ампер и электрического сопротивления от 200 Ом до 2000 кОм. Скорость работы — 2-3 измерения в секунду. Эффективно тестирует диоды, проверяет транзисторы в диапазоне 0-1000. Имеет автоматическое определение полярности и автосброс «на ноль». Оснащен световыми индикаторами, сигнализирующими о перегрузке прибора по вольтажу, о низком уровне заряда батареи (элемент питания — Крона, 9 Вольт). Плюсы: Самые высокие показатели максимального постоянного и переменного напряжения в рейтинге; Универсален: применяется для измерения всех данных электропроводки, диодов, транзисторов, аккумуляторных батарей; Автоматические функции полярности диодов, сброса показателей в ноль, отключения при завершении работы; Фиксирует в памяти измеряемые значения до повторного нажатия клавиш; Имеет яркий ЖК-экран с подсветкой. Минусы: Слабоваты щупы; Минимальный функционал.

5. Компактный аналоговый мультиметр Laserliner MultiMeter-Home (083.030A)

Определяя, как выбрать мультиметр для проведения измерений электрической сети в домашних условиях, обратите внимание на этот стрелочный прибор. Это удобный и практичный аналоговый мультиметр от немецкого бренда Laserliner серии Home. Это устройство отличается от остальных измерителей в ТОП-пятерке тем, что оно аналогового типа. Тем не менее, это отличный измерительный прибор с великолепными рабочими показателями. Подойдет и для дома, и для профессиональных электромонтеров, прокладывающих проводку в помещениях. Этот мультиметр небольшой по габаритам, недорогой и практичный, простой в использовании. Применяется для измерения в электропроводке напряжения, силы тока, частоты и сопротивления. Меряет емкость и уровень заряда аккумуляторной батареи. Действует быстро и дает довольно неплохие по точности значения. Допустимая погрешность при измерениях допускается до 5%. Диапазон измерений вольтажа ограничен максимальным показателем 300 Вольт, поэтому для трехфазной сети он не используется. Измерительные провода интегрированы в корпус. На передней панели аналоговый мультиметр оснащен большой стрелочной шкалой, показания понятные и четкие. На шкале задействуется функция настройки нуля, что позволяет снять несколько показателей для сравнения. Плюсы: Надежный, простой в использовании прибор, измеряющий все основные показатели электропроводки и батарей; Увеличенная шкала на передней панели, оснащенная стрелкой-указателем, упрощает использование и делает его понятным даже новичку; Мультиметр имеет функцию сброса шкалы «на ноль», что удобно при проведении нескольких замеров; Корпус прочный, провода вмонтированы в него, что повышает надежность и долговечность прибора; Бюджетный мультиметр по доступной цене, походит для бытовых и профессиональных измерений. Минусы: Средняя точность.

Таблица сравнительных характеристик мультиметров:

Модель	Тип	Сопротивление	Постоянный ток	Переменное напряжение	Постояное напряжение	Вес	Страна происхождения
1. Yato YT-73094	цифровой	10 МОм	10 А	600 В	600 В	0.195 кг	Польша
2. STANLEY STHT0-77364	цифровой	2000 кОм	10 А	300 В	300 В	0.4 кг	США
3. Laserliner MultiMeter	цифровой	20 кОм 200 кОм 2000 кОм	10 А	200 В 300 В	200 В 300 В	0.2 кг	Германия
4. Сталь 73003	цифровой	2000 кОм	10 А	до 750 В	до 1000 В	0.15 кг	Китай
5. Laserliner MultiMeter-Home	цифровой	10 Ом 1 кОм	0.6 А	60 В 120 В 300 В	12 В 60 В 120 В 300 В	0.16 кг	Германия

Поделиться

* * *

Руководство по выбору цифрового мультиметра Fluke

Загрузить брошюру о цифровых мультиметрах Fluke

Решения для любых нужд	Беспроводная связь  | Расширенный  | Специальность  | Общего назначения  | Компактный

	Лучший для	приложений	Рекомендуемый цифровой мультиметр
	Беспроводная система Fluke Connect™ — лучший способ для специалистов по техническому обслуживанию оставаться на связи со своими командами, не покидая поля. Кроме того, технические специалисты и менеджеры могут получить доступ к историческим или текущим данным из любого места.	Новая система измерительных инструментов Fluke Connect обменивается данными с новым мобильным приложением Fluke Connect на смарт-устройстве Android™ или iOS, что позволяет обмениваться измерениями в режиме реального времени и контролировать показания на расстоянии до 20 метров. Используя инструменты Fluke Connect™ с приложением, технические специалисты могут эффективно и безопасно собирать, хранить и обмениваться данными технического обслуживания в полевых условиях.	ФЛК-3000 ФК
	Усовершенствованный поиск и устранение неисправностей в промышленности, включая регистрацию данных и построение графиков периодически возникающих проблем	Регистрация: Для автоматического мониторинга сигналов с течением времени для обнаружения периодически возникающих проблем.	Fluke 289
		Графики: Графический просмотр зарегистрированных значений в поле прямо на счетчике без ПК.
		Работа с преобразователями частоты: Выполните точные измерения напряжения, тока и частоты на выходной стороне привода либо на самом приводе, либо на клеммах двигателя.
		Проверка обмоток двигателя или контактного сопротивления: Позволяет измерять сопротивление до 50 Ом с разрешением в один миллиом (0,001 Ом).
	Усовершенствованные электронные приложения, включая регистрацию данных и построение графиков непостоянных задач.	Регистрация: Для автоматического мониторинга сигналов с течением времени, охарактеризовать производительность устройства.	Fluke 287
		Графики: Графический просмотр зарегистрированных значений в поле прямо на счетчике без ПК.
		Одновременный мониторинг двух параметров: Двойной дисплей позволяет контролировать два выбираемых параметра.
		Проверка производительности: Проверка АЧХ усилителей и линии передачи звука.
	Поиск и устранение неисправностей в промышленности	Работа с преобразователями частоты: Выполните точные измерения напряжения, тока и частоты на выходной стороне привода либо на самом приводе, либо на клеммах двигателя.	Fluke 83V   Fluke 87V
		Устранение неполадок в промышленности: Все разрешение и точность, необходимые для решения большего количества проблем, связанных с приводами двигателей, внутризаводской автоматизацией, распределением электроэнергии и электромеханическим оборудованием.
		Проверка качества электроэнергии: Захват сбоев и всплесков длительностью до 250 мкс. Определите неправильные сигналы.

Получить все характеристики. Загрузите брошюру о цифровых мультиметрах Fluke.

	Лучший для	приложений	Рекомендуемый цифровой мультиметр
	Промышленный поиск и устранение неисправностей во взрывоопасных средах	Безопасность и соответствие: В отличие от большинства других инструментов, сертифицированных по ATEX, может использоваться как внутри, так и за пределами опасной зоны (зоны ATEX 1 и 2) без ущерба для производительности или соответствия требованиям.	Fluke 28 II Ex
		Поиск и устранение неисправностей в промышленности: Все функции, необходимые для большинства работ по устранению неисправностей в промышленности. Искробезопасный цифровой мультиметр True RMS.
	Поиск и устранение неисправностей автомобилей	Устранение различных проблем на обычных и гибридных автомобилях: Измерение длительности импульса в миллисекундах для топливных форсунок, показания оборотов как для DIS, так и для обычного зажигания с дополнительным индуктивным датчиком.	Fluke 88V
		Работа с преобразователями частоты: Выполняйте точные измерения напряжения, тока и частоты на выходе привода либо на самом приводе, либо на клеммах двигателя. (только 28 II)
	Суровые условия, требующие пыле- и водонепроницаемого испытательного оборудования.	Промышленный поиск и устранение неисправностей в неблагоприятных условиях внутри и вне помещений: Пыленепроницаемый, водонепроницаемый, ударопрочный мультиметр, предназначенный для работы в самых неблагоприятных условиях.	Fluke 27 II, 28 II
		Работа с преобразователями частоты: Выполняйте точные измерения напряжения, тока и частоты на выходе привода либо на самом приводе, либо на клеммах двигателя. (только 28 II).
	Приложения, в которых позиционирование дисплея проблематично	Удаленный мониторинг: Просмотр дисплея на расстоянии до 30 футов от точки измерения. Удаленно наблюдайте за показаниями счетчика в режиме реального времени.	Выносной дисплей Fluke 233
		Неудобные измерения: Дистанционный магнитный дисплей решает проблему трех рук.
		Техническое обслуживание электрооборудования: Все возможности и функции обычного мультиметра.

Получить все характеристики. Загрузите брошюру о цифровых мультиметрах Fluke.

	Лучший для	приложений	Рекомендуемый цифровой мультиметр
	Ежедневное использование, требующее истинного среднеквадратичного значения, точного, надежного измерителя	Поиск и устранение неисправностей в промышленности: Применения, требующие исключительной простоты использования, прочности и надежности.	Fluke 177, 179, 175
		Техническое обслуживание и устранение неисправностей электрооборудования: Разнообразные коммерческие услуги по поиску и устранению неисправностей, установке и обслуживанию электрооборудования.
		Измерение температуры: Встроенный термометр позволяет удобно измерять температуру без необходимости носить с собой отдельный прибор.
	Ежедневное использование, требующее среднего быстродействия, точного, прочного измерительного прибора	Поиск и устранение неисправностей в промышленности: Применения, требующие исключительной простоты использования, прочности и надежности.	Fluke 77 IV
		Техническое обслуживание и устранение неисправностей электрооборудования: Разнообразные коммерческие услуги по поиску и устранению неисправностей, установке и обслуживанию электрооборудования.

	Лучший для	приложений	Рекомендуемый цифровой мультиметр
	Широкий спектр электромонтажных работ 117: VoltAlert, AutoVolt, LoZ, ток, емкость, частота	Устранение неполадок при техническом обслуживании электрооборудования: Когда вам нужно устранить ложные или «фантомные» напряжения или выполнить проверку непрерывности, подключения или основных проверок проводки.	Fluke 117
		Бесконтактное определение напряжения: Встроенное бесконтактное определение напряжения упрощает многие задачи.
	Поиск и устранение неисправностей ОВКВ	Техническое обслуживание систем отопления, вентиляции и кондиционирования жилых помещений: Техническое обслуживание систем отопления, вентиляции и кондиционирования низкого напряжения, установка и устранение неполадок.	Цифровой мультиметр ОВКВ Fluke 116
		Измерения температуры и микроампер: Устранение проблем с оборудованием HVAC и датчиками пламени
	Электронные и выездные сервисные приложения 114: АвтоВольт, ЛоЗ 115: Ток, емкость, частота	Устранение неполадок электроники: Устранение неполадок широкого спектра параметров измерения, включая частоту и емкость.	Fluke 114, 115
	Коммунальные приложения, включающие базовые электрические испытания	Тесты счетчиков доходов: включая наборы и повторные подключения счетчиков, проверки конденсаторов, обнаружение отсутствия или наличия напряжения, а также проверку непрерывности соединений или основных проводок.	Универсальный цифровой мультиметр Fluke 113
		Одновременная проверка напряжения и непрерывности: Функция низкого импеданса Vcheck LoZ позволяет пользователям одновременно проверять напряжение и непрерывность.

 Загрузить брошюру о цифровых мультиметрах Fluke

7 основных моментов, на которые следует обратить внимание перед покупкой цифрового мультиметра

Время чтения: 2 минуты, 32 секунды

Тестирование и измерение

Автор: IB-ADMIN

0 0

Обзор цифрового мультиметра

На рынке и в Интернете доступно множество цифровых мультиметров для измерения токов, напряжений, сопротивлений, емкостей и многих других параметров. Цифровые мультиметры широко используются при тестировании, установке и ремонте электрических устройств. С экспоненциальным ростом спроса на это испытательное оборудование и, как следствие, увеличением разнообразия цифровых мультиметров, интернет-рынки были переполнены, поэтому неудивительно, что вам трудно сделать выбор.

Список основных вещей, которые необходимо учитывать при покупке цифрового мультиметра

Вот семь вещей, которые следует учитывать, прежде чем тратить деньги на цифровой мультиметр:

#1. Технические характеристики цифрового мультиметра (спецификации цифрового мультиметра)

Характеристики цифрового мультиметра определяются техническими характеристиками цифрового мультиметра. Под спецификацией цифрового мультиметра мы подразумеваем понимание возможностей мультиметра с точки зрения его постоянного тока, переменного тока, постоянного напряжения, переменного напряжения и сопротивления.
• Выберите цифровой мультиметр с более высоким сетевым напряжением, чем требуется для работы электрических устройств, показания которых вы хотите наблюдать.
• Важно не использовать мультиметр выше допустимого диапазона тока. Более высокие амперные токи могут привести к серьезным опасностям.
• При покупке цифровых мультиметров более высокого класса проверьте, обеспечивает ли он истинное среднеквадратичное значение, которое также может учитывать любые компоненты постоянного тока, если таковые имеются.

#2. Точность цифрового мультиметра (точность цифрового мультиметра)

Убедитесь, что цифровой мультиметр, который вы собираетесь купить, точен. Точность цифрового мультиметра определяется как максимально допустимый предел погрешности наблюдаемых показаний.

#3. Разрешение цифрового мультиметра (разрешение цифрового мультиметра)

Разрешение цифрового мультиметра определяется как количество разрядов, до которых может быть измерен уровень сигнала. Это измерение изменения выходного сигнала в результате самых незначительных колебаний входного сигнала. Цифровые мультиметры с более высоким разрешением имеют недостаток, заключающийся в увеличении времени наблюдения за самым правым значением — после того, как крайняя правая цифра стабилизируется.

#4. Входной импеданс

Точные измерения могут быть достигнуты при выборе мультиметра с высоким входным импедансом, если вы хотите измерить более чувствительную электронику.

#5. Измерение частоты

Некоторые цифровые мультиметры способны измерять частоту и, в свою очередь, контролировать напряжение и ток в диапазоне частот. Если ваше устройство питается от постоянного напряжения переменного тока, убедитесь, что оно поддерживает правильную частоту.

№ 6. Энергоемкость

Всегда полезно заранее знать энергоемкость схемы, над которой вы работаете. Необходимо знать максимальное переходное напряжение, которое цифровой мультиметр может выдержать без риска повреждения.

#7. Измерение температуры

Если вам необходимо часто контролировать температуру, приобретите цифровой мультиметр с двойной функцией дифференциальной температуры; эта функция позволяет одновременно измерять две температуры.

Таким образом, принимая во внимание семь вышеуказанных факторов, вы сможете выбрать цифровой мультиметр наилучшего качества, соответствующий вашим требованиям. Одними из лучших брендов, продающих цифровые мультиметры в Интернете, являются Fluke, Meco, Mastech, Rishabh, HTC, Extech, Motwane и Sigma. Эти бренды предоставляют вам известные мультиметры, способные выполнять точные измерения.

Счастливый

2 50 %

Грустный

0 0 %

Возбужденный

0 0 %

Сонный

0 0 %

Злой

2 50 %

Сюрприз

0 0 %

Цифровой мультиметр

Как использовать мультиметр для проектов в области электроники

Справочные материалы

Обзор мультиметра

Обзор мультиметра

Не знаете, что такое мультиметр и что с ним делать? Тогда вы находитесь в правильном месте! Ниже приведен обзор того, что такое мультиметры и для чего они полезны. Чтобы узнать, как пользоваться мультиметром, найти идеи использования мультиметра или найти помеченные фотографии различных моделей мультиметров, нажмите на другие вкладки (выше) в этом учебном пособии по мультиметру.

Этот раздел содержит ответы на следующие вопросы:

• Что такое мультиметр?
• Что могут измерять мультиметры?
• Что такое напряжение, ток и сопротивление?
• Что такое постоянный ток (DC) и переменный ток (AC)?
• Что такое последовательные и параллельные цепи?
• Что означают все символы на передней панели мультиметра?
• Что такое красный и черный провода (щупы)? Куда мне их подключить?

Что такое мультиметр?

Мультиметр — это удобный инструмент для измерения электричества, точно так же, как линейка для измерения расстояния, секундомер для измерения времени или весы для измерения веса. Отличительной особенностью мультиметра является то, что в отличие от линейки, часов или весов, он может измерять 90 519 различных вещей 90 520 — что-то вроде мультиинструмента. У большинства мультиметров есть ручка на передней панели, которая позволяет вам выбрать, что вы хотите измерить. Ниже приведено изображение типичного мультиметра. Существует множество различных моделей мультиметров; посетите галерею мультиметров, чтобы увидеть помеченные изображения дополнительных моделей.

Что могут измерять мультиметры?

Почти все мультиметры могут измерять напряжение , ток и сопротивление . См. следующий раздел для объяснения того, что означают эти термины, и нажмите на вкладку «Использование мультиметра» выше, чтобы получить инструкции о том, как выполнять эти измерения.

Некоторые мультиметры имеют проверку целостности цепи , что приводит к громкому звуковому сигналу, если две вещи электрически соединены. Это полезно, если, например, вы строите схему и соединяете провода или паяете; звуковой сигнал означает, что все подключено и ничего не отсоединено. Вы также можете использовать его, чтобы убедиться, что две вещи , а не , чтобы предотвратить короткое замыкание.

Некоторые мультиметры также имеют функцию проверки диодов . Диод подобен одностороннему клапану, который пропускает ток только в одном направлении. Точная функция проверки диода может варьироваться от мультиметра к мультиметру. Если вы работаете с диодом и не можете определить, в какую сторону он идет в цепи, или если вы не уверены, что диод работает правильно, функция проверки может быть очень удобной. Если ваш мультиметр имеет функцию проверки диодов, прочтите руководство, чтобы узнать, как именно она работает.

Усовершенствованные мультиметры могут иметь и другие функции, например, возможность измерять и идентифицировать другие электрические компоненты, такие как транзисторы или конденсаторы. Поскольку не все мультиметры имеют эти функции, мы не будем рассматривать их в этом руководстве. Вы можете прочитать руководство по эксплуатации вашего мультиметра, если вам нужно использовать эти функции.

Что такое напряжение, ток и сопротивление?

Если вы раньше не слышали об этих терминах, мы дадим здесь очень простое вводное объяснение. Вы можете прочитать больше о напряжении, токе и сопротивлении на вкладке «Ссылки» выше. Помните, что напряжение, ток и сопротивление являются измеримыми величинами, каждая из которых измеряется в единица , имеющая символ , точно так же, как расстояние — это величина, которая может быть измерена в метрах, а символ для метров — м .

• Напряжение показывает, насколько сильно электричество «проталкивается» по цепи. Более высокое напряжение означает, что электричество выталкивается сильнее. Напряжение измеряется в вольт . Символ для вольт В .
• Ток — это количество электричества, протекающего по цепи. Более высокий ток означает, что больше электричества течет. Ток измеряется в ампер . Символ ампер A .
• Сопротивление показывает, насколько трудно электричеству проходить через что-либо. Более высокое сопротивление означает, что электричеству труднее течь. Сопротивление измеряется в Ом. Символ для Ом Ом (заглавная греческая буква омега).

Техническое примечание

Символ, используемый для единицы , обычно отличается от символа для переменная в уравнении. Например, напряжение, ток и сопротивление связаны законом Ома (см. вкладку «Ссылки», чтобы узнать больше о законе Ома):

[Включите JavaScript для просмотра уравнения]

, которое обычно выражается как

[Включите JavaScript просмотреть уравнение]

В этом уравнении В представляет собой напряжение, I представляет ток, а R представляет сопротивление. Когда речь идет о единицах измерения вольт, ампер и ом, мы используем символы 9.0525 В , А и Ом , как описано выше. Таким образом, «V» используется как для напряжения, так и для вольт, но ток и сопротивление имеют разные символы для своих переменных и единиц. Не беспокойтесь, если это покажется запутанным; эта таблица поможет вам отслеживать:

Это очень распространено в физике. Например, во многих уравнениях «положение» и «расстояние» представлены переменными «x» или «d», но они измеряются в метрах, а символ для метров — м 9 .0526 .

Простая аналогия для лучшего понимания напряжения, тока и сопротивления: представьте, что вода течет по трубе. Количество воды, протекающей по трубе, равносильно течению. Больше расход воды — больше ток. Величина давления, заставляющего течь воду, подобна напряжению; более высокое давление будет «толкать» воду сильнее, увеличивая поток. Сопротивление похоже на препятствие в трубе. Например, через трубу, забитую мусором или предметами, воде будет труднее течь, и она будет иметь более высокое сопротивление, чем труба, не имеющая препятствий.

Что такое постоянный ток (DC) и переменный ток (AC)?

Постоянный ток (сокращенно DC) — это ток, который всегда течет в одном направлении. Постоянный ток обеспечивается обычными батареями, такими как батареи AA и AAA, или батареей в вашем мобильном телефоне. Большинство ваших проектов Science Buddies, вероятно, будут связаны с измерением постоянного тока. Различные мультиметры имеют разные символы для измерения постоянного тока (и соответствующего напряжения), обычно «DCA» и «DCV» или «A» и «V» с прямой чертой над ними или рядом с ними. Видеть «Что означают все символы на передней панели мультиметра?» для получения дополнительной информации об аббревиатурах и символах на мультиметрах.

Переменный ток (сокращенно AC) — это ток, который меняет направление, как правило, много раз за одну секунду. Розетки в вашем доме обеспечивают переменный ток, который меняет направление 60 раз в секунду (в США и 50 раз в секунду в других странах). ( Предупреждение: Не используйте мультиметр для измерения стенных розеток в вашем доме. Это очень опасно.) Если вам нужно измерить переменный ток в цепи, разные мультиметры имеют разные символы для его измерения (и соответствующего напряжения) , обычно «ACA» и «ACV» или «A» и «V» с волнистой линией (~) рядом или над ними.

Что такое последовательные и параллельные цепи?

Когда вы проводите измерения с помощью мультиметра, вам нужно будет решить, присоединять ли его к вашей схеме последовательно или параллельно , в зависимости от того, что вы хотите измерить. В последовательной цепи каждый элемент цепи имеет одинаковый ток . Итак, чтобы измерить ток в цепи, вы должны подключить мультиметр последовательно. В параллельной цепи каждое измерение цепи имеет одно и то же напряжение . Итак, чтобы измерить напряжение в цепи, вы должны подключить мультиметр параллельно. Чтобы узнать, как выполнять эти измерения, см. вкладку «Использование мультиметра».

На рис. 2 показаны основные последовательные и параллельные цепи без подключенного мультиметра. Чтобы узнать больше о напряжении, токе и сопротивлении в последовательных и параллельных цепях, перейдите на вкладку «Ссылки».

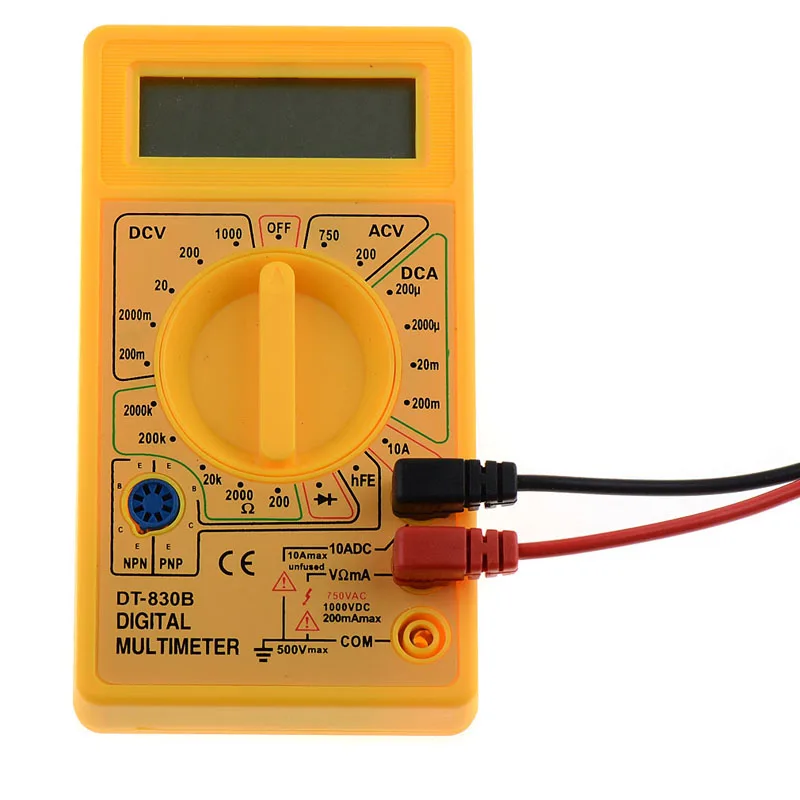

Что означают все символы на передней панели мультиметра?

Вас могут смутить все символы на передней панели мультиметра, особенно если вы нигде не видите таких слов, как «напряжение», «ток» и «сопротивление». Не волнуйся! Помните из статьи «Что такое напряжение, ток и сопротивление?» раздел, в котором напряжение, ток и сопротивление измеряются в вольтах, амперах и омах, которые представлены как V, A и Ω соответственно. Большинство мультиметров используют эти аббревиатуры вместо написания слов. Ваш мультиметр может иметь некоторые другие символы, которые мы обсудим ниже.

Большинство мультиметров также используют метрические префиксы . Метрические префиксы работают с единицами измерения электричества точно так же, как и с другими единицами измерения, с которыми вы, возможно, более знакомы, например, с расстоянием и массой. Например, вы наверняка знаете, что метр — это единица расстояния, километр — это одна тысяча метров, а миллиметр — это одна тысячная метра. То же самое относится к миллиграммам, граммам и килограммам массы. Вот общие метрические префиксы, которые вы найдете на большинстве мультиметров (полный список см. на вкладке «Ссылки»):

• µ (микро): одна миллионная
• м (милли): одна тысячная
• к (килограмм): одна тысяча
• M : (мега): один миллион

Эти метрические префиксы используются одинаково для вольт, ампер и ом. Например, 200 кОм произносится как «двести килоом» и означает двести тысяч (200 000) Ом.

Некоторые мультиметры «автоматически выбирают диапазон», в то время как другие требуют, чтобы вы вручную выбирали диапазон для измерения. Если вам нужно вручную выбрать диапазон, вы всегда должны выбирать значение, равное 9.0519 немного выше , чем значение, которое вы ожидаете измерить. Думайте об этом, как об использовании линейки и критерия. Если вам нужно измерить что-то длиной 18 дюймов, 12-дюймовая линейка будет слишком короткой; вам нужно использовать критерий. То же самое относится и к использованию мультиметра. Скажем, вы собираетесь измерить напряжение батареи типа АА, которое, как вы ожидаете, должно быть 1,5 В. Мультиметр слева на рис. 3 имеет варианты на 200 мВ, 2 В, 20 В, 200 В и 600 В (для постоянного тока). 200 мВ слишком мало, поэтому вы должны выбрать следующее максимальное значение, которое работает: 2 В. Все остальные параметры излишне велики и приведут к потере точности (это все равно, что использовать 50-футовую рулетку с отметками только на каждом футе и без отметок в дюймах; это не так точно, как использование рулетки). мерка с 1-дюймовой маркировкой).

Что означают другие символы на мультиметре?

Вы могли заметить некоторые другие символы, помимо V, A, Ω и метрических префиксов на передней панели мультиметра. Мы объясним некоторые из этих символов здесь, но помните, что все мультиметры разные, поэтому мы не можем охватить все возможные варианты в этом руководстве. Обратитесь к руководству по мультиметру, если вы все еще не можете понять, что означает один из символов. Вы также можете просмотреть нашу галерею мультиметров, чтобы увидеть помеченные изображения различных мультиметров.

Что такое красный и черный провода (щупы)? Куда мне их подключить?

Ваш мультиметр, вероятно, поставляется с красным и черным проводами, которые выглядят примерно так, как показано на рис. 4. Эти провода называются зондами или выводами (произносится как «лидс»). Один конец провода называется банановым домкратом ; этот конец подключается к вашему мультиметру ( Примечание: некоторые мультиметры имеют штыревые разъемы , которые меньше, чем банановые разъемы; если вам нужно купить сменные щупы, обязательно ознакомьтесь с руководством вашего мультиметра, чтобы узнать, какой тип вам нужен). Другой конец называется 9.0525 наконечник зонда ; это конец, который вы используете для проверки вашей схемы. Согласно стандартному соглашению об электронике, красный щуп используется для положительного, а черный щуп — для отрицательного.

Хотя они поставляются с двумя щупами, многие мультиметры имеют больше , чем два места для подключения щупов, что может вызвать некоторую путаницу. То, куда именно вы подключаете щупы, будет зависеть от того, что вы хотите измерить (напряжение, ток, сопротивление, проверка непрерывности или проверка диодов) и типа вашего мультиметра. Мы предоставили один пример на изображениях ниже, и вы можете найти в нашей галерее мультиметр, похожий на ваш, но, поскольку все мультиметры немного отличаются, вам может потребоваться обратиться к руководству для вашего мультиметра.

Большинство мультиметров (за исключением очень недорогих) имеют предохранители для защиты от слишком большого тока. Предохранители «перегорают», если через них протекает слишком большой ток; это останавливает подачу электричества и предотвращает повреждение остальной части мультиметра. Некоторые мультиметры имеют 90 519 различных предохранителей 90 520, в зависимости от того, будете ли вы измерять большой или малый ток, что определяет, где вы подключаете щупы. Например, мультиметр, показанный на рисунке 5, имеет один предохранитель на 10 ампер (10 А) и один предохранитель. на 200 мА (200 мА).

Использование мультиметра

Использование мультиметра

У вас есть мультиметр, но вы не знаете, как им пользоваться, или получаете неожиданные показания? Если это так, разделы ниже помогут вам разобраться, что делать. Если есть слова или понятия, которые вы не понимаете, или символы на мультиметре, которые вас озадачивают, вернитесь на вкладку «Обзор мультиметра». Если вы ищете идеи использования мультиметра или помеченные фотографии различных моделей мультиметров, посетите другие вкладки в этом руководстве по мультиметру.

Этот раздел содержит ответы на следующие вопросы:

• Как измерить напряжение?
• Как измерить ток?
• Как измерить сопротивление?
• Как выполнить проверку непрерывности?
• Как проверить диод?
• Как узнать, какую шкалу выбрать для напряжения, тока или сопротивления, и как читать числа на разных шкалах?
• Мой мультиметр не работает! Что случилось?
• Как узнать, нужно ли заменить предохранитель?
• Как заменить предохранитель?

Как измерить напряжение?

Для измерения напряжения выполните следующие действия:

1. Вставьте черный и красный щупы в соответствующие разъемы (также называемые «портами») на мультиметре. Для большинства мультиметров черный щуп должен быть подключен к разъему с маркировкой «COM», а красный щуп к разъему с маркировкой «V» (на нем также могут быть другие символы). Не забудьте проверить нашу галерею изображений, вкладку «Обзор мультиметра» или руководство по мультиметру, если у вас возникли проблемы с определением правильного разъема.
2. Выберите соответствующую настройку напряжения на циферблате мультиметра. Помните, что большинство цепей с батарейным питанием будут иметь постоянный ток, но выбранная вами настройка будет зависеть от научного проекта, которым вы занимаетесь. Если вы работаете с мультиметром с ручным диапазоном, вы можете оценить необходимый вам диапазон на основе батареи (или батарей), питающей вашу схему. Например, если ваша схема питается от одной батареи 9 В, вероятно, не имеет смысла выбирать настройку на 200 В, а 2 В будет слишком мало. Если доступно, вы хотели бы выбрать 20V.
3. Прикоснитесь кончиками щупа к вашей цепи в , параллельной , с элементом, на котором вы хотите измерить напряжение (см. вкладку «Обзор мультиметра» для объяснения последовательных и параллельных цепей). Например, на рисунке 6 показано, как измерить падение напряжения на лампочке, питаемой от батареи. Обязательно используйте красный щуп со стороны, подключенной к положительной клемме аккумулятора, и черный щуп со стороны, подключенной к отрицательной клемме аккумулятора (ничего не пострадает, если вы перевернете его, но показания напряжения будут отрицательными).

4. Если ваш мультиметр не поддерживает автоматический выбор диапазона, вам может потребоваться настроить диапазон. Если на экране вашего мультиметра просто отображается «0», возможно, выбранный вами диапазон слишком высок. Если на экране отображается «OVER», «OL» или «1» (это разные способы сказать «перегрузка»), то выбранный вами диапазон слишком мал. В этом случае увеличьте или уменьшите диапазон по мере необходимости. Помните, что вам может понадобиться обратиться к руководству вашего мультиметра, чтобы узнать подробности о вашей модели.

Как измерить силу тока?

Для измерения тока выполните следующие действия:

1. Вставьте красный и черный щупы в соответствующие гнезда (также называемые «портами») на мультиметре. Для большинства мультиметров черный щуп должен быть подключен к разъему с надписью «COM». Может быть несколько розеток для измерения тока с такими метками, как «10А» и «мА». Примечание: Всегда безопаснее начинать с розетки, которая может измерять больший ток. Вставьте красную розетку в сильноточный порт.
2. Выберите соответствующую настройку тока на мультиметре. Не забудьте проверить, является ли ваша цепь постоянным или переменным током, и что почти все цепи с батарейным питанием будут постоянным током. Если ваш измеритель не поддерживает автоматический выбор диапазона, вам может потребоваться угадать шкалу для использования (вы можете изменить это позже, если не получите хороших показаний).
3. Подключите щупы мультиметра серии к току, который вы хотите измерить (см. вкладку «Обзор мультиметра» для объяснения последовательных и параллельных цепей). Например, на рисунке 7 показано, как измерить ток через лампочку, которая питается от батареи. Обязательно используйте красный щуп к положительной стороне батареи, иначе ваши текущие показания будут отрицательными.

4. Если ваш мультиметр не поддерживает автоматический выбор диапазона, вам может потребоваться настроить диапазон. Если на экране вашего мультиметра просто отображается «0», возможно, выбранный вами диапазон слишком высок. Если на экране отображается «OVER», «OL» или «1» (это разные способы сказать «перегрузка»), то выбранный вами диапазон слишком мал. В этом случае увеличьте или уменьшите диапазон по мере необходимости. Помните, что вам может понадобиться обратиться к руководству вашего мультиметра, чтобы узнать подробности о вашей модели.

Как измерить сопротивление?

Чтобы измерить сопротивление, выполните следующие действия:

1. Вставьте красный и черный щупы в соответствующие гнезда на мультиметре. Для большинства мультиметров черный щуп должен быть подключен к разъему, помеченному «COM», а красный щуп должен быть подключен к разъему, помеченному символом «Ω».
2. Выберите соответствующую настройку измерения сопротивления на шкале мультиметра. Если у вас есть оценка сопротивления, которое вы будете измерять (например, если вы измеряете резистор с известным значением), это поможет вам выбрать диапазон.
3. Важно : Перед измерением сопротивления отключите питание цепи. Если в вашей схеме есть выключатель питания, вы можете сделать это, выключив его. Если нет переключателя, вы можете удалить батареи. Если вы этого не сделаете, ваше чтение может быть неправильным. Если ваша схема состоит из нескольких компонентов, вам может потребоваться удалить компонент, который вы хотите измерить, чтобы точно определить его сопротивление. Например, если в вашей схеме есть два резистора, включенных параллельно, вам придется удалить один резистор, чтобы измерить их сопротивления по отдельности.

   Подсоедините один из щупов вашего мультиметра к каждой стороне объекта, сопротивление которого вы хотите измерить. Сопротивление всегда положительное и одинаковое в обоих направлениях, поэтому не имеет значения, поменяете ли вы черный и красный щупы в этом случае (если только вы не имеете дело с диодом, который действует как односторонний клапан для электричества, поэтому он высокое сопротивление в одном направлении и низкое сопротивление в другом направлении). На рис. 8 показано, как измерить сопротивление лампочки.

4. Если ваш мультиметр не поддерживает автоматический выбор диапазона, вам может потребоваться настроить диапазон. Если на экране вашего мультиметра просто отображается «0», возможно, выбранный вами диапазон слишком высок. Если на экране отображается «OVER», «OL» или «1» (это разные способы сказать «перегрузка»), то выбранный вами диапазон слишком мал. В этом случае увеличьте или уменьшите диапазон по мере необходимости. Помните, что вам может понадобиться обратиться к руководству вашего мультиметра, чтобы узнать подробности о вашей модели.

Как проверить непрерывность?

Чтобы выполнить проверку непрерывности (что гарантирует наличие проводящего пути между двумя точками в вашей цепи), выполните следующие действия:

1. Установите мультиметр на символ проверки непрерывности. Помните, что этот символ может выглядеть по-разному на всех мультиметрах (а на некоторых мультиметрах его вообще нет), поэтому посмотрите примеры на вкладке «Обзор мультиметра» или в нашей галерее изображений мультиметров.
2. Вставьте щупы в соответствующие разъемы. В большинстве мультиметров черный щуп должен вставляться в гнездо с надписью «COM», а красный щуп должен вставляться в то же гнездо, которое вы используете для измерения напряжения или сопротивления ( 9).0519, а не ток), помечен буквой V и/или буквой Ω.
3. Важно : Перед проверкой целостности цепи отключите питание. Если в вашей схеме есть выключатель питания, вы можете сделать это, выключив его. Если нет переключателя, вы можете удалить батареи.

   Прикоснитесь щупами к двум частям цепи. Если две части цепи электрически соединены с очень небольшим сопротивлением между ними, мультиметр должен издать звуковой сигнал. Если они не подключены, он не будет издавать шума и может отображать на экране что-то вроде «OL», «OVER» или «1», что означает «перегрузка». Самый простой способ проверить эту функцию с помощью мультиметра — проверить ее с помощью одного куска проводящего материала (большинство металлов) и куска непроводящего материала, например дерева или пластика. См. рис. 9.для примера.

Как проверить диод?

Функция проверки диодов позволяет определить, в каком направлении ток течет через диод. Точная работа функции «проверки диодов» будет различаться для разных мультиметров, а некоторые мультиметры вообще не имеют функции проверки диодов. Из-за такого разнообразия и из-за того, что эта функция не требуется для большинства проектов Science Buddies, мы не включили здесь указания. Если вам нужно проверить диод, обратитесь к руководству по мультиметру.

Как узнать, какую шкалу выбрать для напряжения, силы тока или сопротивления, и как прочитать числа на разных шкалах?

Если ваш мультиметр не поддерживает автоматический выбор диапазона, может быть сложно определить, какую шкалу выбрать, особенно если вы не очень хорошо знакомы с метрическими префиксами. Вот два эмпирических правила, которым вы можете следовать при измерении напряжения, тока и сопротивления:

• Напряжение : Многие мультиметры с ручным диапазоном имеют настройки для 200 мВ, 2 В и 20 В. Очень маловероятно, что цепи с батарейным питанием превысят 20 В (например, две 9Батареи V, соединенные последовательно, обеспечат максимум 18 В). Одна батарея AA или AAA обеспечивает 1,5 В. Две батареи AA или AAA, объединенные в аккумуляторный блок, обеспечат 3 В, четыре — 6 В, а восемь — 12 В. Итак, если вы знаете, какой тип батарей (и сколько) питает вашу схему, вы можете выбрать начальный диапазон для измерения напряжения. Помните, что вы хотите выбрать следующую по величине настройку напряжения для (точно так же, как и при измерении расстояния; вам понадобится критерий, а не 12-дюймовая линейка, чтобы измерить что-то длиной 18 дюймов). Таким образом, для схемы, питаемой от одной батарейки АА (1,5 В), вы должны выбрать настройку 2 В. Для схемы с питанием от 9V батарея, вы бы выбрали 20V.
• Ток : При измерении тока рекомендуется начинать с с максимально возможной настройкой тока (и соответствующей сильноточной розеткой, если ваш мультиметр имеет несколько розеток для измерения тока), чтобы избежать перегорание предохранителя. Если измеряемый вами ток достаточно низок, чтобы безопасно использовать слаботочные настройки и розетку, вы можете сделать новое показание, чтобы получить более точное измерение. Например, предположим, что в вашем мультиметре есть розетка с предохранителем на 10 А и одна с предохранителем на 200 мА. Используя розетку на 10 А, вы измеряете ток 150 мА. Тогда можно было бы безопасно провести повторные измерения с розеткой на 200 мА (и более низким значением на ручке).
• Сопротивление : Если вы измеряете объект с известным сопротивлением, вы можете использовать это значение для выбора соответствующей настройки сопротивления. Как и в случае с током и напряжением, вам нужно выбрать следующее наибольшее значение сопротивления на вашей шкале. Например, чтобы измерить резистор 4,7 кОм, вы должны выбрать 20 кОм. Если вы измеряете объект с неизвестным сопротивлением, вам придется просто угадать, но повредить мультиметр или объект, который вы тестируете, при измерении сопротивления сложно, так что это не является большой проблемой.

Одно и то же значение может отображаться по-разному при измерении с использованием другой шкалы, выбранной на циферблате мультиметра. В качестве примера давайте воспользуемся измерением напряжения постоянного тока от батареи типа АА, которое, как мы ожидаем, будет 1,5 В, с помощью мультиметра с настройками на 200 мВ, 2 В, 20 В, 200 В и 600 В. При измерении батареи с каждой настройкой мы получаем такие показания:

«1  ». это способ мультиметра сказать, что он «перегружен» — значение 1,6 В выходит за пределы выбранного диапазона 200 мВ. Другие мультиметры могут отображать «OVER» или «OL», когда это происходит. Обратите внимание, что как дальность увеличивается, точность уменьшается . При настройке 2 В показания отображаются с 3 знаками после запятой. При настройке 200 В показания отображают только один десятичный знак.

Вам также может понадобиться учитывать метрические префиксы при считывании числа с экрана мультиметра. Например, предположим, что ваш экран показывает «6.1», когда вы измеряете ток с настройкой «10А». Это означает, что ваше текущее измерение составляет 6,1 ампер. Однако, если на экране отображается «6,1», когда шкала тока установлена ​​на 20 мА, это означает, что вы измеряете 6,1 милли ампер.

Мой мультиметр не работает! Что случилось?

Без паники! Есть несколько распространенных ошибок, которые можно легко исправить.

• Убедитесь, что в мультиметре установлены новые батарейки.
• Некоторые мультиметры имеют функцию автоматического энергосбережения и отключаются после определенного периода бездействия. Если это произойдет, поверните циферблат мультиметра в положение «выключено», а затем снова включите его.
• Убедитесь, что пробники подключены к нужным портам для того, что вы хотите измерить (см. раздел «Как мне измерить…» выше).
• Убедитесь, что вы правильно подключаете пробники к цепи (последовательно или параллельно) для того, что вы хотите измерить (см. раздел «Как мне измерить…» выше).
• Убедитесь, что на шкале мультиметра выбрана правильная настройка для того, что вы хотите измерить; например, если вам нужно измерить напряжение постоянного тока, убедитесь, что на циферблате не выбран ток, сопротивление или напряжение переменного тока.
• Если ваш мультиметр не поддерживает автоматический выбор диапазона, вам может потребоваться настроить диапазон вручную. Если на экране вашего мультиметра всегда отображается «0», это может означать, что выбранный вами диапазон слишком велик. Если он читает «OL», «OVER» или «1», возможно, выбранный вами диапазон слишком мал. Все мультиметры разные, поэтому вам может понадобиться прочитать руководство по мультиметру, чтобы узнать, что означает дисплей на экране. Затем вы можете соответствующим образом настроить диапазон.
  • Например, если вы пытаетесь измерить напряжение 9-вольтовой батареи, но ваш мультиметр настроен на 2 DCV, этот диапазон слишком мал, и вам придется увеличить его до более высокого значения, например 20 DCV.

Все еще не работает? Возможно, у вас перегорел предохранитель в мультиметре. См. предложения в следующем разделе.

Как узнать, нужно ли заменить предохранитель?

В некоторых мультиметрах есть предохранитель (или несколько предохранителей), которые «сгорают», когда через них проходит слишком большой ток, что затем предотвращает протекание большего количества электричества и, как мы надеемся, спасает остальную часть мультиметра от повреждения. В некоторых мультиметрах эти предохранители можно заменить, если они перегорели, но инструкции по их замене (и выяснению необходимости их замены вообще) будут различаться для разных моделей мультиметров.

Возможно, вам потребуется открыть мультиметр, чтобы получить доступ к предохранителям ( Важно : Перед этим всегда отключайте щупы). У некоторых мультиметров есть крышки, которые могут выскакивать или соскальзывать, а у некоторых есть винты, которые необходимо сначала удалить. Предохранители обычно выглядят как небольшие стеклянные цилиндры с металлическими колпачками на концах и тонким проводом, идущим посередине:

Если предохранитель перегорел, он может быть заметно почерневшим или обугленным. Провод внутри мог полностью сгореть, и его больше не было видно.

Как заменить предохранитель?

Важно : Всегда отсоединяйте провода от мультиметра, прежде чем открывать крышку для замены предохранителя.

Инструкции по замене предохранителя различаются в зависимости от модели мультиметра, поэтому для получения инструкций необходимо обратиться к руководству по мультиметру. В этом руководстве от SparkFun приведены инструкции по замене предохранителя на мультиметре их марки, но помните, что эти инструкции могут не относиться к вашей модели. Обратите внимание, что в некоторых мультиметрах, особенно в недорогих, вы не сможете заменить предохранитель.

Забавный мультиметр

Забавный мультиметр

В этом учебном пособии мы уже рассмотрели, что такое мультиметр и как им пользоваться. В этом разделе представлены некоторые практические и интересные советы по работе с мультиметром.

Этот раздел отвечает на вопросы:

• Что можно делать с мультиметром по дому?
• Что не должен  я делать с моим мультиметром?
• Для каких проектов Science Buddies требуется мультиметр?

Что можно делать с мультиметром по дому?

Помните, что основным назначением мультиметра является проверка цепей и электрических компонентов в эксперименте или научном проекте, связанном с электроникой. Что делать, если у вас нет схемы для тестирования? Вот несколько советов для быстрых экспериментов, которые вы можете провести дома с мультиметром.

• Тестовые батареи! Вы когда-нибудь задумывались, перестало ли устройство или игрушка работать из-за того, что сели батарейки? С помощью мультиметра вы можете убедиться, что батареи действительно разряжены, прежде чем перерабатывать их, проверив их напряжение. Помните, что свежие батарейки типа AA и AAA должны обеспечивать напряжение около 1,5 В (свежий щелочной элемент будет измерять около 1,6 В, если к нему больше ничего не подключено). Тем не менее, батареи будут фактически «разряжены» задолго до того, как они достигнут 0 В. Например, если батарея обеспечивает 0,7 В, этого, вероятно, недостаточно для питания большинства бытовых устройств, которые ожидают 1,5 В от батареи.
• У вас есть аккумуляторы? Вы можете проверить их напряжение с течением времени по мере их перезарядки, а затем построить график зависимости напряжения от заряда. Через какое время напряжение перестанет расти? Является ли график прямой линией?
• У вас есть что-нибудь, что можно разобрать с печатной платой внутри, например, старая игрушка или пульт от телевизора? Используйте проверку непрерывности на мультиметре (если он есть), чтобы проверить, какие части цепи напрямую связаны друг с другом. ( Предупреждение: Старые печатные платы изготовлены из припоя на основе свинца, который является токсичным. Всегда тщательно мойте руки после работы с припоем и ознакомьтесь с местными правилами утилизации отходов, чтобы узнать, существуют ли особые правила утилизации свинца как опасных отходов.)
• Настройте мультиметр на измерение сопротивления, и пусть все в вашем доме по очереди берутся за металлические наконечники щупов (по одному в каждой руке). У кого самое высокое сопротивление? Нижайший?
• Используйте проверку непрерывности или измерение сопротивления для проверки различных материалов в вашем доме. Какие из них являются проводниками, а какие изоляторами?
• Подсоедините провода мультиметра к динамику с помощью провода динамика и настройте мультиметр на измерение силы переменного тока в амперах (или напряжения переменного тока, если ампер переменного тока недоступен). Кто может заставить мультиметр показывать наибольшее число, крича в динамик? (В этом случае динамик работает как микрофон, генерируя ток при обнаружении звука.)

Что

не должен делать со своим мультиметром?

• Используйте мультиметр для , а не для проверки электричества в стенных розетках в вашем доме. Электричество из стенных розеток очень опасно и может привести к летальному исходу.
• Не подключайте пробники , а не напрямую к батарее или другому источнику питания, если выбрана «текущая» настройка измерения. Это вызовет «короткое замыкание» на клеммах аккумулятора, и через мультиметр будет протекать очень большой ток. Это, вероятно, приведет к перегоранию предохранителя или, возможно, повреждению мультиметра.

Для каких проектов Science Buddies требуется мультиметр?

Для лота проектов Science Buddies требуется мультиметр; это действительно удобный инструмент! На самом деле их слишком много, чтобы перечислять, но вот некоторые из них, которые охватывают самые разные темы:

• Испытание электролитом: апельсиновый сок против апельсинового сока. Спортивный напиток. Этот проект сравнивает количество электролитов в спортивном напитке с количеством электролитов в обычном апельсиновом соке. Соответствуют ли спортивные напитки своему обещанию? Используйте мультиметр, чтобы узнать, насколько хорошо эти разные жидкости проводят электричество.
• Как превратить картошку в батарейку. Знаете ли вы, что из обычных фруктов и овощей можно сделать батарейку и даже зажечь светодиоды? Используйте мультиметр, чтобы проверить силу тока и напряжение, которое может обеспечить ваш полдник.
• Вода в топливо в воду: топливный цикл будущего. Помогите спасти планету с помощью этого проекта зеленой энергии! Используйте топливные элементы для хранения энергии, вырабатываемой солнечными панелями, для использования в темное время суток, и используйте удобный мультиметр, чтобы отслеживать выработку электроэнергии.
• Насколько яркая ваша светящаяся палочка? Измерьте это!. Используя датчик освещенности, простую схему и мультиметр, вы можете измерить количество света, излучаемого объектами, светящимися в темноте.
• Приправьте мощность микробного топливного элемента щепоткой соли. Производство электроэнергии из грязи звучит безумно? Хотите верьте, хотите нет, но с помощью некоторых дружественных бактерий вы можете превратить ежедневную ложку грязи в батарейку. Используйте мультиметр, чтобы спроектировать этот экологически чистый топливный элемент.
• Коварные волны: постройте колеблющийся водяной столб, чтобы извлекать энергию из океанских волн. Использование энергии океана — еще одна технология экологически чистой энергии, которая может помочь уменьшить нашу зависимость от ископаемого топлива. Используйте мультиметр для измерения электрической мощности, генерируемой колеблющимся столбом воды.
• Батарейка, которая приносит центы. Вы когда-нибудь думали, что сможете сделать аккумулятор из мелочи? В этом проекте вы сделаете батарею из пенни и пятицентовика и будете использовать мультиметр для измерения силы тока и напряжения, которые она может производить.

Галерея мультиметров

Галерея мультиметров

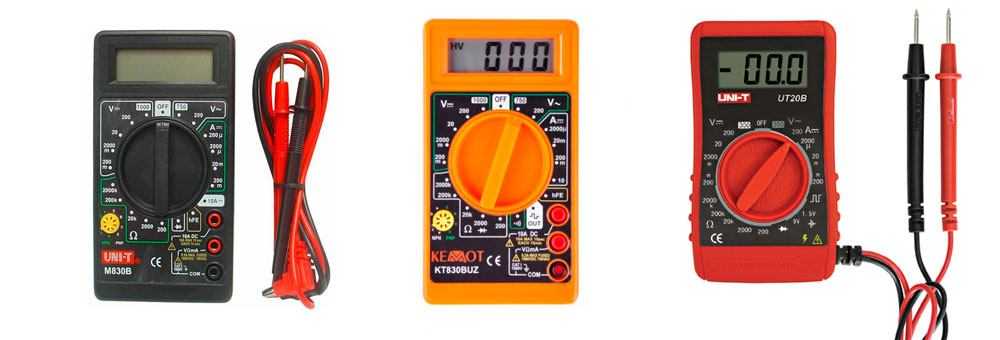

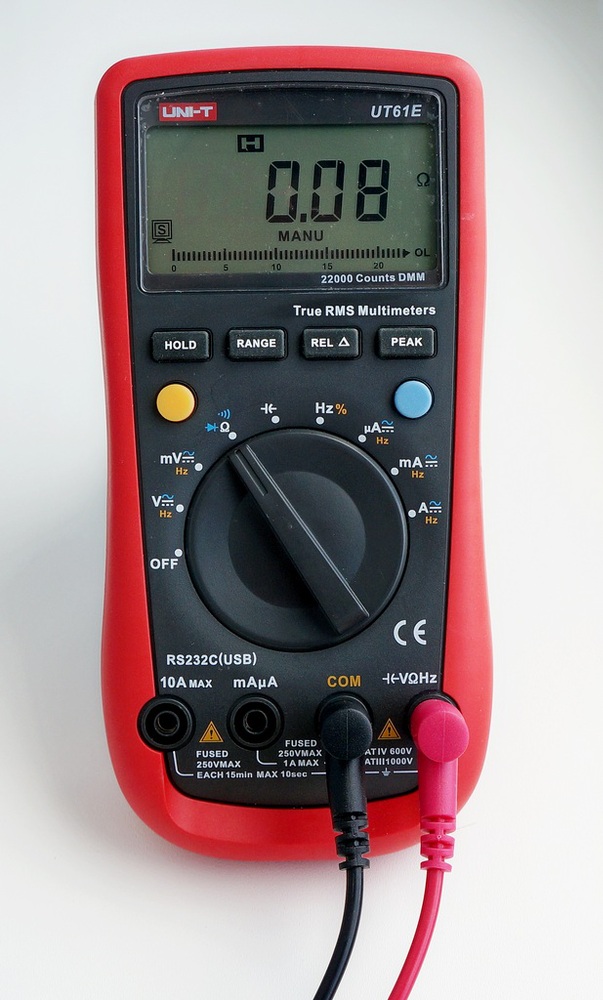

Хотя большинство мультиметров могут выполнять одни и те же основные функции, разные модели, изготовленные разными производителями, могут не выглядеть одинаково. В галерее ниже мы предоставили серию изображений разных мультиметров с разными настройками измерения и гнездами для помеченных щупов. Обратите внимание, что большинство мультиметров имеют общие основные функции, включая настройки для измерения напряжения, тока и сопротивления. Все они имеют один «земляной» разъем для черного щупа. Большинство из них имеют отдельные розетки для измерения сильного и слабого тока. Слаботочная розетка также используется для измерения напряжения и сопротивления. Однако некоторые мультиметры имеют всего два разъема или только один разъем для измерения тока. У некоторых также есть дополнительные функции, которые мы не обозначили.

Помните, что эта галерея предназначена для общего руководства; Если вы не видите здесь свою модель мультиметра, лучше всего обратиться к руководству по эксплуатации вашего конкретного мультиметра. Если вам нужна помощь в ознакомлении с мультиметрами в целом, обратитесь к разделу «Обзор мультиметров». Если вам нужно знать, как проводить измерения определенного типа, обратитесь к разделу «Использование мультиметра».

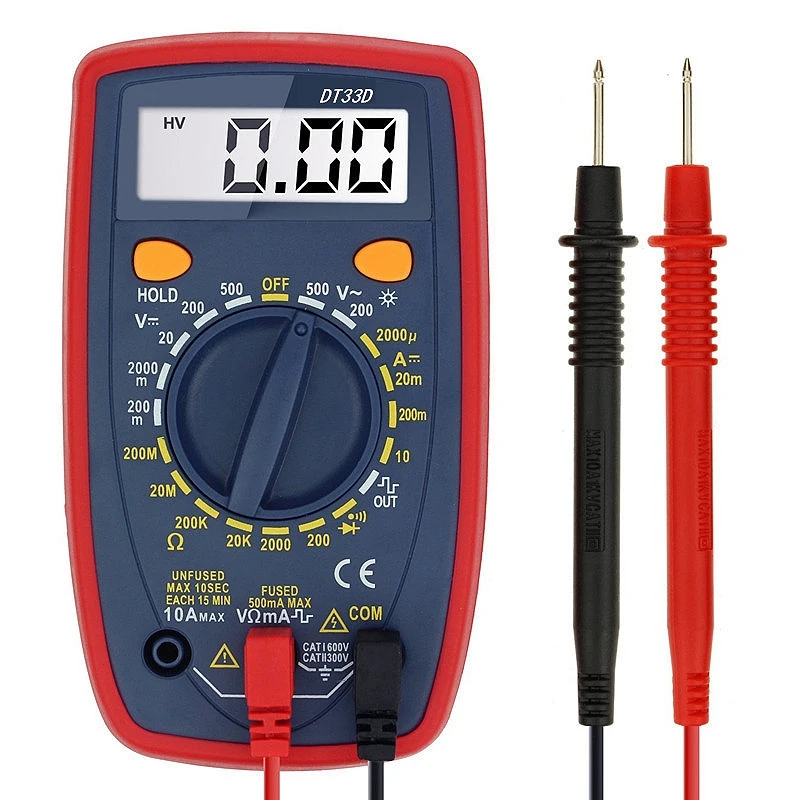

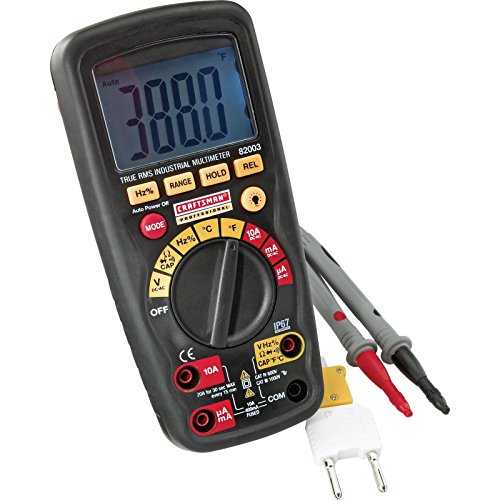

• Этот мультиметр представляет собой комбинацию автоматического и ручного выбора диапазона. Например, он имеет только одну настройку для измерения постоянного напряжения и три настройки для измерения постоянного тока. Он также имеет одно гнездо для измерения напряжения и сопротивления и другое гнездо для измерения как сильного, так и слабого тока. Он также имеет функцию тестирования «Логика» для измерения цифровых цепей (не рассматривается в этом руководстве).

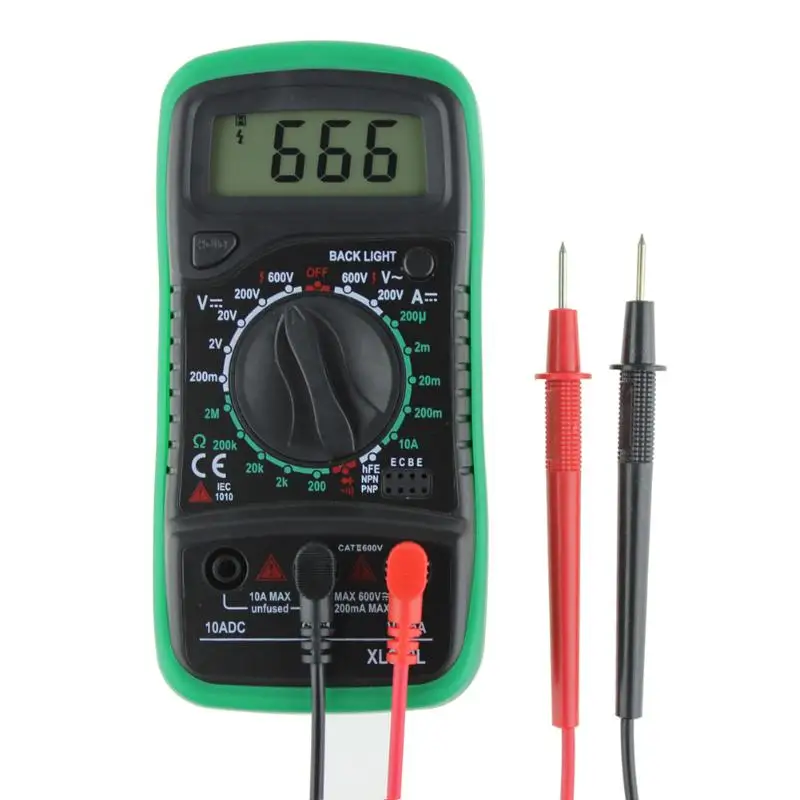

• Этот мультиметр с ручным диапазоном имеет дополнительные функции, позволяющие измерять конденсаторы и транзисторы (не рассматриваются в этом руководстве). Он имеет три отдельных измерительных разъема: один для напряжения и сопротивления, один для слабого тока и один для сильного тока.

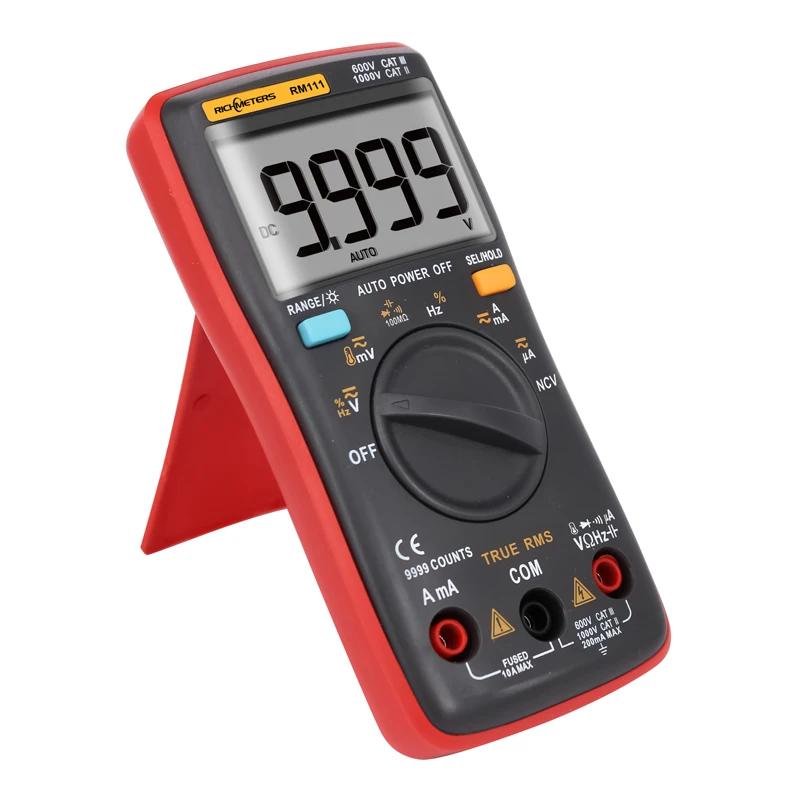

• Этот мультиметр использует автоматический диапазон напряжения и сопротивления, но имеет три различных настройки измерения тока. Он имеет одно гнездо для измерения напряжения, сопротивления и малых токов, а другое гнездо — для измерения сильного тока.

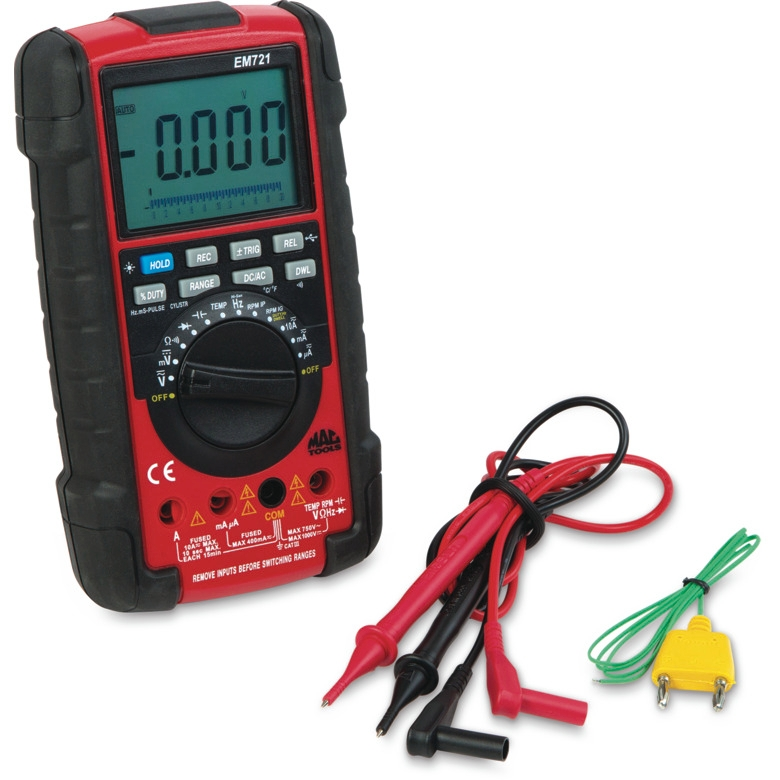

• Этот прибор с автоматическим выбором диапазона имеет специальную функцию для проверки батарей. Он имеет одно гнездо для измерения напряжения, сопротивления и слабого тока, а другое гнездо для измерения сильного тока.

• Этот мультиметр с ручным диапазоном имеет специальную функцию для проверки транзисторов (не рассматривается в этом руководстве). Он имеет одно гнездо для измерения напряжения, сопротивления и слабого тока и отдельное гнездо для измерения сильного тока.

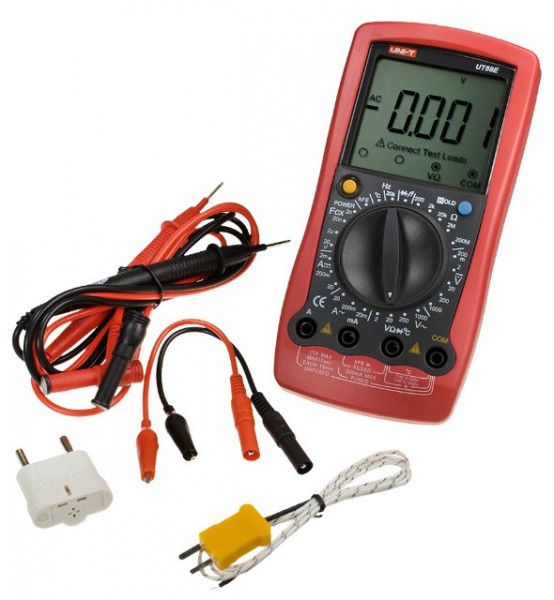

• Этот мультиметр с автоматическим выбором диапазона необычен тем, что щупы подключаются к задней стороне. Он может измерять только небольшие токи, до 200 мА.

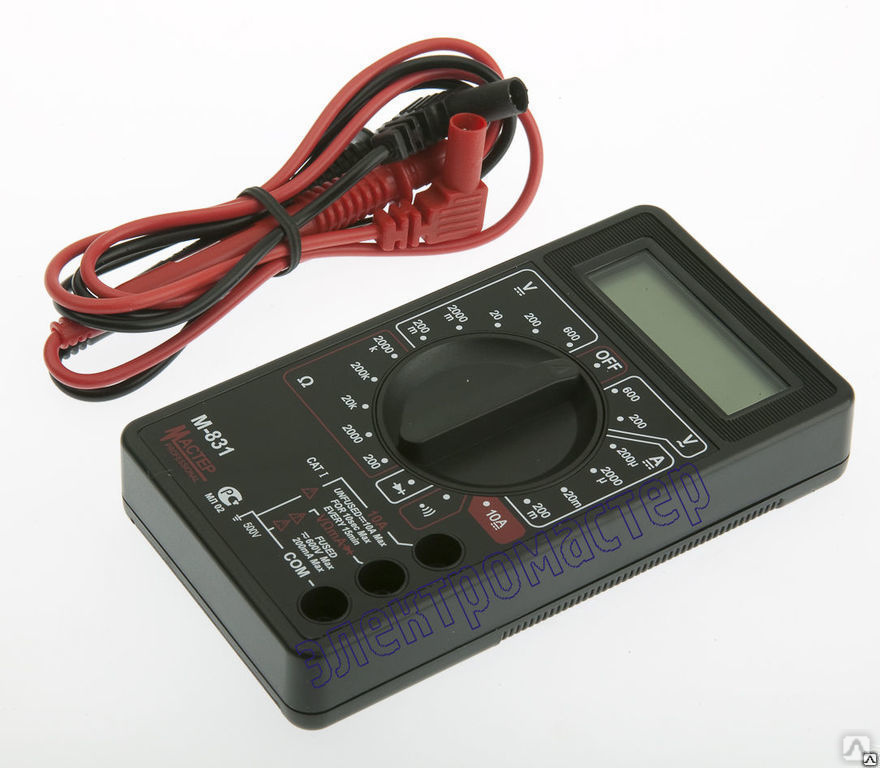

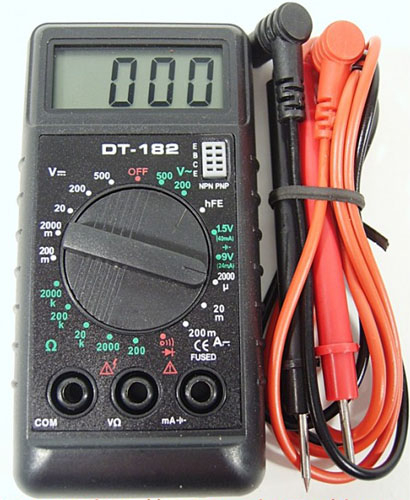

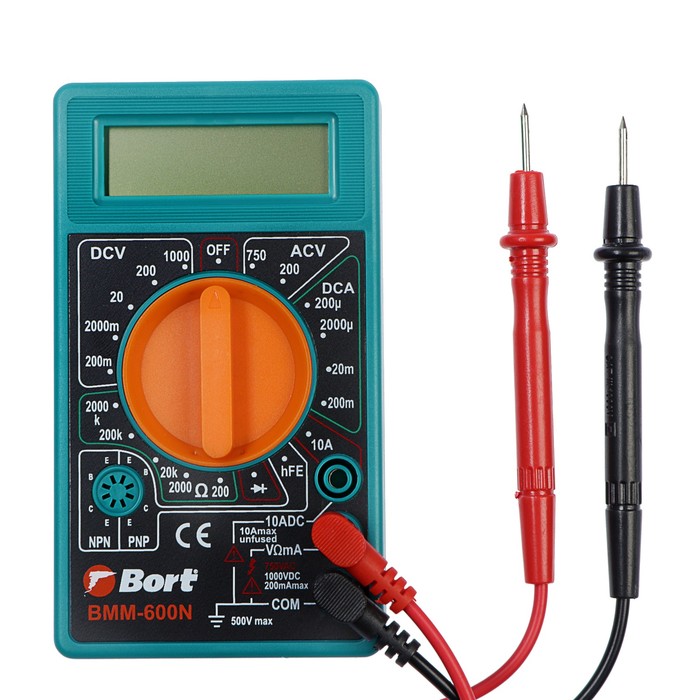

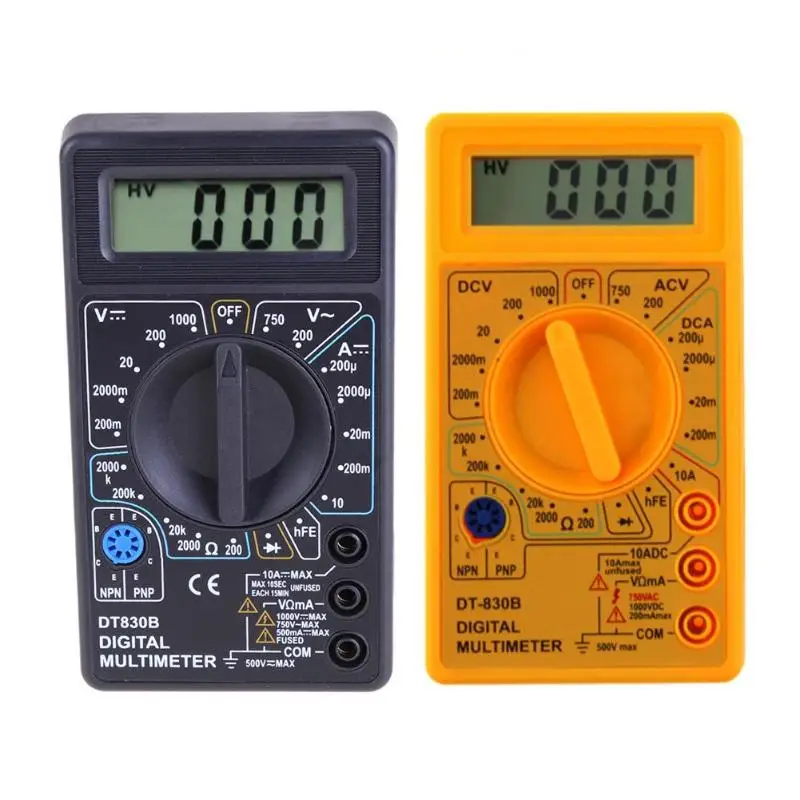

• Это типичный мультиметр с ручным диапазоном. Он имеет одно гнездо для измерения напряжения, сопротивления и слабого тока и одно гнездо для измерения сильного тока.

• Это старая модель мультиметра с ручным диапазоном. Обратите внимание, что у него всего два разъема и есть переключатель для переключения между измерениями переменного и постоянного тока (что необычно).

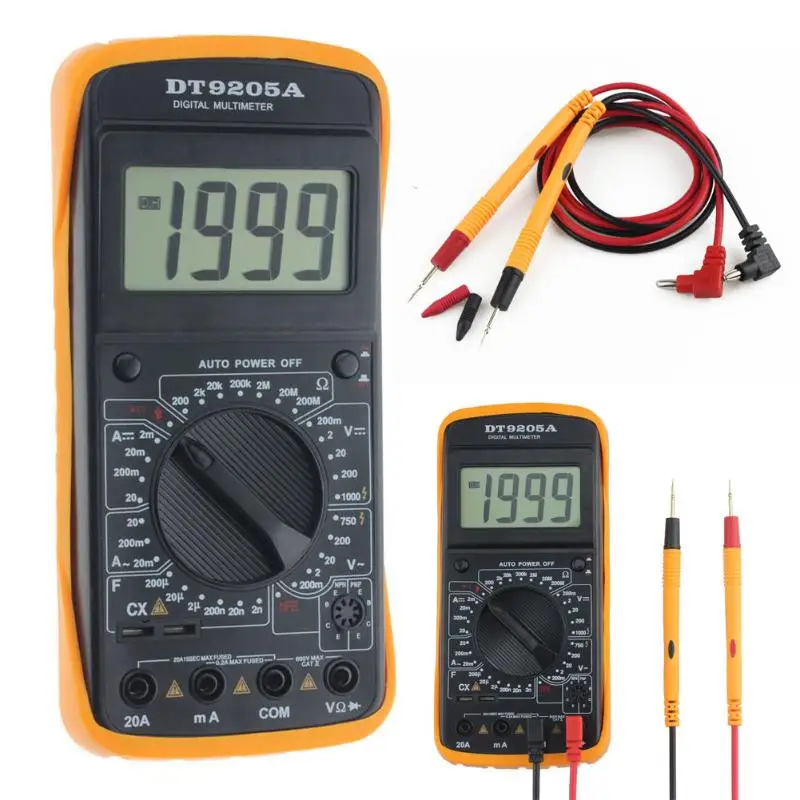

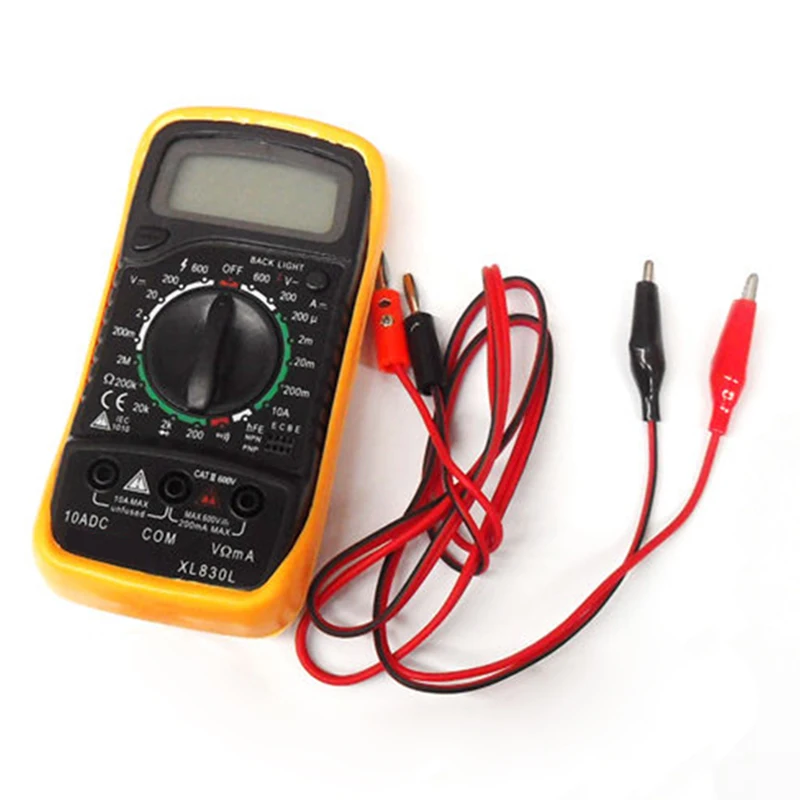

• Этот мультиметр с ручным диапазоном имеет дополнительную функцию для проверки транзисторов (не рассматривается в этом руководстве). Он имеет одно гнездо для измерения напряжения, сопротивления и слабого тока, а другое гнездо для измерения сильного тока.

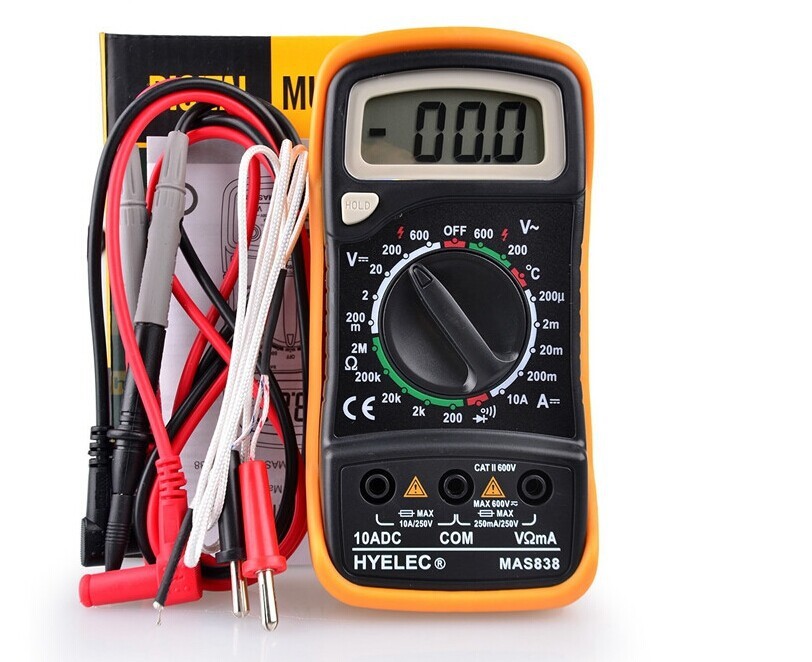

• Это мультиметр с ручным диапазоном и типичными настройками постоянного напряжения, тока и сопротивления. Он также может измерять переменное напряжение и имеет проверку непрерывности. Он имеет отдельные розетки для сильного и слабого тока.

Каталожные номера

Каталожные номера

Если вы прочитали это руководство по мультиметру и у вас остались вопросы без ответа, приведенные ниже справочные материалы могут оказаться полезными.

Дополнительные ссылки по использованию мультиметра:

• Все о цепях. (н.д.). Безопасное использование счетчика. Проверено 11 июля 2022 г.
• СпаркФун. (н.д.). Как пользоваться мультиметром. Проверено 27 февраля 2013 г.
.

Дополнительные ссылки по электричеству и цепям:

• Все о цепях. (н.д.). Напряжение и ток. Проверено 11 июля 2022 г.
• Кабинет физики. (н.д.). Текущее электричество: план главы. Проверено 27 февраля 2013 г.
• Physics4Kids. (н.д.). Текущий. Проверено 27 февраля 2013 г.
.

Полный список префиксов метрик:

• Авторы Википедии. (25 февраля 2013 г.). Метрический префикс. Проверено 28 февраля 2013 г.
.

Ознакомьтесь с нашими научными видеороликами

3D-печать с помощью глазури (3D-принтер не требуется!)

Постройте линию, следующую за роботом

Запрограммируйте свой собственный симулятор COVID-19 с помощью Scratch

Что такое цифровой мультиметр?

Что такое цифровой мультиметр? Основная информация и объяснение того, чем цифровые мультиметры отличаются от аналоговых тестеров

Обзор

Измерительные приборы необходимы для проверки состояния электронных устройств. Цифровые мультиметры рекомендуются, когда вам нужно проверить состояние электронного устройства, потому что такая информация не видна. На этой странице даны ответы на вопросы о цифровых мультиметрах, которые вам может быть стыдно задавать (например, что такое цифровые мультиметры и чем они отличаются от аналоговых тестеров), предлагается вводная информация о доступных типах и объясняется, как выбрать подходящую модель. для тебя.

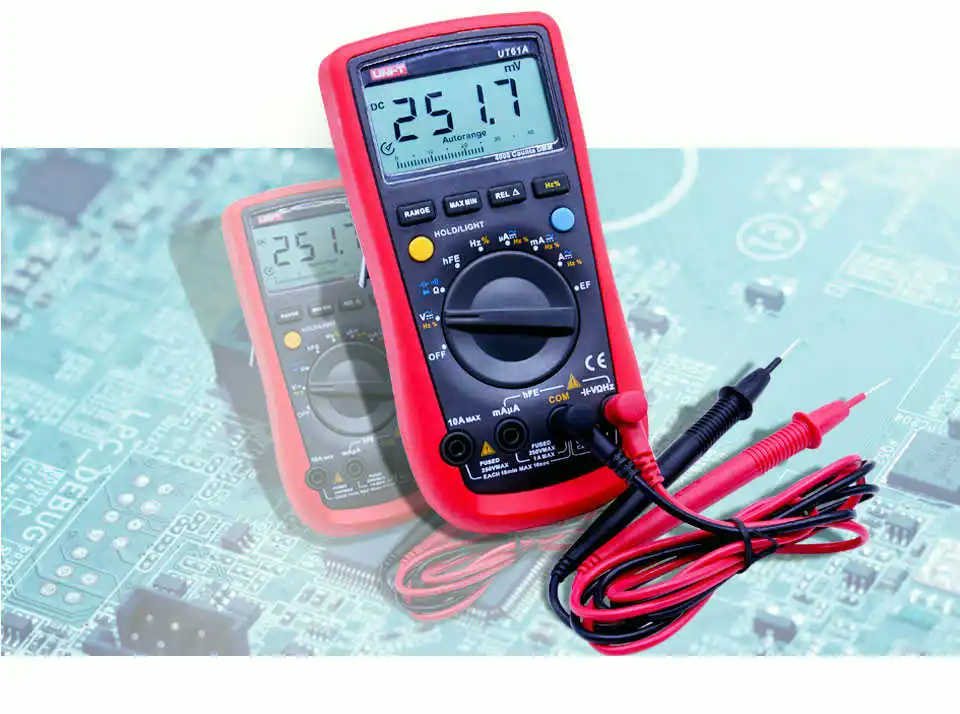

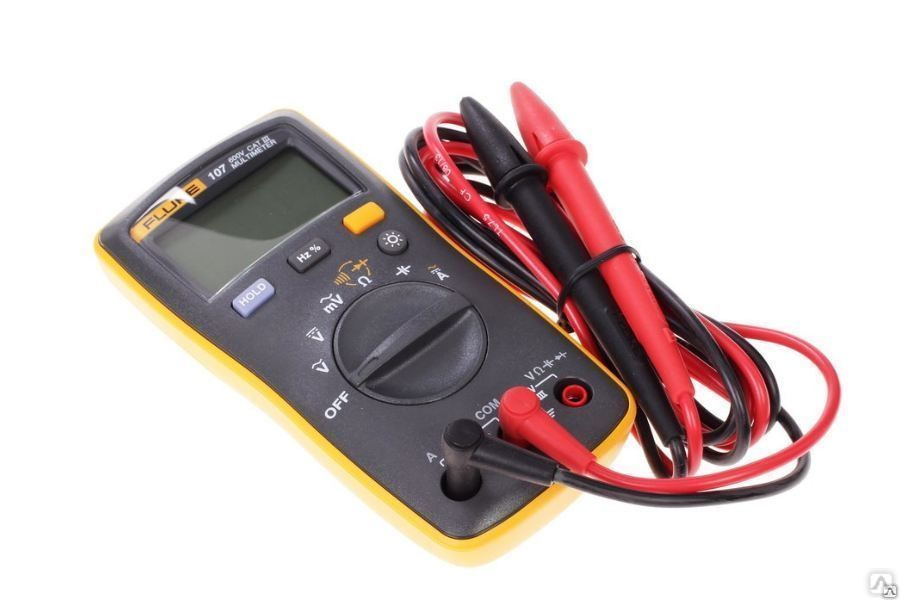

Цифровой мультиметр, которым легко пользоваться даже новичкам.

Цифровые мультиметры — это измерительные приборы, которые могут измерять такие величины, как напряжение, ток и сопротивление. Измеряемые значения отображаются на цифровом дисплее, что позволяет легко и быстро их считывать даже новичкам.
Некоторые цифровые мультиметры выбирают диапазон измерения автоматически, избавляя от необходимости выбирать его вручную. Следовательно, эти инструменты сравнительно просты в использовании даже для новичков. Естественно, аналоговые тестеры также имеют преимущества, например, с точки зрения простоты считывания изменений измеренного значения во время измерения и интуитивной простоты, с которой можно увидеть иглу в местах, где цифровое показание может быть трудно увидеть.
Поскольку как цифровые мультиметры, так и аналоговые тестеры имеют свои преимущества, вы можете выбрать прибор, который лучше всего подходит для вашего приложения, уточнив, что вы хотите измерить.

Высокоточные цифровые мультиметры

Цифровые мультиметры часто описываются как обладающие высокой точностью, однако точность самих результатов измерений существенно не отличается от аналоговых тестеров. Однако в этом контексте «высокая точность» относится к способности приборов работать с более высоким разрешением, поскольку их цифровые дисплеи могут отображать больше цифр. Поскольку аналоговые тестеры показывают значения с помощью иглы, существует вероятность того, что человек, использующий прибор, сделает ошибку при считывании значения. Такие ошибки известны как ошибки чтения.
Преимущество цифровых мультиметров в том, что они менее подвержены ошибкам считывания, поскольку в них используется цифровой дисплей. Многие пользователи считают, что легко читаемый цифровой дисплей предпочтительнее, так как человеческая ошибка может произойти, независимо от того, насколько тщательно.

В отличие от аналоговых тестеров, измеренные значения с цифровых мультиметров можно считывать напрямую, без необходимости интерпретировать мелкие деления, а показания приборов легко считываются в темных местах. Таким образом, цифровые мультиметры отличаются простотой считывания их значений*. Некоторые цифровые мультиметры могут отправлять данные на компьютер, что еще больше снижает вероятность ошибки.

• *При измерении явления, характеризующегося высоким уровнем изменчивости, значение минимальной цифры на цифровых приборах может быстро меняться, что затрудняет чтение результата. В таких ситуациях может быть проще прочитать результат как среднее значение на аналоговом тестере, поскольку стрелка не способна механически отслеживать колебания.

Типы цифровых мультиметров

Цифровые мультиметры можно разделить на два основных типа.

Ручной тип

Настольный тип

Портативные модели имеют компактную конструкцию, поэтому их можно держать во время использования. Поскольку их легко носить с собой, их можно использовать в самых разных областях, от лабораторий до работы на месте. То, что они компактны, не означает, что им не хватает функциональности. Доступны модели высокого класса, поэтому вы можете выбрать прибор, который подходит для вашего приложения. Портативные модели доступны в различных форм-факторах, включая компактные, в форме карты и в форме ручки.
Напротив, настольные модели предназначены для размещения на горизонтальной поверхности во время использования. Они часто встраиваются в рабочие места, системы и производственные линии, и многие из них имеют большое количество отображаемых цифр. Существует тенденция к высокой добавленной стоимости в виде возможностей, предоставляемых прибором отдельно или в сочетании с компьютером, включая передачу данных, усреднение и расширенные вычисления.
При выборе цифрового мультиметра полезно задаться вопросом, должна ли выбранная вами модель быть портативной или необходимые вам возможности доступны только в настольных моделях.

Как выбрать цифровой мультиметр

Многих покупателей, впервые приобретающих прибор, может испугать широкий спектр функций, предлагаемых цифровыми мультиметрами. Как можно выбрать лучший инструмент для данного приложения? Первый шаг — определить, обладает ли модель-кандидат необходимой функциональностью, и проверить такие характеристики, как диапазон и разрешение. Если вы планируете использовать инструмент на открытом воздухе, например, на рабочем месте, рекомендуется выбрать модель, рассчитанную на такое использование.

Если вам нужно часто брать инструмент с собой, большую модель, вероятно, будет сложно использовать. Компактные продукты включают в себя широкий спектр вариантов, от простых моделей в форме карты до функциональных портативных устройств, поэтому тщательное рассмотрение среды, в которой вы будете использовать инструмент, — это хороший способ обрести душевное спокойствие. Также важно выбрать цифровой мультиметр с правильным уровнем точности для приложения.

Преимущество многофункциональных цифровых мультиметров заключается в том, что их можно использовать в самых разных ситуациях. Конечно, если вы в основном будете использовать инструмент в условиях, не требующих большой точности, нет необходимости выбирать дорогую модель. Постарайтесь выбрать модель с той точностью и функциональностью, которая вам нужна.
Наконец, также важно выбрать цифровой мультиметр, который обеспечит безопасность на рабочем месте.

Выбор цифрового мультиметра, подходящего именно вам

Цифровые мультиметры отображают значения в легко читаемом формате, и наблюдается тенденция к созданию многофункциональных моделей с высокой точностью и разрешением. Поскольку доступно так много типов, покупатели нередко путаются в том, какая модель лучше всего соответствует их потребностям. При выборе цифрового мультиметра первым делом нужно спросить, какие функции вы хотите использовать.
Затем примите во внимание такие факторы, как безопасность и условия эксплуатации, и вы сможете выбрать цифровой мультиметр, который наилучшим образом соответствует вашим потребностям.

How to Use

Related Products

• Card HiTester 3244-60
• Digital Multimeter DT4282
• Clamp on AC/DC HiTester 3287
• Precision DC Voltmeter DM7275

Learn More

• How to Use цифровой мультиметр Как пользоваться цифровым мультиметром. Обзор преимуществ и недостатков

• Как измерить напряжение Как измеряется напряжение? Напряжение легко измерить с помощью тестера.

• Как измерить ток Зачем нужно измерять ток? Причины, методы и меры предосторожности

• Как измерить частоту Как измеряется частота? Приборы для измерения частоты и меры предосторожности в отношении методов измерения

Как пользоваться цифровым мультиметром

Цифровые мультиметры являются одним из важнейших компонентов набора инструментов электрика.

Они предлагают широкий спектр функций и позволяют очень быстро определить, что происходит в вашей электрической системе.

Что еще более важно, они предлагают надежные средства для определения отсутствия напряжения, что является наиболее важным шагом электрика для обеспечения их безопасности.

Содержание

1. Опасность №1 Переходные процессы напряжения
2. Опасность № 2 Ухудшение состояния
3. Опасность №3 Человеческая ошибка



Большинство людей не осознают, что когда электрики выполняют критически важный этап определения отсутствия напряжения, они на самом деле подвергаются повышенному риску возникновения вспышки дуги или поражения электрическим током.

Подумайте об этом, чтобы завершить тест, электрик должен подойти на несколько дюймов к потенциально находящимся под напряжением частям цепи и коснуться этих частей двумя щупами размером с ручку… комфортный.

За прошедшие годы было несколько случаев, когда что-то пошло не так на этапе тестирования, и кто-то подвергался серьезной дуговой вспышке или был поражен электрическим током.

Во время использования квалифицированными электриками цифрового мультиметра или контрольно-измерительного прибора произошло много аварий с электричеством.

Опасность поражения электрическим током может возникнуть, если измеритель и измерительные провода не обслуживаются должным образом.

Дуговая вспышка может произойти, если счетчик не рассчитан должным образом на напряжение, счетчик подвергается воздействию переходных напряжений вне условий его эксплуатации или из-за дефектных деталей или компонентов.

Давайте рассмотрим некоторые возможности, которые существуют, и что мы можем сделать, чтобы они не случались с нами или с людьми, с которыми мы работаем.

Опасность № 1: скачки напряжения

Переходные процессы напряжения — это просто причудливый термин для обозначения скачков напряжения.

Иногда напряжение в 480-вольтовой системе может достигать 8000-10 000 вольт!

Часто на предприятии эти перенапряжения могут создаваться двигателями, конденсаторами и приводами с регулируемой скоростью.

Удары молнии на наружных линиях электропередачи также являются весьма вероятной причиной скачков напряжения.

Вот почему так важно убедиться, что вы приобрели цифровой мультиметр с соответствующей категорией для выполняемой вами работы.

Как работают эти категории?

Представьте, что молния ударяет по линиям электропередачи за пределами завода.

Переходное напряжение будет проходить через подключение к сети в трехфазную систему распределения питания объекта, вниз к однофазным цепям и, в конечном счете, к электронике в офисах.

По мере того, как всплеск проходит через систему, он постоянно уменьшается, пока не станет незначительным.

Каждая категория мультиметра основана на мощности, доступной в каждом из этих мест.

Если вы хотите лучше понять эти категории, вот отличная статья от Fluke.

Суть в том, чтобы убедиться, что у вас есть измеритель соответствующей категории для работы.

Решение: Выбор правильного измерителя и датчиков

При выборе правильного измерителя для работы необходимо учитывать два основных фактора: уровень напряжения и рейтинг категории. Это относится и к используемым тестовым зондам.

Уровень напряжения прямой.

Не используйте измеритель/датчики с номинальным напряжением меньше, чем напряжение тестируемого оборудования.

Прибор/зонды могут взорваться и вызвать вспышку дуги.

Рейтинг категории относится к величине переходных перенапряжений (описанных выше), которые может выдержать измеритель/датчики.

Правильная оценка категории основывается главным образом на расположении оборудования вблизи источника (поскольку переходные процессы будут сведены к минимуму по мере увеличения импеданса системы).

Как правило, чем ближе к внешней стороне, тем выше требуемый рейтинг категории.

• CAT II Нагрузки с подключением к однофазной розетке;
• CAT III Трехфазное распределение, включая однофазное коммерческое освещение;
• CAT IV Трехфазный при подключении к сети, любые наружные проводники.

Опасность № 2: Изоляция зонда и износ измерителя

При выполнении измерений с помощью мультиметра всегда следует надевать резиновые изолирующие перчатки, но безопасность заключается в многоуровневой защите, и одним из этих слоев являются сами зонды.

Следует проверить изоляцию зондов на предмет износа или трещин, чтобы обеспечить полную защиту от ударов.

Также следует убедиться, что счетчик находится в хорошем состоянии и работает исправно.

Случаи рукопашного удара электрическим током являются основной причиной смерти электрика, несомненно, из-за пути прохождения тока через сердце.

Решение: Проверка измерителя и датчиков на наличие дефектов

Тщательный визуальный осмотр является одним из наиболее важных шагов, которые вы можете предпринять, чтобы убедиться, что ваше оборудование находится в хорошем рабочем состоянии. Перед каждым использованием необходимо проводить следующие визуальные проверки:

• Проверьте корпус на наличие признаков трещин;
• Убедитесь, что дисплей не тускнеет;
• Отключите измерительные щупы и проверьте наличие признаков растрескивания или износа проводов;
• Проверьте наличие зазоров или трещин в месте соединения изолированного провода со штекерами/щупами на каждом конце; и
• Когда датчики подключены, они должны чувствовать себя надежно и прочно.

Решение: Используйте функцию проверки целостности измерителя для проверки внутренних разрывов.

Это может варьироваться от счетчика к счетчику, поэтому обязательно прочитайте свое руководство!

Но чаще всего так и делается.

• Проверьте сопротивление измерительных проводов, вставив провода во входы V/Ω и COM;
  • Выберите Ω и соедините кончики щупов;
• Сопротивление должно составлять от 0,1 до 0,3 Ом

Опасность №3: человеческий фактор или самоуспокоенность

Вероятно, это происходит чаще всего…

Человеческая ошибка.

И что с этим делать? Либо наймите всех роботов, либо увеличьте количество тренировок.

Вы можете не думать, что обучение работе с мультиметром — это то, что вам нужно учитывать при работе с квалифицированным электриком, но на самом деле важно научить их тому, что может пойти не так.

Со временем, если ничего не пойдет не так, самоуспокоенность придет.

Вот лишь некоторые из недосмотров и ошибок, которые часто встречаются при авариях с электрическими приборами, связанными с цифровыми мультиметрами и электрическими тестерами.

Ошибка: при измерении напряжения выбрано значение Ом

Распространенной ошибкой, возникающей при измерении напряжения, является оставление измерительного прибора в режиме настройки Ом.

Некоторые измерители старого типа не могут работать с напряжением, когда установлено значение в омах.

Это может привести к искрообразованию счетчика или, в худшем случае, к взрыву.

Зачастую наибольший ущерб работнику наносит не взрыв счетчика, а взрыв, вызывающий больший взрыв внутри оборудования, на котором рабочий выполняет задание.

Ошибка: Забыли заменить гнездо щупа

При переключении с измерения тока на измерение напряжения легко повернуть лимб с «V» на «A», но часто упускается из виду то, что меняют щупы на правильная розетка.

Некоторые измерители достаточно умны, чтобы подать звуковой сигнал, если вы забудете переключить датчики, но те, которые этого не делают, могут привести к разрушительным результатам.

По сути, счетчик замыкается накоротко, и при подаче на него напряжения 600 вольт вспышка дуги может привести к летальному исходу.

Ошибка: напряжение превышает предельные значения измерителя

История Эдди Адамса является примером того, что может произойти, когда мультиметр используется в цепи с более высоким напряжением, чем номинальное значение измерителя.





По сути, Эдди использовал 1000-вольтовый счетчик в 2300-вольтовой системе.

Может быть, он торопился, может быть, он устал, или, может быть, у него просто был плохой день, но по какой-то причине история Эдди показывает, что вам нужно потратить время, чтобы убедиться, что у вас есть правильный инструмент для работы.

Когда Эдди подключил провода к 2300-вольтовой системе, счетчик не выдержал напряжения, в котором находился, и вызвал вспышку дуги, которую Эдди не выдержал.

Заключение

Цифровые мультиметры являются важной частью средств защиты электрика, и с ними следует обращаться соответствующим образом.

Их необходимо использовать для определения отсутствия напряжения, и это может спасти чью-то жизнь.

Но они сопряжены со своим уровнем риска, и каждый из приведенных выше примеров должен быть понят и обсужден электриками для обеспечения их безопасности.

Теперь твоя очередь! Пожалуйста, оставьте комментарий

Дайте мне знать…

• какие безопасные методы работы вы использовали для цифрового мультиметра;
• , если вы видите, как я могу улучшить эту статью; или
• , если у вас есть какие-либо вопросы о процедурах электрических испытаний.

Как пользоваться мультиметром

По

Джеймс Фицджеральд

Джеймс Фицджеральд

Джеймс Фицджеральд — эксперт по благоустройству дома и писатель с более чем десятилетним практическим опытом в области нового строительства, реконструкции, столярных работ, покраски, сантехники, лесоводства и ландшафтного дизайна. Он боролся с огромными деревьями как альпинист и оператор подъемника. Джеймс писал для сайтов Bob Villa Family Handyman и HomeServe, а также владеет услугами разнорабочих.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 14.09.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

Руслан Дашинский / Getty Images

Мультиметры являются бесценным инструментом для поиска и устранения неисправностей широкого спектра электрических компонентов. Возможных приложений много, но они обычно используются для тестирования:

• Настенные розетки
• Шнуры питания
• Бытовая техника
• Бытовая электроника
• Электрические системы автомобиля

Что такое мультиметр?

Мультиметр — это измерительное устройство, используемое для измерения нескольких электрических величин. Мультиметры могут измерять напряжение, ток, сопротивление и (иногда) проверять непрерывность.

Впечатляющая универсальность мультиметра обусловлена ​​его способностью измерять три основные единицы электричества, в том числе:

• Напряжение: Мультиметры могут измерять два вида напряжения: переменный ток (AC) и постоянный ток (DC). Переменный ток — это напряжение, используемое в электропроводке вашего дома, в то время как постоянный ток используется в основном в транспортных средствах, жилых солнечных системах и бытовой электронике. Напряжение измеряется в вольтах.
• Сопротивление: Сопротивление — это сопротивление протеканию тока по цепи, измеряется в Омах.
• Ток:  В общем случае ток — это количество электричества, протекающего по цепи, и измеряется в амперах. Количество ампер, протекающих через цепь, представляет собой разницу между приложенным напряжением и присутствующим сопротивлением. Миллиампер (1/1000 ампера) — наиболее распространенная единица измерения ампер с помощью мультиметра.

В дополнение к проверке этих трех функций некоторые мультиметры проверяют непрерывность или отсутствие сопротивления в цепи. Не все мультиметры имеют специальные функции непрерывности, но те, которые издают звуковой сигнал при наличии непрерывности. Если этот параметр отсутствует, вместо него можно использовать проверку сопротивления.

Наконец, есть два разных типа мультиметров: аналоговые и цифровые. Основное различие между ними заключается в их дисплее. Аналоговые мультиметры отображают свои измерения с помощью стрелки, которая перемещается по прогрессивной шкале. Цифровые мультиметры имеют ЖК-экран, на котором результаты измерений отображаются четырьмя или пятью цифрами. Еще одно отличие состоит в том, что аналоговые мультиметры обычно не имеют функции непрерывности, хотя некоторые из них это делают.

Детали мультиметра

• Дисплей: Окно, в котором отображаются электрические измерения.
• Ручка выбора: Круглая шкала, позволяющая выбрать тип измеряемой электрической единицы. Вы можете переключаться между напряжением переменного тока (V с волнистой линией сбоку или над ним), напряжением постоянного тока (DC-) и сопротивлением (Ом), амперами (А) и миллиамперами (мА). Непрерывность обозначается символом диода (треугольник с линией справа) и/или символом звуковой волны на ручке выбора.
• Зонды: Красный и черный провода, используемые для физического тестирования электрических компонентов. Каждый из них оснащен заостренным металлическим наконечником на одном конце и банановой заглушкой на другом. Металлический наконечник используется для проверки тестируемого компонента, а штекер типа «банан» подключается к одному из портов мультиметра. Хотя реальной разницы между двумя щупами нет, черный провод часто используется для проверки заземления и нейтральных (или общих) клемм, а красный провод обычно используется для горячих клемм. При проверке сопротивления и непрерывности не имеет значения, какой щуп и где используется.
• Порты: Большинство мультиметров оснащены тремя портами: COM (или «-»), mAVΩ и 10A. COM расшифровывается как «общий» и это то, к чему обычно подключается черный щуп. Порт мАОм — это место, куда подключается красный щуп для измерения напряжения, сопротивления и тока. Порт 10A — это специальный порт, который используется при измерении токов более 200 мА. Некоторые мультиметры имеют четыре порта, которые разделяют функции настройки мАОм на две части: одна настройка МОм для напряжения и сопротивления и настройка мкА для тока.

Вопросы безопасности

При использовании мультиметра для проверки электричества под напряжением важно соблюдать определенные меры предосторожности, чтобы избежать любого риска поражения электрическим током, поскольку могут произойти несчастные случаи. Это включает:

• Ношение изолированных перчаток
• Не использовать мультиметр с оборванными или изношенными проводами на щупах
• Не проводить электрические испытания во влажных условиях
• Не соприкасаться концами щупов во время тестирования

Как пользоваться мультиметром

1. Измерение напряжения

   Поверните ручку выбора на переменное или постоянное напряжение, в зависимости от того, что вы тестируете. Поместите черный щуп на отрицательную клемму тестируемого компонента, а красный щуп на положительную клемму.

   В качестве примера предположим, что вы тестируете стандартную трехконтактную электрическую розетку в доме в США. Поверните ручку выбора на переменное напряжение и убедитесь, что датчики подключены к соответствующему порту. Поместите черный щуп в щель в верхнем левом углу выхода (нейтральный), а красный щуп в правый верхний паз (горячий). Если измерение не показывает около 120 вольт, вероятно, виновата проблема с проводкой. Еще одним признаком проблемы с проводкой является размещение черного щупа в U-образной прорези в нижней части розетки (земля), красного штыря в нейтральную прорезь, а результат измерения больше 0.

   Вы также можете проверить заземление розетки, вставив черный штырь в нижний слот, а красный щуп в горячий слот. Измерение должно быть примерно 120 вольт, иначе розетка имеет плохое заземление.

2. Проверить непрерывность

   Если ваш мультиметр имеет специальную настройку непрерывности, поверните ручку выбора в положение непрерывности. Убедитесь, что измеритель и датчики работают, коснувшись кончиков датчиков вместе. Измеритель должен подавать звуковой сигнал, если он работает правильно.

   Обычно проверка непрерывности используется для проверки функциональности шнура питания. Начните с прикосновения одним из щупов мультиметра к одному из штырей на вилочной стороне шнура питания. Вставьте другой щуп в соответствующий слот на охватывающем конце шнура. Мультиметр издаст звуковой сигнал, если есть непрерывность. Повторите этот процесс с оставшимися вилками и розетками. Если ни с одной стороны не было звукового сигнала, шнур питания необходимо заменить.

   Затем прикоснитесь одним из щупов к одному из штырьков на вилочном конце шнура, а другим щупом — к другому вилочному штырю на том же конце. Если глюкометр издает звуковой сигнал, это указывает на короткое замыкание и необходимость замены шнура.

   Если в вашем измерителе нет настройки непрерывности, вместо этого вы можете проверить сопротивление. Поверните ручку выбора в положение Ω и выполните ту же процедуру, что описана выше. Единственная разница в том, что вы ищете значение от 0 до 1 на дисплее, а не слушаете звуковой сигнал. Если показание равно 1 или OL (разомкнутый контур), в цепи отсутствует целостность, и шнур следует заменить.

   Наконечник

   Показания сопротивления должны быть очень близки к 0, если вы измеряете от штыревого конца к розеточному концу для каждой из линий (горячая, нейтральная и земля).

3. Измерение сопротивления

   Помимо проверки непрерывности, измерение сопротивления обычно используется при проверке резисторов электрических компонентов (например, в динамике).

   При проверке резистора определите значение сопротивления резистора. Это можно найти либо на самом резисторе, либо в руководстве пользователя тестируемого компонента. Поверните ручку выбора в положение Ω и поместите каждый щуп мультиметра на один из выводов резистора. Если резистор работает правильно, значение сопротивления на дисплее измерителя должно совпадать с номиналом резистора. В противном случае резистор неисправен и его необходимо заменить.

4. Измерение силы тока

   Одной из наиболее распространенных причин для измерения силы тока является диагностика проблем с электрикой автомобиля. Например, паразитная тяга на аккумуляторе.

   Что такое паразитическая ничья?

   Термин «паразитная тяга», также называемый «сливом», используется для описания электрического компонента, который потребляет электроэнергию, даже когда автомобиль выключен. Это может привести к низкому напряжению аккумулятора, что приведет к постоянно разряженному аккумулятору и проблемам с запуском автомобиля.

   Чтобы диагностировать это, отсоедините кабель аккумулятора от отрицательного вывода аккумулятора (обозначен «-» и обычно имеет черный цвет). Подключите красный щуп к порту мультиметра на 10 А и поверните ручку выбора на настройку усилителя. Подсоедините один из щупов мультиметра к клемме аккумулятора, а другой щуп — к кабелю аккумулятора. Измерение должно быть между 50 и 60 мА. Все, что выше, указывает на паразитическую ничью.

   Если обнаружена паразитная тяга, снимите и проверьте плавкие предохранители автомобиля один за другим, пока не добьетесь желаемых показаний на мультиметре.

   No related posts.
