Можно ли обычным паяльником выжигать по дереву

Содержание:

• Можно ли обычным паяльником выжигать по дереву
• Выжигание паяльником: плюсы и минусы
• Как выжигать по дереву паяльником
• Можно ли выжигателем паять?
• Наборы для выжигания паяльником

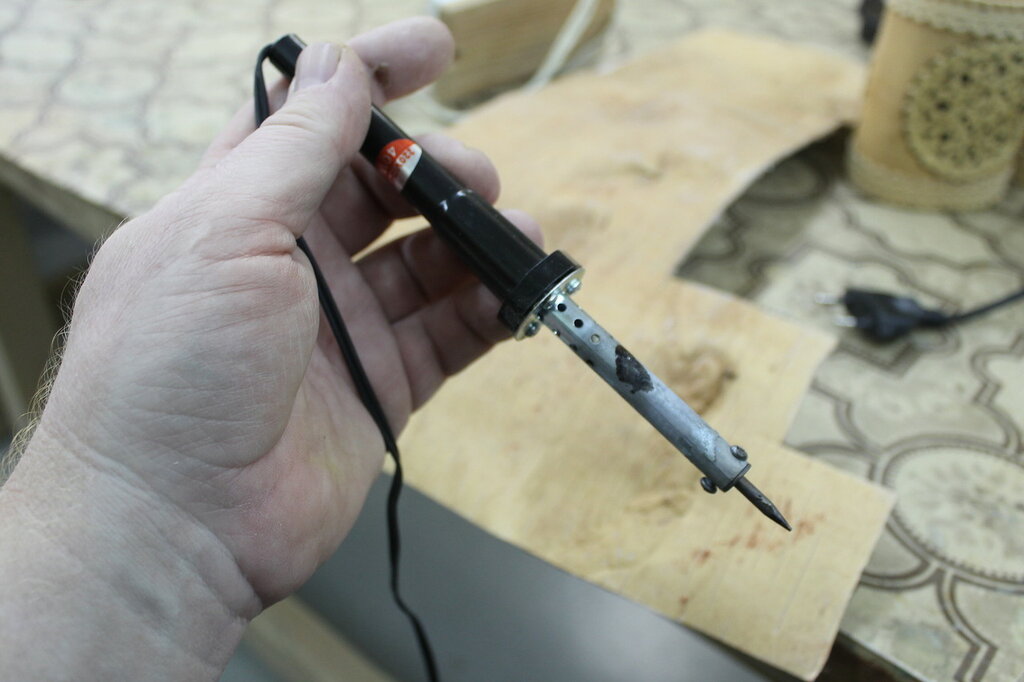

Можно ли обычным паяльником выжигать по дереву

Пусть внешне они и похожи, но не стоит путать паяльник с выжигателем паяльникового типа

Как понятно из самих названий инструментов, каждый предназначен под определенный вид работ и лучше не пытаться использовать утюг для разогрева сэндвичей. То же с выжигателем и паяльником. Если нужно что-то выжечь по дереву или натуральной коже, тогда нужно использовать соответствующий инструмент, для пайки — свой. Но иногда можно и обычным паяльником выжигать по дереву.

Чтобы моментально обугливать дерево от одного прикосновения, жало выжигателя обладает высокой температурой. Ему незачем запасать тепло, так как дерево обладает низким уровнем теплопроводности. Жало представляет собой часть нихромовой проволоки, которая нагревается током низкого напряжения. Ее мощность намного меньше, чем у паяльника.

Что касается жала паяльника, оно более крупное, так как должно сохранять запас тепла. Чем более мощный аппарат, тем больше его жало. Что касается уровня температуры, ей необязательно быть такой высокой, достаточно 250-300С, это чуть выше температуры плавления припоя.

Внешне оба аппарата схожи, но у паяльника спираль нагревает жало, у выжигателя жало и есть нагревательный элемент. Каких-то других принципиальных отличий нет. Принцип работы идентичен.

Кстати, мы подобрали для вас более 170 различных рисунков для выжигания

Выжигание паяльником: плюсы и минусы

Любой инструмент имеет свои положительные и отрицательные стороны при работе. Помимо этого, разные производители предлагают собственные особенности своих моделей. Плюсы и минусы выжигания паяльником:

• Не греющаяся рукоять.
• Возможность работы без опасности перегорания.

• Многие устаревшие аппараты не имеют регулятора мощности.
• Иногда жало нельзя снять (в старых советских моделях или дешевых китайских).
• В отличие от выжигателя, у паяльника нет набора разных наконечников.
• Необходимо привыкнуть к работе с аппаратом, потому что прожиг более медленный, чем у выжигателя.

Учитывая положительные и отрицательные стороны при работе с паяльником по дереву, можно определить для себя целесообразность использования этого инструмента для выжигания узоров по деревянным поверхностям.

Чтобы добиться более ровных и четких вертикальных линий, лучше расположить рабочую поверхность древесины волокнами, по ходу работы жала.

Как выжигать по дереву паяльником

Выжигать паяльником достаточно просто:

1. Рабочее место. Предварительная подготовка подразумевает подготовку рабочего места. В идеале это должен быть стол с наклонной поверхностью под углом в 30 градусов.
2. Подготовка. Паяльник и все необходимые аксессуары должны находиться на расстоянии вытянутой руки, чтобы не тянуться за ними и не отвлекаться от процесса.
3. Разогрев. Включить инструмент в электрическую сеть и дождаться его нагрева. В момент разогрева и когда им не пользуются, паяльник должен находиться на подставке.
4. Рабочая поверхность. Если дерево имеет неровности, его необходимо обработать наждачной бумагой.
5. Эскиз
   . Для начинающих рекомендуется работать на специальных трафаретах. Если такового нет под рукой, нужно нанести эскиз карандашом, углем или грифелем.
6. Рабочий процесс. Как только паяльник разогреется (зачастую достаточно не более 3-5 минут), необходимо прижать его к древесине. Под действием температуры, поверхность (1-2 мм) начнет выгорать.

Вся техника работы заключается в постоянном давлении жала паяльника на древесину. Не стоит спешить, ведь в этом случае прижигание может быть неравномерным. Необходимо проходить по линиям и контурам с одинаковым давлением и скоростью, постоянно поддерживая визуальный контроль.

Чем больше времени держать жало на одном месте, тем больше будет проходить прожигание, а значит ярче и глубже линия. Смена интенсивности позволит создавать линии необходимой толщины.

С первого раза не удастся добиться плавных переходов или ровных линий, но с опытом и практикой это умение придет. Если вы только учитесь выжигать, рекомендуем почитать нашу статью выжигание по дереву для начинающих

Можно ли выжигателем паять?

Для пайки, выжигательный аппарат вряд ли подойдёт. Дело в том, что у него недостаточная мощность для таких работ. Он может справиться только с тонкими проводками, светодиодами или радиодеталями на платах, но что касается работоспособности последних, никаких гарантий нет.

В качестве постоянного инструмента для пайки выжигатель не подойдет. Жало будет часто прогорать и выходить из строя из-за того, что на нем будет нарастать олово. В некоторых ситуациях, из-за недостаточной мощности, жало может и вовсе припаяться, и застыть во время работы.

Жало выжигателя из нихрома, с которым не взаимодействует олово, но если использовать тонкие медные провода и иметь хоть минимальный опыт при работе с паяльником, то небольшие работы им выполнить получится. Если необходимо получить качественную пайку, необходимо обратить внимание на профессиональное для этих целей оборудование.

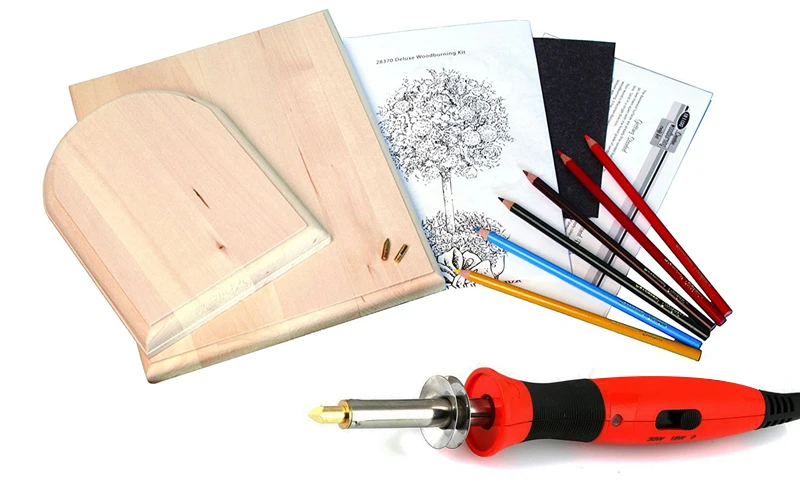

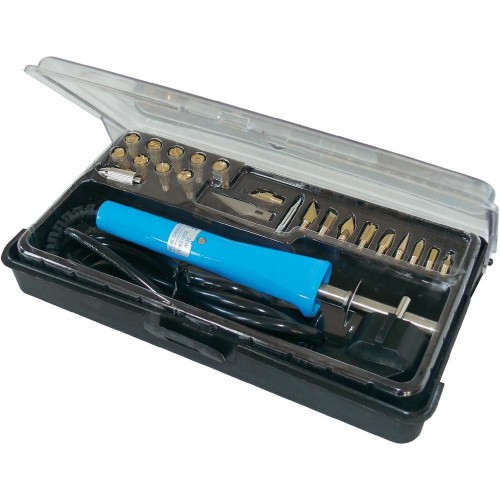

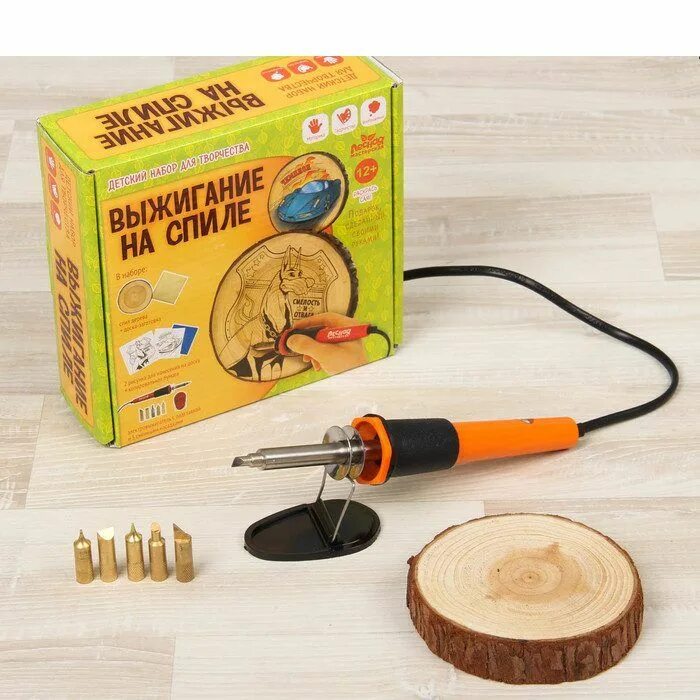

Наборы для выжигания паяльником

Среди популярных наборов для выжигания паяльником можно выделить ТОП-3:

1. Brauberg. Профессиональный универсальный набор, где паяльник и выжигатель 2 в 1. С его помощью можно работать не только по дереву, но и натуральной коже. Длина шнура составляет 1,2 метра, вес 0.5 кг. Ухватистая ручка позволяет удобно сидеть в руке. Отличный подарок для детей от 6 лет. Несмотря на его видимую хрупкость, это серьезный аппарат с 7 режимами работы производства Германии.

2. Rexant 12-0186. Несмотря на китайское производство, этот универсальный электропаяльник подойдет для любых видов работ. В наборе идет 6 разных насадок, а аппарат имеет 6 режимов работ, что позволяет справиться с большим фронтом работ, включая покраску полученного рисунка. Мощность 30 Вт, в комплекте идет подставка.

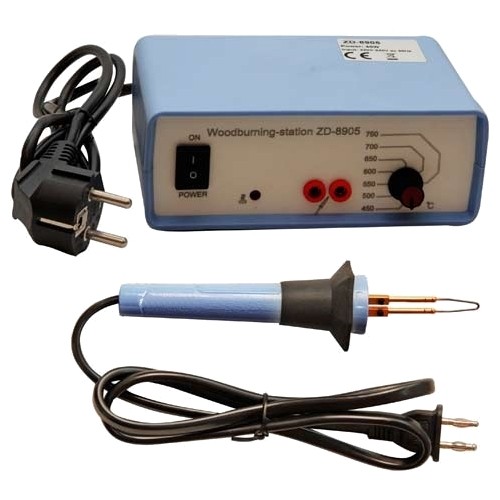

3. ZD 8905. Профессиональная модель, которая может использоваться в домашних условиях. Мощность составляет 40 Вт с регулятором. Можно использовать для работы по разным материалам. Минимальная температура 450, а максимальная — 750 градусов Цельсия. Модель отличается быстрым нагревом, всего 15-20 секунд и он готов к работе. В наборе идет подставка.


Про приборы мы подробно писали в статье какой выжигатель и набор для выжигания выбрать

На рынке есть и другие модели заслуживающие внимания. При выборе учитывайте опыт владения инструментом и частоту использования паяльника. Исходя из этого, будет определяться необходимая мощность, а от нее будет зависеть стоимость.

Выжигание паяльником по дереву

0

Опубликовано: 09.02.2019

Для оформления поверхности древесины могут применяться самые различные методы, наибольшей популярностью пользуется пирография или выжигание по дереву. Всего несколько контрастных штрихов могут сделать деревянное изделие привлекательным и неповторимым. Сделать красивую и оригинальную вещь можно при применении специального оборудования.

Кроме этого, следует рассмотреть то, как правильно выжигать по дереву паяльником.

Оглавление:

Разновидности выжигателей

Прежде чем приступить к работе, следует приобрести наиболее подходящий выжигатель. От основных характеристик во многом зависит качество получаемого изделия. Начинающие и профессионалы используют 2 типа паяльников:

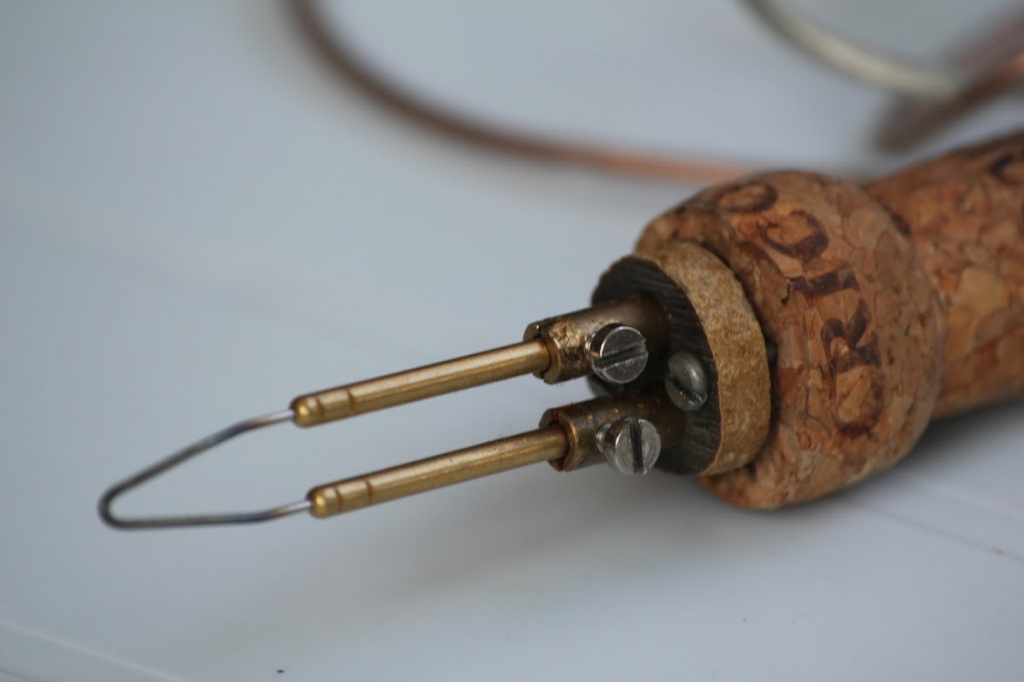

1. С проволочных жалом.
2. С твердым наконечником.

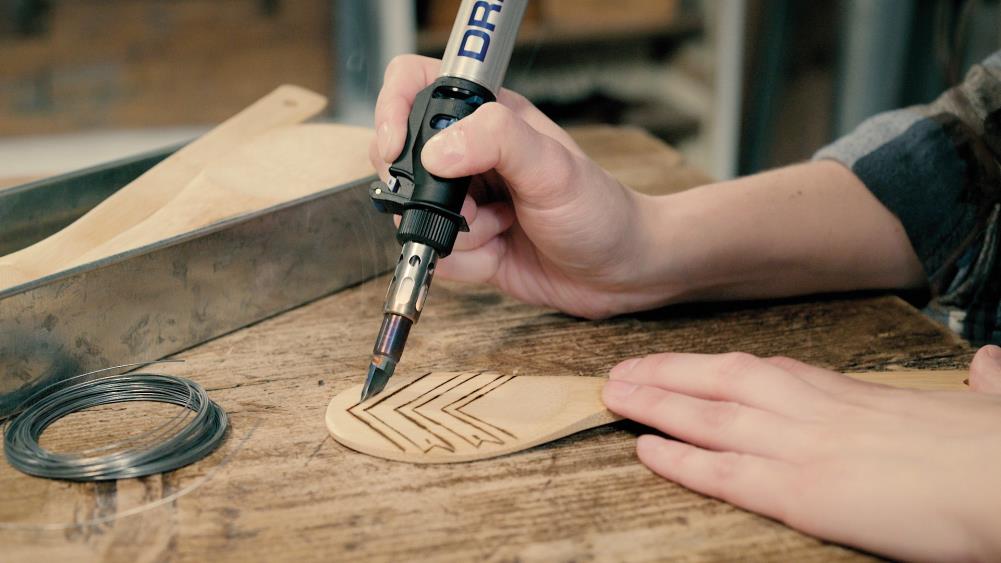

Прибор для выжигания с твердым пером многие сравнивают с паяльником. Рабочая часть представлена наконечником сложной формы, который нагревается нихромовой проволокой при подаче напряжения. Отличительной особенностью является то, что комплект поставки включает набор насадок. Их геометрическая форма может существенно отличаться, подбирается в зависимости от того, какой рисунок нужно получить. Основные достоинства этого предложения:

1. Относительно невысокая стоимость.
2. Длительный эксплуатационный срок.
3. Простота в эксплуатации.

Единственным существенным недостатком считается то, что для разогрева требуется около 5 минут и более. Для обеспечения безопасности на момент выжигания рисунка конструкция снабжается большой рукояткой, поэтому при выполнении тонких работ могут возникнуть сложности.

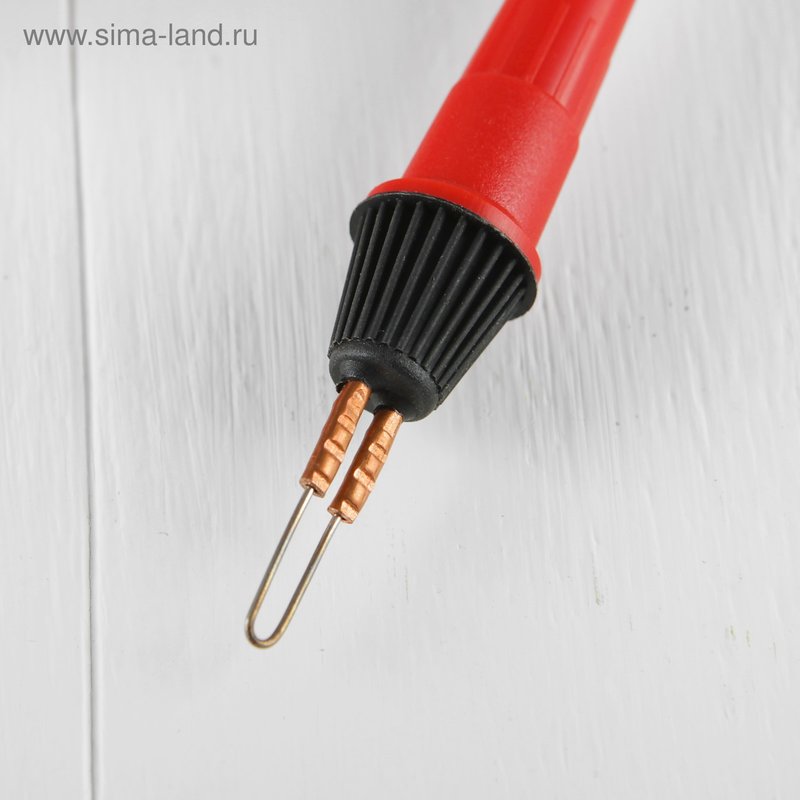

Для выжигания по дереву небольших изображений часто применяется инструмент с проволочным пером. В этом случае с деревом контактирует нагревательная проволока. Достоинствами можно считать:

1. Устройство готово к применению практически сразу после включения.
2. Модели из средней и высокой ценовой категории имеют регулятор, который позволяет выбрать наиболее подходящий термический режим.
3. Конструкция оптимально подходит для проведения самых различных работ.
4. Небольшая толщина нагревательной проволоки обеспечивает маленький контакт с материалом, поэтому с тонкой работой не возникает проблем.

Недостатком является высокая стоимость и малая ремонтопригодность. Нагревательная проволока даже при незначительном воздействии может деформироваться.

Как выбрать инструмент?

Для того чтобы научиться работать с инструментом, следует правильно его выбрать. Рекомендации по подбору подходящего выжигателя:

1. Определяется объем проводимых работ и их сложность. Небольшие выжженные рисунки с тонкими линиями выглядят привлекательно, однако они могут быть практически незаметными на больших изделиях.
2. Начинающие часто приобретают инструмент из низкой ценовой категории. Это решение обосновано тем, что при отсутствии опыта можно допустить ошибки, из-за которых устройство перестанет функционировать.
3. Наиболее важными параметрами можно назвать мощность, размеры жала, возможность использования насадок и их количество, время нагрева и др. Вся требуемая информация указывается в инструкции по эксплуатации.
4. Классический вариант исполнения инструмента представлен сочетанием понижающего трансформатора, рукоятки и рабочей части. В продаже есть и сложные установки для выжигания, которые могут использоваться для получения сложных изображений.
5. Рекомендуется отдавать предпочтение продукции популярных производителей, т. к. она сможет прослужить в течение длительного периода.

Способы выжигания

Приступать к работе по выжиганию после подбора эскиза можно после того, как рабочая часть инструмента была раскалена до требуемой температуры. Если наконечник прогревается неравномерно, то это указывает на появление дефектов и необходимость в его замене. Исключить вероятность перегрева устройства можно путем периодического его отключения от сети. При рассмотрении основных способов выжигания следует учитывать:

1. Нанесенные линии стереть уже будет нельзя. Поэтому прежде чем приступать к сложным рисункам, нужно набраться опыта на легких.
2. Новичкам рекомендуется использовать трафареты. Их можно изготовить самым различным образом или приобрести в интернете.
3. Объемные рисунки получаются за счет сочетания линий различных оттенков. При быстром проведении инструмента получается тонка светлая линия, задержав жало можно получить темную линию.
4. Опытный мастер учитывает то, каким образом располагаются волокна. Проще всего вести инструмент вдоль волокон.

С чего начать?

Пользоваться выжигателем просто, но для получения красивых рисунков нужно обладать талантом и навыками. Основными рекомендациями является следующее:

1. Перед непосредственным нанесением рисунка следует правильно выбрать дерево. Встречается большое количество различных пород, все они по-разному реагируют на воздействие температуры. Рекомендуется отдавать предпочтение мягкой древесине лиственных пород: осина, тополь, липа.
2. Некоторое дерево способно выдержать точечное воздействие температуры +250°C, другое воспламеняется при 120°C. Мягкость поверхностного слоя упрощает движение жала.
3. Поверхность, на которой выжигается рисунок, должна быть предварительно обработана. Даже незначительные дефекты могут стать причиной, по которой наконечник случайно вильнет.
4. С помощью трафарета и карандаша проводится нанесение контурных линий. Художники могут нанести эскиз вручную. Сложные рисунки наносятся при помощи копировальной бумаги.

Для размещения инструмента создается подставка из негорючего материала. Часто используется керамическая тарелка или стакан. Керамика способна переносить воздействие высокой температуры на протяжении длительного периода.

Как правильно работать?

Прежде всего необходимо обеспечить хорошее и правильное освещение. Если работы будут делаться на улице, то правильно установленные уличные световые опоры помогут с этим.

Рабочий инструмент напоминает простой карандаш с широкой рабочей частью. Поэтому проводимая работа практически не отличается от рисования по бумаге за исключением того, что рабочая часть раскаляется перед применением. Весь процесс делиться на несколько основных этапов:

1. Подготовка. Она предусматривает выбор древесины, на которую будет наноситься рисунок. Поверхность должна быть гладкой и ровной. Есть возможность сделать дощечку гладкой путем ее обработки наждачной бумагой.
2. Нанесение рисунка. Для тех кто создает рисунки карандашом, задача будет простой. При отсутствии соответствующих навыков подходящий рисунок распечатывается, после чего наносится на дощечку при помощи трафаретной бумаги.
3. Выжигание. После разогрева рабочей части инструмента можно приступить к выжиганию. Ручка инструмента, если она имеет небольшую толщину, берется как карандаш. Несложные рисунки начинаются с нанесения контуров, прямые линии создаются быстрыми движениями без оказания сильного давления. Если несколько линий расположены в непосредственной близости, их следует наносить с некоторой задержкой, которая требуется для остывания. Оттенок меняется путем установки подходящей мощности. Также для получения сложных рисунков проводится смена насадок.

Многие после нанесения рисунка оставляют изделие, не проводя финальную обработку. Это может привести к уменьшению эксплуатационного срока изделия.

Финальная обработка

После получения изображения поверхность обрабатывается наждачной бумагой. Защитить древесину от негативного воздействия окружающей среды можно следующим образом:

1. Дерево покрывается лаком. Подобное вещество существенно продлевает срок эксплуатации изделия. При этом рисунок не теряет свои контуры, остается ярким и насыщенным.
2. При необходимости проводится частичное или полное раскрашивание пространство, которое образуется между нанесенными линиями.

Техника безопасности

Работать с выжигателем следует аккуратно. Основные рекомендации следующие:

1. При использовании инструмента нужно использовать специальную подставку, которая изготавливается при применении термостойкого материала. При ее отсутствии используется керамическая посуда или другие изделия из этого материала.
2. Инструмент нельзя долго оставлять на обрабатываемой поверхности. Это связано с тем, что длительное воздействие высокой температуры приводит к возгоранию материала.
3. Вблизи рабочего стола не должны быть расположены легковоспламеняющиеся материалы. Даже недлительное воздействие может привести к появлению пламени.
4. Нанесение рисунка следует проводить осторожно. Неловкие и быстрые действия могут привести к появлению ожогов.
5. Даже качественный инструмент может перегреться. Поэтому рекомендуется следить за уровнем нагрева рабочей части.

На момент выжигания может появиться неприятный дым, который не рекомендуется вдыхать. Работа должна проводиться на подготовленном рабочем месте. Отвлекающие факторы приводят к допущению ошибки, и работу придется начинать заново.

Сергей Одинцов

tweet

Что такое пайка? Полное руководство (значение, определение и типы)

Браузер не поддерживает сценарий.

Пайка – это процесс соединения различных типов металлов путем плавления припоя. Припой представляет собой металлический сплав, обычно состоящий из олова и свинца, который расплавляют горячим утюгом. Железо нагревается до температуры выше 600 градусов по Фаренгейту, а затем охлаждается, создавая прочную электрическую связь.

Содержание

• Как это работает?
• Какие металлы используются?
• Какой флюс можно использовать для пайки?
• Типы
• Использование паяльника
• Для чего нужен паяльник?
• Промышленность

Припой расплавляется под действием тепла утюга, подключенного к регулятору температуры. Он нагревается до температур, превышающих его точку плавления, около 600 градусов по Фаренгейту, что затем заставляет его плавиться, а затем охлаждаться, создавая паяное соединение.

Помимо создания прочных электрических соединений, припой также можно удалить с помощью инструмента для удаления припоя.

Припой представляет собой металлический сплав, используемый для создания прочных постоянных соединений; такие как медные соединения на печатных платах и ​​соединениях медных труб. Он также может поставляться в двух различных типах и диаметрах, свинцовом и бессвинцовом, а также может иметь размер от 0,032 до 0,062 дюйма. Внутри ядра припоя находится флюс, материал, используемый для усиления и улучшения его механических свойств.

Припои, используемые при пайке, когда-то были на основе свинца (свинцовый припой), однако в соответствии с правилами припои на основе свинца все чаще заменяются бессвинцовыми припоями, которые могут состоять из сурьмы, висмута, латуни, меди, индия, олова или серебро.

Иногда в месте соединения присутствуют загрязнения, такие как масло, грязь или окисление, флюс помогает предотвратить окисление и иногда может химически очищать металл. В качестве флюса используется канифольный флюс , который улучшает механическую прочность и электрический контакт электрических соединений. Иногда также можно нанести «смачивающий агент» для уменьшения поверхностного натяжения.

Существует три типа пайки, при которых используются все более высокие температуры, что, в свою очередь, обеспечивает более прочное соединение:

• Мягкая пайка (90 °C — 450 °C) — Этот процесс имеет самую низкую температуру плавления припоя из всех типов пайки и составляет менее 400 °C. Эти припои обычно представляют собой сплавы, часто содержащие свинец с ликвидусом. температуры ниже 350°С. Из-за низких температур, используемых при мягкой пайке, он вызывает наименьшую термическую нагрузку на компоненты, но не обеспечивает прочных соединений и поэтому не подходит для механических нагрузок. Он также не подходит для использования при высоких температурах, так как этот тип припоя теряет прочность и плавится.
• Твердая (серебряная) пайка (>450 °C) – Латунь или серебро являются связующим металлом, используемым в этом процессе, и требуется паяльная лампа для достижения температур, при которых происходит пайка металлов.
• Пайка (>450 °C) – В этом типе пайки используется металл с гораздо более высокой температурой плавления, чем у металлов, используемых при твердой и мягкой пайке. Однако, как и при пайке твердым припоем, соединяемый металл нагревается, а не плавится. Как только оба материала достаточно нагреты, вы можете поместить между ними припой, который плавится и действует как связующее вещество.

Паяльник представляет собой ручной инструмент , используемый для нагрева припоя , обычно от источника электропитания при высоких температурах выше точки плавления металлического сплава. Это позволяет припою течь между заготовками, которые необходимо соединить.

Этот паяльник состоит из изолированной ручки и нагреваемого металлического наконечника. Качество пайки зависит от чистоты жала вашего паяльника. Для поддержания чистоты пользователь будет держать паяльник и использовать влажную губку для очистки жала паяльника перед пайкой компонентов или выполнением паяных соединений.

В дополнение к паяльнику, s старые присоски  являются важной частью паяльной установки. Если наносится слишком много припоя, эти небольшие инструменты используются для удаления припоя, оставляя только то, что нужно.

Паяльники используются в тех случаях, когда требуется больше тепла, поскольку утюги потребляют меньше энергии. Этот инструмент используется для соединения витражей, легкого листового металла и тяжелой электронной пайки. Когда вам нужно периодически паять, паяльник гораздо практичнее, так как он намного быстрее остывает.

Как паять: полное руководство для начинающих

Изучение правильной техники пайки является фундаментальным навыком, которым должен овладеть каждый мастер. В этом уроке мы расскажем об основах паяльников, паяльных станций, типах припоя, демонтаже и советах по технике безопасности. Строите ли вы робота или работаете с Arduino, умение паять пригодится.

БЕСПЛАТНАЯ ЭЛЕКТРОННАЯ КНИГА (PDF) – Узнайте, как паять (17-страничная электронная книга)

Если вы разберете любое электронное устройство, содержащее печатную плату, вы увидите, что компоненты присоединены с помощью техники пайки. Пайка — это процесс соединения двух или более электронных частей путем плавления припоя вокруг места соединения. Припой представляет собой металлический сплав, и при остывании он создает прочную электрическую связь между деталями. Несмотря на то, что пайка может создать постоянное соединение, его также можно устранить с помощью инструмента для демонтажа, как описано ниже.

Хорошая вещь в обучении пайке заключается в том, что вам не нужно много для начала. Ниже мы опишем основные инструменты и материалы, которые вам понадобятся для большинства ваших проектов по пайке.

Паяльник

Паяльник — это ручной инструмент, который подключается к стандартной розетке переменного тока на 120 В и нагревается, чтобы расплавить припой вокруг электрических соединений. Это один из наиболее важных инструментов, используемых при пайке, и он может иметь несколько вариаций, таких как ручка или пистолет. Для начинающих рекомендуется использовать паяльник в виде ручки в диапазоне от 15 Вт до 30 Вт. Большинство паяльников имеют сменные жала, которые можно использовать для различных целей пайки. Будьте очень осторожны при использовании любого типа паяльника, потому что он может нагреваться до 896′ F, что очень жарко.

Паяльная станция

Паяльная станция представляет собой более продвинутую версию базовой автономной паяльной ручки. Если вы собираетесь много паять, это здорово, поскольку они обеспечивают большую гибкость и контроль. Основным преимуществом паяльной станции является возможность точной регулировки температуры паяльника, что отлично подходит для целого ряда проектов. Эти станции также могут создать более безопасное рабочее пространство, поскольку некоторые из них включают в себя усовершенствованные датчики температуры, настройки предупреждений и даже защиту паролем для обеспечения безопасности.

Жало для паяльника

В конце большинства паяльников находится сменная часть, известная как паяльное жало. Существует множество вариантов этого наконечника, и они бывают самых разных форм и размеров. Каждый наконечник используется для определенной цели и предлагает явное преимущество перед другим. Наиболее распространенными наконечниками, которые вы будете использовать в проектах по электронике, являются конический наконечник и наконечник долота.

Коническое жало – Используется для точной пайки электроники благодаря тонкому наконечнику. Из-за своего заостренного конца он может отдавать тепло небольшим областям, не затрагивая окружающую среду.

Наконечник с долотом . Благодаря широкому плоскому наконечнику этот наконечник хорошо подходит для пайки проводов или других крупных компонентов.

Изображение предоставлено Sparkfun.com

Латунь или обычная губка

Использование губки поможет сохранить чистоту жала паяльника, удалив образующееся окисление. Наконечники с окислением будут иметь тенденцию становиться черными и не принимать припой, как это было, когда он был новым. Вы можете использовать обычную влажную губку, но это сокращает срок службы наконечника из-за расширения и сжатия. Кроме того, влажная губка временно понижает температуру наконечника при протирании. Лучшей альтернативой является использование латунной губки, как показано слева.

Подставка для паяльника

Подставка для паяльника очень проста, но очень полезна и удобна. Эта подставка помогает предотвратить контакт горячего наконечника утюга с легковоспламеняющимися материалами или случайную травму руки. Большинство паяльных станций поставляются со встроенной губкой или латунной губкой для чистки жала.

Припой

Припой представляет собой материал из металлического сплава, который плавится для создания постоянного соединения между электрическими частями. Он выпускается как в свинцовом, так и в бессвинцовом вариантах, диаметры 0,032 дюйма и 0,062 дюйма являются наиболее распространенными. Внутри ядра припоя находится материал, известный как флюс, который помогает улучшить электрический контакт и его механическую прочность.

Для пайки электроники наиболее часто используется бессвинцовый припой со смоляным сердечником. Этот тип припоя обычно состоит из сплава олова и меди. Вы также можете использовать припой со свинцовым сердечником 60/40 (60% олова, 40% свинца), но он становится менее популярным из-за проблем со здоровьем. Если вы используете свинцовый припой, убедитесь, что у вас есть надлежащая вентиляция и что вы моете руки после использования.

При покупке припоя НЕ используйте припой с кислотным сердечником, так как он может повредить схемы и компоненты. Кислотный припой продается в магазинах товаров для дома и в основном используется для сантехники и металлообработки.

Как упоминалось ранее, припой бывает нескольких диаметров. Припой большего диаметра (0,062″) хорош для более быстрой пайки больших соединений, но может затруднить пайку меньших соединений. По этой причине всегда полезно иметь под рукой оба размера для различных проектов.

Рука помощи (третья рука)

Рука помощи — это устройство с 2 или более зажимами типа «крокодил» и иногда с прикрепленным увеличительным стеклом/фонариком. Эти зажимы помогут вам удерживать предметы, которые вы пытаетесь припаять, пока вы используете паяльник и припой. Очень полезный инструмент для вашего рабочего места.

Теперь, когда вы знаете, какие инструменты и материалы потребуются, пришло время кратко обсудить способы обеспечения безопасности при пайке.

Паяльники могут нагреваться до 800 градусов по Фаренгейту, поэтому очень важно всегда знать, где находится ваш утюг. Мы всегда рекомендуем вам использовать подставку для паяльника, чтобы предотвратить случайные ожоги или повреждения.

Убедитесь, что вы выполняете пайку в хорошо проветриваемом помещении. При нагревании припоя выделяются пары, вредные для глаз и легких. Рекомендуется использовать вытяжку дыма, которая представляет собой вентилятор с угольным фильтром, который поглощает вредный дым припоя, который вы можете посетить на таких сайтах, как Integrated Air Systems для систем фильтрации воздуха.

Всегда полезно надевать защитные очки на случай случайных брызг горячего припоя. Наконец, обязательно мойте руки после пайки, особенно при использовании свинцового припоя.

Прежде чем приступить к пайке, необходимо подготовить паяльник, залудив жало припоем. Этот процесс поможет улучшить передачу тепла от утюга к предмету, который вы паяете. Лужение также поможет защитить наконечник и уменьшить износ.

Шаг 1: Начните с того, что убедитесь, что наконечник прикреплен к утюгу и плотно привинчен.

Шаг 2: Включите паяльник и дайте ему нагреться. Если у вас есть паяльная станция с регулируемой температурой, установите ее на 400°C/752°F.

Шаг 3: Протрите наконечник паяльника влажной влажной губкой, чтобы очистить его. Подождите несколько секунд, чтобы жало снова нагрелось, прежде чем перейти к шагу 4.

Шаг 4: Держите паяльник в одной руке и припояйте в другой. Коснитесь припоем острия утюга и убедитесь, что припой равномерно течет вокруг жала.

Для продления срока службы наконечника утюга необходимо залуживать его до и после каждого сеанса пайки. В конце концов, каждый наконечник изнашивается и требует замены, когда он становится шероховатым или покрывается ямками.

Чтобы лучше объяснить, как паять, мы продемонстрируем это на реальном примере. В этом примере мы собираемся припаять светодиод к печатной плате.

Шаг 1: Установите компонент – Начните с вставки выводов светодиода в отверстия на печатной плате. Переверните плату и согните выводы наружу под углом 45 футов. Это поможет компоненту лучше соединиться с медной площадкой и предотвратит его выпадение во время пайки.

Шаг 2: Нагрейте соединение – Включите паяльник и, если он имеет регулируемый регулятор нагрева, установите его на 400°C. В этот момент коснитесь кончиком утюга медной площадки и провода резистора одновременно. Вам нужно удерживать паяльник на месте в течение 3-4 секунд, чтобы нагреть площадку и вывод.

Шаг 3: Нанесите припой на соединение – Продолжайте держать паяльник на медной площадке и выводе и прикоснитесь припоем к соединению. ВАЖНО – Не прикасайтесь припоем непосредственно к кончику утюга. Вы хотите, чтобы соединение было достаточно горячим, чтобы расплавить припой при прикосновении к нему. Если соединение будет слишком холодным, оно сформирует плохое соединение.

Шаг 4: Отрежьте выводы – Снимите паяльник и дайте припою остыть естественным путем. Не дуйте на припой, так как это приведет к плохому соединению. Когда он остынет, вы можете отрезать лишний провод от проводов.

Правильная пайка гладкая, блестящая и имеет форму вулкана или конуса. Вам нужно ровно столько припоя, чтобы покрыть все соединение, но не слишком много, чтобы он превратился в шарик или пролился на соседний провод или соединение.

Теперь пришло время показать вам, как спаивать провода. Для этого процесса рекомендуется использовать руки-помощники или другое зажимное устройство.

Начните с удаления изоляции с концов обоих проводов, которые вы спаиваете вместе. Если провод скрученный, скрутите пряди между собой пальцами.

Убедитесь, что ваш паяльник полностью нагрет и коснитесь жалом конца одного из проводов. Держите его на проводе 3-4 секунды.

Держите утюг на месте и прикасайтесь припоем к проводу, пока он полностью не покроется. Повторите этот процесс на другом проводе.

Держите два луженых провода друг над другом и прикоснитесь паяльником к обоим проводам. Этот процесс должен расплавить припой и равномерно покрыть оба провода.

Выньте паяльник и подождите несколько секунд, чтобы паяное соединение остыло и затвердело. Используйте термоусадку, чтобы закрыть соединение.

Преимущество использования припоя заключается в том, что его можно легко удалить с помощью метода, известного как отпайка. Это удобно, если вам нужно удалить компонент или внести исправления в вашу электронную схему.

Чтобы распаять соединение, вам понадобится припойный фитиль, также известный как оплетка для распайки.

Шаг 1 – Поместите кусок демонтажной оплетки поверх соединения/припоя, который вы хотите удалить.

Шаг 2 – Нагрейте паяльник и прикоснитесь жалом к ​​верхней части оплетки. Это нагреет припой ниже, который затем будет поглощен оплеткой. Теперь вы можете снять оплетку, чтобы увидеть, что припой извлечен и удален. Будьте осторожны, прикасаясь к оплетке, когда вы ее нагреваете, потому что она станет горячей.

Необязательный — Если у вас есть много припоя, который вы хотите удалить, вы можете использовать устройство, называемое отсасывателем припоя. Это ручной механический пылесос, который всасывает горячий припой нажатием кнопки.

Для использования нажмите на поршень на конце присоски.
