Металлическая печь для бани своими руками

На вопрос, чем отличается металлическая печь от каменной, многие отвечают с улыбкой и без малейших колебаний – материалом изготовления. За такой ответ можно поставить тройку по пятибалльной системе оценки знаний. Чтобы получить более высокий балл, ознакомьтесь с главными и принципиальными отличиями, эти знания вам очень пригодятся во время изготовления своими руками металлической печки для бани.

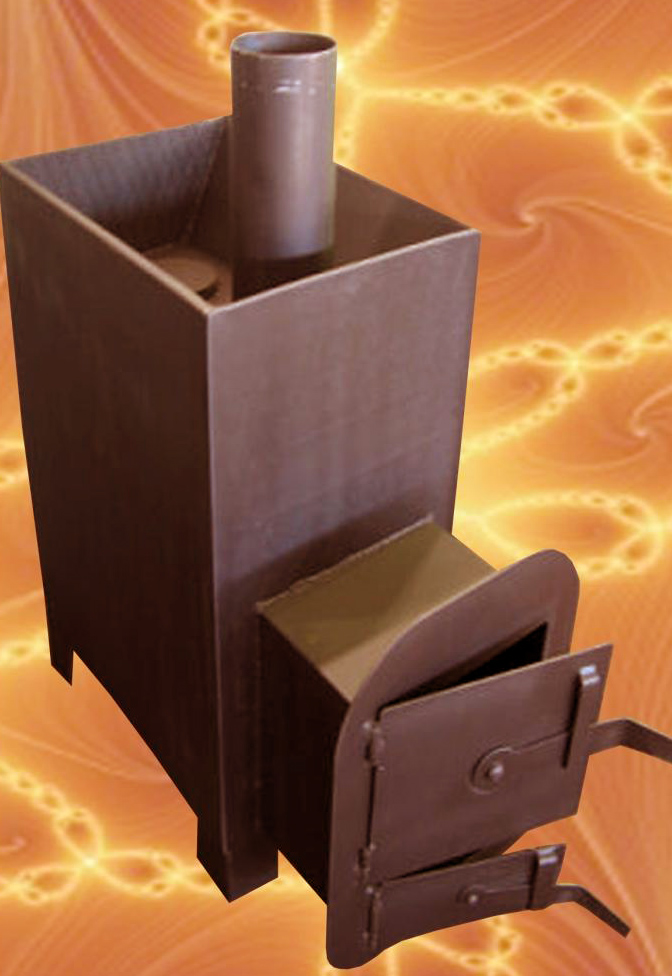

Металлическая печь для бани своими руками

Каменная печь сложена из тяжелых кирпичей, следовательно, имеет большую массу. А все тела с большой массой характеризуются значительной инерцией – они долго нагреваются и долго отдают тепло. Для бани это неплохо, но только при одном условии – устройство топки должно обеспечивать максимальную температуру горения дров, в противном случае придется длительное время протапливать помещения.

Металлическая печь наоборот, имеет малую массу, быстро нагревается и столь же быстро остывает. Эти особенности выдвигают принципиально новые требования к топке, дрова в ней должны гореть как можно дольше. Только таким образом можно длительное время поддерживать печь в горячем состоянии.

Топка банной печи

Еще одно важное требование к топке связано с особенностями стали. При нагреве всего до +150°С начинает происходить распад мартенсита, он рекристаллизует и полигонизует, изменяются физические свойства металла.

Зависимость цвета от температуры нагрева металла

Посмотрите на таблицу, при такой температуре металлическая печь не изменяет цвет, нам кажется, что все нормально, а это уже не так. Низкотемпературный отпуск происходит при температуре металла до +250°, сталь теряет устойчивость к динамическим нагрузкам.

Раскаленный докрасна металл печи

Темно-коричневый цвет печи указывает, что металл нагрелся до температуры +550°С, а при этих показателях начинается среднетемпературный отпуск стали, мартенсит превращается в феррит и цементит. Кристаллические превращения металла изменяют его линейные характеристики. Вы обращали внимание, что листовое железо после сильного нагрева и остывания не возвращается к первоначальным размерам? Оно может вспучиться, потерять линейность и т. д. Внешний вид печки становится «очень оригинальным» и далеким от первоначального.

От высокой температуры страдают не только печи, но и металлические дымоходы

Но довольно часто металлическая печь нагревается еще больше и становится ярко-красной. Такой цвет появляется при температуре нагрева +900°С. А это уже высокий отпуск, металл становится очень мягким и пластичным, значительно увеличиваются явления остаточной деформации. Печь может перекосить, сварные швы могут не выдержать появившихся статических усилий. Как предупредить такие негативные явления? Полностью избавиться от них не удастся, но есть способы минимизации. Они помогут увеличить время эксплуатации металлической печки и улучшить комфортность банных процедур за счет увеличения времени поддержания благоприятной температуры в помещении.

Влияние отпуска на механические свойства стали

Содержание материала

Как улучшить характеристики металлической печки

Уверены, что эти знания помогут вам минимизировать негативные последствия слишком сильного нагрева металлической печи. Сделать это можно двумя способами: специальной подготовкой металла и особенностями устройства топки.

Предварительная подготовка металла

После того как вырезаны все отдельные элементы печи, наиболее нагревающиеся детали предварительно отпустите. Сильнее всего греются боковые и верхние части и дверка топки. Нагрейте их любым способом до красного цвета и медленно охлаждайте. После отпуска листы могут немного покоробиться, это не страшно, молотком подровняйте их до первоначального состояния. Еще раз проверьте размеры, если они изменились в заметных пределах, отрежьте до нужных параметров. Этот простой способ исключит коробление печки во время ее эксплуатации.

Заготовки для печных дверец

Пример установленной металлической дверцы

Особенности конструкции топки металлической печи

Большинство металлических печей выдают максимальное количество тепла за минимальное время, дрова очень быстро перегорают, поверхности нагреваются до высоких температур. Поддерживать нормальную и стабильную температуру в парной невозможно – приходится часто подкладывать дрова. В помещении то слишком жарко, то холодно. Почему так происходит? Подобные печи в большинстве случаев имеют колосниковые решетки. Их наличие оправданно в каменных печах, мы уже упоминали, что эти печи нужно быстро нагревать. Сильное горение пламени обеспечивается большим количеством воздуха, попадающим сквозь колосники в пламя.

Металлическая печь с колосниковой решеткой

Колосники делаются из металлических прутков, листового металла многочисленными просверленными отверстиями или литого чугуна, отличаются размерами отверстий и т. д.

Колосниковая решетка чугунная

Дрова лежат на решетке, поступление воздуха ничем не регулируется, наоборот, принимаются все меры для увеличения тяги, что автоматически ускоряет процесс горения. Больше всего нагревается верхняя часть печи, чуть меньше боковины, а низ и фронтальная часть нагреваются незначительно.

Дрова в топке лежат на колоснике

Схема работы печи-каменки

Цены на листовую сталь

листовая сталь



[adrotate group=»5″]

Такой режим горения крайне негативно сказывается как на длительности эксплуатации печки, так и на комфортности пребывания в парной. Приходится огонь периодически заливать водой, если мало воды – пламя быстро вновь разгорается, если много – горение может вообще прекратиться. Одним словом, банный день вместо удовольствия приносит головную боль.

Что предлагаем мы? Решение очень простое – не делайте колосники с поддувалом, пусть дрова лежат на дне печки, а не на колоснике. Дверку топки максимально герметизируйте, можно по периметру использовать асбестовый шнур или минеральную вату.

Асбестовый шнур

В дверке топки проделайте отверстия с обыкновенной подвижной заслонкой для регулирования количества подаваемого воздуха. Одна закладка дров в такой печи будет гореть более часа, есть возможность регулировать температуру нагрева поверхностей. Кроме того, прогреваться будет вся площадь печки. Работы по изготовлению печи за счет отсутствия колосника и зольника упростились, а эффективность и удобство пользования увеличилось.

Топка печи без колосников

Пример печной дверцы с регулируемой заслонкой

Как видите, все знания нам пригодились, их можно использовать не только во время изготовления печки для бани. С теорией мы разобрались, пора переходить к практике.

Краткое описание и размеры металлической печки

Наша конструкция будет иметь отдельный бак для нагрева воды и встроенную в верхнюю часть печи каменку. Пламя со всех сторон нагревает каменку, это значительно повышает коэффициент полезного действия печи. Размеры можете брать произвольные, учитывайте параметры парной и количество одновременно моющихся людей. Мы для примера даем размеры своей печки.

1. Внешняя каменка. Ширина 50 см, длина 50 см, высота 80 см.
2. Внутренняя каменка. Ширина 40 см, длина 40 см, высота 50 см. Расстояние между стенками внутренней и внешней каменки составляют пять сантиметров по периметру.
3. Печь. Ширина 50 см, длина 90 см, высота 50 см. Длину печки можете изменять, делать ее только под внешнюю каменку длиной 50 см (тогда бачок воды придется крепить со стороны на упорах) или увеличивать длину для увеличения объема бачка.
4. Бачок для воды. Ширина 40 см, длина 50 см, высота 60 см. В бачок помещается 120 литров воды, что вполне достаточно для помывки трех-четырех человек. Конечно, горячую воду нужно разбавлять холодной.

Инструкция по изготовлению металлической печи

Шаг 1. Заготовьте материалы. Для изготовления нужна листовая сталь, толщина чем больше, тем лучше. Но это может быть очень дорого, мы рекомендуем использовать листы толщиной 1,5÷2,0 мм.

Металлические листы 2 мм

Шаг 2. Сделайте эскиз печи с указанием всех размеров и частей. Подсчитайте количество деталей и их общую площадь. Это поможет вам определиться с потребностью листового железа.

Нарисуйте эскиз вашей печи, например, мелом на стальном листе

Схема – пример банной печи

Шаг 3. Перенесите размеры на металл, вырежьте все элементы печи. Строго соблюдайте углы, они должны равняться 90°, противоположные боковины сделайте максимально одинаковыми. Резать металл нужно круглошлифовальной машиной, соблюдайте правила техники безопасности. Болгарка – очень опасный инструмент, шутить с ней не стоит, слишком тяжелые травмы в итоге можно получить. Заусеницы после обрезания заготовок следует убрать. Перед началом сваривания еще раз проверьте количество и размеры всех деталей.

Сваривание печи

Работы выполняйте на ровной площадке, освободите рабочее место от посторонних предметов. Начнем с изготовления каменки для печки.

Шаг 1. Поставьте на ребро две боковины под прямым углом, начинайте делать прихватки.

Стыкуем две заготовки под прямым углом

Отрегулируйте силу тока, электрическая дуга не должна перегревать металл – шов получится неравномерным и непрочным. Прихватывайте по несколько миллиметров, на один угол достаточно 4÷5 прихваток. Постоянно контролируйте положение боковин. Сварной шов после остывания ведет листы в сторону, выравнивайте их положение. Проверьте угольником углы. Таким же образом прихватите две оставшиеся боковины каменки.

Производим точечную сварку

Шаг 2. Поставьте две подготовленные заготовки вместе, при необходимости откорректируйте углы и прихватите противоположные грани каменки. У вас получился короб каменки, осталось сделать дно и крышку.

Четыре соединенных листа-заготовки, образующих короб

Шаг 3. Прихватите дно и крышку. Во время вырезания вручную заготовок добиться идеальных размеров невозможно, всегда будут отклонения. Это не страшно, перед прихватыванием дна и крышки устанавливайте их таким способом, чтобы разбежность размеров были со всех сторон приблизительно одинаковыми. Щели в несколько миллиметров без проблем заварятся. Чтобы крышка не упала в короб, кладите одну строну на любую подставку, главное, чтобы она была тонкой и не нарушала нужное положение детали. С каждой стороны каменки сделайте по несколько прихваток, как и всегда, обращайте внимание на положение элементов и при необходимости исправляйте отклонения.

Для дна внутренней каменки лучше взять лист толщиной 10 мм. На него приходится главный «улар» пламени, слишком тонкое дно может довольно быстро прогореть и дым начнет поступать в парную. Когда короб каменки полностью прихвачен, наложите полноценные швы.

Делаем дно и крышку

Шаг 4. Проделайте дверку в каменке. Положите короб горизонтально и сделайте разметку. Вырезать отверстие можно болгаркой или сваркой.

Вырезаем дверцу

Молотком выбиваем вырезанный прямоугольник и отставляем его в сторону

В нашем варианте каменка состоит из двух частей: внутренней и внешней. Внешняя должна иметь размеры по периметру больше внутренней примерно на 10 сантиметров для прохода пламени и дыма в дымоход. Внутренняя каменка устанавливается во внешнюю на трубах, диаметр труб произвольный.

[adrotate group=»5″]

Шаг 5. Проделайте в нижней части внешней каменки отверстия под трубы, на них будет стоять внутренняя каменка. Если у вас нет труб, можете использовать металлические прутки или арматуру. Следите, чтобы отверстия были горизонтальными и на одной высоте с двух сторон боковин внешней каменки.

Делаем отверстия под трубы

Таким же способом прихватите внешнюю каменку, топку печи и бак для воды. В топке вырежьте отверстия под дрова. Рекомендуем делать отверстия с таким расчетом, чтобы отрезанные части листа можно было использовать в качестве дверок. Для этого в топке делайте на 1 см отверстия больше, чем в каменке, из этой заготовки можно будет сделать к ней дверку – экономится материал.

Видео – Изготовление печи из металла для бани (часть 1)

Сборка отдельных элементов печи в единую конструкцию

Элементы печи перед соединением

Шаг 1. Заготовьте четыре пластины для сваривания двух каменок. Размеры пластин по длине должны отвечать размерам отверстия внешней каменки.

Шаг 2. В верхней части внешней каменки вырежьте отверстия под дымоходную трубу. Размеры отверстия должны отвечать имеющейся у вас трубе и обеспечивать необходимую тягу в топке.

Цены на дымоходные трубы

дымоходная труба



Шаг 3. По периметру отверстия в печке под каменку приварите металлические полосы высотой примерно 2 сантиметра, размеры проема должны отвечать размерам внешней каменки.

Металлические полосы

Изнутри топки приварите уголок 45×45 м, одна сторона уголка должна выходить в отверстие под каменку и образовывать квадрат. Сторона квадрата должна быть на 0,5÷1 см меньше размеров каменки. На эти полки в отверстии печи будет упираться конструкция. Для увеличения герметизации мета установки каменки используйте листовой асбест, вырежьте из него полоски шириной два сантиметра и положите между дном каменки и упорами из уголка. Разъемное соединение облегчит установку печки в парной. Конструкции печи изготовлены из толстой стали, имеют большие размеры и вес, приварить каменку к печи нецелесообразно. Намного удобнее сделать ее сборно/разборной, это облегчит транспортировку и установку.

Шаг 4. На петлях приварите дверку топки. Двойным швом проварите все предварительно сделанные конструкции. Шов лучше класть снаружи и изнутри.

Дверца

Шаг 5. Вставьте внутреннюю каменку на место, она должна стоять на трубах и иметь вертикальное положение. С помощью заготовленных пластин соедините отверстия внутренней и внешней каменки. Если крепление внутренней каменки вызывает сомнения – закрепите ее сверху отрезками металла, угольниками или арматурой. Эти крепления будут скрытыми, можете использовать любые отходы металла.

Соединение внешней и внутренней каменки

Приваренные треугольники для укрепления соединения внешней и внутренней каменок

Стрелкой показано технологическое отверстие для чистки сажи

Отверстие закрыто дверцей. По периметру дверцы асбестовый шнур, крышка крепится болтами

Верхняя крышка

Готовая печь

Шаг 6. Приварите верхнюю крышку внешней каменки. Прорежьте в ней отверстие под трубу дымохода. Проверьте качество всех швов, при необходимости поправьте пропуски.

Каменка почти готова. Отсталость только сделать технологическое отверстие для очистки сажи, падающей из трубы и продумать установку печи. Сажа будет накапливаться на крышке внутренней каменки. Сбоку внешней стенки каменки сделайте отверстие, закрывайте его крышкой на болтах, для герметизации используйте асбестовый шнур. Аккуратно отшлифуйте болгаркой все углы, снимите заусеницы.

Устанавливать печь мы предлагаем на металлические ножки. Высота ножек не менее 40 сантиметров, внизу обязательно следует класть асбест, сверху металлический лист. Это правила пожарной безопасности.

Видео – Печка для бани (этапы сборки двойной каменки и установки ее на сваренную топочную камеру)

Видео – Печка для бани (заключительная часть)

Практические советы

Мы уже упоминали, что каждый мастер по ходу изготовления печи может вносить свои изменения и корректировки с учетом собственных предпочтений и индивидуальных характеристик парной. Изменения касаются не только размеров печи, но и ее конструкции. Даем несколько подсказок для возможного использования.

Ножки лучше делать в виде продольных салазок – значительно уменьшается давление на половое покрытия, нагрузки распределяются равномерно на несколько половых досок. Это очень важно, сама печь довольно тяжелая, а еще нужно иметь в виду вес камней и воды. Для изготовления ножек подойдет любой имеющийся металл подходящих размеров, а для салазок можно взять угольник 50×50 мм. Концы салазок не должны выступать за периметр печки, в противном случае можно травмировать ноги.

Печь на классических ножках

Ножки-полозья для лучшего распределения нагрузки

На дно и по бокам печки можно положить огнеупорные кирпичи – меньше греется металл и дольше держится тепло. Огнеупорные кирпичи бывают двух видов: проводящие тепло (тяжелые) и изолирующие тепло (легкие). Вторые используются для кладки плавильных печей, они сохраняют поверхности холодными, несмотря на огромную температуру внутри. Не ошибитесь, не берите такие материалы. Огнестойкий кирпич для печки бани должен хорошо проводит тепло, обращайте на это внимание. Если планируете класть кирпичи, то увеличьте размеры топки на размеры кирпича.

[adrotate group=»5″]

Облицовка металлической печи кирпичом снаружи

Цены на огнеупорный кирпич

огнеупорный кирпич



Дверки топки и каменки можно изготовить из пластин, получаемых после вырезания отверстий. Для этого делайте срезы максимально ровными, для уменьшения ширины прореза пользуйтесь тонкими дисками. Работать с ними труднее и дольше, но в итоге у вас все равно будет экономия времени – не придется его терять на изготовление отдельных дверок. Само собой разумеется, что экономится и металл.

Пример вырезания дверцы для топки

Размеры дверок будут меньше размеров отверстий на ширину среза, дверки могут «проваливаться» внутрь топки или каменки. Чтобы исключить такие ситуации следует приварить с обратной стороны отверстий упоры для дверок. Можете использовать неширокие полоски металла. Желательно упоры приваривать по всему периметру отверстий, а не в нескольких точках, таким образом вы увеличите герметичность закрывания дверок.

Бак для воды лучше делать из нержавейки, для сварки нержавейки нужно пользоваться специальными электродами. Настраивайте ток сварочного аппарата специально под нержавейку, помните, что ее варить сложнее, требуется определенный опыт.

Бак из нержавеющей стали

Цены на баки из нержавеющей стали

бак из нержавеющей стали



Если в бане моются маленькие дети – обязательно сделайте вокруг печки защитное ограждение. Оно может быть переносным или стационарным, не имеет значения. Главное, чтобы ограждение гарантировало безопасность детей.

Деревянное ограждение для банной печи

Ограждение из дерева для печи

Если во время эксплуатации печи обнаружилось, что ее мощности не хватает для обогрева помещения – не расстраивайтесь. Показатели теплоотдачи печки можно значительно улучшить за счет увеличения эффективной площади. Приварите по бокам и сверху любые металлические пластины, они будут выполнять роль радиаторов-теплообменников. Есть еще один способ увеличения теплоотдачи. Для этого понадобятся изогнутые дугой трубы диаметром примерно 50 сантиметров. Приварите их к боковинам печки, один конец трубы должен располагаться под печкой, а второй над ней. В результате разности температур в трубах появится тяга, холодный воздух втягивается с пола под печкой и выкидывается горячим над ней. Печь будет работать по принципу печки Булерьян.

Схема печи булерьян

На дверке топки рекомендуем сделать регулируемую подачу воздуха. Самый простой способ – изготовить поддувало из трубы. Понадобится кусок трубы длиной ≈10 сантиметров и отрезок листового металла такого же размера. Сделайте посредине двери отверстие под диаметр трубы. Из листового металла вырежьте круг с диаметром на несколько миллиметров меньше условного прохода трубы. В стенках трубы просверлите два отверстия, они должны лежать строго на одной лини и на оси трубы. Расстояние отверстий от конца трубы не менее половины диаметра, в противном случае заслонка не будет полностью перекрывать просвет, что ухудшит возможности регулировки количества подачи свежего воздуха.

В отверстия вставьте отрезок катанки соответствующего диаметра, верхний конец согните в виде ручки. К катанке приварите вырезанный из листовой стали кружочек, зафиксируйте изготовленную заслонку к отверстию в дверке топки.

Круглое поддувало

Есть еще один способ изготовления регулируемых отверстий дверки. Просверлите в нижней части отверстия диаметром 10÷20 мм, центры отверстий должны лежать на одной линии. Снизу и сверху отверстий приварите металлическую пластину, расстояние между пластинами и дверкой должно равняться толщине задвижки. Пластины будут служить направляющими для задвижки. По мере надобности во время топки печи открывайте одно или несколько отверстий.

А для тех кто планирует сделать паровую пушку своими руками, мы подробно рассказали в другой статье.

Пример заводской печной дверцы с отверстиями и заслонкой для них

Это еще не все возможные усовершенствования металлической печки, думайте сами и занимайтесь техническим творчеством. Этот процесс приносит настоящее удовольствие, поверьте профессионалам.

Пример банной печи из металла

Самодельная металлическая печка в бане

устройство печи из металла согласно чертежу и полезные советы

Процесс выбора печи для бани довольно сложный. У каждой их разновидности есть свои положительные стороны. Если, например, печь нужна для небольшой бани, которой будут пользоваться редко, то вполне подойдёт вариант из металла. Можно заказать её изготовление в специализированных компаниях, а затем просто установить её в своей бане.

• Общие сведения о металлических печах
  • Из чего состоит печь
• Необходимые материалы и инструменты
• Изготовление печи согласно чертежу печки для бани
  • Этап 1: Изготовление топки и каменки
  • Этап 2: Бак для нагрева
  • Этап 3: Дымоход
• Как правильно установить печь — советы

Общие сведения о металлических печах

Основным достоинством такого сооружения для бани является быстрый прогрев комнаты, в которой она установлена. Но следует знать, что и остывает она тоже очень быстро, поэтому её приходится топить постоянно.

Сооружение металлической печи для бани своими рукам не очень затратное дело, все работы можно сделать самостоятельно. Просто нужно иметь сварочный аппарат и небольшие навыки в работе с ним и изготовить чертёж печки для бани.

Из чего состоит печь

Существует множество методов изготовления металлических печей для бани своими руками. Некоторые люди изготавливают их из труб, бочек из металла или стали в листах. Также бывают варианты с вертикальной или горизонтальной компоновкой, разным расположением топки и отличающимися друг от друга топками.

Самый простой вариант — это изготовление металлической печи из трубы, здесь практически не придётся работать со сваркой. Высота такого сооружения будет около 170 см, а диаметр — 80 см. Сверху нужно соорудить каменку, на которой будет установлен бак с водой. Температуру нагрева железной печи для бани можно регулировать поливая камни холодной водой.

Необходимые материалы и инструменты

В первую очередь следует создать чертёж банной печи, согласно которому и будет она изготавливаться. Чтобы сделать металлическую печь для бани нужно запастись следующими материалами:

1. Труба из металла диаметром 50–60 см и 170–180 см. Толщина стен такой трубы не должна быть меньше 10 мм.
2. Лист металла толщиной не менее 8 мм.
3. Стальной прут диаметром 10 мм.
4. Колосник.
5. Задвижки и петли зи металла для двери.
6. Дымоход.
7. Кран.
8. Диабаз или талькохлорит. Ими будет заполняться печь.

Все эти материалы можно приобрести в любом строительном супермаркете или магазине, который специализируется на продаже комплектующих для печей.

В качестве инструмента понадобятся: болгарка с диском по металлу и сварочный аппарат.

Следующим этапом будет подготовка к установке печки из металла.

В первую очередь нужно изготовить фундамент для печи и, главное, нельзя забывать, что она должна располагаться как минимум в метре от стены. Фундамент для печи заливается заранее, он не должен быть завязан с основанием для стен.

Слишком кропотливой работы такая закладка не требует, она не должна быть слишком прочной и идеально ровной. После того как фундамент будет залит, нужно дать ему выстоятся 2 месяца, а потом выложить на нём 2 ряда красных огнеупорных кирпичей и ещё подождать 2 недели. Теперь можно считать, что основание готово и можно приступить к изготовлению печи для бани своими руками.

Изготовление печи согласно чертежу печки для бани

Процесс изготовления печи делится на такие этапы:

• монтаж топки и каменки;
• изготовление бака для нагрева;
• сооружение и установка дымохода.

Этап 1: Изготовление топки и каменки

Сначала нужно разрезать при помощи болгарки металлическую трубу на две части. Первая часть должна быть 90 см, она пойдёт для каменки и топки, а вторая часть размером — 80–90 см пойдёт на бак нагрева воды.

Внизу первой части трубы нужно прорезать окошко размером в 20*5 см – это для поддувала. Во внутренней части этой же трубы, немного выше поддувала, нужно приварить кронштейны под колосник. Далее, немного выше колосника следует проделать окошко для топки размером — 20*25 см. К одной из сторон отверстия для топки необходимо приварить петли и повесить на них дверки.

Далее, следует расположить каменку, которая будет находиться над топкой. На дне топки необходимо расположить колосник. Также вместо колосника можно соорудить решётку внутри каменки. Но следует помнить, что размеры ячеек решётки должны быть меньше чем камни, которыми будет заполняться печь, чтобы они не проваливались.

Далее, в каменке нужно проделать окошко для залива воды. Его лучше расположить с противоположной стороны от топки и тоже приделать дверцу. Сверху над решёткой или колосником нужно расположить трубу дымохода и заложить камни.

К верхней части трубы, где находится каменка и топка, нужно приварить металлический круг с отверстием, в которое будет проходить ещё одна труба. Сварочные швы должны быть водонепроницаемыми, потому что сверху будет установлен бак с водой.

Этап 2: Бак для нагрева

К нижней части второго отрезка трубы нужно приварить кран. Далее, эту трубу крепят с помощью сварки к каменке. Очень важно делать идеальный сварочный шов, ведь он не должен пропускать воду. На бак, сверху, нужно приварить крышку, которая должна состоять из двух половин. Первая половина крышки приваривается, а ко второй приделывают петли, она будет служить в качестве дверцы.

Этап 3: Дымоход

Самым лучшим вариантом крепления дымохода считается вне печи. Его нужно будет обмотать термостойким материалом. Также существуют варианты изоляции трубы кирпичом. Очень важно знать, что печь из металла в бане очень сильно нагревается и может стать очагом пожара. Поэтому в местах прохождения дымохода через потолок или стену в бане, нужно соорудить соответственную изоляцию.

Стены, которые находятся поблизости печи тоже нужно обшить изоляцией в виде металлических листов. А лучше всего после установки металлической печи в бане обложить её кирпичом, что значительно снизит вероятность непредвиденного воспламенения.

Как правильно установить печь — советы

Опытные специалисты — банщики утверждают, что лучше всего конструкцию из металла в бане устанавливать отдельно от парилки. Предбанник может не успевать прогреваться и в нём будет постоянно холодно.

1. Согласно правилам пожарной безопасности место перед топкой в бане должно быть защищено листом из металла. В процессе топки этот лист будет сильно перегреваться, что может привести к ожогам, поэтому лучше топку в парилке не ставить.
2. Плюс ко всему все банные печи, которые топятся дровами, требуют постоянной закладки горючего материала, поэтому лучше это делать в предбаннике чем в парилке.
3. Согласно всем этим убеждениям лучшим местом для нашей металлической конструкции в бане будет стена соединяющая две комнаты. Следует учесть то, что она может быть изготовлена из горючих материалов и лучше всего от стены её изолировать металлическим листом и асбестовой плитой.

Также профессионалы рекомендуют установку приточно-вытяжной вентиляции. Она будет постоянно снабжать помещение свежим воздухом и не даст задохнуться от дыма.

Рассмотрев вариант изготовления и установки этой печи, каждый сможет своими руками изготовить чертежи железных печей для бань.

Если вы собрались делать металлическую печь для бани своими руками и в первый раз, то лучше

проконсультироваться у профессионалов, кто, как не они знают принципы работы и установки.

Печь металлическая для бани своими руками

• Преимущества
• Как сделать печь для бани?
• Стоковая видеозапись

Хорошая ванна – это средство для оздоровления и релаксации. Вдвойне здорово, если баня имеется на даче или на приусадебном участке. Для домашней парилки оптимальным вариантом является печь с электрическим нагревом. На дачных участках хорошо себя зарекомендовали металлические банные печи. Такие приспособления есть в продаже, их можно сделать на заказ у мастеров или самостоятельно. Рассмотрим в этой статье, как сделать печь для бани своими руками из металла – чертежи и алгоритм работы.

к оглавлению ↑

Преимущества

К преимуществам металлических банных печей можно отнести:

• Возможность вписать изделие в интерьер так, как удобно владельцу.
• Легкий вес, прочность. Это дает возможность перевозить устройство даже в багажнике автомобиля.
• Конструкция печи позволяет усовершенствовать ее с минимальными затратами материалов и средств.

С чего начинается изготовление металлической печи для бани своими руками — чертежи и проект. Необходимо определить размер и геометрию изделия, выбрать место, где оно будет стоять. При этом необходимо, прежде всего, учитывать собственные представления об удобстве и необходимости обогрева (понятно, что это не в ущерб безопасности). Чертежи можно скачать из Интернета, дорабатывая их под свои нужды.

Важно! Производительность изделия определяется из таких соображений: 1 кубометр парилки — 1 кг древесного топлива.

к оглавлению ↑

Как сделать печь для бани?

Для этого не требуются специальные марки металла. Потребуется только обычный листовой металл и трубы. Конструкция продумана и несложна, поэтому собрать ее своими руками вполне реально.

Важно! Металлическая банная печь запросто может обогреть пятнадцатикубовую парилку.

Устройство

Изделие состоит из таких частей:

• На дне корпуса находится топка на 15 кг дров.
• Каменка с отверстием для кладки камня и подводом воды.
• Бак для горячей воды. Вода нагревается через стенку дымохода. Съемная верхняя крышка облегчает обслуживание и очистку бака. Воду можно добавить через верх или с помощью специального крана, встроенного в стенку котла.

Важно! Нагреватель и бак для воды разделены камерой хранения сажи. Необходимо снабдить эту камеру закрывающимся окном, чтобы периодически очищать скопившуюся там сажу.

Обучение

Перед началом работы проверьте целостность труб. Важно, чтобы на них не было трещин, чтобы они не деформировались. С помощью пескоструйного аппарата очистите трубы от ржавчины и окисного слоя.

Важно! Если пескоструйного аппарата нет, можно воспользоваться специальной щеткой по металлу. Не используйте для очистки химикаты на основе фосфорной кислоты.

Материалы для работы

Итак вам потребуется:

• Металлический лист толщиной 5 мм, размерами 600х3500 мм.
• Сварочное оборудование.
• Кран для слива воды.
• Фурнитура для изготовления открывающейся двери.

Дополнительно понадобятся металлические трубы:

• Отрезок 1,0 м диаметром 108 мм — для отвода газов из топки.
• 4 сегмента диаметром 60 мм — для нагрева ТЭНа.

Важно! Преимуществом предлагаемой конструкции является ее безопасность. Самый большой риск при эксплуатации банных печей – отравление угарным газом. В этой модели этот риск сведен к минимуму, так как швов будет мало.

Порядок работы:

• Размер трубы.
• Вырежьте из листового металла шесть кругов диаметром 500 мм.

Важно! Для этого можно использовать угловую шлифовальную машину или газовую сварку. Два из этих шести кругов пойдут на верх и низ дна топки.

• Отметьте положение верхней части топки. С помощью мела отметьте расположение каменки, топочной дверки и поддувала.

Важно! Вырежьте отверстия с предельной точностью с помощью «болгарки». Прямоугольные куски металлического листа пойдут на изготовление дверей.

• Приварить к дверным петлям.
• В металлическом круге, предназначенном для верхней части топки, вырезать 4 отверстия диаметром 6 см, приварить отрезки труб, предназначенных для обогрева каменки.
• На концы жаровых труб надеть круглую заготовку для печки и приварить. Получилось два металлических круга, соединенных между собой 4-мя трубами.
• Установите корпус печи вертикально, полученную заготовку установите внутрь. С помощью электросварки приварите верх круглой топки на место. Сварка должна быть наилучшего качества.
• Переверните плиту. Таким же образом приварите круглое верхнее дно промежуточной камеры.
• Приварить решетки и дно бака для воды. Для изготовления решетки можно использовать одну из круглых заготовок, просверлив в ней отверстия диаметром 10 мм на расстоянии 1,5-2,0 см.

Важно! Есть более предпочтительный вариант: купить готовую чугунную решетку подходящих размеров. Для крепления решеток используют болты и металлические полосы.

• Сделайте верхнюю крышку бака для горячей воды так, чтобы ее можно было легко снять. Для его крепления можно использовать клипсы. Загерметизируйте дымоход специальным кольцом.
• Завершающий этап изготовления — навешивание дверей на каменку, поддувал и топку. Окно, предназначенное для очистки от сажи в промежуточной камере, желательно закрепить болтами с прокладкой.

Отделка и монтаж

Для окрашивания оптимальным вариантом является кремнийорганическая краска, выдерживающая высокие (до 250 градусов) температуры. Для покраски стен лучше всего подходят краски с порошковой алюминиевой основой.

Важно! Установите печь на огнеупорное основание. Во избежание ожогов целесообразно использовать съемный кожух из изоляционного материала.

к содержанию ↑

Видеоматериал

Все готово! Теперь у вас есть подробный пошаговый алгоритм создания металлической печи для бани своими руками. Используйте его, предварительно все продумав, сделав подробный чертеж, тогда результат работы будет хорошим.

Как сделать джакузи для бедных

Когда я вижу цены на джакузи в наши дни, мне кажется, что удовольствие от горячей ванны на открытом воздухе предназначено только для тех, у кого толстые кошельки. И я полагаю, если вы хотите причудливые джакузи и барботеры, вам придется выложить большие деньги. Но те из нас, у кого ограниченный бюджет и кто ценит переработку, могут наслаждаться собственной гидромассажной ванной «для бедных» всего за несколько долларов и час или два работы.

Вам понадобится старая чугунная эмалированная ванна. Старомодная стандартная ванна на ножках, которая раньше была обычным явлением в домах поколение назад, может выдержать нагревание огнем и обеспечит безопасное, удобное и длительное горячее купание для ваших усталых костей. Эти ванны обычно можно найти в Buy ‘n Sell или расспрашивая. Моя ванна стоила 40 долларов, и это примерно то, что вы должны заплатить. Не ходите в антикварные магазины, где они берут дополнительную плату.

Подойдет только чугунная ванна. Современные легкие ванны для этой цели не подойдут. Чугунные ванны тяжелые, и самая сложная часть строительства этой «бедняжной» гидромассажной ванны — доставить ее к вам домой. Вам понадобится друг или два и кто-то с пикапом, чтобы доставить его к вам во двор. Как только ванна оказывается на месте, начинается самое интересное.

Как построить купель для бедняков

1. Подготовьте ровную ровную площадку для костра и ванны.

Вам понравится гидромассажная ванна вашего «бедняка», поэтому тщательно выбирайте место, так как вы будете проводить там много времени. Первое соображение — пожарная безопасность, поэтому убедитесь, что на вашем участке нет кустарника, нависающих ветвей или любого другого легковоспламеняющегося материала. Земля вокруг ванны должна быть ровной, чтобы было безопасно разводить костер и залезать в ванну и выходить из нее в скользких условиях.

2. Выкопайте углубление для костра и выложите его камнями.

После того, как земля для кадки очищена, а грязь удалена до минеральной почвы, выкопайте углубление для ямы для костра. Это должно быть примерно на 18 дюймов ниже дна ванны, чтобы учесть облицовку камнями и создать достаточно места для костра. Яма для костра должна располагаться по центру под ванной, но не обязательно должна быть такой же ширины, как длина ванны. Ямы примерно круглой пропорции будет достаточно.

Пока вы находитесь в режиме копания, выкопайте углубление, где будет стекать ванна, и выкопайте небольшой канал, чтобы отвести стекающую воду от костровой ямы. Таким образом, сливная ванна не будет заливать кострище. Если кто-то еще захочет запустить еще одну ванну для нагрева воды, яма для костра будет готова к работе.

3. Установите кирпичи для ножек ванны.

Измерьте расстояние между ножками вашей ванны и положите кирпичи в землю, чтобы они служили основанием. Сложите один или два кирпича на каждую ножку ванны, чтобы добиться ровного основания, затем засыпьте и плотно утрамбуйте почву вокруг кирпичей. Важно использовать столярный уровень, чтобы убедиться, что ванна выровнена как по длине, так и поперек по бокам. Выровняв ванну, вы сделаете ее более устойчивой, и вы сможете наполнить ее почти доверху для более приятного купания.

4. Закройте резьбовые отверстия бака.

Полной ванны на 2/3 недостаточно для несгибаемых любителей горячего. Нанесите кольцо внешнего силиконового герметика вокруг трех отверстий для патрубков и прижмите к нему небольшой квадрат фанеры. Приложите аналогичный квадрат к внешней стороне отверстий и закрепите их несколькими маленькими болтами с гайками и шайбами. Это позволит вам наполнить ванну выше, поэтому, когда вы войдете в воду, уровень воды поднимется прямо до самого верха.

5. Установите ванну на опоры и проверьте ее перед использованием.

Попросите друга помочь вам установить ванну на опоры и проверить ее устойчивость. Вы можете попробовать сесть в нее, чтобы убедиться, что она не качается, или вы можете просто наполнить ее водой и надавить на ванну с боков, чтобы убедиться, что она прочно стоит на основании. Теперь вы готовы достать несколько дров и подготовить ванну к первому купанию! Принеси книгу или поставь рядом радио, потому что ты здесь надолго.

Советы по использованию джакузи в стиле каннибалов:

1. Перед тем, как разжечь огонь, наполните ванну водой.

Перед тем, как разжечь огонь, в ванне должна быть вода, иначе эмаль будет отколота. Огонь должен быть скромным и всегда под контролем. Нагрев воды занимает от 45 минут до часа. Как только вода нагреется, вы можете забраться в ванну, но не тушите огонь. Пусть он продолжает работать, пока вы находитесь в ванне, так как это позволит вам оставаться в ванне дольше, а вода не станет холодной.

2. Накройте ванну листом фанеры или подобного материала.

Отрежьте кусок фанеры по ширине и длине ванны. Лучше всего подойдет фанера толщиной 1/2 дюйма, так как она не слишком тяжелая. Установите эту «крышку» на ванну, пока горит огонь, чтобы ускорить процесс нагрева воды. Обязательно следите за огнем, чтобы пламя не поднялось слишком высоко и не начало обжигать края вашего укрытия.

3. Вырежьте из куска фанеры «бумажную доску».

Когда вы войдете в ванну, дно будет горячим. Вам понадобится небольшая доска, чтобы сидеть на ней во время замачивания, чтобы вам не было жарко. Я использую кусок фанеры толщиной ¼ дюйма, вырезанный до размеров 16 x 24 дюйма. Это идеальный размер, потому что он немного гибкий, когда вы сидите на нем, для дополнительного комфорта, и он легко погружается под вашим весом. Если вы используете более толстую доску, у нее будет больше плавучести, и она захочет выскользнуть в любую сторону от вас и подняться на поверхность, когда вы пытаетесь сесть на нее.

4. Во время купания держите шланг рядом с ванной.

Это важно. Шланг, конечно же, предназначен для защиты от пожара, но вы также можете использовать шланг для охлаждения воды, пока вы находитесь в ванне, если температура становится слишком высокой. (Помните, что огонь все еще горит. В этот момент это будут просто угли, но он все еще выделяет тепло.) Держите шланг в пределах досягаемости, чтобы вам не пришлось вылезать из ванны, когда он вам понадобится.
