Беседка из дерева станет отличным дополнением для вашего загородного участка. В ней можно укрыться как от пялящего солнца, так и от проливного дождя, посидеть в одиночестве с любимой книгой и чашечкой ароматного кофе или вместе с весёлой компанией провести время за поеданием шашлыков.

К тому же при правильном подходе такая архитектурная конструкция малой формы не только станет превосходным местом для ваших посиделок, но ещё и окажется главным украшением вашего сада. В данной статье мы рассмотрим все тонкости её обустройства.

Фото элегантной деревянной беседки

Почему именно дерево

Массивное сооружение из кирпича

Вы наверняка встречали беседки не только из древесины, но также, например, из кирпича, металла или пластика. Почему не выбрать какой-либо из этих материалов для обустройства собственной дачи? Чтобы на этот вопрос ответить более конкретно, давайте проведём сравнительную характеристику упомянутых вариантов:

Материал беседки	Плюсы	Минусы
Кирпич	Высокая стойкость к механическим, температурным и атмосферным воздействиям; Отличное сочетание с жилым домом из аналогичного материала	Высокая цена; Большой вес, требующий наличие усиленного фундамента; Сложность возведения
Металл	Высокие прочностные характеристики; Элегантный внешний вид в стилях модерн или минимализм	Возможность появления коррозийных процессов; Вес и стоимость ниже кирпичной модели, но всё же вполне существенные; Необходимость наличия специального оборудования для осуществления монтажа
Пластик	Низкая цена; Простота сборки и демонтажа	Низкие прочностные характеристики; Сезонность
Дерево	Приемлемая стоимость; Превосходное сочетание с тематикой сада; Лёгкость обработки, позволяющая выполнить монтажные работы самостоятельно	Гидрофобность

Недорогая пластиковая модель

Таким образом, если вам необходим бункер, способный выдержать природные катаклизмы, то стоит потратиться на кирпичное сооружение. Металлические конструкции позволят следовать определённым дизайнерским стилям, потребовав от вас определённых затрат не только на сам материал, но и на специальное оборудование. Пластиковые смогут решить проблему жаркого солнца на даче временного посещения.

Зато деревянная беседка отлично впишется в сад вашего загородного участка, обойдётся вам недорого, к тому же вы сможете сэкономить на том, что выполните все работы самостоятельно, и простоит долго при условии нанесения влагозащитного покрытия для дерева.

То есть, в большинстве случаев, если вы не выдвигаете к постройке каких-либо специальных условий, то наиболее рационально остановиться именно на варианте из дерева.

Монтажные работы

Теперь разберёмся, как сделать деревянную беседку своими руками:

Этап№1: выбор места

Поляна под застройку беседкой

Чем больше участок, тем больше вариантов размещения будущей постройки.

Руководствоваться при этом стоит следующими критериями:

• Соответствие окружающему интерьеру сада. Раз вы выбрали древесину в качестве строительного материала, то постарайтесь, чтобы и окружение было соответствующее. То есть, если дом у вас выполнен из кирпича, бетона или газоблока, то лучше отступите вглубь сада к деревьям, которые идеально подойдут в качестве окружения деревянной беседке.
• Наличие защиты с подветренной стороны. Сильный ветер будет мешать отдыху, а в дождливую погоду станет задувать капли воды.
• Приятное для глаз окружение. Позаботьтесь о том, чтобы вид из окна падал на красивую рощу, луг, пруд или клумбу. Так времяпровождение в беседке будет ещё более приятным.

Шикарный вид на озеро из деревянной беседки

Совет: рекомендуется также выбирать возвышенную местность.
Если же вы расположите постройку в низине, то её станет заливать во время сильных дождей.

Этап №3: чертёж

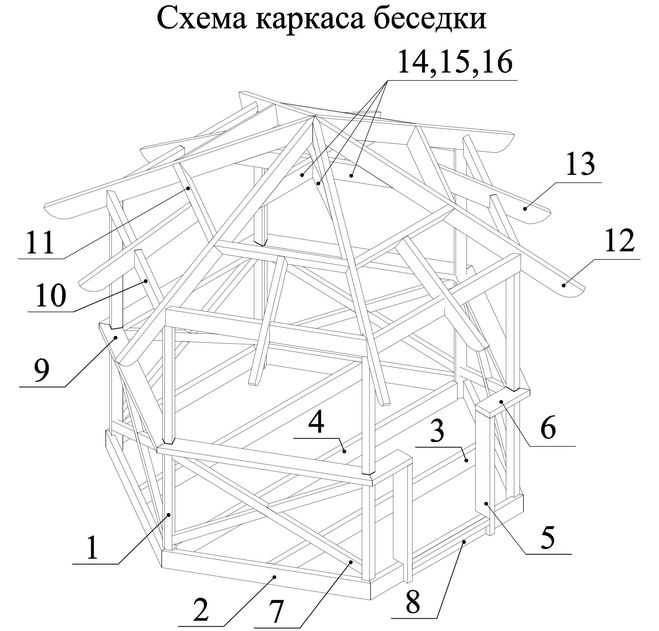

Подробные чертежи деревянной беседки своими руками

Чертежи и размеры деревянной беседки своими руками позволят вам более точно рассчитать количество необходимых материалов и распланировать внутренний интерьер. Старайтесь всё выполнить в нужном масштабе и обязательно учтите наличие вытяжки, если вы собираетесь устанавливать внутри сооружения мангал.

Для нашего случая возьмём более простую схему:

Чертёж простой квадратной беседки из дерева

Этап №3: фундамент

Ленточное основание для беседки

Если вы хотите, чтобы новая постройка прослужила вам долго и качественно, то обязательно заложите под неё фундамент. Можно выбрать один из трёх вариантов:

Тип фундамента	Описание
Монолитный	Представляет собой сплошную бетонную плиту, создание которой требует большого количества материалов и трудозатрат. Несомненно, этот вариант отличается наибольшей надёжностью и, как правило, применяется лишь при строительстве многоэтажных зданий. Для лёгкого же и небольшого сооружения его реализация нерациональна.
Ленточный	В этом случае заливается бетоном лишь периметр. Прочный и долговечный тип основания, правда, требующий ровной и твёрдой поверхности. Если вы планируете беседку с большой площадью, то стоит задуматься именно о нём.
Свайный	Здесь же бетонируется, закладывается кирпичами или асбестовыми трубами только несколько несущих точек по периметру. Это наименее дорогой, достаточно надёжный вариант. К тому же подходит для склонов и болотистой местности.

Образец столбчатого фундамента

Остановим выбор на последнем наиболее оптимальном методе закладки основания, инструкция которой выглядит так:

1. На расстоянии полтора метра выкапываем полуметровые ямы размерами, равными двум кирпичам. Так, чтобы на каждую сторону будущей квадратной беседки их приходилось по три и одна посередине.
2. На дно засыпаем двадцатисантиметровый слой гравия перемешанного с песком, трамбуем.
3. Возводим из старых кирпичей столбы. Над грунтом они должны возвышаться примерно на 15 см.
4. Ватерпасом и натянутой по поверхности кирпичей леской контролируем их горизонталь.
5. Сверху накрываем кусками рубероида для создания гидроизоляционного слоя.

Этап №4: возведение каркаса

1. Берём трёхметровые брусья в количестве пяти штук и соединяем их в виде квадрата между собой методом «в пол дерева», пятую балку при этом устанавливаем поперёк.

Метод соединения «в полдерева»

2. В столбах высверливаем перфоратором отверстия, в местах соединения деревянных брусьев нижней обвязки – дрелью.
3. Укладываем получившуюся раму на фундамент и соединяем её с ним стальными штырями через просверленные отверстия, так чтобы их концы на 20 см выходили вверх.

Готовая нижняя обвязка

Совет: рекомендуется обработать все нижние элементы из древесины антисептиками.
Это снизит опасность возникновения процессов гниения обвязки, которые вполне возможны из-за близости к грунту.

4. Далее берём четыре бруса длиной 2,5 м и вырезаем с одной стороны вилки, а с другой в торце просверливаем отверстия, равные диаметру стальных штырей.
5. Отверстиями насаживаем стойки на выпирающие из обвязки стержни по углам конструкции.
6. Монтируем вспомогательные распорки.

Установленные стойки сооружения

7. Сбиваем крестовину, края которой вырезаем в виде гребней под созданные ранее вилки в стойках.
8. Монтируем её сверху. Для надёжности можно верхние края сбить между собой ещё и по периметру.

Установленная крестовина

9. По центру сверху монтируем полуметровый столбик, от которого опускаем к каждому углу по стропилу, образующими четырёхскатную крышу.

Кровельная конструкция

10. На высоте 90 см от пола фиксируем перила по периметру постройки с учётом двери. Просветы между ними и нижней обвязкой заполняем вагонкой.
11. Кровлю стелем из шифера, битумной черепицы, металлочерепицы или поликарбоната.

Вывод

Деревянная беседка станет прекрасным украшением для вашего сада и комфортным местом для вашего же отдыха. Соорудить такую постройку вполне под силу собственными силами.

Готовая беседка из дерева

Видео в этой статье ознакомит с дополнительными материалами.Следуйте рекомендациям, и у вас всё получится!

Беседка из дерева своими руками чертежи, фото, видео

Дмитрий Королев из г. Москва рассказал читателям нашего журнала, как он своими руками построил деревянную беседку на загородном участке.

Идея о постройке витала давно, а решение возникло спонтанно. Полистал Интернет в поисках интересных идей. В итоге остановился на варианте беседки с расширением и двускатной крышей.

Основные преимущества данной конструкции:
— не требует большой площади под основание;
— позволяет максимально эффективно использовать внутреннее пространство;
— хорошо защищает от косого дождя.

Основание

Основные элементы конструкции было решено крепить шпильками M 12, для всего остального использовал черные саморезы по дереву. Для связи балок по углам применял березовые шканты d 25 мм, но это не обязательно, поскольку основание свяжется половой доской. Поперечины лежат на пятидесятом уголке, и это не единственный элемент крепления. Каждая из внутренних боковых стоек имеет пропил, что позволяет опереть ее на балку основания. П-образный вход со стропилами собирал на земле и крепил к основанию. Устанавливал внешние боковые стойки.

Сборка каркаса

Продольные доски в верхней части конструкции — временные, они нужны для правильной и удобной установки боковых опор и А-образных элементов крыши. Нижние поперечины и боковые опоры стягиваются между собой шпильками и дополнительно крепятся уголками к балкам основания.
После сборки каркаса приступил к обрешетке крыши. Доски крепил черными саморезами 4,2×55 мм. Для более уверенного пребывания на крыше необходимо установить диагональные связи между балками основания и стойками прохода. Далее уложил кровлю внахлест, установил конек и ветровые планки.

Лето не задалось, поэтому наличие крыши над головой поднимало настроение и облегчало жизнь.

Лавки и пол

Опоры для скамеек, так же как и все остальные опоры, выполнены из бруса 100×50 мм, спинки лавок из шпунтованных досок толщиной 36 мм, а лавки и пол — из досок 150×40 мм. Для крепления использовались черные саморезы 4,8×100 мм и 4,8×75 мм.

Стол

Опоры стола (брус 100×50 мм) крепятся к поперечинам пола шпильками. В центре решил положить брус 100×100 мм для упора ног. Полотно стола (также как и спинки лавок) делал из шпунтованной доски, крепил при помощи бруса 50×50 мм, им же сшивал доски в полотно. В основании установил упоры из бруса 100×50 мм, они дают дополнительную жесткость конструкции и выполняют декоративную функцию. Дерево покрыл антисептиком в два слоя.

Декор

Когда первый этап строительства был завершен, отметили в беседке день рождения сына, и я приступил ко второму этапу. Как говорится, «аппетит приходит во время еды», и он приходил. Началось все с изготовления декоративных решеток, которые установил в проемах по принципу «через один». Далее облицевал нижнюю часть конструкции. И закончилась работа декором передней и задней части беседки. По времени второй этап длился не меньше первого, но это стоило того. Глаза боятся, а руки делают! Всем удачи! И не дайте себе заскучать!

Чертежи, эскизы

Примеры чертежей от каких отталкивался при проектирование своей беседки.

чертежи беседки

чертежи беседки

Затем «набросал» эскиз, посчитал, сколько потребуется материала, купил и построил!

материалы

Ход работ

беседка из дерева своими руками

1. B основании беседки брус 150×100 мм и 100×50 мм. Под углы подложили бетонные блоки 400x200x200 мм.
2. Боковые стойки из бруса 100×50 мм. Проход в виде буквы «П» со стропилами собирали на земле, устанавливали на блоки и крепили шпильками к основанию. Затем устанавливали внешние боковые стойки.

3. Начал сборку каркаса. Нижние поперечины и боковые опоры стягиваются между собой шпильками и дополнительно крепятся уголками к балкам основания.

4. Приступил к монтажу обрешетки. Доски крепил черными саморезами 4,2×55 мм. Установил диагональные связи между балками основания и стойками прохода.

5. Далее уложил кровлю внахлест, установил конек и ветровые планки.

6. Начал монтаж скамеек. Опоры для них выполнил из бруса 100×50 мм, спинки — из шпунтованных досок толщиной 36 мм, а лавки и пол — из досок 150×40 мм. Крепил черными саморезами 4,8×100 мм и 4,8×75 мм.

беседка из дерева своими руками

7. Покрыл отработанным маслом (в качестве антисептика) в два слоя, дожидаясь высыхания каждого. Зазор между досками — 8-10 мм.
8. Опоры стола (брус 100×50 мм) крепил к поперечинам пола шпильками. В центре положил брус 100×100 мм для упора ног сидящих.

9. Полотно стола делал из шпунтованной доски, крепил при помощи бруса 50×50 мм, им же сшивал доски в полотно. В основании установил упоры из бруса 100×50 мм. Покрыл антисептиком.

10. Изготовил декоративные решетки в проемах по принципу «через один» и сделал внешнюю облицовку до пояса. Затем облицевал нижнюю часть конструкции.

беседка из дерева своими руками

11. В конце работ декорировал переднюю и заднюю части беседки.

Оформление беседки

Когда беседка построена, приходит время заняться ее оформлением и обустройством. Только от вас зависит, превратится ли ваша беседка в уютный и комфортный уголок для отдыха!

Часто беседку украшают цветами. Так, по ограждениям беседки можно пустить вьющиеся растения. Они затенят ее, скроют от посторонних глаз, сделают более уютной. Если необходима густая тень, сажают девичий виноград, плющ, хмель. А для украшения беседки подходят розы, клематисы, камписы, глицинии. Также беседку часто декорируют подвесными контейнерами с ампельными растениями, которые, свисая из них, создают каскад зеленой листвы и цветов. Это бегония, петуния, лобелия, компактные сорта настурции, фуксия. Есть еще один способ озеленения беседки — установить держатели для цветочных горшков на ограждение. Или купить кашпо особой формы для крепления прямо на ограду. Такой прием позволяет не загромождать беседку. Если же площадь позволяет, можно разместить на беседке контейнеры с цветами (бальзамин, табак душистый, немезия, фиалка Витрока, бархатцы, вербена, бегония и др. ) или пряными травами.

Текстиль

Беседка из дерева своими руками

1. В беседке в виде кареты уместны «потрепанные» временем шторы
2. В тренде -беседки с подвесной кроватью
3. Цветы — украшение беседки

Иногда возникает необходимость защитить беседку от солнечных лучей или посторонних глаз, а также сделать ее более уютной. Тогда на помощь приходят шторы. Полупрозрачные изделия, тюль добавляют легкости и воздушности. Более плотные и тяжелые ткани (парусина, лен, тик) защищают от солнца. Но более долговечны занавески из специальных материалов, предназначенных для улицы, например из акриловой ткани. В продаже есть и ткани с дополнительной обработкой — солнцезащитной, водоотталкивающей. Крепления для снижение парусности, застежки на липучках или утяжелители делают штору более удобной в эксплуатации. Почувствовать себя в неге, максимально расслабиться, помогут мягкие подушки, разложенные на лавках, креслах или стульях. Лучше в водоотталкивающих съемных чехлах.

Мебель

Не обойтись в беседке без мебели. Если планируете устраивать чаепития и принимать в беседке гостей, понадобятся стол, стулья, кресла или скамьи. Иногда в беседке обустраивают еще и кухонную зону, где отводят место для мангала, барбекю и рабочей столешницы. Также в беседке можно организовать зону отдыха — с лежаками, диваном, уютными креслами-мешками в водоотталкивающих чехлах, с подвесными креслами. Мебель, предназначенная для использования в беседке, должна быть стойкая к влаге, температурным перепадам и солнечному свету.

Выбор материала

Самый простой и экономичный вариант — мебель из пластика. Она легкая, не боится дождя, имеет широкую цветовую гамму. Однако не выдерживает больших нагрузок, особенно это касается дешевых пластиковых изделий. Они быстро теряют первоначальный вид и со временем становятся хрупкими.

Качественные пластиковые изделия служат дольше, но и обходятся дороже. Самым популярным материалом для изготовления мебели в беседку остается дерево. Деревянная мебель красива, комфортна и хорошо вписывается в ландшафт участка. Но дерево боится влаги, требует обработки биовлагозащитными составами. Так, изделия из сосны, ели, даже обработанные специальным маслом или лакированные, при постоянном воздействии влаги могут разбухнуть, а от солнечного света — рассохнуться. Более устойчива к внешним воздействиям, но и дорога, мебель из бука, тика. Оптимальный вариант — мебель из лиственницы или импрегнированной сосны. Для беседки подходит также плетеная мебель. Лучшим материалом считается лоза индонезийской ротанговой пальмы, она не боится дождей и солнца, но очень дорогая. Доступнее изделия из ивовой лозы, но ее придется беречь от влаги и прямых лучей солнца.

Альтернатива натуральной плетеной мебели — изделия из синтетического волокна — искусственный ротанг. Синтетическая плетенка — по сути пластик, только вытянутый в ленту. Как и пластиковая мебель, она может быть долговечной или прослужить всего сезон в зависимости от состава сырья. Для беседки используют и металлическую мебель. Она не боится дождя и солнца. А чтобы не сидеть на холодном железе, выбирайте модели с плетеными или тканевыми вставками, с подушками из влагостойкого дралона и полиуретана.

На заметку
Для декора беседки подойдут небольшие скульптуры, садовые подсвечники, кашпо и вазы с растениями, кухонная утварь и посуда.

Теплый прием

Чтобы с комфортом проводить время в беседке осенью или весной, стоит озаботиться установкой уличных инфракрасных обогревателей. Они греют не воздух, а все поверхности, находящиеся в зоне их действия. ИК-обогреватели бывают газовые и электрические. Первые пользуются большей популярностью за счет экономичности и функциональности. Выбирая газовый обогреватель, обращайте внимание на его мощность. Для обогрева площади диаметром до 8 кв. м подойдет устройство мощностью 12 кВт.

Если нужно обогреть большую террасу, лучше установить второй обогреватель. Электрические ИК-обогреватели способны поддерживать температуру в пределах 20 °С при исходной температуре воздуха в 5 °С. Чаще такие модели крепят на стену или потолок. При выборе учитывайте, на каком расстоянии от головы человека он будет располагаться. Если на расстоянии до метра, то достаточно модели мощностью 800 Вт. Если более полутора метров, то имеет смысл приобрести агрегат мощностью от 2 кВт.

деревянная беседка, беседка из дерева

Беседка своими руками из дерева — виды, чертежи, размеры, фото

Просмотрели: 3 708

Сегодня я хочу рассказать о дизайне нашего дачного участка.

Каждый садовод стремится не только обеспечить себя огородными растениями, вырастить их, собрать урожай. Немаловажен и сам участок, наличие зон отдыха. Это и красивые цветники, зона для пикника, беседка.

Беседка часто является неотъемлемой частью садового участка. Каких только конструкций не строят садоводы на своем участке: маленькие и большие, открытые и закрытые.

О том, какие беседки и как можно соорудить на своем участке будет рассказано в этой статье. Но в начале…..

Содержание:

• Немного теории: какие бывают беседки
• Как сделать беседку своими руками (чертежи)
• Пошаговая инструкция строительства из дерева с фото
• Эскизы беседок с чертежами и размерами
• Беседка из дерева 3м на 4м своими руками, чертежи и размеры
• Беседка в китайском стиле (с чертежами и размерами)
• Большая беседка на фундаменте

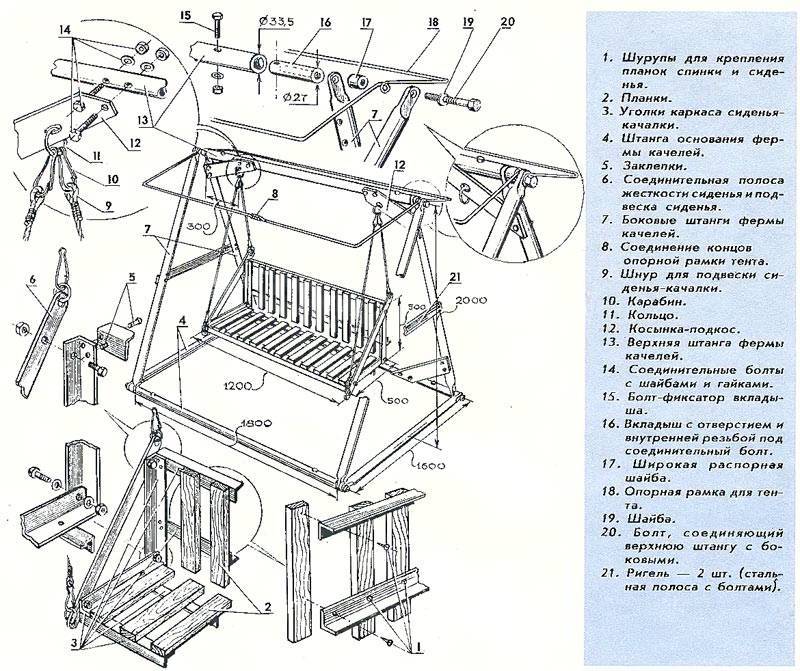

• Чертеж беседки-качели
• Фото оригинальных беседок из дерева без чертежей

Немного теории: какие бывают беседки

Первое, что каждому приходит на ум при выборе типа конструкции – это какая она будет: закрытого типа или открытого. Каждая из них имеет ряд преимуществ. Однако есть и другие критерии, связанные не только с типом, но и исходя из использованного при строительстве материала.

Открытые больше подходят для лета, когда хочется посидеть на свежем воздухе. Если у вас дача зимнего проживания, то закрытая беседка будет лучше всего. Само собой, что наличие пола в ней просто необходимо. Что же касается открытой или летней, то здесь можно делать по разному.

С полом и без

Отсутствие пола – это не значит, что вы будете ходить по земле, хотя есть и такие варианты.

Если вы делаете беседку без пола, то ее необходимо будет поставить на подготовленную заранее площадку. Это может быть бетон, тротуарная плитка, брусчатка, даже просто деревянный настил.

Что касается беседок с полом, то они ставятся на фундамент, как дом. В качестве фундамента можно использовать сложенные из кирпича столбики, можно залить их бетоном или же использовать бетонные блоки. На такой фундамент устанавливается деревянный каркас или металлический. Если же вы складываете кирпичный, то потребуется сделать ленточный фундамент

Следующее, чем различаются беседки – это материалом изготовления.

Материалы

Фундаментальная кирпичная конструкция подразумевает использование кирпича. Другие виды более легкие как по конструкции, так и по способу изготовления. Могут быть сделаны из деревянного бруса, который часто является традиционным материалом для беседок. Из современного материала, который многие предпочитают использовать вместо дерева, можно назвать профильные стальные и полимерные трубы или ПВХ.

При использовании дерева, его необходимо пропитать антигрибковыми препаратами. Металлические, во избежание коррозии красятся. Что же касается пластика, то ничего этого для него не нужно. Поэтому выбирая материал, необходимо все это учитывать.

Построив каркас, его необходимо обшить. Для обшивки можно использовать дерево — доски или рейки, или поликарбонат, профнастил, а так же прозрачные полиэтиленовые пленки.

Беседки можно разделить на каркасные и бескаркасные. Каркасные отличаются тем, что сперва возводится каркас из любого материала, о котором говорилось выше, а потом они обшиваются.

Бескаркасные беседки

Бескаркасная беседка сложна в строительстве. Для нее делается ленточный фундамент, на котором возводятся стенки из кирпича или камня. Если кирпич декоративный, то он ничем не обшивается. Проемы заделываются чаще всего пластиковыми окнами.

По сути она является капитальной, служит еще и зимним вариантом, особенно, если внутри поставить печь.

Такая беседка хороша, если ваша дача используется в зимнее время. В противном случае, строительство не имеет смысла. Само собой, что отделка внутри делается так же, как и в доме.

Крыша

Немаловажным моментом является крыша. Вид крыши полностью зависит от формы каркаса. Самая распространенная форма – прямоугольная. Варианты для крыши: односкатная, двухскатная и четырехскатная. Самая простая и легкая  — это односкатная. Она может быть полностью горизонтальной, если снега выпадает мало, и под наклоном.

Двухскатная крыша делается несколько сложнее, поскольку повторяет форму крыши дома, а потому устанавливается на систему стропил. Но и ее сделать не настолько тяжело.

Четырехскатная крыша несколько сложнее. Вам необходимо будет крепить пирамидальную форму. Здесь уже надо продумывать, как соединить все стропила на самом верху.

Если у вас беседка многоугольная, то вы делаете шатровую крышу. Это более сложный вариант четырехскатной крыши.

Если вы только начинаете в строительстве, то лучше потренироваться на простых вариантах, как одно или двухскатные крыши, а потом уже пытаться делать что-то сложное. Правда, если вы привлекаете специалиста, то это другой разговор.

Беседка из современного материала — пластика, металла или поликарбоната строится достаточно просто, а крышу вообще можно сделать округлой. Поликарбонат очень хорошо для этого подходит.

Вот в принципе, основные разновидности беседок. Какую выбрать, из чего ее делать – решать вам, исходя из возможностей и умения.

О том же, как построить своими руками разберем далее.

Как сделать беседку своими руками (чертежи)

В этом разделе разберем самый простой вариант беседки – прямоугольная с односкатной крышей.

Чертеж

Прежде чем начать строительство, необходимо нарисовать если не чертеж, то хотя бы приблизительную схему будущей беседки. Исходя из этой схемы вы сможете подготовить весь необходимый материал, в необходимом количестве. Так же вам станет ясно какой инструмент использовать.

Это лишь примерная схема, на которую можно ориентироваться. Размеры зависят, в первую очередь, от размеров участка, на котором она будет строится. Так же важную роль играет функционал беседки: это просто место отдыха, или же это место для шашлыка.

Еще одна схема сборки:

Пошаговая инструкция строительства из дерева с фото

Прежде чем начать строить беседку необходимо подготовить площадку. Снимается дерн, выравнивается, плодородный слой необходимо удалить полностью.

Далее надо будет выбрать какой делать фундамент.

Выбор типа фундамента и нижняя обвязка

В качестве фундамента можно использовать кирпичные или бетонные столбы, на которые потом ставится нижняя обвязка. Можно для фундамента использовать сами опорные столбы. В любом случае выкапываются ямки глубиной 0,5-0,7 м. На дно ям кладем подушку в 10 см из песка и щебня, после чего устанавливаем столбы. Предварительно они обрабатываются антисептиком, а та часть, что будет в яме оборачивается рубероидом.

Но в пяти точках (на рисунке) устраивается обычный столбчатый фундамент. Так же выкапываются аналогичные ямки (в результате, всего ям должно быть девять), на дно утрамбовывается песок со щебнем. Остальное пространство засыпается строительным мусором и заливается бетоном. Сверху кладутся несколько кирпичей, которые и будут опорой, заливаются битумом (если есть) и накрываются рубероидом. Можно пойти иначе: сделать в яме опалубку из досок или арматуры, обернуть рубероидом и залить бетоном.

Стоит учесть, что бетон застывает до 28 дней. Если у вас нет возможности ждать, то можно все сделать гораздо проще без заливки и копания ям. Берем готовые бетонные блоки и расставляем их там, где будет располагаться нижняя обвязка. Если вы используете брус размером 100*100 мм, то расстояние между блоками надо делать в 1,5 метра, при использовании металлической профильной трубы 60*60 мм — через 2 метра.

На подготовленный фундамент уже застывший или же бетонные блоки, кладется нижняя обвязка. Это скрепленный между собой брус размером не менее 100х150 мм. Получается что-то вроде большой рамы. В центре крепится одна или несколько, в зависимости от конструкции, лаг.

Установив собранную раму на фундамент, можно двигаться дальше.

Установка стоек

Этот этап достаточно трудоемкий и ответственный, поскольку стойки необходимо установить строго вертикально без всякого уклона. В помощь – старый добрый отвес.

Проверяем вертикальность установки и закрепляем столбы укосинами. Эти укосины потом можно снять или же оставить, все зависит от конструкции. Между собой брус крепится при помощи металлических уголков.

После того, как установили стойки, их необходимо скрепить верхней обвязкой.

Верхняя обвязка и доски пола

Для верхней обвязки используется брус сечением 100х100 мм. Делается аналогично нижней. Вы можете использовать два параллельных бруса или все четыре. Скрепляется брус металлическими уголками.

После установки и крепления стоек, можно приступить к монтажу пола. Для этого понадобится доска длиной под размер беседки. Ширина зависит от толщины доски.

Выпускаются половые доски таких размеров:

• Ширина — 80–135 мм.
• Толщина — 28–40 мм.
• Длина — 300–600 см.

Наиболее популярной является половая рейка размером: 100–105 мм/30–32 мм. Такой материал подходит практически ко всем типам беседок.

Крепится пол на саморезы к нижней обвязке и лагам, расположенных по центру обвязки.

Доски перед использованием необходимо хорошо обработать антибактериальной пропиткой. В качестве такой пропитки можно взять «Сенеж», или «Сенеж-Ультра». После этого доски хорошо будет еще покрыть морилкой.

Средняя обвязка

После окончания работ, описанных в разделе выше, можно еще скрепить стойки между собой средней обвязкой. Она не только укрепит каркас, но и будет полезна, если вы собираетесь обшить беседку только до половины, а верхнюю часть оставить открытой.

Теперь, когда каркас готов, можно приступать к крыше.

Делаем крышу

Крышу можно крепить разными способами. Можно использовать систему треугольных стропил, но здесь рассмотрим вариант очень простой.

На верхнюю обвязку кладутся в качестве стропил ряд досок на ребро с расстоянием сантиметров 30. На них на таком же расстоянии укладываются уже кровельные доски перпендикулярно стропильным. В результате получится такая вот решетка, как на фото.

Крепится все при помощи саморезов и металлических уголков. Сверху крышу можно закрыть любым удобным, доступным материалом, например шифером, ондулином или поликарбонатом.

Поликарбонат обычно кладется сразу на стропила без обрешетки.

Обычно берут сотовый или монолитный поликарбонат толщиной от 6 до 10 мм. Отдельные листы поликарбоната соединяются при помощи специальных стыковочных профилей из силикона.

Отделка

Завершающий этап строительства – это отделка.

Самым распространенным способом является обшивка нижней части вагонкой (для этого и делали среднюю обвязку).

Можно использовать другой доступный материал, например, сайдинг или блокхаус.

Вот пример такой беседки. Очень неплохой и простой в исполнении вариант.

Эскизы беседок с чертежами и размерами

В этом разделе рассмотрим примеры разных типов с чертежами. Если у вас нет времени самому нарисовать или же вы не умеете, то приведенные примеры помогут вам при строительстве собственного варианта беседки.

Простая беседка из дерева

Дерево, материал самый распространенный, дешевый и в работе не сложный. Когда речь заходит о строительстве, большинство даже не раздумывая выбирают в качестве материала именно дерево.

На этом рисунке показан достаточно простой вариант двухскатной беседки.

Следующий рисунок так же представляет простую беседку, правда уже с шатровой крышей.

Под цифрой 1 обозначена нижняя обвязка из бруса 100х50, 2 – вертикальная опора (брус 80х80), 3 – стойки входа (брус 80х50), 4 – верхняя обвязка и 5 – стропила.

В этом варианте, главное соединить верх шатра. Здесь необходима несколько иная схема стропил, нежели при двухскатной крыше.

Беседка своими руками из дерева, чертеж с двухскатной крышей

Беседка с двухскатной крышей так же как и с плоской является одним из распространенных вариантов, возводимых на садовом участке.

На рисунке показана схема размера 3х3.

Фундамент

В качестве фундамента используются бетонные блоки, которые устанавливаются по уровню на подготовленной и размеченной площадке. Это менее трудоемкий процесс по сравнению с бетонированием. На фундаментные блоки кладется рубероид. Далее собирается нижняя обвязка. Для нее используется брус размером 100х100. Для крепления вертикальных стоек на концах бруса выпиливаются зазоры, которые при соединении бруса дают квадрат куда и будет вставляться стойка.

Это очень удобный вариант, так как дает дополнительное крепление стойке. Собранную нижнюю обвязку устанавливаем на фундамент, после чего начинаем собирать боковые стены.

Стены и обвязка

Первым делом устанавливаем четыре опорные стойки, после чего делаем верхнюю обвязку. Что бы стойки были выровнены, при дальнейшем строительстве укрепляем их на укосины. После того, как возвели верхнюю обвязку, делаем среднюю.

Крепление делается при помощи металлических углов и саморезов. После сборки каркаса, можно приступать к строительству крыши.

Крыша

Можно сначала собрать крышу на земле и установить ее на верхнюю обвязку или же сделать треугольные стропила, укрепить на верхней обвязке, а на них уже собирать крышу. Что касается второго варианта, то треугольные стропила делаются так, как показано на фото.

Если вы собираете крышу на земле, то выглядеть она будет так:

Схема сборки в обоих случаях одинакова, разница лишь в месте сборки. Поэтому выбираем тот вариант, который удобнее для вас. При сборке крыши во всех элементах вырезаются пазы, тогда вся стропильная система будет ровной. Поднимать наверх стропильную систему придется как минимум вдвоем, поэтому придется позаботиться о напарнике.

После установки стропильной системы делается обрешетка.

Обрешетка нужна для укладки на крыше кровельного материала. Это может быть шифер, металлочерепица и другой материал.

Установив крышу, можно приступать к настилу пола. Используем половую доску. Перед установкой она покрывается антисептиком. Главное, ровно установить первую доску, а далее к ней присоединять остальные.

И последнее – обшивка беседки вагонкой

Обычно, обшивается только нижняя часть беседки: от пола до средней обвязки. Верхнюю часть можно оставить открытой, а можно установить декоративную решетку. По окончании обделочных работ, беседку можно покрасить, можно оставить покрытую морилкой.

В итоге получится примерно такая вот конструкция:

Беседка из дерева 3м на 4м своими руками, чертежи и размеры

Показанная выше беседка имела квадратные размеры 3х3.  Другой вариант, если вы делаете прямоугольную, размеры которой составляют 3х4.

Чертеж будет выглядеть следующим образом.

Другой чертеж такой же беседки только уже четырехскатной.

Или такой вот чертеж двускатной беседки.

Для строительства такой беседки лучше всего использовать фундамент с 9 или 12 опорами. В качестве опор хорошо подойдут бетонные блоки. Можно также выкопать ямы глубиной около 30 см. Дно ям выровнять, утрамбовать и выложить в яме столб из кирпича в пять рядов. Последний ряд должен находиться над поверхностью земли. Вместо кирпичей можно взять все те же бетонные блоки. Сверху они накрываются рубероидом.

На эти опоры устанавливается нижняя обвязка. Вертикальные опоры Подбираются длиной 2 м, размер бруса 100х100. Выравниваются опоры отвесом, а укрепляются укосинами.

Прямоугольная беседка подразумевает три варианта крыши: одно, двух и четырехскатную. Самая простая в исполнении – это односкатная крыша. Если вы решили делать односкатную крышу, то на этапе установки стоек, передние, нужно делать несколько выше задних.

К брусу верхней обвязки крепятся стропила, при этом используются металлические уголки, саморезы или гвозди.

Расстояние между стропилами составляет 80 см. Нижний край стропил должен выступать за каркас беседки хотя бы сантиметров на 30-40.

После этого к стропилам крепится обрешетка. Для нее используется брус 50х50. Расстояние между брусом обрешетки зависит от кровельного материала. При покрытии металлочерепицей это расстояние меньше, чем при покрытии шифером. Прежде чем закрывать кровельным материалом, на обрешетку кладут гидроизоляционный материал, например рубероид.

Закончив с крышей, переходим к полу. К лагам, которые располагаются между брусьями нижней обвязки крепится напольная доска. Крепежом служат саморезы.

И, наконец отделка. Традиционно считается обшивка вагонкой наполовину беседки. Верхнюю часть можно застеклить, можно оставить открытой, а можно заделать узорной рейкой.

Беседка в китайском стиле (с чертежами и размерами)

Модным в последнее время считается строительство беседок в каком-либо национальном стиле. Наиболее популярен китайский стиль.

Здесь представлены схемы и чертежи для постройки в китайском стиле.

Размер беседки составляет 3,5х5 м. Чертежи бокового фасада и крыши:

Как видно из схем, фундаментом являются столбики. В начале ставится бетонная плита, на которой выкладываются кирпичные столбики. Десять идут непосредственно под каркас и два под ступеньки. На схеме показано расположение таких столбиков.

На готовые столбики кладется рубероид для гидроизоляции. После чего делается нижняя обвязка, устанавливаются стойки и верхняя обвязка. Схема верхней и нижней обвязки приведена ниже.

На нижней обвязке кладется шпунтованная доска для пола. После этого ставятся опорные стойки. По схеме их 10. На следующих чертежах показаны установка стоек и схема крыши.

Далее делается средняя обвязка примерно на высоте 80 см. Для этого используются бруски 50х150 мм. К вертикальным стойкам они крепятся при помощи уголков.

Следующие схемы показывают установку ступеней и ограждения.

Для придания беседке китайского стиля по углам крыши к стропилам приделываются выгнутые деревянные пластины.

Большая беседка на фундаменте

Здесь речь идет о беседки достаточно больших размеров, для которой необходим уже ленточный фундамент.

Например, на этом фото показана такая беседка, которая является одновременно и барбикюшницей.

Сам фундамент зависит от материала изготовления: дерево или металл, а так же от того закрытая она будет или открытая. На следующем рисунке показан примерный чертеж, согласно которому можно возвести такую конструкцию.

Чертеж беседки-качели

Беседка-качели довольно оригинальное сооружение, которое служит больше для отдыха без пикника, хотя на чертежах и присутствует стол. Но, согласитесь, наверное не очень то удобно будет раскачиваться, когда на столе стоит еда или напитки. Но, тем не менее, кому как нравится.

Поскольку этот тип беседки несколько иной по своему функционалу – присутствуют качающиеся элементы, то и крепить ее надо очень основательно. Чаще всего ножки такой беседки вкапываются в землю и бетонируются.

Фото оригинальных беседок из дерева без чертежей

И в заключении, несколько фотографий интересных вариантов беседок. Всех их можно даже назвать произведением беседочного искусства, настолько красиво они сделаны.

Надеюсь этот материал поможет вам выбрать и построить свою беседку. Обязательно поделитесь своим творением. Успехов!

Рубить дрова | Советы по деревообработке, учебные пособия, практические руководства, вдохновение, обзоры продуктов и многое другое.

• Cut The Wood
• 3 июня 2022 г.
• 220 просмотров

Image Source Дерево повсюду, от вашей кухни до вашего заднего двора. Ваш стул, стол, кровать, дверь, разделочная доска,…

Подробнее

0 Shares

• Cut The Wood
• 2 июня 2022
• 205 просмотров

нож или другие острые инструменты. Эта особая техника…

Подробнее

0 Shares

• Cut The Wood
• 2 июня 2022 г.
• 194 просмотров

Источник изображения Подробнее

0 Shares

• Cut The Wood
• 1 июня 2022 г.
• 213 просмотров

Image source

0 Shares

• Cut The Wood
• 1 июня 2022 г.
• 230 просмотров

Источник изображения Апельсиновое дерево вызывает большие споры. Некоторые люди любят его, в то время как другие ненавидят его полностью. Чтобы быть…

Подробнее

0 Shares

• Cut The Wood
• 31 мая 2022 г.
• 179 просмотров

Источник изображения Использование вторичного дерева для изготовления мебели и предметов домашнего декора стало чрезвычайно популярным…

Подробнее

0 Shares

• Cut The Wood
• 31 мая 2022 г.
• 148 просмотров

Источник Древесина часто окрашивается по разным причинам. Вы можете сделать это для улучшения внешнего вида…

Подробнее

0 Shares

• Cut The Wood
• 30 мая 2022
• использует клей для крепления пенопластовой изоляции…

  Подробнее

  0 Shares

  • Cut The Wood
  • 30 мая 2022 г.
  • 149 просмотров Подробнее

    0 Shares

    • Cut The Wood
    • 29 мая 2022 г.
    • 165 просмотров

    Источник изображения Хотели бы вы знать, как регидратировать деревянную мебель, чтобы она выглядела свежей и…

    2 Подробнее

    0012

    0 Shares

    • Cut The Wood
    • 29 мая 2022 г.
    • 174 просмотров

    Источник изображения У вас дома есть дети, которые любят делать то, что любят дети…

    90 Shares
    • Cut The Wood
    • 28 мая 2022 г.
    • 128 просмотров

    Источник изображения Большинство полов из твердой древесины повреждаются из-за влаги. Это просто проклятие для таких…

    Подробнее

    0 Shares

    • Cut The Wood
    • 28 мая 2022 г.
    • 148 просмотров

    Источник изображения

  • Cut The Wood
  • 27 мая 2022 г.
  • 155 просмотров

  Источник изображения Белки довольно многочисленны. Хотя их выходки могут быть забавными, но они могут создать довольно…

  Подробнее

  0 Shares

  • Cut The Wood
  • 27 мая 2022 г.
  • 128 просмотров

  Источник изображения

• Cut The Wood
• 26 мая 2022 г.
• 158 просмотров

Image Source Иногда бывает так, что старая мебель надоедает. Вы даже можете ухаживать за…

Подробнее

0 Акций

• Cut The Wood
• 26 мая 2022 г.
• 161 просмотр

 Источник изображения Собачья моча — одна из самых ужасных жидкостей, которые оставляют следы на деревянном полу. Благодаря…

Подробнее

0 Shares

• Cut The Wood
• 25 мая 2022 г.
• 148 просмотров

Источник изображения

Подробнее

0 Акции

• Руби по дереву
• 25 мая 2022 г.
• 130 просмотров

Источник изображения Аэрозольная краска — это тип краски, которая поставляется в баллончике и распыляется…

Подробнее

0 Shares2 May

90 24, 2022
• 196 просмотров

Источник Насекомые-древоточцы или древоточцы представляют угрозу для всех видов деревянных предметов внутри и вокруг…0003 24 мая 2022 г.

146 просмотров

Image Source Древесина веками вызывала восхищение у предков, когда дело касалось мебели. Деревянная отделка…

Подробнее

0 Shares

• Cut The Wood
• 23 мая 2022 г.
• 189 просмотров

Источник изображения отлично…

Подробнее

0 Акции

• Cut The Wood
• 23 мая 2022 г.
• 213 просмотров

Источник изображения , 2022

165 просмотров

Источник изображения Травление по дереву — увлекательное хобби. Если вы думаете попробовать свои силы в этом,…

Подробнее

0 Акции

• Cut The Wood
• 22 мая 2022 г.
• 135 просмотров

Источник изображения Деревянный сайдинг придает естественный классический вид любому дому. Вы можете красить или морить…

Подробнее

0 Акции

Cut The Wood | Советы по деревообработке, учебные пособия, практические руководства, вдохновение, обзоры продуктов и многое другое.

• Cut The Wood
• 3 июня 2022 г.
• 220 просмотров

Image Source Дерево повсюду, от вашей кухни до вашего заднего двора. Ваш стул, стол, кровать, дверь, разделочная доска,…

Подробнее

0 Shares

• Cut The Wood
• 2 июня 2022 г.
• 205 просмотров

Источник Батонирование — это метод расщепления древесины ножом или другим острым инструментом. Эта особая техника…

Подробнее

0 Shares

• Cut The Wood
• 2 июня 2022 г.
• 194 просмотров

Источник изображения обеспечить…

Подробнее

0 Shares

• Cut The Wood
• 1 июня 2022 г.
• 213 просмотров

Источник изображения Подробнее

0 Shares

• Cut The Wood
• 1 июня 2022 г.
• 230 просмотров

Источник изображения Оранжевое дерево вызывает большие споры. Некоторые люди любят его, в то время как другие ненавидят его полностью. Быть…

Подробнее

0 Shares

• Cut The Wood
• 31 мая 2022 г.
• 179 просмотров

Image Source Подробнее

0 Shares

• Cut The Wood
• 31 мая 2022 г.
• 148 просмотров

Источник Древесина часто окрашивается по разным причинам. Вы можете сделать это для улучшения внешнего вида…

Подробнее

0 Shares

• Cut The Wood
• 30 мая 2022 г.
• 141 просмотров

Источник изображения Подробнее

0 Shares

• Cut The Wood
• 30 мая 2022 г.
• 149 просмотров

Источник изображения Наполнитель для дерева — это продукт, который используется для заполнения зазоров и трещин в…

011 Подробнее

0 Shares

• Cut The Wood
• 29 мая 2022 г.
• 165 просмотров

Источник изображения Хотели бы вы знать, как регидратировать мебель из свежего дерева, чтобы она выглядела 910 Подробнее

0 Shares

• Cut The Wood
• 29 мая 2022 г.
• 174 просмотров

Источник изображения У вас дома есть дети, которые любят делать то, что любят дети… 9

0012

0 Shares

• Cut The Wood
• 28 мая 2022 г.
• 128 просмотров

Источник изображения Большинство полов из твердой древесины повреждаются из-за влаги. Это как проклятие для таких видов…

Подробнее

0 Shares

• Cut The Wood
• 28 мая 2022
• 148 просмотров

Image проектов, вам также должны понравиться…

Подробнее

0 Shares

• Cut The Wood
• 27 мая 2022 г.
• 155 просмотров

Image Source Белки довольно многочисленны. В то время как их выходки могут быть развлекательными, но они могут создать довольно… делать проекты своими руками из дерева, тогда вы можете…

Подробнее

0 Shares

• Cut The Wood
• 26 мая 2022 г.
• 158 просмотров

Image Source Иногда бывает так, что старая мебель надоедает. Вы даже можете ухаживать за…

Подробнее

0 Shares

• Cut The Wood
• 26 мая 2022 г.
• 161 просмотров

161 просмотров

 В связи с…

Подробнее

0 Shares

• Cut The Wood
• 25 мая 2022 г.
• 148 просмотров

Источник изображения Поделиться

• Cut The Wood
• 25 мая 2022 г.
• 130 просмотров

Источник изображения Аэрозольная краска — это тип краски, которая поставляется в баллончике и распыляется…

0 1 Share More

0002

Cut The Wood

24 мая 2022 г.

196 просмотров

Источник Насекомые-древоточцы или древоточцы представляют угрозу для всех видов деревянных предметов внутри и вокруг…

Подробнее

900

Cut The Wood

24 мая 2022 г.

146 просмотров

Image Source Древесина веками вызывала восхищение у предков, когда дело касалось мебели. Деревянная отделка…

Подробнее

0 Shares

• Cut The Wood
• 23 мая 2022 г.
• 189 просмотров

Image source

Cut The Wood

23 мая 2022 г.

213 просмотров

Источник изображения0012

• Cut The Wood
• 22 мая 2022 г.
• 165 просмотров

Источник изображения Травление по дереву — это увлекательное хобби. Если вы думаете попробовать свои силы в этом,…

Подробнее

0 Shares

• Cut The Wood
• 22 мая 2022 г.
• в любой дом. Вы можете красить или морить…

  Подробнее

  0 Shares

  Рубить дрова | Советы по деревообработке, учебные пособия, практические руководства, вдохновение, обзоры продуктов и многое другое.

  • Cut The Wood
  • 3 июня 2022 г.
  • 220 просмотров

  Image Source Дерево повсюду, от вашей кухни до вашего заднего двора. Ваш стул, стол, кровать, дверь, разделочная доска,…

  Подробнее

  0 Shares

  • Cut The Wood
  • 2 июня 2022
  • 205 просмотров

  нож или другие острые инструменты. Эта особая техника…

  Подробнее

  0 Shares

  • Cut The Wood
  • 2 июня 2022 г.
  • 194 просмотров

  Источник изображения Подробнее

  0 Shares

  • Cut The Wood
  • 1 июня 2022 г.
  • 213 просмотров

  Image source

  0 Shares

  • Cut The Wood
  • 1 июня 2022 г.
  • 230 просмотров

  Источник изображения Апельсиновое дерево вызывает большие споры. Некоторые люди любят его, в то время как другие ненавидят его полностью. Чтобы быть…

  Подробнее

  0 Shares

  • Cut The Wood
  • 31 мая 2022 г.
  • 179 просмотров

  Источник изображения Использование вторичного дерева для изготовления мебели и предметов домашнего декора стало чрезвычайно популярным…

  Подробнее

  0 Shares

  • Cut The Wood
  • 31 мая 2022 г.
  • 148 просмотров

  Источник Древесина часто окрашивается по разным причинам. Вы можете сделать это для улучшения внешнего вида…

  Подробнее

  0 Shares

  • Cut The Wood
  • 30 мая 2022
  • использует клей для крепления пенопластовой изоляции…

    Подробнее

    0 Shares

    • Cut The Wood
    • 30 мая 2022 г.
    • 149 просмотров Подробнее

      0 Shares

      • Cut The Wood
      • 29 мая 2022 г.
      • 165 просмотров

      Источник изображения Хотели бы вы знать, как регидратировать деревянную мебель, чтобы она выглядела свежей и…

      2 Подробнее

      0012

      0 Shares

      • Cut The Wood
      • 29 мая 2022 г.
      • 174 просмотров

      Источник изображения У вас дома есть дети, которые любят делать то, что любят дети…

      90 Shares
      • Cut The Wood
      • 28 мая 2022 г.
      • 128 просмотров

      Источник изображения Большинство полов из твердой древесины повреждаются из-за влаги. Это просто проклятие для таких…

      Подробнее

      0 Shares

      • Cut The Wood
      • 28 мая 2022 г.
      • 148 просмотров

      Источник изображения

    • Cut The Wood
    • 27 мая 2022 г.
    • 155 просмотров

    Источник изображения Белки довольно многочисленны. Хотя их выходки могут быть забавными, но они могут создать довольно…

    Подробнее

    0 Shares

    • Cut The Wood
    • 27 мая 2022 г.
    • 128 просмотров

    Источник изображения

  • Cut The Wood
  • 26 мая 2022 г.
  • 158 просмотров

  Image Source Иногда бывает так, что старая мебель надоедает. Вы даже можете ухаживать за…

  Подробнее

  0 Акций

  • Cut The Wood
  • 26 мая 2022 г.
  • 161 просмотр

   Источник изображения Собачья моча — одна из самых ужасных жидкостей, которые оставляют следы на деревянном полу. Благодаря…

  Подробнее

  0 Shares

  • Cut The Wood
  • 25 мая 2022 г.
  • 148 просмотров

  Источник изображения

Подробнее

0 Акции

• Руби по дереву
• 25 мая 2022 г.

  No related posts.
