Для нормального жизнеобеспечения в доме или на даче должна быть постоянно вода. Чаще всего источниками являются колодец или скважина. Предпочтительнее — скважина. Во-первых, потому что достигаются, как правило, достаточно глубоко залегающие водоносные пласты с более чистой водой. Во-вторых, служат они дольше. В-третьих, дебит (скорость пополнение) у них значительно выше. Немаловажно и то, что возможно бурение скважин на воду своими руками. Есть несколько технологий, вам надо только выбрать.

Вода возле дома — это всегда хорошо

Содержание статьи

Способы самостоятельного бурения скважин на воду

Скважины на воду бурят или забивают — разные технологии предполагают разные способы. Бурение скважин на воду своими руками возможно далеко не всеми методами, но некоторые использовать реально.

Шнековое бурение

При этой технологии скважину проделывают при помощи специального бура — шнека. Это стальная труба, с наваренными по спирали лопастями. При вращении снаряд погружается в грунт. После того, как он уйдет на вся свою глубину, его вынимают, грунт, оставшийся на лопастях высыпают. Шнек снова опускают в скважину, дорастив сверху трубу, продолжают выемку грунта. Так, раз за разом вынимая снаряд и стряхивая грунт, бурят скважину. Трубы на концах могут иметь резьбу или соединяться при помощи шпилек.

Так выглядит шнек

Недостаток этого метода — подходит он не для всех типов грунтов. Нормально бурятся мягкие или средние по твердости породы. Если встречается каменистый или скалистый слой, работа будет неэффективной — шнек тут бессилен. В сыпучих грунтах будут наблюдаться завалы, что тоже проблематично.

По этой технологии работают довольно мощные установки, но есть даже ручные шнековые буры. Ими работать очень тяжело, но возможно. Есть простое устройство, которое делает шнековое бурение скважин на воду своими руками проще — это тренога с воротом и укрепленным вверху блоком. При помощи троса, лебедки и блока проще доставать буровой снаряд, а делать это надо часто.

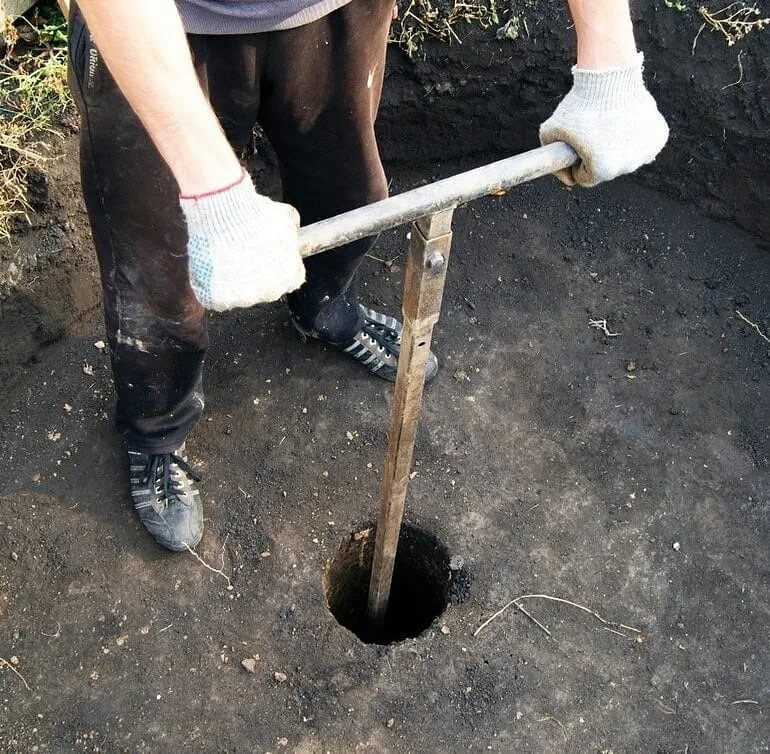

Ручная буровая шнековая установка

Более удобны моторизованные бурильные установки, причем не обязательно покупные. Есть интересные самоделки. В любом случае это рама с подвижно закрепленным мотором, который приводит в движение бур. Пример подобной установки в следующем видео. Шнековый бур используется не для скважин на воду, но суть самой установки и принцип работы от этого не меняется.

При небольших размерах шнека и штанг, которыми наращивается длина (до 1,5 м), этот метод бурения скважин на воду можно использовать и внутри дома, дачи, бани. Главное, чтобы грунты были подходящими.

Гидробудрение (при помощи помпы или насоса)

Как понятно из названия этот способ использует для бурения скважин воду. При самостоятельном применении чаще всего воду подают насосом в трубу. Она выходит через специальные отверстия внизу бура, вытекает самотеком через зазор между наружной стенкой трубы и стенками скважины.

Схема организации гидробурения

Кроме бура и труб с резьбой для этого метода еще необходима помпа. Перед началом работ возле будущей скважины копаются два приямка. В первом оседает основное количество грунта, во второй поступает вода, лишенная большей части примесей. Воды для процесса надо немного — она постоянно циркулирует. Из первого приямка периодически осадки убирают обычно совковой лопатой. При необходимости, если вода стала слишком уж грязной, ее можно заменить. Ее откачивают при помощи той же помпы, только не подают в скважину, а сливают куда-то на участок. Залив новую партию воды можно бурение продолжать.

После того как скважина достигла требуемой глубины, в нее заводится обсадная труба с фильтром на конце. В последнее время чаще всего используется труба ПНД или ПВХ. С ПНД работать проще — она хорошо гнется. Фильтр — это дырки, насверленные на конце обсадной трубы. Длинна такого фильтра — около метра. Потом поверх можно намотать проволоку из нержавейки, а сверху мелкую сетку из той же нержавейки.

Ударно-канатный метод

Один из самых простых в реализации способов сделать скважину самостоятельно — ударно-канатный. Но он и самый медленный, при отсутствии механизации требует значительных физических усилий. С другой стороны, его можно рассматривать как тренажер. Причем очень эффективный — работают почти все мышцы тела.

Ударно-канатное бурение скважин на воду своими руками — универсальный метод, который можно применять на любом виде грунтов. Меняется только снаряд, а технология и установка остается такой же:

• На глинистых и других несыпучих грунтах используют отрезок толстостеной металлической трубы, на конце которой сделана режущая кромка, скошенная внутрь. Его еще называют бур-стакан за характерную форму. Его несложно сделать своими руками. Главное — найти трубу с толстой стенкой (чем толще, тем лучше). Остается заточить нижнюю режущую кромку, сделать прорези в боках (для легкого удаления грунта), а в верхней части сделать «ушки» для крепления карабина и троса.
  Снаряд для ударно-канатного бурения

• В слое сыпучих пород — щебня, песка — используют желонки. Это отрезок трубы ко дну которого приварен подпружиненная клапан. При ударе клапан открывается, грунт попадает внутрь трубы. При подъеме под действием сила тяжести клапан закрывается, не давая высыпаться породе.

  Желонка с клапаном для сыпучих грунтов

• В тех же грунтах иногда эффективнее использовать бур-ложку. Он так назван за специфическую форму нижней части — двух загнутых навстречу друг другу лепестков.

  Бур-ложка для вязкого грунта

• На скальных породах применяется буровое долото. Сначала порода дробиться, потом вынимается при помощи одного из описанных выше снарядов — каким удобнее, таким и работают.

Установка канатного бурения может быть выполнена по-разному. Самый распространенный вид — тренога, в центре которой закреплен блок. Но блок может крепиться и к Г-образной конструкции, также для облегчения труда можно использовать электродвигатель с редуктором.

Конструкция ударно-канатной установки В виде Г-образной стойки

Тренога — самый распространенный вид установки

Способ механизации

Сама технология ударно-канатного бурения очень проста: снаряд поднимают, отпускают в свободное падение. Так повторяется много раз. С каждым ударом скважина становится чуть-чуть глубже. Когда пройден участок в 50 см, снаряд вынимают, освобождают от грунта. И все повторяется заново.

Чтобы бурение шло быстрее, необходим тяжелый снаряд. Если стенки трубы толстые, масса и так может быть значительной. При необходимости можно утяжелить — залить свинцом верхнюю часть трубы.

Также для ускорения прохождения нижний край можно заточить, но делать это надо так, чтобы скос был направлен внутрь. Еще один момент: обратите внимание на прорези в буровых снарядах. Они облегчают удаление породы. Особенно это важно при прохождении плотных, вязких глиняных пластов.

Трос для ударно-канатной буровой установки нужен диаметром 10-12 мм. Если работать будете вручную, необходимы перчатки. При прохождении верхних слоев проще использовать ручной бур, а для более легкого прохождения верхних слоев в сухое время, можно в пробуренную скважину залить воды.

Обсадная труба и фильтр

Все описанные выше технологии самостоятельного бурения скважин на воду имеют общие черты. После того как скважина вышла на водоносный горизонт (в породе появится вода в больших количествах), еще некоторое время продолжают бурить, углубляясь в глубь водоноса на 1-2 метра. Затем весь буровой снаряд разбирают, а внутрь скважины устанавливают обсадную трубу.

С обсадной трубой надо разобраться. Диаметр выберите в зависимости от того, какого размера вам пробурили скважину и от типа насоса, который планируете использовать. Надо внимательно отнестись к выбору материала. Некоторое время для обсадной трубы использовали асбестовые трубы. Но они очень вредны — сильнейший канцероген. Не стоит использовать и оцинкованные трубы — цинк из организма не выводится, накапливается. А отравление им имеет очень  плохие последствия.

Остается не такой большой выбор — трубы из стали и нержавейки, а также пластиковые — ПНД и ПВХ. Нержавейка — практически идеальный вариант, за исключением цены и сложности сварки. Чтобы шов не ржавел необходима сварка в аргонной среде, а это непросто. Хотя, в некоторой степени помочь могут специальные электроды для сварки нержавейки.

В последние годы все более популярны трубы из пластика. ПВХ и ПНД — дешево и сердито, но для их установки скважина должна быть идеально ровной. Еще один момент — пластик не очень хорошо переносит нагрузки. Потому их использовать можно на небольшой глубине — метров до 15. В любом случае ставить для скважины канализационные трубы не стоит, лучше все-таки найти водопроводные, хоть они и дороже стоят: стенки в них разной толщины, так что вложения оправдаются.

Стальные трубы точно не сомнутся и простоят долго, но и у их есть существенный недостаток: они ржавеют. Тем не менее, из описанных выше вариантов именно металл оптимальный, если нет средств на нержавейку.

Чтобы внутрь обсадной трубы поступала вода, в нижней ее части, которая погружается в водоносный горизонт, делают фильтр. В трубе делают отверстия. Есть два варианта. Первый — сверлом большого диаметра, в четыре ряда в шахматном порядке. Второй — прорезают болгаркой продольные щели (размер 1,5-2,5 мм).

Поверху трубы наматывают проволоку (3-4 мм диаметром), а сверху нее крепят сетку с очень мелкой ячейкой. Лучше всего использовать нержавейку. В этом случае можно будет промывать фильтр от отложений при помощи промывочных растворов, а проволоку и сетку можно приварить к трубе.

Если использовать любой другой металл, через некоторое время фильтр выйдет из строя. Черный металл ржавеет, остальные разрушаются из-за электролитической коррозии.

Абиссинский колодец или скважина-игла

Это вид ручного бурения скважин на воду и бурением не назовешь — специальную штангу с литым конусообразным наконечником забивают в грунт, наращивая по мере надобности трубами-штангами (длинна одной 1-2 метра), которые соединяются при помощи резьбы. Называют этот тип скважин по-разному, забивная, абиссинская, игла. Все это об одном методе.

Отличие от всех других методов в том, что эти трубы так и остаются в земле, именно по ним будет поступать вода. То есть это скважина без установки обсадной трубы. Ее пробивают при помощи этих труб, их же потом и используют. Потому в качестве штанг, которыми наращивают иглу, используют водопроводные трубы с толстой стенкой. Диаметр от 25 -32 мм. Так как трубы забиваются навсегда, их соединение должно быть герметичным. Традиционно для повышения надежности используют подмотку (обычно — льняную), можно ее обмазать герметиком.

Первый элемент абиссинского колодца называется иглой. Но наконечник-пика далеко не единственное отличие этой части от других. Почти во всю длину трубы насверлены в ней отверстия. Это — фильтр для воды. Через них внутрь будет поступать вода. Чтобы они не забивались породой, поверх трубы спиралью наматывают проволоку, а на нее крепят мелкую сетку. Чтобы скважина служила долго, не забивалась, была возможность сделать промывку, проволока и сетка должны быть из нержавейки. Только в таком варианте служить фильтр будет долго и без проблем. Использование других металлов, пусть и нержавеющих, намного сокращает срок службы скважины — металлы разрушаются за счет электролитической коррозии. Потому латунная, медная или какая-либо другая проволока или сетка на стальную трубу не подходят.

Первый элемент абиссинского колодца — игла с наконечником-пикой и фильтром

Еще один момент. Чтобы при забивании сетку и намотку не оторвало, их приваривают к трубе. Следующий момент: диаметр широкой части конуса должен быть шире диаметра трубы. При забивании конус оставляет отверстие большей ширины, чем идущая за ними труба с намоткой, потому ее не сорвет.

Техпроцесс забивания скважины-иглы чрезвычайно прост: бьют по трубе, загоняя ее в грунт. Но если стучать чем-то тяжелым по верхушке трубы, она деформируется. Потому делают специальное устройство — бабку и конус, который навинчивается на верхушку трубы. Внутри бабки ударная поверхность имеет тоже форму конуса. Имеющиеся полости внутри заливаются свинцом — для увеличения веса. Чем больше весит снаряд, тем быстрее будет забиваться труба, но учтите, что поднимать его надо руками и очень много раз.

Сама баба в диаметре намного больше, чем труба, которую будут забивать. Чтобы при ее движении не было люфта внизу устанавливается шайба подходящего диаметра (чуть больше наружного диаметра трубы). В результате бабка свободно ходит вверх/вниз, но без какого-либо люфта. Высота подъема снаряда определяется его размерами — надо чтобы она не слетала с забиваемой трубы. Внешний вид бабки для забивки абиссинского колодца и ее чертеж расположены ниже.

Бабка для забивания скважины-иглы в разрезе

Так выглядит снаряд для забивания скважины

Это конус для центровки усилия удара

Это не единственное приспособление, при помощи которого забивают скважины. Делают на трубу мощный зажим, который фиксируется по принципу струбцины. Вместо бабки используют тяжелое металлическое кольцо с двумя ручками. Как им работать — смотрите в видео.

Как видите, пробить скважину на воду можно и внутри дома или даже на дне старого колодца. Не так много места надо.

Как оборудовать пробитую скважину

Пробить/пробурить скважину недостаточно. Надо еще воду поднять, а это — совсем другая история. Как провести воду из скважины к дому читайте тут.  Если хотите сделать водоснабжение постоянным, с нормальным давлением, чтобы можно было подключать бытовую технику, вам понадобится насосная станция.

Для сезонного водоснабжения на даче обойтись можно более скромным набором:

• вибрационный насос;
• обратный клапан, который устанавливается перед насосом;
• емкость для воды;
• поливочный шланг;
• краны и т.д.

Обратите внимание, что обратный клапан устанавливается перед насосом, а не на конце шланга, погруженного в скважину. Просто так этот самый шланг при заморозках не разорвет. Еще один плюс такого устройства — проще демонтировать на зиму.

Еще один совет: скважину надо чем-то закрыть. В домах постоянного проживания делают кессон — бетонный или пластиковый  бункер, который находится ниже глубины промерзания. В нем ставят все оборудование. При использовании воды только периодически кессон — слишком дорогое удовольствие. Но закрыть скважину чем-то надо. Во-первых в нее может упасть какая-то живность, что никак не обрадует вас. Во-вторых, «добрые»соседи могут что-то уронить. Более бюджетный выход — построить домик по типу колодезного.

Еще более дешевый вариант — выкопать приямок, оббить его доской, сделать дощатую крышку. Ключевой момент: все это должно запираться на замок.

Скважина своими руками — пошаговая инструкция по бурению скважины своими руками на участке + 180 фото-обзоров лучших способов

Постоянная подача воды необходима на дачных и садовых участках. Она может быть использована для технических целей, для полива зеленых насаждений и садовых дорожек, для наполнения летнего душа. Водопроводная подача воды обойдется достаточно дорого, поэтому в качестве альтернативного варианта стоит рассматривать скважину в доме, выполненную своими руками.

В зависимости от глубины залегания водных ресурсов, полученную воду можно использовать, как для технических целей, так и для питья. Фото скважины, выполненной самостоятельно, можно найти на сайтах и страницах журналов практического садоводства.

Содержимое обзора:

Преимущества самодельных скважин

Скважины, пробуренные специалистами, выполнены качественно, на должную глубину и с учетом состояния грунта. Однако, стоимость услуг профессиональных бурильщиков может достигать заоблачных значений.

Самодельные скважины на даче сегодня, особенно с учетом развития сельского хозяйства и ландшафтного дизайна, встречаются всё чаще. Они имеют ряд преимуществ:

1. Даже с использованием профессионального оборудования затраты на бурение и установку труб, мотора, поливочных шлангов будут значительно ниже.
2. Постоянный приток воды, как питьевой, так и для технических целей.
3. При желании использовать более качественную воду можно установить дополнительные фильтры для последующей очистки.
4. Для садовых и овощных насаждений возможно организовать капельный или верхний полив.
5. Летний душ всегда доступен, даже при отсутствии водопроводной подачи воды.

Все финансовые затраты на работу и монтаж установки быстро окупятся в связи с тем, что платить за воду в доме из скважины, сделанной своими руками, практически не придется.

Оценка параметров для бурения скважины

Бурение скважины – это довольно непростая задача. Для организации качественной подачи воды понадобится оценить ряд параметров:

1. Расположение будущей скважины. Согласно санитарным правилам и нормам располагать скважины следует на определенном расстоянии от отхожих мест, выгребных ям, старых захоронений.
2. Глубина залегания воды.
3. Качественный состав подлежащего грунта (наличие карстовых пустот, минеральных включений, каменистых пород, которые могут мешать процессу бурения).
4. Площадь, на которую планируется организация подачи воды.
5. Назначение скважины. Различают три уровня залегания подземных вод, и соответственно, три качественных состава. Для душа и полива можно использовать техническую воду (но после отстаивания). Для мытья автомобиля, питья подобный состав воды непригоден, требуется артезианский источник без большого количества минеральных добавок.

Фото elektroexperti. ru.

Отдельно оценивается техническая мощность насоса, длина шлангов, форма и детали конструкции на поверхности, оптимальная для качественной подачи воды.

Для надежного обеспечения садового участка водными ресурсами следует тщательно продумать план действий, оценить все указанные параметры, и приступать непосредственно к работе.

Инструменты для бурения скважины

Способов бурения скважины существует несколько, как профессиональных, так и кустарных методик. Для каждого метода имеется свой традиционный набор материалов и инструментов:

• Глубинный насос достаточной мощности.
• Шланги и хомуты для организованной подачи воды на различные участки сада, огорода, жилых строений.
• Специальные шнеки.
• Обсадные трубы для предупреждения обвалки стен шахты в процессе продвижения бура.
• Желонка или забивной стакан.
• Тренога для подвешивания рабочей желонки.

Понадобятся также металлические трубы с заостренными концами, которые применяются в качестве пробивного инструмента, а в дальнейшем – в роли проводника для воды.

Типы скважин по залеганию воды

Глубина залегания подземных течений – это не только важный технический параметр. Кроме необходимости подготовки специального оборудования, глубина влияет на качественный состав воды. Чем выше расположены течения, тем выше уровень загрязнений (химические, бактериальные, грибковые примеси).

Такая вода может быть опасна для бытового использования. Выделяют три типа скважин по уровню залегания подземных течений:

1. Абиссинская скважина.
2. Артезианская скважина.
3. Фильтровая скважина.

Каждый представленный вариант отличается по глубине, качественному составу, требованиям к оборудованию при бурении.

Абиссинская модель колодца

Наиболее простой вариант для изготовления скважины. Пробурить подобную скважину можно практически в любом месте. Глубина залегания воды составляет 8 метров (для поверхностного насоса). Иногда получается поднять воду с глубины 9-12 метров, но только с использованием специальной ямы, на дне которой устанавливается насос.

Вода из абиссинских скважин применяется исключительно в технических целях. Для питья она непригодна, ввиду высокого содержания химических примесей и высокой вероятности инфекционного заражения.

Фильтровая модель скважины

Глубина залегания подземных вод составляет 20-30 метров. Применяется подобная установка для обеспечения водой небольших строений (дом, баня, летняя кухня, душ). Состав получаемой из песчаных скважин воды может разительно отличаться по качеству: от загрязненных поверхностных вод до глубоких чистых течений.

Артезианская скважина

Артезианская скважина на воду своими руками – это настоящая находка для садоводов и владельцев дач. Она имеет самую глубокую шахту – от 30 до 100 метров. Ввиду большого содержания каменистых пород на уровне подземных течений, вся вода проходит особую фильтрацию. Добываемая вода чистая, не содержит вредных примесей.

Риск инфекционных загрязнений приближен к нулю. Для кустарных методов работы подобная модель представляет особую трудность из-за необходимости бурить на большую глубину.

Основные методики бурения скважин

Бурение скважин на воду и организация качественных шахт – это профессиональная задача. Однако, справиться с неё сможет и сам дачник. От мастера понадобится набор инструментов, сноровка и терпение, ведь процесс бурения – отнюдь не быстрый процесс.

Различают несколько кустарных методик организации самодельных скважин на участке:

1. Ударно-канатная методика.
2. Роторная методика.
3. Организация скважины-иглы.
4. Бурение с применением шнека.

Все представленные способы также требуют наличия оборудования, но затраты на работу гораздо ниже.

Бурение при помощи желонки

Для работы понадобится специальная тренога, желонка или, так называемый, забивной стакан. Рабочий инструмент представляет собой трубу с острыми краями и специальным клапаном для забора грунта.

Принцип работы инструмента заключается в захватывании участка почвы при помощи острых срезов трубы с последующим выведением грунта на поверхность.

Инструкция, как сделать самодельную скважину с организованной подачей воды:

1. В подготовленном месте сделать небольшое углубление (например, используя бытовой бур).
2. Над углублением установить треногу.
3. На треногу подвешивают желонку или забивной стакан на прочный трос.
4. Сделать несколько достаточно сильных ударов рабочей частью, чтобы захватить как можно больше грунта.
5. Вытащить рабочую трубу их шахты, вынимая почву на поверхность.

При увеличении глубины продавливания желонки в почву следует опускать в шахту обсадную трубу, чтобы предупредить обваливание стенок скважины. Работа с использованием данной методики достаточно трудоёмкие, поэтому требуют дополнительной помощи.

Роторная методика бурения

Для прохождения скалистых пород используются специализированные буры, которые относятся к профессиональному оборудованию. В качестве кустарных методик данный способ используется редко, но при наличии инструментов может быть успешно применён.

Бурение скважины-иглы

Для участков с поверхностно расположенными подземными водами довольно часто используется скважина-игла. Это классический тип абиссинской скважины. Подаваемая на поверхность вода применяется для технических целей, или для питья после многократной очистки.

Для работы понадобится металлическая труба, набор бытовых буров и специальные шнеки. Инструкция бурения скважины своими руками:

1. В намеченном месте пробуривают узкую шахту диаметром не более 7-8 см.
2. Бурить грунт необходимо до момента всплывания плавуна.
3. В образующуюся шахту вставляют металлическую трубу, конец которой заострён.
4. Используя трубу в качестве упора, продавливают шахту до уровня залегания подземных вод.

При бурении скважины-иглы металлическая труба выполняет роль шланга для подачи воды, поэтому устанавливать шланги дополнительно не требуется.

Бурение при помощи шнеков

Традиционный шнек представлен в виде металлической штанги с рабочей частью, на которой расположен винт. Отлично подходит для бурения грунта любого состава.

С целью усиления бурения скалистых пород используется долото. Инструкция по проводимой работе:

1. Рабочую часть штанги с резьбой вворачивают в грунт.
2. Делают несколько оборотов, извлекают грунт на поверхность.
3. По мере углубления шахты на рабочую часть наращивают резьбу.
4. Для предупреждения обвала шахты по мере продвижения работы устанавливаются обсадные трубы.

После завершения работы (для всех используемых методик) производится установка фильтров, насоса (поверхностного или глубинного) и первая прокачка скважины.

При необходимости, и выявлении изъянов проводится работа по настройке работы насоса или обустройству скважины. Обязательно уделяется максимум внимания наземной части скважины: кран, шланги, бочки, организованная система полива.

Фото скважины своими руками

Предыстория – Drillyourownwell.com

Если вы собираетесь бурить скважину с использованием ПВХ, пожалуйста, внимательно прочитайте эту страницу, и, надеюсь, вы сможете избежать некоторых глупых проблем, с которыми я столкнулся, когда только начинал. Мои ошибки были результатом того, что я не думал и/или не использовал здравый смысл, так что вы все равно можете их избежать, но все равно поддержите меня и прочитайте эту страницу. ХОРОШО?

Цитируя Йоги Берра: «Прежде чем я начну говорить, позвольте мне сказать следующее:»

Эта техника позволяет создавать неглубокие колодцы, то есть колодцы, расстояние до воды которых составляет 25 футов или менее. Колодцы могут быть глубже, но расстояние до уровня грунтовых вод составляет 25 футов или меньше. Это максимальная глубина, на которую можно прокачать скважину с помощью всасывающего насоса. Вам не нужно копать вниз к водоносному горизонту для ирригационного колодца. Вам просто нужно пробурить скважину ниже стоячего уровня воды. Эти неглубокие колодцы хороши для орошения. Из них можно или нельзя пить. Некоторые да, но, пожалуйста, не пейте воду из неглубокого колодца и не используйте ее для кормления скота без предварительного тестирования воды. Причина, по которой глубокие колодцы обычно дают безопасную воду, заключается в том, что почва фильтрует ее. Неглубокие колодцы, очевидно, имеют меньше этой естественной фильтрации. Кроме того, пожалуйста, убедитесь и проверьте свои местные законы о впечатляющем бурении скважин.

Я заинтересовался бурением собственной скважины, когда наткнулся на «Брэди T Pack» или «Установочный комплект Well Point» в магазине Home Depot. Это фитинг с соединениями для двух шлангов и куском двухдюймового ПВХ. Вот их фотография установочного комплекта Well Point.

Инструкции Брейди включали эту диаграмму того, как работает процесс сверления или промывки. Как видите, вода из двух шлангов перекачивается через кусок двухдюймовой трубы (ПВХ), где промывает шлам снизу вверх. Шлам выходит на поверхность снаружи трубы.

Не слишком увлекайтесь слоями песка, почвы и твердого грунта, показанными в инструкциях Brady. Это всего лишь примеры, и они почти гарантированно не будут соответствовать тому, что есть в вашем районе.

Начать стоит с их набора. В настоящее время я могу найти его только на Amazon: http://www.amazon.com/Well-Point-Installation-Kit-BTA-200/dp/B000H5W9SY/ref=pd_cp_hi_1

Я думаю, что Брейди был продан другая компания, которая их больше не предлагает. В этом нет ничего страшного, потому что самодельный — 9 0005 намного лучше . Я предпочитаю «буровую головку», сделанную из деталей из ПВХ, которая очень похожа на монтажный комплект Brady. В нем есть небольшое дренажное отверстие, чтобы воздух мог выходить сверху. В противном случае захваченный воздух может создать давление и сдуть буровую головку. Вот изображение того, о чем я говорю:

БУРОВАЯ ГОЛОВКА (моя первая)

НЕ копируйте этот дизайн! Я сделал это, скопировав комплект Brady Well Kit, не осознавая, что в нем есть серьезный недостаток. Две трубы 3/4 дюйма, ведущие в одну трубу 3/4 дюйма, ограничивают поток. Две 3/4-дюймовые трубы должны впадать в большую трубу! Чтобы сделать ее самостоятельно, воспользуйтесь инструкциями на странице «Изготовление буровой головки».

Крупным планом видно сливное отверстие

В соответствии с инструкциями Брейди, поливинилхлорид должен вращаться вперед и назад с помощью замков каналов и медленно вбиваться в землю, пока вода вымывает обломки обратно наверх.

Цель состоит в том, чтобы пробурить скважину до водоносного песка, где установлена ​​игла, опуская ее через двухдюймовый ПВХ, а затем поднимая двухдюймовый ПВХ достаточно, чтобы обнажить или оставить иглу в водоносном песке на дне дыра. В идеале вы хотите полностью вытащить двухдюймовый ПВХ из земли.

Я купил комплект для установки Brady Wellpoint, и он отлично работал на глубине от 15 до 20 футов. Моя проблема заключалась в том, что уровень грунтовых вод, где я жил в то время, составлял 17 футов. Мне нужно было пойти глубже. Верхняя часть колодезного экрана должна быть расположена ниже уровня грунтовых вод.

Замков каналов недостаточно для удержания PVC. Они продолжали скользить и не обеспечивали надежной ручки или достаточного рычага. Я сделал ручку, которая крепилась к ПВХ. Вот. Он работает хорошо, хотя хомуты изнашиваются и их необходимо периодически заменять.

САМОДЕЛОЧНАЯ РУЧКА ДЛЯ ПВХ ТРУБ

Ручка очень помогла. Стало намного легче контролировать ПВХ, и я смог приложить больше усилий к сверлению. Я спустился на 25 футов! Потом я застрял. Моя проблема, как оказалось, была просто в нехватке терпения. Интересно, что слабым звеном в бурении скважины с использованием ПВХ как буровой штанги, так и бурового долота является не слабый (человеческий) буровой двигатель, относительно слабая бурильная штанга или пластиковое «буровое долото». Это отсутствие достаточного расхода воды. У меня было два бытовых шланга, подключенных к комплекту Brady, но я мог бы легко использовать воду еще из десяти. Поскольку я бурил быстрее, чем вода вымывала шлам на поверхность, я застрял. Эта техника требует больше терпения, чем я изначально предполагал.

К настоящему времени у меня на заднем дворе была 17-футовая и 25-футовая яма. Я старательно заполнил обе дырки и упаковал их как мог.

Кстати, вся эта история происходит в течение пары месяцев.

Затем я начал третью дырку, рядом со второй дыркой. У меня все было хорошо, и на этот раз я был терпелив и двигался медленно. Я не продвигал ПВХ вниз в отверстие, пока не прокрутил трубу вверх и вниз, тщательно наклоняя ее из стороны в сторону. После того, как я убедился, что трубка исправна и ослаблена, я продвинул ее на несколько дюймов и еще немного поработал.

На глубине около 20 футов все шло хорошо, а потом внезапно у меня пропал поток воды. Вода больше не поднималась вокруг бурильной трубы из ПВХ. Потом трубу стало тяжелее двигать, и через четыре-пять минут труба вмерзла в землю, и я не мог ее двигать. Я не мог сдвинуться с места, как ни старался. Потом я заметил воду рядом со мной. Я просверлил второе отверстие, и вода, которую я заливал в третье отверстие, возвращалась обратно через второе отверстие!! И я запаковал, или, по крайней мере, я думал, что заделал вторую дыру довольно хорошо, когда заделывал ее. Ну, дерьмо. Бурение скважин оказалось сложнее, чем я думал.

Я заделал третье отверстие и снова заделал второе отверстие.

Четвертая скважина: К настоящему времени я провел довольно много времени, читая о скважинах в Интернете. Я читал о гравийных фильтрах. Гравийные фильтры часто устанавливаются на забое скважин для повышения их эффективности. Мелкий гравий помещают на дно скважины вместе с скважинным фильтром, по существу, для увеличения эффективной окружности скважинного фильтра. Если была пробурена четырехдюймовая скважина и в нее помещен двухдюймовый скважинный фильтр, между стенкой скважины и скважинным фильтром остается зазор. Если оставить его в покое, он заполнится песком, но если вы заполните его мелким гравием, то колодец будет давать больше воды. Я не понял, как его установить (очевидно, как вы увидите через минуту), но мне понравилась идея повышения эффективности, поэтому я захотел его. Итак, вернемся к сверлению четвертого отверстия. К настоящему времени я завинтил достаточно отверстий, чтобы просверлить одно правильно, и я получил трехдюймовое отверстие на глубине 33 фута. Затем я поднял трубу из ПВХ на пару футов и насыпал пару футов гравия на дно ямы. Затем я попытался установить двухдюймовый экран в гравии. В то время я этого не понимал, но если бы я использовал 1 1/4-дюймовый колодец, это мог бы сработать. Двухдюймовый экран был слишком большим, чтобы протолкнуть гравий в отверстие, сделанное трехдюймовой трубой…

Однако у этой истории был счастливый конец. Два фута мелкого гравия на дне 33-футовой скважины фактически образовали приличный фильтр скважины, и скважина давала около трех галлонов в минуту. Не так много, как если бы я правильно установил экран колодца, но он работал, и я поливал им свой двор пару лет. Я даже установил спринклерную систему, которая бежала из колодца. Но тогда я всего этого не понимал…

Я думал, что моя проблема с плохим производством была в том, что я недостаточно глубоко. Я купил буровой насос и построил систему оборотного водоснабжения. Это сработало чрезвычайно  хорошо. На следующей скважине я спустился на 60 футов, и труба застряла. Я полагал, что это было достаточно глубоко. Уровень грунтовых вод в этом месте был около 15 футов, поэтому я прикинул, что на 60 футах я не ошибусь. Я подключил к нему насос, и он работал отлично, около 20 секунд. Если я даю скважине отдохнуть около пяти минут, она снова будет отлично качать – около 20 секунд. Я не оценил важность экрана колодца.  Происходило следующее: я выкачивал всю воду из трубы, а затем мне приходилось ждать, пока вода не потечет обратно через маленькое двухдюймовое отверстие в дне. Если бы я поставил там колодезный экран, я мог бы качать воду в течение нескольких дней.

Спасибо, что прочитали все это. Возможно, вы уже поняли эти вещи. Может быть, вы достаточно умны, чтобы понять их по ходу дела. С другой стороны, если вы не разбираетесь в колодцах, как я, то вы просто избавите себя от множества проб, ошибок и горя.

При использовании этого метода помните следующее:

• 1. Техника, описанная на этих веб-страницах, ограничивается бурением двухдюймового или трехдюймового отверстия длиной от 25 до 30 футов. Ограничение возникает из-за отсутствия ограниченного расхода воды и проблемы обрушения стенок скважины на бурильной трубе. Добавьте бентонитовую смесь в свой поток воды, и вы, вероятно, добавите 10 футов к колодцу. С помощью метода «преимущество» вы можете добавить 10 футов. Добавьте к уравнению хороший буровой насос, и вы сможете продвинуться значительно глубже.

• 2.   Если вы используете воду из двух шлангов для вымывания шлама на поверхность, это будет работать нормально, НО вам придется двигаться очень-очень медленно, особенно когда вы преодолеваете глубину около 20 футов. Если вы этого не сделаете, вы будете каждый раз застревать в трубе.

• 3. После начала бурения в процессе не допускается никаких перерывов – по крайней мере, там, где вода перестает течь. Если наступление темноты вынуждает вас остановиться на день и вы не можете оставить воду включенной на всю ночь, вытащите буровую трубу из земли и на следующий день начните заново. Когда вы вернетесь назад, она не зайдет так далеко, как прошлой ночью, но вы быстро вернетесь к тому месту, где остановились.

• 4. При сверлении и наступлении времени добавить секцию ПВХ убедитесь, что вы хорошо проработали трубу и освободили ее , прежде чем продолжить. Только после того, как труба станет очень свободной в отверстии, вы можете добавить еще один отрезок трубы из ПВХ. Вам понадобится несколько минут, чтобы клей для ПВХ схватился, и вы не можете позволить, чтобы отверстие закрылось на трубе, пока клей затвердевает.

• 5. Всегда, всегда, ВСЕГДА используйте грунтовку ПВХ перед склеиванием.

• 6. Всегда, всегда, всегда  используйте колодезный фильтр. Пробурите скважину на 15 или 20 футов глубже уровня грунтовых вод (если сможете), и когда вы проработаете бурильную трубу до тех пор, пока она не станет хорошей и свободной, снимите водоразборный фитинг сверху, быстро установите колодезный фильтр, соединенный с меньшей трубой, вниз через бурильная труба. Когда вы почувствуете, что экран скважины достиг дна, поднимите бурильную трубу и извлеките ее из-под земли, оставив только трубу фильтра скважины.

• 7. Мелководные колодцы редко дают питьевую (пригодную для питья) воду. Неглубокие колодцы в основном предназначены для орошения. Прежде чем пить воду, проверьте ее.

Хммм…. Оглядываясь назад, кажется, что все просто…

ДАЛЕЕ: Основные этапы бурения скважин

Подземные воды – Drillyourownwell.com

Мне часто задают вопросы о подземных водах и о том, почему вода находится в земле, а точнее, о том, как найти воду в земле.

Подземные воды образуются в результате дождя, который попадает в почву и затем стекает под землю. Когда мы бурим скважину, мы используем именно эти подземные воды. Я не могу объяснить это так хорошо, как это делает Водная энциклопедия.

Следующая информация взята из статьи на сайте Водной энциклопедии :

Подземные воды – это воды, залегающие ниже поверхности Земли на глубинах, где все поровые (открытые) пространства в почве, отложениях или горных породах полностью заполнены водой (см. рис. 1).

Рис. 1. В ненасыщенной зоне поры содержат воздух; следовательно, из этой зоны нельзя откачивать подземные воды. Полезные подземные воды залегают в зоне насыщения, где поровые пространства полностью заполнены водой.

ИЗ ЭНЦИКЛОПЕДИИ ВОДЫ

Неглубокий колодец  или глубокий колодец берет свое начало и пополняется (перезаряжается) осадками.

Подземные воды являются частью гидрологического цикла, возникающего, когда часть осадков, выпадающих на поверхность Земли, оседает (инфильтрируется) через почву и просачивается (просачивается) вниз, становясь подземными водами. Подземные воды в конечном итоге вернутся на поверхность, сбрасываясь в ручьи, родники, озера или океаны, чтобы завершить гидрологический цикл.

Зоны подземных вод :

Пробуренная скважина сначала проходит через зону, называемую ненасыщенной (водозной) зоной, где отверстия в почве, отложениях или горных породах преимущественно заполнены воздухом (рис. 1). Вода существует здесь только при переходе вниз. Толщина этой зоны зависит от таких факторов, как климат, высота над уровнем моря, сезон года, а также масштабы забора подземных вод за счет откачки. В сезон дождей во влажных районах ненасыщенная зона может представлять собой довольно тонкий слой, простирающийся от поверхности земли до глубины всего в несколько метров (10 футов или около того) под поверхностью. Но в более засушливые месяцы года ненасыщенная зона может расширяться глубже, поскольку пополнение водоносного горизонта уменьшается, а водозабор увеличивается. В засушливых регионах ненасыщенная зона может представлять собой толстый слой, простирающийся от поверхности земли до глубины 300 метров (1000 футов) или более под ней.

Дальнейшее бурение позволит достичь зоны, называемой зоной насыщения, где все отверстия заполнены водой, и где вода известна как грунтовые воды. Если зона насыщения достаточно проницаема, чтобы снабжать скважину водой при нормальных гидравлических градиентах, эта зона насыщения называется водоносным горизонтом. Важно отметить, что водоносный горизонт — это не подземная река, озеро или бассейн. Скорее, он состоит из геологических материалов, открытые пространства которых (поровые пространства) заполнены водой, которая движется вниз по градиенту давления и может продуктивно извлекаться скважинами. Верхняя часть зоны насыщения называется либо уровнем грунтовых вод (если водоносный горизонт безнапорный), либо потенциометрической поверхностью (если водоносный горизонт напорный): см. рис. 2.9.0003

Чтобы визуализировать зоны, представьте себе ведро, наполненное гравием. Между отдельными кусками гравия существует достаточное поровое пространство. Если воду налить поверх гравия, вода просочится вниз через поры и начнет заполнять эти пространства снизу вверх. Вода в порах на дне ковша представляет собой подземные воды; то есть все поровые пространства заполнены водой. Если бы в дне ведра были пробиты отверстия, вода бы вытекала. Используя эту аналогию, ведро с гравием похоже на водоносный горизонт: в нем хранится вода, которая будет проходить через него к месту сброса — в данном случае к отверстию в ведре.

Проницаемость определяется размером пор и степенью их взаимосвязанности и, следовательно, легкостью прохождения воды через материал. Водоносные горизонты с высокой проницаемостью, например, состоящие в основном из крупнозернистого песка и гравия, могут давать больше воды, чем водоносные горизонты с меньшей проницаемостью, например, состоящие из илов или глин. В этом примере поры в песке и гравии больше, чем в иле и глине, поэтому вода проходит через песок и гравий быстрее. В некоторых водоносных горизонтах, особенно в осадочных коренных породах, вода находится в разломах (трещинах), а не в порах в отложениях. Дебит из водоносного горизонта с трещинами может варьироваться от менее 1 литра в минуту или около 0,3 галлона в минуту (если в скважине мало трещин) до большого количества грунтовых вод, например, более 300 литров в минуту или около 100 литров в минуту. галлонов в минуту (если трещины многочисленные и крупные).

ИЗ ЭНЦИКЛОПЕДИИ ВОДЫ

ВОДОСНАБЖАЮЩИЕ. Уровень грунтовых вод определяет верхнюю часть безнапорного водоносного горизонта. Вода в колодце, проникающем в безнапорный водоносный горизонт, останется на высоте уровня грунтовых вод. Некоторые ручьи и озера пересекают уровень грунтовых вод, что обеспечивает прямой обмен грунтовых и поверхностных вод. Потенциометрическая поверхность отражает давление воды в напорном водоносном горизонте и представляет собой уровень, до которого вода в колодце будет естественным образом подниматься (т. Е. На высоту над замкнутым водоносным горизонтом, через который она проникает). УЭЛЛС. Все скважины в замкнутых водоносных горизонтах считаются артезианскими скважинами. Если отметка потенциометрической поверхности выше, чем отметка поверхности земли, подземные воды будут течь естественным путем (без откачки) из скважины, известной как проточная артезианская скважина. ПЕРЕЗАРЯДКА. Пополнение безнапорных водоносных горизонтов происходит на обширной территории ненасыщенной зоны, непосредственно над водоносным горизонтом. Пополнение напорных водоносных горизонтов происходит только там, где есть путь (например, трещина) через водоупорные слои или когда напорный водоносный горизонт выходит на поверхность и становится ненапорным. Как правило, область питания замкнутого водоносного горизонта находится на большей высоте, чем сам водоносный горизонт, и может находиться во многих километрах от скважины.

Типы водоносных горизонтов и скважин.

Водоносные горизонты делятся на два типа: безнапорные и напорные. Безнапорный водоносный горизонт часто неглубокий, а аэрационная зона над ним в основном содержит проницаемый материал. Верхняя часть водоносного горизонта – это уровень грунтовых вод. Уровень грунтовых вод перемещается вверх и вниз в зависимости от сезона. Он самый высокий в сезон дождей из-за более высокой подпитки и более низкой скорости откачки (например, отсутствие орошения) и самый низкий в сухой сезон из-за ограниченной подпитки и более интенсивного использования (например, высокая скорость орошения).

Закрытые водоносные горизонты могут быть неглубокими или глубокими и характеризуются тем, что они отделены от поверхности слоями с низкой проницаемостью (например, геологическими слоями), которые удерживают грунтовые воды под ним. В замкнутом водоносном горизонте грунтовые воды обычно находятся под давлением. Это давление воды может меняться в зависимости от сезона, подобно уровню грунтовых вод в безнапорном водоносном горизонте.

Поскольку грунтовые воды в замкнутом водоносном горизонте находятся под давлением, они будут подниматься в скважине выше уровня водоносного горизонта, через который проходит эта скважина.

No related posts.
