Дисковый окучник для мотоблока своими руками

Занимаясь сельскохозяйственной деятельностью, каждый человек хочет упростить свою работу, передать львиную долю задач специальным машинам и агрегатам, экономя время, силы и энергию. Высаживая большие поля или небольшие частные территории, Вы обязательно столкнетесь с возможностью упростить свой труд, благодаря огромному количеству инструментов, которые можно купить, а можно сделать самостоятельно. Применяя мотоблок, Вы обратите внимание, насколько все сельскохозяйственные работы выполняются быстро, эффективно и качественно.

Все растения необходимо окучивать. Окучивание – один из важнейших процессов на грядке. С помощью окучников земля насыщается кислородом, и, соответственно, культуры дают более качественный и хороший урожай. Для картошки, например, окучивание – одно из важнейших действий, которым ни в коем случае нельзя пренебрегать.

Дисковый окучник – наиболее популярный и распространенный тип окучников в Украине. Он представляет собой специальную стойку, к которой крепится один или два диска. Такие окучники выполняют работы высокоэффективно и быстро, а стоят недорого, так что, фактически, каждый может позволить себе такую покупку.

Однако, Вы можете сделать окучники для мотоблока своими руками. Сам процесс изготовления окучников интересный и занимательный, а значит – не только полезный, но и приятный.

Дисковый окучник для мотоблока, изготовление которого мы будем описывать, состоит из следующих элементов:

1.винтовых талрепов, с помощью которых, происходит регулировка дисковых пластин;

2.двух дисков, которые бороздят почву;

3.двух стоек: они служат основой для агрегата;

4.Т-образного поводка, к которому крепятся диски.

Для создания дискового окучника своими руками Вам потребуются листы стали или обычные крышки от кастрюль. На них необходимо произвести заточку краев. Оптимальный диаметр дисков должен быть 50-60 см. Это будет наша рабочая поверхность.

Следующий этап заключается в том, что необходимо изогнуть крышку, то есть с одной стороны необходимо сделать выпуклость. Такой способ изгиба позволяет поднимать почву и присыпать кусты одновременно. Главным условием удачной работы агрегата является то, что стальные пласты или крышки должны быть симметричны между собой. В противном случае оборудование будет уходить в сторону, а это создаст неудобство во время работы.

Диски самодельного окучника для мотоблока устанавливаются таким образом, чтобы их расстояние друг между другом равнялось желаемой ширине междурядий. Элементы агрегата скрепляют между собой с помощью сварки или болтов, а диски соединяют регулируемые переходники.

Талрепы — необходимые детали, с помощью которых происходит контроль поворота дисков. Они регулируются вдоль вертикальной оси. Всю собранную и подготовленную конструкцию, через поводок присоединяют к кронштейну мотоблока с помощью шайб и стопора, или обычными болтами.

Таким образом, имея небольшой ряд навыков и несколько старых вещей, можно собрать окучник для мотоблока своими руками.

Кроме этого, окучник можно использовать не только по прямому назначению. Он станет отличным помощником во время посадки семян. Вы можете включить задний ход мотоблока, и окучник будет делать борозды, и одновременно засыпать лунки с семенами.

В любом случае, покупать или делать дисковый окучник для мотоблока своими руками — это дело каждого. Но точно необходимо усвоить, что, чем меньше однообразной, тяжелой работы Вы выполняете своими руками, тем больше у Вас остается времени и здоровья на более интересные и полезные занятия.

Как сделать дисковый окучник для мотоблока своими руками?

Модели окучника

Окучник листерного типа

Конструкция этого приспособления считается наиболее простой. У нее фиксированная ширина захвата.

Состоит из двух присоединенных, разветвленных и зафиксированных между собой крыльев. В связи с тем, что крылья неподвижны, невозможно устанавливать размер ширины захватывания, настраивая прибор под размеры междурядий. Именно по этой причине во время работы с этим окучником приходиться подстраивать сами междурядья под размеры окучника, а не наоборот.

В основном все производители выпускают модели с размерами ширины захватывания 25-30 см. Это не очень удобно, потому что технология выращивания и посадки картофеля имеет размеры ширины между рядами 60 см.

У этой конструкции имеются специальные стойки с тонкой конструкцией, которые предотвращают перегрузку мотоблока во время рыхления окучника глубоких слоев жестких почв.

Есть приспособления, конструкция которых имеет обтекаемый вид. Это наиболее удобно, потому что такие модели можно подстраивать под любой размер междурядий.

С переменной шириной захвата

Это приспособление считается наиболее удобным, поскольку у него имеется регулировочный механизм, который обеспечивает быстрое изменение положения крыльев. Благодаря этому свойству, его можно с легкостью подстроить под любой размер грядок.
Однако у них есть один весьма неприятный недостаток – с ними очень сложно работать. Это связано с тем, что при рыхлении крылья прибора раздвигают землю в разные стороны, небольшое количество которой высыпается снова в борозду.

В итоге начинают уставать руки и спина, и основная часть мощности двигателя тратится впустую. Но все же, несмотря на эти недостатки, эти модели являются популярными и пользуются огромным спросом среди многих землевладельцев.

Дисковая разновидность

Этот вид инструмента обладает следующими достоинствами:

отлично сочетается с мотоблоком. Если дисковый окучник использовать на пониженной скорости мотоблока, то мощность инструмента становится еще больше. За счет этого повышается эффективность вскопки почвы, а также оказывает благоприятное влияние на рабочий процесс инструмента;

удобное использование. Во время рыхления или вскопки с этим прибором не нужно прилагать много сил. Он сам продвигается вперед и не нужно делать дополнительный упор сзади;

универсальное предназначение. Этот инструмент можно применять для рыхления почвы, как перед посадкой картофеля (О том, как сделать ручной окучник для картофеля читайте в этой статье), так и после высадки во время активного выращивания для дополнительного рыхления.

Это интересно: дисковый окучник имеет такое же значение как плуг и лебедка. Благодаря этому инструменту можно с легкостью сделать грядки для высаживания растений, а также его можно использовать для посадки посадочного материала, например, картофеля.

Если выбирать из предложенных моделей в магазинах, то лучше всего выбирать окучники, сделанные из металла легированного типа, конструкция которых имеет подшипники качения, большой размер диаметра и толщину дисковых элементов.

Пропеллерные окучники

Весь принцип действия состоит в работе пропеллерных элементов. Под их воздействием первым делом вскапывается земля и вычищаются сорняки, а уже потом рыхлятся сами однорядные грядки.
Эти модели в основном используются для переднеприводных мотокультиваторов (О разновидностях культиваторов читайте здесь) и мотоблоков с двумя передачами. Это объясняется тем, что на вторых передачах уровень мощности повышается до 180 оборотов в минуту.

Когда уровень мощности достигает максимума, этот инструмент можно использовать не только для окучивания почвы, но и для перекидывания земли с грядки на грядку.

Из этой статьи вы узнаете, что лучше использовать мотоблок или культиватор. Читайте здесь то, что нужно знать о дереводробилке.

Дисковый окучник: пошаговая инструкция

Культивация дисковым окучником проходит эффективнее, но соорудить его сложнее. Этапы работы проходят в такой последовательности:

На основе картонного шаблона выкраивают из стального листа половинки.
Заготовки сгибают так, чтобы с внешней стороны диск был параллелен радиусу.
Соединив детали с объединением радиусов, сваривают.
Необходима обработка швов болгаркой, чтобы убрать швы и неровности.
Если крепление кажется ненадежным, проводят еще раз сварочным аппаратом по месту соединения.
Наждаком шлифуют швы.
Собирают поводок в виде буквы Т, стойки и талрепы для регулировки поворотов устройства.
При установке дисков соблюдать симметрию, соединив колеса переходниками.
К кронштейну крепят все части окучника, используя болты с шайбами и стопором.

Важным в изготовлении дискового окучника является то, чтобы поверхность его деталей, особенно дисков, была чистой, гладкой, без зазубрин и выбоин. Лучше придать дискам обтекаемую форму. Так они выворачиваться грунт будет меньше, и высыхание почвы замедлится. Изготовленный своими руками окучник прослужит долго, имеет больше преимуществ даже перед покупными моделями.

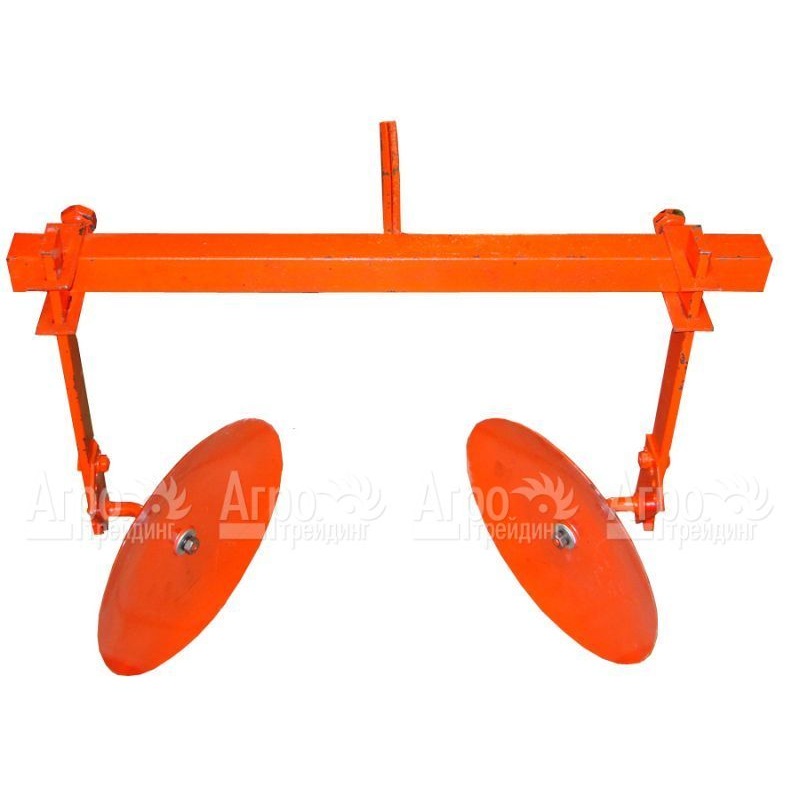

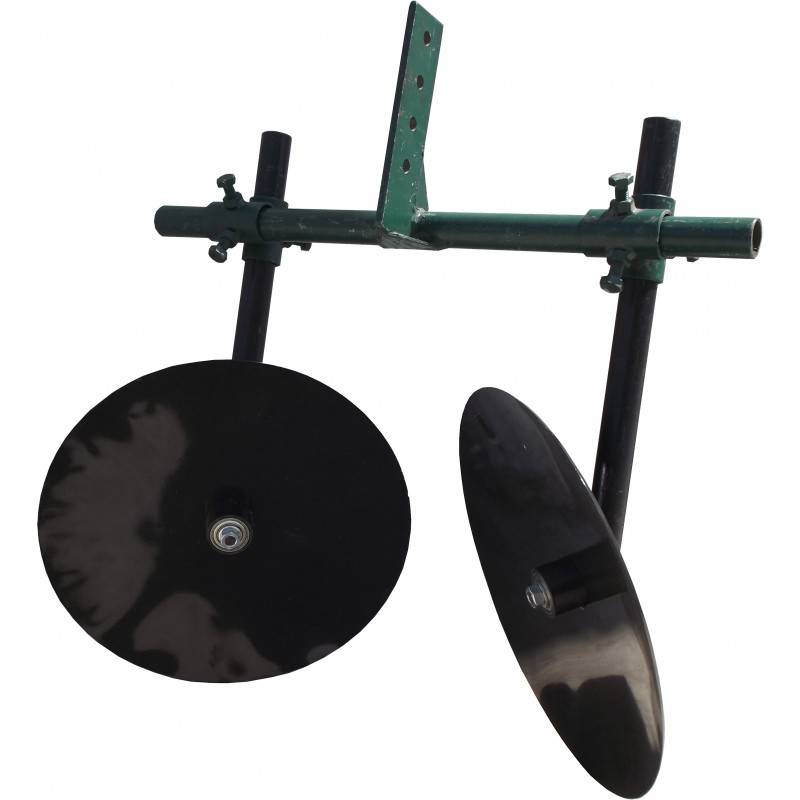

Устройство дискового типа

Устройство окучника дискового типа состоит из рамы на двух колесах и двух подвешенных дисковых элементов. Если более подробно рассматривать все составляющие элементы, то можно выделить следующие:

поводок Т-образного типа;

винтовые тарлепы – 2 штуки. За счет этих элементов осуществляется регулировка угла поворачивания дисковых элементов по вертикали;

стойки – 2 штуки;

диски – 2 штуки.

Регулировка стоек обеспечивает удобное изменение расстояния между краями дисковых приспособлений. По этой причине можно выбирать такой размер ширины, который нужен – от 35 см до 70 см.

Это важно: для колес нужно выставлять размер диаметра около 70 см и ширину от 10 до 14 см. Иначе можно повредить и испортить растения во время окучивания.

Если нужно выставить у дисковых элементов одинаковый размер углов поворотов, то нужно отрегулировать тарлепы. Без этого окучник буде тянуть постоянно в боковую сторону. А вот уровень наклона у дисковых элементов не регулируется и в основном всегда держится на одном уровне.

Как он работает?

Прибор прикрепляется к мотоблоку на кронштейн сцепления без грядителя. Это осуществляется стопорным элементом двумя болтами и шайбами плоского вида. Наиболее удобный рабочий процесс с ним осуществляется на первых пониженных передачах.
Принцип работы этих окучников состоит в следующем: дисковые элементы во время движения загребают почву и делают при окучивании валик, присыпая землей растения.

Вращательные движения дисковых элементов обеспечивают измельчение почвы и дополнительно рыхлят ее.

Полезно знать: если используется двухрядный окучник для окучивания картофеля, то необходимо установить на сцепление два прибора на расстоянии, которое будет равно междурядий.
Кроме этого этот инструмент имеет следующие достоинства:

за счет него получаются высокие и ровные гребни междурядий;

легкость и удобство при работе;

небольшие энергозатраты.

Однако не все так хорошо, есть и отрицательные стороны. Эти приспособления по сравнению с другими видами стоят в 3, а порою даже в 4 раза дороже. Конечно, на стоимость влияет целый ряд факторов:

размер диаметра и толщины дисковых элементов;

материал, из которого изготовлен инструмент – сталь простого или легированного типа;

устройства регулировки.

При покупке необходимо учитывать все нюансы. Если же покажется что этот прибор слишком дорогой, то его можно изготовить своими руками. Тем более изготовление не совсем уж такое сложное.

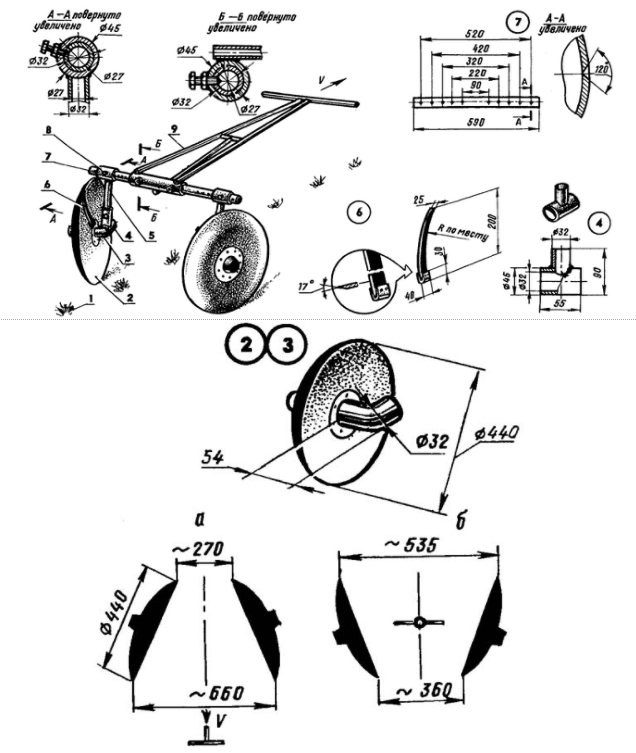

Чертеж

Нажмите на картинку, чтобы увеличить

Перед тем как начать изготавливать самостоятельно дисковый окучник, необходимо ознакомиться с чертежами этого инструмента.

Благодаря им, можно с наибольшей точностью сделать этот инструмент с первого раза, и он прослужит долгое время.

Пошаговое изготовление листерного окучника

Простая конструкция листерного, или плугообразного окучника отдает ему предпочтение перед другими устройствами. Для его изготовления:

Берут лист железа, изгибают его в форме крыльев. Части обрабатывают болгаркой и сваривают в местах соединения
Чтобы прикрепить окучник к мотоблоку, необходимо взять кронштейн. Соединяем Т-образный поводок с ним двумя болтами.
Стопор вставляют в квадратную трубу и прижимают с внешней стороны.
Кронштейн с окучником поворачивают, фиксируя двумя болтами, так, чтобы поводок находился вдоль продольной оси.
Гайками закрепляют положение.

На деталях окучника можно сэкономить, заменив лист стали ненужной крышкой от кастрюли диаметром от сорока до шестидесяти сантиметров. Нехитрое приспособление изгибают с помощью молотка, затачивают края. Простой окучник готов к применению.

Для сооружения двухрядного окучника основание готовят из листа железа в три миллиметра.

Кронштейном будет полоса стали в четыре миллиметра, а для полевой доски нужен лист, толще этих деталей на один миллиметр. Основной конструкцией, несущей нагрузку, будет стойка. Поэтом она должна быть надежна и устойчива.

Листерную модель окучника может изготовить даже несведущий в слесарном деле человек. Устройство препятствует перегрузке мотоблока, когда техника заглубляется в плотные слои грунта.

Методы изготовления

Окучники можно сделать двумя способами:

С фиксирующей шириной захвата.
С регулируемой или переменной шириной захвата.

Рассмотрим эти способы изготовления наиболее подробно.

Возможно,вам будет интересно узнать, как сделать картофелекопалку своими руками. Читайте здесь, как сделать культиватор для минитрактора.

Что можно использовать из подручных материалов

Для листерного прибора потребуется лист стали с размером толщины 3 мм. А вот для дискового прибора потребуется немного больше:

крышки от простых кастрюль с параметрами 50-60 см – 2 штуки;

тарлепы – 2 штуки;

стойки – 2 штуки;

один поводок в форме буквы Т.

Инструменты и детали для изготовления окучника

Прежде чем приступать к работе, необходимо понимать конструктивные особенности механизма:

Без дисков представить себе окучник сложно. Их вырезают из листа железа толщиной в два миллиметра.
Установить диски лучше на стойках, необходимых для того, чтобы регулировать угол поворота деталей.
Для фиксирования деталей, регулировки углов поворота дисков вдоль оси применяют винтовые талрепы.
Все детали присоединяются к Т-образному поводку.
Крепежными болтами надежно прикручивают основные части аппарата.

Из инструментов понадобится дачнику сварочный аппарат. Не обойтись при изготовлении без болгарки, электродрели, наждака. Рабочее место оборудуют тисками, напильниками. Перед изготовлением приспособления необходимо учитывать вес и мощность техники.

Для насадок с регулируемой шириной захвата используют мотоблоки мощностью в четыре лошадиные силы и массой 30 килограмм. Для дисков подбирают стальные листы из легированного материала толщиной не более трех миллиметров. Окучник собирают только после того, как все необходимые детали и инструменты подготовлены.

Самостоятельное изготовление

Листерный окучник

Для того чтобы изготовить этот прибор нужно вырезать две равные части из листа стали с размером толщины 2 мм. Затем необходимо изогнуть их, чтобы их радиусы совпали.
Затем их швы свариваются и обрабатываются, чтобы в итоге получилась идеально ровная поверхность. В дальнейшем эти инструменты можно будет применять для однорядной обработки почвы. Можно сделать два таких приспособления, которые в дальнейшем можно будет использовать для двухрядной обработки картофеля.

Когда и как использовать окучник?

Изготовленный самостоятельно окучник можно использовать не только для обработки картофельных кустов, но и для посадки овоща.

Прикрепленным к мотоблоку оборудованием проходят по полю, раздвигая отвалы. Для этого можно увеличить захват крыльев. Ширина колеи при посадке семенных клубней не меньше 60 сантиметров. Когда борозды после прохода окучником подготовлены для посадки, остается разложить в них картофель на одинаковом расстоянии друг от друга. Затем проводят засыпку также с окучником. Не забывают при первой процедуре оснастить мотоблок грунтозацепными колесами. Засыпка потребует оснастки обыкновенными резиновыми колесами.
Основная функция приспособления – это окучивание картофельных кустов. Проводят операцию только тогда, когда земля увлажнена дождем или росой. Окучивание сухим грунтом погубит урожай овощей.
Окучивают первый раз картофель, когда высота стеблей достигнет 15 сантиметров. Рабочее приспособление присоединяют к мотоблоку, выставляя стойку вертикально. Когда устройство начинает зарываться в землю или выходит из нее, то стойку немного наклоняют назад или вперед.
Выставлять перед работой ширину между нижними точками дисков надо обязательно. Она может варьироваться от 35 до 70 сантиметров. Угол атаки не меняют, иначе окучник будет наклоняться вбок.
Не забывают о размере колес мотоблока. Ширина их должна быть в пределах 15 сантиметров, а диаметр – в 70. Тогда колеса не повредят растения. Регулировку параметров на дисковом окучнике проводят поводком.
Второй раз окучивают картофель перед цветением. За сезон достаточно двух процедур обработки поля.

Если правильно соблюдены параметры устройства, то кусты картофеля не будут повреждены и окучивание их пройдет с пользой для будущего урожая.

Больше информации можно узнать из видео:

виды окучников и правила их изготовления

Облегчением своего труда человек занимается с древних времен. Каких только приспособлений, машин не придумали для дачников, чтобы снизить их энергозатраты при уходе за огородом. Особенно трудно обрабатывать картофельное поле, окучить, рыхлить его, если оно больших размеров.

Из сельскохозяйственных механизмов для обработки небольших участков используют мотоблок. Аппарат помогает провести глубокую вспашку земли, подготовить ее к посадке овощных культур. За небольшими грядками ухаживать легко, а вот сотки под картошку не каждому под силу обработать вручную. И тут на помощь приходят дополнительные приспособления.

Содержание:

Что это такое окучник и для чего нужен?

Основным видом ухода за картофелем, без которого овощ не даст богатого урожая клубней, это окучивание. Процедуру проводят дважды за лето, и благодаря ей у картофеля образуется под землей дополнительные побеги. На них формируются клубни, что позволяет увеличить урожай в несколько раз. Окучивание относят к трудоемким процедурам ухода.

Вручную, с тяпкой даже на небольшое поле затратит дачник не один день. Не говоря уже об усталости, больной спине, разбитости всего тела после тяжелой работы. Если имеется в хозяйстве мотоблок, то можно приобрести к нему окучник. Поставив впереди разрыхлители, сзади прикрепляют окучник, засыпающий кусты картофеля землей.

Преимуществ использования окучника несколько.

Он не только облегчает работу на огороде, но и делает это быстро, улучшая качество посадки.
Энергозатраты при этом также минимальны.
Существуют несколько видов приспособления, которые настраивают на определенную ширину захвата, учитывая размеры поля, сорта картофеля.

Окучником не только делают высокие гребни, но и разрыхляют грунт, измельчают комки земли.

Не всегда имеется возможность приобрести устройство, но его можно и самим изготовить.

Виды окучников для мотоблока

Навесное оборудование к мотоблоку довольно распространено:

Можно выбрать окучник листерного типа. Он прост в работе и его легко изготовить своими руками. Конструктивные особенности приспособления таковы, что окучник можно регулировать, изменяя глубину и ширину обработки почвы. Простые устройства состоят из двух жестко закрепленных пластин, которые расходятся под определенным углом.
Дисковая форма окучника позволяет деталям приспособления балансировать. Дисками, расположенными на раме, захватывается земля и подсыпается вокруг картофельного куста. В устройстве имеются регуляторы расстояния между дисками.
Пропеллерный окучник относится к сложным механизмам. Такое оборудование устанавливают на профессиональных дорогих машинах.

Классифицируют устройства по принципу работы.

Двухрядными – обработка ведется сразу с двух сторон ряда.
Однорядные приспособления характеризуются отсутствием регуляции, поэтому на обработку таким оборудованием затрачивается больше времени.

Изготовить своими руками легче листерные и дисковые приспособления.

Инструменты и детали для изготовления окучника

Прежде чем приступать к работе, необходимо понимать конструктивные особенности механизма:

Без дисков представить себе окучник сложно. Их вырезают из листа железа толщиной в два миллиметра.
Установить диски лучше на стойках, необходимых для того, чтобы регулировать угол поворота деталей.
Для фиксирования деталей, регулировки углов поворота дисков вдоль оси применяют винтовые талрепы.
Все детали присоединяются к Т-образному поводку.

Крепежными болтами надежно прикручивают основные части аппарата.

Пошаговое изготовление листерного окучника

Берут лист железа, изгибают его в форме крыльев. Части обрабатывают болгаркой и сваривают в местах соединения
Чтобы прикрепить окучник к мотоблоку, необходимо взять кронштейн. Соединяем Т-образный поводок с ним двумя болтами.
Стопор вставляют в квадратную трубу и прижимают с внешней стороны.
Кронштейн с окучником поворачивают, фиксируя двумя болтами, так, чтобы поводок находился вдоль продольной оси.
Гайками закрепляют положение.

Для сооружения двухрядного окучника основание готовят из листа железа в три миллиметра.

Дисковый окучник: пошаговая инструкция

На основе картонного шаблона выкраивают из стального листа половинки.
Заготовки сгибают так, чтобы с внешней стороны диск был параллелен радиусу.
Соединив детали с объединением радиусов, сваривают.
Необходима обработка швов болгаркой, чтобы убрать швы и неровности.
Если крепление кажется ненадежным, проводят еще раз сварочным аппаратом по месту соединения.
Наждаком шлифуют швы.
Собирают поводок в виде буквы Т, стойки и талрепы для регулировки поворотов устройства.

При установке дисков соблюдать симметрию, соединив колеса переходниками.
К кронштейну крепят все части окучника, используя болты с шайбами и стопором.

Как изготовить пропеллерный окучник?

Активный тип устройства пропеллерного типа близок по своим параметрам с дисковым вариантом. Но все детали устройства приваривают. У дисков должны быть дополнительные лопасти из металла и втулки с кронштейнами. Крылья обязательно изгибают во внешнюю сторону. Угол наклона их варьируется работником в зависимости от расположения рядов картофеля. Прикрепляют дополнительные детали шарнирами или штангами.

Пропеллерный тип окучника подходит к мотоблокам с двумя передачами.

Тогда легко пройдет не только рыхление грунта, но и переброска его в борозды междурядий. Лучше всего на приспособлениях использовать роторы с зубьями пропеллерного типа. Тогда легко сформировать техникой грядки, рыхлить и окучивать картофель.

Зубчатые лопасти агрессивны в отношении сорняков, он их удаляет из земли с корнем. Изобретательные дачники из подручных материалов смогут смастерить себе надежного помощника.

Когда и как использовать окучник?

Прикрепленным к мотоблоку оборудованием проходят по полю, раздвигая отвалы. Для этого можно увеличить захват крыльев. Ширина колеи при посадке семенных клубней не меньше 60 сантиметров. Когда борозды после прохода окучником подготовлены для посадки, остается разложить в них картофель на одинаковом расстоянии друг от друга. Затем проводят засыпку также с окучником. Не забывают при первой процедуре оснастить мотоблок грунтозацепными колесами. Засыпка потребует оснастки обыкновенными резиновыми колесами.
Основная функция приспособления – это окучивание картофельных кустов. Проводят операцию только тогда, когда земля увлажнена дождем или росой. Окучивание сухим грунтом погубит урожай овощей.
Окучивают первый раз картофель, когда высота стеблей достигнет 15 сантиметров. Рабочее приспособление присоединяют к мотоблоку, выставляя стойку вертикально. Когда устройство начинает зарываться в землю или выходит из нее, то стойку немного наклоняют назад или вперед.
Выставлять перед работой ширину между нижними точками дисков надо обязательно. Она может варьироваться от 35 до 70 сантиметров. Угол атаки не меняют, иначе окучник будет наклоняться вбок.

Не забывают о размере колес мотоблока. Ширина их должна быть в пределах 15 сантиметров, а диаметр – в 70. Тогда колеса не повредят растения. Регулировку параметров на дисковом окучнике проводят поводком.
Второй раз окучивают картофель перед цветением. За сезон достаточно двух процедур обработки поля.

Больше информации можно узнать из видео:

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block;height:250px" data-ad-client="ca-pub-5948177564140711" data-ad-slot="7192702265" data-ad-format="link" data-full-width-responsive="true"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Окучник для мотоблока. Типы устройств, технические параметры, сфера применения

Хозяин приусадебного участка, фермер, занимающийся растениеводством, имеющие в своём распоряжении мотоблок, могут значительно сократить объёмы ручного труда на механизации рыхления, прополки и окучивания посадок картофеля, свёклы, других корнеплодов.

Рынок сельхозмашин предлагает в качестве дополнительного оборудования к вашей мини-технике окучники различной конструкции.

Дисковый окучник для мотоблока

Принцип работы и типы устройств для окучивания

Рабочий орган агрегата при перемещении по полосе захватывает почву и формирует валик, подсыпая разрыхлённой грунтовой массой растения. Крепится к тяговой машине универсальной сцепкой.

Окучники допускают регулировку ширины захвата и глубины рыхления. Эффективнее работают при замене пневмоколес мотоблока грунтозацепами.

Могут иметь створчатую рабочую часть (подразделяются на однорядные и двухрядные), или в виде дисков — дисковые окучники.

С мотоблоками агрегатируются:

Однорядные и двухрядные створчатые окучники с постоянной и настраиваемой шириной захвата.
Устройства с дисковым рабочим органом.
Модели пропеллерного типа.

Устройство створчатого типа с постоянной шириной захвата наиболее просто по конструкции и дешёво по цене приобретения.

Рабочий орган – V-образное крыло, зафиксированное на стойке рамы. Ширина полосы обработки междурядья задаётся производителем и составляет 25-30 см.
Особенность подобного изделия в необходимости формирования размера междурядий под возможности сельхозмеханизма, а не наоборот.
В двухрядном исполнении добавляется ещё одно крыло. В качестве силового привода могут использоваться мотоблоки небольшой мощности и веса, соответственно до 4 л. с. и до 30 кг.

У машин с настраиваемой шириной обработки междурядий предусмотрен механизм изменения рабочего угла установки крыльев, что позволяет увеличить или уменьшить полосу обработки.

Подобный агрегат более энергозатратен, в качестве средства тяги будет эффективным использование мотоблока на 5 л. с. с весовым параметром более 40 кг.

Окучник для мотоблока створчатый

Исполнительным органом окучника дискового типа являются два вращающихся полусферической формы стальных элемента, которые выставляются с учётом высоты окучиваемых растений.

Пропеллерный окучник дополнительно рыхлит грунт и лопастями направляет его на ряды растений. Устанавливается вместо рабочих фрез культиватора или на вал мотоблока. Широкого распространения не получил.

Технические и эксплуатационные параметры окучников

Параметр	Ед. изм.	Окучники для мотоблоков – величина параметра
Параметр	Ед. изм.	Салют	K1 Интерскол	DDE	ЗиД	ОДР-1
Ряды в обработке		1	1	2	1	1
Исполнительный орган	мм	створчатый	-/-	-/-	дисковый⌀ 400	-/-
Ширина полосы обработки	см	20-45	25	40-90	40-70	25-35
Рыхление на глубину	см	25	25	25	10-14	15
Вес	кг	3,5	2,29	6,0	14	12,5
Цена в интенет- магазинах апрель 2016 от		1123	817	2282	3880	2850

Дисковый окучник для мотоблока своими руками

Для самостоятельного изготовления окучника выбрана однорядная схема с двумя дисковыми элементами с регулировками углов их установки и глубины рыхления.

Схема самодельного дискового окучника

Базовая балка изготовлена из квадратной трубы длиной 500 мм (В), разнос (b) по установке дисков регулируется и фиксируется болтами 2, углы наклона диска в поперечно-вертикальной плоскости и атаки изменяются за счёт секторов на стойках и болтов 1.

В качестве исполнительного органа применены диски от бороны ⌀ 375 мм. Усилия сопротивления вращению снижают роликовые подшипники на осях дисков.

Для установки окучника на мотоблок применена жёсткая сцепка с возможностью регулировок установки изделия по высоте.

Как настроить дисковый окучник:

Высота вала у гребня увеличивается сближением дисковых элементов, установкой больших глубины обработки и углов атаки дисков.
Угол атаки меняется перестановкой болта 1 в дополнительные отверстия в секторе. Наклон сектора в направлении движения уменьшает угол атаки.
Угол наклона дисков относительно вертикальной оси постоянный и составляет 10-15°.

Окучивание картошки мотоблоком

Владельцу мотоблока для проведения работ по окучиванию посаженных в ряды корнеплодов, включая картофель, необходимо приобрести или самостоятельно изготовить простой сельскохозяйственный агрегат – окучник.

Для небольших объёмов работ эффективно использование однорядных створчатых или дисковых устройств, которые за проход обрабатывают один ряд посадок. Более производительны машины в двух и трехрядном исполнении. Но они более требовательны к мощности и весу тягового механизма.

Качественные показатели работы у дискового окучника более заметны, чем у изделий в створчатом исполнении.

При применении любого из типов окучников качество работ определяют правильные регулировки исполнительного органа устройства.

Окучивание мотоблока

Как отрегулировать окучник:

Мотоблок устанавливается на ровную поверхность, окучник закрепляется на сцепке.
Нижние точки дисковых элементов разводятся в соответствии с шириной междурядья — 40-70 см в зависимости от схемы посадки и вида корнеплодов.
Узлами регулировки стоек диски выставляются на глубину рыхления почвы.
Агрегат готов к работе
Величина угла атаки дисков подбирается при нескольких проходах по рядам. Подобранный параметр должен обеспечивать:
- наименьшее сопротивление грунта движению мотоблока;
- требуемую высоту гребня вокруг стеблей растения.

Регулировки должны быть идентичными для обоих дисков и не допускать ухода окучника с обрабатываемого ряда.

Работая с дисковым окучником мотоблок, направляют над обрабатываемым рядом картофеля, соседние ряды не затрагиваются. Колея и размерность пневмошин у тягача должна обеспечить сохранность посадок.

РАССКАЖИ ДРУЗЬЯМ

Вконтакте

Facebook

Twitter

Одноклассники

Самодельные дисковые окучники для мотоблока беларус.

Устройство и применение окучника для мотоблока на дачном участке. Итак, почему картошку необходимо окучивать

Для того чтобы максимально упростить и облегчить технологию выращивания картофеля, желательно сделать окучник своими руками. Он очень необходим в хозяйстве, так как картофель с давних пор является основой нашего пищевого рациона. Это нехитрое сельскохозяйственное приспособление способно оказать большую помощь садоводам-огородникам.

Окучник необходим для упрощения процедуры выращивания картофеля.

Своевременное и качественное окучивание является непременным условием для получения высокого урожая. Семена картофеля после присыпки толстым слоем земли могут развиваться в наиболее благоприятных условиях. Ранее окучивание на огородах и дачах выполнялось исключительно вручную во время прополки. Сейчас благодаря наличию мотоблоков этот процесс значительно упростился и занимает гораздо меньше времени.

Кроме своего прямого предназначения окучиватель можно применять для борьбы с сорняками, а листерная конструкция может успешно использоваться при посадке картофеля и других рядковых культур. Для работы в полевых условиях существуют культиваторы с большой шириной захвата, агрегатируемые с тракторами. На небольших земельных участках получили широкое применение окучники под мотоблоки или же ручные варианты сельскохозяйственных машин.

Принцип работы окучников

Окучник позволяет прокапывать борозду нужной глубины с отвалом чернозема по обе стороны.

По степени своей важности при обработке картофельных плантаций окучник занимает второе место после плуга. Конструкция его рабочего корпуса позволяет прокапывать борозду необходимой глубины с отвалом чернозема по обе стороны от нее. При посадке канавку необходимо делать больше, так как картофелю нужен толстый слой земли сверху. Затем равномерно укладываются клубни и рядок засыпается. Во время окучивания большое заглубление обеспечивать необязательно, что значительно уменьшает нагрузку на двигатель мотоблока.

Борьба с сорняками будет происходить как между рядками, так и по самому картофелю. Рабочие органы окучника, срезая землю в междурядном пространстве, одновременно выполнят его прополку, а земля, которую крылья-отвалы подадут на рядок, полностью засыпет сельхозкультуру и сорную растительность. Если для картофеля это только во благо, то для нежелательных растений — гарантированное уничтожение.

Разновидности окучников и их особенности

Существующие окучники по особенностям конструкции и технологии применения можно разделить на несколько категорий:

Листерный (наральниковый) окучник.
Наральниковый окучник с регулируемой шириной захвата.
Окучник с рабочими органами пропеллерного типа.

Дисковый окучник своей эффективности превосходит листерные и регулируемые образцы.

Листерный (наральниковый) окучник. Это самый простой и бюджетный представитель в своем классе сельскохозяйственной техники. Его основной особенностью является постоянная ширина захвата рабочего органа. Окучник изготавливается в виде двух изогнутых крыльев, соединенных в передней части и разведенных в стороны сзади. Расстояние между оконечностями отвалов задает постоянную ширину захвата при работе. Простота конструкции позволяет выпускать сравнительно легкие рабочие органы, обладающие при этом достаточной прочностью. Отсутствие механизма регулировки положительно сказывается на стоимости изделия и снижает вероятность поломок при воздействии рабочих нагрузок.

К основным недостаткам можно отнести необходимость учета ширины захвата агрегата при посадке. Картофель очень требователен к беспрепятственному доступу кислорода. В полевых условиях междурядье для него принимается в размере 70 см. На дачных и огородных участках от 50 до 60 см. При этом рабочий захват окучника не превышает 30 см.

Стойки рабочих корпусов изготавливаются из тонкостенного метала. Такое инженерное решение является одним из вариантов защиты мотоблока от перегрузки. Даже в тех случаях, когда его мощность не превышает 3,5 л. с. а вес 30 кг, при возникновении сверхнормативной нагрузки стойка согнется и не допустит поломку.

В последнее время широкое распространение получили окучники с обтекаемой формой рабочей поверхности. Подобное новшество значительно снижает нагрузку на двигатель мотоблока и не провоцирует излишнее высушивание почвы.

Наральниковый окучник с регулируемой шириной захвата. На данный момент является одним из самых востребованных. Наличие механизма регулировки позволяет изменять расстояние между окончаниями крыльев-отвалов. Такое техническое решение дает возможность настроить агрегат на работу под любое междурядье. Но при этом необходимо учитывать целый ряд существенных недостатков.

Основной особенностью листерного окучника является неизменная ширина захвата рабочего органа.

Во время движения в рабочем положении часть грунта будет осыпаться обратно в борозду после прохождения корпуса. Управление таким агрегатом потребует больших физических усилий и станет причиной быстрого уставания. При увеличении расстояния между отвалами значительно возрастет нагрузка на мотоблок. Исходя из этого, для использования подобного сельскохозяйственного орудия понадобится техника мощностью не менее 4 л. с. и весом более 30 кг. Кроме того, наличие механизма регулировки увеличивает вес конструкции и снижает ее надежность.

Дисковый окучник. По своей эффективности превосходит листерные и регулируемые образцы, но при этом имеет более высокую стоимость. Цена будет зависеть от следующих факторов:

размер диска и его толщина;
качество использованной стали;
наличие механизма регулирования;
применение подшипников либо втулок.

Такой окучник наиболее удачно сочетается с мотоблоками, имеющими не менее двух передач для движения вперед. Работа на пониженной скорости обеспечивает оптимальное использование мощности двигателя и незначительные усилия при управлении агрегатом в целом.

Окучник можно применять на всех стадиях роста и развития картофеля.

При покупке следует отдавать предпочтение моделям, изготовленным из высокопрочной легированной стали, с большими толстыми дисками, установленными на подшипники.

Окучник с рабочими органами пропеллерного типа. Такой агрегат имеет рабочие органы, устройство которых позволяет измельчить почву и уничтожить при этом сорняки. После этого размягченный грунт перебрасывается на рядок картофеля. Пропеллерные окучники следует использовать совместно с мотоблоками, имеющими не менее двух передач для движения вперед. Работа на первой передаче позволит выполнить рыхление и прополку. При включении второй будет также осуществляться окучивание.

Изготовление окучника своими руками

Конструкция окучника любого типа не отличается особой сложностью и замысловатостью. Изготовление такого приспособления в домашних условиях является реальной задачей и позволит значительно сэкономить средства.

При производстве листерного окучника на первом этапе изготавливаются шаблоны для корпуса окучника. После этого подбирается листовой металл толщиной не менее 2 мм. По шаблонам вырезаются обе половинки корпуса и изгибаются до полного совпадения кривизны плоскостей. Заготовки совмещаются и подвергаются сварке не менее двух раз. Сварной шов следует зачищать болгаркой перед каждым проходом.

Затем переходят к изготовлению крыльев окучника. Для этого используют металл такой же толщины. Плоскости размечают, вырезают и изгибают по той же технологии. Крепление к корпусу возможно выполнить в двух вариантах на выбор. Крылья можно приварить или установить на болты. Второй вариант позволит выполнить замену поврежденной детали без резки металла.

При совместной работе с маломощным легким мотоблоком стойка корпуса изготавливается из трубы с небольшой толщиной стенки. Ее изгибают вперед в нижней части и приваривают к корпусу окучника. При необходимости, в верхней части стойки сверлят отверстия под установку крепежа.

Особенности сборки окучника с дисковыми рабочими органами

Рассмотрим окучник с дисковыми рабочими органами. Для того чтобы сборка самодельного окучника с дисковыми рабочими органами удалась, необходимо заранее подобрать два диска. В идеальном варианте они должны иметь выпуклую сферическую форму и толщину не менее 2 мм. Не менее важным условием является их одинаковый размер. Разные по диаметру диски приведут к тому, что мотоблок во время работы будет выворачиваться на сторону. Лучше всего использовать запчасти со старой сельхозтехники. Их можно снять с дисковой бороны, лущильника или, на худой конец, с сошников зерновой сеялки.

В последнем случае можно также разжиться подшипниками необходимого размера. Из толстостенной трубы изготавливают две стойки для установки рабочих органов. На нижних концах приваривают оси для крепления подшипников, работающих совместно с дисками. Конструкция окучника должна предусматривать регулировку под разные междурядья. С этой целью в качестве рамы необходимо использовать прочный металлический швеллер длиной 1,2 — 1,4 м, горизонтально закрепленный позади мотоблока.

Для установки стоек на раму понадобится два кронштейна, которые позволят менять угол атаки дисков во время работы. Их крепление к швеллеру производят с помощью пары скоб с резьбой на концах. Наличие такого крепежа позволит легко и быстро смещать стойки вдоль рамы и устанавливать при этом необходимую ширину захвата. Регулировка глубины хода дисков осуществляется путем поднятия или опускания стойки относительно кронштейна. Установка швеллера на подвеску мотоблока зависит от его марки и выполняется индивидуально.

Для выращивания качественного урожая картофеля тратится большое количество времени и энергии. Чтобы картофельные клубни были крепкими, придется регулярно при выращивании картошки заниматься рыхлением грунта. Это улучшит поступление кислорода и влаги в грунт. Для этого лучше пользоваться ручным окучником для картофеля, который в несколько раз упрощает рыхление земли.

Известно, что во время активного роста картофельных кустов надо заниматься рыхлением земли. Однако далеко не все знают, для чего именно рыхлится грунт и используется окучник для картофеля.

Рыхление почвы при помощи специального инвентаря проводится для поступления кислорода в землю и ускорения роста растения. Если в почву регулярно попадает свежий воздух, образование новых корнеплодов увеличивается в два раза. Благодаря этому количество общего урожая увеличится на 50%.

Когда проводить окучивание картофеля?

Ознакомившись с целью проведения рыхления грунта, надо определиться, когда этим лучше заниматься.

Окучивание рекомендуется проводить в наиболее подходящее время. В первый раз процедура проводится после появления первых ростков. При этом их высота должна быть не меньше 5–7 см, чтобы всходы было хорошо видно над землей.

Проводить рыхление земли окучивателем для картофеля надо 2–3 раза за сезон. Повторно процедуру проводят, когда кустики подрастут до двадцати сантиметров. При этом рекомендуется заниматься этим вечером или в пасмурную погоду, чтобы не было солнца. Жаркие солнечные дни не подходят для такой процедуры, так как на больших незатененных участках окученные части растений над землей могут сгореть.

Также надо обязательно рыхлить грунт после дождей и затяжных ливней. После осадков поверхность почвы покрывается коркой, которая препятствует проникновению кислорода в грунт. Если своевременно от нее не избавиться, растения будут хуже развиваться.

Конструкция и назначение ручного окучника

Существует два основных вида самодельных окучников для картофеля.

Дисковый

Конструкция дискового типа внешне напоминает раму небольшого размера, на которую подвесили несколько металлических дисков. Такие модели изготавливаются из следующих элементов:

две винтовые талрепы, которые отвечают за регулировку скорости вращения дисков;
Т-образный поводок;
два дисковых отвала;
две металлические стойки.

Главное достоинство самодельного дискового ручного окучника для картофеля — возможность регулирования стоек, расположенных между дисками. Это позволяет самостоятельно установить наиболее подходящую ширину междурядий. При регуляции надо следить, чтобы стойки находились на одинаковом расстоянии от дисков. Если расстояние будет разным, одна из них потянет окучник вбок.

В виде плуга

Модель, изготовленная в виде плуга, также часто применяется для культивации земли при выращивании картошки. Такое изделие намного удобнее дисковой модели и позволяет быстро окучить и даже вспахать участки с большой площадью. Для простоты окучивания опытные садоводы рекомендуют применять приспособление вместе с мотоблоком. Это позволит намного быстрее взрыхлить огород.

Ручной окучник для картофеля своими руками

Некоторые овощеводы не хотят тратить деньги для приобретения такого приспособления и поэтому пытаются самостоятельно изготовить ручной окучник.

Прежде чем приступить к работе, надо подготовить все материалы и необходимые инструменты. Для создания конструкции понадобится следующее:

листовая тяга толщиной 2–3 мм, с помощью которой будут изготавливаться отвалы;
одна полая труба длиной не меньше метра для изготовления задней и передней тяги;
метровая водопроводная труба, которая понадобится при создании вертикальной стойки;
стальная пластина или талреп для соединения вертикальной стойки с передней тягой;
горелка на газу для нагрева металлических изделий в местах их сгибов;
болгарка для работы со стыками;
сварочный аппарат.

Также чтобы создать самостоятельно окучник нужен чертеж, где будет изображаться правильное расположение всех компонентов. Конечно, можно сделать изделие без помощи чертежа. Однако скорее такой окучник будут некачественным и быстро сломается.

Делаем вертикальную стойку

Изготавливать окучник для картофеля надо с вертикальной стойки, которая считается основой всей конструкции. Для этого подготавливается труба длиной около метра.

Чтобы создать качественную стойку, трубу придется загнуть на 10–20 градусов вперед на расстоянии 300–400 мм от начала конструкции. Для сгиба металлических труб применяется специальное приспособление — трубогиб. Однако не у всех есть возможность им воспользоваться и приходится делать все своими руками. Чтобы самостоятельно согнуть металлическую трубу придется:

в полость трубы засыпать речной песок;
на краях конструкции установить заглушки, которые будут удерживать песок;
место, где должна сгибаться труба, нагреть паяльным аппаратом;
осторожно согнуть трубу в месте нагрева.

Некоторые пытаются повторить вышеперечисленные действия, но без использования песка. Однако без песка между стенками вертикальной трубы ее форма деформируется из-за нагрева и поэтому она не сможет сохранить свое исходное сечение.

Изготавливаем переднюю и заднюю тягу

Для изготовления задней и передней тяги понадобится труба диаметром ¾ дюйма. Ее придется согнуть таким же способом, как и трубу при создании вертикальной стойки. Когда изделие будет согнуто, в нем делается несколько отверстий сверху и снизу, где будет устанавливаться вилка. Созданные отверстия понадобятся в будущем для изменения высоты стойки.

При изготовлении передней вилки надо учитывать рост человека, который будет работать с ручным дисковым окучивателем для картошки, изготовленным своими руками. Поэтому передняя тяга создается так, чтобы ее вилки были длиной не меньше 60 см. Для подсоединения вилки к вертикальной стойке сверлятся отверстия для крупных шурупов.

Двухотвальный плуг

Изготовить ручной плуг для окучивания картошки довольно просто. Для этого подготавливается две металлические пластины с толщиной не меньше 3–4 мм. Они должны иметь небольшие полукруглые изгибы, чтобы легче было рыхлить землю. Крепится изготовленный своими руками плуг к вертикальной стойке. Для более надежного крепления конструкции используется сварочный аппарат.

Подрезающий нож

В самом конце создается подрезающий нож для ручного дискового окучника для картофеля. Данная часть конструкции изготавливается из углеродистой стали, из которой вырезается нож нужной длины и диаметра. Вырезав изделие, его придется заточить ровно под углом в 40–45 градусов для создания острого лезвия. Когда нож будет готов, его приваривают к верхней половине вертикальной стойки и шлифуют сварочные швы болгаркой.

Технология окучивания

Прежде чем использовать окучник для картофеля, надо ознакомиться с особенностями рыхления земли.

Сначала надо прорвать сорняки на участке, где выращивается картошка. При этом сорванную траву можно оставить на участке для защиты картофельных кустов от лучей солнца.

Когда все сорняки будут сорваны, можно начинать рыхление грунта окучивателем картофеля, сделанным своими руками. Делается это в вечернее время или в пасмурную погоду. При рыхлении грунта окучиватель протягивается два раза между рядами с картофелем. Если после применения ручного приспособления в некоторых участках под кустами осталась корка, то придется избавиться от нее вручную обычной сапкой.

Заключение

При выращивании картошки надо внимательно ухаживать за картофельными кустами. Чтобы получить хороший урожай, рекомендуется регулярно рыхлить землю. Для этого следует пользоваться ручным окучивателем, который позволит быстро избавиться от образовавшейся корочки на земле.

Посадка и выращивание картофеля в нашей стране давно уже стало очень популярным занятием. Поэтому каждый владелец собственного огорода часто задумывается над тем, как облегчить свой труд и как можно быстрее и качественнее производить вспашку, перекопку и подготовку грунта к посадке картофеля. Приобретение мотоблока является решением этих задач в полной мере. Этот очень ценный в работе агрегат позволяет эффективно произвести вспашку и культивирование земельных участков различной протяжённости и степени сложности грунта.

Неудивительно, что каждый счастливый владелец такого устройства изъявляет желание в дальнейшем применить дополнительное навесное оборудование, чтобы значительно расширить возможности своего помощника. Конечно, можно приобрести такое оборудование в специализированных торговых точках, но при этом придётся потратить определённое количество денежных средств. Поэтому многие люди стараются изготовить окучник самостоятельно. При этом вовсе не обязательно делать точную копию заводского оборудования. Главное — учесть при изготовлении принцип действия и общие черты изделия.

Виды окучников для мотоблока

Условно окучиватель для мотоблока по его конструктивному решению и принципу действия можно разделить на несколько основных видов:

дискового типа;
листерный;
пропеллерный (активный).

Листерный

Приспособление такого типа имеет самое простое конструктивное решение. Такие окучники имеют строго фиксированную ширину захвата и внешним видом напоминают крылья бабочки.

Конструкция этого приспособления состоит из двух разветвлённых, присоединённых и зафиксированных между собой листов железа. При работе окучник должен поднимать почву с ровной поверхности наверх, преодолевая при этом сопротивление грунта и создавая необходимый гребень. Конец приспособления заострённой формы должен опускаться ниже поверхности почвы на заранее заданную глубину. Он взрыхляет почву и поднимает её, а для направления грунта к основанию растения служат направляющие плоскости, которые и создают развал грунта на обе стороны.

Так как крылья в таком окучнике зафиксированы неподвижно, то при работе с ним приходится подстраивать междурядья под размеры приспособления, а не наоборот. Поэтому, учитывая, что оптимальной шириной между рядами при посадке картофеля считается 60 см, ширина захвата заводского окучника в 25−30 см считается не очень удобной при выращивании картошки. Конструктивные доработки для окучника касаются величины крыльев и угла их установки для уменьшения сопротивления почвы и изменения ширины захвата и высоты гребня борозды.

Приспособление с переменной шириной захвата

Такое устройство является наиболее удобным, поскольку имеет механизм регулировки, обеспечивающий удобное и быстрое изменение положения крыльев. Именно благодаря такому конструктивному решению окучник можно легко подстроить под различные размеры грядок. Один неприятный недостаток у такого механизма связан с тем, что при проведении процесса рыхления крылья раздвигают землю в разные стороны, а вот не очень большое количество её падает обратно в борозду. Но, несмотря на это неудобство, такая модель окучника более популярна у многих земледельцев.

Дисковый

Из самого названия приспособления можно понять, что в его работе используются диски, тонкие ободы которых входят на необходимую глубину с небольшим сопротивлением грунта. Для качественной и лёгкой работы эта конструкция требует точной настройки угла разбега и угла наклона дисков по вертикали. Расстояние между рабочими дисками выставляется на раме согласно нужному размеру обрабатываемого ряда.

Этот вид инструмента обладает рядом достоинств:

Пропеллерный

Этот вид окучника ещё называют активным, потому что в принцип его работы заложено как вращательное движение рабочих элементов, так их и поступательное перемещение. Использование такого оборудования возможно только на мотоблоках с двумя передними передачами и валом отбора мощности. По внешнему виду конструкция напоминает домашний вентилятор.

Применение такого оборудования намного эффективнее , чем других моделей, но из-за сложности изготовления и дороговизны комплектующих используется гораздо реже их.

Весь технологический процесс работы пропеллерных элементов осуществляется за один виток активного диска. В первую очередь вскапывается почва и вычищается сорная трава, а затем происходит рыхление самих грядок.

На максимальной мощности это устройство можно применять не только для окучивания грунта, но и для переброски земли на другое место.

Самостоятельное изготовление окучника

Конечно, изготовление окучника простым занятием назвать нельзя. Здесь понадобится умение проведения сварочных и слесарных работ. Но зато это позволит вам сэкономить довольно приличную сумму и сделать устройство, наиболее удобное для пользователя.

Для проведения работ могут понадобиться следующие инструменты:

Для изготовления такого приспособления необходимо из листа стали толщиной 2 мм вырезать две одинаковые части. Затем нужно выгнуть эти пластины так, чтобы радиусы изгиба совпадали. После чего производится сварка этих поверхностей и обработка швов, чтобы получить идеально ровную плоскость. Качество зачистки существенно влияет на лёгкий ход устройства и отсутствие забивания грунтом плохих стыков.

Особое внимание нужно уделить прочности стойки окучника, так как она несёт основную нагрузку при работе устройства.

Изготовив два таких устройства и соединив их своеобразным способом, получим устройство для двухрядной обработки почвы.

Если изготовить такое приспособление с регулируемой системой крыльев, основываясь на шарнирном соединении и установив на конце прибора подвижные штанги, регулирующие угол наклона конструкции, получится регулируемый двухрядный окучник.

Изготовление дискового устройства можно произвести с помощью подручного материала, что позволит значительно уменьшить его стоимость.

Основные этапы изготовления дискового устройства:

После самостоятельной сборки оборудования необходимо провести пробную работу с ним на участке. Качественная работа его зависит от многих факторов: состояния почвы, погодных условий, правильной настройки и заточки рабочих элементов и многих других показателей.

Все настройки изготовленного самостоятельно приспособления проводятся опытным путём. Для этого желательно сначала пройтись по обычному участку почвы и отрегулировать оптимальное значение углов и глубины вхождения в грунт рабочих поверхностей окучника.

А также не менее важным является определение оптимальной скорости работы агрегата. Правильно выбранный темп работы положительно сказывается на качестве окучивания, ведь на высокой скорости приспособление будет в основном разбрасывать грунт в разные стороны, при этом ухудшая процесс образования борозд.

В нашей стране картофель считается «вторым хлебом», поэтому с началом нового весеннего сезона многие дачники стремятся посадить у себя на участке этот полезный продукт. Однако процесс получения хорошего урожая зависит во многом не только от посадки, но и от дальнейшего ухода (прополка, окучивание) за этим корнеплодом.

Обслуживание картошки вручную считается трудоёмкой и долгой работой. Поэтому применение мотоблока со специальным оборудованием навесного типа приобретает всё большую популярность среди огородников.

Изготовить навесное оборудование, нисколько не уступающее промышленным аналогам, можно самостоятельно, с помощью незначительных материальных вложений.

Окучивание и перекопка земельного участка – это достаточно тяжелый труд, который отнимает немало сил и здоровья.

Многие дачники и владельцы земляных участков используют в хозяйстве такое удобное устройство как мотоблок. Им можно с легкостью перекапать весь участок за считанные часы. А если к нему присоединить различные приспособления, например, окучник, газонокосилку, картофелесажалки и многое другое, то труд облегчится в разы.

В этой статье рассмотрим, как сделать такое удобное средство, как дисковый окучник для мотоблока. Первым делом нужно узнать, какие модели этого инструмента бывают, а уже затем выяснить, как его можно изготовить самостоятельно. Существует 4 разновидностей этого приспособления.

Модели окучника

Окучник листерного типа

Конструкция этого приспособления считается наиболее простой. У нее фиксированная ширина захвата.

С переменной шириной захвата

Однако у них есть один весьма неприятный недостаток – с ними очень сложно работать. Это связано с тем, что при рыхлении крылья прибора раздвигают землю в разные стороны, небольшое количество которой высыпается снова в борозду.

Дисковая разновидность

Этот вид инструмента обладает следующими достоинствами:

отлично сочетается с мотоблоком. Если дисковый окучник использовать на пониженной скорости мотоблока, то мощность инструмента становится еще больше. За счет этого повышается эффективность вскопки почвы, а также оказывает благоприятное влияние на рабочий процесс инструмента;

удобное использование. Во время рыхления или вскопки с этим прибором не нужно прилагать много сил. Он сам продвигается вперед и не нужно делать дополнительный упор сзади;

универсальное предназначение. Этот инструмент можно применять для рыхления почвы, как перед посадкой картофеля (О том, как сделать ручной окучник для картофеля читайте в этой ), так и после высадки во время активного выращивания для дополнительного рыхления.

Пропеллерные окучники

Эти модели в основном используются для переднеприводных мотокультиваторов (О разновидностях культиваторов читайте ) и мотоблоков с двумя передачами. Это объясняется тем, что на вторых передачах уровень мощности повышается до 180 оборотов в минуту.

Устройство дискового типа

поводок Т-образного типа;

винтовые тарлепы – 2 штуки. За счет этих элементов осуществляется регулировка угла поворачивания дисковых элементов по вертикали;

стойки – 2 штуки;

диски – 2 штуки.

Как он работает?

Принцип работы этих окучников состоит в следующем: дисковые элементы во время движения загребают почву и делают при окучивании валик, присыпая землей растения.

Вращательные движения дисковых элементов обеспечивают измельчение почвы и дополнительно рыхлят ее.

Кроме этого этот инструмент имеет следующие достоинства:

за счет него получаются высокие и ровные гребни междурядий;

легкость и удобство при работе;

небольшие энергозатраты.

размер диаметра и толщины дисковых элементов;

материал, из которого изготовлен инструмент – сталь простого или легированного типа;

устройства регулировки.

Чертеж

Методы изготовления

Окучники можно сделать двумя способами:

С фиксирующей шириной захвата.
С регулируемой или переменной шириной захвата.

Рассмотрим эти способы изготовления наиболее подробно.

Что можно использовать из подручных материалов

крышки от простых кастрюль с параметрами 50-60 см – 2 штуки;

тарлепы – 2 штуки;

стойки – 2 штуки;

один поводок в форме буквы Т.

Самостоятельное изготовление

Листерный окучник

Для того чтобы изготовить этот прибор нужно вырезать две равные части из листа стали с размером толщины 2 мм. Затем необходимо изогнуть их, чтобы их радиусы совпали.

Затем их швы свариваются и обрабатываются, чтобы в итоге получилась идеально ровная поверхность. В дальнейшем эти инструменты можно будет применять для однорядной обработки почвы. Можно сделать два таких приспособления, которые в дальнейшем можно будет использовать для двухрядной обработки картофеля.

Дисковой окучник

Этапы изготовления:

Старые крышки нужно заточить по краям.
Далее при помощи молотка делаем изгибание дисковых элементов: одна сторона должна быть выпуклой, другая вогнутой. Это делается для того, чтобы прибор спокойно загребал землю и присыпал ею растения.
Тарлепы, стойки и поводок в форме буквы Т нужно скрепить между собой специальными крепежными болтами и сварить.
Дисковые колеса соединяются переходниками.
Дисковые элементы должны устанавливаться так, чтобы пространство между ними было таким же, как расстояние между рядов.
За счет тарлепа обеспечивается регулирование угла поворачивания дисковых элементов по вертикали.
В итоге все устройство скрепляют через поводок к кронштейну мотоблока с помощью болтов с шайбами плоского вида и стопорным элементом.

Итак, дисковый окучник собран. Оказывается его можно с легкостью собрать самостоятельно с помощью подручных материалов. При этом можно сэкономить приличную сумму денег.

Дисковый окучник для мотоблока – это удобная и необходимая вещь в земледелии для окучивания, рыхления, посадки картофеля и других сельскохозяйственных растений.

Он обеспечит удобную и комфортную работу при вскопке больших земельных площадей. Его можно с легкостью изготовить самостоятельно. Главное во время изготовления соблюдать всю последовательность действий. В итоге получите удобный инструмент, который прослужит вам долгое время.

Из этого видео вы можете узнать о дисках для окучивания и как их настроить:

Многие владельцы задумываются над вопросом о том, как сделать окучники для мотоблока своими руками, какие общие принципы работы устройства. С помощью мотоблока можно гораздо эффективнее возделывать участок под картофель, быстрее проводить окучивание.

Мотоблок незаменимая вещь при возделывании культур на приусадебном участке. Применение этого инструмента позволит справляться с обработкой картофеля более качественно, чем при работе вручную.

Виды окучников для мотоблока

Этот инструмент является одним из самых важных для проведения посадочных работ на участке как небольшой, так и обширной площади. Применение этого инструмента позволит справляться с обработкой картофеля более качественно, чем при работе вручную.

Модели окучников бывают самыми разными, чаще всего используются следующие:

листерные;
дисковые;
пропеллерного типа;
с переменной шириной захвата.

Этот инструмент позволяет провести борозды, а потом засыпать их материалом для посадки. Картофель в этом случае будет посажен аккуратными рядами, что заметно упростит дальнейший уход за ним. В целом, даже если инструмент будет использоваться нечасто, в результате выйдет существенная экономия собственных сил и времени.

Характеристики отдельных типов окучников

Листерные окучники считаются наиболее простой разновидностью. Они представляют собой два соединенных между собой металлических листа в форме крыльев. Листерный окучник будет иметь строго определенную ширину захвата, так как оба элемента-крыла неподвижны, их ширину нельзя изменять в зависимости от размера междурядий. При работе с листерным окучником междурядья необходимо подгонять под ширину окучника. Это бывает очень неудобно, так как ширина рядов может достигать 60 см, а захват листерного окучника, изготовленного в заводских условиях, не превышает 30 см.

Характерная особенность окучников такого типа – наличие стоек, которые не позволяют перегружать мотоблок во время заглубления в почву.

Для работы предпочтительнее использовать окучники обтекаемой формы, так как они в меньшей степени выворачивают почву, предотвращая ее чрезмерное высыхание.

Дисковые окучники являются более эффективными в работе. При понижении скорости работы культиватора, повышается мощность окучника, что приводит к увеличению срока эксплуатации. Окучники такого типа гораздо удобнее в использовании, чем листерные: мотокультиватор с таким окучником будет сам продвигаться вперед, для работы с ним нужно прикладывать меньше усилий.

Третье преимущество – универсальность. Пользоваться дисковым инструментом можно как перед посадкой картофеля, так и в период, когда надземная часть станет довольно высокой.

При выборе стоит отдать предпочтение инструментам из стали, с большой толщиной листа и с подшипниками вместо втулок скольжения.

Инструменты с переменной шириной захвата более удобны в эксплуатации, чем листерные. Они оснащены механизмом, позволяющим регулировать ширину захвата, меняя положение крыльев. Поэтому мотоблок в этом случае может работать с междурядьями любой ширины.

Чаще всего инструмент с переменной шириной захвата применяют для работы с мощными механизмами, вес которых достигает 30 и более килограммов, а мощность двигателя – 4 л.с.

Пропеллерные окучники применятся на мотоблоках с двумя передними передачами. Инструмент работает следующим образом: когда начинают работать пропеллерные устройства, почва начинает измельчаться, сорняки выкапываются. Затем грядки окучиваются с помощью грунта.

Если мощность на второй передаче превышает 180 оборотов в минуту, с помощью инструмента может проводиться не только окучивание, но и перебрасывание из междурядий рыхлого грунта на грядки.

Способы изготовления окучника

Изготовить окучник для мотокультиватора – не такое сложное дело, особенно для человека, имеющего собственный участок.

Навыков, полученных при проведении строительных и ремонтных работ на участке, вполне достаточно для того, чтобы сделать этот инструмент самостоятельно, не обращаясь в специализированный магазин.

Инструмент для окучки листерного типа представляет собой достаточно простую конструкцию, поэтому своими руками ее сделать не представляется особо сложным.

Из металлического листа толщиной 0,2 см вырезают половинки-«крылья», которые нужно изогнуть так, чтобы получился радиус. Затем провести сварку в несколько подходов.

Шов обрабатывают болгаркой, зачищают. Если есть необходимость, выборочно подваривают и опять зачищают. Слой в итоге должен стать идеально ровным.

Этапы изготовления дискового окучника

Перед изготовлением простого дискового окучника нужно подобрать все необходимые для этого материалы и инструменты:

стальной лист толщиной 0,2 см;
сварочный аппарат;
болгарка.

Как и в предыдущем случае, детали соединяются до объединения радиусов, свариваются с помощью сварки. Затем швы привариваются, шов обрабатывается и зачищается до полного выравнивания поверхности.

Перед изготовлением окучника мастеру следует хорошо изучить чертежи, где обозначены размеры каждого элемента детали. Для качественной работы необходимо выбрать вид диска. В стальных полотнах для дисков отгибаются нижние кромки, которые обязательно нужно отгибать. При изготовлении важно учесть то, что диски должны располагаться симметрично, иначе мотоблок будет периодически «уходить» в сторону, что очень осложнит процесс окучивания.

Во время сборки дискового окучника понадобятся лемеха. Их можно взять со старых конструкций. Эти детали всегда монтируются под углом. Между нижними точками выдерживается шаг. Его длину можно определить по ширине колеи для колес.

Соединение деталей проводят, используя болты, хотя в некоторых случаях удобнее воспользоваться сваркой. С помощью переходника соединяются между собой диски. Кроме основных элементов, нужно установить поводок в форме буквы Т, стойки и талрепы. Последние необходимы для того, чтобы корректировать поворотную ось дисков. Талрепы монтируются к мотоблоку при помощи балки.

Дисковый окучник можно изготовить по двум разным технологиям. Первая предполагает создание фиксированной ширины захвата, вторая – регулируемой. В случае четко установленной ширины захвата для корректировки расстояния между рабочими дисками придется изменять местоположение стоек.

Чтобы облегчить дальнейшую эксплуатацию инструмента, нужно установить подшипники скольжения – узлы механизмов, предназначенные для поддержания и направления осей. Эта мера позволит повысить эффективность и прочность мотоблока. Установление втулок скольжения не рекомендуется.

Для подсоединения окучника к самому механизму используется кронштейн для сцепления. К нему подсоединяется провод окучника при помощи болтов. Во внутреннее пространство трубы устанавливается стопор, затем деталь плотно прижимают к поверхности.

Кронштейн будет изменять положение при помощи болтов. Проводок мотоблока располагают вдоль оси механизма.

После закрепления всех элементов сборка дискового окучника считается оконченной. Мотоблок с новым окучником готов к первому включению и дальнейшей работе.

Окучник из подручных материалов

Покупка листа стали требует затраты средств, тогда как окучник своими руками изготавливают чаще всего из желания сэкономить на покупке деталей к мотоблоку. Вместо шаблона можно использовать даже ненужные материалы, которые находятся буквально под рукой. Например, старые крышки от кастрюли.

Однако выбирать их нужно очень тщательно, в соответствии с таким параметром, как необходимый диаметр диска. Для изготовления своими руками простого дискового окучника подойдет крышка диаметром 40 см, но лучше взять больше, размером 50-60 см.

Эти цифры получены с учетом таких параметров, как длина корневой системы картофеля, глубина посадки плюс клиренс. Глубина посадки обычно составляет не более 8 см, длина корневой системы – до 20 см.

Выбранная крышка затачивается со всех сторон. Затем ее немного изгибают с помощью молотка и прикрепляют к мотоблоку.

Как можно убедиться, в домашних условиях вполне можно изготовить как простой листерный, так и более сложный дисковый окучник. Такая простая операция позволит сделать запчасть для любого отечественного мотоблока (МТЗ, Нева, Салют и др.), сэкономив денежные средства, при этом ускорить процесс и увеличить эффективность окучивания.

Садовый окучник Продажа — 02/2022

Садовый окучник на продажу Обзор

Садовый окучник на продажу может предложить вам множество вариантов для экономии деньги благодаря 13 активных результатов. Вы можете получить лучшая скидка до до 69%.
Новые коды скидок постоянно обновляются на Couponxoo. Последние находятся на 07 февраля 2022 г.
7 новый Садовый окучник на продажу результаты были найдены за последние 90 дни, которые означает, что каждые 14 новых Садовый окучник Продается Результат подсчитан.
Благодаря отслеживанию Couponxoo, онлайн-покупатели недавно могли сэкономить 13% в среднем с использованием наших купонов для покупок в Садовый окучник для продажи . Это легко сделать с помощью поиска на Купоны Коробка.

Как мне узнать, на какой веб-сайт я перейду, когда я нажму, чтобы получить купон на ссылку на Garden Hiller For Sale Search?

Когда вы нажмете кнопку «Получить купон на ссылку», появится необработанная ссылка, и вы будете знать, какой веб-сайт вы посетите, чтобы получить скидки.

Как я могу отслеживать информацию о Садовом окучнике на продажу?

Лучший способ обновлять предложения интернет-магазина — регулярно посещать их домашнюю страницу. Параллельно вам также следует обратиться к веб-сайтам Coupon, Deals,… и вы не должны игнорировать CouponXoo, который представляет собой огромную базу данных кодов скидок и купонов. CouponXoo всегда периодически обновляет последние коды купонов, что гарантирует, что у вас всегда будут самые последние…

Как я могу узнать, проверены ли результаты Garden Hiller For Sale или нет?

Согласно системе отслеживания CouponXoo, поиск Garden Hiller For Sale в настоящее время имеет 16 доступных результатов.Купоны с проверенными этикетками работают для большинства. Чтобы убедиться, вам просто нужно скопировать код и применить его к любым продуктам, которые продаются со скидкой.

Как мне отфильтровать результат предложения Garden Hiller For Sale на CouponXoo?

Что вам нужно сделать, так это щелкнуть по параметрам (Скидка $, Скидка %, Бесплатная доставка, Подарочная карта и т. д.) в разделе «Фильтровать по», и вы сможете легко упорядочить свои результаты.

Как сделать дисковую борону для минитрактора своими руками. Назначение и преимущества дисковой бороны Как сделать борону в домашних условиях

Борона для мотоблока — навесное оборудование, предназначенное для измельчения пласта земли после вспашки или одновременно с вспашкой.Его можно использовать при посадке семян во время посева или при выравнивании поверхности участка после грубой обработки — например, после выкапывания картофеля.

Такая техника используется не так часто — большинство мотоблоков относятся к культивационному типу, и боронование после такой обработки обычно не требуется. Однако для больших мотоблоков часто требуется борона, особенно после вспашки целины, паров или по сидератам. Боронование позволяет ускорить высыхание и прогревание поверхностного слоя земли, активизирует всасывание питательных веществ из почвы и улучшает усвоение органических и минеральных удобрений.

Типы борон

Бороны подразделяются на следующие типы:

Стоматологические
Дисковые
Роторные

Зубчатая борона

Зубчатая борона является древнейшей из известных человеку. Он состоит из нескольких рядов зубьев, которые проходят по почве при обработке, рыхлении и выравнивании ее. Отличаются они количеством зубьев – для мотоблока чаще всего используется широкий, у которого зубья расположены в три-четыре ряда и часто.

Рациональнее всего использовать с мотоблоками тягового типа, например, Нева или МТЗ. Эти мотоблоки способны развивать значительное продольное усилие и обладают повышенным сцеплением с почвой, необходимой для работы.

Подвидом зубчатой бороны является пружинная борона, которую часто используют при обработке сельскохозяйственного участка трактором. При работе с мотоблоком пружины вместо зубцов сократят их количество и уменьшат габариты, ломаются они тоже редко.

Дисковая борона

Активная борона. Этот инструмент лучше использовать с мотоблоками культиваторного типа – на тяговых придется проектировать вал отбора мощности. Почву обрабатывают, прорезая ее вращающимися дисками.

Диски могут быть прямыми, повернутыми под разными углами к оси вращения или чашеобразными. Чашечки более сложны в изготовлении, но позволяют заворачивать шов – тем самым берут на себя часть вспахивающих функций.Эти диски идеально подходят для посева сидератов или ранней неглубокой вспашки до появления сорняков при раннем посеве картофеля или зерновых культур.

Край дисков обычно делают неровной формы, чтобы они легче разрезали почву при вспашке, и испытывали меньшее сопротивление при вращении в пласте.

Ротационная борона

Эта борона чем-то напоминает культиватор и дисковую борону. И он, и культиватор имеют вращающиеся зубчатые части, которые врезаются в землю и переворачивают ее мелкие части.Отличается от культиватора малой рабочей глубиной и большим количеством рабочих зубьев. В отличие от диска, диски ротационной бороны всегда расположены под прямым углом к оси вращения.

Зубья активного ротора имеют особый изгиб, зависящий от радиуса самого диска и коэффициента сцепления с почвой колес мотоблока — чем больше пробуксовка, тем больше должен быть зуб согнутый. При работе они протыкают почву под прямым углом, обеспечивая тем самым аэрацию.При выходе такой зуб слегка раздвигает почву, выдергивая мелкие сорняки, не успевшие пустить глубокие корни.

Работа активной ротационной бороны возможна даже после появления всходов растений — она не травмирует крупные растения и практически не повреждает их. Его использование позволяет сэкономить на минеральных и органических удобрениях – за счет аэрации вещества активно усваиваются из воздуха. Это также способствует росту корней.

Самодельная зубчатая борона для мотоблока

Проще всего сделать своими руками.Для этого достаточно будет материалов, болгарки и сварочного инвертора. Позволяет проводить предпосевное рыхление почвы и заделку мелких семян. Она не является активной бороной и подходит для работы с мотоблоком тягового типа.

Конструкция

Чертеж бороны для мотоблока

Борона представляет собой сетку, к которой зубья жестко приварены или прикручены болтами. В передней части имеет прицепное устройство – обычно такое, которое вставляется в трубу дышла мотоблока и затем фиксируется пальцем.Между ним и сцепкой нужно приварить цепь — без этого пахарю будет очень тяжело работать.

Решетка должна быть достаточно прочной. Его можно сделать из квадратных или сантехнических труб и уголков. Толщина металла должна быть не менее 3-4 мм, иначе зубья, приваренные к тонкостенной трубе, в процессе эксплуатации выломаются вместе с металлом трубы.

Решетчатая конструкция может быть в виде клетки, состоящей из продольных и поперечных элементов.Но лучше подойдет решетка, у которой «прутья» приварены под углом 45 градусов к направлению движения мотоблока – такая решетка будет меньше подвергаться изгибающим нагрузкам.

Размер ячейки подбирается в соответствии с расположением зубов. Лучше всего заранее прикинуть, как будут располагаться ваши зубы, и зарисовать это на рисунке, а затем нарисовать поверх них решетку, к которой они крепятся. Размер самой рамы должен быть таким, чтобы он не мешал управлять и следовать за мотоблоком.

Рама бороны не должна выступать за ручки мотоблока.

В этом случае необходимо учитывать размеры муфты. Слишком широкую решетку делать не нужно – больше 1 метра мотоблок просто не потянет.

Зубья лучше всего делать из рифленой арматурной стали диаметром от 10 до 18 мм. Длина каждого зуба от 10 до 20 см. Высота сцепки мотоблока не влияет на высоту зуба – борона крепится цепью.Чем длиннее зуб, тем толще он должен быть. Зубья перед установкой желательно заточить и обязательно закалить, т.к. незакаленные зубья будут гнуться в процессе эксплуатации. На легких почвах можно использовать борону с незаточенными зубьями.

Частота их расположения должна быть не реже, чем через каждые 10 см — если делать реже, боронование будет малоэффективным. Допускается ставить зубья с небольшим смещением поперек ряда, чтобы их было удобно приваривать и они обеспечивали требуемую интенсивность обработки.При этом необходимо рассчитать, чтобы их сопротивление было направлено симметрично оси тяги, иначе мотоблок будет «вилять» и бороновать им будет невозможно.

Сборка

Сборка осуществляется после предварительного составления чертежа и подготовки всех деталей. Сначала собирается и сваривается решетка. После этого к нему привариваются зубья. Важно делать это под прямым углом. Как правило, закаленные зубья после сварки не отжигаются и их прочность не меняется.

После этого определяется, где примерно будет располагаться центр приложения сил и к этому месту приваривается цепь. Возьмите первое звено цепи и наложите его на решетку. Затем второй конец цепи приваривается или прикручивается к сцепке. После крепления проверяют работоспособность бороны, и при необходимости цепь переваривают влево или вправо, если борону ведет в ту или иную сторону, то ее окончательно приваривают.

В домашних условиях можно сделать только для мотоблока культиваторного типа. Делаются две трубы, их необходимо надежно зафиксировать на валу мотоблока. Скорее всего, вам придется отдать эту работу на завод токарю или использовать валы от сломанного культиватора. Общая длина трубы не должна быть более 1 метра – слишком тяжелую борону мотоблок не потянет.

На валы надеваются диски диаметром около 25 см. Для уменьшения сопротивления по краям делают надрезы болгаркой через каждые 10 см окружности.

Крепежные отверстия дисков должны быть немного больше диаметра валов. Диски установлены с небольшим наклоном к оси вала. С левой стороны шахты уклон в одну сторону, с правой — в другую. Количество дисков берется таким, чтобы они взаимно перекрывали друг друга по скату – обычно их располагают через каждые 5 см.

Вообще сделать дисковую борону своими руками — задача непростая. Проще купить дешевый китайский и доработать его, качественно пропаяв все швы, чего на производстве обычно не делают.

Купить сцепку и прицеп к мотоблоку в интернет-магазинах

Боронование мотоблоком

При бороновании зубчатой бороной пахарь следует за мотоблоком на средних оборотах двигателя — около 2 км / ч. Тяжелые почвы требуют размещения груза на бороне, вес груза подбирается опытным путем. Пахарь следует за мотоблоком, рукоятками мотоблока регулирует движение бороны. При необходимости ту часть бороны, которая не углубляется или выбивается при движении вперед, придавливают ногой.

Дисковое боронование аналогично обработке почвы. Работы ведутся на скорости 1,5-2 км/ч. Пахарь следует за мотоблоком, регулируя движение бороны ручками — ось вращения бороны должна быть строго перпендикулярна требуемому направлению движения мотоблока.

Людям, занимающимся сельскохозяйственной деятельностью, наверняка приходилось сталкиваться с понятием «дискатор». Однако большинство фермеров не придают должного значения этому виду техники, предпочитая использовать для обработки почвы более привычные бороны.

Разберемся, в чем преимущество дискаторов перед аналогичными видами прицепной техники.

Особенности и преимущества

Что такое Дискатор? Это дисковая борона, в которой для каждого режущего элемента используется отдельная навесная стойка. Такая конструкция позволяет полностью исключить забивание режущих дисков, что положительно сказывается на производительности труда.

Кроме того, диски показывают хорошие показатели в условиях повышенной влажности и густой растительности.Основное назначение этого вида сельхозтехники: подготовка земли к посеву без предварительной вспашки.

Следует отметить, что индивидуальная установка дисков позволяет лучше бороться с сорняками, перемешивая почву с растительными остатками. Однако это не единственные преимущества ПМ.

Дискаторы могут выполнять следующие операции:

Подготовка почвы для посева всех видов сельскохозяйственных культур, в том числе технических и кормовых культур.
Подготовка небольших участков контура и полей со сложной геометрией.
Вспашка стерни и формирование мульчирующего слоя.
Подготовка к озеленению задернованных участков поля и земель, отведенных под пастбища и луга.

Следует отметить, что за один проход по полю дискатор выполняет сразу несколько операций: измельчает почву, выравнивает поверхность и перемешивает почву с остатками сорняков.

При этом каждый из установленных дисков имеет индивидуальную регулировку, позволяющую плавно изменять рабочую ширину или угол атаки.

Благодаря своей универсальности диски позволяют экономить до 12 литров дизельного топлива на обрабатываемый гектар. Соответственно, этот вид сельхозтехники окупается уже на второй сезон эксплуатации.

Дискаторы

также имеют конструктивные недостатки. Например: жесткий вариант крепления стойки часто приводит к механическим повреждениям ступицы.

Во избежание поломок подшипник необходимо регулярно смазывать, что требует дополнительного времени обслуживания.

Обычно такие проблемы встречаются только с дискаторами российского производства.В импортных моделях используется подпружиненная система крепления в стойку.

Описание бороны дисковой навесной для МТЗ 82 для обработки почвы

Борона дисковая – сельскохозяйственный агрегат, который может стать достойной заменой культиватору, плугу, стерневому культиватору. Благодаря этой насадке становится возможной обработка земли с уровнем влажности не более 25%. Как он выглядит и как правильно выбрать, указано в этой статье.

Этот тип навесной конструкции состоит из определенного количества дисков. Они наклонены относительно вертикальной главной оси конструкции. Именно это позволяет регулировать глубину залегания грунта и определять угол обработки.

На видео — Борона дисковая для МТЗ 82:

По конструкции рабочей части это приспособление может быть выполнено двух видов: навесное и сетчатое. О том, как используется комбайн «Полесье», вы можете узнать из .

При обработке земли, где много корней от предыдущих растений, крайне выгодно купить дисковую борону, предназначенную для каменистой почвы.

Конструкция сетки старого образца, но уже проверенная временем. Основа изделия изготовлена из металлической сетки, на которую различными способами крепятся зубы. Установка зубов может быть различной с учетом поставленной цели. Зубья могут быть представлены в криволинейной форме, прямыми и в виде пружинящего элемента.

Для более правильного распределения удобрений, рыхления земли с остатками растительности необходимо использовать борону с дисками, способную повысить устойчивость поверхности почвы к разного рода эрозионным процессам.Также необходимо повысить его впитывающую способность.

Также представленные устройства, работающие в паре с трактором МТЗ 82, можно разделить по назначению. и другие данные указаны в статье.

Поле

Они используются для обработки земли после обработки земли. Некоторые модели могут быть оснащены ящиками для балластного груза. Благодаря таким мероприятиям можно обрабатывать грунт на достаточно большую глубину.

Прицепной садовый трактор

Этот тип конструкции отличается легким весом. Служат для обработки почвы в междурядьях в саду и на винограднике. При использовании такой бороны возможно рыхление земли на глубину до 10 см. Другие особенности агрегата указаны в статье.

Болото

Обработку можно проводить на глубину до 20 см.

Этот тип устройств активно используется для дискования по заболоченной почве и для обработки целины.

Борона дисковая для установки на трактор МТЗ 82 представляет собой устройство, к которому крепится аккумулятор с рабочими органами. Обработка почвы осуществляется стальными дисками размером 450-510 мм. Именно стальные диски относятся к основным рабочим органам бороны. и другие технические данные можете подчеркнуть для себя из статьи.

Если разместить несколько таких элементов на одной оси, то можно будет получить аккумулятор. Его крепление осуществляется с помощью втулок.За счет этого батарея будет вращаться во время движения трактора.

На видео — прицепные дисковые бороны для МТЗ 82:

В большинстве случаев установка батареи с дисками осуществляется в несколько рядов. Плоскость проникновения аппарата в грунт называется углом атаки. Его значение может составлять 1-20 градусов. Это необходимо для того, чтобы определить твердость обрабатываемой земли. Чем она тяжелее, тем больше должен быть заданный угол. Вы можете узнать, как сделать ручной окучник для картофеля своими руками.

Борона дисковая работает по следующему принципу. Аккумулятор, установленный ближе к трактору, разрыхляет почву. А вот вторая батарея его закрывает. Для проведения культивации с максимальной эффективностью необходимо добиться смещения дисков передней и задней батарей относительно оси друг друга. Трактор начинает движение по участку со скоростью 15 км/ч. Диски, ориентированные на первую батарею, начинают пробивать слой земли на определенную глубину. Грунт поднимается, так как диск имеет шарообразную структуру, смещается в сторону и укладывается с небольшой высоты. а технические параметры оборудования можно посмотреть в статье.

Второй аналогичным образом возвращает землю на место. Результатом такой обработки является переворачивание и дробление почвы. С увеличением угла атаки диски будут заходить в грунт на большую глубину.

Область применения

Дисковые бороны незаменимая вещь в жизни многих фермеров. Основным преимуществом таких изделий является их универсальность и высокая производительность. Возможна обработка на глубину 3-5 или 18-25 см. Исходя из этого, можно сделать вывод, что представленные устройства целесообразно использовать при самых разнообразных технологиях обработки почвы.

В большинстве случаев такие механизмы используются для рыхления почвы, уборки урожая, удаления стерни, измельчения почвенных кранов.

Также есть вспомогательная техника, благодаря которой можно сеять урожай. Благодаря этому борона становится современной сеялкой, сочетающей в себе еще и приспособление для обработки почвы. О том, как использовать ручной культиватор для дачи, вы можете узнать .

Сегодня большинство аграриев путают универсальные дисковые орудия с классическими. Второй вариант характеризуется наличием жесткой системы подвески рабочего органа. Универсальные средства для обработки почвы в своей конструкции имеют двухрядную параллельную концентрацию рабочих органов, причем все пары соединены диском независимо.Это позволяет пожнивным остаткам как можно больше проходить через пространство между дисками. В результате снижается степень засорения, что делает рабочий элемент менее уязвимым. Узнайте, как использовать культиватор Mantis.

Представленный тип машины также может быть оснащен катком, чтобы его можно было использовать для дальнейшего выравнивания обработанного грунта, закрытия в нем влаги. Тогда рост посеянных культур будет намного лучше.

Цена

Сразу стоит отметить, что стоимость представленных устройств не так высока. Поэтому каждый фермер может себе это позволить. Купить дисковые бороны можно будет за 44 000-98 000 руб.

Как сделать самоделку своими руками

Если у вас нет лишних денег на приобретение дисковой бороны, то ее можно сделать своими руками в домашних условиях. В качестве основного материала можно использовать:

двухдюймовая труба,
швеллер у100 вваренный в квадратную раму,
колеса от старого Запорожца,
два колеса от прицепного КПС,
средние бороны 5 шт,
Ремень прорезиненный.

На видео — дисковые бороны своими руками (самоделки):

Дисковые бороны — это уникальная конструкция, благодаря которой можно обрабатывать почву, необходимую для посева культур, сбора урожая. В сельском хозяйстве без такого приспособления очень сложно. Кроме того, некачественная обработка почвы негативно скажется на урожайности. В других наших статьях вы можете прочитать .

— отрасль народного хозяйства, занимающаяся выращиванием растений (растениеводство) и животноводством (животноводство), является ведущей отраслью агропромышленного комплекса (АПК) России. Агропромышленный комплекс включает отрасли, обслуживающие сельское хозяйство (сельскохозяйственные машины, ремонт оборудования, производство минеральных удобрений, мелиоративное строительство и др.), отрасли, обеспечивающие переработку, хранение, транспортировку и реализацию продукции.

Предназначен для уничтожения сорняков на легких почвах.

Самодельная дисковая борона состоит из 4-х батарей по 6 дисков в каждой. Собран полностью из металлолома. Каркас сварен из прямоугольных труб, к которым прикручены стойки батареи.В аналогичной заводской конструкции установлено 8 пластин, они посередине с квадратными отверстиями под квадратный аккумуляторный вал. Но в разгар обработки почвы бывает, что тракторист не успевает вовремя затянуть гайку вала аккумулятора и это квадратное отверстие срывается на круглое. После этого такую плиту выбрасывают в металлолом. Вот из таких негодных пластин и собран данный культиватор. Пробитое отверстие в пластинах заделали круглыми шайбами с круглым отверстием посередине х 35-40мм. Соответственно, валы батареи круглые. Одна сторона вала приварена с шайбой, к другой приварен участок вала с резьбой х 30мм. Батареи затягиваются гайкой. При этом той же гайкой, установленной тут же на валу аккумулятора, зажимается и мощная пружина. В результате усилие затяжки гайки и усилие сжатия пружины защищает от проворачивания пластины, что в сумме увеличивает срок службы узла в целом в несколько раз.Жаль, что заводы до этого не додумались.
В этом культиваторе также отсутствует подшипниковый узел в обычном понимании. Здесь к прямоугольной трубе аккумуляторной стойки приваривается отрезок трубы длиной 10 см и диаметром 110 мм, на вал в этом месте устанавливается распорная втулка длиной на 2 мм. С обеих сторон это все ограничено в движении шайбами достаточного диаметра. А внутрь в качестве подшипника врезан кусок водопроводной пластиковой трубы. В некоторых хозяйствах в качестве заводских подшипников можно найти применение точеной деревянной втулке, все равно заводская здесь долго не прослужит. Для обеспечения лучшего рыхления почвы батареи располагают под небольшим углом друг к другу. с этим агрегатом я никогда не вспахиваю огород на зиму. На западе это называется мульчированием почвы, то есть перемешиванием верхнего слоя с различными растительными и другими отходами. Впрочем, некоторое время назад мы говорили и о бездамповых технологиях.

Первые приспособления для боронования появились еще со времен, когда человек впервые научился обрабатывать землю примитивной деревянной сохой (плугом).Бороны тоже были деревянными и были не очень длинными для большей маневренности, но достаточно тяжелыми, чтобы дробить большие комья почвы, образовавшиеся после вспашки.

Тракторы уже давно сменили лошадей, а бороны стали более совершенными и эффективными, и могут устанавливаться не только на тяжелую и среднюю сельхозтехнику, но и на мини-тракторы и мотоблоки. Этот тип оборудования позволяет не только разбивать крупные комья и заделывать почву для удержания влаги, но и собирать остатки сухой растительности, а также удалять ее корни.

Бороны бывают следующих типов:

стоматологический или классический;
поворотный или поворотный;
.

В соответствии с этой классификацией навесное оборудование для борон бывает тяжелым, средним и легким. Приспособление для боронования на мотоблок Нева можно купить в специализированном магазине или изготовить своими руками.

Зубчатая борона для мотоблока

Дисковая борона для мотоблока

Традиционная борона

Классическая, или как ее еще называют, конная борона, используется для создания ровной и рыхлой поверхности.Также такой вид насадки позволяет эффективно закрывать влагу в почве и тем самым предотвращать ее пересыхание. Борона измельчает крупные комья почвы до необходимой фракции, уничтожает сорняки и удаляет растительные остатки из почвы. Техника достаточно легкая и поэтому используется для мелкой обработки почвы, дробления комьев почвы и мелкого рыхления перед посевом.

Борона зубчатая для мотоблоков заводского изготовления изготовлена из специальной конструкционной стали, способной выдерживать значительные нагрузки. Также это оборудование хорошо выравнивает почву после фрезерования.

Данный вид боронования представляет собой прямую или зигзагообразную раму, которую можно изготовить своими руками из стальной полосы, квадратной трубы или уголка, подставку для навески с мотоблоком и зубьями. Закрепить зубья на раме можно сваркой, либо нарезав на них резьбу, зафиксировать гайками. Рабочие органы на станине расположены на равном расстоянии друг от друга, а их длина может составлять 25-45 мм. Что касается ширины оборудования, то, например, для мотоблока Нева достаточно 500-600 мм.На видео ниже показана зубчатая борона в действии.

Также можно сделать мотоблок зубчатую борону своими руками по чертежу ниже. На изготовление таких насадок уйдет полдня, но оно того стоит.

Для того чтобы сделать такое оборудование для мотоблока нам понадобится следующее:

приварить железные полосы к квадратной металлической трубе, на которую, собственно, гайками будут крепиться зубья с нарезанной с одной стороны резьбой;
дышло нашего навесного оборудования заканчивается приваренной втулкой, через которую с помощью металлического штифта будет происходить соединение с мотоблоком;
изготавливаем подставку с регулировочным винтом для регулировки высоты подъема боронователя с целью обеспечения равномерного заглубления рабочих органов в почву.

Купленная заводская техника, борона самодельная , к мотоблоку «Нева», есть особенность накопления влажной почвы с остатками растительности на рабочих органах, в результате чего обработка почвы может стать неэффективной . Для того, чтобы легко и просто почистить зубы скребком или любым металлическим предметом, воспользуйтесь подъемным рычагом агрегата.

На видео показана самая простая зубная борона для мотоблока с размерами.

Вращающееся оборудование

Ротационная или ротационная борона обычно используется для обработки земли после уборки зерновых культур.Также данный вид оборудования для мотоблока хорошо выравнивает поверхность земли и удаляет сорняки. Ротационная борона состоит из шести рабочих лезвий, дисков и ступицы. В оборудование были внесены изменения и выявлено, что для большей эффективности рабочие ножи необходимо устанавливать под углом, что позволяет легко срезать и выравнивать почву при обработке. Вместо колес или грунтозацепов на агрегат устанавливается самодельное бороновочное устройство. На видео показана самодельная ротационная борона для мотоблока в работе на участке.

Глядя на представленное фото, может показаться, что сделать такую борону своими руками несложно, однако, чтобы она нормально работала, необходимо правильно рассчитать всю конструкцию, а именно угол, под которым работает кромки установлены.

На видео показан весь процесс изготовления ротационной бороны и работы с ней.

Дисковая борона

Бороны дисковые

применяются на сухих почвах и практически не отличаются по функциональным возможностям от ротационных активных борон, за исключением того, что здесь рабочим органом выступают диски, установленные на независимых осях, а присоединение к мотоблоку происходит посредством навески.

Самодельная дисковая борона

На чертеже указаны размеры для мини-трактора, поэтому при изготовлении навесного оборудования для мотоблока все значения подгоняем под размеры силового агрегата. Одна секция была заимствована у большого тракторного дискатора, состоящего из 8 двояковыпуклых дисков диаметром 450 мм с междисковым расстоянием 150 мм. На видео наглядно показана работа оборудования, сделанного своими руками и установленного на мотоблок с помощью адаптера.

Дисковая секция закреплена подвижно на металлическом каркасе 1400х650 мм и сварена из уголка 50х50 мм. Захват такой самоделки составляет 1200 мм при глубине до 100 мм, а угол атаки регулируется до 17˚. Как уже было сказано, чтобы использовать боронующее устройство совместно с мотоблоком «Нева», длину рамы можно сделать вдвое меньше и, соответственно, использовать только 4 диска.

Заключение

Из всех перечисленных видов наиболее простым и легким для самостоятельного изготовления является зубчатая борона, однако, по мнению большинства фермеров, наиболее эффективными все же считаются роторные насадки.В интернете можно найти рисунки и видео на эту тему. Работу ротационной бороны в связке с мотоблоком следует проводить со скоростью около 4 км/ч. Дело в том, что только в этом режиме работы двигатель мотоблока не будет перегружен, а устройство качественно разрыхлит почву, подготовив плодородную почву для будущего урожая.

Если вам нужна борона для тяжелого мотоблока, то сделать устройство бороны будет немного сложнее.В этом случае гораздо проще приобрести соответствующее оборудование у производителя. Лучшим вариантом будет, если навесное оборудование и мотоблок будут изготовлены одним производителем. В этом случае не будет проблем с креплением и значительно увеличится срок службы.

Если покупать технику у производителя, то наиболее выгодно, в финансовом плане, купить классическую борону, которая стоит гораздо меньше других видов. Однако, сделав полезное приспособление для мотоблока своими руками, вы получите не только моральное удовлетворение, но и незаменимого помощника для выполнения сельскохозяйственных работ, который сэкономит время, силы и деньги.

Обзор роторных культиваторов

— зернистость

1 / 19

любезно предоставлено Агри-Фаб

2 / 19

Рыхлители с задними зубьями, такие как этот Husqvarna 700 DRT, являются идеальным инструментом для обработки почвы для заядлых садоводов.

любезно Husqvarna

3 / 19

любезно предоставлено Боленс

4 / 19

любезно Cub Cadet

5 / 19

любезно предоставлено Бюлер/FarmKing

6 / 19

любезно

7 / 19

любезно Хонда

8 / 19

любезно предоставлено DR Power

9 / 19

любезно Хонда

10/19

любезно Husqvarna

11/19

любезно предоставлен Богомол

12/19

любезно Джон Дир

13/19

любезно предоставлено MacKissic

14/19

любезно предоставлено Land Pride

15/19

любезно предоставлено MacKissic

16/19

любезно предоставлено Риоби

17/19

любезно предоставлено Трой-Билт

18/19

любезно предоставлено Трой-Билт

19/19

любезно Белый

❮ ❯

Роторный культиватор Roundup
Обработка почвы еще никогда не была такой простой и приятной.
Тодд Кахо

Обнаружение механического преимущества всегда было союзником сельского землевладельца, и когда дело доходит до ворошения почвы для подготовки посевного ложа или уничтожения нескольких сорняков, мы делаем это с помощью роторного культиватора. Этот инструмент различных форм и размеров идеально подходит для небольших почвенных работ, где просто не подходят плуг, борона и дисковый культиватор.

Роторный культиватор — это культиватор с приводом от двигателя или отбора мощности (ВОМ), в котором используются вращающиеся зубья (лезвия специальной конструкции), которые копают землю, поднимают ее и переворачивают.Лапы обычно устанавливаются на горизонтальном валу, который приводится в действие через какую-либо трансмиссию, чтобы обеспечить крутящий момент, необходимый для перемешивания самого твердого верхнего слоя почвы. Конструкция пальцев румпеля сильно различается от одной машины к другой. Некоторые лучше подходят для тонкой работы на небольших грядках, в то время как другие предназначены для измельчения земли полосами шириной 6 футов.

Несмотря на то, что роторный культиватор является отличным устройством для экономии труда, он предлагает дополнительное преимущество в виде аэрации почвы, а его взбалтывающие лопасти хорошо работают для добавления в почву дополнительных органических веществ, таких как компост или навоз.Его также можно использовать для смешивания нескольких различных почвенных добавок перед внесением в сад. Некоторые люди также используют культиваторы для приготовления собственных почвенных смесей.

От самых маленьких компактных культиваторов, идеально подходящих для работы вокруг рядов растений и в ограниченном пространстве, до настоящих тяжеловесов коммерческого класса с приводом от ВОМ, которые крепятся к трехточечной навеске трактора, — доступные модели подходят для любого применения. Вы даже можете приобрести небольшую головку румпеля, которая крепится к быстроразъемному фитингу на триммерах популярных марок.

Роторные культиваторы доступны в широком диапазоне конфигураций, поэтому перед покупкой следует учитывать свои потребности и местность. Более крупные и сложные роторные культиваторы с задними зубьями, такие как линейка Troy-Bilt, обычно являются самоходными и имеют заднюю передачу, позволяющую маневрировать в ограниченном пространстве. Более простые модели с передними и средними зубьями часто тянут за собой поворотные ножи. В некоторых моделях используется регулируемая тяга или дополнительный палец, который врезается в землю за вращающимися лезвиями, чтобы удерживать агрегат.Очень легкие устройства, такие как хорошо зарекомендовавший себя Mantis Tiller, просты в управлении благодаря эргономичному дизайну руля.

Если у вас есть компактный или средний трактор, рассмотрите возможность установки роторного культиватора с трехточечной навеской. Благодаря мощности ВОМ и трехточечной навеске с гидравлической регулировкой точное управление установленным на тракторе румпелем становится проще простого. На самом деле, его единственный недостаток в том, что вам нужна довольно открытая площадка для работы. Эти большие культиваторы, установленные на тракторе, эффективны, но если у вашего трактора нет коробки отбора мощности, обратите внимание на модели с бортовым двигателем для увеличения мощности. Большинство из них также можно переоборудовать для буксировки или установки за квадроциклом или UTV.

Как и все инструменты, покупка качественного культиватора, который стоит дороже, может быть более разумным предприятием, чем покупка строго по цене. Партнерство с другом или соседом по премиальному бренду может сработать, но хорошей идеей будет заключить соглашение о выкупе, если одна из сторон решит, что румпель ей больше не нужен, или логистика не работает.

Если вы серьезно относитесь к своим культурам или саду, культиватор какого-либо типа граничит с необходимостью.Если вы сделаете свою домашнюю работу и подберете правильный размер, роторный культиватор может стать разумным вложением, которое окупится и продлится всю жизнь.

Тодд Кахо — независимый писатель с более чем 25-летним опытом автомобильной журналистики. Он живет со своей семьей в сельской местности в районе Хокинг-Хиллз на юго-востоке Огайо.

Agri-Fab Tow-Behind Tiller
Разработанный с собственным источником питания, культиватор от Agri-Fab ( www. Agri-Fab.com ; 217-728-8388) идеально подходит для работы с мощностью 12 лошадиных сил и выше. газонный трактор, садовый трактор, UTV или ATV.Машина имеет удобно регулируемую цапфовую сцепку, которая быстро и легко подстраивается практически под любой тягач без дополнительного оборудования. Его надежная силовая установка Briggs and Stratton делает его
полностью независимым от коробки отбора мощности любого транспортного средства.
Рекомендуемая производителем розничная цена 1099 долларов США
Двигатель 5 л.с. Briggs & Stratton
Трансмиссия Односкоростной ременный привод
Рабочий объем 206 куб. см

BOLENS 250H
Bolens 250H ( www.Bolens.com , 800-800-7310) — доступный по цене культиватор со средними зубьями, идеально подходящий для озеленения и небольших грядок. Вращающиеся вперед пальцы могут иметь ширину 13, 22 и 24 дюйма. Он оснащен четырехтактным двигателем Briggs & Stratton объемом 158 куб. см, одноступенчатой трансмиссией из литого алюминия с зубчатой передачей для удобства эксплуатации и широкими рукоятками управления для удобства эксплуатации.
MSRP $299
Двигатель Briggs & Stratton
Трансмиссия Односкоростной зубчатый привод
Рабочий объем 158 куб. см

BÜHLER/FARM KING 25
Роторные культиваторы с трехточечной навеской можно приобрести у Bühler/Farm King ( www.Buhler.com , 888-524-1004) для тракторов мощностью от 12 до 65 лошадиных сил. Они оснащены усиленной коробкой передач в масляной ванне с приводом от вала отбора мощности, рассчитанной на работу при 540 об/мин. Устройства оснащены функцией бокового смещения, позволяющей приблизиться к рядам ограждений или скрыть следы шин, сохраняя при этом линейную ориентацию карданного вала для минимизации нагрузки на карданные шарниры.
MSRP N/A
Привод ВОМ двигателя
Скорость ВОМ 540 об/мин

ЭЛЕКТРИЧЕСКАЯ МИНИ-ФРЕШЕТКА CRAFTSMAN
Чистая электроэнергия делает этот Craftsman ( www.Sears.com или местный магазин Sears) экологически чистый, хотя вам понадобится длинный удлинитель или портативный генератор. 32-фунтовый электрический мини-культиватор Craftsman отлично подходит для небольших грядок и прополки вокруг рядов растений. Вращающиеся вперед пальцы легко регулируются с помощью рейки глубины, которая регулируется на максимальную глубину 5 дюймов.
MSRP $250
Двигатель MTD SW
Рабочий объем Н/Д, электрический
Трансмиссия Односкоростная вперед
Ширина обработки почвы от 6 до 10 дюймов
Диаметр зубьев 8¼ дюйма
Глубина обработки почвы 5 дюймов
предоставлено мастером

CUB CADET RT 65
Мотокультиватор с задними зубьями RT 65 от Cub Cadet ( www.CubCadet.com , 800-800-7310) разработан для работы в более твердых почвах. Он оснащен надежным четырехтактным двигателем Honda с верхним расположением клапанов объемом 190 куб. см и оснащен 16-дюймовыми пневматическими шинами с увеличенным протектором для дополнительного сцепления. Передняя и задняя передачи облегчают маневрирование RT 65 в ограниченном пространстве, а регулируемая штанга глубины обеспечивает дополнительный контроль для более точной культивации.
MSRP $679
Двигатель Honda OHV
Рабочий объем 190 куб. см
Трансмиссия вперед/назад
Ширина обработки почвы 18 дюймов
Диаметр зубьев 12 дюймов в двух направлениях
Глубина обработки почвы Регулируемая штанга глубины

DR ROTO-HOG POWER TILLER
Вспашка на ширину до 3 футов за один проход, модель серии 875 предназначена в основном для более крупных работ по обработке почвы.Эта модель ( www.DRPower.com , 800-687-6575) оснащена 24 зубьями Боло из закаленной стали, сверхпрочной стальной рамой и силовым приводом для регулировки глубины обработки одним нажатием кнопки. дружелюбно. Поскольку его легко буксировать за квадроциклом, самоходной косилкой или трактором, 100 процентов мощности двигателя передается прямо на пальцы, которые вращаются со скоростью более 230 об/мин.
Рекомендуемая производителем розничная цена 2199 долларов США (ручной запуск)
2399 долларов США (электрический запуск)
Двигатель Briggs & Stratton OHV
Рабочий объем 206 см3
Трансмиссия Цепной привод5 в
любезно предоставлено DR Power

HONDA F220
Рыхлитель со средними зубьями F220 от Honda ( www. HondaPowerEquipment.com , 770-497-6400) имеет сухую массу чуть менее 50 фунтов и трехпозиционную регулируемую рукоятку для удобства обращения. Надежная мощность обеспечивается четырехтактным двигателем Honda GXV57 объемом 57 куб. см и мощностью 2,4 л. Боковые диски не являются обязательными для дополнительного контроля обработки почвы.
MSRP $799
Двигатель Honda OHV
Рабочий объем 57 куб. см

HONDA FRC800
Самый большой и мощный мотокультиватор в линейке Honda, коммерческий класс FRC800 ( www.HondaPowerEquipment.com , 770-497-6400) создан для более ответственных работ и суровых условий аренды. Эта модель с задними зубьями оснащена четырехтактным двигателем Honda GX240 OHV мощностью 8 лошадиных сил, который вращает мощные пальцы шириной 20 дюймов. Надежная трансмиссия имеет три скорости вперед и назад, а 14-дюймовые шины большого диаметра обеспечивают плавную работу и отличное сцепление с дорогой.
Рекомендуемая производителем розничная цена 2179 долларов США
Двигатель Honda OHV
Рабочий объем 242 см3
Трансмиссия 3-ступенчатая вперед с задней передачей

HUSQVARNA 700 DRT TILLER
Модель 700 DRT ( www. USA.Husqvarna.com/products_tillers.aspx?cid=c69 , 704-597-5000) представляет собой прочный мотокультиватор с новой инновационной функцией, позволяющей оператору использовать его одной рукой, левой или правой. отличный способ попасть между узкими рядами сада без необходимости идти прямо за ним. Эта модель с двигателем Briggs & Stratton мощностью 7,0 л.
Рекомендуемая производителем розничная цена 700 долларов США
Двигатель Briggs & Stratton OHV
Рабочий объем 206 куб. см

JOHN DEERE 673
При ширине захвата 73 дюйма культиватор John Deere 673 может в спешке обработать большой участок земли.Модель 673 ( www.JohnDeere.com , 800-537-8233) с прочным трубчатым валом и большими сменными зубьями рассчитана на длительный срок службы. Регулируемые полозья и трехточечная навеска с гидравлическим управлением позволяют точно контролировать глубину культивации.
Рекомендуемая производителем розничная цена 3000 долларов США
Привод ВОМ двигателя
Скорость ВОМ 540 об/мин

LAND PRIDE RT 20 SERIES
Компания Land Pride из Канзаса ( www. LandPride.com ) предлагает широкий ассортимент культиваторов с трехточечным креплением и приводом от ВОМ, подходящих для любого применения. Серия RTA20 предлагается с шириной захвата 64 и 72 дюйма и боковым смещением до 18 дюймов. RTA20 — универсальный культиватор с ВОМ, который с легкостью справляется практически с любыми почвенными условиями. Благодаря обратному вспашке, серия Land Pride RTR20 не будет ходить по твердому грунту, а устройство оснащено встроенной регулируемой парковочной стойкой.
MSRP Н/Д
ВОМ двигателя
ВОМ Скорость 540 об/мин
Трансмиссия 1.Соотношение 92:1, корпус из чугуна
Ширина обработки 64 дюйма
Диаметр зубьев 17 дюймов
Глубина обработки почвы 3-точечная регулировка
предоставлено Land Pride

MANTIS TILLER
Легкий компактный культиватор-культиватор Mantis ( www.Mantis.com , 800-366-6268) весом всего 20 фунтов может пройти там, где большие культиваторы не смогут. Он оснащен двухтактным двигателем промышленного класса для легкого запуска и центробежной муфтой, активируемой дроссельной заслонкой, которая запускает вращение фрез только при нажатии дроссельной заслонки. Запатентованные реверсивные зубья «Serpentine» имеют пожизненную гарантию и могут копать на максимальную глубину 10 дюймов.
MSRP $349
Двигатель Двухтактный
Рабочий объем 21,2 см3
Трансмиссия Центробежная муфта
Ширина обработки 9 дюймов
Диаметр зубьев Н/Д

MERRY TILLER SUBURBAN
Серия MacKissic Merry Tiller Suburban (, www.MacKissic.com , 800-348-1117) предлагается с двигателями Briggs & Stratton, Intek, Robin или Honda на выбор.Merry Tiller Suburban, предназначенный для работы практически с любым состоянием почвы, с которым может столкнуться серьезный садовник, имеет цельносварные режущие зубья и стандартную ширину обработки почвы 26 дюймов. Широкие рукоятки и регулируемая тяга облегчают управление Merry Tiller.
MSRP $799
Двигатель Четырехтактный с верхним расположением клапанов
Рабочий объем 206 куб. см

ЗАДНЯЯ СТОЙКА MERRY TILLER
Модель задней стойки Merry TILLER ( www.MacKissic.com , 800-348-1117) размещает двигатели Briggs & Stratton, Robin или Honda на выбор перед ведущими колесами, чтобы уравновесить вес пальцев и обеспечить превосходный контроль. Отдельные трансмиссии для ведущих колес и фрез позволяют точно контролировать скорость обработки почвы. Сверхмощные пальцы Bolo с передним вращением срезают 21-дюймовый валок в самых сложных почвенных условиях.
Рекомендуемая производителем розничная цена 1149 долларов США
Двигатель Четырехтактный с верхним расположением клапанов
Рабочий объем 305 см3
Трансмиссия 3-ступенчатая вперед с задней передачей

КУЛЬТИВАТОР RYOBI
Компактный культиватор Ryobi ( www.RyobiTools.com , 800-525-2579) доступен либо с 2-тактным бензиновым двигателем, либо с 12-амперным электродвигателем. Инновационная конструкция оснащена грузовой системой «JustAddSand™», которая может размещать дополнительные 13 фунтов веса непосредственно на пальцах. Эргономичный руль складывается для удобства хранения. С сухим весом всего 25 фунтов (32 фунта с электроприводом) и встроенными транспортными колесами культиватор Ryobi прост в обращении для любого садовода.
Рекомендуемая производителем розничная цена около $230
Двигатель 2-тактный газ/электро
Рабочий объем 25. 4 куб.см / 12 А
Трансмиссия Односкоростная
Ширина обработки почвы 10 дюймов / 73/4 дюйма
Диаметр зубьев 8 дюймов
Глубина обработки почвы 73/4 дюйма / 8 дюймов
предоставлено Ryobi

TROY-BILT PONY
Оснащенный двигателем Tecumseh с верхним расположением клапанов мощностью 6,5 л.с., задними пальцами Troy-Bilt Pony ( www.TroyBilt.com ) является идеальным универсальным культиватором для большинства применений. Вращающиеся вперед 12-дюймовые зубья Bolo доставляют готовую к посеву, хорошо аэрированную, мелкоизмельченную почву. Дополнительные приспособления включают окучник/бороздник для легкого поднятия грядок и маркер ряда для оптимального расстояния.Односкоростная чугунная трансмиссия Pony с бронзовым приводом и реверсом мощности обеспечивает простоту управления и маневренность.
Рекомендуемая производителем розничная цена 1000 долларов США
Двигатель Tecumseh OHV
Рабочий объем 195 см3
Трансмиссия Односкоростная с задним ходом

TROY-BILT PRO-LINE CRT
CRT расшифровывается как Counter Rotating Tines, а Pro-Line CRT ( www. TroyBilt.com ) — самая мощная садовая фреза Troy-Bilt с вращением в противоположных направлениях.Конструкция быстро разрыхляет твердую почву, обеспечивая больший контроль. Благодаря 16-дюймовой ширине обработки почвы Pro-Line CRT достаточно мала, чтобы поместиться между рядами сада, и достаточно устойчива для работы одной рукой. Pro-Line CRT, оснащенный четырехтактным двигателем Honda мощностью 5 лошадиных сил, рассчитан на надежную работу в течение всего срока службы.
Рекомендуемая производителем розничная цена 799 долларов США
Двигатель Honda GC
Рабочий объем 160 куб. см

WHITE RB 550
Благодаря регулируемой ширине обработки почвы 13, 22 и 24 дюйма, White Outdoor RB 550 может легко обрабатывать сады площадью до 1500 квадратных футов.Он оснащен цепной передачей с силовым реверсом для лучшей маневренности в узких местах. Широкие рукоятки и регулируемый по глубине стержень предназначены для удобства и контроля оператора. Модель RB 550 (, www.WhiteOutdoor. com , 800-800-7310) обрабатывает почву стальными зубьями диаметром 12 дюймов, покрытыми защитным экраном шириной 24 дюйма.
Рекомендуемая производителем розничная цена 449 долларов США
Двигатель, четырехтактный, с верхним расположением клапанов
Рабочий объем, 195 см3
Трансмиссия, цепной привод с задним ходом
Ширина обработки почвы 13, 22 и 24 дюйма
Диаметр зубьев 12 дюймов
Регулируемая глубина обработки почвы
бесплатно Белый

Опубликовано 1 марта 2008 г.

РОДСТВЕННЫЕ СТАТЬИ

Если вы полагаетесь на альтернативный источник питания во время чрезвычайной ситуации, не пренебрегайте обслуживанием, необходимым для того, чтобы этот источник был готов, когда он вам понадобится.

Углубление в исследования перед тем, как погрузиться в приусадебное предприятие, может открыть новые открытия, но само по себе кабинетное исследование имеет свои ограничения.

Лучшие самодельные тропы состоят из гравия, опорных конструкций и средств, препятствующих росту сорняков.Эти соображения сделают для больших троп сельской собственности.

Тракторные орудия Bad Boy — косилки Bad Boy

Наши агрегаты с трехточечной навеской в 3 раза лучше

Наша линейка прочных трехточечных навесных устройств Bad Boy и быстросъемных навесных орудий для фронтального погрузчика создан для работы на всю жизнь вокруг поля и фермы.Построенные из толстостенной, сварной и сборной стали, они более чем готовы тянуть их вес вокруг на вашей собственности.

Коробчатый нож

Предлагается шириной 4, 5, 6 и 7 футов

Технические характеристики коробчатого лезвия

4-футовый коробчатый отвал

Ширина: 48 дюймов
л. с. Рейтинг: 20-55
Глубина отвала: 18
хвостовики: 4 Регулируемый
Лезвия (скальпирующие или режущие): 2
Вес: 389 фунтов.
Сцепка: CAT 1 или быстросъемная сцепка
Особенности конструкции: борта 1/4″ и отвал 3/16″; Сменные полозья; Настенный квадрат 4 x 1/4 дюйма трубная основная рама

5-футовый коробчатый отвал

Ширина: 60 дюймов
л.с. Рейтинг: 25-55
Глубина отвала: 18
хвостовики: 4 Регулируемый
Лезвия (скальпирующие или режущие): 2
Вес: 436 фунтов.
Сцепка: CAT 1 или быстросъемная сцепка
Особенности конструкции: борта 1/4″ и отвал 3/16″; Сменные полозья; Настенный квадрат 4 x 1/4 дюйма трубная основная рама

6-футовый коробчатый отвал

Ширина: 72 дюйма
л. с. Рейтинг: 25-55
Глубина отвала: 18
хвостовики: 6 Регулируемый
Лезвия (скальпирующие или режущие): 2
Вес: 510 фунтов.
Сцепка: CAT 1 или быстросъемная сцепка
Особенности конструкции: борта 1/4″ и отвал 3/16″; Сменные полозья; Настенный квадрат 4 x 1/4 дюйма трубная основная рама

7-дюймовый коробчатый отвал

Ширина: 84 дюйма
л.с. Рейтинг: 80 Макс.
Глубина отвала: 18
хвостовики: 7 Регулируемый
Лезвия (скальпирующие или режущие): 2
Вес: 568 фунтов.
Сцепка: CAT 2 или быстросъемная сцепка
Особенности конструкции: борта 1/4″ и отвал 3/16″; Сменные полозья; Настенный квадрат 4 x 1/4 дюйма трубная основная рама

Грейдер

Предлагается шириной 5,6 и 7 футов

Технические характеристики автогрейдера

5-футовый наземный грейдер

Ширина: 60 дюймов
л. с. Рейтинг: 18-55
Глубина отвала: 16.5
хвостовики: 4 Регулируемый (дополнительно)
Лезвия (скальпирующие или режущие): 2
Вес: 463 фунта.
Сцепка: CAT 1 или быстросъемная сцепка
Особенности конструкции: Боковые стороны 1/4 дюйма; основная рама из труб квадратного сечения со стенками 4 дюйма x 1/4 дюйма; сменные салазки; Полностью регулируемые лезвия

6-футовый наземный грейдер

Ширина: 72 дюйма
л.с. Рейтинг: 18-55
Глубина отвала: 16.5
хвостовики: 6 Регулируемый (дополнительно)
Лезвия (скальпирующие или режущие): 2
Вес: 499 фунтов.
Сцепка: CAT 1 или быстросъемная сцепка
Особенности конструкции: Боковые стороны 1/4 дюйма; основная рама из труб квадратного сечения со стенками 4 дюйма x 1/4 дюйма; сменные салазки; Полностью регулируемые лезвия

7-футовый наземный грейдер

Ширина: 84 дюйма
л. с. Рейтинг: 80 Макс.
Глубина отвала: 16.5
хвостовики: 7 Регулируемый (дополнительно)
Лезвия (скальпирующие или режущие): 2
Вес: 570 фунтов.
Сцепка: CAT 2 или быстросъемная сцепка
Особенности конструкции: Боковые стороны 1/4 дюйма; основная рама из труб квадратного сечения со стенками 4 дюйма x 1/4 дюйма; сменные салазки; Полностью регулируемые лезвия

Роторный культиватор

Доступны варианты шириной 4,5 и 6 футов

Технические характеристики роторного культиватора

Роторный культиватор — BBRT48

Диапазон мощности трактора: от 25 до 45
Тракторная сцепка: Кат. 1 и 2
Рабочая ширина: 42 3/4″
Общая ширина: 51 3/4″
Вес: 658 фунтов.
Макс. глубина обработки: 6,5 дюйма
Тип привода: Коробка передач
Количество зубьев/фланцев: 36/6
зубцов на фланец: 6
Скорость ВОМ: 540
Защита карданного вала отбора мощности: Фрикционная муфта
До направления: Вперед
Регулируемые полозья: Да
Совместимость с быстродействующей сцепкой: Да

Роторный культиватор — BBRT60

Диапазон мощности трактора: от 25 до 45
Тракторная сцепка: Кат. 1 и 2
Рабочая ширина: 54 1/2 дюйма
Общая ширина: 63 1/2 дюйма
Вес: 698 фунтов.
Макс. глубина обработки: 6,5 дюйма
Тип привода: Коробка передач
Количество зубьев/фланцев: 42/7
зубцов на фланец: 6
Скорость ВОМ: 540
Защита карданного вала отбора мощности: Фрикционная муфта
До направления: Вперед
Регулируемые полозья: Да
Совместимость с быстродействующей сцепкой: Да

Роторный культиватор — BBRT70

Диапазон мощности трактора: от 25 до 45
Тракторная сцепка: Кат. 1 и 2
Рабочая ширина: 64 3/4″
Общая ширина: 77 1/2 дюйма
Вес: 738 фунтов.
Макс. глубина обработки: 6,5 дюйма
Тип привода: Коробка передач
Количество зубьев/фланцев: 54/9
зубцов на фланец: 6
Скорость ВОМ: 540
Защита карданного вала отбора мощности: Фрикционная муфта
До направления: Вперед
Регулируемые полозья: Да
Совместимость с быстродействующей сцепкой: Да

Технические характеристики вилок и сцепных устройств

Вилка для сена с 3 зубьями для тяжелых условий эксплуатации

Длина копья: Верх: 49 дюймов; Низ: 18 дюймов
Вес: 150 фунтов.
Сцепка: Быстросъемный погрузчик с бортовым поворотом
Характеристики: Стенная рама из труб 3 дюйма 1/4 дюйма: крепится к стабилизаторам поперечной устойчивости фронтального погрузчика 2–17 дюймов. Спирс оценивается в 3500 фунтов.

Вилка для сена с 3 зубцами-3PT

Ширина: 26,5 дюйма
Вес: 79 фунтов.
Сцепка: КАТ. 1
Характеристики: Главное копье 49,5 дюйма; каркас из стеновых труб 3 x 1/4 дюйма; 2 17-дюймовых стабилизатора поперечной устойчивости; Копья рассчитаны на 2000 фунтов.

Комбинированная вилка для сена с 2 зубьями-3PT и тягач для прицепа

Ширина: 26,5 дюйма
Вес: 107 фунтов.
Сцепка: КАТ. 1
Характеристики: Каркас из стеновых труб 3 дюйма x 1/4 дюйма; [email protected] 49,5-дюймовые копья, рассчитанные на 2000 фунтов; Получатель сцепка и шаровая опора 2 5/16″

Трейлер 3PT

Ширина: 26,5 дюйма
Вес: 43 фунта.
Сцепка: КАТ. 1
Характеристики: Каркас из стеновых труб 3 x 1/4 дюйма; Сцепка ресивера и шаровая опора

Усиленные вилы для поддонов

Ширина: 48 дюймов
Вес: 350 фунтов.
Сцепка: Быстрое крепление
Характеристики: Грузоподъемность 3700 фунтов, класс 2, вилка 4 x 48 дюймов, D-образное кольцо

Стандартные вилы для поддонов

Ширина: 48 дюймов
Вес: 230 фунтов.
Сцепка: Быстрое крепление
Характеристики: Грузоподъемность 2200 фунтов, класс 2, вилка 3 x 42 дюйма

Насадки для переднего захвата

Большой захват

Ширина: 72 дюйма
хвостовики: 6
Вес: 375 фунтов.
Сцепка: Быстрое крепление
Характеристики: (2) цилиндра 2500 psi, фитинги 3/8″ NPT

Малый захват

Ширина: 48 дюймов
хвостовики: 4
Вес: 255 фунтов.
Сцепка: Быстрое крепление
Характеристики: Цилиндр 2500 psi, фитинги 3/8″ NPT

Характеристики промежуточного измельчителя и глубокорыхлителя

Легкий средний культиватор и глубокорыхлитель

Ширина: 26,5 дюйма
л. с. Рейтинг: 35 л.с., полный привод
Лезвия (для соскабливания или резки): Ширина отвала 12 дюймов
Вес: 59 фунтов.
Сцепка: CAT 1 или быстросъемная сцепка
Характеристики: Массивная основная рама 3/4″ x 3″

Сверхмощный средний культиватор и глубокорыхлитель

Ширина: 26.5 дюймов
л.с. Рейтинг: 45 л.с., полный привод
Лезвия (для соскабливания или резки): Ширина отвала 16 дюймов
Вес: 81 фунт.
Сцепка: CAT 1 или быстросъемная сцепка
Характеристики: Массивная основная рама 1 x 4 дюйма

Технические характеристики грейдерного отвала

Предлагается шириной 4, 5, 6 и 7 футов

Все модели грейдерных отвалов имеют 7 передних и 7 обратных положений отвала, наклон по часовой стрелке и против часовой стрелки, отвал 1/4″, трубка рамы, стенка 1/4″ и 3/8″ поворотные пластины.

Отвал грейдера 4 фута

Ширина: 48 дюймов
л.с. Рейтинг: 17-25
Лезвия (для соскабливания или резки): 1
Вес: 220 фунтов.
Сцепка: CAT 1 или быстросъемная сцепка

Отвал грейдера 5 футов

Ширина: 60 дюймов
л.с. Рейтинг: 17-40
Лезвия (для соскабливания или резки): 1
Вес: 263 фунта.
Сцепка: CAT 1 или быстросъемная сцепка

Отвал грейдера 6 футов

Ширина: 72 дюйма
л.с. Рейтинг: 20-40
Лезвия (для соскабливания или резки): 1
Вес: 306 фунтов.
Сцепка: CAT 1 или быстросъемная сцепка

Отвал грейдера 7 футов

Ширина: 84 дюйма
л. с. Рейтинг: 20-40
Лезвия (для соскабливания или резки): 1
Вес: 350 фунтов.
Сцепка: CAT 1 или быстросъемная сцепка

Ландшафтные грабли Технические характеристики

Предлагается шириной 4, 5, 6 и 7 футов

Все модели граблей для ландшафтного дизайна имеют 7 передних и 7 обратных положений отвала с рамой 1/4 дюйма. трубки, поворотные пластины 3/8 дюйма и отдельно установленные зубья.

4-футовые грабли для ландшафтного дизайна

Ширина: 48 дюймов
л.с. Рейтинг: 17-25
Вес: 175 фунтов.
Сцепка: CAT 1 или быстросъемная сцепка

5-футовые грабли для ландшафтного дизайна

Ширина: 60 дюймов
л.с. Рейтинг: 17-40
Вес: 201 фунт.
Сцепка: CAT 1 или быстросъемная сцепка

6-футовые грабли для ландшафтного дизайна

Ширина: 72 дюйма
л. с. Рейтинг: 20-40
Вес: 227 фунтов.
Сцепка: CAT 1 или быстросъемная сцепка

7′ Ландшафтные грабли

Ширина: 84 дюйма
л.с. Рейтинг: 20-40
Вес: 254 фунта.
Сцепка: CAT 1 или быстросъемная сцепка

Идеальное сочетание производительности и прочности

Наши ротационные резаки обеспечивают наилучшее соотношение цены и качества в отрасли, делая их идеальными. соответствует вашему упорному труду — и вашему трактор. Благодаря лучшим отраслевым стандартам и непревзойденному качеству сборки, роторный резак Bad Boy выступает на самые высокие стандарты — и по цене, которую еще сложнее превзойти.

Узнайте больше о Bad Boy Rotary Каттеры

Инструмент своими руками для чертежей мотоблока.Навесное оборудование для мотоблока: про виды и устройства

Навесное оборудование для мотоблоков наиболее широко используется в личных подсобных хозяйствах. Крупную ферму можно оснастить необходимым набором специализированной техники.

Небольшие частные хозяйства, фермеры привыкли во всем экономить. Мотоблок используется по-разному; механизирует все виды работ. Бензиновый, дизельный двигатель достаточной мощности позволяет решать широкий круг задач.

Назначение мотоблоков, прежде всего, почвообрабатывающее. Устройства позволяют пахать, окучивать, сажать, собирать богатый урожай. Подразделения будут регулярно выполнять работы на небольшой площади до 4 га. Вложения значительно расширяют спектр выполняемых задач. Устройства способны:

убирать снег;
копать канаву;
косить газон;
косить траву.

Список неполный, возможное количество работ намного больше перечисленных.В разных механизмах может использоваться мотоблок, выполняющий роль привода. Широкий круг вопросов, решаемых дополнительным оборудованием, делает агрегат незаменимым, позволяет выполнять множество сельскохозяйственных, строительных, хозяйственных работ.

Функции, возможности мотоблока ставят его между мини-трактором и мотокультиватором. Устройство более универсально, чем мотокультиватор. Машина выполняет работу, используя тягу. Культиватор решает только узкие специализированные задачи по выращиванию.Устройство разрыхляет поверхность почвы.

Мотоблок имеет одну ось, у него нет сиденья, и оператор держит устройство руками, идя сзади. Возможно оснащение устройства прицепом. Этот вариант требует места. Сверхтяжелые модели оснащены третьим колесом и сиденьем. Эти варианты имеют значительное сходство с мини-трактором.

Важно! Мотоблок мало чем отличается от трактора конструктивно, у него такие же детали.

Часто отождествляют понятия мотоблок и культиватор, особой разницы между ними не видят. Между тем два устройства имеют принципиальные различия в отношении функциональности устройств.

Обработка почвы осуществляется обоими видами техники. Устройства подготавливают почву, улучшают структуру почвы, смешивают почву и удобрение. Основным элементом обоих агрегатов являются погружаемые в землю фрезы, позволяющие вспахивать почву с минимальными усилиями.На небольшой площади в несколько соток стоит использовать легкую модель. Такие устройства бывают электрические, бензиновые, дизельные.

Помимо обработки почвы, мотоблок легко выполняет и другие работы. Использование соответствующей навески для мотоблока позволит косить траву, собирать урожай картофеля и других корнеплодов. Даже собирать урожай легко. Мотоблок обладает богатым функционалом, он намного превосходит культиватор. Товарный рынок предлагает заманчивые варианты.Вы можете приобрести модель, оснащенную фарами, способными работать ночью. Интересный вариант оснащен ножами, позволяющими копать канавы. Дополнительные насадки удорожают оборудование.

Функционал мотоблока очень велик. Устройство поможет вам выполнять многие виды работ. Устройство использует широкий спектр насадок. Может быть очень полезно прикрепить мощный насос, тележка пригодится. Некоторые модели оснащены рубанком, кругом. Низкая мощность агрегата не влияет на производительность, скорость операций.

Частное хозяйство, фермер приобретает ту или иную единицу в зависимости от вида выполняемой работы. Вспашка целины, обработка междурядий требуют разной техники. Более мощные модели стоят значительно дороже. Тратить деньги нужно рационально, производительность устройства должна соответствовать роду работ. Участки классифицируются следующим образом:

Супермаленькой считается площадь менее 10 соток, которая предполагает разные зоны – сад, клумбы, грядки, газон.
Малым считается участок до 40 соток. Он разделен на несколько зон.
Средний участок 50-90 соток используется под пару культур.
Большой участок более 100 соток требует слишком много видов работ. Культиватор не может делать все.

Владельцам больших площадей имеет смысл использовать тяжелые модели, оснащенные насадками.

Важно! Тяжелая модель не пропалывает.

Дополнением станет сверхлегкая модель, позволяющая проводить прополку.Владельцу небольшого надела следует подумать о том, чтобы купить средний агрегат, позволяющий оптимально обрабатывать почву.

ТТХ

Различные модели имеют свою комплектацию, отличаются параметрами, характеристиками. Скорость машины задается количеством передач. Нормальная рабочая скорость 4 км/ч. Трехскоростные изделия имеют скорость 15 км/ч. Доступны варианты с шестью скоростями, которые могут удвоить скорость.

Устройство снабжено качественным надежным двигателем.Современные модели оснащены четырехтактным двигателем. Обычно используется воздушное охлаждение. Двигатель запускается ручным стартером. Более мощные модели имеют аккумулятор, электростартер.

Передача аппарата имеет большое значение. Редукторы очень разнообразны; используются цепные, ременные передачи. Редуктор лучше выбирать разборный, ведь выход из строя необслуживаемого редуктора потребует замены всего узла.

Устройство обеспечивает возможность маневрирования.Маневренность устройства предполагает наличие механизма отключения одного колеса. Возможны варианты оснащения дифференциалом. Навесное оборудование, рабочие органы, прицепные механизмы соединены с валом отбора мощности. Зависимые устройства соединяются муфтой. Независимые приводятся в движение непосредственно двигателем.

Модификации часто позволяют регулировать расстояние между колесами. Добиться лучшего сцепления колес позволяет большая масса устройства, чего легко добиться установкой специального балласта.

Мотоблоки предлагаются в комплекте с некоторыми вариантами крепления. Резаки обычно предоставляются сразу. Надевается вместо колес, ряд моделей предусматривает совместное использование. Румпель позволяет вспахивать почву. Слишком мягкая почва вызовет заглубление фрезы, поэтому предпочтительны секционные модели, обеспечивающие хорошую проходимость.

Использование проушин

Использование плуга или экскаватора требует использования проушин. Только тяжелые модели поставляются без грунтозацепов. Необходимость в данном виде техники вынуждает мастеров изготавливать грунтозацепы для мотоблока своими руками.Изделие выглядит как металлические колеса. Устройство обеспечит выполнение основных земляных работ.

Адаптер делает использование механизма удобным. Тележка имеет сиденье, узел сцепления, колесную пару. Устройство служит точкой крепления насадок.

Вспашка целины производится плугом. Устройство очень производительное, почву обрабатывает глубже, усилия при этом требуются минимальные. Помимо обычных версий, существуют оборотные плуги, часто используются роторные версии.Реверсивная модель использует попеременно правый-левый плуги, движется вперед-назад. Роторная версия плуга позволяет одновременно вспахивать и культивировать.

Самостоятельное изготовление навесного оборудования

Мотоблок полезный, функциональный, оснащен множеством навесного оборудования. Механизм способен окучивать картошку, убирать снег, заготавливать дрова. Но даже продвинутые продвинутые модификации устройства оснащаются ограниченным количеством навесного оборудования. При этом навесное оборудование для мотоблока своими руками выполнить относительно несложно, чтобы максимально продуктивно использовать технику.

Посадка картофеля будет намного проще с картофелесажалкой, которую легко сделать своими руками. Хорошо зарекомендовали себя маломощные модели. Сажалка сама проложит борозду, выбросит клубни картофеля, засыпет картофель землей.

Важно! Устройство также можно использовать для посадки других овощей.

Для изготовления устройства необходимо:

звездочки;
цепи;
канала.

Картофелесажалка используется на обрабатываемой почве. Картофель посажен равномерно, что обеспечивает отличный урожай. Сделать устройство для мотоблока своими руками без соответствующих схем невозможно. Для выполнения изделия необходимы чертежи на бумаге. Рама представляет собой основу, которая сварена из швеллеров. Бункер необходимого объема выполнить несложно.

Правила выбора оборудования

Многие владельцы оборудования стремятся приобрести дополнительные насадки.Только продукты одного производителя гарантируют полную совместимость устройств. Продукты другой компании могут иметь дополнительные приспособления. Работоспособность навесного оборудования требует того же крутящего момента и других параметров. Товары должны точно совпадать.

Если у вас есть земельный участок, то мы знакомы с тем, как сложно проводить работы по перекопке, рыхлению и окучиванию. Это требует много времени и усилий. Для того чтобы облегчить решение таких задач, можно приобрести вспомогательную спецтехнику, это может быть мотоблок.С помощью данного оборудования можно выполнять широкий спектр работ. Это может быть обработка земли, уборка участка, а также перевозка урожая и любого другого груза.

Решение проблемы

Без насадок убрать снег, сорняки и свалку невозможно, имеется в продаже в широком ассортименте, среди других вариантов следует выделить переходник, представляющий собой тележку с сиденьем. Это дополнение превращает обычный мотоблок в настоящий трактор, но стоит в магазинах достаточно дорого.Поэтому переходник можно изготовить самостоятельно, как и некоторые другие виды насадок.

Инструкция по сборке простого адаптера для мотоблока

Насадки для этого вполне может сделать практически любой домашний мастер. Если вы хотите сделать переходник, то это может быть стальной каркас из трубы. Для этого нужно взять ту, что имеет прямоугольное сечение, при этом длина должна быть 1,7 м.

К одному из концов перпендикулярно приварить трубу, длина которой 0.5 м. Эта деталь станет основой для крепления колесных стоек. Высота стоек от оси до верхней точки будет 0,3 м. На следующем этапе необходимо закрепить раскосы к центральной трубе и ступице колеса. Длина изделий будет зависеть от уклона и угла.

Квадратная рамка может быть любого размера. В данном примере будут считаться следующие размеры: 0,4 х 0,4 м. Если вы решили сделать такое навесное оборудование для мотоблока своими руками, то к заднему торцу рамы необходимо укрепить швеллер, длина которого будет равна 0. 4 м. Собрать боковые трубы в единую конструкцию можно с помощью болтов. Для возможности регулировки к раме следует приварить рычаг, который должен иметь три колена, их длина будет следующей: 20, 30 и 50 см соответственно. Для увеличения прикладываемых усилий плечо следует дополнить плечом длиной 75 см. Сцепку в сборе можно купить или изготовить самостоятельно. От качества сцепки будет зависеть продолжительность эксплуатации навесного оборудования. Необходимо закрепить сиденье на металлической опоре, которая приварена к центральной трубе.На этом можно предположить, что вам удалось сделать навесное оборудование для мотоблока своими руками. Его преимущества – низкая стоимость и простота конструкции.

Если вы решили сделать это самостоятельно, вам следует внимательно ознакомиться с инструкцией по изготовлению муфты в сборе. Самой простой конструкцией будет 15-сантиметровый штырь, который устанавливается в отверстие дышла мотоблока. Недостатком этого варианта является довольно быстрый износ, так как под воздействием вращающегося прицепа выбиваются отверстия для сцепки. Сцепку можно удлинить, чтобы уменьшить скорость износа.

Чертежи навесного оборудования для мотоблока можно составить самостоятельно. Из них можно узнать, что адаптер крепится к оборудованию с помощью одной сцепки, состоящей из двух частей. Первый необходим для подключения оборудования, а второй является регулируемым переходником между оборудованием и подъемником.

Для увеличения количества используемых орудий адаптер можно дополнить универсальной двойной сцепкой.Подойдет и такое оборудование для мотоблока «Салют». Однако, чтобы прочитать инструкцию, важно поинтересоваться, как устанавливается сиденье. Сиденье должно быть закреплено на хребтовой раме на расстоянии 80 см от переднего края. Нужно использовать болты. После того, как вся система собрана, ее необходимо проверить на работоспособность.

Изготовление плуга

Перед изготовлением этого приспособления необходимо подготовить чертежи. В них вы сможете обозначить основные узлы — сошник и отвал. Для рабочих элементов следует использовать сталь 3 мм, но сначала специалисты советуют работать на съемном лемехе. В качестве наиболее подходящего материала для него выступит диск, позаимствованный у циркулярной пилы. При отсутствии можно использовать обычную сталь, не прошедшую термическую обработку.

Режущая часть будет рабочим элементом косы, отбивающейся на наковальне. Навесной плуг также должен иметь отвал; вы можете начать делать это после того, как закончите с лемехом. В качестве материала для этого можно использовать 50-миллиметровую трубу, толщина которой будет 5 мм.Заготовку лезвия можно сделать с помощью шаблона, для начала вырезается, на следующем этапе заготовку можно довести на наковальне, а затем на болгарке.

Плуг в сборе

Навесное самодельное оборудование на следующем этапе можно собрать. Для начала следует воспользоваться вариантом сборки макета, который делается из плотного картона. Детали склеиваются между собой, при этом нужно придерживаться необходимых углов. После отделки отвала, лемеха и вспомогательных деталей из стального листа толщиной 2 мм можно изготовить квадратную форму со стороной 500 мм.От краев делают отступ 40 мм, затем накладывают лемех и производят точечную сварку с обеих сторон.

Стойка также должна быть состыкована с лемехом, шарнир должен находиться в вертикальном положении. Защитный кожух должен располагаться немного выше лезвий сошника. Смещение необходимо для резки почвы. Важно плотно состыковать лемех с лезвием, не должно быть зазоров. В итоге конструкция должна получиться почти литой. Между верхней кромкой древка и лезвием лемеха должен быть установлен угол в пределах от 6 до 8°С.

Изготовление косилки

Так же можно сделать своими руками. Используется для ухода за газоном, скашивания травы на сено. Для работы следует подготовить цепи от редуктора бензопилы, а также пару дисков позаимствованных у Ножи можно сделать из закаленного металла, на каждый диск нужно 4 ножа. Просверлите отверстия на дисках диаметром 6 мм. Ножи должны быть укреплены на диске хвостовиками. Зазор между ножом и хвостовиком должен быть на 2 мм больше толщины ножа.

При изготовлении косилки для мотоблока своими руками оси для крепления ножей могут быть выполнены из углеродистой прочной стали, диаметр которой 8 мм и более. Ось должна быть затянута до упора с диском, чтобы не препятствовать движению ножей.

Вывод

Диски закрепить на сварной раме и привязать к приводу — дополнительными ручками на мотоблок. Шестерни можно позаимствовать у автомобиля ВАЗ. Диски должны вращаться навстречу друг другу, это позволит скошенной траве укладываться в ряды.На привод можно установить защитный кожух.

Самоделки для мотоблока (52 видео)

Супер видео подборка лучших видео

Приятного просмотра!

1. Картофелесажалка для мотоблока своими руками

Картофелесажалка от Ильдара Сунагатуллина

Как сделать картофелесажалку для мотоблока (начало)

Как сделать картофелесажалку для мотоблока 2

Как сделать картофелесажалку для мотоблока 3

Как сделать картофелесажалку для мотоблока 4

Как сделать картофелесажалку для мотоблока 5 (размеры)

Картофелесажалка самодельная (испытания)

Картофелесажалка самодельная. Вспахиваю и сажаю картошку.

2. Самодельные культиваторы для мотоблока

Самодельный культиватор-ежик для мотоблока

Самодельный культиватор для минитрактора из мотоблока

Междурядный культиватор самодельный для мотоблока

Подъемный прополочный культиватор

3. Самодельные плоскорезы для мотоблока

Картофелеполалка для мотоблока своими руками.Плоскорез для мотоблока

Плоскорез для мотоблока. Захват 1 метра

2-х рядный культиватор-прополка для мотоблока

4. Самодельный окучник для мотоблока

Окучник дисковый для мотоблока своими руками

Окучник дисковый для мотоблока своими руками. Размеры

Окучники для посадки картофеля. Супер вариант!

Окучиватели дисковые с культиваторными лапами для окучивания картофеля

Фото обзор создания дискового окучника для мотоблока

5.Косилка самодельная для мотоблока

Самодельная роторная косилка для мотоблока в паре с адаптером
Ножи расположены на 1 см выше одного по отношению к другому. Роторы изготовлены из металла толщиной 3 мм. В воздухозаборник вмонтирован дополнительный бумажный воздушный фильтр, размером в половину легкового автомобиля.

КОСИЛКА НА МОТОБЛОКЕ СВОИМИ РУКАМИ (мотоблок невская МБ 3)
В этом видео я покажу как работает роторная косилка для мотоблока из металлолома.Ширина самодельной косилки 45 см, высота среза 3,5 см. Роторная косилка изготовлена для мотоблока Нева МБ 3, хорошо скашивает траву любой высоты, как низкую, так и высокую.

6. Самодельные проушины для мотоблока

Как сделать грунтозацепы для мотоблока. Производственный процесс.

Мини-видео об изготовлении самодельных грунтозацепов для мотоблока своими руками.

7. Самодельная картофелекопалка для мотоблока

Картофелекопалка предназначена для выкапывания корнеплодов на дачном или приусадебном участке.Агрегируя свой мотоблок с вибрационной картофелекопалкой, вы значительно облегчите процесс выкапывания картофеля, который раньше занимал день вашего времени, превращаясь в час. В этой модели картофелекопалки производитель учел все недостатки ранее выпущенных экземпляров. В соответствии с просьбами клиентов, ранее купивших данную модель, в конструкцию копателя внесены изменения. На сегодняшний день вибрационная картофелекопалка «Полтава» является самой популярной моделью в своем классе, что подтверждается поисковыми запросами в Яндексе и Гугле.Цена от производителя, доставка в любой регион Украины станет приятным завершением покупки экскаватора.

Характеристики картофелекопалки для мотоблока:

Ширина захвата: до 390 мм
— глубина обработки: до 180 мм
— привод: ременный
— сепаратор почвы: регулируемый по частоте вращения двигателя
— габариты, ДхШхВ: 900х670х570 мм
— вес: 34 кг

Простейшая самодельная картофелекопалка для мотоблока веерного типа. В этом видео я показываю сделанную мною картофелекопалку, которой я копаю картошку уже более 3-х лет на своем участке.

Картофелекопалка изготовлена из подручных материалов для мотоблока Нева, без применения грохота. Легкий, простой, надежный и экономичный.

8. Самодельный дровокол для мотоблока

Винтовой колун для мотоблока

Измельчитель веток + дровокол к мотоблоку

Как сделать дровокол

Реечный дровокол

9. Самодельный снегоуборщик для мотоблока

Самодельный шнековый снегоуборщик для мотоблока

10.Самодельная сеялка для мотоблока

Сеялка кукурузная для мотоблока

11. Самодельный прицеп к мотоблоку

Прицеп можно прицеплять к автомобилю, минитрактору и мотоблоку

Прицеп к мотоблоку

своими руками

Размеры прицепа к мотоблоку и мини-трактору своими руками

При покупке мотоблока у пользователя возникает желание использовать его во всех домашних делах по даче, огороду и т.д.Одни стремятся приобрести сразу максимально возможный набор навесного оборудования для мотоблока, другие покупают только минимальный ряд, постепенно докупая остальные. Третья категория владельцев берется за самостоятельное изготовление своими руками устройств и дополнительных приспособлений. Иногда они во многих отношениях превосходят то, что может предложить отрасль.

Купить сцепку и прицеп к мотоблоку в интернет-магазинах

Чем комплектуются мотоблоки

Сам мотоблок — это только силовой агрегат с колесами.Чтобы он выполнял полезную работу, его нужно превратить в сельскохозяйственную машину, дополнив навесным оборудованием. Только тогда начинают проявляться положительные стороны этого энергонасыщенного устройства.

Небольшой перечень основного навесного и навесного оборудования:

Проушины позволят мотоблоку передвигаться по пашне.
Плуг и фреза. Долгое время глубокая обработка земли с пластовым оборотом осуществлялась плугами. Почвенный рыхлитель – это устройство, способное взрыхлить плодородный слой.
Картофелесажалка облегчит труд жителя села и дачника при посадке картофеля.
Рубанок — один из древних инструментов, который переживает второе рождение с появлением идей органического (экологического) земледелия.
Окучники. Повышение урожайности корнеплодов, а также повышение эффективности корневой системы растений достигается применением окучников.
Прицеп превращает мотоблок в транспортное средство, способное перевозить грузы по участку и по дорогам общего пользования.
Снегоуборщик продлевает срок использования мотоблока, зимой активно используется для уборки снега.

Это далеко не полный перечень навесного оборудования для мотоблока.

Необязательно приобретать сразу весь комплект навесного оборудования для мотоблока. Дополнительные инструменты приобретаются или изготавливаются по мере необходимости.

Самодельные проушины

Крутящий момент двигателя передается через коробку передач на колеса.Чтобы передвигаться по пашне, нужно создать достаточное усилие. Увеличить тягу можно за счет увеличения коэффициента сцепления колес. Поэтому грунтозацеп увеличивает этот коэффициент в несколько раз, позволяя не увеличивать массу силового агрегата.

Для изготовления данного крепления необходимо приобрести:

листовая сталь толщиной 2-3 мм, достаточно стали обыкновенного качества ст3;
уголок равнобедренный 35-50 мм;
Труба с внутренним диаметром более 25 мм.

Этого набора заготовок достаточно для начала работы. Осталось выбрать дизайн или разработать свой.

Ушко может быть ведущим и накладным. Ведущие грунтозацепы устанавливаются на место базовых колес мотоблока. Накладные надеваются на базовое колесо. Лидеры делают это чаще.

Плуг и фреза своими руками

Плуг, при всей его внешней простоте, достаточно сложен в изготовлении. Обычно изготовление начинается с заминки – специального крепления.Кузов закрепляется на сцепке – это основной рабочий орган. срезает почвенный слой. Далее формируется образование, а затем происходит его оборот.

Конструкция корпуса плуга включает несколько компонентов:

Лемех — врезается в почву;
— служит для создания заданного движения формирования и оборота;
полевой борт — стабилизирует направление движения всего сельскохозяйственного агрегата.

Для мотоблока интересна конструкция поворотного плуга, одним движением фиксатора плуг легко меняется с правого на левый и наоборот.Это очень удобно для обработки земли на небольших участках.

Если плуг можно условно признать пассивной рабочей навеской, то почвофрезу можно назвать активной. При обработке почвы колеса снимаются, движение агрегата происходит за счет вращения фрез. Лопасти ротора вращаются и рыхлят землю.

окучник листера (удобрения) конструктивно аналогичен корпусу плуга с двумя отвалами; она перемещается между рядами, перемещая почву из борозды в гряду. Используются при относительно небольшом междурядье;
дисковый окучник в виде двух дисков, охватывающих гряду. При их движении гребень создается сразу с обеих сторон;
роторный (пропеллерный), с активными пластинами, вдавливающими почву в гряду.

Окучники Lister часто оснащаются регулируемыми отвалами. Это позволяет изменять ширину рабочего органа. Пропеллерные шарниры многие используют для окучивания картофеля, но подрезая корневища многолетних сорняков, они способствуют засорению поля.

Самые распространенные дисковые окучники, ими легко манипулировать в процессе работы. Их тоже несложно сделать своими руками.

Прицеп к мотоблоку DIY

Прицеп расширяет возможности мотоблока. С ним он превращается в транспортное средство, способное доставлять различные грузы. Параметры этого самодельного навесного оборудования для мотоблока зависят от имеющейся мощности. Чем он выше, тем сложнее может стать тележка.

Для форсированных мотоблоков с двигателями свыше 10 л.с. возможны двухосные прицепы, которые могут перевозить до 1000 кг груза. Обычно строят небольшие, грузоподъемность которых 300-500 кг.

Есть важное требование. Надежность и управляемость сцепки должны соответствовать характеристикам, предъявляемым к автомобилям, эксплуатируемым на дорогах общего пользования. Поэтому чаще всего используются оси или мосты от других колесных машин. Многие ориентируются на использование готовых осей от автомобилей и скутеров.

Колеса самоката рассчитаны на нагрузку более 150 кг каждое. Поэтому они берутся за основу дизайна. Некоторые самодельщики оснащают прицеп запасным колесом, чтобы быстро пересаживаться в дороге.

Главное создать прочный каркас, так как он примет на себя нагрузку от перевозимых материалов. В то же время от прочной рамы зависит безопасность всех участников дорожного движения при эксплуатации мотоблока с прицепом на дорогах, где есть другие транспортные средства.

Снегоуборщик своими руками

Приобретая мотоблок, большинство пользователей рассчитывает эксплуатировать его только весной и летом. На самом деле при использовании энергонасыщенного агрегата зимой в качестве снегоуборщика можно значительно повысить эффективность его использования в частном домовладении. Бывают случаи, когда снег приходится убирать с дорожек и площадок чуть ли не каждый день.

Для уборки снежного покрова используются несколько типов:

шнек с роторным выбрасывателем;
бульдозерного типа с отвалом; Лопата самосвальная
представляет собой упрощенный тип снегоуборщика;
роторный вентилятор.

Большинству пользователей достаточно отвала лопаты, этот снегоуборщик гораздо проще в изготовлении.

Пользователь, в зависимости от своих условий, определяется с типом необходимого ему снегоуборщика. Многие берутся за изготовление сложного шнека, считая, что именно это приспособление поможет зимой. На самом деле большинство убеждено, что проще просто сдвинуть снег, освободив проезжую часть и территорию.

Предисловие

Моделей и марок навесного оборудования для мотоблочной тяги существует огромное количество, и нужно хорошо разбираться в назначении приспособлений, чтобы правильно подобрать их для работы на участке.

Современный мотоблок очень напоминает старый плуг, только оснащен мощным двигателем и поэтому не нуждается в тягловой силе в виде лошади или вола. Однако существует более чем существенная разница в том, как именно можно использовать моторизованного помощника. Об обработке земли поговорим позже, сначала рассмотрим отдельные насадки. Предположим, что участок уже вскопан и подготовлен к посадке, теперь вам нужно выбрать по ситуации, какое навесное оборудование для мотоблока вам понадобится.Если вы сажаете зерновые, вам понадобится сеялка, если же вы планируете выращивать картофель, к мотоблоку прилагается специальная сеялка с бункером для корнеплодов, плуг и окучник.

При необходимости полива участка не лишним будет использование навесного оборудования типа мотоблочного насоса, производительностью 15 куб.м в час и высотой подачи воды 30 метров с глубиной всасывания до 5 метров . Но потребность в подаче воды бывает не часто, особенно если идут сильные дожди, после которых все растет, например, трава.И вот здесь вам понадобится косилка, сегмент или фреза, которую можно установить как спереди, так и сзади мотоблока.

Плуг ранее упоминался не просто так, именно эта насадка считается основной для подготовки почвы к предстоящему посеву вспашкой. Но использование этого приспособления должно быть обусловлено большой площадью надела; для небольших участков достаточно использовать культивацию фрезами, которые устанавливаются вместо колес или навешиваются как отдельное оборудование на мотоблоки.Они также выполняют рыхление. Для большей эффективности мотоблок может передвигаться на грунтозацепах, которые обеспечивают контакт с почвой лучше, чем обычные гусеницы .

Отдельно устанавливаемые фрезы удобны тем, что колеса придают мотоблоку плавность хода, а вращающиеся в обратную сторону ножи легко погружаются в землю, не вырываясь из нее на твердых участках.

Важным приспособлением является борона, основным назначением которой является рыхление почвы путем разбивания крупных комков, а также удаление сухих растений и выдергивание корней сорняков.Насадки этого типа бывают поворотными, дисковыми и зубчатыми. Очень часто для формирования ровных рядов грядок необходимы окучники, представляющие собой V-образные лемеха, попарно легко сгребающие почву в высокую борозду. Существуют также дисковые модели, парные вращающиеся элементы которых установлены под углом 45 градусов к вектору движения.

Время года, участок необходимо содержать в порядке, а это значит, что необходимо своевременно убирать с земли листву и скошенную траву, подметать дорожки, а в зимнее время года очищать их от снега.После того, как упомянутая выше косилка выполнила свою задачу, лучше всего использовать навесные грабли, которые обычно снабжены противовесами и ручкой для управления подъемом.

Листья с газона и дорожек убирать удобнее специальной вращающейся щеткой, высота ее вращения над землей регулируется. С помощью такого же навесного оборудования к мотоблокам легко бороться со свежевыпавшим снегом. Если за ночь образовались достаточно твердые снежные массы, их очистит роторно-шнековый очиститель с навесным «пистолетом», который стреляет измельченным зубьями снегом на расстояние до 20 метров.Если сугробы слишком большие, используется специальный отвал, или, другими словами, бульдозерный нож, который действует подобно .

Пришло время рассмотреть устройство, обеспечивающее максимальное удобство в работе, а именно — прицепной адаптер, с которым совместимы любые мотоблоки и аксессуары. По сути, это достаточно длинная стрела с прикрепленной колесной парой, которая называется ездовым модулем. Над осью, соединяющей колеса, жестко закреплено сиденье оператора, за которым находится сцепка для навесного оборудования.В передней части стрелы есть подножки и рычаг управления сцепкой.

Есть еще один аналогичный узкопрофильный прицеп, он оснащен кузовом, под которым проходит ось колесной пары, а сиденье установлено на переднюю сторону. На сцепном устройстве есть упоры для ног, рычаг тормоза и часто орган управления кузовом, который можно наклонить или сбросить вручную. Вес перевозимого груза редко превышает 500 килограммов. При этом мотоблок с таким прицепом не развивает скорость более 10 километров в час.

Лапы для выращивания своими руками. Самодельные культиваторы. Самодельный культиватор для мотоблока. Бензопила-культиватор

5544 08.10.2019 5 мин.

Культиватор нужен если вы хотите избавиться от тяжелого механического труда на своем участке. Удобство использования, универсальность, компактность и невысокая цена – благодаря этим достоинствам культиватор стал незаменим в небольшом частном хозяйстве или на даче.

С помощью культиватора можно легко и быстро обработать небольшой участок земли, обработать труднодоступные места (альпийские горки, земля у забора и другие). Культиваторы широко представлены в магазинах садовой техники.

Культиватор можно сделать самостоятельно из простых материалов.

Стоимость самодельного культиватора будет в несколько раз ниже магазинного культиватора.

Типы культиваторов

Рассмотрим просмотров культиваторов. Основные параметры, на которые нужно обратить внимание, это вес механизма и его мощность.

Тяжелый

Тяжелая техника весит до 60 кг, а мощность достигает 6 л.с.Такие культиваторы оснащаются собственным двигателем, либо прицепляются к мотоблоку.

Подробнее об эксплуатации тяжелого культиватора смотрите в видео:

Средний

Средние механизмы наиболее распространены в частном хозяйстве. Их вес 45-60 кг, мощность от 4 до 6 л.с. Почва обрабатывается на глубину 25-28 см.

Легкие

Механизмы облегченные — отличаются уменьшенной массой (до 40 кг). Обрабатывают землю на меньшую глубину – до 18 см.

Средние и легкие механизмы можно собрать своими руками, используя минимальные технические знания.

Устройство

Выберите мощность культиватора. Мощность, пожалуй, самый важный параметр. Чем он больше, тем выше скорость работы и больше глубина вспашки. Но вместе с мощностью растет вес агрегата и его цена.

Многое зависит от материала ножей. Чем качественнее материал, тем дольше срок службы, тем лучше качество работы.

В хозяйстве используются ручные культиваторы , их проще всего изготовить, и отремонтировать или заменить. Для их изготовления часто используются детали и материалы от других, вышедших из строя механизмов, что позволяет сэкономить на материалах.

Культиватор можно использовать не только сам по себе, но и в комплекте с мотоблоком — тогда культиватор используется как сменная насадка.

Как сделать самому?

Перед изготовлением культиватора обработайте металлические детали от коррозии.Если эту обработку не проводить, металлические детали быстро заржавеют от частого контакта с грунтом. Если вы проведете обработку специальным антикоррозийным составом, то устройство прослужит вам гораздо дольше.

Для изготовления рабочей части берутся квадратные стальные пластины. Размер может быть разным, для мотоблока это 150*150 мм. Для мельниц берутся плиты 25*4 см.

В каждой пластине сверлим отверстие. Соедините обе пластины (квадратную и прямоугольную) между собой попарно так, чтобы они были похожи на фрезу.
Для крепления используются болты.
Если использовать сварку, изделие будет не таким надежным.

После того, как вы соединили пластины, сделайте еще одно отверстие и закрепите их на стальной трубе. Нам понадобятся две трубы, скрепленные между собой кусачками. После этого трубу можно прикрепить к валу блока двигателя .

В данном случае можно использовать такие мотоблоки как: Кайман Варио, Кайман 320, Патриот Урал, Техас, Форман, Кроссер, Викинг, Форза, Садко, Дон, Хутер, Профи, Пахарь, Чемпион, Карвер и другие модели.

Простые модели культиваторов можно изготовить без чертежа, особенно при наличии инженерного опыта. Более сложные модели культиваторов для мотоблока целесообразно собирать своими руками по чертежам с указанием всех необходимых размеров.

Прополка

Культиватор прополочный для мотоблока

своими руками используется не только для рыхления, но и для прополки. Конструкция прополочного культиватора отличается некоторыми особенностями.

В качестве основы используется шарнирная рама. С одной стороны рама крепится к мотоблоку, а с другой стороны поддерживается одним или несколькими колесами. На раму устанавливаются специальные лапы, которые подрезают сорняки под корень, а также могут рыхлить почву на небольшую глубину.

Рассмотрим несколько видов простых культиваторов, которые можно сделать своими руками.

Это один из самых простых способов. Культиватор состоит из горизонтальной рукояти, вала и пахотного устройства.В качестве основы используются обычные вилы . Зубья отгибаются наподобие штопора, затем на рукоять насаживаются вилки. Чтобы согнуть зубья, достаточно обычного молотка.

В качестве черенка можно взять черенок от лопаты или любой другой аналог. Вы можете использовать изоленту, чтобы прикрепить ручку к соплу.

Из велосипеда

Это более сложный тип. Но с его помощью можно выполнять больше сельскохозяйственных работ.

Возьмите раму велосипеда с одним колесом. Для управления устройством берется руль или ручка из пластика. Между двумя частями рамы велосипеда устанавливается поперечная деталь (стальной стержень, прикрепленный сваркой или болтами).

Колесо лучше брать среднего диаметра, так будет удобнее управлять устройством.

Затем к поперечной части присоединяем головку, и культиватор готов.

Видео как сделать культиватор из велосипеда.

Зубчатый

Для работы используется несколько дисков, вращающихся вдоль оси.Можно на взять 3-5 дисков .

Например — берем 5 стальных дисков (диаметр 16-30 см.), стержень (диаметр 10 мм), ось (длина 32 см, диаметр 15 мм) и держатель (деревянный или пластиковый).

Поскольку диски сложно снять с любого сломанного механизма, их придется изготовить.

Для изготовления дисков нужен самый простой токарный станок, а если станка нет, диски придется заказывать.

В дисках просверлены отверстия под зубья (но не во всех дисках, а в 3 из 5 или 2 из 3).Зубы прикреплены к каждому отверстию. Затем диски насаживаются на ось по принципу — один диск с зубьями, один диск без зубьев. По краям оси установлены оси и подшипники.

Владельцы мотоблоков часто переходят на всевозможное самодельное изготовление различных комплектующих для своего агрегата. Гусеницы для мотоблока своими руками значительно повысят проходимость.
Зернодробилка стала незаменимой вещью для дачников и владельцев дачных участков.Бытовая зернодробилка идеальна по соотношению цена-качество.
Сельскохозяйственная техника стала настоящим спасением для аграриев. Вы узнаете, как сделать плуг для мотоблока своими руками.

В качестве черенка Рукоятка лопаты или пластиковая — на выбор. При использовании такого культиватора земля хорошо насыщается кислородом, а сорняки вырываются с корнями.

Этот культиватор может не только разрыхлить землю, но и выровнять поверхность, а также избавить почву от крупных частиц грунта.

В качестве рабочей поверхности использованы диски . К поверхности втулок приварены диски, которые, в свою очередь, надеты на ось. Чтобы зафиксировать ось, используйте скобки. В самом большом из кронштейнов необходимо предусмотреть выступ, через который будет проходить труба.

К поверхности трубы необходимо прикрепить ручку, которая будет использоваться для управления культиватором. Главное, что нужно учитывать при изготовлении, это проблема деформации диска. Чтобы избежать этой проблемы, используйте специальные гайки, которые позволят регулировать диски во время работы.

Необходимо помнить, что диски не должны быть плоскими, их форма должна быть выпуклой. Форму заготовки можно изменить с помощью молотка.

Как видите, сделать такую необходимую в хозяйстве вещь, как культиватор, не очень сложно . Иногда культиватор можно сделать только из подручных материалов. Но даже вам придется что-то купить, затраты будут не очень высокими.

Культиватор — сельскохозяйственное орудие для рыхления и прополки почвы, окучивания растений и нарезки грядок, а также боронования почвы.Это значительно облегчает тяжелые земельные работы.

Садоводческий сезон требует много свободного времени и физических усилий. Но работа на земле ни в коем случае не должна быть в тягость и не угрожать здоровью человека, а наоборот, привносить в жизнь светлые и положительные моменты. Решение этой проблемы – приобретение незаменимого полезного помощника – культиватора.

Проблема выбора

Многие дачники и садоводы-любители, решив для себя обзавестись таким помощником, сталкиваются с проблемой: как правильно выбрать культиватор для сада.Для того чтобы покупка была необходимой, необходимо иметь в виду следующие параметры и технические характеристики:

Мощность культиватора. Почва обрабатывается на большую глубину и с большей скоростью большим культиватором. Следует также иметь в виду, что чем шире полоса захвата, тем выше производительность и ниже затраты рабочего времени;
Вес единицы. Культиватор для дачи, имеющий большую мощность, и весит, соответственно, больше;
Материал ножей.Ножи культиватора являются его основным рабочим органом, а потому должны изготавливаться из качественной стали. Это гарантирует долгий срок службы и высокое качество агрегата;
Культиватор Надежность. Все плюсы и минусы той или иной модели могут рассказать владельцы. Как работает та или иная модификация, нужно убедиться лично, на практике – на какой глубине работают фрезы, какой ширины рабочая полоса.

Кроме вышеперечисленного, при выборе культиватора необходимо иметь в виду состав почвы, ландшафтные характеристики, особенности рельефа, размеры участка для обработки, а также финансовые возможности покупателя .

Так, культиваторы сплошной обработки почвы незаменимы при подготовке к посеву с одновременным боронованием. Есть модели для предпосевной обработки – они производят рыхление, выравнивание и удаление сорняков одновременно.

Некоторые разновидности культиваторов для междурядных работ одновременно вносят удобрения. Кроме того, многие культиваторы идут в комплекте с разнообразным навесным оборудованием: косилкой, картофелекопалкой, плугом и т. д. За счет этого к основным функциям этих вспомогательные машины.

Главное при покупке учитывать производительность и энергоемкость культиватора. Если огород небольшой, нет смысла в дорогом и мощном агрегате.

Культиватор для дачи, будь то электрический или газовый, достаточно дорогой инструмент для семейного бюджета. Но что делать садоводу или дачнику, если цены на такую технику не позволяют осилить покупку, а работать лопатой тяжело и неэффективно? В такой ситуации можно посоветовать сделать самодельный культиватор для дачи своими руками.

Можно предложить сделать самодельный культиватор из мотоцикла типа «Минск», бензопилы, велосипеда. А проще всего построить культиватор из рамы обычного детского велосипеда и колеса — то есть из любого дачного металлолома.

Для такого самодельного культиватора потребуется еще и дополнительная стрельчатая лапа-культиватор. Его можно недорого приобрести в садовом магазине, а можно, хорошенько покопавшись, найти кучу ненужных вещей в дачном сарае, или попросить у соседей.

Натяжное колесо
Ланцетная культивирующая лапа;
Велосипедная рама.

Как видно из схематического рисунка, конструкция предельно проста и понятна. Любой садовод-любитель способен разобраться в устройстве и построить подобный агрегат. Несмотря на свою простоту, такой культиватор станет отличным подспорьем в работе, например, за 40 минут вскопает 5 соток поля с картошкой.

Самодельный электрокультиватор можно сделать своими руками на базе двигателя от стиральной машины.Кроме того, вам понадобится рама, звездочка, цепь от велосипеда.

Покупка культиватора для дачи – это экономия сил и времени владельцев приусадебных участков, гарантия сохранения здоровья при работе.

Самоделка для мотоблока (52 видео)

Супервидео подборка лучших видео

Приятного просмотра!

1. Картофелесажалка для мотоблока своими руками

Картофелесажалка от Ильдара Сунагатуллина

Как сделать картофелесажалку для мотоблока (старт)

Как сделать картофелесажалку для мотоблока 2

Как сделать картофелесажалку для мотоблока 3

Как сделать картофелесажалку для мотоблока 4

Как сделать картофелесажалку для мотоблока 5 (размеры)

Картофелесажалка самодельная (испытания)

Картофелесажалка самодельная.Вспахать и посадить картошку.

2. Самодельные культиваторы для мотоблока

Самодельные ежи-культиваторы для мотоблока

Самодельный культиватор для минитрактора из мотоблока

Культиватор пропашной самодельный для мотоблока

Культиватор плетевой

3. Самодельные плоскорезы для мотоблока

Картофельная прополка для мотоблока своими руками. Фреза бортовая для мотоблока

Плоскорез для мотоблока.захват 1 метр

Культиватор пропольник 2-х рядный к мотоблоку

4. Самодельный окучник для мотоблока

Мотыга для мотоблока своими руками

Мотыга для мотоблока своими руками. Размеры

Хаджеры для посадки картофеля. Отличный вариант!

Дисковые окучники с культиватором для окучивания картофеля

Фото обзор создания дискового окучника для мотоблока

5. Косилка самодельная для мотоблока

Самодельная роторная косилка для мотоблока в паре с адаптером
Ножи расположены выше одного по отношению к другому на 1 см.Роторы изготовлены из металла толщиной 3 миллиметра. Дополнительный бумажный воздушный фильтр монтируется в воздухозаборнике, половине легкового автомобиля.

КОСИЛКА НА МОТОАГРЕГАТЕ СВОИМИ РУКАМИ (мотоблок невская МБ 3)
В этом видео я покажу как работает роторная косилка на мотоблоке из металлолома. Ширина самодельной косилки 45 см, высота среза 3,5 см. Роторная косилка изготовлена для мотоблока Нева МБ 3, скашивает траву любой высоты, как низкую, так и высокую.

6.Самодельные грунтозацепы для мотоблока

Как сделать проушины для мотоблока. Производственный процесс.

Мини-видео об изготовлении грунтозацепов для мотоблока своими руками.

7. Самодельная картофелекопалка для мотоблока

Картофелекопалка

предназначена для выкапывания корнеплодов на дачном или приусадебном участке. Агрегируя свой мотоблок с вибрационной картофелекопалкой, вы значительно облегчите процесс выкапывания картофеля, который раньше занимал день вашего времени, превращаясь в час.В этой модели картофелекопалки производитель учел все недостатки ранее выпущенных экземпляров. В соответствии с просьбами клиентов, ранее купивших данную модель, заказчики внесли изменения в конструкцию копателя. На сегодняшний день вибрационная картофелекопалка «Полтава» — самая популярная модель в своем классе, о чем свидетельствуют поиски в Яндексе и Гугле. Цена производителя, доставка в любой регион Украины станет приятным завершением покупки экскаватора.

Характеристики картофелекопалки для мотоблока:

Ширина захвата: до 390 мм
— глубина обработки: до 180 мм
— привод: ременный
— сепаратор почвы: регулируемый частотой вращения двигателя
— габариты, ДхШхВ: 900х670х570 мм
— вес: 34 кг

Простейшая самодельная картофелекопалка для мотоблока веерного типа.В этом видео я показываю сделанную мной картофелекопалку, которой я копаю картошку уже более 3-х лет на своем участке.

Картофелекопалка из подручных материалов для мотоблока Нева, без использования экрана. Легкий, простой, надежный и с минимальными затратами.

8. Самодельный дровокол для мотоблока

Винтовой колун для мотоблока

Измельчитель + разветвитель для мотоблока

Как сделать разветвитель

Разделитель стойки

9.Самодельный снегоуборщик к мотоблоку

Самодельный шнековый снегоуборщик для мотоблока своими руками

10. Самодельная сеялка для мотоблока

Кукурузная сеялка

11. Самодельный прицеп к мотоблоку

Прицеп можно прицеплять к автомобилю, минитрактору и мотоблоку

Прицеп к мотоблоку

своими руками

Размеры прицепа своими руками к мотоблоку и минитрактору

Вторым по важности после вспашки считается обработка земли культиватором.В подсобных хозяйствах и на дачных участках такие работы выполняются ручным или механическим культиватором.

Однако все эти приспособления стоят дорого, и смысл экономить на выращивании собственного урожая теряется.

Поэтому большинство дачников и огородников любителей изготавливают механический культиватор своими руками.

При наличии инструмента, элементарной материальной базы (швеллеры, трубы, стальные уголки, более-менее приличный двигатель, колеса) самодельный мотокультиватор можно сделать за пару выходных, минимизировав затраты.

Как сделать культиватор своими руками из подручных материалов?

Первым делом разберемся, какие виды механизированных садовых помощников существуют.

По типу силовой установки мотокультиваторы бывают электрические и с двигателем внутреннего сгорания.

Первый вариант предпочтительнее на приусадебных участках с нормальным энергообеспечением. Стоимость использования меньше, высокая экологичность, простота обслуживания. Сделать такой культиватор своими руками несложно.

Конструкция с двигателем внутреннего сгорания предполагает использование механизма в стороне от точки подключения к источнику питания. Стоимость обслуживания выше; обслуживание более сложное. Приходится работать во вредной среде выхлопных газов. Эти недостатки окупаются полной автономностью приложения. Выехал в поле, завел двигатель — и работаешь, пока не кончится топливо.

По способу обработки почвы.
Культиватор может быть самоходным, то есть оснащенным колесами с приводом.И может иметь только вращающееся рабочее сопло, которое одновременно служит средством передвижения.

В первом случае (заведомо более сложном в изготовлении) используются два редуктора. Один обеспечивает движение механизма с заданной скоростью с помощью ведущих колес.

Второй редуктор (обычно более быстрый) вращает насадку роторного типа, обеспечивающую рыхление почвы. Если у культиватора есть ведущие колеса, на него можно навесить рубанки.

Существуют упрощенные конструкции, в которых колеса не ведущие, а просто упираются в поверхность, облегчая перемещение. Поступательное движение происходит за счет вращения сопла ротора.

Культиваторы без ведущих и опорных колес проще в изготовлении, а также имеют меньший вес. Однако во время работы приходится затрачивать больше физических усилий, чтобы удержать механизм на траектории.

Поэтому садоводы-любители чаще всего изготавливают колеса для культиватора своими руками, и получают более функциональный и удобный инструмент.

просмотров

Как сделать культиватор для мотоблока своими руками чертежи. Основные этапы создания культиватора и важность их обязательного соблюдения — Статьи

Как сделать культиватор для мотоблока своими руками чертежи. Основные этапы создания культиватора и важность их обязательного соблюдения

Как собрать культиватор на мотоблок своими руками? Этот урок достаточно прост для тех, кто имеет навыки работы с подобными устройствами и разбирается в их устройстве.Для дальнейшего упрощения работы существует определенная структура, подразумевающая разбивку всего процесса на определенные этапы, разные по своему назначению и функциональному исполнению. Эти подразделы выглядят следующим образом и характеризуют всю процедуру создания устройства в наилучшем виде:

составление плана будущего устройства;
набор необходимых инструментов;
сборка устройства.

Самодельный культиватор, собранный в соответствии с этими критериями, будет обладать лучшими качествами и станет незаменимым помощником как на дачном участке, так и в собственном огороде.

При этом самодельное устройство будет удобным и практичным, так как в процессе сборки все параметры и конструктивные особенности следует выполнять исходя из собственных антропометрических данных, кроме того, исходя из собственных предпочтений и желаний .

Культиватор для мотоблоков своими руками. Для минитрактора

Для изготовления самодельного культиватора для минитрактора или для мотоблока своими руками потребуются пластины металлические, квадратные, размером 15*15 сантиметров, прямоугольные — 25*4 сантиметра и стальная труба .Начинать изготовление культиватора нужно с фрез.

Чтобы фрезы были надежными и пригодными для обработки всех видов грунта, а не только рыхлого чернозема, их необходимо собирать болтами — в заготовках необходимо просверлить отверстия, количество которых зависит от размера металлические полоски, которые будут служить лопастями.

Для минитрактора

Чем больше их длина, тем больше нужно отверстий для надежной фиксации. Далее полосы закрепляются на заготовках, внахлест друг на друга по кругу, и зажимаются болтами.

Для этих соединений также можно использовать сварку, но в этом случае они будут недостаточно прочными, а ремонт и замена ножей будут затруднены. Сварка используется здесь для соединения фрез между собой. Для этого в заготовках делаются отверстия, диаметр которых должен соответствовать внешнему диаметру трубы.

Поверх надеваются фрезы и фиксируются прихватками или короткими швами. Это изделие теперь можно надеть на вал минитрактора и использовать по назначению.

Как сделать культиватор для мотоблока своими руками.Плоскорез для мотоблока своими руками

В последнее время многие владельцы земельных участков все чаще используют новые технические разработки, способные значительно облегчить жизнь и тратить гораздо меньше времени на выполнение тех или иных задач. Мотоблоки, культиваторы, мини-тракторы и другие устройства оказывают ощутимое влияние на жизнь агронома.

Если раньше были актуальны традиционные сапоги, которые заставляли работать тяжелый грунт в полусогнутом состоянии более одного часа, то сегодня их вытесняют инновационные плоскорезы, предназначенные для работы в паре с мотоблоком.

Плоскорезы на мотоблок: преимущества и недостатки эксплуатации устройства

Плоскорезы смело можно назвать своеобразным гибридом бороны и ножа. Они устанавливаются параллельно земле или под небольшим углом. В результате устройство погружается в почву на небольшую глубину и срезает корни сорняков, тем самым переворачивая саму почву, способствуя лучшему сохранению влаги и питательных веществ.

Помимо перечисленных положительных сторон плоскорезы:

улучшают состояние почвы;
уничтожают корки и комки, образовавшиеся после сильного дождя;
отпугивает вредителей;
подготовить почву для выносной посадки;
осуществлять междурядную обработку сельскохозяйственных культур;
насытить верхний слой кислородом.

Естественно, в некоторых случаях владельцы приобретают плоскорезы с рыхлителем для мотоблока, которые не только выполняют указанные задачи, но и снимают с человека ненужную нагрузку, просты в эксплуатации, не требуют быть подняты и отличаются отличной производительностью. Такие приспособления зачастую имеют достаточно доступную стоимость, но некоторые умельцы умудряются создавать плоскорезные рыхлители для мотоблока своими руками.

Плоскорез для мотоблока своими руками: простой способ изготовления

Если мотоблок обладает достаточно внушительными характеристиками, целесообразно изготовить несколько плоскорезов и разместить их на устройстве .Таким образом, получится еще более производительный агрегат, который позволит не только сэкономить время, но и энергию.

Для отличной проходимости созданного рубанка необходимо позаботиться о соответствующих колесах. Для них подходит практически любой материал. Железная труба — отличный выбор в качестве оси.

Затем по обеим сторонам разреза бетона желательно приварить два круга. По диаметру (с помощью сварочного аппарата) необходимо соединить несколько проводов, диаметр которых не превышает 8 мм.

На оси с внутренней стороны необходимо оставить место для размещения подшипника и дальнейшей установки самодельного плоскореза. Так как корпус мотоблока не всегда изготавливается из очень прочного материала, основной упор делается на оси. После того, как подшипник прикреплен, к нему следует приварить пластину.

Ножи плоскорезов можно изготовить из разъемных частей косилки. Их легкость и компактность делают их идеальными компонентами режущего элемента. Важно следить за тем, чтобы они были надежно закреплены, иначе конструкция будет ходить из стороны в сторону и не качественно выполнять свою задачу.

Небольшие колеса часто используются для ограничения глубины погружения. Отличным «донором» может стать стандартный детский автомобиль.

Сами колеса можно дополнить железными деталями, чтобы пластик не портился во время движения. Глубина погружения должна быть не менее 5 см.

Любая часть груза может быть приварена для увеличения нагрузки на фрезу культиватора и увеличения давления для входа в почву. В случае нехватки необходимых компонентов можно использовать корзину с кирпичами, но такое решение не очень удобно.

Стоит отметить, что созданный рубанок подходит как для мотоблоков Нева, так и для техники марок Кентавр, Салют и других. Универсальность продукта позволяет создать действительно отличного помощника в домашних условиях и без особых финансовых затрат!

Самодельный культиватор для мотоблока своими руками. Ручной культиватор своими руками

Самый простой вариант изготовления культиватора в домашних условиях. Это небольшая конструкция, возможностей которой будет достаточно для захвата полосы шириной 20 см.Основой устройства будет ручка в виде металлической трубки диаметром 2,4 см. Длина элемента подбирается специально под рост пользователя. На дно трубы необходимо установить прочную деревянную ось. К нему будут прикреплены органы обработки. Несмотря на простоту конструкции, самодельные ручные культиваторы можно дополнить колесами. Их можно вырезать из листового металла толщиной 0,3 см и закрепить гайками.

Есть еще один вариант конструкции, предполагающий основу в виде пружинящей металлической полосы.При этом параметры заготовки должны быть следующими: длина – 5 см, ширина – 2 см, а толщина – около 2 мм. К этой детали крепится деревянная ручка, посредством которой будет производиться обработка. Лента сгибается, поэтому ее можно сформировать в виде петли, а затем подпилить с обеих сторон. Диаметр петли может быть любым, этот параметр рассчитывается исходя из площади огорода.

Дисковый культиватор для мотоблока своими руками. Виды окучников картофеля для мотоблока: как сделать и настроить своими руками?

Сделать дисковый окучник для мотоблока своими руками несложно.Это многофункциональное устройство, которое помогает менять почвенные условия, делать борозды и формировать гребни при окучивании картофеля или других овощных культур.

Разнообразие вариантов

Мотоблок или культиватор облегчат посадку картофеля и уход за ним. В работе на огороде или огороде они считаются незаменимыми помощниками. Плуг является неотъемлемой частью мотоблока. Он может быть реверсивным и дисковым. Дополнительным приспособлением к технике является окучник, который может быть нескольких видов.

Сразу определить какой окучник лучше не получится. На выбор мотокультиваторов влияет множество факторов, в том числе особенности почвы, размер земельного участка, немаловажную роль играет финансовая часть вопроса. Поэтому, чтобы сделать правильный выбор, необходимо ознакомиться с описанием самых распространенных окучников для мотоблока:

Окучники, которые не предполагают самостоятельной регулировки ширины между металлическими крыльями.Борозда для всех культур будет на одинаковом расстоянии, что не очень удобно. Такие типы конструкций удобно использовать для мотокультиватора массой не более 30 кг. Кроме того, ножки устройства тонкие и не подходят для обработки твердой почвы.
Оборудование, предусматривающее изменение ширины между крыльями, поэтому расстояние между бороздами можно сделать разным. Также возможно одновременное использование двух агрегатов на одной сцепке. Его рекомендуется устанавливать на мотоблок массой более 30 кг.
Самый популярный вид – окучник однорядный. Устройство предназначено для работы с легкой почвой, предварительно обработанной культиватором. Если используется однорядный плуг, проушины устанавливаются вплотную друг к другу. Это необходимо, потому что окучивание осуществляется по одному ряду. Есть более современный двухрядный окучник для мотоблока.
Еще одно приспособление для окучивания овощных культур – голландский окучник. Она позволяет регулировать крылья не только по горизонтали, но и по вертикали.
Активный окучник (поворотный) пропеллерной версии удобен в использовании. У него совсем другой принцип работы. Роторный окучник вместо колес имеет роторы с параллельными зубьями. Устройство можно установить на мотоблок и культиватор с двумя передними передачами. Установленные на поперечине движители удобны для измельчения и рыхления почвы, удаления сорняков с корнем и окучивания растений.
Лучшим, судя по отзывам владельцев мотоблоков с дополнительным устройством, считается дисковый окучник для мотоблока.Состоит из Т-образного поводка, винтовых регуляторов, двух стоек и двух дисков. Рабочие элементы выглядят не как крылья, а как диски. Можно изменить не только ширину, но и угол наклона. В результате получаются гребни в рабочей зоне нужной высоты и ширины.

Культиватор сплошной для мотоблока. Что такое культиватор?

Культиваторы непрерывного действия обычно имеют опоры с прикрепленными к ним дугообразными и S-образными зубьями. Лезвие имеет определенный угол наклона по отношению к плоскости горизонта.Ширина реза лезвия обычно составляет 270-300 мм. Такие лапы отлично рыхлят даже довольно плотную почву и хорошо подрезают сорняки. Глубина обработки до 120 мм. Лапы могут иметь пружинные стойки. Они рыхлят почву на глубину до 16 см. Во время выращивания они постоянно вибрируют за счет пружин и самоочищаются, сбрасывая остатки стеблей.

Изображение 2. Культиватор КПС-4. №

Лапы с зубьями в виде буквы S можно использовать на каменистых участках поля. Общая рабочая ширина культиватора КПС-4 (изображение №.2) составляет 4 м. К трактору класса 14 кН прицепляется сцепка из нескольких таких агрегатов. Дополнительно прикрепляются бороны. Модификации данного агрегата:

КПС-4 — культиватор прицепной;
КПС-4-02 — конструкция навесная со стрельчатыми лапами;
КПС-4-03 — культиватор навесной, оснащенный рыхлительными лапами с дугообразными лапами;
КПС-4-05 — культиватор навесной, оснащенный рыхлительными лапами на S-образных стойках.

Лапы-рыхлители шириной захвата 270 мм крепятся к переднему ряду, шириной 330 мм — к заднему ряду.Это делается для того, чтобы края заднего ряда при работе перекрывали лапы переднего ряда на 40-50 мм. Такое расположение гарантирует полное уничтожение всех сорняков. За рабочими лапами необходимо периодически следить, чтобы не допустить полного затупления режущих кромок. Тупые лезвия нужно вовремя затачивать. Рабочая глубина регулируется подъемом или опусканием опорных колес. Чем выше колеса над землей, тем глубже уровень обработки.
