особенности устройств, классификация, преимущества, сооружение своими руками

В частном доме почти всегда нужны дрова. Некоторые люди покупают уже заготовленные дрова, хотя на это приходится тратить гораздо большую сумму, чем того хотелось бы. Другие сами занимаются этой работой, тратя свои силы и время на заготовку. Чтобы ускорить этот процесс, люди разработали специальный станок под названием дровокол, который способствует быстрому и эффективному раскалыванию дров. Его основной принцип работы, преимущества и недостатки будут подробно рассмотрены в этой статье, также вы узнаете, как можно соорудить этот прибор своими руками.

Дровокол — это станок, главная задача которого состоит в том, чтобы заготавливать дрова. Различают профессиональные и бытовые устройства. Первые применяются на крупных предприятиях, вторые используются в домашних условиях, их можно сделать собственными руками. Более подробно о классификации этих видов речь пойдет далее.

Профессиональные дровоколы немного сложнее в использовании, так как оснащены гораздо большим количеством функций, а их стоимость достаточно высока.

Устройство позволяет с помощью не слишком больших усилий получить мощное воздействие на древесину в одной определенной точке, благодаря чему даже самое прочное дерево должно расколоться на части.

Как известно, многие владельцы загородных домов топят свое жилье именно дровами, поэтому и спрос на дровоколы растет с каждым годом все больше и больше.

Какие бывают дровоколы

Как уже упоминалось выше, все приборы делятся на:

• профессиональные;
• бытовые.

Еще они делятся на механические и гидравлические дровоколы. Также устройства классифицируют по направлению подачи бревен. Существуют:

• горизонтальные;
• вертикальные;
• смешанные дровоколы.

Есть и еще одна распространенная классификация, в зависимости от источников питания. Так, разработаны агрегаты с электродвигателями, с бензиновыми двигателями, на тракторной тяге. Каждый из этих дровоколов отличается своими особенностями конструкции и индивидуальным принципом работы. Следует рассмотреть подробно каждую модель в отдельности.

Механические устройства

Их еще часто называют конусными дровоколами, так как в качестве ножа выступает резьбовой конус, который вкручивается в бревно, раскалывая его на две или более частей. Такое устройство можно сделать своими руками, так как принцип его работы понятен каждому.

Для более эффективной работы с помощью прибора рекомендуется поставить мощный электродвигатель. Каркас устройства выполняется разными способами, наиболее распространенным считается каркас на колесах. Таким образом, у вас будет возможность легко перемещать дровокол по всему участку.

Гидравлические устройства

Принцип работы основан на том, что гидравлический насос приводит в действие мощный нож, который надавливает на чурбак, раскалывая его. Такие устройства сложно соорудить самому, да и себестоимость запчастей может обойтись дороже, чем если бы вы купили уже готовый дровокол.

Агрегаты с электродвигателями

Электрический двигатель приводит в действие гидравлический насос. Такой дровокол не нуждается в особом уходе, его можно устанавливать в любом помещении, хорошо использовать в бытовых условиях. Главное — обращать внимание на мощность двигателя.

Устройства с бензиновым двигателем

Такой дровокол отличается высокой мощностью, что позволяет использовать его продолжительное время, раскалывая наиболее толстую и плотную древесину. Чаще всего устройства применяются на лесозаготовках, когда требуется осуществить большой объем работы. В то же время сегодня можно часто увидеть дровоколы данного типа на дачных участках, что позволяет облегчить работу хозяину жилья.

Устройства на тракторной тяге

Принцип основан на том, что дровокол подключается к гидросистеме обычного трактора. Приспособления используются на крупных промышленных объектах, где необходимо заготавливать большие объемы продукции.

Что касается направления подачи бревен, то в некоторых дровоколах чурбак устанавливается на горизонтальном желобе, в других бревно подается вертикально, а третьи позволяют сочетать обе эти возможности.

Преимущества и недостатки дровокола

К достоинствам можно отнести следующие моменты:

• минимальные затраты сил при заготовке дров;
• быстрая и эффективная работа;
• человеку даже не приходится наклоняться в процессе работы, что способствует сохранению его здоровья;
• устройство всегда готово к работе, остается только включить станок;
• возможность беспрерывной работы на протяжении долгого времени;
• работать с дровоколом может даже женщина, так как не требуется грубой мужской силы.

Среди недостатков можно выделить следующие аспекты:

• сложность конструкции, особенно если речь идет о гидравлических дровоколах;
• довольно высокая стоимость, если покупать готовое оборудование.

Как пользоваться дровоколом?

Устройством достаточно легко пользоваться в бытовых условиях, хотя и здесь есть некоторые нюансы, которые необходимо знать и всегда помнить.

Например, вы смастерили или купили готовый прибор с электродвигателем. Тогда вам стоит учитывать мощность двигателя. Она должна быть хотя бы минимум 3 кВт и выше. Хороший двигатель приводит в действие насос, благодаря которому резьбовой конус ввинчивается в бревно и раскалывает его на части.

Работая с любым видом дровоколов, необходимо соблюдать правила техники безопасности, иначе можно получить серьезные травмы.

Рычаг управления устройством должен располагаться подальше от ножей, так как те остро отточены и могут также поранить человека. Дровокол рекомендуется оснастить специальной защитой от случайного запуска агрегата.

Как сделать дровокол своими руками?

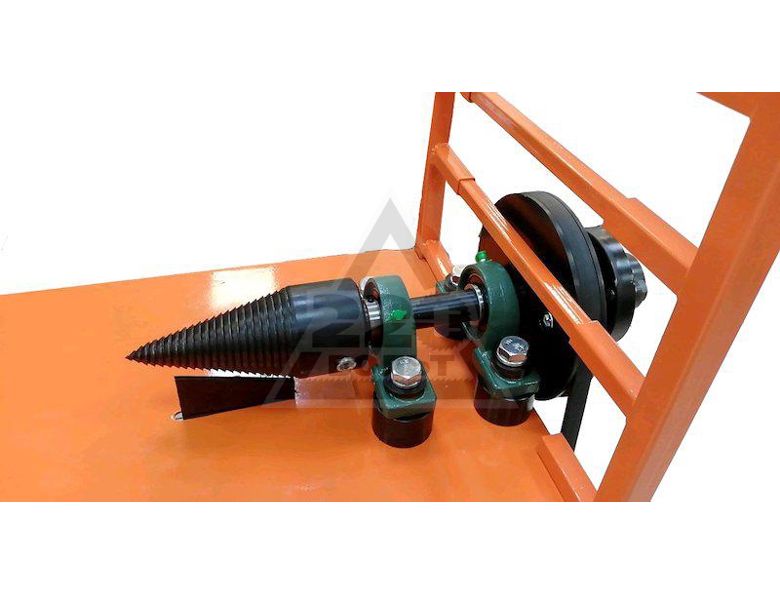

Для начала следует разобрать устройство самого простого конусного дровокола, а затем уже плавно перейти к конструкции гидравлического приспособления для заготовки дров.

За основу конусного агрегата берется мощный стальной конус с резьбой, который будет приводиться в движение с помощью электродвигателя. Такой конус нужно выточить на токарном станке, после чего на нем делается резьба.

По окончанию данного этапа работ конус насаживается на вал с подшипниками, происходит его фиксация с помощью штифта, что дает возможность в дальнейшем снимать его с вала при необходимости. Нередко случаи, когда конус заклинивает в бревне, в результате чего его нужно выворачивать из полена.

Между двигателем и валом устанавливается распорка из труб и гаек, которая служит для натягивания цепи. Устройство практически готово — остается только запустить агрегат и конус начнет вращаться, вкручиваясь в древесину и раскалывая ее на части.

Гидравлический дровокол своими руками

Самое простое приспособление можно соорудить следующим образом: берется вертикальная рама на платформе, в ее нижней части устанавливается автомобильный домкрат. Верхняя часть рамы является разъемной, что позволяет колоть на ней бревна разного размера и длины.

В качестве ножа здесь применяется конусный клин, который подводится к дровам с помощью центрального винта, после чего в работу вступает домкрат.

Можно создать и более сложную конструкцию, которая будет включать гидравлический домкрат, монтированный на стационарной станине, однако такая работа требует определенных знаний и навыков, поэтому в бытовых условиях не рекомендуется изготавливать подобный дровокол.

Как видите, дровоколы являются незаменимыми агрегатами в домашнем хозяйстве, помогая человеку заготавливать дрова для отопления собственного дома. Такое устройство можно соорудить своими руками, сэкономив при этом приличную сумму денег.

Оцените статью: Поделитесь с друзьями!

как сделать самодельный с двигателем от стиральной машины, конусный, чертежи, самоделки

Дровокол, или специальный станок, который предназначен для заготовки дров, может быть представлен несколькими конструкциями. Такие установки подразделяются на профессиональное и бытовое оборудование, а также различаются по принципу работы.

Сделать удобный самодельный дровокол или колун, используя уже готовые чертежи и схемы своими руками не слишком сложно, но нужно учитывать особенности изготавливаемой конструкции.

Назначение и принцип работы дровокола

Дровоколы применяются не только в частных домовладениях, но и на промышленных предприятиях:

• гидравлический агрегат;
• конусный или винтовой агрегат.

На принцип работы такого оборудования оказывает влияние, как тип ножа, так и способ его действия.

Гидравлический

Для конструкции гидравлического оборудования характерна простота применения и высокие эксплуатационные показатели. Основным преимуществом таких механизмов является плавная работа в сочетании с высокой эффективностью и минимизацией риска выхода из строя. Конструкция представлена:

• станиной;
• рабочим цилиндром;
• упором;
• ножом или лезвием;
• масляным баком;
• насосным оборудованием;
• распределителем уровня давления;
• бензиновым или электрическим двигателем.

Принцип работы гидравлического оборудования заключается в передаче энергии через гидроцилиндр на гидравлический шток, после чего начинает движение упор. Плавная работа позволяет лезвию безударно входить в деревянную заготовку, раскалывая её. При недостаточной мощности происходит остановка цилиндра и холостое вращение насоса, что предотвращает поломки оборудования.

Конусный или винтовой

Обладает гаечно-винтовым соединением, что позволяет обеспечить большую мощность и надежность. Для стандартной конструкции характерно закрепление скользящего упора на горизонтально расположенной станине. Движение осуществляется при помощи шарнирной шпильки с электромотором. Для раскола используются не ножи, а конус.

К преимуществам можно отнести простоту механизма, нетребовательность в обслуживании и длительный срок эксплуатации, но к мощности двигателя предъявляются повышенные требования. В зависимости от типа привода, различается электрический и бензиновый колун. Выпускающиеся в настоящее время модели могут быть промышленного и бытового типа.

Делаем самостоятельно винтовой колун

Главной проблемой создания такой самоделки, как винтовой дровокол, является поиск рабочего конуса, который можно приобрести в специализированных магазинах или же сделать своими руками с использованием металлической болванки.

Вытачивание конуса:

• насадить металлическую болванку на шкив электродвигателя;
• в процессе свободного вращения снять с болванки лишний металл;
• нарезать на поверхности болванки левую упорную резьбу.

Финальная сборка заключается в насаживании шурупа на заранее подготовленный вал и фиксации штифтом, после чего с другой стороны вала надевается фланец, оснащенный звездочкой от мотоцикла.

Как сделать электродровокол своими руками (видео)

Самодельный дровокол с двигателем от стиральной машины

В процессе проектирования такого механизма нужно учитывать конструктивную особенность, предполагающую вертикальную установку раскалываемого бревна. Для однофазного винтового колуна используется двигатель от стиральной машины с мощностью 600 Вт. и стабилизатором оборотов.

Технология изготовления:

• создание станины из металлического профиля 2 х 4 см или 3 х 5 см и последующее разделение площади на рабочую и силовую части;
• установка и надежная фиксация на поверхности силовой стороны подиума под электрический двигатель;
• размещение блока управления в пластиковом корпусе на пластине-диэлектрике;
• выполнить рабочую часть из листовой стали толщиной в 2,5 мм с последующей установкой и креплением вала конуса-колуна;
• приваривание к станине надежных силовых опор и оснащение вала маховиком подходящего диаметра.

Принципиальных отличий в организации питания и конструкции электродвигателя от стиральной машины нет. Разница может заключаться в схеме подключения, что обусловлено особенностями коллекторных и асинхронных механизмов, а также агрегатов с электронным типом управления, которые функционируют исключительно с индивидуальным управляющим модулем. При использовании современных моторов в применении тахогенератора и термической защиты нет необходимости. В этом случае включение и выключение может быть организовано обычным бытовым автоматом.

Как сделать конусный дровокол: чертежи и этапы работ

Самый простой вариант колуна, имеющего конусную оснастку, представлен следующей конструкцией:

• нижняя домкратная часть;
• верхняя конусная часть;
• П-образная рамка.

Бревно для раскола нужно устанавливать в пространстве между штоком и конусом. Раскол осуществляется в процессе поступательного движения рабочей части. Несколько более сложным вариантом такого оборудования с повышенным уровнем производительности является колун с электромотором или бензиновым двигателем.

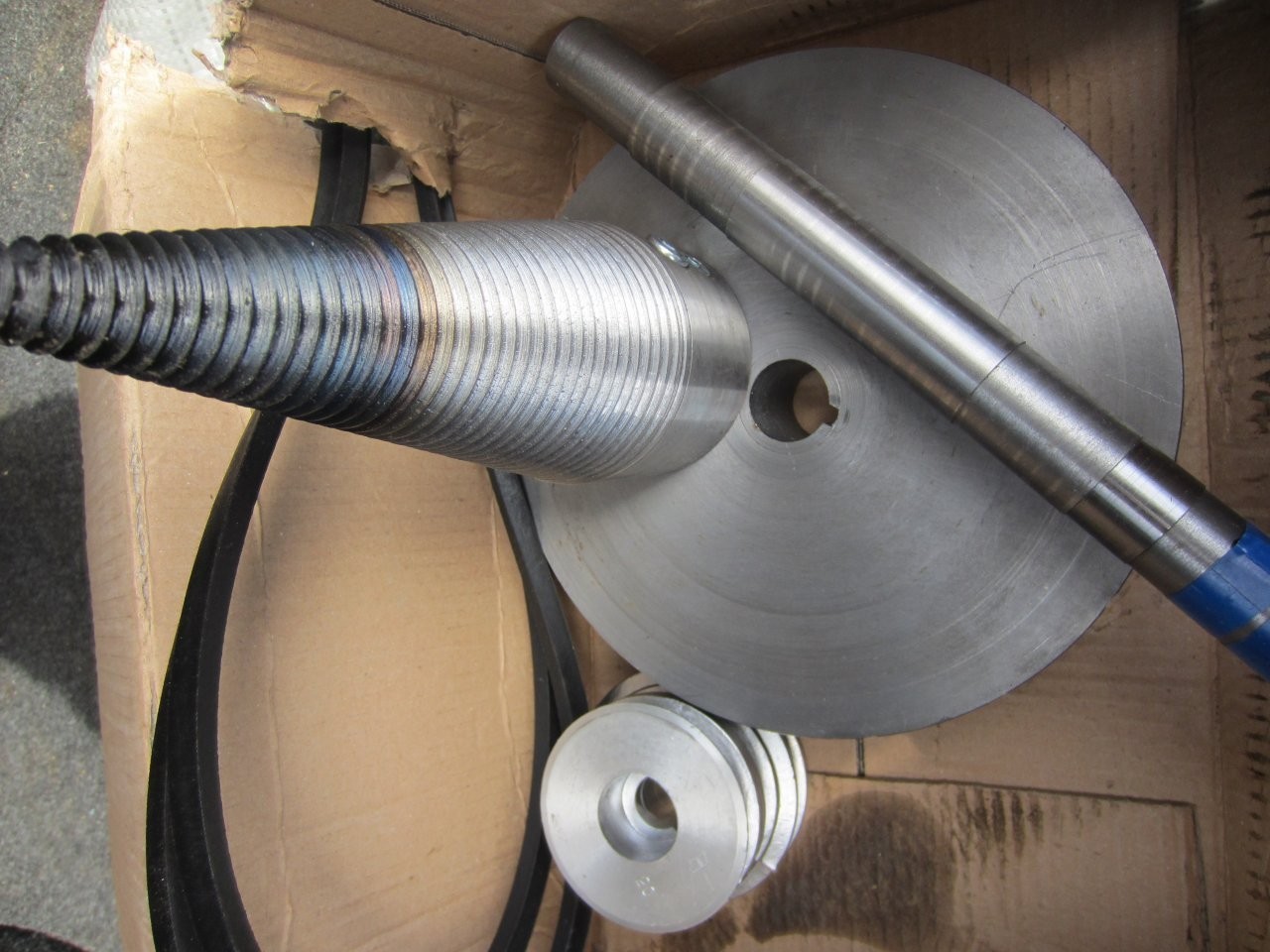

Оснастку следует устанавливать на вал электрического двигателя или редуктора, который медленно вращается, со скоростью 80-100 оборотов в минуту. В результате древесина ввинчивается и раскалывается. Основное преимущество такого устройства представлено отсутствием упора и безопасностью работника.

Данное оборудование не приспособлено для раскола березовой и дубовой древесины, а также пород дерева, отличающихся повышенной волокнистостью. К недостаткам можно отнести сложность выполнения конусной оснастки. В этом случае можно использовать уже готовый комплект на основе:

• вала 350 х 30 мм;
• шкива с ременной передачей;
• парой опор вращения в виде подшипников;
• «шурупа» 220 х 55 мм

Допускается также самостоятельное изготовление оснастки на токарном станке.

Как сделать винтовой дровокол (видео)

Изготовление гидравлического устройства

В такой конструкции самый сложный узел представлен гидравлической частью, состоящей из гидроцилиндра с толкателем, насосной части, а также элементами управления. Для изготовления рамы используется металлический уголок, швеллеры, двутавр или профильная труба. В процессе проектирования предусматривается размещение металлической рамы на колеса. Конструкция такого оборудования не предполагает использование электричества, а раскол древесины осуществляется с применением гидравлического домкрата.

Технология самостоятельного изготовления:

• изготовления рамы;
• изготовление устойчивой платформы;
• приваривание вертикальной направляющей;
• приваривание косынки с обратной стороны направляющей;
• изготовление из металлических уголков ползунка;
• усиление места упора штока гидравлического домкрата;
• приваривание подошвы из металлической полосы 0,6-0,8 см под пятку домкрата;
• переделка ручки домкрата для удобства работы;
• приваривание ролика к основанию рамы и фиксация резинового жгута для возврата педали в исходное положение.

Режущая часть оборудования должна быть представлена металлической полосой толщиной в 3 см, которую нужно заточить клином. Для крепления резака на направляющую нужно использовать три болта М-12.

Механический пружинный дровокол своими руками

Механический топор многим известен как колун на пружине. Такой пружинный агрегат достаточно прост в изготовлении и удобен в использовании. Технология сборки пружинного дровокола следующая:

• забетонировать вертикальную стойку;
• навесить горизонтальную балку, представленную шарнирным верхним узлом и нижним амортизатором;
• закрепить на свободном балочном конце короткую стойку и оснастку;
• установить рабочую колоду.

Основное достоинство заключается в отсутствии необходимости использовать двигатель, но при этом механический пружинный дровокол имеет очень низкую производительность, а также требуются физические усилия рабочего.

Другие варианты изготовления конструкции

С целью экономии и получения полнофункционального агрегата, может быть изготовлен реечный вариант дровокола. Самодельное устройство учитывает конкретные индивидуальные требования потребителя.

Особенности изготовления конструкции на реечно-зубчатой передаче:

• на выходном вале понижающего редуктора или шкива монтируется шестерня;
• движение шестерни вызывает подвижность зубчатой рейки;
• напрессованная рейка неподвижно фиксируется на станине с уложенным бревном;
• шестерня получает сцепление с рейкой посредством управляющей рукояти;
• рабочая часть конструкции монтируется на прочную стационарную раму;
• к рамному основанию крепится колун;
• перемещение зубчатой рейки осуществляется по направляющим, которые фиксируются на раму;
• возврат рейки в исходное положение выполняется при помощи возвратной пружины.

Работоспособность конструкции может быть обеспечена любым электрическим, бензиновым или дизельным двигателем. Преимуществом самодельного реечно-зубчатого дровокола является минимальная стоимость расходных материалов и гибкость параметров. Конструкция не должна раскачиваться, а при постройке мобильного устройства, колесная система должны стабильно выдерживать всю массу устройства. Скорость, с которой осуществляется подача бревна на раскол, должна вычисляться опытным путём.

Как изготовить дровокольную морковку (видео)

При самостоятельном изготовлении дровокола нужно использовать только грамотно составленные чертежи и схемы. Особое внимание требуется уделять подбору качественных и долговечных расходных материалов. Немаловажное значение имеет устойчивость конструкции, что позволит сделать процесс работы не только комфортным, но и максимально безопасным. Следует отметить, что самодельные модели дровоколов обходятся гораздо дешевле, чем заводские конструкции, поэтому прекрасно подходят для домашнего использования. Однако, если колоть дрова требуется в больших объёмах и достаточно часто, то лучше всего приобрести заводской дровокол.

Дровокол гидравлический и механический своими руками: схемы, чертежи

Для жителей больших городов может показаться, что процесс заготовки дров перед отопительным сезоном ушел прошлое. Однако многие владельцы частных домов хорошо знакомы с этой процедурой, которая повторяется из года в год. Поэтому стоит разобраться, как облегчить задачу по подготовке дров для отопления. Прекрасное решение – сделать дровокол своими руками.

Преимущества и недостатки

Дровокол бензиновый

Достоинства дровоколов очевидны:

• облегчение физического труда;
• увеличение скорость процедуры;
• дровокол под силу сделать своими руками;
• для работы нужно лишь включить станок;
• устройство может работать длительное время без остановки;
• можно обработать больший объем за промежуток времени меньший, чем в ручном режиме;
• заготавливать дрова своими руками может даже женщина.

Однако есть и минусы:

• довольно высокая стоимость готового устройства;
• сложность конструкции.

Чтобы нивелировать недостатки, можно использовать самодельный дровокол. Конструкция может быть упрощенной, а в качестве составляющих можно использовать подручные элементы. Такой дровокол вполне можно реализовать своими руками.

Как пользоваться?

Самодельные дровоколы можно легко использовать в бытовых условиях, однако нужно учесть определенные особенности. К примеру, если изготовлен дровокол своими руками с электродвигателем, стоит учитывать его мощность. Рекомендуемый минимум ­– 3 кВт. Качественный двигатель приводит в движение насос, что заставляет вращаться резьбовой конус дровокола, который и раскалывает бревно на части. Нужно лишь своими руками придерживать заготовку.

Примечание: Работая с таким дровоколом, следует не просто знать, но и четко соблюдать правила техники безопасности. В противном случае возникает высокая вероятность получения травмы, что может серьезно навредить здоровью.

Самодельный дровокол

Варианты

Прежде чем разобраться, как сделать дровокол своими руками, следует рассмотреть существующие разновидности этих устройств. Это позволит определиться с типом конструкции.

По расположению выделяют:

• горизонтальные;
• вертикальные.

Горизонтальные модели предполагают размещение бревна на станине. Есть две схемы работы и изготовления дровоколов своими руками:

1. Подающий механизм перемещает бревно к режущему инструменту.
2. Бревно фиксируется, а перемещается нож.

В вертикальных дровоколах заготовка фиксируется в определенном положении. Нож давит на нее сверху. Такие заводские или самодельные дровоколы характеризуются высокой производительностью, однако требуют периодического участия, для поддержания заготовки.

По типу привода различают:

• дизельные или бензиновые – полностью автономные модели;
• электрические – стационарные устройства;
• дровоколы механические – для небольших объемов.

Можно реализовать каждый из дровоколов своими руками.

Механические и гидравлические

Механические устройства называют конусными дровоколами ручными. Ведь роль ножа в них играет резьбовой конус, вкручивающийся в заготовку, разделяющий ее на части. Чем мощнее двигатель, тем эффективней выполнение задачи. Такие дровоколы ручные часто делают на колесах, чтобы имелась возможность их удобного перемещения.

Конусный ручной дровокол

Форма колуна может быть не только конусной. Встречаются также крестообразные дровоколы. Они способствуют расколу бревна на четыре части. Такие модели могут быть механическими или гидравлическими. Их можно сделать своими руками.

Дровокол гидравлический имеет основной элемент – цилиндр, шток которого работает в результате давления жидкости. Поэтому нужен двигатель и насос.

Примечание: Дровокол гидравлический своими руками сделать довольно сложно, поэтому многие останавливаются на идее создать механическое устройство.

Гидравлический дровокол

Реечные

Можно делать и такие дровоколы своими руками. Режущая рейка с колуном перемещается посредством зубчатой передачи. Обычная модель состоит из:

• ременного редуктора;
• двигателя;
• колуна;
• зубчатой передачи;
• режущей рейки.

Управляется своими руками. Заготовка находится между колуном и защитным упором. После включения агрегата рейка начинает движение к кожуху, бревно раскалывается. За счет перемещения ручки колун возвращается в исходную позицию.

Конусные

Одна из самых простых конструкций для самостоятельной реализации. Чтобы сделать дровокол своими руками, стоит учесть его составляющие:

• Станина. Можно сделать своими руками. Стол делается ил металла толщиной более 2 мм. Роль опорных ножек может играть профиль, выполненный из стали. Для крепления редуктора сзади должно быть место.
• Редуктор. Необходим для регулировки оборотов конуса дровокола. Насадка, как правило, имеет специальные насечки, улучшающие разрушение заготовки. Нужно помнить, что большая скорость вращения чревата травмами, так как заготовку сложно удержать своими руками. Для понижения травмоопасности можно использовать стальной клин, который не позволит бревну соскакивать со станины. Рекомендуется делать именно такие дровоколы своими руками.
• Электромотор или двигатель внутреннего сгорания (бензиновый или дизельный). Мощность должна превышать 1,5 кВт, число оборотов – 400–600 об/мин.

Это отличный вариант для реализации своими руками. Конечно, он не подойдет для промышленных объемов производства, однако для домашних потребностей станет незаменимым инструментом. Можно изготовить такой дровокол своими руками, используя минимум средств, комплектующие позволяют это сделать.

Создание

Высокая производительность и простота конструкции – главные причины, почему конусные дровоколы ручные изготавливают своими руками.

Где взять конус? Его можно заказать в токарном цеху, приобрести готовый вариант или сделать своими руками. Собственно, от этого зависит цена и скорость его получения. Если нет желания заниматься поиском и сборкой отдельных элементов, можно использовать готовый дровокольный узел.

Если же принято решение собирать дровокол своими руками, тогда сначала рекомендуется сделать хотя бы приблизительный чертеж. В нем должны быть указаны точные размеры и особенности фиксации деталей.

Чертеж конуса дровокола

Самый простой вариант дровокола своими руками – перфоратор или дрель с конусом диаметром 30 мм. Недостаток такой конструкции очевиден – небольшие возможности, поскольку устройство позволит обрабатывать бревна толщиной не больше 12 см. Мощный крутящий момент вряд ли даст возможность хорошо удерживать заготовку своими руками. Поэтому перфоратор должен быть надежно зафиксирован на столе.

Конусность ножа должна составлять 1:2. Также рекомендуется предусмотреть двухзаходную резьбу с шагом около 5 мм. Это позволит сделать качественный дровокол своими руками.

Регулировка оборотов должна предусматривать скорость вращения не менее 300 об/мин, иначе производительность будет очень слабой. Цепная или ременная передача, которую можно сделать своими руками, если учесть диаметры элементов и расстояние между ними, должна иметь защитный кожух.

Раму для дровоколов своими руками нужно сделать высокой прочности. Желательно, чтобы она имела колеса.

После подготовки всех элементов остается только корректно их зафиксировать шурупами и подсоединить, ориентируясь на подготовленный чертеж. Тогда удастся своими руками сделать действительно работоспособный, производительный дровокол.

Дровокол своими руками + видео

Рубка дров – занятие трудоемкое, тяжелое и не всегда приятное. Но на даче, к которой газовая труба не подведена, без дров не обойтись. Особенно зимой, когда нужно топить не только дом, но и баньку, которой часто пользуются. Поэтому приходится махать топором или приобретать специальный станок, который носит название дровокол. Правда, стоит он недешево. Поэтому многие дачники и загородные жители изготавливают дровокол своими руками из подручных материалов. Тем более, его конструкция не отличается высокой сложностью, плюс существует достаточно большой его модельный ряд. Так что можно для себя подобрать необходимый вариант.

Виды самодельных дровоколов

Чтобы сделать самодельный дровокол, необходимо подобрать самый простой вариант. Их два:

• Это неподвижный колун, на который деревянная чурка подается под давлением.
• Это вращающийся конус, который врезается в чурку, разрезая ее пополам.

Рассмотрим оба варианта и ответим на вопрос, как сделать дровокол самостоятельно.

Первая модель самодельного дровокола

Для того чтобы собрать этот дровокол своими руками, необходимы следующие узлы и детали.

• Электрический или бензиновый двигатель.
• Гидронасос.
• Гидроцилиндр.
• Металлическая пластина толщиною 5 мм, которую надо будет заточить на один скос.
• Материалы для сборки станины.

Станину дровокола изготавливают из швеллера №22, на один из концов которого приваривают подготовленный колун. На противоположный конец устанавливается гидроцилиндр. Кстати, этот агрегат вместе с гидронасосом можно позаимствовать у любого самосвала. Заполняется он техническим маслом, можно отработанным. Главное, чтобы внутри системы не оставалось воздуха.

Рядом со швеллером поперек устанавливается площадка, на которую монтируется гидравлический насос. Тут же устанавливается и двигатель. Все элементы гидравлической системы соединяются между собой шлангами высокого давления. При нагнетании давления насосом техническое масло будет давить на внутренний поршень гидроцилиндра, при этом его шток будет выдавливаться из корпуса. Так создается горизонтальное поступательное движение.

На конец штока дровокола прикрепляется пластина, которая будет выполнять функции толкателя. Установив бревно торцом к поршню, а другим к колуну, при поступательном движении произойдет разрез чурки об острую кромку колуна. То есть, принцип работы самодельного дровокола состоит в том, что одна его часть толкает бревно на вторую режущую. При этом чурка должна лежать горизонтально и разрезаться по торцу.

Необходимо отметить, что самодельный дровокол этого вида – не самый простой вариант. Его конструкция достаточно сложная. Здесь необходимо знать схему соединения шлангов, правильно отрегулировать давление внутри гидравлической системы, правильно подобрать двигатель к гидронасосу. Поэтому этот дровокольный агрегат обычно собирают умельцы, простому обывателю он не под силу.

Данную конструкцию можно видоизменить, заменив сложную гидравлическую систему механической. Для этого потребуется реечная передача, как показано на фото выше. При вращение зубчатого колеса происходит перемещение зубчатой рейки. То есть, вращательное движение превращается в поступательное. Колесо сажается на вал редуктора, рейка закрепляется к штоку давящего устройства. Редуктор соединяется с двигателем. Такой дровокол механический проще в работе и обслуживании. Плюс, проще в сборке, да и сложных узлов в нем нет.

Вторая модель самодельного дровокола

Это самый простой вариант, потому что в нем нет сложных деталей. Здесь важно изготовить конус, на котором нарезана винтовая резьба. Она дает возможность тянуть разрезаемое бревно на себя, не прикладывая усилий со стороны производителя работ. Кстати, такие конусы для дровоколов сегодня продаются в некоторых интернет-магазинах. Так что есть возможность не изготавливать его, а купить в готовом виде.

Схема сборки винтового дровокола своими руками (чертежи, фото и инструкции указаны ниже) очень проста. Есть несколько вариантов, которые значительно отличаются друг от друга. Самый простой – это закрепить на валу электродвигателя приобретенный конус. Как видно на фото, в его конструкции присутствуют посадочные винты, которые вкручиваются в шпоночный паз вала двигателя. Именно через винты и передается крутящий момент рабочему органу. В продольном направлении конус не сместиться, потому что его будет подпирать разрезаемая чурка.

Но для того чтобы дровокол работал, необходимо соблюсти основные параметры электрического двигателя:

• Во-первых, он должен быть достаточно мощным. Минимальный показатель мощности – 4 кВт.
• Во-вторых, скорость вращения не должна быть большой, потому что вращательный момент – это огромная нагрузка. Поэтому рекомендуется выбирать двигатели для дровокола с оборотами меньше 1000 об/мин.

Второй вариант дровокола винтового с электрическим двигателем (своими руками изготовленного) – это конструкция, в состав которой входит редуктор. Именно этот агрегат повышает мощность установки, поэтому в ней можно использовать маломощные моторы. К примеру, от стиральной машинки старого образца. Схема сборки такого дровокола хорошо показана на фото ниже.

Чтобы сделать дровокол своими руками, используя редуктор, потребуется несколько дополнительных деталей. А именно:

• Два подшипника.
• Один или два корпуса для них.
• Полумуфты, если соединения редуктора и двигателя производятся напрямую. Или промежуточные элементы типа ремни, цепь.
• Прочная станина, на которой будут устанавливаться и закрепляться все детали и узлы дровокольной установки.

Такая самоделка хоть и является более сложной, чем предыдущая конструкция, она устойчивая, прочная и надежная в работе. Здесь очень важно точно собрать все узлы между собой, соблюдая соосность расположения крутящихся элементов. К примеру, валов двигателя и редуктора, выходного вала редуктора и вала, на котором установлен конус.

Как модификация вышеописанной модели, есть упрощенный вариант дровокола, в котором отсутствует редуктор, как составляющая единица дровокольной установки. Вместо него используются два шкива разного диаметра. На электродвигатель насаживается шкив меньшего диаметра, на вал рабочего органа большего. И чем больше разница размеров шкивов, тем выше мощность дровокола и меньше скорость вращения. К примеру, если скорость электродвигателя 1500 об/мин, то установив на вал рабочего инструмента шкив в два раза больше, чем на двигателе, то гарантировано, что скорость вращения конуса будет 750 об/мин. При этом мощность установки увеличивается на 30%.

Особенности самодельных дровоколов

Как видите, дровокол своими руками изготовить не очень сложно. Но необходимо понимать, что это самодельное оборудование подвергается достаточно большим нагрузкам. Поэтому такому его элементу, как станина, необходимо уделить особое внимание. Изготавливаться она должна из металлических профилей, должна быть прочной и надежной.

В основном соединения в конструкции используются электросварные. Реже на болтах. Но если производитель работ не имеет навыков владения электросваркой, то болтовое соединение единственно возможное. Поэтому очень важно правильно подогнать каждый элемент под соединяющий и правильно провести сверление монтажных отверстий.

Внимание! Проводя соединение болтами, необходимо не забывать, что под гайку надо обязательно укладывать шайбу Гровера. Это небольшая деталь, с помощью которой не произойдет самоотвинчивание крепежного соединения. Ведь в процессе работы дровокола создаются большие вибрации.

Если собирается дровокол своими руками с использованием подшипников, то не стоит изготавливать для них самодельные корпуса для крепления. Лучше приобрести готовые стальные или чугунные посадочные детали, можно б/у. В принципе, можно заказать данное приспособление токарю, но это опять те же расходы, что и в случае приобретения готовых.

Заключение

Итак, теперь вы знаете, как сделать дровокол своими руками. Кому-то покажется, что это сложная конструкция, но многие дачники давно уже обзавелись своими дровоколами, изготовленными самостоятельно без помощи специалистов.

ᐉ Как сделать дровокол из мотоблока ➤ Делаем конусный колун с приводом от двигателя мотоблока самостоятельно

Владельцы частных домов по-разному подходят к организации теплоснабжения. Одни устанавливают газовые конвекторы, другие пользуются электрическими системами подачи тепла, третьи обустраивают автономные котельные.

В то же время для многих людей печное отопление и дрова в качестве топлива остаются безальтернативным вариантом. Заготовка леса в этом случае является ответственным процессом. Он очень трудоемкий, но его реально упростить. Один из таких — сделать дровокол из мотоблока, если последний есть у вас в наличии.

Речь идет о навесном оборудовании. Подобного типа комплектующие для мотоблока имеются в продаже — достаточно найти надежную компанию, занимающуюся их поставкой. Но если вы обладаете навыками механика, вам наверняка не составит особого труда сделать его самостоятельно. Безусловно, изготовив дровокол из мотоблока своими руками, вы экономите средства на организацию подачи тепла. Во-первых, самодельное оборудование стоит дешевле нового, во-вторых, дрова, для заготовки которых используется дровокол, остаются одним из самых бюджетных видов топлива, предназначенного для отопления домов. Ваша задача заключается лишь в том, чтобы ответственно подойти к процессу.

Общая информация

Прежде чем строить план, как сделать дровокол из мотоблока, необходимо провести экскурс в технологию. Существует множество классификаций такого навесного оборудования по разным признакам, один из которых — принцип функционирования. Исходя из этого факта, дровоколы, устанавливаемые на мотоблок, подразделяются на:

• механические;
• пружинные;
• конусные;
• винтовые;
• гидравлические;
• реечные.

Первые два типа из этого списка могут работать независимо от мотоблока. Существуют и другие классификации дровоколов. Например, они подразделяются на мобильные и стационарные. Первый тип характеризуется малыми габаритами, он не предназначен для больших объемов работ и легко транспортируется. Стационарные, наоборот, выполняются в виде массивных станков. Их задача — заготовка очень крупных партий дров. Они не предназначены для бытового использования, их устанавливают на специализированных предприятиях, где ведется работа с древесиной.

Еще одной классификацией, имеющей значение для тех, кто непосредственно связан с заготовкой дров, является направление подачи чурбака. Исходя из этой характеристики, дровоколы подразделяются на:

1. Вертикальные. В данной конфигурации подача режущего механизма осуществляется сверху вниз. Такие типы дровоколов еще называют навесными.
2. Горизонтальные. Основой таких дровоколов является ровная площадка (рабочий стол). На ней размещается раскалывающая пика, на которую и подается бревно.
3. Смешанные. Такие устройства позволяют осуществлять многопозиционную заготовку дров.

Несмотря на множество разновидностей, для бытового использования ключевым фактором является все же принцип действия. Отталкиваясь от этого признака, рассмотрим, какой именно тип дровокола оптимально подходит для вашего мотоблока.

Простота и эффективность

Механические дровоколы работают на основе воздействия силы тяжести на дерево. Отличительная черта этого устройства в том, что для приведения его в действие не нужен двигатель мотоблока. Чтобы изготовить оборудование, необходимо совершить следующие манипуляции:

1. Установить в земле металлическую стойку и зафиксировать ее бетоном. Она будет выполнять функции опоры. Ее надежная фиксация позволяет устройству выдерживать дополнительную нагрузку при вынужденной смене его положения.
2. Установитьгоризонтальную балку. Она крепится на опору, соединяется шарниром и пружиной, выполняющей функции возвратного механизма.
3. На горизонтальной части разместитьрежущий механизм и утяжелитель для эффективности раскола. Бревно раскалывается в результате воздействия на рычаг, а пружина возвращает устройство в исходное состояние.

Такое оборудование целесообразно устанавливать на месте раскола дров.

Механический дровокол пружинного типа отличается простотой конструкции и быстротой изготовления. При этом он демонстрирует довольно высокую продуктивность, если речь идет не о больших количествах заготовок.

Уже по названию понятно, что его главным конструктивным элементом является пружина. Один ее конец устанавливается на специальную горизонтальную площадку — станину, а второй — упирается на рейку, содержащую колун. Также в конструкцию входит рычаг. С его помощью оказывается механическое воздействие на дерево. В процессе изготовления необходимо обеспечить подвижное соединение рычага и горизонтальной балки с колуном.

Высокая производительность

Самодельные винтовые и конусные дровоколы являются самыми популярными из тех, что устанавливаются на мотоблоки. Рассмотрим их более подробно. На конусных мотоблоках главным рабочим элементом является конусовидная деталь. Сама она вытачивается на токарном станке и на ней присутствует винтовая резьба. Устанавливается конус дровокола на вращательный вал, работающий от двигателя мотоблока. Сам мотор может быть как бензиновый, так и дизельный, его оптимальная частота вращения — от 500 оборотов в минуту.

Чтобы закрепить двигатель на конусный дровокол, необходимо сначала отсоединить его от системы мотоблока. Затем он фиксируется на станине дровокола. В это время конус и вращательный вал устанавливают в специально предусмотренное для них посадочное отверстие. Фиксация двигателя и вала происходит при помощи цепи, и делается это обязательно внатяжку. Важно после всех работ по сборке убедиться в надежности соединений.

Винтовой дровокол мотоблока по принципу действия схож с конусным. Только главная деталь, в отличие от предыдущего примера, изготавливается с нарезной резьбой. Такая особенность и определяет принцип функционирования. Он заключается в том, что обрабатываемое бревно наматывается на винт с заострениями, под воздействием которых раскалывается.

Существуют еще две популярные модификации. Это дровокол с гидравлическим приводом от мотоблока и реечный. Первый тип демонстрирует высокую мощность и, соответственно, скорость обработки материала. Реечный дровокол отличается от гидравлического тем, что его работу обеспечивает зубчатая передача. Она является более дешевой альтернативой гидравлической системе. Ввиду определенных технологических нюансов самостоятельно изготовить эти разновидности дровоколов сложно. В то же время, если вы считаете нужным использовать именно такие конфигурации, то обратитесь к профессионалам. В специализированных сервисных центрах есть все условия и оборудование для их производства.

С чего начинать изготовление

Винтовые дровоколы наиболее часто используются в домашнем хозяйстве, и поскольку они работают от двигателя мотоблока, то гораздо производительнее в сравнении с чисто механическими моделями. На их примере и рассмотрим основные этапы изготовления, планируя которое, нужно помнить обязательные условия:

1. Самодельный дровокол устанавливается только на мотоблоки, оснащенные двигателями высокой мощности. Минимальная «планка» для этого показателя— 6,5 л/с. Помимо МТЗ, очень хорошо для этой цели подойдут мотоблоки «Нева», «Зирка», «Кентавр».
2. Мотор обязательно должен оснащаться системой водяного охлаждения. Благодаря ей можно избежать перегрева и выхода мотора из строя.
3. Вал отбора мощности мотоблокадолжен оснащаться ременной передачей.
4. Для изготовления всех конструктивных частей дровокола и креплений подбирать только прочные материалы, устойчивые к износу. Для этой цели отлично подходит листовая сталь толщиной 5–6 мм.

Перед тем как приступить к непосредственному изготовлению дровокола из мотоблока, необходимо тщательно проработать чертежи. Их огромное количество представлено в интернете, но если у вас в проекте эксклюзивная модель, желательно в момент разработки посоветоваться со специалистами.

Наряду с чертежами позаботьтесь о подготовке материалов, необходимых в работе, и технической базы. У вас должен быть доступ к токарному станку, на котором вытачивается конус. Для производства последнего берется стальной брусок. Если нет в наличии станка, обратитесь в мастерскую, где специалист сделает всю работу. Помимо него, у вас должны быть штифты, пасы, подшипники (их обязательно выбирайте с одинаковой длиной), вал. Последний желательно купить с подшипниковыми стойками. Нужна также опора под него. Естественно, чтобы дровокол эффективно работал, вам понадобится привод мотоблока.

Производственные нюансы

При подготовке чертежей для изготовления дровокола на мотоблок помните то, что его габариты не должны выходить за стандартные пределы — они составляют 850х400х600 мм. Кроме того, имеют значение такие показатели, как:

• диаметр винта, выполняющего функцию колуна — 8 см;
• длина винта — 28 см;
• протяженность гладкой шейки конуса — 9 см;
• протяженность заточенной части конуса, оснащенной резьбой — 19 см;
• резьбовой шаг — должен находиться в пределах 7– 8 мм;
• расстояние на металлической поверхности между винтом и колуном — не более 0,9 м, так как это упростит управление конструкцией и придаст ей необходимую жесткость.

При сверлении посадочного отверстия для конуса следите, чтобы его диаметр был равен 34,85 мм. Возможны незначительные расхождения в меньшую сторону, но не в большую! Посадка для конуса должна быть шпоночного типа. При этом ее следует оснастить десятимиллиметровым пазом.

Устанавливая конус с колуном, вы должны предусмотреть возможность его аварийного съема. Это нужно делать для очистки от древесной щепы, в процессе функционирования попадающей внутрь. Если ее не удалить, дровокол не сможет работать, и придется много времени тратить на восстановление. Предотвратить подобные простои поможет правильное расположение конуса: он должен сниматься и устанавливаться легко и быстро.

Чтобы дровокол, который вы планируете соединять с мотоблоком, бесперебойно работал, необходимо его конструкцию максимально приблизить к промышленным образцам. Для этой цели на цилиндрической шейке конуса делаются две просечки. Одна располагается рядом с посадочным местом. У нее очень важное предназначение — предотвращать смещение оси болта и его запрессовку на вал двигателя. Вторая просечка выполняет для резьбы функцию защиты, препятствует ее повреждению. Происходит это за счет прессования конуса с вала.

Обратите внимание

В процессе работы над дровоколом для мотоблока необходимо правильно соблюсти наклонный угол конуса. Это влияет на производительные возможности устройства. Угол наклона зависит от типа конуса. В интернете представлены табличные данные, которые помогут вам определиться с пропорциями.

Ширина опорной стойки дровокола из мотоблока должна быть не менее 450 мм. Для ее изготовления вместо стали допускается использование чугуна. Мотор размещается на нижних балках дровокола, под рабочим столом (в то время как крепящий шуруп устанавливается на рабочий стол). Винт-колун не должен располагаться выше 20 см от столешницы. Его тяжесть может привести к опрокидыванию конструкции и травмам людей, находящихся поблизости.

Полезные советы: это должен знать каждый

В текущей статье был представлен стандартный пример того, как сделать дровокол, чтобы использовать его в комплексе с двигателем от мотоблока.  Со своей стороны, вы можете смотреть другие рекомендации, советоваться со знающими людьми и, досконально изучив проблему, найти оптимальный способ для себя.

Если вы часто находитесь на даче или проживаете в частном доме, то дровокол, изготовленный своими руками, снабженный приводом мотоблока, существенно облегчит вам жизнь. С ним значительно снижается риск получения травмы в сравнении с вариантом, если для заготовки дров вы бы использовали топор.

Вы не потратите много денег, сделав такой дровокол, а процесс обработки дров за счет привода мотоблока осуществится быстрее. В конечном итоге, если при его изготовлении вы будете четко следовать чертежам и проверять надежность креплений основных узлов, он прослужит вам долго. Вы сможете его легко транспортировать, если в этом появится необходимость.

Изготовленный вами дровокол из мотоблока не требует особого ухода, он прост в обслуживании. Тем не менее при работе с ним соблюдать некоторые правила следует обязательно. Перед началом заготовки необходимо убедиться в хорошем техническом состоянии устройства. Не жалейте потратить время, чтобы лишний раз проверить надежность креплений, натяжение ремней двигателя и прочие нюансы. Чем тщательнее вы это сделаете, тем ниже риск травматизма.

Работу на дровоколе, сделанном на основе мотоблока, следует выполнять в специальных очках и жесткой обуви. Одежда должна плотно прилегать к телу — свободно висящая, на размер больше не допускается. Категорически запрещено использовать рукавицы — они создают опасность травмы. При непосредственном выполнении работ руки следует держать на максимальном удалении от вращающегося вала.

разновидности и чертежи оборудования, инструкция по сооружению своими руками

Люди, проживающие в частном доме, практически всегда нуждаются в дровах. Некоторые самостоятельно занимаются заготовкой, используя обычный топор-колун, а другие приобретают готовое твердое топливо. Чтобы упростить решение проблемы, проще всего использовать дровокол. Такое оборудование, которое можно сделать своими руками, способствует удобному быстрому раскалыванию дров.

Разновидности дровоколов

Прежде всего, стоит помнить о том, что любая подобная конструкция представляет собой подобие станка, упрощающего заготовку дров. Данное оборудование принято разделять на бытовое и профессиональное. Первая разновидность более компактная и простая в использовании. Более того, при желании ее можно сделать своими руками, следуя видео рекомендациям специалистов. Профессиональные модели более сложные и эффективные. Их устанавливают на крупных предприятиях, где применение обычных колунов нерационально.

Встречается несколько классификаций дровоколов. Наибольшее распространение получили 5 разновидностей.

• Механические или конусные модели признаны самыми популярными. Здесь функцию ножа играет резьбовой конус, который специалисты иногда называют колуном. Эта деталь вкручивается в древесину, раскалывая ее на несколько частей. Принцип работы подобного оборудования очень прост, благодаря чему его удастся создать своими руками. Чтобы использование механического дровокола было более эффективным, рекомендуется дополнительно установить мощный электродвигатель. При желании на каркасе фиксируют колеса, что сделает конструкцию мобильной.
• В гидравлических моделях предусмотрено наличие соответствующего насоса, которые отвечает за движение ножа. Последний давит на бревно и тем самым раскалывает его. Сооружать такую конструкцию своими руками очень сложно.
• Устройства с электродвигателем упрощает работу дровокола. При этом изделие не требует особого ухода. Такие модели часто задействуются в бытовых условиях.
• Разновидности с бензиновым двигателем считаются довольно мощными, а значит, удастся выполнять заготовку дров в течение долгого времени. Подобные устройства незаменимы во время лесозаготовок, хотя их можно смело использовать и для бытовых целей.
• Устройства, работающие благодаря тракторной тяге, получили немалое распространение. Чаще всего они задействуются на промышленных объектах, где выполняются масштабные работы.

Помимо вышеупомянутых видов, все дровоколы могут отличаться по способу расположения бревна. Древесина может подаваться вертикально и горизонтально. Также встречаются и комбинированные модели.

Плюсы и минусы конструкции

Все большее количество людей вместо традиционных колунов использует современные дровоколы. У таких устройств есть немало плюсов:

• простота и удобство заготовки дров;
• повышенная производительность;
• во время работы не нужно постоянно наклоняться;
• возможность эксплуатации устройства в течение долгого времени;
• не нужны физические усилия.

К недостаткам оборудования относится сложность конструкции. В особенности это касается гидравлических моделей. Также стоит отметить высокую цену таких агрегатов, из-за чего многие мастера решают заняться изготовлением дровокола самостоятельно.

Сооружение конструкции своими руками

При отсутствии строительного опыта стоит начать с изготовления конусной модели. Здесь в качестве основы выступает мощный корпус, выполненный из прочной стали, с нанесенной резьбой. Для выполнения работ потребуется также электродвигатель. Конус устанавливают на вал при помощи штифта, благодаря чему удастся при необходимости снять этот элемент. Между самим валом и электродвигателем устанавливается распорка, делающая возможным натягивание цепи.

Создание гидравлического устройства своими руками считается более сложной задачей. Для выполнения работ потребуется вертикальная рама, установленная на платформе. Здесь в нижней части монтируют домкрат. Верхний элемент остается разъемным, благодаря чему удастся колоть бревна различных размеров. Функцию ножа выполняет конусный клин. Он подводится посредством центрального винта.

Рекомендации по использованию устройства

Применять различные модели колунов в домашних условиях совсем несложно. Однако важно помнить о некоторых нюансах, что сделает работу эффективной и безопасной. Так, следует обращать внимание на расположение рычага управления. Он должен находиться на значительном расстоянии от ножей. В противном случае возможно травмирование. Также следует позаботиться о наличии системы, предотвращающей случайный запуск дровокола.

При использовании устройства с электродвигателем важно учитывать мощность. Этот параметр должен составлять не менее 3 кВт. Менее мощные модели будут недостаточно эффективными даже при эксплуатации в домашних условиях.

Дровокол считается простым устройством, которое станет незаменимым в любом частном доме. Такая конструкция позволяет выполнять заготовку древесины в короткие сроки. При этом не придется прикладывать особые усилия. Более того, можно сделать агрегат своими руками.

Как сделать дровокол своими руками

Оцените статью: Поделитесь с друзьями!

Делаем дровокол своими руками – чертежи, схемы, инструкция

Заготовка топлива для отопления дома в зимний период является важным и ответственным мероприятием. Много сил отнимается во время ручной рубки дров. Чтобы ускорить и облегчить процесс, хозяева зачастую максимально механизируют операции. В частности можно изготовить для домашнего пользования дровокол своими руками. Покупка такого аппарата потребует существенных финансовых затрат, а самодельный дровокол обойдется дешевле и будет оптимизирован под конкретные условия использования.

Качественное горение поленьев в твердотопливной печи зависит не только от породы дерева, но и от физических параметров поленьев, к которым относится:

• длина заготовки;
• диаметр полена;
• форма.

Чрезмерно толстые заготовки будут долго разгораться и могут даже не полностью перегореть. Слишком маленькие и тонкие дрова быстро перегорят, не отдав достаточное количество тепла помещению. В подобной ситуации выручит собранный дровокол своими руками, чертежи, фото, инструкции для которого готовятся заранее.

Классификация оборудования

Перед тем, как сделать дровокол гидравлический своими руками либо в гаражных условиях собрать механический дровокол своими руками, стоит определиться с типом конечного устройства. В каждой конструкции имеются свои достоинства и недостатки. Однако, подобное устройство для колки дров окажется более выгодным в финансовом плане, чем приобретенное в строительном магазине.

По типу установки заготовки оборудование делится на две группы:

• Горизонтальный тип. Бревно укладывается на станину горизонтально и перемещается вдоль своей оси по направлению к рабочему инструменту. Готовый самодельный аппарат может быть разработан с обратным действием, когда сама режущая часть внедряется в неподвижное зафиксированное бревно.
• Вертикальный тип. В заготовку режущая часть входит вертикально. При данном позиционировании требуется фиксация бревна. В некоторых случаях это делается руками либо специальными приспособлениями.

Вертикальный и горизонтальный дровокол

• Комбинированный тип. Встречается достаточно редко в самодельных схемах. Востребован в промышленных условиях на деревообрабатывающих предприятиях.
• Выбирая способ, как сделать дровокол своими руками, необходимо подбирать тип привода для оборудования:
• За счет работы бензиновых или дизельных аппаратов. Такие варианты являются наиболее распространенными из всех автономных самоделок. Они являются высокоэффективными и благодаря своей мобильности могут использоваться максимально близко к источнику сырья.
• Дровокол механический является достаточно надежным оборудованием и применяется в случае выполнения относительно небольшого объема работ. Самодельный механический агрегат нуждается в небольшом количестве материалов, что является его преимуществом перед остальными типами конструкций.

Колун «Исуповский дракон»

• Дровокол ручной своими руками на электротяге является стационарным. Однако, при подобной схеме исполнения пользователь получит менее производительное устройство.

Ключевым элементом в конструкции любого агрегата, включая гидравлический дровокол, изготовленный своими руками, является форма колуна – рабочей части станка. Колун бывает следующих форм:

• Клиновая форма. Клин врезается с большой скоростью между деревянными волокнами и расщепляет заготовку на две части.

Клин буквально просверливает бревно и разделяет его на отдельные фрагменты

• Крестообразная форма. Для работы аппарата требуется большое усилие, чтобы войти между волокнами и поделить заготовку на четыре и более частей.
• Винтовая (конусная) форма. Рабочая часть с нарезанным винтовым профилем на конусе вкручивается между волокнами и расщепляет таким образом заготовку.

Разновидности приспособлений

Перед тем, как приступить к работе, желательно определиться с видом оборудования, которое классифицируется по нескольким признакам:

• наличие двигателя – это могут быть пружинные колуны, независимые от электричества, гидравлика, бензиновый или электрический агрегат;
• собственно конструкция – вертикальная, горизонтальная, смешанного типа, реечная или конусная;
• способ раскола дров – с помощью винтовой пары, по принципу шурупа, воздействие пневматики или гидравлики.

Самый простой дровокол состоит из стационарного стола, консоли и стойки.

Простой и недорогой вариант — механический раскалыватель, он может быть как ручным, так и ножным

Для работы конусного агрегата понадобится уже двигатель с соответствующим оснащением, приводной вал и рабочий орган, соединенный с механизмом цепью или ремнем передачи.

Винтовой не колет двора, но разбуравливает их по принципу шурупа.

Для нормальной работы реечного дровокола нужны двигатель, приводной вал, цепная или ременная передача, шестерня и рейки. По самостоятельной сборке это сложная конструкция, принцип работы которой сводится к преобразованию крутящегося вала в последовательное движение рабочей части.

Реечный работает за счет поступательного движения рейки, которая и разрубает бревно

Если речь идет о небольшом объеме деревянного топлива, то с этим справится простая конструкция – механический или гидравлический дровокол. Помимо того, что сама сборка не требует исключительных знаний, они легко разбираются и работают без двигателя и сложной оснастки. Такого объема хватает для камина, бани, которой пользуются изредка, и дружеских посиделок у костра. Если же нудно заготовить дрова для отопления дома зимой или для нормальной работы теплицы на печном отоплении, механики будет недостаточно. Для этих целей покупают, как правило, бензиновые или электрические дровоколы.

Удобнее всего разделывать дрова на вертикальной установке

Механический пружинный аппарат

Наименее затратной в изготовлении является механическая схема. Усилие в ней формируется за счет пружины. Станина из металлических квадратных профилей базируется в это время на горизонтальной плоскости. Торец заготовки упирается в расположенный внизу колун.

Схема механического колуна с пружинным механизмом

Механический дровокол

Устройство состоит из нескольких элементов:

• консоль;
• опорный стол;
• стойка.

ВИДЕО: Очень простой, но эффективный механический колун

Винтовые колуны

В последнее время весьма популярными стали агрегаты с конусной винтовой рабочей частью. Это связано с относительной простотой их изготовления и удобным обслуживанием. Подобная конструкция требует предварительного составления подробной схемы, чертежа либо образмеренного эскиза.

Принцип работы винтового колуна

Составными элементами ручного дровокола такого типа являются:

• станина, сваренная из строительного металлического профиля и листового железа;
• силовая установка в виде мотора на электротяге или жидком топливе;
• привод цепной со звездочками и цепью или ременной со шкивами и ремнем;
• вал с винтовым конусом, закрепленный в подшипниках качения;
• упор для заготовки.

Конус изготавливается из стали марок ст45 или 40Х. Желательно готовое изделие закалить, чтобы придать ему необходимую твердость.

Чертеж ножа дровокола

В процессе изготовления и сборки необходимо руководствоваться некоторыми правилами безопасности:

• категорически запрещено по правилам безопасности использовать насадку напрямую с мотором без понижающего редуктора, которым обычно вступает цепной привод или установленный редуктор с шестернями;
• монтаж электрического блока должен проводиться в соответствии с основами безопасности;
• для ременной или цепной передачи требуется защитный кожух, чтобы предотвратить захватывание приводом обшлага рукавов и пр.;
• оптимальной является скорость вращения рабочей части около 250 об/мин;
• опоры вала предпочтительней крепить не сваркой, а винтами.

Схема винтового электрического дровокола

Чтобы повысить мобильность изобретения, стоит установить всю конструкцию на колеса. При этом необходимо позаботиться о наличии тормозной системы. Стоит учитывать, что при значительном снижении скорости вращения уменьшается производительность оборудования, а повышение сказывается на безопасности.

Как сделать гидравлический дровокол

Внутри гидроцилиндра рабочие жидкости способны создавать существенно большие усилия, чем это возможно для винтовых пар. В связи с этим нередко данное оборудование применяется в качестве толкателя заготовки к колуну.

Самодельный гидравлический колун

Чтобы в домашних условиях сделать самодельный гидравлический дровокол с минимальными затратами, можно использовать для данных целей гидродомкрат.

Схема реечного дровокола

Принцип работы такого устройства заключается в том, чтобы на стационарно установленное лезвие надвигать деревянную заготовку. Для этого гидравлический толкатель перемещается по направляющим из швеллеров к ножу.

Преимуществом данной конструкции перед электрической схемой является то, что во втором случае электропривод будет толкать пенек даже при высоком сопротивлении, что способно привести к сгоранию мотора. Гидравлика наращивает силу постепенно и во время достижения значительного сопротивления может оставаться на месте, не ломая конструкцию и не причиняя иного ущерба станку.

Большинство гидравлических аппаратов работает в горизонтальном виде, однако, принципиальная схема обоих типов является одинаковой. Развиваемое усилие составляет около 3-5 т и зависит от используемого цилиндра. Для бытовых условий данной мощности вполне хватает. Считается, что такой тип является более эффективным, чем винтовая конструкция.

ВИДЕО: Как сделать колун своими руками

5 лучших кинетических дровоколов 2021 года — Лучшие кинетические дровоколы Обзоры

Несмотря на то, что распиловка бревен старомодным способом с помощью топора и колки может иметь свое очарование, многие люди теперь предпочитают обращаться к дровоколу с электроприводом, чтобы закончить работа намного быстрее и с меньшими усилиями.

Когда вы думаете о дровоколе, вы автоматически можете подумать о гидравлической машине, но другой вариант — кинетический дровокол. Эти машины обладают рядом преимуществ по сравнению с гидравлическими сплиттерами — и позволяют работать намного быстрее.

Если вас интересует одна из этих машин, но вы не знаете, с чего начать, вот наши лучшие варианты кинетического делителя бревен.

Краткий обзор: лучший кинетический дровокол

Руководство покупателя

Давайте вспомним, что такое кинетические дровоколы, а также их относительные преимущества и недостатки. Затем мы можем перейти к рассмотрению некоторых из наиболее важных вещей, на которые следует обратить внимание при выборе одного из них.

Что такое кинетические дровоколы?

Самым распространенным типом разделителя является гидравлический разделитель бревен.Обычно они приводятся в действие газовым двигателем или электродвигателем и работают за счет давления масла в гидравлическом цилиндре, чтобы протолкнуть плунжер через бревно, чтобы расколоть его.

Кинетические делители основаны на совершенно ином принципе — они работают, используя накопленную кинетическую энергию в маховике для приведения в действие плунжера.

Когда вы тянете за ручку, рейка опускается на ведущую шестерню, и гидроцилиндр выталкивается наружу с гораздо большей скоростью, чем при использовании гидравлического делителя, раскалывая любое бревно на своем пути пополам.

Какие преимущества?

Кинетические сплиттеры имеют несколько явных преимуществ по сравнению с традиционными гидравлическими версиями. Вот самые важные:

Поскольку гидроцилиндр движется с гораздо большей скоростью, чем с гидравлическим делителем, цикл намного быстрее.

С самыми быстрыми гидравлическими делителями, гидроцилиндр может разделить бревно и вернуться к исходному состоянию за восемь или девять секунд, но скорость цикла от 10 до 15 секунд считается высокой.

Однако для кинетического делителя скорость всего три секунды является нормальной, а некоторые даже быстрее. Это позволяет значительно увеличить рабочий ритм, а это означает, что вы можете обрабатывать гораздо больше бревен за более короткий промежуток времени.

Трудно сравнить мощность кинетического делителя с гидравлическим разделителем, так как действие не одно и то же.

Мощность гидравлических колоколов измеряется в тоннах, и это относится к величине давления, которое гидроцилиндр оказывает на бревно.Например, разделитель, рассчитанный на 10 тонн, оказывает давление 10 тонн на бревно, чтобы разделить его.

Однако, поскольку поршень кинетического делителя движется быстрее, он легче проникает в бревно. По этой причине говорят, что кинетические делители обладают эквивалентной способностью гидравлического делителя определенного количества тонн, фактически не создавая такого же количества силы.

Например, кинетический разделитель на 10 тонн имеет, по крайней мере, такую ​​же способность к разделению, что и гидравлический разделитель, который оказывает усилие в 10 тонн, хотя сила, которую он использует для этого, будет несколько меньше.

В общем, поскольку скорость гидроцилиндра больше, кинетический делитель обычно может обеспечить такую ​​же способность раскалывания, как и большая гидравлическая машина, но в меньшем корпусе.

Поскольку кинетические делители могут производить такую ​​же мощность разделения в меньшей машине, большинство из них, как правило, электрическое, хотя самые большие блоки могут работать на газе.

Преимущества использования электричества для питания машин заключаются в том, что они менее шумны, меньше загрязняют окружающую среду, проще в обслуживании и, поскольку они не выделяют ядовитых выбросов, могут использоваться в закрытых помещениях или в ограниченных пространствах.

Как выбрать

Если вы решили выбрать кинетический дровокол, большинство соображений схожи с покупкой обычной гидравлической модели. Вот основные моменты, которые следует учитывать.

1. Мощность

Как мы только что упомянули, мощность не измеряется так же, как с гидравлическими сплиттерами — но это все же один из самых важных факторов.

При взгляде на кинетический делитель вы увидите, какую эквивалентную мощность он может производить в тоннах — это означает, что он может раскалывать бревна не хуже, чем гидравлический делитель этого класса.

Обладая мощностью, постарайтесь избежать соблазна просто купить самую мощную модель, которую вы можете найти. Дополнительная мощность будет стоить вам дополнительных затрат, но, возможно, она вам никогда не понадобится. Например, 10-тонный разветвитель достаточно для большинства домашних нужд.

2. Емкость журнала

Емкость журнала означает максимальный размер журнала, с которым может работать разделитель. Это важно, поэтому убедитесь, что интересующий вас кинетический разделитель журналов может разделить журналы нужного вам размера.

3. Время цикла

Более короткое время цикла является одним из основных преимуществ кинетических делителей над гидравлическими версиями.Продолжительность цикла составляет три секунды, но некоторые могут составлять всего две секунды или даже меньше.

Если вы хотите работать быстро, обратите внимание на то, насколько быстро машина позволит вам работать — хотя большинство людей никогда не смогут работать в таком темпе в течение длительного времени.

4. Мобильность

Многие кинетические дровоколы меньше своих гидравлических аналогов, что делает их более мобильными и удобными в транспортировке.

Если вы смотрите на более крупные модели, убедитесь, что их легко буксировать, чтобы вы могли транспортировать их из одного места в другое.

Модели меньшего размера могут быть достаточно компактными, чтобы поместиться в багажник автомобиля. Если вы смотрите на модели на этом конце шкалы, убедитесь, что вы сможете легко транспортировать их в случае необходимости.

5. Двигатель

Если вы покупаете газовую модель, обратите внимание на объем двигателя (в кубических сантиметрах), так как он покажет вам, как много он может работать, а также сколько газа он будет использовать. Также обратите внимание на его мощность (в л. с.) — хотя более важным значением является тонный эквивалент.

Главное, посмотрите, кто делает двигатель. Такие бренды, как Briggs & Stratton, являются одними из самых надежных.

6. Долговечность

Вы хотите, чтобы эти машины прослужили долго, поэтому вы должны убедиться, что они изготовлены из прочных и прочных материалов. Клин должен быть из закаленной стали или чего-то подобного, а рама также должна быть изготовлена ​​из высококачественных материалов.

7. Управление одной или двумя руками?

Это больше вопрос личных предпочтений. Некоторые говорят, что машины, которые позволяют управлять одной рукой, проще в использовании, но те, которые требуют работы двумя руками, более безопасны.

Если вы предпочитаете простоту использования, выберите модель для одной руки. Если вы больше цените безопасность, вам может подойти двуручная модель.

Лучший кинетический дровокол на рынке 2021

1. Generac K10, 10-тонный кинетический электрический дровокол (наш лучший совет)

>>> См. На Amazon <<<

Для быстрой регистрации В домашних условиях эту машину от Generac трудно превзойти. Он оснащен маховиком весом 25 фунтов, который позволяет ему создавать 10 тонн раскалывающего усилия, чего достаточно для резки большинства видов бревен, которые понадобятся обычным домашним пользователям.

С точки зрения размера, он может обрабатывать все, что угодно, длиной до 16 дюймов и диаметром 12 дюймов — опять же, достаточно для раскалывания поленьев для костра в большинстве случаев.

Пожалуй, самой выдающейся особенностью этой машины является сверхбыстрый односекундный цикл. Это означает, что он может расколоть бревно и вернуться в исходное положение, готовое к следующему, всего за одну секунду — никакие гидравлические расколки не смогут приблизиться.

Нам также нравится, что это компактный агрегат, работающий от электродвигателя. Это означает, что его легко взять с собой куда угодно — и вы также можете использовать его в помещении, поскольку он не выделяет никаких вредных выбросов, таких как газовые альтернативы.

Как мы уже сказали, это идеальная машина для большинства обычных домашних нужд. Однако, если вы ищете что-то с большей мощностью, которое можно было бы использовать с большими бревнами, вам следует поискать в другом месте — эта машина предназначена не для этого.

Еще одна небольшая проблема, которая у нас есть, связана с колесами. Несмотря на то, что он достаточно легкий, чтобы катить куда угодно, если вам придется катать его по неровной или неровной поверхности, у вас будет больше проблем, поскольку колеса слишком маленькие.

В целом, отличный выбор для обычной колки домашнего бревна, но, возможно, не рекомендуется тем, кому нужно рубить бревна большего размера в больших количествах.

Что нам нравится

• Сверхбыстрый цикл расколки — раскол древесины и возврат занимает всего 1 секунду
• Компактный размер — легко транспортировать и хранить
• Электродвигатель — тише и тише без выбросов, поэтому может использоваться в помещении
• Усилие раскалывания 10 тонн — обеспечивает большую мощность для небольшого блока
• Максимальная вместимость бревна 16 дюймов x 12 дюймов — большая емкость для обычного домашнего использования

Что нам не нравится

• Недостаток мощности и мощности для больших работ — не коммерческое устройство
• Колеса слишком маленькие для неровных поверхностей — плавно катятся только по ровной поверхности

Проверить текущую цену Amazon

2.

Кинетический дровокол Performance Built T20

>>> См. На Amazon <<<

Этот кинетический дровокол от Performance Built оснащен высококачественным 127-кубовым двигателем Briggs & Stratton и может обеспечивать номинальное усилие раскалывания 20 тонн . Он оценивается как способный раскалывать бревна длиной до 20,3 дюйма.

Если вы привыкли к гидравлическим сплиттерам, одной из самых впечатляющих особенностей этой машины будет очень короткое время цикла — всего три секунды на цикл, ни один гидравлический сплиттер не может приблизиться.Это позволяет ему работать до четырех раз быстрее, чем сопоставимые гидравлические сплиттеры.

Он также включает в себя запатентованную бортовую систему сцепления, которая предназначена для постоянного зацепления стойки. Это обеспечивает максимальную мощность при безопасной скорости, а также значительно снижает риск отдачи при отключении стойки. Он также имеет функцию управления двумя руками для дополнительной безопасности.

Это высококачественная машина, рассчитанная на долгий срок — например, клин 6,3 дюйма изготовлен из закаленной стали.Этот сплиттер также легко буксировать. В его состав входят буксирные комплекты как нажимного, так и тянущего типа.

Однако с другой стороны, максимальная скорость буксировки составляет всего 10 миль в час, а это означает, что если вы хотите транспортировать его на большие расстояния, это может занять довольно много времени.

Это также не дешево — хотя для топовой машины вы должны рассчитывать на более высокую цену, и мы считаем, что она по-прежнему представляет собой хорошее соотношение цены и качества.

В целом, высококачественный и мощный сплиттер для тех, кто ценит преимущества кинетических машин перед гидравлическими.Рекомендуемый выбор.

Что нам нравится

• Время цикла 3 секунды — намного быстрее, чем гидравлические дровоколы
• Работа двумя руками — безопасность превыше всего
• Простота транспортировки — буксировочные комплекты и тяга включены
• Поддон для сбора бревен — снижает нагрузку при наклоне и подъеме
• Усилие подъемника 20 тонн — может справиться с большинством бревен, с которыми он когда-либо столкнется Максимальная скорость буксировки 10 миль в час — необходимо транспортировать медленно
• Дорогая единица — хотя продукт высокого качества

Проверить текущую цену на Amazon

3.

Дровоколы Powerhouse Кинетический дровокол XM-880

>>> См. На Amazon <<<

Этот кинетический дровокол от Powerhouse — еще одно электрическое устройство, на этот раз приводимое в действие двигателем мощностью 2 л.с. эффективнее, чем 12-тонный гидравлический сплиттер.

Отличной особенностью является выдвижной клин. Это позволяет вам выбирать между тремя настройками — 19 дюймов, 21,6 дюйма или 24 дюйма в зависимости от размера бревна — для повышения скорости разделения и эффективности работы.

Это обновленная версия предыдущей модели, и одним из улучшений является использование более жестких материалов, чем раньше. Рейка и шестерня теперь изготовлены из сплава титана, хрома и магния для увеличения прочности и срока службы. Он также может похвастаться стальным каркасом с порошковым покрытием.

Нам нравится, что эта машина очень компактна, что делает ее удобной в использовании, хранении и транспортировке. Поскольку он оснащен электродвигателем, его можно использовать в помещении, а небольшой размер означает, что он может поместиться даже в багажнике автомобиля, если вам нужно его переместить.

Однако, это не легкий блок, а это означает, что вам может быть сложно его поднять — и вам придется использовать его на земле или на очень твердой рабочей поверхности.

Несмотря на использование некоторых высококачественных материалов, мы также обнаружили, что общее качество сборки несколько невысокое — хотя это разумно для машины в этой ценовой категории и по-прежнему вполне способно выполнять свою работу.

Это будет отличный выбор для тех, кто хочет кинетический разветвитель для небольшого домашнего использования — однако он не идеален, если вам нужен разветвитель для более интенсивных и экстремальных операций.

Что нам нравится

• Телескопический клин — можно установить на 19, 21,6 или 24 дюйма для раскалывания бревен разного размера
• Прочные материалы — рейка и шестерня из титана, хрома и магниевого сплава
• Удобный компактный размер — помещается даже в багажник автомобиля
• Легко устанавливается — готов к выходу из коробки всего за несколько минут
• Мощное усилие раскалывания — оценено как лучшее чем 12-тонный гидравлический сплиттер

Что нам не нравится

• Тяжелый — хотя и небольшой, его сложно поднимать или использовать на возвышении
• Немного худшее качество сборки — прочные материалы но не топовая конструкция

Проверить текущую цену на Amazon

4.

PowerKing 34-тонный кинетический дровокол

>>> См. На Amazon <<<

Тем, кому требуется более значительная мощность от кинетического бревна, чем меньшие модели, может оказаться целесообразным вариант с газовым приводом для тяжелых условий эксплуатации. учитывая.

Это устройство от PowerKing может обеспечить усилие раскалывания бревен, по крайней мере, эквивалентное 34-тонной гидравлической машине. Он оснащен прочным 8-дюймовым клином и быстро справится даже с самыми твердыми бревнами, которые вам, возможно, придется расколоть.

Он также может похвастаться быстрым 3-секундным циклом, который позволит вам выполнять работу, и эта машина способна принимать бревна диаметром до 28 дюймов. Это может дать вам возможность рубить бревна большего размера, чем это возможно на машинах меньшего размера.

Нам нравится, что из коробки требуется лишь минимальная сборка. Вам просто нужно прикрепить колеса и лоток, и все готово.

Его также можно легко буксировать, а с его большими вездеходными шинами его можно легко буксировать по неровной и неровной поверхности.

Единственные недостатки этой машины заключаются просто в том, что это такой большой и мощный агрегат. Он работает на газе, что делает его шумным и загрязняющим — это также означает, что его нельзя использовать в помещении. Это также тяжелая машина, что затрудняет маневрирование вручную.

Этот сплиттер нам очень нравится, и мы без колебаний рекомендуем его всем, кому нужен мощный блок. Однако для тех, кто ищет что-то более управляемое и удобное, меньший электрический кинетический делитель может быть лучшим вариантом.

Что нам нравится

• Большая мощность раскалывания — эквивалентна 34-тонному гидравлическому сплиттеру
• Легко буксировать — включает в себя большие вездеходные шины, чтобы взять его куда угодно
• Требуется минимальная сборка — поставляется в основном предварительно собранным
• Максимальная вместимость бревен 24 дюйма — большая вместимость, чем у многих кинетических бревен
• 3-секундная скорость цикла — позволяет работать так быстро, как вам нравится

Что мы делаем Не нравится

• Работает на газе — создает шум и выбросы и не может использоваться в помещении
• Большие и громоздкие — им не хватает удобства и мобильности для небольших устройств

Проверить текущую цену на Amazon

5.

19-тонный газовый кинетический дровокол Sportsman Earth Series

>>> См. На Amazon <<<

Этот газовый кинетический делитель из серии Sportsman Earth включает четырехтактный двигатель с воздушным охлаждением объемом 212 куб.см и мощностью 7 л.с. усилие раскалывания эквивалентно 19-тонной гидравлической машине.

Он может раскалывать бревна длиной до 21 дюйма, диаметром 13,75 дюйма и весом до 100 фунтов, что дает вам возможность обрабатывать даже большие бревна, которые вам, возможно, придется рубить.В нем также есть удобный поддон для бревен, который снижает нагрузку на спину за счет постоянного сгибания.

Он может похвастаться 7-дюймовым стальным клином и циклом раскалывания всего две секунды — намного быстрее, чем может справиться любой гидравлический дровокол. Он также обеспечивает управление двумя руками, чтобы обеспечить максимальную безопасность оператора.

Один из основных недостатков — это шум, который генерирует эта машина — при 108 дБ это машина, которая не будет хорошо разбираться с соседями. Он также не подходит для использования рядом с домашним скотом.

Другая проблема в том, что этот агрегат не буксируемый. Это означает, что вам нужно выбрать, где вы собираетесь его использовать, и установить его там. После установки переместить его на новое место более проблематично, чем с другими сплиттерами.

У этой машины много возможностей. Если вам нужен мощный и надежный сплиттер, и вам не нужно слишком часто менять его местоположение, это настоятельно рекомендуется. С другой стороны, если вам нужно что-то более мобильное, возможно, вам лучше поискать в другом месте.

Что нам нравится

• Быстрый цикл раскола — всего 2 секунды для завершения одного цикла
• Большой объем бревен — можно обрабатывать бревна размером до 21 x 13,75 дюйма и весом до 100 фунтов
• Откидной поддон для захвата бревен — без изгиба для подбора расколотых бревен с пола
• Большое усилие раскалывания — эквивалент 19-тонного гидравлического разделителя
• Работа двумя руками — увеличивает безопасность оператора

Что нам не нравится

• Громкая машина — мощность 108 дБ
• Не буксируемая — после установки затрудняет перемещение

Проверить текущую цену на Amazon

Несколько достойных опций

Выбор бревенчатого ножа может быть сложным, и вы можете решить, что в конце концов предпочтете обычную гидравлическую машину. Однако, если вы думаете, что можете попробовать кинетический разделитель журнала, и ищете лучшие варианты, наш лучший выбор, разделитель Performance Built — или любая из других моделей, которые мы рассмотрели, — будет отличным вариантом. место для начала.

7 лучших бензоколонок 2021 года — газовые дровоколы Обзоры

Есть что-то непреодолимо буколическое в том, чтобы быть на улице в поту, когда вы рубите груду бревен старомодным надежным топором. За исключением большинства из нас, это рецепт боли в руках и ригидности спины, и мы бы предпочли избежать этой работы.

Если вам надоело рубить дрова вручную, вам нужен дровокол, а если вам нужно проделать тяжелую колку, то лучше всего подойдет газовый агрегат. Если это похоже на то, что вы могли бы сделать, вот наши лучшие выборы для лучшего газоделителя.

Лучший разделитель бревен на рынке 2021

1. YARDMAX YU2566 25-тонный полнопроходный газоразделитель бревна

Этот разделитель бревен от Yardmax работает на двигателе Briggs & Stratton объемом 208 куб. 5 л.с. Он обеспечивает 25 тонн раскалывающего усилия, достаточного для большинства домашних применений, и может резать как горизонтально, так и вертикально, обеспечивая максимальную гибкость в работе.

Он также имеет несколько полезных функций, которые делают его простым и практичным в использовании. Нам нравится подножка прядильщика для бревен, которая помогает вращать бревна, и еще одним замечательным дополнением является запатентованный четырехсторонний клин, который позволяет разделять бревна непосредственно на четыре части.

Он включает в себя систему гидравлического насоса Yardman, а также имеет короткий 9.7-секундный цикл, что делает его быстрым в работе.

Эта машина тоже рассчитана на длительный срок. Он спроектирован с U-образной балкой, а не с традиционной двутавровой балкой, конструкция, которая считается намного более прочной, чем другие сопоставимые делители.

В этом разделителе журналов есть кое-что, что нам не нравится. Одна небольшая проблема, которая у нас есть, связана с масляным баком, доступ к которому довольно затруднен, когда вам нужно его долить — если у вас нет банки с воронкой с длинным горлышком.

Этот дровокол предназначен в первую очередь для домашнего использования, поэтому вы будете разочарованы, если ожидаете машину коммерческого класса.Однако, если вы ищете надежный разделитель, который возьмет на себя все усилия при раскалывании бревен дома, это может быть отличным вариантом.

Что нам нравится

• Горизонтальное и вертикальное положение резания — более универсальный
• Подана заявка на патент структурная конструкция с U-образной балкой — для дополнительной прочности
• Оригинальный 4-ходовой резак (заявка на патент) — позволяет вы можете разделить бревна на 4 части
• Мощный двигатель объемом 208 куб. см. — производства Briggs & Stratton
• Подножка прядильщика бревен — упрощает манипуляции с бревнами

Что нам не нравится

• Масло доступ к резервуару затруднен — затрудняет долив масла
• Не предназначен для коммерческого использования — хотя и не претендует на то, чтобы быть

2.

7-тонный компактный горизонтальный разветвитель бревен Champion (лучший за свои деньги)

>>> См. На Amazon <<<

Если вам нужен компактный, портативный и практичный разделитель бревен, который избавит вас от ручной рубки бревен с топором дома это может быть идеальным решением.

Он приводится в движение 4-тактным двигателем объемом 80 куб. См производства Champion, что позволяет разветвителю развивать усилие в семь тонн.

Он предназначен для обработки даже некоторых больших бревен, которые вам, возможно, придется разделить, с максимальной длиной 19 дюймов и максимальным весом 50 фунтов, что достаточно для большинства домашних применений.

Этот сплиттер прочен и долговечен — он имеет клин из закаленной стали и чугунную втулку, благодаря которым вы будете использовать его в течение многих лет.

Он также включает несколько функций, предназначенных для обеспечения безопасности — например, он имеет воздушное охлаждение и автоматическое отключение при низком уровне масла для защиты двигателя.

Нам нравится цилиндр с автоматическим возвратом, который упрощает работу с делителем и повышает его эффективность, хотя 20-секундный цикл немного медленнее по сравнению с некоторыми другими машинами.

Мы также можем пожаловаться на то, что он может разделять бревна только по горизонтали и не имеет конфигурации вертикального разделения — но для небольших домашних операций это, возможно, менее важно.

Если вам нужна сверхмощная машина для раскалывания большого количества огромных бревен, это может быть не лучший выбор, но если вы хотите что-то мобильное, а также высокоэффективное, этот разделитель должен быть в вашем списке. возможностей.

Что нам нравится

• Легко перемещать или хранить — можно перемещать вручную и не занимает много места
• Может работать с бревнами большого размера — максимальная емкость 50 фунтов и 19 дюймов
• Мощный 4-тактный двигатель 80cc — построен Champion
• Цилиндр с автоматическим возвратом — для простоты эксплуатации и повышения эффективности
• Пожизненная техническая поддержка — а также 2-летняя гарантия

Что мы Не нравится

• 20-секундный цикл — на медленной стороне
• Только горизонтальная работа — не может разбивать бревна в вертикальном положении

Проверить текущую цену на Amazon

3.25-тонный горизонтальный / вертикальный газоразделитель Champion

>>> См. На Amazon <<<

Если вам нравится звук 7-тонного разветвителя Champion выше, но вам требуется что-то более мощное — без необходимости чего-либо слишком экстремального — эта более крупная и мощная версия может быть привлекательным вариантом.

Этот сплиттер оснащен одноцилиндровым двигателем Champion объемом 224 куб. См, который обеспечивает 25 тонн силы. Он имеет впечатляющий 12-секундный цикл с возможностью до 300 циклов в час или до пяти циклов в минуту — быстрее, чем большинство людей сможет работать.

С этим разделителем вы также сможете работать с бревнами большего размера, чем с его меньшим собратом — он может работать с бревнами максимальной длины 23,8 дюйма и весом до 100 фунтов.

Кроме того, чтобы сделать вещи еще более практичными, он может работать как в вертикальном, так и в горизонтальном положении, а переключение между двумя режимами выполняется быстро и легко.

Его легко буксировать — вы можете безопасно двигаться по дороге со скоростью до 45 миль в час. Однако из-за того, что центр тяжести находится впереди, маневрировать вручную сложнее.

Еще одна проблема, с которой мы сталкиваемся, заключается в том, что некоторым людям может быть сложно собрать дома, если они не привыкли к такой работе — и даже если это так, сборка одним человеком затруднена из-за веса некоторых из них. составные части. Будьте готовы потратить больше часа на его подготовку к использованию.

В целом, еще одно отличное решение для дома от Champion, которое понравится людям, которым требуется нечто большее, чем небольшая 7-тонная модель, но которым не нужно колоть бревна в промышленных масштабах.

Что нам нравится

• Вертикальная или горизонтальная конфигурация — легко переключается между двумя
• Короткий 12-секундный цикл — способен выполнять 300 циклов в час
• Мощный одноцилиндровый двигатель объемом 224 куб. См — made by Champion
• Способен работать с большими бревнами — до 23,8 дюйма и 100 фунтов
• Легко буксировать — безопасно до 45 миль в час

Что нам не нравится

• Сложная сборка если нет опыта — и сложно для одного человека
• Трудно переместить вручную — центр тяжести слишком далеко вперед

Проверить текущую цену на Amazon

4.NorthStar 37-тонный горизонтальный / вертикальный дровокол

>>> См. На Amazon <<<

Если вам по-прежнему нужно больше, чем 25 тонн мощности, эта машина от NorthStar снова станет еще одним шагом вперед. Он позволит вам работать с бревнами длиной до 25 дюймов и шириной 16 дюймов с усилием раскалывания 37 тонн.

Это трехсторонний разделитель, хотя отдельно продается приспособление, позволяющее разбивать бревна на четыре части. Он работает как в вертикальном, так и в горизонтальном положении, что дает вам больше гибкости при работе, особенно с большими кусками дерева.

Он имеет несколько очень практичных функций, которые помогают ему оставаться в хорошем рабочем состоянии. Например, двигатель автоматически отключается при низком уровне масла, чтобы двигатель не повредился.

Он также может похвастаться полезной функцией автоматического холостого хода, которая помогает продлить срок службы двигателя при одновременной экономии топлива.

Это большая машина, поэтому имейте в виду, что вы не сможете собрать ее в одиночку — это будет работа как минимум для двух человек. Учтите также, что он может быть неустойчивым на неровной поверхности и даже опрокинуться — его лучше всего использовать на плоских или твердых поверхностях.

Это прочный и надежный сплиттер, рассчитанный на длительный срок службы. Он хорошо работает и нацелен на домашнего пользователя, которому необходимо измельчить значительное количество больших журналов. Если это то, что вы ищете, это сплиттер, который стоит попробовать.

Что нам нравится

• Функция автоматического холостого хода — продлевает срок службы двигателя и экономит топливо
• Высококачественный двигатель Honda объемом 270 куб.см — известный и надежный бренд
• 2-ступенчатый насос — позволяет разделителю передавать усилие одноступенчатого насоса при более низкой мощности.
• Выключение из-за низкого уровня масла — выключает двигатель, чтобы предотвратить его повреждение
• Может работать с очень большими бревнами — максимальная производительность длиной 25 дюймов x 16 дюймов шириной

Что нам не нравится

• Для постройки требуется как минимум два человека — слишком большой для одного человека
• Может быть неустойчивым на неровной поверхности — лучше всего работает на ровной поверхности, твердые поверхности

Проверить текущую цену на Amazon

5.

Горизонтальный газоразделитель RuggedMade 37 тонн

>>> См. На Amazon <<<

Если вам нужна машина промышленного уровня, которая может работать с большими, тяжелыми бревнами и некоторыми тяжелыми бревнами, то это модель, которая должна быть на вашем радаре.

Первое, что вы заметите — и быстро поймете — это подъемник для бревен. Это устройство может помочь вам разместить бревна весом до 300 фунтов без особых усилий и без нагрузки на спину.

Дробилка пронизывает бревна даже такого большого размера, и после того, как они раскалываются, куски удобно собираются в лотке.

Лезвие предназначено для разделения бревен на четыре части, а регулируемый ограничитель хода позволяет выбрать скорость цикла: девять, 12 или 15 секунд, в зависимости от того, насколько быстро вы хотите работать.

Основным недостатком этой машины является цена — она ​​значительно дороже, чем многие другие варианты, хотя, если вы можете себе это позволить, это все равно будет потрачено не зря.

Еще одна небольшая жалоба заключается в том, что его непросто собрать, а инструкции не так ясны, как должны быть, что не помогает.

Несмотря на эти проблемы, как только он появится и вы настроите его, это сплиттер, который вы будете использовать еще долгое время. Для тех, кому нужна высокая производительность и мощность — и для тех, кто может себе это позволить — это оборудование настоятельно рекомендуется.

Что нам нравится

• Двигатель с электрическим запуском — не нужно возиться с тяговым шнуром
• Подъемник для бревен — может поднимать бревна весом до 300 фунтов
• Лоток для улавливания — ловит бревна, как только они разделены на части
• Регулируемый ограничитель хода — можно выбирать циклы по 9, 12 или 15 секунд
• Машина промышленного класса — идеально подходит как для домашнего, так и для профессионального применения

Что нам не нравится

• Дорогой блок — может быть вне бюджета многих людей
• Сложный для сборки — инструкции можно было бы лучше написать

Проверить текущую цену на Amazon

6.

Наружное силовое оборудование Southland SLS20825 Дровокол на 25 тонн, работающий на газе

>>> См. На Amazon <<<

будь именно тем, что тебе нужно.

Он оснащен двигателем Southland объемом 208 куб. См и может развить усилие раскола 25 тонн. Нам нравится, как он может работать с бревнами большего размера, даже до максимальной длины 26 дюймов, больше, чем многие сопоставимые делители по той же цене.

Он создан для длительного использования, что делает этот разветвитель еще более выгодным. Он включает внутреннюю масляную систему, которая поддерживает смазку двигателя и снижает температуру, увеличивая срок службы двигателя. Клин 8 дюймов также подвергается термообработке и рассчитан на долгие годы эксплуатации.

Его можно настроить в вертикальной или горизонтальной конфигурации, что дает вам больше гибкости при разделении журналов. Его также легко собрать, и есть даже очень четкое видео по сборке, которое вы можете посмотреть, которое показывает вам, как именно это делается.

Большинство людей смогут собрать его самостоятельно — единственная деталь, для подъема которой потребуются два человека, — это главная балка, поскольку в одиночку она слишком тяжелая.

Наша единственная другая проблема с этим — 17-секундный цикл. Это не так быстро, как у некоторых других устройств, и некоторые люди могут обнаружить, что это замедляет их скорость работы. Однако, если вам не нужно раскалывать бревна на невероятной скорости, этого все равно должно быть достаточно быстро.

Если вам нужен разделитель бревен, который хорошо справляется со своей работой и представляет собой отличное соотношение цены и качества, эта модель может быть для вас — определенно стоит попробовать.

Что нам нравится

• Может работать с большими бревнами — максимальная длина 26 дюймов
• Внутренняя масляная система — сохраняет двигатель в смазке и снижает тепло, чтобы продлить срок его службы
• Простота сборки — четкие инструкции и полезное видео-руководство
• Вертикальная и горизонтальная конфигурации — можно катить бревна большего размера на место
• Термообработанный клин 8 дюймов — рассчитан на долгий срок службы

Что нам не нравится

• 17-секундный цикл — медленнее, чем у некоторых других сплиттеров
• Основная балка тяжелая — единственная деталь, которая вам понадобится для подъема при сборке

Проверить текущую цену на Amazon

7.

LS60T-610MM 60-тонный дровокол промышленного класса

>>> См. На Amazon <<<

Если для вашей операции по расколу бревен требуется больше, чем средний домашний дровокол, и вам нужно нечто большее, чем Коммерческий агрегат, этот 60-тонный монстр даст вам всю необходимую мощность и мощность.

Его можно установить в вертикальном или горизонтальном положении, что позволяет удобно работать с бревнами всех размеров. Он также имеет очень короткий 8-секундный цикл, что позволит вам работать быстро и эффективно, делая короткие работы или большие груды древесины.

Он построен на долгий срок, как и следовало ожидать от такого дорогостоящего оборудования. Например, четырехходовой клин изготовлен из литой стали и прослужит вам долгие годы при раскалывании бревен.

Мы ценим систему электрического запуска — с таким большим устройством вы не захотите возиться со шнуром стартера. Нам также нравится, как его легко буксировать, и в нем даже установлены светодиодные фонари.

Однако, если вам не нужно ничего такого большого или мощного, вам рекомендуется рассмотреть варианты меньшего размера и менее дорогие — если вам не требуются самые высокие уровни мощности для самых тяжелых задач, вы сочтете это слишком непрактичным.

Кроме того, будьте готовы потратить некоторое время на сборку, когда она прибудет, и получите некоторую помощь под рукой, потому что это будет работа, на которую два человека уйдут как минимум час или два.

Подводя итог, отличный выбор для тех, кому нужен самый большой и прочный из имеющихся в наличии разделитель бревен — но для всех остальных это будет просто излишним.

Что нам нравится

• Мощность промышленного класса — обеспечивает 60 тонн раскалывающей мощности
• 8-секундный цикл — позволяет работать быстро и эффективно
• Электрический запуск — тянуть не нужно -корд стартеры
• Режет очень большие бревна — максимум 29. 5 дюймов в диаметре x 25,5 дюймов в длину
• Стальной литой клин — рассчитан на долгие годы эксплуатации

Что нам не нравится

• Слишком большой и слишком прочный для повседневного использования — ищите в другом месте, если он вам действительно не нужен
• Для сборки требуется более одного человека — и потребуется некоторое время, чтобы сделать

Проверить текущую цену на Amazon

Руководство покупателя

Если вы ищете Что касается нового бревна , вы должны понимать, что существует целый ряд моделей на выбор, а также несколько различных типов.Во-первых, давайте посмотрим на преимущества выбора газоделителя для бревен — затем мы сможем подумать о важных моментах, которые следует учитывать при выборе подходящего для вас.

Зачем покупать газовый сплиттер?

Преимущества и недостатки выбора бензоколонки для колки бревен в целом такие же, как и у любого электроинструмента.

Газоразделители обычно предлагают максимальную мощность и поэтому могут выполнять самые тяжелые работы. Их диапазон также неограничен, так как вам не нужно находиться рядом с розеткой, чтобы использовать ее — вы можете использовать газовый агрегат везде, где вы можете его буксировать.

Тем не менее, они намного громче, чем электрические версии, поэтому их нельзя использовать для домашнего скота, а также из-за выбросов они не могут использоваться в помещениях.

В целом, поскольку они больше и мощнее других типов, они также и самые дорогие.

Если вы не знаете, подходит ли вам газ, подумайте, как и где вы планируете его использовать. Если вам нужен сверхмощный разветвитель и вам понадобится диапазон, который дает вам бензиновая версия, вероятно, правильный выбор — тот, который работает на бензине.

Однако, если он вам понадобится только для небольших работ и вы всегда будете в пределах досягаемости от розетки, электрический дровокол может быть лучшим вариантом.

Как выбрать

Если вы решили использовать газ, то вот самые важные аспекты, на которые стоит обратить внимание.

Усилие раскалывания

Сила раскалывания показывает, какое усилие прилагается к бревну, чтобы расколоть его — и это измеряется в тоннах.Самая маленькая модель в этом обзоре рассчитана на семь тонн, что уже достаточно для работы с бревнами малого и среднего размера.

На другом конце шкалы находится монстр грузоподъемностью 60 тонн — и вам понадобится только один из них, если вам нужно разделить бревна в почти промышленных масштабах.

Двигатель

Размер двигателя важен, так как он дает вам представление о том, насколько сильно может работать сплиттер, а также сколько газа он пройдет. Также посмотрите марку двигателя.Такие имена, как Honda или Briggs & Stratton, являются одними из самых известных.

Максимальный размер и вес бревен

Это не требует пояснений — при выборе разделителя убедитесь, что он может работать с бревнами того размера, который вам нужно разделить.

Вертикально, горизонтально или в обоих направлениях?

Дровоколы меньшего размера обычно используются в горизонтальном положении — вы кладете бревно сверху, чтобы разделить его. Однако из-за их веса более крупные бревна легче раскалывать стоя, поэтому бревна большего размера также можно использовать в вертикальной конфигурации.

Это означает, что, если вы не ищете модель меньшего размера, лучше всего подходят сплиттеры, которые можно использовать в обоих положениях. Также обратите внимание на то, насколько легко переключаться между ними.

Скорость деления

Другой важный момент — насколько быстро может работать делитель. Проверьте скорость за цикл — значение ниже 15 секунд будет достаточно быстрым для большинства приложений.

Мощность путем резки бревен с помощью газодробилки

Если вам нужно рубить бревна для сжигания на огне, или вам нужно разделить бревна в более промышленных масштабах, выбор лучшего газодробителя работа быстрая и легкая. Однако есть из чего выбирать — и если вы не знаете, с чего начать, любой из разделителей в этом обзоре поможет вам выполнить работу.

Планы дровоколов (сделай сам)

Подготовка к зиме может оказаться сложной задачей, особенно если вы рубите собственные дрова для тепла и эстетики камина.

Разделитель журналов может сделать задачу намного быстрее и проще. Плюс, вы можете серьезно сэкономить, купив и загрузив один из наши планы дровоколов CAD Design самому построить сверхмощный дровокол.

Планы разделителя древесины / бревен

бывают разных форматов и размеров для упрощения Все, что вам нужно для колки древесины …

Низкий Низкие цены!!! — Приобретите проектные планы дровоколов сегодня!

Выбор не ограничивается варианты мощности. Существуют сплиттеры с газовым, электрическим и ручным приводом. которые предлагают варианты с горизонтальным или вертикальным сцепным устройством прицепа, или 3-точечная навеска для тракторов. Плюс другие гидравлические или винтовые варианты разделения типов.

Чем выше номинальная грузоподъемность бревна, тем больше мощность он должен эффективно работать на плотных, трудно разбиваемых Североамериканские лиственные породы например, дуб, клен и железное дерево, например, саранча или другие популярные породы из вашего района или территории.

Варианты колки древесины

Наиболее популярные варианты мощности для дровоколов включают гидравлическую, газовые и электрические дровоколы.Как ручной дровокол, электрический дровоколы работают бесшумно. Ручные дровоколы являются наиболее экономичным выбором за счет того, что их меньше компонент.

Ваш вариант питания также во многом будет зависеть от источника питания доступность. Сплиттеры, работающие на газе, можно брать с собой куда угодно, а электрические разветвители должны находиться рядом с источником электроэнергии.

Моторизованные гидравлические дровоколы подходят для коммерческого использования. разбиение журнала, но они могут быть более опасными, если их не остановить быстро если возникнет проблема.

Дровокол горизонтальный

Горизонтальные дровоколы являются наиболее распространенным стилем и обычно Включите шины вместе с язычком, чтобы зацепить его за сцепное устройство, чтобы вы может перетащить их с места на место.

Они также могут быть стационарными и могут быть настроены на запуск массовых количеств дерево сквозь них.

С горизонтальными дровоколами вы просто кладете бревно на проследите и позвольте гидроцилиндру вдавить режущую головку в log, поскольку он разделяет журнал пополам.Выберите один из наших горизонтальный дровокол планы.

Чтобы использовать горизонтальный разделитель бревен, вы поднимаете бревна и кладете их на дровоколе двутавровая балка или система лотков для колки.

Вертикальный дровокол

Вертикальные дровоколы используют эффект помещения бревна в вертикальное положение на делителе с тараном, который вставляет лопату в журнал, чтобы разделить его.

Вертикальный дровокол Преимущества:

Вертикальные дровоколы иногда проще в использовании из-за того, что что вам не нужно поднимать бревна настолько высоко, чтобы положить их на сплиттер.Вертикальный дровокол требует, чтобы бревна стояли на ногах. вверх, поэтому прикатайте бревна на место на площадке, которая находится на уровне земли. может быть проще, чем поднять их на место.

Вертикальные дровоколы

также предлагают более устойчивую платформу, когда вы собираетесь работать на неровной поверхности или склонах. Ознакомьтесь с нашими вертикальный дровокол планирует увидеть, какой из них подойдет для ваших нужд колки дров.

Маховик Дровоколы

В дровоколе с маховиком кинетическая энергия сохраняется в вращающемся вес маховиков и число оборотов в минуту, что дает огромное преимущество в мощности.Несколько можно наносить удары, чтобы пробить любой тип твердой древесины, чтобы разделить бревно пополам.

При работе с твердой древесиной маховик может остановиться при ударе перегрузки, но может восстановиться за доли секунды. Ознакомьтесь с нашими дровокол с маховиком страницу для получения дополнительной информации.

В то время как оригинальные конструкции делителей маховика использовали лопату на настоящий маховик для раскалывания бревен, современные конструкции предлагают энергию маховика который приводит в действие таран, заставляя бревна раскалывать лезвие.

Винт Дровокол с приводом

Дровоколы винтового типа используют принцип прикручивания бревна. заостренный и сужающийся назад к широкой лопате, которая заставляет дерево отдельно, так как оно вкручивается в бревно.

Это концепция, которая позволяет использовать множество вариантов мощности для приведения устройства в движение. Некоторые новаторы даже подняли автомобиль и прикрепили его к колесу. Планы дровоколов винт.

Руководство Дровоколы

С древних времен, когда люди усвоили понятие огня, они рубили дрова.Ручные дровоколы легко колят дрова и безопасность в этой руке клинья, моллы и топоры не могут сравниться!

Настоящие ручные дрова сплиттеры работают так же, как домкрат в багажнике вашей машины. Вы создаете гидравлическое давление, вручную проворачивая шток. толкнуть таран в бревно. Эта система позволяет разделять журналы с невероятная легкость и повышенная безопасность. Планы ручных дровоколов.

Ручной дровокол с скользящим молотком

Slide-Hammer Ударная сила Легко раскалывает бревна за секунды с помощью мощного скользящего молота действие.Это устройство заменяет оси, клинья и молоты для облегчения управления. Дровокол с скользящим молотком планы.

Делайте бревна с невероятной легкостью и повышенной безопасностью за счет размещения наденьте клин на бревно, затем сдвиньте вал втулки молотка вверх и вниз, чтобы разделить журнал за секунды. Больше никаких опасных раскачиваний и поломок рукоять топоров, или летающие и заклинившие клинья.

Как построить разделитель журналов

За многие северные поселенцы, такие как я, колют бревна и создают дрова могут понадобиться при подготовке к долгой холодной снежной зиме месяцы.Тепло и комфорт, получаемые от потрескивающего огня, могут превратиться холодная зимняя ночь в уютный вечер с семьей и друзьями.

Наслаждаясь сиянием теплого камина — прекрасное время, чтобы расслабиться, получение необходимого колотого дерева может оказаться довольно сложной задачей без инструмент. Разделение древесины может быть сложной задачей с некоторыми из твердых и плотных лиственные породы Северной Америки которые растут на этих территориях.

К счастью, разделение бревен можно выполнить без необходимости. для трудоемкого размахивания топором и молотой.Чистая рабочая сила и смазка для локтей хороши для поддержания формы, но когда у вас есть деревянные шнуры, которые нужно разрезать, машина для колки бревен может пролить свет на ситуацию.

Чтобы упростить жизнь, эту работу может сделать гидравлический дровокол, а вы вы можете построить его самостоятельно, если хотите сэкономить. Вот несколько основных шаги к созданию собственного гидравлического дровокола.

1. Вы можете начать с наброска набора планов или приобрести свой здесь планы разделителя бревен и материалы-заменители, которые могут быть у вас поблизости свой двор и магазин. Дровоколы в основном изготавливаются с двутавровой балкой. рама, двигатель, разделительная головка, гидроцилиндр, масляный насос вдоль с клапанной системой и шлангами.
2. Соберите конструкцию типа колесного металлического прицепа, прикрепив аксель к двутавровой балке и язычок спереди, чтобы тянуть его. Это будет основная конструкция, на которой будет собираться ваш дровокол. Это позволяет буксировать разделитель журналов на удаленные рабочие места. или ближе к куче дров, которые нужно расколоть.
3. Присоедините электрический или газовый двигатель к 2-ступенчатой ​​гидравлической системе. масляный насос, который может перекачивать 3 галлона в минуту при давлении 2500 фунтов на квадратный дюйм.
4. Присоедините гидравлический клапан к гидроцилиндру и масляному баку. Типичный гидравлический цилиндр имеет длину от двух до трех футов и имеет диаметром 4 дюйма.
5. Подсоедините гидравлический шланг к клапану и масляному насосу. Когда насос работает, масло под высоким давлением пойдет на клапан. В клапан затем используется для управления движением гидроцилиндра и перемещение раскалывающего клина. Давление движущегося масла будет вогните поршень в гидроцилиндр, чтобы вытолкнуть шток и вставьте бревно в клин, который нужно расколоть.
6. Вам необходимо надежно прикрепить шланги к фитингам на верхняя часть бака гидравлического масла. Гидравлическое масло можно брать из бак и через шланг для питания гидравлического насоса и цилиндра по мере необходимости.Также необходимо подсоединить масляный фильтр, чтобы отфильтровать масло.
7. Приварите V-образный поддон для бревен к раме, которая может удерживать бревна на место для колки. Лучше всего расставить кусочки так что шток гидроцилиндра при активации перемещается по ним.
8. Прикрепите нажимную пластину при установке горизонтального разделителя на гидроцилиндр и режущая головка до конца балки. В клин также можно прикрепить к штоку цилиндра, но вы будете бегать в проблемы с застреванием бревна на клине и его оттягиванием иногда, когда он не полностью разделен. В зависимости от того, какой монтаж выбранное вами место, на другом конце нужна стопорная пластина для бревно, чтобы упереться в или, толкатель для цилиндра, чтобы толкать журнал с.
9. Это основы разделителя бревен, но всегда помните об этом. механические устройства могут быть опасными, поэтому будьте осторожны!

Типичные инструменты, необходимые для сборки дровокола

• Сварочный аппарат 220 В для тяжелых условий эксплуатации
• Резак
• Гаечные ключи, шлифовальные машины и другие обычные инструменты для магазинов…

Правила веб-сайта: цифровые товары и возврат средств

Цифровые товары: Цифровые товары могут содержать фоновый водяной знак. изображения или текст, например доменное имя нашей торговой марки.

Доставка цифровых товаров: После покупки вас перенаправляют на страницу загрузки, и ссылка для загрузки также отправляется на ваш PayPal Адрес электронной почты.

Возврат: Из-за их характера и того факта, что у нас нет контроль над удалением этих цифровых продуктов с вашего компьютера — Скачать покупки цифровых товаров не подлежат возврату

Мы не собираем, не продаем и не распространяем данные о покупателях . Сохраните электронные письма о покупке для справки в качестве доказательства покупки для поддерживать. Ваша квитанция / счет поступает от PayPal.

Для борьбы с мошенничеством при загрузке у нас есть система, которая регистрирует IP-адрес, местонахождение и другие данные, полученные при нажатии кнопки «Загрузить» состоялся. Подробности о мошенниках и мошенниках будут сообщены в PayPal.

Планы вертикальных дровоколов

Вертикальные дровоколы используют эффект помещения бревна в вертикальное положение на сплиттере с тараном, который толкает лопату вниз в журнал, чтобы разделить его.

Преимущества вертикального разветвителя

:

Вертикальные дровоколы иногда проще в использовании из-за того, что что вам не нужно поднимать бревна настолько высоко, чтобы положить их на сплиттер. Вертикальный дровокол требует, чтобы бревна стояли вертикально, поэтому прикатывание бревен на место на площадке на уровне земли может быть проще, чем поднять их на место.

Вертикальные дровоколы

также предлагают более устойчивую платформу, когда вы собираетесь работать на неровной поверхности или склонах.

Подробнее о выборе тоннажа для бревна можно узнать по этим ссылкам здесь, или приобретите набор тарифных планов ниже

Описание вертикального плана: 20 тонн по вертикали Планы, 25 Тонны вертикальных планов, 30 тонн по вертикали Планы, 35 Тонны вертикальных планов, 40 тонн по вертикали Планы, 45 Тонны вертикальных планов, 50 тонн по вертикали Планы

Вертикальный дровокол Недостатки:

Одним из недостатков вертикальных дровоколов является то, что клин в журнал, что означает, что он может застрять в частично разделенном журнале и отводится назад при втягивании гидроцилиндра.

Низкий Низкие цены!!! Приобрести набор CAD Design Vertical Log Splitter Планы ниже!

Универсальный дровокол, горизонтальный или вертикальный

Когда я решил перейти к разделке дров, у меня возник один вопрос относительно разделители журналов были, что более важно при их использовании, имели горизонтальный вариант, когда клин стоит неподвижно, а древесина толкается в сторону, пока он раскалывается (и вы можете поставить 4-сторонний клин на нем), или клин будет движущейся частью, и возможность расколоть как по горизонтали, так и по вертикали? Мое окончательное решение было универсальным горизонтальным / вертикальный разделитель.

Теперь у меня есть разветвитель либо горизонтальный, либо вертикальный. я использую это в основном вертикальное, так как мне не нужно поднимать большие бревна на место. Могу воткнуть края под разветвитель и просто откусить. в вертикальное положение, этот делитель предназначен для работы с большим диаметром дерево с легкостью, уменьшая потребность в тяжелом подъеме. Или используйте его в более традиционное горизонтальное положение. Лично я бы получил такой работает как в вертикальном, так и в горизонтальном положении, потому что стоя рядом с грудой дров и снимая сверху небольшие бревна, вы не придется наклониться, чтобы расколоть их или снять с машины.Но ты все еще может переворачивать большие куски и не поднимать их.

Вот примерный список деталей, необходимых для сборки разветвителя с некоторыми ок. затрат.

Компоненты конструкции стандартного вертикального бревна бревна включают:

1. Гидравлический цилиндр 4 x 24 175.00
2. 2-ступенчатый насос, 11 галлонов в минуту 150,00
3. кронштейн крепления насоса 40. 00
4. гидравлические шланги 50,00 мин
5. регулирующий клапан автоматического возврата 80.00
6. фильтр гидравлического масла 20.00
7. гидравлические фитинги 50.00 плюс
8. гидравлическая жидкость (мин. 5 галлонов) 5 галлонов
9. газовый или электродвигатель 300.00
10. Ось с колесами, шинами и крыльями
11. Сцепное устройство 2 «с предохранительными цепями
12. Балка двутавровая 6 дюймов
13. Стальной режущий клин 8 дюймов
14. разное. материалы

Тщательно выбирайте двигатель, существует много разных типов электрических моторы с одинаковыми л.с.рейтинг. Некоторые быстро выйдут из строя, а другие может длиться вечно. При использовании электродвигателя правильного типа, л.с. потребность может быть уменьшена на 1/3 Для 2-ступенчатых насосов 1/2 л.с. за галлон. необходимо.
Для одноступенчатых насосов 2-3 л.с. за галлон. необходим.

Когда вы идете вертикально, обязательно поставьте плоскую ножку на нижнюю часть вертикальный луч. Значительно упрощает установку плоского конца бревно на плоской подошве для колки. Я видел некоторые сплиттеры, построенные с клин внизу.Такой дизайн подходит для горизонтального сплиттера. но не для вертикального. Должно быть весело пытаться уравновесить бревно на край клина в тех случаях.

40-тонный горизонтальный дровокол

Этот Горизонтальный дровокол на 40 тонн представляет собой машину промышленного размера. который сочетает в себе мощность и производительность для коммерческого использования при разделке бревен.

Эти планы разделителя бревен дают вам возможность построить разделитель это дает вам всю мощь, которая вам понадобится, чтобы разделить самые разные с относительной легкостью из плотных твердых пород древесины различных размеров.

Это машина, которая выдержит наказание постоянных использовать при изготовлении из материала, достаточного для изготовления прочного, длинного прочный дровокол, который прослужит долгие годы.

Купите эти планы здесь всего за 6,95 долларов США

Собери сам 40-тонный горизонтальный дровокол для планов WoodSplitterPlans. Com Покупка через PayPal — всего 6,95 долларов США нажмите вернуться к ссылке продавца внизу страницы после оформления заказа для детали покупки

Оплата через PayPal или кредитной картой ссылка для скачивания отправлена ​​на ваш адрес электронной почты PayPal

С базовой конструкцией двутавровой балки, с некоторыми квадратными трубками и швеллер стальной вы можете собрать вместе главную балку и купить элементы на планах или добавить оси, диски и шины для металлолома ваша основная структура, чтобы сэкономить деньги.

Оттуда вы собираете гидравлический бак вместе с остальной частью основная конструкция и балка с осями, чтобы дать вам конструкция для мотора и гидравлики.

Большая часть ваших инвестиций в этот горизонтальный гидравлический дровокол будет в силовом агрегате, гидроцилиндре и помпе. Помимо этого Двутавровая балка — это самый большой кусок стали, который вам нужен.

Оттуда вы сможете изготовить множество остальных из многих переменные со свалки металлолома, если хотите, чтобы разбить клин, буксирный дышло, гидравлический бак, бревенчатый затыльник и подножка с оплачивать.Собери сам и сэкономь $.

Горизонтальный 40-тонный гидравлический дровокол

Планы дровоколов на 40 тонн включают

Инструкции	Стр. №
Обзор плана	1
Заявление об ограничении ответственности и примечания	2
Содержание	3
Спецификация	4
Компоненты	5
Обзор планов сборки	6
Планы сборки Вид спереди	7
Инструкции по изготовлению листов: 1-A, 1-B	8
Планы изготовления, лист 1-A	9
Планы изготовления, лист 1-B	10
Инструкции по изготовлению листов: 2-A, 2-B, 3A	11
Планы изготовления, лист 2-A	13
Планы изготовления, лист 2-B	14
Планы изготовления, лист 3-A	15
Продолжение инструкций по изготовлению листов: 3-А, 3-Б, 4	16
Планы изготовления, лист 3-B	17
Лист с планами изготовления 4	18
Гидравлическая схема	19
Инструкции по сборке Stage-1, Stage-2	20
Инструкции по сборке Stage-3, Stage-4 Вид на плане	21

Горизонтальный дровокол 40 тонн Характеристики

1. Бензиновый двигатель, эквивалентный Briggs and Stratton или Honda
2. Гидравлический цилиндр с толкателем
3. 2-ступенчатый насос для быстрого цикла (от полного выдвижения до полного втягивания — без нагрузки)
4. 40 тонн Ram Force
5. 24 дюйма + Максимальная длина бревна
6. Комфортная рабочая высота от земли до колки
7. Блокировка автоматического реверса регулирующего клапана возвращается в исходное положение один раз выпущено
8. Система Easy Tow Trailer System

Собери планы!

Как создать бесплатные планы разделителя журналов

Описание гидравлического сплиттера

Этот разделитель журналов разработан с использованием 5 H. Двигатель P и двухступенчатый гидравлический насос (2,9 галл / мин при высоком давлении и 10,6 галл / мин при низком давлении). Он может колоть любые бревна диаметром до 18 дюймов.

При использовании гидроцилиндра достигается усилие около 15,7 тонны, которое увеличивается до 24 тонн с механическим преимуществом (1,5: 1) клина.

Время цикла составляет приблизительно 10,5 секунд при полном выдвижении и втягивании без груза.

Сцепное устройство для прицепа подходит к шару 1 7/8 ”

Регулируемая ножка удерживает разделитель на месте во время резки бревен

Автоматический пусковой клапан позволяет освободить обе руки для установки нового бревна во время втягивания цилиндра.

У оператора достаточно места для работы с бревном.

Если вы хотите использовать гидроцилиндр с рабочим ходом 24 дюйма, некоторые детали необходимо будет заменить. Следует увеличить длину балки, гидравлического шланга, расположение гидравлического бака и пускового клапана.

Спецификация

Для гидроцилиндра

• Одно отверстие 4 дюйма, ход 18 дюймов или ход 24 дюйма с отверстиями диаметром 1 дюйм или эквивалент

Для гидрораспределителя

• Один пусковой клапан с предохранительным клапаном (тип с открытым центром)
• Все концы гидравлических шлангов имеют внутреннюю резьбу JIC # 8, за исключением всасывающего шланга

Для сборки рамы

• Одно сцепное устройство для прицепа подходит для 2-дюймового шара
• Одна предохранительная цепь ¼ ”длиной 14 дюймов, один карабин
• Шип из быстрорежущей стали 3/16 x 2 x 2 (квадратная трубка)
• Две шины в сборе 4.8-4-8 (4 болта, центр 4 дюйма)
• Два шпинделя и ступицы в сборе (поворотные оси)
• Одна W-образная балка ¼ x 6 x 6, длина 55 или 67 дюймов
• Один канал x 2 x 6 x 18

Для бака гидросистемы

• HSS 3/16 x 4 x 8 x 30
• Одна крышка сапуна и наружный диаметр 1 ½. x 3 ”длинная труба
• Фильтр возвратной линии, 10 мкм, навинчиваемый

Для гидравлического насоса и двигателя

• Двигатель Honda мощностью 5 л.с. с 2.9 (высокий) и 10,6 (низкий) галлонов в минуту, насос при 3600 об / мин
• Один монтажный кронштейн насоса и ¾ ”муфта, или купить газовый блок питания в сборе

Указание по сварке

Всегда начинайте с временного сварного шва, старайтесь, чтобы сборка двигалась свободно с помощью штифтов или болтов, или если они прямые, найдите время, чтобы выполнить дополнительные измерения, если необходимо, а затем сварите детали вместе.

Как создать бесплатные планы для разделителя журналов

Примечание: пожалуйста, ознакомьтесь с бесплатными планами здесь, чтобы подробно узнать, как будет выглядеть ваш сплиттер.

Шаг 1: Сборка гидравлического бака

Просверлите 5 отверстий для всасывающего патрубка, сливной пробки, трубы, масляного фильтра микрон в сборе и контргаек. Очистите внутреннюю часть квадратной трубки и удалите все металлические чешуйки.

Теперь, когда вы закончили очистку, проверьте резервуар, закройте все отверстия, залейте водой, а затем создайте в резервуаре давление 5 фунтов на квадратный дюйм в течение примерно 2 минут.

Если утечки нет, опорожните бак и продуйте воздух изнутри. Затем приварите обе ступицы и шпиндели под баком, удерживая шину на расстоянии около дюйма от бака.

Завершите сборку гидравлического бака, установив 2 предохранительных домкрата под баком, чтобы удерживать его на месте, а затем установите все фитинги, вентиляционное отверстие и гидравлический фильтр.

Шаг 2: Двигатель и гидравлический насос в сборе

Установите двигатель на место с помощью болтов и гаек, но без резиновых прокладок. После того, как двигатель установлен на место, приварите болты к квадратной трубе 1,0 дюйма, затем снимите двигатель, дайте болтам остыть, затем установите резиновые прокладки и переустановите двигатель с гидравлическим насосом и всасывающими шлангами.

Шаг 3. Сборка балки

Соберите W-образную балку, а затем приварите кронштейн цилиндра, ножку кронштейна клапана, канал, переходную пластину, распорную втулку и скрытые пластины.

Положение сварки зависит от длины используемой балки. После того, как вы закончите приваривать язычок, приварите фиксатор цепи, цепь, карабин и сцепное устройство. Затем сварите пластину и круглую трубку и закрепите их болтами.

Теперь вы можете установить балку в сборе на гидравлический бак с помощью 4 проставок, болтов и контргаек, снять предохранительные домкраты и установить штифт сцепки, чтобы удерживать опору на месте.

Шаг 4: Сборка клина и гидроцилиндра

Установите гидроцилиндр на балку с помощью пальца и фиксаторов. Сделайте опорную пластину цилиндра, нижние пластины и направляющие пластины и прикрутите их к балке.

Обратите внимание, что некоторые прокладки могут потребоваться между опорной пластиной и направляющими пластинами. Кроме того, опорная плита не должна свободно перемещаться по балке вручную.

Далее, приварить кронштейн цилиндра на опорную плиту и приварить ½” пластину заподлицо с креплением баллона.Наконец, приварите остальные пластины, чтобы получился клин.

Шаг 5: Гидравлическая система

Установите пусковой клапан, все гидравлические шланги, масляный фильтр и фитинги. Заполните гидравлический бак гидравлической жидкостью до индикаторного стекла уровня.

Запустите двигатель, дайте ему поработать на холостом ходу и потяните за рычаг, чтобы полностью выдвинуть цилиндр, затем отреагируйте на цилиндр и выключите двигатель. Заполните гидравлический бак до надлежащего уровня. Установите тройник и гидравлический манометр на отверстие для выдвижения цилиндра.

Перезапустите двигатель и дайте ему поработать на высоких оборотах холостого хода около 5 минут, выдвиньте цилиндр, затем установите предохранительный клапан на пусковом клапане на 2000 фунтов на квадратный дюйм, удерживая цилиндр в полностью выдвинутом положении. Теперь вы можете перезапустить цилиндр с помощью автоматического пускового клапана.

Позже вам, возможно, придется сбросить давление на 2500 фунтов на квадратный дюйм, если потребуется больше усилий. Теперь ваш гидравлический дровокол готов, и вы готовы покрасить агрегат.

Некоторые мысли о дизайне

Самая утомительная часть рубки дров на стандартном дровоколе — это поднять тяжелое бревно в нужное положение.Вместо этого бревна с цилиндром перемещается вертикально, чтобы разрезать бревна на земле, что сэкономит намного больше времени и энергии.

Таким образом, всякий раз, когда вы хотите обработать древесину, просто прикатайте бревна к разделителю и оставьте их стоять на земле. Затем, после того, как они будут разделены пополам, переместите каждый кусок обратно под клин, чтобы разделить их.

Узел ножной педали также может быть добавлен для управления машиной и освобождения рук от размещения деревянных досок и бросания разделенных кусков к ближайшей кучке.

Педаль прикреплена к пружине, которая переводит рычаг управления в положение «вверх», когда вы снимаете ногу с рычага управления. Такая конструкция поможет вам отойти от колоколовки или прикатить бревно на место, пока 27-дюймовый цилиндр все еще поднимается.

Он автоматически отключается, когда верхняя часть клина ударяется о конец клапана и поворачивает его обратно в сбалансированное положение.

Чтобы перевезти ботворез в лес, необходимо установить гидравлическую систему на старый добрый автомобильный мост, буксируемый V-образной рамой.

Стальная двутавровая балка размером 5 x 10 дюймов прикрепляется к цилиндру, а клин затем крепится к кронштейну, установленному на оси. В конце концов, его можно повернуть вниз, чтобы он мог ездить на средней перекладине буксирного устройства.

Вертикальный гидравлический бревенчатый нож упрощает работу и перенос бревен. Этот колокол действительно эффективный инструмент для рубки дров. Чтобы увидеть план этого сплиттера, просмотрите слайды здесь.

Советы по выбору деталей

• Цилиндр двустороннего действия диаметром более 4 дюймов
• Двигатель не менее 5 л. с.
• Острый и широкий клин
• Клапаны сброса давления для предотвращения повреждений
• Стальная водопроводная труба для гидравлической линии не рекомендуется
• Чистое гидравлическое масло или моторное масло без моющих добавок
• Гидравлический насос прямого вытеснения или пластинчатый насос
• Защищенный цилиндр (с обоих концов)
• Бак с хорошей вентиляцией
• Гладкий клин, достаточно плотно прилегающий к двутавровой балке
• Линия всасывания в диаметре больше, чем линии
давления
• Обратный трубопровод корпуса высокого давления не требуется

Надеюсь, с помощью этой инструкции о том, как создать бесплатные планы для разделителя журналов, вы сможете сделать разделитель журналов самостоятельно.Несмотря на то, что это может быть утомительным занятием, то, что вы будете вознаграждены после того, как оно будет выполнено, довольно удивительно.

Самое приятное то, что вам не нужны роскошные инструменты, чтобы рубить дрова, самодельный дровокол может не только сэкономить много денег в долгосрочной перспективе, но и упростить работу по дереву. Сделайте один и позвольте ему вдохновить.

Как построить самодельный дровокол | Руководства по дому

Автор: Дуг Линхоутс Обновлено 21 июля 2017 г.

Вещи, которые вам понадобятся

• Цилиндр

• Газовый двигатель

• Гидравлический насос

• 43 Однолопастной клин

  хомуты

• Гидравлические шланги

• Стальная двутавровая балка

• Листовой металл

Наконечник

Используйте двигатель мощностью не менее 5 л.с.

Предупреждение

Не позволяйте поршню касаться лезвия.

Еще раз проверьте соединения гидравлической линии.

Ни в коем случае не помещайте никакие части тела между поршнем и клином.

Если у вас болит спина при мысли о том, что вы проводите часы на заднем дворе, раскалывая дрова для своего камина, вы можете подумать о том, чтобы вложить эту энергию в строительство дровокола, который сделает за вас тяжелую работу. Эта машина приводится в действие газовым двигателем и установлена ​​на оси, чтобы вы могли колоть дрова рядом с будущей штабелем.Разные стили лезвий могут использоваться для разных размеров древесины, чтобы производить от 2 до 6 бревен.

1. Сварите раму вместе в форме козла с двумя парами наклонных ножек и прямоугольным столом сверху. Дайте длине рамы достаточно места для цилиндра и бревна, оставив немного свободного места. Сварите листовой металл, чтобы сформировать поверхность стола.

2. Приварите лезвие клина к одному концу стальной трубы, а другой конец балки приварите к раме.Лезвие должно быть выровнено вертикально. Расположите его так, чтобы при полностью выдвинутом поршне он не касался лезвия.

3. Приварите цилиндр к другому концу рамы. Поршневой конец цилиндра должен быть направлен в сторону лезвия.

4. Установите двигатель и гидравлический насос на раму. Убедитесь, что все порты и проводные соединения легко доступны.

   No related posts.
