Содержание

чертежи для изготовления своими руками

Содержание статьи

  • Проведение замеров
    • Чертеж ворот
    • Чертеж калитки
    • Проем для устройства подъемных ворот
  • Выбор замков для гаражных ворот

Чертеж ворот для гаража

На любое изделие, перед его изготовлением, разрабатывается конструкторская документация. Основным ее документом является спецификация, в которой дан полный перечень чертежей, материалов, количество сборочных единиц и деталей.

Не являются исключением и ворота гаражные. Чертежи на них должны разрабатываться специалистами. В противном случае нет гарантии, что конструкция будет удовлетворять всем требованиям по защите гаража от взлома.

Проведение замеров

Прежде, чем разработать чертеж гаражных ворот, необходимо произвести качественные замеры проемов для их установки.

Для этого понадобятся:

  • Рулетка.
  • Уровень строительный.
  • Металлический метр.

Совет: При отсутствии готового гаража, если он только на стадии проектирования следует продумать оптимальные размеры всей постройки и включить в документацию чертеж на гаражные ворота.

Наиболее распространенными стандартными параметрами для изготовления гаражных проемов являются:

  • Ширина (см. Ширина ворот гаража в разных вариантах). Ее размеры должны быть достаточными для свободного проезда среднестатистического легкового авто. При этом между машиной и краем гаражного проема промежуток должен быть свыше 300 миллиметров. По возможности расстояние лучше брать немного больше. Это позволит в случае приобретения автомобиля с большими габаритами не переделывать ворота.
  • Высота. Она не должна быть менее двух метров (см. Оптимальная высота ворот гаража).
  • При формировании размеров проема гаража должны учитываться дополнительные припуски для монтажа рамы. Оптимальные размеры проема:
  1. ширина – от 250 до 550 сантиметров;
  2. высота — от 210 до 240 сантиметров.

Чертеж рамы для проема в гараже

Чертеж ворот

Учитывая полученные после замеров величины, можно разработать чертежи, по которым будут изготовлены ворота, не создающие в будущем дополнительных проблем. Обычно проем укрепляется рамой, что уменьшает размеры каркаса створок распашных гаражных ворот.

Чтобы ставни конструкций свободно и плавно перемещались, между каркасом ворот и рамой выбирается зазор свыше 10 миллиметров, оптимальный размер — 20 миллиметров, как на фото.

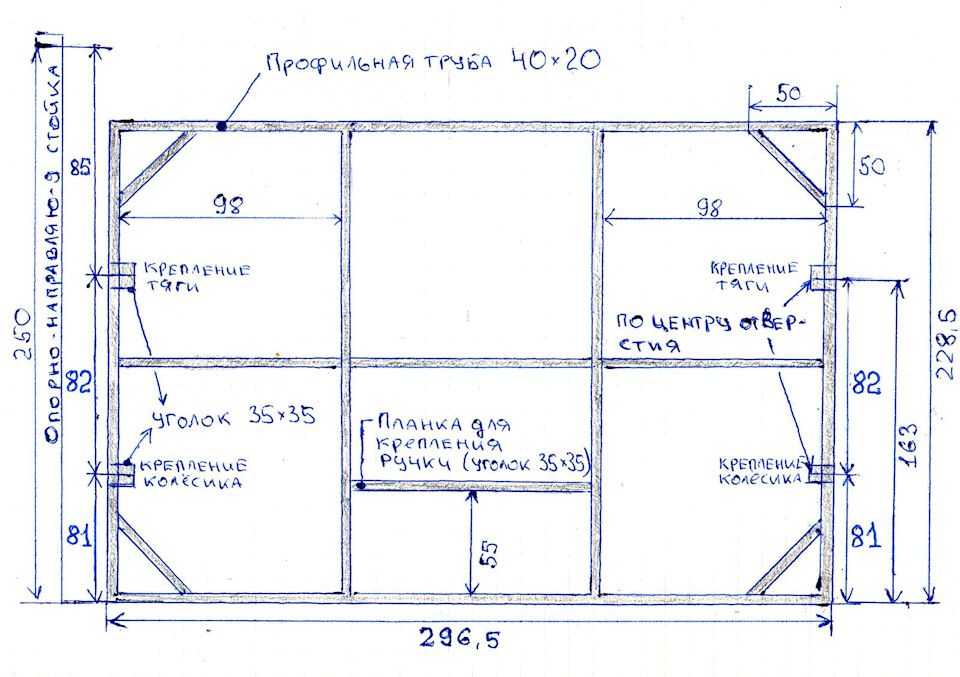

Чертеж гаражных ворот

На чертеже имеются ребра жесткости с указанием размеров между ними. В зависимости от конструкции эти величины могут меняться: при установке дополнительных горизонтальных ребер; увеличении размеров конструкции в целом.

Совет: Если полотно изготавливается не из сплошного листа, а состоит из нескольких кусков, вертикальные ребра жесткости должны ставиться в местах стыков на полотне.

Чертеж калитки

Калитка для гаражных ворот

Особенность чертежа калитки для распашных гаражных ворот — наличие кармана под врезной замок и ушей под крепления навесного замка. Размеры на чертеже выбираются для прохода ростом взрослого мужчины со средним ростом 1,75 метра. Расстояние от низа калитки до замков меняется при изменении количества запоров на чертеже.

Размеры самого кармана, для крепления врезного замка, зависят от габаритов замка. Зазоры с каждой стороны выбираются в пределах до 3 сантиметров с каждой стороны замка.

Совет: Чтобы увеличить степень жесткости нужно предусмотреть устройство сплошного кармана на всю высоту калитки. Это позволит, при необходимости, установить дополнительные замки.

Конструкция гаражных ворот

Проем для устройства подъемных ворот

Так же как и для установки распашных вначале разрабатываются чертежи подъемных гаражных ворот.

Для этого, прежде всего, определяются размеры проема:

  • Определяется ширина и высота проема. Снимаются размеры в трех местах по ширине и в двух по высоте существующего проема и выбирается большая величина.
  • Измеряются боковые расстояния. Они должны быть с каждой стороны больше 15 сантиметров. При установке дополнительного оборудования расстояния выбираются:
  1. для осевого привода – от 35 до 45 сантиметров;
  2. для цепного редуктора – от 24 до 36 сантиметров.
  • Выбирается размер притолоки. Для подъемных ворот она должна быть от 25 до 30 сантиметров. При размере притолоке менее 11 сантиметров, для установки потолочного привода, его следует увеличить занижением проема установкой профильной трубы, деревянного бруса. Снаружи, чтобы закрыть конструкцию монтируется фальш-панель.

Чертеж проема ворот

На рисунке в проеме:

  • B — ширина в свету;
  • H — высота в свету;
  • b1 — левый заплечик;
  • b2 — правый заплечик;
  • h – притолока.

Совет: При выполнении замеров необходимо следить, чтобы притолока и заплечики располагались в одной плоскости.

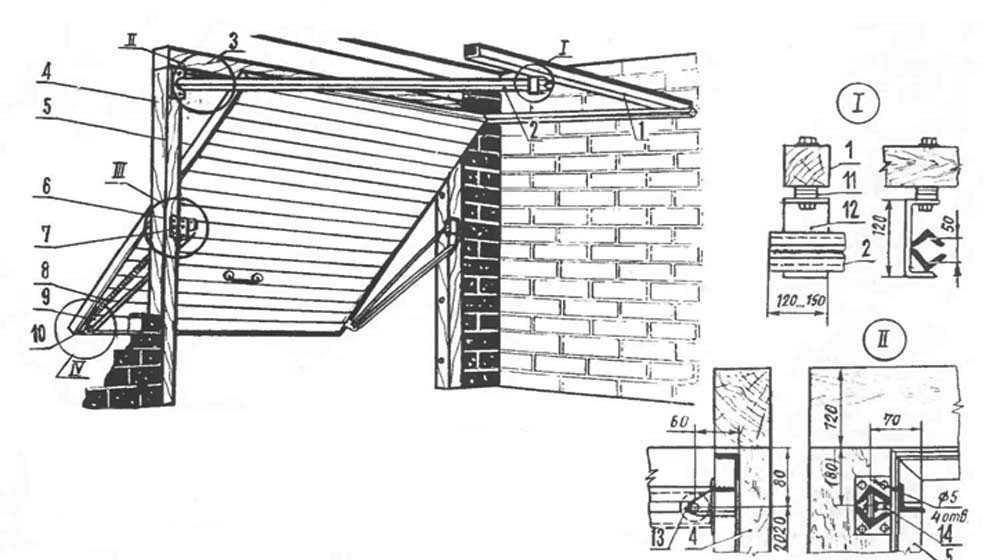

Сборочный чертеж подъемных ворот

После определения размеров проема, заказываются чертежи подъемно поворотных ворот для гаража. Сложность их изготовления и монтажа, не гарантирует качественное изготовления конструкции.

Лучше пригласить специалистов, которые не только все сделают правильно, но и выполнят регулировку плавности хода устройства, дадут гарантию на определенное время работы всех механизмов. Чтобы понять все нюансы монтажа гаражных ворот рекомендуется просмотреть видео.

Выбор замков для гаражных ворот

Чтобы цена запорного устройства была не слишком высокой, а надежность выше его можно изготовить своими руками. Для этого, так же как и на ворота, разрабатывается чертеж запоров для гаражных ворот.

Простой накладной замок на ворота

Инструкция по изготовлению замка состоит в следующем:

  • Изготавливается основа замка из металлической пластины.
  • Вырезаются две накладки, ширина которых 22 и 120 миллиметров.
  • Выполняется гибка накладок в тисках по эскизам.
  • Делается задвижка.
  • Изготавливается по чертежу направляющая трубка диаметром 10 миллиметров, из которой будет сделан ключ замка. Длина элемента зависит от толщины изготовленных ворот.
  • Накладки привариваются к краям основания.
  • Сверлятся отверстия для крепления замка к двери.
  • Трубка аккуратно приваривается перпендикулярно к основе.
  • В накладки вставляется задвижка, в которую ввинчиваются винты диаметром М4, примерно восемь миллиметров длиной. Они будут ограничителями хода задвижки.

Для тех, кто хочет изготовить гаражные ворота своими руками, схема, чертеж сборки конструкции, чертежи отдельных ее элементов, разработанные специалистами, обеспечат качественный монтаж устройства.

Автор: Юрасов Сергей

Опубликована:

15.02.2017

чертежи как сделать подъемные, видео, фото, схемы и эскизы конструкции


Приобрести добротную гаражную конструкцию в наше время – удовольствие не из дешевых. Ворота для гаража своими руками сделать дешевле, но необходимы определенные знания и умения. Также желательно иметь навык сварочных работ. Поэтому, как сделать ворота для гаража своими руками, – вопрос, в котором нужно разобраться досконально. А вот тогда можно уже будет и приступать к выполнению поставленной задачи.

На участке в деревне

Вернуться к оглавлению

Содержание материала

  • 1 Виды гаражных ворот
    • 1.1 Секционные ворота
    • 1.2 Распашные ворота
    • 1.3 Откатные ворота
    • 1.4 Подъемно-поворотные ворота
  • 2 Выбор
  • 3 Установка своими руками
    • 3.1 Каркас
    • 3.2 Утепление
    • 3.3 Обшивка
  • 4 Покраска и фурнитура
  • 5 На что обратить внимание

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Около частного дома

Большинство пользователей выбирает их за компактный размер.

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

На фото представлен распашной вариант конструкции.

На загородном участке

Откатные ворота

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Откатной вариант

Подъемно-поворотные ворота

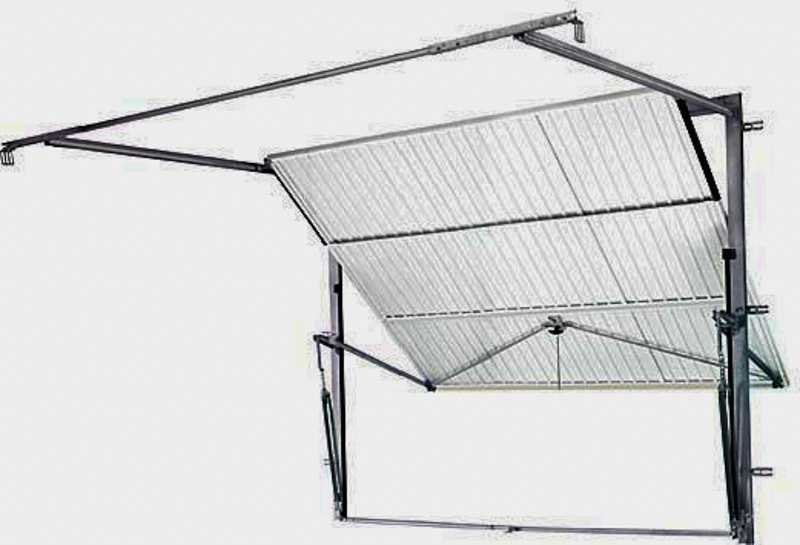

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Перечень элементов

Вернуться к оглавлению

Выбор

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

Таблица сравнения основных характеристик гаражных ворот.

Сравнение характеристик

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

В процессе установки

Вернуться к оглавлению

Установка своими руками

Распашные ворота для гаража – самый распространенный вид строительной конструкции. Их просто установить и несложно за ними ухаживать. При необходимости их можно модернизировать. Также опытному мастеру будет несложно сделать деревянные ворота для гаража своими руками. Откатные ворота или подъемно-поворотные изготовить и смонтировать намного сложнее. Тем не менее для установки данных ворот своими руками помогут чертежи, фото и видео со схемами на нашем сайте.

Каркас

Для изготовления каркаса необходимы точные длина и ширина проема гаража. Сначала определяют размеры будущих ворот. Также делают чертежи будущей конструкции. Чтобы сделать основу гаражной конструкции, нужен сварочный аппарат.

Схема устройства каркаса

Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.

Далее к наружному уголку приваривают швеллер, который будет частью открывающихся ворот. Сверху он не должен доходить до каркасной рамки на 1 см, а снизу – на 2 см. Справа и слева между уголком и каркасной рамкой должен остаться зазор в 5 мм.

Эскиз распашной рамы

Далее необходимо разрезать верхнюю часть каркасной рамки для того, чтобы дать возможность створкам открываться.

После того как каркас готов, по бокам приваривают разборные петли. Нижнюю часть необходимо соединить наружным уголком, а верхнюю – с каркасной рамкой. Такая конструкция подойдет и для гаража из профнастила.

Подробно узнать об изготовлении металлического каркаса можно из видео, представленного ниже.

Утепление

Металлическим воротам для гаража, сделанным своими руками, необходимо утепление.

В качестве утеплителя используют такие материалы:

  • пенопласт;
  • пеноизол;
  • пенополистирол.

Монтажный чертеж

Пенопласт набивают на заранее приготовленный каркас из бруса, прикрученный на внутреннюю часть металла. Каркас соединяют с металлической основой саморезами с использованием металлических уголков. Пенопласт крепят жидкими гвоздями непосредственно к обрешетке. Если есть стыки или щели, их необходимо заделать монтажной пеной.

Пеноизол и пенополистирол крепятся по такому же принципу на монтажный профиль. Для начала делается обрешетка из металлического профиля. Каркас выполняют из пристенного профиля, внутренняя обрешетка – из направляющего.

Схема установки

Детальные схемы использования профилей всех видов есть на любом строительном сайте. Затем к обрешетке дюбелями крепится любой из выбранных материалов.

Нежелательно утеплять гаражные ворота минеральной ватой: возможно ее намокание во влажном помещении.

Обшивка

Поверх конструкции из утеплителя необходимо прикрепить облицовочный материал в виде:

  • деревянной вагонки;
  • пластиковой вагонки;
  • ДСП.

На участке

По краю дверь обшивают специальным уплотнителем, не давая проникать холодному воздуху с улицы.

При выборе утепляющих материалов не стоит экономить. Важно найти качественные и долговечные стройматериалы, чтобы после зимнего сезона не пришлось все переделывать.

Вернуться к оглавлению

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Чертеж с разрезом

Вернуться к оглавлению

На что обратить внимание

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

  1. Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
  2. Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
  3. Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
  4. Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
  5. Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
  6. Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
  7. Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
  8. Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.

Петля в разрезе

Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.

Распашные гаражные ворота своими руками

Домой Ворота Распашные гаражные ворота своими руками



Распашная модель ворот – это классический выбор для гаража, ее надежность и удобство использования проверены не одним поколением автолюбителей. Простая и понятная конструкция, доступность комплектующих, навыки работы со сварочным аппаратом позволят значительно сэкономить на изготовлении и выполнить распашные гаражные ворота своими руками.

Подготовка

Чертеж

Начинать работу по изготовлению гаражных ворот следует с необходимых замеров, с помощью которых выполняются чертежи. Измерение длины и высоты проема и составление чертежа даст возможность правильно рассчитать метраж профильной трубы и уголка для рамы, площадь металлических листов для створок.

Инструменты и материалы для работы

  • профильная труба для каркаса и ребер жесткости;
  • стальной уголок;
  • оцинкованные листы металла;
  • петли для створок;
  • болгарка;
  • строительный уровень;
  • измерительная рулетка;
  • сварочный аппарат;
  • утеплитель;
  • деревянные планки, фанера.

Изготовление каркаса ворот

Изготовление каркаса

Для изготовления каркасной рамы понадобится профильная труба размером 60×40 мм или металлический уголок 65×5 мм, эти материалы способны обеспечить достаточную прочность тяжелой конструкции, состоящей из двух частей – внешней и внутренней. Подготавливается ровная горизонтальная бетонная площадка, где можно разложить части рамы. В качестве основы подойдут бетонные блоки равной величины. Уголки или профиль укладываются по контуру будущих ворот и выравниваются, ориентируясь на показатели строительного уровня, в одной горизонтальной плоскости. Прямые углы проверяются сравнением длины диагоналей, которые должны быть идентичны, и специальным приспособлением. После проверки геометрии каркаса можно сваривать углы. Готовые швы шлифуются болгаркой, гладкая поверхность необходима для плотного примыкания створок. Для работы обязательно нужен напарник, чтобы придерживать тяжелые металлические уголки.

Створки ворот

Створки с ребрами жесткости

Потребуется 4 отрезка металлического уголка для вертикальных сторон каркаса, длина каждого на 10 мм меньше, чем размер рамы, и 4 отрезка для горизонтали, их размер равняется половине длины проема, из которой также вычитают 10 мм. Раскладываются заготовки для створок так же, как предыдущий каркас, выверяется геометрия отрезков и они свариваются. Если есть возможность, каркасы размещают в периметре готовой рамы, это позволяет контролировать углы между деталями. Необходимые зазоры для свободного движения створок оставляют при помощи вкладышей толщиной 5‒7 мм. Все части свариваются. Для придания прочности к каркасу приваривают дополнительный горизонтальный или диагональный отрезок.

Полотна створок вырезаются нужного размера из металлического листа. Для надежной защиты помещения он не должен быть тоньше 2‒3 мм. Одна из частей, обычно правая, выполняется на 20 мм больше, чтобы ворота запирались внахлест. Чтобы зафиксировать лист, его точечно приваривают по углам и середине. Основательную сварку начинают с нижней части конструкции. Предварительную сварку, выполненную в углах, срезают.

Крепление петель

Приваривание петель

Для массивной конструкции металлических распашных ворот необходимо использовать усиленные петли. Их нижнюю часть располагают на гаражной раме, а верхнюю приваривают к каркасу створки. Верх конструкции усиливают приваренной семимиллиметровой полосой металла, внутреннюю часть укрепляют арматурой. В качестве запоров закрепляют металлические штыри, для их фиксации в потолке и полу делают отверстия.

Установка

Монтаж гаражных ворот

Перед монтажом проводится последняя проверка конструкции, лежащей на горизонтальной поверхности. Если створки двигаются удовлетворительно, можно проводить монтаж распашных ворот. Две части рамы крепятся в проеме металлическими штырями длиной 20 см, их наружная часть срезается и обваривается. Две части каркаса соединяют сварными металлическими перемычками шириной до 4 см, расположенными не реже, чем через 60 см. После установки рамы навешивают створки и проверяют отсутствие помех при движении. Теперь наступило время позаботиться о замках, надежней использовать дублирующую систему из навесного и врезного механизма.

Покраска

Для придания самодельной конструкции презентабельного вида ее грунтуют и красят. Чтобы выполнить эту работу приобретают:

  • кисть, валик или краскопульт;
  • грунтовка;
  • наружная эмаль.

Очищенную поверхность всех частей ворот покрывают грунтом в 2‒3 слоя, это улучшит адгезию металла и краски. Использование алкидной эмали позволит уберечь металлическую поверхность от влаги и ржавчины, придаст двери декоративную привлекательность. Для покраски лучше воспользоваться валиком или краскопультом, отдельные детали прокрашивают малярной кистью. После высыхания первого слоя рекомендуется повторить процедуру, это увеличит защитные свойства покрытия. Качественная обработка надолго защитит ворота от воздействия коррозии.

Утепление

Чтобы температура в помещении была комфортной и в зимний период,  гаражные ворота необходимо утеплить. Для этого потребуется деревянная обрешетка и любой утеплитель: минеральная вата, пенополистирольные или пенополиуретановые плиты. Утеплитель укладывается плотно, без щелей. Обрешетка удерживает слой утепления и создает дополнительную воздушную теплоизоляцию. Ее закрывают облицовочными плитами или листами фанеры, пропитанной антисептиком.

Чтобы удобней было заходить в гараж, в одной створке вырезают металл и навешивают калитку. Помочь, при возникающих в процессе монтажа затруднениях, может просмотр видео, где поэтапно показана установка металлических распашных ворот.

Видео

В этом видео показано, как варить гаражные ворота:

В этом видео показано, как сделать гаражные распашные ворота с замковым люком:

Предыдущая статьяЭлектрощиток для гаража своими руками

Следующая статьяГараж из профнастила своими руками

Это Вам пригодится

Как обустроить гараж своими руками

0

После сооружения собственного гаража необходимо заняться его внутренним обустройством. Каждый располагает стеллажи и полки по своему усмотрению. Но есть общие требования к использованию помещения,…

Почему стоит выбрать ковролин

0

Для того чтобы в комнате было уютно, по-домашнему, комфортно, в первую очередь, необходимо обратить внимание на напольные покрытия, поскольку именно от этого зависит то,…

Какую роль играют перегородки в интерьере

0

Дизайн интерьеров — это тонкое искусство, где мастера из ничего создают не только комфортное помещение, но эстетически привлекательное. Особой частью дизайна являются перегородки. Не…

Как покрыть крышу гаража рубероидом

0

Иногда возникает необходимость сделать крышу гаража заново или обновить уже имеющуюся. На российском строительном рынке есть много предложений различных вариантов кровельного материала. Одним из…

Большой выбор электрики

0

Интернет-магазин «Электротовары РУ» существует на рынке уже шесть лет. Основан бригадой электромонтажников, которые знают толк в электрооборудовании. В продаже только качественные электротовары от производителей…

Это популярно!

Как сэкономить на ремонте квартиры

0

На ремонте можно и нужно экономить. Но если урезать не те статьи бюджета, жить в квартире будет неприятно, а отделку придется заменить через год-два. Разбираемся, как…

Гараж из профильной трубы своими руками

0

Автомобиль должен быть защищен. При этом речь идет не только о защите от преступных посягательств, но и от вредоносного воздействия атмосферных осадков. В обоих…

Отделка гаража снаружи своими руками

0

При строительстве любого здания предусматривается внешняя декоративная отделка, которая добавляет эстетичности, даже если речь идет о гараже. Воспользоваться услугами специализированной компании можно всегда, но…

Виды кухонных вытяжек

0

В интерьере любой кухни должна присутствовать вытяжка. С ее помощью, вы сделаете воздух намного чище. Для людей, которые проводят большую часть времени на кухне,…

Какую работу выполняет кадастровый инженер

0

Каждый человек сталкивался с тем, что приходилось проводить какие-либо манипуляции с землей. Стоит отметить, что дело это довольно серьезное, требующее знание и опыта. Поэтому…

Гаражные ворота — 115 фото различных вариантов и советы по лучшему выбору

Автомобиль стал неотъемлемой частью повседневной жизни. Однако, наряду с множеством очевидных преимуществ, у владельцев авто имеется ряд проблем, решать которые приходиться тем или иным способом. В частности, автомобиль необходимо где-то оставлять и проводить его техническое обслуживание.

В городских условиях принято оставлять свои машины на стоянках либо парковках, в свою очередь, сельские жители, владельцы частных домов, дач и садовых участков, а в последнее время и городские жители, как правило, строят гаражи, оборудуя их всей необходимой инфраструктурой.

Одним из важных элементов любого гаража являются ворота. Если посмотреть на фото гаражных ворот, их в достаточном количестве можно найти на специализированных сайтах, необходимо отметить, при кажущейся простоте они являются достаточно сложной конструкцией со свойственными ей особенностями.

Давайте остановимся на ключевых моментах — они, несомненно, пригодятся при выборе или самостоятельном изготовлении ворот для вашего гаража.

Особенности

Ворота для гаража должны быть надежными, удобными, т.е. совмещать практичность, надежность, при этом их стоимость по возможности должна быть разумной и приемлемой.

Обычные распашные ворота

Это наиболее простой, от того популярный вариант. Главным преимуществом распашной конструкции необходимо считать простоту, соответственно – стоимость.

Такие ворота состоят из каркаса, сваренного из стального уголка, поверх которого навариваются или прикручиваются стальные листы. Для жесткости и для утепления, внутреннее пространство створок заполняется деревянными досками, которые крепятся к каркасу и листам посредством болтов.

При всей своей незамысловатости распашная система достаточно надежная и долговечная.

Откатные

В данном случае конструкция представляет собой одну створку и направляющую, по которой она перемещается параллельно стене. Недостатком необходимо считать достаточную сложность, что затрудняет их самостоятельное изготовление, а кроме того – для движения створки нужно свободное пространство вдоль стены.

В процессе эксплуатации необходимо следить за тем, чтобы в направляющей не было посторонних предметов и мусора.

Подъемные секционные

Представляют собой набор секций, посредством специального пружинного механизма собирающихся под потолком при открытии. Недостаток: сложность, от того — высокая цена.

Самостоятельно сделать такие ворота невозможно. Компактность и удобство использования в некой степени компенсируют недостатки, однако они требуют особого ухода и обслуживания.

Подъемные поворотные

Представляют собой створку, поднимающуюся параллельно полу вверх посредством специальных шарниров и фиксирующуюся под потолком.

Главное преимущество – нетребовательность к свободному пространству, при этом, они значительно дешевле и проще, в сравнении с подъемно-секционными, однако остаются достаточно сложными для самостоятельного повторения, при этом требовательны в обслуживании.

Роллеты

Роллетная конструкция, представляющая собой набор металлических пластин собирающихся в специальный короб, установленный под потолком. Главный недостаток – невысокая надежность и сложность. Сказать однозначно, какие гаражные ворота лучше очень трудно, поскольку многое зависит от конкретных условий и ваших возможностей.

Самостоятельное изготовление распашных ворот

Отвечая на вопрос — как сделать гаражные ворота своими руками, заметим: наиболее предпочтительными для повторения, являются распашные, а потому давайте рассмотрим основные особенностях технологии изготовления таких ворот.



Прежде вам необходимо определить общие размеры гаражных ворот, их особенности. Под особенностями необходимо понимать наличие или отсутствие входной двери на створке, а также конструкцию запорного механизма и замков, внутренних и (или) внешних.

Предварительно подумайте о том, как все будет устанавливаться и крепится. Вы можете взять готовый чертеж и изменить его размеры либо сделать все самостоятельно.

После того, как у вас на руках будет чертеж, необходимо подготовить все материалы и инструменты, и только тогда можно приступать к работе.

Начинают всегда с изготовления каркаса ворот, для этого предварительно приготовленные уголки сначала прихватывают «точками» между собой, а после контроля размеров окончательно сваривают, а затем к ним приваривают внешние листы. Далее устанавливают навесы, все запорные механизмы, проушины для замков и другие дополнительные элементы.

После этого ворота собирают и устанавливают на месте. Предварительно укрепив, проверяют, как они открываются и закрываются, после чего окончательно фиксируют.

Когда раствор застынет, контролируют качество работы и покрывают внутреннюю сторону створок и каркас антикоррозионным покрытием, а после приступают к установке деревянных досок на внутренней поверхности створок. Когда эта работа будет завершена, ворота красят и устанавливают внутренние замки.

Естественно, указанный нами технологический процесс является самым общим, но он поможет представить вам предстоящий объем работы и обозначить примерный план действий.

Больше инструкций Вы найдете на этом сайте: http://clubsamodelok.ru

Фото гаражных ворот

Также рекомендуем посетить:

  • Автоматические ворота
  • Привод для ворот
  • Распашные ворота
  • Сварной забор
  • Рулонные ворота
  • Раздвижные ворота
  • Калитка из профнастила
  • Зеленый забор
  • Кованые ворота
  • Калитка своими руками
  • Чертеж ворот
  • Ворота с калиткой
  • Металлические ворота
  • Замок на калитку
  • Высота забора
  • Забор из сетки-рабицы
  • Откатные ворота
  • Декоративный забор для дома и дачи
  • Кованые заборы
  • Кирпичный забор
  • Забор для дачи
  • Красивые заборы
  • Забор из штакетника
  • Забор из камня
  • Забор для дома
  • Забор из профнастила
  • Бетонный забор
  • Ворота из профнастила

Схема сборки и чертежи- Обзор +Видео

Как сделать деревянные ворота в гараж своими руками? Многие мужчины, которые являются владельцами частного дома, уделяет достаточно внимания тому, как обустроить дом изнутри, а также придомовую территорию и обеспечить защиту. Такие люди склоняются к тому, что самое лучшее – это сделанное своими руками.

Одной из вещей, которые тоже можно не покупать, а сделать самому, являются деревянные ворота для гаража.

Это самый простой вариант вместо того, чтобы покупать такую конструкцию за баснословные суммы.

Содержание:

  • 1 Общие сведения о дереве
  • 2 Деревянные ворота своими руками
    • 2.1 Подготовка инструментов и материалов к работе
    • 2.2 Чертежи деревянных ворот
    • 2.3 Изготовление ворот
  • 3 Итоги

Общие сведения о дереве

Дерево – идеальный материал в плане стоимости, который замечательно поддается обработке и при надлежащем уходе прослужить очень долго.

Основными преимуществами являются:

  • Высокая популярность и низкая себестоимость материала. Купить деревянные брусья и доски определенного размера вы сможете на строительном рынке или же в специализированном магазине. По сравнению с другими материалами, которые используют для изготовления ворот, цена на дерево вас удивит в приятном смысле.
  • Удобство обработки. Вы без проблем сможете даже своими руками подготовить дерево для будущих ворот лучшим образом. В отличие от металла, дерево всегда можно подкорректировать даже простыми инструментами для обработки древесины, которые есть у каждого домашнего мастера. А вот для обработки изделий из металла используют более серьезные электрические приборы и инструменты, например, шлифовальную машинку или электроножовку.
  • Практичность и надежность. При надлежащем уходе деревянные гаражные ворота прослужат вам долго. Оно, в отличие от металла, не будет ржаветь, но все же может износиться спустя какой-то промежуток времени. По этой причине вам нужно будет иногда обрабатывать изделие определенными жидкостями для укрепления, а также иногда подкрашивать в нужных местах. С практической точки зрения при повреждении какой-то стороны полотна вы сможете заменить его другими досками, и не менять всю конструкцию целиком.

В зависимости от того, какие у вас предпочтения, вы можете сделать ворота для гаража своими руками любого вида. Это могут быть откатные ворота из древесины, а может быть модель, оснащенная подъемным механизмом – все зависит от вашей фантазии, умений и желания!

Обратите внимание, что универсальным вариантом считают именно распашные ворота. Это настолько простая деревянная конструкция, что ее сможет сделать даже тот человек, который не имеет  лишь базовые навыки в строительстве.

Главное, чтобы при работе в одиночку вы обращали внимание на все нюансы, например, провести точные замеры и должным образом подготовить весь необходимый материал.

Деревянные ворота своими руками

Подготовка инструментов и материалов к работе

Перед тем, как начать подготавливать все нужные инструменты и материалы, следует составить чертеж ваших ворот и провести замеры мест, где вы будете их устанавливать. Когда вы пройдете эти две важнейшие стадии планирования, вы сами поймете, как сделать ворота для гаража своими руками, и не будете прибегать к помощи профессиональных работников.

Если вы хотите сделать воротами сами, то нужно измерить входной проем, а если такие же ворота вы захотите установить еще  и во дворе, следует определить точную длину между проймами в заборе. А теперь можно начать создавать эскиз. Для удобства рекомендуем использовать стандартный рисунок, который будет понятным для вас.

Исходя из найденного изображения, вы сможете проставить все данные измерения на нем. При создании такого эскиза вам будет проще сориентироваться и купить необходимое количество элементов.

Для изготовления деревянных ворот для гаража вам потребуются следующие материалы и приспособления:

  • Доски деревянные, толщина которых равно 2,5 см , а ширина 10 см.
  • Деревянные брусочки в диаметре не меньше 5*5 см, можно использовать металлические трубы или профили с диаметром в 5 см.
  • Ножовка по дереву.
  • Металлические петли.
  • Ряд измерительных приборов – рулетка, строительный уровень и уголок, метр.
  • Ножовка по металлу (можно заменить электрическим лобзиком).
  • Механическая или электрическая дрель и набор сверл.
  • Стамеска.
  • Рубанок.
  • Нагели и саморезы.
  • Шуруповерт.
  • Бумага для шлифовки.
  • Грунтовка.
  • Анкера или дюбеля.
  • Сварочный аппарат (при необходимости).
  • Кисти.
  • Лак для дерева/масляная краска.

При изготовлении помимо гаражных деревянных ворот еще и дворовых вы должны предусмотреть наличии специальных опорных столбов. Но если у вас таковых не имеется, можно сделать их своими руками. Для этого используйте две металлических трубы или дубовые бруски с диаметром в 15 см.

Их нужно обрезать до определенной длины, а далее выкопать две ямки на выделенном для них месте, и придерживаясь нужного расстояния, причем глубина должна быть примерно 1 м, а диаметр больше 15 см, чем исходное сечение стоек. Здесь работает правило «чем глубже опоры, тем более устойчивая и прочная конструкция будет на выходе». Чтобы обеспечить максимальную прочность, на дно углубления нужно засыпать еще и немного щебня, а после утрамбовать дно.

Совет: если вы пользуетесь деревянными балками, вам следует позаботиться о предотвращении процесса гниения. Для этого следует обработать ту часть, которая будет находиться под землей, специальной битумной мастикой (можно использовать жидкую смолу).

После того, как опоры будут установлены, вертикаль следует зафиксировать по уровню и засыпать щебнем яму. В идеале можно еще и забетонировать ее цементным раствором. Для надежности воспользуйтесь кирпичами, чтобы обложить опору и сделать ее прочнее и красивее.

Чертежи деревянных ворот

Изготовление ворот

Когда вы окончите подготовку материалов и элементов, можно начать делать сами ворота. Так как вы приняли решение сделать деревянные ворота для гаража, раму нужно будет собирать своими руками. Для этого вы используете замеры входного проема, обрежете деревянные бруски до нужного размера и разложите на идеально ровной поверхности, чтобы у вас получился прямоугольник или квадрат.

Далее нужно проверить ровность диагоналей и укрепить углы саморезами и металлическими уголками. В роли рамы можно использовать еще и угловатые профили или металлические трубы, но для закрепления вам в этом случае потребуется сварочный аппарат. Готовую раму нужно закрепить в проеме при помощи анкеров или больших дюбелей.

  1. Теперь сделаем своими руками каркас для будущих створок. Для этого нужно распилить деревянные балки на несколько частей нужных размеров, поверхность обработать рубанком и разложит в соответствии чертежу. Следует учесть, что лицевая сторона ворот должна выступать за каркасный предел примерно на 15 см. Чтобы защитить их от внешней среды и ее негативного воздействия, детали покрываем антисептической жидкостью.
  2. Теперь нужно проверить, чтобы все диагонали были равны, места стыков закрепить саморезами или сделать отверстия при помощи электродрели и вставить туда нагели, которые сделают изделие прочным и долговечным. Далее в центре полученной конструкции устанавливаем поперечные балки, которые в идеале должны быть размещены накрест. На кончиках брусьев делаем укосы в 45 градусов. На концах детали нужно закрепить саморезами.
  3. Теперь полученные створки можно установить на каркас. Деревянные ворота для гаража на металлическом каркасе сделать несложно, нужно лишь проделать те же действия, что и с брусьями и дерева, но в качестве крепления в этот раз используйте сварку.
  4. Четвертый этап – подготовка и обработка обшивочных элементов для лицевой стороны наших створок. Требуется взять достаточное количество досок и подрезать их при помощи электролобзика до нужного размера. В идеале нужно использовать детали, выполненные из сосны, так как она обладает малым весом и отлично защищена от негативного влияния окружающей среды. Доски нужно вплотную расположить друг к  другу и укрепит места соприкосновения саморезов с каркасом. По окончанию следует подрезать неровности и отшлифовать поверхность плотной наждачкой.
  5. Когда ворота практически готовы, остается лишь установить металлические петли. Чтобы прикрепить их на гаражные ворота из дерева, следует приварить их к особым местам рамы, но для дворовых ворот их крепят на столбы. Теперь возьмите створки и можете посадить ворота на петли.
  6. В конце, вам понадобиться  собственноручно прогрунтовать поверхность ворот полностью и использованием защитной жидкости , а после окрасить. Если вы не хотите пользоваться краской, для придания интересного оттенка можно использовать морилку. Когда она высохнет, ворота покрываем лаком для дерева в несколько слоев. Чтобы украсить свое творение, используйте кованные детали необычного вида – их можно прикрепить на лицевую часть.
  7. Далее на уже готовые вороты крепим ручки, засовы и замки. В роли засова можно использовать стержни из металла, который будут фиксировать створки. В земле нужно будет вырыть желобки для закрепления.

Обратите внимание, что на основание этой статьи вы без труда сможете сделать ворота для гаража своими руками. Главное, чтобы все замеры были точными, вы делали все в четкой последовательности, использовали качественные материалы и ухаживали за творением рук своих.

Итоги

Уход за деревом – это очень важно, поэтому не ленитесь время от времени прокрашивать застарелые места, а если будут скрипеть петли, смазывайте их солидолом.

Подъемные гаражные ворота своими руками

На сегодняшний день подъёмные гаражные ворота пользуются большой популярностью, а ещё — это удобная, надёжная и практичная защита для гаража, но в то же время заводские варианты довольно дорогостоящие. Открываясь с помощью специального механизма, они принимают горизонтальное положение под потолком и на небольшую длину выезжают вперёд, тем самым образуя небольшое укрытие в виде козырька. Как уже говорилось, заводские образцы довольно дорогие, но никто не мешает проштудировать ресурсы интернета на предмет самостоятельного изготовления таких ворот, и вооружившись нужным инструментом и чертежами сделать их своими руками.

Содержание

  • Преимущества и недостатки подъёмной конструкции
  • Устройство и схема работы складных ворот для гаража
  • Чертёж подъёмных гаражных ворот
  • Что потребуется для изготовления
  • Инструменты
  • Пошаговая инструкция изготовления

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

  • Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
  • Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
  • Может использоваться любая внешняя отделка и декорирование.
  • Полотно ворот можно дополнительно утеплять пенополистиролом.
  • Есть возможность поставить оборудование для автоматического открытия.
  • Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

  • Установка возможна только в прямоугольные проёмы.
  • Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
  • При открытом положении ворот уменьшается высота проёма.
  • Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
  • Некоторая сложность монтажа.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

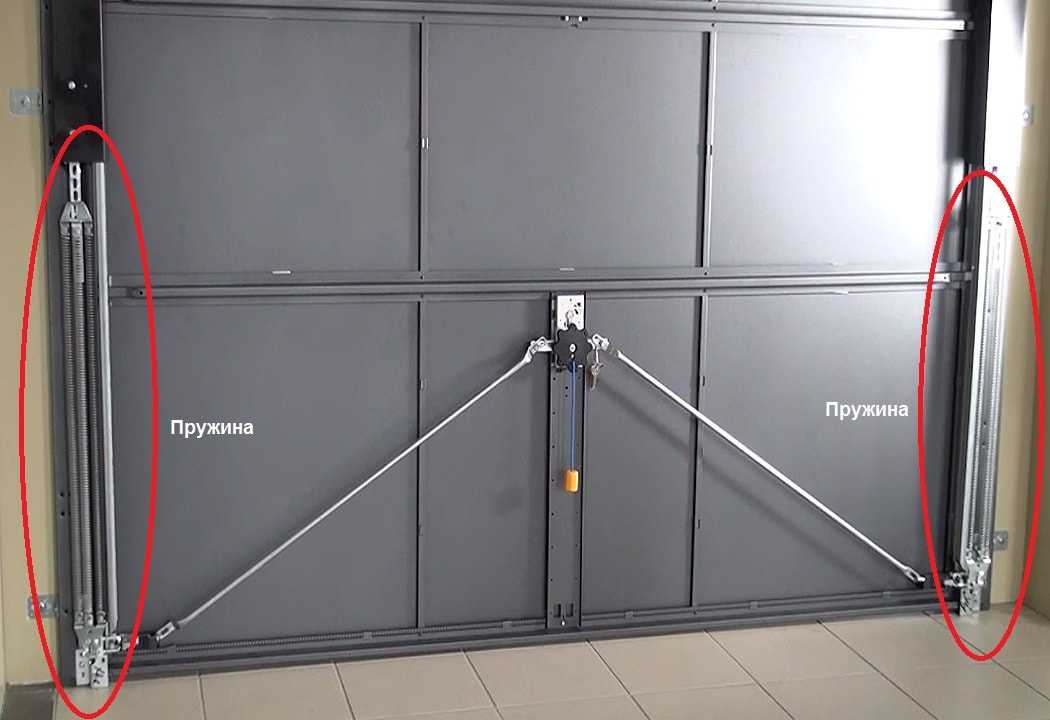

  1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
  2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Схема подъёмных ворот

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж подъёмных ворот

Чертёж рамы, размеры нужно проставить под свои габариты ворот.

Чертёж рамы

Что потребуется для изготовления

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м3.

Инструменты

Для работы должны быть под рукой следующие инструменты:

  • болгарка;
  • сварочный аппарат;
  • рулетка, карандаш;
  • молоток;
  • шуруповёрт, отвёртка;
  • дрель, свёрла;
  • набор гаечных ключей;
  • уровень.

Пошаговая инструкция изготовления

  1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
  2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

    Сварка стыков элементов рамы

  3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

  4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
  5. Привариваем к верхним углам в торец, кронштейны с роликами.
  6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
  7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.
  8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

    Проверка правильности работы ворот

  9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

    Монтирование створки ворот

  10. Установка и регулировка пружин на свои местах и проверка функциональности.
  11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
  12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот. Также периодически уделяйте внимание смазке рычажной системы и опорных роликов.

Видео: самодельные откидные гаражные ворота

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

  • Автор: Арсений Пискунов

. Я мог бы вырезать его сам, наносить, не делая отверстий в дверях гаража, и всегда иметь возможность удалить его, если я передумаю в будущем. Я так счастлив, что набрался смелости сделать это, потому что получилось лучше, чем я даже мог себе представить.

Сразу скажу… У меня есть Portrait, и это один из немногих проектов, который я действительно чувствовал ограниченным меньшим Portrait. Изначально я хотел немного другой дизайн окна, но после того, как я проследил изображение окон в формате jpeg в Studio, я понял, что 5 ярдов черного 651 Oracal Vinyl (любезно предоставленного Expressions Vinyl), которые у меня были, будет недостаточно для проекта, так как Я был ограничен шириной всего 8,5 дюймов. Эти дополнительные 3 дюйма на CAMEO имели бы большое значение. , я решил использовать четыре квадратных окна на каждой панели, и у меня было достаточно винила с небольшим запасом. Да, я потел и молился, чтобы не ошибиться.

Первым делом я измерил «оконные» панели на воротах гаража. Не все гаражные ворота одинаковы, поэтому сначала измерьте свои, а затем внесите необходимые изменения в шаблон. Каждый из моих имеет размер 16 x 10,5 дюймов. Очевидно, я не мог вырезать сплошную часть окна из-за ширины моего портрета 8,5 дюймов. Это основная причина, по которой я решил использовать четыре оконных стекла для каждого. Расстояние между каждым стеклом ровно один дюйм. Я выбрал 1 дюйм, чтобы можно было использовать малярную ленту 3M шириной в один дюйм и легко выровнять расстояние между всеми окнами. быть размером 7,5 x 5,25 дюйма
Ниже показано, как изначально выглядел мой вырезанный файл. Так как я создал и разработал этот файл Studio Cut самостоятельно — без след или купленный дизайн — я могу на законных основаниях поделиться им со всеми вами.

Загрузите файл с вырезами оконных стекол здесь (версия V3)

Загрузите файл с вырезами оконных стекол здесь (версия Studio V2)

Пожалуйста, только для личного использования!


(Если вам не нравятся прямоугольные стекла, вот некоторые стили окон для гаража, которые вам могут понравиться. Все они будут отличными следами… подмигните, подмигните.)

Я мог бы вырезать все 32 прямоугольника одним сплошным разрезом, но мне хотелось иметь немного больше контроля, так как я имел дело с таким небольшим пространством для маневра. Я вырезал четыре панели за один раз, используя 20-дюймовые куски винила.  Мне пришлось повторить это восемь раз, чтобы получить все 32 панели.

Теперь, чтобы вырезать винил, длина которого больше, чем коврик для резки, необходимо внести некоторые изменения в настройки. Если вы обрежете таким образом, будут вырезаны только первые два прямоугольника и часть третьего, потому что линия разреза в настоящее время установлена ​​на 8,5 x 11 (стандартный книжный формат) 9.0003

Чтобы изменить это, щелкните значок «Параметры страницы» (обведен кружком).

Сначала отрегулируйте размер страницы. Поскольку мой винил имеет длину 20 дюймов, я изменил ширину (со стандартных 11 дюймов) на 21 дюйм (только для дополнительной прокладки). Теперь вы можете видеть белую область, указывающую на то, что винил расширился.

Однако в этот момент машина по-прежнему будет резать только шириной 11 дюймов, потому что вы можете видеть, что граница реза все еще находится на полпути через 3-й блок. Это связано с тем, что она ограничена размером коврика для резки. Как только я изменю настройки коврика для резки на » Нет», граница реза также будет расширена до 21 дюйма.

Теперь пришло время резать и резать, резать и резать….

Когда все оконные стекла были вырезаны, я был готов к этапу установки. Но сначала… последний взгляд на то, как мой гараж выглядел «до».

Поскольку мои панели имеют ширину 16 дюймов, я сделал две отметки карандашом каждая на расстоянии 0,5 дюйма с каждой стороны от 8-дюймовой (средней) точки. Я сделал две отметки на расстоянии дюйма друг от друга, чтобы середина моего малярного скотча находилась точно посередине.

На самом деле я сделал два набора меток: один в верхней части панели, а другой — в нижней части панели. Я сделал это, чтобы убедиться, что лента ровная, а это значит, что все мои оконные стекла расположены точно на одинаковом расстоянии друг от друга. Я повторил этот процесс измерения для отметки высоты также на 4,75 дюйма и 5,75 дюйма (5,25 дюйма было моей средней точкой). Поднимите поперечную направляющую малярной ленты, пришло время установить ваши оконные стекла. Я знаю, что это может показаться запутанным.. .но, надеюсь, эта картинка поможет. Мои карандашные пометки выделены черными точками.

Я всегда переношу винил с помощью переносной ленты, и я планировал это сделать и для этого проекта, но оказалось, что мне это действительно не нужно, и после первой панели я вообще пропустил это и просто приклеил виниловые наклейки, как наклейки.

Я начал приклеивать каждое стекло, совмещая внутренний угол винила с лентой. Затем я как бы растянул боковую и верхнюю/нижнюю часть ленты по краю ленты, прежде чем прижать всю панель на место. На этом фото винил выглядит немного неровным, но на самом деле он ровно прилегает к воротам гаража, которые слегка текстурированы.

Если у вас появились пузыри или стекло не идеально выровнено по ленте, вы можете удалить винил и переместить его. Повторите, повторите, повторите… Как только все виниловые наклейки будут на месте, вы можете удалить ленту. Отойдите и полюбуйтесь своей работой… но не слишком долго, ведь вы хотите перейти к следующему окну, не так ли?!

Процесс измерения ленты и нанесения виниловых наклеек на окна действительно происходит довольно быстро, когда вы запускаете систему. По моим оценкам, на обе гаражные ворота у меня ушло меньше часа.

Когда все окна установлены, пришло время петель. Чтобы получить форму петель, я поискал в Google комплекты фурнитуры для гаражных ворот. Я нашел один (со спецификациями размера wooohoo), который я мог легко отследить в Студии Силуэта. Если вам нужно освежить знания о том, как отслеживать файл jpg, ознакомьтесь с нашим руководством 101. В спецификациях указано, что кронштейны в комплекте крепежа имеют длину 16 дюймов. Я хотел бы поделиться с вами этим студийным файлом, но, к сожалению, не могу. Я могу сказать вам, что это легкий след…

Проблема в том, что у меня были только узкие 3-дюймовые куски винила, которые можно было вырезать, а Portrait не позволяет вам регулировать ролики, что означает, что мне приходилось резать с помощью коврика … конечно, это ограничивало меня только вырезанием 12 дюймов. длинная. Аааааааааааааааааааааааааааааааааааааааааааааааааааа ещё раз портрет. Я решил, что у меня есть варианты: разрезать на части и собрать вместе на двери или сделать петли немного меньше. Я действительно не хотел отдельных частей, поэтому я сделал дизайн немного меньше и расположил его под углом по диагонали по всему мату. Это максимально увеличило пространство для резки, и я смог вырезать свой дизайн чуть более 12 дюймов. К слову о потливости…
Снова Боги Силуэта были со мной, и у меня не было оплошностей.

Я закончил гаражные ворота, установив петли… а затем сделал шаг назад и по-настоящему восхитился своей работой. На этот раз вы можете смотреть на свои красивые новые гаражные ворота из искусственного вагона столько, сколько захотите! Силуэт — вещь красивая, не правда ли! (Так это голубое небо… это фото не нуждается в редактировании!)



Но подождите… это еще не все! Expressions Vinyl были достаточно любезны, чтобы предоставить мне винил и переводную ленту для моего эксперимента с дверью гаража, и теперь они хотят дать одному из вас шанс выиграть свои материалы для того или иного проекта с винилом! Выиграйте подарочную карту Expressions Vinyl на 25 долларов, заполнив форму ниже. Используйте его, чтобы купить рулон винила Oracal 651 длиной 5 или 10 ярдов или все, что душе угодно!

Отказ от ответственности: для этого проекта я получил образцы ленты 3M Scotch Blue Painters Tape и винила Oracal 651 от Expression Vinyl, но все мнения являются моими собственными.

Примечание. Этот пост может содержать партнерские ссылки. Нажимая на них и покупая товары по моим ссылкам, я получал небольшую комиссию. Это то, что помогает финансировать Школу Силуэта, поэтому я могу продолжать покупать новые продукты, связанные с Силуэтом, чтобы показать вам, как получить максимальную отдачу от вашей машины!

Спасибо, что пришли сегодня на занятия в школу Силуэт. Если вам нравится то, что вы видите, я бы хотел, чтобы вы это закрепили!



Подробная схема гаражных ворот | Гаражные ворота G&S

Вы пытаетесь выяснить, что не так с дверью вашего гаража?

Чтение схемы гаражных ворот может помочь.

Когда вы устраняете проблемы с гаражными воротами и обнаруживаете неисправную деталь, вам нужно знать, как называется эта деталь, чтобы вы могли а) пойти купить деталь и заменить ее самостоятельно или б) позвонить и сообщить мастеру по ремонту гаражных ворот, что не так с твоей дверью.

В любом случае, вам нужно знать, что не так с вашей гаражной дверью.

И знание того, как собираются гаражные ворота и как они работают, имеет решающее значение для понимания того, как их починить.

В этой статье мы объясним три основных аспекта гаражных ворот:

  • Рама
  • Подвижные части
  • Электрический привод гаражных ворот

Рама

«Рама» гаражных ворот — это название, которое мы даем частям вашей системы гаражных ворот, которые фиксируются на месте и направляют движущиеся части.

Эта «рама» включает в себя горизонтальные дверные направляющие, горизонтальные дверные направляющие, горизонтальную направляющую тележки, вертикальные дверные направляющие, комплект подвески, кронштейн для флажка, кронштейны косяка и нижние направляющие.

Эти детали выделены на изображении выше.

Это детали, которые являются стационарными и непосредственными там, где дверь движется .

Рассмотрим каждую часть:

I

К ним относятся дверные направляющие (как горизонтальные, так и вертикальные) и направляющая тележки. Дверные направляющие вдоль каждой стороны двери являются направляющими для роликов на двери, поэтому система шкивов может легко поднимать и опускать дверь. На направляющей тележки, расположенной в центре двери и прикрепленной к пружине, есть цепь, которая перемещает дверь вверх и вниз с помощью электрического привода гаражных ворот.

I

Эти детали крепят направляющие к стене и потолку, а ролики к двери, обеспечивая надежную поддержку направляющих и гаражных ворот.

I

Комплект подвески состоит из кусков оцинкованной стали с предварительно пробитыми в ней отверстиями, которые можно использовать для крепления электрического привода гаражных ворот к потолку и направляющих к потолку и стене. Они поставляются в разобранном виде, поэтому вы можете отрегулировать высоту, необходимую для каждой области, в которой они используются.

I

Нижняя рейка – самая нижняя горизонтальная рейка дверной секции. В нижней части гаражных ворот эта деталь часто является проблемой, если пол неровный или сама рейка сломана или деформирована. Это может привести к попаданию воды и мусора в ваш гараж, а также к потере энергии.

Проблемы с обрамлением ваших гаражных ворот часто требуют снятия всей двери, чтобы починить сломанную часть. Если вам некомфортно выполнять эту задачу, не стесняйтесь обращаться в профессиональную службу по ремонту гаражных ворот.

Движущиеся части

Движущиеся части — это те части, которые используются для перемещения гаражных ворот вверх и вниз.

К этим деталям относятся ролики, петли, шкив и трос, ремень, изогнутый дверной рычаг, торсионная пружина, трос аварийного расцепления и тросовые барабаны.

Вы можете увидеть эти детали на изображении выше.

Здесь мы объясним каждую часть по отдельности:

I

Это колеса по обеим сторонам гаражных ворот, которые находятся в дверных направляющих. Они позволяют двери плавно открываться и закрываться.

I

Петли прикреплены к каждой из секций гаражных ворот и позволяют двери сгибаться для хранения открытой двери.

I

Трос крепится как к пружинам, так и к электрическому приводу гаражных ворот. Это поднимает дверь. Шкив используется, потому что гаражные ворота очень тяжелые и могут весить более 250 фунтов. Шкив уменьшает усилие, необходимое для подъема гаражных ворот вверх и мягкого опускания гаражных ворот.

я

Этот элемент, прикрепленный к тележке, фиксирует дверь на цепочке или ремне, позволяя двери двигаться вверх и вниз.

I

Этот шнур служит для отсоединения гаражных ворот от тележки и ремня, что позволяет открывать и закрывать ворота вручную. В случае отключения электроэнергии или отказа системы гаражных ворот вы все равно можете открыть дверь вручную.

I

Пружина кручения гаражных ворот представляет собой пружину, работающую за счет скручивания (кручения). Когда пружина скручивается, она прикладывает силу к двери, позволяя ее поднять. Заменить или отремонтировать пружину гаражных ворот можно самостоятельно, но если вас что-то беспокоит, не стесняйтесь обращаться к профессионалам. Торсионная пружина выдерживает большое давление, и если вы не будете осторожны, она может вас травмировать.

I

Кабельные барабаны устанавливаются на раме гаражных ворот и являются местом крепления троса гаражных ворот. Если один из них сломан или ослаб, ваша дверь, вероятно, не откроется.

I

В цепи гаражных ворот используется цепь (похожая на велосипедную цепь) для перемещения ворот вверх и вниз. Самый дешевый из трех вариантов, цепь в нормальных условиях прослужит долго. Цепь время от времени будет нуждаться в регулировке, что является простым процессом, который большинство людей может сделать самостоятельно.

A Ремень гаражных ворот работает так же, как цепь гаражных ворот, за исключением того, что вместо цепи используется армированный сталью резиновый или полиуретановый ремень. Хотя они эффективны в первую очередь для более легких дверей (цепи лучше подходят для тяжелых дверей), ремни для гаражных ворот являются самым тихим вариантом.

Винт для гаражных ворот использует стальной стержень с резьбой для вращения электродвигателя гаражных ворот и подъема гаражных ворот. В то время как самый дорогой вариант, винт гаражных ворот не нуждается в регулировке.

Если вы обнаружите проблему с одной из движущихся частей, зачастую сломанную часть можно заменить на исправную, не касаясь остальной части двери. Убедитесь, что вы покупаете ту же деталь (того же производителя), которую пытаетесь заменить.

Электрический привод гаражных ворот

Привод гаражных ворот — это двигатель, прикрепленный к потолку, который открывает и закрывает ворота гаража. Удивительно, но они были изобретены еще в 1926 году!

Привод сам по себе не обеспечивает большую часть усилия, открывающего гаражные ворота – большая часть необходимого крутящего момента приходится на пружины и систему шкивов. Двигатель приводит в действие тележку, которая использует цепь, ремень или винт для подъема и опускания двери.

Если вы не можете найти какие-либо аппаратные проблемы с вашей дверью, то часто это проблема электрического привода гаражных ворот. Вызовите мастера, чтобы он вышел и отремонтировал его.

Заключение

Мы надеемся, что это поможет вам понять, как работают гаражные ворота и какие части для чего нужны:

  • Рама
  • Движущиеся части
  • Электрический привод гаражных ворот

Наличие этой информации может помочь вам самостоятельно устранять неполадки.

Собираетесь ли вы починить дверь самостоятельно или обратитесь к профессионалу, не стесняйтесь обращаться к нам в G&S Garage Doors с любыми вопросами, которые могут у вас возникнуть. Мы будем рады ответить на ваши вопросы.

Большое спасибо GarageDoorNation и сети DIY за прекрасную графику гаражных ворот!

Узнайте, почему наши клиенты говорят, что

G&S — лучшее!

Raynor Garage Doors — Качественные обработанные двери

Aspen ™ AP200LV Luxevue

Let The Light In &


Завершите свой дом

Aspen ™ AP200LV Luxevu

Берег Эдема, Рейнор

ПОЛУЧИТЕ ДЕРЕВЯННУЮ КАРЕТКУ ДОМА


ВИД С ПРОЧНОСТЬЮ СТАЛИ

Eden Coast by Raynor

ПОЛУЧИТЕ ДЕРЕВЯННУЮ КАРЕТКУ


ДОМ ВИД С
ПРОЧНОСТЬЮ СТАЛИ

Thermaseal® TM220 Секционная изолированная стальная дверь

Когда вам нужна прочная коммерческая дверь


со стилем

Thermaseal® TM220


Секционная изолированная стальная дверь

Когда вам понадобится


прочная коммерческая дверь
со стилем

.

0005

Alumaview AV200 Fullview


Maxize Visibility


для вашего коммерческого приложения

Alumaview AV200 Fullview


Maxize Visibility


для вашего коммерческого приложения

1111

Алюминиевая дверь для жилых помещений StyleView™

ПОСЛЕДНИЙ ШТРИХ


ДЛЯ ВАШЕГО СОВРЕМЕННОГО ОБРАЗА

Алюминиевая дверь для жилых помещений StyleView™

ПОСЛЕДНИЙ ШТРИХ


ДЛЯ ВАШЕГО СОВРЕМЕННОГО ОБРАЗА

Качество в мастерстве, честность в партнерстве с 1944 года

Качество в мастерстве,


Честность в партнерстве
с 1944 года

На протяжении более 75 лет компания Raynor Garage Doors является лидером отрасли в качестве производителя гаражных ворот. расположен в Диксоне, штат Иллинойс. Мы с гордостью производим широкий ассортимент продукции и приводов для жилых, коммерческих и промышленных гаражных ворот премиум-класса, которые продаются через нашу сеть надежных профессиональных дилеров по установке и национальных партнеров. Превосходная поддержка Raynor, приверженность качеству, приверженность инновациям и честность в торговле делают нас постоянным и предпочтительным партнером для дилеров, архитекторов и домовладельцев.

Что мы предлагаем

Гаражные ворота для жилых помещений

Независимо от того, хотите ли вы повысить привлекательность своего дома, увеличить стоимость при перепродаже или повысить надежность и безопасность гаражных ворот, компания Raynor Garage Doors предлагает изделия для гаражных ворот для жилых помещений, отвечающие вашим потребностям. Ознакомьтесь с полной линейкой гаражных ворот и устройств открывания гаражных ворот Raynor.

УЧИТЬ БОЛЬШЕ

Коммерческие двери

Вот ваш путеводитель по полной линейке коммерческих ворот Raynor и коммерческих приводов для любых промышленных, коммерческих, сельскохозяйственных или погрузочных ворот. Ознакомьтесь с полной линейкой коммерческих гаражных ворот и продукции Raynor.

  • Секционные ворота
  • Противопожарные двери
  • Дорожные двери
  • Скоростные двери
  • Двери пожарной части
  • Двери погрузочного дока
  • Коммерческие операторы

УЧИТЬ БОЛЬШЕ

Ресурсы для архитекторов

Независимо от того, являются ли ваши клиенты жилыми, коммерческими, сельскохозяйственными или промышленными, вы найдете здесь архитектурные спецификации Raynor, чертежи САПР и многое другое для жилых и коммерческих гаражных ворот Raynor.

УЧИТЬ БОЛЬШЕ

Создайте идеальную дверь для вашего дома

Создайте идеальную дверь


Для вашего дома

Выберите стиль. Выбери цвет.


Выберите Акценты. Смотрите это на вашем доме.

Выберите стиль. Выбери цвет.


Выберите Акценты. Смотрите это на вашем доме.

Какая разница, какая дверь! Представьте свою новую дверь Raynor в своем доме с Центром дизайна гаражных ворот Raynor.

Создайте идеальную дверь для вашего дома

Создайте идеальную дверь для вашего дома

Выберите стиль. Выбери цвет. Выберите Акценты. Смотрите это на вашем доме.

Какая разница, какая дверь! Представьте свою новую дверь Raynor в своем доме с Центром дизайна гаражных ворот Raynor.

ДИЗАЙН СЕЙЧАС

В чем преимущество Рейнора?

Дело не только в нашей 75-летней истории создания качественных продуктов и инноваций в системах доступа, но и в добросовестности наших сотрудников. От наших сотрудников и поставщиков до наших официальных дилеров и людей, которые пользуются нашими дверями каждый день — мы являемся семьей Рейнор, и мы рады приветствовать вас.

ДИЛЕРСКАЯ СЕТЬ

Наши двери продаются, обслуживаются и устанавливаются через авторизованных дилеров Raynor, что гарантирует соответствие каждого взаимодействия нашим стандартам поведения.

СЕМЕЙНОЕ ПРИНАДЛЕЖНОСТЬ

Будучи семейной компанией, мы планируем будущее на основе поколений, а не кварталов, и придаем большое значение нашему наследию и отношениям.

СДЕЛАНО В АМЕРИКЕ

Мы гордимся тем, что производим нашу продукцию в Северной Америке, уделяя особое внимание постоянному совершенствованию наших процессов от начала до конца.

КАЧЕСТВО ПРОИЗВОДСТВА

Наша приверженность качеству нашей продукции выходит за рамки продажи, с конкурентоспособными гарантиями и лучшим в отрасли обслуживанием клиентов.

В чем преимущество Рейнора?

Дело не только в нашей 75-летней истории создания качественных продуктов и инноваций в системах доступа, но и в добросовестности наших сотрудников. От наших сотрудников и поставщиков до наших официальных дилеров и людей, которые пользуются нашими дверями каждый день — мы являемся семьей Рейнор, и мы рады приветствовать вас.

ДИЛЕРСКАЯ СЕТЬ

Наши двери продаются, обслуживаются и устанавливаются через авторизованных дилеров Raynor, что гарантирует соответствие каждого взаимодействия нашим стандартам поведения.

СЕМЕЙНОЕ ПРИНАДЛЕЖНОСТЬ

Будучи семейной компанией, мы планируем будущее на основе поколений, а не кварталов, и придаем большое значение нашему наследию и отношениям.

СДЕЛАНО В АМЕРИКЕ

Мы гордимся тем, что производим нашу продукцию в Северной Америке, уделяя особое внимание постоянному совершенствованию наших процессов от начала до конца.

КАЧЕСТВО ПРОИЗВОДСТВА

Наша приверженность качеству нашей продукции выходит за рамки продажи, с конкурентоспособными гарантиями и лучшим в отрасли обслуживанием клиентов.

Смотрите, что важно. Защитите то, что внутри.

Смотрите, что важно.


Защитите то, что внутри.

Что говорят наши клиенты

Что говорят наши клиенты

Я являюсь клиентом Raynor с 19 лет89, у них всегда был продукт самого высокого качества в индустрии гаражных ворот. Двери для жилых помещений и коммерческий прокатный стальной прод.

Гаражные ворота Raynor Галерея проектов

Гаражные ворота Raynor


Галерея проектов

Гаражные ворота Montrose

Стальная дверь с изоляцией ThermaSeal® TM200 отлично подходит для этого здания городского магазина.

Raynor Corporate

Bass Pro Shops выбранные двери Raynor AlumaView AV300 для максимальной производительности и современного вида этого отсека для обслуживания лодок.

Гаражные ворота Montrose

Этот современный дизайн и двери Raynor StyleView представляют собой идеальное сочетание.

Верхние ворота Dutchess

Взгляните на эти верхние ворота Raynor Aspen с краской Sherwin-Williams, подходящей к существующим проходным воротам.

Национальная компания по производству гаражных ворот

Свежий новый взгляд на этот дом с распашной дверью RockCreeke белого цвета с дизайном x-buck.

Shirey Overhead Doors, Inc.

Дверь из осины из орехового дерева, колониальный утопленный каретный сарай с окнами в колониальном стиле, магнитные ручки и ремни идеально дополняют внешний вид этого дома.

Специалисты по автоматическим дверям

Двери StyleView — идеальное сочетание видимости и стиля!

Двери Deluxe

Гаражные ворота в колониальном стиле Aspen AP138 с углубленными пазами и стеклом Bershire Ranch.

Галерея проектов гаражных ворот Raynor

Гаражные ворота Raynor


Галерея проектов

Что говорят наши клиенты

Я являюсь клиентом Raynor с 1989 года, у них всегда была продукция самого высокого качества в отрасли гаражных ворот. Двери для жилых помещений и коммерческий прокатный стальной прод.

Нужна дополнительная помощь? Готовы к покупке?

Найдите официального дилера Raynor рядом с вами!

Нужна дополнительная помощь? Готовы к покупке?

Найдите официального дилера Raynor рядом с вами!

Нужна дополнительная помощь?


Готовы к покупке?

Найдите официального дилера Raynor


рядом с вами!

Raynor Resources

Краткие советы домовладельцам

Хотите перепрограммировать устройство открывания гаражных ворот? Нужно измерить дверной проем для новой гаражной двери? Рейнор может показать вам, как это сделать.

УЧИТЬ БОЛЬШЕ

Зарегистрируйте свою гарантию

Вы недавно приобрели гаражную дверь или устройство открывания Raynor? Ваша регистрация обеспечивает гарантийное покрытие Raynor и позволит вам получать актуальную информацию о продуктах и ​​предложениях.

ЗАРЕГИСТРИРУЙТЕСЬ СЕЙЧАС

Зарегистрируйте свою гарантию

Вы недавно приобрели гаражные ворота или устройство открывания Raynor? Ваша регистрация обеспечивает гарантийное покрытие Raynor и позволит вам получать актуальную информацию о продуктах и ​​предложениях.

ЗАРЕГИСТРИРУЙТЕСЬ СЕЙЧАС

Аккредитация и сертификаты

Член DASMA

Член ведущей торговой ассоциации Северной Америки производителей гаражных ворот, рулонных ворот, высокоэффективных ворот и устройств открывания гаражных ворот

Член IDA

Член ведущей международной торговой ассоциации, представляющей индустрию дверей и систем доступа

AIA CES Provider

Зарегистрированный поставщик непрерывного образования для Американского института архитекторов, предоставляющий возможности личного и виртуального обучения

Программа ученичества Министерства труда США

Зарегистрированный преподаватель программы ученичества Министерства труда США

Аккредитация ISO

Аккредитованная Национальным советом по аккредитации ANSI (ANAB) для ISO/IEC 17025, демонстрируя, что наши испытательные и калибровочные лаборатории работают компетентно

Присоединяйтесь к команде Рейнора!

См.

текущие объявления о вакансиях

УЧИТЬ БОЛЬШЕ

Блог Рейнора: вдохновляющие мысли

Как соединить входную дверь и дверь гаража?

Знание того, как соединить входную дверь и дверь гаража, может повысить привлекательность вашего дома и сделать его более привлекательным для потенциальных покупателей. Выбор правильного сочетания гаража и входной двери позволяет вам достичь единого архитектурного стиля, который идеально связывает элементы вашего дома воедино. Этот пост предложит руководство о том, как […]

Читать далее

Как защитить ворота гаража от непогоды?

Независимо от того, где вы живете, защита гаражных ворот от атмосферных воздействий необходима для предотвращения потерь тепла, влаги и пыли.

No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
