главные элементы конструкции, изготовление откатных ворот своими руками

Многие владельцы частных домов по достоинству оценили удобную эксплуатацию и преимущества откатных ворот. Основным достоинством конструкции является эргономичность, позволяющая экономить пространство. Как нельзя кстати такие ворота подойдут в том случае, если на участке мало места для их открывания внутрь или наружу. Практически каждый может сделать сдвижные ворота своими руками.

Содержание

  • 1 Главные составляющие откатных ворот

  • 2 Как осуществляется движение конструкции?

  • 3 Сдвижные ворота своими руками без автоматики

    • 3.1 Строительство бетонного фундамента своими руками

    • 3.2 Выбор фурнитуры

    • 3.3 Сооружение несущей рамы

    • 3.4 Установка сдвижных ворот

  • 4 Автоматика для выдвижных ворот

Главные составляющие откатных ворот

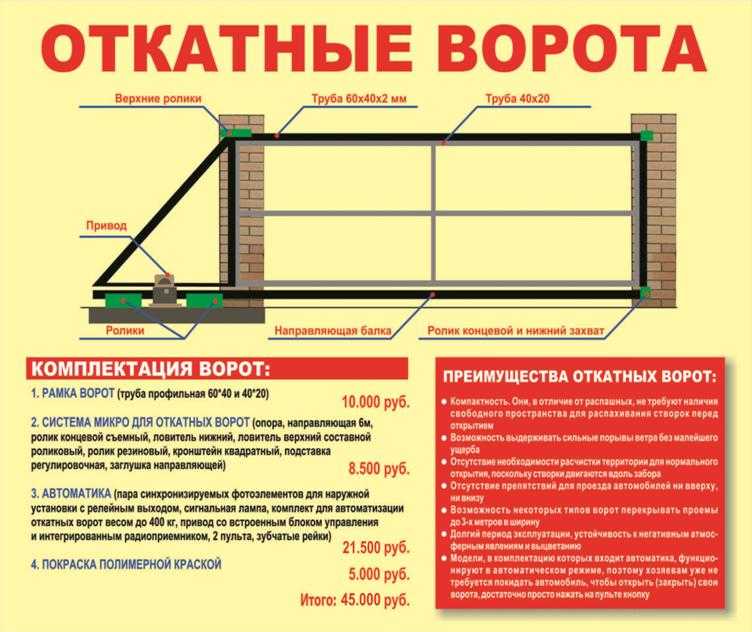

Многих интересует – из чего состоят и как сделать откатные ворота своими руками? Главными составляющими такой конструкции являются:

  1. Рама – основная часть ворот, которая должна быть устойчивой. Ее размеры зависят от ширины и длины проема. Для изготовления рамы используются профильные трубы из металла или алюминия.
  2. Обшивка рабочей поверхности чаще всего делается из надежного и недорогого профнастила. Также можно использовать сэндвич-панели, натуральное дерево, оцинкованные листы, деревянный брус и многое другое.
  3. Механизм откатной конструкции состоит из направляющей, верхних и нижних роликов, концевых роликов балки, заглушки на конце направляющей.

Строительные магазины предлагают большой выбор материалов, которые можно использовать для обшивки полотна. Но наиболее популярен профнастил, который отличается прочностью, разными видами и широким спектром цветовой гаммы. Сделанные своими руками из этого материала ворота будут выполнять не только защитную, но и эстетическую функцию.

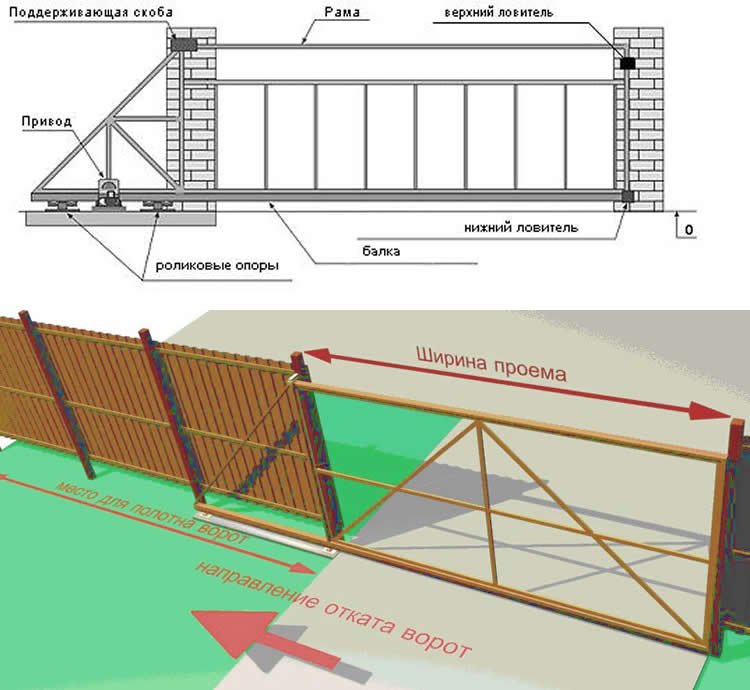

Как осуществляется движение конструкции?

Полотно откатных ворот движется внутри придомовой территории вдоль ограждения. Движение осуществляется с помощью роликов по приваренной к раме направляющей. Каретки роликов находятся внутри рамы, поэтому надежно защищены от внешнего воздействия.

Расстояние, на которое будет осуществляться откат, надо рассчитать заблаговременно. Также нужно продумать в какую сторону полотно будет двигаться. Въездные пути должны быть свободными, перед воротами не должно быть никаких препятствий. Для удобства въезда и выезда следует продумать направление отката полотна.

Чтобы полотно двигалось легко и свободно, для конструкции следует выбрать качественные направляющие рельсы. Они должны иметь четкие геометрические формы и иметь зеркально ровную поверхность. При покупке направляющей необходимо обратить внимание, чтобы они были оцинкованными и не имели на своей поверхности ржавчин и окалин. Качественные рельсы имеют толщину металла в 3,5-5 мм. Роликовые опоры лучше всего выбирать из металла. Прорезиненные или пластмассовые прослужат недолго.

Сдвижные ворота своими руками без автоматики

Вначале необходимо определиться с размерами конструкции, и подготовить необходимые материалы и инструменты.

Из инструментов понадобится:

  • рулетка;
  • строительный уровень;
  • топор;
  • болгарка;
  • сварочный аппарат;
  • лопата;
  • молоток;
  • шуруповерт;
  • емкость для приготовления бетона;
  • гаечные ключи;
  • резиновый молоток для регулировки;
  • углошлифовальная машина для зачистки ржавчины.

Разобравшись с оборудованием, можно приступать к подготовке стройматериалов.

Для ворот стандартных размеров, проем которых будет составлять 4 метра, понадобится:

  1. Бетонный раствор для фундамента. Смесь замешивается в пропорции 1:3:3 из цемента, песка и щебня.
  2. Полотно, которое будет обшито профнастилом. Для его изготовления размером в 2х4 метра нужно: 10 м2 профнастила, около 200 саморезов, по 20 метров труб 6х3 и 4х2 см, 5 метров трубы 6х6 см, упаковка электродов, растворитель, краска, грунтовка.
  3. Швеллер длиной в ½ ворот, на который будут устанавливаться каретки для роликов. Для укрепления его нижней части понадобится семь-восемь метровых и три под углом отрезков арматуры.

Для ворот другого размера подсчеты необходимо провести самостоятельно. На сайтах многих строительных магазинов есть онлайн-калькуляторы, которые могут в этом помочь.

Строительство бетонного фундамента своими руками

Чаще всего для монолитного фундамента используется силовая рама (швеллер), которая может быть с опорными столбами или без них. В любом случае к столбам забора она крепится заподлицо.

Для широких ворот лучше всего установить два опорных столба, высота которых должна равняться сумме высот ворот и роликовых опор. Если опорные столбы не предусмотрены, то в забор монтируются металлические «закладные».

К силовой раме привариваются метровые отрезки арматуры. Затем для нее подготавливается основание, под которое роется яма шириной в 30 см и глубиной в 1 м. Длина ямы должна составлять ½ часть ширины проема. Бетонный раствор необходимо залить так, чтобы он был на одном уровне с «закладной».

Бетон должен закрепиться и хорошо просохнуть. Для этого понадобится не менее 7 дней. За это время можно подобрать составляющие элементы сдвижных ворот.

Выбор фурнитуры

Фурнитура выбирается под конкретный вес конструкции. Откатные ворота с обшитым профнастилом полотном весят примерно 350-400 кг. Для них необходимо подобрать:

  • направляющий рельс;
  • концевой и верхние ролики;
  • захваты;
  • пару роликовых кареток;
  • заглушки.

Длина рельса должна составлять 1,5 ширину проема откатных ворот. Если для открывания недостаточно места, или вес ворот до 250 кг, то длина рельса должна равняться 1,3 ширины.

Фурнитуру необходимо выбирать качественную, обращая внимание на то, чтобы все элементы были выполнены аккуратно и упакованы в фирменную коробку.

Сооружение несущей рамы

Своими руками конструкцию изготавливают из металлических труб диаметров в 30-60 мм. С помощью шлифовальной машины или болгарки их сначала нужно очистить от ржавчины, а затем обезжирить и загрунтовать.

Элементы рамы между собой скрепляются с помощью сварочного аппарата. Для максимальной прочности конструкции расстояние между сварными швами должно быть в 25 см.

Из труб диаметром около 20 мм к готовой раме приваривается обрешетка. Она будет являться основанием для обшивки откатных ворот. Располагать обрешетку следует в соответствии с тем, как будут обшиваться ворота. При двустороннем обшивании ее следует расположить в центре, а при одностороннем – с краю.

По окончанию сварочных работ швы обрабатываются болгаркой и покрываются грунтовкой. Каркас красится эмалированной краской для внешних работ. После ее высыхания конструкция обшивается выбранным материалом. Профнастил фиксируется с помощью саморезов.

Установка сдвижных ворот

Монтаж ворот своим руками заключается в установке полотна на подвижную балку. Чтобы оно плавно передвигалось, предусмотрен роликовый механизм, установка которого начинается с примерки направляющих.

Для этого нижние ролики, направляющие и подшипники нужно выставить в открытое положение. Это нужно сделать так, чтобы между крайними роликами и полотном ворот оставалось свободное пространство.

Далее на ролики нужно поместить верхнюю направляющую и выставить их по уровню. Ровно поставленная рама приваривается к фундаменту, а верхняя направляющая – к столбам. Если столбы выполнены из дерева или кирпича, то для установки направляющей можно использовать закладные из арматуры или анкера.

Верхние ролики к направляющей крепятся с помощью сварки или болтов. Крепление на болты позволит в случае необходимости без особого труда заменить сломанный элемент. Приваренные ролики придется отрезать.

Если откатные ворота предполагается использовать для высоких машин, то вместо верхней направляющей рекомендуется установить несколько направляющих вертикальных роликов. Прикрепленные на П-образный профиль с помощью болтов, они будут играть роль направляющей балки и не позволят полотну качаться.

Нижние и верхние уловители устанавливаются после обшивки откатных ворот. Их основной задачей является уменьшение нагрузки на роликовые тележки. Поэтому монтаж уловителей следует делать при полной нагрузке конструкции:

  1. Ворота полностью закрываются, и под концевой ролик подводится нижний уловитель. Сделать своими руками это нужно так, чтобы опорная плоскость уловителя была выше концевого ролика.
  2. Верхние скобы верхнего уловителя должны соприкасаться с защитными уголками передней кромки полотна.

Аккуратный и точный монтаж своими руками обеспечит надежную эксплуатацию откатных ворот.

Автоматика для выдвижных ворот

Чтобы открытие и закрытие осуществлял электропривод, на конструкцию можно установить автоматику. Для монтажа понадобится:

  • дрель;
  • сварочный аппарат;
  • сверла для металла.

В комплект автоматики входит:

  • зубчатая рейка;
  • сигнальные лампочки;
  • электропривод;
  • фотоэлементы;
  • пульт д/у.

В первую очередь размечается место установки. После этого можно приступать к монтажу автоматики:

  1. Устанавливается и обваривается основание, к которому прикручивается электропривод.
  2. Откатные ворота открываются, и по центру шестерни монтируется зубчатая рейка.
  3. С помощью сварки рейка приваривается к швеллеру.
  4. К рейке прикручиваются механические или магнитные включатели.
  5. Согласно инструкции производителя подсоединяется электропривод.
  6. Снимается перемычка, и устанавливаются фотоэлементы.
  7. На левой стороне конструкции в целях безопасности можно установить сигнальную лампу. Для этого кабель 0,2х0,07 см припаивается к контактам на плате.

При тестировании автоматики следует обратить внимание на световые сигналы. Один элемент должен отдавать его, а другой – принимать. Если на пути луча возникнет какое-либо препятствие, то полотно откатных ворот начнет двигаться назад.

При выборе электропривода для конструкции с автоматикой важно обратить внимание на шестерни редуктора, которые должны быть выполнены из латуни или стали. Концевик лучше выбрать магнитный, так как механический в зимнее время может замерзнуть.

Опыт показывает, что качественно выполненные своими руками сдвижные ворота позволят в значительной степени сэкономить семейный бюджет. К тому же элементы и детали конструкции не являются дефицитным товаром. Их без труда можно приобрести практически в любом строительном магазине.

  • Автор: Александр Александрович Чеботарёв
