Откатные ворота своими руками пошаговая инструкция сайта vorotnet в Самаре

Что потребуется для изготовления ворот своими руками?

1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.

2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.
3. Болгарка или отрезная машинка, любого типоразмера.

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

5. Молоток.

6. Уровень.

7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

8. Саморезы(либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 — 20 м.

12. Труба 40*20 — 20 м.

13. Труба 60*60 — 7 м.

14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).

15. Арматура сечением 10 – 14 мм.

16. Краска — 1 банка.

17. Грунтовка – 1 банка.

18. Растворитель — 1 банка.

19. Герметик.

20. Автомобильный противокоррозионный грунт — 1 баллончик.

Что касается подбора комплектующих для откатных ворот, они бывают нескольких видов, в зависимости от веса и длины проема Ваших ворот и имеет стандартный комплект:

консоль (она же балка, направляющая) — это основа всей системы, это рельс, внутри которого располагаются ролики, благодаря чему, створка ворот может сдвигаться
две роликовые каретки крепятся на фундаменте, сами ролики находятся внутри консоли
верхний ролик не дает полотну ворот раскачиваться, удерживает его в строго вертикальном положении
концевой ролик не дает створке провисать в закрытом положении, фиксирует её
верхний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
нижний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
заглушки для консоли защищают консоль от грязи, пыли, песка и влаги

Автоматика для откатных ворот выполняет функцию автоматического открытия и закрытия Ваших ворот. Это не является обязательным элементом откатных ворот, скорее это шаг в сторону Вашего личного комфорта. В первую очередь, у владельца автоматических откатных ворот отсутствует необходимость покидать машину для того, чтобы открыть ворота. И, неважно, ливень, снег, град или маленький дождик, автоматика для откатных ворот избавит владельцев от необходимости возиться с открытие ворот. Чтобы в будущем у Вас не возникло никаких проблем с Вашими откатными воротами, лучше заранее побеспокойтесь о правильном выборе автоматики. Так же, как и в выборе коплектующих для откатных ворот, выбор автоматики зависит от веса и длины ваших ворот, а так же от частоты использования ворот. От этого будет зависеть то, какой мощности Вам необходим привод. Также обратите внимание на различные функции, которыми обладают различные электроприводы, сравните материалы, из которых сделаны детали механизма и корпуса. Стандартный комплект автоматики включает в себя:

Электропривод – двигатель, который приводит створку ворот в движение
Зубчатая рейка – передает движение с привода на сами ворота, крепится к створке ворот
Фотоэлементы – заботятся о безопасности Вас и Вашего автомобиля, определяя помеху в створке ворот. Если будет обнаружен какой-либо объект, ворота остановятся, и начнут двигаться в противоположную сторону
Пульт управления — служит для подачи команд на открытие-закрытие ворот
Сигнальная лампа – оповещает об ошибках в работе откатной системы, а также о ее движении

Теперь, можно перейти к описанию работ. Итак, первым делом нужно рассчитать вес и размер будущих откатных ворот. Как упоминалось выше, это крайне важно, поэтому отнестись к этому нужно серьезно. Воспользуйтесь правилом «семь раз отмерь – один отрежь». Дело в том, что чем тяжелее будут ворота, тем более прочную и дорогой комплект фурнитуры для откатных ворот и более мощный электропривод вам нужно будет заказывать. От размера створки ворот зависит то, какой длины консоль Вам понадобится. Ширина проема откатных ворот рассчитывается в зависимости от того, какой у Вас автомобиль (легковой, грузовой) и от того насколько широкая улица. Лучше всего поставить две палки и попробовать заехать между ними со стороны улицы – получилось, значит, примерно, таким и должен быть заезд, а если вы сбили одну из палок, проезд лучше расширить. Получив размеры ширины проёма, Вам необходимо вычислить размер противовеса ворот, для этого воспользуйтесь простой формулой: (половина от 100% ширины проёма ворот это и есть размер противовеса). И так если длина проёма ворот составляет 4 метра, то длина противовеса 2 метра, а длина всего полотна ворот составляет 6 метров.

Подготовка опорных столбов

Необходимо установить правильно опорные столбы, к которым в свою очередь будут крепиться откатные ворота. Опорный столб, может быть какой угодно — это может быть кирпичный или бетонный столб, швеллер, дубовый брус и т.д. Рекомендуем — бетонировать столб (на глубину промерзания грунта) от 1м, столбы устанавливаем под уровень, затем заливаем раствором. В кирпичных и бетонных столбах необходимо предусмотреть металлические закладные по 3 штуки на каждом из столбов, равномерно расположить, примерно, на расстоянии от края по 10 см со стороны проема. Самый оптимальный размер такой закладной 10 х 10 см. и она должна быть расположена «заподлицо» с отделкой столба.

На опорные столбы со стороны ворот закрепляем вертикально трубы 60 х 60 (фальш-столбы) по высоте полотна плюс 10 см. Фальш-столб возле фундамента называется боковым и может быть выполнен в виде рамы, противоположный ему — приёмным или разгрузочным, так как он принимает и удерживает полотно между открываниями. К боковому столбу на нужной высоте прихватываем поддерживающую планку с роликами.

Фундамент для откатных ворот

Для заливки фундамента под основание откатных ворот нужно вырыть яму со стороны отката ворот. Её длина должна составлять 50% от ширины проема ворот, то есть, если ширина проема Ваших ворот 4 м., то длина ямы под фундамент должна составлять 2 м.. Ширина ямы должна быть не менее 40 см, а глубина, как указано выше, должна превышать на 200 мм критическую глубину промерзания, это, примерно, 1,3 м, то есть, глубины 1,5 м под фундамент будет достаточно.

Далее, займемся закладной конструкцией для откатных ворот. Вам нужен швеллер 16 — 20см. шириной, а так же арматура сечением 10 — 12 мм. Выберите ровную площадку. Установите швеллер так, чтобы он лежал на ребре. Нарежьте шлифмашинкой или болгаркой арматуру отрезками 1,2–1,5 м., получатся так называемые «ножки». Далее, привариваем «ножки» к внутренней стороне полок швеллера. Но для большей прочности, советуем Вам обварить ножки закладной вертикальными прутьями. Установите закладной элемент фундамента для Ваших откатных ворот в подготовленное место по уровню, «ножками» вниз. Его верх должен идеально совпадать с уровнем заезда(«0» участка).
Если все правильно, можно приступать к бетонированию. Фундамент под откатные ворота должен выстаиваться, не менее недели, а по строительным нормам и правилам (СНиП) — один месяц, а если быть точнее 28 дней.

Внимание! В случае, если Вы захотите предусмотреть установку автоматики для откатных ворот, то под проезжей частью вам будет необходимо проложить кабель силовые и сигнальные кабеля

Проведение электропроводки под автоматику для откатных ворот

Для электропроводки Вам понадобится:

— силовой кабель 3х1,5 в уличном исполнении (для питания привода ворот), длиной от электрического щита до точки установки привода

— сигнальный кабель 2х0,5 с усиленной изоляцией, чтобы подключить фотоэлементы и сигнальную лампу (длина определяется на месте установки ворот)

— стандартный телевизионный кабель, соединяющий приёмное устройство с выносной антенной (длину определяет расстояние от антенны до радиоприёмника) в случае ее установки

— гофрированная ПНД труба диаметром от 20 до 32 мм, для прокладки кабелей под землёй.

В случаях, когда вы колеблетесь, оснащать или не оснащать свои ворота приводом, подводящие кабеля рекомендуется заложить. Так как, после заливки фундамента, скрытая закладка кабелей потребует больших дополнительных затрат.

Вывод электрического кабеля в гофре, необходимо произвсети на расстоянии не менее 50 см от проема ворота(на эскизе отмечено буковкой «А»), и в 5-7 см от швеллера в бетоне(расстояние «Б»). В эту же точку необходимо свести кабеля с фотоэлементов и сигнальной лампы.

Изготовление ворот

Пока выстаивается фундамент, можно заняться изготовлением полотна откатных ворот. Подготовьте ровную площадку (место сборки). Разметьте на ней прямоугольник 6 х 2 метра, и, начиная с любого угла, забейте в землю 6 деревянных упоров по контуру прямоугольника. Воспользуйтесь уровнем, чтобы выровнять упоры друг относительно друга в горизонтальной плоскости и сделайте контур из жестких, деревянных или металлических лаг. Укрепите получившуюся конструкцию саморезами.

Используя шлифмашинку, разрежьте профильные трубы 60х40х2 (для конструкции рамы) под необходимые вам размеры. Должны получиться нижний (базовый) горизонтальный профиль и верхний, два вертикальных профиля, и профиль противовеса согласно произведенным расчетам. Зафиксируйте друг относительно друга точечной сваркой в местах соединений элементы рамы, и рулеткой проверьте диагонали получившейся конструкции. Размер диагоналей должен быть одинаков. Еще проверьте угольником углы 45 и 90 °. Если отклонений по углам и диагоналям рамы нет, проварите места соединений элементов рамы сплошным сварочным швом. Места соединений рамы после сварки должны стать герметичными.

Далее, укрепим полотно откатных ворот рёбрами жесткости (внутренний каркас рамы). Используя шлифмашинку (болгарку), разрежьте согласно вычисленным размерам профильные трубы 40х20х2, предназначенные стать рёбрами жесткости и местами крепления зашивки откатных ворот. Резать необходимо таким образом, чтобы после сварки места соединений стали герметичны. . Строго придерживайтесь размеров. Зафиксируйте профильные трубы в местах соединений при помощи точечной сварки, и приступайте к измерениям. Проверяются диагонали конструкции рамы и углы 45 и 90°.

Если отклонений нет, места соприкосновения рёбер жесткости и силовой рамы приварите короткими по 15 мм швами с шагом до 500 мм. Загладьте все сварочные швы на полотне ворот шлифмашинкой.

Не забудьте замазать получившиеся зазоры между основной рамой и внутренним каркасом силиконовым герметиком. Обеспечьте нормальную гидроизоляцию Вашей конструкции, не забыв о сварочных швах. В последнюю очередь, выполните грунтовку и покраску полотна откатных ворот.

Мы рекомендуем использовать алкидную эмаль или краску фирмы Хамрайт (Hammerite). Наносите не менее 2-х слоев до полного высыханием между слоями.

Когда рама ворот высушена, ее можно зашивать. Для этого используют самые разные материалы в зависимости от личных предпочтений. Профнастил используют чаще всего, он легок и удобен в установке.

Монтаж откатных ворот

На заранее подготовленном фундаменте для откатных ворот (швеллер) размещаем роликовые каретки как можно дальше друг от друга. Нужно помнить, что накатной ролик (концевой ролик) имеет размер, примерно 150 мм, поэтому ближнюю к проему каретку отодвигаем, учитывая это расстояние в 150 мм, а каретку, которая дальше от проема тоже выставляем таким образом, что бы она не выбила заглушку с другой стороны направляющего рельса при закрытии ворот.

Далее, одеваем раму откатных ворот на роликовые каретки и выставляем откатные ворота по уровню. Платформы кареток слегка прихватываются сваркой к швеллеру. Прокатите полотно ворот до конечных положений открытого и закрытого проёма ворот. Если возникают трудности с полноценным открытием или закрытием проёма ворот, сбейте болгаркой прихваты и внимательно скорректируйте расстояние от правого или левого краёв швеллера до опорных роликовых тележек.

Многие люди, решившие изготовить раздвижные ворота своими руками, пытаются крепить роликовые тележки к швеллеру не при помощи сварки, а при помощи шпилек и гаек (благо в роликовых тележках предусмотрены отверстия под шпильки). Стоит ли игра свеч? Так обычно поступают люди, делающие первые раз в своей жизни самодельные откатные ворота. Они считают, что в этом случае роликовые тележки можно регулировать, снимать и т.п. Вы столкнетесь с большим объемом работ (сверление швеллера, нарезания резьбы, очень точная установка швеллера и т.п.). Плюс из-за малейшей ошибки (отклонение на несколько миллиметров) потратите на сварку целые дни возни над шпильками! И будете вынуждены просто срезать шпильки и приварить ролики непосредственно к фундаменту для откатных ворот. Просто не стоит заваривать ролики для ворот в труднодоступным местах, куда затруднен доступ маленькой болгаркой. При необходимости снять или передвинуть роликовую тележку подрезаем сварной шов и сдвигаем ролики в нужном направлении. Процесс можно повторять много раз без малейшего ущерба для механизмов ворот. Да, использование шпилек эстетичнее и правильнее, но очень редко используется из-за высокой точности установки фундамента под откатные ворота.

С нашей точки зрения, лучше использовать компромиссный вариант — готовые площадки со шпильками под ролики для откатных ворот. Площадки привариваются к фундаменту для откатных ворот при помощи сварки, а сами ролики для откатных ворот крепятся к площадке при помощи шпилек и гаек. Это немного дороже, но избавляет Вас от ненужной возни и затрат времени.После того, как вы убедились в правильности установки кареток обвариваем платформы кареток полностью, важно добиться желаемого результата (отсутствие перекосов, правильное положения ворот в уровне).

Пластину с поддерживающими роликами привариваем к опорному столбу, и регулируем крепление роликов таким образом, что бы зазор с каждой стороны от створки ворот составлял 2-3 мм.

Затем необходимо вставить накатной ролик (концевой ролик) и привариваем нижний уловитель. Нижний улавливатель крепится так, что бы он был на 3-4 мм выше концевого ролика в направляющей, которая еще не вошла в ловитель. Это необходимо для разгрузки роликовых кареток.

Верхний улавливатель крепят на высоте 1,6-1,8 метра, что бы фиксировать створку сверху, от ветра или от вандалов.

И последнее – наденьте заглушки на торцы консоли, чтобы защитить ее от попадания влаги и мусора внутрь нее.

Всё, ваши ворота готовы к использованию.

Таким образом, сделав откатные ворота своими руками, вы выигрываете сразу по многим пунктам:

Вы экономите свои деньги
Вы приобретаете только качественные комплектующие для откатных ворот, потому что выбираете их лично, опираясь только на свое желание добиться желаемого результата, а, не исходя из того, что завалялось на складе у посредников
Вы проводите все работы качественно и вдумчиво, потому что делаете все для себя.

Как сделать раздвижные ворота своими руками

Самодельные раздвижные ворота — оптимальное решение для объектов, когда пространство возле ворот ограничено. Недостаток конструкции состоит в необходимости предоставить место для отката створок.

Полотно ворот стараются изготовить из более легких материалов. Чем больше вес готовой конструкции, тем сильнее нагрузка на ролики и крепежную систему. Следует помнить, что откатные и раздвижные ворота — это два названия одной системы.

Преимущества откатной конструкции

Секции откатных ворот изготавливаются достаточно несложно, главное правильно составить чертеж каркаса. Они занимают место только вдоль забора, поэтому оптимально подходят для маленьких территорий.

Конструкция раздвижных ворот легко оснащается системами автоматики любой сложности. Для обшивки каркаса ворот можно использовать различные материалы: дерево, металл, профнастил и кованые элементы.

Автоматические раздвижные ворота из профнастила

Устройство раздвижных ворот

Полотна ворот могут откатываться влево или вправо. Конструктивно механизмы раздвижных ворот различаются — их существует несколько видов. Чаще всего используют консольные системы. Консоль — это балка, которая крепится к опоре только с одной стороны. Она на опорах нависает над проемом. Полотно ворот передвигается вместе с консолью. При расчете ширины отката учитывают ширину секции плюс длину консоли.

Консольная балка может крепиться тремя способами:

в нижней части ворот — консольная система с нижней балкой;
посредине полотна — консольная система со средней балкой;
в верхней части ворот — консольная система с верхней балкой.

Консольная балка увеличивает нагрузку на опоры в несколько раз. Балку консольных ворот устанавливают на опору с роликами. Под опору изготавливают фундамент, в который устанавливают закладные из арматуры. Они послужат креплениями для опор.

Ролики рекомендуется устанавливать внутри балки, это защитит их от негативных внешних воздействий: осадков и замерзания. Для этого используют большие ролики по 4 штуки с каждой стороны.

Ролики нужны не только для отката секции, но и для распределения веса по всей конструкции. Автоматика подбирается по принципу: чем тяжелее система и больше роликов, тем мощнее нужен электропривод. При этом, автоматику всегда берут с запасом мощности. Второй способ снизить нагрузку — расположить малое количество роликов снаружи балки — по 2 штуки с каждой стороны. Такое решение оптимально подойдет для консолей со средней балкой. Такие ворота хорошо адаптированы к снежным зимам.

Консольный вариант

Подвесные ворота снаружи внешне не отличаются от консольных аналогов. Их навешивают на балку, которая двумя концами опирается на опору. Такие ворота пригодны в случаях, когда над въездным проемом расположен навес. Балка располагается стационарно, а полотно передвигается по балке. Для подвешивания балки необходимо устанавливать три столба. В этом случае требуется меньше места для отката, чем в консольных системах. Место отката будет равным ширине полотна ворот.

В подвесных воротах можно использовать тяжелые полотна. Вес полотен на работоспособности конструкции не сказывается. Место для отката в этом случае так же равно ширине ворот, но балка должна быть в два раза длиннее. Если высота ворот небольшая, над проемом можно установить съемную балку. Она снимается только для обеспечения въезда крупногабаритного транспорта.

Подвесные откатные ворота

Откатные ворота по рельсу менее удобны. Недостаток конструкции — необходимость постоянно очищать рельс от мусора и снега. Это самое простое решение, для установки полотен не нужны балки. Рельс бетонируется под забором в ленточный фундамент. Размер рельса берется в два раза длиннее, чем ширина ворот.

Ко всем типам откатных ворот можно установить встроенную калитку. Но если место позволяет, от такого решения лучше отказаться. Недостатком встроенной калитки в откатных воротах считается обязательное наличие порога, который постоянно нужно переступать.

Полотна подбирают с долговечным покрытием, конструкция должна сохранить внешний вид минимум 10 лет. Если места для отката мало, можно разбить конструкцию на две секции, которые будут откатываться в разные стороны. Меньшая часть полотна открывается по мере надобности, а большая часть используется для въезда.

Раздвижные ворота по рельсу

Инструменты и материалы

Для крепления элементов между собой необходим сварочный аппарат и болгарка. Для изготовления и монтажа раздвижных ворот понадобится швеллер для фундамента толщиной 16 мм либо 20 мм, гнутый профиль для консольной балки. Гнутый профиль представляет собой трубу, которая похожа по форме на прямоугольник с прорезью вдоль одной из сторон. Его стенки имеют более сложную (выгнутую) геометрическую форму.

Для изготовления рамы (каркаса) ворот используют профильную трубу размером 60×30 для сооружения периметра каркаса, размером 40×20 для формирования ребер жесткости. Для установки каркаса понадобится 2 каретки, накатной и концевой ролик, верхний ограничитель, заглушки, а также улавливатели — верхний и нижний.

Если вы интересуетесь, как сделать ворота из профнастила своими руками, эта статья обязательна к прочтению.
Узнать о том, какие столбы лучше подходят для забора из сетки рабицы, можно здесь.
Для чего нужны и какие бывают ограждения для детей на даче — узнайте из этой статьи.

Подготовительные работы

Изначально изготавливают фундамент под ворота. Он необходим для закрепления консоли на опорах. Под фундамент выкапывают траншею длиной 2 м (при размере полотна 4 м). Глубина траншеи равна 0,3-0,5 м. В траншею укладывают пруты арматуры для укрепления основания и поверх приваривают опорный швеллер, на который будут установлены опоры.

Траншею заливают бетоном так, чтобы закладная на 1/3 выступала над бетонным основанием или была вровень с бетоном. От того, на каком уровне от земли будет расположена закладная, будет зависеть ширина зазора между полотном ворот и грунтом.

Схема бетонирования ворот

Фундаменту нужно дать выстояться до полного высыхания бетона. После высыхания фундамента приступают к установке опорной балки. Изначально нужно решить, какой вид консольной системы в вашем случае будет наиболее приемлемым. Оптимальное решение — консоль со средней балкой, но внешний вид ворот изнутри получится не таким элегантным, чем при других способах установки.

Фундамент для откатных ворот бывает нескольких типов. Чаще всего используют монолитный вариант. Швеллер с приваренной к нему арматурой устанавливается в траншею и заливается бетоном. Швеллер располагают вдоль забора по траектории движения секции. Это традиционное решение, применяемое совместно с системами автоматики.

Второй тип — монолитная конструкция на сваях. Два армированных столба закладывают вертикально в грунт и соединяют швеллером. Конструкция заливается бетоном. Отверстия для свай располагают на минимальном расстоянии от забора. Швеллер должен располагаться строго горизонтально и соответствовать траектории движения полотна. Данный тип фундамента наиболее прочный, подходит для монтажа тяжелых створок.

Третий тип — фундамент на винтовых сваях. Данная конструкция не нуждается в бетонировании. Сваи обязательно защищают от коррозии, поэтому рекомендуется приобретать оцинкованный материал или с эпоксидным покрытием. Длина сваи берется 2 м, их забивают в грунт. Рекомендуется залить бетонный раствор в полость свай.

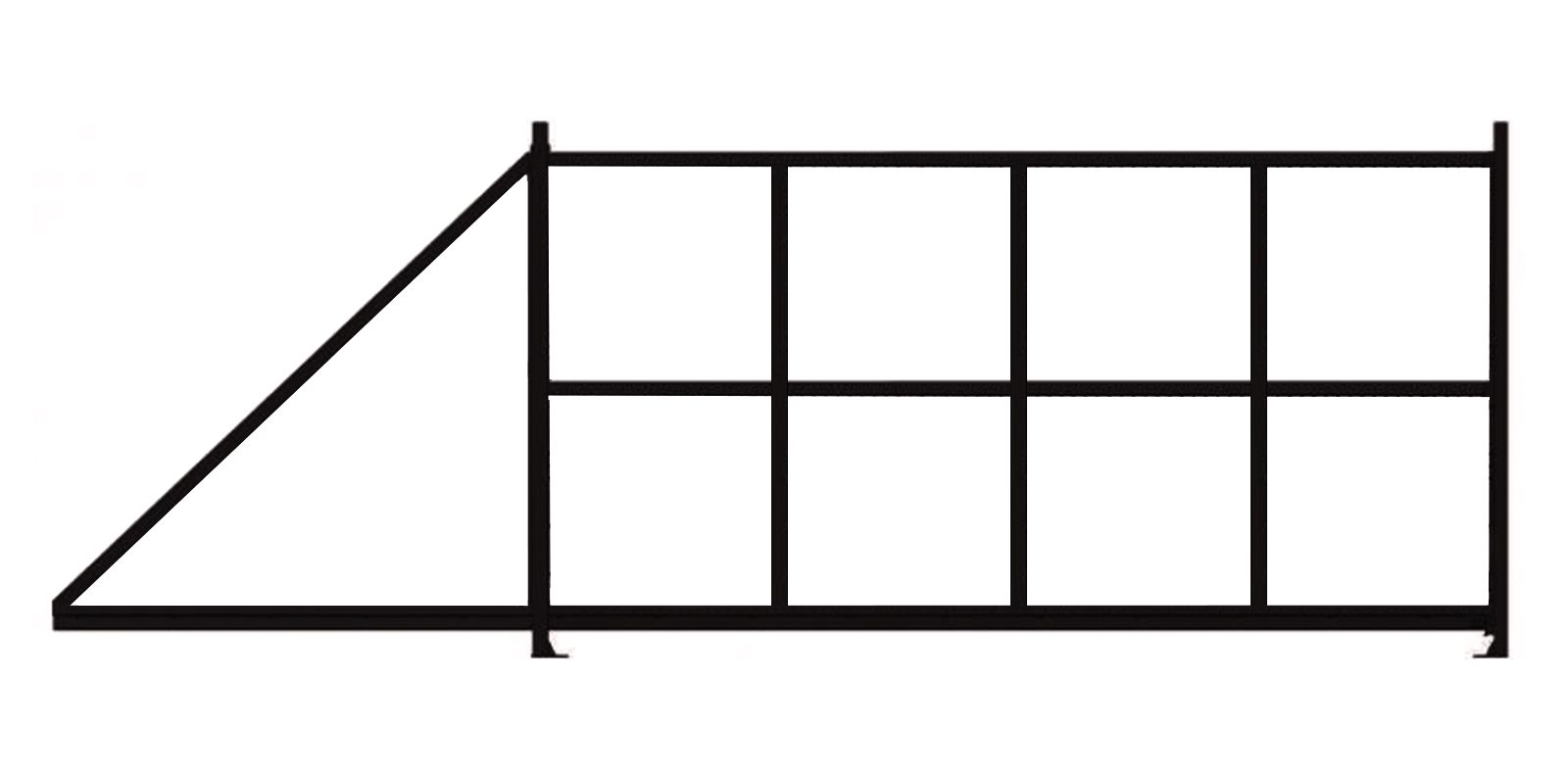

Пример чертежа раздвижных ворот

Изготовление каркаса и полотна ворот

Каркас ворот изготавливают по чертежу, в котором должны быть проставлены все необходимые размеры. В чертеже обязательно указывают расположение ребер жесткости.

Для сборки конструкции каркаса понадобится сварочный аппарат. Нарезают профиля нужного размера. Все элементы очищают от ржавчины и обрабатывают грунтовкой от коррозии. Перед нанесением грунтовки поверхность профиля обезжиривают нефрасом.

Все части каркаса сваривают в шахматном порядке, контролируя все прямые углы. Такая очередность не позволяет конструкции перекашиваться в процессе сборки.

Если обшивка каркаса будет только односторонней, все профиля смещают в одну сторону так, чтобы обшиваемая сторона получилась ровной и без градации по толщине материала.

Собранный каркас шлифуют болгаркой в месте сварки. Места сварки так же дополнительно грунтуют. Обшивка каркаса выполняется только после монтажа, иначе конструкция будет очень тяжелой, и ее трудно будет навешивать.

Монтаж ворот своими руками

Роликовые каретки на швеллер можно крепить болтами или посредством сварки. Второй вариант предпочтительнее, так как подогнать необходимое расположение кареток на болтах сложно. Изначально каретки только прихватывают сваркой. Устанавливают закладные из труб для крепления комплектующих. Параллельно к ним приваривают верхний и нижний улавливатель, верхние ролики.

На край направляющего рельса устанавливают концевой ролик с помощью специального зажима. Торцы рельса рекомендуется защитить заглушками, чтобы не попадала влага, и не замерзала система. После того, как конструкция проверена на работоспособность, роликовые каретки окончательно приваривают на нужном расстоянии.

Обшивка каркаса

Обшивку можно выполнять как односторонней, так и двухсторонней. Бюджетный вариант — обшивка профнастилом с полимерным покрытием или сэндвич-панелями. Также подойдут стальные гладкие листы и дерево любых пород. Металл и дерево нуждаются в предварительной защите от внешних воздействий. Дерево покрывают септиками и лазурями от насекомых и плесени, а затем крепят снизу и сверху к каркасу саморезами из расчета по два на каждую полосу штакетника.

Профлисты и металл можно крепить к каркасу саморезами или заклепками. Металл предварительно обезжиривают и покрывают грунтовкой от коррозии. Саморезы закручивают в металл с шагом 15-20 см по ширине полотна вверху и внизу.

Откатные ворота можно отделать фигурными и коваными элементами. В этом случае не предусматривается установка ребер жесткости. Прочность конструкции формируется за счет декоративных элементов, которые привариваются к каркасу.

Пошаговая инструкция по установке ворот

На видео наглядно показано, как можно самому сделать раздвижные ворота для своего участка:

Фотографии откатных ворот

На фото вы можете просмотреть различные варианты раздвижных ворот обшитых деревом, профнастилом и с различными декоративными элементами.

Как Сделать Уличные Ворота На Роликах Своими Руками Видео

Ворота – это важнейшая часть ограждения для любого двора. Они должны обеспечивать надежную защиту от несанкционированного проникновения и вместе с тем позволять легко попасть на территорию жителям дома. Существует несколько типов ворот, которые используются для частных дворов. Наиболее распространены навесные, распашного типа. Однако такое решение не самое практичное из-за возможности провисаний и проблематичной фиксации створок.

Сегодня все большую популярность приобретают откатные, или сдвижные ворота с роликовым механизмом, которые можно изготовить самостоятельно. Их отличие от распашных заключается в том, что они не распахиваются, а сдвигаются в одну или две стороны (по количеству створок). Ворота на роликах обладают рядом преимуществ. Они движутся по шине, благодаря чему самовольное закрытие практически невозможно. Консольные откатные ворота не требуют расчистки снега для открытия, что важно для северных и центральных регионов нашей страны. Сегодня поговорим о том, как сделать конструкцию самостоятельно и рассмотрим чертежи, схемы и видео, как сконструировать откатные ворота на роликах своими руками.

Типы ворот

Откатные ворота по конструкции делятся на три основных типа. Рассмотрим каждый из них более подробно.

Подвесные. Направляющая шина закрепляется на основании, что делает их хорошим выбором для помещений. Однако в открытом пространстве они непрактичны из-за риска налипания снега, что затруднит движение створки.
С роликами на земле. Антипод подвесных ворот, где направляющая шина закреплена внизу и ролик двигается по ней. Проблема с ними та же, что и с подвесными. При изготовлении откатных ворот такого типа есть риск забивания шины грязью и снегом. Поэтому они хороши для помещений, но не для открытого пространства.

Консольные. Лучший тип выдвижных ворот для улицы. Щит закрепляется на весу, благодаря чему им не страшен ни снег, ни мусор. Шина расположена на боковой части забора и не создает помех для движения транспорта.

Итак, если вам нужно сделать раздвижные ворота своими руками для помещения, стоит рассмотреть первые два варианта. Но если вам нужно ограничить въезд и выезд во двор или на территорию предприятия, лучше обратить внимание на консольную конструкцию. Далее поговорим о том, как сделать консольные откатные ворота своими руками.

Как сделать ворота

Для того чтобы сделать ворота, вам понадобятся следующие материалы:

Труба прямоугольного сечения 60×30 мм.

Труба прямоугольного сечения 30×20 мм.
Профнастил окрашенный.
Фурнитура.
Инструменты.

Перед началом работ рекомендуется сделать эскизы, чтобы понимать, какой вы видите конструкцию.

При подготовке к работам нужно снять верхний плодородный слой почвы и сделать разметку. Для этого понадобятся четыре металлических прута, которые послужат маяками. Проверяем маяки по диагоналям и приступаем к земляным работам.

Когда разметка сделана, нужно выкопать ямы для последующей заливки фундамента и закладной детали. На этом же этапе копаем траншею для гильзы с проводами (если планируется автоматический привод). Яма для фундамента должна быть на 20-30 мм больше параметров столба. Условно говоря, если используются столбы 360×360 мм, яму роем 380×380 мм. Глубина должна быть больше глубины промерзания почв. Условно 1 м. Если стенки ям рушатся, делаем деревянную опалубку.

Далее нужно подготовить металлические детали. Трубы, которые будут использованы в качестве сердечников, следует установить таким образом, чтобы они не достигали дна ямы хотя бы 5 см.

Это необходимо для того, чтобы при заливке бетона снизу образовался защитный слой. Для закладной детали подойдет швеллер, шириной до 20 см. Длина изделия должна равняться ½ длины проема ворот. Привариваем к нему арматурные ножки и делаем обвязку. Далее закладную деталь устанавливаем и все бетонируем. Делаем кирпичные столбы и внутрь закладываем сердечники.

Далее делается металлический каркас и обшивка створки. Каркас для консольных ворот изготавливают из труб прямоугольного сечения. Для этого рекомендуется использовать чертежи с нашего сайта. Рекомендуется использовать следующие трубы:

для опорных элементов – 60×30;
для вспомогательной конструкции – 30×20.

Когда каркас будет готов, можно приступать к следующему этапу изготовления откатных ворот – обшивке профнастилом. На этом самодельная створка готова, остается ее только закрепить.

Для крепления лучше всего подойдут металлические ролики. Полимерное покрытие не подходит для климата нашей страны. Если вы делаете откатные ворота своими руками, фурнитуру лучше все-таки купить, так надежнее. В целом в самостоятельном создании простых откатных ворот нет ничего принципиально сложного. Главное – соблюдать размеры конструкции.

]]>

Как сделать откатные ворота своими руками: видео, фото

Самостоятельное изготовление откатных ворот – правильное решение. Ведь таким образом можно не только значительно сэкономить средства, но и создать именно ту конструкцию, которая будет удовлетворять все запросы и потребности владельца.

Основное преимущество откатных ворот в их легком открывании вручную. Даже в сильный мороз обеспечивается надежная работа привода.

Откатные ворота состоят из следующих элементов:
-направляющей балки;
-роликовой опоры;
-съемного концевого ролика;
-верхнего и нижнего ловителей;
-кронштейна с роликами;
-подставки.

Конструкция изготавливается следующим образом: на специальный фундамент устанавливаются две несущие опоры. Затем к нижней части дверного полотна приваривается направляющая балка и монтируются опоры на подставки или же крепятся с помощью накладных болтов. Именно опоры принимают на себя основную нагрузку и обеспечивают удобное перемещение створки.

Чтобы создаваемая конструкция выдерживала ветровые и весовые нагрузки, а также чтобы полотно не прогибалось под своим весом, необходимо сделать ее максимально жесткой.

Комплектующие для откатных ворот своими руками

После того как был подготовлен фундамент и закладная для будущих ворот, пришло время для выбора необходимой фурнитуры. В нее входят следующие элементы:
-направляющая;
-2 роликовые каретки, которые могут быть как металлическими, так и полимерными – менее шумными и с длительным сроком эксплуатации;
-верхние ролики;
-концевой ролик;
-верхний и нижний захваты;
-резиновые и металлические заглушки.

При этом стоить помнить, что все вышеперечисленные элементы необходимо приобрести в специализированном магазине. Изготовить их самостоятельно – без наличия определенных инструментов и опыта – практически нереально.

Еще несколько лет назад построить откатные ворота было бы невозможно. Ведь тогда достать необходимые комплектующие было довольно проблематично. Сейчас все намного проще. Достаточно прийти в магазин и купить полный набор всех необходимых элементов.

Выбирая комплектующие детали для будущих откатных ворот, необходимо сперва определиться с тем, какой длины будет балка. Если же у владельца нет достаточного пространства для выполнения отката и полотно будет не слишком тяжелым, то откат может быть на 1/3 больше размера ворот.

При покупке рекомендуется обратить внимание на качество деталей и упаковку. Если комплектующие выполнены аккуратно, а также упакованы в прочную фирменную коробку, то это свидетельствует о том, что детали произведены с соблюдением всех нужных параметров.

Не стоит покупать элементы конструкции, которые упакованы в пакеты с оборванными краями – данные детали, скорее всего, произведены в местном подвале, на скорую руку.

После приобретения всех необходимых деталей и фурнитуры пришло время для создания самих откатных ворот. При этом необходимо для начала ознакомиться с последовательностью и особенностями монтажа.

Первое, что нужно предусмотреть – это наличие свободной территории, в сторону которой будет двигаться конструкция. Она должна быть не меньше, чем размер проема, умноженная на 1,5.

Для проведения самостоятельной сборки откатных ворот необходимо выполнить следующие действия:
-залить фундамент;
-сделать разводку кабеля, если предусмотрена автоматизация ворот;
-установить конструкцию;
-смонтировать систему автоматизации.

Ознакомившись с особенностями монтажа и приложив некоторые усилия, можно соорудить вполне надежную и прочную откатную дверь, радующую своим внешним видом и практичностью.

Мы искренне надеемся, что наша статья с фото и видео помогла вам ответить на вопрос, как сделать откатные ворота своими руками.

Как правильно установить откатные ворота у своего дома

Удобные в использовании откатные ворота, смещающиеся в сторону при открывании, сэкономят полезное пространство участка. Их главные отличия – простота монтажа, длительный срок службы, эстетичный вид. Изготавливаются из профнастила, прикрепляемого к металлическому каркасу. Применение данного материала обеспечит защиту участка от порывов ветра, а также будет способствовать снижению на территории уровня шума. Процесс монтажа ворот собственными руками несложен. Главное, на что следует обратить внимание – правильная подготовка и требования, предъявляемые производителем.

Что вы узнаете

Чертежи

Конструкция откатных ворот предусматривает установку опорных элементов, за счет которых поддерживаются притворная и опорная рамки. Фундамент, рассчитанный на ворота с полотном, размером 3,5 м, должен иметь подземную глубину 1,5 м и высоту над грунтом 2,5 см. Опорная рама требует заливки большого фундамента, поскольку значительная часть нагрузки придется именно на него. Длина фундамента – 2,4 м, ширина – 0,5 м. Необходимо также будет выполнить заливку небольшого цоколя под притворную раму. Его длина и ширина – 50 см и 30 см соответственно. Следует составить детальную схему размещения опорных участков – это будет способствовать безошибочной заливке и монтажу рам.

Читайте также Автоматические въездные ворота: уход и техобслуживание

Заливка основания под откатные ворота

Марка бетона, используемого для заливания фундамента, – от М200. Прежде чем залить траншеи, следует выполнить армирование. Для него используются прутья 12 мм в диаметре. Такой цоколь должен выстояться не менее недели.

Последовательность сборки откатных ворот

Работа производится, следуя указаниям инструкции, прилагающейся к набору элементов. Однако исполнителю нелишним будет ознакомиться и с прилагаемым ниже описанием. Данный алгоритм способствует более быстрому и точному выполнению работ и помогает создать надежную конструкцию.

Откатное полотно и угловую раму соединяют, используя болты М8.
Отверстия в воротах и раме закрываются пластиковыми заглушками.
В нижней части ворот и полотна закрепляют направляющую шину.
С внутренней части ворот на протяжении всего стыка между шиной и полотном кровельными саморезами крепится С-профиль.
В прикрепленный профиль выполняется установка комплектов, в составе которых – винты, закладные пластины и двусторонние гайки.
Зубчатую рейку, в соответствии с заводскими отверстиями, прикрепляют к двусторонним гайкам.
Обратите внимание на то, на каком расстоянии расположены друг от друга рейки – оно не должно превышать 1-2 мм. Когда элементы будут правильно расположены, двусторонняя гайка зажимается плотнее, надежно фиксируя установленные компоненты.
Если откатные ворота устанавливаются на роликах – также следует выполнить подтягивание болтов, посредством которых боковая рейка прикручена к крепежам, располагающимся на профиле. Чертежи и фотографии, прилагаемые к инструкции, дают возможность убедиться в правильности выполненных действий.
Опорная и притворная рамы монтируются на подготовленные предварительно фундаменты по уровню – для этих целей проводится разметка, и подготавливаются отверстия.
Не допускается наличие перепадов между основаниями.
Для закрепления используются клиновые анкера М12.
Регулировка столбов выполняется строго по вертикали.
Производится сборка и закрепление остальных комплектующих – крепежей для роликов и роликов. Прежде чем они будут установлены, следует выполнить точную разметку участка и исключить незначительные наклоны рам и перепады на плоскости. Первое закрепление производится на расстоянии 10 см от опорной рамы. Соседние крепежи удалены друг от друга на 1,335 м.
Когда крепежи будут подготовлены – устанавливаются роликовые опоры.
Ролики монтируются в опорную рамку с применением шины небольшого размера.
Собранные ворота устанавливаются на роликовые опоры. В одиночку это сделать непросто – для выполнения данного действия необходимо 3-4 человека.
Читайте также Гаражные ворота: как выбрать их оптимальный размер
Чтобы ход ворот был мягким и аккуратным, следует по краям угловой рамки закрепить прорезиненные валики.
Установка заглушки производится со стороны уголка, а напротив – размещается опорный ролик.
Читайте также Гаражные ворота своими руками
Заключительным этапом монтажа откатных ворот будет крепеж на притворной раме специальных уловителей.
Читайте также Обустройство ворот и подъезда к даче: как не наломать дров
Производится пробное открывание и закрывание ворот. Если необходимо – конструкция регулируется и подтягивается.

Читайте также Правильная эксплуатация автоматических ворот

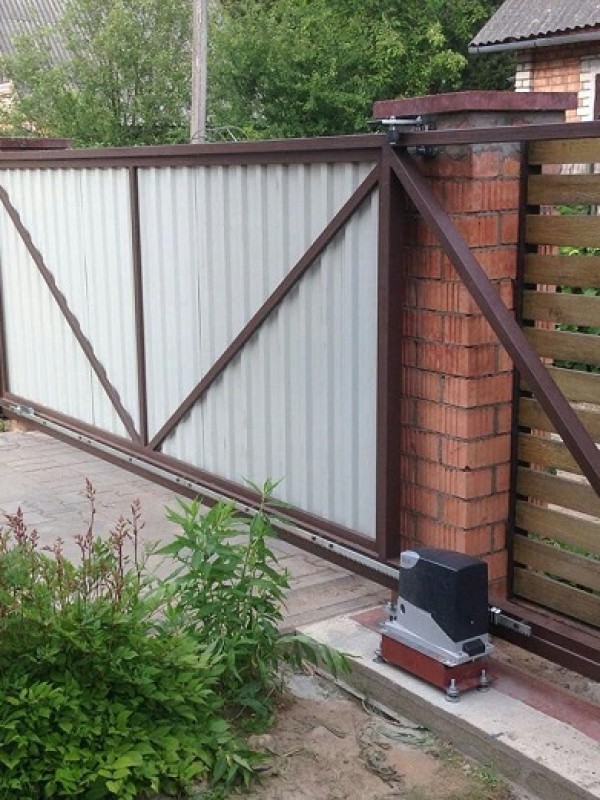

Монтаж электропривода выполняется возле опорной рамы со стороны ворот, расположенной во дворе. К комплекту прилагается инструкция, в которой обозначена схема подсоединения электропривода, расписана последовательность настройки автоматики, а также рекомендации по эксплуатации устройства.

Видео Как сделать откатные ворота

Автор статьи: Сергей Юшков

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

набор фурнитуры, устройство фундамента, сборка каркаса, монтаж ворот

Раздвижные ворота подходят для дома и дачи. Благодаря прочному основанию и каркасу они выглядят основательно, не требуют много места и надежно защищают въезд на участок.

Конструкция раздвижных ворот своими руками

Движение полотна раздвижных ворот осуществляется вдоль забора, в закрытом положении въезд полностью им перекрыт без щелей и зазоров. По количеству полотен различают такие конструкции:

Одинарная створка — опираясь на дополнительный фундамент, смещается в одну сторону по стальной закладной детали; в верхней части столбов перетяжка не нужна; подходит для полотна с высотой не более 2 метров
Конструкция из двух полотен — опираясь на два дополнительных фундамента, они синхронно движутся в разные стороны; для перемещения створок на роликах нужна верхняя балка; подходит для тяжелых ворот высотой более 2 метров

Полотна могут быть выполнены из любого материала. Например, можно сделать раздвижные ворота из профлиста своими руками.

Инструменты, материалы, чертежи

Для работы необходим сварочный аппарат, набор слесарных инструментов и навык обращения с ними, струбцины для фиксации. Несущим элементом полотен является прочная рама. Чтобы она не имела перекосов, заниматься ее изготовлением нужно на ровной площадке.

Выполняя чертежи раздвижных ворот своими руками, учитывают особенности конструкции:

Длина подвижного полотна наполовину превышает ширину проема
Недопустимо любое отклонение от горизонтали, уклон в основании подвижной части ворот
Просвет между основанием и движущимся полотном должен составлять не менее 5 см
Высота столбов не менее, чем на 20 см превышает высоту раздвижной части
Важна прочная фиксация столбов

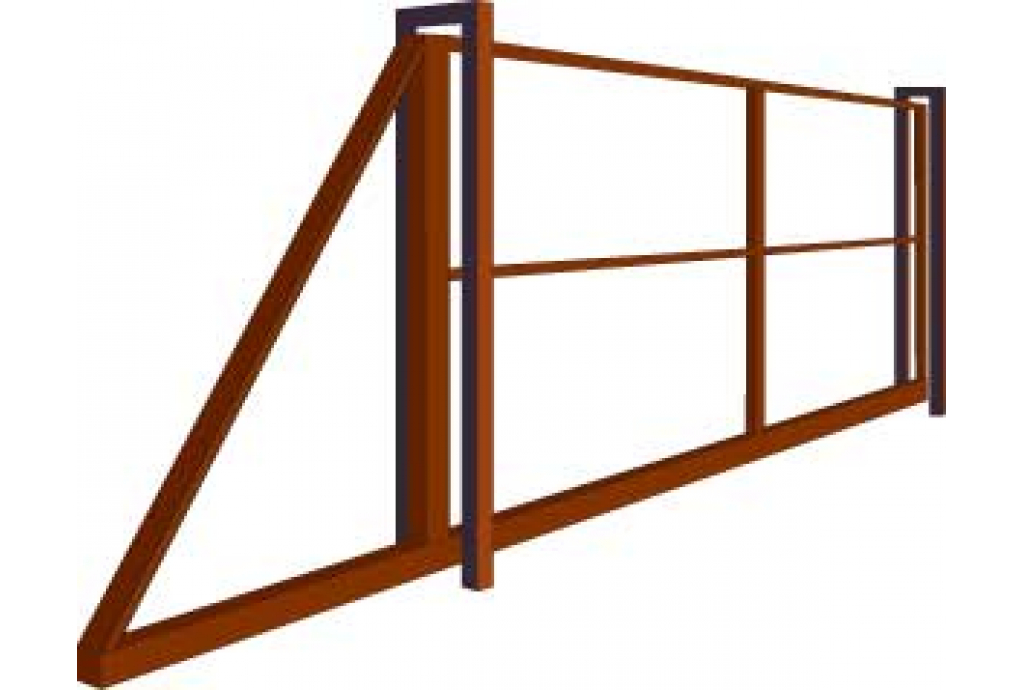

Чертеж раздвижных ворот

Готовый комплект фурнитуры для этой модели ворот можно купить уже собранным, их три вида, отличаются они размером — для большого, малого и среднего проема.

Набор состоит из следующих деталей:

Ролики
Направляющая
Планка
Держатели

Сборка каркаса и изготовление полотна

В раздвижных воротах обязательно предусмотрен противовес, им служит длина полотна, превышающая ширину проема, обычно — наполовину.

Для самодельных раздвижных ворот своими руками нужно:

Шина-направляющая
Трубы с прямоугольным сечением

Этапы сборки каркаса сдвижных ворот своими руками:

По всей длине к шине фиксируется с помощью сварки широкая сторона трубы. Перпендикулярно шине, навариваются трубы 1,85 м, по верхнему краю они выравниваются и соединяются трубой 4 м
К свободному краю шины и верхней части вертикальной трубы приваривается упрочняющий откос из трубы 2,7 м. После этого обвариваются все стыки труб
Каркас упрочняется разбивкой на 6 частей с помощью приваривания по горизонтали трех труб
Швы зачищаются и полируются, каркас окрашивается
После высыхания краски каркас заполняется профлистами, которые закрепляются заклепками или саморезами

Раздвижные ворота не очень популярны у владельцев гаражей. Они предпочитают устанавливать подъемные ворота своими руками. Такая конструкция более удобная.

Подъемные ворота снабжают автоматикой. Читайте подробнее в этой статье о том, как сделать автоматические ворота своими руками.

Устройство раздвижных ворот своими руками

Вся нагрузка конструкции ложится на фундамент, заложенный у столба, в чью сторону будут выдвигаться ворота. Выполняют фундамент в виде двух метровых свай, соединенных ростверком. На ростверк будет уложена закладная деталь из швеллера, шириной 20 см. Чтобы точно отрегулировать горизонталь швеллера, к нему заранее приваривают две ручки. Когда бетон под закладной деталью затвердеет, на нее наваривают каретки с роликами, закрепленными болтами.

К столбам ворот крепят фальш-столбы, на 10 см превышающие высоту полотна. На одном из них крепят поддерживающую планку с роликами — это боковой столб у фундамента. На противоположной стороне — разгрузочный столб, он поддерживает ворота в закрытом положении, к нему крепят уловители вверху и внизу.

Устанавливая раздвижные ворота своими руками (гаражные и на заборе), нижние ролики вводят в шину, а поддерживающие ролики оказываются по обеим сторонам от верхней трубы рамы. Испытав ход ворот, выполняют окончательную сварку (до этого детали лишь точечно прихватывались). Для плавности хода ролики обильно смазывают.

Два вспомогательных столба, которые будут удерживать полотно, устанавливают у основных столбов ворот: один, с поддерживающей планкой и роликами, — у фундамента, второй — для поддержки ворот, когда они закрыты, — с уловителями, с другой стороны проема.

Раздвижные ворота недешевы, но надежны, не подвержены перекосам и заклиниванию.

Видео о раздвижных воротах своими руками

Инструкция по изготовлению раздвижных ворот на заборе. Показан механизм, приводящий ворота в движение, и другие элементы конструкции.

Откатные ворота своими руками, как сделать, чертежи, схемы, видео

Раздвижные ворота являются прекрасным выходом из ситуации, если мало места для установки распахивающихся створок. Однако они намного дороже и труднее в установке. Чтобы не потерять, многие устанавливают раздвижные ворота собственными руками. Их удобство сполна обнаружиться в скверных условиях погоды – во время зимы перед ними не придется убирать снег, а в шквальный ветер переживать, что раскрытая створка наделает бед.

На рынке вы сможете найти, среди прочего, раздвигающиеся и двустворчатые ворота. Каждый из них обладает разными качествами, которые влияют на их применение. Давайте проверим, почему стоит ставить на откатные ворота!

Конструкция автоматических раздвижных ворот проста и удобна – при открывании створка откатывается в сторону, прячась за забором.

Виды автоматических раздвижных ворот

По принципу действия раздвижные ворота бывают 3-х видов:

Рельсовые. Вдоль ворот в грунте или на основании из бетона устанавливается рельс, по которому двигается колесико, приваренное к нижней части полотна. Такая конструкция проста и надежна, однако имеет один серьёзный недостаток – рельс осуществляется в виде канавки и часто забивается снегом, грязью и листами. Грязь попадает и на колесико, усложняя его свободный ход. После того как произошла установка автоматических раздвижных ворот данного типа понадобится постоянно наблюдать за чистотой покрытия дороги и их нижней части.
Подвесные. Этот вид считается наиболее надежным. Колесико в них двигается по направляющей сверху полотна по раме между 2-мя столбами. Только один их недостаток – высота въезжающего транспорта ограничена высотой верхней балки. Проблематику решают устройством съемной верхней балки.
Консольные. К воротной раме у одного из столбов приваривают треугольную конструкцию – консоль. С другого конца полотно свободно висит в воздухе. Консоль ставят на основание бетона с боковой стороны от въезда. Ригельная балка в подобных воротах может быть в верхней, средней или нижней части проема.

Консольные раздвижные ворота считаются многофункциональными, не обращая внимания на то, что они труднее в монтаже. Они лишены минусов рельсовых и навесных и при грамотной установке служат долгое время.

Разберем их устройство детальнее.

Комплектующие и рабочий принцип консольных ворот

Откатные консольные ворота состоят из нескольких ключевых узлов:

Закладная – это нижняя стороны консольного «треугольника», по ней двигается воротное полотно. Она собой представляет сварную конструкцию из крепкого швеллера в виде буквы «П» на основании из бетона. Элементы вертикального типа закладной установлены в бетон и заглублены.
Консольная балка также сделана из швеллера в загнутыми вовнутрь краями. Балку приваривают к полотну в верхней, средней или нижней его части.
Роликовая тележка собой представляет площадку, на которой прикреплены ролики. Створка ворот двигается собственно по ним.
Поддерживающие парные ролики для автоматических раздвижных ворот смонтированы сверху столбов. Их задача – удерживать полотно вертикально.
Уловители фиксируют створку в крайних положениях.
Направляющие ролики при закрытии ворот соединяются с нижней парой уловителей.
Заглушки закрывают ригельную балку с двоих кончиков, предохраняя от попадания мусора.

Для комфортабельного пользования ворота восполняют автоматизированным приводом, дающим возможность управлять механизмом, не выходя из автомобиля.

Работы по подготовке перед монтажем ворот

Если вы все таки захотели сделать раздвижные ворота собственными руками, нужно понимать, что для их функционирования с правой стороны или слева от них необходимо свободное пространство приблизительно в 1,5 раза шире самого проема.

Для работы потребуются такие инструменты:

аппарат для сварки;
углошлифовальная машинка;
уровень;
рулетка;
шуруповерт или дрель;
лопата;
тачка для транспортировки грунта, щебня и песка;
молоток.

Все перечисленные инструменты, помимо сварщика, присутствуют в любом хозяйстве, и отдельно ничего покупать не потребуется.

в начале установки нужно залить фундамент под закладную. Для этого с правой стороны или слева от столба копают яму длиной в половину проема и шириной приблизительно в 30 см. Глубина ямы должна быть больше глубины грунтового промерзания в этой местности. Днище ямы трамбуют, сыпят песочным слоем, щебня, трамбуют еще раз и добавляют бетон, заранее погрузив в яму вертикальные части закладной. Для раствора бетона берут цемент, мелкофракционный щебень и песок в соотношении 1х3х3. Бетон должен сохнуть не менее недели, по прошествии этого времени необходимо подобрать и подготовить всю нужную фурнитуру.

Если ворота предполагается оборудовать приводом для автоматизации управления, то провода укладывают на стадии заливания основания. Пучки проводов кладут в волнистые трубки. Точка вывода проводов рассчитывают исходя из грядущего положения электрического привода. В большинстве случаев его ставят в средней фундаментные части.

Изготовление деталей для автоматических раздвижных ворот собственными руками занимает необоснованно много сил и времени, намного легче приобрести готовый набор. Перед приобретением рассчитайте вес ворот и их длину. Параметры фурнитуры должны подходить им с запасом. При затруднении в расчетах лучше обратиться в профильную компанию. Профессионалы сделают точные чертежи для автоматических раздвижных ворот собственными руками и правильно высчитать мощность деталей.

Очередность сборки консольных ворот

На швеллер в закладной приваривают шпильки, потом к ним на болтах прикрепляют опоры роликового типа. Шпильки необходимы для того, чтобы не реконструировать всю конструкцию, если основание бетона даст усадку. Ролики на опоре собой представляют подшипники качения закрытого типа.

Внимание свое обратите на смазку подшипников – она обязана быть морозоустойчивой с нижним пределом до -60°C.

Профессиональный монтаж роликов немаловажна, ведь собственно по ним двигается ригельная балка.

Дальше по чертежу автоматических раздвижных ворот сваривают раму из трубы 20х20 см, в середине нее приваривают обрешетку из более тонкого профиля. К нижней части рамы также при помощи инверторного аппарата прикрепляют несущий профиль. Раму покрывают краской эмалью на алкидной основе для наружных работ. Ее наносят в 2–3 слоя. На каркас шурупами крепят материал для отделки – профилированный металлический лист, дерево, кованые детали.

Потом накатывают раму на опоры роликового типа и проверяют ход створки и ее вертикальное положение при помощи уровня для строительных работ. Если все сделано без отклонений, роликовые тележки приваривают к ригельной балке.

В следующую очередь на столбах отмечают место, где будут установлены уловители и прикрепляют их. На краю направляющей устанавливают направляющие ролики, а сами края закрывают заглушками. Все сварочные швы зачищают до исчезновения неровностей и закрашивают краской.

Во время работы после любого шага следует замерять уровнем положение каждой детали по схеме автоматических раздвижных ворот и правильное взаимное действие ее с остальной фурнитурой.

Установка калитки, замков, ручек и автопривода

Установку врезной калитки задумывают на шаге подготовки чертежа. Для нее в воротной раме оставляют место, свободное от обрешетки. Отдельно сваривают каркас калитки, наваривают петли, раму обкладывают и вешают на ворота. Установка врезной калитки бережет место, но неудобна для переноса велосипедов, разного груза и прохода людей в возрасте из-за нижней части рамы, которую придется перешагивать. Для данных случаев предполагают отдельную от ворот калитку. Во время проектирования необходимо предусматривать подобное положение калитки, которое не будут закрывать открытая створка ворот.

Замки и ручки будут нужны в случае если ворота не будут снабжаться автоматикой. Они бывают механическими, кодовыми, электромеханическими, цилиндровыми, а еще самодельными засовами, приваренными в воротной раме внутри. Ручки для ворот собой представляют тяжелые скобы, смонтированные рядом с замками. На калитке в большинстве случаев ставят замок, объединенный с поворотной ручкой.

Автоматика для автоматических раздвижных ворот состоит из следующего набора узлов:

электрический двигатель, который ставят на закладную;
концевые выключатели, отключающие мотор, когда ворота могут достигать крайнего положения;
блок защиты и управления в электрическом щитке.

Монтаж автоматики делают по прилагающейся к ней инструкции.

Видео монтажа автоматических раздвижных ворот

Если у вас еще остались вопросы по установке автоматических раздвижных ворот собственными руками, они отпадут после видео просмотра, где поэтапно расписан общий процесс от выбора материалов до последней облицовки.

Операторы ворот: ноу-хау для автоматического управления воротами

Устанавливаем автоматические ворота уже лет

Я проработал более двадцати лет в строительной отрасли и руководил установкой более сотни автоматических ворот и их приводов. Благодаря учебе и большому опыту я узнал, какой двигатель подходит для любого типа ворот.

Наибольший опыт в этой области я приобрел, работая с Mulholland Brand в течение последних нескольких лет.Поскольку Mulholland работает в этом бизнесе так долго, они накопили много практических ноу-хау. И, поскольку мы производим очень много установок, представители различных производителей информируют нас об изменениях и инновациях в отрасли. Это всегда включает в себя много практических демонстраций и сеансов вопросов и ответов.

Основы автоматических приводов ворот

Мы могли бы написать книгу на эту тему — БОЛЬШУЮ книгу! Но эта статья, вероятно, ответит на все вопросы для 95% наших установок.Прочитав это руководство, вы получите всю информацию, необходимую для понимания основ машин, которые используются для автоматизации ворот. Прочитав эту статью, вы сможете слушать, как ваш подрядчик рассказывает об этом аспекте вашего проекта, не засыпая!

Просто зная размеры ваших ворот (включая вес) и особенности среды установки, а также информацию, которую вы узнаете из этой статьи, вы даже сможете успешно заказать собственный привод ворот.

Однако мы предлагаем вам не заказывать свой собственный! В некоторых случаях даже небольшая ошибка в измерении может свести на нет весь проект. Проконсультируйтесь с подрядчиком или человеком, который успешно, хотя бы несколько раз, «был там и сделал это», прежде чем покупать любой привод ворот – или сохраните чек на всякий случай!

Это краткое руководство по приводам и двигателям ворот

Это краткое руководство, которое поможет домовладельцу выбрать двигатель, который будет открывать и закрывать ворота.Это не исчерпывающее руководство; Я ориентируюсь только на двигатели для откатных и распашных ворот. Они составляют подавляющее большинство ворот, защищающих жилые дома. Вскоре мы опубликуем статьи, посвященные другим типам ворот, и мы обновим эту статью, чтобы она ссылалась на эти статьи того времени.

«Двигатели ворот», «приводы ворот» и «механизмы открывания ворот» — синонимы, обозначающие одно и то же. Ни один из этих терминов не является «более подходящим», чем любой другой.

Вы также встретите в статье слово «привод ворот».Это особый тип привода ворот или привода ворот.

Все это названия различных механических устройств, которые подключаются к воротам и позволяют открывать и закрывать их с помощью кнопки, кода или пульта дистанционного управления. Для работы этих механизмов требуется электричество. Каждый из них соединяется с воротами таким образом, что вы можете поворачивать или сдвигать ворота, чтобы они открывались и закрывались.

Два основных стиля ворот: распашные и раздвижные ворота

Существует несколько различных типов ворот, но два основных типа ворот — распашные и раздвижные.Вероятно, 99% ворот в мире относятся к одному из этих двух типов.

Здесь есть ссылка на статью, которая дает общее представление о распашных и раздвижных воротах. Обратите внимание, что это не всегда просто предпочтение. Есть свойства, которые допускают любой из этих типов, есть другие свойства, где можно использовать только распашные ворота или только раздвижные ворота. Итак, прежде чем продолжить чтение этой статьи, убедитесь, что вы четко понимаете, какие ворота подходят для вашей собственности, прежде чем двигаться дальше.

Линейный рычажный привод Liftmaster

Выбрали распашные ворота?

Если по простому предпочтению или обстоятельствам вам лучше всего подходят распашные ворота, у вас есть три разных варианта. Существует 3 типа приводов для распашных ворот:

Распашные ворота, выбор №1: линейный рычаг или линейный привод

Линейный рычажный двигатель (также называемый «линейным приводом» или просто «приводом»), вероятно, является наиболее распространенным типом автоматического устройства открывания распашных ворот. Вы всегда устанавливаете их на внутренней стороне ворот. Внутри используются различные методы управления манипулятором, но в основном они используют червячный привод или винтовой домкрат. У всех этих механизмов один конец прикреплен к стойке, удерживающей панель ворот, а другой конец прикреплен к панели.

Популярность этого типа открывателей обусловлена их более доступной ценой и тем, что они не требуют много дополнительного места рядом с воротами.

Плюсы:

Очень низкий профиль; они не занимают много места.
Это делает их хорошим выбором для узких подъездов, где пространство ограничено.
Когда вы их приобретете, большинство брендов предлагают за немного большую цену дополнительную резервную батарею, которая пригодится в случае отключения электроэнергии.
Линейные рычажные приводы очень недороги по сравнению с коробчатыми двигателями
В тех редких случаях, когда вам нужно, чтобы распашные ворота открывались наружу, их можно отрегулировать для этого. Наша статья о распашных и раздвижных воротах объясняет, почему вы должны с осторожностью настроить распашные ворота, чтобы они открывались наружу.

Минусы:

Приводы линейных рычагов не такие мощные, как коробчатые двигатели с монтажной подушкой, которые мы обсудим далее. Для больших и тяжелых ворот вам, вероятно, понадобится оператор коробки.
Распашные ворота обычно должны открываться на землю, которая ненамного выше уровня земли в той плоскости, где ворота закрыты.
Если ваши ворота должны быть установлены в районе с сильным ветром, плохо установленные или плохо обслуживаемые распашные ворота могут быть очень опасными. Для распашных ворот, которые приводятся в действие рычажными приводами, мы настоятельно рекомендуем вам установить электромагнит, чтобы ворота оставались полностью закрытыми в любое время, кроме тех, когда ворота открываются или закрываются.

Распашные ворота Вариант №2: шарнирно-рычажный механизм (также известный как «привод коробки» или «механизм открывания ворот на подушке»)

Устройство открывания ворот с шарнирным рычагом Liftmaster

Этот тип приводов распашных ворот крепится болтами к бетонным подушкам у основания ворот. Они подходят для более тяжелых ворот или ворот с большими столбами. Это такие обстоятельства, когда прямое плечо линейного привода не подходит или не может обойти широкую стойку.

Они размещены в больших прямоугольных коробках, обычно больше в высоту, чем в ширину, с шарнирным механическим рычагом (петля действует как колено), протянувшимся от механизма к воротам.Рука толкает ворота и закрывает их.

Плюсы:

1. Box-операторы — это мощный инструмент. Есть модели, которые рассчитаны на использование в жилых и коммерческих помещениях.

2. Они также имеют дополнительную резервную батарею. Мы советуем вам заплатить дополнительную сумму и получить их.

3. Приводы коробки можно настроить и отрегулировать таким образом, чтобы они могли открывать и закрывать ворота, расположенные на наклонной поверхности.

Минусы:

1. Операторам коробок требуется больше места на обочине для установки.

2. Эти механизмы могут открывать ворота только внутрь.

Распашные ворота Вариант №3: Подземный (или заглубленный) двигатель

Подземный привод ворот

Подземный (или подземные двигатели) — это тип автоматического открывателя ворот для распашных ворот. Двигатель и механизм, приводящий ворота в движение, установлены под поверхностью проезжей части внутри защитного кожуха, при этом рычаг привода соединяется с нижней частью ворот.

С этим приводом вы получаете открытый обзор обеих сторон ворот.Установка требует специальных шарнирных петель и бетонных работ, что приводит к более высокой стоимости установки.

Плюсы:

Они едва видны, как снаружи, так и внутри, степень видимого оператора едва различима.
Эти ворота можно настроить так, чтобы они открывались на значительно более широкую дугу, чем 90 градусов, хотя это редко требуется.

Минусы:

Встраиваемые в землю двигатели дороже, чем другие двигатели для распашных ворот
Для установки требуется вырезать подъездную дорожку, выкопать площадку для размещения оператора и установить механизм в корпусе ниже уровня земли.
Затем необходимо внести коррективы, чтобы все было правильно. Это дорого.
Рекомендуется в первую очередь для легких ворот.

Выбрали раздвижные ворота?

Вам нравится стиль раздвижных ворот? Ваши измерения доступного пространства показывают, что это правильный выбор? Существует 3 типа приводов для откатных ворот.

Реечный механизм для откатных ворот. «Стойка» — это длинная деталь с «зубьями», а «шестерня» — это круглая шестерня.

Откатные ворота Вариант №1: механизм открывания откатных ворот «с зубчатой передачей» или «рейка и шестерня»

Рейка прикреплена к воротам и входит в зацепление с зубчатой шестерней на приводе ворот. Оператор поворачивает шестерню, которая входит в зацепление со стойкой, открывая и закрывая ворота.

Пока дорожка, по которой идут ворота, прямая, это работает хорошо.

Плюсы реечных приводов:

Реечная передача обеспечивает очень тихую работу
Рейка и шестерня покрыты кожухом и изготовлены из коррозионно-стойких материалов.Они имеют хорошую репутацию за то, что требуют минимального обслуживания и долговечны.
Сила тяги распределяется по ширине ворот, чтобы уменьшить нагрузку на материал
Стеллаж не виден снаружи объекта
Обычно это очень маленькие двигатели, занимающие меньше места

Минусы реечных приводов:

Требуется более опытный установщик
Требуется прямая колея (может быть на склоне)
Двигатель нельзя разместить сзади гусеницы

Откатные ворота Вариант №2: приводы откатных ворот с цепным приводом

Открыватель ворот с цепным приводом Liftmaster

Это наиболее распространенный привод для откатных ворот. Обычно он помещается в прямоугольную коробку, крепится к цементной подушке и располагается близко к задней части ворот, когда ворота закрыты. Двигатель вращает ведущую звездочку, которая открывает и закрывает затвор с помощью цепи, аналогично подъему и опусканию флага на шесте. Цепь механизма тянет и толкает ворота по ширине проезда.

Плюсы двигателей с цепным приводом.

1.) Цепь обеспечивает гибкость в зависимости от уровня местности.

2.) Существуют двигатели разных размеров, которые подходят для ворот разного размера, которые можно разместить спереди, посередине (Allomatic) или сзади ворот

3.) Встроенные резервные батареи доступны за дополнительную плату.

Минусы двигателей с цепным приводом

1.) Цепь со временем растягивается и требует периодической регулировки.

2.) Цепь ржавеет и может испачкать дорогу.

3.) Хвост ворот несет большую часть веса ворот.Вам нужно укрепить эту часть ворот.

Другие факторы, которые следует учитывать при выборе устройства для открывания ворот

Есть несколько других факторов, которые важно учитывать при выборе правильного устройства открывания ворот. Важным для всех операторов является наличие электричества. Другим фактором является способность ворот и оператора работать на склоне или против него. Обратите внимание, что установка любых ворот и привода, работающего с уклоном, сопряжена со многими переменными и требует реального опыта в измерении собственности, проектировании ворот и в установке ворот.Все это выходит далеко за рамки данной статьи.

Сравнительная таблица приводов для распашных ворот

Обратите внимание, что эта таблица не является исчерпывающей, и в ней перечислены только приводы ворот, которые мы чаще всего используем в жилых и небольших коммерческих помещениях.

Сравнительная таблица двигателей для раздвижных ворот:

Следующие шаги

Итак, если вы зашли так далеко, вы, вероятно, поняли, что лучше для вас – распашные или откатные ворота. Возможно, вы еще не решили, что лучше всего подходит для вас: дерево, железо, винил или алюминий. Возможно, вы не определились со стилем, который подходит для вашего дома. Возможно, будет полезно посетить нашу галерею вдохновения.

Возможно, вы хотели бы узнать больше о компании. Хотите знать, что другие домовладельцы говорят о сотрудничестве с нами?

Если вы изучили почти все, что есть на сайте, и если у вас остались вопросы, это понятно.Были счастливы. отвечать на вопросы без каких-либо обязательств перед вами. Вы можете позвонить нам по телефону 818.639.3820, и мы сделаем все возможное, чтобы ответить на все ваши вопросы точными и полными ответами.

Вы также можете заполнить нашу контактную форму, если не хотите говорить в данный момент, но хотите, чтобы вам перезвонили. Внизу этой и каждой страницы также есть окно чата. В обычное рабочее время (а часто и дольше!) обычно есть с кем поговорить «вживую» тут же. Если его нет, вы можете оставить свой адрес электронной почты или номер телефона, и мы быстро свяжемся с вами.

С 1994 года мы удовлетворили тысячи людей нашими продуктами и услугами. Почти при каждом взаимодействии с клиентом мы улучшаем отношения. В тех очень редких случаях, когда мы этого не делаем, мы быстро исправляем ситуацию и продолжаем работу.

Надеюсь, вы наш следующий счастливый клиент! Скоро поговорим?

Сделать коробку ворот своими руками. Как сделать каркас ворот. О выборе конструкции ворот и подходящей к ним раме. Монтаж каркаса ворот.

Многое зависит от выбора конструкции ворот. Во-первых, так привлекательно и стильно будет выглядеть весь архитектурный ансамбль. Во-вторых, это удобство в эксплуатации. В-третьих, надежность и долговечность. Каркас ворот, сделанный самостоятельно, позволит сэкономить на стоимости всей конструкции. Сооруженный своими руками каркас ворот из различных видов металлических и деревянных элементов в последующем обшивается любым подходящим материалом. Это может быть калитка из профнастила, деревянная калитка на металлической раме, каркасах, цепочка-цепь-цепь или металлическая штанин.

Типы и типы ворот

По типам ворот бывают:

Качели (Наиболее приемлемый вариант для ворот, не требующих большого пространства для пропуска).

Переработанный (на рельсовом, подвесном и т.п., возможен широкий скип).

Подъемный (больше подходит для гаражей и боксов).

Прочие конструкции (например: складные).

В свою очередь каждый тип ворот можно разделить на виды, определяемые возможностями типа конструкции, например: поворотные; вертикально — подъем; секционная; ролик; другие виды.

Ворота дизайнерской рамы

Выбрав тип и вид ворот, необходимо определиться с конструкцией будущей воротной рамы и нарисовать графический чертеж с размером размеров и детальным отображением каждого элемента.

Чертеж проектной основы

Графическое планирование будущего проекта поможет составить примерную смету и позволит избежать многих проблем при реализации задуманного.

Чертеж каркаса распашных ворот под профнастил

Выбор материала для рамы ворот

В качестве материала для каркаса распашных и откатных ворот, а также ворот подойдет профильная труба или металл (металлопрофиль).

Описание Дизайн рамы Ворота

Конструкция рамы распашных ворот представляет собой две створки из профильной трубы сечением 20х40 мм и более в зависимости от ширины ворот и материала наличников.Каркас ворот из профнастила должен иметь горизонтальные перемычки и армирующие противомоскитные створки. Для последующего каркаса каркаса деревом профильную трубу нужно выбирать сечением не менее 30х50 мм.

Усиление распашных ворот

Общая ширина ворот, в зависимости от необходимой пропускной способности, обычно составляет:

Для проезда легковых автомобилей — 2,4-2,6 м.
Для проезда грузовых автомобилей — 3.2-3,5 м.

При необходимости можно сделать распашные ворота с одной створкой, если общая ширина не более 3 м. Однако такая конструкция увеличит нагрузку на подвеску и ее придется усиливать.

Створки изготавливаются из металлического или деревянного каркаса высотой от 1,5 до 2 м и более. Рамы впоследствии обшиваются любым выбранным материалом. Для частого прохода в конструкцию ворот можно включить калитку, если это не планируется в другом месте. Каркас калитки конструируется и изготавливается по тем же принципам, что и каркас ворот, обычно шириной около 1 м.

Пример конструкции с калиткой

Также в конструкции вздутых ворот необходимо предусмотреть петли для подвешивания на столбах по краям проема и задвижку или другое запорное устройство. Чаще всего для ворот используют петли амбарного типа. Количество петель (обычно 2 или 3 шт.) подбирается с учетом веса рамы вместе с отделкой.

Кран для рамы ворот

Ворота как пример запора ворот

Петли для каркаса навеса на столбах, а также петли для навесного замка и других запирающих устройств можно приобрести в готовом виде. Однако при наличии остатка материала можно сделать эти элементы ворот своими руками. Так нижние задвижки можно сделать из оцинкованной трубы 3/4″ или арматурного металла диаметром 12 мм. Для верхних задвижек можно использовать стальной уголок 32х50х4 мм и 25х25х4 мм, 3/4″ и 1/ Металлические трубы 2″ и арматура металлическая диаметром 12 мм. Кроме того, такие клапаны можно запирать на подвесной замок.

Пример вздутого затвора из профнастила и изготовление навесных, запорных петель и клапанов

При проектировании конструкции рамы распашных ворот также необходимо предусмотреть, в какую сторону будет вздуваться створка.Здесь будет определяться наличие свободного места перед воротами по внутреннему и внешнему периметру. Для откатных ворот и в этом их плюс это наличие не учитывается. Лопасти вздутых ворот должны откидываться вверх на 90° и более, что учитывается при установке петель для навешивания.

При проектировании каркаса откатных ворот необходимо учитывать, что полотно должно быть жестким и соответствовать весовым характеристикам будущих ворот, а также противостоять ветру без деформации конструкции. Поэтому в качестве основы каркаса лучше взять металлический профиль, а его диаметр больше диаметра перемычек, что уменьшит вес конструкции ворот.

Фото Рамка откатных ворот

Монтаж рамы ворот

Основным способом монтажа металлических каркасов является сварка. Однако есть и другие возможности сборки рам, например, с помощью винтов или заклепок.

Определяющим при выборе способа изготовления воротной рамы является наличие соответствующего оборудования и инструмента, навыки.Если у владельца будущей конструкции ворот все это есть в полном объеме, то рекомендуется метод сварки. Сварные рамы отличаются повышенной прочностью, долговечностью и практичностью, а также, что немаловажно при выборе и установке столбов и навесных устройств, особой легкостью конструкции.

Перед началом работы нужно приготовить все необходимое. Прежде всего, это материал, из которого изготавливается будущая конструкция. Причем закупать материал нужно с запасом 10-15%, на случай возможного брака в эксплуатации.

Примерный перечень необходимого оборудования и инструментов

Для изготовления каркаса ворот вам потребуется:

Кизил, рулетка и металлический маркер для разметки или рисования мелом.
Болгарка с комплектом дисков для резки и шлифовки.
Защитные перчатки и очки.
Сварочный аппарат и сварочная маска (очки).
Набор электродов диаметром 3-4 мм.
Еще один инструмент с каустической сборкой.

Далее необходимо подготовить рабочую поверхность.Для этого делается настил из доски и выравнивается по горизонтальному уровню. После этого можно приступать к изготовлению каркаса.

Процедура монтажа рамы ворот

Чтобы избежать лишних проблем при изготовлении рамы, нужно последовательно действовать в следующем порядке:

В соответствии с графическим чертежом нарезается труба, металлический профиль или другой выбранный материал.

Резка профильной трубы болгаркой

Пример подготовки металлического профиля к стыковке

Изготовлена внешняя рама ворот и створки калитки.

Пример стыковки профильной трубы

Пример стыковки болтов профильной трубы

Приготовленный (собранный другим способом) Прямоугольник должен быть проверен углем. Диагонали прямоугольника должны быть равны, а все углы прямые.

Проверка углов угля

Если прямоугольник правильный, то стыкуются приводы, вертикальные и горизонтальные элементы обрешетки.
Присоедините навесные петли к раме вздутых ворот.

Шарнирные петли

При необходимости можно сначала поставить створку к стойке, на подкладки или кирпичи, и разместить крепления.
Задвижка присоединяется, петля для навесного замка или другого запорного устройства.
Готовая рама шлифуется и окрашивается.

Крепость и рамка для картины

Видеосъемка роторных дробилок

Видеосварка видео

Сварочное видео для сварочных петель

Как сделать и установить откатные ворота своими руками

Откатные ворота – удобные и надежные изделия, которые еще несколько лет назад считались предметом роскоши и стоили немалых денег.У них много преимуществ – надежность, простота в обращении, высокая прочность, экономия места, функциональность. все это полностью оправдывает вложенные средства. Тем более, что существует множество вариантов и моделей, которыми можно огородить дворы разной площади.

Но все же стоит рассмотреть, как можно сделать откатные ворота своими руками. Конечно, этот процесс требует определенных знаний, изготовление не такое уж простое дело, но если соблюдать все этапы и принципы, то в результате получится надежная и долговечная конструкция..

Узнай: 1 сотка – сколько метров!

Особенности откатных ворот своими руками

Если вы решили сделать откатные ворота своими руками, то для начала вам следует изучить характеристики этих изделий. Конструкции начали использовать около 50 лет назад. Изначально их устанавливали при входе на территорию крупных предприятий и складов. Со временем изделия совершенствовались, дополнялись, обновлялись, в результате они стали самыми дешевыми и доступными.

Если еще лет 15-20 откатные ворота были главным атрибутом богатых дворов и ограждения больших площадей промышленных комплексов, то сейчас они все чаще встречаются в частном секторе. Их используют для ограждения дворов, гаражей и даже дач.

Среди положительных качеств откатных ворот:

Компактные размеры. Это свойство особенно актуально для тех случаев, когда двор достаточно мал или площадь проезда между соседними участками ограничена.Конструкции никогда не смогут повредить проезжающий автомобиль створками и другими деталями.
Высокая износостойкость. Распашные ворота имеют петли, которые со временем провисают под тяжестью створок, это негативно сказывается на качестве продукции. А вот что касается раздвижных конструкций, то у них таких проблем нет, у них равномерное распределение веса по роликовым опорам.
Отличная защита и безопасность. Изделия имеют прочную конструкцию, не поддающуюся разрушению. Хорошо спроектированная система способна выдержать таран даже самых тяжелых транспортных средств.
Прочная конструкция выдерживает сильные порывы ветра, метели, ураганы.
Простое и удобное управление.

Это лишь часть положительных качеств откатных ворот. Но все же, даже они позволяют понять, что эти устройства действительно надежны и функциональны.

Типы конструкций

Все типы конструкций внешне похожи, отличаются по способу движения роликов при открытии и закрытии конструкций.В каждой системе используются механизмы с роликовым устройством, но монтаж их осуществляется по-разному.

Подвесные раздвижные ворота

Устройство конструкций позволяет устанавливать их в подвешенном состоянии. На опорную балку устанавливаются тележки с роликовым механизмом; по ним движется полотно ворот, которое закреплено на столбах в верхней части проезжей части. Они работают по тому же принципу, что и обычные откатные ворота.

Если вы решили делать именно эти ворота, то для крепления конструкции обязательно приобретите качественные элементы.Они должны быть изготовлены из прочного материала, покупать их лучше в специализированных строительных магазинах.

Стальной материал подходит для подвесных ворот. Он должен иметь дополнительное оцинкованное или ПВХ-покрытие. Это повысит устойчивость конструкции к различным негативным погодным явлениям.

Ограждения открываются вдоль стены, поэтому не требуют дополнительного места. При желании их можно дополнить электроприводом, это обеспечит удобное использование и управление.

Среди преимуществ конструкций:

Подвесные ворота – компактные изделия, они значительно экономят место, не занимают большой площади.
Высокая прочность. Благодаря этому конструкция способна противостоять негативным погодным условиям, сильному ветру.
Не требуется проводить дополнительную очистку территории подъезда перед домом от снега.

Консольные откатные ворота своими руками

Этот тип конструкции является наиболее распространенным. Имеет противовесную створку, установленную на консольных блоках. Основным преимуществом изделия является отсутствие контакта нижней несущей балки с дорожным полотном.

Несмотря на то, что изделия пользуются спросом, сделать их своими руками очень сложно. В качестве основы используется консоль или канал. Этот элемент удерживает створку конструкции при открытии и закрытии ворот.

Современные модели не имеют верхней и нижней направляющих. Благодаря этому машина может спокойно въезжать во двор. Полотно подвешивается на специальную балку, которая устанавливается на ролики, перемещается именно поверхность изделия.

Преимущества консольных раздвижных ворот:

Широкий проем обеспечивает комфортное движение автомобиля без особого риска внезапного повреждения элементов защитной конструкции.
Высокий уровень безопасности и защита от взлома.
Для удобства работы можно установить специальный автоматический привод.
Полотно находится на высоте 10 см от поверхности земли, поэтому снегопад, грязь не оказывают негативного влияния на состояние изделия.
Прочный материал, прочное основание консоли позволяет конструкции выдерживать большие нагрузки, сильный ветер.
Ворота не имеют створчатых элементов, поэтому конструкции занимают мало места во дворе.

Раздвижные ворота своими руками

Ворота с рейочным устройством считаются популярным вариантом, их часто устанавливают при въезде во двор. В качестве опоры используется рейка, по ней с помощью ролика перемещается полотно.

Рейка устанавливается по линии движения ворот, вровень с дорогой. Благодаря этому сохраняется высокая безопасность во время проезда автомобиля. Максимальный пролет между столбами должен быть 6 метров.

Не устанавливайте ворота с рельсовым механизмом в регионах с частыми снежными заносами.Снег может забиваться в рельсовое устройство, в результате образуется лед, который будет мешать нормальной работе ворот..

Преимущества:

Створка имеет опорный элемент, поэтому в процессе эксплуатации не будет провисания.
Ворота имеют достаточно простое устройство, поэтому их легко можно изготовить самостоятельно.
Створка имеет компактные размеры, не требует много места, равна ширине входного проема.

Рулонные откатные ворота своими руками

Роллетные ворота обычно устанавливаются в районе въезда во двор.Но для гаража они не подходят. Дело в том, что изделия имеют прочную конструкцию, а стены гаражной конструкции не всегда позволяют разместить полотно. Кроме того, механизм нельзя полностью отводить в сторону при открытии ворот.

Устройство изделия имеет направляющий профиль, который крепится к нижней части изделия. Кроме того, имеется роликовый механизм с подшипниками, рама и другие узлы, необходимые для крепления и удержания ворот..

Устройство и принцип действия

Перед тем, как сделать откатные ворота своими руками, следует изучить их устройство и принцип работы.Самый популярный вариант – консольная конструкция, но сделать ее самостоятельно очень сложно. Но эти изделия отлично подходят для регионов с постоянно меняющимися погодными условиями.

Строительство и установка ворот консольного типа не требует больших финансовых вложений. Но сначала стоит рассмотреть принцип действия изделия.

В основу консольных откатных ворот входят следующие элементы:

Холст.Основная рама, к которой приварены внутренняя рама и противовес. Эти детали крепятся к несущей балке. Облицовка может крепиться с одной или двух сторон.
Ипотека. Это швеллер, который прочно приваривается к арматурному каркасу и заливается основанием фундамента вровень с поверхностью грунта. Это основной элемент, на нем закреплены консольные блоки, автоматический привод.
Консольные блоки. Опорные механизмы с роликовым устройством, они крепятся к швеллеру сваркой.Их установка осуществляется в зоне с несущей нижней балкой. Это основа продукта; на него ложатся повышенные нагрузки. С помощью него осуществляется свободное движение полотна, поэтому к настройке консольных блоков стоит подойти со всей ответственностью.
Ловцы. Ловушки (нижняя и верхняя) крепятся к площадке с опорным столбом, эта площадка располагается напротив фундамента под роликовыми опорами. При закрывании концевой ролик проходит в зону нижнего уловителя.Полотно поднимается на 5 мм, тем самым исключается нагрузка на площадь консольных блоков. Верхний доводчик обеспечивает плотное закрытие, препятствует ветрованию (расшатыванию створки на ветру).
Верхний фиксирующий держатель с роликами. Элемент размещается в области стойки консоли над блоками. Требуется для защиты от расшатывания и перекоса створки при движении.
Автоматический привод. Выбор этого элемента зависит от веса изделия и климатических условий региона.Установка осуществляется в соответствии с инструкцией.

Особенности выбора автоматического привода

При рассмотрении вариантов откатных ворот стоит обратить внимание на модели с автоматическим приводом, этот элемент не обязателен, но его наличие значительно упрощает эксплуатацию, избавляет от необходимости прилагать большие усилия при открытии ворот. После его установки вам не нужно будет постоянно выходить из машины, чтобы откатить ворота.

Для ворот стоит использовать специальные электроприводы, но можно сделать этот элемент и самостоятельно.

В этом случае используйте двигатель и редуктор подходящей мощности. Для небольших и не очень тяжелых конструкций подойдет недорогой привод гаражных ворот.

Приводы выбирать в зависимости от веса конструкции:

для изделий массой 250-300 кг, применяется мощностью 200-250 Вт;
для створок весом 500-600 кг подойдет мощность 350-400 Вт;
изделий весом от 800 кг до 1 тонны – 500-600 Вт.

При выборе автоматического привода особое внимание следует уделить показателю мощности. Для регионов с суровыми зимами предпочтительнее приобретать варианты с запасом в 20-30%, чтобы двигатель без перебоев работал при низких температурах. Этот элемент устанавливается только после завершения всех работ по изготовлению и установке ворот.

Как сделать откатные ворота своими руками

Перед изготовлением стоит рассмотреть как устроены ворота, какое у них устройство, можно посмотреть видео с популярными моделями изделий, пошаговое изготовление.

Все эти материалы помогут сделать качественную и надежную конструкцию. Если вы сомневаетесь в своих силах, лучше воспользоваться помощью профессионалов, но будьте готовы к тому, что кастомизация обойдется достаточно дорого.

Простые ворота без автоматики и прочих наворотов лучше сделать своими руками. В процессе вы не столкнетесь с непредвиденными проблемами, из-за которых вам, возможно, придется прекратить работу. Если соблюдать все этапы и правила, то в результате получится надежная и долговечная конструкция..

Подготовка инструмента

Прежде чем приступить к возведению раздвижной конструкции, стоит подготовить необходимый инвентарь.

Под рукой должны быть инструменты из списка:

болгарский;
;
;
;
уровень;
рулетка для важных расчетов;
лопаты.

Инструменты из вышеперечисленного списка есть дома практически у каждого, исключение составляет только сварочный аппарат. Если финансы позволяют, то можно купить. Если с деньгами туго, то можно одолжить это устройство у друзей или родственников..

Создание чертежей и диаграмм

Для изготовления откатных ворот потребуются чертежи и схемы, которые следует выполнить до начала работ. Подробная видео-инструкция в интернете поможет вам сделать чертеж с указанием точных замеров и расчетов. С его помощью можно будет рассчитать количество необходимых материалов с учетом запаса.

Каркасная часть изготовлена путем сварки трубы размерами 60х40 мм. Затем крепятся две вертикальные трубы с параметрами 60х40 мм, длиной по 2 метра каждая. Первый крепится к краю, второй идет в 4,4 метрах от края горизонтальной трубы.

Далее к зоне верхних концов этих труб приваривается горизонтальная длиной 4,4 метра. Свободный край нижнего горизонтального элемента и край верхнего закрепляют трубой, соблюдая угол 256 см.

Область каркаса заполнена вертикальными трубами 40×20 мм. После этого можно размечать силовой каркас.

Если вы решили сделать изделие без основы, то на схеме ее отмечать не нужно, но все же и без нее изделие получится таким прочным и устойчивым. Фундамент делается копанием, лучше сделать П-образный котлован глубиной не менее 1,5 метра.

При длине проема 4 метра сечение должно быть не менее 6 метров.Дорожный просвет на схеме должен быть отмечен длиной не менее 75 мм.

Силовой каркас изготавливается из швеллера (его длина должна быть не менее 2,2 метра, а ширина 20 см). Для него также используется арматура высотой 150 см. Эти элементы должны находиться в перпендикулярном отношении друг к другу.

Всю конструкцию необходимо забетонировать, затем к ней крепится площадка для привода и подставка. Затем крепятся ролики: нижние к стойке, а верхние к колонне.Верхняя и нижняя ловушки закреплены на противоположном столе.

Откатные ворота своими руками и выбор материала

После подготовки чертежей можно переходить к выбору материала каркасной части ворот.

Внутренняя часть может быть изготовлена из:

Настил. Обладает отличными эстетическими и прочностными характеристиками.
Листовой материал. Обладает высокой прочностью и долговечностью. Листы тяжелые и их трудно складывать.
Кованые изделия. С помощью них можно сделать из ворот настоящее произведение искусства, придать им индивидуальность. Однако стоят они дорого..
Дерево. Натуральное дерево имеет красивый рисунок, который подчеркнет индивидуальность ворот, сделает их более изысканными и богатыми. Но стоит помнить, что этот материал имеет низкие эксплуатационные характеристики, его необходимо регулярно обрабатывать защитными средствами.

При выборе кованых элементов или изделий из дерева следует учитывать, что для ворот подходят усиленные части фурнитуры.Для повышения прочности стоит использовать дополнительную арматуру.

Для возведения раздвижной системы часто используют винтовые сваи. Изготавливаются в течении 3-4 дней. Если используется бетонное основание, работы следует проводить в теплую и сухую погоду. На сушку материала уходит месяц, а это увеличивает продолжительность работ. По этой причине использование свай считается наиболее удобным вариантом.

Установка винтовых свай

При изготовлении откатных ворот своими руками стоит на начальном этапе установить винтовые сваи.Главное условие, которое необходимо соблюдать при возведении этих элементов, – это сохранение жесткости. Дело в том, что на свайные элементы приходится повышенная нагрузка. Они не должны проваливаться в землю даже под собственным весом..

При сооружении свай потребуется профильная труба с требуемыми параметрами и трубная обшивка. Каркас следует предварительно обработать почвенным раствором. Комплектующие подбираются в соответствии с весом и высотой изделия.

Монтаж свай производить поэтапно:

На первом этапе закладывается фундамент. Проводится разметка территории и рытье ям.
Далее устанавливаются закладные материалы, при желании производится заливка из бетонного раствора.
Если конструкция будет оснащена автоматическим приводом, то необходимо выполнить электропроводку.
Последовательная установка стоек и всей системы ворот.

Сборка рамы

Каркасная часть изготовлена из труб размерами 60х60 мм. Площадь ребер конструкции и перемычек должна быть сечением 20х40 мм.

Каркасная конструкция собирается по следующей схеме:

Трубы измеряются и отрезаются в соответствии с подготовленными чертежами.
Готовые элементы необходимо обработать обезжиривающими средствами, покрыть краской и растворителем.
Все компоненты разложены на ровной поверхности.
Компоненты стенки рамы сгибаются и схватываются сварочным аппаратом.
Обязательно проверяйте углы изделий, если все совпадает, то проводится окончательная сварка.
Далее осуществляется установка ребер жесткости и внутренних перемычек.
Нижняя часть системы крепится к несущей балке.
Поверхность в местах проведения сварки обработана антикоррозионными средствами.

Монтаж профнастила

Необходимо провести обшивку двери, для этого можно использовать профнастил. Для крепления будут использоваться шурупы длиной 19 мм и отвертка.

Затем материал обрезается и подгоняется под раму. Затем можно приступать к фиксации профнастила на месте. Дополнительно можно украсить столбы кирпичом, это придаст воротам более роскошный и шикарный вид.

Необходимые фитинги

Арматура должна быть приобретена в специализированных магазинах. Эти элементы подбираются в соответствии с весом всей конструкции. Некоторые изделия способны выдерживать вес до 400 килограммов.Иногда в продаже встречаются детали для кованых ворот, которые выдерживают вес почти 800 кг.

Если простые воротники выполнены с гофрированной обшивкой, то лучше использовать изделия с нагрузкой до 400 кг. При выборе кареток с роликовым механизмом стоит обратить внимание на тип покрытия, предпочтение следует отдавать элементам из полимерного материала.

Для нормальной работы откатных ворот необходима следующая фурнитура:

роликовые тележки;
накладки;
;
ловушки и заглушки.

Как осуществляется установка рамы и ворот

Итак, как сделать откатные ворота своими руками? Работа ведется поэтапно и с соблюдением необходимых принципов. После того, как все составляющие подготовлены и собраны, можно приступать к установке каркаса и ворот.

Рама крепится к кареткам, устанавливается по уровню. Затем платформы каретки легко крепятся к системе каналов.Произведены контрольные замеры и окончательная сварка платформы вагона.

При проведении работ особое внимание следует обратить на указатели уровня, они укажут на наличие перекосов, нарушений.

Далее проводится сварка, закрепляются ловушки (верхний и нижний), устанавливаются концевые ролики. Они должны попадать в зону нижней улавливающей системы, чтобы при закрытии могли ее полностью разгрузить..

При желании ворота можно оснастить автоматическим приводом, это значительно упростит эксплуатацию откатной системы.Желательно приобрести готовое устройство и прикрепить его к конструкции. Управление работой будет осуществляться с помощью пульта дистанционного управления. При желании вы можете сделать это устройство самостоятельно, но для этого могут потребоваться навыки электрика. Но все же лучше доверить эту работу специалисту.

Если вы решили сделать откатные ворота своими руками, изучите все важные нюансы, принципы и особенности. Предварительно стоит рассмотреть варианты конструкции, их устройство.Весь процесс изготовления должен осуществляться поэтапно с соблюдением правил. Не забудьте заранее составить чертежи и схемы, которые помогут вам сделать все точно без отклонений и нарушений.

Видео установки откатных ворот

лучших проводных и беспроводных систем внутренней связи для ворот на 2021 год

Беспроводная внутренняя связь ворот с радиусом действия до 600 футов, и вы отвечаете на звонки с помощью беспроводной трубки. Может иметь до 4-х трубок.

1450 долларов.00

Одновременная двусторонняя связь без помощи рук без необходимости нажимать кнопки для разговора.

2195,00 долларов США

Громкая связь по громкой связи. Имеет клавиатуру для входа.

2435,00 долларов США

Это самая передовая многопользовательская система внутренней связи с функциями, которых нет в других системах.

3895,00 долларов США

Использует услугу сотовой связи для звонка на любой телефонный номер.Низкий профиль хорошо подходит для входа

1211,00 долларов США

Домофон

Gate использует услугу сотовой связи для вызова любого телефона. Требуется ежемесячное обслуживание сотовой связи

1225,00 долларов США

Нажатие кнопки вызывает ваш смартфон. Говорите с посетителями и встречайтесь с ними, открывайте дверь или ворота.

1699,00 долларов США

Использует услуги сотовой связи для звонков на стационарные или беспроводные мобильные телефоны, где бы вы ни находились.

1025,00 долларов США

Удаленное управление воротами и дверями из любой точки мира.Использует услуги сотовой связи от AT&T или T-Mobile.

$785,00

Для многоквартирных домов до 100 человек Звонки на мобильные и стационарные телефоны. Требуется тарифный план мобильного телефона.

1875,00 долларов США

Сотовый домофон с возможностью видеосвязи. Требуется сотовая связь.

2275,00 долларов США

1699 долларов.00

Если вам нужна беспроводная радиостанция для наружных ворот, которая открывает внешние ворота или дверь, это устройство — именно то, что вам нужно.

$997,00

Сверхпрочная (XT) версия телефонной будки MURS, но с клавиатурой для ввода кодов активации ворот

1406,00 долларов США

Обеспечивает беспроводное управление доступом к воротам. Диапазон 406–421 МГц обычно используется государственными учреждениями.

$997,00

Телефон-автомат с управлением открыванием ворот и клавиатурой активации ворот или дверей.

1406,00 долларов США

Устанавливается у входных дверей, чтобы посетители могли объявить о своем прибытии. Прочный, цельнометаллический корпус для внешнего динамика

$614,00

Телефон-автомат дальнего действия с выключателем для открывания ворот или дверей. Может использоваться с любым устройством МУРС.

$655.00

Компактная телефонная будка дальнего действия может активировать ворота или дверь. Работает с устройствами МУРС.

$655.00

Хорошо видимая телефонная будка для использования вне помещений может использоваться в любом месте, где требуется быстрая двусторонняя связь.

$599,00

(1)

Большая дальность действия, наружное исполнение, батарея или дополнительный источник питания. Работает с устройствами МУРС.

$599,00

Погодозащищенная внутренняя или наружная переговорная связь работает с двухсторонней УВЧ-радиостанцией

$599,00

Callbox работает с радиостанциями на частотах UHF. Для УВЧ требуется лицензия FCC.

$599,00

Погодостойкая телефонная будка работает с двухсторонней УВЧ-радиостанцией и может открывать ворота или двери.

$655.00

Телефонная будка UHF использует частоты двухсторонней радиосвязи бизнес-диапазона. Может получать коды открытия ворот.

$655.00

Уличная телефонная будка работает с цифровыми радиостанциями DMR на частотах УВЧ.

$875,00

Беспроводная телефонная будка работает с цифровыми радиостанциями УВЧ, использующими радиостандарт DMR.

$875,00

Этот домофон обеспечивает превосходный звук с шумоподавлением и видео в реальном времени.

3595,00 долларов США

Домофон с сенсорным экраном и доступом в Интернет для одноквартирных или многоквартирных домов с двусторонней видеосвязью и приложением для смартфона

2795,00 долларов США

Используется для многоквартирных домов до 500 жильцов. LCD экран для выбора арендатора.

2025,00 долларов США

Парковочные ворота | i2 Безопасность

i2 Security предлагает широкий выбор парковочных шлагбаумов и приводов распашных и откатных ворот для промышленных, коммерческих и жилых помещений, где требуется защита/конфиденциальность, зарезервированное пространство или контроль транспортных потоков.

Все наши варианты автоматизированных автомобильных ворот могут быть настроены для совместной работы с другими компонентами системы, которые обычно требуются для обеспечения работы системы ворот для жителей, посетителей, транзитных пассажиров или платных клиентов. Стандартная интеграция с решениями контроля доступа, включая, помимо прочего:

Технологии чтения карт
Домофонные системы
Аудио- и/или видеодомофон
РЧ-передатчик и приемник
Радиочастотная идентификация (RFID) – доступ без помощи рук

Обеспечение безопасности ваших ворот включает в себя комбинацию элементов; правильная физическая установка, учитывающая геометрическую компоновку, правильная проводка в соответствии с кодом и установка интегрированных систем безопасности, соответствующих требованиям UL325. Мы продаем и устанавливаем только те системы ворот, которые соответствуют сегодняшним стандартам и нормам UL.

Вы должны доверять своему поставщику парковочных барьеров

Наша команда по установке имеет опыт и надлежащие электрические сертификаты и сертификаты производителя, чтобы гарантировать, что вы будете удовлетворены своей новой системой с момента установки и через постоянную поддержку. Наша сервисная команда имеет в среднем более 10 лет опыта работы в отрасли на одного специалиста.

Связаться с экспертом

Ваш успех — это наш успех

Вызов клиента

Промышленный производитель из Филадельфии нуждался в более строгом контроле зоны въезда на парковку из-за кражи инвентаря во дворе в нерабочее время и повреждения имущества. Завод расположен на оживленной городской дороге, и необходимо будет установить ограждение, чтобы закрыть подъездную дорожку и обеспечить контроль доступа через ворота.Владелец бизнеса хотел установить видеонаблюдение вокруг входной зоны, чтобы любое движение в нерабочее время вызывало состояние тревоги, а видео записывало событие движения. Они также хотели иметь возможность просматривать ворота и записывать движение удаленно с любого ПК с доступом через веб-браузер или со своих смартфонов.

Наше решение

Мы заключили контракт с партнером на установку ограждения по периметру, которое будет поддерживать привод откатных ворот, и внедрили систему Brivo OnAir® для контроля доступа и видеонаблюдения.Brivo предлагает облачную систему, которая позволила нам обойти сетевую инфраструктуру клиента и ускорить процесс установки. Продукты OnAir® также позволяли клиентам удаленно контролировать и управлять своей системой с помощью любого устройства с доступом через веб-браузер.

Дополнительная информация

Щелкните изображения или ссылки ниже, чтобы узнать больше о некоторых продуктах, предлагаемых i2 Security:

Типовые ворота парковочного барьера

Типовой привод откатных ворот

Типовой привод распашных ворот

Типовой считыватель RFID

Видео безопасности i2

Насколько эффективны камеры видеонаблюдения

в снижении преступности на парковках и в гаражах?

В недавней работе, спонсируемой Campbell Collaboration и Корнелльским университетом, было проанализировано 44 отдельных исследования, в которых измерялась эффективность камер видеонаблюдения как средства сдерживания преступности. Примеры используемых объектов включали системы общественного транспорта, автостоянки и жилые комплексы.

А самой эффективной локацией на большой процент были определены автостоянки и гаражи со снижением преступности на 51%.

Защитите людей и имущество с помощью видеонаблюдения.

Идеальная пара

Системы видеонаблюдения

Защитите свои инвестиции в систему парковки, а также людей и имущество с помощью видеонаблюдения.

Выучить больше

Идеальная пара

Радиочастота

Радиочастотная технология

наиболее широко известна благодаря использованию в системах E-ZPass на платных дорогах страны. Приложения RFID широко распространены в среде управления парковкой в закрытых поселках, автостоянках и гаражах.

Выучить больше

От проектирования системы до технического обслуживания и мониторинга

Дизайн

Установка

Мониторинг

Техническое обслуживание

Мы предоставляем стандартную годовую гарантию на все установленные продукты и предлагаем несколько расширенных планов обслуживания на ваш выбор, включая контракты на круглосуточное и без выходных 365 дней в неделю, профилактическое обслуживание и контракты только на ремонт

Выучить больше

Как вручную открыть электрические ворота

Нет ничего более раздражающего, чем застрять внутри или даже снаружи своего жилого дома из-за отключения электроэнергии; не зная, как вручную открыть электрические ворота. Если вам посчастливилось оказаться под защитой электрических ворот, вам также необходимо знать, как управлять ими вручную в случае чрезвычайной ситуации; если вы не можете найти пульт или вы остались без электричества.

Таким образом, если вы хотите выяснить, как вручную открыть электрические ворота, имейте в виду следующие два варианта:

Управление двигателем G950 Gate вручную.

Это может показаться чрезвычайно сложным и трудоемким, но это так же просто, как нажать кнопку на пульте дистанционного управления, чтобы открыть электрические ворота.

Шаг 1: Отверните болт.

С помощью прилагаемого гаечного ключа вы должны найти болт, расположенный под двигателем ворот, и ослабить его, чтобы перевести двигатель в нейтральное положение.

Шаг 2: Опустите рычаг вниз.

Чтобы открыть электрические ворота без электричества, вам нужно будет опустить рычаг после ослабления болта.

Шаг 3: Откройте ворота.

Только теперь вы можете открывать распашные ворота с электроприводом вручную без использования электричества. Чтобы использовать электрические ворота как обычно после возобновления подачи электричества, просто верните рычаг в исходное положение и затяните болт. Это так просто!

Watch : Ручное управление двигателем G950 Gate.

Управление двигателем откатных ворот вручную.

Если вы предпочитаете традиционные откатные ворота вместо упомянутых выше распашных ворот, не менее важно знать, как открыть ворота вручную без электричества.

Шаг 1: Откройте дверцу двигателя.

Если вы застряли без электричества, просто введите предоставленный ключ и откройте маленькую дверцу на двигателе. Это позволит вам управлять своими электрическими воротами вручную.

Шаг 2: Откройте ворота вручную.

Просто сдвиньте ворота, чтобы покинуть территорию.

Шаг 3: Закройте дверцу двигателя.

Чтобы вернуть электрические ворота в исходное положение с электроприводом, просто закройте маленькую дверцу на приводе ворот. Это позволит вам использовать его по назначению, как только электричество снова включится.

Смотреть: Ручное управление приводом откатных ворот.

Наличие надежного двигателя для ворот важно, но возможность управлять воротами вручную без использования электричества так же важна, чтобы иметь возможность продолжать повседневную жизнь, если роскошь электричества не работает. Хотя поначалу это может показаться довольно сложным, узнать, как вручную открыть электрические ворота, так же просто, как ослабить один болт.

В Dandenong Garage Doors мы являемся экспертами в своей области и предлагаем различные решения для ваших гаражных ворот и приводов ворот. Свяжитесь с нами для осмотра сайта и цитаты.

Откатные ворота – преимущества конструкции

Ворота откатные — на данный момент очень популярное устройство. Такая конструкция устанавливается на специальный фундамент. Ворота перемещаются по опорам и консольной балке в сторону.

Преимущества этой конструкции:

— не ограничивают высоту входного проема;

— нет нижней планки, а значит, зимой не нужно убирать снег перед воротами;

— Надежность и простота в эксплуатации;

— при отсутствии электричества их несложно открыть и закрыть руками;

— их установка и эксплуатация не будут дорогими;

— в постройке этих ворот можно построить ворота.

Как самому сделать и установить такие ворота

Для того чтобы построить откатные ворота своими руками, необходимо определиться, какой будет ширина проема. После этого специализированная компания закупает необходимые комплектующие. Сюда входят: направляющий профиль, роликовые каретки, нижний и верхний улавливатели, концевой ролик с металлической заглушкой, резиновые заглушки для концов направляющего профиля. Если вы планируете сделать эти откатные ворота автоматическими, вам потребуется приобрести специальный привод.

Для опор подходят металлические трубы. Они могут быть выполнены из кирпича, бетона или дерева. Кроме того, потребуется выполнить бетонное основание для ворот и установить на него швеллер, по которому будет двигаться полотно ворот. Сама створка делается из трубы любого удобного сечения, которая будет служить внешней рамой, и трубы меньшего сечения для внутренней рамы. Створку можно обшить профлистом. Для этого потребуется сварочный аппарат и болгарка. По окончании работы поверхности грунтуют и окрашивают.После этого монтируются откатные ворота.

Котлованы

устанавливаются в котлованах глубиной не менее 1 м. Яма имеет длину 1,5 м и ширину 40 см, а швеллер опускается в нее на половину проема ворот. Его положение должно быть выровнено по горизонтали. Вся конструкция залита бетоном. Канал должен быть на уровне земли. Все должно сохнуть в течение одной недели. За это время изготавливается дверное полотно. Внешняя и внутренняя рама сварены между собой. На внешний каркас крепится направляющий профиль, а сам лист обшивается профлистом.

После высыхания бетонного основания на швеллер устанавливаются катки. На ролики надевается направляющий профиль вместе с дверным полотном. Верхний и концевой ролики, верхний и нижний ловители сварены.

Автоматика для откатных ворот

Автоматика для откатных ворот рассчитана на определенный вес ворот. Работа автоматики основана на технологии «масляной лампы». Масло в приводе работает только при достижении заданной температуры.

Откатные ворота своими руками пошаговая инструкция сайта vorotnet в Самаре

Как сделать раздвижные ворота своими руками

Преимущества откатной конструкции

Устройство раздвижных ворот

Инструменты и материалы

Подготовительные работы

Изготовление каркаса и полотна ворот

Монтаж ворот своими руками

Обшивка каркаса

Пошаговая инструкция по установке ворот

Фотографии откатных ворот

Как Сделать Уличные Ворота На Роликах Своими Руками Видео

Типы ворот

Как сделать ворота

Как сделать откатные ворота своими руками: видео, фото

Комплектующие для откатных ворот своими руками

Как правильно установить откатные ворота у своего дома

Чертежи

Заливка основания под откатные ворота

Последовательность сборки откатных ворот

Видео Как сделать откатные ворота

набор фурнитуры, устройство фундамента, сборка каркаса, монтаж ворот

Конструкция раздвижных ворот своими руками

Инструменты, материалы, чертежи

Сборка каркаса и изготовление полотна

Устройство раздвижных ворот своими руками

Видео о раздвижных воротах своими руками

Откатные ворота своими руками, как сделать, чертежи, схемы, видео

Виды автоматических раздвижных ворот

Комплектующие и рабочий принцип консольных ворот

Работы по подготовке перед монтажем ворот

Очередность сборки консольных ворот

Установка калитки, замков, ручек и автопривода

Видео монтажа автоматических раздвижных ворот

Операторы ворот: ноу-хау для автоматического управления воротами

Устанавливаем автоматические ворота уже лет

Основы автоматических приводов ворот

Это краткое руководство по приводам и двигателям ворот

Два основных стиля ворот: распашные и раздвижные ворота

Выбрали распашные ворота?

Распашные ворота, выбор №1: линейный рычаг или линейный привод

Плюсы:

Минусы:

Распашные ворота Вариант №2: шарнирно-рычажный механизм (также известный как «привод коробки» или «механизм открывания ворот на подушке»)

Плюсы:

Минусы:

Распашные ворота Вариант №3: Подземный (или заглубленный) двигатель

Минусы:

Выбрали раздвижные ворота?

Откатные ворота Вариант №1: механизм открывания откатных ворот «с зубчатой ​​передачей» или «рейка и шестерня»

Плюсы реечных приводов:

Минусы реечных приводов:

Откатные ворота Вариант №2: приводы откатных ворот с цепным приводом

Плюсы двигателей с цепным приводом.

Минусы двигателей с цепным приводом

Другие факторы, которые следует учитывать при выборе устройства для открывания ворот

Сравнительная таблица приводов для распашных ворот

Сравнительная таблица двигателей для раздвижных ворот:

Следующие шаги

Сделать коробку ворот своими руками. Как сделать каркас ворот. О выборе конструкции ворот и подходящей к ним раме. Монтаж каркаса ворот.

Типы и типы ворот

Ворота дизайнерской рамы

Чертеж проектной основы

Выбор материала для рамы ворот

Описание Дизайн рамы Ворота

Монтаж рамы ворот

Примерный перечень необходимого оборудования и инструментов

Процедура монтажа рамы ворот

Видеосъемка роторных дробилок

Видеосварка видео

Сварочное видео для сварочных петель

Как сделать и установить откатные ворота своими руками

Особенности откатных ворот своими руками

Типы конструкций

Подвесные раздвижные ворота

Консольные откатные ворота своими руками

Раздвижные ворота своими руками

Рулонные откатные ворота своими руками

Устройство и принцип действия

Откатные ворота Вариант №1: механизм открывания откатных ворот «с зубчатой передачей» или «рейка и шестерня»
