Как сделать раздвижные ворота своими руками

Сегодня на месте традиционных распашных ворот всё чаще можно увидеть раздвижные – разновидность конструкции, в которой полотно сдвигается в сторону, чтобы открыть проём для проезда. При этом в понятие «раздвижной» входят как ворота с двумя створками, которые разъезжаются в разные стороны, так и устройства с одним полотном, которое отъезжает вбок. Поскольку последняя разновидность конструкции выгоднее и удобнее для использования, у большинства продавцов (включая 1vorota.by) вы найдете именно такую. При этом по своему устройству они тоже делятся на несколько групп – в основном, в соответствии со способом передвижения полотна:

• на нижней консольной балке;
• на верхней консольной балке;
• по направляющей рельсе на земле;
• на подвесной системе.

Если выбирать из этих четырёх типов, то наиболее практичными считаются раздвижные ворота на нижней балке: в отличие от устройств на рельсе, они не создают препятствий для движения по земле и не забиваются снегом или грязью.

Основные преимущества

Такие конструкции вытесняют с рынка более устаревшие или сложные варианты по нескольким важным причинам:

• вы можете сделать такие раздвижные ворота своими руками;
• для открывания они не требуют дополнительного пространства перед или за полотном;
• отличаются высокой степенью надёжности;
• могут быть автоматизированы.

Кроме того, выбрав такую конструкцию, вы получаете не только соответствующую защиту, но и привлекательный внешний вид: делая самодельные раздвижные ворота, вы можете выбрать любой вид их зашивки, будь то профлист или древесина.

Последовательность установки конструкции

Устройство ворот со сдвигом полотна во многом усложняется наличием шариковых опор, на которых движется створка. Их необходимо устанавливать на крепкий фундамент, который надо подготовить заранее. В этом обычно и заключается первый этап установки раздвижных ворот своими руками.

Для фундамента сбоку от проёма нужно сделать яму, которая по длине будет равняться половине ширины полотна, а по глубине будет не менее 120 см. В яму укладывается подушка из гравия и закладной швеллер с приваренной арматурой. Если вы хотите открывать ворота при помощи автоматики, на этом этапе следует сделать проводку и вывести её в гофрированную трубу. После этого яма заливается бетоном, который застывает несколько суток.

Далее следует сборка основы полотна. Для неё можно использовать трубы, причём чтобы сделать вес конструкции меньше, для обрешётки берут трубы с меньшим диаметром. Затем необходимо установить шариковые опоры на фундамент и после накатить на них сделанную основу полотна, регулируя положение роликов. Когда вы подобрали для них лучшую позицию, можно закрепить все элементы и заняться зашивкой полотна. Процесс установки и регулирования роликов можно увидеть на различных видео раздвижных ворот своими руками. Как уже упоминалось, зашить ворота можно практически любым материалом, но необходимо следить, чтобы его вес не вызвал перекоса. Самой популярной зашивкой сегодня является профнастил – он достаточно лёгкий, имеет оптимальную стоимость и степень защиты, а также представлен в широкой гамме цветов.

Последний же этап работ – это установка улавливающих элементов и автоматики, если вы решили автоматизировать управление полотном. Ещё больше подробностей о том, как сделать раздвижные ворота своими руками, вы найдёте на видео.

Монтаж раздвижных ворот своими руками: за и против

Надёжные ворота – это всегда весомое вложение средств, поэтому многие стараются сэкономить, устанавливая их собственноручно. Тем не менее, такой подход не всегда себя оправдывает: всё это нередко приводит только к порче материала и дополнительным затратам. Конечно, у нас на сайте можно найти много видео и чертежей того, как сделать раздвижные ворота своими руками,  но без опыта и поддержки специалистов выполнить всё качественно всё равно тяжело и долго.

Поэтому 1vorota.by предлагает вам своих профессионалов, которые быстро установят для вас ворота и дадут 100% гарантию их надёжности. Если же вы всё-таки хотите произвести устройство раздвижных ворот своими руками, мы предлагаем вам компромиссный вариант, а именно готовые комплекты материалов для выбранного вами вида заграждения. Все детали комплекта полностью соответствуют друг другу, и поэтому их монтаж будет, во-первых, проще, а во-вторых, наверняка будет полностью соответствовать вашему плану.

Как построить откатные ворота своими руками — пошаговая инструкция с фото, видео, схемами, эскизами и чертежами

Конструкция откатных ворот с каждым днём пользуется всё большей популярностью. Всё дело в том, что створка, двигающаяся вдоль ограждения, значительно экономит пространство. При наличии времени и средств изготовить такую конструкцию можно своими руками.

Содержание

• 1 Описание конструкции и принцип функционирования

• 2 Подготовка к постройке: чертежи, эскизы, размеры

• 3 Советы по выбору материала и фурнитуры для ворот

• 4 Расчёт материала и необходимые инструменты

• 5 Пошаговая инструкция по изготовлению откатных ворот

  • 5. 1 Земляные работы

  • 5.2 Подготовка опор и закладного элемента

  • 5.3 Бетонирование основания

  • 5.4 Кладка столбов и монтаж закладных элементов

  • 5.5 Монтаж фурнитуры

• 6 Советы по отделке и эксплуатации

• 7 Видео: как соорудить откатные ворота своими руками

Описание конструкции и принцип функционирования

Если ворота подобного типа сравнивать с распашной конструкцией, то стоит отметить, что использовать первые намного проще. При сильном ветре не нужно закреплять створку как у распашных ворот, так как порыв ветра не сможет ударить створкой откатной конструкции.

Чтобы открыть или закрыть распашные ворота, нужно потратить много времени. Прежде всего надо распахнуть одну сторону и зафиксировать створку, затем вторую. После выезда автомобиля все действия нужно проделать в обратном порядке. Откатные ворота экономят много времени.

Различают следующие виды конструкций:

• подвесная;
• с колёсиками, двигающимися по земле;
• консольная.

Подвесное устройство приводится в действие благодаря роликам, которые размещены на смонтированной над выездом направляющей:

Ролики откатных ворот

Недостатком конструкции является то, что в данном случае высота проезда ограничена.

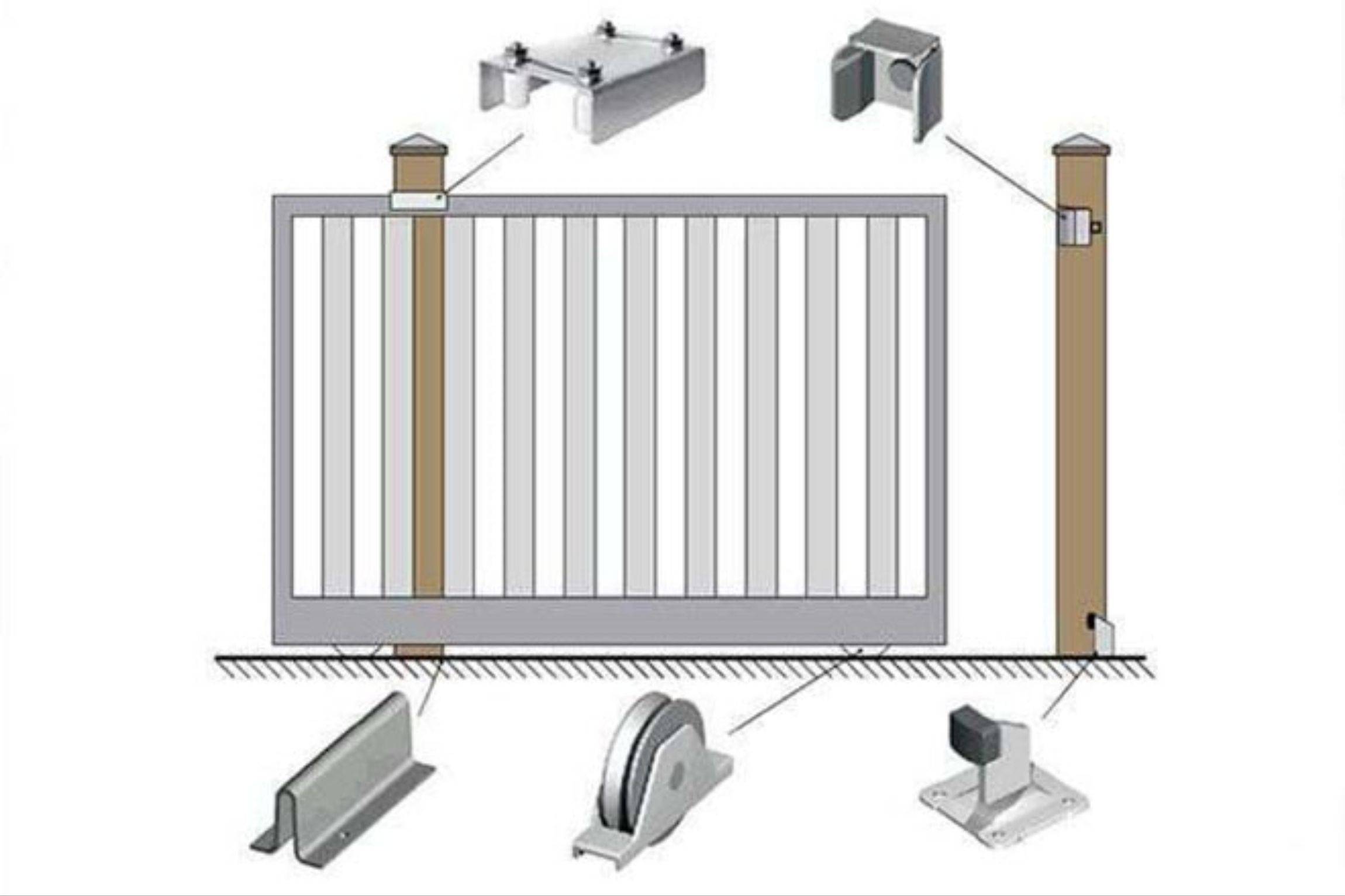

Ворота с роликами, двигающимися по земле, чаще всего применяются в регионах с тёплым климатом. Для работы в уличных условиях с прохладным климатом они не подходят. Если в направляющий профиль налипнет снег или набьётся мусор, створка не сможет исправно функционировать.

Наиболее удачной конструкцией является консольная.

Консольные откатные ворота

Ей не страшен снег или грязь, так как створка передвигается на высоте в несколько см над проездом. Направляющий профиль крепится над каркасом, поэтому высота для проезда автомобильного транспорта не ограничивается.

Консоль получается благодаря защемлению между каретками колёсиков и направляющей рейкой. Стоят консольные ворота дороже распашных, так как требуется монтаж дорогостоящей фурнитуры. Чтобы сэкономить, можно изготовить конструкцию своими руками.

Откатные ворота двигаются по кареткам с колёсиками, которые крепятся на основании из бетона. Каретки перемещаются внутри направляющей рейки, которая приварена к нижней части каркаса. Механизмы не нуждаются в смазке, так как песок или грязь могут прилипнуть к деталям и затруднить функционирование.

Конструкция состоит из таких деталей:

1. Роликовые каретки.
2. Улавливатели.
3. Ролик для поддерживания.
4. Накатной ролик.
5. Заглушки.
6. Направляющая рейка.

Конструкцию в сборе с нумерацией деталей можно увидеть на рисунке:

Конструкция откатных ворот

Единственным недостатком ворот является то, что они требуют места для отката с одной из сторон.

Устройство можно снабдить электрическим приводом, однако это делать необязательно.

Существует два варианта функционирования створок:

1. Ручное управление за счёт применения человеческой силы.
2. Автоматическое управление с применением электроэнергии.

Первый вариант является аварийным и используется довольно редко. Например, при перебоях электрической энергии.

Конструкция привода состоит из следующих элементов:

1. Электрический двигатель переменного тока 220 В или постоянного 24 В.
2. Червячный редуктор с конической шестерёнкой. Используется для того, чтобы самотормозящая система блокировки не проворачивалась извне.
3. Кинематическое устройство передачи движения от электрического двигателя на двигающиеся створки. Состоит из шестерёнок, цепных и ременных приспособлений.

Привода откатных ворот можно увидеть на рисунке:

Конструкция приводов для автоматических ворот

Для ворот разных типов нужно создавать отдельные привода, которые смогут обеспечить разные виды движения функционирующего механизма на необходимые расстояния. По принципу работы они разделяются на:

1. Телескопические. Состоят из двух и более секций. Оборудуются внутренними ползунками, которые обеспечивают раздвижение секционных элементов для передвижения концевого держателя.
2. Линейные. Крепятся в одной точке. Сдвигают кронштейн по ровной линии внутри корпуса. Можно использовать ременную или цепную передачу, а также вращающийся по гайке винт.
3. Рычажные. Состоят из системы блоков с рычажками.
4. Гидравлические. Используются для устройств с тяжёлыми створками весом более 900 кг и шириной более 4,5 м.

Привода нужно закреплять на поверхности деталей, которые вмонтированы в фундамент:

Монтаж привода откатных ворот

Важно следить за тем, чтобы не было люфтов и перекосов в процессе функционирования системы. Чтобы это исключить, фундамент нужно углублять на глубину, большую уровня промерзания почвы зимой.

Подготовка к постройке: чертежи, эскизы, размеры

Строительные работы нужно начинать с составления схемы. Можно использовать готовый вариант. Чтобы составить чертёж самостоятельно, нужно определить размеры исходя из габаритов участка, а также обозначить все детали конструкции. Выбор материала для отделки рекомендуется делать с учётом его сочетаемости с другими материалами, которые использовались для отделки конструкций на участке.

Чтобы ворота не проседали под собственным весом, основная секция должна быть усилена специальными улавливателями.

Пример схемы можно увидеть на изображении:

Простая схема без электромотора и привода

Ниже можно увидеть схему конструкции с секциями, столбиками для опоры и фундаментом:

Схема сборной конструкции с секциями, опорными столбами и фундаментом

На чертеже можно предусмотреть монтаж электропривода, который автоматизирует движение секций. Пример такой конструкции изображён на рисунке:

Ворота с возможностью установки электропривода

Ниже можно увидеть готовый вариант изделия с противовесом:

Откатные ворота с противовесом

Секция должна иметь небольшой вес, иначе она может просесть или деформироваться. Если в планах монтаж электропривода, то стоит учесть, что такая секция требует мотора меньшей мощности.

Перед изготовлением понадобится определить габариты ворот. Важное значение имеет ширина конструкции. Показатель зависит от ширины проёма.

При выборе размеров стоит учитывать, что секция должна быть шириной 6 м в случае, если ширина въезда составляет 4 м. Это значение является оптимальным. Параметр рассчитывается исходя из возможности въезда легковых автомобилей. Дорожный зазор нужен минимум 75 мм. Основание монтируется на столбы из бетона, которые вкапываются на 1,5 м в глубину.

Минимально допустимая ширина ворот рассчитывается так: ширина проезда + 200 мм. Соответственно, если проём равен 4 м, то будет необходимо полотно длиной 4,2 м. Это позволит прикрыть просветы с двух сторон. Добавлять по 200 мм нужно и в случае с определением других габаритов.

Особое внимание надо уделить возведению фундамента. Основание под ворота длиной 4 м должно выдерживать нагрузку не только полотна, но и влияния других факторов. К ним можно отнести нагрузки от снега или ветра.

Выполнить заливку фундамента поможет схема:

Схема бетонирования фундамента

Важно правильно определить размеры трубок. Для ворот шириной 4 м и высотой 2 м необходимы трубы сечением 60х70 мм для основного каркаса и 40х20 мм для внутреннего крепежа. С увеличением габаритов и веса конструкции понадобится увеличивать и сечение трубок.

Важным показателем является размер роликов. Допускается использование как полимерных, так и железных роликов с направляющей длиной 6 м и сечением 60х70 мм. Если ворота планируется обшивать профнастилом, то общий вес будет менее 400 кг. Ролики подобных размеров подходят для конструкции с таким весом.

Габариты балок будут зависеть от длины ворот. Для этого значения надо добавить 1,5 длины конструкции. В таком случае изделие будет устойчивым. Выбирать детали нужно исходя из размеров проёма.

Оптимальная высота ворот — 2–2,5 м. Большая высота повлечёт за собой утяжеление изделия и увеличение парусного эффекта.

Высота ворот от земли будет зависеть от следующих факторов:

• размеры фурнитуры;
• особенности региона;
• правильность монтажа элементов.

Общую длину ворот можно рассчитать так: длина полотна + 200 мм + 1,6 длины проёма.

Советы по выбору материала и фурнитуры для ворот

Понадобится следующая фурнитура:

1. 2 уловителя.
2. 2 роликовые каретки.
3. Направляющий профиль по 6–7 м.
4. Заглушки из металла или резины.
5. Концевой и поддерживающий ролик.

Элементы рекомендуется приобретать в специализированном магазине. Самостоятельно изготавливать их не рекомендуется, так как необходимы знания и дополнительные инструменты, стоимость аренды которых иногда превышает затраты на приобретение деталей.

Критерии выбора фурнитуры:

1. Ширина проезда.
2. Вес конструкции. Чем больше вес изделия, тем более прочная нужна фурнитура.
3. Ветровая нагрузка. Столбики проёма должны быть надёжными и устойчивыми.
4. Производитель. Отечественные изготовители чаще всего не дают гарантии на фурнитуру для откатных ворот.

Выбирая фурнитуру, важно точно знать размеры направляющего профиля. Она выбирается в соответствии с 1,5 ширины ворот.

Все детали рассчитываются на вес 400 или 800 кг. Если планируется выполнять обшивку конструкции профнастилом, то подходит первый вариант. Если в планах изготовление кованого изделия, то надо брать фурнитуру, рассчитанную на вес 800 кг.

Роликовые каретки могут быть металлическими или полимерными.

Полимерные роликовые каретки

Последние создают меньший уровень шума, поэтому их рекомендуется использовать.

Выбор фурнитуры определённого производителя является кропотливым вопросом. Нужно обращать внимание на детали и упаковку. Не стоит приобретать фурнитуру в кульках с неровными краями.

Главной деталью ворот является направляющий профиль. Если деталь слишком тонкая, а марка металла слишком мягкая, то профиль будет разгибаться. Деталь должна быть ровной. Определить это можно без специальных инструментов: огрехи определяются путём визуального осмотра. Чем меньше толщина детали, тем больше она подвергается искажениям.

Обратить внимание надо и на сталь, из которой изготовлена фурнитура. Рекомендуется отдавать предпочтение марке стали S275JR (FE430B).

При выборе роликовых кареток следует учитывать такие факторы:

1. Стоит обратить внимание на подшипники, способ их монтажа и точность изготовления. Качественными являются изделия итальянских и немецких производителей.
2. Нужно посмотреть, с каким усилием вращается голова ролика. Она должна свободно покачиваться на оси при касании рукой.
3. Обратить внимание следует и на размещение роликов на опоре по ширине. Если элементы располагаются на несколько мм больше, чем нужно, то они опираются на скошенную часть профиля. Это недопустимо. Такие изделия не нужно покупать.
4. Важно осмотреть щели между роликом и направляющей рейкой. Болтание может привести к тому, что ворота будут двигаться в разные стороны.

Если планируется приобрести ролики из пластика, то нужно убедиться в наличии окантовки верхней пластинки из алюминия.

Качественные детали должны иметь люфт между роликами и направляющим профилем минимум 0,4 мм, но не более 0,6 мм.

Расчёт материала и необходимые инструменты

В качестве примера будет рассмотрен расчёт ворот размером 3х2 м. Площадь изделия — 6 м². Понадобится приобрести такие материалы:

1. Прямоугольная труба 60х30 мм — 39,2 кг.
2. Труба 30х20 мм — 21,6 кг.
3. Профнастил, доска или брус — 6 м².
4. Комплект фурнитуры.
5. Привод (для автоматических ворот).
6. Саморезы.
7. Грунтовка — 1 баллон.
8. Герметик.
9. Краска — 3 л.
10. Для рамы: 2 вертикальных металлопрофиля длиной 2086 мм, 2 горизонтальных рейки длиной 6000 мм, 1 угловой профиль противовеса длиной 2760 мм.
11. Для рёбер жёсткости: 3 вертикальных рейки 2006 мм, 3 горизонтальных профиля длиной 3990 мм, 2 угловых рейки длиной 2760 мм, 1 угловой профиль противовеса длиной 1330 мм.
12. Швеллер длиной в 1/2 ширины ворот.
13. Арматурные прутья диаметром 12 или 14 мм — 30–35 м.

Если выбран профнастил или брус, то будут нужны саморезы или заклёпки. Кованые детали соединяются сваркой. На 1 профильный лист уходит 20 саморезов.

Для фундамента будут нужны такие материалы:

1. Цемент М-400 – 4–5 мешков.
2. Щебень — примерно 0,3 м³.
3. Песок — 0,5 м³.

Для автоматизации конструкции необходимы материалы:

1. Силовой кабель 3х1,5 мм. Необходим для питания привода ворот. Длина определяется расстоянием от щитка до фундамента.
2. Сигнальный кабель 2х0,75 мм — 30 м. С его помощью подключаются фотоэлементы и сигнальная лампа.
3. Коаксиальный ТВ кабель 75 Ом. Нужен для подсоединения антенны. Длину можно определить путём измерения расстояния от блока управления до антенны.
4. Гофрированные ПНД трубки. Позволяют выполнить прокладку кабельных сетей под землёй.
5. Электромеханический редукторный привод.
6. Пульт управления.
7. Антенна 433,92 МГц.
8. Фотоэлементы безопасности.
9. Информационная табличка.
10. Зубчатая рейка.
11. Сигнальная лампа.

Все элементы должны быть совместимы между собой, поэтому лучше всего приобретать специальный комплект для ворот:

Комплект деталей для автоматизации откатных ворот

Понадобится также подготовить следующие инструменты:

• карандаш;
• рулетка;
• строительный уровень;
• клеммная отвёртка;
• шуруповёрт;
• строительный нож;
• набор ключей;
• машинка для шлифования;
• отрезные круги 125х1,2 мм и 125х6 мм;
• электродрель;
• перфоратор;
• свёрла по металлу и бетону;
• кувалда;
• устройство для сварки;
• лопата;
• бур;
• защитные очки;
• каска;
• защитные перчатки.

После того как будут подготовлены инструменты и материалы, можно переходить к сооружению фундамента.

Пошаговая инструкция по изготовлению откатных ворот

Первым делом надо снять растительный слой почвы. Это нужно для удобства выполнения разметки ворот.

В процессе разметки можно использовать 4 арматурных прута по 1 м и электроды, которые служат в качестве постоянных и временных осей. Перед забивкой арматуры надо проверить диагонали прямоугольника. Если они совпадут, прутья можно заглублять. Выступать на поверхности земли детали должны на 16–20 см.

После монтажа арматуры понадобится натянуть между ней шпагат или верёвку:

Разметка участка подконструкцию

Когда главные оси готовы, с их помощью надо создать временные, закрепив их электродами.

Земляные работы

Далее можно будет перейти к земляным работам. Они заключаются в выкапывании ям под монтаж столбиков и закладных деталей.

Выкапывание ям под столбы

Также нужно подготовить траншею для прокладки гильзы с электрической проводкой автоматики.

Ямы под столбики должны быть больше ширины и длины деталей. К примеру, если элемент имеет размер 38х38 см, то габариты ямы должны быть 40х40 см или более.

Траншея, необходимая для основания закладного элемента, должна иметь длину в 2 раза меньше проёма ворот.

Далее надо соорудить основание и установить направляющие. Для этого в почву нужно вогнать 2–3 столба высотой примерно по 1,5 м:

Столбы фундамента откатных ворот

Размеры деталей зависят от размеров изготавливаемых ворот.

Последовательность действий по сооружению фундамента будет такой:

1. Понадобится выкопать ямы. Глубина зависит от уровня заложения подземных вод. Чаще всего значение составляет 1–1,2 м.
2. Если при выкапывании ям разрушаются стенки, нужно соорудить опалубку. Конструкцию можно сделать из старых досок.
3. Ямы нужно залить водой, чтобы утрамбовать взрыхленную почву.

Если в ближайшее время бетонирование производить не планируется, то ямы надо накрыть щитами из дерева. На данном этапе рекомендуется выкопать траншею для монтажа гильзы с проводами для подсоединения автоматики. Допускается использование пластмассовой трубки водопровода диаметром 16–20 мм.

Торцы гильзы надо закрыть полиэтиленовой плёнкой, чтобы не проникала влага. Место укладки надо пролить жидкостью, чтобы почва утрамбовалась.

Подготовка опор и закладного элемента

Металлические столбики используются в качестве сердечников. Можно использовать прямоугольные трубки 80х80 мм или 100х100 мм. Если планируется использовать круглую трубку, то она должна быть сечением 80 мм.

Надземная часть трубки должна быть на несколько см меньше высоты столбика, чтобы была возможность накрыть конструкцию козырьком. Если столбик имеет высоту 2 м, то сердечник должен быть 1,95 м.

Нижняя часть трубок не должна доходить до дна ямы на 5 см, чтобы в процессе бетонирования образовался слой защиты из бетонного раствора. Для улучшения сцепления бетонной смеси с сердечником в нижней части детали надо крестообразно приварить 2 арматурных прута длиной 22–25 см и диаметром 10–12 мм.

После монтажа труб в ямы понадобится накрыть детали полиэтиленовой плёнкой.

В качестве закладкой детали может использоваться швеллер шириной 18–20 см. Его длина равняется половине ширины проёма ворот. Для надёжной фиксации к швеллеру следует приварить по 4 куска арматуры с двух сторон:

Крепление арматуры к швеллеру

Детали связываются металлическими перемычками диаметром 10–12 мм. Длина элементов — 90 см.

Бетонирование основания

Рекомендуется использовать бетон марки М-200. Материалы нужны в таких пропорциях: 1 ведро цемента, 3 ведра песка, 3 ведра щебня и 20% воды. Щебень должен быть фракции 20х20 или 20х40 мм.

Бетонирование лучше всего производить в тёплое время года, в противном случае в смесь надо добавлять противозаморозковые добавки.

Перед заливкой раствора нужно убедиться в том, что все металлические детали надёжно зафиксированы. С помощью строительного уровня следует проверить горизонтальность и вертикальность монтажа элементов.

Швеллер должен быть размещён на уровне поверхности выезда.

Правильное расположение швеллера

Если выезд не подготовлен, понадобится просчитать уровень расположения его верхней части. Между створкой и основанием выезда должно быть расстояние 7 см, в противном случае ворота будут загребать снег.

Чтобы убрать пустоты в основании, бетон нужно заливать маленькими порциями и трамбовать. Поверхность фундамента надо разгладить, чтобы исключить неровности. Если бетонирование производится летом, поверхность следует накрыть. Это требуется для исключения попадания лучей солнца. Если смесь не защитить, то она может растрескаться.

В процессе высыхания раствор следует поливать водой на протяжении 2–3 дней. Делать это нужно по несколько раз в сутки. Работы по изготовлению ворот можно будет выполнять исключительно после высыхания бетона. На это может уйти приблизительно 7 дней.

Кладка столбов и монтаж закладных элементов

На следующем этапе понадобится выполнить кладку столбов. Рекомендуется использовать кирпич.

Последовательность действий по сооружению и монтажу столбов:

1. Закладные детали можно сделать из уголка 50х50 мм и арматуры 8 мм. Длина прутьев равняется половине длины столбика.
2. Прутья следует присоединить сваркой к сердечникам.
3. Для нащельника надо подготовить 3 закладных элемента.
4. Выполняется кладка трёх рядов кирпича.
5. Нижний закладной элемент монтируется сверху кладки.
6. Верхняя деталь устанавливается ниже верхней части ворот.

Каркас изготавливается из трубок прямоугольного или квадратного сечения. Перед сооружением каркаса детали надо очистить от ржавчины, обезжирить и прогрунтовать.

Схема установки элементов каркаса изображена на рисунке:

Схема элементов каркаса

Перед сооружением рамы нужно подготовить направляющий профиль. Чтобы в процессе сборки деталь находилась в вертикальном положении, к ней надо приварить 2 куска квадратных трубок.

Подставки для направляющего профиля

Элементы используются в качестве подставок. Нижнюю трубку несущего каркаса нужно приварить к рейке прихватками с шагом 650–700 мм. Длина шва — 15–20 мм. Приваривать нужно по спирали с обеих сторон. Не допускается делать цельный шов.

Далее нужно выставить вертикальную трубку каркаса и прикрепить её сваркой.

Монтаж вертикальных труб каркаса

Таким же способом приваривается вторая трубка.

Крепление второй вертикальной трубки каркаса

Вертикальность проверяется уровнем. Если ошибок нет, делается сплошной провар.

Далее выполняется монтаж верхней перекладины.

Крепление верхней перекладины каркаса

На следующем этапе устанавливается диагональная перекладина. По внутреннему периметру крепятся трубки дополнительного каркаса, к которым будут прикручиваться профилированные листы.

Монтаж диагональной перекладины и дополнительного каркаса

Трубки вспомогательной конструкции должны размещаться в центральной части несущего каркаса:

Монтаж дополнительных труб вспомогательного каркаса

После того как каркас будет изготовлен, понадобится зачистить швы болгаркой, прогрунтовать и покрасить в несколько слоёв.

Для крепления профнастила необходимы саморезы по металлу длиной 19 мм. Материал для отделки крепится на этапе, когда створка будет смонтирована в проёме ворот на опорах с роликами.

Листы следует подгонять по отдельности, чтобы они точно прилегали к каркасу. Облицовывать треугольную часть не нужно, так как она не попадает в проём ворот.

Монтаж фурнитуры

На следующем этапе выполняется установка нащельников.

Монтаж нащельников

Детали нужны для крепления фурнитуры и закрытия щелей между основанием створки и столбиками. Нащельник можно соорудить из железной трубки 60х30 мм или 60х40 мм.

Для монтажа пластинки с колёсиками в нащельнике со стороны опор надо подготовить вырез 60х40 мм.

Между опорной деталью и направляющей рейкой должна быть щель приблизительно 1 мм. Если зазор будет больше, свободная часть ворот в процессе закрывания может сильно опускаться. В результате створка не будет попадать в улавливатели.

Верхняя пластина с роликами вставляется в специальный вырез в нащельнике. Одну часть пластинки надо завести между нащельником и кладкой кирпича, после чего приварить. Пластинка должна быть установлена горизонтально. Проверить расположение можно строительным уровнем.

Далее выполняется установка роликовых опор. Они вставляются в закладной профиль.

Установка роликовых кареток

Элементы должны быть расположены на максимально возможном расстоянии друг от друга. Детали можно установить двумя методами: непосредственно на швеллер или с помощью крепежных пластинок.

Если выбран первый вариант, то последовательность действий будет такой:

1. Нужно установить каретки и прихватить сваркой.
2. Далее понадобится проверить ход ворот. Если есть затруднения, сварку надо срезать и выполнить повторный монтаж опор.
3. Действия следует повторять до тех пор, пока конструкция не начнёт двигаться без ровно.

Этот метод используется довольно часто, однако он требует больших временных затрат по сравнению с применением крепежных пластинок.

Если выбран второй вариант, то инструкция по монтажу следующая:

1. Первым делом следует установить и приварить пластину.
2. Затем производится установка опоры.
3. Выполняется регулировка с помощью крепежных болтов.
4. Чтобы скорректировать высоту роликов, первым делом надо ослабить верхние гайки. Регулировка производится за счёт поворота нижних гаек.

Преимущество способа в том, что в данном случае можно в любой момент отрегулировать ворота.

Далее следует выполнить такие этапы:

1. Первым делом крепится концевой ролик и нижний улавливатель. Ролик надо завести в направляющую рейку и зафиксировать с помощью нескольких болтов.

   Установка ролика в направляющий профиль

2. Чтобы гайки не откручивались от вибрации, их следует прихватить сваркой.
3. Далее производится монтаж нижнего улавливателя. Деталь крепится сваркой к нащельнику. Улавливатель должен размещаться на такой высоте, чтобы ролик мог поднимать створку на несколько мм. Для этого надо приставить деталь к нащельнику и подтянуть створку.
4. Верхний улавливатель также фиксируется с нащельником с помощью сварки.
5. Заглушки нужно вставить в рельсу с двух сторон. Монтаж можно выполнить без использования вспомогательных инструментов. Детали надо заткнуть гофрированной частью в рейку.

   Монтаж заглушек на торцевую часть направляющего профиля

В конце понадобится установить подвижную часть ворот в готовое изделие. Для этого надо снять крепежные скобы, смонтировать секцию на направляющий профиль или швеллер, после чего закрепить подвижную часть скобами.

Минимальный набор для автоматизации ворот состоит из привода с блоком управления, зубчатой рейки и пульта.

На рисунке можно увидеть расположение фотоэлементов:

Места установки фотоэлементов

Сигнальная лампа располагается на одном из столбов. В левой части конструкции прокладывается медный кабель 3х1,5 и устанавливается электропривод. Для подключения привода нужна схема разводки проводов:

Схема подключения автоматики откатных ворот

Монтаж автоматики не является сложным процессом. Понадобятся навыки работы со сварочным устройством и минимальные знания в электрике.

Советы по отделке и эксплуатации

Чтобы продлить срок службы ворот, следует учитывать такие рекомендации:

1. Подрамник можно обшить любым материалом, однако чаще всего используются остатки профнастила, которым обшиваются ворота.
2. Чтобы защитить трубы от коррозии, их надо обработать качественной грунтовкой. После этого каркас следует покрасить.
3. Рекомендуется приобретать для отделки крашенный профнастил, который не нуждается в дополнительной обработке.
4. Если каркас планируется обивать деревом, то материал надо обработать антисептическим средством.
5. Украсить конструкцию можно коваными элементами. Для этого при помощи сварочного устройства понадобится изготовить элементы декора, после чего приварить их к обшивке.

   Изготовление кованых деталей

Чтобы автоматические ворота бесперебойно работали много лет, рекомендуется время от времени проверять работоспособность автоматики. Если привод работает шумно, створка открывается не до конца или система срабатывает со второго раза, конструкция требует ремонта. Линзы фотоэлементов нужно периодически чистить от грязи. Чистка выполняется тряпкой, смоченной в воде.

Видео: как соорудить откатные ворота своими руками

Изготовление раздвижных ворот своими руками позволяет сэкономить финансовые средства, однако не стоит экономить на покупке качественной фурнитуры.

• Автор: misaf
• Распечатать

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

Как построить теплицу из оконных рам своими руками — пошаговая инструкция по изготовлению с фото и видео Ни много, ни мало: как рассчитать количество материала для строительства забора

 Просмотров: 3 157  Рубрика: Строительство и ремонт

Retract-A-Gate for Your Baby · Выдвижные детские ворота, сертифицированные для лестниц и безопасности

:

Почему Retract-A-Gate лучше

Использовать Retract-A-Gate так же просто, как 1. ..2…3… Узнайте больше, чтобы узнать, почему Retract-A-Gate — лучший ребенок ворота в своем классе.

Нажмите, чтобы узнать больше

Простая установка

Установка Retract-A-Gate проста и быстра. Узнайте больше о деталях установки, размерах и спецификациях, а также о том, какие аксессуары вам могут понадобиться для установки.

Нажмите, чтобы узнать больше

Награды и сертификаты

Компания Retract-A-Gate завоевала множество сертификаты и награды. Прокрутить по списку, чтобы понять, почему он продолжала считаться лучшей малышкой ворота безопасности в своем классе.

Нажмите, чтобы узнать больше

Мы считаем, что Retract-A-Gate предлагает наибольшую ценность среди всех ворот безопасности в своем классе на рынке. Но не верьте нам на слово — узнайте, что другие думают о Retract-A-Gate!

4,8

Отлично

На основании 568 отзывов
Посмотреть некоторые отзывы можно здесь.

ТРАСТПИЛОТ

• TwoHappyLabs

  1 отзыв US

  приглашенный

  Нам нравятся ворота Smart Retract и…

  Мы любим ворота Smart Retract и без колебаний рекомендуем их. У нас есть два, и мы разместили их в стратегически важных местах, чтобы загонять наших собак. Их было легко установить, они легко открывались и закрывались. Мне также нравится чистота ворот, которая позволяет нам и собакам следить друг за другом.

• апрель

  1 отзыв США

  пригласили

  После тщательного исследования…

  После тщательного исследования различных типов ворот, которые лучше всего подходят для нашего далеко не идеального пространства, я решил попробовать. Они намного прочнее и долговечнее, чем я думал изначально, и определенно рекомендую их другим.

• Чарльз

  1 отзыв США

  пригласил

  Хорошая система

  Умные откатные ворота — это хорошая система для защиты детей и домашних животных от нежелательных зон. После установки вы можете активировать его быстро и легко. Хотя для талантливого дурака нет ничего надежного, эти ворота лучше других удерживают вещи на своих сторонах.

• Ричи

  1 отзыв US

  приглашенный

  Обслуживание клиентов на высшем уровне!

  Я не был уверен, какой продукт лучше всего подойдет для планировки нашей лестницы. Быстрый ответ запросил фотографию местности, а затем рисунок идей и то, что именно нужно купить, в зависимости от того, какой план мне понравился. Обслуживание клиентов на высшем уровне! Мы любим наши ворота и рекомендуем их!

• Пол Смитерс

  4 отзыв US

  приглашенный

  При правильной установке очень приятный

  При правильной установке очень красиво, плотно и надежно. Я купил дополнительное оборудование, чтобы поставить ворота либо наверху лестницы на лестничной площадке, либо в начале коридора, ведущего к лестнице внизу. Легко двигаться.

выдвижная собачья калитка своими руками｜TikTok Search

TikTok

Загрузить

stayathomewoodworks

Остаться дома Woodworks

#gate #doggate #newstyle #custom #деревянные изделия #diy #slider #customgate #fyp #keepemsafe #ariaaproved

568,1 тыс. лайков, 2,2 тыс. комментариев. Видео TikTok от Stay At Home Woodworks (@stayathomewoodworks): «#gate #doggate #newstyle #custom #woodwork #diy #slider #customgate #fyp #keepemsafe #ariaapproved». РАЗДВИЖНЫЕ ВОРОТА Причудливые — Олег Кирилков.

12,1 млн просмотров|

Quirky — Олег Кирилков

schmittly

Ариэль Шмитт

Наконец-то закончили наши встроенные собачьи ворота #lesbian #dogmom #diy #doggate #lesbiansoftiktokover30 #midwest #indiana #lgbt🌈 #doglife

1,4 тыс. лайков, 40 комментариев. Видео TikTok от Ариэль Шмитт (@schmittly): «Наконец-то мы закончили наши встроенные ворота для собак #lesbian #dogmom #diy #doggate #lesbiansoftiktokover30 #midwest #indiana #lgbt🌈 #doglife». Сделать встроенные ворота для собак » вики полезно Складные ворота из Товары для дома | Отрежьте ноги | .

.. Мой дом — Фло Рида.

34,7 тыс. просмотров|

My House — Flo Rida

HolidayQueen52

HolidayQueen52

DIY Doggie 🐶 Gate #dog #dogsofttiktok #diy 9009 9 #sanantonio #texas

429 лайков, видео TikTok от HolidayQueen52 (@ Holidayqueen52): «Собачка своими руками 🐶 Gate #dog #dogsofttiktok #diy #sanantonio #texas». Собачка своими руками 🐶 Ворота 5-футовые ворота от Home Depot Заменил старую калитку на металлическую, перевернул ее на бок и получилось отлично! Купить Грязь — Джордан Дэвис.

39,6 тыс. просмотров|

Купить Dirt — Jordan Davis

therenodad

Luke Moore

Раздвижные собачьи ворота своими руками | Пт. 6

84K лайков, 415 комментариев. Видео TikTok от Люка Мура (@therenodad): «Раздвижные собачьи ворота своими руками | Часть 6». Раздвижные ворота для собак своими руками Часть шестая СКОЛЬЗЯЩАЯ СОБАКА СВОИМИ РУКАМИ ВОРОТА — ЧАСТЬ ШЕСТАЯ Дорогая — Деревья и Люси.

1,4 млн просмотров|

Дорогая — Деревья и Люси

texasdadcraft

Texas Dad Craft

#doggate #собака #ворота #babygate #столяр #деревообработка #деревообработка #сделай сам #diyproject #diyprojectsideas #fastforward

649 лайков, 22 комментария. Видео TikTok от Texas Dad Craft (@texasdadcraft): «#doggate #dog #gate #babygate #woodworker #woodworking #woodwork #diy #diyproject #diyprojectsideas #fastforward». Хотите увидеть, как сделать раздвижные собачьи/детские ворота за 60 секунд? Введение — ХХ.

29 тыс. просмотров|

Intro — The xx

girlbosssquad

girlbosssquad

Ворота для собак своими руками из долларового дерева! #diy #dog #petsoftiktok

124 лайков, видео в TikTok от girlbosssquad (@girlbosssquad): «Собачьи ворота из долларового дерева своими руками! #diy #dog #petsoftiktok». Ворота для собак своими руками! оригинальный звук — girlbosssquad.

10,7 тыс. просмотров|

оригинальный звук — girlbosssquad

lailargo0016

lailargo0016

Домашние ворота для собак/детей своими руками #Diy #gate #diyproject #diycraft #wood #woodworking 90 099 #забор #доггейт #доггейт #деревоизделия #dog #doglover

45 лайков, видео в TikTok от lailargo0016 (@lailargo0016): «Сделай сам домашнюю собаку/детские ворота #Diy #gate #diyproject #diycraft #wood #working #fence #doggate #doggates #woodcrafts # собака #doglover». Веселая песня — Музыка Кавендиша.

5015 просмотров|

Funny Song — Cavendish Music

shannabananabish

Shannabish

Мы добавили выдвижные ворота для домашних животных в нашу новую сборку, и это моя любимая вещь!! #dogmomlife #fypシ #newbuildhomes #design

Видео TikTok от Shannabish (@shannabananabish): «Мы добавили выдвижные ворота для домашних животных в нашу новую сборку, и это моя любимая вещь!! #dogmo моя жизнь # fypシ #newbuildhomes #design». Любимая вещь, которую мы сделали в нашей новой сборке Can’t Take My Eyes Off You — Original Extended Version — Boys Town Gang.

281 просмотр|

Can’t Take My Eyes Off You — Оригинальная расширенная версия — Boys Town Gang

thehikingherreras

Johnny🏔️

Потребовались целые выходные, но мы построили выгул для наших 5 собак своими руками. Собачья дверь будет установлена ​​в ближайшее время.

#diy #diyproject #dogs #fakegrass #artificialgrass #dogrun #homedepot # дерево #ворота #tacoma #fyp #viral

66 лайков, видео в TikTok от Johnny🏔️ (@thehikingherreras): «У нас ушли полные выходные, но мы построили собачий загон для наших 5 собак. будет установлен в ближайшее время. #diy #diyproject #dogs #fakegrass #artificialgrass #dogrun #homedepot #wood #gate #tacoma #fyp #viral». Взгляните на наш новый забег для собак | Это был большой вес | Но просто сделать | … DIY Dog Run The Home Depot Beat — The Home Depot.

7434 просмотра|

The Home Depot Beat — The Home Depot

alritehouse

Alrite House

Внимание всем владельцам домашних животных! Нам очень нужны эти выдвижные лестничные ворота Amazon Pet как можно скорее! Это идеальный способ уберечь наших маленьких щенков от наших кроватей и от неприятностей. Этот удивительный гаджет позволяет нам защитить наших пушистых друзей от попадания в места, где они не должны быть, и является обязательным для любого любителя домашних животных! Получите свой прямо сейчас и сделайте свою жизнь намного проще! #PetParentsUnite #amazondeals #petlover #fyp #amazonpets #amazonreviews #amazonmusthaves #pets #viraltiktok

5,1 тыс.

No related posts.
