Картофелекопалка своими руками для мотоблока: чертеж, видео

Самоделки видео /14-сен,2017,09;51 / 45680
У людей, которые, проживают в сельской местности, уборка выращенного картофеля остается не легким занятием. Конечно, сегодня, не так много, кто выполняет такую работу ручным способом, при помощи лопаты. Большинство начали покупать для этого специализированные механические устройства: мотоблок и картофелекопалку к нему. А некоторые, у которых «золотые» руки, так называемые «Кулибины», своими руками изобретают и изготавливают такие приспособления для огорода и дачи сами, там самым избавив себя и от тяжелого труда.
На Ютуб канале Юрия Лескова мы увидели интересную модель самодельной картофелекопалки грохотного типа.

Вот, что он о ней рассказывает и показывает:

Чертежи картофелекопалки для мотоблока своими руками


картофелекопалка для мотоблока своими руками -чертеж

— Сегодня мы начнем изготовление картофелекопалки своими руками к мотоблоку Нева.

Мы имеем такие материалы: это остатки от велосипеда, проволока восьмёрка, старый Вагнер с которого мы возьмём колесики, уголок, листовой металл, профиль, тяги рулевые, наконечники.

Инструмент: болгарка, дрель и сварочный аппарат.

Конструкция картофелекопалки: рама, сцепное устройство с мотоблоком, на лемех время наклепан нож из стальной пилы.
Принцип действия: начнем от двигателя: от двигателя привод на шкив, со шкива через эксцентрик, на тягу, (тяга рулевая от автомобиля) и дальше на устройство, которое на шаровых опорах закреплена через тяги, соединено с лемехом, таким образом у лемеха обратно-поступательные движение, которые необходимые для рытья и просеивание картофеля. Принцип грохота. С обратной стороны картофелекопалки колеса, которые регулируются. Так же есть натяжное устройство ременной передачи, которое сделано из обычного подшипника.

Картофелекопалка для мотоблока своими руками: видео от Ю. Лескова

Картофелекопалка для мотоблока своими руками: фото, видео, схемы

Все у кого есть картофельное поле рано или поздно приходят к выводу, что копать картошку лопатой не очень благородное и веселое занятие, и вот вы ищите где бы купить картофелекопалку как вдруг на защиту традиционных ценностей виде ручной копки приходят бабушки и дедушки с аргументами, что копалка не всю картошку выкапывает, стоит дорого, деды копали и нам велели.

И тут вам на ум приходит идея, а не сделать ли самодельную картофелекопалку своими руками, дескать и деньги тратить не надо и родня будет вами гордиться. Но прежде чем приступить к постройке самодельной картофелекопалки для мотоблока давайте узнаем какими вообще они бывают.

Типы картофелекопалок

  • Грохотный или вибрационный механизм – он состоит в основном из лемеха и вибрационного сита. Принцип действия такого вида картофелекопалки, функционирующей с помощью мотоблока, простой. Почва вместе с картофелем подрывается лемехом. Затем недвижимая транспортерная решетка оставляет на своей поверхности клубни, а грунт стряхивает, как через сито, обратно. Такая модель эффективная в работе, но довольно сложная в изготовлении.

Картофелекопалка вибрационная

  • Транспортерная установка для копки картошки – она может свободно работать, например, на базе такого мотоблока, как «Нева». По конструкции транспортерная копалка состоит из лемеха и движущего транспортера, имеющего специальное зацепное устройство для поддержания клубней на платформе и очищения от грунта. Транспортерная конструкция для копания картофеля обладает большей практичностью, чем вибрационный вид картофелекопалки. Но на почве с легкой степенью плотности применять данный вид устройства нецелесообразно.

Картофелекопалка транспортерная

  • Стрельчатый вид – по устройству это самый простой механизм, который с легкостью можно приспособить на любую модель мини трактора, например, такого как «Нева». Он не содержит движимых узлов. Как показано на видео, грунт с клубнями подрезается ножом. Далее срез попадает на поверхность специальных прутьев, где земля ссыпается обратно, а плоды в чистом виде ложатся поверх почвы. Данная копалка эффективная на грунте с невысокой степенью плотности, где не практично применять другие разновидности приспособлений. Перед тем как начать конструировать такое приспособление, в первую очередь, требуется точно определиться с плотностью почвы, на которой оно будет применяться. Стоит помнить, что там где идеально может применяться транспортерная конструкция со стрельчатым видом будет трудно работать.

Картофелекопалка стрельчатая

[box type=»warning» align=»aligncenter» class=»» width=»»]Перед тем, как приступить к творческой конструктивной работе по созданию картофелекопалки нужно помнить, она приспособлена работать на почвах, имеющие средний и малый критерий плотности. Для изготовления агрегатов, приспособленных работать на тяжелых почвах, необходимо иметь глубокие познания физики и механики.[/box]

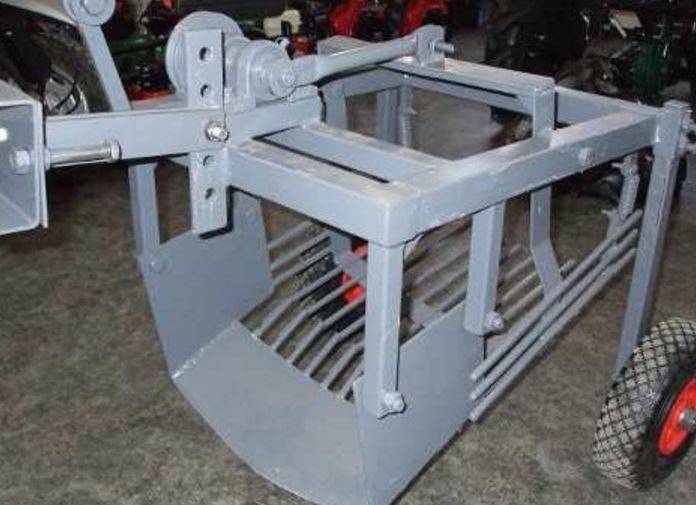

 Изготовление картофелекопалки для мотоблока грохотного типа

Образцом для изготовления картофелекопалки послужит картофелекопалка ККМ-1 так как агрегатируется с мотоблоками типа «НЕВА», «Салют», «Каскад», «Фаворит»,  «МТЗ» и  мотоблоками аналогичной конструкции.



ККМ-1
Схема ККМ-1
Картофелекопалка к мотоблоку «Нева»

Материал для изготовления картофелекопалки на мотоблок
Металлический профиль2,5 мм.
Листовая сталь3-5 мм.
Арматура не рифленная10 мм.
Колеса пневматические либо полиуретановые (2 шт.)
330
90
РеменьА-1180
Шкив1
Болты, гайки, шайбы

Перед началом работы требуется подготовить следующий инструмент:

  • угловая шлифовальная машинка;
  • сварочный аппарат;
  • гравер или дрель.
[box type=»info» align=»aligncenter» class=»» width=»»]Копалка грохотного (или вибрационного) типа имеет движущиеся части, что существенно усложняет конструкцию, поэтому механизм требует точного изготовления. [/box]

Порядок изготовления самодельной картофелекопалки грохотного типа

  1. этап – изготовление рамы. Для этого, распиливается на четыре части металлический профиль со стороной квадрата 2,5 см.  Два куска должны быть – 1200 мм, а два – 800 мм. Размер профиля  – 40*40 мм. Подготовленные части соединяются при помощи сварки в прямоугольник
  2. этап – Крепление перемычек. Из видео видно, что они необходимы для установки вертикальных тяг управления. Крепится данный элемент, примерно, на четверть длинны основания рамы. С другого конца крепятся два элемента для установки колес. Подобный элемент должен быть из двух трубок диаметром 30 мм и длинной 150 мм.
  3. этап – установление стоек вертикального типа. С той стороны, где вмонтированы перемычки, на расстоянии 5 мм от края рамы крепятся вертикально два квадрата размером 30*30 мм и длинной 500 мм. После этого на расстоянии 200 мм устанавливаются стойки длинной 40 мм. Потом требуется отступить еще 400 мм и закрепить стойки длинной 300 мм. Соединяем стойки между собой полосой 0,4 мм.
  4. этап – Изготовления рала. Сначала на металлическом листе 400*400 мм, имеющего толщину 0,3 мм, и внизу стоек готовятся два отверстия для крепления. Заготовка жестко крепится к стойкам. Такая же заготовка крепится с другой стороны.
    Другой квадрат листового металла 700*700 мм и толщиной 0,4 мм приваривается встык с первым элементом, а затем при помощи кувалды изгибается в нужную конусную конфигурацию.

[box type=»download» align=»aligncenter» class=»» width=»»]Схема картофелекопалки[/box]

Изготовление картофелекопалки для мотоблока веерного типа

Преимуществом веерной картофелекопалки перед другими является ее надежность и простота в изготовлении. Этот агрегат может использоваться не один год. В нем нет вращающихся частей, которые при больших нагрузках приходят в негодность. Подкапывание картофеля осуществляется быстро и качественно.

[box type=»info» align=»aligncenter» class=»» width=»»]Главное назначение картофелекопалки – это отделение клубней картошки от почвы и выкладывание их на грунтовую площадь.
Такой агрегат прост в управлении и имеет несложную конструкцию. Поэтому сконструировать его своими руками обычно не составляет особенного труда. Самое главное, что данный навесной механизм подходит к любой модели мотоблока, будь это всем известная «Нева» или другая модификация.[/box]
Материал для изготовления картофелекопалки на мотоблок
Болты10-12 мм.
Листовая сталь3-4 мм.
Арматура не рифленная8-10 мм.
Стальной профиль

Перед началом работы требуется подготовить следующий инструмент:

  • угловая шлифовальная машинка;
  • сварочный аппарат;
  • гравер или дрель.

Порядок работы по изготовлению веерной картофелекопалки

  1. этап — В средней части лемеха сверлят два отверстия для крепления к стойке. Длина лемеха 22 см., ширина около 30 см.,
  2. этап — К расширенной части ножа (слева и справа от выпуклой части) приваривают куски стальных прутов на растоянии 5-6 см. , с расширением в верх на 10-12 см.  (так, чтобы они расходились вверх и в стороны «веером»). Длина прутов — 47-50 см. Иногда прутья гнут в виде маршевой ступеньки.
  3. этап — К лемеху болтами крепят стойку-держатель. Высота стойки зависит от конструкции мотоблока. Стойку-держатель можно приварить непосредственно к плугу, не используя болты.
  4. этап — К верхней части стойки приваривают кронштейн с заранее просверленными отверстиями (для соединения картофелекопалки с мотоблоком).
  5. этап — Для прочности конструкции нижнюю часть лемеха, направленную к земле, усиливают приваренной полоской металла.
Прутья
Лемех
Пятка

Этапы изготовления картофелекопалки для мотоблока транспортного типа

Принцип изготовления транспортной копалки схож по типу с грохотной, рало у них выполняются такие же, как и у грохотных, а очистка картофеля происходит во время движения его по транспортерной ленте. Понятно, чем она длиннее, тем лучше очистится картофель, но длинные транспортерные ленты можно ставить только на картофелекопалки, используемые с тракторами. На мотоблоках они будут мешать идущему за ним человеку.

Самодельная транспортерная картофелекопалка с приводом транспортной ленты от редуктора



Привод транспортерной ленты может быть разным. Если он взят от колес самой копалки, то они должны быть с хорошими грунтозацепами, чтобы не стопорились на влажной или очень рыхлой земле.

Интересны в данной конструкции и задние направляющие, более компактно укладывающие картофель за лентой.

В данном транспортерном картофелекопателе, собранном своими руками, привод ленты осуществляется от вала отбора мощности самодельного же мотоблока и передается мотоциклетной цепью.

При изготовлении картофелекопалки такого типа главной проблемой будет подбор скорости вращения приводной шестерни транспортера и согласования ее с оборотами вала отбора мощности. В данной модели вал отбора мощности вращается со скоростью 500 – 800 об/мин, а редуктор взят от моторной лодки с передаточным отношением примерно 1:2. Остальное подобрано величиной звездочек на примерную скорость ходьбы при копке 2-3 км/час.

Колесный привод траспортерной ленты

И все же, связь скорости движения транспортерной ленты с оборотами колеса нам кажется более целесообразной.

Материал для изготовления картофелекопалки на мотоблок
Металлический профиль2,5 мм.
Листовая сталь3-5 мм.
Стальные прутья для транспортета10 мм.
Колеса металлические с грунтозацепом 2 шт.
Болты, гайки, шайбы

Чтобы сконструировать такой агрегат, требуется произвести точные расчеты и по ним создать чертежи. Без выполнения данного правила процесс изготовления картофелекопалки своими руками будет трудным. Многие читатели скажут, что можно такую картофелекопалку приобрести в торговой точке по реализации сельскохозяйственных механизмов и приспособлений и зачем делать ее своими руками. Такое утверждение правильное, но не совсем. Любой опытный огородник скажет – копалка, сконструированная в домашней мастерской будет более практичной, так как она будет конструироваться под уже известную характеристику грунта, а также будет делаться под силу конкретного человека. Еще сюда стоит добавить цену. Устройство, исполненное своими руками, будет стоить намного дешевле, чем купить его в магазине.

Заключение

Для людей, проживающих в сельской местности, уборка осенью урожая картофеля остается трудоемким занятием. Конечно, сегодня, уже мало кто выполняет подобную работу ручным способом, с помощью лопаты. Многие покупают для этого различные механические устройства, а некоторые, так называемые «Кулибины», собственными руками изготавливают различные приспособления для избавления себя и своих близких от тяжелого труда. Особенным спросом среди сельских тружеников пользуется картофелекопалка, функционирующая с помощью мотоблока любой модификации, будь это всем полюбившаяся модель «Нева», или аппарат от другого производителя. Здесь главное иметь четкое представление, что собой представляет самодельная копалка для картофеля, и уметь создать чертежи по нужным расчетам.

Click to rate this post!

[Total: 1 Average: 5]

Картофелекопалка для мотоблока, чертежи, изготовление своими руками

Основная часть огородных площадей россиян традиционно отводится под картофель, ведь его у нас в народе еще называют вторым хлебом. Многие переложили часть труда по выращиванию картошки на плечи, а вернее на прицепное оборудование малой механизации: мотоблоков и минитракторов.

И если посадить картофель – труд невеликий, то окучить, а главное – выкопать – задача не из легких. Для окучивания и прополки чаще всего используют входящий в комплект мотоблоков окучиватель, а вот для копки в чистом виде он не совсем подходит. Разберемся чем копать и как сделать картофелекопалку для мотоблока своими руками.

Известны несколько конструкций картофелекопалок для мотоблоков и минитракторов. Рассмотрим их: от самых простых до высокотехнологичных.

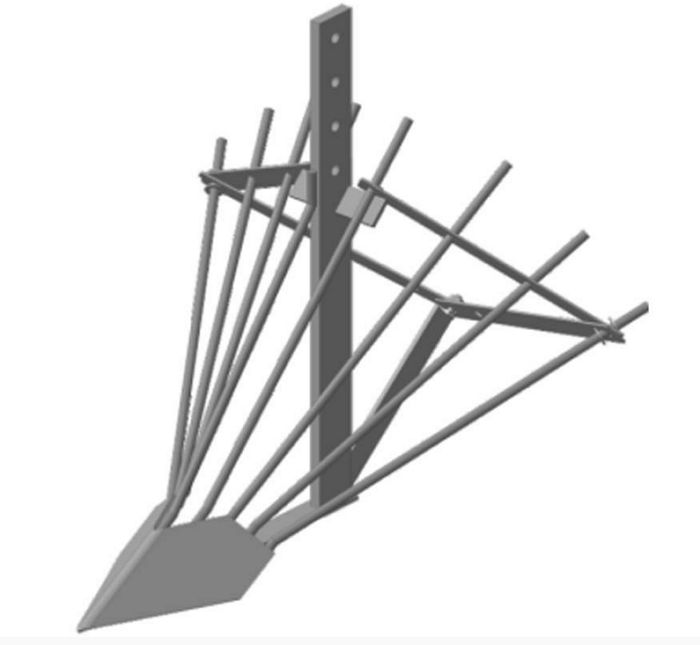

Веерные картофелекопалки

Самые простые в изготовлении, также выпускаются промышленно, но в большинстве своем требуют некоторых доработок.

Сразу видно, что в их основе лежит тот же окучиватель, именно он, заглубленный ниже уровня залегания клубней, взрыхляет и разворачивает почву. А вот подает наверх вырытый картофель – веер, приваренный к задней части окучивателя. Его роль выполняют металлические прутки, приваренные на расстоянии 3 – 4 см друг от друга, расходящиеся и выгнутые в верхней части.

Величина заглубления регулируется упорными колесами, а поперечная планка служит подставкой для ног, становясь на которую человек своим весом обеспечивает требуемое заглубление приспособлению.

Именно такая схема веерного картофелекопателя кажется нам наиболее продуктивной. Сам процесс копки можно увидеть здесь:

youtube.com/v/tyfd4Eg7f4U?rel=0&fs=1&modestbranding=1&start=0″ type=»application/x-shockwave-flash» wmode=»transparent» allowfullscreen=»allowfullscreen»>

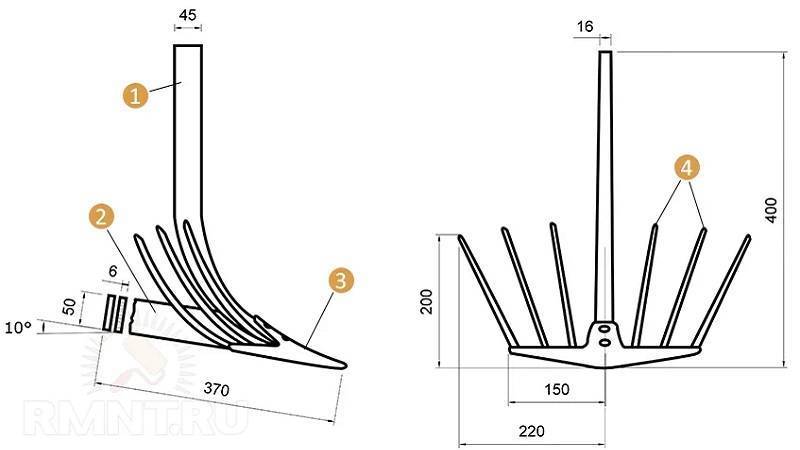

Далее представлен примерный чертеж такой картофелекопалки, содержащий основные параметры для изготовления.

Форму же, угол атаки и прочие нюансы вам придется доработать самостоятельно, с учетом ваших грунтов, мощности и ходовых качеств мотоблока, на который вы планируете устанавливать картофелекопатель, и даже сортов картофеля, формирующих клубни на разной глубине.

Разновидность подобной копалки без веера, предназначенная для работы вдвоем:

 Картофелекопалки с грохотом

Это наиболее распространенный вид картофелекопалок, выпускающихся различными машиностроительными заводами в России и за рубежом. Имеет небольшие конструктивные различия, в первую очередь в конструкции привода решетки грохота – колеблющегося во время работы поддона, что позволяет картофелю частично очиститься от земли во время движения картофелекопалки.

Нож такой копалки может иметь разную конфигурацию. Он может быть закреплен неподвижно, а может крепиться шарнирно и незначительно колебаться во время движения, упрощая процесс выкапывания клубней. Ширина ножа составляет 35 – 40 см.

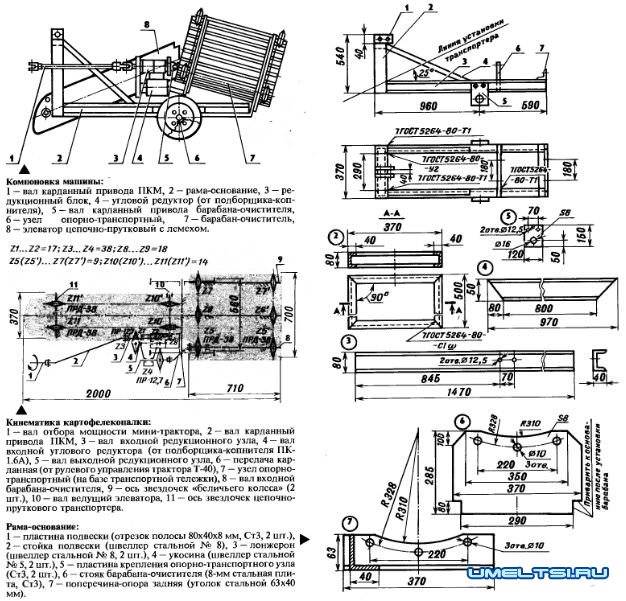

Чертежи для изготовления своими руками

Именно этот вид картофелекопалок, несмотря на достаточную сложность в изготовлении, делается домашними умельцами своими руками чаще других. Предлагаем ориентировочные чертежи с основными размерами такой картофелекопалки для мотоблока.

Большое количество узлов сочленения подвижных деталей делает это устройство регулярно обслуживаемым, но результат ее работы более качественный, чем у веерных картофелекопалок:

Картофель очищается лучше от земли и находится на ее поверхности.

Величина и частота колебаний грохота может быть разной и зависит от конструкции привода, но даже при незначительных колебаниях очистка происходит довольно хорошо:

Транспортерные картофелекопалки

Они значительно проще в самостоятельном изготовлении, но на наш взгляд ничуть не хуже очищают картофель от земли.

Ножи у них выполняются такие же, как и у грохотных, а очистка картофеля происходит во время движения его по транспортерной ленте. Понятно, чем она длиннее, тем лучше очистится картофель, но длинные транспортерные ленты можно ставить только на картофелекопалки, используемые с тракторами. На мотоблоках они будут мешать идущему за ним человеку.

Привод транспортерной ленты может быть разным. Если он взят от колес самой копалки, то они должны быть с хорошими грунтозацепами, чтобы не стопорились на влажной или очень рыхлой земле.

Интересны в данной конструкции и задние направляющие, более компактно укладывающие картофель за лентой.

В данном транспортерном картофелекопателе, собранном своими руками, привод ленты осуществляется от вала отбора мощности самодельного же мотоблока и передается мотоциклетной цепью.

Для просмотра картинки нажмите на ее миниатюру справа

При изготовлении картофелекопалки такого типа главной проблемой будет подбор скорости вращения приводной шестерни транспортера и согласования ее с оборотами вала отбора мощности. В данной модели вал отбора мощности вращается со скоростью 500 – 800 об/мин, а редуктор взят от моторной лодки с передаточным отношением примерно 1:2. Остальное подобрано величиной звездочек на примерную скорость ходьбы при копке 2-3 км/час.

И все же, связь скорости движения транспортерной ленты с оборотами колеса нам кажется более целесообразной.

Существуют модели, разработанные для конкретных мотоблоков и минитракторов, как эта – для механизмов с боковым валом отбора мощности:

 Барабанные картофелекопалки

Это довольно редкий вариант оборудования для минитехники, поэтому в основном самодельный. Очистка картофеля от грунта в таких устройствах происходит довольно качественно, как и укладка его на грунт, но сама конструкция довольно спорна, да и клубни больше повреждаются, чем при копке вышеперечисленными картофелекопалками, а значит и хуже сохраняются.

Что в них проще, так это прямой привод вращения от вала отбора мощности. Все остальное: изготовление барабана, упорные ролики и подшипники – явно сложнее. Конструкция же ножа особых примет не имеет, разве что предпочтительнее ему иметь более скругленную форму в задней части, чтобы картофель дополнительно не повреждался при попадании в барабан.

Картофелекопалка конная

Их еще довольно много продается в интернете. Они ввозятся в основном из Польши и переделываются под минитрактора и мотоблоки.

При этом, учитывая бо’льшую скорость движения данной техники в сравнении с конем, кроме переделки прицепного устройства, на нее ставят ограничитель-щиток со стороны, на которую выбрасывается вырытый картофель. Иначе собирать его придется на соседних участках. Подкапывает картофель клинообразная лапа, как и в веерных копалках, а привод устройства, вынимающего клубни из земли, осуществляется от колес с грунтозацепами. Чем выше скорость передвижения – тем быстрее вращается этот выниматель картофеля.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Как выбрать картофелекопалку к мотоблоку – обзор основных моделей

В сезон сбора картофеля практически все владельцы мотоблоков пользуются картофелевыкапывающими устройствами. Это эффективный и быстрый способ собрать урожай.

Картофелекопатель (или картофелекопалка) – это техническое приспособления, которое автоматизирует труд по обработке картофельных полей для выкапывания урожая и очищения его от налипшей земли. Если на дачных участках и небольших огородах посадки вполне по силам справиться с работами вручную, то на обширных площадях без помощи копалки не обойтись.

Картофелекопалки отличаются долговечностью и эффективностью применения. Однако надо знать, как выбрать картофелекопалку правильно под ваши потребности и объемы предстоящих работ. Для этого учитывается вес техники, габариты, класс, мощность устройства и тип грунта.

Виды картофелекопалок и их устройство

Картофелекопалки – это хороший выбор работы с почвами средней и легкой тяжести. Производителями сельхозтехники выпускаются различные виды картофелекопалки для мотоблоков, тракторов и мини-тракторов. Отличаются друг от друга они принципами функционирования и техническими моментами.

При выборе необходимой модели надо тщательно изучить все характеристики устройства, учитывать особенности грунта и предстоящие объемы работ. Очень важно сделать правильный выбор, чтобы уберечь себя от лишних проблем и трудностей в процессе эксплуатации картофелекопалки.

Картофелекопалка универсальная

Универсальная картофелекопалка, которую еще называют стрельчатая, веерная, дельфин, лапа, напоминает лопату с приваренными прутьями. Картофелекопалка подрывает острым концом грунт посредине рядка, и клубни картофеля попадают на зубцы. После этого лишняя почва стряхивается, а клубни остаются на поверхности. Вот почему расстояние между зубцами не должно превышать размеры маленького клубня картошки.

Копалки быстро и легко обрабатывают картофельные, луковые, чесночные, свекольные и морковные посевы. В ходе уборки корнеплоды не повреждаются и сохраняют товарный вид. Угол наклона копателя и глубина погружения регулируются тракторной сцепкой.

Для таких аппаратов подходят легкие и средние почвы Универсальная картофелекопалка — одна из самых простых, из-за чего имеет ряд плюсов и минусов.

Начнем с плюсов:

  • Данный вид картофелекопалки легко крепить к мотоблоку.
  • Она может быть использована даже с мотоблоками малой мощности.
  • Универсальная копалка разработана в разных видах.
  • Копать можно на большей скорости (2-й и 3-й передаче).·
  • Цена универсальной копалки довольно низкая.

О минусах:

  • Глубина копки 15 см и ширина захвата до 20 см, это меньше, чем у вибрационной и транспортерной.
  • Во время копки картофеля в земле может оставаться 10—15% всего урожая.
  • Собирая урожай вручную, приходится разгребать землю, что замедляет уборку картофеля.
  • Одним из неудобств может стать то, что копать нужно через рядок или предварительно собрав урожай с предыдущего рядка.
  • На больших площадях, более 50 соток, расход топлива и физических сил будет гораздо больше, поэтому выгоднее выбрать другую модель копалки.
  • Для таких аппаратов подходят только легкие и средние почвы.

Нельзя не отметить еще одно – техника долговечная и отличается высокой степенью надежности.

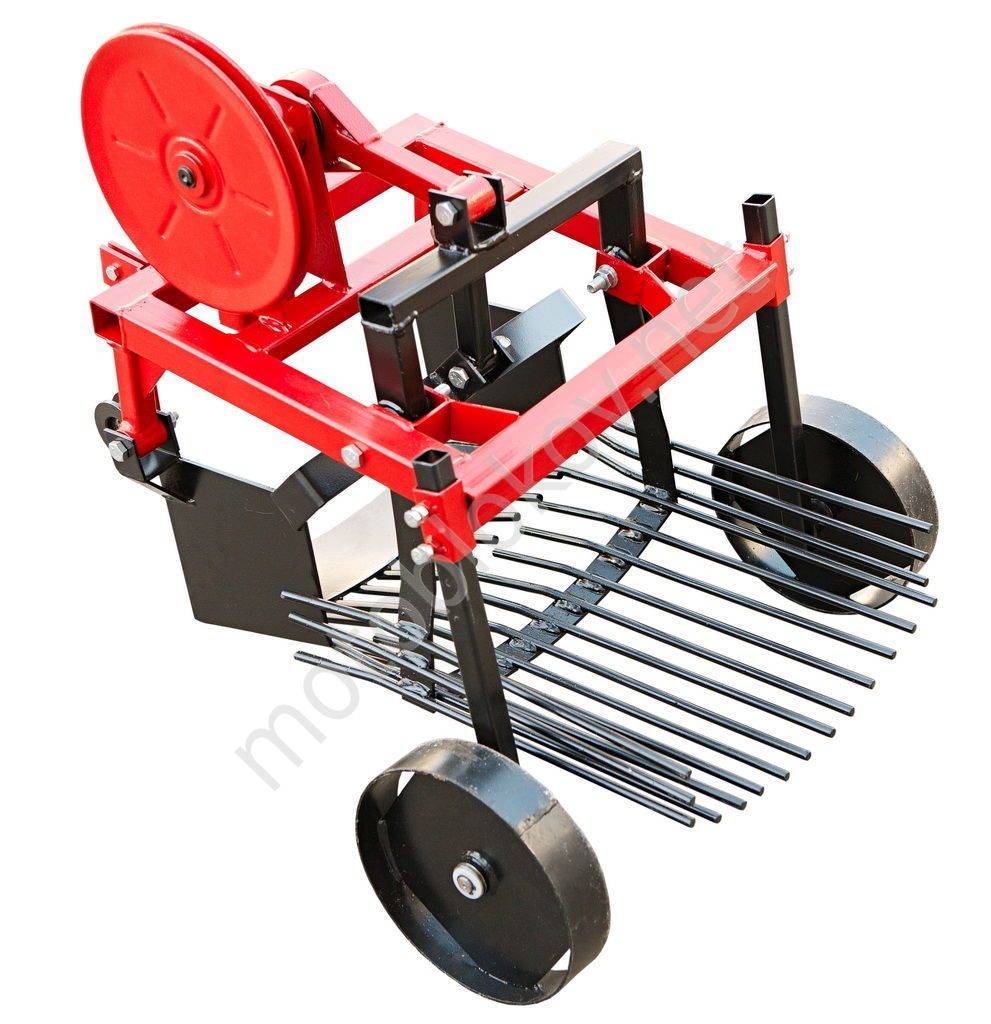

Картофелекопалка вибрационная

Большой популярностью среди фермеров пользуется картофелекопалка вибрационно-грохотного типа. Основными рабочими элементами являются лемех (активный нож) и вибрационный стол (решетка).

Лемех срезает слой грунта вместе с клубнями картофеля. Попадая на решетку, клубни с помощью вибрации очищаются от грунта, даже если они сильно пристали. После этого картофель ложится на поверхность почвы в рядок. Потом ими наполняют сетки и мешки вручную.

  • Картофелекопатели грохотного типа выбирают из почвы почти все клубни (до 98 процентов).
  • Грохотная картофелекопалка имеет ряд преимуществ:
  • Справится с копкой картофеля на более тяжелых грунтах.
  • Корнеплоды после выкопки не нужно искать в земле, все они остаются на поверхности.
  • Ускоряет процесс выкопки картофеля, что экономит время.
  • Практически ничего не остается в грунте.
  • Хорошо очищает клубни от грунта.
  • Удобна в использовании на больших площадях, экономит силы и снижает расход топлива.
  • Не повреждает картофель.
Есть несколько минусов:
  • Более высокая стоимость вибрационной картофелекопалки, по сравнению с универсальной.
  • Использование грохотной картофелекопалки нецелесообразно на маленьких участках.
  • Минимально, но вибрации отдают в мотоблок или мототрактор, что чувствуется при управлении.

При покупке грохотной модели картофелекопалки под мотоблок надо убедиться, что в мотоблоке есть ВОМ или возможность подключить агрегат при помощи шкива. Специалисты рекомендуют заранее проверять совместимость картофелекопалки с мотоблоком. Вибрационно-грохотные картофелекопалки имеют глубину подкапывания от 150 до 200 миллиметров и ширину захвата 360-400 миллиметров.

Картофелекопалка транспортерная

Транспортерная картофелекопалка еще имеет название ленточная или конвейерная. Эта копалка напоминает вибрационную, однако вместо вибрирующей решетки для очистки урожая в них применяется конвейерный механизм – лента. По ленте движется картофель, где он отлично очищается от грунта. Кроме того, грунт очищается, даже если он влажный и сильно прилип к клубням.

Транспортерная картофелекопалка совсем не повреждает клубни, что высоко могут оценить фермеры, которые выращивают корнеплоды для продажи. С ее помощью мягко и довольно быстро можно собрать весь урожай с больших участков земли.

По размерам такая картофелекопалка лучше всего подходит для работы с мотоблоками на больших площадях, может функционировать при любых погодных условиях.

Транспортерная копалка для мотоблока является среди рассматриваемых моделей самой усовершенствованной, так как лучше просеивает картофель. Ведь он отделяет его от грунта и оставляет на поверхности.

К минусам можно отнести лишь цену ленточной копалки, но, если учитывать все ее плюсы, можно понять, что она окупит себя в довольно короткие сроки.

Назначение и принцип работы картофелекопалок

Принцип, по которому работает любая картофелекопалка, следующий: агрегат приподнимает корнеплоды из почвы, отделяет их от остатков земли и возвращает в валках на поле, после чего урожай подбирается вручную

Картофелекопалки существуют двух типов:

Картофелекопалка двухрядная в основном применяется на больших предприятиях и полях. Ручной труд практически полностью отсутствует благодаря тому, что оборудование подключается при помощи редуктора или ремня и вала отбора мощности от мотоблока. Такие картофелекопалки делятся на вибрационные и транспортерные.

Картофелекопалка однорядная стоит дешевле двухрядных. Может легко подключаться к любым вариантам мотокультиваторов и мотоблоков при помощи специальной сцепки. Состоит из вытряхивателя, лемеха и стойки. В процессе использования лемехом подкапываются клубни с грунтом, земля отсеивается при помощи вытряхивателя. В этом случае больше используется ручной труд, но модели имеют небольшую цену, они универсальны и надежны.


Совместимость копалки с моболоком

В зависимости от того к какому классу относится мотоблок – тяжелому, среднему или легкому, изменяется и вид применяемой для него копалки картофеля.

В том случае если для обработки участка используется легкий или средний мотоблок (вроде Невы, Агро или Зубра), о сложной копалке стоит забыть. С ними совместимы только простые модели. Однако стоит отметить, что, несмотря на всю примитивность конструкции, справляются со своими обязанностями эти копалки хорошо, но, конечно же, уступая более сложным и мощным.

На мотоблоки среднего по массе класса устанавливается вибрационная картофелекопалка. Грохот приводится в движение валом отбора мощности заднего шпоночного типа. При помощи мотоблока данного типа с вибрационным картофелекопателем, Вы можете легко собрать урожай корнеплодов (до 95% общего количества).


Если земледелец обладает мотоблоком тяжелого класса (от 200 кг) и имеющим повышенную мощность, например, МТЗ, то приобретать к нему необходимо копалку вибрационного типа. Однако можно использовать и универсальную картофелекопалку. Имея отличную компоновку мощного дизельного двигателя и расширенной коробки передач с пониженными скоростями, можно собрать до 85% урожая картофеля при помощи обычного буксируемого картофелекопателя на усиленной сцепке, так и до 98% урожая картофеля при помощи вибрационного картофелекопателя.

Важно помнить, что если к мотоблоку среднего и легкого класса приобрести копалку второго типа, то мощности агрегата не хватит. Если же для мощного мотоблока купить простую копалку, машина отлично справится с работой; но итог будет не так хорош как при вибрационной картофельной копалке, дающей наилучшие результаты. Только правильный выбор картофельной копалки для мотоблока позволит полностью использовать ее возможности.

Как выбирать картофелекопалку?

На рынке представлен огромный выбор картофелекопалок, и вопрос о том, какой лучше воспользоваться грохотной или транспортерной, может и вовсе универсальной картофелекопалкой для простого культиватора, решается, в зависимости от разных факторов.

Чтобы правильно выбрать картофелекопалку, необходимо обратить внимание на следующие параметры:

  • Площадь посевов. Чем она больше, тем современнее и мощнее оборудование нужно покупать.
  • Свойства грунта. В некоторых случаях почва является слишком жесткой, и покупать самое примитивное оборудование нет смысла.
  • Влажность. Большинство дешевых моделей не могут очистить грунт, если он влажный и прилип к клубням.
  • Финансовые возможности.

Также ориентируйтесь на состояние вашего моноблока. Если он устаревший, рекомендуется сначала обновить основное оборудование, а уже потом покупать современные навесные приспособления. В противном случае неполадки моноблока могут вывести из строя дорогую технику.

Изучив подробно информацию, сопоставив цены и полезные характеристики разных картофелекопалок, можно выбрать тот вид техники, который подойдет именно вам.

Если вы не знаете, как выбрать картофелекопалку для мотоблока, тогда стоит обратиться к квалифицированным специалистам магазина agro-moll.ru. Здесь представлен большой выбор моделей по выгодным ценам.



как сделать своими руками, чертежи и схемы (видео инструкции)

Garden-shop.ru

г. Абакан, ул. Игарская, 23 г. Абакан Россия

г. Абакан 8-800-500-87-23

пгт. Агинское, ул. Партизанская, 1Г г. Агинское Россия

г. Агинское 8-800-500-87-23

г. Анадырь Россия

г. Анадырь 8-800-500-87-23

г. Архангельск, Талажское шоссе, 17 г. Архангельск Россия

г. Архангельск 8-800-500-87-23

г. Астрахань, ул. Боевая, 136Б г. Астрахань Россия

г. Астрахань 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Балашиха Россия

г. Балашиха +7 (495) 663-97-53

г. Барнаул, ул. Чернышевского, 293А г. Барнаул Россия

г. Барнаул 8-800-500-87-23

г. Белгород, ул. Кирпичный тупик, д.2 А г. Белгород Россия

г. Белгород 8-800-500-87-23

г. Биробиджан, ул. Пионерская, 66Б г. Биробиджан Россия

г. Биробиджан 8-800-500-87-23

г. Благовещенск, ул. Калинина, 12Б г. Благовещенск Россия

г. Благовещенск 8-800-500-87-23

г. Брянск, ул. М. Расковой, 25 г. Брянск Россия

г. Брянск 8-800-500-87-23

г. Владивосток, Военное Шоссе, 18 г. Владивосток Россия

г. Владивосток 8-800-500-87-23

г. Владикавкац, р-н Промышленный, Карцинское шоссе, 7 г. Владикавказ Россия

г. Владикавказ 8-800-500-87-23

г. Владимир, ул. Гастелло, д.8 г. Владимир Россия

г. Владимир 8-800-500-87-23

г. Волгоград, ул. Землячки, 16 г. Волгоград Россия

г. Волгоград 8-800-500-87-23

г. Вологда, ул. Ильюшина, 9 Б г. Вологда Россия

г. Вологда 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Волоколамск Россия

г. Волоколамск +7 (495) 663-97-53

г. Воронеж, ул. Землячки, 15 г. Воронеж Россия

г. Воронеж 8-800-500-87-23

г. Горно-Алтайск, ул. Энергетиков, 9Б г. Горно-Алтайск Россия

г. Горно-Алтайск 8-800-500-87-23

г. Грозный, п-т А. Кадырова, 157 г. Грозный Россия

г. Грозный 8-800-500-87-23

г. Дудинка Россия

г. Дудинка 8-800-500-87-23

г. Екатеренбург, ул. Чистопольская, 6 г. Екатеринбург Россия

г. Екатеринбург 8-800-500-87-23

г. Иваново, ул. П. Коммуны, д. 84 г. Иваново Россия

г. Иваново 8-800-500-87-23

г. Ижевск, ул. Пойма, 22 г. Ижевск Россия

г. Ижевск 8-800-500-87-23

г. Иркутск, ул. Новаторов, 1 г. Иркутск Россия

г. Иркутск 8-800-500-87-23

г. Йошкар-Ола, ул. Строителей, 99Б г. Йошкар-Ола Россия

г. Йошкар-Ола 8-800-500-87-23

г. Казань, ул. Восстания, 100, здание № 2 г. Казань Россия

г. Казань 8-843-212-20-09

г. Калининград, ул. Пригородная, 20 г. Калининград Россия

г. Калининград 8-800-500-87-23

г. Калуга ул.Параллельная, 11 стр. 22 г. Калуга Россия

г. Калуга 8-800-500-87-23

г. Кемерово, ул. Кузнецкий проспект, 91 г. Кемерово Россия

г. Кемерово 8-800-500-87-23

г. Киров, ул. Производственная, 22 г. Киров Россия

г. Киров 8-800-500-87-23

г. Кострома, ул. Локомотивная, 6 Ж г. Кострома Россия

г. Кострома 8-800-500-87-23

г. Краснодар, ул. Живописная, 72, блок 2, офис 26 г. Краснодар Россия

г. Краснодар +7-861-202-52-63

г. Красноярск, Северное шоссе, 5Г стр 26 г. Красноярск Россия

г. Красноярск 8-800-500-87-23

г. Кудымкар Россия

г. Кудымкар 8-800-500-87-23

г. Курган, ул. Омская, 146 г. Курган Россия

г. Курган 8-800-500-87-23

г. Курск, ул. Литовская, 12 А г. Курск Россия

г. Курск 8-800-500-87-23

г. Кызыл, ул.Калинина, 25 г. Кызыл Россия

г. Кызыл 8-800-500-87-23

г. Липецк, ул. Ангарская, д. 30 г. Липецк Россия

г. Липецк 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Люберцы Россия

г. Люберцы +7 (495) 663-97-53

г. Магадан, ул. Пролетарская, 120 г. Магадан Россия

г. Магадан 8-800-500-87-23

г. Майкоп, ул. Шоссейная, 3 г. Майкоп Россия

г. Майкоп 8-800-500-87-23

г. Махачкала, Степной поселок, 6 г. Махачкала Россия

г. Махачкала 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Москва Россия

г. Москва +7 (495) 649-82-59

г. Мурманск, ул. Домостроительная, 16/1, 2 этаж г. Мурманск Россия

г. Мурманск 8-800-500-87-23

г. Назрань, ул. Гейрбек-Хаджи, 3А г. Назрань Россия

г. Назрань 8-800-500-87-23

г. Нальчик, переулок Кузнечный, 5 г. Нальчик Россия

г. Нальчик 8-800-500-87-23

г. Нарьян-Мар Россия

г. Нарьян-Мар 8-800-500-87-23

г. Нижний Новгород, ул. Геологов, 1 г. Нижний Новгород Россия

г. Нижний Новгород 8-800-500-87-23

г. Великий Новгород, Район Колмово, пер. Базовый, 13 г. Новгород Россия

г. Новгород 8-800-500-87-23

г. Новосибирск,ул. Кубовая, 25к1 г. Новосибирск Россия

г. Новосибирск 8-800-500-87-23

г. Омск, пр. Космический, 109 к.1 г. Омск Россия

г. Омск 8-800-500-87-23

г. Орел, ул. Автогрейдерная, 4 г. Орёл Россия

г. Орёл 8-800-500-87-23

г. Оренбург, пл. 1 Мая, 1А г. Оренбург Россия

г. Оренбург 8-800-500-87-23

г. Палана Россия

г. Палана 8-800-500-87-23

г. Пенза, ул. Измайлова, д.13 г. Пенза Россия

г. Пенза 8-800-500-87-23

г. Пермь, ул.Промышленная, 123 г. Пермь Россия

г. Пермь 8-800-500-87-23

г. Петрозаводск, Шуйское шоссе, 4 А г. Петрозаводск Россия

г. Петрозаводск 8-800-500-87-23

г. Петропавловск-Камчатский, Проспект Победы, 109 оф. 3 г. Петропавловск-Камчатский Россия

г. Петропавловск-Камчатский 8-800-500-87-23

г. Москва, 31-й км МКАД, влад. 12 г. Подольск Россия

г. Подольск +7 (495) 663-97-53

г. Псков, ул. Леона Поземского, 110 Д г. Псков Россия

г. Псков 8-800-500-87-23

г. Ростов-на-Дону, ул. Каширская, 5 г. Ростов-на-Дону Россия

г. Ростов-на-Дону 8-800-500-87-23

г. Рязань, 195 км Окружной дороги г. Рязань Россия

г. Рязань 8-800-500-87-23

г. Салехард, ул. Объездная, 28 А г. Салехард Россия

г. Салехард 8-800-500-87-23

г. Самара, ул. Земеца, 32, литера 377А г. Самара Россия

г. Самара 8-800-500-87-24

Ленинградская область, 11й километр Новоприозерского Шоссе г. Санкт-Петербург Россия

г. Санкт-Петербург 8-812-407-72-76

г. Саранск, ул. Строительная, 11 г. Саранск Россия

г. Саранск 8-800-500-87-23

г. Саратов, Крымский проезд, 7 г. Саратов Россия

г. Саратов 8-800-500-87-24

г. Симферополь, ул. Генерала Васильева, 30 г. Симферополь Россия

г. Симферополь 8-800-500-87-23

г. Смоленск, ул. Старо-Комендантская, д. 2 г. Смоленск Россия

г. Смоленск 8-800-500-87-23

г. Ставрополь, ул. 2-я Промышленная, 33 г. Ставрополь Россия

г. Ставрополь 8-800-500-87-23

г. Сыктывкар, ул. Лесопарковая, 21/3 г. Сыктывкар Россия

г. Сыктывкар 8-800-500-87-23

г. Тамбов, ул. Кавалерийская, 13А г. Тамбов Россия

г. Тамбов 8-800-500-87-23

г. Тверь, ул. Лермонтова, 9А г. Тверь Россия

г. Тверь 8-800-500-87-23

г. Томск, ул. Пролетарская, 38В стр. 1 г. Томск Россия

г. Томск 8-800-500-87-23

г. Тула, Щегловская Засека 31/2 «Технопарк-Тула» г. Тула Россия

г. Тула 8-800-500-87-23

пгт Тура, Промышленный проезд, 3 г. Тура Россия

г. Тура 8-800-500-87-23

г. Тюмень, ул. Одесская, 1 стр. 8 г. Тюмень Россия

г. Тюмень 8-800-500-87-23

г. Улан-Удэ, ул. Учебная, 2А г. Улан-Удэ Россия

г. Улан-Удэ 8-800-500-87-23

г. Ульяновск, Московское шоссе, 9А корп. 2 г. Ульяновск Россия

г. Ульяновск 8-800-500-87-23

г. Усть-Ордынский Россия

г. Усть-Ордынский 8-800-500-87-23

г. Уфа, ул. Сельская Богородская, 57 г. Уфа Россия

г. Уфа 8-800-500-87-23

г. Хабаровск, ул.Лазо, 3 г. Хабаровск Россия

г. Хабаровск 8-800-500-87-23

г. Ханты-Мансийск, ул. Объездная, 23А г. Ханты-Мансийск Россия

г. Ханты-Мансийск 8-800-500-87-23

Москва, Пятницкое шоссе, 6-й километр, с9 г. Химки Россия

г. Химки +7 (495) 663-97-53

г. Чебоксары, ул. Гаражный пр-д, 3/1 г. Чебоксары Россия

г. Чебоксары 8-800-500-87-23

г. Челябинск, Северный луч, 3 г. Челябинск Россия

г. Челябинск 8-800-500-87-23

г. Черкесск, ул. Подгорная, 2Г г. Черкесск Россия

г. Черкесск 8-800-500-87-23

г. Чита Россия

г. Чита 8-800-500-87-23

г. Элиста, ул. В.И.Ленина, 266А г. Элиста Россия

г. Элиста 8-800-500-87-23

г. Южно-Сахалинск, пр. Мира, 5, оф. 9 г. Южно-Сахалинск Россия

г. Южно-Сахалинск 8-800-500-87-23

г. Якутск, Вилюйский переулок, 6 г. Якутск Россия

г. Якутск 8-800-500-87-23

г. Ярославль, проспект Октября, 93 г. Ярославль Россия

г. Ярославль 8-800-500-87-23

Пн-Пт: 9:00-18:00 | Сб: 9:00-15:00

Чертежи картофелекопалки для мотоблока: размеры, фото

Ремонт квартир в Можайске > Советы по строительству > Чертежи картофелекопалки для мотоблока: размеры, фото
