Картофелекопалка для мотоблока своими руками. Размеры. Чертёж. Картинки

С приходом весны или осени каждый дачник приступает к важному этапу – обработке своего садового участка и подготовке почвы к новому посадочному сезону. Некоторые стараются отдавать предпочтение специализированной техники отечественного или зарубежного производства, но есть и такие, которые изобретают свои собственные приспособления и с успехом их используют. Особой популярностью среди огородников пользуется картофелекопалка для мотоблока своими руками, размеры, чертёж, картинки которой представлены в этой статье. Давайте рассмотрим, что необходимо для ее создания и почему такое приспособление считается не менее эффективным, чем специализированная техника.

Картофелекопалка для мотоблока

Картофелекопалка для мотоблока своими руками – разновидности и предназначение

Все знакомы с мотоблоком – прибором, который обрабатывает грунт. Если у вас есть такое устройство, вы можете существенно упростить себе жизнь, сделав к нему полезное дополнение – картофелекопалку.

Многие понимают, сколько сил и времени требуется для выращивания и сбора урожая, особенно если территория слишком большая. Придуманное народными умельцами устройство – результат долгой работы и расчетов владельцев собственных дачных участков. Картофелекопалку даже применяют для обработки полей.

Главная задача прибора – отделение картофеля от грунта и его последующая укладка на поверхность. Сложно ли изготовить такое устройство? Для этого потребуются некоторые знания, умения, а также достаточное количество подходящего материала. Преимуществ от изготовления своими руками довольно много, главное их которых – экономия семейного бюджета. Стоимость самодельной конструкции обойдется гораздо ниже, чем покупка заводской.

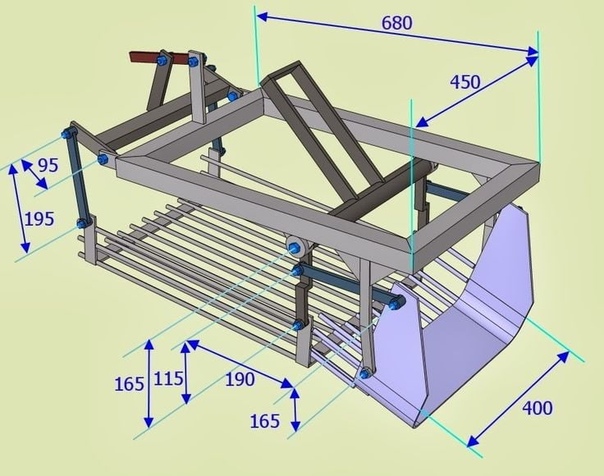

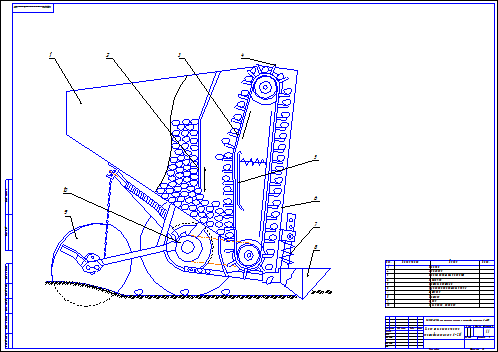

Чертеж картофелекопалки

Картофелекопалку своими руками можно изготовит в двух видах:

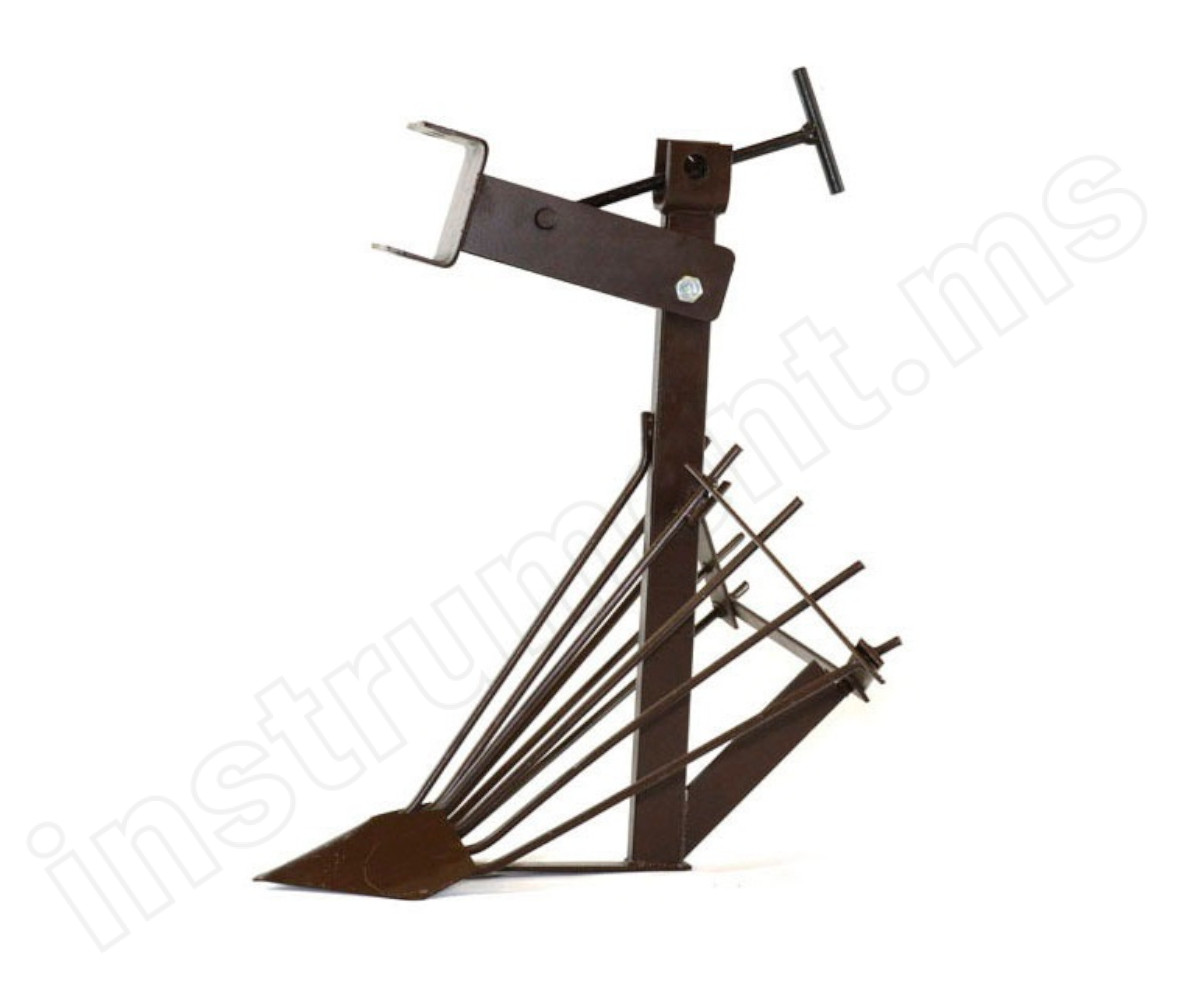

1. Напоминающую лопату с приваренными прутьями, которые загоняются в грунт. При этом земля стряхивается, а картофель остается. Эффективность такого устройства довольно высока и помогает получить весь урожай.
   Сложно ли сделать такую модель? Для этого не требуются особые навыки или хитроумные детали. Важно лишь иметь перед собой схему и необходимый инструмент.
2. Сложную вибрационную картофелекопалку грохотного типа, укомплектованную сошником и просевными решетками. Картофель поступает на решетку и в результате вибрации просеивается от земли, выбрасывая клубни на поверхность. Такое устройство сделать самому довольно сложно, но возможно.

Картофелекопалки могут присоединяться к мотоблоку или трактору. Также можно изготовить полностью ручную модель. Мы предлагаем вам рассмотреть самый распространенный вариант – вибрационную картофелекопалку, которая присоединяется к технике. Конструкция состоит из металлических ножей, режущих почву, и с помощью которых клубни попадают в специальную емкость для сбора корнеплодов. Земля, попавшая на решетку, автоматически отпадает благодаря вибрации. Что касается емкости для сбора урожай, то его может не быть вообще. Это полностью зависит от желания дачника.

Картофелекопалка состоит из нескольких частей:

• Рамы.
• Элеватора (специальная решетка, которая вибрирует и удерживает картофель, чтобы тот не выпадал).
• Валов (вращающиеся части, которые и создают эффект вращения).
• Лемех (плуг с ножами).
• Опорно – транспортный узел (двигают оборудование по грунту).

Картофелекопалка своими руками: размеры, чертёж, картинки

Какие материалы необходимы для создания подобного оборудования? Вам понадобится несколько уголков, швеллер, трубы, листовой металл, арматура, метизы, цепь, металлические стойки, колеса, барабан, болты. Также нужно позаботится о наличии подходящих инструментов: сварочного аппарата, гаечного ключа, кувалды, ножниц и дрели. При изготовлении картофелекопалки применяется три вида колес: резиновые с обычным протектором, резиновые с тракторным протектором и металлические.

Важно! Если вы хотите, чтобы оборудование легко и плавно двигалось по вашей территории, тогда следует отдать предпочтение широким колесам с тракторным протектором, которым нестрашна любая грязь, вода и глина. Они не буксируют, но отличаются внушительным весом.

О том, как делается картофелекопалка для мотоблока своими руками, размеры, чертёж, картинки можно найти в приведенной ниже схеме. Надеемся, что наши советы помогут вам изготовить и пользоваться таким полезным и нужным устройством.

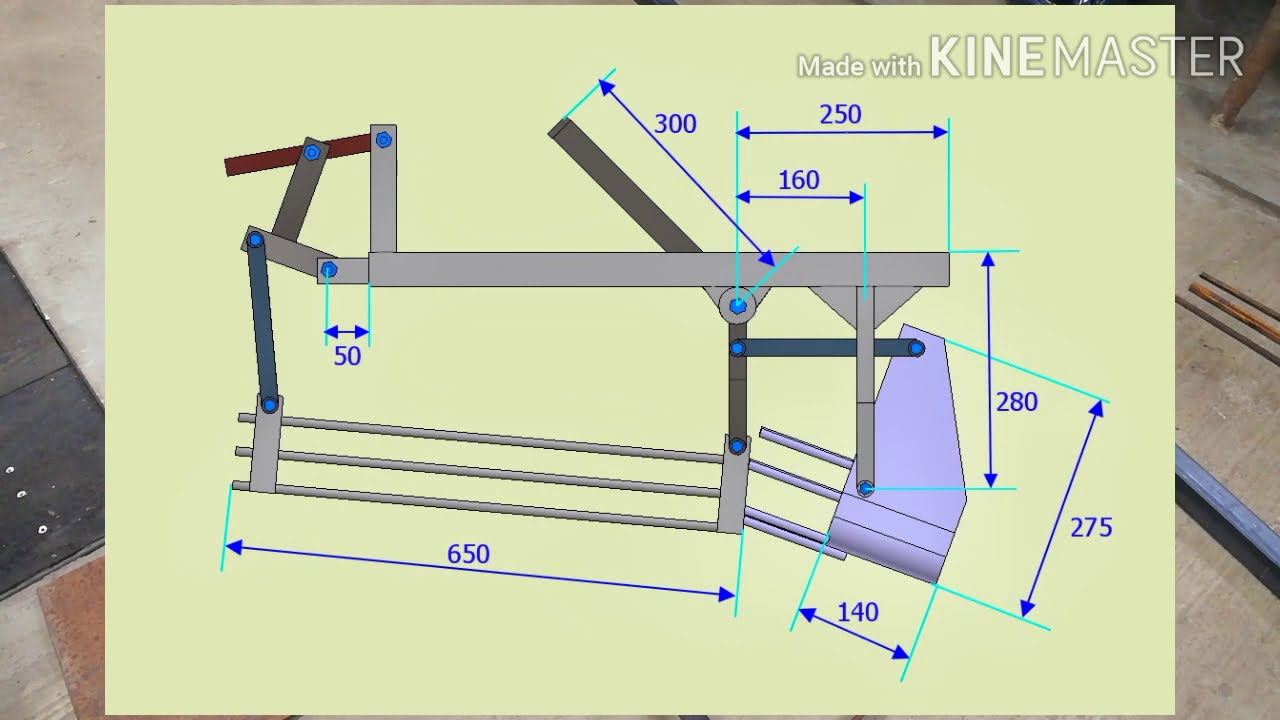

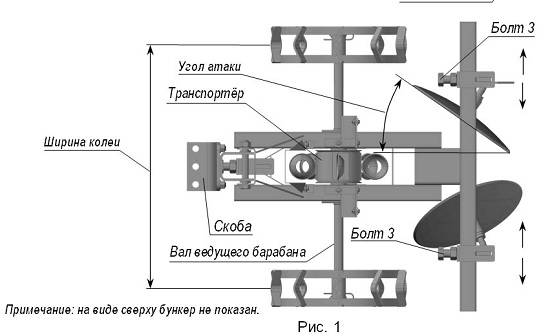

Схема картофелекопалки

▶▷▶▷ как сделать картофелекопалку для мотоблока своими руками на агро

▶▷▶▷ как сделать картофелекопалку для мотоблока своими руками на агро

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	09-03-2019

как сделать картофелекопалку для мотоблока своими руками на агро — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail» data-nosubject=»[No Subject]» data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download Как сделать картофелекопалку своими руками? moezernoru › Техника › Мотоблоки Как и из чего сделать прицеп для мотоблока своими руками ? Грабли для мотоблока : функции и преимущества Мотоблоки Агат: возможности, достоинства и недостатки Картофелекопалка для мотоблока своими руками — чертежи, фото oselhoztehnikeru/mini/kartofelekopalka-dlya-motobloka Cached Как сделать плуг для мотоблока своими руками ?— проще простого используй наши чертежи и фото Выбираем лучший отвал (лопата) для минитрактора: передние, задние Как Сделать Картофелекопалку Для Мотоблока Своими Руками На Агро — Image Results More Как Сделать Картофелекопалку Для Мотоблока Своими Руками На Агро images Как сделать картофелекопалку своими руками — чертежи с размерами 6sotok-domcom/instrumenty/kak-sdelat Cached О том, как сделать своими руками садовый измельчитель для утилизации листвы, веток и небольших стволов, читайте здесь Мы расскажем вам также, как избавиться от проволочника на картошке Супер картофелекопалка — YouTube wwwyoutubecom/watch?v=qNdSL7o16-c Cached Супер картофелекопалка изготовлена своими руками Картофелекопалка с прицепом для сборки Картофелекопалка своими руками видео, чертежи, фото как agrolainru/kartoshka/kartofelekopalka-svoimi-rukami Cached Картофелекопалка своими руками видео, чертежи, фото как сделать для мотоблока Картофелекопалка на мотоблок — виды, изготовление своими руками o-motoblokahru/navesnoe-oborudovanie/ Cached Как установить и отрегулировать плуг для мотоблока своими руками (оборотный, 0 Карта сайта Картофелекопалка для мотоблока, самодельная — чертежи, видео motoblok-kultivatorcom/samodelnye-kartofelekopalki-dlja Cached Как сделать грунтозацепы для мотоблока своими руками , фото описание и размеры Картофелекопалка для мотоблока — виды, изготовление sadovaja-tehnikacom/motobloki/navesnoe Cached Картофелекопалка для мотоблока : видео, чертежи, алгоритм изготовления своими руками Как сделать картофелекопалку для мотоблока своими руками, чертежи 7ogorodru/prochee/kartofelekopalka-dla Cached Как сделать картофелекопалку для мотоблока своими руками , чертежи и инструкции по сборке Картофелекопалка для мотоблока: виды, советы как выбрать nastroikecom/dom-i-dacha/kartofelekopalka-dlya Cached Картофелекопалка для мотоблока : виды, советы как выбрать, картофелекопалка своими руками Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 508 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

• созданную своими руками
• качество
• сегодня

ведь сельскохозяйственные работы немыслимы без специального инструмента

чертеж

• изготовление sadovaja-tehnikacom/motobloki/navesnoe Cached Картофелекопалка для мотоблока : видео
• веток и небольших стволов
• чертежи

Яндекс Яндекс Найти Поиск Поиск Картинки Видео Карты Маркет Новости Эфир Коллекции Знатоки Музыка Переводчик Диск Почта Все Ещё 1 Картофелекопалка своими руками : чертежи и схемы seloveseloru › tips/kartofelekopalka-svoimi-rukami… Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Картофелекопалка своими руками — оборудование, материалы, порядок изготовления Ускорить работу поможет картофелекопалка , своими руками можно сделать простой и эффективный агрегат, по производительности не Читать ещё Картофелекопалка своими руками — оборудование, материалы, порядок изготовления Быстрый сбор урожая важен не только для фермеров, но и для хозяев приусадебных участков Копка картофеля за один-два дня особенно актуальна в холодную, дождливую осень, когда трудно выбрать погожий день для выхода на поля Ускорить работу поможет картофелекопалка , своими руками можно сделать простой и эффективный агрегат, по производительности не уступающий заводским аналогам Виды картофелекопалок Картофелекопалки используют на рыхлых и средне уплотненных грунтах Агрегаты для копки картофеля различаются: размера Скрыть 2 Как сделать картофелекопалку для — 2 млн видео ЯндексВидео › как сделать картофелекопалку для Пожаловаться Информация о сайте 3:23 HD 3:23 HD Двухконтурная картофелекопалка youtubecom 1:36 1:36 Картофелекопалка youtubecom 12:29 12:29 Картофелекопалка своими рукам и youtubecom 21:24 HD 21:24 HD Грохотная картофелекопалка youtubecom 15:39 HD 15:39 HD Грохотная картофелекопалка youtubecom 1:18 1:18 картофелекопалка для мотоблока агро 2017год youtubecom 2:48 HD 2:48 HD грохотная копалка с цепным редуктором для youtubecom 15:39 HD 15:39 HD Грохотная картофелекопалка okru 9:00 9:00 Картофелекопалка своими руками okru 12:29 12:29 Картофелекопалка своими руками okru 2:23 2:23 Картофелекопалка своими руками для okru + 2 млн Все видео 3 Самодельная картофелекопалка к мотоблоку — YouTube youtubecom › watch?v=YGap_k_-Slo Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте 00:53 00:53 Агрегатируя свой мотоблок вибрационной картофельной копалкой вы значительно облегчите себе процесс выкапывания картофеля, что раньше картофелекопалка своими руками — Продолжительность: 1:28 Евгений Рабцевич 28 590 просмотров 1:28 ✅ Мотоблок ОКА/ Картофелекопалка для мотоблока Как сделать картофелекопалку для мотоблока своими руками на Агро — смотрите картинки ЯндексКартинки › как сделать картофелекопалку для мотоблока своими Ещё картинки 4 Картофелекопалка для мотоблока : своими руками SpecMahinaru › Мотоблок › Копалка Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Перед тем как сделать картофелекопалку для мотоблока своими руками , надо изучить устройство, конструктивные особенности и подготовить необходимые для работы инструменты и материалы Принцип работы для всех моделей един: зубья механизма вонзаются в землю и выгребают земляной ком вместе с Читать ещё Перед тем как сделать картофелекопалку для мотоблока своими руками , надо изучить устройство, конструктивные особенности и подготовить необходимые для работы инструменты и материалы Принцип работы для всех моделей един: зубья механизма вонзаются в землю и выгребают земляной ком вместе с корнеплодами Урожай при этом может собираться в бункер или оставаться на грядке Скрыть 5 Картофелекопалка для мотоблока своими руками agronomwikiru › kartofelekopalka…motobloka…rukami… Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Как сделать картофелекопалку для мотоблока своими руками ? Размеры, чертеж, картинки С приходом весны или осени Перед тем как сделать картофелекопалку своими руками , нужно изучить механизм ее действия и определиться с типом оборудования В настоящее время существуют картофелекопалки для Читать ещё Как сделать картофелекопалку для мотоблока своими руками ? Размеры, чертеж, картинки С приходом весны или осени каждый дачник приступает к важному этапу – обработке своего садового участка и подготовке почвы к новому посадочному сезону Некоторые стараются отдавать предпочтение специализированной техники отечественного или зарубежного производства, но есть и такие, которые изобретают свои собственные приспособления и с успехом их используют Перед тем как сделать картофелекопалку своими руками , нужно изучить механизм ее действия и определиться с типом оборудования В настоящее время существуют картофелекопалки для мотоблока следующих видов: стрельчатая Скрыть 6 Как сделать картофелекопалку для мотоблока своими vsemotoblokicom › …kak-sdelat-svoimi-rukami… Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Как своими руками сделать картофелекопалку для мотоблока Чертежи самодельных картофелекопалок Если необходимо понять, как сделать картофелекопалку для мотоблока своими руками , чертежи и расчеты потребуется смотреть и сверять предварительно Любая самодельная Читать ещё Как своими руками сделать картофелекопалку для мотоблока Конструкция стрельчатых картофелекопалок Особенности грохотных конструкций Чертежи самодельных картофелекопалок Если необходимо понять, как сделать картофелекопалку для мотоблока своими руками , чертежи и расчеты потребуется смотреть и сверять предварительно Любая самодельная картофелекопалка на мотоблок должна быть создана на основе чертежа В чертежах отображается: размеры конструкции Скрыть 7 Картофелекопалка для мотоблока своими руками oselhoztehnikeru › mini/kartofelekopalka…motobloka… Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Делаем своими руками картофелекопалку для мотоблока — особенности конструкции, подбор комплектующих и разнообразные варианты чертежей помогут без хлопот сделать копалку для мотоблока Читать ещё Делаем своими руками картофелекопалку для мотоблока — особенности конструкции, подбор комплектующих и разнообразные варианты чертежей помогут без хлопот сделать копалку для мотоблока Делаем самодельную картофелекопалку для мотоблока своими руками Картофелекопалка к мотоблоку «Нева» Для людей, проживающих в сельской местности, уборка осенью урожая картофеля остается трудоемким занятием Конечно, сегодня, уже мало кто выполняет подобную работу ручным способом, с помощью лопаты Скрыть 8 Картофелекопалка для мотоблока поможет быстро glav-dacharu › kartofelekopalka-dlya-motobloka/ Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Картофелекопалка для мотоблока — обязательное оборудование в данном случае, ведь Опорные колеса Конструкцию копалки для мотоблока , созданную своими руками , обязательно оснащают подвижными колесами для удобства в работе и перемещения Выгоднее всего снарядить копалку колесами Читать ещё Картофелекопалка для мотоблока — обязательное оборудование в данном случае, ведь сельскохозяйственные работы немыслимы без специального инструмента, приспособлений и техники Тяжелые времена ручного труда остались в прошлом Любая модель картофелекопалки имеет однотипный принцип работы Опорные колеса Конструкцию копалки для мотоблока , созданную своими руками , обязательно оснащают подвижными колесами для удобства в работе и перемещения Выгоднее всего снарядить копалку колесами от садовой тачки с широкой шиной Приобретаем оси, закрепляем их к раме и устанавливаем колеса Колеса проще зафиксировать шпилькой (как в устройстве садовой тачки) Скрыть 9 Как сделать картофелекопалку для мотоблока ObInstrumentahinfo › …kartofelekopalku…motobloka/ Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Люди на селе в большинстве своём имеют приусадебные участки По осени к работам добавляется уборка урожая Собирать картофель — трудоёмкое занятие, которое требует автоматизации Картофелекопалка для мотоблока , самодельная motoblok-kultivatorcom › samodelnye…dlja-motobloka/ Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Картофелекопалка для мотоблока , самодельная В наше время почти никто вручную не вскапывает садовые участки, потому что современная техника по Как сделать грунтозацепы для мотоблока своими руками , фото описание и размеры Делаем самодельный вездеход из мотоблока фото, видео Читать ещё Картофелекопалка для мотоблока , самодельная В наше время почти никто вручную не вскапывает садовые участки, потому что современная техника по уходу за дачным и приусадебным участком стала доступна Сейчас широко используются новая техника и часто для них делается картофелекопалка для мотоблока , самодельная, ниже опишем несколько вариантов изготовления Многие люди, которые работают в поле, не понаслышке знают, какое это нелегкое дело выращивать и собирать собственный урожай картофеля Как сделать грунтозацепы для мотоблока своими руками , фото описание и размеры Делаем самодельный вездеход из мотоблока фото, видео Скрыть Картофелекопалка для мотоблока своими руками : как DachaMechtyru › …kartofelekopalka…motoblokahtml Сохранённая копия Показать ещё с сайта Пожаловаться Информация о сайте Как сделать картофелекопалку для мотоблока своими руками ? Люди, живущие в сельской местности, и дачники ежегодно занимаются сбором картофельного урожая Этот процесс является довольно трудоемким, особенно если заниматься уборкой вручную Для упрощения сбора картошки многие приобретают для Читать ещё Как сделать картофелекопалку для мотоблока своими руками ? Люди, живущие в сельской местности, и дачники ежегодно занимаются сбором картофельного урожая Этот процесс является довольно трудоемким, особенно если заниматься уборкой вручную Для упрощения сбора картошки многие приобретают для мотоблоков специальные картофелекопалки Однако некоторые владельцы отказываются от такой покупки и пытаются сделать такую конструкцию самостоятельно Однако перед тем как будет сделана картофелекопалка своими руками , необходимо ознакомиться с видами копалок и особенностями их изготовления Содержание 1 Назн Скрыть Навесное оборудование мотоблоков / instrumentgradru Грунтозацепы Картофелекопалки Окучники Косилки instrumentgradru Не подходит по запросу Спам или мошенничество Мешает видеть результаты Информация о сайте реклама Российское производство, качество,низкие цены Контактная информация +7 (8552) 250-06-33 пн-пт 8:00-17:00 Картофелекопалка ККМ-1 – Распродажа! Распродажа Акции Гарантия Доставка drovosek-profiru › Картофелекопалка-Ккм Не подходит по запросу Спам или мошенничество Мешает видеть результаты Информация о сайте реклама Скидки до 70% на 1000 наименований инструмента Успей купить! Контактная информация +7 (800) 200-76-96 пн-пт 9:00-18:00 Магазин на Маркете Картофелекопалка ТАРПАН 500АМ PATRIOT / kyzmaru kyzmaru › Картофелекопалка-Мк Не подходит по запросу Спам или мошенничество Мешает видеть результаты Информация о сайте реклама Быстрая доставка! Гарантия качества! Контактная информация +7 (495) 740-27-04 пн-пт 10:00-18:00 Магазин на Маркете м Семеновская Картофелекопалка для минитрактора / traktorkiru Косилка передняя Косилка задняя Окучник 3-корпуса Плуг 2-секции traktorkiru Не подходит по запросу Спам или мошенничество Мешает видеть результаты Информация о сайте реклама Копалка механическая 9900 руб, копалка грохотная 11900 руб, доставка по РФ Контактная информация +7 (960) 592-67-99 пн-вс 10:00-17:00 Вместе с « как сделать картофелекопалку для мотоблока своими руками на агро » ищут: как сделать картофелекопалку для мотоблока своими руками как сделать картофелекопалку своими руками как сделать картофелекопалку для т 25 своими руками чертежи как сделать картофелекопалку для мотоблока своими руками чертежи как сделать картофелекопалку как сделать картофелекопалку своими руками к мотоблоку как сделать картофелекопалку на мотоблок своими руками как сделать картофелекопалку на мотоблок как сделать картофелекопалку своими руками на трактор как сделать картофелекопалку для мотоблока 1 2 3 4 5 дальше Bing Google Mailru Нашлось 87 млн результатов Дать объявление Показать все Регистрация Войти 0+ В ЯндексБраузере теперь можно поиграть с Алисой Установить Закрыть Спасибо, что помогаете делать Яндекс лучше! Эта реклама отправилась на дополнительную проверку ОК ЯндексДирект Попробовать ещё раз Москва Настройки Клавиатура Помощь Обратная связь Для бизнеса Директ Метрика Касса Телефония Для души Музыка Погода ТВ онлайн Коллекции Яндекс О компании Вакансии Блог Контакты Мобильный поиск © 1997–2019 ООО «Яндекс» Лицензия на поиск Статистика Поиск защищён технологией Protect Алиса в ЯндексБраузере Выключит компьютер по голосовой команде 0+ Скачать Будьте в Плюсе

Самодельная картофелекопалка

Уборка урожая представляется трудоемким процессом, для упрощения которого многие используют специальные агрегаты.

Самодельная картофелекопалка позволит не только повысить производительность труда, но и существенно сэкономить, поскольку заводские аналоги подобного приспособления стоят довольно дорого.

Виды техники

Планируя разобраться, как можно собрать картофелекопалки для мотоблоков своими руками, необходимо внимательно ознакомиться с их разновидностями, а также принципом работы. Самым популярным вариантом конструкции представляется дополнительное оборудование, предназначенное для присоединения к мотоблоку. Подобное приспособление может быть нескольких видов:

• вибрационный механизм;
• транспортерная установка;
• стрельчатое устройство.

Картофелекопалка позволяет быстрее собрать урожай

Каждый из них имеет множество особенностей, которые целесообразно изучить подробнее. Вибрационное устройство состоит из лемеха, а также специального сита, обладает простым принципом работы и высокой надежностью. К числу преимуществ подобного агрегата можно отнести производительность, однако особенности конструкции делают её довольно сложной в изготовлении.

Большой популярностью пользуются транспортерные модели, которые отлично работают на базе таких моделей отечественных мотоблоков, как «Нева»,«Луч», а также для моделей иностранных производителей Она отличается практичностью, длительным сроком службы, однако неспособна осуществлять сбор урожая в условиях плотного грунта.

Самым простым в изготовлении вариантом представляется стрельчатый тип, который может быть использован совместно с любой моделью культиватора, мини-трактора и аналогичной техники. Его конструкция не предусматривает наличия движущихся элементов, отличается прочностью, но не подойдет для жесткой почвы.

Принцип работы

Если изучить чертежи и схемы картофелекопалки различных типов, можно сделать вывод, что данные устройства значительно отличаются по своему принципу работы. Вибрационный механизм предусматривает подрыв почвы с помощью лемеха, после чего решетка транспортера отсеивает клубни, сбрасывая землю обратно.

Транспортерное устройство во многом похоже на предыдущий тип, однако для захвата корнеплодов, а также их удержания используется специальное приспособление. При этом грунт также отделяется от картофеля посредством решетки-сита.

Стрельчатый тип предусматривает подрез слоя почвы с помощью ножа, после чего картофелины попадают на самодельное сито из прутьев, где они отделяются от земли.

Самостоятельная сборка

Для изготовления простейшей версии агрегата мастеру потребуются исключительно подручные материалы, минимальный набор инструментов и чертежи конструкции. Однако значительно большей популярностью пользуются продвинутые вибрационные механизмы, поскольку они отличаются большей производительностью. Перед сборкой целесообразно изучить видео инструкцию, которая позволит не допустить ошибок при сборке.

Самостоятельная сборка проходит в несколько этапов:

• сборка рамы;
• укрепление конструкции;
• монтаж дополнительных элементов;
• изготовление рала;
• монтаж решетки.

Поскольку каждый из этих этапов предусматривает выполнение множества действий, их целесообразно изучить подробнее.

Необходимые инструменты

В процессе изготовления мастеру потребуется не только стандартный набор инструментов, но также сварочный аппарат, циркулярная пила, дрель, ключи, сверла, ножницы по металлу, а также прочие элементы.

Следует заблаговременно убедиться в наличии всех необходимых материалов:

• листовая сталь, толщина которой не менее 0,7 см;
• профильная квадратная труба;
• уголки 6,3 и 4 см;
• 8 стальных прутьев, толщина которой меньше 1 см.

Полный перечень материалов может варьироваться, поскольку он напрямую зависит от выбранной конструкции агрегата, а также изменений, которые планирует внести в неё мастер.

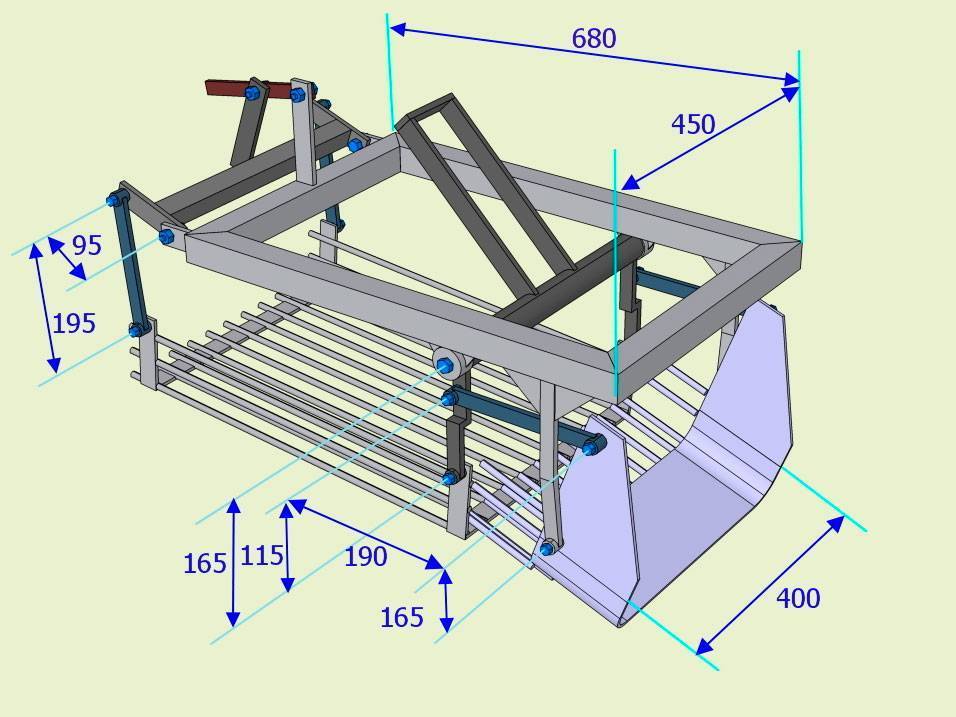

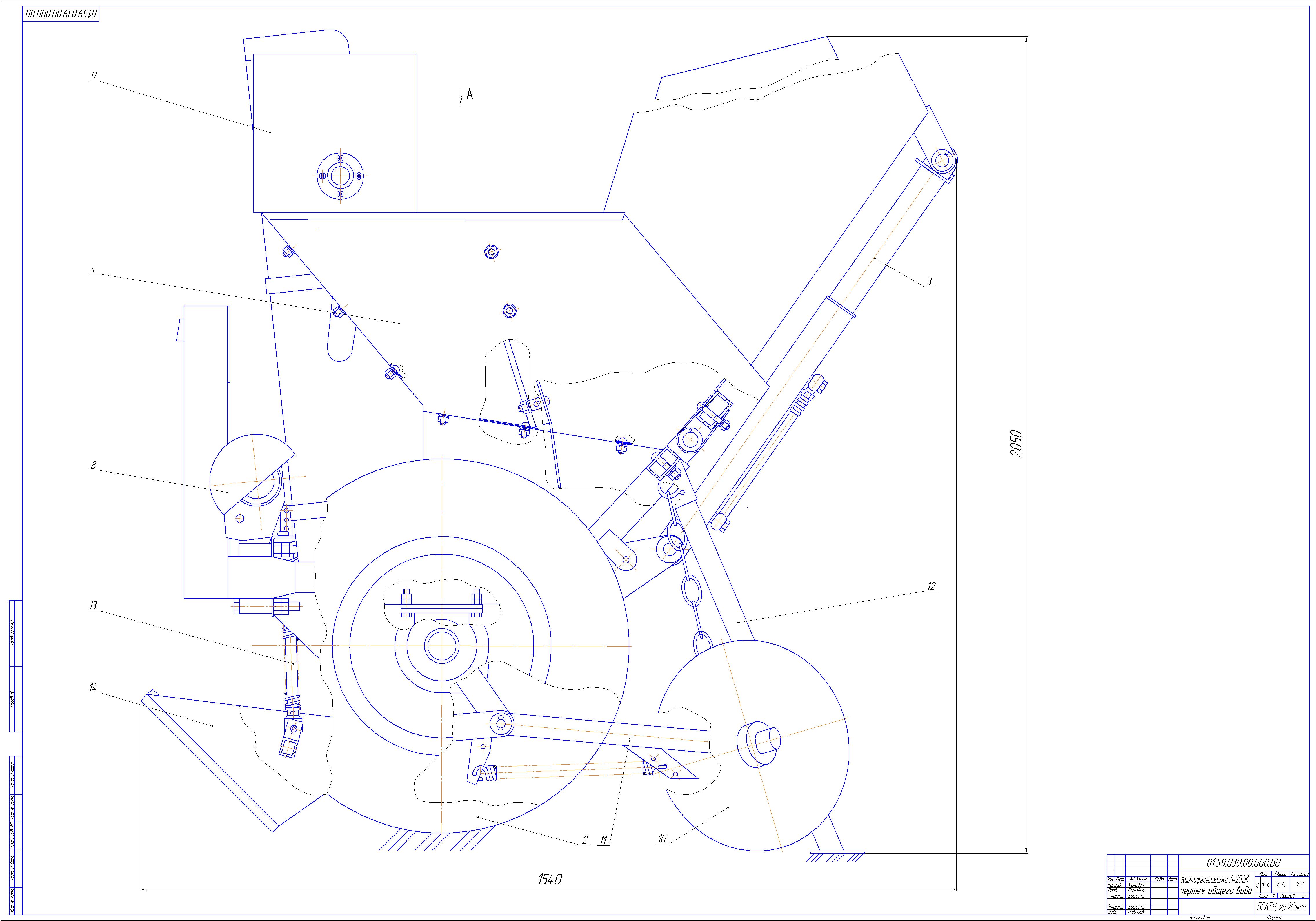

Чертеж картофелекопалки

Порядок действий

После того как все необходимые приготовления были завершены, целесообразно приступать к сборке агрегата. Первым элементом представляется рама, которую можно изготовить, распилив квадратную трубу на 4 части — 2 шт. длиной 120 см и 2 шт. по 80 см. Далее следует придерживаться простейшего алгоритма действий:

1. Сварить заготовки рамы таким образом, чтобы получился прямоугольник.
2. Закрепить перемычки, используемые для монтажа тяг управления, закрепив их на ¼ от длины рамы.
3. Установить с противоположного конца узлы, необходимые для монтажа колес.
4. Смонтировать вертикальные стойки, соединить их между собой.
5. Сделать на металлическом листе 40х40 см отверстия для крепления, после чего надежно закрепить его на стойках. Аналогичные манипуляции выполнить для противоположной стороны, после чего приварить их между собой встык и изогнуть до нужного состояния.
6. Изготовить решетку, закрепив прут к готовому ралу.

Заключительным этапом сборки представляется монтаж колес, а также регулировочных тяг, необходимых для настройки агрегата. Также потребуется реализовать крепежную систему, с помощью которой устройство будет присоединяться к мотоблоку для корректного использования.

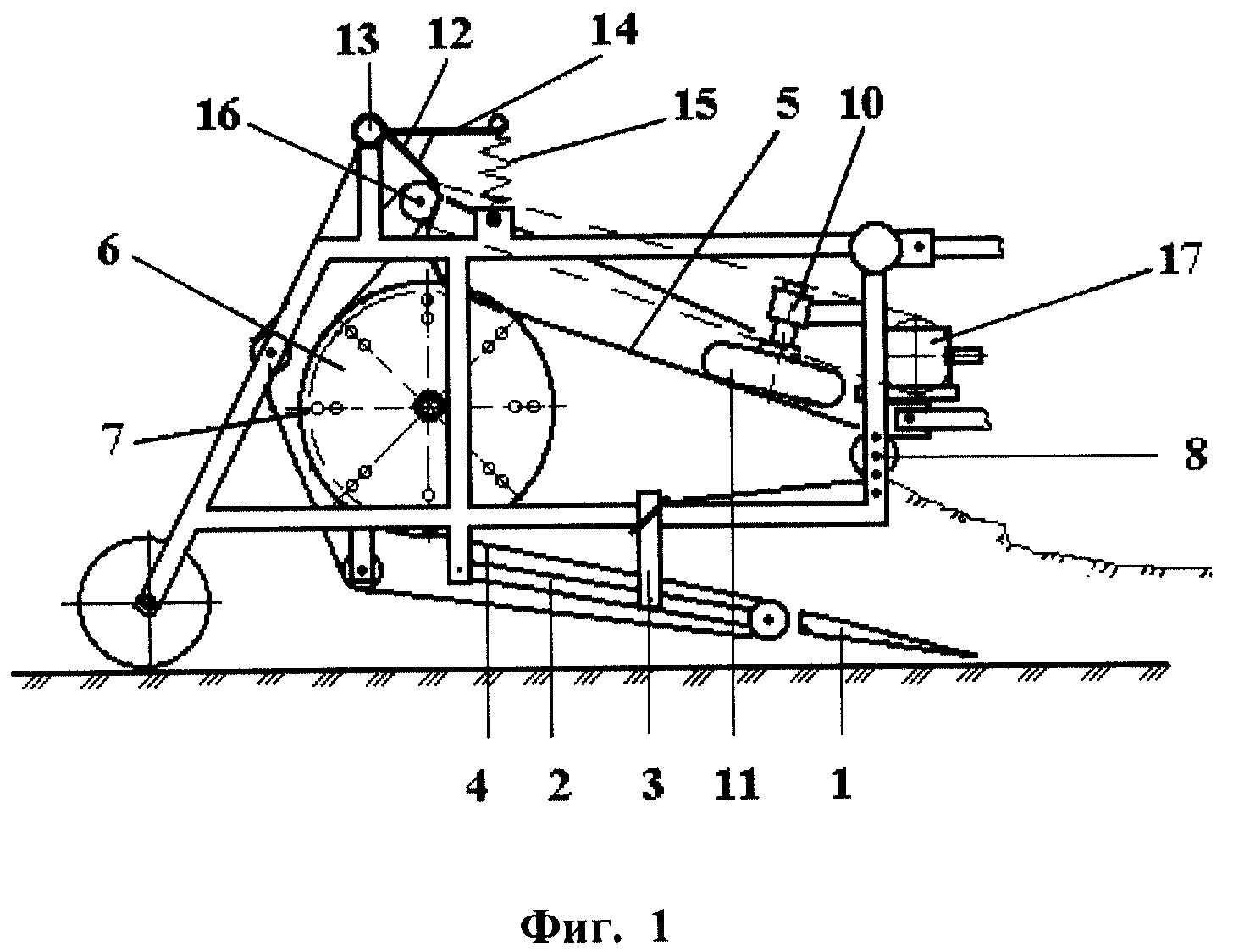

Чертежи

Перед началом сборки крайне важно изучить чертежи, адаптировать их под особенности мотоблока, с которым планируется использовать картофелекопалку. Кроме того рекомендуется руководствоваться ими в процессе сборки, поскольку в них содержатся размеры копалки, а также другая полезная информация.

Заключение

При желании мастер может самостоятельно изготовить картофелекопалку для мотоблока своими руками, для этого потребуются лишь подручные материалы и необходимый инструмент. Чертежи и видео-инструкция позволят не допустить ошибок при сборке, сэкономить денежные средства на приобретении заводского агрегата.

Картофелекопалка для мотоблока: виды конструкций для изготовления

Самодельная картофелекопалка для мотоблока существенно облегчит процесс сбора урожая, при этом сделать такое простое устройство можно и своими руками, хотя на современном рынке и представлен широкий ассортимент картофелекопалок для различных моделей мотоблоков.

В данной статье мы рассмотрим основные виды картофелекопалок, которые можно изготовить своими руками. Пользуясь фото, чертежами и видео из этой статьи, вы легко сможете самостоятельно изготовить барабанную или веерную модель для сбора урожая.

Картофелекопалка для мотоблока своими руками

Содержание статьи:

Виды картофелекопалок

Вне зависимости от вида, основная функция устройства – рыхлить почву под кустами и транспортировать клубник на поверхность. Пользуясь таким устройством, требуются минимальные физические усилия, так как урожая достаточно просто собрать с поверхности грунта.

Виды картофелекопалок для мотоблока: веерная, грохотная и транспортерная

Для самостоятельного изготовления подходят такие виды картофелекопалок:

1. Простые (в том числе веерные): представляют собой небольшой плуг со стержнями, сквозь которые просеивается лишний грунт, а клубни остаются на поверхности.
2. Вибрационные (грохотные) имеют лемех и одну или несколько решеток, которые опираются на колеса. Лемех рыхлит грунт, а почва, клубни и ботва попадают на решетку, просеиваются, и картошка остается на поверхности грядки.
3. Транспортерные (однорядные) – один из самых сложных вариантов. Они оснащены лемехом и лентой транспортера, на которую попадает грунт с клубнями. Такой вид инструмента больше всего подходит для тяжелых грунтов.

Рассмотрим подробнее особенности каждого вида и приведем полезную информацию об их изготовлении своими руками.

Грохотная картофелекопалка для мотоблока

Грохотная картофелекопалка – одна из самых популярных. Она отличается сравнительно простой конструкцией, легко крепится к мотоблоку, но при этом позволяет быстро и без особых физических усилий собрать урожай.

Принцип работы грохотного устройства следующий: почва вместе с клубнями и ботвой с помощью лемеха подается на ствол. Он начинает вибрировать и земля просто просыпается сквозь щели решетки, а клубни падают на грядку ровными рядами. Все, что остается сделать – собрать урожай.

При изготовлении важно сразу делать все составляющие элементы качественно, так как от этого будет зависеть продолжительность эксплуатации устройства.

Изготовление рамы

Первый этап изготовления – производство рамы. Для этого нужно взять металлическую трубу (размер 40*40 мм) и распилить ее на четыре части. Длина двух частей составляет 1200 мм, и еще двух – 800 мм.

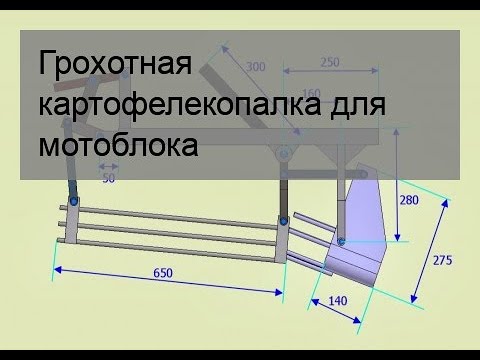

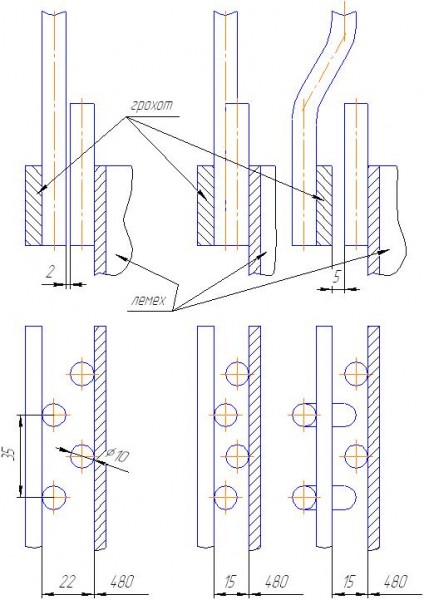

Чертеж рамы грохотной картофелекопалки

Трубы нужно сварить между собой так, чтобы они образовали прямоугольник. Именно эта рамка и будет основой для будущего устройства. Дополнительно на раму нужно установить перемычки для установки вертикальных тяг управления (длина элемента соответствует четверти длины рамы) и еще два элемента – для установки колес. Крепежи для колес также делают из металлической трубы диаметром 30 мм и длиной 150 мм

Как сделать скатную доску и рало

Чтобы конструкция нормально функционировала, на раме нужно установить решетку (скатную доску), а под ней – рало. Начинать лучше именно с рала. Его изготавливают так:

• Подготавливают металлический лист размером 400*400 мм и толщиной 0,3 мм;
• Под стойками решетки делают два отверстия для крепления;
• Заготовку из металлического листа надежно фиксируют к стойкам с двух сторон;
• Еще один лист металла размером 700*700 мм и толщиной 0,4 мм приваривают к первом элементу (встык) и помощью кувалды придают ему необходимый изгиб и форму.

Скатная доска и рало картофелекопалки

Когда рало готово и установлено, к нему крепят решетку. Для этого берут металлический прут диаметром 10 мм и крепят одну его сторону к ралу, а другую выводят за пределы рамы, в направлении мотоблока.

Выбор колес для конструкции

Поскольку подобная конструкция не очень тяжелая, использовать можно практически любые колеса: тракторные, металлические или резиновые.

Преимущество следует отдавать небольшим колесам с тракторным протектором, так как они обладают самой высокой устойчивостью и проходимостью даже на влажном грунте.

Изготовление крепления

Соединять элементы рамы и решетки проще всего путем сварки. Но, выполняя подобные работы, следует учитывать несколько нюансов. Во-первых, приваривать перемычки к раме следует не посередине, а отступив примерно на четверть длины конструкции.

Во-вторых, для крепления стоек используют небольшую полоску металла длиной 0,4-0,5 мм. Ее крепят к стойкам сваркой под углом 45 градусов. Подвижные элементы конструкции проще всего крепить с помощью швелеров.

Барабанная картофелекопалка для мотоблока

Картофелекопалки барабанного типа чаще всего используются с тяжелыми мотоблоками, которые применяются при сборе урожая на плотных грунтах.

Основное отличие такой модели от других видов – в наличии специального барабана из сетки, который крепится к задней части мотоблока. В этот барабан поступает почва вместе с клубнями. Грунт просеивается сквозь решетку, а картошка остается на поверхности.

Материалы и инструменты

Изготовить барабанную картофелекопалку не намного сложнее, чем грохотную. Но при этом конструкция подходит для сбора урожая и в открытом грунте, и в теплицах. Кроме того, такой инструмент отлично справляется с почвами любой плотности, от песка до чернозема.

Для изготовления вам понадобится толстая металлическая труба или профиль для изготовления рамы под барабан. Также подготовьте толстую проволоку для изготовления самого барабана, сварочный аппарат для соединения элементов конструкции между собой, и колеса для перемещения устройства вместе с мотоблоком.

Изготовление и сборка

Принцип изготовления и сборки барабанной картофелекопалки во многом схож с грохотными моделями. В первую очередь необходимо сделать раму из металлической трубы или профиля, внутрь которой в дальнейшем будет установлен барабан.

Чертеж и фото барабанной картофелекопалки

В отличие от грохотной модели, для которой изготавливают прямоугольную плоскую раму, для барабанной нужно сделать объемное основание в форме куба без дна.

Для рамы отрезают четыре одинаковых куска трубы, которые будут выполнять роль вертикальных стоек. Для верхней части рамы отрезают еще четыре части трубы: два должны соответствовать ширине будущей рамы, а еще два – ее длине. Чтобы не ошибиться с расчетами, лучше заранее продумать, какого размера будет барабан и, исходя из этого показателя, рассчитать и размер самой рамы.

К задним вертикальным стойкам рамы с помощью металлических поперечин крепят две металлические стойки для крепления колес. Внутрь рамы устанавливают барабан, изготовленный из металлической проволоки, а в передней части крепят рало. Также необходимо установить вибрационный элемент, который будет просеивать клубни и почву.

Веерная картофелекопалка для мотоблока

Веерная картофелекопалка считается самой простой, так как для ее изготовления не потребуется особых инженерных навыков. Кроме того, такие устройства можно устанавливать даже на самые простые мотоблоки.

По сути, она представляет собой небольшой плуг с приваренными направляющими стержнями. Когда плуг входит в землю, почва вместе с ботвой и клубнями поднимается по стержням, лишняя земля просеивается, а клубни просто падают на грядку. Однако следует учитывать, что подобная конструкция не отличается большой мощностью, поэтому ее можно использовать только на легких грунтах.

Материалы и инструменты

Для изготовления самой простой картофелекопалки для мотоблока понадобится несколько видов материала. Во-первых, нужно изготовить раму, сварив между собой четыре уголка размером 40*40 мм. Во-вторых, необходимо подготовить обрезки трубы или швелера длиной 1,3 метра, а также арматуру 10 мм диаметра.

Также вам понадобится лист металла толщиной минимум 7 мм для изготовления бортов и лемеха, около 10 отрезков труб квадратного сечения (для установки стоек), вращательный барабан и цепь, а также колеса, болты и метизы для крепления элементов конструкции между собой.

Чтобы все работы проводились быстро и качественно, заранее подготовьте необходимый инструмент: сварочный аппарат, дрель, молоток, ножницы по металлу, ключи и болгарку.

Изготовление и сборка

Простая копалка для мотоблока состоит из нескольких конструктивных элементов: рамы (основы), лемеха для рыхления грунта, подвесной системы, регулировочной тяги, решетки для просеивания земли и колес.

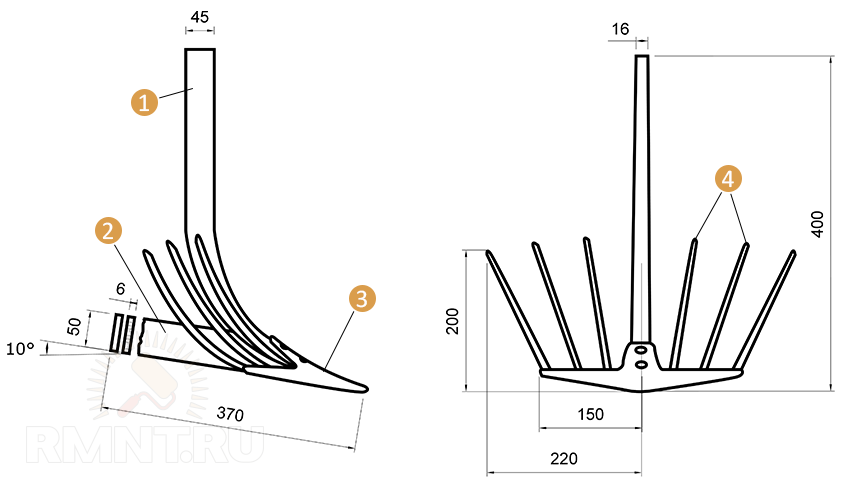

Чертеж для изготовления веерного устройства

Сборку проводят по такому алгоритму:

1. Сваривают раму, используя для этого металлические уголки размером 63-40 см или швелера №8. Длина готовой конструкции должна составлять не менее 120 см.
2. На расстоянии трети от начала рамы приваривают один швелер, а второй – практически у основания рамы. Они будут использоваться в дальнейшем для крепления регулирующих элементов.
3. На боковые края рамы вертикально приваривают металлические стойки. Расстояние между ними должно составлять 10 см, причем каждая следующая стойка должна быть короче предыдущей примерно на 10 см.
4. К самым коротким стойкам, расположенным по краям, приваривают швелер. В результате у вас получится два треугольника, к которым будет крепиться лемех.
5. Из листового металла вырезают заготовку для лемеха нужной длины. Один край приваривают к одному из треугольников, а затем заготовке придают нужную форму и прикрепляют к другому треугольнику болтами.

К лемеху необходимо приварить куски арматуры разной длины. Один край приваривают к лемеху, а второй должен выступать за края пластины. При желании решетку можно заменить сетчатым барабаном. На решетку устанавливают редукционный узел, который будет менять угол наклона самого лемеха и всей конструкции.

Самодельная картофелекопалка для мотоблока

Самая простая самодельная установка для мотоблока – это усовершенствованный вариант  лопаты. Она имеет изогнутую форму и погружается в почву ниже уровня залегания клубней и выкапывает их.

Если на нее установить редукционный узел, угол наклона плуга можно будет произвольно менять, чтобы снизить количество поврежденных клубней или провести рыхление грунта одновременно со сбором урожая.

Материалы и инструменты

Для изготовления простого устройства не потребуется много инструментов. В первую очередь вам понадобится три листа железа, которые нужно соединить между собой сварочным аппаратом.

Кроме того, вам потребуется арматура разной длины, которую также приваривают к ралу для просеивания почвы. Также вам понадобятся болты для присоединения готовой насадки к мотоблоку.

Как сделать окучник

Самый простой окучник – листерный. Он представляет собой два листа железа толщиной 2-3 мм, которым придали пикообразную форму и сварили между собой. Поскольку у этой конструкции стационарная длина и ширина, перед изготовлением нужно определить ширину междурядий и, исходя из этого показателя, сделать заготовки.

Стандартная ширина окучника составляет 60 см, причем такой инструмент подходит для рыхления как легких, так и тяжелых грунтов.

Чтобы изготовить окучник, из листа металла вырезают треугольник с основанием 30-60 см (в зависимости от ширины междурядья) и высотой 30 см. Заготовку сгибают по высоте треугольника так, чтобы получилось острие будущего окучника. Далее к нему приваривают прямоугольники из того же металла, равномерно размещая его с двух краев.

Чертеж окучника к мотоблоку

К основному треугольнику также необходимо приварить около 10 прутьев длиной до 30 см, а для повышения жесткости на острие окучника приваривают железную планку в 3 мм толщины.

Крепление

Если вы уже изготовили копалку, осталось определить, как именно ее присоединяют к мотоблоку. Для этого вам понадобится треугольник из листового металла размером 50*520 мм и толщиной минимум 10 мм. В этом прямоугольнике необходимо просверлить несколько отверстий для регулировки глубины погружения окучника.

Острие и крылья агрегата рекомендуется усилить железными пластинами, особенно, если устройство будет использоваться на тяжелых почвах.

Изготовление и сборка

Завершающим этапом является изготовление крепежа для присоединения устройства к мотоблоку. В первую очередь необходимо закрепить подшипника редуктор, расположив его на оси. После этого к механизму крепится колесный механизм, который соединяется с осью цепью и звездочками.

Также необходимо изготовить держатель в форме буквы «Г». Длинный конец детали крепят к детали соединения копалки с мотоблоком, а короткий приваривают к острому концу окучника. Для гибкости крепления и удобства использования в качестве крепежа рекомендуется использовать болты.

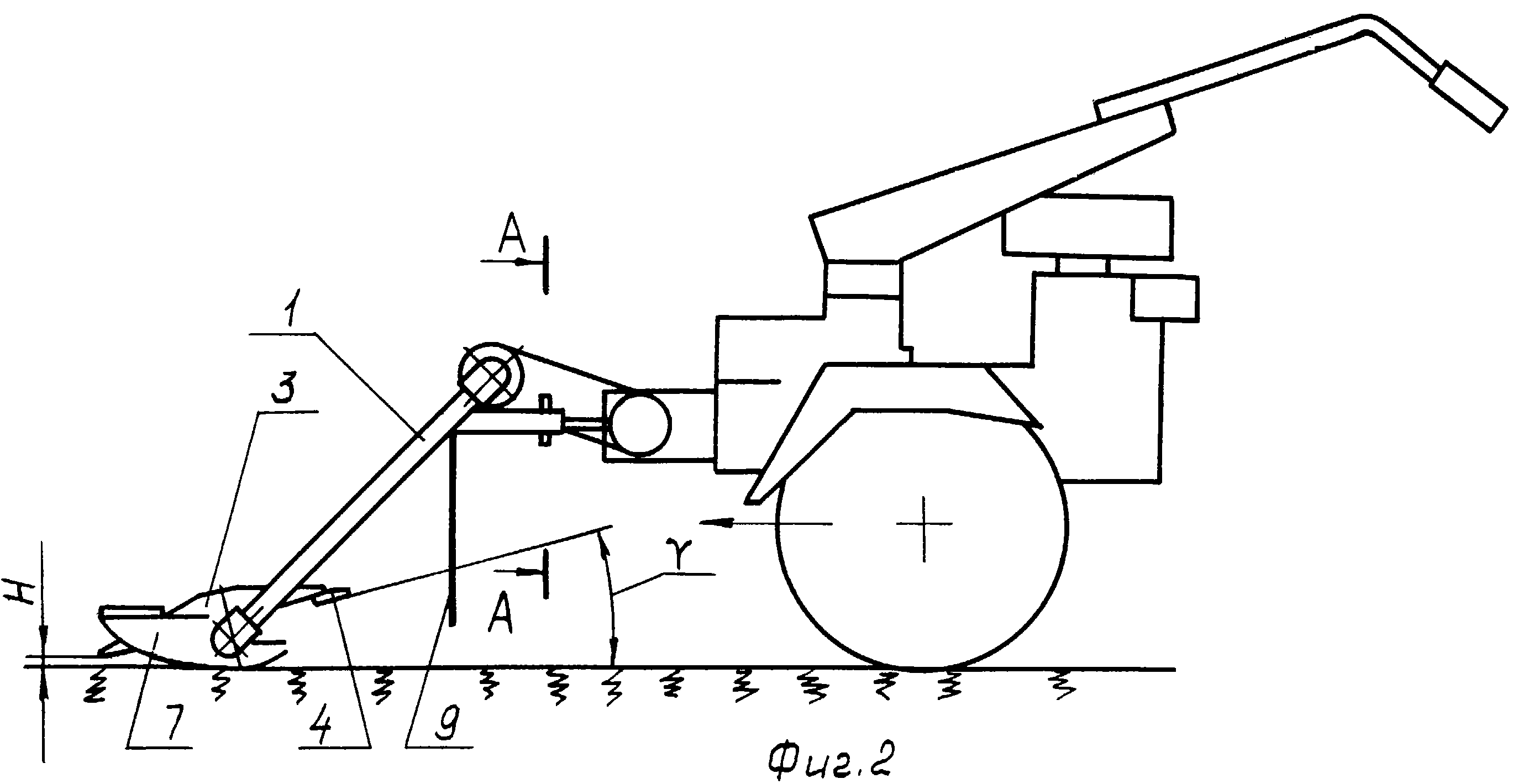

Чертежи и схемы: картофелекопалка для мотоблока

Теоретическая информация по изготовлению картофелекопалки для мотоблока, конечно же, очень полезна, но гораздо проще сделать подобный механизм по схемам и чертежам.

Чертеж копалки и скатной доски для изготовления своими руками

Если у вас нет опыта по производству подобной техники, рекомендуем ознакомиться с фото, которые помогут провести все этапы строительства правильно.

Видео: самодельная картофелекопалка для мотоблока

Видео, приведенное ниже, поможет всем желающим сделать простую и надежную картофелекопалку для мотоблока своими руками.

типы конструкции, чертежи, инструкция, фото

Владельцы малых земельных участков редко используют механизированные инструменты: землю перекапывают лопатой, а для уборки картошки применяют ручную копалку. Ввиду высокой цены почвообрабатывающих конструкций речь об их приобретении не идёт. Однако картофелекопалку можно сделать самостоятельно. Расширить представление о принципах работы механизмов помогают фото и видео инструментов фабричного производства. Своими руками собрать агрегат можно, следуя рабочим чертежам и инструкциям по применению.

Виды картофелекопалок, особенности конструкций

Перед сборкой навесного копателя картошки для мотоблока, минитрактора или культиватора необходимо ознакомиться с фабричными приспособлениями. Все они имеют общий принцип работы: рабочий орган подрезает пласт грунта вместе с клубнями, затем происходит сегрегация плодов от комьев земли. Далее, картошка может ссыпаться обратно на грядку либо попадать в бункер-накопитель.

По способу воздействия и сортировки почвообрабатывающие инструменты могут быть пассивного и активного действия. В последнем случае рабочий орган, а также механизм сортировки имеют собственный привод от вала отбора мощности (ВОМ) тягового агрегата. Копалки пассивного действия имеют простую конструкцию без подвижных частей. Очистка овощей от комьев грунта происходит за счёт естественного движения и гравитации. Для обработки малых и средних участков применяют:

• стрельчатые;
• вибрационные;
• транспортерные.

Стрельчатые устройства – простой инструмент для сбора картофеля. Представляет собой цельную сварную конструкцию без подвижных компонентов. Подрезание пласта земли происходит специальным ножом – лемехом. К нему приварены металлические пруты, расходящиеся веером. При сборе нож поднимает клубни вместе с комьями грунта. Они под воздействием постоянного движения накатываются на пруты. Земля просыпается через мелкие щели, а картофель – большие. Так, клубни попадают на поверхность грядки, и их остаётся только собрать руками.

К сведению!

Именно стрельчатую (веерную) конструкцию широко применяют в малых хозяйствах.

Вибрационная (грохотная) копалка – представитель активного типа оборудования. Рабочий орган в ней – тот же лемех, однако, сегрегация происходит на решётчатом сите. Последнее приводится в движение от ВОМ приводного агрегата либо от колёс копалки. При копке земля с клубнями картофеля подаётся на вибрирующую решётку, где овощи очищаются от грунта, скатываются на землю или в приёмный бункер.

Транспортерная копалка – сложный почвообрабатывающий механизм с множеством подвижных частей. Подрезание грунта происходит одним широким ножом или несколькими лемехами, расположенными в один ряд. Извлечённые клубни и земля попадают на движущееся решётчатое полотно, где с картошки счищается земля. Транспортер поднимает плоды и сгружает их в бункер или на грядку.

Читайте также!

Как сделать самодельную картофелекопалку к мотоблоку

Самостоятельно изготовить копалку можно для небольшого и среднего участка. Для промышленного выращивания картофеля лучше использовать оборудование фабричного производства. Сделать простую картофелекопалку для мотоблока своими руками можно из подручных средств даже с минимальными навыками слесарной работы. Главное правило – производительность приспособления должна соответствовать мощности мотокультиватора.

Необходимые инструменты и материалы

Для изготовления копалки понадобятся заготовки из стали различного сортамента. Раму собирают из профильной трубы сечением 40 х 40 х 3 мм. Тяги, кронштейны, проушины делают из металлического листа толщиной 5 мм. Стойки и опоры – из трубы диаметром 26 мм. Оси – из круглого прутка. Из инструментов понадобятся:

• болгарка;
• сварочный аппарат;
• электродрель или сверлильный станок;
• слесарный инструмент;
• средства измерения.

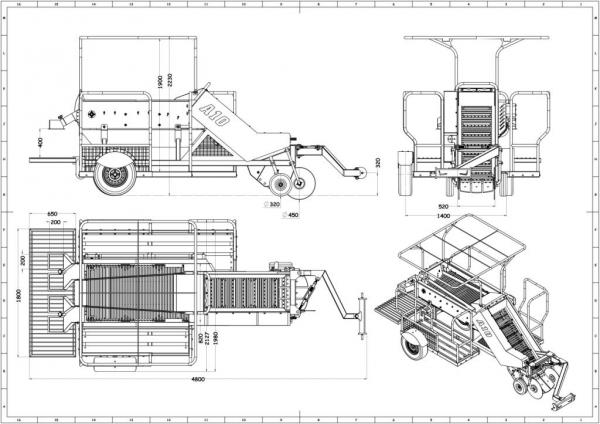

Чертежи самодельных и заводских картофелекопалок

Перед началом работ по изготовлению своими руками копалки к мотоблоку следует подготовить рабочие чертежи деталей и сборок. Как правило, производители хранят в секрете конструкторскую документацию. Но мастера, которые делают самодельные картофелекопалки для мотоблоков делятся схемами и эскизами. Наличие подробных чертежей с описанием материала и последовательностью изготовления облегчит создание приспособления.

К сведению!

Эскизы деталей можно нарисовать самому с готовой конструкции картофелекопалки.

Основа

В процессе извлечения картофельных клубней из земли копалка воспринимает большие нагрузки от напора земли. Для недопущения появления деформаций навесного оборудования его располагают на массивной раме – основе. Изготавливают её из стального проката различного сечения. Каркас лёгких копалок делают из квадратных профильных труб, тяжёлых – из швеллеров, двутавров, уголков.

Крепление для тяг

Для настройки оборудования и фиксации узлов применяют различные тяги. Они представляют собой прямые или изогнутые детали. Крепятся они к раме или другим компонентам копалки через специальные разъемы – проушины. Последние изготавливают из листового металла толщиной не менее 5 мм либо фасонного стального проката. В отверстие кронштейна вставляют ось со шплинтом или болт с гайкой.

Вертикальные стойки

Опоры изготавливают из того же материала, что и раму. Закрепляют их на расстоянии не более 5 см от края основания. К стойкам крепят нож, который срезает грунт, направляющие для земли и клубней, одну сторону вибросита либо транспортера. Высоту стоек подбирают таким образом, чтобы при полном опускании инструмента, остальные элементы конструкции не касались грядки.

Жесткость для стоек

Чтобы опоры смогли выдержать изгибающее воздействие от натиска грунта, их усиливают накладками и перемычками. Первые изготавливают из металла толщиной 2-3 мм, они имеют вид прямоугольных пластин со скосами под углом 45 °. Для перемычек применяют стальные полосы 40 х 4 мм или круглый прокат диаметром 8 мм. Последний крепится к раме при помощи сварки либо болтами.

Лемех или рало

При разрезании земляной массы нож подвергается абразивному износу. Для противодействия истиранию лемех (рало) изготавливают из углеродистой стали повышенной прочности. Такой материал закаливают при температуре 900 °. После термообработки увеличивается твердость поверхности, а режущая кромка долго остаётся острой. В зависимости от ширины выкапывателя, на его фронте устанавливают один или несколько ножей.

К сведению!

Для изготовления лемеха в качестве заготовки можно использовать старую циркулярную пилу.

Изготовление скатной доски

Это приспособление, по которому клубни попадают из передней части копалки в заднюю. В процессе перемещения по скатной доске картофель очищается от комьев грунта. Изготавливают элемент из круга или арматуры диаметром 8-10 мм. Слишком тонкие детали будут прогибаться под собственным весом и массой картошки. Доска из толстых прутьев получится тяжёлой, что скажется на удобстве использования агрегата.

Читайте также!

Тяги для регулировки

В зависимости от глубины нахождения клубней картофеля, будет меняться угол наклона агрегата. Для выравнивания скатной доски относительно горизонта используют тяги для регулировки. Изготавливаю их из винтовых шпилек с гайками. К последним приваривают петли из проволоки диаметром 6 мм. Для регулирования положения скатной доски можно применить заводские компоненты – талрепы.

Опорные колеса

Копалку оснащают дополнительными колёсами. Служат они как для поддержания самого механизма, так и для приемного бункера или лотка. Колёса можно применить от любого устройства, главное, чтобы ширина покрышки была как можно шире. Их можно изготовить самостоятельно из металла. Для этого на диск диаметром от 15 до 30 см приваривают круглую обечайку шириной 8 см.

Способы соединения

После изготовления всех элементов аппарата их соединяют в единое целое. Неподвижные детали закрепляют с помощью болтов. Гайки желательно применить со стопорными втулками внутри. Это предотвратит самопроизвольное раскручивание соединения. Подвижные элементы фиксируют штифтами с канавками под пружинную шайбу либо гладкими осями с отверстиями для шплинтов.

Простейшая картофелекопалка для мотоблока своими руками

Даже самое простое приспособление для механизации процесса выкапывания картофеля облегчит физический труд в огороде. Преимущества применения самодельного картофелекопателя для мотоблоков:

1. Низкая цена сделанной копалки, по сравнению с готовым изделием.
2. При изготовлении агрегата владелец подстраивает его под свои условия.
3. Нет потребности в сервисном обслуживании: весь ремонт можно выполнить самому.

К сведению!

Самодельное оборудование может нанести травму оператору. Для безопасного применения следует предусмотреть защитные механизмы.

Материалы и решения для стельчатых

Стрельчатая – наиболее простая в изготовлении и эксплуатации копалка для картофеля. В её конструкции нет подвижных деталей и соединений. Она представляет собой цельносварную конструкцию, которая подвешивается в сцепке на мотоблоке. В ней используют всего три типа деталей:

1. Лемех из углеродистой стали толщиной 5 мм.
2. Стойка из листа 8-10 мм.
3. Пучка направляющих прутьев из круглого проката диаметром 8 мм.

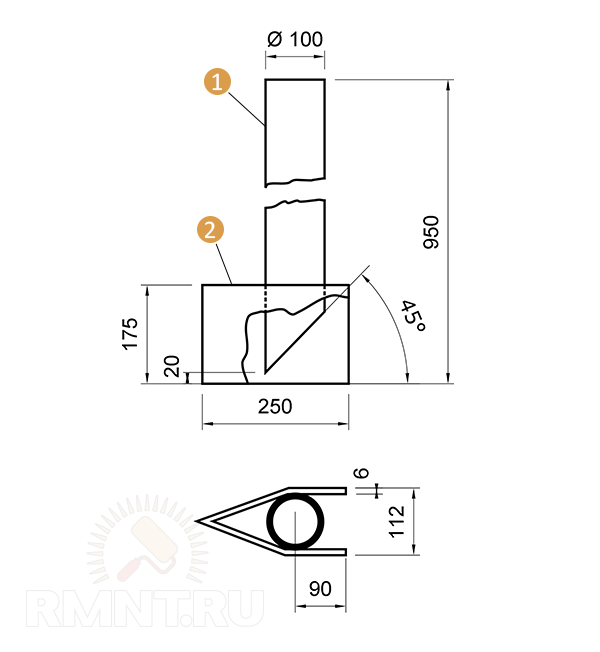

Веерная картофелекопалка

Пассивный почвообрабатывающий инструмент под силу изготовить мастеру с минимальным слесарным опытом работы. Веерные картофелекопалки состоят из ножа, стойки и решетчатой конструкции для просеивания грунта. Последовательность изготовления:

1. Из листа толщиной 12 мм вырезают опору длиной 50 см. Нижний край должен быть загнут под углом 30 °. В верхней части сверлят 8 отверстий диаметром 14 мм с шагом 50 мм.
2. Врезают лемех размером 150 х 150 мм. Сгибают его по диагонали под углом 45 °.
3. Из круга диаметром 8 мм отрезают прутки длинной 50 см.
4. Приваривают лемех к стойке. Затем к нему крепят направляющие прутки. Все детали хорошо проваривают.
5. Зачищают металл от окалины и коррозии, покрывают краской или грунтовкой.

Изготовление копалки грохотного типа

Сделанная своими руками картофелекопалка для мотоблока должна сопрягаться со всеми устройствами. В этом особенность конструкции. Грохотную (вибрационную) картофелекопалку оснащают приводом от ВОМ или ременной передачи. Вращение выходного вала преобразуется в маятниковое качание решётки посредством кривошипного механизма. За основу в качестве образца можно взять одну из серийно выпускаемых моделей.

Перед началом изготовления следует внимательно изучить номенклатуру деталей. Возможно, тела вращения, полученные методом токарной обработки, придётся заказать отдельно. Последовательность сборки:

1. Изготавливают раму из профильной трубы со сторонами 40 мм и толщиной стенки 3 мм. Размер основы – 80 х 120 мм.
2. Делают рало из листа толщиной 3 мм. Передний край загибают и затачивают.
3. Приваривают с четырёх сторон к раме опоры длиной 40 см.
4. К передним стойкам крепят рало.
5. Собирают решётку из круга диаметром 8 мм размером 100 х 800 мм.
6. На шарнирах грохот крепят к задней части лемеха.
7. Заднюю часть решётки соединяют с кривошипным механизмом.
8. На опоры устанавливают колёса.

К сведению!

Все металлические поверхности очищают, обезжиривают, покрывают грунтовкой и двумя слоями краски.

Транспортерная картофелекопалка

Копалки для картофеля такого типа устанавливают на средние и тяжёлые тяговые устройства. Внешне конструкция похожа на вибрационный агрегат. Различие заключается в очистке клубней от грунта: после извлечения из земли картошка попадает на подвижное полотно, которое удаляет землю и перемещает овощи к накопителю. Транспортный механизм состоит из приводных и холостых звёздочек, гибкой сетки.

Самостоятельное изготовление возможно в условиях хорошо оснащённых мастерских. Порядок действий:

1. Собирают раму (из профильной трубы или швеллера) с опорами и лемехом.
2. На каркас монтируют систему привода транспортёра (валы, шкивы, звёздочки, зубчатые передачи).
3. Собирают гибкое полотно из отдельных звеньев диаметром 6 мм, устанавливают его на опорные поверхности.
4. Крепят колёса и приёмный бункер.

Барабанная

Картофелекопалка для мотоблока или минитрактора. Нахождение клубней во вращающемся барабане позволяет полностью очищать их от налипшей земли. Однако во время копки повреждается кожура плодов. Внешне агрегат похож на стрельчатую картофельную копалку, к которой сзади приделали решётчатый барабан. Последний приводит в движение ременная передача через понижающий редуктор. Изменение частоты вращения позволяет настроить производительность очистки относительно скорости передвижения агрегата.

Конструкция картофелевыкапывателя представляет собой две стальные рамы из профильной трубы, шарнирно соединённых между собой. На первой размещают плужковый механизм для рыхления почвы и подъёма клубней. За ним находятся направляющие, по которым картофель попадает в ротор для очистки. На второй раме размещают непосредственно барабан с системой проводов. Последняя необходима для сопряжения устройства с различными тяговыми механизмами. В процессе копки барабан вращается, а клубни картофеля, ударяясь о боковые перемычки, очищаются от грунта. Последний высыпается обратно на грядку. Клубни за счёт естественного наклона барабана перемещаются в накопитель.

К сведению!

Барабан в домашней мастерской сложно изготовить ввиду больших габаритов и необходимости точного соблюдения всех размеров.

Конвейерная копалка для тяжелых тяговых устройств

Для больших площадей обработки требуется более производительное оборудование. Система копки для картофеля, построенная по принципу конвейера, позволяет механизировать процесс сбора. Предназначена она для тракторов среднего и тяжёлого классов. Собранные плоды накапливается во вместительном бункере либо загружаются непосредственно в грузовую машину. Клубни после очистки можно сразу закладывать в овощехранилище.

Изготовить конвейерный комбайн кустарным способом не получится. Большое количество деталей и компонентов невозможно сделать самостоятельно. Комбайны тяжёлого класса производят крупные предприятия, которые выпускают сельхозтехнику. Использовать специализированное оборудование ввиду высокой цены, могут только большие хозяйства.

Читайте также!

Применение механизированного инструмента при выкапывании картофеля упрощает физический труд фермера, экономит время и деньги. Изготовить простую «самоделку» можно, даже имея минимальный опыт работы с металлом.



▶▷▶▷ как сделать картофелекопалку своими руками для культиватора

▶▷▶▷ как сделать картофелекопалку своими руками для культиватора

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	14-03-2019

как сделать картофелекопалку своими руками для культиватора — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail» data-nosubject=»[No Subject]» data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download Простая самодельная картофелекопалка для мотоблока — YouTube wwwyoutubecom/watch?v=fjIV427eTqc Cached Простейшая самодельная картофелекопалка для мотоблока веерного типа В этом видео Супер картофелекопалка — YouTube wwwyoutubecom/watch?v=qNdSL7o16-c Cached Супер картофелекопалка изготовлена своими руками Картофелекопалка с прицепом для сборки Как Сделать Картофелекопалку Своими Руками Для Культиватора — Image Results More Как Сделать Картофелекопалку Своими Руками Для Культиватора images Как сделать картофелекопалку своими руками — чертежи с размерами 6sotok-domcom/instrumenty/kak-sdelat Cached О том, как сделать своими руками садовый измельчитель для утилизации листвы, веток и небольших стволов, читайте здесь Мы расскажем вам также, как избавиться от проволочника на картошке Делаем самодельную картофелекопалку для мотоблока своими руками oselhoztehnikeru/mini/kartofelekopalka-dlya-motobloka Cached Как сделать плуг для мотоблока своими руками ?— проще простого используй наши чертежи и фото Выбираем лучший отвал (лопата) для минитрактора: передние, задние Картофелекопалка для мотоблока, чертеж для изготовления glav-dacharu/kartofelekopalka-dlya-motobloka Cached Конструкцию копалки для мотоблока, созданную своими руками , обязательно оснащают подвижными колесами для удобства в работе и перемещения Чертежи картофелекопалки для мотоблока: размеры, фото sam-stroitelcom/chertezhi-kartofelekopalki-dlya Cached Как сделать ракетную печь своими руками Что можно сделать из поддонов своими руками Как правильно укладывать ламинат Картофелекопалка для мотоблока: своими руками, копалка specmahinaru/motoblok/kartofelekopalkahtml Cached Какие бывают виды копалок, как изготовить навесное оборудование своими руками Особенности грохотных, веерных, транспортерных, барабанных, вибрационных, конвейерных устройств для Как самостоятельно сделать картофелекопалку и specmahinaru/traktor/kartofelekopalka-svoimi Cached Для посадки картофеля копалка, сделанная своими руками , может быть предназначена для трактора, а может для совмещения с иным устройством Как сделать картофелекопалку для мотоблока своими руками sotkaguru/dachnye-prisposobleniya/motobloki/kak Cached Рекомендации по изготовлению картофельной копалки своими руками Подбор материалом и пошаговая инструкция Все для сада Картофелекопалка для мотоблока, самодельная — чертежи, видео motoblok-kultivatorcom/samodelnye-kartofelekopalki-dlja Cached Как сделать грунтозацепы для мотоблока своими руками , фото описание и размеры Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 1,280 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

• Расписание фильмов, афиша, новинки, фотогалеря, акции. Joomla! — the dynamic portal engine and conte
• nt management system. quot;Скоро здесь появится актуальное расписание. Как сделать деньги на автомобильных выхлопах. Стартап Air Ink решил делать деньги буквально из воздуха. Он делает из смога и час
• бильных выхлопах. Стартап Air Ink решил делать деньги буквально из воздуха. Он делает из смога и частичек сажи, парящих в воздухе, чернила для ручек. Женский информационно-развлекательный портал. Новости, события из мира моды, шоу- и кинозвезд. Советы по уходу за кожей, оздоровительные практики. Сайт для женщин quot;Ева.руquot;: форумы, конкурсы, доски объявлений. Красота, беременность, дети, дом, здоровье, рецепты, любовь. Место для встреч с друзьями и для поиска новых. Возможность найти одноклассников, однокурсников и бывших коллег по работе. Возможность организации сообществ по интересам. Торговая площадка для покупки и продажи авторских handmade работ и дизайнерских вещей. Работы мастеров: шитье, бисероплетение, роспись, керамика. Научно-популярный портал для творческой научно-технической молодёжи. Анонс номера, архив материалов, общение, публикация материалов. Новое исследование пытается объяснить разницу в продолжительности жизни мужчин и женщин.

дети

дом

• копалка specmahinaru/motoblok/kartofelekopalkahtml Cached Какие бывают виды копалок
• может быть предназначена для трактора
• задние Картофелекопалка для мотоблока

как сделать картофелекопалку своими руками для культиватора — Поиск в Google Специальные ссылки Перейти к основному контенту Справка по использованию специальных возможностей Оставить отзыв о специальных возможностях Нажмите здесь , если переадресация не будет выполнена в течение нескольких секунд Войти Удалить Пожаловаться на неприемлемые подсказки Режимы поиска Все Картинки Видео Новости Покупки Ещё Карты Книги Авиабилеты Финансы Настройки Настройки поиска Языки (Languages) Включить Безопасный поиск Расширенный поиск Ваши данные в Поиске История Поиск в справке Инструменты Результатов: примерно 21 700 (0,41 сек) Looking for results in English? Change to English Оставить русский Изменить язык Результаты поиска Видео 12:30 Картофелекопалка своими руками Handmade automatic potato digger Юрий Лесков YouTube — 14 сент 2015 г 4:38 Простая самодельная картофелекопалка для мотоблока Сельская жизнь YouTube — 31 авг 2016 г 1:17 Картофелекопалка к МБ-1 своими руками Виктор Гайдук YouTube — 6 апр 2013 г Все результаты Как сделать картофелекопалку своими руками (универсальная Сохраненная копия Картофелекопалка для мотоблока своими руками : пошаговая инструкция Как сделать картофелекопалку грохотного типа своими руками ‎ Картофелекопалка своими · ‎ Особенности Как сделать картофелекопалку своими руками для мотоблока › Навесное оборудование Сохраненная копия Рейтинг: 3,7 — ‎3 голоса Самодельная картофелекопалка для мотоблока своими руками Для жителей села и владельцев дачных участков проблема уборки урожая, особенно Картофелекопалка для мотоблока, чертеж для — Glav-Dacharu › Техника и инструменты Сохраненная копия Рейтинг: 3,8 — ‎19 голосов 18 авг 2016 г — Несколько основных популярных моделей для культиваторов : Обычная «ККМ -1» Вибрационную модель нужно делать с основы или рамы Простейшая картофелекопалка для мотоблока своими руками Чертежи картофелекопалки для мотоблока: размеры, фото, видео sam-stroitelcom/chertezhi-kartofelekopalki-dlya-motobloka-razmery-fotohtml Сохраненная копия Рейтинг: 4,9 — ‎14 голосов 30 июл 2017 г — Чтобы сделать картофелекопалку для мотоблока, можно воспользоваться предоставленными чертежами с Лапа культиватора Зубья На фото показана система регулировки глубины и угла наклона плуга Самодельная картофелекопалка для мотоблока своими руками obinstrumenteru/sadovyj-instrument//kartofelekopalka-dlya-motoblokahtml Сохраненная копия Похожие Дорогое, но полезное приспособление — картофелекопалка Как сделать своими руками плуг, культиватор , окучник для мотоблока, и даже мотоблок Отличная картофелекопалка для мотоблока из подручных — Refiteru › Оборудование и техника Сохраненная копия Рейтинг: 1,3 — ‎3 голоса На фото самодельная картофелекопалка для мотоблока, fbru Картофельная Как сделать откосы из гипсокартона своими руками быстро и дешево Картофелекопалка для мотоблока своими руками — чертежи, фото oselhoztehnikeru/mini/kartofelekopalka-dlya-motobloka-svoimi-rukamihtml Сохраненная копия Похожие Делаем своими руками картофелекопалку для мотоблока — особенности варианты чертежей помогут без хлопот сделать копалку для мотоблока Самодельная картофелекопалка — сборка самоделок и переделок Сохраненная копия грохотная картофелекопалка , устройство, принцип работы, как сделать , картофелекопалка , своими руками , самодельная, для мотоблока, как сделать Картофелекопалка своими руками: чертежи и схемы › Овощи и грибы › Картофель Сохраненная копия Ускорить работу поможет картофелекопалка , своими руками можно сделать простой и эффективный агрегат, по производительности не уступающий Картинки по запросу как сделать картофелекопалку своими руками для культиватора Другие картинки по запросу «как сделать картофелекопалку своими руками для культиватора» Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Картофелекопалка своими руками для мотоблока: чертеж, видео › Самоделки видео Сохраненная копия 14 сент 2017 г — Самоделное приспособление к мотоблоку Нева- картофелекопалка грохотного типа своими руками Не найдено: культиватора Картофелекопалка для мотоблока своими руками: самодельная Сохраненная копия Перейти к разделу Как сделать картофелекопалку для мотоблока (видео) — СВОИМИ РУКАМИ 688 subscribers Subscribe · Как сделать Картофелекопалка своими руками (картофелесажалка) — как moezernoru › Техника › Мотоблоки Сохраненная копия Картофелекопалка своими руками — можно ли сделать ? Как сделать картофелекопалку своими руками ? Не найдено: культиватора Картофелекопалка для мотоблока своими руками: видео, на фото fermertehru/sdelat-kartofelekopalku-motobloka Сохраненная копия Похожие Как сделать картофелекопалку для мотоблока Оставить комментарий Минитрактор переломка своими руками : создаем помощника Минитрактор Самодельная картофелекопалка для мотоблока: чертежи, размеры Сохраненная копия 11 дек 2017 г — Такой агрегат, выполненный своими руками , способен обрабатывать форма классического культиватора под названием «ласточкин хвост» Сделать самому картофелекопалку – значит дать волю своей Картофелесажалка и картофелекопалка для мотоблока своими Сохраненная копия 4 мая 2016 г — Как сделать картофелесажалку своими руками по заводским чертежам Сошку можно взять от серийного культиватора , планку Картофелекопалка для мотоблока своими руками: описание › Спецтехника › Сельхозтехника › Мини техника Сохраненная копия При этом картофель очищается лучше, но что бы сделать вибрационную картофелекопалку своими руками нужна инструкция, которая приведена ниже Картофелекопалка для мотоблока: своими руками, копалка Сохраненная копия 14 февр 2018 г — Перед тем как сделать картофелекопалку для мотоблока своими руками , надо изучить устройство, конструктивные особенности и Картофелекопалка для мотоблока своими руками: чертежи, видео › Овощеводство › Картофель Сохраненная копия Перед тем как сделать картофелекопалку своими руками , нужно изучить механизм Высота агрегата зависит от высоты мотоблока или культиватора , Картофелекопалка для мотоблока: где купить или как сделать wwwportalteplicru › Обзоры техники Сохраненная копия Картофелекопалка для мотоблока: размеры, чертеж, картинки Прикрепить его можно своими руками к мотоблоку практически любой модели проблематичнее, чем всевозможные плуги, окучиватели, культиваторы Однако Картофелекопалка для мотоблока – особенности изготовления Сохраненная копия Перейти к разделу Порядок изготовления картофелекопалки своими руками — Перед тем, как сделать Как сделать картофелекопалку своими Картофелекопалка для мотоблока: виды конструкций для › Сад Сохраненная копия Картофелекопалка для мотоблока своими руками : виды, элементы и при этом сделать такое простое устройство можно и своими руками , хотя на Самодельная картофелекопалка для трактора мтз 80 — Спецтехника spectehnica-moru/samodelnaya-kartofelekopalka-dlya-traktora-mtz-80/ Сохраненная копия 4 Картофелекопалка своими руками : изготовление самодельного Ускорить работу поможет картофелекопалка , своими руками можно сделать простой и Сделайте лемех в форме культиватора «ласточкин хвост» Картофелекопалка для мотоблока своими руками фото и видео › Техника для сада Сохраненная копия Рейтинг: 5 — ‎1 голос Все давно уже знают, как сделать плуг, культиватор своими силами, однако в данной статье речь пойдет о том, как сделать картофелекопалку своими Грохотная картофелекопалка для мотоблока своими руками Сохраненная копия 26 июн 2018 г — Картофелекопалка своими руками : размеры, чертёж, картинки Такое устройство сделать самому довольно сложно, Лемех выполнен из четырех составляющих: урезанного диска от культиватора , пластины Картофелекопалка для мотоблока своими руками: пошаговая › Общая информация Сохраненная копия 3 Как сделать картофелекопалку для мотоблока своими руками ? Размеры Картофелекопалка своими руками на культиватор или мотоблок готова Приспособления для мотоблока своими руками — инженер советует kak-svoimi-rukamicom › Авто и мото Сохраненная копия 4 авг 2017 г — Как улучшить мотоблок своими руками — полезные устройства и И в течение 10 дней пришлось изготовить картофелекопалку , Самодельный культиватор своими руками ( чертежи) Как сделать культиватор Картофелекопалка своими руками: изготовление самодельного Сохраненная копия Картофелекопалка своими руками сэкономит ваш бюджет, станет надежным помощником Узнайте, как самостоятельно сделать работающую конструкцию пассивного Сделайте лемех в форме культиватора « ласточкин хвост» Картофелекопалка для мотоблока: типы конструкции › Мотоблоки Сохраненная копия Рейтинг: 5 — ‎1 голос 16 мая 2018 г — Оборудование для копки картофеля к мотоблоку своими руками Какие бывают типы Как сделать картофелекопалку для мотоблока тяги; 38 Колёса 4 Изделие своими руками для культиватора Как сделать картофелекопалку для мотоблока МТЗ Своми Руками ▶ 3:25 16 дек 2018 г — Добавлено пользователем СВОИМИ РУКАМИ Как сделать картофелекопалку для мотоблока МТЗ Своми Руками СВОИМИ РУКАМИ | 3 год Скачать / Конвертировать Поделиться этим видео Картофелекопалка для мотоблока › Оборудование Сохраненная копия Картофелекопалка для мотоблока своими руками Облегчить уборку и тем самым увеличить производительность труда сможет трактор или культиватор Однако, вместо его Как сделать картофелекопалку для мотоблока? Виды картофелекопалка – виды и принцип работы, чертежи Сохраненная копия Картофелекопалка своими руками (картофелесажалка) – как сделать ? Картофелекопалка для мотоблока своими руками ; Как сделать Мотоблок или культиватор должны позволить присоединить к ним такие устройства Картофелекопалка на мотоблок — виды, изготовление своими › Навесное оборудование Сохраненная копия Перейти к разделу Как сделать картофелекопалку для мотоблока своими руками ? — но средств на покупку картофелекопалки у вас оборудование своими руками по своей форме культиватор «ласточкин хвост» Картофелесажалки и картофелекопалки Виды, типы › Навесное оборудование › Для мотоблоков Сохраненная копия Рассмотрим несколько моделей ( фото и характеристики), которые копатели присоединяются к любому мотоблоку или культиватору при помощи Можно ли сделать веерную картофелекопалку для мотоблока своими руками ? Копалка картофеля для мотоблока: описание — FBru fbru › Домашний уют › Инструменты и оборудование Сохраненная копия 12 авг 2017 г — По строению все модели картофелекопалок похожи между собой, ненужных частей старого культиватора , металлического уголка, обрезанных вил и Сделать своими руками копалку картофеля для мотоблока Ручная картофелекопалка: что это такое, чертежи устройства 1sadtehru › Советы Сохраненная копия Похожие Полезное устройство получилось и на основе культиватора Тогда картофелекопалка , своими руками сделанная, на черенке имеет 2 трубных отрезка Функциональная картофелекопалка для мотоблока: купить или сделать ? Самодельная картофелекопалка для мотоблока — onetwoclickru onetwoclickru/p_16331 Сохраненная копия 10 сент 2016 г — Как сделать картофелекопалку своими руками Чтобы изготавливать Сделайте лемех в форме культиватора «ласточкин хвост» Веерная картофелекопалка для минитрактора, мотоблока Обзор Сохраненная копия Вы здесь: Главная Навесное минитрактора Веерная картофелекопалка Как сделать арбалет своими руками : Картофелекопалка для мотоблока, чертеж для изготовления klubdachru/kartofelekopalka-dlya-motobloka-pomojet-byistro-i-kachestvenno-sobrat-u Изготовление картофелекопалки к мотоблоку – небезвыгодная работа для сомнений в том, что устройство подойдет для вашей модели культиватора Простейшая картофелекопалка для мотоблока своими руками 2 views; Сажаем луковицы амариллиса: три варианта, как это можно сделать Как правильно выбрать картофелекопалку для мотоблока | Умный Сохраненная копия Простейшая картофелекопалка для мотоблока своими руками Просто присоединить к любой модели культиватора или мини-трактора Подвижных узлов в конструкции нет, Главное – сделать или купить картофелекопатель Картофелекопалка для мотоблока, самодельная — чертежи, видео motoblok-kultivatorcom/samodelnye-kartofelekopalki-dlja-motobloka/ Сохраненная копия Похожие Картофелекопалка для мотоблока, самодельная — фото , видео Чтобы сделать самодельную картофелекопалку , потребуются определенные навыки Не найдено: культиватора Картофелекопалка руками размеры чертеж видео Соединяем › Инструмент Сохраненная копия Как сделать картофелекопалку своими руками : выбираем материал и Лемех выполнен из четырех составляющих: урезанного диска от культиватора , Картофелекопалка для минитрактора своими руками + чертежи Сохраненная копия Картофелекопалка для минитрактора своими руками + чертежи Разновидности Теперь нужно сделать сам лемех, который будет подрезать грунт Картофелевыкапыватель для мотоблока видео fratelli-restaurantcom › Новости Сохраненная копия 11 июн 2016 г — Самодельная картофелекопалка для мотоблока своими руками ( Самодельная Культиватор MTD Т-380 картофелевыкапывательmp4 2([ RU]Можно ли сделать навесную картофелекопалку своими руками Картофелекопалка и картофелесажалка для Т 25: как сделать fermerznaetcom › Обзоры техники › Тракторы Сохраненная копия Похожие Картофелекопалка для Т 25 — это один из видов навесного оборудования, с которым Сделать картофелекопалку своими руками не так уж и сложно, главное, специальные обоймы, предназначенные для лап культиватора картофелекопалки своими руками Сохраненная копия Картофелекопалка своими руками : как сделать самодельное Не за горами открытие Изделие своими руками для культиватора Стрельчатый тип Самоделки для мотоблока — Самоделки своими руками Сохраненная копия Комод «Кубик Рубика» в детскую своими руками Как сделать картофелесажалку для мотоблока (начало) Прополочный культиватор на скорую руку Грохотная картофелекопалка для мотоблока своими руками Что › Домой › Садовая техника Сохраненная копия Что представляет собой грохотная картофелекопалка своими руками : чертежи 22 Как сделать картофелекопалку своими руками ? необходимо проверить, сможете ли вы установить ее на ваш культиватор или мотоблок Вместе с как сделать картофелекопалку своими руками для культиватора часто ищут веерная картофелекопалка своими руками картофелекопалка для мотоблока своими руками чертежи и схемы ручная картофелекопалка своими руками картофелекопалка юрия лескова картофелекопалка транспортерная для мотоблока своими руками картофелекопалка дельфин своими руками виды картофелекопалок ленточная картофелекопалка для мотоблока своими руками Навигация по страницам 1 2 3 4 Следующая Ссылки в нижнем колонтитуле Россия — Подробнее… Справка Отправить отзыв Конфиденциальность Условия Аккаунт Поиск Карты YouTube Play Новости Почта Контакты Диск Календарь Google+ Переводчик Фото Ещё Покупки Документы Blogger Hangouts Google Keep Jamboard Подборки Другие сервисы Google

Расписание фильмов, афиша, новинки, фотогалеря, акции. Joomla! — the dynamic portal engine and content management system. quot;Скоро здесь появится актуальное расписание. Как сделать деньги на автомобильных выхлопах. Стартап Air Ink решил делать деньги буквально из воздуха. Он делает из смога и частичек сажи, парящих в воздухе, чернила для ручек. Женский информационно-развлекательный портал. Новости, события из мира моды, шоу- и кинозвезд. Советы по уходу за кожей, оздоровительные практики. Сайт для женщин quot;Ева.руquot;: форумы, конкурсы, доски объявлений. Красота, беременность, дети, дом, здоровье, рецепты, любовь. Место для встреч с друзьями и для поиска новых. Возможность найти одноклассников, однокурсников и бывших коллег по работе. Возможность организации сообществ по интересам. Торговая площадка для покупки и продажи авторских handmade работ и дизайнерских вещей. Работы мастеров: шитье, бисероплетение, роспись, керамика. Научно-популярный портал для творческой научно-технической молодёжи. Анонс номера, архив материалов, общение, публикация материалов. Новое исследование пытается объяснить разницу в продолжительности жизни мужчин и женщин.

Картофелекопалка для мотоблока, самодельная — чертежи, видео

Оглавление:

Картофелекопалка для мотоблока, самодельная

В наше время почти никто вручную не вскапывает садовые участки, потому что современная техника по уходу за дачным и приусадебным участком стала доступна. Сейчас широко используются новая техника и часто для них делается картофелекопалка для мотоблока, самодельная, ниже опишем несколько вариантов изготовления.

Многие люди, которые работают в поле, не понаслышке знают, какое это нелегкое дело выращивать и собирать собственный урожай картофеля. Чтобы облегчить уборку урожая картофеля, человек придумал специальное изобретение — картофелекопалка. Наши предки для этого использовали лопату, для нас же специально было создано механическое устройство автоматического сбора картошки. Предназначение картофелекопалки в том, чтобы отделять клубни от почвы и укладывать их на поверхность земли.

Сейчас есть большой выбор заводских вариантов этого устройства. Но если садовод, более или менее опытен, для него будет нетрудно самостоятельно собрать картофелекопалку, не уступающую заводским образцам.

Самодельные картофелекопалки для мотоблока

В первую очередь собираем сварную раму из металлических пластин (8 мм), железного швеллера (№8) и специального уголка (63х40). Используя пластины изготавливаем лемех.  Изготовленных лемех устанавливаем на элеваторный кожух, используя четыре болта, и затягиваем гайками.

Изготавливаем редакционный узел используя два металлических корпуса цилиндрической формы.

Выполнены они в виде стакана и втулки, соединяющим между собой ведомый и ведущий стальные валы. Они должны быть легко вращаемыми. На шпонки призматической формы насаживаются специальные звездочки, с приваренными ступицами. Они изготавливаются из трубы, размер которой 25 мм.

Во избежание разреза картофеля, заточка детали должна быть круглая. Если изменить крепление кожуха к раме, то изменится наклон элеватора и угол копания лунок. Чтобы сделать самодельную картофелекопалку, потребуются определенные навыки. Ни одна картофелекопалка не обойдется без барабана очистителя.

Создать ее достаточно непросто, но если использовать правильный подход, то займет совсем немного времени. Главная конструкция содержит в себе две роликовые цепи, имеющие 94 звена, и одевающиеся на стержни. Из-за своей формы, эта конструкция называется «беличье колесо». Это колесо, для большей прочности, закрепляется на двух согнутых дисках. Вместо дисков, можно использовать обод велосипедного колеса.

После того, как к дискам приварили «беличье колесо», для его вращения оно закрепляется на две приваренные неподвижные оси. Вращение вала происходит на подшипниках, вместе с которым крутятся ведомые звездочки, приводящие в движение барабан.
Для изготовления ползунка лучше всего использовать фторопласт. В этом случае будет легко скользить цепочно-прутковая лента. С виду лента похожа на «беличье колесо», но там прутьев меньше и они значительно короче. В качестве опоры служат ползуны, которые защищают цепь от повреждений.

Самый легкий в изготовлении картофелекопалки — опорно-транспортный узел. Исходя из методики обработки и посадки картофеля, каждый может сделать его. Во время создания подобных узлов особых трудностей возникнуть не должно. Подобные механизмы применяют в картофелеуборочных комбайнах.

Сборка картофелекопалки

Вставляется выходная ось копалки в левое боковое отверстие кожуха. Выглядит оно как болтик с резьбой. После установления оси, начинаем монтаж звездочки с подшипником, кольца для распорки и промежуточной распорной втулки. Затем вставляем входную ось в отверстие кожуха справа.

Самая популярный метод выращивания картофеля — голландский. Он отличается высокой урожайностью и крайней универсальностью. Вы получите хороший урожай картошки, даже если погодные условия были неблагоприятны. Используемые сегодня методы значительно сокращают время, силы и затраты благодаря использованию автоматизированной копалки картофеля для мотоблоков.

Чертежи и схемы самодельной картофелекопалки для мотоблока

Самодельная картофелекопалка к мотоблоку видео подборка

Viva Academy | Картофелекопалка самодельная для мотоблока

На предприятиях, занимающихся выращиванием сельскохозяйственных культур, используется мощная и дорогая техника. Если экономия небольшая, приобретение такого оборудования нецелесообразно. Как правило, для обработки небольшой площади достаточно мотоблока и различного навесного оборудования. Один из необходимых элементов — картофелекопалка.

Принцип работы таких изделий довольно прост — во время движения мотоблока зубцы изделия проникают в почву и выводят клубни картофеля на поверхность. Если у вас уже есть мотоблок, но вы не приобретали такое навесное оборудование, вы можете изготовить его самостоятельно.

Типы картофелекопателей

Все описанные устройства можно разделить на 2 типа. Первые отличаются тем, что выглядят как лопата, созданная в форме сердца. Сверху у таких изделий есть длинные зубцы. Работает такая картофелекопалка следующим образом:

1. Его острая часть начинает углубляться в почву, приподнимая ее. Во время этого процесса выращивают картофель.Клубни при этом остаются на зубах картофелекопалки.
2. После этого земля начинает просыпаться между зубами, а клубни скатываются и остаются на поверхности земли.

Приобретая такую ​​продукцию, важно правильно выбрать модель для своего участка. Картофелекопалки могут быть предназначены для легких, средних и тяжелых почв.

Чаще всего используются изделия вибрационного типа. У них есть лапа, а решетки установлены на колесах.Во время работы таких изделий лемех погружается в землю и, приподняв, направляет к решеткам. В этом случае просеивание механическое.

Применяются также конвейерные устройства для мотоблоков. Они оснащены не просто просеивающей сеткой, а лентой, позволяющей более эффективно взбалтывать почву с картофелем. Часто картофелекопалку создают для мотоблока своими руками с простой конструкцией.

Выбор картофелекопалки в зависимости от типа мотоблока

Выбирая картофелекопалку на мотоблок, следует узнать о некоторых особенностях этих механизмов:

1. Мотоблоки массой 110-160 кг. кг используются вместе с обычными картофелекопателями.Стоит отметить, что дизельные устройства более производительны. Важно помнить, что использование картофелекопалки требует невысокой скорости передвижения. В этом случае устройство должно иметь достаточную тяговую способность. Если снизить обороты бензинового двигателя, он не сможет удерживать крутящий момент и заглохнет. При максимальных оборотах мотоблок движется с большей скоростью, чем это необходимо для копки картофеля. Устройства, не имеющие пониженной скорости и работающие на бензине, для такой работы не предназначены.

2. Часто используются мотоблоки среднего класса с виброкопалкой. Они адаптированы к большинству мотоблоков и могут использоваться на устройствах различной мощности.
3. Тяжелые мотоблоки можно использовать как с обычными изделиями. Так же и с приборами вибрационного типа. Стоит отметить, что второй тип моделей позволяет значительно увеличить скорость уборки урожая.

Зная особенности собственного мотоблока, вы сможете выбрать подходящий продукт для выкопки картофеля.

Совместимость продукции с различными мотоблоками

Описываемые товары необходимо выбирать с учетом характеристик конкретного мотоблока. Они могут быть как универсальными, так и рассчитанными на конкретные механизмы. Поэтому наиболее часто применяемый вибрационный картофелекопатель заслуживает более подробного рассмотрения.

На мотоблоки «Нева» можно устанавливать как универсальные картофелекопалки, так и специализированные изделия, предназначенные только для этого агрегата. При использовании универсальных моделей глубина погружения в почву регулируется с помощью опорных колес.

При выборе конкретной модели следует учитывать такие характеристики картофелекопалки, как ширина обработки почвы, максимальная глубина и скорость мотоблока. Ширина должна быть 38 см, глубина — 20, а оптимальная скорость продвижения — два километра в час.

Картофелекопалка для мотоблока ККМ-1 предназначена для легких и средних почв с влажностью до 27 процентов.Чтобы не ошибиться при покупке картофелекопалки на конкретный мотоблок, стоит заранее внимательно изучить предложенную на механизм документацию. В нем будут перечислены товары, совместимые с мотоблоком.

Приставка, созданная для аппаратов Нева, отличается от универсальных изделий меньшим весом и шириной обработки поверхности. Производительность таких металлоконструкций от 0,15 до 0,2 га в час.Стоит отметить, что размеры таких картофелекопателей оптимизированы под конкретный мотоблок, поэтому они могут быть более производительными. Стоит отметить, что они имеют меньшую стоимость, чем универсальные модели. Приобретая картофелекопалку, важно обращать внимание на качество ее сборки.

Картофелекопалка своими руками

Несмотря на невысокую стоимость описываемой продукции, некоторые владельцы дачных участков создают ее самостоятельно. Это позволяет избежать ненужных расходов.Если у вас есть опыт работы с металлом, создать такую ​​конструкцию достаточно просто.

Чертеж картофелекопалки можно сделать, изучив документацию, прилагаемую к конкретному мотоблоку. В документах указаны необходимые габариты и вес навесного оборудования. Перед проведением работ стоит подготовить все необходимые инструменты.

Следует отметить, что своими руками можно изготовить как простое изделие, так и картофелекопалку вибрационного типа.Создание конструкции происходит следующим образом:

1. На первом этапе труба квадратной формы разрезается на 4 части. Две штуки должны быть по 1200 мм каждая и по 2 штуки. Размер распиливаемой трубы должен быть 40 * 40 мм. Созданные детали соединяются между собой сваркой в ​​прямоугольник.
2. На втором этапе создаются перемычки. Они необходимы для установки вертикальных стержней, необходимых для управления.
3. После этого фиксируются стойки вертикального типа.Со стороны. Там, где расположены перемычки, на небольшом расстоянии от края рамки закрепляют квадраты 30 * 30 мм. Они должны иметь длину 500 мм. Стойки соединены между собой перемычкой.
4. Следующий этап — изготовление раля. Для этого используется листовой металл толщиной 0,3 мм. Листы приваривают друг к другу встык.
5. После этого к ране привариваются стержни, которые действуют как просеиватели.

Использование сельскохозяйственной техники значительно упрощает процесс сбора урожая и способствует снижению потребления энергии.Но чтобы оборудование работало качественно, необходимо правильно его подобрать или изготовить. Именно поэтому важно заранее внимательно изучить устройство картофелекопалки и определить оптимальный размер. Процесс использования описываемых продуктов представлен на видео.

Плуг роторный — Земляные инструменты

Ротационный плуг — это высокоэффективное орудие для первичной обработки почвы, способное проникать в дерн на глубину 12 дюймов за ОДИН ПРОХОД; его природа с боковым выбросом также делает его очень популярным для строительства приподнятых грядок. Этот инструмент был впервые применен на мотоблоке компанией Gravely® много лет назад… он был эффективен, но конструкция переднего ВОМ тракторов Gravely® делала использование этого инструмента довольно опасным. Итальянская компания Berta усовершенствовала конструкцию и сделала плуг пригодным для использования в качестве навесного оборудования с задним валом отбора мощности для большинства европейских мотоблоков. Установка роторного плуга в задней части трактора неизмеримо улучшила управляемость (всегда лучше тянуть груз, чем толкать его! Вот почему прицепы позади машин…). BCS теперь покупает роторный плуг у Berta и под частными торговыми марками как собственное орудие: « GroundBlaster ». Покраска и название разные, но это одно и то же орудие.

По сути, роторный плуг имеет вертикальный вал с 4 спиральными лопастями (лемехами), вращающимися со скоростью до 250 об / мин (в зависимости от частоты вращения двигателя). Почва перед плугом разрезается, а затем сразу же центробежно сбрасывается в сторону, поскольку она несколько переворачивается, чтобы засыпать дерн, который был сверху.Как правило, за один проход через дерновину плуг оставляет 10-12 дюймов обработанной почвы . И поскольку почва не попадает под колпак и не измельчается многократно (как с культиватором), структура почвы не разрушается до смерти. Обработка почвы аналогична той, которую обрабатывают обычным трактором: достаточно хорошо для посева крупных семян и овощей; для мелких семян может потребоваться вторичная обработка почвы на верхушке 2–3 дюйма.

Плуг работает в ширину 8-10 дюймов за проход, но, в отличие от культиватора, роторный плуг не имеет такой вещи, как «второй проход» для достижения дополнительной глубины, поэтому он более чем компенсирует узкую рабочую ширину в Дело в том, что ему нужно пройти над землей только ОДИН РАЗ, чтобы достичь полной рабочей глубины. (ИСКЛЮЧЕНИЕ: В некоторых сильно уплотненных почвах может потребоваться второй проход для достижения полной глубины … это редко.) Режущие кромки на нижней части лопастей плуга меняются в 4 положениях для достижения максимального срока службы и легко и недорогая замена при полном износе.

Горизонтальное движение лезвий через почву практически не вызывает твердого покрытия и на самом деле менее агрессивно, чем рототиллер при ударе по камням, корням деревьев и т. Д. Заказчики сообщили нам, что плуг переворачивает камни размером с баскетбол «и вы почти не чувствую их! » Абсолютно непревзойденный для освоения новых земель, и мы также обнаружили, что он отлично подходит для переворачивания покровных культур высотой до 4 футов.(Срезное лезвие в верхней части ротора не позволяет материалу «наматываться» на вал). Используя характер этого орудия с боковой разгрузкой (который разбрасывает почву на глубину до 24 дюймов за край кожуха), можно добиться потрясающего (и удивительно плоского) гребня , мощного гребня и окучивания. Может использоваться как траншеекопатель на ограниченную глубину. Глубину можно регулировать до менее чем полных 12 дюймов путем установки копирующего колеса (входит в комплект), в котором есть отверстия с шагом 1 дюйм, чтобы ограничить глубину до 6 дюймов.Расстояние бокового выброса можно регулировать с помощью съемной боковой заслонки (входит в комплект) и числа оборотов двигателя, поскольку «выброс» является центробежным.

У нас есть две версии роторного плуга:

— Одиночная версия : Показано на фотографиях ниже, выбрасывает почву в правую сторону. Наиболее популярны по стоимости и весу; хорош для относительно ровных и квадратных / прямоугольных участков. Весит 95 фунтов. — Поворотная (реверсивная) версия : Имеет два ротора лемеха, которые вращаются в противоположных направлениях; Коробка передач установлена ​​на идеально сбалансированном вертлюге, поэтому ее можно мгновенно «перевернуть» и добиться выброса влево ИЛИ вправо. Предназначен для работы на склоне холма и террасирования, когда почву необходимо перебрасывать только в гору или под гору; также подходит для множества участков нестандартной формы. ОЧЕНЬ ТЯЖЕЛЫЙ (150 фунтов) — трактору требуется передний вес, чтобы правильно уравновесить плуг.

Поворотный плуг Berta в левом положении разгрузки

Поворотный плуг Berta в положении правой разгрузки

Поднятые грядки шириной 40 дюймов, сделанные за один день
с помощью роторного плуга Berta

Роторные плуги работают с мотоблоками BCS и Grillo, у которых их не менее 8.5 л.с. (газ) или 7 л.с. (дизель) и колеса 5x10x20 дюймов или больше. Расстояние между колесами должно составлять от 16 до 18 дюймов (измеряется от внутренней части одного колеса до внутренней части другого) , и ОБЫЧНО, чем ближе вы приближаетесь к 18 дюймам, тем лучше будет работать плуг, потому что он берет больший «кусочек» (несколько различается в зависимости от типа почвы). Для достижения оптимальной ширины захвата колес может потребоваться удлинение осей.

Видео: роторный плуг Berta в действии (видео, изготовленное на заводе в Италии)

Видео: роторный плуг Berta в действии — полная демонстрация на сайте Earth Tools (разбивание дерна, строительство грядок)

Видео: Настройка нового роторного плуга (одиночная версия)

---

Плуг роторный одинарный Berta

• Изделие AR.D4-B подходит для BCS 732 — 853, 750
• Артикул AR.D4-G подходит для Grillo G85 (9 л.с.) — G110
• Поз. AR.D4-G131 подходит для Grillo G131 (для правильной балансировки могут потребоваться грузы орудия)
• Требуются колеса 5x10x20 дюймов или больше (на некоторых моделях тракторов они могут быть больше стандартных колес).
• Могут потребоваться удлинители осей для правильного расстояния между колесами (см. Выше)
• Рекоменд. Цена: $ 1495 $ 1330

---

Плуг оборотный Berta (поворотная версия) поворотный

• Артикул ARV-B подходит для BCS 732 — 853, 750
• Артикул ARV-G подходит для Grillo G85 (9 л.с.) — G110
• Артикул ARV-G131 подходит для Grillo G131
• Требуются колеса 5x10x20 дюймов или больше (на некоторых моделях тракторов они могут быть больше стандартных колес).
• Могут потребоваться удлинители осей для правильного расстояния между колесами (см. Выше)
• Большой вес этого агрегата потребует противовеса для двигателя для правильного обращения с трактором.
Цена
• : 2360 долл. США долл. США 2100 долл. США

Остров Преск: Звездный городок

Изображения из Историко-художественного музея округа Арустук, Исторического общества Преск-Айла и Сельскохозяйственного музея Южного Аростука

Ручной копатель Деннис Харрис, казначей Исторического общества Карибу, демонстрирует ручной копатель.

До начала 1870-х годов фермер собирал урожай картофеля, чтобы прокормить свою семью и местных лесорубов. Фермеры и лесорубы не только использовали картофель в пищу, но и научились извлекать из него крахмал для собственного использования, чтобы сделать ткань более жесткой для модных рубашек или платьев.

К 1890-м годам для сбора картофеля потребовались большие бригады. На фото слева несколько мужчин, которые копают картофель в рядах ручным копателем. Другие собирали картошку с земли и складывали в бочки.

Ручной экскаватор справа, продемонстрированный мистером Харрисом, имеет длину 42 дюйма (107 см). Длина пяти стоек составляет 7 1/2 дюймов (19 см).

РЫНОК КРАХМА

Участие в сборе урожая картофеля — уникальная традиция многих жителей округа Аростук. Во второй половине 19-го века и в самом начале 20-го века из-за ущерба для картофеля и картофельных продуктов возникла потребность в рабочей силе для их сбора. Эта выставка будет посвящена уборке урожая в картофельной промышленности.

С появлением железных дорог были открыты новые рынки для картофеля Aroostook и крахмала. Железнодорожное сообщение началось в Аростуке с короткой линии от Вудстока до Хоултона в 1870 году. Прибытие Канадской Тихоокеанской железной дороги на Карибу, а затем на Преск-Айл позже в 1881 году открыло новые рынки для картофеля Арустук.

Только после того, как в 1890-х годах появилась железная дорога Бангор и Аростук, у фермеров Аростуков был более прямой путь к рынкам в Бостоне и Нью-Йорке.Спрос на картофель и крахмал штата Мэн изменил экономику с тех первых дней, когда фермеры продавали местные лесорубы поставщику крахмала и картофельного сырья в восточную часть Соединенных Штатов. Площадь посевных площадей увеличилась, и потребовалось больше рабочей силы для посадки, возделывания, сбора урожая и перевозки картофельных продуктов.

В конце 1800-х — начале 1900-х на острове Преск и во многих общинах округа Арустук были фабрики по производству картофельного крахмала, чтобы удовлетворить спрос на крахмал

На рубеже 20-го века округ Аростук был крупным поставщиком крахмала в США. Многие воротники рубашек по всей стране были укреплены крахмалом Арустук.

Еще в 1950-х годах фермеры возили картофель на крахмальные заводы.

НЕОБХОДИМО ЛОШАДИНАЯ СИЛА

Механические экскаваторы были необходимы для более эффективного удаления картофеля с земли. Эти землекопы избавили от необходимости убирать картофель из рядков вручную, хотя были некоторые рабочие с ручными землекопами, которые могли не отставать от первых механических экскаваторов.

Чтобы тащить этих ранних картофелекопателей, потребовались две лошади. Механические части экскаватора приводились в движение колесами, отсюда и шипы колес, которые можно увидеть на фотографии слева.

Вращающиеся стрелы на экскаваторе справа также приводились в движение колесами. Руки впивались в ряд и отбрасывали картошку и камни в сторону. Человек не хотел бы мешать. Вполне вероятно, что этот вид землекопов повредил картошку. Излишне говорить, что эта конструкция вращающегося оружия не прижилась.

Поскольку лошади тянули экскаватор и приводили в действие механизм экскаватора, лошади быстро устали. Им приходилось часто отдыхать или их заменяла другая упряжка лошадей.

ДИГГЕР ОТСТАВЛЯЕТ ГРЯЗЬ

Лаги на экскаваторе

Станина каждого экскаватора состояла из лагов, которые представляли собой стальные стержни диаметром 7/16 дюйма. У них был крючок на каждом конце, чтобы их можно было связать вместе, образуя полную круглую кровать. Верх кровати сдвигался к задней части, позволяя платформе экскаватора просеивать грязь с ряда, оставляя картофель (и камни) падать с конца.

Иногда во время работы экскаватора между лагами вставлялась скала, в результате чего лаги рассыпались. Обычно тимстеру приходилось соединять лаги обратно. Это замедлило ход событий, но дало перерыв сборщикам картофеля и другим полевым работникам.

Изношенные лаги необходимо заменить новыми. Однако изношенные лаги не были выброшены. Крюки для пуль, подъемники для бочек и даже ножи можно было сделать из изношенных ламелей землекопа.

Экскаватор
с двигателем Этот однорядный экскаватор был представлен на параде Mapleton Days в июне 2009 г.

В 1930-х годах на некоторых экскаваторах был установлен бензиновый двигатель для привода механических частей.Это облегчило лошадям тягу экскаватора.

Фотография слева была сделана недалеко от того места, где сейчас находится средняя школа Преск-Айл. Бензиновый двигатель приводит в действие механические части этого экскаватора.

У человека справа от землекопа есть корзина, полная картошки. Он готов сбросить их в ближайшую бочку.

Моторизованный экскаватор справа участвовал в параде дней Мейплтона в июне 2007 года. Этот парадный вход демонстрирует интерес многих жителей района к старой картофелеуборочной технике.Обратите внимание, что на колесах экскаватора нет шипов.

МОЩНОСТЬ ТРАКТОРА

Однорядные экскаваторы все еще использовались даже после появления тракторов. Трактор приводит в движение механические части этого экскаватора через привод на задней части трактора, который соединен с экскаватором. На фотографии слева хорошо видны лаги на станине экскаватора.

Вскоре тракторы стали тянуть на себя двухрядные экскаваторы, так что к концу 1940-х годов в эксплуатации было мало однорядных экскаваторов.Для показанного здесь экскаватора требовалось, чтобы человек ездил на экскаваторе, чтобы отрегулировать переднюю часть экскаватора так, чтобы он врезался в ряд на нужной высоте.

Более поздние тракторы имели рычаги, приводимые в действие гидравлическим насосом, который позволял трактористу управлять экскаватором. избавляя водителя от необходимости использовать органы управления.

ПЕРВЫЙ В КОРЗИНУ

После того, как картофель уложен экскаватором в ряд, сборщик картофеля сначала заполняет корзину, подобную той, которая изображена здесь.Картофель собирали с участка поля, отведенного сборщику.

Если секция будет слишком длинной, сборщик отстанет и, вероятно, расстроится. Несобранный картофель будет мешать проезжающему грузовику, чтобы разгрузить пустые бочки или забрать полные. Если секция будет слишком короткой, сборщик картофеля не получит требуемого количества полных бочек к концу дня. Важно, чтобы отрезок не был слишком длинным или коротким.

Когда корзина наполняется, ее опускают в ближайшую бочку.Чтобы наполнить бочку, нужно около четырех корзин картошки. Полная корзина будет весить около 30 фунтов. Изображенная здесь корзина имеет диаметр 16 дюймов (40 см) и глубину 8 дюймов (20 см). Корзины изготавливали местные жители, как правило, коренные американцы. Для изготовления корзин использовались деревянные полоски из ясеня.

ТОГДА В БОЧКУ

Вплоть до 1970-х годов, когда фермы стали более автоматизированными, фермеры в округе Аростук использовали бочки для перевозки картофеля с поля на хранение.В других районах страны для этого использовали сумки или корзины. Ствол имеет диаметр около 19 дюймов (48 см) в верхней части и около 30 дюймов (76 см) в высоту. Посохи изготовлены из кедра. Примерно в 1960 году фермер мог купить баррель на месте за 4 доллара.

После того, как бочка наполнилась, сборщик вставлял билет в обод бочки. Загрузчики бочек собирали билеты, чтобы фермер мог отслеживать количество бочек, собранных каждым сборщиком.

Во времена копателей, запряженных лошадьми, в начале 1900-х годов сборщик картофеля мог зарабатывать 2 или 3 цента за каждый полный бочонок.Примерно в 1940 году сборщик заработал 12 центов за баррель, а в 1950 году сборщик заработал 20 центов за баррель. В 1960 году сборщику платили около 25 центов за полный баррель. Только в 1980 году сборщики картофеля могли зарабатывать доллар за баррель.

Большинство сборщиков могут загружать от 20 до 40 баррелей в день. Такие условия, как каменистое или заросшее водорослями поле или обрушение экскаватора, могут снизить количество наполненных бочек. Однако при хороших условиях некоторые сборщики картофеля могут наполнять 100 или более бочек в день

НА АВТОМОБИЛЬ

Примерно в 1900 году бочки доставлялись на поле и с поля с помощью вагонов, которые были построены с низкой платформой, что облегчало загрузку и разгрузку бочек. Эта фотография фермы Элвуд Свитсер была сделана примерно в 1900 году. Эта фотография фургона с пониженной осью ясно демонстрирует, как оси расположены над кузовом, позволяя телу быть близко к земле. Этот тип повозки назывался повозкой с пониженной осью, повозкой-джиггером или повозкой Табор. Табор был назван в честь Джона Табора из Хоултона, построившего вагон в конце 1800-х годов

.

Этот низкий профиль кузова был применен и в грузовых автомобилях. Ранние кузова грузовиков с картофельными бочками имели уникальный стиль с коробкой над колесами для обеспечения зазора и кольями снаружи, которые позволяли веревке или цепи удерживать бочки.

Еще в 1950 году некоторые фермеры загружали бочки вручную. Этот снимок справа был сделан на ферме Лоуренс-Парк в 1950 году. На нем изображены двое мужчин, загружающих бочки, и один, устанавливающий бочки на кузов грузовика

.

РАБОТА НАЗАД

В 1940-х годах для погрузки бочек на кузов грузовика использовались аккумуляторные или гидравлические подъемники. На этой картинке показано, как два человека могут загружать бочки с помощью подъемника с батарейным питанием: один — управлять подъемником, а другой — устанавливать бочки.Человек, управляющий подъемником, бросал захваты на бочку на земле. Он нажимал кнопку на рукоятке погрузчика, чтобы запустить электродвигатель, который поднимал бочку на кузов грузовика. На недавно загруженной бочке есть билет, который будет помещен в ящик на изголовье кровати. Этот билет поможет фермеру отслеживать количество бочек, заполненных сборщиком картофеля. У большинства грузовиков с картофельными бочонками сзади были такие билетные кассы.

При использовании механической лебедки больше нет необходимости в коробке над колесами для зазора между колесами.Этот грузовик имеет плоский кузов, вмещающий 40 бочек.

После того, как этот грузовик был загружен 40 бочками, его отвезли в здание картофелехранилища. Рабочие выгружали полные бочки и ставили пустые бочки (тару) обратно в грузовик. Грузовик отвезли обратно на картофельное поле, чтобы тара могла быть сброшена на секции сборщика.

Оператор подъемника должен убедиться, что кнопка включения отпущена вовремя, чтобы бочка упала на кузов грузовика.Если выпустить слишком рано, бочка упадет обратно на землю, и картофель разольется. Если отпустить слишком поздно, ствол поднимется слишком далеко, и большой палец оператора погрузчика заедет между стволом и подъемником. Эти подъемники зажали много пальцев.

Джентльмены, сидящие в кузове этого грузовика, получают возможность проехать по полю и поговорить с сборщиками. Тракторист-экскаватор и водители грузовиков также имеют возможность поговорить с сборщиками. Этим господам приходилось выгружать пустые бочки, а затем загружать полные.У них хорошо получалось добродушно подшучивать над сборщиками. Типичные предложения, критические замечания и поощрения, которые дают сборщикам картофеля:

1. Вы слишком сильно отстали. Выбирайте быстрее или я сокращу ваш раздел.
2. Ваши бочки недостаточно полны. Залейте их до самого верха.
3. Ваши бочки слишком полны. Картофель просыпается при загрузке.
4. Не забудьте положить билет на бочку, когда наполняете ее.
5. Вы кладете на бочку два билета. Вам разрешено только одно.
6. Ваши бочки слишком близко. Оставьте между ними пространство, чтобы грейферы надели.
7. Вам не хватает картофеля. Вернитесь и выберите те, которые вы пропустили.
8. Не срывайте гнилую картошку.
9. Не бросайте картошку.
10, Вы устанавливаете бочки не в тот ряд, я не могу проехать грузовик.

СЦЕНА УБОРКИ КАРТОФЕЛЯ

Эта картина Ричарда Эллери хорошо известна жителям Преск-Айла. Впервые он был установлен в вестибюле нового здания Северного национального банка в 1946 году.Он оставался в банке до тех пор, пока не был приобретен городом Преск-Айл. Его можно увидеть на третьем этаже мэрии на Второй улице. На картине показаны этапы сбора картофеля 1940-х годов, включая копание, сборку и погрузку в грузовик.

Слева двухрядный экскаватор, управляемый двумя мужчинами. Мужчина за землекопом собирает картошку. В бочку выливается полная корзина картофеля. Владелец фермы г-н Конант идет по полю мимо двух сборщиков картофеля.

Справа двое мужчин заряжают бочку вручную.Мужчина в грузовике ставит бочки.

Остальные грузовые автомобили имели гидравлический подъемник. Им управлял водитель грузовика.

Семьи из северной части Аростука из районов Форт-Кент, Мадаваска и Ван Бурен приезжали на Преск-Айл для работы на различных работах по сбору урожая. Обычно этим семьям жилье предоставляет фермер. Этот дом для семей сборщиков обычно не был таким красивым, как дом фермера. На местном языке он стал известен как «лачуга сборщика».На этой картине, созданной в 1945 году, изображены семьи Коллинз и Альбертов из Сент-Агаты, работающие над различными аспектами сбора урожая.

ЭТО НЕ ВСЕ РАБОТАЕТ

Время перерыва Изображение из Ежегодника агрокультуры Министерства сельского хозяйства США за 1976 год. ЛИЦО СЕЛЬСКОЙ АМЕРИКИ

Часто лаги экскаватора выходили из строя, и машинисту экскаватора приходилось выключать экскаватор, чтобы исправить это. «Экскаватор сломался» означало, что будет шанс наверстать упущенное, собирая картошку, или отдохнуть, или поиграть.На этой фотографии изображена ферма Майрона Гартли в 1976 году. <Дети катятся по бочкам> Как видите, молодые сборщики, похоже, не возражали против перерыва. Такие студенты собирали от 15 до 40 бочек картофеля в день.

ВОССТАНОВЛЕННЫЕ АВТОМОБИЛИ ДЛЯ КАРТОФЕЛЬНЫХ БОЧКОВ

Два грузовика, изображенные здесь, представляют собой реставрацию грузовиков с картофельными бочками 1940-х годов.

Грузовик справа имеет плоский кузов. Этот грузовик имеет гидравлический подъемник. Он расположен за спинкой по центру корпуса.

Грузовик слева с электротельфером. Когда этот грузовик был новым, кузова грузовиков все еще находились в стадии перехода от коробчатого над задними колесами к плоскому кузову.

ГРЕЙФЕР БОЧНЫЙ

Ранним устройством для экономии труда был ручной грейфер. Человек на задней части грузовика зажимал ствол этим инструментом и натягивал ствол на кузов грузовика. Ему помогал мужчина, идущий рядом с грузовиком. С помощью этого устройства двое мужчин могли загрузить грузовик.Как и многие другие инструменты того времени, этот ручной грейфер был сделан на месте, вероятно, из-за отставания экскаватора.

Хотя для загрузки ствола 160 фунтов (81 кг) ручным грейфером требовалось два человека, некоторые заряжающие стволы с сильным вооружением могли сделать это в одиночку. Это было редкостью, но это был силовой подвиг, который принес человеку репутацию.

Поскольку подъемник может поворачиваться на стойке, оператор должен крепко удерживать ее. Многие головы были подбиты поворотной лебедкой.

Обычно грузовик движется во время загрузки и размещения бочек.

Грейферы на фотографии справа — это те же грейферы, что и на фотографии «Загрузка картофельных бочек» на стр. 12. Бочковые грейферы бывают разных стилей. Грейфер справа будет удерживать ствол лучше, чем левый. Этот тип грейфера чаще используется в картофелехранилищах. Однако грейфер справа легче перебросить на бочку с кузова грузовика, что позволяет ускорить загрузку грузовика.

Как и большинство инструментов на небольших семейных фермах, грейферы для бочек изготавливались на месте, иногда самим фермером.

Два человека могут загрузить грузовик за 15 минут при подходящих условиях. Прокатить бочку по движущемуся кузову грузовика непросто.

Водитель грузовика должен вести грузовик очень плавно, без резких пусков и остановок. Быстрый старт может привести к падению человека и бочки с кузова грузовика. Быстрая остановка может привести к проливанию бочки на переднюю часть кузова грузовика.

МЕХАНИЗИРОВАННЫЕ ФЕРМЫ

Фотография на странице 10, на которой двое молодых людей загружают грузовик с картофелем, была сделана на ферме Майрона Гартли в Преск-Айл в 1976 году, примерно в то время, когда г-н Гартли перестал выращивать картофель. Он вырастил около 40 акров картофеля на небольшой семейной ферме. Как и большинство мелких фермеров в этом районе в то время, он не останавливался в картофельном бизнесе.

Вещи менялись. Фермы становились больше и более деловыми. Сбор урожая становился все более автоматизированным, с использованием более дорогого оборудования. Примерно в это же время в этом районе проводилось множество аукционов, на которых продавалась уже не использовавшаяся сельскохозяйственная техника.

Картофелеуборочный комбайн на фотографии выше убирает картофель с земли с помощью отстойника экскаватора и конвейерной системы.Рабочие проследят, чтобы картофель и камни были отделены друг от друга. Конвейеры выгружают картофель прямо в грузовик с кузовом

.

Больше никаких бочек, корзин, билетов и сбора картошки.

Ричард У. Джадд «Век лесозаготовок на севере штата Мэн» УНИВЕРСИЯ ГЛАВНОЙ ПРЕССЫ, 1989

Чарльз Морроу Вильсон «Аростук: наш последний рубеж» Стивен Дэй Пресс, 1937

Самодельный переломный минитрактор.

Самодельный минитрактор для хоз. Самодельный ломовой минитрактор 4х4 с двигателем лифан

Минитрактор — незаменимая сельскохозяйственная техника при обработке земли, посеве семян и уборке урожая.Особенно востребована такая техника в деревне, у владельцев больших приусадебных участков. Стоимость заводских минитракторов довольно высока. Даже новые китайские технологии иногда доступны не каждому. Поэтому все больше домашних мастеров стараются сделать минитрактор своими руками, используя подручные материалы.

Если вы решили собрать минитрактор своими руками, то в первую очередь нужно выбрать к нему силовой агрегат. В последнем часто используется двигатель ZID … Это четырехтактный агрегат объемом 0,52 литра. и производительностью 4,5 л / с, что вполне подходит для обработки 2-3 га земли. Двигатель прост в обслуживании, поэтому его часто устанавливают на различную самодельную технику, к тому же легко купить в Интернете.

Еще один вариант самоделок — . .. Это двухцилиндровый агрегат мощностью около 12 л / с и объемом 0,42 литра. Хотя этот тип моторов уже давно снят с производства, в Интернете существует большое количество предложений о продаже данного агрегата.Приобрести его можно примерно за 5000-8000 рублей.

Часто при изготовлении самодельных тракторов мастера используют моторы от автомобилей. Например, можно найти минитракторы с двигателем от Оки.

Этот двигатель имеет мощность 29,3 л / с и объем 0,649 л. По сути, это двигатель ВАЗ (ВАЗ 21083), только в облегченном варианте, так как он имеет в 2 раза меньшую массу. Отличительная особенность двигателя «Ока» — небольшой расход бензина и высокий КПД.

Более дорогой вариант — двигатель от «Жигулей» … Двигатели линейки автомобилей ВАЗ имеют мощность двигателя 59 л / с (ВАЗ 2101) и выше. Трактор с двигателем ВАЗ — довольно мощный агрегат, способный справиться практически с любыми сельскохозяйственными работами.

Владельцам мотоблока проще всего сделать мини-трактор для дома, так как в этом агрегате уже есть все необходимые блоки управления. Остается сделать подходящую раму и трактор готов.

Из чего сделать раму

Сборка минитрактора всегда начинается с изготовления рамы. Рама минитрактора играет роль базы, на которой закреплены все узлы и детали этого агрегата. Каркас должен быть достаточно прочным и в то же время не очень тяжелым. Обычно его изготавливают из металлического уголка , профильной трубы или швеллера … Детали соединяются сваркой. Рама может быть как цельной, так и состоящей из двух частей.

Цельный каркас самый простой в изготовлении.Достаточно сварить прямоугольник из швеллера или уголка. Размеры рамы рассчитываются исходя из габаритов двигателя, коробки передач и других узлов.

Также среди владельцев приусадебных участков большой популярностью пользуется минитрактор 4х4. Это полноприводные минитракторы с ломающейся рамой … Слово «полный привод» означает, что агрегат приводится в движение обеими осями, передней и задней. Пример такой рамки из канала №10 показан на следующем фото.

Узел излома рамы чаще всего производится от карданного вала автомобиля, например, от ГАЗ-52.

Основным преимуществом самодельного трактора с ломающейся рамой является небольшой радиус поворота агрегата. Благодаря высокой маневренности мини-трактор переломный успешно используется на небольших участках, где поворот мини-трактора с прочной рамой будет затруднен.

Ниже представлены чертежи навесной рамы.

Из чего сделать шасси

Для сборки минитрактора необходимо подготовить его шасси.В него входят колеса, передний и задний мосты, элементы трансмиссии.

При выборе колес для минитрактора следует учитывать цель использования последнего. Если агрегат строится для перевозки и перевозки грузов, то будет достаточно диска диаметром 16 дюймов. При использовании трактора в поле лучше использовать более массивные колеса с дисками диаметром от 18 до 24 дюймов.

Если ведущий мост в вашем тракторе только задний, то передняя балка изготавливается достаточно просто .

Чтобы изготовить самодельный передний мост, а также его задний аналог для полноприводного агрегата потребуется взять 2 одинаковых узла шасси, например, от автомобиля ВАЗ или Москвич, и укоротить их. Как укоротить мост от автомобиля ВАЗ, вы можете узнать из этого видео.

Важно! Мосты должны иметь одинаковые коробки передач с одинаковым передаточным числом. В противном случае передние и задние колеса будут вращаться с разной скоростью при движении трактора.

Так как мосты уже имеют встроенный механизм передачи вращательного движения на ось колеса, делать самодельную коробку передач не требуется.

Преимущества установки гидравлики

Гидравлика устанавливается на минитрактор для обеспечения работы некоторых его механизмов и облегчения управления этим агрегатом. Агрегат с установленной гидравликой имеет свои преимущества.

1. Машиной становится легко управлять. Рулевое колесо можно поворачивать, практически не прилагая усилий, одной рукой.
2. Гидравлика позволяет использовать различное навесное оборудование.
3. Использование гидравлики дает возможность модернизировать тормозную систему.Благодаря установленным на агрегате гидроцилиндрам происходит мгновенное торможение агрегата.

Сделать гидравлику на минитрактор можно, если заранее приобрести в магазине готовую систему или использовать запчасти от старой сельхозтехники.

Важно! При установке гидравлики на минитрактор следует учитывать, что часть мощности двигателя уйдет на обслуживание этого агрегата. Поэтому для тракторов с двигателями малой мощности установка гидравлики не принесет пользы.

Для чего нужен ВОМ?

Вал отбора мощности (ВОМ) предназначен для привода различных сельскохозяйственных механизмов, подключаемых к мини-трактору, например, различных фрез для обработки почвы, картофелекопателей, косилок, снегоочистителей и т. Д.

ВОМ может быть как зависимый и независимый … В первом случае вал приводится в движение трансмиссией, которая передает вращательное движение на колеса. Как только колеса останавливаются, ВОМ перестает вращаться. Независимый ВОМ приводится в движение коленчатым валом двигателя.Следовательно, чем выше частота вращения двигателя, тем быстрее вращается вал.

Кроме того, существуют тракторы с синхронным ВОМ … Скорость вращения синхронного вала напрямую зависит от передаточного числа трансмиссии движущегося трактора. Синхронизация движения и вращения требуется при работе машины с посевным оборудованием.

Изготовление трехточечной навески

Образец используется для присоединения дополнительного оборудования к трактору например плуга.

Шарнир должен быть подвижным как в горизонтальной плоскости, так и в вертикальной … В первом случае подвижность помогает уменьшить вылет при повороте. Вертикальное перемещение подвески требуется для опускания оборудования в рабочее состояние или подъема в транспортное положение.

Сцепка для минитрактора изготавливается из различных частей, снятых со старой сельхозтехники. Описать, как сделать трехточечную заминку в домашних условиях, довольно сложно.Поэтому правильнее будет использовать следующее видео, в котором указаны габариты всех частей устройства.

Выбор и установка тормозов и сцепления

Тормоза должны быть установлены на заднюю колесную пару. Проще всего взять готовых колодок от автомобиля УАЗ … Тормозные колодки нужно установить на диски колес, а управление довести до педали или рычага, установленного внутри кабины.

Для установки сцепления на самодельный минитрактор также можно использовать готовый вариант от любого автомобиля.Например, можно использовать ременную муфту от Москвича или УАЗа.

Блок сцепления прикреплен к коробке передач, также снятой с автомобиля. Как установить сцепление можно увидеть в этом видео.

Рулевой механизм

Самостоятельно сделать рулевой механизм достаточно сложно, да и в принципе нет смысла, так как все детали можно снять с любого автомобиля.

При установке рулевого механизма рулевой вал с редуктором соединяется с рулевыми сошками, которые расположены на поворотных кулаках, установленных на передней балке (изготовление балки было рассмотрено выше).

Как сделать кабину для минитрактора

Если в летний период можно работать на минитракторе без кабины, то с наступлением осенне-зимнего периода использование агрегата становится скорее неудобно или даже невозможно. Поэтому мастера стараются собирать тракторы с кабинами, чтобы использовать эту технику круглый год.

Кабина для самодельного оборудования изготовлена ​​из листовой стали по заранее подготовленному чертежу. За основу для расчетов можно взять кабину от трактора МТЗ.На следующем фото представлен чертеж, на основе которого можно сделать кабину своими руками.

Совет! Если размеры кабины, указанные на чертеже, не подходят габаритам вашего минитрактора, то их необходимо изменить. Но главное, что нужно учитывать при регулировке габаритов, — это размер лобового стекла и высота кабины. Его потолок должен быть на 25 см выше головы человека, сидящего в кабине.

Кабина изготавливается следующим образом.

В общем, чтобы лучше понять, как делается минитрактор своими руками, можно посмотреть это видео, своеобразный учебник для новичков.

Нюансы изготовления гусеничного трактора

Самодельные гусеничные минитракторы — это техника, главной особенностью которой является высокая маневренность и хорошая маневренность … Также трактор на гусеницах создает минимальное давление на почву, чего нельзя сказать о его колесный аналог.

Для изготовления гусеничного минитрактора потребуются следующие конструктивные элементы.

1. Рама. Изготавливается из профильной трубы или швеллера.
2. Двигатель.Для гусеничного минитрактора лучше использовать дизельный двигатель.
3. Главный мост. Как и при изготовлении колесного трактора, готовую ось от старого автомобиля можно использовать и для гусеничного агрегата, который следует укоротить.
4. Трансмиссия. Идеальным вариантом станет коробка от ГАЗ-53.
5. Сцепление. Подойдет блок сцепления от ГАЗ-52.
6. Гусеницы. Их делают из покрышек от колес крупногабаритной техники, например, от трактора.

Для изготовления гусеницы нужно снять с трактора 2 покрышки и отрезать на них боковые части.Эти шины затем надеваются на колеса, установленные на раме, как показано на следующем фото.

Чтобы трактор мог повернуть на , на задней оси нужно установить дифференциал, который будет отключать правое или левое колесо от привода. Также каждое колесо должно быть оборудовано отдельным тормозом. При нажатии на педаль тормоза и переключении дифференциала одно колесо ведущей оси останавливается, а противоположное продолжает вращаться. В результате трактор поворачивает в нужном направлении.

В сельских условиях трактор — главный помощник. Для небольших хозяйств будут актуальны компактные модели, экономичные в расходе и универсальности. Малогабаритную моторизованную сельхозтехнику пользователям предлагают популярные производители, но умелые мастера способны самостоятельно собрать оптимальное для своих нужд устройство, например, минитрактор излома.

Технические возможности

В сельском хозяйстве эти машины способны выполнять огромный объем работы.Благодаря маневренности и возможности крепления дополнительного навесного оборудования собранный лом классический минитрактор 4х4 своими руками справляется со следующими операциями:

• глубокая вспашка почвы;
• обработка для удаления сорняков;
• боронование отдельных участков;
• выполнение весенних посевных полевых работ зерновых;
• Посадка / уборка картофеля.

Зимой поломанный минитрактор тоже может не стоять в гараже, а очищать дороги от снега.К фаркопу крепится прицеп, который помогает перевозить грузы до нескольких сотен кг. Владельцы даже могут использовать дома минитракторы для стрижки газонов.

ВИДЕО: Возможности полноприводного трактора

Технические характеристики минитрактора

Fractures

Собранный минитрактор своими руками имеет ряд положительных характеристик, в том числе определенную экономию средств на покупке. К достоинствам самоделок можно отнести:

• компактные размеры транспорта обеспечивают его удобную работу даже на небольших площадях, а так как большинство хозяйств имеют небольшие посевные площади, мини-трактор для разрушения самосборки будет очень уместным;
• самодельные устройства с одноосным приводом или с полным приводом в подавляющем большинстве случаев окупаются за один-два сезона, а впоследствии позволяют сэкономить на комплектующих;
Сельскохозяйственные новинки
• имеют достойные показатели производительности, которые могут составить конкуренцию заводским образцам, поскольку мастер может самостоятельно изготовить минитрактор, используя отобранные узлы и компоненты, обладающие большим запасом прочности.

Стоит учесть, что у самодельного минитрактора грохота 4х4 могут быть и недостатки. Недостатки заключаются в следующих факторах:

• иногда задерживается процесс поиска необходимых узлов или деталей;
• в случае использования нестандартных элементов конструкции сложно провести ремонт;
• можно будет собрать самодельный минитрактор 4х4, если у вас будет соответствующий набор инструментов и навыки работы с ними;
• возможны частые поломки из-за использования старых бывших в употреблении технических узлов.

Рамка в сборе

Каркасная конструкция оптимальна для сборки своими руками в гараже. Ключевыми деталями для него являются продольные лонжероны и пара поперечных балок. Из десятого швеллера предпочтительнее делать лонжеронную балку трехступенчатой ​​формы, а для траверсов подходят шестнадцатый квадратный профиль спереди и двенадцатый сзади.

Габаритные размеры станка для ломания рамы

В процессе сборки важно убедиться, что передняя полурама может поворачиваться относительно задней полурамы на определенный угол. Для этого подходят грузовые петли. В большинстве случаев используются отрезные карданные валы. В сложенном под углом они продолжают передавать вращение.

После сборки каркаса приступаем к установке силового агрегата. На машинах с приводом на одну ось рекомендуется брать двигатели с интервалом 15-30 л.с., а для полноприводного перелома лучшим решением будет двигатель мощностью 30-40 л.с. Предпочтение следует отдавать дизельным агрегатам с водяным охлаждением. Они тише в эксплуатации, чем аналоги с воздушным отводом лишнего тепла.

Кинематическая схема

Как решение «под ключ» допускается установка на раму двигателей от мотоблоков или старых автомобилей. Есть чертежи, где центральное место занимают силовые установки от таких моделей:

• мотоблок «Нева»;
Модель
• с мотоблоком «Зубр»;
• самоделка из мотоблока «Кентавр» и др.

Пустой металлический огнетушитель, внутри которого металлическая стружка токарного станка, может использоваться как минимальная вытяжная система. Если в конструкции используется мотор с воздушным охлаждением, то часть перегородок можно убрать в нижней зоне стыковки. Также важно следить за тем, чтобы были отверстия для крепления силового агрегата.

Следующим этапом после установки двигателя является установка раздаточной коробки и коробки передач. Приемлемый вариант — выбрать их от ГАЗ-53. Для качественной стыковки сцепления с двигателем придется переделывать маховик. В такой ситуации потребуются токарные работы.

Спина срезана, избыток с приливами. В центре просверливается отверстие под новый вал. Крышка корзины сцепления оптимизирована по размеру до желаемых размеров.

Сборка осей и колес

Глобальный редизайн моста не делается дома. Его можно отрегулировать только по длине полуосей так, чтобы колеса располагались на одной оси и не выступали значительно за размеры, установленные по чертежам.

Мост фиксируется 4-мя прочными лестницами.На них заранее нарезается резьба для гаек, а затем стержни нагреваются автогеном или пропаном до П-образного состояния. Их нужно сварить неподвижным мостом относительно всей цепи передачи энергии.

Большинство умельцев изготавливают передний мост минитрактора самостоятельно, так как в заднеприводных моделях он используется только для управления транспортом. Его можно усилить качественными дисками от ЗИЛ-130.

Особого внимания заслуживают колесные пары

. В серьезном дизайне вряд ли стоит использовать покрышки от легковой машины.Часто этот шаг делается на начальном этапе. Предпочтительный размер шин должен быть больше 14 дюймов. В противном случае проходимость новинки на рыхлом грунте объективно снизится.

Правильные колеса — это модели грунтозацепов. Такое решение обеспечит высокую проницаемость на любом участке, не углубляясь в почву. Вы можете имитировать проушины, обернув цепи вокруг колес. Этот метод даст много преимуществ:

• будет упрощена работа;
• повысится проходимость и маневренность.

ГУР принято ставить на обрыв. Такой узел можно встретить на списанном оборудовании. В конструкции будет установлен масляный насос, поддерживающий необходимое давление. Для вала главного вращения используется обязательная коробка передач. Он участвует в управлении колесами.

Схема рулевого управления

Напротив руля смонтировано водительское сиденье, с которого происходит управление. Снят со старых машин. Монтаж должен производиться таким образом, чтобы колени не касались системы управления.

У старых Жигулей на передние колеса установлен барабанный гидравлический тормоз. Для соединения с педалями используется несколько металлических стержней.

Не стоит забывать и о летнем навесе, которым можно заменить кабину. Его принято монтировать на 2 или 4 стойки, приваренные к каркасу. Альтернатива ему — защитная металлическая дуга. Для работы в ночное время установлена ​​световая оптика. Он прикреплен к генератору и аккумулятору.

ВИДЕО: Трансмиссия машины с шарнирно-сочлененной рамой

Имеет полный привод и тормозную раму. автор создавал работы в свободное от работы время, используя материалы форумов и собственные навыки. Вездеход собирался исходя из надежности конструкций, но не забывая об удобстве водителя и пассажиров. Основное назначение использования — передвижение по лесным тропам для охоты, рыбалки или сбора припасов, поэтому вездеход имеет большую вместимость и грузоподъемность.

Материалы и детали, необходимые для создания этого вездехода:
1) Двигатель внутреннего сгорания от автомобиля
2) Вариатор Safari
3) Коробка передач от автомобиля ока.
4) ТНВД
5) Шины Ои-25 легкие.
6) труба фасонная

Рассмотрим подробнее этапы постройки вездехода, а также его основные конструктивные узлы.
Рама вездехода усилена профильными трубчатыми конструкциями.

Создана задняя часть вездехода: изготовлены

колеса и поставлены шины ОИ-256

Затем автор приступил к изготовлению мостов вездехода:

Прочие работы по трансмиссии квадроцикла:

За кабину вездехода принят кузов:

Разгрузочные колеса и основные детали для сборки:

Так осуществляется рулевое управление:

Монтаж кабины вездехода:

И подключения к прицепу:

Вездеход способен двигаться ds около 35 километров в час и это не предел, мощности хватает, но управлять на такой скорости становится очень неудобно. Но, как известно, для вездехода максимальная скорость не так важна, так как основные маршруты он проедет на первой и второй передачах со скоростью до 15 километров в час.

Длина автомобиля оказалась примерно четыре метра двадцать сантиметров. Высота вездехода — два с половиной метра. Общий вес автомобиля составляет порядка 700-800 килограмм, но он все равно будет расти, поскольку автор предусмотрел несколько обязательных доработок для этого вездехода.

Скорость около 35 км / ч замерял по GPS, то страшно.
Дифференциал приваривался к коробке передач перед установкой на вездеход, так как дифференциал в данной схеме конструкции трансмиссии не требуется.
Еще несколько фото работ над конструктивными элементами вездехода:

Как видно по фотографиям на вездеход, передняя ось не сильно перегружена, в частности, из-за массивной кабины и отсутствия ящика как такового, в будущем вместо прицепа автор планирует сделать ящик, а точнее отделать его прямо на нем, используя каркас из профильной трубы и листов металл или фанера. ..

Также планируется укомплектовать лодки так, чтобы вездеход мог преодолевать водные преграды.

Изначально автор планировал установить колеса Кразова, так как они лучше подходят для вездехода такой массы. тем не менее, ОИ-25 маловат для такого веса, к тому же требуется большая ширина колес, так как центр тяжести вездехода достаточно высок и есть вероятность опрокидывания. Поэтому автор намерен в будущем установить шины КрАЗ и сделать дугу безопасности.когда начнутся работы над каркасом кунги.

А вот с заменой покрышек диски придется менять, так как они делались специально для ОИ-25 и имеют ширину 450 мм.

Как сделать классический трактор 4х4 своими руками

Самодельный трактор можно сделать из запчастей, которые стоят в гараже. Возможно, хозяин давно собирался что-то выбросить, но больше всего это поможет в конструировании минитрактора. Классика — самодельный трактор, оснащенный тормозной рамой.

Полноприводный минитрактор собственной разработки может иметь хорошие технические характеристики. Это даст возможность трактору практически ни в чем не уступать представленным в специализированных магазинах аналогам, хотя мощность самодельного трактора будет меньше. На практике разница в мощности практически не заметна.

Классический минитрактор используется для сельскохозяйственных работ, в том числе:

• вспашка приусадебных участков для подготовки к дальнейшей работе;
• обработка почвы, удаление сорняков;
• боронование почвы;
• посевные работы по подготовленной почве;
• Посадка и копка картофеля.

Применение самодельного агрегата может быть шире, если это предусмотреть заранее при его проектировании. Если ничего не упустить, то его можно использовать для перевозки грузов, уборки снега и стрижки газонов и газонов. Его также можно использовать для заготовки сена для домашнего скота.

Таким образом, Classic 4×4 может значительно улучшить жизнь сельхозработника и жителя загородного дома, так как в такой технике можно выполнять абсолютно любые работы.

Учитывайте инструкции по проектированию.Самая важная часть изготовления самодельного агрегата — это чертеж. Правильно составленная схема позволит удачно спроектировать агрегат. При такой сборке важно понимать, что некоторые детали придется подогнать под особенности двигателя и рамы, потому что компоненты обычно берутся из разного оборудования, отсюда и несоответствие размеров. Сборка деталей осуществляется на токарном станке.

После составления чертежа можно переходить непосредственно к сборке, которая включает в себя несколько этапов.Рама собирается из траверс и лонжеронов трехступенчатой ​​конструкции. 1-я очередь — канал №10, последняя — труба стальная квадратная 80х80.

Траверс сзади выполнен по каналу №16, траверса спереди по каналу №12.

Если мини-трактор спроектирован на базе мотоблока, то двигатель, расположенный на нем, будет выступать в роли силового агрегата. Если агрегат собран иным способом, мотор придется покупать отдельно. Подойдет любой дизельный агрегат мощностью более 12 л.с.Оптимальный вариант — мотор на 40 л.с. с функцией водяного охлаждения.

Коробку передач, вал отбора мощности, сцепление можно «позаимствовать» у ГАЗ-53 или ГАЗ-52.

Придется доработать детали — сконструировать маховик мотора, немного убрав заднюю часть и проделав отверстие посередине.

Мост можно установить как есть, ничего не делая с ним. Крепится к раме четырьмя стремянками.

Колеса подходят для любых автомобилей, оптимальный диаметр 18 дюймов.

Домашние фермерские продукты. Самодельная сельхозтехника

В любом частном хозяйстве или фермерском хозяйстве можно найти различную технику, которая используется для облегчения труда и повышения его производительности. Мини-техника для личного подворья используется для обработки земли, ухода за скотом и птицей. С его помощью транспортируют урожай и удобрения.

Не у каждого фермера достаточно финансовых ресурсов для покупки мощной техники. В личном подворье приходится обходиться небольшими силами. Правильно подобранная мини-техника способна выполнять широкий спектр сельскохозяйственных работ. Она может быть:

• переносной;
• пешеход;
• верховая езда;
• стационарный.

Переносное оборудование включает электроинструмент, который держат руками, подвешивают на плечах или устанавливают на опорных катках. Мощность таких устройств не превышает 3 кВт. Это составляет примерно 4 л.с.

Пешеходная техника — мотоблоки, мотокультиваторы, мотокосилки, мотокультиваторы и др.Он приводится в движение вручную. Мощность этого типа оборудования может достигать 10 кВт или около 13 л.с.

Мощность приводного оборудования достигает 18 кВт или 22 л.с. В эту группу входят минитракторы тягового класса 0,2 и мотоблоки с прицепной тележкой.

Стационарное оборудование — опрыскиватели, насосные станции и др. Мощность устройства до 10 кВт. Это равняется 13 л.с.

Минитрактор

Основу линейки минитракторов на российском рынке составляет техника белорусских, китайских и южнокорейских производителей.Небольшую его часть составляют европейские, американские и японские бренды. Последние виды техники не получили широкой популярности у российских аграриев из-за сложности и дороговизны обслуживания.

Отечественные производители представлены на рынке минитракторов техникой, которая представляет собой крупноузловую сборку известных торговых марок. Большинство российских фермеров покупают минитракторы китайского производства. Их качество сборки значительно улучшилось за последние годы. Для них в стране создана хорошая техническая база, на которой проводится ремонт и обслуживание.

Правила выбора минитрактора

При выборе любого типа оборудования каждый покупатель руководствуется своими финансовыми возможностями. Они определяют пределы возможностей, в которых они выбирают подходящий минитрактор. Есть ряд критериев, которые помогут сделать правильный выбор. Важно выбрать для себя лучший вариант и не переплачивать за него.

Перед покупкой минитрактора определяется перечень работ, на которых его планируется использовать.Это помогает определить необходимую мощность техники. Бюджетные минитракторы мощностью 16-20 л.с. справятся с обработкой небольших участков земли. Другие параметры, которые следует учитывать при покупке:

• тип и расход топлива;
• тип привода;
• частота вращения вала.

Только полный привод позволяет мини-трактору свободно перемещаться по полям. Чем тяжелее техника, тем она стабильнее. Обязательное условие покупки — тест-драйв.Техника должна быть простой в использовании. Все современные модели минитракторов имеют рулевое управление. Люди, умеющие водить автомобили, легко осваивают эту технику.

Каждый минитрактор имеет специальные приспособления для навесного оборудования. Лучше покупать в комплекте с базовым оборудованием. Это позволит избежать дальнейших проблем с соединением разных узлов. Покупать минитрактор нужно у проверенных производителей.

Какой минитрактор лучше купить: характеристики, возможности

При покупке минитрактора никогда не будет лишним консультация специалиста или отзывы других покупателей.

Таблица. Самые продаваемые минитракторы в России

Модель минитрактора	Характеристики	Характеристики:
	Мощность дизельного двигателя 22 л.с. Максимальная скорость 27,35 км / ч. Емкость топливного бака 8 литров. Трансмиссия заднего привода. Радиус поворота передних колес — 3,9 м. Коробка передач — 6 передач. Двигатель запускается электростартером. Масса без навесного оборудования 960 кг.	Минитрактор собран в России из неродных запчастей. Это не снижает степень надежности его работы.
	Мощность дизельного двигателя 24 л.с. Масса без навесного оборудования 1040 кг. Трансмиссия заднего привода. КПП имеет 8 ступеней. Пуск двигателя электростартером	Минитрактор без закрытой кабины. Полная китайская сборка.
	Емкость топливного бака 6 л.Мощность дизельного двигателя 22 л.с.Передача заднего привода. КПП — 6 ступеней.	Минитрактор собирается в России по китайской лицензии.

Мотокультиваторы и мотоблоки

Мотокультиваторы и мотоблоки имеют много общего. Их главное отличие — мощность. В мотоблоках он намного выше. Оборудование может работать на электричестве и жидком топливе. Его основное предназначение — обработка земли. В России фаворитами продаж являются модели немецких производителей.За ними следуют японские и американские бренды в этом сегменте сельхозтехники.

В отличие от минитракторов мотоблоки и мотокультиваторы относительно легкие. Выбирая технику этого класса, обратите внимание на тип своего двигателя. Для обработки земельных участков, удаленных от источника электроэнергии, подойдет техника, работающая на бензине или дизельном топливе. Возделывать землю возле дома можно на мотокультиваторе и мотоблоках, работающих от электричества.

При покупке мотоблоков нужно обращать внимание на их мощность и вес. Производимое оборудование делится на 3 класса, каждый из которых рассчитан на определенные условия работы:

Сельхозтехника своими руками

В любом хозяйстве всегда есть под рукой материал для изготовления сельхозтехники. Инженерные знания и дизайнерские навыки всегда найдут применение в подсобном хозяйстве. Например, они помогут превратить мотоблок в минитрактор.

Пошаговая инструкция по переоборудованию мотоблока в минитрактор

Большой недостаток мотоблоков — ручная тяга. Это компенсируется ценами ниже, чем стоимость минитракторов. Умелые руки в короткие сроки способны с минимальными затратами превратить мотоблок в минитрактор. Процесс переделки мотоблока начинается с составления расчетов и строительных чертежей. При отсутствии опыта дизайнерской деятельности лучше использовать чужие разработки.

Шаг 1. Рама и корпус минитрактора свариваются из металлических листов, профилированных труб и уголка. Их массу следует рассчитывать с учетом мощности двигателя. Если в конструкции используется мотоблок с мощным агрегатом, то в его устройстве можно использовать автомобильные прицепы. Двухколесные тележки лучше всего подходят для адаптации мотоблока к минитрактору.

При изготовлении каркаса необходимо предусмотреть устройство крепежа для подвесного оборудования.По контуру рамы проделываются специальные отверстия для будущей установки элементов кабины и кузова.

Шаг 2. Подбирают комплектующие на подготовленный каркас будущего минитрактора. Для этих целей автомобилисты могут найти в гараже много полезных вещей. От автомобиля ВАЗ можно взять педальные блоки управления и барабанный тормоз ведущих колес. За копейки необходимые детали можно найти при разборке автомобиля.

Шаг 3. Установка перемычек
Узлы собираются из различных элементов. Их можно взять из старых автомобилей или сельхозтехники. Мосты самостоятельно изготавливаются из:

Задний мост можно использовать от старого УАЗика. Его придется немного укоротить. Для укороченного варианта задней оси подходят короткие полуоси.

Шаг 4. Установка колес

Выбирая колеса для минитрактора, нужно учитывать то, что они напрямую влияют на управляемость техники. Слишком большие колеса при прохождении поворотов вынуждают водителя прикладывать большие усилия для управления техникой.Маленькие колеса зарывают трактор в землю. Оптимальный размер колес для передней оси — 12-14 дюймов.

Шины минитрактора должны быть оснащены грунтозацепами. Они значительно увеличивают маневренность машины.

Шаг 5. Установка системы управления и сиденья водителя

Системы управления

начинают делать после установки шасси. Рулевое колесо следует за установкой водительского сиденья в последовательности установки. Регулирует высоту руля.Он не должен стеснять водителя при управлении техникой.

Шаг 6. Установка двигателя и кузова

Установка двигателя и наладка его работы — завершающие этапы сборки минитрактора. Установка двигателя начинается после сборки шасси. Агрегат установлен на специальной пластине. В нем должны быть прорези для крепления. После установки двигателя устанавливается электрическая цепь и подключаются рулевое управление и приборная панель.

На завершающем этапе переделки мотоблока в минитрактор выполняется обшивка кабины.

Видео — Переделка мотоблока в минитрактор

Из чего можно сделать систему полива для сада

Полив растений в саду можно отнести к трудоемким работам. На это придется потратить много времени и физических усилий. Вы можете облегчить себе уход за садом, сделав систему полива из подручных материалов.Конструкция системы зависит от источника воды. Это может быть:

Забор воды из скважины, естественных водоемов и водоемов осуществляется насосом. Оптимальный насос для дачи — «Малыш». Его:

В саду проложены шланги с дырочками для капельного полива растений. Вода из них должна попадать под корень растения. При заборе воды для полива из водопровода шланги подключаются к крану. Если используется насос, шланги подсоединяются к его выходному патрубку.

Среди преимуществ капельного орошения:

• экономия расхода воды;
• механизация ручного труда.

Подробнее о изготовлении оборудования для полива сада можно узнать в.

Чем может пригодиться старая стиральная машина в подсобном хозяйстве

Никогда не следует спешить выбрасывать старую стиральную машину. Из него можно делать различные аксессуары для подсобного хозяйства. Например, приспособьте его для мытья овощей. Для этого машину устанавливают над дренажной системой.Он действует как местная канализация. Овощи загружаются в бельевой люк. Вода в машину подается по переносному шлангу. Сточные воды самотеком вытекают из стиральной машины в канализацию. Эта система мойки овощей работает как дуршлаг.

Из старой стиральной машины можно сделать оригинальную клумбу, мангал или коптильню. Барабан и электродвигатель используются для изготовления измельчителя травы, измельчителя зерна и других принадлежностей.

Циркуляр от болгарки

Самый простой способ превратить шлифовальный станок в пилу — это заменить стандартное полотно на лезвие, предназначенное для дерева.У такого устройства ограниченный диапазон действия. Он может разрезать рейки или тонкие бруски. На болгарку надевается защитный кожух. Рукоять выполнена продолжением корпуса.

Для торцовки пиломатериалов требуется торцовочная пила. Сделать его можно из болгарки, закрепив инструмент на поворотной планке. Дисковая пила используется для резки большого количества пиломатериалов. С его помощью можно разрезать доску или брус любого размера. Изготовление циркулярной пилы требует определенных знаний. Пильный диск на циркулярной пиле закреплен на столе, установленном на раме. Для его изготовления используется уголок 50 * 50.

Пильный стол изготавливается из фанеры или доски. Кнопка управления и переключатель расположены сбоку. Разобраться, как сделать круговой из болгарки, можно по видео.

Видео — Как сделать круговую из болгарки

Самоделки для дачи

Фантазия дачников не знает границ. Из подручных материалов делают различные приспособления, облегчающие их работу в поле, огороде или огороде.

Длительное хранение корнеплодов требует соблюдения определенных условий хранения. После выкопки картофель перебирают, очищают от грязи и сушат от лишней влаги. Клубни лучше хранить в ящиках. В такой емкости происходит естественная вентиляция картофеля, что значительно снижает процент загнивания.

Для изготовления короба используют рейки 15 * 20, брус 40 * 40 или 50 * 50, фанеру толщиной 8-10 мм.

Пресс для измельчения винограда

Пресс можно сделать самостоятельно из бочки, фильтровальной сетки и винтового механизма. Можно заменить ствол на сетчатый цилиндр, на винтовой механизм с обычным домкратом. При использовании ствола его бока расширяются за счет прорезей, которые выполняются между боковыми направляющими. Ширина щели 2-3 мм. Ствол установлен на раме из специально сваренного для него металлического профиля. Виноград помещают в бочку, которая закрывается крышкой, диаметр которой соответствует внутреннему размеру емкости.

Давление на крышку осуществляется с помощью винтового механизма или домкрата. Под его воздействием виноград дает сок, который через щели вытекает из бочки. Для его сбора под днищем бочки установлен поддон.

Специфика жизни в сельской местности требует наличия определенных средств малой механизации, помощи дачнику в его повседневной работе. Особенно это касается фермеров, у которых достаточно большие владения, обработка которых вручную просто невозможна.

Однако не у всех хватает средств, чтобы купить в магазине готовый минитрактор, ведь его стоимость может быть действительно внушительной.

В таких случаях самодельных минитракторов, сельских умельцев становятся все более актуальными и достойными внимания. Это полностью оправдано, ведь такой подход к делу позволяет существенно сэкономить на покупке самого агрегата, что является основной причиной таких самоделок.

Это также может быть интересно, потому что сам процесс сборки может быть довольно увлекательным особенно для тех, кто неравнодушен к технологиям.

Подробнее о самодельном минитракторе смотрите на видео:

Самодельные минитракторы, видеороликов о которых вы можете свободно найти в Интернете бесплатно, имеют аналогичные технические данные, а также эксплуатационных показателей, — как покупные варианты, например минитракторы, изготовленные.

Конечно, они будут отличаться мощностью используемого двигателя, но сама специфика выполняемых ими работ будет схожей. В принципе, идея сборки самодельного агрегата заключалась в выполнении того перечня сельскохозяйственных работ, типичного для минитрактора.

Наверное, основное его назначение — непосредственная работа «в поле». Речь идет о вспашке земельных владений, удалении сорняков, чтобы обработанная почва подходила для последующего посева на ней картофеля и других овощей и зерновых культур.

Это первостепенная задача для любого минитрактора, неважно, куплен ли он в магазине или сделан своими руками.

Кроме того, самодельный минитрактор можно использовать для следующих целей:

• перевозки различных грузов;
• уборка строительного и бытового мусора;
• очистка прилегающих территорий от снежных масс;
• для стрижки травы с целью последующей заготовки сена для скота.

Понятно, что такая работа будет невозможна без использования дополнительного навесного оборудования и прицепной техники, агрегатируется с минитрактором. Такие устройства можно приобрести прямо в специализированном магазине, а можно спроектировать самостоятельно.

К счастью, в Интернете полно всевозможных чертежей с указанием точных размеров и параметров, чего вполне хватит любому сельскому мастеру.

В целом самоделки в основном используются на бытовом уровне, что и понятно, ведь крупные фермы и агропромышленные комплексы имеют возможность закупить более одного минитрактора, поэтому им не нужно прибегать к самостоятельной работе. сборка этих агрегатов.

Но это не значит, что самодельные минитракторы будут сильно уступать по характеристикам покупным вариантам. Если это все же так, то это отставание не критично, но на бытовом уровне его и не замечают вообще.

Устройство

Такие самоделки на даче, как минитрактор, отличаются довольно простым конструктивным устройством, что дает определенные преимущества тому, кто будет осуществлять процесс сборки.

В связи с тем, что самодельные агрегаты выполнены по образу и подобию своих магазинных «собратьев», их конструкция будет очень похожа.

Условно самодельный минитрактор можно разделить на несколько рабочих узлов :

• … Это, пожалуй, самая важная часть устройства минитрактора, ведь от прочности рамы будет зависеть устойчивость и работоспособность всего агрегата.
• Трансмиссия. Этот прибор можно взять из старых советских автомобилей, которые вполне подходят для этих целей.
• Редуктор .
• Колесная база. Для этой цели можно использовать колеса от старой техники — таких же отечественных автомобилей.
• Силовой агрегат … В самодельном минитракторе в качестве основной движущей силы можно использовать мотоблок. Следовательно, двигатель будет использоваться так же, как на мотоблоке, но это не строгая рекомендация.
• Для этих целей можно использовать другой двигатель, желательно дизельный, с приличной мощностью (не менее 9 л.с.).
• Рулевое управление.
• Прочие компоненты.Сюда входят сцепление, водительское сиденье и т. Д.

Как мы видим, большая часть компонентов будет заимствована из старого, устаревшего оборудования, поэтому производственные затраты минимальны. Единственное потребуется немного поработать со сваркой рамы и настройкой органов управления, но для сельского умельца это привычное дело, не доставляющее особых проблем.

Как это сделать

Пожалуй, самый интересный вариант самостоятельной сборки — минитрактор перелом 4х4 самодельный,

, который изготовлен на базе мотоблока . В целом это довольно распространенный способ сборки минитрактора, который доказывает свою эффективность и экономичность при эксплуатации.

Внешне такая конструкция выглядит довольно громоздкой, но внутреннее наполнение полностью пропорционально, т.е. каждая деталь находится на своем месте, точно подогнана под размеры и параметры. Рассмотрим детали конструкции :

Чертеж 1

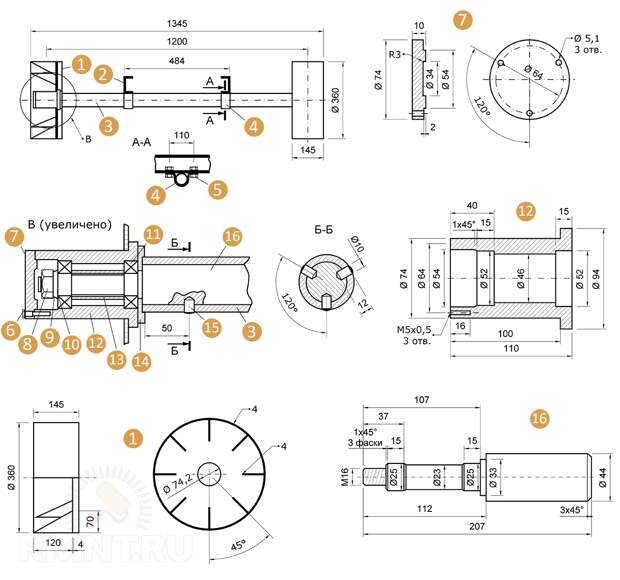

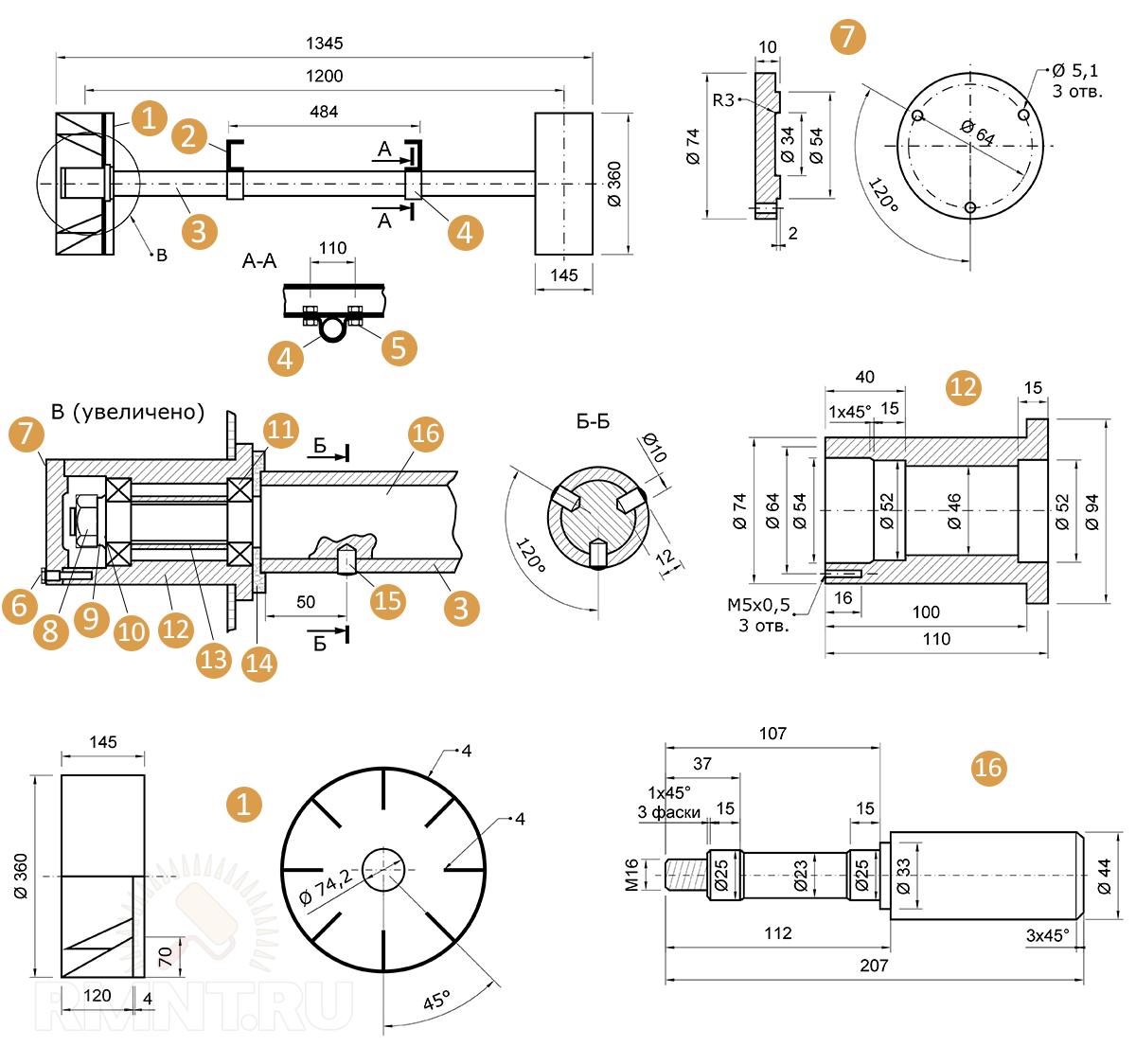

Фото чертежи узлов

• Конструкция рамы будет состоять из двух частей — лонжерона и траверсы . .. Лонжероны состоят из трех компонентов. Лицевая часть будет выполнена из канала №10, последний — из стальной трубы размером 8х8 см.
• Задняя траверса будет выполнена из канала №16, , а передняя — из канала №12. Поперечины изготавливаются аналогично. В принципе, все самодельные полноприводные минитракторы имеют схожую конструкцию рамы, с одинаковыми техническими параметрами.

• В качестве двигателя можно практически использовать любой силовой агрегат , мощности которого хватит для проведения сельскохозяйственных работ.Идеальным вариантом в этом случае будет использование 4-х тактного дизеля с водяным охлаждением.
• Коробка передач и раздаточная коробка Вал отбора мощности можно снять от автомобиля ГАЗ-53 … Сцепление подойдет от ГАЗ-52.
• При соединении сцепления и двигателя могут возникнуть определенные проблемы. Придется переделать маховик двигателя, а также сделать новую крышку корзины сцепления, чтобы она поместилась под двигатель. Маховик обтачивают на токарном станке, срезая задний участок, а также обтачивая дополнительный пролет посередине.
• В общем, самодельный минитрактор — это подгонка под конкретные детали , поэтому стоит быть готовым к тому, что для шлифовки некоторых деталей придется обратиться к токарю.
• Мост практически установлен в конструкции без изменений … Крепится к раме с помощью четырех лестниц.
• В качестве колес можно использовать аналогичные из легковых автомобилей .


  Но есть один важный нюанс: передние колеса должны быть около 14 дюймов, что является оптимальным значением для колес передней оси.

• Дело в том, что использование меньшего диаметра может спровоцировать падение агрегата в землю, а использование большего диаметра сделает невозможным выполнение определенных маневров.
• Схема шагания минитракторов и мини-автомобилей самоделок, представленная ниже, наглядно показывает принцип расположения колес на осях, а также их крепления к раме.
• Для увеличения маневренности самоделки на руль можно установить гидроусилитель руля. Можно взять из старого оборудования или собрать самостоятельно. Для этого нам понадобится масляный насос с приводом от двигателя.

• Важным этапом работ будет расположение сиденья водителя … Его необходимо расположить так, чтобы рулевое колесо не упиралось в колени водителя, т.е. не мешало свободному управлению устройством.

Самодельные переломы для минитракторов имеют очень важное преимущество — они имеют очень хорошие показатели маневренности … Конечно, этот способ сборки немного сложнее, чем альтернативы, но он определенно стоит затраченных усилий.

На российском рынке сельхозпродукции представлено множество моделей культиваторов зарубежного и отечественного производства от различных фирм. Культиватор — это настоящее европейское качество по доступной цене.

Опрыскиватель для сада позволяет обрабатывать самые труднодоступные места, при этом активное средство надежно удерживается на листьях. Пройдя ознакомление с различными типами опрыскивателей для сада и огорода.

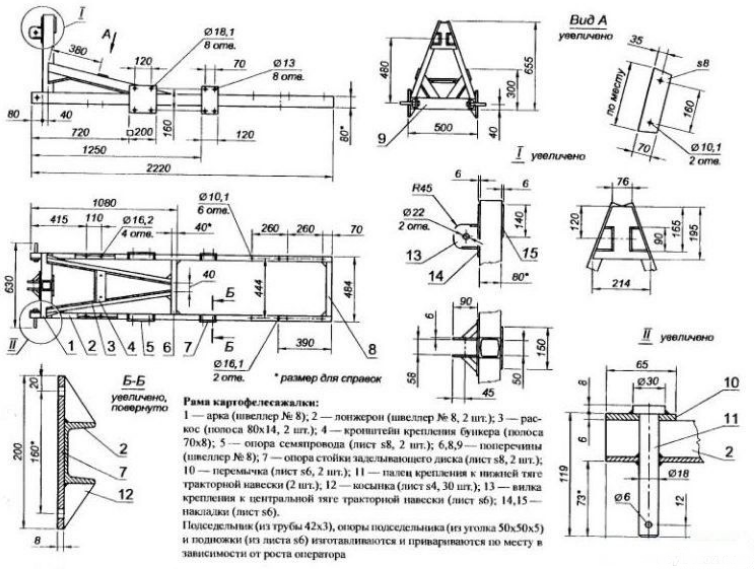

Сеялки для картофеля механизируют и улучшают процесс посадки, выравнивая ряды, высаживая клубни на одинаковом расстоянии друг от друга и на одинаковой глубине. Вы найдете всю необходимую информацию о картофелесажалках.

Вообще при таком способе сборки очень много комплектующих берется со старых отечественных автомобилей. Например, рулевую рейку можно позаимствовать от старых «Жигулей», то же самое можно сказать и о барабанном тормозе — ее тоже можно взять от опертой машины.

Лучшие модели

Самодельный минитрактор из мотоблока — довольно распространенный способ изготовления минитрактора в домашних условиях. В целом хорошие агрегаты выходят из следующих марок мотоблоков:

Для примера возьмем мотоблок, из которого без труда можно сделать будущий минитрактор. Весь перечень работ сводится к тому, что нужно сделать каркасную конструкцию из металлического профиля, а также дополнить устройство сиденьем и второй колесной парой.

Технические характеристики:

• тип используемого двигателя — 4-х тактный, дизельный;
• Емкость топливного бака — 5,5 л;
• частота вращения — 3 тысячи оборотов в минуту;
• тип охлаждения — воздушное;
Объем двигателя
• — 418 см3.

Стоимость будет формироваться исходя из цены самого мотоблока и стоимости материалов, необходимых для работы.С учетом того, что средняя цена на такой мотоблок составляет около 40 тысяч рублей, цена окончательной сборки составит порядка 45-48 тысяч рублей.

Также хороших результатов можно добиться, если переоборудовать мотоблок НТ-135, имеющий схожие характеристики с предыдущей версией.

Технические характеристики:

• тип используемого двигателя — 4-х тактный, дизельный;
• максимальная мощность — 9 л.с.
• Емкость топливного бака — 5.5 л;
• частота вращения — 3600 об / мин;
• тип охлаждения — воздушное;
Объем двигателя
• — 406 см3.

Стоимость самого мотоблока составит порядка 54 тысячи рублей … При этом окончательная цена на готовый самодельный минитрактор будет формироваться исходя из стоимости необходимых материалов. В частности, речь идет о следующих компонентах:

• Гидравлическая система … В принципе можно взять от старой сельхозтехники.
• Колесная пара — снята со старых отечественных авто.
• Руль и тормозная система.

Суммирую все затраты, общая стоимость самодельного минитрактора достигнет 60 тысяч рублей.

Заключение

Как видим, различных способов изготовления самодельных минитракторов достаточно. При этом их можно сконструировать практически «с нуля», сварив необходимые детали конструкции, либо переделать для этих целей мотоблок.К счастью, их дизайн во многом похож, что делает это возможным.

В Интернете можно найти довольно большое количество не только подробных чертежей с указанием разметки, но и видео, наглядно демонстрирующее такие агрегаты в работе.

Посмотрев на них, можно убедиться, что принцип их действия полностью идентичен приобретенным аналогам, поэтому самостоятельное производство минитракторов все становится более уместным.

Улей, собирающий мед Сам по себе сбор улья для многих пчеловодов похож на сказку.И все пчеловоды интересуются этой технологией. И, наконец, в сфере пчеловодства, не претерпевшей существенных изменений с 1852 года, появится улей, собирающий мед самостоятельно …

Подставка для канцелярских товаров своими руками Я нашла отличную идею, как сделать золотую подставку для канцелярских товаров своими руками. У каждого свой стол. Будет удобно, если вы купите подставку для канцелярских товаров. Но зачем покупать, если подставка …

Клетка для выгула кроликов по чертежам Клетки такого типа обычно используются летом.Обычно он предназначен для молодняка. У этой клетки нет дна. Устанавливается прямо на траве. Поэтому рекомендуется пускать туда только молодых кроликов. Поскольку большой …

Чертежи печи пиролиза своими руками Подробный процесс с фотографиями Чертежи печи пиролиза можно посмотреть здесь Описание Для постройки котла используйте металл толщиной не менее 4 мм, но на дверцах и в нижней части газификации необходимо использовать металл толщиной 8 мм. камера …

Чертежи печи пиролиза Процесс изготовления печи пиролиза с фото.Для постройки котла используйте металл толщиной не менее 4 мм, но необходимо использовать металл 8 мм для дверей и 6 мм для дна камеры газификации. В противном случае из-за температурных воздействий …

Бесплатные чертежи клеток для кроликов Решил сделать чертеж клетки для кроликов. Недавно построил клетку у себя дома в деревне. Клетку для кроликов сделала своими руками. Конечно, кто еще сам сделает и все покупать не буду …

Самодельная сельхозтехника пользуется большой популярностью у фермеров России.Такие конструкции намного дешевле заводских. И полет творческой фантазии мастеров ничем не ограничен. Получаются довольно интересные разработки, которые используются в сельском хозяйстве.

Самодельная сельхозтехника из мотоблока

Многие фермеры знакомы с преимуществами обычного мотоблока, используемого в домашнем хозяйстве. Конструкции мотоциклов обычно работают на бензиновых или дизельных двигателях. Наличие колес позволяет решать многие задачи.В результате часть земельных работ легче для фермера. В каких конструкциях используется мотоблок?

Если фермер умеет пользоваться слесарным инструментом, мотоблок в его руках может превратиться в полезный агрегат. Может использоваться для:

• вспашки земли;
• уборка снега;
• перевозка сыпучих материалов;
• кошение газона;
• посадка и уборка картофеля;
• как плуг.

Все конструкции от мотоблока можно разделить на две группы.В первом случае применяется навесное оборудование, во втором — проводится капитальный ремонт мотоблока.

Капитальная реконструкция мотоблока

Проявив упорство и фантазию, можно сделать уникальную самодельную сельхозтехнику. Основные типы агрегатов, получаемых от мотоблока:

• Прицеп. Это устройство основано на создании дополнительной прицепной конструкции. Важно учитывать смещение центра тяжести, который сместится назад.Также необходимо расширить переднюю ось.
• Вездеход. Мотоблок установлен на 4-колесной раме. Готовая конструкция будет напоминать квадроцикл или трактор. Получается отличная самодельная сельхозтехника для фермеров. Он маневренный и очень функциональный.

• Сеноуборочная машина. Практически все фермеры строят сеноуборочную машину из мотоблока. Конструкция представляет собой сварной каркас из труб, которые крепятся к пластине и устанавливаются обратно.Спереди прикреплены два колеса. Получается что-то вроде минитрактора.
• Снегоход. Если на конструкцию мотоцикла установить гусеницы, то он станет отличным транспортным средством для передвижения в условиях снежной зимы.

Самодельная картофелекопалка

Картофелекопалка навешивается на трактор. Во время движения ножи режут землю и собирают клубни картофеля. Во время вибрации с картофеля стряхивается лишняя земля. Чистые клубни выбрасывают в проходы, где их собирают вручную.Самодельная сельхозтехника представляет собой множество вариаций этого устройства. Работая на этом агрегате, мастер может определить толщину металлических конструкций и их прочность. Основание состоит из каркаса, сваренного из уголков и швеллера. Из стальных пластин изготовлен лемех, который крепится к корпусу элеватора.

Лифт слегка наклонен. Подготовить вращающиеся валы и барабан, транспортную и опорную часть. Конструкция достаточно сложная, поэтому без специальных технических навыков ее сделать невозможно.И по стоимости такое устройство будет недешево.

Самодельная сельхозтехника своими руками — хорошая идея для продвинутых мастеров со специальными навыками. Если таких способностей нет, фермер может выбрать любые юниты в магазине.

Самодельная сельхозтехника пользуется большой популярностью у фермеров России. Такие конструкции намного дешевле заводских. И полет творческой фантазии мастеров ничем не ограничен. Получаются довольно интересные разработки, которые используются в сельском хозяйстве.

Самодельная сельхозтехника из мотоблока

Многие фермеры знакомы с преимуществами обычного мотоблока, используемого в домашнем хозяйстве. Конструкции мотоциклов обычно работают на бензиновых или дизельных двигателях. Наличие колес позволяет решать многие задачи. В результате часть земельных работ легче для фермера. В каких конструкциях используется мотоблок?

Если фермер умеет пользоваться слесарным инструментом, мотоблок в его руках может превратиться в полезный агрегат.Может использоваться для:

• вспашки земли;
• уборка снега;
• перевозка сыпучих материалов;
• кошение газона;
• посадка и уборка картофеля;
• как плуг.

Все конструкции от мотоблока можно разделить на две группы. В первом случае применяется навесное оборудование, во втором — проводится капитальный ремонт мотоблока.

Капитальная реконструкция мотоблока

Проявив упорство и фантазию, можно сделать уникальную самодельную сельхозтехнику.Основные типы агрегатов, получаемых от мотоблока:

• Прицеп. Это устройство основано на создании дополнительной прицепной конструкции. Важно учитывать смещение центра тяжести, который сместится назад. Также необходимо расширить переднюю ось.
• Вездеход. Мотоблок установлен на 4-колесной раме. Готовая конструкция будет напоминать квадроцикл или трактор. Получается отличная самодельная сельхозтехника для фермеров.Он маневренный и очень функциональный.

• Сеноуборочная машина. Практически все фермеры строят сеноуборочную машину из мотоблока. Конструкция представляет собой сварной каркас из труб, которые крепятся к пластине и устанавливаются обратно. Спереди прикреплены два колеса. Получается что-то вроде минитрактора.
• Снегоход. Если на конструкцию мотоцикла установить гусеницы, то он станет отличным транспортным средством для передвижения в условиях снежной зимы.

Самодельная картофелекопалка

Картофелекопалка навешивается на трактор.Во время движения ножи режут землю и собирают клубни картофеля. Во время вибрации с картофеля стряхивается лишняя земля. Чистые клубни выбрасывают в проходы, где их собирают вручную. Самодельная сельхозтехника представляет собой множество вариаций этого устройства. Работая на этом агрегате, мастер может определить толщину металлических конструкций и их прочность. Основание состоит из каркаса, сваренного из уголков и швеллера. Из стальных пластин изготовлен лемех, который крепится к корпусу элеватора.

Лифт слегка наклонен. Подготовить вращающиеся валы и барабан, транспортную и опорную часть. Конструкция достаточно сложная, поэтому без специальных технических навыков ее сделать невозможно. И по стоимости такое устройство будет недешево.

Самодельная сельхозтехника своими руками — хорошая идея для продвинутых мастеров со специальными навыками. Если таких способностей нет, фермер может выбрать любые юниты в магазине.

В частных домах часто используется самодельная сельхозтехника.Собираются такие конструкции по чертежам разных мастеров и даже по заводским проектам, но редко такое оборудование служит долго и выполняет все необходимые задачи. Возможно, для приусадебного участка или небольшого огорода такой вариант станет удачным решением. Но практика показывает, что промышленному предприятию целесообразнее закупить новое производственное оборудование.

Производство, настройка и эксплуатация самодельной сельхозтехники

Для изготовления любой сельхозтехники требуются профессиональные чертежи и чертежи.Также мастеру необходимо обзавестись качественным металлом, сварочным аппаратом и дорогостоящим инструментом для сборки конструкции. На заводе оборудование защищено от коррозии и быстрого износа, это также необходимо при ручной сборке.

Процесс создания навесного самодельного оборудования довольно сложен:

• изготовление и испытание оборудования в соответствии с нормами и требованиями области применения;
• установка навесного оборудования на трактор, мотоблок или другую спецтехнику, выполняющую работы;
• постановка задач, которые необходимо выполнить — это может быть вспашка почвы, внесение удобрений или семян, уборка урожая;
• постоянный мониторинг устройства, внесение изменений в настройки в процессе выполнения работ.

Настроить самодельную сельхозтехнику для безупречного выполнения работы практически невозможно. Заводские устройства часто поставляются готовыми к работе, а кустарное оборудование требует постоянного контроля результатов действий. И это основная проблема — функциональность и производительность таких продуктов иногда стремится к нулю.

Основные проблемы при использовании кустарного оборудования

Обработка земли и уборка урожая — сложные технологические процессы, требующие профессионального подхода.Сегодня недопустимо терять даже 10% урожая из-за плохого качества уборочной продукции, так как экономический эффект от автоматизации будет мизерным. Собранная в домашних условиях сельхозтехника может продемонстрировать в своей работе следующие неприятные стороны:

• низкая функциональность, возможность выполнять только одну конкретную задачу с определенной культурой;
• сложная установка на трактор или мотоблок, риски разрушения самодельного соединительного элемента при эксплуатации;
• снижение эффективности сбора урожая или посадки сельскохозяйственных культур, обработки земли или внесения удобрений в почву;
• Заметное снижение продуктивности земельного участка после такой обработки, снижение рентабельности хозяйства.

Изготовление картофелекопалки для мотоблока своими руками. Картофелекопатель самодельный для мотоблока

Сысоев Кирилл

Черствые руки не знают скуки!

Содержание

Профессиональное оборудование для выкапывания картофеля стоит внушительных денег. Однако процесс сбора урожая очень утомителен, поэтому фермерам приходится идти на хитрости, чтобы облегчить свою работу. Изготавливают самодельные картофелекопалки для трактора или мотоблока.

Разновидности и принцип работы картофелекопалки

Все типы устройств работают по одному принципу: плуг определенной конструкции вспахивает землю, а насадки вытягивают клубни на поверхность почвы. После этого рабочие собирают урожай вручную. Промышленные устройства делятся на следующие типы:

• Картофелекопалка элеваторная. Оборудован лемехами для выкапывания двух рядов картофеля и тремя элеваторами для рыхления и просеивания почвы.Часть земли проходит через вибрирующую решетку, а на поверхности остаются отобранные вручную клубни, ботва, примеси.
• Ревущий картофелекопатель. Конструкция практически такая же, как и у предыдущего типа, только вместо барных элеваторов работают двуситовые грохоты.
• Картофелекопалка метательная. Однорядная металлическая приставка оснащена лемехом и вращающимся ротором. Он подбирает выкопанный ряд и рассыпает землю и картофель по полю.

Картофелекопалка своими руками несколько отличается от профессиональной техники и существенно уступает ей по производительности, но облегчает работу фермеров.Самый простой экскаватор для мотоблока — пассивного типа (ланцет). Это модернизированная вогнутая лопата с длинными стержнями. Фермеру необходимо установить картофелекопалку под правильным углом и начать движение.

Конструкция погружается в землю на 5-10 см ниже уровня зарождения клубней и поднимает их на поверхность. Пассивная картофелекопалка к мотоблоку своими руками также обеспечивает рыхление участка. Сбор урожая требует больше физических усилий, чем активный сбор урожая.Однако такие неудобства компенсируются простотой и дешевизной изготовления.

Картофелекопалка вибрационная

Это навесное оборудование часто используется с мотоблоками Нева. Картофелекопалка с ревом своими руками крепится к машине с помощью муфты в сборе. В отличие от других самодельных картофелекопателей эта практически не повреждает клубни, извлекает почти весь урожай, ничего не оставляя в земле. Этот вид адаптации оптимален для легких и средних почв.

Как сделать картофелекопалку своими руками

Чтобы сделать самодельные картофелекопалки и картофелесажалки, вам понадобятся материалы и инструменты. Также важно определиться, для какого вида транспорта вы создадите помощника — мотоблок, микротрактор (МТЗ-80, МТЗ-82, Т-25 и др.). Внимательно изучите чертежи, так вам будет понятнее, как сконструировать картофелекопалку. Из инструментов вам понадобится сварочный аппарат, молоток, кувалда, храповые головки или гаечные ключи, дрель, сверла по металлу, ножницы или пила по металлу.

Самодельная картофелекопалка для мотоблока

Для пассивного снаряжения потребуются следующие материалы:

• Листовой металл для лемеха из прочной стали. Толщина — 3-5 миллиметров.
• Арматура диаметром 8-10 мм. Из него будет сделана экранирующая сетка.
• Полоса стальная, швеллер толщиной 10 мм. Элемент нужен для подвесного устройства.
• Уголок 30 мм.

Картофелекопалка для мотоблока должна быть изготовлена ​​в следующем виде:

1. Ознакомьтесь с чертежами.
2. Сделать лемех культиватора типа «ласточкин хвост». Два варианта действия:
   • Можно согнуть целый лист железа по прямой. Разогрейте металл газовой горелкой; для большей жесткости выковать рабочую кромку. Когда деталь приобретет окончательную форму, закалите ее.
   • Используйте старые дисковые пилы. Вырезать болгаркой два сектора, соединить их под углом при помощи сварочного аппарата, закалить. Такая деталь прослужит дольше и сохранит резкость.
3. Приварите стержни сзади.После этой манипуляции часть металла может просесть, что никак не отразится на жесткости рабочей поверхности.
4. Используйте классический держатель плуга в качестве подставки для картофелекопалки. В противном случае используйте стальную полосу.
5. Сделайте подвеску из швеллера. Предоставляют возможность регулировать угол атаки и глубину пикирования.

Картофелекопалка своими руками для минитрактора

Изготовить такое устройство даже по детальным чертежам и алгоритму намного сложнее, чем в предыдущем варианте.Как сделать более совершенную картофелекопалку своими руками? Материалы:

• Уголки 63х40 мм. Нужен для изготовления металлического каркаса.
• Железный швеллер (# 8) или трубы длиной около 130 см.
• Листовой металл для стен и лемехов (толщиной от 7 мм).
• Арматура диаметром 10 мм.
• Цепь для передачи вращательных движений.
• Металлические стеллажи различных размеров.
• Колеса из металла или резины.
• Болты крепления вала (размер 10).
• Оборудование.

1. Сварите каркас из швеллера / трубы и металлических уголков. Длина изделия примерно 120 см.
2. Сойдите с рамы и присоедините другой канал или трубу для установки регулирующих элементов.
3. Начиная с края рамы приварите металлические стойки в вертикальном положении. Сначала будет стойка длиной 50 см, затем 40 и 30 см. Расстояние между ними — 10 см.
4. Приварите основу для стержней — решетку к стойкам.
5. С остатками швеллера соединить металлические стойки между собой. Они должны образовать треугольник.
6. Приварите металлический лист (шириной 30 см) к одному из треугольников. Когда деталь остынет, согните ее кувалдой, зафиксируйте у треугольника №2.
7. Сделайте лемех из двух острых металлических пластин, старого плуга или трубы (20 см), заостренной и изогнутой как плуг. Прикрепите лемех к элеватору болтами.
8. Со стороны металлического слоя приварить арматуру к основанию на расстоянии 4-4.5 см. Вторая сторона должна свободно ходить. Чтобы клубни не выпадали, по бокам стержней прикрепите толстый металлический лист.
9. Поместите валы на получившийся лифт. Когда колеса двигаются, они зацепляются за решетку.
10. Прикрепите редуктор к штоку с помощью подшипников.
11. своими руками, собрать роликовые цепи, стержень, металлические диски и колеса — блок поддержки и транспорта картофелекопателя.

Работа в поле — не самое легкое занятие.И владельцы собственных сайтов прекрасно это понимают. Поэтому они стремятся максимально облегчить эту работу за счет использования технологий. Такой процесс, как копание картофеля, очень сложно выполнить вручную. На помощь приходит картофелекопалка ревущего типа, собранная вручную. Поможет максимально упростить задачу, отделив клубни от почвы.

What is

Выкопать клубни картофеля и отделить их от земли поможет картофелекопалка ревущего типа, собранная или купленная в магазине своими руками.Первый вариант предпочтительнее для многих садоводов. Связано это в первую очередь с экономией средств на его строительство.

Такое устройство отличается высокой производительностью. Основными элементами являются привод, лемех и ствол. Принцип работы прост. Ножи режут почву, которая вместе с корнями поднимается на вибростол. Из-за вибрации почва просыпается обратно сквозь трещины. Картофель большой, поэтому не проходит через щель. Корнеплоды опадают с обратной стороны на поверхность земли.Осталось только собрать их в корзину.

Размеры грохотного картофелекопателя позволяют выкапывать клубни с одного ряда. Устройство имеет длину около 70 см и ширину чуть более 40 см; точные размеры можно увидеть на чертеже, представленном на картинке ниже.

Особенности устройства

Картофелекопалка ревущего типа своими руками может работать в связке с большим количеством самых распространенных мотоблоков, например «Нева». Важно правильно выбрать и изготовить муфту в сборе.

Отличие экскаватора этого типа в том, что почти все клубни извлекаются из земли. Количество, оставшееся в почве, минимально. При этом клубни не повреждаются (не режутся), так как все части круглые.

Картофелекопалка подходит для работы на легких и средних почвах. Это может быть не только приусадебный участок, но и поле.

Устройство картофелекопалки

Самодельная картофелекопалка грохотного типа состоит из следующих основных элементов:

• Рама.Это элемент, на который устанавливаются все остальные детали.

• Решетка из металлических стержней. Во время работы он вибрирует, отбрасывая почву.

• Вал, приводящий в движение решетку.

• Транспортная ступица, благодаря которой устройство может двигаться. В него входят диски, звездочки, цепи, стержни и другие предметы.

Это основные элементы для правильной работы, которые могут потребовать других мелких деталей.

Необходимые материалы и инструмент

Для изготовления экскаватора помимо теоретических знаний необходимо подготовить материалы, из которых будет собираться устройство.К ним относятся:

• Металлический швеллер (достаточно 8-10 мм).

• Арматура (прутки металлические 10 мм).

Картофелекопалка ревущего типа своими руками не собирается без специальных приспособлений и приспособлений. Из инструментов вам понадобится болгарка, дрель, сварочный аппарат и некоторые другие мелочи (гаечные ключи, молоток, рулетка и так далее).

Сборка конструкции

Картофелекопалка ревущая своими руками собирается в определенной последовательности.Для этого нужно пройти несколько этапов.

Первый — изготовление каркаса. Для этого металлический уголок распиливается на 4 части. Два из них должны быть длиной 120 см, а два других — 80 см. С помощью сварочного аппарата из кусков подготавливается прямоугольная основа.

Далее крепятся перемычки, на которые будут установлены вертикальные стержни для управления аппаратурой. Перемычки следует прикреплять на четверть длины основания каркаса. Вал колеса установлен с другой стороны рамы.Светильник состоит из двух трубок длиной 15 см и шириной 3 мм.

После этого устанавливаются вертикальные стойки. Для этого делаются два квадрата. Их крепят на расстоянии примерно полсантиметра от края каркаса со стороны перемычек. Следующий столб длиной 4 см устанавливается на расстоянии 20 см. Отойдя еще на 40 см, прикрепляют столбы длиной 30 см, столбики соединяют между собой металлической пластиной.

Второй этап — изготовление раля.Для этого вырезается металлический прямоугольник 40х40 см, проделываются отверстия для крепления к стойкам. С обратной стороны прикрепляется такой же лист железа. После этого к первому элементу приваривается лист размером 70х70 см. С помощью кувалды он сгибается в форму конуса.

Следующий этап — изготовление сетки. Для этого к готовой рейке крепятся стержни. Их длина должна быть немного больше длины каркаса.

На последнем этапе крепятся колеса и тяги управления.На этом картофелекопалка гремучая готова. Ее можно привлекать к работе. Благодаря этому устройству тяжелая работа по выкапыванию корней станет максимально легкой.

Картофелекопалка для мотоблока «Нева»

Для жителей сельской местности осенняя уборка картофеля остается трудоемкой задачей. Конечно, сегодня мало кто выполняет такую ​​работу вручную, используя лопату. Многие покупают для этого различные механические приспособления, а некоторые, так называемые «Кулибины», своими руками делают различные приспособления, чтобы избавить себя и своих близких от тяжелого труда.Особым спросом у сельских тружеников пользуется картофелекопалка, которая функционирует с помощью мотоблока любой модификации, будь то любимая модель «Нева» или устройство другого производителя. Здесь главное иметь четкое представление о том, что такое самодельная картофелекопалка, и уметь создавать чертежи по необходимым расчетам.

Конструктивные особенности и типы

Стоит сразу напомнить, что это механическое устройство, как видно на фото, цепляется за мотоблок для выполнения своей работы.Такой землекоп ручной работы, как показано на видео, способен обрабатывать земельный участок не только возле дома, но и в поле.

Основное назначение картофелекопалки — отделить клубни картофеля от почвы и разложить их на земельном участке. Такой агрегат прост в эксплуатации и имеет простую конструкцию. Поэтому соорудить его своими руками обычно не составляет труда. Самое главное, что этот навесной механизм подходит к любой модели мотоблока, будь то всем известная «Нева» или другая модификация.

Многие читатели скажут, что такую ​​картофелекопалку можно купить в торговой точке по продаже сельхозтехники и оборудования и зачем делать это самому. Это утверждение верно, но не полностью. Любой опытный садовод скажет, что экскаватор, сконструированный в домашней мастерской, будет более практичным, так как он будет рассчитан на уже известные характеристики почвы, а также будет сделан конкретным человеком. Здесь также стоит добавить цену. Самодельное устройство обойдется намного дешевле, чем покупка его в магазине.

Перед тем, как приступить к творческой конструктивной работе по созданию картофелекопалки, необходимо помнить, что она приспособлена для работы на почвах со средней и низкой плотностью. Для изготовления агрегатов, приспособленных для работы на тяжелых грунтах, необходимо иметь глубокие знания физики и механики.

Картофелекопалка виброкопалка

Картофелекопалка ланцетная
Картофелекопалка Transporter

Картофелекопалка, приспособленная к мотоблоку, как показано на фото, бывает следующих типов:

• Грохочущий или вибрационный механизм — состоит в основном из лемеха и вибросита… Принцип работы картофелекопалки, работающей с мотоблоком, прост. Почва вместе с картофелем подтачивается лемехом. Затем неподвижная решетка транспортера оставляет клубни на своей поверхности, а почва стряхивается, как через сито, обратно. Такая модель эффективна в работе, но достаточно сложна в изготовлении.
• Конвейерная установка для копки картофеля — может работать свободно, например, на базе такого мотоблока, как «Нева».Конструктивно конвейерный экскаватор состоит из лемеха и движущегося конвейера, который имеет специальное крюковое устройство для удержания клубней на платформе и очистки почвы. Конструкция конвейера для выкапывания картофеля более практична, чем картофелекопалка вибрационного типа. Но на почвах с небольшой плотностью применять данный вид устройства нецелесообразно.
• Тип стрелы — по конструкции это простейший механизм, который легко адаптируется к любой модели минитрактора, например, такой как «Нева».Он не содержит подвижных частей. Как показано на видео, почва с клубнями подрезается ножом. Далее срез попадает на поверхность специальных прутьев, куда насыпают землю, а чистые плоды ложатся поверх почвы. Этот экскаватор эффективен на земле с низкой плотностью, где нецелесообразно использовать другие типы устройств.

Прежде чем приступить к проектированию такого устройства, в первую очередь необходимо точно определить плотность почвы, на которой он будет использоваться.Стоит помнить, что там, где идеально подходит конвейерная конструкция со стрельчатым видом, работать будет сложно.

Чертежи самодельных и заводских картофелекопалок

Для небольшой фермы, чтобы было удобно собирать картошку, нужно сделать небольшой прибор. Он должен быть удобен при эксплуатации и легко подвешиваться на мотоблок.

Конструкция картофелекопалки: 1 — сварная рама, 2 — нож, 3 — транспортер, 4 — шкив, 5 — шатун, 6 — шкив конической шестерни… 7 — ремень, 8 — сообщение, 9 — адаптер, 10 — опорное колесо, 11 — пружина натяжителя.

Для изготовления рассматриваемого устройства необходимо иметь:

• Швеллер стальной.
• Сошник отлит из высококачественного металлического сплава толщиной не менее 5 мм. Для его изготовления можно использовать пилу от циркуляционного станка.
• Металлические уголки размером 40 и 63 мм.
• Стальные стержни. Их требуется для изготовления устройства, как показано на фото, не менее 8 штук.

Для изготовления устройства для копания картофеля вибрационного типа необходимо, прежде всего, изготовить каркас. Он должен легко стыковаться, например, с минитрактором «Нева» или другой модификацией.

В целом, как показано на видео, такое устройство состоит из следующих компонентов:

• Рамная конструкция.
• Подвесные элементы.
• Тяги регулировочные вертикальные.
• Шасси.

Для проектирования такого агрегата необходимо произвести точные расчеты и создать на их основе чертежи.Без соблюдения этого правила процесс изготовления своими руками будет затруднен.

Этапы изготовления картофелекопалки ревущего типа

Как видно из видео, перед началом работы необходимо подготовить следующий инструмент:

• угловая шлифовальная машина;
• сварочный аппарат;
• гравер или дрель.

Также для изготовления приспособления нужно подготовить болты и гайки.

1. этап — изготовление каркаса. Для этого, как показано на фото, труба разрезается на четыре части.квадратная форма … Две штуки должны быть по 1200 мм, а две по 800 мм. Размер трубы 40 * 40 мм. Подготовленные детали соединяются сваркой в ​​прямоугольник.
2. этап — Крепление перемычек. Из видео видно, что они необходимы для установки вертикальных стержней управления. Крепится этот элемент, примерно на четверть длины основания каркаса. На другом конце крепятся два элемента крепления колеса. Аналогичный элемент следует сделать из двух трубок диаметром 30 мм и длиной 150 мм.
Этап
3. — установка вертикальных стоек. На стороне, где устанавливаются перемычки, на расстоянии 5 мм от края рамки вертикально монтируются два квадрата размером 30 * 30 мм и длиной 500 мм. После этого на расстоянии 200 мм устанавливаются стойки длиной 40 мм. Затем нужно отступить еще на 400 мм и закрепить стойки длиной 300 мм. Стойки соединяем между собой полосой 0,4 мм.
4. этап — Изготовление раля. Сначала на металлическом листе 400 * 400 мм, толщиной 0.3 мм, а внизу стоек подготовлены два отверстия для крепления. Заготовка жестко крепится к стойкам. Такая же заготовка прикреплена с другой стороны. Еще один квадратный металлический лист 700 * 700 мм и толщиной 0,4 мм, его приваривают встык к первому элементу, а затем с помощью кувалды загибают в нужную коническую форму.
5. этап — решетчатая конструкция. Для этого к готовому ралли снизу прикрепляется штанга диаметром 10 мм, а другой конец выступает за периметр рамы в сторону тягового механизма, которым может быть модель «Нева».

Любому дачнику хочется максимально упростить свою работу на приусадебном участке. Механизированные агрегаты могут стать хорошими помощниками в решении этой проблемы. Сегодня в магазинах есть навесное оборудование для мотоблоков разного типа, но некоторые из них имеют простую конструкцию и могут быть изготовлены самостоятельно. Если домовладелец выращивает много картофеля, то есть смысл задуматься о создании картофелекопалки.

Типы и особенности конструкции

Картофелекопалка предназначена для отделения почвы от клубней и их раскладывания на земле.После этого урожай можно быстро собрать с минимальными усилиями. Поскольку конструкция этого агрегата достаточно проста, изготовить его будет довольно просто.

Самодельная картофелекопалка для мотоблока — агрегат практичный, а стоимость его по сравнению с фирменной техникой будет значительно ниже.

Наиболее популярные конструкции этого агрегата :

1. Ланцет — состоит только из лемеха, который после погружения в землю извлекает клубни наружу.
2. Вибрационная (просеивающая) — более сложная конструкция, в которой лемеха дополнена вибрационным устройством.
3. Конвейер — уже из названия конструкции понятно, что он содержит механизм подачи клубней к устройству для очистки их от почвы.

В домашних условиях проще всего сделать своими руками картофелекопалку первых двух типов.

Инструкция по изготовлению

Указательные инструменты можно использовать только на легких почвах. Вибрационное устройство сделать сложнее, но оно окажется более производительным.Для начала следует сделать своими руками чертежи картофелекопалки ревущего типа и нанести на них все необходимые размеры.

На другом конце рамы, снаружи рамы, прикреплены два отрезка трубы длиной 150 мм и диаметром 30 мм. Они должны располагаться в вертикальной плоскости и составлять основу колесной базы. Следующим этапом будет установка на каркас нескольких вертикальных стоек. Они устанавливаются с двух сторон и должны располагаться следующим образом:

• первая пара находится на расстоянии 50 мм от переборки, ее длина составляет 500 мм;
• две другие стойки длиной 400 мм крепятся с отступом 200 мм;
• последние пары устанавливаются на расстоянии 400 мм, а их длина составляет 300 мм.

Для изготовления стеллажей подойдет труба квадратного сечения 30х30 мм. После установки их необходимо соединить под углом 45 градусов с помощью металлической полосы толщиной не менее 0,4 мм.

В результате должна получиться треугольная форма.

Рало и скатная доска

Картофелекопалка для мотоблока своими руками должна иметь рабочие элементы. Ralo предназначен для выкапывания клубней из почвы и их последующей подкормки на скатную платформу.Деталь может быть изготовлена ​​из двух листов металла размером 400х400 мм и толщиной не менее 0,3 мм.

Выбор усилителя сотового сигнала для дачи

В каждом листе необходимо просверлить отверстие для крепления к столбам. Еще нужно будет согнуть центральную часть пластины 30х70 мм в форме конуса, а затем приварить ее встык к боковым листам. Такая конструкция рал около обеспечивает быстрое проникновение орудия в почву.

Для изготовления скатной доски можно использовать от 8 до 10 штук арматуры, длина которой составляет 1,2 м. Один конец стержня приваривается к ралю, а второй выходит за границы агрегата и может относительно свободно перемещаться. Стержни расположены параллельно друг другу на расстоянии 40 см.

Для усиления конструкции к задней части рамы можно приварить швеллер длиной 300 мм. Именно к нему затем монтируются стержни скатной доски на уровне 2/3 их длины.

Во время движения агрегата свободные концы арматуры будут вибрировать, очищая клубни от почвы.

Колесная база

Совершенно не обязательно приобретать колеса для самодельного агрегата. Отличным выбором может стать готовая продукция от вышедшей из строя сельхозтехники. Однако при их выборе следует ориентироваться на особенности грунта :

• металл отлично подходят для работы на твердом грунте, они утяжеляют всю конструкцию агрегата, тем самым повышая эффективность ралли;
• простая резина может быть наиболее эффективной при обработке рыхлой сухой почвы; Резина
• с протектором позволит агрегату двигаться без скольжения по влажной почве.

Многие мастера предпочитают тракторные шины за их универсальность. Колеса можно закрепить на оси шпилькой.

Для тех, кто не понаслышке знает, что работают в поле, выращивая свой урожай картофеля, а тем более собирая его, понимает, насколько это сложно. Ну что за давно такая практика, человек придумал простое изобретение для облегчения уборки картофеля — картофелекопалку своими руками … В этом случае наши деды использовали обыкновенную лопату, а это механическое устройство было создан специально для автоматизации сбора картофеля.Картофелекопалка предназначена для отделения клубней от почвы и укладки их на поверхность поля.

Конечно, есть заводские варианты этого устройства, но для более-менее опытного садовода не составит труда самому собрать картофелекопалку, которая не будет уступать этим образцам.

Картофелекопалка, конструкция

Несложный дизайн значительно упрощает задачу. В его основе — сварной каркас, который собирается из специального уголка размером 63х40 мм, железного швеллера № 8, металлических пластин 8 мм.Из пластин делают лемех, который в принципе можно изготовить и обычной дисковой пилой. Лемех крепится к корпусу элеватора 4-мя болтами, стянутыми гайками. Благодаря круглой заточке детали клубни картофеля с трудом подрезаются.

Наклон элеватора можно изменить, изменив крепление крышки к раме, одновременно изменив угол, под которым копает сошник. Редакция состоит из двух металлических корпусов цилиндрической формы.Они имеют форму стакана и втулки и соединяют два стальных вала — ведущий и ведомый. Эти валы должны беспрепятственно вращаться, а на призматические шпонки устанавливаются специальные звездочки с приваренными ступицами. Как правило, их делают из участка газопровода размером примерно 25 мм.

Нет чистящего барабана в комплекте. Картофелекопалка для минитрактора , однако создать ее — самое сложное в изготовлении картофелекопалки. В его конструкцию входят две роликовые цепи по 94 звена, надетые на тяги.Из-за формы эта конструкция получила название «беличье колесо». Это колесо закреплено на двух изогнутых дисках для прочности. В некоторых случаях вместо дисков используется обод велосипедного колеса. «Беличье колесо» приваривается к дискам и закрепляется на двух неподвижных сварных осях, на которых оно затем вращается. Вал вращается на подшипниках, а вместе с ним вращаются ведомые звездочки, от которых зависит вращение самого барабана.

Лучшим материалом для слайдера, чтобы лента цепной шины легко скользила по нему, является фторопласт.Сама лента выглядит как «беличье колесо», но стержни на ней короче и их меньше. Слайдеры также нужны для защиты цепи от повреждений и служат опорой.

Самый простой часть создания картофелекопателя является поддержка и транспортный узел. Каждый человек делает это по своим расчетам. Обычно особых сложностей в его создании не возникает. Кстати, аналогичные механизмы используются в.

Что касается первичного вала экскаватора, то он вставлен в левое боковое отверстие кожуха.Похоже на болт с резьбой. После того, как ось вставлена, крепится звездочка с подшипником, распорная и распорная втулки, проставочное кольцо. Затем входной вал вставляется в правое отверстие в кожухе.

Сейчас существует множество способов выращивания картофеля, один из которых имеет свою уникальную специфику и позволяет получать отличные урожаи картофеля даже в неблагоприятных погодных условиях. Современные методы, конечно же, предполагают большую экономию времени и энергии при уборке картофеля, для чего и предназначена картофелекопалка.

Чертежи картофелекопалки

Универсальная техника в сельском хозяйстве своими руками. Полезные самоделки для сельского подворья

Минитрактор — незаменимая сельскохозяйственная техника при обработке земли, посеве семян и уборке урожая. Особенно востребована такая техника в деревне, у владельцев больших приусадебных участков. Стоимость заводских минитракторов довольно высока. Даже новые китайские технологии иногда доступны не каждому.Поэтому все больше домашних мастеров стараются сделать минитрактор своими руками из подручных материалов.

Если вы решили собрать минитрактор своими руками, то в первую очередь нужно выбрать к нему силовой агрегат. На последнем часто используется двигатель zID … Это четырехтактный агрегат объемом 0,52 литра. и производительностью 4,5 л / с, что вполне подходит для обработки 2-3 га земли. Двигатель прост в обслуживании, поэтому его часто устанавливают на различную самодельную технику, к тому же легко купить в Интернете.

Еще один вариант самоделок — … Это двухцилиндровый агрегат мощностью около 12 л / с и объемом 0,42 литра. Хотя этот тип моторов уже давно снят с производства, в Интернете существует большое количество предложений о продаже данного агрегата. Приобрести его можно примерно за 5000-8000 рублей.

Часто при изготовлении самодельных тракторов мастера используют моторы от автомобилей. Например, можно найти минитракторы с двигателем от Оки.

Этот двигатель имеет мощность 29,3 л / с и объем 0,649 л. По сути, это двигатель ВАЗ (ВАЗ 21083), только в облегченном варианте, так как он имеет в 2 раза меньшую массу. Отличительная особенность двигателя «Ока» — небольшой расход бензина и высокий КПД.

Более дорогой вариант — двигатель от «Жигулей» … Двигатели линейки автомобилей ВАЗ имеют мощность двигателя 59 л / с (ВАЗ 2101) и выше. Трактор с двигателем ВАЗ — довольно мощный агрегат, способный справиться практически с любыми сельскохозяйственными работами.

Владельцам мотоблока проще всего сделать мини-трактор для дома, так как в этом агрегате уже есть все необходимые блоки управления. Остается сделать подходящую раму и трактор готов.

Из чего сделать раму из

Сборка минитрактора всегда начинается с изготовления рамы. Рама минитрактора выступает в роли базы, на которой закреплены все узлы и детали этого агрегата.Каркас должен быть достаточно прочным и в то же время не очень тяжелым. Обычно его изготавливают из металлического уголка , профильной трубы или швеллера … Детали соединяются сваркой. Рама может быть как цельной, так и состоящей из двух частей.

Цельный каркас самый простой в изготовлении. Достаточно сварить прямоугольник из швеллера или уголка. Размеры рамы рассчитываются исходя из габаритов двигателя, коробки передач и других узлов.

Также среди владельцев приусадебных участков большой популярностью пользуется минитрактор 4х4.Это полноприводные минитракторы с ломающейся рамой … Слово «полный привод» означает, что агрегат приводится в движение обеими осями, передней и задней. Пример такой рамки из канала №10 показан на следующем фото.

Узел излома рамы чаще всего производится от карданного вала автомобиля, например, от ГАЗ-52.

Главное преимущество самодельного трактора с ломающейся рамой — малый радиус поворота агрегата. Благодаря высокой маневренности поломанный минитрактор успешно используется на небольших участках, где поворот минитрактора с прочной рамой будет затруднен.

Ниже представлены чертежи навесной рамы.

Из чего сделать шасси

Для сборки минитрактора необходимо подготовить его шасси. В него входят колеса, передний и задний мосты, элементы трансмиссии.

При выборе колес для минитрактора следует учитывать цель использования последнего.Если агрегат строится для транспортировки и буксировки грузов, то будет достаточно диска диаметром 16 дюймов. При использовании трактора в поле лучше использовать более массивные колеса с дисками диаметром от 18 до 24 дюймов.

Если ведущий мост в вашем тракторе только задний, то передняя балка изготавливается достаточно просто .

Чтобы изготовить самодельный передний мост, а также его задний аналог для полноприводного агрегата потребуется взять 2 одинаковых узла шасси, например, от автомобиля ВАЗ или Москвич, и укоротить их.Как укоротить мост от автомобиля ВАЗ, вы можете узнать из этого видео.

Важно! Мосты должны иметь одинаковые коробки передач с одинаковым передаточным числом. В противном случае передние и задние колеса будут вращаться с разной скоростью при движении трактора.

Так как мосты уже имеют встроенный механизм передачи вращательного движения на ось колеса, делать самодельную коробку передач не требуется.

Преимущества установки гидравлики

Гидравлика на минитрактор устанавливается для обеспечения работы некоторых его механизмов и облегчения управления этим агрегатом.Агрегат с установленной гидравликой имеет свои преимущества.

1. Машиной становится легко управлять. Рулевое колесо можно поворачивать, практически не прилагая усилий, одной рукой.
2. Гидравлика позволяет использовать различное навесное оборудование.
3. Использование гидравлики позволяет модернизировать тормозную систему. Благодаря установленным на агрегате гидроцилиндрам происходит мгновенное торможение агрегата.

Сделать гидравлику на минитрактор можно, если заранее приобрести в магазине готовую систему или использовать запчасти от старой сельхозтехники.

Важно! При установке гидравлики на минитрактор следует учитывать, что часть мощности двигателя уйдет на обслуживание этого агрегата. Поэтому для тракторов с двигателями малой мощности установка гидравлики не принесет никакой пользы.

Для чего нужен ВОМ?

Вал отбора мощности (ВОМ) предназначен для привода различных сельскохозяйственных механизмов, подключенных к минитрактору, например, различных фрез для обработки земли, картофелекопателей, косилок, снегоочистителей и т. Д.

ВОМ может быть как зависимым, так и независимым … В первом случае вал приводится в движение трансмиссией, которая передает вращательное движение на колеса. Как только колеса останавливаются, ВОМ перестает вращаться. Независимый ВОМ приводится в движение коленчатым валом двигателя. Следовательно, чем выше частота вращения двигателя, тем быстрее вращается вал.

Кроме того, существуют тракторы с синхронным ВОМ … Скорость вращения синхронного вала напрямую зависит от передаточного числа движущегося трактора.Синхронизация движения и вращения требуется при работе машины с посевным оборудованием.

Изготовление трехточечной навески

Образец используется для присоединения дополнительного оборудования к трактору например плуга.

Сцепка должна быть подвижной как в горизонтальной плоскости, так и в вертикальной … В первом случае подвижность помогает уменьшить вылет при повороте. Вертикальное перемещение подвески требуется для опускания оборудования в рабочее состояние или подъема в транспортное положение.

Сцепка для минитрактора изготавливается из различных частей, снятых со старой сельхозтехники. Описать, как сделать трехточечную заминку в домашних условиях, довольно сложно. Поэтому правильнее будет использовать следующее видео, в котором указаны габариты всех частей устройства.

Выбор и установка тормозов и сцепления

Тормоза должны быть установлены на заднюю колесную пару. Проще всего взять готовых блоков от автомобиля УАЗ … Тормозные колодки должны быть установлены на колесных дисках, а управление доведено до педали или рычага, установленного внутри кабины.

Для установки сцепления на самодельный минитрактор также можно использовать готовый вариант от любого автомобиля. Например, ременная муфта от Москвич или УАЗ.

Блок сцепления прикреплен к коробке передач, также снятой с автомобиля. Как установить сцепление можно увидеть в этом видео.

Рулевой механизм

Самостоятельно сделать рулевой механизм достаточно сложно, да и в принципе нет смысла, так как все детали можно снять с любого автомобиля.

При установке рулевого механизма рулевой вал с редуктором соединяется с рулевыми сошками, которые расположены на поворотных кулаках, установленных на передней балке (изготовление балки было рассмотрено выше).

Как сделать кабину для минитрактора

Если в летний период можно работать на минитракторе без кабины, то с наступлением осенне-зимнего периода использование агрегата становится скорее неудобно или даже невозможно.Поэтому мастера стараются собирать тракторы с кабинами, чтобы использовать эту технику круглый год.

Кабина для самодельного оборудования изготовлена ​​из листовой стали по заранее подготовленному чертежу. За основу для расчетов можно взять кабину от трактора МТЗ. На следующем фото представлен чертеж, на основе которого можно сделать кабину своими руками.

Совет! Если размеры кабины, указанные на чертеже, не подходят габаритам вашего минитрактора, то их необходимо изменить.Но главное, что нужно учитывать при регулировке габаритов, — это размер лобового стекла и высота кабины. Его потолок должен быть на 25 см выше головы человека, сидящего в кабине.

Кабина изготавливается следующим образом.

В общем, чтобы лучше понять, как делается минитрактор своими руками, можно посмотреть это видео, своеобразный учебник для новичков.

Нюансы изготовления гусеничного трактора

Самодельные гусеничные минитракторы — техника, главной особенностью которой является высокая маневренность и хорошая маневренность … Также трактор на гусеницах создает минимальное давление на почву, чего нельзя сказать о его колесном аналоге.

Для изготовления гусеничного минитрактора потребуются следующие конструктивные элементы.

1. Рама. Изготавливается из профильной трубы или швеллера.
2. Двигатель. Для гусеничного минитрактора лучше использовать дизельный двигатель.
3. Главный мост. Как и при изготовлении колесного трактора, готовую ось от старого автомобиля можно использовать и для гусеничного агрегата, который следует укоротить.
4. Трансмиссия. Идеальным вариантом станет коробка от ГАЗ-53.
5. Сцепление. Подойдет блок сцепления от ГАЗ-52.
6. Гусеницы. Их делают из покрышек от колес крупногабаритной техники, например, от трактора.

Для изготовления гусеницы нужно снять с трактора 2 покрышки и отрезать на них боковые части. Эти шины затем надеваются на колеса, установленные на раме, как показано на следующем фото.

Чтобы трактор мог повернуть на , на задней оси должен быть установлен дифференциал, который будет отключать правое или левое колесо от привода.Также каждое колесо должно быть оборудовано отдельным тормозом. Когда вы нажимаете педаль тормоза и переключаете дифференциал, одно колесо ведущей оси останавливается, а противоположное продолжает вращаться. В результате трактор поворачивает в нужном направлении.

В частных домах часто используется самодельная сельхозтехника. Собираются такие конструкции по чертежам разных мастеров и даже по заводским проектам, но редко такое оборудование служит долго и выполняет все необходимые задачи.Возможно, для приусадебного участка или небольшого огорода такой вариант станет удачным решением. Но практика показывает, что промышленному предприятию целесообразнее закупить новое производственное оборудование.

Производство, наладка и эксплуатация самодельной сельхозтехники

Для изготовления любой сельхозтехники требуются профессиональные чертежи и чертежи. Также мастеру необходимо обзавестись качественным металлом, сварочным аппаратом и дорогостоящим инструментом для сборки конструкции.На заводе оборудование защищено от коррозии и быстрого износа, что также необходимо при ручной сборке.

Процесс создания навесного самодельного оборудования довольно сложен:

• изготовление и испытание оборудования в соответствии с нормами и требованиями области применения;
• установка навесного оборудования на трактор, мотоблок или другую спецтехнику, выполняющую работы;
• постановка задач, которые необходимо выполнить — это может быть вспашка почвы, внесение удобрений или семян, уборка урожая;
• постоянный мониторинг устройства, внесение изменений в настройки в процессе выполнения работ.

Настроить самодельную сельхозтехнику для безупречного выполнения работы практически невозможно. Заводские устройства часто поставляются готовыми к работе, а кустарное оборудование требует постоянного контроля результатов действий. И это основная проблема — функциональность и производительность таких продуктов иногда стремится к нулю.

Основные проблемы при использовании кустарного оборудования

Обработка земли и уборка урожая — сложные технологические процессы, требующие профессионального подхода.Сегодня недопустимо терять даже 10% урожая из-за некачественной лесозаготовительной продукции, поскольку экономический эффект от автоматизации будет незначительным. Собранная в домашних условиях сельхозтехника может продемонстрировать в своей работе следующие неприятные стороны:

• низкая функциональность, возможность выполнять только одну конкретную задачу с определенной культурой;
• сложная установка на трактор или мотоблок, риски разрушения самодельного соединительного элемента при эксплуатации;
• снижение эффективности сбора урожая или посадки сельскохозяйственных культур, обработки земли или внесения удобрений в почву;
• Заметное снижение продуктивности земельного участка после такой обработки, снижение рентабельности хозяйства.

Самодельная сельхозтехника очень популярна у фермеров России. Такие конструкции намного дешевле заводских. И полет творческой фантазии мастеров ничем не ограничен. Получаются довольно интересные разработки, которые используются в сельском хозяйстве.

Самодельная сельхозтехника из мотоблока

Многие фермеры знакомы с преимуществами обычного мотоблока, используемого в домашнем хозяйстве. Конструкции мотоциклов обычно работают на бензиновых или дизельных двигателях.Наличие колес позволяет решать многие задачи. В результате часть земельных работ легче для фермера. В каких конструкциях используется мотоблок?

Если фермер умеет пользоваться слесарным инструментом, мотоблок в его руках может превратиться в полезный агрегат. Может использоваться для:

• вспашки земли;
• уборка снега;
• перевозка сыпучих материалов;
• кошение газона;
• посадка и уборка картофеля;
• как плуг.

Все конструкции от мотоблока можно разделить на две группы. В первом случае применяется навесное оборудование, во втором — проводится капитальный ремонт мотоблока.

Капитальная реконструкция мотоблока

Проявив настойчивость и фантазию, можно сделать уникальную самодельную сельхозтехнику. Основные типы агрегатов, получаемых от мотоблока:

• Прицеп. Это устройство основано на создании дополнительной прицепной конструкции.Важно учитывать смещение центра тяжести, который сместится назад. Также необходимо расширить переднюю ось.
• Вездеход. Мотоблок установлен на 4-колесной раме. Готовая конструкция будет напоминать квадроцикл или трактор. Получается отличная самодельная сельхозтехника для фермеров. Он маневренный и очень функциональный.

• Сеноуборочная машина. Практически все фермеры строят сеноуборочную машину из мотоблока.Конструкция представляет собой сварной каркас из труб, которые крепятся к пластине и устанавливаются обратно. Спереди прикреплены два колеса. Получается что-то вроде минитрактора.
• Снегоход. Если на конструкцию мотоцикла установить гусеницы, он станет отличным транспортом для передвижения в условиях снежных зим.

Самодельная картофелекопалка

Картофелекопалка навешивается на трактор. Во время движения ножи режут землю и собирают клубни картофеля.Во время вибрации с картофеля стряхивается лишняя земля. Чистые клубни выбрасывают в проходы, где их собирают вручную. Самодельная сельхозтехника представлена ​​множеством вариаций этого устройства. Работая на этом агрегате, мастер может определить толщину металлических конструкций и их прочность. Основу составляют рама, сваренная из уголков и швеллера. Из стальных пластин изготовлен лемех, который крепится к корпусу элеватора.

Лифт слегка наклонен.Подготовить вращающиеся валы и барабан, транспортную и опорную часть. Конструкция довольно сложная, поэтому ее невозможно изготовить без специальных технических навыков. И по стоимости такое устройство будет недешево.

Самодельная сельхозтехника своими руками — хорошая идея для опытных мастеров со специальными навыками. Если таких способностей нет, фермер может выбрать любые юниты в магазине.

Специфика жизни в сельской местности требует наличия определенных средств малой механизации, помощи дачнику в его повседневной работе.Особенно это касается фермеров, у которых достаточно большие владения, обработка которых вручную просто невозможна.

Однако не у всех хватает средств, чтобы купить в магазине готовый минитрактор, ведь его стоимость может быть действительно внушительной.

В таких случаях самодельных минитракторов, сельских умельцев становятся все более актуальными и достойными внимания. Это полностью оправдано, ведь такой подход к делу позволяет существенно сэкономить на покупке самого агрегата, что является основной причиной таких самоделок.

Это также может быть интересно, потому что сам процесс сборки может быть довольно увлекательным особенно для тех, кто неравнодушен к технологиям.

Подробнее о самодельном минитракторе смотрите на видео:

Самодельные минитракторы, видеороликов о которых вы можете свободно найти в Интернете бесплатно, имеют аналогичные технические данные, а также эксплуатационных показателей, — как покупные варианты, например минитракторы, изготовленные.

Конечно, они будут отличаться мощностью используемого двигателя, но сама специфика выполняемых ими работ будет схожей. В принципе, идея сборки самодельного агрегата заключалась в выполнении того перечня сельскохозяйственных работ, типичного для минитрактора.

Наверное, основное его назначение — непосредственная работа «в поле». Речь идет о вспашке земельных владений, удалении сорняков, чтобы обработанная почва подходила для последующего посева на ней картофеля и других овощей и зерновых культур.

Это первостепенная задача для любого минитрактора, неважно, куплен ли он в магазине или сделан своими руками.

Кроме того, самодельный минитрактор можно использовать для следующих целей:

• перевозки различных грузов;
• уборка строительного и бытового мусора;
• очистка прилегающих территорий от снежных масс;
• для стрижки травы с целью последующей заготовки сена для скота.

Понятно, что такая работа будет невозможна без использования дополнительного навесного оборудования и прицепной техники, агрегатируется с минитрактором. Такие устройства можно приобрести прямо в специализированном магазине, а можно спроектировать самостоятельно.

К счастью, в Интернете полно всевозможных чертежей с указанием точных размеров и параметров, чего вполне хватит любому сельскому мастеру.

В целом самоделки в основном используются на бытовом уровне, что и понятно, ведь крупные фермы и агропромышленные комплексы имеют возможность закупить более одного минитрактора, поэтому им не нужно прибегать к самостоятельной работе. сборка этих агрегатов.

Но это не значит, что самодельные минитракторы будут сильно уступать по характеристикам покупным вариантам. Если это все же так, то это отставание не критично, но на бытовом уровне его и не замечают вообще.

Устройство

Такие самоделки на даче, как минитрактор, отличаются довольно простым конструктивным устройством, что дает определенные преимущества тому, кто будет осуществлять процесс сборки.

В связи с тем, что самодельные агрегаты выполнены по образу и подобию своих магазинных «собратьев», их конструкция будет очень похожа.

Условно самодельный минитрактор можно разделить на несколько рабочих узлов :

• … Это, пожалуй, самая важная часть устройства минитрактора, ведь от прочности рамы будет зависеть устойчивость и работоспособность всего агрегата.
• Трансмиссия. Этот прибор можно взять из старых советских автомобилей, которые вполне подходят для этих целей.
• Редуктор .
• Колесная база. Для этой цели можно использовать колеса от старой техники — таких же отечественных автомобилей.
• Силовой агрегат … В самодельном минитракторе в качестве основной движущей силы можно использовать мотоблок. Следовательно, двигатель будет использоваться так же, как на мотоблоке, но это не строгая рекомендация.
• Для этих целей можно использовать другой двигатель, желательно дизельный, с приличной мощностью (не менее 9 л.с.).
• Рулевое управление.
• Прочие компоненты.Сюда входят сцепление, водительское сиденье и т. Д.

Как мы видим, большая часть компонентов будет заимствована из старого, устаревшего оборудования, поэтому производственные затраты минимальны. Единственное потребуется немного поработать со сваркой рамы и настройкой органов управления, но для сельского умельца это привычное дело, не доставляющее особых проблем.

Как это сделать

Пожалуй, самый интересный вариант самостоятельной сборки — минитрактор перелом 4х4 самодельный,

, который изготовлен на базе мотоблока . В целом это довольно распространенный способ сборки минитрактора, который доказывает свою эффективность и экономичность при эксплуатации.

Внешне такая конструкция выглядит довольно громоздкой, но внутреннее наполнение полностью пропорционально, т.е. каждая деталь находится на своем месте, точно подогнана под размеры и параметры. Рассмотрим детали конструкции :

Чертеж 1

Фото чертежи узлов

• Конструкция рамы будет состоять из двух частей — лонжерона и траверсы … Лонжероны состоят из трех компонентов. Лицевая часть будет выполнена из канала №10, последний — из стальной трубы с параметрами 8х8 см.
• Задняя траверса будет выполнена из канала №16, , а передняя — из канала №12. Поперечины изготавливаются аналогично. В принципе, все самодельные полноприводные минитракторы имеют схожую конструкцию рамы, с одинаковыми техническими параметрами.

• В качестве двигателя можно практически использовать любой силовой агрегат , мощности которого хватит для проведения сельскохозяйственных работ.Идеальным вариантом в этом случае будет использование 4-х тактного дизеля с водяным охлаждением.
• Коробка передач и раздаточная коробка Вал отбора мощности можно снять от автомобиля ГАЗ-53 … Сцепление подойдет от ГАЗ-52.
• При соединении сцепления и двигателя могут возникнуть определенные проблемы. Придется переделать маховик двигателя, а также сделать новую крышку корзины сцепления, чтобы она поместилась под двигатель. Маховик обтачивают на токарном станке, срезая задний участок, а также обтачивая дополнительный пролет посередине.
• В общем, самодельный минитрактор — это подгонка под конкретные детали , поэтому стоит быть готовым к тому, что для шлифовки некоторых деталей придется обратиться к токарю.
• Мост установлен в конструкции практически без изменений … Крепится к раме с помощью четырех лестниц.
• В качестве колес можно использовать аналогичные из легковых автомобилей .


  Но есть один важный нюанс: передние колеса должны быть около 14 дюймов, что является оптимальным значением для колес передней оси.

• Дело в том, что использование меньшего диаметра может спровоцировать падение агрегата в землю, а использование большего диаметра сделает невозможным выполнение определенных маневров.
• Схема ходьбы минитракторов и мини-автомобилей самоделок, представленная ниже, наглядно демонстрирует принцип расположения колес на осях, а также их крепления к раме.
• Для увеличения маневренности самоделки на руль можно установить гидроусилитель руля. Можно взять из старого оборудования или собрать самостоятельно. Для этого нам понадобится масляный насос с приводом от двигателя.

• Важным этапом работ будет расположение сиденья водителя … Его необходимо расположить таким образом, чтобы рулевое колесо не упиралось в колени водителя, т.е. не мешало свободному управлению Устройство.

Самодельные переломы для минитракторов имеют очень важное преимущество — они имеют очень хорошие показатели маневренности … Конечно, этот способ сборки немного сложнее, чем альтернативы, но он определенно стоит затраченных усилий.

На российском рынке сельхозпродукции представлено множество моделей культиваторов зарубежного и отечественного производства от различных фирм. Культиватор — это настоящее европейское качество по доступной цене.

Опрыскиватель для сада позволяет обрабатывать самые труднодоступные места, при этом активное средство надежно удерживается на листьях. Пройдя ознакомление с различными типами опрыскивателей для сада и огорода.

Сеялки для картофеля механизируют и улучшают процесс посадки, выравнивая ряды, высаживая клубни на одинаковом расстоянии друг от друга и на одинаковой глубине. Вы найдете всю необходимую информацию о картофелесажалках.

Вообще при таком способе сборки очень много комплектующих берется со старых отечественных автомобилей. Например, рулевую рейку можно позаимствовать от старых «Жигулей», то же самое можно сказать и о барабанном тормозе — его тоже можно взять от опертой машины.

Лучшие модели

Самодельный минитрактор из мотоблока — довольно распространенный способ изготовления минитрактора в домашних условиях. В целом хорошие агрегаты бывают следующих марок мотоблоков :

Для примера возьмем мотоблок, из которого без труда можно сделать будущий минитрактор. Весь перечень работ сводится к тому, что нужно сделать каркасную конструкцию из металлического профиля, а также дополнить устройство сиденьем и второй колесной парой.

Технические характеристики:

• тип используемого двигателя — 4-х тактный, дизельный;
• Емкость топливного бака — 5,5 л;
• частота вращения — 3 тысячи оборотов в минуту;
• тип охлаждения — воздушное;
Объем двигателя
• — 418 см3.

Стоимость будет формироваться исходя из цены самого мотоблока и стоимости материалов, необходимых для работы.С учетом того, что средняя цена на такой мотоблок составляет около 40 тысяч рублей, цена окончательной сборки составит порядка 45-48 тысяч рублей.

Также хороших результатов можно добиться, если переоборудовать мотоблок НТ-135, имеющий схожие характеристики с предыдущей версией.

Технические характеристики:

• тип используемого двигателя — 4-х тактный, дизельный;
• максимальная мощность — 9 л.с.
• Емкость топливного бака — 5.5 л;
• частота вращения — 3600 об / мин;
• тип охлаждения — воздушное;
Объем двигателя
• — 406 см3.

Стоимость самого мотоблока составит порядка 54 тысячи рублей … При этом окончательная цена на готовый самодельный минитрактор будет формироваться исходя из стоимости необходимых материалов. В частности, речь идет о следующих компонентах:

• Гидравлическая система … В принципе можно взять от старой сельхозтехники.
• Колесная пара — снята со старых отечественных авто.
• Руль и тормозная система.

Суммирую все затраты, окончательная стоимость самодельного минитрактора достигнет 60 тысяч рублей.

Заключение

Как видим, различных способов изготовления самодельных минитракторов достаточно. При этом их можно спроектировать практически «с нуля», сварив необходимые детали конструкции, либо переделать для этих целей мотоблок.К счастью, их дизайн во многом похож, что делает это возможным.

В Интернете можно найти довольно большое количество не только подробных чертежей с указанием разметки, но и видео, наглядно демонстрирующее такие агрегаты в работе.

Посмотрев на них, можно убедиться, что принцип их действия полностью идентичен приобретенным аналогам, поэтому самостоятельное производство минитракторов все становится более уместным.

Улей, который сам собирает мед. Вероятно, сам улей — сказка для многих пчеловодов.И все пчеловоды интересуются этой технологией. И, наконец, в сфере пчеловодства, не претерпевшей существенных изменений с 1852 года, появится улей, собирающий мед самостоятельно …

Подставка для канцелярских товаров своими руками Я нашла отличную идею, как сделать золотую подставку для канцелярских товаров своими руками. У каждого свой стол. Будет удобно, если вы купите подставку для канцелярских товаров. Но зачем покупать, если подставка …

Клетка для выгула кроликов по чертежам Клетки такого типа обычно используются летом.Обычно он предназначен для молодняка. У этой клетки нет дна. Устанавливается прямо на траве. Поэтому туда рекомендуется допускать только молодых кроликов. Поскольку большой …

Чертежи печи пиролиза своими руками Подробный процесс с фотографиями Чертежи печи пиролиза можно посмотреть здесь Описание Для сборки котла используйте металл толщиной не менее 4 мм, но на дверцах и дне камеры газификации требуется металл толщиной 8 мм …

Чертежи печи пиролиза Процесс изготовления печи пиролиза с фото.Для постройки котла используйте металл толщиной не менее 4 мм, но необходимо использовать металл толщиной 8 мм на дверях и 6 мм на дне камеры газификации. В противном случае из-за температурных воздействий …

Бесплатные чертежи клеток для кроликов Решил сделать чертеж клетки для кроликов. Совсем недавно я сделал клетку у себя дома в деревне. Клетку для кроликов сделала своими руками. Конечно, кто еще сам сделает и все покупать не буду …

Самодельная сельхозтехника пользуется большой популярностью у фермеров России.Такие конструкции намного дешевле заводских. И полет творческой фантазии мастеров ничем не ограничен. Получаются довольно интересные разработки, которые используются в сельском хозяйстве.

Самодельная сельхозтехника из мотоблока

Многие фермеры знакомы с преимуществами обычного мотоблока, используемого в домашнем хозяйстве. Конструкции мотоциклов обычно работают на бензиновых или дизельных двигателях. Наличие колес позволяет решать многие задачи.В результате часть земельных работ легче для фермера. В каких конструкциях используется мотоблок?

Если фермер умеет пользоваться слесарным инструментом, мотоблок в его руках может превратиться в полезный агрегат. Может использоваться для:

• вспашки земли;
• уборка снега;
• перевозка сыпучих материалов;
• кошение газона;
• посадка и уборка картофеля;
• как плуг.

Все конструкции от мотоблока можно разделить на две группы.В первом случае применяется навесное оборудование, во втором — проводится капитальный ремонт мотоблока.

Капитальная реконструкция мотоблока

Проявив настойчивость и фантазию, можно сделать уникальную самодельную сельхозтехнику. Основные типы агрегатов, получаемых от мотоблока:

• Прицеп. Это устройство основано на создании дополнительной прицепной конструкции. Важно учитывать смещение центра тяжести, который сместится назад.Также необходимо расширить переднюю ось.
• Вездеход. Мотоблок установлен на 4-колесной раме. Готовая конструкция будет напоминать квадроцикл или трактор. Получается отличная самодельная сельхозтехника для фермеров. Он маневренный и очень функциональный.

• Сеноуборочная машина. Практически все фермеры строят сеноуборочную машину из мотоблока. Конструкция представляет собой сварной каркас из труб, которые крепятся к пластине и устанавливаются обратно.Спереди прикреплены два колеса. Получается что-то вроде минитрактора.
• Снегоход. Если на конструкцию мотоцикла установить гусеницы, он станет отличным транспортом для передвижения в условиях снежных зим.

Самодельная картофелекопалка

Картофелекопалка навешивается на трактор. Во время движения ножи режут землю и собирают клубни картофеля. Во время вибрации с картофеля стряхивается лишняя земля. Чистые клубни выбрасывают в проходы, где их собирают вручную.Самодельная сельхозтехника представлена ​​множеством вариаций этого устройства. Работая на этом агрегате, мастер может определить толщину металлических конструкций и их прочность. Основу составляют рама, сваренная из уголков и швеллера. Из стальных пластин изготовлен лемех, который крепится к корпусу элеватора.

Лифт слегка наклонен. Подготовить вращающиеся валы и барабан, транспортную и опорную часть. Конструкция довольно сложная, поэтому ее невозможно изготовить без специальных технических навыков.И по стоимости такое устройство будет недешево.

Самодельная сельхозтехника своими руками — хорошая идея для опытных мастеров со специальными навыками. Если таких способностей нет, фермер может выбрать любые юниты в магазине.

В любом частном хозяйстве или фермерском хозяйстве можно найти различное оборудование, которое используется для облегчения труда и повышения его производительности. Мини-техника для личного подворья используется для обработки земли, ухода за скотом и птицей.С его помощью транспортируют урожай и удобрения.

Не у каждого фермера достаточно финансовых ресурсов для покупки мощной техники. В личном подворье приходится обходиться небольшими силами. Правильно подобранная мини-техника способна выполнять широкий спектр сельскохозяйственных работ. Она может быть:

• переносной;
• пешеход;
• верховая езда;
• стационарный.

Переносное оборудование включает электроинструмент, который держат руками, подвешивают на плечах или устанавливают на опорных катках.Мощность таких устройств не превышает 3 кВт. Это составляет примерно 4 л.с.

Пешеходное оборудование — мотоблоки, мотокультиваторы, мотокосилки, мотокультиваторы и др. Приводится вручную. Мощность этого типа оборудования может достигать 10 кВт или около 13 л.с.

Мощность приводного оборудования достигает 18 кВт или 22 л.с. В эту группу входят минитракторы тягового класса 0,2 и мотоблоки с прицепной тележкой.

Стационарное оборудование — опрыскиватели, насосные станции и др.Мощность устройства до 10 кВт. Это равняется 13 л.с.

Минитрактор

Основу линейки минитракторов на российском рынке составляет техника белорусских, китайских и южнокорейских производителей. Небольшую его часть составляют европейские, американские и японские бренды. Последние виды техники не получили широкой популярности у российских аграриев из-за сложности и дороговизны обслуживания.

Отечественные производители представлены на рынке минитракторов техникой, которая представляет собой крупноузловую сборку известных торговых марок.Большинство российских фермеров покупают минитракторы китайского производства. Их качество сборки значительно улучшилось за последние годы. Для них в стране создана хорошая техническая база, на которой проводится ремонт и обслуживание.

Правила выбора минитрактора

При выборе любого типа оборудования каждый покупатель руководствуется своими финансовыми возможностями. Они определяют пределы возможностей, в которых они выбирают подходящий минитрактор. Есть ряд критериев, которые помогут сделать правильный выбор.Важно выбрать для себя оптимальный вариант и не переплачивать за него.

Перед покупкой минитрактора определяется перечень работ, на которых его планируется использовать. Это помогает определить необходимую мощность техники. Бюджетные минитракторы мощностью 16-20 л.с. справятся с обработкой небольших участков земли. Другие параметры, которые следует учитывать при покупке:

• тип и расход топлива;
• тип привода;
• частота вращения вала.

Только полный привод позволяет мини-трактору свободно перемещаться по полям. Чем тяжелее техника, тем она стабильнее. Обязательное условие покупки — тест-драйв. Техника должна быть простой в использовании. Все современные модели минитракторов имеют рулевое управление. Люди, умеющие водить автомобили, легко осваивают эту технику.

Каждый минитрактор имеет специальные приспособления для навесного оборудования. Лучше покупать в комплекте с базовым оборудованием. Это позволит избежать дальнейших проблем с соединением разных узлов.Покупать минитрактор нужно у проверенных производителей.

Какой минитрактор лучше купить: характеристики, возможности

При покупке минитрактора никогда не будет лишним консультация специалиста или отзывы других покупателей.

Таблица. Самые продаваемые минитракторы в России

Модель минитрактора	Характеристики	Характеристики:
	Мощность дизельного двигателя 22 л.с.Максимальная скорость 27.35 км / ч. Емкость топливного бака 8 литров. Трансмиссия заднего привода. Радиус поворота передних колес — 3,9 м. Коробка передач — 6 передач. Двигатель запускается электростартером. Масса без навесного оборудования 960 кг.	Минитрактор собран в России из неродных запчастей. Это не снижает степень надежности его работы.
	Мощность дизельного двигателя 24 л.с. Масса без навесного оборудования 1040 кг. Трансмиссия заднего привода. КПП имеет 8 ступеней.Пуск двигателя электростартером	Минитрактор без закрытой кабины. Полная китайская сборка.
	Емкость топливного бака 6 л. Мощность дизельного двигателя 22 л.с.Передача заднего привода. КПП — 6 ступеней.	Минитрактор собирается в России по китайской лицензии.

Мотокультиваторы и мотоблоки

Мотокультиваторы и мотоблоки имеют много общего.Их главное отличие — мощность. В мотоблоках он намного выше. Оборудование может работать на электричестве и жидком топливе. Его основное предназначение — обработка земли. Фаворитами продаж в России являются модели немецких производителей. За ними следуют японские и американские бренды в этом сегменте сельхозтехники.

В отличие от минитракторов мотоблоки и мотокультиваторы относительно легкие. Выбирая автомобили этого класса, обратите внимание на тип их двигателя.Для обработки земельных участков, удаленных от источника электроэнергии, подойдет техника, работающая на бензине или дизельном топливе. Возделывать землю возле дома можно на мотокультиваторе и мотоблоках, работающих от электричества.

При покупке мотоблоков нужно обращать внимание на их мощность и вес. Выпускаемое оборудование подразделяется на 3 класса, каждый из которых рассчитан на определенные условия работы:

Сельхозтехника своими руками

В любом хозяйстве всегда есть под рукой материал для изготовления сельхозтехники.Инженерные знания и дизайнерские навыки всегда найдут применение в подсобном хозяйстве. Например, они помогут превратить мотоблок в минитрактор.

Пошаговая инструкция по переоборудованию мотоблока в минитрактор

Большой недостаток мотоблоков — ручная тяга. Это компенсируется ценами ниже, чем стоимость минитракторов. Умелые руки в короткие сроки способны с минимальными затратами превратить мотоблок в минитрактор.Процесс переделки мотоблока начинается с составления расчетов и строительных чертежей. При отсутствии опыта дизайнерской деятельности лучше использовать чужие разработки.

Шаг 1. Рама и корпус минитрактора свариваются из металлических листов, профилированных труб и уголка. Их массу следует рассчитывать с учетом мощности двигателя. Если в конструкции используется мотоблок с мощным агрегатом, то в его устройстве можно использовать автомобильные прицепы.Двухколесные тележки лучше всего подходят для адаптации мотоблока к минитрактору.

При изготовлении каркаса необходимо предусмотреть устройство крепежа для подвесного оборудования. По контуру рамы проделываются специальные отверстия для будущей установки элементов кабины и кузова.

Шаг 2. Подбирают комплектующие на подготовленный каркас будущего минитрактора. Для этих целей автомобилисты могут найти в гараже много полезных вещей.От автомобиля ВАЗ можно взять педальные блоки управления и барабанный тормоз ведущих колес. За копейки необходимые детали можно найти при разборке автомобиля.

Шаг 3. Установка перемычек
Узлы собираются из различных элементов. Их можно взять из старых автомобилей или сельхозтехники. Мосты самостоятельно изготавливаются из:

Задний мост можно использовать от старого УАЗика. Его придется немного укоротить. Для укороченного варианта задней оси подходят короткие полуоси.

Шаг 4. Установка колес

Выбирая колеса для минитрактора, нужно учитывать то, что они напрямую влияют на управляемость техники. Слишком большие колеса при прохождении поворотов вынуждают водителя прикладывать большие усилия для управления техникой. Маленькие колеса зарывают трактор в землю. Оптимальный размер колес для передней оси — 12-14 дюймов.

Шины минитрактора должны быть оснащены грунтозацепами. Они значительно увеличивают маневренность машины.

Шаг 5. Установка системы управления и сиденья водителя

Системы управления

начинают делать после установки шасси. Рулевое колесо следует за установкой водительского сиденья в последовательности установки. Регулирует высоту руля. Он не должен стеснять водителя при управлении техникой.

Шаг 6. Установка двигателя и кузова

Установка двигателя и наладка его работы — завершающие этапы сборки минитрактора.Установка двигателя начинается после сборки шасси. Агрегат установлен на специальной пластине. В нем должны быть прорези для крепления. После установки двигателя устанавливается электрическая цепь и подключаются рулевое управление и приборная панель.

На завершающем этапе переделки мотоблока в минитрактор выполняется обшивка кабины.

Видео — Переделка мотоблока в минитрактор

Из чего можно сделать систему полива для сада

Полив растений в саду можно отнести к трудоемким работам.На это придется потратить много времени и физических усилий. Вы можете облегчить себе уход за садом, сделав систему полива из подручных материалов. Конструкция системы зависит от источника воды. Это может быть:

Забор воды из скважины, естественных водоемов и водоемов осуществляется насосом. Оптимальный насос для дачи — «Малыш». Его:

В саду проложены шланги с дырочками для капельного полива растений. Вода из них должна попадать под корень растения.При заборе воды для полива из водопровода шланги подключаются к крану. Если используется насос, шланги подсоединяются к его выходному патрубку.

Среди преимуществ капельного орошения:

• экономия расхода воды;
• механизация ручного труда.

Подробнее о изготовлении оборудования для полива сада можно узнать в.

Чем может пригодиться старая стиральная машина в подсобном хозяйстве

Никогда не нужно спешить выбрасывать старую стиральную машину.Из него можно делать различные аксессуары для подсобного хозяйства. Например, приспособьте его для мытья овощей. Для этого машину устанавливают над дренажной системой. Он действует как местная канализация. Овощи загружаются в бельевой люк. Вода в машину подается по переносному шлангу. Сточные воды самотеком вытекают из стиральной машины в канализацию. Эта система мойки овощей работает как дуршлаг.

Из старой стиральной машины можно сделать оригинальную клумбу, мангал или коптильню.Барабан и электродвигатель используются для изготовления измельчителя травы, измельчителя зерна и других принадлежностей.

Циркуляр от болгарки

Самый простой способ превратить шлифовальный станок в пилу — это заменить стандартное полотно на лезвие, предназначенное для дерева. У такого устройства ограниченный диапазон действия. Он может разрезать рейки или тонкие бруски. На болгарку надевается защитный кожух. Рукоять выполнена продолжением корпуса.

Для торцовки пиломатериалов требуется торцовочная пила. Сделать его можно из болгарки, закрепив инструмент на поворотной планке.Дисковая пила используется для резки большого количества пиломатериалов. С его помощью можно разрезать доску или брус любого размера. Изготовление циркулярной пилы требует определенных знаний. Пильный диск на циркулярной пиле закреплен на столе, установленном на раме. Для его изготовления используется уголок 50 * 50.

Пильный стол изготавливается из фанеры или доски. Кнопка управления и переключатель расположены сбоку. Разобраться, как сделать круговой из болгарки, можно по видео.

Видео — Как сделать круговую из болгарки

Самоделки для дачи

Фантазия дачников не знает границ.Из подручных материалов делают различные приспособления, облегчающие их работу в поле, огороде или огороде.

Длительное хранение корнеплодов требует соблюдения определенных условий хранения. После перекопки картофель перебирают, очищают от грязи и сушат от лишней влаги. Клубни лучше хранить в ящиках. В такой емкости происходит естественная вентиляция картофеля, что значительно снижает процент загнивания.

Для изготовления короба используют рейки 15 * 20, брус 40 * 40 или 50 * 50, фанеру толщиной 8-10 мм.

Пресс для измельчения винограда

Пресс можно сделать самостоятельно из бочки, фильтровальной сетки и винтового механизма. Можно заменить ствол на сетчатый цилиндр, на винтовой механизм с обычным домкратом. При использовании ствола его бока расширяются за счет прорезей, которые выполняются между боковыми направляющими. Ширина щели 2-3 мм. Ствол установлен на раме из специально сваренного для него металлического профиля. Виноград помещают в бочку, которая закрывается крышкой, диаметр которой соответствует внутреннему размеру емкости.

Давление на крышку подается с помощью винтового механизма или домкрата.

No related posts.
