Картофелесажалка для мотоблока своими руками: размеры, чертёж картинки

Посадка картофеля вручную связана с большими затратами сил и времени. К счастью, сегодня есть множество устройств, которые облегчают этот труд. Картофелесажалка – отличное приспособление, которое должно быть у каждого фермера. Ее можно приобрести в магазине или же сделать самостоятельно. Картофелесажалка для мотоблока своими руками, размеры чертёж, картинки которой представлены в статье, – это ценное изобретение, облегчающее сбор урожая на приусадебном участке.

Предлагаем узнать как сделать картофелесажалку для мотоблока своими руками

Как сделать картофелесажалку для мотоблока своими руками: чертеж, видео

В целях экономии фермеры решаются изготовить картофелесажалку для мотоблока самостоятельно, для этого важно ознакомиться с чертежами устройства, фото и определиться с ее размерами. Чтобы сделать картофелекопалку в домашних условиях, важно знать о ее конструктивных особенностях. Она состоит из следующих элементов:

• металлических штифтов;
• емкости для сбора картофеля;
• рамы;
• элемента рыхления;
• колесной базы с осью вращения;
• системы шестерней;
• механизма настройки и бункера.

Основные функциональные узлы картофелесажалки лучше купить в магазине

Данные функциональные узлы картофелесажалки лучше купить в магазине, после чего приступить к сборке устройства. Схемы и чертежи самодельной картофелекопалки приведены в статье. Прежде чем приступить к ее изготовлению своими руками, выделим основные этапы процесса:

1. Сбор рамы, состоящей из швеллера, уголка, а также металлических пластин.
2. Изготовление лемеха, который монтируют на элеваторный кожух.
3. Впереди лонжеронов делается арка, после чего ее усиливают полосами стали.
4. К кронштейну, выполненному в виде пластины, крепят бункер для картофеля.
5. Сам бункер монтируют на 2 стальных полосах, а изготовлен он из листов фанеры.
6. Следующий этап – изготовление и крепление колес с грунтозацепами, различных рыхлителей и держателей, которые устанавливаются к основной раме с нижней стороны.

Это основные этапы, которые помогут фермеру своими руками сделать картофелесажалку для мотоблока. Чтобы придать ей устойчивости, следует использовать противовес, после чего можно установить кресло и подставки под ноги.

Предлагаем прочитать: Как сделать теплицу своими руками: видео, схема, пошаговое фото.

Чтобы устройство произвольно не выбрасывало картофель, можно сделать еще и рычаг, который будет поднимать заднюю часть, а колесные диски не будут приводить весь механизм в движение.

Чертёж картофелесажалки для мотоблока своими руками

Нередко самодельные картофелекопалки по желанию огородника оснащены культиваторными лапами. Какую роль они выполняют? Этот механизм рыхлит почву, но вместе с тем еще и устраняет следы на почве от колес техники.

Во многом такие самодельные картофелесажалки гораздо лучше тех моделей, которые можно купить в магазине. Например, они дают возможность равномерно распределить клубни, и засыпать их нужным количеством грунта. Функция регулирования – еще одно их преимущество. Расстояние между рядами или клубнями также можно изменить, как это сделать показано на видео.

Видео о картофелесажалке для мотоблока, сделанной своими руками:

Безусловно, лучшая техника фермера весной – картофелесажалка для мотоблока своими руками, размеры чертёж, картинки дадут возможность без особых финансовых затрат и усилий сделать ее самостоятельно, при этом сэкономить существенную сумму на покупке дорогостоящей техники для ведения фермерского хозяйства. Фото и видео в статье также станут прекрасным подспорьем для тех, кто желает изготовить картофелекопалку в домашних условиях.

Сделать самодельный адаптер для мотоблока своими руками. Чертёж размеров, фото, видео

Мотоблок – распространенная и популярная специальная техника, которая сбережет уйму сил и времени любому землепашцу. Этот агрегат может работать круглый год, весной – сажать посевы, летом – собирать урожай, осенью – расчищать дорогу от садового мусора, зимой – убирать снег. Единственное неудобство в управлении мотоблока заключается в том, чтобы тащить его впереди себя держась за две ручки приложив достаточное усилие. Облегчить процесс работы за мотоблоком поможет специальное навесное оборудования, название которому – адаптер. Что же такое адаптер к мотоблоку? Это такая телега с сидением с помощью, которой можно выполнять работы точно также как за трактором, т.е. – сидя. На сегодняшний день купить адаптер для мотоблока сможет не каждый. Поэтому, предлагаем не отчаиваться и всё взять в свои руки в буквальном смысле. Мы старались максимально пройтись по всем запросам аграриев и фермеров. Пора делать адаптер к мотоблоку своими руками самостоятельно! Вперед к ознакомлению!

Виды адаптеров для мототехники

Адаптеры на мотоблок разделяют:

• По способу крепления
  1. Задний адаптер для мотоблока. Сцепка устройства расположена спереди, поэтому адаптер располагается сзади.
  2. Передний адаптер для мотоблока. У него только предусмотрено рулевое управление с задним сцеплением. По конструкции намного сложнее, чем задний адаптер, поэтому их стоимость намного выше.
• По способу использования
  1. Укороченный. Размер совсем небольшой, его можно использовать эксплуатировать с легкими мотоблоками. Благодаря небольшому весу можно легко прикрепить адаптер к колесу мотоблока.
  2. Удлиненный. Габариты больше, масса – также больше. Поэтому, этот тип адаптера справится со средними или тяжелыми мотоблоками.
• По наличию кузова
  1. С кузовом. Если кузов есть, то это обеспечивает транспортировку различных грузов на приличные расстояния. Адаптеры с кузовом всегда активно используют для выполнения ежедневных сельскохозяйственных операций вплоть до сбора урожая.
  2. Без кузова. Такие адаптеры применяют в случае, если нужно соединить их с мотоблоком.

При выборе адаптера следует обратить внимание на конструкцию оборудования, должно полностью соответствовать требованиям пользователя.

Особенности конструкции адаптера

По существу, по внешнему виду адаптер напоминает тележку с одним колесом или двумя колёсами, который существенно облегчает перемещение во время работы за мотоблоком.

Соорудить агрегат несложно, главное разобраться в конструкции. В создании мотоблока принимают участие такие детали как:

• Прочная рама;
• Упор для ног, возле них располагается тормозная педаль;
• Ручной рычаг тормоза, который во время опускания зафиксирует колеса;
• Колесная база из 2-х колес среднего размера;
• Сидение с рычагом подъема.

1. Багажник
2. Крыло
3. Кронштейн крепления крыла
4. Зеркало заднего вида
5. Рычаг управления блокировкой колес
6. Уровнемер
7. Стойка багажника
8. Регулировочный болт ограничителя поворота
9. Заглушка отверстия ВОМ
10. Рама с сидением
11. Ручка
12. Поворотный кронштейн

С помощью сцепки присоединяется адаптер к мотоблоку, она расположена либо спереди, либо сзади агрегата. Для самодельного адаптера лучше всего использовать одинарную конструкцию, в которой один из первых элементов – это связующее звено, второй – регулятор. Есть и второй вариант сделать адаптер для мотоблока своими руками при помощи двойной сцепки, которая позволит крепить разное дополнительное навесное оборудование.

Подготовка к самодельному изготовлению адаптера

Не смотря на простоту конструкции адаптер к мотоблоку изготовить не так то и просто. Первым делом, нужно обратить внимание на чертёж, схемы и размеры, ведь они смогут помочь безошибочно создать самоделку с первого раза!

При сборке самодельного адаптера пригодится следующий инструментарий и материалы:

• Стальной лист с толщиной 0,5 см;
• Несколько квадратных труб размером в 1 дюйм;
• Напильник;
• Сварка;
• Сцепное устройство;
• Электродрель;
• Электроножовка;
• Угольник;
• Комплект крепления.

Если в планах сделать адаптер с рулевым управлениям пригодятся все те детали, что описаны выше, но добавить надо к ним следующее:

• Готовое сидение;
• Рулевое управление;

Самыми ключевыми элементами конструкции являются:

1. Сцепка. Это две части сваренных труб квадратной формы и часть водопроводной трубы. Ее устанавливают на раме и закрепляют болтами.
2. Узел для фиксирования колес. 2 куска трубы в 10 сантиметров длины сваривают под прямым углом. В крепежную трубу нужно вставить горизонтальный отрезок, затем – зафиксировать прочно и надежно болтом. Ось и подшипники с колесами крепится на вертикальной заготовке.

Когда собраны все необходимые инструменты и изготовлены нужные детали можно приступить к сборке адаптера своими руками.

Как сделать адаптер для мотоблока

Для того чтобы сконструировать вручную адаптер для мотоблока не нужно специального технического образования.

Будет достаточным опереться на рекомендации и советы от мастеров и профессионалов своего дела, чертежи и схемы, а также иметь маломальский опыт со сварочными работами. Чтобы легче было ориентироваться в теме, сделали для начинающих мастеров и конструкторов отдельный подпункт, в котором разбиты все необходимые действия по шагам.

Пошаговая инструкция по сборке самодельного адаптера

1 шаг

Сконструировать самодельное устройство необходимо при помощи готовых или созданных схем лично Вами. Ведь, в схеме и чертежах важно отображение последовательной передачи движений от двигателя мотоблока через механизм передачи к действующим органам агрегата.

Нужно уделить внимание равновесию системного механизма и защиту от перегрузок.

2 шаг

Изготовление рамы происходит в определенной последовательности:

1. К части трубы с приблизительным размером 6 см приваривают хвостовик.
   На него монтируют поворотный кронштейн, фиксируемый штифтом.
2. Раму нужно сварить перпендикулярно с уголком-поперечиной с габаритными размерами 5х5 см.
3. К раме с уголком приваривают стальной лист толщиной 3 мм.
4. Боковые листовые края с приблизительной длиной около 1 см отгибают вниз во избежание защиты от повреждений.
5. Крылья нужно согнуть и сварить. На верхней части приваривают надкрыльниками, которые сооружают отражателями.

Рама оборудуется дополнительной выдвижной толщиной 5 см, которые нужно скрепить между собой болтом.

Если адаптер с рулевым управлениям используете схему то, что ниже:

Если адаптер с рулевым управление изготовление основных деталей берет свое начало с рамы, вилкой и втулкой для свободного рулевого управления. С помощью болтов или сварки деталей согласно схеме скрепить предварительно нарезанный на части используя металлический профиль.

3 шаг

Изготовление ходовой части. Она зависит от местонахождения двигателя. Если мотор расположился в передней части агрегат, задние колёса нужно зафиксировать к раме при помощи колесной оси, но при этом базовые (передние) колеса обеспечивают ширину колеи.

При изготовлении рамы для ходовой части адаптера пригодится труба соответствующего размера и ширины с запрессованными втулками с установленными внутри подшипниками на концах,  на которых зафиксированы колёса.

Если двигатель располагается сзади, то для совершения нормального баланса самоделки, ширина проложенной колеи должна быть больше. Именно поэтому для этой задачи колёса, которые предусмотрены в базовой комплектации мотоблока, рекомендуют переустановить на более существенный по ширине мост.

4 шаг

Дополнить сооружение можно багажником.  Для этого нужно:

1. Собрать каркас из части центральной водопроводной трубы размером в 1 дюйм и нескольких труб с диаметром поменьше одного дюйма.
2. Центральную трубу укрепить дополнительной трубой для опоры, эту конструкцию нужно приварить к багажнику.
3. Трубы, созданные для опоры соединить с коробкой передач и штангой блока.

1. Площадка
2. Опора
3. Болт крепления багажника к штанге мотоблока
4. Штифт 0,5 мм
5. Кронштейн крепления крыла

Высота опоры будет зависеть от месторасположения багажника. Поэтому он не должен располагаться над щитками приборов, бачком для масла и топлива.

5 шаг

Изготовление поворотного кронштейна происходит по следующей схеме:

1. Заготовка из трубы размером 5 см нужно согнуть и сварить. К верхней части приварить две стальной втулки, которые обеспечат раскачивания устройства вдоль и поперек оси.
2. Одну из сторон кронштейна нужно зафиксировать на хвостовике, а другую – на мотоблок.
3. Для удобства установления и снятия кронштейна следует приварить ручку.

Не будет лишним подойти со всей серьёзностью и к зеркалу заднего вида (подойдет зеркало от любой машины и мопеда). Запчасть устанавливают на рукоятке устройства, и крепится на багажнике сзади.

6 шаг

Установка тормозной системы нужно выполнить в такой последовательности:

1. Демонтируется тяга узла блокировки. С помощью специальной плашки продлевается резьба на поверхности блокирующей тяги узла.
2. Создать прочный стальной упор.
3. В штанге просверлить отверстие размер, которого около 4-10 мм.
4. Пружину возврата нужно установить и закрепить.

1. Ручка блокировочной тяги
2. Пружина возврата
3. Тонкостенная трубка (от антенны радиоприемника)
4. Гайка М-8
5. Упор
6. Тяга блокировки
7. Трос
8. Пружина включения блокировки
9. Упор оболочки троса
10. Трос Боудена
11. Кнопка экстренной остановки двигателя
12. Зажим троса

Последний этап установки оси с колесами. Подойдут детали со старой техники, например с мопеда или мотоцикла. Если ось очень длинная, ее можно укоротить с помощью электрической ножовки.

Если нужно сделать самодельный адаптер для мотоблока с рулевым управлениям следует выполнить все описанные выше шаги и продолжить выполнять последовательно следующие действия.

7 шаг

Установить рулевой механизм. Есть два варианта решения задачи:

1. Снять рукоять с машины;
2. Использовать схему для правильной установки руля.

Также есть и третий вариант пользоваться рукоятью мотоблока, которая прекрасно справится с целью удобного управления.

8 шаг

Закрепить сидение можно с помощью сварки, но с возможностью его регулирования.

9 шаг

Необходимо установить гидравлическую систему для осуществления различных видов работ с дополнительной навеской: плуг, культиватор, прицеп, окучник.

10 шаг

Благодаря швеллеру с отверстиями для штыря мотоблока нужно сцепить два основных элемента: приобретенный мотоблок и изготовленный адаптер вручную. Необходимо отверстия сделать предварительно на токарном станке или с помощью дрели.

Заключительный шаг – покрасить все детали во избежание ржавчины. Также важно правильно ухаживать за техникой и чётко следовать правилам эксплуатации:

1. Лить качественное масло;
2. Следить за направлением ножей во время установки механизмов для культивации;
3. Закрыть подачу воздушной струи при запуске охлажденного агрегата в работу;
4. Ограничить обороты при прогреве двигателя.

С помощью адаптера облегчается управление мотоблока. С адаптером проще и намного легче справится с трудоемкой работой по обработке сельскохозяйственных угодьев, стрижке газонов или уборке снежных завалов.

Подборка видео в помощь начинающим конструкторам

Как сделать картофелекопалку для мотоблока своими руками, чертежи

Содержание:

• Виды картофелекопалок для мотоблоков
  • Копатель вентиляторный, стрельчатый или дельфин
  • Картофелекопалка вибрационного или просеивающего типа
  • Тип конвейера
• Как сделать ревущий картофелекопатель своими руками
• Видео

Картофелекопатель для мотоблока — это специальное навесное оборудование для механизации последнего цикла выращивания картофеля — копания. Это значительно облегчает работу землевладельцу. Урожай выкапывается за несколько минут, в зависимости от размера участка остается только собрать картошку в мешки. Устройства бывают разных типов, предназначены для небольших приусадебных хозяйств с разным почвенным состоянием.

Важно! Для уборки картофеля этим механизированным способом нужно учитывать ширину посадки, залегание картофеля и размер ножей картофелекопалки. Важна и мощность мотоблока.

Типы картофелекопалок для мотоблоков

Копатель вентиляторный, стрельчатый или дельфин

Подходит для мотоблоков любых марок, в том числе малой мощности. Конструкция имеет простейшее устройство, представляющее собой плуг с веерообразными приваренными стержнями, выполняющими функцию просеивания. Принцип действия: мотоблок тянет копалку, плуг входит в землю и закапывает плети картофеля, вытаскивая картофель на поверхность, попадая на веерную решетку, земля просеивается, а картофель остается на земле. поверхность поля. Данная форма копалки подходит для различных почв и любого мусора в поле от ботвы или сорняков.

Картофелекопатель

Веерный копатель также имеет недостатки, так во время копания часть урожая повреждается путем разрезания картофеля на части плугом. Особенно это касается тех, кто сажает картофель на продажу. Управление мотоблоком с таким навесным оборудованием требует значительных физических усилий, а для обработки больших площадей – повышенного расхода топлива. Но учитывая невысокую стоимость и максимально простую и понятную конструкцию, ее несложно купить или сделать ручную картофелекопалку своими руками. Для этого не нужны ни схемы, ни механические и токарные навыки. Но нужен опыт работы со сварочным аппаратом и металлом. Лопатой или плугом можно сделать слет; осталось только приварить стержни. Эта конструкция хороша еще и тем, что в ней нет движущихся частей, а поломку, если это произойдет, легко исправить.

Картофелекопалка вибрационная или просеивающая

Картофелекопалка вибрационная

Имеет более сложное устройство, содержащее крутящие механизмы, создающие вибрацию. Он имеет более широкое покрытие борозды, чем плуг. Проникает на глубину до 20 см. Высокая производительность копания за счет вибрации хорошо очищает картофель от почвы и выбрасывает его на поверхность поля. Картофель убирают полностью, если только он не зарыт нетипично глубоко в очень рыхлую почву и не засыпан землей. Культиватор едет без усилий, картошку выкапывает очень быстро. Одним из условий хорошей работы является чистое поле от ботвы и сорняков. Перед началом работы нужно срезать ботву картофеля.

Конвейерного типа

Такая картофелекопалка может напоминать картофелеуборочный комбайн для личного подсобного хозяйства. Также называется ленточным или конвейерным. По принципу работы он аналогичен вибрационной картофелекопалке для мотоблока, но усовершенствован ленточным транспортером, на который подается картофель после того, как он выкопан устройством. Конвейерная лента изготавливается из металлических стержней или сетки, также бывают резиновые ленты. Чем она длиннее, тем лучше чистится картошка. В движение она приводится от вала, передающего крутящий момент через редуктор. Конвейерный тип копалки отличается особенностью хорошо очищать и отделять картофель от земли и взбивать, при этом картофель не повреждается. Для использования этой модели используется трактор или мотоблок, который производит отбор мощности с помощью вала. Конвейерную картофелекопалку своими руками можно собрать при наличии знаний и навыков работы с такими механизмами. Также может модифицироваться и улучшаться в частном хозяйстве и облегчает садово-огородные работы.

С помощью таких приспособлений можно выкапывать не только картофель, но и другие овощи, например, свеклу, чеснок, лук.

Цены на вибрационные навесные копалки довольно высокие, поэтому можно подумать о сооружении такого устройства своими руками.

Как сделать самому ревущий картофелекопалку

Картофелекопалка для мотоблока МТЗ

Когда в хозяйстве есть минитрактор или мотоблок, например, таких марок, как Нева, МТЗ, Салют, производство Москва, то навесное оборудование типа картофелекопалки можно сделать самостоятельно. Выполнение агрегатов зависит от навыков обращения с инструментами, сварки, их наличия и понимания работы механизмов. Некоторые узлы или элементы можно приобрести отдельно, заказать шлифовку деталей, использовать съемные детали с других устройств.

Полезно отметить! Картофелекопалку вибрационную нельзя назвать простым приспособлением для самостоятельной сборки.

Инструменты которые потребуются:

• Болгарка;
• дрель;
• сварочный аппарат;
• уровень,
• рулетка.

Используемые материалы и элементы:

• металлический профиль;
• листовой металл;
• уголки металлические;
• металлические стержни;
• тяга;
• рулевые наконечники;
• стойка стабилизатора;
• шкивы картофелекопалки и мотоблока разных типоразмеров;
• приводной ремень; болты
• ;
• колеса; валы
• ;
• материалы для петель.

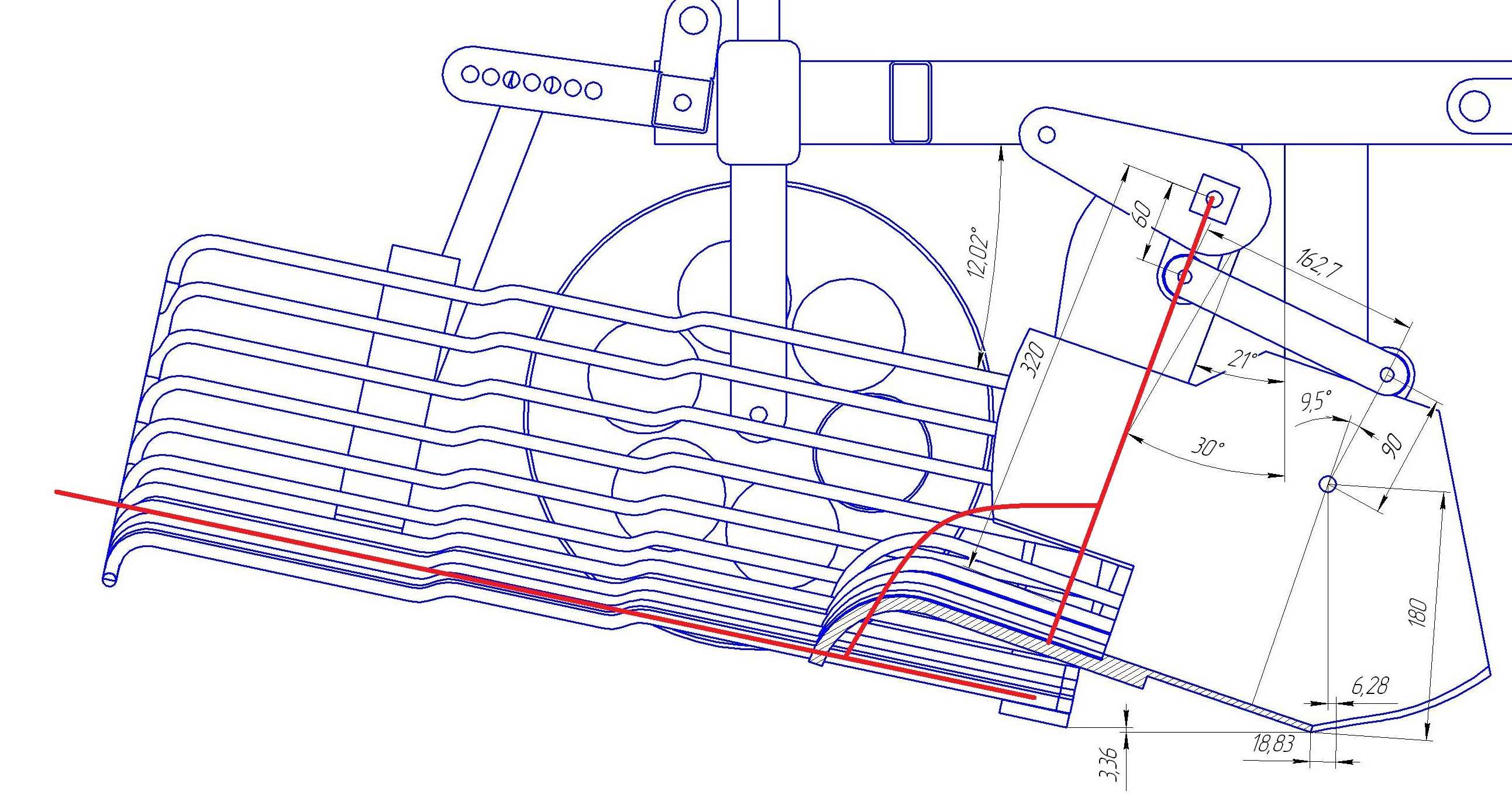

Чертеж копателя

Для начала работы необходимо составить чертеж с учетом необходимых размеров копателя. Можно использовать готовую схему или смотровые приборы уже существующих заводских образцов. Виброкопатель состоит из: опорной рамы, лемеха-ножа, муфты, редуктора, поликлинового ремня, валов, опорных колес.

Порядок сборки конструкции самодельной картофелекопалки:

1. Делают сварной каркас: профильная труба 40*40 мм или 50*50 мм, а возможно и любая, но не тонкая, нарезанная на желаемого размера: два коротких, два длинных. Элементы соединяются сваркой, создавая прямоугольный каркас. Края отшлифованы;
2. К задней части рамы приварены стойки с колесами, которые будут удерживать конструкцию сзади. В держателе просверливается отверстие для крепления колесных стоек болтами. Изготавливаются стойки, к ним крепятся опорные колеса, сверлятся отверстия для подгонки под нужную глубину котлована. Колеса могут быть металлическими, резиновыми или грунтозацепными, что лучше повторяет тип почвы на участке;
3. Для передней части сооружается сцепка, соединяющая картофелекопалку с мотоблоком; его можно сделать с регулировкой сцепки, по образцу для необходимой модели, а можно купить уже готовую;
4. Держатели для петель вварены внутрь рамы, в виде треугольника, на который будет подвешиваться экран;
5. К раме приваривается кронштейн для установки редуктора и механизма для создания вибрации в устройстве;
6. Нож лемеха изготовлен из металлического листа, углы срезаны и загнуты. На лемех дается высокая нагрузка, поэтому его рекомендуется изготавливать из прочных материалов, для жесткости фальцы провариваются изнутри, сверху накладывается дополнительная пластина. Основная функция сошника – срезать землю, чтобы затачивалась та его часть, которая будет направлена ​​в почву. Лемех крепится к передней части устройства резинометаллическими шарнирами;
7. К лемеху картофелекопалки, к противоположной части от той, которая будет погружаться в землю, приваривают стержни из проволоки или арматуры, сечением 10 мм, которые будут выполнять функцию экрана или просеиватель;
8. Подвижные части соединены: редуктор, рычаг, шатун, тяги, эксцентрик, приводной ремень. Редуктор установлен на подшипниках. Крутящий момент от вала мотоблока передается через редуктор на рычаг и шатун, создавая вибрацию встряхивателя;
9. Для снижения вибрации установлена ​​пара эксцентриков, в этом случае копатель работает более плавно и мягко. Кроме того, дополнительный эксцентрик, снимающий вибрацию с мотоблока, дает более комфортное управление;
10. Устройство окрашено краской для защиты металла.
