Картофелекопалка на трактор МТЗ 80

Статья обновлена 19.08.2019

Одним из самых востребованных типов дополнительного оборудования для тракторной техники является картофелекопалка. Для трактора МТЗ 80 и других моделей сельхозтехники подобное приспособление возможно изготовить самостоятельно, используя подручные материалы и инструменты. Это позволит значительно ускорить сбор урожая и сделать выполнение работ менее трудоемким!

Виды картофелекопалок

Прежде чем выяснить, как может быть изготовлена грохотная картофелекопалка своими руками, целесообразно более подробно ознакомиться со всеми существующими разновидностями оборудования и их особенностями. Данные устройства могут использоваться на рыхлых грунтах или на земле средней плотности, что делает их оптимальным вариантом для проведения работ в большинстве фермерских хозяйств.

Картофелекопалки могут различаться между собой по принципу работы. Особой популярностью пользуются следующие виды оборудования:

• веерный;
• грохотный;
• транспортерный;
• барабанный.

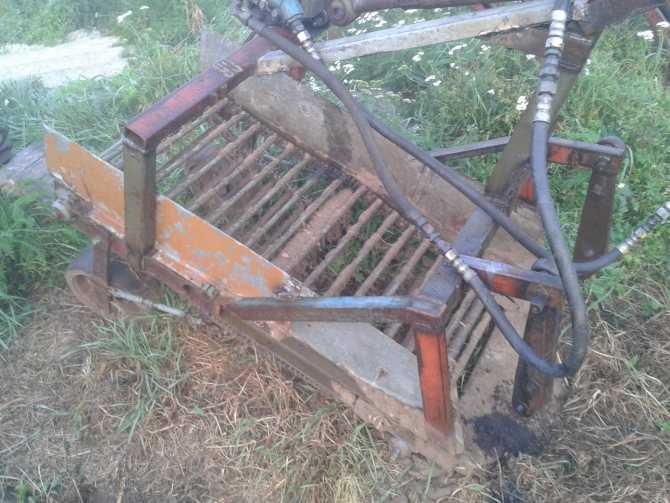

Картофелекопалка позволяет с легкостью собирать урожай

Каждый из них обладает внушительным перечнем преимуществ и недостатков, которые целесообразно изучить подробнее.

Одним из самых популярных вариантов являются веерные устройства, которые отличаются высокой эффективностью и способностью работать в условиях наличия небольшого количества сорняков. Такие копалки очень надежны, однако обладают сравнительно малой шириной вспашки, что приводит к повреждению некоторых клубней.

Грохотные агрегаты также нередко называют вибрационными, отлично подойдут для уборки картофеля в условиях крупных по площади фермерских хозяйств. Среди характерных особенностей устройств следует упомянуть широкий захват полосы, небольшой процент поврежденных при сборе клубней, однако вибрации при работе делают её менее удобной.

Транспортерные устройства могут обладать как крупными, так и компактными размерами. Их конструкция предусматривает, что для извлечения картофеля используется своеобразный нож-плуг. К числу преимуществ устройства можно отнести высокую производительность и надежность, а основным его недостатком является сложность самостоятельного изготовления.

Широкое распространение получили устройства барабанного типа, которые демонстрируют превосходную эффективность при обработке посевов большой площади, а также отличается высокой надежностью. Это компенсируется довольно сложным процессом изготовления подобных копалок.

Также существующие изделия отличаются между собой по количеству обрабатываемых рядов. Однорядная картофелекопалка считается самым распространенным вариантом и позволяет одновременно собирать урожай с одного ряда посевов. Многорядные аналоги целесообразно использовать на больших полях, где возникает необходимость в одновременной обработке нескольких рядов.

Обзор популярных моделей

Далеко не всегда есть необходимые материалы и желание для того, чтобы самому сделать картофелекопалку для трактора. Купить устройство будет значительно проще при отсутствии соответствующих навыков и умений, требуемых для самостоятельной сборки агрегата. В продаже представлено множество моделей, среди которых самыми популярными считаются несколько изделий. Это грохотные и транспортерные копалки торговой марки Скаут, которые отличаются доступной стоимостью и возможностью использования с внушительным перечнем техники. Наибольшую совместимость демонстрируют при работе с одноименной серией тракторов.

Другим популярным вариантом является модель ККМ-3, относящаяся к категории вибрационных устройств. Она отличается небольшим весом, может использоваться с минитракторами МТЗ, а также других агрегатов, схожих с ними по своей конструкции.

Как сделать картофелекопалку самостоятельно

Для многих фермеров самодельная копалка картофеля для трактора является оптимальным решением, позволяющим получить в распоряжение необходимое устройство и при этом существенно сэкономить на его приобретении. Для самостоятельного изготовления больше всего подходят веерные устройства благодаря простой и надежной конструкции, которую можно изготовить из подручных материалов.

Необходимые инструменты и материалы

Планируя собрать подобное устройство самостоятельно, необходимо предварительно подготовить инструменты. Помимо стандартного набора, мастеру потребуется наличие болгарки, сварочного аппарата, дрели и набор сверл, а также крепежные элементы. Для изготовления нужны следующие материалы:

• листовая сталь, толщина которой должна быть не менее 0,3-0,4 см;
• болты, диаметр которых не менее 1-1,2 см;
• стальной профиль с сечением прямоугольной формы либо толстая листовая сталь;
• прут или арматура из стали, диаметр которой не менее 0,8-1 см.

Чертеж картофелекопалки

Листовая сталь используется для изготовления ножа, выступающего в роли основного рабочего элемента, а профиль отлично подойдет для сборки кронштейна и держателя.

Порядок сборки

После того как все необходимые материалы и инструменты были подготовлены, целесообразно приступать непосредственно к сборке подобного устройства.  В средней части ножа потребуется просверлить 2 отверстия, которые в дальнейшем будут использоваться для его крепления к стойке агрегата.

Далее нужно придерживаться простейшей инструкции:

1. Используя сварочный аппарат, приварить куски стальных прутов к широкой части ножа таким образом, чтобы они напоминали веер. Длина подобных элементов должна быть не более 50 см.
2. Закрепить на ноже держатель с помощью болтов либо воспользовавшись аппаратом для сварки. Второй вариант является предпочтительным, поскольку он позволит сделать конструкцию устройства значительно прочнее, надежнее.
3. Просверлить в кронштейне отверстия для крепления к мотоблоку, после чего приварить его к верхней части стойки.
4. Усилить нижнюю часть ножа с помощью стальной полосы, которую также необходимо приварить.

Подобное устройство при условии качественного изготовления способно прослужить много лет без необходимости выполнения ремонта или обслуживания, что обусловлено отсутствием вращающихся частей.

Заключение

Картофелекопалки различных типов являются полезными и удобными приспособлениями, которые способны значительно облегчить уборку урожая. В продаже представлено множество моделей подобных приборов, однако при желании можно изготовить копалку для картофеля самостоятельно.

Читайте еще:

Как сделать картофелекопалку для мотоблока своими руками

Опубликовано: 14 июля, 2020 742

Механизация прочно вошла в нашу жизнь. Большинство приспособлений для обработки земли и сбора урожая, использующиеся в колхозах и на фермах, в модифицированном виде применяют частники.

Одним из таких механизированных помощников является картофелекопалка. Сейчас уже почти никто не выкапывает картошку вручную, изнемогая от усталости и боли в спине. Картофелекопалки автоматизируют процесс сбора урожая, делая его легким, быстрым и приятным. Мы расскажем вам как изготовить картофеля копалку для мотоблока своими руками.

Принцип работы картофелекопалки весьма прост: разрыхляющая насадка погружается под клубни картофеля и с минимальными потерями извлекает их наружу. Картофелекопалки устанавливают на мотоблок или минитрактор . Большинство белорусов изготавливают картофелекопалки для минитракторов и мотоблоков МТЗ.

Существует несколько разновидностей картофелекопалок:

1. Приспособления пассивного типа. Такие картофелекопалки оборудованы модернизированной лопатой вогнутой формы. Она погружается в почву на 5-10 см ниже залегания клубней картофеля и поднимает пласт земли с клубнями наружу. Пласт почвы с клубнями получится разрыхленным, если угол наклона был подобран правильно. Перед сбором картофеля потребуется предварительно очистить его вручную.
2. Картофелекопалки активного типа максимально автоматизировают процесс сбора урожая.
   Такие приспособления оборудованы собственной рамой. На ней находятся лопаты для поднятия земли и грохоты — приспособления для отсева почвы с помощью вибрации. Лопата поднимает пласт земли с картофелем, который под давлением следующих порций почвы, перемещается на решетку, соединенную с вибрационным механизмом. Благодаря тряске комья земли отделяются от клубней и проваливаются сквозь прутья решетки. Чистые клубни скапливаются на сетке или падают поверх просеянной почвы.

Как изготовить картофелекопалку для мотоблока пассивного типа

Учтите, для изготовления приспособления, вам понадобятся не только сами материалы, но умение обращаться с инструментом: аппаратом дуговой сварки, дрелью и газовой горелкой.

Необходимые материалы:

1. Листовое железо толщиной 3-5 мм для лемеха. Чем прочнее сталь, тем реже лопата будет нуждаться в заточке.
2. Арматура или стальной круг диаметром 8-10 см для создания отсеивающей решетки.
3. Подвесная полоса или швеллер для изготовления подвесного устройства
4. Уголок 30 мм для усиления полученной конструкции.
5. Крепежные элементы

Лемех изготавливается по принципу культиватора «ласточкин хвост», затем приваривается к тыльной стороне прутьев. Для создания стойки используют стальную полосу, а подвес выполняют из швеллера.

Получившаяся самодельная картофелекопалка для мотоблока удобна и легка в применении.

Как изготовить картофелекопалку с грохотным механизмом

Производительность картофелекопалки с грохотным механизмом примерно в 2-3 раза выше, но и изготовить ее значительно сложнее.

Необходимые материалы:

1. Профтруба для рамы
2. Стальной лист 3-4 мм для изготовления ковша
3. Стальная арматура или круг для решетки
4. Передняя ступица от заднеприводного автомобиля.
5. Редуктор от заднего моста ВАЗ
6. Шлицевое соединение от старой коробки передач
7. Колесо
8. Крепежные элементы

Необходимые инструменты: сварочный аппарат, дрель и болгарка.

Картофелекопалка для мотоблока с грохотным механизмом опирается на почву с помощью колеса. С колесом соединяют редуктор. Шлицевое соединение приводит в движение лемех и грохот. Для понимания принципа действия, взгляните на иллюстрацию.

Очищенные клубни скапливаются на сетке. Для выгрузки собранных клубней, придется остановить картофелекопалку. Если установить решетку под наклоном, то клубни будут падать на взрыхленную землю. Вам останется только собрать их.

Целесообразно ли тратить время и силы на изготовление самодельной картофелекопалки решать вам. Ведь проще купить картофелекопалку с бесплатной доставкой на дом в нашем магазине. На сайте представлены картофелекопалки для минитракторов и для мотоблоков. Вам останется лишь дождаться доставки бесплатной курьерской службой магазина. Если остались вопросы, свяжитесь с нами.

К списку статей

Отличный инструмент для копания картофеля — NOFA/Mass

Перейти к содержимому

Предыдущий Следующий

Ричард Робинсон, фермер с фермы Хоупстилл

Еще немного рано думать о копании картофеля — в моем саду он только что отцвел, и картофель не намного крупнее шариков, — но еще не слишком рано думать о покупке инструмент, который я нашел, делает задачу копания вручную намного проще, чем с помощью стандартных садовых вил.

Инструмент по-разному называют вилкой для мусора, вилкой для мусора или крюком для мусора. Это то, что вы получите, если возьмете вилы и согните зубья на 90 градусов. Я купил свой, чтобы вытаскивать побеги пырея из разрыхленной почвы, и он неплохо с этим справляется, но оказалось, что он еще лучше подходит для копания картофеля.

Вилы для мусора можно использовать как вилы для картофеля

У меня есть BCS, и, поскольку я засаживал около 700 футов грядки, я купил для нее картофелекопалку. К сожалению, этот инструмент разочаровал — он разрезал или помял много картофелин, пока двигался по грядке. И даже после того, как картошка всплыла на поверхность, мне приходилось нагибаться, чтобы подобрать каждую до единой. Итак, я перешел к копанию вручную. Я начал копать стоя садовыми вилами, но это действительно непосильная работа, с постоянными наклонами и подъемами. Было большим достижением опуститься на колени, положение, в котором копать намного проще и эргономичнее, а картошку легче брать.

Но мне все равно пришлось поднимать много земли садовыми вилами. И здесь вилка для мусора (давайте теперь назовем ее вилкой для картофеля!) показывает свои достоинства. Вместо того, чтобы поднимать почву, вилы для картофеля протягивают ее, увлекая за собой картофель. Работа становится намного проще, а урожайность картофеля выше, при этом гораздо меньше поврежденного картофеля или невостребованного картофеля.

Вот что я делаю: скошиваю газонокосилкой увядшую ботву картофеля и сгребаю листья, которые использовала в качестве мульчи. Затем я становлюсь на колени с одной стороны кровати и втыкаю зубья вилки для картофеля в почву с другой стороны, достаточно глубоко, чтобы точно не пропустить ни одной картошки. Я тяну вилу к себе через почву, слегка поднимаясь по ходу движения. Вуаля, шпильки! Я поднимаю их и кладу в ящик для луковиц, который волочу по ряду, пока двигаюсь по нему.
