Откатные консольные ворота своими руками – помощь профессионалов



На этой странице я расскажу, что нужно выполнить, чтобы изготовить откатные ворота консольного типа.



У этих ворот нет в проезде несущих элементов, потому он ничем не ограничен.

Ворота двигаются по роликовым опорам, находящимся на забетонированном швеллере вне проезда.

Роликовые опоры находятся в направляющем профиле, закрепленном на створке. За счет этого защемления происходит движение створки в виде консоли.

Содержание статьи:

• Подготовительные работы.
• Земляные работы.
• Подготовка металлоизделий, которые будут забетонированы
• Бетонирование
• Кирпичная кладка столбов
• Изготовление створки
• Крепление металлических нащельников.
• Требования к фурнитуре для откатных ворот
• Установка верхней пластины с роликами
• Установка роликовых опор
• Установка концевого ролика и нижнего улавливателя
• Установка верхнего концевого улавливателя
• Установка резиновых заглушек
• Автоматика для откатных ворот

Подготовительные работы

Прежде чем начать основные работы нужно выполнить подготовку, которая заключается в очистке участка, где будут ворота, снятии растительного слоя и разбивке осей.

Чтобы обозначить оси понадобятся четыре метровых отрезка арматуры диаметром 10-12 мм и длиной около метра, сварочные электроды, леска или шпагат.

Арматуру нужно разместить таким образом, чтобы между штырями образовался квадрат или прямоугольник, в котором будут располагаться будущие ворота.

Так будут обозначены основные оси.

Арматуру нужно забивать в грунт только тогда, когда между ней будут проверены диагонали, и они будут одинаковыми. При погружении арматуры в грунт на поверхности нужно оставить ее части около 15-20 см.

Между арматурой нужно натянуть леску или шпагат – основные оси готовы.

Для обозначения временных осей можно использовать электроды.

Земляные работы

После подготовки можно приступить к копанию приямков для фундаментов столбов. Их глубина должна быть больше нормативной глубины промерзания, которая в Украине составляет 0,9-1,2 м.

Длина и ширина приямков должна быть немного больше будущих столбов, чтобы после заливки фундаментов было проще уложить первый ряд кирпича. Например, если столбы будут 38х38 см, приямки должны быть не менее 40х40 см.



Для фундамента роликовых опор нужно выкопать приямок. Его длина должна быть не менее половины ширины проезда, а ширина 25-30 см. Глубина около 0,9-1,2 м.

Во время копания приямков могут осыпаться их стенки. В этом случае нужно использовать опалубку. Для ее изготовления можно применить старые доски, так как на нулевом цикле внешний вид не имеет значения.

После того как приямки выкопаны, их дно нужно пролить водой, чтобы утрамбовался взрыхленный грунт.

Если в ближайшее время бетонирование приямков не планируется, их нужно накрыть деревянными щитами, чтобы атмосферные осадки их не размыли.

Подготовка металлоизделий, которые будут забетонированы

Все металлоизделия (сердечники столбов и швеллер) должны быть подготовлены.

Сердечники можно изготовить из квадратных труб сечением 80х80 мм или 100х100 мм. Длина каждого сердечника зависит от глубины заложения фундамента и высоты столба ворот. Например, если подошва фундамента находится на глубине 1,0 м, а высота столба 2,0 м, сердечник должен быть не более 2,5 м. Это необходимо, чтобы снизу сердечник был защищен от воздействия грунта бетоном, а сверху была возможность накрыть кирпичную кладку столба козырьком.

Чтобы сердечник прочно держался в бетоне, к нему снизу можно крестообразно приварить два отрезка арматуры диаметром 10-12 мм, длиной 25-30 см.

Сверху сердечник временно нужно накрыть полиэтиленом, чтобы в него не попадали атмосферные осадки.

В качестве закладной детали для установки роликовых опор можно использовать горячекатаный швеллер №№22-24. Его длина должна быть не менее половины ширины проезда. Например, если проезд 4,0 м, швеллер должен быть два метра.

Для надежной фиксации швеллера в фундаменте, к нему нужно приварить каркас из арматуры диаметром 10-12 мм. Длину вертикальных стержней можно принять около 0,8 м.

Швеллер в приямок устанавливается при помощи гидравлического уровня. Его поверхность должна находиться в одном горизонте с поверхностью проезда. Чтобы швеллер при бетонировании не сместился, его нужно жестко зафиксировать временными распорками.

Все металлоизделия должны быть очищены от ржавчины, обезжирены и прогрунтованы.

Бетонирование

Чтобы изготовить фундаменты под столбы и роликовые опоры, нужно использовать бетон марки прочности не ниже М200. Для его приготовления необходимо следующее: цемент М 500, песок, вода и щебень. На 1 кг цемента приходится 2 кг песка и 3,5 кг щебня. Воду добавить по факту.

Чтобы не тратиться на противозаморозковые добавки бетонирование желательно выполнять при положительных температурах воздуха.

Заливая фундаменты бетон нужно постоянно вибрировать, чтобы не было пустот.

Когда заливка окончена, поверхность фундаментов нужно загладить и накрыть чем-нибудь, чтобы не попадали прямые солнечные лучи. На протяжении первых 2-3 дней фундаменты нужно обильно поливать водой, чтобы не образовывались трещины.

Дальнейшие работы, связанные с фундаментами можно выполнять не ранее, чем через неделю, так как бетон должен набрать прочность.

Кирпичная кладка столбов

Кирпичная кладка выполняется на цементно-песчаном растворе М100.

Уложив первые три ряда кирпича, нужно установить закладную деталь, которая представляет собой равнополочный уголок 40х40 мм, длиной 70 мм с приваренным отрезком арматуры диаметром не более 8 мм.

На каждой из опор должно быть не менее трех закладных деталей. Две верхних устанавливаются равномерно по высоте опоры.

Изготовление створки

Створка консольных откатных ворот состоит из несущего и вспомогательного каркасов, а также полотна.

Чтобы во время изготовления створки не совершать ошибок, заранее нужно разработать ее чертеж с нанесением всех необходимых размеров и расчетом материалов, которые понадобятся.

Акция!

При покупке фурнитуры, которую рекомендуют наши специалисты, для Вас бесплатно будет разработан детальный чертеж Ваших ворот со всеми размерами и спецификациями.

Кроме того, вместе с фурнитурой мы отправим разработанное нашими инженерами пошаговое пособие по самостоятельному изготовлению откатных ворот.

Особенностью створки откатных ворот является ее треугольная часть. Это фрагмент нужен, чтобы обеспечить сцепление роликовых опор с направляющим профилем.

Перед тем как приступить к изготовлению створки, все металлические элементы должны быть очищены от ржавчины, обезжирены и прогрунтованы.

Несущий каркас можно изготовить из прямоугольных труб сечением 60х30 мм или 60х40 мм. Для вспомогательного каркаса подойдут трубы 30х20 мм.

Обязательным элементом створки откатных ворот является направляющий рельс специальной формы. С него можно начать изготавливать створку.

Когда несущий и вспомогательный каркасы готовы, все сварочные швы нужно обработать болгаркой, обезжирить, прогрунтовать, а всю конструкцию в целом покрасить в три слоя.

В качестве полотна створки можно использовать окрашенный профнастил.

Чтобы его закрепить, нужно использовать саморезы по металлу длиной 19 мм под головку №8.

Каждый лист профнастила подгоняется индивидуально, чтобы было обеспечено точное прилегание к каркасу створки. Треугольный фрагмент створки можно не зашивать – он не попадает в проезд.

Когда створка готова, можно приступать к креплению несущих элементов, удерживающих створку.

Крепление металлических нащельников

К ранее закрепленным на опорах закладным деталям привариваются нащельники из металла. Их делают из труб сечением 60х40 мм.

Чтобы установить верхнюю пластину с роликами, в нащельнике со стороны роликовых опор нужно сделать вырез размером 60х40 мм.

Дальний от роликовых опор нащельник нужно заглушить сверху, чтобы в него не попадали атмосферные осадки.

Требования к фурнитуре для откатных ворот

Направляющий рельс не идет в комплекте с элементами фурнитуры, но его покупка является обязательной. За счет него створка двигается по роликовым опорам.

Направляющая по всей длине должна быть ровной, чтобы ворота плавно перемещались. Если посмотреть на профиль с торца, места гибки элемента, должны быть с минимальными радиусами, а нижние полки по отношению к вертикали перпендикулярны. В этом случае износ роликовых опор будет минимальным.

Свой выбор нужно оставлять на направляющем рельсе, который изготовлен из стали с повышенным содержанием углерода – он под массой ворот не будет деформироваться.

Роликовые опоры.

Чтобы в наших климатических условиях роликовая опора работала длительный срок, ее ролики должны быть металлическими, а не из полимеров. Эксплуатация полимеров ограничена по температурному режиму. Если температура будет ниже допустимой, пластик становится хрупким и  ломается, а если температура будет выше, изделие теряет форму.

В зависимости от модели и производителя у опор бывают дешевые китайские или европейского качества подшипники. Они могут быть обычными или усиленными, защищенными металлическими или металлорезиновыми пыльниками.

Металлическая защита не лучшее решение для роликовых опор, так как они постоянно контактируют с атмосферными осадками. Из-за этого пыльники из металла ржавеют, и подшипники перестают вращаться.

Подвижна часть роликовой опоры на оси не должна туго двигаться, так как при редком использовании ворот втулка может окислиться, и ролики будут зафиксированы в одном положении. Это приведет к их быстрому износу.

Поверхность опоры должна иметь надежную защиту от воздействия атмосферных осадков. Нанесенный антикоррозийный слой считается нормальным, если на поверхности опоры отсутствуют темные пятна.

Чтобы при закрывании створки ее конструкция попадала в улавливатели, зазор между роликовыми опорами должен быть 1-2 мм. Если он будет больше створка, ныряя вниз, не попадет в них.

Верхняя пластина с роликами. Этот элемент направляет верхнюю часть створки по прямой линии.

Когда створка имеет вес до 300 кг, пластина идет с двумя роликами, а если он больше — с четырьмя.

Покрытие роликов может быть резиновым или пластиковым. Пластиковая оболочка при контакте со створкой царапает ее полотно.

Нижний концевой ролик. Это изделие крепится внутри направляющего рельса и предназначено, чтобы створка плавно накатилась на полку нижнего улавливателя.

Если створка имеет массу до 300 кг, ролик идет с пластиковым элементом.

Если створка тяжелее, нижний концевой ролик полностью металлический.

Нижний улавливатель.

Улавливатель воспринимает на свою полку нижний концевой ролик со створкой и удерживает их.

Верхний улавливатель фиксирует створку, чтобы она не болталась от ветра в закрытом положении.

Чтобы этот элемент не гнулся под натиском ворот, толщина металла из которого он изготовлен должна быть не менее 4 мм.

Есть такие модели фурнитуры, в комплект которых верхний улавливатель не включен, потому при покупке узнавайте о его наличии.

Резиновые заглушки закрывают направляющий рельс с торцов. Они не дают снегу и грязи набиться в рельс.

У заглушек обязательно должна быть гофрированная часть, чтобы эти элементы прочно держались в рельсе. Резина не должна рассыхаться в жару и дубеть на морозе.

Регулировочные пластины в комплекте с фурнитурой не идут, а продаются отдельно.

Используя эти элементы, проще и быстрее установить роликовые опоры. Пластины привариваются к швеллеру, а на их шпильки устанавливаются роликовые опоры. Выставить их в правильное положение можно вращая гайки на шпильках с резьбой.

Замок для запирания откатных ворот имеет специальную конструкцию с выкидным ригелем.

При покупке замка нужно обратить внимание на его механизм. Все элементы должны быть сделаны из латуни, а не из алюминия или силумина, так как они, окислившись, сделают замок непригодным для использования.

Установка верхней пластины с роликами

Чтобы установить этот элемент в ближнем к роликовым опорам нащельнике должен быть вырез размером 60х40 мм.

Одну из гнутых частей пластины нужно завести между опорой и нащельником, после чего приварить.

Установка роликовых опор

 Эти два изделия крепятся к забетонированному швеллеру. Их нужно размещать как можно дальше друг от друга.



Роликовые опоры можно установить двумя способами.

Способ №1 – без монтажных пластин. Роликовые опоры устанавливаются на швеллер и прихватываются сваркой. Далее нужно вручную подвигать створку. Если ее толкать тяжело, сварку (прихватки) нужно срезать и переустановить опоры, поле чего опять прихватить сваркой и проверить легкость движения створок. Эти действия нужно продолжать, пока ворота не будут легко двигаться.

Способ № 2 – с монтажными пластинами. К швеллеру привариваются пластины, а на них устанавливаются роликовые опоры. Откорректировать положение опор можно при помощи гаек.

Установка концевого ролика и нижнего улавливателя

Нижний концевой ролик заводится внутрь направляющего рельса со стороны верхнего и нижнего улавливателей.

К направляющей нижний концевой ролик крепится при помощи двух болтов.

Нижний улавливатель приваривается к дальнему от роликовых опор нащельнику.

Улавливатель нужно закрепить таким образом, чтобы створка при накатывании на его полку приподнималась на 3-4 мм.

Установка верхнего концевого улавливателя

Верхний улавливатель приваривается к удаленному от роликовых опор нащельнику.

Установка резиновых заглушек

Заглушки гофрированной частью заводят в направляющий рельс со стороны торцов.

Чтобы установить заглушки, никакой инструмент использовать не нужно. Все выполняется вручную.

Видео с установкой откатных ворот от нашего клиента

Автоматика для откатных ворот

 Чтобы автоматизировать откатные консольные ворота как минимум понадобиться:

• Привод со встроенным блоком управления. Привод – это силовой элемент, который устанавливают между роликовыми опорами. Блок управления — плата, которая отвечает за все функции автоматики.
• Концевые выключатели останавливают автоматику, когда ворота полностью открылись или закрылись.
• Зубчатая рейка закреплена на створке. Находясь в зацеплении с наружной шестерней привода, перемещается вместе с воротами.
• Любое из устройств для передачи команд, например, пульт, кнопочный выключатель, GSM-модуль и так далее.

Дополнительно можно установить:

• Фотоэлементы. Сканируют проезд на наличие препятствия, когда ворота находятся в движении.
• Сигнальную лампу. Миганием сопровождает перемещение ворот.

Если у Вас остались вопросы, свяжитесь по указанным контактам на этом сайте с нашим специалистом, чтобы он бесплатно Вас проконсультировал.

Впишите свой номер в форму, и мы перезвоним вам в течении 20 мин в рабочее время.

Задать вопрос специалисту

Телефон

Или перезвоните нам сами

+38 (095) 876-90-00

+38 (067) 502-71-89

Задать вопрос



Просмотров: 5670

Расскажи друзьям:

Схема откатных ворот. Устройство откатных ворот. Расчет откатных ворот. Размеры ворот. Откатные ворота

7 декабря 2021

В этой статье рассмотрим исключительно теорию и проектирование откатных ворот, здесь мы постараемся изложить ответы на наиболее распространенные вопросы пользователей решивших сделать откатные ворота своими руками. Здесь Вы найдете теоретические выкладки, формулы, расчеты и практические советы по изготовлению откатных ворот. Также Вы можете прочитать статьи:  схема элетропроводки для откатных автоворот и фундамент для откатных ворот.

Итак, откатные консольные ворота состоят из проёмной части (полотна) и противовесной части (ее часто называют хвостовик, концевик, косынка, раскос, противовес итд). Длина противовесной части должна быть равна 33-50% от ширины проёма в свету. Оптимальным значением для большинства ворот считается 40% при этом значении получается отимальный расход материала и места. Имеются источники в интернете утверждающие, что противовесную часть нужно делать 50 и 60% — однако это излишне, можете делать конечно хуже не будет , но для бытовых ворот достаточно будет и 40%. Размеры противовеса 50% актуальны для больших, промышленных ворот с шириной проёма 8 и более метров, кроме того при проёмах более 5,5-6,0 м противовес имеет смысл делать прямоугольным с двумя диагоналями. См. рис.

Если у вас есть ограничения по месту для отката ворот воспользуйтесь тем знанием, что минимальная длина противовесной части равна 33% от проёма, если и при этом Вашим воротам не хватает места для отката, то нужно признать, что откатные ворота установить нельзя, тогда есть смысл подумать о воротах другого типа, например распашных.  Или как вариант установить откатные ворота снаружи (на улице) см. Рис:

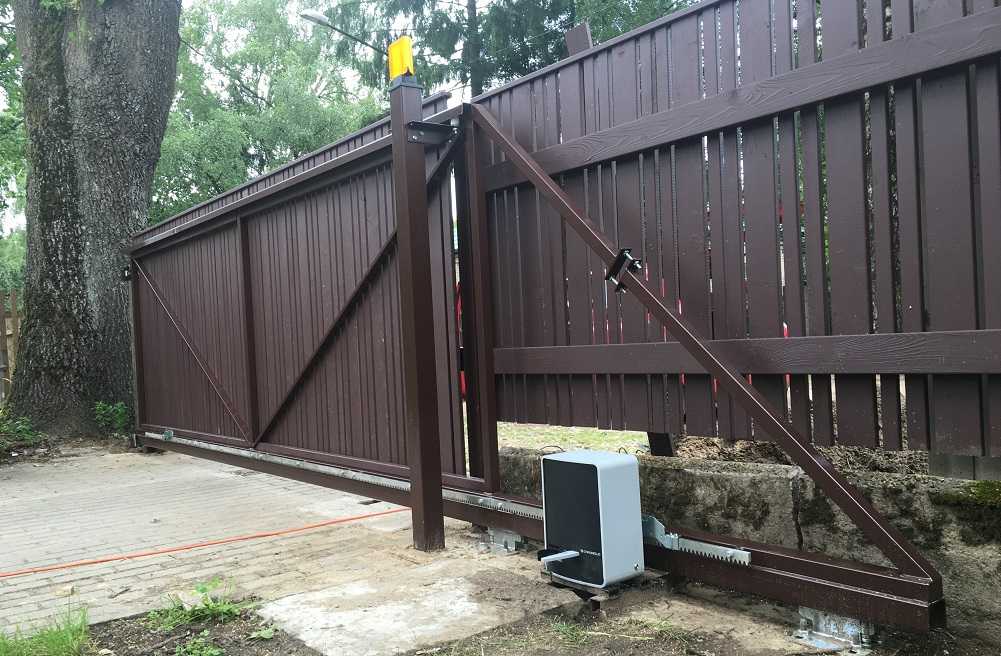

Вариант когда откатные ворота установлены с улицы, а электоропривод во дворе:

Слишком малая противовесная часть (менее 33%) приведет к тому, что ворота будут «падать» и в открытом состоянии коснутся земли и даже выроют изрядную канаву.

При недостаточной длине противовесной части Вы получите такую картину в открытом состоянии, утрированно для наглядности: Утяжелять противовес различными грузами, свинцом итд нецелесообразно.

Еще одна встречающаяся ошибка — при нормальной длине противовесной части расстояние между картеками мало, что приводит повышенной нагрузке на ролики и полки направляющей консоли и как следствие к тугому ходу ворот и даже к разгибанию полок направляющей, или как говорят в просторечье «раздуло балку». Опорные каретки должны использовать по максимуму всю длину противовеса.

Давайте рассмотрим классический пример — Вам предстоит сделать откатные ворота своими руками с шириной проёма 4м, высотой 2м и зашитые профнастилом.
Выбираем комплект фурнитуры на 400-500 кг с металлическими роликами, длина направляющей 6м, высота 60мм, ширина 70 мм. На рис. приведены размеры частей откатных ворот в общем случае, где L — ширина проёма в свету.

Для 4-х метровых ворот проёмная часть согласно формуле равна 4200мм (ворота должны перекрывать проём в каждую сторону на 100-200 мм), на противовес остается 1800мм. Проверяем: 4*0,4=1,6м, а у нас получилось 1,8м значит консольная часть у нас получилась 45% — это значение удовлетворяет техническим условиям.

Идем дальше. Часто задаваемый вопрос и вызывающий наибольшие затруднения — » У меня проём 4.5-5 м и зашивка профнастилом». Считаем общую длину ворот 4,5*1,4=6,3 (5*1,4=7). В обоих случаях получаем более 6м. Все решается очень просто — приобретается комлект с 7-ми метровой направляющей или стандартный комлект с 6-ти метровой направляющей плюс дополнительный 1.м.п. направляющей, эти куски потом свариваются снаружи (внутри варить не нужно), шов после зачищается болгаркой. Далее все рассчитываем аналогично примеру выше.
Пример доваривания направляющей:

Следующий распространенный вопрос — как рассчитать высоту ворот? Высота ворот состоит из следующих слагаемых. Рассмотрим на примере ворот с направляющей типоразмера 70х60.
Дорожный просвет — 75 мм.
Высота направляющей — 60мм.
Высота трубы внешенего каркаса — 30мм
Высота трубы внутреннего каркаса — 40мм
Из рисунка приведенного ниже (ворота в разрезе) можно рассчитать высоту полотна ворот, и высоту листов профнастила (бляхи).

Ворота в смонтированном виде, показано расположение элементов фурнитуры для откатных ворот:

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Поделится

Поделится

Как установить консольные ворота? — Магазин заборов Америки

Компания America’s Gate предлагает широкий выбор готовых и изготовленных на заказ ворот, независимо от области применения. Как подразделение ворот The American Fence Company, America’s Gate Company имеет более чем 55-летний опыт проектирования, изготовления и установки ворот. С любыми производственными мощностями и большой командой сертифицированных сварщиков и компьютерных дизайнеров ваши ворота будут изготовлены в соответствии с вашими уникальными запросами.

Консольные ворота должны быть установлены на ровной поверхности, чтобы ворота могли катиться в обоих направлениях без дополнительного гравитационного притяжения из-за веса ворот. Можно внести небольшие корректировки, чтобы учесть небольшой уклон, однако слишком большой уклон и ворота могут оказаться опасными при спуске с холма. Если у вас еще нет консольных ворот, ознакомьтесь с обширным руководством компании America’s Gate о том, как выбрать консольные ворота, которое поможет вам выбрать каждую деталь ваших консольных ворот.

Для установки консольных ворот:

1. Установите два нижних консольных ролика так, чтобы ролики были направлены внутрь ограждения, а ткань — снаружи. Катки должны находиться примерно в 1 дюйме от земли. Поместите кусок рельса поперек двух роликов. Поместите уровень на рельс и отрегулируйте ролики вверх или вниз, чтобы рельс был ровным. Кроме того, убедитесь, что ролики отрегулированы так, чтобы ворота не соскальзывали на уклон из-за уклона. Затяните ролики.
2. Установите два верхних консольных ролика, чтобы ролики зафиксировали ворота, когда они будут установлены на место. Затяните ролики вручную.
3. Установите ворота на два нижних ролика. Поднимите ворота. В вертикальном положении наденьте два ролика на ворота. Когда ворота касаются обоих нижних роликов (сбалансированных между роликами), затяните два верхних ролика, оставив зазор ½ дюйма между роликами и верхней частью рамы ворот (гусеница или труба 2,5 дюйма). Затяните ролики.
4. Прокатить ворота вперед и назад через проем. Если ворота застревают, возможно, вам придется поднять один из верхних роликов.
5. При необходимости отрегулируйте ролики так, чтобы ворота находились как можно ближе к земле, но не размещайте ролики ниже уровня земли или в земле. Зимой участки вокруг катков засыпаются снегом и замерзают.
6. Не копайте траншею, чтобы ворота полностью открылись. Опять же, зимой снег приморозит ворота на месте.
7. Полностью затяните все ролики после завершения окончательной регулировки.
8. Установите защелку в сборе. При установке привода ворот используйте большой V-образный приемник, который позволяет направлять ворота в приемник. При ручном управлении воротами используйте консольное запорное устройство, чтобы можно было установить висячий замок.
