Делаем картофелекопалку своими руками

  Лопаты, грабли и прочий ручной инструмент медленно, но верно уходит в прошлое. Большая часть приспособлений для обработки земли и сбора урожая — автоматизированная техника. Частники-фермеры для своих участков используют более простые и адаптированные версии крупной техники для ферм.

    Картофелекопалка — одно из таких приспособлений. Выкапывание картошки вручную отнимает слишком много времени и сил, а такое компактное устройство упрощает сборку урожая, не время при этом клубням. Производители сельхозоборудования предлагают множество моделей картофелекопалок, но в этой статье мы расскажем, можно ли сделать картофелекопалку для мотоблока своими руками.

    Как работает картофелекопалка: насадка с разрыхлителем погружается в землю рядом с кустом картофеля и выходит обратно вместе с клубнями. Такие устройства можно установить на мотоблок или небольшой трактор — отличный вариант для небольших приусадебных хозяйств.



Картофелекопалки делятся на несколько видов:

• пассивные — они снабжаются специальной лопатой вогнутой формы. Она входит в почву примерно на 5-10 см ниже находящихся там клубней и поднимает пласт грунта на поверхность. Его можно сделать и более разрыхленным, если подобрать угол наклона лопаты. Чтобы собрать картофель в ведро, его придется очистить от земли.

• активные — подразумевают максимальную автоматизацию сбора урожая. У этой техники есть специальная рама — на нее устанавливают специальные лопаты, функция которых подъем земли и грохоты (так называют устройства, которые просеивают почву с помощью вибрации). Лопата вынимает пласт грунта вместе с картофелем, затем он перемещается как по конвейеру на решетку, которая приводится в движение механизмом вибрации. Под действие тряски комки земли просеиваются через решетку, а чистая картошка остается сверху или падает на взрыхленную почву.



Делаем пассивную картофелекопалку для мотоблока

    Сделать своими руками полноценное устройство для сборки картофеля сможет только тот, обладает навыками обращения с инструментами: сварочным аппаратом, горелкой на газу, дрелью.

Какие материалы понадобятся:

• железо в листах — для лемеха требуется материал толщиной в 3-5 мм. Советуем выбирать прочную сталь, ведь чем выше ее прочность, тем реже нужно будет затачивать лопату,

• арматура — подойдет для монтажа решетки, просеивающей землю, можно использовать круг из стали с диаметром 8-10 мм,

• швеллер — он пригодится для создания подвеса,

• уголок 30 мм — он способен усилить итоговую конструкцию,

• крепежи.

    Принцип изготовления лемеха прост — это культиватор с формой ласточкин хвост, его приваривают к прутьям с тыльной стороны. Чтобы сделать стойку, понадобится полоса из стали, а для изготовления подвесного устройства нужен швеллер.

    Получается простая и компактная картофелекопалка — удобная и простая в использовании на любом поле.

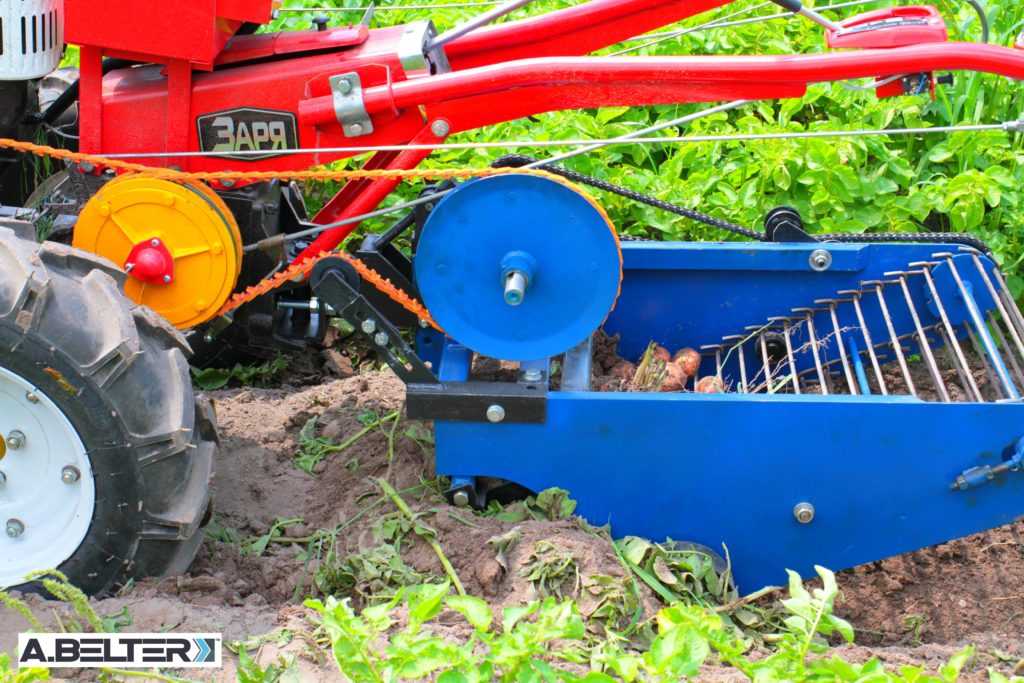

Инструкция по изготовлению грохотной картофелекопалки

    Здесь уже сложнее — устройство этого типа устройства более сложное, зато и производительность ее при сборе урожая выше в 2-3 раза.

Что нужно для монтажа:

• для рамы нужна профилированная труба,

• для ковша — лист стали толщиной в 3-4 мм,

• для решетки — арматура или круг из стали,

• передняя ступица — подойдет деталь от авто с задним приводом,

• редуктор — донором может стать задний мост модели ВАЗ,

• шлицевое соединение от КПП,

• крепежи,

• колесо.

Потребуются и инструменты — аппарат для сварки, болгарка, дрель.

    Грохотная картофелекопалка для мотоблока едет по земле с помощью колеса. На колесо ставят редуктор, а шлица запускает в движение грохот и лемех. В результате работы устройства клубни без земли и стеблей остаются на сетке. Чтобы их ссыпать в ведро, потребуется остановить устройство. Правда, можно установить решетку под определенным углом наклона — тогда картошка будет падать с сетки на мягкую землю. Собрать их в таком случае будет проще и удобнее.

    Как видите, при наличии желания, минимума инструментов и простых материалов можно за несколько часов собрать вполне эффективную картофелекопалку. Правда, насколько это целесообразно? Ведь надежное и функциональное устройство для сбора урожая можно купить в нашем магазине — с гарантией качества, удобной доставкой, по адекватным ценам. На нашем сайте большой выбор подобных устройств для мотоблоков и минитракторов — просто выберите нужный механизм и оставьте заказ. Не знаете, какую картофелекопалку выбрать? Свяжитесь с нашим менеджером, и он поможет вам сделать выбор.

    Сельхозоборудование — дорогостоящая техника, вложение в которую должно окупиться. Не так-то просто выбрать технику с первого взгляда — и отзывы знакомых не всегда могут помочь. Поэтому мы предлагаем для наших клиентов статьи, новости и технические обзоры — с помощью наших советов купить мототехнику, велосипеды, электроприборы и другие виды транспорта и комплектующих для него стало гораздо проще. Для этого раздела сайта пишут опытные специалисты, которые знают толк в технике и способны понятно рассказать о достоинствах устройств разных марок и моделей.

     На нашем сайте вы можете заказать любой товар из этих статей. Предлагаем длительные гарантийные сроки, консультации по использованию, удобную доставку. Покажем все документы на технику, сертификаты соответствия, инструкции и гарантийные талоны вышлем вместе с заказом.

Делаем самодельную картофелекопалку для мотоблока своими руками – АГРАРИЙ

Для людей, проживающих в сельской местности, уборка осенью урожая картофеля остается трудоемким занятием.

Конечно, сегодня, уже мало кто выполняет подобную работу ручным способом, с помощью лопаты. Многие покупают для этого различные механические устройства, а некоторые, так называемые «Кулибины», собственными руками изготавливают различные приспособления для избавления себя и своих близких от тяжелого труда. Особенным спросом среди сельских тружеников пользуется картофелекопалка, функционирующая с помощью мотоблока любой модификации, будь это всем полюбившаяся модель «Нева», или аппарат от другого производителя. Здесь главное иметь четкое представление, что собой представляет самодельная копалка для картофеля, и уметь создать чертежи по нужным расчетам.

03.01.2019

0 4 602

АГРОНОВОСТИ.РФ

Конструктивные особенности

Стоит сразу напомнить, что данное механическое устройство, как видно по фото, для выполнения работы, цепляется к мотоблоку. Такая копалка, сделанная своими руками, как показано на видео, способна обрабатывать земельный надел не только возле дома, но и в полевых условиях.

Главное назначение картофелекопалки – это отделение клубней картошки от почвы и выкладывание их на грунтовую площадь. Такой агрегат прост в управлении и имеет несложную конструкцию. Поэтому сконструировать его своими руками обычно не составляет особенного труда. Самое главное, что данный навесной механизм подходит к любой модели мотоблока, будь это всем известная «Нева» или другая модификация.

Многие читатели скажут, что можно такую картофелекопалку приобрести в торговой точке по реализации сельскохозяйственных механизмов и приспособлений и зачем делать ее своими руками. Такое утверждение правильное, но не совсем. Любой опытный огородник скажет – копалка, сконструированная в домашней мастерской будет более практичной, так как она будет конструироваться под уже известную характеристику грунта, а также будет делаться под силу конкретного человека. Еще сюда стоит добавить цену. Устройство, исполненное своими руками, будет стоить намного дешевле, чем купить его в магазине.

Перед тем, как приступить к творческой конструктивной работе по созданию картофелекопалки нужно помнить, она приспособлена работать на почвах, имеющие средний и малый критерий плотности. Для изготовления агрегатов, приспособленных работать на тяжелых почвах, необходимо иметь глубокие познания физики и механики.

Копалка для картофеля, приспособленная к мотоблоку, как отображено на фото, бывает таковых видов:

• Грохотный или вибрационный механизм – он состоит в основном из лемеха и вибрационного сита. Принцип действия такого вида картофелекопалки, функционирующей с помощью мотоблока, простой. Почва вместе с картофелем подрывается лемехом. Затем недвижимая транспортерная решетка оставляет на своей поверхности клубни, а грунт стряхивает, как через сито, обратно. Такая модель эффективная в работе, но довольно сложная в изготовлении.
• Транспортерная установка для копки картошки – она может свободно работать, например, на базе такого мотоблока, как «Нева». По конструкции транспортерная копалка состоит из лемеха и движущего транспортера, имеющего специальное зацепное устройство для поддержания клубней на платформе и очищения от грунта. Транспортерная конструкция для копания картофеля обладает большей практичностью, чем вибрационный вид картофелекопалки. Но на почве с легкой степенью плотности применять данный вид устройства нецелесообразно.
• Стрельчатый вид – по устройству это самый простой механизм, который с легкостью можно приспособить на любую модель мини трактора, например, такого как «Нева». Он не содержит движимых узлов. Как показано на видео, грунт с клубнями подрезается ножом. Далее срез попадает на поверхность специальных прутьев, где земля ссыпается обратно, а плоды в чистом виде ложатся поверх почвы. Данная копалка эффективная на грунте с невысокой степенью плотности, где не практично применять другие разновидности приспособлений.

Перед тем как начать конструировать такое приспособление, в первую очередь, требуется точно определиться с плотностью почвы, на которой оно будет применяться. Стоит помнить, что там где идеально может применяться транспортерная конструкция со стрельчатым видом будет трудно работать.

Чертежи самодельных и заводских картофелекопалок

Для небольшого хозяйства, чтобы удобно было собирать урожай картофеля, нужно сделать устройство небольшого размера. Оно должно быть удобным в ходе эксплуатации и легко навешиваться на мотоблок.

Конструкция картофелекопалки: 1-сварная рама, 2 — нож, 3 — транспортер, 4 — шкив, 5 — шатун, 6 — шкив углового редуктора. 7 — ремень, 8 — стойка, 9 — адаптер, 10 — опорное колесо, 11 — пружинное натяжное устройство.

Для того чтобы сделать рассматриваемое приспособление, необходимо иметь:

• Стальной швеллер.
• Сошник, вылитый из высококачественного сплава металла, толщиной не меньше 5 мм. Для его изготовления можно использовать пилу из циркуляционного станка.
• Металлические уголки размерами 40 и 63 мм.
• Стальные прутья. Их требуется, чтобы сделать приспособление, как показано на фото, минимум 8 штук.

Для изготовления приспособления для рытья картофеля вибрационного типа требуется, в первую очередь, сделать раму. Она должна легко стыковаться, например, с мини трактором «Нева» или с другой модификацией.

В целом, как показано на видео, такое устройство состоит из следующих узлов:

• Конструкция рамы.
• Подвесные элементы.
• Регулировочные тяги вертикального исполнения.
• Ходовая часть.

Чтобы сконструировать такой агрегат, требуется произвести точные расчеты и по ним создать чертежи. Без выполнения данного правила процесс изготовления своими руками будет трудным.

Этапы изготовления картофелекопалки грохотного вида

Как видно из видео перед началом работы требуется подготовить следующий инструмент:

• угловая шлифовальная машинка;
• сварочный аппарат;
• гравер или дрель.

Еще, чтобы сделать приспособление, требуется приготовить болты и гайки.

1. этап – изготовление рамы. Для этого, как показано на фото, распиливается на четыре части труба квадратной формы. Два куска должны быть – 1200 мм, а два – 800 мм. Размер трубы – 40*40 мм. Подготовленные части соединяются при помощи сварки в прямоугольник.
2. этап – Крепление перемычек. Из видео видно, что они необходимы для установки вертикальных тяг управления. Крепится данный элемент, примерно, на четверть длинны основания рамы. С другого конца крепятся два элемента для установки колес. Подобный элемент должен быть из двух трубок диаметром 30 мм и длинной 150 мм.
3. этап – установление стоек вертикального типа. С той стороны, где вмонтированы перемычки, на расстоянии 5 мм от края рамы крепятся вертикально два квадрата размером 30*30 мм и длинной 500 мм. После этого на расстоянии 200 мм устанавливаются стойки длинной 40 мм. Потом требуется отступить еще 400 мм и закрепить стойки длинной 300 мм. Соединяем стойки между собой полосой 0,4 мм.
4. этап – Изготовления рала. Сначала на металлическом листе 400*400 мм, имеющего толщину 0,3 мм, и внизу стоек готовятся два отверстия для крепления. Заготовка жестко крепится к стойкам. Такая же заготовка крепится с другой стороны. Другой квадрат листового металла 700*700 мм и толщиной 0,4 мм приваривается встык с первым элементом, а затем при помощи кувалды изгибается в нужную конусную конфигурацию.
5. этап – конструирование решетки. Для этого прут диаметром 10 мм крепиться снизу к готовому ралу, а другой конец выходит за периметр рамы в сторону тягового механизма, которым может быть модель «Нева».

Далее своими руками можно установить регулировочные тяги и колеса. Они крепятся через специально подготовленные крепления.

Читайте также

чертежи самодельной копалки для лебедки

Содержание:

• Принцип работы картофелекопалки
• Веерная картофелекопалка своими руками
• Как сделать ревущий картофелекопатель своими руками
• Картофелекопалка своими руками 900 06
• Барабан своими руками картофелекопалка

Для изготовления этого устройства необходимо иметь навыки обращения с металлом. Однако если сделать такую ​​сцепку для мотоблока, она поможет превратить трудоемкую работу по выкапыванию картошки в гораздо менее утомительное занятие. В статье рассказывается о нескольких возможных вариантах того, как можно сделать картофелекопалку своими руками.

Принцип работы картофелекопалки

Почти такой же простой принцип используется для выкапывания картофеля. Лемех погружается в землю и выкапывает корни вперемешку с камнями (если они есть на участке) и землей.

В процессе движения смесь попадает на копалку, которая расчищает почву и постепенно перемещает ее обратно, пока она не упадет на землю. После этого его можно собирать с поверхности земли.

Картофелекопалка

Ниже описано, как можно изготовить основные конструкции самодельной картофелекопалки.

Некоторые делают картофелекопалку из окучника своими руками.

Самодельная вентиляторная картофелекопалка

На заметку. Этот вид устройства выглядит менее сложным, чем другие варианты.

Самодельная картофелекопалка для Т 25

Здесь к лемеху крепятся несколько металлических стержней, которые смотрят назад и вверх. При попадании в них выкопанной картошки они медленно отходят назад, освобождаясь от земли, которая просыпается. Дельфин относится к этому типу.

Планируя, как сделать картофелекопалку, необходимо учитывать, что для ее изготовления потребуются инструменты:

• Болгарка;
• сварочный аппарат;
• Дрель и сверла, предназначенные для работы с металлом.

Вам понадобятся следующие материалы:

1. Вам понадобится листовая сталь, чтобы сделать из нее лемех. Толщина 3-4 мм.
2. Размер болтов должен быть не менее 12 мм.
3. Стальной металлический профиль квадратного сечения.
4. Круглый стальной стержень или негофрированная арматура. Толщина должна быть от 8 до 10 мм.

Чертежи самодельной картофелекопалки, изготовленной своими руками, подразумевают, что процесс изготовления состоит из следующих этапов:

1. Лемех необходимо вырезать из листа стали.
2. В нем просверлены два отверстия для крепления к стойке.
3. Ветки длиной полметра привариваются к задней части лемеха так, чтобы они расходились веером.
4. Стойка прикручена к лемеху.
5. Кронштейн с несколькими просверленными отверстиями прикреплен к верхней части. Он предназначен для присоединения к мотоблоку.
6. Нижняя часть стойки может быть усилена металлической полосой для прочности.

На заметку. Картофелекопалка самодельная под лебедку предусматривает использование этого приспособления для регулировки глубины погружения сошника.

Устройство перемещается с помощью мотолебедки или мотоблока. Например, для этой цели можно использовать «Неву» или МТЗ.

Как сделать ревущий картофелекопатель своими руками

Картофелекопалка самодельная

Картофелекопалка для мотоблока своими руками

Картофелекопалку такого типа еще называют вибрационной. Принцип его действия следующий. Так же, как и в других вариантах картофелекопалок, здесь используется лемех, с помощью которого картофель вынимается из земли и при движении постепенно отодвигается назад. Затем корни, смешавшись с почвой, попадают на решетку, которая постоянно вибрирует. При этом земля осыпается, а картошка движется назад, пока не упадет на землю.

На заметку. Самодельная картофелекопалка подходит для трактора Т 40.

Для изготовления потребуются материалы и инструменты:

1. Вам понадобится пила-шлифовальная машина.
2. Для создания надежных соединений нужен сварочный аппарат.
3. При создании болтовых соединений вам потребуется просверлить отверстия в металле. Для этого потребуется дрель и соответствующие сверла.
4. Для создания каркаса принято использовать квадратный металлический профиль. Необходимо подготовить один сечением 2,5 на 2,5 см.
5. Стальной лист, толщина которого может быть от трех до пяти миллиметров. Он используется, чтобы сделать долю.
6. Виброкорзину потребуется изготовить из проволоки толщиной 8 мм, относительной прочности которой будет достаточно.
7. Колеса, на которых будет передвигаться картофелекопалка.
8. Болты и другие расходные материалы.

Вот как сделать картофелекопалку своими руками:

1. Для начала нужно вырезать куски металлопрофиля так, чтобы получился прямоугольный металлический каркас.
2. Колесные стойки сварные. Их делают из кусков металлического профиля, которые необходимо прикрепить в вертикальном положении.
3. Корзина для просеивания крепится к специальным шарнирным держателям. На этом этапе их нужно приварить к раме.
4. Теперь нужно установить механизмы, которые будут создавать вибрацию с помощью возвратно-поступательного движения. Крутящий момент будет передаваться от мотора мотоблока.
5. Лемех изготовлен из стального листа. Для этого его необходимо не только вырезать как нужно, но и согнуть.
6. Пришло время прикрепить общий ресурс к структуре. Для этого он крепится на специальных петлях к просеивающей корзине и к раме.
7. На блоке установлены колеса.

] На заметку. При изготовлении лемеха можно выбрать разные варианты: его можно сделать заостренным, выпуклым или вогнутым.

При изготовлении лапы можно выбрать различные варианты

В большинстве случаев ширина рабочей полосы составляет примерно 40 см. Нож погружается в почву на глубину 25 см.

Важно! Глубину погружения сошника в землю можно регулировать. Это можно сделать, отрегулировав высоту колес картофелекопалки.

Потери урожая при таком способе переработки незначительны. В различных ситуациях это значение может составлять от 2 до 10%.

Перед обработкой участка рекомендуется полностью очистить его от картофельной ботвы и сорняков, чтобы они не мешали сбору клубней.

Самодельная картофелекопалка

Грабли для самодельных ворошилок

Этот тип устройства состоит из лемеха и ленточного конвейера. Лемех опускается на определенную глубину в землю и в процессе движения поднимает корни, смешанные с комьями земли, вверх. В процессе движения эта смесь постепенно движется назад и падает на конвейер. Он движется таким образом, что картофель смещается назад и падает на землю, откуда его собирают в специально подготовленные емкости.

На заметку. Транспортер самодельной картофелекопалки состоит из большого количества параллельных металлических стержней. Основание конвейерной ленты выполнено из резины. Крутящий момент передается от двигателя минитрактора через специальные передающие устройства: редукторы, цепи, зубчатые колеса, при использовании тросов.

В качестве лемеха в таких устройствах используется несколько лопастей, которые расположены в одной плоскости. Обычная глубина погружения сошника в землю не превышает 18 см.

Процесс создания картофелекопалки данного типа включает следующие этапы:

1. Основой устройства является металлический каркас. Изготавливается из квадратного профиля. Для этого нужно отрезать куски нужной длины и при помощи сварки сделать из них прямоугольную конструкцию.
2. Необходимо изготовить лемех. Удобно использовать для этой цели листовую сталь.
3. К раме крепятся ролики, на которых будет вращаться конвейерная лента.
4. Собирается лента, которая переместит картофель обратно.
5. Крепления для механизмов (редукторы, шестерни) устанавливаются.
6. Теперь нужно установить конвейерную ленту.
7. Колеса и лемеха размещаются на раме.

Картофелекопалка барабанная своими руками

Картофелекопалка барабанная

Работает следующим образом. В его схеме предусмотрен лемех; когда механический роторный мотоблок движется вперед, он врезается в землю. При этом его глубина превышает ту, на которой должен находиться картофель. Во время движения картофель, смешавшись с землей, постепенно отходит назад и попадает в барабан, ось которого расположена горизонтально, параллельно линии движения.

Барабан вращается. В этом случае земля просыпается между ветками, а в барабане остаются только корнеплоды. Двигаясь назад, они падают на землю. Затем их можно собрать вручную с поверхности земли в подходящий контейнер. Это устройство поточное – оно работает путем последовательной обработки грядок одна за другой.

Такая самодельная картофелекопалка используется на T16.

Картофелекопалка может значительно облегчить работу фермера. Его самостоятельное изготовление вполне доступно, но потребует навыков работы с металлом.

Размеры и чертежи, как сделать

Содержание:

• Что такое картофелекопалки
• Веерная картофелекопалка
• Ревущий картофелекопатель
• Транспортер картофеля копатель

Самодельные тракторные картофелекопалки — популярные инструменты, связанные с навесным оборудованием . Небольшое поле можно обработать картофелекопалкой. Продажа техники на аграрном рынке или в специальном магазине. Однако многие фермеры не покупают готовые копалки, а изготавливают их своими руками. Это просто и бюджетно.

Что такое картофелекопатели

С наступлением осени огородники начинают собирать картошку. Это занимает много времени, так как собирается вручную. Для облегчения работы были придуманы картофелекопалки. Принцип работы устройства заключается в том, чтобы отделить картофель от земли и собрать его, разбрасывая по огороду.

Картофелекопалка

Часто такими устройствами комплектуются машины Т 25, которая относится к тяговому классу под номером 0,6. Это означает, что нагрузка на гидравлику не должна превышать 600 кг. В этом плане отлично подойдет самодельная картофелекопалка. Всего существует 3 основных вида самодельных картофелекопалок для трактора Т 25:

• Просеивающие машины состоят из привода, стола и лемеха. Устройство высокоэффективно. Принцип действия следующий: подбираем землю с картошкой, кладем все на стол, который все время вибрирует, в результате чего почва проходит сквозь щели и высыпается в грядку, а корнеплод остается на поверхность.
• Конвейер — более сложная конструкция. Он включает в себя барабан для очистки содержимого, транспортер, перемещающий картофель внутри устройства, и лопатообразный сошник.
• Веерообразные, представляющие собой заостренные приспособления, хорошо извлекающие картофель из почвы.

Ниже рассмотрим, как сделать картофелекопалку своими руками для Т 25.

Веерная картофелекопалка

Картофелекопалка своими руками

В домашних условиях для работы на огороде часто используют мини-трактор. Для этих целей следует изготовить инструмент для МТЗ, который работает следующим образом:

• приспособление цепляется за трактор;
• землю рыхлят острым лемехом;
• картофель выкапывается, раскладывается на лемехе, перемещается на металлические прутья;
• через них земля высыпается в огород, отделяясь от картошки;
• Продвигаясь дальше, картофель падает на землю, откуда его легко собрать.

Веерная картофелекопалка

Важно! Перед уборкой нужно скосить ботву картофеля.

Допускается наличие в саду мелкого сорняка, растущего в редких кустах.

Чтобы сделать веерную копалку самостоятельно, вам потребуется взять болгарку, сварочный аппарат, дрель, сверла по металлу. Также необходимы следующие материалы:

• для ножа, сталь в листах толщиной 4 мм;
• болты диаметром более 12 мм;
• для держателя и скобы понадобится стальной профиль прямоугольного сечения или лист толстой стали;
• стальные стержни или негофрированная арматура с круглыми концами. Его диаметр должен быть до 10 мм.

Рулетка для замеров, карандаш для рисования по металлу тоже пригодится.

Как происходит сбор картофелекопалки своими руками:

1. В середине сошника нужно просверлить два отверстия, чтобы можно было прикрепить его к кронштейну.
2. К концу ножа, где он расширяется, нужно приварить стальные стержни. Они должны раздуваться. Длина каждого до полуметра. Вы также можете согнуть их, как маршевый шаг.
3. Теперь нужно прикрепить подставку к лемеху с помощью болтов. Его высота зависит от того, какой у фермера трактор. Держатель можно приварить к плугу без использования болтов.
4. В кронштейне необходимо просверлить отверстия, чтобы впоследствии соединить его с трактором. Он приваривается к верхнему концу стойки.
5. Чтобы конструкция была более прочной, к нижней части ножа необходимо приварить полосу металла, которая непосредственно входит в землю.

Одним из преимуществ веерного экскаватора является надежность

Одним из преимуществ веерного экскаватора является надежность. Такой агрегат служит много лет. Детали здесь не вращаются, поэтому устройство долго не выходит из строя. Картофель выкапывается легко, качественно, а главное быстро.

Из минусов можно выделить маленький проход — всего 25 см, поэтому урожай теряется на 20%. Еще один недостаток – нож часто повреждает клубни, которые потом неприемлемы для продажи. К тому же такие корнеплоды будут долго храниться, а значит, на зиму не годятся.

Картофелекопалка ревущая

Картофелекопалка своими руками для мотоблока

Картофелекопалка ревущая к Т 25, она же вибрационная, самодельная, или качающаяся копалка. Он состоит из ножа, сетки, которая все время находится в движении, и металлического каркаса.

Ревущая картофелекопалка

Изготовление занимает пару часов. Но для этого нужен опыт и умение работать с сельхозтехникой. Придется взять:

• болгарку;
• сварочный аппарат;
• сверло по металлу и соответствующие сверла;
• металлический профиль со стороной 2,5 см; Лист стальной
• толщиной до 5 мм;
• проволока стальная, диаметром 8 мм, возможно негофрированное армирование;
• колеса;
• петли, болты, эксцентрик, рычаги, расходные материалы и рулетка.

Также необходимо иметь под рукой линейку и карандаш. Теперь можно приступать к работе, выполнив следующие действия:

1. Сделать чертеж, перенести его на металлический профиль, вырезать каркас для каркаса.
2. Сварить раму.
3. Внизу приварите стойки, куда будут крепиться колеса.
4. Внутри нужно приварить держатели, на которые цепляются петли, чтобы повесить туда экран.
5. К раме привариваются кронштейны для установки редуктора и механизмов, которыми будет создаваться вибрация.
6. Грохот сварен из стержней. Подвешивается к раме с помощью шарниров.
7. Редуктор теперь крепится к кронштейну, вибрационное оборудование, которое соединяется с экраном. При работе вала мотоблока через рычаг и шатун на просеиватель будет передаваться вибрация, которая будет создавать вращение эксцентрика.
8. Нужно взять лист стали и разрезать, а затем согнуть, придав нужную форму, ножом.
9. Лемех крепится с помощью шарниров к нижней части рамы и просеивателю.
10. Теперь осталось надеть и прикрутить колеса.

Ревущая картофелекопалка своими руками на Т 25 имеет большие размеры

Важно! Лемех или нож может быть любой формы: заостренной и изогнутой, вогнутой и выпуклой.

Как идет процесс копания:

• Лемех нужно воткнуть в землю, откуда он будет доставать с ним клубни.
• Нож все время находится в движении, повторяя их после падения. Подрезая почву, он подбрасывает ее вверх, чтобы клубни попали в просеиватель. Благодаря вибрации уходит ненужная земля.
• В зависимости от того, как агрегат был собран, очищенный картофель падает на землю сзади или сбоку от агрегата.

Важно! Площадь сбора урожая мала.

Среди преимуществ:

• большой захват до 40 см;
• нож проникает в землю на 25 см;
• выход теряется до 10%.

Недостатками являются:

• вибрация, которая передается на руки фермера, что очень утомляет;
• собирать урожай картофеля нужно только на очищенном от сорняков и ботвы участке.

Ревущая картофелекопалка своими руками на Т 25 имеет большие размеры.

Транспортная картофелекопалка

Картофелекопалка Transporter

Картофелекопалка для тракторного устройства отличается большими габаритами, но можно приобрести и очень маленькое оборудование.

Например, используйте конвейерный экскаватор. Для сбора урожая необходимо разрыхлить картофель и почву ножом. После этого почва с клубнями поступает на ленту, которая все время движется, где происходит отделение почвы от картофеля.

Улей своими руками

Лента представляет собой решетку из стержней или трубок, расположенных параллельно друг другу. Стержни или трубки изготовлены из металла. Закрепите их цепочками, чтобы они постоянно двигались, совершая поступательные движения.

Лента движущаяся изготовлена ​​из стали в виде сетки, а также из резины, основой которой является ткань. Именно через такую ​​решетку просыпается земля, чтобы уже чистая картошка отправлялась в приемный бункер или просто попадала в огород.

Важно! Конвейер движется, когда получает крутящий момент от вала трактора. В этом случае используется редуктор, цепь и шестерня с зубьями.

Широкий нож копателя уходит на глубину 18 см. Урожай теряется только до 5%. Чтобы собрать нож, его нужно вырезать из толстого листа стали, а затем прикрепить к раме, которая будет стягивать его болтами.

Блок сложно сделать самому. Для этого нужно изучить чертежи и схемы заводских станков, поэтому необходим опыт выполнения подобных работ.

Самостоятельно сделать агрегат сложно

Для создания конвейерной картофелекопалки необходимо пройти несколько этапов. Отдельные части устройства каждый мастер изготавливает по-своему, поэтому самодельные агрегаты зачастую не похожи друг на друга. Этапы изготовления фурнитуры:

1. Сварить каркас, используя стальной профиль квадратного сечения, а также уголки в наличии.
2. Изготовить лемех или нож из стали в виде листа.
3. Установите ролики или колеса на раму, чтобы конвейерная лента двигалась.
4. Соберите конвейерную ленту, используя цепь, стальные стержни и другие материалы.
5. Соберите кронштейны и крепления, чтобы сформировать редуктор и зубчатую передачу.
6. Установите конвейерную ленту и другие механизмы в раму.
7. Наконец, установите нож и колеса на раму.

Таким образом, вы можете получить конвейерную картофелекопалку.
