Достоинства навеса для стоянки автомобиля видны сразу: при малой стоимости он даёт защиту машине от капризов погоды, а проветривается автомобиль лучше, чем в стальном боксе или гараже. Возведение его своими силами позволит ощутимо сэкономить ваши денежные средства.

Площадка для автомобиля своими руками

Главное в подготовке площадки под навес — правильная разметка. С помощью кольев и шнура обозначают стороны навеса, места расположения

стоек. Проверить прямоугольность разметки можно измерением диагоналей. Проверке подлежат и высоты установки анкерных опор под стойки.

---

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

---

Покрытие площадки под навес может отличаться от предложенного нами варианта, важно, чтобы оно соответствовало весу вашего авто.

Хозблок

Под навесом можно хранить не только автомобиль, но и инсрументы для его обслуживания и эксплуатации, а также садовую технику. Для этих целей масть карпорта отгораживают в виде отдельного хозблока.

Навес для машины своими руками: ход работы

1.Для «подушки» под плитку требуется мелкая щебёнка размером фракций 5-30 мм.

2.Ориентиром при отсыпке щебня служит натянутый шнур.

3.Слой щебня толщиной 30 см следует равномерно распределить по площадке и разровнять.

4.Для уплотнения щебня используйте виброплиту.

5.Отсыпка сухой смеси или песка по утрамбованной щебёночной подушке.

6.Распределённый слой смеси выравнивают ровной доской — правилом.

7.Ориентиром для первого ряда плитки служит натянутый шнур.

8.При кладке необходимо контролировать профиль поверхности, при необходимости подсыпать кладочную смесь.

9.При мощении площадки работа должна быть организована так, чтобы всё необходимое было под рукой.

10.Основная часть площадки замощена, осталось уложить плитку в районе анкерных опор.

11.Мощёная поверхность посыпается сухой смесью, которая затем распределяется по швам между плитками.

12.При укладке плиток в месте опор плитки приходится подрезать болгаркой по месту.

13.Плиточную кладку утрамбовывают виброплитой с резиновой подошвой.

14.Поверхность плиточного покрытия тщательно очищают от остатков смеси, проливая водой, доводят кладку до идеального состояния.

В качестве бортового камня для изготовления поребрика выбраны бетонные блоки, б Металлические Н-образные анкерные элементы служат подпятниками для стоек навеса, в Поребрик из бетонных блоков ограничивает площадку навеса и исключает возможную подвижку плиток.

---

Ссылка по теме: Каркасный навес для машины своими руками

---

Делаем каркас автомобильного навеса

Каркас навеса выполнен из сухих пиломатериалов. Стойки закреплены в анкерных подпятниках и связаны продольными брусьями обвязки, по которым уложены стропила. Внутренние стойки крепят к стене.

1.Начиная с пристенной, стойки устанавливаются по уровню и…

2. … крепятся к анкерным опорам шурупами-«глухарями» 0 10 х 60 мм.

3.Внешние стойки должны быть расположены строго вертикально.

4.Стойки каркаса установлены, очередь за верхними элементами — брусьями обвязки и стропилами.

5.Для крепления брусьев верхней обвязки предварительно сверлят направляющие отверстия.

6.Рабочий момент сборки каркаса в зоне хозблока.

7.Монтаж пристенного бруса верхней обвязки выполняют вдвоём.

8.Брус верхней обвязки прикреплён к стене с помощью металлических уголков, для фиксации верхнего конца стойки сверлят направляющее отверстие.

9.Верхние концы стоек фиксируют на брусе верхней обвязки шурупами-«глухарями» 0 12 х 100 мм.

10.Пристенный брус верхней обвязки с закреплёнными стальными уголками для стропил установлен.

11.На верхних кромках брусьев обвязки в местах под стропила предварительно крепят стальные уголки.

12. Верхние концы подкосов, запиленные вполдерева, крепят к брусьям обвязки шурупами-«глухарями».

13. Монтаж стропильных балок следует вести вдвоём.

14. Пристенный конец стропила, закреплённый шурупами-саморезами с помощью стального уголка 60 х 40 х 40 мм.

15. Каркас навеса практически готов.

16. Подкос крайней стойки верхним концом упирается в проставку стропил.

17. Ветровые доски с выбранными четвертями крепят к концам стропил.

---

Ссылка по теме: Навес над крыльцом своими руками

---

Хозблок

1.Крепление оконного блока.

2.Стеновая панель представляет собой раму с прибитыми досками обшивки.

3.Стеновую панель крепят к брусу верхней обвязки и стойкам.

4.Крепят стеновую панель шурупами-саморезами 6 х 120 мм.

5.При монтаже стеновых панелей без резиновой киянки не обойтись.

6.Расстояние от нижнего края стеновой панели до плиточного покрытия составляет 10 см.

7.Дверь хозблока, в отличие от стеновых панелей, имеет в раме дополнительные поперечины под воротные петли.

8.Дверные петли крепят к пристенной стойке шурупами-саморезами.

9. Завершаются работы монтажом труб водослива.

10. Хозблок карпорта готов!

Крыша для автомобильного навеса для машины

1.Кровельные листы, уложенные на стропила, крепят специальными шурупами-саморезами с резиновыми шайбами.

2.При совмещении кровельных листов стык должен располагаться на стропильном брусе.

3.Для защиты от попадания дождевой воды к стене дома крепят «воротник» из полосы мягкого металла и герметизируют стеновой стык.

4.Благодаря трапециевидному профилю кровельного листа на него можно наступать, не беспокоясь, что останутся вмятины.

---

Читайте также: Навес своими руками – установка опорных столбов

---

Чертеж 1. Конструкция каркаса навеса для машины:

1. стойка 100 х 100 мм;

2. брус верхней обвязки 50 х 150 мм;

3. проставка 50 х 150 мм;

4. стропило 50 х 150 мм;

5. подкос 100 х 100 мм;

6. ветровая доска 25 х 100 мм.

Чертеж 2. Конструкция хозблока для машины:

1. стойка 100 х 100 мм;

2. брус верхней обвязки 50 х 150 мм; 7 – стеновые панели обшивки (вагонка).

Установка собранной стеновой панели даже в одиночку никакой сложности не представляет.

Навес для машины своими руками: все фото и чертежи к статье

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Навес для автомобиля своими руками 47 ФОТО идеи. Навес во дворе частного дома из поликарбоната и других материалов (250 ФОТО ИДЕЙ) – Красивый вид, удобство и практичность

Содержание

1. Навес для автомобиля своими руками 47 ФОТО идеи. Навес во дворе частного дома из поликарбоната и других материалов (250 ФОТО ИДЕЙ) – Красивый вид, удобство и практичность
   • Односкатные
   • Двускатные
   • Арочные
   • Сложные композиции
   • Маркизы
   • Каркасы для навесов
2. Современный навес для машины. ТОП-10 современных идей навесов для машины на даче
   • Арочный навес под монолитным поликарбонатом
   • Козырьковый навес для автомобиля из массивного бруса
   • Навес из солнечных батарей
   • Полуарочный навес из сотового поликарбоната
3. Материал для навеса для машины. Односкатные навесы под машину
4. Навес своими руками из металла. Характеристики профилированного кровельного листа
   • Особенности
   • Преимущества профнастила
5. Легкий навес для автомобиля. Как сделать навес для машины своими руками! Схемы и чертежи.
   • Варианты навесов, защищающих машины от солнца и дождя
   • Виды конфигурации крыши и их преимущества
   • Какая должна быть высота автомобильного навеса
   • Особенности размещения навесов на даче и возле дома
   • Особенности опорной конструкции
   • Каменная, бетонная, кирпичная
   • Металлическая
   • Деревянный автонавес
6. Делаем навес для машины своими руками. Выбор материала и этапы строительства своими руками
7. Навес для авто проект. Элементы каркаса из профтрубы
   • Проектирование и расчёты
8. Временный навес для машины. Навес для машины своими руками
   • Обзор конструкций
   • Материалы для навеса под машину – опорная конструкция

Навес для автомобиля своими руками 47 ФОТО идеи.

Навес во дворе частного дома из поликарбоната и других материалов (250 ФОТО ИДЕЙ) – Красивый вид, удобство и практичность

Входная зона с крыльцом, место стоянки для автомобиля, открытая терраса, площадка для игр детей, небольшой бассейн нуждаются в защите от дождя, снега, града, избыточных солнечных лучей. Навес во дворе дома поможет укрыться от непогоды, защитить имущество от порчи. Выполненный из современных материалов и украшенный декоративными элементами, он станет изюминкой дворовой территории, сделает ее непохожей на других. Как выбрать навес, чтобы в нем сочетались удобство, практичность и красота? Как гармонично вписать его в окружающее пространство?

Прежде, чем приступить к постройке навеса, необходимо определить назначение, размеры и место расположения укрытия во дворе.

Различают следующие конструктивные формы крыш:

Односкатные

• C уклоном в одну сторону и опорой на один или несколько столбов.
• Угол ската крыши должен быть достаточным для схода снега зимой, стока дождевых и талых вод.
• Желательно располагать его уклоном к наветренной стороне, чтобы избежать отрыва при сильных порывах ветра, т.к. такая конструкция имеет повышенную парусность.

Двускатные

• Эту форму образуют две односкатных кровли с уклоном в разные стороны.
• Традиционная, очень устойчивая к неблагоприятной погоде конструкция.
• Не боится ветра, а снег и дождь не задерживаются на поверхности.

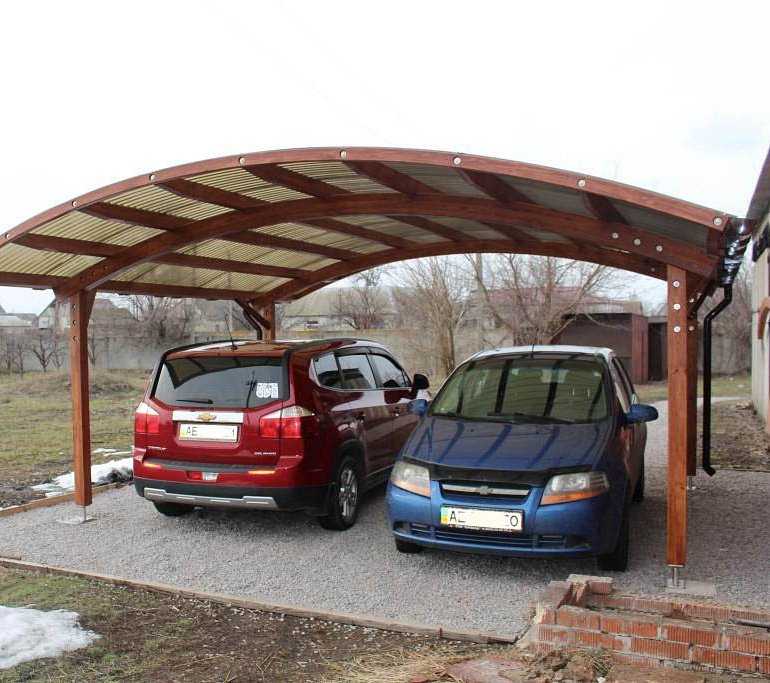

Арочные

• Они создаются из материалов, обладающих гибкостью.
• Полукруглая крыша смотрится оригинально, хорошо защищает от ветра, снега и дождя.
• Применяя светопрозрачные материалы, можно защитить пространство от осадков и ветра, не лишая его света.

Сложные композиции

• Из волн, арок и т.д.
• Очень эффектно смотрятся, но требуют больших трудозатрат из-за сложности возведения.

Маркизы

• Это тканевые тенты на выдвижных конструкциях.
• Применяются для защиты окон , балконов , беседок и террас от дождя и солнца в теплый период года.
• Можно регулировать величину раскрытия навеса, полностью сворачивать для хранения зимой.

Каркасы для навесов

Каркас – основной элемент конструкции. Он воспринимает всю нагрузку от веса крыши, снега и ветра. От его надежности зависит эксплуатация всего сооружения.

Металлический каркас прочен и надежен

Наиболее часто применяются металлические каркасы.

Каркасы из металла изготавливают путем сварки или сборки элементов из профильных труб или прокатного профиля.

Деревянные каркасы тоже очень распространены. Дерево – достаточно надежный и традиционный материал с большими возможностями для конструирования как простых, так и сложных форм навесов.

Современные антисептики и пропитки продлевают срок эксплуатации дерева.

Плюсами деревянных конструкций являются:

• доступность материала
• простота сборки
• красивая структура дерева

Дерево проигрывает металлу по прочности и долговечности. Требуется дополнительная обработка от гниения и порчи.

Деревянные конструкции тяжелее металлических, могут с временем потерять “товарный” вид, но зато не требуют использования сварочного аппарата.

Деревянный каркас хорошо смотрится и прост в изготовлении

Часто применяются комбинированные каркасные системы : основные опорные элементы изготавливаются из металла, а остальные – из дерева.

Каменные и кирпичные каркасы более дорогие и тяжелые. Они выдерживают большие нагрузки, не поддаются коррозии и гниению.

Современный навес для машины. ТОП-10 современных идей навесов для машины на даче

Обновлено

Большинство дачных участков в Подмосковье имеют довольно скромные размеры. Дом, беседка, баня или гараж — вот, казалось бы, и весь список архитектурных элементов загородного владения.

Но нет. Каждый автомобилист хочет иметь еще и дачный навес для машины. Он, конечно, займет какое-то место, но защитит железного коня как от непогоды, так и от излишне жаркого солнца. А если подойти к делу с выдумкой, то место стоянки и вовсе превратится в изюминку усадьбы. Впрочем, смотрите сами.

Арочный навес под монолитным поликарбонатом

Красота кроется в простоте, и этот симпатичный навес для авто на даче тому подтверждение.

В качестве материала для конструкции использован толстостенный алюминиевый профиль. А для крыши взят монолитный поликарбонат. Такой навес не смастеришь своими руками, и этим он отличается от большинства своих собратьев. Зато имеет целый ряд преимуществ: конструкционная жесткость, легкость и простота сборки.

Небольшие габариты позволяют разместить его практически в любом месте, ведь какого-то специфического фундамента он не требует и может монтироваться практически прямо на дорожку или уже готовую бетонную площадку.

Подобные изделия гармонично впишутся в большинство современных стилей, но особенно порадуют любителей хай-тек и модерна. Плавные линии и способность слиться с окружающим ландшафтом только подчеркивают их принадлежность к арт-нуво. А вот где действительно будет чужим такой вариант конструкции, так это в мире кантри.

Козырьковый навес для автомобиля из массивного бруса

Реально построить элитный навес для машины на дачу и из деревянного бруса. Правда, без фундамента в этом случае не обойтись. Вес у конструкции немалый, а потому придется, как минимум, отлить уравновешивающие каркас бетонные башмаки, а то и забетонировать солидную ленту.

Идеальным кровельным материалом для стационарных навесов из дерева считается битумная черепица. В отличие от своего металлического аналога или бюджетного профнастила она не гремит во время дождя, что делает нахождение людей под козырьком более комфортным.

Также следует обратить внимание, что пространство под навесом совсем не обязательно бетонировать или выкладывать плиткой. Достаточно отсыпать площадку. Но тут есть одно условие. Парковку следует размешать на некоторой возвышенности и на цельном, укрепленном растениями грунте. Иначе никакая галька от грязи не спасет.

И последнее замечание. Если вы выбрали именно такой вариант навеса, не стоит при его сборке маскировать болтовые соединения. Тут они выступают в качестве своеобразного декора. Массивность всегда хорошо сочеталась с некоторой небрежностью.

Навес из солнечных батарей

Оригинальное решение предоставила для своих клиентов в Лос-Анджелесе компания BMW, разработав навес с покрытием из солнечных панелей. По задумке авторов, сооружение будет подзаряжать аккумуляторы автомобиля и активно участвовать в энергоснабжении всего дома.

Брендовое название такого навеса — iSolar, и стоит он баснословных денег. Но это с одной стороны. С другой, ведь никто не заставляет покупать уже готовое изделие у немцев. Солнечные батареи сегодня находятся в свободном доступе для любого покупателя, а изготовить под них каркас сможет каждый.

Однако напомним, покупка панелей — это только часть возможных расходов. Еще вам придется обзавестись аккумуляторами, инверторным преобразователем постоянного тока в переменный и кучей разных контроллеров. А это довольно солидные расходы.

Словом, берите в руки калькулятор и считайте, во сколько вам обойдется навес-электростанция. Но помните, за энерго-независимость в любом случае придется заплатить.

А еще обратитесь за консультацией в метеослужбу и узнайте у синоптиков процентное соотношение погожих солнечных дней в течение года, характерных для вашего региона. Проект разрабатывался для солнечного побережья Тихого океана, а если у вас одни дожди да туманы, то, скорее всего, эта идея не для вас.

Полуарочный навес из сотового поликарбоната

Самый дешевый навес для авто на даче строят из стального профиля и сотового поликарбоната, а для пущей экономии делают его еще и пристенным. При этом все получается простенько, но со вкусом, без каких либо претензий на элитарность.

Если вы присмотритесь к нашему фото-примеру и возьмете его за образец, то не сможете не отметить, что площадка стоянки отлита из обычного бетона, под опорами нет фундамента, да и работы выполнены максимально экономно и без применения какого-либо дорогостоящего декора.

Но со своей задачей конструкция справляется «на ура» и вписывается в общую дизайнерскую концепцию участка. Подобные бюджетные козырьки дачники чаще всего делают своими руками, тем более что обладать какими-то особыми навыками для этого не нужно. Достаточно уметь обращаться со сварочным аппаратом, иметь в хозяйстве трубогиб, или знать человека, у которого можно его одолжить. Кстати, подробный алгоритм изготовления поликарбонатных навесов мы приводили в одном из наших предыдущих мастер-классов.

Материал для навеса для машины. Односкатные навесы под машину

Односкатный навес делают как пристройку к дому (хозблоку, к бане) так и отдельно. Это навес с уклоном в одну сторону.

Когда участок и место въезда ограничены– навес пристраивают к дому, делают наклон от стены, чтобы снег и вода уходили под наклоном.

Крепежного материала и опорных конструкций на такой навес уходит меньше, чем на двускатные или арочные навесы.

Односкатные навесы делают из любого материала. Как правило, подбирают в цвет крыши построек на участке.

Если навес с уклоном в одну сторону – отдельно стоящая конструкция – продумывают уклон в ту сторону, где нет садовых дорожек и тропинок, чтобы дождевая вода и сугробы не мешали проходу.

В нашем СНТ был случай, когда дачник без согласия другого соседа установил навес для машины и сделал уклон над их общим совместным забором . Весь снег падал через забор к соседу. Весной сугробы и сосульки, летом ручьи не просыхали – теневая сторона. Сосед год не ездил на дачу. Приехал в мае. Садовая дорожка из плитки , что проходит вдоль забора – позеленела и покрылась мхом, местами снег еще лежит. Началась междоусобица, на все участки мат-перемат. В итоге – навес пришлось убирать.

На заметку! Если односкатный навес находится непосредственно под склоном крыши основного дома – не забудьте учесть усиленную снеговую нагрузку. С общей кровли на навес будут сходить пласты тяжелого снега.

Так, если в Московской области снеговая нагрузка на 1 квадратный метр = 180 кг, то при дополнительном скате снега с более высокой поверхности нагрузка увеличится до 300 кг на квадрат. Значит, надо выбирать либо более прочный материал, либо делать частую обрешетку.
При грамотном планировании – односкатный навес замечательно вписывается в пространство в качестве дополнительной или отдельной конструкции, прост в установке и экономичен.

Навес своими руками из металла. Характеристики профилированного кровельного листа

На приусадебных участках часто можно увидеть навесы самой разнообразной конструкции, построенные из различных строительных материалов. Их используют для хозяйственных нужд, в качестве автомобильной стоянки, беседок для отдыха и релаксации и т.д. Популярным материалом для постройки навесов является металлопрофиль.

Многие домовладельцы предпочитают обустраивать двускатный или односкатный навес из металлопрофиля своими руками, поскольку такая работа требует минимального владения строительными умениями.

Несмотря на все достоинства построек из металлопрофиля, их возведение требует составления проекта навеса из металла и проведения точных расчетов, которые значительно влияют на конечный результат работы и долговечность возведенной конструкции.

При сооружении навесов, имеющих многоугольную, округлую или нестандартную форму, основной проблемой является подгон труб согласно размерам или необходимость изогнуть их под определенным углом. Для этого требуется наличие специального инструментария.

До начала строительства нужно выполнить проектирование металлических навесов. В ходе этой работы определяются с габаритами будущей постройки в соответствии с ее назначением, месторасположением на участке, формой конструкции, типом кровли. Также нужно рассчитать уклон навеса из профнастила, который подойдет под проект.

Также во внимание принимают финансовые возможности владельцев недвижимости. После этого приступают к следующему этапу — составлению чертежей навесов из металлопрофиля.

Особенности

Многие считают односкатные навесы из металлопрофиля универсальной и надежной конструкцией. К особенностям подобных сооружений можно отнести следующие.

1. Простую технологию изготовления. Навесы из профнастила сделать нетрудно. Это примитивный каркас с элементами обрешетки, установка которого производится на четыре или более опоры.
2. Доступную стоимость. Профильная труба, которую нужно будет приобрести для организации стоек будущего навеса, стоит недорого. Конечно, стоимость металлопрофиля может различаться исходя из размеров, качества металла и назначения. Однако почти каждый может себе позволить покупку подобных изделий.
3. Долгий срок службы. При правильной обработке металлического каркаса конструкция прослужит долго, не заржавеет и не испортится. Для увеличения срока эксплуатации рекомендуется регулярно обновлять защиту.

Перечисленные особенности делают каркасы из металлопрофиля востребованными в загородных домах. Достоинство односкатного навеса из металла в том, что он создает надежное укрытие от дождя из снега, надолго сохраняя свою окраску и первоначальную красоту, при этом практически не требуя ухода.

Преимущества профнастила

Профнастил собрал в себе многие преимущества различных кровельных материалов:

1. доступная цена;
2. прочность и долговечность;
3. небольшой вес;
4. богатая цветовая палитра;
5. пожаробезопасность;
6. экологическая безопасность;
7. не требует сложного ухода.

Помимо перечисленных преимуществ, следует отметить стойкость к воздействию ультрафиолетовых лучей, это значит конструкция, изготовленная с применением профлиста, не будет выгорать с течением времени. Профлист с полимерным покрытием прослужит не менее 25-30 лет.

Легкий навес для автомобиля. Как сделать навес для машины своими руками! Схемы и чертежи.

Навес для авто является простейшим сооружением при обустройстве летнего гаража на дачном участке. Такая постройка обеспечит безопасную парковку, защитит автомобиль от атмосферных осадков, ультрафиолета. Ее легко построить самостоятельно, если возведение полноценного гаража не по силам. В статье расскажем, как соорудить прочный навес для машины своими руками.

Варианты навесов, защищающих машины от солнца и дождя

На дачных участках автонавесы чаще встречаются трех типов:

1. Пристройки к зданию. Осуществить своими руками постройку сможет даже начинающий строитель. Фиксируются к стене одной стороной, поэтому придется меньше вкапывать столбов.
2. Стационарные имеют не менее четырех опор, их конструкция разнообразная.
3. Мобильные тенты при необходимости легко перенести в другое место, свернуть, чтобы убрать на хранение.

Совет: для надежной защиты  автомобиля следует  построить навес с боковыми стенками.

Выбор постройки летнего гаража зависит от величины дачного участка, расположения дома. Второй вариант выгоднее, сооружение устанавливают у забора.

Виды конфигурации крыши и их преимущества

Форму крыши определяет кровельный материал, размещение по отношению к строению. Наиболее распространенные кровельные формы изготовления навеса:

Фото, чертеж и схема крыши

1. Односкатная наклонная крыша – простой способ устройства стоянки машин на дачном участке. Она экономна, не требует особых навыков, профессионализма при строительстве, быстро возводится, устойчива к сильным ветрам.
2. Двускатная крыша (вальмовая)  – более жесткая, имеет высокие ветрозащитные характеристики.
3. Арочная форма обладает повышенной жесткостью, очень стойкая. Создавая арочный навес, угол уклона необходимо сделать не выше 10 градусов. При обустройстве арочных систем не нужен монтаж желоба водостока.

Какая должна быть высота автомобильного навеса

Размеры навеса дачного участка зависят от величины машины. Она должна поместиться с расчетом открывания дверей, капота, багажника. Поэтому ширину делаем на несколько сантиметров больше.

Если вы решили сделать своими руками навес для автомобиля, учитывайте следующие параметры:

• высота – от 2,20 м до 2,5 м. При высоких сооружениях на автомобиль будут попадать осадки;
• минимальную высоту необходимо сделать не ниже 2 м.

При расчете размеров для двух машин берут расстояние между зеркалами заднего вида равными 0,5 м.

Особенности размещения навесов на даче и возле дома

Перед тем как делать своими руками постройку, обязательно проведите кропотливую работу по созданию схемы. Предусмотрите удобство проезда к летнему гаражу, из чего выполнены столбы, какой кровельный материал будет использоваться. Составьте чертеж с размерами ширины, длины постройки. При желании купите готовые проекты.

Прежде чем построить автонавес, выбираем подходящее место на территории участка, выравниваем площадку, убираем препятствия. Низинный участок засыпаем песком, щебнем, обустраиваем ливневки. Стоянке тяжелого автомобиля потребуется армированная бетонная плита.

Особенности опорной конструкции

При строительстве навеса стационарного типа устанавливаем не менее 4 стоек, которые впоследствии состыковываем друг с другом. Перед установкой опор определяемся с конструкциями. Опоры устанавливаем с шагом не более 1,5 метра. Размеры заранее просчитываем, проставляем на чертеже.

Каменная, бетонная, кирпичная

Массивные столбы не требуют постоянного ухода. Но при установке тяжелых опор, возможно, потребуется применение тяжёлой техники. Построить навес из кирпича, бетона или камня своими руками сложнее, чем из дерева или металла.

Схема кирпичного навеса с размерами

Конструкции с массивными столбами, обитыми по бокам сайдингом или вагонкой, выглядят солидно, долго служат. Их строительство стоит немного меньше, чем возведение полноценного гаража.

Металлическая

Сделать навес для машины своими руками из металлических труб ᴓ 80 мм – правильное решение создания опор. Углубления делаем буром. Металл боится коррозии, поэтому нужно покупать материал с защитой от сырости.

Фотосхема металлического навеса

Вставляем опоры, заливаем ямы бетонным раствором. Стойки соединяем поперечинами. Если вы решили сделать навес из металла, следует воспользоваться сварочным аппаратом.

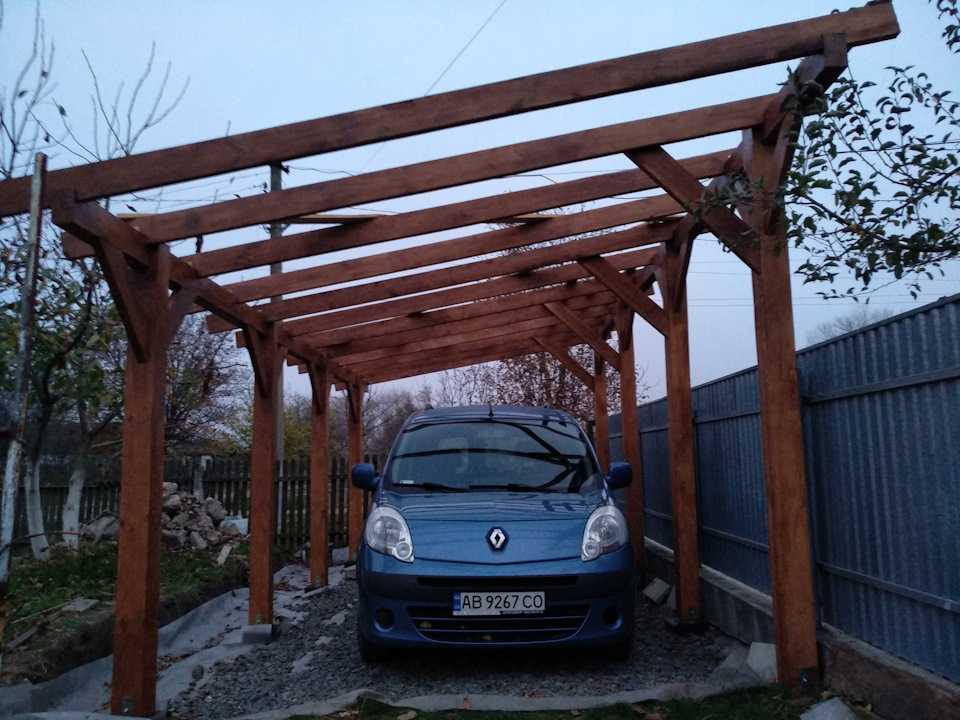

Деревянный автонавес

Деревянный навес прост в изготовлении. Деревянные столбы вставляют в заранее вырытые ямки. Дерево боится сырости, поэтому при установке опор деревянный навес обработайте антисептиками.

Деревянный навес для авто, схема

Просмолите нижние части столбов, которые будут закапывать в землю. Принятые меры увеличат срок эксплуатации.

Источник: https://cabel-electro.ru/stati/legkiy-naves-dlya-avtomobilya-soobshchestva-sdelay-sam-blog-naves-dlya-mashiny

Делаем навес для машины своими руками. Выбор материала и этапы строительства своими руками

Навесы для машины на даче давно являются популярными по нескольким причинам:

1. Этой защиты вполне хватает для автомобиля, который далеко не постоянно находится на даче.
2. Навес под машину можно построить довольно быстро, буквально за одну неделю.
3. Это сооружение или постройка, которую можно сделать с приемлемыми затратами своими руками.

Естественно, можно сделать навес для двух машин или даже его приблизить к настоящему месту стоянки для автомобиля на даче, максимально постараться и соорудить на даче гараж под машину. Но это не всегда требуется, особенно если автомобиль на даче бывает редко или бюджет не подразумевает расходов на капитальное сооружение. В любом случае это укрытие можно соорудить быстро и сделать даже временным, так как его в любое время можно дооснастить или, в случае надобности, модернизировать, перестроить и т. д.

В этой статье нам хотелось бы вкратце рассказать про возможные навесы, чтобы любой владелец дачи смог сам выбрать для своего участка самый подходящий, а также узнать все этапы строительства своими руками.

1. Сооружение укрытия для машины начинается с подготовительных работ, размышлений и фантазий, выбора материалов, составления чертежа, изучения различных фото навеса для автомобилей, определения бюджета и т. д. При этом любой чертеж – это довольно важный этап, при помощи которого и будет выполняться вся дальнейшая работа. Но составить его нужно более-менее профессионально , чтобы была возможность рассчитать не только объем необходимого материала, его расположение и стоимость, а также допустимые нагрузки и т.д. Грубо говоря, нужно учитывать даже самые небольшие детали и сделать полный проект укрытия для машины.
2. По завершении проектных работ и в то время, когда вы уже четко знаете полную смету и количество материала, можно смело идти за покупками. В этом случае вам необходимо учитывать не только материал для сооружения кровли или фундамента, но также дополнительные материалы и, возможно, инструмент, который понадобиться. Потому, чтобы не приходилось ездить на строительный рынок или в магазин несколько раз, нужно все изначально проверить.
3. Подготовительные работы – этой стадией строительства тоже не нужно пренебрегать. Для начала – это выбор места под строительство , затем, освобождение его от всего ненужного и в конце, подготовка основания, выравнивание площадки и так далее. Все эти подготовительные мероприятия непременно должны учитывать постоянство ветра, восход и заход солнца, залегание подземных вод, уклон территории, проседание и пр. Безусловно, можно и не заморачиваться, но так будет гораздо лучше, когда машина будет под навесом, а не на солнцепеке или какую-то ее сторону начнет забивать дождь, под автомобилем будут скапливаться лужи и т. д.
4. Строительство навеса для машины на даче. По большому счету – это последний этап всех работ, но наиболее сложный, поскольку это уже не подготовка территории и покупка материалов, а непосредственно сооружение каркаса, строительство, накрытие и т. д.

Навес для авто проект. Элементы каркаса из профтрубы

Перед тем как построить навес для машины из металлопрофиля и профнастила или другого кровельного материала, нужно выполнить элементарные расчёты и подобрать сечение трубы для каждого конструктивного элемента.

Профильные трубы имеют квадратное или прямоугольное сечение с определёнными параметрами и разную толщину стенки. От них напрямую зависит несущая способность изделий. Их строгая геометрическая форма облегчает работу по сборке или сварке каркаса, позволяя производить точную стыковку деталей.

Каркас для навеса собирается из следующих элементов:

• вертикальных опорных столбов;
• горизонтальных ригелей или боковых ферм, объединяющих опоры;
• несущей подкровельной системы в виде ферм или стропильных ног;
• обрешётки, к которой крепится кровельный материал.

Проект арочного навеса Источник likservis.ru

Выбор сечения профтрубы для каждого элемента зависит от его функций и габаритов сооружения. Так как построить навес из металлопрофиля своими руками для автомобиля нужно таким, чтобы он обеспечивал свободную парковку и комфорт выходящего из машины водителя, то его ширина должна быть не менее 4,5 метров.

Пролёт такой длины желательно перекрывать именно фермами, а не отдельными стропилами, уязвимыми для нагрузки в той части, где они не имеют опоры. Фермы же обладают достаточной жёсткостью благодаря тому, что состоят из разнонаправленных элементов. Нагрузка на них распределяется более равномерно.

Рекомендуемые параметры профильных труб для разных несущих элементов каркаса приведены в таблице.

Ширина навеса, м	Опорные стойки (сечение/толщина стенки), мм	Стропильная система (сечение/толщина стенки), мм
4-4,5	40х40 / 2	25х40 / 2
4,5-5,5	60х60 / 3	40х40 /2
более 5,5	от 80х80 / 3 до 120х120 / 3	30х60 /2 или 40х40 / 2

Для усиления ферм и устройства обрешётки допускается использовать изделия меньшего сечения: 20х20 мм, 20х40 мм. Они не принимают на себя особой нагрузки, а служат для её равномерного распределения и обеспечения жёсткости конструкции.

Перед тем как рассчитать навес из профильной трубы своими руками, нужно набросать его эскиз с основными размерами, определиться с формой кровли, способом установки опор.

В двух последних случаях длина опорных столбов равна высоте навеса от отметки грунта до точек крепления ферм.

Возможны и другие варианты монтажа опор: к стенам здания, столбам ограждения и т.д. Проектирование навеса, пристроенного к дому, показано в этом видео:

Следующий этап, как рассчитать навес из металлопрофиля, заключается в определении длины труб для изготовления ферм (или стропильных ног). Для скатных конструкций нужно знать угол наклона скатов, который подбирается с учётом ветровой и снеговой нагрузки в регионе строительства.

Длина стропил рассчитывается по простой тригонометрической формуле: c=b/cosA, где В – это ширина навеса, А – угол наклона ската. Аналогично находится и высота треугольной фермы.

Длину дуги для арочной конструкции можно определить, зная высоту арки h. Для этого применяется следующая формула:

И последний расчётный параметр, который нужно определить, чтобы знать, как сварить каркас для навеса, это шаг между опорами и стропильными фермами. Обычно он выбирается в пределах от 1 до 2 метров в зависимости от массивности кровельного покрытия, и между каждой парой опор крепится ферма. Если расстояние между столбами будет больше, потребуется усиление конструкции боковыми фермами. Шаг между стропилами увеличивать не рекомендуется.

Навес под машину – это простой, надежный и практичный способ защитить железного коня от осадков, «сюрпризов» птиц, солнечных лучей, листьев. На данный момент существует множество вариантов, как сделать навес для машины, различаются они размерами, формой, материалом изготовления.

В статье речь пойдет о технических особенностях постройки, обсудим преимущества и недостатки различных конструкций, какие материалы лучше выбрать. А также предложим чертежи и поэтапную инструкцию, как построить навес для машины своими руками.

Навес по сути своей – это простая, малая архитектурная форма, состоящая из вертикальных опор, крыши и площадки. Так как строение размещается возле дома, оно по стилю должно сочетаться с общим ансамблем либо гармонично вписываться в ландшафт участка.

Сделать навес для машины своими руками возможно практически из любых материалов, их выбор зависит от ваших возможностей и бюджета на постройку. Разберем самые востребованные проекты:

15 Планы навесов своими руками • Вместо

Любой, кто живет в районе с преобладанием суровых погодных условий, понимает важность навесов для автомобилей. Помимо защиты автомобиля от самых суровых погодных условий, навесы также обеспечивают дополнительное и универсальное пространство. Они обеспечивают усиленную защиту вашего актива.

Хорошая новость: вам не нужно нанимать профессиональных подрядчиков, чтобы построить для вас навес. Вы можете сделать это самостоятельно. Строительство собственного навеса доказывает, что вы ответственный владелец автомобиля, и экономит кучу денег. Навес для автомобиля своими руками — отличный вариант для тех, кто хочет получить недорогое укрытие для своего автомобиля.

В этой статье показано, что вам нужно для навеса своими руками, включая материалы и инструменты. Вы также узнаете о 15 планах навесов для автомобилей, которые стоит рассмотреть.

Важные детали, которые следует учитывать при строительстве навеса для машины

Строительство навеса для машины — кропотливая работа, требующая тщательной подготовки. Сначала вы должны подумать о нескольких важных деталях, которые вы найдете ниже. Перед началом убедитесь, что у вас есть все необходимые инструменты. Помимо инструментов, есть еще несколько вещей, которые следует учитывать.

Высота и размер навеса для машины

Сколько места у вас есть для навеса для машины? Достаточно ли места для навеса и вашего автомобиля? Перед тем, как поднять первый инструмент, убедитесь, что его высоты достаточно для автомобиля. В противном случае у вас может быть навес, который слишком низок для вашего автомобиля.

Типы используемых материалов

Далее вам необходимо тщательно выбрать инструменты. Строительство навеса требует уникального набора инструментов и материалов. Однако стоит отметить, что вы можете перерабатывать или повторно использовать некоторые из этих материалов, чтобы сэкономить еще больше денег.

Вот инструменты, которые вам понадобятся для самостоятельного строительства навеса.

• Строилы (беспроводная мощность)
• ВИНТЫ ИЛИ ВИНТЫ TEK
• Стуции для молотков
• Grinder
• SNIPS TIN , канальные подъемники, ножничные подъемники, леса, эстакады
• Защитное снаряжение
• Бетон

Помимо этих инструментов, вам также следует подумать, хотите ли вы построить металлический навес для машины своими руками или навес из брезента своими руками. Для первого вам понадобятся металлические листы, а для второго обязательно наличие брезента. Кроме того, приобретите все необходимые материалы, если вы решите построить навес для автомобиля на солнечных батареях своими руками.

Расположение навеса

Расположение навеса — еще одна важная деталь. Что касается местоположения, вам необходимо тщательно оценить свою собственность, чтобы определить идеальное место для навеса. Лучше всего возводить навес на ровной и ровной площадке. Во-вторых, подтвердите, подходит ли поверхность для строительства такой конструкции.

Избегайте участков с инженерными сетями для газа, электричества и водоснабжения.

Прочие соображения

Прежде чем приступить к строительству навеса для машины своими руками, необходимо изучить несколько других факторов. Например, вы должны построить навес для машины, который соответствует стилю всей вашей собственности. Таким образом, это не будет выглядеть неуместно.

Не забудьте также проверить или подать заявку на получение местных разрешений. Для этого вам может понадобиться помощь в понимании местных строительных норм и правил зонирования, чтобы избежать нарушения закона. Вы можете посетить офисы местных властей, чтобы узнать больше о правилах.

Сколько труда потребуется для установки конструкции? В некоторых случаях вы можете построить его в одиночку, а в других вам понадобится команда — даже любители, такие как друзья и семья, — чтобы помочь вам с проектом «Сделай сам».

Бесплатный навес для машины, который стоит рассмотреть

Прежде чем броситься на улицу, чтобы начать строить свой собственный навес для машины, решите, какой план выбрать: платный или бесплатный. В этой статье рассматриваются бесплатные планы, которые так же эффективны, как и платные альтернативы. Давайте посмотрим на 15 лучших бесплатных планов навесов для автомобилей своими руками.

Чертежи пристроенного навеса

Это просто означает, что самодельный навес для машины пристроен к вашему дому, а не стоит отдельно. Чтобы построить его, вам нужно убедиться, что он имеет прямые углы. Как правило, на постройку пристроенного навеса в виде проекта «сделай сам» уходит день (в зависимости от вашего уровня навыков).

Найдите чертежи на My Outdoor Plans

Отдельностоящий двойной навес для машины

Фотография предоставлена ​​специалистом по практическому использованию

Отдельностоящий двойной навес для машины — отличный вариант для семьи, в которой имеется более одной машины. Он также подходит для семей со снегоходами или вездеходами. Прежде чем приступить к строительству, получите консультацию инженера перед заливкой фундамента.

Чертежи можно найти на сайте How-To Specialist

Навес для машины своими руками Недорогой

С несколькими решетчатыми панелями, кровельными жестями, опорными столбами и пиломатериалами у вас есть почти все необходимое для постройки недорогого навеса для машины своими руками. Каким бы дешевым он ни был, навес позволит вам наслаждаться защитой, которую он предлагает вашему автомобилю в течение многих лет.

Найдите чертежи на YouTube

10 на 16 Навес для машины своими руками

Вы задаетесь вопросом, стоит ли строить навес для вашей маленькой машины? В этом случае навес размером 10 на 16, сделанный своими руками, — это то, что вам нужно. Для такой конструкции инвестируйте в кедр или любой другой вид устойчивых к атмосферным воздействиям пиломатериалов, так как это даст вам навес, который прослужит долгие годы.

Найдите чертежи на My Outdoor Plans

Самодельный навес с местом для хранения

Фото предоставлено специалистом по практическому применению

Можно построить навес для машины своими руками с местом для хранения. Такая конструкция впечатляет своей способностью защищать автомобиль и в то же время обеспечивать достаточно места для хранения небольшого садового инвентаря. Из-за его двойной функции этот вариант может быть лучшим, если у вас есть один автомобиль.

Схемы можно найти на сайте How-To Specialist

Самодельный навес для автодома

Самодельный навес для автодома размером 20 на 40 стоит вашего времени и энергии, поскольку он способен защитить большие автомобили или несколько транспортных средств. С его двускатной крышей не составит труда укрыть вашу лодку, а прочные фермы делают его еще более особенным.

Найдите чертежи в Garden Plans Free

Навес из переработанных транспортных контейнеров

фото предоставлено I save a to z

Навес для машины можно сделать своими руками из переработанных транспортных контейнеров. Вот так. Вы можете превратить транспортный контейнер в навес для одной машины, который также может служить хранилищем. Одной из привлекательных сторон этого варианта является его способность оставаться на ногах перед лицом сильных ветров.

Схемы можно найти в I Save A to Z

Навес из ПВХ

Если вы хотите сэкономить еще больше денег, вам лучше выбрать навес для машины из ПВХ своими руками. Навес для машины из ПВХ более доступен, чем металлический навес для машины своими руками и все типы деревянных навесов для машины. Помимо затрат, он довольно легкий и поэтому нуждается в усилении, чтобы защитить его от улета при сильном ветре.

Найдите чертежи в Hunker

Самодельный навес на солнечных батареях

Самодельный навес на солнечной энергии — это удивительно недорогое дополнение к вашей собственности. Его устойчивость и простота сборки стоят потраченного на строительство времени. Кроме того, он предлагает вам вариант мобильности, и вы можете установить его как отдельно стоящую конструкцию или навес для автомобиля своими руками.

Найдите чертежи в Instructables

Навес для машины из брезента своими руками

фото любезно предоставлено фермером начальной загрузки

Почему вы должны платить больше за навес для машины, если вы можете сэкономить кучу денег с навесом из брезента своими руками? С этой опцией вам не нужно копать нижние колонтитулы или поднимать огромные тяжелые столбы, которые могут сломать вам спину. Кроме того, вы можете установить его за один день без какой-либо дополнительной помощи.

Найдите чертежи в Bootstrap Farmer

Навес для трех автомобилей

Навес для трех автомобилей — отличный вариант, если у вас большая семья или у вас до трех автомобилей. Не стесняйтесь настраивать его в соответствии с вашими предпочтениями и внешним видом объекта. Подумайте о двускатной кровле, чтобы сделать все более прочным и красивым.

Схемы можно найти на сайте How-To Specialist

Набор для навеса «Сделай сам»

В набор для навеса «Сделай сам» входит все необходимое. Вам понадобится всего несколько дополнительных инструментов и оборудования, чтобы сделать вашу работу управляемой и эффективной. Что еще более впечатляюще, вы можете заказать комплект, соответствующий вашим требованиям.

Найдите чертежи в Home Depot

Навес для машины с плоской крышей

Фото предоставлено компанией Fair Dinkum builds

Простота и функциональность навесов для машины с плоской крышей делают их наиболее популярными. К этому следует добавить тот факт, что они достаточно просты в установке. Визуально они чистые и открытые, при этом не требующие дополнительного укрепления.

Найдите чертежи на ярмарке Dinkum Builds

Пергола для навеса

Пергола для навеса привлекательна по многим причинам. Во-первых, это дешевое строительство. Во-вторых, вы можете закончить строительство в течение дня, чтобы создать полутенистую площадку для парковки автомобиля. Тогда вам нужно всего лишь посадить виноградные лозы у подножия каждого опорного столба, чтобы сделать его экологически чистым.

Найдите чертежи на YouTube

Деревянный навес своими руками

Схемы деревянного навеса своими руками несложны. Этот тип навеса для автомобиля своими руками также является наиболее настраиваемым — вы можете легко сделать его подходящим для всего дома. Этот план является лучшим, если вы хотите держаться подальше от причудливых гаражей, возведение которых стоит целое состояние.

Найдите чертежи у специалиста по практическим рекомендациям

Заключение

Строительство навеса своими руками — несложная процедура, которую могут выполнить только ученые-ракетчики. Вы можете сделать это с помощью некоторых из самых основных инструментов и материалов. Кроме того, переработка или повторное использование некоторых материалов и конструкций, таких как старый транспортный контейнер, сэкономит вам время и деньги.

Вместо этого мы советуем нашим клиентам принять культуру DIY. Это отличный способ сэкономить деньги и получить новые навыки. Создание навеса для автомобиля своими руками дает вам возможность испытать свои творческие способности не только в том, что касается типа выбранного вами плана навеса для автомобиля, но и в соответствии его дизайна с вашей собственностью.

12×24 Сделай сам Прислонитесь к планам навеса

Этот пошаговый проект «сделай сам» включает в себя 12×24 планы навеса для машины . Я разработал этот навес для одного автомобиля с наклонной крышей, чтобы вы могли защитить свой автомобиль от непогоды. Этот навес крепкий, и его очень легко построить, если у вас есть основные инструменты и навыки. Перед началом проекта обязательно прочтите местные строительные нормы и правила, чтобы ознакомиться с требованиями законодательства и внести необходимые коррективы. Взгляните на остальные мои чертежи по дереву , если вы хотите получить больше вдохновения для строительства. Премиум-планы для этого проекта доступны в магазине .

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричного вида. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день. Посмотреть все мои Премиум планы ЗДЕСЬ .

Проекты, разработанные из этих планов

12 × 24 Сделайте сами погружение в планы на картус = «Инструменты» tab3 = «Время» tab4 = «Связанные планы»] [tab id = 1]

• A — 4 куска пиломатериала 6×6 — длина 13 футов, 4 куска — длина 11 футов
  СТОЛБЫ
• B – 2 куска бруса 6×6 – длина 24 фута, 2 куска – длина 138 1/2″ ОПОРНЫЕ БАЛКИ
• C – 16 брусков 6×6 – длина 36″ БРАСЫ

---

• 6 пиломатериалов 6×6 – 12 футов
• 4 пиломатериала 6×6 – 14 футов
• 2 пиломатериала 6×6 – 24 фута
• 8 пиломатериалов 6×6 – 6 футов
• Винты 8″
• Винты 6″
• клей для дерева, морилка/краска
• наполнитель для дерева
• анкеры для стоек (дополнительно)
• Соединители балки и стойки
• структурные винты для соединителей
• крепкая стяжка T

[/tab] [tab id=2]

Молоток, Рулетка, Квадрат, Уровень

Торцовочная пила, Дрель, Отвертка, Шлифовальный станок

[/tab] [tab id=3]

 Один выходной

[/tab][tab id=4]

• ЧАСТЬ 1: Планы навесов 12×24
• ЧАСТЬ 2: Планы крыши навеса 12×24

[/tab][/tabs]





12×24 Планы наклона к навесу

Разметка стоек для навеса

Далее вам необходимо профессионально разметить навес способ. Создавайте доски для теста и используйте веревку, чтобы раскладывать все профессионально. Примените правило 3-4-5 к каждому углу и убедитесь, что диагонали равны, иначе углы не будут прямыми. Тщательно выбирайте место для навеса, убедившись, что оно соответствует местным нормам. При необходимости получить разрешение на строительство. Внимательно разровняйте поверхность, удаляя растительный слой.

Установка столбов в бетон

С помощью циркулярной пилы сделайте надрезы в верхней части столбов, чтобы они были идеально ровными.

Установка столбов в бетон

Вам необходимо установить столбы в бетон (около 3-6 футов в глубину – убедитесь, что вы прочитали местные строительные нормы и правила для получения точной информации). Используйте копатель отверстий для столбов, чтобы сделать отверстия. На дно отверстий налейте 2-дюймовый слой бетона, чтобы выровнять их. Установите формы для труб, а затем стойки 6 × 6. Используйте спиртовой уровень, чтобы убедиться, что столбы стоят вертикально, а затем временно закрепите их на месте с помощью распорок.

Заполните трубы бетоном и дайте ему высохнуть, как показано на мешках. Убедитесь, что верхняя часть стоек ровная.

Пластина

Используйте доски 6×6 для пластины, которая крепится к высоким стойкам.

Боковая пластина

Используйте доски 6×6 для пластины, которая устанавливается поверх коротких стоек. Используйте циркулярную пилу, чтобы сделать выемки на обоих концах стоек, чтобы вы могли соединить их вместе с передней и задней пластинами. Сделайте параллельные надрезы внутри отмеченных участков, а затем удалите излишки с помощью молотка и стамески.

Установка верхних пластин

Установите пластины 6×6 по бокам навеса. Аккуратно выровняйте края и убедитесь, что углы прямые. Просверлите направляющие отверстия в пластинах и вставьте 8-дюймовые винты в верхнюю часть стоек.

Передние пластины

Продолжите проект, вырезав переднюю и заднюю стеновые пластины. С помощью циркулярной пилы сделайте надрезы на обоих концах балок. Установите лезвие на глубину 2 3/4 дюйма и сделайте параллельные надрезы. Используйте долото и наждачную бумагу, чтобы очистить углубления.

Передняя и задняя пластины

Установите пластины на переднюю и заднюю часть навеса. Используйте спиртовой уровень, чтобы убедиться, что пластины идеально горизонтальны, прежде чем зафиксировать их на месте с помощью винтов. Просверлите направляющие отверстия и вставьте 8-дюймовые винты, чтобы плотно зафиксировать их на месте.

Распорки

Используйте доски 6×6 для распорок. С помощью торцовочной пилы сделайте надрезы под углом 45 градусов к обоим концам скоб.

Установка раскосов

Выровняйте стойки с помощью спиртового уровня и плотно закрепите раскосы. Просверлите направляющие отверстия в распорках и вставьте 6-дюймовые винты, чтобы плотно зафиксировать их на месте.

12×24 Сделай сам Прислонитесь к навесу Чертежи

Этот большой одиночный навес отличается элегантным дизайном и имеет красивую наклонную крышу. Вы можете регулировать уклон крыши, если живете в районах с большим количеством осадков.
