Как сделать ручной дисковый окучник для картофеля

Итак, вы решили в этом году выращивать на дачном участке картофель. Разумеется, нужно подготовить почву и высадить посадочный материал. Но не вся работа сделана. Придется проводить уход за урожаем.



Так, главная работа — это окучивание картофеля. Вручную эта работа считается трудоемкой. Несмотря на то, что окучивание выполняется не каждый день, все равно — тратится много сил и времени.



Если же у вас небольшой участочек с картофелем, то работа выполняется вручную. С помощью тяпки мы окучиваем кусты картофеля. Но когда речь идет о большом поле, то работу вручную не провести. Это самое время задуматься о том, чтобы использовать различную огородную технику. К примеру, окучник. В магазине сельскохозяйственной техники вряд ли удастся найти подобное устройство, зато самостоятельно его сделать — легко.

Виды ручных окучивателей картофеля

Окучники бывают дисками и в виде плуга. Итак, нужно толкать или тянуть технику, а окучник выполняет свою работу. Если устройство одеть на мотоблок, то работа выполняется самостоятельно. Если вы соберете ручной инструмент, то необходимо два человека для окучивания. Лучше всего покупать дисковые окучники, так как они более эффективны в работе. Стоимость дискового окучника велика. Это привело к тому, что народные умельцы научились сами создавать ручную технику для обработки участка.

Чертеж диска для ручного окучника

Для окучника нужно найти два диска. Потом диски ставятся под определенным углом (см. фото) и соединяются болтами или сваркой. Чтобы больше земли захватывалось, диски устанавливаются с уклоном на внешние стороны.

Самый лучший вариант — это окучник, на котором регулируется ширина расположения дисков специальными болтами (С,Б).

Ручной дисковый окучник для картофеля, видео

С помощью чертежа, который не трудно найти в интернете, создается окучник. Предусматривается две ручки для двух человек.

Лучше всего, когда окучиватель будет сделан на одного оператора. В таком случае конструкция будет проще. Понадобится только поставить утяжелитель и руль. Дисковый окучник дает возможность окучивать сразу две грядки с одной стороны. Даже на небольшом участке понадобится окучник, ведь не всегда можно использовать мототехнику.

Окучивание простым дисковым окучивателем

https://youtube.com/watch?v=x1Bk3sDkwGY

С помощью окучника выполняются и другие работы. Так, техника позволяет быстро нарезать грядки для высадки картофеля. Лучше всего проводить окучивание после дождя, чтобы работалось легче. Не переживайте, если с первого раза работа не получится. К ручной технике нужно приспособиться. И если это удастся вам, то работа по обработке грядок будет проходить намного быстрее, чем с помощью тяпки.

различные виды, чертежи для изготовления своими руками

• 1 Материалы и инструменты для работы
• 2 Сборка каркаса окучника
• 3 Крепление отвалов и ручки

Все больше дачников начинают интересоваться, как сделать ручной окучник для картофеля своими руками.

Дело в том, что это несложное приспособление делает работу более быстрой и эффективной, позволяет как следует окучить грядки, чего вручную произвести не получится. Особенно хорошо иметь такой окучник людям, которые каждый год выращивают много картофеля на огороде.

Материалы и инструменты для работы

Чтобы сделать окучник для картофеля своими руками, понадобятся чертежи и некоторые материалы, которые совсем несложно достать.

Лучше подготовить все необходимое заранее, чтобы как можно быстрее сделать ручной плуг и приступить к работе с ним.

1. Обязательно приобретите или возьмите напрокат болгарку и сварочный аппарат. Болгаркой нужно будет шлифовать неровные швы, а сварочный аппарат поможет максимально прочно соединить отдельные детали. Не забудьте о рукавицах и защитной маске, чтобы работать с такими инструментами было безопасно.
2. В качестве ручки плуга будет служить трубка, которая внутри пустая. Лучше отдать предпочтение водонапорной трубке диаметром примерно в 1 дюйм. Длина ее зависит от роста человека, который будет работать плугом. Практика показывает, что 1 м вполне достаточно. А вот для тяги понадобится трубка сечением около ¾ дюйма.
3. Чтобы трубы можно было сгибать и спаивать друг с другом, понадобится специальный аппарат. Но если такового нет, то вполне подойдет обыкновенная газовая горелка, над которой можно будет нагреть материал, а затем согнуть.
4. Очень хорошо, если получится раздобыть талреп. Это часть прекрасно соединяет переднюю тягу с вертикальной стойкой плуга. Но его можно заменить и куском стальной пластинки, на которой нужно просверлить предварительно несколько дырочек для того, чтобы можно было регулировать в последующем угол наклона окучника.
5. Для отвалов плуга понадобятся плотные куски листовой стали. Лучше всего отдать предпочтение стали, толщина которой около 2 мм. Более тонкие листы уже через некоторое время начнут гнуться, в результате придется переделывать весь окучник.

А теперь что касается непосредственно процесса сборки окучника для картофеля. Для начала необходимо внимательно изучить имеющиеся чертежи, где изображена схема грядиля без дисков (Рисунок 1). Если принцип соединения основных деталей плуга более или менее понятен, можно уже смело приступать непосредственно к самому процессу сборки.

Сборка каркаса окучника

Рисунок 1. Схема грядиля без дисков.

Окучник для картофеля должен выполнять сразу несколько функций одновременно. Поэтому рекомендуется сделать его регулируемым. Следует взять основную самую длинную трубку и в центральной ее части проделать отверстие. Далее от этого отверстия нужно отступать равные расстояния и проделывать еще отверстия. После этого нужно в это отверстие вставить трубку-переходник, а в нее — трубку для задней тяги.

Такое вот крепление будет обеспечивать более удобную работу плугом и позволит приспособить его для человека любого роста. Особенно это удобно для престарелых людей. Ведь в данном случае при работе с окучником не придется сильно нагибаться, регулируя нужную высоту. Необходимо будет только переставить трубку-переходник в другое отверстие на основной трубке.

Теперь необходимо сделать подвижную часть на окучник своими руками. Для этой цели следует присоединить трубку для передней тяги к основной ручке при помощи шарнира или сварочного аппарата. После этого нужно присоединить талреп, который даст возможность самостоятельно регулировать угол наклона.

Когда необходимый оптимальный угол наклона передней тяги будет выбран, рекомендуется прикрутить талреп на болты. Так плуг будет более надежным, со временем не поломается. В случае необходимости можно будет прикрепить болты в других местах.

Далее следует правильно изогнуть основную ручку. Здесь нужно работать не спеша и очень внимательно, чтобы в результате не испортить трубку. Помните о том, что оптимальный угол равен 15° (рекомендуется использовать транспортир во время работы). Начинать гнуть трубку нужно примерно через 40 см от конца.

Крепление отвалов и ручки

Когда это будет сделано, можно будет приварить еще одну трубку задней тяги, которая должна находиться на том же месте, что и передняя тяга.

К ней теперь остается приварить отвалы из листов. Рекомендуется вырезать их круглыми в виде дисков. Но только не забудьте обработать края при помощи болгарки. В противном случае такие диски будут часто застревать в грунте, увеличивая время обработки.

Диаметр рукояток на задней тяге должен находиться в пределах от 20 до 25 мм. Чтобы работу было удобно выполнять, следите за тем, чтобы рукоятки были одинаковыми. Для более совершенного механизма рекомендуется приварить такие же лопасти на передней тяге.

Последним этапом является прикрепление ручек. Для этого можно использовать все те же металлические трубки минимального сечения в диаметре. Но можно приобрести и специальные ручки. Лучше всего их или приваривать, или крепить на шурупы. Но если принято решение закреплять эти детали плуга на шурупах, то вначале следует проделать отверстия в основной трубке.

Сразу следите за тем, чтобы концы ручек находились друг от друга на таком расстоянии, чтобы между ними свободно помещался человек. В противном случае выполнять работу будет очень неудобно. Можно также вместо двух установить всего одну ручку, напоминающую букву Т. За нее тоже можно будет удобно браться во время работы, но никакое расстояние соблюдать уже не нужно.

Используя точные чертежи, сделать ручной окучник картофеля будет еще проще. Но какие бы схемы ни были выбраны, все равно основные тонкости остаются общими в любом случае. Правильно собранный плуг своими руками позволит сэкономить много времени и сил. Ведь всем известно, что процесс посадки картофеля — очень трудоемкое и кропотливое занятие, которое способно отнять достаточно много времени.

дисковый ручной, как сделать окучник, культиватор, гребнеобразователь, сошка ручная, плуг по чертежам

Окучивание культур сохраняет плодородие почвы, повышает эффективность возделывания, снижает затраты на удобрения и полив. Без этой процедуры невозможно собрать богатый урожай некоторых овощных культур, особенно картофеля. Но проливать вручную долго и утомительно. Быстрее и экономичнее использовать мотоблок с окучником. Сделать такое устройство можно самостоятельно. Рассмотрим, какие бывают окучники для картофеля для мотоблока и как их сделать своими руками.

Содержание статьи

• Что такое окучник для мотоблока: описание и характеристики устройства
• Какие бывают виды окучников
  • Листер
  • Сдвоенный
  • Голландский
  • Низкообразный
  • Диск
  • Пропеллер
• Как сделать окучник для картофеля своими руками
  • Инструменты и материалы
  • Сооружаем окучник листерный
  • Сдвоенный
  • Плугообразный
  • Голландский
  • Окучник дисковый ручной для картофеля
  • Пропеллер
• Советы по эксплуатации
• Вывод

Что такое окучник для мотоблока: описание и характеристики окучника 51 49 А 900 900 э это механизм которыми вспахивается и обрабатывается почва различной длины и сложности.

Насадка предназначена для возделывания сельскохозяйственных культур, рыхления, перекопки почвы, борьбы с сорняками. Устройство выполнено из металла, имеет лопасти или оснащено вращающимися дисками, которые крепятся к раме.

Установите навесное оборудование на мотоблок с помощью специальных креплений. Навесное оборудование обеспечивает разную высоту окучивания и глубину проникновения в землю. Вместе с рыхлением устройство поднимает почву до необходимого уровня и аэрирует. Ширина, высота и угол наклона обвалки зависят от модели.

Какие бывают виды окучников

В зависимости от конструктивных особенностей насадки для окучивания подразделяются на несколько видов.

Список

Внешне напоминает крылья бабочки. Отличается фиксированной рабочей шириной. За счет острых концов он опускается на заданную глубину.

Преимущества механизма:

• простота конструкции;
• низкое энергопотребление;
• легкий вес — не требует мощных агрегатов;
• цена ниже по сравнению с другими видами окучников.

Сажать картофель важно ровно, строго соблюдая одинаковые междурядья. Устройство плохо работает на мокром и тяжелом грунте.

Сдвоенный

Двухрядный или поворотный механизм для нарезки плоских параллельных борозд на больших площадях и их окучивания. Высота гряды варьируется от 10 до 20 см и ограничивается подъемом редуктора относительно уровня почвы.

Преимущества установки:

• универсальность применения;
• легкость устройства ровных борозд на больших площадях;
• регулируемое расстояние между лемехами;
• возможность делать гребни одновременно с обеих сторон посадки.

Форсунка требует регулярной очистки и антикоррозийной обработки. Устройство предназначено для легких, предварительно подготовленных почв.

Голландский

Конструкция картофелекопалки позволяет ножам вращаться горизонтально и вертикально. Нижний край крыльев напоминает гребень.

Преимущества механизма:

• повышение качества работы;
• использование маломощных мотоблоков;
• экономичность (аппарат имеет низкую цену).

Навесное оборудование работает в паре с автомобилем массой от 30 кг, рекомендуется для использования на всех типах грунта.

Плужный

Механизм обтекаемой формы. Его преимущества:

• низкая интенсивность выворота грунта;
• сохранение влаги в земле за счет меньшей аэрации;
• легкость регулировки угла наклона;
• обрабатывает большую площадь.

Используя эту модель, фермеры сокращают время и усилия, затрачиваемые на обработку почвы. Насадку в форме плуга лучше всего использовать с мощным мотоблоком.

Диск

Рабочими органами окучника являются круги, которые врезаются в почву на заданную глубину.

Механизм популярен по следующим причинам:

• высокая надежность и долговечность;
• простота использования;
• совместимость со всеми типами культиваторов и увеличение их мощности;
• легкость прикатывания корнеплодов.

В основном насадка используется для обработки посадок картофеля.

Информация! Углы дисков должны четко соответствовать друг другу, иначе блок будет отдаляться от нужного направления.

Пропеллер

Механизмы этого типа еще называют активными, или поворотными, они аналогичны лопастям вентилятора. Принцип работы включает в себя 2 вращательные силы и поступательное движение.

Положительные стороны агрегата:

• насадка не только окучивает растения, но и перебрасывает землю с места на место;
• устройство эффективно борется с сорняками;
• грядки обрушиваются с разрыхленной почвой — улучшается рост насаждений.

Модель совместима не со всеми типами культиваторов. Применяют гребную насадку только на мотоблоках с двумя передними передачами.

Как сделать окучник для картофеля своими руками

Важно соблюдать правила и строго следовать инструкции по установке.

Чертежи и размеры должны быть точными.

Для самостоятельного изготовления насадки вам потребуется:

• выбрать подходящий чертеж;
• выбрать снаряжение;
• изучить последовательность действий.

Строго необходимо соблюдать размеры и симметрию, иначе отклонения от нормы повлияют на работу агрегата.

Инструменты и материалы

Перед началом работы подготовьте инвентарь и необходимые материалы:

• Аппарат дуговой сварки;
• болты, крепеж;
болгарка
• с дисками и насадками;
• файлов разного размера;
• электродрели со сверлами;
• Верстак;
• наждак сетевой;
• газовая горелка.

Для изготовления набивки требуется прочный металл, предпочтительна высоколегированная сталь. Материал устойчив к механическим воздействиям и ржавчине.

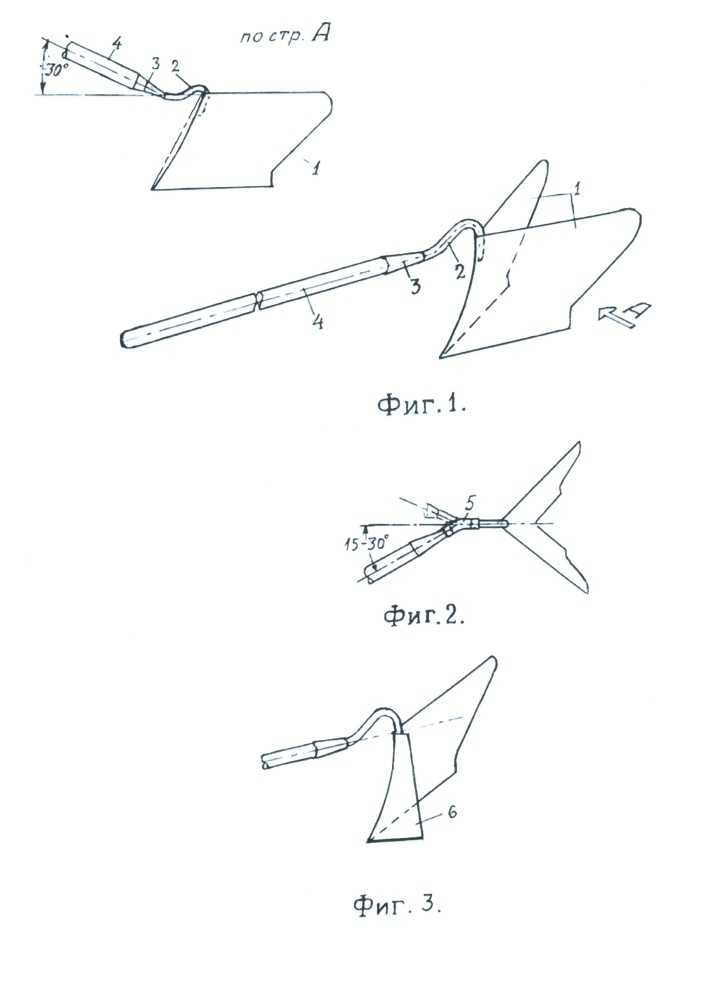

Сооружаем окучник листер

Сделать механизм не сложно. Пошаговая инструкция:

1. Возьмите прочный металлический лист толщиной 3 мм. Вырежьте из него заготовку, согласно рисунку.
2. Заострите ту сторону, где будет нижний край.
3. Изгиб посередине через фиксированную трубу. Проткните переднюю кромку молотком.
4. Расправить крылья насадки.
5. Зафиксируйте расстояние между лопастями с помощью поперечины, приварив ее за плоскостями.
6. Проткните нижнюю часть детали, чтобы лезвия были похожи на плуг.
7. На передней части окучника закрепить стойку с отверстиями при помощи сварки.
8. Прикрутить штангу, идущую к мотоблоку, к стойке.

Если требуется регулируемое крепление, крылья фиксируются петлями и стержнем.

Сдвоенный

Инструкция по созданию конструкции:

1. Выколоть или выпилить полосу из листового железа толщиной 2 мм.
2. Сделайте прямоугольные прорези с каждой стороны.
3. Согните ремень посередине так, чтобы он огибал квадратную перекладину сзади под углом 90°, образуя переднее двойное ушко.
4. Вставьте в него стойку шарнира.
5. Просверлите отверстие в кронштейне для болта.
6. Сделайте отверстия с левой и правой стороны полости штока на одинаковом расстоянии между ними.
7. Вырезать вручную. Используйте кран и ручку.
8. В задней части крепления через резьбу в стержне затяните болт до упора.
9. В средней части поперечины приварить стойку для обеспечения надежной сцепки насадки с мотоблоком.

Перемещением конструкции по стержню регулируется ширина рядов и осуществляется двойная закрутка. Режим сброса задается расправлением крыльев. Для правильной работы механизма особое внимание уделяется качеству крепления стойки в петле.

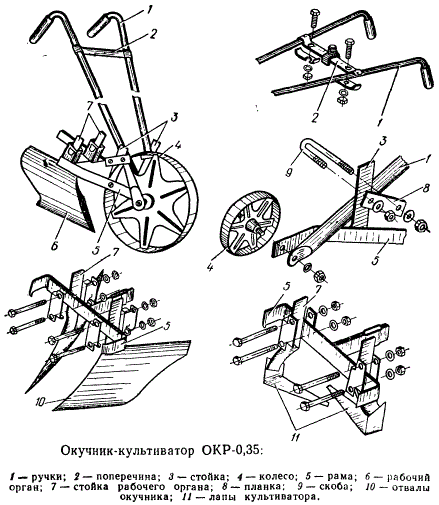

Плужный

Поэтапное создание механизма:

1. Сделать рамку. Возьмите железную трубу размером 52х40 мм с толщиной стенки около 7 мм. Срежьте противоположные перегородки, сделайте вилку.
2. Отметьте середину на раме. Заварите отверстие в передней части рамной конструкции.
3. Закрепите стойку плуга. В широком куске трубы просверлите сквозные отверстия площадью 3,1х1,6 см для несущей части. В узких стенках кровати сделайте отверстия не более 1,02 см.
4. Сделать ручку из полудюймовой трубы.
5. Спроектировать сцепку. Используйте U-образный швеллер и установите его под рулевую колонку.
6. Для основных рабочих частей взять металлический лист толщиной до 5 мм. Сначала сделайте лемех. Для этого подойдет старая циркулярная пила. Используйте наковальню для заточки.
7. Создать отвал из трубы длиной 0,6 м. Для этого взять в качестве шаблона картон или бумагу, приложить к трубе, обвести. Резать сварочным аппаратом. Обработать наждаком или болгаркой.
8. Собрать плуг. Приварите детали к стальному листу площадью 0,25 м². С помощью молотка или зубила отсоедините основание, на котором проводились подготовительные работы.
9. Отшлифуйте швы, отшлифуйте лезвие и разделите.

Покрасьте готовую конструкцию.

Важно! Соблюдение точности размеров обязательно.

Голландка

Чтобы сделать насадку, выполните последовательность действий:

1. Вырежьте крылья из листа железа толщиной 3 мм.
2. Заострите край под нижним краем.
3. Изгиб посередине.
4. Сбить переднюю кромку молотком.
5. Разведите лопасти сопла.
6. Приварите поперечину за крыльями, регулируя расстояние между ними.
7. Проткните нижнюю часть детали и сделайте ее похожей на акцию.
8. Закрепите стойку с помощью сварки отверстий на передней части окучника.
9. Прикрутить к стойке планку, которая идет на мотоблок.
10. Отрегулируйте навесное оборудование, прикрепив крылья к петлям на стреле.

Устройство готово к использованию.

Окучник дисковый ручной для картофеля

Механизм состоит из 2-х кругов со ступицей, перекладины, рукояти и распорок. Поэтапное изготовление:

1. Возьмите стальной лист толщиной 3 мм. В качестве альтернативы можно использовать крышки диаметром 50-60 см или диски от старой дрели.
2. Вырежьте круги диаметром 45-50 см.
3. Заточить края под углом 45° станком или шлифовальной машиной.
4. Приварить ступицы по центру.
5. Кронштейны крепления изготовьте из труб размером 32х45 и 45х55 мм. Посередине более длинного патрубка приварите меньший. Просверлите отверстие 12 мм в трубе диаметром 45 мм. Приварите гайку так, чтобы болт был полностью вкручен.
6. Сделать стойку. Согните 2 перемычки из труб 32х250 мм под наклоном 30°. Подгоните втулки 45х55 мм сваркой встык с одного края, с противоположного — перпендикулярно торцу. Проделайте отверстия дрелью и приварите к ним гайки.
7. Собрать ручку из тонких труб и втулки 45х120 мм, в которой сделать отверстия 12 мм.
8. Выполнить общую сборку. Покрасьте металлические поверхности. Вставьте поперечину во втулку рукоятки, зафиксируйте стопорными болтами. Закрепите ступицы дисков на стойках. Вкрутите поперечины так, чтобы они вошли в отверстия втулки. Наденьте тяги с дисками на поперечную балку. Винт.
9. При желании крепление кружков делается регулируемым.

Для того, чтобы устройство функционировало, с поверхности дисков удаляются вмятины. Кривизна должна быть строго симметричной, иначе насадка работать не будет.

Пропеллер

Самодельный гребнеобразователь используется не только для хранения почвы под картофель, но и для посадки овощей.

Инструкции:

1. Подготовьте металлический лист толщиной 2 мм.
2. Вырежьте 3 полоски ниже оси.
3. Сделайте 3 отверстия на одинаковом расстоянии друг от друга.
4. Запустите стойку и базу. Дуговая сварка.
5. Закрепите одну полоску посередине основания, две другие по бокам. Подгоните их к мотоблоку.
6. Выберите расстояние между элементами, форму выступов, угол установки.
7. Дизайн нескольких втулок с кронштейнами, разные наборы лопастей.
8. Присоединить окучник к мотоблоку, регулируя угол атаки и глубину заглубления в землю.

Устройство готово к использованию.

Советы по эксплуатации

Даже если были соблюдены этапы изготовления окучника и все сделано правильно, важно научиться им пользоваться, правильно настраивать и затачивать детали. После сборки агрегат тестируется на месте. Качество работы будет зависеть от состояния почвы, климата и погоды в день пахоты.

Отрегулируйте механизм следующим образом:

1. Проводят насадку по земле, устанавливают угол наклона элементов и глубину погружения. Она не должна превышать общую длину изделия.
2. Устройство не должно разбрасывать почву в стороны, ухудшать вид борозды.

Не используйте оборудование, если поблизости находятся животные и дети. Запрещается использовать машину, если она вышла из строя или оставлена ​​без присмотра.

Заключение

Сделать окучник для мотоблока своими руками несложно. Важно использовать его с умом. Типы Lister и Twin подходят для обработки легкой почвы. Если мотоблок маломощный, лучше использовать голландский или гребной механизм. На плотных, глинистых грунтах толкотни от диска будет больше. Если соблюдать все рекомендации по эксплуатации, агрегат прослужит долго.

Джефф Хиллер об успехе комедии HBO Somebody Somewhere – The Hollywood Reporter

Кто-то Где-то у действительно хороший год. Его звезды Бриджит Эверетт и Джефф Хиллер были номинированы на премию Spirit Awards, он номинирован на премию GLAAD Media Awards в номинации «Выдающийся новый сериал», а 23 апреля на канале HBO состоится премьера второго сезона — Хиллер не был уверен, что это произойдет. «У нас были действительно хорошие отзывы о первом сезоне, но в нем нет загадок убийства или элементов научной фантастики», — говорит он. «Мы просто тихое маленькое шоу, полное потных людей среднего возраста». В преддверии GLAAD Awards Хиллер поговорил с THR о том, что делает шоу таким особенным.

Можете ли вы рассказать нам, как вы присоединились к Кто-то Где-то ?

Бриджит ни с того ни с сего написала мне по электронной почте — мы были дружелюбны, но я бы не сказал, что мы были друзьями. Мы знали друг друга по Joe’s Pub [в Нью-Йорке], где мы оба выступали. Она прислала мне сценарий и сказала: «Если вы не возражаете против прослушивания, оно не будет очень хорошо оплачиваться или что-то в этом роде, но это просто телешоу на HBO». ( Смеется .) Прочитала и подумала: «Этот сценарий обо мне!» Я вырос в церкви, дружу с сильными женщинами, боготворил Бриджит как исполнительницу. Я подумал: «Кажется, она выбрала меня для этого». И с тех пор я разговаривал примерно с 40 геями, которые говорили: «Да, Бриджит прислала мне электронное письмо с просьбой пройти прослушивание». ( Смеется .)

Бриджит говорила о том, что ее персонаж основан на ней самой, если бы она никогда не переехала в Нью-Йорк. Как Джоэл сравнивается с такой же альтернативной версией себя?

Я думаю, что Джоэл просто лучше меня, и точка. Если бы я остался в Техасе, у меня не было бы средств на организацию хоровой практики, я не думаю, что процветал бы так же, как он. Но я думаю, что в целом я оптимист, а Джоэл наделен очень врожденным оптимизмом. Я думаю, что его сарказм исходит из того факта, что нет никакого способа выжить, будучи очевидным геем в супергетеро-мире, не искажая его с помощью юмора.

В этом сезоне у Джоэла появляется любовный интерес, которого играет легенда комедии Тим Бэгли. Вы читали химию, чтобы найти правильный вариант?

В отличие от меня, Тиму просто предложили роль. Они говорили: «Нам повезет, если мы сможем заполучить Тима». Это было больше похоже на: «Хиллер, наладь свою химию с Тимом». Сначала я думал, что Джоэл может снова сойтись со своим бойфрендом из первого сезона, но я думаю, что эта история намного интереснее.

Хиллер с партнершей по фильму Бриджит Эверетт во втором сезоне сериала HBO Somebody Somewhere. Мэриан Уайз/HBO

Каково это снимать шоу на месте?

Это была своего рода ситуация, когда искусство имитирует жизнь. Оба сезона я жил в доме с Бриджит и [партнером по фильму] Мюрреем Хиллом; на этот раз мы снимали в Глен-Эллине, штат Иллинойс, который больше похож на пригород, чем на сельский городок. Это было похоже на лагерь. По выходным Бриджит приглашала актеров и готовила. Она делает эту вкусную сальсу с овощами на гриле.

Как вы оцениваете успех такого проекта?

Для меня самое главное — это то, что я чувствую, когда на самом деле снимаю.
