Откатные ворота своими руками — чертежи, схемы, подробности установки и конструкции. Мы сделали для Вас 100% бесплатные чертежи откатных ворот.
Вам не нужно более рыскать по интернету в поисках толковых чертежей, натыкаясь на древние рисунки лишенные практического смысла, не нужно давать свой Вайбер или иной мессенджер, чтобы потом вам месяцами названивали менеджеры-сектанты. Не нужно покупать комплектующие втридорога на фирмах обещающих «бесплатный» чертеж при покупке их товара итд.

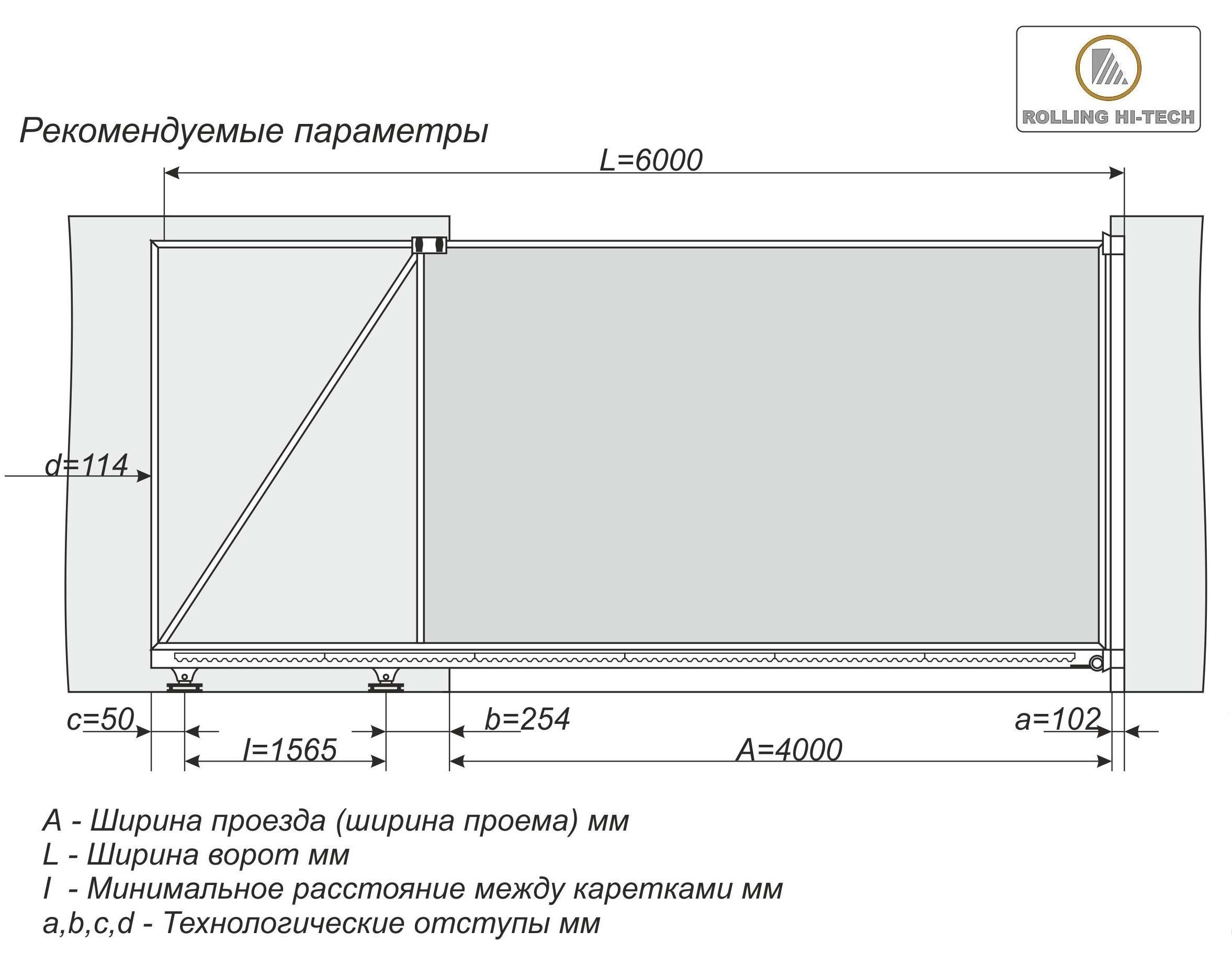

«ОПТИМАЛЬНЫЕ РАЗМЕРЫ ОТКАТНЫХ ВОРОТ»

Мы постарались создать базу чертежей откатных ворот, чтобы каждый пользователь решивший сделать откатные ворота своими руками легко нашел для себя полезную информацию. Общую теорию об устройстве откатных ворот можете почерпнуть в статье схема откатных ворот. Смотреть чертежи лучше на планшете с большой диагональю, стационарном компьютере или распечатать.

КУПИТЬ ФУРНИТУРУ ОТКАТНЫХ ВОРОТ.

Пару слов как пользоваться базой. Допустим у вас классический проём шириной 4 м. Находите чертеж в диапазон, которого попадает ваш проем и смело делаете по нему ворота. Дело в том, что откатные ворота должны перекрывать проем в каждую сторону на 100-200мм. Во-первых закрываются щели, во-вторых такое перекрытие необходимо для правильной фиксации ворот уловителями и верхним ограничителем. На чертежах прекрытие проёма створкой обозначено — D, его много не бывает, бывает только мало. В этом еще одно важное преимущество откатных ворот — сложнее «накосячить»
То есть для проема 3.9м и 4.1м створка будет одинаковой, разниться будет лишь параметр D, 200мм и 100 мм соответственно, что в пределах нормы.

Для искомого проема 4м прекрытие составит 150мм в каждую сторону, что есть великолепно.
Если ваш проём, допустим, 4.15м, то делаете либо как 4.1 или как 4.2 все равно получится правильно.

КУПИТЬ АВТОМАТИКУ ДЛЯ ОТКАТНЫХ ВОРОТ ЦЕНА

Касательно высоты ворот. В базе представлены чертежи для проёма высотой 2м от уровня чистого пола, ежели у вас больше или меньше 2м, то добавите или отнимите от высот каркаса желаемое расстояние и все.
Пример: допустим, высота ваших ворот от нуля (на чертежах — Н) не 2м, а 2,5м.
Прибавляем ко всем высотам 500мм. и получаем: Н=2500мм, Н2=2430мм, Н1=2370, h4=2310мм, h5=2230мм. Все.
Тоже самое с направлением открытия — в базе представлены ворота с открытием влево, если смотреть со двора, с правым открытием все будет зеркально наоборот без изменений конструкции.

КАК ПРАВИЛЬНО ВЫБРАТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ.

Рекомендуемая фурнитура для откатных ворот — SP PREMIER STANDART-500

Рекомендованная фурнитура для откатных ворот шириной 3-5. 4м — SP PREMIER STANDART-500. Ваши ворота будут ездить легко, плавно и бесшумно. Вот так как на видео.
На фурнитуре другого производителя такого плавного и тихого хода ворот может не получиться.

Как говорится, почувствуйте разницу. Ворота на фурнитуре одного широко рекламируемого в интернете бренда:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ:
Чертеж откатных ворот с проёмом 3,0-3,2м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,3-3,5м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,6-3,8м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,9-4,1м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,2-4,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,5-4,7м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,8-5,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,2-5,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,5-5,7м (кликните чтобы увеличить)
Обратите внимание начиная с этого размера ворот и далее используется большая направляющая 94х85х5.
Рекомендованная фурнитура для ворот шириной 5,4-10м — STRONG-800 или Roll Grand #1 до 800 кг.

Чертеж откатных ворот с проёмом 5,8-6,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 6,0-10,0м (кликните чтобы увеличить)

Для таких ворот также применяются комплекты фурнитуры на 800 кг с направляющей 94х85 и толщина стенки 5мм.Рекомендуем SP RPEMIER STRONG-800.

Технология и методика остаются прежние. Длину конструкции ворот вычисляем по формуле: Lпроёма*1,5+200мм. Где Lпроёма — ширина проёма в свету, длина противовеса 0,5 от Lпроёма, 200мм — перекрытие проёма полотном по 100мм каждую сторону. Для таких больших ворот противовесную часть крайне желательно делать равной половине проёма. Обязательны диагонали, чтобы створка представляла собой несущую ферму. Также, крайне желателен второй верхний ограничитель с 4-мя роликами, один ставим в начале противовеса, второй — в конце. Вот собственно и все ньюансы.

На практике это выглядит так:

Чертеж-схема установки нащельников откатных ворот:

Как сделать откатные ворота своими руками — подробный план изготовления.

Читати українською

В этой статье мы расскажем вам об основных секретах и ньюансах изготовления откатных ворот.Откатные ворота это лучшее решение по организации въезда во двор или на территорию предприятия. Рассмотрим их преимущества: простая кинематика — откатные ворота сдвигаются (откатываются) вдоль забора, требуют меньше трудозатрат для открытия-закрытия, легко и дешево автоматизируются, не требуют фиксации в открытом положении — их неожиданно не закроет, например, ветром как это бывает с распашными воротами. Для изготовления откатных ворот необходимы специальные комплектующие — так называемая фурнитура для откатных ворот или иначе механизм откатных ворот.
Кроме того, откатные ворота, в отличие от классических распашных, требуют места для отката полотна и специальный фундамент. См. рис.

Чтобы вычислить сколько места нужно для отката ворот нужно ширину проёма в свету умножить на 1.4. Иными словами места для отката должно быть больше чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса длина, которого 40% от полотна.

Если ваш участок удовлетворяет этим условиям, то можно браться за дело. Если имеется дефицит места, то минимально возможная длина противовеса для нормальной работы ворот будет 33% меньше уже нельзя — ворота будут проклевывать и тяжело «ходить», если места нет совсем, то надо признать, что откатные ворота установить нельзя и стоит рассмотреть другие типы, например, распашные, роллетные итд. Откатные ворота с калиткой — эти ньюансы описаны здесь.

Итак, если с местом для отката все в порядке, то приступаем к устройству проёма для откатных ворот.

Сначала нужно установить столбы огараничивающие проём, мы не будем останавливаться на этом детально т.к здесь все понятно, отметим лишь, что столбы не должны шататься, быть забетонированы с учетом глубины промерзания грунта, а также должны быть выведены закладные (по 3 шт) на поверхность столба обращенную во двор, на эти закладные будут впоследствии крепиться нащельники, к этому мы еще подойдем. Размер каждой закладной оптимально делать 60х60мм. Закладная должна быть заподлицо с кирпичем или немного выступать, связь с центральной трубой в столбе обязательна. Если столбы металлические, то закладные не нужны — нащельники будут привариваться прямо к ним. Пример грамотно подготовленного проёма:

Схема бетонирования фундамента откатных ворот с электропроводкой: Кликабельно. Подробнее о фундаменте — здесь

После установки столбов переходим к заливке фундамента. Нужно выкопать яму длиной половина от ширины проёма. Начинаем от края проёма и двигаемся в сторону отката ворот. Ширина ямы 400-500мм, глубина 1000-1500 мм в зависимости от грунтов. Для плывунов, болот, зыбучих песков изучаем строительную документацию по фундаментам. Фундамент не должен проседать, подвергаться сезонным проваливаниям-выталкиваниям итд.
После того как наш котлован готов, делаем «банкетку» см. рис. выше. Берем швеллер шириной 10-16 см и длинной также половина от ширины проёма, к полкам привариваем арматуру диаметром 10-14мм и формируем адекватную пространственную сетку из арматуры. Далее фиксируем банкетку в яме, выставляем поверхность швеллера в уровень «чистого пола» (окончательного асфальта или плитки), кроме того поверхность швеллера должна лежать точно по горизонтальному уровню, это важно. Швеллер укладываем вплотную к столбу. После этого заполняем котлован раствором и ждем неделю-другую.

В итоге после проведенных мы получим вот такой фундамент:

На фото выше изображен фундамент для откатных ворот выведенный в «чистый ноль» двора, но участок еще будет подсыпаться. Поэтому важно также опредилить уровень чистого пола вашего участка перед заливкой, возможно придется ставить опалубку. А теперь перейдем к изготовления несущего каркаса-рамы откатных ворот.
Как правило для внешнего каркаса используется профилированная труба 60х30 и 60х40 стенка 2мм, но можно также 50х50, 60х60. Сначала обагораживаем наши трубы — убираем ржавчину, обезжириваем и грунтуем. На рис. эти трубы изображены зеленым цветом. Из трубы 60*30 формируем внешний каркас, смотрим чтобы все нужные углы были прямыми, полотно было в одной плоскости и не допускаем частую ошибку когда каркас, обычно в области противовеса задирается немного вверх вместе с направляющей — все должно быть ровно и аккуратно. Сварочные швы должны быть сплошными, без дырок. Для сварки рамы ворот удобно также применить специализированный Т-профиль, это позволит существенно сократить объем сварочных работ, так как сам по себе уже он является.искомой комбинацией труб 60х40 и 40х20.

Чертеж-схема устройства откатных ворот в общем случае. Внешний каркас (зеленый), внутренняя обрешетка (красный), направляющая из комплекта фурнитуры (черный).

Принцип формирования каркаса для откатных ворот:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ.

А это чертеж откатных ворот в разрезе, для понимания составляющих высоты ворот:

Пример чертежа каркаса ворот на проём в 4 метра и высотой 2 метра.

После этого нужно вварить внутренний каркас (обрешетку), который служит для обеспечения жесткости конструкции, а также служит для крепления зашивки — профнастила, досок, поликарбоната, блок-хауса и т.п.). Внутренний каркас делают из трубы 20*20мм, 20*40мм, в трубу 20*40 легче попадать заклепкой или саморезом. Внутренний каркас показан на рис. выше красным цветом.
Расстояние «а» равно ширине используемого листа профнастила (часто 1150мм), стыки листов должны проходить по вертикальной трубе обрешетки. Расстояние «b» равно оставщемуся после зашивки цельными листами расстоянию. Крайний лист как правило всегда аккуратно подрезается по ширине болгаркой
Должно получится так:

Если ворота зашиваются с одной стороны, то внутренню обрешетку можно сместить на край внешнего каркаса в сторону двора, это актуально если материал зашики имеет большую толщину, например профнастил с «высокой волной», сэндвич-панели, доска итд. Сварочные работы, как я уже говорил, проводим грамотно, чтобы не «повело» трубы, соблюдаем принцип «шахматного порядка» Когда готов внешний каркас и вварена обрешетка, к раме снизу привариваем по все длине направляющую из  комплекта фурнитуры.  Желательно фиксировать струбцинами.  Направляющую шину нужно приваривать также в «шахматном порядке», иначе раму ворот и направляющую от сварки может «повести» и она будет напоминать пропеллер. После этого зачищаем сварочные швы, грунтуем и красим поврежденные места. Рама-каркас откатных ворот до зашивки профлистом:

Когда краска окончательно высохнет переходим к зашивке полотна. Материал зашивки крепим к внутреннему каркасу(обрешетке) при помощи заклепок или саморезов. Рама-каркас откатных ворот после зашивки профлистом:

Обратите внимание, этот участок противовеса откатных ворот ровный и не «задран» вверх и это правильно.

Рассмотрим некоторые некоторые особенности больших проемов, более 5 метров. На рис ниже представлен чертеж откатных ворот для проёма шириной 6 м. и высотой 2 м. Обратите внимание конструкция противовесной части здесь не треугольная, а в виде прямоугольника с двумя диагоналями. Кроме того при большой длине проема более 5. 5м противовес следует делать уже 45-50% от проема.

Ну вот и подошло время монтировать ворота. Весь процесс монтажа откатных ворот своими руками отлично иллюстрирует это видео.

Для начала выставляем каретки на фундаменте и разносим их максимально в пределах нашего противовеса (треугольника). См. рис.

но имеем в виду, что концевой ролик имеет размер порядка 110 мм поэтому каретку ближнюю к проёму располагаем от проема с учетом этого расстояния, а дальнюю от проёма каретку ставим так чтобы она не выбивала заглушку в закрытом состоянии. Чем шире между каретками тем лучше, но без фанатизма. Установка накатного ролика:

После «накатываем» на каретки нашу раму откатных ворот,  выставляем откатные ворота по уровню и «прихватываем» сваркой пятки кареток швеллеру , если все хорошо, то обвариваем пятки, если что-то не нравится выставляем по новой, добиваемся желаемого результата (положения ворот в уровне, отсутствии перекосов итд) и после этого обвариваем. Потом привариваем верхние поддерживающие ролики, устанавливаем концевой ролик, привариваем верхний и нижний уловители. Накатной ролик обязательно должен накатываться на нижний уловитель и разгружать ворота в закрытом положении.
Ежели ваши столбы изготовлены из  металлической трубы или швеллеров, то уловители и верхний ограничитель можно варить прямо к столбу. Если используются кирпичные, бетонные или каменные столбы — нужно крепить к профильной трубе-нащельнику (как правило 60*30, которая крепится к столбу на закладные, а в случае их отсутствия на дюбеля, анкера, арматуру итп.

Монтаж верхнего ограничителя (верхних роликов)

:

Если у вас на воротах имеются пики или полукруглая арка из пик, тогда применяется так называемый портал — возле столба вываривается П-образная конструкция пропускающая по высоте ваши пики. Верхний ограничитель разрезается надвое и приваривается к порталу так чтобы ролики «обхватывали» ворота с двух сторон. Для этого нужно предусмотреть трубу (плоскую поверхность) по которой будут кататься ролики верхнего ограничителя. См. рис:

Или с помощью выносной трубы (60х40), если нет возможности реализовать так как на фото выше, т.е вот таким образом: Подробнее здесь.

Крепление уловителей к нащельнику.

Для монтажа кареток можно применить специальный аксессуар — регулировочные платформы, с их помощью можно регулировать ворота по высоте и устранять перекосы, в некоторых разумных пределах. А также «выйти из положения» при каком либо просчете. Но если все уровни отложены верно и уровень фундамента не «завален», то ваши ворота будут стоять правильно и без каких-либо регулировок.

Опоры привариваются к швеллеру и каретка крепится гайками. Откатные ворота своими руками выйдут по стоимости вам существенно дешевле чем при заказе «под ключ на фирмах». Для этого вам потребуется фурнитура для откатных ворот. Мы всегда готовы предоставить Вам широкий выбор комплектующих для откатных ворот и доступные цены. Этот материал, безусловно, поможет Вам самостоятельно изготовить свои откатные ворота легко, быстро и без лишних переплат! Собери сам откатные ворота — сэкономь свои деньги.

Версия для печати.

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Проконсультироваться

Желаем успехов!

эскиз, чертеж и конструкция средний балки, фото схем и видео ролик

В данной статье мы рассмотрим все тонкости монтажа и строительства, а также все вероятные проблемы, которые могут возникнуть, если решите установить откатные ворота своими руками. Обычно самой большой сложностью является чертеж откатных ворот. Далее мы рассмотрим основные принципы монтажа откатных ворот своими руками, видео инструкцию и фото различных конструкций.

Как сделать откатные ворота своими руками?

Ширина

Это наиболее важный вопрос, на который, прежде всего, вы должны ответить. Под шириной подразумевается свободное пространство между столбами откатных ворот, когда они полностью открыты. Для ответа на этот вопрос необходимо определиться с несколькими факторами:

• Какие машины будут заезжать? Легковые? КАМАЗы? Трактора? Газели?
• Под каким углом заезжать они будут, тем более, грузовые?

На практике, ширина ворот делается такая, чтобы при проезде, между зеркалами авто и столбами ворот был зазор не менее, чем по 35 см со всех сторон.

Практика показывает, что оптимальная ширина откатных ворот приблизительно 4,5 м., а идеальная ширина является 5,5 м.

Обратите внимание, что все, выше написанное, относится только к ширине проема, но не к ширине полотна. Если рассматривать полотно, то здесь есть важный нюанс, который надо учесть. Ширина полотна обязана быть приблизительно на 25 см больше, нежели ширина проема. Иначе при закрытых воротах появится щель, которую видно под углом к плоскости.

Высота

Некоторые думают, что если высота полотна, примыкающего к забору, составляет 1,8 м., то и высота полотна обязана быть 1,8 м. На самом деле это не так. Давайте разберем пример:

1. У нас установлена конструкция забора из профлиста, которая имеет высоту 1,8 м. без зазора и без ленты внизу. В данном случае, профлист приподнимается от земли на высоту 1,8 м.
2. Заказывая или делая своими руками каркас полотна, Вы ориентируетесь на этот же профилированный лист, который имеет такую же высоту, как и у забора — 1,8 метра, верно?

А теперь посмотрим, что выйдет в итоге. В этих случаях Вы учитываете одинаковую высоту профнастила, но не берете во внимание то, что в варианте с забором, профлист будет идти прямо от земли и его край сверху находится на высоте четко 1,8 м. над землей. Но, в случае с воротами, нижний край не должен касаться земли, его необходимо поднять приблизительно на 15 см.

Нужно отметить, что расстояние между землей и низом ворот может регулироваться при помощи регулировочных рычагов, которые обычно есть в комплект роликов. Роликовые опоры надеваются и фиксируются на регулировочные площадки при помощи гаек, и при помощи них же, высоту установки опор можно отрегулировать в диапазоне 6-10 см.

Далее. В отличие от забора, профилированный лист ворот, как правило, устанавливается в профиль, из которого изготовлен каркас полотна, причем профиль чаще всего сваривается из профилированной трубы 40х60 мм. Уже получается высота ворот: 100+40+2000+40=2180 мм. Но это еще не все, поскольку к полотну внизу приваривается направляющая балка, которая имеет высоту 60мм. То есть, с учетом этой балки, расстояние от земли до верха уже будет 2180+60=2240 мм. Как видно, согласно этой схеме, верхний край полотна будет на 240 мм выше верха забора.

Чертеж и схема откатных ворот своими руками

Конструкция этого вида ворот так проста, что никакой чертеж вам не понадобится. Ниже объясним схему работы ворот, затем вы легко поймете их конструкцию. Итак, основой конструкции откатных ворот являются два ролика и движущаяся направляющая балка по ним.

Направляющая, передвигающаяся по роликам, и является основой всей конструкции. Она приваривается внизу к каркасу и вот уже он перемещается по роликам. Поскольку ролики не должны располагаться в проеме, дабы не мешаться под ногами, — их крепят в стороне, за пределами проема, а ворота удлиняют «противовесом». Типичной конструкцией является такая, когда длина «противовес» равняется полдлины проема ворот. Иными словами, для проема в 5 м., длина каркаса равняется 5+5/2=7,5 м. Причем 2,5 м. в каркасе и будут являться «противовесом», который выходит за пределы проема и находится на роликах.

Все остальные комплектующие откатных ворот, чертеж которых должен составлять профессионал, почти не несут нагрузок и требуются для защиты полотна от раскачиваний.

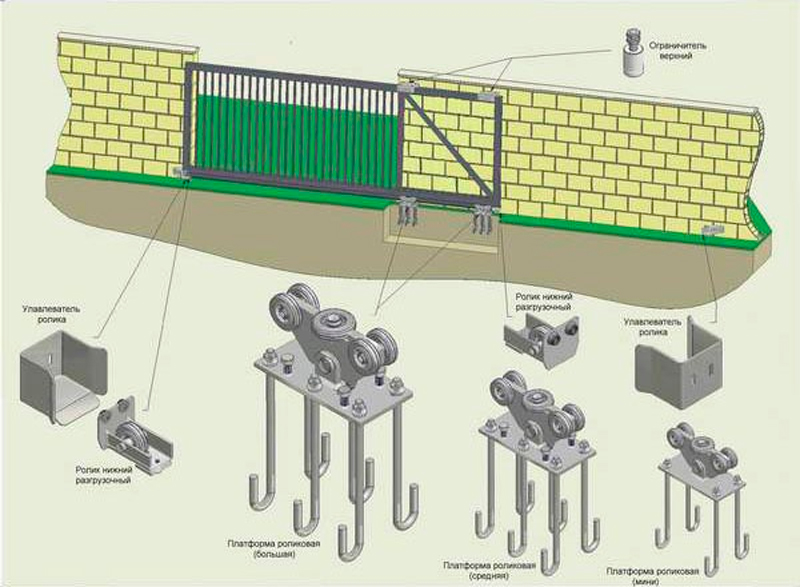

Давайте рассмотрим поэлементно набор комплектующих, которые требуются для монтажа откатных ворот своими руками:

1. Торцевая заглушка для внутренней направляющей. Ее назначение по большей степени декоративное, а также чтобы не допустить набивание снега внутрь при откате ворот зимой;
2. Поддерживающая шина с 2-мя роликами регулировки. Она находится сверху столба и просто держит полотно в вертикальном положении от опрокидывания и раскачивания;
3. Верхний улавливатель. Он монтируется на «принимающем» столбе. Задача уловителя — защищать полотно от раскачивания, когда они закрыты;
4. Нижний улавливатель. Почти тоже, как и в предыдущем пункте, но с опорной площадкой, куда закатывается опорный ролик, если ворота полностью закрыты. Задача в том, чтобы удержать от раскачивания ворота, а также разгрузить направляющую и ведущие ролики;
5. Опорный ролик. Он одновременно является и заглушкой для передней части направляющей, и демпфером. Во время закрытия ворот он заходит в «нижний улавливатель», демпфирует удар закрывающихся;
6. Сама направляющая, за счет которой ворота и передвигаются вперед-назад по роликам.
7. Опорные ролики с подставками регулировки — элементы, которые обеспечивают перекатывание ворот и несут на себе основную нагрузку.

Регулировочные подставки требуются для:

• возможности замены роликовых опор, если они выйдут из строя;
• регулировки высоты ворот касательно земли;
• точной установки прямой роликовых опор.

Монтаж откатных ворот своими руками

Закладная

У большинства людей закладной элемент вызывает множество вопросов, поскольку непонятны размеры и форма этой детали, и все пытаются найти ее схему конструкции. Схема вам не понадобится. Задача этого элемента состоит только в том, чтобы на фундаменте подготовить некую основу для дальнейшего крепления роликов и привода с помощью сварки. С учетом этого, форма абсолютно не имеет значения, размеры могут отличаться. Под закладную используется швеллер №10-25. Чем тяжелее ворота — тем мощней необходим швеллер. Закладная обязана стоять непосредственно на линии перемещения полотна ворот, площадка под электродвигатель смещена от данной линии внутрь территории.

Фундамент

Это, наверное, наиболее ответственный и важный элемент всей конструкции. Для начала фундамент требуется под закладную, куда будут фиксироваться опорные ролики. Некоторые компании и частные строители предлагают более экономный вариант основания, чем железобетон, а именно предлагают закрутить пару винтовых свай, куда затем наверх приваривается закладная и вот, по большому счету, практически все готово.

Затем рядом, в пучок свай прикручивается еще одна чуть наискосок (поскольку ровно рядом не установить много свай), под столб. Этот способ мы даже рассматривать не станем. Вероятно, он и подойдет под легкие и небольшие откатные ворота, к примеру, длиной 2,5 метра с легким каркасом, но ворота большей длинные будут «гулять» на этом основании.

Мы считаем, что в данном случае нет альтернативы железобетонному фундаменту, но и его можно выполнять по-разному. Так, к примеру, часто предлагается заливать только один фундамент — прямо под закладную, или два отдельных, один из них — под закладную, другой — под «принимающий» столб.

Такой вариант гораздо лучше, нежели само решение установки винтовых свай, но наличие двух отдельных фундаментов может закончиться плачевно, тем более в случаях, если эти фундаменты не находятся ниже уровня промерзания земли. Просто в результате морозного пучения эти отдельные фундаменты могут перемещаться вне зависимости друг от друга. В данном случае, даже при небольших смещениях касательно друг друга, все может завершиться тем, что ворота не будут попадать в уловители, которые находятся на приемном столбе, и вам нужно будет все время перенастраивать их.

Решение данной проблемы очень простое (но более дорогостоящее, нежели два раздельных фундамента) — оба столба обязаны соединяться одним фундаментом. В данном случае, даже при смещении основания, оба столба будут постоянно располагаться параллельно между собой, перемещаясь в одной связке.

Столбы

Их необходимо установить перед заливкой фундамента. В варианте с откатными воротами они не несут почти никакой нагрузки, помимо ветровой. То есть, у полотна, ворот, как правило, большая «парусность» и при сильном ветре, вся нагрузка переходит от полотна на столбы. Если рассматривать оптимальный вариант, то для этих ворот достаточно использовать трубу 65х65х2 мм.

Касательно того, есть ли смысл ставить П-образные столбы или обычные — здесь нет общего мнения. Комплектующие могут устанавливаться без проблем на одинарные столбы. Но лучше П-образный вариант, этот вариант предпочтительней в том случае, когда в дальнейшем вы планируете поставить не только привод, но и набор автоматики для ворот, который в себя включает фотоэлементы. Для начала фотоэлементы намного удобней устанавливать именно на внутренние столбы, а не на столбы снаружи (с учетом антивандальных соображений). А также, внутри столбов внутри довольно удобно проложить скрытую проводку к сигнальной лампе и фотоэлементам.

Конструкция каркаса

Каркас желательно изготавливать из металла. Конструктивно он делается из труб квадратного или прямоугольного сечения нескольких типоразмеров. В роли силового каркаса используются трубы большего размера, внутреннее заполнение в форме ребер жесткости изготавливается из труб меньшего размера.

К каркасу желательно сразу же приварить зубчатую рейку (или резьбовые цилиндры под крепеж зубчатой рейки). Крепежи зубчатой рейки (резьбовые цилиндры, 3 штуки на один метр рейки) стандартно находятся с ней в комплекте. Непременно проверяйте данный факт во время покупки! Для того чтобы потом без проблем установить автоматику. В противном случае, затем будет очень неудобно ее ровно приваривать к низу полотна.

Ее длина обязана быть больше не менее, чем на один метр длины проема. Этот один лишний метр (или даже больше) зубчатой рейки выходит на «противовес», чтобы постоянно находиться в зацепе с зубчатым колесом электродвигателя привода каркаса. Зубчатая рейка является универсальной и подойдет под 99% приводов (NICE, САМЕ, Алютех, Дорхан и так далее). Если приваривать резьбовые цилиндры для дальнейшего крепежа зубчатой рейки, то желательно их приварить предварительно к направляющей.

Также не забывайте, что если вы хотите в откатных воротах установить калитку (врезав калитку непосредственно в полотно ворот), то ее необходимо сделать в той части ворот, которая ближе всего находится к опорным роликам, на которых полотно удерживается. Если же вы хотите сделать калитку на дальнем конце полотна от роликов ворот или средней, то вы значительно можете нарушить баланс развесовки, силы, «увеличите рычаг», то есть, тех показателей, которые воздействуют на ролики.

Да, откатные ворота могут обойтись довольно дорого, но своей технологичностью и простотой конструкции, они дадут большую фору подъемным и распашным воротам. Установленные четко с соблюдением технологий, они реже заклинивают и деформируются.

Оцените статью: Поделитесь с друзьями!

Откатные ворота своими руками. Фотоинструкция по установке

В этой статье мы расскажем Вам о всех тонкостях строительства и монтажа, а так же о всех возможных проблемах, с которыми Вы можете столкнуться если решите сделать откатные ворота своими руками. Впервые сталкиваясь с задачей установить откатные ворота, — самой большой загадкой представляется чертеж откатных ворот. На самом деле, конструкция откатных ворот очень простая, схема их установки тоже не сложная и ниже мы расскажем основные принципы установки откатных ворот, поняв которые у Вас больше не останется вопросов относительно того, как установить их своими руками. Но обо всём по порядку.

Откатные ворота. Считаем оптимальную ширину проема

Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:

• Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
• Под каким углом будут въезжать все эти автомобили, особенно грузовые?

По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см.) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).

• Форд фокус 3 = 2,01 м.
• Форд Эксплорер 2015 = 2,29 м.
• Газель (цельнометаллический фургон) = 2,5 м.
• КамАЗ = 2,9 м.

Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?

Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра. Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.

Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см. фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

• У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
• Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

Справедливости ради надо отметить, что зазор между землей и нижней частью ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (смотрите фото справа и фото ниже). Роликовые опоры одеваются и крепятся на регулировочные площадки с помощью гаек, и с помощью этих же гаек высоту установки роликовых опор (а значит и каркаса ворот) можно регулировать в пределах 5 см. В результате, минимальное расстояние от земли будет 10 см, максимальное — 15 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам, верхний край ворот оказался на 24 см выше верхнего края забора!

Для справки: размеры направляющих балок, идущих в комплекте с роликами и прочими комплектующими для откатных ворот, различаются (комплектующие для откатных ворот подробнее будут описаны ниже, в конце данной статьи). Каждый комплект имеет своё название, и применяется в зависимости от размера и веса ворот:

• Комплект МИКРО: откатные ворота проемом до 4м и весом до 300кг включительно; размеры направляющей балки МИКРО — высота 55мм, ширина 60мм, толщина 3мм, стандартная длина 4.5м / 5.3м / 6м;
• Комплект ЭКО: откатные ворота проемом до 5м и весом до 500кг включительно; размеры направляющей балки ЭКО — высота 60мм, ширина 70мм, толщина 3.5мм, стандартная длина 5м / 6м / 7м;
• Комплект ЕВРО: откатные ворота проемом до 6м и весом до 800кг включительно; размеры направляющей балки ЕВРО — высота 75мм, ширина 90мм, толщина 4.5мм, стандартная длина 6м / 7м / 8м / 9м;
• Комплект МАКС: откатные ворота проемом до 12м и весом до 2000кг включительно; размеры направляющей балки МАКС — высота 135мм, ширина 130мм, толщина 5мм, стандартная длина 6м / 9м;

Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой  всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Строго говоря, общепринято, что длина противовеса ворот равна 1/3 — 1/2 длины проема. Но мы настойчиво рекомендуем делать противовес длинной в 1/2 от длины проема ворот. Почему? Потому что люди очень часто делают «облегченный» противовес — треугольником (как на рисунке ниже). В результате мало того, что уменьшают длину противовеса до 1/3 длины проема, так еще и усекают «противовес» до треугольника, уменьшая тем самым его вес. В этом случае он просто перестаёт выполнять функцию противовеса — слишком легким получается. В результате откатные ворота будут «не в балансе», «клюют» при закрывании и при полном открывании, а все нагрузки как раз ложатся на ролики, которые от этого и вылетают за 2-3 года, а не за 10 лет, как им положено.  Итог: если противовес «квадратный» — то в принципе хватит и 1/3 проема. Если «треугольный» — то 1/2 проема. Но идеальным вариантом всё равно будет длина противовеса, равная 1/2 длины проема ворот.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

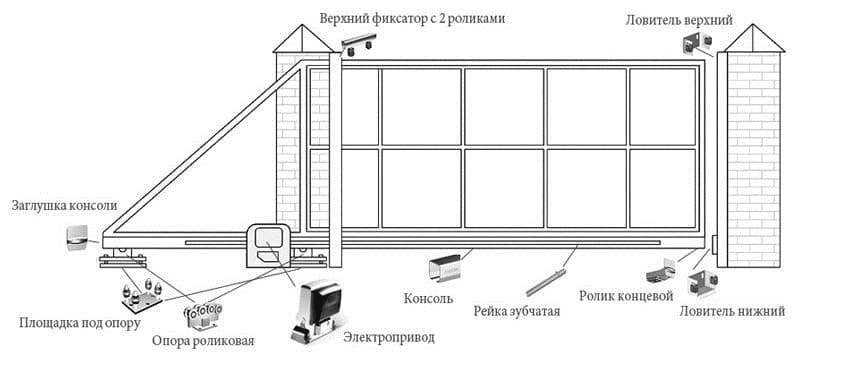

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
3. Улавливатель верхний. Он  устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы  не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
6. Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
7. Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Регулировочные подставки служат для:

• точного выставления по одной прямой роликовых опор (если ролики будут стоять не по прямой, то будут сильно изнашиваться. Без регулировочных подставок ролики почти невозможно выставить ровно)
• регулировки высоты установки ворот относительно земли (в пределах 5 см)
• возможности замены износившихся роликовых опор (если роликовые опоры были бы приварены к закладной без регулировочных подставок, то их было бы проблематично заменять без применения «болгарки» сварочного аппарата).



Устанавливаем откатные ворота. Закладная, фундамент, столбы.

У многих закладной элемент вызывает много вопросов, так как непонятна форма и размеры этой закладной детали и все начинают искать её чертеж. Чертеж Вам не понадобится. Смысл этого элемента лишь в том, чтобы на бетонном основании подготовить некую основу для последующего монтажа роликов и привода ворот при помощи электросварки. Исходя из этого, форма вообще не имеет значения, размеры могут варьироваться. Под закладную берется швеллер № 10, 12,14, 16, 20. Чем массивнее откатные ворота — тем более мощный швеллер. Закладная должна стоять прямо на линии движения полотна будущих ворот, площадка под двигатель смещена от этой линии внутрь двора.

Посмотрите на фото, размещенное ниже. Как видите, на закладной элемент смонтированы ролики (на фото они под цифрами 1 и 2). Из этого же фото видно, что ролик № 2 логичнее было бы сместить правее, ближе к правому краю каркаса ворот (точка крепления определяется при полностью закрытых воротах).

Казалось бы, что в идеале, ролик № 1 должен был бы стоять у самого столба (который находится на фото слева), а ролик № 2 должен стаять у самого края направляющего рельса, ближе к краю каркаса ворот (на фото справа). Это почти так, но есть один нюанс! Дело в том, что направляющая балка имеет по краям вставленные внутрь элементы. Дальний от проема ворот край балки закрывается торцевой заглушкой (на фото под номером 4), а в противоположенный край вставляется вспомогательный опорный ролик (на фото под номером 3), закатывающийся в нижний улавливатель при закрытии ворот. Поэтому ролики № 1 и № 2 должны быть установлены на соответствующих расстояниях. Длина закладного элемента может равняться длине «противовеса» ворот. Т. е. при ширине проема ворот в 5 метров и ширине «противовеса» 2,5 метра, длина закладной может быть примерно 2,3 — 2,5 метра. Для установки привода с электродвигателем в будущем, — приварите к закладному элементу площадку в любом месте. С другой стороны этого можно не делать и впоследствии приварить к закладной сверху пластину, выступающую вбок  и уже на неё ставить привод.



Теперь о фундаменте. Фундамент откатных ворот это пожалуй самая важная и ответственная часть всей конструкции ворот. В первую очередь фундамент нужен под закладную, к которой будут крепится основные опорные ролики. Некоторые фирмы и частные бригады предлагают более дешевый вариант фундамента, нежели железобетон, а именно они предлагают закрутить несколько винтовых свай, на которые потом сверху приваривается закладная и вот собственно почти всё готово. Далее рядом, в этот пучок свай вкручивается ещё одна немного кривенько (так как ровно рядом не вкрутить целый куст свай), под столб. Мы такой вариант даже рассматривать не будем. Возможно он и подходит под небольшие и легкие сдвижные откатные ворота, например, имеющие длину 3 метра с легким каркасом, обшитым профлистом с одной стороны, однако откатные ворота более длинные и тяжелые будут «гулять» на таком фундаменте.

Мы считаем, что альтернативы железобетонному фундаменту в данном случае нет, однако и его можно заливать по-разному. Так, например, в интернете зачастую предлагается заливать либо лишь один фундамент — непосредственно под закладную, либо два раздельных, один из которых — под закладную, второй — под «принимающий» столб. Этот вариант изображен на схеме, представленной ниже.

Этот вариант намного лучше, чем идея использования винтовых свай, однако наличие двух раздельных фундаментов может закончится неприятностью, особенно в тех случаях, когда такие фундаменты не заглублены ниже уровня промерзания грунта. Дело в том, что в результате морозного пучения такие раздельные фундаменты могут двигаться независимо друг от друга. В этом случае, даже при незначительных смещениях относительно друг друга, всё может закончиться тем, что откатные ворота перестанут попадать в уловители, установленные на приемном столбе и Вам придется постоянно пытаться перенастраивать уловители. А если такие деформации будут происходить 2 раза в год, например в начале и в конце зимы? А если ещё чаще? Вы хотите всю свою жизнь посвятить вечной регулировке ворот на своём участке и стать гуру в этом деле? Лично мы — нет!

Решение этой проблемы довольно простое (но более дорогое, чем два отдельных фундамента) — оба столба должны быть связаны одним общим фундаментом. В этом варианте, даже в случаях смещения фундамента, оба столба будут ВСЕГДА находиться параллельно друг другу, смещаясь в одной связке. Ниже публикуем фото такого фундамента откатных ворот.

Столбы для откатных ворот устанавливаются перед заливкой фундамента бетоном. В случае с откатными воротами столбы не несут практически никакой нагрузки, кроме ветровой. Имеется в виду, что у полотна ворот обычно высокая «парусность» и во время сильного ветра, ветровая нагрузка передается от полотна ворот на столбы. Если говорить о достаточности, то для подобных ворот будет достаточно взять трубу 60х60х2мм, однако для тех, кто страдает гигантоманией так же, как и мы, мы рекомендуем делать столбы из трубы 100х100х4мм.

Относительно того, стоит ли устанавливать «П»-образные столбы или обычные — тут нет единого мнения. Комплектующие для откатных ворот, описанные выше, могут быть установлены  без всяких проблем и на одинарные столбы.  Мы предпочитаем «П»-образные столбы, но при этом, если Вы внимательно посмотрите на фотографии, приведенные в данной статье, то увидите, что изначально мы устанавливали и заливали бетоном одинарные столбы. Установив при этом в нижней части небольшие закладные стальные пластины, к которым впоследствии приварили другие столбы меньшего сечения, чем основные. Таким образом мы из одинарных столбов сделали «П»-образные. «П»-образные столбы предпочтительны в том случае, если впоследствии Вы планируете установить не только привод для ворот, но и комплект автоматики для ворот, включающий фотоэлементы. Во-первых, — фотоэлементы будет удобнее ставить именно на внутренние столбы, а не на внешние (из антивандальных соображений). Во-вторых, — внутри внутренних столбов будет удобно провести скрытую проводку к фотоэлементам и сигнальной лампе. Подробнее об этом Вы можете прочитать в нашей статье «Автоматика для откатных ворот».



Откатные ворота. Конструкция каркаса ворот.

Каркас сдвижных ворот лучше сваривать из металла. Конструктивно он сваривается из труб прямоугольного или квадратного сечения двух типоразмеров. В качестве силового каркаса берутся трубы бóльшего сечения, внутреннее заполнение в виде ребер жесткости делается из труб меньшего сечения, например 20 х 20 мм.

Мы предлагаем Вам выбирать сечение труб для каркаса откатных ворот в зависимости от массы и/или длины ворот, согласно таблицам, представленным ниже:

• Легкая зашивка ворот (профлист, поликарбонат, сетка, «евроштакетник»):


  Масса полотна ворот	Длина полотна откатных ворот (ширина проема ворот)	Основной профиль (несущий профиль для каркаса)	Вспомогательный профиль (для крепления заполнения, обшивки)
  < 800 кг	< 6 метров	60х30х2мм или 60х40х2мм	20х20х2 мм
  ≥ 800кг	≥ 6 метров	80х40х2 мм	40х20х2 мм



• Тяжелая зашивка ворот (доска, кованые элементы, металлический квадрат и т. п.):


  Масса полотна ворот	Длина полотна откатных ворот (ширина проема ворот)	Основной профиль (несущий профиль для каркаса)	Вспомогательный профиль (для крепления заполнения, обшивки)
  < 500 кг	< 5 метров	60х40х2мм	20х20х2 мм
  ≥ 500кг	≥ 5 метров	80х40х2 мм	40х20х2 мм

К каркасу лучше сразу приварить зубчатую рейку (либо цилиндры с резьбой под крепление зубчатой рейки). Крепления зубчатой рейки (цилиндры с резьбой, 3шт на 1 метр рейки) стандартно идут в комплекте с ней. Обязательно проверяйте этот факт при покупке! Чтобы автоматику без проблем потом поставить.  Иначе потом будет крайне неудобно её ровно приваривать к самому низу ворот.  Её длина должна быть минимум на 1 метр больше, чем длина проема. Этот 1 лишний метр (или более) зубчатой рейки выступает на «противовес» ворот для того, чтобы быть всегда в зацепе с зубчатым колесом двигателя привода ворот. Зубчатая рейка универсальна и подходит под 99% приводов (САМЕ, NICE, Дорхан, Алютех и т.п.).  Если приваривать цилиндры с резьбой для последующего крепления зубчатой рейки, то лучше их приварить заблаговременно к направляющей (направляющему рельсу) как показано на двух фото ниже.

А теперь обратите внимание на фото откатных ворот, размещенное ниже. На этом фото визуально понятно, насколько сильные нагрузки испытывают ролики, которые собственно удерживают откатные ворота и по которым эти ворота катаются. Имейте ввиду, что если Вы решите сделать в откатных воротах калитку (врезав её прямо в полотно ворот), то её стоит делать в той части ворот, которая расположена ближе всего к несущим роликам, на которых откатные ворота и держатся. Если же Вы решите установить калитку на дальнем от роликов конце полотна ворот, то вы ещё больше нарушите баланс развесовки, «увеличите рычаг» и силы, воздействующие на ролики.

Комплектующие для откатных ворот

Если говорить о комплектующих для ворот, то мы бы рекомендовали комплектующие марки РОЛТЭК потому как они зарекомендовали себя как наиболее надежные из предлагаемых сегодня на рынке. Комлектующие для ворот обычно представляют собой наборы, такие же, как на фотографиях и схемах в нашей статье (выше по тексту). Эти наборы комплектующих делятся по мощности, в зависимости от длины и массы полотна ворот. Лучшие цены на комплектующие для откатных ворот Вы найдете на нашем сайте в разделе «Магазин дисконтных цен» => «Комплектующие для откатных ворот». Комплектующие для ворот РОЛТЭК делятся следующим образом, как указано в таблице ниже:

Масса полотна ворот	Длина полотна откатных ворот (ширина проема ворот)	Название комплекта	Размеры балок (ширина х высота, измеренные с торца)
до 350 кг	до 4 метров	«МИКРО»	60х55 мм
до 500 кг	до 5 метров	«ЭКО»	70х60 мм
до 800 кг	до 7 метров	«ЕВРО»	90х75 мм
до 2000 кг	до 12 метров	«МАКС»	130х135 мм





Возможно Вам будет также интересно:

• Каркас откатных ворот

  Заказываем каркас откатных ворот. Что нужно учесть перед заказом Эта статья расскажет о том, что нужно знать перед тем, как заказать …

• Автоматика для откатных ворот

  Автоматика для откатных ворот это не только сам привод для ворот, который непосредственно производит открывание и закрывание полотна ворот. Привод …

Понравилась статья? Поделитесь ссылкой на неё с друзьями в социальных сетях:

Откатные ворота своими руками. Схема, поэтапная инструкция

Все больше владельцев частных домов выбирают откатные ворота. Производство является достаточно затратным занятием, поэтому многие решаются сделать откатные ворота своими руками. Для этого так же понадобятся определенные затраты, придется купить материалы и разобраться с наличием инструмента, но в итоге вы получите замечательные ворота высокого качества и по доступной цене.

Стоит учесть, что даже самостоятельная работа будет стоить дороже, чем другой тип ворот, но качество, долговечность и комфорт – отличная мотивация сделать выбор в их пользу.   Чтобы сделать откатные ворота своими руками, чертежи и схемы будут очень кстати. Вы можете использовать готовые схемы, которые найдете в данной инструкции.

Как сделать откатные ворота своими руками? В первую очередь необходимо разобраться с материалами.

Откатные ворота своими руками. Выбираем материалы

Вам понадобится окрашенный профнастил, прямоугольные трубы разных размеров, фурнитура, грунтовка, саморезы и автоматика. Наиболее дорогими в этом списке являются фурнитура, которую можете купить набором и автоматика, что включает привод с блоком управления, рейку и пульты. При желании можете позаботиться о безопасности.

Таким образом, вам необходимо выбрать достаточное количество материала. Для начала вам понадобится чертеж и информация о размерах, чтобы не переплачивать за лишние товары. К примеру, если ворота 3Х2, то профнастила потребуется 6 м2, а труб определенное количество килограмм.

Узнав размеры, убедившись, что данный чертеж подходит, можете приступать к покупке материала. Чертежи можете использовать из данной инструкции, уже проверенные схемы не доставят неудобств. Далее необходимо убедиться, что в наличии есть инструменты, необходимые для постройки откатных ворот своими руками.

Подготовка инструмента

Подготовьте или займите у знакомых болгарку, шлифовальную машинку, бетономешалку, инструмент для кладки кирпича, шуруповерт, стремянку, лопаты, молоток, уровень, гаечные ключи, лом и рулетку.

Список получился довольно обширный и если вы не обзавелись каким-то конкретным инструментом, не стоит сразу его покупать, возможно, он есть у ваших друзей или есть возможность арендовать. Потому что с покупкой техники вы вряд ли сэкономите на установке откатных ворот своими руками.

Когда все готово, стоит приступать непосредственно к работе.

Откатные ворота своими руками. Установка

Проводим подготовку — важный этап

Для начала проведите предварительные работы. Растительный слой земли придется снять, если в этом месте другое покрытие, от него все равно придется избавиться. Для удобства нужна разметка будущих откатных ворот.

Далее, в процессе разбивки, необходимо использовать четыре арматурных элемента  по 1 метру и электроды — оси (постоянная и временная). Прежде чем забить арматуру, убедитесь, что диагонали прямоугольника совпадают. После этого забивайте, оставляя на поверхности 20 сантиметров. Между арматурой накладывается леска. С основных осей можно создавать временные.

Далее требуется вырыть приямки, там будет фундамент для столбов, закладной детали и траншеи для электропроводки.

Совет. Не забудьте, что яма для столба обязана быть немного шире его размера. К примеру, при размерах столба 40Х40 см, яма должна быть хотя бы 42Х42 см. Фундамент получится шире и вам станет легче осуществить кладку кирпича.

Закладная деталь так же требует от фундамента определенных условий. Яма обязана быть длиной половины проема ворот.

Совет. Учитывайте климат вашей территории при создании ям. Глубина обязана быть большой, больше, чем глубина промерзания. Если фундамент окажется  слишком близко к верху, грунт, который замерз, вытолкает его наружу, конструкция получится ненадежной. Иногда глубина может составлять почти полтора метра, не стоит на данном этапе проявлять пренебрежительность.

Когда во время создания ямы осыпаются стенки, не обойтись без опалубки. В данном случае можете экономить, выбирая старый материал, доски итак накроются грунтом.

Готовые приямки полейте водой, чтобы добиться утрамбовки. Если дальнейшие работы будут продолжаться позже, побеспокойтесь о том, чтобы накрыть их и защитить от дождя, который может их вымыть.

Чтобы позже не портить  проезд, заранее выройте траншею, где будет заложена гильза с электрическим кабелем, чтобы позже подключить автоматику откатных ворот легко и быстро. Для данной работы понадобится обычная водопроводная труба из пластика, диаметр выбирайте примерно 20 мм. В момент, когда гильза заложена, закройте торцы трубы полиэтиленом, который защитит от грязи и влаги.   Когда гильзу было уложено и засыпано, место, где прошла укладка так же полейте водой, чтобы добиться утрамбовки грунта.

Пока что эскиз откатных ворот использовался мало, но в будущем он еще очень пригодится.

Готовим столбы

Функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем от 80 мм.

Труба над землей (её верхняя часть) должна быть немного ниже столба, хватит пары сантиметров. Если, к примеру, столб высотой 2,5 м, то сердечник обязан быть 2,45 м. Часть под землей не должна дойти до дна котлована. Хватит так же 5 см. Если яма глубиной 90 см, то нижняя часть трубы – 85 см.

Совет. Для достижения максимальной прочности сердечника, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразное укрепление, приварив два арматурных элемента крестообразно внизу. Длина приваренных частей – 25 см.

Когда труба установлена в яму, обеспечьте ей защиту от влаги, чем-нибудь накрыв.

Откатные ворота своими руками: создание закладной детали

От качества данного элемента будет зависеть ваша работа в целом, потому что закладная деталь влияет на движение ворот и электропривод.

Для данного элемента вполне подойдет швеллер, ширина которого примерно 20 см, но не меньше 16. Длина должна соответствовать половине ширины проема ворот.

Чтобы швеллер надежно и долговечно держался в бетоне, надо будет приварить арматуру. Снова пригодится сварочный аппарат. Для работы подберите 4 куска арматуры, длина которых должны быть примерно 90 см. Приварите с двух сторон и свяжите арматурными перемычками, выбирая диаметр 10 мм.

Бетонируем фундамент для откатных ворот

Подготовка металлоизделий в принципе завершена, можно переходить к новому этапу работ. Необходимо залить фундамент для откатных ворот своими руками. Стандартно лучше брать марку бетона М200. Готовим смесь: 1 ведро цемента, песка – 3 в, щебня – 5 в. (фракция 5-20 или 20-40). Учитывая общий объем замеса использовать 20% воды.

Дождитесь нормальной температуры, потому что в мороз придется использовать дополнительные добавки против заморозки. Если температура на улице нормальная плюсовая, можете приступать к процессу бетонирования.

Прежде чем залить бетоном фундамент для откатных ворот своими руками, еще раз убедитесь, что все конструкции из металла в приямках не сместились и надежно расположены. Под весом бетона они могут сместиться, убедитесь, что это не произошло. Используя уровень, проверьте насколько установка получилась ровной, проверяя горизонтально и вертикально.

Швеллер – ровно на уровне поверхности горизонта, если проезд не готов, рассчитайте расстояние верха. В идеальном варианте – между створкой и поверхностью должно оставаться 7 см, чтобы в снежную погоду ворота, когда двигаются, не сунули снег.

Совет. Конструкция откатных ворот своими руками должна быть прочной, не забывайте при заливке каждой порции смеси, постоянно трамбовать бетон, чтобы избежать образования пустот.

Когда бетонирование завершено, можете приступить к выравниванию, чтобы удалить все неровности. Если на улице очень жарко, бетон следует защитить от трещин, накрыв его. Пару раз в день поливайте его водой.

Пока бетон набирает свою прочность, можете неделю отдохнуть. Это настоятельная рекомендация, если ваша цель – надежные и прочные ворота.

Кирпичная кладка столбов для откатных ворот

Справившись с фундаментами и подождав, пока они станут прочными, можете приступать к кладке кирпичей, устанавливая закладные элементы для нащельников. Используйте уголок 50Х50 мм, длина которого примерно 8 см, а арматура с диаметром 8мм равна половине столба. Приварите её к сердечнику.

Нащельник требует три закладки трех деталей: 1 внизу после кладки 3 рядов кирпича, далее средняя – посредине, и 1 деталь вверху – зная верхний край ворот в будущем, делайте укладку немного ниже.

Каркас откатных ворот своими руками

Чтобы вам было удобнее создавать каркас, используйте трубы с сечением прямоугольник или квадрат. Чтобы создать откатные ворота своими руками чертежи и схемы придется еще использовать. Чертёж – подробная схема вашей работы, о которой была речь в начале, сейчас будет весьма важен. Если у вас есть эскиз откатных ворот, точно никаких проблем не возникнет. Так же он помогает сэкономить материалы, используя ровно столько, сколько требуется для изготовления откатных ворот своими руками.

Металлические трубы, все остальные элементы очистите от ржавчины, обезжирьте и прогрунтуйте. В стандартном варианте для створок и несущих элементов, используется труба 60Х40 мм или 60Х30 мм. Второй внутренний каркас – 30Х20 мм.

Вся сборка начинается с направляющего рельса, значит, на данном этапе он должен быть заранее подготовленным. При наборе каркаса обеспечьте его устойчивость в вертикальном положении, приварите две части труб (квадратных), они будут выполнять роль подставок.

В несущем каркасе нижнюю трубу приварите к рельсу путем прихваток. Длину шва используйте 15-20 мм, шаг 600-700мм, с двух сторон, порядок — шахматный.

Совет. Не делайте сплошной шов. Это не только нецелесообразно и приводит к лишнему расходу электродов, а и грозит тем, что направляющий профиль будет вести, ворота станут заклинивать, движение станет тяжелым.

После этого можем выставлять вертикальные трубы, прихватив их одной сваркой. Используя уровень, проверьте получившуюся вертикальную ровность, когда убедитесь, что все в норме, лишь тогда сделайте сплошную проварку.

Далее – установка и сварка верхней перекладины, потом диагональной.

Несущий каркас можете считать готовым.

Далее внутри по периметру стоит приварить трубы второго каркаса, не основного, к ним позже будет приварен профнастил. Трубы обязаны оказаться по центру несущего каркаса, чтобы настил, когда уже будет в створке, немного утопился.

Сварочные работы окончены, можете зачищать швы болгаркой, грунтовать их и красить.

Совет. Покраску лучше проводить в три слоя.

Для закрепления профнастила используйте 19 мм саморезы специального назначения — по металлу, чтобы было проще, можете его прикреплять, когда створку уже установите в проем на опору. Каждый лист необходимо подгонять отдельно, он должен прилегать к раме. Часть створки с формой треугольника оставьте без монтажа профлистов, потому что эта часть итак не будет попадать в проем.

По створкам все, но остаются другие не менее важные детали.

Осталось совсем мало, чтобы завершить самодельные откатные ворота.

Из металлических труб 60Х30 или 60Х40 мм создаются  и монтируются нащельники.

Чтобы создать откатные ворота своими руками, выберите фурнитуру:

• Направляющий рельс – это профиль хорошего качества, поверхность ровная, без изъянов, не шероховатая, без окалин. Металл обязан быть специфичным, в составе должно быть больше, чем обычно, углерода
• Роликовые каретки – с металлическими роликами, нельзя брать полимеры. Подшипники с металлорезиновыми пыльниками. Ход без затруднений. Обязательно позаботьтесь о защите от коррозии.
• Верхняя пластина с роликами, их должно быть 2 или 4. Лучше брать с резиновым покрытием, которое не станет царапать полотно.
• Нижний концевой ролик – подойдёт либо полимер, либо металл.
• Нижний и верхний улавливатели.
• Резиновые заглушки, желательно с гофрированной частью.
• Монтажные пластинки роликовых опор.

Устройство откатных ворот своими руками не составит много трудностей. Остается провести монтаж перечисленных элементов и заняться установкой автоматики. Конструкция откатных ворот кажется сложной, но вы сможете справиться сами, без сторонней платной помощи, используя наши инструкции и посмотрев видео инструкцию ниже.

Откатные ворота своими руками (чертежи, схемы, эскизы) от Сталь Монтаж



 Наш партнёр компания Ворота750 — www. vorota750.ru/katalog/vorota/otkatnye/s-elektroprivodom.





Неотъемлемый элемент частной территории – забор, оснащенный воротами для удобства проезда и прохода на участок. Компания «Сталь-Монтаж» предлагает комплекты составляющих элементов для изготовления забора, а также информацию, схемы и чертежи, которые помогут сделать откатные ворота своими руками.

Примеры работ

Материалы

• Ворота – для рамы потребуется профильная труба прямоугольного сечения 30х60, 40х60 или 50х50 мм, для каркаса – 20х40 или 20х30 мм, с толщиной металла – 2 мм, швеллер и арматура для закладной, материал заполнения рамы (профнастил, дерево, кованые элементы, сетка) и крепежи к нему.
• Для отделки металлических и деревянных элементов – грунтовка, эмалевая краска, лак (для дерева).
• Для фундамента – песок, цемент, щебень.
• Комплект автоматики.
• Инструменты – строительный уровень, сварочный аппарат, штыковая и совковая лопата, измерительная рулетка, шуруповерт, набор ключей и отверток, шлифовальная машина, перфоратор с набором сверел, емкость для замешивания раствора или бетономешалка, монтажный нож, угольник. Данные инструменты обычно имеют место в каждом доме.

Проектирование

После определения габаритов будущей конструкции создается чертеж, на котором выводится схема силовой рамы и внутреннего каркаса с указанием всех размеров. Выполняется чертеж фундамента (глубина не менее 1,5 м) с вычислением длины швеллера (равна половине ширины проема) и арматуры.

Если будут монтироваться автоматические откатные ворота своими руками, то указывается и схема размещения всех элементов автоматики.

Как изготовить каркас

На ровной площадке нарезаются профильные трубы 30х60 мм (при помощи шлифовальной машинки) под нужные размеры – необходимо получить нижний и верхний профиль, два вертикальных и противовес. Детали состыковываются при помощи точечной сварки, затем рулеткой замеряется длина диагоналей (они должны быть равны), угольником – точность углов в 45 и 90 градусов. Если отклонений не обнаружено, то выполняется сплошной сварочный шов так, чтобы места стыки были полностью герметичными.

Далее нарезаются и таким же образом привариваются профильные трубы 20х40 мм, которые будут служить ребрами жесткости.

Все места сварки шлифуются, металлическая конструкция покрывается грунтовкой и окрашивается. Рама зашивается выбранным материалом.

Сборка закладной

На ровной площадке на ребро выкладывается швеллер. Предварительно нарезанные прутья арматуры вертикально привариваются к внутренней стороне его полок. К вертикальной арматуре присоединяется горизонтальная с определенным шагом. Для увеличения прочности ножки закладной также обвариваются вертикально расположенными прутьями.

Изготовление бокового и приемного столба

Прикрепляются к опорным столбам забора, каждый из которых оснащен тремя металлическими закладными (вверху, внизу и посередине столба). Для производства приемного и бокового столбов от профильной трубы отрезается два равных куска, который и привариваются к закладным.

Производство фундамента

• Выкапывается котлован, на его дно насыпается слой песка (10 см), разравнивается и тщательно утрамбовывается.
• В яму погружается закладной элемент для фундамента, максимально приближается к столбам забора и выравнивается по вертикали относительно его оси, а также по горизонтали – относительно оси грунта.
• Под полками швеллера протягиваются провода для автоматики, заключенные в гофрированную ПНД трубку.
• Бетонирование котлована.

До следующего этапа нужно выждать не менее двух суток, а лучше – неделю, чтобы фундамент не только схватился, но и застыл, приобрел прочность.

Как установить откатные ворота: поэтапная инструкция

• На закладной выставляются две каретки, максимально удаленные друг от друга. При выставлении каркаса каретки вставляются в направляющую и дальше регулируются: та, что находится ближе к проему, располагается от края створки на 15 – 20 см, вторая размещается так, чтобы при закрытии она находилась на расстоянии 5 см от края створки. Конструкция выставляется по уровню и каретки прихватываются сваркой. Надеваются заглушки.
• К закладной прикрепляются верхние оградительные ролики.
• Привариваются верхний и нижний улавливатели, в которые будет накатываться полотно и фиксироваться при закрытии створки.

Ворота готовы к использованию, но открываться/закрываться могут пока только вручную, поэтому следующий этап – установка автоматики. Это позволит управлять движением створки, не выходя из дома или машины, а также продлит срок эксплуатации конструкции, благодаря плавности хода полотна.

Монтаж автоматической системы

В комплект автоматики входит электропривод и основание для него, зубчатая рейка, сигнальная лампочка, фотоэлементы, пульт ДУ, провода с разным сечением. Закрепляется электропривод на том же швеллере, что и каретки.

• Сначала нужно определить, где будет находиться привод. Основание устанавливается (при помощи) между каретками, к нему присоединяется привод.
• В центре шестерни привода закрепляется зубчатая рейка, которая также фиксируется на профильной трубе каркаса. К самой рейке прикручиваются концевые выключатели (механические или магнитные).
• Привод подсоединяется к системе и запускается в работу, чтобы проверить его функционал.
• Устанавливаются фотоэлементы.
• С левой стороны ворот выставляется сигнальная лампа.

Подробно рассмотреть видео материал, где рассказывается, как сделать откатные ворота своими руками, и прочесть подробные статьи-инструкции, можно на официальном сайте нашей компании.

Кроме того, мы предлагаем широкий ассортимент готовых откатных, раздвижных, подъемных и пр. видов ворот (см. фото в каталоге), как собственного изготовления, так и от лучших производителей. Выполняется доставка, монтаж и обслуживание. Цены на товар и услуги выгодные для клиентов с любым достатком. Чтобы получить консультацию и купить продукцию, следует позвонить по телефонам: ☎+7-(495)-642-40-61, ☎+7-(926)-555-37-93, указанным на сайте. Звоните! Мы готовы решить любые проблемы по обустройству въездного проема для вашего участка.

Сертификаты

sertifikat-doorhan-f сертификат doorhan

Sertificat_ALUTECH-f сертификат ALUTECH

сертификат ролтэк сертификат ролтэк

сертификат nice сертификат nice

Калькулятор

Размер

{{ option. text }}- {{size.options[size.selectedIndex].price}} руб

Электропривод

{{ option.text }}- {{drive.options[drive.selectedIndex].price}} руб

Фундамент

{{ option.text }}- {{base.options[base.selectedIndex].price}} руб

Отделка

{{ option.text }}- {{decoration.options[decoration.selectedIndex].price}} руб

Предварительная
стоимость:

Заказать

Нужно выбрать размер!

Откатные ворота своими руками чертежи схемы конструкции. Видео и фото

Откатные ворота на участке занимают минимум места, надежны и долговечны. Они не требуют слишком тщательного ухода ни за самой конструкцией, ни за прилежащей территорией. Кроме того механизм их настолько прост, что при желании достаточно легко изготовить откатные ворота своими руками.

Все что потребуется для изготовления откатных ворот – набор инструментов, материалы, немного свободного времени и хорошая инструкция. Откатные ворота своими руками можно сделать буквально за несколько дней. При правильном выборе материалов и четком соблюдении инструкции, они не будут отличаться по прочности и надежности от покупных, но стоимость их окажется намного дешевле. Кроме того, раз уж вы сами собираетесь изготавливать ворота, то можно продумать и реализовать любой дизайн, придав своим воротам индивидуальность.

Изготовить створку откатных ворот своими руками совсем несложно, она имеет очень простую конструкцию. Все что нужно для начала работ – измерить размер проездного проема и часть забора, куда будет сдвигаться створка. Для примера рассмотрим, как изготавливаются откатные ворота консольного типа, наиболее удобная и распространенная конструкция.

Для примера изготовления полотна откатных ворот рассмотрим стандартный проем:

Важно! Высота полотна будет чуть меньше, чем высота забора, так как необходимо предусмотреть зазор над дорогой. В нашем примере сделаем зазор равным 7,5 см.

Конструкция откатных ворот обязательно включает в себя противовес в размере 1/2 от ширины проема. В нашем случае длина противовеса равна 2 метрам. Эта часть конструкции не перекрывает проем, а удлиняет полотно на рассчитанную величину. Чтобы хорошо представить себе будущие ворота и исправить приведенные размеры на собственные, лучше предварительно подготовить чертежи откатных ворот.

Важно! Длина прилегающего забора в нашем случае должна быть не менее 6 метров, чтобы створка откатных ворот могла полностью открыть проем.

Если полотно ворот будет заполнено листами профнастила или похожим легким материалом, то для изготовления полотна потребуются следующие по списку материалы.

Каркас ворот изготавливается из труб 60х30. На всю длину направляющей шины привариваем 6-метровую трубу широкой стороной, оставив с одного края отступ 3 см. Затем с той стороны, где труба доходит до края шины, прихватываем трубу длиной 1,85 метра, отмеряем от нее по шине 4 метра и прихватываем вторую трубу такого же размера. Получаются 2 вертикальные стойки. Соединяем их между собой 4-метровой трубой.

Важно! На этом этапе необходимо четко обмерить каждую сторону, чтобы не было перекосов. Должен получиться ровный прямоугольник.

Свободный край шины и верхний угол каркаса соединяются между собой трубой 2,7 метра. Это и есть противовес в виде треугольника, который не будет виден с лицевой стороны забора.

Внутренняя часть каркаса состоит из труб 20х40, образующих 6 равных прямоугольников. Чтобы оставить место для профлиста используется труба меньшего сечения, чем для рамы. На прокладки толщиной 20 мм укладываются трубы широкой стороной и привариваются.

После обварки ворот обязательно все швы зачищаются и шлифуются.

Покраска защитит ворота от ржавчины и придаст им ухоженный вид, поэтому краску необходимо выбирать стойкую, обладающую хорошими защитными свойствами. Лучше всего для этой цели подойдет нитроэмаль или автомобильная краска. Эти материалы легко наносятся и быстро сохнут, поэтому можно покрасить створку откатных ворот своими руками, избегая дополнительных затрат.

К внутренним трубам саморезами крепятся профлисты (или любой другой материал), предварительно подогнанные по размеру. Желательно сделать предварительную разметку, где будут вкручиваться саморезы или использовать чертежи откатных ворот, чтобы не испортить внешний вид створки.

Треугольник противовеса не заполняется, так как не исполняет декоративной или защитной функции.

Чтобы ворота прослужили долго, необходимо правильно подготовить фундамент для откатных ворот.

Чтобы раствор как следует высох, его нужно оставить на неделю, только после этого можно считать, что фундамент для откатных ворот готов.

С другой стороны проема рядом с забором нужно установить столб, к которому будут крепиться верхние ролики и уловители.

После высыхания бетона необходимо установить сами ворота. Для этого:

• привариваем к силовой раме подставку с роликовыми опорами и площадку под привод;
• устанавливаем направляющую балку створки на ролики, проверяем, ровно ли установлены ворота с помощью уровня;
• к столбу, в сторону которого будут открываться ворота, привариваем каркас верхних роликов, еще раз проверяем по уровню установку полотна;
• с противоположной стороны устанавливаем уловители на столб таким образом, чтобы в них заходили углы ворот;
• зажимаем ролик, установленный внутри направляющей балки;
• подключаем автоматику.

Привод для откатных ворот своими руками

Для удобства к воротам часто подцепляют электрические приводы, приводящие створку в движение с помощью кнопки. Если вы уже сделали откатные ворота своими руками, то осталось установить на них привод и автоматику, что совсем несложно выполнить, имея определенные навыки. Тем более что на откатные ворота консольного типа, которые мы используем в примере, устанавливаются самые простые двигатели.

Выбор двигателя зависит только от вида доступного напряжения на участке:

• трехфазный – более мощный;
• однофазный – менее мощный, может привести к проблемам при пусковом моменте.

Для открывания ворот потребуется двигатель со следующими характеристиками:

• мощность – 1,5-2,5 кВт, зависит от веса конструкции;
• частота вращения – чем меньше, тем лучше чтобы снизить нагрузку на ведущий вал.

Хорошим выбором будет 6-полюсный привод с частотой вращения 1000 об/мин или 12-полюсный с частотой 500 об/мин. Любые виды двигателей продаются в магазине, но чтобы удешевить механизм можно использовать и подручные средства, например, использовать двигатель от старой стиральной машины. Естественно, что для работы с электричеством необходимо иметь определенный навык, поэтому если у вас его нет, лучше обратиться за помощью к специалисту. Чтобы подключить такой двигатель к системе нужно будет определить концы двух пар обмоток. Для этого мультиметром необходимо измерить сопротивление, которое у пусковой обмотки значительно выше.

Следующим этапом будет выбор редуктора, лучше всего подойдет одноступенчатый. Частота вращения приводного колеса (выходного крутящего момента) у него должна составлять 80-100 об/мин, частота вращения входного крутящего момента обязательно совпадает с частотой вращения двигателя.

Для соединения валов двигателя и редуктора используют жесткую или полужесткую муфту.

Роль редуктора может исполнять ременная передача. Чтобы правильно собрать элементы схемы можно использовать автомобильный ролик-натяжитель ремня ГРМ. Особое внимание нужно уделить правильной отцентровке вала.

Способы управления откатными воротами

Основное удобство откатных ворот состоит в практически полной их автономности, особенно если использовать дистанционное управление откатными воротами.

Мы рассмотрим 3 распространенных вида автоматики для откатных ворот.

Пульт-брелок

Дешевое и удобное устройство, весьма популярное среди владельцев откатных ворот. Помимо электропривода, приводящего ворота в движение, нам потребуется блок управления.

Система дистанционного управления состоит из блока управления и пульта. На блоке управления находится всего одна кнопка, которая подает сигнал к открытию или закрытию ворот в зависимости от их исходного состояния. На брелках может быть одна или две кнопки, которые после установки системы необходимо запрограммировать. Вы можете сделать это самостоятельно, благодаря четким инструкциям.

Рассмотрим инструкцию одного из видов дистанционного управления на пульте:

• подключаем приемник к блоку питания, мощностью 12V, соблюдая полярность;
• зажимаем на пару секунд кнопки пульта и ждем, когда замигает индикатор;
• на приемнике также зажимаем кнопку до начала мигания сигнала;
• когда оба сигнала начали быстро моргать, зажимаем кнопку управления воротами и держим, пока индикаторы не станут гореть постоянно;
• отпускаем кнопку и еще раз быстро нажимаем 2 раза.

Обратите внимание на то, что ворота могут управляться одновременно и с дистанционного пульта и со стационарного блока управления, но не вручную. Блок управления надежно фиксирует ворота, что дает дополнительную защиту от взлома, обычный замок на ворота в таком случае не нужен.

Плата приемника имеет DIP-переключатели, которыми регулируется его ответ на сигнал:

• 1-е положение кратковременно замыкает контакт, пока подается сигнал;
• 2-е положение замыкает контакт до момента подачи нового сигнала.

Длительность импульсов, которые подаются для приведения в движение ворот, не большая, но поддается регулированию. Чтобы запустить двигатель с помощью устройства, подающего импульсы с малым напряжением (12V), нужно будет добавить в электрическую схему дополнительные реле.

GSM контроллер

Еще один способ управления воротами – GSM-контроллер. В последнее время он набирает обороты по популярности, так как управлять воротами можно прямо с мобильного телефона, т. е. не нужен даже отдельный пульт.

Единственная проблема при использовании такого способа – плохой сигнал сотовой связи. С ней сталкиваются жители удаленных от вышек населенных пунктов. Поэтому прежде чем устанавливать такую систему, необходимо убедиться в том, что сигнал мобильной связи в вашем доме постоянен, и на его качество не влияют погодные условия.

В качестве автоматики для ворот можно использовать простой контроллер сигнализации «КСИТАЛ». Он имеет 3 группы реле, контакты которых подключаются следующим образом:

• контакт 2-й группы параллельно кнопке открытия;
• контакт 3-й группы параллельно кнопке закрытия.

Схема с использованием такого контроллера включает в себя концевые выключатели.

Контроллер управляется шаблонными сообщениями, которые отправляются с мобильного телефона. Он принимает сигнал благодаря установленной в него СИМ-карте, на которую отправляются сообщения. Получив сигнал, контроллер приводит в движение ворота, движущиеся до тех пор, пока не будут полностью открыты или закрыты.

Контакт 1-й группы реле можно установить в режим открывания ворот с помощью магнитного ключа. Программирование системы происходит с помощью установки значения «1» в 39-й ячейке телефонного справочника СИМ-карты контроллера. В таком случае открывание ворот снаружи происходит с помощью магнитного ключа, а закрывание изнутри с кнопки блока управления. Контроль 1-го реле в системе устанавливается и снимается только вручную, т.е. напряжение будет подаваться до тех пор, пока не будет отключен контроль. Чтобы не было сбоев в работе, к контроллеру нужно подключить независимый источник питания.

RFID идентификацию и Arduino

Плата Arduino – бескорпусное, дорогое, по сравнению с брелками и GSM-системой, устройство, но обладающее множеством интересных функций. Покупка такой платы и самостоятельная ее настройка и установка, все же обходится дешевле минимум в 3 раза, чем готовая автоматика для ворот.

Нам потребуется:

• плата Arduino Leonardo;
• активная RFID метка стандарта SHF или RTLS с частотой сигнала 2,4ГГц;
• устройство считывания.

Для соединения устройств используется шина RS-485. После подключения платы, необходимо будет поместить ее в герметичную оболочку.

С помощью платы можно установить ворота в автоматический режим открывания при приближении автомобиля. Для этого в автомобиль устанавливается радиометка, улавливая сигнал которой устройство открывает ворота и держит открытыми, пока сигнал не удалится. Кроме того, плата может выполнять множество других функций, связанных с электроникой: включать свет, выключать сигнализацию и т.д.

Виды откатных ворот

Откатные ворота зарекомендовали себя как надежная, крепкая конструкция, которая много лет используется для защиты территорий организаций и частных владений. В зависимости от пропускной способности ворот, размеров проема и некоторых других факторов используют один из трех видов откатных ворот.

Подвесные

Подвесные откатные ворота представляют собой конструкцию, в которую входят:

• вертикальные стойки по краям проема;
• горизонтальная балка с установленным на нее роликовым механизмом;
• полотно ворот, движущееся по роликам на балке.
• Достоинства подвесных ворот:
• ветроустойчивость;
• взломоустойчивость;
• любой по величине размер полотна.

Для частного использования можно сделать небольшие по размеру, легкие ворота, но именно такая конструкция откатных ворот может выдержать массивное, тяжелое, обладающее наибольшей степенью прочности полотно. Такими воротами обычно оборудованы проездные проемы организаций, требующих большой степени защищенности.

Недостатки:

• ограничение верхней балкой высоты проезжающего транспорта;
• металлоемкость.

Именно из-за ограничения транспорта по высоте такие ворота стараются сделать по максимуму высокими, что еще больше увеличивает материальные затраты на изготовление конструкции.

Рельсовые

Рельсовые откатные ворота приводятся в движение с помощью нижнего рельса. Рельс устанавливается на одном уровне с дорогой и не препятствует движению автомобилей.

Достоинства модели:

• простая конструкция;
• ветроустойчивость;
• устойчивость к взлому и тарану благодаря возможности использования укрепленного тяжелого каркаса и обшивки;
• возможность закрыть проем до 6 м.

Недостатки:

• необходимость чистить рельс.

Чтобы сгладить недостаток рельсовых ворот, желательно, чтобы прилегающее дорожное покрытие было достаточно крепким, не разрушалось и не сыпалось. Так же устанавливать ворота такого типа не рекомендуется в регионах с частыми снегопадами или в местах постоянного образования снежных заносов.

Консольные ворота

Конструкция консольных ворот состоит из полотна с противовесом, который движется по направляющей балке, закрепленной чаще всего внизу конструкции.

Достоинства:

• закрытая балка защищена от непогоды;
• не контактируют с землей;
• не ограничивают проем по высоте;
• отсутствует зазор между воротами и примыкающим забором.

Недостатки:

• длина полотна и забора должна быть в 1,5 раза шире проездного проема, в то время как рельсовые и подвесные ворота требуют равной проему длины для полного открывания ворот.

Ворота такого типа наилучшим образом сочетают в себе удобство использования, прочность и небольшие затраты на их изготовление.

Преимущества откатных ворот

Основное преимущество откатных ворот – их компактность и неприхотливость:

• водитель автомобиля может беспрепятственно подъезжать прямо к воротам без риска повредить автомобиль при открывании проема;
• ворота в открытом положении или при открывании абсолютно не занимают места на участке;
• ворота могут быть установлены в любой момент, даже если прилежащая территория уже занята посадками или декоративными элементами;
• обильный снегопад и сугробы у ворот не мешают их открыванию и закрыванию;
• закрытая балка с установленным внутри роликовым механизмом не требуют смазки или очистки.

Помимо экономии места откатные ворота имеют и ряд других преимуществ.

Надежность. Благодаря своей конструкции они менее подвержены повреждению при сильных порывах ветра, ударах или попытке взлома. Механизм, по которому движется полотно ворот, прост и рассчитан на долгосрочное регулярное использование.

Доступность электропривода. Для откатных ворот модели электропривода и автоматики более простые и дешевые по сравнению с оборудованием для распашных ворот.

Размеры ворот практически не ограничены, и изготавливаются индивидуально по размерам проездного проема.

Откатные ворота фото

Благодаря простоте конструкции, удобству использования, стильному исполнению и минимуму занимаемого места откатными воротами все чаще заменяют простые распашные конструкции.

Для заполнения рамы откатных ворот существует множество материалов, благодаря которым, ворота приобретают свой собственный стиль и индивидуальность.

Сэндвич-панели

Одним из самых доступных по цене и популярных материалов являются сэндвич-панели. С их помощью воротам легко придать любой стиль. Панели изготавливаются с любой текстурой и рисунком, поэтому не составляет труда подобрать именно тот вариант, который идеально подойдет к стилистике дома, будь то дерево, филенка или гофр.

Дерево

Дерево является экологичным и долговечным материалом, а если его обработать качественным современным покрытием, то деревянные ворота надолго сохранят свой внешний вид.

Бюджет деревянных ворот находится в большом диапазоне, так, например можно обить раму сосновыми досками или заполнить резными деталями из дуба или вишни. Последние не только прослужат намного дольше, но и придадут статусность участку, став настоящим украшением двора.

Закаленное стекло

Новым интересным дизайнерским решением стали откатные ворота из закаленного стекла. Хрупкие на вид, они способны выдержать сильные порывы ветра и удары. Стекло может быть тонированным, но если со стороны улицы на участке расположены только декоративные элементы и растения, часто хозяева не скрывают от посторонних глаз красоту их участка. Отличным решением станет сочетание металла и стекла.

Кованые ворота

Изделия из декоративной ковки всегда ценятся, выглядят дорого и представительно. Створки из этого материала хоть и тяжелы, но легко сдвигаются в сторону, когда используется автоматическое управление откатными воротами. Кованые ворота не деформируются, не ржавеют, очень прочны, надежно защищают участок от взломов, при этом сами не гнутся от ударов или тарана.

Профилированный лист

Профлист — легкий облицовочный материал. С ним легко работать даже новичку в строительном вопросе, который решил изготовить откатные ворота своими руками. Ворота из профлиста надежно защищены от неблагоприятного воздействия внешней среды. Они не подвержены коррозии благодаря тому, что этот материал представляет собой листы высококачественной оцинкованной стали, дополнительно покрытой полимерным покрытием. Кроме того профлист можно выбрать абсолютно в любой расцветке.

Откатные ворота — чертежи, схемы и инструкция для изготовления своими руками

Неотъемлемой частью оградительной конструкции дачного участка являются ворота. Сегодня существует немало их разновидностей. Давайте рассмотрен процесс изготовления и установки откатных ворот своими руками.

Блок: 1/15 | Кол-во символов: 206
Источник: https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/

Достоинства и недостатки данной конструкции

Достоинства и недостатки

Достоинства:

• Такая конструкция ворот не мешает выезду/въезду транспортного средства в условиях маленькой площадки. Консольные ворота позволяют значительно экономить место.
• Наличие нижнего крепления консольной системы позволяет обустраивать ворота при любых климатических условиях.
• Отделка может быть выполнена из разных материалов, например, вертикальная обрешетка, профнастил, ковка и не только.
• Возможность выбора варианта конструкции, например, из сэндвич-панели или профлиста.
• В сравнении с другими типами ворот (например, распашные) отсутствует такое явление, как провисание петель. Имеющаяся автоматика и механизм закрывания/открывания ворот предусматривает продолжительный эксплуатационный период.
• Существует возможность выбирать различную автоматику для ворот.

Недостатки:

• В отличие от других типов ворот, к примеру, распашных, обустройство откатных требует больше финансовых затрат, приблизительно на 10–20%.
• Для крепления консольной части и привода необходимо производить дополнительный фундамент.
• Вдоль забора понадобится выделить достаточное пространство.

Блок: 2/15 | Кол-во символов: 1137
Источник: https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/

«КАК СДЕЛАТЬ ОТКАТНЫЕ ВОРОТА СВОИМИ РУКАМИ»

Мы постарались создать базу чертежей откатных ворот, чтобы каждый пользователь решивший сделать откатные ворота своими руками легко нашел для себя полезную информацию. Общую теорию об устройстве откатных ворот можете почерпнуть в статье схема откатных ворот. Смотреть чертежи лучше на планшете с большой диагональю, стационарном компьютере или распечатать.

КУПИТЬ ФУРНИТУРУ ОТКАТНЫХ ВОРОТ.

Пару слов как пользоваться базой. Допустим у вас классический проём шириной 4 м. Находите чертеж в диапазон, которого попадает ваш проем и смело делаете по нему ворота. Дело в том, что откатные ворота должны перекрывать проем в каждую сторону на 100-200мм. Во-первых закрываются щели, во-вторых такое перекрытие необходимо для правильной фиксации ворот уловителями и верхним ограничителем. На чертежах прекрытие проёма створкой обозначено — D, его много не бывает, бывает только мало. В этом еще одно важное преимущество откатных ворот — сложнее «накосячить»
То есть для проема 3.9м и 4.1м створка будет одинаковой, разниться будет лишь параметр D, 200мм и 100 мм соответственно, что в пределах нормы. Для искомого проема 4м прекрытие составит 150мм в каждую сторону, что есть великолепно.
Если ваш проём, допустим, 4.15м, то делаете либо как 4.1 или как 4.2 все равно получится правильно.

КУПИТЬ АВТОМАТИКУ ДЛЯ ОТКАТНЫХ ВОРОТ ЦЕНА

Касательно высоты ворот. В базе представлены чертежи для проёма высотой 2м от уровня чистого пола, ежели у вас больше или меньше 2м, то добавите или отнимите от высот каркаса желаемое расстояние и все.
Пример: допустим, высота ваших ворот от нуля (на чертежах — Н) не 2м, а 2,5м.
Прибавляем ко всем высотам 500мм. и получаем: Н=2500мм, Н2=2430мм, Н1=2370, h4=2310мм, h5=2230мм. Все.
Тоже самое с направлением открытия — в базе представлены ворота с открытием влево, если смотреть со двора, с правым открытием все будет зеркально наоборот без изменений конструкции.

КАК ПРАВИЛЬНО ВЫБРАТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ.

Рекомендуемая фурнитура для откатных ворот — SP PREMIER STANDART-500

Рекомендованная фурнитура для откатных ворот шириной 3-5.4м — SP PREMIER STANDART-500. Ваши ворота будут ездить легко, плавно и бесшумно. Вот так как на видео.
На фурнитуре другого производителя такого плавного и тихого хода ворот может не получиться.

Как говорится, почувствуйте разницу. Ворота на фурнитуре одного широко рекламируемого в интернете бренда:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ:
Чертеж откатных ворот с проёмом 3,0-3,2м (кликните чтобы увеличить)

Блок: 3/4 | Кол-во символов: 2677
Источник: https://delaemvorota.com.ua/besplatnye-chertezhi-otkatnyh-vorot.html

Подготовка инструмента

Подготовьте или займите у знакомых болгарку, шлифовальную машинку, бетономешалку, инструмент для кладки кирпича, шуруповерт, стремянку, лопаты, молоток, уровень, гаечные ключи, лом и рулетку.

Список получился довольно обширный и если вы не обзавелись каким-то конкретным инструментом, не стоит сразу его покупать, возможно, он есть у ваших друзей или есть возможность арендовать. Потому что с покупкой техники вы вряд ли сэкономите на установке откатных ворот своими руками.

Когда все готово, стоит приступать непосредственно к работе.

Блок: 3/4 | Кол-во символов: 560
Источник: https://o-remonte.com/otkatnye-vorota-svoimi-rukami/

Устройство и принцип действия откатных ворот

В зависимости от типа и расположения опорной поверхности, откатные ворота делятся на рельсовые и роликовые, но, поскольку вторые имеют более надёжную конструкцию, то сегодня системы с нижней рельсовой направляющей практически не используются. Что же касается механизма с опорными роликами, то его несложно собрать самостоятельно, поскольку все комплектующие можно приобрести в торговой сети или сделать самостоятельно.

Популярные ранее сдвижные ворота с нижним направляющим рельсом сегодня вытеснила более надёжная конструкция с опорными роликами

Эти ворота можно соорудить двумя способами:

• моноширмой,
• двойной синхронной конструкцией.

Моноширма — это конструкция из одной створки, которая опирается на установленные сбоку от проёма роликовые направляющие (тележки или консольные опоры). По ним ворота сдвигаются в одну сторону, открывая место для проезда автомобиля. Такая система не требует верхней перетяжки между столбами и используется при высоте полотна не более 2 метров. Простота и удобство моноширмы способствуют её популярности для обустройства частных участков, открытых площадок и дворов.

Схема роликовых сдвижных ворот

Двойные синхронные ворота имеют пару створок, которые отъезжают в противоположные стороны. В отличие от моноширмы конструкция имеет два опорных фундамента и верхнюю балку, которая служит направляющей для дополнительных роликов. Консольная система способна выдержать полотно увеличенногоо веса, поэтому применяется для ворот высотой более 2 метров. Является хорошим вариантом для оснащения гаражей для грузовых авто и высоких ангаров, различных складов, промышленных объектов и т. д.

Поскольку для частного подворья необходимость в установке высоких ворот возникает нечасто, далее будем рассматривать одинарные системы. Кроме всего прочего, такие откатные ворота имеют упрощённую конструкцию, поэтому больше подходят для изготовления своими руками.

Роликовые тележки являются основными опорными элементами конструкции

Кроме направляющей и роликовых опор (консольных блоков или тележек) работоспособность конструкции обеспечивают несколько других элементов.

1. Нижний и верхний улавливатель. Представляют собой П-образные кронштейны, установленные на краях улавливающего столба (опоры, стойки) и предназначенные для фиксации ворот в закрытом состоянии. Верхний улавливатель предотвращает «заваливание» створки набок, в то время как нижний фиксатор в дополнение к этой функции ещё и ослабляет нагрузку на ролики и направляющую.

   Улавливатели изготавливают из толстого металла, ведь от них зависит надёжность фиксации ворот в закрытом положении

2. Поддерживающая шина или скоба (роликовый ограничитель). Устанавливается по верхнему краю основной стойки и служит для дополнительной фиксации полотна.

   Поддерживающая скоба в сборе с роликами

3. Опорный ролик. Крепится к переднему торцу направляющей и служит в качестве заглушки, демпфера и опорного элемента. При вхождении створки в нижний улавливатель он смягчает удар и принимает на себя часть веса конструкции.

   Опорный ролик с резиновой демпфирующей подушкой

Кроме этого, некоторые детали системы снабжаются заглушками, которые предотвращают набивание снега и служат в качестве декоративных элементов.

Блок: 2/6 | Кол-во символов: 3197
Источник: https://maja-dacha.ru/vorota-otkatnyie-svoimi-rukami/

Особенности расчета ворот

Особенности самостоятельного расчета

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

1. Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
2. Расчет противовеса.
3. Оценка веса сооружаемой конструкции.
4. Изготовление эскиза или чертежа.

Расчет ширины и высоты конструкции должен отталкиваться от сортамента рынка. Так, если профиль или трубу можно легко сварить, то раскроить листы профнастила, с целью добавления очень сложно. Плюс к этому результат будет неэстетичным.

Расчеты откатных ворот

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Если полотно предполагается большим, то обязательно учитывайте и ветровую нагрузку. К имеющейся силе ветра, преобладающей в вашей местности, добавьте небольшой запас.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

• ширине проема;
• технологическим отступам открытия/закрытия;
• минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

Расчет противовеса

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Имея такие расчеты, вы сможете определить, сколько необходимо места для отката ворот вдоль забора.

Расчет веса

Это значение определяется исходя из веса используемого материала:

• Профнастил ~ равен 4 кг/м2.
• Сталь, толщиной 2 мм ~ 17 кг/м2.

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Для ворот весом в 300 кг достаточно балки 9×5 см толщиной не меньше 3,5 мм. Однако обязательно необходим запас прочности до 40%. Он значительно упростит эксплуатацию ворот и увеличит ее эксплуатационный срок.

Расчет прочности фурнитуры

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Покупая роликовый механизм, убедитесь в том, что он имеет запас до 30% по соотношению веса ворот. Но этот показатель никак не влияет на срок эксплуатации. На это непосредственно влияет увеличение расстояния между центрами кареток.

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров. Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных.

Что касается расчета фундамента, то особых секретов здесь нет. Но несмотря на это не стоит упускать из виду эту составляющую, ведь нередко стоимость фундамента доходит до 40% от общей стоимости проекта.

Блок: 4/15 | Кол-во символов: 4266
Источник: https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/

Откатные ворота своими руками. Установка

Проводим подготовку — важный этап

Для начала проведите предварительные работы. Растительный слой земли придется снять, если в этом месте другое покрытие, от него все равно придется избавиться. Для удобства нужна разметка будущих откатных ворот.

Далее, в процессе разбивки, необходимо использовать четыре арматурных элемента  по 1 метру и электроды — оси (постоянная и временная). Прежде чем забить арматуру, убедитесь, что диагонали прямоугольника совпадают. После этого забивайте, оставляя на поверхности 20 сантиметров. Между арматурой накладывается леска. С основных осей можно создавать временные.

Далее требуется вырыть приямки, там будет фундамент для столбов, закладной детали и траншеи для электропроводки.

Совет. Не забудьте, что яма для столба обязана быть немного шире его размера. К примеру, при размерах столба 40Х40 см, яма должна быть хотя бы 42Х42 см. Фундамент получится шире и вам станет легче осуществить кладку кирпича.

Закладная деталь так же требует от фундамента определенных условий. Яма обязана быть длиной половины проема ворот.

Совет. Учитывайте климат вашей территории при создании ям. Глубина обязана быть большой, больше, чем глубина промерзания. Если фундамент окажется  слишком близко к верху, грунт, который замерз, вытолкает его наружу, конструкция получится ненадежной. Иногда глубина может составлять почти полтора метра, не стоит на данном этапе проявлять пренебрежительность.

Когда во время создания ямы осыпаются стенки, не обойтись без опалубки. В данном случае можете экономить, выбирая старый материал, доски итак накроются грунтом.

Готовые приямки полейте водой, чтобы добиться утрамбовки. Если дальнейшие работы будут продолжаться позже, побеспокойтесь о том, чтобы накрыть их и защитить от дождя, который может их вымыть.

Чтобы позже не портить  проезд, заранее выройте траншею, где будет заложена гильза с электрическим кабелем, чтобы позже подключить автоматику откатных ворот легко и быстро. Для данной работы понадобится обычная водопроводная труба из пластика, диаметр выбирайте примерно 20 мм. В момент, когда гильза заложена, закройте торцы трубы полиэтиленом, который защитит от грязи и влаги.  Когда гильзу было уложено и засыпано, место, где прошла укладка так же полейте водой, чтобы добиться утрамбовки грунта.

Пока что эскиз откатных ворот использовался мало, но в будущем он еще очень пригодится.

Готовим столбы

Функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем от 80 мм.

Труба над землей (её верхняя часть) должна быть немного ниже столба, хватит пары сантиметров. Если, к примеру, столб высотой 2,5 м, то сердечник обязан быть 2,45 м. Часть под землей не должна дойти до дна котлована. Хватит так же 5 см. Если яма глубиной 90 см, то нижняя часть трубы – 85 см.

Совет. Для достижения максимальной прочности сердечника, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразное укрепление, приварив два арматурных элемента крестообразно внизу. Длина приваренных частей – 25 см.

Когда труба установлена в яму, обеспечьте ей защиту от влаги, чем-нибудь накрыв.

Откатные ворота своими руками: создание закладной детали

От качества данного элемента будет зависеть ваша работа в целом, потому что закладная деталь влияет на движение ворот и электропривод.

Для данного элемента вполне подойдет швеллер, ширина которого примерно 20 см, но не меньше 16. Длина должна соответствовать половине ширины проема ворот.

Чтобы швеллер надежно и долговечно держался в бетоне, надо будет приварить арматуру. Снова пригодится сварочный аппарат. Для работы подберите 4 куска арматуры, длина которых должны быть примерно 90 см. Приварите с двух сторон и свяжите арматурными перемычками, выбирая диаметр 10 мм.

Бетонируем фундамент для откатных ворот

Подготовка металлоизделий в принципе завершена, можно переходить к новому этапу работ. Необходимо залить фундамент для откатных ворот своими руками. Стандартно лучше брать марку бетона М200. Готовим смесь: 1 ведро цемента, песка – 3 в, щебня – 5 в. (фракция 5-20 или 20-40). Учитывая общий объем замеса использовать 20% воды.

Дождитесь нормальной температуры, потому что в мороз придется использовать дополнительные добавки против заморозки. Если температура на улице нормальная плюсовая, можете приступать к процессу бетонирования.

Прежде чем залить бетоном фундамент для откатных ворот своими руками, еще раз убедитесь, что все конструкции из металла в приямках не сместились и надежно расположены. Под весом бетона они могут сместиться, убедитесь, что это не произошло. Используя уровень, проверьте насколько установка получилась ровной, проверяя горизонтально и вертикально.

Швеллер – ровно на уровне поверхности горизонта, если проезд не готов, рассчитайте расстояние верха. В идеальном варианте – между створкой и поверхностью должно оставаться 7 см, чтобы в снежную погоду ворота, когда двигаются, не сунули снег.

Совет. Конструкция откатных ворот своими руками должна быть прочной, не забывайте при заливке каждой порции смеси, постоянно трамбовать бетон, чтобы избежать образования пустот.

Когда бетонирование завершено, можете приступить к выравниванию, чтобы удалить все неровности. Если на улице очень жарко, бетон следует защитить от трещин, накрыв его. Пару раз в день поливайте его водой.

Пока бетон набирает свою прочность, можете неделю отдохнуть. Это настоятельная рекомендация, если ваша цель – надежные и прочные ворота.

Кирпичная кладка столбов для откатных ворот

Справившись с фундаментами и подождав, пока они станут прочными, можете приступать к кладке кирпичей, устанавливая закладные элементы для нащельников. Используйте уголок 50Х50 мм, длина которого примерно 8 см, а арматура с диаметром 8мм равна половине столба. Приварите её к сердечнику.

Нащельник требует три закладки трех деталей: 1 внизу после кладки 3 рядов кирпича, далее средняя – посредине, и 1 деталь вверху – зная верхний край ворот в будущем, делайте укладку немного ниже.

Каркас откатных ворот своими руками

Чтобы вам было удобнее создавать каркас, используйте трубы с сечением прямоугольник или квадрат. Чтобы создать откатные ворота своими руками чертежи и схемы придется еще использовать. Чертёж – подробная схема вашей работы, о которой была речь в начале, сейчас будет весьма важен. Если у вас есть эскиз откатных ворот, точно никаких проблем не возникнет. Так же он помогает сэкономить материалы, используя ровно столько, сколько требуется для изготовления откатных ворот своими руками.

Металлические трубы, все остальные элементы очистите от ржавчины, обезжирьте и прогрунтуйте. В стандартном варианте для створок и несущих элементов, используется труба 60Х40 мм или 60Х30 мм. Второй внутренний каркас – 30Х20 мм.

Вся сборка начинается с направляющего рельса, значит, на данном этапе он должен быть заранее подготовленным. При наборе каркаса обеспечьте его устойчивость в вертикальном положении, приварите две части труб (квадратных), они будут выполнять роль подставок.

В несущем каркасе нижнюю трубу приварите к рельсу путем прихваток. Длину шва используйте 15-20 мм, шаг 600-700мм, с двух сторон, порядок — шахматный.

Совет. Не делайте сплошной шов. Это не только нецелесообразно и приводит к лишнему расходу электродов, а и грозит тем, что направляющий профиль будет вести, ворота станут заклинивать, движение станет тяжелым.

После этого можем выставлять вертикальные трубы, прихватив их одной сваркой. Используя уровень, проверьте получившуюся вертикальную ровность, когда убедитесь, что все в норме, лишь тогда сделайте сплошную проварку.

Далее – установка и сварка верхней перекладины, потом диагональной.

Несущий каркас можете считать готовым.

Далее внутри по периметру стоит приварить трубы второго каркаса, не основного, к ним позже будет приварен профнастил. Трубы обязаны оказаться по центру несущего каркаса, чтобы настил, когда уже будет в створке, немного утопился.

Сварочные работы окончены, можете зачищать швы болгаркой, грунтовать их и красить.

Совет. Покраску лучше проводить в три слоя.

Для закрепления профнастила используйте 19 мм саморезы специального назначения — по металлу, чтобы было проще, можете его прикреплять, когда створку уже установите в проем на опору. Каждый лист необходимо подгонять отдельно, он должен прилегать к раме. Часть створки с формой треугольника оставьте без монтажа профлистов, потому что эта часть итак не будет попадать в проем.

По створкам все, но остаются другие не менее важные детали.

Осталось совсем мало, чтобы завершить самодельные откатные ворота.

Из металлических труб 60Х30 или 60Х40 мм создаются  и монтируются нащельники.

Чтобы создать откатные ворота своими руками, выберите фурнитуру:

• Направляющий рельс – это профиль хорошего качества, поверхность ровная, без изъянов, не шероховатая, без окалин. Металл обязан быть специфичным, в составе должно быть больше, чем обычно, углерода
• Роликовые каретки – с металлическими роликами, нельзя брать полимеры. Подшипники с металлорезиновыми пыльниками. Ход без затруднений. Обязательно позаботьтесь о защите от коррозии.
• Верхняя пластина с роликами, их должно быть 2 или 4. Лучше брать с резиновым покрытием, которое не станет царапать полотно.
• Нижний концевой ролик – подойдёт либо полимер, либо металл.
• Нижний и верхний улавливатели.
• Резиновые заглушки, желательно с гофрированной частью.
• Монтажные пластинки роликовых опор.

Устройство откатных ворот своими руками не составит много трудностей. Остается провести монтаж перечисленных элементов и заняться установкой автоматики. Конструкция откатных ворот кажется сложной, но вы сможете справиться сами, без сторонней платной помощи, используя наши инструкции и посмотрев видео инструкцию ниже.

Блок: 4/4 | Кол-во символов: 9786
Источник: https://o-remonte.com/otkatnye-vorota-svoimi-rukami/

Пользователи портала делятся опытом изготовления и чертежами дешёвых и простых откатных ворот

Если выбор материала и конструкции забора — это всегда некий компромисс между желанием и возможностью, то на входной группе — калитке и воротах – экономить не принято. Чтобы уменьшить затраты на строительство, но получить гарантированный результат, пользователи FORUMHOUSE обычно предпочитают делать всё своими руками.

Поэтому темой этой статьи станут пользующиеся популярностью откатные ворота, в доступных для самостоятельного повторения вариантах, которые не разорят семейный бюджет.

Откатные ворота. Вариант 1

Участник нашего портала с ником max68.2011 решил сделать своими руками откатные ворота. Только не обычные, а с верхним подвесом и, тем самым, избавиться от ряда недостатков,  присущих обычным откатным воротам.

Я изучил ряд тем на нашем портале, а также ознакомился с предложениями изготовителей промышленных откатных ворот, с нижним расположением роликовой тележки. Всё не то. Меня не устраивает, что приходится чистить снег, лёд и грязь из-под балки под роликовую тележку. А в стандартных подвесных откатных воротах с верхней балкой существует ограничение по высоте проёма. Выход – сделать что-то своё, сравнительно дешевое и без перекрытия створки ворот (см. чертеж).

Фундамент из бетона под стандартные откатные ворота пользователь залил ещё на стадии строительства бюджетного забора. Исходные данные:

• Ширина проёма ворот – около 4 м.
• Глубина заложения фундаментных столбов – 1700 мм.
• Опора роликовой тележки – швеллер «двадцатка» длиной 2200 мм.

Комплект столбов:

• Первый столб – профильная труба 80х40х2 мм.
• Второй столб – несущий, сечением 80х80 мм. Сварен из 2-х профильных труб 80х40 мм.
• Третий столб – профильная труба 80х40х2 мм.
• Четвертый столб – круглая труба диаметром 76 мм.

Хотя фундамент под тележку с роликами залит, конструкцию этого типа ворот изменили на подвесную.

Для этого требуется основа —  хорошая направляющая балка, по которой внутри конструкции «ходят» ролики каретки.

В качестве основы под направляющую max68.2011 купил прямоугольную трубу 6000х80х40х4.5 мм. Такая труба весит около 50 кг.

Далее, при помощи «болгарки», в узкой части профиля, по всей длине трубы, пользователь прорезал паз шириной в 1 см.

Балку я закреплю на 4-х заборных столбах прорезью вниз. Для этого я приложил её по месту и разметил места под крепёж.

Помним, что от точности изготовления этого узла во многом зависит лёгкость хода ворот.

Чтобы сделать откатные ворота своими руками, необходим сварочный аппарат, пользоваться которым можно научиться, прочитав статью секреты сварки для начинающих. Т.к. все работы ведутся самостоятельно, необходимы такие элементы, как струбцины и магнитные угольники.

Незаменима и угловая струбцина, позволяющая хорошо фиксировать свариваемые детали на уровне точно под углом в 90 градусов.

Приварив крепёж, пользователь закрепил балку на опорах. Теперь можно приступать к изготовлению кареток и створки откатных ворот.

Для кареток отлично подошла  готовая «серьга» крепления рессоры «Газели». Толщина металла «серьги» 8 мм, и в ней есть 2 отверстия диаметром 17 мм, в которые можно запрессовать болт М18. ЧТобы сделать эти большие откатные ворота, также потребовались:

• «Стремянка» задней рессоры от ЗИЛ-131.
• Две гайки М20.
• Подшипники – основные и центрирующие.

Для изготовления сворки ворот и калитки необходимы:

• Профильные трубы (для створки) – 60х40х2.5 и 40х20х2.5 мм.
• Профильные трубы (для откатной калитки) – 40х20х2 и 20х20х1.5 мм.

Сборка конструкции велась на монтажном столе и на импровизированном стапеле.

Это гораздо удобнее, чем варить «на коленке». И существенно возрастает качество работ.

Места вверху, где крепятся каретки, max68.2011 дополнительно усилил уголками 63х63 и 50х50 мм.

Сборка створки велась при тщательном контроле всех углов и диагоналей, т.к. любой перекос или неточность (набежавших от операции к операции) приведёт к браку на финише.

Т.к. я работаю один, то сначала, выставив все сдвижные и раздвижные воротные детали, только прихватываю их и, убедившись, что всё нормально, окончательно обвариваю.

Для усиления створки ворот дополнительно вварили укосины, придающие жесткость конструкции.

Добавляя укосины, мысленно представляем, как распределяются нагрузки в конструкции. Или, как вариант, можно собрать модель каркаса створки ворот из проволоки и прикинуть распределение основных действующих сил.

Процесс изготовления кареток наглядно демонстрируют следующие фотографии.

Подшипники запрессовываются на оси. После чего у деталей зачищаются сварочные швы, и узел окрашивается.

После того как я изготовил каретки, примерил их по месту. Всё двигается , откатывается идеально. Нигде ничего не задевает. Центрирующий подшипник также не требуется.

Сверху и снизу детали каретки закрыты резиновыми чехлами от рулевых тяг «Газели» и КПП ВАЗ 2101.

Между нижней плоскостью верхней горизонтали рамы створки и крепёжной гайкой шпильки каретки ставится опорный подшипник от шкворня ГАЗ-24. Т.к. боковые зазоры в узле минимальны, а центровка подшипников происходит за счет внутренних угловых скруглений на рельсе, каретка двигается без перекосов.

Изготовив каретки, пользователь навесил ворота, но для удобства работ пока оставил поддерживающую опору под створкой.

После выравнивания направляющей балки и створки откатных ворот max68.2011 закрыл крепёж кареток резиновыми чехлами.

Окончательно убедившись, что всё работает, как надо, к створке приварили притворную раму, сделав её из полосы 40х4 мм.

Далее пользователь «зашил» калитку и створку откатных ворот оцинкованным профлистом марки С8 и приступил к изготовлению ловителей.

Для ограничения хода откатных ворот использовались болты М10, с надетыми на них резиновыми втулками.

Также пользователь из металлической пластины толщиной 6 мм сделал роликовую направляющую для откатных ворот.

В данной конструкции применены 4 ролика. Также потребовались:

• «Семьдесят пятый» уголок с приваренным ухом.
• Колёсики диаметром 3 см с центральным отверстием, рассверлённым под болт М8.
• Болты М10 – 2 шт.
• Пружинные шайбы (гровер).
• Болты и гайки М8 – 4 шт.
• Втулки и шайбы.

Система работает следующим образом: при полном закрытии ворота наезжают на нижний ловитель, а при полном открытии — на кронштейн направляющих роликов.

Откатные ворота: вариант 2

Теперь рассмотрим пример  бюджетного варианта установки «вечных» откатных ворот с шестью точками крепления.

Я выбрал этот вариант, т.к. дорога к дому узкая, рядом с въездом на участок стоит столб, и ставить распашные ворота просто негде. Откатные ворота сделал из тех труб, что валялись на участке.

Как видно из рисунка, система откатных ворот работает по принципу «чем проще, тем надёжнее», что и подтверждается многолетней практикой использования в течении долгого времени. В конструкции применены самодельные ролики, которые выточили на токарном станке.

При монтаже подшипники должны вставляться в ролик внатяг, затем узел монтируется на «палец», приваренный к столбам. Ролики нужно устанавливать, фиксируя на поверхности болтами в нужном положении.

Система проста и не менее надёжна, и ее можно использовать. Лёд, снег чистить не требуется, осадки просто не задерживаются на трубе. Это обеспечивает безотказность и всепогодность работы механизма.

Откатные ворота с обшивкой профнастилом работают, как часы. Им уже несколько лет.  Местами только ржавчина появилась. Ничего нигде не провисло. Видел подобную успешно работающую конструкцию, которой лет 30.

Важно: при повторении данной конструкции трубу берём не равного, а большего диаметра, чем ширина ролика. Иначе профнастил, прикрученный к трубе, станет задевать ролик.

Откатные ворота. Чертежи

Конструкция получилась настолько удачной и доступной для повторения, что многие пользователи захотели обзавестись подобными откатными воротами. Ниже приведена схема откатных ворот от пользователя портала, замечательного специалиста с ником Костя11.

А это ворота от mibo1.

Я себе также сделал откатные ворота, работающие по вышеописанному принципу. Обшить полотно профлистом ещё не успел. Трубу взял, предварительно сделав расчёт на прочность.

Откатные ворота: размеры.

Для изготовления откатных ворот участник портала использовал трубу диаметром 76 мм и толщиной стенки 3.5 мм. Ширина «чистого» въезда – 4.6 м + калитка. Итого осталось 5.6 м. Расстояние между опорами – 2.1 м. Перемычки – труба диаметром 57 мм, с толщиной стенки 3 мм, стоят через каждые 1.4 м. В роликах работают 2-х рядные подшипники. По словам пользователя, ворота открываются очень легко.

Вес откатных ворот влияет на выбор подшипников. Двухрядные подшипники имеют огромный запас по динамической и статической несущей способности. По расчёту, вес моих ворот – 152 кг. Подшипники выдерживают усилие 212 кг на одну нагруженную точку. Имеем наличие более чем 5-ти кратного запас по прочности.

Для опорных столбов взяли квадратную трубу «сотку» 10х10 см. Толщина стенки – 4 мм. Труба забетонирована на глубину в 0.7-0.8 м, в бетонные отбойники въезда через канаву. Длина отбойника – 2700 мм. Высота – 1200 мм. Ширина – 300 мм.

Опорные столбы соединены друг с другом по вертикали, а также по диагонали — укосиной, для которой использовалась труба диаметром 76 мм с толщиной стенки 3.5 мм. Снизу к краю приварен уголок 40х40х4 мм.

И в завершении статьи — ещё одна заслуживающая внимания конструкция откатных ворот.

Ширина въезда на участок – 4 м. Длина ворот 6 м. Для каркаса створок использовалась труба диаметром 57 мм. Прилагаю эскиз ролика, который я в дальнейшем доработал. Вместо фигурной поставили обычную шайбу, а второй подшипник установил  с наружной стороны.

В темах на FORUMHOUSE описывается, как сделать откатные ворота с верхним подвесом, и как собрать бюджетные и надёжные откатные ворота своими руками.

Советуем прочесть статьи, где подробно рассказывается, как сделать забор из необрезной доски, как рассчитать ветровую нагрузку, действующую на забор из профлиста. На портале есть подробная инструкция по строительству самого дешёвого забора за 1 день.

А в наших видеосюжетах показывается, что такое забор из фасадной сетки, и как сделать  забор в стиле древнерусского зодчества.

Блок: 2/2 | Кол-во символов: 10296
Источник: https://www.forumhouse.ru/articles/house/7205

Выбор качественных роликов для откатных ворот и других комплектующих

Существует множество комплектующих и материалов, при помощи которых умельцы могут сконструировать раздвижные ворота своими руками. Видео позволяет увидеть подробный процесс установки. При приобретении материалов стоит учесть габариты створок, вес устройства и размер проема. Особенно тщательно выбираются составные элементы для ограждений, ширина проема которых больше пяти метров.

Ролики должны быть произведены из прочного материала, так как на них распределяется огромная нагрузка

Максимально возможная нагрузка и другие показатели рассчитываются по чертежам. Затем под сделанные расчеты выбираются комплекты запчастей определенных производителей. Многие домовладельцы предпочитают следующие фирмы: Ролтэк Эко, Алутек и Ролтэк Микро.

Полезная информация! При подборе запчастей стоит обратиться к готовым проектам и к проверенным мастерам.

Блок: 3/8 | Кол-во символов: 906
Источник: https://HomeMyHome.ru/otkatnye-vorota-svoimi-rukami-chertezhi-skhemy-ehskizy-konstrukcii.html

Чертежи, фото и видео откатных ворот своими руками: монтаж автоматических механизмов

Чтобы установить откатные конструкции на автоматике понадобится специальное электрическое оборудование.  При выборе автоматической системы имеют значение следующие параметры:

• Материал элементов. В редукторе устанавливаются шестерни из металла, которые характеризуются надежностью;
• Возможности мощности двигателя влияют на качественную работу механизмов в любые погодные условия;
• Разновидность выключателя.

Новичок может не справиться с подключением автоматики

При выборе надежной автоматики, стоит учитывать вес створок.

Блок: 5/8 | Кол-во символов: 598
Источник: https://HomeMyHome.ru/otkatnye-vorota-svoimi-rukami-chertezhi-skhemy-ehskizy-konstrukcii.html

Выбор створки

Створка откатных ворот

К створке ворот также предъявляются высокие требования. Ее конструкция должна быть достаточно жесткой и устойчивой. Это важно, чтобы при сильном порыве ветра или гололедицы створка хорошо функционировала. Более того, ее необходимо оснастить дополнительными ребрами жесткости, чтобы она не провисала под собственным весом. Все это следует учитывать при создании чертежей.

Блок: 6/15 | Кол-во символов: 409
Источник: https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/

Обзор популярных моделей

Если нет возможности выполнить конструкцию своими руками, то стоит рассмотреть варианты покупных конструкций:

• компания Hormann является крупным производителем гаражных и других разновидностей ворот;
• Ролтэк – это отечественная компания, которая производит продукцию по доступной цене;
• безопасностью и простотой использования отличаются ворота от Game Group;
• Dorhan в основном известна производством запчастей для любых типов ворот.

Продукцию стоит выбирать не только с учетом технологических особенностей, но и дизайнерских решений

Блок: 6/8 | Кол-во символов: 549
Источник: https://HomeMyHome.ru/otkatnye-vorota-svoimi-rukami-chertezhi-skhemy-ehskizy-konstrukcii.html

Особенности устройств ограждений с откатным механизмом

Заборы раздвижного типа обладают множеством неоспоримых плюсов. Они безопасны и характеризуются повышенными показателями прочности. В зимние периоды не нужно расчищать снег, как перед распашными створками. В большинстве подобных конструкций не предусмотрено калиток, чтобы зайти внутрь понадобится полностью открыть ворота. Откатные ворота украсят любое домовладение. Также функциональная конструкция позволит создать эргономичное и комфортное пространство перед домом.

Украшением загородного домовладения станут эксклюзивные конструкции

Блок: 7/8 | Кол-во символов: 590
Источник: https://HomeMyHome.ru/otkatnye-vorota-svoimi-rukami-chertezhi-skhemy-ehskizy-konstrukcii.html

Как оснастить их автоматикой

Устанавливать на такие ворота систему автоматического открывания можно лишь в том случае, когда они легко и без рывков передвигаются по роликам. Для этого необходимо приобрести:

• зубчатую рейку;
• электропривод;
• сигнальную лампочку;
• концевые выключатели или фотоэлементы;
• пульт ДУ;
• блок управления.

Сегодня нет необходимости покупать составляющие по отдельности — в продаже можно найти готовые комплекты автоматики. Для монтажа системы понадобятся такие же инструменты, которые использовались при изготовлении и установке ворот.

Комплект автоматики для откатных ворот

Электропривод крепят к тому же самому закладному швеллеру, что и роликовые опоры. Работу выполняют поэтапно.

1. К профильной трубе прикладывают зубчатую рейку. После этого её совмещают с шестерней привода и отмечают его расположение между роликовыми опорами. Если привод необходимо приподнять на несколько сантиметров или отодвинуть от внешнего края швеллера, то к закладной поверхности приваривают толстую металлическую пластину подходящего размера.
2. При помощи сварки основание привода крепят к опорной поверхности, после чего устанавливают сам механизм.

   Привод откатных ворот, как и опорные ролики, крепят посредством регулировочной площадки

3. При открытых воротах зубчатую рейку присоединяют к направляющей. Её длина и расположение выбираются таким образом, чтобы в крайних положениях оставался запас до 10 см.

   Монтаж зубчатой рейки

4. На рейку монтируют концевые выключатели, выполняют электрические подсоединения и устанавливают фотоэлементы.

В целях безопасности на крайний столб устанавливают сигнальную лампу. После этого проверяют правильность электрических подключений и включают подачу электричества.

В качестве привода откатных ворот можно использовать шуруповёрт или любой электродвигатель с редуктором, а для дистанционного управления применить недорогую автомобильную сигнализацию.

Видео: откатные ворота с приводом, изготовленным из шуруповёрта

Хоть откатные ворота и требуют больше финансовых вложений, чем обычные, львиную долю затрат можно сэкономить, если сделать их своими руками. Удобство в эксплуатации и комфорт, который даёт система дистанционного управления, сочетаются с высокой надёжностью и способностью экономить место на участке. Неплохой аргумент в пользу современной и функциональной конструкции, не так ли?

Блок: 6/6 | Кол-во символов: 2306
Источник: https://maja-dacha.ru/vorota-otkatnyie-svoimi-rukami/

Окраска

Окраска ворот

Все металлические элементы ворот необходимо покрасить. Предварительно обезжирьте поверхность. Для этого зачистите поверхность и отшлифуйте шлифовальным диском на болгарке. Некоторые места, например, защищенные, протрите ацетоном. Теперь можно приступать к грунтовке. Наносится она равномерно. Более того, грунтовка должна наноситься так, чтобы не было капель и разводов. Благодаря таким подготовительным работам краска ляжет равномерно. В результате вся конструкция ворот будет полностью защищена от появления коррозии.

Наносить краску следует двумя слоями и только после полного высыхания первого.

Блок: 10/15 | Кол-во символов: 623
Источник: https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/

Необходимые инструменты для работы

Для проведения всех работ, вам потребуется иметь такой инструмент:

• Инверторный сварочный материал. Такой агрегат не испортит металл.
• Болгарка.
• Воздушный компрессор для покраски.
• Пассатижи.
• Дрель.
• Рулетка.
• Уровень.
• Клепатель.

Блок: 11/15 | Кол-во символов: 261
Источник: https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/

Распространенные ошибки

Если вы не имеете достаточного опыта в выполнении таких работ, то существует большой риск допуска некоторых ошибок:

• Недостаточно хорошая подготовка фундамента.
• Неправильный монтаж и крепеж всех комплектующих.
• Неправильно подобранная масса ворот под несущую балку.
• Если слышен скрип, то это свидетельство попадания песка в подшипники.
• Нельзя допускать потеки краски.
• Обязательно учтите глубину промерзания грунта. В противном случае столбы могут перекоситься в одной из сторон.

Блок: 12/15 | Кол-во символов: 502
Источник: https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/

Видео: изготовление ворот

Блок: 13/15 | Кол-во символов: 28
Источник: https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/

Фото: вариантов готовых откатных ворот

Автоматические кованые ворота

Автоматика откатных ворот

Деревянные откатные ворота

Кованые

Красивое оформление ворот

Механические

Металлические

Откатные ворота на даче

С автоматикой

Со встроенной калиткой

Вид со двора

Уличные откатные ворота

Блок: 14/15 | Кол-во символов: 282
Источник: https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/

Схемы

На схемах можно найти немало конструктивных деталей по изготовлению откатных ворот:

Чертеж ворот на 4 метра

Конструкция

Методы крепления откатных ворот

Сборочный чертеж

Схема откатных ворот и проема

Комплектация

Основание под ворота

Подготовка проема

Схема постройки

Установка колонн

Схема установки закладной

Блок: 15/15 | Кол-во символов: 315
Источник: https://kakpravilnosdelat. ru/otkatnye-vorota-svoimi-rukami/

Кол-во блоков: 20 | Общее кол-во символов: 39494
Количество использованных доноров: 6
Информация по каждому донору:

1. https://maja-dacha.ru/vorota-otkatnyie-svoimi-rukami/: использовано 2 блоков из 6, кол-во символов 5503 (14%)
2. https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/: использовано 10 блоков из 15, кол-во символов 8029 (20%)
3. https://o-remonte.com/otkatnye-vorota-svoimi-rukami/: использовано 2 блоков из 4, кол-во символов 10346 (26%)
4. https://www.forumhouse.ru/articles/house/7205: использовано 1 блоков из 2, кол-во символов 10296 (26%)
5. https://delaemvorota.com.ua/besplatnye-chertezhi-otkatnyh-vorot.html: использовано 1 блоков из 4, кол-во символов 2677 (7%)
6. https://HomeMyHome.ru/otkatnye-vorota-svoimi-rukami-chertezhi-skhemy-ehskizy-konstrukcii.html: использовано 4 блоков из 8, кол-во символов 2643 (7%)

Автоматические ворота подъездной дороги Фотогалерея

Каждый месяц мы получаем красивые фотографии и замечательные письма от клиентов! Вот образец . .. наслаждайтесь! Конкорд Подъездные ворота К удивительным воротам, Мы очень довольны своими воротами.Мы получаем так много комплиментов по поводу того, как хорошо он выглядит в нашей собственности. Мы сами установили ворота. Сделал несколько звонков в службу поддержки клиентов и остался очень доволен обслуживанием клиентов, которое мы получили, отвечая на все наши вопросы. В поисках наших ворот мы искали в Интернете и были так счастливы, что нашли Amazing Gates. Отзывы покупателей и онлайн-фотографии — вот что нам продали. Сначала был немного обеспокоен тем, что мы находимся в Северной Каролине, с доставкой из Нью-Мексико, но все получилось отлично. Что замечательно, так это то, что ни у кого в нашем маленьком городке нет ворот, которые выглядели бы так здорово! Мы прилагаем пару фотографий в надежде, что вы сможете их использовать. С уважением, Макмиллан Фармс К удивительным воротам, Была долгая работа, но мы с женой все сделали сами, кроме закладок фундамента и кирпичей… что нас тормозит Я очень доволен результатами.Люди действительно останавливаются в дороге, чтобы рассказать мне, как красиво выглядит проект … Отзыв в вашу пользу: Упаковка… супер отличная. Было использовано много времени и внимания, а также отличный упаковочный материал. Я повторно использовала картон из коробки ворот, чтобы сделать коробку для отправки моему сыну, и леди FedEx была очень впечатлена картоном !!! Качество: как и было обещано. Очень аккуратные сварные швы, идеальное выравнивание пикетов, все квадратное, почти идеальное по размерам (это было очень важно для меня, поскольку у меня было мало места для вариаций в моем дизайне). Детали совпали с вашими отпечатками… отличное слово для инженера. Крепеж: Качественный… штучка хорошая. Саморезы для кронштейнов забора — это произведение искусства! Очень нравится резиновая шайба… проявляет заботу. Ответ: Замечательно работать… от дизайна секций ограждения, включая специальные кронштейны ограждения, до советов по подключению устройства открывания ворот и решения проблем, все были очень полезны. С уважением и благодарностью, Боб Колхаус Ворота подъездной дороги 12 футов.Ворота подъездной дороги Concord Deluxe с забором Lexington / Concord, 5-дюймовые стойки. Спасибо Джиму и Amazing Gates за отличный опыт установки этих ворот. Высоко ценю профессионализм и квалифицированную помощь во время процесса. Все заказы на запчасти были отправлены полностью, своевременно и должным образом защищенным. Каждая деталь так хорошо сочетается друг с другом и Amazing Gates смогли предоставить все дополнительные совместимые аксессуары, необходимые, когда я завершил проект.Ворота выглядят отлично, работает хорошо, и я сэкономил половину стоимости найма профессионального ворота компании. Какая сделка! Скотт Конкорд Подъездные ворота Привет Джим и всем, Большое спасибо за то, что помогли мне запустить наши ворота.Вот они (см. Прикрепленные картинки). С самого начала моя жена сказала НЕТ, что я не могу этого сделать (из-за полиомиелиту на обеих ногах). Но, прочитав инструкцию и увидев видео из веб-сайт Amazing Gates, в этом нет ничего. Это действительно потрясающе Сделай сам Ворота. На самом деле нет никаких сложностей в том, как его поставить. я считать, если вы можете прочитать руководство, тогда вы сможете сделать это с небольшой помощью от тебя ребята.Итог: если я могу это сделать, то любой сможет это сделать. Вы парни прекрасно. Я так доволен твоей продукцией. Спасибо за экономию меня тысяч долларов. С уважением, Питер Ле (Очень довольный покупатель) В новые ворота идеально вписываются в место! Я женщина и все сделала сама работа, за исключением дамы по соседству помогите мне установить ворота. Инструкциям было легко следовать. Выглядит отличный! Спасибо ты! Крис Леггетт Дорогие удивительные врата! Мы так доволен вашим продуктом.Установка ворот и солнечная энергетическая система не могла быть проще. Моя жена и я сделал это сам (два человека, которым трудно зацепить стереосистему). Указанные вами направления были четкими и просто. Наши ворота обращают много внимания на фасад нашего дома. Люди проезжают мимо и даже фотографируют наши Ворота. Мы очень рекомендуем вас всем, кто спрашивает. Мы не могли будь счастливее. В Единственная модификация, которую мы внесли в ворота, заключалась в том, что мы хотели одень его немного. Мы покрасили украшения в медь, которые сделано для более формального вида. Это было очень легко, так как финалы поставляются отдельно в упаковке. Эта Gate повысил нашу конфиденциальность и безопасность и повысил ценность наших Главная.Это превратило наше обычное ранчо в поместье. Мы постоянно получаем комментарии, что у нас самое красивое место в области. я лицензированный каменщик и на самом деле изготовили ворота на заказ. Это очень дорогой и трудоемкий процесс. Удивительный Гейтс — ЕДИНСТВЕННЫЙ способ сделать ворота снова будущее. Мы не планируют переехать в ближайшее время, но если мы это сделаем, вы можете поспорить, что наши следующий вход будет включать Удивительные ворота! Спасибо вам очень нравится, Alex и Карен Колорадо-Спрингс Конкорд в снегу. Гайд-Парк Драйв, ворота Приводные ворота Hyde 16 футов с нестандартные пикеты. «The ворота выглядят отлично! Обслуживание клиентов тоже фантастическое.» Джо, Мальборо, Нью-Джерси 14 футов. Arche. Джон Лумис Строительство и бетон. 14 футов.Конкорд. Заказчик сделал свое кладка и 300 футов забор! Привет, Стив, Добро пожаловать в мой летний проект. Мы в восторге от нашего нового забора а врата венчающая слава. Наконец-то мы получили все детали и детали установлены в эти выходные и это просто замечательно. Обри был отличным помощником во всем, и Роберта простила мою безмозглость и добил меня.Многие люди хвалили ворота, даже заезжая с улицы, чтобы комментировать. Если у тебя есть небольшой уличный знак, я был бы рад показать его на время. Я живу в одном из самых оживленных уголков Нэшвилла, так что много разоблачения. Я уже начал копать свои ямы для почты для вторых ворот. Пожалуйста, добавьте фотографии в свой зал слава. Если я правильно помню, вы предлагали дополнительный мини-пульт взамен готовых фотографий.Было бы очень хорошо. Спасибо, Джон Биола 12 футов Concord с кастомом точки для копья. Все у Удивительных ворот; Когда мы купили наши ворота, Стив спросил, не пришлем ли мы несколько фотографий. из ворот после установки.Я прикрепил для вас несколько фотографий. Я хотел бы начать с того, что наш опыт был «отличным». Все, с кем мы работали, были очень профессиональны и все очень хорошо осведомлены о вашем продукте … короче все отлично работать. Если все, у кого есть бизнес, лечили их клиентам нравятся Amazing Gates, это был бы лучший рынок место. Мы все еще ждем каменщиков, которые придут и закончат наши ворота колонны, поэтому наши ворота все еще строятся, но я хотел предоставьте вам фотографии, как мы обсуждали. Большое спасибо за все, что есть у вас и ваших сотрудников сделано для нас. В заключение хочу сказать еще кое-что и что Стив Бюче человек слова, поэтому большое спасибо Стиву. Уильям Хаффман 12 футов Concord Deluxe Просто хотел сообщить вам, что наконец-то у меня есть ворота и открывающее устройство. Прикрепил несколько фото. Еще раз спасибо, я очень доволен ворота и смог установить сам (с небольшой помощью от Роберты). ~ Терри Кокран Уважаемые Удивительные ворота: Вы определенно выбрали подходящее название для своего бизнеса в качестве ваши ворота действительно потрясающие.От процесса заказа до доставки, установка была действительно простой и удобной. обработать. Я очень скептически относился к заказу автоматических ворот в онлайн-бизнес, но я был впечатлен вашим веб-сайтом и решил попробовать. Ваш торговый представитель был очень любезен с процессом заказа и предоставил мне лист заказа, чтобы просмотрите мой заказ перед его размещением, чтобы убедиться, что все было правильный. Компания доставки была невероятно организована с водитель связался со мной утром по расписанию доставка, чтобы подтвердить время доставки. Он также предоставил дополнительную информацию позвоните в тот же день, чтобы сообщить мне о его успехах и проверить доставку время. Несмотря на то, что от него не ждали помощи в разгрузке, он очень помог с процессом разгрузки. С разгруженными воротами я открыл материалы для осмотра и был очень впечатлен качеством ворот, открывателей и полноты заказа. Моя подъездная дорожка идет в гору к дому, а не на уровне бок о бок меня беспокоила простота установки. Однако, с вашими полезными онлайн-видео установка не могла быть было проще. Я считаю, что почти любой, кто следит за вашим видео инструкции не составит труда установить ваши ворота. Ваш стойки с направляющими точками для определения высоты и петлевые кронштейны Amazing сделать процесс невероятно простым. Спасибо за прекрасный продукт и поддержку. С уважением, Дон Хьюз 16 футов. Гайд-парк, Прилагается это фотографии Amazing Gate, которые мы только что установили.Наши ворота (16-футовый Concord, раздвоенный) установить было несложно. по факту сложнее всего было сделать отверстия достаточно глубокими, чтобы столбы ворот. Мы живем в центре Южной Каролины и недалеко от линия падения, поэтому у нас есть обильные сланцы и сланцевые породы всего в нескольких дюймах под поверхностью почвы. Открыватели были очень просты в установке и мы очень довольны своей покупкой.Солнечный вариант был прост в установке и с большим блоком управления что было рекомендовано, у нас было место для установки глубоководной морской аккумулятор для работы наших ворот круглый год. Спасибо Дэвид Эджфилд, SC Уважаемые Кен, Приложенное фото наших завершенных электрических ворот.Это отличный чувство, что проект объединяется и все Работа. Ваш ворота, столбы, секции забора и все необходимое оборудование установить и эксплуатировать ворота, собранные вместе, как запланировано. Инструкции и руководства были отличными и облегченными установка. Кроме того, отличная помощь от вас, Обри, Дэвида Сандоваля, Брэда и Стива Бьюча, устраняли мелкие проблемы по мере их возникновения.Спасибо всем за умелую и профессиональную поддержку. С уважением, Билл Коул MTO Athena Здравствуй Ребята, Просто хотел отправить вам фото наших ворот здесь, в округе Бакс, штат Пенсильвания.Мы их любим. Генри и Памела Уважаемые Удивительные ворота: Прошло около года так как я купил у тебя ворота, но Я хотел подождать пока дом не был завершен, прежде чем я отправил вам любые картинки. Я не мог бы быть счастливее со стилем, качеством, отделкой и внешним видом Удивительных ворот. Хотя я не установил их сам, профессионал, который действительно был впечатлен качеством. Я получил много комментариев о ворота и как они выглядят, что мой сосед подумывает об установке ворот также.Ваш торговый представитель мог бы не был более полезным с моей дюжиной вопросов о правильном размере, открывателе, и телефонная будка. Спасибо за добавленную стоимость и безопасность в мой дом. Если я или кто-то еще спрашивает о покупке ворот, Я ПОЗВОЛЯЮ ИХ ЗНАЙ, УДИВИТЕЛЬНЫЕ ВОРОТА — ПУТЬ! Блейк Афина «Я были очень впечатлены надежностью солнечной батареи / батареи электрические ворота. » Майкл Шон, Реддинг, Калифорния «Мы они очень довольны и выглядит потрясающе ». Винодельня Sand Castle Дорогой Джим, Хочу поблагодарить вашу компанию за создание такого замечательного продукта.От дизайна до установки все было идеально. Я установил свои ворота и всю его электронику прошлая неделя. Мне потребовалось на день больше, чем ожидается, но это обычно так. Все было доставлено успешно и в отличной форме. После просмотра твоего онлайн-видео и следуя вашим шагам пошаговые инструкции, которые мне удалось установить ворота без проблем вообще.С участием за исключением необходимости помощи в установке шесты и поднимите ворота, я сделал это проект почти полностью мной. Мой Единственный совет будущим покупателям — читать инструкция полностью! Я был действительно поражен как все так хорошо сочетается и как действительно легко было установить мой Ворота.У меня были сомнения относительно того, или нет, я мог это сделать, но когда я отступаю и посмотрите на ворота и посмотрите, как они работают отлично, интересно, почему у меня были сомнения совсем. Спасибо ребята!!! (И думать, что я почти купил на месте. Ха!) Уолтер Редмонд, Вашингтон Эссекс 12 ft Driveway Gate «…Ворота выглядят абсолютно невероятно! «(Эссекс 12 футов) ~ Рич, Колвилл, WA Уважаемые Кен, Пользуясь случаем, хочу поздравить вас и ваших сотрудников за все, что вы сделали, чтобы поддержать меня в установке мои ворота. Все это было для меня очень положительным опытом, начиная с моего оригинального связаться с Джимом Харланом, помогая мне купить необходимое оборудование для моего конкретного приложения. Еще хочу отметить Давида Сандоваля, его помощь в том, чтобы помочь мне понять различные вопросы У меня во время установки было бесценно. Спасибо за все, что Amazing Gates для меня сделали.Я полностью доволен моими воротами. Я бы рекомендовал вашу компанию любому потенциальному покупатель. Когда очистится снег, я пришлю вам несколько фотографий своей установки. Спасибо за все. Cheers, Джеральд Киз Здравствуй Рик Просто примечание, что я только что получил и распаковал свои ворота.Я очень доволен качеством ворот и всей фурнитуры. В ворота лучше, чем я ожидал. Упаковка тоже была отличной. Установлю их весной, и при этом фото вышлю время. Спасибо за отличный сервис и отличный продукт. Я покажу их своим друзьям. С Рождеством Эд Эндрюс Больше фотографий установки клиента… Конкорд Делюкс 14 футов «У вас потрясающие ворота! Когда подошли ворота, я не поверил своим глазам — качество и качество изготовления оказались намного лучше, чем я ожидал! » ~ Ричард, Тосканские высоты Лавендарские сады Харди (Concord Deluxe 16ft), Неаполь, Флорида Одноместный Качели «МТО» Спайс Ржавчина Афина на заказ диагональные бруски. 12 ft. Эссекс Dent Essex Gate, Мидвилл, Пенсильвания Lexington 12ft одинарные качели Davis Concord Gate, Лас-Крусес, НМ Lingle Camino Real, Ranchos de Таос, Нью-Мексико Hartweg Athena, Лексингтон, Иллинойс Игровая площадка Понтифика Версаль, Метаири, Лос-Анджелес

Больше фотографий наших ворот, установленных по всей территории США, посетите нашу страницу Pinterest. Посетите профиль Amazing Gates of America LLC на Pinterest. Отправьте нам свой отзыв … [email protected] Письма от клиентов: Всем на удивление Ворота: Кому я могу написать, чтобы поделиться своим очень положительным опытом работы с Amazing Gates? Я так рада, что сделала это. Вы, ребята, настоящие профессионалы и действительно выполнили все, что сказали. И вы сэкономили нам почти 80% той суммы, которую мы бы получили, если бы мы наняли кого-то на месте для установки этих электрических ворот. Но ваше обслуживание клиентов и быстрая, полезная, компетентная и эффективная обратная связь сыграли решающую роль. Спасибо! Пол З. Стив, Я установил мои ворота сегодня.Я, наверное, преодолел миллион футов забора в моей жизни и сотни ворот. Я должен сказать вам, что эти были самыми простыми воротами, с которыми я когда-либо работал. Я сделал все работа сама. После того, как они были повешены, они были немного отключены. После нескольких регулировок шарнирными болтами они становятся идеальными. Не могу поверить, что это было так просто. Огромное спасибо. Шон Р. Маканалли Всем на удивление ворота: Просто хотел, чтобы все знали, какое удовольствие он имел дело с вашей компанией.Ты, Джим, убедился, что у меня продукты или материалы, необходимые для своевременного выполнения работы. Я установил все оборудование, и у меня возникла проблема с электричеством. доску, я тогда поговорил с Дэвидом в техподдержке, он ответил быстро с решением, и я смог завершить свою работу и сделать моих клиентов счастливыми !! Ваш персонал замечательный! Все из администратор, доставка, продажа и техническая поддержка. Пожалуйста похвалить всех своих сотрудников за хорошо выполненную работу !! Ваше оборудование говорит под себя и отлично работает. С нетерпением жду возможности иметь дело с ты на моей следующей работе. Спасибо, Ларри Оней Сервисная служба Онея Дорогой удивительный Ворота, Я не могу передать, насколько впечатлен Я был со всем процессом.От дизайна этап, с доставкой в ​​службу поддержки по телефону. Что плавный, хорошо просчитанный процесс. И за упаковку и доставка вы должны позвонить в отдел доставки Удивительные грузоотправители. Вау, мы были впечатлены. Что касается установка, ну, для такого мастера, как я это было так же просто, как 123. Лесли Нью-Джерси-Шор «Ворота отличные!» ~ Джеймс Бассейн Garden Gate Мы получили много хороших отзывов про ворота и забор на стене… Я очень благодарен тебе за выдающаяся поддержка и совет. Мы считаем себя очень повезло, что нашел вас и работал с вами. В общем, я хотел позволить тебе знаю, что вы отличные люди для работы, и я будем рады быть вашей ссылкой на любой из ваших будущие клиенты. Ник Джессика Гарден Гейт, Нью-Филадельфия, Огайо Уважаемый г-н Хелфер, Недавно мы приобрели электрический ворота и различные элементы управления от вашей компании. Мы обнаружили AmazingGates.com в интернете и решил взять шанс. Какой восторг он работал с вами и вашими знающими и внимательный персонал. Нечасто приходится иметь дело с бизнесом, который так быстр и верен своим слово. Даже ваш сервис «после оплаты» и совет был превосходным. Поздравляю, что ты порезан выше остальных. С уважением, Мистер и миссис З. Лос-Гатос, Калифорния Beverly Garden Gate, Оушенсайд, CA Уважаемый господин Хельфер Я пишу это письмо как недавний и довольный покупатель одного ваших ворот и предложить вашему вниманию двух ваших сотрудников которые заслуживают особой благодарности и похвалы через все мои контакты с вашей компанией. Прежде всего Рассел, который был терпеливым объяснил каждый технический аспект и ответил все мои вопросы в течение нескольких месяцев, и был решающим фактором в моей решимости купить ворота у вашей компании, а не какие-либо другая компания. Но особенно Дезире Атенсио, кому, когда пришлось заменить плату RE-1 как неполноценный, был невероятно вежливым, обаятельным, терпеливый и отзывчивый на мои запросы.Дезире followed убедившись, что неисправная плата была заменена, позвонил мне, чтобы сообщить о его наличии, его дата отгрузки от дистрибьютора и ожидаемый Дата прибытия. В этом мире некомпетентных сотрудников «спешите вверх «,» получить деньги «, игнорировать покупателя после продажи », и« оставив сообщения на автоответчике «, имея дело с таким специальный сотрудник, как Дезире, был долгожданным опытом. Я думал, что эти выдающиеся сотрудники должны быть доведены до вашего сведения. Искренне Ваш, Иосиф Ист-Хэмптон, Нью-Йорк Дорогой Кен, Примите это письмо как мою «благодарность» за Ваша честная и информативная помощь в моем недавнем выбор ворот.После многих недель исследований доступных продуктов и поставщиков, решил связаться ваша компания, потому что она, казалось, предлагает уникальную «систему подход «к автоматическим воротам». чтобы убедиться, что вы предлагаете не только полные системы но также обширные знания о том, как настроить система для конкретного приложения. Время, когда ты тратить время на разговоры со мной дало мне возможность правильно понимать доступные варианты, чтобы избежать потенциальных подводные камни. Установка ворот и все компоненты были простыми, и ваше внимание к деталям, таким как дорожный просвет и оборудование места крепления позволяют безупречную работу с начало.Эти маленькие дополнения, такие как отвертка для точной настройки привода ворот добавлено легкости проекта. На протяжении всей своей карьеры я стремился ставить обслуживание клиентов и их удовлетворение выше личных пожелания. Я не сомневаюсь, что ты сделали то же самое. Я уверен что ты будешь пользоваться большим успехом, поскольку вы продолжаете предоставлять свои уникальный практический подход «тотальной системы» таким клиентам, как я. Спасибо еще раз! Искренне Ваш, Хью Барнуэлл, Южная Каролина Майк, Я получил ворота и они были в отличном состоянии. Мой друг помог мне установить ворота. Лучшее, что я могу сказать, это «моя жена любит удивительные ворота «, она улыбается, когда открывает и закрывает ворота. Мы оба есть действительно счастлив, что мы купили наши ворота, и мы рекомендуем Ворота никому. Спасибо за вашу профессионально, когда я разместил свой заказ. Спасибо, Джерри

Раздвижная дека / ворота для собак: 13 шагов (с изображениями)

Теперь этот шаг может немного отличаться для вас в зависимости от того, где вы устанавливаете свои ворота. Я использовал заднюю часть дома и имел дело с кирпичами. Ваша жизнь может быть проще, если вы просто ввинчиваетесь в деревянный забор или другую деревянную конструкцию.Основное различие заключается в том, что если у вас есть кладка, вам понадобится перфоратор (и биты для каменной кладки), чтобы пройти через кирпичи, с обычным сверлом будет много проблем.

Шаг 11a: Установите ворота в положение «Закрыто» и вставьте направляющую коробку сверху, где она будет прикреплена к стене / забору. Поднимите или установите прокладку Guide Box примерно на 3 мм / 1/8 дюйма и проверьте, плавно ли скользит шибер снизу, без заедания или заклинивания. Отметьте высоту карандашом, когда будете счастливы, затем еще раз проверьте, вы действительно этого не хотите слишком низко!

Шаг 11b: Снимите переднюю поверхность направляющей коробки (поэтому мы не приклеивали ее раньше.) Поместите спиртовой уровень сверху (он есть на вашем комбо-квадрате) и выровняйте его до своей отметки. Его конец также должен быть заподлицо с отверстием для прохода. Используя дрель, плотно прижимая Guide Box к стене, сделайте 3 быстрых отметки через предварительно просверленные монтажные отверстия на стене.

Шаг 11c: Для деревянных поверхностей просто расширьте ваши пилотные отверстия до нужной глубины. Для такой кладки, как мои кирпичи, используйте сверло для каменной кладки 3 мм / 1/8 дюйма и установите сверло на ВРЕМЯ МОЛОТА… Я имею в виду режим, и продлите пилотные отверстия на глубину ваших дюбелей. Затем замените биты на подходящую ширину ваших заглушек и снова прочистите отверстия. Постучите молотком по дюбелям.

Шаг 11d: Мне нравится заворачивать все 3 крепежных винта (я использовал винты 50 мм / 2 дюйма) до тех пор, пока они не вытолкнут заднюю часть фиксатора направляющей коробки. легко совместите их все с дюбелями / направляющими отверстиями и забейте их на место

Шаг 11e: Зажмите лицевую сторону на Guide Box и с помощью длинной отвертки замените винты с карманом. Это может быть немного сложно.

СОВЕТ: Если вы просто не можете установить сверло под правильным углом, отвертка подойдет.

Шаг 11f: Сдвиньте заслонку через направляющую , проведите несколько тестов, и мы почти закончили …

СОВЕТ: У вас ДЕЙСТВИТЕЛЬНО достаточно места, чтобы сдвинуть ворота прямо !? Если нет, не паникуйте! В ситуации, когда недостаточно места, чтобы свернуть ворота в направляющую коробку, как я мог бы, просто снимите лицевую сторону направляющей коробки снова , правильно расположите ворота и зажмите лицевую сторону на направляющей коробке.Просверлите 4 направляющих отверстия с равными интервалами через верх направляющей коробки в лицевой поверхности, зенковайте и закрепите лицевую поверхность 4 винтами. Он не будет выглядеть таким чистым, но избавит вас от неприятностей!

Идеи подъездных ворот (полное руководство)

В этом руководстве мы делимся идеями подъездных ворот для распашных, раздвижных и выдвижных конструкций. Вы увидите плюсы и минусы каждого типа материала для проезжей части, чтобы выбрать лучший для своего дома. Ворота

Driveway — это то, чем может воспользоваться почти любой домовладелец.Во-первых, они могут добавить элегантности любой подъездной дорожке. В той или иной степени они своим присутствием стремятся сделать подъездную дорожку чуть более важной.

Однако то, что они имеют эстетическое назначение, не означает, что они ограничены только внешним видом. Эти подъездные ворота могут в разной степени обеспечивать безопасность и конфиденциальность домовладельцев. Вы же не хотите слепо выбирать ворота для дома. Есть определенные вещи, которые нужно знать, которые помогут вам найти ворота, которые не только функциональны, но и соответствуют вашим потребностям.Здесь мы рассмотрим некоторые идеи, которые помогут вам сократить огромное количество вариантов для ворот вашей мечты.

Проекты ворот подъездных путей

Что касается типов проездов и их ворот, вы не ограничены одним типом конструкции. На самом деле, на рынке представлено несколько видов ворот. Каждые из этих ворот также требуют разного количества места для установки и использования.

Распашные ворота подъездной дороги

Во-первых, давайте взглянем на распашные ворота.Эти ворота работают именно так, как следует из названия; они распахиваются и закрываются, чтобы позволить машинам въезжать и выезжать с проезжей части, точно так же, как дверь распахивается или закрывается, чтобы позволить кому-то войти или выйти из комнаты.

Совершенно важное замечание при установке распашных ворот на подъездных путях: вы не хотите, чтобы они распахивались, чтобы блокировать движение. Другими словами, если у вас есть распашные ворота в конце проезжей части, вы не захотите открывать эти ворота в сторону дороги. Вместо этого вы захотите открыть эти ворота в сторону дома, где они с меньшей вероятностью вызовут проблемы.

Если вам нужны ворота, которые открываются наружу, а не внутрь, не забудьте установить их на выемке с дороги. Таким образом, когда они откроются, они останутся на вашей территории, а не будут блокировать движение. По крайней мере, это углубление должно выдерживать поворот ворот. Тем не менее, неплохо было бы добавить несколько дополнительных ножек для дополнительной гарантии безопасности.

Что касается ширины пространства, которое вам нужно для этих ворот, то обычно оно не намного больше ширины ворот или самих ворот.Это связано с тем, что большинство распашных ворот открываются при перемещении ворот по дуге в 90 градусов внутрь или наружу. Они не разворачиваются настолько, чтобы составить линию с выездом на подъездную дорожку, поэтому не занимают слишком много дополнительного места.

Распашные ворота — это также ворота, которые обычно нужно устанавливать на ровной поверхности. Таким образом, вы можете действительно рассматривать распашные ворота подъездной дороги, только если ваша подъездная дорога довольно ровная. Учтите следующее: если подъездная дорога не совсем плоская, есть вероятность, что при открытии или закрытии качающиеся ворота могут поскрести землю или даже застрять. Тем не менее, существуют конструкции, в которых можно использовать наклонные проезды, но может потребоваться специальная установка.

Распашные ворота для наклонных проездов

Для тех, у кого подъездные пути наклонные, есть несколько дополнительных опций. Распашные ворота в гору — один из таких вариантов. Эти ворота открываются, чтобы соответствовать возвышенности, на которой они открываются. Эти ворота довольно сложно установить, и если они вам нужны, лучше доверить это профессионалам, чтобы избежать каких-либо проблем, связанных с непостоянством распашных ворот этого типа.

Подъемные и распашные ворота — еще один вариант, который отлично подойдет, если вы живете в районе, где выпадает много снега, который мешает открытию ворот. Прежде чем перейти к тому, как работают эти ворота, стоит отметить, что они довольно дороги по сравнению с другими распашными воротами из-за используемой технологии.

Для подъемно-распашных ворот используется гидравлический подъемник. Этот гидравлический подъемник немного приподнимает ворота перед их открытием и продолжает поднимать их, пока они открываются до конца.

Одинарные распашные ворота Vs. Двойные распашные ворота

Распашные ворота одинарные — Посмотреть на Amazon

Есть два основных типа распашных ворот. Это включает одинарные распашные ворота или комплект двойных распашных ворот.

Одинарные распашные ворота состоят из одинарных ворот, очень похожих на дверь спальни. Обычно рекомендуется иметь ширину 16 футов или меньше. Некоторые операторы ворот допускают использование ворот шириной не более 20 футов.

Двойные распашные ворота — Посмотреть на Амазонке

Двустворчатые распашные ворота — выбор многих из-за их более элегантного дизайна.Двойные ворота состоят из двух ворот, очень похожих на парные французские двери. Вместе эти ворота имеют ту же рекомендуемую ширину, что и одиночные распашные ворота, но это измерение делится между двумя воротами.

Чтобы ворота выглядели привлекательно, они должны быть одинакового размера. Например, если вы пытаетесь создать двойные качающиеся ворота шириной 16 футов, вы должны использовать пару ворот длиной 8 футов по отдельности.

Privacy Driveway Gates

В то время как декоративные ворота, которые имеют форму, позволяющую людям видеть через ворота на другую сторону, могут быть красивыми.Однако это не то, что всем нужно от подъездных ворот. Некоторые предпочитают ворота, которые функционируют как ограждение частной жизни; не позволять посторонним лицам заглядывать за ворота на территорию домовладельца.

Ответом на эти пожелания домовладельцев является использование ворот для уединения. Эти ворота прочные, а не позволяют кому-либо смотреть с одной стороны на другую. Ворота, подобные этим, обычно довольно высокие, чтобы никто не смотрел сверху.

Следует отметить, что у этих ворот непростые, массивные стены.Чаще всего они проектируются так же привлекательно, но без каких-либо дизайнерских штрихов, создающих открытое пространство.

Ворота безопасности подъездной дороги

Шлюз безопасности проезжей части — см. На Amazon

Как и ворота для обеспечения конфиденциальности, ворота безопасности на проезжей части предназначены для защиты от нежелательных вторжений в вашу собственность. Ворота безопасности должны быть построены хорошо и из материалов более высокого качества, чтобы обеспечить адекватную защиту. Это означает наем квалифицированного подрядчика для выполнения строительно-монтажных работ.Эти типы ворот часто управляются с помощью пульта дистанционного управления или клавиатуры, чтобы обеспечить быстрый вход.

Складные ворота

Ворота на проезжей части могут открываться несколькими способами. Фактически, через мгновение мы рассмотрим ряд других способов проектирования ворот. Один из способов открытия ворот — это складывающиеся ворота.

Эти ворота сегментируются более чем один раз с петлями на самих себе, а не на одной точке поворота. В открытом состоянии эти сегменты складываются друг на друга, а в закрытом состоянии они разворачиваются в обратном порядке, закрывая подъездную дорожку.

Некоторые из этих ворот свободно складываются. Это означает, что они складываются без направляющей. Однако чаще их устанавливают на направляющих, так что, когда они складываются в сторону или закрываются, они управляются и не могут свободно раскачиваться.

Переносные ворота для проездов

Комплект переносной подъездной дороги — см. На Amazon

Полная установка подъездных ворот может быть долгосрочным или даже постоянным решением для домовладельцев. Однако, как вы уже догадались, у вас есть вариант, если вы не хотите чего-то, что требует стольких обязательств.

Переносные ворота для проездов — это ворота, которые легко поднимаются и легко снимаются. Они работают так же, как любые другие переносные ворота, такие как детские ворота, и могут быть установлены всего за несколько минут, поскольку обычно у них есть собственная подставка или они сидят на колесах.

У переносных ворот есть некоторые недостатки. Во-первых, они не слишком хороши в плане безопасности. Это имеет смысл только потому, что, если что-то можно устранить за несколько простых шагов, это не будет отличным способом удержать кого-то подальше.

Еще одна проблема для некоторых заключается в том, что переносные ворота обычно не являются моторизованными. Там, где специализированные ворота обычно реагируют на электронный ввод, когда открывать и закрывать, переносные ворота обычно делают так, чтобы их физически убирали с дороги.

Раздвижные ворота

Комплект раздвижных ворот — см. На Amazon

Теперь давайте посмотрим на откатные ворота. Это ворота, которые, как следует из названия, открываются и закрываются. В этой категории есть несколько подкатегорий, таких как автоматические откатные ворота, откатные ворота с V-образной направляющей, откатные ворота для задней трубы и консольные откатные ворота.

Автоматические откатные ворота — это именно то, на что они похожи — они автоматически сдвигаются в одном горизонтальном направлении. Это благодаря колесам, которые помогают им двигаться. Когда дело доходит до размера, этого типа ворот требуется совсем немного. Это потому, что вам потребуется достаточно места, чтобы ворота могли занимать как открытые, так и закрытые ворота. Другими словами, вам понадобится пространство, выходящее за пределы проезжей части в направлении движения ворот, равное ширине проезжей части плюс около 3 футов дополнительного пространства.

В качестве альтернативы некоторые из этих ворот выполнены таким образом, что открывается только «половина» ворот. Если у вас есть 20-футовая подъездная дорога, вы можете использовать ворота, которые открываются на 10 футов. Вместо того, чтобы эти ворота выходили на сторону проезжей части, они просто перекрывались бы оставшимися неподвижными воротами.

Откатные ворота с V-образной направляющей

Откатные ворота

с V-образной направляющей являются наиболее распространенным типом откатных ворот, которые довольно часто встречаются при рассмотрении автоматических откатных ворот. Эти типы ворот получили свое название из-за их перевернутой и слегка приподнятой формы «v» дорожки.

Как обсуждалось ранее, эти типы ворот занимают довольно много места, так как вам нужно достаточно места, чтобы ворота могли сидеть, когда они открыты. Опять же, вам также понадобятся дополнительные 3 фута места для электрического открывателя ворот. Ворота с V-образным профилем также можно использовать с альтернативным вариантом, который обсуждался ранее.

Важно отметить, что скользящие заслонки V-образной дорожки не будут работать должным образом, если дорожка нечеткая. Так что, если вы живете в снежных условиях, это может быть не для вас.

Задние направляющие для направляющих труб

На очереди задвижки для направляющих труб. Эти типы ворот чаще встречаются с нижними воротами. Например, простой забор из сетки рабицы. Для них требуется столько же места, сколько для шиберных затворов с V-образной направляющей.

Важная вещь, которую следует отметить в отношении задних направляющих для направляющих труб, — это то, что конец ворот должен иметь два колеса. Эти колеса крепятся на трубах, установленных на самих панелях забора. На другом конце ворот узел каретки должен иметь одно резиновое колесо, а другое колесо должно быть колесом с V-образной гусеницей.Ворота не должны быть автоматизированы с какой-либо другой конфигурацией.

Ворота откатные консольные

Теперь о консольных откатных воротах. Помните, как мы говорили, что откатные ворота с V-образным профилем — не лучшее решение, если вы живете в снежных или ледяных условиях, когда путь будет заблокирован? Ну, консольные ворота — вариант для этих людей.

Причина этого в том, что консольные ворота — в отличие от откатных ворот с V-образной гусеницей и откатных ворот с направляющей для труб — не имеют колес на земле.Колеса на консольных воротах находятся на вертикальной стойке с воротами между ними. Когда эти колеса движутся, они открывают или закрывают ворота.

Однако у консольных ворот есть и обратная сторона. То есть им нужно много места, больше, чем любым другим раздвижным воротам. Сами ворота должны быть примерно на 150% больше, чем ширина проезжей части. Другими словами, если у вас будет подъездная дорожка шириной 16 футов, ваши ворота должны быть длиной 24 фута.

Откатные ворота

В этом разделе мы рассмотрели несколько различных вариантов ворот.Теперь давайте рассмотрим еще две разные категории откатных ворот: откатные откатные ворота и откатные ворота.

Первые на очереди, откатные откатные ворота. К этой категории относятся такие варианты, как ворота с V-образным пазом или задвижки с направляющими для труб. Они работают на гусеницах, по которым движутся колеса, чтобы сдвинуть раздвижные ворота.

Ворота откатной дороги

Рулонные ворота не полагаются на рельсы. В отличие от ворот, таких как откатные ворота с V-образной направляющей или откатные ворота для задних направляющих труб, эти ворота катятся прямо по земле.Это делается с помощью резиновых или газонаполненных колес.

Солнечные ворота для проездов

Здесь следует упомянуть, что эти типы ворот должны быть запитаны, чтобы открываться без ручного вмешательства. Это может быть дорогостоящим, если вы полагаетесь на счет за электричество, чтобы компенсировать слабину.

В качестве альтернативы, рассмотрите возможность использования солнечной энергии для управления вашими воротами. Он потребляет энергию солнечного света в течение дня через солнечные панели, чтобы использовать ее в качестве энергии для работы оператора ворот.Это не только работает круглый год, но и стоит намного дешевле, чем традиционные методы получения энергии. Операторы ворот солнечных панелей могут стоить дороже при установке.

Выбор ворот для изгиба Vs. Прямые проезды

При выборе подъездных ворот следует учитывать ряд переменных. Для большинства людей подойдут не любые ворота. Одна из таких переменных, которую следует учитывать, заключается в том, является ли ваша подъездная дорога прямым или полна поворотов и поворотов.

Совершенно очевидно, что прямые проезды образуют прямую линию.Это обычное явление, когда речь идет о домах меньшего размера или домах с меньшей площадью собственности. Их также можно использовать с эстетической точки зрения, поскольку они легко могут быть облицованы деревьями или другими элементами дизайна. Прямые подъездные пути обычно не позволяют пропускать столько машин или такой же транспортный поток.

Изогнутые подъездные пути обычно позволяют больше автомобилей, чем простая прямая подъездная дорога, и чаще используются, когда домам требуется более длинный подъездной путь.

Самое главное здесь то, что вы хотите, чтобы ворота очищали всю дорогу.Если у вас извилистая подъездная дорога, убедитесь, что если вы используете подъездные ворота, такие как распашные ворота, они вообще не блокируют подъездную дорожку при открытии. Когда дело доходит до изогнутых проездов, важно учитывать угол, на который изгибается подъездная дорожка, или насколько круто она изгибается.

Также важно учитывать, из чего сделана подъездная дорожка. Подъездная дорога с ровной поверхностью, такой как асфальт или бетон, подойдет подъездные ворота с более низкими сиденьями. Если подъездная дорога имеет менее ровную поверхность, такую ​​как гравий или рыхлый камень, вы можете использовать ворота подъездной дороги, которые установлены немного выше, чтобы не царапать материал подъездной дорожки.Обычно это учитывается только тогда, когда гравий или камень уложены довольно высоко. В любом случае, между поверхностью проезжей части и нижней частью ворот должен быть зазор не менее 3 дюймов.

Типы подъездных ворот

Подобно тому, как существует много типов конструкций ворот, существует множество вариантов, из чего вы хотите, чтобы эти ворота были сделаны. Как и конструкции ворот, все эти материалы имеют свои плюсы и минусы.

Деревянные ворота подъездной дороги

Первый вариант материала для ваших ворот — дерево.Дерево — довольно классический выбор, к тому же универсальный.

Самым большим преимуществом древесины является ее внешний вид. В зависимости от типа древесины, выбранной для подъездных ворот, конечный продукт, выбранный одним покупателем, может иметь совершенно другой цвет и текстуру, чем другой покупатель.

Дерево часто используется в качестве ворот для уединения. Это связано с тем, что древесина обычно имеет форму и поверхность, а не принимает форму металла. Итак, дизайн красив, и он не предлагает прохожим вид на ваш двор.

Как мы уже говорили, у каждого из этих материалов есть обратная сторона. Для дерева есть парочка. В первую очередь это стоимость. Дерево может быть намного дороже, чем другие материалы, такие как алюминий. В то время как простые деревянные ворота могут не слишком дорого обойтись, более тщательно спроектированные и более ценные породы дерева могут увеличить стоимость. К тому же он довольно тяжелый, чего не любят некоторые владельцы ворот.

Распашные деревянные ворота — Посмотреть на Амазонке

Есть еще понятие ТО.Древесина обычно герметизируется, когда она используется в таких приложениях, как ворота и заборы, но это не значит, что у нее нет недостатков. Он по-прежнему склонен к растрескиванию и короблению. Это означает, что если вы хотите, чтобы ваши деревянные ворота выглядели как новые, вам придется быть готовым к довольно частому техническому обслуживанию по сравнению с другими материалами.

Металлические ворота

Металлические ворота — еще одно соображение для домовладельцев. Однако использование термина «металл» довольно расплывчато.Это связано с тем, что есть несколько типов металла, которые не являются обязательными для домовладельцев, которые хотят добавить подъездные ворота.

Алюминиевые ворота подъездной дороги

Алюминий — распространенный выбор среди тех, кому нужны металлические подъездные ворота. Есть несколько веских причин, по которым алюминий — хороший выбор. У металла также есть пара недостатков.

Для начала рассмотрим преимущества алюминия. В отличие от дерева, алюминий легкий — не только по сравнению с деревом и алюминием, но и по сравнению с другими металлами.Это означает, что ваши ворота не будут провисать под собственным весом, и у них не будет таких проблем с перекосом.

Кроме того, алюминий не требует особого ухода, так как он не так подвержен коррозии, как другие металлы. Лучше всего то, что это довольно доступный выбор.

Как уже отмечалось, у алюминия тоже есть минусы. Один из самых важных моментов заключается в том, что алюминий не прочен по сравнению с другими металлами. Этот недостаток прочности беспокоит многих владельцев, особенно тех, кто хочет иметь подъездные ворота, обеспечивающие им безопасность.

Кованые ворота подъездной дороги

Кованые ворота для проезда — еще один вариант. Когда многие думают о кованом железе, они думают о воротах с изысканным дизайном и орнаментом, и это может быть так. Кованое железо также можно использовать в более простом и скромном дизайне. Это первое преимущество кованых ворот: исключительная универсальность конструкции.

И наоборот, эти конструкции редко бывают прочными, а это означает, что для тех, кто ищет приватные ворота, кованое железо может быть не тем материалом, который вы ищете.

В то время как алюминий не очень прочен, кованое железо — чрезвычайно прочный выбор. Если вы ищете безопасность или ворота, которые выдержат суровые погодные условия, кованое железо — хороший выбор. Это не значит, что кованое железо не требует ухода. Самое главное техническое обслуживание — ворота должны быть чистыми и покрытыми, чтобы предотвратить ржавчину. Посетите эту страницу, чтобы узнать больше об обогреваемых подъездных дорогах для районов с неблагоприятной погодой.

Самый большой недостаток кованого железа — это его дороговизна.Кованое железо не только более ценно, чем алюминий, благодаря своей долговечности, но и довольно тяжелое. Это, как и в случае с деревянными подъездными воротами, немного усложняет установку и делает ее более затратной. Следует также отметить, что ворота из кованого железа более сложной конструкции, вероятно, будут стоить дороже, чем простые.

Кованые ворота

Вы также можете найти ворота в стиле кованого железа из нержавеющей стали, которые обеспечивают долговечность и устойчивость к ржавчине по более низкой цене.Другой вариант — оцинкованные ворота с порошковым покрытием, которые также могут выдерживать суровые погодные условия.

Ворота подъездной дороги звена цепи

Последний металлический вариант, который мы рассмотрим, — это подъездные ворота с цепочкой. Эти ворота обычно изготавливаются из оцинкованной стали. Это один из наиболее распространенных типов ограждений и ворот, но как они работают конкретно в качестве подъездных ворот?

Когда дело доходит до стоимости, ограждение из цепочки очень удобно для вашего кошелька. Кроме того, как уже упоминалось, он сделан из оцинкованной стали.Это означает, что на него нанесено покрытие для защиты от обычных проблем с металлом, таких как ржавчина.

Внешний вид звена цепи не всех устраивает. Его можно покрасить для немного другого внешнего вида, но он не изменится в изначальном дизайне.

Есть также опасения по поводу конфиденциальности и безопасности. Что касается конфиденциальности, тут мало что можно сделать. Ссылка цепи довольно прозрачна и сама по себе не обеспечивает особой конфиденциальности.Когда дело доходит до безопасности, звено цепи тоже не очень полезно, поскольку по нему легко лазить. Этого можно добиться, добавив колючую проволоку, но она не часто используется в жилых помещениях, и многим домовладельцам не нравится внешний вид ворот.

Виниловые ворота

Последний материал, который мы рассмотрим, это винил. Винил — это синтетический материал, поэтому он действует несколько иначе, чем металл и дерево. Учитывая это, первое преимущество винила в том, что он универсален с точки зрения дизайна.Дизайн и цвет можно изменять в соответствии с желаниями самых разных домовладельцев. Виниловые ворота

также довольно просты в уходе. Виниловые ворота очистить несложно, и они не ржавеют, как металл. К сожалению, солнце может повредить винил, заставив его потрескаться и потускнеть. Справедливости ради стоит отметить, что многие производители предлагают гарантии в отношении естественного износа. Если виниловые ворота подъездной дороги действительно повредятся, их будет сложно исправить без полной замены.

Что касается конфиденциальности, винил может предложить многое.Во многом это связано с вышеупомянутой универсальностью конструкции.

Один из недостатков винила — его стоимость. Поскольку из него легко превратить все, что угодно потребителю, стоимость этого довольно высока. Даже за готовые версии этого материала придется заплатить небольшую цену. Однако, как и в случае с другими типами материалов, которые могут быть использованы для ваших подъездных ворот, мы рассмотрим концепцию ценообразования позже.

Ворота подъездной дороги своими руками

Многие строители советуют с осторожностью относиться к подъездным воротам как к самостоятельному проекту.Хотя подъездные ворота — это непростая задача, доступность наборов для подъездных ворот позволяет домовладельцам контролировать их установку. Теперь давайте посмотрим, как использовать эти подъездные ворота своими руками.

Для начала внимательно прочтите гарантию и инструкцию по эксплуатации. Некоторые компании аннулируют свои гарантии, если установка не выполняется профессионалом.

Найдите время, чтобы выровнять землю. Как уже отмечалось ранее, установка ворот может быть затруднена, если на пути есть подъем в гору.По крайней мере, убедитесь, что есть обрыв, а не холм. В случае раздвижных ворот убедитесь, что вы сделали это сбоку от ворот, и это важно для распашных ворот в том направлении, в котором они открываются.

Затем вам нужно измерить столбики. В руководстве производителя должны быть инструкции относительно того, где и как следует устанавливать стойки. Это может варьироваться в зависимости от типа и модели приобретенных ворот. На этих столбах часто есть отмеченные места, где ворота будут останавливаться внизу.В противном случае убедитесь, что у них есть зазор 3 дюйма.

После измерения вы не можете начинать копать ямы для столбов. Прежде чем вы это сделаете, позвоните в местные органы власти, чтобы убедиться, что нет ничего, что могло бы помешать вам копать, например, линии метро. Выкапыватель ямок — лучший выбор, чтобы проделать ямы, когда вы будете готовы. Выкопайте на 6 дюймов глубже, чем необходимо, чтобы залить бетоном и закрепить стойки на месте еще больше.

Для установки столбов используйте отвес и уровень, чтобы убедиться, что они стоят прямо, и ровно по горизонтали, прежде чем делать какие-либо постоянные шаги.Дважды проверьте все свои измерения. Когда вы будете удовлетворены этими размерами, залейте бетон и оставьте на 48 часов.

Наконец, чтобы установить сами ворота, следуйте указаниям ворот, которые вы купили. Каждый набор ворот немного отличается, поэтому общие инструкции обычно не подходят.

Приставки для ворот

Ворота

Driveway не могут стоять сами по себе; им нужны опоры, столбы или колонны, чтобы заземлить их, а в случае распашных ворот они действуют как опорная точка.Это не значит, что они должны быть упрощенными.

Нечасто подъездные ворота дополняют простыми вертикальными стержнями. Скорее, они поддерживаются элементами дизайна, соответствующими стилю ворот. Классические деревянные подъездные ворота можно дополнить величественными колоннами.

В то время как столбы и колонны можно сделать привлекательными, использование колпака для опор может улучшить внешний вид ворот. Заглушки для пирсинга — это элементы, которые превосходят стандартную колонну.

Автоматические открыватели ворот

Устройство открывания одинарных распашных ворот — Посмотреть на Amazon

Если вы используете автоматические ворота на подъездных путях, вам понадобится спусковой механизм, чтобы открывать и закрывать ворота.Когда дело доходит до этого, у вас есть несколько вариантов.

Первый вариант — датчики. Например, они часто встречаются в гаражах, где разрешено только разрешение на парковку, и работают, сканируя ваш проездной, когда вы въезжаете. В жилых помещениях эти ворота открываются, когда они ощущают приближение машины. Из соображений безопасности некоторые домовладельцы предпочитают использовать только датчики выхода, а не разрешать въезд любой подъезжающей машине. Тем не менее, они могут быть настроены, как и в примере с гаражом, для реакции на определенный триггер.

Существует также выбор использования пульта дистанционного управления для входа.Как и любой другой пульт, эти пульты могут использоваться — обычно на достаточно близком расстоянии — для открытия и закрытия ворот нажатием кнопки. Для удобства их часто хранят на брелках или прикрепляют к козырьку в автомобиле. Клавиатуры

также можно использовать для входа и выхода людей на подъездную дорожку. Подобно клавиатуре системы безопасности, у этого открывателя есть физические кнопки, которые нажимаются определенным образом, чтобы разрешить вход или выход.

Самым современным выбором автоматических открывателей ворот является домофон с мобильного телефона.Это позволяет домовладельцам открывать и закрывать свои ворота с помощью приложения.

Ворота подъездной дороги в индустриальном стиле

Доступен ассортимент подъездных ворот промышленного или коммерческого класса. Они могут использоваться в таких целях, как обеспечение безопасности, в качестве пункта взимания платы или при небольшом зазоре, например, между двумя зданиями.

Барьерные ворота

Подумайте, когда вы заходите в гараж или проходите через пункт взимания платы за проезд. Есть рычаг или ворота, которые препятствуют движению вперед, пока не внесете плату или не покажете свое удостоверение личности.Это разновидности шлагбаумов.

Эти ворота предназначены исключительно для управления движением. Когда эти ворота закрыты, ни один транспорт не сможет выехать на подъездную дорожку. С другой стороны, если вы ищете ворота, которые красиво спроектированы или обеспечивают безопасность, а также препятствуют движению, это может быть не лучшим выбором для вас.

Шлагбаумные ворота обычно работают за счет того, что рука выступает горизонтально, когда ворота закрыты, и поднимается, чтобы сесть вертикально, когда ворота открыты.Из-за такой конструкции воротам такого типа требуется только дополнительное пространство для установки электрического открывателя ворот.

Вертикальные поворотные ворота

Если вам нравится идея барьерных ворот, но вы хотите немного большей безопасности и конфиденциальности, вы, вероятно, будете рады узнать о вертикальных поворотных воротах. В них используется тот же механизм перемещения, что и в воротах шлагбаума, но вместо простой руки используются полноразмерные ворота высотой 8 футов и более.

Как и в случае с шлагбаумом, для этого типа ворот вам нужно лишь немного больше ширины проезжей части, поскольку они поднимаются вертикально, а не требуют места для перемещения в сторону от проезжей части.Это делает их отличным выбором, когда домовладельцы хотят безопасности, когда у них нет места для откатных ворот.

Ворота с вертикальным подъемником

Как только что отмечалось, шлагбаумные ворота и вертикальные поворотные ворота располагаются горизонтально, когда они закрыты, и смещаются на 90 градусов, чтобы сидеть прямо в воздухе, когда ворота открыты. Вертикальные подъемные ворота, как альтернатива, поднимаются прямо в воздух. Они не поворачиваются и не меняют угол; они просто поднимаются прямо в небо.

Эти вертикальные подъемные ворота требуют много места, как откатные ворота, но они должны быть вертикальными.Для большинства проездов это нормально, поскольку им не препятствуют потолки или границы собственности. В общем, над этими воротами нужно пространство, равное высоте ворот. Например, если вы используете ворота высотой 8 футов, вам потребуется высота 16 футов от земли.

Важно отметить, что такие типы ворот невероятно дороги в установке. Таким образом, они обычно используются в промышленности, а не в жилых помещениях. Тем не менее, это также один из самых безопасных доступных вариантов ворот.

Стоимость выхода на подъезд

Последнее, что мы затронем, это стоимость подъездных ворот. Как вы уже могли догадаться, на данный момент нет единой цены на ворота, поскольку существует ряд функций и вариантов дизайна, которые могут изменить цену.

Как правило, подъездные ворота стоят от 1400 до 3200 долларов. Однопанельные изделия из дерева, стали и железа находятся в нижней части диапазона по цене от 1400 до 2100 долларов. Эта цена может варьироваться в зависимости от дизайна и размера. Эти цены относятся к однопанельным воротам, которые можно автоматизировать, чтобы они открывались или сдвигались.

Стоимость двухпанельных ворот из железа, стали и дерева составит от 1800 до 3200 долларов. Их можно автоматизировать, но, опять же, стоимость может варьироваться в зависимости от выбранного вами размера и стиля.

Комплект для ворот подъездной металлический

Есть дополнительные расходы, которые могут быть связаны с подъездными воротами. Для начала рассмотрим автоматизацию. Комплекты автоматики для распашных одноканальных ворот стоят от 850 до 2300 долларов. Для двустворчатых ворот эта стоимость увеличивается до 900–4500 долларов. Вы можете остаться на более низком уровне, выбрав ворота переменного тока с меньшими двигателями, а не ворота с солнечной батареей с более крупными двигателями.Комплекты автоматизации, которые используются для создания автоматических откатных ворот, стоят от 550 до 2150 долларов.

Блоки управления, такие как пульты дистанционного управления, клавиатуры и даже домофоны, продаются в широком диапазоне от 20 до 2000 долларов. Пульт дистанционного управления — самый недорогой вариант, цена которого составляет от 20 до 60 долларов. Клавиатуры немного дороже — от 50 до 250 долларов. Устройства внутренней связи или устройства, использующие более одного метода контроля доступа, являются самыми дорогими — от 350 до 2000 долларов.

Если вам нужен датчик, который будет открывать ворота, когда вы покидаете подъездную дорожку, это будет стоить от 140 до 200 долларов.Обратные механизмы могут стоить от 150 до 200 долларов. Есть несколько способов снизить расходы. Например, упомянутые ранее комплекты для подъездных путей своими руками могут снизить внешние затраты на установку.

Чтобы увидеть больше идей, посетите нашу страницу с современными подъездными путями, чтобы увидеть дополнительные фотографии и проекты для вашего дома.

13 ворот подъездных путей своими руками — как построить подъездные ворота — идеи для дома и сада

Подъездные ворота, сделанные своими руками, защитят ваших детей и домашних животных от блуждания на улицу и защитят посторонних от проникновения в вашу собственность.В наши непростые времена безопасность дома важна для нашей безопасности, и простые и дешевые ворота на подъездной дороге могут обеспечить нам безопасность и душевное спокойствие.

Ознакомьтесь с этими 13 планами подъездных ворот, сделанных своими руками, чтобы найти тот, который подходит для защиты вашей собственности.

1- Автоматические ворота

Этот план подъездных ворот своими руками покажет вам, как построить автоматические ворота, чтобы вы могли оставаться в безопасности своего автомобиля, открывая и закрывая ворота.

Это подробное видео на YouTube проведет вас через каждый этап процесса строительства, поэтому у вас не возникнет проблем со строительством таких ворот через дорогу.Тот, что показан в этом видео, имеет 16 футов в поперечнике и около 6 футов в высоту, что идеально подходит для широкого входа.

2- Металлические ворота

Этот видеоурок покажет вам , как установить цельные железные ворота , которые распахиваются для облегчения входа и выхода.

Эти железные ворота могут быть установлены для работы с существующим ограждением или как часть нового ограждения вокруг вашего ландшафта. Этот тип ворот бывает разных размеров, поэтому вы можете найти их по разумной цене, чтобы они соответствовали вашей дороге.

3- Деревянные ворота подъездной дороги

Эти красивые деревянные ворота увеличивают привлекательность вашего дома, помогая защитить вашу семью.

Две деревянные ворота распахиваются для облегчения входа и выхода. Кроме того, такая конструкция идеально подходит для подъездных путей с уклоном. Изогнутая нижняя часть деревянных ворот позволяет им открываться на склоне с перетаскиванием, при этом удерживая их достаточно близко к земле, чтобы дети или домашние животные не заползли и не убежали.

Декоративная верхняя панель делает высокие деревянные ворота красивыми и надежными. Легко создать дизайн с этими бесплатными планами.

4- Ворота Cedar Driveway

Посмотрите это информативное видео на YouTube, чтобы узнать, как построить подъездные ворота из кедровых досок с пазом и гребнем.

Привлекательные ворота имеют боковую дверь для удобного доступа пешеходов, поэтому вы можете выйти и запереть ворота, когда идете на прогулку или на велосипедную прогулку. Легко открывающаяся конструкция как для автомобилей, так и для пешеходов.

Кедровая доска с гребнем и пазами проста в работе, а древесина прослужит десятилетия снаружи в элементах.

5- проходные ворота

Самодельные ворота подъездные ворота позволяют видеть сквозь них, сохраняя при этом безопасность внутри вашей семьи и домашних животных.

Изогнутая верхняя часть и деревянная планка посередине делают ее привлекательным дополнением к входной двери вашего дома. Рейки расположены достаточно близко друг к другу, чтобы домашние животные и дети не могли протиснуться сквозь них.

Этот простой проект «сделай сам» можно построить за день, а ворота можно открыть вручную или подключить к электронному устройству открывания ворот.

6- Двойные ворота

Для больших подъездных путей нужны большие ворота напротив входа, и в этом видео на YouTube представлены планы строительства больших двойных ворот из дерева .

Двойные ворота привлекательны, функциональны и легко просматриваются. Их можно открывать и закрывать вручную или подключать к электрическому или солнечному устройству, чтобы сделать их автоматическими воротами.

Древесину можно оставить натуральной и покрыть водоотталкивающим прозрачным слоем или покрасить дерево в любой цвет.

7- Ворота для поддонов

Переработанная древесина поддонов идеальна для строительства подъездных ворот своими руками . Переработанные пиломатериалы из поддонов можно бесплатно получить, а также доски идеального размера для этого строительного проекта.

Двойная дверная конструкция образует ручную заслонку, которую рулоны открывают на нижнем колесе.Колесный кронштейн также помогает предотвратить провисание больших ворот. Добавьте контрастное оборудование, чтобы создать уникальный вид, чтобы ворота защищали вашу собственность и увеличивали привлекательность бордюров.

8- Одинарные откатные ворота

Такие раздвижные ворота, как эти, занимают гораздо меньше места, чем распахивающиеся ворота. Кроме того, если ваша подъездная дорожка находится на уклоне, подъездная дорожка , скользящая, , , g , , , , t , , e , будет открываться и закрываться легче, чем открывающаяся.

Сделанные полностью из дерева без металлического каркаса, эти деревянные откатные ворота привлекательны и доступны по цене. Эти подробные планы покажут вам, как построить эти раздвижные ворота с решеткой наверху для декоративного элемента. Планы можно загрузить в формате PDF и распечатать для удобства использования в процессе строительства.

9- Рамы ворот для тяжелых условий эксплуатации

Вот видео на YouTube, которое покажет вам , как построить сверхмощные рамы ворот , которые можно использовать как есть, покрыты любым материалом по вашему выбору.

Эти усиленные рамы ворот идеальны для использования на животноводческой ферме, где основной задачей является содержание скота в безопасном ограниченном пространстве. Прочные ворота могут годами выдерживать интенсивное использование и жестокое обращение со стороны крупных животных.

Прочные ворота изготовлены из бруса 4 × 4 и могут быть покрыты решеткой, деревянными рейками или другими строительными материалами для улучшения внешнего вида бордюров. Слой краски или прозрачное покрытие для защиты от атмосферных воздействий — это все, что необходимо для этих прочных рам ворот.

10- Ветрозащитные ворота для поддонов из дерева

Рядом с пляжем очень ветрено, и вам понадобится подъездной путь , который сможет выдержать сильный ветер и соленый воздух.Посмотрите это видео на YouTube, чтобы узнать, как превратить деревянные поддоны в прочные, устойчивые ворота, которые могут противостоять сильным ветрам, дующим с океана.

Из переработанной древесины поддонов можно практически бесплатно построить эти подъездные ворота своими руками.

11- Ворота трансформированного звена цепи

Ознакомьтесь с этой идеей и узнайте, как превратить старые ворота из цепных звеньев в рай из пальмовых деревьев, который будет приветствовать гостей на вашем участке, не подпуская посторонних к нему.

Подробные фотографии показывают, как пошагово превращаются скучные, прозрачные ворота с цепочкой в ​​красивый вход с двумя пальмами.

№ Комплект ворот для проезда необходим для этого преобразования, все сделано с творческой изобретательностью. Ознакомьтесь с бесплатными тарифами, чтобы превратить скучные ворота в произведение искусства.

12- Металлические ворота

Он большой, привлекательный, надежный и полностью сделан из металла. Эти металлические ворота подъездные ворота открываются автоматически и представляют собой прекрасную вещь.Металлические детали, размещенные по всему периметру ворот, привлекают внимание и создают отличное первое впечатление о доме и семье, которые находятся за воротами.

Это подробное видео на YouTube предоставит вам пошаговые инструкции, чтобы вы могли создать индивидуальные металлические ворота для проезда.

13- Короткие деревянные ворота

Высокие, прочные и массивные на вид — лучший способ описать дизайн этих ворот , сделанных своими руками.

Дизайн представляет собой серьезный барьер для внешнего мира, но при этом остается привлекательным, повышает безопасность собственности и снижает привлекательность.

Эти массивные деревянные ворота можно покрасить или покрыть лаком, чтобы сквозь них просвечивала текстура натурального дерева. Отличный дизайн для дома, расположенного на оживленной улице, где важны конфиденциальность и безопасность.

Рама откатных ворот своими руками — комплекты для откатных ворот

Доставка
по всей Австралии
и по всему миру

Изображение ниже
Комплект стоил 1850 долларов, и они сэкономили более 3000 долларов, сделав это самостоятельно! Эти раздвижные ворота были бы оценены в 5000 долларов, если бы их построила компания по производству ворот! Размер откатных ворот: 3000ммШх1800мм.Он был доставлен в Квинсклифф, штат Виктория.

В комплект входит
Инструкции, оцинкованная рама откатных ворот, рельсы, стойка и двигатель. 1 бесплатный звонок для обслуживания на месте, если это необходимо в районе Мельбурна, поэтому, если у вас возникнут проблемы при установке ворот, обязательно позвоните нам! Домашние мастера из разных штатов могут использовать наш номер 1300.

Монорельс поддерживает раздвижные ворота поперек гравийной дороги, и это может быть поставлено, если нет твердой поверхности, к которой можно прикрепить раздвижные ворота, как показано выше! Монорельс стоит 112 долларов.00

Вот готовый комплект откатных ворот своими руками, который один из наших клиентов закончил за выходные!

После:
Это фотографии готового проекта. Молодец Дэнни! Между бревнами был зазор 10мм, проект получился отличный! Мы поставили раму откатных ворот, а также все стойки и ролики. Это был полный комплект, и больше ничего не требовалось.
Дэнни также купил у нас панели для забора своими руками, и все они были покрыты порошковой краской Satin Black.
Отличная работа Дэнни!

Это не наклон, а угол наклона камеры
Это меня волновало !!!

Откатные ворота своими руками
Вид спереди
Облицованы деревом Western Aust Jarrah, рама сделана из оцинкованной стали. Эти ворота открываются и закрываются вручную.

Вид сзади откатных ворот, показывающий распорки.
Отличная работа, Джон!

До:
На фотографиях показаны ворота до того, как Дэнни прикрепил таймер к своему набору для раздвижных ворот, сделанному своими руками.
Раздвижные ворота Размер
2400 мм x 1800 мм
Комплект раздвижных ворот
3 стойки с порошковым покрытием

Дэнни не хотел покупать мотор для ворот, так как был счастлив закрыть его вручную.

Как измерить комплект для раздвижных ворот Две верхние фотографии над
Ричард — доктор медицины в осветительной компании, и всего за 2 дня он прикрепил брус и повысил ценность и безопасность своего дома.
Молодец Ричард !

Комплект откатных ворот с порошковым покрытием и рама ворот DIY.

На этих фотографиях частокол прикрепляется к раме для раздвижных ворот, сделанной своими руками, и мы абсолютно уверены, что она будет выглядеть фантастически! Отличная работа, Тони!

Комплекты компонентов откатных ворот

12/24 В постоянного тока

Нужен двигатель для раздвижных ворот DIY

240 В
Низкое напряжение
На солнечной энергии

Двигатель для откатных ворот для самостоятельной сборки

Нужна рама для ворот своими руками

Рама для ворот своими руками

Собственное здание Откатные ворота

Стальной столб — обрезка любой длины

Автоматические ворота своими руками: все, что вам нужно знать

Если вы хотите установить новые ворота, автоматические ворота могут стать удобным способом взять управление под контроль, не выходя из машины, и повысить безопасность вашего дома.Но установить автоматические ворота своими руками не так просто, как забить несколько столбов. Чтобы определить, подходят ли вам автоматические ворота, сделайте это самостоятельно, вот что вам нужно знать, прежде чем приступить к работе лопатой.

Источник изображения: Pinterest / emts.be

Используйте качественные детали и материалы

Проблема с автоматическими воротами DIY заключается в том, что многие онлайн-комплекты имеют разное качество. Нестандартные ворота ставят под угрозу безопасность и не имеют эстетической привлекательности из-за поставляемых материалов более низкого качества.Из-за преждевременного износа непрочных деталей из стали, пластика и петель электрические ворота выглядят дешево и не выдержат такого расстояния.

Вместо этого найдите поставщика, который использует качественные материалы и компоненты. Авторитетные поставщики могут спроектировать и изготовить автоматические ворота, которые вы сможете установить самостоятельно, а не дешевый онлайн-комплект. Качественные ворота более устойчивы к погодным условиям, вредителям и повреждениям и могут обеспечить более безопасное решение для безопасности вашего дома. Выберите индивидуальный дизайн для большей универсальности.

Автоматические ворота своими руками требуют специальных навыков

Установка автоматических ворот — это узкоспециализированная задача. Если вы выполняете работу без подрядчика или установщика ограждений, вам потребуются строительные и электрические навыки.

Домовладельцы, пытающиеся самостоятельно выполнить установку с помощью набора для самостоятельной сборки и не имеющие большого опыта, могут столкнуться с дополнительными расходами, если задача не будет выполнена правильно. Тем не менее, расходы можно сократить, если подготовить фундамент самостоятельно и нанять надежного установщика, который выполнит окончательную проводку и настройку.Рекомендуется, чтобы автоматизация ваших ворот выполнялась электриком или квалифицированным установщиком.

Неправильная установка может привести к аннулированию гарантий и гарантий в случае возникновения дефектов. Чтобы снизить риски, остерегайтесь потенциальных проблем, таких как проблемы с уклоном и ремонт подземных двигателей, что может быть проблематичным, если подземный дренаж затруднен. Контуры и уклоны могут создавать проблемы при установке и должны быть отмечены как часть процесса планирования. Перед тем как начать, рассчитайте длину границы.

Распоряжение местного совета

Риски также можно снизить, если ваши автоматические ворота соответствуют правилам местного совета. В Австралии существуют строгие правила и минимальные требования в отношении расстояний между панелями и размеров забора и ворот. Перед установкой вам также потребуется одобрение совета.

Стоимость в зависимости от времени

Прежде чем решить, подходят ли автоматические ворота для самостоятельной работы, подумайте о том, насколько экономия затрат связана только с поставкой и установкой, и сколько стоит ваше время.

Домовладельцы, имеющие профессиональную квалификацию, могут воспользоваться доступным решением с комплектом только для расходных материалов. Экономия обычно заключается в затратах на установку. Но вам нужно взвесить ответственность и риски, прежде чем выбирать путь своими руками.

Источник изображения: Pinterest / CustomMade

Свинг против скольжения

Распашные автоматические ворота чаще всего используются в жилых домах, поскольку они практичны и просты в установке. Однако они не будут работать, если он будет подниматься вверх.Перед тем, как выбирать распашные ворота, также следует учитывать длину проезжей части, место для парковки автомобилей и движение на улице.

Если пространство ограничено или у вас наклон подъездной дорожки, раздвижные ворота — идеальное решение, поскольку их можно установить под углом и они занимают меньше места. Однако установка откатных ворот не рекомендуется для среднего энтузиаста своими руками. Раздвижные направляющие необходимо врезать в бетон, чтобы они работали плавно.

После того, как вы выбрали предпочтительный тип ворот, определите их автоматический доступ и способ подачи питания.

Как выбрать

Хотя внешний вид поможет определить, какой вариант ворот лучше всего подходит для вашей собственности, окончательное решение обычно сводится к пространству, типу проезжей части и установке. Но стиль по-прежнему остается важным фактором, и выбранный тип ворот должен дополнять дом.

Ворота в стиле пикет сочетаются с домами в Хэмптоне. Современные дома могут извлечь выгоду из чистых и минималистичных решетчатых ограждений и ворот. В качестве альтернативы, если у вас есть старая собственность, подумайте о стальных или алюминиевых воротах с замысловатыми верхушками, например «готическими» для деталей и характера.

Автор Bio
Эта статья написана Джейд Фергюсон, которая рекомендует Fencemakers в Перте, Западная Австралия, для производства автоматических ворот и установки квалифицированными подрядчиками. Поймайте Джейда в LinkedIn.

Стильная прачечная своими руками | DIY, вам следует избегать

То, что я хотел бы знать о двойных дверях для сараев

Сегодня я отдыхаю от своих постов на Flip House, потому что я так рад поделиться этим с вами, что не мог дождаться.У нас есть двери сарая!

Я знаю, что я не первая девушка, которая ставит двери сарая в своем доме, но это то, что я хотел сделать в течение многих лет, и когда мы переехали в этот дом, я знала, где именно положи их.

Тогда нам нужно было позаботиться о некоторых других приоритетах, прежде чем мы сможем приступить к этому проекту. Но наконец-то дело сделано, и они оказались даже лучше, чем я предполагал!

Перед дверьми сарая

Эти двери-гармошки появились прямо из конца семидесятых или начала восьмидесятых.Они служили хорошей функцией закрытия телевизионной комнаты, но они также чувствовали себя немного (!) Устаревшими и издавали ужасный щелкающий звук, когда открывались или закрывались.

У меня скоро появятся приятные воспоминания о моих детях, которые рано просыпаются по субботам и крадутся в телевизионную комнату, чтобы посмотреть мультфильмы. Они думали, что закроют двери, чтобы звук телевизора не разбудил нас, но мы неизбежно проснулись от звука закрывающихся дверей.

Я мог даже сказать, какой ребенок встал, по тому, как они закрывали двери.Моя младшая просто закидывала их, как будто срывала повязку. Старейший старался говорить об этом мягко и тихо, но тогда вместо большого рэка я слышал цоканье… цоканье… цокание… цокание… цокание. Не уверен, что было хуже.

Значит двери гармошки надо было убрать. От них было на удивление легко избавиться, всего несколько шурупов, и они валялись кучей у меня на полу. А теперь разобраться, что с ними делать…

Повесить новые двери было немного сложнее, но определенно выполнимо.У меня для вас есть несколько предложений, если вы подумываете о таком проекте. Но сначала давайте полюбуемся дверьми, не так ли?

Двери сарая

Оооо.

Ааааа.

Мы выбрали дверь в современном стиле с матовым стеклом и традиционной фурнитурой. Я хотел, чтобы свет проходил через обе комнаты, но все же можно было сделать некоторое разделение комнаты с телевизором, особенно когда дети станут старше и будут проводить больше ночей в кино и ночевок.(У меня большие планы на эту комнату, но это для более позднего сообщения в блоге.)

Кроме того, дизайнер во мне чувствует себя обязанным добавить это примечание. Мы планируем добавить 6-дюймовые белые плинтусы в эту затонувшую столовую / гостиную, чтобы двери не казались парящими в пространстве на стене. Когда-нибудь проблема дизайна будет решена.

Как повесить двойные двери сарая

~ Этот пост содержит партнерские ссылки. Если вы совершите покупку, я могу получить небольшую комиссию без каких-либо дополнительных затрат для вас.~

Как правильно подобрать

Пока мы искали идеальные двери, мы нашли множество комплектов двойных дверей для сараев, но они были вне нашего ценового диапазона. Затем мы поняли, что можем просто купить два отдельных дверных комплекта и повесить их вместе. Требовался один дополнительный шаг, но это было совсем несложно и не требовало дополнительного оборудования.

Расширяя наш поиск до однодверных комплектов, мы смогли найти нужный стиль по доступной цене.

Эти двери мы получили от Home Depot, включая двери, рельсы и фурнитуру. Если вам нравится идея, но вы хотите другие двери, попробуйте этот комплект фурнитуры с дверной плитой по вашему выбору.

Имейте в виду, когда вы выбираете дверь сарая, чтобы закрыть существующую дверную коробку, дверная плита, вероятно, должна быть высотой 84 дюйма, чтобы закрывать дверь и обшивать. Дверная плита также должна быть как минимум на дюйм шире проема.

Вы не можете взять стандартную дверную плиту 80 дюймов и превратить ее в дверь сарая, если вы не уменьшите свой проем по сравнению со стандартным размером или не создадите новый проем с нуля.

Перед установкой дверей сарая

Я рекомендую выполнять эту установку в двух отдельных частях: во-первых, чтобы дверные плиты адаптировались к новому окружению перед их прикреплением, а во-вторых, чтобы дать себе немного передышки в процессе выполнения проекта.

Когда мы начали этот проект, я подумал: «Насколько это может быть сложно? Это как вешать очень тяжелые шторы! » Ну да и нет. Идея та же самая, но оказалось, что подвешивать действительно тяжелые предметы намного сложнее! К счастью, мой муж был голосом разума (как обычно) и заставил меня не торопиться.

Итак, дайте себе вечер, чтобы открыть упаковку с оборудованием, убедиться, что у вас есть все детали, установить двери в помещении, чтобы они адаптировались, и сделайте начальные измерения и маркировку. Так будет намного проще повесить двери на второй день.

Я не буду проводить вас пошагово по инструкциям, поскольку они могут отличаться в зависимости от оборудования и дверей, которые вы покупаете. Вместо этого я дам вам советы, которые мы сочли полезными на этом пути, и все, что я хотел, чтобы мы знали до начала.

Советы по выравниванию дверей сарая

Купите хороший лазерный уровень, который можно повесить на стену во время работы. Так важно выровнять все в этом проекте, что вы не хотите полагаться на небольшой уровень, если вы можете его избежать, и вы не хотите перемещать уровень во время измерения.

После измерения в соответствии с вашими инструкциями центральной высоты верхней панели (если вы устанавливаете ее на гипсокартон) или рейки, отметьте это место на стене и прикрепите туда лазерный уровень.Оставьте его в этом месте на время монтажа коллектора и рельсов.

Работайте от дальней стороны стены к лазерному уровню. Если ваш уровень прикреплен к левому краю стены, как мой, вы можете начать с подвешивания правой стороны заголовка и дорожки. Это просто не дает вашей работе мешать вашему уровню.

Насадки для центрирования дверей сарая

Расположите дверцу сарая по центру дверного проема, который не обязательно будет посередине вашей стены.Измерьте и четко отметьте середину дверного проема, чтобы вы могли отслеживать это при установке коллекторов и направляющих.

Вам не понадобится дополнительная фурнитура, если ваши двери будут встречаться в середине проема. Если вы хотите, чтобы ваши двери скользили из стороны в сторону, вы можете приобрести соединитель гусеницы, но это не обязательно для установки по центру, как у меня. Соединитель гусеницы просто позволяет колесам плавно проходить через стык между рельсами.

Если вы хотите, чтобы двери останавливались посередине, как у меня, вам нужно установить дверные ограничители, которые должны быть включены в комплект оборудования.Однако эти дверные ограничители предназначены для предотвращения скатывания дверей с концов направляющих, и мы обнаружили, что они имеют неправильный размер, чтобы позволить дверям встречаться посередине.

Когда мы установили оба упора на место, между дверями образовался большой зазор, но мы не смогли использовать только один, потому что задний конец упирался в колеса другой двери. Итак, мой удобный муженек просто использовал свою Saws-All (сабельную пилу), чтобы отрезать лишний металл на плоском конце одного из упоров.

Это позволяло им стыковаться вместе, оставляя достаточно места между подвесными ремнями.

Теперь двери закрываются плавно и останавливаются с минимальным зазором между ними, что идеально для предотвращения хлопков и защемления пальцев.

Общие советы по установке дверей сарая

Знай свое пространство

Убедитесь, что у вас есть место для дверей сарая. Звучит очевидно, но стоит упомянуть. Вам потребуется не менее 6 дюймов над дверной коробкой, чтобы повесить перемычку и поручень. И вам понадобится как минимум в два раза больше ширины дверного проема с каждой стороны двери.

Мой дверной проем был в общей сложности 65 ″, поэтому мне потребовалось два набора жаток шириной 80 ″, что означало, что моя гусеница оказалась почти 14 футов в длину!

Вызов подкрепления

Это проект, сделанный своими руками, но не для слабонервных и слабонервных. Эти двери тяжелые, и с оборудованием может быть сложно маневрировать, особенно если у вас в доме ограниченное пространство.

Найдите приятеля, поговорите с мужем или наймите разнорабочего, но не пытайтесь установить этих плохих парней самостоятельно.Даже чтение инструкции будет лучше, если вы соедините два мозга вместе!

Организуйтесь

Сначала соберите припасы. Вы не хотите болтаться наверху лестницы с железным рельсом, наполовину прикрепленным к стене, и осознавать, что вам понадобится сверло 3/8 дюйма из вашего рабочего места в гараже.

Зеркальное отображение

Имейте в виду, что при установке двойных дверей сарая один комплект оборудования будет зеркальным отражением другого. Это может немного сбить с толку при чтении инструкций по установке, поэтому сначала подумайте о том, чтобы начать с двери на той же стороне, что и на диаграммах инструкций.

Тогда, как только вы освоите это, вам будет легче произвести необходимое преобразование в уме для противоположной стороны.

Заголовок или нет заголовка?

Нужен заголовок? Это зависит от ваших стен. Если вы крепитесь к гипсокартону, вам понадобится верхняя доска. Это позволяет сначала закрепить на шпильках, а затем прикрепить направляющую к доске.

Если вы устанавливаете на бетонный блок, ваш комплект должен поставляться с бетонными анкерами, и вы можете просто прикрепить поручень прямо к стене.

Лично мне нравится внешний вид платы заголовка, которая сочетается со всей моей белой окантовкой. Кроме того, если дверной проем уже имеет обшивку вокруг него, использование верхней планки гарантирует, что дверь не снимает обшивку при скольжении.

Ресурсы для установки двойной двери сарая

• 2 комплекта дверной фурнитуры плюс двери — измерьте ширину дверного проема, чтобы убедиться, что вы заказываете направляющую правильного размера. Каждая рейка должна быть как минимум в два раза больше ширины дверного проема.Здесь вы можете получить мои точные двери и фурнитуру!
• Лазерный нивелир
• Пилы — все — это не указано в инструкции, но оно нам понадобилось для модификации упоров рельсов
• Studfinder
• Набор сверл и сверл
• Набор торцевых ключей
• Крепежные винты для шкафа или дерево Саморезы для крепления платы заголовка к стене. Это были единственные винты, не входящие в мой комплект оборудования, и я решил использовать этот стиль с широкой черной головкой, чтобы добавить к сельскому стилю оборудования.Вы также можете использовать обычные шурупы по дереву и покрасить головки в цвет заголовка.
• Центрирующая линейка — я использую эту штуку для самых разных творческих проектов, но пока это мое любимое применение!
• Измерительная лента, карандаш
• Пациент муж, не продается на Amazon.

Кроме того, у меня было несколько вопросов о том, где я взял свой светильник для столовой в фермерском стиле, поэтому я подумал, что добавлю ссылку на него здесь. Идеально сочетается с дверной фурнитурой!

Я что-нибудь пропустил? Мне жаль, что у меня не было этого поста, когда я исследовал, как сделать этот проект, поэтому я надеюсь, что он вам поможет.Я люблю вопросы и комментарии, так что напишите мне ниже, и я обязательно свяжусь с вами!

П.С. У меня было так много замечательных вопросов об этом посте, что я написал сопроводительную статью, полную часто задаваемых вопросов. Ознакомьтесь со всеми подробностями!

Материалы

• Вы можете либо купить два полных набора дверей сарая (см. Ниже о дверях, которые мы использовали), либо вы можете купить два набора фурнитуры и две дверные плиты.
• Я также рекомендую установить на ваше оборудование комплекты «мягкого закрытия».Тогда вам не нужно беспокоиться о том, что кто-то захлопнет двери!

Инструменты

• Лазерный уровень
• Studfinder
• Набор сверл и сверл
• Набор торцевых ключей
• Винты для монтажа шкафа или шурупы для дерева
• Центрирующая линейка
• Рулетка, карандаш
• Лестница или прочный табурет

Инструкции

1. Во-первых, убедитесь, что у вас достаточно места для дверей сарая! Вам понадобится как минимум столько же места снаружи двери, как и внутри, чтобы дверь могла соскользнуть с пути.Для двойных дверей сарая вы установите два полных комплекта фурнитуры по центру дверного проема.
2. Купив дверцу и фурнитуру подходящего размера, откройте упаковку и убедитесь, что у вас есть все необходимые детали. Соберите инструменты, чтобы не слезть с лестницы и не найти отвертку в гараже.
3. Ознакомьтесь с инструкциями. Имейте в виду, что одна из дверей будет развешиваться как зеркальное отображение другой, так что имейте это в виду, читая инструкции.
4. Не торопитесь, делая замеры и разметку!
5. Ваш лазерный уровень — ваш лучший друг! Ключ к тому, чтобы двери сарая работали хорошо, — это их ровное выравнивание. Повесьте лазерный уровень на противоположном конце стены, где вы будете работать, чтобы ваши руки не мешали лучу.
6. Найдите друга, который поможет вам с установкой. Некоторые детали требуют более двух рук.
7. Вы можете изменить дверной ограничитель (входит в комплект), чтобы закрыть зазор между направляющими, если вы предпочитаете цельный вид.Или вы можете получить соединитель гусеницы, если хотите, чтобы двери могли сдвигаться в обе стороны.

   No related posts.
