Откатные ворота своими руками легко и недорого

Несмотря на дороговизну, популярность откатных ворот постоянно возрастает. При наличии необходимых механизмов и фурнитуры, а также определенных навыков сварки, можно изготовить откатные ворота своими руками, что выйдет значительно дешевле.

Достоинства и недостатки

Подобная конструкция отличается определенными недостатками, однако преимуществ у нее значительно больше:

• не мешает проезду транспортных средств и позволяет неплохо сэкономить пространство;
• нижние крепления в консольных системах обеспечивают функциональность в любом климате;
• отделку можно выполнить из различных материалов, таких как ковка, профнастил либо вертикальная обрешетка;
• богатый выбор вариантов;
• исключается провисание петель;
• выбор автоматики осуществляется индивидуально.

К недостаткам следует отнести:

• финансовые затраты превышают стоимость распашных ворот на 15%;
• крепление привода, а также консольной части требует дополнительного основания;
• необходимо большая площадь вдоль забора.

Незначительность недостатков несоизмерима с преимуществами откатных ворот.

Типы конструкций

Существует несколько видов подобных ворот, отличающихся принципом обустройства и функциональностью:

1. Подвесные. Эта тяжелая, но достаточно надежная конструкция пользуется огромной популярностью с времен СССР. Для проезда грузового транспорта, металлическую балку устанавливали на большой высоте. Сейчас такая конструкция применяется редко ввиду ее материалоемкости и ограниченности габаритов проема.
2. Консольные. Эти ворота сумеют устоять в любую непогоду и являются идеальным вариантом для многих климатических зон России. Конструкция устанавливается на мощное бетонное основание, создаваемое сбоку проема.
3. Механические. Перемещение выполняется вручную. Имеют более низкую стоимость и легкую установку. Данная схема откатных ворот подойдет для редко посещаемых дачных участков.
4. Автоматические. Оснащенные ПДУ, а также электроприводом, являются абсолютной противоположность механическим. Оптимальный вариант при регулярном использовании.

Внимание! Откатные ворота нуждаются в свободной площади вдоль забора, размеры которой соответствуют габаритам проема.

Откатные ворота своими руками: особенности расчета

Грамотный расчет конструкции относится к наиболее важному этапу, который нельзя проигнорировать. Это поможет определить конечный вес, а также подобрать соответствующие механизмы, способные выдержать нагрузку.

Откатные ворота чертеж: данные высоты и ширины проема

Чтобы определить будущую ширину ворот, потребуется замерить:

• ширину проема;
• расстояние между центральными точками кареток;
• технологический отступ для перемещения ворот.

С учетом полученных параметров, составляется чертеж откатных ворот с указанием всех размеров.

Расчет противовеса

Чтобы створки оставались уравновешенными, необходимо просчитать противовес. Его длина должна превышать или равняться 40% ширины самой створки. Эти расчеты помогут определить требуемое расстояние вдоль забора для отката конструкции.

Расчет веса

Зная вес материалов, эти расчеты произвести не сложно:

• стальной лист, имеющий толщину равную 2 мм, весит порядка 17 кг/кв.м;
• вес профнастила равняется 4 кг к каждому квадратному метру.

Если каркас будет размером 2*4 метра, вес ворот составит приблизительно 200 кг. Эти данные помогут определиться с выбором направляющей балки.

Расчет прочности фурнитуры

Чтобы изготовленная конструкция безупречно работала в любую погоду, прочность комплектующих должна превышать предполагаемую массу ворот. Кроме того, следует учитывать боковой момент, что соответствует 800 кг/м. Соответственно, каждой опоре достанется не более 180 кг.

Внимание! Приобретая роликовые механизмы нужно убедиться, что они имеют порядка 30% запаса в отношении веса ворот.

Дополнительные расчеты

Создавая откатные ворота своими руками нужно уделить внимание количеству анкеров, прочности опор роликовых кареток. Просчитывая закладные, исходят из 60% общей массы, которые необходимо разделить на будущее количество закладных.

Устройство

В конструкциях данного вида ворот содержатся следующие комплектующие:

• роликовые опоры;
• направляющая балка, способная принимать запланированную массу;
• концевые (упорные) ролики;
• уловители, как нижний, так и верхний;
• кронштейн, удерживающий створки;
• подставка для установки опоры, организующей перемещение.

Роликовые опоры, воспринимающие нагрузку, должны располагаться на бетонном основании.

Створка

Конструкция створки должна обладать достаточной жесткостью, позволяющей функционировать в гололедицу и сильный ветер. Кроме того, чтобы исключить провисание под собственной массой, ее дополнительно снабжают ребрами жесткости.

Выбор комплектующих

Чтобы определиться с выбором комплектующих, следует учитывать вес и габариты створки. Для этого проводятся несложные расчеты. Несущая рельса базовой комплектации имеет 6-метровую длину. Поэтому, для правильного подбора комплектующих, к длине створки добавляется 40%. Кроме того, подбор можно осуществлять с учетом предстоящих нагрузок и габаритов направляющей балки.

Внимание! Когда проем запланирован более 4 м, покупая комплектующие, ориентируются на нагрузки порядка 500 кг.

Откатные ворота своими руками: монтажные работы

Полотно должно перемещаться вдоль забора со стороны участка. Исходя из этого, подготавливается место. Процесс монтажа содержит 4 этапа:

• сооружение фундамента;
• проведение электропроводки;
• монтаж ответного столба;
• установка автоматики.

Выполнение всех этапов соответствует определенным требованиям.

Изготовление фундамента

Прежде всего, выполняется разметка, для которой от забора отмеряется 50 см, равные ширине фундамента. Чтобы определить периметр предполагаемого фундамента, необходимо отмерять расстояние, соответствующее откату. Если использовать опорные столбы не представляется возможным, ставится ответный столб. Решив использовать автоматику, необходимо приготовить место для проведения проводки, используя металлопластиковую трубу, диаметром порядка 25 мм.

Глубина траншеи под фундамент должна соответствовать требованиям конкретного региона. Для создания закладного элемента используется швеллер, соответствующий длине траншеи. Укрепление фундамента проводится 12-миллиметровой арматурой, соединенной в поперечные связи, а также приваренной к швеллеру, выставленному при помощи уровня.

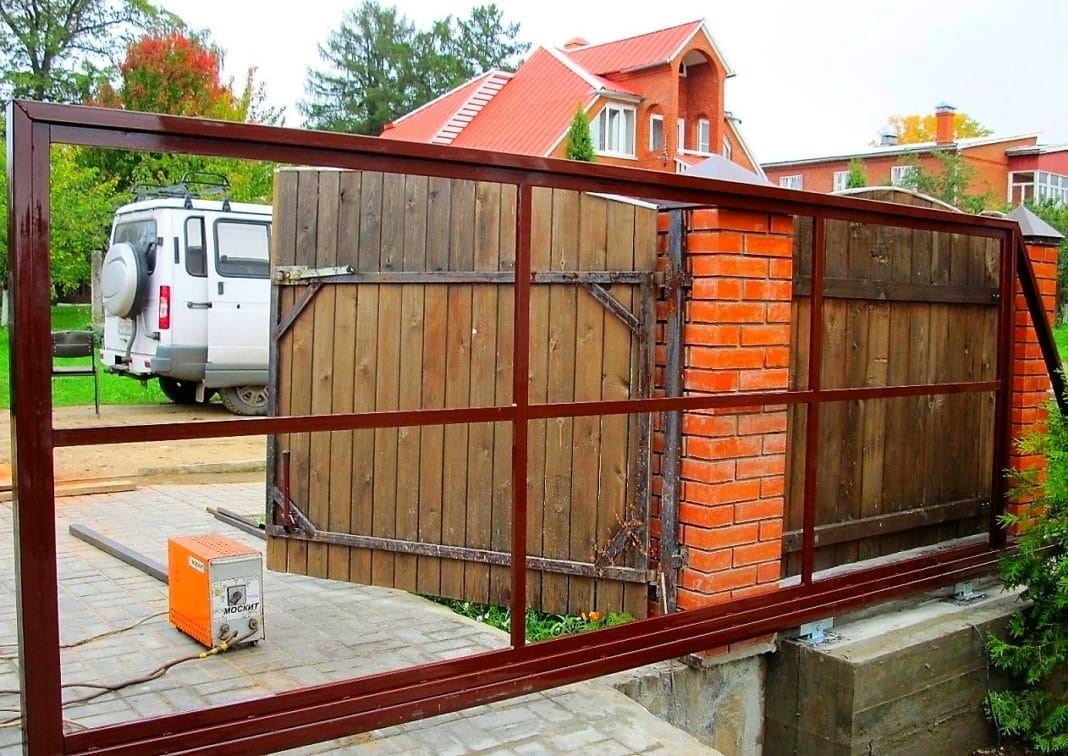

Установка

После застывания основания делается разметка при помощи шнура, определяющего направление перемещения ворот. На закладной размещаются каретки, максимально удаленные одна от второй. Установив ворота на направляющем рельсе, их выставляют на каретках. Проверив установку уровнем, каретки прихватываются сваркой, а стык между закладной и каретками заваривается.

Установка тележки потребует сделать отверстия в несущей. Для этого ослабляются верхние гайки, прикрепляющие к плоскости тележки, и слегка покатывают ворота. При свободном движении створки гайки затягиваются, при затруднении перемещения крепления ослабляются. Затем конструкция откатных ворот нивелируется, поправляются имеющиеся перекосы тележек.

Пришло время установить концевой ролик на несущий профиль, хорошо затянув болтами. Для выполнения концевого упора в ручном перемещении ворот, крышка ролика закрепляется сваркой на профиле. Для предотвращения укатывания снега в ролики, на внутреннюю сторону монтируются заглушки для профиля.

Каркас ворот нужно обшить профилированным листом, соответствующим размерам створки. Крепление обшивки выполняется саморезами либо заклепками, укладывая следующие листы внахлест. По завершению установки выполняется монтаж автоматики, закрепив зубчатую рейку.

Откатные ворота своими руками: выбор автоматики

Для правильного выбора необходимо учитывать вес и габариты ворот:

• в проемах, превышающих 4 м можно использовать привод не более 600 кг;
• для проемов свыше 4 м применяются приводы от 600 до 1300 кг;
• при интенсивной эксплуатации ворот потребуются приводы свыше 1300 кг.

Окраска

После предварительного обезжиривания поверхностей, металлические элементы окрашивают. Поверхности зачищаются и шлифуются болгаркой, а недоступные места протираются ацетоном. Грунтовку наносят равномерно, не допуская разводов. Это обеспечит идеальное окрашивание, защитив конструкцию от коррозии.

Необходимые инструменты для работы

Собираясь сооружать откатные ворота своими руками, потребуется запастись следующими инструментами:

• сварочным инверторным материалом;
• болгаркой с дисками;
• воздушным компрессором;
• электродрелью;
• пассатижами;
• рулеткой;
• клепателем;
• уровнем.

Распространенные ошибки

При отсутствии определенного опыта для выполнения подобных работ, часто допускаются следующие ошибки:

• плохая подготовка фундамента;
• неграмотный монтаж;
• неправильно проведенные расчеты;
• попадание к подшипникам песка;
• неаккуратное окрашивание;
• глубина траншеи меньше промерзания грунта.

При грамотно проведенном монтаже, ворота легко передвигаются, фиксируясь в крайних точках.

Пошаговая инструкция и Чертежи +Фото и Видео

Бюджетные варианты откатных ворот своими руками: чертежи, фото и Видео. Подбор конструкции забора и материала изготовления – это всегда определенный компромисс между возможностями и желаниями, а выбор входной группы (ворот и калитки) – это то, на чем экономить нельзя. Но если требуется получить конструкцию, которая будет недорогой, предлагаем сделать все своими руками.

По этой причине темой статьи стали бюджетные варианты откатных ворот своими руками. Это здорово сэкономит средства, и вы сможете сделать то, что вам нравится.

Вариант №1 – откатные ворота

Интересным вариантом будет создание откатных ворот, но не совсем обычных. Этот вариант имеет верхний подвес, а значит, готовая конструкция будет избавлена от стандартного набора недостатков, которые присущи обычным воротам. Домашние специалисты утверждают, что при изучении огромного количества материалов по изготовлению промышленных ворот с откатом чаще всего предлагают конструкцию с нижним расположением тележки роликов. Но это не самый лучший вариант.

В таком случае придется все время зимой очищать ворота от снега, грязи и льда из-под балки роликовой тележки. Также в стандартных подвесных воротах с верхней балкой есть определенное ограничение по высоте подъема. Выходом из ситуации будет создание ворот без перекрытия створки.

Для начала требуется заливка фундамента. Хоть и предполагается бюджетное строительство, это необходимо.

Исходные данные:

• Глубина залегания столбов фундамента – 1,7 метра.
• Ширина проема для въезда – примерно 4 метра.
• Опора тележки роликов – швеллер размера 20 и в длину 2,2 метра.

Теперь о столбах:

• Первый столб представляет собой профильную трубу с размерами 8*4*0,2 см.
• Второй столб является несущим, имеет сечение 8* см. Его потребуется сварить из двух профильных труб с размерами 8*4 см.
• Третий столб тоже выполнен из профильной трубы и имеет размеры 8*4*0,2 см.
• Четвертый столб будет последний, выполнен из круглой трубы с диаметром 7.6 см.

Хотя первоначально под тележку с роликами заливают фундамент, конструкцию можно поменять и сделать подвесной. Для осуществления этого потребуется направляющая балка (основа), по которой будут «ходить» ролики каретки. В роли основы под направляющую потребуется приобрести прямоугольную трубу с размером 6 600*8*4*0,45 см. Вес такой трубы составит около 50 кг. После этого при помощи болгарки следует прорезать по всей длине профиля в узкой части паз, который в ширину составит 1 см.

Готовую балку следует закрепить на четырех столбах забора, при этом прорезь должна быть распложена снизу. Для этого ее прикладывают по месту и размечают под крепеж. Помните, что от того, насколько точно будет изготовлен этот узел, буде зависеть, как легко будут проходить ворота. Для того, чтобы сделать откатные ворота своими руками, также потребуется сварочный аппарат. Научиться им пользоваться не так сложно.

Так как все работы будут проводиться в одиночку, потребуются струбцины и угольники на магнитах. Важной будет и угловая струбцина, которая даст возможность соединять свариваемые детали под углом в 90 градусов. После приваривания крепежа следует закрепить балку на опорах и можно начинать изготовление створки и кареток ворот.

Для кареток идеально подходит серьга крепления для рессор от «Газельки». Толщина металла будет 0,8 см и в ней есть два отверстия с диаметром 1,7 см, в которые можно вставить болт М18. Еще требуются:

• От задней рессоры «стремянка», но не из «Газельки», а из ЗИЛ-131.
• 2 гайки с маркировкой М20.
• Центрирующие и основные подшипники.

Для создания калитки и створки ворот требуются:

• 2 профильные трубы (створки), которые имеют размер 6*4*0.25 см и 4*2*0,25 см.
• 2 профильные трубы (калитка) с размерами 4*2*0,2 см и 2*2*0,15 см.

Произвести сборку конструкции удобнее всего будет на монтажном столе или же на импровизированном стапеле. Это в разы удобнее, чем делать все «на коленке». Помимо этого, качество работ улучшается. Вверху места крепления кареток следует дополнительно усилить уголками 6,2*6,3 см и 5*5 см. Створочная сборка производится при тщательном контроле углов и диагоналей, так как любая неточность или перекос могут привести в финале к браку всей конструкции. Если вы работаете в одиночку, то для начала выставляете детали, и после проверки можно окончательно их обваривать.

Также для усиления створок используйте дополнительное вваривание укосин, которые придадут конструкции жесткость. При их добавлении представляйте, как будет распределяться нагрузка на конструкцию. Подшипники в каретки следует запрессовывать на оси, и после этого следует зачистить сварочные швы детали, а узел окрасить. После изготовления кареток следует примерить их по месту, чтобы убедиться, что ничего не будет задето и движется все идеально. Снизу и сверху детали каретки следует закрыть резиновыми чехлами от руля Газели и ВАЗ КПП 2101.

Бюджетные откатные ворота своими руками предусматривают установка опорного подшипника от ГАЗ024 между крепежной гайкой от шпильки каретки до нижней плоскостью горизонтальной верхней рамы створки.  Так как в узле боковые зазоры минимальны, а центровка подшипников будет происходить за счет скруглений внутри угла на трубе, каретка будет передвигаться идеально.

После изготовления кареток можно навесить ворота, но пока не все готово, для удобства следует подставить под створкой поддерживающую опору. После выравнивания створки ворот и направляющей балки крепеж следует закрыть резиновым чехлом.

Когда вы точно будете уверены, что все работает хорошо, к створке можно приваривать притворную раму. Изготовить ее можно из полосы 4*0,4 см. После этого калитку и створки обшивают профильным оцинкованным листом марки С8 и можно начинать делать ловителей. Для ограничения хода используйте болты М10, и на них обязательно следует надеть резиновые втулки. Также их пластины металла с толщиной 0,6 см изготовьте роликовую направляющую для ворот.

В конструкции были использованы 4 ролика, а также:

• Уголок 75, в котором приварили «ухо».
• Колесики диаметра 30 мм, имеющие центральное отверстие (его нужно будет рассверливать под болт М8).
• Болты М10 – 2 штуки.
• Гровер (пружинная шайба).
• Шайбы и втулки.
• Гайки М8/болты – 4 штуки.

Система будет работать следующим образом: когда ворота будут полностью закрыты, они начнут наезжать на нижний ловитель, а в полностью открытом состоянии они будут наезжать на кронштейн.

Вариант №2. Вечные ворота

Рассмотри еще один вариант бюджетных откатных ворот своими руками, которые можно называть вечными. Они имеют 6 точек крепления. Это идеальный вариант, если дорога к дому узкая, возле въезда на участок есть столбы и поставить распашные ворота нет возможности. Откатные ворота легко сделать из труб. Как видно на чертеже, система функционирует по принципу «чем проще, тем лучше», и это уже не раз подтверждено многолетней практикой. В конструкции используют самодельные ролики, выточенные на станке.

Подшипники следует вставить внатяг в ролик, и после узел привариваю на «палец», который приварен к столбам. Фиксация роликов производится болтами. Такая система надежная и простая, так как зимой не требуется чистить снег и лед, ведь осадки не будут задерживаться на трубе. Это дает безотказную и всепогодную работу  механизма конструкции. По отзывам тех, кто делал себе такие ворота, даже спустя несколько лет они работают как часы. Единственный минус – это в некоторых местах появляется ржавчина, но сама конструкция не провисла.

Обратите внимание, что если вы решили повторить конструкцию, выбирайте трубы большего диаметра, чем ширина ролика, иначе прикрученный к трубе профнастил будет задевать ролик.

Конструкция настолько доступная, удачная и рабочая, что ее используют тысячи человек. Как поделились опытом специалисты, для создания ворот они использовали трубу с диаметром 7,6 см и толщиной стенок 0,35 см. В таком случае ширина въезда будет 4,6 метра и калитка. Перемычки – это труба с диаметром 5,72 см и толщиной стенки 0,3 см. Их следует устанавливать через каждые 1.3-1.4 метра. В роликах используют двухрядные подшипники.

К слову, на выбор подшипников влияет вес ворот. Если выбирать двухрядные детали, то они обладают большим запасом по статической и динамической несущей способности.  Такие подшипники могут выдерживать до 210 кг на одну точку нагрузки. Обычно ворота имеют меньший вес, и поэтому получается более, чем 6-ти кратный запас прочности. Для опорных столбов используют квадратную трубу 10*10 см и с толщиной стенки 0,4 см. Ее следует забетонировать на глубине 75 см в отбойники из бетона через канаву. Длина отбойника составляет 2,7 метра, высота 1,2 метра и ширина 0,3 метра. Опорные столбы должны быть соединены по вертикали друг с другом, а также укосиной по диагонали. Снизу приварите уголок 4*4*0.4 см.

Заключение

Как видите, сделать бюджетные откатные ворота своими руками не так уж и сложно. Оба варианта, представленные в статьи, надежные и проверенные временем. Все зависит только от особенностей вашего участка.

Откатные ворота купите недорого под ключ цена 9900р/м2

«Сколько стоят откатные ворота?» – и другие популярные вопросы клиентов

Отвечают эксперты

1. Как влияют на подвижность конструкций погодные условия?

2. Какой ширины проезд получается после установки? Хочу сделать откатные ворота Nice по доступной стоимости

3. Если установлены автоматические откатные ворота с калиткой, можно ли открыть их вручную при необходимости?

4. Сколько стоят откатные ворота, от чего зависит их стоимость?

5. Необходимо изготовление откатных ворот повышенной прочности. Чем докажете качество изделий?

6. Планирую купить откатные ворота Дорхан по стоимости завода: каковы правила эксплуатации?

7. Хочу провести замеры, чтобы установить откатные ворота на винтовых сваях. Как это сделать?

Как влияют на подвижность конструкций погодные условия?

Продукция завода адаптирована под суровую российскую погоду – с легкостью переносит летнюю жару, морозы, сильные снегопады, ливневые дожди. Автоматика откатных окрашенных ворот выдерживает колебания температур от +50 до -65 градусов. В отличие от конструкций распашного типа, сдвижные не нуждаются в постоянной очистке территории от сугробов. Порошковая покраска откатных прочных ворот является 100% защитой от коррозии даже во влажном климате, она устойчива к механическим повреждениям – гарантируем 15 лет отлаженной службы механизмов, створок, комплектующих.

Какой ширины проезд получается после установки? Хочу сделать откатные ворота Nice по доступной стоимости

Сверху проезд ничем не ограничен – свободно пройдет любая техника: от легкового авто до спецтранспорта, фур. Единственное ограничение – стена, вдоль которой отъезжает полотно откатных цветных ворот, должна быть идеально ровной. Минимальная длина открытия створки должна быть в полтора раза больше ширины проезда. Важно правильно рассчитать требуемые параметры проема откатных новых ворот – переделки обойдутся в 2 раза дороже по стоимости. Инженерный отдел компании снимет замеры с точностью до миллиметра, чтобы у вас не возникло проблем с выездом транспорта.

Если установлены автоматические откатные ворота с калиткой, можно ли открыть их вручную при необходимости?

Многие боятся устанавливать приводы на автоматике и опасаются, что в случае блокировки створок их невозможно будет открыть. Это не так. Для перевода откатных автоматических ворот в механический режим откройте корпус двигателя, потяните за рычаг разблокировки. Надавите на мотор, опустите его внутрь корпуса. Теперь створки легко открыть, закрыть без применения пульта дистанционного управления. Лайфхак: при заказе откатных новых ворот купите дополнительный аккумулятор. С ним створки открываются даже при отключении электроэнергии.

Сколько стоят откатные ворота, от чего зависит их стоимость?

Итоговый прайс зависит от размера конструкции, материалов для изготовления, производителя двигателя (итальянские бренды стоят дороже российских). Хотите купить дешево? Обращайтесь напрямую на завод, производящий откатные качественные ворота. Если купить товар у фирм-однодневок, частных мастеров, легко нарваться на некачественную продукцию, которая простоит максимум 1 год. Первый же сильный ветер повалит откатные китайские ворота и создаст множество проблем, расходов хозяину. Поэтому не рискуйте – заключайте договоры, читайте отзывы, выбирайте опытных мастеров, предоставляющих гарантию на товар, не завышающих стоимость.

Необходимо изготовление откатных ворот повышенной прочности. Чем докажете качество изделий?

Каждый конструктивный элемент: от крепежа до полотна имеет сертификаты, проверен в заводских условиях, продается по стоимости производителя. Процесс монтажа откатных заводских ворот снимается на видеокамеру – клиент может ознакомиться с фотоматериалами в любой момент. После окончания установки предоставляем подробную инструкцию, объясняем правила ухода за полотном откатных металлических ворот. Гарантия 10 лет – в течение этого срока бесплатно устраним возникшие неисправности, предоставим постгарантийное, сервисное обслуживание оборудования.

Планирую купить откатные ворота Дорхан по стоимости завода: каковы правила эксплуатации?

При перемещении створок вручную не прикладывайте значительных усилий – действуйте плавно, без нажима. Не подпускайте детей к системе автоматического управления откатных новых ворот. Берегите конструкции от ударов, не препятствуйте работе двигателя, следите, чтобы на пути створок не было людей (это приведет к травмам), мусора, посторонних предметов. Не пересекайте область закрытия откатных металлических ворот во время их работы. Запрещено самостоятельно вносить изменения в конструкцию привода, заменять элементы, проводить ремонт – обращайтесь к производителю.

Хочу провести замеры, чтобы установить откатные ворота на винтовых сваях. Как это сделать?

Перед тем как начинать замеры, необходимо учесть следующие нюансы: 1. Проем должен быть прочным, ровным, чтобы выдержать откатные тяжелые ворота. Иначе придется установить специальный несущий каркас. 2. Пространство монтажа нужно освободить от труб, инженерных коммуникаций, проводов. 3. Высота откатных стандартных ворот составляет минимум 2 метра. Если сомневаетесь в том, что у вас получится провести замеры самостоятельно, вызовите профессионального замерщика – услуга полностью бесплатна.

Откатные ворота своими руками дешево чертежи

Все больше владельцев частных домов выбирают откатные ворота. Производство является достаточно затратным занятием, поэтому многие решаются сделать откатные ворота своими руками. Для этого так же понадобятся определенные затраты, придется купить материалы и разобраться с наличием инструмента, но в итоге вы получите замечательные ворота высокого качества и по доступной цене.

Стоит учесть, что даже самостоятельная работа будет стоить дороже, чем другой тип ворот, но качество, долговечность и комфорт – отличная мотивация сделать выбор в их пользу. Чтобы сделать откатные ворота своими руками, чертежи и схемы будут очень кстати. Вы можете использовать готовые схемы, которые найдете в данной инструкции.

Как сделать откатные ворота своими руками? В первую очередь необходимо разобраться с материалами.

Откатные ворота своими руками. Выбираем материалы

Вам понадобится окрашенный профнастил, прямоугольные трубы разных размеров, фурнитура, грунтовка, саморезы и автоматика. Наиболее дорогими в этом списке являются фурнитура, которую можете купить набором и автоматика, что включает привод с блоком управления, рейку и пульты. При желании можете позаботиться о безопасности.

Таким образом, вам необходимо выбрать достаточное количество материала. Для начала вам понадобится чертеж и информация о размерах, чтобы не переплачивать за лишние товары. К примеру, если ворота 3Х2, то профнастила потребуется 6 м2, а труб определенное количество килограмм.

Узнав размеры, убедившись, что данный чертеж подходит, можете приступать к покупке материала. Чертежи можете использовать из данной инструкции, уже проверенные схемы не доставят неудобств. Далее необходимо убедиться, что в наличии есть инструменты, необходимые для постройки откатных ворот своими руками.

Подготовка инструмента

Подготовьте или займите у знакомых болгарку, шлифовальную машинку, бетономешалку, инструмент для кладки кирпича, шуруповерт, стремянку, лопаты, молоток, уровень, гаечные ключи, лом и рулетку.

Список получился довольно обширный и если вы не обзавелись каким-то конкретным инструментом, не стоит сразу его покупать, возможно, он есть у ваших друзей или есть возможность арендовать. Потому что с покупкой техники вы вряд ли сэкономите на установке откатных ворот своими руками.

Когда все готово, стоит приступать непосредственно к работе.

Откатные ворота своими руками. Установка

Проводим подготовку — важный этап

Для начала проведите предварительные работы. Растительный слой земли придется снять, если в этом месте другое покрытие, от него все равно придется избавиться. Для удобства нужна разметка будущих откатных ворот.

Далее, в процессе разбивки, необходимо использовать четыре арматурных элемента по 1 метру и электроды — оси (постоянная и временная). Прежде чем забить арматуру, убедитесь, что диагонали прямоугольника совпадают. После этого забивайте, оставляя на поверхности 20 сантиметров. Между арматурой накладывается леска. С основных осей можно создавать временные.

Далее требуется вырыть приямки, там будет фундамент для столбов, закладной детали и траншеи для электропроводки.

Совет. Не забудьте, что яма для столба обязана быть немного шире его размера. К примеру, при размерах столба 40Х40 см, яма должна быть хотя бы 42Х42 см. Фундамент получится шире и вам станет легче осуществить кладку кирпича.

Закладная деталь так же требует от фундамента определенных условий. Яма обязана быть длиной половины проема ворот.

Совет. Учитывайте климат вашей территории при создании ям. Глубина обязана быть большой, больше, чем глубина промерзания. Если фундамент окажется слишком близко к верху, грунт, который замерз, вытолкает его наружу, конструкция получится ненадежной. Иногда глубина может составлять почти полтора метра, не стоит на данном этапе проявлять пренебрежительность.

Когда во время создания ямы осыпаются стенки, не обойтись без опалубки. В данном случае можете экономить, выбирая старый материал, доски итак накроются грунтом.

Готовые приямки полейте водой, чтобы добиться утрамбовки. Если дальнейшие работы будут продолжаться позже, побеспокойтесь о том, чтобы накрыть их и защитить от дождя, который может их вымыть.

Чтобы позже не портить проезд, заранее выройте траншею, где будет заложена гильза с электрическим кабелем, чтобы позже подключить автоматику откатных ворот легко и быстро. Для данной работы понадобится обычная водопроводная труба из пластика, диаметр выбирайте примерно 20 мм. В момент, когда гильза заложена, закройте торцы трубы полиэтиленом, который защитит от грязи и влаги. Когда гильзу было уложено и засыпано, место, где прошла укладка так же полейте водой, чтобы добиться утрамбовки грунта.

Пока что эскиз откатных ворот использовался мало, но в будущем он еще очень пригодится.

Готовим столбы

Функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем от 80 мм.

Труба над землей (её верхняя часть) должна быть немного ниже столба, хватит пары сантиметров. Если, к примеру, столб высотой 2,5 м, то сердечник обязан быть 2,45 м. Часть под землей не должна дойти до дна котлована. Хватит так же 5 см. Если яма глубиной 90 см, то нижняя часть трубы – 85 см.

Совет. Для достижения максимальной прочности сердечника, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразное укрепление, приварив два арматурных элемента крестообразно внизу. Длина приваренных частей – 25 см.

Когда труба установлена в яму, обеспечьте ей защиту от влаги, чем-нибудь накрыв.

Откатные ворота своими руками: создание закладной детали

От качества данного элемента будет зависеть ваша работа в целом, потому что закладная деталь влияет на движение ворот и электропривод.

Для данного элемента вполне подойдет швеллер, ширина которого примерно 20 см, но не меньше 16. Длина должна соответствовать половине ширины проема ворот.

Чтобы швеллер надежно и долговечно держался в бетоне, надо будет приварить арматуру. Снова пригодится сварочный аппарат. Для работы подберите 4 куска арматуры, длина которых должны быть примерно 90 см. Приварите с двух сторон и свяжите арматурными перемычками, выбирая диаметр 10 мм.

Бетонируем фундамент для откатных ворот

Подготовка металлоизделий в принципе завершена, можно переходить к новому этапу работ. Необходимо залить фундамент для откатных ворот своими руками. Стандартно лучше брать марку бетона М200. Готовим смесь: 1 ведро цемента, песка – 3 в, щебня – 5 в. (фракция 5-20 или 20-40). Учитывая общий объем замеса использовать 20% воды.

Дождитесь нормальной температуры, потому что в мороз придется использовать дополнительные добавки против заморозки. Если температура на улице нормальная плюсовая, можете приступать к процессу бетонирования.

Прежде чем залить бетоном фундамент для откатных ворот своими руками, еще раз убедитесь, что все конструкции из металла в приямках не сместились и надежно расположены. Под весом бетона они могут сместиться, убедитесь, что это не произошло. Используя уровень, проверьте насколько установка получилась ровной, проверяя горизонтально и вертикально.

Швеллер – ровно на уровне поверхности горизонта, если проезд не готов, рассчитайте расстояние верха. В идеальном варианте – между створкой и поверхностью должно оставаться 7 см, чтобы в снежную погоду ворота, когда двигаются, не сунули снег.

Совет. Конструкция откатных ворот своими руками должна быть прочной, не забывайте при заливке каждой порции смеси, постоянно трамбовать бетон, чтобы избежать образования пустот.

Когда бетонирование завершено, можете приступить к выравниванию, чтобы удалить все неровности. Если на улице очень жарко, бетон следует защитить от трещин, накрыв его. Пару раз в день поливайте его водой.

Пока бетон набирает свою прочность, можете неделю отдохнуть. Это настоятельная рекомендация, если ваша цель – надежные и прочные ворота.

Кирпичная кладка столбов для откатных ворот

Справившись с фундаментами и подождав, пока они станут прочными, можете приступать к кладке кирпичей, устанавливая закладные элементы для нащельников. Используйте уголок 50Х50 мм, длина которого примерно 8 см, а арматура с диаметром 8мм равна половине столба. Приварите её к сердечнику.

Нащельник требует три закладки трех деталей: 1 внизу после кладки 3 рядов кирпича, далее средняя – посредине, и 1 деталь вверху – зная верхний край ворот в будущем, делайте укладку немного ниже.

Каркас откатных ворот своими руками

Чтобы вам было удобнее создавать каркас, используйте трубы с сечением прямоугольник или квадрат. Чтобы создать откатные ворота своими руками чертежи и схемы придется еще использовать. Чертёж – подробная схема вашей работы, о которой была речь в начале, сейчас будет весьма важен. Если у вас есть эскиз откатных ворот, точно никаких проблем не возникнет. Так же он помогает сэкономить материалы, используя ровно столько, сколько требуется для изготовления откатных ворот своими руками.

Металлические трубы, все остальные элементы очистите от ржавчины, обезжирьте и прогрунтуйте. В стандартном варианте для створок и несущих элементов, используется труба 60Х40 мм или 60Х30 мм. Второй внутренний каркас – 30Х20 мм.

Вся сборка начинается с направляющего рельса, значит, на данном этапе он должен быть заранее подготовленным. При наборе каркаса обеспечьте его устойчивость в вертикальном положении, приварите две части труб (квадратных), они будут выполнять роль подставок.

В несущем каркасе нижнюю трубу приварите к рельсу путем прихваток. Длину шва используйте 15-20 мм, шаг 600-700мм, с двух сторон, порядок — шахматный.

Совет. Не делайте сплошной шов. Это не только нецелесообразно и приводит к лишнему расходу электродов, а и грозит тем, что направляющий профиль будет вести, ворота станут заклинивать, движение станет тяжелым.

После этого можем выставлять вертикальные трубы, прихватив их одной сваркой. Используя уровень, проверьте получившуюся вертикальную ровность, когда убедитесь, что все в норме, лишь тогда сделайте сплошную проварку.

Далее – установка и сварка верхней перекладины, потом диагональной.

Несущий каркас можете считать готовым.

Далее внутри по периметру стоит приварить трубы второго каркаса, не основного, к ним позже будет приварен профнастил. Трубы обязаны оказаться по центру несущего каркаса, чтобы настил, когда уже будет в створке, немного утопился.

Сварочные работы окончены, можете зачищать швы болгаркой, грунтовать их и красить.

Совет. Покраску лучше проводить в три слоя.

Для закрепления профнастила используйте 19 мм саморезы специального назначения — по металлу, чтобы было проще, можете его прикреплять, когда створку уже установите в проем на опору. Каждый лист необходимо подгонять отдельно, он должен прилегать к раме. Часть створки с формой треугольника оставьте без монтажа профлистов, потому что эта часть итак не будет попадать в проем.

По створкам все, но остаются другие не менее важные детали.

Осталось совсем мало, чтобы завершить самодельные откатные ворота.

Из металлических труб 60Х30 или 60Х40 мм создаются и монтируются нащельники.

Чтобы создать откатные ворота своими руками, выберите фурнитуру:

• Направляющий рельс – это профиль хорошего качества, поверхность ровная, без изъянов, не шероховатая, без окалин. Металл обязан быть специфичным, в составе должно быть больше, чем обычно, углерода
• Роликовые каретки – с металлическими роликами, нельзя брать полимеры. Подшипники с металлорезиновыми пыльниками. Ход без затруднений. Обязательно позаботьтесь о защите от коррозии.
• Верхняя пластина с роликами, их должно быть 2 или 4. Лучше брать с резиновым покрытием, которое не станет царапать полотно.
• Нижний концевой ролик – подойдёт либо полимер, либо металл.
• Нижний и верхний улавливатели.
• Резиновые заглушки, желательно с гофрированной частью.
• Монтажные пластинки роликовых опор.

Устройство откатных ворот своими руками не составит много трудностей. Остается провести монтаж перечисленных элементов и заняться установкой автоматики. Конструкция откатных ворот кажется сложной, но вы сможете справиться сами, без сторонней платной помощи, используя наши инструкции и посмотрев видео инструкцию ниже.

Бесплатные чертежи откатных ворот.

Откатные ворота своими руками.

Откатные ворота своими руками — чертежи, схемы, подробности установки и конструкции. Мы сделали для Вас 100% бесплатные чертежи откатных ворот.
Вам не нужно более рыскать по интернету в поисках толковых чертежей, натыкаясь на древние рисунки лишенные практического смысла, не нужно слать платное смс и получать (или не получать) какой-то мусор надерганый из интренета. Не нужно покупать комплектующие втридорога на фирмах обещающих «бесплатный» чертеж при покупке их товара итд.

«КАК СДЕЛАТЬ ОТКАТНЫЕ ВОРОТА СВОИМИ РУКАМИ»

Мы постарались создать базу чертежей откатных ворот, чтобы каждый пользователь решивший сделать откатные ворота своими руками легко нашел для себя полезную информацию. Общую теорию об устройстве откатных ворот можете почерпнуть в статье схема откатных ворот. Смотреть чертежи лучше на планшете с большой диагональю, стационарном компьютере или распечатать.

КУПИТЬ ФУРНИТУРУ ОТКАТНЫХ ВОРОТ.

Пару слов как пользоваться базой. Допустим у вас классический проём шириной 4 м. Находите чертеж в диапазон, которого попадает ваш проем и смело делаете по нему ворота. Дело в том, что откатные ворота должны перекрывать проем в каждую сторону на 100-200мм. Во-первых закрываются щели, во-вторых такое перекрытие необходимо для правильной фиксации ворот уловителями и верхним ограничителем. На чертежах прекрытие проёма створкой обозначено — D, его много не бывает, бывает только мало. В этом еще одно важное преимущество откатных ворот — сложнее «накосячить»
То есть для проема 3.9м и 4.1м створка будет одинаковой, разниться будет лишь параметр D, 200мм и 100 мм соответственно, что в пределах нормы. Для искомого проема 4м прекрытие составит 150мм в каждую сторону, что есть великолепно.
Если ваш проём, допустим, 4.15м, то делаете либо как 4.1 или как 4.2 все равно получится правильно.

КУПИТЬ АВТОМАТИКУ ДЛЯ ОТКАТНЫХ ВОРОТ ЦЕНА

Касательно высоты ворот. В базе представлены чертежи для проёма высотой 2м от уровня чистого пола, ежели у вас больше или меньше 2м, то добавите или отнимите от высот каркаса желаемое расстояние и все.
Пример: допустим, высота ваших ворот от нуля (на чертежах — Н) не 2м, а 2,5м.
Прибавляем ко всем высотам 500мм. и получаем: Н=2500мм, Н2=2430мм, Н1=2370, h4=2310мм, h5=2230мм. Все.
Тоже самое с направлением открытия — в базе представлены ворота с открытием влево, если смотреть со двора, с правым открытием все будет зеркально наоборот без изменений конструкции.

КАК ПРАВИЛЬНО ВЫБРАТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ.

Рекомендованная фурнитура для откатных ворот шириной 3-5.4м — SP PREMIER STANDART-500. Ваши ворота будут ездить легко, плавно и бесшумно. Вот так как на видео.
На фурнитуре другого производителя такого плавного и тихого хода ворот может не получиться.

Как говорится, почувствуйте разницу. Ворота на фурнитуре одного широко рекламируемого в интернете бренда:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ:
Чертеж откатных ворот с проёмом 3,0-3,2м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,3-3,5м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,6-3,8м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,9-4,1м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,2-4,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,5-4,7м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,8-5,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,2-5,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,5-5,7м (кликните чтобы увеличить)
Обратите внимание начиная с этого размера ворот и далее используется большая направляющая 94х85х5.
Рекомендованная фурнитура для ворот шириной 5,4-10м — STRONG-800 или Roll Grand #1 до 800 кг.

Чертеж откатных ворот с проёмом 5,8-6,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 6,0-10,0м (кликните чтобы увеличить)

Для таких ворот также применяются комплекты фурнитуры на 800 кг с направляющей 94х85 и толщина стенки 5мм.Рекомендуем STRONG-800 или Roll Grand #1 до 800 кг.
Технология и методика остаются прежние. Длину конструкции ворот вычисляем по формуле: Lпроёма*1,5+200мм. Где Lпроёма — ширина проёма в свету, длина противовеса 0,5 от Lпроёма, 200мм — перекрытие проёма полотном по 100мм каждую сторону. Для таких больших ворот противовесную часть крайне желательно делать равной половине проёма. Вот собственно и все ньюансы.

Чертеж-схема установки нащельников откатных ворот:

Как сделать откатные ворота своими руками — подробный план изготовления.
Читати українською

В этой статье мы расскажем вам об основных секретах и ньюансах изготовления откатных ворот. Откатные ворота это лучшее решение по организации въезда во двор или на территорию предприятия. Рассмотрим их преимущества: простая кинематика — откатные ворота сдвигаются (откатываются) вдоль забора, требуют меньше трудозатрат для открытия-закрытия, легко и дешево автоматизируются, не требуют фиксации в открытом положении — их неожиданно не закроет, например, ветром как это бывает с распашными воротами. Для изготовления откатных ворот необходимы специальные комплектующие — так называемая фурнитура для откатных ворот или иначе механизм откатных ворот.
Кроме того, откатные ворота, в отличие от классических распашных, требуют места для отката полотна и специальный фундамент. См. рис.

Чтобы вычислить сколько места нужно для отката ворот нужно ширину проёма в свету умножить на 1.4. Иными словами места для отката должно быть больше чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса длина, которого 40% от полотна.

Если ваш участок удовлетворяет этим условиям, то можно браться за дело. Если имеется дефицит места, то минимально возможная длина противовеса для нормальной работы ворот будет 33% меньше уже нельзя — ворота будут проклевывать и тяжело «ходить», если места нет совсем, то надо признать, что откатные ворота установить нельзя и стоит рассмотреть другие типы, например, распашные, роллетные итд. Откатные ворота с калиткой — эти ньюансы описаны здесь.

Итак, если с местом для отката все в порядке, то приступаем к устройству проёма для откатных ворот. Сначала нужно установить столбы огараничивающие проём, мы не будем останавливаться на этом детально т.к здесь все понятно, отметим лишь, что столбы не должны шататься, быть забетонированы с учетом глубины промерзания грунта, а также должны быть выведены закладные (по 3 шт) на поверхность столба обращенную во двор, на эти закладные будут впоследствии крепиться нащельники, к этому мы еще подойдем. Размер каждой закладной оптимально делать 60х60мм. Закладная должна быть заподлицо с кирпичем или немного выступать, связь с центральной трубой в столбе обязательна. Если столбы металлические, то закладные не нужны — нащельники будут привариваться прямо к ним. Пример грамотно подготовленного проёма:

Схема бетонирования фундамента откатных ворот с электропроводкой: Кликабельно. Подробнее о фундаменте — здесь

После установки столбов переходим к заливке фундамента. Нужно выкопать яму длиной половина от ширины проёма. Начинаем от края проёма и двигаемся в сторону отката ворот. Ширина ямы 400-500мм, глубина 1000-1500 мм в зависимости от грунтов. Для плывунов, болот, зыбучих песков изучаем строительную документацию по фундаментам. Фундамент не должен проседать, подвергаться сезонным проваливаниям-выталкиваниям итд.
После того как наш котлован готов, делаем «банкетку» см. рис. выше. Берем швеллер шириной 10-16 см и длинной также половина от ширины проёма, к полкам привариваем арматуру диаметром 10-14мм и формируем адекватную пространственную сетку из арматуры. Далее фиксируем банкетку в яме, выставляем поверхность швеллера в уровень «чистого пола» (окончательного асфальта или плитки), кроме того поверхность швеллера должна лежать точно по горизонтальному уровню, это важно. Швеллер укладываем вплотную к столбу. После этого заполняем котлован раствором и ждем неделю-другую.
В итоге после проведенных мы получим вот такой фундамент:

На фото выше изображен фундамент для откатных ворот выведенный в «чистый ноль» двора, но участок еще будет подсыпаться. Поэтому важно также опредилить уровень чистого пола вашего участка перед заливкой, возможно придется ставить опалубку. А теперь перейдем к изготовления несущего каркаса-рамы откатных ворот.
Как правило для внешнего каркаса используется профилированная труба 60х30 и 60х40 стенка 2мм, но можно также 50х50, 60х60. Сначала обагораживаем наши трубы — убираем ржавчину, обезжириваем и грунтуем. На рис. эти трубы изображены зеленым цветом. Из трубы 60*30 формируем внешний каркас, смотрим чтобы все нужные углы были прямыми, полотно было в одной плоскости и не допускаем частую ошибку когда каркас, обычно в области противовеса задирается немного вверх вместе с направляющей — все должно быть ровно и красиво. Сварочные швы должны быть сплошными, без дырок.

Чертеж-схема устройства откатных ворот в общем случае. Внешний каркас (зеленый), внутренняя обрешетка (красный), направляющая из комплекта фурнитуры (черный).

Принцип формирования каркаса для откатных ворот:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ.

А это чертеж откатных ворот в разрезе, для понимания составляющих высоты ворот:

Пример чертежа каркаса ворот на проём в 4 метра и высотой 2 метра.

После этого нужно вварить внутренний каркас (обрешетку), который служит для обеспечения жесткости конструкции, а также служит для крепления зашивки — профнастила, досок, поликарбоната, блок-хауса и т.п.). Внутренний каркас делают из трубы 20*20мм, 20*40мм, в трубу 20*40 легче попадать заклепкой или саморезом. Внутренний каркас показан на рис. выше красным цветом.
Расстояние «а» равно ширине используемого листа профнастила (часто 1150мм), стыки листов должны проходить по вертикальной трубе обрешетки. Расстояние «b» равно оставщемуся после зашивки цельными листами расстоянию. Крайний лист как правило всегда аккуратно подрезается по ширине болгаркой
Должно получится так:

Если ворота зашиваются с одной стороны, то внутренню обрешетку можно сместить на край внешнего каркаса в сторону двора, это актуально если материал зашики имеет большую толщину, например профнастил с «высокой волной», сэндвич-панели, доска итд. Сварочные работы, как я уже говорил, проводим грамотно, чтобы не «повело» трубы, соблюдаем принцип «шахматного порядка» Когда готов внешний каркас и вварена обрешетка, к раме снизу привариваем по все длине направляющую из комплекта фурнитуры. Желательно фиксировать струбцинами. Направляющую шину нужно приваривать также в «шахматном порядке», иначе раму ворот и направляющую от сварки может «повести» и она будет напоминать пропеллер. После этого зачищаем сварочные швы, грунтуем и красим поврежденные места. Рама-каркас откатных ворот до зашивки профлистом:

Когда краска окончательно высохнет переходим к зашивке полотна. Материал зашивки крепим к внутреннему каркасу(обрешетке) при помощи заклепок или саморезов. Рама-каркас откатных ворот после зашивки профлистом:

Обратите внимание, этот участок противовеса откатных ворот ровный и не «задран» вверх и это правильно.

Рассмотрим некоторые некоторые особенности больших проемов, более 5 метров. На рис ниже представлен чертеж откатных ворот для проёма шириной 6 м. и высотой 2 м. Обратите внимание конструкция противовесной части здесь не треугольная, а в виде прямоугольника с двумя диагоналями. Кроме того при большой длине проема более 5.5м противовес следует делать уже 45-50% от проема.

Ну вот и подошло время монтировать ворота. Весь процесс монтажа откатных ворот своими руками отлично иллюстрирует это видео.

Для начала выставляем каретки на фундаменте и разносим их максимально в пределах нашего противовеса (треугольника). См. рис.

но имеем в виду, что концевой ролик имеет размер порядка 110 мм поэтому каретку ближнюю к проёму располагаем от проема с учетом этого расстояния, а дальнюю от проёма каретку ставим так чтобы она не выбивала заглушку в закрытом состоянии. Чем шире между каретками тем лучше, но без фанатизма. Установка накатного ролика:

После «накатываем» на каретки нашу раму откатных ворот, выставляем откатные ворота по уровню и «прихватываем» сваркой пятки кареток швеллеру , если все хорошо, то обвариваем пятки, если что-то не нравится выставляем по новой, добиваемся желаемого результата (положения ворот в уровне, отсутствии перекосов итд) и после этого обвариваем. Потом привариваем верхние поддерживающие ролики, устанавливаем концевой ролик, привариваем верхний и нижний уловители. Накатной ролик обязательно должен накатываться на нижний уловитель и разгружать ворота в закрытом положении.
Ежели ваши столбы изготовлены из металлической трубы или швеллеров, то уловители и верхний ограничитель можно варить прямо к столбу. Если используются кирпичные, бетонные или каменные столбы — нужно крепить к профильной трубе-нащельнику (как правило 60*30, которая крепится к столбу на закладные, а в случае их отсутствия на дюбеля, анкера, арматуру итп.

Монтаж верхнего ограничителя (верхних роликов)

:

Если у вас на воротах имеются пики или полукруглая арка из пик, тогда применяется так называемый портал — возле столба вываривается П-образная конструкция пропускающая по высоте ваши пики. Верхний ограничитель разрезается надвое и приваривается к порталу так чтобы ролики «обхватывали» ворота с двух сторон. Для этого нужно предусмотреть трубу (плоскую поверхность) по которой будут кататься ролики верхнего ограничителя. См. рис:

Или с помощью выносной трубы (60х40), если нет возможности реализовать так как на фото выше, т.е вот таким образом: Подробнее здесь.

Крепление уловителей к нащельнику.

Для монтажа кареток можно применить специальный аксессуар — регулировочные платформы, с их помощью можно регулировать ворота по высоте и устранять перекосы, в некоторых разумных пределах. А также «выйти из положения» при каком либо просчете. Но если все уровни отложены верно и уровень фундамента не «завален», то ваши ворота будут стоять правильно и без каких-либо регулировок.

Опоры привариваются к швеллеру и каретка крепится гайками. Откатные ворота своими руками выйдут по стоимости вам существенно дешевле чем при заказе «под ключ на фирмах». Для этого вам потребуется фурнитура для откатных ворот. Мы всегда готовы предоставить Вам широкий выбор комплектующих для откатных ворот и доступные цены. Этот материал, безусловно, поможет Вам самостоятельно изготовить свои откатные ворота легко, быстро и без лишних переплат! Собери сам откатные ворота — сэкономь свои деньги.

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Решили мы с тестем сменить забор на даче с сетки-рабицы на забор из профнастила. Соответственно встал вопрос о калитке и воротах. Решил все делать сам. С калиткой-там все просто, особо расписывать нечего,

поэтому озадачился вопросом, какие же ворота сделать… Проезд между дачными участками узкий, две машины могут разъехаться только благодаря карманам. Поэтому делать распашные ворота наружу нельзя, перекрывается проезд. Делать открытие створки внутрь-теряется полезная площадь участка. Тогда решил делать откатные. Посмотрел информацию в интернете, нашел комплекты для откатных ворот, но цены на них заоблачные… За пару роликов и направляющую порядка 20 т.р. А нам нужна ширины проема как минимум 4200мм, поскольку заехать перпендикулярно невозможно из-за узкого проезда, только под углом… Тогда начал мониторить интернет на предмет самостоятельного изготовления роликов. И тут я наткнулся на очень хорошее видео Якселя, где он предложил простую, но в то же время надежную конструкцию (кому интересно-поищите на ютубе). Именно его конструкцию я и взял за основу. Был закуплен необходимый металл и работа закипела! Ну как, закипела-работал только по выходным!)))
Роликовый блок решил усилить и сделать двойной, поскольку для «правильных» ворот противовес должен составлять 13 всей длины ворот. А у меня направляющий профиль 6м, а проем должен быть 4200 (на деле получился 4300, поскольку 10 см добавил, чтобы не было щели между воротами и забором при закрытых воротах)

Дачные откатные ворота (дешево)

Конструкция откатных ворот ДАЧА — простая и надежная. Рама ворот Дача выполнена из профильной трубы 40*60*2 мм, что задает конструкции необходимую жесткость. Внутренняя обрешетка выполнена из профильной трубы 40*20*2. Это позволяет производить отделку полотна любым материалом толщиной до 18 мм: профильный лист, доска обрезная или металлический штакетник. При этом заполнение будет «вставляться в рамку» и выглядеть аккуратно.

Максимальная ширина перекрываемого проема – 5 метров, максимальная высота – 2,45 м. Ворота предназначены для бытового использования.





В воротах используется несущая система «Дача», рассчитанная на 50 000 откатов и не требующая обслуживания.

• Направляющая балка ворот (высота 60мм, ширина 70 мм, стенка 3,5 мм) несет нагрузку до 500 кг — профиль балки обеспечивает центрирование полотна ворот на роликах, благодаря чему ворота едут ровно и плавно.
• 2 опоры с 8 стальными роликами на закрытых подшипниках на слоистой плите.
• Концевой ролик сделан из прочного нейлона и не боится низких температур и ударов. Обеспечит тихий заезд полотна в ловушку.
• Ловитель верхний— придерживает верхний край ворот в закрытом состоянии.
• Ловитель нижний — в него «паркуется» полотно ворот при закрытии.
• Кронштейн с роликами от боковых качений — удерживает ворота от боковых колебаний, полностью бесшумный при эксплуатации.
• Заглушка из нейлона — предотвращает попадание мусора, снега в направляющую балку.



Ворота серии «ДАЧА» поставляются окрашенные порошковой краской в три цвета на выбор или в любой цвет по каталогу RAL:

RAL 8017

RAL 9005

RAL 6005

• Высота ворот в таблице указана с учетом зазора от дорожного покрытия 100 мм.
• Ширина прямоугольной части больше проема на 480 мм.
• Ограничения по размерам — согласно сетке прайса.

Вы можете заказать ворота «ДАЧА» любого размера, в рамках прайса:

Высота	Ширина
	до 3000	до 3500	до 4000	до 4500	до 5000
до 2000	21 000 ₽	23 500 ₽	25 000 ₽	26 500 ₽	27 500 ₽
до 2450	24 000 ₽	26 500 ₽	28 000 ₽	29 500 ₽	30 500 ₽

Цены на калитки сарии «ДАЧА»:

В комплекте с воротами Вы можете заказать калитку — отдельно стоящую или калитку в полотне ворот. Все калитки комплектуются надежными регулируемыми петлями на защищенных подпипниках, механическими замками и нажимными ручками. Вся комплектация предназначена для уличного использования.

Цена рамы калитки — от 10 000 р.

Дополнительные оборудование и услуги:

№	Дополнительное оборудование					ед. изм.	цена
1	Рейка зубчатая «ROA 8» с установкой (монтаж на планку, включая стоимость планки и рейки)					метр	800 ₽
2	Планка притворная 120х40 с крепежом для ловителей, примыкание — ушки (к кирпичу, бетону)					шт.	2 500 ₽
3	Планка притворная 120х40 с крепежом для ловителей, примыкание — сварка (к закладным или на металл)					шт.	2 200 ₽
4	Ручка 300 мм. х 20мм.					шт.	550 ₽
5	Ушки под висячий замок / для крепления нужна планка притворная					шт.	400 ₽
6	Наценка за окраску   за изделия в цвет по каталогу RAL:					шт.	8 000 ₽
7	Подставки регулировочные					пара	1 000 ₽
8	Фундамент на 2-х сваях винтовых (длина сваи 2000 мм., d =76мм ), включая установку.(легкие ворота проем до 4 м.) + закладная деталь   (предустановлены шпильки для крепления роликовых опор)						12 500 ₽
9	Фундамент на 3-х сваях винтовых (длина сваи  2000 мм), включая установку.(двусторонний профлист, дерево, проем 4-5 м.) + закладная деталь (предустановлены шпильки для крепления роликовых опор и площадки электропривода)						17 500 ₽
11	Площадка электропривода (для ворот с автоматикой)						1 300 ₽

Отделка полотна ворот:



Материал для отделки					ед. изм.	цена
Профильный лист МП 20А (с одной стороны)					м.кв.	700 ₽
Доска 18х 200 сосна окрашенная с одной стороны, промежуток 20мм.					м.кв.	1500 ₽
Металлический штакетник. Зазор 40 мм.					м.кв.	1 000 ₽

МОНТАЖ ВОРОТ:

• Монтаж откатных ворот на готовый фундамент — 9 000 р.
• Монтаж электропривода — 5 000 р.



Распашные и откатные автоматические ворота в Вашем городе

Как их сделать и автоматизировать самостоятельно

Доброго времени суток, уважаемый посетитель нашего сайта!

В статьях этого цикла мы хотим помочь Вам сэкономить максимальное количество денег при автоматизации своего проезда, но не в ущерб надежности конструкции или мощности электроприводов, а именно там, где дополнительные затраты ничего не улучшат.

Наша компания пятнадцатый год занимается изготовлением и автоматизацией всех типов ворот. Опыт показал, что некоторые нюансы при изготовлении самой конструкции, а также при выборе и монтаже на нее автоматической системы, могут значительно повлиять на суммарную стоимость ворот и срок их эксплуатации.

Украина большая стана, и климатические условия в областях значительно разняться, поэтому мы разработали отдельные рекомендации относительно выбора оптимального оборудования для откатных и распашных ворот с учетом характерных для каждого региона нагрузок.

Далее я вкратце расскажу о «плюсах» и «минусах» конструкций распашных и откатных ворот, а также о вариантах их автоматизации.

Об изготовлении ворот и выборе автоматики с учетом климатических условий своей области можно прочесть в отдельных статьях:

Типы воротных конструкций: какой выбрать?

Традиционными считаются ворота распашного типа – таких конструкций в нашей стране большинство. В этом случае створки навешиваются на опорные столбы с помощью петель и открываются либо внутрь двора, либо на улицу. Чаще все-таки вовнутрь, поскольку по улице ездят машины и Ваши ворота могут мешать движению.

Преимущества и недостатки распашной конструкции:
Преимущества:	Недостатки:
простота и надежность конструкции;	необходимость свободного пространства в проезде, равного ширине створки;
невысокая стоимость изготовления;	электропривод нужен для каждой створки, поэтому автоматика стоит дороже, чем для откатных ворот;
не требуется специальная фурнитура – только петли и упоры;	высокая парусность вследствие ветрового давления;
не нужны фундаменты для механизма — только для опорных столбов;	конструкция предполагает значительную нагрузку на опорные столбы;
сравнительно простой ремонт с возможностью замены любой створки.	зимой проезд обязательно нужно расчищать от снега.

Откатные (сдвижные) ворота встречаются реже, но только потому, что их придумали позже, чем распашные. В этом случае створка движется вдоль забора, открывая и закрывая проезд подобно шкафу-купе.

Существует три варианта конструкции:

Подвесные — используются в основном на въездах в промышленные помещения, где уже есть ограничение по высоте – полотно на роликовых тележках подвешивается к балке над проездом. Если Высота вашего проезда не имеет ограничений, не стоит создавать их искусственно.

Откатные по рельсу — самая простая конструкция — полотно перемещается по рельсу вроде трамвайного, но проезд должен быть свободным, поэтому его постоянно придется расчищать от занесенного ветром мусора, а зимой еще и от снега.

Консольные — самая неприхотливая и удобная в эксплуатации конструкция – к полотну крепится рельс, внутри которого перемещаются роликовые тележки, установленные с одной стороны проезда. Нет ограничений по высоте и проблемного рельса в проеме.

Как правило, пользователи выбирают именно консольную конструкцию, несмотря на то, что она обходится несколько дороже (для нее нужна специальная фурнитура).

Преимущества и недостатки откатной конструкции:
Преимущества:	Недостатки:
простота и надежность конструкции;	необходимость свободного пространства вдоль забора, равного 1,5 ширины створки;
в проезде не требуется пространство для движения створок;	недопустимо возвышение на пути движения створки;
отсутствуют нагрузки на опорные столбы;	более высокая стоимость изготовления, поскольку нужна специальная фурнитура;
высокая взломостойкость и устойчивость к ветровому давлению;	для роликовых опор необходим бетонный фундамент и закладная деталь;
стоимость автоматики дешевле чем для распашной конструкции, поскольку электропривод нужен только один.	если потребуется ремонт, он будет сложнее, чем для распашных ворот.



В последнее время те, кто изготавливает ворота «с нуля», чаще выбирают откатной (сдвижной) вариант консольного типа, особенно в регионах, где возможны сильные ветра.

Это экономически оправдано: сдвинуть створку распашных ворот в ветреную погоду в разы сложнее, поэтому автоматику придется купить гораздо более мощную, а значит, и более дорогую, в то время как для откатной конструкции ветровая нагрузка вообще не рассчитывается, поскольку она не требует значительного дополнительного усилия от привода.

В целом же никто не сможет Вам сказать какие ворота лучше: распашные или откатные. Руководствуйтесь своими предпочтениями и условиями, а мы поможем изготовить и автоматизировать с наименьшими затратами любой тип конструкции.

Фурнитура для откатных ворот

Это специальный набор элементов, обеспечивающих перемещение створки вдоль проезда.

Существуют комплекты для ворот с различным весом – от этого зависит толщина стали элементов, материалы, из которых они изготовлены, выбор подшипников в роликах и т.д.

Полный комплект фурнитуры предполагает наличие таких элементов:
	Направляющий профиль – рельс особой формы, который приваривается к раме створки снизу. В него заводятся ролики опор и за счет их качения внутри рельса полотно движется вдоль проезда.
	Роликовые опоры (каретки) – две тележки с роликами, которые устанавливаются на фундаменте со стороны отката ворот. Они удерживают створку на весу над проездом и обеспечивают ее перемещение.
	Верхняя пластина с роликами крепится на верхнюю часть опоры со стороны отката и направляет полотно по прямой, удерживая его сверху.
	Нижний концевой ролик заводит створку в нижний улавливатель, накатываясь на его полочку.
	Нижний улавливатель принимает полотно снизу и в закрытом положении снимает нагрузку от веса створки с роликовых опор.
	Верхний улавливатель фиксирует полотно в закрытом положении сверху.
	Заглушки закрывают торцы направляющего профиля от попадания внутрь грязи и влаги – это защищает рельс от коррозии.
	Регулировочные пластины не входят в комплект – без них можно обойтись, но правильно выставить роликовые опоры чтобы добиться легкого хода створки с пластинами будет значительно проще.



На рынке сегодня есть множество предложений от различных производителей, и по цене они могут разниться даже если предназначены для ворот с одинаковым весом. Как специалисты рекомендуют выбирать фурнитуру можно прочесть здесь.

Мы рекомендуем комплекты с гарантией 5 лет – их не придется менять минимум 10 лет. Фурнитура с гарантией 1 год стоит несколько дешевле, но через год-два Вам действительно придется ее заменить – сами решайте, какой комплект Вам выгоднее взять.

Рекомендованные комплекты фурнитуры для откатных ворот

Для покупателей рекомендуемых комплектов действуют специальные предложения:

• мы в течение 2-х дней бесплатно доставим заказ в Ваш город с оплатой при получении;
• возьмем эту фурнитуру на гарантийное обслуживание в нашем сервисном центре;
• бесплатно изготовим детальный чертеж Ваших ворот со спецификацией;
• подарим подробную пошаговую инструкцию по изготовлению откатных ворот.

Каждый посетитель нашего сайта может воспользоваться бесплатной консультацией эксперта в сфере автоматических воротных конструкций – для этого следует позвонить нам или оставить в форме свой контактный номер для перезвона.

Впишите свой номер в форму, и мы перезвоним вам в течении 20 мин в рабочее время.

Задать вопрос специалисту

Автоматика для откатных ворот

Для автоматизации сдвижной конструкции Вам потребуется электропривод с блоком управления и системой концевых выключателей, зубчатая рейка и любое устройство для управления воротами. Дополнительно все производители рекомендуют установить сигнальную лампу и фотоэлементы для обеспечения безопасной работы.

В электроприводах для откатных ворот, как правило, блок управления встроен в корпус, а система концевых выключателей (отключение автоматики, когда ворота открылись или закрылись) может быть механической либо магнитной. Рекомендую выбирать модели с магнитной системой, поскольку она не дает сбоев зимой, в отличие от механики.

Кроме системы концевых выключателей следует обратить внимание на редуктор привода, вернее на материалы, из которых сделаны его шестерни — для работы в нашей стране технополимеры не годятся (им холодно зимой и жарко летом). Алюминиевый сплав силумин тоже не имеет достаточных параметров прочности – он слишком хрупкий.

Все детали редуктора должны быть сделаны из стали или стали и бронзы.

При выборе автоматики обязательно учтите необходимый запас мощности двигателя для нормальной работы привода с учетом всех постоянных и временных нагрузок – они для каждых ворот индивидуальны, но если движок окажется маломощным, примерзлую зимой фурнитуру механизм не сможет сорвать.

Мы рекомендуем несколько проверенных в различных условиях моделей – они точно «потянут» любые ворота заявленных габаритов, внутри у них мощные движки с многократным запасом и полностью металлические редукторы, а парковка створки осуществляется магнитной системой концевых выключателей.

Рекомендуемая нашими специалистами автоматика для откатных ворот:

Ели нужна помощь специалиста чтобы выбрать наиболее подходящую модель оборудования – в рамках бесплатной консультации наш инженер рассчитает консолидированную нагрузку Ваших ворот и предложит соответствующую по всем критериям автоматику.

Впишите свой номер в форму, и мы перезвоним вам в течении 20 мин в рабочее время.

Задать вопрос специалисту

Автоматика для распашных ворот

Для автоматизации распашной конструкции нужны два электропривода (по одному для каждой створки), блок управления и устройство для передачи автоматике команд. Настоятельно рекомендуется дополнить эти обязательные элементы сигнальной лампой и фотоэлементами для безопасной работы автоматической системы.

Оборудование для распашной конструкции может быть навесным (как на фото) либо подземным (скрытой установки), но скрытую автоматику используют сугубо для случаев, когда недопустимо чтобы механизмы были видны (раритетные ворота или створки являются произведением искусства). В этом случае приводы монтируются под землей вровень с проездом и перемещают створки с помощью длинных рычагов.

Вариант дорогой и проблемный: если у Вас не идеальная ливневка, после сильного дождя к воротам не подойдете – можно получить удар током.

Навесное оборудование бывает двух видов: линейного и рычажного. Наиболее популярны у пользователей приводы линейного типа, поскольку они самые простые конструктивно, а значит самые мощные, надежные и при этом самые дешевые.

Такая автоматика предполагает выносной блок управления – он один для двух мотор-редукторов и расположен в отдельном шкафу, который крепится с одной стороны ворот на любую вертикальную поверхность. Сами приводы крепятся одним краем к опорам, а вторым к створке.

Название этого типа автоматики происходит от принципа их работы: по штоку с резьбой прямолинейно движется прикрепленная к створке гайка-каретка, укорачивая шток и открывая ворота, либо удлиняя шток и закрывая их.

Согласно законам физики максимальный КПД от работы такого механизма будет при условии крепления этой гайки-каретки к створке как можно дальше от петель – точно также устанавливают дверную ручку. То есть, чем более параллельно к створке будет установлен привод, тем эффективнее будет использоваться его усилие.

Это правило создает ограничения по возможности монтажа линейной автоматики на ворота с широкими опорными столбами.

В инструкциях по монтажу и эксплуатации производители указывают допустимые установочные размеры для каждой модели, но при открывании створок во двор в большинстве случаев расстояние от петли до внутреннего угла опоры (габарит «А») не должен превышать 4-10 см.

Это может оказаться проблемой, поскольку стандартная ширина грани кирпичного столба составляет 38 см, и если створка навешена по центру грани, габарит «А» получается 19 см – линейную автоматику невозможно установить, поскольку механизмы упираются в углы опор и ворота не закрываются.

Для таких случаев предлагается автоматика рычажного типа. Эти приводы открывают створки с помощью длинных рычагов, соединенных подвижным шарниром – они дотягиваются до створки будучи установленными даже на очень широких опорах.

Однако в мощности и надежности рычажная автоматика проигрывает линейной, а стоит она вдвое дороже. Не удивительно, что пользователи предпочитают взять линейную модель, даже если она не очень подходит по габаритам. В этом случае створки перевешиваются ближе к внутренним углам опор или в столбах вырубаются ниши для приводов.

Не могу назвать такие решения «соломоновыми», поскольку перевешивать створки дорого и хлопотно, а дырки в столбах не просто уродуют, но и ослабляют их при том, что для распашных конструкций надежность опор важна.

Сегодня на рынке есть предложения линейной автоматики со специальными кронштейнами для монтажа на широкие опоры от двух торговых марок: Miller Technics и Rotelli. У них есть модели, которые можно установить даже при габарите «А» до 35 см.

Кроме установочных размеров при выборе автоматики для распашных ворот важно учесть присущие Вашей конструкции нагрузки – если мощности моторам не хватит чтобы двигать створки, сопротивляясь ветру, Вам придется отключать приводы и открывать ворота вручную.

Обратите внимание на исполнение редукторов – независимо от их конструкции (червячная, планетарная) шестерни должны быть металлическими.

Мы рекомендуем своим клиентам линейные модели, которые можно установить на характерные для Украины ворота с широкими столбами – у них кроме этого достоинства еще мощные двигатели с большим запасом усилия и полностью металлические редукторы.

Рекомендуемая нашими специалистами автоматика для распашных ворот:

Ели нужна помощь специалиста для определения наиболее подходящей модели – в рамках бесплатной консультации наш инженер проведет расчет нагрузок Ваших ворот и предложит соответствующее по всем критериям оборудование.

Впишите свой номер в форму, и мы перезвоним вам в течении 20 мин в рабочее время.

Задать вопрос специалисту

Устройства для управления воротами

В базовом комплекте автоматики мы предлагаем для управления воротами два радиопульта – это наиболее традиционный способ передавать команды. Как правило, в блоке управления автоматики встроен радиоприемник, который уже готов расшифровывать сигналы определенных передатчиков.

Все производители выпускают свои пульты-брелоки, но стоимость их может отличаться очень значительно: в среднем немецкий передатчик стоит 80 €, итальянский – 25 €, а китайский может стоить даже 5 €. Учитывая, что пульт нужен каждому пользователю воротами (плюс хотя бы один запасной), стоимость брендовых передатчиков зачастую превышает цену самой автоматики.

Если Вы взяли итальянскую или немецкую автоматику, но стоимость комплекта «родных» брелоков Вас не устраивает, можно без проблем заменить их более дешевыми аналогами, установив внешний приемник для «чужих» передатчиков (он стоит не дороже одного фирменного пульта).

Если Вы устанавливаете автоматику на ворота предприятия, пульты ДУ вообще брать не выгодно – при наличии пункта круглосуточной охраны разумнее вывести туда обычную ключ-кнопку, а если такого пункта нет, можно на въезде установить клавиатуру.

Альтернативных вариантов управления воротами достаточно много: если в машине есть Home-Link, можно открывать ворота с его помощью, можно посредством ключа-выключателя, жетоноприемника, считывателя транспондерных карт, радиокодовой либо обычной клавиатуры, есть даже специальные детекторы отпечатков пальцев и зарытый в проезде датчик (индукционная петля).

В последнее время наиболее популярным вариантом стал GSM-модуль, который позволяет управлять автоматикой с мобильного телефона.

Такой способ предполагает подключение к блоку управления автоматики контроллера со своей SIM-картой (любого оператора) и запись в его память телефонных номеров всех пользователей. Вы просто набираете номер GSM-модуля, и если Ваш телефон есть в его памяти, он откроет ворота.

По цене этот вариант выходит дешевле, чем приобретение пультов для семьи из четырех человек.

Если нужна детальная консультация относительно автоматизации ворот и способов управления ими – можно прямо сейчас позвонить нашему специалисту или заказать обратный звонок.

Впишите свой номер в форму, и мы перезвоним вам в течении 20 мин в рабочее время.

Задать вопрос специалисту



Откатные ворота с калиткой своими руками: чертежи

Изображение изделия со встроенной калиткой

Все мы привыкли наблюдать на участках землевладельцев такие конструкции, как оградительные сооружения, естественно, со всеми необходимыми элементами. Если раньше на въезде большинства подобных конструкций были распашные ворота с отдельно стоящими калитками, то сейчас мы можем увидеть различные виды открывающихся систем и механизмов, а также всевозможные конструкции со встроенными в ворота калитками. Причем многие из конструкций хозяева изготавливали своими руками.

Хотя, если говорить об откатных системах ворот, то внедряют в них калитки не так уж и часто. Это объясняется тем, что у таких систем есть множество недостатков, о которых следует знать землевладельцам, только собирающимся своими руками возводить на приусадебном участке подобную конструкцию.

Необходимость во встраивании

Эскиз размещения необходимых элементов с размерами

Чаще откатные ворота возводят своими руками на территориях, где достаточно места и для их отката, и для отдельно стоящей калитки. Этот вариант самый приемлемый и удобный. Две открывающиеся системы не зависят друг от друга, и если с одной из них произойдут какие-либо поломки, вторая будет работать безотказно. Важно правильно рассчитать размеры конструкции и использовать предварительно подготовленные чертежи.

Но, в некоторых случаях нет территориальной возможности располагать калитки отдельно, поэтому приходится в откатную систему ее встраивать. Почему так пессимистично?

Встроенный проем для входа имеет несколько недостатков, о которых мы упомянем чуть позже. Ну и такой вариант, несколько проблематичный в изготовлении своими руками, поэтому необходимо продумать и рассчитать все до мелких деталей. А лучше использовать уже готовые профессиональные чертежи.

Без калитки обойтись тоже можно, но зачем эксплуатировать ворота только для того, чтобы одному человеку войти? Особенно если они с автоматикой, которая рассчитана на определенное количество открываний.

Объективная критика

Рама со встроенным открывающимся механизмом

Решение делать калитку в откатных воротах своими руками вроде бы заманчивое и внешне привлекательное, но о некоторых негативных нюансах все-таки стоит знать:

• при открытой калитке движение ворот невозможно, поэтому перед открыванием ворот, следует позаботиться о том, чтобы калитка была закрыта;
• ограничен выбор замка и дверной ручки, так как расстояние между полотном ворот и несущими элементами невелико;
• высокий порог, который препятствует свободному движению, без него никак, так как это часть рамы всей конструкции;
• также свободному продвижению, например, высоких людей, мешает присутствие верхней перекладины, опять-таки необходимой части рамы конструкции;
• существенное снижение общей жесткости всего полотна ворот, так как вес конструкции значительно увеличивается.

Так что этот вариант обустройства входа и въезда лучше рассматривать в последнюю очередь. Специалисты утверждают, что лучшим выбором может стать отдельно установленная калитка, которую будут перекрывать открытые раздвижные ворота. Если же вы все еще склонны к тому, что такой вариант вас больше всего устраивает, тогда постарайтесь при изготовлении своими руками учесть все нюансы.

Правильный выбор материала

Правильно подбираем материал

В чертеже, который обязателен для изготовления своими руками такого типа ворот, нужно указывать не только все размеры деталей, но и дополнительный необходимый материал. Это позволит не ошибиться при закупке всех составляющих частей конструкции.

О том, как изготавливать каркас откатной системы ворот своими руками мы много говорили в других статьях нашего проекта. Рассмотрим необходимый материал для изготовления встроенной створки для входа. И первое, о чем следует позаботиться, так это об обеспечении жесткости конструкции.

Если в изготовлении подобных изделий используются профильные трубы квадратного сечения 60х30 мм, то в случае со встроенным открывающимся механизмом следует использовать трубы с сечением 60х40 или 60х60, с толщиной стенок не меньшей 3 мм. Также нужно выбирать консольный комплект, рассчитанный на больший вес, например, на 800 кг. Такой выбор позволит минимизировать деформацию полотна.

Если изделию не обеспечить достаточную жесткость, то о долговечности не может быть и речи. Казалось бы, небольшая калитка, а столько необходимых действий. В том-то и дело, что нахождение ее на подвижной части ворот приводит к расшатыванию и деформации изделия.

Выбор комплектующих элементов

Профессиональный чертеж со всеми элементами

Далее, следует учитывать сторону открывания калитки, чаще стараются, чтобы она открывалась внутрь двора. Ширину проема желательно делать от 800 мм до 1000 мм. Обязательно следует позаботиться о приваривании притворной планки, которая будет ограничивать движение створки в другую сторону.

Специалисты советуют на встроенную калитку устанавливать механический замок. Это объясняется тем, что система концевиков электромеханического замка недолговечна при применении на улице. Она постоянно подвергается окислению, коррозии и загрязнению контактов.

Выбирая ручку для калитки, следует не забывать, что расстояние между полотном и столбом маленькое, поэтому любая ручка не подойдет, так как она будет препятствовать открыванию. То есть, если ручка калитки будет большая, то придется делать больший зазор между полотном и нащельником. Выход один – сделать своими руками скрытую или совсем маленькую ручку. Как вариант, можно в нащельнике сделать небольшой вырез, чтобы в него смогла пройти ручка нужных размеров, даже нажимная.

Все нюансы встроенной в откатные ворота калитки мы рассмотрели. Если произвести соответствующие чертежи, а может и придумать более интересные конструкции или способы установки своими руками необходимых элементов, то может и появится возможность эксплуатировать такую конструкцию долгое время без ремонтов.

Подъездные ворота, которые можно установить самому

Ворота подъездных путей своими руками — экономичное решение

Ворота

Driveway — это особенность нашей компании, так же как и опыт DIY. Если вы хотите придать своему дому более элегантный стиль или ищете повышенную безопасность, подъездные ворота GateCrafters.com помогут вам в этом. Однако стоимость найма подрядчика для выполнения установки часто может значительно перевесить стоимость самих ворот.Следовательно, это может быть сложной задачей для домовладельцев, которые хотят добавить подъездные ворота, придерживаясь бюджета.

К счастью, есть решение. GateCrafters.com предлагает широкий выбор высококачественных подъездных ворот, сделанных своими руками, по конкурентоспособным ценам и не требующих дополнительных затрат на установку. Все наши ворота производятся прямо здесь, в США, и бывают самых разных цветов и стилей, поэтому вы практически наверняка найдете изделие, которое прекрасно дополнит ваш дом.Кроме того, все наши ворота изготовлены из авиационного алюминия 6061-T6, благодаря чему ваши ворота будут сохранять новый вид на протяжении многих лет, при этом почти не требуя ежегодного обслуживания.

Поскольку наши ворота для подъездных путей своими руками поставляются предварительно собранными, установка проста. Наши ворота поставляются со всей необходимой информацией для установки новичком (см. Ниже сборник инструкций и видео, доступных для наших ворот различных стилей) и разработаны специально для простой установки; сделать процесс DIY максимально простым.Кроме того, у GateCrafters.com есть команда дружелюбных и знающих специалистов по обслуживанию, которые готовы ответить на любые ваши вопросы и помочь вам быстро и правильно установить новые ворота 7 дней в неделю.

Итак, не платите непомерные суммы денег, чтобы подрядчик сделал то, что вы можете сделать сами. С помощью GateCrafters.com вы сможете правильно настроить новые ворота в кратчайшие сроки за небольшую часть стоимости. Если вы хотите узнать больше о нашем ассортименте ворот и открывателей ворот, позвоните или напишите нам сегодня.

Полу-нестандартные ворота подъездной дороги

Двойные полуавтоматические ворота подъездной дороги

Откатные ворота Cantiliver Semi-Custom

Ворота для распашных ворот поместья

Рама ворот с 3 направляющими, одинарные и двойные поворотные

Деревянная / виниловая рама ворот

Рабочее звено Рама ворот

Лесные ворота

Ворота подъездной дороги для жилых домов | Trusted Choice

Нет ничего необычного в том, чтобы увидеть автоматические ворота на подъездных дорожках к особнякам, большим поместьям или ранчо. Однако вы можете быть удивлены, узнав, что эта услуга распространяется и на ваш средний дом. Автоматические ворота сейчас устанавливают в домах всех размеров и ценовых категорий.

Одной из причин этой растущей тенденции является то, что привлекательные и доступные ворота для проездов и автоматические открывающие устройства доступны в большинстве магазинов товаров для дома и в интернет-магазинах.

Ворота поставляются в полностью собранном виде и готовы к профессиональной или самостоятельной установке. Электрические открыватели и дополнительные аксессуары могут быть согласованы с воротами для обеспечения бесперебойной работы и долговечной надежности.В этом руководстве мы дадим вам краткое изложение всего, что вам нужно знать о добавлении подъездных ворот к вашему дому. Узнайте больше, связавшись со страховым агентом.

Зачем устанавливать подъездные ворота?

У подъездных ворот с открывателем есть три основных преимущества: безопасность, ограниченная привлекательность и повышенная стоимость собственности.

1. Безопасность: Ворота на подъездной дорожке предотвращают въезд на территорию отеля посторонних транспортных средств вне зависимости от того, дома вы или нет. Это также может помочь защитить детей и домашних животных, особенно если ворота граничат с забором по периметру.
2. Curb Appeal: Сегодняшние ворота элегантно спроектированы и изготовлены так, чтобы быть активом (а не бельмом на глазу) для вашей собственности. При правильной установке ворота выглядят величественно, что мгновенно улучшает внешний вид любого дома. Если в настоящее время у вас есть ворота с ручным управлением, вы можете значительно повысить их удобство, установив автоматический открыватель.
3. Повышенная стоимость собственности: Повышая безопасность и ограничивая привлекательность, ворота потенциально могут увеличить стоимость собственности — и цену перепродажи — дома.

Как это работает

Прежде чем обсуждать более тонкие детали ворот и автоматических открывателей, давайте кратко рассмотрим основные компоненты типичной системы и то, как она работает.

• Ворота надежно закреплены на прочных столбах, установленных в бетоне и закопанных глубоко в землю. Ворота также могут крепиться на кирпичные столбы или каменные колонны.
• Автоматический открыватель прикручивается к воротам и столбу, а затем подключается либо к проложенному под землей 120-вольтовому электрическому кабелю, либо к фотоэлектрической солнечной панели.
• Электроэнергия течет от кабеля или солнечной панели к аккумуляторной батарее. Когда вы нажимаете кнопку на пульте дистанционного управления открывателем ворот, аккумулятор питает двигатель, чтобы открыть или закрыть ворота. Вы также можете установить цифровую клавиатуру, которая позволит каждому открыть ворота, введя четырехзначный код. Некоторые системы позволяют управлять воротами с помощью электронной карты, автомобильной бирки или мобильного телефона.

Выбор ворот

Существует логическая последовательность, которой нужно следовать при покупке подъездных ворот и открывалки. Начните с материала и дизайна ворот, затем перейдите к размеру, открыванию и аксессуарам.

A. Материал: Большинство ворот изготавливаются из стали с порошковым покрытием, кованого железа или алюминия. Сталь и железо прочны и долговечны, но алюминий легче, устойчив к ржавчине и дешевле. Также доступны деревянные ворота, но имейте в виду, что они тяжелые и склонны к растрескиванию и короблению. Кроме того, деревянные ворота требуют большего ухода, чем металлические.

B. Конструкция: В зависимости от производителя ворота бывают разных исполнений.Большинство ворот жилых подъездных путей имеют серию вертикальных пикетов, установленных в рамке по периметру. Три наиболее распространенных конструкции ворот включают в себя: плоскую, арочную и арочную с навершием.

• Flat-Top: Плоские ворота — самый простой стиль. Его верхняя горизонтальная направляющая идеально прямая, создавая дизайн с плоским верхом.


• Арочная верхняя часть: Верхняя направляющая стандартных арочных ворот изогнута, образуя плавно поднимающуюся арку. Пикеты устанавливаются заподлицо с перилами. Это самый популярный стиль для подъездных ворот.


• Арочные ворота с навершием: Ворота с арочным верхом и навершием похожи на стандартные ворота с арочным верхом, за исключением того, что верхние части пикетов выходят за верхний поручень. Каждая верхняя направляющая украшена декоративным навершием.


Обратите внимание на небольшие различия в этих трех основных конструкциях. Например, есть ворота с двойными верхними направляющими или пикеты, установленные внутри рамы, а у некоторых ворот с плоским верхом есть пикеты, которые выступают за верхнее ограждение.

Другой вариант — заказать стальные ворота по индивидуальному заказу и изготовить их местным изготовителем металла или нанять плотника для изготовления деревянных ворот. Это самые дорогие варианты, но они позволяют создать поистине уникальные, единственные в своем роде подъездные ворота.

C. Размер: После выбора конструкции ворот вы должны выбрать правильный размер ворот для вашей конкретной подъездной дороги и собственности. Готовые к установке ворота проезжей части имеют высоту от 4 до 6 футов и бывают разной длины, чтобы соответствовать практически любой ширине проезжей части.Одиночные ворота обычно доступны длиной 12 футов и подходят для более узких проездов и ограниченного пространства. Двойные ворота имеют длину 12 футов, 14 футов и 16 футов и обеспечивают большую полосу движения. Их рекомендуют для более широких проездов.

Обратите внимание, что каждый двойной затвор состоит из двух ворот равной длины. Например, 14-футовые двойные ворота состоят из двух 7-футовых ворот. Если вы решили установить двойные ворота, помните, что вам нужно будет купить устройство открывания с двумя воротами, которое включает в себя два электрических открывателя.

Выбирая размер ворот, убедитесь, что они открываются достаточно широко, чтобы в них поместились не только грузовые автомобили, но и машины скорой помощи, пожарные машины и другие машины скорой помощи.

D. Действие открывания: Ворота подъездной дорожки могут работать двумя способами: распахивая или сдвигая.

Подавляющее большинство ворот жилых подъездных путей распахиваются, потому что они требуют меньше места рядом с подъездом, чем раздвижные ворота.

Большинство ворот открываются внутрь, то есть, когда вы въезжаете на подъездную дорожку, ворота распахиваются от вас в сторону дома.Однако то, сможете ли вы установить распашные ворота, будет зависеть от уклона вашей подъездной дороги.

Если подъездная дорога относительно ровная или спускается к дому, вы можете установить распашные ворота. Однако, если подъездная дорожка ведет к дому с уклоном, под воротами может быть недостаточно свободного пространства, чтобы они могли повернуться внутрь. (Обычно под воротами имеется около 4 дюймов пространства.) В таких случаях ворота должны будут отклоняться от дома к дороге.

Не забудьте учитывать положение ворот на подъездной дорожке. Важно, чтобы ворота располагались достаточно далеко от проезжей части, чтобы транспортные средства, в том числе грузовики для доставки, могли подъехать к воротам, не блокируя дорогу, тротуар, велосипедную дорожку или пешеходный переход.

Оценка стоимости

Стоимость автоматических ворот и открывателей широко варьируется в зависимости от материала, конструкции и размера. Здесь мы обсудим некоторые приблизительные цифры.

Ожидайте заплатить около 1760 долларов за один 12 футов.стальные ворота с плоским верхом и около 2050 долларов за одинарные 12-футовые стальные ворота с арочным верхом и двойным рельсом.

Двойные 16-футовые стальные ворота с плоским верхом стоят около 2300 долларов. Двойные 16-футовые стандартные стальные арочные ворота со сводчатым верхом стоят около 2540 долларов.

Автоматические открыватели ворот обычно доступны в трех вариантах мощности: для легких, средних и тяжелых условий эксплуатации. Подходящая модель зависит от длины и веса ворот.

Легкий открыватель (около 250 долларов США) разработан для использования с одинарными воротами до 12 футов.длинный, или 300 фунтов. Выберите открыватель средней грузоподъемности (около 300 долларов за одинарный; 560 долларов за двойной) для ворот общей длиной до 16 футов или весом до 550 фунтов. Сверхпрочные открыватели (около 430 долларов за одинарные; 700 долларов за двойные) подходят для ворот длиной 18 футов или 850 фунтов.

Принадлежности

Есть несколько дополнительных аксессуаров, которые можно добавить к подъездным воротам, чтобы повысить безопасность и удобство системы. Вот семь популярных аксессуаров, которые следует учитывать, и их цены:

• Солнечная панель: Солнечная панель заряжает аккумулятор, питающий двигатель автоматического открывателя, используя солнечную энергию.Купите 5-ваттную солнечную панель (около 95 долларов) для управления одиночными воротами и 10-ваттную панель (около 230 долларов) для двойных ворот.
• Клавиатура внутренней связи: Посетитель может нажать кнопку вызова, чтобы подать сигнал базовой станции в доме. Затем вы можете поговорить с посетителем и дать ему код доступа, чтобы открыть ворота (около 200 долларов).
• Устройство для выхода из автомобиля: Устройство для выхода из автомобиля обнаруживает движущийся металл и автоматически открывает ворота, чтобы гости могли выйти без использования пульта дистанционного управления (около 150 долларов США).
• Автоматический замок ворот: Этот элемент оборудования рекомендуется для участков с сильным ветром, где постоянное движение может повлиять на пределы открытия и закрытия ворот. Ограничивая движение ветра с помощью этого замка, вы гарантируете, что ворота будут полностью открываться и надежно закрываться (около 120 долларов США).
• Блокировка пальца: Устройство открывания крепится к воротам с помощью простого пальца с головкой. Если кто-то вытащит булавку, они могут открыть ворота и проникнуть в вашу собственность. Предотвратите несанкционированное проникновение, заменив штифт с вилкой на фиксатор.Затем, если вам когда-нибудь понадобится вручную открыть ворота, просто разблокируйте штыревой замок предоставленным ключом (около 20 долларов).
• Кронштейн, открывающийся нажатием: Используйте этот стальной кронштейн для преобразования калитки, открывающейся при нажатии, открывающейся при открытии, в ворота, открывающиеся при нажатии (около 20 долларов США).
• Электронный фотолуч: Эти устройства проецируют луч света через проем ворот. Если кто-то или что-то прерывает луч во время движения ворот, ворота автоматически меняют направление (около 80 долларов).

Варианты установки

Как и в случае с большинством товаров для ремонта дома, у вас есть два основных варианта установки: нанять профессионального подрядчика для установки ворот и открывателя подъездной дороги или установить их самостоятельно. Подъездные ворота комплектуются двумя монтажными стойками и всем необходимым оборудованием, петлями и крепежом. Сварка не требуется.

1. Сделай сам. Производители ворот и открывателя предоставляют подробные пошаговые руководства и DVD-диски с инструкциями, которые помогут вам пройти каждый этап процесса установки.У каждого производителя также есть служба поддержки клиентов, где можно ответить на любые технические вопросы, которые могут возникнуть.
2. Наем подрядчика. Вы также можете нанять подрядчика для установки ворот (что является самой сложной частью), а затем самостоятельно установить автоматический открыватель. Большинство мастеров своими руками могут установить открыватель ворот, используя всего несколько обычных ручных инструментов и аккумуляторную дрель.

Если вы решили проложить электрический кабель к воротам, наймите лицензированного электрика, чтобы он выкопал траншею, закопал кабель и сделал соединения в доме и воротах.Для установки солнечной панели не требуется электрика.

Советы по обслуживанию

Хорошо построенные и правильно установленные ворота и устройство открывания подъездной дороги прослужат долгие годы при минимальном техническом обслуживании. Ниже приведены несколько советов, как поддерживать ваши ворота в отличном состоянии.

Важно: обязательно отключите или отключите устройство открывания перед выполнением любого обслуживания.

• Ежегодно смазывайте петли ворот, чтобы предотвратить ржавчину и обеспечить плавное открытие и закрытие ворот.
• Раз в месяц протирайте вытяжную трубку открывателя сухой хлопчатобумажной тканью. Затем опрыскайте тюбик высококачественной силиконовой смазкой.
• Если на воротах или петлях появляются какие-либо пятна ржавчины, немедленно отшлифуйте поверхность до голого металла, затем нанесите один слой грунтовки для наружных работ, а затем два слоя краски для наружных работ.
• Рассматривайте замену аккумуляторной батареи системы каждые два-три года.

Меры предосторожности

Здравый смысл играет ключевую роль в обеспечении безопасности возле подъездных ворот:

• Не забудьте проинструктировать каждого члена семьи держаться подальше от ворот, пока они открываются и закрываются.
• Никогда не позволяйте детям стоять рядом или взбираться на ворота, а также не позволяйте им играть с пультом дистанционного управления.
• Держите пальцы подальше от точек защемления возле петель ворот и открывателя.
• Подождите, пока ворота полностью откроются, прежде чем тащить машину вперед.
• Не управляйте воротами, если вы их не видите.
• Ворота проезжей части предназначены только для движения автотранспорта; пешеходы должны использовать отдельный вход.
• Цифровые клавиатуры должны быть установлены в пределах видимости ворот, но не менее 10 футов.вдали от движущихся частей ворот. Никогда не устанавливайте какие-либо устройства управления в местах, где у пользователя может возникнуть соблазн пройти через ворота, чтобы активировать устройство открывания ворот.
• Большинство открывателей ворот имеют механизм автоматического реверса, известный как контактный датчик, который останавливает ворота и меняет их направление, если кто-либо или что-либо соприкасается с воротами во время их движения. Для дополнительного уровня безопасности установите электронный световой луч, который переворачивает ворота, если кто-то нарушает световой луч.

Установка подъездных ворот в вашем доме дает множество преимуществ.От повышенной безопасности и стоимости имущества до легкого доступа, они сохранят ваш дом в безопасности и стильно. Убедитесь, что вы выбрали правильный размер для своей подъездной дороги, установите ее безопасно и продолжайте техническое обслуживание, и у вас будет самая элегантная подъездная дорога в квартале. Узнайте больше, связавшись со страховым агентом.

© 2020, Портал потребительских агентов, ООО. Все права защищены.

Источники

http: // www.homedepot.com/b/Lumber-Composites-Fencing-Gates-Gate-Openers/N-5yc1vZbu77

http://www.homedepot.com/b/Lumber-Composites-Fencing-Gates-Gate-Openers-Gate-Opener-Remotes/N-5yc1vZbu7e

http://www.homedepot.com/b/Lumber-Composites-Fencing-Gates-Gate-Openers-Driveway-Gates/N-5yc1vZcbay

http://www.homedepot.com/b/Lumber-Composites-Fencing-Gates-Gate-Openers-Automatic-Gate-Openers/N-5yc1vZbugu

http://www.homedepot.com/b/Lumber-Composites-Fencing-Gates-Gate-Openers-Gate-Opener-Accessories/N-5yc1vZbugw

10 лучших электрических открывателей откатных ворот 2021 года [Руководство покупателя и отзывы]

Заявление об ограничении ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем получить небольшую комиссию за соответствующие покупки бесплатно для вас.

Нет ничего лучше, чем сидеть в машине, когда ворота открываются сами собой. Это одна из немногих вещей, которые говорят о том, что вы сделали это. Хорошая новость в том, что электрические открыватели для откатных ворот больше не являются игрушками богатых и знаменитых.

В настоящее время вы можете легко найти автомат для открывания откатных ворот, не повлияв при этом на свой бюджет. Если вы устали выходить из машины, чтобы открыть ворота, а затем закрыть их за собой, вот несколько вариантов электрических открывателей откатных ворот, которые вы можете приобрести для своего дома.

Электрические открыватели откатных ворот

Электрические открыватели откатных ворот являются усовершенствованной формой традиционных откатных ворот. Они чрезвычайно просты в эксплуатации, а главное преимущество электрического открывателя откатных ворот заключается в том, что ими также можно управлять дистанционно.

Это означает, что вам не нужно выходить из машины, чтобы открыть электрические раздвижные ворота. Электрические открыватели откатных ворот поставляются с собственным пультом дистанционного управления или мобильным приложением, которое упрощает дистанционное открытие или закрытие ворот при необходимости.Ниже приведены некоторые из наших лучших вариантов электрических открывателей для откатных ворот.

1. Автоматический открыватель ворот Mighty Mule

Автоматическое устройство открывания ворот Mighty Mule было специально разработано для сверхмощных, односкатных ворот длиной до 18 футов или весом более 850 фунтов.

Mighty Mule MM562 Автоматический открыватель ворот для Heavy Duty Dual…

• Новый MM562 оснащен эксклюзивной функцией Dual Sense от Mighty Mule …
• Предназначен для сверхмощных двойных распашных ворот до максимального …
• Идеально подходит для владельцев собственности DIY (сделай сам), MM562 . ..
• Идеально подходит для всех типов сдвоенных ворот, включая декоративные, цепные …

Когда дело доходит до открывателей ворот, имя Mighty Mule нарицательное. Компания известна тем, что поставляет сверхмощные электрические открыватели откатных ворот, которые идеально подходят для всех типов ворот.

Плюсы

• Прочная и надежная конструкция
• Возможна интеграция с солнечной техникой
• Поставляется с 18-месячной гарантией

Минусы

• Более медленная работа
• Не рекомендуется для ворот весом менее 850 фунтов.

2. E8 Автоматическое устройство открывания ворот из нержавеющей стали 500 мм

Автоматический открыватель ворот из нержавеющей стали E8 500 мм был разработан специально для ворот, оснащенных проводной клавиатурой.Этот открыватель ворот отличается прочной конструкцией и изготовлен из высококачественного материала.

Благодаря своему дизайну и функциональности это идеальный выбор для двойных распашных ворот. Вы также получаете резервную батарею переменного / постоянного тока, которая пригодится при отключении электроэнергии. Этот открыватель ворот также совместим с солнечной технологией, что позволяет сэкономить ежемесячные коммунальные расходы.

Плюсы

• Качество сборки для тяжелых условий эксплуатации
• Лучшее для системы 2-створчатых ворот
• Может обрабатывать ворота весом более 1250 фунтов.
• Поставляется с годовой гарантией производителя

Минусы

• Некоторые люди могут найти процесс установки немного сложным

3. Устройство открывания откатных ворот ALEKO AC1400 электрическое

Электрический открыватель откатных ворот ALEKO AC1400 — лучший выбор для тех, у кого есть откатные ворота длиной 40 футов и весом до 1400 фунтов. Бренд ALEKO — один из наиболее известных производителей открывателей ворот. Компания разработала одни из лучших мощных открывателей ворот, доступных на рынке.

Нет товаров.

Электрический открыватель откатных ворот ALEKO AC1400 удивительно легкий, учитывая его прочную конструкцию и тяжелый двигатель. Это делает установку удобной и беспроблемной.

Плюсы

• Прочная и прочная конструкция
• Силовой двигатель
• Стальное шасси обеспечивает лучшую защиту

4.Ghost Controls TSS1 Комплект для автоматического открывания ворот для тяжелых условий эксплуатации

Ghost Controls TSS1 Heavy Duty Single Automatic Gate Opener Kit может использоваться для распашных ворот длиной 20 футов. Это автоматическое устройство для открывания ворот премиум-класса, которое отлично подходит для жилых домов или фермерских хозяйств. Прочная конструкция этого комплекта открывания ворот означает, что он прослужит вам годы.

Что отличает эти ворота от остальных, так это то, что они оснащены технологией SafeForce, которая помогает уменьшить силу, с которой движутся ворота, чтобы предотвратить травмы. Устройство поставляется с предварительно программируемым пультом дистанционного управления. Плавная работа также гарантирует, что он работает без шума.

Плюсы

• Прочная конструкция
• Простота установки и обслуживания
• Возможна интеграция с солнечной техникой
• Программируемый пульт

Минусы

• Некоторым это может показаться дорогим

5. Mighty Mule MM360 Автоматический открыватель ворот

Автоматический открыватель ворот Mighty Mule MM360 — отличный выбор для одинарных распашных ворот весом до 550 фунтов.Хотя это одна из небольших версий открывателя ворот, доступная на рынке, это не означает, что Mighty Mule пошла на компромисс в отношении ее качества.

Mighty Mule MM360 привратник для средних условий эксплуатации, черный

• Новый MM360 оснащен эксклюзивной функцией Dual Sense от Mighty Mule . ..
• Разработан для одинарных распашных ворот средней грузоподъемности вплоть до максимума…
• Идеально подходит для владельцев собственности DIY (сделай сам), MM360 …
• Идеально подходит для всех типов ворот, включая декоративные, …

С автоматом открывания ворот MM360 вы получите продукт, который может похвастаться прочной конструкцией и прост в использовании. Этот продукт предлагает оптимальную производительность и многие функции, которые можно ожидать от открывателя ворот Mighty Mule.

Плюсы

• Усиленная конструкция
• Может быть интегрирован с солнечной энергией
• Поставляется с однокнопочным пультом дистанционного управления
• Много заряда батареи

Минусы

• Установка занимает много времени
• Медленная работа

6.CO-Z Автоматическое оборудование для открывания откатных ворот Комплект безопасности для раздвижных проездов

Это надежный автоматический открыватель ворот с тихим, но мощным двигателем и функцией автоматического закрывания. Уникальным выбором для автоматического открывания ворот является то, что вы можете добавить до 23 пультов дистанционного управления, которые можно интегрировать в систему.

Включение технологии RF Hopping Code Technology означает, что к пульту дистанционного управления не может получить доступ никто, не имеющий авторизации. Изготовленный из сверхпрочного алюминия и меди, этот продукт невероятно прочен и прошел сертификацию CE.

Плюсы

• Прочная конструкция
• Поставляется с ведущей в отрасли системой безопасности
• Плавная работа
• Конструкция из нержавеющей стали предотвращает ржавчину и другие повреждения

Минусы

• Совместимость с воротами высотой до 40 футов
• Установка может быть сложной

7. Ghost Controls TDS2 Комплект двойного автоматического открывания ворот для тяжелых условий эксплуатации

Ghost Controls TDS2 Heavy Duty Dual Automatic Gate Opener Kit — идеальный выбор для распашных ворот высотой до 20 футов. Ghost Controls — одна из ведущих марок автоматических открывателей ворот.

распродажа Ghost Controls TDS2 Сверхмощный двойной автоматический открыватель ворот …

• Бесшумный и быстрый монтаж на стойке Самостоятельный открыватель ворот …
• Пожизненная гарантия на двигатель и редуктор в сборе. 18 месяцев …
• Требуется батарея 12 В (не входит в комплект), оптимизирована солнечная энергия…
• Подходит для замены GTO, Mighty Mule и Linear Pro …

Компания произвела много успешных автоматических открывателей ворот, и сверхмощный двойной автоматический открыватель ворот TDS2 является одним из них. TDS2 — один из лучших открывателей для двойных ворот, доступных сегодня на рынке, и может похвастаться многими конструктивными качествами, присущими другим открывателям ворот от Ghost Controls.

Плюсы

• Усиленная конструкция
• Пожизненная гарантия на редуктор и двигатель
• Аккумулятор повышенной прочности

Минусы

• Панель управления может не синхронизироваться с пультами дистанционного управления, установленными в старых автомобилях
• Комплексная установка

8.US Automatic 020320 Sentry 300

US Automatic 020320 Sentry 300 — это хорошо продуманный автоматический открыватель ворот коммерческого класса, который предлагает лучший дизайн и функциональность.

Устройство открывания ворот питается от батареи постоянного тока 12 В и трансформатора переменного тока для плавной и бесшумной работы. Что делает этот автомат для открывания ворот одним из лучших на рынке сегодня, так это его простая интеграция с солнечной технологией, что делает его экономичным выбором для многих домашних хозяйств.

Плюсы

• Прочная конструкция
• Особенности подключения Sentry Plug-n-Go для легкой установки
• Совместимость с солнечной техникой
• Поставляется с трехлетней ограниченной гарантией

Минусы

• Сошник не имеет плавного старта / финиша

9.

Liftmaster LA400PKGU Комплект для открывания двух распашных ворот

Комплект для открывания двух распашных ворот Liftmaster LA400PKGU отличается простой конструкцией, которая не включает в себя все навороты высококачественных автоматических открывателей ворот, но является надежной и эффективной.

Нет товаров.

Основанный на технологии MyQ, этот комплект открывателя распашных ворот позволяет управлять устройством открывания с помощью смартфона, планшета или ПК. Наличие твердой батареи означает, что она может работать до 400 циклов без необходимости зарядки.

Плюсы

• Прочная конструкция
• Характеристики MyQ technology
• Аккумулятор работает до 400 циклов
• Простая установка
• Простое преобразование солнечной энергии

Минусы

• Не имеет многих функций
• Без пульта дистанционного управления
• Кому-то дорого

10.

OrangeA открывалка для откатных ворот

OrangeA — компания, которая стала синонимом высококачественного дизайна и эффективности. Открыватель откатных ворот OrangeA обеспечивает максимальную производительность.

Устройство открывания откатных ворот OrangeA AC1400 3100Lbs с 2 …

• ♚ [ВВЕДЕНИЕ] ~ Тип: AC 1400; Максимальный вес ворот: 3100 фунтов; …
• ♚ [ПРИМЕНИМЫЕ УСЛОВИЯ] ~ Электрический открыватель откатных ворот…
• ♚ [УДОБНО] ~ Используйте 4-кнопочные пульты дистанционного управления для открытия, закрытия, …
• ♚ [КОМБИНИРОВАННОЕ ИСПОЛЬЗОВАНИЕ] ~ Эти раздвижные ворота можно использовать …

Обладая выходной мощностью 500 Вт, это устройство может работать на воротах весом до 3100 фунтов. Его впечатляющая функция на этом не заканчивается. Этот открыватель откатных ворот также имеет магнитный концевой выключатель, который обеспечивает плавную и беспроблемную работу.

Плюсы

• Надежное качество сборки
• Магниты расположены неправильно
• Совместим с 3100 фунтами., ворота

Минусы

• тяжелая
• Магниты расположены неправильно
• Требуется время для установки

Заключение

Когда дело доходит до электрических открывателей откатных ворот, качество сборки и характеристики в основном будут зависеть от бренда. Но, осмотревшись и проведя небольшое исследование, вы легко найдете электрический открыватель для откатных ворот, который лучше всего подходит для вашего дома. Если у вас возникли проблемы с выбором, то вышеупомянутые продукты должны быть хорошей отправной точкой для поиска.

Статьи по теме

13 Лучший автоматический открыватель ворот

комплект откатных ворот для направляющих

АДАПТРАК ТРАНСПОРТНОЙ ТЯГИ CANTLEER GATE CONERSON SYSTE

Декоративные комплекты Adaptrack включают: гусеницу, 2-дюймовые кронштейны, соединительные штифты (для комплектов с 2 частями гусеницы) и комплект монтажного оборудования. В комплекты адаптеров цепной передачи входят: гусеница, 2 -3 / 8-дюймовые круглые скобы, соединительные штифты (для комплектов с 2 направляющими) и комплект монтажного оборудования.ПРИМЕЧАНИЕ: Adaptracks — это система «сделай сам». Получить цену】

Сверхмощные консольные откатные ворота для коммерческих помещений.

Ворота опираются на направляющую для экструзии из алюминиевого сплава, содержащую самоустанавливающиеся 4-колесные герметичные тележки со смазочными шарикоподшипниками. Качественные коммерческие откатные ворота. Tymetal обещает предоставлять нашим клиентам только самые качественные коммерческие и промышленные консольные откатные ворота. Вам никогда не придется беспокоиться о том, чтобы получить. 【Получить цену】

Подъездные ворота для деревянного забора или экранирующего материала

Деревянные подъездные ворота для деревянного забора или экранирующего материала.Подъездные ворота для деревянного забора или экранирующего материала. 1 ноября 2012 г. , автор: Learn. . Если ваши ворота будут иметь длину более 20 футов, мы рекомендуем раздвижные ворота с V-образной направляющей. Раздвижные ворота: откатные ворота отлично подходят для ворот любой длины, но преимущества особенно проявляются при длине 14 футов. 【Получить цену】

Amazon.com: Оборудование для откатных ворот

Этот мощный привод откатных ворот может открывать поднятые ворота до 40 футов. Регулируемый направляющий ролик кронштейна с раздвижными роликовыми воротами, максимальная емкость 3 1/2 дюйма.. Комплект оборудования для роликовых ворот звена цепи (универсальный кронштейн для направляющих 2 «) от FenceSmart4U. 73,00 $ 73 00 $ + 30,99 $ доставка. Осталось всего 18 штук — закажите скоро. 【Получить цену】

AdapTrack — Ameristar Fence Products

Комплект для переоборудования откатных ворот . Запатентованный Ameristar комплект для переоборудования консольных ворот AdapTrack представляет собой полный набор основных частей, оборудования и аксессуаров, предназначенных для преобразования любых ворот или ограждающих панелей в плавно сдвижные консольные ворота. Комплекты приспособлены, чтобы позволить консольным откатным воротам ездить на необслуживаемых консольных роликовых сборочных тележках, заключенных внутри алюминиевой системы направляющих консольных раздвижных ворот, защищенной от непогоды.【Получить цену】

Колеса для раздвижных ворот, колеса с V-образной канавкой, колесные ящики и V-образная направляющая

Распашные ворота и комплект оператора. Стальные подъездные ворота. Барьерные ворота. Садовые и пешеходные ворота. Также в Ворота и ограждения См. Все >> Откатные ворота и комплекты оператора; . В нашей категории «Колеса, коробки и гусеницы» у нас есть все необходимое оборудование для создания раздвижных ворот в стиле V-Track. V-Track может быть изготовлен из углового железа и плоского прутка, если вам нравится. 【Получить цену】

Адаптировать деревянный забор для раздвижных ворот

Деревянный забор для преобразования раздвижных ворот.. Комплект откатных ворот деревянный забор — наружная стеновая панель. Этот красивый деревянный забор и автоматические раздвижные ворота были установлены с помощью комплекта для переоборудования раздвижных ворот Alligator Fence Ameristars AdaptTrack, который превращает любые ворота или панель забора в комплект рамы для ворот Adjust-A-Gate с 3 направляющими — регулируется 60-96 дюймов на 60 дюймов 【. Получить цену

】

Фурнитура для потолка / двери сарая — gatedepot.com

Распашные ворота и комплект оператора. Стальные подъездные ворота. Барьерные ворота. . Подвесная фурнитура / фурнитура в стиле амбара может использоваться для подвешивания раздвижных ворот сбоку стены или на потолочной балке, аналогично тому, как работает раздвижная дверь шкафа.Лучше всего комбинировать эту фурнитуру с набором направляющих роликов, установленных на дверной коробке в нижней части ворот. 【Получить цену】

Комплекты ворот — Фурнитура для ворот — Home Depot

Стержень регулировки затвора Adjust-A-Gate Комплект идеально подходит для установки Регулируемая штанга для затвора идеально подходит для удержания двух приводных ворот на месте. Изготовлен из сверхпрочной твердой стали с порошковым покрытием и направляющего кронштейна с саморезами для легкой установки. 【Получить цену】

Двойные алюминиевые раздвижные ворота с двойным направляющим звеном цепи забора Hoover.

Комплекты алюминиевых раздвижных ворот с двойными направляющими звеньев цепи забора Hoover Деталь № CL-ALUM-DBL-TRACK-GATE-KIT. Фактический продукт (-а) может отличаться от представленного на фотографиях. 11700,95–14501,66 долларов. Высота: выберите. 6 ‘. Высококачественная фурнитура, входящая в этот комплект, обеспечивает плавное скольжение на долгие годы. Дополнительным бонусом является то, что гусеницы запечатывают. 【Получить цену】

Amazon.com: открыватель ворот, выдвижной

Открыватель откатных ворот CO-Z с беспроводными пультами дистанционного управления, устройство открывания двухроликовых ворот, комплект автоматического открывания раздвижных ворот для проезда забора, Авто Цепной открыватель ворот с контроллерами (для ворот 3300 фунтов) 【Получить цену】

Консольные раздвижные ворота | Компания Hoover Fence Co.

От алюминиевых направляющих откатных ворот, предназначенных для сварки и встраивания в раму ваших новых шиберных затворов (квадратная или круглая), до болтовых направляющих, предназначенных для крепления к раме ворот (квадратные или круглые) , у нас есть внутренние направляющие для шиберных затворов разной длины, дизайна и нужного веса, размера и. 【Получить цену】

Комплект для консольных ворот AdapTrack — 0

Комплект для переоборудования ворот AMERISTAR AdapTrackTM представляет собой полный набор основные части, фурнитура и аксессуары, предназначенные для преобразования любой базовой панели забора или ворот в плавно раздвижные консольные ворота.Сама гусеница представляет собой цельную алюминиевую профильную конструкцию с особой конструкцией (сплав 6005-T5) весом 4 фунта на фут. Форма 【Get Price】

43 Удивительные идеи для заборных ворот

Независимо от того, является ли ваш стиль классическим белым пикетом или более современной горкой с дистанционным управлением, садовые ворота являются важным активом любого дома. Они отлично подходят для уединения, безопасности и даже отлично подходят для организации сада. При такой универсальности может быть трудно выбрать, какой вход нужен для вашего заднего двора.

Независимо от того, есть ли у вас большая территория для укрытия или простой боковой сад, или, может быть, вы хотите защитить вас от вредителей, единственный способ сделать это — использовать какие-то ворота. Мы составили изящный список, полный отличных идей, когда дело доходит до использования закрытого забора на открытом воздухе. Продолжайте читать и будьте готовы к вдохновению! Ворота забора — несложный проект своими руками; только обязательно приобретите качественный и надежный гвоздь.

ДЕРЕВЯННЫЕ ВОРОТА ИДЕИ

ИЗНОШЕННОЕ ЗАБОР

Из всех имеющихся кедровых ограждений этот великолепный деревянный забор в деревенском стиле является идеальным дополнением в качестве входа в сад! Древесина необработанная, благодаря своей естественной текстуре и цвету, вся сцена выглядит деревенской и чисто деревенской. Это было бы идеальным стилем забора для окружения старого загородного коттеджа или убежища в глубине леса или сельской местности. Дизайн в целом прост, но придает пространству особый характер. Тот факт, что это более короткий забор, также вносит свой вклад в ощущение старины.

САД ШИКАРНЫЙ

Использование простой деревянной конструкции, такой как этот забор, — отличный способ добавить персонажа, не отвлекаясь от интересного сада за ним. Массивные изгороди и другие диковинки ждут вас прямо за этим крошечным забором, что еще вы там найдете? В дополнение к этому причудливому ощущению, эти несоответствующие и грубо вырезанные ворота из необработанного дерева — идеальный вход в то, что лежит за пределами.За этим маленьким заборчиком скрывается целое царство чудес. Отсюда я почти вижу белого кролика.

УНИКАЛЬНЫЙ И ШИК

Вот интересная концепция стандартной идеи белого штакетника. Добавьте интересный дизайн, чтобы подчеркнуть воротную часть забора. Это не только сделает ваш забор совершенно уникальным, но и станет отличным способом выделиться, особенно в пригороде, где у ваших соседей может быть похожий стиль ограждения. Выделитесь из толпы с помощью такой интересной идеи.Этот забор является самостоятельным в том смысле, что это относительно короткий забор, но он действительно уникален и на него интересно смотреть. Это доказывает, что вам не нужно ограждать всю внешнюю территорию, если в этом нет необходимости.

ИГРА ЦВЕТОВ

Добавление красок в уличное пространство — всегда хорошая идея. Кто мог проехать мимо этих великолепных синих ворот и не заметить этого? Ворота разбивают этот и без того сказочный ряд живой изгороди, который фактически действует как забор. Разбейте ограждение своей собственности, используя естественный рост вокруг вашего дома и идею ворот, подобную этой.Он выглядит великолепно и отлично подойдет как круг по периметру. Не чувствуете синего цвета? Поиграйте с краской для наружных работ и посмотрите, что вам подходит!

ИСКУССТВЕННЫЙ ЗАБОР

Эта художественная комбинация ограды и ворот должна быть перед государственной школой, так как она такая очаровательная. Учитывая тему, вы можете легко настроить забор и ворота, как этот, в зависимости от того, что вам нравится. Для дома вы можете использовать форму и цветовые схемы, чтобы они соответствовали уже существующему декору, или сделайте это в стиле фанк, и пусть ваши дети помогут вам нарисовать всевозможных забавных персонажей.Есть бистро? Добавьте немного красок с помощью разнообразных нарисованных фруктов и овощей. Возможности безграничны!

VINTAGE VALE

Вырезы в ограждении были важным элементом старинных садов. Внесите эту концепцию в свою современную открытую площадку, просто добавив несколько интересных форм вырезов. Пики, замочные скважины и сердечки — вы действительно можете добавить все, что захотите, либо к существующему забору, либо вы можете легко найти новое ограждение, в котором уже есть вырезы.Чем старше дерево или металл, тем более винтажным он будет. Если вы покупаете что-то новое и предпочитаете, чтобы оно выглядело винтажным, всегда есть краска и пятна, которые помогут с этим.

ЗАКРЫТОЕ ЧУДО

Очаровательная идея, создающая ощущение деревенского шика. Покрывая сад или дворовую калитку, вы добавляете характер и без того милой идее. Хотя эти ворота на самом деле не полностью закрыты, создается иллюзия, что они полностью закрыты. Это было бы полезным дополнением к саду, в котором много растений с вьющимися лозами или цветами.Деревья позади ворот придают сцене много цвета и текстуры. Посадите деревья соответствующим образом, чтобы придать такой же эффект вашему открытому пространству.

ЖЕЛЕЗНЫЙ ИНТРИГ

Добавьте декоративные железные ворота к существующему деревянному забору, чтобы создать интригующий вход в свой дом или сад. Здесь так много украшений из железа, что вы легко найдете те украшения, которые идеально подойдут для вашего забора. Сцена на этой картинке настолько великолепна, потому что в ней задействованы трюки на Хэллоуин или обработчики, а листья на железных воротах кажутся идеальным декоративным дополнением для осеннего сезона. Хотя листья вообще отлично подходят для любого сезона.

* Вам также могут понравиться: 130 идей на Хэллоуин, чтобы вдохновить вас на приятное времяпрепровождение.

УДОБНЫЙ

Сделайте так, чтобы вход в ваш дом или собственность выглядел так же эффектно, как и само строение. Благодаря этим впечатляющим воротам безопасности гости будут чувствовать себя так, как будто они вошли в дом самого Джеймса Бонда. Ворота безопасности — важный актив для вашего дома или собственности, потому что они предлагают дополнительный уровень защиты.Большинство ворот поставляются с системой видеонаблюдения или могут быть легко установлены с ней, которая может подключаться к камерам по всей территории. В наши дни нельзя быть слишком осторожным!

КРАСНЫЕ ДВЕРИ

Красный цвет всегда впечатляет. Будь то входная дверь или потрясающие калитки, подобные тем, что изображены на фото, красный всегда привлекает внимание. Ворота безопасности не должны ощущаться как ворота безопасности, когда они появляются через эти очаровательные рамные ворота в коробке. Это более изящная версия стандартных ворот безопасности, которая не будет выглядеть так, как будто у вас есть секреты, которые можно спрятать за этим периметром! Эти ворота безопасности, к которым легко получить доступ с пульта дистанционного управления, также имеют клавиатуру, на которой, скорее всего, также находится операционная система камеры.

ЗЕЛЕНЫЙ И ИСКУССТВО

Я не думаю, что мы больше в Канзасе, Тото. Причудливый мир красок может ждать вас прямо за этими художественными зелеными воротами. Этот вход, напоминающий дверь, а не ворота, — идеальный способ добавить вашу более вычурную сторону к вашему открытому пространству. Завитки в этой двери невероятно уникальны и придают пространству столько текстуры, что ваши гости, несомненно, будут рады увидеть, что их ждет за дверью.

ДЕРЕВЯННОЕ ЧУДО

Узнать больше

Если оставить натуральное дерево в первозданном виде, он всегда приобретает классический вид.Этот закрытый забор ничем не отличается, но видно, что дерево было окрашено, чтобы придать ему такой глубокий вид. Окрашивание или герметизация дерева — отличная идея для любой уличной деревянной мебели, так как погодные элементы могут в конечном итоге повредить или разрушить дерево. Эта великолепная идея забора и ворот оставляет эти гигантские столбы из натурального дерева в их естественном состоянии с небольшой дополнительной защитой.

ДИЗАЙН ЗАБОРОВ ИЗ ГОРЯЧЕГО ЧУГУНА

ИСТИННО СИНИЙ

Когда вы думаете о заборе из кованого железа, вы, естественно, будете думать об этом сером или черном матовом заборе.Хотя этот стиль всегда будет классическим, смешайте идею забора, покрасив кованое железо. Изображенный здесь синий кованый забор не только интересен, но и выглядит поношенным. Износ погодных условий сделал этот забор непринужденно винтажным. Если вы так хотите, то покраска кованого забора, вероятно, будет в ваших интересах!

СЕЛЬСКИЙ САД

Придайте вашему саду ощущение загородного стиля, используя интересную концепцию ворот.Эти кованые ворота сами по себе представляют собой деревенскую сцену. Металлоконструкции напоминают горы или пустынную равнину. Кактусы и камни в окружающем ландшафте естественным образом помогают объединить все эти концепции воедино, чтобы создать оригинальное и по-настоящему деревенское юго-западное пространство. Это доказывает, что вы можете добавить так много, просто добавив ворота к своей открытой площадке.

ДЕКОРАТИВНЫЙ ДИЗАЙН

Эта комбинация ворот и забора отличается изысканностью деталей.Крошечные металлические конструкции извиваются и извиваются, как настоящая виноградная лоза, растущая на фасаде этого исторического здания. Забор короткий, но своим творческим оформлением он так много привносит в структуру и территорию. Это отличный пример того, как можно сделать даже небольшой забор невероятно детальным и интересным. Работать с пространством, которое у вас было, никогда не было так просто, когда дело доходит до этого дизайна в современном ограждении.

ОРНАТНЫЙ ШЕДЕВР С БАНИСТРОЙ

Эти великолепные ворота сопровождаются довольно элегантными перилами. Комбинация ворот и перил обязательно сделает впечатляющий вид любого дома. Поскольку ворота очень высокие, лучше всего использовать этот тип конструкции в доме или собственности, которая намного больше, чем стандартный дом. Я мог видеть, что это фасад загородного клуба или горного отеля типа «постель и завтрак». Это создает романтическое ощущение, но в целом впечатляет. Учтите размер вашей собственности и работайте соответственно.

ВХОД НА ПРАЗДНИК

Возьмите относительно простую конструкцию ворот из кованого железа и приспособьте ее к любому празднику, который вы отмечаете.Семья и друзья приезжают на праздники? Эти массивные венки — великолепный способ погрузить их в праздничное веселье, которое ждет их внутри. Поскольку ворота элегантны и просты по дизайну, они не лишены каких-либо дополнительных украшений, которые вы можете использовать в праздничный сезон. Я уже могу представить себе грядку с тыквами на осень.

ЗАБОР И ВСЕ!

Это интересное сочетание ворот и забора представляет собой забор из темного дерева с замысловатыми воротами из кованого железа. Тяжелые болты на дереве придают этому дизайну индустриальный, современный и современный вид. Шипы и дизайн кованых ворот создают легкие акценты, не добавляя хаоса и без того впечатляющей конструкции забора. Это будет прекрасно смотреться перед очень современным домом или даже перед входом в музей с альпинариями.

КЛУБНИЧНЫЕ ПОЛЯ

Знаки на каждой стороне ворот гласили: «Земляничное поле», но это можно было легко определить по великолепным красным воротам.Использование цвета — это фантастический способ поиграть с уличным забором, не отрывая ничего от конструкции. Под краской кованый забор по-прежнему отлично смотрится и остается целым, единственное изменение здесь — это цвет. Использование цвета сохраняет текстуру кованого железа нетронутой, добавляя при этом современную, более забавную атмосферу.

ДВЕРЬ ДЛЯ ВЕЛОСИПЕДОВ

Эти большие ворота украшены крошечными металлическими мотоциклами. Это была бы отличная дизайнерская идея для любого, кто увлекается мотоциклами или, возможно, даже занимается настоящим мотоциклетным дилером. Добавление таких маленьких элементов к этим воротам делает дом забавным и необычным. Это отличный способ добавить интриги, не вдаваясь в ландшафтные или садовые конструкции. В зависимости от размера собственности можно даже выложить весь забор подобными декоративными элементами.

ЧЕРНО-ЗЕЛЕНЫЙ

Эти великолепные черные садовые ворота выделяются на фоне пышной зелени окружающего ландшафта. Игра цвета так важна при добавлении декоративных ворот, таких как изображенные.Черный — это классический вид кованого железа, поэтому вы можете легко добавить черные ворота практически к любому типу уличных сцен, которые только можно вообразить. Он всегда будет в моде и всегда будет отлично смотреться.

MAISON MAGNIFIQUE

Этот великолепный особняк выглядит еще более впечатляющим благодаря фантастическим воротам из кованого железа. Чудесно замысловатый дизайн в верхней части ворот сам по себе является произведением искусства, но в то же время кажется минималистичным. Ворота простые, но элегантные, что идеально подходит для и без того внушительного дома за воротами.Когда дело доходит до ворот поместья или ограды, тонкие детали и тонкие намеки идут намного дальше, чем чрезмерный гламур.

КАМЕННЫЙ ГИГАНТ

Кажется, эти впечатляющие ворота из камня и железа легко вставляются на место. Это были бы отличные ворота для входа в богато украшенный сад или музейную зону, где содержимое за стеной должно быть спрятано и безопасно. Использование кирпича и камня в этой установке — отличный способ включить все эти землистые элементы с интересным оттенком.Железные плиты на этом заборе делают эти ворота впечатляющими только потому, что это массивная железная стена.

PEEK-A-BOO

Эти классические кованые ворота выглядывают из-за пышной ограды, как будто вы только что наткнулись на вход в секретный сад. Это отличная идея для внутреннего дворика с садом или крытого патио, где вы хотите разместить гостей. Прекрасная зелень виноградных лоз или кустов вокруг ворот придает этой сцене таинственное ощущение, объединяя при этом прекрасные элементы природы. Представьте, что вас пригласили на поздний завтрак в такое заведение? Это действительно элегантная установка.

ВОРОТА МЕТАЛЛИЧЕСКИЕ

Эти декоративные металлические ворота сами по себе впечатляют. Вы только посмотрите на все эти художественные детали! Кованый металл в этих воротах изображает замысловатый дизайн и сказочные цвета, которые станут идеальным дополнением внутреннего двора кафе или ресторана. Темно-синий или темно-синий цвет в сочетании с белой алебастровой отделкой делает эти ворота одними из самых уникальных заборов, которые вы, вероятно, когда-либо видели.Зеленые растения, выглядывающие по бокам, также придают ему этот игривый естественный элемент.

ОРНАМЕНТАЛЬНОЕ ДЕРЕВО

Узнать больше

Эти впечатляющие декоративные ворота из кованого железа украшены массивным деревом, возвышающимся над склоном холма. Я почти ожидал увидеть такое сооружение у входа в сафари-парк или на открытом воздухе. Что бы ни находилось за этими воротами, гости обязательно будут в восторге от этого красивого сооружения. Эта классическая работа из кованого железа так идеально вплетена в это дерево, что даже крошечные листочки видны в деталях.Закаты должны выглядеть великолепно на вершине этого холма благодаря этому кованому железу.

САДОВЫЕ ВОРОТА ИДЕИ

ДАЧНЫЙ САД

Этот восхитительный сад, напоминающий пейзаж английской сельской местности, окружен не менее красивыми воротами. Этот забор с использованием различных орудий из необработанного дерева, камня и кованого железа идеально сочетается с этим причудливым маленьким садом внутри него. Ворота открываются на каменную дорожку, которая ведет вас через этот пышный сад, который прорезает одни из самых красивых цветущих цветов, которые вы можете увидеть.Представляете, как должна пахнуть эта сцена?

САДОВЫЙ ЗАБОР

Этот садовый забор больше напоминает забор по периметру, но не лишен стиля. Классический железный забор с широкими промежутками создает впечатление, что владельцы собственности не хотят нарушать границы, но они также не боятся показать свой красивый пейзаж. Гладкие черные шесты в этом заборе имеют квадратную форму и украшены шаром наверху. Забор элегантен, но, безусловно, служит очень важной цели.

АРКВА С ВОРОТАМИ

Эта великолепная арка с воротами из камня и железа выглядит как нечто, что можно найти на одном из холмов в северной Калифорнии. Я могу видеть множество виноделен, использующих подъезды, подобные этому изображенному, потому что они красивы, стильны и имеют классический дизайн. Задвижка на этих железных воротах кажется почти винтажной, просто добавляя к этому классическому виду. Старый кирпич вокруг забора также привносит в сцену ощущение естественности.

В КОМПЛЕКТЕ ЦВЕТОВ

На этой красочной сцене изображены великолепные белые ворота с прилегающей оградой, идеально подходящие для вьющихся лиан и цветущих кустов.Все цвета в сцене делают этот образ элегантным и совершенно захватывающим. Использование ограды и ворот в качестве плантатора наверху только делает сцену более уникальной. Возможность разместить так много цветов должна сделать эту открытую площадку фантастической! Представьте себе, что вы пьете чай на утреннем пикнике на завтрак, окруженный всеми этими прекрасными цветами на виду.

ВХОД В КРАСОТУ

Эти старые великолепные ворота сменяются извилистой тропой, которая, скорее всего, приведет к столь же великолепному дому или имению.Кирпичные, каменные и железные элементы в этой сцене с воротами великолепны и сочетаются друг с другом, чтобы создать такую ​​элегантную атмосферу. Эти ворота, очевидно, были очень хорошо сделаны, чтобы выдерживать годами непогоду и противостоять стихиям. Мох даже растет на каменных частях этих ворот, что придает им поистине винтажный вид.

МАЛЫЙ САД

То, что ваш сад может быть немного тесноват, не означает, что у вас не может быть потрясающего забора вокруг него! Обведите свой сад этим милым деревянным забором и воротами.Сделайте это просто с этим натуральным деревом, но украсьте его великолепными дизайнерскими работами, такими как стена в стиле решетки и решетчатые стены. Вы можете многое сделать, используя дерево в качестве материала для ограждения, и этот крошечный садовый пейзаж является прекрасным примером такой универсальности.

ОЧАРОВАТЕЛЬНЫЙ САД

Этот очаровательный сад отличается обилием красивых цветов, пышной зеленью и большими садовыми воротами. Невероятно уникальный дизайн, эти причудливые садовые ворота украшены подставкой для цветов прямо на самих воротах.Это было бы идеально для добавления небольшого цветущего растения или крошечного цветочного материала, чтобы из него высыпались свежие цветы. Держатель на воротах сделан из олова или металла, а сами ворота могут быть из железа или дерева.

ВХОД В БЕЛЫЙ САД

Трудно не заметить эти элегантные садовые ворота, сияющие на солнце белоснежным алебастром. Эта сцена, расположенная рядом с, казалось бы, старой каменной стеной, выглядит элегантно и загадочно. Если у вас есть более крупный дом, в котором есть некоторые исторические элементы, такие как, например, этот каменный забор, это будет отличным способом добавить современный вид пространству, не разрушая и не убирая какие-либо из этих исторических элементов. Это также отличный способ сохранить естественное ощущение сцены, добавив при этом более современные светильники.

НИЗКИЙ И ПРЕКРАСНЫЙ

Эти милые белые ворота — прекрасное дополнение к этой нижней черной железной ограде. Это будет идеальное сочетание ворот и забора для небольшого сада или открытого двора. Представьте себе ряды крошечных овощей, тихо растущих внутри такой огороженной территории? Меньший забор был бы хорошим дополнением для разделения грядок или просто для придания характера и дизайна существующему саду с цветущими кустами и деревьями.

ПЕРЕДНИЙ САД

Эти впечатляющие ворота привносят столько элементов в сад, что он почти величественный. Металлические изделия внутри ворот сложны и впечатляют, в то время как прилегающие стены создают великолепный приглушенный фон, так что эти ворота могут сиять сами по себе. Лампы по обе стороны от ворот и крытая надземная часть делают эту сцену невероятно уникальной, а дизайн хорошо сочетается с остальной частью собственности.

САДОВАЯ ДВЕРЬ ECLECTIC

Узнать больше

Этот очаровательный маленький сад окружен эклектичным по конструкции и полезным по назначению забором.Использование садового забора иногда является абсолютной необходимостью, если у вас есть маленькие вредители, такие как кролики или опоссумы, которые пытаются ворваться в него и забрать несколько бесплатных овощей. Это не значит, что вам нужно добавить что-то резкое или нелестное в свой сад. Этот забор — идеальное воплощение простоты и класса. Широкая рамка и большие плоские камни у основания забора придают этой сцене эклектичный вид и служат прекрасной цели.

КОНСТРУКЦИЯ ОТКАТНЫХ ВОРОТ

КРАСНЫЙ СЛАЙДЕР

Эти откатные ворота были окрашены в красивый яркий цвет.Опять же, использование цвета в идее ограждения — отличный способ добавить характера простейшим рисункам. Каменные стены, параллельные воротам, привносят текстуру и естественный элемент в сцену, поскольку эти ворота, кажется, в основном сделаны из стали или металла. Большинство откатных ворот должны быть металлическими, поскольку они обычно вставляются в прилегающую металлическую оболочку.

РЕЕЧЕВОЕ РАЗДВИЖЕНИЕ

Узнать больше

Этот раздвижной забор подчеркивает красоту и при этом отлично выглядит.Очевидно, что владельцы этого дома наслаждаются уединением, но это не значит, что они безвкусны. Планки в этом раздвижном заборе по-прежнему позволяют крошечный пик собственности внутри забора, но эффективно сохраняют собственность. Соответствующие ворота с планками делают эту концепцию ограждения невероятно изысканной и изысканной. Это будет отличная идея для дома в горах или загородного дома.

ДЕРЕВЯННАЯ ЛАКИРОВАННАЯ

Эти лакированные деревянные откатные ворота имеют поистине элегантный дизайн.Ворота сделаны из дерева, но при этом были правильно установлены, чтобы ворота открывались или закрывались с легкостью с помощью пульта дистанционного управления. Помимо стандартных железных раздвижных ворот, которые вы, вероятно, привыкли видеть, эта конструкция невероятно уникальна тем, что сохраняет деревянную конструкцию вместо классической металлической. Цвет натурального дерева был подчеркнут отличной морилкой, которая подчеркнула этот глубокий цвет дерева.

КОНСТРУКЦИЯ ЗАБОРНЫХ ВОРОТ

ДРАГОЦЕННЫЙ ПАРК

Эти великолепные ворота, очевидно, являются входом в парк или музей.Простая структура из натурального дерева должна заставить каждого, кто посетит этот район, почувствовать себя единым целым с природой. Эти ворота очень просты по конструкции, но остаются эффектными и даже необычными. С таким великолепным ландшафтом, окружающим его, наличие огромных широких ворот закроет слишком большую часть сцены и создаст впечатление, что люди не заходят. С такими открытыми воротами, как эти, люди явно поощряются созерцать великолепие природы.

СТРАНА, РАЗДЕЛЬНАЯ ЖЕЛЕЗНАЯ ДОРОГА

Эта идея с раздельными железнодорожными воротами и забором в стиле кантри привносит лучшее из деревенского декора в любой дом или собственность.Большие перекрещенные деревянные ворота заставляют вас почувствовать, что вам нужно оседлать лошадей и отправиться в местную водопой для заклинания. Перед красивым домиком это идеальное ограждение для местности. Натуральное дерево, используемое в ограде и воротах, идеально сочетается с естественным декором и элементами этого помещения.

СОВРЕМЕННЫЙ ДИЗАЙН

В этой великолепной конструкции забора с раздельными рельсами использованы одни из лучших материалов, с которыми можно работать в любом проекте ограждения.Необработанное дерево было окрашено, чтобы придать помещению элегантный вид, не теряя при этом естественного ощущения дерева, в то время как черные как смоль железные ворота выделяются на фоне ярким темным цветом. Проволока между деревянными планками должна удерживать животных внутри или предотвращать проникновение внутрь хищников. Это классические ворота, которые отлично смотрятся на любом ранчо.

ЗАКЛЮЧЕНИЕ

Как видите, существует так много невероятных дизайнов, из которых вы можете выбрать, планируя свой следующий проект забора и ворот своими руками.Видишь то, что тебе нравится? Попробуйте или просто смешайте и сопоставьте различные элементы, которые вы видели в статье, и получите что-то совершенно уникальное.

Если у вас есть идея, вы можете легко приспособить ее к собственности или усадьбе любого размера. Обязательно масштабируйте свою область соответствующим образом, чтобы не покупать слишком много одного материала или не получить достаточно. В конце концов, чем больше вы планируете, тем лучше будет выглядеть ваш проект фехтования!

8 удивительных ворот для новорожденных своими руками

Поделиться — это забота!

• Pinterest
• Facebook
• Twitter

Почему так часто средства защиты ребенка такие уродливые? А именно детские ворота.Я имею в виду, что мы должны видеть и использовать их каждый день. Вы думаете, что кто-то уже мог подумать о более стильном дизайне… хммм. Может быть, это будет моя идея на миллион долларов. Увы, Pinterest снова здесь, чтобы спасти положение с их множеством потрясающих детских ворот, сделанных своими руками. Сделайте идеальные детские калитки, подходящие для вашего дома, с помощью одного из этих удивительных руководств.

Источник: www.lesleywgraham.com

1. Дверь сарая

Эта невероятная дверь сарая одновременно функциональна и стильна.Это сладкое очарование полностью добавляет пространству, а не убирает его, как традиционные детские ворота. Вы можете увидеть полное руководство на сайте www.remodelaholic.com.

Посетите www.lesleywgraham.com, чтобы узнать о моде, домашнем декоре мечты и о материнстве.

Источник: www.offboulevard.com

2. Полудверь

Один из самых простых способов сделать эти детские ворота своими руками — это просто разрезать дверь пополам и прикрепить защелку. Это создает впечатление голландской двери, одновременно обеспечивая безопасность вашим маленьким исследователям.Эти простые пошаговые инструкции можно найти на сайте www.offboulevard.com.

Источник: www.chrislovesjulia.com

3. Plexi-Glass

Сохраняйте простоту и практичность. Эти детские ворота из оргстекла — отличный дизайн для тех из нас, кто в душе минималист. С помощью удивительно простого пошагового руководства вы сможете создать свой собственный.

Зайдите на сайт www.chrislovesjulia.com и узнайте об удивительных идеях по обновлению дома!

Источник: www.littlelucylu.com

4. Затвор для поддонов

Всегда должен быть хороший учебник по изготовлению поддонов. В этом есть смысл, правда? Поддоны великолепны, поскольку они требуют минимальной конструкции и помогают снизить стоимость пиломатериалов. Просто убедитесь, что вы проверили, насколько велики зазоры, так как по требованиям безопасности они не должны быть больше 4 дюймов. И у вас должны быть отличные детские ворота своими руками!

Посетите www.littlelucylu.com, чтобы узнать о других проектах DIY.

Источник: www.ejay-curlygirl.blogspot.com

5. Тканевые ворота для новорожденных

Эти тканевые детские ворота — отличное непостоянное решение.

Посетите www.ejay-curlygirl.blogspot.com, чтобы увидеть множество других замечательных проектов DIY

Источник: www. maisondepax.porch.com

6. Откатные ворота

Эти откатные ворота — еще одно потрясающее непостоянное решение. Хотя его не рекомендуется использовать наверху лестницы, это хорошее и простое руководство, чтобы удержать маленькие руки и ноги от попыток подняться по лестнице.При этом он выглядит гладким и шикарным.

Зайдите на сайт www.maisondepax.porch.com и посмотрите их удивительные домашние туры!

Источник: www.yourmodernfamily.com

7. Ворота для труб из ПВХ

ПВХ

легкий и простой в использовании, идеально подходит для детских ворот. Просто отрежьте все трубы до нужной длины, соберите, добавьте петли и защелку, и готово!

Посетите сайт www.yourmodernfamily.com, чтобы узнать о способах экономии денег, о развлечениях для детей и советах по сохранению здоровья.

Источник: www.chezerbey.com

8. Ворота фанерные

Мне нравится, насколько изящны и стильны эти детские ворота из фрезерованной фанеры. Я могу сказать по собственному опыту, что белые ворота и грязные руки малышей плохо сочетаются друг с другом. С помощью этих нестандартных ворот вы можете покрасить их в любой цвет, который вам нравится.

Зайдите на сайт www.chezerbey.com, чтобы узнать, как они обновляли свой фиксирующий верх 1910 года в Сиэтле.

Если вы абсолютно не можете сделать свои собственные детские ворота своими руками, мы составили отличный список ворот, которые вы можете получить одним нажатием кнопки.Ознакомьтесь с нашим постом о 5 лучших детских воротах на Amazon !

Поделиться — это забота!

• Pinterest
• Facebook
• Twitter

Эллис Варгас

Я британская девушка и мама одной милой дочери.Обожаю хороший DIY проект, дизайн интерьера и фотографию. Когда я не пишу для «Жизнь как мама», я путешествую как можно больше со своей маленькой семьей и заполняю свою фотопленку снимками нашей жизни.

Последние сообщения Эллис Варгас (посмотреть все)

Факторы

, которые помогут вам определить особенности, необходимые для установки автоматических откатных ворот

Предоставлено Эшли Кинсела

Откатные ворота в моде уже несколько десятилетий.Эти ворота имеют ряд преимуществ, а также простоту эксплуатации. Чтобы сделать это проще, производители ворот придумали автоматические откатные ворота. С автоматизацией, проникающей во все аспекты повседневной жизни, ворота не отстают. Автоматические раздвижные двери — лучшее сочетание комфорта, уединения и безопасности. Кроме того, это придает красивый завершающий штрих вашей собственности. Откатные ворота могут быть установлены на проездах, пешеходных дорожках, гаражах, подъездах домов и т. Д.

Место установки очень важно, чтобы решить, какой тип автоматических откатных ворот лучше всего подходит для этого места.После того, как специфика откатных ворот определена, следующая проблема — тип автоматизации, используемой для управления автоматическими откатными воротами. Им можно управлять с помощью пульта дистанционного управления, домофона или с помощью переключателя. Когда вы решите установить автоматические откатные ворота на своей собственности, вам сначала необходимо учесть все факторы, которые определяют особенности ворот. Когда вы проконсультируетесь со специалистами по автоматическим воротам, они зададут вам вопросы и уточнят. Вам лучше быть готовым со всеми ответами.

Вот все факторы, которые вы должны четко определить, прежде чем окончательно посетить производителей автоматических откатных ворот.

№1. Расположение ворот : в зависимости от того, где вы планируете установить автоматические откатные ворота, определяется прочность и долговечность ворот. Если это гаражные ворота, они должны быть достаточно прочными, чтобы противостоять повреждениям, вызываемым случайными ударами автомобиля, а если это раздвижные ворота главного входа, они должны быть достаточно безопасными, чтобы не допустить злоумышленников и грабителей.Пешеходная дорожка может иметь раздвижные ворота, которые не являются очень безопасными, поскольку они в основном предназначены для доступа к тропе.

№2. Частота использования : Прежде чем приступить к установке автоматических откатных ворот, спросите себя: «Как часто эти ворота будут использоваться?» Ответ на этот вопрос определяет, какой тип механизма автоматической раздвижной двери лучше всего подойдет вашим потребностям. Частота использования за единицу времени рассчитывается с точки зрения рабочих циклов.Обычно от 50 до 80 рабочих циклов в день, равномерно распределенных в течение дня, называется нормальным использованием. Но если у вас есть 30 рабочих циклов, сгруппированных за один час утром, а остальные 30 — вечером, это можно рассматривать как интенсивное использование и потребуется оператор, который сможет справиться с таким высоким уровнем частоты использования.

№ 3. Уклон : если на пути ворот есть уклон, мощность оператора должна быть достаточно высокой, чтобы преодолеть влияние этого уклона.

No related posts.
