Печь для бани из кирпича с баком для воды своими руками

✅ Дата публикации: 26.02.2017 | 📒 Баня | 🕵 Комментариев нет

Печь для бани из кирпича с баком для воды

Содержание статьи:

  • 1 Печь для бани из кирпича
    • 1.1 Как сложить печь в бане

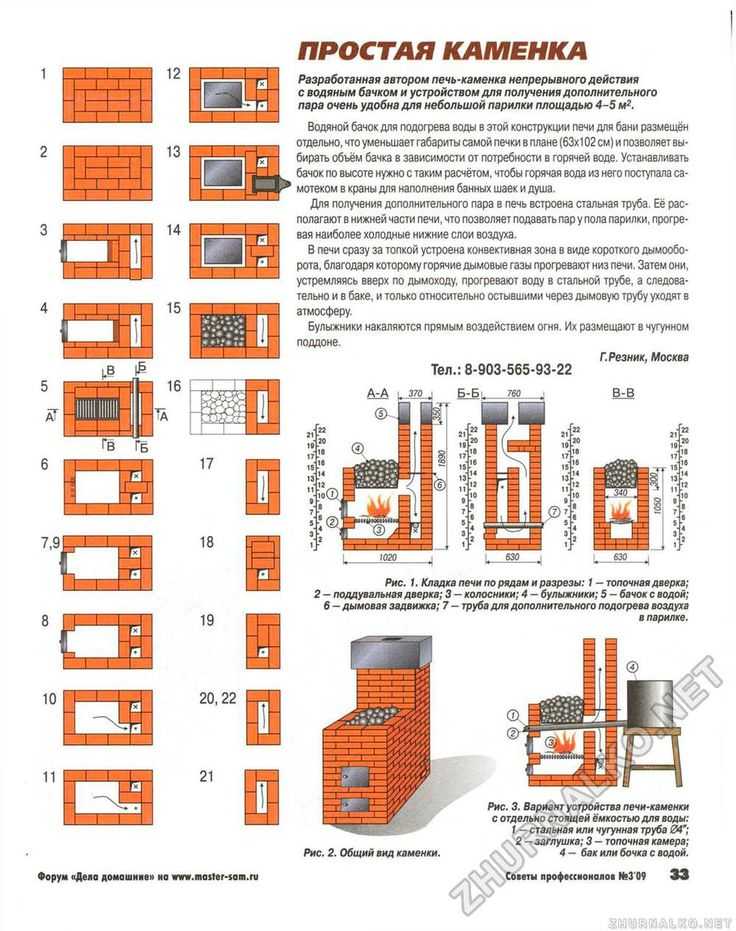

Печь для бани из кирпича не требует особых знаний, её простая порядовка, доступна для любого, не имеющего опыта и навыков кладки. Не потребуется в процессе строительства банной печи из кирпича и каких-либо специальных инструментов.

Это очень надёжная конструкция для бани, а в качестве основного материала можно использовать даже самый дешёвый кирпич. Такие печи преимущественно нагревают верхнюю часть конструкции.

Размер печи для бани из кирпича составляет 3 на 3.5 кирпича в основании. Её высота около 180 сантиметров, имеет бак для воды ёмкостью 100 литров, каменную закладку весом до 200 килограмм. Рекомендуемый размер парной от пяти до восьми метров площади пола.

Перед началом кладки, выставляются углы печи и проверяются по горизонтальному уровню. Затем устанавливается ширина и длина, диагонали на соответствие. Далее производится кладка первого ряда, он идёт сплошным, закрывая весь пол.


Второй ряд начинается с кладки угловых кирпичей, выставляемых по уровню. Далее производится соединение кирпича между собой, выкладывая стенки внешнего контура второго ряда.

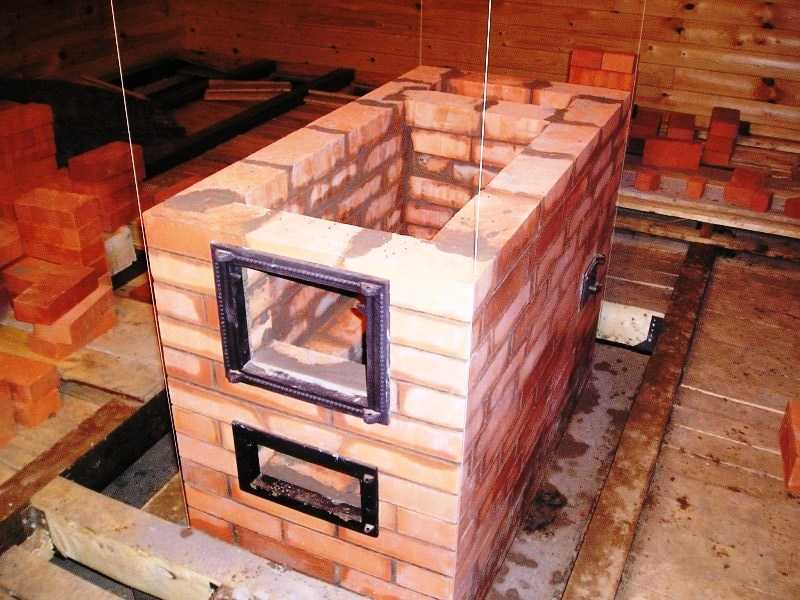

На этом ряду сразу же устанавливается дверца зольной камеры, после чего выкладывается внутренняя часть, и ниша для золы. По ходу кладки монтируется дымоход банной печи, он состоит из трёх нагревательных каналов. Третий ряд выкладывается так же.

Как сложить печь в бане

Кирпич ложится на глиняно-песчаный раствор, без использования каких либо добавок. Дойдя до верха дверцы камеры, сверху ложится, кусок нержавейки, после чего производится перекрытие.

Выложив внешний контур, можно устанавливать саму дверку. Для дверки, по ходу кладки, надо оставлять проём, в него будет монтироваться короб, сделанный также из нержавейки, в который затем вставляется дверца.


После выкладывается следующий ряд. В канале дымохода, под трубу, оставляется небольшое отверстие для дверцы, через которую будет выгребаться сажа, во время чистки дымохода.

Положив последний ряд, сверху, на кирпичи ложится чугунная плита, или устанавливается водонагревающий котел из трубы. После этого начинается кладка классического отопительного щитка, трёхканального, с вертикальными дымооборотами, которые в процессе кладки разделяются между собой, чтобы получилось 3 вертикальных канала.

Далее, поднимая кладку дымохода, соединяются второй и третий каналы. Температура в этой части печи будет оптимальной. В конечной фазе закладки дымохода перекрывается второй и третий канал, остаётся один дымоотвод. Затем идёт кладка в половину кирпича, для поднятия трубы.


Когда печь для бани из кирпича готова, по желанию, можно выложить её керамической плиткой или произвести облицовку печи изразцами.

Оценить статью и поделиться ссылкой:


Кирпичная печь в баню с баком для воды своими руками: самая эффективная

Микроклимат в парной и моечной комнате банного комплекса зависит от вида печки, которая его отапливает. Владельцы сооружают кирпичную печь в баню с баком для воды своими руками, чтобы одновременно обеспечивать комфортные условия и подогревать жидкость. Очаг тепла выполняют с дымоходом или без него, а емкость для воды располагают сверху или снизу от топки.

Содержание

  1. Достоинства кирпичной печи
  2. Виды топки
  3. Виды кирпичных каменок
  4. Необходимые инструменты для работы
  5. Советы по выбору материалов
  6. Огнеупорный кирпич
  7. Керамический кирпич
  8. Цемент
  9. Глина
  10. Песок
  11. Вода
  12. Камни для каменки
  13. Кладка печи
  14. Фундамент
  15. Кладка основания
  16. Подготовка глины
  17. Кладка зольника и топки
  18. Кладка ходов каменки и установка бака для воды
  19. Дымоход
  20. Штукатурка
  21. Основные требования безопасности
  22. Способы повышения КПД

Достоинства кирпичной печи

Кирпичная печь обогревает большие пространства

Керамические камни долго отдают тепло, что нельзя сказать о металлическом агрегате. В итоге получается качественный пар.

Кирпичное сооружение отличается достаточно большой мощностью, из-за чего обогреваются значительные пространства.

Печи имеют высокий индекс пожарной безопасности.

Виды топки

Для закладки выбирают торф, дрова, уголь. В кирпичные печи встраивают электрические тэны, приборы слежения за режимами. Есть варианты, которые одновременно используют 2 вида отопительного материала.

Различают очаги с отоплением, в зависимости от вида организации отвода дыма:

  • по-черному;
  • по-серому;
  • по-белому.
Уникальные маленькие бани, не имеющие трубы, топят по-черному

По-черному топят уникальные маленькие баньки, которые имеют низкий потолок, чтобы быстрее протопить. Моечная камера отсутствует, все мытье происходит в парилке с лежанкой и лавкой для сидения. Печь для такой бани не имеет трубы, а продукты сгорания выводятся через небольшое оконце в парилке. Иногда делают несколько отверстий сечением 10 см, которые перекрывают для регулировки. Над очагом выполняют кирпичное перекрытие для предупреждения пожара.

В варианте по-серому устраивают классическую паровую каменку в бане. Дым подается в область чердака, затем выводится за пределы строения через слуховые отверстия. Нагревается помещение быстро, но сажа регулярно откладывается на камнях.

В банях с отоплением по-белому топку каменки отделяют от паровой насадки металлической крышкой, поэтому получается закрытый очаг. Перегородку убирают после полного прогорания топлива. Печь может функционировать в постоянном режиме, если регулярно подкладывать топливо.

Предпочтительно брать дрова, т. к. их горение легче контролировать по сравнению с углем.

Виды кирпичных каменок

Каменка с баком периодического действия

Любая каменка имеет топливник с колосниками. Под решеткой ставят зольник для сбора отходов и подачи свежего воздуха при открывании поддувальной дверцы. Печи бывают постоянного и периодического действия, в них встраивают емкость для нагрева воды.

  • Постоянного действия. Сооружение оснащено тонкими стенками и малым количеством камней. Поддерживает +300 — +350°С, в таких печах есть автоматика для контроля и координации нагрева. Используют жидкое, твердое, газовое топливо, электричество. Для бани ставят электрический нагреватель с железной коробкой сверху, куда накладывают камни.
  • Периодического действия. Простую печь для бани своими руками из кирпича лучше построить в семейных банях с небольшими по времени процессами. Экономная каменка нагревает проходящий дым в нижнем слое до +1000°С, а в верхнем — +600°С. При таком режиме сажа на стенках сгорает. Очаги периодического действия топят перед банной процедурой, после этого дрова не кладут. Раскаленные булыжники дают сухой пар хорошего качества.

Компактные устройства используют дрова, уголь, брикеты. В результате получается очень горячий пар, а температура в парной камере бани достигает +140°С.

Особенность в том, что вторичные газы поступают в верхнюю полость камеры через щели, а дым по каналам выходит через отверстие впереди. Боковые стенки делают двойными, между оболочками ходит раскаленный воздух.

Мини-печка с закрытой каменкой и баком для воды

В малогабаритном устройстве объем для бака и камней составляет по 40 л, при этом в банной печи с открытой каменкой из кирпича водогрейную емкость ставят рядом с камнями. Скорость подогрева регулируют асбестовой прокладкой между ними.

В нижний пласт камней укладывают стальные элементы для быстрого нагрева. В плите предусмотрена чугунная плита 47 х 20 см толщиной 10 мм.

Чтобы отдельно не устанавливать водонагреватель, используют тепло печи для подогрева жидкости. Бак можно располагать внизу или вверху конструкции.

  • Вверху печки канал подъема дыма нужно сложить в виде зигзага, чтобы увеличить время контакта разогретого воздуха с кладкой. Завихрения от выступающих кирпичей обеспечивают теплоотдачу. Заслонку ставят верху подъемного канала, а емкость и камни накрывают легкой крышкой из листовой стали.
  • В устройстве с баком снизу топка имеет большую длину, также увеличен объем камеры для укладки камней. Внизу есть заслонка для растопки. Нижнее расположение котла удобно при заливке воды и отборе ее после нагревания. Скорость подогрева самая эффективная, т. к. торец бака соприкасается с топкой, остальные три стороны контактируют с горячим воздухом.

Можно осуществить кладку банной печи своими руками просто и практично без водонагревателя. Отводной дымоход пропускают сквозь каменную задвижку. Поддон для элементов нагрева выполняют в виде емкости со стенками под наклоном, которые нагреваются от регулярно циркулирующего нагретого воздуха. Все внимание уделяется подогреву камней.

Необходимые инструменты для работы

Для кладки кирпича применяют молоток кирку, кельму, простой молоток.

Другие инструменты:

  • расшивка швов, уровень, отвес;
  • рулетка, шнур, угольник;
  • деревянная порядовка с делениями, терка, правило.

Для раствора понадобится емкость, лопаты, ведра.

Советы по выбору материалов

Основным материалом является полнотелый кирпич. Нельзя использовать облегченные элементы с пустотами внутри. Не годятся силикатные кирпичи, т. к. сложенные из них конструкции впитывают влагу и пары, поэтому быстро разрушаются. Бывшие в употреблении кирпичи тщательно очищают от сажи и раствора, проверяют целостность.

Огнеупорный кирпич

Материал применяют в виде внутренней обшивки топок, дымоходов, каминов. Элементы изолируют стенки от пламени, т. к. образуют защитный слой от раскаленного топлива.

Огнеупорный кирпич выдерживает нагревание до +1000°С без потери первоначальных свойств, противостоит многоразовому накаливанию-охлаждению, имеет низкую проводимость тепла.

Керамический кирпич

Керамический кирпич

Получают переработкой глины и обжигом сырцовых элементов в печах. Используют для кладки основного тела печи, дымоходов. Для наружного слоя применяют лицевой кирпич с улучшенными декоративными качествами.

По прочности делят на марки от М100 до М300, число после литеры обозначает, сколько килограмм выдерживает 1 см².

Цемент

Цементно-песчаную массу не применяют для кладки печи, ее используют для приготовления основания под печь, добавляя в массу щебень. Готовят такой раствор малыми порциями, чтобы уложить его в монтажное положение до схватывания.

Глина

В раствор добавляют песок и готовят смесь в концентрации 1:1 или 1:2, состав принимают по жирности глины. Замачивают ее за 24 часа до начала перемешивания, чтобы получить смесь консистенции жидкой сметаны.

Массу цедят через сито, дополняют песком, перемешивают до однородности. Хороший раствор не липнет к лопате, не имеет комков.

Песок

Используют строительный и шамотный песок. Второй вид применяют для кладки топки, т. к. материал получают измельчением шамотного кирпича.

Для раствора песок чистят от травы, гравия, корней, затем просеивают сквозь сито. Мелкие крупинки дадут тонкий шов при установке кирпичей. Количество песка определяют по жирности глины.

Вода

Нельзя брать воду с содержанием ила, она должна быть слабоминерализованной и чистой. Много минеральных веществ в воде ведут к тому, что после высыхания кладки выступят пятна. Такие разводы трудно удалить штукатуркой. Лучше всего использовать воду, собранную после дождя.

Камни для каменки

Первые попавшиеся элементы не подойдут. Сырье для сауны должно быть термостойким, с высокой плотностью и хорошей теплоотдачей. Дровяные печи оснащают камнями 7 – 14 мм, а электрические — 5 – 8 мм.

Для каменки используют морскую и речную гальку, базальт, вулканит, талькохлорит, жадеит, белый кварц и малиновый кварцит.

Кладка печи

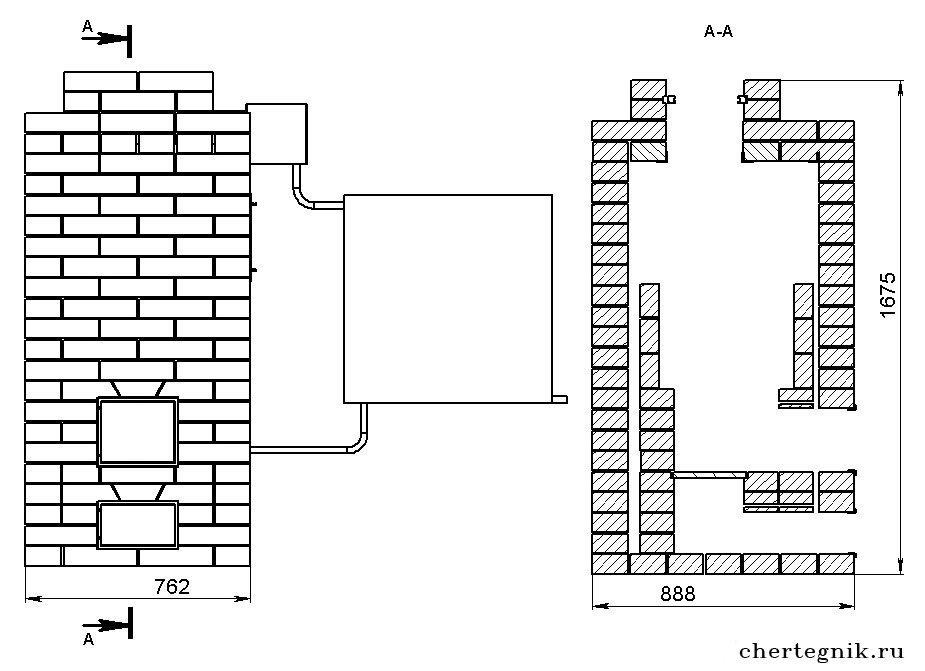

Печь-каменка с баком для воды

Перед началом делают правильный проект печи для бани своими руками из кирпича, чертежи которой можно взять из интернета. Обязательно делают разрез и пошаговый план каждого ряда. При кладке проверяют прямоугольность, горизонтальность, вертикальность, по инструкции соблюдают правило перевязки элементов.

Ставят печь у стены, где проходят дымовые каналы. Возле наружной стены с окнами отопительный агрегат не выкладывают, чтобы не закрывать поступление света.  Подготовка заключается в нанесении разметки на полу, выкапывании ямы под основание печи.

Фундамент

Кирпичная печка отличается массивностью и большим весом, поэтому строят фундамент. Основание заглубляют в почву не меньше 0,5 м, чтобы конструкция не наклонялась и не проседала при увлажнении и замерзании земли.

Размер фундамента больше печи на 10 см с каждой стороны. Между фундаментами печки и несущей стены дома оставляют зазор не менее 5 см, который заделывают песком.

Выбирают бутобетонную или бетонную основу, в сухой почве кладут из керамического кирпича на цементно-песчаном растворе. Поверхность фундамента равняют аналогичным раствором, покрывают рулонной изоляцией в 2–3 слоя на мастике.

Кладка основания

Основание печи

Прокладывают асбестовый лист на растворе из глины, сверху устанавливают металл. Первый ряд кладут насухо, проверяют размеры и расположение швов. После этого кирпичи ставят на раствор, сначала угловые, затем по шнурку — рядовые элементы. Толщина стены (в ¼, ½, 1 кирпич) зависти от конструкции печки.

Подготовка глины

Лучше подходит перемерзлая глина, которая зиму была под открытым небом. Глину предварительно размачивают в дождевой воде, срок — 2–3 суток. Для этого используют ящики из дерева, оббитые внутри железом.

Для кирпичей берут песчано-глиняный раствор, для штукатурки применяют эту же смесь с добавлением извести.

Кладка зольника и топки

Решетка располагается ниже дверцы

Размеры камеры выбирают в зависимости от кубатуры одной загрузки топлива. Топка соединяется с зольником колосниками. Решетку ставят ниже дверки, чтобы не выпадали горящие элементы при открывании.

Топливник делают с наклонными стенками, чтобы зола скатывалась по ним в поддувало. Между металлом и кирпичом делают промежуток 5 мм, чтобы топка не разрушилась при разном расширении материалов.

Кладка ходов каменки и установка бака для воды

Ряды кладут точно по чертежам порядовки, чтобы получить проходимые для дыма ходы. Газы могут пойти внутрь помещения, если не найдут выхода при ошибочном расположении прохода или тупике.

Котел устанавливают в соответствии с конструкцией, при внутреннем варианте используют двухслойную кладку, чтобы повысить теплоотдачу.

Дымоход

Дымоход из сэндвич-трубы

Используют внутренние каналы в стене или монтируют сэндвич-трубы с раструбными соединениями. Первый элемент стыкуют с выходом печного дымохода, остальные крепят хомутами к стенам.

В перекрытии делают отверстие так, чтобы труба не касалась деревянных конструкций. На дымоход надевают гильзу со слоем теплоизоляции. К кровле фиксируют, прикрывая место стыка юбкой из прорезиненного материала.

Штукатурка

Слой наносят толщиной около 15 мм. Перед работой печку протапливают, чтобы ускорить время высыхания. Поверхность смачивают водой, наносят всплошную первый пласт. Дожидаются схватывания, накладывают второй слой. Площадь затирают штукатурной теркой, чтобы выглядела ровной. После высыхания белят известью.

Протапливать первый раз можно, когда конструкция полностью высохнет. Для этого оставляют открытыми вьюшки, дверки поддувала, топочной камеры на неделю, чтобы усилить циркуляцию свежих потоков внутри всех ходов. Если печь не высохла, внутри появятся трещины при нагревании.

Основные требования безопасности

Правильное отбивание кирпича

Кирпич отбивают киркой в направлении от себя, ставя его на ребро. Инструмент должен быть прочно насажен на рукоять (расклинен) и прикреплен гвоздем или саморезом. Ручки не должны иметь заусениц, сколов.

Подмости, настилы нужно надежно соединять, чтобы были устойчивыми. Материалы для раствора процеживают, чтобы удалить небольшие куски стекла, острые камни.

Способы повышения КПД

Функциональность печки можно повысить, если держать ее в исправном состоянии, регулярно очищать от нагара. Правильно выбирают топливо, чаще для кирпичных каменок применяют сухие дрова. Используют правильный режим сжигания.

При проектировании закладывают эффективный способ передачи тепла от топочной камеры к водогрейному котлу, нагревательным камням, чтобы энергия не терялась на длинных переходах в кладке.

Кирпичная печь для бани своими руками: шаг за шагом

Несмотря на разнообразие предлагаемых на рынке дровяных металлических и чугунных каменок, традиционная конструкция кирпичной печи остается актуальной и востребованной. Это неудивительно, ведь она хорошо прогревает парилку, долго сохраняет тепло и обеспечивает ее сухим паром. Также кирпичная печь, кроме парилки, может отапливать еще и 2-3 смежные комнаты (помывочную, предбанник). В этой статье мы расскажем, как правильно сложить печь для бани из кирпича своими руками, поделимся опытом в части подготовительных работ и возведения фундамента.

Виды банных печей

В первую очередь необходимо выбрать подходящий готовый проект печи. Опытные печники способны разработать собственные схемы применительно к условиям кладки и эксплуатации. Это значит, что нужно использовать их опыт и брать готовую схему, а для этого нужно понимать, какие существуют кирпичные печи для бани.

Четко классифицировать обогреватели по типам очень сложно, их слишком много, но условно все разработки можно разделить на группы по следующим признакам:

  • способ передачи тепла в помещение;
  • местонахождение отопителя;
  • способ нагрева воды.

Эффективность теплопередачи во многом зависит от конструкции и принципа действия нагревателя. По этому критерию существующие типы печей можно разделить на:

  • канальные: название указывает на то, что печь имеет один или несколько каналов (газоходов) для отвода дымовых газов. Последние, проходя по этим каналам, отдают тепло кирпичным стенам. Дымоходы могут проходить в корпусе печи как вертикально, так и горизонтально;
  • колпаковые печи И. В. Кузнецова: здесь принцип теплопередачи иной, продукты горения выделяют тепло, накапливаясь в пространстве под специально изготовленным колпаком. Тем более оставить их там можно только после остывания, поэтому печь выходит очень теплоемкой.

Консультации. Колпаковые печи очень сложны в исполнении, домашний мастер без опыта вряд ли сможет их построить. Поэтому новичку лучше начинать осваивать кладку кирпичных печей канального типа.

Засыпка камней (печка) может располагаться как внутри печи, так и быть открытой. Этот критерий особо не влияет на качество работы. А вот способ нагрева воды может повлиять на длительность прогрева парилки. Здесь есть такие технические решения:

  • регистр из стальных труб или бак из нержавейки встроенный в корпус топки, а точнее в дымоход;
  • варочная панель: на ней греется вода в больших емкостях.

Следует иметь в виду, что хорошая кирпичная печь с варочной поверхностью быстрее прогреет парилку, но неудобства с горячей водой в котлах не идут ни в какое сравнение с проточным теплообменником внутри газохода, соединенным с накопительной емкостью .

Проекты банных печей

Как уже говорилось, существует великое множество различных проектов кирпичных печей. Мы предложим несколько типовых схем, вы можете воспользоваться ими или найти что-то подходящее в технической литературе. Итак, первая схема печи для кирпичной бани с открытой печью и встроенным баком для нагрева воды:

Примечание. На этой схеме и в дальнейшем используются следующие условные обозначения:

Для строительства этой печи потребуется 415 шт. кирпичи и комплектующие, такие как:

  • дверца топки 210 х 250 мм и дверца поддувала — 140 х 140 мм;
  • дверцы чистящие 140 х 70 мм — 2 шт.;
  • бак из нержавеющей стали 200 x 300 x 490 мм;
  • чугунная плита 410 х 410 мм;
  • решетка решетка 175 х 255 мм;
  • Задвижка 120 х 230 мм и 2 задвижки 130 х 130 мм.

На следующей схеме показан порядок банной печи:

Материалы и инструменты

Приобретение качественного материала – первый шаг к возведению прочной кирпичной конструкции для бани. Кирпич заслуживает первостепенного внимания: для обустройства топки печи и дымохода используется красный огнеупорный тип, выдерживающий нагрев до 850°С, кладка топки ведется шамотным кирпичом, сохраняющим свои свойства при температуре выше 1500°С. Для закладки фундамента потребуются крупный песок и глина; рубероид используется в качестве гидроизоляционного материала между цоколем и банной печью.

Дополнительные материалы для обустройства банной печи:

  • печное литье;
  • стальной уголок и лента;
  • емкость для нагревающей жидкости;
  • асбестовый шнур;
  • проволока оцинкованная.

Перечисленные материалы позволят построить самую простую модель банной печи из кирпича; более сложные конструкции потребуют дополнительных деталей. Чтобы не прерывать процесс поиска требуемых инструментов, заранее позаботьтесь об их наличии. Помимо электродрели и болгарки вам понадобится емкость для раствора, уровень, рулетка, отвес и деревянный молоток.

Каменка-каменка с нагревательной пластиной

Эта каменка оснащена 2-конфорочной печью вместо встроенного бака, а каменка расположена в корпусе печи, непосредственно над топкой. Хотя проектом предусмотрена возможность установки внутреннего водогрейного котла, это отражено в соответствующих схемах расположения печей для бани:

На строительство каменки потребуется 650 кирпичей, а также печных принадлежностей:

  • дверца топки 210 х 250 мм и дверца поддувала 140 х 140 мм;
  • дверцы чистящие 140 х 70 мм — 4 шт.;
  • чугунная плита 410 х 710 мм;
  • решетка решетка 175 х 255 мм;
  • Круг стальной Ø20 мм — 3 м;
  • Бак для воды из нержавеющей стали 220 х 380 х 630 мм — при необходимости.

В этом варианте порядок кладки печей следующий:

Банная печь с нижним нагревом

Это небольшая кирпичная печь, которая в силу своей конструкции требует хорошего фундамента. На самом деле на сооружение его устройства уйдет больше времени, чем на выполнение самой кладки. Вот схема обогревателя в разрезе:

В дополнение к 260 шт. кирпичи для строительства еще нужны:

  • дверца топки 210 х 250 мм и дверца поддувала — 140 х 140 мм;
  • дверцы чистящие 140 х 140 мм — 2 шт.;
  • дверцы камеры для камней 210 ​​х 250 мм — 2 шт.;
  • чугунная плита 410 х 410 мм;
  • решетка решетка 175 х 255 мм;
  • Задвижки 130 х 240 мм и 130 х 130 мм.


Подготовка к строительству печи

Прежде чем приступить к строительству кирпичной печи в баню, необходимо подготовить необходимые инструменты и материалы. Набор необходимых для работы инструментов показан на рисунке:

Как видно из рисунка, в наборе должны быть инструменты для колки и усадки кирпича (кирка, молоток), для работы с раствором (кельма, терка) и различные измерительные приборы (рулетка, уровень).

Для справки. Современные печники вместо колки камней киркой часто используют отрезные станки — токарные станки, болгарки.

Помимо инструмента, некоторые приспособления помогут построить печь:

  • сито для просеивания песка;
  • небольшая емкость, в ней замачиваются кирпичи;
  • различные строительные леса или козлы.

Какой кирпич использовать для банной печи?

Нужно понимать, что печь в бане будет работать в более экстремальных режимах, чем обычная печь для отопления дома. Это значит, что кирпич для кладки нужно выбирать хорошего качества, без повреждений, сколов и трещин, лучше всего — с ровными ложковыми краями (см. рисунок ниже). Для строительства печей используется 2 вида кирпича: красный керамический полнотелый и огнеупорный (шамотный). Размеры стандартного кирпича 250 х 120 х 65 мм, примерный вес 3,5 кг.

1 м3 стандартного керамического кирпича содержит примерно 480 камней общим весом 1700 кг. Однако некоторые проекты кирпичных печей могут включать использование нестандартных камней, как показано на рисунке ниже:

Совет. При покупке кирпича берите его с некоторым запасом на отказ. Размер запаса зависит от качества материала, а также от умения мастера точно и правильно его накалывать или резать. Неопытному печнику нужно больше припасов.

Материалы для кладки печи

При выборе материала главное выбрать качественный и хорошо обожженный кирпич. Кирпич должен быть с ровными краями, без трещин и сколов. При падении он должен развалиться на несколько крупных кусков. Если вы получаете много мелочи, игра не подходит.

Кирпич для кладки банной печи должен быть с ровными краями, без сколов и трещин

Для кладки необходимо использовать керамический огнеупорный кирпич, который еще называют печным кирпичом. В идеале все это должно быть стандартного размера – 125х250х65 мм. Но реальность такова, что размеры отличаются не только у разных производителей, но и между партиями одного производителя может быть существенная разница. Поэтому приходится тщательно подбирать их по размеру. Многие печники сначала выкладывают каждый ряд без раствора, выставляют кирпичи по одному, оставляя зазоры в швах. Таким образом можно избежать многих ошибок.

Можно сначала выложить ряд кирпичей без раствора, выбрать подходящий размер

Есть еще специальный печной кирпич: у него обжигают только три стороны. Одна ложка остается без обжига. И выкладывается неровная недогоревшая сторона (от топки). Но это совсем редкость. Большинство людей используют обычную красную керамику.

Для кладки топочной зоны применяют шамотный кирпич Ш5 белого, светло-розового или слегка желтоватого цвета. Он может выдерживать высокие температуры. Его размеры несколько иные. Но особой роли это не играет – в большинстве печей топка из шамота не связана с корпусом печи, и нет необходимости подгонять ряды на один уровень. Но если, вдруг, нужно будет выровнять, можно подпилить, добившись нужного соответствия.

Шамотный кирпич бывает разный. Для кладки топливной зоны банной печи используется Ш-5

Важно! Не рекомендуется использовать шамотный кирпич для кладки всей печи. И дело не только в цене (он прилично дороже красного). Дело в том, что шамот быстро остывает. Его задача не аккумулировать тепло, а выдерживать высокие температуры.

Приготовление раствора для шамотного кирпича осуществляется из глины шамотной огнеупорной — белой. Продается в специализированных магазинах строительных материалов. Можно использовать готовые составы для кладки шамота. Но на этом растворе всю печь не поставишь: при температуре 600-800°С этот состав спекается в монолит. В наружной кладке таких температур просто нет, поэтому со временем раствор просто растекается и выливается, и кладка разрушается.

Для остальной конструкции печи используется раствор глины и кварцевого песка. Соотношение растворной смеси 1:5 (1 часть глины, 5 частей песка). Песок можно использовать карьерный или речной. Река чуть хуже — песчинки у нее скрученные, круглые, и такой раствор имеет худшие характеристики. Чтобы печь простояла долго, лучше купить карьерный песок. Его необходимо просеять через сито с ячейками 2-2,5 мм, чтобы исключить попадание в раствор крупных частиц.

Кладка печи выполняется на глиняно-песчаном растворе

Пригодна глина, добытая из карьеров, глубиной не менее 2 метров. Нужно быть внимательным к ее выбору. Качество глины вы можете проверить сами. Замочите небольшое количество в воде на один день (200 г). Скатайте колобок руками и оставьте сушиться под навесом. Проверьте на наличие трещин через два дня. Для этого необходимо «упасть» с высоты 170 см на плиту или каменную плитку. Если булочка рассыпалась на несколько крупных кусков, значит, глина пригодна для кладки печи.

Выбрав подходящую глину, нужно ее подготовить: замочить в воде до пастообразного состояния и протереть через сито. Сначала с более крупными ячейками, затем через мелкую сетку.

Также понадобится проволока диаметром 2-3 мм. Он будет использоваться для крепления дверок печи и поддувала.

Так закрепляется печная отливка с помощью проволоки между рядами кладки

Для установки печной отливки также понадобится асбестовый шнур — им обматываются те части отливки, которые находятся в прямой контакт с кирпичом, что снижает температуру литья и предотвращает растрескивание кладки. Также нужно быть осторожным при прохождении дымохода через перекрытия и конструкции кровли: обязательно проложить листовой асбест теплоизоляционным материалом (можно глиняным раствором). Подробнее о том, как провести трубу через крышу, читайте в статье «Как провести банную трубу в стену и через крышу»

Шамотное ядро ​​и корпус печи выкладываются отдельно. Для повышения температуры в шамот иногда между ними прокладывают базальтовый картон.

Кладочный раствор

Кладка печного кирпича перед трубой производится исключительно на глиняный раствор, без цемента. Для его приготовления нужно взять одинаковое количество просеянного песка и очищенной от примесей глины (то есть соотношение 1:1), смешать и добавить воду. Хорошая консистенция – это когда раствор легко соскальзывает с лопаты, но в нем нет лишней воды.

Консультация. Начинающему мастеру лучше приобрести готовую строительную смесь для кладки печей.

Глину тоже можно взять из ближайшего оврага и приготовить своими руками. Его нужно будет замочить в корыте на 2-3 дня, а затем тщательно перемешать и вручную продавить смесь через сито, отделяя камни и другие посторонние фракции. Количество воды для замачивания берется в пропорции 1:1 к глине. Что касается кладки топки из шамотного кирпича, то здесь необходим не менее огнеупорный раствор. Для его приготовления вместо песка в глину добавляют шамотные мелки в той же пропорции.

Утепление кирпичной бани

Кирпичные стены бани подлежат обязательному утеплению. Если стены кладутся в виде «колодца», пространство заполняется полуметровыми слоями смеси, приготовленной из «пушонки» извести, опилок и легкого шлака в соотношении 2:2:1. слоев заливается раствором извести.
Изразцовые утеплители, которые применяются для других видов кладки, более выгодны в использовании. Они крепятся к стене изнутри помещения с помощью синтетических связующих и хомутов.

Снаружи кирпичные стены бани можно утеплить пенопластовыми листами, затем оштукатурить и обшить декоративными панелями.

Конструкция банной печи

Любая, даже самая простая печь для бани требует прочного фундамента. Как правило, основанием служит фундамент, хотя в некоторых случаях его устройство не требуется, печь ставят прямо на пол, укладывая лист асбеста и металла. Это допускается, когда общий вес конструкции с трубой не превышает 750 кг, либо фундамент самого здания представляет собой монолитную плиту. В остальных случаях нужен отдельный цоколь, расположенный на расстоянии не менее 50 (а лучше 150 мм) от фундамента здания.

Консультация. Еще до установки фундамента имейте в виду, что все дровяные печи необходимо размещать от строительных конструкций на определенном расстоянии во избежание возгорания, как показано на рисунке:

Проще всего залить такая же плита из бетона по размеру топки, равномерно распределяющая всю ее нагрузку на грунт. Для этого выкапывается котлован глубиной не более 30 см, его дно уплотняется, а затем засыпается щебень на высоту 100 мм. Далее из цементно-песчаного раствора заливается фундамент толщиной до 7 см, а после его застывания устанавливается опалубка и арматурный каркас. Затем в полученную форму укладывается бетон на оставшуюся высоту. Полное застывание бетона — 3 недели.

Далее, чтобы выложить кирпичную печь, необходимо придерживаться следующих правил:

  • каждый кирпич перед кладкой замочить в емкости с водой;
  • нанесите раствор не на камень, а на предыдущий ряд;
  • кирпич кладут гладкой стороной к дымовому каналу;
  • сначала выложите каждый ряд без раствора для подгонки камней;
  • остатки раствора удаляют, а с внутренней поверхности смывают и протирают насухо через каждые 3-4 ряда;
  • Горизонтальные и вертикальные проверки выполняются для каждой строки.

Важно! Если у малогабаритных печей топка из огнеупорного кирпича, шамотную и обычную кладку не обвязывать! Между ними оставляют зазор, заполняемый раствором с измельченной минеральной ватой.

После окончания кладки дают просохнуть пару дней, после чего делают пробную растопку небольшим количеством дров. Когда сырость полностью исчезнет, ​​печь можно топить полноценно.

Строительство фундамента под кирпичную баню

Для нашей бани будем выполнять армированный ленточный фундамент. Перед его установкой необходимо очистить строительную площадку и удалить растительный слой грунта. Разбивка осей и построение периметра будущего фундамента на местности осуществляется с помощью шнура, колышков и строительной ленты. Все размеры взяты из конструкторской документации. Траншея под фундамент выкапывается на 10-15 см ниже уровня промерзания грунта в вашем регионе.
Дно траншеи, вырытой под фундамент, необходимо засыпать песком и щебнем на 10-15 см. Затем его уплотняют и в опалубку устанавливают арматурный каркас из прутьев диаметром 12 мм.

Для прохода вентиляционных каналов в будущую баню в фундаменте необходимо оборудовать соответствующие отверстия. Их врезают в противоположные щиты опалубки и соединяют втулкой из трубы или деревянного ящика. Естественно, все это происходит до заливки бетона в опалубку.

Бетон залит до проектного уровня. После его застывания фундамент необходимо покрыть гидроизоляцией и уложить сверху 3-4 ряда кирпичной кладки для цоколя бани. В его последнем ряду оставляем отверстие для прохода коммуникаций. Дренажную трубу прокладываем под фундамент и выводим не менее чем на 5 м за его границы.

Полнотелый кирпич можно использовать в качестве фундамента для перегородок внутренних помещений.

Печи для пиццы своими руками | Комплекты и чертежи дровяной печи для пиццы

Forno Bravo — мировой лидер в производстве наборов для изготовления пиццы своими руками. Мы предлагаем широкий выбор комплектов для дровяных или газовых печей — от наших ведущих в отрасли модульных комплектов для печей для пиццы «сделай сам» и аутентичных итальянских кирпичных комплектов для печей для пиццы до бесплатных чертежей печи для пиццы «Сделай сам» Pompeii.

Преимущества сборки печи для пиццы своими руками по сравнению с полностью собранной:



Во многих местах доступ для вилочных погрузчиков или кранов ограничен, что не позволяет установить в вашем ресторане или дома более крупные предварительно собранные печи для пиццы. Комплекты для изготовления печей для пиццы своими руками можно легко доставить к месту установки по частям и собрать на месте. Самая тяжелая деталь весит не более пары сотен фунтов, поэтому ее может легко переместить на место всего пара человек.

2. Настраиваемый внешний вид

Выбираете интегрированный или оригинальный вид? Внешний вид комплекта печи для пиццы своими руками может быть полностью персонализирован для вашего местоположения. Для ограждения печи для пиццы можно использовать любой негорючий материал; просто убедитесь, что он защищен от воды. Используйте камень, чтобы он соответствовал вашему ландшафту, или лепнину, окрашенную как ваш дом, кирпич для подлинной итальянской пиццерии или плитку, чтобы создать образцовую печь для пиццы. Декоративные возможности фасада вашей печи для пиццы безграничны.

3. Доказанная эффективность по доступной цене

Еще одна причина, по которой люди выбирают набор для приготовления пиццы своими руками, — соображения стоимости. Приблизительно за половину стоимости наших полностью собранных печей эти комплекты и чертежи дровяной печи для пиццы, сделанные своими руками, позволяют покупателю снизить затраты, если он или его друг обладают строительными навыками для установки и ограждения печи для пиццы. Forno Bravo предоставляет все основные компоненты, необходимые для сборки печи для пиццы своими руками: купол печи, пол для приготовления пищи, изоляцию, высокотемпературный раствор, дверцу, термометр и варианты вентиляции. Любые другие расходные материалы, которые вы будете использовать, можно легко найти в местном хозяйственном магазине или в компании, занимающейся ландшафтным дизайном, по разумной цене. Пока ваш супруг или друг не взимает плату за работу, комплекты — это очень доступный способ получить высококачественную печь для пиццы для вашего ресторана или дома.

Собирать с нуля или с помощью набора «Сделай сам»?

В отличие от кирпичных печей, построенных полностью с нуля домовладельцем или каменщиком с использованием местных материалов, наши комплекты для изготовления печей для пиццы, сделанные своими руками, спроектированы для работы. Их можно легко установить за долю времени, которое потребовалось бы для ручной кирпичной печи.

Forno Bravo предоставляет множество ресурсов для успешной установки комплекта печи для пиццы своими руками — видео на YouTube, подробные руководства и крупнейший в мире форум, посвященный проектам печи для пиццы. Мы также предоставляем техническую поддержку до и после установки по электронной почте или по телефону в рабочее время.

С помощью наших проверенных временем чертежей кирпичной печи Помпеи и участников форума мы также поощряем наших строителей с нуля, поскольку мы считаем, что каждый дом и ресторан могут извлечь выгоду из наличия печи для пиццы! Тем не менее, мы также понимаем, что строительство с нуля, даже с нашими планами с дровяной печью для пиццы, — это труд любви и требует больших затрат времени, твердых навыков каменщика и доступа к обширному набору инструментов для достижения успеха.

Если печь для пиццы, сделанная своими руками, вас немного пугает, мы предлагаем полный ассортимент предварительно собранных печей для пиццы для ресторанов и дома, многие из которых можно настроить по индивидуальному заказу. Кроме того, несколько наших дилеров-партнеров предлагают услуги по установке наших комплектов для изготовления печей для пиццы своими руками, чтобы помочь воплотить ваше видение в жизнь.

С нуля

  • Время = недели
  • Фонд = 1 день
  • Стенд/Очаг = от 2 до 3 дней
  • Установить пол/купол = 5+ дней
  • Изоляция = 1 день
  • Внешний фасад = от 1 до 3 дней
  • Инструменты = Обширная кладка
  • Материалы = Должны быть получены вами

С набором для самостоятельной сборки

  • Время = дни
  • Фонд = 1 день
  • Стенд/Очаг = от 1 до 3 дней
  • Установить пол/купол = 2 часа
  • Изоляция = от 2 до 4 часов
  • Внешний фасад = от 1 до 3 дней
  • Инструменты = Минимальная кладка
  • Материалы = наиболее обеспеченные

Производительность и конструктивные преимущества комплектов:

Комплекты дровяных печей для пиццы Forno Bravo, сделанные своими руками, обладают многими преимуществами в производительности и конструктивных преимуществах по сравнению с большинством кирпичных печей, построенных с нуля.

  • Специализированные компоненты — наши печи спроектированы таким образом, чтобы обеспечить быстрое время нагрева, превосходное сохранение тепла и надлежащие тепловые характеристики. В самодельных кирпичных печах часто наблюдается непостоянная температура из-за того, что профили купола и настила не синхронизированы с используемыми материалами, длительное время предварительного нагрева и более быстрая потеря тепла, чем в наших комплектах литых печей.
  • Купольная конструкция – наши печи имеют оптимальные размеры, толщину и простую в сборке замковую конструкцию, что позволяет правильно устанавливать их и каждый раз превосходить их. Купол печи из кирпича ручной работы работает в зависимости от того, насколько плотно ваш каменщик может собрать вместе несколько сотен отдельных кирпичей и сохранить форму купола, чтобы обеспечить оптимальную термоциклирование. Возврат инвестиций может сильно варьироваться.

С нуля

  • Отверждение = 7 дней
  • Время нагрева = от 2 до 4+ часов
  • Производительность = высокая дисперсия
  • Гарантия = Нет
  • Опция для газа = Не проверено на соответствие стандартам UL

С набором для самостоятельной сборки

  • Отверждение = 5 дней
  • Время нагрева = от 20 до 60 минут
  • Производительность = Гарантированная
  • Гарантия = 5 лет
  • Вариант с газом = Проверено на соответствие стандартам UL (большие модели)
  • Время разогрева/техническое обслуживание – наши огнеупорные печи для домашнего использования нагреваются менее чем за час, в то время как кирпичным печам часто требуется от 2 до 4 часов для достижения высоких температур, что приводит к трате топлива и времени. Нашим промышленным печам сначала требуется немного больше времени для разогрева, но они обладают такой большой тепловой массой и изоляцией, что сохраняют большую часть своего тепла в течение ночи.
  • Износ — в наших печах используется коммерческий огнеупорный материал, который расширяется и сжимается при очень высоких температурах без ущерба для производительности в течение всего срока службы печи. Кирпичные печи будут расширяться и сжиматься с разной скоростью, что требует перемещения огня по камере, чтобы продлить срок службы печи; они часто выходят из строя через пару лет или при использовании при очень низких температурах. Наши печи можно использовать при любой температуре наружного воздуха.

Мы любим дровяные печи! Независимо от того, какой маршрут вы выберете (планы, наборы или сборка), Forno Bravo поможет вам. Перейдите по ссылкам ниже, чтобы найти подходящую печь для вас.



Ресурсы для печи для пиццы своими руками

Это наши самые популярные страницы, посвященные печи для пиццы своими руками.

Обзор модульной печи для пиццы для жилых помещений

Нужен ли вам комплект модульной огнеупорной печи для пиццы с более простой установкой и гибкостью, чтобы иметь свой собственный внешний вид, настоящая итальянская кирпичная печь или планы по изготовлению собственной кирпичной печи. , Forno Bravo имеет то, что вы хотите.

См. Главная Комплекты печей для пиццы >>

Коммерческая модульная печь для пиццы Обзор

Коммерческие комплекты печей для пиццы, предназначенные для ресторанов, которые либо имеют проблемы с доступом к своей кухне, либо хотят иметь уникальную печь для своего бренда. Два человека могут нести каждую деталь вверх по лестнице или через стандартный дверной проем.

См. Коммерческие комплекты печей для пиццы >>

Чертежи кирпичной печи Pompeii DIY

Кирпичная печь Pompeii — это кирпичная печь для пиццы, разработанная основателем Forno Bravo, когда он жил в Италии. Полные чертежи печи для пиццы доступны для бесплатной загрузки в нашем интернет-магазине.

См. схемы кирпичных печей Pompeii >>

Газовые печи для пиццы своими руками

Газовые печи для пиццы Forno Bravo могут работать на газе, дровах или на их комбинации. Мы предлагаем варианты природного газа и пропана для ресторанов и домов. Узнайте о плюсах и минусах добавления газа в печь для пиццы.

См. Газовые печи для пиццы, сделанные своими руками >>

Галереи печей для пиццы, сделанных своими руками

Forno Bravo содержит тысячи фотографий печей для пиццы, сделанных своими руками, со всего мира. Эта галерея вдохновит вас фотографиями печей для пиццы Forno Bravo, кирпичных печей Помпеи, изготовленных по нашим чертежам, и даже античных печей.

См. Галереи печей для пиццы «Сделай сам» >>

Обучение и поддержка

Дополнительные технические темы для мастеров-сделай сам.

YouTube

Канал Forno Bravo на YouTube — отличный визуальный источник информации о том, как установить наши комплекты для приготовления пиццы своими руками.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
