Чертежи печи для бани из металла

Что самое главное в бане — конечно же печь. Существует множество готовых решений печей, которые можно купить в магазине, но в этой статье мы рассмотрим чертежи для самостоятельного изготовления печей из металла.

Печь для бани из металла своими руками

Этапы изготовления

Чертежей печи для бани достаточно много и каждый из них имеет свою функциональность. Начнем с топки для печи.

• Топка — первое что нужно сделать. Размеры топки вы определяете самостоятельно, исходя из размеров вашей парной.
  Главное помнить, что ширина и высота топки должны быть одинаковы.
• На некоторых чертежах печей из металла вы можете увидеть готовые решения, которые можно купить в магазине ,а не вырезать и варить самостоятельно. Например, дверцы, решетки, ручки и так далее. Вы сэкономите массу времени, если приобретете их в магазине.
• Почти на всех чертежах топка состоит из 2 частей. В одной части горят дрова, а другая предназначена для сбора золы и также выполняет функцию поддувала.
• Если на верхнюю часть топки будут ложиться камни, то ее следует сделать из решетки. Можно сделать декоративную решетку для красоты.

Важно! Если Вы решили сварить печь для бани самостоятельно — отнеситесь с особым вниманием к толщине металла. Металл должен быть не менее 5 мм, чтобы при нагревании его не повело.

Подробный чертеж печи для бани из металла

Бак для воды и место для камней

• Сразу над топкой делается емкость для засыпки камней.
• На некоторых чертежах емкость является открытой и вода поливается на камни сверху.
• На других чертежах печей можно встретить емкость для камней с дверцей, которую необходимо открывать для полива воды на камни. Так камни быстрее прогреваются в закрытой емкости и дольше сохраняют тепло.
• В каменке используются специальные камни для бани. Можно конечно использовать обычные речные, но эффект будет не тот.

Также не забудьте про то, что через каменку должен проходить дымоход.

Печь с открытой каменкой

• Над каменкой устанавливается бак с водой. Через него также должна проходить труба, которая будет подогревать воду.
• В бак с водой можно вмонтировать кран для набора горячей воды.

Чертеж печи из металла с каменкой и баком для воды

Трубу также необходимо изготавливать из трубы с большой толщиной металла. Так она не сразу прогорит и будет служить вам долго.

Печь для бани с трубой, проходящей через каменку и водяной бак

Дымоход

Также на чертеже печи для бани необходимо указать место, где дымоход будет проходить через крышу. Это место необходимо тщательно изолировать, так как воздух, проходящий через трубу очень горячий.

Дымоход для бани

Для изоляции дымохода от крыши лучше приобрести готовые решения, которые продаются в специализированных магазинах для бани.

Таким образом сделать печь для бани по чертежам самому не так уж и сложно. К тому же в магазинах продается много готовых решений (решетки, дверцы, баки, трубы, дымоходы, изоляция дымохода), применяя которые соорудить печь будет еще проще.

Чертежи печи для бани из металла горыныч. Горыныч-3

Банная печь предназначена только для бань, у которых парная и моечное отделение разделены перегородкой.

Один из наиболее важных моментов, при такой планировке, это обогрев моечного отделения. Данная модель печи позволяет прогревать всю баню без установки дополнительного котла и радиаторов отопления, как весной и осенью, так и в зимний период. Печь топиться из предбанника (комнаты отдыха), мойка и парная разделены стеной.

Особенностью этой печи является то, что перегородка между мойкой и парной проходит по поверхности печи, разделяя ее тем самым на две части. Лидер,не имеющий аналогов, по обогреву бань с отдельным моечным отделением.

Преимущества печи

• Бак для воды и часть топки располагаются в моечном отделении, обогревая его
• Компактное расположение печи, что бывает очень важно при делении на парную и моечное отделение. В парной каменка расположена вдоль стенки и выступает 45*70 см (при установленной другой печи в парной минимальное пространство занимаемое печью 80*60 см с учетом воздушных зазоров). В моечной бак для воды расположен на стене и занимает 30*70 см
• Топка печи из комнаты отдыха, обогревает это помещение. Значительно удобнее по сравнению с вариантом топки из моечной.
• Планировка бани должна быть следующая.Схема бани Горыныч-3Л

Печь отлично прогревает помещения, как зимой, так и летом:Парную и камни – за счет трубы, с отходящими догорающими газами, расположенной в каменке. Моечное отделение и полы — за счет нагрева бака и выступающей нижней части топки под баком. Полы прогреваются за счет излучения топки (нельзя закладывать кирпичом под баком в моечном отделении).Комнату отдыха – печь топиться из комнаты отдыха и прогревает ее за счет передней металлической части. Значительно удобнее по сравнению с вариантом топки из моечной. Для полноценного обогрева комнаты отдыха желательно поставить систему воздушного отопления на печь (воздух из комнаты отдыха принудительно направляется в систему воздушных каналов печи, нагревается от стенок разогретой топки печи и возвращается в комнату отдыха). Комната отдыха зимой прогревается очень быстро 30-40 минут. Компактное расположение печи, что бывает очень важно при делении на парную и моечное отделение. В парной каменка расположена вдоль стенки и выступает 45*70 см (при расположении печи в парной минимальное пространство занимаемое печью 80*60 см ). В моечной бак для воды расположен на стене и занимает 30*70 смЧертеж печи и схема установки Горыныч-3 бак правый.ФОТО МОНТАЖВ печи использован бесколосниковый принцип продольного горенияСрок службы печи более 15 лет!!!

Габаритные размеры печи без бака (Д*Ш*В)	950*775*900мм Минимальная ширина двери в бане, что бы занести печь 670 мм. !!!
Вес	190 кг
Объем парной	от 8 до 18 куб.

Чертежи печи для бани из металла своими. Разновидности банных печей из металла

Особенности конструкции: 3 типа банных печей

Если изучить многочисленные чертежи банных печей из металла, можно прийти к выводу, что с конструктивной точки зрения выделяют несколько разновидностей банных печей:

• Банные печи с закрытой конструкцией, благодаря компактности которых их предпочитают устанавливать в небольших банях семейного типа. Для повышения теплоемкости данные конструкция снаружи и внутри застраивают красным огнеупорным кирпичом. Фиксация кирпичей осуществляется с помощью металлических скреп. В средней части печи устанавливается решетка для камней;
• Банные печи с открытой конструкцией характеризуются наличием бака меньшего объема, тогда как их каменка открытая. В связи с этим, установив в парилке печь открытого типа, вы обеспечите более быстрый прогрев помещения. Чтобы увеличить теплоемкость такой печи, камни накрывают оцинкованной крышкой;
• Комбинированные банные печи, в конструкции которых выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка (диаметром 10 и 14 см), в которых выделяют четыре отверстия для трубы и обводного колена. Изготовление таких печей осуществляется из листов стали толщиной 3-5 мм;

Вид топлива: 3 типа банных печей

В соответствии с используемым видом топлива также различают несколько видов банных печей:

• Дровяные печи – наиболее ранняя разновидность банных металлических печей с соответствующими характеристиками. Они требуют большое количество топлива и, вместе с этим, нуждаются в постоянном и тщательном уходе. Однако, существуют и ценители таких печей, которые предпочитают не торопясь подождать, пока они нагреются, зато потом сполна насладиться ароматным теплом настоящего огня;
• Электрические печи – еще одна разновидность банных печей из металла. Они состоят из металлического корпуса, оснащенного нагревательным ТЭНом и теплоизоляционными элементами;
• Газовые металлические печи для бани – наиболее надежные и современные печные агрегаты. Они представляют собой железные конструкции, оснащенные термостатом, предназначенным для регулирования мощности. За безопасность конструкции также можно не волноваться, так как она подразумевает наличие предохранительного устройство, мгновенно срабатывающего в случае затухания газа.

Чертежи печи для бани из металла с колодцами. Процесс изготовления

Для начала необходимо сказать о том, что существует целый ряд подобных изделий, которые отличаются своей конструкцией и принципом работы. Поэтому чертежи печей для бань из металла бывают разными. Однако все они обладают приблизительно одинаковым принципом действия (см.также статью «Печь для бани из трубы: советы по изготовлению»).

Простейший чертеж банной печи

Топка

• Прежде всего, необходимо изготовить топку. Ее размеры каждый определяет сам, но профессионалы советуют при ширине 0.5 метра делать такую же высоту.
• Многие чертежи самодельной печи для бани из металла предполагают использование некоторых готовых элементов. К ним относятся решетки и дверцы. При этом мастера советуют выбирать эти детали, изготовленные именно из металла, поскольку чугунные изделия придется фиксировать особенным образом.

Проект изготовления металлической конструкции с детальным указанием необходимых элементов и их размеров

• Типовой чертеж печи для бани из металла предполагает, что топка будет состоять из двух секций. В первой из них происходит сжигание топлива, а вторая нужна для сбора золы. Учитывая это, их разделяют решеткой и делают отдельные дверцы.
• Стоит отметить, что окно секций для сбора золы часто используют для создания тяги, которая необходима для горения.
• Если чертеж банной печи из металла предполагает размещение каменки, то верхнюю часть топки также изготавливают из решетки

Совет! Для изготовления печи стоит использовать толстый металл. Так конструкцию не поведет при нагреве, и она сможет выделять больше тепла.

Видео металлическая Банная печь своими руками 1ч.

Категории: Печи для бани, Бак для воды, Место для камней, Банные печи, Печи из металла, Банная печь

Понравилось? Поделитесь с друзьями!

⇦ Как подключить двухконтурный газовый котел к отоплению. Установка двухконтурных котлов

⇨ Можно ли стеклообои красить. Почему именно стеклообои?

Печь из кирпича для бани своими руками: виды, устройство, порядовка

Долговечной и красивой декоративной альтернативой металлической печи станет кирпичная печь для бани. Хоть ее возведение требует немало сил, времени, денежных затрат, но прослужит она десятилетия, не теряя привлекательности и рабочих свойств.

Кладка может быть выполнена с нуля на заказ с выбором индивидуального дизайна, размеров. Гораздо дешевле обойдется самостоятельное строительство. Важно просто придерживаться пошаговых инструкций опытных печников.

Пользователи часто ищут:

• Интерьер бани из бревна
• Камни для банной печи

Содержание статьи

• 1 Конструкция банных каменок
• 2 Различные проекты: фотогалерея
• 3 Плюсы и минусы банных печей из кирпича
• 4 Виды топки
  • 4.1 По-черному
  • 4.2 По-серому
  • 4.3 По-белому
• 5 Виды кирпичных каменок
  • 5.1 Постоянного действия
  • 5.2 Периодического действия
  • 5.3 Для твердого топлива
  • 5.4 Компактная (малогабаритная)
  • 5.5 Со встроенным баком для воды
    • 5.5.1 Сверху
    • 5.5.2 Снизу
  • 5.6 Без водонагревателя
• 6 Устройство каменки периодического действия
• 7 Как рассчитать оптимальный размер печки
• 8 Какой кирпич лучше использовать
• 9 Как сделать печь-каменку для бани из кирпича с баком для воды своими руками
  • 9. 1 Чертежи и схемы
  • 9.2 Фундамент
  • 9.3 Приготовление раствора
  • 9.4 Требования к порядовке
  • 9.5 Кладка печи
  • 9.6 Кладка дымохода
• 10 Основные требования безопасности
• 11 Способы повышения КПД печи
• 12 Финальная отделка печки

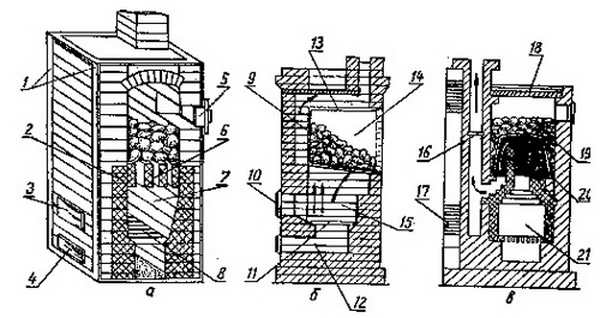

Конструкция банных каменок

Печное оборудование устанавливают в парилке. Его основная функция – отопление помещения, выработка пара. Постоянный диапазон температур в парной – от 40 до 100 градусов.

В каменке есть топливник для дров, закрытая камера, куда сверху свода топливника кладут каменные булыжники, чугунные чушки. Средняя толщина слоя – до 22 см. Чугунные чушки быстрее камней набирают температуру, что ускоряет нагрев каменки. В своде специально оставляют щели. Через эти зазоры потом сквозь булыжники проходят дымовые газы и по дымооборотам выходят в трубу наружу.

Чтобы получить пар, раскаленные камни через специальное отверстие поливают водой. В этот же проем выходит пар.

Для парных в маленьких банях под аркой сверху топливника крепят змеевик, где будет нагреваться вода. В больших русских банях, где вода подается централизовано из котельных, змеевик не монтируют.

Чтобы повысить прочность каменки, можно поместить ее в каркас из металла.

Различные проекты: фотогалерея

На фотографиях наглядно показаны способы оформления, кладки печей для бань разной площади, техники укладки кирпичей, идеи красивой отделки.

Плюсы и минусы банных печей из кирпича

В пользу кирпичной печи стоит выделить следующее:

1. Экологичность сырья, что безопасно для здоровья.
2. Длительный срок службы. Она может служить до 100 и более лет.
3. Износостойкость и прочность материала.
4. Возможность долгое время удерживать и отдавать тепло. Вода в баке, нагретая с вечера, будет теплой до утра.
5. Выработанный пар получается хорошего качества.
6. Продукты горения не проходят через внутреннюю каменку.
7. Печка способна обогреть большие помещения.
8. Кирпич относится к пожаробезопасным материалам.

Из минусов пользователи отмечают то, что:

1. Построить конструкцию быстро и без опыта не выйдет. Здесь нужно правильно составить чертеж, провести расчеты, понимать принципы кирпичной кладки.
2. Печь имеет большой вес. Поэтому под нее в обязательном порядке заливается надежный фундамент.
3. Конструкция нагревается долго, в сравнении с металлическим аналогом.
4. Длительный нагрев влечет за собой повышенный расход древесного топлива.
5. Высокая стоимость работ (при заказе у печника). Большие денежные траты на покупку материалов.

Несмотря на такое количество недостатков плюсы конструкции гораздо весомее, из-за чего спрос на строительство кирпичной печи с баком для воды только растет.

Виды топки

Печи различают по тому, как сложена топка. От это зависит способ использования устройства, качество пара.

По-черному

Старинный вариант оборудования. Дымоход отсутствует. Таким способом возводили печи наши предки.

В топке бани по-черному расход дров для отопления минимален, но весь дым и сажа попадают внутрь помещения. Из-за чего стены быстро покрываются копотью.

Конструкция относится к ряду с повышенной пожарной опасностью.

Большинство печников отказалось от этого способа кладки топки.

По-серому

В сером варианте устройства печь оснащена дымоходом. Но он построен так, что часть отходов от горения (сажа, копоть) оседают внутри кирпичных стенок дымоходной трубы. Поэтому всегда есть риск возгорания внутри печи и перехода пламени на помещение.

При такой топке нужен постоянный контроль. Не рекомендуется оставлять баню без присмотра до тех пор, пока полностью не прогорят все дрова.

По-белому

Имеется полноценный дымоход, через который весь дым выходит наружу, не попадая внутрь помещения.

В таких печах камни закрыты плотной крышкой из металла, дверцей (на выбор). Их открывают только после того, как прогорели все дрова.

Встречаются изделия, где камни отделяются от дымовых газов варочной плитой. Печь работает постоянно (для принятия бани выполняют подогрев) или периодически (тщательная единоразовая топка перед принятием бани).

Для отопления банных каменок рекомендуется пользоваться дровами лиственных пород.

Они не выделяют смолянистой гари после прогорания. Дровяную печь проще регулировать и поддерживать ее температуру на одном уровне.

Применять уголь не рекомендуется. Он быстро нагоняет высокую температуру, которую сложно регулировать. Дым очень вреден для дыхательной системы. Стенки перегреваются и со временем начинают лопаться.

Рекомендуем ознакомиться:

• Как почистить дымоход
• Как установить печь в бане

Виды кирпичных каменок

По частоте использования делятся на два типа.

Постоянного действия

Отопительное оборудование имеет тонкие стенки и небольшой слой камней. Нагрев камней поддерживается на уровне 300–350 градусов. Стабильность температуры достигается с помощью подключенной автоматической системы регулирования.

Основные виды топлива – электричество, газ.

В электрических каменках нагрев можно уменьшать (увеличивать), изменяя силу тока, в газовых – регулируя объем поступаемого топлива.

Оба типа оснащены защитной автоматикой, которая при достижении нужного предела температуры отключает питание или наоборот усиливает его, когда огонь начинает гаснуть.

Установка и эксплуатация устройств происходит только с разрешения пожарной инспекции.

Топят печь до момента достаточного нагрева камней и образования пара.

Больше пользуются спросом электрокаменки. Их мощность достигает 10 кВт. Подбираются они под конкретную площадь парилки.

На вид это закрытая электрическая печь, сверху нее – металлическая коробка со сложенными камнями. Нагрев выполняют ТЭНы – входят снизу через слой камней.

Усовершенствованные модели имеют мягкую систему нагрева. Раскладка камней не контактирует с вентиляционным воздухом, нагреваются они раздельным способом.

Важно обращать внимание на то, что с увеличением слоя камней растет выработка тепла и соответственно пара. В заводских моделях допускается изменять объем камней от 5 до 60 кг.

Для получения сухого пара в саунах камней нужно минимально.

Периодического действия

Такие печи принято выкладывать утолщенной кладкой из кирпича. Объем используемых камней большой. Прочная кладка кирпича защищает наружную стенку от перегрева, позволяет долго удерживать тепло, сохраняя температуру на должном уровне внутри помещения.

Усиленная топка нагревает камни внизу до 1100 градусов, верхний слой – до 600 градусов (становятся малинового цвета). Сажа, пыль выжигаются полностью.

Топка печи продолжается, пока не достигается равновесие между температурой стенок и воздуха в парилке.

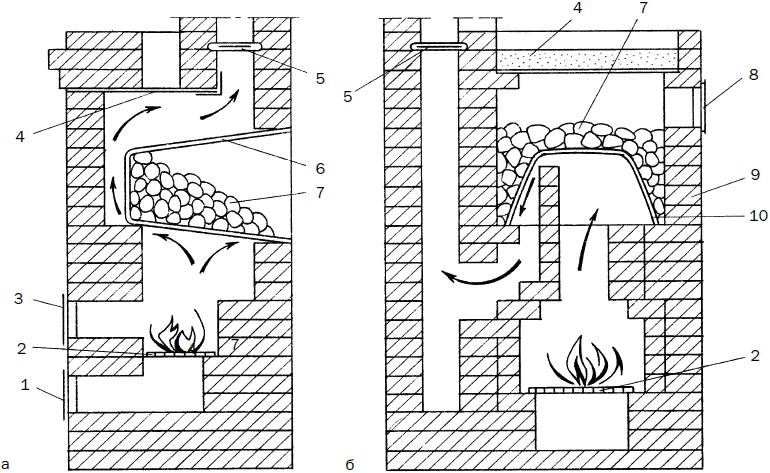

Для твердого топлива

В таких каменках топливник и дымообороты отделены от камней плитой из чугуна или стенкой. Перегородка не дает продуктам сгорания попадать в баню, на камни не оседает сажа. Средняя каменка способна отопить парную объемом до 10 куб. м, поддерживая температуру в помещении до 140 градусов. Устройство с двойными боковыми стенками, через их щели происходит обмен и нагрев воздуха.

Компактная (малогабаритная)

Самодельный вариант малогабаритки несложно получить из печи-прачки. Только вместо воды в бак укладывают камни. А воду, когда нужно, греют в ведре, ставя его сверху камней.

Каменку можно усовершенствовать, соединив печь через дымоходную трубу с бочкой из стали. Получится практично, ведь камни будут нагретые и вода теплая.

Минус малогабаритки – тонкие стенки топки. Решение – обложить кирпичной кладкой, оставив щели для воздухообмена.

Собирать своими руками рекомендуется из стальных листов толщиной 3–5 мм.

Со встроенным баком для воды

Наиболее эффективными считаются печи с двойными стенками. Зазор между стенками применяется для нагрева воды. Кроме того, рядом с печкой можно поставить дополнительный бак с водой.

Он располагается сверху или снизу конструкции.

Сверху

Средняя вместительность бака – 40 л воды. Бак устанавливается на плиту рядом с камнями. Регулировать скорость нагревания воды можно асбестовым картоном. Чтобы вода грелась быстрее, его укорачивают.

Для усиления скорости нагревания камней в нижний слой допускается добавлять чугунный лом. Плиту можно ставить как цельной, так и делать сборной. Рекомендуемая толщина плиты – от 10 мм. Чтобы быстрее прогревалась печь снизу, по задней части кирпичной кладки необходимо сделать дымообороты. Для этого берут стальные пластины, делят ими внутреннюю полость на два канала: опускной и подъемный. Вставляют их в зазор между кирпичами. На 8 ряду пластину нужно загнуть, чтобы ее получилось незаметно заделать между кирпичами.

Вверху печи камни выступают, поэтому подъемный канал оформлен в виде зигзага.За счет такой формы повышается теплоотдача. Вверху канала ставится заслонка. Бак с водой, камни накрывают небольшой стальной или железной крышкой.

Снизу

В таком устройстве размеры топки увеличены. Больше и объем камеры для камней – 50 л. Для удобства растопки внизу есть заслонка.

Нижнее положение бака упрощает процесс набора холодной воды, использования уже нагретой.

Поскольку бак торцом выходит к топке, по бокам, внизу соприкасается с горячими газами, нагрев воды ускоряется в разы.

Чтобы выполнить укладку верхних кирпичей, емкость закрывают сверху на большую часть длины. Вполне хватит стальной пластины.

Когда нижняя заслонка открыта, дымовые газы сразу выходят в дымоход, не попадая в дымообороты. Поэтому как только печь набрала нужную температуру и установился стабильный процесс горения, заслонку снизу закрывают. Камни с баком прикрывают откидными крышками.

Без водонагревателя

Перегородку проще сделать из чугунного котла. Его поверхность будет омываться дымовыми газами, поэтому камни, расположенные внутри, быстро нагреются. Топливник обкладывают огнеупорным кирпичом, так что в качестве топлива можно применять уголь.

Устройство каменки периодического действия

Особенности конструкции:

1. Материал топливника – огнеупорный кирпич.
2. В топливнике есть щелевой свод под каменную засыпку. Ширина зазоров от 5 до 8 см.
3. Имеются дымоходы по типу опускных колодцев, сборная дымоходная труба.
4. Для усиления конструкции отделку печи проводят уголками из стали.
5. В камере под камни есть две дверки.

Кирпичная печь периодического действия с закрытой каменкой и боковым размещением бака для воды. 1 – водогрейный бак; 2 – печь; 3 – дымовая труба; 4 – камни; 5 – крышка каменки; 6 – отверстие для подачи воды; 7 – металлический свод; 8 – экран; 9 – колосниковая решетка; 10 – дверка топки; 11 – дверка поддувала.

Встречаются дымоходы, которые пропускают дым вокруг канала в нижнюю камеру для булыжников.

В разделе ниже приведено описание, как пошагово возвести печь периодического действия своими руками.

Как рассчитать оптимальный размер печки

Важны два фактора:

1. На 1 куб. м парилки подходящий вес камней, чугунных чушек составляет от 60 до 62 кг, в соотношении 80% камней на 20% чугунных чушек.
2. Для выработки достаточного количества пара на одного отдыхающего потребуется залить в бак 6 л воды.

В банях малой площади хватит печей размерами 3х4 кирпича. Популярны устройства квадратной формы 4х4, 6х6 кирпичей.

Какой кирпич лучше использовать

Мастера рекомендуют делать основную часть печи из простого полнотелого красного кирпича (сорт 1).

Недопустимо применять белый силикатный или любой вид пустотелого – они быстро разрушаются под действием влаги и высоких температур.

При формировании топливника, его футеровки лучше брать тугоплавкий, шамотный (огнеупорный) кирпич. Тугоплавкого хватит для печей на древесном топливе. Для топки каменным углем, газом кладка должна быть из шамота.

Допускается применение в строительных работах б/у кирпичей. Их нужно очистить от кладочного раствора, старой сажи. Укладывать элементы нужно грязной стороной внутрь, иначе сажа и ржавчины начнут проступать даже через большой слой штукатурки.

Кирпичи рекомендуется заранее опустить в воду на несколько минут. Если этого не сделать, то материал начинает вытягивать влагу из раствора, снижая его вязкость. Это приведет к образованию трещин.

Тематический материал: «Кирпич для печи – какой лучше выбрать?»

Как сделать печь-каменку для бани из кирпича с баком для воды своими руками

Изначально важно не упускать этап планирования. На подготовленном эскизе, чертежах наглядно видно будущую конструкцию, поэтому проще заметить недочеты и исправить их.

Чертежи и схемы

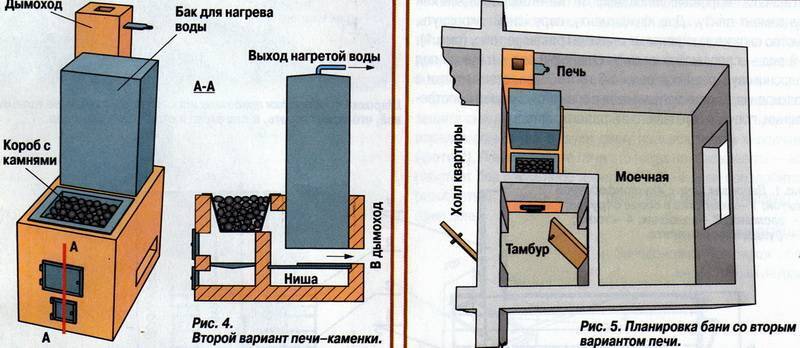

Ниже показана схема подключения печи к водонагревательному баку, расположенному сверху.

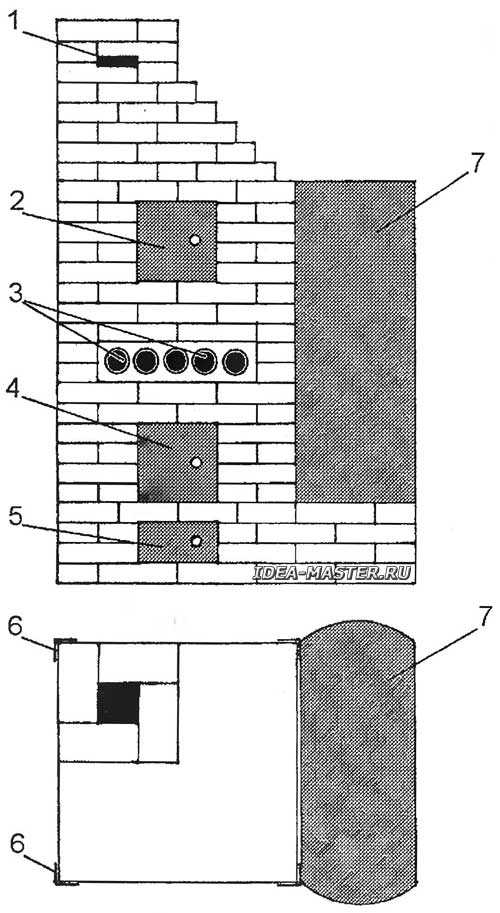

А вот пример порядовки кирпичной печи с изображением расположения каждого последующего ряда кирпичей.

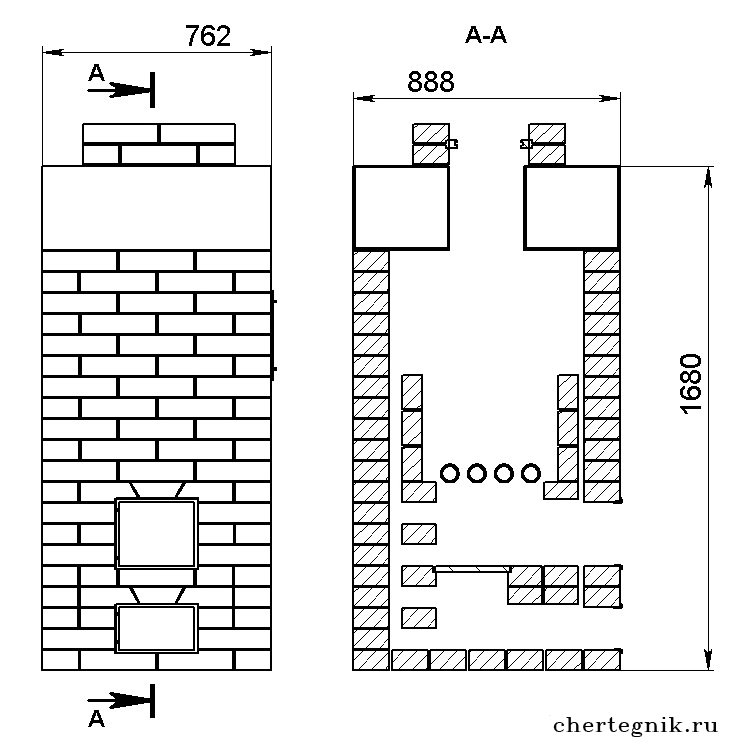

На фото ниже показан комбинированный вариант проекта отопительно-варочной печи.

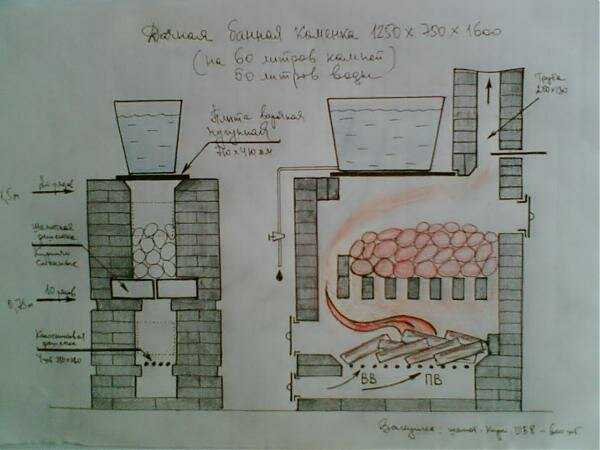

Здесь приведена конструкция в готовом виде с изображением дымовых каналов, размеров основных частей устройства. Подойдет для парных больших по площади.

Определив размеры, форму и тип конструкции, можно начинать возводить ее.

Фундамент

Этому этапу стоит уделить особое внимание. От качества фундамента зависит срок службы конструкции.

Минимальное заглубление под кирпичную печь составляет 0,5 м. Поперечные размеры делают больше, чем у печи, на полкирпича с каждой стороны. Дистанция между основанием печи и основанием стены – не менее 5 см. Пустоту наполняют песком. Дно ямы тщательно выравнивают, трамбуют.

Оптимальным типом фундамента считается монолитная бетонная плита или бутобетон. На сухой почве можно выкладывать из кирпича.

Вид раствора (на выбор):

• цементный;
• известково-цементный;
• известковый.

Известковый раствор готовят в такой пропорции: на 1 часть извести берется 2 части песка. Для цементного потребуется взять цемента с песком в пропорции 1 к 3. Известково-цементная смесь делается в соотношении: цемент, известь, песок – 1:2:6.

Поверхность рекомендуют заливать именно цементным, после высыхания настелить гидроизоляционный слой.

Ознакомиться подробнее с подходящими фундаментами под кирпичную печь.

Приготовление раствора

Кладочный раствор содержит другие ингредиенты.

В основе лежит глина. Перед началом строительства ее рекомендуется на сутки замочить в воде.

Оптимальное соотношение глины и песка в растворе составляет 1:1. Если глина жирная, то 1:2. Песок берется без примесей, сухой. По возможности пропускается через сито. То же самое делают с глиной.

Раствор нужно тщательно перемешивать, чтобы не было комков. Он не должен липнуть к лопате, мастерку. При нажатии на кирпич смесь должна легко выдавливаться по швам.

Иногда для выкладки тугоплавкого сырья мастера используют для замеса горный песок, глину, шамот.

Требования к порядовке

Сводятся к следующему:

1. Швы делают максимально плотными, чтобы не было риска попадания внутрь помещения гари, сажи.
2. Швы полностью покрывают раствором. Толщина – до 3 мм для шамота и до 5 мм для стандартного кирпича.
3. Чтобы раствор ложился как можно ровнее, его лучше разравнивать рукой. Наброс с мастерка практикуется только до уровня топливника, нижней части дымовых каналов.
4. Новый ряд начинают формировать, когда будет полностью закончен предыдущий ряд.
5. Внутри печь должна быть гладкой. При использовании колотых или тесаных кирпичей их укладывают шероховатой стороной наружу.
6. Спустя 5 рядов поверхность внутри затирают простой мокрой тряпкой.

Рекомендуется сначала просто подогнать кирпичи по размеру, чтобы увидеть общую картину. Только потом класть на раствор.

Кладка печи

Важные моменты:

1. Первый ряд укладывают и сразу проверяют ровность углов шнуром или металлическим угольником.
2. По окончании второго ряда по углам лучше выставить направляющие в виде шнуров с отсечками. Проще всего шнуры прикрепить к потолку гвоздями.
3. Не нужно забывать про перевязку элементов. Шов, который проходит вертикально, перекрывают кирпичом из следующего ряда.

Недопустимо делать перевязку шамотного кирпича с обычным, поскольку они имеют разную температуру расширения.

4. Все покупные печные элементы (дверки, колосники, плиту, задвижки и др.) монтируют одновременно с кирпичной кладкой.
5. Рамку двери вставляют и фиксируют в кладку с помощью лапок из полосы стали. Лапки заклепками прикреплены к рамке.
6. Перед монтажом место под рамку рекомендуется обмотать асбестовым шнуром. Альтернатива – оставить между рамкой и кладкой небольшой проем шириной до 3 мм. Это нужно, чтобы горячая рамка не привела к деформации всей порядовки.
7. Перемычки сверху дверцы топливника между собой перекрывают по принципу замка. То есть кирпич со скошенными краями кладут на такой же соседний (на скошенные края).
8. Рамки задвижек фиксируют в кирпичной кладке проволокой диаметром 2 мм. Проволока должна быть утоплена в растворе.
9. Колосниковую решетку ставят вдоль топливника прорезями к нему. Здесь также нужно оставить проем между краем решетки и кладкой от 5 мм (с учетом расширения металла). Пустоту засыпают песком.
10. Зазор в 5 мм нужен над топливником между плитой.
11. Минимальная ширина топливника – 25 см (кладка в один кирпич), высота – от 35 см.
12. Чем выше топливник, чем лучше будут гореть дрова (увеличивается тяга). Оптимальной высота – от 40 до 60 см.
13. Внизу топливник возводят под небольшим уклоном по направлению к колосниковой решетке. Прогорая, угли будут оставаться на решетке.
14. Чтобы при открытии топки раскаленные угли не выпадали наружу, пол топливника делают ниже дверки минимум на один кирпич. Это же правило касается и дна зольника.

На этом этапе основная часть печи выложена. Можно приступать к сборке дымохода.

Кладка дымохода

От качества и надежности дымооборотов (каналов для выхода дымовых газов) зависит то, насколько равномерно будет прогреваться печь, и расход дров на топку.

Поэтому внутренняя полость оформляется максимально ровной, без какого-либо самовольного замазывания.

Внимание уделяется перекрыши – это верхняя стена печки. Состоит из 3 кирпичных рядов. Они выложены плашмя, проведена перевязка. Если есть совпадение вертикальных швов, то их перекрывают листом стали.

Дымоходную трубу зачастую насаживают сверху печного массива.

Рекомендованная толщина стен печи, трубы – от половины кирпича.

Дымоход необходимо выводить от крыши минимум на 0,5 метра. Для кладки применяют цементный или известковый раствор.

Саму трубу помещают в стальной кожух. Проем между кирпичной кладкой и трубой компенсируют минеральной ватой.

Основные требования безопасности

Рекомендуем учесть следующее:

1. Расстояние от кирпичной печи до деревянного пола, стен, других горячих частей помещения, интерьера должно быть от 40 см. При наличии защиты от легкого возгорания – 25 см. Когда дымоход и корпус печи выполнены из металла, дистанция без защиты увеличивается до одного метра, с защитой – до 70 см.
2. Расстояние от кирпичного дымохода до деревянных элементов крыши – не менее 10 см. Расстояние между трубой, крышей лучше закрыть фартуком из стального листа.
3. На полу из дерева прямо перед топкой нужно набить лист железа, стали. Оптимальный размер листа – 70*50 см.

Как только печь полностью высохнет, проводится пробный запуск. Растопка выполняется в присутствии представителей пожарной службы. По окончании они составляют акт о безопасности эксплуатации устройства.

Способы повышения КПД печи

Повышение эффективности оборудования, экономичный расход топлива возможен при полном сгорании.

Когда дрова находятся сверху колосниковых решеток, первичный воздух проходит снизу сквозь решетку из поддувала. Этот воздух способствует окислению топлива с выделением паров воды, углекислого газа. Как только увеличивается температура дров, начинают выделяться горючие газы. Они догорают в пространстве прямо над топливом и соприкасаются с коксовыми элементами, образуя угарный газ.

Чтобы повысить КПД печи, нужно обеспечить сгорание горючих газов в топливнике. Для этого через отверстия в дверце топки пропускают вторичный (дополнительный) воздух.

Если этого не сделать, будет недожог дров, повышенное оседание сажи сверху камней. Следствие – снижается теплоотдача, повышается риск пожара из-за большого количества сажи в трубах.

В начале и в конце топки в топливник заходит избыток воздуха. Интенсивность горения дров снижается. Тепло уходит через дымоход вместе с дымовыми газами. Для снижения потерь тепла лучше прикрывать задвижки на дымоходе.

К другим способам увеличения КПД стоит отнести:

1. Увеличение объема камней.
2. Увеличение площади нагреваемой поверхности.
3. Уменьшение толщины стенок конструкции (материал – металл).

Необходимо учесть прямую зависимость размеров топки и расхода топлива. Чем больше объем топки, тем больше и расход топлива. При этом растет и теплоотдача печи.

Финальная отделка печки

К видам отделки относят:

• оштукатуривание;
• побелку;
• покраску;
• нанесение декоративной штукатурки;
• облицовку плиткой.

Кирпичная печь считается атрибутом и частью интерьера русской бани. Ее размеры, форму, место и дизайн хозяин может спланировать самостоятельно. А вот относительно процесса строительства стоит хорошо задуматься. Владельцам без опыта кладки кирпича лучше всего за помощью обратиться к печнику, а знающие мастера без проблем справятся сами.

Преимущества программы

, принцип ее работы и фотографии • Вместо

Когда вы думаете об отоплении огнем, первое, что приходит вам на ум, — это потрескивающая дровяная печь, которая повсюду является основой уютных жилых комнат.

Но, несмотря на то, что в настоящее время дровяная печь широко распространена в образах дальних стран, дровяная печь — относительно недавнее изобретение, ее изобрел Бенджамин Франклин в 1742 году. наслаждались им на протяжении тысячелетий, а не только несколько столетий, тогда вам нужно отправиться еще дальше в прошлое и познакомиться с каменной каменкой.

Уютная скамейка, построенная Ларсом Хелбро в Дании (http://stenovne.dk/englishpage1.html)

Что такое каменный обогреватель?

Рискуя показаться слишком очевидным, каменный нагреватель представляет собой нагревательное устройство, сделанное из какого-то вида каменной кладки. Это может быть как простая печь, сделанная из глины (которая затем высушивается и затвердевает), так и сложная, как многокамерная конструкция от пола до потолка, сделанная из кирпича. У многих есть дверца, которую можно закрыть во время стрельбы, а у других нет.

Все каменные обогреватели тяжелые, точнее, массивные. Их делают максимально массивными, чтобы они могли поглощать все тепло, которое вырабатывается в камере обжига, а затем медленно отдавать это тепло в течение часов или даже дней (в зависимости от размера нагревателя).

История каменного обогревателя

Невозможно сказать, где был использован первый каменный обогреватель или кому пришла в голову идея его использования. Я бы предположил, что на самом деле нет единого происхождения. Люди, конечно, всегда знали, что камень хорошо удерживает тепло; Я имею в виду, что это знают даже ящерицы и змеи. Таким образом, людям, вероятно, не потребовалось много времени после того, как они научились разводить огонь, чтобы понять, что было бы неплохо заключить этот огонь в какую-то каменную кладку. Со временем, по мере того как жилье и отопительные устройства становились все более и более сложными, обогреватели в конечном итоге стали напоминать современные каменные обогреватели.

Как я уже упоминал, я полагаю, что каменный обогреватель возник в нескольких местах в более холодных регионах земного шара. Это подтверждается тем фактом, что сегодня во всем мире мы видим каменные обогреватели самых разных форм, размеров и сложности. Некоторые по внешнему виду были простыми автономными единицами; некоторые были сделаны для обогрева пола, как римский гипокауст; в то время как другие интегрировали кровать или зону отдыха вокруг обогревателя. Германия, Россия, Китай, Швеция и многие другие страны имеют давнюю историю строительства каменных печей, каждая со своими особенностями и конструктивными особенностями.

Как работает каменный обогреватель?

Самое важное понятие, которое нужно понять, пытаясь понять, как работают каменные печи, это ТЕПЛОВАЯ МАССА. Тепловая масса – это мера способности аккумулировать теплоту чего-либо. Думайте о тепловой массе как о батарее, но такой, которая хранит тепловую энергию, а не электрическую энергию. Проще говоря, что-то с большой тепловой массой может накапливать много тепла.

Именно поэтому каменные печи такие массивные. Чем большую массу вы поместите в нагреватель, тем больше тепла он сможет накопить и тем дольше будет отдавать тепло. Вот почему в конструкции этих каменок используются такие массивные материалы – камни разных сортов, глина, кирпич, черепица. Все они могут поглощать большое количество тепловой энергии, а затем выделять ее в течение длительного периода времени.

Здесь я должен упомянуть, что люди очень часто путают тепловую массу с изоляцией. Они очень разные. Материалы, которые являются очень хорошими изоляторами, имеют очень низкую тепловую массу, а материалы с высокой тепловой массой не являются лучшими изоляторами (хотя у них есть некоторый изолирующий потенциал). Подумайте о своей обычной розовой изоляции из стекловолокна. Он сделан из множества нитей стекловолокна, свободно сплетенных вместе в толстый мат. Это позволяет задерживать большое количество воздуха в этих пространствах. Это делает его очень легким с низкой плотностью (и, следовательно, ужасным материалом для тепловой массы).

Весь смысл изоляции заключается в предотвращении передачи тепла из одной области в другую, в то время как тепловая масса используется для удержания тепла. Что касается каменных обогревателей, вы хотите построить их из материалов с теплоемкостью, а затем сохранить изоляционные материалы снаружи вашего дома, чтобы предотвратить утечку тепла.

Базовая конструкция каменного нагревателя

Как уже упоминалось, каменные нагреватели изготавливаются на месте из массивных материалов, таких как камень, кирпич, глина и/или плитка. Они буквально построены с нуля. Будучи такими массивными, все они начинаются с очень прочного основания, способного выдержать несколько тысяч фунтов. Попытка построить его в обычном доме с обычной каркасной конструкцией была бы плохой идеей. Он должен быть либо построен на бетонной подушке, которая опирается на саму землю внутри дома, либо вам нужно будет добавить серьезные распорки под тем местом, где он будет построен. В таком случае было бы неплохо проконсультироваться с инженером-строителем.

Более подробную информацию об этом проекте можно найти на сайте https://www.fliesen-ofen-ritter.at (Примечание: сайт на немецком языке)

Что касается самого нагревателя, то существует множество различных конструкций. Попытка пройтись по каждому отдельному дизайну заняла бы книгу, а не статью, поэтому я не буду пытаться делать это. Вместо этого я попытаюсь выделить то общее, что есть у всех каменных утеплителей.

Дизайн начинается с топки. Это отсек, в котором фактически сдерживается огонь. Он должен располагаться на удобной части обогревателя (обычно спереди). Наиболее эффективные конструкции будут включать дверь, которую можно плотно закрыть. Эта дверь будет либо цельнометаллической, либо металлической со смотровым окошком из термостойкого стекла. Они должны поставляться с рамой, которая устанавливается непосредственно в кладку.

Топка должна быть облицована специальным кирпичом, называемым огнеупорным кирпичом. Огнеупорный кирпич может выдерживать повторяющиеся высокие температуры, которым он обычно подвергается. Типичный кирпич, найденный в вашем местном хозяйственном магазине, не выдержит такого обращения. Многие из этих кирпичей сделаны из бетона и могут взорваться, когда находятся в такой высокой температуре. Это стоит дополнительных затрат, чтобы получить эти огнеупорные кирпичи.

Следующая часть — самая сложная часть дизайна. От топки у вас будет ряд проходов, которые будут проходить через корпус каменки. Самые простые конструкции имеют только один канал, тогда как самые сложные (и эффективные) будут иметь несколько каналов, по которым будут проходить газы. Смысл этих проходов в том, чтобы высосать как можно больше тепла до того, как газы фактически выйдут через дымоход. Это является центральным элементом эффективной конструкции каменного нагревателя.

ЭТА СХЕМА ИСХОДНО НАЙДЕНА (http://web.archive.org/web/20120319185636/ENERGYBIBLE.COM/BIO_ENERGY/MASONRY_STOVES.HTML)

Последняя часть – дымоход – дымоход соединяет каменный обогреватель с наружным воздухом. . Все дымовые газы, теперь лишенные тепла, должны выйти из дома. Это может быть через существующий кирпичный дымоход, если он есть в вашем доме, или через недавно установленную систему. Многие из них будут тонкостенными металлическими трубами. Наиболее распространенная система состоит из одностенной черной трубы диаметром 6 дюймов для частей внутри дома и трубы из нержавеющей стали с двойными или тройными стенками для внешних частей. Эти две части соединяются вместе на внешней стене или крыше с помощью специально разработанного коуша, который обеспечивает минимальные зазоры трубы до горючих материалов.

Чем каменные обогреватели отличаются от современных металлических дровяных печей?

Хотя оба они предназначены для обогрева дома дровами, они делают это совершенно по-разному. Я бы не сказал, что лучше или хуже другого — все зависит от того, как вы хотите его использовать и как устроен ваш дом. Итак, давайте рассмотрим несколько основных различий между ними.

Каменные обогреватели обычно дороже

Маленькую металлическую дровяную печь можно купить за пару сотен баксов. Они даже продают дешевые комплекты для переоборудования, которые могут превратить металлическую бочку в дровяную печь. Тем не менее, сертифицированная EPA металлическая печь, предназначенная для обогрева дома площадью 2000 кв. Футов, будет стоить около 700 долларов (не включая все необходимые аксессуары, такие как дымовая труба и еще много чего). Конечно, вы можете построить дешевую каменную печь из глины, которая, безусловно, будет дешевле, чем даже дешевая металлическая печь, но большинство профессионально построенных каменных печей будут стоить многие тысячи долларов.

Больше фотографий проекта (включая прикрепленную печь для выпечки) здесь: http://heatkit.com/docs/c-held.htm

Кирпичные нагреватели труднее установить

Установка металлической или каменной печи, вероятно, невозможна кругозор среднего домашнего мастера. В любом случае вы должны убедиться, что пол достаточно прочный, расстояние до горючих материалов достаточное, а дымоход и дымоход исправны. При этом каменная печь почти во всех отношениях сложнее. Во-первых, ее приходится собирать буквально с нуля, тогда как металлическая дровяная печь при покупке уже полностью собрана. В каменном блоке топка, камеры, через которые газы проходят через блок, и внешняя конструкция должны быть собраны кем-то, кто имеет опыт работы с каменной кладкой.

Кирпичные обогреватели нагреваются медленнее

Вся эта масса нагревается долго. В металлической дровяной печи вы можете начать ощущать тепло практически сразу после того, как загорится огонь. Это потому, что вы работаете только с несколькими сотнями фунтов металла. Он довольно быстро нагревается и затем может отдать это тепло в комнату. Однако в каменной печи вы можете долгое время не ощущать тепла. Это потому, что вам нужно нагреть всю эту кладку, прежде чем она начнет отдавать тепло комнате.

Каменные печи более эффективны

По своей конструкции каменные печи рассчитаны на то, чтобы нагревать их с помощью сильного огня всего несколько часов в день – да, один раз в день. Напротив, металлическая печь требует почти постоянной подпитки дровами в течение дня (и ночью в особенно холодную погоду). Вы можете купить самую эффективную металлическую дровяную печь, и она даже не приблизится к эффективности хорошо спроектированной каменной печи соответствующего размера.

Кирпичные обогреватели более эстетичны

В то время как огонь, потрескивающий в металлической дровяной печи, по общему признанию, является прекрасной вещью в холодный зимний день, в то время, когда он не используется, большой кусок черного металла не является чем-то таким уж приятным. Однако независимо от того, горит ли огонь в каменной печи, это произведение искусства. Он будет служить центральным элементом вашего дома и, безусловно, станет центром разговоров с гостями.

Подробнее об этом проекте см. на http://stenovne.dk/englishpage1.html

Кирпичные обогреватели безопаснее (особенно для детей)

Поверхность металлической дровяной печи может нагреваться до 700 градусов по Фаренгейту. Это достаточно горячо, чтобы вызвать мгновенные ожоги у любого, кто случайно к ней прикоснется. В отличие от этого, каменная печь со стеной толщиной 6 дюймов едва достигает 140 градусов по Фаренгейту на внешней поверхности, а огонь внутри достигает 900 градусов по Фаренгейту. И именно благодаря этому приятному теплу кровати и стулья часто встраиваются непосредственно в конструкцию многих каменных печей.

Каменные печи, естественно, не подключены к сети, поскольку они старше электрической сети на несколько тысяч лет или около того! Однако, несмотря на их древнюю технологию, они так же актуальны, а может быть, и более актуальны сегодня, как и тогда, когда согревали наших древних предков по всему миру.

35 Удивительные модели обогревателей для кирпичной кладки

Вот некоторые из лучших идей обогревателей для кирпичной кладки.

Kachelofen

Каменная печь – новая печь на основе старой конструкции. Качелофен — это дровяная печь, облицованная керамической плиткой, внутри которой есть лабиринтные каменные каналы. Извилистый выхлопной газ нагревает окружающую каменную кладку, которая затем медленно излучает свое тепло. Небольшая дверца без окон позволяет огню внутри печи гореть очень жарко. Высокая температура и добавление второй камеры сгорания сжигают загрязняющие летучие газы и эффективно превращают их в тепло. Дополнительные примеры см. на biofireinc.com.

Плитка Kachel

Плитка Kachelofen от biofireinc.com. Внутренний огнеупорный кирпич окружают специальные плитки «качель».

Штукатурка и плитка

Штукатурка и плитка Утеплитель. Дополнительную информацию можно найти на fliesen-ofen-ritter.at.

Старомодный обогреватель

Старомодный каменный обогреватель, облицованный лепниной и плиткой. У компании Fliesen+Ofenbau Ritter GmbH есть дополнительная информация на их веб-сайте.

Обогреватель для кирпичной кладки в деревенском стиле

Фото Sidl Отопление для каменной кладки – Ищите вдохновение для дизайна гостиной 9№ 0096

Этот каменный обогреватель с черной отделкой добавит элегантности любому помещению.

Обогреватель в азиатском стиле

Изразцовый обогреватель с азиатским влиянием. К внутреннему шамотному кирпичу могут прикасаться только специальные плитки «качель», все остальные плитки должны быть удалены от внутренней кладки, иначе они треснут. Дополнительные изображения можно найти на сайте flyen-ofen-ritter.at.

Нагреватель с лепниной

Утеплитель для штукатурки и плитки. biofireinc.com Маленькая дверца удерживает тепло внутри, поэтому высокие температуры горения достигаются легче.

Финский обогреватель для кирпичной кладки

Кафельный обогреватель для кирпичной кладки в Финляндии. Правительство Финляндии поощряет использование каменных обогревателей с налоговыми льготами, программа оказалась настолько успешной, что 90% новых домов оснащены каменными обогревателями. Больше таких фотографий можно найти на contura.eu.

Скамья с подогревом

Кирпичная печь с скамейкой с подогревом в Дании. Утеплитель с толщиной фасада 3-4 дюйма обеспечивает умеренную теплопередачу, не слишком быструю, не слишком медленную. Ларс Хелбро. Первоначально найдено на stenovne.dk

Горный обогреватель

Фото SMART Timberframes Ltd – Больше фотографий гостиной

Каменный обогреватель может быть отличным способом обогрева хижины или дома в горах. Эти обогреватели не только привлекают внимание, но и эффективны.

Уютный уголок для чтения

Обогреватель из кирпичной кладки в Дании, Ларс Хелбро. Дополнительные идеи можно найти на сайте stenovne.dk.

Отопительная стена

Этот каменный обогреватель действует как стена между двумя комнатами в Квебеке, Канада. Маконнерьегиллесгуайетт.

Нагреватель из вторичного кирпича

Каменный нагреватель из вторичного кирпича, песчано-известкового раствора, сиреневого голубого камня и сердцевины нагревателя Heat-Kit. Уильям Дэвенпорт, Turtlerockheat.com. Чтобы уменьшить нагрузку, каменные обогреватели в Северной Америке обычно строятся с системой двойных стенок; огнеупорный сердечник, включающий топку и каналы или перегородки, а также отдельный неприкрепленный облицовочный кирпич. В противном случае тепло огнеупорного кирпича может привести к растрескиванию фасада, хотя кирпич менее всего подвержен нагрузкам.

Carsten Homestead

Обогреватель для каменной кладки со скамейкой с подогревом, печью с прямым нагревом (со стороны кухни) и хранилищем для дров от Carsten Homstead, Массачусетс. Первоначально найдено на сайте homespunworks.com.

Обогреватель в деревенском стиле

Этот каменный обогреватель в Берлингтоне, штат Вермонт, оборудован печью для выпечки со стороны кухни. Масоны: Уильям Дэвенпорт, Спенсер Блэквелл, Норберт Сенф. У Turtle Rock Heat есть дополнительная информация и идеи на их веб-сайте. Первоначально найдено на сайтеturtlerockheat.com

Обогреватель с сердечником

Обогреватель из каменной кладки с тепловым сердечником. Если масса фасада слишком большая, 5 дюймов и более, масса может замедлить теплообмен. Эффективный нагреватель должен производить тепло с той же скоростью, с которой излучается тепло. Размер топки также должен соответствовать размерам каменки и дома.

Внутреннее отопление

Неэффективно размещать обогреватель на внешней стене. На внешней стене та часть кладки, которая обращена наружу, будет просто нагревать наружный воздух. Этот обогреватель является внутренней стеной. Обогреватель Vermont от smithandvansant.

Обогреватель из Канады

Дымоход каменного обогревателя может быть керамическим или металлическим. Большие топки снижают эффективность сгорания и создают более высокие выбросы. Небольшое окно означает, что тепло поглощается кирпичной кладкой. Канадский обогреватель от bien-o-chaud-portail-poeles-et-foyers. Первоначально найдено на сайте bien-o-chaud-portail-poeles-et-foyers.com

Обогреватель из мыльного камня

Фото Greenstone Heat – Поиск идей дизайна дома

Плитки из мыльного камня придают модернизированный стиль этому каменному обогревателю.

Утеплитель для кирпича

Утеплитель для кирпичной кладки. Нет никаких причин, по которым некоторые нагреватели не могут быть низкими и длинными. С противоположной стороны от обогревателя находится дровяная печь. Другие изображения можно найти на stenovne.dk. Первоначально найдено на stenovne.dk

Централизованное расположение

Каменные обогреватели лучше всего размещать в центре дома. Кухонная сторона печи облицована кирпичом. Массачусетский обогреватель Стива Бушуэя, Ultimateridgehook. Сердечник по тепловому комплекту.

Slate Heater

Местный сланец покрывает этот каменный обогреватель в Вермонте, автор William Davenport. Обогреватель имеет дверцы с обеих сторон. У Turtle Rock Heat есть дополнительная информация на их веб-сайте. Первоначально можно найти на сайтеturtlerockheat.com

Обогреватель с бетоном

Обогреватель из каменной кладки, доходящий до комнаты с другой стороны стены. Бетонные плиты на заказ, сталь, столешница из черного орехового дерева, голубой камень, сиреневый голубой камень. Первоначально найдено на сайтеturtlerockheat.com/charlotte.html

Обогреватели Tulikivi

Обогреватели из мыльного камня бывают самых разных форм и размеров. Мыльный камень обладает термическими свойствами, которые превосходят все другие камни, кирпичи или штукатурку. Эти обогреватели Tulikivi представлены в выставочном зале virginiaradiant. Фотографии сборки Tulikivi: mha-net.org

Обогреватель с окном

Каменный обогреватель с большими прозрачными окнами. Большая топка снижает эффективность сгорания и увеличивает выбросы. Прозрачные нагреватели также увеличивают количество тепла, выходящего из топки, и, следовательно, снижают температуру горения и производят более высокие выбросы. Посетите сайт brunner.de для получения дополнительной информации.

Ванная комната с подогревом

Каменный обогреватель в ванной комнате Peacedesign. Если расстояние от ядра до поверхности печи очень большое (5 дюймов и более) или сложное (много слоев), тепло будет излучаться очень медленно. Эффективный нагреватель должен производить тепло с той же скоростью, с которой тепло отдается (излучается). Массивный нагреватель также будет намного медленнее реагировать на изменения температуры.

Утеплитель для мозаики

Утеплитель для штукатурки и мозаики. Ядро от Heat-kit. Более подробная информация доступна на mha-net.org.

Heater In New York

Фото Keuka Studios, Inc – Откройте для себя идеи дизайна семейных комнат

Плитка серого цвета имеет чистый внешний вид, что делает ее идеальной для современного стиля.

Каменный нагреватель для двухэтажного дома

В двухэтажном доме это одно из лучших мест для каменного нагревателя. Полная галерея этого нагревателя доступна на erdwerk-keramik.at.

Гостиница «Миодула»

Каменный обогреватель в гостинице «Виа Миодула», Польша. Вы можете найти больше изображений на villamiodula.pl.

Французская плита

Каменная печь во Франции от poele-cuisiniere. fr.

Обогреватель с глиняной штукатуркой

Каменный обогреватель облицован такой же глиняной штукатуркой, что и стены первого этажа. Скамья с подогревом, покрытая песчаником, согреет нас в зимние дни. Даймэ Шелтер Констракшн. Больше фотографий и описаний можно найти на gimeshelteronline.com.

Руководства по сборке каменных обогревателей

• Проектные чертежи малогабаритного бытового обогревателя из кирпича: огнеупорный
• Множество фотографий/проектов/уроков «внутри»: разговоры о пожаре
• Руководства: mainewoodheat
• Каменные обогреватели: руководство по планированию для архитекторов, проектировщиков и строителей. Алексей Чернов. печи мастер.

Ресурсы для обогревателей каменной кладки

Для получения дополнительной информации см. следующие ресурсы:

• The Book of Masonry Stoves , Дэвид Лайл
• Китайская плита-кровать Кан: https://en.wikipedia.org/wiki/Kang_bed-stove
• Немецкий Качелофен: http://www. stovemason.com/kachelofen/
• Древнеримский Гипокауст: https://www.unrv.com/articles/roman-hypocaust.php
• Каменная кладка Дир-Хилл: https://www. Ultimateridgehook.com/deerhill/recentprojects.html
• Ассоциация нагревателей каменной кладки Северной Америки: https://www.mha-net.org/html/gallery.htm
• Каменная плита, разработанная в штате Миссури: https://archive.org/details/masonrystove

Первоначальная версия этого сообщения была написана Киреном Фоксом.

Часто задаваемые вопросы – Северная сауна из кедра и камня

Поиск подходящей печи для сауны

Выбор между романтикой дровяной печи и удобством высококачественной электрической печи сводится к простому вопросу: что вы собираетесь использовать больше или получать больше удовольствия? Отличная аналогия, которую мы любим использовать: подготовка к сауне подобна приготовлению еды. Работа на дровах похожа на сбор ингредиентов из вашего сада, их приготовление на кухне и садитесь за стол, чтобы насладиться едой. При рубке дров, разведении огня и топке печи требуется немного больше внимания. Многим нравится этот процесс, а для некоторых он необходим для посещения сауны. Другие предпочли бы заказать еду у хорошо обученного шеф-повара, а затем насладиться едой, когда она будет готова к подаче. Это опыт электрической сауны, где вы можете нажать кнопку, и ваша высококачественная печь начнет подготавливать пространство для вашего удовольствия. Как и повара, не все печи созданы одинаковыми, поэтому мы всегда работаем и устанавливаем печи высокого качества. Одним из важнейших факторов качества тепла является тепловая масса, количество камней, которое может вместить ваша печь. Это делает разницу между тонким, острым жаром и крепким, гладким жаром. Помните, что мы любители сауны — мы предлагаем только тепло для сауны для гурманов. У нас часто есть люди, которые думают, как они используют свое время. Если жизнь, работа и дом заняты или быстро развиваются, они склоняются к удобству электрической плиты, которую они могут запустить со своего устройства по дороге домой с работы. Если ваше местоположение и жизнь немного медленнее (или вы просто хотите, чтобы это было), вариант с дровяным отоплением обеспечит медитативное и заземленное впечатление от вашей сауны.

Итак, вопрос к вам — что вы собираетесь использовать больше или получать больше удовольствия? Они оба звучат великолепно, не так ли? Нередко вас спрашивают: «Можем ли мы сделать и то, и другое?» Мы считаем, что инвестиции в ваше личное благополучие — это всегда хорошая инвестиция. Это зависит только от того, насколько большая сауна вам нужна.

Посмотрите это видео от нашего основателя Джастина:  https://youtu.be/D8Oxfwyp1Zk

 Хорошие сауны обеспечивают хорошее тепло, эффективно производят это тепло и хорошо его сохраняют. Способность печи для сауны отдавать тепло в помещение часто измеряется в киловаттах (кВт). Правильный выбор печи должен обеспечить, чтобы печь правильно и быстро нагревала помещение, но при этом не была слишком большой для помещения, чтобы не создавать резкого жара для тех, кто собирается наслаждаться сауной. При выборе правильной печи в игру вступают многие факторы, от вентиляции до изоляции и количества стекла. Все должно быть рассмотрено, чтобы получить правильную печь для вас. Самый большой фактор — это просто размер помещения. Вместимость печи для сауны измеряется путем расчета кубического объема воздуха в сауне. Давайте посчитаем вместе!

Как только вы узнаете размеры помещения, вам просто нужно будет умножить высоту потолка на ширину и длину парилки вашей сауны. Это даст вам кубический объем воздуха в пространстве. Каждая из наших печей имеет рекомендуемый диапазон (в кубических футах) для оптимальной работы. Их можно найти в описаниях продуктов и руководствах по установке. См. «Изоляция» для получения более подробной информации о том, как материалы, используемые в вашей сауне, могут повлиять на рекомендации по выбору печи в зависимости от размера комнаты.

Модель печи/Диапазон сауны (фут³)

ПАДЕНИЕ 4,5 кВт / 106-247 фут³

ПАДЕНИЕ 6 кВт / 177-353 фут³

ПАДЕНИЕ 9 кВт / 282-530 фут³

9 0002 HIVE Mini 6 кВт / 176,6-282 ft³

HIVE Mini 9 кВт / 317,8-530 ft³

HIVE 12 кВт / 424-883 ft³

HIVE 15 кВт / 530-1060 ft³

HIVE 18 кВт / 63 6-1236 футов³

HIVE Heat 12 кВт / 212 — 459 фут3

HIVE Wood 13 кВт / 212-459 фут3

HIVE Wood 17 кВт / 283-565 фут3

Люди бывают разных форм и размеров и готовы сидеть близко друг к другу. Сауна для четырех человек для одного может быть сауной для восьми человек для другого. Некоторые люди не против потереть потные плечи. Самый точный способ определить, какая печь подходит, — это рассчитать размеры в кубических футах. См. «Как мне рассчитать размер моей сауны?»

Никому не нужна затхлая сырая сауна! Надлежащая вентиляция является ключом к созданию сауны, которая обеспечивает надлежащую сушку и достаточное количество кислорода для тех, кто наслаждается сауной.

Чтобы гарантировать достаточное снабжение кислородом и свежим воздухом, вентиляция сауны должна быть максимально эффективной. Мы рекомендуем направлять свежий воздух в сауну с пола и рядом с печью. Вход воздуха должен быть оборудован регулируемым клапаном. Вытяжной вентиляционный клапан должен быть установлен на противоположной стене от впускного клапана не менее чем на 7,9 дюйма (20 см) выше высоты впускного клапана. Обычно это вытяжное отверстие размещают прямо под верхней полкой вашей сауны.

Большинство конструкций саун имеют изолированные стены, чтобы удерживать тепло, которым мы так наслаждаемся. Мы рекомендуем проверять рабочую температуру любой изоляции, которую вы планируете использовать в сауне. Многие изоляционные материалы не подходят для использования в сауне и могут выделять газ в помещение. Вам нужно рассчитать кубический фут объема воздуха в вашей сауне, чтобы определить правильный размер печи. Если в помещении сауны имеются неизолированные кирпичные, плиточные, стеклянные или бревенчатые стены, к расчету размера помещения сауны следует добавить дополнительный объем в 53 фута³ на каждый фут² такой стены.

Стеклянные двери увеличивают объем сауны на 53 куб. фута. Окна должны быть рассчитаны на квадратный метр. См. «Изоляция» выше для получения более подробной информации о том, как материалы, используемые в вашей сауне, могут повлиять на рекомендации по выбору печи в зависимости от размера комнаты.

Нет. Будьте осторожны. Вы не хотите, чтобы камни лопались или трескались при нагревании. Вот отличный путеводитель от наших друзей из сауны Эстонии: Как правильно выбрать камни для сауны

Дровяные печи для бани

Короче говоря, вам нужна местная древесина, выдержанная соответствующим образом, чтобы она сгорала чисто и эффективно. Порода древесины будет варьироваться в зависимости от вашего местоположения. Печи для сауны, как правило, снисходительны, когда речь идет о типе древесины. У нас есть много мыслей на эту тему, и на самом деле у нас даже есть полное видео, которое поможет вам лучше понять. 4 вещи, которые нужно знать перед тем, как начать топить дровами: Искусство топить дровами для сауны и дома

Обе печи являются высококачественными дровяными печами с большим количеством тепловой массы и вместимостью камней. Кроме того, мы думаем, что они оба красивы, как скульптурный центр вашей сауны. Они отличаются несколькими небольшими особенностями, например, HIVE Wood изготовлен из нержавеющей стали и может быть приобретен в больших размерах (13 кВт и 17 кВт). HIVE Heat изготовлен из чугуна и предназначен для небольших саун мощностью 12 кВт. Если вы ищете качественную сауну на дровах, вы не ошибетесь в любом случае.

HIVE Heat 12 кВт и HIVE Wood 13 кВт подходят для деревянных досок размером до 12 дюймов, а HIVE Wood 17 кВт — до 16 дюймов. Мы рекомендуем местную, расколотую, выдержанную древесину.

Ну да! HIVE Heat 12 кВт и HIVE Wood 17 кВт доступны в моделях с удлиненной носовой частью и более длинной топкой, что позволяет устанавливать их через полость в стене. Это обозначается буквой «LS» в описании продукта. Обратите внимание, что при нагреве банной печи через стену необходимо соблюдать надлежащие расстояния до негорючих материалов и стеновых конструкций. Подробную информацию см. в руководствах по установке.

Опять же, это один из самых важных аспектов безопасности вашей установки. Всегда следуйте рекомендациям производителя дымохода по установке. Доступны различные стили печных труб, включая нержавеющую сталь, окрашенный в черный цвет металл и оцинкованный металл. Существуют также двухстенные и одностенные конструкции печных труб. В конечном итоге вы сделаете правильный выбор в соответствии с вашим бюджетом и потребностями. Для саун может быть полезно иметь прямой участок без каких-либо угловых соединений в печной трубе. Это продлит срок службы печной трубы, чистоту и поможет с тягой для лучшей вентиляции. Для печей HUUM вам понадобится адаптер для перехода от 115 мм/4,5 дюйма к любому желаемому диаметру трубы печи. Мы рекомендуем печную трубу диаметром 6 дюймов. Местный поставщик печей или каминов сможет предложить вам лучшие доступные варианты в вашем районе.

Электрические печи для сауны

Обе модели обеспечивают высококачественное электрическое отопление, красивый дизайн и доступную совместимость с Wi-Fi. Они отличаются размерами и местом установки.

Печи DROP крепятся к стене и имеют немного меньшую вместимость камней (однако значительно большую вместимость, чем большинство настенных печей в стиле тостеров). Настенная печь может более эффективно использовать пространство в небольшой сауне. Их красивый дизайн, созданный по образцу капли воды, обеспечивает уникальное скульптурное настенное искусство в дополнение к большому теплу. Печи DROP выпускаются мощностью 4,5 кВт, 6 кВт и 9 кВт. кВт.

Печи HIVE устанавливаются на пол и немного больше по размеру. Для больших саун или тех, кто предпочитает напольные сауны, модели HIVE имеют увеличенный объем камней и, следовательно, повышенную тепловую массу. Модель HIVE выпускается мощностью 12 кВт, 15 кВт и 18 кВт.

Модель / напряжение предохранителя / напряжение питания — 2 фаза / проводка

DROP 4,5 кВт / 30 A / 240 В ~ 2/10 AWG

DROP 6 кВт / 30 A / 240 В ~ 2 /10 AWG

DROP 9 кВт / 30 A / 240 В~2 / 6 AWG

HIVE Mini 6 кВт / 30 A / 240 В~2 / 10 AWG

HIVE Mini 9 кВт / 30 A / 240 В~2 / 6 AWG

HIVE 12 кВт / 30 AWG (x 2) / 240 В~2 / 10 AWG (x 2)

HIVE 15 кВт / 50 A ( x 2) / 240 В~2 / 6 AWG (x 2)

HIVE 18 кВт / 50 A (x 2) / 240 В~2 / 6 AWG (x 2)

Безопасность необходима для хорошей электрической сауны. Все электрические печи HUUM оснащены датчиком двери (предотвращает перегрев печи при приоткрытой дверце), датчиком температуры (позволяет автоматически отключать печь в случае перегрева) и возможностью включения блокировки от детей (находится в меню настроек) (Чтобы получить доступ к меню настроек, нажмите и удерживайте кнопку на контроллере в течение 10 секунд). Датчики двери и температуры можно обойти, однако отключение этих функций приведет к аннулированию гарантии.

Мы тоже любим горячие сауны. Все электрические плиты соответствуют отраслевым стандартам. Существует несколько стандартов, как международных, так и американских. Стандарт UL США ограничивает температуру 90C/194F и измеряет температуру в зависимости от того, где в комнате находится ваш термостат. Вы можете найти более подробную информацию о стандартах UL в США, выполнив поиск «стандарты безопасности UL 875».

Печи HUUM тестируются здесь, в штатах, компанией SGS, всемирной испытательной организацией, подобной UL. Они были протестированы на безопасную работу в течение более длительного времени, в дополнение к достижению температуры 110C/230F. Каждый нагреватель для сауны должен быть установлен в соответствии со стандартами производителя и местным сертифицированным электриком.

Наш Wi-Fi контроллер UKU делает нагрев сауны очень простым и удобным. С помощью UKU Wi-Fi вы можете топить сауну на месте или делать это со своего телефона через мобильное приложение HUUM. Чтобы использовать мобильное приложение, UKU необходимо подключить к сети Wi-Fi. UKU поставляется с несколькими функциями безопасности и дополнительными функциями для приятного времяпрепровождения в сауне. Может использоваться с обогревателями разных производителей.

С мобильным приложением HUUM вы можете комфортно топить сауну, где бы вы ни находились. Независимо от того, находитесь ли вы в конце долгого рабочего дня или отправляетесь на пробежку — всего за пару кликов на вашем телефоне вы можете получить горячую сауну, ожидающую вас, когда вы вернетесь домой. Вы можете выбрать время начала и окончания нагрева, установить желаемую температуру и проверить текущую температуру в любой момент.

Установка банной печи

Каждый нагреватель для сауны должен быть установлен в соответствии со стандартами производителя и местным сертифицированным электриком.

В настоящее время мы не предоставляем услуги по установке.

Соло печи

Печи Solo прекрасно работают на заднем дворе или берут их с собой в автомобильный кемпинг.

Нет, ваша яма для костра готова к использованию только на дровах. Тем не менее, мы предлагаем несколько аксессуаров, чтобы сделать ваш опыт еще лучше. Магазин аксессуаров здесь.

Нет. Ваша печь поставляется с черным нейлоновым футляром для переноски. Тем не менее, укрытие (всепогодное покрытие) можно приобрести отдельно, если вы хотите оставить свою Solo Stove снаружи.

Печи Solo были разработаны для использования в качестве места для костра на заднем дворе, помогая вам собирать друзей и семью. Не стесняйтесь готовить зефир и хот-доги или другую еду, подходящую для костра!

Горят любые дрова, но для оптимальной эффективности мы рекомендуем сухие твердые породы дерева. Твердые породы, такие как береза, клен, гикори и дуб, будут гореть дольше, чем хвойные.

Мы рекомендуем 4-6 журналов. Не переполняйте свою сольную печь. Если у вас есть горячая кровать из углей, вы всегда можете добавить больше бревен. Чтобы свести к минимуму образование дыма и оптимизировать пламя, не засыпайте дрова выше отверстий в верхней части очага.

Для Ranger полена < 12 дюймов

Bonfire полена < 16 дюймов

Yukon полена < 22 дюйма

После того, как печь остынет, переверните ее вверх дном, чтобы высыпать всю золу, оставшуюся в печи. Держите печь в прохладном месте и сухое место, когда не используется. Это так просто!

ДА! Не прикасайтесь ни к каким частям печи во время ее использования. Будет очень жарко. Рядом с печью Solo Stove дети всегда должны находиться под присмотром родителей. Используйте здравый смысл и относитесь к нему, как к любому другому огню.

Да, однако мы рекомендуем 2-6 дюймов зазора вокруг блока для надлежащей вентиляции.

Вы должны использовать подставку при сжигании на деревянной палубе. Пока вы используете подставку, передача тепла сведена к минимуму, и она безопасна практически на любой поверхности.

Вы можете использовать ручку Solo Stove Handle с установленным на месте кольцом пламени вашего костра или без него.

Ручка для печки Solo не предназначена для превращения очага для костра в ведро. Но идеально носить с собой немного оставшейся древесины и отработанной золы.

Подставки позволяют воздуху проходить под печью Solo Stove, когда она используется в течение длительного периода времени, или на поверхностях, требующих дополнительной защиты от тепла.

Мы разработали его с учетом нескольких поверхностей, но мы не можем учесть все типы патио или террас. Имея это в виду, используйте здравый смысл и внимательно прочитайте все инструкции!

Укрытие изготовлено из полиэстера с ПВХ-покрытием, того же материала, который используется для изготовления плотов для бурной воды. Куполообразная верхняя часть поддерживается усиленными алюминиевыми стойками толщиной 3 мм.

Shelter защитит место для костра от чрезмерной влажности, хотя мы рекомендуем хранить место для костра в закрытом помещении, если вы храните его снаружи.

Да, Shelter предназначен для защиты места для костра при хранении снаружи. Он остается на месте даже в ветреную погоду.

Сумка для переноски, входящая в комплект Ranger and Bonfire, предназначена для еще более удобной транспортировки Ranger и Bonfire благодаря боковым ручкам. Чемодан для переноски не предназначен для защиты места для костра от непогоды.

Щит лучше всего использовать в ситуациях, когда вы хотите предотвратить попадание искр и тлеющих углей в костровую яму.

Цены

Цена на все наши продукты и комплекты индивидуальна. Большинство печей содержат рекомендации, какие продукты часто покупаются вместе, например, камни и блоки управления для электрических плит. Если у вас есть какие-либо вопросы о том, что вам нужно для вашей конкретной сауны, пожалуйста, не стесняйтесь обращаться к нашей команде по адресу [email protected]

Перевозки

Все онлайн-заказы включают стоимость доставки через нашего предпочтительного партнера UPS. После получения заказа он будет обработан в течение 1-2 рабочих дней (исключая выходные и праздничные дни) после получения электронного письма с подтверждением заказа. Мы подготовим ваш заказ к отправке с нашего склада в Дулуте, штат Миннесота. Мы делаем еженедельные поставки — ваш заказ будет размещен при отправке следующей партии. Вы получите еще одно уведомление, когда ваш заказ будет отправлен. Доставка зависит от веса, количества и удаленности от нашего склада.

Международная доставка может быть оговорена на заказ в пределах Северной Америки. Если у вас есть какие-либо вопросы или вы хотите рассчитать стоимость международной доставки, пожалуйста, свяжитесь с нами по адресу: [email protected].

Будем рады видеть вас у нас!

Приходите забрать свой заказ в нашей студии дизайна, расположенной в здании HAWKSBOOTS — 1325 N 59th Ave W Duluth, MN 55807

Позвоните по телефону 218-451-2183 или напишите по адресу [email protected], чтобы назначить время.

* Обратите внимание, что наша студия дизайна имеет ограниченный ассортимент. Некоторые заказы могут отсутствовать на складе на момент заказа — возможность самовывоза может варьироваться.

Политика возврата

Мы принимаем возврат в течение 30 дней после доставки, если товар не использовался и находится в своем первоначальном состоянии, и мы возместим полную сумму заказа за вычетом стоимости доставки для возврата.

No related posts.
