Подпорная стенка своими руками: расчет и устройство

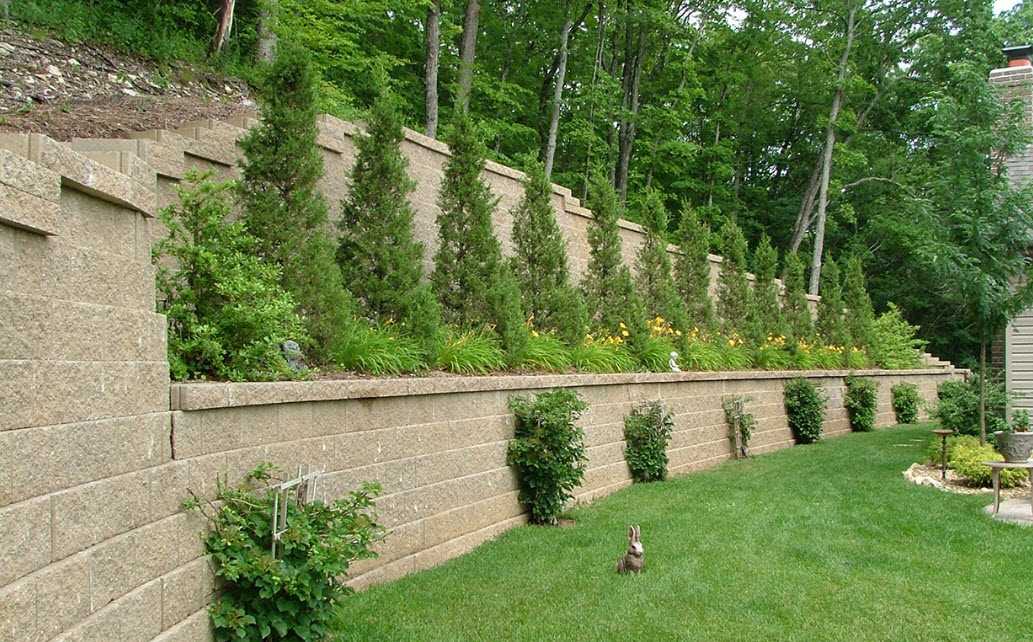

Абсолютно ровный участок под строительство – большая удача. Но большинство из них всё же имеют уклон. Хорошо если незначительный, можно решить проблему невысокими террасами – устроить ступенчатый ландшафт с подпорными стенками. С большими перепадами высоты уже сложнее – поддерживающие грунт конструкции нужны более серьёзные.

Можно просто приобрести материал для их строительства: готовые блоки для подпорных стенок, габионы. Или использовать для строительства менее специфичные, но уже более доступные материалы: бетон, камень, в отдельных случаях кирпич или даже дерево. Рассмотрев функциональное назначение подпорных стенок сам собой напрашивается вывод:

  • Низкие подпорные стенки высотой до полуметра можно строить из подручных материалов, чаще всего они выполняют декоративную функцию, словно ограждение клумбы. При этом зачастую используется просто собственный вес, например, невысокие стенки из крупного камня могу быть выложены «на сухую», без кладочного раствора.
  • Стены высотой около метра устраиваются с заглублением в землю. Обычно это треть высоты, здесь уже определённые требования к прочности, предполагается обязательное наличие дренажа.
  • Для подпорных стен высотой более метра в самостоятельном исполнении более технологично использовать такие материалы как бетон и железобетон.

Понятно, что в этом случае без расчётов уже не обойтись. Необходимо определить общие размеры сооружения более точно, чтоб заложить гарантию надёжности и долговечности, одновременно оптимизировать расходы на материалы, технику и людские ресурсы. Причём по окончанию строительства обязательно потребуется защита бетонной конструкции или облицовка отделочным материалом.

Содержание статьи

  • 1 Расчет для подпорной стенки
    • 1.1 Выбор оптимального вида опорной стены
    • 1.2 Некоторые требования СНиП
    • 1.3 Исходные данные
    • 1.4 Нормативные и расчётные показатели грунта
  • 2 Подпорная стенка из бетона – изготовление
    • 2. 1 Выемка грунта
    • 2.2 Укладка бетона
    • 2.3 Определимся с опалубкой
    • 2.4 Дренаж и отсыпка
  • 3 Опорная стенка из камня
  • 4 От начала до результата
    • 4.1 Похожие статьи

Расчет для подпорной стенки

При более детальном погружении в тему выясняется, что существуют стандарты, допуски и ограничения. А самое главное – методики и расчёта. Литература, откуда можно черпать информацию:

  • Это в первую очередь СНиП – регламентированию подпорных стен отведён целый раздел.
  • Его дополняет Справочное пособие к СНиП – это уже более развёрнутая информация, на которую ориентируются проектировщики, основа для программ и калькуляторов. Называется «Проектирование подпорных стен и подвалов».
  • Хорошо подана информация в «Технических указаниях по проектированию подпорных стен для транспортного строительства» и учебнике «Расчёт подпорных стен» Клейна за 64 год.

Всё остальное это сайты по ландшафтному дизайну – для начала самостоятельного строительства это поверхностная, нередко противоречивая информация. В основном она касается декорирования рельефа и «обыгрывания» незначительных перепадов высоты – больше про дизайн подпорных стенок.

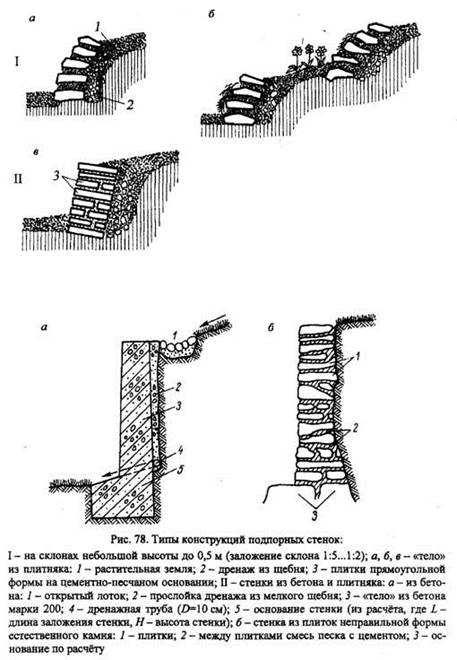

Выбор оптимального вида опорной стены

Вообще для организации укрепления перепадов высоты рельефа местности применяются различные виды опорных стен и устроены они принципиально разными способами:

  • Свайным методом.
  • Массивные стены – армированные, неармированные.
  • Уголковые консольные.

Однако для устройства бетонных свай и шпунтов требуется спецтехника. Нам же нужна конструкция подпорной стенки для изготовления своими руками.

Железобетонные конструкции конечно «изящней» массивных, тоньше – их поперечный разрез похож на угол. При поверхностном осмотре создаётся впечатление, что изготовление потребует значительно меньших затрат. При повышенной степени механизации так и есть. Но для собственного изготовления ситуация несколько иная:

  • Расчёты для них требуются более объёмные – необходимо очень точно рассчитать возможности экономии бетона за счёт арматуры. Если закладывать большой запас прочности именно в бетон – теряется смысл её использования.
  • Кроме того, сильно повышаются требования к качеству работ – обязательный контроль защитного слоя, тщательная штыковка или вибрирование.
  • Как следствие – получаем повышенные требования к устройству опалубки.

Это только то, что «на поверхности», устройство подпорных стенок только с виду кажется простым. Несоблюдение даже одного из этих требований – критично, при этом ещё и не всегда возможно в самостоятельном исполнении. Поэтому нами и выбрана массивная стена.

Некоторые требования СНиП

Для ведения подобных работ кроме экономической целесообразности важнейшее условие – прочность. Потому основа расчёта – требования норм и правил строительства. Ими регламентированы отдельные минимальные параметры подпорных стен и положение элементов:

  • Минимально допустимая глубина заложения основания – так называемой подошвы – 60 см.
  • Её ширина для начала расчётов предполагается в рамках 0. 5 – 0.7 от полной высоты всей стены.
  • Уклон нижней плоскости основания – заглубление в сторону «горы» – 12.5 см на погонный метр (способствует устойчивости стены к сдвигу).
  • Любой наименьший размер ширины, толщины для поперечного сечения «массивной» бетонной конструкции, например, верхний срез – не тоньше 40 см.

Кроме того, регламентируется устройство дренажа – их 3 вида: продольный, поперечный и комбинированный.

Исходные данные

Начнём с того, что стоит задача установить подпорную стену, средняя высота перепада уровня почвы 130см. Для подобных условий, отталкиваясь от минимальной глубины залегания основания, рекомендуемая общая высота стены – 2 м (надземная и подземная части вместе). Таким образом определились основные габаритные размеры.

Сразу нужно отметить, что самостоятельный расчет подпорной стенки происходит методом подбора – принимаются оптимальные размеры, считаются параметры стены. Если не соблюдается условие устойчивости – увеличиваются необходимые размеры и проводится новый расчёт. Если запас устойчивости слишком большой – размеры уменьшаются и всё перещитывается вновь. Понятно, что на устойчивость влияют размеры основания стены.

Габаритные размеры подпорной стены, затраты на их создание, в целях оптимизации расходов просчитывались отдельно и для железобетонной, и для бетонной – массивной конструкции без арматуры. Их устойчивость к сдвигу, изменению положения – одинакова. Для каждого вида стен нужен разный объём земляных работ. Хотя справедливости ради нужно отметить – если точное, конкретное положение стены ничем не ограничено, то в начальном этапе затраты на земляные работы можно понизить, выбирая чуть меньше грунта. В этом варианте предполагается дополнительная подсыпка после проведения работ.

Кроме того, вычислены экономические затраты для возведения 1 погонного метра стены.

Очевидно, что в конкретном случае массивная подпорная стенка из бетона не только значительно проще в изготовлении, но и дешевле. Это особенно заметно при большой длине всей конструкции.

Однако ещё ни разу не упоминалось о грунтах, точнее об их свойствах и параметрах. Возводится подпорная стенка на даче, где инженерно-геодезические изыскания проводились ранее, ещё при строительстве фундамента дома. Конечно, не конкретно в этом месте, но на незначительном удалении основная часть грунта – суглинок. Поэтому, руководствуясь справочной таблицей пособия СНиП, находим характеристики для соответствующего вида грунта.

Нормативные и расчётные показатели грунта

Далее по формулам из этого же пособия указанные нормативные значения необходимо пересчитать под свой грунт. Получить значения для предельных состояний – то есть с учётом коэффициентов запаса:

Для повышения точности расчёта сторона стены, которая в последствии будет опорой для грунта условно делится на 2 плоскости:

  • Опорная плоскость тела стены – вертикальная, это положение удобно для правильного монтажа и контроля положения опалубки.
  • Боковая плоскость основания – наклонная, это запланировано против самопроизвольного осыпания грунта во время работ.

Для основной опорной плоскости считаем коэффициент непосредственного давления грунта на подпорную стенку в горизонтальном направлении. Следом, угол уклона для поверхности скольжения с учётом препятствующего трения, которое снижает активное действие грунта на стену и как следствие повышает её устойчивость.

Для актуализации расчётов в регионах с разной сейсмичностью учитывается коэффициент горизонтального давления грунта. И вычисляется интенсивность воздействия горизонтального активного давления грунта в нижней части опорной стены – там, где бетонная стенка установлена на фундамент.

Основная опорная плоскость тела стены принимает на себя основные нагрузки. Опорная плоскость основания стены значительно меньшей площади, но её глубина залегания безусловно тоже имеет значение. Исключать её из расчётов нельзя, поэтому считаем всё также, как это делали для основной опорной плоскости стены.

По итогам расчётов можно наглядно отобразить влияние глубины на силу горизонтального давления грунта:

  • Красная составляющая графика – зависимость для основной опорной плоскости стены. Причём довольно значительная его часть в отрицательной области значений. Обратного эффекта конечно нет – грунт не способен «тянуть» за собой стенку. Это обусловлено свойствами конкретного грунта – суглинка. Глубина залегания влияет на его устойчивое состояние посредством собственных связных сил. Естественно, что для любого другого грунта зависимость будет другой.
  • Синяя часть графика – иллюстрация влияния на ещё более заглублённую часть стены – её основание.

Возможно, процесс предыдущих расчётов кажется несколько размытым, а мотивация неясной, однако они необходимы для вычисления более понятного значения – сдвигающей силы, действующей на подпорную стенку, зависящей от массы грунта.

Для хоть какого-то упрощения расчётов условно принято отсутствие дополнительной нагрузки на грунт сверху. То есть рассчитана сдвигающая сила только веса самого грунта. Результат – 21.69 кН. получается, что к 1 погонному метру стены высотой 1.3 м приложено давление 2. 1 тонны.

Вычислив сдвигающую силу, далее нужно получить значение силы, удерживающей подпорную стену. И понять актуальность параметров стены, их соответствие и достаточность для её устойчивости. Один из основополагающих параметров – масса стены. Для этого нужно вычислить площадь поперечного сечения подпорной стенки (разбив её чертеж на простые геометрические фигуры, вычисление площади которых элементарно), и умножить на среднее значение плотности для тяжёлого бетона – 2300кг/ м³. Получим массу одного погонного метра подпорной стенки.

Далее высчитаем удерживающую силу. Она создаётся пассивным сопротивлением грунта, ведь основание заглубляется в грунт по норме СНиП как минимум на 60 см, а значит в какой-то мере сдерживается им от сдвига.

Необходимо получить комплексное значение – полную, суммарную удерживающую силу подпорной стены, для сравнения с полученным значением сдвигающей силы, учитывая и коэффициенты запаса.

Как говорится – наступил момент истины. Расчёты показали, что силы, способствующие сдвигу стены меньше удерживающих её сил. Значит стена устойчива – не подвержена сдвигу. Что и должно быть непременным результатом, иначе начинать строительство по этим параметрам и смысла не имеет – нужно снова подбирать более подходящие размеры для основания.

Однако СНиП и пособие по проектированию предполагает и дальнейшие вычисления:

  • Проводится расчёт возможного изменения положения стены – сдвигов, вызванных другими причинами, речь идёт о наклоне, заваливании, предпосылках к опрокидыванию. Но в этом случае возрастает пассивное давление грунта, способствующее устойчивости стены.
  • Рассчитывается прочность конструкции. В нашем конкретном примере запас прочности оказался довольно значительным, даже создающим общее впечатление, что в некоторой степени можно «облегчить» конструкцию.

Разбираясь дальше уже велик соблазн провести полный расчёт для железобетонной конструкции. Но от неё мы изначально отказались по причине повышенных требований к качеству исполнения. Это не значит, что заранее планируется «халатное» отношение к работе. Просто небольшая случайная неточность, например, в положении арматуры поспособствует началу необратимого разрушения подпорной стены.

Подводя итоги расчёта отметим, что при наших условиях и принятых габаритных размерах: высота подпорной стенки до 2 м, а ширина основания не менее половины стены – при соблюдении остальных регламентированных параметрах оно проходит по прочности.

Верхняя часть стены – не менее 40 см, при этом утолщается к основанию с уклоном 3:1 (3 части высоты на 1 часть в горизонтали) – элемент также соответствует необходимой прочности.

Подпорная стенка из бетона – изготовление

Подобрав геометрические размеры стены и подтвердив расчётами их актуальность начинаем её возведение. Подпорную стенку из бетона целесообразно строить секциями. Это в значительной мере облегчает монтаж, и снижает расходы на опалубку – одну и туже мы будем многократно переставлять.

Выемка грунта

Как и предполагалось, при ручной копке грунт не осыпается при соблюдении небольшого уклона от отвеса. Попытки срезать земляной откос круче заканчивались обвалом.

Выкопав котлован, к нему желательно сделать удобный подход, а чтоб предотвратить осыпание земли, его можно опалубить по периметру. При этом установка опалубки в горизонт автоматически задаёт «правильную» поверхность основания. Это очень удобно, когда подпорная стенка на уклоне.

Начинаем подготовку к укладке бетона. Так как грунт – суглинок, необходимо выстелить геотекстиль с запасом на откос, и щебнем отсыпать подушку.

Укладка бетона

Конечно, бетонировать основание и стену лучше за 1 раз. Толща бетона большая, поэтому позволяет существенно снизить количество воды для замеса. Это даёт возможность залить фундамент, выждать время чтоб захряс бетон и сразу продолжить заливку тела стены – не откладывая на последующие дни, итог – монолитная подпорная стенка. Но в разы повышаются требования к прочности опалубки. Её пришлось значительно укрепить, снизу смонтировать подобие «обвязки», чтоб получит возможность установить и задавить грузом – темп работ существенно увеличился.

Но к этому пришли не сразу, на первых секциях в основание вязали арматуру, для прочной связи со стеной – она заливалась отдельно.

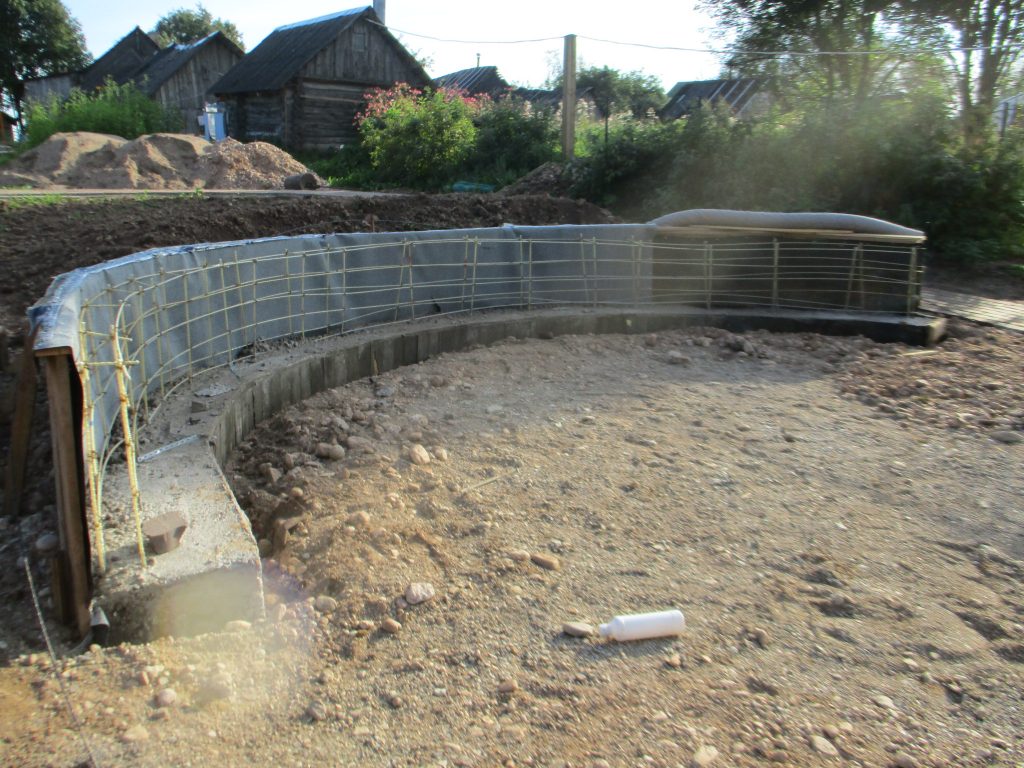

Определимся с опалубкой

В качестве материала для щитов лучше всего подходит фанера, даже стандартные размеры позволяют опалубить значительные площади.

Располагая её в горизонтальном или вертикальном положении можно получить практически любую высоту стены, разумную для самостоятельного строительства. Размер 152.5 х 152.5 см. применялся в нашем случае, как достаточный по высоте и наиболее удобный для работы формат – толщина подпорной стенки тоже значительная. Сразу отметим, что для удобства загрузки, штыкования при высоте более 1.5 м. – фронтальную стенку лучше наставлять по мере заполнения опалубки бетоном. Что ещё необходимо предусмотреть:

  • Собирая опалубку тела стены внизу крепим «закладную» – пластиковую трубу d-50 мм. Одной на секцию шириной 1.5 м ориентируясь на нормы СНиП более чем достаточно.
  • Для устойчивой связи с последующей секцией, в основание и тело стены по мере заполнения бетоном нужно выполнить армирование – заложить прутки арматуры длиной от 0. 5-1 м. Отверстия под них в боковой стенке опалубки должны быть достаточными для её демонтажа.

Сняв опалубку необходимо выполнить гидроизоляцию бетона – всех доступных на данный момент поверхностей, но в последствии контактирующих с грунтом.

Дренаж и отсыпка

В принципе секция готова к обратной отсыпке, но нужно создать условия для дренажа. Мы уже предусмотрели в теле стены окна – поперечный дренаж подпорной стенки. Чтоб обеспечить его эффективность разворачиваем и достилаем геотекстиль, отсыпку начинаем достаточными слоями песка и щебня.

Продолжаем обратную отсыпку песком, щебнем или песчано-гравийной смесью. Чтоб предотвратить давление на стену нужны именно инертные, не зависимые от влаги материалы. Не используем для этого вынутый грунт, тем более, что у нас это неудачный для дренажа суглинок.

Подводя итоги нужно отметить, что из бетона строить подпорные стены сравнительно дорого. Поэтому для менее ответственных случаев и участков, например, при меньшей высоте, можно рассмотреть альтернативу – это кладка из камня. Тем более, если он легко доступен.

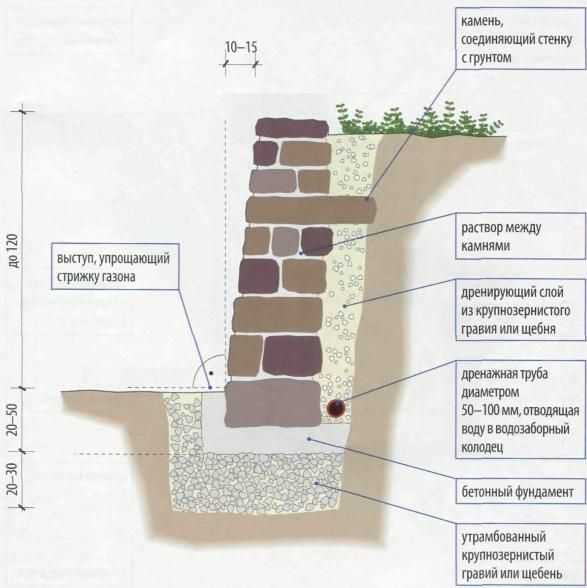

Опорная стенка из камня

Однако, чтобы не строить наугад, а ориентироваться на стандарты применим принцип расчёта для массивной подпорной стенки. В какой-то степени технологии схожи – отсутствие арматуры в бетоне, ставка на массу сооружения. При этом основание целесообразно выполнить всё же бетонным, а тело стены – из камня. В таком случае условие устойчивости подпорной стены хотя и с погрешностью, но можно считать аналогично, но прочность будет отличаться уже значительно – нужно заложить запас:

  • Увеличить толщину стены. В разумных пределах, но это не повредит.
  • Использовать арматуру. В основание уже обязательно монтировать арматурный каркас для связи с телом стены.

При соблюдении условий качественной укладки камня: обеспыливание, смачивание поверхности, соблюдение перевязки – подпорная стенка из камня получается достаточно прочной. И с высокой долей вероятности сможет противостоять нагрузкам.

Остальные условия: использование геотекстиля, подушка под основание, устройство дренажа, гидроизоляция, материалы обратной отсыпки – не меняются.

От начала до результата

Очевидно, что подпорная стенка на участке удовольствие недешёвое. Смета в любом случае будет значительной. Частично вопрос решается самостоятельным выполнением работ. Но для этого нужна тщательная подготовка – даже методика расчётов непростая, не говоря уже об общем объёме работ.

Но усилия стоят того. Кроме визуальной привлекательности значительно повысится уровень комфорта на участке, а главное исчезнут предпосылки для разрушения построек – ведь в основном для этого всё и затевается.

Как сделать подпорную стенку на участке своими руками?

  • Материалы для изготовления подпорных стенок своими руками
  • Устройство подпорной стенки
  • Нюансы расчёта конструкции подпорной стенки
  • Как сделать подпорную стенку?

Если вы владелец дачного участка на  холмистой местности либо склоне, без укрепления грунта вам не обойтись, т.к. данная местность характеризуется сползанием и обрушением грунта. Для того что бы укрепительные конструкции не только выполняли свою основную функцию, но и имели дополнительную пользу, их можно использовать в качестве декоративных элементов садового участка. О том, как сделать подпорную стенку своими руками, а также какой материал лучше выбирать мы сейчас и поговорим.

  • Статья
  • Видео

Материалы для изготовления подпорных стенок своими руками

Подпорная стенка своим руками

Перед тем как приступать к выбору материала для подпорной стенки необходимо определиться с ее назначением. Как уже говорилось ранее, подпорная стенка может быть как декоративным элементом садового участка, так и укрепительным сооружением, без которого на территории невозможно будет что-либо построить.

В случае если подпорная стенка на участке будет служить украшением, то материал для ее изготовления может быть дерево, габионы либо кирпич.

Габионы представляют собой металлические сетчатые контейнеры, заполненные валунами и галькой. Их преимущество заключается в оригинальности, необычном внешнем виде и  экологичности материала.

Подпорная стенка из габионов

Преимущество деревянных подпорных стенок так же в привлекательном внешнем виде. Но существующая проблема древесины – гниение и слабый иммунитет к вреду насекомых, заставляет выбирать все же другой материал для подпорной стенки, тем более что устойчивость деревянной не настолько велика, а это значит, что крутые склоны она не выдержит. Для того что бы продлить срок эксплуатации деревянной подпорной стенки следует обрабатывать материал антисептическими средствами, а так же обжигать нижнюю часть либо обмазывать горячим битумом.

Подпорная стенка из дерева своими руками

Что касается подпорной стенки из кирпича, она является довольно привлекательной, более устойчивой и быстро монтируемой. Основное чего необходимо придерживаться при построении опорной стенки из кирпича – правильно соблюдать соотношение толщины к длине, которое должно соблюдаться в пределах 1:3.

Если же опорная стенка будет удерживать крутой склон либо местность, подверженную вибрациям (к примеру, рядом с железной дорогой), необходимо использовать для построения такие материалы, как бетон и природный камень.

В случае если вы собрались возводить бетонную стенку высотой более 30 см, необходимо заранее возвести фундамент. Исходя из особенностей слагающих почву пород, следует правильно подобрать толщину и глубину конструкции, иначе подпорная стенка не выполнит свое прямое предназначение.

Если высота подпорной стенки не превысит отметку 30 см, возведение фундамента не нужно, однако все равно придется саму стенку немного углубить в грунт. Для того чтобы исключить вспучивание грунта зимой, обязательно следует сделать подушку из песка и гравия.

Ну и самым долговечным и эстетически привлекательным материалом для создания подпорной стенки своими руками является природный камень. Наиболее распространённым природным камнем считается сиенит, гранит и базальт. Можно так же сделать подпорную стенку из песчаника либо известняка, однако они легко впитывают влагу и  обрастают мхом,  в результате чего композиция обретает старинный вид, который по душе многим дачникам.

Подпорная стенка из природного камня своими руками

Устройство подпорной стенки

Для того что бы возвести подпорную стенку своими руками необходимо для начала рассчитать ее размеры, а потом уже переходить к строительным работам.

Нюансы расчёта конструкции подпорной стенки

Для того, что бы подпорная стенка прослужила вам не десяток лет, необходимо правильно рассчитать все силы, действующие на нее и, исходя из этого, выбрать материал и особенности конструкции стенки.

Действующие на стенку силы следующие:

  • Собственный вес конструкции
  • Дополнительный вес элементов декора, которые могут быть установлены на ней
  • Давление почвы, которую удерживает стена
  • Сил сцепления и трения с почвой

Так же существуют дополнительные явления, которые влияют на конструкцию, а именно:

  • Вспучивание грунта в зимнее время
  • Вибрация (если участок находится вблизи железной дороги)
  • Влияние ветра (если конструкция имеет высоту больше 2 м)
  • Сейсмические явления (особенности региона)
  • Подмывание дождевой воды

При расчете конструкции опорной стенки следует учитывать нагрузку на следующие ее элементы:

  • Фундамент
  • Опорная стенка
  • Водоотвод

Для того, что бы обезопасить конструкцию от преждевременного обрушения следует использовать следующие рекомендации:

  • Для того, что бы основание стенки не подмывалось, обязательно создают дренаж
  • Сделав заднюю стенку немного шероховатой, вы обеспечите еще большее сцепление с почвой
  • Заднюю грань стенки необходимо делать под небольшим уклоном к удерживаемой почве
  • Что бы уменьшить давление на опорную стенку, в грунт закладывают большие пустотелые элементы, имеющие маленький вес
  • Для уменьшения шанса опрокидывания стенки на лицевой стороне следует сделать маленький выступ — консоль

Как сделать подпорную стенку?

Для того что бы сделать подпорную стенку правильно, помимо того, что нужно правильно рассчитать ее конструкцию, так же следует придерживаться инструкции, которую мы вам предоставляем:

Первым делом создаем чертеж будущей стенки, по которому вы сможете рассчитать необходимое количество стройматериалов. В том случае, если материал изготовления подпорной стенки бетон, обязательно укажите на чертеже схему армирования стенки.

Далее требуется разметить территорию будущей стенки, после чего приступаем к рытью траншеи, размеры которой так же необходимо рассчитать. К примеру, для того что бы сделать устойчивую подпорную стенку из природного камня (высота стенки 1 метр), нужно вырыть траншею, шириной не менее 40 см.

После того как траншея будет вырыта, обязательно засыпаем в нее подушку из щебня, которая обеспечит дренаж воды. На щебень необходимо высыпать еще 10 см песка и тщательно утрамбовать его, подливая немного воды. Готовая подушка должна быть  равномерной по всей длине и иметь небольшой  уклон в сторону склона.

Для того, что бы стенка была ровной (а это одно из основных условий устройства подпорной стенки), нужно использовать шнур, натянутый вдоль траншеи.

Саму стенку необходимо укладывать на небольшом расстоянии от склона, которое в дальнейшем засыпается грунтом с гравием и щебнем (для повышения устойчивости). Можно использовать как укладку на жидком растворе, так и сухую укладку (если используется природный камень), главное в конце замазать стыки землей и высадить в них мох (для украшения).

Рекомендуем так же ознакомиться со статьей о том, как сделать забор из профнастила своими руками!

Видео урок создания подпорной стенки своими руками

Понравилась статья? Легко поделиться закладкой с друзьями, в соц. сетях:

Как построить подпорную стенку (сделай сам)

Самая простая, дешевая и удобная для спины подпорная стенка в истории.

Время

Полный день

Сложность

Новичок

Стоимость

Варьируется

Введение

Вместо использования камня или бревен сделайте привлекательную, долговечную подпорную стену из обработанных под давлением 2×4, фанеры и отделочных досок. Строительство быстрое и простое, а материалы намного легче в работе.

Tools Required

  • Air compressor
  • Air hose
  • Bobcat
  • Chalk line
  • Circular saw
  • Cordless drill
  • Hammer
  • Hearing protection
  • Jigsaw
  • Level
  • Miter saw
  • Safety glasses
  • Лопата
  • Степлер
  • Канцелярский нож

Необходимые материалы

  • (для стены высотой 32 фута)
  • 1 50-футовый рулон дренажной плитки 4 дюйма
  • 1 Рулон водо-ледяного барьера
  • Оцинкованные гвозди для каркаса 16d
  • 2 – 2 x 6 x 16’ обработанные (пластины основания)
  • 2 – 2 x 8 x 16’ обработанные (верхняя крышка)
  • 2 -в. винты для настила
  • 20 – 1 x 6 x 8 футов, обработанные (обрезные доски)
  • 20 – 2 x 4 x 8 футов, обработанные (шпильки и стойки)
  • 3 дюйма. шурупы для настила
  • 8 – 1 x 4 x 8 футов (раскосы)
  • 8 – 2 x 4 x 16 футов обработанной (шпалы и стеновые плиты)
  • 8 – 4 x 8 x 1/2″ обработанной фанеры (обшивка)
  • 8D оцинкованные кадрирующие гвозди
  • Слива плитка
  • Внешнее пятно
  • ГВАЛ
  • Лед и водяной барьер
  • Верхний слой
. помощь. Ему не нужны тонны плотницкой смекалки, достаточно готовности работать за пончики, пиццу и пиво.

Мне нужна была подпорная стенка. Но я не хотел напрягать спину, таскаясь по ландшафтным блокам. Кроме того, я не хотел разорять банк, покупая красивые блоки. Поэтому после доступа к моей внутренней базе данных столярных изделий я нашел решение: деревянный фундамент, построенный как подпорная стена. Я построил десятки деревянных фундаментов (да, сделанных из обработанной древесины для настоящих подвалов под новыми домами), так что это было легко — супер просто, привлекательно и дешево.

Эта стена высотой 32 дюйма и длиной 32 фута была построена за один довольно спокойный день мной, Брэдом и еще одним моим другом по имени Кот Боб (познакомьтесь с ним на Фото 7). Материалы стоили 500 долларов, плюс еще 500 долларов для Боба и его оператора, которые предоставили гравий и дополнительный верхний слой почвы для заполнения.

Привлечение Боба означало, что работы лопатой было очень мало. И Брэд ценил присутствие Боба почти так же, как и я.

Каркас стены представляет собой обработанную древесину, 2 × 4 стойки, облицованные с обеих сторон 1/2-дюйм. обработанная фанера. Он держится на сборках 2×4 «мертвых», закопанных в засыпку. Мертвецы представляют собой распорки 2×4, прикрученные к стойкам стены и прикрепленные к перпендикулярной шпале 2×4 (см. рис. A). Вес почвы на мертвецах удерживает стену от давления обратной засыпки. Важно расположить нижнюю часть стены ниже уровня земли на несколько дюймов, чтобы земля перед стеной закрепила основание на месте.

Подберите правильный материал

Обычная обработанная древесина прослужит довольно долго в зависимости от состояния почвы, хотя влажные участки с глиной несколько сократят срок службы стены. Я использовал обычную обработанную древесину из домашнего центра, и я полагаю, что стена прослужит не менее 20 лет. Чтобы построить стену, которая будет служить вечно, используйте обработанную древесину для фундамента, материал, используемый для подвалов. Обычно это южная желтая сосна, очень прочная хвойная древесина, которая лучше других переносит обработку и содержит более высокую концентрацию консервантов. Вы можете найти его на лесопилках, где делают покупки подрядчики. Или вы можете заказать его по специальному заказу в любом домашнем магазине или на лесопилке, хотя вы заплатите больше.

Выбирайте гвозди для обработанной древесины: 16d для каркаса и 8d для обшивки. Используйте 3-дюймовый. строительные шурупы для стоек и соединительных элементов — опять же, те, которые рассчитаны на обработанную древесину. Вам также понадобится коробка на 2 и 3 дюйма. шурупы для накладных досок.

Рисунок A: Анатомия стены

Семейный мастер на все руки

Независимо от того, насколько велика ваша стена, она должна иметь эти основные элементы.

Подготовка площадки

Мне нужно было сохранить пологий склон, а не огромный холм. Эта стена высотой 32 дюйма предназначена для сдерживания пологого уклона и подходит для стен высотой до 40 дюймов. Для стен от 40 до 48 дюймов поместите шпильки на 12 дюймов. центры и оставьте остальную часть стены прежней. Не стройте стену высотой более 48 дюймов — более высокая стена требует специального проектирования.

Копай лопатой, если хочешь. Хитрость заключается в том, чтобы вкопаться в холм наполовину и бросить землю на вершину холма. Таким образом, у вас останется достаточно наполнителя для стены. Недостатком является то, что если вы копаете вручную, вам также нужно будет выкопать каналы для стоек 2 × 4 и шпал (см. Фото 5).

Гораздо проще нанять минипогрузчика (Боба) и его оператора, чтобы они копали холм, а затем вырезали фут или около того за стеной, чтобы создать полку для отдыха мертвецов. Будьте готовы заплатить несколько сотен долларов за услуги погрузчика с бортовым поворотом. Оператор также может выкопать траншею шириной 12 дюймов и глубиной 10 дюймов для гравийного основания, а также доставить и выгрузить 6-дюймовую траншею. слой гравия в основание. Тогда вам нужно будет только немного сгребать, чтобы выровнять траншею. Ярд гравия позаботится о 50 погонных футах стены. Если у вас есть лишний гравий, используйте его для обратной засыпки стены для дренажа. Попросите Боба и его оператора вернуться, чтобы заполнить заднюю часть стены и сделать окончательную оценку.

Проект шаг за шагом (7)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты «Сделай сам» как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 03 марта 2021 г.

Похожие проекты

Популярные обучающие видео

Как построить подпорную стенку дома

Сделай сам с помощью WI

Мы здесь, чтобы помочь вам избавиться от сложностей при проектировании.

Подписаться

17 лайков

0 акций

В этом учебном пособии по созданию хардскейпа своими руками мы будем использовать блоки подпорной стены Murata™ для создания усиленной подпорной стены. Принципы, которым мы вас научим, применимы ко всем системам подпорных стен, включая Chateau Wall™, Tegula Garden Wall™, наклонный блок и детский камень.

Штабелировать блоки подпорной стены очень просто. Однако хранить их годами сложно. Вот почему ваш DIY подпорная стенка должна иметь прочное гравийное основание и прочную обратную засыпку, стабильность. Если вы обнаружите, что тратите 80% своего времени на укрепление стены и 20% вашего времени, когда вы укладываете блоки, вы делаете это правильно.

Шаги для завершения

Шаг 1: Раскопайте свое пространство

Прежде чем вы сможете начать строить , вам нужно начать копать. Количество земли, которое вам придется выкопать, зависит от высоты вашей стены и блоков подпорной стены, которые вы будете использовать. В этом практическом руководстве мы выкопали примерно 12 дюймов ниже уровня земли, чтобы мы могли установить 6-дюймовое основание из уплотненного гравия и 6-дюймовый встроенный стеновой блок.

Этап 2: Укладка прочного основания из гравия минус дорожный гравий в 2-дюймовых подъемниках.

Сбросить лайтбокс

Скрыть миниатюры

Мы использовали тачку для перевозки гравия, но в зависимости от масштаба вашей подпорной стены, вы можете использовать мотоблок с фронтальной загрузкой или малый трактор с фронтальной загрузкой способность.

Как только мы насыпали достаточное количество гравия в яме мы использовали садовые грабли, чтобы распределить гравий как можно более равномерно для плавного уплотнения.

Шаг 3: Уплотните гравий большой компактор

В зависимости от мощности вашего компактора, вам придется расставить свою базу за несколько подъемов. Для этого проекта мы трижды уплотнен, а это значит, что мы уплотняли основание через каждые 2 дюйма мы положили гравий.

Если вам интересно, сколько гравия может компактная виброплита за один раз?» Общее правило — тарелка уплотнитель может уплотнять столько дюймов гравия за один раз, сколько люди, необходимые, чтобы забрать его. Поскольку на нашу виброплиту требуется два человека, Поднимите его, мы уплотняем только 2 дюйма гравия за раз.

Этап 4: Фильтровальная ткань Pinup

Фильтровальная ткань является важным шагом в процесс строительства подпорной стены, потому что она пропускает воду, но препятствует грязь, пыль коры или другой ландшафтный ландшафт от миграции в ваш гравий база.

Сначала измерьте и отрежьте пространство вам нужно покрыть. Мы рекомендуем обрезать ширину в два раза больше высоты вашего стене, чтобы вы могли накинуть фильтровальную ткань на засыпку, когда вы законченный. Этот шаг жизненно важен для того, чтобы любой верхний слой почвы или ландшафт, на который вы устанавливаете верхняя часть подпорной стены остается вне армированной обратной засыпки.

В этом проекте мы использовали всю ширину рулон ткани соответствует нашему росту. Если вы строите высокую стену, вы всегда можете Отрежьте полоску фильтровальной ткани, чтобы положить ее сверху, чтобы при необходимости компенсировать.

Закрепить ткань фильтра довольно просто. Использовать достаточно ландшафтных скоб, чтобы удерживать его на месте, пока вы строите стену. Ты будешь вытащите скобы, когда закончите, чтобы можно было сложить фильтровальную ткань после того, как вы закончите.

Вот оно. Вы заложили основу для армированной подпорной стенки с уплотненным гравийным основанием и фильтровальной тканью щит.

Шаг 5: Установите перфорированную трубу для канализации

Где бы вы ни жили, вы собираетесь испытайте слив воды, который должен двигаться позади или под вашим стену, особенно если вы живете на северо-западе Тихого океана.

Для установки перфорированного трубопровода вам понадобится положить его позади стены на таком уровне, чтобы вода могла стекать труба по необходимости. Добавляя гравийную засыпку, вы будете закапывать трубу (сохраните заканчивается), поэтому он остается на месте.

Шаг 6: Положите первый ряд блокировать и засыпать гравием

На данный момент ваша подпорная стенка готова к укладке первого ряда блоков. Прежде чем укладывать блоки, мы рекомендуем установить веревочную линию, где вы будете укладывать 90 169 блоков 90 170, чтобы помочь вам установить прямой и ровный первый ряд.

Профессиональный совет

Для базового курса мы рекомендуем использовать Murata™ Variable. Этот блок подпорной стены отличается тем, что, как вы можете видеть на картинке выше, у него нет выступа. Это делается для того, чтобы вам было легче положить его ровно на гравийное основание, не срезая края.

Однако, если вы используете стандартный усадебный камень 6×16 дюймов (также известный как шлакоблок), вам необходимо отколоть край. Для этого возьмешь стандартный молоток и отломишь его, как на картинке выше. Он не должен быть идеальным, потому что он будет в конце вашего первого курса .

При укладке блоков на гравийное основание используйте небольшой уровень торпеды, чтобы гарантировать, что каждый блок находится на одном уровне, спереди назад и бок о бок.

Положив первое блюдо, заполните подпорные стеновые блоки с гравием для обеспечения устойчивости.

Шаг 7: Уплотнить первое блюдо для прочного основания

После укладки первого слоя блоков подпорной стены и заполнив их гравием, добавьте еще 6 дюймов гравийная засыпка за вашими блоками. Разгребите и уплотните, как мы инструктировали в шаги два и три.

Шаг 8. Разместите георешетку для улучшения устойчивость стены

Еще один важный шаг к укреплению вашего между рядами подпорной стены укладывается георешетка. Геосетка обеспечивает основу внутри вашей обратной засыпки, чтобы гарантировать, что ваш гравий (и ваша стена) останется на месте.

Стандартный рулон георешетки имеет ширину 6 футов. В зависимости от длины вашей стены, вам может понадобиться наложить сетку внахлест, как мы сделано ниже, чтобы убедиться, что он покрывает всю длину стены. Нанесите тонкий слой гравий между перекрытиями — в случаях, когда вам нужно перекрыть сетку — чтобы обеспечить стабильность.

Шаг 9. Стек, компактность и сетка

Теперь, когда вы положили свой первый курс, засыпан гравием и установлен георешетка, можно повторить шаги с шестого по восемь, пока ваша стена не станет нужной высоты.

Шаг 10. Закройте крышку стена

Последний шаг открепите ткань фильтра и сложите ее поверх засыпки, чтобы защитить гравийная засыпка. Как только ваша фильтровальная ткань будет на месте, вы можете добавить ландшафтный дизайн. сверху, будь то пыль коры, декоративный камень или верхний слой почвы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
