Как правильно залить ленточный фундамент своими руками: пошаговая инструкция с фото, схема

При строительстве домов и хозяйственных построек чаще других выбирают фундамент-ленту. Это универсальная конструкция, она подходит практически для всех типов грунта и любых видов зданий. Она надежна, очень прочна и достаточно проста в возведении. Использования спецтехники или приспособлений в процессе монтажа не требуется, поэтому при желании все работы можно выполнить самостоятельно. Разберем, как установить ленточный фундамент своими руками.

Все об обустройстве фундамента-ленты

Конструктивные особенности
Поэтапная инструкция по заливке
— Разметка
— Земляные работы
— Подготовка траншеи
— Установка опалубки
— Монтаж армокаркаса
— Заливка ленты

Фундаментная система ленточного типа изготавливается в виде монолитной ленты из железобетона. Она располагается под каждой несущей стеной постройки. Используется при возведении тяжелых зданий из бетона, камня или кирпича, для зданий с подвалом, цокольным этажом или подземным гаражом. Устанавливается на грунтах любого типа, исключение просадочные и торфяники.

В зависимости от степени углубления в почву различают мелкозаглубленную и полнозаглубленную конструкцию. Первый вариант используется для легких каркасных построек. Бетонная лента опускается в землю на 540-600 мм. Полнозаглубленный фундамент ставится под тяжелые постройки. Он углубляется на 240-300 мм ниже отметки уровня промерзания почвы. Иногда встречается незаглубленный вариант. Он ставится на неподвижных почвах или на скалах. Для домов он не пригоден, используется для хозяйственных построек.

Фундамент-лента бывает монолитным или сборным. Монолитом называется цельная отливка из бетона. Она изготавливается за одну заливку, обладает максимальными прочностными и несущими характеристиками. Сборная система собирается из бетонных блоков заводского изготовления. Ее эксплуатационные характеристики немного хуже, чем у монолитного основания. При укладке блоков нельзя обойтись без специальной техники.

По требованиям СНиП монолитное сооружение должно заливаться за один прием. Самостоятельно замесить такой объем раствора невозможно, поэтому приходится обращаться к специализирующимся на производстве бетона компаниям. В этом случае готовую смесь в миксере привезут на строительную площадку и зальют в подготовленную опалубку. Непрофессиональные строители в силу ряда причин иногда пренебрегают этим правилом и проводят поэтапную заливку. Это отрицательно сказывается на прочности получившейся конструкции.

Перед монтажом фундамента необходимо рассчитать его основные параметры. Для этого важно учесть множество факторов: глубину залегания подземных вод, уровень промерзания почвы, вес здания, тип грунта. Самостоятельно сделать это правильно очень сложно. Лучше всего обратиться к специалистам. Они выполнят геодезические испытания и полностью рассчитают систему.

Instagram betonnie_raboti_minsk

Instagram betonnie_raboti_minsk

Начинать работы можно только после проведения расчетов и составления проекта сооружения. Ориентируясь на него, покупают материалы. Потребуется толстая пластиковая пленка либо рубероид для гидроизоляции. На армокаркас понадобятся арматурные прутки: тонкие диаметром от 8 до 12 мм и толстые от 14 до 20 мм, проволока стальная для их связывания. Для съемной опалубки потребуются бруски 20х30 мм, доска 15-25 мм, саморезы либо гвозди для их закрепления.

Для несъемной опалубки готовят цементно-стружечную плиту, арболитовые или пенополистироловые блоки. Если предполагается утепление, покупается специальная теплоизоляция для фундаментов. Кроме этого понадобится песок и щебенка для обустройства «подушки». Для самостоятельного изготовления бетона потребуется гравий или щебень средних фракций, цемент марки М300 или выше.

Начинают работу после подготовки материалов. Пошагово разберем, как правильно залить под дом ленточный фундамент со съемной деревянной опалубкой.

1. Разметка

Контуры траншей под ленту фундамента надо перенести на поверхность земли. Для этого проводится разметка.

Предлагаем инструкцию по ее проведению.

1. Площадка под строительство расчищается, освобождается от растительности. Верхний плодородный слой высотой 15-20 см срезается и убирается.
2. Вбитыми в землю колышками намечаются углы будущей постройки. Вместо колышков лучше использовать прямоугольники из деревянных планок. С ними удобнее работать.
3. Намечают расположение траншей под стены. Для этого от каждого угла протягивают по два параллельных шнурка. Делают это так, чтобы между ними получилось расстояние, равное ширине будущей траншеи.
4. Размечают расположение внутренних несущих стен. Их тоже намечают натянутыми шнурами.
5. Контур внутренних стен и всей постройки дополнительно намечают просыпкой сухой извести вдоль всех шнуров. Так контур постройки переносится на землю.

Аналогично выполняется разметка фундамента под веранду, крыльцо или террасу. Если в доме будет камин либо кирпичная печь, под них тоже нужно основание.

Его намечают после основной разметки. Важное замечание: лента под камин либо печь не должна быть связана с общим фундаментом.

Instagram design_kuz

Instagram bruso_kursk

2. Земляные работы

Копка траншеи может проводиться с помощью спецтехники, но чаще это делают своими руками. Рвы выкапываются точно по намеченным линиям. Их глубина должна точно соответствовать расчетной, отклонения недопустимы. Начинать лучше с самого нижнего угла фундаментной системы. Так проще будет придерживаться заданной глубины на всем протяжении траншеи.

Стенки ямы должны располагаться строго вертикально. Если грунт слишком сыпучий, он не сможет удержаться на бортике и начнет осыпаться. Тогда рекомендуется на время установить подпорки. В ходе работы регулярно проводят замеры уклона и глубины ямы. Если обнаруживаются какие-либо отступления от плана, их немедленно исправляют.



Instagram mini_excavator_stavropol

Instagram stroj_dom

3. Подготовка траншеи

Она заключается в обустройстве на дне ямы хорошо утрамбованной песчаной подушки, которая поможет равномерно перераспределить нагрузку от здания на фундаментную систему. Для ее отсыпки используют только средне- и крупнофракционный песок. Мелкий обязательно даст усадку, а это недопустимо. Желательно помимо песка засыпать слой щебня или гравия фракции от 20 до 40 мм. Втрамбованные в песок камешки значительно уменьшат поступление капиллярной влаги внутрь фундаментной конструкции. Приводим пошаговую инструкцию по укладке песчаной подушки.

1. Выполняется первая засыпка. Песок засыпается слоем высотой 50 мм. Он смачивается, после чего тщательно утрамбовывается.
2. Аналогично выполняется вторая засыпка, после нее третья. Общая высота песчаного слоя должна получиться в пределах 15-20 см.
3. Выполняется засыпка щебенки или гравия, если она нужна. Материал тоже хорошо утрамбовывается.

Поверх утрамбованной подушки из песка настилается полиэтилен или рубероид. Изоляция защитит песок от размывания и предотвратит протекание жидкого раствора при заливке конструкции. Кроме того, материал обеспечит гидроизоляцию конструкции. Поэтому его рекомендуется уложить с заходом на стенки траншеи. Его величина должна быть не меньше 17-20 см.

Instagram zemlekop_grodno

Instagram ultrafundament

4. Установка опалубки

Перед заливкой бетона монтируется форма-опалубка. Она может быть несъемной, тогда после отвердения раствора ее не демонтируют. Еще один плюс такого каркаса — дополнительное утепление сооружения. Мы рассмотрим, как изготовить съемную форму из досок. Делают это так.

1. Из подготовленных досок сбиваются щиты. Их высота должна быть такой, чтобы щит поднимался над уровнем грунта на высоту цокольной части будущего дома.
2. Щиты из досок ставят вертикально в подготовленные ямы. Между собой их скрепляют поперечинами. Для устойчивости с внешних сторон щиты подпирают обрезками брусков.
3. В ходе работ обязателен контроль соблюдения вертикали. Для этого проводятся замеры строительным уровнем. При обнаружении недочетов их сразу же исправляют.
4. Если нужно завести коммуникации внутрь будущей постройки, отрезки труб вставляют внутрь опалубки по типу распорок между деревянными щитами.

Готовую опалубку изнутри выстилают полиэтиленом или рубероидом. Такая изоляция предотвратит вытекание жидкости при заливке и защитит бетон от преждевременного высыхания. Если есть необходимость в утеплении, вместо гидроизоляции ставят плиты фундаментного теплоизолятора. Обычно используют пеноизол либо пенополистирол.

Instagram _ogorod_sad

Instagram _ogorod_sad

5.

Монтаж армирующего каркаса

Внутри установленной формы-опалубки монтируется армирующий каркас. Он изготавливается из продольных и поперечных рифленых прутков. Сечение поперечных — от 8 до 12 мм, сечение продольных — от 14 до 20 мм. Количество арматурных рядов определяется при расчетах конструкции. Чем шире лента, тем больше их должно быть. Армокаркас ставится так, чтобы остались зазоры со всех сторон между ним и деталями опалубки. Они заполнятся бетонной смесью, которая защитит прутки от коррозии.

Если ранее были установлены утепляющие плиты, поперечные прутья должны входить в утеплитель. Получится дополнительное крепление каркаса к опалубке. Между собой арматура закрепляется стальной проволокой. Ею перевязывают прутья. В рекомендациях, как правильно делать ленточный фундамент, подчеркивается, что точечная сварка крайне нежелательна. Она дает неподвижный шов. Потерявшие взаимную подвижность прутья при усадке фундамента могут его разрушить.

Instagram siphome. kz

Instagram stroitel_raboty_dp

6. Заливка ленты

Бетонная смесь заливается одномоментно. Разрешаются технические перерывы, но не дольше одного-двух часов. Раствор подается из машины по заранее проложенным желобам. Их должно быть несколько, чтобы подача велась из разных мест. Перегонка раствора ухудшает его свойства. Высота сброса бетонной смеси не должна превышать двух метров.

После того как раствор будет залит, его уплотняют глубинным вибратором. Это обязательная процедура, влияющая на качество готовой конструкции. Уплотненную бетонную ленту накрывают пластиковой пленкой. Пластик не даст влаге испариться.

Чтобы материал правильно отвердевал и набирал прочность, его нужно периодически увлажнять. Фундамент-ленту в течение семи дней поливают чистой водой. Первый раз это делают через 9-12 часов после монтажа. Потом его поливают через каждые пять часов, если на улице прохладно и пасмурно. В жару увлажнение требуется каждые два часа. При температуре ниже 5°С увлажнение не требуется.

Instagram fundamentmasterm174

Instagram stroyuniversal_ykt_

Прочность бетон набирает долго, но окончания процесса можно не ждать. Через неделю приступают к дальнейшим работам. Опалубку удаляют, ленту обмазывают или оклеивают гидроизоляционными материалами. После этого выполняется обратная засыпка с тщательным уплотнением почвы. Последняя часть работ — строительство отмостки по периметру будущей постройки. Фундамент-лента готов.

Материал подготовила

Инна Ясиновская

Своими руками

Заливаем мелкозаглубленный ленточный фундамент своими руками

Сейчас немного объясню, почему выгоднее это сделать самому:

Если нанимать организацию, профессионально занимающуюся постройкой домов, для заложения фундамента, которая будет нести ответственность за проделанную работу, то это не очень выгодно с финансовой точки зрения, так как стоимость заложения мелкозаглубленного ленточного фундамента значительно возрастет. А если нанимать просто людей со стороны, то необходимо либо следить за их работой, либо быть уверенным в них, так как не все «специалисты» качественно выполняют работу, за которую в последствии еще и деньги получают.

Копать траншею экскаватором – самый быстрый, но не самый лучший вариант, потому как траншея скорее всего будет не особо ровной особенно по глубине, что повлечет за собой дополнительные затраты на песок и бетон. Если все же самому рыть не хочется, то лучше наймите каких-нибудь землекопов, но за их рытьем необходимо будет приглядывать.

Из вышесказанного можно сделать вывод, что лучше чем сам, за тебя никто не сделает. Тем более что заложить мелкозаглубленный ленточный фундамент своими руками под будущий дом, либо какое-нибудь другое строение не представляет особого труда и предполагает несколько этапов, как и заложение любого фундамента, впринципе:

• подготовка грунта
• сооружение опалубки
• вязка арматурного каркаса
• заливка бетона в опалубку

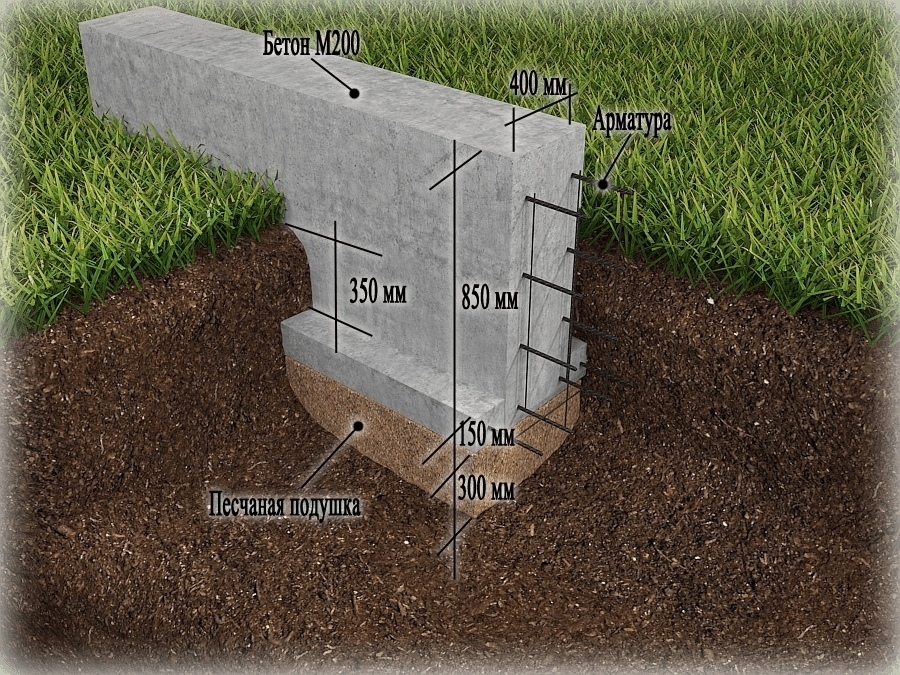

Для тех, кому лень много читать, в конце статьи приведена схема заложения мелкозаглубленного ленточного фундамента, с приблизительными размерами, зависящими от грунта, материала, из которого будет построен дом, региона и т. д.

В одной из предыдущих статей я более чем подробно рассказывал как заливается фундамент, но там описаны обобщенные методы, здесь же поговорим конкретно про мелкозаглубленный ленточный.

Далее обо всем по порядку.

Подготавливаем грунт для заливки мелкозаглубленного ленточного фундамента

Многие считают, что строительство начинается с разметки… Я с этим не согласен и считаю, что строительство должно начинаться с очистки участка. Почистив хотя бы часть участка, где будет построен будущий дом, вы значительно облегчите себе этап разметки, особенно, если размечать будете с помощью обычной рулетки.

Только после того, как вы удалите всю растительность, надо приступать к разметке будущего строения. К разметке необходимо отнестись серьезно. Если вы разметите участок под постройку мелкозаглубленного ленточного фундамента с максимальной точностью, то в будущем это вам учтется и упростит некоторые задачи.

После того как все колышки забиты, а шнуры натянуты следует выкопать траншею, шириной равной ширине ленты мелкозаглубленного ленточного фундамента и глубиной около 70см.

Выкопать траншею можно тремя способами:

• своими руками, если есть возможность и желание (трудоемко, но очень точно и ровно)
• с помощью какой-либо техники, экскаватором например (легко, но не очень точно)
• нанять студентов, либо жителей средней Азии, строящих дом по соседству (нужен контроль)

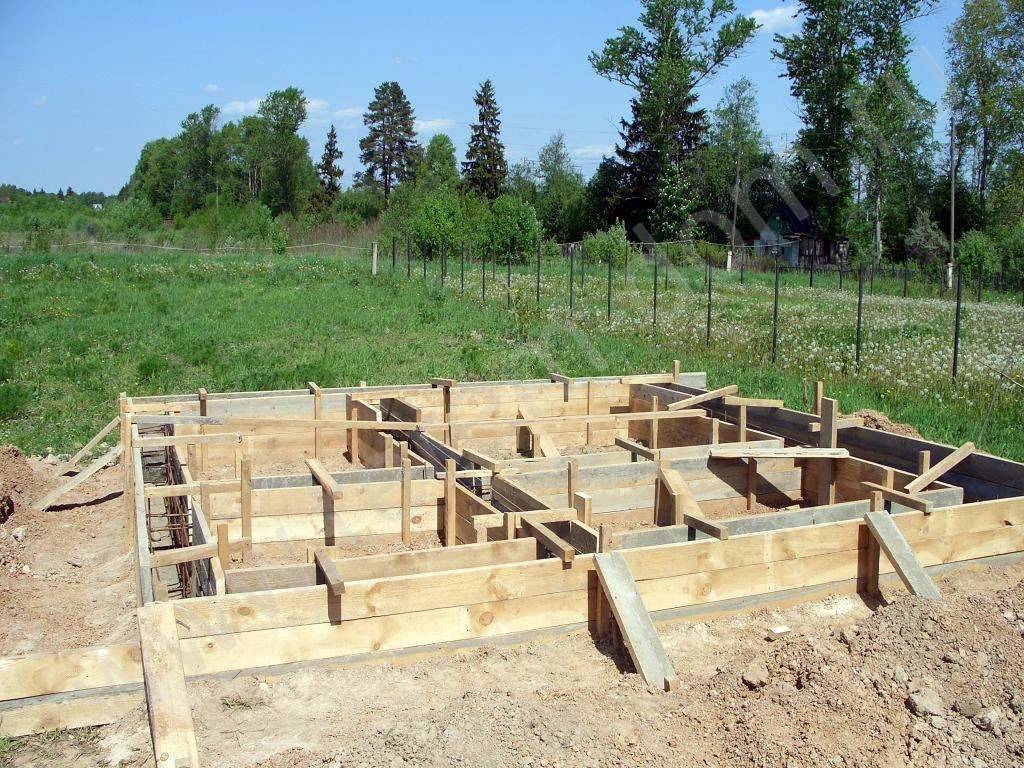

Собираем опалубку для мелкозаглубленного ленточного фундамента своими руками

После того как траншея готова, засыпаем в нее где-то около 20см песчаной подушки (можно песчано-гравийную смесь), с последующей обязательной утрамбовкой.

Тут, в принципе, тоже никаких сложностей возникнуть не должно, из досок сооружаем щиты по размерам для опалубки, затем собираем из этих щитов саму опалубку.
Противоположенные стенки опалубки обязательно связывайте между собой, например шпильками, и жестко закрепляйте, иначе бетон ее разорвет. Так же особое внимание уделяйте стыкам опалубки и углам, эти места наиболее подвержены разрывам.

После того, как опалубка жестко закреплена, необходимо наметить уровень, до которого будет заливаться бетон. Если вы соорудили опалубку так, что она должна заполняться до верха – то все хорошо, но в другом случае придется вымерять хотя бы с помощью гидроуровня уровень заливки на углах, а затем натянуть шнур, например. Это необходимо сделать для облегчения дальнейшего выравнивания цоколя.

Вяжем арматурный каркас своими руками для мелкозаглубленного ленточного фундамента

Вязка арматуры, это процесс не сложный, но немножко нудный, так как каждый стык арматурных прутьев необходимо связать между собой вязальной проволокой. Для вязки арматуры фундамента лучше всего использовать специально изготовленный крючок из жесткой проволоки, арматуры или даже сварочного электрода. Проволока должна быть 1,2 – 1,6 мм толщиной. Средний диаметр арматуры, используемый для мелкозаглубленных ленточных фундаментов, сооружаемых своими руками состовляет 10-12мм.

Минимальное безопасное расстояние от подошвы, боковых стен и верха ленты мелкозаглубленного фундамента до арматурного прута, расположенного внутри, должно быть 5-7 см!

Арматурный каркас необходимо закреплять таким образом, что бы напор подающегося бетона в опалубку не деформировал его.

После того, как арматура была порезана и связана в единый каркас, в опалубку можно заливать бетон.

Заливаем бетон в опалубку своими руками

Заливать бетон в опалубку можно с помощью миксера, который привезет вам уже готовый покупной бетон, а можно с помощью бетономешалки изготавливать бетон самостоятельно.

Конечно, лучше доставить уже готовый бетон, который с помощью миксера, залить в сооруженную опалубку, особенно если вам необходимо более 3-4 кубов бетона. Но если объем не большой, а щебень, песок и цемент уже лежат на участке, то можно попробовать залить мелкозаглубленный ленточный фундамент самостоятельно с помощью бетономешалки.

Необходимо добавить, что перед заливкой требуется правильно рассчитать фундамент, и только потом, будучи уверенным, что основа вашего будущего дома будет надежной, приступать к заливке.

Если вы заливаете мелкозаглубленный ленточный фундамент своими руками, то нужно быть уверенным в том, что вы за один раз его полностью зальете. Холодные швы делать крайне не желательно.

Все размеры и схемы, приведенные в статье, усредненные, и рассматривать их как эталон – нельзя. Потому что у каждого региона своя глубина промерзания, у каждого участка свой уровень грунтовых вод и свой тип грунта, и соответственно глубина заложения, ширина мелкозаглубленного ленточного фундамента, сооруженного своими руками и остальные размеры будут отличатся.

Как построить ленточный фундамент

ПОСЛЕДНЕЕ ОБНОВЛЕНИЕ: 5 января 2023 г. Редакционной коллегией

Резюме: Пошаговое руководство и видео, показывающее фундамент для здания или садовой стены: разметка, выемка и укладка ленточного фундамента.

Содержание

Строительство фундамента

Фундамент имеет решающее значение для любого здания; фундамент здания принимает на себя вес и распределяет его на почву под ним, предотвращая его опускание в более рыхлый несжатый грунт и повышая прочность и долговечность здания. Фонды по закону обязаны соответствовать определенным стандартам.

Прежде чем вы сможете начать кладку кирпичей (см. Строительство кирпичной стены), вам необходимо вырыть фундамент для стены. Они состоят из траншей, заполненных бетоном, и называются ленточными фундаментами. Необходимая глубина фундамента зависит от высоты стены и типа грунта. Чтобы построить стену выше 1,2 м (4 фута), вы должны обратиться за профессиональной консультацией.

Разметка и выемка ленточных фундаментов

• Для стен высотой до 1 м (3 фута 3 дюйма) потребуется фундамент глубиной не менее 150 мм (6 дюймов) (для однослойной стены) или 250 мм (10 дюймов) для двухслойной стены. стена.
• Если почва глинистая, необходимо добавить еще 100 мм (4 дюйма) к глубине фундамента.
• Фундамент должен заканчиваться на 150 мм (6 дюймов) ниже уровня земли и даже дальше в экстремальных климатических условиях, где необходима защита от мороза.
• Ширина фундамента должна быть на 200 мм (8 дюймов) шире стены — 100 мм (6 дюймов) с каждой стороны.
• Однако на рыхлых песчаных почвах фундамент должен быть на 400 мм (16 дюймов) шире стены.
• Для стен высотой всего в три или четыре ряда более подходящими могут быть более мелкие ленточные фундаменты или бетонные блоки.
• Разметьте участок стены на земле с помощью веревки, прикрепленной к колышкам, или с помощью профильных досок.
• Используйте лопату, чтобы врезаться в почву непосредственно под струной и выкопать траншею на требуемую глубину.
• Если почва особенно рыхлая, вскопайте немного глубже и заполните пространство уплотненной твердой сердцевиной.

Забейте в траншею колья с интервалом 1–2 м (3–6 футов). Засыпьте бетон в траншею до верха кольев и разровняйте поверхность.

Укладка ленточного фундамента

После того, как вы вырыли траншею, вам нужно будет уложить бетонный фундамент.

• Начните с забивания кольев на каждом конце траншеи до глубины фундамента. Вставьте дополнительные колышки с интервалом 1–2 м (3–6 футов) между ними. Убедитесь, что все колышки вбиты в землю вертикально.
• Поднимаясь по траншеи, поместите спиртовой уровень поверх кольев, чтобы проверить их горизонтальность. Внесите необходимые корректировки.
• Смешайте бетон в соотношении 1 цемент:5 балласт, добавив воду, чтобы получить консистенцию, которая должна легко литься, но не быть слишком влажной.
• Засыпать бетон лопатой в траншею до верха кольев. Выровняйте поверхность металлической теркой.
• Оставьте бетон затвердевать на 3 дня, прежде чем приступить к возведению стены.

Необходимые инструменты

• Колышки или профилированные доски
• Строка
• Лопата
• Духовный уровень
• Металлический поплавок

Необходимые материалы

• Бетон

Как строить ленточный фундамент видео

Краткое описание: видео о том, как построить ленточный фундамент своими руками.

Автор

Редакция

Редакция сайта lets-do-diy.com состоит из группы экспертов во главе с Марком Уилсоном. Мы создаем проекты DIY, статьи, руководства по стоимости и обзоры продуктов с 2008 года. Для получения дополнительной информации см. нашу страницу о нас.

• Калькулятор кирпича
• Строительство барбекю
• Строительство садовой стены из кирпича
• Швы кирпичной и блочной кладки

Строительство и проектирование ленточных фундаментов

Из этого руководства «Сделай сам» вы узнаете, как соорудить бетонные ленточные фундаменты для здания, какие они бывают, какой ширины они должны быть (толщина) и к кому вам нужно обратиться, чтобы проверить их, чтобы убедиться, что они соответствуют строительным нормам для фундаментов. Включает удобную таблицу стандартных размеров фундамента, глубины фундамента и конструкции фундамента.

Что такое ленточные фундаменты?

Существует множество типов фундаментов. Различные грунтовые условия, близость деревьев, засыпанная земля, типы почвы, близость стоков, скорость ветра — все это определяет форму, которую примет наш фундамент. В данном проекте речь пойдет только о ленточном фундаменте, наиболее распространенном и широко используемом. Здесь будет указано, где ленточный фундамент может быть непригоден. Ленточный фундамент – это просто полоса бетона, уложенная в траншею. Абсолютная минимальная толщина этой полосы составляет 150 мм.

Обратите внимание, что все приведенные здесь значения нагрузки могут не относиться к вашему проекту и должны быть проверены архитектором на месте. Могут потребоваться образцы почвы и тесты.

Когда можно использовать ленточный тональный крем?

Строительные нормы для фундаментов дают четкий перечень правил, которым подходят ленточные фундаменты. Это зависит от стен, поддерживающих фундаменты, которые расположены по центру соответствующей полосы бетона:

• а) нет «усыпанного» грунта (привезенного грунта и т. д.) или большой разброс прочности грунта в зоне нагрузки (площадь пола конструкции или «нагрузка») или участков слабого грунта, которые могут вызвать разрушение фундамента
• b) ширина ленточный фундамент соответствует таблице 12 утвержденного документа А1/2 раздела Е1 строительных норм. (Эту таблицу можно найти ниже)
• c), d) и e) относятся к химическим веществам в почве и британским стандартам, которым должен соответствовать бетон, чтобы его можно было использовать в этих условиях. Мы займемся этим позже
• f) Толщина бетонной полосы равна или больше выступа от поверхности стены, но не менее 150 мм
• g) Верхний уровень ступенчатого фундамента перекрывает нижний уровень на удвоенную высоту ступени, на толщину фундамента или на 300мм. В зависимости от того, что больше
• h) Высота ступени не превышает толщины фундамента
• I) Лента фундамента выступает за грани любой опоры, контрфорса или дымовой трубы, образующих часть стены, по крайней мере, на так как он выступает за поверхность собственно стены

Ступенчатый фундамент

Ленточный фундамент

Если вы можете выполнить все вышеперечисленные требования, то с разрешения Строительной инспекции вы сможете использовать ленточный фундамент.

На что следует обратить внимание при использовании ленточного фундамента

Деревья

Существующие деревья потребляют значительное количество влаги из земли, что особенно важно для глинистых почв. Земля на самом деле будет подниматься и опускаться (даже без деревьев) в различных условиях, а в засушливое лето деревья будут продолжать вытягивать воду из земли, еще больше сжимая глину. Земля может подниматься и/или опускаться на 40 мм вокруг дерева между зимой и летом.

Там, где срублено дерево, в глинистых условиях земля может вздуться до 150 мм, так как корни больше не тянут воду из земли. Это, конечно, может повлиять на фундамент и любые стоки в корневой зоне дерева. Общепринятым практическим правилом является то, что там, где это возможно, и при использовании ленточного фундамента, конструкция должна быть удалена от дерева (ов), по крайней мере, на высоту самого дерева. Британский стандарт 5837 предлагает принимать особые меры предосторожности (если только расследование не покажет, что они не нужны) в отношении фундаментов, которые должны быть построены на площади, равной ожидаемой высоте дерева в зрелом возрасте. Там, где деревья стоят рядами, это может быть увеличено до 1,5 высоты дерева. Эти меры предосторожности могут включать закладку фундамента или другие меры, которые строительный инспектор сочтет необходимыми. Также необходимо помнить, что мертвые деревья со временем сгниют под землей, что может привести к образованию впадин и ослаблению опоры.

Поперечное сечение корня дерева

Расстояние между деревом и зданием

Добыча полезных ископаемых

Если в этом районе когда-либо велась добыча полезных ископаемых, необходимо будет провести специальную проверку с местными властями относительно объема работ.

Размеры фундаментов определяются нагрузкой на них. Эта нагрузка распределяется по всему объекту и ложится на стены, которые фактически опираются на фундамент… Например, вес крыши, особенно тяжелой части конструкции, распределяется через стропильные фермы на стены дома. состав. То же самое и с подвесными полами внутри дома. Эта «нагрузка» рассчитывается для объекта, а фундамент проектируется в соответствии с ним. Тем не менее, характер грунта будет иметь большое значение для этого критерия проектирования. Для этого в рамках СНиП на фундаменты составляется таблица, в которой указываются размеры фундамента на определенную нагрузку в определенных грунтовых условиях. Эта таблица называется Таблица 12 Минимальная ширина ленточных фундаментов и воспроизводится ниже.

Расчет нагрузки при проектировании ленточного фундамента

Нагрузка измеряется в ньютонах, единицах силы, которые рассчитываются путем умножения веса конструкции в килограммах на 9,81, число, которое, по сути, является максимальное давление гравитации будет оказывать на эту структуру.

Таким образом, для проектирования фундамента необходимо знать нагрузку здания, которая измеряется тремя способами:

• Статическая нагрузка : Это сила, приписываемая общей массе конструкции здания, как указано выше. , крыша и т.д. Это будет вес всех материалов, умноженный на 9.81, чтобы дать Ньютону.
• Вынужденная нагрузка : Это сила, которая будет воздействовать на недвижимость в виде людей, мебели и фурнитуры. В эту категорию войдет нагрузка от снега (снеговая нагрузка), и в расчеты будет включен ее допуск во всех конструкциях фундамента. Как правило, для целей проектирования жилых помещений допускается 1,5 кН/кв. м, и такая же снеговая нагрузка применяется к зданиям с плоской крышей, а для крыш с уклоном более 30 градусов обычно делается допуск 0,75 кН/кв. м. .
• Ветровая нагрузка : Здесь так много переменных, что объяснение вычислений заняло бы целую вечность. Если вы достаточно увлечены, чтобы хотеть знать, расчеты «динамической силы» можно найти в BS CP3, Chapter 5 Part 2 (1972). Для наших целей и при условии, что здание будет относительно невысоким, в нормальной, достаточно защищенной среде допустимо значение 1 кН/кв. м.

Используя эти цифры, можно с достаточной степенью уверенности предположить (и учитывая состояние грунта, указанное в Таблице 12), что общая нагрузка от традиционного двухэтажного дома на землю не превысит 50 кН/м для бунгало такой же конструкции. , не более 30кН/м.

Таблица 12 – Минимальная ширина ленточных фундаментов

ПРИМЕЧАНИЕ: Для колонны минимальной ширины ширина указана в мм для суммарной нагрузки в кН/м на несущую стену не более: 20кН/м, 30кН/м, 40кН/м , 50kN/m, 60kN/m, 70kN/m

00

Type of Subsoil	Condition of Subsoil	Field Test Applicable	Minimum Width in mm
Скала	Не уступает песчанику, известняку или твердому мелу	Для земляных работ требуется по крайней мере пневматический или другой механический отбойный молоток	В каждом * случае – равна ширине стены
Гравий или песок	Компактный Компактный	Требуется отбойный молоток для земляных работ. Деревянный колышек, квадрат 50 мм трудно вбить за 150 мм	*250 – *300 – *400 – *500 – *600 – *650
Глина или песчаная глина	Жесткая	Нельзя формовать пальцами, требуется кирка/пневматическая/механическая лопата для демонтажа	*250 – *300 – *400 – *500 – *600 – *650
Глина или песчаная глина	Твердая	Можно формовать путем сильного давления пальцами и ручной выемки с помощью черенка или лопаты	*300 – *350 ​​– *450 – *450 – *600 – *750 – *850
Песок / илистый песок / глинистый песок	Сыпучий	Можно копать лопатой. Деревянный колышек квадрат 50 мм легко забивается	*400 – *600 – Далее должен быть указан проектировщиком/архитектором/инженером
Ил / Глина / Песчаная глина / Алевритовая глина	Мягкая	Довольно легко формуется пальцами и легко выкапывается	*450 – *650 – Далее должно быть указано проектировщиком/архитектором/инженером
Ил / Глина / Песчаная глина / Алевритовая глина	Очень мягкая	Натуральный образец, в зимних условиях выделяется между пальцами при сжатии в кулаке	*600 – *850 – Далее должен быть указан дизайнером/архитектором/инженером

Глубина начала фундамента должна быть определена местными властями, которые примут решение в зависимости от состояния грунта.

После определения состояния грунта, расчета нагрузок и определения ширины фундамента необходимо определить глубину бетона.

Это невероятно сложная процедура для обычных смертных, включающая расчеты пробивного сдвига (склонность груза пробить отверстие в бетонном основании) и растяжения (склонность основания прогибаться под весом), расчеты прочности заполнителей на раздавливание. и всевозможные математические процедуры.

Прочность на раздавливание бетона в большинстве бытовых фундаментов составляет 15-20 ньютонов на квадратный мм. Номинальная смесь для фундамента дома называется смесью C15P (P = портландцемент) и состоит из 1 цемента, 2 песка и 6 крупнозернистого гравия. См. наш проект по смешиванию бетона для получения дополнительной информации и расчетных таблиц.

Во всех случаях окончательные решения о ширине и глубине ленточного фундамента принимаются местными властями. стены до края фундамента.

Это указано на диаграмме ниже, но глубина бетона никогда не будет меньше 150 мм. В некоторых случаях в ленточный фундамент может быть введена арматурная сталь, чтобы обеспечить меньшую глубину бетона. Это будет проектная ситуация.

Следует также помнить, что при возведении фундамента из блоков и/или кирпичной кладки в траншее должно быть место, чтобы стоять и строить.

В грунтах с требуемой несущей способностью или выше считается нормальной практикой закладка бетонных ленточных фундаментов шириной 600 мм и глубиной 250 мм.

Это покроет почти все возможные варианты домашнего строительства, и если планируется только один этаж, возможность расширения по вертикали не удаляется.

Разметка здания значительно упрощается, если фундамент шире, а не уже, и допускает погрешность при земляных работах. Так же стоит отметить, что 600мм это стандартный размер ковша экскаватора!

Выбор заполнения траншеи фундамента бетоном теперь предоставляется в большинстве случаев. И в большинстве случаев это гораздо дешевле сделать. Стоимость труда, связанного с укладкой кирпичей и блоков на уровне земли вместе с соответствующими материалами, обычно превышает стоимость заливки бетона на требуемую высоту, которая в большинстве случаев находится в пределах двух рядов кирпичей от готового основания. уровень.

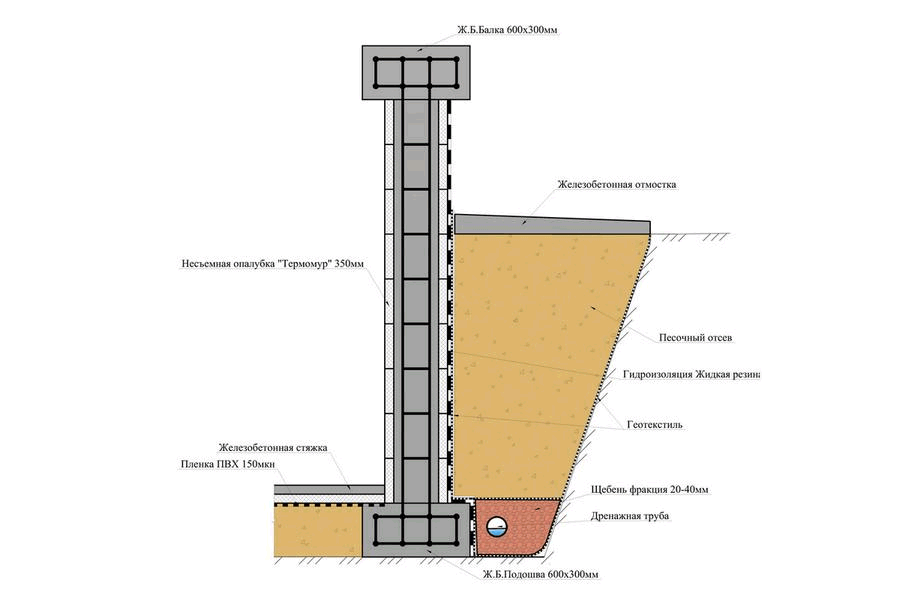

На приведенной ниже схеме показана базовая конструкция ленточного фундамента. Стены, построенные под землей, испытывают давление земли в обоих направлениях и рассматриваются как подпорные стены.

Поэтому в большинстве жилых зданий этого типа указывается, что любая полость должна быть заполнена слабой бетонной смесью (необходимо указать, обычно 8 щебня = 1 цемент) до готового уровня земли и во всех случаях на 150 мм ниже уровня влагостойкий курс.
